Сегодня трудно представить загородный дом без настоящей русской парной и ее главного атрибута – печи. Среди большого ассортимента типов, трудно подобрать устройство, соответствующее всем необходимым запросам и отвечающее финансовому состоянию. Дочитав эту статью до конца вы сможете без труда соорудить печь для бани своими руками.

Содержание

• Банные печи – виды и преимущества
• Как соорудить металлическую печь для бани своими руками
• Делаем кирпичную печь самостоятельно
• Какую печь выбрать для бани: советы специалистов
• Оригинальные печи-каменки для бани: фото
• 43 фото и схем печей для бани:

Банные печи – виды и преимущества

Первым делом, нужно выбрать подходящий тип обогревательного узла для парной, чтобы она быстро нагревалась и держала тепло во время отдыха. Основными свойствами, которыми обладает выбранная конструкция, являются:

1. Компактность;
2. Удобство в использовании;
3. Пожаробезопасность;
4. Регулировка мощности.

По своей классификации печи для бани подразделяются на нагревательные конструкции постоянного, переменного и комбинированного воздействия.

• К устройствам постоянного действия относят печи электрокаменки. Конструкция этой печи для бани представляет собой емкость из чугуна с камнями, которые нагреваются при растопке дровами. Приступать к банным процедурам можно после как камни начнут выдавать пар при соприкосновении с водой. Достоинства каменки: простота в эксплуатации, отсутствие угарного газа и быстрый нагрев. В электрокаменках нет специальной заслонки, сохраняющей нужную температуру, поэтому подкладывать дрова следует постоянно, что не удобно. Изготовить и установить эту печь можно самостоятельно, получив разрешение инспекции по пожарной безопасности. Особенностью каменок – необходимость создания заземления.
• Печи комбинированного действия представляет собой устройство, совмещающее в себе свойства печей постоянного действия и переменного. Эти модели равномерно нагревают парное помещение и пользуются спросом у современных собственников загородных владений. Конструкция имеет разделение топочного и дровяного отсека, а бак для воды может отсутствовать. Такие печи покупают в специализированных магазинах в виду того, что изготовление является не простым процессом.
• К приборам для обогрева бани с переменным действием относятся кирпичные печи. Кладка печи выполняется из огнеупорного кирпича, а камни в ней нагреваются с помощью открытого огня. Из достоинств можно выделить долгое сохранение тепла в помещении, максимальная прочность, экологичность и привлекательный внешний вид. Растапливать печь следует несколько часов. Низкая экономия ресурсов – чтобы растопить такую печь тратится большое количество дров. Для самостоятельного возведения такого рода печи требуются специальные знания и значительные вложения.

Как видно по приведенному выше списку, лучшим вариантом для бани является печь-каменка. По виду топлива такой отопительный узел делится на:

• Дровяная печь. Применяются дрова лиственных и хвойных пород деревьев, это придает помещению нужную атмосферу и настраивает на релакс.
• Электрическая печь. Она монтируется в помещениях, где не предусмотрен дымоотвод и обладает рядом достоинств, среди которых короткие сроки нагрева, экологичность, компактность и простота в использовании. Выбираю данную модель, вам не придется отвлекаться на поддержание тепла, и вы полностью отдадитесь банным наслаждениям. У электрической печи для бани имеется существенный недостаток – она потребляет большое количество электричества.

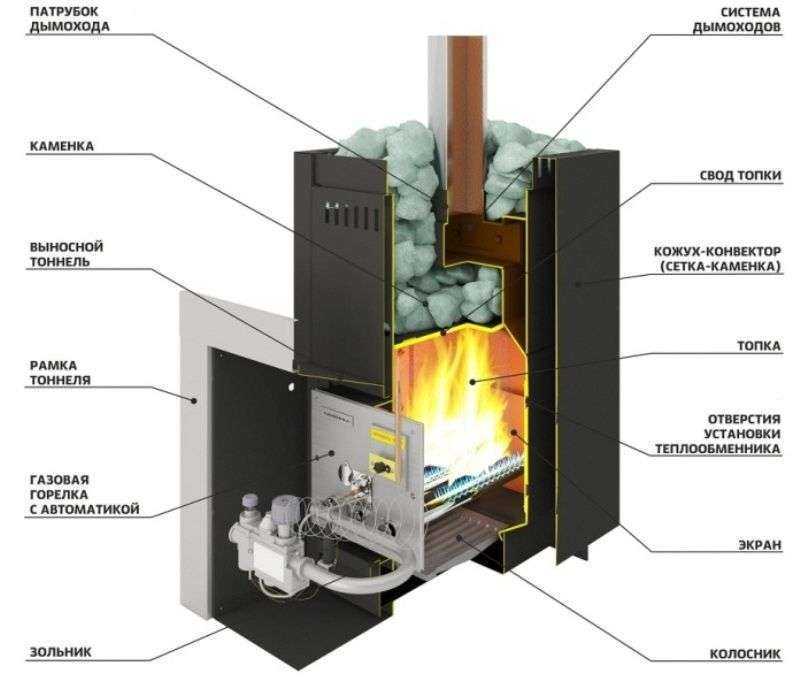

• Газовая печь. Такие отопительные узлы имеют большие габариты и потребляют много газа. Если говорить о достоинствах, то это простота в использовании, быстрота нагрева воды и поддержание заданной температуры в помещении.

На прилавках магазинов встречается разнообразие печей-каменок, но какое удовольствие сделать ее своими руками.

Как соорудить металлическую печь для бани своими руками

Каркасом для отопительного устройства послужит металл высокого качества, его использование не требует особых умений и знаний.В готовом виде, печь должна обладать пожаробезопасностью и герметичной конструкцией, во избежании попадания угарного газа в помещение.
Чтобы приступить к изготовлению вам понадобятся следующие материалы:

• Металл, толщиной 6 мм, или дачная бочка;
• Дверца из чугуна;Фитинги и арматура;
• Металлическая решетка для камней.

Внизу вы видите главные элементы будущего обогревательного прибора:
Печь для бани своими руками создается поэтапно:

• Первым делом изготавливается поддувало размером 200х60 мм и располагается оно внизу будущей печи. Закрывается поддувало чугунной дверкой;
• На втором этапе создается камера сгорания. Если вы используете бочку, то данный элемент вырезается посередине. Внизу камеры помещаются колосники, на них укладываются дрова для растопки печи. Сверху устанавливается дымоход, для качественного крепления лучше обварить его металлом.
• Заключительным этапом служит установка каменки.

Ниже представлены чертежи, которые помогут вам без труда соорудить печь для бани своими руками.

Печь для бани, будь-то она вашим детищем, или вы приобрели ее в магазине, имеет специальные требования к монтажу:

• Сначала печь нужно протестировать (не помещая в нее камни), это позволит оценить герметичность швов и прочность конструкции;
• Место монтажа печи для бани подбирается таким образом, чтобы одна конструкция прогрела все помещение парной;
• Стены за печкой обкладываются специальной плиткой, имеющей устойчивость к жару. Также используются металлические листы;
• Легковоспламеняющиеся предметы должны быть отдалены на безопасное расстояние;
• Чтобы не контактировать с горячей печью, он ограждается специальной решеткой;
• Лежак располагаться в умеренной удаленности от нагревательного устройства;
• Место, где труба дымохода выходит из парилки на улицу обивается металлическим листом, это не даст стенке обуглиться;
• Сама печь для бани, созданная своими руками ставится на пластину из металла, это делается чтобы случайно упавшие камни не стали причиной возгорания.

Установка печи – это важный процесс, ошибки при которой приводят к плачевным последствиям.

Делаем кирпичную печь самостоятельно

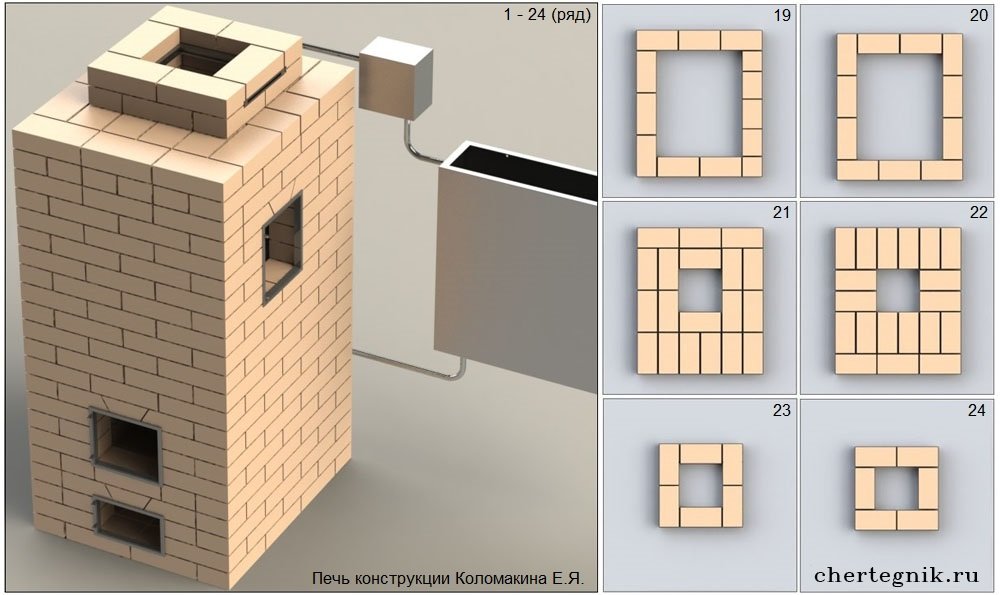

Для того, чтобы выполнить кладку печи из кирпича следует знать в каком порядке выкладываются ряды и кипичи какой марки следует применять. Ниже вы можете увидеть порядовку кирпичной печи, выполненную профессионалом.
Существуют разные варианты кладки, если вы делаете печь впервые, то лучше подобрать простой вариант, на качестве устройства это не отразится. По сравнению с каменкой для кирпичной печки выкладывают фундамент и накрывают его рубероидом. Только после этого можно приступать к самой кладке.

Кирпич для печи выбирают специальный, высокого качества. Стандартный кирпич имеет размеры 250х120х65, это позволяет делать ровную кладку. В случае, если вы приобретаете обычный кирпич (он в разы дешевле печного, то его размеры могут не совпадать со стандартами. Раствор для кладки приобретают в строительном магазине или делают самостоятельно, замешивая песок, глину и воду. Правильно выполненный раствор похож на сметанную смесь.
Процесс кладки печи для бани из кирпича объяснить сложно, лучше всего показать на фото. Здесь вы можете рассмотреть каждый этап по отдельности.

Какую печь выбрать для бани: советы специалистов

Если вы решили купить печь для бани в специализированном магазине, то прочитайте рекомендации специалистов и ответьте на следующие вопросы:

• Какая печь вам нужна: дровяная или электрическая?Если сравнивать электрические и печи на дровах, то отмечают, что в первом случае, это простота использования и широкий выбор дизайна. Такие устройства требуют затраты энергии, что во многих случаях не приемлемо.Дровяные же печи абсолютно экологичны, быстро растапливаются и не зависят от электроэнергии. Единственным минусом данного обогревательного узла считается постоянная необходимость подбрасывания топлива. Для людей, соблюдающих традиции русской бани – эти недостатки становятся преимуществом.

• В каком месте располагается топочная дверь?Имеется два вида расположения дверцы: внутри парилки и снаружи (в комнате отдыха). Преимуществом второго варианта является наличие камина в комнате отдыха и отсутствие необходимости выделения места в парилке для хранения дров.

• Будете ли вы нагревать воду или вам нужна печь без бака?Этот вопрос даже не обсуждается – вода нужна всегда. Во-первых, для мытья, а во-вторых, чтобы подбрасывать воду на камни. Осталось только определиться какого объема вам будет достаточно для осуществления полноценных банных процедур.

• Сколько камней должно помещаться в печи?От количества камней зависит атмосфера в помещении. Чем больше заложено в печи камней, тем мягче пар.

• Какой производитель лучше?Этот вопрос , наверно, один из сложных, потому что в современном мире существует огромное количество разнообразных печей для бань с различными функциями и характеристиками. Чтобы выбрать устройство, отвечающее всем требованиям, надо определиться с функциями, которыми оно должно обладать. Распространенными являются банные печи Harvia и Kastor.

Соорудить печь для бани своими руками не сложно, если выполнять вышеперечисленные инструкции и соблюдать все технологии. Если вы примените при изготовлении фантазию, то у вас получится уникальное, привлекательное, а главное функциональное устройство для обогрева парного помещения.

Оригинальные печи-каменки для бани: фото

Ниже вы ознакомитесь с необычными и оригинальными отопительными приборами для бани, созданными дачниками самостоятельно.
Какую печь выбрать для собственной загородной бани – это индивидуальное дело каждого, главное, чтобы она была прочна, долговечна и отвечала всем требованиям безопасности.

43 фото и схем печей для бани:

Металлическая печь для бани своими руками

На вопрос, чем отличается металлическая печь от каменной, многие отвечают с улыбкой и без малейших колебаний – материалом изготовления. За такой ответ можно поставить тройку по пятибалльной системе оценки знаний. Чтобы получить более высокий балл, ознакомьтесь с главными и принципиальными отличиями, эти знания вам очень пригодятся во время изготовления своими руками металлической печки для бани.

Металлическая печь для бани своими руками

Каменная печь сложена из тяжелых кирпичей, следовательно, имеет большую массу. А все тела с большой массой характеризуются значительной инерцией – они долго нагреваются и долго отдают тепло. Для бани это неплохо, но только при одном условии – устройство топки должно обеспечивать максимальную температуру горения дров, в противном случае придется длительное время протапливать помещения.

Металлическая печь наоборот, имеет малую массу, быстро нагревается и столь же быстро остывает. Эти особенности выдвигают принципиально новые требования к топке, дрова в ней должны гореть как можно дольше. Только таким образом можно длительное время поддерживать печь в горячем состоянии.

Топка банной печи

Еще одно важное требование к топке связано с особенностями стали. При нагреве всего до +150°С начинает происходить распад мартенсита, он рекристаллизует и полигонизует, изменяются физические свойства металла.

Зависимость цвета от температуры нагрева металла

Посмотрите на таблицу, при такой температуре металлическая печь не изменяет цвет, нам кажется, что все нормально, а это уже не так. Низкотемпературный отпуск происходит при температуре металла до +250°, сталь теряет устойчивость к динамическим нагрузкам.

Раскаленный докрасна металл печи

Темно-коричневый цвет печи указывает, что металл нагрелся до температуры +550°С, а при этих показателях начинается среднетемпературный отпуск стали, мартенсит превращается в феррит и цементит. Кристаллические превращения металла изменяют его линейные характеристики. Вы обращали внимание, что листовое железо после сильного нагрева и остывания не возвращается к первоначальным размерам? Оно может вспучиться, потерять линейность и т. д. Внешний вид печки становится «очень оригинальным» и далеким от первоначального.

От высокой температуры страдают не только печи, но и металлические дымоходы

Но довольно часто металлическая печь нагревается еще больше и становится ярко-красной. Такой цвет появляется при температуре нагрева +900°С. А это уже высокий отпуск, металл становится очень мягким и пластичным, значительно увеличиваются явления остаточной деформации. Печь может перекосить, сварные швы могут не выдержать появившихся статических усилий. Как предупредить такие негативные явления? Полностью избавиться от них не удастся, но есть способы минимизации. Они помогут увеличить время эксплуатации металлической печки и улучшить комфортность банных процедур за счет увеличения времени поддержания благоприятной температуры в помещении.

Влияние отпуска на механические свойства стали

Содержание материала

Как улучшить характеристики металлической печки

Уверены, что эти знания помогут вам минимизировать негативные последствия слишком сильного нагрева металлической печи. Сделать это можно двумя способами: специальной подготовкой металла и особенностями устройства топки.

Предварительная подготовка металла

После того как вырезаны все отдельные элементы печи, наиболее нагревающиеся детали предварительно отпустите. Сильнее всего греются боковые и верхние части и дверка топки. Нагрейте их любым способом до красного цвета и медленно охлаждайте. После отпуска листы могут немного покоробиться, это не страшно, молотком подровняйте их до первоначального состояния. Еще раз проверьте размеры, если они изменились в заметных пределах, отрежьте до нужных параметров. Этот простой способ исключит коробление печки во время ее эксплуатации.

Заготовки для печных дверец

Пример установленной металлической дверцы

Особенности конструкции топки металлической печи

Большинство металлических печей выдают максимальное количество тепла за минимальное время, дрова очень быстро перегорают, поверхности нагреваются до высоких температур. Поддерживать нормальную и стабильную температуру в парной невозможно – приходится часто подкладывать дрова. В помещении то слишком жарко, то холодно. Почему так происходит? Подобные печи в большинстве случаев имеют колосниковые решетки. Их наличие оправданно в каменных печах, мы уже упоминали, что эти печи нужно быстро нагревать. Сильное горение пламени обеспечивается большим количеством воздуха, попадающим сквозь колосники в пламя.

Металлическая печь с колосниковой решеткой

Колосники делаются из металлических прутков, листового металла многочисленными просверленными отверстиями или литого чугуна, отличаются размерами отверстий и т. д.

Колосниковая решетка чугунная

Дрова лежат на решетке, поступление воздуха ничем не регулируется, наоборот, принимаются все меры для увеличения тяги, что автоматически ускоряет процесс горения. Больше всего нагревается верхняя часть печи, чуть меньше боковины, а низ и фронтальная часть нагреваются незначительно.

Дрова в топке лежат на колоснике

Схема работы печи-каменки

Цены на листовую сталь

листовая сталь



[adrotate group=»5″]

Такой режим горения крайне негативно сказывается как на длительности эксплуатации печки, так и на комфортности пребывания в парной. Приходится огонь периодически заливать водой, если мало воды – пламя быстро вновь разгорается, если много – горение может вообще прекратиться. Одним словом, банный день вместо удовольствия приносит головную боль.

Что предлагаем мы? Решение очень простое – не делайте колосники с поддувалом, пусть дрова лежат на дне печки, а не на колоснике. Дверку топки максимально герметизируйте, можно по периметру использовать асбестовый шнур или минеральную вату.

Асбестовый шнур

В дверке топки проделайте отверстия с обыкновенной подвижной заслонкой для регулирования количества подаваемого воздуха. Одна закладка дров в такой печи будет гореть более часа, есть возможность регулировать температуру нагрева поверхностей. Кроме того, прогреваться будет вся площадь печки. Работы по изготовлению печи за счет отсутствия колосника и зольника упростились, а эффективность и удобство пользования увеличилось.

Топка печи без колосников

Пример печной дверцы с регулируемой заслонкой

Как видите, все знания нам пригодились, их можно использовать не только во время изготовления печки для бани. С теорией мы разобрались, пора переходить к практике.

Краткое описание и размеры металлической печки

Наша конструкция будет иметь отдельный бак для нагрева воды и встроенную в верхнюю часть печи каменку. Пламя со всех сторон нагревает каменку, это значительно повышает коэффициент полезного действия печи. Размеры можете брать произвольные, учитывайте параметры парной и количество одновременно моющихся людей. Мы для примера даем размеры своей печки.

1. Внешняя каменка. Ширина 50 см, длина 50 см, высота 80 см.
2. Внутренняя каменка. Ширина 40 см, длина 40 см, высота 50 см. Расстояние между стенками внутренней и внешней каменки составляют пять сантиметров по периметру.
3. Печь. Ширина 50 см, длина 90 см, высота 50 см. Длину печки можете изменять, делать ее только под внешнюю каменку длиной 50 см (тогда бачок воды придется крепить со стороны на упорах) или увеличивать длину для увеличения объема бачка.
4. Бачок для воды. Ширина 40 см, длина 50 см, высота 60 см. В бачок помещается 120 литров воды, что вполне достаточно для помывки трех-четырех человек. Конечно, горячую воду нужно разбавлять холодной.

Инструкция по изготовлению металлической печи

Шаг 1. Заготовьте материалы. Для изготовления нужна листовая сталь, толщина чем больше, тем лучше. Но это может быть очень дорого, мы рекомендуем использовать листы толщиной 1,5÷2,0 мм.

Металлические листы 2 мм

Шаг 2. Сделайте эскиз печи с указанием всех размеров и частей. Подсчитайте количество деталей и их общую площадь. Это поможет вам определиться с потребностью листового железа.

Нарисуйте эскиз вашей печи, например, мелом на стальном листе

Схема – пример банной печи

Шаг 3. Перенесите размеры на металл, вырежьте все элементы печи. Строго соблюдайте углы, они должны равняться 90°, противоположные боковины сделайте максимально одинаковыми. Резать металл нужно круглошлифовальной машиной, соблюдайте правила техники безопасности. Болгарка – очень опасный инструмент, шутить с ней не стоит, слишком тяжелые травмы в итоге можно получить. Заусеницы после обрезания заготовок следует убрать. Перед началом сваривания еще раз проверьте количество и размеры всех деталей.

Сваривание печи

Работы выполняйте на ровной площадке, освободите рабочее место от посторонних предметов. Начнем с изготовления каменки для печки.

Шаг 1. Поставьте на ребро две боковины под прямым углом, начинайте делать прихватки.

Стыкуем две заготовки под прямым углом

Отрегулируйте силу тока, электрическая дуга не должна перегревать металл – шов получится неравномерным и непрочным. Прихватывайте по несколько миллиметров, на один угол достаточно 4÷5 прихваток. Постоянно контролируйте положение боковин. Сварной шов после остывания ведет листы в сторону, выравнивайте их положение. Проверьте угольником углы. Таким же образом прихватите две оставшиеся боковины каменки.

Производим точечную сварку

Шаг 2. Поставьте две подготовленные заготовки вместе, при необходимости откорректируйте углы и прихватите противоположные грани каменки. У вас получился короб каменки, осталось сделать дно и крышку.

Четыре соединенных листа-заготовки, образующих короб

Шаг 3. Прихватите дно и крышку. Во время вырезания вручную заготовок добиться идеальных размеров невозможно, всегда будут отклонения. Это не страшно, перед прихватыванием дна и крышки устанавливайте их таким способом, чтобы разбежность размеров были со всех сторон приблизительно одинаковыми. Щели в несколько миллиметров без проблем заварятся. Чтобы крышка не упала в короб, кладите одну строну на любую подставку, главное, чтобы она была тонкой и не нарушала нужное положение детали. С каждой стороны каменки сделайте по несколько прихваток, как и всегда, обращайте внимание на положение элементов и при необходимости исправляйте отклонения.

Для дна внутренней каменки лучше взять лист толщиной 10 мм. На него приходится главный «улар» пламени, слишком тонкое дно может довольно быстро прогореть и дым начнет поступать в парную. Когда короб каменки полностью прихвачен, наложите полноценные швы.

Делаем дно и крышку

Шаг 4. Проделайте дверку в каменке. Положите короб горизонтально и сделайте разметку. Вырезать отверстие можно болгаркой или сваркой.

Вырезаем дверцу

Молотком выбиваем вырезанный прямоугольник и отставляем его в сторону

В нашем варианте каменка состоит из двух частей: внутренней и внешней. Внешняя должна иметь размеры по периметру больше внутренней примерно на 10 сантиметров для прохода пламени и дыма в дымоход. Внутренняя каменка устанавливается во внешнюю на трубах, диаметр труб произвольный.

[adrotate group=»5″]

Шаг 5. Проделайте в нижней части внешней каменки отверстия под трубы, на них будет стоять внутренняя каменка. Если у вас нет труб, можете использовать металлические прутки или арматуру. Следите, чтобы отверстия были горизонтальными и на одной высоте с двух сторон боковин внешней каменки.

Делаем отверстия под трубы

Таким же способом прихватите внешнюю каменку, топку печи и бак для воды. В топке вырежьте отверстия под дрова. Рекомендуем делать отверстия с таким расчетом, чтобы отрезанные части листа можно было использовать в качестве дверок. Для этого в топке делайте на 1 см отверстия больше, чем в каменке, из этой заготовки можно будет сделать к ней дверку – экономится материал.

Видео – Изготовление печи из металла для бани (часть 1)

Сборка отдельных элементов печи в единую конструкцию

Элементы печи перед соединением

Шаг 1. Заготовьте четыре пластины для сваривания двух каменок. Размеры пластин по длине должны отвечать размерам отверстия внешней каменки.

Шаг 2. В верхней части внешней каменки вырежьте отверстия под дымоходную трубу. Размеры отверстия должны отвечать имеющейся у вас трубе и обеспечивать необходимую тягу в топке.

Цены на дымоходные трубы

дымоходная труба



Шаг 3. По периметру отверстия в печке под каменку приварите металлические полосы высотой примерно 2 сантиметра, размеры проема должны отвечать размерам внешней каменки.

Металлические полосы

Изнутри топки приварите уголок 45×45 м, одна сторона уголка должна выходить в отверстие под каменку и образовывать квадрат. Сторона квадрата должна быть на 0,5÷1 см меньше размеров каменки. На эти полки в отверстии печи будет упираться конструкция. Для увеличения герметизации мета установки каменки используйте листовой асбест, вырежьте из него полоски шириной два сантиметра и положите между дном каменки и упорами из уголка. Разъемное соединение облегчит установку печки в парной. Конструкции печи изготовлены из толстой стали, имеют большие размеры и вес, приварить каменку к печи нецелесообразно. Намного удобнее сделать ее сборно/разборной, это облегчит транспортировку и установку.

Шаг 4. На петлях приварите дверку топки. Двойным швом проварите все предварительно сделанные конструкции. Шов лучше класть снаружи и изнутри.

Дверца

Шаг 5. Вставьте внутреннюю каменку на место, она должна стоять на трубах и иметь вертикальное положение. С помощью заготовленных пластин соедините отверстия внутренней и внешней каменки. Если крепление внутренней каменки вызывает сомнения – закрепите ее сверху отрезками металла, угольниками или арматурой. Эти крепления будут скрытыми, можете использовать любые отходы металла.

Соединение внешней и внутренней каменки

Приваренные треугольники для укрепления соединения внешней и внутренней каменок

Стрелкой показано технологическое отверстие для чистки сажи

Отверстие закрыто дверцей. По периметру дверцы асбестовый шнур, крышка крепится болтами

Верхняя крышка

Готовая печь

Шаг 6. Приварите верхнюю крышку внешней каменки. Прорежьте в ней отверстие под трубу дымохода. Проверьте качество всех швов, при необходимости поправьте пропуски.

Каменка почти готова. Отсталость только сделать технологическое отверстие для очистки сажи, падающей из трубы и продумать установку печи. Сажа будет накапливаться на крышке внутренней каменки. Сбоку внешней стенки каменки сделайте отверстие, закрывайте его крышкой на болтах, для герметизации используйте асбестовый шнур. Аккуратно отшлифуйте болгаркой все углы, снимите заусеницы.

Устанавливать печь мы предлагаем на металлические ножки. Высота ножек не менее 40 сантиметров, внизу обязательно следует класть асбест, сверху металлический лист. Это правила пожарной безопасности.

Видео – Печка для бани (этапы сборки двойной каменки и установки ее на сваренную топочную камеру)

Видео – Печка для бани (заключительная часть)

Практические советы

Мы уже упоминали, что каждый мастер по ходу изготовления печи может вносить свои изменения и корректировки с учетом собственных предпочтений и индивидуальных характеристик парной. Изменения касаются не только размеров печи, но и ее конструкции. Даем несколько подсказок для возможного использования.

Ножки лучше делать в виде продольных салазок – значительно уменьшается давление на половое покрытия, нагрузки распределяются равномерно на несколько половых досок. Это очень важно, сама печь довольно тяжелая, а еще нужно иметь в виду вес камней и воды. Для изготовления ножек подойдет любой имеющийся металл подходящих размеров, а для салазок можно взять угольник 50×50 мм. Концы салазок не должны выступать за периметр печки, в противном случае можно травмировать ноги.

Печь на классических ножках

Ножки-полозья для лучшего распределения нагрузки

На дно и по бокам печки можно положить огнеупорные кирпичи – меньше греется металл и дольше держится тепло. Огнеупорные кирпичи бывают двух видов: проводящие тепло (тяжелые) и изолирующие тепло (легкие). Вторые используются для кладки плавильных печей, они сохраняют поверхности холодными, несмотря на огромную температуру внутри. Не ошибитесь, не берите такие материалы. Огнестойкий кирпич для печки бани должен хорошо проводит тепло, обращайте на это внимание. Если планируете класть кирпичи, то увеличьте размеры топки на размеры кирпича.

[adrotate group=»5″]

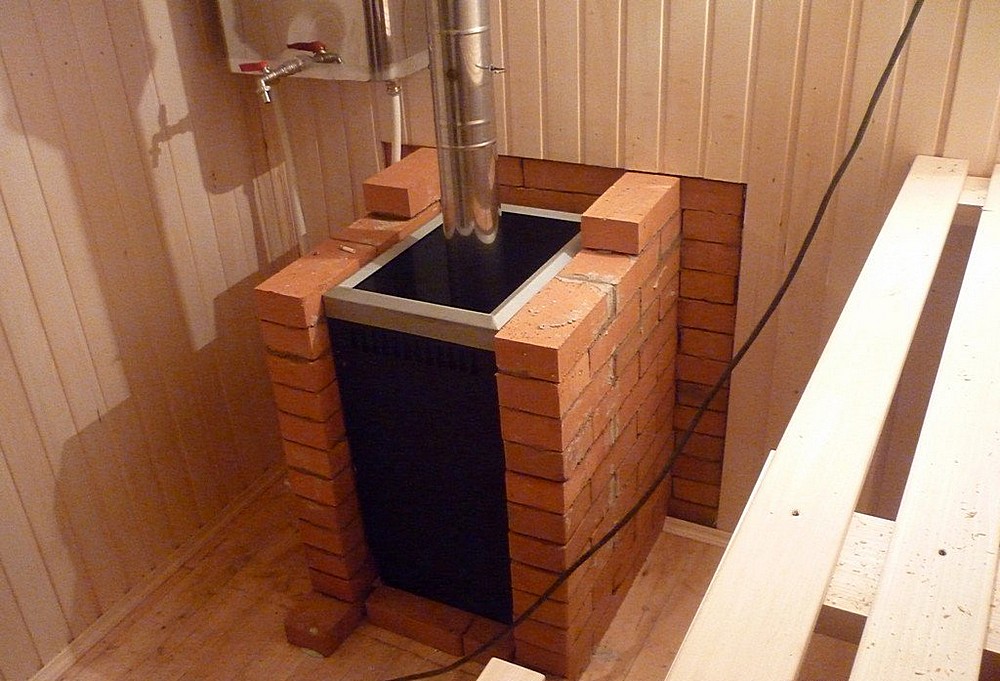

Облицовка металлической печи кирпичом снаружи

Цены на огнеупорный кирпич

огнеупорный кирпич



Дверки топки и каменки можно изготовить из пластин, получаемых после вырезания отверстий. Для этого делайте срезы максимально ровными, для уменьшения ширины прореза пользуйтесь тонкими дисками. Работать с ними труднее и дольше, но в итоге у вас все равно будет экономия времени – не придется его терять на изготовление отдельных дверок. Само собой разумеется, что экономится и металл.

Пример вырезания дверцы для топки

Размеры дверок будут меньше размеров отверстий на ширину среза, дверки могут «проваливаться» внутрь топки или каменки. Чтобы исключить такие ситуации следует приварить с обратной стороны отверстий упоры для дверок. Можете использовать неширокие полоски металла. Желательно упоры приваривать по всему периметру отверстий, а не в нескольких точках, таким образом вы увеличите герметичность закрывания дверок.

Бак для воды лучше делать из нержавейки, для сварки нержавейки нужно пользоваться специальными электродами. Настраивайте ток сварочного аппарата специально под нержавейку, помните, что ее варить сложнее, требуется определенный опыт.

Бак из нержавеющей стали

Цены на баки из нержавеющей стали

бак из нержавеющей стали



Если в бане моются маленькие дети – обязательно сделайте вокруг печки защитное ограждение. Оно может быть переносным или стационарным, не имеет значения. Главное, чтобы ограждение гарантировало безопасность детей.

Деревянное ограждение для банной печи

Ограждение из дерева для печи

Если во время эксплуатации печи обнаружилось, что ее мощности не хватает для обогрева помещения – не расстраивайтесь. Показатели теплоотдачи печки можно значительно улучшить за счет увеличения эффективной площади. Приварите по бокам и сверху любые металлические пластины, они будут выполнять роль радиаторов-теплообменников. Есть еще один способ увеличения теплоотдачи. Для этого понадобятся изогнутые дугой трубы диаметром примерно 50 сантиметров. Приварите их к боковинам печки, один конец трубы должен располагаться под печкой, а второй над ней. В результате разности температур в трубах появится тяга, холодный воздух втягивается с пола под печкой и выкидывается горячим над ней. Печь будет работать по принципу печки Булерьян.

Схема печи булерьян

На дверке топки рекомендуем сделать регулируемую подачу воздуха. Самый простой способ – изготовить поддувало из трубы. Понадобится кусок трубы длиной ≈10 сантиметров и отрезок листового металла такого же размера. Сделайте посредине двери отверстие под диаметр трубы. Из листового металла вырежьте круг с диаметром на несколько миллиметров меньше условного прохода трубы. В стенках трубы просверлите два отверстия, они должны лежать строго на одной лини и на оси трубы. Расстояние отверстий от конца трубы не менее половины диаметра, в противном случае заслонка не будет полностью перекрывать просвет, что ухудшит возможности регулировки количества подачи свежего воздуха.

В отверстия вставьте отрезок катанки соответствующего диаметра, верхний конец согните в виде ручки. К катанке приварите вырезанный из листовой стали кружочек, зафиксируйте изготовленную заслонку к отверстию в дверке топки.

Круглое поддувало

Есть еще один способ изготовления регулируемых отверстий дверки. Просверлите в нижней части отверстия диаметром 10÷20 мм, центры отверстий должны лежать на одной линии. Снизу и сверху отверстий приварите металлическую пластину, расстояние между пластинами и дверкой должно равняться толщине задвижки. Пластины будут служить направляющими для задвижки. По мере надобности во время топки печи открывайте одно или несколько отверстий.

А для тех кто планирует сделать паровую пушку своими руками, мы подробно рассказали в другой статье.

Пример заводской печной дверцы с отверстиями и заслонкой для них

Это еще не все возможные усовершенствования металлической печки, думайте сами и занимайтесь техническим творчеством. Этот процесс приносит настоящее удовольствие, поверьте профессионалам.

Пример банной печи из металла

Самодельная металлическая печка в бане

Как построить джакузи на дровах

Загрузите наше БЕСПЛАТНОЕ руководство

Гидромассажная ванна — это очень простая вещь. Все, что ему действительно нужно делать, это держать горячую воду и людей. Но, конечно, вода сама себя не нагревает, поэтому для джакузи нужен нагреватель. Люди, использующие ванну, также оставляют грязь и масла в воде. Это питает бактерии, которые могут вызвать неприятный запах в ванне и даже нанести вред здоровью купающихся. Вы можете заменить воду каждые несколько раз, когда вы ее используете, но подогрев воды стоит дорого.

Вам также понадобится система фильтрации и антибактериальные химикаты. Кроме того, может потребоваться несколько часов, чтобы нагреть целую ванну, полную воды, и вы хотите впитывать, когда хотите впитывать. Таким образом, вы захотите, чтобы в ванне всегда была температура для купания. Это означает термостат для управления нагревателем и первоклассную теплоизоляцию для верхней части и крышки, чтобы удерживать тепло, когда вы им не пользуетесь. Эта простая гидромассажная ванна уже не так проста.

Однако некоторые люди решают еще раз упростить вещи. Они поворачивают время вспять и предпочитают простоту и покой удобству и непосредственности. Они решили использовать джакузи на дровах. Некоторые из них даже предпочитают строить свои собственные.

Если вы планируете построить собственную дровяную ванну, вам нужно принять несколько решений задолго до того, как вы возьмете в руки инструменты.

В первую очередь нужно решить, из чего сделать настоящую ванну. Также необходимо решить, какую систему отопления использовать. Есть два основных типа дровяных отопительных систем на выбор, и немного изобретательности может превратить почти что угодно в ванну. Он просто должен быть достаточно большим и иметь возможность удерживать горячую воду без утечек.

Выбор материала ванны

Несмотря на то, что самодельные гидромассажные ванны на дровах еще не очень распространены, среди тех, кто построил собственную ванну, наблюдается несколько тенденций в выборе материала ванны. В конце концов, в основном

будет сводиться к тому, как вы хотите, чтобы это выглядело, и насколько вы опытны с инструментами.

Многие люди предпочитают большие резервуары для хранения, которые используются для подачи воды скоту. Их можно найти либо из прорезиненного пластика, либо из оцинкованной стали. Размер и форма, которые вы выберете, будут зависеть от того, как и кто будет их использовать. Тонкий узкий бак лучше подходит для одиночного замачивания, потому что его легче нагревать и использовать меньше воды. Круглый бак лучше подходит, когда несколько человек будут использовать ванну одновременно.

Если вы умеете обращаться с инструментами и настаиваете на том, чтобы готовое изделие выглядело первоклассно, а не строго функционально, вы можете сами сделать ванну из дерева. Кедр — отличный выбор древесины для этого. Он хорошо выдерживает погодные условия, прекрасно пахнет и набухает при впитывании воды, плотно закрывая стыки досок от протекания. Он также выглядит хорошо, и есть довольно большая вероятность, что вы сможете найти вариант, который будет сочетаться с вашим настилом и сайдингом. Существует множество сайтов, которые помогут вам сделать деревянную ванну своими руками. Также доступны комплекты, в которых есть все необходимое для сборки новой гидромассажной ванны.

Выбор способа нагрева

На самом деле есть два способа нагреть джакузи на дровах; с внутренней горелкой и с внешней горелкой.

Внутренняя горелка, которую часто называют трубкой, является наиболее эффективным способом обогрева ванны. Горелка обычно изготавливается из оцинкованного алюминия. Он полностью герметичен, за исключением верхней части, куда входят дрова и выходит дым. Весь блок сидит в воде, что позволяет всей поверхности сторон передавать тепло воде.

Внешняя горелка находится, как следует из названия, снаружи ванны. Он работает, перекачивая воду из ванны по трубам, которые нагреваются от огня, а затем обратно в ванну. При правильном построении вода циркулирует по системе за счет конвекции. Это означает, что вам не нужен насос, но это также означает, что ванна будет нагреваться медленно.

Оба метода обогрева эффективны, и оба означают, что вам не нужно электричество, чтобы насладиться приятным горячим паром. Парень с обложки рекомендует вам приобрести специально построенный дровяной нагреватель для купели, а не пытаться построить свой собственный с нуля. Если вы не являетесь квалифицированным сварщиком/инженером, слишком многое может пойти не так, пытаясь сделать дровяную печь своими руками.

Простой способ замачивания

Вы, наверное, заметили, что до сих пор не упоминались фильтры или химикаты. Поскольку ванны, работающие на дровах, как правило, меньше, чем электрические, и поскольку они более удобны в использовании, вода обычно заменяется, а не фильтруется и обрабатывается. Используя ванну один раз в день, вы, как правило, можете сливать и наполнять ванну каждую неделю или около того. Поскольку в воду не добавляются какие-либо традиционные химические вещества, ее можно использовать для полива газонов и садов.

Многие люди, которые перешли на дровяную печь, говорят, что им действительно нравится в них чувство ритуала, связанное с их использованием. Им нравится процесс и усилия, затраченные на подготовку ванны к купанию. Исследования показывают, что жизнь более целенаправленно и с большим присутствием приносит пользу для здоровья, так что запишите еще одну вещь в колонку выигрышей в джакузи.

Людям, переезжающим в джакузи на дровах, также нравится идея отказаться от токсичных химикатов и использовать только небольшое количество перекиси водорода, чтобы продлить использование воды в ванне.

Дополнительные сведения о здании

Если вы решите сделать своими руками купель на дровах, вот несколько ресурсов, которые вам помогут.

Вот подробное описание того, как построить собственную гидромассажную ванну на дровах. В комплекте с видео, объясняющими всю сборку. Как построить баню на дровах. Однако в этом могут быть задействованы довольно сложные столярные изделия, поэтому действуйте с осторожностью. Если вам нравится деревенская эстетика «инженера на заднем дворе», вот урезанная версия стандартной модели танка.

Крышки для купели на дровах

Если вы решили, что вам подойдет купель на дровах. Вам все равно понадобится хорошая крышка для джакузи, чтобы удерживать созданное вами тепло. А также, чтобы не допустить попадания мусора в вашу джакузи. Вы можете построить навес для джакузи на дровах здесь, на веб-сайте The Cover Guy.

Гидромассажная ванна на дровах

Самодельная гидромассажная ванна на дровах определенно понравится не всем. Его создание может быть рискованным, а иногда и трудным, и нет никакой гарантии привлекательного или даже работающего конечного продукта. Эксплуатация джакузи на дровах также означает меньше удобства и больше усилий. Тем не менее, для тех, кто переключается, это того стоит из-за чувства самодостаточности и ощущения возврата к основам опыта. В конце концов, это опыт, который имеет значение.

Как построить джакузи на дровах своими руками за 2300 долларов

@eliascarlson

Элиас Карлсон — фотограф, графический дизайнер, новоиспеченный отец и любитель активного отдыха из Прист-Ривер, штат Айдахо.

https://www.fieldmag.com/articles/how-to-build-diy-wood-fired-hot-tub

Если вы когда-нибудь мечтали построить своими руками джакузи на дровах, вы т один. Дизайнер-слэш-фотограф Элиас Карлсон и его жена Тереза ​​всегда рядом с вами. Недавно пара, которая долгое время работала в Field Mag, нанесла последние штрихи на свою самодельную гидромассажную ванну с японской печью и традиционным японским сайдингом Shou Sugi Ban.

Расположенный на краю их двора с лесом в качестве фона, это самое идиллическое место, где можно понежиться в горячей ванне.

Но была ли сборка такой же мечтательной, как и конечный продукт? Недавно мы встретились с Элиасом, чтобы выяснить это. Ознакомьтесь с полной разбивкой проекта, от материалов и работы до извлеченных уроков и советов для коллег-сделай сам.

[ Кстати, Элиас и Тереза ​​также составили пошаговое руководство по сборке гидромассажной ванны своими руками. Проверьте это. ]

---

Где вы живете и чем зарабатываете на жизнь?

Мы с Терезой живем в Прист-Ривер, штат Айдахо. Я графический дизайнер и фотограф, а Тереза ​​— домохозяйка (на данный момент), а также творческий гений.

Откуда пришла идея сделать джакузи на дровах своими руками?

Мы с Терезой несколько лет назад на распродаже купили на дворовой распродаже дешевый оцинкованный резервуар для хранения и установили его на краю двора рядом с лесом. Он быстро стал неотъемлемой частью нашего лета в Айдахо. Когда температура достигает 90°, быстрое погружение в холодную ванну может превратить утомительный день в настоящее наслаждение. Мы брали пару холодных джинс Rainier и полотенце, промерзали до костей в 50-градусной пресной воде из колодца, затем высовывались и нежились на солнце, пока эта холодная вода снова не звучала приятно. Но лето здесь короткое, и вскоре наши мысли обратились к версии того же опыта для холодной погоды.

Гидромассажная ванна в середине сборки.

Что вдохновило вас на ваш дизайн? Можете ли вы поделиться какими-либо справочными проектами, книгами или учетными записями IG?

Мы говорили о дровяной гидромассажной ванне в течение многих лет и присматривались к ваннам Goodland, которые очень классные, но мы просто не могли позволить себе базовую цену в 5795 долларов. Зная, что у нас есть доступ к деревообрабатывающей мастерской и инструменты, принадлежавшие моему покойному тестю, мы решили, что могли бы сделать что-то столь же крутое за половину или треть цены, если бы мы были готовы потратить время и силы

Несколько друзей из Сэндпойнта, штат Айдахо (выкрикните Таннера Уэлча и Тесс Хауэлл) очень помогли нам в самом начале. Они создали аналогичную установку несколько лет назад с четырехфутовой круглой ванной и точно такой же печью Чофу, что и внешний нагреватель джакузи, на который я давно положил глаз. Они позволили нам прийти к ним, чтобы проверить это, и поделились несколькими советами и рекомендациями по правильной настройке. Мы взяли эту базовую концепцию и адаптировали ее к ванне размером 2 х 6 дюймов.

Джесси Ленц установил двойную печь для своей огромной ванны под открытым небом, а также поделился несколькими полезными советами о том, как увеличить температуру.

Кроме того, после просмотра фильма «Рождение деревянного дома» я хотел попробовать традиционный японский метод обжига дерева Шоу Суги Бан, и мы решили, что это идеальный проект, поскольку он должен быть очень прочным и долговечным. долговечная обработка древесины для наружных работ. Еще одним источником вдохновения стал эпизод «Дом сажи» сериала «Дом» на Apple TV, в котором рассказывается о доме в штате Мэн, построенном Энтони Эстевесом и Джули О’Рурк.

Shou Sugi Ban Готовые доски.

Был ли у вас опыт строительства или самостоятельной работы над проектом?

В колледже я несколько лет подрабатывал летом в строительной компании по ремонту домов, выполняя черновые работы и базовые строительные работы вместе с одним из основных плотников компании. Я многому научился, но все еще находился на начальном уровне с точки зрения накопления знаний. Для такой работы потребуются некоторые базовые строительные знания — я бы классифицировал их как средний уровень.

Это был бы простой проект для тех, кто занимается строительством, но если вы никогда ничего не строили, вы можете позвонить своему приятелю, который знает, что делает. Вам нужно знать, как выровнять и выровнять палубу, а также иметь некоторое представление об основных инструментах, таких как пила, настольная пила, дрель, лобзик и т. д. ракетостроение. Тщательно все продумайте, прочтите инструкцию по подключению ванны, дважды отмерьте, один раз отрежьте, и все будет в порядке.

Какую дровяную печь вы использовали, почему и как она работает до сих пор?

Мы использовали плиту Chofu с сайта Islandhottub.com. Эта печь невероятная, высококачественная, очень эффективная и устойчивая к атмосферным воздействиям. По моим оценкам, требуется два часа времени нагрева и четыре-пять кусков кордового дерева (разделенных на куски 2 x 2 дюйма) в топке, чтобы нагреть нашу 175-галлонную ванну с холодной (50° колодезной воды) до 102°.

Печь Тёфу японского производства.

Разбивка затрат и обязательство по времени

Общая стоимость: $2,200-2,300*
— Плита Chofu, $1200 + налог и доставка
— 2’x6′ оцинкованный складской бак, $300
— Все материалы для настила, $700-800 (30 часов x 2 человека)**

*Это, вероятно, было бы ближе к 3000 долларов США без экономии средств за счет использования вторичного сайдинга и бесплатных шурупов и гвоздей, и может быть значительно дороже в зависимости от того, какие материалы вы используете. Например, пихта 2×6 для нашей колоды стоила 10 долларов за доску за 8-футовую доску. Кедр того же размера и длины стоил 50 долларов за доску (поэтому мы использовали ель).

**Это может быть значительно меньше для опытного строителя, которому не нужно одновременно заботиться о четырехлетнем и семимесячном ребенке. Все, казалось, заняло у меня вдвое больше времени, чем должно.

---

Извлеченные уроки

1. Примите ванну перед покупкой!

Сначала мы получили 4-футовую круглую ванну после того, как увидели установку Таннера и Тесс. Но мой рост 6 футов 2 дюйма, поэтому, когда мы принесли его домой, и я сел в него, мы сразу поняли, что он слишком короткий для моих длинных ног, и мне пришлось отвезти его обратно в хозяйственный магазин, чтобы поменять на 2. Бак ‘x6’. Мы считаем, что 2’x6′ — идеальный размер для двух человек. Мы также рассматривали ванну 3’x8′ для размещения четырех человек, но это был скачок со 175 галлонов (два часа нагрева) до 300 галлонов. галлонов (четыре с лишним часа на нагрев), поэтому мы остановились на двухместной ванне.0003

2. Необходим холодный погружной бак.

У нас есть оцинкованная ванна размером 2 х 4 дюйма сбоку от палубы, которую мы наполняем холодной водой из скважины из шланга. После 5-10 минут пребывания в джакузи начинаешь перегреваться. Быстрое погружение в холодную ванну бодрит, стимулирует и заставляет чувствовать себя в джакузи еще приятнее, когда вы возвращаетесь в нее. После трех-четырех обменов горячими и холодными напитками вы очень расслабляетесь.

Бассейн «Карлсон» с холодной водой.

3. Позвоните Фрейзеру.

Если вы приобрели Chofu, позвоните Frazer напрямую на Islandhottub.com, чтобы разместить заказ и задать любые вопросы. Ожидайте 30-дневное время ожидания, так как популярность джакузи на дровах растет после COVID. Frazer является единственным импортером печей Chofu в США (через Японию), и он невероятно хорошо осведомлен и рад подробно рассказать вам обо всем. Комплект, который он предоставляет, включает в себя все оборудование и инструкции, необходимые для подключения печи к ванне.

4. Подбор пиломатериалов вручную.

Любой достойный склад пиломатериалов позволит вам собрать доски вручную. Home Depot тоже хорош, но на хорошем складе пиломатериалов обычно есть более хорошая древесина. Найдите деформированные, согнутые или сколотые доски и отложите их в сторону. Выбирайте самые чистые и прямые материалы, какие сможете найти, и это значительно облегчит вашу работу.

5. ВАЖНО: Проверьте минимальный уровень воды.

Перед тем, как подключить свою дровяную печь Chofu (или аналогичную печь), наполните ванну и окунитесь в воду с максимальным количеством людей, которых вы собираетесь использовать в любой момент времени. Затем выйдите и обратите внимание на уровень воды. Убедитесь, что впускное отверстие для воды в гидромассажной ванне установлено НИЖЕ этого уровня.

Этот шаг имеет решающее значение из-за основных принципов смещения.
