Печь для бани из металла своими руками: чертежи, фото, видео

Металлических печей для бани в продаже много, но  хорошие стоят немалых денег. Если есть достаточный опыт сварки металла, можно изготовить печь самому, по своим размерам. О том, как сделать печь для бани из металла (листового), чертежи и фото — дальше.

Содержание статьи

  • 1 Печь из металла для бани и сауны — в чем разница
  • 2 Самодельные печи для русской бани
    • 2.1 Каменка: какого размера и где
    • 2.2 Чертежи самодельных банных печей из металла
  • 3 Как сделать печь для сауны
    • 3.1 Чертежи и схемы

Печь из металла для бани и сауны — в чем разница

Между режимами парения в бане и сауне есть существенная разница. В сауне температура воздуха очень высокая — от 85C и намного выше. При такой температуре влажность высокой быть просто не может — сразу получите ожог, а веник осыпется за пять минут.  И она действительно небольшая, порядка 5-15%. В русской же парной температура держится в пределах 55-65°C, изредка поднимаясь до 70°C. При таких температурах влажность «нагоняют» большую — 50-60%.

Один из вариантов сварной печи для сауны

Для обеспечения таких разных задач требуются разные подходы для построения печи. В сауну требуется наибольшая площадь соприкосновения корпуса печи с окружающим воздухом и ускорение прохождения воздушных потоков вдоль стенок. Все подчинено задаче как можно скорее нагреть воздух в парилке. Каменка есть, но она небольшая, открытая, находится, как правило, над топкой. Камни в ней прогреваются максимум до 200-250°C, так как много тепла отдают окружающему воздуху. С такой каменки получить можно немного пара. Но в сауне много и не надо — один/два ковшика дадут 15% влажности. Больше просто не вытерпеть.

В русской парной задача другая — не перегреть помещение и добиться большого количества пара. Причем пар должен быть определенной кондиции — он должен состоять из очень мелких капелек. Его еще называют «сухим» и имеет он высокую температуру — порядка 130-150°C. При таком условии после парения в теле ощущается легкость и прилив сил. Такой пар получают только с раскаленных камней, температура которых не менее 500°C. Чтобы достичь ее камни «упаковывают» внутрь топки — в ней размещают ящик — закрытую каменку.

Тут каменка расположена внутри а сверху приделан бак

Как видите, есть солидные конструктивные отличия. Их надо иметь в виду.

Самодельные печи для русской бани

Что еще надо иметь ввиду при конструировании печи для режима русской парной? То, что имея нагретые металлические стенки удержать температуру в пределах требуемых 60-65°C нереально. Обязательно перетопите. При этом от стенок печи идет жесткое ИК излучение и рядом находится тяжело. Проблема решается двумя способами:

Еще стоит поговорить о швах. В самодельных печах из металла (в заводских, в принципе, тоже) часто прогорание начинается именно со швов. На производстве данную проблему обходят при помощи гнутых конструкций. В верхней части стараются швов вообще избежать. При изготовлении печи для бани своими руками вы вряд ли сможете согнуть лист металла толщиной 6-10 мм, так что остается только одно — делать швы как можно качественнее.

Каменка: какого размера и где

Необходимое количество камней зависит от объема парной (при условии, что утеплена баня нормально). В разных источниках есть разные рекомендации с большим или меньшим количеством — от 20 до 40 кг на 1 м3. В принципе, чем больше камней, тем легче получить требуемое количество пара, но при условии, что у печи хватит мощности их нагреть.

Проблема в том, что камни разной породы имеют разную плотность, и, следовательно, одна и та же масса занимает разный объем. В принципе, для средней парилки объемом 12-14 м3, размеры каменки примерно такие: 30*40*30 мм. Параметры можно немного изменять, делать шире/уже/выше — смотрите по конструктиву печи.

Каменка может быть разной формы и размера

Соотношение объема топки к объему каменки — сложный теплотехнический расчет, который даже не всякий теплотехник осилить в состоянии. Намного проще воспользоваться готовыми чертежами или экспериментально определенными пропорциями. Как минимум, объем «свободной» от каменки топки не должен быть меньше. Лучше, если даже больше примерно на 30-50%.

Немного о том, в какой части топки лучше всего располагать ящик для камней. Все давно пришли к выводу, что самая высокая температура — в верхней части и у задней стенки. Вот в этом месте и имеет смысл расположить емкость. Во-первых, часть термической нагрузки со свода топки снимется, а во-вторых, камни хорошо нагреются.

Не за бывайте об обслуживании каменки и о том, что туда каким-то образом должна попадать вода. Лючок для обслуживания  надо располагать таким образом, чтобы вы могли без особых проблем достать рукой до самого дальнего края. А подачу воды вглубь каменки надо организовать так, чтобы не обжечься. Обычно вставляют трубку или систему трубок, которые расходятся по всей плоскости емкости для камней. Со стороны помещения эта трубка заканчивается воронкой. Трубку обкладывают камнями. При подаче в нее воды, она распределяется по поверхности каменки/камней и испаряется.

Чертежи самодельных банных печей из металла

Эта печь разработана для парной 2*3*2,3 м. Варилась из листового металла толщиной 3 мм.

Печь из металла для бани с закрытой каменкой

Для активизации горения предусмотрено подключение дополнительного воздуховода, проложенного с улицы. Из других решений — ребра жесткости (уголки) приваренные к бокам топки в верхней части топки для того, чтобы при сильном нагреве металл не выгибало.

Следующая схема металлической печи для бани сделана с подачей воздуха в верхнюю часть топки. Это так называемые печи с дожиганием газов. На задней стене приварена пластина из металла. В щель между этой пластиной и задней стенкой топки при помощи трубок-воздуховодов подается воздух из-под колосников. Это нехитрое, вроде, устройство решает сразу две задачи. Во-первых, охлаждает заднюю стенку, снижая вероятность ее прогорания. Во-вторых, воздух подается в верхнюю часть разогретым. Там сосредоточены разогретые до высоких температур дымовые газы, большая часть которых горючая (до 80%). Когда эти газы смешиваются с подогретым воздухом, горючие вещества воспламеняются, температура в верхней части топки становится еще выше, камни нагреваются до более высоких температур. При этом (при использовании сухих дров) топлива требуется намного меньше. На этом принципе построены многие печи длительного горения, но в банных печах он стал использоваться недавно.

Печь с подачей вторичного воздуха

Примерно та же модель, но без дожига, выполнена в другом формате. Тут размеры не указаны, зато проще понять пропорции и расположение различных элементов.

Объемная модель самодельной печи-каменки из металла

В данном случае объем топки составляет около 130% от объема каменки. Нормальное соотношение. Дымоход смещен назад, что не всегда хорошо — могут возникнуть сложности при устройстве дымохода — он может упереться в потолочную балку — придется дымоход изгибать, что нежелательно. Так что насчет расположения трубы — подумайте.

Еще в среде любителей бани постоянно ведутся споры: бак для нагрева воды в парилке — это хорошо или плохо… Одни регулируют влажность открывая/закрывая крышку бака. Их такой вариант устраивает. Другие говорят, что этот пар «тяжелый», и выносят бак в моечное отделение, а воду в нем греют, встроив в топку теплообменник и соединив его с баком трубами. Следующая схема — печь в баню из металла с баком для воды.

Чертеж печи для бани с баком для воды

Конструкция грамотная — при помощи «искрогасителя» путь прохождения дымовых газов длиннее, дольше он остается в топке, лучше нагревает стенки. Если вы не хотите бак, на его место можно уложить камни.

Интересный вариант с баком, который находится в задней части печи. Дымоход сдвинут назад, и проходит через бак. Высота бака большая, теплосъем будет эффективным — температура дымохода на выходе из бака большой не будет точно.

Вариант небольшой печи с большим баком

Интересно устроена каменка. Она не очень большая, но для небольших и средних парилок ее объема хватит. Закрывается она крышкой, что с одной стороны не очень удобно: закрывать крышку после подачи воды на камни будет проблематично. С другой стороны, это удобно в обслуживании.

Разрезы печи и размеры

Как сделать печь для сауны

Как уже говорилось, основная задача этого типа отопительных приборов — быстро «нагнать» требуемую температуру и иметь возможность ее поддерживать. Есть простое решение — поставит вентилятор, который будет обдувать стенки печи, ускоряя нагрев.

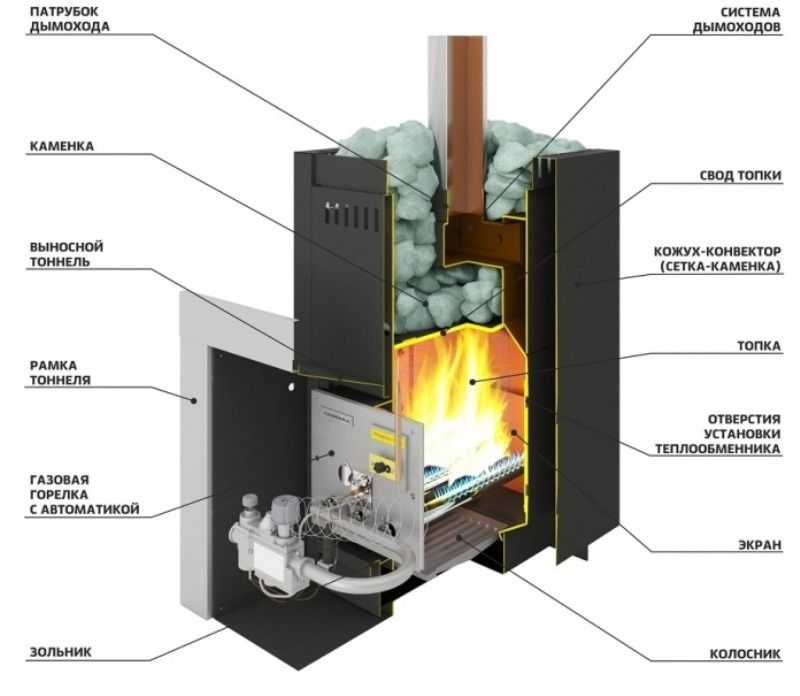

Примерно такую же функцию выполняет кожух-конвектор. Это кожух вокруг корпуса печи. Между ним и стенкой топки остается зазор в 1,5-2 см. В эту щель снизу засасывается воздух. Он проходит вдоль стенок, нагревается, заодно остужая стенки. Далее поднимается вверх, разнося тепло по парилке.

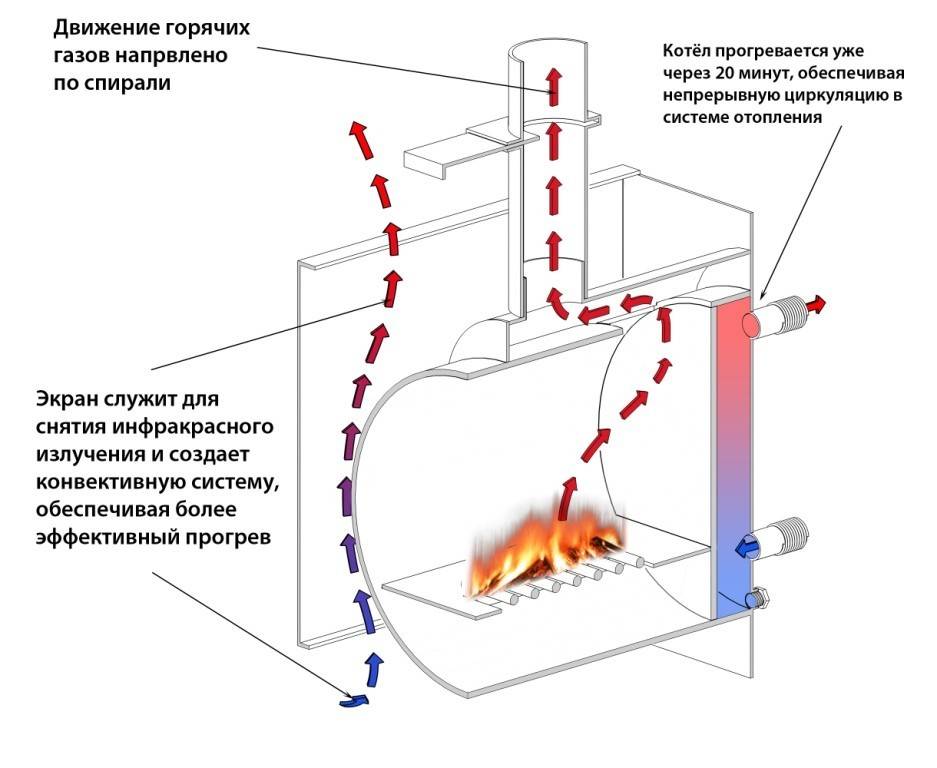

Принцип работы конвекционного кожуха

Если корпус печи делают из толстого металла, то кожух можно и из тонкого. Он редко нагревается до больших температур, и перегорание ему не угрожает. Если в печи для сауны каменка будет находится вверху, над топкой, как на фото, то в корпусе можно сделать отверстия для вентилирования каменки. Тогда часть воздуха, который поднимается вдоль стенок, будет попадать в каменку, обдувать камни и нагреваться еще сильнее. Такая каменка называется вентилируемой. Она хороша именно для суховоздушных саун.

Чертежи и схемы

Конструкция печей для сауны проще. Нужна топка нормального размера, в которую помещаются большие поленья. В верхней части, над верхней частью топки привариваются борта каменки, объем которой обычно 20-25 литров. Вариации могут быть по ширине/высоте/глубине, но особых каких-то хитростей нет.

Схемы металлических печей для сауны

Установка бака для нагрева воды в парилке сауны — идея не самая лучшая. Вы не сможете контролировать влажность, а при высоких температурах легко получить ожог. Тем не менее, несколько вариантов установки баков на фото выше.

Другой тип каменки — внутри топки. При желании можно сделать на нее крышку и такую печь можно использовать в двух режимах — с открытой крышкой для сухого парения, с открытой — для получения большего количества пара.

Каменка внутри корпуса

Печь для бани своими руками

Наверное, любой хозяин индивидуального загородного жилья если и не имеет пока собственной бани на участке, то, скорее всего, вынашивает планы по ее строительству и оборудованию. Банная традиция в России – очень древняя и стойкая, и никакие современные устройства и приспособления в виде ванн, джакузи, «навороченных» душевых кабинок, электрических нагревателей или парогенераторов не заменят настоящего жара от разогретой каменки и березового веника.

Печь для бани своими руками

Печка – это один из главнейших атрибутов русской бани или настоящей сауны. От ее эффективной работы напрямую зависит необходимая атмосфера, и требуемая температура и в парной, и в помывочной.  В настоящее время в продаже представлено немало моделей, специально разработанных для подобных условий. Однако очень многие домашние мастера предпочитают изготавливать печь для бани своими руками. Дело это хоть и достаточно сложное и требующее хороших навыков строительных или сварочных работ, но все же вполне посильное.

Виды банных печей

Прежде всего, необходимо разобраться с основными существующими разновидностями банных печей, чтобы можно было остановить свой выбор на одной из них.

1. По материалу изготовления

  • С давних пор основным материалом для банных печек являлся обожжённый кирпич. Не ушла в прошлое эта традиция и сегодня – многие предпочитает именно кирпичную печь всем другим, хотя, конечно, ее постройка является куда более сложным делом, чем установка уже готовой. Но зато тепло в ней сохраняется намного дольше, да и атмосферу в бане она создает совершенно особую.
Кирпичные банные печи создают в парилке особенно благоприятную атмосферу

С ее сооружением могут возникнуть определенные сложности. Так, для кирпичного сооружения обязательно потребуется фундамент, не связанный с фундаментом самой бани. Кроме того, размеры самого здания не всегда позволяют разместить в нем такую печь, хотя, конечно, существуют проекты и совсем небольших по габаритам кладок.

 Еще одна трудность – возведение такой печи требует определенного опыта, чтобы она не стала источником потенциальной угрозы для жизни и здоровья людей. Нередко желание иметь именно каменную печь заставляет хозяев бани обращаться к мастерам. Впрочем, можно попробовать ее сложить и самостоятельно.

  • Большой популярностью пользуются металлические банные печи. Пусть они являются некоторым отходом от традиции, но зато обладают целым рядом преимуществ:

— Ее установка не занимает длительного времени и не потребует много места.

— В продаже имеется масса готовых моделей, поэтому есть возможность подобрать самый оптимальный вариант под конкретную баню.

— Такую печь проще изготовить самостоятельно, если есть опыт работы с электросваркой.

— Для изготовления металлической печи нередко используются даже, казалось бы, утилизированные материалы – обрезки труб, старые диски от грузовых автомобилей, вышедшие из употребления газовые баллоны, старые бочки и т. п.

Металлические печи намного проще в монтаже

В бане, как правило, устанавливаются только стальные печки – чугун в этих условиях неприемлем. Да, он обладает большей теплоемкостью и дольше удерживает нужную температуру, но его хрупкость и неустойчивость к резким термическим перепадам не дают возможности, например, плеснуть на раскалённую печку холодной водой – могут появиться трещины.

Дополнительная информация о печах от StroyDay.ru:

Рекомендуем Вам прочитать материалы по строительству печи шведка своими руками, возведению печи голландка — здесь, печь своими руками из металла — вот здесь.

Кроме этого, считаем, что Вам будет полезна информация о том, как обложить печь из металла кирпичем — тут. Ну и разумеется про рейтинг банных печей и какую печь установить в бане.



Главным недостатком стальных печек является достаточно быстрое их остывание после окончания топки, особенно, если для изготовления использовался недостаточно толстый металлический лист.

Впрочем, тепло может довольно долго удерживать массивная каменка.

  • Примирить сторонников кирпичных и стальных банных печей может технология обкладки металлического корпуса кирпичом.

Массивного фундамента в этом случае не потребуется, герметичности кладочных швов тоже, то есть процесс возведения стенок достаточно прост.

Комбинированный вариант — металлическая печь, обложенная кирпичом

Кроме хорошей аккумуляции тепла, кирпичная облицовка защитит от прямого воздействия жесткого инфракрасного излучения от раскаленных металлических поверхностей. И еще — она может стать хорошим интерьерным дополнением бани, скрыв нередко не слишком симпатичный вид стальной печки.

2. По используемому энергоносителю

Подавляющее большинство банных печей предназначено для топки их дровами. Существуют, конечно, модели и с использованием газа, электроэнергии. Некоторые народные умельцы приспосабливают в этих целях жидкотопливные агрегаты (например, на дизельном топливе), вынося топочную часть с системой подачи солярки на улицу.

Для бани оптимальным топливом были и остаются дрова

Однако, можно еще раз подчеркнуть это, никакие другие энергоносители, кроме натуральных хорошо просушенных дров не создадут в парной того оздоровительного микроклимата, ради которого, в принципе, баня чаще всего и возводится.

3. По расположению топки

И кирпичные, и металлические банные печки могут иметь разные компоновки:

Печь вместе с топкой полностью расположена в парной

В одном варианте в парилке находится вся печь целиком, то есть производить ее топку приходится непосредственно отсюда. Такая конструкция, безусловно, дешевле, намного проще и в изготовлении, и в установке, но существует и ряд серьезных недостатков. Так, например, запаса дров в парилке не создашь — они попросту пропитаются влагой. Таким образом, при необходимости поддерживать огонь придется выбегать за ними в другое помещение или на улицу. Кроме того, парилка – это обычно не столь объёмное помещение, и поэтому велик риск получить случайный ожог от прикосновения к раскаленной топочной дверце.

Дверца топки может быть вынесена в соседнее помещение

С точки зрения удобства и безопасности пользования выигрывают печки, у которых дверца топочной камеры вынесена в предбанник, а в самой парилке расположена каменка и, возможно, бак для подогрева воды. В подобной печи можно поддерживать огонь, никому не мешая, а в парилке повышается общий уровень безопасности.

4. По способу нагрева каменки

Наконец, банные печи различаются по способу нагрева камней.

  • В настоящее время чаще всего используются печки постоянного нагрева. В их конструкции камни не имеют прямого контакта с выходящими продуктами сгорания – они размещены или в металлической емкости, приваренной к корпусу печки, или в специальных решетчатых кузовах, расположенных на стенках или даже на дымоходной трубе. Такая компоновка печи больше свойственна финской сауне.  Температура нагрева камней достигает 300 – 400 градусов. Обычно используются камни достаточно небольшой фракции, по типу крупного гравия.
    Они не покрываются сажей, так как изолированы от продуктов сгорания.
Печка постоянного нагрева с наружной каменкой

Удобство такой печки в том, что процесс топки и, непосредственно, принятия банных процедур не разнесены по времени – можно поддерживать огонь и, соответственно, температуру в парной столько, сколько будет необходимо.

  • Несколько по-другому устроены банные печи периодического нагрева. Их конструкция подразумевает отвод раскаленных газов непосредственно через каменку, с последующим их выходом в дымовую трубу. Камни при этом нагреваются до чрезвычайно высоких температур – до 1000 градусов. Однако после протапливания печи обязательно дожидаются полного прогорания топлива и выхода угарного газа – лишь после этого можно переходить к мытью. Чтобы каменка не остывала быстро и не давала тяжелого мокрого пара, ее обычно прикрывают или крышкой, или откидной дверцей.

По такой схеме обычно складывались классические русские банные печи – протопленной бани вполне хватало для всех членов семьи. Вода при попадании на столь сильно разогретые камни моментально превращается в пар. Главное условие – должны быть массивные, тщательно отобранные, округлые, выраженного темно-серого цвета, и их общая масса должна составлять не менее 50 килограмм. Время от времени каменку разбирают, чтобы очистить камни от скопившейся копоти и заменить разрушившиеся.

Похожие материалы на нашем портале

Рекомендуем Вам ознакомиться со свежей статьей на нашем портале — как сделать барбекю своими руками.

Но перед тем, как перейти к статье про барбекю, обязательно прочитайте, как класть кирпич — здесь.



Схемы таких простейших печек периодического действия будут рассмотрены ниже.

  • Нельзя не отметить, что существуют модели печек, которые объединяют достоинства и тех и других устройств. В них каменка разделена на две области – непроветриваемую, размещенную в специальном канале, через который проходят продукты сгорания, и открытую.
В такой печи две каменки — внешняя вентилируемая и внутренняя, получающая нагрев от продуктов сгорания

Такие печки достаточно сложны по устройству, но зато они и отлично аккумулируют тепло, и дают сухой пар, и подбрасывать, в случае необходимости, дрова можно прямо в процессе мытья.

Печь – сердце бани. При отсутствии должных навыков самостоятельно изготовить ее  непросто. Подумайте, что важнее: экономия, чаще всего мнимая, или же чувство комфорта, сопровождающее вас во время обустройства бани и ее использования.

Тем, кто предпочитает эффективные решения, следует обратить внимание на варианты банных печей, реализующиеся в готовом виде. Среди них вы найдете приспособления, отвечающие всем перечисленным критериям качества, а заодно имеющие приемлемую цену.

Так, можно выделить среди лидеров печного рынка отопительные установки от компании «Завод Добросталь» — победителя  конкурса «100 лучших товаров России». В предлагаемом ей ассортименте наибольшую популярность получили такие лаконичные модели печей, как:

  • «Жара-Экстра 400»;
  • «Жара-Люкс 20».

Материал корпуса устройств – углеродистая сталь, один из самых крепких и жароустойчивых материалов. Эргономичное исполнение этих дровяных печей позволяет использовать их не только как отопительную установку, но и как удачное интерьерное решение.

Модель Жара-Экстра 400 рассчитана на обогрев парильного помещения величиной от 4 до 12 м3 . Толщина свода и масса печи также может варьироваться, исходя из предъявляемых вами требований.

Печи серии «Жара Люкс» предлагают более широкий модельный ряд, с возможностью подобрать устройство для обогрева парильной площадью от 4 до 30м3.

Рассматриваемые конструкции оснащены дымоходом-змеевиком, который позволяет:

  • сделать тягу более равномерной;
  • сэкономить топливо.

К слову, дымоход в любой момент можно разобрать для очистки.

 В комплектацию к устройствам входят:

  • колосниковые решетки;
  • декоративные элементы;
  • чугунная дверка
  • закрытая каменка с воронкой для подачи воды;
  • совок;
  • подробное руководство по монтажу.

Печи серии «Жара» способны удовлетворить потребности заядлого любителя парной, однако, если баня для вас не увлечение, а настоящая страсть, советуем обратить внимание на модель «Августа Профи», оснащенную панорамной стеклянной дверцей. Ни с чем не сравнимый комфорт эксплуатации этого приспособления превратит все части банной процедуры в удовольствие.

Рассматриваемая модель оснащена:

  • каменкой закрытого типа;
  • системой парогенерации.

Используя встроенную систему, вы сможете самостоятельно выбирать «режим» для вашей парилки:

  • традиционную русскую баньку;
  • финскую сауну для настоящих викингов;
  • хаммам для любителей восточных удовольствий.

Налаживание конвекции в «Августа Профи» производится за счет регулировки специальных заслонок.

Искомую модель также можно приобрести в упрощенных модельных вариациях «Стандарт», «Стоун», однако, именно версия «Профи» является наиболее доработанной, мощной и многофункциональной.

Перечисленные конструкции представляют лишь малую толику модельного ассортимента «Завод Добросталь». Советуем вам изучить его, и найти идеальное сердце для вашей парилки.

Видео: советы по выбору печки для бани
Цены на камины и печи

Камины и печи

Как сделать металлическую печь для бани самостоятельно

Вариантов металлических банных печей – бесчисленное множество, и, по большому счету, любой желающий может придумать и свой, опираясь на какие-нибудь базовые модели. В качестве примера можно привести несколько весьма простых в исполнении печек, для изготовления которых не потребуется каких-то особых знаний и умений.

Печка периодического нагрева для небольшой семейной парилки Один из простейших в изготовлении вариантов печки периодического нагрева

Это, наверное, один из самых простейших вариантов. Чтобы изготовить подобную печь потребуется металлический лист толщиной порядка 5 мм (сталь Cт3). Из более тонкого листа в данном случае делать печь не имеет смысла – она очень быстро прогорит, да и тепло будет удерживать неэффективно.

  • Габариты печки невелики – всего 900 мм длина, 800 – высота вместе с ножками, и ширина по фронту – 600 мм. Ее можно разместить даже в совсем небольшой парилке.
  • Для патрубка дымохода понадобится обрезок трубы диаметром 115 мм. Длина его может быть различной – некоторые предпочитают короткий патрубок с фланцем для подключения дымохода, другие вваривают достаточно длинный отрезок, на который можно надеть водогрейный бак.
  • Чтобы все швы отличались прочностью, лучше их делать на металлический уголок с полкой 30 × 30 ×3 мм. Этот же профиль понадобится и для полок кронштейнов для внутренних решетчатых перегородок.
  • По высоте пространство печки делится на три неравных отсека. Нижний, самый узкий – это зольник (1) с дверцей поддувала. Размер этой дверцы обычно небольшой, в 2 – 2,5 раза меньше топочного отверстия.
  • Между зольником и топкой (3) на кронштейнах из уголка устанавливаются чугунные колосники.
В идеале лучше использовать чугунные колосники
  • Если их найти не удалось, то придётся сварить решетку из параллельно расположенных прутков диаметром не менее 10 —12 мм. Расстояние между прутками выдерживается одинаковым – порядка 10 мм.
  • Верхний отсек – это каменка, через которую осуществляется отвод продуктов сгорания во время протапливания печи (5). Газы свободно проходят через решетку (4), раскаляют камни и отводятся в дымоходную трубу (6).
  • Дверцы топочной камеры и поддувала-зольника вещаются на привариваемые петли и обязательно оснащаются задвижками-щеколдами.
  • Задняя часть каменки на одну треть заваривается металлическим листом (300 × 600 мм), по центру которого вырезано отверстие, куда вваривается дымоотводный патрубок, который опускается вниз на 100 – 120 мм.
  • На схеме не показана крышка, которой накрывают каменку во время топки банной печи. Ее несложно изготовить из тонкого металла (0,8 – 1,0 мм) с таким расчетом, чтобы она полностью перекрывала каменку и слегка находила вниз на стенки корпуса. Эта крышка не даст камням быстро остыть, а в процессе предварительной топки бани предотвратит прямой выход продуктов сгорания в помещение, направив их в патрубок дымохода. Безусловно, для этого должна быть обеспечена хорошая тяга.

Непосредственно перед началом банных процедур эта крышка убирается, и каменка остается в открытом положении. Впрочем, иногда предусматривают и откидной лючок, который открывают, когда необходимо поддать пару, а крышка постоянно находится на месте, дольше сохраняя жар камней.

  • Когда печка будет полностью сварена, производят тщательную зачистку и проверку швов, удаления заусенец и неровностей металла. Рекомендовано покрыть конструкцию снаружи жаростойким лаком, специально разработанным для каминов и печей.

Укладка камней в предназначенный для них отсек производится позже, уже после установки печи по месту в бане и подключения ее к дымоходу. Об этом речь пойдет несколько позже.

Жара от такой печки после ее протапливания должно вполне хватить на полноценную банную процедуру для 2 – 3 человек.

Металлическая печка периодического нагрева с дополнительными кирпичными стенками

Еще один вариант печки открытого типа, который, правда, несколько сложнее в изготовлении, но зато и способность аккумулировать тепло у нее – значительно выше.

Металлическая печь с внутренней кирпичной кладкой

Здесь уже применяется «двойная» технология – металлический корпус и внутренняя кирпичная кладка. Сталь в этом случае не нужна слишком толстая – достаточно листов 1,5 – 2,0 мм. Для кладки применяется жаростойкий шамотный кирпич, а в качестве раствора лучше всего приобрести готовую сухую строительную смесь, специально предназначенную для печей и каминов, и замесить ее в соответствии с инструкцией по приготовлению.

  • Для начала готовится основание с приваренными к нему ножками с подпяточниками для того, чтобы конструкция печи стояла устойчиво.
  • Затем на этом основании выкладывается первый сплошной ряд кирпича. Все остальные ряды выполняются в «полкирпича» в районе топки, и в «четверть» — в зоне дымоходных каналов.
  • После того, как будет выложена камера зольника-поддувала (1), между ней и топкой (2) устанавливают чугунный колосник. Для оставления проемов для поддувала и загрузочного окна при кладке модно использовать перемычки из металлического уголка 20 × 20, но только так, чтобы не нарушать ровность межрядовых швов.
  • Выше топочной камеры устанавливается решетка из металлических прутьев (Ø 12 мм), на которую впоследствии будут укладываться камни.
  • С левой или правой стороны каменной кладки на уроне каменки оставляют окошко (5), которое послужит для загрузки камней, для регулярного их осмотра и очистки, а в процессе банных процедур – для парообразования – именно в него будет плескаться вода из ковшика.
  • Извилистый дымоходный канал способствует наиболее полному прогреву всей конструкции печи и полному дожигу всех продуктов сгорания. В тыльной части этого канала, на уровне поворота его вверх, оставляют ревизионное окошко, куда затем будет вмонтирована задвижка для максимального сохранения тепла после проведенной топки.
  • Верхних два ряда кирпича делаются сплошными, только с окном для выхода продуктов сгорания – в этом месте затем будет ввариваться патрубок дымохода.
  • Когда с кирпичной кладкой закончено, а раствор достаточно хорошо схватился, можно к основанию последовательно приваривать стенки металлического корпуса, который в данном случае играет роль своеобразного «футляра». Чтобы облегчить эту задачу, и вместе с тем добиться герметичности сварных швов, по стыкам сверху можно пустить уголок 20 × 20 мм.
  • При разметке заготовки для передней стенки сразу намечаются и вырезаются проемы для зольника и окна загрузки топочной камеры. После того, как передняя стенка будет установлена на место, привариваются петли, на которые вешаются дверцы обеих камер с запорными устройствами. Сами полотна дверец должны быть на 10 – 15 мм в каждую сторону шире врезанных окошек, чтобы обеспечивалось плотное закрывание. Нелишней станет установка асбестового уплотнения по периметру или даже по всей площади внутренней поверхности дверцы топки.
Простейшие дверцы топки и поддувала
  • В процессе установки боковой стенки со стороны оставленного в кладке парового окна также вырезается проем и устанавливается металлическая дверца с уплотнителем. Ее лучше сделать откидывающейся вниз и оснастить «холодной» рукояткой чтобы можно было открывать во время мытья для поддачи пару.
  • Последней вваривается крышка печки с заранее вырезанным отверстием под патрубок дымохода. Затем вваривается отрезок трубы диаметром 100 мм.
  • Загрузка печи камнями будет производиться после ее установки в бане на подготовленное место.
Печки постоянного нагрева с открытой каменкой

Соорудить такие печки из металлического листа или иных доступных материалов еще проще.

Достаточно простая печка из металлической трубы

На рисунке представлена несложная в изготовлении печка из обрезка металлической толстостенной трубы диаметром 325 мм.

Сама полость трубы разделена на два отсека колосниковой решеткой. Верхний, основной, служит топкой, нижний – зольником-поддувалом. Оба отделения имеют собственные дверцы соответственно для закладки дров и обеспечения подачи воздуха и проведения очисток.

Ближе к дальнему, полностью заглушенному торцу трубы вваривается патрубок дымохода диаметром 100 мм.

Сверху цилиндрического корпуса приваривается металлический короб, который будет заполняться камнями. Для того, чтобы обеспечить максимальный нагрев камней, можно сделать дымоход на этом участке не прямым, а с изогнутым коленом – площадь контакта раскаленной трубы с каменкой значительно увеличится.

Изогнутое колено дымохода значительно увеличит теплоотдачу на каменку

Несложно будет сделать подобную печку и в форме параллелепипеда, используя в качестве заготовок металлические листы.

Очень часто подобные печки оснащают водогрейными баками. На фото печки из трубы он размещен на задней заглушке, которая одновременно является и стенкой емкости для воды.

Варианты размещения водогрейных баков на корпусе печки

При изготовлении прямоугольных конструкций вариантов появляется намного больше – баки размещают с любой из сторон, сверху, или даже вообще делают подобие «водяной рубашки» с нескольких сторон, с врезкой труб подачи холодной и отбора разогретой воды.

Еще одним удобным вариантом решения вопроса подогрева воды может стать установка на дымоходной трубе специального теплообменного бака.

Водогрейный бак-теплообменник, устанавливаемый на дымоходный канал

Такие водонагреватели можно изготовить самостоятельно, но есть возможность приобрести и готовое заводское изделие, которое имеет трубу определенного стандартного диаметра. Останется лишь врезать этот бак в вертикальную часть дымохода над печкой и подключить трубы подачи и отбора воды.

 Может Вас это заинтересует

 Рекомендуем Вам ознакомиться со статьей, как сделать камин своими руками из кирпича.

Кроме этого рекомендуем Вам почитать статью про отделку камина.

Такие баки могут сами по себе иметь достаточный объем, либо служить лишь теплообменником и подключаться к основному водному резервуару.

Видео: интересная несложная конструкция металлической печки для бани

Подготовка места для установки печки

Самостоятельно изготовить печку для бани – это лишь полдела. Необходимо тщательно подготовить место для ее установки непосредственно в помещении.

Даже просто металлическая печь – достаточно массивная конструкция, особенно если прибавить к ее собственной массе вес каменной укладки и тяжесть заполненного водогрейного бака. Таким образом, необходимо подготовить основание – своеобразный подиум, на который она будет устанавливаться. Лучше всего предусмотреть под нее собственный фундамент.

Фундамент для банной печки
  • Для этого в выбранном месте отрывается небольшой котлован (до 500 мм глубиной).
  • На дно укладывается песчаный слой до 100 мм, затем, после трамбовки, еще 200 мм гравийно-щебеночной засыпки.
  • Укладывается слой отсечной гидроизоляции – обычно для этого применяется рубероид.
  • Затем до уровня грунта заливается бетонный раствор с наполнением из песка и мелкого гравия.
Поверх фундамента обязательно устраивается кирпичная кладка
  • После полного застывания этой площадки (не менее 3 недель) сверху нее укладывается слой рубероида, а затем выполняется сплошная кладка из обожжённого кирпича
  • Кладку ведут или до уровня «чистого» пола бани, или даже немного, на 100 – 150 мм выше, сооружая таким образом приподнятый подиум для установки печки.

Ставить печь на бетонное основание нельзя – при всей кажущейся монолитности и прочности оно в условиях высокой влажности и больших температур обязательно начнет растрескиваться и крошиться.

От стен, особенно деревянных, печка должна быть расположена на расстоянии не менее 200 мм. Стены обязательно обшиваются жаропрочным материалом – нержавеющим стальным листом либо «изовером» – фольгированным термоизолятором на основе безвредной базальтовой минеральной ваты.

Изовер — отличный материал для термоизоляции стен бани в месте установки печки

Очень часто металлические печи «одевают» в кирпичную кладку. Это дает ряд преимуществ – меньше риск обжечься о раскаленные стенки, плюс к этому кирпичная кладка будет являться еще одним достаточно емким аккумулятором тепла.

Один из вариантов обкладки железной банной печи кирпичом

Подробнее об этом процессе можно узнать из специальной статьи нашего портала. Здесь же – только несколько важных замечаний:

  • Расстояние от металлических стенок до кирпичной кладки рекомендуют выдерживать в 100 мм.  Это необходимо для нормальной циркуляции воздуха – будет создаваться мощный конвекционный поток, способствующий равномерному и быстрому прогреву помещения парилки. В этих же целях снизу кладки необходимо предусмотреть специальные окошки. Металлические стенки печки, обложенные снаружи кирпичом без зазора, вплотную, из-за нарушения нормальной теплоотдачи очень быстро прогорят.
Примерная схема обкладки металлической каменки кирпичом
  • Для кладки можно применять только натуральный глиняный печной раствор или специальные строительные смеси, предназначенные именно для подобных целей, с выраженными свойствами влаго- и термоустойчивости.
  • Обкладку печки кирпичом необходимо продумывать заранее – это учитывается при заливке фундамента и выкладывании кирпичного подиума.
Цены на огнеупорный кирпич

Огнеупорный кирпич

Укладка камней

Эффективность работы самодельной банной печи во многом будет зависеть и от камней – правильности их подбора и выкладке в каменке.

Даже на небольшую печку требуется никак не меньше 50-килограммовой укладки, но все же лучше для семейной бани ориентироваться  на 80 — 100 кг.

Булыжники лучше подбирать округлой формы, ровного серого цвета, без изъянов поверхности (трещин или разломов). Желательно, чтобы камни были различного размера – от 50 до 150 мм.

Гранит для банной печи абсолютно непригоден. Во-первых, его структура неустойчива к частым процессам сильного нагрева с одновременным воздействием пара – очень быстро начнётся разрушение. Во-вторых, гранит всегда содержит слюдяные вкрапления, а они при накаливании способны выделять достаточно токсичные испарения.

Жадеит — один из лучших вариантов для каменки. Помимо природной красоты, ему приписывают и лечебные свойства

Лучшими материалами, помимо обычного природного булыжника, считаются талькохлорид, базальт или жадеит. Такие камни различного размера можно приобрести в специализированных магазинах.

Очень важно правильно уложить камни. Выкладку начинают с таким расчётом, чтобы внизу оказались самые крупные, массивные из них. Они не будут препятствовать прохождению жара к расположенным выше и создадут мощный запас тепла. Затем выкладываются камни средней величины, и лишь в самом верху – небольшие по размерам.

Такой порядок обеспечит верхнему слою камней нагрев до температуры в 300 – 400 º — именно то, что нужно для сухого пара. При попадании воды на хорошо прогретые камни испарения происходит буквально мгновенно си сопровождается характерным треском.

Схема правильной укладки камней

Если камни приплюснутой формы, то при их укладке обязательно учитывается и их пространственная ориентация. Длинной стороной они должны быть расположены вдоль основного потока тепла, иначе произойдет своеобразное «запирание», когда нижние камни будет перегреваться, а верхние не дойдут до требуемого температурного режима.

Пренебрежение правилами укладки камней резко снизит общий оздоравливающий эффект бани. Пар очень быстро начнет «тяжелеть», и хотя, возможно, общая температура в парилке значительно не уменьшится, пребывание в ней станет приносить больше вреда, чем пользы – в переувлажненном помещении попросту становится нечем дышать.

Видео: как правильно укладывать камни в банную печь
Цены на различные виды камней для печей

Камни для печей

Итак, печь для бани своими руками – задача вполне выполнимая, если при изготовлении учитывать все технологические нюансы, а при установке соблюсти установленные требования безопасности. Зато самостоятельно изготовленная печка не только поможет сэкономить достаточно значительную сумму, но и станет предметом гордости хозяина, когда появится возможность пригласить в баню своих друзей.

4 способа топить сауну

Выбор метода топки является одним из первых шагов при строительстве сауны. Здесь мы рассмотрим четыре наиболее распространенных метода.

БУРАКПЕКАККАН/GETTY IMAGES

Есть два основных способа топить сауну. Традиционные сауны полагаются на влажное тепло для достижения терапевтического эффекта, согревая пользователя снаружи внутрь. Новые инфракрасные сауны создают сухое тепло, согревая пользователя изнутри.

Традиционные печи для сауны включают дровяные, газовые и электрические модели. Иногда называемые паровыми саунами, они повышают температуру воздуха вокруг вас, заставляя вас потеть. В инфракрасной сауне инфракрасные волны, подобные солнечным, непосредственно согревают пользователя.

Вот более подробное описание каждого метода нагрева.

1 / 4

Семейный мастер на все руки

Сауна на дровах

Настоящая классика старой школы. В дровяных саунах используется традиционная дровяная печь для обогрева сауны.

Стальная или чугунная печь работает на дровах, передавая тепло корзине с камнями наверху. Теплые камни равномерно прогревают сауну, создавая приятное мягкое тепло. Чтобы добавить тепла и влаги в воздух, побрызгайте водой на горячие камни. Образовавшийся пар повышает общую температуру в сауне.

2 / 4

Семейный мастер на все руки

Электрическая каменка для сауны

Электрические каменки, безусловно, самые распространенные нагревательные элементы для саун, составляют примерно 95% всех каменок для саун. Подобно дровяной печи, но отличающейся от плинтусных обогревателей, электрические обогреватели нагревают корзину с камнями, чтобы повысить температуру внутри сауны.

Электрическим обогревателям требуются специальные цепи на 20, 30 или 40 А для домашнего использования. Большинство моделей имеют модули управления, встроенные в сам нагреватель или через настенный блок.

3 / 4

Семейный мастер на все руки

Инфракрасный обогреватель для сауны

Инфракрасный нагрев — это новая технология для сауны, которая в последние годы получает больше пара (каламбур). В то время как традиционные методы сауны нагревают воздух вокруг пользователя, инфракрасные сауны нагревают ваше тело напрямую, не затрагивая воздух вокруг вас.

Эти сауны используют световые частоты посредством электромагнитного излучения для обеспечения тепла. Они производят меньше тепла, чем другие сауны, сохраняя температуру около 140 градусов. Инфракрасные сауны можно даже модернизировать в таких помещениях, как небольшая гардеробная, со специальными модульными панелями освещения.

4 / 4

Семейный мастер на все руки

G в качестве нагревателя для сауны

Газовые сауны используют в качестве источника тепла природный газ или пропан. Как правило, они больше, чем дровяные или электрические сауны, они, как правило, стоят дороже, но требуют меньшего обслуживания в долгосрочной перспективе. Газовые сауны также дешевле в эксплуатации, чем электрические. Они нагреваются быстрее, чем электрические или дровяные сауны.

Первоначально опубликовано: 03 августа 2022 г.

Шей Тиландер

Шей Тиландер — старший редактор Family Handyman. Когда он не наслаждается семейным временем с женой и тремя сыновьями, он любит возиться с проектами и увлекаться электроникой.

Как построить портативную сауну своими руками (DIY)

Переносная сауна своими руками? Нет пота.

Наши редакторы и эксперты тщательно отбирают каждый продукт, который мы представляем. Мы можем получать комиссию от ваших покупок.

Время

Несколько дней

Сложность

Промежуточный уровень

Стоимость

Более $1000

Введение

Посещение сауны имеет много доказанных преимуществ для здоровья. Он не только помогает выводить токсины и снимать напряжение и стресс, но также помогает сжигать калории и поддерживать чистую здоровую кожу. Вы можете построить эту недорогую домашнюю сауну на открытом воздухе для круглогодичного проживания на четырех человек в своем гараже и перенести ее в свою хижину. Все, что вам нужно, это надежные столярные навыки, несколько электроинструментов и место для сборки. Читайте и следуйте этому пошаговому плану строительства.

Tools Required

  • 18-gauge finish nailer
  • Bar clamps
  • Circular saw
  • Drill/driver — cordless
  • Flush-trim router bit
  • Hammer
  • Hearing and eye protection
  • Measuring tape
  • Miter пила
  • Фрезерный станок
  • Угловой угольник
  • Степлер
  • Настольная пила
  • Ножницы по металлу

Необходимые материалы

  • Гвозди с внутренним покрытием #11-1/2 x 20107
  • Оцинкованные отделочные гвозди #13 x 2 дюйма
  • Отделочные винты #8 x 2 дюйма
  • Наружные винты #8 x 2″
  • Винты для настила #9 3″
  • 1 x 4 x 8′ отделка из кедра (14
  • 1/4″ x 3-1/2″ кедровая накладка (123 кв. фута)
  • 26×8′ гофрированные металлические панели крыши (3)
  • 2×4 x 8′ кедр (7)
  • 3-1/2″ петли
  • 3/8-дюймовые скобы
  • 4 x 8 x 1-1/2″ пенопластовая изоляция (4)
  • 4′ x 8′ фанера T1-11 (обшивка стен) (5)
  • 4′ x 8 ‘ x 3/4″ фанера (3)
  • 5/16 x 4 дюйма. структурные винты
  • 5/4 x 6 x 8 футов. террасные доски из кедра (4)
  • 8 футов 2 x 2 с (24)
  • 8 футов 2 x 4 с (14)
  • 8 футов 2 x 4 с обработкой под давлением (3)
  • Лента из алюминиевой фольги
  • Бутиловая уплотнительная лента
  • дюйм 9091006 Дверная ручка Фиксатор дверного шарика
  • Пароизоляционная фольга
  • Горизонтальные пластиковые закрывающие планки
  • Кровельный щит от льда и воды
  • Резиновая прокладка Кровельные винты

Семейный мастер на все руки

Я построил эту переносную сауну из доступных материалов, которые вы можете найти в местном строительном центре. Простая конструкция позволяет легко построить четыре стены, пол, крышу и скамейки на месте или в гараже, а затем перевезти их в удаленное место.

Размеры сауны пять футов в ширину, четыре фута в глубину и 7 футов. 8-дюймовый высокий. Постройте свою сауну в соответствии с вашими потребностями. См. Рисунок 1, чтобы посмотреть, как все это сочетается.

Прежде чем приступить к разделке досок и забиванию гвоздей, соберите плоскую рабочую поверхность, например лист фанеры 4×8, на козлах. Это значительно облегчит сборку и маневрирование компонентов проекта. Пригласите помощника для помощи в подъеме стен и элементов крыши.

При покупке материалов всегда покупайте несколько дополнительных 2х2 и 2х4 для своего проекта. Вы часто можете вернуть дополнительные строительные материалы, которые вы не используете.

Рисунок 1

Габаритные размеры: 95 дюймов. В x 6 дюймов. Ш x 48 дюймов. D.

Семейный мастер на все руки

Список вырезов

КЛЮЧ КОЛ-ВО.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
