Парогенератор для сауны своими руками: Как сделать парогенератор (паровую пушку) для бани своими руками — пошаговая инструкция с фото, чертежами и видео

Добавлено автор alexxlab

Содержание

Как сделать парогенератор для бани (паровую пушку) своими руками — пошаговая инструкция с фото, чертежами и видео

Самодельный парогенератор или как его называют паровая пушка, может выполнять функцию дополнительного оборудования для банной печи, а может быть отдельным прибором. Чаще всего такое устройство используют в бане, сауне или хамаме для выработки мягкого и лечебного пара, создающегося за счёт добавления ароматных трав. Парогенератор можно приобрести в специализированном магазине, а можно сделать своими руками.

Содержание

  • 1 Парогенератор или паровая пушка — описание, устройство, принцип действия, виды

    • 1.1 Устройство

    • 1.2 Виды и типы

  • 2 Существуют ли принципиальные различия между парогенераторами для бань, саун и хамама

  • 3 Подготовка к изготовлению пушки для открытой каменки

    • 3.1 Выбор материала для создания паровой пушки

    • 3.2 Пошаговая инструкция

  • 4 Паровая пушка для финской печи электрокаменки

    • 4.

      1 Видео: паровая пушка своими руками

  • 5 Как сделать парогенератор из скороварки своими руками

  • 6 Советы по эксплуатации

    • 6.1 Видео: парогенератор своими руками

Парогенератор или паровая пушка — описание, устройство, принцип действия, виды

Целебные свойства пара известны уже давно, так как он может оказывать оздоровительное воздействие на организм человека, если применять его в оптимальном количестве и при определённом температурном режиме. Если в бане установлено такое устройство, то нет необходимости регулярно лить воду на камни, для того чтобы в парилке образовывался нужный объем пара. Также благодаря паровой пушке существенно экономится вода. Она не занимает много места, легка в сборке и не требует большого количества дорогостоящих материалов для её создания.

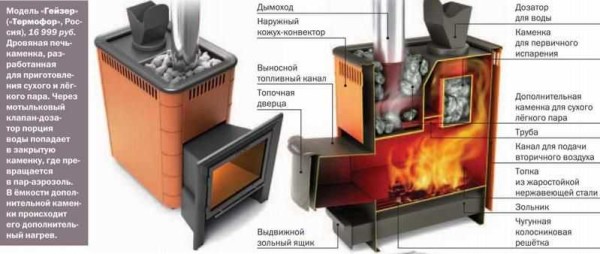

Паровая пушка для банных печей

Устройство

Традиционный парогенератор представляет собой прибор, который оснащён электронагревательным элементом. По принципу работы напоминает обычный электрический чайник. В парогенератор наливаем воду, включаем нагреватель, жидкость закипает и образуется пар. Крышка устройства оснащена специальным клапаном, с помощью которого можно самостоятельно регулировать степень давления. В результате мы можем самостоятельно «создавать» пар необходимой температуры. Пар с высокой степенью влажности позволит создать атмосферу традиционной турецкой хамам, а горячий и сухой даст почувствовать себя в настоящей русской бане.

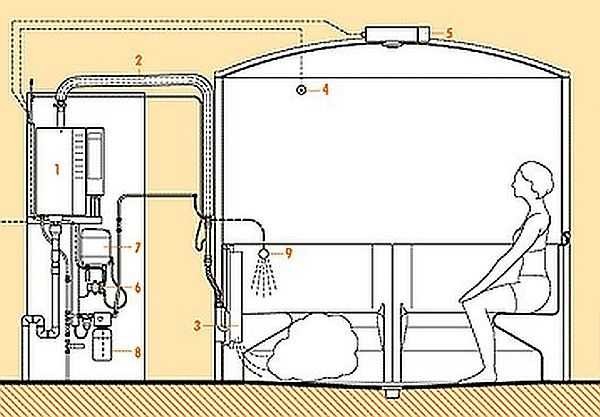

Устройство печи с банным парогенератором

Парогенератор может использоваться совместно с печкой — каменкой. В результате такого «контакта» производимый устройством пар для полного нагрева подаётся дополнительно и на камни. Благодаря данной схеме существенно экономится электроэнергия и вместе с тем снижается температура камней, уменьшается нагрузка на печь и увеличивается срок её службы.

Если использовать парогенератор без каменки, то затраты на электроэнергию существенно увеличатся, но зато не надо будет строить дорогостоящую большую кирпичную печь.

В этом случае необходимо будет только выбрать систему отопления для бани.

Обычный «магазинный» парогенератор состоит из:

  • Датчика безопасности.
  • Ёмкости для воды.
  • Насоса для движения воды и пара.
  • Подготовительного блока для воды.
  • Блока парообразования.
  • Пульта управления.

Снаружи устройства находится индикатор и дисплей, который показывает всю информацию о работе устройства и его программах.

Виды и типы

Такие устройства могут иметь ручную и автоматическую заливку воды. Автоматическая заливка предусматривает подключение парогенератора к центральному водоснабжению. Современные парогенераторы в своём большинстве оснащены именно автоматической системой, которая будет сама осуществлять контроль за температурным режимом в парной. А также они могут быть керамическими и металлическими.

Существует два типа парогенераторов:

Для парной площадью 10–13 м3 можно использовать паровую пушку на 8–9 кВт. В помещении более 15 м3 рекомендуют устанавливать приборы на 12 кВт. Для маленькой парной до 5 м3 будет достаточно сделать парогенератор мощностью в 5 кВт.

Приборы, которые имеют мощность более 9кВт, имеют трехфазную систему подключения.

Парогенераторы могут иметь три вида нагрева воды:

Существуют ли принципиальные различия между парогенераторами для бань, саун и хамама

Многих людей интересует вопрос, чем отличаются парогенераторы для бани, сауны или хамама? Так как все три вида сооружений предназначены не только для мытья, но и для оздоровления организма, то их действие основано на образовании пара. Отличием бани, сауны и хамама является количество производимого пара, его температура и уровень влажности.

Температурный режим парных разных типов:

  • В финской сауне должен быть сухой жар — температура колеблется от 80 до 140°С, уровень влажности от 1 до 15%.
  • В турецком хамаме должен быть влажный пар — температура поддерживается на уровне 45°С — степень влажности 100%.
  • В русской бане пар должен иметь оптимальный уровень влажности от 50 до 80%, а температура поддерживаться от 60 до 80°С.

«Магазинный» парогенератор, который имеет множество режимов работы для выработки пара, подходит для всех видов парных. С помощью дистанционного пульта можно самостоятельно задавать температурный режим пара и его объем. Обычно такие устройства позволяют выбирать температуру до 95°С. Также парогенераторы промышленного назначения оснащены специальными строенными программами, которые могут самостоятельно создавать определённую температуру и объем выхода пара, имитируя настоящую русскую баню, финскую сауну или турецкий хамам.

Пар, который создаёт паровая пушка, является более мягким и щадящим, чем от литья воды на раскалённые камни. Таким образом, можно сказать, что существенных различий в таких устройствах нет, поэтому они подходят для любых типов парных.

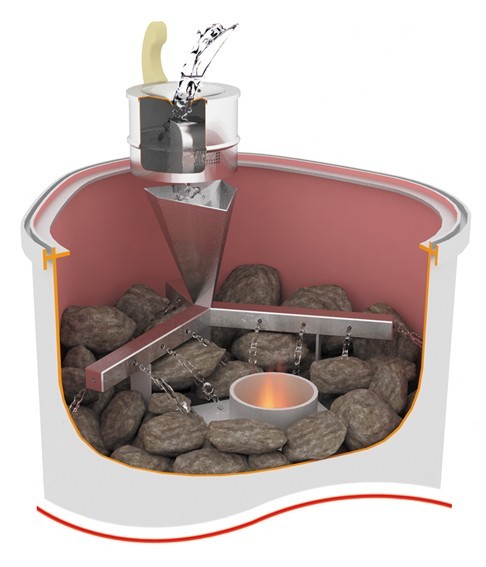

Печь в бане с паровой пушкой

Необходимо отметить, что сырой пар, который необходим для хамама не является слишком тяжёлым для организма человека, не даёт ощущения удушающей атмосферы, так как помещение нагревается только до максимальной высокой температуры 45°С. И именно с помощью парогенератора можно достичь такого результата.

Хочется отметить, что современная русская баня не слишком отличается от финской сауны по своей конструкции. Поэтому количество пара и его температура в таких парилках может координироваться самими посетителями. С помощью парогенератора в любом помещении парной можно создать условия, которые предусмотрены для бани, сауны или хамама.

Подготовка к изготовлению пушки для открытой каменки

Основной задачей при разработке чертежа паровой пушки является то, чтобы максимально большая площадь железных отводов для воды соприкасалась с камнями в печи. Трубы необходимо размещать как можно ближе к камням, раскалённым до максимальной температуры.

Очень важно использовать паровую пушку в печах, где установлена открытая печь-каменка. Это связано с тем, что создать хороший пар, который будет подходить для парения в традиционной бане от печи с камнями практически нереально. При попадании воды на камни, которые расположены во внешних местах, расположенных ближе к посетителям и дальше от печи, она превращается в очень сырой пар крупнодисперсионного типа.

Оптимальный комфорт людям может создать только сухой пар, который производится в процессе соприкосновения воды с наиболее раскалёнными деталями печи (самой топочной и камнями). Налить воду на топку не представляется возможным, так как она отделена от парильщика большим слоем камней, поэтому для эффективной доставки воды и были разработаны паровые пушки.

Самым простым решением стала пушка из стальной трубы, которую вставляют в свободное пространство печки, а затем просто закладывают камни.

Чертёж простой паровой пушки

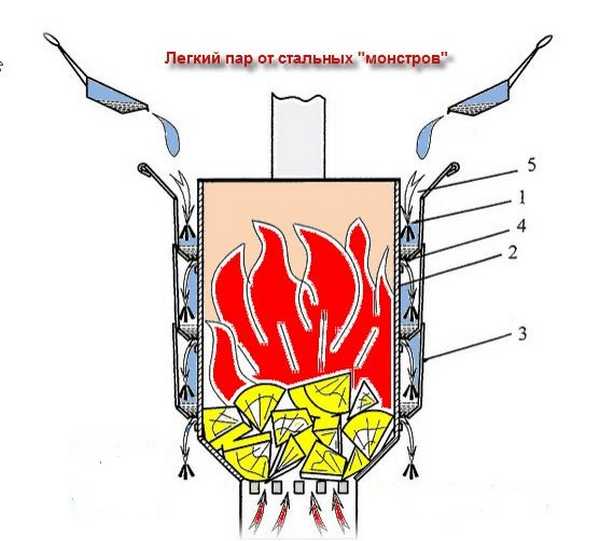

Чертёж работы паровой пушки

Выбор материала для создания паровой пушки

Мы будем делать наиболее простую модель паровой пушки, которая не потребует большого количества дорогостоящих материалов и при этом она сможет в полной мере выполнять свои функции.

Материалы

  • Гофрированная труба 2 штуки — диаметр 4 мм.
  • Гофрированные трубы 2 штуки — меньшего диаметра.
  • Открытая печь каменка — модель Шилка.
  • Фарфоровые шарики для закладки в печь.
  • Металлическая воронка.

Для того чтобы сделать своими руками такую пушку нам понадобится только металлический острый предмет, которым мы будем делать отверстия в трубе.

Пошаговая инструкция

  1. Берём две гофрированные трубы одинакового размера (подбирается в зависимости от размеров свободного пространства в печи). Делаем в них отверстия Ø 8–10 мм на одинаковом расстоянии друг от друга (примерно 5 см). Загибаем их концы с двух сторон.

    Гофрированные трубы с отверстиями

  2. Размещаем трубы отверстиями вверх внизу печи. Загнутые концы должны «смотреть» вверх. Обе пушки располагаем напротив друг друга.

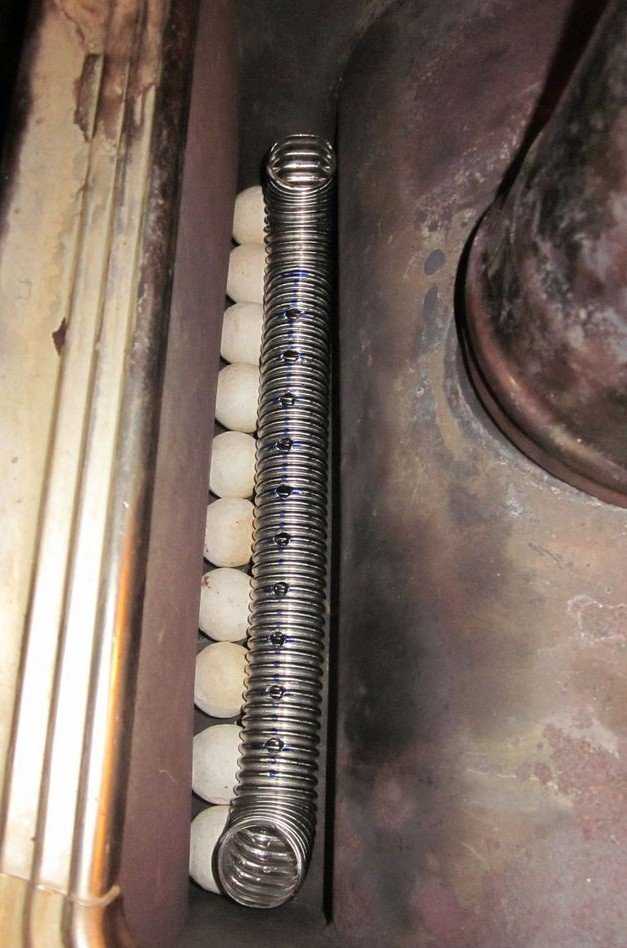

    Расположение трубы в печи отверстиями вверх

  3. В концы вставляем вертикальные трубы для подачи воды.

    Вставляем вертикальную трубу для подачи воды

  4. Сверху труб устанавливаем воронки для того чтобы удобно было вливать в них воду.

    Вставляем воронку для залива воды

  5. Берём фарфоровые шарики и полностью заполняем ними пространство печи, как показано на рисунке.

    Фарфоровые шарики для печи

  6. Наш простой парогенератор готов к использованию.

    Готовая печь с простой паровой пушкой

Проверка работы

В период парения такая паровая пушка показала свою эффективность. За 2,5 часа «работы» при температурном режиме от 65 до 95°С было влито 3,5 л. воды. Это означает, что около 1,5 л. воды в час преобразовывалось в сухой мелкодисперсный пар. Через 2 часа температура в парилке стабильно оставалась на отметке 80°С. Этого достаточно для того, чтобы в парной был комфортный температурный режим для организма человека.

Паровая пушка для финской печи электрокаменки

В электрокаменке на дне пространство нагревается не слишком сильно, поэтому можно поставить туда небольшой сосуд или ёмкость с отверстиями, который будет нагреваться от ТЭНов и камней и кипятить воду, создавая необходимый пар.

Так как наличие ТЭНов и камней не позволит установить большую ёмкость, то мы выбираем медную трубу со специальными отверстиями для выхода пара.

Камни вокруг трубки прогреваются до 120–180°С, поэтому медленно испаряющаяся вода будет давать необходимое количество пара. Медленно проходящий пар сквозь 50 см слой раскалённых камней прогреется до оптимальной температуры, которая необходима для парилки.

Финская печь для бани электрокаменка

Тонкая медная трубка будет иметь небольшую прогретую массу от относительно большого объёма проходящей по ней воды и поэтому сможет быстро остывать. Таким образом, в данной конструкции нет необходимости делать обратный клапан. Его функции сможет выполнять сама вода, находящаяся в верхнем сосуде.

Чертёж процесса парообразования с паровой пушкой

Материалы:

  • Медная трубка со специальными пароотводами — диаметр 1 дюйм.
  • Тонкая медная трубка — диаметр 6 мм.
  • Стальная воронка для залива воды.

Инструменты

  • Водопроводная пайка (95% олово)
  • Паяльник

Сборка конструкции паровой пушки

  1. Для того чтобы упростить задачу мы просто приобрели готовую раздаточную трубку с пароотводными отверстиями.

    Раздаточная медная трубка с воронкой

  2. К одному концу раздаточной трубки мы припаиваем длинную медную трубку. Это надо сделать качественно, так как устройство будет располагаться практически на дне раскалённой печи.

    Привариваем медную трубку к концу раздаточной трубы

  3. Ко второму концу длинной трубы для поступления воды мы припаиваем (или прикручиваем) специальную воронку, в которую будет заливаться вода.
  4. В принципе наша паровая пушка готова и осталось её только уложить в электрокаменку.
  5. Для этого вынимаем необходимую часть камней из печи и аккуратно укладываем раздаточную трубку, чтобы она легла между ТЭНами. Её пришлось немного согнуть. Глубина залегания трубки около 60 см.

    Укладываем трубку в печь между ТЭНами, вынув часть камней

  6. Выводим трубку для залива воды наверх и затем аккуратно закладываем камни обратно в печь.

    Прикручиваем воронку к концу трубки

  7. Теперь можно включать электрокаменку и после того как камни хорошо прогреются начинать заливать воду в воронку. Доходя по трубке вниз, вода при температуре кипения будет превращаться в пар, который и будет выходить через паровыводные отверстия и подниматься наверх.

    Финская печь с паровой пушкой готова к использованию

Если в воду добавлять различные целебные отвары или ароматические масла, то пар, насыщенный их ароматами наполнит всю парную.

Ароматические эфирные масла для бани

Видео: паровая пушка своими руками

Как сделать парогенератор из скороварки своими руками

Многие умельцы стараются создавать полезные вещи из самых обычных подручных материалов. Парогенератор, который необходим в бане можно не приобретать в магазине, а просто сделать своими руками. Для этого необходимо выполнить такие действия:

  • Выбрать подходящую посуду.
  • Вмонтировать нагревательный элемент.
  • Организовать правильный приток воды.
  • Произвести отбор пара.
  • Проверить устройство.

Материалы для парогенератора:

  • Скороварка — 1шт.
  • Электрические нагревательные ТЭНы.
  • Плита.
  • Шпильки, болты, гайки и шайбы.
  • Прокладки термостойкие.
  • Медная трубка.
  • Ёмкость для воды.
  • Поплавковый кран.
  • Шланг.

Инструменты

  • Дрель.
  • Разводной ключ.

Этапы работы

  1. Устанавливаем ТЭН на расстоянии около 1 см от дна скороварки. На определённой высоте мы отмечаем точки снаружи посуды и просверливаем отверстия нужного диаметра.
  2. Подготавливаем отверстия под установку ТЭНа. Для этого в каждое из них устанавливаем болт и шпильку, а с двух сторон нанизываем шайбы и зажимаем их максимально гайками.

    Просверливаем отверстие для ТЭНа

  3. Далее нам необходимо сделать так, чтобы кипяток не проходил сквозь места крепления нагревательных элементов. Для этого мы используем прокладки, сделанные на основе герметичного силикона. Их можно сделать самостоятельно.
  4. Выкладываем на ровную поверхность лист бумаги и затем наносим на неё герметик. Немного его разравниваем и сверху кладём ещё один лист бумаги и кусок стекла. Сверху кладём любой тяжёлый предмет, который спрессует нашу заготовку. После того как силикон высохнет, из него с помощью трубки нужного диаметра мы выдавливаем прокладки.

    Делаем герметичные силиконовые прокладки

  5. Устанавливаем ТЭНы и тщательно закручиваем гайки. Наливаем воду в ёмкость и убеждаемся, что протечки отсутствуют.
  6. Подключаем питание. Для этого под ТЭНом мы размещаем медную трубку, по которой постоянно будет поступать вода. Если мы установим трубку над нагревательным элементом, то нарушим весь процесс парообразования.

    Устанавливаем ТЭН в скороварку

  7. Если вода не будет постоянно поступать в парогенератор, то жидкость в нём быстро испарится и устройство выйдет из строя.
  8. Так как вода должна постоянно поступать в парогенератор, а такой процесс невозможно осуществить напрямую из водопровода, необходимо сделать следующее. Недалеко от устройства установить сосуд, который будет сообщаться с медной трубкой, подающей воду. Высота двух сосудов должна быть одинаковой, для того чтобы процесс заработал. На днище второй ёмкости мы монтируем поплавковый кран, который будет выполнять функцию посредника между генератором пара и посудой для подачи воды. Такой кран будет «следить» за уровнем воды и по мере её убывания производить доливку.

    Готовый парогенератор для парообразования

Отбираем пар

После того как парогенератор собран нам нужно научиться выбирать из него пар. Для этого мы подбираем шланг необходимого диаметра. Может подойти шланг от старого пылесоса. В крышке высверливаем отверстие и с помощью соединителя с резьбой крепим переходник.

Важно, чтобы скороварка имела металлическую крышку, в которой без труда мы сможем просверлить отверстия.

Тестируем парогенератор

  • Для того чтобы проверить работу устройства необходимо убедиться, что обе ёмкости абсолютно герметичны и нигде не протекают.
  • Проверить уровень воды.
  • Подключить парогенератор к сети и посмотреть, какой объем пара выдаёт устройство.

Советы по эксплуатации

  • Паровые пушки простой конструкции, которые мы рассмотрели в первых двух вариантах, не нуждаются в сложном обслуживании, так как если в них будет отсутствовать вода, то пар просто не будет выделяться.
  • Парогенератор имеет в своей конструкции ТЭН, который при постоянном контакте с водой, будет на своей поверхности «собирать» накипь. Для того чтобы увеличить срок работы такого прибора необходимо регулярно осматривать нагревательные элементы и удалять накопившиеся образования.
  • Парогенератор рекомендуется устанавливать не в парилке, а в соседней комнате, для того чтобы устройство было ограждено от соприкосновения с влажной средой.

Видео: парогенератор своими руками

Если в вашей парной будет установлена паровая пушка, то можно быть уверенным, что в зимние холода помещение будет нагреваться намного быстрее, а тепло сохранять достаточно длительное время. Главное — это правильно сделать такое устройство, чтобы оно эффективно работало и могло создавать необходимый для русской бани, сауны или хамама целебный, насыщенный сухой или влажный пар. Созданный своими руками парогенератор или паровая пушка не смогут в полной мере заменить современные заводские установки, но если вам не нужны многочисленные дополнительные функции, то стоит остановить свой выбор на одной из самодельных конструкций.

  • Автор: Елена Давыдова
  • Распечатать

Оцените статью:

(13 голосов, среднее: 4. 8 из 5)

Поделитесь с друзьями!

как выбрать лучший или как сделать самому

Парогенераторы для бань еще называют парообразователями. Главная их цель – превратить любую комнату в полноценную банную парилку, наполненную сырым или легким паром. В зависимости от того, какого качества и плотности он будет, вы получите микроклимат настоящей русской парной или целебного турецкого хаммама. Да, парогенератор для бани – это как раз то небольшое устройство, что подает пары прямо в парилку. И это и удобно, и выгодно! Не верите? Давайте рассмотрим этот вопрос более пристально.

Содержание

  • 1 Зачем русской бане парогенератор?

  • 2 Что собой представляет это устройство?

  • 3 Промышленные модели — обзор производителей

  • 4 Плюсы и минусы установки таких агрегатов

  • 5 Как выбрать качественный парообразователь?

  • 6 Сооружаем парогенератор сами: два проверенных способа

    • 6. 1 Парогенератор в печи – проще простого!

    • 6.2 Полноценный парогенератор – из подручных средств

Зачем русской бане парогенератор?

Итак, для чего в бане пар? Ведь это не только приятная процедура, а еще и:

  • Очищение тела от невидимой глазу грязи.
  • Избавление организма от всевозможных токсинов и шлаков.
  • Оздоровление и исцеление кожи и волос.
  • Полезное воздействие на легкие и горло.

Русская баня как раз и славится своим паром – насыщенным и легким. Благодаря ему в парилке нет необходимости применять синтетические моющие средства – неспроста ведь паровые швабры моют не хуже «мистеров мускулов». Но дело в том, что большая часть получаемого через печь пара в прямом смысле улетает в трубу, тогда как генераторы пара – это закрытые системы с высоким давлением. На самом деле они просты по своей конструкции, а потому многие русские умельцы сооружают в своих банях собственноручные парогенераторы, работающие по тому же принципу.

Установка массивной банной печи, выпускающей хороший пар – дело хлопотное. Это и изготовление фундамента, и устройство дымохода, и тщательная перепроверка всех правил противопожарной безопасности… Проблем хватает, одним словом. Тогда как парогенератор повесили – и всего делов, нужно только разобраться с пультом.

Давайте подведем итог: электрические парогенераторы лучше обычных тем, что весь их результат работы остается только в парилке, и не вылетает в трубу. Это – максимум пользы. Во-вторых, сам процесс можно полностью автоматизировать, что никак не пройдет с дровами. Ведь сегодня парогенератор для бани и сауны с выносным пультом – и вовсе не чудо техники. И, что интересно, качественный парогенератор способен дать даже более легкий пар, чем воды на раскаленных камнях.

Что собой представляет это устройство?

Главная и единственная задача любого парогенератора – превратить залитую в резервуар воду в пар. А вот способов, как это сделать, есть несколько:

  1. Электродный, когда ток протекает от электрода к электроду через воду, и та хорошо нагревается.
  2. При помощи ТЭНов – специальных нагревателей с разной мощностью.
  3. Индукционный – по типу того, как нагревается кружка в воды в СВЧ-печи.

У пара разной консистенции – разная температура и влажность. Так, для бани такое устройство способно выдать от 35°С до 95°С, что легко задать через пульт управления. Так вы может в одной и той же парной создавать атмосферу сауны, русской бани или турецкого хаммама.

И абсолютно каждый парогенератор – для турецкой бани, и для русской – имеет одинаковую схему строения:

  • бак для воды;
  • блок подготовки воды;
  • насос для движения воды;
  • насос для движения пара;
  • парообразователь;
  • блок управления;
  • датчики безопасности.

На внешней стороне приобретения вы заметите патрубок для подключения к системе водоснабжения, сливной кран, соединительные выходы паропровода, разъемы для датчиков и панель управления устройство. Микропроцессор и современные датчики температуры регулируют интенсивность подачи пара – по вашему желанию можно даже установить определенные временные интервалы работы парогенератора.

Промышленные модели — обзор производителей

А теперь разберемся немного в брендах. Так, для тяжелого сырого пара восточных бань лучшие парогенераторы выпускают производители HARVIA, TYLO, HELO и SAWO. Все их модели – из нержавейки, а финские еще и снабжены устройствами для самоочищения.

Некоторые модели отечественных промышленных печей для бани также оборудованы дополнительными парогенераторами – целой системой металлических пластин, наваренных на корпус. Они быстро разогреваются в процессе растопки печи до 65°С, и при соприкосновении с водой образуют приятный легкий пар. И это не совсем тот пар, что получается, если воду налить прямо на верхнюю площадку печи – здесь кипящая вода еще и сталкивается волнами, скатываясь с одной пластины на другую, отчего пар становится еще более горячим и легким. И особенно хорошие отзывы о парогенераторе из нержавеющей стали, который идет в комплекте с банной печью Сахара. У него получается очень легкий пар даже при уже теплых камнях.

А самые эргономичные парогенераторы выпускает фирма HELLO – лидер рынка. Эти модели есть самой разной мощности, с множеством дополнительных функций – ароматизации пара, очистки воды перед нагревом, цифровые системы управления и многое другое.

Наиболее надежными считаются шведские парогенераторы фирмы Tylo, высоконадежные и неприхотливые в эксплуатации. Самыми же качественный на сегодняшний день считаются изделия фирмы Harvia, естественно.

Плюсы и минусы установки таких агрегатов

Если же говорить в общем, то вот основные преимущества современных парогенераторов для бань:

  • Полная автоматизация управления.
  • Организация постоянного перманентного процесса образования пара без каких-либо скачков температуры и влажности воздуха.
  • Мощность всего 3-12 кВт.
  • Печь дополнительно не нужна – достаточно поставить электрокаменку или организовать скрытое отопление.
  • Компактные размеры, стильный дизайн.
  • Управление парогенератором с помощью электронной системы – даже через современный телефон.

Но не радуют обывателей такие недостатки промышленных парогенераторов:

  • Нередкие поломки достаточно дорого оборудования.
  • Необходимость в мощном электрическом вводе.
  • Зависимость от перебоев в работе электросети.
  • Высокая стоимость.

Что касается парогенераторов, имеющих функцию ароматизации пара – это особо ценное приобретение. Достаточно просто капнуть несколько капель эфирного масла в специальное отверстие, и пар станет не только приятным, но еще и целебным.

Как выбрать качественный парообразователь?

Давайте в первую очередь разберемся: что такое эффективность парогенератора? Это количество пара, которое он производит за час, его мощность и расчет на помещение парилки. И сами парогенераторы бывают разными. Так, для частных бань и саун их выпускают мощностью 4-12 кВт, а вот для общественных парных куда мощнее – даже для напряжения в 380 Вольт.

Так, для небольшой парилки в 5-6 кубических метров вполне хватит парогенератора с мощностью 4-5 кВт, а вот для помещения объемом в 10-12 куб. м параметры уже нужны в пределах 8-10 кВт. Для больших же парных около 18 кубометров подойдет только парогенератор с мощностью не менее 12 кВт.

Еще современные парогенераторы бывают автономными и автоматическими по способу подключения. В первые воду заливать нужно вам, а вторые сами подключены к системе водоснабжения. Казалось бы, чем плох второй вариант, и зачем тогда первый? Дело в том, что в наших трубах столько примесей, что накипи не избежать, а потому порой лучше не полениться и самостоятельно залить чистую приобретенную или вытащенную из колодца воду.

Сооружаем парогенератор сами: два проверенных способа

Но для многих электрический парогенератор для бани – сродни пару из открытого электрочайника. Таковые, считающие себя истинными ценителями настоящей русской бани, сооружают парогенератор для бани своими руками, не отделяя его при этом от печи. И пар получается действительно на славу, без какого-либо электричества!

Парогенератор в печи – проще простого!

Итак, первое, что нужно сделать – это увеличить инертность самой парилки. Самый простой способ – увеличить массу камней, и если в вашу печь влезает не более 60-80 кг, то можно сделать дополнительное корыто из оцинкованной сетки. Установите его прямо на печь. Далее следуйте такой инструкции:

  • Шаг 1. Уложите нижний слой камней.
  • Шаг 2. Установите паровые пушки.
  • Шаг 3. Избавляемся от жесткого инфракрасного излучения от металлических поверхностей – по возможности обложите печь кирпичом. Трубу с экономайзером закройте листами магнезита, предварительно повесив их на каркас. Для этого сделайте дюралевые заготовки и привинтите на каркас листы так, чтобы между ними остались щели – для конвекции.
  • Шаг 4. Доложите еще камней, чтобы путь к излучению был полностью перекрыт.

Вот как это выглядит на фото:

Полноценный парогенератор – из подручных средств

Вот еще один способ сделать парогенератор для бани своими руками:

  • Шаг 1. Раздобудьте пустой газовый пропановый баллон – такого объема, какой вам нужен.
  • Шаг 2. Выпустите из баллона абсолютно весь газ и аккуратно снимите латунный клапан.
  • Шаг 3. Вымойте внутреннюю часть с помощью моющего средства для посуды – до тех пор, пока полностью не исчезнет запах газа.
  • Шаг 4. Теперь баллону нужно дать хорошо высохнуть.
  • Шаг 5. В нижнюю часть баллона врезаем ТЭНы (по 3 кВт на 10 л воды). Их крепление должно быть рассчитано на возможность выдержать не менее 6 атмосфер и не быть закрученным «намертво» – когда ТЭНы перегорят, их нужно будет поменять.
  • Шаг 6. В верхней части баллона поставьте 4 трубки со специальной резьбой для приборов автоматики. Туда же – клапан для сброса давления и клапан заправки водой.
  • Шаг 7. Сбоку баллона, на расстоянии 10 см от самой верхней точки, приварите трубку с шаровым краном – он будет открываться при заполнении парогенератора водой. Как только с него потечет вода, значит, уровень уже достиг максимума.
  • Шаг 8. Теперь латунный клапан баллона нужно доработать: распилите его пополам. Уберите верхний стержень и рассверлите отверстия диаметром 15 мм. Далее нарежьте резьбу.
  • Шаг 9. Накрутите шаровой кран для отбора пара.
  • Шаг 10. Приобретите стрелочные манометры для контроля за давлением и температурой. Соедините эти приборы последовательным образом, чтобы при любой опасности отключался нагрев.
  • Шаг 11. Разместите готовый парогенератор в отдельном сухом помещении возле парилки. А чтобы не образовывался конденсат, длину паропровода до парной сделайте минимальной.

И последнее: к процессу установки парогенераторов в баню есть серьезные требования по безопасности – едва только произойдут малейшие отклонения от нормы, прибор должен автоматически отключиться. В общем же, чтобы правильно установить такую технику в парную, не обязательно вызывать даже специалиста – вы волне справитесь сами, важно только правильно прочитать инструкцию.

Вот и все! Этого домашнего парогенератора достаточно, чтобы без проблем достичь в парилке высокой влажности – а это уже есть режим настоящей русской бани, с ее мягким паром и насыщенным влагой воздухом.

  • Автор: Владимир
