Опалубка для фундамента своими руками

Заливка фундамента осуществляется в предварительно обустроенную опалубку. Эта конструкция должна быть смонтирована с соблюдением ряда установленных правил и норм. Ознакомьтесь с особенностями существующих разновидностей опалубок, порядком их расчета, инструкциями по возведению наиболее распространенных конструкций и приступайте к работе.

Опалубка для фундамента своими руками

Разумеется, перед возведением опалубки необходимо определиться с видом фундамента, который Вы будете возводить. Рекомендуем почитать следующие материалы на нашем портале:

  Как сделать ленточный фундамент своими руками — первым делом предлагаем Вам ознакомиться с пошаговой технологией возведения ленточного фундамента. В которой в том числе рассказывается про методику возведения опалубки из дерева.

Кроме ленточного фундамента рекомендуем ознакомиться с материалом по возведению столбчатого фундамента своими руками, т.к. это достаточно популярная разновидность фундамента в России.

Материалы для изготовления опалубки

Фундаментная опалубка может быть сделана из разных материалов.

Металл

Металлическая опалубка

Универсальный и самый дорогой вариант опалубки. Для сборки конструкции применяются стальные листы толщиной 1-2 мм.

Опалубка из металла прекрасно подходит для обустройства ленточных и монолитных фундаментных конструкций. Арматуру можно будет приварить непосредственно к листам опалубки, что поспособствует увеличению жесткости фундамента.

Главным преимуществом металла является простота и удобство его обработки – листы можно без особых проблем выгнуть под требуемую форму бетонного основания.

Основным же недостатком металлической опалубки является ее очень высокая стоимость, если сравнивать с другими существующими вариантами.

Железобетон

Железобетонная опалубка

Сравнительно дорогая разновидность опалубки.

Такая опалубка обустраивается из бетонных плит. В зависимости от толщины используемых плит, при заливке фундамента можно будет несколько сократить расход бетонной смеси, что позволит сэкономить на строительстве основания без ухудшения прочностных и прочих важных характеристик конструкции.

Среди недостатков нужно отметить большой вес плит, что требует привлечения специальной техники для их установки.

При этом если опалубка делается из готовых плит и размеров одного элемента не хватает, придется устанавливать дополнительные распорки, что также не лучшим образом отразится на итоговой стоимости конструкции.

Пенополистирол

Несъемная опалубка из пенополистиролаНесъемная опалубка из пенополистирола

Очень качественный и практичный вариант. Опалубка собирается из готовых отдельных блоков пенополистирола. Элементы опалубки предельно просты в монтаже. Их можно безо всяких проблем обрабатывать под требуемую форму.

Главные недостатки – трудности на этапе подбора определенных элементов конструкции (обычно это закругления и углы) и сравнительно высокая стоимость.

Подручные материалы

Опалубка из старых дверей

Для сборки опалубки можно использовать разного рода подручные средства: шифер, профлисты и прочие подходящие материалы, из которых можно сделать конструкцию необходимой формы без щелей в стенках.

Главным и по большому счету единственным заметным преимуществом такой опалубочной конструкции является ее дешевизна.

Среди многочисленных недостатков особого внимания заслуживают следующие моменты:

• сложность сборки;
• риск утечки залитой смеси;
• низкие показатели несущей способности;
• необходимость использования дополнительных расклинок и опор.

Такая опалубка подходит только для небольших построек.

Древесина

Опалубка из древесины

Наиболее популярный вариант. Чаще всего применяются листовая фанера и доски.

К преимуществам нужно отнести доступность и сравнительно низкую цену материала. Деревянные элементы просты в монтаже – все мероприятия выполняются без применения труднодоступных и сложных в обращении инструментов.

Главный недостаток – необходимость использования в некоторых ситуациях дополнительных элементов для усиления конструкции. К такой необходимости чаще всего приводит различность размеров используемых материалов.

Деревянные опалубки являются наиболее популярными и одними из самых легких в сборке вариантов, поэтому новичкам рекомендуется отдавать предпочтение именно таким конструкциям.

Перед началом строительства опалубки обязательно выполните расчет.

Опалубка из древесины

Расчет опалубочной конструкции

Порядок выполнения расчетов будет рассмотрен на примере стандартной деревянной опалубки для фундамента. Традиционно готовые фабричные доски имеют длину 600 см, толщину от 2,5 см, а ширина составляет порядка 10-15 см.

Расчет опалубочной конструкции

Для расчета разделите периметр будущего бетонного основания на длину используемой доски. Высоту фундамента разделите на ширину одной доски. Перемножьте значения. Так вы определите требуемое количество досок для опалубки. В среднем на 1 м3 уходит от 40 до 65 элементов. Конкретное количество зависит от ширины используемых досок.

К расчетной стоимости опалубочной конструкции добавьте расходы на покупку бруса для фиксации основных элементов и распорок для усиления системы. В зависимости от конкретной ситуации дополнительные расходы могут составить до половины от стоимости досок (фанеры).

Чертеж расчета параметров опалубки

Также учтите дополнительные расходы на арматуру, крепежные элементы и недостающие инструменты, которые нужно будет купить. При желании рассмотрите вариант использования съемной арендной опалубки. Взять конструкцию во временное пользование можно на ближайшей стройплощадке. В большинстве случаев аренда опалубки выходит несколько дешевле ее самостоятельного обустройства.

Несъемная опалубка

Несъемные конструкции отличаются простотой и высокой скоростью монтажа. После заливания строительного раствора опалубка остается в фундаменте.

Несъемная опалубка из ЦСПКак сделать несъемную опалубку для фундаментаСхема съемной опалубки

Чаще всего несъемные опалубки собираются из подручных материалов. Также для такой работы можно использовать ЦСП и ДВП. В случае же обустройства столбчатого основания, функции опалубки могут взять на себя полые трубы из металла либо асбеста. В данной ситуации опалубка поспособствует дополнительному увеличению прочности бетонного основания. При этом от использования распорок и дополнительных опорных элементов в большинстве случаев можно отказаться.

Два варианта монтажа несъемной опалубки (1)Два варианта монтажа несъемной опалубки (2)

1. Выройте котлован (ямы, траншеи) в соответствии с размерами и конструктивными особенностями будущего фундамента. Эти моменты должны быть изначально внесены в проект.
2. Между землей и опалубкой оставьте небольшой зазор (1-3 см, в зависимости от материала). Этот промежуток облегчит монтаж конструкции. После расклинки опалубки зазор нужно будет засыпать землей.
3. Засыпьте дно подготовленного котлована слоями песка и щебенки. Каждый слой засыпки тщательно утрамбовывайте.
4. При необходимости уложите на подушку арматурную сетку. Благодаря арматуре прочность готового фундамента будет существенно увеличена.
5. После проведения перечисленных мероприятий можете переходить непосредственно к обустройству элементов опалубочной конструкции.  Вся работа сводится к подгону элементов. Методы крепления подбирайте индивидуально, с учетом особенностей используемого материала. К примеру, в случае с обустройством деревянной опалубки сначала в землю вбиваются опорные брусья, а затем к ним прибиваются доски (щиты, фанера). В целом же ориентируйтесь по ситуации.

   Установка инженерных коммуникаций в опалубку

В завершение вам останется лишь залить бетон, подождать примерно месяц, пока он наберет прочность, и уже после этого можно будет переходить к проведению дальнейших запланированных строительных мероприятий.

Схема несъемной опалубкиФибролит — экологичная, несъемная опалубкаНесъемная опалубка Велокс

Узнайте полезную информацию и нюансы, когда снимать опалубку после заливки бетона, из нашей новой статьи.

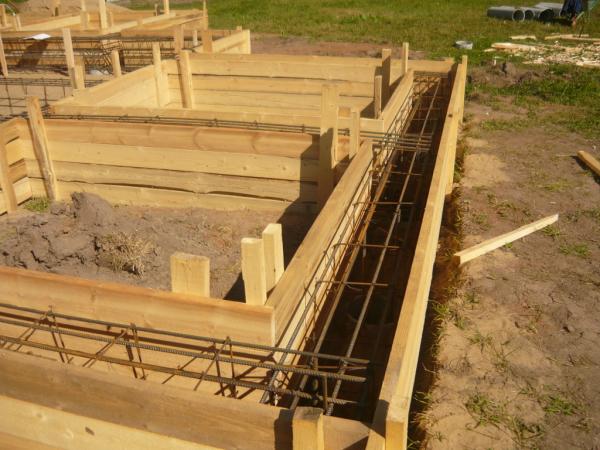

Съемная опалубка из деревянных досок

ОпалубкаСъемная опалубка из деревянных досок

Первый шаг

Очистите строительную площадку от мусора и всего, что способно помешать выполнению дальнейших мероприятий.

Второй шаг

Разметьте площадку по требованиям предварительно подготовленного проекта.

Третий шаг

Вбейте в углы (а в случае возникновения такой необходимости и по периметру с шагом 600-800 мм) деревянные бруски для крепления основных элементов конструкции. Бруски вбивайте так, чтобы при строительстве опалубки они оставались с ее наружной стороны.

Пример деревянной опалубки для монолитного строительстваДля съемной деревянной опалубки в землю вбивают опоры (брусы) ,на которые крепят доски или фанеруОпалубка

Четвертый шаг

Начинайте крепить деревянные щиты к вбитым в землю брускам. Для крепления используйте гвозди либо шурупы. Так вы сформируете каркас.

Пятый шаг

Для обеспечения дополнительной жесткости системы стяните стенки опалубочной конструкции с помощью шпилек. Необходимость в этом возникает, как правило, при заливке большого объема бетона.

В процессе обустройства опалубки следите, чтобы ее стенки были установлены исключительно вертикально.

Важно, чтобы в конструкции не было крупных щелей. Заделывайте зазоры подходящими подручными материалами. В данном случае большой считается щель шириной более 4-5 мм – такого промежутка будет вполне достаточно для утечки бетонного раствора.

Дополнительно для предотвращения мелких утечек раствора можете прикрепить к внутренней поверхности стенок опалубки полиэтиленовую пленку.

Опалубка фундаментаСхема армирования фундаментаУстройство опалубки

Съемную опалубку рекомендуется демонтировать только после набора фундаментом необходимой прочности. В среднем на это уходит 3-5 недель. Зазоры, оставшиеся после демонтажа опалубки, обычно засыпаются грунтом. В некоторых ситуациях их заливают бетонным либо цементным раствором.

Следуйте полученным рекомендациям, и готовая опалубка безо всяких проблем справится с возлагаемыми на нее задачами.

Удачной работы!

Цены на различные виды строительных досок

Доски строительные

Видео – Опалубка для фундамента своими руками

Опалубка для фундамента своими руками

Опалубка – это временная или постоянная ограждающая система, используемая для придания монолитным бетонным и железобетонным конструкциям необходимой формы. Для заливки фундамента в основном применяется съемная опалубка. Она состоит из щитов-палуб, поддерживающих лесов (рамы, стойки) и элементов крепежа. Форму и качество поверхности бетонной конструкции придает палуба, непосредственно соприкасаясь с ней. Леса и крепеж обеспечивают опалубке устойчивость. Все опалубные работы для фундамента выполняются в комплексе с армированием и заливкой бетонной смеси.

Материалы

На протяжении всей истории монолитного строительства для изготовления опалубки используются деревянные щиты различных форм и размеров, сколачиваемые из обрезных или необрезных досок. Соединительные и несущие детали делаются из бруса. При сборке для закрепления используются проволочные скрутки, деревянные стяжки, рамки и подкосы.

Кроме дерева могут использоваться и другие материалы – фанера, металлические листы. Опалубка для фундамента своими руками делается из досок толщиной 25–50 мм.

Изготовление и монтаж

Изготовление и монтаж опалубки для фундамента

Независимо от вида фундамента его заливка производится в подготовленную ранее опалубку. Для буронабивного фундамента опалубка нужна для поднятия ростверка.

Опалубку следует выставлять на хорошо выровненной поверхности строго вертикально, вплотную к грунту. Внутренние поверхности палубы, соприкасающиеся с бетоном, должны быть ровными и гладкими, а расстояние между двумя параллельными щитами — строго соответствовать проектной ширине бетонного фундамента.

Опалубку нужно сбивать из плотно пригнанных друг к другу досок так, чтобы не было щелей. В противном случае через щели при вибрировании бетонной смеси будет вытекать цементное молочко, что негативно отразится на прочности бетона. В деревянной опалубке допускаются щели до 3 мм, так как при предварительном смачивании доски разбухают и щели исчезают.

Более крупные щели в 5–10 мм законопачиваются паклей, а совсем крупные – забиваются рейками.

Устройство опалубки для ленточного фундамента высотой до 75 см следует начинать с монтажа направляющих досок, закрепленных колышками. Монтаж проводится по линии, размеченной предварительно натянутой веревкой, закрепленной на обоих концах. Перед тем как сделать опалубку, обязательно надо помнить, что бетонная масса будет оказывать на опалубку изнутри сильное давление. Поэтому для того, чтобы щиты снизу не разошлись, их необходимо зафиксировать снаружи колышками. При высоте фундамента, не превышающей 20 см, достаточно одних колышков. Если же фундамент более высокий, то снаружи, кроме колышков, необходимо установить упоры. Кроме колышков и упоров можно поверх опалубки одеть металлические хомуты.

Обратите внимание! После того как доски закреплены, необходимо тщательно выверить правильность их установки. Это можно сделать рулеткой и отвесом или строительным уровнем.

Далее можно устанавливать щиты. Их плоскость должна совпадать с кромкой доски. После установки щитов их необходимо закрепить. Фиксация расположенных друг напротив друга щитов производится распорками и проволочными скрутками. Распорки изготавливаются из деревянного бруса сечением 50×50 мм. Наиболее удобный размер для щитов – длиной 2–3 м. Палуба из досок сбивается гвоздями. Они обязательно бьются со стороны палубы так, чтобы шляпки оказались внутри опалубки. Выступающие наружу концы гвоздей загибаются.

Заливаем опалубку

Заливка опалубки

Бетонная смесь для заливки должна быть достаточно пластичной, чтобы ее можно было хорошо уплотнить, но не совсем жидкой, иначе фундамент получится непрочным. При трамбовке особое внимание нужно уделить местам у опалубки, иначе монолитная стена получится с порами.

Обратите внимание! После заливки бетона в опалубку, ему дают выстоять около 2 недель для затвердения и набирания прочности. Только после этого опалубку можно снимать.

В случае если грунт твердый, заливать бетонную смесь можно прямо в вырытую под фундамент траншею, роль опалубки в таком случае будут выполнять стенки траншеи. А установка опалубных щитов производится только на поверхности грунта для наземной части фундамента.

Перед заливкой бетонной смеси в опалубку помещают арматуру. Для ленточного фундамента или ростверка укладка арматуры производится параллельно на расстоянии 10–15 см друг от друга. На углах и в тех местах, где к фундаменту будут примыкать внутренние стены, арматура сгибается так, чтобы ее изогнутый край можно было связать с арматурой следующей стены. Кроме того, в этих местах рекомендуется двойное армирование. Подпорки под арматуру можно сделать из кирпича или бутового камня.

Обратите внимание! Если нет возможности согнуть арматуру, то для прочности конструкции нужно использовать специальные угловые элементы.

Выполняя все операции по установке опалубки, укладке арматуры и заливке бетонной смеси, верно, вы получите идеально ровный фундамент и значительно сэкономите на материалах, применяемых для его штукатурки.

Опалубка для фундамента — как сделать своими руками быстро и дешево

Главное требование к опалубке для ленточного фундамента – она должна быть жесткой и прочной, чтобы форма нулевого уровня была идеальной. Вот почему отклонения геометрии опалубки не может быть больше 2 мм и не более 2 мм могут быть щели в стыковках между досками и щитами – все это можно легко проконтролировать двухметровой рейкой. Итак, устройство опалубки для фундамента и ее виды – обо всех тонкостях и нюансах расскажет эта статья.

Традиционная простая технология

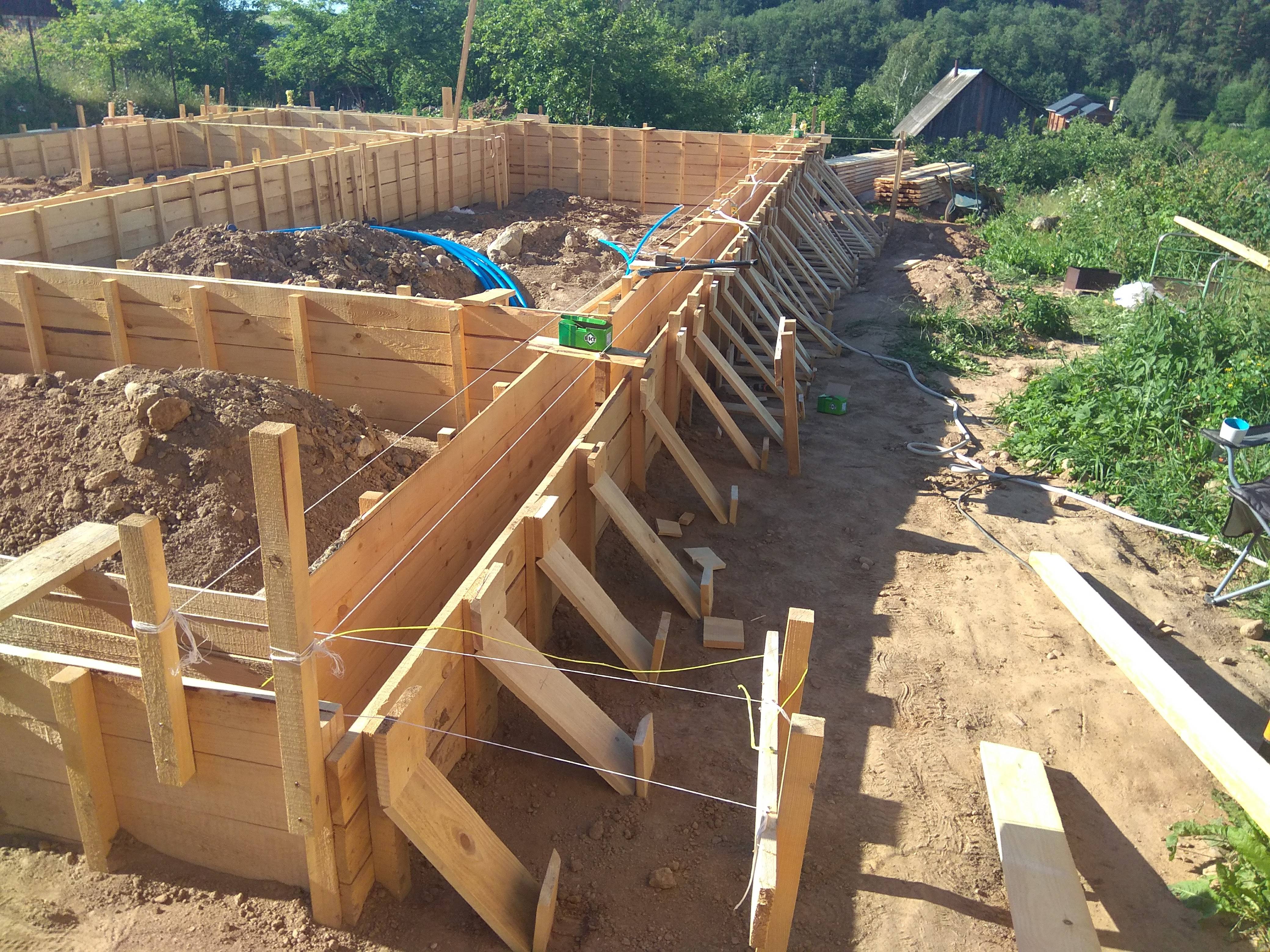

Для ленточного фундамента монтаж опалубки происходит так: ставятся направляющие доски и закрепляются колышками, которые забиваются в грунт. Потом с одной стороны фундамента ставятся щиты – так, чтобы их плоскость полностью совпадала с кромкой доски.

Крепят щиты раскосами, в строго вертикальном положении. А затем ставятся щиты уже с другой стороны фундамента, и здесь уже крайне важно соблюдать его внутренние размеры.

Далее щиты крепятся распорками и дополнительными хомутами через каждые полметра-метр, которые опалубке раскрыться при заливке бетона не дадут.

Снаружи их закрепить можно такими же подкосами, распорками или колышками. Все это — съемная опалубка для фундамента.

Строится опалубка для ленточного фундамента традиционно из досок и щитов лиственных и хвойных пород, влажность которых не превышает 22%. То есть это та же влагостойкая фанера, ДСП и ДВП. А чтобы температурно-влажностный режим был оптимальным, всю внутреннюю поверхность опалубки зачастую выстилают полиэтиленовой пленкой – ее легко крепить к доскам обычным мебельным степлером. Так раствор не уйдет через щели, и вся смесь застынет быстро и качественно.

Самый бюджетный вариант опалубки – и не на один раз

Как сделать опалубку для фундамента из подручных материалов? Легко! Можно даже из фанеры – дешево и сердито. Скреплять ее листы между собой нужно саморезами и стальными уголками. А вот стыки – закрывать полосками более тонкой фанеры, на саморезах. Отверстия под стяжки в ней делать нужно по горизонтали с шагом 550 мм, 50 мм по вертикали и 250 мм от верха.

Подпорки здесь ставить нужно только местами – чтобы выровнять опалубку по вертикали. А вот для самых длинный участков фундамента ради достижения прямолинейности по самому верху фанеры ребром навинчивается стальная прямоугольная труба 25х60 мм.

Пользуется сегодня популярностью и пластиковая опалубка для фундамента – и стоит она не дорого.

Несъемный вариант опалубки

Несъемную опалубку монтировать намного проще, чем традиционную – в этом убедились все, кто только мог. Но, кроме этого своего достоинства, такая опалубка имеет еще целый ряд неоспоримых преимуществ – и самое главное из них состоит в том, что несъемная опалубка сама по себе создает еще и теплоизолирующий слой для фундамента. И да, снимать ее не нужно потом.

Итак, что представляет собой несъемная опалубка для фундамента? Это плиты или блоки, сделанные из пенополистирола. Они отличаются повышенной плотностью, а между собой крепятся специальными перемычками, периметральная же часть имеет замковые пазы.

Вес одного такого элемента достигает всего полтора килограмма. А бетонная смесь в процессе заливки никуда не просочится – герметичность таких стыков высока.

Никаких подпирающих элементов здесь не нужно – это еще один достаточно весомый плюс. Ко всему такая опалубка позволяет легко обеспечивать правильность геометрических форм любого фундамента – даже сложной конструкции со ступеньками. А вот с внутренней части плит опалубки ставятся специальные пазики – именно они помогают бетонной смеси эффективно сцепляться со стеновыми поверхностями. Всего такая оградительная конструкция состоит из трех слоев – и ставится она за один производственный цикл. Материалы изготовления основания оказываются хорошо защищенными, теплоизолированными и не смогут разрушаться ни внешними атмосферными явлениями, ни водой. Это и гидроизоляция, и защита от грибка – ведь такие блоки прекрасно справляются с любыми деструктивными организмами, благодаря чему ни гнили, ни плесени на таком фундаменте быть не может.

А служит такой фундамент более 80 лет – и это еще не предел.

В итоге все изготовление ленты оказывается предельно простым – между плитами опалубки заливается бетон и по необходимости заранее армируется. И после того, как бетонная смесь застывает, опалубка для фундамента из пенополистирола уже не снимается – они еще долгие десятилетия будут защищать фундамент от потерь тепла. А самое главное – возвести такой фундамент легко может даже самый далекий от строительства человек – все настолько просто, что многим напоминает обычный детский конструктор.

Единственное, что нужно сделать – это создать в бане хорошую дренажную систему. И без каких-либо проблем внутри такого фундамента создается и вентилирующая система, и прокладываются трубопроводы, и электропроводка.

В итоге фундамент для бани получается теплым, защищенными и экономичным – специальные исследования показали, что опалубка из пенополистирола в полтора раза ускоряет строительные работы, ее трудоемкость уменьшается на 40%, и 25% получается меньше сметных затрат на возведение нулевого уровня. Для любимой бани такой вариант – идеальный.

Из чего сделать опалубку?

В статьях «Как построить ленточный фундамент?» и «Устройство ленточного фундамента» мы уже касались такого понятия, как опалубка.

Если вы читали эти публикации, то уже знаете, что построить монолитный фундамент без опалубки практически невозможно.

Давайте сегодня подробнее рассмотрим различные материалы, которые могут вам пригодиться для устройства опалубки при возведении фундамента своими руками.

Поговорим об опалубке из досок, фанеры, пенопласта и других материалов.

Для чего нужна опалубка?

Как вы уже знаете, опалубка – это форма, необходимая для создания монолитных конструкций из бетона.

В опалубку устанавливают арматуру, заливают бетон и после его застывания получают нужную конструкцию – перекрытие, фундамент, колонну, и др.

Чтобы жидкому бетону придать нужную конфигурацию и ставят опалубку.

В индивидуальном малоэтажном строительстве очень редко используются монолитные участки стен, перекрытия или колонны. Как правило, опалубка используется для формирования мелкозаглубленного ленточного фундамента.

Какая бывает опалубка? Виды опалубки.

Опалубка, в зависимости от возможности ее разобрать после застывания бетона, делится на съемную и несъемную.

Съемная опалубка удаляется после того, как бетон наберет необходимую прочность.

Несъемная опалубка после того, как бетон затвердеет, становится частью строительной конструкции. Ее не снимают.

Из чего можно сделать опалубку?

На сегодняшний день в промышленном строительстве наибольшее распространение получила опалубка из металлических щитов, которые переставляют по мере строительства здания.

Металлическая опалубка имеет высокую прочность, но при этом съемная стальная опалубка подвержена коррозии при контакте с влажным бетоном, а алюминиевая имеет очень высокую стоимость.

Более бюджетным вариантом устройства опалубки является опалубка из дерева – досок, фанеры. Она имеет хорошие показатели механической прочности, малый вес, легко монтируется.

Также в современном строительстве можно встретить опалубку из пенополистирола (пенопласта). Как правило, опалубка из пенополистирола является несъемной.

Опалубка из досок

Наиболее распространенным материалом для устройства опалубки являются доски. Из досок можно легко собрать опалубку любой формы, отпилив или сколотив в нужных местах.

Какую доску использовать для опалубки?

Для опалубки лучше всего использовать доски из древесины хвойных пород деревьев – еловые, сосновые, пихтовые. Они прослужат гораздо дольше, нежели доски из древесины мягких лиственных пород и могут быть использованы неоднократно.

Желательно заранее продумать, как вы будете использовать доски в дальнейшем. Если вы планируете единоразовое их использование, после чего пустите на дрова, то можно брать доску из любого дерева.

Если вам важно использовать доски в дальнейшем, то не следует использовать материал влажностью менее 25%, так как в этом случае заметно повышается способность древесины к впитыванию влажного бетона.

Чтобы увеличить влажность досок при строительстве в сухое жаркое время, перед заливкой бетона опалубку можно пролить водой.

Для изоляции досок от бетона можно использовать полиэтиленовую пленку или рубероид, прикрепив их к  доскам степлером.

После строительства фундамента опалубку из досок можно пустить на черновые полы или на устройство подмостьев, строительных лесов, ограждений и различных подпорок.

Толщина доски для опалубки

Толщина доски для устройства опалубки выбирается в зависимости от количества упоров и подпорок по периметру опалубки. И наоборот – количество подпорок напрямую зависит от выбранной толщины доски.

Как вы сами понимаете, толщина досок повлияет на общую стоимость строительства фундамента. Поэтому следует заранее подсчитать необходимые затраты, чтобы максимально уменьшить цену, в которую вам в итоге обойдется фундамент.

Как правило, для строительства опалубки для мелкозаглубленного ленточного фундамента толщиной 300-400 мм вполне достаточно досок 25х150 с упорами через каждые 50 см.

При желании, для большей надежности доски можно усилить дополнительными стяжками из шпилек с резьбой на концах, соединяющих стенки опалубки между собой.

Опалубка из фанеры

Достаточно часто сегодня используется опалубка из фанеры. Она имеет некоторые преимущества перед опалубкой из досок:

• менее подвержена опасности деформации отдельных элементов;
• имеет более ровную поверхность;
• менее трудоемка в установке;
• требует меньше времени на установку и разборку.

Фанера для опалубки

Для устройства опалубки используют влагостойкую фанеру и фанеру с ламинированием. Для однократного использования вполне подойдет обычная фанера из древесины хвойных пород.

Несколько раз для устройства опалубки можно использовать влагостойкую фанеру.

Для многократного применения лучше всего использовать ламинированную фанеру.

Перед использованием фанерные листы раскраивают на отрезки нужных размеров. Торцы фанеры рекомендуется промазать любым влагостойким клеем, чтобы предотвратить впитывание воды. Саму фанеру можно промазать олифой, что снизит ее влагопоглощающую способность.

Подготовка щитов опалубки из OSB показано в видео ниже (для просмотра нажмите на плеер):

Пластиковая опалубка

Пластиковая опалубка чаще всего применяется в индустриальном домостроении в качестве съемной опалубки многократного применения.

Конструкции из полимерных композитов имеют гладкую поверхность, не впитывают влагу, обладают высокой прочностью и легко собираются/разбираются.

Пластиковая опалубка выпускается не только для стен и фундаментов, но также для перекрытий и колонн.

В индивидуальном строительстве практически не используется.

Опалубка из полистирола

Несъемная опалубка из пенопласта уже упоминалась нами чуть выше, когда мы говорили о съемной и несъемной опалубке.

Пенополистирол имеет высокие теплотехнические показатели, позволяющий повысить энергоэффективность возводимых построек при его использовании в качестве несъемной опалубки.

Фундамент с несъемной опалубкой из Пеноплэкса показан на фото ниже:

Также для строительства фундаментов с использованием пенополистирола в качестве несъемной опалубки можно использовать блоки EPS:

Видео устройство фундамента с несъемной опалубкой из пенополистирольных блоков вы можете посмотреть ниже:

Металлическая опалубка

Металлическая опалубка, как и опалубка из пластика используется при индустриальном  строительстве крупных объектов и представляет собой систему различных щитов, соединяемых анкерными тяжами:

Опалубка ТИСЭ

Кроме описанных выше видов опалубки, существует еще опалубка ТИСЭ, представляющая собой переставную форму, с помощью которой можно достаточно быстро возвести внутренние стены и перегородки толщиной 190 мм:

Опалубка ТИСЭ не используется при строительстве фундаментов.

Смотрите также:

Последние публикации:

Даже правильно выложенной кирпичной печи, со временем требуется ремонт. Высокие температуры, нарушение тяги, механические повреждения кладки – все это приводит к появлению дефектов, которые требуют устранения. Ведь хорошая тяга и отсутствие трещин в стенках –… Читать… Выбор печей для бани сегодня очень широк. Промышленностью выпускаются каменки на любой вкус и цвет. Вы можете подобрать готовую печь для установки в бане в соответствии с требуемой теплопроизводительностью в зависимости от объема парной и выбрать нужный… Читать… Для того, чтобы попариться в баньке сегодня вовсе не обязательно выкладывать основательную русскую печку, кладка которой под силу лишь опытным печникам. Сегодня промышленным способом выпускается большой ассортимент металлических каменок, обеспечивающих… Читать…

• < Мелкозаглубленный ленточный фундамент на склоне
• Ленточный фундамент на песчаной подушке >

Как правильно делать опалубку фундамента

Опалубку можно сделать различными способами. Основные этапы процесса зависят от формы опорной конструкции, характеристик грунта, будет ли она съемной или несъемной. Изложенная информация поможет изучить виды опалубки для фундамента и правильно сделать каркас с учетом сопутствующих факторов.

Требования к опалубке и варианты ее обустройства

Возведение фундамента – емкий процесс, требующий весомых затрат финансов, сил и времени. Поэтому прочность каркаса имеет огромное значение. Нарушение его целостности приведет к дополнительным незапланированным расходам и значительно увеличит период строительства. Сделать под фундамент качественную опалубку позволит учет факторов, влияющих на устойчивость конструкции:

• Качество пиломатериалов. Досок с одинаковыми характеристиками не существует. Расположение сучков или пороки развития могут снизить предполагаемую прочность.
• Показатели бетона. Вязкость раствора для фундамента влияет на силу воздействия изнутри опалубки. Нагрузки на каркас зависят от наличия арматуры, скорости заливки фундамента и вариантов его трамбовки.
• Погодные условия. Жара или минусовые температуры меняют показатели прочности опалубки под фундамент.

Согласно СНиП максимальный прогиб досок, предназначенных для каркаса, составляет:

• для подземной части фундамента – 1/250 длины;
• для фундамента над поверхностью – 1/400 длины.

Выбор материала зависит от кратности его применения. Повторное использование предполагает установку щитов из обрезной доски высокого качества или ламинированной фанеры, обладающей водоотталкивающими свойствами. Одноразовое применение позволяет сделать опалубку из материалов низкого качества:

• необрезной доски;
• клееной фанеры;
• обрезков ДСП.

По вариантам установки встречается два вида опалубки: съемная и несъемная. В первом случае каркас демонтируется после застывания бетона и может использоваться повторно или расходоваться на другие нужды строительства. Для несъемной конструкции применяют древесный материал или пенополистирол, обладающий высокими показателями теплоизоляции. Когда фундамент наберет прочность, траншею с несъемной опалубкой засыпают землей.

Каркас для ленточной опорной конструкции

Возведение тяжелых зданий нуждается в обустройстве надежной опорной конструкции. Для этих целей оптимально подходит ленточный фундамент. Единого алгоритма как правильно сделать каркас под заливку бетона не существует. Каждый мастер вносит свои корректировки. Приведем один из множества возможных вариантов. Для изготовления использовались доски обрезные 2 сорта толщиной 25 мм.

Работа начинается с подготовки щитов, размеры которых ориентированы на глубину и длину траншеи. Избегайте громоздких габаритов, лучше сделать элементы опалубки, не превышающие в длину 3-4 м. Для соединения щитов подойдут эти же обрезные доски или рейки, тонкие рейки фиксируются ребром.

Следующий этап оформления опалубки для монолитного фундамента – монтаж щитов в траншею. Для этого потребуются угловые подпорки и колышки для вбивания в грунт. Подпорки правильно сделать двухсторонние с промежутком 0,5-0,7 м. Избежать смещения опалубки во время крепления поможет установка между параллельными щитами распорок, которые впоследствии остаются в фундаменте.

Колышки располагаются по углам траншеи, между ними натягивается веревка. Ее высота превышает часть будущего фундамента, возвышающегося над землей.  Затем идет установка остальных колышек. После монтажа одного ряда щитов опалубки, они закрепляются колышками. Со вторым рядом поступают аналогичным образом. Обязательно сверяются все разметки фундамента.

В качестве горизонтальных распорок между щитами опалубки применяются пластиковые трубки, металлические прутья или деревянные рейки. Промежуток между распорками составляет 1 м, они не подвергаются распирающей силе залитого фундамента, а только облегчают монтажный процесс опалубки.

После определения требуемой ширины в верхней части каркаса, щиты соединяются между собой рейками, чтобы предотвратить деформацию конструкции. Максимальный промежуток между рейками – 0,5 м. Если высота наземной части фундамента превышает 50 см, доски опалубки через две связываются между собой. Затем концы проволоки закрепляются на внешних вертикальных стойках.

Совет! Правильно сделать скручивание с небольшим натяжением. Это обеспечит цокольной части фундамента ровные стены.

В процессе демонтажа опалубки проволока отрезается и остается в фундаменте. Для установки подпорок на щит прибивается короткий брусок для упора. Нижней частью подпорки опалубки упираются в колышки. Места стыков щитов обязательно поддерживаются подпоркой.

В опалубке, расположенной над поверхностью земли, устанавливаются отрезки труб ПВХ. После заливки фундамента они будут выполнять функцию вентиляционных продухов или служить для прокладки коммуникаций. При отсутствии труб сделать технические отверстия можно с помощью деревянных коробов, которые впоследствии из фундамента уберутся.

На заключительном этапе основательно проверяется прочность установки опалубки. Даже при значительном механическом воздействии она не должна шататься. После устранения всех недочетов можно переходить к заливке фундамента.

Нюансы изготовления опалубки под столбчатый фундамент

Легкие постройки не нуждаются в обустройстве монолитной конструкции и могут довольствоваться установкой столбов в качестве опоры. Опалубка для столбчатого фундамента также бывает съемной и несъемной. В качестве несъемного материала применяют:

• рубероид, форма которого сохраняется за счет арматурного каркаса;
• различные трубы: асбестоцементные, металлические, ПВХ.

Сделать каркас столбчатого фундамента своими руками можно из различных материалов. Наиболее востребованным вариантом являются доски толщиной до 40 мм (чаще достаточно 25 мм), ширина которых варьируется от 100 до 150 мм. Кроме этого, подойдет:

• ДСП;
• плотная ламинированная фанера, обладающая водоотталкивающими свойствами;
• стальные листы, из которых с помощью уголков на болтах формируется короб.

Алгоритм установки каркаса для столбчатой опорной конструкции намного проще подготовительного этапа заливки ленточного фундамента. Ключевые моменты процесса:

• Под столбы готовятся ямы соответствующих размеров.
• На дне обустраивается дренажная подушка.

Совет! Чтобы наземная часть столбчатого фундамента обладала гладкой поверхностью, доски следует ошкурить. Альтернативный подход – закрепить внутри деревянного короба с помощью степлера клеенку или полиэтилен.

• Первоначально по углам будущей опалубки с внешней стороны вбиваются бруски.
• Под них готовятся щиты, размеры которых соответствуют расчетам проектной документации.
• Короб опалубки и ранее вбитые бруски фиксируются между собой гвоздями или шурупами.
• Если будущие столбы обладают внушительными размерами, каркас необходимо дополнительно укрепить подпорками с внешней стороны или стянуть стенки короба между собой шпильками.

Монтаж опалубки проводится с неукоснительным соблюдением вертикального уровня столбчатой конструкции. Важно избежать наличия между досками щелей свыше 4 мм. Это спровоцирует утечку бетонного раствора и ухудшение прочности фундамента. Высота опалубки должна превышать уровень заливаемого бетонного раствора.

Ступенчатый фундамент: как сделать каркас

Периодически возникают ситуации, когда требуется формирование опорной конструкции ступенчатой формы. Конструкция опалубки ступенчатого фундамента зависит от возлагаемых на нее задач:

• Строительство здания ведется на склоне. Тогда каркас формируется уступами с учетом крутизны склона.
• Требуется сделать короб под столб, который обладает широким основанием, а каждый следующий уровень меньше предыдущего.

Ключевые моменты работы для обустройства фундамента, изображенного на фото выше:

• Выемка почвы осуществляется с нижней отметки вручную и проводится ярусами. Таким образом, каждый уступ сохранит под собой материковый грунт.
• Избежать осыпания земли между ступенями позволит укрепление вертикальной стенки щитами опалубки.
• Траншея под фундамент выкапывается поэтапно.
• Монтаж опалубки проходит в соответствии с проектными чертежами. Соблюдение размеров каждой ступени обязательно.
• Каркасы следует сделать сплошными. Каждый из них обладает распорками, торцевыми деталями, подкосами и усиливающими стойками, зафиксированными вертикально.
• Участки уступов оснащают несъемными щитами, которые подрезаются по высоте ленточного фундамента.

Чтобы сделать опалубку для опоры, изображенной на фото ниже, первоначально закрепляют угловые щитки и монтажные уголки.

Щитки фиксируют натяжными струбцинами, с помощью пружинных скоб они соединяются между собой. Затем на каркас первого уровня навешивают схватки следующего яруса. На завершающем коробе устанавливают опалубку стакана. Для проведения работ потребуется два человека.

Подготовка каркаса перед заливкой монолитной плиты

Чрезвычайно массивные здания или проблемный грунт вынуждает прибегнуть к обустройству сплошной плиты фундамента. Процесс это трудоемкий, провести его в одиночку не представляется возможным. Для плиты также необходимо сделать опалубку, в качестве материала подойдут деревянные щиты.

Опалубка для плитного фундамента устанавливается по периметру будущего строения. Ее основной задачей является сохранение формы основания до полного застывания бетона. Сделать каркас можно из обрезных досок, но при этом следует следить за отсутствием щелей на стыках. Чрезвычайно удобно применять для этих целей инвентарные щиты. Оптимально сделать опалубку из хвойных пород дерева ввиду чрезвычайной прочности материала. В качестве распорок и других дополнительных элементов подойдет лиственница.

Древесина должна быть сырой, иначе доски быстро впитают влагу из бетонного раствора, в результате чего показатели прочности бетона ухудшатся. Чтобы уменьшить адгезию бетона с внутренней поверхностью опалубки, древесину обрабатывают глиняным раствором или маслом. Это способствует формированию гладкой поверхности плиты монолитного фундамента.

Сделать своими руками опалубку проще всего для столбчатого основания, далее по сложности следует ленточный и плитный фундамент. Оформление ступенчатой конструкции лучше доверить профессионалам.

73 фото, чертежи и схемы установки

Надежное основания для любой постройки обеспечивает хороший фундамент. Перед заливкой бетонного раствора необходимо сделать правильную опалубку, которая придает нужную форму будущему строению.

Перед тем как приступить к рабочему процессу, рекомендуется ознакомиться с возможными вариантами сборных конструкций.

Для каждой разновидности бетона разработана специальная технология изготовления удерживающего каркаса.

В нашем материале представлена подробная инструкция, которая позволяет сделать опалубку для фундамента своими руками.

Какие материалы необходимо использовать?

На сегодняшний день, опалубка может быть выполнена из любого вида материалов. Для этого используют:

• металл;
• железобетон;
• полистирольные блоки;
• деревянные доски.

Железный каркас считается универсальным вариантном. Его ширина регулируется благодаря специальным прутьям по всему периметру. Для этого понадобятся металлические листы, толщина которых не должна превышать 3 мм.

Этот материал часто используют для создания опалубки ленточного фундамента. Для увеличения жесткости, рекомендуется приварить металлические прутья к железным листам. Главное преимущества материала, заключается в его хорошей гибкости.

Он отлично гнется в любую сторону, тем самым позволяет корректировать мелкие недостатки в процессе заливки опалубки.

Еще одним положительным качеством является простота сборки. Металлические пластины отлично держат заданную форму. Единственным недостатком этой конструкции считается её высокая цена.

Железобетонная опалубка также относится к дорогостоящим видам каркаса. Как правило, она состоит из двух бетонных плит.

В зависимости от толщины стен будущего дома устанавливается необходимое расстояние между железобетонной конструкцией. Далее её заливают жидким бетонным раствором и оставляют до полного высыхания.

Основным недостатком такой опалубки является большой вес бетонных плит и сложные монтажные работы. Выполнять изготовление такого каркаса должны профессиональные мастера. Неправильно установленные элементы могут сократить эксплуатационный срок здания.

Полистирольная опалубка в последнее время пользуется огромной популярностью среди строительных фирм. Несмотря на облегченный вес полистирола из него получается прочное основание.

Деревянные доски довольно часто используют в домашних условиях. Благодаря им опалубка под фундамент, равномерно пропитывается бетонным раствором. Доски позволяют увеличить высоту конструкции путем дополнительной фиксации.

Съёмная деревянная опалубка своими руками

Как сделать опалубку самостоятельно? Для этого понадобятся качественны доски, которые способны выдержать давление бетонной смеси. Металлические прутья обеспечат максимальную устойчивость опалубке.

Весь процесс изготовления состоит из нескольких манипуляций, которые помогают установить качественную конструкцию. На фото опалубки для фундамента запечатлена подробная инструкция для выполнения работы.

Последовательность действий

Здесь главное соблюдать все по очередность действий:

Первым делом необходимо вырыть яму в соответствии с вашим проектом будущей постройки.

Между деревянной опалубкой и землей, необходимо оставить немного свободного места. Это позволит аккуратно убрать деревянный каркас после высыхания бетонного основания.

Дно конструкции рекомендуется укрепить смесью песка и мелкой щебенки.

После этого можно заниматься креплением дополнительных опорных брусьев, которые обеспечат необходимый угол наклона. Такую методику используют при строительстве домов на неровной поверхности.

Завершающим действием будет заливка бетонной смеси. Опытные профессионалы рекомендуют оставить опалубку на 5 недель до полного высыхания раствора.

Фото опалубки для фундамент

съемная и несъемная, ее устройство из досок, фанеры, металла, пенополистирола, изготовление

Опалубка — ограждающая конструкция, придающая изделиям из бетона форму. Если заливать собираетесь фундамент, то именно эти направляющие будут определять его конфигурацию.

Сегодня, наверное, ни одно серьезное строение не обходится без фундамента. Разве что небольшой сарай да летний душ можно поставить на земле. Причем почти все виды фундамента предполагают предварительную установку опалубки. Исключение  — основание из готовых бетонных блоков, да и то, не всегда.

Содержание статьи

Виды, устройство, материалы, требования

Главная задача, которую выполняет эта конструкция — удержать в заданной форме бетонный раствор. Потому она должна быть прочной и устойчивой: масса у раствора немалая. Для придания конструкции большей жесткости и устойчивости часто требуются дополнительные распорки и укосы.

Опалубка может иметь разные габариты. Они зависят от массы здания и типа грунтов

По типу устройства опалубка бывает съемной и несъемной. Несъемная после застывания бетона не убирается. Это сокращает время работ, но накладно для кошелька. Однако выигрыш при установке несъемного варианта не только во времени. Она служит дополнительным усилением, а в некоторых  случаях и тепло- и гидро- изоляцией фундамента. А это — несомненный плюс.

Съемная опалубка

Этот тип ограждающих конструкций используется десятилетиями. Популярен он благодаря простоте реализации и экономности. Материалами для съемной опалубки чаще всего служат доски, влагостойкая фанера и другие плитные материалы — ДСП, ОСП.

Так как система после набора определенной прочности демонтируется, доски или плиты потом можно использовать в процессе строительства. Потому при сборке щитов старайтесь минимизировать количество повреждений. Например, быстрее соединять щиты опалубки между собой при помощи шпилек, но повреждения тогда получаются значительными. Сборка при помощи планок и гвоздей занимает больше времени, но дырки при этом практически незаметны.

Из досок

Доски для опалубки должны быть обрезными, толщиной не менее 25 мм. На широкие фундаменты нужна толщина 40-45мм. Мощные доски необходимы для серьезных многоэтажных домов, возводимых из тяжелого строительного материала — кирпича, монолита. Для строительства бани или дома средних размеров с шириной ленты 30-40 см, достаточно доски 25 мм. Тип древесины — любой. Подходят и хвойные и лиственные породы.

Съемная опалубка из досок — самый распространенный вариант

Недостаток этого типа ограждения — длительное время, необходимое на сборку, установку, укрепление конструкции. Достоинство — часто самая низкая цена (если делать деревянную опалубку своими руками, а не платить за работу).

Из фанеры, ДСП, ОСП

Влагостойкая фанера, ДСП, ОСП — вариант более дешевый. Еще она привлекательна тем, что с ней быстрее работать. Для закрепления фанерных щитов опалубки понадобятся деревянные бруски. Как правило, сечением 40*40 мм.

Толщина фанеры, ОСП и ДСП должна быть 18 или 21 мм (есть варианты и до 40 мм, но это снова-таки для больших массивных зданий). Размеры листов:

Для опалубки одноразового применения подойдет обычная строительная хвойная, для многократного использования лучше брать ламинированную: она не впитывает влагу и остается пригодной на протяжении многих циклов заливки. Некоторые производители утверждают, что опалубка из ламинированной фанеры может вынести почти сотню заливок. Насколько это нужно для вас — решайте сами.

Несъемная опалубка

Материалы для ограждений, которые снимать не нужно, выбирать, наверное, разумнее по тем свойствам, которые они будут придавать фундаменту. Использоваться может листовой металл, пенополистирол, железобетонные плиты.

Из металла

Железный каркас придаст фундаменту необычайную стойкость

Металл — недешевое удовольствие, но такой фундамент становится в разы крепче. К тому же проще становится обвязка арматурой: ее можно напрямую приваривать к опалубке.

Использование этого материала оправданно при строительстве на сложных, сыпучих или склонных к пучению грунтах. Пример несъемной опалубки из металла — свайный фундамент из металлических труб, заполненных бетонным раствором. Но делают такие остовы и для ленточных фундаментов, хотя денег уходит много.

Имея навыки работы с металлом и листогиб, можно сделать несъемную металлическую опалубку для любого фундамента своими руками. В углах использовать уголки, а в качестве направляющих вбивать в землю арматуру или прутки. К ним приваривать сформованные листы металла. Для придания конструкции жесткости может понадобиться обрешетка из деревянных брусков, которая не даст прогнуться стали под давлением массы раствора.

Из пенополистирола

Есть полистирольная несъемная опалубка. Она выполняет сразу несколько функций в уже готовом фундаменте:

• служит утеплителем;
• обладает хорошими гидроизолирующими свойствами;
• этот материал химически инертен и нейтрален, на его поверхности не размножаются бактерии и грибки: нет для них питательной среды;
• имеет неплохие звукоизоляционные свойства (для бани это не очень важно, а вот для дома — отличная характеристика).

Изготавливается полистирольная система в цехах и на заводах в виде модулей разных размеров и конфигурации. Есть линейные блоки, есть угловые, промежуточные, нелинейные — с радиусом и т.п. Из них набирается необходимая геометрия, повторяющая план дома.

Так выглядит блок пенополистирольной системы

Полистирольная опалубка представляет собой два листа вспененного полистирола высокой плотности, которые фиксируются в определенном положении железными скобами и распорками. Друг с другом два узла соединяются при помощи сформованных на торцах выемок и выступов — обычный замок «шип-паз». Внутренняя поверхность тоже имеет выступы — для лучшего сцепления с бетоном. После застывания образуется единая монолитная конструкция, высокой прочности.

Сборка этого типа опалубки напоминает «работу» с детским конструктором. Блоки весят всего несколько килограммов, работа физически несложная, но требует определенного навыка. Хотя, приспособиться можно быстро.

Из железобетонных блоков

В качестве несъемных направляющих для фундамента можно использовать пустотелые железобетонные блоки. Для бань, такой вид опалубки ни к чему: нагрузки небольшие, но для больших сооружений иногда такой вид ограждения используется.

Бетонные блоки для несъемной опалубки

Недостаток —  большая масса:  без участия тяжелой подъемной техники и бригады работников не обойтись. Зато времени сборка занимает немного: в вырытый котлован устанавливаются плиты, которые закрепляются распорками. Армируются внутри и снаружи, заливаются бетоном.  После заливки и вызревания раствора получается единая жесткая конструкция.

Как сделать опалубку своими руками

При возведении здания можно заказать изготовление щитов на фирме, в цеху или на заводе. Вы выдаете чертеж, оговариваете строение и габариты фундамента, оплачиваете материалы и работу. Вам привозят элементы конструкции на место и собирают их в готовый к заливке каркас. Быстро, просто, но дорого.

Больше времени, но меньше денег уйдет на изготовление опалубки своими руками. При наличии хотя бы минимума навыков работы с молотком и пилой можно справиться даже в одиночку.

Самый распространенный вариант  — изготовление каркаса из досок для ленточного фундамента. На нем и остановимся. Хотя большая часть работ ничем не отличается и при использовании других материалов. Важно понять принцип и последовательность действий.

Схемы устройства опалубки из досок высотой 200 мм и 500 мм

До начала сборки опалубки нужно вырыть котлован или траншею — зависит от того, с подвалом будет здание или без. Если подвала, нет, роют траншеи, которые повторяют план дома.

На дно траншей или готового котлована насыпают подсыпку. Обычно она должна быть шире будущего фундамента сантиметров на 20. Ее высота и состав зависит от типа грунта и высоты грунтовых вод. Чаще всего подушка — это песок или щебень с песком. Слои тщательно утрамбовываются, до  состояния высокой плотности (не должен оставаться след от ноги).

Песчано-гравийная подсыпка хороша только на песчаных и супесчаных грунтах. Тогда она нормально отводит воду. Для других случаев нормально работать будет только тщательно утрамбованная глина.

На следующем этапе по углам и в местах пересечения со стенами выставляют колышки. Их располагают с таким расчетом, что они будут находиться снаружи каркаса. Затем они связываются шпагатом (бечевка должна находится на внутренней поверхности колышков). При этом необходимо следить, чтобы не было отклонений, и линии были ровными. Для этого удобнее использовать строительный уровень или лазерный нивелир.

Далее есть два способа действий.

Первый  способ

Недалеко от котлована сбивать щиты опалубки из досок и брусков. Все бруски делать чуть выше верхнего края досок. Три бруска — два с краю и  один посередине — сделать значительно длиннее вниз, нижнюю часть заточить. Эти поперечные планки располагают приблизительно на каждом метре. Если доски у вас трехметровые — это и будет всего три поперечины, ну а если шестиметровые, то по краям и посередине будет длинные бруски, а между ними по одному короткому.

Схема дощатой опалубки со ступенькой

Собранный щит устанавливать по разметке шнуром, забивая заточенные бруски в землю. Иногда по периметру между столбиками набивают направляющую доску, выравнивают ее. Щиты потом нижним краем вплотную прикладываются к доске, и закрепляются. Так проще выставлять их в вертикальной плоскости.

Из таких готовых щитов набрать нужную геометрию. Выровнять их по вертикали и горизонтали при помощи уровня. Скрепить между собой  планками, установить упоры и раскосы. К это выглядит, смотрите в видео. Фундамент  мелокозаглубленный: сооружение небольшое и грунты песчаные.

Если мелкозаглубленный фундамент — не ваш вариант, придется копать глубокую и широкую траншею. Должно быть место, чтобы можно было установить и укрепить щиты. А это как минимум — полметра с каждой стороны. Объем земляных работ получается большой.

Если грунты склонные к пучению — это к лучшему: вынутый грунт вывозят, на его место засыпают песок, трамбуют, сверху делают отмостку. Таким образом решается проблема с возможным разрушением фундамента при подвижках грунтов.

Второй способ

С одной стороны он более сложен в исполнении, но с другой, можно обойтись минимумом земляных работ. В этом случае траншея копается ровно в размер фундамента. По ее краям устанавливаются столбики-маяки. Между ними натягиваются шнурки. Потом собирается каркас, который служит основой для сборки щитов прямо на месте. Объяснить это словами непросто, смотрите технологию в видео.

Упоры (распорки)  и раскосы

Упоры — это распорки, которые не дадут доскам провалиться внутрь. Раскосы — это устанавливаемые под углом бруски или отрезки досок, которые не дадут ей развалиться наружу. Эта комбинация  — упоры и раскосы — придает всей  конструкции достаточную жесткость, которая позволяет выдержать напор бетонной массы.

Упоры и раскосы будут удерживать щиты на месте

Раскосы делают из любой древесины. Обрезки тоже можно пустить в ход. Упоры тоже можно сделать из дерева. Но есть одно «но». Если глубина фундамента получается большой, придется делать их внутри. Оставлять древесину в бетоне нельзя: со временем она перегниет, в массиве образуются пустоты. Причем пустоты будут сквозные — через весь фундамент.

При большой глубине фундамента шпильки необходимы

В таких случаях используют металлические шпильки из прута, диаметром не менее 12 мм. Длина отрезка должна быть больше ширины фундамента (с учетом щитов) на несколько сантиметров. По краям каждой шпильки нарезают резьбу, подбирают большие шайбы и гайки. Вместо шайб или под них можно использовать куски металла с просверленными в них дырками. Они не дадут продавить древесину (или фанеру, ДСП, ОСП).

Понадобятся еще трубы. Они нарезаются на куски, которые равны ширине фундамента, и надеваются на шпильки. Потому внутренний диаметр трубы должен быть чуть больше диаметра прутка. Трубы чаще всего берут металлопластиковые или полипропиленовые. Они недороги, хорошо выдергиваются, потому как имеют гладкую наружную поверхность. Эти трубы выполняют сразу две задачи:

• не дают щитам провалиться, строго фиксируя требуемую ширину;
• после схватывания бетона позволяют вытащить шпильки — нужно только раскрутить гайки и выдернуть прутки.

При установке шпилек в щитах друг напротив друга сверлят отверстия. С одной стороны прутка, накрутив шайбу и гайку, ее вставляют в одно из отверстий. Надевают отрезок трубы и пропускают в другое отверстие, закрепив с наружной стороны шайбу (металлическую пластину) и гайку. Шаг расположения шпилек — 50-55 см и по горизонтали и по вертикали.

При распалубке (снятии) сначала вытаскивают шпильки, потом трубы. В полипропилене можно нарезать внутри резьбу, и при помощи нехитрого устройства —  болта соответствующего диаметра и гвоздодера — выдернуть их. Проблем практически не бывает: выходят они легко, временами можно руками вытащить. Образовавшиеся дырки заполняются раствором и затираются.

Если фундамент небольшой глубины, такой фокус ни к чему. Но если у вас получается его высота выше метра — придется скреплять.

Сборка фундамента из полистирола своими руками

Эта система производится недавно, но уже пользуется приличным спросом. Очень заманчиво сразу и фундамент построить, и решить проблемы с его гидро-, звуко-, тепло- изоляцией. В придачу еще и бактерии и грибки не размножаются, мыши не едят. Единственный минус системы — высока цена.

Полистирольная система собирается быстро

Сборка несложна: дно вырытой траншеи с подушкой и разметкой выстилают рубероидом с заходом на стенки траншеи. Устанавливаются блоки. Соединяются они друг с другом по принципу «шип-паз». В определенных местах есть отверстия для установки металлических распорок и арматуры. Все это поставляется в комплекте. Где понадобятся дополнительные материалы — это в углах. Тут можно будет и угол металлическим уголком усилить, и  при необходимости его запенить. После установки арматуры и ее обвязки можно заливать бетонный раствор.

Итоги

Хоть и нелегкое это дело — строительство опалубки своими руками, но не боги горшки обжигают. Для экономного варианта можно использовать доски, фанеру, ОСБ. Для тех, кто хочет сразу решить и проблемы с игдро и теплоизоляцией фундамента, есть пенополистирольные системы. Правда, они дорогие. Не дешевле обойдется и несъемная опалубка из металла, но фундамент тогда будет очень прочным.

Как построить опалубку | HowToSpecialist

В этой статье рассказывается о , как построить опалубку для фундамента дома, гаража или других построек, но вы также можете использовать эти методы для заливки больших пролетов бетона, таких как террасы или террасы. Строительство опалубки для бетона — это не сложная работа, но работать нужно терпеливо и с большой осторожностью, иначе вы не сможете заливать бетон профессионально. Существует сильное заблуждение, будто все, что нельзя увидеть, неважно.Нет ничего более ложного, и в этом пошаговом руководстве своими руками мы покажем вам, насколько важно построить правильную опалубку для бетонного фундамента. Следовательно, вы должны следовать нашим правилам и использовать только лучшие материалы и инструменты, особенно если у вас нет опыта. Кроме того, мы рекомендуем нанять квалифицированного специалиста, потому что это одна из тех вещей, с которыми мы не можем играть.

Строительство фундамента вашего дома имеет важное значение для его долговечности, поэтому убедитесь, что вы наняли квалифицированного инженера, который определит количество арматурных стержней, которые вы должны использовать, и глубину вашего фундамента.Вы должны найти эти детали в планах фундамента, поэтому обязательно соблюдайте их, иначе вы рискуете получить серьезный штраф или построить небезопасный дом. Тем не менее, первый этап строительства бетонного фундамента — это научиться рыть фундамент .

Чтобы построить жесткую форму , вы должны использовать деревянные доски 2 × 10 и закрепить их скобами 2 × 4. Исходя из нашего опыта, мы можем заверить вас, что плохая работа напрямую повлияет на качество и долговечность вашего фундамента, поэтому следуйте нашим советам, чтобы работа была выполнена на профессиональном уровне. Бетон будет оказывать большое усилие на деревянную опалубку, поэтому вы должны закрепить ее прочными скобами. Кроме того, убедитесь, что между деревянными досками нет видимых зазоров, так как через них может просочиться бетонный сок.

Построение опалубки под фундамент вашего дома — идеальная возможность для установки листового утеплителя из полистирола. Поэтому изучите местные нормы и правила и выберите листы, которые удовлетворяют как вашим потребностям, так и соответствуют местным нормам. Используйте ножовку, чтобы разрезать листы, когда вам нужно отрегулировать их размеры.Работайте с большой осторожностью и следуйте плану дома, если хотите получить профессиональный результат.

Сделано по плану

Для того, чтобы построить опалубку фундамента , необходимо:

Материалы

• Доска деревянная 1 × 4 для строительства опалубки
• Деревянные стойки 2 × 4 для фиксации опалубки для бетона
• Брус 2 × 4 для крепления опалубки
• гвозди / шурупы для крепления опалубки
• листы полистирола для утепления фундамента (опция)

Инструменты

• перчатки защитные, очки
• рулетка, столярный карандаш, l-квадрат
• циркулярная пила / лобзик для сборки опалубки
• молоток

подсказок

• Используйте обувь, чтобы не испачкать одежду и кожу бетоном
• Тщательно очистите ваши инструменты после завершения проекта
• носить защитные очки и перчатки, чтобы избежать возможных травм

Время

• от нескольких часов до дня, в зависимости от поверхности вашего фундамента и количества рабочих

Установка арматурной конструкции в фундамент

Установка арматурной конструкции в траншеи фундамента

Первым шагом этого проекта является установка арматурной конструкции в траншеи фундамента. Тем не менее, есть случаи, когда вы можете не установить столь сложную арматурную конструкцию (в случае легких конструкций — большие пролеты из бетона).

Умный совет: сначала необходимо соединить вместе все арматурные балки над траншеями фундамента. Следовательно, используйте пиломатериалы 2 × 4 каждые 2 фута над траншеями, чтобы убедиться, что они выдержат вес арматурной конструкции.

Арматурные балки в фундаменте

После того, как вы правильно соединили арматурные балки, вы должны установить всю конструкцию на дно фундамента.Следовательно, вам нужно вытащить все доски 2 × 4 (на которых находится арматурная конструкция) одну за другой, пока арматурная конструкция не упадет в фундамент.

Умный совет: еще раз проверьте, правильно ли выполнены соединения между арматурной конструкцией, иначе фундамент не выдержит вес дома.

Стык арматурной конструкции

На этом изображении вы можете увидеть крупный план стыка арматурной конструкции. Вы должны заметить, что соединение жесткое и надежно закреплено проволокой.Убедитесь, что армирующие балки правильно выровнены, так как стены будут возводиться точно над ними. Если арматурные балки не сделаны должным образом, стены вашего дома не будут поддерживаться должным образом.

Умный совет: Во время строительства фундамента процесс должен контролироваться квалифицированным специалистом в этой области.

Опалубка фундамента

После того, как вы убедились, что арматурная конструкция сделана правильно и выровнена в соответствии с планом фундамента, вы должны построить опалубку, чтобы можно было заливать бетон.

Умный совет: опалубка должна быть построена профессионально, так как она должна выдерживать огромные усилия при заливке бетона.

Устройство опалубки бетонного фундамента

Опалубка

Для изготовления опалубки фундамента необходимо использовать качественные деревянные доски 2 × 10 и столбы 2 × 4. Следовательно, вы должны прочитать планы фундамента, чтобы увидеть высоту возвышения фундамента от земли.Затем вам нужно построить панели опалубки, как вы можете видеть на изображении.

Умный наконечник: при закреплении штифтов 2 × 4 следует использовать l-образный угольник, чтобы убедиться, что они вертикальны. Заглушки необходимо закрепить через каждые 2 дюйма гвоздями.

Крепление опалубки раскосами

Для фиксации опалубки необходимо установить распорки на колышки. Следовательно, на одном конце вы должны прикрепить распорки к штифтам с помощью шурупов / гвоздей, а на другом конце вы должны втиснуть его в землю как минимум на 30 см.

Умный наконечник: при установке опалубки необходимо использовать спиртовой уровень, чтобы убедиться, что она установлена ​​по вертикали. Кроме того, если вам нужно соединить вместе несколько панелей опалубки, вы должны использовать веревочные линии, чтобы убедиться, что они выровнены.

Крепление опалубки

Затем, после того, как вы установили опалубку, вы должны убедиться, что она жесткая и надежно закреплена скобами. Кроме того, вы можете прикрепить внутреннюю опалубку к внешней опалубке, установив пиломатериалы 2 × 4 каждые 2 фута, как вы можете видеть на изображении.

Умный наконечник: для надлежащей изоляции фундамента вы можете установить листы полистирола (толщиной 4 дюйма / 10 см) по внешнему периметру траншей. Таким образом, зимой температура в помещении не упадет из-за холодного пола.

Крепление опалубки брусом 2 × 2

На этом изображении вы можете увидеть крупным планом опалубку, а также арматурные стержни. Вы должны заметить, что балки арматурных стержней выровнены правильно, а опалубка является отвесной и жесткой из-за ранее установленных скоб и колышков.

Строительство опалубки под фундамент — это очень серьезный проект, поэтому вы должны находиться под контролем квалифицированного специалиста. Кроме того, помните, что вы должны соблюдать местные нормы и правила строительства, иначе вы подвергнете себя большой опасности.

Помните, что наша статья носит исключительно информативный характер, чтобы вы ознакомились с процессом строительства опалубки для бетонного фундамента. Мы не несем ответственности за ваши действия и не утверждаем, что именно так следует поступать.Напротив, мы показываем вам, как мы работаем только в некоторых случаях.

Заливка бетона в опалубку

После того, как вы проверили жесткость опалубки фундамента и убедились, что она ровная и ровная, необходимо залить бетон. Вы можете заливать бетон разными способами: вы можете приготовить его с помощью механического миксера и транспортировать его на тачке, вы можете залить его прямо из автобетоносмесителя или вы можете использовать помпу и 4-дюймовые шланги.

Если место недоступно для автобетоносмесителя, например, для заливки бетона напрямую, вам также придется арендовать помпу для бетона. После этого к помпе нужно подвести несколько шлангов, чтобы иметь доступ к опалубке. После того, как вы залили фундамент в фундамент, вам нужно использовать вибратор для бетона, чтобы убедиться, что не осталось воздушных карманов. В большинстве случаев компания, поставляющая бетон, также предоставит вам вибратор для бетона, но бывают ситуации, когда вам необходимо арендовать инструмент.

Узнайте больше о , как заливать бетонный фундамент .

Спасибо, что прочитали нашу статью о , как построить опалубку для бетонного фундамента, и мы рекомендуем вам поделиться нашим проектом с друзьями с помощью виджетов социальных сетей.

Связанные проекты:

Как вырыть фундамент

Как залить бетонный фундамент

Формирование фундамента

«Хотите, чтобы ваш гараж

Основал
Сделано так, как это делают профессионалы?»

Правильное формирование фундамента гаража является ключом к успешному строительству гаража и повлияет на все ваши работы по возведению каркаса над ним. Крайне важно, чтобы формы были квадратными, прямыми, ровными и отвесными, иначе вы заметите все мелкие дефекты в этой работе после заливки бетона и снятия форм.

Формирование неровностей, квадратов и отвесов повлияет на всю работу, которую вы выполняете на готовом фундаменте гаража, поэтому лучше потратить столько времени, сколько вам нужно, чтобы исправить это, потому что бетон, который вы заливаете, неумолим как только он вылечил.

Начнем с того, как построить эффективные формы фундамента гаража для фундамента типа 1 , которые легко сделать прямыми линиями и которые будут противостоять давлению влажного бетона, когда их кладут на них, так что линия остается прямой после того, как бетон будет нанесен. вылечил и установил.

Вам понадобится ДСП средней плотности толщиной 3/4 дюйма для лицевой стороны форм, а на «Схеме компоновки листа формы» ниже показано, как вы будете вырезать формы из листов 4 x 8 футов и одного (1) 4 Лист размером ‘x 9’, чтобы вы могли получить 3 длины формы из каждого листа 4 ‘x 8, и лист 4’ x 9 ‘потребуется для дополнительной длины, необходимой на торцевых панелях, чтобы формы перекрывались в углах и могут быть связаны вместе снаружи. Эти критерии основаны на нашем примере, который представляет собой готовый фундамент гаража 12 x 24 футов.Построение проекта гаража, который будет правильным, ровным и квадратным, будет зависеть от того, насколько хорошо вы выполните планировку фундамента и работы по формованию. Посмотрим, как это делается!

Наилучший подход состоит в том, чтобы все листы ДСП были готовы к резке за один раз и настроить упор настольной пилы для разрезания кусков до ширины 15-7/8 дюймов, чтобы вы могли получить три полноразмерных листа с каждого листа после определения ширины пильного полотна.

Затем вам необходимо укрепить края периметра формы с помощью 2 x 2, которые будут приклеены и прибиты к граням длины формы.Схема «Типичная длина готовой формы», показанная ниже, показывает, как эта сборка будет выглядеть после завершения. Вы должны отрезать все необходимые отрезки длины 2 x 2 сразу перед сборкой, а также просверлить отверстия под болты диаметром 3/8 дюйма в вертикальных 2 x 2, чтобы все они находились в одном и том же месте для целей выравнивания, когда вы будьте готовы скрепить вместе длину формы.

При размещении 2 x 2 на куски формы обильно используйте клей. Вы должны использовать строительный клей для наружных работ и оцинкованные гвозди № 10, вставленные со стороны фундамента в форму 2 x 2.Перед использованием форм дайте клею застыть примерно за 72 часа, чтобы между деревом образовалась прочная связь. Прочные формы необходимы для превосходного фундамента окончательного гаража.

Неважно, какой тип гаража вы планируете построить на фундаменте гаража. Это может быть сборный гараж, комплектная система из дерева или стали, готовые панели или каркас из палки. Если вы планируете построить гараж правильно, то на этапе фундамента у вас не будет достаточно времени и заботы.

Теперь, когда у вас есть длина опалубки, давайте взглянем на схему «Опалубка фундамента гаража 1-го типа» ниже и установим эти формы на место и готовы к закреплению с помощью столбов 2 x 4, чтобы вы могли заливать бетон для фундамента гаража.

Базовый подход заключается в том, чтобы разместить внутреннюю поверхность форм непосредственно под линиями, прикрепленными к вашим тестовым доскам, и использовать отвес, если необходимо, чтобы получить общее выравнивание для всех четырех сторон. Затем вы можете откинуть назад свои струны и начать скреплять формы вместе в местах их стыков с помощью кареточных болтов диаметром 1/4 дюйма.

После того, как каждая сторона будет соединена болтами, вы можете начать выравнивание форм фундамента гаража от одного конца до другого. Используйте колышки 1 x 2 на внутренней стороне макета формы, чтобы временно выровнять все по вертикали, прежде чем проверять углы на квадрат.После того, как все четыре стороны выровнены, вы можете выровнять углы, проверив их либо вернув на место линии струн тестовой доски, либо используя технику возведения в квадрат, показанную на странице Foundation Layout .

Когда все четыре стороны выровняются и выровняются по квадрату, вы можете разместить свои стойки (распорки) 2 x 4 напротив внешней стороны форм, как показано на диаграмме «Распорка фундамента гаража типа 1» ниже.

Наилучший подход — сначала сделать колышки с обеих сторон всех четырех углов.Затем возьмите веревку и прикрепите ее к одной из длинных сторон чуть выше внутренней стороны формы и начните забивать колья в землю по этой длине, проверяя прямолинейность формы по сравнению с линией веревки.

Перемещайте опалубку фундамента гаража внутрь и наружу, устанавливая колья, чтобы сделать ее как можно более прямой и совпадающей с линией веревки над ней. Затем повторите ту же процедуру с оставшейся длинной стороной, а затем с короткой. Продолжайте проверять прямолинейность, вставляя колья 2 x 4 в землю.Кроме того, постоянно проверяйте уровень с помощью четырехфутового уровня вдоль верхней части форм, когда вы перемещаетесь по периметру (строительство гаража требует постоянного выравнивания и проверки квадратов по мере прохождения каждой фазы).

Когда вы вбиваете свои 2 x 4 колья в землю, оставьте их на 2–3 дюйма над верхней частью фундамента гаража и будьте осторожны, чтобы не ударить по ним кувалдой. Вы можете пригвоздить колышки 2 x 4 к 2 x 2 в верхней части форм, перемещаясь по периметру, чтобы все было надежно на месте.

«Деталь поперечного сечения формы» слева показывает хороший пример того, как стержни 2 x 4 скрепляют форму. Их следует размещать на максимальном расстоянии 16 дюймов от центра и в любом проблемном месте, где вам нужно сохранять форму прямо.

После того, как опалубки фундамента гаража будут закреплены, вы можете разместить пароизоляцию по всей площади внутри опалубки и распылить разделительный состав для форм на поверхность опалубки, которая будет соприкасаться с бетоном. Некоторые подрядчики используют для этой цели мазут, распыляемый с помощью ручного опрыскивателя для борьбы с сорняками.Вы также можете приобрести коммерческий жидкий состав для этой цели в любом домашнем магазине Big Box. Поскольку ваши формы будут новыми, рекомендуется проделать эту процедуру дважды, и вам нужно быть осторожным с количеством распыляемого средства, поскольку новые формы впитают часть этого в древесину.

Советы по гаражу: Рекомендуется повторить нанесение антиадгезионного состава сразу после того, как бетоноприемник прибудет на место. Кроме того, перед тем, как заказывать бетон в день заливки, разместите всю арматурную сталь внутри форм, включая любую проволочную сетку, которая будет входить в зону пола.Убедитесь, что у вас есть достаточное количество анкерных болтов, которые можно вставить после заливки, и пометьте их места черным мелком на формах перед заливкой.

Бетон набирает 60% прочности за 28 дней. Остальные 40% возникают в течение многих лет гидратации. Чем старше бетон, тем тяжелее он становится!

Для правильного затвердевания фундамента гаража вы можете покрыть бетон мешковиной после завершения всех отделочных деталей и полностью намочить его водой по всей поверхности.Вы должны делать это ежедневно в течение первых семи дней и осторожно относиться к воде. Это предотвращает быстрое увлажнение от ветра и солнца, что ослабит конечный продукт и может привести к растрескиванию поверхности.

По прошествии первых семи дней можно снять мешковину и снять опалубку фундамента гаража. Готовое изделие должно выглядеть как на схеме «Готовый фундамент гаража 1-го типа», показанной выше. Анкерные болты должны находиться на высоте не более 2-1 / 4 дюйма над поверхностью готового пола.

Советы по гаражу: Размещение анкерных болтов в правильном месте очень важно, чтобы они не падали прямо под шпильку 2 x 4. Это требует предварительного планирования, чтобы знать, где будет ваша отправная точка вдоль каждой стены. Чтобы получить представление о том, как выглядит каркасная стена, посетите нашу страницу Обрамление стены гаража и изучите логическое расположение стоек, чтобы получить представление об отправной точке в каждом углу, чтобы анкерные болты падали между стойками по всей структуре.

---

Форма фундамента типа 2 намного сложнее, чем формы фундамента типа 1 или 3 по той причине, что вы должны сначала построить бетонный фундамент на дне траншеи, а затем установить опалубку стен. положите на расстеленную опору после того, как снимете с нее формы. Вы работаете в ограниченном пространстве, и для выполнения выравнивания и возведения в квадрат требуется гораздо больше терпения. Лучше всего сначала установить внешние формы, потому что именно здесь происходит все критическое выравнивание и возведение в квадрат.Как только вы установите их на место, сделаете квадратными и нужными размерами, прикрепите их к внешней стене траншеи и затем начните размещать свои внутренние формы. Их будет намного легче выровнять, потому что вы можете измерять от внешних форм по мере продвижения.

Ваши траншеи должны быть шириной не менее двух футов, как показано на схеме ниже, где показано расположение бетонного основания. Лучше всего вручную вкопать половину глубины бетонного основания в свежевыпавшую землю, а затем использовать 2 х 4, чтобы сформировать верхнюю половину основания, как показано на схеме.Пока вы ждете, пока бетонное основание застынет (7 дней), чтобы вы могли удалить формы и стойки 2 x 4, вы можете строить формы фундамента типа 2 и размещать их на опоре.

Теперь давайте посмотрим, как создавать формы для фундамента типа 2. Они немного сложнее, чем формы фундамента 1-го типа, поскольку они требуют большей структурной поддержки, поэтому мы будем использовать 2 x 4 для периметра и внутренних распорок, чтобы помогали удерживать формы от , чтобы они не выпирали , когда в них помещается бетон.

Основной подход к формированию фундамента состоит в том, чтобы сначала определить глубину ваших форм. Это будет определяться вашими местными среднегодовыми условиями глубины промерзания. Нижняя отметка основания, на которую опираются формы, должна быть на 8 дюймов ниже средней годовой глубины промерзания. Как говорилось ранее, это дает вам небольшую дополнительную страховку на те годы, когда мороз проникает еще глубже (для постройки гаража требуется много предварительного планирования условий, о которых вы, возможно, не думали).

Как только вы определите эту глубину, вы можете приступить к построению ваших форм, подобных тем, которые показаны на диаграмме Типа 2 Foundation Form ниже. Лучше всего, чтобы ваши формы не превышали 4 фута в длину, чтобы вы могли легко обращаться с ними, когда кладете их в траншеи поверх бетонного основания.

Имейте в виду, что в некоторых местах вам нужно будет удлинить формы до длины более 4 футов и построить формы короче 4 футов, например, внешние и внутренние углы. Расширение форм на внешних углах может быть достигнуто путем добавления 2 x 4 на конце формы, чтобы прилегающая форма могла быть прикреплена к ней болтами. Эти 2 x 4 будут перпендикулярны 2 x 4 на конце формы, к которому вы его прикрепляете. Важно то, что внутренняя грань формы идеально сочетается с внутренней гранью формы, с которой она сопрягается. Что касается внутренних форм, будет два угла, для которых потребуются две (2) формы короче 4 футов, если вы строите прямоугольный или квадратный гараж.Убедитесь, что вы рассчитали все это на основе ваших конкретных планов гаража, прежде чем начинать строительство формы.

После того, как вы построили формы, вы можете начать укладывать их в траншею на бетонном основании. Чтобы закрепить формы после того, как они будут на месте, вам потребуются внутренние распорки в виде защелок , и внешних распорок из 2 x 4, как показано на схеме ниже.

Стяжки должны быть размещены на расстоянии 16 дюймов от центра по горизонтали, и они должны проходить между непрерывными распорками 2 x 4, которые прикрепляются к внешней стороне форм.Хомуты предназначены для удержания форм вместе, пока бетон еще влажный. Они уравновешивают нагрузки от одной стороны формы к другой, а также плотно удерживают непрерывные распорки 2 x 4 на поверхности форм.

Наружные распорки 2 x 4, показанные на схеме, удерживают нижнюю и верхнюю часть опалубки на месте, пока бетон влажный. Когда дело доходит до этого крепления, вы не можете выполнить достаточную работу, потому что, если оно не сработает, ваш фундамент разрушится, и у вас будет беспорядок в траншее.Не торопитесь, устанавливая эти скобки, и убедитесь, что они очень тугие и надежные. Влажный бетон оказывает огромную нагрузку на поверхности опалубки, и эта нагрузка должна передаваться на землю. Строительство гаража требует большого терпения. Если вы новичок в этом, не торопитесь на этом этапе работы, потому что после заливки бетон не корректируется.

---

Форма основания типа 3 — это просто форма основания типа 1 с более сложной схемой распорок.Поскольку форма устанавливается прямо на краю траншеи, для нее требуется более жесткая система распорок, которая привязывается к стойкам размером 2 x 4, вбитым в ненарушенную почву примерно в трех или четырех футах от края траншеи. На схеме ниже показано, как работает эта установка. По сути, вы будете заливать композитную плиту перекрытия и гибридный фундамент из ствола стены за одну заливку.

Это немного сложно, потому что вам нужно засыпать щебень под плиту пола, не допуская ее падения в траншеи.Лучше всего для этого положить щебень до того, как вы начнете рыть траншеи. Это даст ему немного времени, чтобы осесть и зафиксироваться на месте. Как правило, рытье траншеи не мешает этому размещению. После того, как вы разместите формы и закрепите их, вы можете положить пароизоляцию на вершину щебня и немного задрапировать ее в траншею. На этом этапе вы будете готовы заливать композитную конструкцию. Не забудьте нанести разделительный состав на фасады перед заливкой бетона.

Строительство гаража может быть очень полезным, особенно если вы делаете всю работу самостоятельно. Работа с фундаментом может быть сложной, а формы, недостаточно закрепленные, могут привести к несчастным случаям, поэтому не торопитесь на этом этапе и сделайте все правильно, прежде чем заказывать бетон.

Возврат из Foundation, формирующего , в Building A Garage

Вернуться в Сборный гараж

Возврат с Фундамент на GarageTips-101, Домашняя страница

Доска из формованного бетона | Жизнь архитектора

Подняв руки, кто не любит плиточный бетон? Кто угодно? Если вы хотите быть моим другом, лучше не поднимайте руки.

Так что же такое «бетон из плит» и как сделать так, чтобы он выглядел наилучшим образом? Вам повезло, потому что у меня есть ответы на эти вопросы.

Рисунок выше взят из одного из моих проектов и представляет собой крупный план текстуры, которую вы получаете с плиточным бетоном. Это выглядит действительно, действительно потрясающе (, если я сам так говорю … хотя на самом деле это не я построил).

«Бетон на плите» — это название процесса формирования рисунка бетона, при котором на готовой поверхности бетона остается изображение текстуры древесины. Это метод строительства, который в наши дни используется все чаще, потому что бетон чрезвычайно хорошо подходит в качестве готового материала в современном дизайне, и, запечатлевая фактуру древесины на поверхности, он визуально смягчает и согревает несколько более прохладный вид бетона, оставаясь при этом. позволяя бетону выразить технику строительства.

Но как добиться такой отделки в ваших проектах? На самом деле довольно просто, просто спросите об этом, большинство конкретных подрядчиков, которых стоит нанять на работу, должны знать, о чем вы просите.Если это не так, или если вы хотите, чтобы ваша доска из бетона выглядела так же хорошо, как на изображении выше, я расскажу вам, как мы это делаем.

Бесплатно!

Когда бетонные стены укладываются ( или заливаются, отливаются или устанавливаются… независимо от ), на месте сооружается опалубка, которая удерживает влажный бетон на месте до тех пор, пока он не затвердеет. Как правило, опалубка строится из листов фанеры, к которым прилегает мокрый бетон, а затвердевающий (высыхающий) бетон повторяет структуру фанерной поверхности… мне это кажется довольно простым. Когда вам нужен бетон из плит, вы берете ту же самую фанерную опалубку и добавляете дополнительный слой дерева на внутренние поверхности, чтобы влажный бетон приобрел этот новый узор. На картинке выше вы можете видеть, как бетонщики добавляют этот слой древесины к одной стороне опалубки.

Если вам нужен действительно хороший бетон, сделанный из досок, вы должны сделать его еще лучше * БАМ! ( удар с разворота по лицу вашей опалубки!) Чтобы получить хорошее представление о процессе, который я использую, вам нужно кое-что узнать о том, как растут деревья.

Готовы?

Большинство из нас знает, что если вы посчитаете кольца дерева, вы можете определить, сколько лет дереву … или, по крайней мере, сколько ему было лет в то время, когда его срубили. Может быть, вы никогда особо не задумывались над этим, НО знаете ли вы, что темные кольца — это зимний рост, а более светлые кольца — летний рост? Поскольку в зимние месяцы деревья обычно растут медленнее, древесные клетки более плотные и кажутся более темными, чем более быстрорастущие, более свободно расположенные летние годичные кольца. Разница между этими кольцами заключается в узоре, который вы видите на формованном бетоне.

Но подождите … станет еще лучше!

Чтобы по-настоящему подчеркнуть эти узоры — вот что мы делаем. Мы берем 2 сосны еловой пихты (толщиной 1 1/2 дюйма) и разрезаем ее посередине, так что теперь у нас есть два куска 3/4 дюйма. Этот процесс помогает устранить следы инструмента в процессе изготовления, а также все вмятины и вмятины, которые могут быть на досках только в процессе обработки.Потом …. мы производим пескоструйную обработку поверхности.

Что?!?

Вы меня правильно услышали (прочитали). Мы обрабатываем пескоструйную обработку только что разрезанной еловой пихты. Вот что делает парень в зеленом костюме HazMat на фотографиях выше и ниже.

А зачем мы это делаем?

Пескоструйной обработкой поверхности мы подчеркиваем разницу между быстрорастущей (мягкой) летней древесиной и медленнорастущей (твердой) зимой.

Пескоструйная обработка удаляет мягкие части древесины быстрее, чем твердые, поэтому при пескоструйной очистке поверхность структура древесины становится более выраженной, а не такой тонкой и неровной, как если бы мы просто выложили нашу опалубку досками из кедра 3/4 дюйма. Кроме того, горизонтальная линия, которую вы видите на изображении выше, показывает место соединения плит еловой сосны и пихты, и бетон немного просачивается в щель.

Горизонтальный узор из расположения досок был оставлен более выраженным на картинке выше — это было в проекте, над которым я работал, который был завершен несколько лет назад.

Итак, сколько вы можете ожидать от этой милой мелочи, чтобы добавить к вашему проекту? (Вы сидите?) Если вы живете в районе Северного Техаса, вам нужно будет дополнительно внести в бюджет 20 долларов за квадратный фут в дополнение к стоимости бетонной стены, чтобы покрыть расходы на получение древесины, разрезать его пополам, обработать поверхность пескоструйным аппаратом, а затем покрыть внутренние поверхности фанерной опалубки.

Нет сомнений в том, что вы могли бы выполнить эту деталь с меньшими затратами — вы могли бы просто выровнять опалубку досками забора… но это не будет выглядеть так хорошо, как изображения, которые вы видите выше. Это не для каждого проекта или бюджета, и за последние 6 лет я использовал это лечение только дважды. Но если вы рассудительно подходите к дизайну и тщательно обдумываете, как использовать это средство для достижения максимального эффекта, я думаю, что почти в любом проекте найдется место для этой детали.

Ура и удачной пескоструйной обработки!

Профиль стажёра-архитектора — Часть первая

Еще лучше из жизни архитектора

Фундаменты крепкого дома: материалы, вес и процесс

Фундамент дома вечен, поэтому имеет смысл обратить внимание на детали, которые гарантируют, что он останется сухим и без трещин до тех пор, пока дом будет выдерживать.

Какова основная цель фонда?

Правильный фундамент не просто удерживает дом над землей. Фундамент здания также защищает от влаги, изолирует от холода и препятствует движению земли вокруг него. О, и еще одно: это должно длиться вечно. Неудивительно, что такие строители, как генеральный подрядчик This Old House Том Сильва, серьезно относятся к фундаменту. «Без хорошего, — говорит он, — ты утонул».

Что делает фундамент хорошего здания?

Для Тома «хорошо» означает железобетонные фундаментные стены и опоры из заливного бетона.Для сравнения: все кропотливо собранные фундаменты из камня, кирпича и раствора, которые поддерживали здания на протяжении веков — даже стены из бетонных блоков, которые большинство строителей использовали, когда этот старый дом был построен 25 лет назад, — просто трещины и протечки. склонные динозавры.

Как делается фундамент здания?

Для строительства хорошего фундамента требуется гораздо больше, чем просто выкопать яму и заливать бетон в формы. Он должен быть адаптирован к своему месту, как индивидуальный костюм, с учетом условий почвы, уровня грунтовых вод и даже качества засыпки.

И, как и в случае с индивидуальным костюмом, каждая деталь должна быть безупречной: основание должным образом уплотнено, опалубка установлена ​​правильно, бетон не имеет пустот. Пренебрегайте даже одним из них, и самый тщательно залитый фундамент может выйти из строя.

Вот как Том строит прочный фундамент, пока не появится лучший метод.

Факты о Фонде

• Вес среднего дома: 50 тонн
• Вес среднего фундамента: 7 ½ тонн
• Доля от общей стоимости проекта: 8-15%
• Фундаменты по материалам: 81% заливные, 16% блочные, 3% прочие
• Фундаменты по регионам: Северо-восток, подвал заполнен на 89%; Средний Запад 75% подвала; Юг 66% плита; Западная 63% плита

Отвес и ровный фундамент стены Ян Уорпол

Когда Том Сильва строит дом, он хочет, чтобы фундаментные стены были отвесными и ровными, без изменений цвета, которые являются признаками слабого бетона.На иллюстрации показано, как он хочет, чтобы фундамент выглядел перед тем, как приступить к обрамлению.

Требования к фундаментному перекрытию

Требования к плиточному фундаменту аналогичны: прочная опора и паронепроницаемая железобетонная подушка, лежащая на подушке из уплотненного щебня. Основное различие между этими типами фундамента дома заключается в способе изоляции плиты для защиты от сильного мороза

Почему рушится фундамент дома

• Непористая засыпка. Грунты, заполненные глиной или органическими веществами, удерживают воду, как губка, увеличивая риск трещин в фундаменте при замерзании и расширении почвы.
• Поспешное лечение. Бетон должен затвердевать медленно, чтобы достичь надлежащей прочности (обычно 3000 фунтов на квадратный дюйм). Держите его во влажном состоянии не менее трех дней, завернув в полиэтилен, опрыскивая водой и используя другие методы.
• Недостаточное уплотнение. Если плита насыпать щебень, который не был плотно утрамбован, он, скорее всего, осядет или потрескается.
• Прерывание заливки. Бетонную форму нужно заполнить за один раз. Если вы остановитесь и вернетесь на следующий день, чтобы закончить работу, между свежим бетоном и вчерашней работой будет «холодный стык», который может потрескаться и потрескаться.

По телевизору

PreCast Foundation

На проекте в Эктоне, штат Массачусетс, Том Сильва сократил свой плотный график на несколько дней, используя для пристройки сборные фундаментные панели. Когда они прибыли на строительную площадку, кран просто опустил их на уплотненный камень, где они были склеены полиуретановым клеем.

Не было ни оснований, ни форм, ни стяжек форм, с которыми нужно было иметь дело, и никакой гидроизоляции; Бетон плотностью 5000 фунтов на квадратный дюйм и интегральная изоляция из пенопласта препятствуют миграции влаги. Установленные панели обычно стоят примерно на 10 процентов дороже, чем заливной фундамент. «Нам они очень понравились, — говорит Том. «Я уверен, что мы будем использовать их снова».

Плита тепла

Скажите «плита подвала», и большинство людей подумает «холодно и сыро». Иначе обстоит дело с проектом в Биллерике, штат Массачусетс, где Ричард Третви, эксперт по сантехнике и отоплению компании TOH, имел несколько сотен футов труб из PEX (тот же материал, который используется для обогрева лучистых полов), намотанных на 1-дюймовый пенопласт и закопанный в 6 дюймов бетона.

После подключения труб к котлу цокольный этаж прогрелся до комфортных 68 градусов. Слева сантехник Брайан Било использует ту же систему для обогрева дорожек.

Одноступенчатые пирсы

Хотя настилы и небольшие хозяйственные постройки могут не нуждаться в полном фундаменте, они все же требуют прочной опоры из опор, опирающихся на хорошо заглубленные опоры. Обычно опоры и опоры заливают в отдельные дни, чтобы дать бетону время застыть. Теперь Том делает это за один раз, используя пластиковые опоры в форме воронки, снабженные цилиндрическими опорами. «Насколько я понимаю, лучшего способа сделать бетонный пирс нет, — говорит он.

Новые технологии для основ будущего

Самовыравнивающийся бетон

Новое химическое вещество, называемое пластификатором «супер-супер», позволяет заливать смесь, которая течет почти как вода, но сохраняет структурную целостность. (Обычно слишком тонкая смесь позволяет заполнителю осесть на дно до того, как бетон затвердеет, что приводит к более слабой стене.)

«Вы можете приподнять грузовик до угла и залить весь фундамент», — говорит Эд Заутер, исполнительный директор Ассоциации бетонных фундаментов.«Он просто распространяется повсюду». Это лучше, чем перекачивать или перекачивать бетон там, где это необходимо. И, как вода на поверхности озера, верх «супер-супер» пластифицированного бетона автоматически устанавливает уровень, что является хорошим началом для создания каркаса.

Опоры тканевые

Вместо того, чтобы кропотливо строить опоры из досок, некоторые подрядчики по строительству фундаментов используют легкие опалубки из полиэтилена высокой плотности. Эти гибкие тканевые системы легко адаптируются к наклонным и неровным участкам, что упрощает выемку грунта, а ткань остается на месте в качестве встроенной гидроизоляционной мембраны.Выпуклые стороны готовой опоры также помогают отводить воду от фундамента.

Где найти

Сборный фундамент:

Superior Walls of America Ltd.
Ephrata, PA
800-452-9255

Тканевая основа:

Fastfoot от Fab-Form Industries Ltd.
Суррей, Британская Колумбия, Канада
888-303-3278

Пластиковые опоры:

Bigfoot Systems
F&S Manufacturing Inc.
800-934-0393
www.bigfootsystems.com

Благодарность:

Ассоциация бетонных фундаментов
Маунт-Вернон, ИА
866-232-9255
www.cfawalls.org

Фундаменты — Фундаменты башен — Опалубка / Облицовка

Информация о материалах и установке

Опалубка

Деревянные формы являются наиболее распространенными типами, используемыми при строительстве фундаментов башен, а также подушек BTS и фундаментов для навесов. Они обеспечивают простоту использования и адаптируемость ко многим требуемым формам конструкции в дополнение к экономичности. Пиломатериал должен быть прямым, прочным и только частично выдержанным. Сушеная в печи древесина имеет тенденцию разбухать, если намочить ее водой из бетона. Если доски соединены плотно, вздутие приведет к вздутию и деформации. Следует сделать поправку на усадку или формы должны оставаться влажными до тех пор, пока бетон не будет на месте, когда сырые пиломатериалы используются на расширяющихся надземных площадках.

Многие подрядчики используют компании, которые специализируются на трудосберегающих модульных формовочных системах из стали и алюминия. Эти опалубочные компании могут предоставить вам стандартные панели для монолитной заливки или построить на заказ различные системы фундаментов. Они являются идеальной альтернативой, если вы находитесь рядом с одним из складских помещений или у вас есть несколько строительных площадок.

Каркас каждой панели спроектирован таким образом, чтобы панели можно было легко и быстро собрать и снять. Эти формы обеспечивают гладкую поверхность, поэтому требуется минимальная отделка бетона. Их легко чистить, а обслуживание — простая и быстрая задача. Многочисленные подрядчики по беспроводному строительству приобрели панельные секции, чтобы обеспечить экономичную и немедленную установку. С некоторыми фирмами заключены договоры аренды с правом выкупа.

Формы волоконных цилиндров состоят из множества слоев высококачественного волокна, намотанных по спирали и покрытых клеем.Эти легкие трубчатые формы идеально подходят для бетонных колонн и других применений, где возможны предварительно отформованные формы, таких как заглушка небольшой монопольной опоры, приподнятые самонесущие опоры башен, фундаменты убежищ, опорные стержни волноводных мостов и многие другие применения. Эти цельные блоки сокращают затраты на изготовление и сборку. Новые формы волокна, недавно представленные на рынке, позволят подрядчику легко устанавливать квадратные колонны там, где это необходимо.

Мы рекомендуем вам связаться с нашими перечисленными компаниями по опалубке для получения дополнительной информации об их продуктах и ​​услугах.

ФОРМА LUMBER:

Если вы строите опалубку самостоятельно, определите, какой размер и количество пиломатериалов вам потребуется, и используйте следующие средние национальные цены для только пиломатериалов . В цену не включены ваши трудозатраты, зажимы, гвозди, стержни для карандашей и формовочное масло, а также налоги, доставка или накладные расходы и прибыль. Добавьте 20% отходов для распорок и 10% для обшивки.

Стоимость пиломатериалов для опалубки					Board Ft.В среднем
2x4x8 ‘	2x4x10 ‘	2x4x12 ‘	2x4x14 ‘	2x4x16 ‘	2×4
8050000000000002″> 2,81 долл. США	3,55 долл. США	3,93 долл. США	5,09	6,01 долл. США	0,36 долл. США
2x6x8 ‘	2x6x10 ‘	2x6x12 ‘	2x6x14 ‘	2x6x16 ‘	2×6
3 доллара США.83	4,85 долл. США	$ 5,62	7649999999999997″> $ 6,77	$ 8,38	00000000002″ x:fmla=»=SUM(A6:E6)/60″> 0,49 долл. США
2x8x8 ‘	2x8x10 ‘	2x8x12 ‘	2x8x14 ‘	2x8x16 ‘	2×8
6,11 долл. США	8,25 долл. США	8,80 $	10 долларов США.18	12,05 долл. США	0,76 $
2x10x8 ‘	2x10x10 ‘	2x10x12 ‘	2x10x14 ‘	2x10x16 ‘	2×10
88″> 7,88 долл. США	10,10 долл. США	11,99 долл. США	$ 13.96	$ 15.98	1 доллар США.00
2x12x8 ‘	2x12x10 ‘	2x12x12 ‘	2x12x14 ‘	2x12x16 ‘	2×12
9,97 долл. США	11,51 долл. США	$ 15,39	22,95 долл. США	614999999999998″> $ 20,62	1,34 долл. США
Обшивка из фанеры				3 / 4×4’x8 ‘
1/2 «x4’x8 ‘	17 долларов США.95	3 / 4×4’x8 ‘	26,37 долл. США	Язык / G	27,14 долл. США
Стойки формы — 3/8 дюйма толщиной x 1/12 дюйма шириной. На ставку
18 дюймов, длинна	1,98 $	длина 24 дюйма	38″> 2,38 долл. США	30 ”длинный	3,01 долл. США
длина 36 дюймов	3 доллара.27	длина 48 дюймов	4,06 долл. США

Если вам нужно немедленное предложение по материалам с оболочкой ¾ ”, используйте следующую цену за квадратный фут контактной площади:

Стены высотой до 4 футов: 1,93 $ кв. Ft.
Стены высотой от 4 до 8 футов: 2,16 $ кв. Ft.

Цена включает 20% отходов на распорки и 10% на обшивку, а также гвозди, стержни карандашей и формовочное масло.Он не включает налоги, фрахт, накладные расходы и рабочую силу.

ВОЛОКОННЫЕ ТРУБКИ ЦИЛИНДРА
Средняя цена дистрибьютора на цилиндрические формы из волокна:
Размер:	Цена:	Размер:	Цена:	Размер:	Цена:
10 ”x12’	788″> 29 долларов США.79	20 дюймов x 12 дюймов	74,32 долл. США	36 дюймов x 12 дюймов	184,97 долл. США
12 дюймов x 12 дюймов	35,00 $	24 дюйма x 12 дюймов	97,35 долл. США	42 дюйма x 12 дюймов	310,15 $
14 ”x12’	42,06 долл. США	28 дюймов x 12 дюймов	14600000000002″> 135 долларов США.15	48 дюймов x 12 дюймов	433,27 долл. США
16 ”x12’	53,44 долл. США	30 дюймов x 12 ’	148,02 долл. США	60 дюймов x 12 дюймов	602,58 долл. США
18 ”x12’	65,10 долл. США	32 дюйма x 12 дюймов	159,98 долл. США
Включите фрахтовые сборы на условиях FOB Дистрибьютор

Как построить дом из утрамбованной земли — Сделай сам

Еще в 40-х меня считали чудаком. У меня была борода — революционная тогда — и я начал сам строить дом из (всего) утрамбованной земли. Люди интересовались мной.

Сегодня — как В.П. и директор корпорации — я фигурирую в истеблишменте, и мой дом тоже не выглядит необычным. Он обнимает пейзаж на вершине холма, он окружен просторными лужайками и защищен большими дубами … а в гараже два (сосчитайте, два) Мерседеса. Но мой дом по-прежнему сделан из утрамбованной земли.

Хорошее здание: уютно зимой, прохладно летом, огнестойкое и устойчивое к термитам.Такие дома стояли сотни лет. Когда окна закрыты, он герметичен, как Volkswagen. На самом деле, посетитель не заметил бы ничего необычного, кроме толстых стен. Так в чем разница? Ничего, кроме того, что эти стены бесплатные. Бесплатно, то есть, если вы не берете плату за свою работу.

Подготовка Земли

Хотите построить дом из утрамбованной земли? Прежде всего найдите подходящий тип почвы … песчаный, но не весь песок (от 50% до 75% в порядке). Не должно быть слишком много глины, иначе готовая стена даст усадку и потрескается.

Как только вы найдете правильную смесь земли, вы собираетесь — по сути — превратить ее в песчаник, как это делает природа (с давлением), и конечный результат будет самым сильным и приятным, если вы сохраните исходный материал как по возможности однородный. Таким образом, вашим первым строительным шагом должно стать просеивание почвы через наклонный экран из аппаратной ткани с ячейками 1 дюйм, чтобы отделить любые большие камни, корни и т. Д. Накройте отсеиваемую грязь брезентом, чтобы защитить ее от осадков (если почва содержит более 10% влаги, она будет образовывать лужу, а не сжиматься).Когда вы делаете шар из земли в руке, он должен сохранять свою форму, но ломаться и рассыпаться при падении.

Закладка фундамента

Фундамент моего собственного дома из железобетона, простирающийся от 12 дюймов над землей до 24 дюймов под … нашими местными линиями брызг и мороза. Если вы живете в климате с более теплой зимой, чем в Пенсильвании, вам, возможно, не нужно закладывать фундамент дома так глубоко.

Я заложил фундамент в 8-футовые секции, каждая из которых вплетена в другую и соединена с ней арматурными стержнями.Формы имели ширину 12 дюймов в верхней части, сужающуюся до 8 дюймов в середине, затем снова до 12 дюймов внизу (см. Рис. 1). Они были сделаны из досок 2 х 6, облицованы строительной бумагой и усилены снаружи стойками 2 х 4.

Перед тем, как заполнить формы, я намотал кусок проволоки вокруг стоек и плотно прижал опоры, скрутив сдвоенную прядь посередине. Убедитесь, что вы делаете то же самое, и не экономьте на этом, иначе ваш мокрый бетон будет вздуться там, где вы этого не хотите.

Хотя бетономешалка была бы под рукой, я приготовил фундаментную смесь вручную из одной части цемента, двух частей песка и трех частей гравия.

После того, как ваша первая часть бетона высохнет, переместите доски вперед так, чтобы они перекрывали предыдущую заливку всего на фут или около того. Меловая линия и уровень помогут вам держать отрезки ровно. По мере продвижения обрамляйте дверные и оконные проемы 2 х 12 и не забудьте их тщательно закрепить. И бетон, и вибротрамбовка создают значительное давление и могут вывести каркас из строя.Работа с отверстиями, которые не являются отвесными и неровными, затруднительна.

Я не закончил фундамент до того, как начал протаранить стены нашего дома, потому что [1] работы со стенами обходятся дешевле, а [2] выполнение только одного дела становится монотонным. Если вы участвуете в подобном проекте, меняйте задачи, которые вы ставите перед собой … вы сделаете больше и уменьшите свои шансы наскучить от всего проекта.

Трамбовать стены

Вам понадобится новый набор форм, когда вы начнете утрамбовывать земляные стены.По совету Бюллетеня колледжа штата Южная Дакота 277, Утрамбованные земляные стены для сельскохозяйственных построек (который я получил в колледже в Брукингсе, Южная Дакота, хотя, боюсь, брошюра уже давно разошлась), я построил мой первый каркас из обшивки 2 X 12. Однако доски оказались слишком тяжелыми для одного мужчины, и моя жена собиралась родить ребенка … поэтому я следовал схеме бюллетеня, но сделал новые формы из морской фанеры 5/8 дюйма.

Деревянные опалубки, облицованные стальным листом и окаймленные железным уголком 3/4 дюйма, закреплены на фундаменте и усилены стойками 4 х 4.Эти ящики были достаточно легкими, чтобы их мог передвигать один человек, а их металлическая обшивка стала значительным усовершенствованием, поскольку оставила участки стены гладкими. Вам понадобятся три куска фанеры 4 х 8, чтобы сделать L-образную форму. Внешняя часть имеет размеры 8 ‘X 4’, а внутренняя 7 ‘X 3’. Форма должна быть шириной в один фут.

Далее вам понадобится трамбовка (моя весила около 15 фунтов, и в нее была ввинчена шестифутовая ручка с дюймовой трубкой). Затем начинается работа: сгребите четырехдюймовый слой земли в форму и толчите землю, пока она не станет звенящей, как камень.Затем добавьте еще четыре дюйма … и так далее. Накройте формы на ночь, чтобы защитить почву от дождя и не допустить попадания осадков на стены по дороге.

Поскольку утрамбованная земля затвердевает при высыхании, формы можно снимать, как только они наполняются. Вытяните болты, удерживающие форму, и заполните оставшиеся отверстия. Это легко сделать, согнув кусок жести в форме буквы «V», прижав направляющую к одному из отверстий в стене, заполнив желоб грязью и затолкнув почву в отверстие с помощью болта.

Разложите суставы на втором курсе. Самый простой способ сделать это — поместить манекен длиной один фут без резьбы поперек уплотненного грунта на расстоянии около 18 дюймов от конца первой формы. Когда рама будет заполнена до отказа, удалите манекен, и у вас будет отверстие, в которое можно вставить первый болт для вашей следующей формы (таким образом, вы получите секцию на 18 дюймов короче обычной). По мере продвижения вставляйте в рамку оконные проемы планками 2 X 12 … и снова скрепите их!

Вставьте 14-дюймовый анкерный болт с 3-дюймовой шайбой примерно через каждые три фута вдоль верхнего слоя земли. Эти болты будут удерживать крышку … планку 2 х 12, которая будет служить опорой для вашей крыши. Кстати, как узнать, когда любые две стены имеют одинаковую высоту? Легко! Прикрепите липкой лентой к каждому концу садового шланга стеклянную трубку и протяните этот датчик от одной стены к другой. Когда шланг наполнен водой и уровень жидкости совпадает с верхней частью обеих перегородок, все в порядке.

Завершение удара

Четыре стены на фундаменте, конечно, не делают дом, поэтому хорошо, что библиотека загружена книгами о том, как сделать крышу, обрамить окна, провести водопровод и электромонтаж.Вы тоже учитесь на собственном опыте. Я начал с деревянных подоконников … но они покоробились, поэтому позже я заменил их на бетонные (с наклонными наружными кромками, чтобы вода капала от земляной стены.

Если вы похожи на меня и научитесь самостоятельно штукатурить (поверх стандартной металлической планки), просто попробовав, ваши первые усилия покажут честные следы шпателя . .. но никто не идеален Кроме того, вам, вероятно, никогда не понравится вкус из мокрой штукатурки!

Функционально, утрамбованная земляная стена не требует покрытия, но для внешнего вида я также оштукатурил снаружи нашего дома два слоя раствора, состоящего из одной части цемента и четырех частей песка.Стены были увлажнены, чтобы предотвратить слишком быстрое высыхание, и первый слой был обработан царапинами. Затем я вбивал шипы примерно через каждые два фута и покрыл их головы вторым гладким слоем.

Как долго длится такая работа? Ну, естественно, чем больше людей будет задействовано, тем быстрее все пройдет. Я построил большую часть нашего дома в одиночку во время Второй мировой войны, когда я уже работал восемь часов в день, шесть дней в неделю. Сам я бы установил и заполнил основную форму за одно воскресенье. Заполнение настенной формы заняло около шести часов.Я работал только в хорошую погоду … но работа была сделана.

Тем не менее, это был трудоемкий процесс. Однажды у нас был интеллигентный, восторженный гость 28 лет, который был готов начать собственное строительство утрамбованной земли. «Вы планируете построить дом самостоятельно?» Я спросил.

«Да, конечно!»
«Не надо».
«Почему?»
«Ты слишком стар!»

Почему, помимо фактора времени, дома из уплотненного грунта не используются более широко? Наверное, потому, что на них никто не наживается.О, я полагаю, подрядчик мог бы забить стены с помощью пневмоударника, но я сомневаюсь, что в строительстве с грязью сохранилась бы экономия, если бы вы наняли такую ​​работу. Однако для тех, у кого хватит терпения выполнить работу самостоятельно, это идеальный недорогой метод строительства, который дает наиболее удовлетворительные результаты. Я должен знать … Я живу в своем собственном земном творении последнюю четверть века!

DIY Бетонный дворик (Как залить плиту)

Фото: quikrete.com

Бетонный внутренний дворик, будь то прямоугольный или изогнутый по дизайну, рядом с домом или отдельно стоящий во дворе, создает новое жилое пространство на открытом воздухе и добавляет яркую особенность к пейзажу. Из всех обычно используемых строительных материалов для террасы бетон считается одним из самых прочных и универсальных. Это также доступно, не в последнюю очередь потому, что амбициозный, способный самодельщик может справиться с проектом самостоятельно, сэкономив на значительных расходах подрядчика. Если вы раньше работали с бетоном и чувствуете, что готовы взяться за более крупный и сложный проект, вы можете — при правильном планировании, правильных материалах и необходимых инструментах — добиться долгосрочного и привлекательного результата. Чтобы помочь вам добиться успеха с минимальными усилиями, QUIKRETE® предлагает эти подробные инструкции.

Прежде чем начать, осмотрите место, которое вы выбрали для своего бетонного патио. Если земля здесь неровная, возможно, вам придется переоборудовать участок с помощью экскаватора или без него. Даже если нет четко видимого резкого уклона и местность выглядит ровной, лучше не доверять своему невооруженному глазу. Лучше разместите колья вокруг области проекта, прикрепляя веревки каменщика между ними. Используя линейный уровень, убедитесь, что строка проходит на постоянной высоте. Затем измерьте расстояние от веревки до земли на каждой стойке.Сравните измерения между линиями и землей любых двух кольев, разделив разницу (в дюймах) на расстояние между двумя кольями (в футах). Если вы получите расчетный уклон более одного дюйма на фут, значит, вам предстоит выполнить некоторую работу по профилированию.

МАТЕРИАЛЫ И ИНСТРУМЕНТЫ Доступны на Amazon

Фото: quikrete.com

— Бетонная смесь QUIKRETE® или трещиностойкая бетонная смесь QUIKRETE®
— Опорные стойки
— Стропа каменщика
— Рулетка

— Лопата с квадратным концом
— Универсальный гравий QUIKRETE®
— Трамбовка
— Пиломатериалы 2 × 4
— Циркулярная пила
— Уровень
— Электродрель
— Винты 3 дюйма
— Растительное масло или разделительный состав
— Тачка
— Щетина с жесткой щетиной
— Инструменты для отделки бетона
— QUIKRETE® Acrylic Cure & Seal

ШАГ 1: Обустройте запланированный внутренний двор.

Фото: quikrete.com

Используя веревку или садовый шланг, нарисуйте приблизительный контур планируемого внутреннего дворика. Затем вбейте колья, выровняв их, но сидя примерно в футе снаружи, каждый угол чернового макета. Как только вы это сделаете, пропустите струны каменщика между кольями; где возможно, используйте две стойки, отставленные примерно в футе от каждого угла, чтобы перпендикулярно идущие струны пересекались в истинных углах области проекта. Пришло время выровнять размеченную область.Для этого воспользуйтесь так называемым методом треугольника 3-4-5. Из любого угла измерьте и отметьте точку на расстоянии трех футов вдоль одной струны и четырех футов вдоль другой. Измерьте расстояние между двумя точками. Расстояние точно пять футов? Если нет, отрегулируйте положение струн, при необходимости переустановив ставки, пока точки не будут действительно на расстоянии пяти футов друг от друга. Используйте тот же подход в каждом углу области проекта. Наконец, используйте линейный уровень, чтобы убедиться, что струны каменщика проходят на одинаковом уровне.

ШАГ 2: Выкопайте участок.

Фото: quikrete.com

Чтобы вода не скапливалась на поверхности внутреннего дворика или, что еще хуже, не затопляла ваш подвал, создайте для вашего патио небольшой уклон, защищающий от дождя. На этом этапе установка наклона означает наклон струн каменщика. Следуйте за двумя веревками, убегая от дома к кольям, где они привязаны. Поскольку стандартный уклон составляет 1/8 дюйма на фут, умножьте запланированную длину стороны террасы (в футах) на 1/8.Что бы вы ни получили, это то, как далеко можно сдвинуть струны. Законченный? ОХ: Сейчас начинается самая трудоемкая часть процесса. Ваша цель — выкопать проектную площадку — и шесть дюймов вокруг нее — на глубину шести дюймов ниже струн каменщика. Для любой почвы, кроме самой щадящей, лучше всего подойдет лопата с квадратным концом. Удачи! По завершении земляных работ добавьте слой универсального гравия QUIKRETE®, чтобы обеспечить ровное и устойчивое основание. Насыпьте гравий до толщины около пяти дюймов, затем с помощью трамбовки сожмите его до четырех дюймов.

ШАГ 3: Постройте опалубку, необходимую для удержания залитого бетона.

Фото: quikrete.com

Принимая во внимание, что для завершения раскопок на участке требуется мускулистость, требуется изящество, чтобы построить форму, то есть деревянную раму, которая должна быть построена для удержания залитого бетона, определения ее высоты и определить его форму. Начните с размещения досок 2 × 4 на гравии по периметру проектной зоны, используя струны каменщика в качестве ориентира.Поскольку внутренние размеры формы должны равняться общему размеру зоны проекта, установите доски так, чтобы их внутренние края касались непосредственно под струнами. Затем через каждые три фута вдоль внешних краев опалубочных досок вбейте столб длиной в фут, вырезанный из вашего запаса размером 2 × 4. Чтобы прикрепить колья к доскам, просверлите трехдюймовые винты для настила в одном и в другом. Наконец, после выравнивания опалубки, скрутите их все вместе, чтобы закончить. Чтобы бетон не склеился с деревом, покройте форму растительным маслом или коммерческим антиадгезивом.

ШАГ 4: Залить и обработать бетон.

Фото: quikrete.com

Приступите к перемешиванию и заливке бетона в равномерно уложенные насыпи. Оттуда распределите бетон по площади проекта с помощью мотыги, затем выровняйте бетон с помощью стяжной доски — здесь просто 2 × 4. Продвигайте стяжку пилой, удаляя излишки бетона перед доской и заполняя им углубления позади нее. Как только бетон потеряет свой блеск, пройдитесь по нему деревянной теркой, используя дуговые движения, чтобы сгладить поверхность.После этого обработайте бетон щеткой с жесткой щетиной, чтобы поверхность не скользила. Теперь, в качестве предпоследнего шага, учитывайте сезонное расширение и сжатие, используя канавку и линейку для установки контрольных швов. Контрольные швы должны быть вырезаны на четверть глубины плиты и добавлены не менее чем через каждые 10 футов в каждом направлении.
