Навесы для автомобилей своими руками чертежи: Чертежи навеса для автомобиля

Чертежи навеса для автомобиля обязательно нужны, вне зависимости от того, какими навыками в строительстве вы обладаете. Они облегчают работу, и благодаря им вы точно не упустите никакой детали. К тому же, здесь всегда производится точный расчет, что уже говорит о том, что конструкция, выстроенная в соответствии с чертежом, будет безопасна.

Правила создания чертежа

Некоторые считают, что экономят время, не делая предварительной схемы, тогда как она помогает достичь, помимо двух, озвученных выше, еще 3 важных функции:

• Решить, как навес будет выглядеть внешне, привнести в него некоторые детали, которые выгодно впишут его в ландшафт;
• Экономит деньги, так как благодаря точному расчету не будет нужды закупать стройматериалы с запасом;
• Имея на руках чертеж, проще выбрать место для его размещения на дачном участке.

Вне зависимости от того, поручаете ли вы его выполнение специалисту или делаете сами, он так же выполняет и множество других задач, которые напрямую влияют на то, насколько долговечной и прочной будет конструкция.

Выверенность каждой детали очень важна, поэтому расчет всегда производится с точностью до миллиметра. И именно учет целой гаммы факторов помогает подобрать соответствующий материал, отвечающий цене и подходящий по качеству, а так же подобрать тип фундамента, высоту конструкции и некоторые другие важные моменты.

Более популярен в интернете запрос «чертеж навеса для автомобиля из поликарбоната» и это неудивительно, так как материал обладает отличным качеством, а лояльная ценовая политика делает постройку конструкции очень выгодной.

Особенности проектирования и виды навесов

Если вы хотите сделать навес для автомобиля своими руками, чертеж можно либо заказать у специалиста, либо нарисовать самому, либо же отыскать в интернете. Если самостоятельная рисовка требует определенных навыков и умений, а его покупка стоит денег и, порой немалых, то последний прием не имеет практически никаких минусов. Вы всегда можете подобрать для себя сразу нескольких вариантов, среди которых может быть и чертеж навеса под поликарбонат на два автомобиля.

Мы разберем самые популярные из схем, которые представлены в интернете, чтобы вам было легче выбрать именно то, что подойдет вам. В каждом отдельном случае вы сможете взять либо размеры, данные на рисунке, либо несколько подкорректировать их под себя.

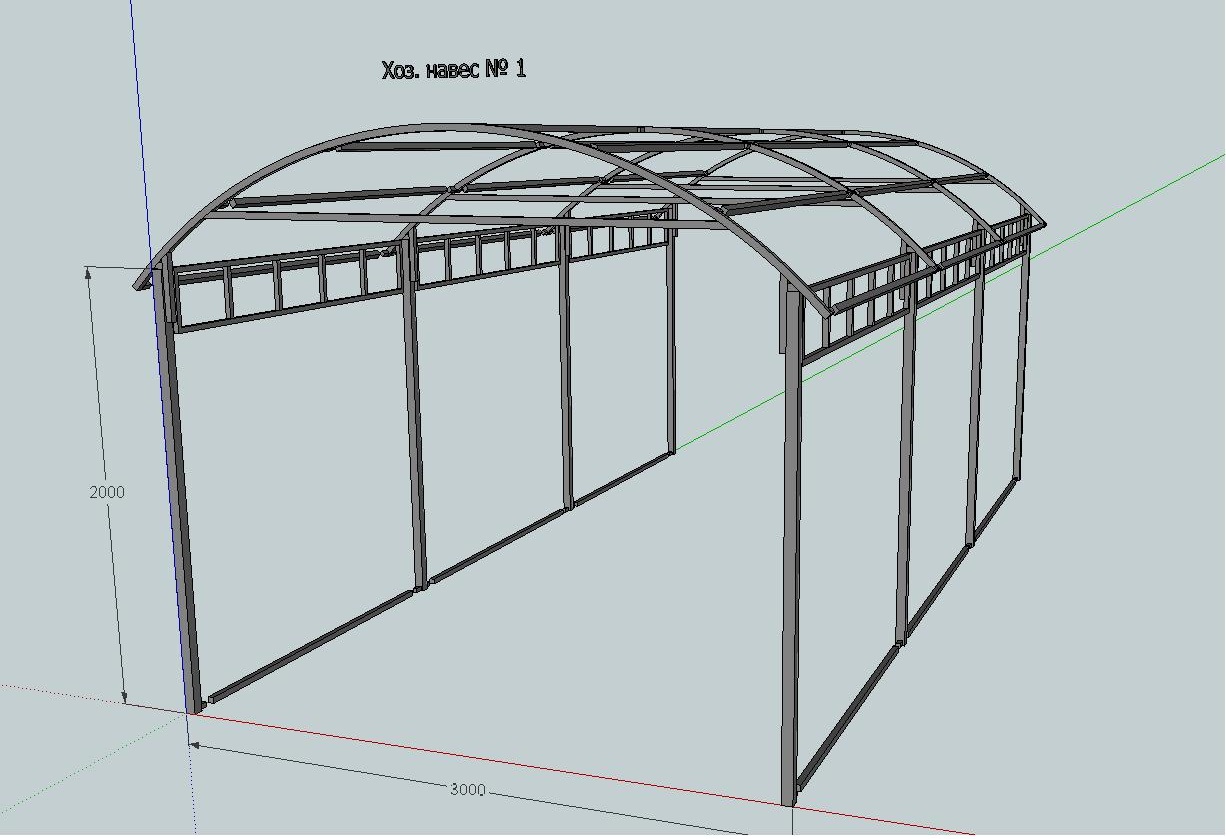

• Объемный чертеж помогает получить общий вид конструкции, из-за чего очень легко представить, каким образом она будет смотреться на участке в том или ином месте. На фото вы можете увидеть арочный тип навеса, один лист поликарбоната на котором имеет размер 5,4х3,5 м. Его можно установить как отдельно, так и рядом с домом.

• Обычная схема. Здесь так же изображен арочный навес, однако в данном случае предусмотрены дополнительные опоры у крыши. Это делает ее более прочной и способной выдержать гораздо большие нагрузки, чем в предыдущем случае. Нарисовать подходящий чертеж вы вполне можете самостоятельно, что позволит, например, поменять размер навеса с 5,5х2,5 на размеры своего двора.

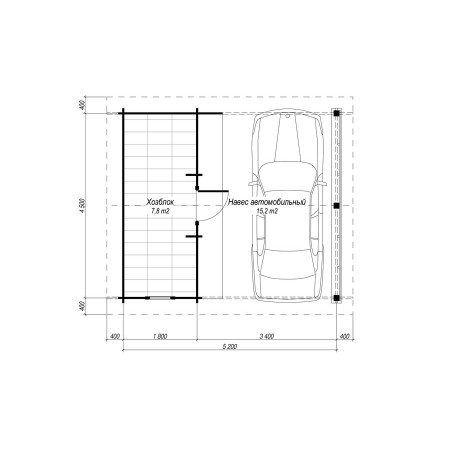

• Гараж + навес. При помощи таких рисунков можно быстро сделать навесы для машины из поликарбоната. Чертежи дают хорошее представление, что если вы вдруг собираетесь зимой часто приезжать на дачу, то можно просто прикрепить листы поликарбоната к сваренному железному каркасу и спокойно оставлять там автомобиль. А уже весной такие стенки можно снять, оставив вновь навес.

• Профессиональный чертеж. Он выполняется в соответствии со строгими требованиями и нормами. К сожалению, самостоятельно вычислить по таким схемам ударопрочность, износостойкость, а так же другие важные показатели не удастся. Если вам они важны, значит, придется заказывать выполнение работы у специалиста.

• Навес-карниз. Еще одно интересное решение, позволяющее прикрепить каркас к стене жилого дома и накрыть его каким-либо легким материалом, например, тем же поликарбонатом. Но в данном случае стоит учитывать нагрузку, которую она дополнительно будет производить на стены и, как следует, на фундамент. Стоит сказать, что такой тип навеса очень удобен, но большая его площадь все же потребует дополнительных опор.

Когда вы уже перейдете от создания чертежа непосредственно к делу, обязательно следуйте выполненной схеме. Обратите внимание, что если вы основательно подошли к расчетам, то вы сократите и время работы, затраченное на монтаж навеса для автомобиля. Относясь с ответственностью к каждому этапу, вы уже можете рассчитывать на то, что ваш навес будет прочным и долговечным, который отвечает так же и всем вашим пожеланиям.

Навес для авто своими руками чертежи, проекты, план как сделать.

В этой пошаговой инструкции мы поговорим о том, как построить открытый деревянный навес своими руками для автомобиля во дворе частного дома, или в саду на даче. Строительство большого укрытия для автомобилей от солнца и дождя — отличное дополнение, так как ваши машины будут в сухом месте защищены от непогоды. Работы по возведению навеса для 2х машины возле дома стоит проводить с вниманием и здравым смыслом, так как вам нужно планировать каждый аспект строительства с самого начала. Обратите внимание на все, что может пойти не так, чтобы предотвратить дорогостоящие ошибки. Смотрите все фото пошагового проекта открытого гаража для авто в этой статье.

Принимая во внимание, что вам, скорее всего, необходимо будет получить разрешение на строительство, мы рекомендуем изучить местные законы перед началом разработки реального проекта строительства. Существует много полезных аспектов, которые вы могли бы узнать из строительных норм, такие как глубина фундамента или материалы, которые вам нужно использовать. Обратитесь к инженеру, поскольку вам нужно построить большую двускатную крышу если это для двух авто и односкатную для одного, который должен поддерживать значительный вес.

Кроме того, мы рекомендуем вам нанять инженера при проектировании навеса. Конструкция для двух автомобилей требует жесткой структуры, иначе она может разрушиться в долгосрочной перспективе. Эти планы и чертежи имеют информационное назначение, поэтому перед началом строительства вам необходимо нанять специализированного строителя.

Поэтапное строительство навеса для автомобиля своими руками

Материалы:

• A — 6 штук 10×10 столбов – 215 см длиной;
• B — 4 штук 5×15 балок – 6 м;
• C — 8 штук 10×10 — 80 ½ брусков;
• D — 11 штук 5×10 – 6м, 22 штуки 5×10 стропил – 3м, 10 штук 5×10 балок – 55 см;
• E – 90 кв. м. фанеры, осб плит;
• F — 8 штук 5×10 балок – 4 м, 30 штук 5×10– 20 см;
• G — 18 штук 3/4 «фанеры, или осб плит — 10×20;
• H — 180 кв. м. гидроизоляционной подстилки, рубероида;
• I — 180 кв. м. асфальтовой черепицы для кровли.

Инструменты:

1. Защитные перчатки, очки.
2. Пила торцевая.
3. Линейка, мел, рулетка, уровень, столярный карандаш, молоток.
4. Дрель и сверла.

Советы:

• Наймите инженера, прежде чем заливать основу и ставить основания.
• Временно закрепите стене скобами.

Время:

Как сделать навес для двух машин размером 6х6

Первым шагом проекта является, профессиональная разметка места возведения навеса. Как вы можете видеть на картинке, вам нужно использовать доски и бруски, иначе вы не сможете получить профессиональный результат. Примените уровень до каждого из углов, чтобы убедиться, что они имеют 90 градусов. Кроме того, отрегулируйте столбцы до тех пор, пока диагонали не станут абсолютно равными.

Каркас

Есть много способов, которыми вы можете установить столбики для каркаса навеса автомобилей рядом с домом. Прежде всего, вам нужно выкопать глубокие отверстия (не ниже 10 см линии промерзания почвы) и высыпать слой гравия. Установите формы труб и в них вставьте стойки, чтобы убедиться, что они абсолютно прямые. Закрепите столбы скобами перед заливанием основания бетоном.

Совет: в качестве альтернативы вы можете использовать металлические трубы, вместо деревянных брусков. Как вы можете видеть на фотографиях, вам необходимо закрепить металлические анкеры в бетоне, чтобы правильно зафиксировать деревянные столбы. Сопоставляйте все с вниманием и с большой осторожностью.

Позвольте бетону застыть в течение нескольких дней, прежде чем продолжить проект. Более того, как вы можете заметить на изображении, вам нужно отвесить столбы по уровню. Поместите балку поверх столбов, чтобы проверить, есть ли они одинаковой высоты.

Продолжайте проект по строительству недорогого оригинального навеса для автомобилей, прикрепив опорные балки к верхней части столбов. Как вы можете видеть на картинке, вам нужно просверлить пилотные отверстия как через балки 5×15, так и через столбы. Закрепите балки с помощью болтов. Используйте шайбы и убедитесь, что вы не затягиваете болты слишком сильно, чтобы предотвратить расщепление дерева.

Принимая во внимание размер навеса, вам необходимо укрепить раму с помощью скобок. Так как показано на рисунке, постройте фигурные скобки с использованием 10×10 брусков обрезанных на концах под углом 45. Прикрепите бруски к месту с помощью оцинкованных винтов.

Крыша

Построение навеса под авто с двускатной крышей — сложный процесс, так как рама очень широкая. Как вы можете заметить в чертежах, вам нужно собрать несколько строп крыши на ровной поверхности. Вырежьте компоненты в правильном размере и плотно закрепите их винтами. Нижние стропила из брусков размером 5×15 и общие стропила 5× 10.

Совет: добавьте несколько промежуточных стропил до торцевых ферм, так как они должны поддерживать концы фронтона. Прикрепите стропила на месте гвоздями. Отрежьте верхнюю часть вертикальных опор под углом 60 градусов.

Принимая во внимание размер и вес ферм лучше выполнять работу вдвоем при подгонке их к каркасу навеса. Прикрепите фермы к верхней части рамы и закрепите их на опорных балках длинными оцинкованными винтами. Перед тем, как вставлять винты, сверлите экспериментальные отверстия под углом, чтобы предотвратить расщепление древесины.

Совет: поместите фермы равномерно, на расстоянии примерно 60 см между ними. Закрепите их, прежде чем стелить настил. Установите ребра жесткости между фермами, чтобы повысить жесткость конструкции.

Продолжайте, присоединив доски или осб плиты к торцевым фермам. Закрепите их гвоздями.

Если вы хотите, чтобы ваш открытый гараж имел красивый вид, вам нужно прикрепить навесы к передней и задней части конструкции. Используйте стропила  18 сантиметров и длинные стропила, чтобы получить жесткую конструкцию. Прикрепите их к конструкции крыши с помощью винтов.

Теперь нужно обдумать, чем накрыть навес под автомобиль. Вы можете использовать поликарбонат, или оцинкованные листы. В этом примере мы будем покрывать асфальтовой черепицей, вы можете использовать металлочерепицу, принцип похож. Присоедините фанерные листы или осв плиты до крыши, как на картинке. Необходимо придерживаться определенной схемы, иначе двускатная крыша не будет достаточно жесткой. Сопоставьте листы с обоих концов и зафиксируйте их на стропилах гвоздями, каждые 15-20 см. Крайне важно, чтобы не было промежутков между листами.

Прикрепите фанеру, вагонку, или другой материал с внутренней стороны стропил, как на изображении, если вы хотите улучшить внешний вид проекта.

Накройте крышу навеса для машины с помощью кровельного войлока, убедившись, что полоски перекрываются не менее чем на 5 см. Закрепите смоляну бумагу (рубероид) на фанере при помощи кровельных скоб. Кроме того, отрежьте также для верхнего гребня. Установку асфальтовой черепицы начинайте в нижней части крыши. Перед началом установки всегда читайте инструкции на упаковке, так как есть виды, которые отличаются. Закрепите желоба по бокам крыши.

Автомобильный навес показано на фото спереди. Конструкция простая, поэтому она может быть изготовлена, как из дерева, так и из металла (профтрубы).

Вывод

И последнее, но не менее важное: мы рекомендуем вам позаботиться о последних штрихах. Чтобы получить профессиональный результат, заполните отверстия и зазоры деревянной шпаклевкой или герметиком и дайте ему высохнуть в течение нескольких часов. Проверьте, есть ли выступающие винты и при необходимости устраните проблему.

Совет: нанесите несколько слоев краски или лака на деревянные элементы, чтобы защитить их от разложения и повреждения водой. Не забывайте, что вам нужно освежать краску каждые два-три года.

Спасибо вам за то, что вы прочитали наш проект навеса для автомобилей, и мы рекомендуем вам ознакомиться с другими проектами на сайте. Также вы можете просмотреть фото, на которых изображены навесы пристроенные к дому с односкатной крышей из профнастила и на кирпичных столбах, или с хозблок.

Навесы для авто фото

необходимость укрытия, возможные варианты строения и пошаговая инструкция

Во время строительных работ на вашем дачном или загородном участке рано или поздно встает вопрос: где или куда лучше всего ставить свою машину? Стоит ли строить большой капитальный гараж или же можно сделать менее бюджетный, но крайне практичный навес под машину? В рамках данной статьи мы подробно рассмотрим как сделать навес для машины на дачу своими руками и расскажем, почему вам стоит остановиться именно на этом варианте.

Одним из самых простых вариантов кровли настила является использование тента. Такой материал отличается легкостью, устойчивостью к неблагоприятным погодным условиям. При необходимости тент демонтируется. В этом случае навес обычно обустраивается только по прибытии хозяев на дачу. Если владельцы бывают здесь редко, то это эффективный способ защитить автомобиль без высоких трат. Перед отъездом тент просто снимается с каркаса.

Для изготовления такого навеса применяются полимерные материалы. Тент получается достаточно плотным и жестким, устойчивым к средней ветровой нагрузке. Материал монтируют на металлический каркас.

Можно выбрать любой дизайн тента, который будет хорошо сочетаться с основным строением и ландшафтным дизайном. При необходимости материал меняют, что не отнимает много времени и сил. Стандартный срок службы тента составляет 5 лет. Показатель зависит от условий, в которых используется тент, как часто его натягивают на каркас и демонтируют.

При помощи тента легко сделать навес, закрытый с 3-х или даже 4-х сторон. Он имеет вид палатки, поэтому надежно защищает автомобиль. Этого вполне достаточно, чтобы машина не покрывалась пылью и грязью, была закрыта от непогоды и палящего солнца.

Навес для автомобиля своими руками

• Строительство начинается с подготовительных работ, фантазий и размышлений, выбора материалов, становления бюджета и так далее. Для этого необходимо найти чертежи подобных конструкций в Сети, у знакомых или составить их самостоятельно. Любой чертеж – важный этап, с помощью которого и будет проходить вся последующая работа. Но составлен он должен быть более-менее на профессиональном уровне, чтобы рассчитать не только количество материала, его стоимость и расположение, но и возможные нагрузки, точные маркировки и так далее. Желательно учесть даже самые минимальные детали и составить полный проект, так как это будет правильнее всего.
• По окончанию проектных работ и в тот момент, как вы уже прекрасно знаете количество материала и полную смету, можете смело отправляться за покупками. Здесь вам потребуется учесть не только материал для фундамента, возведения и кровли, но также расходные материалы и инструмент, которого может не хватать. Поэтому, чтобы не приходилось ездить в магазин или строительный маркет несколько раз, проверьте все изначально.
• Подготовительные работы – этап, которым так же не следует пренебрегать. В первую очередь, это выбор места под постройку, далее, освобождение его от всего лишнего, и наконец, выравнивание площадки, подготовка основания, прочее. Все подобные работы и подготовительные моменты обязательно должны учитывать ход солнца, постоянство направления ветра, уклон участка, залегание грунтовых вод, проседание и так далее. Естественно, можно и не заморачиваться, но ведь намного лучше будет, если авто будет под навесом и не на солнце, на какую-либо его сторону не будет забивать дождь, под ним не будут собираться лужи и так далее.
• Постройка. В принципе, завершающий этап всех работ, но самый сложный. Рассматривать каждый вид последующих работ мы не видим смысла, так как уже несколько раз обращали внимание на подобные, говоря о стоянке авто на даче, зоне отдыха, возведении беседок. Очень многое повторяется, а потому, просто помните о последовательности и правильности работ – фундамент, основание, возведение и укрепление каркаса, накрытие. Следите за качеством и обеспечивайте максимальную надежность и практичность навеса, и тогда у вас получится действительно классный результат.

Далее, несколькими пунктами нашего материала, мы изучим материалы изготовления построек такого рода, какими они бывают, чем качественно отличаются, имеют преимущества или недостатки, и так далее.

Почему дерево

Древесина – экологичный, доступный материал, надежный и безопасный для человека, что является основным фактором, востребованности этого материала долгие годы, он выделяется теплотой, природностью, цветом. Эти факторы позволяют этому материалу внести в ландшафтный дизайн неповторимости и красоты.

Конечно, древесина не владеет большими коэффициентами прочности, в отличие от каменных и железных конструкций. Древесные сооружения подержаны гниению, нападкам насекомых и мышей. Но этого можно избежать, если грамотно обработать дерево морилкой и фиксирующими растворами. Свой основательный эффект имеет и лак, а само лаковое дерево выглядит шикарно.

Вариант конструкции деревянного навеса

Что касается навесов из дерева, некоторые думают, что это простые, невзрачные сооружения. Но все будет зависеть от воображения, желания обывателя правильно составить проект. Можно орнаментировать конструкции филигранной резьбой, балясинами и красивыми резными элементами. При этом учесть образ сада, где разместится навес, рядом с домом или отдельно.

Важно! Вся конструкция должна смотреться пропорционально и интересно. Только так навес, пристроенный к деревянному дому, будет радовать вас.

Навес: планировка и размеры

Прежде всего стоит понять, где именно будет располагаться навес. Продумать конструктивные особенности, возможные декоративные элементы. Место для барбекю и посиделок с друзьями принято оборудовать в глубине участка. В месте заезда удобно разместить парковочное место.

Решить, какие материалы будут использованы для кровли, пола и опорных столбов. Лучше всего изобразить свои мысли на чертеже, чтобы не ошибиться впоследствии.

Стоит заранее учесть направление и силу ветра. Ведь стен не будет, а у крыши хорошая парусность, особенно, если она выполнена с уклоном. Большое значение имеет количество снега. Один куб снега во время оттепели может весить до 600кг.

Если навес планируется встроенный или пристроенный, нужно хорошо изучить несущие свойства стен дома.

Площадь, отведенная под навес, зависит от его назначения. Для беседки размер участка под строительство зависит от того, сколько хозяева готовы выделить свободного пространства. Важно, чтобы конструкция была пропорциональна, устойчива и вмещала нужное количество людей. Это может быть просторная терраса с местом для мангала или небольшой «грибок» в тени сирени.

Если планируется строить навес для машины из остатков бруса, нужно к размерам самого транспорта добавить не меньше 0,8 м с каждой стороны, рассчитать оптимальную высоту навеса, чтобы автомобиль проезжал свободно.

Когда проектирование закончено, территория расчищена, материалы подготовлены, недостающие – закуплены, всё готово к началу строительства.

Популярные разновидности навесов и варианты их конструкции

Поскольку навес является продолжением одной из стен дома и открыт с трех сторон, потому может продуктивно использоваться только в теплую пору года. Вместе с тем такие сооружения хорошо выполняют защитные функции в летний зной, а при некоторой фантазии автора даже могут добавить экстерьеру дома разнообразия и самобытности.

Навес под машину

В то же время проект навеса из бруса может предусматривать и его оформление в виде беседки. Используя при строительстве такого места для отдыха и другие материалы, можно увеличить долговечность сооружения.

Например, навесы из клееного бруса и поликарбоната позволят эффективно противодействовать ультрафиолетовому излучению, одновременно сохраняя внутри достаточный уровень освещенности. Поликарбонат, ко всему прочему, отличается также и повышенной прочностью, что окажется не лишним зимой – в этом случае о целостности сооружения можно не беспокоиться.

В зависимости от формы навесы классифицируются по следующим трем группам:

1. С прямой крышей.
2. С наклонной крышей.
3. С полусферической крышей.

Строительство навеса из бруса с прямой крышей выполнить своими руками проще всего, но он обладает существенным недостатком: во время дождя там скапливается вода, что со временем может вызвать набухание древесины. Поэтому будет более функциональным спроектировать и сделать своими руками навес с наклонной крышей. Наконец, с чисто эстетическими целями можно заняться и изготовлением навеса со сложной конфигурацией крыши (особенно, если имеется некоторый опыт в этом вопросе).

Подготовительные работы

Для успешного выполнения поставленной задачи необходимо составить примерный эскиз будущего навеса, подготовить инструмент, приобрести расходные материалы и фурнитуру. Требуемый инструментарий:

• строительный уровень и рулетка;
• болгарка или пила для резки металла;
• дрель с перфоратором и набором сверл и бит;
• клепальник;
• саморезы по металлу или заклепки.

От четкого составления чертежа зависит полная и объективная оценка количества расходного материала, а также необходимого объема крепежных приспособлений, поэтому к составлению названного документа стоит отнестись с особым вниманием. Кроме этого, не забывайте о технике безопасности при работе с металлическими изделиями.

Особенности материала

Покрытие состоит из пластиковых панелей. Они бывают монолитными или сотовыми, когда внутреннее пространство заполнено тонкими перегородками, создающими ячеистую структуру. Эти два вида отличаются друг от друга по своим техническим характеристикам.

Различия между ячеистыми и сплошными плитами

Сотовые — более легкие, но прочность у них ниже. Их проще резать, однако край необходимо закрыть. Если этого не сделать, внутрь будут попадать частицы грязи и влага, распространяющаяся по всей структуре. В результате через несколько недель внутри появится плесень, убрать которую будет уже невозможно. Ячеистое покрытие проще повредить. Поврежденные панели не восстанавливаются и подлежат замене. Преимуществом является то, что для них не требуется массивной обрешетки. Это упрощает монтаж и заметно его ускоряет. Для каркаса подойдет профиль меньшего сечения, а фундамент сильно заглублять не придется. Срок службы — 10 лет.

Монолитные листы весят в 5-7 раз больше. Они чуть менее гибкие и обладаю т почти таким же коэффициентом светопропускания. Срок службы, гарантированный производителем, у них в 2-3 раза дольше. Согласно нормативным документам они способны выдерживать нормативные нагрузки без потери прочности и других характеристик в течение 25 лет. Поверхность может быть прозрачной. Изделия окрашивают в разные цвета или делают бесцветными. Выпускаются матовые, прозрачные и полупрозрачные листы. Они хорошо режутся и гнутся, что позволяет придавать им сложную округлую форму.

Выбор места для монтажа

К будущей парковке выдвигается ряд требований, площадка должна:

• ✔ быть просторной для вмещения автотранспортного средства;
• ✔ иметь удобный подход и въезд;
• ✔ не нарушать имеющийся ландшафт.

В качестве локации для монтажа навеса для автомобиля из поликарбоната зачастую выступает:

• ✔ выезд со двора;
• ✔ территория, примыкающая к гаражу;
• ✔ площадь на границе участка со стороны проезжей части.

Универсальными параметрами парковочной территории для одного автомобиля считается 3,5×6 м, для стоянки двух машин – 5,5×6 м.

Навес из поликарбоната возле домаНавес из поликарбоната возле дома Навес из поликарбоната перед гаражомНавес из поликарбоната перед гаражом Арочный навес из поликарбоната для машинАрочный навес из поликарбоната для машин Летняя площадка с навесом из поликарбонатаЛетняя площадка с навесом из поликарбоната

Конструктивные особенности

Конструктивно навесы можно подразделить на категории:

1. Открытый тип. Такое сооружение состоит из опор-стоек и крыши. Все устанавливается над подготовленной площадкой.
2. Закрытый тип. В этом варианте между стойками монтируются легкие стенки (сбоку и сзади). В качестве материала может использоваться пластик, стекло, органическое стекло, прессованные листы и фанера, гипсокартон, плотная ткань. Такая утяжеленная конструкция требует надежного фундамента.
3. Условно закрытый тип. По сути, это пергола с установленной сверху кровлей. Вьющиеся растения заплетают стенки, и создается скрытый от глаз уголок.

Типовой навес подразумевает такую конструкцию:

• фундамент;
• опорные стойки;
• каркас крыши;
• обрешетка
• кровельное покрытие.

Легкие конструкции могут устанавливаться без фундамента. Для этого стойки устанавливаются в яму глубиной 40-60 см и уплотнятся щебнем. Для стационарных навесов обычно используется столбчатый, бетонный фундамент.

По форме отдельностоящие навесы могут быть таких видов:

1. Простые, односкатные навесы. Самый простой вариант – 4 столба (причем передние выше задних стоек, что образует нужный угол уклона), рама с обрешеткой и кровельное покрытие.
2. Двухскатные навесы. На стойках одинаковой высоты монтируется стропильная система, на обрешетку которой укладывается кровельный материал.
3. Шатер или многоскатные навесы. Крыша состоит их 3-х и более плоскостей треугольной формы со скатом в разные стороны, сходящихся в верхней точке. Ее формирует соответствующий каркас в виде пирамиды.
4. Купол. Достаточно сложная для самостоятельного изготовления округленная форма. Каркас крыши формируется из дугообразных профилей, соединяющихся в верхней точке.
5. Арочные навесы. Каркас крыши состоит из ряда дугообразных арок, закрепленных параллельно друг другу. Между ними монтируются продольные укрепляющие элементы. Для прочности каркас может содержать и поперечные связки. Количество опор зависит от длины навеса и может составлять 4-10 стоек, расположенных попарно.

Конструкции навесов могут быть стационарными или разборными. Последняя разновидность наиболее популярна для сезонных дач. Особо выделяется мобильная конструкция навеса «Маркиза», которую можно приобрести полностью укомплектованной. Ее можно достаточно быстро устанавливать на любой, заранее подготовленной площадке.

Сборка каркаса из дерева

Для создания наиболее простого, легкого, прочного навеса удобнее всего использовать деревянный каркас. Какие детали понадобятся для строительства навеса, покажет чертеж конструкции.

Для этого нужно закупить доски из твердых прочных сортов древесины. Конечно, самым крепким и устойчивым к воздействию атмосферных осадков материалом является лиственница, которая только увеличивает свои прочностные характеристики от воздействия влаги.

Но лиственница дорогой материал, поэтому для более экономичного решения можно использовать сосновые или еловые доски, которые нуждаются в более тщательной обработке защитными пропитками и антисептиками.

В нашем случае мы устанавливаем навес, пристроенный к стене здания. Такое строение сделать самостоятельно проще, ведь часть конструкции опирается на дом. Для устройства каркаса размечаются места для установки опор, либо они монтируются в уже установленные закладные детали. На опорах должны быть предварительно подготовлены пазы для монтажа горизонтальных балок. Опоры, расположенные около стены, дополнительно с помощью шуруповерта фиксируются к ней. Опоры устанавливаются друг напротив друга сначала с одной стороны, затем с противоположной. Количество опор и шаг между ними зависит от длины автомобиля.

После того, как вы проверили вертикаль и соответствие высот опор можно приступить к укладке на них горизонтальной балки. Предварительно к обеим балкам монтируются крепежные детали для фиксации обрешетки на одинаковом расстоянии друг от друга.

Первая балка укладывается на опоры в пазы со стороны стены и проверяется уровнем на горизонталь.

На балки укладываются горизонтальные поперечины обрешетки. К балкам они фиксируются посредством крепежных деталей.

Поперечины с наружной стороны должны выходить наружу за балки на 10-15 см.

Для дополнительной крепости пары крайних балок соединяются дополнительными распорками.

В итоге должен получиться прочный устойчивый каркас. В конце выступающие концы поперечин закрываются досками.

Тщательность и внимание к мелочам помогут вам построить красивый и удобный навес для машины на даче своими руками.

Материалы для строительства навеса

Материалы для строительства навеса

Выбирая материалы нужно учитывать концепцию приусадебного участка. Постройка должна гармонично вписаться в общую картину.

Следующим критерием выступает количество средств, выделенных на покупку. Можно сделать козырек из имеющихся остатков строительных материалов, а можно закупить специально.

Материалы для каркаса и опор:

1

Металл – широко используется в строительстве. Металлические конструкции требуют минимум строительных навыков. Их возведение доступно новичкам.

Массивная металлическая конструкция

ПЛЮСЫ:

• Прочность
• Имея оборудование конструкции легко придать фигурный вид. Нужен для этого трубогиб
• Металл не впитывает влагу

МИНУСЫ:

• Подверженность ржавчине
• Дорогостоящие услуги сварщика

Для защиты конструкции от коррозии, ее нужно покрыть краской. Она наносится на слой грунтовки.

Каркасы из металла и стали сочетают с поликарбонатом и металлопрофилем.

Перед сооружением важно правильно рассчитать нагрузку. Иначе навес под тяжестью снега может деформироваться или совсем обрушится.2

Дерево – материал удобный для обработки. С ним легко работать. К его плюсам относится:

Деревянный навес

ПЛЮСЫ:

• Доступная цена
• Экологичность

МИНУСЫ:

• Поддается гниению
• Легко воспламеняется
• Может подвергнуться нападению вредных насекомых
• Погодные условия могут нанести урон конструкции, так древесина может рассохнуться в сухом климате, или разбухнуть при большой влажности

Деревянный каркас сочетается со всеми доступными материалами. Навес может быть сделан как из него одного, так и в любой доступной комбинации.

Для опор рекомендуется использовать брус 10х10, а обрешетку можно делать из материала меньшего размера. Навес, оборудованный перилами, будет прочнее и надежнее.3

Кованые опоры позволяют создать легкую конструкцию с высокой декоративностью. Изящные детали могут использоваться самостоятельно и как дополнительные детали.

Металлический навес с кованными элементами

ПЛЮСЫ:

• Долговечность,
• Изящный внешний вид,
• Гибкость конструкции – под тяжестью снега она не сломается, максимум немного погнется.

МИНУСЫ:

• К минусам кованых изделий относится их высокая стоимость. Она оправдана за счет прочности и декоративности

4

Камень и кирпич используются для фундаментальной конструкции или когда навес нужно вписать в архитектурный ансамбль построек на участке.

Монументальный кирпичный вариант

ПЛЮСЫ:

• Высокая прочность, так как камень материал вечный. Ему не страшны перепады температур и природные осадки.
• Каменное сооружение выглядит престижно.

МИНУСЫ:

• Натуральный камень стоит дорого. Чтобы снизить уровень затрат основу можно сделать из металла или кирпича, а облицовку из камня.

Крыша у конструкции может быть любая. Для нее используют:

• Металлочерепицу
• Шифер
• Поликарбонат
• Металлопрофиль и другие материалы

При обустройстве легких навесов на летний период на каркас можно натянуть тент, парусину или накрыть опорную конструкцию циновками.

Устанавливаем водоотвод

Он будет пластиковым.

Важное замечание! Пластик подвержен температурным расширениям. Для компенсации деформаций через каждые 8 м длины трубы нужно делать подвижный стык. Если вы собираетесь крепить водосток при помощи клея герметика, каждые 8 м делайте соединение на резиновом уплотнителе. Этого будет достаточно для компенсирования температурных деформаций.

Водосточная система

Систему будем монтировать так, чтобы приемное отверстие находилось в нижней части кровельного ската нашего навеса. Сторону крыши выбираем, ориентируясь на место расположения канавы для приема стоков.

Первый шаг. Крепим крюки-держатели. Желоб монтируем с уклоном в направлении водоприемного отверстия. Для обеспечения требуемого наклона желоба используем крюки-держатели. Монтируем их минимум с 0,5-сантиметровым уклоном на каждый метр длины водоотводящей конструкции. Разметку для установки крюков выполняем следующим образом:

Установка сливов на крышу

Второй шаг. Подгоняем длину трубы. Отрезаем лишнее при помощи ножовки. Стружку счищаем острым ножом. Отпиливаем так, чтобы в процессе резки не была нарушена геометрия сечения трубы.

Третий шаг. Устанавливаем трубу на крюки. Если используем пластиковые крюки, сначала вставляем заднюю кромку нашего желоба в углубление на крепеже, а затем опускаем передний край трубы и нажимаем. В результате желоб защелкнется и просто закрепится на своем месте.

Устройство водосточной системы

При установке на металлические крепления, сначала укладываем желоб на крепежи и загибаем гибкие лепестки таким образом, чтобы они охватили трубу.

Четвертый шаг. Устанавливаем воронку. Вырезаем в нужном месте желоба отверстие и прикладываем к нему снизу воронку. Фиксацию будем выполнять с помощью клея. Для этого сначала очищаем поверхности, обильно наносим связующий состав на стыкующиеся элементы, ждем высыхания смеси, а после промазываем дополнительный шов.

Важно! Клеить можно только специальными составами для ПВХ.

Монтаж водостока

Монтаж желоба

Монтаж желоба

Пятый шаг. Собираем трубы и колена в единый водоотвод. С помощью колен мы можем задать нужное направление нашей трубы. На стыках труб и колен устанавливаем по дополнительному крепежному хомуту.

Монтаж водостока

Непосредственно соединение труб и колен выполняется при помощи клея. Порядок его использования был рассмотрен выше. Держатели трубы монтируем с шагом 2 м.

Монтаж водостока

В завершение нам остается лишь зашить фронтоны крыши навеса сайдингом, вагонкой или другим материалом на свой выбор. При желании можем прикрепить к вертикальным опорам поперечины и обшить весь навес – этот момент остается уже на усмотрение владельца.

Навес готов. Можем принимать его в постоянную эксплуатацию.

Навес для автомобиля

Массивный деревянный навес

Навес для авто

Удачной работы!

Как сделать навес для машины

Рассмотрим подробнее, как построить навес на одну или две машины, используя пиломатериал или металлопрофиль для изготовления каркаса.

1. Подбирается подходящее место, выполняется разметка согласно проекту.
2. Подготавливаются к монтажу опорные стойки, причем их высота должна быть рассчитана с учетом особенностей фундамента.
3. Площадка и фундамент. О принципах обустройства площадки было рассказано выше. Для сооружения фундамента используются готовые блоки, уложенные по разметке — опорные стойки прямоугольного сечения монтируются на них с помощью кронштейнов и уголков. Круглые стойки проще установить в специально вырытые приямки и забетонировать. Для набора прочности бетону потребуется около недели, монтажные работы на это время следует прекратить. В жару бетон увлажняют, чтобы не допустить пересыхания и растрескивания.
4. Монтаж стропильной системы в соответствии с проектом. В первую очередь крепятся связи между опорными стойками, затем – стропила и обрешетка.
5. Крепление кровельного материала. Технология укладки и выбор крепежных инструментов зависит от типа кровельного настила.
6. Установка боковых стенок, если это предусмотрено проектом.

Примерная схема для сборки навеса

Заключение

Построить навес для машины можно полностью самостоятельно, либо обратившись к специалистам за помощью:

• в подготовке проекта, если планируется арочная крыша или велика длина пролетов;
• в сварке металлических конструкций;
• в изготовлении кованых элементов и т.д.

Надежность навеса зависит от точности расчетов, выбора материалов и соблюдения технологии работ на всех этапах.

Оформление площадки

Укрытие защитит машину от осадков, а грамотно сделанная площадка предотвратит попадание в салон грязи, прилипшей к обуви. Простой способ замостить основу – засыпать ей мелким щебнем. Ход работы:

1. Удаляют верхний слой грунта примерно на штык лопаты.
2. Если нет ленточного фундамента, по периметру площадки вкапывают бордюры. Располагать их лучше за пределами свеса кровли.
3. Дно площадки трамбуют.
4. Засыпают внутреннее пространство мелким щебнем или гравием.

Площадки из сыпучего материала просты в изготовлении, но владельцы автомобилей, которые любят ремонтировать машину стараются делать сплошную поверхность. Пространство под навесом замащивают тротуарной плиткой или заливают бетоном. В первом случае используют уже готовые блоки, которые укладывают на песчано-гравийную подушку.

Ход работ:

1. Снимают верхний слой грунта на глубину 25-30 см.
2. Устанавливают по периметру бордюры.
3. Трамбуют дно котлована и засыпают мелкий гравий.
4. Расстилают геотекстильный материал, предназначенный для дорожных работ. Он не даст песку смешаться со щебнем и равномерно распределит нагрузку от колёс автомобиля.
5. На геотекстиль насыпают мелкий отсев отвального шлака. Материал уплотняют так, чтобы его поверхности не доставала до края бордюр на величину толщины тротуарной плитки.
6. Укладывают финишное покрытие.
7. В зазоры между плитками засыпают просеянный речной песок, смешанный с цементом.

К сведению!

Вместо тротуарной плитки площадку можно замостить клинкерным кирпичом, «диким» камнем, брусчаткой.

Пристроенный навес

Такая конструкция с максимальной пользой занимает придомовую территорию. Хорошо себя зарекомендовали опорно-балочные конструкции. У них высокая прочность и оригинальный стиль. Сооружение пристроенного навеса выполняется поэтапно.

Первый этап. Крепление скоб для несущей балки.

Работы начинают с разметки стены. В местах примыкания концов несущих балок к стене анкерами крепят железные скобы.

Второй этап. Монтаж стоек.

Выбирают места для установки опор. В простом варианте их потребуется две.

Стойки устанавливают в вырытые метровые ямы. По высоте они должны быть на 30 см ниже укреплённых железных скоб. Перед установкой в ямах из рубероида делают опалубку, в которую вставляют деревянные столбы, а затем заливают бетоном.

Получаются опоры с фундаментом, который затвердевает до трёх дней.

Третий этап. Монтаж каркаса.

Поперечные стропила будущей крыши вставляют в скобы на стене и прибивают к опорам.

На ребро устанавливают доски обрешётки. Выбор шага зависит от покрытия. Несложно монтировать листы ондулина, поэтому его часто применяют для кровель домов и пристроек.

Шаг обрешётки связан с наклоном кровли. При наклоне более 15 градусов выбирают шаг обрешётки 600 мм.

Четвёртый этап. Укладка кровельного покрытия.

Ондулин укладывают со сдвигом, чтобы не сходились стыки листов. Для крепления применяют специальные гвозди. Их прибивают внизу каждой волны.

Чтобы придать пристроенному сооружению завершённый вид, дизайнеры советуют обшить кровлю внутри деревянными или пластиковыми панелями.

В общем, навес для автомобиля не является капитальным строением. Его можно построить собственными силами. Он не занимает много места. Существует много разновидностей таких сооружений.

Эти и другие качества навесов делают их привлекательными для большинства владельцев автолюбителей.

Видеоинструкция:

Какое дерево использовать для навесов

Для строительства навесов лучше всего подходит древесина влагостойких пород, например, дуб, бук, сибирская лиственница, тиковое дерево. Но и дешевую хвойную древесину использовать можно.

Сечение элементов подбирают по результатам расчета на прочность, учитывающего:

• собственный вес конструкции;
• ветровые нагрузки;
• вес снега.

В основном применяются брусья и доски таких размеров:

1. Вертикальные опоры: оцилиндрованное бревно диаметром 10 – 20 см и массивный или клееный брус со стороной сечения 10 – 15 см.
2. Стропила больших навесов и элементы козырьков над крыльцом: используются бруски сечением 4х4, 5х4, 5х5, 6х5 и 6х6 см, доски 10х2,5 см.
3. Обрешетка, решетки для украшения проемов: используются рейки сечением 4х1,5 или 4х2 см. Для декоративных решеток — рейки 1,5х0,5 см. Сплошную обрешетку для мягких кровельных покрытий (битумная черепица, рулонные материалы) изготавливают из фанеры или ДСП.
4. Арки: в дешевых разновидностях арку набирают из нескольких скрепленных между собой фрагментов доски, при небольших размерах — вырезают из толстой фанеры. Арки для элитных навесов изготавливают по особой технологии: склеивают из нескольких элементов и выдерживают в течение 24-х часов в специальном устройстве — пресс-вайме. За это время происходит отвердение клея, внутренние напряжения в конструкции стабилизируются. Такие арки называют гнутоклееные. Несущая способность и прочность у них почти такие же, как у металлических.
5. Декор: применяют резьбу по дереву, пни, коряги. Навесы в рустикальном или деревенском стиле строят из необработанных стволов деревьев.

Навес на деревянных опорах

Самые дорогие навесы строят из наиболее качественной древесины, изготавливаемой следующим способом:

1. Радиальный распил: при роспуске ствола на доски, материал из центральной части ствола называют радиальным распилом, все остальное — тангенциальным. Древесина радиального распила содержит минимум дефектов.
2. Камерная сушка: доски помещают в сушильную камеру, где подвергают нагреву с точным контролем температуры, влажности и времени выдержки. Такая древесина, в отличие от материала естественной влажности, не дает усадку и не растрескивается.

Клееный брус изготавливают только из древесины, прошедшей камерную сушку.

Материалы

Навес для машины на дачу строят из легких, но прочных материалов. Учитывается, какие инструменты есть в наличии у мастера. Для строительства каркаса чаще используют следующие материалы:

Достаточно часто несущие конструкции строят из дерева. Древесина отличается определенной простотой в обработке, выглядит красиво, гармонирует с ландшафтным дизайном дачи. Опоры строят из бруса 15х15 см или бревен диаметром 15 см. Каркас собирают из балок и досок. Возведение конструкции не займет много времени. Она будет прочной, практичной и долговечной при условии специальной обработки — защитными составами.

Недостатком навеса из дерева является его способность воспламеняться. Без правильной обработки материал подвержен гниению, атакам насекомых. Поэтому опоры обязательно обрабатывают антипиреном, антисептиком, покрывают лаком или краской. Хорошо использовать и огнезащитную пропитку.

Из металла строят надежные, прочные опоры, устойчивые к ударам и высоким нагрузкам. Для этого используют металлический профиль 8х8 см, кованые элементы, трубы диаметром 10 см. Соединения выполняют при помощи сварки или болтов. Металлический каркас требует использования специального инструмента, поэтому монтаж потребует больше сил и умений от мастера.

Металлические конструкции регулярно покрывают защитными составами, чтобы они не ржавели. Эту работу проводят примерно раз в год.

Опоры можно построить из кирпича, камня. Мастер должен иметь навыки строителя и использовать в работе соответствующие инструменты. Но большинство дачников обладают такими навыкми и арсеналом шпателей и пр. Несущие элементы, построенные из кирпича и камня, смотрятся красиво, сочетают с фасадом дома, построенного из таких же материалов. Получаются прочные опоры, которые не подвержены внешним воздействиям.

Бетонные опоры устойчивые, выдерживают вес практически любого кровельного материала. На их строительство требуется больше времени. Бетонный раствор набирает прочности в определенных условиях. Он не должен сохнуть слишком быстро, поэтому на строительство опор потребуются дни. Зато срок их эксплуатации составляет несколько десятков лет.

На практике навес (своими руками) проще строить из дерева или металла.

Назначение

Навесы из дерева сооружают для решения самых разных задач. Вот несколько примеров:

1. Козырек над входом в дом. Особенно уместен деревянный вариант на доме из бревна или бруса.
2. «Столовая» на открытом воздухе рядом с домом или летней кухней. Помимо стола и скамеек здесь можно установить мангал.
3. Крыша для зоны отдыха. Сооружается над лавочкой, детской горкой или качелями.
4. Пристроенная к дому терраса.
5. Стоянка для автомобиля. Деревянный навес обойдется гораздо дешевле гаража, а от дождя и града защитит транспортное средство не хуже.
6. Дровник. Помимо или вместо дров под навесом удобно хранить сено и садовую технику.
7. Беседка.
8. Галерея над дорожкой от калитки до крыльца дома.

Предлагаем ознакомиться Красавица Теа: сладкая и сочная поздняя клубника

Итак, в сельских населенных пунктах и дачных поселках навесы весьма востребованы. И деревянные не уступают металлическим в популярности.

Выбор строительных и отделочных материалов для навесов

Дорогостоящие навесные сооружения можно приобрести в готовом виде и заказать не дешевый монтаж у специалистов, или самостоятельно составить проект и подобрать лучший вариант для обустройства своей дачной территории.

Прочное и устойчивое основание или каркас для навеса можно сделать из разнообразных полотен, используя подручные средства или покупные стройматериалы, чаще всего отдается предпочтение таким стройматериалам:

• бревна из натуральной древесины или надежно скрепленные доски, брус из разных пород дерева;
• надежный металл хорошо поддающийся свариванию и обработанный защитными средствами;
• практичный натуральный или искусственный камень, для закрепления которого используется цемент.

Кроме вертикальных опор конструкция состоит из крыши, для которой можно использовать еще больше материалов, благодаря современным технологическим разработкам и большому разнообразию предложений на рынке.

Самостоятельно выбирая из чего сделать навес, можно позаимствовать идеи изучив постройки, продающиеся в сборке для последующего монтажа, или использовать привычные и недорогие расходники:

• влагостойкая ткань или тент. Плотные полотна эстетично смотрятся и отлично защищают от солнечных лучей и порывов ветра;
• износостойкий поликарбонат. Придает навесу современный и оригинальный вид, легко моется и очищается от любых загрязнений;
• профильный лист или черепица. Красивые навесы из профиля отличаются богатым разнообразием архитектурных решений;
• мягкая черепица и рубероид. Выпускается в разнообразных цветовых и оттеночных решениях, украшает собой ландшафтную композицию.

Подобрав лучшее решение для оформления конструкции можно самостоятельно соорудить красивый и функциональный навес над крыльцом загородного дома, зоной отдыха в саду или над качелями и игровой площадкой.

Самостоятельное строительство необходимо производить согласно общепринятой технологии, с обязательным соблюдением техники безопасности, все этапы тщательно продумываются, что гарантирует значительную экономию времени.

Навес для машины своими руками — чертежи и фото | Своими руками

Достоинства навеса для стоянки автомобиля видны сразу: при малой стоимости он даёт защиту машине от капризов погоды, а проветривается автомобиль лучше, чем в стальном боксе или гараже. Возведение его своими силами позволит ощутимо сэкономить ваши денежные средства.

Площадка для автомобиля своими руками

Главное в подготовке площадки под навес — правильная разметка. С помощью кольев и шнура обозначают стороны навеса, места расположения

стоек. Проверить прямоугольность разметки можно измерением диагоналей. Проверке подлежат и высоты установки анкерных опор под стойки.

Покрытие площадки под навес может отличаться от предложенного нами варианта, важно, чтобы оно соответствовало весу вашего авто.

Хозблок

Под навесом можно хранить не только автомобиль, но и инсрументы для его обслуживания и эксплуатации, а также садовую технику. Для этих целей масть карпорта отгораживают в виде отдельного хозблока.

Навес для машины своими руками: ход работы

1.Для «подушки» под плитку требуется мелкая щебёнка размером фракций 5-30 мм.

2.Ориентиром при отсыпке щебня служит натянутый шнур.

3.Слой щебня толщиной 30 см следует равномерно распределить по площадке и разровнять.

4.Для уплотнения щебня используйте виброплиту.

5.Отсыпка сухой смеси или песка по утрамбованной щебёночной подушке.

6.Распределённый слой смеси выравнивают ровной доской — правилом.

7.Ориентиром для первого ряда плитки служит натянутый шнур.

8.При кладке необходимо контролировать профиль поверхности, при необходимости подсыпать кладочную смесь.

9.При мощении площадки работа должна быть организована так, чтобы всё необходимое было под рукой.

10.Основная часть площадки замощена, осталось уложить плитку в районе анкерных опор.

11.Мощёная поверхность посыпается сухой смесью, которая затем распределяется по швам между плитками.

12.При укладке плиток в месте опор плитки приходится подрезать болгаркой по месту.

13.Плиточную кладку утрамбовывают виброплитой с резиновой подошвой.

14.Поверхность плиточного покрытия тщательно очищают от остатков смеси, проливая водой, доводят кладку до идеального состояния.

В качестве бортового камня для изготовления поребрика выбраны бетонные блоки, б Металлические Н-образные анкерные элементы служат подпятниками для стоек навеса, в Поребрик из бетонных блоков ограничивает площадку навеса и исключает возможную подвижку плиток.

Ссылка по теме: Каркасный навес для машины своими руками

Делаем каркас автомобильного навеса

Каркас навеса выполнен из сухих пиломатериалов. Стойки закреплены в анкерных подпятниках и связаны продольными брусьями обвязки, по которым уложены стропила. Внутренние стойки крепят к стене.

1.Начиная с пристенной, стойки устанавливаются по уровню и…

2. … крепятся к анкерным опорам шурупами-«глухарями» 0 10 х 60 мм.

3.Внешние стойки должны быть расположены строго вертикально.

4.Стойки каркаса установлены, очередь за верхними элементами — брусьями обвязки и стропилами.

5.Для крепления брусьев верхней обвязки предварительно сверлят направляющие отверстия.

6.Рабочий момент сборки каркаса в зоне хозблока.

7.Монтаж пристенного бруса верхней обвязки выполняют вдвоём.

8.Брус верхней обвязки прикреплён к стене с помощью металлических уголков, для фиксации верхнего конца стойки сверлят направляющее отверстие.

9.Верхние концы стоек фиксируют на брусе верхней обвязки шурупами-«глухарями» 0 12 х 100 мм.

10.Пристенный брус верхней обвязки с закреплёнными стальными уголками для стропил установлен.

11.На верхних кромках брусьев обвязки в местах под стропила предварительно крепят стальные уголки.

12. Верхние концы подкосов, запиленные вполдерева, крепят к брусьям обвязки шурупами-«глухарями».

13. Монтаж стропильных балок следует вести вдвоём.

14. Пристенный конец стропила, закреплённый шурупами-саморезами с помощью стального уголка 60 х 40 х 40 мм.

15. Каркас навеса практически готов.

16. Подкос крайней стойки верхним концом упирается в проставку стропил.

17. Ветровые доски с выбранными четвертями крепят к концам стропил.

Ссылка по теме: Навес над крыльцом своими руками

Хозблок

1.Крепление оконного блока.

2.Стеновая панель представляет собой раму с прибитыми досками обшивки.

3.Стеновую панель крепят к брусу верхней обвязки и стойкам.

4.Крепят стеновую панель шурупами-саморезами 6 х 120 мм.

5.При монтаже стеновых панелей без резиновой киянки не обойтись.

6.Расстояние от нижнего края стеновой панели до плиточного покрытия составляет 10 см.

7.Дверь хозблока, в отличие от стеновых панелей, имеет в раме дополнительные поперечины под воротные петли.

8.Дверные петли крепят к пристенной стойке шурупами-саморезами.

9. Завершаются работы монтажом труб водослива.

10. Хозблок карпорта готов!

Крыша для автомобильного навеса для машины

1.Кровельные листы, уложенные на стропила, крепят специальными шурупами-саморезами с резиновыми шайбами.

2.При совмещении кровельных листов стык должен располагаться на стропильном брусе.

3.Для защиты от попадания дождевой воды к стене дома крепят «воротник» из полосы мягкого металла и герметизируют стеновой стык.

4.Благодаря трапециевидному профилю кровельного листа на него можно наступать, не беспокоясь, что останутся вмятины.

Читайте также: Навес своими руками – установка опорных столбов

Чертеж 1. Конструкция каркаса навеса для машины:

1. стойка 100 х 100 мм;

2. брус верхней обвязки 50 х 150 мм;

3. проставка 50 х 150 мм;

4. стропило 50 х 150 мм;

5. подкос 100 х 100 мм;

6. ветровая доска 25 х 100 мм.

Чертеж 2. Конструкция хозблока для машины:

1. стойка 100 х 100 мм;

2. брус верхней обвязки 50 х 150 мм; 7 – стеновые панели обшивки (вагонка).

Установка собранной стеновой панели даже в одиночку никакой сложности не представляет.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Навес для автомобиля своими руками на дачу из дерева, как сделать, чертежи, размер

Хорошие транспортные средства требуют тщательного ухода. Гаражи редко строятся на дачных участках, машину приходится оставлять на улице. Часто по этой причине на поверхности появляются рыжие пятна. Укрытие строится для защиты от дождя и снега. Конструкция не будет портить внешний вид участка, а преобразит его.

Сделать навес для автомобиля своими руками из дерева очень просто, нужно лишь следовать конкретным советам.

Виды и функции

Красиво оформленный навес для авто выполняет такие функции:

• защищает машину от атмосферных осадков;
• украшает дачный участок, придает ему престижности.

Деревянные навесы для машины востребованы в разных регионах.

Виды конструкций:

• самостоятельные, установленные отдельно от других строений;
• примыкающие к главному зданию.

Кровля делается из разных материалов. столбы и другие элементы могут оформляться резьбой по дереву.

Главные условия, которым должно соответствовать изделие:

1. Площадка под защитный автомобильный навес оборудуется со сливом для дождевой воды. Лужи не должны скапливаться под автомобилем.
2. Капли воды, сливающиеся со скатов, должны падать мимо машины.

Деревянный навес для автомобиля размещается на участке так, чтобы подкровельное пространство хорошо продувалось ветром.

Виды конструкций:

1. Классические двускатные изделия с деревянными вертикальными опорами.
2. Арочные дуговые покрытия из поликарбоната на деревянном основании, укрепленные поперечными балками.
3. Плоские автонавесы на одинарных стойках, расположенных по углам.

Выбор конструкции зависит от желаемого варианта хранения машины.

На фото разные автомобильные навесы:

Плюсы и минусы деревянного навеса для машины

Главное достоинство деревянных навесов для машины – возможность самостоятельного изготовления без привлечения специалистов. Материал обрабатывается простыми инструментами. Тяжелая техника и сложное оборудование не используется.

Изготовление строения не требует больших материальных затрат. Клееный брус очень надежный и крепкий, не прогибается со временем.

Качественно сделанная беседка, защищенная от насекомых и гниения, практически не имеет недостатков.

Какую древесину лучше выбрать для автонавеса

Применяются разные породы и виды древесины:

• оцилиндрованные бревна толщиной от 100 до 200 мм используются в качестве опоры;
• маленькие рейки применяются для изготовления решеток в проемах;
• вагонка, рельефные панели, ровные обрезные доски для стен и других перегородок;
• клееный брус для обвязки и опоры;
• небольшие бруски для стропильной системы;
• грубые деревянные стволы для оборудования конструкции в рустикальном стиле.

Породы дерева:

• дуб крепкий, имеет красивую текстуру, часто используется для строительства беседок и навесов;
• сосна – самый доступный по цене материал;
• лиственница пользуется большим спросом в домостроительстве;
• кедр стоит дорого, редко используется для строительства беседок и навесов.

Даже ветки можно использовать для декорирования деревянных козырьков. Они хорошо сочетаются с камнем или бетоном, железом и поликарбонатом. Дополнительные материалы выделяют изысканность и утонченность древесины.

Как построить навес для авто из дерева своими руками

Сначала рассмотрим инструкцию по строительству двускатного навеса из дерева для автомобиля своими руками, пристроенного к основному зданию. Односкатное изделие стоит дешевле, поскольку на него понадобится меньше материалов. Проект составляется самостоятельно или используется готовое дизайнерское решение.

Проект

Проект составляется перед началом строительных работ. Сначала определяются габариты конструкции. Параметры определяются размерами машины. Каждая конструктивная деталь отображается на чертежах. Рекомендуется указывать основные габариты в миллиметрах. Можно ознакомиться с существующими проектами, чтобы грамотно начертить изделие на бумаге.

На фото представлено насколько чертежей и проектов навесов из дерева для машины:

Деревянный навес своими руками для машины на даче создается из таких частей:

• вертикальные опоры;
• обвязка;
• стропила;
• кровля.

Опорные столбы ставятся только с одной стороны, если козырек пристраивается к зданию. Идеальная точность при составлении чертежей не требуется. Правила проектирования:

• опоры располагаются по углам и через каждые 1,5-2 м по длинной стороне;
• расстояние между стропилами – 1 м;
• расстояние между досками для обрешетки зависит от вида кровли.

Проект должен детально описывать всю конструкцию и легко читаться.

Делается двускатная или односкатная крыша. Форма зависит от уровня выпадающих осадков за год.

Размеры

Главные функции самодельного навеса из дерева определяют его размеры:

• 2,5х5 м – оптимальная площадь для защиты кузова машины;
• крупногабаритные автомобили ставятся под козырек площадью 6,5х3,5 м;
• высота конструкции в самом низком месте должна быть больше габаритов машины с учетом груза на верхнем багажнике.

Сопротивление ветру и снеговым нагрузкам для разных регионов определяется отдельно. Слишком большая конструкция может деформироваться и разрушиться при мощных порывах ветра. Осадки, выпадающие под углом, легко попадают под такой навес.

Основание

Чаще всего выбираются такие места:

• площадь перед въездом в здание;
• рядом с гаражом;
• вдоль огорода.

Такое расположение позволяет использовать деревянный навес только для машины. Под большое укрытие складывается урожай, дрова или небольшая техника.

Рекомендуется выбрать место на возвышенности, чтобы под машиной не образовалась лужа. Дренажные канавы оборудуются для водоотведения. Они прикрываются металлическими решетками после окончания строительства.

Дальнейшие действия:

1. Выполняется разметка по проекту, нитка натягивается по периметру конструкции.
2. Вдоль ниток отмечаются места установки вертикальных опор. Они ставятся на расстоянии 1,5 м.
3. Ямки шириной до 20 см бурятся ниже глубины промерзания земли зимой. В некоторых регионах этот показатель достигает 2-х м.
4. Смесь песка и щебня закладывается в лунки.
5. Деревянные столбы вставляются в ямки.
6. Затем все заливается бетонным раствором.
7. Вертикальное положение столбов регулируется с помощью строительного уровня.

Нижняя П-образная обвязка делается для большей устойчивости.

Каркас

После установки вертикальных опор можно приступать к изготовлению каркаса.

Последовательность строительства из дерева каркаса навеса для машины на даче своими руками:

1. Устанавливается верхняя обвязка из толстого бруса.
2. Затем ставится стропильная система для двускатной крыши. Доски подпиливаются в местах соединения с обвязкой для лучшего сцепления. Делаются пропилы под углом в местах соединения.
3. Когда конек крыши будет зафиксирован, на стропила устанавливается горизонтальная обрешетка.

Ограждение устанавливается на нижнюю обвязку из тонких досок. Сверху между опорами ставится еще одна перегородка на высоте примерно 70 см.

Как сделать стропильную систему:

1. Перекрытия устанавливаются с помощью небольших железных пластинок 2 мм толщиной. Сначала они фиксируются на стропилах, затем соединяются с несущей обвязкой. Внизу крепление сложно заметить. При отсутствии пластин применяются гвозди или саморезы. Они заводятся в деревянные детали под углом.
2. Толщина брусьев определяет наклон крыши. С обеих сторон крепятся цельные бруски, по мере приближения к середине они сужаются на 1,5 см. Угол наклона изменяется на 2-4°.

Продольные балки крепятся к опорам стальными уголками, которые фиксируются на шурупах.

Советы:

1. Столбы фиксируются на Н-образный анкер, прижимаются струбциной. Их положение должно быть вертикальным.
2. Если нужно, столбы укорачиваются до уровня балки после монтажа.
3. Соединения балки всегда опираются на столбы, эти детали прижимаются друг к другу болтовым соединением.

После установки каркаса каждая деревянная деталь покрывается лаком. На пол часто укладывается бетонная стяжка, тротуарная плитка или террасная доска.

Кровля

Монтируются одно- или двухскатные кровли для навесов на дачу. В областях с небольшим уровнем осадков используются плоские конструкции без наклона. Отдельно расположенные строения зачастую комплектуются вальмовой стропильной системой. Установку купольных и гнутых крыш можно доверить только специалистам. Для оборудования арочной кровли используются металлические стропила.

Для разных кровельных материалов устанавливаются свои стропильные системы. Конструкция должна сочетаться с остальными постройками, вписываться в общую архитектуру на участке.

Примеры:

• поликарбонат – легкий материал используется для покрытия поверхностей любой формы;
• профнастил доступен по цене, подходит для монтажа односкатных и двускатных крыш;
• шифер, дранка, рубероид используются на хозяйственных постройках;
• мягкая черепица хорошо вписывается в естественный ландшафт, для нее устанавливается сплошная горизонтальная обрешетка.

После установки обрешетки монтируется кровельное покрытие. При желании положить на крышу поликарбонат, необходимо отмерить обе плоскости и вырезать листы необходимой формы. Места соединения плит закрываются монтажной пеной или жидким силиконовым герметиком.

Поликарбонат крепится на саморезы с эластичными шляпками, которые не пропускают воду. Материал сужается и расширяется, поэтому отверстия под саморезы должны быть немного шире. Это предотвращает смещение конструкции во время перепадов температур.

Чтобы жидкость и пыль не проникала в полости, края обрабатываются специальной лентой.

Деревянные доски для кровли предварительно обрабатываются влагозащитной смесью. Это увеличивает продолжительность службы кровли на несколько лет.

Пергола устанавливается с одной стороны для украшения укрытия авто. На нее цепляются вьющиеся растения, виноград, цветы.

Монтаж металлочерепицы:

• листы режутся до нужных размеров специальной насадкой для болгарки или ножницами;
• первый лист укладывается на краю крыши и крепится к обрешетке; используются саморезы для металла с эластичными шляпками;
• по периметру крыши устанавливается вагонка или сайдинг.

Установка односкатного навеса под зданием

Одна сторона укрытия для автомобиля крепится к садовому домику или к сараю.

Как сделать односкатный навес для автомобиля на дачу своими руками:

1. Используются деревянные брусья толщиной 5-10 мм, они крепятся к стене дома в горизонтальном положении. Балки располагаются выше горизонтальной обвязки на столбах с противоположной стороны. Такое расположение создаст наклон под определенным углом.
2. Барки крепятся к стене с помощью анкерного соединения. Для толстой кирпичной стены используются болты длиной до 15 см. В стене и в деревянной детали проделываются отверстия подходящего диаметра.
3. Вертикальные столбы устанавливаются только с одной стороны. В земле бурятся отверстия глубиной ниже уровня промерзания грунта, на дно закладывается подушка из песка и щебня. Столбы выставляются в вертикальное положение и заливаются бетоном.
4. Через 3-4 дня устанавливается горизонтальная обвязка на вертикальные опоры.
5. Стропильные доски крепятся к балке на стене и к обвязке на столбах гвоздями и прижимаются металлическими уголками.
6. На стропилах устанавливается горизонтальная обрешетка для монтажа кровельного покрытия.

Выбирается кровельный материал, сочетающийся с основным зданием.

Видео о том, как построить навес для автомобиля своими руками на дачу:

на фото чертежи навеса для машины

Навес – это декоративно-защитная конструкция из металла, дерева или поликарбоната. Навес для машины из поликарбоната – является наиболее распространенным вариантом.

Каркас

Самые распространенные варианты навесов для автомобилей из полимера: с покатой крышей, выгнутой и геометрической формой различных уровней. На фото вы можете видеть навес из сотового поликарбоната.

Если вам нужен навес из полимера, то можно собрать конструкцию из готовых деталей, нанять специалистов-строителей или сделать его своими руками. Если вы решили собрать готовый навес, то чертежи будут к нему прилагаться. Если же решили строить сами, то нужно изучить соответствующие инструкции и найти чертежи конструкции, например, в том же интернете или сделать самостоятельно.

Типовой навес для автомобиля из полимера состоит из:

• арок;
• стоек;
• ферм;
• листов поликарбоната;
• крепежа.

Размеры навеса

В любом случае сначала нужно будет сделать площадку под навес. Площадка по размерам должна несколько превосходить навес. Нужно будет разметить веревкой и колышком ее размеры. Затем выкапывают яму глубиной 35-40 см. Обычно яму потом прокладывают гидроизолом, но можно этого и не делать. Яму засыпают песком и утрамбовывают. Устанавливают опалубку и бетонируют. Металлические стаканы, если Вы их планируете использовать, устанавливают до того как залить бетон. После того как залит бетон, площадку оставляют на месяц.

Если вы собираете готовый навес, то к нему должны прилагаться инструкции от изготовителя. Крепеж, как правило, поставляется тоже в комплекте, но часто покупатели предпочитают его приобретать самостоятельно. Если Вы хотите приобрести его самостоятельно, то будут нужны рекомендации от изготовителя, желательно в письменном виде. Иначе гарантия потом будет недействительна. На фото можете увидеть чертежи навесов для авто.

Сборка конструкции состоит из монтажа частей, подъеме некоторых из них в вертикальное положение и скреплении.

Если навес делается своими руками, то нужно учитывать нагрузку на конструкцию, связанную с атмосферными явлениями, толщину полимера, площадку. Нужно выбрать форму, размер конструкции, если будете делать павильон полностью самостоятельно, то нужно продумать дизайн. При покупке готового навеса нужно знать, что размер конструкции обычно указывают по крыше. Крыша должна выступать за края арки максимально на 80см.

Рекомендации для самостоятельного изготовления навесов

Прежде чем делать своими руками навес нужно сделать проект, эскиз или чертеж будущей конструкции. При этом нужно учитывать стиль дома и других сооружений. В проекте должны быть учтены нагрузки. Для строительства конструкции будет нужен полимер, обычная и электрическая дрель, шуруповерт, может понадобиться сварочный аппарат, крепежные элементы, материалы для несущей конструкции.

Для самостоятельного изготовления павильонов часто используются деревянные стойки, их крепят на винтовых шпильках в металлические стаканы. При этом расстояние от земли должно быть 20 см. Если используют дерево, то нижнюю часть бруса нужно заизолировать. Промежуток между стойками делают до 2 метров. Опорную стойку ставят в яму на 1-1,5 метра и бетонируют.

На видео можно посмотреть пошаговую инструкцию изготовления павильона для машины. Можно также посмотреть поэтапное фото изготовления автомобильного павильона.

В первую очередь нужно сделать каркас. Обычно для него берут оцинкованный профиль.

Поперечные опоры изгибают, им придается форма арки, потом они соединяются распорками. Полимер обрезают в соответствии с размерами готового павильона, Чтобы придать полимеру форму дуги к нему прикрепляют профиль и делают надрезы с расстоянием в 5 сантиметров, потом сгибают лист.

Готовые края фиксируют саморезами и термошайбами, потом края приклеивают лентой. Для получения гнутой балки используют также сварку.

При монтаже основная сложность заключается в правильной разметке под соединительные элементы при сборке первой арочной секции. Эти операции удобнее делать на земле. С остальными секциями арки будет проще, их можно сверлить по первой.

Монтаж полимера для автомобильного павильона обычно не вызывает сложностей. Их собирают за несколько часов. Кромку листа вставляют в паз профиля, потом крепят к каркасу.

Важные особенности изготовления навеса

Выбирая модель конструкции, нужно учитывать, что на моделях с изогнутой крышей будет меньше скапливаться снег, мусор. Павильон нужно сделать так, чтобы снег сам мог стекать с крыши. Для этого внутренние ребра жесткости располагают поперек конструкции, не вдоль.

Большей популярностью пользуются арочные навесы (можете видеть их на фото). Они красиво выглядят, у них нет стыков и зазоров, есть два ската, поэтому хорошо скатывается снег и стекает вода.

Для односкатных крыш опоры должны быть разной высоты. У односкатных крыш тоже нет стыков и зазоров, а снег стекает только с одной стороны.

Если павильон делается из сотового полимера, то монтаж его листов осуществляется только перпендикулярно земле. Отверстия для крепежных элементов делают в полимере до монтажа. Отверстия нужно делать чуть больше, чем крепежный элемент, иначе полимер повредится, когда будет сжиматься под воздействием температур. Дырки нужно впоследствии загерметизировать резиновыми прокладками. Нижние и верхние края материала закрывают защитными лентами перфорированной и цельной соответственно.

Выбор полимера для изготовления конструкции обуславливается его простотой в монтаже, относительно низкой стоимостью, возможностью вписать получившееся сооружение в дизайн дома. Обычно выбор останавливают на сотовом полимере. Очень разнообразны цвета продаваемого сотового полимера — на любой вкус. Изготовление навесов из поликарбоната — процесс несложный. В рамках изготовления своими руками самый долгий период – это подготовка площадки и затем дальнейшее ожидание, когда «схватится бетон». Сам монтаж конструкции потом можно сделать в течение одного дня.

Навес из поликарбоната для автомобиля (машины) на даче своими руками: чертежи, фото, видео

Автолюбители, имеющие частный дом, обязательно обзаводятся и гаражом. Однако каждый раз ставить машину в гараж неудобно. Надо построить навес. Какой материал выбрать? Конечно, поликарбонат.

Делаем каркас

Многие крепят навес к стене, то есть одна часть закрепляется, а остальная подпирается специальными металлическими подпорками. Подпорки обязательно нужно бетонировать в землю, чтобы они не расшатывались, и навес не рухнул.

Также навес можно установить непосредственно на землю. В этом случае стойки бетонируют. А иногда конструкцию устанавливают на бетонную подушку. Когда она затвердеет, к ней крепят стойки, к ним крепят навес.

Для навеса, который устанавливают одним концом к стене, требуется от 2-х до 4-х опор. Если он будет стоять отдельно, то опор берется больше. Посмотрите на фото, вы увидите примерное количество опор в том и другом случае.

Определяем величину конструкции

Какая по размеру у вас машина, по ней и ориентируйтесь. Надо, чтобы автомобиль удобно был припаркован, а также и вам должно быть удобно выходить из него. Посмотрите на чертежи. Например, если ваш автомобиль длиной 4 метра, то делайте площадку под него 5 метров. Ширину не менее 2,5 метров. Для джипов и других крупных машин, длина от 6-ти метров, ширина от 3,5 метров.

Высоту выбирайте оптимальную от 2.5 метров. Слишком высокая конструкция не нужна, ведь вы в ней не собираетесь поднимать автомобиль на высоту.

Строим навес

Строить навес своими руками, в общем-то, несложно.

Для любого строения нужен фундамент, и это строение не исключение. Конечно, вы можете сделать ровную земляную поверхность, вырыть ямы установить в них опоры, но знайте что такое сооружение недолговечно.

Такая конструкция подойдет для дачи. Дача в наши дни имеется практически у каждого, и временный гараж необходим. В этом случае сооружение именно такого плана вполне подойдет. На фото можете посмотреть, как красиво вписывается навесная конструкция в общий вид участка.

Если же вам нужно конкретное сооружение, тогда создайте надежную опорную конструкцию. Для этого можно использовать бетонные плиты. Их установить на землю. Делать это надо по уровню.

Лучше, конечно, вначале сделать предварительный чертеж. Потом выкопать яму по всему периметру, засыпать ее щебнем и песком, затем устанавливать плиты. Сверху плиты надо залить бетон, выровнять поверхность. Когда все готово, можно приступать к креплению опор своими руками. Не забудьте, что выжидать, когда застынет бетон надо неделю. При этом в жаркую погоду старайтесь поливать застывающую смесь, чтобы она твердела, а не засыхала и трескалась. По технологии так принято.

Чтобы собрать каркас, надо взять стойки, закрепить их к бетону. Затем к этим стойкам крепятся поперечные балки. Они, как правило, тоньше стоек. Ну а далее создается обрешетка.

Продолжаем работы

Чтобы нарезать поликарбонат, правильно измерьте, а еще лучше сделайте чертеж конструкции, куда впоследствии будет установлена машина. Измерьте верхнюю часть, и отмеряйте листы правильно. Нарезать на нужные размеры поликарбонат своими руками не составит труда. Его можно резать как ножовкой, так и специальным инструментом.

Когда вы полностью нарезали листы, надо просверлить в каждом изделии отверстия, чтобы было легче и быстрей крепить материал на месте.

Чтобы крепить материал на навес, надо вначале к каждому листу прикрепить ленту. На нижний край крепите перфорированную, то есть с отверстиями, на верхний край – цельную. Они необходимы, чтобы края, то есть стыки изделий, скреплять между собой, и впоследствии, чтобы вода не проникала в помещение через крышу. На фото вы видите, как правильно крепить поликарбонат.

Еще некоторые советы

Теперь рассмотрим некоторые нюансы, которые вам надо будет учесть во время работы.

Запомните, что ваш навес должен иметь крышу со скатом в 15 градусов. Больше можно, меньше нельзя. Крепить материал надо не к самому металлу, а делать резиновую прокладку, то есть под каждое крепежное место проложите резинку, затем крепите.

Еще один нюанс заключается в том, что листы имеют свойство расширяться и сужаться. Поэтому крепежные отверстия должны быть больше, чем сам крепеж. В этом случае материал не треснет при сжатии.

Многие считают, что монолитный карбонат не гнется. Однако это не так. Монолитный карбонат более универсальный, чем сотовый. Вот некоторые его характеристики:

1. он прочный;
2. выдерживает перепады температур;
3. огонь не может повредить изделие;
4. его легко согнуть, и нет необходимости подстраиваться под пустоты, то есть любой стороной можно крепить нарезанные листы.

Хочется заметить еще то, что монолитный материал вынослив к различным химическим веществам. Использовать герметик для заделки швов можно любой. Но лучше, конечно, нейтральный, специально созданный для пластика и подобных изделий.

Когда вы покупаете карбонат, то вы можете увидеть, что на поверхности имеется пленка, не трогайте ее. Проводите работы по сбору каркаса, крепите материал, а вот когда прикрепите, уберите защитную пленку.

Ваша дача или частный дом для постоянного проживания будет украшен красивым навесом. Данный навес можно будет использовать не только для того чтобы ставить в него автомобиль, но и для других целей. Например, можно поставить стол и пообедать на улице всей семьей. Согласитесь, удобная это конструкция.

А чтобы вам было понятней, как и с чего начинать работы по строительству навеса своими руками, посмотрите обучающее видео, представленные фото и чертежи.

15 бесплатных планов навесов для дома своими руками + лучшие бюджетные комплекты навесов в 2020

Последнее обновление 4 июня 2020 г.по апрель

Автомобили — одно из самых значительных вложений, которые мы когда-либо делали, и очень важно максимально защитить их. Если оставить свой автомобиль вне стихий, это может привести к ненужному износу краски. Солнечный свет, птичий помет и кислотный дождь — вот лишь несколько причин, по которым ваша машина испортится, если вы оставите ее на улице. Планы навесов для автомобилей своими руками — отличный способ сэкономить деньги и добавить защиту вашему автомобилю.

Строительство навеса для машины в конечном итоге сэкономит вам деньги, если в конечном итоге вы планируете продать свою машину. Он также сохранит красоту вашего автомобиля на долгие годы. Попрощайтесь с обжигающимися сиденьями летом и замораживающим воздухом зимой, поместив свой автомобиль в безопасное место под навесом.

Зачем строить навес для машины своими руками?

Доступнее, чем наем специалистов

В любом проекте по благоустройству дома самым дорогим компонентом обычно являются затраты на рабочую силу.Взявшись за проект в одиночку или с друзьями и семьей, вы можете сэкономить тысячи долларов.

Защитит ваш автомобиль

Стоимость перекраски экологического ущерба вместе с амортизацией, вызванной этим ущербом, складывается. Защита вашего автомобиля с самого начала поможет вам сэкономить деньги в долгосрочной перспективе.

Отлично выглядит !

Несмотря на то, что навес для машины является более дешевой альтернативой традиционному гаражу, он может выглядеть элегантно. Есть несколько стилей на выбор, чтобы они соответствовали эстетике вашего дома.

Вы можете построить навес для машины с ограниченным бюджетом, выполняя как можно больше работы самостоятельно. Если вам нужна дополнительная помощь, попросите семью и друзей помочь в этом процессе. Также есть возможность купить навес для машины, если у вас нехватка времени.

Расходы на навес

Бетонные опоры: 75 долларов за кубический ярд

Снос, земляные работы и т. Д .: сильно зависит от проекта

: 450 долларов США плюс трудозатраты на установку

Электропроводка: Электрики стоят около 75 долларов в час

Плотницкие работы: около 75 долларов в час

Деревянный каркас

Средняя цена навеса, построенного профессионалами

2 500–11 000 долл. США

Средняя цена DIY Carport Kit

1 000–6 000 долл. США

Вы задаетесь вопросом, как сделать навес для машины дешево, не жертвуя качеством? Создайте идеальное пространство под навесом, следуя этим полезным советам.

• Во-первых, проверьте, требуют ли ваши местные законы о зонировании получение разрешения на строительство навеса для машины.
• Использование набора навесов гарантирует, что у вас есть подходящие материалы, которые уже были одобрены инженером.
• Если вы уже являетесь экспертом в Проекты DIY, вы можете сэкономить деньги, подбирая материалы.
• Сохраните обновления на будущее и сосредоточьтесь на строительстве основной конструкции.
• Если вы не инженер, следуйте точным инструкциям по структурной целостности.

  Вот одни из лучших бесплатных планов строительства навеса для машины с ограниченным бюджетом.Помимо сокращения затрат на рабочую силу, использование бесплатного тарифного плана — один из лучших способов сократить расходы.

  Навес для машины с планом хранения

  Получите все необходимое для хранения без гаража. Этот план навеса для машины имеет много места для хранения вещей.

  План деревянного навеса

  Если металлические навесы не соответствуют эстетике вашего дома, выберите вместо них этот красивый деревянный навес.

  План навеса для автофургона

  План навеса с плоской крышей

  Навесы для автомобилей с плоской крышей популярны и востребованы многими, кто хочет защитить свой автомобиль от непогоды.

  Отдельностоящий двойной навес для машины

  Этот отдельно стоящий двойной навес для машины дает вам свободу выбора.

  Отдельностоящий одноместный навес Idea

  Этот отдельно стоящий двойной навес для машины идеально подходит для начинающих.

  Навес для машины из ПВХ

  Узнайте, как построить навес для машины из ПВХ, с помощью этого руководства Hunker.

  Планы недорогих навесов для автомобилей с ограниченным бюджетом

  Вы можете приобрести эти руководства, чтобы получить простые для понимания инструкции по строительству навеса для машины.У них есть несколько вариантов, поэтому вы можете настроить дизайн-проект навеса в соответствии с вашими потребностями.

  Постройте собственный навес или гараж с нуля

  Постройте собственное навесное навес для автомобиля

  Наборы навесов для самостоятельной сборки

  Эти комплекты навесов для машины своими руками идеально подходят для новичков, ищущих надежный метод. Избавьтесь от лишних хлопот в процессе строительства навеса для машины, позволив профессионалу научить вас всему. Вы даже можете сэкономить деньги, избегая легко совершаемых ошибок, следуя онлайн-плану.

  Навес для автомобиля Palram, белый

  Этот стиль с наклоном к навесу отлично подходит, если вы хотите ограничить расстояние от дома до навеса. Вам понравится удобство в дождливые или снежные дни.

  Металлический неприкрепленный навес для тяжелых условий эксплуатации

  Обеспечивает тень для крупногабаритного транспортного средства, например грузовика. Незакрепленные навесы позволяют легко мыть машину в летние месяцы.

  Неприкрепленный современный навес для машины

  В то время как большинство стилей навесов для автомобилей навеяны деревенской атмосферой, это навес для автомобилей работает стильно.Попробуйте этот современный дизайн навеса для машины, если вы живете в большом городе, где мало места.

  Гаражный комплект с навесом для тяжелых условий эксплуатации

  Навес для машины — самый доступный вариант комплекта. Это практично, если вам нужен переносной навес.

  Я надеюсь, что эти планы навесов и комплекты навесов своими руками оказались полезными. Если у вас есть какие-либо советы или рекомендации, оставьте, пожалуйста, комментарий!

  Хотите починить свой задний двор в следующий раз? Ознакомьтесь с этими проектами на заднем дворе и навесами на заднем дворе своими руками.

  Планы навесов Бесплатно | MyOutdoorPlans

  Этот пошаговый проект по деревообработке около навесов для машины бесплатно . Если вы хотите защитить свой автомобиль от непогоды, выберите подходящие планы строительства навеса для ваших нужд и бюджета. В этом проекте мы покажем вам простой и дешевый способ защитить вашу машину, построив красивую отдельно стоящую конструкцию на заднем дворе. Всегда выбирайте качественные и устойчивые к погодным условиям пиломатериалы, если хотите построить прочный навес для машины.

  Есть несколько вещей, которые вам нужно знать, прежде чем начинать собственно строительство единственного навеса. Прежде чем выбирать планы, отвечающие вашим потребностям, вам необходимо знать, есть ли какие-либо юридические требования, которые вы должны соблюдать. Посетите местный строительный отдел, если хотите получить дополнительную информацию по этому вопросу. Кроме того, не забывайте, что вам следует ознакомиться с остальными планами навесов .

  Проектов, выполненных на основе этих планов

  • A — 6 шт. Трубных форм, бетон ОПОРЫ
  • B — 3 куска пиломатериалов 4 × 4 длиной 120 дюймов, 3 стойки пиломатериалов 4 × 4 140 ″ СТОЛБЫ
  • C — 2 куска пиломатериалов 2 × 6 длиной 240 дюймов ОПОРНЫЕ БАЛКИ
  • D — 8 кусков пиломатериалов 4 × 4 длиной 25 3/4 дюйма, обрезанные под углом 45 ° с обоих концов БРАСЫ
  • E — 12 кусков бруса 2 × 4 длиной 122 1/2 дюйма РАФТЕРЫ
  • F — 8 кусков фанеры с гребнем и пазом 3/4 дюйма 4 × 8 ′ КРОВЛЯ
  • G — 250 квадратных футов гудронной бумаги TAR PAPER
  • H — 250 кв. Футов асфальтовой черепицы АСФАЛЬТОВАЯ ПЛИТКА
  • I — 2 куска пиломатериалов 1 × 6 — длина 125 3/4 ″ ОТДЕЛКА

  ---

  Один день

  План здания навеса

  План здания навеса

  Главный совет: Построить простой навес для одной машины — это простой и дешевый проект по деревообработке, который может выполнить любой человек с базовыми навыками работы с деревом.Как вы узнаете из этого проекта, вам необходимо отрегулировать размер навеса в соответствии с вашими потребностями.

  Тарифы на навес бесплатно

  Планировка навеса

  Первый шаг проекта — планировка единственного навеса. Как вы можете заметить на изображении, вам нужно использовать доску для теста и веревку. После установки их на место мы рекомендуем вам проверить правильность углов, применив правило 3-4-5 к каждому углу.

  Верхний наконечник: Кроме того, отрегулируйте положение струны до тех пор, пока диагонали не станут равными. Выкопайте ямки глубиной 2-3 фута.

  Установка столбов в бетон

  Есть несколько вариантов установки стоек навеса. Как вы можете видеть на изображении, лучший вариант — выкопать 2–3 глубоких ямы (не менее 6 дюймов под линией промерзания) и установить столбы в бетон. Как вариант, можно залить опоры и использовать анкеры для столбов.

  Верхний совет: Мы рекомендуем вам закрепить стойки с помощью спиртового уровня и временно закрепить их скобами 2 × 4 перед заполнением трубных форм бетоном.Дайте бетону высохнуть в течение нескольких дней.

  Крепление опорных балок

  Следующим этапом проекта деревообработки является прикрепление опорных балок 2 × 6 к стойкам. Как вы можете видеть на свободных планах навесов, вы должны прикрепить балки к стойкам с помощью нескольких C-образных зажимов, предварительно выровняв их.

  Просверлите направляющие отверстия в компонентах и ​​закрепите балки на стойках с помощью нескольких болтов с квадратным подголовком 5 1/2 ″. Используйте шайбы и убедитесь, что вы не затягиваете гайки слишком сильно.

  Установка подтяжек

  Хотя этот шаг не является обязательным, мы настоятельно рекомендуем прикрепить скобы 4 × 4 к стойкам, как на изображении. Обрежьте концы распорок под углом 45 ° и прикрепите их к стойкам и балкам с помощью гальванизированных винтов 3 1/2 ″.

  Всегда просверливайте направляющие отверстия перед тем, как вставлять оцинкованные шурупы, чтобы дерево не раскололось. Кроме того, добавьте водостойкий клей, чтобы повысить жесткость стыков.

  Строительство стропил

  Прикрепление стропил на место — несложный процесс, но сначала вам нужно обрезать их концы, как показано на плане.Используйте пиломатериалы 2 × 4, чтобы построить стропила, и обрежьте их концы под углом примерно 10 °.

  Верхний совет: Если вы хотите получить профессиональный результат, мы рекомендуем вам провести точные измерения и обрезать концы стропил под углом примерно 10º, используя торцовочную пилу. Работайте внимательно и спланируйте все с самого начала.

  Монтаж стропил

  Вам необходимо разместить стропила на одинаковом расстоянии, каждые 24 дюйма по центру. Как вы можете заметить на планах, мы рекомендуем разместить стропила между балками.Просверлите пилотные отверстия в балках 2 × 6 и вставьте оцинкованные винты 3 1/2 ″ в стропила.

  Мы настоятельно рекомендуем вам попросить друга помочь вам при строительстве крыши навеса для машины, так как один человек должен удерживать стропила на месте, а другой вставляет винты.

  Крепление кровельных листов

  Прикрепите листы фанеры 3/4 ″ поверх стропил, начиная с нижней части крыши. Важно отрегулировать размер листов с гребнем и пазами с помощью хорошей циркулярной пилы, прежде чем закрепить их на месте.

  Выровняйте лист с обоих концов и вставьте винты 1 1/4 дюйма в стропила через каждые 6-8 дюймов. Убедитесь, что листы закрывают опорные балки и между листами фанеры нет зазоров.

  Устройство кровли

  Установите рубероид, начиная с нижнего левого угла крыши. Прикрепите бумагу к кровле с помощью степлера. Убедитесь, что смоляная бумага нахлестывается как минимум на 2 дюйма. Не забудьте накрыть верхний выступ 14-дюймовой полосой бумаги.

  Начните первый ряд черепицы с полной вкладки, второй — с 2 1/2 вкладок, третий — с 2 вкладок, четвертый — с 1 1/2 вкладки, пятый — с 1 вкладки, шестой — с половинного вкладыша и седьмой. с 3 вкладками.

  Прикрепление планки

  Если вы действительно хотите улучшить внешний вид навеса, мы рекомендуем прикрепить планки 1 × 6 к передней и задней сторонам навеса. Как вы можете легко заметить на изображении, мы рекомендуем вам обрезать концы планок под углом 10º и прикрепить их к стропилам обода с помощью чистовых гвоздей 1 1/4 дюйма.

  Выровняйте планки на обоих концах перед тем, как вставить отделочные гвозди, если вы хотите, чтобы навес для машины имел красивый внешний вид.

  Планы навесов Бесплатно

  И последнее, но не менее важное: вы должны позаботиться о последних штрихах.Заполните зазоры шпатлевкой для дерева и дайте составу высохнуть в течение нескольких часов, прежде чем отшлифовать поверхность наждачной бумагой зернистостью 120. Протрите поверхность тряпкой и нанесите несколько слоев морилки, чтобы защитить дерево от гниения.

  Верхний совет: Между стойками можно вставить решетчатые панели, если вы хотите защитить свой автомобиль от непогоды. Кроме того, панели добавят характер вашей конструкции.

  Этот деревообрабатывающий проект был около арпорта, план бесплатный .Если вы хотите увидеть больше планов на открытом воздухе, мы рекомендуем вам ознакомиться с остальными нашими пошаговыми проектами.

  12×24 Сделай сам Наклонись к планам навесов | MyOutdoorPlans

  Этот пошаговый проект своими руками представляет собой планы навесов 12 × 24 . Я спроектировал это навес для одного автомобиля с наклонной крышей, чтобы вы могли защитить свою машину от непогоды. Этот навес для машины прочный, и его очень легко построить, если у вас есть базовые инструменты и навыки. Перед началом проекта обязательно ознакомьтесь с местными строительными нормами и правилами, чтобы ознакомиться с требованиями законодательства и внести необходимые корректировки.Взгляните на остальные мои планы деревообработки , если вы хотите получить больше вдохновения для строительства. Премиум-планы для этого проекта доступны в магазине Shop .

  При покупке пиломатериалов следует тщательно выбирать доски, чтобы они были прямыми и без видимых дефектов (трещин, сучков, скручиваний, гниения). Инвестиции в кедр или другие погодостойкие пиломатериалы — хорошая идея, так как они окупятся в долгосрочной перспективе. Используйте спиртовой уровень, чтобы отвесить и выровнять компоненты, прежде чем вставлять оцинкованные винты, иначе проект не будет иметь симметричный вид.Если у вас есть все материалы и инструменты, необходимые для проекта, вы сможете выполнить работу примерно за день.

  Проектов, выполненных на основе этих планов

  12 × 24 Сделай сам, наклоняйся к планам навесов

  Здание-12 × 24 навес для машины

  • A — 4 куска пиломатериалов 6 × 6 — длина 13 футов, 4 куска — длина 11 футов СТОЛБЫ
  • B — 2 куска пиломатериалов 6 × 6 — длиной 24 фута, 2 куска — длиной 138 1/2 ″ ОПОРНЫЕ БАЛКИ
  • C — 16 кусков пиломатериалов 6 × 6 — длина 36 ″ ОПОРА

  ---

  Один уикенд

  12 × 24 Наклон к плану навеса

  Разметка стоек навеса для машины

  Далее необходимо профессионально выложить навес для машины.Соберите доску для теста и используйте веревку, чтобы профессионально разложить все. Примените правило 3-4-5 ко всем углам и убедитесь, что диагонали равны, иначе углы не будут квадратными. Тщательно выберите место для навеса, убедившись, что оно соответствует местным нормам. При необходимости получите разрешение на строительство. Выровняйте поверхность с вниманием, удалив слой растительности.

  Установка столбов в бетон

  С помощью циркулярной пилы сделайте надрезы в верхней части стоек, чтобы они были идеально ровными.

  Установка столбов в бетон

  Вам необходимо установить столбы в бетоне (глубиной около 3-6 футов — убедитесь, что вы прочитали местные строительные нормы и правила, чтобы получить точную информацию). Сделайте ямки с помощью землеройной машины. Залейте 2-дюймовым слоем бетона дно отверстий, чтобы выровнять их. Установите формы для трубок, а затем стойки 6 × 6. Используйте спиртовой уровень, чтобы убедиться, что стойки стоят вертикально, а затем временно закрепите их на месте скобами. Наполните трубы бетоном и дайте ему высохнуть, как показано на пакетах.Убедитесь, что верхняя часть стоек выровнена.

  Пластина

  Используйте пиломатериалы 6 × 6 для пластины, которая устанавливается поверх высоких столбов.

  Боковая панель

  Используйте пиломатериалы 6 × 6 для пластины, которая устанавливается поверх коротких столбов. С помощью циркулярной пилы сделайте надрезы на обоих концах стоек, чтобы вы могли соединить их вместе с передней и задней пластинами. Сделайте параллельные надрезы внутри отмеченных участков, а затем удалите излишки молотком и стамеской.

  Установка верхних пластин

  Установите пластины 6 × 6 по бокам навеса для машины.Выровняйте края внимательно и убедитесь, что углы прямые. Просверлите направляющие отверстия в пластинах и вставьте 8-дюймовые винты в верхнюю часть стоек.

  Передние панели

  Продолжите проект, разрезав переднюю и заднюю стеновые панели. С помощью циркулярной пилы сделайте надрезы на обоих концах балок. Установите лезвие на глубину 2 3/4 дюйма и сделайте параллельные разрезы. Очистите углубления стамеской и наждачной бумагой.

  Передняя и задняя панели

  Установите пластины на переднюю и заднюю часть навеса.Используйте спиртовой уровень, чтобы убедиться, что пластины абсолютно горизонтальны, прежде чем закрепить их на месте винтами. Просверлите направляющие отверстия и вставьте винты 8 ″, чтобы плотно зафиксировать их на месте.

  Подтяжки

  Используйте пиломатериалы 6 × 6 для распорок. С помощью торцовочной пилы сделайте надрезы под углом 45 градусов на обоих концах распорок.

  Установка подтяжек

  Прикрепите стойки спиртовым уровнем и затем плотно прикрепите скобы. Просверлите направляющие отверстия в скобах и вставьте 6-дюймовые винты, чтобы плотно зафиксировать их на месте.

  12 × 24 Сделай сам Наклонись к планам навесов

  Этот большой одноместный навес для машины отличается элегантным дизайном и имеет красивый наклон крыши. Можно отрегулировать уклон крыши, если вы живете в районах с большим количеством осадков.

  12 × 24 Сделай сам, наклоняйся к планам навеса — вид сбоку

  Пожалуйста, ознакомьтесь с ЧАСТЬ 2 проекта, чтобы узнать больше о том, как построить наклонную крышу навеса. Вы можете внести несколько изменений в мой дизайн, чтобы освободить место для хранения вещей по бокам от навеса для машины.Премиум-планы для этого проекта доступны в магазине Shop .

  Этот проект по деревообработке был примерно 12 × 24 одинарных навесов для машины . Если вы хотите увидеть больше планов на открытом воздухе, просмотрите остальные наши пошаговые проекты и следуйте инструкциям, чтобы получить профессиональный результат.

  навесов для автомобиля своими руками — Наборы навесов, созданные для того, чтобы вы могли сделать это самостоятельно

  Навесы для машины своими руками или навесы для машины своими руками, как их еще называют, — это один из лучших проектов по благоустройству дома, который вы можете сделать.

  Они обеспечивают отличный и экономичный способ защиты ваших транспортных средств и ценных инвестиций и могут прослужить вам долгие годы.

  Навес для машины своими руками и комплекты навесов практически во всех отношениях одинаковы, но есть вещи, на которые нужно обратить внимание, чтобы убедиться, что это настоящее упражнение типа «сделай сам навес для машины».

  Что делает навес для машины своими руками
  • Навес для машины своими руками должен сводить к минимуму работы, необходимые для его установки.
  • Это должно быть сделано без использования дорогих специальных инструментов. См. Наши статьи об инструментах, необходимых для комплектов навесов для автомобилей.
  • Надлежащий навес для машины своими руками должен быть спроектирован с учетом соответствующих строительных и ветровых норм. Все наши навесы для автомобилей своими руками соответствуют этим стандартам.
  • Он также должен включать специальную техническую документацию, чтобы вам не пришлось платить инженеру значительные дополнительные деньги.
  • Он должен иметь инструкции и / или некоторую техническую помощь.Все навесы для автомобилей своими руками поставляются с гидом, плюс вы можете позвонить нам, если у вас возникнут какие-либо вопросы.
  • Быть изготовленным из качественных материалов, которые можно легко и просто приобрести на месте — именно по этим причинам мы используем сталь и Genuine Colorbond от Bluescope Lysaght.
  Вот 7 преимуществ, которые вы получаете, используя навесы для автомобилей своими руками от Excalibur Carports:
  • Предварительно нарезанные и перфорированные — все стальные элементы конструкции и стойки обрезаются по длине и пробиваются отверстия для крепления соединительных болтов.Это экономит ваше время, позволяя вам или установщику (если вы не хотите заниматься своими руками) быстро и легко построить навес для машины.
  • Инженерное обеспечение включено — Все навесы для самостоятельной работы от Excalibur Carports включают в себя инженерные чертежи, соответствующие действующим стандартам и которые могут быть использованы для подачи заявки и утверждения Советом. Вас не поймают, и вы сэкономите деньги, зная, что ваш навес для машины правильный.
  • Умные конструкции навесов — Наборы навесов своими руками, которые были правильно спроектированы, прочны, но также просты в сборке
  • Поставляемая австралийская сталь — Мы поставляем только подлинную высокопрочная сталь и сталь Colorbond от Bluescope Lysaght, поэтому вы знаете, что она долговечна
  • Вся гамма цветов Colorbond — Вы не ограничены несколькими цветами.Вы можете выбрать из полной коллекции доступных подлинных красок Colorbond, а также Zincalume
  .
  • Выбор размеров и типов крыши — Огромный выбор размеров и высот для любого транспортного средства, будь то автомобиль, лодка, караван, дом на колесах, грузовик и т. Д. У вас также есть выбор типов крыши. Вы также всегда получите максимальную выгоду, если подберете крышу самодельных навесов для крыши вашего дома. Вот почему у нас есть все основные типы крыш для навесов, включая Dutch Gable, Hip Roof, Gable и Skillion.
  • Доставка на ваш сайт — Есть также доставка по всей Австралии в большинство городов:
    Доступность доставки в основные центры: Брисбен, Сидней, Мельбурн, Аделаида, Перт, Хобарт, Дарвин. Плюс большинство региональных районов.

  Когда вы на самом деле делаете проект самостоятельно от начала до конца, вы чувствуете себя прекрасно, это дает вам чувство удовлетворения, потому что вы тот, кто это сделал.

  Не все из нас могут или хотят построить дом.Но навес для машины своими руками гораздо более выполнимый и стоит того. Так что, если вы хотите защитить свой любимый автомобиль, лодку, караван, дом на колесах и т. Д., Почему бы не подумать о покупке и строительстве навеса для машины своими руками. Мы думаем, вы будете рады, что сделали.

  Позвоните нам по номеру 1300 011191, чтобы мы могли помочь вам с самодельным навесом для вашего дома, или, если вам просто нужны цены на самодельный навес, перейдите на страницу с расценками на навес, и мы свяжемся с вами, как только сможем .
  Большое спасибо

  С наилучшими пожеланиями,
  Кейт и Эшли
  Навесы для автомобилей Экскалибур

  Бесплатные планы навесов | HowToSpecialist

  Эта пошаговая статья о бесплатных планах навесов .Строительство навеса для машины на заднем дворе — сложный проект, но вы можете сократить общие расходы, если решите выполнить эту задачу самостоятельно. Принимая во внимание большое разнообразие дизайнов и форм навесов, мы рекомендуем вам потратить некоторое время на изучение различных планов и идей навесов и выбрать тот, который наилучшим образом соответствует вашим потребностям, вкусам и бюджету. Независимо от вашего выбора, вы не можете построить такую ​​сложную конструкцию в одиночку, поэтому вам следует попросить подручного друга помочь вам во время проекта.Работайте с большой осторожностью и убедитесь, что вы выбрали качественные материалы и используете правильные инструменты для работы, если вы хотите получить профессиональный результат.

  Расположение навеса для машины является важной частью вашего проекта, поэтому вы должны обратить внимание на этот аспект, прежде чем начинать строительство. Прежде чем выбрать место, внимательно прочтите местные строительные нормы и правила, а также план бесплатного навеса , чтобы он соответствовал законодательным требованиям. В большинстве случаев необходимо соблюдать определенное расстояние от ограды собственности, а также от других окружающих построек.Работайте с особой осторожностью и проконсультируйтесь с архитектором, если у вас возникнут проблемы с интерпретацией местных требований.

  Выбирайте материалы с особой тщательностью, иначе навес не будет долговечным. Вообще говоря, деревянные доски и столбы должны быть предназначены для использования на открытом воздухе, как и другие товары, которые вы покупаете. После того, как вы построили конструкцию, вы должны заполнить отверстия шпаклевкой для дерева, отшлифовать поверхности наждачной бумагой средней зернистости и нанести несколько слоев защитного лака на всю конструкцию.Кроме того, используйте спиртовой уровень, чтобы проверить, расположены ли компоненты навеса по вертикали и идеально ли выровнены.

  Сделано из этого плана

  Чтобы построить навес для машины , вам понадобится:

  Материалы

  • A — цемент, песок, 6 шт регулируемых анкеров ФУТБОЛКИ
  • B — 6 кусков пиломатериалов 4 × 4, длиной 84 дюйма СТОЛБЫ
  • C — 2 куска пиломатериалов 4 × 4, длиной 240 дюймов ВЕРХНИЕ ПЛИТЫ
  • D — 16 кусков пиломатериалов 2 × 4, длиной 32 дюйма, обрезка под углом 45 ° с обоих концов ОПОРА
  • E — 22 куска пиломатериалов 2 × 4, длиной 84 дюйма, обрезанные под углом 60 ° с обоих концов RAFTERS
  • E — 11 кусков пиломатериалов 2 × 4, длиной 120 дюймов, обрезанные под углом 30º с обоих концов НИЖНИЕ РАФТЕРЫ
  • E — 11 шт. Размером 2 × 4 31 дюйм, 22 шт. По 2 × 4 17 1/2 ”- срез под углом 30 ° с одного конца ПРОМЕЖУТОЧНЫЕ РАФТЕРЫ
  • F — брус 2 × 6 или обшивка 3/4 дюйма ПЕРЕДНИЕ И ЗАДНИЕ КОНЕЦЫ ДВИГАТЕЛЯ
  • G — 4 куска пиломатериалов 2 × 4, длиной 80 дюймов, обрезанные под углом 60 ° с обоих концов НАВЕСЫ
  • H — 300 кв. Футов фанеры с пазами 3/4 дюйма КРОВЕЛЬНЫЕ ЛИСТЫ
  • I — 300 кв. Футов подкровельного покрытия КРОВЕЛЬНЫЙ ВОЙЛОК
  • J — 300 квадратных футов асфальтовой черепицы ПЕРЕГОРОДКА

  ---

  Инструменты

  подсказок

  • Профессионально выложите навес для машины, используя тесто и веревку.
  • Спланируйте навес и выберите его дизайн в соответствии со своими потребностями и вкусами

  Время

  Связанные

  План здания навеса

  Планы строительства навеса

  Строительство навеса для машины — сложный проект, но с небольшими вложениями вы можете защитить свой автомобиль от непогоды.Вы можете выбрать из множества вариантов дизайна, например, прислоненные к конструкциям или навесы для автомобилей с двускатной крышей. В этой статье мы покажем вам, как построить отдельно стоящий навес для машины, используя обычные инструменты и материалы.

  Умный совет: Тщательно и внимательно проверяйте материалы, если вы хотите, чтобы работа выполнялась профессионально. Пиломатериал (обработанный давлением) должен быть абсолютно прямым и в хорошем состоянии.

  Бесплатные планы навесов

  Закрепление стойки в бетоне

  Первым шагом проекта является выбор системы крепления, которую вы собираетесь использовать.С одной стороны, вы можете вставить столбы прямо в бетон, если хотите построить навес для машины с жесткой конструкцией. Другой вариант — залить бетонные опоры и установить металлические опорные анкеры. И последнее, но не менее важное: если вам нужно построить навес на бетонной плите, вы должны закрепить анкеры соответствующими винтами.

  Если вы выберете один из последних методов, вам нужно будет добавить опоры к конструкции, установив распорки.

  План навеса

  Перед тем, как приступить к проекту, необходимо выбрать место для навеса и правильно его выложить.Чтобы сделать работу профессионально, вы должны сделать доску для теста 2х4 и использовать веревку, как на изображении. Помните, что диагонали прямоугольника должны быть равны, иначе углы не будут прямыми.

  Умный наконечник: Примените правило 3-4-5 к каждому углу, чтобы углы составляли 90º.

  Опоры навеса

  Следующим шагом будет строительство бетонных опор для каждой стойки. Следовательно, вы должны выкопать ямы диаметром 3 дюйма (6 дюймов ниже линии замерзания) и диаметром 15 дюймов.После этого насыпьте слой гравия толщиной 4 дюйма, плотно утрамбуйте и установите трубчатые формы на место. Затем смешайте небольшое количество бетона, чтобы заполнить формы труб, и установите регулируемые анкеры.

  Умный наконечник: С помощью спиртового уровня убедитесь, что все формы идеально горизонтальны.

  Установка стоек навесов

  Дайте бетонным основам высохнуть в течение не менее 48 часов, а затем установите на место стойки высотой 7 футов 4 × 4. Для того, чтобы работа была выполнена профессионально, вы должны установить вертикальные стойки с помощью спиртового уровня и зафиксировать их в нужном положении с помощью нескольких скоб.

  Умный совет: Вы можете отрегулировать размер навеса для машины в соответствии со своими потребностями и вкусами (например, припарковать две машины вместо одной).

  Планы навесов

  После этого вы должны установить верхние панели с обеих сторон навеса для автомобиля своими руками. Как вы можете видеть на наших бесплатных планах, вы можете использовать деревянные доски 4 × 4 или 2 × 4 для постройки навеса.

  Исходя из нашего собственного опыта, мы рекомендуем вам работать с особой осторожностью, уделять внимание деталям и использовать древесину, предназначенную для использования на открытом воздухе.Кроме того, если вы проведете точные измерения и используете подходящие инструменты для работы, вам удастся построить навес для машины за несколько дней.

  Крепление навеса для машины скобами

  Чтобы создать жесткую и прочную конструкцию, вы должны закрепить стойки, используя 2х4, как на изображении. Работайте осторожно, обрезая концы подтяжек под углом 45º, чтобы получить аккуратный вид.

  Чтобы закрепить скобы на месте, мы рекомендуем вам вбить винты 3-4 дюйма после того, как вы просверлите несколько пилотных отверстий.Не забывайте, что все подтяжки должны быть одного размера, чтобы они выглядели аккуратно.

  Планы каркаса навеса

  Продолжайте закреплять каждый деревянный столб таким же образом, как описано выше. Работайте с большой осторожностью, чтобы построить правильную структуру. Как вы можете видеть на изображении, вам нужно установить пару скоб на внешней стороне навеса, а другую — на внутренней.

  Умный совет: Если вам нравится дизайн, вы можете использовать стойки 4 × 4 и сделать одну пару скоб.Закрепите их 4-дюймовыми винтами с обоих концов.

  Тарифы на навес бесплатно

  Фермы навесов

  Строить крышу навеса для машины можно несколькими способами, но вы должны выбрать технику, которая лучше всего соответствует вашему бюджету и потребностям. Крыша может иметь А-образную форму или вы можете построить простую конструкцию с наклоном в сторону.

  Независимо от вашего выбора, мы рекомендуем вам собрать фермы на земле, а затем поднять их в нужное место.Кроме того, стыки укрепить фанерными косынками.

  Строительство ферм

  Следуйте диаграмме, чтобы собрать компоненты и плотно скрепить все вместе. Просверлите пилотные отверстия и вставьте винты 4 1/2 ″, чтобы создать жесткие соединения.

  План крыши навеса

  Очень важно построить все фермы одинаково, иначе вы не сможете закрепить кровельные листы на месте.Поместите фермы через каждые 24 дюйма по центру, чтобы правильно выдержать вес крыши и снега зимой.

  Чтобы закрепить фермы на месте, закрепите их винтами 6 дюймов в верхних пластинах или забейте гвозди через опорные элементы в верхних пластинах. Перед установкой шурупов используйте спиртовой уровень, чтобы отвесить стропила.

  Установка свесов

  Если вы хотите придать конструкции характер, вам следует покрыть фронтоны навеса планками 2 × 6 и установить выступы 2 × 4.Выровняйте все компоненты с большой осторожностью, если хотите получить профессиональный результат.

  Умный наконечник: Во избежание раскола древесины мы рекомендуем предварительно просверлить компоненты и закрепить их на месте винтами 3 ”.

  Укладка кровельных листов

  После того, как вы построили основную конструкцию крыши, используя наши бесплатные планы навесов, мы рекомендуем вам установить кровельные листы на место. Поэтому мы рекомендуем использовать фанеру 3/4 дюйма и зафиксировать ее на месте, вставив 2-дюймовые винты через листы непосредственно в стропила.

  Умный совет: Не забудьте уложить рубероид по всей поверхности. Работайте с особой осторожностью, убедившись, что сливные колпачки находятся под войлоком.

  Установка сливных пробок

  Перед тем, как укладывать битумную черепицу по всей поверхности крыши, рекомендуем установить водосточные заглушки. Боковые сливные колпачки должны быть размещены под рубероидом, а передняя и задняя сливные колпачки должны быть поверх войлока.

  Умный совет: Если вы заметили небольшие отверстия или зазоры между крышками водостока и крышей, было бы неплохо заполнить их соответствующим герметиком перед установкой рубероида.

  Бесплатные планы навесов

  Затем установите черепицу, начиная с низа крыши. Внимательно прочтите инструкции производителя, прежде чем устанавливать их на крышу, иначе вы можете не использовать правильные методы.

  При установке битумной черепицы убедитесь, что она выступает примерно на полдюйма над крышками оттока. Отрежьте отдельные черепицы и используйте их для изготовления верхних гребешков. Закройте любой зазор подходящими продуктами.

  Строительство навеса для машины

  Посмотрите на эти планы , если вы хотите построить более простой навес для машины.Этот навес для автомобиля имеет пошаговые схемы и полный список разрезов.

  Спасибо, что прочитали нашу статью о бесплатных планах навесов для автомобилей , и мы рекомендуем вам ознакомиться с остальными нашими проектами. Не забывайте делиться нашими статьями с друзьями с помощью виджетов социальных сетей. НАПИШИТЕ нас на Facebook, чтобы мы первыми получали наши последние проекты и помогали нам создавать больше бесплатных планов.

  7 бесплатных планов навесов для машины | Бесплатные планы сада

  Эта подробная статья о 15 бесплатных планах навесов .Если вам нужно укрытие для вашего автомобиля, чтобы защитить его от непогоды, вам стоит рассмотреть эти проекты. Я выбрал лучшие планы навесов в Интернете. Все планы абсолютно бесплатны, поэтому вам придется потратиться только на материалы. Некоторые планы даже включают в себя реальные проекты, построенные на основе инструкций, так что это двойной выигрыш. Я буду продолжать искать лучшие планы навесов в Интернете и увеличивать список. Так что вы можете убедиться, что это самый полный список бесплатных планов навесов в Интернете!

  Если вы хотите защитить свой автомобиль от прямых солнечных лучей или непогоды, вы можете построить навес для машины.Гараж требует больше места и дополнительных затрат, поэтому строительство навеса — хороший компромисс между тем, что вы даете, и тем, что получаете. Мы отобрали 7 лучших планов навесов, начиная с базовых проектов стоимостью менее 300 долларов и заканчивая двойными навесами. Все планы тщательно подобраны, поэтому вам не о чем беспокоиться.

  7 Бесплатные планы навесов

  Прикрепленные планы навесов

  Первый проект — это также самый простой и понятный проект, который вы можете выбрать для своего дома.Навес для машины — простое решение, если вы хотите защитить свой автомобиль от непогоды. Кроме того, прикрепив конструкцию к вашему дому, автомобиль будет находиться рядом с вашим домом, поэтому у вас будет легкий доступ, даже когда идет дождь. Планы детализированы и содержат все схемы и инструкции, необходимые для успешного проекта. БОЛЬШЕ >>

  Этот план представляет собой небольшой навес для машины с наклонной крышей. Этот навес идеально подходит для компактного автомобиля и построен на прочном каркасе 6 × 6.Планы идут с пошаговыми инструкциями, схемами и полным списком разрезов. БОЛЬШЕ >>

  Вы можете использовать эти планы, если хотите построить навес для машины и небольшой садовый сарай. Этот проект построен на прочной конструкции стойки 6 × 6. Место для хранения действительно полезно для хранения автомобильных запчастей (шин, аксессуаров) или садового инвентаря. Этот навес для машины имеет двускатную крышу с большими свесами со всех сторон. Если вам нравится эта идея дизайна навеса, убедитесь, что вы ознакомились с полными бесплатными планами и идут с полным списком вырезок / покупок. БОЛЬШЕ >>

  У вас 2 машины? Хотите защитить машину от непогоды? У вас ограниченный бюджет на приют для машины? Тогда ваш ответ — это планы, которые показывают вам, как построить навес для машины, шаг за шагом. Этот двойной навес для машины имеет двускатную крышу и прочную конструкцию 6 × 6 с прочными фермами. Доступен список вырезов, а также формат загрузки PDF. БОЛЬШЕ >>

  Навес для одной машины прочный, с двускатной крышей и большими свесами для защиты вашего автомобиля от непогоды.Планам легко следовать, они содержат пошаговые инструкции, схемы и полный список для резки / покупок. БОЛЬШЕ >>

  Это очень высокий навес для машины, поэтому, если вы ищете бесплатные тарифные планы для чего-то вроде этого, вам стоит его проверить. Навес для машины имеет двускатную крышу и очень прочную конструкцию. В общем, большие планы на дом на колесах или на колесах. БОЛЬШЕ >>

  Планы навесов Бесплатно

  Если вы хотите построить отдельно стоящий навес для машины, вам следует рассмотреть эти планы.Односкатная крыша сливает воду из машины. Кроме того, прочный навес для машины имеет распорки и жесткую конструкцию. Вы можете внести коррективы в габариты навеса. БОЛЬШЕ >>

  Планы навесов для автодомов

  В нашем списке мы даже выбрали планы для вашего дома на колесах. Просто убедитесь, что вы следуете инструкциям из статьи, и вы сможете собрать этот проект всего за один уик-энд. Крыша очень прочная, а навес для машины достаточно высок, чтобы без проблем припарковать дом на колесах. БОЛЬШЕ >>

  Как сделать навес для машины

  Если вам нравится современный дизайн, вам следует подумать о строительстве навеса с плоской крышей. Конструкция усилена диагональными раскосами. Навес для машины имеет небольшой уклон, что позволяет правильно направлять воду. Статья очень хорошо документирована и содержит список вырезок, а также пошаговые схемы. БОЛЬШЕ >>

  Планы навесов с плоской крышей

  Если у вас две машины, вы можете защитить их обе от непогоды, не строя двух отдельных построек.Таким образом, этот план является вариацией предыдущего проекта, с той лишь разницей, что он может охватывать две машины. Излишне говорить, что планы отличные, поскольку они содержат подробные схемы, полные инструкции и многочисленные советы. БОЛЬШЕ >>

  Планировки двойных навесов

  Другой подход — построить двойной навес для машины с двускатной крышей. Эта конструкция имеет размер 20 × 20, поэтому в ней достаточно места для двух автомобилей. Планы хорошо написаны, так что если дизайн вам нравится, вам обязательно стоит взглянуть. БОЛЬШЕ >>

  Как построить гараж на одну машину

  Бонусный проект — гараж на одну машину. Если вам нужен простой гараж вместо навеса, этот проект именно то, что вам нужно. В конструкции есть большая дверь гаража, расположенная на передней стороне, и боковая дверь для легкого доступа. Кроме того, в гараже есть два больших окна, чтобы вам было достаточно света. Главное преимущество этого проекта в том, что вы также можете использовать гараж для безопасного хранения инструментов. БОЛЬШЕ >>

  Недавно я столкнулся с этим проектом навеса для автомобиля 16 × 22, и он действительно привлек мое внимание. Это действительно прочный навес для машины с крутой крышей, поэтому, если вы живете в районе с сильным снегопадом, обязательно проверьте это. Кроме того, я дам вам совет: вы можете создать дополнительное пространство для хранения, создав красивый и простой лофт под двускатной крышей. Только представьте, сколько ящиков вы можете там уместить. БОЛЬШЕ >>

  Если у вас более трех автомобилей, вам не нужно строить несколько навесов и тратить необходимое пространство на заднем дворе.Таким образом, вы можете просто взглянуть на эти планы впечатляющего убежища на 3 машины. Этот навес для машины имеет действительно прочную конструкцию с двускатной крышей. Вы можете построить навес на бетонной плите или прямо на земле, хотя я не рекомендую этого делать. БОЛЬШЕ >>

  Этот проект уникален еще и тем, что приносит деньги! Солнечные батареи служат крышей для навеса для машины, приносят вам деньги и позволяют сэкономить на счетах за электроэнергию. Кроме того, это идеальный проект, если вы живете в пустыне и у вас нет доступа к электричеству.Таким образом, этот навес для машины будет производить электричество, поэтому вы можете воспользоваться новейшими технологиями. В статье приведена смета расходов, но не приведены схемы или инструкции. БОЛЬШЕ >>

  HowToSpecialist пришел с этими классными планами навеса для машины с действительно прочными конструктивными фермами. Если вам нужен навес для машины рядом с уже существующим зданием, эти бесплатные планы подойдут для вас. Все, что вам нужно знать, входит в комплект. БОЛЬШЕ >>

  Планы навесов для автофургонов 20 × 40

  Если у вас есть лодка, грузовик или большой дом на колесах, этот прочный и высокий навес 20 × 40 — именно то, что вам нужно. К счастью, я снабдил вас пошаговыми инструкциями и трехмерными диаграммами. Все легко соблюдать, но убедитесь, что вы ознакомились с местными правилами, чтобы соблюдать правила. Это мой собственный план, поэтому вы знаете, что не ошибетесь. БОЛЬШЕ >>

  Строительство двойного навеса для машины

  Поскольку это мой список, я подумал, что добавление еще одного из моих собственных планов никому не повредит.Таким образом, перед нами навес для машины 20х40 с двускатной крышей и прочной стропильной конструкцией. Фермы размещаются каждые 16 дюймов по центру. Вы можете легко сэкономить время, используя специальные фермы, которые можно найти в крупных магазинах DIY. К счастью, в моих планах навесов есть полные списки вырезок и покупок, так что вы можете начать крупно с проектом и не тратить время на расчеты. БОЛЬШЕ >>

  Как построить навес для одного автомобиля

  Если вы хотите построить навес только для одной машины с ограниченным бюджетом, эти планы созданы для вас.Я разработал это, чтобы создать прочную структуру и снизить затраты. К тому же очень хотелось сделать навес, приятный глазу. Полные списки вырезок и покупок в моем блоге. БОЛЬШЕ >>

  Навес для хранения — Видео!

  Этот проект деревообработки составил около 15 бесплатных навесов для автомобилей . Если вы хотите увидеть больше планов сада, мы рекомендуем вам ознакомиться с остальными нашими пошаговыми проектами.НАПИШИТЕСЬ на нас на Facebook, чтобы мы первыми получали наши последние обновления и отправляли фотографии с вашими проектами DIY.

  чертежей, готовых к разрешению на строительство навеса для машины своими руками на Гавайях

  Вы хотите построить свой собственный навес для машины? Используйте это простое руководство, чтобы начать работу над навесом для машины своими руками и стать красивым дополнением к вашему дому на Гавайях.

  Шаг первый — Контрольный список и разрешения

  Первый шаг — убедиться, что вы соблюдаете все ограничения на действия, и ознакомиться с кодексами и постановлениями вашего округа по любым строительным проектам.

  Поскольку мы находимся на острове Оаху, наша первая страница поможет вам сориентироваться, и вы также найдете ссылку на контрольный список и разрешение на строительство жилья в округе Гонолулу.

  Шаг второй — Решение по существу

  Решите, какой материал лучше всего подходит для вашего навеса: дерево или сталь. Фактически, чтобы помочь вам лучше понять, используйте эту информацию, найденную на сайте DoItYourself.com , чтобы узнать преимущества и недостатки обоих:

  1. Дерево, как сообщается, является «обычным» материалом, из которого строят навес для машины.
     1. Преимущества
        • Их проще построить
        • Доступнее строить
        • Предлагают больший выбор дизайнов
        • Деревянные навесы улучшат внешний вид вашего дома
        • Еще проще отремонтировать
     2. Недостатки
        • Выветривание может повлиять на долговечность навеса для машины
        • Гниение могло быть проблемой
        • Следует регулярно наносить средство защиты.
        • Пожар — угроза
  2. Metal дает вам выбор между алюминием и сталью.
     1. Преимущества
        1. Обеспечивают лучшую защиту от непогоды
        2. Металлические навесы для автомобилей защищают от гниения, плесени и насекомых
        3. Противостоят огню
        4. Требуется меньшее обслуживание.
        5. Металлические навесы для машины могут повысить ценность вашего дома
     2. Недостатки
        1. Скорее всего, потребуется больше времени при строительстве металлического навеса для машины
        2. Металлические навесы не позволяют создавать уникальные конструкции
        3. Ржавчина и коррозия возможны без защитного средства
        4. Ржавчина или коррозия могут быть непривлекательными
        5. Металлические навесы дороже строить
  Этап третий — Разработка проекта и подготовка основания

  Составление соответствующих планов для подачи разрешений и подготовки земли очень важно.

  1. Нарисуйте планы самостоятельно.
  2. Вы можете приобрести планы в Интернете, которые могут быть не приняты там, где вы живете.
  3. Работайте с профессионалом, который знает, что приемлемо
  4. Выберите подходящее место для навеса для машины
  5. Подготовка грунта в соответствии с обзором Bob Vila .
     • Вам нужно проверить, что находится под землей?
     • Знаете ли вы, какого размера должна быть ваша площадь?
     • Каким будет пол вашего навеса: грязь, гравий или бетон?
     • Как вы обезопасите фундамент вашего сооружения?
  Шаг четвертый — Подготовка материала и инструмента

  Важно, чтобы вам было комфортно строить безопасный навес для машины с учетом требований безопасности.После того, как вы выбрали дизайн своего плана и понравившийся вам материал, самое время собрать инструменты и материалы, которые понадобятся вам для постройки навеса.

  На самом деле, вот несколько ценных ресурсов, которые помогут в вашем исследовании и планировании:

  HowToSpecialist поможет вам построить деревянный навес, а также поможет подумать о типе и размере: навес для одного автомобиля, навес для двух автомобилей или навес с навесом. Обязательно обратите внимание на оборудование для обеспечения безопасности, которое вам необходимо при строительстве навеса.

  Кроме того, на Bunnings Warehouse, вы найдете семь коротких видеороликов, в которых рассказывается, как построить деревянный навес для машины.

  Наконец, если вы планируете построить металлический навес для машины, прочтите DoItYourself.com , прежде чем начинать весь процесс. Обратите внимание на статью о шестиэтапном проекте строительства металлического навеса для машины. В нем показано, как устранить утечки, которые могут возникнуть в металлических навесах.

  Дизайн домовладельцев — здесь, чтобы помочь домовладельцам на Гавайях

  Обладая почти 30-летним опытом работы с домовладельцами на острове Оаху, Owner’s Built Design предлагает экспертные услуги по проектированию жилых домов, проектированию и оформлению разрешений.Готовые к разрешению чертежи готовы к рассмотрению и отбору, что, как оказалось, легко понять домовладельцам в их проектах «сделай сам». Всегда большая честь работать с домовладельцами на Оаху и на Гавайях.

  Позвоните сегодня, и давайте рассмотрим ваши потребности в навесах.

  Авторские права защищены Digiprove Спасибо за посещение!

  Позвоните по телефону (808) 383-4632 для бесплатной консультации по вопросам проектирования и составления сметы на острове Оаху.

  Спасибо, что снова зашли!

  Если вы еще не позвонили нам, чтобы организовать бесплатную консультацию, позвоните по номеру (808) 383-4632 для получения информации о проектировании и составлении сметы для вашего проекта на Оаху.

  .

  No related posts.
