Скамейка на дачу своими руками (чертежи, фото)

Скамейка на дачу своими руками (чертежи, фото)

Не будет преувеличением, если сказать, что садовая скамейка очень нужная вещь на дачном участке. Если установить скамейку в теньке, то на ней будет приятно отдыхать летом в жаркую погоду. Да и вечером посидеть на ней и посмотреть на закат солнца не менее приятно.

Вопрос о приобретении садовой скамейки возникал достаточно часто по указанным выше причинам, но реализация долго откладывалась, по причине того что сложно было подобрать подходящий вариант. Либо не устраивал по цене, либо по качеству, либо возникали проблемы с транспортировкой. Поэтому в конечном итоге решил сделать скамейку своими руками.

Задавшись вопросом как сделать садовую скамейку, был определен ряд принципиальных требований, которым она должна удовлетворять:

• Скамейка должна быть сделана из доступных материалов, которые не сложно привести на дачу.
• Скамейка должна быть удобной.
• Конструкция скамейки должна быть такой, чтобы можно было изготовить ее своими руками без применения специального инструмента.
• Скамейка должна хорошо переносить уличные условия, т.е. она должна стоять весь дачный сезон под открытым небом и не терять своего внешнего вида и функциональных качеств.

Исходя из описанных требований, родился проект садовой скамейки показанной на фото выше. Материал скамейки дерево. При изготовлении деревянной скамейки специального инструмента не требуется. Для защиты от внешних неблагоприятных факторов скамейка покрыта лаком. Так что большинству начальных требований она удовлетворяет.

На мой взгляд, самое сложное и интересное в изготовлении скамейки своими руками это конструкция и эргономика. Основными факторами по эргономике на которые следует обратить внимание является высота скамейки, ширина сиденья, угол наклона спинки, ширина спинки и длинна скамейки. От этих параметров зависит, удобно скамейкой будет пользоваться или нет.

Чертеж скамейки

Все размеры на чертеже приведены в сантиметрах, не указан только угол наклона спинки и общая высота, об этом далее. А сначала хочется прокомментировать некоторые размеры.

Длина скамейки выбрана таким образом, чтобы свободно на ней могло разместиться три человека. Если приобретать доски стандартного размера 6м, то на изготовление скамейки уйдет две доски, и обрезков практически не останется. Кроме того, перевозить доски длиной 1,5 м можно без труда на легковом автомобиле.

Толщина доски выбрана 40мм, что обеспечивает жесткость конструкции скамейки.

Зазоры между досками на спинке и на сиденье необходимы, чтобы на скамейке не задерживалась вода, т.к. скамейка стоит под открытым небом. В результате, учитывая ширину доски и зазоры, получается, что ширина сиденья 40 см, этого достаточно, чтобы комфортно сидеть взрослому человеку.

Угол наклона спинки составляет порядка 18 градусов. Как сделать такой наклон будет описано далее.

Теперь хочется сказать несколько слов о конструкции садовой скамейки. Как видно из чертежа и фото скамейка имеет четыре ножки. При этом задние ножки выполняют роль держателя спинки. Для придания жесткости ножки соединены между собой.

Работа по изготовлению скамейки начинается с того, что доски пилятся на нужный размер:

• 5 досок длиной 1500 мм.
• 2 доски длиной 360 мм.
• 2 доски длиной 520мм. Далее эти доски разрезаются по длине, в результате получается 4 бруска. Эти бруски необходимы для соединения ножек и крепления сидения. Так же на этих брусках снимается внешний угол, чтобы не цеплять за него ногами.
• 2 доска длиной 720 мм. На этих досках делается срез. Они будут выполнять роль держателя спинки и ножки одновременно. Размеры указаны на чертеже ниже.

Все эти размеры указаны с учетом того, что конечная ширина доски после строгания и пр. обработки 140мм.

После того как все доски нарезаны нужно их отстрагать, чтобы избавиться от заусенцев. Также желательно снять фаски, чтобы края были гладкими. После чего можно приступить к сборке садовой скамейки.

Сначала собираются ножки. Ножки соединяются между собой с помощью поперечен по средствам саморезов. После чего на получившиеся ножки крепятся доски сиденья и спинки. Эти доски так же крепятся саморезами. Для того чтобы спрятать крепеж, крепление нужно делать с обратной стороны.

Если длины саморезов не хватает, то можно предварительно просверлить отверстие диаметром больше, чем шляпка самореза.

Заключительным этапом сборки скамейки является установка нижней поперечины, которая скрепляет ножки между собой.

После того как скамейка собрана ее можно покрыть лаком для защиты от влаги, применив яхтовый лак. Либо обработать пропиткой от гниения как детскую песочницу. Безусловно, покрытие лаком выглядит гораздо лучше, но оно обладает одним существенным недостатком, скамейка становится холодной на ощупь.

Так же если просто покрыть лаком скамейку она будет шершавой. Чтобы скамейка была гладкой нужно сначала покрыть ее одним слоем лака, дождаться когда он высохнет. После чего наждачной бумагой обработать появившиеся шершавые места, после чего покрыть еще двумя слоями лака. Тогда скамейка будет гладкой. На фото скамейка которой идет четвертый год. Так вот она хорошо сохранилась. Естественно на зиму она убирается в домик.

Чтобы вам было проще сделать скамейку своими руками приведу чертежи скамейки.

Источник: www.mhremont.ru

фото идеи и чертежи, видео инструкции

Скамейка просто необходима на даче или приусадебном участке. Основное ее предназначение – это место для отдыха. Тот, кто умеет работать, тот должен уметь и отдыхать. Кто-то просто устанавливает скамейку, а кто-то создает интересный уголок, который непременно располагает к полноценному отдыху. Можно просто отдыхать, а можно просто получать удовольствие от окружающей природы и от результатов своего труда. Существует много идей, заслуживающих на внимание. Особый интерес представляют обычные конструкции, которые может повторить любой человек, знакомый с деревом и владеющий примитивным набором инструментов.

Содержание

• 1 Фото оригинальных скамеек (варианты для дачи и сада)
• 2 Скамейка из бревна
• 3 Лавки из металла и дерева
• 4 Скамейки из досок
• 5 Оригинальные решения
• 6 Как сделать скамейку: фотоотчеты
  • 6.1 Лавка без спинки
• 7 Скамейка для дачи из сломанных стульев
• 8 Кресло-скамейка для сада из паллет
• 9 Рабочие чертежи скамеек из дерева
• 10 Видео уроки

Фото оригинальных скамеек (варианты для дачи и сада)

Все могут себе представить, какой вид имеет самая обычная скамейка, но не всем простота по душе и большинство останавливает свой выбор на оригинальных решениях. Всем хочется иметь то, чего нет, например, у соседа по даче. Практически все дачники начинают с украшения дачного или приусадебного участка, и здесь имеется так же много вариантов. Как вариант, можно заняться дизайном участка с установки скамейки, предварительно определившись с местом отдыха. Ведь место отдыха не нужно потом, оно необходимо сейчас. Поэтому, дизайном этого места следует заняться на первых этапах процесса украшения дачного или приусадебного участка и лишь потом приступать к дизайну остальной части территории.

Как правило, дачники очень сильно увлечены выращиванием различных зеленых насаждений и цветов. Особенно, их много возле построек. Как вариант, можно объединить насаждения с зоной отдыха, установив скамейку не далеко от дачи. В данном случае, все будет органично смотреться: и зеленые насаждения, и клумбы с цветами, и оригинальная скамейка.

Две клумбы из досок и между ними скамейка

Вариантов огромное множество: от самых простых, до самых мудреных. Самый простой вариант может состоять из двух деревянных ящиков, в которые высажены цветы, и двух досок, сооруженных между этими ящиками. Доски обязательно должны быть оструганными и хорошо зашкуренными. Эту конструкцию можно расположить непосредственно возле стенки дачи. На стенку можно закрепить пару таких же оструганных досок, которые послужат своеобразной спинкой. Вместо деревянных ящиков можно установить бетонные тумбы, которые смогут прослужить гораздо дольше деревянных элементов.

Садовая скамейка-клумба

Подобную конструкцию соорудить очень просто, а главное быстро. Что касается досок, то их можно купить готовые или изготовить под размер самому, используя не обработанные доски. Но в данном случае, придется потрудиться, зато скамейка ничего не будет стоить, а результат обязательно порадует. Если используются бетонные вазоны для цветов, то доски можно закрепить при помощи металлических уголков. Единственная проблема – это сложность сверления отверстий в бетоне. Ни в коем случае нельзя использовать перфоратор, так как вазон, даже бетонный, запросто расколется, тем более, если он изготовлен самостоятельно.

Вазоны в качестве ножек

Можно доски не крепить, а вместо досок положить огромное бревно, которое крепить не обязательно, если правильно его установить.

Как уже было сказано выше вариантов множество, и они создаются на основе реальных возможностей, которыми располагает хозяин дачи. Как вариант, можно просто установить лавку для отдыха вдали от цветов и зеленых насаждений. Ведь ни для кого не секрет, что в цветах и между листьями растений прячутся различные насекомые, которые никак не располагают к отдыху, а наоборот, заставляют оставить после себя наихудшие воспоминания об отдыхе.

Скамейка из досок — интересный вариант

В качестве лавочки можно применить пустотелые блоки, в пустоты которых просто вставляются обработанные доски, которые смогут послужить за сидения.

Скамейка из пустотелых блоков и бруса

Чтобы было удобно сидеть, острые углы блоков следует округлить. Хорошо, если эти блоки окажутся тяжелыми и большими. Если блоки маленькие, то их можно скрепить шпильками в одно целое.

Как сделать садовую скамейку своими руками

Watch this video on YouTube

Скамейка из бревна

Участок можно оформить в любом стиле, но практически все уходят от стандартных подходов решения проблемы. Каждому хочется иметь что-то свое. Но не все знают, что новое, это усовершенствованное старое. Как вариант нового, но несколько усовершенствованного старого, это вариант использования бревна, в качестве скамейки. В качестве сидушки можно использовать бревно большого диаметра, распиленного вдоль. В качестве спинки используется бревно меньшего диаметра, так же распиленного вдоль. Или меньший по диаметру ствол, но срезанный ближе к краю. В качестве ножек используются узкие отрезки бревна.

Скамейка из бревна — быстро и просто

Ножки и сидения соединяются между собой с помощью металлических штифтов. Под штифты сверлятся отверстия несколько меньшего диаметра. Штифты должны заходить в отверстия с усилием. При этом, половина штифта забивается ударами по штифту, а вторая половина загоняется ударами по дереву. Как правило, бьют не по самому дереву, поскольку могут остаться следы от молотка, а с помощью деревянной наставки. Такое соединение должно быть надежным, хотя вариантов крепления множество.

Вариант скамейки без спинки

На фото, чуть выше, можно ознакомиться с еще одним вариантом, в стиле «этно». Его организация связана с наличием камня, хотя такой вариант вполне реализуем при наличии бревна. В качестве сидения используется достаточно толстое бревно, а в качестве ножек – часть колоды большого диаметра. В одной и другой части колоды вырубаются пазы под сидушку. В качестве инструмента используется топор или болгарка. Как вариант, можно прибегнуть к помощи бензопилы. Это не постсоветские «Дружбы» или «Уралы», которые имеют значительный вес, и ими, разве что, удобно валять сосны в Сибири. Если взять на вооружение бензопилу «Штиль», то с ее помощью можно делать и не такие произведения искусства.

Из бревен реально сделать и стол, который просто необходим на даче. На фото можно увидеть результаты подобных действий. Столешница, сделанная из досок, а остальные части ансамбля из бревен из разных диаметров.

Стол со скамейками из бревен

Следующая скамейка, сооруженная в этом стиле, имеет совсем оригинальное исполнение. Здесь, ножки и подлокотники сделаны из веток различной толщины, а сидение из обработанной, качественной необрезной доски.

Вариант скамейки из древесины для сада или на дачу

Другая скамья сделана в том же стиле. Разница лишь в том, что доски и ветки имеют противоположное направление. В результате получается совсем другой вид. Что касается исполнения, то здесь особого мастерства не требуется. Чем небрежнее конечный результат, тем он ценнее. Во всяком случае, так воспринимают окружающие подобный подход. Скорее всего, что люди устали от мнимого совершенства и им больше по душе кустарщина и примитивизм.

Плетеная спинка — встретишь нечасто

Как вариант, вокруг дерева можно организовать площадку для отдыха и установить скамейку.

Место для отдыха под деревом

Это совсем не сложно, если рядом установить качели и беседку. Над самой скамейкой лучше соорудить перголу, похожую на арку. Для полноценного отдыха не хватает только пруда, фонтана или водопада.

Лавки из металла и дерева

Как правило, никто не решился соорудить скамейку из металла. В летний период они могут нагреваться до таких температур, что об отдыхе не имеет смысла говорить вообще. В случае похолодания, картина та же самая. Скамейка становится настолько холодной, что на нее невозможно сесть. А вот скамейки, где использована комбинация металла и дерева – наиболее востребованы. Как правило, каркас делается из металла, что обеспечивает высокую надежность конструкции, а сидение и спинка – из дерева, что обеспечивает определенный комфорт.

Скамейка из профильной трубы

Если конструкцию усовершенствовать и сделать мягкие подлокотники, мягкие сидения и спинки, как на фото, то подобная конструкция может конкурировать с самыми современными вариантами скамеек для отдыха. Чтобы сделать сидения, подлокотники и спинки мягкими, достаточно обтянуть подходящим материалом мебельный поролон. В подобном стиле имеется возможность соорудить столешницу.

На заметку! При использовании дерева, желательно оставлять между отдельными элементами зазоры до 5 мм. Это связано с тем, что при изменении влажности окружающей среды, изменяются и размеры элементов.

Стильные лавки из металла и дерева

В процессе создания площадки для отдыха следует позаботиться о том, чтобы не было острых углов, особенно в металлических конструкциях. Это очень важно, если имеются дети. Все элементы ансамбля, такие как скамейки, столы, садовые стулья делают из круглой и квадратной трубы, изгибая их так, чтобы получились плавные переходы.

Стол и скамейка из трубы и досок

Наличие металла позволяет гнуть конструкции любой формы, хотя так просто этого не сделаешь и нужно специальное приспособление. Наличие таких возможностей позволяет изгибать конструкции за один заход, не применяя для этого других инструментов, таких как болгарка и сварочный аппарат. Главное, конструкцию продумать до мелочей. Если используется дерево, то только хорошо обработанное. Нельзя допускать, чтобы на деревянных элементах присутствовали заусеницы или сколы.

Скамейки из досок

Самый популярный вариант – это скамейки из досок. Вариантов исполнения достаточно много. Имеются даже конструкции, похожие на диваны. Если на них уложить мягкие подушки, то можно и полежать.

Эта садовая скамейка больше напоминает диван: при достаточных размерах и полежать можно

Конструкции садовой мебели, на основе современного подхода, собираются элементарно. Как правило, они состоят из прямоугольников с перегородками, выполненными из более тонкого дерева, соединенных между собой в одно целое.

Если напрячь и заставить работать свою фантазию, то из обычной лавочки можно соорудить произведение искусства, если, например, вместо ножек и подлокотников установить деревянные колеса.

Лавка из досок со спинкой и колесами вместо боковушек — интересно смотрится

Одна из самых простых конструкций дачной лавочки состоит из одной доски, к которой приделаны ножки в виде буквы «Х». Подобные лавочки строили наши предки, хотя их можно встретить и сегодня.

Традиционна конструкция лавки

Используя дерево, можно соорудить скамейку в виде буквы «П». В данной конструкции очень важно обеспечить надежное крепление сидения и ножек. Подобный вариант предполагает применение толстой доски или бруса для надежности. Как вариант, можно установить доску «на ребро», для большей жесткости, а для большей надежности рекомендуется крепить с помощью металлических уголков.

На этом фото представлен вариант, где запил осуществляется под 45 градусов. С помощью специального инструмента сделать это не сложно. Если все детали соединить, то получится угол в 90 градусов. Если доска будет толстая и сидение прогибаться не будет, то скамейка прослужит довольно долго.

На фото ниже можно увидеть еще один вариант интересного решения, который характеризуется повышенной надежностью. В качестве ножек используются доски разной длины. Разница в длине составляет толщину доски: каждая вторая доска должна быть короче. Соединяется конструкция с помощью гвоздей. Причем, через одну доску, гвозди забиваются либо в доску для сидения, либо в доску для ножек.

Скамейка в современном стиле

Оригинальные решения

Наряду с классическим подходом к процессу изготовления скамеек, существует еще и оригинальный, хотя для решения такой задачи необходимы соответствующие материалы и инструменты.

Например, из большого камня так же можно соорудить скамейку, если к нему закрепить соответствующую площадку из дерева.

Скамейка из камня и досок

При наличии бамбука из него так же делается сидение, которое примет уже больше экзотический вид.

Из бамбука, причем целого

Или камня.

Сидеть зимой будет неприятно, но красиво…

Здесь все зависит от полета фантазии. У настоящего хозяина нет ненужных вещей или материалов на даче. При разумном подходе можно пристроить любую вещь, и она не будет просто так валяться на даче или лежать мертвым грузом в гараже или в сарае.

Как сделать скамейку: фотоотчеты

Естественно, что не у каждого хозяина имеется набор инструментов для изготовления скамеек из камня, но у каждого имеется минимальный набор инструментов для работы с деревом, тем более, что это очень простые и доступные инструменты. Поэтому, имеет смысл рассмотреть конструкции из дерева. Все, что делается своими руками, в конечном итоге является предметом гордости.

Лавка без спинки

Конструкция, хотя и простая, но имеет довольно эффектный вид за счет применяемого материала. В качестве ножек служит брус с округленными краями. В крайнем случае, подобный брус можно заготовить самостоятельно из круглых бревен небольшого диаметра, обтесав их с 4-х сторон. В результате получится тот же брус. Поэтому, проблем с возведением скамейки не должно быть. Из этого материала будут изготовлены ножки скамейки. Для этого, следует уложить нарезанные брусья плашмя (горизонтально) один на другой. Именно это конструкционное решение вносит определенную эксклюзивность в конструкцию.

Простая лавка смотрится интересно за счет материала

Скамейка без спинки составляет 120 см в длину, 45 см в ширину и 38 см в высоту. Скруглить грани бруса допустимо любым способом. Чтобы особо не напрягаться, можно уже найти готовый, профилированный брус. Хотя, он будет стоить намного дороже, но зато работать с ним – одно удовольствие.

В зависимости от размеров скамейки, не трудно посчитать, сколько потребуется бруса. Если берется брус, сечением 70х70 мм, то при высоте ножек 380 мм, достаточно положить один на другой 5 брусков. Считаем: 45 см умножить на 5 шт. и получится 2,25 м бруса. Поскольку ножек 2, то бруса пойдет в 2 раза больше, а значит 4,5 метра бруса. В качестве сидения берется доска, толщиной 40 мм и шириной 90 мм. Учитывая ширину лавочки потребуется 5 досок, длиной 1,5 метра. Если более точно рассчитать, то понадобится 1,2 м х 5 шт. = 6 м доски.

На первом этапе режутся доски, согласно размерам. При этом, необходимо закруглить все острые грани. Для этого можно взять рубанок или просто крупную наждачную бумагу и тщательно обработать доски. Чтобы особо не заниматься самому, имеется и другой вариант: можно просто договориться на лесопилке и получить хорошо обработанную доску, тем более, что у них имеется для этого все возможности. Остается лишь взять и покрыть их лаком.

Обработанные доски

После этого приступают к изготовлению ножек, для чего брусы разрезают на одинаковые отрезки, длиной по 45 см, после чего их складывают один на другой по 5 штук. Следующий этап – это соединение ножек для устойчивости. В данном случае, скрепить брусья можно штифтами из металла или с помощью деревянных нагелей. Расстояние между крепежными элементами 7-10 см. Как правило, подобное соединение делают с применением клея, тогда соединение получается более надежным.

Линии, на которых будут установлены штифты

Штифтовое соединение требует точности сверления отверстий, иначе брусья окажутся не на одной линии. Для этого, лучше воспользоваться шаблоном. Кроме этого, размеры элементов ножек должны быть одинаковыми, тогда удастся точно разметить место сверления отверстий. Для тех, кто знаком с черчением, рулеткой и карандашом, не составит особого труда сделать все правильно.

Отверстия в брусках делаем в шахматном порядке

Штифты следует устанавливать в шахматном порядке, поэтому отметить необходимо с учетом этой особенности. Таким же образом крепятся доски к ножкам из расчета по два отверстия на одну доску.

Если посмотреть с технологической точки зрения, то это не плохой вариант соединения, но он требует определенного мастерства и опыта работы с деревом. Этап соединения можно упростить, если бруски для ножек сложить один на другой и жестко соединить их с помощью струбцины. Тогда точность сверления будет обеспечена. Как вариант, брусья можно соединить с помощью длинных металлических шпилек и гаек с шайбами. В таком случае, достаточно просверлить насквозь 2-3 отверстия.

Сидения можно прибить к ножкам гвоздями, что намного упрощает всю технологию изготовления подобной скамейки.

Скамейка своими руками сделана. Остались отделочные работы

При использовании гвоздей, шляпки желательно попрятать, поскольку они будут затем ржаветь, что совсем нежелательно. Для этого, гвозди забивают так, чтобы шляпки попрятались вглубь дерева почти на 5 мм, для этого можно использовать наставку. После этого, берется шпаклевка, к ней добавляется немного опилок, чтобы подходил цвет, и углубления шпаклюются. После полного высыхания, места тщательно зашкуриваются наждачной бумагой. Чтобы место, где забиты гвозди не выделялись на общем фоне, их покрывают подходящим лаком.

Технология вскрытия лаком деревянных поверхностей достаточно простая, тем более, что она детально описана в инструкции по пользованию.

Скамейка для дачи из сломанных стульев

Если имеется два старых стула и не хватило фантазии их куда-то приспособить, то из них можно сделать скамейку. Пойдут только одинаковые и достаточно прочные. Если они расшатаны, то придется их отремонтировать. Стулья разбираются так, чтобы остались спинки и ножки. После этого, два стула, а точнее то, что от них осталось, устанавливаются рядом и соединяют их спинки с помощью реек соответствующей толщины.

Скамейка из старых стульев

Чтобы конструкция получилась жесткой, на высоте 20 см от пола конструкция связывается такими же рейками по всему периметру. Впоследствии эти рейки послужат подставкой для ног, а если низ зашить, например, фанерой, то здесь можно хранить какие-нибудь вещи.

Красим сделанную конструкцию

После того, как конструкция усилена и отшлифована, ее можно покрасить. В данном случае подойдет обычная краска, которая может спрятать некоторые изъяны всей конструкции и особенно старых стульев.  Остается лишь вырезать лист фанеры, уложить на него поролон и обтянуть какой-нибудь тканью. При этом, следует учитывать тот факт, что скамейка, в основном будет стоять на улице до самых холодов. Поэтому, лучше остановить свой выбор, например, на кожзаменителе. В любом случае, материал должен быть влагоустойчивым.

Готовая скамейка из струльев

Кресло-скамейка для сада из паллет

У разумного хозяина любой материал имеет свою ценность. Садовую мебель можно без проблем сделать из грузовых паллет. Причем, разбирать-то их особо не требуется: из одной паллеты делается спинка, а из другой – сидушка. Остается только подумать над тем, из чего изготовить подлокотники и ножки.

Вот что должно получится

Одна из паллет усиливается за счет дополнительных брусков, которые крепятся с помощью саморезов.

Усиливаем углы паллеты

После этого берется брус, размерами 100х100 мм и произвольной длины, после чего отрезается 4 одинаковых отрезка, длиной до 80-ти см. Они крепятся в тех местах, где расположены бруски усиления, поставленные заранее. Как результат, достаточно будет ножек, длиной 20-25 см. Для крепления используются саморезы, длиной не меньше 150 мм. В процессе работы нужно сделать, чтобы бруски были правильно прикручены, чтобы можно было установить ножки одинаковой длины.

Прикручиваем ножки-опоры для подлокотников

Если после этих действий не удается получить абсолютно ровную конструкцию, то ножки можно подпилить по окончании, если лавочка не установится ровно.

Ножки прикрутили

Вторая палетта крепится к задним стойкам, а по обеим бокам – дощечки для подлокотников.

Почти готово

Далее – по необходимости. Если хочется иметь мягкую мебель, то достаточно приобрести поролон, вырезать необходимый кусок и обшить влагостойким материалом. Таким же образом можно поступить и со спинкой.

Если таких планов нет, то можно просто тщательно обработать деревянные элементы наждачной бумагой, после чего скамейка просто красится любой краской, любого цвета.

Готовый продукт: кресло из паллет

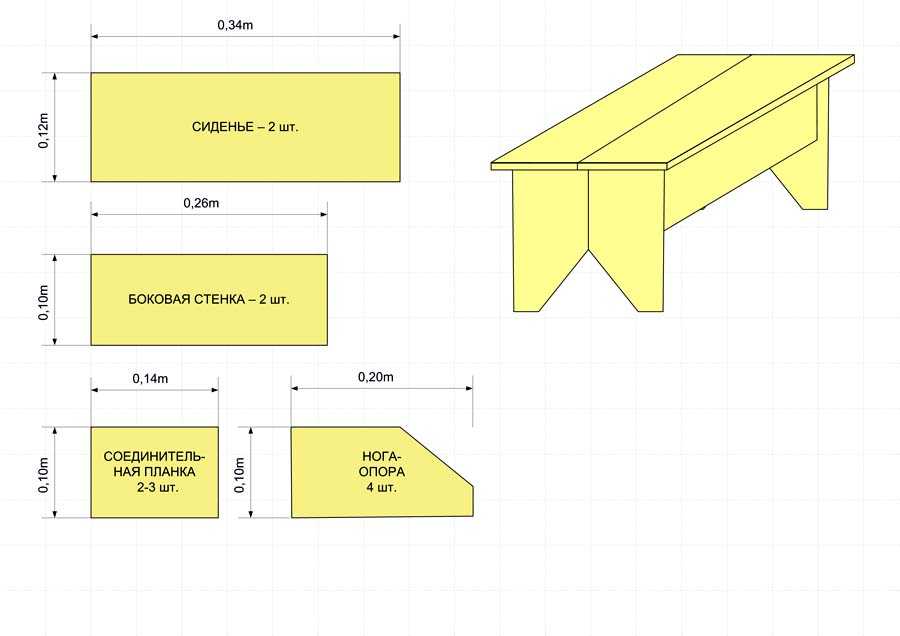

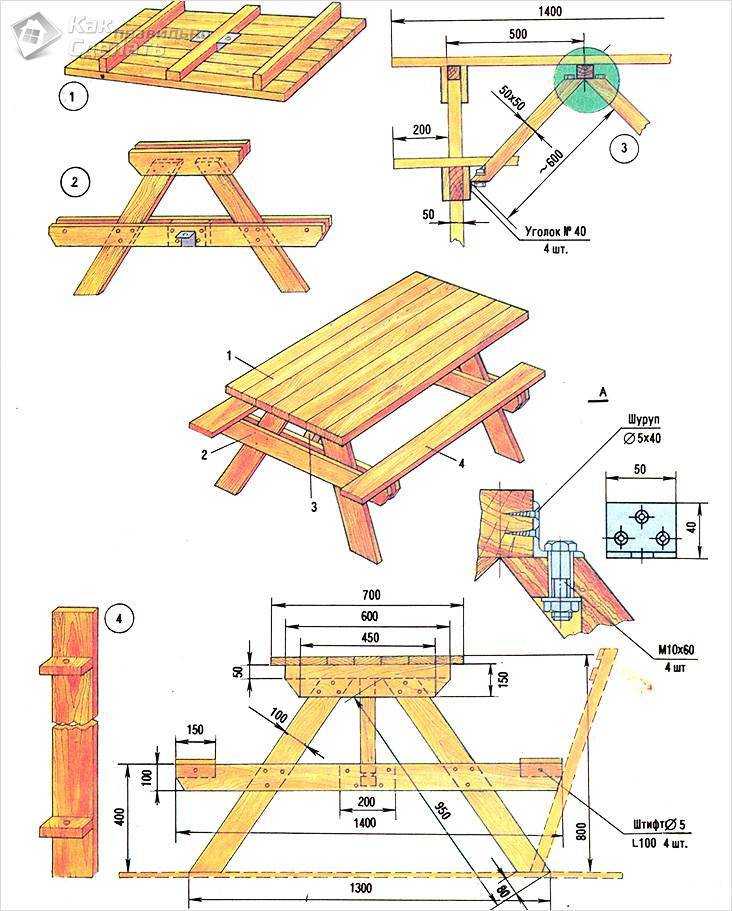

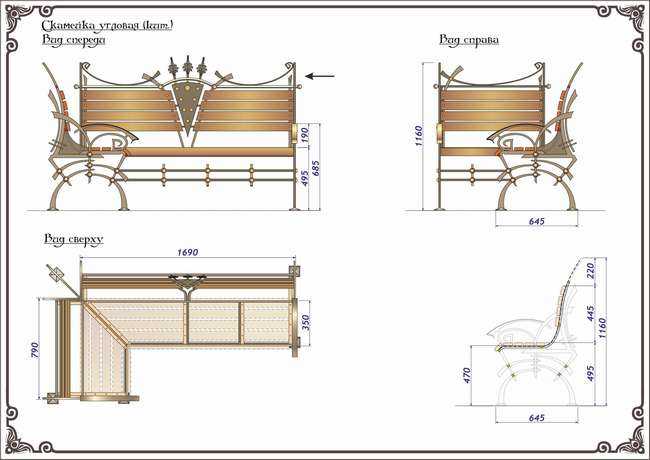

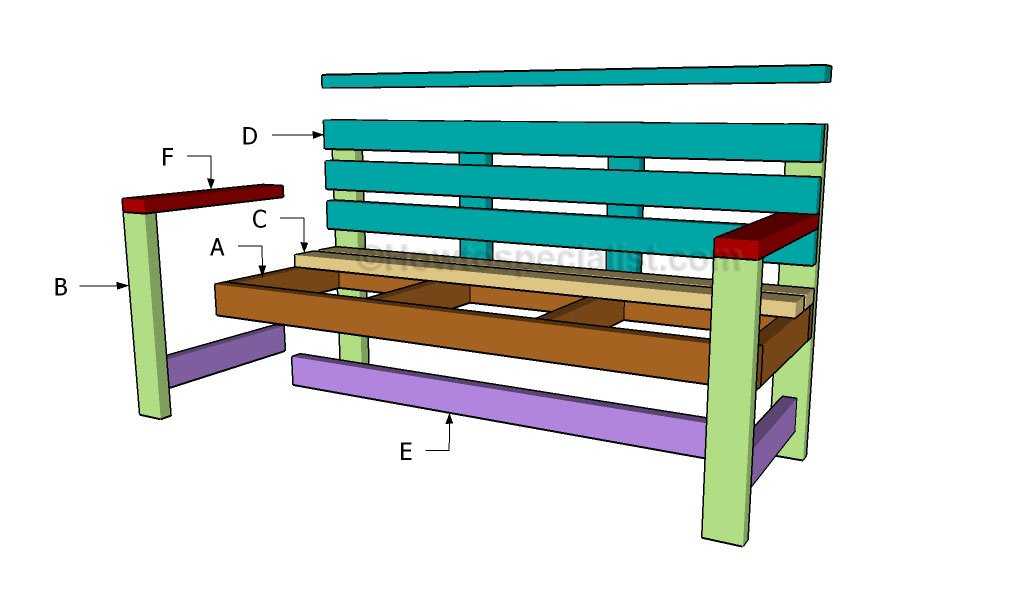

Рабочие чертежи скамеек из дерева

Видео уроки

Лучше посмотреть видео, как делается любая скамейка самостоятельно, с минимальным набором инструментов и из самых подручных материалов из дерева.

Садовая деревянная скамья своими руками

Watch this video on YouTube

Скамейка своими руками для террасы

Watch this video on YouTube

Создание качественных рабочих чертежей — превосходные рабочие чертежи

Перейти к содержимому

• Посмотреть увеличенное изображение

За последние несколько месяцев мы со Стивеном приложили усилия для создания контента блога, который хорошо предвосхищает и отвечает на вопросы Потенциальных клиентов с превосходными магазинными чертежами.

В этой статье мы хотим выйти за рамки основных вопросов, например, сколько стоят рабочие чертежи столярных изделий? и Сколько времени занимает создание рабочих чертежей, а также более подробно изучите, что входит в создание качественных рабочих чертежей.

Цель этой статьи — стать чем-то большим, чем просто ресурсом для наших потенциальных клиентов — мы хотим, чтобы каждый из нашей отрасли вынес что-то из этого письма.

Что такое рабочие чертежи?

Прежде чем мы сможем углубиться в то, как на самом деле создать набор рабочих чертежей, нам сначала нужно определить, что отличает их от других типов строительной документации.

В нашей отрасли все начинается с архитектурных чертежей. На этом пути выпускается несколько этапов чертежей, но наиболее важным является набор IFC (выпущенный для строительства).

Чертежи IFC будут иметь завершенный проектный замысел и решить большинство строительных вопросов. Как только Архитектор выпустил Строительные Чертежи, различные профессии, участвующие в проекте, могут начать создавать свои собственные версии Цеховых Чертежей

В случае Улучшенных Цеховых Чертежей наша специализация — создание Цеховых Чертежей столярных изделий. Это чертежи, которые будут использоваться Поставщиком столярных изделий и/или Мебельным цехом для изготовления продукта, на поставку которого они заключили контракт.

Для других профессий будут свои версии магазинных чертежей. Поскольку наша область сосредоточена на шкафах, именно на них и останется в центре внимания этой статьи.

Подводя итог, рабочие чертежи, как правило, меньше сосредотачиваются на замысле проекта и вместо этого делают акцент на том, как будет производиться конечный продукт.

Спецификации проекта

Теперь, когда мы знаем, чем рабочие чертежи отличаются от архитектурных чертежей IFC, нам нужно найти, с чего начать. По моему опыту, первое, что я люблю просматривать перед тем, как начать рисовать, — это Спецификации проекта.

Большинство Архитекторов выпускают Руководство по Спецификации Проекта вместе со своими Строительными Чертежами. Это руководство будет отсортировано по отделам и будет разъяснять стандарты здания.

Например, когда нам дали проект по изготовлению рабочих чертежей, мы начинаем просматривать спецификации Раздела 06, которые включают в себя древесину, пластик и композиты.

Перейдя в подраздел «Архитектурные изделия из дерева» (подраздел 064000), мы можем собрать информацию, которая может отсутствовать в архитектурных чертежах. Затем мы можем взять эту информацию и сопоставить ее с архитектурными чертежами и объемом работ по проекту.

Запрос информации

Когда проект присуждается Superior Shop Drawings, нам нравится делать перекрестные ссылки на Архитектурные чертежи и Руководство по спецификациям проекта и сравнивать их с Объемом работ по проекту.

Объем работ — это документ, который наш клиент (поставщик архитектурных столярных изделий и/или мебельная мастерская) предоставляет нам, в котором указывается, что именно они будут предоставлять.

Если между какими-либо из этих документов есть противоречие, важно, чтобы мы обратили на него внимание в форме запроса информации (RFI). Этот RFI направляется нашему заказчику, который либо ответит на него, либо передаст его по цепочке Генеральному подрядчику.

Типичный пример конфликта такого типа возникает при выборе оборудования. Например, в архитектурных чертежах может быть указано «Контропорные кронштейны», в Объеме работ могут быть указаны стальные опорные кронштейны A&M Hardware, а в Руководстве по спецификациям проекта могут быть указаны алюминиевые опорные кронштейны Rakks Eh2818 для поверхностного монтажа.

Хотя оба продукта выполняют одну и ту же функцию поддержки столешницы, их внешний вид, материалы и стоимость сильно различаются. В крупном проекте, который может включать более сотни опорных кронштейнов, воздействие или стоимость проекта могут быть значительными.

Крайне важно разрешить этот конфликт, чтобы можно было определить возможную замену. Как только это решение будет достигнуто, рабочие чертежи должны отразить это решение и указать надлежащее оборудование.

Создание рабочих чертежей

После того, как мы получили ответы на первоначальные вопросы по проекту в форме RFI, мы можем приступить к работе над нашими рабочими чертежами. Важно знать, что стандартного формата не существует, и внешний вид может сильно различаться от одного чертежника к другому.

Здесь, в Superior Shop Drawings, у нас есть собственный набор чертежных стандартов. Эти внутренние стандарты были созданы для обеспечения согласованности на протяжении всего проекта. Создавая согласованность, чертежи не только выглядят чистыми, но и нам легче выявлять ошибки.

В следующих разделах основное внимание уделяется внутренним стандартам составления первоклассных рабочих чертежей.

Чертежи в плане

Вообще говоря, виды в плане, изображенные на архитектурно-строительных чертежах, будут показаны примерно с высоты 36 дюймов над уровнем чистового пола. Это означает, что столешницы и брызговики обычно отображаются сплошной линией, а шкафы над и под прилавком — пунктирными линиями.

Наша стандартная практика заключается в уменьшении высоты вида в плане примерно до 24 дюймов над уровнем готового пола. Это позволяет нам предоставить более подробную информацию о предметах, которые обычно являются более важными, например о шкафах.

На наших чертежах в плане показаны стороны корпуса, петли, двери и/или ящики, зазоры, наполнители и то, как все они взаимодействуют друг с другом.

Мы предоставляем размеры компонентов, узлов и всей сборки. Размеры от стены до стены будут включать примечание «Проверить в поле» (VIF), чтобы указать, что размеры могут меняться в зависимости от полевых условий.

Чертежи с видом на фасад

Чертежи с видом на фасад обычно отображаются так, как если бы вы стояли прямо перед элементом. Этот вид важен для отображения конфигурации шкафа и обозначений отделки.

Наш стандарт заключается в том, чтобы проецировать тот же уровень детализации вниз от плана. Это позволяет нам отображать зазоры между дверьми и ящиками, а также показывать важные компоненты, находящиеся за пределами поля зрения, такие как детали корпуса и регулируемые полки.

Вместо того, чтобы загромождать чертежи маркерами направления зерна, мы предпочитаем штриховать все компоненты, содержащие зерно или рисунок направления. Дверные качания и применимое оборудование также включены в Elevation.

Чертежи в разрезе

Чертежи в разрезе являются одним из наиболее важных аспектов производства качественных заводских чертежей. Это вид, который описывает конструкцию шкафа, конструкцию столешницы и показывает зазоры между компонентами.

На приведенном ниже примере рисунка видно, что этот конкретный производитель использует стыковое соединение в задней части шкафа и прикрепляет скобами панель 3/4″ к боковым сторонам корпуса, полу и заднему подрамнику.

Их верхний зазор постоянно составляет 1/4″ с зазорами 1/8″ между дверцами и фасадами ящиков. В регулируемых полках используется 5-миллиметровая линейная расточка, и они удерживаются в стороне от отверстия под петлю.

Столешницы из пластикового ламината изготовлены с наращиванием спереди и сзади для достижения общей толщины 1-1/2″. Задний нарост выдвинут вперед на 3/4″ для облегчения разметки на месте.

Наша стандартная практика заключается в том, чтобы не указывать определенные цвета ламината на наших видах в разрезе. Мы делаем это, чтобы уменьшить количество уникальных разделов, необходимых для проекта, что, в свою очередь, снижает стоимость для клиента.

Чертежи детального вида

Детальный вид Чертежи обычно изображаются в значительно большем масштабе, чем разрезы. Эти чертежи создаются для того, чтобы привлечь внимание к второстепенным деталям, необходимым для производства данного компонента.

В приведенном ниже примере у нас есть колонна из скошенного ореха со световыми коробами с обеих сторон. Колонна крепится с помощью скрытой настенной планки.

Наши внутренние стандарты черчения требуют, чтобы детали рисовались с минимальным размером 3″ = 1′-0″ (двойной масштаб типичного вида в разрезе). Если позволяет место, мы предпочитаем отображать детали в полном масштабе.

Как и секции, мы штрихуем компоненты в соответствии с используемыми материалами. В данном случае Ореховая колонна изготовлена ​​из массива дерева толщиной 3/4 дюйма.

Представленные рабочие чертежи

Когда все рабочие чертежи завершены, они теперь считаются представленными чертежами. Эти чертежи направляются Генеральному подрядчику для рассмотрения и комментариев. Если чертежи одобрены генеральным подрядчиком, они отправляются архитектору для окончательного рассмотрения.

Когда Архитектор завершит просмотр чертежей, они будут возвращены Производителю как утвержденные, одобренные как отмеченные, пересмотренные и повторно представленные или отклоненные. Нотация от Архитектора определит следующий курс действий.

Утверждено

В лучшем случае рабочие чертежи будут возвращены архитектором со штампом одобрения на обложке. Хотя это желаемый результат, он не типичен.

Важно понимать, что во многих случаях в среднем проекте происходит многое. Между Генподрядчиком, подстраивающимся под полевые условия, и Архитектором, обновляющим чертежи и документацию — в воздухе шаров много.

Добавьте владельца здания к смеси, которая запрашивает модификацию, и может быть очень сложно передать всю обновленную информацию всем нужным людям. По этой причине может быть очень сложно создать рабочие чертежи, не требующие каких-либо обозначений от архитектора.

Утверждено, как отмечено

Утверждено, как отмечено — это наиболее распространенный штамп, который вы найдете в проверенном наборе рабочих чертежей. Это означает, что Архитектор убедился, что Проект Столярных Сооружений Соответствует Его Замыслу и что Методы Строительства приемлемы.

Этот набор чертежей будет содержать комментарии и/или инструкции (красными чернилами), которым необходимо следовать в начале производственного процесса.

Пересмотр и повторная отправка

Штамп «Пересмотр и повторная отправка» обычно используется, когда Архитектор считает, что что-то было упущено из виду, сделано неправильно или заменено без утверждения.

Стремясь обеспечить исправление умеренных ошибок, Архитектор хочет увидеть изменения, отраженные в рабочих чертежах, прежде чем дать окончательное утверждение.

При нормальных обстоятельствах Штамп пересмотра и повторной отправки не должен восприниматься лично. Хотя никто не любит вносить исправления в чертежи, Архитектор просто пытается убедиться, что Клиент получает то, за что он платит.

Отклонено

Когда рабочие чертежи возвращаются Отклонено, это означает, что возникла серьезная проблема. В большинстве случаев происходит одно из двух. Либо произошло изменение, и обновленная информация не была предоставлена ​​Чертежнику, либо были внесены существенные изменения без одобрения Архитектора.

Отклоненные рисунки бывают двух видов. Один включает пометки, указывающие на то, что не так, и включает обновленную документацию, показывающую, когда произошло изменение. Другой — полный отказ с пометкой, что чертежи не рецензировались из-за чрезмерных ошибок.

Если рабочие чертежи были отклонены, немедленным действием должно быть сообщение и решение проблемы. Если проблема не будет устранена быстро, это может привести к тому, что части проекта отстанут от графика.

Рабочие чертежи

После того, как рабочие чертежи будут одобрены архитектором, можно приступить к заключительному этапу рисования.

В этот момент представитель поставщика столярных изделий и/или цеха нестандартных шкафов отправится на место проведения проекта и проверит условия на месте.

Любые размеры VIF будут проверены, и будут предоставлены точные размеры. Кроме того, будут записаны размеры до центра сантехники, а также обозначены любые потенциальные препятствия.

Когда вся эта информация будет передана, а чертежи обновлены, чертежи станут исполнительными заводскими чертежами. Они считаются окончательными и должны точно отражать, как продукт был изготовлен на основе проверенных полевых условий.

Некоторые архитекторы и генеральные подрядчики требуют предоставления исполнительных чертежей для регистрации.

Поздравляем, проект завершен, и вы предоставили набор рабочих чертежей качества. Если повезет, все вовлеченные стороны будут довольны качеством работы, а вашей компании будет предоставлена ​​возможность работать над будущими проектами.

Работа с улучшенными заводскими чертежами

Если вы заинтересованы в работе с улучшенными заводскими чертежами, пожалуйста, запросите предложение или свяжитесь с нами. Стив и Уолт будут рады обсудить ваши потребности и ответить на любые ваши вопросы.

Запросить цену

• Автор
• Последние сообщения

Уолт Уайт

Совладелец Superior Shop Drawings

Уолт начал свою карьеру в деревообрабатывающей промышленности в юности. во время летних каникул.

Эта простая должность позволила ему войти в дверь и выбрать столярное дело в качестве карьеры в старшей школе.

Имея более чем двадцатилетний опыт работы краснодеревщиком и чертежником, Уолт использует свой опыт для проектирования и производства рабочих чертежей столярных изделий.

Последние сообщения Уолта Уайта (посмотреть все)

Раскрытие информации

В блоге Superior Shop Drawings вы найдете ссылки и баннеры Amazon. Имейте в виду, что любые покупки через эти Рекламные объявления могут принести нам небольшую комиссию с продажи.

Последние сообщения

• Важность ключевого плана столярных работ
• Общие столярные изделия из дерева: Дадо
• Преимущества организованной кухни
• Популярные цвета кухонного шкафа 2020 года
• История кухонных шкафов

Категории

• Чертежи по дереву своими руками
• Образование
• Информация
• Новости
• Обзоры товаров
• Деревообработка

Найдите нас на Facebook

Ссылка для загрузки страницы

Цеховые чертежи 101: Что нужно знать субподрядчикам

Как известно всем субподрядчикам, каждое впечатляющее здание, которое вы видите вокруг, претерпело строгие процессы, чтобы стать тем, чем оно является сегодня, каждое со своим собственным набором спецификаций и размеров, тщательно спланированных и рассмотрены на бумаге.

Прежде чем приступить к работе, необходимо заполнить достаточно документов, включая первоначальные планы и чертежи. Сюда входят эскизы, подробные чертежи, исполнительные чертежи и многое другое. В этой статье мы сосредоточимся на особом типе чертежа, который считается основой любого производственного процесса: заводских чертежах. Ниже мы более подробно обсудим рабочие чертежи и то, что субподрядчики должны знать о них.

Содержание

Что такое чертеж?

Рабочие чертежи представляют собой набор строительных чертежей, которые служат руководством для установки сборных элементов конструкции. Эти чертежи относятся к компонентам конструкции, изготовленным в производственной мастерской, а не к литью на месте. Они предоставляются подрядчиком, субподрядчиком, производителем, дистрибьютором или поставщиком до начала строительства.

Рабочий чертеж, например, иллюстрирует, как установить компоненты стальной конструкции, которые будут использоваться в качестве усиления для лифтов в здании. Эти подробные планы сборных элементов, стальных конструкций, лифтов, брошюр, шкафов, приборов, сборного железобетона и анкеров называются рабочими чертежами.

Рабочие чертежи могут включать:

• Металлоконструкции
• Сборный железобетон
• Строительные инженерные службы (механические, электрические и сантехнические)
• Усиление
• Трубопровод
• Windows
• Лифты
• Бытовая техника
• Шкафы
• Формат данных
• Система противопожарной защиты
• Вентиляционные установки

Когда готовят рабочие чертежи?

Рабочие чертежи готовятся до фактического начала строительных работ. Подрядчик должен представить рабочие чертежи до подачи первой заявки на оплату.

Если вы подготовите рабочие чертежи на ранней стадии процесса планирования, вы будете знакомы с проектом здания, установленными компонентами и конкретными деталями задолго до того, как появится уведомление о начале строительства (указывающее на начало строительства).

Кроме того, если у вас уже есть подробный рабочий чертеж, вы, ваши руководители проектов, подрядчики, проектировщики и производители будут на одной волне в процессе строительства. Рабочие чертежи необходимы на протяжении всего жизненного цикла строительного проекта и помогают заинтересованным сторонам более эффективно общаться.

Какую информацию содержат рабочие чертежи?

Во всех строительных документах и ​​чертежах, необходимых перед строительством здания, вы узнаете, что это рабочий чертеж, если он содержит:

1. Информация, необходимая для изготовления компонентов

Изготовитель должен понимать, что будет исключительно по заводским чертежам. Поэтому рабочий чертеж должен включать всю информацию, необходимую для изготовления, изготовления, сборки и установки компонентов конструкции, включая детали соединений. Например, для стальных конструкций предусмотрена анкерная система болтов. Должна быть информация о соединении, пределе текучести, ориентации установки, кодах и стандартах

2. Размеры, требующие проверки на месте

Рабочий чертеж также должен включать размеры с указанием размеров и расположения элементов. Эти размеры поля должны быть проверены перед изготовлением, чтобы свести к минимуму ошибки изготовления и гарантировать, что изготовленный элемент будет доставлен на рабочую площадку готовым к установке без модификации в полевых условиях. Обычно это делается путем сравнения размеров заводских чертежей со строительными чертежами.

3. Сведения об установке или монтаже

Некоторые производители предоставляют символы, данные или инструкции по установке определенных компонентов, таких как компоненты MEP и детали из конструкционной стали. Это включает в себя список материалов, таких как застежки или клеи.

4. Примечания для сравнения со строительной документацией

Рабочие чертежи должны включать примечания об изменениях по сравнению с исходными документами для утверждения архитектором или инженером. Им должно быть разрешено анализировать любые модификации. Если какие-либо области требуют уточнения, производитель и инженеры должны сотрудничать и общаться, чтобы обеспечить успешную установку.

5. Сравнительная информация для архитектора и инженера

Рабочий чертеж должен содержать информацию, которая позволит архитектору и инженеру сравнить спецификации и чертежи, а также просмотреть вариант изделия, подготовленный изготовителем, перед изготовлением. Часто это более подробно, чем то, что показано в строительных документах.

Кому нужно создавать рабочие чертежи?

Подрядчики, субподрядчики, производители, дистрибьюторы, производители или поставщики создают рабочие чертежи. Они используют проектные чертежи и спецификации проектной группы для создания рабочих чертежей, в которых подробно описывается, как будет производиться, собираться или устанавливаться компонент. Чертежи магазина могут быть иллюстрациями, диаграммами, брошюрами и другими подробными планами. После изучения чертежей, спецификаций и контрактных документов, предоставленных зарегистрированным дизайнером, профессионалом и другими консультантами проекта, начинается время разработки рабочих чертежей.

Процесс проверки рабочих чертежей

Проверка рабочих чертежей является частью управления качеством в строительстве. Крайне важно обеспечить успешную доставку изготовленных материалов на место и гарантировать, что изготовленные компоненты, изготовленные за пределами площадки, соответствуют проектным замыслам и стандартам изготовления.

Рассмотрение рабочих чертежей следует за процессом, который определяет подход деталировщика к работе и понимание требований строительной документации. Это также гарантирует, что производители поняли требования проекта. Ниже приведена обычная пошаговая процедура проверки рабочих чертежей:

1. График представления

Подрядчик должен установить соответствующий график представления рабочих чертежей на рассмотрение, чтобы было достаточно времени для рассмотрения и повторного представления. Это позволит избежать многочисленных представлений, которые обременяют график проекта или команду консультантов. График представления также может помочь команде определить рабочие чертежи, которые не требуются и не нужны для проверки.

2. Делегирование проектировщика

Подрядчик должен также указать, какие рабочие чертежи требуют проверки и печати делегированного инженера-проектировщика. Если проектирование поручено инженеру изготовителя, конкретные требования должны быть отмечены в спецификациях для инженерной экспертизы.

3. Проверка подрядчика

После получения заводских чертежей зарегистрированный специалист должен сначала найти печать проверки подрядчика, чтобы убедиться, что она была тщательно проверена и одобрена. Подрядчик должен просмотреть и утвердить все рабочие чертежи, прежде чем отправлять их официальному специалисту, чтобы убедиться, что они определили все полевые измерения, критерии полевого строительства, материалы и аналогичные данные.

Если на рабочем чертеже отсутствует контрольный штамп, он должен быть немедленно возвращен подрядчику, так как он несет ответственность за возникновение проблем в связи с работой, показанной на рабочих чертежах.

4. Рассмотрение только проектных замыслов

Подрядчики должны представить рабочие чертежи для рассмотрения во все соответствующие дисциплины. Консультанты должны просмотреть рабочие чертежи, чтобы убедиться, что рабочие чертежи правильно представляют и реализуют проект, указанный в строительной документации.

Например, если чертеж содержит техническую информацию, он должен быть проверен соответствующим инженером. Комментирование тех аспектов заявки, которые не входят в компетенцию рецензента, может повлечь за собой дополнительную ответственность рецензента. Если консультант обеспокоен компонентами, относящимися к другой дисциплине, он должен обсудить это непосредственно с представителем дисциплины.

Элементы, необходимые для обязательного рассмотрения:

• Спецификация материала и размер элемента
•  Марка детали, расположение на плане и базовая длина
•  Подготовка поверхности и покрытие
•  Геометрия и компоновка
•  Типы подключения
• Элементы жесткости
• Спецификация соединительного материала
•  Тип болта, размеры и спецификация материала
•  Типы и размеры отверстий
•  Геометрия сварного шва, размер галтели, PJP и CJP
• Спецификации полужирных и свариваемых материалов
•  Вакансии для других профессий

5. Использование дополнительных инструкций

Рецензент должен указать, нуждается ли конкретный параметр в полевой проверке. Если рецензент не может получить данные измерений из контрактных документов или проверки на месте, он должен издать дополнительные инструкции вместо того, чтобы просто отмечать информацию на рабочем чертеже. Таким образом, команда будет иметь доступ к информации и сможет избежать дополнительных RFI от других сделок.

6. Подтверждение проверки рабочих чертежей

Зарегистрированный специалист должен поставить печать на рабочих чертежах, подтверждающую, что они были проверены. На штампе также должно быть указано, что он проверяется только на предмет общего соответствия концепции дизайна. Рецензент должен отметить и задокументировать, если он выявил какие-либо отклонения от проектного замысла во время проверки рабочих чертежей.

7. Согласование, уточнение и внесение изменений

По указанию зарегистрированного специалиста подрядчик должен внести все изменения в рабочие чертежи и представить их повторно.
