Короб для светодиодной ленты своими руками: Как обустроить профиль для светодиодной ленты своими руками

Делаем вместе световой короб своими руками. Монтаж светодиодной ленты: инструкция

Если вы задумали ремонт квартиры, одним из первых встанет вопрос выбора осветительной аппаратуры. Прекрасная альтернатива традиционным лампам и светильникам — светодиодная лента. При установке ленты со светодиодными лампами на потолок существенно изменится не только вид комнаты, открываются большие возможности в выборе дизайнерского решения. В статье мы ознакомим вас с тем, как выполнить монтаж светодиодной ленты своими руками, а также о преимуществах использования данной осветительной аппаратуры и особенностях выбора той или иной ленты.

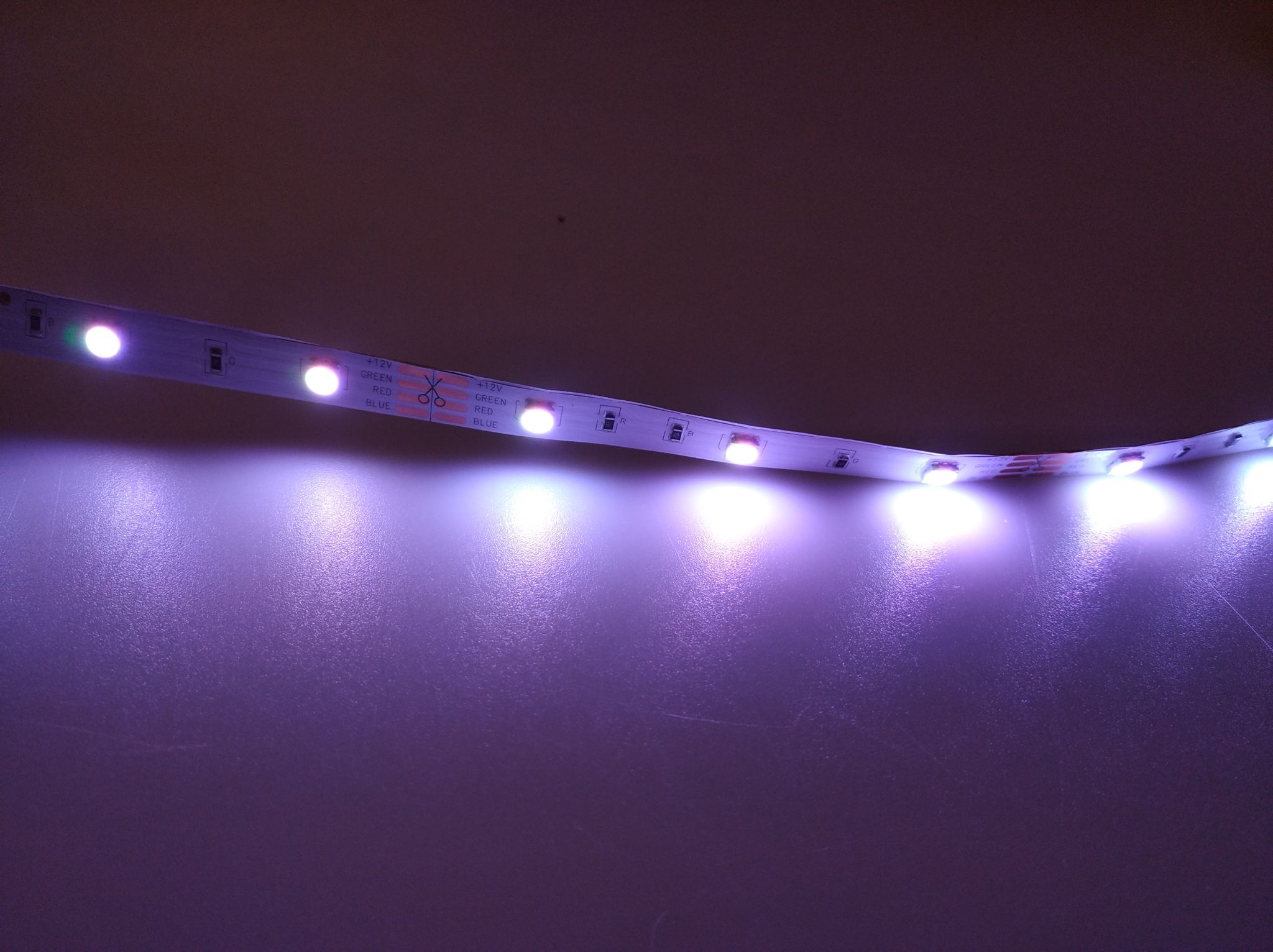

Дюралайт (светодиодная лента) представляет собой пластичную печатную плату, в которую вмонтированы маленькие лампочки различного оттенка, а также резисторы. Последние исполняют роль сопротивления. Печатная (монтажная плата) имеет липкую самоклеющуюся основу, поэтому применять светодиодные ленты можно во многих местах: дома, в квартире, в ресторанах, гостиницах, клубах, барах и в других коммерческих зданиях.

Благодаря своим особенностям, ленту со светодиодами свободно можно использовать при освещении труднодоступных мест.

Важно! Светодиодные лампы обычно располагаются по поверхности токопроводящей нити на одинаковом расстоянии.

Варианты цвета светодиодной ленты

Светодиоды имеют различные цвета свечения:

• Теплый белый.
• Холодный белый.
• Зеленый.
• Синий.
• Желтый.
• Красный.
• Многоцветный.

Стандартные размеры светодиодной ленты

• Ширина 8-10 мм.
• Толщина — 2-3 мм.
• Длина ленты в катушке — по 1 или 5 м.

Выбор светодиодной ленты — критерии, свойства

При выборе светодиодной ленты желательно сразу определиться со своими требованиями, а для этого надо знать, какими именно критериями различаются представленные в продаже виды осветительной нити. Это позволит ускорить процесс купить правильный вариант осветительного приспособления в планируемом ценовом диапазоне.

Перечислим основные отличительные характеристики:

1. Яркость.
2. Тип (одноцветная или трехцветная).


   Важно! Одноцветные дюралайты могут быть зеленого, белого, синего, красного, желтого цветов. Многоцветные — ленты RGB способны менять цвет подсветки, благодаря специальному контроллеру.

   Оттенок светодиодных ламп зависит от типа кристалла, встроенного внутри.

3. Количество ламп на одном метре. Чем их больше, тем ярче лента, а значит — стоимость ее будет выше.
4. Основа (самоклеющаяся или нет).
5. Качество влагозащиты — определяется классом IP.
6. Использование DIP или SMD. Чаще используют SMD (поверхностный монтаж) как более дешевый вариант.

Важно! Перед приобретением светодиодной полосы определитесь с нужной вам яркостью освещения, уровнем влажности места установки, а также необходимой длиной ленты. При выборе учитывайте оптимальное количество светодиодов для требуемого уровня освещенности, чтобы не переплачивать за ненужную яркость.

Достоинства светодиодной ленты

Перед установкой и монтажом светодиодной ленты ознакомьтесь с достоинствами осветительной аппаратуры. Это позволит убедиться в правильности своего выбора.

Основные достоинства дюралайта:

1. Незначительное энергопотребление — благодаря небольшой мощности.
2. Выгодный срок службы, независимо от типа помещения — от 5 до 13 лет.
3. Возможность укладки по любой траектории — за счет пластичности нити.
4. Возможность выбора необходимой длины дюралайта, так как кратность резки составляет 6-10 см (через 3-5 светодиодов).
5. Освещение такой лентой имеет самый высокий коэффициент полезного действия. Светодиоды не выделяют тепло, электроэнергия тратится только на излучение света.
6. Отсутствие мерцания.
7. Переносимость к перепадам напряжения в электросети, в частности лента продолжает функционировать при сниженном напряжении до 130 В.
8. Отсутствие ультрафиолетового излучения.
9. Возможность самостоятельно подобрать цветовую гамму.
10. Пожаробезопасность.
11. Экологичность.
12. Качество свечения на протяжении всего срока эксплуатации остается неизменным.
13. Простая укладка — благодаря применению монтажного скотча или самоклеевой основы.
14. Гарантия производителя. Вся светодиодная продукция имеет длительную гарантию, что выгодно отличает ее от привычных ламп накаливания или люминесцентных приборов.

Общие правила монтажа светодиодной ленты

При установке светодиодной ленты соблюдайте некоторые правила и требования, чтобы обеспечить безупречную и долгую работу освещения. Чаще всего самыми выигрышными для укладки осветительной нити с точки зрения практичности и дизайна становятся такие места в помещениях:

• ниши стен или потолка — для этого применяются специальные короба;
• по поверхности стен и потолков внутри пластиковых уголков;
• за потолочным плинтусом.

Технология подключения и монтажа во всех случаях практически одинакова. Общие правила заключаются в следующем:

Советы по дизайну помещения со светодиодным освещением

Чтобы получить действительно выигрышный результат интерьера, при укладке дюралайта учтите такие рекомендации:

Способы крепления светодиодной ленты

Светодиодная лента монтируется на потолок следующими способами:

1. Монтаж светодиодной ленты в потолочный плинтус. Данный способ обладает огромным преимуществом — вам не нужно выполнять переделку потолка, так как сам потолочный плинтус монтируется на некотором расстоянии (8-10 см) от потолка. После монтажа плинтуса, приступайте к приклейке дюралайта: снимите нижний слой ленты и приклейте на потолочный плинтус, как обычную липкую ленту.
2. Установка ленты в карниз, изготовленный из гипсокартона. Данный способ значительно сложнее, но потолок будет выглядеть намного эффектнее.

Монтаж светодиодной ленты на потолке

Монтаж светодиодной ленты своими руками осуществляйте последовательно:

1. Определите длину и тип ленты, подберите профиль.
2. Приобретите контроллер управления цвета и яркости свечения. Он плавно переключает цвета, а диммером регулируют яркость при помощи пульта управления.
3. Для соединения дюралайта купите коннекторы. Разъемы могут иметь плоскую либо круглую форму — это зависит от типа светодиодной ленты и производителя.
4. Подберите блок питания, который будет выполнять функцию понижающего трансформатора — в комплекте он не идет.
5. Соберите всю систему, последовательно укладывая и приклеивая нить со светодиодами.
6. Подключите светодиодную ленту к блоку питания.

Остановимся на некоторых пунктах подробнее.

Выбираем блок питания

Блоки питания бывают различной мощности — от 6 до 400 Ватт. Потребление энергии зависит от качества ленты, плотности расположения светодиодов. Как уже упоминалось ранее, мощность блока должна быть как минимум равна потребляемой мощности ленты плюс запас около 25%.

Важно! Рассмотрим вычисление мощности на примере:

У нас есть лента длиной 5 м и мощностью 9,4 Вт.

Для расчета мощности блока питания: 5 м * 9,4 Вт = 47. Не забываем о запасе: 47 * 1.25 = 58.75 Вт.

Как видно, нам нужен блок питания минимум 58.75 Вт. Можно округлить до 60 Вт. Такой найти не трудно в магазине радиодеталей.

Как выбрать профиль?

Профили для монтажа осветительной аппаратуры различаются по материалу, а также устройству. Рассмотрим основные из них. По материалу изготовления различают:

1. Алюминиевый профиль. Такая система универсальна и надежна и будет уместна в интерьере любого стиля. Применяются профили этого типа для максимально быстрого и легкого создания конструкции системы освещения.
2. Пластиковый профиль. Короб профиля для осветительной аппаратуры часто изготовляют из прочного пластика. Он бывает прозрачным либо матовым. Достоинство данного профиля: эластичен, стойкий к механическим воздействиям, к температурным перепадам и влаге.

Важно! Пластиковый корпус подходит для монтажа осветительных конструкций в общественных зданиях, в подсветке витрин, торгового оборудования, а также мебели. Профили из пластика используют даже для подсветки ледяных горок, катков и скульптур.

По устройству профили бывают:

1. Угловой. В некоторых случаях стандартный профиль неуместен, и тогда применяют угловой, который подходит для подсветки витрин торговых залов, шкафов и используется вместо потолочного плинтуса. Выбрав такой вариант, проявите свою фантазию по расположению осветительной нити. В данном случае есть возможность осуществить монтаж даже в нестандартных местах, за счет незначительных габаритов крепежа, высокой скорости и простоте укладки. Например, для подсветки оконных рам, полов, полотна входной двери и т. д.
2. Встраиваемый. Выглядит встраиваемый металлический профиль объемно и имеет массу достоинств, в частности, устойчив к агрессивному воздействию окружающей среды. При монтаже данного вида профиля используйте специальные клей или крепление, чтобы конструкция была качественной.
3. Врезной. Профиль данной конструкции чаще всего применяют в мебельной промышленности, чтобы сделать подсветку столов, кухонных гарнитуров, шкафов. Алюминиевая конструкция имеет цвет серебра либо золота. Длина профиля составляет 1-2 м. Часто врезной профиль оснащают матовыми световыми фильтрами, чтобы свет от ленты рассеивался. Новой мебели такие фильтры придают привлекательный вид, а старой мебели — новую жизнь.

Схема монтажа светодиодной ленты под натяжной потолок:

Важно! После монтажа осветительной ленты подключите ее еще раз в сеть и проверьте качество работы. Только после положительного результата теста можно собирать полотно самого натяжного потолка.

1. Прежде чем приклеивать светодиодную ленту, подготовьте поверхность для монтажа. Она должна быть гладкой и обезжиренной. Для этого обработайте ее спиртом и чистой тряпкой.
2. Мощный дюралайт (более 10 Вт\м) монтируйте на профиль из металла либо на алюминиевую подложку.
3. Конструкцию для удобства приклеивайте на слой 3М или клей/герметик.
4. При монтаже дюралайта на токопроводящие поверхности, например на металлические конструкции, обязательно изолируйте ленту, помещая ее в каркас.
5. Во время сборки исключите повреждения проводящих дорожек.
6. При подключении больших отрезков ленты используйте параллельное подключение. При последовательном — произойдет перегрузка проводящих дорожек, что приведет к перегоранию.

Важно! Перед тем, как выполнять монтаж светодиодной ленты, не только запомните все эти правила, но и просмотрите видео-уроки. Особенно, если вы выполняете подобную работу впервые и не уверены в своих силах.

Монтаж светодиодной ленты — видео

Заключение

До сих пор многие производители визуальной рекламы продолжают использовать светодиодные ленты в качестве внутренней подсветки вывесок и объемных букв, и не берут на вооружение более прогрессивные решения в области LED-технологий. Мы предлагаем вашему вниманию сравнение ключевых параметров светодиодных лент и современных LED-модулей, построенное на основе исследований и наработанного годами опыта.

Вряд ли кто-нибудь мог предполагать, что начавшийся около десяти лет назад переход на использование LED-технологий во внутренней подсветке объемных букв и световых коробов станет столь масштабным и массовым. Изначально на рынке появились светодиодные ленты, которые почти никто не умел использовать должным образом, в отличие от классических люминесцентных ламп. Были случаи, когда это диковинное для тех лет решение подчас самопроизвольно отклеивались от задней стенки короба. И все же, благодаря своей компактности, светодиодные ленты вслед за энтузиастами стали использовать даже консерваторы. Производители рекламы научились монтировать ленты с помощью клеящего состава Cosmofen, защищать их от внешних воздействий с помощью полиуретанового лака, и спустя некоторое время светодиодные ленты стали использоваться все чаще и чаще…

Чем же обусловлена популярность светодиодных лент? Во-первых, их использование значительно облегчает вес вывески, к тому же блоки питания в большинстве случаев выносятся за пределы короба или букв. Во-вторых, в отличие от ламп дневного света, которые излучают свечение на 360 градусов вокруг своей оси, угол рассеивания светового потока у светодиодов составляет от 105 — 120 до 160 градусов (при использовании светорассеивающей линзы). Таким образом, если лампа T8 длиной 600 мм генерирует 1000 лм, для ее замены внутри светового короба достаточно использовать светодиодную подсветку со световым потоком в 400 лм. В результате значительно снижается и энергопотребление световой установки: заменить стандартную люминесцентную лампу можно светодиодами, которые потребляют всего 4,4 Вт (при средней световой отдаче в 90 лм/Вт). В-третьих, конструктивное исполнение светодиодных лент обеспечивает удобство в их использовании и легкость при замене. Наконец, поскольку светодиоды подключаются к источникам низковольтного питания, их монтаж, проводку и подключение можно осуществлять безопасно практически в любую погоду.

Первые светодиодные ленты не отличались стабильным качеством, не могли похвастаться высокой эффективностью и быстро утрачивали свою первоначальную яркость в результате деградации диодов. Однако спустя несколько лет на рынке появились полноценные ленты с диодами 5050 и световой отдачей в 90 лм/Вт. Именно тогда и началось массовое использование LED-технологий в индустрии. Немногим позже появились вполне экономные решения в виде светодиодных модулей и жестких линеек, что ускорило формирование рынка LED-подсветки.

Между тем до сих пор многие производители визуальной рекламы продолжают использовать светодиодные ленты и не берут на вооружение более прогрессивные решения в этой области. Вашему вниманию предлагается сравнение ключевых параметров светодиодных лент и современных LED-модулей, построенное на основе исследований и наработанного годами опыта.

Итак, что сегодня представлено на рынке источников света для внутренней подсветки вывесок?

Это, во-первых, светодиодные ленты, которые различаются по типу размера светодиодных кристаллов (3528, 5050, 2835 и 5730), по толщине подложки и стойкости к внешним воздействиям (для интерьерного применения или для эксплуатации вне помещений — влагозащищенные). Световая отдача лент напрямую зависит от типов диодов и колеблется от 70 лм/Вт до 110 лм/Вт. Есть светодиодные ленты, потребляющие 2,4 Вт/пог. м (3528), 14,7 Вт/пог. м (5050) и 24 Вт/пог. м (5730 и 2835). В зависимости от требуемой яркости каждый производитель подбирает соответствующую задаче разновидность ленты.

Сравнив параметры и эффективность устройств экономкласса и премиум-класса при подсветке светового короба толщиной 15 см и размерами 1 х 1,5 м, мы выяснили, что с учетом стоимости источника питания при приблизительно одинаковой освещенности лицевой поверхности вывески наиболее выгодными являются светодиодные ленты на кристаллах 5050 экономкласса (50 лм/Вт), а наиболее энергоэффективными — ленты премиум-класса на кристаллах 3528 (87 лм/Вт).

Однако вполне закономерен вопрос: как можно сэкономить на подсветке? И теперь самое время уделить внимание светодиодным модулям.

Первые светодиодные модули были неэффективными и оснащались теми же диодами, что использовались в лентах, с той лишь разницей, что кристаллы были помещены в пластиковые корпуса. Со временем качество исполнения LED-модулей повышалось, их характеристики совершенствовались, сформировались стандарты для габаритов корпусов и плат: 26 х 7 мм, 36 х 9 мм, 75 х 9 мм, 35 х 35 мм и 75 х 12 мм. Немногим позже появились модули, оснащенные светорассеивающими линзами для обеспечения широкого угла рассеивания светового потока, и модули для торцевой подсветки, оснащенные линзами Френеля. Пока еще широкой популярностью LED-модули с линзами не пользуются, что обусловлено их более высокой стоимостью, чем у стандартных модулей, а также отсутствием опыта у индустрии в их длительном использовании, в результате чего «фактор неизвестности» становится аргументом для отказа от современных решений.

По сравнению со светодиодными лентами, LED-модули обладают следующими достоинствами:

1) механическая прочность: за счет наличия корпуса диоды сложнее повредить;

2) меньше пайки: удобное соединение проводами различной длины;

3) защита от влаги и пыли: чаще всего модули залиты прозрачным компаундом, который не дает окисляться контактам и платам;

4) оптимальный отвод тепла: в LED-модулях тепло распределяется равномерно, в отличие от ленты, которую желательно клеить на теплопроводящий материал;

5) легкая замена вышедших из строя модулей на объекте: достаточно демонтировать испорченный кластер и установить вместо него другой, подсоединяя его к соседним с помощью клеммных колодок, при этом нет никакой необходимости в использовании паяльника;

6) меньшая себестоимость подсветки с учетом затрат на блоки питания;

7) энергоэффективность: в силу конструктивных особенностей исполнения для подсветки вывески требуется меньшее количество диодов.

Известно, что для оптимизации затрат на изготовление световой конструкции необходимо принимать во внимание стоимость подсветки, трудозатраты на монтаж и световую эффективность используемых источников света. При сравнении параметров светодиодных лент и современных LED-модулей выяснилось, что при засветке 1 кв. м лицевой поверхности светового короба затраты на модули почти в полтора — два раза меньше, чем на ленты. Именно об этом должны помнить производители рекламы, которые по-прежнему считают, что светодиодные ленты – наиболее доступные по цене источники света для вывесок.

Наиболее выгодными, как это ни странно, стали светодиодные модули образца 2015 года, оснащенные светорассеивающей линзой и углом рассеивания светового потока 160 градусов.

В ходе экспериментов также было обнаружено, что, в отличие от современных LED-модулей, светодиодные ленты потребляют гораздо больше электроэнергии и при этом гораздо сильнее нагреваются, а высокие температуры, как известно, — самый главный враг для долговечности светодиодов.

Если говорить о характеристиках новейших светодиодных модулей, на практике нам довелось убедиться в том, что новые образцы двухдиодных модулей 2835 по яркости почти неотличимы от трехдиодных модулей на кристаллах 5050 и потребляют не 0,72 Вт, а всего 0,4 Вт. При этом световая эффективность модулей уже достигла 105 лм/Вт (с учетом токозадающих сопротивлений). В свою очередь, трехдиодный модуль 2835 можно уверенно использовать в качестве альтернативы светодиодным модулям предыдущего поколения на кристаллах 5730 и четырехдиодным модулям на кристаллах 5050. И это – при разнице в цене в 1 – 3 рубля за одно изделие. Тем самым четырехдиодные модули 5050 уже не столь привлекательны, как прежде, а светодиодные ленты становятся вообще нецелесообразным выбором.

Экономия на источниках света становится очевидной, если использовать светодиодные модули с номиналом 1 Вт и углом рассеивания светового потока в 160 градусов, оснащенные светорассеивающей линзой не только в подсветке тонких световых коробов, но и в подсветке объемных букв. К примеру, для засветки буквы «К» высотой 30 см оказалось достаточно всего 5 модулей, а для всей вывески «ПРОДУКТЫ» таких модулей потребовалось 46. Помимо экономии на источниках света и блоках питания, очевидно, что обеспечивается дополнительная экономия трудозатрат и времени на изготовление световой рекламной конструкции, и это действительно важно.

Цветовая температура: что выбрать?

Вопрос выбора цветовой температуры белого света, излучаемого светодиодными модулями, — предмет вечного спора между клиентом и производителем вывески, между производителем и поставщиком модулей, да и между сайнмейкерами между собой. Почему? Стоит обратиться к истории массового появления продукта на рынке. Первые белые светодиоды не отличались высоким качеством свечения и высоким индексом цветопередачи. В результате первым крупным розничным сетям и автосалонам, которые перешли на новую технологию, пришлось вносить соответствующие изменения в свои брендбуки, исходя из особенностей предлагавшихся на тот момент источников света.

Но время меняет представление о качестве, и на отечественном рынке стали появляться новые приборы уже с более реалистичной температурой белого в 6000 — 6500 К, хотя в Китае до сих пор превалируют модули с температурой свечения белого цвета 8000 – 12000 К.

Для световой рекламы в нашей стране оптимально использовать светодиодные модули с температурой белого 5500 – 6000 К, что обеспечивает более высокую насыщенность цветов на подсвечиваемых пленках, если, конечно, прежние клиенты не оговаривают необходимость в использовании LED-модулей с более холодным оттенком свечения, согласно ранее утвержденным корпоративным стандартам. В некоторых случаях, в особенности для подсветки дисплеев с нежными тонами (допустим, с изображением фотомоделей), предпочтительнее будут светодиодные модули с цветовой температурой 4500 К (что соответствует освещению при нейтральном солнечном свете, характерном для стран Европы). На стоимости современных светодиодных модулей показатель цветовой температуры, как правило, не отражается.

В завершение – несколько пожеланий российским производителям вывесок:

1. Размещайте модули внутри короба не только по принципу «глубина минус два сантиметра», но и по принципу достаточности. Буква должна светиться равномерно и достаточно ярко, поэтому лучше изготовить несколько опытных образцов для демозала и согласовывать яркость вывесок с клиентами по принципу «как здесь».

2. Немаловажная проблема, с которой многим приходится сталкиваться, — потеря яркости в цепи на последних кластерах. Модули рекомендуется объединять в цепи в количестве не более 20 штук — для классики и не более 30 — для модулей, оснащенных светорассеивающими линзами и встроенными драйверами.

3. Старайтесь обеспечить изделию эффективный теплоотвод. Лучше всего изготовить заднюю стенку короба из металла, в этом случае деградация светодиодов будет минимальной.

Олег Карпухин, руководитель компании «ОД-ИН»

В статье описаны важные рекомендации по монтажу светодиодный ленты в качестве подсветки рекламного элемента наружной рекламы, интерьерной подсветки, светового оформления и подсветки рекламной конструкции интерьерной рекламы. Алюминстрой просит специалистов по производству рекламы обратить внимание на указания, которые необходимо соблюдать, что необходимо избегать и как правильно монтировать светодиодную ленту в подсветке рекламной конструкции.

1. Общие сведения по монтажу светодиодной ленты

Светодиодная лента для подсветки и светового оформления рекламной конструкции выполнена на основе гибкой самоклеящейся печатной платы. Поставляется в бобине. Применение ленты в рекламе:

• производство наружной рекламы,
• изготовление подсветки торгового, маркетингового и выставочного оборудования,
• декоративно-художественное оформление интерьеров.

2. Технические характеристики светодиодной ленты

Все технические характеристики светодиодных лент, необходимые для расчета проекта, для монтажа рекламной конструкции или элемента декора приведены на страницах светодиодных лент в каталоге продукции Алюминстрой.

3. Монтаж светодиодной ленты

Если необходимо соединить два отрезка ленты, допускается соединение лент с помощью накладной установки специальных коннекторов с соединительными проводами, а так же допускается соединение отрезков ленты с помощью проводов, методом пайки к специальным контактным площадкам.

При пайке отрезков ленты применяется паяльник с температурой жала не более 260°С. Время пайки не должно превышать 10 секунд.

Также отрезки ленты можно соединить с помощью коннекторов, которые поставляются отдельно. Контактные площадки лент, необходимо завести в разъем коннектора и защелкнуть фиксирующую крышку.

Исходя из тала выбранной ленты и ее длины, выбирается подходящий блок питания (см. п.5 расчет мощности блоков питания). Если используется RGB лента, то потребуется установка контроллера и, возможно, усилителей.

Перед монтажом необходимо подготовить поверхность, на которую будет устанавливаться лента.

Поверхность следует очистить от пыли и грязи, при необходимости, обезжирить. Также, во избежание повреждения ленты, поверхность должна быть цельной, без разрывов.

Лента устанавливается при помощи клейкого слоя, нанесенного с обратной стороны. После удаления защитного покрытия с клеевого слоя, лента легким усилием прижимается к поверхности. Крепление ленты со степенью влагозащиты IP68 (в силиконовой трубке, залитой эпоксидной смолой) осуществляется при помощи скоб или клея/герметика. Нельзя допускать резких изгибов ленты. Минимальный радиус изгиба ленты 6 см.

ВАЖНО! ■ Нельзя подвергать механическим нагрузкам ленту и находящиеся на ней компоненты.

• Необходимо строго соблюдать полярность при подключении ленты к источнику питания и при пайке отрезков ленты. Неправильное подключение может привести к выходу ленты из строя.

• При монтаже ленты на металлические и другие токопроводящие поверхности, необходимо изолировать ленту от поверхности.

• При монтаже не допускайте повреждений токо-проводящих дорожек на ленте.

• Допускается последовательное подключение ленты длиной до 5 м. Лента длиной свыше 5 м подключается параллельно, в противном случае возникает перегрузка токопропускающих элементов, что может привести к выходу ленты из строя.

• Используйте источники питания соответствующей мощности.

• При работе с лентой соблюдайте меры защиты от статического электричества,которое может повредить светодиоды.

• Не допускается эксплуатация ленты в условиях, несоответствующих степени пыле- и влагозащиты ленты.

4. Подключение RGB светодиодных лент

Подключение, питание и управление RGB лент (разноцветных) осуществляется с помощью трёхканального контроллера управления светодиодной нагрузкой. Плюс ленты подключается к плюсу источника питания, минус к минусу контроллера, а три контакта ленты (R, G и B) к соответствующим контактам контроллера.

Решая вопрос, как сделать световой короб, следует в первую очередь изучить все тонкости конструкции данного вида. Например, для эксплуатации в более жестких условиях (на улице) необходимо будет подготовить усиленную раму. Для помещений достаточно упрощенного каркаса, кроме того, изготовление короба с подсветкой для рекламы в этом случае не предполагает использование металлического профиля для установки в качестве боковых стенок.

Подробнее о вывесках типа lightbox

Чтобы привлечь внимание прохожих на улице или же посетителей торгового центра, магазина, кафе, используется более совершенный вид рекламы – , одним из исполнений которых являются короба. По форме это объемные конструкции, подсвеченные изнутри источниками света разных типов. Наиболее простые – прямоугольные исполнения лайтбоксов можно сделать своими руками.

Область применения таких вывесок очень широка: начиная с кафе и заканчивая коммерческими предприятиями. В основном же короба с подсветкой используются для рекламы, продвижения бренда или внутреннего оформления интерьера. В последнем случае принято задействовать тонкие световые короба, их освещение выполняется при помощи светодиодных лент, расположенных по периметру.

Обзор видов

Для эксплуатации при определенных условиях и с целью решения разного рода задач обычно используются короба с подсветкой специального назначения, которые характеризуются индивидуальными конструкционными особенностями.

Виды коробов

Их основные разновидности:

1. Односторонние.
2. Двусторонние.

Первый вариант средства рекламы используется для установки на фасаде различных объектов, так как подсвечивается только лицевая панель. Двусторонние короба с подсветкой можно располагать перпендикулярно фасаду здания, при этом освещаются обе стороны лайтбокса, что повышает эффективность рекламы. Кроме того, различают исполнения, отличные по целевому назначению:

• для внутреннего использования;
• для наружной установки.

Существует разделение и по типу освещения: ультратонкие световые короба, тонкие исполнения, объемные конструкции большой толщины. Последние исполнения обычно задействуют для рекламы на улице. А вот первые два вида используются при оформлении интерьеров. В таких конструкциях предполагается использование светодиодной подсветки по всему периметру панели.

Конструкция и принцип работы

Если рассматривать односторонние короба, данный вид предполагает использование лицевой панели для освещения информации, тогда как задняя панель является базой для установки осветительного оборудования. Для повышения интенсивности свечения рекомендуется использовать молочный акрил при изготовлении лицевой панели. Но в качестве основного материала может выступать поликарбонат, баннерная ткань, композит.

Устройство двухсторонего вида

Боковые панели обычно выполняются из полимерных или металлических (сталь, алюминий) профилей. Надпись наносится посредством самоклеящейся пленки. В двусторонних коробах предусмотрено две лицевые панели. Принцип работы подобных конструкций несложен: при включении источники света освещают панель с надписью. Исполнения, функционирующие на светодиодах, отличаются энергоэффективностью, длительным сроком службы.

Этапы работ при изготовлении лайтбокса

Для вывески наружной установки используется усиленная рама. Ее изготовление предполагает использование профильных труб разных сечений, что определяется уровнем нагрузки: от 20х20 до 20-40 мм. Из этого материала свариваются все рамы. Их в дальнейшем необходимо соединить множеством перемычек для получения каркаса достаточной жесткости.

Далее, сделанная своими руками конструкция зачищается, грунтуется и окрашивается. В качестве задней панели используется металлический или полимерный лист. Лицевая стенка чаще выполняется из акрила, так как сотовый поликарбонат и полистирол не отличаются стойкостью к деформациям при нагревании. Кроме того, эти материалы склонны к быстрому загрязнению.

Чтобы обеспечить высокую интенсивность свечения вывески, нужно рассчитать количество светодиодных модулей, исходя из их паспортных данных. Изготовление предполагает необходимость использования соединительных проводов для модулей на базе светодиодов. Для их работы используется трансформатор. Окончательный этап – установка лицевой панели, предварительно подготовленной своими руками, с нанесенной самоклеящейся пленкой.

Монтаж и подключение

Для электромонтажа используется блок питания. Важно, чтобы его мощность соответствовала количеству используемых светодиодных модулей. На интенсивность свечения влияет глубина короба, толщина лицевой панели, а также расстояние между светодиодными источниками света. Но в первую очередь при изготовлении своими руками важно правильно рассчитать количество модулей.

В качестве крепления вывески используются кронштейны (для установки двустороннего исполнения на фасад), подвесы или опорные конструкции (отдельная установка).

Таким образом, собственными силами вполне можно изготовить рекламный короб с подсветкой, в качестве которой часто используют светодиоды. Их подбирают, исходя из площади лайтбокса, глубины короба, а также на основании электрических параметров, указанных в паспорте источников света. С учетом этих же параметров рассчитывается общее количество светодиодов.

Это искусственный источник света, представляющий собой узкую гибкую ленту с проводниками, длиной до 5 м, на которой равноудаленно установлены светодиоды. Светодиоды на ленте разбиты на группы. Каждая группа состоит из нескольких включенных последовательно светодиодов и является законченной схемой, что позволяет разрезать ленту поперек на отрезки любой длины кратной длине одной группы.

Светодиодные ленты

Светодиодные ленты выпускаются монохромные, светящиеся только одним цветом (красным , синим , зеленым , желтым или белым ) и универсальные (R G B ), цвет свечения которых можно изменять самостоятельно с помощью пульта дистанционного управления, включая один из основных цветов или выбирая любой, существующий в природе.

Возможно также включать режим, при котором цвет свечения светодиодной ленты будет плавно меняться во всем диапазоне с заданной скоростью изменения во времени.

R G B светодиодные ленты

По организации излучения света R G B светодиодные ленты бывают трех типов.

У первого типа ленты используются светодиоды LED-R-SMD3528 или LED-R-SMD5050 (красный ), LED-G-SMD3528 или LED-G-SMD5050 (зеленый ) и LED-B-SMD3528 или LED-B-SMD5050 (синий ), припаянные по три штуки рядом повторяющимися триадами по всей длине ленты. Изменение цвета свечения ленты достигается групповым изменением интенсивности свечения светодиодов каждого цвета. Такие светодиодные ленты хорошо подойдут для подсветки интерьера в случаях, когда светодиоды спрятаны от глаз человека. Если светодиоды будут видны, то изменение цвета свечения будет менее эффективным.

R , G и B светодиоды серии SMD3528 имеют размер 3,5×2,8 мм 2 и излучают световой поток от 0,6 до 2,2 люменов, в зависимости от цвета свечения. Светодиоды серии SMD5050 по размеру больше (их размер 5×5 мм 2) и соответственно светят ярче, световой поток составляет в зависимости от цвета свечения от 2 до 8 люменов. Поэтому по размеру припаянных светодиодов на ленте, даже не зная технических характеристик, легко определить какая из них будет светить ярче.

Во втором типе лент применяются R G B светодиоды серии LED-RGB-SMD3528 или LED-RGB-SMD5050. Отличительная особенность этих светодиодов в том, что в одном корпусе смонтированы сразу три светодиода – красный , зеленый и синий . Поэтому световой поток у у них намного меньше и составляет у LED-RGB-SMD3528 всего 0,3-1,6 люменов, у LED-RGB-SMD5050 всего 0,6-2,5 люменов. Но благодаря тому, что излучатели цветов расположены практически в одной точке, достигнута высокая эффективность градации цветов.

Совсем недавно появился новый тип светодиодов WS2812B (имеет четыре вывода) и WS2812S (имеет шесть выводов). По геометрически размерам и внешнему виду эти светодиоды не отличаются от LED-RGB-SMD5050. Однако благодаря установке в корпусе светодиодов WS2812 ШИМ-контроллера WS2811 появилась возможность каждым из светодиодов, установленных на светодиодной ленте управлять персонально всего по двум проводам.

Таким образом, у дизайнеров появилась возможность изменять цвет свечения любого участка ленты вне зависимости от ее длины по своему усмотрению. Широкое распространение светодиодной ленты, созданной на базе светодиодов WS2812, сдерживается высокой ценой и необходимостью применения дорогостоящего специализированного контроллера. Без подачи с контроллера управляющего сигнала на светодиод WS2812 он светить не будет.

Маркировка светодиодных лент

Маркируются светодиодные ленты всеми производителями, как правило, по единому международному стандарту. Класс защиты в маркировке обозначается в соответствии с требованиями стандарта защиты электрооборудования от воздействия внешних факторов IEC-952.

Справочная таблица маркировки светодиодных лент
Порядковый № буквенной или цифровой последовательности в маркировке	Обозначение в маркировке	Расшифровка обозначения
1 (источник света)	LED	Светодиод
2 (цвет свечения)	R	Красный
	G	Зеленый
	B	Синий
	RGB	Любой
	CW	Белый
3 (вид выводов у чипа)	SMD	Безвыводынй чип для установки не посредственно на печатную плату
4 (геометрический размер корпуса источника света)	5050	в примере 5 мм×5 мм
5 (количество светодиодов на метре длины)	60	штуки
6 (класс защиты от воздействия внешних факторов)	IP	Класс защиты в маркировке обозначается в соответствии с требованиями стандарта защиты электрооборудования от воздействия внешних факторов IEC-952
7 (первая цифра после IP, защита от проникновения твердых предметов)
	0	Нет защиты
	1	От проникновения тел диаметром 50 мм и более
	2	От проникновения тел диаметром 12 мм и более, длиной не более 80 мм
	3	От проникновения тел диаметром 2,5 мм и более
	4	От проникновения тел диаметром 1 мм и более
	5	Допускается попадание пыли в количестве, недостаточном для нарушения работоспособности оборудования
	6	Попадание пыли не допускается
8 (вторая цифра после IP, защита от попадания жидкости внутрь корпуса)	0	Нет защиты
	1	От вертикально падающих капель воды
	2	От капель воды, падающих под углом 15°
	3	От капель воды, падающих под углом 60°
	4	От воды, разбрызгиваемой под любым углом
	5	От струи воды, разбрызгиваемой под любым углом
	6	От сильной струи воды (100 л/мин, 100 кПа)
	7	От попадания воды при погружении на глубину до 15 см
	8	От попадания воды при длительном погружении

Рассмотрим, например, как расшифровывается маркировка светодиодной ленты LED-CW-SMD-5050/60 IP68. LED – светодиодная лента, CW – белого света, SMD – сделана на базе без выводных светодиодов, 5050 – размер корпуса светодиода 50х50 мм 2 , 60 – на одном метре длины ленты установлено 60 светодиодов, IP68 – по степени защищенности лента рассчитана для длительной работы на глубине (например, для подсветки аквариума или бассейна изнутри).

Если в маркировке параметр IP отсутствует, значит светодиодная лента не имеет никакой степени защиты, то есть степень защиты соответствует IP00.

Стойкость светодиодных лент к воздействию влаги

По степени защиты от воздействия влаги светодиодные ленты можно разделить на три категории: влагонезащищенные, влагозащищенные и влагостойкие.

Влагонезащищенные можно применять только в сухих помещениях, где нет высокой влажности. Влагозащищенные предназначены для эксплуатации в помещениях с повышенной влажностью (ванные комнаты, бани, фасады зданий, где исключено прямое попадание воды на ленту).

Влагостойкие ленты предназначены для работы непосредственно в водной среде, например в аквариуме, их можно разместить для подсветки на дне бассейна.

На фотографии светодиодная лента, полностью герметизированная силиконом, поэтому светодиоды и резисторы надежно защищены от воздействия воды. Влагозащищенные светодиодные ленты можно использовать без ограничений для наружной рекламы, светового украшения улиц и зданий. При выборе влагозащищенной ленты следует учитывать, что часть светового потока при прохождении через слой силикона теряется.

Для уличной декоративной подсветки существуют специальные светодиодные ленты под названием Дюралайт , которые относятся к влагозащищённой категории.

Плотность размещения светодиодов на ленте

Яркость свечения светодиодной ленты зависит не только от типа установленных светодиодов, но и от их количества. За единицу измерения принято считать количество светодиодов, установленных на один метр длины ленты. Чем светодиодов больше, тем, естественно, световой поток будет больше. Обычно количество светодиодов на метр длины ленты лежит для светодиодных лент на 12 В в пределах от 30 до 120 штук. Для светодиодных лент, рассчитанных на питающее напряжение 24 В, число светодиодов может доходить до 240 штук на метр длины, в таких лентах светодиоды размещены параллельно в два ряда.

Но надо учесть, что чем больше светодиодов на метре длины светодиодной ленты, тем мощнее потребуется блок питания и тем дороже обойдется покупка. К выбору этого параметра нужно подходить с позиции «необходимо и достаточно». Например, на метре ленты имеется 30 светодиодов, следовательно, расстояние между ними составляет 3,3 см, что в подавляющем числе случаев вполне достаточно.

Выбор светодиодной ленты по величине светоотдачи

Главной светотехнической характеристикой является интенсивность светового потока, которая выражается в люменах на метр (лм/м). Величина светового потока определяется типом и количеством светодиодов, установленных на одном метре ленты. Зная тип светодиодов и их количество, легко самостоятельно определить световой поток.

Например, на метре светодиодной ленты белого света установлено 30 светодиодов типа LED-CW-SMD3528 (размер 3,5×2,8 мм 2), имеющий световой поток 5 лм каждый. Умножаем 5 лм на 30, получаем 150 лм. Такой световой поток излучает 10-ваттная лампочка накаливания. Если лента сделана на основе 30 светодиодов LED-CW-SMD5050 (размер 5×5 мм 2), имеющих уже световой поток 12 лм, то 12×30=360 лм, что равносильно применению 24-ваттной лампочки накаливания. Опытом применения ламп накаливания обладает каждый, поэтому, воспользовавшись вышеприведенной методикой, легко определиться с типом установленных на ленте светодиодов, их количеством и длиной ленты. А если длина ленты уже определена, то выполнить обратный расчет.

Выполним обратный расчет на конкретном примере. Вам нужно сделать потолочное освещение в комнате размером 5 м×4 м. Периметр комнаты такого размера составит 5+4+5+4=18 метров. Вы хотите создать мягкое и не очень яркое освещение. Если использовать лампы накаливания, то суммарная их мощность должна будет составлять порядка 200 ватт, световой поток от которой составит 3000 лм (15 лм×200). Длина ленты должна быть равна длине периметра комнаты, то есть 18 метров. Для определения светового потока, который должен излучать один метр светодиодной ленты, нужно разделить 3000 лм на 18 метров. Получается 166 лм/м. Для нашего случая подойдет лента с 30 светодиодами LED-CW-SMD3528 на метре длины. Расчет делался без учета потерь на отражение от потолка, а они составляют не менее 50%. Следовательно, для гарантированной освещенности комнаты нужно выбрать ленту с большим в два раза световым потоком. Есть два варианта, либо взять ленту с 30 светодиодами LED-CW-SMD5050, или LED-CW-SMD3528, но уже в количестве 60 шт. на метре. Первый вариант предпочтительнее, так как обеспечит гарантированный запас.

Для R G B и монохромных светодиодных лент расчет выполняется точно так же, как и для лент белого свечения.

На светодиодных лентах не всегда нанесена маркировка, что затрудняет расчеты. Но узнать технические параметры светодиодной ленты очень просто, если воспользоваться данными, приведенными в справочной таблице. В современных светодиодных лентах, как правило, применяются три типа светодиодов: SMD3014 (сверхяркие) размером 3,0 мм×1,4 мм, SMD3528 размером 2,8 мм×3,5 мм и SMD5050 размером 5,0 мм×5,0 мм. Поэтому по размеру светодиодов можно определить, какой тип светодиодов запаян на ленте. Посчитав количество светодиодов на метре длины, по приведенной ниже справочной таблице можно получить данные о технических характеристиках светодиодной ленты.

Таблица основных характеристик светодиодных лент

на напряжение 12 В

С помощью таблицы несложно подобрать тип и длину светодиодной ленты – аналога лампочкам накаливания. Например, чтобы заменить одну лампочку накаливания мощностью 80 Вт светодиодной лентой, нужно взять 8 метров SMD3528 (30) или два метра светодиодной ленты SMD3528 (120) или SMD5050(60).

Основные технические характеристики светодиодных лент на напряжение 12 В
Тип светодиода	Размер светодиода, мм 2	Количество светодиодов на один метр длины светодиодной ленты, шт.	Потребляемая мощность одного метра длины светодиодной ленты, ватт	Световой поток метра длины светодиодной ленты, лм	Эквивалентная мощность лампы накаливания, ватт
SMD3014 сверхяркие	3,0×1,4	60	6,0	600	40
		120	12,0	1200	80
		240	24,0	2400	160
SMD3528	3,5×2,8	30	2,4	150	10
		60	4,8	300	20
		120	9,6	600	40
SMD5050	5,0×5,0	30	7,2	360	24
		60	14,4	720	48

Как подключить светодиодную ленту к электросети

Подключение светодиодной ленты к бортовой сети автомобиля

Светодиодные ленты идеально подходят для непосредственного подключения к бортовой сети автомобиля. Главное, чтобы лента соответствовала по напряжению питания напряжению бортовой сети автомобиля. Для легковых автомобилей нужно выбирать влагозащищенную ленту, рассчитанную на напряжение питания 12 В, для грузовых – на 24 В.

На какое напряжение установлен в автомобиле аккумулятор, на такое напряжение и нужно брать ленту. При подключении светодиодной ленты к бортовой сети автомобиля необходимо соблюдать полярность, на ленте нанесены обозначения «+» и «–». Если полярность попутать, то ничего плохого не произойдет, просто светодиоды не будут светиться.

Подключение светодиодной ленты к бытовой электросети 220 В

В отличие от электрических ламп, светодиодные ленты нельзя подключать непосредственно в бытовую электрическую сеть 220 В. Для них нужно питающее напряжение постоянного тока величиной 12 В или 24 В. На ленте напряжение питания указано по всей ее длине. Для получения необходимого напряжения применяют преобразователи напряжения.

Пока нет устоявшейся терминологии, их называют по-разному: драйверы, адаптеры, преобразователи, блоки питания, источники питания. Всеми этими словами называют одно устройство, преобразующее сетевое напряжение переменного тока 220 В в напряжение постоянного тока требуемой величины, для лент в зависимости от типа, 12 В (используется часто) или 24 В (применяется редко, как правило, в RGB лентах).

Для выбора блока питания для светодиодной ленты важна не только величина постоянного напряжения на выходе, а и величина тока, которую он сможет выдать в нагрузку. Для выбора подходящего блока питания для конкретного случая нужно узнать суммарную величину тока, которую будут потреблять все установленные светодиодные ленты.

Пример расчета блока питания для светодиодной ленты

Для примера, подберем блок питания (БП) для светодиодной ленты, которую мы выше выбрали для подсветки потолка. Обычно потребляемый ток метра ленты указывается в сопроводительной документации, но если таковой нет, то несложно расчет выполнить самостоятельно. Достаточно количество установленных светодиодов умножить на ток потребления каждого из них.

Мы выбрали светодиодную ленту с установленными светодиодами типа LED-CW-SMD5050, длина ленты 18 метров, и на метре длины по 30 светодиодов. Общее количество светодиодов получается 18×30=540 шт. Один светодиод LED-CW-SMD5050 (по справочной таблице) потребляет ток 0,02 А, следовательно суммарный ток потребления всей подсветки составит: 540×0,02 А = 10,8 А.

Но мы не учли, что светодиоды при напряжении питания ленты 12 В подключаются по три последовательно через резисторы, следовательно расчетный ток нужно уменьшить в три раза: 10,8 А / 3 = 3,6 А. Но в одном корпусе светодиода LED-CW-SMD5050 находится три элементарных светодиода, поэтому полученный ток нужно умножить на 3. То есть результирующий ток составит 10,8 А. В результате расчета определено, что потребуется блок питания напряжением 12 В с током допустимой нагрузки до 10,8 А.

Для расчета мощности требуемого БП нужно умножить напряжение на ток: 12 В×10,8 А = 130 Вт, получилось, что нужен БП мощностью 130 Вт. Для надежной работы БП необходим 20% запас по мощности. В результате потребуется блок питания мощностью 156 Вт. Практически можно использовать любой блок питания, который удовлетворяет необходимым требованиям.

Устройство и монтаж светодиодной ленты

На гибкой пластиковой ленте длиной до 5 м находятся тонкие медные токопроводящие дорожки требуемой конфигурации. К дорожкам припаиваются припоем светодиоды типа SMD3528 или SMD5050 и токоограничивающие SMD резисторы типа Р1–12 мощностью 0,125 Вт. Обратите внимание, что в обозначении светодиода заложен его размер, например SMD5050 имеет размер 5,0 мм×5,0 мм. При питающем напряжении 12 В устанавливается три последовательно соединенных светодиода и один или несколько токоограничивающих резисторов. Количество резисторов определяется в зависимости от величины рассеиваемой на них мощности. Резистор можно ставить в любом месте схемы, на схеме он стоит со стороны подвода плюса, можно установить его и со стороны минуса или между любыми светодиодами.

Электрическая принципиальная и монтажная схема

сегмента светодиодной ленты

Маркировка резисторов

На резисторе нанесена маркировка в виде числа 151. Это означает, что номинал резистора составляет 150 Ом. Расшифровать маркировку просто. Она обозначается трехзначным числом. Последняя цифра в числе говорит, сколько нулей нужно приписать к первым двум цифрам. Например, на резисторе нанесена маркировка 153, значит нужно к 15 приписать 3 нуля, получим 15000 Ом.

Для наглядности привел ниже эклектической схемы электромонтажную. Полная схема светодиодной ленты представляет собой многочисленное количество таких схем, соединенных параллельно. При питающем напряжении 24 В количество последовательно включенных светодиодов в схеме может доходить до 10 штук. Обратите внимание на маркировку светодиодов, со стороны подключения к катоду (минусу), угол корпуса светодиода имеет срез. На фото нижний правый угол.

Соединение и крепление светодиодных лент

На сторону ленты, противоположную светодиодам, нанесен липкий слой, защищенный пленкой. Для того, чтобы ленту закрепить на поверхности, достаточно удалить защитную пленку и приложить липкой стороной на место установки. При организации подсветки с помощью светодиодных лент, часто длина в 5 метров является избыточной, поэтому предусмотрена возможность разрезать ленту на отрезки. Места, где можно ленту разрезать, обозначены изображением условных ножниц и линией разреза. Шаг разрезки светодиодной ленты на отрезки задают количество последовательно включенных светодиодов. Рядом с линией разреза с двух сторон имеются контактные площадки, позволяющие припаивать к ним провода в случае сращивания отрезков ленты между собой. Паять нужно очень аккуратно маломощным паяльником.

Рядом с контактными площадками нанесена маркировка полярности подключения и величина напряжения питания. Существуют специальные клипсы, позволяющие соединять между собой светодиодные ленты без пайки.

К одному из концов светодиодной ленты обычно уже припаяны проводники для подключения к блоку питания. Для подключения монохромных лент требуется два провода, для RGB лент — четыре провода: черный (общий подключается к положительной клемме) и три цветных. Длина проводов составляет не более полметра, и если блок питания невозможно установить рядом со светодиодной лентой, то проводники придется нарастить до нужной длины.

Светодиодные ленты незаменимы, когда нужно обеспечить освещение или подсветку на большой длине. Разрезать на части можно только светодиодные ленты, не защищенные от влаги, то есть только те, которые предназначены для эксплуатации в помещениях. Влагозащищенные и влагостойкие светодиодные ленты без последующей герметизации разрезать недопустимо.

Для устранения этого недостатка созданы светодиодные модули, позволяющие осуществлять подсветку интерьера и световую рекламу легко, быстро и надежно. Область применения светодиодных модулей на практике ограничена только фантазией человека. Особенно удобны модули для подсветки в автомобиле. Достаточно подключить через предохранитель к бортовой сети и приклеить или закрепить саморезами модуль внутри салона автомобиля или с наружной его стороны.

Конструкция светодиодных модулей представляет собой неглубокую кроватку из пластмассы или металла, в которой установлена печатная плата со светодиодами. Сверху плата залита прозрачным силиконом. Таким образом, обеспечивается защита от воздействия влаги и брызг воды. Светодиоды подключены по такой же схеме, как и в светодиодной ленте, приведенной выше.

На внешней стороне дна кроватки имеется липкий слой, открыв который удалением защитной пленки, модуль можно фиксировать на любой плоской поверхности. Предусмотрена возможность крепления за проушины модулей с помощью саморезов. Все светотехнические и электрические расчеты, приведенные выше на странице для светодиодной ленты, справедливы и для светодиодных модулей.

Прямоугольные светодиодные модули продаются в виде блоков, на фото блок из 20 модулей.

Модули легко отделяются от блока по одному или группами. Электрически все модули уже соединены между собой. Достаточно подать питание на любой крайний из них и засветятся светодиоды на всех модулях. Блоки можно наращивать в любом количестве, соединяя их параллельно.

О выборе сечения провода для подключения LED ленты

Светодиодная лента потребляет небольшую мощность, и потребляемый ток при длине ленты в один метр, даже самой яркой SMD5050 (60), составляет не более 1,2 А. Поэтому о сечении провода при подключении такого отрезка ленты можно не задумываться, подойдет практически любой имеющийся под рукой многожильный провод.

А вот при подключении ленты длиной 18 метров типа LED-CW-SMD5050(30), которую мы подобрали для подсветки потолка комнаты выше, следует уже задуматься серьезно, как ток суммарный ток потребления составит 10,8 А. К сожалению, нигде не нашел, какой ток допустим по медной дорожке самой ленты. Но, зная потребляемую мощность одного метра светодиодной ленты и напряжение питания, рассчитал величину тока, который будут потреблять светодиодные ленты разной длины популярных типов, и свел результаты в таблицу.

Справочная таблица потребления тока светодиодными лентами на напряжение 12 В
Тип светодиодной ленты	Количество светодиодов на один метр длины светодиодной ленты, шт	Потребляемый ток (А), отрезка светодиодной ленты длиной:
		1 м	2 м	3 м	4 м	5 м
SMD3014	60	0,5	1,0	1,5	2,0	2,5
	120	1,0	2,0	3,0	4,0	5,0
	240	2,0	4,0	6,0	8,0	10,0
SMD3528	30	0,2	0,4	0,6	0,8	1,0
	60	0,4	0,8	1,2	1,6	2,0
	120	0,8	1,6	2,4	3,2	4,0
SMD5050	30	0,6	1,2	1,8	2,4	3,0
	60	1,2	2,4	3,6	4,8	6,0

Так как светодиодные ленты выпускаются максимальной длиной до 5 метров, то производителем должно быть обеспечено необходимое сечение дорожек, выдерживающее ток потребления светодиодной лентой, и можно брать его величину за основу для разработки электромонтажной схемы подключения светодиодной ленты к источнику питания.

Исходя из экономических соображений, запас дорожек по току нагрузки не превышает 20%. Следовательно, подключать все четыре наши отрезка ленты последовательно, спаивая конец одного отрезка перемычками с началом следующей светодиодной ленты, не допустимо, так как по проводникам ленты, подключенной непосредственно к блоку питания, потечет ток, троекратно превышающий допустимый.

Это приведет к перегреву первой ленты, что чревато выходом ее из строя, и слабому свечению включенных за ней. Поэтому необходимо двойным проводом с сечением жилы не менее 0,5 мм 2 подключать каждую ленту по отдельности непосредственно к выходу блока питания. Ниже приведена типовая схема подключения светодиодных лент к источнику питания при организации освещения помещения установкой светодиодных лент вдоль углов потолка за карнизами.

Так как один блок питания рассчитан на ток потребления 6 А, то пришлось применить два одинаковых блока, запитав каждым по половине длины подсветки. Выключателем подключаются оба блока одновременно. Если применить двойной выключатель, то можно будет включать ленты участками. При подключении к блоку питания параллельных участков ленты, можно будет включать их по отдельности или все одновременно, меняя световой дизайн. RGB ленты подключаются по точно такой же монтажной схеме. Только вместо двух проводов прокладываются 4. Один общий и по одному на каждый цвет.

Если устанавливается один мощный бок питания в значительном удалении от лент, то целесообразно от блока питания протянуть пару толстых проводов к светодиодным лентам. Подобрать необходимое сечение провода для заданного тока можно по таблице . Например, для нашего случае при токе 10,8 А понадобится провод диаметром жилы 1,6 мм (сечением 2,0 мм 2). Поставить распределительную коробку и уже в ней тонкими проводами подключить ленты через клеммную колодку или пайкой к приходящему проводу от блока питания. В каждом конкретном случае нужно принимать индивидуальное решение, исходя из граничных условий.

Мощные блоки питания обычно имеют большие габариты, и зачастую целесообразнее применить несколько менее мощных блоков, размещая их в непосредственной близости со светодиодными лентами.

Монтирование светодиодного профиля своими руками

Светодиодные светильники – практичны и удобны, способны не только дополнить любую поверхность, но и придать ей некоторую изюминку. Профиль для подобных контуров – необходимый атрибут качественного и надежного освещения, который можно соорудить своими руками.

Светодиодный профиль своими руками: виды и особенности монтажа

Монтаж светильников led – не сложная работа, с которой может справиться человек, который хоть что-то понимает в электрике. Светодиодные ленты представлены в продаже в виде отрезков длиной 5 метров, но при желании можно подыскать варианты и приобрести 15/10/20 метров ленты.

Стандартные пятиметровые ленты led, продавцы предлагают в связи с тем, что в продаже представлены бытовые блоки питания, рассчитанные именно на данную мощность. Но прежде чем приобрести источник света, следует досконально продумать, как будет выглядеть профиль для светодиодной ленты.

Сфера применения и некоторые особенности конструкции

Светодиодный профиль, прежде всего, необходим для установки ленты на базе качественных диодов. Кроме того столь необходимый элемент бывает различных типов – алюминиевый и пластиковый. Подобная конструкция задействуется при оборудовании подсветки на различных участках: углы, ровные стены, потолок помещения. Помимо этого подобрав один из вариантов выполнения, имеется возможность применить его в качестве накладного светильника.

Конструктивные особенности определенных моделей позволяет монтировать профиль для светодиодной ленты на самые разнообразные поверхности, в том числе и при оборудовании своими руками освещения ступенек, а еще дополнять ландшафтный дизайн. И все это благодаря качеству используемого материала – надежный алюминий, не подверженный воздействию коррозии. То есть их можно использовать не только в качестве декора, но и для защиты при обустройстве ленточных светильников led.

Обзор популярных видов

Светодиодный профиль подразделяется на несколько видов в зависимости от вида используемого материала:

• алюминиевый профиль – не подвержен воздействию негативных факторов окружающей среды, отличается надежностью и используется намного чаще;
• пластиковый элемент – выполнен из качественного поликарбоната.

По типу крепления профиль делят на следующие виды:

• угловой элемент – предназначен для обустройства в углу комнаты, при этом встречаются интересные модели led с рассеивателем, за счет данной конструкции можно снизить интенсивность излучения светильников;
• врезной элемент – встраивается в любую поверхность из ДСП или гипсокартона, врезной светодиодный профиль практически всегда конструируется с рассеивателем и отличается выпирающими краями, функциональная предназначение которых – сглаживание неровностей кромки применяемого материала;
• накладная конструкция подсветки – легко монтируется своими руками на самой разнообразной поверхности, данный тип светодиодных светильников led может крепиться саморезами или наклеиваться.

Отличительная особенность, характеризующая профиль из поликарбоната – возможность принимать форму немного рельефной поверхности, так как данная конструкция достаточно гибкая. Но не рекомендуется устанавливать его своими руками на слишком округлых поверхностях, ведь поликарбонатная деталь декора, хотя и гибкая, но не выдерживает повышенное воздействие на излом.

Профиль для светодиодного контура классифицируется также по своей форме и некоторым конструктивным особенностям:

• простой квадратный;
• округлый;
• трапециевидный;
• интересный конусообразный профиль.

Контуры, оборудованные рассеивателем led можно подразделить по типу материала данного элемента: матовый, кристально прозрачный. Этого говорит о том, что в зависимости от варианта можно подобрать менее и более заметную степень интенсивности отражения подсветки. Помимо этого алюминиевый или качественный поликарбонатный элемент с рассеивателем на сегодняшний день производители предлагают в различных исполнениях, которые тоже отличаются по форме декора: округлые, простые плоские, классические прямоугольные, незамысловатые треугольные.

Крепеж из пластика для светильников led представлен в различных исполнениях: белый и матовый. Помимо этого имеется возможность подобрать вариант по оттенку. Что как раз является неоспоримым преимуществом подобных профилей для подсветки led в сравнении с аналогом из алюминия. Кроме того можно своими руками изготовить крепежи для светодиодных светильников. Конструкции подобного типа могут быть выполнены из надежного железа, качественного пластика. Сама работа достаточно трудоемка, но себестоимость конструкции значительно уменьшится.

Угловой элемент для светодиодной ленты

Можно столкнуться с тем, что стандартная конструкция в определенной ситуации просто не уместна, в таком случае можно установить угловой профиль – идеальный вариант для подсветки торговых витрин, шкафов, вместе плинтуса на потолке. В применении данного элемента ограничить себя можно лишь своей фантазией. Угловой декор характеризуется простотой монтажа и небольшими габаритами, что позволяет его использовать в самых неожиданных местах, к примеру, для подсветки дверного проема, полов, оконных рам, на что хватит у вас фантазии.

Встраиваемая конструкция для светодиодных светильников своими руками

Металлический встраиваемый профиль не подвержен негативному влиянию внешней среды, смотрится достаточно объемно, наделен множеством положительных свойств, отличных от простого пластика. При установке подобного профиля для улучшения качества элемента, следует применять специальный клеящий состав или особые крепежи.

Врезная конструкция для светильников led

Профиль подобного типа в основном применяется в мебельном производстве (подсветка кухни, шкафа). Они представлены в виде алюминиевой конструкции из серебра или золота. Длина элемента 1-2 метра.

Врезная конструкция зачастую оснащается световыми фильтрами, предназначенными для рассеивания яркого света от светодиодной подсветки, установленной внутри.

Внешний привлекательный вид профиля придает некоторую изюминку мебели. А в старые изделия данный вариант поможет вдохнуть новую жизнь.

Алюминиевая конструкция своими руками для светодиодных лент

Контур, изготавливаемый из алюминия, на сегодняшний день на пике популярности, ведь в них удалось соединить все современные популярные технологии. У создателей получилось в одном изделии разместить не только качественный, крепкий анодированный надежный сплав, но еще и встроить светодиодные приборы, которые с каждым днем становятся все популярнее.

В итоге удалось увеличить функциональности светодиодных светильников led и сделать конструкцию для крепления источников света прочнее и надежнее. Алюминиевый контур можно применять для монтажа своими руками ленты в поверхность стены. Помимо этого имеется подобный вариант можно использовать для обустройства подсветки в потолке, покрытии пола.

Алюминиевый профиль для светодиодной ленты прекрасно смотрится в конструкциях различного типа, при этом, не нарушая их целостности. Но декоры из алюминия могут быть совершенно не стандартными, к примеру, угловой контур, используемый для обустройства подсветки шкафов, витрин. Большинство современных моделей может быть украшено различными аксессуарами. Например, можно встретить фиксаторы, заглушки, специальные держатели, которые выглядят достаточно современно, стильно и одновременно с этим сдержано. Профиль из алюминия – прекрасный вариант, если вы хотите обустроить интерьер помещения в стиле строгой, но современной классики.

Пластиковый контур своими руками

Конструкции из пластика, используемые для монтажа светодиодных светильников, в наше время применяются зачастую. Эти изделия не дорогие, практичные. Пластиковый декор можно изготовить самостоятельно из поликарбоната, отличающийся гибкостью, при этом может быть любой расцветки, так и матовым или прозрачным.

Пластиковый контур – герметичный надежный профиль, не подверженный механическому воздействию и перепадам температуры. Главное достоинство изделия данного типа, что применять его можно для обустройства подсветки led в самых различных условиях.

Монтаж светодиодных лент своими руками: некоторые рекомендации

Для того чтобы осуществить самостоятельную установку конструкции, необходимо по время работать соблюдать некоторые правила:

1. Все элементы, с которым вы работаете, стоит осматривать очень внимательно. Если будут выявлены какие-либо повреждения или окисленные детали, то их следует сразу же заменить, так как это негативно скажется на работе ленты.
2. Во время монтажа светодиодных современных светильников не следует списывать со счетов полярность и в обязательном порядке придерживаться данного правила – только тогда контур будет работать правильно, без неприятных сюрпризов.
3. Ленты следует подсоединять параллельным способом, благодаря чему можно предотвратить большую нагрузку напряжения в период работы.

Светодиодный профиль можно установить и самостоятельно, не прибегая к помощи специалистов.

Установка источника яркого света своими руками

Для закрепления ленты вам понадобятся следующие инструменты и материалы:

• кабель проводящий ток;
• лента в собранном виде с диодами;
• разъемы, необходимые для подсоединения источника света;
• блок основного питания (идет в комплекте с подсветкой).

Помимо этого, не забудьте приобрести строительный двухсторонний скотч. В нем нет необходимости, если лента уже имеет клеящую основу.

Порядок осуществления работ

Для начала определите контактные надежные элементы, так как разрез ленты должен осуществляться только в этом месте. Именно поэтому прежде чем приобрести декор, убедитесь, что его можно разделить на кусочки необходимой вам длины.

Концы кабеля, который будет использоваться для запитки, очищается от покрытия – изолятора на длину 15 мм. Проделать данную работу следует с осторожность, так как можно повредить жилы. Для установки применяется нож с хорошо наточенным лезвием. Только после того, как концы были подготовлены, можно переходить к сбору цепочки.

В основном, провода отмечены красным, желтым (коричневым) цветом.

Второй вид проводов предназначен для подсоединения с плюсом, первый – с минусом. Соединить между собою провода можно посредством монтажа клипс или пайки. Но какой бы метод вы не выбрали, следите за тем, чтобы они между собою не контактировали.

Все соединительные элементы следует хорошо изолировать посредством изоляционного материала. Первый вид изолятора можно приобрести в одном из специализированных магазинов. Достоинство данного материала – его практически не видно на проводе.

Окончательная установка светодиодной ленты

Каждый подсоединяемый контакт для начала полностью изолируется в отдельности, и только затем монтажный элемент фиксируется полностью. При этом нужно следить за тем, чтобы не осталось неизолированных мест. Все соединения должны быть достаточно надежными. Лучше спрятать не эстетичный кабель, чем нарушить цепь контура.

Свободный  провод подсоединяется к разъему. При подключении коричневый провод, пропускают внутрь, а белый осторожно пускают поверх.

По окончании установки обязательно следует внимательно проверить все соединения на надежность. Для этого просто вставьте блок питания в сеть. Грамотно собранный контур начнет светиться.

Перед тем как зафиксировать саму ленту ее нужно хорошо очистить. Но при этом нельзя использовать растворитель, он может нанести вред монтажной поверхности. Достаточно просто обработать стену или предмет мебели моющим средством. После этого необходимо снять с ленты защитную бумагу и прикрепить ее надежно к поверхности. Все монтаж светодиодной подсветки своими руками окончен!

Виды и монтаж профилей для LED-лент

Профиль для светодиодной ленты: особенности и виды

Профиль для светодиодной ленты – необходимое изделие для монтажа данного led-устройства.

Профиль характеризуется довольно высокой стоимостью, поскольку изготавливается из алюминия. Опытные мастера стараются сэкономить на данном изделии, сохраняя при этом качество работы ленты. Какие существуют виды алюминиевого профилю для светодиодной ленты, мы расскажем Вам в данной статье.

Типы профиля

Важная характеристика алюминиевого профиля для светодиодной ленты – степень рассеивания тепла, которая измеряется в Ваттах на метр (Вт/м). На степень рассеивания напрямую влияют размеры профиля, а также площадь поверхности. Средним номинальным показателем считается диапазон 10-150 Вт/м.

В процессе подбора профиля для светодиодной ленты необходимо учитывать тот факт, что показатель Вт/м должен превышать показатель led-элементов.

Профиль для светодиодной ленты подразделяется на виды, исходя из материала изготовления (не только алюминий, но и пластик), а также по принципу монтажа.

Таким образом профили для светодиодной ленты бывают угловыми, встраиваемыми, врезными и накладными.

Угловой профиль

Практически все алюминиевые профили для светодиодных лент имеют в комплекте съемные рассеиватели. Данный элемент необходим, поскольку яркость у led-элементов очень высокая, что вредит зрению человека. Средний показатель потери светового потока с применением рассеивателя – 25%.

Встраиваемый профиль

Данный тип профиля применяется в дизайнерских решениях при создании особенного интерьера. Встраиваемый алюминиевый профиль для светодиодной ленты дает возможность совершать соединение древесно-стружечных плит и гипсокартона, в области стыка которых монтируется led-лента. Профиль встраиваемого типа может располагаться над плоскостью поверхности, либо монтироваться заподлицо. Также отличительной чертой является край, который закрывает неровности в области образовавшихся щелей.

Встраиваемый профиль для светодиодной ленты часто используется в освещении кухонь и столовых зон. Светодиоды при этом не выпирают над поверхностью, а утопают в ней (например, подсветка шкафов). При этом создается впечатление, будто объекты сами светятся изнутри.

Накладной профиль

Профиль накладного монтажа может устанавливаться абсолютно на любой поверхности и различными способами (клеем, саморезами и др.). Изделие из пластика применяется в монтаже на сложных поверхностях с изогнутыми линиями, поскольку отличается высокой гибкостью.

Профили для светодиодных лент своими руками

Ранее мы говорили о том, что опытные мастера научились экономить на дорогостоящих алюминиевых профилях для светодиодной ленты.

Например, Вы хотите установить светодиодную подсветку в кладовой комнате, гараже, бане и т.п. Здесь эстетический фактор не играет большой роли, главное – надежность конструкции и высокое качество освещения. В такой ситуации хорошей альтернативой является строительный железный или алюминиевый профиль. Важно, чтобы данное изделие было цельным, то есть без перфорации и рифления. Такой способ экономичнее практически в 20 раз, при этом очень надежный, ведь используемый в изготовлении металл не ржавеет и имеет оцинковку. Минус в том, что степень теплопроводности гораздо ниже, но при использовании led-лент средней мощности этого вполне достаточно.

Приобрести качественный алюминиевый профиль для светодиодной ленты Вы можете в торговой сети «Планета Электрика».

Хендмейд. Как сделать гипсокартонный короб с нишей для светодиодной ленты | ОБЩЕСТВО

Заказы на изготовление наружной рекламы рекомендуют размещать у профессионалов, имеющих необходимые знания и опыт. Если же финансовые возможности компании не позволяют обратиться к специалистам, некоторые виды рекламных изделий, например, гипсокартонные короба со светодиодной лентой, можно сделать своими руками.

Советы по созданию макета и выбору материалов

Начальной стадией изготовления рекламного короба с нишей для светодиодов, LED-ленты, является графическое оформление проекта. Нужно найти оптимальное место размещения светящейся вывески, учесть возможность подвода к ней проводов электрической сети. Разработка дизайн-макета ориентирована на то, чтобы размер, форма бокса и цветовая гамма светодиодов максимально работали на рекламную идею компании. Для самостоятельного изготовления лучше выбрать боксы простых геометрических форм — фигурные конструкции требуют наличия специального оборудования.

Для корпуса короба из гипсокартона выбирают обычный или влагостойкий гипсокартон. На последнем следует остановиться, если планируется изготовление уличной световой вывески. В этом случае внутрь конструкции монтируется светодиодная лента силиконового типа — идеальный вариант для мест с повышенной влажностью. Для эксплуатации короба как части декора помещения подойдет бессиликоновая LED-лента.

Лицевая панель выполняется из ПВХ, сотового поликарбоната или оргстекла. Для последнего материала подойдут только металлические профили. На переднюю поверхность бокса наклеивается специальная аппликация из виниловой пленки с надписью или изображением.

Светодиодная лента бывает однотонной (белого, красного, синего или зеленого цвета) и многоцветной. Ее монтируют в специальное углубление, нишу, сделанную из стартового профиля и планки гипсокартона высотой до 50 мм. Если в процессе эксплуатации планируется смена цветовой гаммы, дополнительно к блоку управления и проводам для подключения к сети приобретается контроллер и пульт управления.

Инструменты для сборки и монтажа

Создание световой вывески потребует наличия следующих технических приспособлений:

• перфоратора,
• ножниц по металлу,
• шуруповерта с насадкой для работы по гипсокартону,
• пассатижей и монтажного ножа,
• отвертки обычной и с индикатором напряжения.

В местах приобретения материалов можно, зная параметры панелей и длину металлических профилей, заказать заготовки необходимых размеров.

Сборка короба с нишей для светодиодов

1. На начальном этапе подготавливают и соединяют оцинкованные металлические или ПВХ профили. Они станут каркасом светового бокса.
2. В зависимости от проекта вывески, одно- или двусторонней, к каркасу крепятся панели из оргстекла, ПВХ или сотового поликарбоната. На переднюю поверхность заранее наклеивается виниловая пленка с рекламной информацией.
3. До установки LED-ленты внутри короба ее подготавливают: отрезают строго в маркированных производителем местах, при необходимости соединяют несколько светодиодов коннекторами.
4. Ленту подключают, соблюдая полярность, к блоку питания. Для многоцветного вида устанавливают контроллер.
5. Если система освещения работает, ленту наклеивают по периметру изделия за бортиком-нишей.
6. К месту, где планируется разместить бокс, подводят выходы для подключения светодиодов к электрической сети.
7. На стену с помощью крепежных элементов монтируют заднюю панель или кронштейн для двусторонних коробов.
8. Соединяют все элементы конструкции.

Создание светодиодного короба с нишей во многом напоминает изготовление подвесного потолка из гипсокартона. Гарантии высокого качества и долгого срока службы изделия могут дать только профессионалы. Разнообразие дизайнерских решений и выгодные условия производства наружной рекламы можно найти здесь.

На правах рекламы

Смотрите также:

Профиль для светодиодной ленты | Сделай сам

Дата:13 марта, 2016

203474 Просмотров

Привет всем посетителям сайта. Сегодня пост, опять двадцать пять, посвящен около светодиодной тематике. Самому уже порядком надоели эти светодиоды, но они такие красивые… Упс, сори отвлекся. Так вот собственно о профиле. Знаете есть специальный профиль для светодиодных лент. Этот профиль такой классный, удобный, алюминиевый, красивый, но блин очень дорогой.

Конечно если делаешь евро ремонт в доме или что-то подобное, то и денег на высококачественный профиль не пожалеешь. Но в случае если вам нужно кусок светодиодной ленты длиной в 50 см закрепить на полочке с книгами — то это уже другой разговор. Вот недавно совсем случайно я нашел альтернативу этому профилю. Странно, что не заметил ее раньше. В принципе ничего сверхъестественного в моей находке нет, и я долго думал, стоит ли вообще публиковать этот материал на сайт, но все же решил поделиться с народом. А вдруг кому-нибудь пригодится.

Перейдем непосредственно к делу. Знаете в магазинах электрооборудования часто продаются такие пластиковые штуки, которые носят название кабельный канал? Все вы их наверняка видели и, может быть, даже использовали. Его основное преимущество — это низкая цена. Кроме того он вполне прилично выглядит, легко монтируется и обрезается до нужной длины. Кто забыл как он выглядит — глянем на фото стыренное в сети.

Так вот, все вышеописанные преимущества отлично подходят нам для работы со светодиодными лентами. Минимальное сечение такого кабельного канала составляет 12 мм. По крайней мере меньше я не встречал. Теперь берем канал с минимальным сечением и снимаем с него крышку.

Благодаря этим кабельным каналам я начал покупать светодиодные ленты только шириной 10 мм. Причина проста — светодиодная лента 10 мм идеально входит в крышку от такого канала.

Конечно на светодиодной ленте имеется клеящая основа. Но мне не нравится клеить ленту. Иногда ее приходится отдирать, потом отмывать всю грязь от клея, к тому же повторно использованную ленту уже не приклеишь. Другое дело вот такой вот импровизированный профиль. Дешево и удобно. Кстати кто смотрел ролик о люминографии, тот мог заметить, что таким профилем я пользуюсь уже далеко не первый раз.

Надеюсь кому-нибудь этот материал да сгодится. А сам я с вами прощаюсь до новых встреч. Всем удачи.

Световой короб, объёмные надписи и вывески своими руками

Рекламная индустрия(наружная реклама) основной своей целью имеет привлечение внимания прохожих. Очевидно, что свет в этом вопросе играет … Просмотров: 128803

Наружная реклама — один главных из способов привлечения внимания случайных прохожих, многие из которых впоследствии могли бы стать вашими клиентами. Наиболее популярными решениями в плане изготовления вывесок являются световые короба(лайтбоксы) и объёмные надписи. И в первом и во втором случае качество работы можно разложить на три составляющие:
1) качество конструкции
2) дизайн
3) подсветка

В этой статье мы постараемся на нескольких примерах рассказать о том как сделать вывеску своими руками.

Световой короб (лайтбокс) – один из самых популярных видов изготовления вывесок. Лайтбокс – это объемная прямоугольная или фигурная конструкция с внутренней подсветкой.

Лицевая часть короба.
Самый дешевый вариант исполнения – это транслюцентный баннер, но его использование обязывает Вас приобрести более дорогую систему для натяжки баннера, либо для него потребуется варить специальную жесткую конструкцию. Поэтому баннер на лицевой части применяют только тогда, когда длина короба превышает размеры листовых материалов.

Самый популярный материал на лицевую часть светового короба — это молочный акрил. Использование молочного акрила вместо прозрачного обусловлено тем, что молочный акрил обладает свойством рассеивать свет, что делает подсветку лицевой части более ровной.

Когда лицевую часть короба нужно сделать размером более 3м, иногда используют сотовый поликарбонат. При своей легкости и низкой стоимости этот материал имеет ряд недостатков – при нагревании он подвержен деформации, также он имеет сотовую структуру, и, соответственно, быстро засоряется, туда попадает пыль и насекомые.

Также экономичной альтернативой оргстеклу (акрилу) служит полистирол. По сравнению с акрилом этот материал достаточно хрупок и более подвержен разрушительному воздействию окружающей среды.

Способы нанесения изображения.
На материал лицевой части наносится транслюцентная пленка с печатью, либо аппликация из виниловых пленок. Печать на пленке имеет более низкий коэффициент яркости, особенно когда изображение выполнено в светлых тонах. Так же она имеет свойство быстро выгорать – через год цвета станут тусклыми.

Виниловая аппликация намного более красочна и при засветке дает отличную яркость изображению. Так же она не выгорает и лучше защищена от внешних воздействий. Однако пленка имеет высокую стоимость, а также сложна в установке. Кроме того растровые изображения фотографического характера (градиентные переходы, неравномерные цвета) могут быть выполнены только с помощью печати на пленке или баннере.

Боковые поверхности короба.
При небольших размерах короба лучше всего использовать алюминиевый или пластиковый профили. Боковая часть короба может быть выполнена в разных размерах. Лучше всего применять профили размером от 90 до 180мм. При экономии на ширине профиля повышаются затраты на подсветку, в связи с уменьшением расстояния между лампами
Задняя часть короба.
Самый практичный вариант – стенка из оцинкованной стали, поскольку она имеет высокую прочность и не подвержена коррозии. Так же она имеет более низкую стоимость по сравнению с другими материалами. Кроме варианта с оцинкованной сталью, задняя стенка может быть изготовлена из пластика, композитной панели и других непрозрачных листовых материалов.
Подсветка короба
Для подсветки световых коробов чаще всего используются люминесцентные лампы, так как они имеют низкую стоимость и дают хорошее рассеивающее свечение. В последнее время всё чаще и чаще лампы заменяют светодиодной лентой. В качестве замены рекомендуем взять катушку сверхьяркой водостойкой ленты. Это не дорого, долговечно и энергоэффективно. Ленту можно приобрести здесь.

Неоновая подсветка, как правило, используется только при изготовлении фигурных световых коробов. Стоимость такой подсветки значительно превышает люминесцентную.

Светодиодная подсветка очень удобна для создания объемных букв и световых символов.

Панель-кронштейн – это двусторонний световой короб, который расположен перпендикулярно зданию, столбу или любой другой несущей поверхности. Для его изготовления варится конструкция из профильной трубы. У такого типа короба обе стороны – лицевые.

Фигурный короб – это световой короб нестандартной (непрямоугольной) формы. Для его изготовления используют 2 основные технологии.
1 – алюминиевый ALS-профиль, который способен принимать любую форму, очерчивая всю фигуру по периметру. Профиль всегда используется в сочетании с тримом L-образной или F-образной формы для соединения лицевой и боковой частей. В качестве задней части в таких коробах нужно использовать ПВХ — пластик не менее 5 мм толщиной.
2 – борт короба изготавливается из ПВХ – пластика и напрямую склеивается с лицевой частью короба.

Теперь более подробно рассмотрим технологию изготовления светового короба.
Для начала на компьютере делаем макет изделия в масштабе 1:1. Сделать это можно с помощью программы Corel Draw. Файл под резку на плоттере делается сверхтонкими контурами в кривых.
Далее это изображение нарезаем на пленке Oracal с помощью плоттера. Снимаем лишнее вокруг букв или графики.

Наносим монтажную пленку на выбранную пленку от центра к краям. Обрезаем лишнее.

Нарезаем алюминиевый профиль (с учетом уголков и длины ламп+5см).

Собираем 3 из 4-х частей светового короба (профиль и уголки)

Высверливаем отверстия для саморезов в профиле и уголках. Закрепляем саморезами 3 части профиля.

Далее необходимо изготовить задник. Разрежем ПВХ ножом или пилой под размер.

Подрезаем углы.

Вставляем задник в короб.

Готовим лампы, дроссели, монтажный провод ПВ1, стартеры, патроны, держатели. Патроны надеваем на лампы, вставляем стартеры.

Теперь необходимо разметить места крепления держателей ламп и дросселей. Необходимо нарезать чопики из ПВХ 5-10 мм. Далее приклеиваем их на задник. Закрепляем держатели для ламп и дроссели с помощью саморезов.

Нарезаем проводку для ламп. Устанавливаем лампы в держатели. Соединяем проводку внутри короба

Выводим проводку наружу через отверстие. Изолируем.

При использовании светодиодной ленты вопрос установки занимает намного меньше сил и времени. Нужно просто порезать ленту на кусочки нужной длины, подключить провода и вывести на блок питания.
Вырезаем лицевую панель из оргстекла. Закругляем углы.

Снимаем защитную пленку с лицевой панели. Очищаем с помощью распылителя и резинового ракеля. Устанавливаем изображение или текст. Выравниваем с помощью линейки.

Снимаем основу пленки. Пластиковым ракелем разглаживаем пленку.

Осталось просверлить 2-3 отверстия диаметром 6-10 мм в нижней полке для отвода влаги. После чего устанавливаем нижнюю полку. Световой короб готов к монтажу.

Изготовление объемных букв.
Сначала вновь необходимо изготовить макет в Corel Draw. Лицевики делаем в кривых и сверхтонкими линиями. Важно не забыть инвертировать буквы для резки по горизонтали. Задники готовим по внутреннему контуру.
Нарезаем лицевики и задники. Лучше всего делать это с помощью фрезеровального станка с программным управлением. Однако можно сделать это и своими руками.

Теперь нарезаем полосы для боковин из ПВХ 2-3 мм.

Отмеряем и отрезаем необходимый кусок. Торцуем стороны.

Далее склеиваем все части между собой.

Зашлифовываем неровности.

Оклеиваем специальной светопропускающей пленкой, например Oracal 8500 series. Боковые стенки лучше оклеить пленкой того же цвета, не пропускающей цвет, например Oracal 641 series

Наклеиваем светодиодные ленты на задники. Припаиваем соединительные провода

Устанавливаем задники букв на подложку

Закрепляем клееные части на задники саморезами, заклеиваем головки.

Осталось только подключить конструкцию.

Инструкция по установке светодиодной ленты своими руками

При установке светодиодной ленты необходимо соблюдать некоторые требования и правила,  что обеспечит долгую и безупречную работу светодиодного освещения. Поэтому обязательно ознакомитесь и придерживайтесь  наших рекомендаций ниже изложенных.

Светодиодную ленту,  в большинстве случаев монтируют в нишах потолка или стен,  в специальном коробе,  за потолочным плинтусом или пластиковым уголком.  Технология монтажа и подключения  для всех случаев одинаковая. Рекомендую прочитать нашу статью о подключении светодиодных лент.

Основы установки.

Светодиодная лента имеет клейкий слой с обратной стороны, поэтому наклеить ее довольно быстро и просто, но  не спешите с наклейкой. Наклеить возможно только один раз, поэтому сначала необходимо подготовить поверхность стены или потолка, которая должна быть прочной, сухой и обезжиренной растворителем. Гипсокартон, бетон, кирпич и т. п. рекомендуется обезжирить, зашпаклевать, зачистить и опять загрунтовать.

Помните, что лента боится механических воздействий, поэтому  поверхность предназначенная для наклеивания должна быть гладкой и без помех, которые могут вызвать повреждения печатной ленты.

При наклеивании необходимо избегать изгиба в радиусе  более 20 мм, иначе Вы ее повредите.  Режьте ленту только в местах отмеченных специальной маркировкой точно по меткам.

Разные участки светодиодной ленты при необходимости можно легко спаять между собой с соблюдением полярности, но интервал пайки может быть не больше  1 секунды, а температура паяльника не выше 260 градусов по Цельсию.

Самые распространенные варианты установки:

1. Подсветка двухуровневого подвесного потолка.  Оптимальное расстояние между уровнями, как показала практика, должно быть около 20 сантиметров. На второй уровень крепится  пластиковый уголок, на котором (под номером 2 на рисунке) или за которым (рисунок 1) крепится лента так что бы, она не была видна снизу с глубиной  заложения в пределах 2-3 см, что сохранит интенсивность света. Я бы не советовал устанавливать светодиоды по направлению на уголок, а наоборот направить их на заднюю стенку ниши (вариант 2 на картинке). Да будет потеря в яркости, но так Вы получите красивое и равномерное распределение отражённого света.
2. Установка на потолочный плинтус, багет или  пластиковый монтажный уголок. Здесь два варианта для мест установки светодиодов, как показано на картинке. Главное, что бы расстояние от потолка до ленты не должно быть менее 2 сантиметров. Оптимально- 10 см. Многие используют этот вариант, когда потолок уже готов!
3. Использование специальных металлических профилей, служащих в качестве декоративного и красивого корпуса для приклеивания в нем одной или нескольких лент.

Помните, что между лентой и опорной электропроводящей  поверхностью обязательно  должен быть установлен  электроизоляционный материал.

Рекомендации по установке:

• Избегайте механических воздействий на ленту  (резкие перегибы, механическое давление других предметов и т. п.)
• Учтите, что для каждого вида светодиодных лент подходят только свои специальные разъемы и коннекторы.
• Соединения не должны повреждать токопроводящие дорожки, питающие светодиоды.
• Монтируйте ленты на алюминиевый профиль (для отвода тепла) в стесненных условиях с ограниченной вентиляцией. Перегрев значительно сокращает ресурс светодиодов.
• Обращайте внимание на класс IP по пылевлагозащинности. Например, IP 65 позволяет устанавливать даже в воде.
• Учитывайте при монтаже и удобство для последующей возможности ремонта в будущем. Предусмотрите, как добраться с паяльником до ленты и блоков питания. Как показала моя практика,  блоки питания и ленты не редко ломаются. А люди этого не предвидят и устанавливают их за подвесным или натяжным потолком , что исключает возможность ремонта без частичного демонтажа потолка.
• Не рекомендую подсвечивать глянцевый  потолок, потому что в нем диоды отражаются как в зеркале, а кроме того будет хороша видна пыль на глянце.

Рекомендую прочитать отдельно о подключении светодиодных лент, если у Вас появились вопросы- спрашивайте ниже в комментариях.

DIY Strip Light — DIY Photography

Ник Уиллер становится опасным парнем, которому стоит бросить свои коробки. Похоже, что всякий раз, когда рядом есть коробка, сделайте для нее модификатор освещения. Это то, что мне нравится в Нике, он никогда не боится экспериментировать, будь то изображение, невыполнимое для миссии, или установка освещения с освещением пола. Вложения Ника в установки окупаются. Я искренне рекомендую проверить поток Ника на flickr, чтобы получить больше вдохновения.

Это также мое послание вам. Выйди и попробуй что-нибудь новенькое.Бьюсь об заклад, что в четырех случаях из пяти у вас, как и у меня, останется еще одна приклеенная коробка. Но все дело в пятом разе. Это время, когда вы применяете то, что узнали, разрушив другие четыре коробки, и строите действительно хорошее студийное оборудование, экономя деньги на дополнительных объективах.

Для создания софтбокса с легкой полосой я использовал длинную тонкую картонную коробку, в которой изначально находилась вешалка для ткани от Ikea. У меня есть два таких, и я собираюсь сделать вторую световую полосу, когда у меня будет еще час или около того.

Для облицовки ящика я использовал комбинацию алюминиевой фольги и алюминиевой ленты. Я также использовал немного аэрозольного клея, чтобы закрепить фольгу и скотч, чтобы соединить все вместе.

Первым делом укрепили стыки коробки изолентой. Коробка изначально скреплялась тонкой пластиковой лентой и была немного хлипкой.

Когда коробка была подготовлена, я развернул алюминиевую фольгу блестящей стороной вниз и обрисовал форму дна коробки с помощью волшебного маркера.

Затем я вырезаю нижнюю подкладку ножницами. На этом этапе я пожалел, что не потратил пару лишних долларов и не купил сверхпрочную фольгу, так как дешевый материал очень хрупкий и рвется при первом прикосновении ножниц.

Следующим шагом было распыление клея на дно коробки и осторожное размещение фольги внутри. Оказавшись на месте, я разгладил его тканью.

Я повторил этот процесс для двух длинных сторон коробки.Затем я использовал алюминиевую ленту на двух коротких сторонах, а также провел полосой по верхнему краю двух длинных сторон для дополнительной прочности.

Когда коробка была полностью выложена, я поставил ее на торец и очертил очертания моего маленького стробоскопа волшебным маркером.

С помощью ножа я вырезал внутреннюю часть головки вспышки. Важно не делать отверстие слишком большим, так как вам нужно, чтобы оно плотно прилегало. Таким образом, только трение будет удерживать головку вспышки на месте.

Здесь вы можете увидеть вспышку, вставленную в отверстие.

Я проверил вспышку, чтобы все проверить.

Следующим шагом будет добавление диффузора к передней части коробки. Для этого я использовала дешевую тонкую белую хлопчатобумажную ткань. Я положила коробку лицевой стороной вниз с открытыми передними клапанами на вату и обрисовала контур плюс дюйм (2 см) карандашом.

Далее вырезал передний диффузор.

Нажав на верх коробки, я сложила излишки ткани по длине одной створки и заклеила их изолентой.

Перевернув коробку, я распылил клей на клапан, который только что постучал, и плотно натянул ткань на него. Разгладила тряпкой. На этом этапе будьте осторожны, чтобы не нанести слишком много клея, иначе он пропитается хлопком (как вы можете видеть здесь).

Я применил ряд загнутых назад зажимов к той стороне, которую только что приклеил, а затем нанес еще клея на другой клапан и плотно натянул ткань. Я использовал больше зажимов, чтобы удерживать все на месте, пока оно высохло.

Последним шагом было приклеить ткань к изнаночной стороне лоскута и приклеить скотчем два коротких конца.

Вот и все, софтбокс с одной световой полосой. Я действительно обнаружил, что она не очень хорошо сбалансирована с весом вспышки, из-за чего она стала тяжелой. Я решил эту проблему, установив две большие защелки на нижнюю часть передних клапанов. Я мог бы отрегулировать их, чтобы создать маленькие ножки, которые сделали бы все это намного более устойчивым.

Я провел пару пробных запусков, чтобы опробовать его.Вот коробка с распахнутыми передними откидными створками.

Вот вспышка той же мощности, но с закрытыми створками.

Я сделал одну последнюю модификацию дизайна и добавил пару черных носков к передним клапанам. Они помогают контролировать рассыпание света, когда ящик используется с закрытыми створками. Для их изготовления я просто взяла кусок черной ткани в два раза шире клапана и чуть длиннее. Я складываю его пополам и заклеиваю концы изолентой.Затем я просто накинул его на закрылки.

Вот несколько примеров используемой коробки, сначала портрет Карли, использующего полосу света вертикально:

Это установочный снимок для портретной фотографии Карли:

Вот полоса света, используемая по горизонтали с изображением Ким и Тины:

Это установочный кадр для кадра Ким и Тина:

Вверху вы можете увидеть портрет Тины в солнцезащитных очках и дать вам хорошее представление о бликах, создаваемых софтбоксом с полосовой подсветкой.

Другие модификаторы света:
— Что можно сделать с шестью вспышками Speedlight и банкой для кофе
— Блюдо для красоты Turkey Pan от Just Fab
— Полосовой светильник, который вас не лишит
— Стрельба из тяжелых мотоциклов с помощью самодельной полосы света

Аксессуары для светодиодных лент

— все, что вам нужно для следующего проекта светодиодных лент

Установка гибкой светодиодной ленты не должна быть сложной задачей, упростите ее с помощью аксессуаров для светодиодных лент LEDSupply!

Светодиодные ленты

являются наиболее популярным самостоятельным вариантом для многих жилых помещений.Дискретные самоклеящиеся полосы легко и безопасно использовать для освещения шкафов, бухт и различных акцентных светильников, которые стали популярными в связи с постоянным развитием технологии светодиодных лент. Самое приятное … есть широкий выбор аксессуаров, которые делают светодиодные ленты на 12 В удобными в использовании и упрощают установку!

Светодиодные ленты

В первую очередь важно ознакомиться с вариантами светодиодных лент и всеми основами их использования.LEDSupply предлагает светодиодные ленты для внутреннего и наружного использования в различных белых, цветовых вариантах или даже полосы с эффектом изменения цвета (также известные как полосы RGB). Наша последняя статья в блоге предлагает отличное введение в светодиодные ленты 12 В, которые являются отличной отправной точкой для любого новичка в мире светодиодных лент.

Как питать

Для правильной работы гибких лент

LEDSupply требуется 12 В постоянного тока. Для домашнего использования требуется источник питания 12 В. Существуют подключаемые адаптеры питания светодиодных фонарей или трансформаторы на 12 В, которые напрямую подключаются к общему бытовому сетевому напряжению переменного тока.Узнайте, как запитать светодиодные ленты прямо здесь.

Регулировка яркости и управление светодиодными лентами

Как и в случае с большинством источников света, пользователи хотят контролировать свой свет. Светодиодные ленты позволяют регулировать яркость и регулировать яркость разными способами. Наиболее распространенный вариант — использование встроенного регулятора яркости. Диммеры для светодиодных лент на 12 В используют выход в режиме ШИМ для изменения света, исходящего от ленты. Для полосовых ламп RGB требуется 3-канальный контроллер, который помогает смешивать разные цвета, придавая им эффект изменения цвета, который многие хотят для акцентного освещения.

Светодиодные контроллеры

Wi-Fi становятся самым популярным способом затемнения светодиодных лент, поскольку они дают вам возможность управлять прямо со смартфона или голосового помощника. Эти диммеры обладают множеством функций и являются лучшим вариантом, если вы управляете несколькими источниками света по всему дому. Контроллеры Wi-Fi Smart доступны в одноцветном или цветовом исполнении.

Если в вашем доме есть диммер с обычным бытовым диммером, вам может понадобиться блок питания для светодиодов с регулируемой яркостью.

Светодиодная лента с выключателем

Добавить выключатель к светодиодной ленте легко с помощью тумблера для светодиодной ленты. Так же, как большинство людей хотят управлять своим светом, включение и выключение этого света с помощью простого переключателя является обязательным для многих проектов, как больших, так и малых. Тумблер соответствует 12-дюймовому кабелю с 2,1-миллиметровым штекером и гнездом, идеально подходящим для использования с полосками 12 В и подключаемым адаптером питания.

Для использования просто подключите источник питания к гнезду кабеля и подключите противоположный конец к полосе.Так же у вас есть светодиодная лента с переключателем, которую можно включать и выключать, когда захотите.

Аксессуары для соединителей для светодиодных лент

Практически в каждом проекте светодиодной ленты возникает необходимость соединять светодиодные ленты вместе. Наиболее распространенные подключения светодиодной ленты:

Сквозной: Вытяните световую полосу немного дальше, вставив соединитель полоса-полоска без зазоров

или

Разъем между светодиодной лентой и проводом: Подключите полоску к проводу, чтобы пройти на расстояние, на котором свет не нужен, а затем подключите к следующей части полосы света.Например, если вы работаете при освещении шкафа и у вас есть небольшой перерыв в шкафах, где стоит плита, но затем вам нужно продолжить работу светодиодных лент с другой стороны.

Эти типы соединений легко выполняются с помощью соединителей для светодиодных лент EZ с защелкиванием. Разъемы для светодиодных лент работают с многожильным проводом калибра 20-22 и имеют 2-контактные разъемы для одноцветных лент или 4-контактные разъемы для светодиодных лент для лент RGB. Следуйте этому полному руководству о том, как использовать их в своем проекте.

Разветвитель на светодиодную ленту

Вы когда-нибудь задумывались, как подключить несколько лент к одному источнику питания? Вот где разветвители светодиодных лент чрезвычайно полезны. Разветвители обычно называют Y-разветвителями или Y-кабелями из-за их способности разделяться в двух разных направлениях.

Разветвители для светодиодных лент

бывают двух-, трех- или четырехполюсными, что позволяет без проблем подключить до 4-х полосок к одному адаптеру питания! Это очень удобно при прокладывании лент в двух разных направлениях или параллельном прокладывании светодиодных лент.

LEDSupply предлагает 4-контактные разветвители RGB и одноцветные разветвительные кабели для светодиодов. Для получения дополнительной информации об использовании светодиодных разветвителей для завершения прогонов светодиодных лент, прочтите это полезное руководство.

Перемычки для светодиодной ленты — удлинитель светодиодной ленты

Ленточные перемычки — это в основном удлинительные кабели для светодиодных лент. Перемычки могут прыгать между полосами, но их основное назначение — создать промежуток между источником питания светодиодов и началом пробега полосы. Как и другие аксессуары для лент, соединительные кабели выпускаются как в одноцветных вариантах, так и в вариантах светодиодных лент RGB.

Для одноцветных светодиодных лент требуется 2-контактный удлинительный светодиодный кабель. Сами кабели заканчиваются с обоих концов обычными переходниками для цилиндрических вилок размером 2,1 мм, которые используются со всеми одноцветными лентами и контроллерами диммирования. Перемычки имеют на старте гнездовой разъем 2,1 мм, который легко подключается к адаптеру питания 12 В. На противоположном конце есть штекерный разъем 2,1 мм, который подключается непосредственно к вашим ленточным светильникам.

Одноцветные перемычки бывают 1 метр (3,28 фута), 2 метра (6.56 футов) и 3 метра (9,84 фута).

Для работы лент

RGB требуется 4-контактная перемычка для удлинительного кабеля RGB. Полосы RGB имеют 4-контактный дизайн, который уникален для полос с изменяющимся цветом. Перемычки RGB оснащены тем же 4-контактным адаптером, который обеспечивает беспроблемное соединение. Перемычки RGB поставляются с 4-контактным штыревым адаптером для подключения между 4-контактными гнездовыми разъемами, а затем для подключения к следующему запуску лент RGB.

Световые перемычки

RGB предлагаются длиной 30 см, 50 см, 1 метр, 2 метра, 3 метра, 5 метров и 10 метров.

Перемычки

для светодиодных лент лучше всего использовать в качестве удлинительных кабелей от источника питания светодиодов до самих светодиодных лент. Их также можно использовать для прыжков между двумя катушками светодиодных лент, просто убедитесь, что вы не превышаете максимальную длину ленты. Они наиболее полезны для работы рука об руку со светодиодными ленточными разветвителями, так как вам может потребоваться подключить удлинитель от исходного источника питания к одному из других участков ленточных светильников. Это удобно для прокладки параллельных линий светодиодных лент на более длинных отрезках.

Провод для светодиодной ленты

Перемычки для светодиодных лент

полезны, но они бывают только определенной длины, что может не подойти для всех, поскольку каждый проект светодиодной ленты уникален. В таких ситуациях вам необходимо разрезать светодиодные ленты и установить специальные «перемычки» с проводом для светодиодной подсветки между отдельными участками. Вместо того, чтобы прокладывать отдельные провода, проще всего использовать параллельные соединенные провода, чтобы сделать установку аккуратной.

LEDSupply предлагает многожильный провод 22 калибра с параллельным соединением только для этого типа корпуса:

Двухжильный провод — Многожильный провод 22 калибра для одноцветных лент.Этот красно-черный соединительный провод позволяет легко провести одиночный проход между полосовыми лампами. Они без проблем работают с 2-контактной светодиодной лентой для подключения разъемов.

4-жильный провод для светодиодов — Многожильный провод 22 калибра для светодиодных лент RGB. 4 параллельных соединенных провода служат для соединения между полосками RGB и идеально подходят для подключения 4-контактных светодиодных лент к разъемам.

Силовой провод со светодиодной лентой очень удобен во многих ситуациях, каждый провод имеет цветовую маркировку, поэтому их легко держать прямыми и не путать соединения.

При работе с проводом иногда бывает два провода, которые нужно соединить вместе. Это можно сделать с помощью обычных гаек для проводов, гаек рычагов или изоленты. Мы предлагаем простой стыковой соединитель, который отлично работает и имеет чистый, цельный вид, как показано ниже. Используйте эти соединители для проводов в любом месте, где необходимо выполнить соединение между проводами.

Еще один удобный соединитель для проводов — Т-образный переходник. Соединители для сращивания проводов. Это позволяет очень просто соединить новые параллельные провода для отдельного участка.Соединители работают с проводом 20-24 AWG, и изоляцию снимать не нужно!

Связывая все вместе

Я только что перечислил множество различных аксессуаров, которые, надеюсь, не запутали вас на пути к настройке собственного светодиодного ленточного освещения. Если вы чувствуете себя подавленным, следуйте инструкциям ниже, и вы на правильном пути к успеху:

1. Ознакомьтесь со светодиодными лентами. «7 советов и приемов для светодиодных лент на 12 В» — отличное место для начала.
2. Узнайте, какой длины должны быть ваши полоски и сколько вы будете пробегать.
3. Найдите идеальное место для источника питания и расстояние до каждого участка светодиодной ленты
4. И, наконец, найдите светодиодные ленты и аксессуары, которые сделают это самым простым и разумным способом!

Как сделать DIY цвета на светодиодной полосе с изменяющимся цветом

Почему светодиодная лента застревает на одном цвете？

Если при смене цвета светодиодные ленты застревают на одном цвете, это, вероятно, связано с тем, что вы нажимали кнопку того же цвета, которая достигает пикового значения.Попробуйте использовать кнопку реверса, чтобы отрегулировать его выше или ниже. Если все равно безрезультатно, проверьте контакт ваших контактов и подключите заново. Плохой контакт штифта может помешать полоскам полностью загореться. Кроме того, может выйти из строя пульт дистанционного управления, и вы сможете заменить батарею. В редких случаях контакт разъема может быть неисправен, и поэтому мы должны устанавливать его осторожно, не прилагая особых усилий, чтобы избежать поломки контакта, что приведет к неисправности полосовых ламп.

Часть 1. Как сделать самодельные цвета на светодиодных лентах

Светодиодные ленты

можно разделить по цвету на одноцветные и многоцветные, последний из которых включает полосы RGB и dreamcolor.Полосы RGB относятся к тому факту, что каждый светодиодный индикатор на полосе состоит из красных, зеленых и синих микросхем, которые могут излучать красный, зеленый или синий свет сами по себе или светиться любым цветом, который вы хотите, когда две или три микросхемы объединить. Световые полоски Lepro MagicColor размещают микросхемы IC на шариках типа RGB, где каждая микросхема IC совпадает с точкой пикселя. Регулируя цвет или яркость каждой точки пикселя, можно добиться богатых анимационных эффектов, таких как бег лошади, водоток, хвост падающей звезды, сканирование и т. Д.Для сравнения, полосы RGB показывают один и тот же цвет в каждый момент и не могут создавать эффекты, такие как бег по воде или скачки.

Получите светодиодные ленты RGBIC Magic Color

Как сделать самодельный цвет на светодиодной ленте

Как правило, хотя у разных производителей пульты дистанционного управления могут немного отличаться, в целом кнопки одинаковы. Здесь мы возьмем пульт дистанционного управления светодиодными лентами Lepro RGB в качестве примера, чтобы описать, как делать самодельные светодиодные фонари.После установки светодиодной ленты выньте пульт и включите его. Вы можете увидеть 20 предустановленных цветов в статическом режиме и выбрать один для своих светодиодных лент.

В областях кнопок режима «Сделай сам» нажимайте стрелки вверх и вниз, чтобы увеличить или уменьшить интенсивность красного, зеленого и синего основных цветов и отобразить более насыщенные цвета.

Как сделать персиковый цвет на светодиодных лентах

Если вы хотите, чтобы ваши фары отображали персиковый цвет, сначала нажмите «DIY1».

Затем нажмите кнопку регулировки.Нажмите красный, чтобы увеличить его на 7 секунд, зеленый, чтобы уменьшить его на 2 секунды, и синий, чтобы уменьшить его на 2 секунды. Это легко покажет персиковый цвет.

После этого снова нажмите «DIY1», чтобы пульт дистанционного управления автоматически сохранил настройку цвета в режиме «DIY1».

Разве это не просто? Если вы хотите больше цветов, выполните эти шаги и попробуйте много раз.

Кроме того, если вы приобрели интеллектуальную полосу RGB, сделать цвета светодиодной подсветки своими руками стало еще проще. Откройте приложение Lepro LampUX.Независимо от того, хотите ли вы сладкий персиковый цвет или романтический цвет лаванды, стандартная палитра может дать вам нужный цвет одним щелчком, так что вы можете менять стиль комнаты и атмосферу по своему желанию.

Часть 2. Лучшие многоцветные светодиодные ленты

Светодиодные ленточные светильники Lepro RGB, так как они могут отображать множество разных цветов и атмосфер, являются фаворитом среди многих. Между тем, полоски DreamColor также популярны. После выбора режима флуоресценции на одной и той же полосе отображаются разные цвета с разными эффектами.Как правило, полоски dreamcolor больше используются в барах, KTV, сценах и т. Д. Их можно использовать и на домашней вечеринке. Но в качестве фоновой подсветки для зеркал для макияжа или вокруг кровати достаточно полос RGB.

Будь то полоски RGB или dreamcolor, они отлично подходят для создания атмосферы. Ваш выбор зависит от личных, практических потребностей. Прочтите здесь, чтобы узнать больше о светодиодных лентах.

Как создать фото LightBox

Использование лайтбоксов в фотографии невозможно переоценить.Он очень долгое время был основным источником света. Однако стоимость покупки лайтбокса очень высока. Поэтому мы принесли вам радостные вести.

Ниже представлены 25 различных удивительных идей о том, как легко и по доступной цене сделать своими руками лайтбокс. Поверьте, идеи здесь потрясающие, и они вам понравятся.

1. DIY Light Box

Этот лайтбокс очень легко и дешево сделать. По словам создателя, он стоил всего 16 долларов США.В руководстве показаны шаги, которые он использовал при создании лайтбокса, и использованные материалы.

2. Как построить световой короб для фотографий

Этот видеоурок покажет вам, как сделать световой короб менее чем за 10 долларов, каждый со своими уникальными способами и идеями создания вещей. Руководство очень подробное и простое.

3. Как сделать световой короб

Здесь вы узнаете, как сделать потрясающий лайтбокс. Создатель дает список необходимых материалов и ссылки на каждый материал.Это очень простой проект и очень недорогой.

См. Также: 21 Идеи софтбокса «Сделай сам»

4. Софтбокс для освещения фотографии своими руками.

Первые 30 секунд этого видеоурока начинались с вырезания всех изображений картона, необходимых для лайтбокса журнала, затем в следующую минуту руководство склеивало коробки вместе. Это очень просто и дешево.

5. DIY Light Box

Этот проект может превратиться в нечто большее в будущем.Он состоит из двух ящиков; один служит землей, а другой — обычным ящиком, эти два ящика помогают производить звуки. Среди используемых материалов — картон, диффузная ткань, медная лента, проволока, макияж, ноутбук и пистолет для горячего клея.

Щелкните для получения более подробной информации

6. Как сделать световой короб своими руками

Материалы, необходимые для этого лайтбокса, включают 1 картонную коробку среднего размера, листы алюминиевой фольги, белый лист бумаги, линейку и т. Д. x-acto нож, клей и листы бумаги для выпечки.После материалов руководство анализирует пошаговый процесс изготовления лайтбокса, первым делом нужно подготовить картонный бокс и выбрать ту сторону, которая вам подходит. Затем отрежьте сторону ножом X-Actor, снимите две открытых створки и оставьте две для дверей сарая.

Щелкните для получения дополнительной информации

7. DIY Photo Light Box

Вы так долго занимаетесь фотографией, но, кажется, не понимаете? Может быть, количество света, отражающегося на вашей фотографии, недостаточно яркое, вам не нужно бросать курить, все, что вам нужно сделать, это получить один лайтбокс и бум! Вы увидите большие изменения на своих фотографиях.Этот лайтбокс сделан из картонной коробки, папиросной бумаги, ножа для рукоделия, упаковочной ленты и белого картона для плакатов. Он очень доступен по цене и прост в изготовлении. Этим вы обязаны своей фотографией!

Щелкните для получения дополнительной информации

8. Как создать дешевый световой короб для фотографий

Это руководство началось с объяснения важности светового окна, а затем сразу же перешло к процессу его создания. Первый шаг — выбрать картонную коробку, которая будет достаточно большой для объекта или предмета, который вы хотите сфотографировать.Затем заклейте клапан с одной стороны изолентой, вырежьте окна с обеих сторон коробки. Когда разрез будет сделан, отрежьте кусок белой ткани, чтобы закрыть окно, и все готово. Это очень простой и дешевый проект.

Щелкните для получения более подробной информации

9. Как сделать фото световой короб

Инструктор начал с того, что взял картонную коробку в виде куба, затем отрезал створки, оставив только одну створку, и подготовил лист алюминиевой фольги. это будет в верхней части окна, где свет будет отражать объект.Приклейте фольгу к отверстию, и все готово. Материалы, используемые для этого удивительного лайтбокса, включают картонную коробку, резак для картона, клей-карандаш, листовую алюминиевую фольгу и скотч.

10. Как сделать световой короб

Для этого проекта разорвите кусок пенопласта на 2 части размером 20 * 20 дюймов, затем сделайте внутренний разрез 18 * 18 дюймов на обоих пенопластах. После этого с помощью двустороннего скотча прикрепите кусок белой ткани к раме и заклейте его белой лентой. Подготовьте другую часть коробки, и все готово.

11. Сделай сам световой короб для фотографии

Из этого видео-урока вы узнаете, как сделать этот большой и удивительный лайтбокс всего за 110 долларов, а все материалы и инструменты вы сможете приобрести в местном долларовом магазине. Учебное пособие началось с перечисления материалов, необходимых для проекта, а затем пошло на объяснение пошаговой инструкции по созданию лайтбокса. Учебник хорошо объяснен и будет полезен даже новичкам.

12. Как сделать световой короб для фотографий

Материалы, необходимые для этого проекта, включают 5-6 листов пенопласта (для изготовления кубической коробки), матовый картон для плакатов, малярную ленту для резки досок, легкий вес интерфейс, светодиодная лампочка и лампа.Видеоурок также включает ссылки на то, где вы можете получить каждый материал.

13. Недорогая легкая палатка своими руками

В этом руководстве рассказывается, как сделать дешевую и простую легкую палатку своими руками. Учебное пособие начинается с предоставления подробных сведений о каждом необходимом материале, прежде чем перейти к пошаговым инструкциям. Первый шаг — проделать квадратное или прямоугольное отверстие в центре каждой стороны коробки, затем подготовить доску Bristol и разорвать ее на 16 полос.Следующим шагом будет приклеивание полосок в коробке.

Щелкните для получения более подробной информации

14. Световой короб для самостоятельной фотосъемки

Материалы, необходимые для этого самодельного светового короба, включают клипсы для боковых сторон, гибкий светильник для верхней части, книги в твердом переплете, штатив, большую коробку и т. Д. небольшая коробка и большой фон для плакатов. Начните с отрезания одного из длинных клапанов на коробке, оставив 2 коротких клапана и один длинный клапан. Затем сделайте фиксатор в клапанах и сделайте прямоугольное отверстие на коробке, которое будет служить окном.

Щелкните для получения более подробной информации

15. DIY Light Box

Он состоит из картонной коробки, алюминиевой фольги, электрического башмака, стяжек, аэрозольной краски, электрического переключателя, белых глянцевых листов для плакатов, палочек для мороженого , 100-ваттные белые лампочки, кожух электропровода, проволока и фанера для опоры. Как только вы соберете все эти материалы, нарисуйте дизайн коробки и начните отмечать и вырезать. Все, что вам нужно знать, содержится в этом руководстве, пройдите его, и вы сможете создать свой лайтбокс.

Щелкните для получения более подробной информации

16. Как сделать световой короб дома

Это руководство началось с анализа сути лайтбокс-фотографии. Я знаю, что вам тоже интересно, как люди получают такие красивые и сияющие картинки. Вот ответ на ваше любопытство. После важности руководство предоставило подробную информацию о материалах и инструментах, необходимых для создания потрясающего лайтбокса.

Нажмите для получения дополнительной информации

17.Сделай сам световой короб для фотографии

Материал, необходимый для самодельного светового короба, включает двусторонний дубль, папиросную бумагу, картонную коробку, резак для коробок и инвентарь. В видеогиде есть ссылки, по которым можно получить каждый из материалов.

18. Сделай сам LightBox

Создатель начал делать картонную коробку, затем наклеил на нее алюминиевую фольгу. После этого он помещает картонную коробку в деревянную коробку и склеивает их.

19. Сделай сам световой короб до 10 долларов

Этот самодельный лайтбокс сделан всего за 10 долларов, его можно сделать дома, и это очень просто.В видео показано, как легко сделать лайтбокс, и он достаточно подробный для начинающих.

20. Как сделать дешевый лайтбокс

С помощью небольшого количества материалов и инструментов создатель в этом видеоуроке создает красивый лайтбокс и объясняет каждый шаг, который он использовал при создании. Среди материалов — нож для хобби, несколько ламп, папиросная бумага, картон и малярный скотч.

21. DIY Light Box

Если вы новичок, этот проект DIY — очень красивое место для начала.в этом пошаговом руководстве вы узнаете, как сделать дешевый и потрясающий лайтбокс. Необходимые материалы и инструменты перечислены в руководстве. Затем дается пошаговая инструкция, как сделать свет.

Щелкните для получения дополнительной информации

22. Фотография Light Box DIY

В этом инструктивном руководстве руководство началось с определения частей лайтбокса, материалов (включая количество) и необходимых инструментов. Затем он рассказал о процессе, первый шаг — подготовить картонную коробку, которая будет использоваться, затем заклеить внутреннюю часть отверстий в коробке (липкой лентой будет эффективно), затем прикрепить ткань, и все готово. .

Щелкните для получения дополнительной информации

23. Портативный световой короб DIY

Если вы думаете о приобретении лайтбокса, вот вам хорошая идея для лайтбокса. Он изготовлен из листов МДФ, планера выдвижного ящика, электрического кабеля, патрона лампы, вилки и шурупов.

Щелкните для получения дополнительной информации

24. Как сделать световой короб дома

Он сделан из картона, бумаги для принтера, упаковочной ленты и ножа. В этом руководстве вы сможете создать лайтбокс из этих нескольких материалов и инструментов.

Щелкните для получения более подробной информации

25. Сделай сам световой короб Dollar Tree

Это руководство начинается с определения материала и инструментов, необходимых для светового короба. Затем создатель выделил шаги и процедуры, необходимые для легкого создания лайтбокса.

Заключение

Мы подошли к концу этой статьи. Если вам понравилось чтение, сделайте нам одолжение, поделившись статьей со своими друзьями и семьей, которые увлекаются фотографией и могут быть заинтересованы в создании светового короба своими руками для удивительного фото снимки.До следующего раза, спасибо, что заглянули.

4 действия при потере светодиодных лент Пульт дистанционного управления

Светодиодные полосы Lost Remote

Светодиодные полосы — отличный способ осветить ваш дом различными способами. Они также отлично подходят для вашего умного дома. Эти светодиодные полосы во многих случаях работают лучше, чем умные фонари, поскольку они используются для потрясающего украшения вашего дома. Светодиодное освещение — одно из лучших и наиболее экономичных. Кроме того, это модно и модно, а также экологично.И даже не заставляйте нас начинать процесс установки.

По сравнению с тем, через что вам приходилось проходить раньше, чтобы добавить бликов и блеска в ваш дом или офис, светодиодные ленточные светильники делают динамичные интерьеры доступными и простыми в использовании.

Вы можете осветить каждую из ваших комнат так, как вы хотите, с помощью пульта дистанционного управления. Кроме того, многие светодиодные фонари также оснащены RGB-подсветкой, чтобы улучшить освещение в вашем доме.

Светодиодные ленты Lost Remote

Светодиодные ленты

обычно управляются с пульта дистанционного управления.Пульт дистанционного управления используется для управления несколькими функциями светодиодной световой ленты. Поэтому важно обезопасить свой пульт и не потерять его. Многие пользователи сообщают о потерянном пульте дистанционного управления для своих светодиодных лент. В результате пользователи приходят в отчаяние и начинают спрашивать, что им делать.

Если вы попали в подобную ситуацию, то вам не о чем беспокоиться. Мы расскажем, что вы можете сделать, если потеряете пульт дистанционного управления светодиодной лентой. Итак, вот что вы можете сделать в таких случаях:

1.Подключение светодиодной ленты к источнику питания

Это решение довольно просто выполнить, но может оказаться не самым удобным для длительного использования. Все, что вам нужно сделать, это подключить светодиодную ленту к стене и оставить ее включенной и отсоединить от сети, когда вы хотите, чтобы она выключилась.

К сожалению, это решение не работает со всеми светодиодными лентами. Некоторые имеют встроенные функции дистанционного управления и питания; в этом случае вы не сможете напрямую подключить ленточные светильники, чтобы они заработали.Если функцию приемника можно отсоединить, вы можете сделать это перед подключением светодиодной ленты.

Помимо неудобства, связанного с необходимостью вручную подключать и отключать светодиодные ленты, у вас также не будет доступа к вашему диапазону оттенков и интенсивности, предлагаемых светодиодной лентой.

2. Покупка нового пульта ДУ

Самый экономичный и, в конечном счете, лучший вариант ремонта отсутствующего пульта дистанционного управления — это его замена. Для этого перейдите в магазин, где вы приобрели светодиодную ленту, или воспользуйтесь услугами интернет-магазина, например Amazon.Вы можете попробовать получить пульт от того же производителя для той же модели светодиодной ленты, которая у вас есть. Обычно вы можете найти всю необходимую информацию о светодиодной ленте на нижней части устройства.

Если это не поможет, вам может потребоваться свериться с квитанцией или даже пройтись по магазинам, пока вы не найдете купленные вами светильники.

Убедитесь, что приобретенный вами запасной пульт совместим с вашей светодиодной лентой. Это особенно важно, когда речь идет о характеристиках напряжения.Вы можете сделать это, сопоставив конкретные номера моделей и другую информацию о характеристиках вашей светодиодной ленты. Существует также множество универсальных пультов дистанционного управления для светодиодных лент, которые могут удовлетворить ваши потребности.

3. Другая альтернатива: поиск приложения в Интернете

Некоторые светодиодные ленты доступны через приложение. Чтобы узнать, есть ли у вас, погуглите модель светодиодной ленты и посмотрите, что появится в результатах поиска. Если вам повезло, что у вас есть светодиодная лента, которой можно управлять с помощью приложения для смартфона, вам не нужно заменять пульт, поскольку эти приложения обычно предлагают все функции, которые выполняет пульт.

4. И последнее: покупка новой светодиодной ленты

Если вы не можете найти совместимый пульт дистанционного управления или заставить его работать через приложение, вам нужно будет купить новую светодиодную ленту. Мы знаем, что этот вариант не является оптимальным и не идеальным, но он, вероятно, лучше всего, особенно с учетом того, что вам нужно как минимум контролировать мощность, протекающую через светодиодную ленту. К счастью для вас, светодиодные ленты сейчас дешевле, чем когда-либо прежде, а установка, как правило, проста.

Почему важен пульт дистанционного управления светодиодной лентой

Во-первых, давайте объясним, почему важно иметь пульт для светодиодной ленты. В отличие от традиционных источников света, которые вы подключаете и управляете с помощью осветительного устройства, светодиодные полосы подключаются к стене и в некоторых случаях управляются с помощью пульта дистанционного управления или даже приложения. В отличие от переключателя света, который вы включаете и выключаете, светодиодной лентой можно управлять с помощью пульта дистанционного управления.

Это важно, потому что для оптимального использования светодиодные ленты обычно всегда подключаются к стене, поэтому пульт дистанционного управления действует как своего рода выключатель света для светодиодных лент.Но это еще не все. Пульт дистанционного управления светодиодной лентой также дает вам динамические возможности, такие как выбор цвета и интенсивности излучаемого света.

Стандартный пульт дистанционного управления светодиодной лентой имеет функцию включения и выключения, а также выбор цветов, а также способ управления интенсивностью или оттенком выходного сигнала. Как мы уже говорили выше, некоторые более совершенные светодиодные ленты можно подключать через приложение на вашем смартфоне и таким образом включать или выключать.

Когда вы теряете пульт дистанционного управления светодиодной лентой, вы теряете возможность включать и выключать полосу света, а также управлять всеми другими функциями, которые делают светодиодные фонари такими популярными.

Заключение

Если вы потеряли пульт для светодиодных лент, то это то, что вам нужно сделать, чтобы ваши светодиодные фонари заработали. Мы рекомендуем приобрести новый пульт или, если вы не можете его найти. Просто купите новый набор светодиодных лент. В наши дни они не такие уж дорогие.

К сожалению, без пульта вы мало что можете сделать. Поэтому рекомендуем покупать новый комплект оборудования. Но вы можете попробовать эти способы, чтобы свет хоть немного поработал.

РУКОВОДСТВО DIY: создайте дешевую светодиодную ленту Philips Hue

Вы платите 60 долларов за два метра светодиодной ленты низкой плотности с плохой яркостью, но насыщенными цветами, и у нее есть ряд ограничений, включая количество, которое вы можете соединить вместе.

Между тем, я могу купить на Aliexpress 50 метров плотных ярких светодиодных лент, которые работают так же хорошо, но не работают с Hue. Мне нравится идея, что все мои умные устройства работают в одном месте, но я не могу оправдать трату 60 долларов на установку дополнительных светодиодов в доме.

Это заставило меня задуматься: почему бы просто не сделать их самому? Что ж, до недавнего времени было практически невозможно заставить это работать должным образом по разным причинам, но я нашел несколько отличных вариантов для тех, кто хочет найти способ получить более дешевые, лучшие полосы Hue, которые работают так же, как официальные. единицы.

Учитывая все вышесказанное, это мои результаты на момент написания, поэтому, пожалуйста, не считайте это гарантией! Я сделал четыре разных варианта более дешевой модели и все еще очень доволен, но ваш пробег может отличаться.Без лишних слов, вот результат:

Быстрый фон

Причина , по которой Philips Lightstrip Plus стоит так дорого, заключается в том, что он обладает высокой точностью цветопередачи и разработан для соответствия цвету со светодиодными лампами Hue.

Philips использует специальный тип светодиодной ленты под названием RGBWW (красный / зеленый / синий / теплый белый), который имеет отдельный светодиодный диод для белого цвета, чтобы обеспечить правильные оттенки белого, а также великолепные цвета RGB. Это приводит к повышению цены, но приводит к большей точности по всему спектру.

С момента выпуска Lightstrip Plus цена на полосы RGBWW резко упала на , на , и на самом деле их можно найти прямо сейчас по отличным ценам с лучшей производительностью, чем у Hue. Неудивительно, что Philips не обновил свою полосу и не снизил цену, поэтому мы здесь.

Вместе с моим другом Кисом Платтелем я изучил несколько вариантов и нашел надежную альтернативу, которую вы можете заказать сегодня. Вот ваши варианты.

Дорогой, быстрый, излишний

Уровень квалификации: Я умею пользоваться отверткой
Время: 30 минут или меньше

Первый вариант, который постоянно появлялся в моих беглых поисках светодиодных лент, которые не Собственной компанией Hue был светодиодный балласт FLS-PP на Amazon за колоссальные 50 долларов.Якобы это высококачественный контроллер, который работает с Hue, но это почти цена всей полосы Hue.

Многие люди сообщают, что этот вариант работает, но я думаю, что он не стоит того в этой ценовой категории, если только вы не планируете убирать с него тонн светодиодов. За 50 долларов вы можете построить свои собственные полосы встык, ничего не паяя, так что читайте дальше …

Легко, дешево, быстро

Светодиодная лента за 2 доллара + контроллер Alibaba за 15 долларов = Светодиодные ленты Hue, которые не т сломать банк рис.twitter.com/LhPu0k7bBh
— ⚡️ Owen (@ow) 26 апреля 2018 г.

Уровень квалификации: Я знаю, как пользоваться отверткой
Время: Не более 20 минут

Время от времени в течение последнего года Когда мне было скучно, я просматривал Алиэкспресс, но безуспешно пытался найти контроллер, совместимый с Hue.

Однако недавно я наткнулся на новый бренд: Gledopto, который рекламирует контроллеры, совместимые с Hue и Tradfi, которые не требуют пайки или взлома программного обеспечения, чтобы заставить его работать, что звучало многообещающе.Я заказал базовую версию RGB (подробнее о вариантах читайте), которая является самой дешевой, вместе с рулоном дешевых светодиодов RGB, и подождал.

Как подключить светодиодные ленты: полное руководство

В светодиодных лентах есть столько всего того, что можно полюбить. Они представляют собой эффективное и экологически чистое решение для ваших потребностей в освещении. Они очень разнообразны по цвету и размеру. Гибкие светодиодные ленты помогут осветить необычные места, недоступные для традиционных источников освещения.И они позволяют проявить творческий подход к проектам освещения.

Представьте, что вы работаете над домашним проектом акцентного освещения с использованием традиционных источников света. Мучительно, не правда ли? Однако покупка и подключение светодиодных лент избавят вас от лишних хлопот и помогут реализовать ваши творческие мечты об освещении.

Выбрать гибкие светодиодные ленточные светильники для освещения вашего помещения совсем несложно. Но теперь вам нужно их установить. Это может показаться сложной задачей, но это довольно просто, если вы выполните несколько основных шагов.Читайте дальше, чтобы узнать больше о том, как подключить и установить светодиодные ленты .

Как соединить светодиодные полосы друг с другом

Если вы не освещаете очень небольшой проект, скорее всего, вам придется разрезать и соединить светодиодные полосы друг с другом. На самом деле это одно из самых больших преимуществ выбора светодиодных ленточных светильников. Вы можете соединить несколько полос вместе, чтобы осветить большие пространства и необычные укромные уголки и трещины. Есть два способа соединения светодиодных лент между собой:

1.Клипса

Самый простой способ соединить две светодиодные ленты вместе — это использовать соединительный зажим для светодиодных лент. Две светодиодные ленты можно соединить друг с другом с помощью зажима «папа-папа». Этот клип может принимать разные формы:

а). Разъем для светодиодных лент Hippo Buckle: Разъем для световых лент Hippo Buckle позволяет легко соединять две светодиодные ленты друг с другом. Этот разъем имеет место для светодиодной полосы на каждом из двух концов. Вам просто нужно прикрепить один конец ленты к коннектору пряжки бегемота, чтобы соединить две полоски вместе.«Застежка» на соединителе удерживает полоски на месте после установки.

Источник: Elstar

С помощью этих разъемов можно соединить две ленты вместе или даже подключить светодиодную ленту к источнику питания. В любом случае эти разъемы помогут вам увеличить расстояние, которое могут эффективно покрыть светодиодные ленты. Вы можете использовать этот разъем для подключения одноцветных светодиодных лент и светодиодных лент RGB.

б). Разъем для светодиодных лент без пайки. Хотя зажимы для бегемотов отлично подходят для соединения отдельных светодиодных лент друг с другом, в них недостаточно места для соединения параллельных светодиодных лент друг с другом.Вот здесь и пригодится этот больший разъем для светодиодных лент без пайки. В нем достаточно места для соединения нескольких светодиодных лент друг с другом.

Этот разъем можно использовать для подключения одноцветных светодиодных ленточных светильников и светодиодных лент RGB. Он также совместим с регулируемыми светодиодными лентами. Пластиковые зажимы удерживают светодиодные ленты на месте и надежно соединяют.

в). Разъем для светодиодных проводов без пайки: для вашего проекта может потребоваться, чтобы светодиодные полосы загибались за угол или имели необычную форму.Вот здесь и пригодятся беспаечные разъемы для проводов светодиодов. Эти соединители имеют зажимы на обоих концах, поэтому вы можете использовать их для соединения двух светодиодных лент друг с другом. Они отлично подходят для увеличения длины светодиодных лент.

Источник: Elstar

Разъем для проводов — отличный способ прикрыть углы и другие области вашего помещения, где вам не нужен свет. Это потому, что на этих проводах нет светодиодов. Их можно использовать только для увеличения длины полос.Вы можете соединять между собой как одноцветные, так и светодиодные ленты RGB.

2. Пайка

Хотя клипсование — это простой и удобный способ соединения светодиодных лент друг с другом, в некоторых случаях клипсование невозможно. Например, если вы соединяете полосы, которые будут крепиться с помощью алюминиевых рамок, вы не можете использовать зажимы для их соединения. В этом случае вам придется припаять светодиодные ленты друг к другу.

Источник: https: // www.Instructables.com

Припайка светодиодных лент друг к другу — не очень сложный процесс. Однако для этого требуется специальное оборудование и некоторая кривая обучения. Чтобы спаять две светодиодные ленты вместе, вам нужно обрезать полоски до нужного вам размера, снять покрытие, чтобы открыть полоску, точно совместить концы обеих полос и спаять их вместе.

Факторы, которые следует учитывать при клипсовании и пайке светодиодных лент

Хотя клипирование и пайка — это два разных метода соединения светодиодных лент, оба имеют определенные требования к работе.

Вот некоторые факторы, которые следует учитывать при соединении светодиодных лент друг с другом:

● Всегда обрезайте провода светодиодов от медных соединений, которые вы найдете через каждые 2 дюйма или около того на светодиодных лентах. Это важно, чтобы не повредить важные светодиодные компоненты на лентах.

● Для пайки и закрепления светодиодные ленты необходимо обнажить. Так что аккуратно снимите пластиковый кожух лент прямо рядом с медными соединениями. Убедитесь, что надписи тоже открыты.Этот шаг не требуется при использовании соединителей hippo

● При соединении лент с помощью пайки или соединителей проводов убедитесь, что правильные провода на каждой светодиодной ленте совпадают друг с другом. Итак, красный соединяется с красным, зеленый с зеленым и так далее.

● Всегда используйте термоусадочную крышку для защиты соединений. Термоусадочные крышки для внутреннего и наружного применения отличаются, поэтому убедитесь, что выбрали правильный.

Как подключить светодиодные ленты к источнику питания

Теперь, когда ваши светодиодные ленточные фонари подключены, давайте посмотрим, как можно подключить светодиодные ленты к источнику питания .Есть много способов подключить световые ленты к источнику питания. Вы можете подключить каждую планку непосредственно к розетке, это особенно полезно при освещении небольших помещений или проектов. Для соединения можно использовать зажимы для светодиодных лент. Или вы можете подключить светодиоды напрямую к основному источнику питания в вашем доме или здании. Последний обычно рекомендуется для более крупных проектов, таких как освещение всего здания или офиса.

Независимо от того, какой способ подключения светодиодных фонарей к источнику питания, необходимо заранее предпринять определенные шаги, чтобы убедиться, что вы принимаете правильное решение.

Шаг 1. Расчет мощности светодиодной ленты

В идеале вы должны иметь представление о том, сколько энергии потребуется для работы ваших светодиодных лент. Однако после того, как вы разрежете и соединили ленты, в числе могут быть некоторые прибавления или вычитания. Итак, снова рассчитайте общую мощность, необходимую для питания гибких светодиодных лент.

Это легко сделать, умножив длину полосы на мощность на метр полосы. Например, если у вас есть 3.Полоса длиной 8 м с потребляемой мощностью 5 Вт / м, вам понадобится трансформатор мощностью не менее 19 Вт для ее питания. Информацию о потребляемой мощности для каждой светодиодной ленты можно найти на упаковке или на сайте производителя.

Еще одно соображение при расчете мощности полосы — это напряжение, необходимое для полосы. Обычно для светодиодных лент требуется напряжение 12 В или 24 В. Вы должны выбрать источник питания, совместимый с напряжением светодиодной ленты, иначе он может не работать.

Если вы используете одну и ту же светодиодную ленту для всего проекта, умножьте длину всей ленты, которую вы хотите запитать от одного источника, на мощность на метр. Это даст вам мощность вашего источника питания. Если вы используете разные типы светодиодных ленточных светильников, рассчитайте требуемую мощность для каждого из них и сложите все. Это даст вам представление о том, сколько сока им нужно для работы.

Шаг 2. Найдите совместимый источник питания

Теперь, когда вы знаете, сколько энергии вам нужно для работы светодиодных лент, следующим шагом будет выбор правильного источника питания.Вам нужно выбрать источник питания, который будет использовать только 80% своей общей мощности для работы светодиодных лент. Это важно для долговечности как блока питания, так и светодиодных лент.

Например, если потребляемая мощность светодиодной ленты составляла 19 Вт, вам понадобится источник питания с минимальной выходной мощностью 23 Вт (19 / 0,8). Это предотвратит перегрев вашего блока питания. После того, как вы снизите минимальную требуемую мощность, выберите один из трех вариантов подачи питания на ленточные фонари:

a).Розетки или подключаемые модули: вы можете включить светодиоды, подключив их к розеткам в вашем помещении. Для этого вам понадобится хороший настольный светодиодный блок питания. Просто подключите один конец блока питания к светодиодным лентам, а другой — к розетке, чтобы они загорелись. Это хороший вариант для использования светодиодных ленточных светильников в домах, небольших помещениях, а также для рабочего или акцентного освещения.

б). Проводка: вы можете подключить светодиодные ленты непосредственно к силовой проводке в вашем помещении.Это эффективный способ питания ваших ленточных светильников, особенно если вы освещаете промышленное или коммерческое помещение. Вам понадобится светодиодный источник питания в алюминиевом корпусе для подключения светодиодных лент, и этот процесс лучше всего подойдет профессионалам.

в). Батареи: вы можете использовать батарейки для питания светодиодных лент. Это хороший вариант, если вы хотите включить небольшой акцент или взять с собой светодиодные фонари в дорогу.

Шаг 3. Подключите светодиодную ленту к источнику питания

После выбора правильного источника питания пора подключить к нему светодиодные ленты.Как упоминалось ранее, вы можете подключить светодиодные ленточные фонари к источнику питания через розетку или проводку.

Если вы решите подключить свои светодиодные ленты к розетке, есть два способа сделать это:

Первый — подключить каждую длину полосы к одному настольному источнику питания, который затем можно подключить к розетке. .

Второй — соединить параллельные светодиодные ленточные светильники вместе с помощью зажима для проводов и подключения зажима к розетке.Оба эти способа помогут вам осветить свое пространство, не беспокоясь о падении напряжения. Вы также можете использовать штекерные соединители для светодиодных лент для прямого подключения лент к источникам питания .

Заключение

Светодиодные ленты — отличный способ осветить ваши проекты.
