Картофелесажалка для мотоблока своими руками

Каждый человек имеющий свой надел земли будь то фермер, дачник, простой сельский житель знают, что такое посадка картофеля, какой это тяжелый и не легкий труд. В деревнях в основном картошку сажают в больших количествах так как она на селе всему голова. Клубни используют в пищу и на корм домашним животным, так же делают запас семенного материала для последующей посадки на будущий год. Это вам не в городе пошел купил сколько тебе надо, здесь труд с утра до ночи чтобы был урожай в закромах. Самый маленький огородик под картошку в деревне где то соток тридцать. Сколько нужно вложить трудов и усилий в этот участок страшно подумать. Но ничего живут люди на селе и не жалуются, так как приучены к физическому изнуряющему труду с детства в отличие от городского жителя, как говорится каждому свое).

Человечество с давних времен пытается облегчить и упростить труд сельчанина, придумывались всякие приспособления и агрегаты для посева и уборки урожая.

И вот в двадцать первом веке наше сельское хозяйство находится мягко говоря в упадке после развалов колхозов и совхозов. Техники на ходу не так уж и много да и ГСМ обходится в копейку. В частных хозяйствах все больше используют мотоблоки. Данная техника пользуется народной любовью за свою производительность и не прихотливость. Так же на мотоблок имеется много различных навесок, к примеру картофелесажалка.

Данная навеска очень облегчает физический труд, но она стоит не малых для сельчанина денег и является только мечтой. Но наш автор с этим не согласен. При желании можно все сделать своими руками и картофелесажалка не стала исключением из его принципа. Полазив в интернете, посоветовавшись с соседом, решил собрать подобный агрегат собственноручно. И так что же понадобится автору для выполнения данной задумки в жизнь.

Материалы: уголок металлический, бак от советской стиральной машинки, шестерня, цепь, арматура, стальная проволока, швеллер, колеса.
Инструменты: сварочный аппарат, болгарка, дрель, молоток, набор ключей, отвертка, кусачки.

Первым делом автор изучил чертежи взятые из интернета и уже по ним начал выполнять свою работу.

В дальнейшем автор берется за изготовление рамы для картофелесажалки. По размерам напилил уголки и швеллера.

Потом приступил к сварке конструкции .

Вот такая вот рама получилась.

На раму прикреплена ось с шестерней.

Затем автором были изготовлены ковши-черпаки. Это основная часть конструкции, они будут захватывать клубни из бункера и подавать в питатель а из трубы попадут в борозду.

Потом ковши закрепил на цепи которая будет приводится в действие при помощи ведущих колес и шестерни.

На раму были наварены вертикальные штанги для работы цепи с ковшами от ведущих колес через шестерню.

Ну и собственно установлены колеса на ось и натянута цепь.

В роли бункера автор использовал старый бочок от стиральной советской машинки

Вот по сути и все картофелесажалка готова.

Автор засыпал картошку в бункер и поехал по огороду испытывать свой агрегат

Глядя на него сосед по огороду сконструировал подобную навеску на своего железного коня.

Теперь сажает картошку с помощью картофелесажалки.
Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Картофелесажалка для мотоблока своими руками, чертежи

Такой замечательный аппарат, как картофелесажалка может стать отличным подспорьем в фермерском труде. Он облегчит работы по посадке, поможет внести удобрения, значительно ускорит процесс. Огромным плюсом использования сажалки является равномерный процесс высадки, что обеспечивает аккуратное соблюдение промежутков между клубнями и рядами, следствием такого подхода будет увеличение количества картофеля с сотки, его лучшие товарные качества.

К тому же этот необходимый агрегат можно собрать самостоятельно и избегнуть крупных финансовых трат на его покупку. В данном материале, рассмотрим варианты изготовления картофелесажалки самостоятельно.

Делаем картофелесажалку к мотоблоку

Для изготовления этого полезного оборудования понадобиться собрать раму.

Делается она достаточно просто из швеллера стального типоразмера 8. Так как сажалка была спроектирована для малой техники – мотоблоков, то и бункер, изготавливаемый из фанеры 8-10 мм толщиной, будет небольшим – на пятнадцать-двадцать килограммов.

В бункере монтируется лифт, укреплённый в вертикальном положении. Лифт снабжён чашами пять-восемь сантиметров диаметром. Для того чтобы механизм работал, его присоединяют к ведущему колесу с участием цепной передачи.

Для вывода семенного материала используется труба-семяпровод, укрепляемая под лифтом, прижимаемая загребающей деталью.

Восьмисантиметровая звёздочка, закреплённая на механизме, отвечает за цепную передачу, связанная цепью со звёздочкой на мотоблоке, которая имеет размеры в диаметре шестнадцать сантиметров.

За счёт этой системы, в изготовлении которой можно использовать обычную велосипедную цепь, работает передача, позволяющая автоматизировать посадку картофеля, при этом расстояние между единицами посадочного материала составляет 35 сантиметров.

Cажалка для мини-трактора или мотоблока

Другой вариант полезной конструкции несколько более сложен в изготовлении, но и намного интереснее в своей конструкции.

Задачу, поставленную перед агрегатом – равномерно распределить клубни при посадке и закрыть их необходимым слоем почвы, картофелесажалка выполняет исправно.

Данное оборудование поможет значительно облегчить труд фермеров, оно просто незаменимо при работах по посадке картофеля.

Оборудование для посадки картофеля может быть с разным количеством рядов – один, два или много рядов, конструкцию можно собрать любым образом. Для изменения расстояния между рядами или отдельными единицами посадочного материала используется возможность регулирования, которая предусмотрена конструктивными особенностями сажалки.

Часто агрегаты для посадки картофельных клубней бывает усилено дополнительными видами креплений.

Агрегаты, предназначенные для высадки картофеля, сделанные самостоятельно лучше и удобнее всего применять на предварительно окультуренной почве.

Такие агрегаты помогут быстро, качественно и с применением наименьших усилий посадить картофель с соблюдением одинакового расстояния между картофельными клубнями.

Глубина залегания клубней также поддаётся регулировке. Такие самодельные конструкции подходят для высадки посадочного материала, как на небольших дачных участках, так и на весьма внушительных размеров полях. Работа сажалки довольно быстра и эффективна, поэтому она поможет при высаживании не только картошки, но и других овощей. Для этого понадобится только немного переоборудовать механизм.

Картофелесажалка для мотоблока чертежи и размеры

Для того чтобы изготовить подобную технику, необходимо сначала как следует подготовиться. Рассчитать все значения и сделать чертёж конструкции – важнейшие действия, которые помогут избежать ошибок в дальнейшем.

Любой механизм, для чего бы он ни предназначался, имеет в своей основе раму, к которой и крепятся тем или иным образом все рабочие детали. В нашем случае рама изготавливается из отрезков стального швеллера, из которых изготавливается подобие двух продольных лонжеронов, они скреплены между собой тремя отрезками стальной полосы. В передней части этих лонжеронов приваривается стальная арка с вилкой крепления с центральной тягой, к конструкции также присоединены два кольца для крепления нижней тяги.

С боковых сторон рамы монтируются опоры пластинчатого типа, служащие для крепления семяпроводящих труб и дисков для заделки борозд.

После этих операций стоит укрепить раму и усилить её с помощью стальных полос.

Арка также нуждается в усилении, производим это действие, используя для укрепления накладками и косынками из листовой стали, вырезанными в виде прямоугольного треугольника.

Бункер (ёмкость для посадочного материала), укрепляется к пластиновидному кронштейну с помощью двух болтов.

Сборка бункера

Для его изготовления потребуется фанера, её толщина должна быть от 0,8 до 1,2 мм. Детали вырезаем по шаблону электролобзиком, после этого элементы конструкции обрабатываем олифой или другими подходящими по свойствам составами и собираем на уголки из стали.

Готовое изделие можно выкрасить водостойкой, хорошо выдерживающей атмосферные и механические воздействия краской. Внутри бункера делается выстилка из резины во избежание травмирования клубней.

После этих действий на раму будущей сажалки с применением болтов необходимо прикрепить держатель разрыхляющих лап и ось для колёс агрегата.

Ось состоит из трубы (сталь или чугун), обязательно толстостенной, потому что на неё приходится весьма немалая нагрузка, шипообразных вставок или металлических цапф, изготовленных на станке, и удерживаемых штифтами. После проведения окончательной сборки всего механизма штифты нужно заварить. Крепёж колёсной оси производится с применением стальных прочных прижимов и соответствующего размера болтов.

Колёса, рыхлители и их держатели. Сеящее устройство

Колёса можно использовать как готовые от некрупной сельхозтехники, так и самодельные. Для изготовления последних потребуются стальные листы. Самостоятельно изготовленные колёса предпочтительней, потому что они спроектированы в виде цилиндров, достаточно широких, чтобы снизить по максимуму уплотнение почвы вследствие придавливания её колёсами.

Ступицы колёс присоединены при помощи сварочного аппарата и насажены на два шарикоподшипника. Подшипниками колёса надеваются на шипы оси, для предохранения пот попадания внутрь подшипников грязи, пыли и частей растений и корешков можно воспользоваться сальниками или соорудить манжеты.

Держаки для рыхлящих лап нужно при помощи сварных работ собрать штангу квадратной формы, для этого потребуются уголки металлические 500х500х50 миллиметров. Обычный квадрат сварного типа может деформироваться в процессе проведения работ, поэтому уголки использовать надёжнее.

С двух сторон получившейся штанги нужно прикрепить обоймы, в которые впоследствии будут вставляться стойки культивирующих деталей картофелесажалки. В проведении этой работы необходимо соблюдать точность – зазор между материалом обоймы и стойкой не должен быть более одного миллиметра.

Само посадочное устройство потребует для изготовления стальную трубу с сечением 100 миллиметров, труба должна быть толстостенной, чтобы избежать её сгибания от контакта с почвой. Снизу с передней стороны к трубе крепится сошник для нарезки борозд. Этот элемент должен быть регулируемым, чтобы производить контроль над заглублением семян. В основном регулирование его положения проводится с помощью ослабления стремянок и вертикальных движений трубы-сеялки.

Диски для заделки борозд и формирования гребня борозды для этой сажалки можно взять от сеялки СО-4,2, но в этом случае потребуется их небольшая модификация. Нужно будет расточить или рассверлить отверстия ступиц и заменить подшипники, потому что в стандартной комплектации эти диски имеют всего один шарикоподшипник с маркировкой 203. В расточенные отверстия отлично впишется подшипник 160503, который куда лучше отвечает требованиям.

Специфичные моменты при использовании сажалки

Ввиду довольно внушительного веса картофелесажалки необходимо при её эксплуатации монтировать на переднюю часть мотоблока или мини-трактора балластный вес. В противном случае техника может потерять устойчивость.

Для удобства работы оператора необходимо укомплектовать агрегат подножками, стремянками и сиденьем, а лучше адаптером для мотоблока.

Рама для операторского сиденья сваривается из уголков сварных, а потом изделию придают окончательный вид и удобство, используя доски, поролон и кожзаменитель.

Подседельник крепиться с помощью уголков к сварным лонжеронам, после чего устанавливается удобная подножка для комфортной работы сеятеля.

Принцип работы с техникой довольно прост. В ёмкость для посадочного материала помещается картофель в достаточном количестве и со скоростью 1 километр в час мотоблок или мини-трактор может начинать движение. Такая небольшая скорость должна поддерживаться на всём протяжении маршрута. Сеяльщик отправляет в трубы семяпроводы по одной картофелине поочерёдно, водитель поддерживает движение техники. Так и производится посадка семенного материала.

Присыпка посаженного картофеля землёй и формирование гребня борозды – задача заделочных дисков, которые отлично с ней справляются. Засыпание землёй происходит потому, что диски находятся под углом к борозде. Вращаясь, он сдвигают пласты земли и заваливают семена картофеля.

Если засыпка посадочного материала землёй происходит неправильно, то всегда есть возможность регулировки работы дисков. Можно ослабить стремянки, затем сдвинуть стойки дисков, таким способом регулируется их заглубление. Поворачивая стойки вокруг оси, можно изменить угол положения дисков. Также есть по четыре специальных штифта для регулировки положения дисков в плоскости. Их можно сдвигать в сторону относительно остальных дисков.

И ещё один важный момент. Картофель посажен, борозды заделаны, но на поле видны заметные следы от колёс сажалки, которые, хоть и выполнены в виде цилиндров значительной ширины, всё же, тем не менее, землю трамбуют. Для того чтобы удалить этот дефект, к сажалке были приделаны культивационные лапы. Они рыхлят почву вслед за сажалкой и полностью устраняют следы колёс.

Глубина проникновения этих лап в почву также регулируется без особого труда.

Самодельная картофелесажалка фото

На фото пример того, как своими руками сделана однорядная картофелесажалка.

Видео картофелесажалки для мотоблока

Вот пример картофесажалки сделанной для мотоблока Нева.

Как сделать картофелесажалку своими руками для мотоблока

Стоит отметить, что посадка картофеля в огороде или на поле – задача не из легких. Для облегчения этой задачи и чтобы быстрее сажать картошку можно использовать мотоблок. Уже к мотоблоку приспосабливается устройство для посадки картофеля — картофелесажалка. Заметит, что создать подобное устройство не сложно. Аппарат полностью будет работать при участии человека, но только в управлении.

Картофелесажалка облегчает процесс посадки картофеля на участке. Картофель при посадке будет равномерно распределяться по лункам. Это значит, что количество урожая может быть значительно увеличено. Сегодня расскажем, как сделать картофелесажалку своими руками.

Для того чтобы сделать картофелесажалку автоматического типа, нужно найти швеллера, которые имеют восьмой размер. На каркас устанавливается бункер для картофеля, на который поместится до 20 килограмм картофеля. В бункер ставится лифт, где будут установлены чаши размером до 8 сантиметров.

Есть и другая картофелесажалка, которая будет немного сложнее по конструкции, однако интереснее в плане сборки. Основная задача разрабатываемого устройства – посадить картофель на одинаковом расстоянии друг от друга и на одинаковой глубине. Устройство может быть однорядным, двухрядным или трехрядным. Все зависит от того, какой каркас используется при сборе картофелесажалки.

Устройство самодельной картофеле сажалки

Примечательно, что картофелесажалки, изготовленные своими руками для мотоблока, лучше всего использовать на почве, которая заранее была обработана. В таком случае картофель будет посажен равномерно, а результат работ отразится на урожае культуры.

Такое оборудование для мотоблока, может быть использовано не только на небольшом огороде, но и на большом поле. К тому же при переоборудовании машины можно сажать не только картофель, но и другие культуры.

Видео 2: посадка картофеля мотоблоком с картофелесажалкой

Разумеется, перед созданием картофелесажалки потребуется чертеж на бумаге. В качестве основы берется рама. На ней и будут крепиться все узлы. Рама сваривается из швеллеров, а также из поперечных стальных полосок.

Арка приваривается на передней части лонжеронов. Приваривается вилка для центральной тяги и крепежи для нижней тяги. Пластинчатые опоры крепятся сбоку от рамы.

Чертеж устройства

Стальными полосками усиливается рама. Для того чтобы собрать бункер картофеля, нужно использовать фанеру толщиной в 1,5 сантиметра. Вырезаются детали, а затем с помощью уголков скрепляется конструкция. После того, как все будет готово, бункер красится, а также изнутри покрывается резиной, чтобы картофель при посадке не повреждался. Можно также использовать внутренний бак от старой стиральной машины (см. фото)

Полученная рама крепится с рыхлителем, а также колесной осью. Как только вся работа будет выполнена, обязательно завариваются штифты. С помощью стальных зажимов крепится колесная ось.

Для колес картофелесажалки используется несколько стальных листов. Разумеется, придется немного повозиться, однако результат того стоит. Колеса будут напоминать цилиндры, которые не сильно мнут почву, но можно и использовать авто диски малого радиуса (см. фото).

Вам будет также интересно: Выращивание картофеля без прополки и окучивания

На колесах будет по две ступицы. На них – по одному подшипнику. Для того чтобы подшипники не загрязнялись, их насаживают на шипы, используются прокладки из войлока. Но можно вообще не мучиться с изготовлением колес – просто купить колеса от другой сельскохозяйственной машины. Для изготовления держателя рыхлителя применяют квадратную штангу. Из листовой стали на концы штанги привариваются обоймы. Внутри их монтируются стойки лап культиватора.

Чугунная или стальная труба будет использована для сеялки картофелесажалки. Ее толщина должна выбирается любая, главное, чтобы диаметр был не менее десяти сантиметров. Снизу трубы приваривается устройство, которое будет выполнять борозды.

Как только будут отрегулированы бороздорезы, обязательно нужно крепко затянуть стремянки. В дальнейшем почва будет давать большие нагрузки на семяпроводы и они могут не развернуться.

Отметим, что устройство для посадки картофеля будет иметь большой вес. Потому перед ее монтажом на мотоблок нужно обязательно ставить противовес. Так, агрегат не будет переворачиваться в противоположную сторону от картофелесажалки. Для оператора должно быть сидение, место для ног. Сидение для такой дачной техники изготовить проще всего: достаточно соединить два уголка, а затем прикрепить доски, обитые кожезаменителем и мягкими материалами.

Принцип работы полученного устройства простой. В бункер насыпают картофель. Для того чтобы каждый раз не бегать по полю за картофелем, можно с собой положить на машину еще один мешок.

Потом один человек начинает управлять мотоблоком, а другой – картофелесажалкой. Движение мотоблока – не более одного километра в час. Сеяльщик постепенно начинает в семяпровод класть по одному клубню. Так и проходит процедура посадки (см. видео 2).

Засыпать вручную не приходится посаженный картофель, так как сделаны специальные засыпные диски. Они устроены таким образом, что к борозде становятся под определенным углом.

Также читайте: Удобрения для картофеля при посадке в лунку

Чем быстрее будет ехать мотоблок, тем больше будет расстояние между кустами посаженной картошки. Все зависит от земли, на которой проводится посадка картофеля. Можно отрегулировать диски абсолютно идеально.

После проезда этого устройства посадки картофеля по полю остаются следы. Их нужно убрать за собой. Делается это с помощью лап, которые установлены на культиваторе.

Как сделать картофелесажалку для мотоблока своими руками

Заниматься посадкой картофеля в поле или огороде достаточно трудно, поэтому можно приспособить для этих целей мотоблок, а к нему своими руками соорудить конструкцию картофелесажалки.

Собирать такое оборудование для посадки клубней не сложно. Оно может быть автоматическим или работать с участием человека.

Специальная картофелесажалка для мотоблока, сделанная своими руками, облегчает процесс посадки. К тому же этот агрегат может равномерно распределять клубни картофеля в земле, а это значит, улучшится качество и количество урожая.

Картофелесажалка – это незаменимое оборудование, которое можно собрать своими руками.

Картофелесажалка автоматическая

Вначале для автоматической картофелесажалки собирается рама из швеллеров 8-ого размера. На нее крепится специальный фанерный бункер на 15-20 кг картофеля, в котором вертикально укрепляется лифт, имеющий специальные чаши размером 5-8 см.

Чтобы эта конструкция работала, ее подсоединяют к ведущему колесу при помощи цепной передачи.

Под лифтом укрепляется трубка-севник, которую прижимает загребатель.

А вы знаете, что можно сделать бетононасос своими руками, который пригодится в строительстве дома?

Вы можете прочесть здесь все о выборе универсального мини-трактора для дачи.

Звездочка, закрепленная на этой конструкции, имеет в диаметре 8 см, а звездочка на мотоблоке имеет диаметр 16 см.

За счет них работает цепная передача, которая может быть сделана на основе велосипедной цепи. При этом расстояние между картофелинами при посадке составляет 35 см.

Картофелесажалка под мотоблок и мини-трактор

Другая картофелесажалка немного сложнее по своим параметрам, но достаточно интересна в плане технической конструкции. Основная задача этого оборудования – посадить клубни через одинаковое расстояние на определенную глубину и ровно закрыть их землей.

Это дополнительное навесное оборудование незаменимо при посадке клубней картофеля при помощи мотоблока.

Оно может быть однорядным, двухрядным или многорядным, в зависимости от конструкции, применяемой при сборке каркаса картофелесажалки.

При помощи разработанных конструкций возможно регулирование посадки клубней. Часто такое навесное оборудование усиливается дополнительными креплениями.

Лучше всего картофелесажалки, сделанные своими руками, использовать на предварительно обработанной почве.

Такие усовершенствованные конструкции позволяют быстро и качественно посадить картофель различного размера, при этом расстояние между клубнями будет одинаковым.

Глубина посадки также регулируется автоматически.

Это оборудование может использоваться как на небольших приусадебных участках, так и на фермерских полях. Его работа очень эффективна и способна помочь при высадке не только картофеля, но и, при некотором переоборудовании, других овощей.

Как сконструировать картофелесажалку для мотоблока

Перед тем, как изготовить картофелесажалку для мотоблока своими руками, необходимо рассчитать все размеры, составив чертеж.

Основой любого агрегата является рама, на которой закрепляются все узлы. Сваривают ее из кусков швеллера в виде двух продольных лонжеронов и трех поперечных полос из стали.

Впереди лонжеронов приваривается арка, имеющая вилку крепления с центральной тягой, так же привариваются два крепежных пальца нижней тяги.

После этого по бокам рамы укрепляются пластинчатые опоры семяпроводов и стойки заделывающих дисков.

Далее рама усиливается двумя полосами стали, установленными наклонно враскос, которые располагаются от средней поперечной полосы к арке.

Последняя укрепляется двумя накладками в виде трапеции и косынками 4-х миллиметрового листа из стали, имеющими вид прямоугольного треугольника.

К кронштейну в виде пластины прикреплен бункер для картофеля, который завинчивается при помощи двух болтов. Сам он закреплен на двух установленных враскос стальных полосах.

Как собрать бункер

Чтобы сделать бункер для картофеля, нужно взять фанеру толщиной 1,2 см, вырезать по размеру детали, проолифить, затем скрепить при помощи стальных уголков.

После этого нужно покрыть уже готовый бункер водостойкой краской и установить внутрь резиновую прокладку, чтобы картофель для посадки не был поврежден.

Далее на раму будущей конструкции при помощи болтов крепится держатель рыхлителей и колесная ось, которая имеет определенную сборную конструкцию.

За основу оси берется стальная или чугунная труба, имеющая толстые стенки.

В концы трубы вставляются шипы или цапфы, которые должны быть выточены на токарном станке.

Затем в трубе просверливаются специальные отверстия, через которые после сборки вставляются штифты, удерживающие шипы.

Когда проведена полная сборка, штифты обязательно должны быть заварены. Колесная ось крепится двумя стальными прижимами при помощи четырех М 16 болтов.

Колеса, держатели рыхлителей и сеятели

Для того чтобы изготовить колеса картофелесажалки, понадобится несколько стальных листов. С ними придется немного повозиться, но это оправдает себя при посадке, так как они изготавливаются в виде широких цилиндров, не способных сильно уплотнять почву.

На колеса привариваются ступицы, на которые насаживаются по два подшипника. Затем подшипники насаживаются на шипы, а чтобы они не подвергались загрязнению, используются войлочные прокладки и специальные крышки.

При желании можно не возиться с самодельным изготовлением колес для картофелесажалки, а использовать резину от сельскохозяйственных агрегатов и машин.

Чтобы сделать держатель рыхлителей, сваривают штангу в виде квадрата из 2-х уголков размером 500х500х50 мм.

Можно сделать и обычный сварной квадрат, но он будет подвержен скручиванию во время работы.

На концы штанги привариваются обоймы из кусков листа стали 0,6 см, внутри которых установлены стойки культиваторных лап. Причем размер обойм, при их изготовлении, должен быть подобран так, чтобы зазор между обоймой и вставленной стойкой культиваторной лапы не превышал 1 миллиметра.

Для того чтобы собрать сеятели для картофелесажалки, потребуется стальная или чугунная труба диаметром 10 см, с толщиной стенки не менее 0,3 см. Такая толщина стенки берется потому, что она не должна сгибаться под напором земли.

К трубе снизу приваривается бороздорез, который изготавливается из листа стали с толщиной 0,6 см.

Чтобы регулировать, на какую глубину должен бороздорез входить в землю, достаточно ослабить стремянки и при помощи вертикальных перемещений семяпровода вдоль рамных опор отрегулировать его положение.

После того, как глубина бороздорезов отрегулирована, крепление стремянок обязательно должно быть накрепко затянуто, так как в противном случае семяпроводы, из-за значительных нагрузок почвы на бороздорезы, могут при работе развернуться.

Небольшая переделка потребуется для заделывающих дисков, которые сняты с сеялки СО-4,2, потому что на них присутствует всего один 203 подшипник. На каждом диске необходимо проточить ступицу до определенного размера.

После этого она запрессовывается в корпус, который после расточки уже имеет размер двух 160503 подшипников.

У новых подшипников одна сторона закрыта, а с другой стороны тот же посадочный размер, что и у снятых подшипников. В результате получается соединение, в которое не могут попасть ни пыль, ни грязь.

Некоторые особенности картофелесажалки

Так как картофелесажалка сама по себе имеет достаточно большой вес, то при установке ее на мотоблок обязательно нужно устанавливать впереди противовес, который не даст возможности агрегату задирать нос и обеспечит хорошую устойчивость.

На картофелесажалке обязательно должно быть установлено сидение и подставки под ноги.

Рама для сидения делается из двух сварных уголков, а само сидение – из досок, а затем обтягивается поролоном и кожзаменителем.

Подседельник крепится к лонжеронам уголками, и еще устанавливается подножка.

Работает это оборудование так: в бункер засыпаются картофелины, сверху укладывается еще несколько мешков, чтобы не бегать за картошкой с одного конца поля на другой.

Затем сеяльщик садится на свое место на картофелесажалке, а шофер – за мотоблок, и начинается движение со скоростью не выше 1 км в час.

Сеяльщик одновременно отправляет по клубню в семяпроводы с обеих сторон, и так производится посадка.

Когда картофелины попадают в землю, их обязательно нужно присыпать землей. Вот для этого и были сконструированы заделывающие диски, которые при вращении сдвигают верхний пласт земли и заваливают картофель.

Диски сконструированы так, что имеют определенный угол к борозде и при движении картофелесажалки вращаются, поэтому происходит засыпка картофеля землёй.

Устройство заделывающих дисков позволяет менять глубину подреза пласта одним из трех вариантов:

Достаточно ослабить стремянки, при помощи которых опоры прижаты к стойкам.
Можно изменить угол, под которым диски будут входить в почву: для этого достаточно повернуть стойки вокруг оси.
Отрегулировать перемещение дисков в нужную сторону по осям вращения. Для этого предусматривается по четыре штифта на ось втулки, передвижением которых можно изменить захватную ширину дисков.

При помощи этих трех вариантов можно отрегулировать движение картофелесажалки так, что действия заделывающих дисков будут практически идеальны. Это подбирается по типу земли, на которой производится посадка.

После того как картофель посажен на одинаковом расстоянии и заглублен при помощи заделывающих дисков, остается еще одна работа, которую обязательно нужно провести.

На поле остаются следы от картофелесажалки и мотоблока, которые нужно убрать. Это делается при помощи разрыхлителей – культиваторных лап на стойках.

Здесь также можно отрегулировать глубину их посадки в землю при помощи передвижения в стойках вертикально. Их фиксацию делают при помощи сквозных пальцев в обоймах.

Вашему вниманию представлено видео, в котором показано, как работает картофелесажалка для мотоблока, сделанная своими руками:

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Делаем самодельную картофелекопалку для мотоблока своими руками

Содержание:

1. Конструктивные особенности и виды

2. Чертежи самодельных и заводских картофелекопалок

3. Этапы изготовления картофелекопалки грохотного вида

Для людей, проживающих в сельской местности, уборка осенью урожая картофеля остается трудоемким занятием. Конечно, сегодня, уже мало кто выполняет подобную работу ручным способом, с помощью лопаты. Многие покупают для этого различные механические устройства, а некоторые, так называемые «Кулибины», собственными руками изготавливают различные приспособления для избавления себя и своих близких от тяжелого труда. Особенным спросом среди сельских тружеников пользуется картофелекопалка, функционирующая с помощью мотоблока любой модификации, будь это всем полюбившаяся модель «Нева», или аппарат от другого производителя. Здесь главное иметь четкое представление, что собой представляет самодельная копалка для картофеля, и уметь создать чертежи по нужным расчетам.

Конструктивные особенности и виды

Стоит сразу напомнить, что данное механическое устройство, как видно по фото, для выполнения работы, цепляется к мотоблоку. Такая копалка, сделанная своими руками, как показано на видео, способна обрабатывать земельный надел не только возле дома, но и в полевых условиях.

Главное назначение картофелекопалки – это отделение клубней картошки от почвы и выкладывание их на грунтовую площадь. Такой агрегат прост в управлении и имеет несложную конструкцию. Поэтому сконструировать его своими руками обычно не составляет особенного труда. Самое главное, что данный навесной механизм подходит к любой модели мотоблока, будь это всем известная «Нева» или другая модификация.

Многие читатели скажут, что можно такую картофелекопалку приобрести в торговой точке по реализации сельскохозяйственных механизмов и приспособлений и зачем делать ее своими руками. Такое утверждение правильное, но не совсем. Любой опытный огородник скажет – копалка, сконструированная в домашней мастерской будет более практичной, так как она будет конструироваться под уже известную характеристику грунта, а также будет делаться под силу конкретного человека. Еще сюда стоит добавить цену. Устройство, исполненное своими руками, будет стоить намного дешевле, чем купить его в магазине.

Перед тем, как приступить к творческой конструктивной работе по созданию картофелекопалки нужно помнить, она приспособлена работать на почвах, имеющие средний и малый критерий плотности. Для изготовления агрегатов, приспособленных работать на тяжелых почвах, необходимо иметь глубокие познания физики и механики.

Копалка для картофеля, приспособленная к мотоблоку, как отображено на фото, бывает таковых видов:

Грохотный или вибрационный механизм – он состоит в основном из лемеха и вибрационного сита. Принцип действия такого вида картофелекопалки, функционирующей с помощью мотоблока, простой. Почва вместе с картофелем подрывается лемехом. Затем недвижимая транспортерная решетка оставляет на своей поверхности клубни, а грунт стряхивает, как через сито, обратно. Такая модель эффективная в работе, но довольно сложная в изготовлении.

Транспортерная установка для копки картошки – она может свободно работать, например, на базе такого мотоблока, как «Нева». По конструкции транспортерная копалка состоит из лемеха и движущего транспортера, имеющего специальное зацепное устройство для поддержания клубней на платформе и очищения от грунта. Транспортерная конструкция для копания картофеля обладает большей практичностью, чем вибрационный вид картофелекопалки. Но на почве с легкой степенью плотности применять данный вид устройства нецелесообразно.

Стрельчатый вид – по устройству это самый простой механизм, который с легкостью можно приспособить на любую модель мини трактора, например, такого как «Нева». Он не содержит движимых узлов. Как показано на видео, грунт с клубнями подрезается ножом. Далее срез попадает на поверхность специальных прутьев, где земля ссыпается обратно, а плоды в чистом виде ложатся поверх почвы. Данная копалка эффективная на грунте с невысокой степенью плотности, где не практично применять другие разновидности приспособлений.

Перед тем как начать конструировать такое приспособление, в первую очередь, требуется точно определиться с плотностью почвы, на которой оно будет применяться. Стоит помнить, что там где идеально может применяться транспортерная конструкция со стрельчатым видом будет трудно работать.

Чертежи самодельных и заводских картофелекопалок

Для небольшого хозяйства, чтобы удобно было собирать урожай картофеля, нужно сделать устройство небольшого размера. Оно должно быть удобным в ходе эксплуатации и легко навешиваться на мотоблок.

Конструкция картофелекопалки: 1-сварная рама, 2 — нож, 3 — транспортер, 4 — шкив, 5 — шатун, 6 — шкив углового редуктора. 7 — ремень, 8 — стойка, 9 — адаптер, 10 — опорное колесо, 11 — пружинное натяжное устройство.

Для того чтобы сделать рассматриваемое приспособление, необходимо иметь:

Стальной швеллер.
Сошник, вылитый из высококачественного сплава металла, толщиной не меньше 5 мм. Для его изготовления можно использовать пилу из циркуляционного станка.
Металлические уголки размерами 40 и 63 мм.
Стальные прутья. Их требуется, чтобы сделать приспособление, как показано на фото, минимум 8 штук.

Для изготовления приспособления для рытья картофеля вибрационного типа требуется, в первую очередь, сделать раму. Она должна легко стыковаться, например, с мини трактором «Нева» или с другой модификацией.

В целом, как показано на видео, такое устройство состоит из следующих узлов:

Конструкция рамы.
Подвесные элементы.
Регулировочные тяги вертикального исполнения.
Ходовая часть.

Чтобы сконструировать такой агрегат, требуется произвести точные расчеты и по ним создать чертежи. Без выполнения данного правила процесс изготовления своими руками будет трудным.

Этапы изготовления картофелекопалки грохотного вида

Как видно из видео перед началом работы требуется подготовить следующий инструмент:

угловая шлифовальная машинка;
сварочный аппарат;
гравер или дрель.

Еще, чтобы сделать приспособление, требуется приготовить болты и гайки.

этап – изготовление рамы. Для этого, как показано на фото, распиливается на четыре части труба квадратной формы. Два куска должны быть – 1200 мм, а два – 800 мм. Размер трубы – 40*40 мм. Подготовленные части соединяются при помощи сварки в прямоугольник.
этап – Крепление перемычек. Из видео видно, что они необходимы для установки вертикальных тяг управления. Крепится данный элемент, примерно, на четверть длинны основания рамы. С другого конца крепятся два элемента для установки колес. Подобный элемент должен быть из двух трубок диаметром 30 мм и длинной 150 мм.
этап – установление стоек вертикального типа. С той стороны, где вмонтированы перемычки, на расстоянии 5 мм от края рамы крепятся вертикально два квадрата размером 30*30 мм и длинной 500 мм. После этого на расстоянии 200 мм устанавливаются стойки длинной 40 мм. Потом требуется отступить еще 400 мм и закрепить стойки длинной 300 мм. Соединяем стойки между собой полосой 0,4 мм.
этап – Изготовления рала. Сначала на металлическом листе 400*400 мм, имеющего толщину 0,3 мм, и внизу стоек готовятся два отверстия для крепления. Заготовка жестко крепится к стойкам. Такая же заготовка крепится с другой стороны. Другой квадрат листового металла 700*700 мм и толщиной 0,4 мм приваривается встык с первым элементом, а затем при помощи кувалды изгибается в нужную конусную конфигурацию.
этап – конструирование решетки. Для этого прут диаметром 10 мм крепиться снизу к готовому ралу, а другой конец выходит за периметр рамы в сторону тягового механизма, которым может быть модель «Нева».

Далее своими руками можно установить регулировочные тяги и колеса. Они крепятся через специально подготовленные крепления

Источник: http://oselhoztehnike.ru/mini/kartofelekopalka-dlya-motobloka-svoimi-rukami.html

Картофелесажалка сделанная своими руками сажает лучше и стоит дешевле

Сажать картофель (равно как и выкапывать) – задача не из легких. Ради экономии денег, миллионы владельцев приусадебных участков два раза в году гнут спины на своих огородах.

Если вы возделываете пару соток, да еще с помощью родственников – задача выполнимая. А на участке в пару гектар справиться с таким объемом работ проблематично.

В помощь фермерам предлагается картофелесажалка на мотоблок, причем с различной производительностью.

Однако за те деньги, которые просят производители, можно несколько сезонов просто покупать картошку в супермаркете. Теряется экономический смысл самостоятельного выращивания. Выход один – изготовить сельхозтехнику самостоятельно.

Важно! Совсем без затрат обойтись не получится. Для приведения механизма в действие потребуется тяговый аппарат – мини-трактор или мотоблок. На худой конец лошадь, но это уже другие затраты.

Как сделать картофелесажалку своими руками: чертежи, материалы

Чтобы детально понять работу механизма, рассмотрим чертежи типовой картофелесажалки с дополнительными функциями: в нашем случае бункер для подсыпки удобрений, песка или подкормки.

Основа механизма – конвейер (1) для подачи клубней в грунт. Представляет собой цепь с прикрепленными ковшеобразными захватами, расположенными через равные промежутки. Расстояние между ковшами определяет плотность посадки в ряду.
Клубни захватываются из бункера (5) и подаются в подготовленную борозду, которая формируется сошкой (4).
На раме (3) может быть установлен еще один бункер (2) для дополнительной обработки грядки. В него засыпается необходимый материал, который закладывается в грунт с помощью фронтальных сошек.
Рама с помощью прицепного устройства крепится к мотоблоку или трактору.
Механизм конвейера приводится в действие с помощью опорно-приводных колес (6). Они должны быть оснащены развитыми грунтозацепами, для предотвращения пробуксовки.
Завершающий этап – закапывание клубней и окучивание грядки. Для этого в тыльной части устанавливаются дисковые окучиватели (7), пара на каждый рядок.

Такая конструкция в тех или иных вариантах применяется на заводских образцах. Сажалка для картофеля, сделанная по этому принципу, работает безотказно и с высокой производительностью.

В зависимости от мощности тягового устройства, можно организовать двух или четырехрядный механизм. При этом бункер выполняется общим, или отдельным для каждого конвейера.

Чертежи, в данном видео, заменены подробными картинками, из которых становится понятно как сделать домашнюю картофелесажалку для мотоблока своими руками.

Практическая реализация проекта

Рассмотрим двухрядную картофелесажалку без дополнительных приспособлений:

Для изготовления рамы используется квадратная труба, или швеллер. Также необходимо запастись стельным уголком, для соединения элементов между собой. Крепеж организован с помощью сварки. Можно выполнить болтовые соединения, но это не добавит жесткости конструкции.

Важно! Колеса на резиновом ходу лучше не использовать, они будут пробуксовывать на рыхлом грунте, и конвейер не обеспечит равномерной подачи.

Оптимальный «донор» — старый газовый баллон. После тщательной разметки, из него болгаркой вырезаются обода шириной 150 мм. На внешнюю поверхность навариваются стальные грунтозацепы.

Конструкция спиц не имеет значения, их можно изготовить из труб или стальных полос. Втулка приваривается к приводной оси. Если есть необходимость в демонтаже колес, используйте шпонки для фиксации.

Далее вам понадобится пара: звездочка-цепь. Их лучше подобрать от мощного механизма – старой сельхозтехники (например, комбайна «НИВА») или ленточного транспортера. Разумеется, велосипедный или мотоциклетный вариант не подойдет.

Ковшеобразные захваты изготавливаются из стального прута, диаметр корзинки не должен превышать 50-60 мм. В противном случае будут захватываться по два клубня. Если вы не перебрали картошку до одинакового размера, придется в ходе посадки смахивать лишние клубни вручную.

Ковши крепятся на звенья цепи с помощью П-образных кронштейнов (сварка).

Фронтальные сошки не представляют сложности в изготовлении. Стойки из уголка и пятка из стальной полосы. А вот над окучивателями надо поработать. Идеальный вариант – взять готовый элемент списанного навесного оборудования от сельхозтехники. Такого добра можно купить в любом селе, сколько угодно, по цене металлолома.

Важно! Кронштейн с дисками надо подпружинить. Иначе на неровностях почвы буртик будет образовываться неравномерно.

Правильно настроенный окучиватель не приминает землю, и не утапливает посадочный материал на большую глубину. Буртик на рядке получается ровным, мягким, и рыхлым. Уплотнение грунта происходит естественным образом в результате выпадения атмосферных осадков.

Реализация подобных проектов невозможна без использования мототехники.

Видео — самодельная картофелесажалка для мотоблока

Обратите внимание

Поэтому, если у вас нет универсального мотоблока или же мини-трактора, затевать строительство механической картофелесажалки экономически бессмысленно.

Ручная картофелесажалка

Есть приспособления эконом класса, которые значительно облегчают труд дачника, но все же требуют применения ручной силы.

Самый простой вариант представляет собой конусообразный пробойник, который с усилием вонзается в землю на требуемую глубину. В образовавшееся отверстие бросается картофелина. Конус извлекается из грунта, отверстие засыпается.
Следующая конструкция состоит из трубы со скошенным краем, и клапана. Сверху для удобства крепится корзина для клубней. С помощью рукояток труба вонзается в землю, затем наклоняется для открытия клапана. Клубень остается на заданной глубине.

Еще один популярный вариант – вороний клюв. В сомкнутом состоянии острие вонзается в грунт, затем в него бросается картофелина, «клюв» открывается, клубень остается в земле.

Картофелесажалка с относительной механизацией. Фактически, это модернизированная одноколесная тачка.

Вместо колеса устанавливается роторная фреза с четырьмя отсеками. Клубни попадают в отсеки фрезы, и после поворота остаются в земле. Система достаточно эффективная, однако требует немалых усилий. Часто в передней части устанавливают вторую рукоятку, и перемещают приспособление вдвоем. Работает только на рыхлом, заранее подготовленном грунте.

Ручная картофелесажалка — оригинальный способ посадки картофеля, видео.

Итог:
Самодельная картофелесажалка своими руками – вполне реальный проект. В зависимости от наличия инструментов и заготовок, вы можете изготовить «комбайн» любой сложности. А бонус в виде выращенного урожая, окупит ваши трудозатраты с лихвой.

About sposport

View all posts by sposport

Загрузка…

Как сделать картофелесажалку для мотоблока своими руками

Картофелесажалка – это незаменимое оборудование, которое можно собрать своими руками.

Картофелесажалка автоматическая

Чтобы эта конструкция работала, ее подсоединяют к ведущему колесу при помощи цепной передачи.

Под лифтом укрепляется трубка-севник, которую прижимает загребатель.

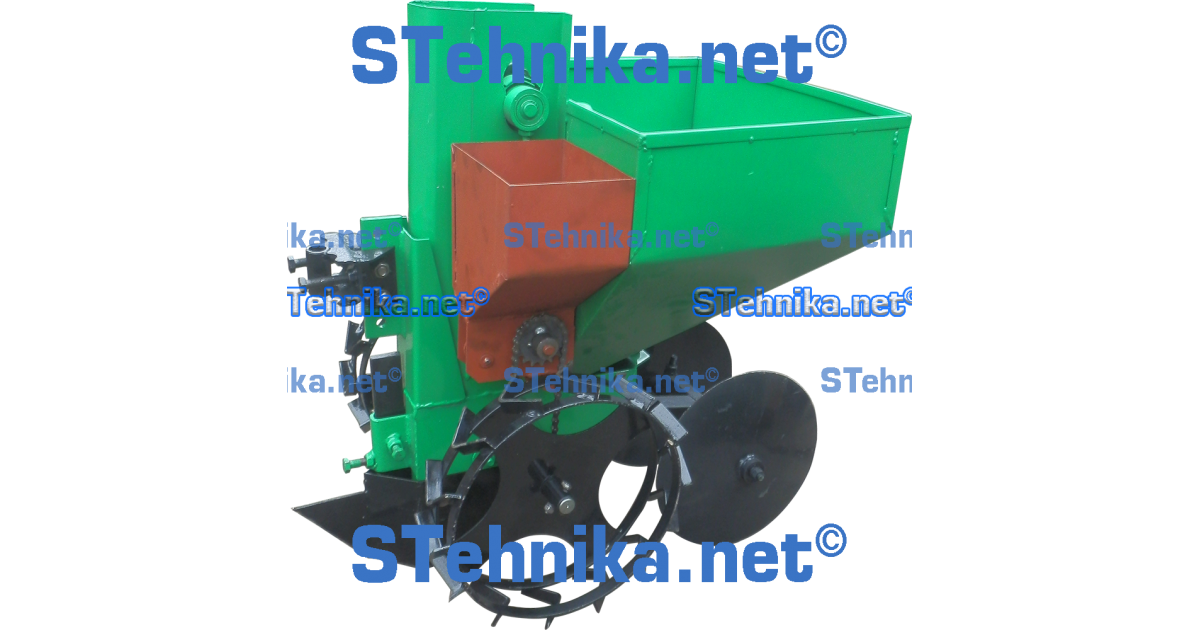

Картофелесажалка под мотоблок и мини-трактор

Это дополнительное навесное оборудование незаменимо при посадке клубней картофеля при помощи мотоблока.

Глубина посадки также регулируется автоматически.

Как сконструировать картофелесажалку для мотоблока

После этого по бокам рамы укрепляются пластинчатые опоры семяпроводов и стойки заделывающих дисков.

Как собрать бункер

За основу оси берется стальная или чугунная труба, имеющая толстые стенки.

В концы трубы вставляются шипы или цапфы, которые должны быть выточены на токарном станке.

Колеса, держатели рыхлителей и сеятели

Чтобы сделать держатель рыхлителей, сваривают штангу в виде квадрата из 2-х уголков размером 500х500х50 мм.

Можно сделать и обычный сварной квадрат, но он будет подвержен скручиванию во время работы.

К трубе снизу приваривается бороздорез, который изготавливается из листа стали с толщиной 0,6 см.

После этого она запрессовывается в корпус, который после расточки уже имеет размер двух 160503 подшипников.

Некоторые особенности картофелесажалки

На картофелесажалке обязательно должно быть установлено сидение и подставки под ноги.

Подседельник крепится к лонжеронам уголками, и еще устанавливается подножка.

Сеяльщик одновременно отправляет по клубню в семяпроводы с обеих сторон, и так производится посадка.

Устройство заделывающих дисков позволяет менять глубину подреза пласта одним из трех вариантов:

Достаточно ослабить стремянки, при помощи которых опоры прижаты к стойкам.
Можно изменить угол, под которым диски будут входить в почву: для этого достаточно повернуть стойки вокруг оси.
Отрегулировать перемещение дисков в нужную сторону по осям вращения. Для этого предусматривается по четыре штифта на ось втулки, передвижением которых можно изменить захватную ширину дисков.

выберите материал и инструмент

Навесное оборудование для разных типов техники стоит внушительных денег.

Вот почему один из вариантов сэкономить — сделать его самому, из подручных и покупных материалов.

Одно из самых популярных дополнительных приспособлений для минитрактора или мотоблока — самодельная картофелекопалка.

Позволяет полностью автоматизировать процесс сбора картофеля, который требует очень много времени, если его делать вручную.

С чего начать?

Не хватайтесь за инструменты и металлические предметы с головокружительной скоростью. Прежде всего следует определиться с некоторыми очень важными моментами.

С каким оборудованием будет работать картофелекопалка?
Сколько можно потратить на это мероприятие?
Картофелекопалка какая будет собираться и по каким чертежам?
Как будут соединяться отдельные части?
Где и как будут подбираться материалы для строительства?

Способ соединения — сварка или болт-гайка?

Есть два способа соединения отдельных частей металлоконструкций (листов, уголков и т. Д.).), которые вам придется использовать при проектировании картофелекопалки.

Метод контактной сварки электричеством или газом — более эстетичный, но в большинстве случаев менее надежный.

При большой нагрузке на конструкцию, которая может возникнуть при использовании на твердом и каменистом грунте, существует вероятность разрыва шва между металлоконструкциями.

Другой способ — с помощью болта, контргаек и гаек. Используя такой крепеж, можно надежно соединить металлическую конструкцию.

Болтовое соединение имеет и другие преимущества перед сварным швом.

При необходимости конструкцию можно легко разобрать — например, если вам нужно было перевезти картофелекопалку на большое расстояние.

Для соединения отдельных частей специального оборудования не требуется: достаточно дрели, дрели и пары ключей.

Что нужно для сборки самодельной картофелекопалки?

Основой этого типа приставки обычно является сварная рама из металлических уголков.Толщина металла подбирается с учетом нагрузки, которую он будет испытывать.

Чем он больше, тем толще должен быть металлический лист. Чаще всего используются уголки, имеющие размеры 63 × 40 мм. Также вам понадобится железный швеллер из прочного металла.

Деталь № 8 идеально подходит для этого случая. Кроме того, требуются листы металла разных размеров, толщиной не менее 8 мм.

Если все будет соединяться болтами, необходимо приобрести необходимое количество метизов.

Вам также понадобится:

цепь, передающая крутящий момент;
— металлические или резиновые, в зависимости от типа грунта, на котором вам придется работать;
;
¼ труба газовая.

Принцип работы и сборка самодельной картофелекопалки

Принцип работы картофелекопалки довольно прост.

В конструкции есть два стальных ножа, которые режут землю. После этого клубни собирают вместе с почвой и через специальную транспортную решетку подают в приемный бункер.

Решетка движется и вибрирует, в результате чего приставшие комья земли легко отделяются от клубней картофеля.

При недостатке материала бункер не может быть сделан, и очищенный от налипшей почвы картофель можно выгрузить прямо на поле. Потом просто собирает руками.

Сборка картофелекопалки осуществляется в несколько этапов. Все они одинаково важны, каждая деталь выполняет свою функцию.

Чем прочнее все соединения, тем дольше прослужит собранный прибор.

В первую очередь собирается каркас из уголков и металлических швеллеров. Она является опорной базой всей конструкции. Все остальные компоненты прикрепляются к раме после сборки.

Одной из самых больших и важных частей картофелекопалки является элеватор. Состоит из вибрационной решетки, на которую подается картофель, и высоких металлических бортов из толстого листового металла.

Вся конструкция элеватора сварена или прикручена из металлических уголков.

Элеватор снабжен специальными валами, на которые передается усилие от вращающихся колес — это заставляет решетку вибрировать.

После того, как элеватор полностью собран и закреплен на опорной раме картофелекопалки, к нему крепится лапа. Это плуг, который представляет собой непосредственную рабочую часть, вытаскивающую клубни картофеля из земли.

Его можно сделать из множества металлических предметов. И от настоящего, самого обыкновенного плуга, и от специально заточенного и изогнутого отрезка трубы диаметром 200 мм.

Крепление лемеха к элеватору рекомендуется болтами, так как именно эта часть картофелекопалки при работе испытывает наибольшую нагрузку. Болты на 10 — это именно то, что вам нужно в этом случае.

Предпоследний этап — проектирование и сборка транспортной опоры. Он состоит из колес, дисков, к которым они будут крепиться, двух роликовых цепей и металлической планки. Также доступны звездочки и подшипники.

Все эти детали в сборе сделают перемещение картофелекопалки во время работы чрезвычайно простым и несложным.Роликовые цепи используются для передачи вращения на специальные валы, которые вызывают вибрацию решетки элеватора.

Звездочки прикреплены к металлическому стержню, который действует как мост и вращается при движении. К стержню приваривают металлические диски, а затем к ним прикрепляют колеса.

Особое внимание следует уделить способу подключения оборудования к сельскохозяйственной технике, которая будет приводить ее в движение.

Строительство этого устройства — последний этап сборки картофелекопалки своими руками.

Если у вас есть навесное оборудование для трактора или мотоблока, достаточно сделать аналогичное по конструкции крепление.

Хотя некоторые именитые производители минитракторов создают индивидуальную и довольно сложную систему подключения навесного оборудования.

В этом случае следует проявить инженерную мысль и найти подход к решению данной проблемы. Возможно, выходом из ситуации могло стать внесение изменений в конструкцию самого трактора.

Толщина металла, из которого собирается картофелекопалка

Оптимальная толщина металла для данного типа самодельного оборудования — 5-7 мм.Именно такой размер гарантирует достаточно высокую прочность и не лишний вес.

Если работа по уборке картофеля должна выполняться на земле, которая имеет избыточную влажность, то чем легче аппарат, тем лучше. В этом случае можно использовать материал меньшей толщины.

Если почва твердая и каменистая, чем больше весит картофелекопалка, тем лучше. Благодаря своему весу он создаст необходимое для работы усилие.

Лемеху легче врезаться в землю и развернуть слои почвы вместе с клубнями картофеля.

Какие колеса использовать для изготовления самодельной картофелекопалки

Для рассматриваемого типа оборудования могут применяться три типа колес:

резина с обычным протектором;
с протектором трактора;
металл.

У каждого вида есть свои достоинства и недостатки. Использование любого из них полностью оправдано в разных случаях.

Если почва влажная и рыхлая, легко проваливается под тяжелым весом, стоит обратить внимание на резиновые колеса.

Они достаточно легкие, а резиновый протектор шин трактора легко будет грести землю, что позволит технике без труда трогаться с места, не поскользнуться и не застрять.

Также при проектировании картофелекопалки следует выбирать самые широкие колеса, иначе движение будет затруднено.

Металлические колеса идеально подходят для работы на твердой почве. Они значительно увеличат общий вес конструкции, которая в этом случае есть только под рукой: плугу будет легче врыться в землю и выполнять свою функцию.

Также желательно подбирать тракторный протектор для цельнометаллических колес, чтобы избежать застревания и скольжения при движении по рыхлой и заболоченной почве.

Палец барабан

По возможности на элеваторе можно установить пальчиковый барабан. Это отрезок трубы, на который приварены пальцы необходимой длины.

Деталь должна быть такого размера, чтобы она не доходила до решетки всего на пару сантиметров. Барабан установлен на специальной оси с наварной звездочкой.

С помощью цепной передачи ось барабана соединяется с валом колеса.

Если все сделать правильно и расчеты верны, пальцы разломают твердую засохшую землю, которая вместе с клубнями падает на решетку элеватора. В результате картофель будет максимально очищен от налипшей почвы.

Для изготовления такой опции вам понадобится:

труба большого диаметра;
круглые металлические листы , которые впоследствии закроют оба отверстия в трубе;
стальной стержень , который будет выполнять функцию оси вращения;
длинные пальцы металлические цилиндрические (можно использовать арматуру, используемую для армирования бетона).

Вся конструкция изготовлена методом контактной сварки.

Купить заводскую картофелекопалку — очень дорогое мероприятие. Поэтому при отсутствии лишних денег и большого количества времени, а также при исправной голове и руках можно легко сэкономить приличную сумму.

Посмотрев видео, можно сделать вывод, что важно относиться к своей работе внимательно и добросовестно, тогда самодельная картофелекопалка может прослужить вам без поломок и простоев очень долго:

Посадка, выращивание и особенно сбор картофеля — непростая работа.Каждому, кто хоть раз проделал эту работу, стоит помнить ощущения от бесконечного раскачивания лопаты при выкапывании картошки. Предлагаем вам узнать , как сделать картофелекопалку своими руками для трактора … Видео, чертежи и фото из этой статьи помогут сделать качественную технику с минимальными затратами.

Строительство картофелекопалки для мотоблока «Нева»

Немного изобретательности и доступность подручных материалов подскажут садовнику-любителю путь к созданию прекрасного средства малой механизации труда.Картофелекопалка для мотоблока Нева проста в сборке. Предлагаем краткое описание необходимых материалов и последовательность сборки отдельных элементов, размеры и чертеж механизма, а также видео о том, как сделать картофелекопалку своими руками для трактора.

Фотография картофелекопалки

Картофелекопалка для трактора своими руками вынимает клубни картофеля из земли и оставляет их на поверхности. Осталось только собрать картошку.

Для изготовления картофелекопалки для мотоблока по чертежам необходимо подготовить:

уголок 63х40 мм для устройства сварной рамы;
канал № 8;
для изготовления лемеха размером 8 мм.

Рама картофелекопалки для мотоблока сварена из уголка и швеллера по чертежам и видео. Вы можете настроить свое оборудование. Чтобы сделать картофелекопалку для мотоблока, необходимо выполнить следующие действия:

Лапа собирается из металлических пластин и крепится к кожуху элеватора.
Элеватор может изменять угол, и это меняет угол копания.
Детали, которые будут участвовать в процессе копания, необходимо заточить до круглой формы.Это поможет избежать срезания клубней картофеля при перекопке.
Редуктор состоит из 2-х цилиндрических корпусов разного диаметра, соединяющих ведущий и ведомый валы, которые выполнены из стали.
Звездочки с приваренными ступицами закреплены на шпонках вала.

Интересное видео: Ревущий картофелекопатель для мотоблока. Размеры

Еще одной деталью картофелекопалки является очистительный барабан, который представляет собой конструкцию из двух роликовых цепей, надетых на стержни.Для прочности конструкция крепится на изогнутые диски. Вращающийся вал передает движение на звездочки, от которых вращаются оси очистного барабана. Ползунок сделан из пластика, что обеспечивает хорошее скольжение цепи. Входной вал экскаватора установлен в кожухе. К ведущей оси прикреплена звездочка с подшипником. К обеим сторонам звездочки прикреплены распорные втулки.

Чертеж с размерами картофелекопалки

Чертеж картофелекопалки

Теперь вы знаете, как сделать картофелекопалку для мотоблока Нева габариты по чертежам и видео.Использование, даже самостоятельной сборки, значительно сокращает время рутины и. Это также повысит урожайность и позволит лучше сохранить зрелый картофель.

Наверное, каждый хозяин большого приусадебного участка или огорода хочет максимально облегчить трудоемкость земельных работ и сократить время обработки почвы до минимума, поэтому садоводы стремятся обзавестись мотоблоком и различной техникой к нему. . Если вы являетесь счастливым обладателем этой полезной техники и любите выращивать на своем участке много картофеля, то есть смысл задуматься о необходимости картофелекопалки для механической уборки.Теперь вы можете купить различные конструкции и улучшенное оборудование для всех типов мотоблоков, а можете приложить немного усилий, чтобы сделать экскаватор для мотоблока своими руками. В этой статье мы познакомим вас с разновидностями этого приспособления и расскажем, как самому сделать картофелекопалку.

Картофелекопалка своими руками — особенности конструкции

Картофелекопалки бытовые бытовые двух типов: простые и вибрационные. № Принцип работы всех типов картофелекопателей одинаков — рало, лемех или зубья погружаются в почву, а клубни картофеля извлекаются на ее поверхность.Таким образом, садоводу не нужно будет вручную выкапывать картошку из каждой ямки — садовый агрегат сделает это за него. Оба типа экскаваторов можно изготавливать самостоятельно из подручных средств, а можно купить некоторые комплектующие, стоимость которых невысока, и сэкономить свой бюджет.

Экскаватор простой представляет собой приставку в виде заостренного изогнутого железного листа, к которому веерообразно приварены стержни. Эта мини-лапа разрезает почву и поднимает клубни вверх веером из веток, одновременно удаляя лишнюю почву.К мотоблоку присоединяется простой экскаватор, который механизирует уборку картофеля.

Виброкопатель — это картофелекопалка с конвейером, предназначенная для работы с мотоблоком. Комплектуется решеткой и колесами. Механизм уборки у такого копателя прост: почва срезается раллой, которая вместе с клубнями картофеля попадает в решетку, где корнеплоды отсеиваются от комков земли с последующим прикатыванием решетчатой решетки к почве. поверхность.

Важно! Картофелекопалку своими руками имеет смысл делать для обработки участков с легкими и средними почвами.

Как сделать картофелекопалку своими руками: выбираем материал и инструмент

Для изготовления обыкновенной самодельной картофелекопалки для мотоблока понадобятся следующие материалы:

рама из сваренных между собой уголков размером 40 на 40 мм;
Отрезки труб или каналов 1.Длиной 3 м;
арматура диаметром 10 мм;
лист металлический толщиной 7 мм и более для бортов ограждения и лемехов;
секции квадратных труб или швеллеров для металлических стоек — 8-10 шт .;
вращающийся металлический барабан и цепь для передачи вращения;
колеса, болты и метизы.

Знаете ли вы? Картофелекопалка для мотоблока обеспечивает уборку до 95% всего урожая картофеля, а простая веерная — до 85%. Оборудование и инструменты, необходимые для создания картофелекопалки своими руками: сварочный аппарат

;
дрель и дрель;
ножницы по металлу;
молоток, ключи гаечные;
болгарский.

Особенности изготовления простой картофелекопалки

Simple Potato Digger — это усовершенствованная изогнутая лопата, которая погружается в землю под клубнями картофеля и выталкивает их на поверхность. Правильно рассчитав ширину копателя и угол наклона режущего инструмента, можно при уборке рыхлить почву, которую не нужно будет копать.Сделать простую картофелекопалку элементарно — три листа железа свариваются и прикрепляются к мотоблоку специальным креплением. Простота конструкции и небольшое количество комплектующих позволяют изготавливать ее начинающему оператору сельскохозяйственной техники, умеющему работать со сварочным аппаратом.

Как сделать окучник

Самым простым окучником является окучник листерного типа, который состоит из двух остроконечных сварных крыльев из листового железа толщиной не менее 2-3 мм.Это приспособление имеет фиксированную длину захвата за счет неподвижных элементов, кончик которых протыкает и разрыхляет землю, поэтому каждый садовод, планирующий своими руками сделать простую картофелекопалку, должен предварительно сделать чертежи приспособления с учетом ряда. приемлемый для него интервал, который он обычно выдерживает при посадке картофеля. Обычно это около 60 см, а промышленные окучники имеют ширину всего 30 см. Для изготовления окучника нужно взять лист металла толщиной не менее 3 мм треугольной формы, длина основания которого составляет от 30 до 60 см, а высота — около 30 см.Этот элемент окучника изогнут по высоте треугольника, тем самым получится протыкающий землю наконечник, к нему приварены небольшие прямоугольники в виде крыльев, размах которых будет равен ширине междурядья. К основному треугольнику веерообразно приваривают 7-10 стержней длиной около 30 см. Для лучшей жесткости край треугольника укрепляют железным прутком толщиной не менее 3 мм.

Важно! Жесткая стойка-опора не позволит двигателю мотоблока при работе перегружаться.

Крепление картофелекопалки

Для крепления картофелекопалки к мотоблоку понадобится металлический прямоугольник 50 * 520 мм, толщина металла которого не менее 10 мм. На нем просверливаются отверстия для регулирования глубины погружения наконечника копателя в землю во избежание срезания клубней. Повышать жесткость наконечника и крыльев имеет смысл, соединив края крыльев железной пластиной, к которой будет привариваться стойка конструкции, несущая на себе всю нагрузку земляных работ при уборке картофеля, по возможности это металлическая часть может быть предварительно закалена.

Как сделать картофелекопалку ревущего типа своими руками

Сделать картофелекопалку своими руками немного сложнее, но в исполнении очень реалистично. Для начала нужно изготовить отдельные узлы этого полезного агрегата, соединить их между собой, проверить работу механизма, и вибрационная картофелекопалка для мотоблока своими руками готова к уборке картофеля. Разберем все этапы изготовления картофелекопалки для мотоблока. Перед изготовлением этого механизма рекомендуется сделать схематический чертеж картофелекопалки для мотоблока с указанием размеров деталей для наглядности при замере материала и дальнейшей сварке.

Для начала рекомендуется изготовить раму копателя-грохота. Для этого из трубы квадратного сечения 40 * 40 мм (или уголков) следует сварить прямоугольник размером 120 * 80 см, который необходимо хорошо отшлифовать болгаркой. Затем на четверти длины этого прямоугольника каркаса приваривается отрезок квадратной трубы 40 * 40 мм для перемычки и дальнейшего монтажа стержней.В другой части рамы делаем крепление для оси колеса, для этого с внешней стороны по углам нужно вертикально расположить и приварить два отрезка трубы длиной 15 см и диаметром 30 мм, и просверлить отверстие в каждой трубе сверлом диаметром 10 мм.

Далее следует установить несколько вертикальных стоек — для этого нужно отступить от встроенных перемычек на 5 см с обеих сторон и приварить квадрат размером 3 * 3 см и длиной 50 см, затем отступить еще на 20 см. см и приварите 40-сантиметровые столбы, после чего отступите 40 см и приварите 30-сантиметровые стойки, в результате получится своеобразная лестница.Теперь нужно соединить стойки металлической полосой, толщина которой 0,4 мм, под углом 45 градусов, в результате у вас получится треугольная конструкция.

Знаете ли вы? Первый картофелекопатель на конной тяге был создан русским кузнецом в 1847 году.

Как сделать скатную доску и рало

Следующий этап изготовления картофелекопалки своими руками — это сварка рабочей части нашего устройства — рала и скатной доски.Рало необходимо для выкапывания клубней картофеля из почвы с последующей подачей их на скатную площадку с помощью железных прутьев. Для строительства рала необходимы два металлических листа размером 400 * 400 мм толщиной 0,3 мм, в каждом из которых нужно проделать отверстие под болт, а также просверлить отверстие в столбах, отступив назад. 5 см от края и надежно прикрутите эти металлические пластины к раме болтами. Затем металлическую пластину размером 30 * 70 см конусообразно сгибают в центральной части ударами молотка и приваривают встык к боковым листам — получился раль, край которого нужно заточить для лучшее проникновение в землю.

Скатная доска сварена из 8-10 металлических прутков или кусков арматуры длиной около 1,2 м, один конец которых приварен к нижней части рельса, а другой выступает за пределы экскаватора и довольно свободно перемещается. Стержни приваривают параллельно на расстоянии около 40 мм. Для усиления конструкции на торце каркаса с обеих сторон от него можно приварить швеллер длиной около 30 см — это будут подступенки, к которым приваривается планка. Затем к нему будут приварены стержни на расстоянии двух третей их длины для обеспечения прочности наклонной доски.Во время уборки свободные края веток будут вибрировать и сбивать почву, приставшую к корням. Также рекомендуется приваривать к боковым сторонам стоек скатной доски металлические пластины, чтобы клубни картофеля не выпадали из решетчатой конструкции.

Выбор колес для строительства

С основными этапами изготовления картофелекопалки своими руками мы уже ознакомились, теперь нам нужно выбрать колеса по конструкции из следующих вариантов:

металл — подходят для работы на твердом грунте, своим весом утяжеляют экскаватор и улучшают работу на ралли;
резиновые простые — используются для работы на рыхлом грунте, на влажном грунте, не дадут возможности транспортировать садовую технику; Резина
с тракторным протектором — позволит использовать конструкции на мокрой почве без скольжения, они громоздкие и тяжелые.

Колеса резиновые с тракторным протектором — лучший вариант для изготовления картофелекопателей. Колесо оснащено креплением, аналогичным букве «L», которое крепится к оси, закрепленной на раме экскаватора. Колесо можно закрепить «шпилькой» по аналогии с садовой тачкой.

Важно! Более широкие колеса облегчают передвижение картофелекопалки по грядкам.

Крепежные изделия

И вот мы на завершающем этапе изготовления картофелекопалки своими руками — изготовление крепежа и финальная сборка механизма.Редуктор крепится к оси с помощью подшипников, транспортный механизм собран из колес, роликовых цепей, металлических дисков. Ось, как соединительный мост, должна крепиться звездочками, к ней привариваются диски, к которым крепятся колеса. Цепь будет передавать энергию и вращать валы, приводя в движение механизм картофелекопалки.

Затем изготавливается держатель с буквой «Г». Длинный конец прикрепляют к балочной части, которая соединяется с мотоблоком, а короткий конец приваривают к наконечнику рала.Для контроля угла наклона ралли балку лучше всего соединять с картофелекопалкой двумя и более болтами.

В результате всех проделанных работ у вас будет картофелекопалка для мотоблока, очень простая в эксплуатации, к тому же она будет частично разборной и транспортабельной за счет болтового крепления механизма. Такая копалка для картофеля поможет извлечь клубни картофеля из почвы, немного очистить землю и аккуратно уложить их на поверхность борозд.Хозяину приусадебного участка останется только собрать урожай и обеспечить ему оптимальные условия хранения.

Было ли это полезно?
колодец №

Картофелекопатель длиной минитрактор позволяет убирать корнеплоды быстро и с минимальными потерями. Сделать это приспособление своими руками довольно сложно, но многие фермеры предпочитают использовать самодельные агрегаты.

Мини-трактор-экскаватор предназначен не только для уборки картофеля. С помощью этой насадки вы можете оптимизировать сбор свеклы, моркови, редиса и репы.Эти устройства крепятся к задней навеске трактора, бывают одно- и двухрядные.

Картофелекопалки по виду работ можно разделить на конвейерные и вибрационные. В этой статье мы рассмотрим популярные модели и расскажем, как сделать экскаватор для минитрактора своими руками.

Принцип действия картофелекопателей

Корнеуборочные машины очень удобны в использовании. Навесное оборудование крепится к задней навеске минитрактора.Установленные на агрегате ножи во время движения вскрывают слой почвы на глубину примерно 25-30 сантиметров, извлекая клубни картофеля.

Двигаясь по конвейеру, картофель освобождается от остатков почвы и ботвы. После этого очищенный урожай попадает в бункер-накопитель или попадает в проходы.

На российском рынке навесное оборудование для сельхозтехники, картофелекопалки для минитрактора представлено в большом ассортименте. Следует отметить, что фермеры охотно закупают не только импортную, но и отечественную продукцию.

Все агрегаты отличаются друг от друга производительностью, конструктивным весом и техническими характеристиками … Независимо от производителя, все агрегаты работают очень аккуратно и помогают убирать урожай с минимальными потерями.

Обзор популярных моделей картофелекопалок

ККМ-3

Вес данного агрегата всего 40 килограммов, поэтому данный агрегат оптимален для мини-трактора … Основные агрегаты включают активную лемеху для вскрытия почвы и просеивающей сетки.Эти особенности указывают на то, что это однорядная вибрационная картофелекопалка.

Глубина обработки почвы 20 сантиметров. Ширина охвата этой насадки составляет 400 миллиметров. Необходимое для работы усилие передается через вал отбора мощности минитрактора. Два колеса придают агрегату устойчивость. Экскаватор обслуживает один механизатор.

КФТ2-01

Картофелекопалка однорядная конвейерная, предназначена для работы на легких почвах … Неплохо для минитракторов МТЗ.

Картофелекопалка измельчает почву на глубину от 15 до 20 сантиметров. Ширина захвата 580 миллиметров, производительность около 0,2 га в час. Стоит отметить, что вес оборудования составляет 125 килограмм, поэтому для качественной работы требуется соответствующая тяговая мощность минитрактора и двухдиапазонный ВОМ.

4U-1

Транспортная картофелекопалка китайских производителей. Подходит для уборки всех видов корнеплодов. Вес навесного оборудования составляет 135 килограммов, поэтому минитрактор должен иметь мощность от 18 до 30 лошадиных сил.

Кроме того, для правильной работы изделия частота вращения вала отбора мощности должна быть не менее 540 об / мин. Ширина захвата составляет 650 миллиметров, но картофелекопалка однорядная. Устройство крепится к трактору с помощью задней трехточечной навески. Производительность — 0,2-0,3 га в час.

DTS-1

Картофелекопалка конвейерная, имеет хорошую производительность и точность работы.Режущее устройство устройства состоит из трех отдельных ламелей, задняя часть которых находится на одной оси с конвейерной лентой. Такая схема обеспечивает частичную очистку клубней перед поступлением на конвейер и минимизирует потери при уборке урожая.

Все трущиеся детали и опорные подшипники защищены от пыли, что положительно сказывается на сроке службы оборудования. Следует отметить, что установка оснащена эллиптическим встряхивателем и гладкими роликами, по которым движется конвейерная лента.

Z-653/2

Картофелекопалка транспортная, предназначена для мини-тракторов тягового класса 0,6-0,9. Вес оборудования составляет 320 килограммов, поэтому мощность дизельного двигателя, устанавливаемого на минитрактор, должна начинаться от 18 лошадиных сил.

Устройство может работать на междурядьях шириной от 60 до 75 сантиметров. При умеренной влажности воздуха и нормальной структуре почвы можно собрать до 100 центнеров с каждого гектара. При этом заготовленные клубни практически не пострадают.Диапазон скоростей для оптимальной работы оборудования должен варьироваться от 1,5 до 6 км / ч.

Обзор популярных моделей картофелесажалок

КС-2МТ

Мини-тракторная сеялка картофельная, рассчитанная на обработку двух рядов. Вес конструкции насадки 115 кг. Ширина между посадочными рядами регулируется, ширина может варьироваться от 60 до 75 сантиметров.

Для посевного материала выделены два бункера объемом 35 литров каждый. Следует отметить, что данный аппарат сажает 5 картофелин на погонный метр.

2 МБС-1

Сеялка картофельная однорядная от китайских производителей. Вес оборудования составляет 105 килограммов, поэтому для работы необходимо использовать минитрактор мощностью от 12 до 18 лошадиных сил.

Следует отметить, что глубина посадки клубней составляет 8-12 сантиметров, а шаг между кустами — 25-27 см.

Из особенностей можно выделить посадку картофеля и одновременное внесение удобрений. Для этого в картофелесажалке есть две емкости: 40 кг для семян и 25 кг для удобрений.

S-239

Это двухрядная модель, которая может работать в автоматическом режиме. При работе с этой приставкой вы можете регулировать ширину рядка, расстояние между клубнями и глубину посадки.

Производительность агрегата 0,3-0,4 га в час. Обслуживается одним трактористом, для работы потребуется минитрактор тягового класса 0,4 и выше.

Самодельная картофелекопалка

Если вы не хотите тратиться на заводское навесное оборудование, вы можете оборудовать свой минитрактор самодельной картофелекопалкой.Сразу стоит отметить, что браться за изготовление такой конструкции рекомендуется только подготовив предварительные чертежи и эскизы. Чертежи помогут точно определить количество материала и рассчитать тяговое усилие.

Выполнение этой работы лучше доверить лицу с техническим образованием. Подготовив чертежи, можно приступать к сборке навесного оборудования для минитрактора.

Для начала нужно сделать каркас. Нужно взять металлический уголок или швеллер.Части каркаса свариваются между собой электросваркой. Затем основная рабочая плоскость — лемех — изготавливается из листа металла или отрезка водопровода.

Эта деталь предназначена для вскрытия почвы. Некоторые фермеры прикрепляют лапу к раме элеватора с помощью сварки. Это ошибка, такой нож прослужит недолго, ведь он несет основную нагрузку. Лучшим вариантом будет резьбовое соединение.

Сам подъемник крепится к раме под углом.Для этого из стального профиля делают «стакан» со втулками. Втулки между собой соединены валами из высокопрочной стали. На шпонки вала установлены шестерни со ступицами.

Для изготовления приводного барабана вам потребуются роликовые цепи и шина. Стержень должен быть круглым, на него будут надеваться цепочки. Для надежности конструкции по бокам приварены два металлических диска. Барабан устанавливается на неподвижную ось, которую необходимо вставить в кожух. После этого устанавливается звездочка с опорным подшипником.

Самодельная картофелекопалка для минитрактора готова к работе. Изготовление такой конструкции своими руками — довольно трудоемкий процесс. Вам также потребуются навыки электросварки и инженерные навыки.

Если вы только пробуете себя в роли изобретателя, гораздо проще приобрести заводскую модель. Стоимость отечественных однорядных картофелекопателей не превышает 30 000 рублей. Обычно затраты на покупку оправдываются за один сезон.

Для тех, кто не понаслышке знаком со сваркой и любит возиться с различными приспособлениями, хочу добавить, что приведенная выше конструкция самодельного экскаватора далеко не единственная.

На просторах всемирной паутины можно найти чертежи различных устройств, предназначенных для уборки корнеплодов. Разобравшись в принципе работы и изучив схемы и чертежи, вы можете попробовать создать навесное оборудование по собственному проекту.

Уникальность принципа действия моей самодельной картофелекопалки заключается в следующем: при движении за минитрактором между рядами прицепной механизм лопатообразным ламелем поднимает подберезовики (рядка картофеля) и высвобождает плоды. .

Урожай, немного почвы, а также остатки ботвы попадают на цепной конвейер элеватора.

В других конструкциях после конвейера плоды попадают через проходной лоток в очищающий барабан, на приемном участке они бесконечно скапливаются, увеличивая время сбора урожая. В моем самодельном уборочном механизме нет очистного барабана — земля насыпается через решетку еще на конвейере, сушеные ботвы не доставляют особых неудобств, а очищенные плоды попадают в бункер для хранения.

Проект

Комбайн прост по конструкции — он состоит из большого количества узлов и деталей от выведенной из эксплуатации сельскохозяйственной техники, в первую очередь от старой промышленной картофелеуборочной техники. Однако технология его изготовления проста — достаточно иметь ножовку по металлу, электродрель и сварочный аппарат (токарные работы присутствуют в минимальном количестве).

Чертежи самодельной картофелекопалки

Кинематическая основа: 3 цепная и 1 цепная передача (при использовании роликовых цепей звездочек мопедов, велосипедов и сельскохозяйственных агрегатов).

Пояснения к чертежу: 1, 2 — шарниры и тяги (на виде спереди условно не показаны), 3 — рама мотор-редуктора, 4 — топливный бак, 5 — двигатель, 6 — приводная цепь транспортера элеватора. , 7 — бункер-накопитель, 8 — тележка колесная, 9 — планки регулировочные, 10 — точка крепления элеватора, 11 — цепной конвейер, 12 — бортовой элеватор, 13 — лемех.

Лифтовое устройство

А теперь подробнее о каждом из важнейших узлов.Самый главный из них — лифт. Он выполняет 2 функции: транспортировку — перемещение и очистку картофеля, а также функцию основания — к его раме прикреплен комплектный зубчатый механизм. Подъемник установлен несимметрично к колесной тележке.

Самодельный чертеж лифта

Элеватор (конвейер и откосы на виде сверху условно не показаны): 1 — лемех, 2, 10 — борга, 3, 9 — откосы. 4 — рама, 5 — регулируемая опорная звездочка (з.= 9, 2 шт.), 6 — нерегулируемая опорная звездочка (z = 9, 2 шт.), 7 — неподвижная тяговая звездочка (z = 9, 2 шт.), 8 — ведущий вал, 11 — Болт М10 (16 шт).

Это связано с принципиальными особенностями работы трактора — ширина колеи, как правило, больше расстояния между котлами, поэтому одна группа тракторных и контрольных колес постоянно перемещается между рядами, а другая группа — вдоль. убранная площадь поля. Рама лифта изготовлена из угловых профилей 45х45 мм.К нему прикреплены лемех и корпуса опорных и тяговых звездочек на приводном валу конвейера. Конвейер цепно-пильный (гусеничный) — от списанного комбайна по уборке картофеля.

Его цепи были укорочены примерно до 1670 мм (изготовлено 44 стержня), а стержни — до 300 мм. Гусеница снабжена лопатками для захвата плодов (при их отсутствии крупные плоды скатились бы) и закреплена на опорных звездочках, передние регулируемые (определяют степень натяжения цепи).

Конвейер приводится в движение тяговыми звездочками на приводном валу. Причем скорость больше, чем движение трактора между рядами, иначе комбайн не справится с количеством поступающих плодов. Борта из листовой стали (толщина — 1 мм) крепятся к угловым профилям каркаса, по бокам прикрепляются откосы, замыкающие цепи, чтобы туда не попала картошка. Кроме того, установлены две пары кронштейнов: одна пара для ламелей, регулирующих угол наклона по отношению к колесной каретке, а вторая пара для установки лифта на каретку.Как указано выше, на лифте установлен мотор-редуктор с собственным основанием.

Силовая часть

Мотор от мопеда Д-6, без доработок (правда, очень желательно установить вентилятор принудительного охлаждения). Его мощности более чем достаточно для привода конвейера. Приводится в движение очень просто — с помощью спускового рычага. Для выполнения этой операции требуется достаточно ручного труда.

Чертеж электростанции

Мотор-редуктор: 1 — рама блока, 2.9 — звездочки большие (z = 48) со втулками, 3, 7 — звездочки малые (z = l6) со втулками, 4 — двигатель, 5,6 — валы верхнего и нижнего корпусов с подшипниками (от сельхозтехники), 8 — двигатель рама, 10 — цепи мопеда, 11 — рычаг ручного запуска двигателя.

Рама трансмиссии

Рама мотор-редуктора: 1 — стойка левая, 2 — кронштейн задний, 3 — кронштейн передний, 4 — нижняя поперечина (2 шт.), 5 — поперечина верхняя (2 шт.), 6 — стойка правая, 7 — люльки верхние (2 шт.), 8 — площадка под каркас двигателя (сталь, лист, s3), 9 — люльки нижние (уголок стальной 50х50х3, 2 шт.). Детали I — 7 из стального уголка 40х40х3. Все крепежные пазы выполнены на месте.

Редуктор состоит из трех цепных приводов (цепи мопедов, а звездочки модернизированные велосипедные), а также верхнего и нижнего промежуточных валов. Функция редуктора — передача крутящего момента от двигателя Д-6 на вал привода лифта. Топливо поступает самотеком из бензобака, установленного над двигателем.

Нагрузочный механизм также прост по конструкции. Состоит из каретки колес и бункера-накопителя. Основание каретки состоит из угловых профилей 40х40 мм. Стенки бункерного отсека изготовлены из железа для крыши и прикручены к передней и задней стойкам с помощью толстой проволоки через специально проделанные отверстия (такой конструкции крепления более чем достаточно, а использование болтов или заклепок показалось мне неуместно).

Для разгрузки отсека бункера решетчатое дно опускается, и фрукты накапливаются в заранее подготовленных пакетах.Лемех состоит из четырех частей: обрезного диска от культиватора, стального листа толщиной 4 мм, передняя кромка которого отрезана молотком по силуэту диска, и двух кронштейнов из уголка 45 × 45 мм. профили. Сталь для изготовления диска закаленная, которой не страшны камни и сморщенные комки земли. Полукруглый профиль режущей кромки наиболее эффективен при выкапывании картофеля.

Лапа крепится к основанию элеватора четырьмя болтами.Особо рассматривать сцепной механизм не буду. У каждого разная техника, и навесное оборудование обычно крепится по-разному … Скажу только, что ведущим элементом механизма является шарнир от рулевой тележки, имеющий прочную и надежную конструкцию. Картофелеуборочный комбайн проработал два сезона, что значительно сократило физический труд нашей семьи.

Сельское хозяйство | Бесплатный полнотекстовый | Прогресс исследований и разработка механизированных саженцев картофеля: обзор

Изучив развитие технологии и оборудования для посадки картофеля, можно подтвердить, что чашечные сеялки являются наиболее широко используемым посадочным оборудованием в мире в настоящее время и будут продолжать работать. его доминирующее положение в будущем.Благодаря своей простой конструкции, простоте управления и стабильной работе, картофель в форме чашки был разработан с различными характеристиками, начиная с больших машин и заканчивая небольшими машинами. Более того, чашечная сеялка для картофеля не только может приводиться в движение двух- или четырехколесными тракторами в больших / малых масштабах, но также может приводиться в движение животными в определенных условиях. По сравнению с чашечной сеялкой для картофеля, пневматические и ленточные сеялки хорошо приспособлены для посадки некалиброванного семенного картофеля с низким уровнем повреждения семян, в том числе пневматическая сеялка не требует сортированных семян картофеля. и мало повреждает семена.Кроме того, он может работать на высокой скорости (более 10 км / ч) с хорошими посевными характеристиками. Кроме того, могут быть гарантированы как эффективность работы, так и качество, а это означает, что у пневматической сеялки есть светлое будущее. В то время как у ленточной сеялки производительность посева зависит от однородности размера семян картофеля. Высокая однородность посевного материала обеспечивает хорошее качество посева; плохая однородность посевного материала приводит к низкому качеству посева. Поэтому для получения хороших результатов посева семена картофеля необходимо отсеять по размеру перед посевом ленточной сеялкой.Можно предположить, что использование сеялки ленточного типа может немного увеличиться и медленными темпами в будущем.

Для картофелесажалки с вращающимся диском, хотя она имеет такие преимущества, как простая конструкция машины, простота управления, возможность посева различных стандартных семян картофеля (нарезанных или целых) и хорошее качество посева, помощник ручной подачи семян для опускания делает его очень трудоемким при низкой производительности. Этот тип сеялки обычно используется на небольших сельскохозяйственных угодьях, террасах в горах или холмистых районах.Хотя сеялки с вращающимся диском не получили широкого распространения в мире, у них есть перспективы в развивающихся странах и некоторых развитых странах, где размеры сельскохозяйственных угодий ограничены из-за террасированных горных и холмистых территорий. Для картофелесажалки с захватывающими пальцами неправильная форма и размер семян картофеля легко приводят к высокому уровню неправильного посева и многократного посева. Кроме того, под давлением захватывающих пальцев семена картофеля могут быть повреждены в процессе захвата. Таким образом, картофелесажалка с захватывающим пальцем имеет ограниченный потенциал развития в будущем.Подобно сеялке с захватывающим пальцем, картофелесажалка с игольчатым типом также сталкивается с проблемами разработки в результате жизненно важной проблемы повреждения семян и вирусной инфекции. Несмотря на то, что картофелесажалка с игольчатым наконечником имеет преимущества, заключающиеся в высокой приспособляемости к разным размерам и формам семян с хорошими посевными характеристиками, жизненно важная проблема повреждения семян препятствует ее устойчивому развитию. Кроме того, картофелесажалки с ручным управлением / приводом от животных обычно небольшие, легкие, простые и легко производимые, используемые и обслуживаемые.Эти сеялки неизменно используются на небольших фермах или в холмистых регионах из-за сложной формы рельефа, волнистой местности и плохих условий движения. Следовательно, картофелесажалка с ручным приводом / животным питанием обязательна.

Таким образом, картофелесажалки различных типов, от малых до крупных, доступны по всему миру. Размер и характеристики фермы (рельеф, уклон и т. Д.) Определяют область применения сажалок для картофеля. Как правило, крупные сельскохозяйственные угодья подходят для использования крупных картофелесажалок, в то время как небольшие сельскохозяйственные угодья или холмистые районы подходят для выбора небольших картофелесажалок.Можно сделать вывод, что площадь сельскохозяйственных земель на душу населения в развитых и развивающихся странах может иметь некоторую потенциальную связь с выбором подходящей технологии механического посева. Как видно из рисунка 18a, в Африке наблюдается очевидное сокращение площади сельскохозяйственных земель на душу населения, в то время как в Северной и Южной Америке, Азии и Европе наблюдается незаметная тенденция к сокращению. Площадь сельскохозяйственных земель на душу населения в Азии и Европе составляет 0,37 га и 0,62 га, что ниже среднемирового уровня в 0,63 га.Как видно на Рисунке 18b, Китай и Индия являются двумя ведущими странами мира по производству картофеля, в то время как удельный вес их сельскохозяйственных земель на душу населения составляет всего 0,37 га и 0,13 га соответственно. Учитывая, что Китай и Индия являются развивающимися странами, размер большинства сельскохозяйственных угодий составляет менее 1 га. Можно подтвердить, что небольшие или средние картофелесажалки подходят для выращивания картофеля в этих двух странах [97]. В частности, картофелесажалки чашечного типа занимают доминирующее положение в производстве картофеля в Китае и Индии в настоящее время, и их положение будет стабильным в будущем.Большинство других стран Азии находятся в аналогичной ситуации. Для Европы площадь сельскохозяйственных земель на душу населения немного ниже мирового уровня. Тем не менее, большинство стран Европы являются экономически развитыми, где меньше людей занимается сельским хозяйством. Доля крупных хозяйств в Европе выше, чем в Азии, и составляет около 30%. Тем не менее, две трети ферм по-прежнему меньше 5 га [98]. Например, имеется 111 740 ферм размером менее 2 га, в которых в общей сложности находятся 212 000 га сельскохозяйственных земель [99 100].В Европе есть множество ферм с разной геологией, топографией и климатом. Для выращивания картофеля в Европе доступны различные виды картофелесажалок, такие как крупногабаритные сеялки (чашечного типа, ленточного типа и т. Д.) Для крупных хозяйств, мелкие сеялки (чашечного типа, вращающегося дискового типа, с ручным приводом). типа и др.) для малогабаритных сельхозугодий и полей в холмистой местности. В Северной Америке основными производителями картофеля являются Соединенные Штаты и Канада. Возьмем, к примеру, США, где насчитывается около 2 023 400 ферм, а общая площадь сельскохозяйственных угодий составляет около 363.2 млн га, а средний размер хозяйства оценивается в 179,7 га [101]. Эти фермы особенно сконцентрированы на Великих равнинах, обширной равнине, которая выгодна для применения крупномасштабных сельскохозяйственных машин. Следовательно, машины для посадки картофеля являются крупномасштабными, интегрированными и автоматическими в Соединенных Штатах, а типы картофелесажалок могут быть чашечными, пневматическими, ленточными, захватывающими пальцами или игольчатыми. В Латинской Америке производство сельскохозяйственных культур в основном основано на натуральном сельском хозяйстве, осуществляемом малыми фермерами с ограниченными ресурсами [102].Мелкие фермерские хозяйства обычно имеют площадь менее 3 га и разбросаны по деревне. Несмотря на высокий уровень владения сельскохозяйственными землями на душу населения (Рисунок 18a), фермы имеют небольшой размер из-за фрагментации сельскохозяйственных земель в Латинской Америке, что отрицательно сказывается на более низкой полевой эффективности машин на неровных участках. Здесь широко распространены чашечные картофелесажалки со средними и мелкими чешуйками. Океания обладает крупнейшими сельскохозяйственными угодьями на душу населения. Австралия и Новая Зеландия являются основными производителями картофеля в этом регионе.В развитых странах фермы площадью более 20 га в Австралии и Новой Зеландии занимают 70% земель [97], что дает преимущества при использовании крупномасштабных или средних машин для посадки картофеля, таких как сеялки чашечного или пневматического типа. Что касается Африки, то это преимущественно сельские районы, где 54% населения занято в сельском хозяйстве. Большинство фермеров обрабатывают небольшие фрагментированные участки сельскохозяйственных угодий, но при этом несут ответственность за производство продуктов питания, что делает сектор мелких фермерских хозяйств ключевым игроком в сельской экономике континента [103].Из-за бедности экологическая интенсификация сельского хозяйства редко рассматривалась в контексте систем мелких фермерских хозяйств, которые характерны для сельских районов Африки. Таким образом, сознательно или нет, большая часть африканского сельского хозяйства осталась скорее «экологической» [102]. Учитывая условия экономики и сельскохозяйственного производства, картофелесажалки ручного / животноводческого, двухколесного тракторного и четырехколесного тракторного типов с малой производительностью применимы для обслуживания картофелеводства в Африке.

Посадка картофеля и письмо Кэрол Деппе — Устойчивое рыночное сельское хозяйство

Божья коровка на картофельном листе в поисках вредителей

Мы только что посадили второй за год урожай картофеля. На высоте 3450 футов (около четверти акра) эта посадка немного больше, чем наша мартовская. Мы стремимся выращивать картофель на год для сотни человек. Посадка в июне имеет несколько преимуществ — для нас главное заключается в том, что мы можем хранить этот урожай зимой в корневом погребе, не используя электричество для регулирования температуры.Если мы сажаем весь годовой запас в марте, мы будем собирать урожай в июле и будем хранить его в течение лета, а затем до следующего июля. Также неплохо разделить работу на более мелкие части.

До этой весны мы делали борозды для картофеля, засыпали и окучивали их с помощью мотокультиватора BCS 732 (или мотоблока, как его предпочитают называть розничные продавцы). Это выполнимо, но трудоемко. В этом году мы установили на тракторе панель инструментов со щетками для создания борозд, а затем с дисками для формирования холмов.Это был процесс обучения, с некоторыми начальными проблемами, но я действительно думаю, что это путь в будущее для нас. (У меня просто больше не хватает выносливости для всего этого!).

По сравнению с роторным культиватором трактору требуется гораздо больше места для маневрирования. Нам повезло, что для этой посадки у нас был участок покровных культур рядом с картофелем, так что мы могли перебежать через край в «соседнюю дверь». При весенней посадке в середине участка у нас был гидрант. это небольшая проблема с мотокультиватором, но большая проблема с трактором.Удерживать междурядье на тракторе труднее, и весной мы получили более широкие междурядья, что привело к появлению большего количества сорняков, чем обычно, и более плохим холмам. На этой неделе (мы второй раз использовали трактор) нам удалось значительно улучшить междурядье. В следующем году мы предоставим больше места для поворота трактора еще на этапе планирования.

Еще одной «неожиданностью» на этот раз было то, что дождь пошел сразу после того, как мы посадили (да, до того, как мы засыпали картофель). Прогноз предполагал небольшую вероятность дождя в этот же день, но полив на 3/4 дюйма был полной неожиданностью! Поэтому нам пришлось ждать два дня, пока почва просохнет достаточно, чтобы снова сесть на трактор.Почва была комковатой, но не невозможной. Вероятно, мы могли бы раньше покрыть и окучить с помощью мотокультиватора, так как он меньше весит и меньше уплотняет почву. И почва в конечном итоге имела бы более тонкую текстуру. В целом, я считаю, что использование трактора того стоит.

Картофель, сидящий в борозде два дня, не причинил никакого видимого вреда. Мы их предварительно проросли, поэтому ростки стали немного больше и зеленее. К счастью, в те дни не было очень высоких температур.

Недавно я узнал новую информацию об идеальных температурах почвы для посадки картофеля. Это было сделано на семинаре Расти Наффера по устойчивому производству картофеля в Southern SAWG в январе 2012 года. Весной перед посадкой дождитесь, когда температура почвы достигнет 50F (10C). Летом идеальная температура почвы 60-75F (15-24C). У нас было 70F (21C). Для снижения температуры почвы летом можно провести предварительный полив. (И, надеюсь, природа не станет для вас поливом наполовину, как это было для нас на этой неделе!)

Как фермеры выращивают картофель: их машины — GrowerExperts.com

Home »Картофель» Как фермеры выращивают картофель: свои машины

Вы когда-нибудь задумывались, как фермеры выращивают картофель? Многие хозяйства при выращивании картофеля используют следующее оборудование:

Опрыскиватель — используется для защиты урожая от болезней.
Плуг для обработки полей.
Ротоватор / мотокультиватор, используемый для измельчения почвы перед посадкой.
Посадочная машина семенного картофеля для размещения семян в сеялке / рядке или грядке на правильной глубине и расстоянии
Картофелеуборочный комбайн.Используется для выкапывания картофеля с поля и отделения почвы от ботвы, оставляя только чистый картофель.
Прицеп (а), который увозит картофель в ящиках или навалом.
Несколько сельскохозяйственных тракторов для выполнения этих задач.

Производство картофеля должно иметь самый высокий спрос на оборудование среди всех сельскохозяйственных предприятий. Посетите поле, засаженное картофелем, и посчитайте количество тракторов. Бьюсь об заклад, их будет около десяти одновременно.То же самое и во время сбора урожая.

Для мелких производителей картофеля будет меньше техники, но по-прежнему будет задействовано два или три трактора одновременно.

Поскольку я выращивал картофель в коммерческих целях, я буду использовать некоторые из имеющихся у меня изображений техники, которую я использовал. Это небольшое старое оборудование.

Современное оборудование для картофеля стоит сотни тысяч фунтов / долларов и является крупным вложением средств. Обычно это происходит в течение жизни фермеров в одной семье.

Как выращивать картофель

Прежде чем я подробно начну эту статью, я хочу рассказать вам об одной отличной статье, которую я написал. Как вырастить картофель в домашних условиях . Это охватывает все: от посадки, подготовки семян, выращивания, сбора урожая и хранения, а также многое другое об этом замечательном овоще.

Опрыскиватель

Это современный прицепной опрыскиватель-опрыскиватель картофеля. Штанги (красные штанги по бокам) позволяют фермеру охватить большую площадь поля за один проход.

Опрыскиватель будет использоваться для опрыскивания поля для уничтожения сорняков перед вспашкой. Его снова используют на предвсходовой стадии для уничтожения сорняков до того, как картофель прорастет через сеялки.

Когда растения картофеля вырастают и появляется угроза фитофтороза, фермер почти каждую неделю будет опрыскивать урожай, чтобы защитить его.

У опрыскивателей есть бак, в который помещается распыляемая жидкость. Это вода, смешанная в правильном соотношении с любыми необходимыми химическими веществами.

Распылитель выходит из штанг, которые представляют собой штанги в сторону бака.Эти штанги имеют форсунки, расположенные на определенном расстоянии друг от друга, чтобы равномерно распределять брызги по полю.

Плуг

Это изображение трехкорпусного оборотного плуга, которым я пользовался. Три отвала — это блестящие части, переворачивающие почву.

Плуг — это первый этап обработки почвы. Доски плуга обычно устанавливаются на глубину не менее 8 дюймов в поле, чтобы создать глубокую борозду для обработки почвы ротоватором.

Ротоватор.

Ротоватор Howard 90 дюймов со стальными лопастями под ними, которые измельчают почву.

Ротоватор предназначен для измельчения вспаханной почвы на мелкую пашню. Это старый ротоватор, которым я пользовался много лет назад — современные культиваторы намного шире. Меньший мотоблок работает аналогичным образом.

Трактор, выполняющий эту работу, будет двигаться очень медленно, поэтому почва тонко обрабатывается ножами, которые вращаются на высокой скорости. Картофельная сеялка сажает прямо в вспаханную почву.

Этот ротоватор имеет на задней части роторный каток, который используется для установки глубины, на которую ротоватор опускается в почву.

Сеялка для картофеля

Это автоматическая сеялка для картофеля Ransoms Faun, которая засыпает удобрения и семена в сеялку.

Это старая автоматическая сеялка, которую я сделал в 1970-х годах британской компанией Ransomes. Эта сеялка имеет два бункера для удобрений спереди, в которые вы загружаете 50-килограммовые мешки с удобрениями. Семенной картофель был засыпан в бункер сзади.

Сначала в сеялку засыпали удобрение — калиброванную дозу. Затем было засыпано семенного картофеля и засыпана сеялка тремя плугами.Они образуют сразу два упражнения. Они располагались в ряд за колесами сеялки.

Картофелеуборочный комбайн

Прицепной двухрядный комбайн Двухрядный картофелеуборочный комбайн Standen

На изображении выше показан двухрядный (двухсекционный) картофелеуборочный комбайн, принадлежавший мне, производства Standen UK в 1990-х годах.

Картофелеуборочный комбайн работает за счет наличия секции лап / фиксированной лопаты спереди. Это закапывается в почву ниже уровня картофеля в сеялке.

По мере движения комбайна почва и картофель переносятся на полотно.Это полотно состоит из ряда круглых стержней, расположенных на одинаковом расстоянии друг от друга. Эти стержни находятся на расстоянии 20-50 миллиметров друг от друга и соединяются по бокам и в центре резиновой / тканой лентой.

Лента перемещается вверх по направлению к задней части машины, перемещая и просеивая почву от картофеля. Он постоянно возвращается к передней части под харвестером со скоростью, выбранной оператором харвестера.

Когда свежая почва и картофель переносятся на нее, происходит просеивание картофеля и листьев (ботвы) через полотно.

Сеть картофелеуборочного комбайна. Это просеивает почву, оставляя картофель позади.

После этого разделения на конце комбайна должен быть чистый образец картофеля. Их перевозят в ящики на плоском прицепе или прямо в прицеп для сыпучих материалов, в зависимости от предпочтений фермера.

Прицепной однорядный картофелеуборочный комбайн Однорядный картофелеуборочный комбайн Grimme Cadet

На изображении выше показан принадлежавший мне однорядный картофелеуборочный комбайн Grimme Cadet, выпущенный в 1980-х годах.

Это также прицепной харвестер, то есть его вес поддерживается собственными колесами. Картофельная сеялка входит в комбайн спереди рядом с тем местом, где она зацепляется. Сверло движется вверх по вращающемуся полотну к задней части станка.

В этот момент картофель падает в большое круглое колесо, состоящее из отдельных корзин / ведер. Колесо вращается по часовой стрелке, и картофель поднимается вверх, где он падает на резиновый ленточный сепаратор. Это помогает удалить почву и ботву.

Показан резиновый ленточный разделитель в задней части комбайна под корзинами круглого колеса и полотно сборочного стола спереди.

Наконец, картофель движется по медленно движущейся паутине. Это дает операторам / сборщикам возможность удалить любые оставшиеся куски почвы, камней или ботвы.

Навесной однорядный картофелеуборочный комбайн Картофелеуборочный комбайн Underhaug Superfaun

На приведенном выше изображении показан навесной однорядный картофелеуборочный комбайн, которым я владею. Это было сделано компанией Underhaug, известной как Superfaun.

Основным преимуществом этого комбайна является то, что он устанавливается на рычаги трактора. Это означает, что если вы столкнетесь с плохими почвенными условиями, вы можете поднять комбайн и продолжить путь через плохой участок.

Он также имеет преимущество на склонах, так как тяжелый прицепной комбайн очень трудно вывести на холм, если почва влажная или липкая.

С помощью этого комбайна я смог собрать картофель 10 декабря 2012 года на поле с небольшим уклоном в хороших условиях.Посмотрите видео здесь

Наличие такого навесного комбайна может иметь большое значение между уборкой урожая с поля или оставлением его гнить.

Инструменты для черчения мотоблока своими руками. Навесное оборудование для мотоблока: о типах и устройствах

Навесное оборудование для мотоблоков наиболее широко применяется в личных подсобных хозяйствах. Крупную ферму можно оснастить необходимым набором специализированной техники.

Маленькие фермерские хозяйства, фермеры привыкли экономить во всем.Мотоблок используется по-разному; механизирует все виды работ. Бензиновый, дизельный двигатель достаточной мощности позволяет решать широкий круг задач.

Назначение мотоблоков — это, прежде всего, обработка почвы. Устройства позволяют пахать, гуммировать, сажать посевы, собирать богатый урожай. Агрегаты будут регулярно выполнять работы на небольшой площади до 4 га. Вложения значительно расширяют круг выполняемых задач. Устройства способны:

убирать снег;
выкопать канаву;
косить газон;
косить траву.

Список неполный, возможное количество работ намного больше перечисленных. В разных механизмах можно использовать мотоблок, который выполняет роль привода. Широкий спектр задач, решаемых дополнительным оборудованием, делает агрегат бесценным, позволяет выполнять многие сельскохозяйственные, строительные и хозяйственные работы.

Функции, возможности мотоблока ставят его между минитрактором и мотокультиватором. Устройство более универсальное, чем мотокультиватор.Машина выполняет работу за счет тяги. Культиватор решает только узкоспециализированные возделываемые задачи. Устройство разрыхляет поверхность почвы.

Мотоблок одноосный, в нем нет сиденья, оператор держит устройство руками, идя сзади. Возможна комплектация прицепом. Для этого варианта требуется место. Сверхтяжелые модели оснащены третьим колесом и сиденьем. Эти варианты имеют существенное сходство с минитрактором.

Важно! Мотоблок мало чем отличается от трактора конструктивно, у него те же детали.

Часто идентифицируют понятия мотоблок и культиватор, особой разницы между ними не видят. Между тем, эти два устройства имеют принципиальные различия в функциональности устройств.

Обработка почвы осуществляется обоими типами технологий. Устройства подготавливают почву, улучшают структуру почвы, перемешивают почву и удобрения. Основным элементом обоих агрегатов являются фрезы, погруженные в землю, позволяющие производить вспашку с минимумом усилий.На небольшой площади в несколько соток стоит использовать легкую модель. Такие устройства бывают электрические, бензиновые, дизельные.

Помимо обработки почвы мотоблок с легкостью выполняет и другие работы. Использование соответствующей навески на мотоблок позволит косить траву, собирать картофель и другие корнеплоды. Даже сбор урожая — это просто. Мотоблок обладает богатым функционалом, он намного превосходит культиватор. Рынок продуктов предлагает заманчивые варианты.Вы можете приобрести модель, оснащенную фарами, которые могут работать в ночное время. Интересный вариант оснащен ножами, позволяющими рыть канавы. Дополнительное навесное оборудование удорожает оборудование.

Функциональность мотоблока очень велика. Устройство поможет вам выполнять многие виды работ. В устройстве используется широкий набор насадок. Может быть очень полезно пристроить мощный насос, пригодится тележка. Некоторые модели комплектуются рубанком, круглым. Малая мощность агрегата не влияет на производительность, скорость работы.

В частном хозяйстве фермер покупает ту или иную единицу, в зависимости от вида выполняемой работы. Вспашка целинных земель, обработка междурядий требуют разных приемов. Более мощные модели стоят намного дороже. Деньги нужно тратить с умом, производительность устройства должна соответствовать роду работ. Участки классифицируются следующим образом:

Супермалой считается площадь менее 10 соток, которая включает в себя разные зоны — сад, клумбы, клумбы, газон.
Небольшим считается участок до 40 соток. Он разделен на несколько зон.
Средний участок 50-90 соток используется под пару культур.
Большой участок более 100 соток требует слишком большого количества видов работ. Культиватор не может все.

Владельцам больших площадей имеет смысл использовать тяжелые модели, оснащенные навесным оборудованием.

Важно! Тяжелая модель не травит.

Дополнением будет сверхлегкая модель, позволяющая прополку.Владельцу небольшого участка стоит задуматься, как купить агрегат среднего размера, позволяющий оптимально обрабатывать почву.

Тактико-технические характеристики

Различные модели имеют собственное оборудование, отличаются параметрами, характеристиками. Скорость машины устанавливается числом передач. Нормальная рабочая скорость 4 км / ч. Трехскоростные изделия имеют скорость 15 км / ч. Доступны варианты с шестью скоростями, которые могут удвоить скорость.

Аппарат комплектуется качественным надежным двигателем.Современные модели оснащены четырехтактным двигателем. Обычно используется воздушное охлаждение. Двигатель запускается возвратным стартером. Более мощные модели имеют аккумулятор, электростартер.

Передача аппарата имеет большое значение. Редукторы очень разнообразны; применяются цепные, ременные зубчатые передачи. Лучше выбирать разборную коробку передач, ведь при выходе из строя коробки передач, не требующей обслуживания, потребуется замена всего агрегата.

Устройство дает возможность маневрировать.Маневренное устройство предполагает наличие механизма отключения одного колеса. Есть варианты оснащения дифференциалом. К валу отбора мощности подсоединяются навесное оборудование, рабочие органы, прицепные механизмы. Зависимые устройства соединены муфтой. Независимые приводятся в движение напрямую от двигателя.

Модификации часто позволяют регулировать расстояние между колесами. Добиться лучшего сцепления колес с дорогой позволяет большая масса устройства, чего легко добиться, установив специальный балласт.

Мотоблоки предлагаются в комплекте с некоторыми вариантами крепления. Фрезы обычно предоставляются сразу. Ставится вместо колес, ряд моделей предусматривает совместное использование. Культиватор позволяет вспахивать почву. Слишком мягкая почва приведет к закапыванию фрезы, поэтому предпочтительны секционные модели, обеспечивающие хорошую проходимость.

Использование проушин

Использование плуга или экскаватора требует использования проушин. Только тяжелые модели поставляются без грунтозацепов. Потребность в таком виде техники вынуждает мастеров изготавливать проушины для мотоблока своими руками.Изделие похоже на металлические колеса. Устройство обеспечит выполнение основных земляных работ.

Адаптер делает использование механизма комфортным. Тележка имеет сиденье, блок сцепления, колесную пару. Устройство служит точкой крепления навесного оборудования.

Вспашка целинных земель осуществляется плугом. Аппарат очень производительный, обрабатывает почву глубже, усилия минимальны. Помимо обычных версий есть оборотные плуги, часто используются поворотные версии.Реверсивная модель использует попеременно правый-левый плуги, перемещается вперед и назад. Роторная версия плуга позволяет одновременно выполнять вспашку и культивацию.

Самостоятельное изготовление навесного оборудования

Мотоблок практичный, функциональный, оснащен множеством навесного оборудования. Механизм умеет окучивать картофель, убирать снег, заготавливать дрова. Но даже продвинутые усовершенствованные модификации устройства комплектуются ограниченным количеством навесного оборудования. При этом выполнить навесное оборудование для мотоблока своими руками относительно несложно, чтобы использовать технику наиболее продуктивно.

Сажать картофель будет намного проще с картофелесажалкой, которую легко сделать самому. Хорошо зарекомендовали себя маломощные модели. Сеялка сама проложит борозду, забросит клубни картофеля, засыпает картофель землей.

Важно! Устройство также можно использовать для посадки других овощей.

Для изготовления прибора необходимо:

звездочек;
цепи;
каналов.

Картофельная сеялка используется на возделываемых почвах. Картофель высаживается равномерно, что обеспечивает отличный урожай. Сделать устройство для мотоблока своими руками без соответствующих схем невозможно. Для оформления изделия необходимы рисунки на бумаге. Каркас — это основа, сваренная из швеллеров. Бункер необходимого объема выполнить несложно.

Правила выбора оборудования

Многие владельцы оборудования стремятся приобрести дополнительное навесное оборудование.Только продукты от одного производителя гарантируют полную совместимость устройства. Товары другой компании могут иметь функции крепления. Эффективность навесного оборудования требует такого же крутящего момента и других параметров. Товары должны точно совпадать.

Если у вас есть земельный участок, то мы знакомы с тем, как сложно проводить работы по рытью, рыхлению и окучиванию. На это уходит много времени и сил. Чтобы облегчить решение подобных задач, можно приобрести вспомогательную спецтехнику, это может быть мотоблок.На этом оборудовании можно выполнять широкий спектр работ. Это может быть обработка земли, уборка участка, а также перевозка урожая и любых других грузов.

Решение проблемы

Невозможно убрать снег, сорняк и скопиться без насадок, он доступен в продаже в широком ассортименте, среди прочих вариантов следует выделить переходник, представляющий собой тележку с сиденьем. Это дополнение превращает обычный мотоблок в настоящий трактор, но в магазинах он стоит довольно дорого.Поэтому вы можете сделать переходник самостоятельно, как и некоторые другие виды насадок.

Инструкция по сборке простого адаптера для мотоблока

Навесное оборудование для него вполне может изготовить практически любой домашний мастер. Если вы хотите сделать переходник, то это может быть стальной каркас из трубы. Для этого нужно взять ту, которая имеет прямоугольное сечение, при этом длина должна быть 1,7 м.

К одному из концов необходимо перпендикулярно приварить трубу, длина которой равна 0.5 мес. Эта деталь станет основой для крепления колесных опор. Высота подкосов от оси до верхней точки составит 0,3 м. На следующем этапе подкосы необходимо закрепить на центральной трубе и ступице колеса. Длина изделий будет зависеть от уклона и угла наклона.

Квадратная рамка может быть любого размера. В данном примере будут учтены следующие размеры: 0,4 х 0,4 м. Если вы решили изготовить такие навесные устройства для мотоблока своими руками, то к заднему торцу рамы необходимо усилить швеллер, длина которого будет равна 0.4 мес. Собрать боковые трубы в единую конструкцию можно с помощью болтов. Чтобы можно было регулировать, к раме следует приварить рычаг, у которого должно быть три колена, их длина будет 20, 30 и 50 см соответственно. Для увеличения прилагаемых сил к руке нужно добавить 75-сантиметровую руку. Узел навески можно приобрести или изготовить самостоятельно. Продолжительность работы насадки будет зависеть от качества сцепки. Сиденье необходимо закрепить на металлической опоре, которая приваривается к центральной трубе.По этому можно предположить, что вам удалось изготовить навесное оборудование для мотоблока своими руками. Его преимущества — невысокая стоимость и простая конструкция.

Если вы решили сделать это самостоятельно, следует внимательно ознакомиться с инструкцией по изготовлению муфты в сборе. Самой простой конструкцией будет 15-сантиметровый штифт, который устанавливается в отверстие на фаркопе мотоблока. Недостатком такого варианта является довольно быстрый износ, так как под воздействием вращающегося прицепа выламываются отверстия для навески.Сцепное устройство можно удлинить, чтобы снизить износ.

Чертежи навесного оборудования на мотоблок можно составить самостоятельно. Из них вы узнаете, что адаптер крепится к оборудованию с помощью одной сцепки, состоящей из двух частей. Первый необходим для подключения оборудования, а второй — регулируемый переходник между оборудованием и подъемником.

Для увеличения количества используемых орудий адаптер можно дополнить универсальным двойным сцепным устройством.Подходит и такая техника для мотоблока Салют. Однако, чтобы прочитать инструкцию, важно поинтересоваться, как установлено сиденье. Сиденье должно быть прикреплено к каркасу позвоночника на расстоянии 80 см от переднего края. Вам нужно использовать болты. После того, как вся система будет собрана, ее необходимо проверить на работоспособность.

Изготовление плуга

Перед изготовлением этой насадки необходимо подготовить чертежи. В них вы сможете обозначить основные узлы — лемех и лопасть.Для рабочих элементов следует использовать сталь 3 мм, но сначала специалисты советуют поработать со съемным лемехом. Наиболее подходящим материалом для него выступит диск, взятый у циркулярной пилы. При отсутствии можно использовать обычную сталь, не прошедшую термическую обработку.

Режущая часть будет рабочим элементом косы, отбивающейся о наковальню. Навесной плуг также должен включать в себя отвал; Вы можете начать делать это после того, как закончите с лемехом. В качестве материала для этого можно использовать трубу 50 мм, толщина которой составит 5 мм.Заготовку клинка можно сделать с помощью шаблона, для начала вырезаем, на следующем этапе заготовку можно подвести на наковальню, а затем на болгарку.

Плуг в сборе

Навесное самодельное оборудование следующий этап можно собрать. Для начала следует воспользоваться вариантом сборки макета, который выполнен из плотного картона. Детали склеиваются, при этом нужно придерживаться необходимых углов. После обработки отвала, лемеха и вспомогательных деталей из стального листа толщиной 2 мм можно подготовить квадратную форму со стороной 500 мм.От краев делается отступ 40 мм, затем накладывается лемех и производится точечная сварка с двух сторон.

Ограждение стойки также должно быть состыковано с лемехом, шарнир должен находиться в вертикальном положении. Защитный кожух должен быть расположен немного выше, чем лезвия лемеха. Смещение необходимо для срезания почвы. Важно плотно состыковать лемех с лезвием, зазоров быть не должно. В результате конструкция должна получиться практически литой. Между верхней кромкой вала и ножом лемеха необходимо установить угол в пределах от 6 до 8 ° C.

Изготовление косилки

Тоже можно сделать своими руками. Используется для ухода за газоном, скашивания травы на сено. Для работы следует подготовить цепи от редуктора бензопилы, а так же пара дисков, позаимствованных у Ножей, может быть из закаленного металла, на каждый диск нужно по 4 ножа. Просверлите отверстия на дисках диаметром 6 мм. Ножи следует укрепить на диске с помощью хвостовиков. Зазор между ножом и хвостовиком должен быть на 2 мм больше толщины ножа.

При изготовлении косилки для мотоблока своими руками оси для крепления ножей могут быть изготовлены из углеродистой прочной стали, диаметр которой составляет 8 мм и более. Ось необходимо затянуть до упора с диском, чтобы не мешать движению ножей.

Заключение

Диски закрепить на сварной раме и привязать к приводу — дополнительными ручками на мотоблок. Шестерни можно позаимствовать от автомобиля ВАЗ. Диски должны вращаться навстречу друг другу, это позволит скошенной траве уложиться в ряды.На привод можно установить защитную крышку.

Самоделки для мотоблока (52 видео)

Супер видео подборка лучших роликов

Приятного просмотра!

1. Сеялка картофельная на мотоблок своими руками

Картофельная сеялка от Ильдара Сунагатуллина

Как сделать сеялку для мотоблока (начало)

Как сделать сеялку для мотоблока 2

Как сделать сеялку для мотоблока 3

Как сделать сеялку для мотоблока 4

Как сделать сеялку для мотоблока 5 (габариты)

КАРТОФЕЛЬНАЯ КАССА домашняя (тесты)

Самодельная сеялка для картофеля.Пашу и сажаю картошку.

2. Самодельные культиваторы для мотоблока .

Самодельные культиваторы-ежики для мотоблока

Самодельный культиватор для минитрактора от мотоблока

Самодельный культиватор междурядный для мотоблока

Рыхлитель пропалывающий

3. Плоскорезы самодельные для мотоблока .

Картофелеуборочная машина для мотоблока своими руками.Плоскорез для мотоблока

Плоскорезка для мотоблока. Захват 1 метр

Агрегат культиватор-прополочный 2-рядный к мотоблоку

4. Самодельный окучник для мотоблока

Окучник дисковый для мотоблока своими руками

Окучник дисковый для мотоблока своими руками. Размеры

Окучники для посадки картофеля. Супер вариант!

Дисковые окучники с культиваторными лапами для окучивания картофеля

Фотообзор создания дискового окучника для мотоблока

5.Самодельные косилки для мотоблока

Самодельная роторная косилка для мотоблока в паре с адаптером
Ножи расположены на 1 см выше одного по отношению к другому. Роторы изготовлены из металла толщиной 3 мм. В воздухозаборнике вмонтирован дополнительный бумажный воздушный фильтр, наполовину легковой.

КОСИЛКА НА МОТОБЛОКЕ СВОИМИ РУКАМИ (мотоблок Нева МБ 3)
В этом видео я покажу, как работает роторная косилка для мотоблока из металлолома.Ширина самодельной косилки 45 см, высота стрижки 3,5 см. Роторная косилка создана для мотоблока Нева МБ 3, хорошо скашивает траву любой высоты, как низкую, так и высокую.

6. Самодельные проушины для мотоблока .

Как сделать проушины для мотоблока. Производственный процесс.

Мини-видео об изготовлении самодельных проушин для мотоблока своими руками.

7. Картофелекопалка самодельная для мотоблока .

Картофелекопалка предназначена для выкапывания корнеплодов на дачном участке или приусадебном участке.Комбинируя мотоблок с вибрационной картофелекопалкой, вы значительно упростите процесс выкапывания картофеля, который раньше превращался в час вашего времени. В данной модели картофелекопалки производитель учел все недостатки ранее выпущенных экземпляров. В соответствии с запросами покупателей, ранее приобретавших данную модель, в конструкцию экскаватора были внесены изменения. На сегодняшний день полтавская картофелекопалка — самая популярная модель в своем классе, о чем свидетельствуют поисковые запросы в Яндексе и Google.Цена от производителя, доставка в любой регион Украины станет приятным завершением покупки экскаватора.

Характеристики картофелекопалки для мотоблока:

Ширина захвата: до 390 мм
— глубина обработки: до 180 мм
— привод: ремень
— почвоотделитель: регулируется частотой вращения двигателя
— габариты, ДхШхВ: 900х670х570 мм
— масса: 34 кг

Самая простая самодельная картофелекопалка для веерного мотоблока. В этом видео я показываю изготовленную мною картофелекопалку, с помощью которой я копаю картошку на своем участке уже более 3-х лет.

Картофелекопалка изготовлена из подручных материалов для мотоблока «Нева», без использования грохота. Легкий, простой, надежный и экономичный.

8. Самодельный дровокол для мотоблока .

Скалыватель для мотоблока

Дровокол + дровокол для мотоблока

Как сделать дровокол

Дровокол стоечный

9. Самодельный снегоуборщик для мотоблока .

Самодельный шнековый снегоуборщик для мотоблока

10.Самодельная сеялка для мотоблока

Сеялка кукурузная к мотоблоку

11. Самодельный прицеп к мотоблоку

Прицеп может быть прикреплен к автомобилю, минитрактору и мотоблоку

Прицеп к мотоблоку своими руками

Размеры прицепа к мотоблоку и минитрактору своими руками

Приобретая мотоблок, у пользователя возникает желание использовать его во всех домашних делах на даче, огороде и т. Д.Одни стремятся сразу приобрести максимально возможный комплект навесного оборудования для мотоблока, другие покупают лишь минимальный ряд, постепенно закупая остальное. Третью категорию владельцев принимают за самостоятельное изготовление устройств и дополнительных устройств своими руками. Иногда они во многих отношениях превосходят то, что может предложить отрасль.

Купить фаркоп и прицеп к мотоблоку в интернет-магазинах

Чем оснащены мотоблоки

Сам мотоблок — это всего лишь силовой агрегат с колесами.Чтобы он выполнял полезную работу, его нужно превратить в сельскохозяйственную машину, дополнить навесным оборудованием. Только тогда они начинают проявлять положительные стороны этого богатого энергией устройства.

Небольшой перечень основного навесного оборудования:

Проушины позволят мотоблоку передвигаться по пашне.
Плуг и фреза. Долгое время плугами производилась глубокая обработка земли с оборотом пласта. Почвенный культиватор — это устройство, способное рыхлить плодородный слой.
Сажалка для картофеля облегчит труд сельчанина и дачника при посадке картофеля.
Рубанок — один из древних инструментов, переживающий возрождение с появлением идей органического (экологического) земледелия.
Окучники. Увеличение урожайности корнеплодов, а также повышение продуктивности корневой системы растений достигается за счет использования окучников.
Прицеп превращает мотоблок в транспортное средство, способное перевозить грузы на площадке и по дорогам общего пользования.
Снегоуборщик продлевает срок использования мотоблока, зимой активно используется для уборки снега.

Это далеко не полный перечень навесного оборудования для мотоблока.

Необязательно приобретать сразу весь комплект навесного оборудования для мотоблока. Дополнительные инструменты приобретаются или производятся по мере необходимости.

Проушины своими руками

Крутящий момент двигателя передается через трансмиссию на колеса.Чтобы передвигаться по пашне, нужно приложить достаточные усилия. Увеличить тягу можно за счет увеличения коэффициента сцепления колес. Поэтому проушина увеличивает этот коэффициент в несколько раз, позволяя не увеличивать массу силового агрегата.

Для изготовления этой насадки необходимо приобрести:

листовой стали толщиной 2-3 мм, достаточно стали обыкновенного качества Ст3;
уголок равнобедренный 35-50 мм;
Труба с внутренним диаметром более 25 мм.

Этого набора заготовок достаточно для начала работы. Осталось выбрать дизайн или разработать свой.

Проушина может быть передней и верхней. На место опорных колес мотоблока устанавливаются ведущие проушины. Накладные части надеваются на базовое колесо. Лидеры делают это чаще.

Плуг и фреза своими руками

Плуг при всей своей внешней простоте довольно сложен в изготовлении. Обычно изготовление начинается с фаркопа — специальной насадки.На сцепке закреплен корпус — это основной рабочий орган. подрезает слой почвы. Далее формируется формация, а затем происходит ее оборот.

В конструкцию корпуса плуга входят несколько элементов:

лемех — врезается в почву;
отвал — служит для создания заданного движения формирования и оборота;
Доска поля — стабилизирует направление движения всего сельскохозяйственного агрегата.

Для мотоблока интересна конструкция поворотного плуга, одним движением фиксатора плуг легко переключается справа налево и наоборот.Это очень удобно для обработки земли на небольших участках.

Если плуг условно можно признать пассивной рабочей навеской, то почвообрабатывающий агрегат активен. При обработке почвы колеса снимают, движение агрегата происходит за счет вращения фрез. Лопасти ротора вращаются и разрыхляют землю.

листер (удобрение) окучник конструктивно аналогичен корпусу плуга с двумя отвалами; он перемещается между рядами, перемещая почву от бороздки к гребню.Они используются при относительно небольшом междурядье;
Дисковый окучник в виде двух дисков, охватывающих гребень. Когда они двигаются, гребень создается сразу с обеих сторон;
роторный (гребной), с активными пластинами, проталкивающими почву в гребень.

Окучники Lister часто оснащены регулируемыми отвалами. Это позволяет изменять ширину рабочего органа. Пропеллерные петли многие используют для окучивания картофеля, но срезая корневища многолетних сорняков, они способствуют засорению поля.

Наиболее распространенные дисковые окучники, ими легко манипулировать в процессе работы. Их тоже несложно сделать своими руками.

Прицеп для мотоблока своими руками

Прицеп расширяет возможности мотоблока. С ним он превращается в транспортное средство, способное доставлять различные грузы. Параметры этой самодельной приставки для мотоблока зависят от располагаемой мощности. Чем он выше, тем сложнее может стать тележка.

Для силовых мотоблоков с двигателями более 10 л.с. возможны двухосные прицепы, способные перевозить до 1000 кг груза. Обычно строят небольшие, грузоподъемность которых составляет 300-500 кг.

Есть важное требование. Надежность и управляемость сцепки должны соответствовать характеристикам, требуемым для автомобилей, эксплуатируемых на дорогах общего пользования. Поэтому чаще всего используются оси или мосты от другой колесной техники. Многие ориентируются на использование готовых осей от машин и скутеров.

Колеса самоката рассчитаны на нагрузку более 150 кг каждое. Поэтому они взяты за основу дизайна. Некоторые домашние мастера оснащают прицеп запасным колесом, чтобы быстро сменить его на дороге.

Главное — создать прочный каркас, так как он будет воспринимать нагрузку от транспортируемых материалов. При этом безопасность всех участников дорожного движения зависит от прочной рамы при эксплуатации мотоблока с прицепом на дорогах, где есть другие транспортные средства.

Снегоуборщик своими руками

Приобретая мотоблок, большинство пользователей рассчитывают, что он будет эксплуатироваться только весной и летом. Фактически, используя зимой энергоэффективный агрегат в качестве снегоуборщика, можно значительно повысить эффективность его использования в частном хозяйстве. Бывают случаи, когда снег приходится убирать с дорожек и площадок почти каждый день.

Для удаления снежного покрова используются несколько типов:

шнек с роторным выталкивателем;
бульдозерного типа с отвалом;
Лопата самосвальная — снегоуборочная машина упрощенного типа;
вентилятор роторный.

Для большинства пользователей достаточно лопаты, этот снегоуборщик намного проще в изготовлении.

Пользователь в зависимости от условий определяется, какой снегоуборщик ему нужен. Многие берутся за изготовление сложного шнека, считая, что именно это приспособление поможет зимой. На самом деле, большинство убеждено, что снег легче просто сдвинуть, освободив проезжую часть и территорию.

Предисловие

Существует огромное количество моделей и марок навесного оборудования для тяги мотоблока, и нужно хорошо разбираться в назначении устройств, чтобы правильно выбрать для работы на участке.

Современный мотоблок очень похож на старый плуг, только оснащен мощным двигателем и поэтому не требует тягловой силы в виде лошади или вола. Однако существует более чем существенная разница в том, как именно можно использовать моторизованный помощник. О возделывании земли поговорим позже, сначала рассмотрим индивидуальные насадки. Предположим, что участок уже выкопан и подготовлен к посадке, теперь нужно выбрать по ситуации, какое навесное оборудование для мотоблока вам понадобится.Если вы сажаете зерно, вам понадобится сеялка, но если вы планируете выращивать картофель, к мотоблоку крепится специальная сеялка с бункером для корнеплодов, плугом и окучником.

Когда земля нуждается в поливе, не лишним будет использовать навесное оборудование, например, мотоблочный насос, производительностью 15 кубометров в час и высотой подачи воды 30 метров с глубиной всасывания до 5 метров. . Но потребность в водоснабжении бывает нечасто, особенно если выпадают сильные дожди, после которых растет все, например, трава.И здесь вам понадобится косилка, сегментная или роторная фреза, которую можно установить как спереди, так и сзади мотоблока.

Плуг ранее не зря упоминался, именно эта насадка считается основной для подготовки почвы к предстоящему посеву вспашкой. Но использование этого приспособления должно быть связано с большой площадью отвода; для небольших площадей достаточно использовать культивацию фрезами, которые устанавливаются вместо колес или навешиваются как отдельное оборудование для мотоблоков.Они также выполняют рыхление. Для большей эффективности мотоблок может передвигаться на проушинах, которые обеспечивают лучший контакт с почвой, чем обычные гусеницы .

Отдельно установленные фрезы удобны тем, что колеса обеспечивают плавное движение мотоблока, а вращающиеся в обратном направлении ножи легко вонзаются в землю, не вырываясь из нее на твердых участках.

Важным приспособлением является борона, основное назначение которой — рыхление почвы путем разбивания крупных комьев, а также удаление засохших растений и выдергивание корней сорняков.Насадки этого типа бывают поворотными, дисковыми и зубчатыми. Очень часто для формирования ровных рядов гряд нужны окучники, представляющие собой V-образные лемехи, попарно сгребающие почву в высокую борозду. Также существуют дисковые модели, парные вращающиеся элементы которых установлены под углом 45 градусов к вектору движения.

Время года на участке необходимо содержать в порядке, а это значит, что необходимо своевременно удалять с земли опавшие листья и скошенную траву, подметать дорожки, а в зимнее время года расчищать их от снега.После того, как упомянутая выше косилка выполнила свою задачу, лучше всего использовать навесные грабли, которые обычно оснащены противовесами и ручкой для управления подъемом.

Подметать листья с газона и дорожек удобнее специальной вращающейся щеткой, высоту ее вращения над землей можно регулировать. С помощью такой же приставки к мотоблокам легко справиться со свежевыпавшим снегом. Если за ночь достаточно твердые снежные массы, их будет обрабатывать роторно-шнековый очиститель с навесной «пушкой», стреляющей зубчатым снегом на расстоянии до 20 метров.Если сугробы слишком большие, применяется специальный нож, или, другими словами, бульдозерный нож, который действует как.

Пришло время рассмотреть устройство, обеспечивающее максимальное удобство в работе, а именно — прицепной адаптер, с которым совместимы любые мотоблоки и аксессуары. По сути, это довольно длинная стрела с прикрепленной колесной парой, которая называется ездовым модулем. Над осью, соединяющей колеса, жестко закреплено сиденье оператора, за которым находится навеска для навесного оборудования.В передней части стрелы есть подножки и рычаг управления сцепкой.

Есть еще такой же прицеп узкого назначения, он оборудован кузовом, под которым проходит ось колесной пары, а сиденье установлено с передней стороны. Штанга сцепки имеет упоры для ног, тормозной рычаг и часто орган управления кузовом, который можно вручную наклонять или опускать. Вес перевозимого груза редко превышает 500 килограмм. При этом мотоблок с таким прицепом не развивает скорость более 10 километров в час.

Самодельный прицеп к легкому мотоблоку. Самосвальный прицеп для мотоблока

Можно пахать землю мотоблоком, можно траву косить, зимой мотоблоком расчищать снег. Вы также можете использовать мотоблок в качестве минитрактора, но одно из самых распространенных применений — это грузовые перевозки. Но для этого нужен прицеп. Прицеп можно купить в магазине, но не всем это по карману. Ничего, прицеп для мотоблока можно легко сделать своими руками.

Здесь мы расскажем, как сделать самодельный прицеп для мотоблока, рассмотрим его составные части и чертежи, которые помогут вам сделать свой прицеп.

Прицеп для мотоблока можно рассматривать как совокупность рамы, кузова, колес и сцепного устройства.
Каркас изготовлен из стальных труб прямоугольного и круглого сечения, скрепленных стальными уголками с помощью сварочного аппарата.

Все это необходимо дачникам, ведь вы наверняка будете использовать прицеп в колхозе, бездорожье.

Для днища и боковых сторон кузова можно использовать профнастил, листовой металл толщиной 1 мм или доски толщиной 20 мм. С помощью досок нужно скрепить их между собой стальными уголками, а готовый корпус прикрепить к каркасу болтами. Для удобства погрузки и разгрузки боковины выполнены откидными, об этом мы упомянем позже.

Для изготовления оси колеса понадобится стальной стержень длиной 1,07 м. Такая длина стержня нужна для того, чтобы в дальнейшем колеса не выступали за габариты нашего самодельного кузова.Сделайте косынки и углы как стальные опоры. С помощью сварочного аппарата соедините лонжероны и корпус продольного шарнира стальным стержнем через углы и косынки. На лонжероны нужно надеть ось кронштейна и серьги.

Колеса для самодельного прицепа можно взять от любой техники, при условии, конечно, что эти колеса подходят по размеру. К моторизованным коляскам Жигули или СЗД легко адаптировать колеса. Если использовать колеса последних, то они уже идут со ступицами и осью, заточенной до нужного нам диаметра.

Также разбирающийся в технике говорит, что с садовой тачки легко подобрать колеса … Их радиус 16-17 дюймов очень хорошо помещается под нашу тележку (прицеп).

Как самому сделать прицеп к мотоблоку? Все очень просто, если, конечно, можно отличить кронштейн от серьги и доску от трубы, нам не составит труда сделать каркас будущего прицепа и соединить их между собой.

Боковая часть прицепа к мотоблоку может быть сделана складной только сзади, для удобства погрузки мешков, но если вы перевозите насыпной груз, то боковины можно сделать складывающимися.Перед началом работ и сборкой кузова, рамы, колесной оси и муфты, о которых мы поговорим позже, необходимо ознакомиться с чертежом, чтобы иметь точное представление о параметрах нашего прицепа.

Вот чертеж прицепа, который легко сделать своими руками.

Ранее мы рассказывали, как и из каких материалов можно сделать самодельный прицеп для мотоблока. Теперь вы можете посмотреть, как делать самодельные прицепы к ролику мотоблоков, на котором были сняты самодельные прицепы, чтобы иметь представление о том, что у вас в итоге получится.

Для того, чтобы тележка (прицеп) могла двигаться, к ней необходимо прикрепить колеса. Снять колеса можно с любой недорогой машины. Ранее упоминалось, что от моторизованной коляски СЗД можно снимать колеса.

Они уже идут с нужными нам концентраторами. Также можно купить отдельно аналогичные колеса или заднюю балку с ВАЗ2109 в комплекте с колесами. Сейчас очень часто с ВАЗ2109 используют заднюю балку в силу доступности и дешевизны.

Фактически через сцепку прицеп соединяется с навеской мотоблока.Мы постараемся объяснить, как сделать сцепку, которая подходила бы под стандартное «ухо» мотоблока, но вы должны знать, что разные производители мотоблоков делают на свои мотоблоки разные сцепки, так что вы будете надо подумать, как соединить ваш прицеп с вашим агрегатом.

Верхняя сторона сцепного устройства представляет собой ось в двух подшипниках, вокруг которой вращается вращающийся блок. Пыльники закрывают подшипники, а пространство между ними заполняет смазка.

Консоль соединяется с кронштейном, который, в свою очередь, крепится к раме прицепа с помощью трубчатого корпуса продольного шарнира.Соединение рамы с шарниром обеспечивается упорным кольцом и болтом М8. Это крепление позволяет эффективно передвигаться по любой дороге. Колеса при движении не зависят от колес мотоблока.
Предоставляем чертеж консоли и держателя:

Сцепка простая в изготовлении. Вам просто нужно взять трубу размером 60х30 мм и прикрепить ее одним концом к лонжеронам, а другим (концами балок — цепным механизмом), то есть к консоли.Так можно сделать двухлучевой носитель.

Одним из самых необходимых инструментов для каждого садовода, фермера или огородника, владеющего механизированной сельскохозяйственной техникой, является прицеп для мотоблока. Используя мотоблок в хозяйстве, можно сажать, пахать, обрабатывать. А если к мотоблоку прикрепить прицеп, мы получим отличного помощника, который сможет перевозить достаточно тяжелые грузы. Размеры прицепа для мотоблока рассчитаны таким образом, чтобы он был универсальным и многофункциональным агрегатом.Они также облегчают работу фермера, наклоняя кузов и открывая заднюю дверь.

Оптимальные габариты прицепа для мотоблока

Большинство прицепов могут управляться сидя благодаря установленному сиденью. Перед тем, как выбрать прицеп для мотоблока, нужно проверить его совместимость с мотоблоком. Также нужно учитывать прочность рамы и толщину стального листа, чтобы при работе мотоблока прицеп не деформировался.

Давайте посмотрим на конкретных примерах, какие размеры прицепов доступны.
Прицеп-самосвал ПМ-0,6С. Длина прицепа 1400 мм. Ширина прицепа 1000 мм. Грузоподъемность 350 кг.

Прицепной мотоблок с рессорами 7С. Длина прицепа 2900 мм. Ширина прицепа 1000 мм. Высота прицепа 1200 мм. Максимальная грузоподъемность 500 кг.

Прицеп к мотоблоку самодельный. Длина прицепа 2250 мм. Ширина прицепа 965 мм.Высота прицепа 885 мм. Грузоподъемность 400 кг.

Чертеж прицепа к мотоблоку

Данный прицеп может использоваться как с мотоблоком, так и с легковым автомобилем, является трансформируемой единицей. Оборудован простой рессорной подвеской.

Одно из предназначений прицепа — возможность перевозки мотоблока на автомобиле. Агрегат «Вилка» позволяет одному человеку загружать и разгружать мотоблок без особых физических усилий.

При отсутствии легкового автомобиля прицеп комплектуется кузовом и соединяется с мотоблоком.Вместо фрез на мотоблок устанавливаются колеса. Прицеп имеет хорошую рессорную подвеску, что обеспечивает отличную плавность хода, хорошую продольную устойчивость и практически полное отсутствие жесткости. Части прицепа легко отсоединяются, что позволяет компактно хранить прицеп в разобранном виде.

Длина корпуса 2320 мм, ширина 1590 мм, высота 500 мм. Ширина колеи 1490 мм. Размеры корпуса: длина 1500 мм, ширина 1200 мм, высота 300 мм. Размер вил 500х300 мм.

Возможности комплектации

Все детали по детали

Варианты использования прицепа

Габаритные размеры прицепа

Основное назначение прицепа — перевозка грузов. Сам прицеп является промежуточным звеном при транспортировке груза. Поэтому первоочередная задача при создании прицепа — добиться небольшого веса и хорошей грузоподъемности. Все элементы конструкции прицепа используются рационально.Вес шасси — 25 кг. Вес перевозимого груза 200 кг. При хранении прицеп занимает очень мало места и легко помещается в легковой автомобиль.

Если вы владелец мотоблока, то у вас есть возможность сделать из него настоящий трактор, хотя правильнее было бы назвать его минитрактором. Превратить обычный мотоблок в такую полезную машину можно двумя способами: делать все самому или использовать заводские комплекты. Предлагаем вам узнать как сделать прицеп для мотоблока своими руками … Видео и рисунки станут настоящими помощниками в улучшении сельхозтехники.

Как самостоятельно сделать минитрактор на базе мотоблока с прицепом?

Чтобы сделать прицеп к мотоблоку своими руками по видео и чертежам и превратить его в мини-трактор, важно правильно выбрать модель техники. Опыт многих фермеров показал, что наиболее доступный и к тому же надежный минитрактор получается от мотоблока профессионального (или тяжелого) класса.

Фотография прицепа к мотоблоку

Нередко прицеп к мотоблоку изготавливается на базе агрегата Нева российского производства с бензиновыми двигателями Subaru мощностью 7 л.с. Также часто используют 12-сильный дизельный китайский Зубр или его 9-сильный соотечественник «Кентавр».

Чертеж прицепа к мотоблоку

Чтобы превратить двухколесный мотоблок в небольшой четырехколесный трактор, вам понадобятся различные инструменты:

Схема сцепки мотоблока трактор

Прежде чем приступить к превращению мотоблока в минитрактор с прицепом, подумайте, какое навесное оборудование (косилка, плуг, лопата и т.) ваша сельхозтехника будет работать с. В этом случае можно понять, во что превратить мотоблок: картофелесажалку, картофелекопалку или снегоуборщик.

Пошаговая инструкция: как собрать минитрактор из мотоблока и прицепа

Основная часть конструкции (помимо самого мотоблока) — сварная металлическая рама, состоящая из двух лонжеронов двух траверс — передней и задней. Их делают из металлического уголка, катаного швеллера или профилированной трубы.Форма каркаса может быть прямоугольной или трапециевидной.

Подставки можно прикрепить к углам рамы.
Затем на раму следует установить задний мост, а в случае полного привода — передний мост.
На следующем этапе сборки минитрактора двигатель мотоблока и коробка передач устанавливаются на раму. Последний должен быть повернут в сторону водителя, чтобы переключать его было удобно и легко.

Распространенным вариантом оформления является так называемая ломаная рама.Он состоит из двух частей, соединенных шарнирно-сочлененной сцепкой. Такая конструкция снижает стоимость деталей для монтажа органов управления.

Чертеж прицепа для мотоблока своими руками

Если в основе конструкции мотоблока «Кентавр», то необходимо рассчитать кинематическую схему передачи крутящего момента от вал двигателя к оси. При этом важно правильно распределить осевую нагрузку, особенно если машину планируется использовать для перевозки грузов.

Самодельный минитрактор из мотоблока и прицепа, как правило, комплектуется механизмами от обычных автомобилей или вилочных погрузчиков. Например, тормозной механизм и рулевая рейка взяты от старых «Жигулей». Таким же образом можно обеспечить строящийся автомобиль рулевой колонкой в сборе со тягами, передней балкой со ступицами, колесами, задними крыльями.

При самостоятельной сборке минитрактора по чертежам и видео важно продумать расположение узлов и механизмов так, чтобы их обслуживание было удобным.Например, наиболее распространенным вариантом размещения тормозной системы является выходной вал мотоблока.

Интересное видео: Прицеп к мотоблоку Нева, габариты, навеска

Важно позаботиться об удобном сиденье водителя, ведь на минитрактор обычно не устанавливаются амортизаторы. Кроме того, нужно позаботиться об устройстве фаркопа. Он понадобится не только для буксировки прицепа, но и для дополнительной навесной сельхозтехники.Прицепное устройство от трактора Белорус удобно использовать.

Фотография прицепа к мотоблоку

Самодельные минитракторы на базе мотоблока очень распространены благодаря сочетанию хорошей функциональности и невысокой цены по сравнению с заводскими аналогами. Создать собственную модель такой техники может быть не так просто и просто, как купить готовую. Зато какое удовольствие работать на своей земле на собственном минитракторе!

Теперь вы знаете, как сделать прицеп для мотоблока своими руками по видео и чертежам , чтобы вы могли попробовать подготовить технику к весенним сельхозработам на даче или в собственном хозяйстве.

Который можно использовать для любых работ: вспашка огорода, перевалка урожая, рассады и так далее. Для того, чтобы можно было перевезти на мотоблоке еще больше контента, нужно сделать прицеп для мотоблока самостоятельно.

Итак, сначала разберемся, как сделать самый простой мотоблок с прицепом. Вам потребуются стальные трубы, колеса, пружины, лист металла, швеллер «пятерка», крепеж. Конечно, нужно иметь инструменты, сварку и уметь все это использовать.

Рама будет цельной. Он будет установлен на каркасной сетке. Для этого делаем траверсы из углов. Изготавливаем лонжероны из труб. Их соединяют поперечинами так, чтобы получилась решетка.

Привариваем стойки к продольным трубам сваркой. В верхней части будет установлена обвязка из угла. Также можно сделать боковины прицепа, которые будут складываться назад. Создадим платформу из дюралюминиевого листа. Для боковых сторон можно использовать более тонкие листы.
Для создания балки нужно соединить два канала. На одном конце будет ось колеса.

Полученная балка будет пружинно соединена с лонжеронами. Концы пружины надеваются на ось скобы. Дышло сделаем из прямоугольных труб. При желании прицеп можно даже оборудовать габаритными огнями, фарами.

Самодельный прицеп к мотоблоку, видео

А теперь мы расскажем, как сделать прицеп с большим функционалом.Стоит сказать, что все работы лучше всего проводить на основе заранее подготовленных чертежей. Как только размер прицепа определен, можно приступать к подсчету материалов. Эта работа очень важна, так как можно будет сэкономить значительную сумму денег. Обязательно найти сварочный аппарат, поскольку одни саморезы не смогут обеспечить прочность изделия.

Прицеп для мотоблока своими руками габариты, чертеж

Для создания прочного каркаса понадобятся профильные уголки.Также берем прямоугольные трубы квадратного или прямоугольного сечения. Для изготовления корпуса используем дюймовые доски и стойки.

Обратите внимание, что созданная структура будет иметь одну ось. Следовательно, чтобы правильно распределить нагрузку, ее нужно укладывать ближе к центру оси, а не к дышлу. Однако складывающиеся стороны сделать нельзя. Но при большом желании можно сделать и борта.

Шасси — основная часть прицепа, которая будет крепиться к мотоблоку.Чтобы не задумываться о том, где найти колеса или как их сделать, мы просто покупаем готовые колеса от другой мелкой техники. Для соединения мотоблока и прицепа делается консоль. Крепится к навесному системному кронштейну. Дышло вставлено в трубчатый корпус и закреплено упорным кольцом. Это позволит вам легко управлять созданной техникой на всех типах поверхностей.

В передней части прицепа на мотоблоке выполнено сиденье, на котором водитель будет сидеть, опираясь ногами на специально изготовленную платформу и направлять поездку.

Смотрите видео: грузовой прицеп — самосвал для мотоблока

Ну а теперь немного юмора:

Как и когда убирать белокочанную капусту …

Домовладельцы и огородники часто используют мотоблок. Его можно увидеть практически в каждом подсобном хозяйстве. Техника незаменима и необходима для всех видов работ. Помимо обработки почвы с помощью механизированного устройства можно перевозить грузы (сено, удобрения, посадочный материал, дрова и мусор).Если вы приобретаете мотоблок или снегоход без прицепа, не стоит расстраиваться, ведь прицепное устройство для мотоблока можно сделать своими руками.

Комплектация мотоблока может быть самой разнообразной:

Гиллер.
Grouser.
Плуг.
Сажалка для картофеля.
Сеялка.
Грабли.
Косилка.

Характеризуется грузоподъемностью оборудования, массой, мощностью и другими показателями.Мотоблок бывает средний, легкий и тяжелый (профессиональный). Мотокультиватор считается аналогом этой техники, но он предназначен для выполнения одной работы — обработки почвы. Иногда это может быть дополнительная функция.

Конструкция тележки несложная. С помощью обычных инструментов практически любой хозяин сможет самостоятельно построить тележку для мотокультиватора или мотоблока Нева. Важная часть изготовления — это правильное составление чертежа или эскиза.К основным работам следует приступать, строго придерживаясь намеченных размеров. Для упрощения процесса можно взять за образец заводскую модель тележки. Прицепные устройства могут быть большой и малой грузоподъемности (500 или 100 кг). При этом корпус отличается и по размеру.

Для разных типов мотоблоков подбираются тележки с разными техническими характеристиками:

Для большегрузных автомобилей (более 10 л.с.) одноосные или двухосные тележки с длиной кузова до 1.Можно использовать 5 м шириной и 3 м длиной.
Для средних (мощностью до 10 л.с.) чаще всего используются одноосные тележки с длиной кузова до 1,5 м и шириной до 1,4 м. Грузоподъемность таких тележек составляет примерно 300-500 кг.
Для легких (до 4,8 л.с.) прицепов используются одноосные прицепы с длиной кузова около 1,15 м и шириной 1 м. Тележки рассчитаны на нагрузку до 300 кг.

Борта в тележках могут быть высотой до 40 см, а с боковыми ограждениями в мощных прицепах — до 60 см.Для облегчения процесса разгрузки или погрузки в конструкции предусмотрена открывающаяся или съемная задняя дверь. Также доступны модели со съемными боковыми панелями.

Стандартные модели тягово-сцепного устройства имеют задний центр тяжести, который облегчает опрокидывание прицепа и разгрузку некоторых грузов. Гидравлическим подъемным цилиндром обычно оснащаются только тяжелые модели. Такие модели стоит оборудовать тормозами, так как инерционная сила движения будет действовать на крутых спусках и остановить мотоблок не удастся.

Плюсы и минусы самодельного прицепа

Существует множество готовых проектов от производителей тракторов и сторонних производителей. Благодаря тележке мотоблок будет полноценным транспортом, но чтобы определиться с выбором между покупной и самодельной моделью нужно пересмотреть свои достоинства:

Незаменимый прибор для работы на даче.
Для изготовления можно использовать простой материал и технологию.
При производстве значительно экономятся деньги.

При покупке не всегда можно найти агрегат, подходящий по всем характеристикам, а его качество и технические параметры могут быть намного ниже цены.

Правильный дизайн

Для предотвращения многократной переделки деталей в процессе сборки, а также для экономии материала, который может испортиться, нужно создавать чертеж детально и внимательно. Лучше всего создать несколько рисунков каждой детали со всех сторон.Особенно это актуально для сложных деталей.

При составлении чертежа и подготовке эскизов можно упустить важные нюансы … В связи с этим чертеж необходимо доработать и изучить с учетом таких моментов:

Определите, какой основной или вспомогательный агрегат нужен прицепу, а также узнайте способ подключения. Это может быть выполнено разными способами (сварка, прикручивание или клепка).
Перемещение и соединение неподвижных вращающихся частей (на шарнирах, втулках, подшипниках или по оси).
Нужны ли парковочные механизмы.
Наличие самосвала.

В то же время есть много других элементов, которые необходимо учитывать и создавать в зависимости от их собственных потребностей и желаний. Например, не все согласятся сделать шарнирный шарнир своими руками, но многие смогут недорого купить на металлолом. В чертежи при необходимости вносят коррективы и детальный рисунок. Создание чертежа — процесс непростой, но после него можно укомплектовать и правильно перечислить необходимые запчасти и инструменты.

Перед покупкой материалов и созданием чертежей нужно осмотреть имеющиеся детали, так как любые металлические изделия могут пригодиться для создания конструкции или дополнительных элементов.

Разработка легкой тележки

Тележка грузоподъемностью до 350 кг подходит для любого типа мотоблоков, а тележка большей грузоподъемности потребует разработки дополнительных тормозов, так как использовать ее будет небезопасно (можно использовать как эвакуатор).Чтобы сделать легкий прицеп своими руками, габаритные чертежи легко найти в Интернете. Их необходимо доработать под свои нужды, в зависимости от наличия заготовок и требований.

Грузоподъемность будет зависеть от выбора габаритов и габаритов самого кузова. Для этого можно использовать размеры производителей, а разработку чертежа рекомендуется проводить поэтапно:

Общий вид с габаритами всех агрегатов, таких как кузов, рама, колеса и шасси.
Детальный вид рамы, изготовленной из трубы квадратного или круглого сечения, сваренной вместе.
Кузов и его устройство. Корпус может быть как из доски, так и из металла.
Рекомендуется усилить шасси несколькими ребрами жесткости, так как основная нагрузка будет передаваться на него через узел вертлюга и дышло.
Поворотный блок — сложный элемент, требующий особого внимания.

В зависимости от выбора материала для изготовления и усиления некоторых секций конструкции применение мотоблока может быть с разными нагрузками.

Детали изготовления и материалы

Для изготовления прицепного устройства потребуется:

После подготовки необходимых деталей и инструментов можно приступать к работе, но очень важно перед работой очистить металл от ржавчины с помощью болгарки и преобразователя.

Рама прицепа

Самый лучший вариант для создания каркаса, здесь будут разрезаны круглые и квадратные трубы, а также углы. Конструкция подходит для эксплуатации на неровных дорогах.Каркас может быть выполнен с использованием подшипников и нескольких труб. Также необходимо установить колеса. Стальной стержень диаметром 30 мм и более и длиной 1080 мм подходит для создания оси, на которую будут устанавливаться колеса. Этот стержень приваривается к стойкам петель и каркаса.

Проехал тележку мотоблока

Конструкция создается из надежно сваренных деталей. Основная нагрузка создается на поворотный и сцепной механизмы, поэтому конструкцию необходимо армировать металлическими деталями методом сварки.Для изготовления несущей нужно приварить опорные уголки, косынки с продольными петлями и стержнями корпуса.

Самодельный корпус прибора

Кузов самодельной тачки может быть изготовлен из подходящего металла или доски сечением 20 мм. При изготовлении из досок обязательно укреплять конструкцию. металлические уголки … Кузов необходимо соединить с каркасом в нескольких точках с помощью удерживающих деталей. Центр тяжести одноосной тележки не должен пересекать ось колеса.

При создании конструкции самосвального кузова необходимо в середине рамы установить оси для откидного устройства. При этом важно установить их соосно и точно сориентировать, так как при неправильной установке подъем кузова может затрудняться заклиниванием. Втулки оси привариваются через усиливающую пластину толщиной около 5 мм. Сцепка, являющаяся основой рамы, тоже оснащена такими усилителями. Обычные петли, часто используемые при строительстве распашных ворот и калиток, могут использоваться как втулки и оси, но с диаметром, который выдержит вес груза.После окончания сварки нужно проверить люфт. Эта конструкция не является разборной, поэтому ось необходимо устанавливать с первого раза, чтобы предотвратить переработку.

Присоединение мотоблока к тележке

Для подсоединения прицепа к трактору необходимо сделать консоль. Верхняя часть опоры может быть аналогична контуру ручек культиватора, так как ее необходимо крепить к консоли навесного типа. В месте крепления между подшипниками необходимо нанести смазку и накрыть пылезащитный чехол.При большой нагрузке на прицеп во время эксплуатации рекомендуется изготавливать подвижное сцепное устройство. Соединительное устройство устройства установлено в цилиндрическом корпусе продольного шарнира и вся конструкция фиксируется кольцом.

Для изготовления муфты потребуется:

Такая конструкция облегчает управление мотоблоком на неровном дорожном покрытии.

Выбор колес для прицепа

Многие мастера, занимающиеся изготовлением прицепов, оставляют отзывы на сайтах, где можно порекомендовать установку покрышек от коляски вместе с комплектом центральных деталей.Однако в этом случае необходимо отшлифовать ось оси так, чтобы ее размеры совпадали с поперечными сечениями подшипников ступицы.

Для шлифования и создания центральной колесной базы идеально подходит круг диаметром 3 см. Центральный вал, продольные стыки и угловые опоры соединяются сваркой. Если выбраны другие параметры колесной пары , вы можете выполнить следующие операции:

Прикрепите уголок к поперечной части каркаса или приварите кусок трубы.
Просверлите отверстие в нижней части уголка или трубы для крепления фитинга и оси колеса.

Работа с днищем прицепа

Для прочного днища лучше всего использовать металлические листы толщиной от 2 до 3 мм. Также можно использовать и обрезную доску, но дно будет менее прочным.

На завершающем этапе необходимо в обязательном порядке закрепить водительское сиденье и проверить установку колес. Для большего удобства необходимо сварить подножку, чтобы ступни не оставались в воздухе.Для улучшения внешнего вида прицеп можно чистить и красить.

Сборка конструкции должна производиться на ровной поверхности. Выбирая профиль примерно 40-50 мм, не обязательно укреплять конструкцию косынками. При обычных и ровных швах конструкция получится достаточно жесткой, поэтому при отсутствии сварочных навыков лучше привлечь опытного человека. После окраски устройства специальной краской все детали будут защищены от коррозии, а тележка прослужит дольше.При создании складной конструкции необходимо приварить замок и использовать стальной штифт с шплинтом.

Картофель с приводом от лошади. Часть 1 — Дневник мелкого фермера

Fjordworks: Картофель на лошади

Стивен Лесли при технической помощи Керри Гоуолт, оба из Cedar Mountain Farm в совместном жилом доме Cobb Hill в Хартленде, штат Вирджиния.

ЧАСТЬ ПЕРВАЯ

Введение

Это рассказ о том, как одна ферма вложила больше лошадиных сил в посадку, выращивание и сбор урожая картофеля.С тех пор, как мы начали заниматься сельским хозяйством в 1994 году, одной из наших основных целей было преобразование нашей фермы на использование живой лошадиных сил там, где это возможно. Это означало замену механизированных инструментов, таких как тракторы и мотокультиваторы, и выяснение того, как сократить человеческий труд по мере того, как мы увеличиваем трудоспособность наших рабочих лошадей. В первый год, прошедший от учеников до управления собственным огородом, мы наняли двух хафлингерских лошадей в меру наших способностей. На картофельном участке площадью 1/2 акра Хафлингеры помогли подготовить почву для посадки, вытащив зубчатую борону с колосами, а позже каждый по очереди тянул за окучиванием один средний орудие, запряженное лошадьми, для окучивания урожая.Этот относительный ранний успех использования лошадиных сил вдохновил нас на поиски 100% лошадиных сил и человеческих ресурсов для управления нашим огородом. Это оказался долгий путь со множеством волнующих прыжков вперед и некоторыми устрашающими неудачами. Показательный пример — эволюция нашего метода выращивания картофеля (работа над которой еще продолжается).

Картофель — выдающийся представитель семейства пасленовых (Solanaceae). Единственная съедобная часть растения — крахмалистый питательный клубень. Картофель впервые был выращен в районе Анд около 7-10 тысяч лет назад, где он стал основным продуктом питания Империи инков.В настоящее время это основной продукт питания в Северной и Южной Америке, Европе и, во все большей степени, в Азии, при этом почти 1/3 годового урожая в мире выращивается в Китае и Индии. Листья, побеги, цветы и ягоды картофеля содержат ядовитые алкалоиды, которые могут вызвать серьезное отравление и даже смерть при употреблении в достаточном количестве — но пока клубни не подвергаются воздействию прямых солнечных лучей (зеленеют), они содержат незначительное количество эти токсины. В Андах были выведены сотни региональных разновидностей.Когда картофель был завезен в Европу, было введено относительно ограниченное количество сортов. Картофель быстро стал важной культурой и был частично ответственен за ускоренный демографический бум, который произошел в Европе в период с 1700 по 1900 годы (хотя это может быть не идеально, комбинированная диета из картофеля и коровьего молока содержит достаточно белка, крахмала, витаминов и минералов для поддерживать здорового человека). Однако ограниченное количество первоначально введенных сортов сделало урожай уязвимым для болезней, особенно грибков, таких как фитофтороз, который был якобы причиной ужасных голодных лет в Ирландии, начавшихся с почти полного неурожая в 1845 году.⁽¹⁾

Плуг одинарный (дубовая балка заменена на стальную трубчатую)

Посадка картофеля одинарным плугом

Большинство, если не все, коммерческие производители покупают семенной картофель для выращивания своего урожая. Семенной картофель был выращен, чтобы гарантировать, что ваш урожай будет свободен от болезней (и будет более устойчивым к болезням) с самого начала. В других частях света фермеры по-прежнему сохраняют свой семенной картофель с преимуществом выведения адаптированных к региону сортов.Домашние садоводы и некоторые коммерческие производители разрезают свои семена на части (с двумя или тремя «глазками» — ростками на штуку) и вылечивают их, разложив на брезенте или на полу сарая за 24 часа до посадки. Мы пришли к выводу, что посадка неразрезанного картофеля экономична и эффективна по времени. Мы чувствуем, что растения получают лучший старт с дополнительным зарядом энергии от целого семени. В нашем годовом севообороте картофель следует за луком. Лук обычно собирают к середине-концу августа, что дает нам достаточно времени, чтобы создать промежуточный урожай овса или ржи на том месте, которое станет картофельной почвой.Весной мы проведем здесь умеренно глубокую вспашку, чтобы почва стала рыхлой для окучивания, а затем после дискового внесения засыпаем готовым компостом из расчета 9-10 т / акр (реально в этом сезоне поле было разложено. с такой скоростью осенью и весной в общей сложности 18-20 тонн / акр — мы применили эту норму, потому что у нас было очень много дождя — 9 дюймов от урагана Айрин за 24 часа 29 августа, за которым последовал очень влажная осень — что мы были обеспокоены чрезмерным вымыванием питательных веществ из наших высокопористых почв).Затем поле снова расчистили, боронили пружинным зубом и выровняли гибкой бороной.

Для умеренно глубокой вспашки мы подсоединяем фьорды к шагающему плугу Pioneer с диагональю 14 дюймов. Для обкатки мы используем 6-дюймовый диск одинарного действия, тянущийся за передней тележкой, а для боронования мы также тянем за тележкой одну секцию с пружинными зубьями на 3 дюйма и гибкую борону на 5 футов. Для доставки компоста мы используем одноосный разбрасыватель John Deere серии «H» (опять же, прицепленный к передней тележке) вместимостью около 60 бушелей.

Борона с пружинными зубьями тянущая с базовой тележкой.

На этом этапе участок готов к разметке рядами. Хотя в целом наши пропашные культуры сажают на 32 дюйма, мы сажаем картофель на 36 дюймов, учитывая колесную базу нашего экскаватора. Основная рекомендация по размещению картофеля — 18 дюймов между рядами и 18 дюймов между растениями в ряду. При междурядье 36 дюймов мы уменьшаем расстояние между растениями в ряду до одного фута. Мы привыкли размечать ряды вручную — используя катушку Галлахера и многопроволочную проволоку, чтобы создать направляющую для первого прямого ряда, за которым следует трехзубый маркер, вытащенный человеком, чтобы проследить ряды.Этот метод обеспечивал равномерные ряды, но был довольно трудоемким для человека, на выполнение которого у одного человека уходил по крайней мере один час. В этом году мы разработали систему для разметки рядов с лошадьми с помощью панели инструментов, установленной на ручном переходнике трехточечной навески на передней тележке. Панель инструментов установлена с двумя стойками в качестве маркеров и третьим «рычагом стрелы» сбоку от ближайшей лошади, чтобы проследить след, по которому она должна следовать для разметки последовательных рядов. С помощью этого метода бригадой можно разметить ряды на участке площадью 1/4 акра примерно за полчаса.Часто весной во время больших усилий по засеиванию или пересадке посевов целесообразно разметить две или более секции одновременно, что значительно повысит эффективность маркера, запряженного лошадьми.

Дисковые окучники во время работы на картофельных грядках на ферме Орчард-Хилл, фото любезно предоставлено Кеном Лэнгом

После того, как ряды размечены, следующим шагом будет создание посадочных борозд. Около восемнадцати лет назад мы приобрели старинный одинарный плуг для лошадей с 10-дюймовым днищем, который был как раз подходящим размером для наших небольших упряжных лошадей.Он проштампован как Hillsdale No. 19 из литейного завода, который когда-то существовал в округе Колумбия, штат Нью-Йорк. Одинарный плуг, запряженный лошадьми, по-прежнему является приемлемым вариантом для вспашки небольших площадей. Одинарный плуг также может найти применение на ферме для обработки почвы в ограниченном пространстве, например, внутри домика или рядом с его внешними стенами, а также рядом с ограждением, многолетними насаждениями и т. Д. Тяжелая упряжная лошадь может тянуть за собой 12-дюймовое дно. пахать и обрабатывать небольшой и средний огород (1-5 акров).Большинство плугов, специально разработанных для одиночной лошади, имеют нижний диапазон 8-10 дюймов. Балка плуга центрирована над лемехом немного больше, чем у бригадного плуга (на многих одиночных плугах это регулируемый фактор, который влияет на ширину борозды). Одиночная лошадь будет ходить по не вспаханной земле прямо перед плугом. Наша самая старая кобыла работает как на одиночной лошади, так и на прогулочном плуге в упряжке. Есть некоторая ирония в том, чтобы дрессировать лошадь, которая привыкла ходить по борозде, выходить и идти впереди плуга, но хорошая рабочая лошадь будет обладать умственной ловкостью, чтобы справиться с переключением.Я всегда в глубине души помню, что если одна из наших лошадей временно окажется в стороне из-за хромоты или болезни, я все равно смогу выбраться и немного вспахать этим единственным плугом, вместо того, чтобы прибегать к трактору.

At Meeting Place Farm, окучивание картофеля для борьбы с сорняками, фото любезно предоставлено Тони МакКуэйлом

Изначально мы использовали этот плуг с бригадой, когда работали с молодыми лошадьми, для которых наш 14-дюймовый донный плуг представлял слишком большие трудности. Как только они смогли перейти на более крупный плуг, мы прибегли к использованию одиночного плуга для создания борозд для посадки картофеля.Для этого мы заранее размечаем ряды на расстоянии 36 дюймов. Мы нанимаем нашу старую устойчивую кобылу, чтобы тянуть плуг, причем один человек ведет машину, а другой держит руки на плуге. Таким образом, мы можем создать прямую борозду постоянной глубины (около 5 дюймов), идеально подходящую для посадки почв.

Другие распространенные варианты создания борозды на конных фермах включают использование бороздок. Такое навесное оборудование может быть сконструировано по индивидуальному заказу путем оснащения культиватора центральной стойкой (как впервые продемонстрировали Энн и Эрик Норделл) или с помощью адаптера трехточечной сцепки на передней тележке с насадкой для бороздок.I&J Mfg. Делает трехточечную сцепку (с ручным или гидравлическим подъемом), которая устанавливается на собственную переднюю тележку или на базовую переднюю тележку Pioneer, и у них есть бороздоупорное приспособление для использования с этой сцепкой (наряду с множеством других инструментов для обработки почвы. ). Новый универсальный держатель для инструментов Homesteader от Pioneer Equipment также имеет возможность установки бороздоупоров с центральным креплением (обе эти комплектации инструментального суппорта также имеют варианты среднего косилочного плуга / картофельного плуга и дискового окучника / окучника, которые можно использовать при выращивании картофеля).Потенциальным преимуществом всех этих систем перед нашим методом с одним плугом была бы возможность разметки рядов и создания посевной борозды за один проход. Еще один вариант — установить заднюю центральную стойку прохода за культиватором с помощью лопатки для обработки борозд.

Приспособление для многоразовой обработки почвы Homesteader, фото любезно предоставлено Pioneer Equipment Co.

Когда приходит время фактически погрузить семенной картофель в землю, картофелесажалку можно использовать на большом огороде.Картофельные сеялки с наземным приводом обычно использовались на конных фермах прошлого, и эти машины часто можно найти в хорошем рабочем состоянии (Иссак Гувер, изобретатель картофелекопалки, обсуждаемой во второй части этой статьи, также спроектировал и произвел первый однорядный картофель сеялки в 1915 году — сеялки для картофеля с наземным приводом все еще производятся, но, насколько мне известно, это все машины с трехточечной навеской вместо оригинальной модели для верховой езды). Картофельная сеялка с приводом от земли собирает семена из бункера, открывает борозду, засыпает семена на желаемом расстоянии и покрывает все на одинаковую глубину.Выбор сеялки, вероятно, будет зависеть от ее масштаба. Но, вообще говоря, это плюс как с точки зрения экономики фермы, так и с точки зрения поддержания лошадей в хорошей форме в любое время, когда их можно эффективно подключить к орудию для выполнения задачи в поле, которая в противном случае была бы выполнена человеческим трудом. Наряду с землекопом изобретение картофелесажалки сделало выращивание картофеля гораздо более прибыльным делом, значительно снизив затраты человека на производство.

Приставка для бороздок с центральной установкой на ферме Natural Roots

Картофель считается растением «прохладного сезона», поскольку его рост прекращается, если температура почвы превышает 80 градусов. Мы стараемся рассчитать время посадки картофеля так, чтобы к тому времени, когда растения вырастут из земли, мы миновали риск сильных морозов (20 мая в нашем регионе). Картофельная листва выдерживает легкий мороз, но сильный мороз или заморозки действительно отбросят ее назад. В Южном Вермонте (зона 4) ранний срок посадки картофеля — с конца апреля до первой недели мая.Мы также обнаружили, что ранняя посадка картофеля использует более высокую влажность почвы в весенний сезон и помогает немного ускорить появление колорадского жука. Этот жук является аборигеном Колорадо, где он питался Буффало Бором, дальним родственником картофеля. С того момента, как в 1859 году на эту территорию пришли европейские поселенцы, жуки начали свой собственный неумолимый миграционный путь на восток; куда угодно будет расти картофель. Единственное, что мы обнаружили, что CPB любит больше, чем картофель, — это баклажаны, которые мы выращиваем под плавающим покрытием ряда до тех пор, пока растения не достигнут стадии цветения и требуют внимания пчел (некоторые производители помещают ряд баклажанов рядом с картофелем в качестве « ловушка »урожая).В плохие годы мы видели, как жуки переходили на помидоры после того, как опустошили картофельные поля. Взрослые жуки зимуют в почве и растительном детрите, а затем выползают в поисках кормовых угодий (суровая зима значительно сократит их численность). Даже в огороде после годового севооборота недавно появившиеся CPB не занимают много времени, чтобы найти следующую грядку для картофеля. Эти перезимовавшие взрослые особи не представляют особых проблем с пережевыванием листьев, их основная цель — совокупление и откладывание яиц (яркие желто-оранжевые скопления на нижней стороне листьев).Настоящую угрозу для вашего урожая представляет именно ювенильная «личинка» жука. Если в остальном растения хорошо растут, они могут выдержать около 30% дефолиации, но все, что сверх этого, отрицательно скажется на урожайности. Если ваш картофельный грядок невелик, разумной первой линией защиты будет ежедневное уничтожение первой волны взрослых жуков руками.

В настоящее время выкладываем картошку вручную. В рамках программы «С фермы в школу» наша ферма принимает учеников 3-х классов из местной начальной школы, и мы обнаружили, что посадка картофеля — это успешное занятие, которым их можно заинтересовать (см. Статью «С фермы в школу» в SFJ, осень 2011).Дети разбиты на пары, у них есть ведро с почвой и мерная палка. Под небольшим присмотром взрослых дети этого возраста готовы и могут справиться с этой задачей. Затем покрываем картофель садовыми граблями. Если бы мы не использовали посадку картофеля как «обучающую возможность», мы могли бы использовать наш единственный конный плуг, чтобы покрыть картофель, спускаясь в обратном направлении вдоль посадочных борозд.

Фьорды на культиваторе, дисковые окучники за работой.

Возделывание и окучивание

Через несколько дней после того, как мы посадили картофель в этом сезоне (2012 г.), мы получили хороший весенний ливневый дождь, а на следующий день, когда солнце пробилось сквозь облака, участок картофеля был покрыт тонким зеленым ковром из недавно проросших сорняков.Раньше мы боролись с этим видом раннего цветения, проходя через грядку с помощью культиватора для лошадей. Во время посадки мы помещали маркеры вверху и внизу каждого ряда, чтобы мы могли перемещаться по траектории ряда, не опасаясь откопать только что посаженные побеги. Мотокультиватор бросит немного земли в засеянный ряд, чтобы покрыть крошечные сорняки, но некоторые сорняки все же выживают в ряду с этим методом, и их нужно вычищать вручную, как только картофель начал всходить.В этом году мы решили попробовать «слепое выращивание» для более тщательного уничтожения сорняков. Мы прицепили бригаду к одной секции гибкой (пастбищной) бороны по всей площади. Сорняки были на стадии «белой нити», и борона отлично справилась с их выкорчевыванием. Копыта лошади выбили из земли около двух дюжин семенного картофеля. После этого мы вернулись и снова посадили их — небольшая плата за то, чтобы в дальнейшем отказаться от ручной лотыги. Другой вариант слепой культивации — это установка Lely Weeder (культиватора) на переднюю тележку с трехточечной навеской (есть некоторые садовники с приводом от лошади, которые адаптировали культиваторы для верховой езды, чтобы использовать Lely Weeder в качестве навесного оборудования).⁽²⁾

Когда картофель поднялся, но до того, как он стал достаточно большим, чтобы выдержать окучивание, мы дважды прошли через секцию с помощью культиватора, оснащенного стандартными лопатками диаметром 1 3/4 дюйма, чтобы не допустить сорняков (дважды за 10-дневный период. ). Лопаты культиватора будут сбрасывать больше грязи на ряды, но этого недостаточно, чтобы окучить картофель или засыпать все прорастающие сорняки. К этому моменту тропинки были чистыми, но молодые растения картофеля начали расти.Кроме того, вероятно, потому, что у нас была особенно мягкая зима, колорадские жуки уже присутствовали и взялись за дело. У нас не было много времени на сбор жуков вручную, но мы начали каждый день искать 1-й урожай личинок жуков, потому что именно на личиночной стадии CPB наиболее восприимчивы к органическим пестицидам. После появления молоди мы распыляем спинозад (органически приемлемый пестицид, который, как Bt., Должен попадать в организм целевого насекомого) на листву с помощью ранцевого опрыскивателя.⁽³⁾

Штанговый опрыскиватель на ферме Natural Roots

Другой вариант опрыскивания, используемый на некоторых современных конных фермах, — это использование штангового опрыскивателя. При органической или экологической работе штанговый опрыскиватель можно использовать для внесения допустимых растворимых пестицидов на различные культуры, такие как Dipel on Brassica (B.t. контроль для петлителей) и Pyganic для блох и огуречных жуков и других вредителей (пиретрум). Кроме того, штанговый опрыскиватель очень полезен для внесения растворимых удобрений в почву и внекорневых удобрений для листовых культур (и для «препаратов» на биодинамических фермах).Это инструмент, который включен в наш (длинный) список пожеланий по оборудованию, однако для применения таких средств борьбы с вредителями, как пиретрум (который является «убийцей одеял»), мы предпочитаем очень специфическое применение пораженным растениям, которые могут быть сделано с помощью ранцевого опрыскивателя, потому что мы считаем, что он будет меньше воздействовать на полезных насекомых. Опять же, этот выбор будет зависеть от масштаба вашей операции: опрыскивание 1/4 акра картофеля с помощью ранцевого опрыскивателя — хороший час для тренировки, но опрыскивание 5 акров картофеля этим методом станет рутинной работой на весь день.

Окучивание картофеля служит сразу нескольким целям. Так же, как и его дальний родственник, помидор, на стебле картофельной «лозы» будет расти больше столонов, когда он будет закопан, потенциально увеличивая урожай клубней. Как уже упоминалось, при своевременном окучивании крошечные сорняки зарываются на пути ряда, и часто к концу 2-го или 3-го окучивания растения покрывают достаточную листву, чтобы затенять новые сорняки, прорастающие в ряду. Окучивание также создаст потенциальный банк почвенной влаги для клубней, но, что, возможно, наиболее важно, он защитит плечи развивающихся клубней от эффекта «озеленения», возникающего при воздействии солнечного света.В домашнем саду окучивание можно также выполнить, применив такой мульчирующий материал, как солома, отходы сена или листья.

Стивен с разбрасывателем John Deere Model H.

Мы ежегодно выделяем картофелю одну секцию в нашем севообороте огорода. Секции в нашем саду составляют примерно 1/4 акра (60х200 футов — хотя они различаются по длине и ширине, поскольку наш сад имеет форму клина, а не прямоугольника). Картофельный участок такого размера может быть очень эффективно окучен окучником, запряженным одной лошадью (также известный как средний плуг или картофельный плуг).Этот инструмент состоит из двух противоположных ламелей, соединенных на конце, чтобы создать большую гусиную лапку, установленную под балкой с вилкой для одного дерева, и с ручками, идентичными тем, которые используются при прогулке за культиватором. Один из них мы взяли в аренду на сезон, и мы сочли его отличным инструментом для выращивания и окучивания почв. Но после того, как нам пришлось вернуть именно этот инструмент, мы тщетно искали замену. Тем временем мы прибегали к использованию больших ручных мотыг, чтобы окучивать почву.Увидев фотографию в SFJ, на которой некоторые фермеры-коневоды из Пенсильвании окучивают картофель с помощью верхового культиватора, оснащенного дисковыми окучниками, мы решили попробовать пойти по этому пути.

Нам посчастливилось недавно приобрести второй культиватор McCormick-Deering у соседа, который занимается утилизацией металлолома. Он дал нам культиватор за 50 долларов. Его части замерзли, а главный рычаг погнулся, но после небольшого нагрева, тщательной выпрямления и большого количества проникающего масла мы привели его в нормальное рабочее состояние.Как и многие другие винтажные HD-устройства, последние годы эксплуатации эта машина была настроена на укороченный язычок, который можно было тянуть за трактором. Обычно мы покупаем новые язычки для наших орудий, но на этот раз мы взяли на себя задачу вылепить один из молодого ясеневого шеста, вырезанного на нашей земле. Отрезаем шест до нужной длины и даем ему застыть в течение 6 месяцев. Затем я обработал основную форму цепной пилой и немного поработал над ней с помощью ручного электрорубанка.

Переноска планки инструментов / маркера ряда

Для окучивания картофеля мы установили восстановленный культиваторный комплект с дисковыми окучниками.Мы заказали диски у специалиста по HD-оборудованию Леона М. Брубейкера. Мы заказали их немного в конце весеннего сезона, и я успел установить культиватор всего за несколько дней до того, как нам нужно было войти и провести первое окучивание (растения высотой 6-10 дюймов), после чего я обнаружил, что круглые стержни дисков были немного больше в диаметре для кронштейнов на нашей модели Маккормика-Диринга. В идеале я бы отдал их другому соседу, который является машинистом и мог бы повернуть хвостовики на токарном станке, но из-за того, что времени было мало, я отложил этот вариант, поместил хвостовики в тиски и снял их с руки. магазин шлифовальной машины.Это была некрасивая работа, но она сработала.

Как упоминалось выше, большинство культур в нашем саду высаживаются с междурядьями 32 дюйма, но картофель высаживают рядами на расстоянии 36 дюймов друг от друга, чтобы вместить наш экскаватор (с колесной базой 36 дюймов). Я установил культиватор для окучивания на колесную базу 46 дюймов, что казалось необходимым из-за того, насколько широкой мне нужно было установить диски для 2-го и 3-го окучивания (если бы колесная база была более узкой, диски поцарапали бы колеса — для 1-го при окучивании хвостовики дисков устанавливались на расстоянии 24 дюйма друг от друга, при 2-м и 3-м окучивании мы выдвигали их на ширину 32 дюйма).Мы установили стойки в кронштейны, и я взял команду на первый заезд с окучниками.

Окучание картофеля

Когда мы полагались на нашу бригаду фермы и добровольцев, вооруженных мотыгами для окучивания наших почв, окучивание 1/4 акра картофеля вручную всегда было довольно сложной задачей — для 6-7 человек требовалось целое утро, а мы обычно Так попала только в одно холм. Теперь, когда растения были на высоте 6-10 дюймов, мы использовали дисковые насадки. С дисковыми окучниками, установленными на культиваторе, на всю операцию у одного человека и бригады ушло около 30 минут (не считая сцепки, ремня безопасности и их обратного хода), а диски проделали огромную работу по складыванию грязи в однородные холмы вдоль каждого ряда.В этот момент картофель был заправлен глубоко, и на грядке не было видно никаких сорняков.

КОНЕЦ ПЕРВОЙ ЧАСТИ

Соединение бригад культиватора, крупный план дискового окучника.

Конечные примечания
(1) Полную и увлекательную историю всех важных продуктов питания и лекарств, производимых коренными американцами, см. В книге Джека Уэтерфорда «Дарители индейцев — как американские индейцы изменили наш мир», 1988 Ballantine Books.
(2) См. Стр. 40 SFJ Осень 2006 г. — «Проблема с оборудованием»
(3) Мы использовали одобренный OMRI B.т. продукт (bacillus thuringiensis-var. San Diego) для борьбы с CPB, но по какой-то загадочной причине он исчез с рынка. Похоже, что нет никакого смысла в том, что B.t. больше нет. продукты для борьбы с картофельным жуком, органические или обычные, поскольку кажется, что они будут иметь большой рынок. Я подумал, может быть, это как-то связано с тем, что Monsanto сращивает B.t. гена в обычный семенной фонд и заставляя CPB создавать резистентность, но после дальнейшего расследования я узнал, что картофель New Leaf (с трансгенным Bt) был снят с продажи в 2001 году.В начале последнего десятилетия было несколько лет назад, когда Б. был запрещен для использования на органическом картофеле, но только потому, что носители в коммерческих смесях содержали нефтепродукты (что, как мы, фермеры-коневоды, сочли иронией), поскольку мы не ездили на тракторах, потребляющих дизельное топливо, по нашему полю, но мы не могли распылить несколько унций разбавленного бензовозы по нашему картофелю и иметь сертификат органического происхождения).
