Как сделать токарный станок своими руками: Самодельный токарный станок по металлу своими руками

Самодельный токарный станок по металлу своими руками

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Токарный станок нужен для изготовления и обработки металлических деталей. Профессиональное оборудование стоит довольно дорого, поэтому в целях экономии можно изготовить самодельный токарный станок по металлу своими руками. Сделать это можно несколькими способами, а чертежи подобного изделия легко находятся в интернете. Использовать для изготовления можно подручные материалы, размер же станка может быть любым.

Профессиональный токарный станок имеет высокую стоимость, поэтому имеет смысл изготовить подобное устройство самостоятельно

Составляющие мини-токарного станка по металлу своими руками

Любой самодельный токарный станок состоит из следующих элементов:

• привод – основная часть механизма, которая отвечает за его мощность. Выбор привода необходимой мощности является одной из самых сложных задач. В небольших токарных станках по металлу своими руками можно использовать привод от обычной стиральной машины или дрели. Обычно, мощность этого элемента начинается от 200 Вт, а количество оборотов в минуту – от 1500;
• станина – несущая рама конструкции, которая может быть изготовлена из деревянных брусков или стального уголка. Станина должна характеризоваться высокой прочностью, иначе вся конструкция может развалиться от вибраций во время работы;

Проекция и основные узлы токарного станка по металлу

• задняя бабка – изготавливается из стальной пластины и привариваемого к ней стального уголка. Пластина упирается в направляющие станины, а основным назначением задней бабки токарного станка своими руками является фиксация металлической детали при обработке;
• передняя бабка – часть, аналогичная задней бабке, но устанавливающаяся на подвижной раме;
• ведущий и ведомый центры;
• суппорт – упорный механизм для рабочей части.

Вращательный момент от двигателя к рабочей части станка может передаваться несколькими способами. Кто-то предпочитает напрямую устанавливать рабочую часть на вал двигателя – это экономит место и позволяет сэкономить на запчастях. Если же такой вариант невозможен, крутящий момент можно передавать при помощи фрикционной, ременной или цепной передачи. У каждого из этих вариантов есть свои преимущества и недостатки.

Ременная передача для электродвигателя является самой дешевой и характеризуется достаточно высоким уровнем надежности. Для ее изготовления можно использовать ремень для электродвигателя, снятый с любого другого механизма. Недостаток ременной передачи состоит в том, что со временем ремень может стираться и его придется менять тем чаще, чем интенсивнее вы работаете со станком.

Устройство передней и задней бабки токарного станка. Передняя бабка (слева): 1 — ремень клинообразный; 2 — шкив двухступенчатый; 3 — шпиндель; 4 — подшипник шариковый. Задняя бабка (справа): 1 — корпус; 2 — центр; 3, 6 — рукоятки; 4 — пиноль; 5, 12, 14 — винты; 7 — маховик; 8 — тяга; 9, 10 — рычаги; 13 — гайка

Цепная передача стоит дороже и занимает больше места, но и прослужит значительно дольше, чем ременная. Фрикционная передача имеет промежуточные характеристики между ременной и цепной.

Полезный совет! При сборке токарного станка выбирайте тот тип передачи, который лучше всего будет соответствовать поставленным задачам. Например, для мини-токарного станка своими руками лучше подойдет установка рабочей части непосредственно на вал.

Суппорт токарного станка своими руками: чертежи, как сделать из подручных материалов

Суппорт является одной из самых важных частей самодельного токарного станка – от него зависит качество будущей детали, а также количество времени и сил, которые вы потратите на ее изготовление. Эта часть располагается на специальных салазках, которые перемещаются по направляющим, расположенным на станине. Суппорт может двигаться в трех направлениях:

• продольное – рабочая часть станка двигается вдоль заготовки. Продольное движение используется для вытачивания резьбы в детали или для снятия слоя материала с поверхности металлической заготовки;

Токарный станок по металлу, созданный своими руками

• поперечное – движение перпендикулярно оси заготовки. Используется для вытачивания углублений и отверстий;
• наклонное – движение под разными углами для вытачивания углублений на поверхности заготовки.

При изготовлении суппорта токарного станка своими руками стоит учитывать тот момент, что данная часть подвержена износу в результате возникающих во время работы вибраций. Из-за них крепления расшатываются, возникает люфт, все это влияет на качество изготавливаемой детали. Для того чтобы избежать таких неполадок, суппорт необходимо регулярно подстраивать и регулировать.

Регулировка самодельного суппорта для токарного станка своими руками осуществляется по зазорам, люфту и сальникам. Регулировка зазоров нужна в том случае, когда износился винт, отвечающий за перемещение части в продольной и поперечной плоскостях. В результате трения суппорт начинает расшатываться при нагрузках, что значительно снижает точность изготовления детали. Устранить зазоры можно путем вставки клиньев между направляющими и кареткой. Люфт детали устраняется при помощи закрепляющего винта.

Если же в вашем станке износились сальники, их следует тщательно промыть и пропитать свежим машинным маслом. В случае критического износа сальники лучше полностью заменить на новые.

Устройство суппорта: 1 — каретка суппорта; 2 — ходовой винт; 3 — поперечные салазки суппорта; 4 — поворотная часть суппорта; 5 — направляющие поворотной части; 6 — резцедержатель; 7 — винт для закрепления резцедержателя; 8 — винты для закрепления резцов; 9 — рукоятка для поворота резцедержателя; 10 — гайки; 11 — верхняя часть суппорта; 12 — поперечные направляющие каретки; 13 — рукоятка для перемещения верхней части суппорта; 14 — рукоятка для перемещения поперечных салазок; 15 — рукоятка для включения подачи суппорта от ходового винта; 16 — маховичок для продольного перемещения суппорта; 17 — фартук

Самодельный токарный станок по металлу своими руками: порядок сборки

Сборка механизма выполняется в следующем порядке:

1. Из металлических балок и швеллеров собирается рама станка. Если вы собираетесь работать с большими деталями, то и материалы для сборки рамы нужно использовать с расчетом на большую нагрузку. К примеру, если планируется работать с металлическими заготовками длиной свыше 50 мм, толщина материалов для рамы должна начинаться от 3 мм для уголков и от 30 мм – для стержней.
2. На швеллеры устанавливаются продольные валы с направляющими. Валы могут быть приварены при помощи сварки или закреплены болтами.
3. Изготавливается передняя бабка. Для изготовления передней бабки токарного станка своими руками используется гидравлический цилиндр с толщиной стенок от 6 мм. В цилиндр необходимо запрессовать два подшипника.
4. Прокладывается вал. Для этого используются подшипники с большим внутренним диаметром.
5. В гидравлический цилиндр заливается смазывающая жидкость.
6. Устанавливается шкив и суппорт с направляющими.
7. Монтируется электропривод.

Кроме того, по чертежам токарного станка по металлу своими руками видно, что для повышения устойчивости резцового механизма изготавливается подручник, а на нижней части конструкции закрепляется тонкая полоса металла. Последняя служит для защиты рабочей части станка от деформации в процессе работы.

Устройство самодельного токарного станка для обработки металла: 1, 7 — швеллеры; 2 — ходовая труба; 3 — задняя бабка; 4 — поддон для сбора стружки; 5 — суппорт; 6 — ходовой винт; 8 — электрический двигатель; 9 — неподвижная передняя бабка; 10 — лампа в защитном колпаке-отражателе; 11 — сетчатый экран для защиты токаря от стружки; 12 — опора

Полезный совет! Токарный станок по металлу, собранный своими руками, может быть использован не только по прямому назначению, но и для шлифовки и полировки металлических деталей. Для этого к электрическому валу присоединяется шлифовальный круг.

Выбор электродвигателя для станка

Самой важной частью самодельного токарного станка по металлу, видео изготовления которого можно легко найти в интернете, является электромотор. Именно с его помощью осуществляется движение рабочей части станка. Соответственно, от мощности этого механизма зависит мощность всей конструкции.

Она выбирается в зависимости от размеров металлических заготовок, с которыми вы планируете работать.

Если вы планируете работать на станке с мелкими деталями, для этого вполне подойдет мотор с мощностью до 1 кВт. Его можно снять со старой швейной машинки или любого другого подобного электроприбора. Для работы с крупными запчастями вам понадобится двигатель с мощностью в 1,5-2 кВт.

При сборке по готовым чертежам самодельного токарного станка по металлу учитывайте, что все электрические части конструкции должны быть надежно изолированы. Если у вас нет необходимого опыта работы с электрическим оборудованием, лучше обратиться за помощью по подключению к специалисту. Так вы будете уверены в безопасности работы и надежности конструкции.

Асинхронный двигатель является оптимальным вариантом для самодельного токарного станка

Изготовление токарного станка из дрели своими руками

Если вы хотите сэкономить на запчастях и значительно упростить себе задачу по сборке самодельного токарного станка, в качестве привода можно использовать обычную электрическую дрель. У такого конструктивного решения есть ряд преимуществ:

1. Возможность быстрой сборки и разборки конструкции – дрель легко отсоединяется от станины и может быть использована по прямому назначению.
2. Простота переноса и транспортировки станка – хороший вариант, если вам приходится работать с металлическими заготовками в гараже и на улице.
3. Экономия – дрель выступает не только в качестве электродвигателя, но и избавляет от необходимости использовать передачу, а также позволяет использовать сменные насадки в качестве рабочего инструмента.

Конечно, есть и отрицательные стороны у токарного станка из дрели. Как сделать обработку с помощью данного инструмента крупных деталей возможной? Это практически неосуществимо, так как у дрели относительно небольшой крутящий момент и большое число оборотов. Конечно, можно повысить эти параметры, если все-таки установить ременную передачу и с ее помощью передавать вращающий момент от дрели на шпиндель, но это в значительной мере усложнит конструкцию, главным преимуществом которой является простота и компактность.

Схема устройства самодельного токарного станка на основе дрели: 1 — крепления к столу или верстаку; 2 — передняя опора; 3 — опора под заготовку; 4 — задняя опора

Изготовление самодельного настольного токарного станка по металлу на основе дрели имеет смысл в тех случаях, когда у вас нет необходимости в проведении масштабных работ, а вытачивать нужно только мелкие детали.

Для изготовления токарного станка по металлу на основе электродрели вам понадобятся те же детали, что и для обычной конструкции за исключением электродвигателя и передней бабки. Роль последней также выполняет дрель. Учитывая компактность конструкции, в качестве станины может использоваться обычный стол или верстак, на котором будут фиксироваться все составляющие станка. Сама дрель закрепляется в конструкции при помощи хомута и струбцины.

Полезный совет! Функциональность токарного станка на основе электродрели можно существенно расширить, если добавить к его конструкции различные насадки и дополнительные приспособления.

С помощью самодельного токарного станка можно не только вытачивать детали, но и наносить на вращающуюся заготовку краску, осуществлять намотку проволоки на трансформатор, делать на поверхности детали спиральные насечки и выполнять многие другие действия. Кроме того, если собрать для станка приставку-копир, то с ее помощью можно быстро и без особых усилий производить небольшие одинаковые детали.

Чертеж передней опоры, внутри которой закрепляется дрель

Особенности работы токарных станков по металлу своими руками, видео-инструкции как способ избежать ошибок

Как и у любого другого оборудования, у самодельных токарных станков есть свои особенности, которые необходимо учитывать при сборке и эксплуатации. К примеру, при работе с крупными деталями или при использовании мощного электродвигателя возникают сильные вибрации, которые могут привести к серьезным погрешностям при обработке детали. Чтобы избавиться от вибраций, ведущий и ведомый центры станка необходимо устанавливать на одной оси. А если планируется устанавливать только ведущий центр, к нему должен крепиться кулачковый механизм.

В настольных токарных станках своими руками по металлу не рекомендуется устанавливать коллекторный двигатель. Он склонен к самопроизвольному увеличению числа оборотов, что может привести к вылету детали. Это, в свою очередь, может привести к производственным травмам или порче имущества. Если же без установки коллекторного двигателя никак не обойтись, в комплекте с ним обязательно нужно устанавливать редуктор для понижения оборотов.

Идеальным вариантом двигателя для самодельного токарного станка является асинхронный. Он не увеличивает частоту оборотов во время работы, устойчив к большим нагрузкам и позволяет работать с металлическими заготовками с шириной до 100 мм.

Самое главное при работе на токарном станке — соблюдение техники безопасности

Правила установки и эксплуатации любого типа электродвигателя для токарного станка можно посмотреть в многочисленных видео-инструкциях в интернете. С их помощью вы не только избежите распространенных ошибок при сборке, но и сэкономите время и силы благодаря наглядности материала.

Техника безопасности при работе с самодельным токарным станком

При работе с конструкцией следует соблюдать определенные меры безопасности. Так, после сборки станка нужно осуществить проверку его работоспособности. Шпиндель должен вращаться легко и без задержек, передний и задний центры должны быть выровнены по общей оси. Центр симметрии вращающейся детали должен совпадать с осью ее вращения.

На любом видео токарного станка своими руками видно, что после монтажа электродвигателя он накрывается специальным кожухом. Последний служит не только для защиты оператора станка, но и для защиты самого мотора от попадания пыли, металлических частиц и грязи. Для станка, изготовленного на основе электродрели, такой кожух не нужен.

Полезный совет! Если вы планируете монтаж конструкции на основе мощного электродвигателя, то обязательно убедитесь в том, что для работы с ним хватает мощности вашей электросети. В домашних условиях лучше обойтись мотором от бытовой техники, который точно будет работать от напряжения в вашей розетке.

Пример токарного станка по металлу, собранного своими руками

Также следует придерживаться следующих правил безопасности:

1. Рабочий инструмент обязательно должен располагаться параллельно поверхности обрабатываемой заготовки. В противном случае он может соскочить, что приведет к поломке станка.
2. Если вы обрабатываете торцевые плоскости, деталь должна упираться в заднюю бабку. При этом очень важно соблюдать центровку, иначе вы рискуете получить бракованную деталь.
3. Для защиты глаз от металлических стружек и частиц можно соорудить специальный щиток или просто пользоваться защитными очками.
4. После работы конструкцию обязательно нужно чистить, удаляя металлические опилки и другие отходы производства. Внимательно следите за тем, чтобы мелкие части не попадали в электродвигатель.

Варианты модернизации самодельного токарного станка

Если вам нужен механизм, который сможет не только выполнять токарные работы, но и шлифовать, и красить заготовку, базовый станок можно легко модифицировать. Лучше всего делать это для конструкции на основе электродрели, так как заменить рабочую часть в ней проще всего.

Токарный станок может быть многофункциональным устройством в мастерской, с помощью которого можно выполнять различные работы, в том числе бытовые: заточку ножей, ножниц и пр.

Существует несколько популярных модификаций токарного станка по металлу. Как сделать конусообразное отверстие? Для этого к основанию необходимо прикрепить два напильника таким образом, чтобы они образовывали трапецию. После этого монтируется пружинный механизм, который обеспечивает подачу напильников вперед и под углом, что позволяет сверлить в детали конусообразные отверстия.

Кроме того, для работы с металлическими деталями разной длины можно сделать станок с разборной основой. При помощи нескольких досок или металлических уголков можно приближать или отдалять рабочий инструмент к креплениям, удерживающим деталь, а также менять размер зазора между креплениями. Удобнее всего делать такую конструкцию на основе обычного стола или верстака.

Если прикрепить к электродвигателю в качестве рабочего инструмента шлифовальный круг, при помощи станка можно заниматься не только полировкой поверхности детали, но и заточкой ножей, ножниц и других бытовых инструментов. Таким образом, токарный станок превращается в удобный многофункциональный механизм.

Создание токарного станка своими руками позволит получить оборудование, оптимально подходящее под нужды владельца

Сборка токарного станка в домашних условиях является достаточно простой задачей, которую еще больше упрощают многочисленные видео-инструкции и чертежи из интернета. При этом собрать конструкцию можно буквально из подручных частей, используя для этого старую бытовую технику и отходы монтажного и строительного производства.

Основное преимущество самостоятельной сборки – это экономия средств. Кроме того, стоит отметить возможность самостоятельно регулировать габариты и мощность устройства, чтобы приспособить его под свои нужды. Самодельный станок может быть не только большим, но и совсем миниатюрным, предназначенным для обработки мелких деталей.

Токарный станок по дереву своими руками -из дрели и не только

Деревянные изделия выглядят всегда интересно, особенно точеные, когда вырисовывается красивая и неповторимая структура древесины. Даже, если элементы при точении получаются идентичными по форме и размеру – двух одинаковых вы не найдете.

Известно, что одним из увлечений Петра I была работа на токарном станке, возможно таком.

Поэтому «не царским» это дело не назовет никто, а сделать токарный станок по дереву своими руками по силам многим, и вариантов простых решений здесь – масса. Мы предложим вам несколько удачных, на наш взгляд, реализованных проектов.

Из чего можно сделать токарный станок по дереву

Сделать такой станок не так уж и сложно. Для начала рассмотрим его принципиальную схему.

Передняя бабка на станине крепится жестко. В ней может находиться либо электродвигатель, либо устройство со шкивами, на которое передается крутящий момент от внешнего двигателя. Это может быть самоцентрирующийся патрон, коронная шайба или планшайба с конусным резьбовым стержнем. Задняя бабка может передвигаться вдоль станины и имеет устройство центрирования и поджима заготовки. Упор также подвижен относительно станины в 3-х плоскостях.

Станину самодельного токарного станка по дереву можно изготовить как из металла, так и из самого дерева или толстослойной фанеры. Исключительно из металла должны быть изготовлены либо целиком, либо как минимум основные элементы передней и задней бабки.

Чаще всего для изготовления металлической станины используют уголки – в них проще всего осуществлять затяжку и крепление подвижных элементов станка и они имеют высокую степень стабильности размеров. Но можно использовать швеллер или профильную трубу.

Иногда для подвижных элементов в швеллере фрезеруют паз.

Конструктивные решения передней и задней бабки могут быть разными, но главное условие – идеальная соосность их центров, должно быть соблюдено неукоснительно. Если роль передней бабки выполняет сам электродвигатель, то высота задней бабки подгоняется под него.

Это самый простой способ привода токарного станка, но параметры двигателя должны быть близки к универсальным:

• частота вращения 1500 об/мин;
• мощность – от 120 ватт.

Выходной вал такого двигателя может быть проточен под конус Морзе для крепления трехкулачкового патрона от электродрели, в котором в свою очередь зажимаются либо резьбовая шпилька, либо коронка. Реже на валу двигателя через планшайбу, которую надо выточить отдельно, устанавливается большой самозажимной патрон.

Деревянные полноразмерные токарные станки умельцы изготавливают скорее не из практических соображений, а из любви к самому материалу и для демонстрации его конструктивных возможностей, хотя это могут быть полнофункциональные устройства, ничем не уступающие в практическом плане своим стальным собратьям.

Правда времени на изготовление такого красавца уйдет раза в 2 больше, чем на производство металлического, но это компенсируется разницей в стоимости материалов.

Металлический токарный станок по дереву своими руками: чертеж

Для не желающих изобретать велосипед мы предлагаем чертеж универсального, с точки зрения габаритов обрабатываемых деталей, токарного станка по дереву, созданного на основе стальных уголков 50х50.

В чертеже не указан диаметр отверстия для центрального вала передней бабки, т.к. он будет зависеть от выбранного типа привода, а указано только расстояние до его центра. Также, если в передней бабке будет устанавливаться вал со шкивами, то именно эту деталь нужно будет изготовить в двух экземплярах и второй установить в задней части передней бабки. Конечно, в ней можно установить и трубку с подшипниками, на которых вращается центральный вал с выведенными за пределы передней бабки шкивами.

На таком станке можно будет изготовить ножки столов и даже балясины. Если же вам потребуются более длинные точеные изделия, то станину нужно будет удлинить. Все остальные детали делайте указанных размеров, разве что также немного увеличьте длину упора.

Режущий инструмент для токарного станка по дереву можно купить или изготовить самостоятельно.

Главными резцами являются: рейер – проходной или обдирочный резец (на фото 2 и 3 справа) и мейсель – отделочный резец (на фото – 2 средних резца). Остальные служат для получения острых углублений различной формы (слева) и скругленных углублений (правый).

Небольшой металлический токарный станок можно изготовить так, как показано на видео, в нем же приведены размеры всех деталей:

Но для точения большого числа, особенно длинных, однотипных деталей стоит задуматься об изготовлении станка с копиром.

Токарный станок по дереву с копиром своими руками: видео

Собственно сам станок может быть и таким, как предложен выше, только его конструкцию нужно будет доработать, и в качестве режущего инструмента использовать один из универсальных деревообрабатывающих электроинструментов – чаще это болгарка.

Шаблоном для изделия правильной цилиндрической формы, выточенным при помощи копира, служит ровная рейка. Если же нужно получить сложную многоступенчатую форму, то ее профиль вырезается на плоском шаблоне. Он может быть металлическим, фанерным, деревянным, пластиковым и.т.п. и устанавливаться в разных местах, зависящих от особенностей конструкции станков.

Рассмотрим строение одного из таких станков.

Заготовка в данном станке зажимается между коронкой передней бабки и неподвижным конусом задней. Фиксация конуса задней бабки осуществляется контргайкой.

Копир закреплен на поворотном валу на 2-х подшипниках и натяжном ролике от автомобильного привода ГРМ, позволяющих ему свободно перемещаться вдоль вала.

Вал же, в свою очередь установлен на основании так же на подшипниках, дающих ему легко вращаться вокруг оси.

На копире жестко закреплена болгарка, с установленными на ней с небольшим смещением спаренными дисками, позволяющими производить более качественное и чистое точение.

Пилы нужно брать с победитовыми напайками и большими зубьями, способствующими лучшему отведению стружки.

Шаблон можно крепить в удобном месте, не мешающем точению. От шаблона к копиру рисунок профиля передается при помощи поводка, а вот его форма и длина обязательно согласуются с этим местом. Чем тоньше будет кончик поводка – тем точнее он передаст форму от шаблона заготовке, но при этом он должен быть достаточно твердым и жестким.

Интересен вариант, когда роль шаблона выполняет эталонная деталь. Предложенная автором следующего видеоролика система, обеспечивает именно такую возможность, а регулировки ее крепления позволяют вносить некоторые коррективы в толщину тиражируемых точеных деталей.

Использование вместо болгарки ручной циркулярной пилы, с размещением шаблона спереди – тоже довольно прогрессивный вид токарного станка по дереву с копиром. Он позволяет сделать его более компактным, но совмещение ручки управления с поводком не позволяет сделать его достаточно тонким, поэтому очень точной передачи формы при такой компоновке не произойдет.

А дисков на пилу также следует ставить два.

Токарный станок по дереву из дрели своими руками

Безусловно, самым простым будет изготовление токарного станка по дереву с использованием стандартного электроинструмента, в первую очередь – дрели, хотя существуют приспособления и заводского изготовления.

Желательно, чтобы дрель имела достаточную мощность, кнопку фиксации во включенном положении и регулировку оборотов.

Рассмотрим несколько схем и начнем с самой простой, когда не требуется использование задней бабки. Это возможно при изготовлении небольших по диаметру и не очень длинных изделий.

В этом случае достаточно удобным способом закрепить саму дрель, в патроне дрели установить отрезок резьбовой шпильки или резьбовую часть мощного самореза, а в заготовке засверлить под них отверстие соответствующего диаметра. В качестве упора сгодится любой, соответствующий по высоте брусок.

А вот и подходящее видео:

Если же без задней бабки не обойтись, то ее функцию частично могут выполнить слесарные тиски, просто дрель при закреплении нужно будет позиционировать относительно них.

И все же наиболее распространены самодельные токарные станки на основе дрелей, имеющие деревянную станину и, как минимум, примитивные задние бабки.

Кстати, роль коронки, закрепляемой в самозажимной патрон дрели, с успехом может выполнить перьевое сверло по дереву. Чтобы оно не начало снимать стружку с торца заготовки при подведении инструмента, на этом торце нужно сделать прорезь под крылья сверла и засверлить центр.

Показанный же на видео токарный станок из мощной дрели, мало чем уступает стационарным станкам, рассчитанным на обработку деталей таких же габаритов, а его возможность получения более высоких, чем у них оборотов, позволяет произвести более качественную финишную обработку изделий.

Для создания домашнего токарного станка можно использовать не только дрель, но и угловую шлифмашинку.

Правда, желательно, чтобы она имела регулировку оборотов, потому что 10 и более тыс. об/мин для таких станочков – многовато.

Для домашних мастеров, умеющих и предпочитающих работать с металлом, предлагаем такую конструкцию токарного станка из электродрели.

А вот самозажимной патрон в качестве задней бабки может быть применен и в любой другой конструкции.

И маленькое видео напоследок. Может показаться, что это игрушечный станок, но с его помощью реально изготовить достаточно большой перечень полезных вещей: от дверных ручек и рукояток к ручному инструменту до шахматных фигур.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Мини токарный станок по металлу своими руками

Мини токарный станок по металлу своими руками

Мечта каждого самодельщика, моделиста и домашнего мастера — токарный станок. Все, кто успел совершить приватизацию социалистического имущества, сегодня имеют огромнейшие бонусы в виде токарных станков, сверлильных и прочих средств малой механизации у себя в гаражах и мастерских. Кто не смог — приходится делать станки своими руками, поскольку минимальная стоимость маленького средненького токарненького китайского станка соответствует годовой зарплате нашего недепутата. Выход один — делать станок своими руками, чем сейчас мы и займемся.

Настольный токарный станок, основные узлы

Мини токарный станок по металлу своими руками выполняется на основе того, что было сделано в условиях производства, но в силу тех или иных причин уже не служит по прямому предназначению. Это значит, что основные узлы и агрегаты мини станка придется брать от других устройств, совершенно к этому не приспособленных, адаптировать их и использовать всю свою смекалку.

Так, основными деталями токарно-винторезного или токарно-фрезерного станка должны быть:

• станина, прочная металлическая конструкция, обеспечивающая устойчивость и прочность всей конструкции;
• направляющие для токарного станка — настоящая головная боль самодельщика, потому что они должны иметь точность и стабильность, направляющие как продольные, так и поперечные;
• привод токарного станка;
• рабочий орган — режущая часть, система крепления и регулировки подачи резцов;
• шпиндель и задняя бабка — для крепления и удержания детали во время обработки;
• средства безопасности — защита от самопроизвольного включения, защита от стружки.

Собственно, это только основные части настольного токарного станка, которые предстоит сделать или подобрать из того, что есть под руками.

Параметры, преимущества и недостатки настольного токарного станка

Мини токарные станки по обработке металла отличаются от деревообрабатывающих станков радикально. Дело в том, что вся конструкция станины и направляющих должна выдерживать довольно большие нагрузки, которые подразумевает обработка металла резанием. При этом станок должен обеспечивать точность подачи и скорость обработки, что очень важно при обработке металлов разной твердости.

Основные параметры токарного станка, который будет выполнен своими руками — линейные размеры, мощность и точность обработки. Мы сейчас не говорим о конкретном станке, поскольку каждый ставит задачи самостоятельно, а в представленных на странице чертежах и схемах можно найти подходящий для себя вариант. Мы говорим об идее создания инструмента в принципе и его основных параметрах.

Так, в зависимости от того, на каком расстоянии от направляющих будет находиться центр шпинделя и задней бабки, будет определяться диаметр обрабатываемой детали. Длина же обрабатываемой детали фактически зависит от степени свободы перемещения задней бабки по направляющим. То же самое и с подающим устройством, которое должно соответствовать размерам максимального диаметра обрабатываемой детали.

Но нужно быть готовым к тому, что самодельный токарный станок не сможет обеспечить высокую точность обработки и высокую скорость. Это будет устройство для выполнения деталей с невысоким классом точности. От чего это зависит, разберемся дальше.

Обработка на токарных станках, схемы и чертежи

Вкратце о системе управления токарных станков можно сказать, что если позволяют знания и навыки в инженерном радиомоделировании, всегда можно сделать простейший токарно-винторезный или токарно-фрезерный станок с числовым программным управлением. Станки токарные с ЧПУ позволяют автоматизировать однотипную работу и они нужны в том случае, если мастеру приходится делать большое количество одинаковых заготовок по шаблону.

В основной массе, настольные станки предназначены для выполнения разовых работ, поэтому применение сложных систем программирования едва ли оправдано на станках с низкой степенью точности.

Точность и производительность самодельного станка

В том случае, если стоит задача по созданию станка для обработки металлов резанием с высокой степенью точности, нужно особое внимание уделять направляющим и станине. Многие выполняют конструктивные элементы из дерева, это веселое бюджетное решение, но такой станок не обеспечит нужной точности просто потому, что материал станины и направляющих должен быть тверже, чем обрабатываемая деталь.

Поэтому все станины и направляющие для токарных станков по металлу выполняются только из металла. Желательно использовать заводские направляющие, но если такой возможности нет, что бывает чаще всего, тогда приходится использовать металлопрокат, как в том примере, который мы привели из древнего английского журнала.То есть все детали, которые отвечают за точность и прочность, должен быть выполнены в условиях производства, как например этот вариант, где в качестве центрирующих элементов использованы автомобильные шатуны.

Выполнение токарного станка по металлу — работа творческая и неспешная. Нужно сто раз продумать все детали, начертить пару десятков чертежей и только потом приступать к изготовлению станка в металле. Но в любом случае прямые руки и смекалка приведут к успешному созданию практичного и функционального токарного станка. Успехов на ниве малого машиностроения!

http://nashprorab.com

Токарный станок по дереву своими руками

С помощью такого станка можно выточить балясины для крыльца и лестницы на мансарду, сделать точеные детали к наличникам, затейливые элементы внешней и внутренней отделки дома, детали мебели и многое другое.

Основу токарного станка по дереву составляет однофазный электродвигатель мощностью около 1 кВт или трехфазный электродвигатель мощностью около 1,5 кВт, включенный по конденсаторной схеме. Лучше выбрать электродвигатель с пониженным числом оборотов в минуту, не более 1500 (желательно около 600-800).

О конденсаторных схемах включения трехфазных двигателей в однофазную сеть необходимо рассказать подробнее.

Имеется большой выбор трехфазных электродвигателей, однако не все они пригодны для включения в однофазную сеть по конденсаторной схеме. Так, например, хороши для этих целей двигатели серий АО, А02, Д, АОЛ, АПН, УАД и некоторые другие. Имеются электродвигатели с номинальным напряжением 127/220 В (номинальное напряжение электродвигателя указано на паспорте-этикетке на его корпусе). Такие электродвигатели подключают к сети 220 В через конденсаторы только по схеме «звезда» (д).

Электродвигатели с номинальным напряжением 220/380 В — по схеме «треугольник» (Д).

Для получения максимально возможной мощности на валу электродвигатели подключают к однофазной сети 220 В по схеме, показанной на рис. 117,а. Переключатель SA2 позволяет осуществить реверс ротора двигателя.

Для электродвигателя с номинальным напряжением 220/380 В, выполненного по схеме «треугольник», емкость рабочего конденсатора определяют по формуле:
Ср(д) = 4800-(мкФ).

Пусковые конденсаторы (С ) в обеих схемах выбирают емкостью в 1,5-2,0 раза больше, чем рабочие. Конденсаторы для перечисленных схем должны быть с бумажной изоляцией (марок МБГО, МБГП и т. п.) и рассчитаны на рабочее напряжение не менее 350 В.

Если электродвигатель с номинальным напряжением 127/220 В, выполненный по схеме «звезда», имеет выведенные на клеммную колодку концы (где можно производить переключение обмоток), то применяют схему (рис. 1,6), дающую наибольшую достижимую мощность на валу.

Рис. 1

Пуск электродвигателя осуществляют следующим образом. Нажимают кнопку «Пуск» и включают выключатель «Сеть». Как только электродвигатель наберет обороты, отпускают кнопку «Пуск». Если при выбранном рабочем конденсаторе двигатель при работе сильно нагревается, подбирают оптимальный вариант, уменьшая или увеличивая емкость рабочего конденсатора.

На ось двигателя станка устанавливают планшайбу (рис. 2,а). Она имеет центральный конус и четыре переставных. На них насаживается заготовка и надежно фиксируется. Для мелких деталей используют планшайбу меньших размеров.

Второй конец заготовки закрепляют в центре (рис. 2,6). Он представляет собой уголковый держатель, сваренный из стали толщиной 4-5 мм. К держателю приварена обойма, в которую вставлен с натягом шарикоподшипник. В центральное отверстие шарикоподшипника запрессована стальная точеная втулка с резьбой под центр. Центр представляет собой стальной заостренный стержень толщиной не менее 16 мм со сплошной резьбой по всей длине и двумя лысками на конце (для заворачивания центра). С помощью трех гаек центр крепится во втулке.

Рис. 2

Ограничительная шайба плотно насаживается на заостренный конец. При установке станка на верстаке необходимо следить, чтобы центральный конус планшайбы и конус центра находились на одной линии, т. е. были бы соосны. При любом перемещении центра эта соосность должна строго соблюдаться.

На верстаке во время работы станка устанавливают подручники (рис. 2,8). Их обычно делают трех размеров: длинный, средний и малый. Последний делают так, чтобы он мог крепиться к верстаку под разными углами. На подручник опирается при работе резец.

Резцы можно сделать из плоских напильников (рис. 2,г). Черновой (обдирный) резец имеет полукруглую форму. Угол заточки его для твердых пород дерева около 25°, для мягких — около 35е. Чистовые резцы в плане косые (с углом 70-80°), угол заточки их 20-30°. Иногда чистовые резцы делают с односторонней заточкой. Общая длина резца (с ручкой) около 500 мм.

Станок обязательно оборудуют двумя деревянными брусками сечением 80X80 мм, так называемыми отбойниками (рис. 2, б). Они предназначаются для отбрасывания заготовки в сторону, если она сорвется со станка.

До начала работы на станке подбирают заготовку (желательно без сучков, сухую). Для наружных деталей обычно используют осину, она хорошо выдерживает внешние воздействия. Для внутренних деталей лучше брать липу — она легко обрабатывается. Для ответственных силовых деталей подходят бук или дуб. Хвойные породы плохо обрабатываются на токарном станке.

Рассмотрим, например, изготовление балясин. Сначала выстругивают четырехугольный брус. На торцах рисуют окружность и топором обстругивают начерно цилиндрическую заготовку.

Заготовку приставляют к планшайбе станка так, чтобы конус встал точно в центр размеченной окружности. Слегка ударяют молотком по другому концу заготовки, чтобы обозначились углубления от всех пяти конусов планшайбы. По этой разметке сверлят пять отверстий сверлом диаметром вдвое меньше, чем диаметр каждого конуса у основания. Глубина отверстий — три диаметра сверла. На другом торце также высверливают по разметке отверстие для центра.

Вставляют заготовку в станок. Для этого ударом молотка насаживают ее на конус планшайбы до упора и подводят под отверстие центр. Ставят стопорную шайбу и заворачивают центр так, чтобы стопорная шайба слегка вдавилась в торец заготовки. Завинчивают левую гайку до упора во втулку (рис. 2,6). С другой стороны держателя также навинчивают первую гайку до упора во втулку и второй гайкой контрят ее.

Устанавливают длинный подручник и отбойники. Включают двигатель. Обдирным резцом начинают снимать стружку не толще 1-2 мм (в зависимости от твердости дерева). Резец держат крепко двумя руками и следят, чтобы он все время опирался на подручник (рис. 2,в). Для того чтобы лезвие резца стачивалось равномерно, его подводят к заготовке под разными углами.

Заготовку обрабатывают начерно до тех пор, пока диаметр ее не станет на 1,5-2,0 мм больше намеченного. Затем работу ведут уже чистовым резцом. Резец подводят к заготовке так, как это показано на рис. 2,д, причем лезвие его наклонено по отношению к образующей цилиндра.

Получив нужный диаметр, приступают к разметке балясины по длине с помощью подготовленного шаблона. Ее ведут острым концом чистового резца (рис. 2,е). Таким же образом протачивают все узкие переходы (рис. 2,ж). Остальную обработку (закругления, конусные части и т. д.) выполняют чистовым резцом, как обычно (рис. 2, д). Контроль осуществляют шаблонами, прикладывая их к детали и добиваясь, чтобы очертания детали точно совпадали с обводами шаблона.

Готовую деталь, не снимая ее со станка, шлифуют абразивными шкурками (шкурку складывают в узкую полоску и, удерживая за края, подводят к детали). Окончательно деталь полируют древесной стружкой: зажимая горсть стружки в руке, прижимают ее к поверхности вращающейся детали.

Ю.М. Исаев, г. Канаш, Чувашская республика

Токарный станок своими руками | Строительный помощник

Токарный станок на протяжении долгого времени остается достаточно востребованным видом сложного оборудования. Многие удальцы часто применяют его для точения своих материалов, но для покупки станка придется потратить крупную сумму. Хоть и станки в магазинах имеют много преимуществ, их бывает трудно обустроить в обычном домашнем помещении. Помогают справляться с такими проблемами самодельные станки и приспособления. Такие станки производятся по определенным параметрам, используя простейшие элементы. Пускай подобное оборудование не сможет превзойти промышленные станки, но вашей первой самоделкой будут оправданы все временные траты.

Особенности оборудования

Если вы задаетесь вопросом, как сделать станок своими руками, то ответ будет весьма приятным. Данная задача не трудная. Необходимые элементы станка можно скопировать с заводских примеров. В таком случае, если вы самодельно производите токарный станок, то могут не потребоваться все сборочные единицы, которые присутствуют в моделях от производителей. Для создани потребуется станина, суппорт и шпиндель. Такие элементы, как узлы, могут пригодиться лишь для того, чтобы разбираться со специфическими задачами.

Создание станины

Станина считается основой работающей части огромного количества станков. Она является массивным основанием, применяется,  чтобы устанавливать все механизмы, и способна гасить вибрации, которые всегда возникают при обработке. Если станина будет правильно подобрана, будут обеспечены отличные качества производимых материалов. Основы рабочей части многих станков выполняется станиной. Стандартные, чугунные, станки не создаются самодельно, так как произвести их очень сложно. На практике чаще всего применяются станины из монолита или сварного материала. Типом из монолита обеспечиваются отличные качества по жесткости и гашению вибраций. Из минусов — много весит. Таким основанием может быть металлическая плита, толщина которой составляет 15-25 мм. В целом, выбор основания зависит от того применения станка. Возможно, для ваших целей подойдет  основание из монолита, полученное через литье из полимерного бетона.

Сварную станину можно выполнить так, чтобы она выглядела как рамкаа прямоугольного сечения. Чтобы ее произвести, используются различные металлические профили. Такая рама станины известна своим легким созданием и небольшими габаритами. Впрочем, даже при таких плюсах придется попотеть: будет необходимо обработать посадочные места для установки прибора. Можно обойтись и без этого, подобрав стандартный швеллер. По горизонтальной грани швеллера помещаются нужные элементы, а те, что сбоку, применяются как подставки и места, где крепятся дополнительные приборы.

Станочный суппорт

Если перед вами стоит задача создать самостоятельно суппорт токарного станка, необходимо изобразить контуры, через них будет проходить  продольное и поперечное перемещения. У промышленных станков используются стандартные контурные скольжения, вроде «ласточкиного хвоста». Воссоздать такой узел дома просто нереально. Так что когда дело доходит до выбора, многие предпочитают брать готовые цилиндрические или профильные рельсы с линейными подшипниками. Самый подходящий метод обустройства  системы перемещений — это установка рельс с подшипниками качения. С помощью рельс получается высокая точность, не появляются люфты, обеспечивается прочность и длительный период эксплуатации. Именно по этим причинам рельсы являются столь популярными между производителями станков во всем мире. Главный их минус — это высокая стоимость.

Чтобы тратить крупные суммы на такие станочные, есть другой способ. Он заключается в использовании  полированных валов от старых принтеров или иного оборудования.

Посредством станочной рамы, аппарат будет передвигаться в продольном и поперечном направлениях, создавая при применении ходовых пар метод винта-гайки. В машиностроительной отрасли следует применять приборы, построенные на основе резьбовых шпилек, трапецеидальных винтов или шарико-винтовых пар (ШВП). Стандартные шпильки целесообразно использовать лишь с простыми станками, ведь ими не гарантирована должная точность и долговечность. Трапецеидальный винт наиболее прочный, более устойчив к тяжелым нагрузкам. Использование ШВП считается хоть и дорогим, но действительно лучшим. Такие пары применяются в высоко точных станках в промышленности. Ходовые винты крепятся с подшипниковыми блоками, которые обеспечивают свободное вращательное движение и невозможность возвратно-поступательного. Есть возможность создания такого блока самостоятельно, но использование моделей серийного изготовления гораздно надежнее.

Чтобы соединить составные части суппорта друг с другом используются пластины из стали, толщина которых около 9 мм. Они обрабатываются в соответствии с размерами направляющих и в них просверливаются нужные отверстия.

Суппорт собирается, словно детский конструткор, но итог ничем не уступает заводским моделям.

Шпиндель и коробка подач

Бабка шпинделя применяется для прикрепления оси шпинделя, установления коробки скоростей и коробки переключения подач (КПП). Рабочей части устройства любой коробки требуется большое число шестеренок и ее почти невозможно реализовать в домашних условиях. Простое решение проблемы шпинделя — когда применяется регулируемый привода на основе асинхронного двигателя с использованием частотного инвертора. Данным комплектом можно полностью заменить классический редуктор.

Коробка переключения подач, сделанная своими руками, может и не понадобиться, если планируется сделать миниатюрный токарный станок. Если детали в обработке небольшие, то токарю не требуются тяжелые физические затраты, а вот маленькая резьба намного лучше режется леркой. Если токарный станок своими руками созданную коробку подач требует, то не нет острой надобности в применении комплекса шестеренок. Автоматическая подача также выполняется с помощью электродвигателей малой мощности, позволяя в будущем пользоваться устройством ЧПУ.

Чертежи станков своими руками

Домашний станок своими руками производится и собирается намного проще, если использовать при этом серьезное оборудование. Применение фрезерного и сверлильного оборудования позволит избегать кое-какие проблемы. Когда отсутствует возможность их применять, то можно воспользоваться и тем, что есть в наличии. Можно изготовить и токарный станок, и какое-то иное самодельное оборудование, если пользоваться ограниченным набором слесарного инструмента и электродрели. В любом случае, без «прямых» рук не получится создать и чего-то более простого.

Если у вас стоит цель ограничения финансовых затрат, то материалы могут отбираться из тех, что есть у вас в наличии. Более востребованные в производстве — профиль из металла для станины, элементы из листового металла, узлы крепления подшипников шпинделя и ходовых винтов, крепежные изделия. Потратиться необходимо лишь при выборе рельсовых направляющих, приводных винтов, преобразователя частот. Огромное наше преимущество в том, что в настоящее время существует огромное количество компаний, которые могут доставить все необходимые товары.

Если вы задаетесь вопросом о том, как сделать мини токарный станок, вариантов имеется великое множество. Чтобы сделать окончательный выбор для создания станка, нужно обдумать, в каких же случаях он будет использоваться, и какие предметы в нем будут затачиваться. Чтобы обработать сталь, следует тщательно подойти к проектированию, а мягкое исходное сырье такого не требует. В техническом задании идет указание габаритов конечного оборудования, уточнение максимальных параметров обрабатываемых заготовок, доступных ресурсов, способов передвижения станины и другие важные пожелания. После анализа всех пожеланий и целей, можно начать выполнять чертеж самодельного токарного станка.

Необходимую детализацию следует разрабатывать согласно имеющимся комплектующим и возможностям. Данный этап может показаться весьма трудным, поэтому часто производители станков в домашних условиях пользуются чертежами из открытого доступа.

Сборка станка

Настольный токарный станок по металлу лучше создавать, начиная со станины. На верхнюю грань основания помещаются посадочные места под продольные направляющие суппорта, шпинделя, двигателя и других необходимых элементов. Одно из главных требований к таким граням — обеспечивать базовую плоскость всего оборудования. Можно достичь такой плоскости, применяя фрезеровку площадки у промышленного оборудования. В этом месте сверлятся отверстия для крепежей. Если не выполнить указанных рекомендаций, возможно, понадобится большее количество времени, чтобы установиьт и вывернуть направляющие.

Продольные направляющие суппорта следует крепить именно к основанию станка с помощью винтов. Здесь идет установка подшипниковых блоков ходового винта. С монтажем все элементы самодельного станка начинают балансированно соотноситься. Когда окончательные направляющие закреплены, они пакуются в подшипниковые модули. Выше, у монтажной поверхности, крепится основание поперечной оси. Такой осью может стать пластина из металла, у которой есть крепежные отверстия. Такую же пластину стоит установить на подшипники поперечного перемещения, служить она будет, чтобы крепить резцедержки. Заключительный этап в создании станка — устанавливаются миниатюрные индикаторные лимбы и маховики ручного привода на концы приводных винтов.

Подшипниковые щиты используются для создания шпиндельного узла, они тоже устраиваются на станину. Можно использовать готовые щиты или самодельные.

Обязательно обращайте внимание на то, чтобы главная ось совпала с осями направляющих.

Шпиндельный вал изготавливается на токарном станке, либо можно использовать готовый. Во время установки происходит запрессовка вала в подшипники. На одну сторону нужно устроить токарный патрон, а на другую шкив для ременной передачи. Будет неправильно применять какие-то другие типы передач в домашнем небольшом станке. Чтобы иметь возможность грубо регулировать скорость и увеличивать вращающий момент шпинделя, изготавливаются многоручьевые шкивы. Таким же образом шкив устанавливается на вал электромотора. Мотор размещается внизу рамы, либо за шпиндельной бабкой. При креплении двигателя нужно предусмотреть способ натяжения ремня.

Последний этап — это обустройство электрооборудования станка. Здесь происходит комплектация силового шкафа, куда помещаются частотный преобразователь, вводной автоматический выключатель и кнопки пуска и остановки шпинделя. Остается подключить двигатель и электрическую сеть. Именно после этих действий создание станка может считаться завершенным.4

Наш сайт: http://mikrovolnovka.com/

Как своими руками сделать токарный станок по дереву

Дерево легко поддается обработке. Используя простые инструменты, можно создавать вещи удивительной красоты и функциональности.

Отдельно стоит отметить изделия, имеющие форму фигур вращения: ручки для инструмента, балясины лестниц, кухонную утварь. Для их изготовления недостаточно топора или стамески, необходим токарный станок.

Купить подобное устройство – не проблема, вот только хороший станок стоит дорого. Обзавестись столь полезным инструментом и сэкономить несложно, ведь можно сделать токарный станок по дереву своими руками.

Зачем нужен и как он устроен

Токарный станок предназначен для изготовления деревянных изделий, имеющих цилиндрическую или близкую к ней форму. Это незаменимая вещь при ремонте загородного дома с деревянной лестницей, резным крыльцом, но не только.

При наличии некоторого опыта токарный инструмент позволит не просто сэкономить на покупных элементах декора, но и заработать, ведь деревянные изделия ручной работы высоко ценятся.

Необходим ли в домашней мастерской такой станок, решать самому мастеру.

Конечно, если нужны несколько ручек для стамесок, их проще купить, но если есть желание изготовить цельнодеревянную лестницу, то комплект балясин выльется в очень крупную сумму. Гораздо дешевле изготовить их самостоятельно. Кстати, даже не придется тратиться на покупку оборудования – простенький станок можно изготовить в собственной мастерской, используя подручные материалы.

Принцип работы токарного станка по дереву не отличается особой сложностью. Цилиндрическая заготовка фиксируется вдоль оси вращения. На нее передается крутящий момент. Подводя к заготовке различные резцы или шлифующий инструмент, ей придают желаемую форму.

Основные части токарного станка:

• станина, на которой закреплены все составные части;
• электрический привод;
• передняя бабка;
• задняя бабка;
• подручник.

Для удобства работы используют схемы изменения скорости вращения. В профессиональном оборудовании это настоящая коробка передач, система шестерен, позволяющая регулировать обороты в очень широких пределах. Это сложно, самодельный токарный станок по дереву достаточно оборудовать ременной передачей с несколькими шкивами разного диаметра.

Виды резьбы и техники

Если говорить в целом, то резьбу по дереву можно отнести к пластическому искусству. Традиционно различают рельеф и объемную скульптурную резьбу по дереву. Начинающему резчику стоит овладеть сначала приемами создания рельефа.

Эта техника имеет несколько вариантов резьбы:

• геометрическая;
• плоскорельефная резьба;
• ажурная;
• глухая резьба с подобранным фоном;
• прорезная контурная резьба ;
• накладная.

Список на этом не заканчивается. За рамками осталось еще немало. Из названий можно понять, чем отличается та или иная техника исполнения. Классификация нередко осложняется тем, что страна наша большая. В разных регионах названия одной и той же техники могут отличаться. Однако суть не меняется, поэтому очертим общие приемы работы.

Все начинающие резчики знакомятся с геометрической резьбой. Она простая, но красивая. Этот вид резьбы разделяют на три вида:

• контурная;
• трехгранно-выемчатая;
• ногтевая или скобчатая.

Для исполнения потребуется:

• доска из липы;
• нож-косяк;
• линейка и карандаш.

На доску наносятся рисунки в виде геометрического узора. Резчик может придумать орнамент для резьбы самостоятельно или скопировать понравившийся. Не нужно сразу браться за сложные элементы, если нет навыков и рука недостаточно твердая.

Несколько орнаментов для резьбы по дереву

Доска должна быть гладкой. Достигается такая поверхность за счет строгания. Ни в коем случае не нужно шлифовать поверхность с помощью наждачной бумаги. Если абразивные частицы останутся в волокнах, они не позволят сделать резьбу чистой и аккуратной. Кроме того, режущая кромка ножа быстрее затупится.

Начинающим резчикам для выполнения геометрических орнаментов рекомендуют выбирать древесину лиственных пород.

Они позволяют проводить ножом прямые линии. Создание прямых линий на досках хвойных пород гораздо сложнее. Итак, кончик ножа врезается в поверхность вертикально. Глубина — 1,5-2 мм. Затем прорезается вся линия, нож тянем по направлению к себе. При этом лезвие наклоняется под углом 40°. Движения должны быть плавными. Заметим, что начинать резьбу линии и заканчивать нужно кончиком ножа.

Сделав одну линию или надрезку, делаем следующую. Только теперь наклон лезвия должен быть в противоположную сторону. Отделится стружка, а на доске появится углубление геометрической формы. Если края четкие, а поверхность блестит, значит, все было сделано правильно. Постепенно вырезаем весь элемент, а потом и полностью орнамент.

Изготовление станины

Станина – рама, которая объединяет все части станка в единое целое. От ее надежности зависит прочность конструкции в целом, потому лучший материал для рамы – стальной уголок. Также можно использовать профильную трубу прямоугольного сечения.

Прежде всего, намечают размеры будущего агрегата. Данный показатель во многом зависит от того, для каких именно изделий нужен станок. Средний размер станины домашнего токарного станка – 80 см. С помощью болгарки с кругом по металлу отрезают две одинаковые заготовки.

Подкладывая деревянные бруски, угольники полками вверх и внутрь, укладывают на ровную поверхность, их верхние грани должны создать идеальную плоскость. Между ними выдерживают одинаковое расстояние, примерно 5 см. Чтобы правильно их сориентировать, используют рейку соответствующей толщины.

Продольные детали основания фиксируют струбцинами. Из такого же угольника делают поперечины. Их три. Две крепят на краях конструкции, третью, являющуюся опорой для передней бабки, примерно в двадцати сантиметрах от левого края. Точные размеры зависят от типа используемого двигателя и параметров шкива, который удалось найти.

Остается сварить станину в единое целое. Шов должен быть надежным и качественным, варить можно ручной сваркой или использовать автомат.

Важно сразу определиться, как будет использоваться станок. Возможна настольная установка или изготовление автономного агрегата. Во втором варианте необходимо предусмотреть ножки. Их можно изготовить из того же угольника, а можно вырезать из бруса подходящей толщины. Применение деревянных ножек позволит сэкономить на материале, кроме того, станок можно будет сделать разборным.

Возможности чпу станка при изготовлении рекламной продукции и предметов декора.

Использование фрезерного станка позволяет изготавливать самую разнообразную продукцию: топперы и слова для оформления торжеств, фоторамки, шкатулки, таблички и вывески из различных материалов включая пластики, дерево, металлы и искусственный камень. Гравируя двухслойные пластики самых различных цветов вы сможете делать вывески, бейджики, номерки, шильдики.

Мастерская Дарьи Швед https://vk.com/id232777509 (г. Краснодар), алюминиевый станок Моделист90120al

1/8

Никита Т., (г. Пермь), алюминиевый станок Моделист60120

1/8

(г. Екатеринбург, ул. Белинского д. 34, оф. 321, тел. 89122455596, 89028733571) занимается изготовлением изделий для рекламной деятельности, декорирования помещений и мебели из искусственного камня, алюминиевый станок CNC-6090al

1/6

Компания FROSTBERG (г. Дмитров, https://vk.com/frostberg_decor), алюминиевый станок CNC-6090al

1/4

Электродвигатель для станка

Основа привода токарного станка – двигатель. При выборе данного агрегата важно обращать внимание на его основную характеристику – мощность. Для домашнего станка подойдут модели мощностью от 1200 до 2000 Вт. Важен тип подключения, бывают однофазные и трехфазные двигатели.

В настольном токарном станке небольшой мощности можно использовать двигатель от стиральной машины. Он вряд ли справится с обработкой крупной заготовки, но поможет изготовить мелкие элементы декора и кухонную утварь.

Прямой привод или ременная передача

Существует несколько способов передачи вращения на заготовку. Самый простой – прямой привод. В данном случае заготовка крепится непосредственно на вал двигателя. Отличительная особенность данной конструкции – простота. При всем при этом прямой привод имеет ряд существенных недостатков.

Прежде всего, станок с прямым приводом не позволяет регулировать скорость вращения, что критично при работе с твердым материалом. Также стоит учитывать нагрузку на электродвигатель, особенно при работе с заготовками большой массы. Как бы хорошо ни была она центрована, без вибрации не обойдется. Подшипники двигателя не рассчитаны на продольную нагрузку и будут часто выходить из строя.

Чтобы обезопасить двигатель от поломок и обеспечить возможность регулировки скорости вращения заготовки, стоит рассмотреть ременную передачу. В данном случае двигатель располагается в стороне от оси вращения заготовки, а крутящий момент передается посредством шкивов. Используя блоки шкивов разных диаметров, несложно менять скорость в довольно широких пределах.

Станок для дома желательно оборудовать шкивами с тремя и более ручьями, что позволит с одинаковым успехом обрабатывать древесину любых пород, а при необходимости работать с мягкими сплавами.

Когда начинается творчество

Если человек интересуется резьбой по дереву, это говорит о том, что у него творческая натура. Овладев навыками резьбы геометрических рисунков, он на этом не остановится. Дерево — материал пластичный и позволяет экспериментировать. Но, разрабатывая эскизы будущих шедевров, нужно учитывать, что древесина разных пород отличается.

Конечно, липа, береза или бук имеет одно направление волокон. Однако эти породы отличаются твердостью. Новичкам рекомендуют использовать липу и только потом переходить к обработке изделий из березы и других твердых пород.

В процессе работы становится понятно, что одинаковые приемы работы не всегда уместны. Каждое дерево требует индивидуального подхода. Это тот момент, когда новичок начинает самостоятельно и творчески осмысливать процесс. Резчик, когда создает свои композиции, понимает, что процесс этот доставляет радость.

Передняя и задняя бабка

Обрабатываемая заготовка зажимается между двумя устройствами, называемыми передняя и задняя бабка. На переднюю передается вращение от двигателя, потому она является более сложным узлом.

Конструктивно передняя бабка самодельного токарного станка представляет собой металлическую П-образную конструкцию, между боковыми гранями которой на подшипниках установлен вал и один или несколько шкивов. Корпус данного агрегата можно изготовить из толстой стали, для сборки его в единое целое подойдут болты достаточной длины.

Важная часть передней бабки, как и станка в целом – вал, шпиндель с тремя или четырьмя штифтами, предназначенными для фиксации заготовки. Данный вал пропускают через подшипник одной из щечек П-образного корпуса, далее на него насаживают шкивы. Для их крепления используется шпонка или средство для фиксации цилиндрических деталей, последней надевается вторая щечка, конструкция надежно стягивается болтами.

Задача задней бабки – поддерживать длинную заготовку, позволяя ей свободно вращаться. Можно купить готовую деталь заводского станка, а можно использовать патрон мощной электрической дрели, закрепленный на угольнике подходящей длины. В сам патрон зажимается вал с заостренным концом.

Передняя и задняя бабка устанавливаются на станину. Важно понимать, что оси вращения обоих валов должны полностью совпадать. В противном случае вероятна поломка заготовки, выход станка из строя, а возможно, и травма токаря.

Опора для инструмента: подручник

Подручник – столик, на который опирается инструмент во время работы. В принципе, он может иметь любую конфигурацию, выбирать мастеру, основной критерий – удобство. Одним из лучших вариантов подручника является трапециевидный поворотный столик из толстой стали, закрепленный на платформе, позволяющей перемещать его во всех направлениях. Он позволит обрабатывать любые заготовки, изготавливать изделия различного размера и формы.

Самый же простой подручник для токарных работ – угольник, приваренный к основанию. Высота его верхней кромки должна соответствовать уровню оси бабок.

Использование чпу для производства оборудования. Приспособления, печатные платы, клише.

Используя гравировально-фрезерные станки вы сможете изготавливать приборные корпуса, панели, гравировать надписи, указатели, серийные номера на самых различных деталях, от табличек на оборудовании и приборных панелях, до конечных изделий.

Андрей К. (г. Приморско — Ахтарск), алюминиевый станок CNC-3040al2. Занимается изготовлением приспособлений для видеооператоров и видео камер из сплавов дюрали. На фото POOLiRiG — плечевой упор для различных видео камер.

Константин К. (г. Краснодар), алюминиевый станок CNC-2020al. Изготовление печатных плат

Альфа, ООО (г. Симферополь), алюминиевый станок CNC-2535al. Клише из магния

Коллекция работ по изготовлению прессформ, клише, пломбираторов вынесена на отдельную страничку.

Резцы по дереву

В качестве режущего инструмента для токарного станка используются резцы. Купить подобный инструмент можно практически в любом строительном магазине. В продажу поступают отдельные резцы и целые наборы.

Если поблизости нет магазина, но есть возможность и желание, можно сделать необходимый инструмент самому. Для этого понадобится металлорежущий станок, а также полотно инструментальной стали, его можно заменить старым инструментом. Токарный резец высокого качества может получиться, к примеру, из старого советского напильника.

Макетирование и моделирование.

Сергей (г. Краснодар), фанерный станок Моделист4090. Изготовление макетов для строительных компаний из ПВХ

Владислав Г. (г. Краснодар), алюминиевый станок CNC-3040al2. Фрезеровка деталей RC моделей для драг райсинга

1/4

Мини-станок для мелких работ

Часто возникает необходимость выточить несколько мелких деревянных деталей, в этом случае вовсе не обязательно изготавливать полноценный станок, можно обойтись токарным мини-станком по дереву. Его изготовление не потребует много труда и не займет много времени.

Устройство такого станка отличается крайней простотой. В качестве электрической составляющей отлично подойдет двигатель от старого магнитофона, запитанный от внешнего блока питания. Станиной мини-станка послужит отрезок доски необходимой длины.

Двигатель необходимо закрепить. Конечно, для маленького станка ременная передача не годится, заготовку придется крепить на вал двигателя. Лучшее приспособление для этого – планшайба. Корпус привода – П-образная пластина, в центре которой просверлено отверстие под вал. Двигатель в корпусе с помощью саморезов крепится на станине.

Основная часть станка готова, остается только изготовить заднюю бабку. Ее корпус изготавливается из бруска подходящего размера. В нем точно по высоте двигателя сверлится отверстие для вала, в качестве него используют дюбель-гвоздь подходящей длины. Бабка крепится с помощью клея и нескольких саморезов.

Используя источник питания с возможностью регулировки выходного напряжения, можно создать станок с переменной скоростью вращения. Регулировать обороты удобно с помощью педали ножного управления. Конструкция данного устройства может быть самой разнообразной, все зависит от имеющихся деталей.

Проекты на станках с ЧПУ

Дверцы шкафа с помощью гнездования

Станок нарезает дверцы из цельного куска пиломатериала. Фото youtube.com.

Китайский производитель STYLECNC продемонстрировал работу своего фрезерного станка на примере производства дверей для шкафов. Устройство работает по принципу гнездования. Из цельного листа дерева вырезаются сразу несколько дверей, что значительно ускоряет процесс производства.

Дизайн изделий разрабатывается в программе, данные из которой передаются на ЧПУ станка. Машина наносит рельеф и нарезает заготовку, без дополнительной настройки для каждого этапа работы.

Дверцы шлифуются на специальном станке. Фото youtube.com.

Когда деревянное полотно прошло через фрезеровочный станок, его шлифуют на специальном аппарате и окрашивают в вакуумной машине. Всего на изготовление 12 дверок ушло около 30 минут.

Мини-модель города из дерева

Подробная модель города позволяет покупателям подобрать лучшее место для жилья. Фото rolanddga.com

Агентство Gemmiti Model Art запустило проект, который “оживит” новую городскую деревню в центре Остина, штат Техас. Миниатюрная инсталляция позволит потенциальным покупателям легко визуализировать их дом. Модель включает в себя всё: от домов и парков до предприятий и общественного транспорта.

«Этот проект демонстрирует все архитектурные особенности. Каждую деталь мы делали с помощью фрезеровочного станка Roland, который справился даже с мелкими элементами. Технология CAD / CAM сэкономила много времени и улучшила качество конечного продукта. Мы даже не представляем, сколько заняло бы создание такой модели вручную. Нам пришлось бы нарезать каждую частичку, например — стены и крыши, потом склеивать их вместе. Ручная работа оказалась бы менее точной, чем машинная»,

— говорит Эмили Лихти, менеджер по маркетингу Gemmiti Model Art.

Детали создавались на станке Roland MDX-540. Фото rolanddga.com

Gemmiti Model Art использует станок MDX-540, который вырезает цельные модели из куска дерева. Раньше подобные задачи компания решала с помощью ручного инструмента. Такой подход требовал специальной квалификации мастеров, способных соблюсти все пропорции. Станок же работает по заданной программе и не допускает ошибок.

Деревянная обложка для книги

Обложку можно сгибать благодаря рельефному корешку. Фото youtube.com

Производитель G-Weike продемонстрировал возможности своего станка с ЧПУ, создав необычное изделие — деревянную обложку для книги. Лазерное устройство вырезало из цельного куска пиломатериала доску нужного размера и нанесло гравировку в виде логотипа компании.

Резка и гравировка осуществлялась с помощью лазерного станка с ЧПУ. Фото youtube.com

Чтобы обложку можно было сгибать, на корешке с помощью лазера выполнены тончайшие разрезы, придающие изделию мягкость. Для выполнения подобной работы нужно лишь настроить аппарат с помощью ПО, и через несколько минут обложка будет готова.

Мужской торс из металла

Детальная модель мужского торса, созданная с помощью ЧПУ. Фото ndn.info

Учащиеся Новосибирского технического университета организовали студенческий проект, в ходе которого изготовили на станке с ЧПУ модель мужского торса. Свою работу они намерены отправить на международный конкурс CNC MASTERS.

Изделие расположили на вращающейся подставке с электродвигателем. Фото: ndn.info

Трое молодых людей и их наставник потратили три месяца, чтобы из куска дюралюминия создать реалистичный торс. Металлическая скульптура, по словам студентов, показывает, как современная техника может точно воспроизводить любые, даже самые сложные формы.

Рельефный узор из углеродистой стали

На создание узора ушло около 5 минут. Фото youtube.com

Компания Han’s, специализирующаяся на производстве лазерных станков с ЧПУ, показала возможности своего аппарата серии GS в работе с металлом. Станок в автоматическом режиме вырезал из цельного листа стали витой узор, который может использоваться для экстерьерного и интерьерного декора или в других целях — как окно для беседки, спинка для скамейки или весьма оригинальная решетка для гриля.

Процесс резки стали. Фото youtube.com

На весь процесс ушло около 5 минут. С помощью этого примера компания продемонстрировала, насколько точно и быстро может работать аппарат даже с твёрдыми материалами.

Машина из игры Cyberpunk 2077

Quadra V-Tech в собранном виде. В качестве основы использован пенопласт. Фото mail.ru

Игра еще не вышла, а машина уже почти готова.

Блогер Максим, ведущий YouTube-канала «Горячие ключи», уже несколько месяцев собирает модель машины Quadra V-Tech из компьютерной игры Cyberpunk 2077. В качестве основы он использует пенопласт, который присоединяет к деревянному каркасу.

Автомобиль состоит из 47 частей, которые затем вручную скрепляются между собой. Для создания конструкции блогер использует фрезерный станок с ЧПУ. На одну деталь в среднем уходит до 4-х часов.

Процесс покраски автомобиля. Фото mail.ru

В будущем мастер собирается проработать подвеску, обработать колёса и сделать реалистичную покраску.

Система управления станками для создания мебели

Станок позволит плотникам избежать серьёзных травм. Фото interestingengineering.com

Группа инженеров из MIT хочет максимально снизить риск потери пальцев, порезов и ушибов при работе на станках. Роботизированная система AutoSaw позволяет неопытным плотникам изготавливать мебель в безопасной обстановке.

Согласно пресс-релизу, система дает пользователям возможность настраивать ряд шаблонов для создания стульев, столов и другой мебели, виртуально собирать из них изделия и размещать их в планах зданий, а затем отправлять выбранные проекты на станки для выполнения. AutoSaw может использоваться и для более крупных проектов, таких как строительство домов и малых архитектурных форм с деревянным каркасом.

Система позволяет пользователям выполнять индивидуальные проекты с необычными формами. Можно создать, например, интересный стол, который поместится на любой кухне небольшой площади.

Проекты мебели можно создавать на компьютере. ЧПУ позволяет реализовывать самые смелые дизайнерские решения. Фото interestingengineering.com

AutoSaw сочетает точность программного обеспечения с маневренностью ручного инструмента. Станок использует CAD OnShape для проектирования. Как только пользователь будет доволен своим дизайном, он может отправить его в роботизированную систему, чтобы машина воплотила проект в жизнь.

7 РУКОВОДСТВО ПО СТРОИТЕЛЬСТВУ СТАНКОВ ПО МЕТАЛЛУ

Токарные станки по металлу — незаменимый инструмент в любой мастерской; однако эти бесценные инструменты довольно дороги и могут значительно сократить ваш бюджет или финансовые планы. Тем не менее, вам не о чем беспокоиться. Имея небольшую сумму, намного меньшую, чем покупка фабричного, вы можете построить себе токарный станок по металлу из кусочков и обрывков материала, лежащих в вашем магазине. Вы также можете купить несколько вещей в хозяйственном магазине, но ничего слишком дорого.

Различные учебные пособия были тщательно составлены, чтобы в кратких или простых шагах научить вас, как сделать токарный станок по металлу, который соответствует вашим строительным потребностям.

1. Токарный станок по металлу Hobby своими руками

Эта конструкция возникла из-за того, что конструктору нужно было обработать некоторые детали двигателя. Он построил этот простой токарный станок, чтобы помочь с простыми и понятными конструкциями вокруг мастерской, в основном небольшими проектами для хобби.

Конструкция станка по металлу сделана так, что не выглядит самодельной; Следовательно, использованные материалы были тщательно отобраны, чтобы придать ему хорошую отделку.Дизайнер также рассчитывал на затраты, поэтому использованные материалы были не такими уж дорогими.

Для этой конструкции закупил только шестигранные бригады и шарико-упорный подшипник оправки. Остальная часть плана здания содержится в учебнике в формате pdf.

См. Руководство

2. Самодельный токарный станок с револьверной головкой по металлу

Этот токарный станок в основном используется для выполнения большого количества работ. Это также полезный инструмент в небольших мастерских и может использоваться как простой токарный станок для двигателей или как коммерческий токарно-револьверный станок.Этот токарный станок может быть построен в мастерской, с тисками, сверлильным станком, плоской холоднокатаной сталью, серым чугуном и другими материалами и инструментами.

Это руководство в формате pdf содержит схемы плана здания и изображение того, как должна выглядеть законченная работа. Учебник представлен в виде снимков книги или печатного материала. Если следовать букве, этот шестидюймовый токарный станок способен быстро и точно выполнять работу в вашей мастерской.

Это также дешево в изготовлении, поскольку большинство необходимых материалов уже находится в мастерской.

Проверьте руководство

3. Токарный станок по металлу своими руками

Это четырехстраничное руководство своими руками можно сделать с помощью лишь нескольких ручных инструментов. Некоторые из этих инструментов включают ножовку, сверла для груди, напильники, зажимы, сверла, метчики и плашки. Его передняя бабка используется для точения и сверления других деталей. В руководстве также есть размеры и схемы, которые помогут вам понять.

Кроме того, в этом руководстве вы найдете использованный план здания с этикетками и чертежами.Это руководство также можно найти в отсканированных печатных материалах, поэтому вы можете не найти инструкции в пошаговом формате.

Возможно, вам придется делать заметки, чтобы поэтапно выделить основные части учебного пособия.

Обратитесь к руководству

4. Токарный станок по металлу своими руками

Это письменное руководство состоит из 12 шагов. Каждый из этих шагов подробно объясняет, как легко сделать свой токарный станок по металлу. Во-первых, подготовьте эти инструменты: сталь, машинный болт, сверлильный станок или ручная дрель, мотор, немного алюминия и несколько метчиков для нарезания резьбы.

В этом руководстве вы также найдете ссылку на изготовление некоторых других деталей и вещей из металлолома в магазине, которые в противном случае вы бы выбросили. На шагах 1–3 учебного пособия показано, как изготовить основу токарного станка по металлу из цинково-алюминиевого сплава.

Далее вы узнаете, как сделать станину, каретку и установить упор и установочный винт. После того, как вы это сделаете, вы прикрепите поперечный суппорт, а затем отполируете поворотную площадку. Наконец, вы начинаете сборку деталей, в том числе составной вертлюг.

В учебное пособие включен список материалов, в том числе масляная краска, компоновочная жидкость, средства защиты глаз, штангенциркуль, автоматический кернер и т. Д. Учебное пособие весьма интересно, поэтому понимание его не составит большого труда.

Обратитесь к руководству

5. Самодельный мини-токарный станок по металлу своими руками

Это видео-руководство, которое дает пошаговый процесс изготовления вашего токарного станка по металлу. По словам дизайнера, это полезно для создания любых строительных хобби своими руками.Однако это видео разделено на множество частей. Ссылка на следующую часть встроена в поле описания.

В этом видео дизайнер учит, как сделать станину частью токарного станка по металлу. Эта конструкция более прочная и жесткая, чем его первая попытка, и работает хорошо. Он также планирует заполнить станину этого токарного станка бетоном, эпоксидно-гранитом или полиэфирным гранитом, чтобы сделать станину более устойчивой.

Хотя этот бит делается вне камеры, вы можете отметить это при создании своего.

6. Самодельный токарный станок по металлу

В этом коротком руководстве есть все, что вам нужно для создания токарного станка по металлу в мгновение ока. Это просто, и дизайнеру нужно время, чтобы показать каждый свой шаг на камеру. У этого руководства нет письменной версии или озвученных инструкций, но ему все равно легко следовать.

Мы рекомендуем сначала изучить детали и инструменты, использованные в видео, прежде чем приступить к созданию собственного. Процесс прост, потому что используемые части легко узнаваемы, а для тех, с кем вы, возможно, не знакомы, дизайнер включил их имена в руководство.

7. Токарный станок по металлу своими руками без токарного станка

Этот токарный станок по металлу был создан без токарного станка. В видеоуроке конструктор создает станину токарного станка из металла, а также работает с такими инструментами, как циркулярная пила, ножовка, сверло, алюминий, шурупы и другие. Учебник прост для понимания, и ему легко следовать.

Заключение

Токарный станок по металлу — полезный инструмент для изготовления других инструментов в мастерской. Это сокращает расходы на покупку простых инструментов, которые вы можете легко изготовить в магазине.Все вышеперечисленные уроки не так сложны и содержат подробные инструкции о том, как построить токарный станок по металлу. Письменные руководства представляют собой в основном файлы в формате pdf, которые вы можете загрузить и сохранить для дальнейшего использования.

4 самых простых проекта токарных станков по металлу и как их реализовать

Последнее обновление от 29 апреля 2021 г., Чарльз Уилсон

Миниатюрные токарные станки по металлу — это потрясающие машины. Из них делают винты, стволы для ружей, металлические музыкальные инструменты и многое другое, но все в удобном размере.

Несмотря на то, что они производятся и продаются профессионально, попасть в мир изготовления изделий из металла не так уж и сложно.

От резки до формовки, мини-токарные станки по металлу, подобные этим статьям, станут отличным выбором для любителя своими руками.

Теперь, вместо того, чтобы углубляться в профессиональную работу, мы поговорим о 4 простых проектах токарных станков по металлу, которые можно выполнить быстро.

• Металлический скребок
• Металлический молоток
• Металлическое обручальное кольцо
• Стальная шкатулка для драгоценностей

Давайте нырнем, не теряя времени зря.

1. Разметчик по металлу

Разметчик по металлу — отличный способ начать работу на токарном станке по металлу. Сделав это своим первым проектом, вы легко почувствуете сладкую радость успеха.

Маркер по металлу — ваш незаменимый инструмент, когда вам нужно отметить место или нарисовать линию на металле, он удобен и очень эффективен.

Вы можете сделать этот резчик по металлу только из латуни.

Это включает в себя такие работы, как торцевание и точение латуни на токарном станке для придания ей надлежащей полированной формы.

Вещи, которые вам нужны —

• Латунь
• Металлический клей
• Пришивание стали
• Шлифовальный станок
• Режущие инструменты
• Сверло

Сначала вам понадобится латунь, как указано ранее, желательно размером ¼ ” . Возьмите металлический клей, чтобы приклеить металл к металлу. Также убедитесь, что у вас есть стальная швейная игла.

Шлифовальный станок поможет вам абразивное шлифование и полирование. Шлифовальный станок — это инструмент, который вам всегда понадобится, если вы хотите глубже погрузиться в мир необработанных металлов.

Так что лучше, если вы решите вложить деньги заранее. Кроме того, вам понадобятся режущие инструменты и сверло.

Конечно, все они не могут работать без токарного станка по металлу, который скрепляет все вместе.

В этой статье мы говорили о том, как легко настроить режущие инструменты.

Вы также можете посмотреть это видео!

2. Металлический молоток / молоток

Металлические молотки — еще одна замечательная вещь, которую можно сделать на токарном станке по металлу.Это также может быть ваш самый первый проект, как резчик по металлу, но немного более сложный.

Металлический молоток в основном состоит из двух частей. Голова и ручка. Изготовить голову довольно просто.

Вам нужно решить, какие материалы вы хотите использовать для изготовления головы, и все готово.

Но создание ручек довольно сложно. Вам необходимо правильно сформировать и отполировать отделку ручки.

Вы можете использовать накатную машину, чтобы придать ей более профессиональный вид.

Затем все, что вам нужно сделать, это собрать их и у вас есть металлический молоток, который вы можете использовать позже.

Это видео поможет.

3. Металл / стальное кольцо

Металлические кольца — еще один интересный проект, которым стоит заняться. В основном потому, что металлическое кольцо можно сделать, используя различные металлические царапины. Сюда также входят гайки и болты.

Так что экспериментировать тоже очень легко.

Конечно, металлы, такие как латунь, легче резать и шлифовать, но и другие — тоже вариант.

Отличный вариант — это, конечно, титан. Хотя титан широко продается как обручальное кольцо, его полировка действительно прекрасна.

Вы также можете легко персонализировать его, выгравировав любые инициалы, которые приходят на ум. Проблема с титаном в том, что его очень сложно резать.

В этом случае, как обсуждалось ранее, латунь также является хорошим вариантом.

Токарный станок — ключевой инструмент для изготовления полированного металлического кольца и придания ему правильной формы.

Затем вы можете отполировать его еще раз и нанести последние штрихи с помощью шлифовальной машины.Самое главное в металлических кольцах — они служат долго.

Я нашел этот учебник очень простым для понимания.

4. Стальная шкатулка для драгоценностей

Вы также можете начать думать о создании чего-то, что можно легко выдать за удивительный подарок и чем гордиться, сказав, что вы сделали это своими руками.

Кроме того, вы действительно можете использовать стальную шкатулку для драгоценностей самостоятельно, и всегда полезно произвести впечатление на партнера подарком ручной работы.

Несмотря на то, что это кажется трудным, с подходящими расходными материалами и инструментами, это очень легко сделать, и на самом деле это не сильно отличается от процедур создания металлического кольца.

Создание стальной шкатулки для драгоценностей обязательно добавит к вашей коллекции и выделит в вас класс.

Полированный продукт после обработки, несомненно, будет отлично смотреться на любом человеке, а значит, его можно также продавать на рынке.

Старайтесь избегать некоторых сложных методов, описанных в Интернете, и оставайтесь простыми, если вы делаете это впервые.В противном случае вы можете не завершить проект.

Не говоря уже о том, что токарный станок — незаменимый инструмент для изготовления шкатулки для драгоценностей.

Однако вам может потребоваться шлифовальный станок, чтобы получить надлежащую отделку этого продукта.

Простое руководство, которое поможет вам лучше понять.

Заключение

Токарный станок по металлу — удивительный металлический инструмент.

Некоторые люди говорят, что человечество могло бы развиться на двести-триста лет, только если бы токарный станок был представлен нам раньше.

И мы считаем, что они не ошибаются, говоря это. О, кстати, вот отличное руководство для вас, если вам нужны идеи о том, как выбрать идеальный токарный станок по металлу для ваших нужд.

Токарный станок, конечно, можно использовать для производства более профессиональных продуктов, но эти пять проектов идеально подходят для начала вашей карьеры в этой отрасли.

Возможно, вам понадобятся дополнительные инструменты, но если вы хотите продолжить работу, это того стоит.

20 простых вещей, которые можно сделать с помощью токарного станка по дереву, который продается

Последнее обновление 15 августа 2021 года Чарльзом Уилсоном

Токарные станки по дереву обычно используются для небольших проектов, связанных с тарелками, мисками и даже мебелью.

Хотя токарные станки могут показаться сложными в использовании, они доставляют удовольствие и вызывают привыкание даже после того, как вы освоите их.

В конечном итоге токарный станок использует только два основных метода токарной обработки; точение шпинделя и токарная обработка планшайбы.

Сегодня мы поговорим о 20 интересных вещах, которые вы можете сделать на этом деревянном токарном станке, сидя у себя дома с семьей.

20 крутых вещей, которые можно сделать на деревянном токарном станке

1. Деревянные браслеты

Даже в наши дни и в век резиновых браслетов вы почти никогда не ошибетесь, выбрав старые школьные браслеты.И какая девушка не носила спортивные браслеты в какой-то момент своей жизни. Даже по сей день браслеты остаются основным элементом украшений.

Браслеты тоже могут быть отличным подарком. Итак, хотите ли вы браслеты для себя или для кого-то, кого любите, вы всегда можете поднять их на более личный уровень, сделав браслеты на своем деревянном токарном станке.

Процесс довольно прост и может быть выполнен даже с детьми. Сами по себе деревянные браслеты довольно прочные. И, делая его на своем токарном станке, вы можете сделать его очень уникальным, выжигая различные рисунки на браслетах по вашему выбору.

2. Горшки для травы

Горшки могут быть очень милыми поделками, особенно. когда это горшок с сорняками. Горшки для сорняков — это в основном миниатюрные вазы для хранения и демонстрации цветов сорняков в целом.

Основное различие между вазой и горшком для сорняков, кроме разницы в размерах, состоит в том, что в вазах пустое пространство выдолблено, тогда как в случае горшков для сорняков оно просверлено. Именно по этой причине в горшках с сорняками можно разместить выставленное растение на короткое время.

Эти горшки — очень хороший способ показать случайные цветы, которые ваши близкие могут принести домой от их привязанности, или даже показать цветы поделки оригами.

3. Деревянные ложки

Деревянные ложки могут быть одним из самых, если не самым важным и ценным инструментом на любой кухне. Известно, что при приготовлении кислых продуктов, таких как макароны, металлическая ложка изменяет вкус. Деревянная ложка очень невосприимчива к этому.

Металлическая посуда, как известно, не очень хорошо подходит для работы с продуктами, в которых есть бактерии или дрожжи, а именно с тестом. Сделать декоративные ложки на токарном станке по дереву очень просто, и это можно сделать даже на уровне новичка, а это значит, что для получения лучших результатов требуется меньше навыков.

Это проект, который можно использовать для обучения начинающих и детей работе на токарном станке по дереву.

4. Табурет для свечи

Табурет для свечи может быть очень функциональным инструментом для изготовления на токарном станке по дереву. Из всех вещей, которые вы можете сделать на токарном станке по дереву, это самое быстрое и простое изготовление. Он состоит из 4 простых частей.

При условии, что этот проект потенциально обеспечит детям много места для занятий, это один из лучших проектов для начинающих для токарных станков по дереву.Вы также можете сделать его разных размеров, чтобы использовать его в качестве кукольного табурета для своей дочери или в качестве подставки для горшков с сорняками.

5. Ножки стола

Обточка шпинделя относительно проще, чем поворот планшайбы. Сделать это можно на любом мини токарном станке по дереву с приличными качелями по центру. С этим справится любой токарный станок с регулируемой скоростью 1/2 л.с.

Если вы уверены в своих навыках токарного станка по дереву, вам стоит пойти на этот проект. Стул должен пригодиться каждому. Кроме того, изделия из дерева могут быть очень модными и могут быть изготовлены точно по вашему вкусу, когда вы будете делать их на своем токарном станке.

Именно в этом заключается красота владения токарным станком по дереву и изготовления на нем стула. При желании можно даже сделать шезлонг и установить его на заднем дворе, чтобы по выходным отдыхать с книгой под открытым небом.

6. Табурет на трех ножках

Одна удобная вещь, которую вы можете сделать из своего токарного станка, — это табурет на трех ножках. Такие табуреты обычно пригодятся, а также могут быть модными. Как правило, это очень универсальные предметы мебели, которые впишутся в любой интерьер вашего дома.

Эти сборы предпочтительнее производить с подставкой для ног, соединяющей также ножки табурета. Вы также должны не забыть сделать его немного выше, если планируете использовать его, чтобы сидеть на кухонной стойке.

7. Деревянная ваза

Деревянная ваза может быть очень мощным инструментом для создания очаровательного эффекта в вашем домашнем убранстве. И, как и все вазы, деревянная ваза, которую вы сделаете на токарном станке, также будет использоваться для хранения цветов.

Проект деревянной вазы может быть немного другим.Вы можете придать своей вазе практически любую форму. Суть изготовления настоящей вазы заключается в том, что вам нужно выдолбить среднюю часть, а не просверливать отверстие. Деревянную вазу можно сделать на токарном станке.

8. Разделочная доска

Вероятно, это одна из самых полезных вещей, которые нужно сделать на токарном станке по дереву. В каждом доме есть потребность в разделочной доске. Разделочные доски просты в использовании и очень эффективны.

Это может упростить работу на кухне.И подарить разделочную доску, которую вы сделали своими руками, тоже должно быть приятно для вас обоих.

9. Деревянные часы

Часы являются предметом первой необходимости, и почти в каждой семье есть часы на стенах. Но вы когда-нибудь задумывались, насколько классно выглядели бы ваши часы, если бы они были сделаны из дерева?

Что ж, вам повезло, потому что вы можете сделать деревянные часы на своем токарном станке, которые будут не только стильно выглядеть, но и показывать точное время.

10.Ящик для сбережений

Это может быть очень удобным предметом мебели, если вы можете иметь его. Вы можете использовать его, чтобы сэкономить вещи или деньги в этом ящике. Более того, такую ​​коробку можно изготовить на токарном станке по дереву.

Это может быть очень хорошей заменой картонным коробкам, которые не такие прочные и долговечные, как деревянные. Вы даже можете украсить эту шкатулку, сделав ее по своему вкусу и предпочтениям.

11. Подставка для зеркала

Этот проект может быть немного сложным для большинства людей с деревянным токарным станком.Тем не менее, это может быть очень уникальное украшение для дома, которое можно добавить в вашу коллекцию.

Чтобы ваше зеркало гордо висело на стене, вам в любом случае понадобится подставка для зеркала. Это может быть очень полезно сделать таким образом. Более того, это также экономит место в вашем доме.

12. Деревянная чаша

Деревянная чаша — очень полезная вещь, которую можно сделать из деревянного токарного станка. Кроме того, вы можете сделать миску даже с детьми. Деревянные миски служат дольше. Вы можете использовать его для хранения фруктов, еды или воды.В общем, деревянную чашу — очень простая, но полезная вещь, которую можно сделать на деревянном токарном станке.

13. Подлокотники для напитков

Подлокотники для напитков — очень полезные вещи, будь то в машине или в шезлонге, где вы расслабляетесь и читаете утреннюю газету. А изготовление подставки для напитков на подлокотнике на токарном станке по дереву может оказаться весьма интересным проектом. Деревянная подставка для напитков также выглядит очень стильно, особенно. если он темного цвета.

14. Пиво / виски Flight

Специально для тех, кто владеет барами или имеет один в вашем доме.В таком случае вам обязательно стоит попробовать сделать это на токарном станке по дереву. Однако вы должны иметь в виду, что лучше использовать дуб, а не делать его больше нескольких дюймов.

15. Сумка для пива / сумка для пива

Сумка для пива / сумка для пива — очень удобная вещь, чтобы иметь ее. Вам нужно время от времени, когда вы решите пойти на пикник или длительную поездку с друзьями и семьей.

К сожалению, вы не можете пойти ни на один из них без старого доброго пива.
Вот здесь-то и появляются пивные бачки, позволяющие эффективно управлять пивными банками в одном месте и экономить место.

Что еще лучше, так это то, что вы можете сделать деревянную емкость для пива на своем токарном станке, и это даже не так сложно.

16. Книжные стеллажи

Книжные стеллажи, особенно те, которые вешаются на стены, довольно элегантны и стильны. Книжный червь по достоинству оценил бы книжный шкаф.

Книжные стеллажи удобны для модного содержания ваших книг в порядке, но их также можно использовать для хранения различных экспонатов.

Хорошая новость для вас, если у вас есть деревянный токарный станок, потому что вы можете сделать стойку для книг на своем токарном станке.

17. Деревянные рамы

Фотографии всегда вызывают у каждого особую эмоциональную тягу. И вполне естественно, что мы хотим выставить напоказ лучшие из наших фотографий, которые могут запечатлеть особые воспоминания или захватывающие впечатления.

Вы можете добавить индивидуальности этим фотографиям с деревянной фоторамкой, особенно если она сделана своими руками.

Благодаря токарным станкам по дереву это не невозможный подвиг. При соблюдении определенного уровня терпения сделать деревянные фоторамки на деревянных токарных станках относительно легко.

18. Деревянные бусины

Деревянные бусины тоже очень красивы и имеют стильный вид. Они также могут послужить хорошим подарком вашей матери, сестре или вашей второй половинке. Вы можете сделать еще один шаг вперед, добавив ему индивидуальности, сделав его самостоятельно на своем деревянном токарном станке.

19. Чехол для телефона

Вы устали от однотипных чехлов для телефонов и от их использования снова и снова? Что ж, вы могли бы оживить свою игру с чехлами для телефонов с помощью деревянных чехлов для телефонов, сделанных на вашем собственном токарном станке.

20. Кольцо для ключей

Это очень простая, но полезная вещь, которую можно сделать из деревянного токарного станка. У вас также будет возможность вырезать его в любой форме по вашему выбору и даже выжечь на нем рисунки в соответствии с вашим выбором и предпочтениями.

Заключение

На этом мы подводим итоги списка крутых вещей, которые можно сделать на своем токарном станке по дереву. Однако вы можете найти другие проекты более интересными, чем некоторые из упомянутых выше.

Но важно то, что вы идете и начинаете пытаться делать вещи на своем токарном станке по дереву.Это может служить очень продуктивной привычкой для времяпрепровождения.

См. Также:

1. Как точить дерево на токарном станке по металлу?
2. Доступные токарные станки Midi для вашего домашнего магазина

Создание собственной ручки без токарного станка

Инструкции Алисы Венигер из Alice’s Workshop Изготовить ручки очень просто, недорого и не требует много времени. Отличный подарок в любое время года. Ручку можно изготовить менее чем за час без токарного станка по описанной ниже технике.В идеале вы должны использовать токарный станок и токарный набор для токарных ручек, но не у всех есть место для большого инструмента, или они просто не могут себе этого позволить.

Необходимые инструменты и материалы:

Шаг 1: Возьмите заготовку для ручки и разрежьте ее пополам, используя обычную торцовочную пилу и коробку. Или воспользуйтесь любым имеющимся у вас инструментом, который может разрезать кусок материала толщиной 1/2 дюйма.

Шаг 2: Просверлите отверстие в центре обеих частей в продольном направлении, используя сверлильный станок и сверло диаметром 7 мм.Заготовки для ручек в основном представляют собой полоску древесины или кориана 5 ‘X 1/2’ X 1/2 ‘. Вы можете вырезать свои собственные из 1/2 ‘запаса, использовать куски лома, которые лежат в вашем магазине, или купить предварительно нарезанные заготовки. Преимущество покупки предварительно нарезанных заготовок заключается в том, что у вас есть выбор из множества сортов древесины, которые, возможно, вам будет сложно найти в вашем районе. Это также дает вам возможность поэкспериментировать с разными лесами, прежде чем вы выложитесь изо всех сил и вложите небольшое состояние в лес, о котором вы ничего не знаете.

Шаг 3: Отшлифуйте внешнюю поверхность латунных трубок бумагой с зернистостью 120 перед приклеиванием к дереву.Это удаляет масло из латунных трубок и обеспечивает лучшее сцепление с клеем. Приклейте латунную трубку из комплекта ручек к внутренней стороне каждой половины заготовок с помощью клея Quick-Set. Клей Quick-Set легче и чище, чем эпоксидный клей. Так что вы можете надеть пару перчаток. Что касается клея внутри тюбика, используйте ручную мельницу, чтобы очистить клей. Фреза для ручек также скругляет концы заготовок для ручек, чтобы обеспечить идеальную посадку, когда придет время собирать ручку.

Шаг 4: Вставьте ручку-мельницу в каждую из заготовок и поверните по часовой стрелке. Обязательно проделайте оба конца!

Шаг 5: Установите заготовки ручки на оправку вместе с 3 втулками (по одной на каждом конце и одна посередине, разделяя 2 заготовки). Шаг 6: С помощью сверлильного станка и шлифовального барабана сделайте черновую форму ручки.

Наличие шлифовальных барабанов — это преимущество. Если у вас его нет, вы можете выполнить шаг 6 вручную, с помощью шлифовальной машины или любого другого инструмента, который может закруглить края.

Шаг 7: Установите оправку на сверлильный станок и используйте кусок наждачной бумаги, наклеенный на кусок фанеры, чтобы дерево совместилось с втулками. Шаг 8: Вот как должны выглядеть заготовки для ручек после шлифования. Если вы планируете нанести на ручку финиш, например, лак, лак, воск для токарной обработки или даже нарисовать на нем рисунок, сейчас самое время это сделать!

Шаг 9: Самое сложное позади! Снимите заготовки с оправки и соберите ручку из набора для ручек.Сожмите все вместе.

Готово! В качестве завершающего штриха мы предлагаем использовать изысканное глянцевое покрытие Crystal Coat.

Если вышеперечисленные методы вам не подходят, вы можете легко выполнить те же задачи с помощью мини-токарного станка Excelsior, отличного дополнения к любому цеху и отличной точки входа в мир токарной обработки дерева! Инструкции используются с разрешения Alice’s Workshop

как сделать своими руками?

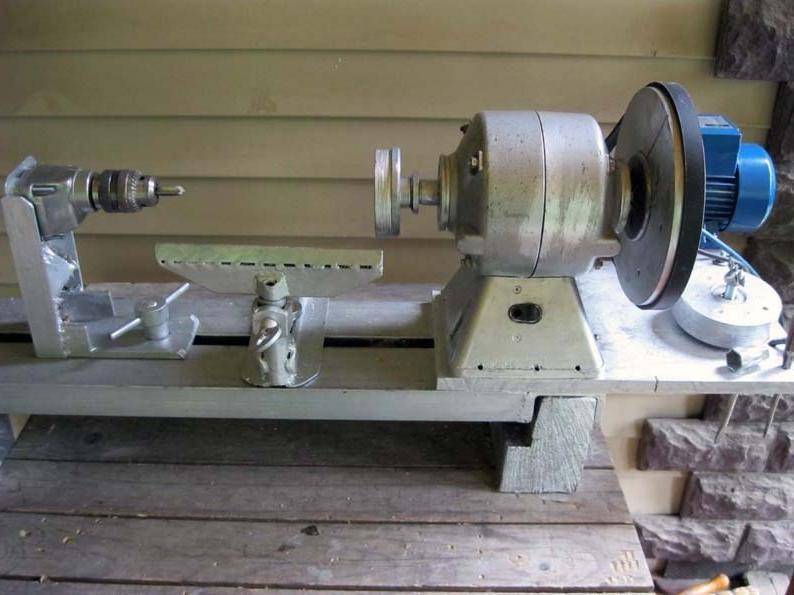

Чтобы сделать самодельный токарный станок в домашних условиях, даже не понадобятся чертежи.Но на этом устройстве можно сделать симпатичные подставки под разные инструменты, ручки для разных инструментов и многое другое.

Самодельный токарный станок можно изготовить, подобрав для этого электродвигатель, деревянный брусок, деревянную доску, головку 9/32 из набора инструментов, болт М 12 с двумя гайками. После того, как вы приобрели все необходимые комплектующие, можно приступать к сборке конструкции.

В качестве мотора подойдет мотор, снятый со старой швейной машины, потому что есть педаль, регулирующая скорость вращения.В качестве заготовки для картриджа подойдет головка 9/32, которая крепится к валу с помощью холодной сварки или эпоксидного клея. Электродвигатель можно закрепить на деревянном бруске, прикрутив его саморезами или с помощью холодной сварки. Можно использовать двухкомпонентный растворимый клей, который хорошо смазывается днищем электродвигателя, а на него прикладывается деревянный брусок. Чтобы детали хорошо слиплись, их нужно зафиксировать в сложенном состоянии (до полимеризации клея). После того, как детали будут прочно склеены, их необходимо закрепить на деревянной доске, которая будет лежать на кровати.Задняя бабка вырезана из деревянного бруса Г-образной формы. Он установлен на доске-подставке напротив электродвигателя и закреплен винтами. В импровизированную заднюю бабку ввинчивается болт М12, с двух сторон его положение фиксируется гайками. Конец болта необходимо сделать коническим. Сделать это можно с помощью электродрели. В него зажимается болт, а затем с помощью напильника подводится конус на болт. И вот токарный самодельный станок готов к работе.

Можно попробовать, повернув деревянную заготовку.Для этого ему нужно придать шести- или восьмиугольную форму, накернить с одной стороны отверстие под болт задней бабки, а с другой просверлить отверстие, которое немного меньше диаметра головки 9/32. Заготовка вставляется в патрон и прижимается задней бабкой. Затем запускается двигатель, который вращает заготовку. Теперь вы можете приступить к его обработке. Для работы не забывайте о безопасности. Обработку заготовки следует проводить в защитных очках. Не останавливайте вращающуюся деталь рукой!

Самодельная конструкция для токарной обработки металла

Самодельный токарный станок по металлу отличается от предыдущей конструкции более сложным устройством.Он имеет жесткий металлический каркас каналов, являющийся его ложем. На левом конце этой рамы закреплена неподвижная бабка, а на правом конце сделана опора. В таком станке уже есть шпиндель с прикрепленным к нему патроном или планшайбой. Вращение на шпиндель передается посредством клиноременной передачи от электродвигателя. Если в предыдущем случае резак приходилось держать рукой, то при точении металла этого делать нельзя. Здесь такие нагрузки, что резак просто не удержать.Поэтому самодельный токарный станок снабжен опорой, которая может перемещаться по продольной оси. Он оснащен державкой, которая может перемещаться в направлении, поперечном по отношению к линии движения опоры. Управлять его перемещением можно с помощью маховика, на котором установлено кольцо с делениями. Маховик вращается вручную.

Возможность установки ЧПУ

Можно сделать самодельный токарный станок с числовым программным управлением, используя два шаговых двигателя и любую плату управления шаговыми двигателями по 2-3 осям.Он очень подходит для токарной обработки изделий из дерева. Учитывая то, что такая машина в магазине будет стоить приличную сумму, есть смысл сделать ее своими руками!

Горячих плотников Instagram. Токарный станок вращается по часовой стрелке быстрее, чем… | Келси МакКинни | MEL Magazine

Токарный станок вращается по часовой стрелке быстрее, чем глаз может уловить. Ленточная пила раздвигает кусок грецкого ореха. Ленточная шлифовальная машина заглаживает дюбель. Иногда можно увидеть только один кусочек оливкового масла, его ненасыщенный серый цвет прорисован прожилками, похожими на акварельный горный хребет.Но почти всегда где-нибудь поблизости есть стул, стол, скамейка или качалка.

Добро пожаловать в Carpentry Instagram, маленькую священную вселенную производителей мебели, которые публикуют снимки своих работ в реальном времени, чтобы их мог увидеть онлайн-мир. Комментарии обычно заполнены другими мастерами по дереву, которые спрашивают, где они могут получить фартук, подобный изображенному на фото, какой сорт наждачной бумаги лучше всего и насколько хороша ленточная пила MiniMax на самом деле . Но есть и поклонники. «Есть что-то настолько расслабляющее в том, чтобы просто пролистывать фотографии этих мужчин, работавших над своей мебелью, — говорит 29-летний Бэйли Лоуренс из Колорадо.

Судя по комментариям, мужчин и женщин, которые следят за этими мастерами, довольно равномерно. Однако их причины для этого различны. Каждый мужчина, с которым я разговаривал, сказал, что нашел эти видео вдохновляющими. «Кто не хочет делать что-то своими руками? Это потрясающе, — пишет Крис, бухгалтер из Денвера, по электронной почте.

Было то же самое и с женщинами. «Не знаю, насколько мне нравится мебель, — говорит Карен, страстная поклонница плотников в Instagram, которая разделяет мнение Криса.«Но меня это успокаивает. Мне нравится смотреть, как они что-то делают ».

Но некоторые из опрошенных мною женщин также не отрицали, что смотреть, как мужчина вылепляет мебель из куска дерева, было поводом для возбуждения. «Это жарко, — говорит Лоуренс. «Посмотри на их руки и скажи мне, что это не так».

«В создании мебели есть что-то романтическое», — добавляет Карен, признавая, что отчасти это восприятие связано с романтизацией популярного производителя мебели в поп-культуре — а-ля Айдан из Секс в большом городе и того, что из Property Brother — плотник. .

Я был очарован Instagram Carpentry также в особенно трудный период в начале этого года. Я часами наблюдал, как молодые люди крутят кусок дерева на токарном станке. Это был завораживающий, гипнотический опыт, похожий на радость, которую многие люди находят в видео о слаймах. Но в отличие от видеороликов о слаймах, в которых создатели, как правило, всего лишь пара рук, эти плотники появляются на многих собственных фотографиях, и, как говорит Лоуренс, они, несомненно, привлекательны. «Мне нравится видеть, как они работают», — объясняет она.«Они часто выглядят такими счастливыми. Не думаю, что многие люди довольны своей работой ».

Они действительно смотрят на мир — вероятно, потому, что это так. «Это позволяет мне проявлять творческий подход каждый день», — говорит Филип Морли, производитель мебели с почти 65 000 подписчиков в Instagram, который живет недалеко от Остина, штат Техас. «Я беру этот необработанный материал и превращаю его во что-то красивое, но функциональное».

«Мне всегда нравилось делать что-то своими руками, поэтому найти профессию, в которой я занимаюсь строительством и творчеством, было потрясающим», — добавляет Килле Себри, другой плотник из Остина с 16 000 подписчиков в Instagram, чья торговая форма включает кожаный фартук.«Работать в компании 25 лет было безопасно и скучно. Наше поколение перестало думать о том, что это мечта ».

Некоторые плотники, с которыми я беседовал, говорят, что открыли для себя эту профессию, потому что у них было много проблем в школе. Для них работа руками была законным вариантом в мире, который не был полон ими. Другие научились любить это просто так.

Плотницкие и деревообрабатывающие работы являются одними из старейших профессий в мире, но они не поощряются школами или не считаются особенно впечатляющими.Себри признает, что почти половина людей, посещающих его студию, думают, что обработка дерева — это хобби, а не работа. Правда, таких рабочих мест в стране не так много. Фактически, по данным Бюро статистики труда, в стране всего 18 000 «специализированных плотников». С другой стороны, в США 600 000 постоянных плотников; большинство из них работают на стройках и занимаются ремонтом домов.

В чем разница? «Если деревообработка — это столярное дело, я бы назвал его черным поясом», — объясняет Скотт МакГлассон, производитель мебели из Миннеаполис-Стрит.Пол с 20 000 подписчиков в Instagram, седыми волосами, очками в металлической оправе и спортивным телосложением. «Это самые изысканные столярные изделия».

Такой уровень изысканности тоже не из дешевых. Кровать из черного ореха и белого ясеня из коллекции Sebree стоит 4500 долларов. Большая часть работы Морли (от шкатулок для драгоценностей и оружейных дисплеев до удобных кресел) выполняется непосредственно клиентами. То же самое и с МакГлассоном, цены на который можно узнать на его сайте. «Я пока не могу позволить себе покупать их работы, — говорит 28-летняя Мэри из Филадельфии, — но я знаю, что это того стоит, когда я смогу.»

« Самая большая проблема — представить себя нужной аудитории потенциальных клиентов », — говорит Морли. Чтобы найти этих клиентов, Морли и другие отвозят их работы на местные художественные выставки и проводят уроки. Но они также сильно полагаются на социальные сети (особенно Instagram), чтобы охватить более широкую аудиторию. «Я чувствую, что люди могут увидеть здесь немного моей истории и личности, просто показывая, что я делаю изо дня в день», — говорит Себри.

В нем также используется типично мужской образ — физический труд.Плотницкие работы, сельское хозяйство или любая другая физическая работа не только воспринимается как сексуальная, потому что показывает тело в движении, но и сексуализируется, потому что играет в стереотипе мужественности: бесстрастный, способный, сильный мужчина. Держать острый инструмент, когда кусок дерева опасно быстро вращается, показывает не только физическую силу, но также ловкость и интенсивность.

Тем не менее: «Это определенно , а не романтическая карьера», — возражает Морли. «Мне не нравится каждое мгновение в моем магазине.Иногда это работа, а иногда и страсть ». Денег между проектами может быть мало, а создание целого предмета мебели из целого дерева — не совсем быстрый процесс.

Instagram — это бальзам от этих стрессоров. Клиенты с большей вероятностью найдут там мастеров по дереву, и некоторые из них сказали мне, что большая часть их продаж поступает от людей, которые находят их через социальные сети.

Они также считают, что это изменило их восприятие, не говоря уже о мире вокруг них.«Я искренне думаю, что в последнее время или около того люди стали больше узнавать о таких сделках только через социальные сети», — говорит Морли. «Я думаю, что люди в целом начинают понимать подводные камни массового производства и все больше ценить ремесла ручной работы».

Келси МакКинни — писатель из округа Колумбия, автор статей для The New York Times , Buzzfeed и Vanity Fair . Это ее первая штука за MEL .

Подробнее Instagram:

Краткое руководство: 6 основных инструментов для токарной обработки древесины

Набор инструментов для токарных работ новичка требует всего лишь нескольких инструментов.

Как только вы избавитесь от беспокойства, связанного с приближением к быстро вращающемуся куску дерева с помощью заостренной металлической палки, самая сложная часть токарной обработки дерева на токарном станке — это понимание ваших инструментов. Базовый набор для токарной обработки древесины включает от 5 до 8 инструментов, каждый со своими уникальными характеристиками.

В этом руководстве я кратко расскажу вам о шести токарных инструментах, на которые я лично полагаюсь, и представлю некоторые основы покупки, обслуживания и использования этих инструментов. Для получения дополнительной информации об использовании токарного станка и безопасности на токарном станке, ознакомьтесь с рецензией журнала Make: на Общие сведения о токарном станке .

A Базовый комплект

Я рекомендую новичку начать с приобретения довольно скромного набора зубил, научиться им пользоваться, а затем постепенно добавлять другие инструменты в свою коллекцию. Вы можете получить большинство желаемых результатов с помощью набора из пяти или шести инструментов.

Есть много токарных инструментов и много разных шлифовок; не волнуйтесь, если у вас нет их всех. Они не похожи на покемонов — вам не нужно ловить их всех.

Вырезанные профили всех различных инструментов, описанных здесь.Сверху вниз: отрезной инструмент, перекос, канавка для пальцев, канавка для чаши, канавка шпинделя и черновая канавка.

Шпиндель для черновой строжки — Большой инструмент, который переносит большую часть веса. Он может оставить достойную отделку работе, но, как правило, используется в основном для создания формы ерша. Это идеальный инструмент для того, чтобы взять квадратную заготовку и повернуть ее. Он довольно широкий (иногда смехотворно широкий) и имеет тенденцию к прямому шлифованию.

Наконечник : Никогда не используйте шпиндель для черновой канавки на чаше.Если вы будете использовать этот инструмент на чаше, вы рискуете сломать инструмент, потому что у инструмента есть слабое место, входящее в ручку.

Профиль пропила шпинделя для черновой строжки.

Струбцина шпинделя — Иногда ее называют мелкой канавкой. Это незаменимый инструмент для изготовления таких деталей, как бусинки и углубления, и его можно использовать для придания формы шпинделю без особых хлопот.

Долото шпинделя в действии.

Косое долото — Этот инструмент обычно используется для строгания древесины.Это дает действительно хорошую отделку инструмента, при этом инструмент практически не требует шлифования. Его можно использовать для создания очень мелких деталей и, в зависимости от того, насколько вы любите приключения, его можно использовать для большинства работ.

Этот инструмент имеет репутацию сложного и пугающего инструмента, но если вы знаете, что с ним делаете, он становится очень полезным. Это просто требует немного уважения; всегда уделяйте ему все свое внимание. У меня была только одна травма при повороте, и это было с этим инструментом. Травма не была тяжелой, но все же произошло.Теперь я лучше понимаю, что перекос требует полной концентрации.

Режущий профиль косого долота.

При использовании косой кромки для выполнения строгальных пропилов важно использовать среднюю часть полотна и избегать углов. Если вы ударите по движущемуся дереву углом, вы, вероятно, получите «зацеп». Это не конец света, но может быть немного страшно, если вы этого не ожидаете, и может испортить ваш проект. Следующее видео очень хорошо объясняет уловы и их связь с техникой орудия труда.

Инструмент для отрезки — Подсказка в названии; это части дерева. При работе между центрами безопаснее не расставаться на всем протяжении работы. Вместо этого расставайтесь на большую часть пути и закончите работу пилой. Перед использованием пилы обязательно выключите токарный станок.

Известно, что я использовал отрезной инструмент для работ, для которых он не предназначен, например, скребок. На мой взгляд, это идеальный инструмент для изготовления втулки, за которую держится патрон.

Безошибочный профиль отрезного инструмента.

Стойка для чаши — Также известна как канавка с глубокими канавками. Канал, идущий по канавке, намного глубже канавки шпинделя. Я иногда использую долото для дежи для работы с веретеном, в основном потому, что их легко захватить, и у меня есть разные виды помола. Идеально подходит для придания формы мискам — как по форме тарелки, так и по внешнему виду.

Вырезанный профиль чаши долота.

Стреловидный долоточек для размольной чаши со смещенной назад — Практически тот же самый инструмент, что и обычный долоточек для чаши, но с другим помолом.Зубцы чаши имеют тенденцию к прямому шлифованию, в то время как прямая шлифовка имеет более U-образную форму и позволяет выступать крыльям инструмента в качестве режущих кромок. Это делает инструмент очень универсальным, позволяя выполнять больший диапазон разрезов.

Ноготь, или зачесанный назад, выдолбить.

Скребок — Они бывают разных профилей и действуют аналогично скребку для шкафа. Лично я не считаю их полезными и не буду рассказывать о них в этой статье. Однако некоторые клянутся ими, поэтому их стоит изучить, если вам интересно.

Совет: экономьте на инструментах

Вы можете подумать, что дешевые инструменты сделают эту работу. Так бывает нечасто. Что делает дешевые варианты для токарной обработки древесины, так это то, что металл слишком мягкий и не держит кромку. Единственное преимущество дешевых мягких инструментов в том, что они гнутся, а не ломаются, что снижает вероятность их повреждения, когда они неизбежно выходят из строя.

Если вы хотите сэкономить, ищите качественные бывшие в употреблении инструменты, которые можно заточить до жизни.Эти инструменты часто изготавливаются из более качественной стали, и они намного дольше сохраняют свою остроту. Единственное беспокойство, связанное со старыми инструментами, — это риск их разрушения (я слышал городские легенды об этом и о травмах людей).

Я настоятельно рекомендую обратиться к проверенному дилеру для покупки инструментов и рассчитывать заплатить от 25 до 50 долларов за инструмент, понимая, что этот инструмент, вероятно, прослужит дольше, чем большинство людей, которые будут его использовать.

Заточка инструментов

Одна вещь, которая действительно окупается при токарной обработке древесины, — это обеспечение остроты инструментов.Острые инструменты приводят к лучшим результатам с меньшим разочарованием. Существует множество систем заточки с сопутствующими приспособлениями, позволяющими воспроизводить определенные заточки.

Я использую слегка адаптированную систему заточки Tormek, в которой используется мокрый шлифовальный камень, работающий на малой скорости. Эта система износостойкая и снижает риск изменения свойств металла. Я также держу под рукой несколько алмазных шлифовальных дисков, чтобы подправить режущую кромку; Мне кажется, что я могу увеличить время между заточкой инструментов и работать с полым шлифованием, чтобы получить микрокаскос.

Я бы порекомендовал научиться использовать вашу систему заточки для ваших инструментов. Каждая система будет немного отличаться; в результате я не могу вдаваться в подробности здесь, но информация должна быть легко доступной.

Совет: покупка системы заточки

Новая система заточки Tormek продается по цене около 1000 долларов, но вы можете найти альтернативные системы по цене менее 200 долларов. Я вложился в систему, которая была бы удобна для моих инструментов, сохраняя острие режущей кромки во время заточки, чтобы металл сохранял свои свойства.Я видел клонированные версии своей установки примерно за 500 долларов.

Использование инструментов

Есть два основных типа токарной обработки. Используемые методы в некоторой степени взаимозаменяемы, но есть различия, о которых следует помнить.

Работа шпинделя работает между центрами. Работа с лицевой панелью включает в себя удержание работы на приводном центре — это можно сделать с помощью лицевой панели и винтов, или работа может быть проведена в каком-либо патроне.

Пример настройки дерева для работы шпинделя.

Подготовка к работе шпинделя

При работе между центрами рекомендуется найти среднюю часть дерева. Середина наиболее сбалансирована, и для ее поворота потребуется минимум дерева. Мне нравится делать отметины или вмятины на дереве в этой точке, что помогает мне найти эти точки на токарном станке.

Я бы порекомендовал работать с зерном в направлении токарного станка, так как это немного упрощает работу.

Перед запуском токарного станка убедитесь, что деталь вращается свободно и не задевает опору для инструмента.Убедитесь, что древесина надежно закреплена между центрами, а задняя бабка зафиксирована на месте. Очень важно убедиться, что мир сохраняется надежно.

Когда вы довольны тем, что ваша опора для инструмента находится на нужной высоте и на расстоянии, подходящем для бланка, вы должны быть готовы к работе.

Пример работы шпинделя с использованием черновой канавки.

Черновая обработка

«Черновая обработка» — это грубое определение формы вашей работы, закругление краев и придание дереву большей устойчивости.Я знал, что некоторые люди выполняли черновую обработку с использованием ряда различных инструментов, но лучший из них — это черновая канавка (также известная как черновая канавка шпинделя).

Убедитесь, что подставка для инструмента находится в положении, в котором она может поддерживать ваш инструмент и ввести скос канавки, прежде чем наклонять ручку вверх и вводить режущую кромку.

Настоятельно рекомендуется «работать под уклон», то есть сокращаться от высоких точек к минимуму. Я бы порекомендовал использовать стойку, в которой вы можете легко двигаться, позволяя вашему телу перемещать инструмент, а не только вашим рукам.

перекос

Косое долото можно использовать для различных целей, но, как правило, оно известно своей способностью выполнять строгание. Мне нравится поднимать опору для инструмента и приближать к дереву как можно более ровную поверхность.

https://www.youtube.com/watch?v=gMIwqFDMIhA

Подойдите к пропилу скосом и попробуйте резать средней частью лезвия. Если вы поймаете дерево острым концом лезвия или другим острым концом, вы, скорее всего, поймаете. Скорее всего, ничего плохого не произойдет, но это будет достаточно страшно, чтобы вы захотели сменить штаны.

Я также люблю создавать сверхмелкие детали с перекосом. Для этого я использую заостренный конец как нож. Убедившись, что инструмент имеет опору, я ввожу заостренный конец и делаю надрез. Затем я захожу по бокам этого разреза, чтобы все это прибрать. С помощью этой техники вы можете добиться невероятной детализации.

Использование перекоса для вырезания V-образной канавки.

Строжка шпинделя

Если вы освоили черновую строжку, вам будет проще это сделать, поскольку это та же идея, только в меньшем масштабе.Это отличный инструмент для добавления красивых деталей, таких как бусинки и бухты. Чтобы сделать бусину, сначала определитесь, где вы хотите разместить верхнюю и нижнюю часть. Затем, перемещая инструмент вдоль остальной части от одной точки к другой, вращайте инструмент, чтобы ввести больше или меньше его в древесину, вырезая форму.

Инструмент для отрезки

В отличие от других инструментов, с этим парнем нет необходимости вводить фаску. Вы просто представляете его и смотрите, как он режется.

Инструмент для отрезки не оставляет гладкой поверхности, и на самом деле он для этого не предназначен.Я бы порекомендовал сделать два разреза этим инструментом, а не прорезать полностью; это уменьшит трение. Если вы «отлучаете», я рекомендую не пробирать до конца. Вместо этого закончите работу пилой.

Инструмент для пробора в использовании.

Стойка для чаши

Ничто не мешает вам использовать довольно агрессивно заточенную долотку чаши в качестве долота веретена, но, на мой взгляд, долота чаши проявляет себя при переворачивании посуды.

Калибр чаши можно использовать аналогично канавке шпинделя, часто для разрезания внешнего профиля чаши и шипа.Шип — это кусок дерева, который выступает из вашего проекта, позволяя зажимному патрону захватить его с одного конца. После того, как кусок дерева вставлен в патрон с помощью этого шипа, можно использовать долото для чаши, чтобы легко сформировать внутреннюю или внешнюю часть блюда.

Дробилка в использовании.

Я обычно работаю от внешнего края внутрь, когда использую стандартный долоторез. Я проведу режущую кромку по линии от того места, где скос будет тереться, если чаша выйдет достаточно далеко и врежется к центру.В конечном итоге резка приведет к трению скоса больше, чем к резке, что обеспечит гладкую поверхность и безопасную работу.

Стойка чаши со стреловидной задней частью

Это мой любимый вид долоточек. С этим инструментом у вас есть еще несколько вариантов из-за крыльев, встроенных в его конструкцию.

Когда я готовлю блюдо со стреловидной выемкой чаши, я использую крылышки, чтобы разрезать, а затем тянуть обратно к краю чаши. Если вы не будете тереть фаску, вы рискуете зацепиться, или инструмент может резать немного более агрессивно, чем вы изначально ожидали.

Стреловидная задняя часть или царапина на ногтях в действии.

Справочник покупателя токарных станков

Если вы ищете свой первый токарный станок, скорее всего, у вас есть несколько вопросов, например: В чем разница между токарным станком за 60 долларов и токарным станком за 6000 долларов?

Чем больше денег вы вкладываете в свои инструменты, тем больше отражается их качество и материалы, из которых они сделаны, а также вероятность наличия действительно полезных функций. Мой первый токарный станок стоил 50 долларов, и он был сделан из деталей не фантастического качества, и в результате был очень шумным.Этот шум был моей основной причиной обновления.

Я перешел на токарный станок за 800 долларов, который является более доступной стороной среди профессиональных токарных станков, и добился огромного успеха с ним. Подшипники работают тише, и вся машина сделана по более высоким стандартам, без каких-либо дешевых и неприятных пластиковых деталей, которые, как кажется, могут затормозить при любом неправильном обращении.

Если вы инвестируете больше, вы, вероятно, получите такие предметы роскоши, как регулятор скорости, при котором вам не нужно менять ремень (экономия времени) и подвижный переключатель включения / выключения, что является отличной функцией безопасности.Некоторые машины предлагают большее расстояние между центрами, что позволяет вам поворачивать такие предметы, как бильярдные кии и стандартные лампы. Точно так же есть машины, которые подходят для более широких проектов, таких как салатники и тарелки.

Обычно я придерживаюсь поговорки, что если вы покупаете дешево, вы покупаете дважды, но, возможно, вы сможете найти реальную сделку с подержанным токарным станком. Я бы порекомендовал отправиться в ближайший к вам токарный клуб по дереву и попросить совета. Моему другу посчастливилось купить подержанный токарный станок за 3000 долларов за 150 долларов в местном клубе.

No related posts.
