Как сделать самому винтовые сваи своими руками: Как изготовить винтовые сваи своими руками?

Делаем качественные винтовые сваи своими руками, этапы работ

Сваи открывают больше возможностей для строительства забора на сложных грунтах (песчаная, глинистая, водянистая структура). Рынок предлагает широкий ассортимент исполнений (одновитковые, многовитковые, цельнолитые или сварные и т. д.), поэтому сложностей с покупкой возникнуть не должно. Однако если в наличии имеется подходящий материал и есть опыт в сварочных работах, вполне реально сделать винтовые сваи нужной конфигурации своими руками.

Обзор плюсов свайных опор

Сваи заглубляют на уровень, который пролегает ниже границы промерзания почвы. Такие опоры могут устанавливаться в любое время года без ограничений, а также не нуждаются в гидроизоляции участка, погружаемого в грунт. Это обусловлено особенностями технологического процесса: винтовые сваи вкручиваются в почву своими руками посредством рычажной системы. Структура грунта может быть различной, но такие опоры не подходят для скалистых участков.

Фундамент на столбах данного вида выделяется на фоне прочих конструкций благодаря следующим особенностям:

• быстрота возведения;
• легковесные конструкции, в частности, забор можно построить без привлечения спец. техники, своими руками;
• невысокая цена, что становится очевидным при сравнении с монолитной конструкцией ленточного фундамента.

Если самому сделать свайно-винтовой забор из имеющихся в наличии материалов, то себестоимость его будет заметно ниже.

Чертежи и технология изготовления

Чем сложнее конструкция сваи, тем более трудоемкий процесс ее создания. Чтобы в результате получить качественное изделие, нужно составить максимально подробный чертеж с указанием основных размеров:

На рисунке показан оголовок, задача которого заключается в создании единой конструкции с ростверком. Однако данное решение в большей мере подходит для строительства дома. Забор чаще возводят без ростверка. Но если планируется строить более тяжелую ограду, можно объединить свайно-винтовой фундамент в единую конструкцию. Это означает, что в некоторых случаях оголовок приваривать не нужно.

Изготовление опор данного вида своими руками выполняется посредством сварки, так как сделать цельнолитые сваи в кустарных условиях проблематично. Конструктивно опоры в таком исполнении представляют собой заостренный с одной стороны столб, на этом же участке крепится определенное количество лопастей.

Учитывая, что винтовые сваи для забора специально не покрываются гидроизоляционными материалами, обеспечить длительный срок их эксплуатации можно, если покрыть своими руками антикоррозионным составом.

Опора при строительстве забора вкручивается в почву до определенного уровня (твердые слои). Если чертежи составлены неправильно или винтовая свая вошла в грунт не полностью, уровень прочности конструкции снизится, а дополнительно к этому есть риск полного ее разрушения по причине проседания фундамента.

Самостоятельное изготовление

Выбор материала (сечение, длина, форма) производится на основании ряда факторов: уровень предполагаемой нагрузки, структура почвы, в частности, граница ее промерзания. Нужно понимать, что изготовленная своими руками свая выдержит вес легких построек, в том числе забора из профнастила, сетки, дерева. Для работы нужно подготовить трубу диаметром от 70 до 100 мм. Длина изделия определяется уровнем заглубления и высотой забора.

Изготовление оголовка трудностей не вызывает и производится как показано на фото, особое внимание уделяется качеству сварного шва

Важная особенность опоры данного вида – заостренный наконечник. Чтобы сделать его своими руками, нужно с одной стороны трубы сделать продольные срезы в нескольких местах, излишки материала удаляются.

Далее, секции необходимо согнуть до получения конусообразной формы трубы. Осталось только своими руками сварить их между собой, после чего отрихтовать соединительные швы.

Винтовая часть изготавливается либо из специальных заготовок с литым наконечником, либо используется 5-6-миллиметровая сталь

Изготовление лопастей своими руками может выполняться с применением уже готовых элементов, например, от старого бура.

Если подручных материалов подходящей конфигурации нет в наличии, допускается сделать лопасти собственноручно, для этого нужно подготовить металл – сталь 5-6 мм толщиной. Диаметр определяется уровнем заглубления винтовой сваи: чем глубже она будет располагаться, тем меньше должна быть лопасть.

Изготовление своими руками предполагает ограничение возможностей при воплощении некоторых идей, поэтому свайные опоры легче выполнить однолопастными, для чего требуется растянуть созданную заготовку винта посредством тисков и приложения физических усилий. Степень растяжения определяет созданный ранее чертеж сваи для забора. Все сварные швы необходимо зачистить, а готовую конструкцию следует покрыть антикоррозионным составом.

Вероятные сложности при изготовлении

Даже при наличии достаточного опыта в строительстве, не всегда удается в точности воссоздать правильную конструкцию винтовых опор в бытовых условиях, что в дальнейшем повлияет на качество постройки, а также на срок ее службы. Рекомендуется в точности узнать, какую марку стали применять, толщину метала и достаточную длину готового изделия. Для этого необходимо выполнить ряд сложных расчетов.

Сначала нужно разметить железо под вырезание одинаковых кругов диаметром 25 см, резка плазменным резаком

Легковесный забор допустимо построить с помощью самодельных опор, но в этом случае рекомендуется для повышения надежности использовать трубы достаточно большого сечения и лопасти значительной толщины, что не всегда целесообразно ввиду существенной разницы между реальным уровнем нагрузок и степенью прочности фундамента. Подобный разбег влечет за собой более крупные расходы.

Винт одевают на наконечник конуса и прихватывают сваркой со стороны внутреннего края кромки

Изготовление свайной опоры на производстве предполагает необходимость использования цинкового покрытия, что значительно эффективнее, нежели обычная краска, пусть и при многослойном ее нанесении.

Нужно учитывать, что при погружении сваи происходит моментальное повреждение покрытия при контакте с камнями, что приведет к быстрому развитию процесса коррозии фундамента забора.

Это еще не все неприятности, с которыми придется столкнуться при изготовлении опоры винтового типа. Важная особенность таких изделий – прочный наконечник. Если планируется его приваривать, а в случае самостоятельного изготовления других вариантов попросту нет, рекомендуется воспользоваться услугами сварщика высокой квалификации.

Опасность на данном этапе заключается в некачественных сварных швах, что повлияет на прочность наконечника и лопастей. В результате приваренные конструкционные элементы при погружении сваи могут существенно деформироваться, а в худшем случае и вовсе оторвутся.

Все эти факторы негативно скажутся на длительности эксплуатации забора даже при условии правильно составленного чертежа. Соответственно, при изготовлении винтовых свай играют важную роль не только верно подобранные размеры изделия, но также их качество. Поэтому за самостоятельное производство следует браться лишь при условии наличия соответствующих знаний и опыта.

О низком уровне качества свидетельствует небольшая стоимость и небрежное исполнение, в частности, крепление элементов (лопастей, оголовка) и неравномерная обработка антикоррозионным составом. Если все же выбран вариант самостоятельного изготовления, нужно быть уверенным в своих силах, иначе придется переделывать ограждение, на что уйдет время, силы и дополнительные средства.

Свайно винтовой фундамент своими руками, пошаговая инструкция

Сооружение фундамента на сваях — это быстрый, надежный и сравнительно недорогой способ изготовления основания практически под любой дом. В чем преимущество свайно-винтового фундамента и почему он в последнее время так популярен при строительстве, вы сможете узнать прочитав данную статью.

Устройство фундамента

Винтовая свая устроена следующим образом, к отрезку металлической трубы на одну из сторон, которая будет располагаться в земле приваривают конусовидную заготовку, для наименьшего сопротивления трубы, когда та будет вворачиваться в землю.

К закрепленному наконечнику приваривается лентовидная лопасть, благодаря которой свая входит в землю. Помимо этого винтовой наконечник, играет своеобразную роль анкера, благодаря которому свая прочно удерживается в грунте. По сути винтовая свая — это строительный бур, который навсегда остается в земле.

Основное преимущества использования винтовых свай, это возможность их установки практически на любой местности, даже на участках с большим уклоном. В некоторых регионах России, где глубина промерзания грунта достаточно большая, заливать фундамент достаточно трудоемкое и недешевое занятие.

Заменить стандартный фундамент без труда могут винтовые сваи, которые установить на глубину ниже промерзания почвы гораздо проще. К тому же соорудить свайно винтовой фундамент, гораздо быстрее и проще, при этом правильно установленная конструкция будет ничуть не уступать по качеству обычному бетонному собрату.

Размер свай рассчитывается исходя из размера строения и материала из которого оно будет возводиться, а так же учитываются геологические особенности местности, где расположен участок.

Преимущества и недостатки

Выделить из преимуществ возведения винтового фундамента можно следующее:

• Возводить фундамент на винтовых сваях своими руками можно в любую пору года будь то зима или лето;
• Скорость возведения — 2-3 дня;
• Приступать к строительным работам можно сразу после установки свай в землю;
• Устанавливать металлические сваи можно на участке имеющий уклон, не выравнивая его;
• Данный вид фундамента подходит для любого типа почв;
• Существенная разница в стоимости в сравнении стандартного фундамента из бетона.

Как и в любом строительном материале, существуют и недостатки, вот основные из них:

• Столбы выполненные из металла подвергаются коррозии, из-за чего существенно снижается их прочность;
• Прослужит такой фундамент меньше чем бетонный аналог;
• Требуется хорошее утепление пола в доме;
• Нахождение свайного фундамента вблизи железной дороги снижает срок его службы.

Важно! Перед установкой свай в землю они обязательно должны быть обработаны антикоррозийным покрытием. В домашних условиях для этих целей можно воспользоваться густой битумной мастикой.

Свайно винтовой фундамент — обработка свай антикоррозийным составом

От коррозии страдает практически любой металлический предмет, винтовые сваи не являются исключением. Под полом дома, стоящим на свайно винтовом фундаменте образуется воздушная прослойка, которая является благоприятной средой для образования на верхних частях труб конденсата.

Как многие знают конденсат разрушает структуру металла, поэтому для избежания печальных последствий, труба должны быть обработаны антикоррозийным составом полностью, а не только той частью, которая расположена в земле.

Расчет свайного фундамента

Чтобы правильно иготовить-свайно винтовой фундамент, весь процесс должен проходить в строгой последовательности. Первым делом изучается участок, где планируется возводиться строение. Учитывается не только тип грунта, но и его состав. Так же вооружившись телефонным справочником, узнаем в геодезической службе уровень залегания грунтовых вод.

Для правильного расчета потребуется выполнения следующих этапов:

• Уточнения максимальной нагрузки, которая может выдержать свая. В целом для сваи стандартного размера (диаметр трубы 100 мм. толщина стенки 4 мм.), схема её несущей способности выглядит так:

Расчет несущей способности сваи

• Расчёт сопротивляемости и несущей способности грунта конструкционным нагрузкам.

Расчет несущей способности грунта

• Расчет несущей конструкции свайно винтового фундамента в целом.

При нагрузке на фундамент учитывается максимально возможный вес строения со всеми строительными материалами и домашней мебелью, дополнительно требуется учесть нагрузку от снега зимой.

Разметка участка под сваи

Конструкция фундамента выполненная из винтовых свай считается достаточно надежной, не боящейся сезонного перепада температур и пучения грунта. Однако для того, чтобы фундамент достойно справлялся со всеми нагрузками, он должен быть выполнен с ювелирной точностью. Погрешность в расстояниях не должна быть больше 2 см., в противном случае проблем с провисшим ростверком и перекосом строения не миновать.

Важно! Сваи должны быть расположены на расстоянии от 1,5 до 3 метров. Места их расположения должны строго соответствовать проекту строения, где должны быть учтены максимальные нагрузки в определенных его частях.

Рассмотрим один из самых простых методов расчета расположения свай. На листе бумаги, согласно плану дома начертите прямоугольники. Линии должны проходить по внешним и несущим стенам здания.

Чтобы распределить равномерно всю нагрузку строения на фундамент, поделите линии на равные отрезки от 1.5 до 3 метров, точки их деления будут местом расположения винтовых свай.

Схема расположения винтовых свай под дом

Нарисованная схема, сохраняя масштабность, переносится на участок, где нитями размечается условная разметка стен, а колышками отмечаются места установки винтовых свай.

Разметка участка

Как правильно выбрать сваи

Выбор свай, это один из самых главных и ответственных моментов в процессе всего строительства фундамента. Ведь именно от того, какого качества будут приобретены сваи и будет зависеть надежность и прочность конструкции.

На сегодняшний день купить сваи можно, как готовые, так и отдельные элементы для их изготовления. И в первом и во втором случае требуется убедится у продавца о наличии сертификате качества на продукцию. Если же таким документом продавец подтвердить качество не может, а надежность материала доказывается лишь только словами, то ни в коем случае нельзя приобретать такую продукцию.

Важно! Помните, что ущерб понесенный при выборе некачественной продукции может в десятки, а то и в сотни раз превысить стоимость самой продукции.

Так же следует обратить свое внимание на разновидность свай, которые отличаются в зависимости от типа обвязочного ростверка.

Длина стандартных свай 2,5 метра, глубина нахождение её в земле, как мы помним должна быть ниже уровня промерзания грунта, а это минимум 1,5 метра. На поверхности остается 1 метр, поэтому если участок имеет большой уклон, то сваи соответственно необходимо покупать большей длинны.

Установка свай своими руками

В местах где установлены колышки под сваи, используя обычную лопату, делаем так называемое технологическое отверстие, путем снятия дерна и углубления ямки примерно на 50 см.

Первыми устанавливаются сваи по углам. Для этого в отверстие верхней части винтовой сваи либо в приваренные к трубе ушкам вставляется металлическая труба, и усилиями двух-четырех человек свая вворачивается на нужную глубину в землю. Каждые три витка, необходимо проверять уровнем вертикаль вкручиваемой сваи.

Интересно знать! Греческим ученым Архимедом было доказано, что чем длиннее плечо рычага, тем меньше потребуется приложить усилий для преодоления нагрузки. Поэтому использовав трубу большей длинны, сил потребуется потратить гораздо меньше.

После того как все сваи вкручены в землю, отмечаем на любой из сваи необходимую нам верхнюю точку и используя гидроуровень по ней ставим отметки на остальных сваях. Затем болгаркой спиливаем лишние части трубы, тем самым получаем идеально ровную горизонтальную плоскость.

Теперь можно заливать в них бетон и устанавливать на сваи оголовки-опоры. Бетон придаст не только жесткость и устойчивость конструкции, но и предотвратит появление коррозии металла на внутренних стенках трубы, так как они в отличие от внешних не защищены антикоррозийным составом.

Оголовка для сваи представляет собой отрезок трубы, немного большего диаметра чем свая, сверху которой наварена укрепленная уголками металлическая площадка.

Разность диаметров труб должна быть небольшой, а точнее ровно на толщину металла сваи, чтобы оголовка плотно на ней сидела. Оголовка-опора скрепляется с трубой сварочным швом по кругу, полученный шов смазывается антикоррозийным веществом.

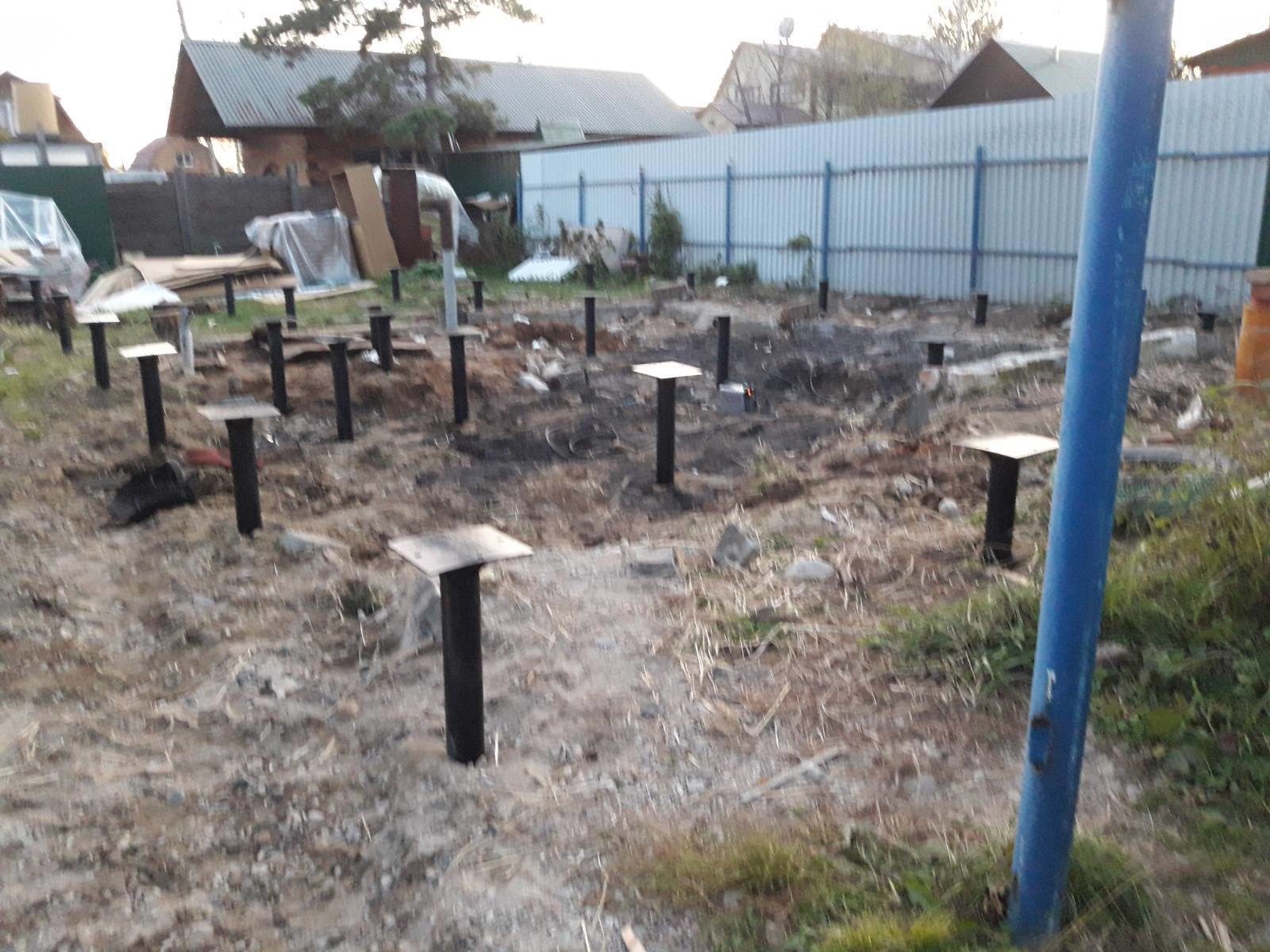

Установленные сваи

Обвязка свай растверком

Прочную устойчивость конструкции из винтовых свай придаст ростверк – обвязка, намертво скрепляющая надземную часть свай. Места, где свая соединяется с ростверком, называется фудаментным узлом.

Благодаря ростверковой обвязке нагрузка от веса здания будет равномерно распределятся по всей площадке. Как и в случае с оголовками, все сварные швы должны быть обработаны защитным антикоррозийным составом.

Обвязка свайного фундамента

Как вы убедились свайно винтовой фундамент, уже составляет большую конкуренцию привычному нам ленточному фундаменту из бетона.

Все больше и больше специалистов предлагает данный тип установки фундамент, и тенденция выбора в пользу свайной конструкции с каждым годом продолжает расти.

Как сделать самому винтовую сваю

Как сделать самому винтовую сваю

Фундамент на винтовых сваях пришел в индивидуальное строительство из профессиональной промышленной сферы. Свайный фундамент очень часто использовался для строительства объектов и сооружений на побережьях водоемах или непосредственно в воде. В какой-то момент инженеры придумали, что закручивание сваи будет требовать гораздо меньше трудозатрат, чем ее забивание в грунт. Так была изобретена винтовая свая.

До настоящего времени винтовые сваи являются штатным оборудование инженерных войск и используются при быстром возведении необходимой инфраструктуры.

Постепенно, фундамент на винтовых сваях перекочевал из профессиональной области в любительскую. И причиной этому послужили несколько неоспоримых преимуществ фундаментов на винтовых сваях.

Преимущества фундамента на винтовых сваях

• Низкая цена. Пожалуй это будет главным преимуществом такого типа фундамента. Стоимость приобретения и монтажа винтовых свай на порядок дешевле, чем классический ленточный фундамент.
• Легкость монтажа. С вкручиванием винтовой сваи в грунт может справиться даже неподготовленный человек, без применения сложных технических приспособлений.
• Универсальность применения. Если изначально винтовые сваи создавались именно для прибрежной и водной инфраструктуры – то значит они могут быть с успехом использованы и при строительства на заболоченном грунты, или на косогоре.

Отметим, что преимущественной областью использования винтовых свай и индивидуальном домостроении является возведение легких конструкций, преимущественно бытовых и хозяйственных построек. Тем не менее, винтовые сваи хорошего диаметра могут служить опорой и для капитального жилого дома, но в этом случае вряд ли можно вести речь о самостоятельно изготовленной свае, или об отсутствии механизации.

Самодельные лопасти у винтовой сваи

Можно ли сделать винтовую сваю самому?

Этот вопрос вызывает массу разногласий. Профессиональные производители, как правило, уверяют, что изготовить самому винтовую сваю невозможно (отмечая, что для этого требуется профессиональное оборудование и строгое соблюдение технологий). Строители любители, наоборот, отстаивают свою точку зрения и уверяют, что в этом нет ничего сложного.

Истина, как обычно, лежит где-то посередине. Для того, чтобы понять плюсы и минусы самостоятельного изготовления винтовых свай – попробуем рассмотреть из основные характеристики.

На первом месте в характеристиках винтовых свай лежит прочность, то есть их способность выдерживать конструктивные нагрузки от строения. Хорошую прочность стальной трубы, которая служит основой винтовой сваи можно добиться как при промышленном производстве, так и при индивидуальном домостроении.

Кроме прочности самой трубы – немаловажную роль играет и прочность лопастей винтовых свай и прочность их прикрепления. А вот здесь неоспоримое преимущество остается за промышленным производством, которое способно обеспечить ровный и прочный сварной шов.

Также на срок службы сваи напрямую влияет качество ее обработки. Плохо обработанная винтовая свая будет неустойчива к воздействию коррозии и очень скоро перестанет выполнять свою функцию – поддерживать здание. Наиболее качественной зажитой металла от воздействия коррозии является оцинкова, а вот ее можно нанести только при промышленном производстве. Используемая при индивидуальном изготовлении винтовых свай грунтовка вряд ли даст сопоставимый уровень защиты металла.

Однако стоит отметить, что и промышленный производитель может допустить брак в создании и обработке винтовой сваи. Так что в случае выбора промышленного производителя рекомендуем вам обращаться в проверенные компании с заслуженной репутацией.

Также проблематично изготовить в бытовых условиях и качественный наконечник для винтовой сваи.

Таким образом, единственным плюсом самостоятельно изготовления винтовой сваи будет низкая цена, однако, такая выгода может быть скомпенсировала неудовлетворительным качеством итогового продукта.

Однако, в ряде случаев самостоятельно изготовление винтовых свай все-таки имеет смысл. Во всяком случае можно попробовать сделать самому винтовую сваю, предназначенные для легкой хозяйственной постройки, например, для сарая. В таком здании прочность и долговечность основания не будет очень критичной величиной.

Как сделать винтовую сваю

Исходными материалами для самостоятельного изготовления винтовой сваи буду следующие:

• Прочная стальная труба. Ее диаметр выбирается в зависимости от планируемой нагрузки, но, для хозяйственных построек подойдут труб с диаметром от 7 до 10 сантиметров.
• Наконечник трубы – он представляет собой конус из прочного металла. В прочем в ряде случаев при индивидуальном изготовлении можно не прикреплять стальной наконечник, а просто обрезать конец трубы по диагонали.
• Лопасти, которые будут направлять сваю при ее вращении.

Стержень для винтовой сваи

Для соединения элементов винтовой сваи между собой потребуется применение электрической сварки. Другими способами прикрепить лопасти к стальной трубе невозможно.

Наконечник винтовой сваи

Алгоритм изготовления винтовой сваи выглядит следующим образом.

• Рассчитываем глубину залегания винтового свайного фундамента. Нижний край сваи должен находиться на полметра ниже уровня промерзания грунта, а верхний край должен выступать над землей примерно на 30 сантиметров.
• Нарезаем трубы на отрезки.
• Изготавливаем лопасти. Они вырезаются из листового металла и свариваются в особой конфигурации.
• Все места соединений зачищаются наждаком.
• Свариваем трубу и лопасти.
• После остывания металла – зачищаем место сварки от окалины и грунтуем его.
• В верхней части сваи сверлим отверстие под вороток.

Элементы стержня винтовой сваи

Такая самостоятельно изготовленная дешевая винтовая свая может использоваться для строительства фундамента легких хозяйственных построек.

Рассчитываем количество винтовых свай для фундамента

Прежде всего необходимо определить длину всех стен будущего строения – как наружных, так и внутренних. Максимальное расстояние между сваями по стене не должно превышать трех метров, но лучше перестраховаться и заложить шаг в полтора метра.

Фундамент на винтовых сваях

В обязательном порядке опорные винтовые сваи должны располагаться в углах вашего строения и в местах примыкания внутренних стен к наружным.

Выводы

Итак, винтовую сваю вполне можно изготовить своими руками. При этом вы вполне можете выбрать подходящую по прочности стальную трубу и даже самостоятельно изготовить прочные лопасти. Однако, бытовая сварка не сможет обеспечить вам такого качества соединения металлических деталей, которое может обеспечить промышленной производство. Кроме того, только при промышленном производстве вы сможете получить качество покрытия всех поверхности винтовой сваи оцинковкой, которая будет долгие годы защищать вашу сваю от коррозии и от разрушения.

Самодельные винтовые сваи — фото

Монтаж свайно-винтового фундамента своими руками: технология и советы

Но, к сожалению, не все строго соблюдают технологию монтажа винтовых свай, что порой приводит к плачевным последствиям и дальнейшему недоверию к этому виду фундамента, из-за чего его просто боятся использовать для своих частных строений.

Для того, чтобы свайно-винтовой фундамент, для Вас не стал неудачным экспериментом, далее я расскажу, как выбрать и правильно произвести монтаж винтовых свай. И если придерживаться технологии, то качественные сваи долгое время будут служить надежной опорой Вашего дома.

Если говорить коротко, то свайно-винтовой фундамент в целом представляет собой некоторое количество винтовых свай, вкрученных в грунт вручную или при помощи специальной техники. Поверх свай располагается, так называемый, ростверк, являющейся обвязкой всех, отдельно стоящих винтовых свай, в единую конструкцию.

Ростверк свайно-винтвого фундамента, как правило, бывает деревянный или металлический.

Если рассматривать одну отдельно взятую сваю, то она выполнена в виде металлической толстостенной трубы, как правило, толщиной металла от 0,4см до 1,2 см, на конце которой находится лопасть в виде большой резьбы, которая и способствует закручиванию сваи в грунт. Этот наконечник, в тоже время будет являться опорой сваи на грунт.

Для удобства монтажа, наиболее часто в продаже встречаются сваи длинной от 25 см до 2,5 м.

Ранее я писал о плюсах и минусах свайно-винтового фундамента для частного дома, либо других строений на Вашем участке, где подробно рассмотрены все достоинства и недостатки этого вида. Там же Вы сможете узнать о некоторых особенностях такого типа фундамента.

Остальные характеристики и нюансы свайно-винтового фундамента мы рассмотрим далее.

Область применения винтовых свай

В принципе, область применения свайно-винтового фундамента довольно таки широка, хотя Вы, наверное, уже много раз слышали, что такой фундамент подходит только для легких деревянных строений, из бруса, например, или каркасных.

Но на сегодняшний день, производители изготавливают винтовые сваи практически под любые нужды, которые выдерживают колоссальные нагрузки и подходят для кирпичных или блочных домов.

Но стоит отметить, что чем больше свая, тем дороже она будет стоить, и монтаж таких свай придется выполнять используя спецтехнику. А в добавок к этому, при устройстве тяжелых домов, сваи необходимо усилить, дополнительно скрепив между собой, а это уже лишние затраты, которые могут свести на нет самое главное качество свайно-винтового фундамента – низкую стоимость.

Свайно-винтовые фундаменты также хорошо справляются со своей работой в болотистых местностях, где уровень грунтовых вод высок, а более твердые породы грунта расположены глубоко в земле. В этом случае другие фундаменты, либо будут очень дороги, либо просто не подойдут для надежной опоры частного дома. В таком грунте винтовые  сваи — своего рода спасение для тех, кому выбирать участок не приходится.

Перед тем, как устраивать любой тип фундамента под дом, необходимо произвести его точный расчет. В частности, для свайно-винтового фундамента необходимо ориентироваться на нагрузку, которую сможет выдержать одна свая в Вашем грунте, вес всего дома, а также глубину промерзания почвы.

Расчет предполагает определения количества необходимых свай, расстояние между ними, диаметр и тип, а также глубину, на которую необходимо их смонтировать. Все эти параметры берутся с запасом.

Честно говоря, точный расчет фундамента – сложный процесс, который самому, без опыта, произвести очень трудно. Но производители винтовых свай, как правило, для того чтобы Вы стали их клиентом, с радостью помогут рассчитать количество, тип и длину необходимых свай для Вашего дома, согласно проекту.

Не стоит забывать о том, что нагрузку, которую способна выдержать свая, полностью зависит от грунта, в котором будет лежать ее основание, и чем слабее грунт, тем меньше можно будет нагружать ее.

Разметка свайно-винтового фундамента

Еще одним не маловажным предварительным этапом является очистка участка и разметка фундамента под дом, кстати говоря, с этого начинается любое строительство.

Разметка фундамента – процесс не сложный, и не практически не зависит от типа фундамента, но требует аккуратности и внимательности. Как это делается, я уже описывал в одной из предыдущих статей, поэтому останавливаться на этом не будем.

После того, как участок очищен, а разметка выполнена правильно и точно, можно приступать непосредственно к самому монтажу.

Глубину заложения винтовых свай необходимо определить до их покупки и монтажа, потому что от этого напрямую зависит их длина.

Самое основное правило, при определении глубины заложения свайно-винтового фундамента – это то, что она обязательно должна быть ниже глубины промерзания грунта, для того, чтобы в зимний период пучения грунта ее не выталкивали.

Бывают случаи, когда недостаточно ориентироваться только лишь на глубину промерзания грунта в Вашей местности. Это касается болотистых, торфяных и подобных им грунтов, где более или менее твердый грунт расположен на большой глубине.

Если на Вашем участке именно такой грунт, то монтаж свайно-винтового фундамента производится не просто ниже глубины промерзания, а до, так называемого, хорошего грунта.

Если Вы не знаете какой грунт на Вашем строительном участке, то можно попробовать изучить его самостоятельно, выкопав предварительно яму, глубиной около 1,5 м.

Стоит отметить, что иногда случается так, что плотные слои грунта лежат на глубине большей чем максимальная длина сваи, т.е. более 2,5 м. В этом случае сваи необходимо наращивать. Иногда свайно-винтовой фундамент приходится монтировать на глубину более 5 метров.

Монтаж свайно-винтового фундамента начинается с раскладки свай по всей длине фундамента. Это необходимо сделать, для того, чтобы в конце не получилось так, что у Вас останутся лишние сваи, а что еще хуже – их попросту не хватит. Сваи не обязательно раскладывать, можно просто наметить места.

Расстояние между сваями должно быть таким, чтобы их расчетное количество равномерно уместилось на всей длине фундамента, включая внутренние несущие стены. Для легких домов, как правило, оно составляет 1-2 метра.

Итак, места для свай размечены, приступаем к их монтажу.

Подготовка грунта для винтовых свай

Первым делом, для облегчения монтажа, необходимо в местах установки свай снять верхний слой с растительностью. Это можно сделать буром меньшего диаметра, чем диаметр лопасти сваи, таким образом, винтовая свая легче войдет в грунт. Если бур достать проблематично, то можно эту процедуру проделать с помощью обычной штыковой лопаты. Кстати, это можно проделать в процессе раскладки свай.

Порядок ручного монтажа свайно-винтового фундамента

Монтаж фундамента на винтовых сваях начинается с установки углов. Затем между ними натягиваем шнур, и уже более точно выставляются остальные сваи.

Перед тем, как вкручивать очередную сваю, в целях безопасности, шнур лучше снимать, потому что в процессе углубления винтовой сваи, об него легко споткнуться и получить травму.

Необходимо знать, что отклонение винтовых свай от прямой линии одной стены не должно превышать пары сантиметров. И чем точнее Вы их выставите, тем проще потом будет сделать их обвязку. Большое отклонение, в последствие, трудно будет компенсировать.

Монтаж свайно-винтового фундамента лучше всего проводить как минимум втроем, потому что помимо самого процесса вкручивания, обязательно нужно следить за тем, чтобы свая входила строго вертикально.

Весь процесс можно разделить на следующие этапы:

1. Установка винтовых свай
2. Выравнивание свайно-винтового фундамента по горизонту
3. Обвязка винтовых свай

Установка винтовой сваи

В верхней части винтовой сваи предусмотрены отверстия, в них вставляются трубы, которые, в свою очередь, будут служить рычагами.

Сам процесс закручивания свай не представляет никаких трудностей, два человека ходят вокруг сваи вкручивая ее в грунт, а один следит за тем, чтобы она входила ровно и строго вертикально. Для этого, необходимо обзавестись двумя уровнями с магнитными основаниями. Эти уровни прикрепляются на сваю, как показано на фото. При отклонениях сваи, ее необходимо выравнивать.

Если глубина заложения свайно-винтового фундамента больше длины сваи, то ее необходимо нарастить. Чаще всего наращивание происходит с помощью небольшой муфты, диаметром чуть больше диаметра винтовых свай.

Происходит это следующим образом:

1. На вкрученную сваю одевается муфта и выравнивается.
2. Муфта прихватывается сварочным аппаратом к винтовой свае.
3. Сверху в муфту вставляется следующая свая.
4. Все швы качественно провариваются.
5. Места сварки тщательно обрабатываются антикоррозийными материалами.

Выравнивание свайно-винтового фундамента по горизонту

После того, как все сваи смонтированы, необходимо выровнять их по горизонту с помощью нивелира или гидроуровня, после чего отпилить излишки болгаркой.

Как правило, гидроуровнем отбиваются углы фундамента, затем между ними натягивается шнур, по которому и отрезают болгаркой все излишки винтовых свай.

Если есть возможность, лучше сразу отбить горизонт Вашего будущего фундамента, и вкручивать сваи, выставляя их примерно одинаково по высоте. Лучше если они будут выпущены из грунта побольше, так как отпилить сваю легче, чем качественно ее нарастить.

После того, как свайно-винтовой фундамент выровнен по горизонту, для усиления всей конструкции, желательно каждую сваю заполнить тяжелым бетоном. Это, во-первых, придаст жесткости фундаменту, ну а во-вторых, такая свая изнутри будет менее подвержена коррозии.

Поверх каждой из металлических свай приваривается металлические оголовки, они бывают различны по виду, круглые, квадратные, U-образные. Привариваются они строго по шнуру и как можно ровнее, потому что поверх фундамента монтируется обвязка (ростверк) из деревянных брусьев. Сварной шов должен быть обработан антикоррозийными веществами, чтобы не допустить окисления металла.

Оголовки можно не использовать, если обвязка фундамента будет металлической, а винтовые сваи высталвенны ровно. В этом случае, обвязка напрямую приваривается к винтовым сваям.

Монтаж ростверка свайно-винтового фундамента

Как уже говорилось выше, ростверк свайно-винтового фундамента может быть выполнен как из деревянных брусьев, так и из металлического швеллера.

Ростверк необходим, во-первых, для связки всех металлических свай друг с другом, ну а во-вторых, он является основой, на которую опираются все несущие стены дома, и более или менее равномерно распределяет нагрузку на фундамент.

Стоит отметить, что ростверк выполненный из металла будет значительно дороже чем из дерева, поэтому чаще обвязку выполняют деревянными брусками.

Металлический ростверк из швеллера просто приваривается по всему периметру фундамента, так же как будут располагаться несущие стены будущего дома.

Деревянный ростверк крепится к оголовкам винтовых свай, как правило, снизу большими болтами по дереву. На углах, в брусках вырезают специальные замки, как показано на фото, это наиболее надежное крепление. Можно прибегнуть к дополнительным креплениям, таким как металлические скобы, например. При использовании скоб, необходимо их углубить, чтобы они не выпирали выше бруса и не мешали последующему монтажу стен.

Вообще, все что касается дерева, перед монтажом его необходимо обрабатывать огне-биозащитными средствами, а лучше — специальным лаком на битумной основе, которая защитит от всех агрессивных факторов, действующих на ростверк.

Не смотря на то, что на сегодняшний день, сложно найти идеально ровный брус, все равно монтаж ростверка необходимо осуществлять «по шнуру». Другими словами, ростверк необходимо сделать максимально прямолинейным, так как позже на него будут монтироваться стены, которыми все неровности придется компенсировать.

Следует знать, что под деревянные бруски необходимо уложить гидроизоляцию, рубероид, например. А также смонтировать ростверк так, чтобы получилась максимально ровная горизонтальная площадка, это поможет, в последствие, избежать проблем с монтажом стен.

Советы по монтажу свайно-винто

Винтовые сваи своими руками видео и чертежи

Фундамент с применением винтовых свай отличается относительной простотой обустройства, поэтому вполне доступен для самостоятельного изготовления самих опор и их устройства на строительной площадке. Применение таких конструкций особенно актуально при наличии пучинистых или регулярно подтапливаемых грунтов, однако невысокая несущая способность винтовых свай ограничивает их применение 1-2 этажными зданиями частной застройки: каркасно-щитовых домов, построек из ячеистого бетона и иных легких материалов.



Изготовление винтовых свай

Популярность свайно-винтового фундамента обусловлена не только возможностью их самостоятельного монтажа, но и доступностью изготовления своими руками. Конструкция металлической опоры не отличается сложностью, состоит из ствола, в качестве которого служит труба с толщиной стенки не менее 4мм, режущей лопасти, закрепленной на конусообразном наконечнике, и оголовка, который приваривается к верхней опорной части сваи. Оголовок имеет место только в случае возведения деревянной постройки, для домов из других конструкций его не применяют. Общий вид сваи и всех ее элементов показан на рисунке 1.

Конструкция винтовой сваи.



При самостоятельном производстве винтовых свай ответственность за их прочность и последующую несущую способность ложится на самого изготовителя. Результат будет зависеть от марки и качества примененной стали, сварного шва, соблюдения размеров и условий крепления каждого элемента сваи. Правильно изготовленная опора обеспечит плавное вхождение в грунт, будет соответствовать расчетным нагрузкам, послужит гарантией устойчивости всей постройки. Прочный свайный фундамент – это совместная работа каждого его элемента, наделенного своей функциональной нагрузкой. Именно поэтому далеко не каждый станет рассчитывать на собственные силы и рисковать надежностью будущего дома. Для тех, кто все же настроен сэкономить, следует ознакомиться с информацией ниже.

Для самостоятельного изготовления винтовых свай потребуются:

• стальные трубы с расчетным диаметром и толщиной стенки;
• стальные заготовки или листы для изготовления винтовой части и оголовка.

Длина и диаметр стальных труб относятся к основным техническим характеристикам винтовых свай. Выбор длины изделия зависит от типа грунтов залегания, в связи с чем величина определяется из расчета расположения сваи в теле несущего слоя почвы. Диаметр определяется в зависимости от нагрузки от вышележащей строительной конструкции и может быть:

•  47-89мм для легких и массивных оград;
• более 89мм – для жилых и хозяйственных построек.

Для изготовления ствола сваи берут трубу необходимого диаметра, на ее конце при помощи болгарки вырезают треугольные фестоны (от 3 до 6 штук), кувалдой формируют конус, а образовавшиеся стыки проваривают и рихтуют. Винтовая часть изготавливается либо из специальных заготовок с литым наконечником, что более предпочтительно, либо используется 5-6-миллиметровая сталь и лекало. Заготовку винта одевают на конусообразный наконечник и прихватывают сваркой со стороны внутреннего края режущей кромки. Далее посредством монтировки растягивают заготовку в спираль до того момента, пока ее внутренняя часть не состыкуется с трубой. После этого изнутри к стволу сваи заваривают сбегающую кромку, а затем и всю лопасть.

Изготовление оголовка трудностей не вызывает и производится как показано на рисунке 1, при этом особое внимание уделяется качеству сварного шва.

Общий вид самостоятельно изготовленной винтовой сваи



Устройство свайно-винтового фундамента

Прежде чем устраивать свайный фундамент, необходимо провести ряд подготовительных работ. Это выполнение предварительного расчета габаритов, шага опорных конструкций, подготовка геодезической основы площадки строительства, подготовка места застройки. Расчет выполняется по результатам инженерно-геологических изысканий грунтов и сбора всех видов нагрузок. Вынос осей в натуру подразумевает под собой разметку на местности будущего расположения несущих стен, а, следовательно, и самих свай.

В подготовительный этап включаются работы по покрытию тела сваи износостойкой грунтовкой за два раза. Окраска должна выполняться последовательно с выдерживанием технологического перерыва для просушки каждого слоя. Отсутствие защитного покрытия вызывает преждевременную коррозию металла, в результате чего несущая способность свай снизится уже через 15 лет в нейтральных грунтах и спустя 10 лет в кислых и щелочных.



Монтаж винтовых свай

Устройство свайного поля начинают с наиболее возвышенного угла. Установленную сваю сразу же обрезают под требуемую отметку, впоследствии она и будет служить репером для остальных свай. Следующий шаг – ввинчивание опоры, расположенной по диагонали к предыдущей, затем всех угловых свай с обеспечением технологии от высших отметок к низшим. Далее с расчетным шагом устраивают опоры по периметру наружных стен, а затем, при наличии, кусты свай, опоры под внутренние стены.

Отметки под обрезку верхней части ствола выставляются посредством шлангового уровня, начиная от реперной конструкции. В данных условиях это самый практичный вариант юстировки, к тому же он обеспечит максимальную точность в горизонтальном направлении. Завинчивание свай производится при помощи металлического лома, вставленного в специально подготовленные отверстия в стволе изделия. Дополнительно с двух сторон на лом надеваются части трубы с большим диаметром, после чего два человека начинают аккуратное завинчивание сваи в предварительно подготовленную реперную скважину.

Установка винтовых свай своими руками







Монтаж ростверка

Ростверк представляет собой горизонтальную связь, предназначенную для укрепления и обеспечения совместной работы всех опорных конструкций. Ростверк повышает стойкость фундамента как в горизонтальном, так и в вертикальном направлении. Исключение могут составлять только деревянные постройки, которые обладают достаточной упругостью для равномерного распределения действующих нагрузок. Поэтому деревянная коробка просто устанавливается на оголовки отдельно стоящих свай.

Винтовые сваи, фундамент на винтовых сваях, винтовые сваи СПб(Санкт-Петербург), устройство винтовых свай

Варианты устройства ростверка





В остальных случаях используют металлический профиль – это может быть швеллер или двутавр, которые просто привариваются к стволу сваи. Такой вариант имеет место при отсутствии сложных геологических условий. Если же грунты относятся к категории торфянистых, плывунов, заболоченных, являются кислыми или щелочными, а срок эксплуатации постройки рассчитан на 25-летний период и более, то устраивают ростверк из бетона марки М300 с антикоррозийными присадками. Сваи, в этом случае, должны иметь отверстия для возможности бетонирования изнутри, при этом ствол опоры армируется. Такой тип фундамента больше походит на свайно-ленточную конструкцию.

винтовые сваи своими руками



Подытоживая сказанное, можно отметить высокую конкурентоспособность свайно-винтового фундамента для жилых построек, бань, беседок, причалов, небольших мостиков частных владений и всех построек, не предназначенных для особо длительной эксплуатации. Именно в этих случаях он незаменим и экономически обоснован.



Свайный фундамент своими руками для сарая, туалета, бани | Своими руками

Какой фундамент выбрать для сарая, туалета или баньки на садовом участке, чтобы получилось недорого и надёжно?

Буквально каждый из владельцев земельного участка сталкивался с необходимостью возвести небольшое временное или постоянное строение, которое отличается небольшой массой.

Почему мы обращаем внимание именно на массу постройки? Дело в том, что выбор типа фундамента зависит прежде всего от характеристик грунта. Лёгкое строение оказывает минимальное сопротивление силам морозного пучения или набухания грунтов. Поэтому, если важно, чтобы строение сохраняло своё проектное положение в течение всего срока эксплуатации, следует предпочесть те виды фундаментов, которые смогут противостоять сезонным движениям грунтов, воздействию вод, ветра и осадков.

---

Читайте также: Свайно винтовой фундамент – возможные проблемы

---

Какие это фундаменты?

Во всех случаях, если только постройка не находится на непучинистых грунтах (таких, как песчаный или скальный грунт, либо сухие грунты других видов), это должны быть заглублённые виды фундаментов: прежде всего свайные, которые прорезают грунт на глубины ниже нормативных глубин промерзания.

Можно ли обойтись для малых архитектурных форм «плавающими» видами фундаментов: монолитной плитой или бетонными столбиками-стойками, опирающимися на грунт? Да, но в двух случаях: на непучинистых грунтах либо при замене грунта под основанием фундамента на непучинистый на глубину ниже нормативной глубины промерзания (что может быть экономически нецелесообразным). На непучинистых грунтах постройка может стоять просто на булыжниках или на бутобетонных столбиках, как раньше и делали в деревнях. Но на пучинистых грунтах из-за малых размеров и веса постройки даже монолитная плита не сможет противостоять силам морозного пучения, которые даже на слабопучинистых грунтах могут достигать шести тонносил на каждый квадратный метр.

Выбираем фундамент для сарая

Чтобы выбрать оптимальный вид фундамента, нужно представлять характеристики грунтов, особенности рельефа, глубину залегания грунтовых вод и нормативные глубины промерзания грунта зимой. Если большинство параметров грунта неизвестно (геолого-инженерное исследование грунта может стоить дороже самой постройки), следует относиться к грунту как к пучинистому. В этом случае оптимальным будет выбрать свайный фундамент как наиболее стабильный в сложных грунтовых условиях.

Если же характеристики грунтов известны, то в каких ещё случаях лучше выбрать свайный фундамент?

• На пучинистых, набухающих грунтах.

• На склонах, перепадах рельефа.

• При высоком уровне грунтовых вод.

• При рисках подтопления.

• При поверхностном залегании органических грунтов (торф, ил).

Какие сваи выбрать

Выбор для строительства своими руками не такой и большой: это либо стальные винтовые сваи, либо буровые железобетонные сваи с оболочкой или без неё. В каких случаях какие сваи следует выбирать?

Стальные винтовые сваи: при отсутствии повышенных требований к долговечности фундамента можно использовать практически любые винтовые сваи на любых грунтах. Три десятка лет даже самые плохие сваи простоят в самых неблагоприятных условиях.

Если требуется серьезная долговечность при строительстве, то лучше выбрать железобетонные сваи, так как на рынке России трудно найти стальные сваи, соответствующие стандарту ICC АС358 «Критерии приемлемости фундаментов на основе винтовых свай», который требует производить сваи из горячекатаных (а не сварных) труб с толщиной стенки не менее 8 мм и покрывать их двойным слоем полимерной порошковой антикоррозионной защиты (а не просто красить) или горячей оцинковкой. При строительстве на химически агрессивных грунтах, таких как органические (торфяные) грунты, использование стальных фундаментов не рекомендуется.

Установка винтовых свай своими руками Для установки свай вырывается приямок глубиной не более диаметра лопастей. В приямок погружается свая и начинается её закрутка с помощью рычага. продетого в отверстия ствола сваи. При необходимости на рычаг надевается удлинитель — труба (для увеличения момента вращения). Вертикальное положение винтовой сваи постоянно контролируется по закреплённому на стволе клейкой лентой пузырьковому уровню. Глубина закручивания винтовой сваи (и длина её ствола при покупке) определяется совокупностью следующих параметров:

• нормативной глубиной промерзания грунта в данной местности. Лопасти сваи должны быть расположены ниже этой глубины на диаметр лопастей;

• залеганием грунта с хорошими несущими характеристиками. Свая должна быть закручена в него минимум на диаметр лопастей, а не просто опираться на прочный грунт.

После закручивания всех свай отмечается единый их уровень с помощью пузырькового или лазерного уровня. Сваи нельзя ни забивать в грунт, ни выкручивать для подгонки уровня. При необходимости ствол сваи можно удлинить, приварив отрезок трубы. Бетонировать ствол сваи не нужно: бетон внутри не спасёт сваю от коррозии и не увеличит её прочность.

СВАЙНО-РОСТВЕРКОВЫЙ ФУНДАМЕНТ СВОИМИ РУКАМИ

Свайно ростверковый фундамент своими руками. Дневник событий.

Watch this video on YouTube

Разновидности буровых свай

Буровые железобетонные сваи — это сваи, устраиваемые в грунте путём заполнения пробурённых скважин бетонной смесью.

Своими руками в большинстве случаев вполне под силу пробурить скважину садовым буром диаметром 30 см (минимальный рекомендуемый диаметр железобетонных свай) на глубину 3-3,5 м. Далее в скважину устанавливается арматурный каркас (минимум четыре стержня) и укладывается бетонная смесь. Бетон может укладываться прямо в скважину либо в скважине может быть установлена несъёмная опалубка.

Опалубка может быть мягкой (из слоя битумно-полимерной гидроизоляции)или жёсткой (из полимерной (канализационной) трубы, асбоцементной или стальной трубы). Также существуют одноразовые картонные опалубки для отливки свай.

При высоком уровне грунтовых вод асбоцементные трубы в зимнее время чаще всего лопаются при замерзании воды в полостях между трубой и бетоном. Обычно трубы для опалубки имеют небольшой диаметр — гораздо меньше 30 см.

Это недопустимо для фундаментов для постоянных построек (жилых домов), но подойдёт для неответственных садовых построек. Гладкая поверхность труб снизит силу трения грунта при морозном подъёме и уменьшит вероятность подъёма или перекоса лёгкой садовой постройки. Эффективным способом уменьшения сил морозного пучения служит дренирование грунта по периметру постройки и утепление грунта слоем пенополистирола толщиной не менее 5 см на расстояние не менее 2 м от границ фундамента. Утеплитель укладывается на глубине не менее 30 см. чтобы избежать его повреждений.

---

Читайте также: Мелкозаглубленная фундаментная плита своими руками – схемы, конструкции варианты

---

МОНТАЖ СВАЙ ДЛЯ ФУНДАМЕНТА – ВИДЕО

© Автор: А.Дачник

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

---

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Чем покрасить винтовые сваи своими руками

Уникальные винтовые сваи это один из самых рациональных и прочных видов фундамента. Благодаря таким изделиям можно построить дом даже на проблемных сложных участках, таких как торфяники, рыхлый грунт или при высоком залегании воды в грунте. Этот фундамент будет достаточно качественным и эффективным, благодаря чему дома будут стоять долго, а на стенах не будут появляться трещины.

Описание

Винтовые сваи идеально подойдут для загородных домов в 1-3 этажа, такой дом будет и очень устойчивым, и прослужит достаточно долго. Сваи должны иметь защитное общее покрытие, служащее для защиты от коррозии и для улучшения сцепления с самим грунтом.

Этот фундамент достаточно уникальный, так как при его устройстве не нужны будут земляные объемные работы. Данный фундамент подойдет и для слабого грунта, и для домостроения на сложном рельефе.

Главные достоинства винтовых свай:

1. Долговечность.
2. Прочность.
3. Скорость и легкость монтажа изделий.
4. Устраивается при сложном грунте.
5. Рельеф может быть с сильным уклоном.

Чем окрашиваются сваи?

Современные винтовые сваи сделаны из специального стойкого металла, который обладает отличными показателями прочности и долговечности. Чтобы срок службы стал большим, сваи окрашиваются, при этом требуется учитывать все требования СНИП. Здесь металл контактирует постоянно с влажным грунтом и это приводит к коррозии и ржавчине. Если изделия эти обработать грамотно и знать, как и чем покрасить винтовые сваи, то срок службы этих свай составит 150 лет и даже более.

Существует ряд типов и видов такой окраски, чаще всего используется порошковый специальный вариант, где краситель наносится в заводских условиях. Качество этой покраски должно быть отличным, иначе металл достаточно быстро окислится. Если окраска проводится самостоятельно, то здесь следует соблюдать все этапы работы от подготовки металла до использования самой краски. Естественно, следует знать, чем красят винтовые сваи, при этом сама окраска должна проводиться аккуратно и очень тщательно.

Такие сваи требуется окрашивать как до самих работ, так и при их демонтаже, при таком вторичном монтаже изделия требуется красить обязательно. Для таких работ по окраске лучше не экономить материалы и средства для обработки металла, сам процесс достаточно простой и с этим справится буквально любой человек. Эти сваи сначала очищаются от инородного образования, а далее идет сама окраска винтовых свай при использовании грунтовок, мастик, специальной краски и другие.

Материалы и инструменты для окраски

Такой аспект как окраска винтовых свай достаточно простой и состоит из отдельных последовательных этапов. Эти работы можно сделать и самому, главное здесь быть аккуратным и очень старательным. Большое значение при этом имеет подготовка металла, только после этой подготовки уже можно приступить и к другим работам. Такие работы включают в себя проведение грунтования металла, только затем уже можно будет делать и окраску.

Для такой окраски можно использовать ряд материалов, обычно это пескоструйная специальная обработка либо краска-грунт. Также можно еще использовать эпоксидную краску, а также термоусадочные специальные ленты или же битумную мастику, которая также отлично подходит для этой цели. Здесь большое значение имеет соответствие материалов обработки и окраски, то есть грунт должен быть только для металла, а краска должна подходить для этого типа грунта.

Для каждого этапа работ следует использовать специальный материал и инструмент, для очистки металла от инородного образования требуется щетка. Для нанесения грунта и дальнейшей окраски следует также использовать специальные материалы для малярных работ, то есть кисти, валики и другие. Такая покраска является ответственным этапом работы и ее следует делать рационально и грамотно. Если будет стоять вопрос, чем покрасить винтовые сваи, то здесь лучше проконсультироваться со специалистами, так как вид краски тут имеет особенное значение.

Этапы окраски

Этапы работы по окраске достаточно простые и логичные, сначала изделие следует тщательно подготовить. А когда проблемные места очищены, то требуется обезжирить металлические поверхности сваи. Затем металлическую свайную поверхность следует тщательно загрунтовать, только грунт, используемый здесь, должен быть совмещаемым с краской. Теперь, когда подготовка уже закончена, следует решить аспект, чем красят винтовые сваи, если грунтовка была эпоксидной, то и краску следует использовать также эпоксидную.

Этапы монтажа

Чтобы сделать монтаж винтовой сваи много тратить сил не придется, так как этот процесс простой и быстрый. Сначала требуется сделать скважину глубиной треть от длины свайной опоры, это так именуемая калибрующая скважина. Свая вставляется в эту скважину и после этого в проушину следует задеть цельнометаллический обычный стержень, это может быть даже простой лом. Затем на торцы стержня одевается труба, после чего ворот будет собран и можно ввинчивать сами сваи.

Заглубление опоры осуществляется благодаря передаче крутящего момента ворота на опору. Стержень ввинчивается в общую почву, благодаря лопастям сваи, которые будут раздвигать грунт.

Для образования должного момента достаточно двух обычных рабочих, при этом потребуется еще один человек для контроля расположения сваи четко по вертикали, для этого используется специальный гидроуровень. Когда сваи уже ввинчены, то далее устраивается монолитная плита на винтовых сваях, это будет очень прочная и рациональная конструкция фундамента.

Заключение

Благодаря механическому простому монтажу этих сваи и их долговечности они пользуются сегодня просто огромным спросом. Удобное механическое погружение сваи осуществляется достаточно просто и быстро, а если ручной труд не устраивает, то вполне можно обойтись сваезакручивающей машиной, но стоит она дорого. Если сваи были завинчены правильно, то они будут отличным фундаментом, который простоит долго.

Винтовые сваи своими руками 101 Все основные сведения, которые вам нужно знать — Часть 2

Кабели, трубы, водопровод, что, если вы наткнетесь на них при использовании винтовых свай?

Перед тем, как начать какие-либо фундаментные работы, настоятельно рекомендуется провести обследование, чтобы выяснить, что находится под землей. Сюда входят:

1) Проверка планов здания
2) Определение мест, где предоставляются ваши услуги, например, на вашей территории проходят электрические трубы и трубы для поливочного газа
3) Аренда сканера CAT и Genny для сканирования земли перед началом фундаментных работ
4) Обеспечение страховки установщика

Следование вышеуказанному протоколу означает, что вы вряд ли столкнетесь с какими-либо кабелями и трубами при использовании винтовых свай.Приведенный выше список считается комплексной проверкой всех видов фундаментных работ.

Как установить винтовые сваи?

UKhelix предлагает ряд винтовых свай меньшего размера для таких конструкций, как садовые домики, человеческие пещеры, настилы, ограждения и навесы. Эти приложения подходят для энтузиастов DIY. Во многих из этих приложений вы можете установить винтовые сваи Helix «вручную», используя монтажный комплект и два лома по 1,5 метра.

Для более крупных проектов вы можете арендовать переносную машину, которую вы можете взять напрокат в UKHelix Co., Ltd., эта машина подходит для установки относительно больших свай.

На более крупных работах вы можете установить винты с помощью экскаватора и подходящего «приспособления для установки головки водителя». Это очень полезно для малых и средних предприятий, занимающихся ландшафтным дизайном, сараями, ограждениями и строительными подрядчиками, или крупными общенациональными подрядчиками, стремящимися улучшить и усовершенствовать процесс создания фундамента.

UKHelix предлагает в аренду ряд «насадок для головы водителя».

    Â

Сколько времени нужно для установки и наращивания винтовых свай?

Установка винтовых свай для небольших конструкций «обычно» намного быстрее, чем установка традиционных бетонных оснований.

Конечно, это зависит от размера вашей конструкции, количества устанавливаемых винтовых свай, условий почвы и подготовки площадки.

Если мы возьмем пример самостоятельной установки летнего домика 4 х 5 метров в задней части сада, исключая обследование участка и разметку мест расположения свай, вы можете вручную установить девять винтовых свай с UKHelix.com вручную между ними. полдня в день (учтите, вам понадобится пара сильных особей). Строительство винтовых свай потенциально может начаться в тот же день.

И не забывайте, что винтовые сваи можно устанавливать в любых погодных условиях.

На коммерческих работах, где у подрядчика есть квалифицированная команда и метод быстрой установки, например, экскаватор с подходящим навесным оборудованием, большие монтажные работы могут выполняться с впечатляющей скоростью, потенциально экономя дни трудозатрат.

Некоторыми примерами могут быть контракт на установку нескольких домиков-контейнеров, строительство пешеходных дорожек через природные заповедники или установки звукового барьера.

Винтовая свая какого размера мне нужна для работы?

Для более легких конструкций наиболее популярными размерами свай UKHelix являются сваи 1200 мм. и 1700мм. Мы также предлагаем меньшую сваю 700 мм и можем приобрести сваи большего размера для больших конструкций.

Для большинства ваших потребностей в настиле, навесах и ограждениях мы рекомендуем винтовые сваи 1200 мм, для больших деревянных конструкций, таких как большие летние дома, деревянные гаражи, деревянные конюшни, некоторые большие домашние офисы и человеческие пещеры, мы предлагаем винтовые сваи 1700 мм.

ОДНАКО, все это зависит от полезной нагрузки вашей конструкции, состояния почвы, уклона земли и других факторов. Вышеупомянутое — всего лишь общее руководство, основанное на рекомендациях наших заводов.

Для бесплатного обсуждения ваших потребностей в винтовых сваях, мы предлагаем вам связаться с нами здесь.

Фундамент на винтовых сваях — как сделать | Своими руками

Фундамент на винтовых сваях во многих случаях является оптимальным решением для построек любого типа и различного грунта.Отзывы о нем самые положительные.

И чем сложнее для строительства ландшафтные и почвенные условия, тем выше эффективность использования свайной техники.

С момента изобретения в 1838 году винтовые сваи многократно модернизировались, но не нашли повсеместного применения.

Однако примерно 80 лет назад они приобрели практически современную конфигурацию и стали широко применяться сначала в военном, а затем и в гражданском строительстве. В нашей стране спрос на них стал стремительно расти после кризиса 2008 года, и теперь у строителей нет сомнений в преимуществах винтовых свайных фундаментов по сравнению с обычными бетонными конструкциями.

Проблема в том, что из-за кажущейся простоты процесса только совсем ленивый строитель сегодня не берет на себя возведение свайных фундаментов и изготовление сварных свай. К сожалению, такой подход не просто дискредитирует хорошую, но и не столь привычную для российского разработчика технологию. Любительские занятия очень часто приводят к поистине разрушительным последствиям. Поэтому мы решили подробно рассказать обо всех этапах установки винтового фундамента, обратив внимание потенциальных застройщиков на все возможные «подводные камни».

ПРЕИМУЩЕСТВА И ПЛЮСЫ ПИЛОСНОГО ВИНТОВОГО ФУНДАМЕНТА

1. Более низкая стоимость и почти на порядок меньшее время монтажа по сравнению с бетонным фундаментом. Н Проведение работ в любое время года, а также на заболоченных почвах и водоемах.
2. Возможность полного отказа от земляных работ или дорогостоящих изменений рельефа участка. И работать в плотном застройке и рядом с деревьями.
3. Готовность винтовых свай к восприятию полной расчетной нагрузки сразу после ввинчивания в грунт.
4. При необходимости (например, если техник не может подъехать к месту) все работы выполняются вручную.

ГЕОПРОИЗВЕДЕНИЯ И ПРОЕКТИРОВАНИЕ

Обращаясь в строительную компанию с просьбой о возведении фундамента, заказчик должен подготовить и передать проектировщикам всю необходимую информацию: адрес, описание и назначение объекта, его этажность, материал стен, размеры здания и т. Д. Еще лучше предоставить уже существующий проект дома.Но и этого строителям будет мало: чтобы правильно спроектировать фундамент, им понадобится информация о грунтах на строительной площадке.

Дело в том, что винтовая свая представляет собой металлическую конструкцию, погружаемую в землю путем ввинчивания в сочетании с вдавливанием. Он состоит из трубчатого ствола (диаметр 57,76,89,108 и 130 мм, толщина стенки от 3 до 8 мм), один конец которого имеет заостренный наконечник с винтовой лопастью (может иметь диаметр 150,250,300 мм). 350 мм, а иногда 500 и даже 850 мм и толщиной от 4 до 10 мм), а на втором — так называемый стержень с отверстием для соединения сваи с приспособлением для ее закручивания.

Благодаря винтовой лопасти свая легко вкручивается в землю, но не рыхлит ее. но благодаря большому шагу «нарезки» резы по спирали. Он легко проходит верхние «рыхлые» грунты, но, достигнув расположенного на глубине плотного слоя, оказывающего большое сопротивление, начинает «тормозить» и почти останавливается. В этом случае ствол сваи со всех сторон сдавливается верхними слоями земли, не позволяющими ему перемещаться по горизонтали, а лопасть приобретает функцию опорной площадки, передающей нагрузку на плотный слой почвы.

Поэтому строителям важно знать, на какой глубине залегает такой слой, чтобы рассчитать необходимую длину сваи. Они отправляются на место, где не только изучают и измеряют местность, но и выясняют геологические особенности почв.

Есть три способа решить проблему. Первый — это стандартная георазведка, в ходе которой проводится пробное бурение одной или нескольких скважин, отбирается образец грунта для исследования в лаборатории и последующего выдачи рекомендаций.Стоимость услуги от 30 тысяч рублей. (здесь верхний предел может многократно превышать нижний предел).

Второй способ — пробное завинчивание сваи. Обычно используется свая с диаметром ствола 89 мм и лопастью диаметром 250-300 мм, которую вкручивают в землю до тех пор, пока не будет достаточно ручного или механического усилия (что бывает реже, потому что посылать невыгодно. специальное оборудование для пробного бурения). Если длины выбранной сваи недостаточно, ствол наращивают трубчатой ​​муфтой.

Если есть сомнения, прикручиваем еще одну-две сваи. Плюс такой интеллект — его стоимость будет 6-10 тысяч рублей. Минус — нет гарантии, что плотный слой под ворсом имеет достаточную глубину и конструкция со временем не рухнет. Этого недостатка лишен третий способ, который был разработан компанией «SWF Group».

Разведка проводится с помощью специального комплекта «Скиф» (патент № 1338А7), состоящего из двух свай и устройства контроля крутящего момента — УККМ-89.Сначала в землю ввинчивается свая диаметром 89 мм до тех пор, пока сила ее закручивания не достигнет определенного значения, указанного прибором.

---

См. Также: Сам фундамент

---

Удаляется первая свая, а на ее место накручивается более тонкая — диаметром 57 мм. Он проникает в землю на гораздо большую глубину, что позволяет точнее судить о толщине несущего слоя. Бурение ведется минимум в двух точках разработки и стоит 3,5-6 тысяч рублей.

По результатам геологоразведочных работ выполняется эскизный проект свайного фундамента, в соответствии с которым разрабатывается техническая и проектная документация, необходимая для заключения подряда на строительство, стоимость работ и др., определен.

На основании инженерных расчетов, в которых нагрузки, создаваемые домом, и его конструктивные особенности соотносятся с несущей способностью и расположением свай, а также данными геологоразведочных работ на участке, отдельном свайном поле. разработана конструкция, в которой указывается расположение каждой винтовой опоры, ее марка и размеры (длина, диаметр ствола и лопастей и т. д.))

ПРОИЗВОДСТВО ВИНТОВЫХ СВАЙ

В промышленных масштабах винтовые сваи производятся двумя способами. Первый из них условно назовем сваркой. Сначала на одном конце трубки нарезаются лепестки особой формы, затем их скатывают и сваривают, образуя острый наконечник, к которому приваривается металлическое лезвие.

Во втором методе, обычно называемом литьем под давлением, стальной наконечник сваи вместе с лопастями изготавливается путем литья и приваривается к трубе.

Изделия с литым наконечником превосходят по прочности и надежности сваи со сварным швом (у них всего один шов), но они тяжелее и стоят примерно на 20% дороже.

Винтовые сваи с приварными концами используются в основном в малоэтажном строительстве. А сегодня рынок, к сожалению, в огромных количествах предлагает такие поделки с некачественными сварными швами. Но вес здания на земле передается через лопасти, а это значит, что от качества приваривания лопасти к стволу зависит не только несущая способность сваи, но и надежность ее строительство фундамента.

Чтобы ворс прожил как можно дольше, на его поверхность наносят защитное покрытие. Ремесленники-одиночки предлагают самые разные варианты — от грунтовки до битумной мастики. Но серьезные производители красят сваи составами на эпоксидной основе, создают композитные покрытия, проводят порошковую окраску и даже горячее цинкование (как снаружи, так и внутри).

Конечно, такое покрытие намного дороже, но оно не снимется с ворса даже при завинчивании и защитит от коррозии на долгие годы.Поэтому специалисты советуют покупать продукцию исключительно крупных и известных производителей, способных не только качественно окрасить сваи, но и проконтролировать качество всех без исключения сварных соединений в собственной лаборатории.

КРИТЕРИИ ВЫБОРА

Количество свай, их диаметр, длина и толщина стенки трубы и лопасти определяются из условия максимальной прочности их конструкции и грунтов основания при допустимой расчетной нагрузке.Перечисленные размеры могут быть самыми разными, и для каждого объекта они подбираются индивидуально с учетом значений и направлений нагрузок, в том числе из-за технологии возведения здания (деревянное, кирпичное и т. Д.) . Готовых рецептов на все случаи нет и быть не может. Но для того, чтобы сориентировать читателя в море товаров, мы публикуем таблицу, которая представляет собой лишь краткую выдержку из правил использования и установки свай СП 50-102-2003 (длина изделий по каждой случай индивидуален и поэтому в таблице не показан).

Следует добавить, что фундаменты проектируются в виде одинарных свай (отдельно стоящих пилонов), лент (под стенами зданий) или кустов (например, под колоннами — при этом сваи вкручиваются в землю из одной точки. , но в разные стороны и под разными углами) или сплошное поле (под тяжелые свайные конструкции можно совмещать с монолитной плитой).

---

См. Также: Построение правильного фундамента — расчеты стен и перекрытий

---

КОНТРОЛЬ КАЧЕСТВА

После завершения проектирования сваи изготавливаются и доставляются на строительную площадку.На этом этапе работы заказчик вправе проверить их качество. Сначала посмотрите, много ли ржавчины на внутренней поверхности трубы, измерьте толщину ее стенки — она ​​должна быть одинаковой по всей окружности. Если ржавчина на внутренней поверхности трубы представляет собой толстый слой, а неравномерная толщина ее стенки превышает 0,5 мм, то, скорее всего, сваи сделаны из использованной трубы. Долго они не проживут.

Во-вторых, для сварных изделий измерьте толщину лопастей и визуально оцените, насколько хорошо они приварены к стволу сваи.Если лезвие тоньше 4 мм или сварной шов прерывистый, такие сваи утилизируйте.

В-третьих, попробуйте поцарапать ворс металлическим предметом. Если вы сразу поцарапали покрытие до металла, значит, оно слабое и будет практически полностью порвано в процессе прикручивания.

ФУНДАМЕНТАЛЬНЫЙ НАБОР НА ВИННЫХ СВАЯХ — УСТАНОВКА

Установка винтовых свай бывает ручным и механизированным — выбор метода зависит не только от размеров изделий, но и от ряда других параметров, в том числе экономических.

Ручной метод обычно используется в тех случаях, когда более рентабельно или сложно ввести технику на площадку. Перед ввинчиванием свай диаметром отвала от 250 мм, как правило, просверливают или просверливают яму глубиной не более 0, D м, что значительно облегчает работу. Для скручивания используются простые инструменты: длинная трубка-рычаг, которую вставляют в отверстие хвостовика, или стальной стержень (иногда лом), который помещают в это же отверстие, а затем кладут достаточно длинные отрезки труб. на нем с двух сторон.При привинчивании рабочие должны внимательно (например, с помощью строительного уровня) следить за тем, чтобы свая входила в грунт строго вертикально.

Для машинного «бурения» используются специализированные установки с выдвижной стрелой, устанавливаемые на грузовые автомобили или тракторы. Таким способом можно скручивать сваи по длине, ограничиваясь разве что вылетом стрелы установки. Пожалуй, единственная трудность в этом заключается в том, чтобы добраться до вершины длинной сваи, вставить штифт в отверстие ее стержня и соединить его с вращающимся наконечником стрелы.

Скорость создания свайного поля механизированным способом, естественно, выше, чем вручную: например, машина может закрутить 20 свай длиной 2,5 м за 2 часа, а команда опытных монтажников вручную справится с этой задачей за 2 часа. один рабочий день. Однако высокая стоимость аренды оборудования часто заставляет отказаться от его использования при строительстве фундаментов для небольших домов.

Заказчик также имеет право принять участие в приемке готового свайного поля.В этом случае можно и нужно руководствоваться следующими критериями:

• отклонения положения сваи от плана не должны превышать ± 0,2 мм от диаметра ее ствола; отклонение оси сваи по вертикали — не более ± 2% от ее длины;
• отклонений по горизонтали ± 10 мм в конструкциях с ростверком и ± 50 мм в конструкциях без него (сваи поставляются только с оголовьем).

ОБРЕЗКА СВАИ

В рекламе некоторых фирм можно встретить фразу «Точная вертикальная завинчивание свай по уровню», которая по замыслу нерадивых авторов призвана продемонстрировать мастерство бригады, работающей на объекте.Специалисты советуют: увидев подобную формулировку, обратитесь в другую компанию. А если на вашем участке сваи скручены в один уровень — бейте тревогу и прекращайте работы: некоторые элементы конструкции не дошли до сплошного слоя и впоследствии могут выйти из строя. Дело в том, что слой твердого грунта, в котором должны «увязнуть» сваи, не идеально ровный. Следовательно, дошедшие до него лопасти свай также не могут находиться на одинаковой глубине. Следовательно, концы хвостов правильно скрученных свай будут расположены на разной высоте, и их придется обрезать до одного уровня.

Однако аналогичные работы придется проделать и по другой причине — в стержне сваи имеется сквозное отверстие диаметром 35-50 мм. Он не только значительно ослабляет конструкцию, но и при завинчивании часто перекручиваются его края (а стержень закручивается). Кроме того, через отверстие внутри сваи даже через залитый в нее бетон может проникнуть влага, что провоцирует коррозию. Поэтому, если рабочие отказались разрезать стойки на уровне ниже отверстия, также остановите работу и примите соответствующие меры.

ЗАПОЛНЕНИЕ БЕТОНОМ

После распила винтовых свай их стволы заливают бетоном. Эта операция необходима для того, чтобы предотвратить попадание в них воды и воздуха, а значит, предотвратить образование коррозии и продлить срок службы каждой отдельной сваи и фундамента в целом. Для заливки обычно используют пескобетон марки не ниже М300, разбавленный водой до состояния жидкой кашицы — иначе не дойдет до вершины сваи.Бетон внутри ствола можно утрамбовать длинной арматурой.

МОЛЕКУЛЯРНОЕ УСТРОЙСТВО

Ростверк — конструктивный элемент, служащий для равномерного распределения нагрузок, создаваемых каркасом здания, на сваи фундамента. Выбор ее типа обусловлен типом и конструктивными особенностями конструкции. В большинстве случаев используются так называемые подвесные решетки, которые мы условно разделяем на деревянные, металлические и бетонные.

Деревянный вариант применяется для домов из бревна и бруса, в том числе клееного.Для его создания к вершине каждой сваи приваривается специальное оголовье с площадкой, а функции ростверка выполняет первый венец конструкции, который крепится к шпилькам с резьбой шпильками с гайками, шурупами по дереву, и др. Слой гидроизоляции (рубероид, бикрост и др.).

При использовании металлической решетки вершины рядов винтовых свай соединяются швеллером или двутавром. Ассортимент балок ростверка определяется в зависимости от рабочих нагрузок.Основная закономерность при выборе: чем шире расстояние между сваями (ступенькой), тем больше должно быть сечение балки. Все элементы соединяются между собой сваркой или болтовым соединением.

Швеллер в таких конструкциях можно укладывать на ребро или ровно. При установке на краю он лучше работает на прогиб. Для усиления этого эффекта каналы часто устанавливают попарно — широкие или узкие полки друг к другу (в первом случае конструкция напоминает двутавр, во втором — короб).

При плоской укладке швеллер крепится на сварку непосредственно к свае, что позволяет обойтись без коллекторов и снизить стоимость фундамента. Балки двутавровые для обвязки в основном используются при реконструкции фундамента.

Железобетонный ростверк применяют при строительстве легких деревянных домов на участках с неровным рельефом или при возведении тяжелых зданий из кирпича или блоков. В первом случае между конструктивным элементом и грунтом оставляется зазор, во втором зазоре нет, и ростверк превращается в неглубокую заглубленную ленту, передающую нагрузку как на сваи, так и на грунт между ними. .

В любом случае ростверк устроен следующим образом. В ствол сваи перед окончанием заливки бетона вставляются арматурные стержни, которые в дальнейшем прогибаются вбок. Вдоль свай устанавливается опалубка, в которой создается соответствующий силовой каркас, связанный с «заякоренной» арматурой в опоре, после чего заливается бетон.

Свайный винтовой фундамент — важные моменты

Спасите деревья

Для возведения свайно-винтового фундамента в условиях существующего строительства возможно использование компактного оборудования, устанавливаемого на малолитражный автомобиль.При перемещении такого оборудования по площадке или при скручивании с его помощью винтовые сваи практически не повреждаются травой, цветами или деревьями, расположенными рядом с местом проведения работ. Так что дачникам можно не беспокоиться о том, что их любимый сад погибнет при строительстве нового дома на месте старого.

---

Читайте также: Дачный дом своими руками от фундамента до крыши

---

УЗЛЫ УКРЕПЛЕНИЯ ФУНДАМЕНТА

Если в доме планируется установка тяжелой печи (например, кирпичной) или камина (скажем, так называемого мыльного камня, который хорошо сохраняет тепло), об этом следует предупредить проектировщиков заранее.

В конструкции фундамента предусмотрены специальные узлы армирования, к которым относятся дополнительные сваи, соединенные решеткой. Часто последние оказываются мощнее фундаментных свай (как правило, минимальный диаметр их ствола составляет 130 мм). Создать такой узел усиления после начала строительства сложно, а после его завершения — невозможно.

Фундамент свайно-фундаментный — один из самых быстро возводимых.Например, для создания поля из 24 свай (а) 4 часа создается машиной за счет машины, а через 4 часа все они обрезаны и оснащены жатками (6). Ручное завинчивание (вкручивание) занимает вдвое больше времени.

В отличие от ручной установки, машина не требует предварительной выемки грунта. Но следить за вертикальным положением опоры нужно внимательнее, чем при ручном завинчивании — оператор установки не может почувствовать отклонение сваи так отчетливо, как рабочие

УСТАНОВКА ВИНТОВОГО ФУНДАМЕНТА В ЗИМНИЕ ВРЕМЯ

Свайно-винтовой фундамент можно успешно монтировать даже зимой.Сначала с помощью мощного бура вскрывается верхний мерзлый слой почвы. Затем сеялку отсоединяют от стрелы, к ней прикрепляют сваю и быстро, пока земля не успела застыть, вкручивают в просверленную «дыру». Также возможно ручное бурение зимой — промерзший грунт вскрывают отбойным молотком или мощным перфоратором, а затем ввинчивают сваю. Единственное существующее ограничение: заливать сваи из бетонных свай наледью более чем — 15 ° С.

Винтовой фундамент на неровном участке — это самое!

В периоды продолжительных осадков даже тяжелые железобетонные основания могут «смыться» со склона, на котором они расположены. Технология возведения фундаментов на винтовых сваях лучше всего подходит для таких участков, поскольку позволяет использовать сваи разной длины в одной конструкции. Помимо ростверка, для их прочности их дополнительно соединяют распорками из уголка или квадратной трубы.К раскосам и сваям можно сразу приварить юбку, к которой будет крепиться основание.

Прочность свайного винтового фундамента

Проблема возведения любых построек на воде издревле решалась с помощью свайного фундамента. Причал или пирс обычно строят зимой, когда сваебойная техника способна стоять на льду. С помощью винтовых свай работы ведутся практически круглый год, ведь оборудование для завинчивания свай может располагаться на временном перекрытии (например, из толстых стальных листов), уложенном на вновь созданную часть свайной конструкции. , проверяя его на прочность.

Хозяйственные постройки и террасы

Фундамент пристройки или террасы, как, впрочем, и любой свайный фундамент, монтируется очень легко. Однако следует учитывать, что приблизить ее к основанию существующей постройки не получится — минимальное расстояние от края старого фундамента до центра ближайшей новой сваи будет примерно равно радиусу лезвия навинчиваемой сваи. Поскольку подошвы обоих фундаментов будут находиться на разных отметках, стены существующего здания и концы пристроек необходимо будет соединить так, чтобы они могли перемещаться относительно друг друга.

На каком уровне нужно разрезать сваи?

Сначала найдите самую глубокую сваю в земле и сделайте на ней отметку чуть ниже отверстия в стойке. Затем с помощью теодолитового, водяного или лазерного уровня метки на одинаковой высоте размещаются на всех остальных стопках.

Сваи нарезаются в соответствии с отметками болгаркой или автогеном. В основном используют болгарку, а автоген нужен только в тех случаях, когда хвостик сваи помещается в бетонный ростверк или стенка ствола сваи толще 6 мм.

РЕКОНСТРУКЦИЯ ФУНДАМЕНТА

При реконструкции в первую очередь проводится техническое обследование фундамента и всего здания, а также пробное бурение, по результатам которого разрабатывается технический проект. Далее выбранные сваи погружаются в грунт до проектной отметки с двух противоположных сторон существующего фундамента. После этого в деревянном доме демонтируйте подвал и вкрутите в землю необходимое количество свай внутри постройки.Затем здание поднимается с помощью домкратов, подносим под него балки (чаще всего двутавры) и прикрепляем к сваям. На металл укладывают слой гидроизоляции и только потом устанавливают дом на место.

ЛЕГКИЕ КОНСТРУКЦИИ

Винтовые сваи сейчас широко используются при строительстве легких конструкций, таких как навесы для автомобилей, крытые террасы, беседки и т. Д. Их металлические стойки, обычно уже снабженные фланцами с отверстиями, крепятся к круглым головкам свай болтами. Если в конструкции есть деревянные стойки, то они закрепляются в специальных «стаканах», прикрепленных к головам.При возведении легкой металлической конструкции на месте можно выбрать другой путь — сделать сваи более аутентичными и использовать их стойки в качестве стоек.

Отделка основания свайного винтового фундамента

Самый простой вариант устройства и отделки шапки выглядит следующим образом. Сначала сооружается каркас из стальных профилей, которые прикрепляются к сваям сваркой или шурупами, а затем к нему крепятся плиты ЦСП или стекломагнетитовые листы. Плинтус можно выкрасить в любой цвет, оштукатурить, а затем покрасить, украсить декоративным камнем или сайдингом цоколя.

Более мощный и, следовательно, надежный вариант цоколя может быть выполнен следующим образом: либо сваркой, либо саморезами прикрепить к сваям на уровне земли уложенный плоский канал с высотой стены не менее 125 мм, либо отливкой. из бетона класса В7,5 по сваям снаружи (подготовка песка) лента такой же ширины, что и канал, а затем поверх них уложить цоколь необходимой высоты из красного полнотелого кирпича.

Затем выполняют обшивку из монолитного бетона того же класса, а щель между стеной дома и кирпичным цоколем закрывают отливом.Способ отделки конструкции зависит от предпочтений и финансовых возможностей хозяев. Он оштукатурен и окрашен либо покрыт декоративной фактурной штукатуркой, а также плинтус из досок ДСП, облицовка сайдингом, пластиковые панели с рисунком под камень и т. Д. Специалисты не рекомендуют использовать тяжелый натуральный камень — конструкция может начать трескаться. от стены под собственным весом.

Трубопровод выполняется из двутавра (а), швеллера (6), дерева (в) или железобетона (ж).В любом случае ростверк позволяет более равномерно распределять нагрузку, создаваемую конструкцией, между сваями

При устройстве деревянного ростверка (а) крепление можно предварительно приварить к головкам свай (6). Даже если решетка сделана из мощного швеллера, сваям часто придают дополнительную устойчивость с помощью распорки

.

Автор: Популярный строительный журналист В.Ковалев. При подготовке статьи использованы материалы российских компаний Глав-Фундамент, Эко-Фундамент и SVF Group.

Фото: В.Ковалев. «Эко-Фонд». И. Смирягин

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

---

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Монтируем винтовые сваи своими руками

Сваи винтового типа в современном строительстве пользуются большой популярностью.Основные достоинства этих элементов — простота монтажа, возможность монтировать винтовые сваи своими руками без использования тяжелого оборудования, невысокая стоимость. Преимуществом также является возможность монтировать их на разных типах почвы. И прикрутить их можно даже зимой.

Представленные строительные элементы можно купить или изготовить самостоятельно. Для самостоятельного изготовления вам понадобится сварка, болгарка, а также стальной лист и трубы. Монтаж винтовых свай своими руками не представляет большого труда, но перед процедурой монтажа нужно разметить территорию и рассчитать необходимое количество свай.

Устройство довольно простое: металлическая труба необходимого диаметра, на которой такие же металлические лопасти. Чтобы выбрать сваи, нужно учитывать их диаметр и длину. Для прикручивания элементов можно использовать специальные станки и оборудование. Процесс установки будет быстрым, но для механизмов понадобится дополнительная территория, а также выход на площадку. Смонтировать винтовые сваи своими руками можно только с помощью собственного труда и минимальных приспособлений. Хотя ручное завинчивание может занять больше времени, оно будет дешевле и не потребует особых условий работы.

Представленные элементы используются не только для закладки фундамента, но и для устройства забора. Винтовые сваи для забора предварительно необходимо рассчитать. Естественно, определяется не только количество элементов, но и их длина, которая во многом зависит от высоты забора. Для установки ограждения сначала затяните угловые и торцевые опоры, а затем разметьте и смонтируйте пролеты.

Глубина вкручивания труб для забора примерно 1,5 м. Расстояние между элементами не должно превышать 3.5 метров. Пролеты между сваями могут быть из металла, сетки, дерева или кованого железа.

Винтовые сваи завинчиваются очень быстро. Чтобы устроить винтовой забор, достаточно всего нескольких дней. В то же время такой забор получается очень прочным, устойчивым и функциональным.

Что касается основания дома, прежде чем устанавливать фундамент, винтовые сваи, необходимо произвести расчет и разметку местности. Лучше всего, если заниматься установкой будет несколько человек. Для установки свай нет необходимости рыть траншеи.После монтажа все элементы обрезаются до одного уровня. Голова на свае крепится с помощью сварки.

Выступающие части элементов могут крепиться швеллером, уголком или даже монолитной пластиной. Такой фундамент допускается не дожидаться усадки, а строить постройку сразу после установки свай. Их можно прикручивать на неровной местности. Не нужно снимать большой слой почвы.

Винтовые сваи своими руками монтируются легко и удобно, поэтому пользуются большим спросом и популярностью как в частном, так и в других вариантах строительства.

Винтовой свайный фундамент — Как обсудить

Фундаменты на винтовых сваях имеют спираль, расположенную рядом с носком сваи, и вы можете использовать несколько спиралей или винтов для фундамента. Такие фундаменты можно закрепить на земле саморезами, и они выдерживают большие нагрузки. Если у вас мало времени на устройство бетонного фундамента, то можно установить фундамент на винтовых сваях. Это сэкономит ваше время и деньги, и вы можете использовать ручные машины для установки таких оснований, как гидравлический крутящий момент.Такие фундаменты на винтовых сваях можно найти во многих отраслях промышленности, например, на железных дорогах, в телекоммуникациях и в гражданском строительстве. Эти фундаменты могут выдерживать большие растягивающие и сжимающие нагрузки, и вы можете использовать такие фундаменты для строительства подпорной конструкции. Преимущества фундамента на винтовых сваях:

Легко установить

Фундаменты на винтовых сваях просты в установке и требуют меньше времени, чем бетонные. Если вы хотите завершить свои строительные проекты в срок, вы можете пойти на этот процесс.Кроме того, это может снизить низкий углеродный след, и вы можете сохранить окружающую среду, выбрав эти основы. Экономит затраты на земляные работы. Вам не нужно удалять почву из земли, и вы можете сэкономить на земляных работах. Вы можете установить такой фундамент из винтовых свай на неровном грунте, при этом не нужно снимать грунт или рыть землю. Если вы хотите построить фундамент на мягком грунте, то можете использовать этот фундамент на винтовых сваях. С другой стороны, вы не можете установить бетонный фундамент на мягком грунте, потому что вам нужно подготовить землю, выкопав землю.В случае с фундаментом на винтовых сваях такие хлопоты не нужны. Нет необходимости в тяжелой технике: вам не нужно арендовать землеройную технику, и вы можете установить такой фундамент на сваях с минимальными затратами труда. Таким образом, вы сэкономите на расходах, и вы легко сможете закончить свою работу в течение недели. Экономит время, затрачиваемое на строительство: Такие винтовые сваи также можно использовать для дома и коммерческих зданий. Если вы хотите построить свой дом традиционным способом, вам нужно выкопать землю и перевезти строительные материалы из одного места в другое.Кроме того, для этого нужно использовать какое-то тяжелое оборудование. На реализацию вашего проекта уйдет больше года. Если вы живете в арендованном доме и хотите как можно скорее переехать в новый дом, то вы можете установить такой фундамент из винтовых свай. Это даст вам немедленный доступ к вашему новому дому, и вы сможете завершить его в течение нескольких месяцев.

• Eco-friendly: Не будет парниковых газов и эрозии почвы, и вы можете спасти окружающую среду от загрязнения, выбрав этот процесс.На бетонном основании могут быть трещины, и их нужно заделать. Бетонные основания могут пострадать от неблагоприятных погодных условий. На поддержание такой бетонной конструкции придется потратить огромные деньги, и вы можете сэкономить на этой раскладушке, выбрав фундамент на винтовых сваях.

• Без бурения: Фундаменты на винтовых сваях не могут создавать вибрации, потому что для этой установки не потребуются удары молотком и бурение. Вы можете просто использовать моментный двигатель для установки таких фундаментов на земле.

Однако вы не сможете установить такой фундамент из винтовых свай своими инструментами и навыками своими руками. Для безупречного строительства нужно нанять лучшего подрядчика. В этом случае вы можете найти таких подрядчиков в Интернете и проверить их отзывы, чтобы выбрать наиболее подходящего для вашего бюджета.

Винтовой свайный фундамент под кабину

Коттедж

Поскольку хижины часто строят возле озер или рек с низкой плотностью почвы, им нужен прочный, прочный фундамент для поддержания их уровня, несмотря на движение грунта, вызванное циклами замерзания и оттаивания.
Если старый фундамент вашего коттеджа со временем пострадает, мы можем разместить под конструкцией винтовые сваи, чтобы расширить или укрепить его.
Стабильность и устойчивость
Винтовые сваи обеспечат вашему сараю прочное, прочное основание, которое будет противостоять движению грунта из-за состава почвы или циклов замораживания и оттаивания. Винтовые сваи также являются отличным решением на участках, подверженных наводнениям или крутых склонах.

Наши сваи, забитые под линией промерзания грунта и закрепленные спиральной подушкой под валами, устойчивы к колебаниям температуры и подвижкам грунта.Построенный на прочном фундаменте, ваш коттедж изящно справится с изменяющимися погодными условиями сезона.

Быстрая и простая установка
Количество, размер и расположение свай будут зависеть от типа конструкции и веса сваи. Наши специалисты определят подходящий тип сваи для ваших нужд в зависимости от объема конструкции и типа почвы. Сваи подбираются с учетом этого состава, так как дома обычно строят на грунтах с низкой плотностью.

Винтовые сваи могут привести к тому, что вы полностью откажетесь от землеройных работ, а используемые нами машины намного легче, чем те, которые требуются для строительства обычного бетонного фундамента.Наши минитракторы Kubota оснащены покрышками для травы, которые не повредят ваше имущество, в отличие от тяжелого оборудования, необходимого для традиционных фундаментов. Наши устройства также могут циклически работать и работать в очень ограниченном пространстве.

Как только сваи упадут в землю, вы будете готовы строить свой коттедж. Больше никаких задержек! Однако убедитесь, что у вас достаточно утеплителя для пола в вашем загородном доме, так как дно будет подвергаться воздействию элементов.

Фундамент на винтовых сваях uk

Преимущества винтовой сваи

Винтовые сваи

устанавливаются быстро — как фундамент.Они работают в самых разных почвенных условиях и очень экономичны в установке. Винтовые сваи имеют относительно низкую прочность и не мешают окружающей среде.

Недостатки винтовой сваи

Винтовые сваи просты в установке, но для их установки нужны специальные машины.

Поддерживает настилы винтовых пирсов. Фото: Ascension.
Сколько стоит винтовая ставка?
В доме Rise на востоке Канады — мы платим в среднем 250 долларов за стандартный спиральный бассейн.Цена включает полные монтажные кронштейны и полезный небольшой технический отчет в конце. Эта профессиональная установка дает вам душевное спокойствие, зная, что док-станция имеет правильный размер, принимает нужный крутящий момент и будет стоять на земле, не двигаясь.

Винтовые сваи — бетонные сваи

Теперь некоторые из вас могут сказать, что платить за один порт — это высокая цена, а вы думаете дешево. Но подумайте о сравнении бетонных опор. Это еще один распространенный порт, где выкапываются ямы и заливается бетон.Бетон, вероятно, является наиболее распространенным выбором для бассейнов, заднего двора и других портовых сооружений.

Поддерживает бетонный настил опорыБетонный настилБетонный опор опоры настилаБетон Изображение предоставлено: Rise.
При строительстве бетонных лесов затраты на материалы будут составлять около 70, а время на установку займет от нескольких дней. Стоимость установки колеблется от 30 до 230 долларов США, в зависимости от того, какая машина вам нужна, и в зависимости от условий вашей почвы.

Рассматривая монтаж своими руками, учтите, что заливка бетонных подмостей может быть очень неправильной.И насколько ценно ваше время для вас? Он вам очень понадобится для этой работы. В общем, 250 долларов может быть разумной ценой. Так вы будете спокойны, зная, что ваш фонд никуда не денется!

Как винтовые сваи влияют на окружающую среду?

Как и во всем, что мы делаем в Rise, нам нравится учитывать влияние материалов и продуктов на планету, поэтому вот несколько моментов, которые следует учитывать в отношении станций вставки катушек. Большая часть энергии, используемой при постановке на якорь, поступает от процессов сбора урожая и производства, а также небольшого процента от транспортировки.Обычно они сделаны из стали и покрыты цинком и требуют сильного источника тепла. Одним из преимуществ является то, что отходы от этого производственного процесса относительно низкие и в значительной степени зависят от протирки продукта. Другими словами, полная воплощенная энергия Тха Лан была относительно небольшой.

Как долго прослужит стопка винтов?

Прочность и долговечность также имеют решающее значение для низкой ударной силы положения шестерни. Эти продукты обычно требуют очень много времени. Конечно, их долговечность зависит от качества строительных лесов и почвы, в которой они размещены.

Часто задаваемые вопросы (FAQ)

В: Сколько стоит винтовая свая?

Будьте готовы заплатить от 250 до 350 за профессионально установленный стек для террасы для террасы. Домашние дополнения сильно различаются.

В: Насколько глубока куча шурупов?

Он расположен на 10-25 футов ниже большинства мест. Однако, если желаемый крутящий момент не достигается, возможно, потребуется его увеличить. У нас есть сваи глубиной до 100 футов.

В: Винтовые сваи дешевле бетона?

Обычно дороже в использовании, чем винтовые сваи.Это относится к большинству инсталляций, кроме колод. Для настила винтовые сваи иногда могут быть дороже.

В: Как долго прослужит стопка винтов?

Около 75 лет
Срок службы сваи зависит от типа почвы, в которую помещена винтовая стойка, и ее химических свойств (pH, влажность и т. Д.). Вы можете ожидать около 75 лет нормальной эксплуатации на средней почве.

В: Сколько стоит свайный фундамент?

Стальные трубные сваи имеют самую высокую удельную стоимость — от 213 долларов за метр за 81 штуку.Сваи от 3 см до 819 долларов за сваи 154,9 см. Удельная стоимость сваи PPC для сваи PPC 30 см ниже и составляет от 72 до 197 долларов за метр. От 95 до 262 долларов за метр для сваи 41 см.

В: Сколько стоит установка винтовых опор?

Сколько стоит пристань для яхт? Стоимость террасного пирса зависит от конструкции, размеров и веса прилегающих конструкций и почвенных условий. Из-за этих многочисленных переменных стоимость установленного пирса для парковки может составлять от 15 до 30 за фут, поэтому типичный пирс с террасой на 20 метров может стоить от 300 до 600 долларов на человека.

Вывод

Фундаменты на винтовых сваях имеют спираль, расположенную рядом с носком сваи, и вы можете использовать несколько спиралей или винтов для фундамента. Такие фундаменты можно закрепить на земле саморезами, и они выдерживают большие нагрузки. Если у вас мало времени на устройство бетонного фундамента, то можно установить фундамент на винтовых сваях. Они просты в установке и используются во всем мире.

Статьи по теме

Причины, по которым каждый домовладелец должен использовать качественные кровельные решения

Каковы обязанности кровельщика?

Как сделать крышу энергоэффективной?

Полировка пола

Объяснение

винтовых свай | Сделай сам.com

Винтовые сваи — это тип глубокого фундамента, который используется в зданиях. Этот тип фундамента обычно подходит для участков с ограниченным доступом, свободных от вибраций и других шумов. Они довольно просты в установке и могут быть легко удалены, если установка упирается в слой горной породы и ее необходимо переместить. Такие типы глубоких фундаментов не являются обычным явлением для использования с большими нагрузками, поскольку они гораздо больше подходят для применений с меньшей мощностью, таких как ветряные турбины, башни инженерных коммуникаций и телекоммуникационные башни.

Укладка фундамента

Винтовые сваи ввинчиваются через множество различных слоев земли, пока не упадут в основание. Через какой слой проходит свай определяется по крутящему моменту, поскольку разные материалы будут создавать различное трение. По мере ввинчивания опоры в землю добавляются разные секции. Очистка не требуется, и пока все идет по плану, этот тип фундамента довольно просто и легко установить. Можно установить несколько свай за считанные часы.Если необходимо предварительное бурение в скале, то на установку свай может уйти несколько дней. Думайте об этих сваях как о больших винтах для заземления. Они сделаны из стали и будут вкручиваться в землю, пока не станут устойчивыми.

Преимущества

Одним из основных преимуществ этого типа фундамента, помимо простоты установки, является то, что эти сваи выдерживают все типы направленной вверх силы. Любая сила, действующая на сваи, даже трение, ничтожна по сравнению с силой торцевой нагрузки.Это здание или оборудование. Многие другие типы опор потребуют модификации и другого заполнения, чтобы противодействовать этим восходящим силам. Еще одно преимущество состоит в том, что эти сваи легко удаляются при ударе о каменный слой. Затем они могут отодвинуть точку сверления на несколько футов. Оборудование, необходимое для установки, также невелико, поскольку можно использовать погрузчик с бортовым поворотом и мини-экскаватор. Поэтому эти сваи можно устанавливать в местах с ограниченным доступом и пространством. Их также можно использовать возле уступов и на очень крутых участках.

Issue

Одна из основных проблем, связанных с этими сваями, заключается в том, что разные производители создают сваи разной жесткости. Это приводит к ослаблению суставов под действием сил сжатия. Эти суставы могут деформироваться. Лучше всего использовать как можно более жесткие сваи для начала. Существуют валы и другие соединения, которые можно использовать для укрепления суставов, но это потребует времени и денег.

Использование этой системы

Чтобы использовать винтовые сваи, профессиональный инженер должен прийти и утвердить планы.Инженер сообщит, сколько нужно свай и где их нужно разместить. Обычно, чтобы определить это, требуется испытание почвы. Поддерживаемая нагрузка будет зависеть от крутящего момента. Наиболее распространенные методы измерения крутящего момента путем измерения гидравлического давления. Также удобно иметь под рукой инженера на случай, если что-то случится. Если необходимо переместить пирс, инженер сможет определить лучшее новое место для пирса.

Почему винтовые сваи — отличный вариант для всех типов настилов

Как и для дома или любого другого строительного объекта, настил нуждается в хорошем фундаменте, чтобы выдержать испытание временем.

Если вы читаете это во время периода сдерживания, вызванного COVID-19, у вас, скорее всего, будет время, чтобы узнать о новых способах и методах в строительной отрасли, которые могут помочь вам в ваших предстоящих проектах. Поговорим о колодах, ведь скоро лето!

И, как большинство из вас, вероятно, знает, создание колоды начинается с выбора типа фундамента.

Уже более 15 лет специалисты GoliathTech используют винтовые сваи.Год за годом они видят эффективность винтовых свай в фундаменте для всех видов строительных проектов, в том числе для настилов, независимо от размера. Вот 4 вещи, которые делают винтовые сваи отличным вариантом при строительстве террасы или террасы.

1. На Зоне

   нет тяжелой техники
   Когда мы думаем о сваях, мы часто думаем о тяжелой технике, используемой для забивки стальных свай. Однако забивные стальные сваи используются для крупных строительных проектов, таких как мосты и крупные коммерческие здания, и не подходят для небольших проектов жилищного строительства, поскольку необходимое оборудование для их установки слишком велико и может нанести ущерб окружающему ландшафту.К счастью, винтовые сваи GoliathTech устанавливаются с помощью легких и компактных машин и оборудования, которые не повредят ваш задний двор или ландшафт участка.

2. Никаких неприятных сюрпризов


   За последнее столетие цемент часто использовался в качестве фундамента для настилов и других жилых объектов. Хотя цемент по-прежнему является популярным вариантом и рассматривается как более экономичный вариант, копание на большой площади «беспокоит» почву, и вы никогда не знаете, как земля отреагирует на такое нарушение спустя годы.Цемент также может двигаться, если есть сдвиг в почве, в результате чего настил также может двигаться или провисать.

   Если вы работаете в строительной отрасли, попробуйте винтовые сваи GoliathTech. Они предлагают решение для основы, которое улучшит качество, долговечность и красоту вашей работы, что ваши клиенты оценят в долгосрочной перспективе.

   Любая установка винтовых свай, выполняемая сертифицированным установщиком GoliathTech, тщательно спланирована и произведена с помощью нашей группы инженеров.Имея в руках планы настилов и с помощью специально разработанного и откалиброванного оборудования GoliathTech, наши инженеры могут рассчитать точный уровень сжатия, растяжения и поперечного смещения, необходимый для принятия решения о том, где и на какую глубину устанавливать винтовые сваи.

   Таким образом, любой, кто решит использовать винтовые сваи для основания своей палубы, может быть уверен, что его колода будет стоять на фундаменте, который никогда не сдвинется с места!

3. Инвестиции, которые окупаются в долгосрочной перспективе


   Выбирая винтовые сваи, вы избегаете повреждения ландшафта, что также означает меньшие расходы.Кроме того, убедившись, что платформа построена на прочном фундаменте, который не двигается, у вас никогда не будет головной боли, связанной с необходимостью платить за дорогостоящий ремонт. Таким образом, установка винтовых свай — определенно разумное вложение средств, независимо от того, являетесь ли вы строительной компанией или человеком, который занимается своими руками!

   Кроме того, в будущем можно будет внести изменения в колоду, например добавить к ней крышу. Поскольку у нас есть письменные и точные расчеты проекта, мы сможем сказать вам, выдержит ли фундамент дополнительную нагрузку.При использовании цемента в качестве фундамента такую ​​точность вычислить нелегко, поэтому добавление лишнего веса может быть рискованным.

4. Не тратьте время зря


   После того, как винтовые сваи будут установлены, вы сразу будете готовы перейти к этапу строительства. Как только установка винтовой сваи будет завершена, вы можете укладывать свою первую доску! Ваш фундамент готов. Монтаж винтовой сваи можно производить в любых погодных условиях, в любом месте и в любое время..

Вы работаете в строительной отрасли? Более 15 лет GoliathTech сочетает силу и ноу-хау, чтобы предложить лучшее решение для винтовых свай для поддержки ваших проектов. Наши винтовые сваи непревзойденного качества и подходят для всех типов установок и применений. Наш продукт подходит для всех типов почв и не наносит ущерба земле или окружающим конструкциям. Доверьтесь многолетнему опыту и ноу-хау GoliathTech при выборе системы фундамента, подходящей для ваших проектов.Так что не ждите, найдите сертифицированного установщика винтовой сваи в своем регионе или станьте франчайзи.

Сколько стоят винтовые опоры?

Первоначально опубликовано 30.04.20, обновлено 06.08.21

Пирсы — лучший способ решить проблемы с фундаментом. Если вы здесь и читаете эту статью, скорее всего, вы это уже знаете. Возможно, вы заметили признаки заселения в своем доме и уже провели некоторое исследование. Или, может быть, вы встречались с подрядчиком по поводу ремонта фундамента и страдаете от шока от наклеек.В любом случае вы попали в нужное место!

Acculevel занимается ремонтом фундаментов с момента нашего основания в 1996 году. Acculevel — это семейная компания, основанная Энди Бири, которая установила десятки тысяч спиральных опор и дает гарантию на наш ремонт в течение всего срока службы вашей конструкции. Мы хотим, чтобы вы хорошо понимали процесс пирсинга, чтобы вы могли быть уверены, что делаете лучший выбор для себя и своего дома.

Мы собираемся рассмотреть, сколько стоят винтовые опоры, что может повлиять на эту цену и почему вам нужно действовать незамедлительно.

Как работают винтовые опоры: краткий обзор

Винтовая опора — это стальной вал с пластинами, напоминающими винты на конце.

Этот пирс ввинчивается в землю за пределами вашего дома, пока не ударится по устойчивой ненарушенной почве. Эта точка будет ниже линии замерзания и колебания уровня грунтовых вод; это обеспечивает устойчивость и неподвижность пирса. Система манометров используется для определения глубины, необходимой для поддержания вашей собственности.Это зависит от вашей собственности и от уникальных почвенных условий под вашим домом.

Это иллюстрация установки спиральной опоры.

Пирс имеет стальной кронштейн, который расположен под опорой вашего фундамента, как сиденье стула, чтобы поддерживать стену и удерживать ее на месте. Этот кронштейн позволяет пирсу усиливать сопротивление между глубоким твердым грунтом в нижней части пирса и вашим домом.

Чтобы увидеть процесс установки, вы можете посмотреть демонстрацию здесь:

Сколько стоят винтовые опоры?

Хотя это зависит от серьезности оседания и размера затронутой территории, вполне вероятно, что вам понадобится более одного пирса.Опоры устанавливаются вдоль внешней стороны отстойной стены через каждые 5-7 футов в зоне поражения. Цена, которую вы заплатите, зависит от метода установки.

Мы предоставляем наши цены в диапазоне, потому что ваша точная стоимость будет зависеть от деталей, характерных для планировки и дизайна вашего дома. Все наши цены включают как материалы, так и трудозатраты на опоры стандартной длины.

Для опор требуется выемка грунта за пределами отстойной стены. Если участок относительно свободен от препятствий, опоры можно вырыть с помощью машины.Работу можно выполнить быстро и с меньшими затратами ручного труда. Пирсы, выкопанные машинным способом, стоят 1600-1950 долларов за штуку. .

Если есть проблемы с доступом, например, настил или подъездная дорога в рабочей зоне, опоры необходимо вырыть вручную. Это дороже (по понятным причинам) и займет больше времени. Если опоры приходится рыть вручную, диапазон цен составляет 1700–2400 долларов США .

Дополнительные расходы

Мы упоминали, что цены могут варьироваться в зависимости от конкретных переменных в вашем доме.Одним из них является уровень грунтовых вод и состав почвы. Стандартная спиральная опора имеет длину 21 фут. Для большей части нашей зоны обслуживания этого обычно достаточно. Земля на Среднем Западе относительно плоская и имеет постоянный состав почвы

Но если вы живете в районе с более мягкой почвой, почвой со значительным количеством органических веществ или вы живете в естественном высоком уровне грунтовых вод — 21 фута может быть недостаточно. . Если такие условия существуют, затраты на дополнительную глубину обычно составляют около 25 долларов за фут .(Вы узнаете эту информацию только в том случае, если у вас есть специальные тесты грунта, выполненные геотехником или инженером по грунту.)

Самая большая жалоба, которую мы получаем, — это когда возникают непредвиденные затраты на дополнительную глубину. Хотя мы понимаем, что это было бы неприятно для домовладельца, мы не знаем наверняка, какая глубина необходима, пока не начнется установка. Если поблизости есть водоем или на это указывают другие обстоятельства, мы подготовим вас к такой возможности. Затраты на дополнительную глубину не добавляются, чтобы принести нам больше денег; установка пирса, который не достигает необходимой глубины, делает его неэффективным и пустой тратой вашего времени и денег.

Другая потенциальная проблема затрат — если в вашем доме есть препятствия на участке раскопок. Возможно, вам придется временно удалить настил или вырвать патио, если он находится прямо на участке раскопок. Это можно спланировать заранее; подрядчик должен иметь возможность осмотреть территорию и заранее сообщить вам, если некоторые элементы необходимо переместить.

Для более подробного обсуждения потенциальных проблем при установке винтовой опоры, у нас есть статья, в которой рассматриваются оба эти вопроса.

Финансирование может улучшить вашу ситуацию

Винтовые опоры недешевы, и может возникнуть соблазн «выбросить таз в сторону» вместо того, чтобы сразу же забрать его.

Но это плохой план, и он может иметь серьезные последствия. Как только дом начинает обживаться, структура вашего дома меняется. Нет гарантии, что опоры вернут ваш фундамент на его первоначальное место. Но чем дольше вы ждете, тем больше вероятность того, что ваш фонд навсегда пострадает.Это может потребовать перекраски дверей и окон, замены окон, ремонта или замены гипсокартона и т. Д.

Если вы не решаетесь заказать работы, рассмотрите вариант финансирования. Многие подрядчики, включая Acculevel, предлагают разные планы, которые подходят для вашего бюджета. Вы также можете обратиться в свой банк или кредитный союз по поводу ссуд на улучшение жилищных условий. Опоры — это инвестиция в ваш дом, обеспечивающая долгосрочное здоровье и стабильность конструкции.

Ваш следующий шаг: узнайте, сколько стоит ремонт вашего фонда

Если вы видите признаки зарождения фундамента в своем доме, я призываю вас немедленно принять меры.Откладывание этого ремонта приведет к обострению проблемы и большему ущербу для вашего кошелька. Если вам все еще нужны доказательства, ознакомьтесь с этим блогом о затратах на ожидание ремонта дома. Если у вас возникнут дополнительные вопросы, у нас также есть подробное руководство по ремонту фундамента.

Если вы готовы приступить к ремонту фундамента, первым делом нужно найти опытную местную благотворительную компанию и записаться на прием. Это то, что мы рекомендуем во всех наших блогах.Мы никогда не хотим, чтобы клиенты вводили в заблуждение или не получали необходимую информацию.
