Инфракрасная станция своими руками: Самодельная инфракрасная паяльная станция. Бюджетный ремонт ноутбука своими руками.

Добавлено автор alexxlab

Содержание

как создать своими руками, пошаговая инструкция

Уже давно я задумался над тем, паяльную станцию своими руками и чинить на ней свои старые видеокарты, приставки и ноутбуки. Для нагрева можно использовать старую галогеновую грелку, ножку от старой настольной лампы можно использовать для удержания и перемещения верхнего нагревателя, платы будут лежать на алюминиевых поручнях, спираль от душа будет держать термопары, а плата Ардуино будет следить за температурой.

Сперва разберемся с тем, что такое паяльная станция. Современные чипы на интегральных схемах (ЦПУ, ГПУ и т.д.) не имеют ножек, зато имеют массив шариков (BGA, Ball grid array). Для того чтобы припаять\отпаять такой чип, нужно иметь устройство, которое нагреет всю IC до температуры в 220 градусов и при этом не расплавит плату, а также не подвергнет IC термическому шоку. Именно поэтому нам нужен контроллер температуры. Такие аппараты стоят в диапазоне $400-1200. Это проект должен уложиться примерно в $130. Про BGA и паяльные станции вы можете почитать на Википедии, а мы начнём работать!

Материалы:

  • Четырёхламповый галогеновый нагреватель ~1800w (в качестве нижнего подогрева)
  • 450w керамический ИК (верхний нагреватель)
  • Алюминиевые рейки для занавесок
  • Спиральный кабель для душа
  • Прочная толстая проволока
  • Ножка от настольной лампы
  • Плата Ардуино ATmega2560
  • 2 платы SSR 25-DA2x Adafruit MAX31855K (или сделайте сами, как сделал я)
  • 2 термопары типа K
  • Блок питания постоянного тока 220 на 5v, 0. 5A
  • Буквенный модуль LCD 2004
  • 5v пищалка

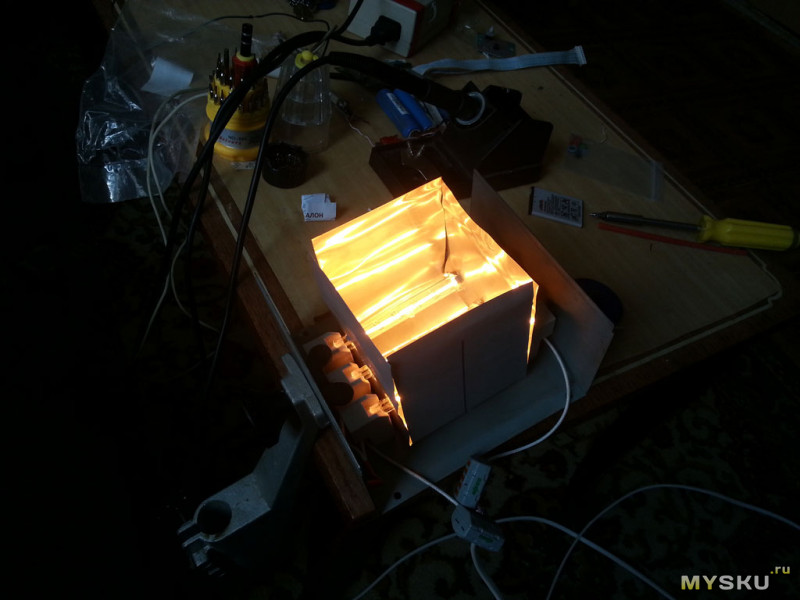

Шаг 1: Нижний нагреватель: отражатель, лампы, корпус

Найдите галогеновый нагреватель, откройте его и выньте отражатель и 4 лампы. Будьте аккуратны, не сломайте лампы. Здесь вы можете приложить воображение и создать свой корпус, который будет держать лампы и отражатель. Например, вы можете взять старый корпус ПК и поместить лампы, отражатель и провода внутрь него. Я использовал металлические листы толщиной 1 мм и сделал из них корпуса для нижнего и верхнего нагревателя, а также корпус для контроллера Ардуино. Как я и сказал прежде — вы можете быть креативными и придумать для корпуса что-то своё.

Используемый мною нагреватель был на 1800W (4 лампы на 450w параллельно). Используйте провода из нагревателя и параллельно соедините лампы. Вы можете встроить штекер для переменного тока, как сделал это я, или соединить кабель напрямую от нижнего нагревателя к контроллеру.

Шаг 2: Нижний нагреватель: система крепления плат

После создания корпуса нижнего нагревателя, измерьте бОльшую длину его окна и отрежьте два куска алюминиевой рейки такой же длины. Вам также нужно будет отрезать еще 6 кусков, каждая размером в половину от меньшей стороны окна нагревателя. Просверлите отверстия по двум концам больших кусков реек, а также на одном конце каждой из 6 небольших реек и на длинной части окна. Перед тем, как прикручивать части к корпусу, нужно создать механизм крепления на гайках, по типу такого, который я сделал на фотографиях. Это нужно для того, чтобы меньшие рейки могли скользить по бОльшим рейкам.

После того, как вы проденете гайки в рейки и скрутите всё вместе, используйте шуруповёрт для перемещения и закрепления шурупов, чтобы система крепления подходила под размер и форму вашей платы.

Шаг 3: Нижний нагреватель: держатели термопары

Для изготовления держателей термопары, замерьте диагональ окна нижнего нагревателя и отрежьте два куска спирального кабеля для душа такой же длины. Раскрутите жесткий провод и отрежьте два куска, каждый на 6 см длиннее, чем спиральный кабель от душа. Пропустите жесткий провод и термопару через спиральный кабель и загните оба конца провода так, как это сделал я на картинках.

Оставьте один конец длиннее другого для того, чтобы закрутить его одним из винтов рейки.

Шаг 4: Верхний нагреватель: керамическая пластина

Для изготовления верхнего нагревателя я использовал керамический инфракрасный нагреватель на 450W. Вы можете найти такие на Алиэкспресс. Хитрость заключается в том, что нужно создать для нагревателя хороший кейс с правильным током воздуха. Далее приступаем к держателю нагревателя.

Шаг 5: Верхний нагреватель: держатель

Найдите старую настольную лампу на ножке и разберите её. Для того чтобы правильно разрезать лампу, нужно точно всё рассчитать, так как верхний инфракрасный нагреватель должен достигать всех углов нижнего нагревателя. Итак, сначала прикрепите корпус верхнего нагревателя, сделайте разрез по оси X, произведите правильные расчёты и, наконец, сделайте разрез по оси Z.

Шаг 6: ПИД-регулятор на Ардуино

Найдите правильные материалы и создайте прочный и безопасный кейс для Ардуино и других принадлежностей.

Можно просто отрезать и с прикрепить провода, соединяющие контроллер (верхнее/нижнее питание, контролер питания, термопары), используя паяльник или раздобыть коннекторы и сделать всё аккуратно. Я не знал точно, сколько тепла будет излучать SSR, поэтому добавил на корпус вентилятор. Будете вы устанавливать вентилятор, или нет, но вам обязательно нужно нанести на SSR термопасту. Код прост и из него понятно, как соединить кнопки, SSR, экран и термопары, так что соединить все вместе будет просто. Как управлять устройством: для значений P, I и D нет автонастройки, так что эти значения нужно будет вбить вручную в зависимости от ваших настроек. Есть 4 профиля, в каждом из них можно установить количество шагов, значения Ramp (C/s), dwel(время ожидания между шагами), порог нижнего нагревателя, целевую температуру для каждого шага и значения P,I,D для верхнего и нижнего нагревателей. Если вы, например, выставите 3 шага, 80, 180 и 230 градусов с порогом нижнего нагревателя 180, то ваша плата будет прогрета снизу только до 180 градусов, дальше температура снизу будет держаться на 180 градусах, а верхний нагреватель разогреется до 230 градусов.

Код до сих пор нуждается во множестве улучшений, но из него вы можете понять, как все должно работать. Это руководство описано не в деталях, ведь в нём присутствует множество самодельных элементов, и каждая сборка будет отличаться от других. Я надеюсь, что вы вдохновитесь этой инструкцией и сделаете по ней свою ИК паяльную станцию.

Код на Дропбоксе: Ссылка

как создать своими руками, пошаговая инструкция

Уже давно я задумался над тем, паяльную станцию своими руками и чинить на ней свои старые видеокарты, приставки и ноутбуки. Для нагрева можно использовать старую галогеновую грелку, ножку от старой настольной лампы можно использовать для удержания и перемещения верхнего нагревателя, платы будут лежать на алюминиевых поручнях, спираль от душа будет держать термопары, а плата Ардуино будет следить за температурой.

Сперва разберемся с тем, что такое паяльная станция. Современные чипы на интегральных схемах (ЦПУ, ГПУ и т.д.) не имеют ножек, зато имеют массив шариков (BGA, Ball grid array).

Для того чтобы припаять\отпаять такой чип, нужно иметь устройство, которое нагреет всю IC до температуры в 220 градусов и при этом не расплавит плату, а также не подвергнет IC термическому шоку. Именно поэтому нам нужен контроллер температуры. Такие аппараты стоят в диапазоне $400-1200. Это проект должен уложиться примерно в $130. Про BGA и паяльные станции вы можете почитать на Википедии, а мы начнём работать!

Материалы:

  • Четырёхламповый галогеновый нагреватель ~1800w (в качестве нижнего подогрева)
  • 450w керамический ИК (верхний нагреватель)
  • Алюминиевые рейки для занавесок
  • Спиральный кабель для душа
  • Прочная толстая проволока
  • Ножка от настольной лампы
  • Плата Ардуино ATmega2560
  • 2 платы SSR 25-DA2x Adafruit MAX31855K (или сделайте сами, как сделал я)
  • 2 термопары типа K
  • Блок питания постоянного тока 220 на 5v, 0.5A
  • Буквенный модуль LCD 2004
  • 5v пищалка

Шаг 1: Нижний нагреватель: отражатель, лампы, корпус

Найдите галогеновый нагреватель, откройте его и выньте отражатель и 4 лампы. Будьте аккуратны, не сломайте лампы. Здесь вы можете приложить воображение и создать свой корпус, который будет держать лампы и отражатель. Например, вы можете взять старый корпус ПК и поместить лампы, отражатель и провода внутрь него. Я использовал металлические листы толщиной 1 мм и сделал из них корпуса для нижнего и верхнего нагревателя, а также корпус для контроллера Ардуино. Как я и сказал прежде — вы можете быть креативными и придумать для корпуса что-то своё.

Используемый мною нагреватель был на 1800W (4 лампы на 450w параллельно). Используйте провода из нагревателя и параллельно соедините лампы. Вы можете встроить штекер для переменного тока, как сделал это я, или соединить кабель напрямую от нижнего нагревателя к контроллеру.

Шаг 2: Нижний нагреватель: система крепления плат

После создания корпуса нижнего нагревателя, измерьте бОльшую длину его окна и отрежьте два куска алюминиевой рейки такой же длины. Вам также нужно будет отрезать еще 6 кусков, каждая размером в половину от меньшей стороны окна нагревателя.

Просверлите отверстия по двум концам больших кусков реек, а также на одном конце каждой из 6 небольших реек и на длинной части окна. Перед тем, как прикручивать части к корпусу, нужно создать механизм крепления на гайках, по типу такого, который я сделал на фотографиях. Это нужно для того, чтобы меньшие рейки могли скользить по бОльшим рейкам.

После того, как вы проденете гайки в рейки и скрутите всё вместе, используйте шуруповёрт для перемещения и закрепления шурупов, чтобы система крепления подходила под размер и форму вашей платы.

Шаг 3: Нижний нагреватель: держатели термопары

Для изготовления держателей термопары, замерьте диагональ окна нижнего нагревателя и отрежьте два куска спирального кабеля для душа такой же длины. Раскрутите жесткий провод и отрежьте два куска, каждый на 6 см длиннее, чем спиральный кабель от душа. Пропустите жесткий провод и термопару через спиральный кабель и загните оба конца провода так, как это сделал я на картинках. Оставьте один конец длиннее другого для того, чтобы закрутить его одним из винтов рейки.

Шаг 4: Верхний нагреватель: керамическая пластина

Для изготовления верхнего нагревателя я использовал керамический инфракрасный нагреватель на 450W. Вы можете найти такие на Алиэкспресс. Хитрость заключается в том, что нужно создать для нагревателя хороший кейс с правильным током воздуха. Далее приступаем к держателю нагревателя.

Шаг 5: Верхний нагреватель: держатель

Найдите старую настольную лампу на ножке и разберите её. Для того чтобы правильно разрезать лампу, нужно точно всё рассчитать, так как верхний инфракрасный нагреватель должен достигать всех углов нижнего нагревателя. Итак, сначала прикрепите корпус верхнего нагревателя, сделайте разрез по оси X, произведите правильные расчёты и, наконец, сделайте разрез по оси Z.

Шаг 6: ПИД-регулятор на Ардуино

Найдите правильные материалы и создайте прочный и безопасный кейс для Ардуино и других принадлежностей.

Можно просто отрезать и с прикрепить провода, соединяющие контроллер (верхнее/нижнее питание, контролер питания, термопары), используя паяльник или раздобыть коннекторы и сделать всё аккуратно. Я не знал точно, сколько тепла будет излучать SSR, поэтому добавил на корпус вентилятор. Будете вы устанавливать вентилятор, или нет, но вам обязательно нужно нанести на SSR термопасту. Код прост и из него понятно, как соединить кнопки, SSR, экран и термопары, так что соединить все вместе будет просто. Как управлять устройством: для значений P, I и D нет автонастройки, так что эти значения нужно будет вбить вручную в зависимости от ваших настроек. Есть 4 профиля, в каждом из них можно установить количество шагов, значения Ramp (C/s), dwel(время ожидания между шагами), порог нижнего нагревателя, целевую температуру для каждого шага и значения P,I,D для верхнего и нижнего нагревателей. Если вы, например, выставите 3 шага, 80, 180 и 230 градусов с порогом нижнего нагревателя 180, то ваша плата будет прогрета снизу только до 180 градусов, дальше температура снизу будет держаться на 180 градусах, а верхний нагреватель разогреется до 230 градусов. Код до сих пор нуждается во множестве улучшений, но из него вы можете понять, как все должно работать. Это руководство описано не в деталях, ведь в нём присутствует множество самодельных элементов, и каждая сборка будет отличаться от других. Я надеюсь, что вы вдохновитесь этой инструкцией и сделаете по ней свою ИК паяльную станцию.

Код на Дропбоксе: Ссылка

как создать своими руками, пошаговая инструкция

Уже давно я задумался над тем, паяльную станцию своими руками и чинить на ней свои старые видеокарты, приставки и ноутбуки. Для нагрева можно использовать старую галогеновую грелку, ножку от старой настольной лампы можно использовать для удержания и перемещения верхнего нагревателя, платы будут лежать на алюминиевых поручнях, спираль от душа будет держать термопары, а плата Ардуино будет следить за температурой.

Сперва разберемся с тем, что такое паяльная станция. Современные чипы на интегральных схемах (ЦПУ, ГПУ и т.д.) не имеют ножек, зато имеют массив шариков (BGA, Ball grid array). Для того чтобы припаять\отпаять такой чип, нужно иметь устройство, которое нагреет всю IC до температуры в 220 градусов и при этом не расплавит плату, а также не подвергнет IC термическому шоку. Именно поэтому нам нужен контроллер температуры. Такие аппараты стоят в диапазоне $400-1200. Это проект должен уложиться примерно в $130. Про BGA и паяльные станции вы можете почитать на Википедии, а мы начнём работать!

Материалы:

  • Четырёхламповый галогеновый нагреватель ~1800w (в качестве нижнего подогрева)
  • 450w керамический ИК (верхний нагреватель)
  • Алюминиевые рейки для занавесок
  • Спиральный кабель для душа
  • Прочная толстая проволока
  • Ножка от настольной лампы
  • Плата Ардуино ATmega2560
  • 2 платы SSR 25-DA2x Adafruit MAX31855K (или сделайте сами, как сделал я)
  • 2 термопары типа K
  • Блок питания постоянного тока 220 на 5v, 0.5A
  • Буквенный модуль LCD 2004
  • 5v пищалка

Шаг 1: Нижний нагреватель: отражатель, лампы, корпус

Найдите галогеновый нагреватель, откройте его и выньте отражатель и 4 лампы. Будьте аккуратны, не сломайте лампы. Здесь вы можете приложить воображение и создать свой корпус, который будет держать лампы и отражатель. Например, вы можете взять старый корпус ПК и поместить лампы, отражатель и провода внутрь него. Я использовал металлические листы толщиной 1 мм и сделал из них корпуса для нижнего и верхнего нагревателя, а также корпус для контроллера Ардуино. Как я и сказал прежде — вы можете быть креативными и придумать для корпуса что-то своё.

Используемый мною нагреватель был на 1800W (4 лампы на 450w параллельно). Используйте провода из нагревателя и параллельно соедините лампы. Вы можете встроить штекер для переменного тока, как сделал это я, или соединить кабель напрямую от нижнего нагревателя к контроллеру.

Шаг 2: Нижний нагреватель: система крепления плат

После создания корпуса нижнего нагревателя, измерьте бОльшую длину его окна и отрежьте два куска алюминиевой рейки такой же длины. Вам также нужно будет отрезать еще 6 кусков, каждая размером в половину от меньшей стороны окна нагревателя. Просверлите отверстия по двум концам больших кусков реек, а также на одном конце каждой из 6 небольших реек и на длинной части окна. Перед тем, как прикручивать части к корпусу, нужно создать механизм крепления на гайках, по типу такого, который я сделал на фотографиях. Это нужно для того, чтобы меньшие рейки могли скользить по бОльшим рейкам.

После того, как вы проденете гайки в рейки и скрутите всё вместе, используйте шуруповёрт для перемещения и закрепления шурупов, чтобы система крепления подходила под размер и форму вашей платы.

Шаг 3: Нижний нагреватель: держатели термопары

Для изготовления держателей термопары, замерьте диагональ окна нижнего нагревателя и отрежьте два куска спирального кабеля для душа такой же длины. Раскрутите жесткий провод и отрежьте два куска, каждый на 6 см длиннее, чем спиральный кабель от душа. Пропустите жесткий провод и термопару через спиральный кабель и загните оба конца провода так, как это сделал я на картинках. Оставьте один конец длиннее другого для того, чтобы закрутить его одним из винтов рейки.

Шаг 4: Верхний нагреватель: керамическая пластина

Для изготовления верхнего нагревателя я использовал керамический инфракрасный нагреватель на 450W. Вы можете найти такие на Алиэкспресс. Хитрость заключается в том, что нужно создать для нагревателя хороший кейс с правильным током воздуха. Далее приступаем к держателю нагревателя.

Шаг 5: Верхний нагреватель: держатель

Найдите старую настольную лампу на ножке и разберите её. Для того чтобы правильно разрезать лампу, нужно точно всё рассчитать, так как верхний инфракрасный нагреватель должен достигать всех углов нижнего нагревателя. Итак, сначала прикрепите корпус верхнего нагревателя, сделайте разрез по оси X, произведите правильные расчёты и, наконец, сделайте разрез по оси Z.

Шаг 6: ПИД-регулятор на Ардуино

Найдите правильные материалы и создайте прочный и безопасный кейс для Ардуино и других принадлежностей.

Можно просто отрезать и с прикрепить провода, соединяющие контроллер (верхнее/нижнее питание, контролер питания, термопары), используя паяльник или раздобыть коннекторы и сделать всё аккуратно. Я не знал точно, сколько тепла будет излучать SSR, поэтому добавил на корпус вентилятор. Будете вы устанавливать вентилятор, или нет, но вам обязательно нужно нанести на SSR термопасту. Код прост и из него понятно, как соединить кнопки, SSR, экран и термопары, так что соединить все вместе будет просто. Как управлять устройством: для значений P, I и D нет автонастройки, так что эти значения нужно будет вбить вручную в зависимости от ваших настроек. Есть 4 профиля, в каждом из них можно установить количество шагов, значения Ramp (C/s), dwel(время ожидания между шагами), порог нижнего нагревателя, целевую температуру для каждого шага и значения P,I,D для верхнего и нижнего нагревателей. Если вы, например, выставите 3 шага, 80, 180 и 230 градусов с порогом нижнего нагревателя 180, то ваша плата будет прогрета снизу только до 180 градусов, дальше температура снизу будет держаться на 180 градусах, а верхний нагреватель разогреется до 230 градусов. Код до сих пор нуждается во множестве улучшений, но из него вы можете понять, как все должно работать. Это руководство описано не в деталях, ведь в нём присутствует множество самодельных элементов, и каждая сборка будет отличаться от других. Я надеюсь, что вы вдохновитесь этой инструкцией и сделаете по ней свою ИК паяльную станцию.

Код на Дропбоксе: Ссылка

как создать своими руками, пошаговая инструкция

Уже давно я задумался над тем, паяльную станцию своими руками и чинить на ней свои старые видеокарты, приставки и ноутбуки. Для нагрева можно использовать старую галогеновую грелку, ножку от старой настольной лампы можно использовать для удержания и перемещения верхнего нагревателя, платы будут лежать на алюминиевых поручнях, спираль от душа будет держать термопары, а плата Ардуино будет следить за температурой.

Сперва разберемся с тем, что такое паяльная станция. Современные чипы на интегральных схемах (ЦПУ, ГПУ и т.д.) не имеют ножек, зато имеют массив шариков (BGA, Ball grid array). Для того чтобы припаять\отпаять такой чип, нужно иметь устройство, которое нагреет всю IC до температуры в 220 градусов и при этом не расплавит плату, а также не подвергнет IC термическому шоку. Именно поэтому нам нужен контроллер температуры. Такие аппараты стоят в диапазоне $400-1200. Это проект должен уложиться примерно в $130. Про BGA и паяльные станции вы можете почитать на Википедии, а мы начнём работать!

Материалы:

  • Четырёхламповый галогеновый нагреватель ~1800w (в качестве нижнего подогрева)
  • 450w керамический ИК (верхний нагреватель)
  • Алюминиевые рейки для занавесок
  • Спиральный кабель для душа
  • Прочная толстая проволока
  • Ножка от настольной лампы
  • Плата Ардуино ATmega2560
  • 2 платы SSR 25-DA2x Adafruit MAX31855K (или сделайте сами, как сделал я)
  • 2 термопары типа K
  • Блок питания постоянного тока 220 на 5v, 0.5A
  • Буквенный модуль LCD 2004
  • 5v пищалка

Шаг 1: Нижний нагреватель: отражатель, лампы, корпус

Найдите галогеновый нагреватель, откройте его и выньте отражатель и 4 лампы. Будьте аккуратны, не сломайте лампы. Здесь вы можете приложить воображение и создать свой корпус, который будет держать лампы и отражатель. Например, вы можете взять старый корпус ПК и поместить лампы, отражатель и провода внутрь него. Я использовал металлические листы толщиной 1 мм и сделал из них корпуса для нижнего и верхнего нагревателя, а также корпус для контроллера Ардуино. Как я и сказал прежде — вы можете быть креативными и придумать для корпуса что-то своё.

Используемый мною нагреватель был на 1800W (4 лампы на 450w параллельно). Используйте провода из нагревателя и параллельно соедините лампы. Вы можете встроить штекер для переменного тока, как сделал это я, или соединить кабель напрямую от нижнего нагревателя к контроллеру.

Шаг 2: Нижний нагреватель: система крепления плат

После создания корпуса нижнего нагревателя, измерьте бОльшую длину его окна и отрежьте два куска алюминиевой рейки такой же длины. Вам также нужно будет отрезать еще 6 кусков, каждая размером в половину от меньшей стороны окна нагревателя. Просверлите отверстия по двум концам больших кусков реек, а также на одном конце каждой из 6 небольших реек и на длинной части окна. Перед тем, как прикручивать части к корпусу, нужно создать механизм крепления на гайках, по типу такого, который я сделал на фотографиях. Это нужно для того, чтобы меньшие рейки могли скользить по бОльшим рейкам.

После того, как вы проденете гайки в рейки и скрутите всё вместе, используйте шуруповёрт для перемещения и закрепления шурупов, чтобы система крепления подходила под размер и форму вашей платы.

Шаг 3: Нижний нагреватель: держатели термопары

Для изготовления держателей термопары, замерьте диагональ окна нижнего нагревателя и отрежьте два куска спирального кабеля для душа такой же длины. Раскрутите жесткий провод и отрежьте два куска, каждый на 6 см длиннее, чем спиральный кабель от душа. Пропустите жесткий провод и термопару через спиральный кабель и загните оба конца провода так, как это сделал я на картинках. Оставьте один конец длиннее другого для того, чтобы закрутить его одним из винтов рейки.

Шаг 4: Верхний нагреватель: керамическая пластина

Для изготовления верхнего нагревателя я использовал керамический инфракрасный нагреватель на 450W. Вы можете найти такие на Алиэкспресс. Хитрость заключается в том, что нужно создать для нагревателя хороший кейс с правильным током воздуха. Далее приступаем к держателю нагревателя.

Шаг 5: Верхний нагреватель: держатель

Найдите старую настольную лампу на ножке и разберите её. Для того чтобы правильно разрезать лампу, нужно точно всё рассчитать, так как верхний инфракрасный нагреватель должен достигать всех углов нижнего нагревателя. Итак, сначала прикрепите корпус верхнего нагревателя, сделайте разрез по оси X, произведите правильные расчёты и, наконец, сделайте разрез по оси Z.

Шаг 6: ПИД-регулятор на Ардуино

Найдите правильные материалы и создайте прочный и безопасный кейс для Ардуино и других принадлежностей.

Можно просто отрезать и с прикрепить провода, соединяющие контроллер (верхнее/нижнее питание, контролер питания, термопары), используя паяльник или раздобыть коннекторы и сделать всё аккуратно. Я не знал точно, сколько тепла будет излучать SSR, поэтому добавил на корпус вентилятор. Будете вы устанавливать вентилятор, или нет, но вам обязательно нужно нанести на SSR термопасту. Код прост и из него понятно, как соединить кнопки, SSR, экран и термопары, так что соединить все вместе будет просто. Как управлять устройством: для значений P, I и D нет автонастройки, так что эти значения нужно будет вбить вручную в зависимости от ваших настроек. Есть 4 профиля, в каждом из них можно установить количество шагов, значения Ramp (C/s), dwel(время ожидания между шагами), порог нижнего нагревателя, целевую температуру для каждого шага и значения P,I,D для верхнего и нижнего нагревателей. Если вы, например, выставите 3 шага, 80, 180 и 230 градусов с порогом нижнего нагревателя 180, то ваша плата будет прогрета снизу только до 180 градусов, дальше температура снизу будет держаться на 180 градусах, а верхний нагреватель разогреется до 230 градусов. Код до сих пор нуждается во множестве улучшений, но из него вы можете понять, как все должно работать. Это руководство описано не в деталях, ведь в нём присутствует множество самодельных элементов, и каждая сборка будет отличаться от других. Я надеюсь, что вы вдохновитесь этой инструкцией и сделаете по ней свою ИК паяльную станцию.

Код на Дропбоксе: Ссылка

Инфракрасная паяльная станция своими руками: устройство, пайка

Радиолюбителям рано или поздно приходится сталкиваться с пайкой элементов посредством массива шариков. BGA способ пайки используется повсеместно в массовых производствах различной техники. Для монтажа используется инфракрасный паяльник, который производит соединение деталей бесконтактным способом. Готовые модификации стоят дорого, а более дешевые аналоги не обладают достаточным функционалом, поэтому возможно изготовить паяльник в домашних условиях.

Инфракрасная паяльная станция своими руками

Описание процесса ИК пайки

Принцип работы инфракрасной паяльной станции заключается в воздействии сильными волнами длиной 2-7 мкм на элемент. Устройство для пайки самодельными ИК паяльными станциями как самодельными, так и приобретаемыми, состоит из нескольких элементов:

  • Нижний нагреватель.
  • Верхний нагреватель, отвечающий за основное воздействие на материалы.
  • Конструкция держателя платы, размещенная на столе.
  • Контроллер температуры, состоящий из программируемого элемента и термопары.

Длина волны, напрямую зависит от температурных показателей источника энергии. Материалы в различной форме подвергаются пайке с помощью ИК станции, сделанной своими руками, существуют основные параметры передачи энергии, непрозрачность, отражение, полупрозрачность и прозрачность. Перед изготовлением ИК паяльной станции своими руками нужно понимать, что существуют некоторые недостатки данных систем:

  • Разная степень поглощения энергии компонентами ведет за собой неравномерный прогрев.
  • Каждая плата ввиду различных характеристик требует подбора температур, в противном случае, компоненты перегреваются, выходят из строя.
  • Наличие «мертвой зоны», где инфракрасная энергия не достигает требуемого объекта.
  • Обязательное условие защиты поверхностей остальных элементов от испарения флюсов.

Нагревание происходит за счет передачи тепла к монтажной плате. Тепловое воздействие инфракрасной станцией происходит поверх детали, температуры бывает не достаточно, поэтому конструкция подразумевает нагрев нижней части. Нижняя часть состоит из термостола, процесс пайки может осуществляться посредством спокойного инфракрасного излучения, либо потоком воздуха.

Инфракрасная паяльная станция своими руками

Профессиональное оборудование стоит достаточно дорого, более дешевые аналоги не обладают достаточным функционалом. Для экономии средств, выполнения нужных операций с BGA контроллерами, возможно изготовить инфракрасную паяльную станцию своими руками. Сборка возможна из доступных на рынке и подручных материалов. Конструкция представляет собой изготовленный из старого светильника термостол, оснащенный лампами галогенового типа. Контроллер и верхний нагреватель приобретается на рынке или собирается из старых запасных частей.

Инструменты для изготовления инфракрасного паяльника

Термостол потребует наличие отражателей, галогеновых ламп, размещенных в корпусе из профиля или листового металла. При изготовлении инфракрасной паяльной станции своими руками, стоит придерживаться чертежей, которые возможно разработать самостоятельно или позаимствовать у других исполнителей. Обязательно корпус снабжается местом для термопары, которая передает информацию на контролер для предотвращения резких перепадов температуры, избыточного нагрева материала.

Сборка ИК паяльной станции подразумевает самодельные конструкции в виде крепежа из штатива. Контроль температуры нагревательного узла производится второй термопарой. Устанавливается параллельно с нагревателем, штатив закрепляется на панели таким способом, чтобы ИК элемент можно было перемещать над поверхностью термостола. Расположение платы производится выше галогеновых ламп на 2-3 см, в корпусе термостола. Крепление производится кронштейнами, для изготовления возможно использовать ненужный алюминиевый профиль.

Принципиальная схема контроллера для инфракрасной паяльной станции своими руками

Изготовление паяльной лампы своими руками в первую очередь потребует корпус. Для охлаждения системы требуется монтаж одного мощного или нескольких кулеров, материал желательно выбрать из оцинкованной стали. После полной сборки производится наладка системы путем запуска схемы, отладки устройства.

Нижний подогрев

Нижний подогрев может быть изготовлен несколькими способами, но гораздо лучшим вариантом является использование галогеновых ламп. Рациональным решением является установка своими руками ламп суммарной мощностью от 1 кВт. По бокам конструкции устанавливаются порожки, которые зафиксируют плату. Установка материалов для пайки производится на швеллер, для более мелких деталей используются подложки или прищепки.

Нижний подогрев

Верхний подогрев

Известно, что верхний нагреватель подходящего качества невозможно изготовить своими руками. Для достижения наилучшего результата в процессе ИК пайки, необходимо воспользоваться керамическими нагревательными элементами. Для инфракрасной паяльной станции, изготовленной своими руками оптимальным вариантом является использование нагревателя ELSTEIN. Производитель показывает наилучшие результаты, спектр излучения идеально подходит для замены BGA плат, других деталей. Не рекомендуется экономить на покупке верхнего нагревателя — обогревателя при сборке паяльной станции своими руками, т.к. при работе некачественным инструментом возможно повреждение платы или собранной конструкции.

Верхний подогрев

Конструкция для верхнего подогрева возможна из самодельной станины. Достаточно иметь регулировку по высоте и широте для комфортной работы на инфракрасной паяльной станции, изготовленной своими руками. К штативу крепится термопара для контроля температуры.

Блок управления

Корпус контроллера подбирается по размерам в соответствие с устанавливаемыми деталями. Подходящим вариантом может оказаться кусок листового метала, который без труда возможно отрезать ножницами по металлу. Размещается в блоке управления также вентиляторы, различные кнопки, а также дисплей и сам контроллер. В роли контроллера выступает Arduino, функциональность вполне достаточна для выполнения пайки BGA схем своими руками.

Блок управления

Детали для самодельного прибора

Перед сборкой любого оборудования своими руками, необходимо подготовить материалы и инструменты. Для инфракрасного паяльника понадобятся:

  • Комплект галогеновых ламп, количество которых зависит от формы будущего нижнего нагревателя паяльной станции, оптимальное количество подбирается в диапазоне от 4 до 6 штук.
  • Керамическая инфракрасная головка мощностью не менее 400 ватт для верхнего нагревателя.
  • Шланг от душевой лейки для проводов, алюминиевые уголки.
  • Стальная проволока, крепежный элемент от старого фотоаппарата или настольной лампы для изготовления штатива.
  • Контроллер Arduino, 2 реле и термопары, а также блок питания выходом 5 вольт, который можно изготовить от зарядного устройства мобильного телефона.
  • Винты, разъемы и дополнительные периферии.

Инфракрасная паяльная станция своими руками на основе Arduino

В процессе сборки понадобятся чертежи, разобрать которые помогут элементарные знания в электронике.

Применение и устройство

Инфракрасный паяльник используется в основном при условиях отсутствия доступа к заменяемым компонентам. Применяется при замене мелких деталей, основным достоинством является отсутствие нагаров и прочих отложений, как при работе обычным паяльником, а также малая возможность повредить соседние элементы. Для домашнего использования возможно изготовить паяльник своими руками, используя прикуриватель от автомобиля.

Инфракрасная паяльная станция промышленного производства

Работа устройства происходит при питании 12 вольт, такое напряжения возможно получить путем использования преобразователя или не нужного блока питания для компьютера.

Изготовление

Перед сборкой паяльной станции, извлекается из корпуса прикуривателя нагревательный элемент. К контактам питания присоединяются провода питания, к центральному проводу возможно подвести медный провод с изоляцией. Сделать паяльник не составит большого труда, достаточно изолировать соединение на расстоянии от нагревательного элемента, возможно использовать термоусадочную трубку.

Термоусадочная трубка

Корпус производится из тугоплавкого материала. Возможно воспользоваться нерабочим паяльником или приобрести кусок стали. Необходимо следить за отсутствием соприкосновения проводов. Важно понимать, что подобного рода устройство используется при незначимых работах, так как температурные пороги, другие параметры не контролируются.

Инфракрасная паяльная станция своими руками

Рано или поздно перед радиомехаником, занимающимся ремонтом современной электронной техники встаёт вопрос покупки инфракрасной паяльной станции. Необходимость назрела в связи с тем что современные элементы массово “откидывают копыта” короче говоря, производители как и мелочевки так и больших интегральных схем отказываются от гибких выводов в пользу пятачков. Процесс этот идёт уже достаточно давно.


Такие корпуса микросхем называются BGA – Ball grid array, проще говоря – массив шариков. Такие микросхемы монтируются и демонтируются бесконтактным способом пайки.

Раньше, для не особо крупных микросхем можно было обходиться термовоздушной паяльной станцией. А вот крупные графические контроллеры  GPU термовоздушкой уже не снимешь и не посадишь. Разве что прогреть, но прогрев длительного результата не даёт.
В общем, ближе к теме.. Готовые профессиональные инфракрасные станции   имеют запредельные цены, а недорогие 1000 – 2000 зелёных недостаточный функционал, короче допиливать всё равно придётся. Лично по мне, инфракрасная паяльная станция – это тот инструмент, который можно собрать самому и под свои нужды. Да, не спорю, есть затраты по времени. Но если подойти к сборке ИК станции методично, то будет и необходимый результат и творческая удовлетворённость. Итак, я для себя наметил, что буду работать с платами размером 250х250 мм. Для пайки телевизионных Main и компьютерных видеоадаптеров, возможно планшетных ПК.

Итак, начал я с нечистого листа и дверцы от старой антресоли, прикрутив к этому будущему основанию 4 ножки от древней пишущей машинки.

Основа при помощи приблизительных расчётов получилась 400х390 мм. Дальше необходимо было примерно рассчитать компоновку исходя из размеров нагревателей, ПИД-регуляторов. Таким нехитрым “фломастерным” способом я определил высоту своей будущей инфракрасной паяльной станции и угол скоса передней панели:



Далее уже берёмся за скелет. Тут всё просто – изгибаем алюминиевые уголки согласно конструкции нашей будущей паяльной станции, закрепляем, связываем. Идём в гараж и с головой закапываемся в корпуса от DVD и видиков. Хорошо делаю, что не выбрасываю – знаю, что пригодятся. Глядишь, дом из них построю:) Вон из пивных банок строят, из пробок и даже палочек от мороженого!

Короче говоря, на облицовку лучше не придумаешь, чем крышки от аппаратуры. Листовой металл стоит не дёшево.



 Бежим по магазинам в поисках антипригарного противня. Противень необходимо подобрать согласно размерам ИК-излучателей и их количеству. Я ходил по магазинам с небольшой рулеткой и измерял стороны дна и глубину. На вопросы продавцов типа – “Зачем вам пироги строго заданных размеров?” Отвечал, что неподходящие размеры пирога нарушают общую гармонию восприятия, что не соответствует моим моральным и этическим принципам.



Урааа! Первая посылочка, а в ней особо важные запчастюлины: ПИД-ы (страшное слово-то какое) Расшифровка тоже не простая: Пропорционально-Интегрально-Дифференциальный регулятор. В общем, разбираемся с их настройкой и работой.



Далее жестянка. Здесь как раз и пришлось попотеть с крышками от DVD-юков дабы всё получилось ровно и солидно, для себя делаем. После подгонки всех стенок необходимо вырезать нужные отверстия под ПИД-ы на передней, под кулер на задней стенке и в покраску – в гараж. В итоге – промежуточный вариант нашей ИК паяльной станции стал выглядеть таким образом:



После тестирования регулятора REX C-100 предназначенного для преднагрева (нижнего нагревателя) выяснилось, что он не совсем подходит для моей конструкции паяльной станции, потому как не рассчитан на работу с твердотельными реле, которыми он и должен управлять. Пришлось его доработать под свою концепцию.



Урааа! Пришла посылка из Китая. Теперь в ней уже было самое основное богатство для постройки нашей инфракрасной паяльной станции. А именно – это 3 нижних ИК излучателя 60х240 мм, верхний 80х80 мм. и пара твердотельных реле на 40А Можно было и на 25 ампер взять, но всегда стараюсь всё сделать с запасом, да и ценой они не сильно отличались. .



Глаза боятся, а руки делают. Стараюсь не забывать эту старую истину, также как и про курицу, та что по зёрнышку…Что имеем в итоге – После установки излучателей в противень, установки твердотелок на радиатор, обдуваемый кулером и соединении всего, получилось уже что-то более-менее похожее на инфракрасную паяльную станцию.



Когда дело с преднагревом начало подходить к концу и были сделаны первые тесты на нагрев, удержание температуры и гистерезис, можно было смело приступать к верхнему инфракрасному излучателю. Работы с ним оказалось больше, чем я предполагал изначально. Было рассмотрено несколько конструктивных решений, но всё же более удачным на практике оказался последний вариант, который я и воплотил.



Сделать столик для удержания платы – очередная задача, требующая нагрева черепной коробки. Необходимо чтобы выполнялось несколько условий – равномерное удержание печатной платы, чтобы плата при нагреве не прогибалась. Кроме этого была возможность сдвигать влево-вправо уже зажатую плату. Зажим платы должен быть, как и крепкий, так и давать небольшую слабину, так как плата при нагреве расширяется. Ну и так же у столика должна быть возможность  закрепить платы разных размеров. Не до конца еще доделанный столик:                                            (нет прищепок для платы)



Вот и настало время тестов, отладок, подгонки термопрофилей под разные виды микросхем, и паяльных сплавов. За осень 2014 было восстановлено приличное количество компьютерных видеокарт и телевизионных Main-board



Не смотря на то, что паяльная станция кажется завершённой и прекрасно себя зарекомендовала, на самом деле не хватает еще нескольких важных вещей: Во-первых это лампа, ну или фонарик на гибкой ножке, Во-вторых обдув платы после пайки, в-третьих я хотел изначально сделать селектор для нижних нагревателей..

Конечно же, я написал не всё что хотел, потому как, при сборке было много мелочей, проблем и тупиков. Но зато я записал на видео весь процесс конструирования и теперь это полноценный обучающий видеокурс:







схема инфракрасной самодельной станции с феном

На чтение 10 мин. Просмотров 11k. Опубликовано Обновлено

Многие радиолюбители не могут подобрать подходящий инструмент различных микросхем и компонентов. Паяльная станция своими руками для таких умельцев – это один из лучших вариантов решения всех проблем.

Больше не нужно выбирать из множества несовершенных фабричных устройств, достаточно найти подходящие комплектующие, потратить немного времени и сделать идеальное устройство, удовлетворяющее все требования, своими руками.

Виды паяльных станций

Современный рынок предлагает радиолюбителям огромное количество всевозможных видов с разной комплектацией.

В большинстве случаев станции для пайки делятся на:

  1. Контактные станции.
  2. Цифровые и аналоговые устройства.
  3. Индукционные аппараты.
  4. Бесконтактные устройства.
  5. Демонтажные станции.

Первый вариант станций представляет собой паяльник, подключенный к блоку регулировки температуры.

Электрическая схема паяльной станции.

Контактные паяльные устройства делятся на:

  • устройства для работы со свинцовосодержащими припоями;
  • устройства для работы с безсвинцовыми припоями.
, позволяющие плавить безсвинцовый припой, обладают мощными нагревательными элементами. Такой выбор паяльников обусловлен высокой температурой плавления припоя без свинца. Безусловно, благодаря наличию регулятора температуры, подобные аппараты применимы для работы со свинцовосодержащим припоем.

Аналоговые аппараты для пайки регулируют температуру жала при помощи термодатчика. Как только наконечник перегревается, питание отключается. При остывании сердечника питание вновь подается на паяльник и начинается нагрев.

Цифровые устройства управляют температурой паяльника при помощи специализированного ПИД регулятора, который в свою очередь подчиняется своеобразной программе, заложенной в микроконтроллер.

[box type=”info”]Отличительной особенностью индукционных устройств является нагрев сердечника паяльника при помощи импульсной катушки. В процессе работы происходят колебания высоких частот, образующие в ферромагнетиковом покрытии аппаратуры вихревые токи.[/box]

Остановка нагрева происходит из-за достижения ферромагнетиком точки Кюри, после которой меняются свойства металла и прекращается эффект от воздействия высоких частот.

Бесконтактные аппараты для пайки делятся на:

  • инфракрасные;
  • термовоздушные;
  • комбинированные.
паяльная станция состоит из нагревательного элемента в виде кварцевого или керамического излучателя.

Инфракрасные паяльные станции, по сравнению с термовоздушными, обладают следующими ощутимыми преимуществами:

  • отсутствие необходимости в поиске насадок на паяльный фен;
  • хорошо подходят для работы со всеми видами микросхем;
  • отсутствие термической деформации печатных плат из-за равномерного прогрева;
  • радиодетали не сдуваются воздухом с платы;
  • равномерный прогрев места пропая.

Важно отметить, что инфракрасные устройства для пайки являются профессиональным оборудованием и редко используются простыми радиолюбителями.

Зависимость температуры от времени пайки.

В большинстве случаев инфракрасные аппараты состоят из:

  • верхнего керамического или кварцевого нагревателя;
  • нижнего нагревателя;
  • стола для поддержки печатных плат;
  • микроконтроллера, управляющего станцией;
  • термопар для контроля текущих температур.

Термовоздушные станции для пайки используются для монтажа радиодеталей. В большинстве случает термовоздушными станциями удобно паять компоненты, находящиеся в SMD корпусах. Такие детали имеют миниатюрные размеры и хорошо паяются по средствам подачи на них горячего воздуха из термофена.

Комбинированные устройства, как правило, сочетают в себе несколько видов паяльного оборудования, например, термофен и паяльник.

Демонтажные станции комплектуются компрессором, работающим на втягивание воздуха. Такое оборудование оптимально подходит для снятия излишков припоя или демонтажа ненужных компонентов на печатной плате.

Все мало-мальски приличные станции компонентов в разных корпусах, имеют в наличие такое дополнительное оборудование:

  • лампы подсветки;
  • дымоуловители или вытяжки;
  • пистолеты для демонтажа и всасывания излишков припоя;
  • вакуумные пинцеты;
  • инфракрасные излучатели для прогрева всей печатной платы;
  • термофен для прогрева определенного участка;
  • термопинцет.

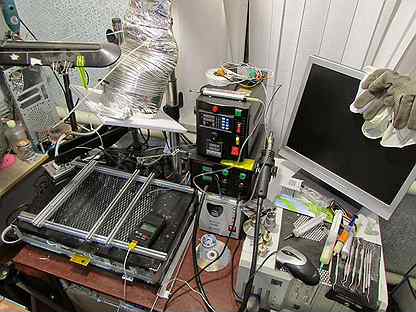

Паяльная станция своими руками

Наиболее функциональная и удобная станция – это инфракрасная.

Перед тем, как сделать инфракрасную паяльную станцию своими руками, следует приобрести следующие элементы:

  • галогеновый обогреватель на четырех инфракрасных лампах мощностью 2КВт;
  • верхний инфракрасный нагреватель для паяльной станции в виде керамической инфракрасной головки на 450 Вт;
  • алюминиевые уголки для создания каркаса конструкции;
  • шланг для душа;
  • проволока из стали;
  • нога от любой настольной лампы;
  • программируемый микрокомпьютер, например, Ардуино;
  • несколько твердотельных реле;
  • две термопары для контроля текущей температуры;
  • блок питания на 5 вольт;
  • небольшой экран;
  • зуммер на 5 вольт;
  • крепежные элементы;
  • при необходимости, паяльный фен.
[box type=”fact”]В качестве верхнего нагревателя можно использовать кварцевые или керамические нагреватели.[/box] Изготовление паяльной станции своими руками.

Преимущества керамических излучателей представлены:

  • невидимым спектром излучения, не повреждающим глаза радиолюбителя;
  • более длительным временем безотказной работы;
  • большой распространенностью.

В свою очередь, кварцевые ИК подогреватели обладают следующими плюсами:

  • большая однородность температуры в зоне подогрева;
  • меньшая стоимость.

Этапы сборки ИК паяльной станции представлены ниже:

  1. Монтаж элементов нижнего нагревателя для работы с bga элементами.
    Наиболее простым методом добычи четырех галогеновых ламп служит демонтаж их из старенького обогревателя. После того, как вопрос с лампами решен, следует придумать вид корпуса.
  2. Сборка конструкции паяльного стола и продумывание системы удержания плат на нижнем нагревателе.
    Установка системы крепления печатных плат заключается в отрезке шести кусков алюминиевого профиля и прикреплении их к корпусу при помощи гаек из перфорированной ленты. Получившаяся система крепления позволяет перемещать печатную плату и подстраивать ее под нужды радиолюбителя.
  3. Монтаж элементов верхнего нагревателя и паяльного фена.
    Керамический нагреватель на 450 – 500 Вт можно приобрести в китайском интернет магазине. Для монтажа верхнего подогрева необходимо взять лист металла и согнуть его по размерам нагревателя. После этого верхний нагреватель самодельной ик вместе с феном следует разместить на ножке от старой настолько лампы и подключить к блоку питания.
  4. Программирование и подключение микрокомпьютера.
    Наиболее ответственный этап создания собственного инфракрасного устройства для пайки, включающий: создание корпуса для микроконтроллера с продумыванием места под остальные компоненты и кнопки. В корпусе вместе с контроллером должны быть следующие элементы: два твердотельных реле, дисплей, блок питания, кнопки и соединительные клеммы.

Большинство радиолюбителей предпочитают использовать старые системные блоки в качестве основы корпуса и алюминиевые уголки для крепления всех основных элементов нижнего нагревателя. При подключении ламп рекомендуется использовать штатную проводку разобранного галогенового обогревателя.

По завершению процесса сборки станции следует переходить к непосредственной настройке микроконтроллера. Радиолюбителям, сделавшим самому инфракрасную паяльную станцию, зачастую приходилось использовать микрокомпьютер Ардуино ATmega2560.

Программное обеспечение, написанное специально для устройств, основанных на данном типе контроллера, можно найти в интернете.

Схема

Принципиальная схема инфракрасного паяльника.

Типовая схема паяльной станции включает:

  • блок усилителей термопар;
  • микроконтроллер с экраном;
  • клавиатуру;
  • звуковой сигнализатор, например, компьютерный спикер;
  • элементы питания и поддержки паяльного фена;
  • чертежи элементов детектора нуля;
  • элементы силовой части;
  • блок питания всей аппаратуры.

В большинстве случаев, схема станции представлена следующими микрокомпонентами:

  • опторазвязка;
  • мосфет;
  • симистор;
  • несколько стабилизаторов;
  • потенциометр;
  • подстроечный резистор;
  • резистор;
  • светодиоды;
  • резонатор;
  • несколько резонаторов в СМД корпусах;
  • конденсаторы;
  • переключатели.
[box type=”info”]Точные маркировки деталей разнятся в зависимости от потребностей и предполагаемых рабочих режимов.[/box]

Процесс

Процесс сборки инфракрасной паяльной станции во многом зависит от предпочтений мастера.

Типовой вариант устройства на микроконтроллере Ардуино, устраивающий большинство радиолюбителей, собирается в такой последовательности:

  • подбор необходимых элементов;
  • подготовка радиодеталей и нагревателей к проведения монтажных работ;
  • сборка корпуса паяльной станции;
  • установка нижних предварительных нагревателей для равномерного разогрева массивных печатных плат;
  • установка платы управления комбайном для пайки и ее фиксация при помощи заранее подготовленных крепежных элементов;
  • монтаж верхнего нагревателя и паяльного термофена;
  • установка креплений для термопар;
  • программирование микроконтроллера под определенные условия паяльных работ;
  • проверка всех элементов, включая галогеновые лампы нижнего нагревателя, инфракрасный излучатель и паяльный фен.
Устройство паяльной станции.

После полной сборки инфракрасной станции следует проверить все элементы на работоспособность.

Отдельное внимание нужно уделить проверке корректности работы термопар, поскольку в данной системе отсутствует их компенсация.

Это означает, что при перемене температуры воздуха в помещении термопара начнет измерять температуру с существенной погрешностью.

Проверка головки керамического нагревателя также важна. В случае, если инфракрасный излучатель перегревается, необходимо обеспечить обдув воздухом или охлаждение при помощи дополнительного радиатора.

Настройка

Настройка режимов работы ИК паяльной станции в основном заключается в:

  • установке допустимых режимов работы паяльных фенов;
  • проверке режимов работы нижнего нагревательного элемента;
  • выставлении рабочих температур верхнего кварцевого излучателя;
  • установке специальных кнопок для быстрого изменения параметров нагрева;
  • программировании микроконтроллера.
Особенности устройства паяльной станции.

По мере выполнения паяльных работ может потребоваться изменение температур и режимов.

Такие действия можно произвести при помощи кнопок, связанных с микрокомпьютером:

  • кнопка + должна быть настроена на повышение температуры покупного или самодельного кварцевого излучателя с шагом в 5 – 10 градусов;
  • кнопки – должна понижать температуру также с небольшим шагом.

Основные настройки микрокомпьютера представлены:

  • регулировкой значений P, I и D;
  • подстройкой профилей, в которых прописан шаг изменения тех или иных параметров;
  • настройкой критических температур, при которых станция отключается.
[box type=”fact”]Некоторые конструкторы верхний нагреватель делают из фена. Такой подход подойдет лишь для пайки небольших элементов в SMD корпусах.[/box]

Рекомендации по работе

Самодельные ИК паяльные станции отлично подойдут для небольшого ремонта дома или в частных мастерских. Благодаря относительной простоте конструкции и широкому функционалу инфракрасные станции пользуются невероятным спросом.

Электрическая схема паяльника.

Основными рекомендациями при сборке станций и работе на них являются:

  1. Грамотная настройка параметров микроконтроллера.
    В случае, если в компьютер внесены неверные параметры, паяльная установка может некачественно пропаивать компоненты и повреждать маску печатных плат.
  2. Надевание средств защиты при выполнении паяльных работ.
    Кварцевый излучатель, в отличие от керамического, при работе порождает излучение на видимой для глаза длине волны. Поэтому, если в устройстве используется кварцевый инфракрасный излучатель рекомендуется надевать специальные защитные очки, защищающие оператора от повреждения зрения.
  3. Электрическая принципиальная схема станции должна содержать только надежные элементы.
    Кроме этого, все конденсаторы и резисторы, используемые при сборке, должны иметь быть выбраны с небольшим запасом.
  4. Контроллер для ИК паяльной станции можно выбрать из популярных моделей Ардуино.
    При желании, контроллер можно изготовить и из неизвестного микрокомпьютера, однако, в этом случае мастеру придется самостоятельно разработать программное обеспечение для работы паяльной станции.
  5. При сборке станции следует предусмотреть разъем для подключения паяльника.
    Иногда, компоненты платы удобнее точечно выпаивать при помощи обычного паяльника или устройства с термофеном вместо жала. Подобное решение можно реализовать, путем проектирования дополнительной термопары для контроля температуры паяльника.
  6. Для пайки с использованием активных флюсов и припоев с высоким содержанием свинца следует обеспечить циркуляцию воздуха.
    Хорошая вытяжка или вентилятор значительно облегчат дыхание оператора и позволяет ему не дышать испарениями вредных металлов.

Заключение

ИК паяльные станции – это одни из лучших установок в самых разных корпусных исполнениях. Сделать паяльную станцию на инфракрасных подогревающих элементах можно даже в домашних условиях.

Как правило, домашние мастера для нижних нагревателей предпочитают использовать мощные галогеновые лампы. Основные распиновки разъемов, параметры микросхем, модели микроконтроллера, инструкции о том, как из бытового фена сделать паяльный и другая информация доступна в интернете.

Business & Industrial Industrial Промышленные станции и комплекты BGA-реболлинга Инфракрасная паяльная станция BGA для материнских плат ACHI IR6500k Комплект для реболлинга 20 в 1 studio-in-fine.fr

На факт осведомленность ?

Enfin nous y voila! le Studio In Fine est une agence web Nantaise не уникальна, а есть de vous offrir (enfin) le meilleur du web à un tarif raisonnable.
Les usines a gaz, très peu pour nous! Создавайте сайты, основанные на веб-дизайне, минимализме и эффективности, а также о том, что они не занимают места в таблице стилей. Laissez-vous emporter par une Approche moderne et rafraichissante, структурный и творческий.

Sur Nantes mais pas que, le studio In Fine vous follow dans vos projets depuis les prémices de la rà © flexion jusqu’au dà © ploiement en production. На у ва?

UI / UX — Внутренний интерфейс — DÃ © ploiement / HÃ © bergement — Фриланс

Contactez-nous

Il à © tait UNE fois

История веб-сайтов.
Интернет и цифровое преобразование, разведка в 3-х историях qui font du web une rà © ussite et inventez avec nous votre web de demain.

«J’ai un budget Assez restreint mais j’ai включает qu’Internet © tait le futur de mon entreprise.Qui faire confiance dans un business ou je n’y connait rien? »

«Notre site web dà © veloppà © en interne avait besoin d’un coup de peinture! C’est vraiment pas © vident de Trouver un prestataire pour reprendre l’existant. »

«Très vite, j’ai eu besoin d’un prestataire web de confiance en urgence pour notre actività © qui dà © colle! Mais comment concilier qualità © et rapidità ©?»

Инфракрасная паяльная станция BGA для материнских плат ACHI IR6500 Комплект для реболлинга 20 в 1




Инфракрасная паяльная станция ACHI IR6500 для материнских плат, комплект для реболлинга 20 в 1

ACHI IR6500 Инфракрасная паяльная станция BGA для материнских платk + 20 в 1 комплект для реболлинга. Инфракрасная паяльная станция ACHI IR6500 BGA. Где можно использовать эту паяльную станцию ​​ACHI IR6500 DIY IR BGA Reflow Price Good. Общая системная интеграция машины Дизайн, паяльная станция более интегрированная площадь рабочего стола, занятая меньшими, Не перепутаны и беспорядочно кабели .. Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет в оригинальной упаковке (где упаковка применимый). Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерызничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет.См. Список продавца для получения полной информации. См. Все определения условий: Бренд:: ACHI, Нижний нагреватель ИК:: 800 Вт: MPN:: Не применяется, Размер нижнего нагрева:: 180 мм * 180 мм: Страна / регион производства:: Китай, Размер печатной платы Макс .:: 400 * 305 мм: Размер: 475 * 480 * 420 мм, размер микросхемы BGA Макс .: 70 * 70 мм: Напряжение: 220 В, Точность температуры: ± 2 ° C: Общая мощность: 1250 Вт, IR6500 Вес нетто:: 18 кг: Размер нагревателя topr: 80 мм * 80 мм, Модель: IR6500.

Лучшая цена паяльная станция diy bga — отличные предложения на паяльную станцию ​​diy bga от глобальных продавцов паяльной станции diy bga

Отличные новости !!! Вы попали в нужное место, чтобы купить станцию ​​для ремонта DIY bga.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта лучшая станция для ремонта DIY BGA в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели станцию ​​для ремонта DIY bga на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в своей паяльной станции для bga и думаете о выборе аналогичного товара, AliExpress — отличное место, чтобы сравнить цены и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести diy bga rework station по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучшая паяльная станция для домашних мастеров и любителей

Фото: depositphotos.com

Большинство домашних мастеров, знакомых с гвоздями, клеем, кистями и шпаклевочными ножами, довольно уверенно относятся к домашнему ремонту. Однако ремонт электроники, такой как телевизор, компьютерная плата или даже дрон, может быть пугающим.Крошечные детали, сложная проводка и дорогие компоненты могут показаться непозволительно самодельными. Хотя эти опасения в некоторой степени обоснованы, успешный ремонт домашней электроники возможен, если у вас есть надежное решение для пайки.

Паяльная станция — это инструмент для ремонта электроники, который позволяет пользователю склеивать компьютерные микросхемы, провода, резисторы и транзисторы вместе. Они достаточно малы, чтобы поместиться на столе, и достаточно мощные, чтобы плавить толстые слои припоя. Преимущество использования лучшей паяльной станции перед стандартным утюгом заключается в том, что вы можете установить температуру жала точно в соответствии с вашими потребностями.Однако существует несколько различных стилей паяльных станций, поэтому важно понимать, какие из них лучше всего подходят для ваших проектов, а какие действительно первоклассные.

  1. ЛУЧШИЙ В ЦЕЛОМ: Цифровая паяльная станция Hakko
  2. RUNNER UP : Паяльник YIHUA 2 в 1 Термовоздушная паяльная станция
  3. ВЫБОР ОБНОВЛЕНИЯ: Паяльная станция для горячего воздуха YIHUA
  4. НАИЛУЧШИЙ КОНТАКТ: Паяльная станция с цифровым дисплеем X-Tronic
  5. НАИЛУЧШИЙ БЕСПРОВОДНЫЙ: Профессиональная цифровая паяльная станция Yihua
  6. НАИЛУЧШИЙ ГОРЯЧИЙ ВОЗДУХ: TXINLEI 110V Паяльная станция
  7. НАИЛУЧШИЙ БАК ДЛЯ БАКА: Weller 40-ваттная паяльная станция

Фото: depositphotos. com

Типы паяльных станций

Все паяльные станции имеют схожий вид, но немного отличаются по принципу работы. Возможно, вы захотите пойти на самые простые вещи с контактным комплектом или взять на себя высококлассные проекты профессионального уровня с инфракрасной станцией.

Контактные паяльные станции

Контактные паяльные станции используют одну из наиболее распространенных форм пайки: пистолет или ручку, подключенную к источнику электрического тока, для нагрева стержня или катушки паяльной проволоки с выводами.Затем припой стекает по проводам или цепи и остывает, образуя одно соединение из нескольких частей.

Контактные паяльные станции имеют регулируемые настройки температуры, что позволяет паять более широкий спектр электроники и плат без перегрева и повреждения. Они бывают разной мощности, которая определяет, насколько хорошо машина может поддерживать свою температуру при контакте с соединением. Большие соединения могут отводить все тепло от машины с меньшей мощностью, в то время как более высокая мощность будет дольше оставаться при оптимальных температурах.

Бессвинцовые паяльные станции

Вредное воздействие свинца на здоровье, включая анемию, слабость, а также повреждение почек и головного мозга, побудило электронное сообщество к созданию бессвинцовых припоев. В них используется смесь проводящих металлов — олова, серебра и меди — для плавления на стыке и создания прочного соединения. Бессвинцовые паяльные станции отличаются от своих стандартных контактных аналогов тем, что для бессвинцовой пайки требуются более высокие температуры. Стандартные свинцовые машины могут не достигать достаточно высокой температуры плавления для бессвинцового припоя, или, если они это сделают, наконечники часто быстро перегорают.

Паяльные станции горячим воздухом

Паяльные станции горячим воздухом, также называемые паяльными станциями, используют пистолет для обмывания горячим воздухом электронных компонентов для создания паяного соединения. Сначала на стык наносится паяльная паста, а затем соединяются два компонента. Затем пользователь водит термофеном, установленным на правильную температуру, по компонентам, чтобы нагреть пасту, которая затем становится блестящей и подтягивает детали на место.

Станции горячего воздуха позволяют специалистам, занимающимся электроникой своими руками, переделывать плату, удаляя компоненты.Пользователь просто промывает стык с помощью пистолета (установленного на соответствующую температуру), пока припой не нагреется достаточно, чтобы разделить компоненты. Это помогает пользователям экономить детали и заменять компоненты на функциональных платах.

Инфракрасные паяльные станции

Инфракрасные паяльные станции работают аналогично станциям для пайки горячим воздухом в том смысле, что пользователь помещает паяльную смесь между стыком, а затем нагревает стык для создания соединения. Разница в том, что инфракрасная станция использует лазер для нагрева стыка — более быстрый метод как при настройке, так и при нагреве.

Пользователь может нагреть компонент вместо соединения, направив лазер прямо на компонент. Также меньше шансов на неточную пайку, поскольку лазер не обдувает компоненты, как паяльная станция горячим воздухом.

Инфракрасные станции обычно дороже и менее доступны для домашних мастеров. Они больше подходят для профессиональных магазинов, которым необходимо работать быстро, чтобы поддерживать свою прибыль.

Что следует учитывать при покупке паяльной станции

Помните о нижеприведенных важных факторах при выборе лучшей паяльной станции для ваших нужд.

Цифровые и аналоговые

Некоторые печатные платы требуют более низких температур, чем другие, и если вы попробуете их со стандартным универсальным паяльником, у вас есть хорошие шансы их разрушить. Для аналоговых настроек температуры используется диск, который вы вручную поворачиваете на желаемую температуру — и иногда они не попадают в цель. Чтобы измерить точность, вы должны измерить температуру с помощью температурного пистолета на наконечнике и соответствующим образом отрегулировать.

Цифровые настройки температуры, как правило, более дорогие, чем аналоговые, можно откалибровать для упрощения использования.Просто отрегулируйте температуру с помощью машины и проверьте температуру на наконечнике. Если числа не совпадают, вы можете откалибровать устройство для правильного чтения. Это гораздо более удобный способ постоянно поддерживать правильную температуру.

Номинальная мощность

Большинство паяльников «сделай сам» (не стационарные) имеют номинальную мощность от 15 до 25 Вт, а некоторые станции могут достигать 75 Вт. Этот рейтинг определяет, сколько времени потребуется паяльнику для нагрева и насколько хорошо он сохранит тепло в данной ситуации.Если вы паяете тяжелое соединение 15-ваттным паяльником, жало может слишком остыть, чтобы сразу перейти на другое соединение. Припаяйте 75-ваттную модель, и вы сможете гораздо быстрее переходить от стыка к стыку.

Эта скорость восстановления напрямую связана с мощностью, поэтому домашние мастера, желающие спаять всю печатную плату, найдут более высокую мощность, как наиболее полезную. Для тех, кто создает ткацкие станки для автомобилей или прицепов, подойдет утюг меньшей мощности или стандартный утюг.

Переменная температура

Специалисты по электронике, работающие в домашних условиях, получат выгоду от регулируемых настроек температуры паяльной станции.Хотя температура на кончике утюга не обязательно является единственным соображением, пользователи должны использовать минимально возможную температуру, поскольку это является эффективным.

Причин понижения температуры много. Одним из наиболее важных моментов является то, что раскручивание паяльника до максимально возможной температуры обязательно сожжет жало, создав окисленное и деформированное жало, которое потеряет свою эффективность. Некоторые компоненты лучше переносят тепло, чем другие. Если вы превысите температуру компонента, вы рискуете повредить его и не узнаете об этом, пока не застегнете все свое устройство.

Сменное жало

Если вы покупаете паяльную станцию ​​контактного типа, в утюге должны быть сменные жала. Некоторые советы лучше работают в определенных сценариях. Например, наконечник зубила лучше всего подходит для нагрева крупных стыков и снятия деталей. В то же время тонкое острие больше подходит для нагрева крошечных суставов, не затрагивая другие суставы вокруг него.

Многие паяльные станции продаются в наборах, в которые входят различные наконечники. Вы также можете купить замену, чтобы вам не приходилось обращаться к производителю за заменой наконечника, который больше не используется.Через некоторое время они сгорают, поэтому важно приобрести качественную станцию, которая позволит вам их заменить.

Принадлежности

Работа с электроникой может быть увлекательным хобби. Как и в случае с большинством хобби, вы можете приобрести широкий выбор снаряжения, чтобы сделать его более приятным. К ним относятся держатель без помощи рук, который удерживает заготовку на месте, пока вы нагреваете или расплавляете припой, и очиститель наконечников, который удаляет флюс с конца вашего паяльника, сохраняя ваши соединения в чистоте для минимального сопротивления. Также, если в вашей паяльной станции нет набора инструментов для размещения мелких компонентов на электронной плате, вы можете купить полный набор отдельно.

Советы по покупке и использованию паяльной станции

Когда дело доходит до паяных соединений, врагом является окисление — форма коррозии между наконечником паяльника и кислородом, ускоренная нагревом. Чтобы бороться с окислением, профессионалы в области пайки используют флюс: химическое чистящее средство, которое помогает предотвратить окисление и способствует растеканию припоя, позволяя припою легче прикрепляться к стыку.Оптимальный вариант — использовать полую паяльную проволоку с канифольным стержнем; канифоль — это химический флюс, который способствует растеканию припоя и снижает эффекты окисления.

При пайке образуются пары и дым. Хотя большинство небольших работ не представляют реальной опасности для здоровья, пары могут вызвать у вас боль в горле и, возможно, головную боль, поэтому целесообразно всегда проветривать места, где вы паяете: откройте окно и используйте вентилятор, чтобы удалить раздражители. из комнаты и подумайте о том, чтобы надеть маску N95, если вы особенно чувствительны.

Если вы припаиваете провод к плате управления, один из профессиональных приемов — это предварительно залудить кончик провода. Предварительное лужение — это процесс расплавления небольшого количества припоя на конце провода перед тем, как припаять его к плате. Это гарантирует отсутствие окисления на кончике проволоки и позволяет припою прикрепляться быстрее и получать гораздо более надежный результат.

  • Используйте канифольный припой для минимизации окисления.
  • Обеспечьте хорошую вентиляцию помещения или наденьте маску, чтобы избежать появления паров.
  • Предварительно оловянные концы проводов перед пайкой на плату управления для достижения наилучших результатов.

Наши фавориты

Фото: amazon.com

Для того, чтобы паяльная станция была в целом лучшей, она должна обеспечивать широкий диапазон температур, большую мощность и хорошее соотношение цены и качества. Hakko отвечает всем этим требованиям. Эта 70-ваттная паяльная станция контактного типа оснащена цифровым дисплеем, который позволяет вам устанавливать идеальную температуру (от 120 до 899 градусов по Фаренгейту), а наконечники заменяются, поэтому вы сможете продолжать использовать этот инструмент в течение многих лет. приходить.Также имеется станция для очистки наконечников, которая поможет вам сохранить паяные соединения без чрезмерного окисления и флюса.

Фото: amazon.com

Если вы собираетесь заняться ремонтом, вооружитесь первоклассной паяльной станцией с горячим воздухом. 862BD + от YIHUA — идеальная установка для домашних верстаков для ремонта электроники своими руками, поскольку она предлагает цифровой дисплей температуры, фен и паяльник. Он также поставляется со сменными жалами для пневматического пистолета и паяльника, поэтому вы можете выбрать именно то, что подходит для вашей работы.75-ваттный паяльник достигает температуры от 392 до 896 градусов по Фаренгейту, а воздушный пистолет — от 212 до 896 градусов по Фаренгейту. Он также оснащен станцией очистки наконечников и предохранительным выключателем, который немедленно отключает пневматический пистолет, когда он находится в держателе.

Фото: amazon.com

Эта YIHUA представляет собой паяльную и паяльную станцию ​​с горячим воздухом с некоторыми автоматическими функциями, которые оправдывают затраты на обновление. Есть четыре цифровых датчика, показывающих температуру термофена, температуру паяльника, напряжение, которое вы используете, и ток, потребляемый машиной.Это позволяет пользователю точно настроить свои параметры для получения отличных результатов. 75-ваттный паяльник аппарата нагревается до температуры от 392 до 896 градусов по Фаренгейту, а термофен создает температуру от 212 до 896 градусов. Модель оснащена автоматическим считыванием температуры и соответствующей регулировкой, что позволяет пользователю быстро перемещаться между стыками, не теряя времени. Он также имеет защитные отключения, которые автоматически отключат машину, если вентилятор остановится во время использования. В нем также есть сменные наконечники для утюга и вентилятора.

Фото: amazon.com

XTronic обладает большой мощностью и удобными функциями, которые сделают ваши паяльные работы быстрее, проще и приятнее. Паяльная станция этой 75-ваттной паяльной станции достигает температуры от 392 до 896 градусов по Фаренгейту, а также нагревается в течение 30 секунд. Температура легко читается на цифровом дисплее 3060-PRO-ST-ACC. Он также имеет две «руки помощи», которые удерживают вашу заготовку на месте, пока вы подаете припой и манипулируете утюгом руками.Имеется держатель для чистящего средства для наконечников, а также место для влажной губки, что гарантирует качественный стык.

Фото: amazon.com

Для домашних мастеров, которые предпочитают использовать бессвинцовый припой, эта паяльная станция от YIHUA — отличный выбор. Паяльник этой цифровой контактной паяльной станции нагревается до температуры от 392 до 896 градусов по Фаренгейту, поэтому он определенно достаточно горячий, чтобы разжижать бессвинцовый припой. На самом деле, YIHUA настолько уверена в бессвинцовых возможностях этой машины, что включает в комплект рулон бессвинцового припоя.Он также имеет три сменных наконечника, позволяющих выбрать подходящий для работы, а также заменять наконечники, когда они вышли из своего рабочего состояния. Он поставляется с очистителем паяльного жала, что важно для получения наилучших соединений без свинца. Примечание. Хотя Yihua утверждает, что этот паяльник эквивалентен 75-ваттному утюгу, компания не дает точных данных о фактической мощности.

Фото: amazon.com

Если вы новичок в переделке, паяльная станция горячего воздуха TXINLEI поставляется со всем необходимым для начала работы.В этот комплект входят термофен, паяльник, сменные наконечники, пинцет, демонтажный насос, щетки, кирки и паяльная проволока. Цифровой дисплей позволяет пользователю устанавливать точную температуру в соответствии с типом работы, а 60-ваттный паяльник достаточно мощный для большинства работ, достигая тех же температур, что и большинство других комплектов, с немного более медленным временем восстановления. Пистолет с горячим воздухом достигает температуры от 392 до 840 градусов по Фаренгейту. 8586 также может похвастаться встроенным лотком для влажных губок, что позволяет быстро и легко очистить кончик утюга.

Фото: amazon.com

Бюджетный Weller не уступает в возможностях. Его мощности в 40 Вт достаточно для большинства проектов DIY, которые не требуют пайки всей платы управления. В нем есть встроенный лоток для влажной губки, так что вы всегда сможете поддерживать утюг в чистоте. Несмотря на то, что регулировка температуры является аналоговой, репутация Weller гарантирует ее точность и высочайшее качество результатов. Держатель утюга с обмоткой из проволоки защитит вашу рабочую поверхность от горячего жала утюга, а Weller имеет сменные элементы и жала, чего нет на большинстве паяльных станций более низкого уровня, что делает его выдающимся инструментом в бюджетном ценовом диапазоне.

Контроллер температуры для инфракрасной станции. Инфракрасная паяльная станция DIY

  • Антистатические характеристики
  • Надежная фиксация платы

    • Технические характеристики AOYUE 710

    • Напряжение 220-240В
    • Частота 50 Гц
    • Мощность 600 Вт
    • Диапазон температур:
      • инфракрасная лампа — 100-450ºC
      • Предпусковой подогреватель — 100-500ºC
    • Нагревательный элемент:
    • Мощность:
      • инфракрасная пушка — 200 Вт
      • Подогреватель мощностью 650 Вт
      • стойка — 12 В
    • Размеры станции: 220 × 70 × 250 мм
    • Размеры подставки: 140 × 55 × 180 мм
    • Масса 10 кг

    Опции AOYUE 710

    • Главный модуль AOYUE 710
    • Инфракрасный пистолет (1 шт. )
    • Стенд для охлаждения (1 шт.)
    • Кабель питания (2 шт.)
    • Инструкция (1 шт.)

    Инфракрасная паяльная станция 3-в-1

    AOYUE 720

    Паяльная станция AOYUE 720 — комплексное решение для восстановления плат мобильных телефонов, компьютеров, телекоммуникационного оборудования с BGA, microBGA, QFP, PLSS, SOIC и другими компонентами. AOYUE 720 используется для качественного монтажа и демонтажа BGA, uBGA, SMD, SMT соединений без перегрева.

    AOYUE 720 — многофункциональная система 3-в-1, включающая инфракрасную галогеновую лампу, инфракрасный подогреватель и контактный паяльник.

    В то же время, эта паяльная станция сочетает в себе совершенство профессиональной ремонтной системы с простотой ручного инструмента.

    • Возможность пайки без аппликации свинец .
    • Инфракрасная пайка . Преимущества:
      • образование тепла за счет концентрации инфракрасного излучения вместо традиционного конвекционного нагрева потоком горячего воздуха
      • эффективное решение основной проблемы при работе с тепловой пушкой — возможность смещения компонентов в процессе работы
      • Равномерность местного инфракрасного нагрева актуальна при работе с BGA
      • предотвращение случайного срыва компонентов с печатной платы
      • не нужно приобретать различные сменные насадки для фена под конкретную микросхему
      • умение работать со сложными компонентами.
    • Антистатические характеристики Станция дает возможность работать с компонентами, чувствительными к статическому электричеству.
    • Эргономичный дизайн позволяет легко управлять оборудованием с помощью цифровой панели, что делает работу более безопасной, а результаты более точными.
    • Встроенный экран и паяльные очки защищают от вредных световых лучей.
    • Надежная фиксация платы на рабочем столе позволяет избежать провисания и искривления.
    • Регулировка высоты держателя позволяет точно установить и зафиксировать диаметр и положение пятна нагрева. Это особенно важно при восстановлении больших микросхем BGA.
    • Смещение окружающих компонентов устраняется за счет локализации места нагрева и отсутствия механического воздействия воздушного потока.
    • Комбинированное использование предварительного нагревателя и паяльной станции обеспечивает соответствие режима пайки тепловому профилю конкретного кристалла и предотвращает его перегрев.
    • Локальный инфракрасный обогреватель направляется и удерживается пользователем в течение всего времени пайки.
    • Станция управляется микропроцессором .
    • Программируемое время пайки, по истечении которого процесс автоматически завершается. Цифровая индикация времени пайки.
    • Цифровая и программируемая индикация температуры пайки, подогревателя и инфракрасного пистолета. Устанавливается температурный диапазон для установки и контроля температуры.
    • Кнопка «Сброс» позволяет сбросить настройки и вернуться к предыдущим настройкам.
    • Контроль температуры в точке пайки с помощью датчика.
    • Бесконтактный инфракрасный контроль температуры при пайке или демонтаже.
    • Возможность регулировки температуры предварительного нагрева для равномерного нагрева платы большего размера для исключения термических деформаций.
    • Датчик температуры в телескопической трубе: легко устанавливается и служит обратной связью для ПИД-регулятора температуры (пропорционально-интегрально-дифференциального).

    Технические характеристики AOYUE 720

    • Напряжение 220-240В
    • Частота 50 Гц
    • Мощность 600 Вт
    • Диапазон температур:
      • паяльник — 200-480ºC
      • инфракрасная лампа — 0-480ºC
      • Предпусковой подогреватель — 100-500ºC
    • Нагревательный элемент:
      • паяльник керамический
      • инфракрасный пистолет — инфракрасная галогенная лампа
      • предпусковой подогреватель — кварцевый инфракрасный
    • Мощность:
      • паяльник — 70Вт
      • Инфракрасная лампа 165 Вт
      • Подогреватель 400 Вт
    • Потребляемая мощность:
      • паяльник — 24 В
      • инфракрасная лампа — 15 В
      • Предпусковой подогреватель — 220
    • Площадь нагрева 140 × 140 мм
    • Площадка ремонтного стола 260 × 190 мм
    • Размеры: 390 × 270 × 92 мм

    Опции AOYUE 720

    • Главный модуль AOYUE 720
    • Металлический держатель ИК-пушки (1 шт. )
    • ИК-пушка (1 шт.)
    • Инфракрасная лампа (1 шт.)
    • Стенд для охлаждения (1 шт.)
    • Педальный переключатель (1 шт.)
    • Держатель платы (1 шт.)
    • Паяльник и держатель паяльника
    • Очки сварочные (1 шт.)
    • Жала паяльника LF2B, LFK
    • Ключ шестигранный (1 шт.)
    • Пинцет вакуумный механический 939 (1 шт.)
    • Пинцет для стружки (1 шт.)
    • Флюс для пайки (1 шт.)
    • Кабель питания (1 шт.)
    • Инструкция (1 шт.)

    Инфракрасные паяльные станции ACHI

    ACHI IR 6000 и IR PRO-SC

    В России несколько фирм представлены инфракрасными паяльными станциями китайского завода ACHI; это модели IR 6000 и IR PRO-SC.
    Эти инфракрасные паяльные станции разработаны с учетом современных требований к поверхностному монтажу компонентов BGA.

    Эти ремонтные станции в первую очередь предназначены для установки и демонтажа ИС (интегральных схем), микросхем, микрочипов, изготовленных в корпусе типа BGA, с печатных плат поверхностного монтажа ноутбуков, компьютеров, серверов, промышленных компьютеров, игровые приставки, мониторы. Инфракрасные станции
    ACHI — это оптимальный баланс цены и качества на российском рынке.
    Основные и основные преимущества станций ремонта ACHI:

    Станция может использоваться для поверхностного монтажа, демонтажа различных типов компонентов: BGA, FCBGA, MLF, LFBGA, CGA, CCGA, PBGA, CSP, QFN, PGA ,? BGA.
    . Станция ремонта проста в управлении, хорошо подходит как для профессионалов, так и для начинающих специалистов.
    . Пресеты (профили) управляющей программы для бессвинцовой и бессвинцовой пайки микросхем BGA.
    . Память на 10 термопрофилей, каждый профиль состоит из шестнадцати сегментов.
    . В комплект поставки ИК-станции входит все необходимое для работы программное обеспечение, которое позволяет отслеживать и контролировать процесс ремонта прямо на мониторе компьютера и сохранять большое количество тепловых профилей. Высокоточные чувствительные термодатчики в режиме реального времени точно отслеживают температуру в рабочих зонах.
    . Благодаря компактной конструкции эта станция может разместиться в небольшой мастерской.
    . Специальные держатели и направляющие позволяют легко крепить печатные платы различных размеров.
    . Максимальная рабочая температура до 400 ° C — позволяет паять микросхемы BGA без свинца.

    Паяльная станция
    ACHI IR 6000

    Паяльная станция
    ACHI IR PRO-SC

    Thermo Air Station

    QUICK855PG


    Преимущества паяльной станции QUICK855PG

    1.На разборку микросхемы нужно всего 10 секунд.
    2. Есть кнопки блокировки от случайных нажатий.
    3. Быстрый и качественный демонтаж.
    4. память на 10 термопрофилей.
    5. Пинцет вакуумный.
    6. Большой ЖК-дисплей для удобного контроля значений и параметров температуры, расхода воздуха, продолжительности нагрева.
    8. Цифровая калибровка температуры.
    9. Электромагнитное реле и педаль регулировки.
    10. Точность датчика температуры поддерживает температуру с отклонением ± 2 ° С.
    11. Низкое энергопотребление, автоматический переход в спящий режим.
    12. Продолжительность работы в диапазоне 1 — 999 секунд.

    Термовоздушная паяльная станция QUICK855T

    1. Керамический нагревательный элемент. Высокая скорость и качество пайки.
    2. Контроль температуры с помощью термопары К-типа. Температурный датчик. ЖК дисплей.
    3. Используется с QUICK855PG для компонентов SMD и BGA.
    4. Рукоятка проста и удобна в использовании.
    5.Компоненты размещаются на сиденье для предварительного нагрева.
    6. Два переключателя для контроля мощности и температуры. Индикация температуры во время плавки.
    7. Встроенный термометр для контроля температуры нагрева компонентов.
    8. Наличие внешнего вентилятора для охлаждения.

    Технические характеристики QUICK855PG:

    Технические характеристики

    QUICK855PG

    QUICK855T


    Инфракрасная паяльная станция

    BGA QUICK IR2005



    Это универсальное решение паяльной ремонтной станции IR2005 от производителя QUICK очень компактно и высокоточно для выполнения инфракрасной пайки, монтажа и демонтажа, а также контактной пайки и демонтажа с помощью паяльной станции с индукционным нагревом. Станция представляет собой комплексное решение, как для производственных нужд, так и для ремонта современной электроники и устройств с высокой плотностью монтажа элементов на печатной плате (компьютеры, сотовые телефоны, периферия).
    Станция, как и многие другие, имеет 10 термопрофилей, любой из которых при необходимости можно перепрограммировать, что позволяет сэкономить время на установку и разборку различных типов компонентов.

    Станция имеет систему контроля апертуры верхнего ИК-излучателя, что позволяет точно определять площадь основного нагрева, т.е.е. прогревается только необходимый компонент или группа компонентов, при этом остальные компоненты не подвергаются интенсивному нагреву, это предотвращает их возможную деградацию. Станция подходит для высокотемпературной пайки (например, для пайки без использования свинца), а также для работы с платами с высокой теплоемкостью.

    Основные функции:

    Программируемая система контроля параметров пайки, память на 10 режимов, пароль
    . Два инфракрасных излучателя: нижний (135 × 250 мм) и верхний (60 × 60 мм) с регулируемой апертурой 20 и 60 мм по осям X и Y
    .Инфракрасные излучатели большой мощности: верхние 120 Вт? 6 = 720Вт, нижний 400Вт? 2 = 800 Вт
    . Нагрев с длинами волн 2-8 мкм
    . Максимальный размер печатной платы для монтажа: 300мм? 300 мм
    . Микропроцессорное управление и сверхнизкоинерционные нагреватели обеспечивают максимальную термическую стабильность
    . Инфракрасный датчик температуры: 0 … 300 ° C
    . Лазерная светодиодная указка для выделения точки в центре рабочей зоны
    . Встроенный модуль контактной пайки и распайки с микропроцессорным управлением и паяльником с индукционным нагревом, мощность 60Вт
    .Универсальный держатель рамки для миниатюрных и многопрофильных досок, в сборе
    . Программное обеспечение IRSoft включало
    . В комплекте вентиляторы верхнего и нижнего охлаждения
    . В устройстве прецизионной установки микросхемы PL2005 (опция)
    . Камера RPC2005 для визуального контроля пайки с разрешением 480 строк, PAL и светодиодной подсветкой с регулируемой яркостью (опция)

    БЫСТРЫЙ BGA2015


    Преимущества
    1. В состав комплекса входит инфракрасная ремонтная паяльная станция IR2015 для BGA.
    2. Система позиционирования и установка микросхем PL2015
    Двухцветные оптические линзы. Наличие прокладки между шариковым выводом припоя и платой.
    3. Камера визуализации RPC2015
    Камера для визуальной калибровки и контроля пайки позволяет наблюдать за процессом под разными углами.
    4. Программное обеспечение IRsoft
    Весь рабочий процесс записывается, отслеживается и анализируется, а диаграммы отображаются на компьютере.

    Технические характеристики

    Инфракрасная ремонтная паяльная станция

    Модель IR2015
    общая мощность 2800 Вт (макс.)
    Пониженная мощность ИК-излучателя 500 Вт * 4 = 2000 Вт
    400 Вт * 4 = 1600 Вт (светодиодная подсветка)
    Верхняя мощность ИК-излучения 180 Вт * 4 = 720 Вт (светодиодное освещение; нагрев на длине волны 2-8 мкм)
    Размеры верхнего ИК-излучателя 60 * 60 мм
    Размеры нижнего ИК-излучателя 267 * 280 мм
    Апертура верхнего ИК-излучателя 20-60 мм (регулировка по осям X, Y)
    Вакуумный насос 12 В / 300 мА, 0. 05 МПа (макс.)
    Верхний вентилятор охлаждения 12 В / 300 мА, 15CFM
    Лазерная светодиодная указка 3 В / 30 мА
    Двигатель 24 В постоянного тока / 100 мА
    Держатель рамки с эластичным креплением для досок 93 мм
    Макс. Размер печатной платы 420 мм * 500 мм
    ЖК-дисплей 65,7 * 23,5 мм 16 * 2 символа
    Подключение к компьютеру Через интерфейс RS-232C
    Инфракрасный датчик температуры 0-300 ℃ (диапазон измерения)
    Термопара типа К Опция

    PL Система позиционирования и установки микросхемы

    Камера визуализации RPC

    Основные компоненты системы
    Инфракрасная паяльная система

    Инфракрасный датчик используется для настройки и управления процессом пайки. Есть инфракрасный датчик температуры, жидкокристаллический дисплей для отображения температуры.

    Верхний ИК-излучатель

    Верхний ИК-излучатель мощностью 720 Вт производит нагрев на длинах волн 2-8 мкм, что предотвращает перегрев электронных компонентов. Нет необходимости использовать насадки.

    Нижний ИК-излучатель

    Нижний инфракрасный излучатель мощностью 1600 Вт выполняет инфракрасную пайку компонентов в 4 ряда. Большой размер нижнего радиатора защищает плату от неравномерного нагрева и деформации.

    Система светодиодной подсветки

    Верхний светодиод горит красным. Нижняя светодиодная подсветка с белым светом. Лазерный светодиодный указатель для выделения точки в центре зоны.

    Система позиционирования печатной платы

    Позиционирование по осям X, Y, Z.
    Позиционер с поворотом на 360 °.

    Рамка держателя печатной платы

    Предлагается универсальный рамный держатель с эластичным креплением для плат.
    Предлагаются держатели с нижним захватом для досок различных форм и размеров.

    Небольшой рассказ о компании Ersa.

    История немецкой компании Ersa началась в 1921 году с того, что Эрнст Сакс (Ernst Sachs) получил патент на электрический молотковый паяльник, теперь известный как паяльник «топорик». Паяльник на 200 ватт и менее мощные паяльники для пайки оловом небольшой фирмы Ersa довольно быстро стали расходиться по Европе и применялись в основном на промышленных предприятиях. После Второй мировой войны и участия в международной выставке в Ганновере в 1949 году производство начало расти.В 1961 году Ersa предложила первые автоматические паяльные машины на рынке Германии, а в 1968 году предложила собственную разработку автоматической паяльной машины для оловянно-свинцовых припоев. К 1971 году началась разработка механического регулирования температуры жала электрического паяльника.

    В 1973 году Ersa совместно с другими компаниями организовала выставку Productronica в Мюнхене. Сейчас это крупнейшая специализированная выставка в мире в области электроники и электронной промышленности.
    В 1974 году паяльные станции с электронным управлением стали востребованными на рынке, в 1986 году Ersa начала производство паяльных машин оплавлением, а в 1987 году Ersa представила первую паяльную станцию ​​с микропроцессорным управлением. В дальнейшем это позволило объединить станции в единый блок и управлять им автоматически с компьютера.

    В 1993 году Ersa вошла в промышленную группу Kurtz. В 1997 году была представлена ​​инфракрасная паяльная станция IR 500 Rework Station. Затем на смену ей пришла более новая паяльная станция IR 650.С 1999 года компания предлагает систему визуальной диагностики для пайки и неразрушающего контроля — ERSASCOPE, получившую различные призы на выставках электроники. Продолжается разработка селективных паяльных машин. MULTIFLOW был добавлен к машине VERSAFLOW (разработка 1995 г.).

    В 2004 году были представлены термические пинцеты Chip Tool для микрокомпонентов SMD. Chip Tool позволяет паять и распаивать SMD-компоненты типоразмеров 0201 и 0401!
    Продолжается разработка паяльного оборудования для бессвинцовой пайки.Автоматическая линия VERSAFLOW Ultimate объединяет 2 машины для выборочной пайки и машину для инфракрасной бессвинцовой пайки.

    РЕМОНТНЫЕ ЦЕНТРЫ

    ERSA PL / IR 550A

    С ТОЧНЫМ ВИДЕОПОЗИЦИОНИРОВАНИЕМ BGA


    Одним из основных и фундаментальных преимуществ данной паяльной ремонтной станции ERSA IR500A является возможность обновления, то есть расширения функциональности.

    Технология мобилизации корпусов современных микросхем развивается, и она меняется; сегодня microBGA с шагом меньше 1.27 мм — это далеко не экзотика.
    Соответственно, чем меньше расстояние шаг выводов микросхемы, тем сложнее обеспечить монтаж тона, и точность установки микросхемы Ручная установка (с помощью меток или рамки) установка более легкого BGA с пластиковым корпусом , обладающие свойством самопозиционирования при пайке, исключены для микросхем с таким малым шагом выводов, как и для тяжелых керамических микросхем BGA. Как раз в таких ситуациях видеопозиционер станции PL550A незаменим.

    Суть процедуры позиционирования видео заключается в следующем. Микросхема располагается на платформе, куда в конечном итоге должна быть установлена, затем поднимается механизмом с вакуумной присоской над платой. Головка камеры вставляется в образовавшийся зазор между платой и микросхемой, и с помощью зеркальной оптической системы на мониторе одновременно отображается изображение области контакта платы и выводов микросхемы BGA. Размещение микросхемы на участке пайки осуществляется с помощью сервоприводов, что позволяет добиться идеального совмещения выходных изображений с контактной площадкой.Затем микросхема автоматически опускается на место ее крепления на плате. Следующий этап — это сама пайка. Кстати, в новой версии автоматического установщика PL550AU есть важное отличие: это конструкция держателя карты, которая заранее адаптирована для установки дополнительного модуля системы видеонаблюдения RPC.

    Ремонтная станция PL550AU может успешно использоваться в любой части комплекта оборудования, предназначенного для работы с BGA / мелким шагом (QFP). Но особенно удобно использовать его в паре с ремонтно-паяльной станцией ERSA марки IR550A, удобно то, что перемещение платы, на которой уже точно расположены компоненты, производится легко и плавно (с помощью специальной рамки держатель, движущийся на подшипниках) устанавливаемые комплектующие при транспортировке платы в рабочую зону (зону нагрева).

    Цена данной установки видеопозиционирования PL550AU лучшая на всем мировом рынке, по сравнению с продуктами топового уровня, функциональная мощность этого ремонтного центра вкупе с IR550A просто не имеет аналогов в этом ценовом диапазоне.

    Обзор основан на статьях из Интернета. Собрано, обработано и опубликовано на сайте

    Обеспечивает локальный нагрев плат в процессе пайки: основная цель достигается — в первую очередь нагреваются припой и металлические части микросхемы, а пластмассовые и другие неметаллические части платы нагреваются до в меньшей степени.

    Паяльная станция состоит из кварцевых и керамических инфракрасных излучателей , использование которых (благодаря свойствам инфракрасного излучения с длинами волн 2,9 — 10,0 мкм для керамических излучателей и 1,3 — 3 мкм для кварцевых) создает возможность локального обогрев. Инфракрасная паяльная станция включает в себя предварительный нагреватель из керамических инфракрасных излучателей, задача которого — не допустить деформации платы. А функцию локального нагрева необходимых зон выполняет верхний кварцевый инфракрасный излучатель.

    Термолента используется для защиты определенных участков платы, где воздействие инфракрасного излучения и, следовательно, нагревание до высоких температур нежелательно.

    Преимущества инфракрасных паяльных станций:
    • зона инфракрасного нагрева нагревается равномерно, что особенно важно для BGA;
    • нет случаев отрыва компонентов от печатной платы, так как воздух не участвует в процессе инфракрасного нагрева;
    • нет необходимости использовать сменные насадки для фена для конкретных чипов;
      • Инфракрасные паяльные станции
    • отлично справляются со сложными компонентами.
    Характеристики ИК-лампа:
    • используется для поверхностного монтажа и демонтажа компонентов BGA, FCBGA, LFBGA, PBGA, μBGA, CGA, CCGA, QFN, CSP, PGA, MLF и т. Д .;
    • возможна работа с бессвинцовыми припоями;
    • включает программное обеспечение, совместимое с WINDOWS 7, VISTA и WINDOWS XP;
    • — температура в зоне нагрева контролируется в реальном времени двумя независимыми термодатчиками;
    • защита от термического повреждения плат;
    • доска надежно закреплена на столе предварительного нагрева;
    • обеспечивает равномерное распределение тепла в локальной зоне обогрева;
    • независимое управление двумя зонами нагрева;
    • на верхнем нагревателе есть две лазерные указки.
    Характеристики

    Габаритные размеры станции, мм

    375 х 310 х 140

    Верхний нагреватель Тип

    кварц

    Размеры верхнего нагревателя, мм

    Мощность верхнего нагревателя, Вт

    Тип радиаторов подогревателя

    керамика

    Размер подогревателя, мм

    Доставка

    Предлагаем несколько вариантов доставки продукции Electroheat:

    Самовывоз
    Забрать груз самостоятельно со склада по адресу: г. Москва, 2-й Котляковский переулок, д. 1, корп.5

    Экспресс доставка
    изделие инфракрасная паяльная станция
    по вашему адресу

    Доставка транспортными компаниями
    в любой регион России до склада

    Инфракрасная паяльная станция с доставкой по Москве и Санкт-Петербургу. Отправка товара со склада в России во все города: Новосибирск, Екатеринбург, Нижний Новгород, Казань, Самара, Челябинск, Омск, Ростов-на-Дону, Уфа, Красноярск, Пермь, Волгоград, Воронеж, Саратов, Краснодар, Тольятти и другие.

    Заказать изделие инфракрасная паяльная станция в Электронагреве с доставкой по России.

    Указывая способ доставки при заказе товара, необходимо указать информацию: название компании, адрес, контактные телефоны и контактное лицо.

    Для пайки микросхем используется инфракрасная (ИК) паяльная станция. Цены на такие станции на

    шт.

    начинающий волшебник за пределами. И перелопатив кучу форумов решил сделать инфракрасную станцию ​​

    своими руками из подручных материалов. По цене эта станция мне обошлась в 3000 рублей.

    Здесь я представлю информацию, как сделал своими руками ИК паяльную станцию.

    Станция, которую я сделал, уже несколько лет работает и не вызывает нареканий. Копинг

    со своими задачами на все 100%.

    Станция состоит из 3 основных частей:

    1) нижняя часть или нижний нагреватель,

    2) верхний или верхний нагреватель и

    3) блок управления.

    Сделал теплый пол из горизонтального корпуса из старого системного блока.

    Вы можете использовать следующий тип:

    Верхний нагреватель из корпуса от блока питания компьютера, распиленный пополам.
    Блок управления щитком от некоторого оборудования (можно любое тело).

    Нижний нагрев. (Мощность 500-1500 Вт)
    В случае горизонтального корпуса системного блока монтируем галогенные лампы в количестве 9 штук,

    длиной 254 мм и мощностью 1500 Вт.Лампы могут использоваться любым производителем.

    Выглядят они так:

    Примерные размеры отверстия в кейсе 32 см X 24 см. Расстояние между лампами 4 см. Для установки светильников необходимо

    шт.

    изготовить каркас из алюминиевого уголка, разметить и установить на крепления для светильников (предварительно пропиленный

    пополам). Моих фото, к сожалению, нет. Вот пример прикрепления (фото с форума http://monitor.net.ru).

    Верхний нагрев.(Мощность 250 — 500 Вт)
    Размеры корпуса 9-12см Х 6см
    В верхнем нагревателе установлено 4 галогена мощностью по 500 Вт каждый.

    Реализовал так:


    На вокзале это выглядит так:


    Блок управления.


    Блок управления с маркировкой:


    В блоке управления размещаем 2 диммера и 3 переключателя. Диммер — это регулятор яркости ламп.Куплена в магазине электрики. Диммер должен быть на ток 8А. Если диммер на меньший ток, то можно попробовать поставить симистор на установленный в диммер большой радиатор. А симистор лучше заменить на ВТА12-600С. Я просто установил мощные радиаторы, т.к. низ и верх не крутятся на полную мощность то диммеры справляются.
    ВНИМАНИЕ! В цепи есть напряжение 220 вольт!

    Схема подключения


    Верхний нагреватель состоит из 4 ламп (Ла1, Ла2, Ла3, Ла4) мощностью 500 Вт при 220 В, соединенных последовательно 2-мя параллельными секциями по 2 лампы.Диммер1 со встроенным переключателем — включает нагрев и плавно регулирует мощность поворотом ручки.

    Нижний нагреватель состоит из 9 ламп (Ла5, Ла6, Ла7, Ла8, Ла9, Ла10, Ла11, Ла12, Ла13) 1500Вт на 220В, включенных в 3 параллельных секциях по 3 лампы. Dimmer2 непрерывно регулирует мощность излучения. Переключатели S2 и S3 включают / выключают левую и правую секции. Переключатель S1 обесточивает всю цепь.
    Можно, конечно, выключить машину, но кто как решит.

    Крепеж для доски.
    Для крепления доски использовала мебельную фурнитуру — санки. Прикрепил их к краю, а на концах салазок закрутил тонкие болты. Перед лампами поставьте решетку для защиты лампы.



    В качестве стойки использована длинная шпилька. Верхний подогрев тоже перемещается на салазках, которые достались мне от старого копировального аппарата.
    Для контроля температуры использовал тестер с датчиком температуры. Датчик установлен с помощью прибора «третьи руки».



    Для лучшей передачи температуры от платы к датчику смазать его наконечник термопастой или можно добавить каплю флюса.


    Общий вид станции:


    Смотрите фото.

    Работать с этой станцией достаточно просто. Необходимо установить плату на крепление, накрыть фольгой все, кроме микросхемы, установить термодатчик. Включите нижний нагрев и отрегулируйте ручку нижнего диммера (см. Фото — какого цвета должны быть спирали на лампах, сильно включать нельзя, так как можно сжечь плату), чтобы температура плавно поднималась до 110 — 130 градусов, подведите итог и включите. Температура должна повышаться примерно на градус в секунду. Вы регулируете это сами. Доведите до точки плавления припоя, если бессвинцовый припой составляет 240 градусов, свинцовый припой — 190 градусов, обязательно проверьте, не «всплыл» ли чип. Сделать это можно при помощи щупа, слегка постукивая по краям микросхемы. Далее снимаем фишку. Выключите станцию.

    Для начала можно потренироваться на неисправных видеокартах. Тогда методом проб и ошибок разберетесь во всем процессе.

    Может не все понятно, потому что пишу впервые.Спросите об этом. С удовольствием отвечу.

    В следующей статье я опишу, какие инструменты и материалы использовать.

    Рано или поздно радиомеханик, занимающийся ремонтом современной электронной техники, поднимает вопрос о покупке инфракрасной паяльной станции. Потребность назрела в связи с тем, что современные элементы массово «раскрывают копыта», короче говоря, производители, как мелочи и большие интегральные схемы, отказываются от гибких выводов в пользу Пятачева. Этот процесс идет давно.


    Такие корпуса микросхем называют BGA — Ball grid array, иначе — массивом шариков. Такие микросхемы монтируются и демонтируются методом бесконтактной пайки.

    Раньше для не очень больших микросхем можно было обойтись термовоздушной паяльной станцией. А вот большая графика GPU графика термо-воздух снимать и насаждать нельзя. Разве что разогреваться, но разминка длительного результата не дает.
    В общем, ближе к теме … Готовые профессиональные инфракрасные станции имеют заоблачные цены, а недорогие 1000-2000 зелени — это неадекватный функционал, короче еще доделать надо. Лично для меня инфракрасная паяльная станция — это инструмент, который можно собрать самостоятельно и под свои нужды. Да я не спорю, есть цена во времени. Но если подходить к монтажу инфракрасной станции методично, то будет необходимый результат и творческое удовлетворение.Итак, я задумал для себя, что буду работать с досками 250х250 мм. Для пайки основного ТВ и компьютерных видеоадаптеров, возможно, планшетов.

    Итак, я начал с нечистой простыни и двери от старого антресоля, прикрутив 4 ножки от старинной машинки к этой будущей базе.

    За основу с помощью примерных расчетов получилось 400 × 390 мм. Затем необходимо было приблизительно рассчитать компоновку исходя из размеров ТЭНов, ПИД-регуляторов.Таким нехитрым «маркером» я определил высоту своей будущей инфракрасной паяльной станции и угол скоса передней панели:

    Затем возьмите скелет. Все просто — загибаем алюминиевые уголки по конструкции нашей будущей паяльной станции, фиксируем, обвязываем. Идем в гараж и копаемся головой в вложениях от DVD и видеоплееров. У меня хорошо получается, что не выбрасываю — знаю, что пригодятся. Глядишь, построю из них дом 🙂 Строят из пивных банок, из пробок и даже палочек от мороженого!

    Короче, лучше бы накладки не изобретать, чем фурнитуры.Листовой металл стоит недешево.

    Мы делаем покупки в поисках противня с антипригарным покрытием. Противень нужно подбирать по размеру инфракрасных излучателей и их количеству. Я пошел по магазинам с небольшой рулеткой и измерил стороны дна и глубину. На вопросы продавцов типа — «Зачем нужны пироги строго заданных размеров?» Он ответил, что несоответствующие размеры торта нарушают общую гармонию восприятия, что не соответствует моим морально-этическим принципам.

    Урааа! Первый пакет завернут, а в нем особо важные детали запчастей: ПИДы (какое страшное слово) Расшифровка тоже не простая: пропорционально-интегрально-дифференциальный контроллер. В общем, разбираемся с их настройкой и работой.

    Дальше жесть. Именно здесь пришлось попотеть с обложками с DVD, чтобы все получилось ровно и добротно, для себя мы делаем. После установки всех стен необходимо вырезать необходимые отверстия для PID спереди, под кулер на задней стене и в покраске — в гараж.В итоге промежуточный вариант нашей ИК паяльной станции стал выглядеть так:

    После тестирования регулятора предварительного нагрева REX C-100 (нижний нагреватель) выяснилось, что он не совсем подходит для моей конструкции паяльной станции, так как он не рассчитан на работу с твердотельными реле, что должно контроль. Пришлось модифицировать его под свою концепцию.

    Урааа! Посылка пришла из Китая. Теперь у него уже было самое необходимое для создания нашей инфракрасной паяльной станции.А именно это 3 нижних ИК-излучателя 60х240 мм, верхних 80х80 мм. и пара твердотельных реле на 40А. Можно было взять 25 ампер, но я всегда стараюсь делать все с запасом, да и по цене они не сильно отличались …

    Глаза боятся, а руки делают. Стараюсь не забывать эту старую истину, как и про курицу, ту, что на зерно … Что в итоге — После установки излучателей в противень, установки твердых тел на радиатор, обдуваемые покруче и соединив все, произошло что-то более-менее похожее на инфракрасную паяльную станцию.

    Когда работа с предварительным нагревом подошла к концу и были проведены первые тесты на нагрев, сохранение температуры и гистерезис, можно было смело переходить к верхнему инфракрасному излучателю. Работа с ним оказалась больше, чем я ожидал изначально. Было рассмотрено несколько конструктивных решений, но последний вариант, который я воплотил, на практике оказался более удачным.

    Изготовление стола для доски — еще одна задача, требующая нагрева черепа.Необходимо выполнение нескольких условий — равномерное удержание печатной платы, чтобы плата не прогибалась при нагревании. Кроме того, можно было перемещать уже зажатую доску влево-вправо. Зажим доски должен быть не менее прочным и давать небольшую слабину, так как доска при нагревании расширяется. Ну так же, как и стол, должен уметь фиксировать доски разных размеров. Не до конца укомплектованный стол: (без колышков для доски)

    Пришло время протестировать, отладить, подогнать термопрофили под разные типы микросхем и припоев.Осенью 2014 года было восстановлено приличное количество компьютерных видеокарт и материнской платы телевизора.

    Несмотря на то, что паяльная станция кажется законченной и зарекомендовала себя, на самом деле не хватает еще нескольких важных вещей: во-первых, это лампа или фонарик на гибкой ножке, во-вторых, обдув платы после пайки, в-третьих, изначально хотел сделать селектор на нижние ТЭНы . ..

    Я, конечно, написал не все, что хотел, потому что при сборке было много мелочей, проблем и тупиков.Но потом весь процесс проектирования я записал на видео и теперь это полноценный обучающий видеокурс:


    Инфракрасная паяльная станция

    представляет собой самое современное устройство для пайки сложных элементов. Инфракрасное излучение за счет концентрации пучка излучения инфракрасного спектра позволяет избежать механических повреждений и перегрева компонентов.

    Паяльная станция (я назвал ее IR101, первое, что пришло в голову) предназначена для пайки микросхем BGA, сложных микросхем (с большим количеством выводов и большой площадью интеграции), а также в труднодоступных местах с использованием припой без свинца и без свинца (диапазон температур пайки от 170 до 400 градусов С).Станция имеет как ручной режим пайки, так и автоматический. В каждом режиме можно вносить коррективы перед пайкой и во время выполнения.

    Из чего состоит.

    Станция состоит из платформы с мобильной стойкой, двух нагревателей (верхнего и нижнего), блока управления, датчика температуры и регулируемой системы крепления плат.

    Верхний керамический нагреватель мощностью 450 Вт заключен в дюралюминиевый корпус. Корпус с верхним нагревателем вентилируется кулером, который также удаляет вредные испарения флюса из точки пайки.Положение верхнего нагревателя варьируется по высоте с помощью колеса, расположенного на подвижной подставке.


    Нижний нагреватель представляет собой галогенный нагреватель мощностью 150 Вт, заключенный в стальной корпус и защищенный алюминиевой сеткой.


    Датчик температуры закреплен на профиле с помощью зажима платы, состоит из термопары и цифрового блока для расчета температуры.


    Блок управления состоит из платы управления, электронного блока питания устройства, твердотельного реле (для управления верхним нагревателем), электромагнитного реле (для управления нижним нагревателем), светодиодов (для индикации работы нагревателя) , предохранитель (15А), дисплей и кнопки управления.


    Паяльная станция IR101 самодельная; в основе дизайна использована старая фотографическая смесь. С увеличителя удалили все лишнее, сделал верхнюю крышку из пластика и алюминиевую пластину для крепления верхнего ТЭНа. Установлен кулер 12В. Нижний ТЭН состоит из галогенной фары и корпуса от блока питания компьютера. Стекло прожектора сняли, вместо него установили металлическую сетку. Верхний керамический нагреватель, используемый в современных паяльных станциях.Система держателей досок изготовлена ​​из алюминиевых профилей и стержней, собранных с помощью заклепок и винтов.


    Крепление подвижных частей осуществляется винтами, вынутыми из наушника. Сверху на полоски наклеиваются полоски термостойкого силикона. Зажимы сделаны из крокодилов, покрытых силиконовыми трубками. Блок управления работает на микроконтроллере Atmega 328P. Термодатчик состоит из термопары типа «K» и контроллера MAX6675 для преобразования данных с термопары в цифровое значение.

    Как это работает.

    Станция имеет два режима работы: автоматический (точнее, полуавтоматический) и ручной. Автоматический режим используется в большинстве случаев при пайке микросхем BGA или планарных микросхем. Руководство часто требуется для выполнения специальных задач (например, нужно прогреть плату или определенное место на плате бессвинцовым припоем, для пайки элементов паяльником или термофеном).

    Главное меню


    Автоматический режим .

    Использует предварительно настроенный профиль (можно записать 4 профиля), в котором установлены следующие параметры:

    t1 (69-230 гр. С) — температура нижнего нагрева (температура платы нагревается перед пайкой). Необходимо уменьшить перепад температур на поверхности доски, тем самым исключив деформацию доски, при локальном нагреве верхним нагревателем. Примечание: максимальное значение можно установить до 230 г. Однако поскольку устройство способно быстро и легко нагреть доску до 130гр, оно будет нагреваться дольше и может повредить доску в результате длительного нагрева.

    T1 (1-20 мин) — время достижения температуры t1. За какое время нижний нагреватель достигнет желаемой температуры. Если выставить больше, плата будет плавно нагреваться, что предпочтительнее. Слишком много времени нежелательно для некоторых частей платы (например, электролитических конденсаторов).

    t2 (170-400 гр. С) — температура верхнего нагрева (температура места пайки). Температура выбирается исходя из температуры плавления припоя, используемого на плате.Чаще его подбирают практически, используя данные о режимах пайки конкретной платы, или опытным путем.

    T2 (1-20 мин) — время достижения температуры t2. Как долго верхний нагреватель будет нагревать точку пайки. Больше времени более благоприятно для пайки, потому что контакты нагреваются плавно и равномерно. Слишком долгое время может привести к ухудшению качества паяной детали, а также деталей, расположенных рядом.

    T3 (1-20 мин) — время охлаждения. Как долго плата остынет до 50гр? С. Это необходимо для лучшей пайки (исключает холодный спай), предохраняет плату от деформации.

    Параметры задаются в пункте «режим» (первый пункт главного меню). Кнопки «» Установите необходимое значение. Кнопка «Ввод» переходит к следующему значению. После установки всех параметров программа предлагает сохранить настройки в один из 4-х профилей. При нажатии кнопки «Назад» данные не сохраняются. сохраняется, и программа возвращается в главное меню.


    Вы можете запустить автоматический режим, выбрав «Пуск» в главном меню.


    Затем появится окно выбора профиля.

    Выбрав профиль, нажимаем «Enter», программа запускает режим пайки, который включает 4 операции:

    1) плавно нагревает плату снизу до нужной температуры,


    2) плавно прогревает место пайки сверху до температуры пайки (нижний нагреватель продолжает работать),

    3) переходит в режим пайки, в котором необходимое время поддерживается заданная температура, чтобы успеть выполнить операцию монтажа или демонтажа детали,


    4) плавно охлаждает плату, используя только нижний нагреватель, для поддержания температуры.


    В автоматическом режиме отображается текущая операция, время с начала операции, фактическая температура. Два световых индикатора под дисплеем показывают, какой обогреватель работает в данный момент. Переход к следующей операции сопровождается звуковым сигналом (если эта настройка включена в пункте «Настройки»).

    Каждую операцию можно пропустить и перейти к следующей, не дожидаясь ее завершения, нажав кнопку «Enter» в течение 2 секунд.При нажатии на кнопку «Назад» на 2 секунды паяльная станция перестает работать и переходит в главное меню.

    Ручной режим.

    Использует параметры, которые можно изменять в реальном времени и содержит две операции (прогрев платы и разогрев точки пайки). Перейти к нему можно из главного меню в режиме «Ручной». После перехода на дисплее отображается текущая операция (нижний нагрев).


    Кнопки »» Вы можете установить желаемую температуру.Нажатие кнопки «Enter» переведет программу к следующей операции (верхний прогрев), оставив нижний прогрев включенным, а нажатие кнопки «Назад» завершит пайку и выйдет в главное меню.


    Во второй операции нажатие «Enter» или «Back» завершит пайку и выйдет в главное меню.

    Настройки паяльной станции.

    Для перехода к настройкам выберите пункт «Настройки» в главном меню.

    Откроется меню настроек.Перемещение по пунктам осуществляется кнопками «». Измените значение кнопки «Ввод». Кнопка «Назад» сохраняет настройки и переходит в главное меню.


    Теперь подробнее о настройках:

    «Гист» — устанавливает гитерезис. Отклонение от заданной температуры в градусах Цельсия.

    «Звук» — включает / выключает звуковые оповещения.

    «Датчики» — задает количество датчиков (это устройство может принимать значения от двух датчиков, установленных сверху и снизу платы).

    «Пайка» — время пайки в автоматическом режиме (время поддержания постоянной температуры t2).

    Заключение

    Это все, что касается работы устройства. Все настраиваемые значения позволяют вам работать как большинство современных профессиональных станций. Самое главное отличие в том, что управление осуществляется без помощи компьютера. Я посчитал это предпочтительным, так как станцию ​​можно разместить где угодно и не зависеть от других устройств.Второй момент заключается в том, что на большинстве станций устанавливается не время температуры, а скорость ее роста. Абсолютно то же самое, но мне удобнее использовать время, необходимое для достижения рабочей температуры (понятнее достичь 200 градусов за 5 минут, чем установить скорость набора 0,666 градуса в секунду). В профессиональных станциях нижний ТЭН также используется керамический. Конечно, он лучше галогенного, но дороже в 15 раз. И одна из основных целей создания устройства — сделать недорогое устройство, выполняющее все необходимые задачи.Также в дорогих станциях установлены камеры, лазерные линии, дополнительное освещение и т. Д. Все это можно было бы добавить без особых проблем, но особой пользы от них не будет, а цена значительно вырастет.

    О том, как пользоваться этой станцией, и об опыте работы с ней читайте в статье.

    Самодельная станция с полностью керамическим нижним нагревателем.

    Если кому-то интересна эта станция, могу продать недорого. По вопросам продажи и производства, пожалуйста, свяжитесь с нами по почте ([email protected]) или оставьте комментарий.

    Инфракрасный индикатор заднего хода DIY Kit Регулируемый инфракрасный датчик Модуль измерения расстояния

    Описание:
    Это детали комплекта инфракрасного реверсивного индикатора DIY. Паять надо самостоятельно. В соответствии с инфракрасной реакцией измерьте расстояние и измените выходной переход. Его можно применить к интеллектуальным роботам, умным домам, промышленным элементам управления и т. Д.

    Особенности:
    1>.Высокая чувствительность;
    2>. Короткое расстояние срабатывания;
    3>. Низкое энергопотребление;
    4>. Регулируемое индуктивное расстояние;
    5>. Индикатор рабочего состояния;
    6>. Широкий диапазон рабочего напряжения;
    7>. Низкое энергопотребление;
    8>. Дизайн своими руками.

    Параметры:

    .
    № Параметр Значение
    1 Модель IRS-30
    2 Ток в режиме ожидания Менее 15 мА
    3 Уровень сложности пайки Легко
    4 Рабочее напряжение 5 В-9 В постоянного тока (рекомендуется 5 В)
    5 Рабочий ток Менее 90 мА
    6 Размер печатной платы 67 * 41 мм


    Принцип работы:
    1>.Когда свет попадает на поверхность объекта, он излучает и испускает часть света. Благодаря этому принципу приемник используется для получения этой части света для вывода сигнала. По ряду схем дальность действия указывается индикатором.

    2>. Эта схема использует модулированный невидимый инфракрасный порт для определения расстояния и имеет преимущество защиты от помех!

    3>. Когда объект находится перед источником света примерно на 30 см, LED3 включается; когда объект находится перед источником света примерно на 20 см, LED2 включается; когда объект находится перед источником света около 10 см, LED1 загорится;

    4>.Рабочее напряжение этого комплекта 5-9 В постоянного тока, рекомендуемое напряжение 5 В.

    Описание потенциометра:
    На плате есть два потенциометра. У них разные функции, как показано на рисунке:
    VR1: используется для регулировки расстояния.
    VR2: используется для регулировки чувствительности.

    Инструкции:
    Шаг 1. Завершите установку обычным способом, следуя руководству по установке и схеме (просьба запрашивать отдельно).
    Шаг 2: Подключите напряжение постоянного тока 5-9 В;
    Шаг 3: Отрегулируйте два потенциометра для проверки расстояния и регулировки чувствительности.
    Шаг 4: Протестируйте и используйте.

    Используя внимание:
    1>. Его нельзя использовать непосредственно под солнцем, потому что он использует инфракрасное тестирование.
    2>. Его нельзя использовать в условиях высокой температуры и его можно беспокоить.
    3>. Пожалуйста, убедитесь, что все компоненты в правильном направлении и в нужном месте.
    4>.Пожалуйста, проверьте, есть ли псевдо / плавающая сварка. Это очень важно.
    5>. Паяльник не может касаться компонентов в течение длительного времени, иначе компоненты будут повреждены из-за высокой температуры.


    Список компонентов:

    НЕТ. Название компонента Маркер для печатных плат Параметр Кол-во
    1 Металлопленочный резистор R1-R4 200 Ом 4
    2 Металлопленочный резистор R5-R11 1K 7
    3 Металлопленочный резистор R12 1. 5K 1
    4 Металлопленочный резистор R13-R15 10 К 3
    5 Металлопленочный резистор R16 30 К 1
    6 Металлопленочный резистор R17 47 К 1
    7 Керамический конденсатор C1 20P 1
    8 Керамический конденсатор C2 104P 1
    9 Электролитический конденсатор C3-C4 1 мкФ 1
    10 Электролитический конденсатор C5 10 мкФ 1
    11 Электролитический конденсатор C6 47 мкФ 1
    12 Электролитический конденсатор C7 220 мкФ 1
    13 Диод D1-D2 1N4148 2
    14 5мм светодиод LED1-LED3 Красный 3
    15 Инфракрасный излучатель IR1 5мм Белый 1
    16 Инфракрасный приемник IR2 5мм черный 1
    17 Потенциометр VR2 20 К 1
    18 Потенциометр VR1 50 К 1
    19 NE555 U1 ДИП-8 1
    20 LM324 U2 ДИП-14 1
    21 2P розетка CN1 2. 54 мм 1
    22 Кабель CN1 2П 15 см 1
    23 Печатная плата IRS-30 64 * 41 мм 1


    Примечание: Вы можете завершить установку с помощью шелкографии печатной платы и списка компонентов.

    Заявка:
    1>. Умный дом
    2>. Умный робот
    3>. Сигнализация расстояния

    Пример:
    Его можно использовать в соревнованиях роботов. Робот продвигается по лабиринту и меняет направление в соответствии с препятствиями впереди, чтобы избежать столкновения с препятствиями.

    Часто задаваемые вопросы:
    1>. Почему не работает?
    В: Убедитесь, что все компоненты находятся в правильном направлении и в правильном месте, и проверьте, есть ли псевдо / плавающая сварка.Это очень важно.
    2>. Могу ли я измерять расстояния более 30 см ??
    В: Извините, не может.

    Самостоятельно установить требующий предварительной подготовки инструмент:
    1>. Паяльник;
    2>. Мультиметр;
    3>. Паяльная проволока;
    4>. Железная подставка;
    5>. Кусачки диагональные;
    6>. Отвертка;
    7>. Пинцет;
    8>. Плоскогубцы;
    9>.Всасывающая банка;
    10>. Губка для чистки;
    11>. Набор отверток.


    Скачать инструкцию по установке и схему:


    Изображение готовой продукции:


    I. Проверено выдающимся партнером ICStation Нежелательный парень:

    Подробнее читайте в видео:
    (язык видео — , английский, )

    II.Протестировано выдающимся партнером ICStation bzoli5706:

    Подробнее читайте в видео:
    (язык видео — , английский, )

    На данный момент нет отзывов о продукте.

    Во-первых, мы должны сказать, что ICStation не принимает никаких форм оплаты при доставке. Раньше товары отправлялись после получения информации о заказе и оплаты.

    1) Paypal Оплата

    PayPal — это безопасная и надежная служба обработки платежей, позволяющая делать покупки в Интернете. PayPal можно использовать на icstation. com для покупки товаров с помощью кредитной карты (Visa, MasterCard, Discover и American Express), дебетовой карты или электронного чека (т.е. используя свой обычный банковский счет).



    Мы проверены PayPal

    2) Вест Юнион


    Мы знаем, что у некоторых из вас нет учетной записи Paypal.

    Но, пожалуйста, расслабься. Вы можете использовать способ оплаты West Union.

    Для получения информации о получателе свяжитесь с нами по адресу [email protected].

    3) Банковский перевод / банковский перевод / T / T

    Банковский перевод / банковский перевод / способы оплаты T / T принимаются для заказов, общая стоимость которых составляет до долларов США, 500 долларов США, долларов США.Банк взимает около 60 долларов США за комиссию за перевод, если мы производим оплату таким образом.

    Чтобы узнать о других способах оплаты, свяжитесь с нами по адресу orders@icstation. Наслаждайтесь заказом у нас.(с бесплатным номером отслеживания и платой за страховку доставки)

    (2) Время доставки
    Время доставки 7-20 рабочих дней в большинство стран; Пожалуйста, просмотрите приведенную ниже таблицу, чтобы точно узнать время доставки к вам.

    7-15 рабочих дней в: Большинство стран Азии
    10-16 рабочих дней в: США, Канада, Австралия, Великобритания, большинство стран Европы
    13-20 рабочих дней в: Германия, Россия
    18-25 рабочих дней Кому: Франция, Италия, Испания, Южная Африка
    20-45 рабочих дней Кому: Бразилия, большинство стран Южной Америки

    2.EMS / DHL / UPS Express

    (1) Стоимость доставки: Бесплатно для заказа, который соответствует следующим требованиям
    Общая стоимость заказа> = 200 долларов США или Общий вес заказа> = 2,2 кг

    Когда заказ соответствует одному из вышеуказанных требований, он будет отправлен БЕСПЛАТНО через EMS / DHL / UPS Express в указанную ниже страну.
    Азия: Япония, Южная Корея, Монголия. Малайзия, Сингапур, Таиланд, Вьетнам, Камбоджа, Индонезия, Филиппины
    Океания: Австралия, Новая Зеландия, Папуа-Новая Гвинея
    Европа и Америка: Бельгия, Великобритания, Дания, Финляндия, Греция, Ирландия, Италия, Люксембург, Мальта, Норвегия, Португалия, Швейцария, Германия, Швеция, Франция, Испания, США, Австрия, Канада
    Примечание. Стоимость доставки в другие страны, пожалуйста, свяжитесь с orders @ ICStation.com

    (2) Время доставки
    Время доставки составляет 3-5 рабочих дней (около 1 недели) в большинство стран.

    Поскольку посылка будет возвращена отправителю, если она не была подписана получателем в течение 2-3 дней (DHL), 1 недели (EMS) или 2 недель (заказное письмо), обратите внимание на время прибытия. пакета.

    Примечание:

    1) Адреса АПО и абонентского ящика

    Мы настоятельно рекомендуем вам указать физический адрес для доставки заказа.

    Потому что DHL и FedEx не могут доставлять товары по адресам APO или PO BOX.

    2) Контактный телефон

    Контактный телефон получателя требуется агентству экспресс-доставки для доставки посылки. Сообщите нам свой последний номер телефона.


    3. Примечание
    1) Время доставки смешанных заказов с товарами с разным статусом доставки следует рассчитывать с использованием самого длительного из перечисленных ориентировочных сроков.
    2) Напоминание о китайских праздниках: во время ежегодных китайских праздников могут быть затронуты услуги определенных поставщиков и перевозчиков, а доставка заказов, размещенных примерно в следующее время, может быть отложена на 3–7 дней: китайский Новый год; Национальный день Китая и т. Д.
    3) Как только ваш заказ будет отправлен, вы получите уведомление по электронной почте от icstation.com
    4) Отследите заказ с номером отслеживания по ссылкам ниже:

    DIY BGA (Ball Grid Array) Rework Machine «Adafruit Industries — Создатели, хакеры, художники, дизайнеры и инженеры!

    Действительно изящная установка от пользователя форума Adafruit Джулиана Лораха, он описывает построенную им станцию ​​для ремонта BGA.Если кто-то, кто занимался пайкой и распайкой (переделкой), знает, с деталями с шариковой решеткой (BGA) очень сложно работать. Джулиан перепрофилировал старый проект платформы вместе с термопарой и устройством горячего воздуха, чтобы разработать правильные методы безопасного и эффективного удаления очень большого устройства BGA, которое не работало на печатной плате.

    Вы можете прочитать весь процесс, который он использует, в своем блоге. Отличная работа!

    У вас есть навыки пайки? Дайте нам знать об этом в комментариях!

    Прекратите макетирование и пайку — немедленно приступайте к изготовлению! Площадка Circuit Playground от Adafruit забита светодиодами, датчиками, кнопками, зажимами из кожи аллигатора и многим другим. Создавайте проекты с помощью Circuit Playground за несколько минут с помощью сайта программирования MakeCode с функцией перетаскивания, изучайте информатику с помощью класса CS Discoveries на code.org, переходите в CircuitPython, чтобы изучать Python и оборудование вместе, TinyGO или даже использовать Arduino IDE. Circuit Playground Express — новейшая и лучшая плата Circuit Playground с поддержкой CircuitPython, MakeCode и Arduino. Он имеет мощный процессор, 10 NeoPixels, мини-динамик, инфракрасный прием и передачу, две кнопки, переключатель, 14 зажимов из кожи аллигатора и множество датчиков: емкостное касание, ИК-приближение, температуру, свет, движение и звук.Вас ждет целый мир электроники и кодирования, и он умещается на ладони.

    Присоединяйтесь к 27 000+ создателей на каналах Discord Adafruit и станьте частью сообщества! http://adafru.it/discord

    Хотите поделиться замечательным проектом? Выставка Electronics Show and Tell проходит каждую среду в 19:00 по восточному времени! Чтобы присоединиться, перейдите на YouTube и посмотрите прямой чат шоу — мы разместим ссылку там.

    Присоединяйтесь к нам каждую среду вечером в 20:00 по восточноевропейскому времени на «Спроси инженера»!

    Подпишитесь на Adafruit в Instagram, чтобы узнать о совершенно секретных новых продуктах, о том, что происходит за кулисами, и многом другом https: // www.instagram.com/adafruit/

    CircuitPython — Самый простой способ программирования микроконтроллеров — CircuitPython.org

    Получайте единственную ежедневную рассылку без спама о носимых устройствах, ведении бизнеса, электронных советах и ​​многом другом! Подпишитесь на AdafruitDaily.com!

    Пока комментариев нет.

    Извините, форма комментария в настоящее время закрыта.

    Паяльная станция «Сделай сам» с ATmega8

    Мощный паяльник. Если он вам нужен, вы хотите его или просто любите создавать вещи, то этот проект для вас.

    Какой инструмент в наборе электрика является одним из самых важных? Я скажу вам одно, что вы, вероятно, любите и ненавидите; паяльник. Вам не обязательно быть EE, чтобы он вам понадобился, он вам понадобится, даже если вы просто мастерица, который любит ремонтировать вещи по дому.

    Для базовых применений стандартный паяльник, который вы подключаете к стене, выполняет свою работу, но для более деликатных работ, таких как ремонт и сборка электронных схем, вам понадобится паяльная станция.Контроль температуры важен, чтобы не сжечь компоненты, особенно интегральные схемы. Кроме того, вам может потребоваться, чтобы он был достаточно мощным, чтобы поддерживать определенную температуру, если вы обнаружите большую пластину заземления, к которой вы хотите припаять.

    Будучи студентом, посещающим университет вдали от дома, я обнаружил, что было непрактично снимать паяльную станцию ​​с рабочего места, чтобы таскать ее туда и обратно, когда я приезжаю домой. Я решил, что лучше купить новый, а еще лучше построить новый.

    Дизайн

    Когда я проектировал паяльную станцию, я имел в виду несколько ключевых качеств.

    • Переносимость — Это достигается за счет использования импульсного источника питания (импульсного источника питания) вместо обычного трансформатора и выпрямительного моста.
    • Простой дизайн — Мне не нужны были ЖК-дисплеи, ненужные светодиоды или кнопки. Я просто хотел, чтобы сегментный светодиодный дисплей показывал мне заданную и текущую температуру. Я также хотел иметь простую ручку для выбора температуры (потенциометр) и отсутствие потенциометра для регулировки точности, поскольку это можно легко сделать с помощью программного обеспечения.
    • Универсальный — Я использовал стандартный 5-контактный штекер Aviator (какой-то тип DIN), поэтому он совместим с паяльниками Hakko и их наконечниками.

    На мой взгляд, лучший способ регулирования температуры паяльника — это использование микроконтроллера в качестве ПИД-регулятора (пропорционально-интегрально-производного). Очень вероятно, что вы слышали о PID раньше, например, 3D-принтеры используют его для установки температуры горячего конца. Этот принцип не нов, так как его можно использовать для всего, что требует автоматической настройки, и он широко используется в промышленности.Даже в вашем домашнем цифровом термостате используется контроллер такого типа.

    Как это работает

    Прежде всего, поговорим о PID. Чтобы объяснить это прямо, давайте рассмотрим наш конкретный случай с паяльной станцией. Система постоянно отслеживает ошибку, которая представляет собой разницу между заданным значением (в нашем случае, температурой, которую мы хотим, и нашей текущей температурой). Он регулирует выход микроконтроллера, который управляет нагревателем через ШИМ, по следующей формуле:

    .

    Как видим, есть три параметра Kp, Ki, Kd. Параметр Kp пропорционален ошибке в настоящее время. Параметр Ki учитывает ошибки, которые накапливаются с течением времени. Параметр Kd — это прогноз будущей ошибки. В нашей настройке мы используем библиотеку PID Бретта Борегарда для адаптивной настройки, которая имеет два набора параметров: агрессивный и консервативный. Когда текущая температура далека от заданной, контроллер использует агрессивные параметры, в противном случае — консервативные.Это позволяет сократить время нагрева при сохранении точности.

    Вот схема. Он использует 8-битный микроконтроллер ATMEGA8 в DIP (вы можете использовать ATMEGA168-328, если у вас есть один из них), который очень распространен, и вариант 328 находится в Arduino UNO. Я выбрал его, потому что его очень просто программировать с использованием IDE Arduino, в которой также есть несколько хороших библиотек, готовых к работе.

    Температура считывается термопарой, встроенной в паяльник.Мы усиливаем напряжение, генерируемое термопарой, примерно в 120 раз с помощью операционного усилителя из-за термоэлектрического эффекта. Выход подключен к выводу ADC0 микроконтроллера, который преобразует напряжение в значение от 0 до 1023.

    Уставка задается потенциометром, который используется в качестве делителя напряжения. Он подключен к выводу ADC1 ATMEGA8. Диапазон 0-5 В (выход потенциометра) изменяется на 0-1023 АЦП и снова на 0-350 градусов Цельсия функцией «карта».

    Спецификация материалов

    9060
    Артикул Значение Счетчик
    IC1 ATMEGA8-P 1
    U1
    1
    R4 120k 1
    R6; R3 1k 2
    R5; R1 10k 10k 100nF 3
    Y1 16 МГц 1
    C1; C2 22pF 2
    R2 100
    C5; C6 100 мкФ (может быть ниже) 2
    R7; R8; R9; R10; R11; R12; R13; R14 150 8

    Вот список материалов, экспортированных из Kicad.Дополнительно вам понадобится:

    • Паяльник Hakko clone, самые популярные на eBay и китайских сайтах (с термопарой, а не термистором)
    • Блок питания 24В 2А (рекомендую SMPS, но можно и трансформатор с выпрямительным мостом)
    • Потенциометр 10k
    • Электрическая вилка авиационного типа с 5 контактами
    • Электрический разъем на панели
    • печатная плата
    • Выключатель питания
    • Разъемы под штырьки 2,54 мм
    • Множество проводов
    • Разъемы Dupont
    • Кейс (я напечатал мой на 3D-принтере)
    • Один тройной светодиодный дисплей
      • Программатор
    • AVR ISP (для этого можно использовать Arduino).

    Конечно, вы можете легко заменить светодиодную матрицу ЖК-дисплеем или использовать кнопки вместо потенциометра, в конце концов, это ваша паяльная станция. Я изложил свой выбор дизайна, но вы можете делать это, как хотите. Если вам нужна помощь с кодом или вы меняете компоненты, оставьте комментарий, и я вам помогу!

    Инструкции по сборке

    Во-первых, вы должны сделать печатную плату. Используйте любой способ, который вы предпочитаете, я рекомендую перенос тонера, так как это самый простой способ.Кроме того, моя печатная плата длиннее, потому что я хотел, чтобы она была размером с SMPS, чтобы я мог ставить одну поверх другой. Не стесняйтесь изменять его, вы можете загружать файлы и редактировать их с помощью Kicad. После этого припаиваем все детали к плате.

    Убедитесь, что между источником питания и разъемом питания установлен переключатель. Используйте относительно толстые провода для сети, а также для соединения между источником питания и печатной платой, а также между выходом MOSFET (H на печатной плате) и заземляющим проводом для выхода. Чтобы подключить потенциометр, подключите 1-й контакт к 5 В, 2-й контакт к POT, а 3-й контакт к земле. Все необходимые соединения находятся на печатной плате. Обратите внимание, что для светодиодной матрицы я использовал общий анод, но ваш может быть другим. Вам придется немного изменить код, но инструкции закомментированы в скетче. Подключите контакты E1-E3 к общим анодам / катодам, а контакты a-dp — к соответствующим контактам на вашем массиве. Вам следует ознакомиться с таблицей данных для этого. Наконец, установите заглушку для паяльной станции и припаяйте соединения.Картинка со схемой должна вам здесь помочь.

    Теперь самое интересное — загрузка кода. Для этого вам понадобится библиотека PID. Если у вас есть программист AVR ISP, вы знаете, что вам нужно делать. Подключите контакты + 5v, Ground и MISO, MOSI, SCK и RESET, загрузите эскиз Arduino, откройте его (на вашем компьютере должна быть установлена ​​Arduino IDE) и нажмите кнопку «Загрузить».

    Если у вас его нет, вы можете использовать для этого свой Arduino. Подключите ваш Arduino (UNO / NANO) к ПК, перейдите в файл -> примеры -> ArduinoISP и загрузите его.Затем перейдите в Инструменты -> Программист -> Arduino как ISP. Подключитесь, как показано ниже (ИЗОБРАЖЕНИЕ), а затем загрузите скетч Arduino, откройте его и нажмите Sketch -> Upload using Programmer.

    ВНИМАНИЕ! Если вы используете как я, ATMEGA8 вместо 168/328 и ваша версия Arduino выше 1.6.0, вам необходимо выполнить следующие инструкции:

    Вот и все. Теперь вы можете наслаждаться своей паяльной станцией, созданной своими умелыми руками.

    Калибровка

    Я соврал, это не то.Теперь нам нужно его откалибровать. Так как нагреватели и термопары внутри могут отличаться, особенно если вы не используете оригинальный паяльник Hakko, нам необходимо его откалибровать.

    Во-первых, вам понадобится цифровой мультиметр с термопарой для измерения температуры наконечника, хотя лучший способ сделать это — купить термометр для наконечника (на eBay есть несколько поддельных Hakko, которых должно хватить). После измерения температуры вам необходимо настроить значение по умолчанию «510» в этой строке в коде: map (Input, 0, 510, 25, 350) по следующей формуле:

    , где TempRead — это температура, которая отображается на вашем цифровом термометре, а TempSet — это температура, которую вы установили на своей паяльной станции. Это всего лишь приблизительная настройка, но ее должно быть достаточно, вам не нужна особая точность для пайки.Я использовал градусы Цельсия, потому что они обычно используются в электронике, но вы можете изменить код по Фаренгейту, если хотите.

    Корпус с 3D-печатью (опционально)

    Я сам разработал и напечатал корпус, потому что могу сложить SMPS и печатную плату так, чтобы получилось аккуратно и красиво. К сожалению, чтобы вы могли использовать этот случай, вам нужно будет найти точный тип SMPS. Если он у вас есть, и вы хотите его построить или изменить в соответствии с вашими потребностями, вы можете загрузить файлы. Я напечатал свой с заполнением 20%, 0. Высота 3 слоя. Вы можете использовать большее заполнение и меньшую высоту слоя, если у вас есть время и терпение.

    Заключение

    Есть еще много вещей, которые можно улучшить, например, использование специальной термопары IC с компенсацией холодного спая. Если у вас есть предложения, вам нужны новые функции или у вас возникли проблемы во время сборки, оставьте комментарий.

    Я предоставлю вам еще раз внимательно прочитать инструкции; Найдите свои детали и соберите вещь. Желаю пайки без пригорания!

    Паяльная станция.zip

    Попробуйте сами! Получите спецификацию.

    .

    No related posts.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
