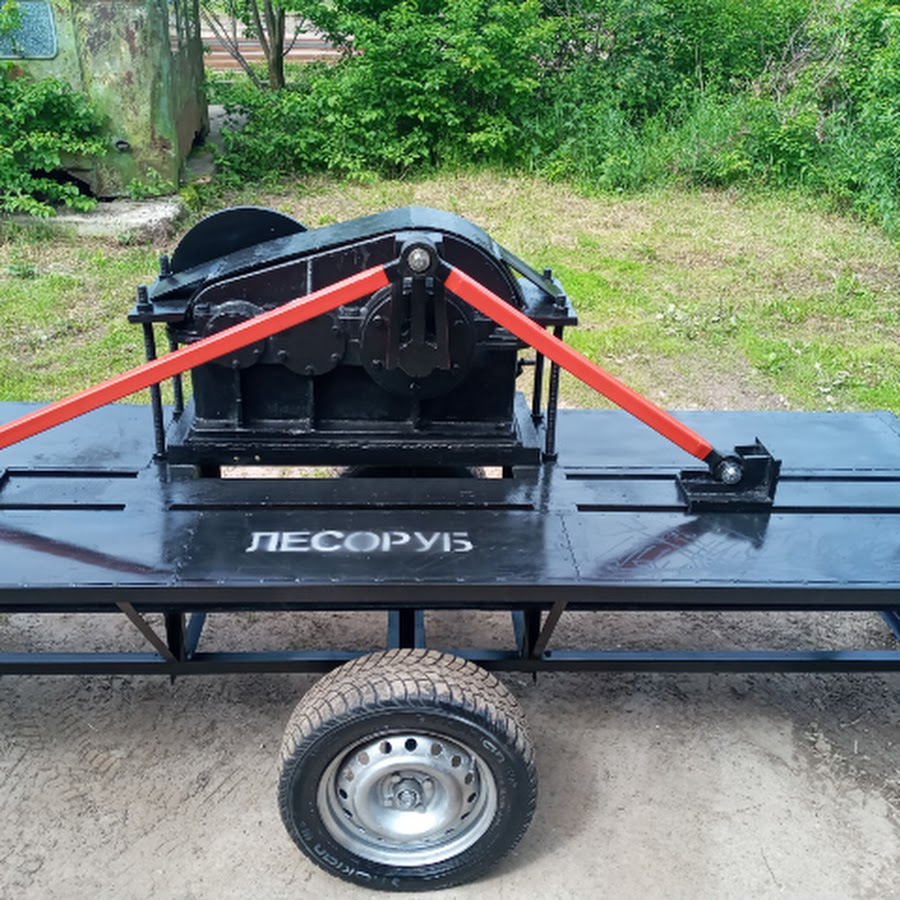

Дровокол редукторный своими руками чертежи фото инструкции: Редукторный дровокол своими руками – как сделать самостоятельно, чертежи, схемы, инструкция по сборке, видео и фото — Концессии и государственно-частное партнерство в ЖКХ

Содержание

Дровокол своими руками — фото инструкция для самодельного изготовления дровокола

В любом хозяйстве, где для отопления жилых помещений применяются печи или котлы на дровах, заготовка требуемых запасов такого топлива и подготовка его к использованию традиционно занимает немало времени и физических усилий. Поэтому некоторые рачительные хозяева стараются каким-то образом облегчить и ускорить этот процесс, механизировав его. И отличным решением становится дровокол, который может быть приобретен в готовом виде или же сделан самостоятельно.

Дровокол своими руками

Совет специалиста! Важно обратить внимание именно на тип резьбы : необходима именно упорная двухзаходная, если применить однозаходную,то придется с силой насаживать чурбак на конус-морковку. Спрашивайте у продавцов двухзаходную упорную резьбу. Иначе при использовании однозаходной резьбы придется с большим усилием насаживать чурбаки на резьбовой конус! Ссылка на магазин.

Изготовить дровокол своими руками – задача непростая, но все же для хорошего, мастеровитого хозяина – вполне решаемая. Это может быть чисто механический вариант, либо установка, оснащенная гидравлическим приводом, электрическим или жидкотопливным двигателем. Разработано немало различных моделей самодельных дровокольных станков, имеющих существенные различия в принципе действия, в габаритах, сложности конструкции, рассчитанных на передачу горизонтального и вертикального усилия и т.п. Чтобы определиться с тем, какой именно колун станет наиболее приемлемым и для самостоятельного изготовления, и в дальнейшей эксплуатации, имеет смысл рассмотреть несколько вариантов, доступных для сборки в условиях домашней мастерской.

Существующие разновидности конструкций дровоколов

Колка большого количества дров вручную, возможно, и полезна для здоровья, но ее никак нельзя назвать слишком приятным занятием. Кроме того, этот процесс занимает немало времени. Поэтому дровокол в хозяйстве никогда не станет лишним.

При выборе конструкции этого прибора для самостоятельного изготовления не стоит всецело ориентироваться на разновидности, предлагаемые к приобретению в специализированных магазинах. Их достаточно много, и каждый из дровоколов требует соблюдения определенных правил безопасности, которые не всегда выполнимы в домашних условиях. В связи с этим первое, что необходимо сделать, планируя изготовление подобного приспособления самостоятельно — это определиться с тем, для заготовки какого количества дров и в каких климатических условиях он необходим. Возможны различные варианты:

Для регулярной заготовки большого объема дровяного топлива, необходимого для отопления крупного дома, расположенного в регионе с суровым климатом.
Для подготовки небольшого количества дров для домов в регионах с мягким зимним климатом.
Для периодической колки дров, которые используются в дополнение к основному топливу — углю, брикетам и т.п., или же для обогрева хозяйственных нежилых помещений.
Для заготовки небольшого объема топлива для камина или же отопления дачи в зимний период при посещении ее в выходные дни.

Заготовка дров — это в достаточной степени опасный процесс, так как не всегда возможно предсказать, в каком направлении полетит щепа при раскалывании полена. Поэтому для домашнего использования рекомендуется выбирать конструкцию, максимально безопасную в бытовых условиях.

На сегодняшний день существуют следующие варианты приспособлений для колки дров нажимного и ударного типа:

Механизированные дровоколы ударного типа, имеющие промежуточный накопитель энергии — довольно экономичны и высокоэффективны. Они практически полностью освобождают от физической нагрузки, но имеют сложную конструкцию и крайне опасны в работе. Подобные установки способны справиться со сложными породами древесины, например, легко расщепляют даже комлевые кряжи вяза или лиственницы.

Механический энергонезависимый дровокол.

Ручные дровоколы без использования механического привода. Они доступны по цене, просты по конструкции и энергонезависимы. Такие модели работают в нажимном режиме и способны раскалывать сучковатые и свилеватые поленья диаметром 250÷300 мм. Подобные приспособления значительно облегчают колку дров, повышают безопасность работы по сравнению с ручным процессом.

Однако, эти приспособления все же малопроизводительны, поэтому больше подходят для нерегулярной заготовки топлива в небольшом количестве, например, для камина, используемого в качестве дополнительного отопительного прибора.

Цены на дровокол

~~дровокол~~

Дровоколы, работающие от электромотора или двигателя внутреннего сгорания. Безусловно, обладают более высокой стоимостью, но зато практически полностью исключают приложение значительных усилий при колке дров.

У таких приборов – отменная производительность, и они подходят для заготовки большого количества дров для дома площадью в 250÷300 м², расположенного в регионе с суровыми зимами, с морозами, доходящими до — 40 градусов. Достоинства их и в том, что обеспечивается высокий уровень безопасности в работе. Однако, устройство имеет довольно сложную конструкцию и потребляет немало энергоресурсов — жидкого топлива или электроэнергию.

По принципу своего действия дровоколы подразделяются на следующие разновидности:

Реечные дровоколы — рейка с установленным на нее специальным наконечником-колуном ударяет по полену, разбивая его на несколько частей.

Одна из моделей гидравлического дровокола

Гидравлические приборы — в таких установках установленный чурбак перемещается и прижимается к колуну с помощью гидравлического пресса. Благодаря выраженно высокой силе прижатия, полено разделяется надвое или даже сразу на несколько частей — это зависит от формы установленного колуна.

Дровокол с конусным винтом — компактность, хорошая производительность и относительная простота конструкции

Конусные винтовые дровоколы. В этих моделях полено раскалывает на несколько частей своеобразный конусный винт, который «вгрызается» в древесину и за счет своей клиновидной формы — раскалывает ее вдоль волокон.

Простые варианты самодельных дровоколов

Итак, если дров на зиму необходимо не слишком много, то достаточно иметь в своем хозяйстве ручной механический дровокол. Однако, необходимо заметить, что с таким инструментом за несколько дней вполне можно обеспечить на зиму топливом и вполне внушительный по размерам дом.

Механический вариант прибора, за счет встроенной пружины, значительно экономит силы при рубке дров, так как не придется, широко замахиваясь, прилагать усилия только для того, чтобы для начала топор вошел в полено. Еще одним достоинством такого дровокола является довольно высокий уровень безопасности выполнения работ.

Самостоятельно можно изготовить несколько вариантов ручных и механических инструментов для колки дров, которые имеют относительно несложную конструкцию.

Простейший вариант – ручной колун

Самой простой «энергонезависимой моделью» дровокола является обычный топор-колун, выполненный с соблюдением рекомендуемых размеров, проверенных на практике. Поэтому не стоит путать обычный топор со специально предназначенным для колки дров инструментом.

Колун «Стрела» — эффективный инструмент для ручной колки дров

Колун отлично подходит для заготовки небольшого количества топлива. Им же можно подготовить и много дров, но за несколько подходов. Если пользоваться им постоянно, то появится определенная сноровка, и он станет абсолютно безопасным в умелых руках.

На представленном выше чертеже показан вариант колуна, оснащаемого рукояткой, которая также должна иметь особую конфигурацию, значительно облегчающую процесс работы. Колуном, выполненным по этому чертежу, можно расщеплять довольно сложные структуры древесины с многочисленными сучками и свилеватыми кряжами.

Второй вариант – ручной станок-колун с пружиной

В этом подразделе будет рассмотрен механический вариант дровокола, приводимый в действие мышечной силой пользователя, но активно использующий силы гравитации. Такая установка может быть собрана в стационарном или мобильном варианте, то есть допускается ее перестановка в удобное для колки дров место двора, а после работы она может быть убрана на хранение в сарай.

Принципиальная схема устройства ручного механического дровокола.

При создании этого инструмента можно опираясь на представленную принципиальную схему, изменять некоторые элементы конструкции. Например, основание (станину) мастера делают по-разному. Некоторые выбирают форму крестовины, другие — утяжеленного квадрата. Изделие, представленное в таблице ниже, устанавливается на опорные трубы, напоминающие разведенный в сторону полозья.

Вот такой механический рычажный дровокол должен получиться в итоге.

Процесс изготовление такой модели демонстрируется в таблице:

Иллюстрация	Краткое описание выполняемой операции
	Для того чтобы изготовить этот довольно несложный вариант дровокола, можно воспользоваться различными металлическими деталями, отрезками профилей, которые, как правило, можно найти в любом дворе или гараже частного дома. Конечно же, при условии, если его владелец занимается самостоятельными строительными или ремонтными работами. Если нет, можно приобрести необходимое на металлобазе – благо, много материала и не потребуется,
	Для работы подойдут трубы разного диаметра и сечения, швеллер, двутавр и уголки. Кроме них, понадобится пружина, колун и какой-то тяжелый компактный груз. В качестве колуна можно использовать готовый топор, изготовленный из качественного металла и с соответствующей заточкой. Естественно, с убранным топорищем. Из инструментов необходимо подготовить к работе шлифовальную машинку с отрезным диском по металлу и сварочный аппарат.
	В качестве станины используется швеллер, к которому приваривается опорная стойка, изготавливаемая из профильной трубы или, как в показываемом примере, из двутавра. Необходимо учесть, что стойка по ширине должна быть меньше ширины станины, чтобы она плотно входила в основание.
	К краям станины привариваются трубы, которые повысят устойчивость конструкции. Эти детали основания фиксируются на швеллере под небольшим расходящимся углом – так увеличивается «виртуальная» площадь опоры .
	После фиксации труб к станине должно получиться общее основание, напоминающее раму. Сварочные швы должны быть прочными, так как на эту часть конструкции будет приходиться достаточно большая нагрузка. Кроме того, при проведении сборки и первичной прихватки деталей сваркой, необходимо следить, чтобы и станина, и опорные трубы–полозья, были в одной плоскости. Иначе вся тяжеловесная конструкция дровокола не будет устойчивой, станет вихляться при приложении усилий во время работы.
	После того как станина и опорные полозья точно выставлены и приварены, следующим шагом на стойку и трубы с помощью сварки закрепляются подкосы, которые усилят прочность этого узла. В качестве таких распорок можно использовать металлические уголки.
	Далее, из отрезка швеллера изготавливается площадка для установки пружины – она будет впоследствии привариваться к стойке. Для того чтобы прочно зафиксировать площадку, на швеллере сначала размечается, а затем вырезается проем, в который и будет входить стойка. Вырез делается с помощью шлифовальной машинки, его края обрабатываются, чтобы обеспечить точную подгонку к профилю стойки.
	Вот таким образом площадка будет установлена на стойке и зафиксирована к ней с помощью сварки. Однако, необходимо помнить, что данная площадка предназначена для закрепления пружины, то есть будет постоянно подвергаться немалой вертикально направленной нагрузке. Поэтому этот узел конструкции требует усиления.
	Для укрепления площадки к ней и к стойке с двух сторон привариваются диагонально расположенные подпорки, для которых используются металлические уголки. Чтобы пружина устойчиво была зафиксирована, на площадку приваривается отрезок трубы (пятка) подходящего диаметра — пружина должна на нее надеваться.
	Следующим шагом подготавливается деталь — коромысло, которое будет шарнирно установлено на опорной стойке. Для того чтобы сделать эту балку, также используется отрезок швеллера. Его сначала необходимо разметить, а затем вырезать с помощью шлифовальной машинки окошко для этого шарнирного крепления.
	В результате должен получиться прямоугольный проем с ровными краями. Кроме этого, на швеллер, необходимо сразу приварить еще один отрезок трубы, который должен быть расположен ровно над патрубком, закрепленным на нижней площадке. Это станет верхней пяткой для установки пружины. Две этих детали будут сверху и снизу надежно удерживать пружину в одном месте.
	В перемычке двутавровой стойки проделывается прорезь, в который далее будет установлена ось, вокруг которой и станет проворачиваться коромысло.
	Затем в эту прорезь устанавливается шарнирный узел. Варианты могут быть разными, но следует помнить, что нагрузки на ось предполагаются нешуточные. Можно поискать что-то из старых запчастей от автомобиля – наверняка отыщется и мощная ось, и седло для нее, которое как раз и будет ввариваться в вырезанный проем.
	После установки оси, балка-коромысло устанавливается сверху стойки, так, чтобы торец двутавровой стоки вошел в вырезанное окно. На приваренные верхний и нижний патрубки (пятки) при этом сразу одевается пружина — используется обычная старая пружина от подвески автомобиля.
	На этой иллюстрации хорошо показано, как горизонтальная опорная площадка для пружины закреплена к вертикальной стойке.
	Здесь показана горизонтальная балка-коромысло, установленная на стойку. Хорошо виден шарнирный узел. Так он должен выглядеть сверху перед следующим этапом работ. После того как эта сборка будет выполнена, ось с обеих сторон приваривается к нижней полке швеллера—коромысла.
	На иллюстрации хорошо заметно, что ось приварена к коромыслу. Далее, к этому коромыслу приваривается профильная труба (плечо), на которую будет закреплен непосредственно сам колун. В месте крепления плеча к коромыслу, также при помощи сварки, установлена металлическая перемычка – это усилит узел, так как на него на любом цикле операций по колке дров будут выпадать немалые нагрузки на излом.
	На противоположной конце плеча приварен колун. В результате проведения последних этапов работ получается вот такая конструкция. Однако, ее работоспособность в таком виде – весьма сомнительна, если не утяжелить конец плеча, на котором закреплен колун, и не предусмотреть рычаг с удобной для пользователя рукоятью.
	Для утяжеления в демонстрируемом примере мастер использовал отрезок стального рельса, который зафиксировал сварным швом непосредственно над колуном. С торцевой стороны профильной трубы (плеча), на которой привален рельс и колун, приваривается рычаг с рукояткой. Рекомендуется надеть на рукоятку резиновый кожух, который сделает работу по колке дров максимально удобной в любую погоду и предотвратит травмирование ладони.
	На этой иллюстрации конструкция дровокола представлена в собранном виде.
	Здесь можно рассмотреть ручку, которая позволяет без приложения особых усилий колоть дрова.
	Процесс раскалывания полена производится одной рукой. Под чурбак, для создания жесткости, необходимо подложить ровную прочную основу, которая также облегчит раскалывание древесины. Легкому подъему качающегося плеча способствует установленная под коромыслом пружина. Увесистости и необходимой инерции раскалывающего усилия – приваренный над колуном массивный груз.
	После того как конструкция будет готова, ее рекомендуется тщательно очистить о шлака, окалины, ржавчины, а затем покрыть качественной краской с антикоррозионным эффектом. На этой иллюстрации хорошо видно, что этой модели колуна поддаются раскалыванию даже небольшие части полена.

Выбирая данную конструкцию для собственного хозяйства, необходимо учитывать, что пружина, выполняющая роль амортизатора, является самым травмоопасным элементом конструкции. Пружина должна удерживать «плечо» дровокола, вместе с колуном и утяжеляющим грузом, горизонтально. Закрепление пружины на пятках необходимо производить таким образом, чтобы при максимальном размахе рычага («плеча») она не выскакивала со своего места. Для этого ее верхний и нижний края можно прихватить сваркой к площадке, на которой она установлена и к нижней поверхности балки.

Более простая конструкция, но при этом и требующая куда более значительных усилий при проведении колки дров.

Существуют и другие модификации механических приборов, в которых колун расположен непосредственно на вертикальной стойке. Это более компактные установки, но гораздо менее удобные в эксплуатации, так как подъем тяжеловесного колуна все равно придется осуществлять вручную, а ударное усилие можно наносить с помощью молотка или кувалды. Подобный инструмент для колки дров можно легко поместить в багажник машины при выезде на пикник на природу.

Гидравлический дровокол

Гидравлический дровокол работает по принципу создания высокого давления, передаваемого на полено, которое под его воздействием прижимается к колуну (ножу). Благодаря такому усилию чурбак раскалывается на две или несколько частей.

Гидравлический дровокол заводского изготовления.

Существует два типа гидравлических дровоколов — бытовой и профессиональный.

Модели, предназначенные для бытовых нужд, имеют одну функцию — раскол дров.
Профессиональные приборы способны не только раскалывать, но и подавать, торцевать и выгружать дрова.

Для самостоятельного изготовления чаще всего выбирается более простой бытовой вариант. Он оснащается электроприводом, который и обеспечивает передачу вращательного момента на гидравлический насос. Электропривод надежен и прост в обслуживании.

Недостатком подобного варианта является его зависимость от источника питания.

Есть и ручные модели, организованные по принципу гидравлического пресса, когда даже небольшое усилие на рычаге трансформируется в очень высокое давление на рабочей части дровокола.

Стационарный гидравлический дровокол с вертикальным перемещением колуна.

Гидравлические дровоколы могут иметь горизонтальную или вертикальную конструкцию. В горизонтальных дровоколах, чаще всего, чурбак движется под давлением на нож. А в вертикальных моделях — колун подается сверху на неподвижно установленное снизу бревно.

Основными узлами, входящими в конструкцию и определяющими производительность и мощность дровокола являются электродвигатель. Для бытовых установок бывает достаточно усилия, развиваемого на колуне, в 4÷5 тонн.

Самостоятельное изготовление подобного дровокола – из разряда повышенной сложности, так что берутся за это дело немногие. Поэтому схемы будут показаны, скорее, в целях ознакомления с принципом устройства такой установки. А решение о возможности собственноручной сборки принимается в зависимости от уровня технической подкованности и мастерства хозяина.

Основные детали и узлы конструкции гидравлического дровокола с горизонтальной подачей чурбака на колун

1 — Рама (станина) дровокольного станка.

2 — Колун.

3 — Колеса для удобства перемещения станка к месту проведения работ

4 — Каретка (пятка), толкающая чурбак на нож.

5 — Гидравлический цилиндр.

6 — Гидравлический распределитель с рычагом, приводящим станок в действие.

7 — Гидравлический насос, в данной конструкции НШ-32.

8 — Бак для заливки масла (именно оно используется в гидравлике станка), емкостью 32 л.

9 — Приводной вал гидронасоса с узлом передачи (карданом).

10 — Кожух приводного вала.

11 — Электродвигатель (в данном случае установлена модель АИР80В2).

12 — Поворотная площадка.

13 — Ведущий шкив ременной передачи.

14 — Ведомый шкив.

15 — Клиновидный ремень.

Чертеж гидравлического дровокола с реальными размерными параметрами.Чертеж станины дровокола. Основой ее конструкции являются два швеллера 12У.Чертеж для изготовления узла каретки (пятки), движущейся по направляющим станины.Чертеж для изготовления поворотной площадки, которая предназначена для натяжения ремней и закрепления электрического двигателя в нужном положении относительно станины.Чертеж системы передачи вращательного момента на гидравлический насос, состоящей из кожуха, шкива, подшипникового узла, вала, упругой муфты со звездочкой и переходника.

К особенностям функционирования гидравлического дровокола можно отнести плавное нарастание усилия на колуне, чего нельзя сказать о других конструкциях приборов. Благодаря этому, прибор более надежен и безопасен в эксплуатации.

Более наглядно расположение и взаимодействие всех узлов показывается в расположенном ниже видео:

Видео: Устройство гидравлического горизонтального дровокола с электроприводом.

Более простой и компактный вариант гидравлического дровокола, работающего по принципу ручного гидравлического пресса.

Дровокол с ручной передачей усилия на гидравлический цилиндр

Эта модель состоит из следующих деталей и узлов:

1 — Станина или основание.

2 — Ложе, на которое устанавливается полено во время колки дров.

3 — Фиксирующий передвижную полку болт.

4 — Передвижная полка, изготавливаемая из швеллера.

5 — Рукоятка.

6 — Колун.

7 — Полено.

8 — Каретка (пятка) для подачи полена на нож.

9 — Пружины возврата пресса в исходное положение.

10 — Гидравлический цилиндр.

11 — Рычаг снижения давления в цилиндре.

12 — Рукоятка для передачи усилия на гидравлику.

13 — Задняя опора под гидравлический цилиндр.

14 — Передняя опора.

15 — Силовая клиновидная вставка колуна

16 — Крепежный хомут.

Если подобрать необходимые узлы (главная сложность – это гидравлический цилиндр с необходимым рабочим усилием), то подобный прибор вполне можно изготовить и своими силами.

Дровокол винтового типа

Принцип действия и устройства

Этот тип дровокола работает по принципу раскалывания полена путем ввинчивания в него наконечника, представляющего собой клин, на котором нарезана резьба. Принцип всем, наверное, знаком. Нечто подобное происходит, когда необдуманно вкручивают толстый саморез неподалеку от края рейки или доски – древесина дает трещину вдоль волокон.

Цены на гидравлический дровокол

~~гидравлический дровокол~~

Винтовой колун удобен и относительно безопасен в эксплуатации.

Дровоколы такого принципа работы можно подразделить на несколько разновидностей, отличающиеся системой передачи вращательного момента на рабочий винт.

В одних винт устанавливается непосредственно на вал электродвигателя. При использовании подобной конструкции, к дровоколу выдвигаются жесткие требования — электрический привод должен быть низкооборотным, не более 500 об/мин., но достаточно мощным — не менее 3 кВт.

Раскалывающий конус насажен непосредственно на вал малооборотного электродвигателя

В других конструкциях винтовых дровоколов устанавливаются электрические двигатели любых типов, при этом снижение оборотов достигается с помощью механических редукторов, цепных и ременных передач. В этом случае на вал электродвигателя устанавливается шкив (звездочка) меньшего диаметра, а на вал, вращающий дровокольный конус — большого размера. Соотношение этих параметров подбирается таким образом, чтобы частота вращения была снижена до допустимых 300÷500 оборотов в минуту.

В некоторых конструкциях, в которых установлены высокооборотные моторы, достичь снижения частоты вращения удается только в случае значительного увеличения диаметра ведомого шкива, что не всегда возможно. Если габариты конструкции не позволяют увеличивать шкив, то устанавливается дополнительный, промежуточный вал и ступенчатая передача.

Если для дровокола использовать двигатель со встроенным редуктором, то можно максимально упростить конструкцию станка, сохранив его высокую производительность.

Вся конструкция дровокола устанавливается и закрепляется на прочной станине, которую довольно часто оснащают откидной частью стола для удобства проведения работ.

Достоинства и недостатки винтового дровокола

К преимуществам этого типа приборов для колки дров относят следующие моменты:

Относительная простота конструкции.
Доступность для самостоятельного изготовления.
Высокая производительность работы.
Доступная стоимость конструкции.
Эксплуатация дровокола не требует специального обучения.

Однако, есть у винтового колуна и свои недостатки, о которых также необходимо знать, решив остановить свой выбор именно на этой конструкции.

Дровокол плохо справляется с сучковатыми поленьями и древесиной со сложно переплетенными волокнами. Поэтому их колоть придется другим способом.
Конус не всегда способен полностью расщепить полено, в связи с этим иногда приходится заканчивать работу с помощью других инструментов, например, обычного топора.

Если же выбор все-таки остановлен на винтовом дровоколе, следует помнить, что он должен быть не только надежен и производителен, но и безопасен в эксплуатации. Поэтому, выбирая схему прибора и изготавливая его самостоятельно, необходимо выполнить ряд требований, предъявляемых к подобному оборудованию. К ним относят следующее:

Электрический двигатель должен иметь мощность в 2÷4 кВт.
Чтобы при необходимости снизить обороты вращения, необходимо использовать гибкую передачу или редуктор.
Частота вращения винта-колуна должна быть не более 500 оборотов в минуту.
Прибор обязательно оснащается кнопкой включения/выключения, а также защитным отключением типа УЗО.
Вал конусного винта (если винт не насажен непосредственно на вал двигателя) монтируется на подшипниковых опорах.
На конус должна быть нанесена упорная резьба.
Если выбирается ременная передача, то рекомендуется использовать в конструкции двухручейковые шкивы, соответственно – и два клиновидных ремня.
При эксплуатации прибора, поленья для раскалывания подаются в вертикальном положении, иначе винт может заклинить, а оборудование будет повреждено.

Во избежание получения серьезных травм, не рекомендуется вместо традиционной установки использовать электродрель или перфоратор, в которую зажимается винтовой конус. Такое устройство не только малоэффективно, но и представляет собой серьезную опасность, так как его в работающем состоянии бывает весьма сложно удержать в руках. А выпущенное из захвата – оно способно понаделать делов…

Материалы и инструменты для изготовления винтового дровоколаОсновные детали и узлы, необходимые для изготовления винтового дровокола.

Чтобы собрать дровокол самостоятельно, необходимо подготовить детали, некоторые из них можно найти в своем дворе или же гараже у знакомых:

Конусный винт. Этот элемент можно выточить самостоятельно (при наличии соответствующего умения), приобрести на рынке или в магазине, или же заказать у опытного токаря.

Конусный винт — многие токари охотно берутся за его изготовление

Вал. В качестве него можно использовать старый вал от автомобиля или сельскохозяйственной техники.

Шкивы под клиновидные ремни.

Шкивы или звездочки для сборки системы передачи вращения
Ремни клиновидные или цепь от мотоцикла или автомобиля — в зависимости от выбранного типа передачи.
Подшипники в корпусе. Вполне подойдут опоры карданных валов от автомобиля.
Профильные трубы, швеллер или стальные уголки для монтажа станины.
Для изготовления столешницы стола, потребуется металлический лист толщиной в 4 и более миллиметров.
Электрический двигатель – про его рекомендуемые параметры уже говорилось.
Магнитный пускатель или выключатель.
Устройство защитного отключения (УЗО)
Гайки и болты М10 или М8, шайбы.

Естественно, для изготовления дровокола потребуются определенные инструменты, многие из которых, как правило, есть в наличие в мастерской владельца частного хозяйства:

Электродрель и набор сверл по металлу.
Шлифовальная машинка (болгарка) с отрезным кругом по металлу.
Молоток.
Рулетка, строительный уголок, маркер для разметок.
Комплект гаечных ключей.
Сварочный аппарат.

Кроме этого, рекомендуется покрыть готовое изделие антикоррозийным окрасочным составом. Для этого потребуется мягкая малярная кисть. Однако, перед нанесением краски, металлические поверхности необходимо очистить с помощью специальной щетки для металла.

Процесс подготовки к монтажу

Естественно, перед тем, как перейти непосредственно к изготовлению дровокола, необходимо составить схему его устройства, где будет обозначено расположение всех узлов и указаны размеры. Для правильного проведения всех электрических соединений рекомендуется иметь под рукой схему подключения, или же привлечь для проведения к этому этапу работ профессионального электрика.

Далее будут представлены схемы, которые помогут справиться с процессом изготовления дровокола, избежав возможных ошибок.

Этот вариант дровокола можно рассматривать в качестве примера при изготовлении собственного прибора.

На схеме цифрами обозначены:

1 — Усиленная столешница, изготовленная из металлического листа толщиной в 5 мм.

2 — Станина, изготовлена из профильной трубы сечением 60×40×2 мм.

3 — Электрический двигатель на 3 кВт (380 В).

4 — Ременная передача, механический предохранитель, снижающий обороты на конусном винте.

5 — Конусный винт диаметром 60 и длиной 300 мм, сталь 09Г2С.

6 — Ручка для выкручивания винта при его заклинивании.

7 — Подшипники DPI UCP 207.

8 — Цепная передача ПР 19.05.

Примерный вариант чертежа конусного винта.

Очень важно для качественной работы дровокола правильно изготовить конусный винт. Лучшим материалом для него станет инструментальная сталь. Однако, работать с ней достаточно сложно из-за ее твердости, поэтому не каждый токарь возьмется за подобную работу. Поэтому чаще всего винтовой конус изготавливается из конструкционной стали — Ст 45, а для его упрочнения применяется закалка, азотирование или цементация.

Заказывая конус, для мастера необходимо внести уточнение о том, что деталь должна иметь определенные пропорции максимального диаметра и длины, упорную резьбу (лучше двухзаходную – с ней колка дров идет намного эффективнее) с шагом 5÷6 мм и глубиной не менее 2 мм. Обычная резьба не выдержит длительной нагрузки, а винт будет плохо входить в древесину.

Длина конусного винта и его диаметр в основании зависят от максимальных размеров чурбаков, которые планируется раскалывать. Этот вопрос следует уточнить заранее.

В наше время можно сразу приобрести готовый конусный винт – недостатка в предложениях нет. Причем это могут быть детали как кустарного, так и высококачественного заводского производства, из настоящей инструментальной стали и с двухзаходной резьбой.

Упрощенная схема винтового дровокола.

Размеры станины могут быть разными, но обычно составляют:

Высота — до 800 мм.
Ширина — до 600 мм. Если предусмотрен откидной столик, то 1000 мм.
Длина — до 850 мм.

Размеры выбираются в зависимости от роста владельца оборудования, так, чтобы ему было комфортно работать.

Электрический двигатель удобнее всего устанавливать в нижней части конструкции, такое расположение поможет защитить вращающиеся элементы от разлетающихся щепок. Да и вообще — убранный вниз двигатель всегда безопаснее.

В процессе составления проекта дровокола, необходимо обязательно предусмотреть метод натяжения ремня или цепи. Для этого используется дополнительный шкив, звездочка и т.д. Рекомендуется закрыть ременную или цепную передачу металлическим кожухом, который не только защитит вращающийся механизм, но и сократит возможную вероятность получения различных травм. Кожух можно изготовить из металлического листа и зафиксировать на станине винтами.

Инструкция по сборке винтового дровокола

Когда все основные элементы конструкции будут готовы, можно, опираясь на составленный чертеж, приступать к изготовлению необходимых узлов и сборке дровокола.

Рама под конструкцию дровокола — в данном примере предусмотрено крепление деталей резьбовыми соединениями

Для того чтобы изготовить раму под столешницу и другие составляющие конструкции согласно составленному чертежу и размерам, раскраиваются металлические профильные трубы или уголки. Рама должна получиться устойчивой и прочной, так как она будет постоянно подвергаться немалой, в том числе – вибрационной нагрузке.
После того как все детали рамы будут подготовлены, их соединяют между собой с помощью сварки и (или) болтов. То есть некоторые детали могут быть сварены между собой, а другие — скручиваются болтами. Для последних крепежных элементов, в определенных точках просверливаются отверстия.

Можно предусмотреть установку оси с колесами, чтобы станок было проще перемещать по территории двора

В случае если изготавливается передвижной, не стационарный вариант дровокола, к нижней части рамы фиксируются оси для установки колес. Затем на них устанавливаются и сами колеса. Оси могут быть установлены по-разному, в данном случае к вертикальным стойкам рамы были приварены отрезки труб — втулки, в которые и была установлена и зафиксирована в необходимом положении с помощью поджимных болтов неподвижная ось. Важно – колеса стараются установить так, чтобы в рабочем положении дровокола они немного не доходили до поверхности пола – так установка будет максимально устойчивой. А для перевозки необходимо приподнять один край станка – тогда колеса упрутся в пол и начнут «работать».
Далее, из листа металла толщиной в 4÷5 мм вырезается рабочая столешница и полка под монтаж электрического двигателя.
На готовую раму закрепляется столешница и нижняя полка.

Монтаж электродвигателя и рабочего вала с блоками подшипников

Следующим шагом на электродвигатель устанавливается ведущий шкив, а затем двигатель монтируется на полку, закрепленную под столешницей.
После этого необходимо собрать рабочий вал конуса, для этого подшипники необходимо запрессовать в корпуса. Затем, на раму стола над двигателем монтируется вал с жестко закрепляемыми на раме блоками подшипников. С задней стороны вала устанавливаете ведомый шкив. Узел закрепляется болтами, поэтому в основании необходимо просверлить отверстия. После сборки и монтажа вал должен вращаться очень легко. Шкивы можно закрепить на шпоночное крепление или зафиксировать боковыми поджимными винтами, заранее сделав на валу углубления. Если ставятся винты, то они не должны нарушать сбалансированности угла вращения – обычно их размещают равносторонним треугольником, то есть через 120° на окружности муфты шкива.
Далее, следует установить ремни и проверить прямолинейность траектории их хождения. Расположение шкивов должно быть выдержано в одной вертикальной плоскости, чтобы ремень не пытался соскочить Если возникает необходимость, придется сдвинуть положение шкива на валу или сместить положение опор Для этого придется просверлить по два дополнительных отверстия. Но лучше этот вопрос всесторонне продумывать заранее, чтобы не прибегать к таким не слишком приветствуемым мерам.

Цены на винтовой дровокол

~~винтовой дровокол~~

Монтаж винтового конуса.

Следующим этапом на ведущий вал с помощью шпоночных соединений монтируется конус и дополнительно фиксируется винтами.

Фиксация конуса на валу винтами.

В случае если во время эксплуатации оборудования конус застревает в древесине, то освободить его можно только обратным вращением. Обеспечить реверсивное вращение в данной конструкции проблематично – придётся переусложнять систему передачи, поэтому проворачивать винт остается только при помощи газового ключа.

Установка рассекателя – строго соосно с конусом

Далее, под винтовой конус на столешницу устанавливается рассекатель, в качестве которого можно использовать старый молоток. Правда, иногда такое усовершенствование лишь мешает в работе, и от него отказываются.

Пускатель монтируется под столешницей с удобной для пользователя стороны.

Следующим шагом выполняется электрическое подключение магнитного пускателя, проводки и УЗО. Как уже говорилось выше, этот этап работ лучше всего доверить специалисту, имеющему специальный допуск.
После подключения электрической части конструкции прибор запускают и проверяют его в работе.

Готовый винтовой дровокол после сборки

Если испытания прошли успешно, то конструкцию зачищают от ржавчины и покрывают антикоррозийной краской.

Дровокол в действии.

На последней иллюстрации представлен процесс раскалывания чурбака надвое. Потом эти половинки можно разделить еще, на поленья нужного размера.

Меры безопасности при работе с винтовым дровоколом

Существует ряд правил обеспечения безопасности работы, которые необходимо соблюдать при колке дров с подобной установкой винтового типа. Несмотря на ее, казалось бы, безопасную конструкцию, по неосмотрительности можно довольно легко получить травму иди же испортить сам дровокол.

Производить расщепление поленьев рекомендуется только голыми руками. Дело в том, что рукавицы или перчатки могут случайно зацепиться и накрутиться на винт, притянув к нему пальцы. То есть провоцируется ситуация, способная привести к очень серьезной травме.
Очень осторожно и внимательно следует раскалывать поленья из тяжелых плотных пород древесины с большими или многочисленными сучками, а также чурбаки из комлевой прикорневой части бревна. Процесс раскалывания древесины может в этом случае пойти непредсказуемо. Бывает, что заклинивает винт, происходит выброс крупных щепок, полено выворачивает из рук.
Число оборотов рабочего вала должно находиться в рекомендованных пределах, так как повышенная частота вращения может привести к таким же последствиям, как при раскалывании тяжелой древесины.
Направление подачи чурбаков и поленьев на винт — исключительно поступательное, плавное, без сильных толчков. Допускается только одно их положение – вертикальное. В этом случае при рассказывании древесины по волокнам отделенные фрагменты разводятся в стороны, не мешая работе винта. При любом другом положении эти фрагменты начнут затягиваться в пространство между винтом и столешницей. А это – гарантированное, причем, очень быстрое и плотное заклинивание, которое вскорости приведет к серьезной поломке.

Схема наглядно демонстрирует, почему поленья должны подаваться на винт исключительно в вертикальном положении.

При соблюдении рекомендаций и должной осмотрительности во время работы, прибор будет работать безотказно и не представит для своего хозяина сколь-нибудь серьёзной опасности. Соответственно, его долговечность и производительность зависят не только от качественного изготовления, но и от правильности эксплуатации.

Ознакомьтесь с полезными самоделками для дачи и пошаговой инструкцией по их изготовлению, из нашей новой статьи — «Садовые инструменты своими руками».

* * * * * * *

Чтобы изготовить самостоятельно установку для колки дров, при условии уже разработанной схемы, наличия материала и необходимых инструментов, потребуется, наверное, два — три дня. Но зато в дальнейшем будет сэкономлено значительно больше времени и сил при заготовке запасов топлива на зиму.

В завершение – видео, в котором показан совсем небольшой дровокол винтового типа, продемонстрированы его немалые возможности. Кстати, там будет хорошо заметен и тот довод, что поленья подаются на раскалывание исключительно вертикально.

Видео: Небольшой самодельный винтовой дровокол в работе

пошаговая инструкция сборки. Особенности модели РЧН-80А. Как подобрать редуктор

Как выбрать?

Преобразователь для мотоблока можно изготовить своими руками, но если нет необходимого опыта, то лучше приобрести его в специализированных торговых точках. Сегодня на рынке представлен огромный спектр качественных модификаций, стоимость которых варьируется в зависимости от различных технических и качественных характеристик.

На цену могут повлиять следующие факторы.

Качество материалов, из которых изготовлены комплектующие.
Количество функций, выполняемых преобразователем.
Статус производителя.
Реверсивный механизм (его наличие или отсутствие).
Воспроизводимая мощность. При выборе следует не гнаться за большей мощностью, а ориентироваться на технические характеристики транспортного средства. Поскольку возможности редуктора и двигателя должны совпадать.
Тип конструкции (разборный или неразборный).

Конструктивные особенности. Например, тип передачи или вид сцепления.
Срок службы. Как показывает практика, грамотно подобранный преобразователь способен прослужить от 7 до 15 лет в зависимости от типа передачи.

При покупке преобразователя не нужно забывать про габариты двигателя. Будет обидно потратить деньги на то, что потом не войдет в корпус. При выборе редуктора необходимо также позаботиться о масле, которое заливается в него. Оно играет важную роль, являясь залогом эффективной и бесперебойной работы механизма.

При выборе нужно учитывать несколько факторов.

Климатические условия. Если транспортное средство будет эксплуатироваться в северных районах, то отдайте предпочтение тем средствам, которые не замерзают при минусовых температурах. В южных областях не следует тратиться на покупку таких вариантов.

Нагрузки. При наличии тяжелой или целинной почвы мотоблок будет работать при повышенных нагрузках, а значит трение между деталями увеличится, вращательный момент усилится. Чтобы увеличить срок службы запчастей, следует подбирать смазочную жидкость, учитывающую эти особенности.

При выборе редуктора от какого-то конкретного производителя помните, что при ремонте необходимо менять вышедшие из строя комплектующие на подобные. Поэтому следует выбирать поставщика, который имеет свои представительства в вашем регионе.

Редуктор для винтового дровокола

В качестве привода винтового дровокола используются червячные одноступенчатые редукторы типа 2Ч-80, Ч-100, Ч-125 и мотор-редукторы МЧ или МЦ2С. Преимуществом червячных редукторов является малогабаритность и широкий диапазон передаточных чисел (от 8 до 80).

Конструктивно винтовой (конусный) дровокол состоит из: станины, электродвигателя с редуктором или мотор-редуктора, вала с конусом, опоры вала. Подробная схема конструкции изображена на чертеже.

Попробуйте установить на дровокол фазный крановый электродвигатель МТН или MTF. Меньшие пусковые токи, более агрессивные режимы работы, регулируемая частота вращения и разница в цене не более 30%.

Характеристики редукторов для дровоколов

В таблице приведены основные характеристики нужные для подбора понижающего редуктора для дровокола: передаточное число, номинальный крутящий момент на тихоходном валу, вес.

Маркировка	Передаточное число	Номинальный крутящий момент на тихоходном валу, Нм	Вес, кг
1Ц2У-160	8;10;12,5;16;20;25;31,5;40	1250	95
1Ц2У-200	8;10;12,5;16;20;25;31,5;40	2500	170
Ц2У-250	8;10;12,5;16;20;25;31,5;40	5000	320
РМ-250	8;10;12,5;16;20;22,4;31,5;40;50	300	85
РМ-350	8;10;12,5;16;20;22,4;31,5;40;50	700	145
РМ-400	8;10;12,5;16;20;22,4;31,5;40;50	1000	210
РЦД-250	10;16;20;25;31,5;40	431–505	87
РЦД-350	10;16;20;25;31,5;40	1020–1200	175
РЦД-400	10;16;20;25;31,5;40	1990–2300	287
Ц3У-160	31,5;40;45;50;56;63;80;100;125;160;200	1250	110
Ц3У-200	31,5;40;45;50;56;63;80;100;125;160;200	2500	190
2Ч-80	8;10;12,5;16;20;25;31,5;40;50;63;80	180–280	25
Ч-100	8;10;12,5;16;20;25;31,5;40;50;63;80	360–520	48
Ч-125	8;10;12,5;16;20;25;31,5;40;50;63;80	650–1000	82

Зачем нужны дрова – повышение качества топлива

В современном мире довольно много источников энергии:

Природный газ доступен на обширных территориях. Достаточно открыть горелку и зажечь, как появляется синеватый огонек, который выделяет значительный тепловой поток.

Жидкое топливо, подаваемое через форсунки, горит ярким красным или желтоватым пламенем. Даже в тепловых машинах применяют разные виды жидких энергоносителей.
Уголь и продукты его переработки имеют продолжительный цикл горения. Красноватое пламя долго отдает тепло не только конвекцией, мощный поток теплового излучения поступает на все окружающие предметы.
Дрова – были первыми доступными источниками тепла. Актуальными они остаются и в настоящее время.

Во многих домах используется печное отопление. Бани и сауны, рекламируя свои услуги, указывают, что в качестве источника тепла используют дрова определенных пород деревьев. Приготовление пищи на открытом воздухе традиционно предусматривает использование древесины в технологии тепловой обработки продуктов.

Как выбрать?

Правильно подобрать редукторный узел — значит, гарантировать общую надежность системы и ее длительную эксплуатацию. Если же допустить малейшую ошибку, придется в самый важный момент тратить деньги на ремонт или замену какой-либо детали. В худшем же случае придется менять и взаимосвязанные со сломанной деталью элементы

Поэтому очень важно пользоваться помощью профессиональных конструкторов и инженеров

Они обращают внимание на самые разные факторы:

размещение редуктора в пространстве;
режим его работы;
общий уровень загрузки;
температура, до которой нагревается устройство;
род выполняемых задач и степень их ответственности.

Однако получение консультаций у инженеров на практике не всегда возможно. В этом случае вас могут выручить простейшие рекомендации, которые будут рассмотрены далее.

Пошаговое руководство по изготовлению пружинного дровокола

Для выполнения работы потребуются инструменты:

УШМ (болгарка) с набором отрезных дисков и зачистных лепестковых кругов.
Сварочный аппарат, современные бытовые устройства инверторного типа для сварки стальных конструкций сравнительно небольшие по массе. Процесс выполняется на постоянном токе, поэтому сварные швы получаются аккуратными, расплавленный металл электрода полностью заполняет стыки между деталями.
Струбцины помогут соединять свариваемые детали.
Мерительный и разметочный инструменты помогут изготавливать заготовки будущей конструкции.

Швеллер №№ 10…16 (номер определяет высоты выраженную в сантиметрах).
Профильная труба 40·60 мм (30·60 мм).
Рельс длиной 300…400 мм.
Двутавр №№ 12…16.
Уголок № 30…50.
Втулка от подвески автомобиля (она может иметь износ).

Трубы диаметром 40…70 мм.
Пружина подвески легкового автомобиля, например, от ВАЗ.

Перед началом работы прорисовывается эскизный проект. Некоторые умельцы освоили программы инженерного проектирования, с помощью которых могут проработать детали будущего изделия. Подробности изготовления показаны ниже.

Примерная схема поможет сориентироваться в процессе изготовления установки.

Из швеллера изготавливается опора. К ней приваривают стойку. Для стойки лучше всего использовать двутавр. У этого вида проката высока жесткость. При длительных нагрузках изогнуть такой элемент довольно сложно.

Чтобы обеспечить устойчивость основанию, к нему приваривают укосины. Дополнительно из имеющихся труб создают упоры, они предотвратят возможное падение всего изделия.

Из швеллера вырезается опора для пружины. В ней пропиливается квадратное отверстие. Оно позволит в дальнейшем надежно зафиксировать элемент на стойке.

Высоту установки опоры определяют по длине имеющейся пружины. Попутно ориентируются на высоту всего дровокола, а также удобство использования его для человека. Удобно приподнимать груз, расположенный на высоте пояса. Приподнимать придется немного выше уровня груди.

Все эти размышления позволят выбрать высоту установки опоры для пружины на стойке.

Из уголков изготавливают укосины. Они будут удерживать опору. Тогда при динамическом нагружении дровокола не будут происходить смещения опорной поверхности.

Чтобы зафиксировать нижний конец пружины, нужно изготовить цилиндрический фиксатор. Для его изготовления используется небольшой отрезок трубы. Желательно, подобрать трубу по внутреннему диаметру пружины. Тогда она не будет смещаться в процессе работы.

В верхней части стойки выполняется прорезь. В нее устанавливают втулку. Затем ее проваривают. При монтаже нужно выдержать перпендикулярность к стойке. Ось втулки должна быть параллельной земле. Для сварки используют кондуктор, который позволит выполнить указанные условия.

Во втулку устанавливают вал. К нему приваривают коромысло (используется швеллер). На нижней части коромысла монтируют небольшой фрагмент трубы. В нем будет фиксироваться верхняя часть пружины.

Чтобы коромысло перемещалось свободно, в нем прорезается окно, его размеры зависят от параметров стойки.

К коромыслу приваривается профильная труба. На ее конец устанавливают зубило. Эти инструменты изготавливают из углеродистой стали У9…У10. Твердость такого металла составляет HRC 60…63. Такой инструмент прослужит долго. В процессе эксплуатации его несложно заточить с помощью УШМ и заточного круга.

Дровокол обретает рабочий вид. Выше зубила приваривают груз (часть рельса). Для удобства использования приваривается рукоятка. Чтобы меньше повреждать руки, надевают резиновые элементы. Они погасят вибрацию при ударах.

Для работы потребуется установить обрезок бревна большого размера. На него будут устанавливать поленья, которые придется разрубить.

Чурбак придерживают одной рукой. Приподнимают колун, а потом наносят удар.

Колун опускается вниз. Находящийся снизу фрагмент раскалывается. Зубило опускается ниже. Если происходит полное раскалывание, то острие ударяется в деревянную опору и не тупится.

Про типы систем и не только

Готовясь собрать механический или гидравлический дровокол, нужно начать с подготовки кинематических схем. Именно они покажут, какие виды редукторных узлов стоит использовать.

В цилиндрическомаппарате горизонтального исполнения оси входных и выходных валов размещаются в общей плоскости, но на параллельных линиях.
Похожи по структуре иредукторы вертикального исполнения — отличается только ориентация основной плоскости.
Учервячных редукторов с одной ступенью оси валов перекрещиваются под прямым углом. Двухступенчатые червячные редукторы конструируются с расчетом на параллельно размещенные оси валов. Их намеренно ставят в различные горизонтальные плоскости.

Особым типом являются такжеконически-цилиндрические редукторы. Среди двух валов повышенное значение имеет выходной. Именно его ориентация в пространстве оказывает решающее воздействие. В аппаратах червячного типа можно ставить один вид редуктора для всех ориентаций выводного вала в пространстве. Цилиндрический и конический варианты исполнения почти всегда позволяют ставить выводные валы строго по горизонтали. Исключения редки, по большей части они достигаются конструкторскими ухищрениями.

Как выбрать дровокол: особенности изделия

Если в хозяйстве нужен дровокол, то важно решить: покупать ли готовое изделие или собрать его своими руками. При реализации последнего варианта потребуются определенные инструменты и навыки

Например, вы можете изучить каталог комплектующих для винтовых и конусных дровоколов какого-либо производителя и собрать самостоятельно надежный и производительный агрегат.

Устройство с вертикальным расположением бревна

Другие варианты оборудования работают по принципу – мотор перемещает на полено специальные ножи, при оказании давления на которые бревно раскалывается. Чтобы создать качественное изделие стоит изучить информацию, как сделать дровокол своими руками и какой тип устройства лучше выбрать.

Установок работающих по данному принципу очень много и они различаются друг от друга по отдельным признакам:

по методу укладки бревна. Есть вертикальные и горизонтальные механизмы. Устройства вертикального типа считаются более мощными и могут работать с толстыми бревнами, но для кривого полена стоит выбрать горизонтальный прибор;
максимально возможные значения укладываемых дров. В зависимости от этого фактора оборудование делится на промышленное и бытовое;
типы привода. Для бытового использования достаточно применить электрический агрегат с мощностью около 2,5 кВт.

Достаточно мощные агрегаты можно сделать своими силами

Кроме того, значение имеет масса бытового инструмента. Подобное изделие можно сконструировать самостоятельно.

Основные виды, их назначение

В домашнем хозяйстве наиболее часто используют мотоблоки и культиваторы. По конструктивным особенностям в них может устанавливаться:

Шестеренчатый механизм. На ведущие валы, запресованы конические или цилиндрические шестеренки. Такая конструкция позволяет использовать их в прямой передаче вращения от двигателя. Может быть использована как угловой редуктор для мотоблока, при этом в конструкции используется коническая передача.
Устройство шестеренчато – червячное. Наиболее часто устанавливается с вертикальным расположением коленчатого вала мотора. Шестеренка с определенным количеством зубьев и червячный винт, с определенным шагом резьбы – это схематичное описание типа устройства. Главная особенность – это передача вращения вала двигателя под прямым углом.
Цепное устройство. Валы оборудованы зубчатыми звездочками. На них, одета специальная цепь, при помощи которой передается вращающий момент от мотора. Для хорошей работы, цепь натягивается, при помощи валика – натяжителя.
Ременное устройство. Вращение передается при помощи ремней. На валы, напрессовывают шкивы с пазами для ремней, натяжным винтом производят натяжку ремня.

Наиболее часто, в оснащении углового редуктора мотора катера, мотоблоков и других механизмов применяется цепная, шестеренчатая или шестеренчато — червячная. Ранее основной был ременная система, из-за обрывов, соскальзывание ремня со шкивов, работа ее признана не надежной.

https://youtube.com/watch?v=zjBReRfGM3g

Устройство дровокола. Какой редуктор выбрать.

Рабочим органом для раскалывания чурок в вышеперечисленных механизмах является нож из высококачественной стали. Он имеет плоскую или крестообразную форму. Как альтернативу гидроцилиндру, возможно применить редуктор Ц2У-200 с насаженным на выходной вал эксцентриком для создания возвратно-поступательного движения ножа.

В последнее время все большую популярность при заготовке поленьев имеет дровокол с конусной насадкой, прозванной «морковкой», которая похожа на последнюю. Рабочая часть конусного колуна представляет собой деталь, выполненную в виде конуса, по поверхности которого нарезана резьба. Во время работы, вращаясь, дровокол ввинчивается в чурку, тем самым раскалывая ее. Этот процесс происходит достаточно быстро, буквально несколько секунд. В связи с этим производительность конусного дровокола намного выше, чем у других конструкций.

Саму насадку конусного дровокола можно купить как на рынке, так и в сети магазинов, занимающихся продажей хозяйственных товаров. Ну, а если человек имеет навыки токарных работ и доступ к станку, ему не составит большой сложности изготовить колун-буравчик самостоятельно. При выборе материала надо отдавать предпочтение заготовкам марки сталь 40 или 45.

Основные размеры следующие:

диаметр заготовки – 80 мм;
общая длина детали составляет – 300 мм;
диаметр отверстия соответствует диаметру выходного вала редуктора;
длина конусной части детали – 250 мм.

Проточив конусную часть, производят нарезание резьбы, параметры которой следующие: направление резьбы – правая, оптимальный шаг 5 мм, профиль – «елочка», тыльная сторона направлена к редуктору.

Приобретя или изготовив насадку конусного дровокола, подбирают редуктор, усиливающий крутящий момент электродвигателя. Наиболее подходящим вариантом является редуктор Ч 100. При небольших размерах поленьев возможно установить червячный редуктор Ч 80. Какой из предложенных вариантов выбрать, придётся определять опытным путём. Возможно вам лучше подойдёт какое-нибудь другое устройство из нашего каталога. Мощность двигателя должна быть от 2,2 до 4 кВт, можно применять и бензиновые двигатели соответствующей мощности.

Затем приступают к изготовлению рабочего стола, размеры рабочей поверхности которого имеют следующие параметры:

ширина – не менее 60 см;
длина рабочего стола, соответственно, составляет 100–120 см;
высота станины – 60–70 см.

При изготовлении используются металлические трубы, уголки размером не менее 50 мм, для повышения массы станины, сверху на нее жестко крепится лист металла толщиной 2-3 мм, который способствует лучшему скольжению чурок. К листу жестко закрепляется приводной двигатель с насадкой дровокола, смещенный к краю по длине стола. При изготовлении конусного дровокола для облегчения его транспортировки на раме предусматривают установку колес.

В местах проживания людей, где нет электрического напряжения, можно использовать мощности трактора или мотоблока – от вала отбора мощности. Также существует способ заготовки дров с помощью легкового автомобиля, причем любой модели. Для этого прежде всего надо иметь сам конусный дровокол и соответствующий переходник. Сам процесс происходит следующим образом. У автомобиля с помощью домкрата поднимается любая сторона от ведущих колес, откручивается и снимается автошина, а на ее место через переходник устанавливается конусный колун. Автомобиль припускается на специальный козелок или подходящий пенек. Затем запускают двигатель и включают передачу, при этом переоборудованная ступица колеса начинает вращаться вместе с конусным дровоколом, а далее процесс заготовки дров происходит так же, как и на специально изготовленном станке.

Хотя для специалиста изготовить конусный дровокол не очень сложно, прежде всего, необходимо определить его рациональное использование, при заготовке небольшого количества дров использовать конусный колун не рационально.

изготовление винтового и гидравлического дровокола своими руками

Многие люди, которые занимаются заготовкой дров для отопления дома в зимний период, знают важность дровокола – инструмента, который в значительной мере облегчает обработку древесины. Несмотря на то, что современные механизированные инструменты могут выполнять множество различных функций, благодаря простоте их конструкции они могут изготовляться самостоятельно.

Каким функциональным и техническим параметрам должен отвечать такой инструмент для обеспечения бесперебойного и высокопроизводительного рабочего процесса? Как использовать самодельный дровокол и, главное, что понадобится для изготовления такого механизма своими руками – мы и попробуем рассмотреть максимально подробно.

Особенности деревозаготовительного станка

Под дровоколом подразумевается механизм для заготовки древесины, на который возложены задачи по торцовке и расколу брёвен, поленьев и чурок. Его можно охарактеризовать как высокотехническое, многофункциональное, практичное, простое в эксплуатации и доступное в техническом обслуживании механическое устройство. Такой инструмент имеет высокие технические характеристики, незначительные размеры и при возникновении необходимости перемещается в нужное место.

Важной особенностью данного механизма является длительный эксплуатационный ресурс. Дровокол или как его называют, колун, укомплектован деталями с высокой механической прочностью и поэтому имеет повышенную износостойкость. Благодаря возможности выдерживать повышенные нагрузки такой станок может эксплуатироваться в любых условиях, обеспечивая бесперебойность заготовки дров достаточно длительное время без необходимости вмешательства со стороны человека.

На сегодняшний день есть множество моделей дровоколов, которые могут работать как на жидком топливе, так и электрической энергии. При этом в зависимости от конструктивных особенностей такие агрегаты бывают промышленного и бытового назначения. Естественно, промышленный станок невозможно сделать своими руками, поэтому и будет рассмотрена конструкция бытового дровокола.

Конструкция и принцип функционирования

Самодельный дровокол, как и его заводской аналог, имеет достаточно простую конструкцию, зависящую от вида станка. При этом большинство стандартных установок имеют в своём комплекте следующее составляющие:

Сердцем механического колуна является мотор. Может использоваться как электрический, так и бензиновый двигатель подходящей мощности. При изготовлении такого устройства своими руками человек сам решает, какой мотор будет использоваться.
Редукторный механизм, предназначенный для повышения крутящего момента и стабилизации воздушного давления перед нанесением очередного удара.
Основа дровокола – станина. Неподвижную часть колуна изготавливают из металла с большим запасом прочности. К ней будет выполняться крепление мотора, редукторного механизма и рабочего конуса для колки и торцовки древесины.
Важной частью опоры поддерживающей подвижную систему рабочего конуса, закреплённого на валу, с необходимой жёсткостью считаются подшипники.
Конусная болванка для раскола дерева изготовляется из высокопрочных сплавов металла и оснащается резьбовой насадкой – буравчиком.

Подбор деталей дровокола собираемого своими руками выполняется индивидуально в зависимости от условий эксплуатации оборудования и потребностей пользователя. Благодаря этому станок будет соответствовать всем предъявляемым требованиям.

В зависимости от конструктивных особенностей устройства для колки дров все станки могут отличаться по принципу работы. Стандартный дровокол функционирует в соответствии со следующим принципом: посредством редуктора приводится в движение вал, на котором расположен буравчик, который вращаясь, ввинчивается в деревянную чурку, раскалывая её на части.

Плавность работы механизма обеспечивается вхождением режущей кромки в древесину без удара, благодаря чему происходит раскол заготовки без сдавливания. В случае нехватки мощностей для раскола древесины работа цилиндра прекращается, а насос переходит в холостой режим тем самым, предотвращая поломку станка.

Самостоятельное изготовление винтового станка

Винтовой колун, собранный своими руками – конструктивно простое изделие. Из расходных материалов понадобится запастись резьбовой конусной насадкой, станиной, в изготовлении которой использовался высокопрочный металл, мотором с необходимой мощностью, валом и редуктором понижающего типа.

Крепление мотора и редуктора выполняется непосредственно к станине. Насадка рабочего конуса выполняется прямо на вал, а для приведения его в действие используется редуктор понижающего типа, подключённый к двигателю. При самостоятельной сборке дровокола желательно просмотреть видео и придерживаться следующих правил:

нельзя насадку соединять напрямую с двигателем;
ремённая или цепная передача должна размещаться в защитном кожухе;
все части дровокола связанные с электричеством должны иметь хорошую изоляцию.

Скорость, с которой может вращаться насадка должна колебаться в пределах 200–350 об/мин. При уменьшении скорости резко падает производительность станка.

Особенности изготовления гидравлического колуна

Изготовление гидравлического дровокола своими руками намного сложнее винтового станка. Самым сложным узлом считается гидравлический механизм, в состав которого входит цилиндр с толкателем, узел распределения потоков жидкости, насосный механизм, резервуар с маслом и приводящий все узлы в движение двигатель.

Основой станка для колки дров является металлическая рама, в изготовлении которой используются прочные сорта стали. В процессе подготовки проекта рамы для дровокола, собираемого своими руками целесообразно предусмотреть её постановку на колёса. В дальнейшем такой станок будет легко транспортировать.

Перед непосредственным изготовлением дровокола важно ознакомиться с видео и оценить насколько это выгодно с экономической стороны. Если дрова нужны для декоративного камина или мангала, то их проще приобрести, чем застрачиваться на сооружение самодельного колуна.

Собрать устройство для колки древесины своими руками не слишком сложно, главное — подготовить необходимые составные части и механизмы. При этом самостоятельно проще изготавливать конусный колун, хотя его эффективность намного меньше, чем у самодельного гидравлического дровокола.

Оцените статью: Поделитесь с друзьями!

Редуктор для дровокола.

Наиболее востребованным видом топлива для человека всегда были и остаются дрова. Применяют их круглогодично и для приготовления пищи, и для обогрева жилья. Незаменимы деревянные поленья при приготовлении мясных блюд – это всем известные шашлыки и копченые деликатесы.

Наиболее трудоемким, занимающим массу времени процессом заготовки дров после спиливания дерева и порезке его на чурки является раскалывание баклуш на поленья, где используются в основном топор или колун и ручной труд. Но человеческая мысль не стоит на месте, умельцами и рационализаторами уже созданы механизмы, позволяющие легко и быстро справиться с работой по рубке дров. Человеку мастеровому, имеющему навыки работы со слесарными, сварочными и электроинструментами, не составляет большого труда соорудить у себя в хозяйстве механический дровокол.

Типы механических дровоколов.

Различают несколько типов механических дровоколов:

гидравлический колун – применяется для раскалывания чурок, поленьев и древесины. Конструктивно механизм средней сложности, поскольку имеет детали, связанные с гидравликой, одна из них – гидроцилиндр, в связи с этим достаточно дорогостоящий в изготовлении;
колун с винтовым приводом – по сравнению с гидравлическим имеет большую производительность. Предполагает относительно небольшую стоимость, так как при его изготовлении применяются недорогие детали, широко применяемые в машиностроении.

Устройство дровокола. Какой редуктор выбрать.

Основные размеры следующие:

диаметр заготовки – 80 мм;
общая длина детали составляет – 300 мм;
диаметр отверстия соответствует диаметру выходного вала редуктора;
длина конусной части детали – 250 мм.

ширина – не менее 60 см;
длина рабочего стола, соответственно, составляет 100–120 см;
высота станины – 60–70 см.

Делаем дровокол своими руками – чертежи, схемы, инструкция

Заготовка топлива для отопления дома в зимний период является важным и ответственным мероприятием. Много сил отнимается во время ручной рубки дров. Чтобы ускорить и облегчить процесс, хозяева зачастую максимально механизируют операции. В частности можно изготовить для домашнего пользования дровокол своими руками. Покупка такого аппарата потребует существенных финансовых затрат, а самодельный дровокол обойдется дешевле и будет оптимизирован под конкретные условия использования.

Качественное горение поленьев в твердотопливной печи зависит не только от породы дерева, но и от физических параметров поленьев, к которым относится:

длина заготовки;
диаметр полена;
форма.

Чрезмерно толстые заготовки будут долго разгораться и могут даже не полностью перегореть. Слишком маленькие и тонкие дрова быстро перегорят, не отдав достаточное количество тепла помещению. В подобной ситуации выручит собранный дровокол своими руками, чертежи, фото, инструкции для которого готовятся заранее.

Классификация оборудования

Перед тем, как сделать дровокол гидравлический своими руками либо в гаражных условиях собрать механический дровокол своими руками, стоит определиться с типом конечного устройства. В каждой конструкции имеются свои достоинства и недостатки. Однако, подобное устройство для колки дров окажется более выгодным в финансовом плане, чем приобретенное в строительном магазине.

По типу установки заготовки оборудование делится на две группы:

Горизонтальный тип. Бревно укладывается на станину горизонтально и перемещается вдоль своей оси по направлению к рабочему инструменту. Готовый самодельный аппарат может быть разработан с обратным действием, когда сама режущая часть внедряется в неподвижное зафиксированное бревно.
Вертикальный тип. В заготовку режущая часть входит вертикально. При данном позиционировании требуется фиксация бревна. В некоторых случаях это делается руками либо специальными приспособлениями.

Вертикальный и горизонтальный дровокол

Комбинированный тип. Встречается достаточно редко в самодельных схемах. Востребован в промышленных условиях на деревообрабатывающих предприятиях.
Выбирая способ, как сделать дровокол своими руками, необходимо подбирать тип привода для оборудования:
За счет работы бензиновых или дизельных аппаратов. Такие варианты являются наиболее распространенными из всех автономных самоделок. Они являются высокоэффективными и благодаря своей мобильности могут использоваться максимально близко к источнику сырья.
Дровокол механический является достаточно надежным оборудованием и применяется в случае выполнения относительно небольшого объема работ. Самодельный механический агрегат нуждается в небольшом количестве материалов, что является его преимуществом перед остальными типами конструкций.

Колун «Исуповский дракон»

Дровокол ручной своими руками на электротяге является стационарным. Однако, при подобной схеме исполнения пользователь получит менее производительное устройство.

Ключевым элементом в конструкции любого агрегата, включая гидравлический дровокол, изготовленный своими руками, является форма колуна – рабочей части станка. Колун бывает следующих форм:

Клиновая форма. Клин врезается с большой скоростью между деревянными волокнами и расщепляет заготовку на две части.

Клин буквально просверливает бревно и разделяет его на отдельные фрагменты

Крестообразная форма. Для работы аппарата требуется большое усилие, чтобы войти между волокнами и поделить заготовку на четыре и более частей.
Винтовая (конусная) форма. Рабочая часть с нарезанным винтовым профилем на конусе вкручивается между волокнами и расщепляет таким образом заготовку.

Разновидности приспособлений

Перед тем, как приступить к работе, желательно определиться с видом оборудования, которое классифицируется по нескольким признакам:

наличие двигателя – это могут быть пружинные колуны, независимые от электричества, гидравлика, бензиновый или электрический агрегат;
собственно конструкция – вертикальная, горизонтальная, смешанного типа, реечная или конусная;
способ раскола дров – с помощью винтовой пары, по принципу шурупа, воздействие пневматики или гидравлики.

Самый простой дровокол состоит из стационарного стола, консоли и стойки.

Простой и недорогой вариант — механический раскалыватель, он может быть как ручным, так и ножным

Для работы конусного агрегата понадобится уже двигатель с соответствующим оснащением, приводной вал и рабочий орган, соединенный с механизмом цепью или ремнем передачи.

Винтовой не колет двора, но разбуравливает их по принципу шурупа.

Для нормальной работы реечного дровокола нужны двигатель, приводной вал, цепная или ременная передача, шестерня и рейки. По самостоятельной сборке это сложная конструкция, принцип работы которой сводится к преобразованию крутящегося вала в последовательное движение рабочей части.

Реечный работает за счет поступательного движения рейки, которая и разрубает бревно

Если речь идет о небольшом объеме деревянного топлива, то с этим справится простая конструкция – механический или гидравлический дровокол. Помимо того, что сама сборка не требует исключительных знаний, они легко разбираются и работают без двигателя и сложной оснастки. Такого объема хватает для камина, бани, которой пользуются изредка, и дружеских посиделок у костра. Если же нудно заготовить дрова для отопления дома зимой или для нормальной работы теплицы на печном отоплении, механики будет недостаточно. Для этих целей покупают, как правило, бензиновые или электрические дровоколы.

Удобнее всего разделывать дрова на вертикальной установке

Механический пружинный аппарат

Наименее затратной в изготовлении является механическая схема. Усилие в ней формируется за счет пружины. Станина из металлических квадратных профилей базируется в это время на горизонтальной плоскости. Торец заготовки упирается в расположенный внизу колун.

Схема механического колуна с пружинным механизмом

Механический дровокол

Устройство состоит из нескольких элементов:

консоль;
опорный стол;
стойка.

ВИДЕО: Очень простой, но эффективный механический колун

Винтовые колуны

В последнее время весьма популярными стали агрегаты с конусной винтовой рабочей частью. Это связано с относительной простотой их изготовления и удобным обслуживанием. Подобная конструкция требует предварительного составления подробной схемы, чертежа либо образмеренного эскиза.

Принцип работы винтового колуна

Составными элементами ручного дровокола такого типа являются:

станина, сваренная из строительного металлического профиля и листового железа;
силовая установка в виде мотора на электротяге или жидком топливе;
привод цепной со звездочками и цепью или ременной со шкивами и ремнем;
вал с винтовым конусом, закрепленный в подшипниках качения;
упор для заготовки.

Конус изготавливается из стали марок ст45 или 40Х. Желательно готовое изделие закалить, чтобы придать ему необходимую твердость.

Чертеж ножа дровокола

В процессе изготовления и сборки необходимо руководствоваться некоторыми правилами безопасности:

категорически запрещено по правилам безопасности использовать насадку напрямую с мотором без понижающего редуктора, которым обычно вступает цепной привод или установленный редуктор с шестернями;
монтаж электрического блока должен проводиться в соответствии с основами безопасности;
для ременной или цепной передачи требуется защитный кожух, чтобы предотвратить захватывание приводом обшлага рукавов и пр.;
оптимальной является скорость вращения рабочей части около 250 об/мин;
опоры вала предпочтительней крепить не сваркой, а винтами.

Схема винтового электрического дровокола

Чтобы повысить мобильность изобретения, стоит установить всю конструкцию на колеса. При этом необходимо позаботиться о наличии тормозной системы. Стоит учитывать, что при значительном снижении скорости вращения уменьшается производительность оборудования, а повышение сказывается на безопасности.

Как сделать гидравлический дровокол

Внутри гидроцилиндра рабочие жидкости способны создавать существенно большие усилия, чем это возможно для винтовых пар. В связи с этим нередко данное оборудование применяется в качестве толкателя заготовки к колуну.

Самодельный гидравлический колун

Чтобы в домашних условиях сделать самодельный гидравлический дровокол с минимальными затратами, можно использовать для данных целей гидродомкрат.

Схема реечного дровокола

Принцип работы такого устройства заключается в том, чтобы на стационарно установленное лезвие надвигать деревянную заготовку. Для этого гидравлический толкатель перемещается по направляющим из швеллеров к ножу.

Преимуществом данной конструкции перед электрической схемой является то, что во втором случае электропривод будет толкать пенек даже при высоком сопротивлении, что способно привести к сгоранию мотора. Гидравлика наращивает силу постепенно и во время достижения значительного сопротивления может оставаться на месте, не ломая конструкцию и не причиняя иного ущерба станку.

Большинство гидравлических аппаратов работает в горизонтальном виде, однако, принципиальная схема обоих типов является одинаковой. Развиваемое усилие составляет около 3-5 т и зависит от используемого цилиндра. Для бытовых условий данной мощности вполне хватает. Считается, что такой тип является более эффективным, чем винтовая конструкция.

ВИДЕО: Как сделать колун своими руками

виды, выбор, общие характеристики и особенности

Дровокол значительно ускоряет, и упрощает процесс заготовки дров.

Для правильного выбора нужной модели ознакомьтесь с разновидностями этого полезного инструмента, их характеристиками и особенностями.

Назначение этого приспособления кроется в названии, он позволяет заготавливать большие объемы топочного материала в действительно короткие сроки.

Кроме того, работать с этим устройством, какова бы ни была его конструкция, намного удобнее, легче и безопаснее, чем тем же колуном.

Все дровоколы имеют очень схожий принцип действия, а работают по следующей схеме:

Деревянный чурбак укладывается в подающий желоб, с одной стороны которого находятся ножи, а с другой расположен подвижный поршень.
Поршень проталкивает чурбак в сторону ножей.
Ножи раскалывают чурбак на несколько частей (зависит от количества ножей и их геометрического расположения относительно друг друга).

Содержание статьи

Основные характеристики

Дровокол – станок, предназначенный для расщепления деревянных чурбаков на пригодные для закладки в печь поленья.

Независимо от конструкции, каждый дровокол имеет ряд общих характеристик, на основе которых можно сделать выбор устройства под конкретные задачи:

Габаритные размеры. Промышленные машины имеют большие габариты, в то время как бытовые варианты относительно компактны. Размеры прямо влияют на вес дровокола.
Мощность двигателя (для механических вариантов) – напрямую влияет на производительность дровокола и расход топлива.
Мощность расщепления. Параметр определяет максимальное усилие, которое может быть приложено для раскола бревен.
Рабочая длинна и диаметр. Эти параметры определяют максимальный продольный размер и диаметр деревянной заготовки, которую возможно расщепить.
Ход поршня и его скорость движения.

Первый параметр представляет собой расстояние, которое проходит поршень за раз.

Существуют варианты дровоколов с регулируемым ходом поршня.

Функция полезна, если необходимо расщепить небольшие бревна, так как более короткий ход позволит экономить топливо и время.

Скорость же движения определяет, сколько времени будет затрачено на расщепление заготовки.

Чтобы станок выдерживал серьезные нагрузки, для изготовления его корпуса и всех рабочих элементов используется металл хорошего качества.

Материал напрямую влияет на срок использования станка и его надежность.

Основные виды дровоколов

Дровоколы, в зависимости от наличия или отсутствия привода, могут быть механическими или ручными.

Их устройство между собой отличается кардинально.

Кроме того, эти станки различаются по способу передвижения:

Стационарные. Часто представляют собой промышленные станки, которые обладают большой массой и размерами. Использование таких дровоколов в бытовых условиях нецелесообразно.
Передвижные – аппараты, оснащенные колесами для транспортировки, либо же имеют небольшой вес, что позволяет их перемещать. По способу закладки бревен дровоколы делятся на горизонтальные и вертикальные.

Ручные

Принцип работы ручных дровоколов основан на простейших физических законах, без использования каких-либо дополнительных специальных устройств.

В качестве источника энергии выступает сам человек.

Ручные дровоколы предпочтительны в быту, так как они не подходят для заготовки действительно больших объемов топочного материала.

В свою очередь их можно разделить на несколько видов:

Подставка – основа, на которой закреплены лезвия по направлению вверх.

Заготовка ставится на лезвия, а сверху производится удар кувалдой.

Представляется собой трубу с колуном на конце, внутри которой свободно двигается тяжелый стержень (лом).

Колун ставится на заготовку, после чего стержень резко опускается (бьет по колуну внутри трубы).

Представляет собой рычаг, с одной стороны которого расположено лезвие, а противоположная сторона подвижно закреплена на станине.

При этом место соединения подпружинено.

Принцип работы заключается в большом плече силы.

Механизм подачи бревен в лезвия выполнен в виде рейки, имеющей насечки.

Механические

Разновидностей механических дровоколов намного больше, чем ручных, так как для подачи заготовок к лезвиям могут быть использованы различные типы двигателей, как и сам способ подачи.

Кроме того, хорошо расщеплять древесину способны не только лезвия.

Механические дровоколы представляют собой станину с двигателем, на валу которого расположен конусный шуруп.

Принцип работы заключается в ввинчивании в древесину этого шурупа, за счет чего волокна материала легко расслаиваются.

Чурка насаживается на конус посредством приводимого в движение усилием руки упора.

Конусные дровоколы – конструктивно схожи с обыкновенными механическими вариантами, однако, чурбаки насаживаются на конус вручную.

Другое название этих устройств – винтовые дровоколы. Сам же конус закреплен прямо на оси электродвигателя.

Редукторные дровоколы – в своей конструкции для снижения оборотов на конусе используют понижающий редуктор.

Позволяет использовать высокооборотистый двигатель.

Часто редукторными дровоколами называют станки, представляющие собой станину, с одной стороны которой закреплены лезвия.

С обратной стороны находится двигатель со специальным редуктором, преобразующим вращательные движения вала в возвратно-поступательные движения поршня, подающего заготовки на лезвия.

В зависимости от используемого типа двигателя дровоколы делятся на:

Электрические — наиболее распространенный вариант.

Электрический двигатель, который питается от бытовой сети, не требователен в работе и обслуживании, обладает достаточной мощностью для бытового использования.

Кроме того, электрические дровоколы являются еще и экологически чистыми устройствами.

Среди недостатков можно отметить только низкую мобильность таких станков.

Бензиновые – варианты с бензиновым двигателем.

Они гораздо мощнее электрических, не привязаны к источнику питания (топлива).

Подходят как для работы в быту, так и для заготовки дров в промышленных масштабах.

На тракторной тяге – в качестве источника энергии выступает либо гидросистема трактора, либо его вал отбора мощности.

Еще одна разновидность – гидравлические дровоколы.

За счет своей мощности они способны расколоть древесину любой породы, как сухую, так и влажную.

Такие производственные аппараты за счет своей продуктивности часто используются в лесозаготовке.

Самый простой гидравлический вариант представляет собой станину, на которой с одной стороны закреплены лезвия (могут находится под разными углами друг относительно друга, чтобы за один проход полностью переработать целый чурбак) а с другой толкающий поршень.

Этот поршень может быть подключен к гидравлической системе трактора, либо к собственной системе мотор-гидронасос.

Такие аппараты способны выдавать давление на толкателе до 12 тонн.

Как правильно наточить дровокол

Большинство дровоколов, которые расщепляют древесину посредством ножей, не требуют дополнительной заточки даже со временем, так как она попросту отсутствует изначально.

Дело в том, что древесина расщепляется не за счет разрезания структуры материала, а за счет продавливания.

Если же конструкция подразумевает использование заточенных резцов, их правка выполняется на обыкновенном точильном станке.

Для этих целей подойдет и болгарка.

Что действительно нуждается в заточке, так это винт конусного дровокола, ведь его задача заключается именно в пробуривании волокон с одновременным расширением образованного отверстия, что и приводит к расколу заготовки.

Речь идет даже не о заточке, а о правильно нарезанной резьбе в случае, если принято решение сделать дровокол своими руками.

Выполняется она на токарном станке.

Как выбрать дровокол

Дровокол следует всегда выбирать под определенный условия использования.

Важными являются такие показатели, как усилие, прикладываемое на деревянный чурбак, размеры закладного места под заготовку, а также производительность аппарата.

Для бытового использования подойдут дровоколы с усилием 3 – 5 тонн.

Они имеют небольшие размеры, а их стоимость относительно невысока.

Производительные модели с усилием до 7т подойдут для различных котельных и коммунальных предприятий.

Полноценные крупногабаритные машины с усилием до 25т подходят для промышленного использования.

Часто они имеют множество дополнительных функций, например, автоматическую торцовку заготовок, автономную подачу.

При выборе дровокола для домашнего использования следует обратить внимание на следующие нюансы, способные значительно облегчить работу:

Наличие насадок с разным количеством ножей (резцов). Это позволит за один проход расщеплять заготовки на несколько частей.
Возможность регулировки станка по высоте.
Наличие системы безопасности.

Например, дровокол начинает работать, если одновременно нажать на два рычага.

Для этого будут задействованы обе руки, что исключит нахождение даже одной из конечностей в опасной зоне.

Несомненно, травмоопасность снижается, но создаются неудобства в работе.

Рейтинг дровоколов

Scheppach HL 650 – электрический гидравлический горизонтальный дровокол с рекордным усилием в 6,5 тонн. Имеет двигатель мощностью 2150Вт, способный переносить длительную работу и сетевые перегрузки.Встроенная система отключения при перегреве, регулировка высоты в 2-х положениях, съемный ограничитель хода для работы с короткими чурбаками. Подходит для расщепления бревен диаметром до 25см и длинной до 52см.
Iron Angel ELS 2200 – голландская электрическая гидравлическая горизонтальная машина с ограничителем хода поршняСпособен справиться с твердыми породами деревьев диаметром до 320мм. Выдает усилие в 6 тонн, что недостаточно для работы с дубовыми чурбаками. Имеет встроенную систему безопасности. При отличном качестве сборки имеет доступную стоимость.
Al-KO KHS 5204 – электрический гидравлический горизонтальный дровокол от немцев.Установлена система автоматической остановки при перегреве и чрезмерной нагрузке, имеет современный дизайн и возможность регулировки высоты установки. Используется для средне-твердого дерева длинной до 53см и диаметром до 25см. Клин выполнен из закаленной стали, так что он не требует частой заточки. Среди минусов следует отметить неоправданно высокую стоимость.
Scheppach HS 500H – электрическая машина с горизонтальной подачей заготовок гидравликой. Усилие – 5 тонн, прочная конструкция, высокая производительность, ограничитель хода поршня, подходит для пород дерева средней твердости диаметром до 25 см и длинной до 53см.
Vari 5 Ton Super Force – чешская электрическая машина с гидравлической подачей заготовок.При мощности двигателя всего 1,5кВт развивает давление в 5 тонн. Отличный бюджетный вариант для дачи. Среди качественных дровоколов с электродвигателем имеет самую низкую стоимость. Подходит для работы с мягкой и средней древесиной.
Scheppach HL 1010 – профессиональный электрический вертикальный дровокол с трехфазным двигателем, мощность которого достигает внушительных 3,3кВт. Подходит для работы с бревнами длинной до 128см и диаметром до 70см. За счет силы удара в 10 тонн данная модель легко справляется даже с самой твердой древесиной, включая сучковатый дуб. Есть возможность установить крестообразный нож, однако, его придется покупать отдельно.
Scheppach (Woodstar) HL 1200 – отличный электрический вертикальный вариант для крупного предприятия, так как развивает ударную силу в 12 тонн и способен справится с заготовками диаметром до 88 см.

Такие внушительные характеристики достигнуты за счет использования электродвигателя мощностью 4,1кВт и современной гидравлики.

Способен справится с самой твердой древесиной, однако, слишком громоздкий. Даже при наличии транспортировочных колес не является мобильным вариантом.

Где купить хороший дровокол?

Познакомиться с подробным описанием разных моделей дровоколов и купить наиболее подходящий вариант можно кликнув по ссылке: Перейти в Интернет-магазин

Гидравлика бревнорезчика и принцип его работы

БАЗОВЫЕ ЧАСТИ ДРЕВЕСНОКОЛЕНИЯ

Гидравлический контур разделителя бревен

В большинстве дровоколов используется гидравлический цилиндр (подобный этим), чтобы протолкнуть отрезанный кусок бревна в заостренный клин, который раскалывает его.

Цилиндр приводится в движение гидравлическим маслом под давлением, создаваемым гидравлическим насосом. Двигатель или электродвигатель приводит в движение вал насоса и подает энергию в систему. Масло от насоса поступает к гидравлическому клапану, который обеспечивает управление движением цилиндра.

Источником масла является гидравлический резервуар (бак), который подсоединяется непосредственно к впускному отверстию насоса. Большинство из них используют гидравлическое масло с вязкостью AW32 (около 10 мас.%), Которое, конечно, является важной частью любой гидравлической системы. На резервуаре есть вентилируемая крышка заливной горловины, которая позволяет воздуху «дышать» и выдыхать. Простой воздушный фильтр в нем не пропускает грязь.

Есть или должен быть фильтр в обратной линии от выхода клапана к резервуару. (Всасывающие сетчатые фильтры на впускной линии не заменяют возвратный фильтр и не рекомендуются.)

Гидравлический предохранительный клапан регулирует максимальное давление, которое может создать насос, и является предохранительным клапаном. Обычно он находится внутри корпуса гидрораспределителя. Редко бывает в помпе. Без сброса давления большинство гидравлических насосов будут наращивать давление до тех пор, пока что-нибудь не сломается, например, шланг, цилиндр или сам насос.

ГИДРАВЛИЧЕСКИЙ ЦЕПЬ РАЗДЕЛИТЕЛЯ БОРТОВ. Сброс обычно встроен в распределительный клапан.

ГИДРАВЛИЧЕСКИЙ НАСОС

В большинстве дровоколов используется двухступенчатый шестеренчатый насос, который представляет собой специальный тип гидравлического насоса.Они редко используются в других гидравлических системах. Но они широко доступны и относительно дешевы, потому что многие продаются на дровоколы.

Одноступенчатые насосы

Начнем с основ. Шестеренчатые насосы являются наиболее распространенным и наименее дорогим типом гидравлических насосов. Они состоят из 2-х валов, каждый из которых с зубчатым колесом, которое входит в зацепление с его двойника для привода масла от впускного отверстия к выпускному или давления порта. Масло задерживается в полостях между зубьями шестерни и переносится по внешней стороне шестерни к выходному отверстию.Зубчатые зубья шестерни в центре препятствуют возврату масла на впускную сторону. Один вал выступает из корпуса и приводится в движение двигателем. Другой вал скрыт внутри корпуса насоса. Одна шестерня приводит в движение другую.

Одноступенчатый шестеренчатый насос

Двухступенчатые насосы

Двухступенчатые насосы обеспечивают отличную производительность делителей при использовании небольших двигателей. Двухступенчатый насос состоит из 2 шестеренчатых насосов в едином корпусе и байпасного клапана. Одна зубчатая передача примерно в 3 раза больше (длины) второй.Когда клапан находится в нейтральном положении и давление в системе низкое, обе зубчатые передачи перекачивают масло в систему. С насосом «16 галлонов в минуту» они будут перекачивать 16 галлонов в минуту, когда вал насоса вращается (двигателем) со скоростью 3400 об / мин. То есть комбинация выходных сигналов обеих передач составляет 16 галлонов в минуту.

При перемещении клапана цилиндр перемещается довольно быстро. Но когда бревно ударяется о клин, сопротивление увеличивается, и давление возвращается к насосу. Теперь в игру вступает перепускной клапан.Когда противодавление достигает 700-800 фунтов на квадратный дюйм, масло из большего набора шестерен может проходить обратно на впускную сторону насоса (при почти 0 фунтов на квадратный дюйм), а не вытесняться из порта давления. Таким образом, единственное масло, которое вытесняется, — это маленькая шестеренка. Это требует гораздо меньше мощности и позволяет использовать двигатель достаточно небольшого размера для создания высокого давления, необходимого для раскалывания древесины, обеспечивая при этом хорошую скорость цилиндра, когда он не находится под большой нагрузкой (что происходит в большинстве случаев). Открытие и закрытие байпаса происходит автоматически, активируется давлением масла.Это настолько гладко, что обычно трудно заметить, что это происходит. Таким образом, двухступенчатые насосы дают нашим дровоколам лучшее из обоих преимуществ: высокое давление, когда это необходимо, и высокую скорость в остальное время.

Иногда мы видим самодельные дровоколы с одноступенчатыми насосами, которые часто используются повторно на других типах машин. Обычно они довольно медленные, если только не используется двигатель, который намного больше обычного.

Эти насосы не имеют предохранительного клапана высокого давления. Вы должны предоставить его в другом месте системы! Почти всегда в гидрораспределителе.

ГИДРАВЛИЧЕСКИЙ ЦИЛИНДР

Цилиндр является «приводом» системы: он преобразует гидравлическое давление и поток в силу для раскалывания древесины и скорость для повышения эффективности. Чем больше диаметр цилиндра, тем большее усилие (тоннаж) он передает, но тем медленнее он будет двигаться: для заполнения требуется больше масла, а значит, и больше времени.

Самый распространенный размер дровоколов — 4 x 24 дюйма, диаметр отверстия 4 дюйма на ход 24 дюйма. При давлении 2500 фунтов на квадратный дюйм от насоса он может оказывать толкающее усилие более 31 000 фунтов.Для сравнения, цилиндр с внутренним диаметром 5 дюймов может создавать усилие в 49 000 фунтов с тем же насосом, что более чем в 1,5 раза больше. Но 5-дюймовый цилиндр будет работать на 36% медленнее, поэтому они не распространены на обычных сплиттерах.

Да, я знаю, есть много дровоколов, рассчитанных на гораздо большую силу. А моя 4-цилиндровая Toyota может быть рассчитана на 140 миль в час. Это торговая игра. Большие числа являются теоретическим максимумом, а не практическим рабочим давлением.

Гидравлический распределитель бревен

Гидравлический распределитель управляет движением цилиндра.«Катушка», перемещаемая рукояткой, имеет 3 положения:

1. При нажатии в одну сторону масло от насоса поступает к основному отверстию цилиндра, что приводит к его расширению. И одновременно это позволяет маслу из отверстия на штоковой части цилиндра течь в обратную линию.

2. При отпускании золотник возвращается в нейтральное положение; масло из насоса проходит прямо в возвратный порт, где оно возвращается обратно в резервуар, а порты цилиндра блокируются, поэтому цилиндр останавливается и удерживается на месте.

3. Когда рукоятка и золотник перемещаются в другую сторону, цилиндр меняет направление, и снова масло из его противоположного концевого отверстия может вернуться в резервуар.

Большинство клапанов для разделки бревен имеют 2 другие особенности: внутренний предохранительный клапан и возвратный фиксатор.

Предохранительный клапан состоит из тяжелой пружины с винтом регулировки сжатия и шара или тарельчатого клапана, упирающегося в седло. Он находится в канале между входным портом давления и возвратным портом, при этом шар или тарелка блокируют поток.Если давление масла достигает настройки регулировки, возможно, 2500 фунтов на квадратный дюйм, оно преодолевает давление пружины, тарельчатый клапан отступает, и масло из насоса может проходить напрямую к выпускному отверстию клапана, тем самым ограничивая максимальное давление масла в системе. При нормальном рабочем давлении сброс остается закрытым и не участвует в контуре.

Фиксатор возврата удерживает катушку в положении возврата цилиндра, поэтому оператор может отпустить рукоятку, пока цилиндр возвращается. Но это фиксатор со специальной функцией самоуничтожения: когда цилиндр «опускается до дна», давление масла внезапно увеличивается, автоматически освобождая фиксатор, так что золотник клапана может вернуться в нейтральное положение.Это то, что отличается от стандартного фиксатора, который не срабатывает сам по себе.

Масляный резервуар или резервуар

Гидравлическое масло для системы хранится в баке, обычно стальном. Резервуары выполняют две важные функции: они позволяют маслу оседать любые пузырьки воздуха и частицы загрязнений; и они позволяют маслу остыть, пока оно не циркулирует.

Чтобы обеспечить достаточное охлаждение, резервуар должен быть рассчитан на то, чтобы вмещать как минимум одну минуту масла. (16 галлонов для насоса на 16 галлонов в минуту.) Слишком горячее масло (180F) затвердеет сальниках и будет слишком жидким для смазки вращающихся частей насоса, что приведет к преждевременному отказу насоса. Мы рекомендуем 150F в качестве максимальной рабочей температуры масла.

В резервуаре минимум 3 порта:

1. Всасывающий патрубок, вероятно, самый большой, подсоединенный к впускному отверстию насоса.

2. Обратный порт, часто с прикрепленным фильтром, соединенный с выпускным отверстием клапана.

3. Заливное отверстие в верхней части бака с прикрепленной крышкой сапуна.

Отверстия для всасывания и возврата должны располагаться по бокам резервуара, на пару дюймов выше дна, чтобы избежать оседания там шлама. Линия всасывания должна быть достаточно низкой, чтобы никогда не попадал воздух, а обратная линия должна быть низкой, чтобы воздух не попал в масло. Кроме того, 2 порта должны быть достаточно разделены, чтобы предотвратить немедленное всасывание горячего возвращающегося масла обратно в трубопровод насоса.

Хорошие резервуары имеют съемную крышку, поэтому осадок можно время от времени очищать.

Фильтр

В каждой хорошей гидравлической системе есть фильтр для удаления мелких частиц загрязнений из масла. Рекомендуемый рейтинг — 10 микрон (10 микрон равны 0,00039 дюйма; примерно 1/5 диаметра человеческого волоса). Такой тонкий фильтр закупорит линию всасывания, поэтому его необходимо устанавливать на обратной линии, как правило, прямо на выходе из резервуара.

Головка фильтра имеет встроенный перепуск давления (обычно 15 фунтов на кв. Дюйм), поэтому фильтр не блокирует возврат, если он грязный или масло холодное.На головке может быть небольшой датчик, указывающий, когда следует менять фильтрующий элемент. Если нет, то рекомендуется один раз в год.

Всасывающие сетчатые фильтры в резервуаре имеют толщину 100 микрон и более, поэтому не могут улавливать мелкие повреждающие частицы, такие как возвратный фильтр. А если они заблокируются, они могут вывести насос из строя, что значительно сократит его срок службы. Они не рекомендуются.

Гидравлическое масло

Гидравлическое масло содержит химические добавки, полезные для гидравлических систем.Они помогают противостоять износу, сбрасывать загрязнения, сохранять вязкость в холодном состоянии, противостоять пенообразованию, ржавчине и окислению и т. Д. Типичная вязкость составляет около SAE 10, обычно обозначается AW32.

Гидравлическое масло не подвергается воздействию температур горения двигателей внутреннего сгорания, поэтому обычно его хватает на длительный срок. Рекомендуется заменить масло, если оно чрезмерно грязное, молочное (загрязнение водой), плохо пахнет или пригорело. Если нет, лучше просто заменить фильтр и сэкономить на замене масла.
Масло более высокого качества снижает трение и нагрев. Дешевая нефть не дешевая!

ВЗГЛЯД НА ЗАПОМНИТЬ

Гидравлическое давление (фунт / кв. Дюйм) создает усилие ,
Гидравлический поток (галлонов в минуту) обеспечивает скорость .
Для всех практических целей они независимы друг от друга.

Как получить больше силы? Либо давление побольше, либо баллон побольше. Давление, которое вы, вероятно, не сможете сильно изменить. Проверьте настройку сброса на вашем распределителе.Он контролирует максимум. Мы не рекомендуем давление выше 2500 фунтов на квадратный дюйм, что является практическим максимумом для большинства шестеренчатых насосов. Да, они иногда оцениваются в 3000 фунтов на квадратный дюйм или больше. Но это все равно, что вести машину со скоростью 125 миль в час. Может, у него получится, но постоянно? Не такая уж хорошая идея. Практически все насосы для дровоколов рассчитаны на одинаковое давление. В чем разница между насосами? Шестерни большего размера обеспечивают больший поток, а значит, большую скорость. И для их движения требуется больше лошадиных сил. Чтобы получить больше силы, вам понадобится цилиндр большего диаметра.Если вам нужна такая же скорость, как у меньшего цилиндра, вам понадобится насос большего размера и, возможно, более крупный двигатель для его привода.

Как увеличить скорость? Либо больший расход (галлонов в минуту), либо меньший баллон. Меньший цилиндр не потребует большей мощности, но будет производить меньшую силу. Больший поток поступает от более крупного насоса. Таким образом, вы получите ту же силу, но для нового насоса потребуется больше мощности.

Еще один фактор, который следует учитывать при выборе цилиндров для дровоколов, — это диаметр стержня. Чем больше шток, тем быстрее будет втягиваться цилиндр.(Для заполнения возвратного конца цилиндра требуется меньше масла.) Конечно, это также увеличивает стоимость цилиндра, но если у вас есть выбор, выберите цилиндр с большим штоком.

Перечень деталей гидравлического подъемника бревна.

Так смешно, может, и нет. Я думаю, это хороший повод для защиты авторских прав на дизайн или защиты информации и фотографий. Мы разместили фотографии наших домов, и такие же или похожие фотографии размещены на веб-сайте, предлагающем планы разделки журналов. Я не знаю, стоят ли эти планы денег или они предлагаются бесплатно.Мой лифт — последняя фотография с цилиндром NH.

HOME

Планы трелевочного трактора для бревен помогут вам построить собственный трелевщик для бревен, который можно использовать для перемещения деревьев и больших бревен в лучшую рабочую среду.

Планы подъема бревен дровоколом Руководство DIY
По мере того, как вы размышляете о необходимости спасти свою спину от напряжения и травм, механизм подъема бревен дровокола может быть в верхней части вашего списка, чтобы уберечь вас от внезапного неожиданного визита к врачу. или хуже.Как правило, не требуется много усилий для добавления подъема журнала к текущему разделителю журнала. Если вы не собираетесь изготавливать его самостоятельно, есть варианты приобретения полностью изготовленного комплекта, который вы можете установить самостоятельно. Один из таких комплектов поставляется RuggedMade и включает в себя практически все, что вам нужно, кроме регулирующего клапана, гидравлических шлангов и монтажного оборудования.

Решение № 1 Комплект подъема бревен
Сборный комплект подъема бревен

Прочный гидравлический комплект подъема бревен для дровоколов
Может быть адаптирован для установки на многие марки дровоколов и дровоколов своими руками

На монтажные пластины устанавливаются болты M10.
Артикул: 94-010-3030

Включает:

Цилиндр: внутренний диаметр 2 дюйма, ход 8 дюймов, ход 1.Наружный диаметр стержня 25 дюймов, отверстия 3/8 дюйма NPT, крепление на трубе (Артикул: 91-151-CYLN-03 PN: W2.13.07)
Нижний подъемный лоток: (Артикул: 94-010-3010 PN: W2.13.03.02-01)
Верхний подъемный лоток: (Артикул: 94-010-3011 PN: W2.13.03.01-01)
Нижний кронштейн: (Артикул: 94-010-3015 PN: W2.13.05)
Верхний кронштейн: (Артикул: 94-010-3013 PN: W2.13.04)
2 x гидравлических фитинга: 3/8 «NPT (M) x 3/4» -16UNF (M) (артикул: 94-030-1018 PN: W2.13.07)
2 х сцепных штифта для подъемных лотков, со шпильками R-образными зажимами (Артикул: 94-010-3021)
1 x штифт: 1 дюйм OD x 8.5 дюймов L, с 2 пружинными зажимами (Артикул: 94-010-3023)
1 x штифт: 1 «OD x 4.6» L, с 2 пружинными зажимами (SKU: 94-020-0089)
1 x штифт: 1 «OD x 4» L, с 2 пружинными зажимами (SKU: 94-010-3022)

Не включает * НЕ *:

Платформа с двумя регулирующими клапанами
Опорная ножка для двух стульев
Гидравлические шланги
Монтажное оборудование (используйте болты M10)

Решение № 2 Уникальный подъемный рычаг с параллельным бревном
Это самодельное приспособление для подъемного рычага для бревен занимает гораздо меньше места на стороне вашего дровокола, так что это плюс для тесных рабочих зон.

Эта установка довольно уникальна и, как вы увидите в видео, это отличный пример того, как создать свой собственный механизм подъема бревен из металлолома, который может быть у вас во дворе и в магазине.

Решение № 3 Бревенчатый подъемник с тросовой лебедкой
Это никоим образом не стоит в моем списке, но это выбор, который я видел в Интернете несколько раз. Настоящим недостатком здесь является то, что прикрепление к каждому бревну и подъем его для раскалывания занимает слишком много времени. Хотя его изготовление может быть менее затратным, оно, несомненно, потратит много времени на разделение журнала.

Если вы никуда не торопитесь, эта конструкция подъемника для бревен с тросовым приводом может быть правильным выбором для вашего дровокола.

Решение № 4 Подъемник для бревен, изготовленный из полых труб
Этот подъемник для бревен спроектирован и изготовлен из полых стальных труб. Преимущества включают меньший вес, лучшую устойчивость бревна, поскольку оно находится между разнесенными стальными трубами.

В этой установке использовался 2-золотниковый разделительный / подъемный клапан принца с прямым латунным фитингом на удлинительном отверстии на подъемном цилиндре, запаянный затвор и просверленное отверстие 3/32 для ограничителя.Работает безупречно, нет необходимости опускать подъемный клапан из-за опасности заброса дров.

Решение № 5 Подъемник для бревен с защитной клеткой
Эта установка подъема бревен учитывает безопасность оператора и включает в себя установку клетки, которая не позволяет вам приближаться к бревнам во время подъема. В нем используется подъемник бревен с приводом от лебедки 12 В и приемный стол — подъемник бревен и стол съемные.

Нет никакой гарантии, что вы не получите травму, если поместите руку, ногу или ступню между трубами во время подъема, но установка клетки является своего рода сдерживающим фактором.

Решение № 6 Боковая кабельная лебедка Подъемник для бревен
Еще одна уникальная установка — это электрическая лебедка для подъема бревен с боковым креплением, которая проста в использовании и не потребляет энергию от гидравлической системы разделителя бревен.

Строительные технологии здесь важны, потому что, если при изготовлении используется легкая сталь, она позволит подъемному рычагу скручиваться с тяжелыми бревнами, поэтому для производственных целей важен качественный материал.

Как построить подъемник для бревен на дровоколе
Решение № 7 Базовая конструкция подъемника для бревен
При принятии решения о том, какие производственные и строительные технологии вы хотите использовать при строительстве подъемника для бревен, могут играть роль многие факторы.Сначала вам нужно решить, как вы собираетесь стабилизировать дровокол от веса бревна или бревен, поднимаемых с одной стороны дровокола. Как правило, для этой цели подойдет выдвижная стабилизирующая опора.

Также может потребоваться дополнительная управляющая золотник с фиксатором или без него (в зависимости от конструкции). 3/4 гидравлический ниппель или шланг для соединения катушек. 1/4 шланга к подъемному цилиндру (может потребоваться дополнительное ограничение). Конструкция платформы / подъемника, материалы, болты, сварочный аппарат и т. Д.

Необходимо учитывать конструкцию подъемника платформы и расположение цилиндра подъемника для бревен.

Материалы, которые могут потребоваться для простой конструкции, как показано на фотографии выше, включают:

Плоская сталь
уголок утюг
квадратная стальная труба
Гидравлический цилиндр
Гидравлический клапан и шланги

Инструменты, необходимые для изготовления подъемника для бревен, включают:

Резак или отрезную пилу
сварщик
сверла и сверла
ручной шлифовальный станок, опция
Знания и опыт производства

Поделитесь своими планами разделителя журналов

LogSplitterPlans.Com

http://logsplitterplans.com/plans/log-lift-plans.htm

Дровокол 20 тонн — Champion Power Equipment

Описание

Champion Power Equipment 92050-1 20-тонный горизонтальный / вертикальный дровокол не только избавляет от изнурительной работы по раскалыванию бревен, но и сокращает ваше рабочее время, чтобы вы могли перейти к другим задачам.

Положитесь на надежный пусковой механизм отдачи, чтобы привести в действие большой одноцилиндровый двигатель Champion объемом 196 куб. перекрытие масла для безопасности.

Никогда больше не пытайтесь поднять большое тяжелое бревно на дровокол. Преобразование разделителя бревен из горизонтального в вертикальное займет всего несколько секунд и три простых шага. Эта мощная машина обрабатывает бревна длиной до 24 дюймов и весом до 100 фунтов.

Двадцать семь тонн раскалывающей способности обеспечивают необходимую мощность. Гидравлическая масляная система имеет емкость 5 галлонов масла с баком емкостью 4 галлона и работает со скоростью 8 галлонов в минуту для прохождения через жесткие бревна.

Champion разработал этот дровокол с высокой эффективностью с малым временем цикла 17 секунд и надежным автоматическим возвратным клапаном, который способен выполнять более 200 циклов в час. Встроенная подставка для бревен надежно удерживает каждое бревно на месте, съемники для бревен помогают снять бревно с клина при обратном ходе, а удобные улавливатели бревен спасают вашу спину, сохраняя свежесколотую древесину в пределах досягаемости.

Двухступенчатый шестеренчатый насос надежно регулирует расход и давление, обеспечивая высокий расход / низкое давление при отсутствии сопротивления и низкий расход / высокое давление при резке бревна для повышения производительности.

Этот дровокол можно легко буксировать с помощью одобренных DOT колес со скоростью до 45 миль в час, 2-дюймового шарнирного сцепного устройства и удлиненного дышла, который подходит для большинства буксировочных машин ATV / UTV.

Сборка и настройка просты благодаря четким указаниям Champion и продуманной упаковке.

Этот разделитель бревен сертифицирован EPA. Покупайте с уверенностью — наша надежная поддержка и сеть сервисных центров поддержат вашу покупку 2-летней ограниченной гарантией и БЕСПЛАТНОЙ пожизненной технической поддержкой.

Что включено

4 Дровоколы и способы их использования для заготовки дров

Я знаю, это ужасно звучит, но одна из причин, по которой мне нравится работать с дровами, — это то, что меня оставляют в покое.Меня не просят пропылесосить гостиную, что-то починить или кого-нибудь подвезти. Может быть, это потому, что люди не хотят подходить слишком близко к парню, работающему с цепной пилой, или, возможно, они знают, что я могу заставить их работать, помимо прочего, укладывать дрова или таскать бревна.

Также нет смысла тусоваться или приставать к парню, который потеет. И не заблуждайтесь, резка, колка и складирование дров — тяжелая работа. Вы сжигаете около 440 калорий в час, лежа в зимнем запасе, примерно столько же, сколько после полудня, играя в баскетбол.Это еще одна причина убедиться, что колоть дрова не труднее, чем должно быть. В последние годы различные механические сплиттеры — от моделей с ручными насосами до мощных газогидравлических машин — вошли в диапазон цен, удобных для домовладельцев. Какой тип лучше всего вам подойдет, в основном зависит от того, сколько древесины вам нужно расколоть и насколько вы хотите потеть.

Maul | От 25 до 75 долларов | От 20 до 30 бревен (диаметром 10 дюймов) в час

Для того, чтобы засчитывать каждый удар, сосредоточьтесь на точной точке, в которую должна ударить мол.(Фотография Филиппа Квятковски)

Мне нравится размахивать молом. Здесь так тихо, что соседей не беспокоит, и здесь нет машины, которая могла бы заправить или подключить к электросети. Это гораздо эффективнее, чем топор, чтобы колоть дрова. В большинстве случаев из-за тонкого конуса головки топора она застревает в конце волокна куска, который вы пытаетесь разделить.

Разветвители различаются по способу использования молоты. Некоторые делят бревно пополам, ударяя его по центру. Другие ударяются о его центральную ось, но около края, особенно если там бревно треснуто.Третьи берут большое бревно и отрезают по периметру четыре части с закругленными сторонами, а затем раскалывают прямоугольный остаток.

Независимо от того, как вы ударяете по бревну, чтобы получить каждый бит энергии от булавы, она должна ударить по дереву в конце своей нисходящей дуги, рукоятка которой должна быть параллельна земле. Это когда голова движется с максимальной скоростью. Рубка высотой около 14 дюймов хорошо работает в паре с куском дров длиной 16 дюймов, что удобно для штабелирования и сжигания.

Ручной гидравлический насос | 170–240 долларов | От 18 до 24 бревен (диаметром 8 дюймов) в час

Это эффективный гаджет, несмотря на его недостатки. Он тихий, безопасный и простой в использовании. Он компактен, не требует электричества и не выделяет выхлопных газов двигателя, поэтому вы можете использовать его где угодно, от дровяного сарая до подвала и гаража. Это хорошие новости. Обратной стороной является то, что он медленный. Это не что иное, как горизонтальный гидравлический домкрат, который вдавливает бревно в раскалывающий клин со скоростью 18 дюймов.хода вперед на один ход ручки. Он точно раскалывает древесину пополам примерно в 70% случаев. Я часто снимал полено, когда оно было разделено на полпути, а затем переворачивало его конец за концом и добивало в противоположном направлении. Это, вероятно, лучше всего подходит для людей, сжигающих меньше веревки дров в год. Показанная модель является мастером Sears.

Электрогидравлический | 300 долларов | От 40 до 50 бревен (диаметром 12 дюймов) в час

Показанная машина, Ryobi, приводится в действие двигателем на 15 ампер, который приводит в движение гидроцилиндр с силой 4 тонны.Хотя он весил всего 99 фунтов, он оказался чудовищем, разоряющим бревна; проталкивание большинства бревен через стальной клин занимает всего несколько секунд. Поскольку он работает так быстро, он имеет функцию безопасности, которая не позволяет вам попасть между бревном и клином — он требует, чтобы вы нажали и удерживали кнопку включения одной рукой, одновременно удерживая рычаг, чтобы продвинуть поршень с помощью другая рука.

Единственный недостаток машины — она низкая. Вы можете поставить его на верстак и поднять бревна или встать на колени.Я выбрал последний вариант и использовал подушку для сидения на стадионе, чтобы смягчить колено.

Гидравлический газовый двигатель | $ 1800 (показана модель) | От 60 до 80 бревен (диаметром 18 дюймов) в час

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Планы разветвителей бревен, проекты САПР для дома (сборка своими руками)

Создайте свой собственный самодельный гидравлический дровокол с нашей подробной Планы проектирования дровоколов САПР своими руками — вертикальные, горизонтальные, и 3 точки

Используйте наши планы самодельного бревна для изготовления и соберите с нуля свой дровокол.Вы можете использовать наши планы и ведомость материалов или материалы-заменители, которые есть у вас собственный магазин и двор, чтобы сэкономить деньги на самодельном дровоколе.

Главная Встроенные дровоколы предлагают мастеру отличный способ сэкономить деньги с проектом дома своими руками, который позволяет дополнительно сэкономить на счет за тепло и для вас.

Отопление коленой в качестве альтернативного источника тепла может оказаться весьма затратным. Более естественный и экономичный способ согреть душу и сердце.Это могло бы даже добавить в комнату немного романтической эстетики.

Черт возьми, это пламя может даже помочь вашей второй половинке разогреться вверх, так что вам может даже повезти. Вот это здорово!

Горизонтальный разделитель бревен — vs. Вертикальный разделитель бревен

Выбор типа разделителя бревен лучше всего подходит для ваших нужд это первый шаг к процессу изготовления. Несколько вопросов следует получить ответ до принятия решения.Горизонтальная вертикальная, 3 точки по вертикали, и 3-х точечный горизонтальный.

Насколько велик диаметр колотых бревен? Когда ты попадаешь в большие бревна, которые тяжело поднимать, вертикальный разделитель позволяет катить бревна на ножку колокольни. Эти журналы необходимо перевернуть на опорной плите для расщепления с принудительным вниз клином давление.
Бревно вертикальное сплиттеры обычно предназначены для использования в горизонтальных или вертикальное положение, хотя они не так удобны в макете для горизонтального использования в качестве разветвителя горизонтальной конструкции.Это до к конструкции реверсивного дровокола клин против бревна.
по горизонтали дровоколы обычно являются лучшим выбором для более коммерческих использовать. Задняя тележка с обеих сторон позволяет подавать целые бревна и Погрузка колотых бревен прямо из пикапов и обратно. Это снижает трудозатраты на перемещение бревен и увеличивает производство дров. возможности, позволяющие производить больше дров за меньшее время.

Два основных типа дровоколов

Вертикальный дровокол:

На Вертикальный дровокол, прижимной клин движется сверху вниз. При входе «стоя» на подножку, клин вынужден вниз через журнал, который нужно разделить. Хотя это позволяет катать журналы на пластину для раскалывания, необходимо подобрать расколотые куски и переехал в сторону для продолжения работы.

Одним из основных препятствий для клина в конструкции бревен является то, что иногда разделяемое бревно не отделяется полностью и застревает на раскалывающий клин, затем он втягивается в режиме втягивания, требуя оператор для снятия бревна с клина.

Горизонтальный разделитель бревен:

Клин дровоколов неподвижен в горизонтальном направлении. В бревно поднимается в люльку поверх балки подъемника. Гидравлический цилиндр вдавливает бревно в клин, и расколотые части падают с каждой стороны сплиттера.

Журнал сплиттеры объединяют в себе ряд компонентов, чтобы сформировать механическую структуру для колки дров.

Многие из наиболее распространенных гидравлических, механических и конструкционных деталей может потребоваться правильный размер для соответствия вашей рабочей нагрузке, некоторые из этих компонентов включают:

Расчет правильных размеров компонентов

Основная двутавровая конструкция должна быть достаточно прочной, чтобы не прогибаться
Гидравлический цилиндр поршня должен быть правильный номинальная вместимость
Гидравлический регулирующий клапан должен обеспечивать надлежащую функции и расход
Бак гидравлической жидкости необходимо достаточно масла для нормальной работы
Гидравлический Насос не должен создавать давление выше номинала баллона
Фильтр гидравлической жидкости рассчитан на надлежащую фильтрацию объема масло
Двигатель — источник питания лошадь мощность л.с. и скорость
Муфта насоса и двигателя, достаточно прочная, чтобы не сломаться под нагрузкой
Режущий клин может быть 2-ходовым, 4-ходовым, 6-ходовым и более

Размер цилиндра влияет на силу и скорость раскалывания, а насос будет влиять только на скорость.Чем больше диаметр цилиндра, тем больше сила или давление, которое он будет оказывать, чтобы расколоть более плотную твердую древесину, однако для этого требуется больше жидкости для заполнения, что может замедлить работу.

Ключевые факторы определяют количество силы, необходимой для разделения плотного лиственные породы Северной Америки, и контролировать, сколько времени потребуется для этого.

Ключевые факторы в планах разделения журналов

тонн Давление: Усилие раскалывания является ключевым фактором для возможности гидроцилиндра, и цилиндр питается от гидравлического насос.Крайне важно, чтобы гидроцилиндр был рассчитано на максимальное или превышающее максимальное давление, на которое рассчитан насос. Мощность раскалывающего усилия измеряется в тоннах давления.
Время цикла: Этот термин означает время, необходимое для плунжер для разделки бревен, чтобы раздвинуть бревно и затем вернуться в задвинутое исходное положение. Из соображений безопасности включите цикл время должно контролироваться с управляемой скоростью.Более медленный, более контролируемый скорость поможет предотвратить травмы от контролируемого движения дровокол. Другие конструкции, такие как делители маховика, обеспечивают более быстрое скорость цикла.
Максимальная длина бревна: Наклон гидроцилиндра определяет какую длину бревна может вместить дровокол. Это простая регулировка изготовления при строительстве дровоколов. В длина вашего дальнего света и расстояние хода вашего поршня диктуют возможность разделителей журналов разделять более длинные журналы.Измерение максимума длина бревна, которая может поместиться в вашем камине, — хорошее место начать. Тем не менее, построив дровокол длиной 24 дюйма или более для разделения бревен позволяет разделить на эту длину вместо ограничения на более короткие журналы, если ваш дизайн меньше. Помнить, вы можете обрезать бревна до любой длины, но вы не можете сделать дровокол предназначены для коротких бревен, подходят для более длинных бревен.

Самодельные дровоколы предлагают гибкую конструкцию

С нашими планами для дровоколов «собери сам» мастер может заменить материалы для изготовления и сборки их дровоколов на основе готовых доступные материалы, возможно, у них уже есть.Это может помочь снизить стоимость строительства и ускорить процесс строительства.

Имейте в виду, что дровокол может быть опасной машиной для начала. с использованием некачественных материалов или некачественной обработки может привести к травмы и даже смерть. Всегда консультируйтесь со специалистом, если у вас есть вопросы о выбранных вами материалах или о безопасной эксплуатации этих продуктов после сборки.

Более холодный зимний сезон предлагает множество проблем, которые могут быть решены. интенсивный.Если вы хотите облегчить рабочую нагрузку и сэкономить деньги сжигая дрова для тепла, изготовление вашего собственного дровокола может быть ответ. Черт возьми, даже если вы просто хотите подогреть романтику уютным огонь в камине, дровокол может быть правильным ответом чтобы подогреть романтическое настроение!

Покупка дровоколы, или построить свой собственный дровокол с помощью нашего дровокола планы помогут вам хорошо и уютно подготовиться к зиме !!!

Правила веб-сайта: цифровые товары и возврат средств

Цифровые товары: Цифровые товары могут содержать фоновый водяной знак. изображения или текст, например доменное имя нашей торговой марки.

Доставка цифровых товаров: После покупки вас перенаправляют на страницу загрузки, и ссылка для загрузки также отправляется на ваш PayPal Адрес электронной почты.

Возврат: В связи с их характером и тем фактом, что у нас нет контроль над удалением этих цифровых продуктов с вашего компьютера — Загрузка Покупки цифровых товаров не подлежат возврату

Мы не собираем, не продаем и не распространяем данные о покупателях .Сохраните электронные письма о покупке для справки в качестве доказательства покупки для поддержка. Ваша квитанция / счет поступает от PayPal.

Для борьбы с мошенничеством при загрузке у нас есть система, которая регистрирует IP-адрес, местонахождение и другие данные, полученные при нажатии кнопки «Загрузить» состоялся. Информация о мошенниках и мошенниках будет сообщаться PayPal.

Создание инерционного / кинетического разветвителя | Arboristsite.com

Всем привет,

Я провел много исследований по этой теме.Я ни в коем случае не машинист, но я хочу нанять машиниста, чтобы он соорудил мне один из этих сплиттеров. Я также хотел бы получить официальную ветку с фотографиями деталей и процессом их создания. Я хочу иметь хороший прайс-лист с различными опциями и компромиссами. Я хочу построить это с помощью всех здесь, а затем вернуть обратно, документируя и систематизируя всю информацию.

Я пытался связаться с Cmccul8146, но думаю, у меня могут возникнуть проблемы с отправкой личных сообщений.Если вы увидите этот Cmccul8146, я буду рад вашей помощи. Вы построили именно то, что я хочу построить. Вы, кажется, сделали это правильно. На данный момент я думаю, что между мной, когда я буду строить это (летнее время), и Cmccul8146, если вы готовы помочь, мы могли бы получить много документированной информации. Я хотел бы сделать все это бесплатно. Но … если Cmccul8146 нужен стимул, чтобы помочь, я бы подумал об оплате его услуг. В этот момент мне нужно будет вернуть свои деньги, если до этого дойдет.Я не знаю, где модераторы форума лучше всего подходят для решения этой проблемы, если это необходимо, но, надеюсь, нет. Радость этих форумов — бесплатная информация, но, конечно, это действительно снизило бы цену на Super Split или DR Rapid Fire, даже если планы стоят денег.

Ни в коем случае ничего не беру с Супер Сплит. Пол создал невероятную машину, которой я могу только мечтать, чтобы управлять ею. Срок действия патентов давно истек, поэтому у меня не возникнет никаких проблем с юридическими вопросами.Если бы у меня были деньги, я бы купил один. Я 20-летний студент колледжа, который просто никогда не мог позволить себе супер-сплит, несмотря на то, что нарабатывает около 100 штук дров в год.

Я бы предпочел, если бы это не превратилось в спор между кинетикой и гидравликой. Если кто-то здесь захочет превратить это в это, создайте новую тему, или я лично пришлю кому-нибудь 10 тем, посвященных этой проблеме. Я бы хотел, чтобы это был мозговой штурм почти исключительно для одной из этих великолепных машин. Не уверен, что какой-либо мод может помочь в решении этой проблемы, лично я никого не знаю, но я хочу, чтобы эта тема была строгой, если она действительно появится, и я смогу получить хорошую информацию.

Я собрал столько фотографий, сколько смог найти. Я провел часы, исследуя и находя темы. Но отличным началом действительно было бы, если бы у кого-то была хорошая камера, которая могла бы делать снимки внутренних и механических компонентов механизма включения, что наиболее важно. Это может быть Super-Split, DR или другая самодельная модель.

Всем спасибо!

Я надеюсь, что это может стать очень продуктивной темой, которая может помочь многим будущим строителям.

С уважением,

Адам

9 лучших дровоколов: обзоры и руководство по покупке в 2020 году

Вы хотите разрезать дрова или любую древесину на удобные куски без особого напряжения? Тогда просто возьмите разделитель бревен.

Разделитель бревен помогает разрезать бревна посередине на четверти и пополам. Они раскалывают бревна по центру, а не по горизонтали. Это делает древесину идеальной для дров и более пригодной для использования в огне, а не для использования целых поленьев, что позволяет использовать ее в камине или дровяной печи.Разные деревообработчики получают выгоду от этого колокольчика, так как он уменьшает размер бревен и помогает им изготавливать мелкие изделия.

Он не будет точно распиливать древесину, но позволит эффективно использовать бревно. Перед покупкой дровоколов вы должны помнить об этих двух вещах, которые сужают ваш процесс выбора.

Типы — На рынке доступно 6 типов дровоколов, каждый из которых имеет свои плюсы и минусы.

Мощность двигателя — Это основная часть дровоколов, которую необходимо учитывать.Это позволяет сплиттеру работать быстрее, предотвращая утомление пользователя. Он измеряется в лошадиных силах.

Газовые агрегаты будут производить не менее 18 л.с. и расщеплять 45 тонн. Выберите этот разделитель, если вы хотите быстро и легко разделить бревно большего размера.
Электрические дровоколы способны производить около 2 л.с. при мощности колки 7 тонн. Предпочитаю выбирать этот разветвитель для большинства домашних задач, таких как дрова.

Помимо этих двух ключевых моментов, вы должны учитывать различные факторы, такие как тип мощности, характеристики древесины, короткое время цикла, горизонтальное или вертикальное раскалывание, стальная конструкция и т. Д.которые четко указаны в приведенном ниже руководстве по покупке . Кроме того, чтобы упростить поиск и совершение покупок, мы составили список самых продаваемых бревен.

Просто просмотрите руководство по покупке и продукты, чтобы выбрать лучшие дровоколы.

Дровокол с лучшим рейтингом 2020

Best Log Splitter Отзывы

1. WEN 56207 Электрический разделитель бревен на 6,5 тонн

Вы можете найти широкий спектр предложений электроинструментов от WEN, которые имеют сравнительно более низкую цену, чем аналогичные альтернативы.Также она производит электрические дровоколы для распиловки древесины.

Электрический дровокол WEN 56207 занимает 1-е место в этой статье, так как это вариант с отличным соотношением цены и качества. Вы получаете приличное усилие резки 6,5 тонны с этим дровоколом, что делает его идеальным как для домашнего, так и для коммерческого использования. Он может предложить такую мощность с помощью электродвигателя на 15 ампер. Этот двигатель обеспечивает давление при раскалывании бревен более 13000 фунтов для эффективной резки или раскалывания бревен.

Отличительной чертой этого бревна является то, что он оснащен 34-дюймовой подставкой для простоты использования. Он даже имеет встроенную ручку, которая позволяет брать этот дровокол куда угодно, используя колеса диаметром 5,5 дюймов сзади. Что касается его вместимости, вы можете поместить в этот дровокол до 20,5-дюймовых деревянных бревен, максимальная ширина которых может составлять 10 дюймов. Вы также получаете двухлетнюю гарантию на электродвигатель, что вполне прилично.

Лучшие характеристики:

Дровокол электрический
Мощность 5 т.
Гарантия 2 года
Электродвигатель 15 А
13000 фунтов силы растрескивания бревна
Нарезать до 20 штук.Бревна длиной 5 дюймов и шириной 10 дюймов
5-дюймовые колеса сзади
Подставка 34 дюйма для простоты использования

Компоненты:

Дровокол электрический
Руководство пользователя
Гарантийный талон

Купить сейчас на Amazon
2. Дровокол Sun Joe
Sun Joe производит все виды электроинструментов для дерева и газонов. Вы также можете найти мощный разделитель бревен от Sun Joe, который идеально подходит для тяжелых условий эксплуатации.
Гидравлический дровокол LJ10M компании Sun Joe
занимает 2-е место в этой статье, так как он является самым мощным в этой статье. Поскольку это гидравлический дровокол, вы получаете с ним высокое усилие в 10 тонн. Это позволяет легко разрезать или раскалывать деревянные бревна длиной 18 дюймов и шириной 8 дюймов.
Как и предыдущий дровокол WEN, на этот также предоставляется двухлетняя гарантия. А значит, дровокол со стальным каркасом можно использовать долгое время.Хотя размер колеса составляет всего 2,48 дюйма, вы все равно можете довольно легко перемещать этот дровокол. Его эффективный плунжер можно быстро сбросить, так что вы можете сразу же перейти к следующему бревну.
Лучшие характеристики:
Гидравлический дровокол
Номинальное усилие 10 тонн
Гарантия 2 года
Конструкция стального каркаса
Обрезка бревен длиной до 18 дюймов и шириной 8 дюймов
Размер колеса 2,48 дюйма
Плунжер быстрого сброса для повышения эффективности
Компоненты:
Гидравлический дровокол
Руководство пользователя
Гарантийный талон
Купить сейчас на Amazon
3.Дровокол Southland Electric

Согласно своему названию, Southland Outdoor производит электроинструменты для наружного применения. Таким образом, вы даже можете найти у них предложение дровоколов.
Электрический дровокол Southland Outdoor SELS60 занимает 3-е место в этой статье, так как он может быть отличным компактным вариантом, если вы ищете электрический дровокол. В нем используется двигатель на 15 А, который обеспечивает мощность 1,75 л.с. для резки дерева. Таким образом, вы получаете 6-тонное усилие от этого бревна.Вы можете быстро разрезать бревна большого размера с помощью этого разделителя бревен, так как время цикла у него 18 секунд, что вполне прилично.
Хотя в отличие от других приводных дровоколов, на этот дается трехлетняя гарантия. Это может быть очень удобно в сочетании с надежным двигателем. С этим двигателем вы получаете ограничитель хода для резки небольших бревен. Его 7-дюймовые колеса позволяют легко взять этот дровокол с собой.
Лучшие характеристики:
Дровокол электрический
Усилие 6 тонн
Гарантия 3 года
Электродвигатель 15 А
Мощность мотора 75 л.с.
Встроенный ограничитель хода
Колеса 7 дюймов
Компоненты:
Дровокол электрический
Руководство пользователя
Гарантийный талон
Купить сейчас на Amazon
4.Промышленный электрический дровокол Boss

Boss Industrial — это более премиальный бренд электроинструментов по сравнению с другими вариантами, которые делают электрические дровоколы такими же, как этот.
Хотя этот дровокол немного дороговат, он является самым мощным электрическим дровоколом в этой статье. Он имеет номинальную силу 7 тонн, что возможно благодаря его электродвигателю мощностью 2 л.с. Этот двигатель может предложить гидравлическое давление до 3500 фунтов на квадратный дюйм для легкой резки бревен.Кроме того, вы получаете двухлетнюю гарантию на этот двигатель, что делает его весьма надежным.
Так как это электрический дровокол, он довольно прост в использовании и удобен. Вы также получаете автоматический возврат плунжера с этим разделителем бревен, который может быть полезен для резки большого количества бревен за небольшой промежуток времени.
Лучшие характеристики:
Дровокол электрический
Усилие 7 т.
Гарантия 2 года
Электродвигатель 2 л.с.
Гидравлическое давление 3500 PSI
Удобное управление одной рукой
Включает функцию автоматического возврата плунжера
Компоненты:
Дровокол электрический
Руководство пользователя
Гарантийный талон
Купить сейчас на Amazon
5.EasyGoProducts Дровокол

EasyGoProduct — довольно популярный бренд, который производит всевозможные продукты и инструменты. Вы также можете найти ручной разделитель журналов, предназначенный для домашнего использования.
Этот ручной дровокол EasyGoProducts предназначен в основном для рубки дров или других мягких деревянных бревен у вас дома. Это возможно благодаря простой и понятной конструкции, которая имеет высоту 17 дюймов и ширину 10 дюймов.Это один из немногих ручных дровоколов, который может выполнять два реза одновременно для увеличения скорости.
Вы можете использовать этот дровокол как переносной или установить в мастерской для большей устойчивости. Это возможно с помощью 4 болтов в нижней части разделителя бревен. Судя по названию, это четырехколесный дровокол, который можно использовать для различных целей, таких как рубка дров для камина, места для кемпинга, печи для пиццы, барбекю и многого другого. Вы можете сделать это, используя четырехфунтовый молоток вместе с этим дровоколом.
Лучшие характеристики:
Дровокол ручной
Дровокол на 4 хода
Использование в качестве переносного или устанавливаемого разветвителя
Высота 17 дюймов и ширина 10 дюймов
Предлагает два разреза одновременно
Работает с 4-фунтовым молотком
Компоненты:
Дровокол ручной
Руководство пользователя
Гарантийный талон
Купить сейчас на Amazon
6.Kindling Cracker Дровокол

Kindling Cracker — еще один отличный вариант, если вы ищете ручные дровоколы для использования дома. Но у этого есть высокий рейтинг пользователей из-за его различных функций.
Одно из достоинств этого ручного разделителя бревен — то, что он очень прочный и надежный. Это один из немногих вариантов, на который предоставляется 5-летняя гарантия. Вы также получаете чугунную конструкцию для дополнительной прочности.Это позволяет легко резать в нем деревянные бревна шириной 6,5 дюймов.
Поскольку в этом дровоколе нет движущихся лезвий, он вполне безопасен и надежен для домашнего использования. Его все еще можно использовать для резки дерева, при этом требуется меньше усилий, чем топором. Это делает его идеальным для рубки мягких дров в доме.
Лучшие характеристики:
Дровокол ручной
5-летняя гарантия
Распиливание бревен шириной до 6,5 дюймов
Конструкция из чугуна
Нет движущихся лезвий для дополнительной безопасности
Компоненты:
Дровокол ручной
Руководство пользователя
Гарантийный талон
Купить сейчас на Amazon
7.Дровокол электрический YARDMAX
Yardmax — менее известная марка электроинструментов по сравнению с другими вариантами в этой статье. Тем не менее, его электрический дровокол может быть отличным вариантом для многих пользователей.
Электрический дровокол Yardmax YS0552 имеет номинальное усилие 5 тонн. Хотя это не лучший вариант, он предлагает приличную скорость благодаря эффективному и быстрому перемещению плунжера. Вы также получаете подставку со встроенными колесами с этим дровоколом для простоты использования при его использовании.Подставка также имеет дополнительную высоту для комфорта при использовании в течение длительного времени. Хотя для работы с этим дровоколом нужно использовать две руки, это также обеспечивает дополнительную безопасность.
Вы можете использовать этот дровокол, чтобы довольно легко распиливать деревянные бревна длиной до 20,5 дюймов и шириной 10 дюймов. Он также имеет короткое время цикла цилиндра — всего 16 секунд, что означает, что вы можете быстро и быстро распиливать большие бревна. Как и следовало ожидать от любого другого электрического дровокола, на этот также предоставляется двухлетняя гарантия и приличное качество сборки.
Лучшие характеристики:
Дровокол электрический
Усилие 5 т
Гарантия 2 года
Резка бревен длиной до 20,5 дюймов и шириной 10 дюймов
Встроенная подставка с колесами сзади
Управление двумя руками для дополнительной безопасности
Короткое время цилиндра 16 секунд
Компоненты:
Дровокол электрический
Руководство пользователя
Гарантийный талон
Купить сейчас на Amazon
8.Электрический дровокол PowerSmart

Powersmart известен тем, что производит прилично мощные электроинструменты всех видов. Это также верно и для предложенных в этой статье электрических дровоколов.
Электрический дровокол
Powersmart PS90 приводится в действие мощным электродвигателем на 15 А. Этот силовой двигатель мощностью 1,75 л.с. способен предложить номинальное усилие в 6 тонн, что соответствует уровню других электрических дровоколов. Вы также получаете приличное время цикла в 20 секунд в этом дровоколе, который позволяет быстро резать деревянные бревна длиной до 21 дюйма и шириной 10 дюймов.Этот двигатель также достаточно надежен, поскольку на него дается двухлетняя гарантия.
Вы можете найти этот разделитель бревен весьма универсальным, поскольку его можно использовать как на земле, так и на скамейке, где вы хотите. Он даже предлагает колеса сзади, чтобы легко перемещать его при необходимости. Кроме того, этот дровокол сравнительно невелик, что делает его отличным портативным вариантом.
Лучшие характеристики:
Дровокол электрический
Мощность 5 т.
Гарантия 2 года
Электродвигатель 15 А
Обрезка бревен длиной до 21 дюйма и шириной 10 дюймов
Время цикла 20 секунд
Мощность мотора 75 л.с.
Компоненты:
Дровокол электрический
Руководство пользователя
Гарантийный талон
Купить сейчас на Amazon
9.Дровокол инерционный

В конце этой статьи у нас есть еще один ручной разделитель журналов от бренда Inertia Gear, который очень похож на предыдущие варианты в этой статье.
С этим ручным дровоколом вы получаете цилиндрическую конструкцию, которая весьма эффективна. Он позволяет безопасно колоть дрова у себя дома, даже если в нем нет движущихся лезвий. Этот дровокол также можно использовать для резки всего за одну лопатку. Поместив бревно внутрь, вы должны ударить по нему молотком, чтобы разрезать его.
Одна из лучших особенностей этого дровокола — то, что он весит всего 20 фунтов. Это делает его отличным вариантом для портативного использования, когда вы находитесь в походе. Тем не менее, у вас также есть монтажные отверстия внизу для дополнительной устойчивости.
Лучшие характеристики:
Дровокол ручной
Рейтинг 5тонн силы
Гарантия 2 года
Электродвигатель 15 А
13000 фунтов силы растрескивания бревна
Нарезать до 20 штук.Бревна длиной 5 дюймов и шириной 10 дюймов
5-дюймовые колеса сзади
Подставка 34 дюйма для простоты использования
Компоненты:
Дровокол ручной
Руководство пользователя
Гарантийный талон
Купить сейчас на Amazon
Как выбрать лучшие делители бревен:
Дровокол используется для колки хвойных, твердых или дров. Чтобы использовать его правильно, вы должны знать, что учитывать, как устанавливать и как эффективно использовать их перед покупкой.Хотя мы упомянули различные дровоколы вместе с их функциями в статье, но на всякий случай у некоторых из вас могут возникнуть сомнения по поводу его выбора. Итак, здесь мы предоставляем вам руководство для покупателя со всей необходимой информацией о том, как выбрать лучший разделитель бревен. Пройдите руководство до конца.
1. Тип питания:
Как правило, дровоколы работают с тремя основными типами входов энергии — газом, электричеством и ручным управлением. Расскажем о них подробнее.
Газоразделители — Более мощные и расходующие топливо для работы с более высокой скоростью и давлением. Полезно для более сложных задач, таких как раскалывание больших бревен, и стоит немного дороже. Эти сплиттеры трудно хранить, а также они требуют регулярного обслуживания и ухода для проверки топлива и любых утечек в нем. Во время работы они производят больше шума и дыма.
Электрические дровоколы — Поставляются с низким уровнем давления и диапазоном скоростей по сравнению с газоделителями.Их легко использовать и хранить, но не использовать. Лучше всего подходит для колки бревен небольшого и среднего размера. Они стоят дешевле, чем модели, работающие на газе, и являются экологически чистыми машинами, поскольку во время работы не выделяют дым или дым.
Ручные дровоколы — Ручные дровоколы не потребляют мощность, а топоры и дровоколы называются ручными дровоколами. Они дешевле и лучше всего подходят для небольших задач или домашнего использования. Предпочитайте использовать их время от времени, но не часто, так как это вас сильно напрягает.
2. Мощность двигателя:
Мотор — важная часть дровоколов, которая позволяет дровоколу работать должным образом. Однако мощность может широко варьироваться от небольшого двигателя 80 куб. См до первоклассных двигателей объемом 250 куб. Прежде чем покупать дровокол, необходимо учитывать мощность двигателя, которая указывается в лошадиных силах (л.с.), усилие разделения RAM и токи.
Газовые агрегаты будут производить не менее 18 л.с. и иметь расщепляющую способность 45 тонн.
Электрические дровоколы будут производить около 2 л.с. и иметь мощность колки 7 тонн.
3. Емкость разделителя бревен (диапазон разделения по длине и диаметру):
Всегда помните, что не все дровоколы используются для распиловки древесины любого размера. Перед покупкой следует проверить его вместимость, может ли колокол работать с бревнами большей длины и диаметра или нет. Емкость разделителя позволит вам узнать максимально допустимый размер деревянного бревна, которое вы можете поместить в разделитель.
Для работы с деревом лучше выбрать машину для обработки бревен большего диаметра (8–12 дюймов) и длины (16–20 дюймов). Кроме того, перед покупкой убедитесь, что разветвитель может выдержать максимальный размер, который соответствует вашим требованиям.
4. Тоннаж / емкость разделителя бревен:
Здесь тоннаж не относится к количеству веса, который может поднять разделитель, но определяет величину давления, оказываемого машиной.
Крупногабаритные бытовые (или) высокопроизводительные промышленные агрегаты для тяжелых условий эксплуатации выдерживают давление до 45 тонн.
Базовые модели оказывают давление с разделительной способностью более 5 тонн.
Агрегаты среднего размера с усилием раскалывания от 5 до 10 тонн, что делает агрегат идеальным для домашнего использования при работе с большинством видов древесины.
Большинство людей предпочитают использовать дровоколы весом 6–15 тонн на 2–3 месяца зимы для заготовки дров.
Просто выберите дровокол по самой широкой деревянной ветке. Убедитесь, что ваш сплиттер может расколоть и древесину.Больше делителей мощности стоит дороже, поэтому вы должны тщательно выбирать блок в соответствии с вашими потребностями.
5. Производительность:
Дровокол для одного бревна не сможет эффективно раскалывать разные типы бревен и требует высокой мощности. Итак, перед покупкой необходимо проверить, эффективен ли данный дровокол или нет. В общем, доступно 2 вида древесины — зеленая и выдержанная.
Зеленые бревна — это свежепиленные бревна, которые содержат влагу и их трудно распилить по сравнению с выдержанной древесиной.Старые дрова легче раскалываются и сгорают, тогда как выдержанные дрова должны высохнуть не менее 6 месяцев. На случай, если вы хотите обрезать / расколоть ветки деревьев для дома. Тогда придется переходить на более высокие тонны. Например, для 12-дюймового зеленого бревна требуется 16-тонный дровокол для эффективного раскалывания бревна.
Вот таблица, позволяющая узнать, какой диаметр бревна требует минимального усилия для его раскола
6. Быстрое время цикла:
Время цикла определяет, насколько быстро и эффективно (как по скорости, так и по производительности) будет работать делитель.Чтобы повысить производительность и эффективность, вы должны выбрать бревна с более коротким временем цикла. Проще говоря, более быстрый цикл означает меньшее время, необходимое для раскалывания большего количества древесины.
Дровоколы высокого или промышленного класса имеют время цикла около 15 секунд, тогда как некоторые модели могут похвастаться даже более короткими циклами.
Дровоколы среднего класса имеют время цикла около 20 секунд и, таким образом, обеспечивают приличную производительность. Если вы хотите использовать эту машину для промышленного применения, просто постарайтесь сократить время цикла.
7. Вертикально или горизонтально:
Используя дровокол, можно разрезать или расколоть деревянное бревно двумя способами — горизонтальным и вертикальным. Расскажем о них подробнее.
Горизонтальные бревна — Они идеально подходят для пользователей, которые хотят колоть небольшие, легкие и выдержанные бревна длиной 21 дюйм и диаметром до 14 дюймов. Здесь баран толкает деревянное бревно к клину и тем самым раскалывает его.Он отлично подходит для раскалывания бревен, при этом их не составит труда поднять и разместить их в горизонтальном положении на разделитель.
Вертикальные бревна для колки — Он более эффективен, чем горизонтальный, потому что позволяет колоть большие или тяжелые бревна, не поднимая их, чтобы поместить их на разделитель. Все, что вам нужно, это просто свернуть бревно в правильном положении, а затем правильно повернуть дерево. Вы можете расколоть на земле более крупное и тяжелое бревно. Если вы хотите равномерно раскалывать тяжелые бревна, чтобы их было легко поднимать, выберите вертикальный бревна.
Большинство моделей с легкостью предлагают обе функции и позволяют переключаться между горизонтальным и вертикальным положением.
8. Колеса и шаровые опоры:
Выберите сплиттер с колесами, чтобы вы могли легко перенести устройство в сарай или гараж после его использования. Дробилка с колесами можно переместить в безопасное место для колки бревна или его хранения.
В случае, если вам необходимо буксировать колокол для бревен, используйте шаровую сцепку для буксировки.Вы должны быть осторожны, путешествуя с дровоколом, потому что некоторые из них могут небезопасно путешествовать на скоростях автострады.
9. Строительный материал:
Дровоколы рассчитаны на более длительный срок службы и обеспечивают беспроблемную колку древесины. Поэтому предпочитайте выбирать разветвитель, который имеет стальную конструкцию, чтобы обеспечить надежность и долговечность устройства. Вместо того, чтобы покупать дешевый качественный пластиковый разветвитель, эти разветвители нужно использовать в течение многих лет, не покупая их повторно.
10. Прочие элементы:
Вот некоторые дополнительные функции, которые необходимо учитывать для безопасного и эффективного использования разделителей журналов. Ознакомьтесь с этими функциями и проверьте перед покупкой.
Запас топлива — Проверка заправки топливом машины, работающей на бензине, позволит не тратить зря время и силы на доливку топлива. Также дровокол с большим запасом топлива позволит ему работать долгое время без перебоев.
Съемные части — Его необходимо иметь при использовании бензоколонок, так как это помогает вам извлекать часть разветвителей отдельно для глубокой очистки и обслуживания.
Auto-Return — После разделения бревна эта функция автоматически вернет поршень в исходное положение. Это позволит установить постоянный темп и сэкономит ваше время, подготовив и поместив следующий кусок дерева для раскола.
Стенд — Дровоколы должны гнуться во время работы.Итак, чтобы избавиться от этой проблемы, большинство продуктов поставляются с подставкой. Это поднимет дровокол с уровня пола на высоту, необходимую для эргономичной работы.
Регулируемая высота — Пластина для бревен разделителя имеет возможность регулировки высоты для резки бревен различных размеров. Как правило, для правильной распиловки древесины большинство колоколочек имеют как минимум 2–3 положения регулировки высоты.
Выключатель нулевого напряжения — Это мера безопасности, которую следует учитывать при использовании электрических дровоколов.Поскольку он способен выключить агрегат во время перебоев в электроснабжении. Таким образом, он предотвращает автоматическое включение разветвителя даже при восстановлении питания.
Выключатель низкого уровня масла — Этот аварийный выключатель отключает двигатель при низком уровне гидравлического масла. Таким образом, он предотвращает повреждение рабочего механизма и тем самым продлевает срок эксплуатации и срок службы машины. Это также даст вам знать, когда следует доливать масло в бак.
Скорость клина — Обязательно проверьте скорость клина.Для этого вам необходимо приобрести двухскоростной разделитель бревен, в котором клин движется по направлению к бревну на высокой скорости, а затем замедляется, оказывая давление и разделяя бревно. Это повысит эффективность вашего устройства для раскалывания бревен.
Зажимы для бревен — Было бы непросто сохранить твердость бревна во время работы, поскольку некоторые из них скользкие, а большие деревянные куски тяжелые. Таким образом, зажимы для бревен будут удерживать бревна / балки на месте.
Рукоятка — Эргономичный захват устройства — важная функция безопасности, которую необходимо проверять, особенно при работе в течение продолжительных периодов времени или при работе двумя руками, когда вы должны держать ручку обеими руками для правильной работы с устройством.
Встроенные лотки и подставки для бревен — Он собирает и удерживает бревна после раскола, не заставляя вас сгибаться для сбора всех этих расколов. Также помните, что этот встроенный лоток для бревен сделает электрические дровоколы удобным и лучшим вариантом для пользователей.
11. Безопасность и долговечность:
Перед покупкой любого продукта, особенно электроинструмента, необходимо проверить, безопасен ли инструмент в использовании и дольше ли он служит. Для этого разделителя журналов вы должны знать, насколько безопасно и эффективно вы разделяете журналы, не причиняя никакого вреда.Тем не менее, всегда рекомендуется прочитать все инструкции в руководстве, чтобы узнать, как безопасно использовать этот инструмент, а также его конструкцию, чтобы продлить его срок службы.
12. Торговая марка:
Для большинства людей бренд олицетворяет качество, и в большинстве случаев это так. Если вы предпочитаете покупать качественный продукт, просто выбирайте брендовый продукт, который соответствует вашему бюджету. Кроме того, перед покупкой убедитесь, что двигатель / мотор изготовлены из качественной конструкции.
13.Стоимость:
Диапазон бюджета, который вы собираетесь установить для конкретного продукта, будет зависеть не только от бренда, характеристик или емкости, но и от его использования. Как правило, эти дровоколы используются для подачи количества дров / дров, необходимого на зимний месяц. В случае, если вам потребуется запас древесины на срок более 8 месяцев, просто инвестируйте в щепки около 1000 долларов или больше. В противном случае, для случайного домашнего или профессионального использования, вы можете предпочесть купить занозы по цене от 200 до 700 долларов.
14.Гарантия:
Дровоколы используются для распиловки больших кусков древесины или твердых бревен и, таким образом, подвергаются значительному износу. Следовательно, перед покупкой данного бревна необходимо проверить его прочность и надежность. Для этого вам нужно посмотреть срок гарантии, предлагаемый производителем на свой продукт. На некоторые электроинструменты предоставляется гарантия сроком от 1 до 3 лет. Гарантия на ручные дровоколы составляет 5 лет.
Типы дровоколов:
Разветвители можно различить по их питанию и возможностям.Итак, переходя к процессу выбора, вы должны обратить внимание на то, какие типы бревен вы собираетесь разделить, и, таким образом, приобрести разделитель, который обладает необходимой прочностью для выполнения задачи. Следовательно, перед покупкой рассмотрите размер бревна и его возраст, сорт древесины, а также типы дровоколов. Вот типы дровоколов, о которых вам нужно знать.
1. Газовые сплиттеры:
Лучше всего подходит для больших, тяжелых и больших бревен, так как они эффективно раскалывают прочные бревна.Они бывают различных моделей, таких как обычные гидравлические модели, сверхбыстрые кинетические модели, модели с двухсторонним разделением и горизонтально-вертикальные модели. Они мощные, крепкие и работают с большей мощностью, чем другие типы. Этот сплиттер можно использовать с грузоподъемностью до 37 тонн, а его грузоподъемность может быть даже выше при использовании в коммерческих целях. Идеально подходит для бревен диаметром более 12 дюймов и длиной 20 дюймов и более.
Кроме того, не нужно беспокоиться о подключении к розетке питания, но важно проверить топливо в двигателе перед запуском.Они довольно дорогие и тяжелые (их сложно доставить), а также требуют постоянного технического обслуживания. Так как во время работы он производит дым и громкий шум, вы не можете использовать их для работы в помещении.
Преимущества — Более мощный и прочный, простой в использовании для 8 — 37 тонн, количество тонн будет выше для коммерческих колоколов, имеет большую емкость для бревен, хорошо работает даже не близко к розетке.
Недостатки — Дороже, требует регулярного обслуживания (требуется регулярная замена масла, ремонт свечей зажигания, улучшение воздушного фильтра и т. Д.), громче и тяжелее для транспортировки и не подходит для использования в помещении.
2. Электрические разветвители:
Они используют электричество для работы всего блока, просто подключившись к стандартной розетке напрямую от 110 В / 120 В. Эту занозу можно использовать как в помещении, так и на улице. Они работают бесшумно, не пугая ваших детей или домашних животных и не доставляя неудобств другим. Эти модели доступны по цене, легки, малы, компактны и требуют меньшего обслуживания.Они менее мощные, используются для подъема на высоту до 10 тонн и имеют плохие возможности каротажа, чем модели с газовым двигателем.
Они обрабатывают бревна диаметром 12 дюймов и длиной 20 дюймов. Этот удобный инструмент подходит для использования в помещении или в жилых помещениях, его легко транспортировать и хранить. Лучше всего подходит для бревен среднего размера для дров.
Преимущества — Более легкий, маленький и компактный, доступный по цене, бесшумный и подходящий как для дома, так и для улицы в любом месте.
Недостатки — Менее мощность и меньшая грузоподъемность (10 тонн) по лесозаготовкам по сравнению с газовыми колокольнями.
3. Ручные гидравлические сплиттеры:
Они полагаются на рабочую силу для создания давления, необходимого для гидравлического масла для раскалывания бревна. Они эффективны и могут быть доступны как в вертикальном, так и в горизонтальном исполнении. Все, что вам нужно, это использовать ножную педаль или рукоятки для перемещения гидравлического давления. Лучше всего подходит для небольших и средних бревен и небольших дров.
Они просты в обслуживании, и все, что вам нужно, это смазать движущиеся части и заменить или добавить гидравлическую жидкость. Они обеспечивают усилие от 0 до 14 тонн, чтобы расколоть бревно толщиной 14 дюймов. Мощность, прикладываемая пользователем, заставит сплиттер работать эффективно. они не буксируемые.
Преимущества — Маленький, легкий, удобный в хранении, мощный дизайн и сокращает время раскалывания.
Недостатки — Бревно ограниченной длины, при низком профиле бревно необходимо согнуть для правильного раскола.
4. Трехточечный делитель:
Он специально разработан для легкого подсоединения непосредственно к транспортному средству или трактору для эффективной работы. Вы можете водить его куда угодно, если хотите расколоть деревянные бревна. Они могут обрабатывать древесину любого размера и породы, так как обладают большой мощностью. В основном эти колокольни используются на фермах и ранчо для расчистки земель как для домашних, так и для коммерческих целей.
Время цикла этого разделителя составляет 6–25 секунд, а максимальная длина бревна составляет 48 дюймов.Вы можете работать, не оставляя трактор простаивать зимой или осенью. Просто добавьте этот трехточечный дровокол к трактору и двигайтесь, чтобы расколоть дрова, или принесите деревянные бревна в трактор и расколите их рядом с поленницей.
Преимущества — Поставляется с грузоподъемностью от 13 до 31 тонны, работает от ВОМ трактора, может обрабатывать древесину любого типа и размера, имеет буксируемую конструкцию.
Недостатки — Для работы нужен трактор.
5. Дровокол с бортовым поворотом / делитель бревен винтового типа:
Это популярные DIY, где вы можете найти набор для своих нужд. Они питаются либо от электродвигателя, либо от бензина. Поверните головку винта, чтобы прижать бревно к разделителю. Пользователь может настроить этот сплиттер в соответствии со своими потребностями, и они являются мощными и эффективными при выполнении задач.
Обязательно смазывайте движущиеся части и при необходимости заменяйте ремень. Позаботьтесь о своем газовом двигателе (с газовым двигателем) и проверьте износ шнура (электродвигатели), а также другие несоответствия, возникающие во время работы.
Преимущества — Настроить (согласно вашим требованиям), простой в использовании, мощный, работает быстро и эффективно.
Недостатки — Возможности покупки ограничены.
6. Кинетические разветвители:
Сплиттеры этого типа могут быть электрическими или газовыми, но без гидравлики. Они высвобождают накопленную или накопленную энергию для включения делителя и имеют широкий спектр возможностей для разделения на бревна различных размеров и типов.Они мощные, быстро работают и легко справляются как с большими бревнами, так и с густыми зелеными лесами.
Когда вы включаете источник питания, энергия, накопленная в маховике, высвобождается, и рычаг активируется. Таким образом, он направил на зубчатую рейку со всей силой, чтобы расколоть деревянное бревно. Наконец, таран быстро возвращается на свое место. За час можно расколоть большее количество бревен, чем гидравлическое.
Преимущества — Мощный, более дорогой и эффективный, чем гидравлические колыбели, раскалывает бревна за 3 секунды и легко справляется с большими и тяжелыми бревнами.
Недостатки — Может занимать большую площадь поверхности, и нелегко найти лучшие модели по сравнению с другими типами.
Как использовать Log Splitter?
После того, как вы выбрали лучший и наиболее подходящий разделитель бревен, вы должны знать, как их правильно использовать. Вот подробная процедура, которая позволит вам узнать, как их использовать для достижения наилучших результатов.
Первоначальная проверка — Правильно настройте разветвитель перед началом процесса.Обязательно используйте рекомендованную защитную экипировку, такую как защитные очки, перчатки для рук, одежду с длинными рукавами и ботинки с закрытым носком.
Установка — Поместите сплиттер в свободное от помех место, чтобы его можно было легко очистить после завершения работы. Разрезной станок установлен на ровной поверхности, а колеса заблокированы патронами, кирпичами, клиньями или другими тяжелыми предметами, чтобы предотвратить его скатывание во время работы.
Предварительная проверка — Всегда проверяйте сплиттер перед использованием.Убедитесь, что домкрат затянут для ручного разветвителя, источника питания для электрической модели и уровней топлива в моделях, работающих на газе.
Позиционирование бревна — Вы должны поместить бревно в точное место и убедиться, что разделитель плотно удерживает бревно. Теперь нажмите фиксатор привода, чтобы убедиться, что он проходит через клин блока.
Очистка и повторная загрузка — Выньте расколотую древесину из колки и очистите ее, чтобы повторно использовать / расколоть другое бревно.
Очистка — По окончании раскалывания бревна удалите пыль и небольшие деревянные части, которые могут забиться.Наконец, надежно храните устройство в любом месте, которое хорошо защищено от погодных условий и других проблем хранения.
Советы по безопасности:
Однако использование дровокола — непростая задача, и он может быть сопряжен с определенным риском, независимо от породы дерева или дровокола, с которым вы работаете. Вот несколько советов по безопасности, которым вы должны следовать при использовании сплиттеров, чтобы избежать травм.
Будьте осторожны при укладке древесины внутрь колки.Держите бревно по бокам, а не за его края. На некоторых деревянных бревнах могут быть царапины, из-за которых они могут расколоться под углом или расколоться на крупные куски.
При работе с машинами, имеющими лезвия, необходимо соблюдать осторожность. Не кладите руки на бревна в неправильном положении, особенно во время колки. Невнимательность может привести к серьезным несчастным случаям, например порезанию или раздавливанию пальцев.
Если вы впервые используете дровокол или новый тип дровокол, тогда у вас должен быть помощник или помощник, который расскажет вам, как правильно работать, а также защитит вас от любых несчастных случаев во время работы.
Размещение и подъем бревна на дровоколы приведет к сильным болям в спине, и вам нужно будет выполнить базовую растяжку и достаточно отдохнуть. Или просто выберите модель с возможностью регулировки высоты или электрическими сплиттерами.
Всегда надевайте защитное снаряжение и соответствующую одежду (не слишком свободную), чтобы обезопасить себя при раскалывании.
При включении держитесь на расстоянии не менее 10 футов от машины. Прочтите руководство пользователя и следуйте его инструкциям на безопасном расстоянии при работе с разветвителем.
При работе с гидравлическим дровоколом необходимо надевать маску, потому что жидкость может выходить в виде газа при работе под высоким давлением, и этот ядовитый газ может вызвать заражение крови или даже смерть. Также время от времени обслуживайте сплиттер.
Всегда используйте разветвитель при правильном освещении, например при правильном дневном свете или ярком искусственном освещении. Избегайте использования их в местах с плохой вентиляцией.
Лучше разместить устройство на горизонтальной поверхности и заблокировать его, чтобы предотвратить любое движение, когда оно не используется.Никогда не ставьте машину на скользкую, обледенелую или неряшливую поверхность, поскольку они делают ее нестабильной и тем самым снижают эффективность двигателя и качество колки.
Часто задаваемые вопросы: 1. Какой мощный разделитель журналов мне нужно выбрать?

Просто все зависит от объема древесины / бревен, которые вы собираетесь разделить с помощью разделителя бревен. Если бревно более массивное, то нужно разбить большее количество древесины с каждой стороны.Например, для 6-дюймовых узлов правильно подойдет 4-тонный разделитель бревен, тогда как для 24-дюймового ствола дерева требуется усилие разделителя не менее 20 тонн.
2. Как работает ручной гидравлический дровокол?

В ручном дровоколе используется гидравлическая система для прорезания бревен. Им нужно управлять вручную, качая ручками вперед и назад. Подобно подъему домкрата, этот гидравлический поршень толкает древесину и, таким образом, разделяет ее, разрезая / раскалывая.
3. Каков механизм работы дровоколов?

Для большинства моделей двигатель позволяет машине нормально работать. Все, что вам нужно, — это поместить бревно в конец подъемника на балку и позволить ему толкнуть бревно вперед для правильного раскола. Давление заставит бревно расколоться на части, соответствующие конструкции устройства. В случае, если вы хотите четвертовать бревно, затем поверните его, прежде чем устанавливать подъемник, чтобы работа выполнялась легко.
Хотя, большинство современных колоколообразных станков имеют автоматический возврат на плунжере, который предварительно запрограммирован на возвращение в исходное положение после раскалывания бревна.Если у них нет этой функции, вам придется потянуть за ручку, чтобы вернуть их в исходное положение.
4. Как выбрать гидравлический насос оптимального размера для дровоколов?

Скорость и сила раскалывания будут определяться его цилиндром. Таким образом, цилиндр большего размера будет прилагать больше усилий и быстро и легко раскалывать бревно. Но для заполнения цилиндра требуется больше жидкости. В общем, Pi X Radius ² X Stroke — это формула для определения объема гидроцилиндра.
Например, чтобы найти гидравлический насос размером 4 X 24, тогда 3,14 X 2 ² X 24 = 301,44 дюйма ³ = 1,3 галлона. Точно так же вот некоторые ценности.
Для насоса 11 галлонов в минуту = 7,1 секунды (1,3 г / 11 галлонов в минуту X 60 секунд)
Насоса 13 галлонов в минуту = 6 секунд (1,3 г / 13 галлонов в минуту X 60 секунд)
Насосы 22 галлона в минуту = 3,6 секунды (1,3 г / 16 галлонов в минуту X 60 секунд)
Насос на 11 галлонов в минуту лучше всего подходит для быстрого и маленького делителя, в то время как для более крупного и тяжелого делителя обычно используется сварной цилиндр 5 X 24.Поэтому для достижения наилучших результатов всегда рекомендуется выбирать гидравлический насос с более высоким расходом, примерно 16–28.
Заключение Дровоколы
могут быть очень полезны, если у вас много работы с деревом и вы хотите быстро и легко. Вы даже можете найти разные функции и опции в разных разделителях журнала, которые мы упомянули вместе с различными лучшими разделителями журнала, представленными в этой статье. И мы даже предоставили здесь подробное руководство по покупке, которое может быть полезно для изучения различных факторов и вариантов, связанных с дровоколами.Все это может быть весьма кстати, если вы хотите купить новый дровокол. Хотя, если вы все еще не можете выбрать идеальный разделитель бревен для вас, вот некоторые из наших рекомендаций, которые вам обязательно стоит принять во внимание:
Гидравлический дровокол Sun Joe LJ10M — наиболее эффективный вариант, представленный в этой статье. Он имеет высокое номинальное усилие в 10 тонн, что намного выше, чем у других вариантов 6 или 7 тонн. Вы можете разместить бревно длиной до 18 дюймов и шириной 8 дюймов, используя этот дровокол.Другими словами, с его помощью вы можете легко и быстро распилить большие бревна. Этот дровокол также можно довольно легко перемещать благодаря входящим в комплект колесам 2,48. Вы получаете двухлетнюю гарантию на этот дровокол Sun Joe, что вполне прилично по сравнению с другими вариантами.
Хотя, если у вас ограниченный бюджет, вы можете подумать о том, чтобы выбрать Kindling Cracker Log Splitter. Поскольку это ручной разделитель бревен, он прост и понятен. Вы можете разрезать деревянные бревна шириной до 6,5 дюймов в этот дровокол.Судя по названию, этот колокол предназначен для резки и раскалывания более мягких деревянных бревен, которые используются в качестве дров. Одна из лучших особенностей этого бревенчатого станка — это то, что на него предоставляется 5-летняя гарантия. Он изготовлен из чугуна, что делает его очень прочным и долговечным.
Для тех из вас, кто ищет электрический дровокол, Boss Industrial ES7t20 может стать еще одним отличным выбором. Хотя это немного дороговато, вы получаете высокое номинальное усилие в 7 тонн, которое намного выше, чем у других электрических вариантов.Вы также получаете двухлетнюю гарантию на него, что довольно стандартно по сравнению с его альтернативами. Его двигатель мощностью 2 л.с. обеспечивает удобную работу одной рукой при распиловке деревянных бревен с гидравлическим давлением 3500 фунтов на квадратный дюйм. Он оснащен функцией автоматического возврата плунжера для простоты использования при распиловке деревянных бревен.
No related posts.

Дровокол своими руками — фото инструкция для самодельного изготовления дровокола

Цены на дровокол

Цены на гидравлический дровокол

Цены на винтовой дровокол

пошаговая инструкция сборки. Особенности модели РЧН-80А. Как подобрать редуктор

Как выбрать?

Редуктор для винтового дровокола

Характеристики редукторов для дровоколов

Зачем нужны дрова – повышение качества топлива

Как выбрать?

Пошаговое руководство по изготовлению пружинного дровокола

Про типы систем и не только

Как выбрать дровокол: особенности изделия

Основные виды, их назначение

Устройство дровокола. Какой редуктор выбрать.

изготовление винтового и гидравлического дровокола своими руками

Особенности деревозаготовительного станка

Конструкция и принцип функционирования

Самостоятельное изготовление винтового станка

Особенности изготовления гидравлического колуна

Редуктор для дровокола.

Типы механических дровоколов.

Устройство дровокола. Какой редуктор выбрать.

Делаем дровокол своими руками – чертежи, схемы, инструкция

Классификация оборудования

Разновидности приспособлений

Механический пружинный аппарат

Винтовые колуны

Как сделать гидравлический дровокол

виды, выбор, общие характеристики и особенности

Основные характеристики

Основные виды дровоколов

Ручные

Механические

Как правильно наточить дровокол

Как выбрать дровокол

Рейтинг дровоколов

Где купить хороший дровокол?

Гидравлика бревнорезчика и принцип его работы

БАЗОВЫЕ ЧАСТИ ДРЕВЕСНОКОЛЕНИЯ

Гидравлический контур разделителя бревен

ГИДРАВЛИЧЕСКИЙ НАСОС

Одноступенчатые насосы

Двухступенчатые насосы

ГИДРАВЛИЧЕСКИЙ ЦИЛИНДР

Гидравлический распределитель бревен

Масляный резервуар или резервуар

Фильтр

Гидравлическое масло

ВЗГЛЯД НА ЗАПОМНИТЬ

Перечень деталей гидравлического подъемника бревна.

Дровокол 20 тонн — Champion Power Equipment

Описание

Что включено

4 Дровоколы и способы их использования для заготовки дров

Maul | От 25 до 75 долларов | От 20 до 30 бревен (диаметром 10 дюймов) в час

Ручной гидравлический насос | 170–240 долларов | От 18 до 24 бревен (диаметром 8 дюймов) в час

Электрогидравлический | 300 долларов | От 40 до 50 бревен (диаметром 12 дюймов) в час

Гидравлический газовый двигатель | $ 1800 (показана модель) | От 60 до 80 бревен (диаметром 18 дюймов) в час

Планы разветвителей бревен, проекты САПР для дома (сборка своими руками)

Горизонтальный разделитель бревен — vs. Вертикальный разделитель бревен

Два основных типа дровоколов

Вертикальный дровокол:

Горизонтальный разделитель бревен:

Расчет правильных размеров компонентов

Ключевые факторы в планах разделения журналов

Самодельные дровоколы предлагают гибкую конструкцию

Правила веб-сайта: цифровые товары и возврат средств

Создание инерционного / кинетического разветвителя | Arboristsite.com

9 лучших дровоколов: обзоры и руководство по покупке в 2020 году

Добавить комментарий Отменить ответ
