Механический дровокол своими руками: чертежи

Сейчас уже никого не удивишь наличием большого количества технических устройств, облегчающих физический труд. Не является исключением и сфера заготовки дров, где применяются механические колуны, оснащенные ручным приводом.

Дровокол становится все более популярным, поскольку значительно облегчает процесс подготовки топлива для дровяных печей, тем самым экономит время и физическую силу человека.

Содержание

• 1 Особенности рабочего процесса
• 2 Самостоятельное изготовление
  • 2.1 Вариант 1
  • 2.2 Вариант 2
  • 2.3 Вариант 3
• 3 Заключение

Особенности рабочего процесса

Облегчение раскола поленьев с помощью дровокола достигается за счет использования тяжеловесного клинообразного топора с тупым лезвием. Быстрое выполнение такой работы, не отягощенной большими физическими усилиями, не идет в сравнении с необходимостью колоть огромное количество поленьев человеком, из которого за время рабочего процесса сойдет не один пот. При этом наблюдается тенденция к росту производительности без изнеможения работника, чего не скажешь об использовании исключительно ручного труда. По этой причине в домашнем хозяйстве часто встречаются устройства как заводского, так и самодельного изготовления.

Чтобы правильно настроить дровокол, нужно отрегулировать положение пружины, в частности, проверить расстояние от нее до колуна. Такой способ позволяет максимально удобно выполнять раскол полена любой длины. Главное – создать твердую опору для установки обрабатываемых отрезков бревна.

Использование дровокола возможно с задействованием только одной руки, когда работник, слегка приподняв колун, тут же опускает его на установленную заготовку. В результате простого действия клин раскалывает полено пополам, а механизм с помощью пружины возвращается в исходное положение. Таким образом, принцип работы пружинного дровокола основывается на использовании двух физических величин: силы упругости стали и силы тяжести.

Самостоятельное изготовление

Как сделать механический колун своими руками? Существует несколько вариантов создания такого агрегата. В каждом из них задействованы различные приспособления и методики изготовления. Но для наглядности мы предлагаем внимательно изучить чертеж механического дровокола, а лучше сохранить его у себя на компьютере и распечатать на листе бумаги, чтобы можно было подсматривать при работе над устройством.

Вариант 1

Для того чтобы соорудить механический колун для дров своими руками, нужно выполнить следующие действия:

1. Бетонируется вертикальная стойка либо закрепляется в стоячем положении готовый бетонный столбец.
2. На подготовленную опору горизонтально навешивается металлическая балка с размещенными на ней шарнирным узлом и амортизатором.
3. Другой конец конструктивного элемента оснащается короткой стойкой, сверху оборудованной утяжелителем, а снизу – клином.
4. Требуется также установка колоды, выступающей в качестве основания для обрабатываемых поленьев.

Вариант 2

Для изготовления механического пружинного дровокола своими руками используется домкрат, но прежде требуется создать опорную балку. С одного конца перекладины, изготовленной методом сварки из стальной полосы толщиной 10 мм и швеллера, закрепляется шарнирный узел, а с другого – оснастка. Расстояние между ними используется в качестве ложа для размещения полена.

Конструкция такого гидравлического устройства должна получиться довольно мощной, способной выдерживать усилия в сотни килограмм. Хоть балка специально создается такой прочной, к ней требуется присоединение крепкого клина, консольно приваренного к куску швеллера большей ширины. Необходимо обеспечить фиксацию этого отрезка для удобства работы с чурбаками разной длины.

Наступила очередь установки домкрата, который с помощью опор горизонтально крепится к балке. К передней поддержке, похожей на букву М, присоединяется хомут, охватывающий корпус гидравлического домкрата. Задняя опора изготавливается из двух пластин с прикреплением к ним пружин, которые обеспечивают возвращение штока в прежнее положение после снижения в цилиндре давления масла.

По завершении установки готового дровокола на рабочем верстаке можно приступать к рубке древесины. На ложе укладывается полено, к которому подводится оснастка. После нескольких раскачиваний клин нажимает на обрезок бревна и раскалывает его. С помощью рукоятки сброса снимается давление масла в цилиндре. Теперь со станка можно убирать готовые дрова. В это время за счет сжатия пружин шток с клином принимает исходное положение.

Вариант 3

В этом случае изготовление пружинного колуна своими руками предусматривает использование минимального количества деталей.

Для создания подобия сваебойной машины требуются следующие материалы:

• шток, обеспечивающий перемещение оснастки;
• клин, приваренный к скользящей по цилиндрическому стержню втулке;
• утяжелитель, которым оснащается еще один шток, закрепленный в верхней части клина.

В отверстие рабочей колоды, выступающей в качестве ложа для размещения поленьев, устанавливается шток. После закладки чурбака приподнимается утяжелитель, приводя в движение стержень с клином.

Более эффективный раскол полена достигается также за счет расщепления древесины с нижней стороны, где имеется режущая кромка нижней поверхности перемычки, соединяющей втулку с клином.

Заключение

Рассмотренные выше конструкции удобны в пользовании, но характеризуются низкой производительностью. К тому же требуется прилагать небольшие физические усилия. Однако для мангалов, бань и каминов такие устройства вполне подойдут. Мы надеемся, что чертежи механического колуна значительно облегчат вашу работу. Легкой рубки дров вам!

Похожие статьи:

виды, инструкции и чертежи ручных, пружинных конструкций, а также их домкрата и с гидроприводом, плюсы и минусы этих моделей

В современных частных домах часто устанавливают дровяные печи или твердотопливные котельные, если газоснабжение отсутствует. Для их функционирования постоянно требуются дрова. Владельцам приходится заботиться о заготовке древесины, при этом не всегда выгодно покупать готовые поленья. Поэтому создание дровокола своими руками – процесс интересующий многих людей.

Содержание

• Какие бывают: обзор конструкций
  • Ручные
  • Механические
  • Иные
• Плюсы и минусы
• Пошаговые инструкции по изготовлению
  • Ручной
  • Пружинный
  • Приспособление из домкрата
  • Мощный аппарат с гидроприводом
• Итоги
• Видео-инструкция: делаем супер дровокол своими руками

Какие бывают: обзор конструкций

Есть две группы приспособлений для заготовки поленьев: ручные и механические устройства. Первая включает в себя дровоколы, для работы которых нужна лишь мускульная сила человека. Вторая – более многочисленная – это разнообразные приспособления: электрические, гидравлические, пружинные – используют доступную в быту энергию.

Ручные

В большинстве случаев это стальные клинья или лом-колун с лезвиями разной ширины, при помощи которых расщепляют поленья на части. При изготовлении важно качество стальной заготовки – после заточки приспособление должно длительное время сохранять остроту, быстрое затупление сделает работу непродуктивной.

Часто собирают более сложные конструкции в виде цилиндрического каркаса из прутьев с приваренным внутри лезвием, режущая часть которого направлена вверх. Внутрь помещают полено, заготовщик, ударяя по торцу чурки кувалдой, раскалывает его.

Рычажные дровоколы представляют собой стойку с длинной рукоятью, основная её часть – режущая. Позволяют разделывать небольшие и средние чурки.

Механические

Используются разные схемы работы:

• На пружинных устройствах вспомогательный источник энергии – сжатая спираль из особого сплава. Этот элемент помогает экономить силы человеку, заготавливающему дрова.

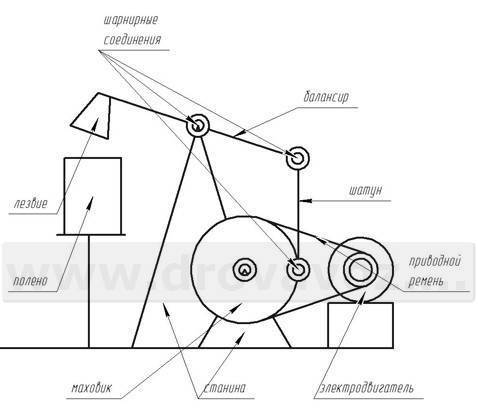

• На электрические станки устанавливают моторы, питающиеся от сети – 220 В или 380 В.
• На гидравлические дровоколы ставят электронасосы, которые создают давление масла в магистрали, полученная энергия применяется для воздействия на цилиндр, а он ломает полено.

Дровоколы: 1-Пружинный; 2-Электрический; 3-Гидравлический.

Иные

Реже встречаются винтовые и реечные схемы – из-за сложности изготовления. В первом варианте полено ломается при помощи конуса, который вкручивается в него мотором (как сверло), во втором для передвижения ножа по станине используется зубчато-реечная передача. Также изготавливаются станки, работающие от двигателя внутреннего сгорания, это помогает обеспечить относительную автономность, но схема работы таких устройств сложна.

Плюсы и минусы

Положительные и отрицательные стороны дровоколов нужно рассматривать, исходя из возможностей владельца:

• Ручные – энергонезависимы, просты, надёжны, не требуют обслуживания (кроме заточки). Минусы: для заготовки затрачивается много сил, низкая продуктивность;
• Электрические – высокая скорость работы. Но для создания потребуется мотор, а без электросети или генератора бесполезны;
• Гидравлические – надёжны при правильной эксплуатации. Если изготовитель правильно рассчитал схему, то «гидродровоколы» справятся даже с твёрдой древесиной, так как в 2-3 раза мощнее других типов. Минусы: сложное устройство. Понадобится проводить регулярное техобслуживание гидросистемы: замену фильтров, масла, промывку трубопроводов.

Мнение эксперта

Самойлов Владимир Алексеевич

Садовод со стажем и большой специалист в садовой технике

Задать вопрос

Можно использовать разные типы дровоколов. Для работы с небольшими чурками – ручные, а для раскалывания средних и крупных поленьев – гидравлические или электрические. Это позволит сэкономить электроэнергию.

Вас может заинтересовать:

Пошаговые инструкции по изготовлению

Высокая стоимость оборудования для заготовки древесины заставляет задуматься о создании дровокола своими руками. При наличии небольшой мастерской и опыта работы с инструментом, ряд моделей можно сделать самостоятельно.
Какие инструменты понадобятся:

• Дрель.
• Болгарка.
• Гаечные ключи.
• Линейка, рулетка.

• Паяльник – по необходимости.
• Сварочный аппарат – желательно.
  Можно вместо сварки применять болтовые соединения.

Также пригодятся: набор отвёрток, мел или маркер для разметки, угольник, свёрла, отрезные и зачистные круги.

Ручной

Обычный клин делают из болванки круглого или прямоугольного сечения.

Последовательность:

1. При помощи болгарки следует отрезать заготовку нужной длины.
2. Задать угол для колющей стороны – около 60-80 градусов.
3. Выровнять торец при помощи зачистного круга.

Мнение эксперта

Самойлов Владимир Алексеевич

Садовод со стажем и большой специалист в садовой технике

Задать вопрос

При необходимости можно сделать ручку.

Пружинный

Для сборки понадобятся:

• Рубящий нож-колун.
• Уголки для усилителей.
• Профильная труба (квадрат в сечении).

• Кусок швеллера и двутавровой балки для основания.
• Груз-утяжелитель в виде куска рельса или крупного швеллера.
• Пружина из автомагазина и небольшой отрезок трубы чуть меньшего диаметра.

Процесс изготовления:

1. Нарезать заготовки для основы. Длина станины – около 0,7-1 метра. Высота – по усмотрению мастера.
2. При помощи сварки соединить вертикальную часть (двутавр) и горизонтальную (П-образный швеллер) под прямым углом.
3. Установить усилители стойки (2 симметричные укосины между швеллером и двутавром с обеих сторон) и горизонтальные уголки для устойчивости основания.
4. Сделать площадку для пружины из швеллера, а посадочное место для её нижнего конца – из куска трубы. Приварить полученный элемент к двутавру на расстоянии, равном длине пружины, если отсчитывать от верхней части стойки. Площадку также укрепляют укосинами.
5. Рычаг из швеллера должен вращаться в верхней части стойки (шарнирное соединение). Также следует приварить второй кусок трубы для фиксации верхнего конца пружины.
6. К рукояти нужно приварить: сверху – утяжелитель, а снизу – колун.
7. Также понадобится ручка с мягким покрытием (резина), её требуется приварить к швеллеру.

Приспособление из домкрата

Такой вариант можно посоветовать лишь тем владельцам домов, у которых нет электричества, генераторов, а работать приходится с крупными или твёрдыми деревянными заготовками.

Плюсы такой схемы:

• Простота.

• Низкая себестоимость.

• Абсолютная энергонезависимость.

Мнение эксперта

Самойлов Владимир Алексеевич

Садовод со стажем и большой специалист в садовой технике

Задать вопрос

С крупными поленьями сложно работать, придётся постоянно переставлять домкрат (с подкладыванием проставок) или использовать длинные клинья.

Для создания понадобится: автомобильный домкрат (лучше брать от 1,5 до 3 тонн), уголки или швеллера для рамки, две одинаковые мощные пружины, широкий колун (рабочий инструмент) – лучше сделать несколько насадок с разной длиной.

Процесс изготовления:

1. Делается рамка, сваренная из уголков или швеллеров. Если решено изготовить горизонтальный дровокол, то можно собрать небольшую станину с вертикальными площадками для домкрата и режущего клина.
2. Для домкрата в нижней части следует приготовить площадку, чтобы он не мог смещаться по горизонтали.
3. В верхней части требуется сделать приспособление для фиксации клиньев или приварить постоянный.

Мнение эксперта

Самойлов Владимир Алексеевич

Садовод со стажем и большой специалист в садовой технике

Задать вопрос

В горизонтальном положении домкрат будет работать только в одном положении – когда насос заполнен маслом.

Мощный аппарат с гидроприводом

Такой станок, если собрать его правильно, не уступит заводским моделям.

Даже очень твёрдая и прочная древесина может быть разделана с его помощью.

Для сборки понадобятся материалы и детали:

• Гидроцилиндр и гидрораспределитель.
• Масляный насос.
• Шланги, способные выдержать высокое давление – продаются в автомагазинах грузовой техники.

• Бачок для гидравлического масла.
• Электромотор – мощностью от 2 кВт или выше.
• Металлические заготовки: уголки, швеллера, куски листового металла толщиной до 2 мм.

Этапы сборки:

1. Изготовление станины: из мощного П-образного швеллера или двутавра. Оптимальная ширина – 100-150 мм.
2. Гидроцилиндр нужно закрепить на высоте 50-70 мм над плоскостью балки.
3. На конце штока требуется закрепить толкатель из толстого металла (около 10 мм).
4. Затем следует изготовить держатель ножа (колуна) так, чтобы он перемещался вдоль станины. Второй вариант – сделать его неподвижным, приварив к станине.
5. Рабочий нож можно сделать так, чтобы он крепился болтами к держателю в разных положениях. Этого можно добиться, просверлив несколько отверстий в держателе и в самом ноже.
6. Способ соединения электродвигателя и насоса зависит от типа агрегатов. При прямом соединении обязательно использовать переходную муфту, например, в виде толстого резинового диска.

Сборка гидравлической системы осуществляется по схеме. Можно проверить её работоспособность, а потом закрепить на станине.

Мнение эксперта

Самойлов Владимир Алексеевич

Садовод со стажем и большой специалист в садовой технике

Задать вопрос

Для покупки гидравлических деталей можно обратиться в магазин, где продают запчасти для тракторов и экскаваторов. Если показать продавцу чертёж, то он сможет подсказать, что понадобится приобрести.

В итоге получится громоздкая конструкция, но есть неплохой вариант сделать её мобильной, предусмотрев колёса и ручку для перевозки.

Вместо электромотора можно использовать любой двигатель внутреннего сгорания подходящей мощности. Но для него придётся делать специальную раму.

Итоги

А вы уже смастерили себе дровокол?

Конечно!Хочу попробовать

Создание приспособлений для заготовки дров займёт время, но позволит сэкономить средства и получить универсальное устройство. Для изготовления понадобятся доступные материалы, имеющиеся почти в каждом хозяйстве. Результат зависит от фантазии, смекалки владельца и навыков владения ручным инструментом.
