Толщина наружных стен дома с примером расчета на газобетоне
Методический материал для самостоятельного расчета толщины стен дома с примерами и теоретической частью.
Часть 1. Сопротивление теплопередаче – первичный критерий определения толщины стены
Чтобы определится с толщиной стены, которая необходима для соответствия нормам энергоэффективности, рассчитывают сопротивление теплопередаче проектируемой конструкции, согласно раздела 9 «Методика проектирования тепловой защиты зданий» СП 23-101-2004.

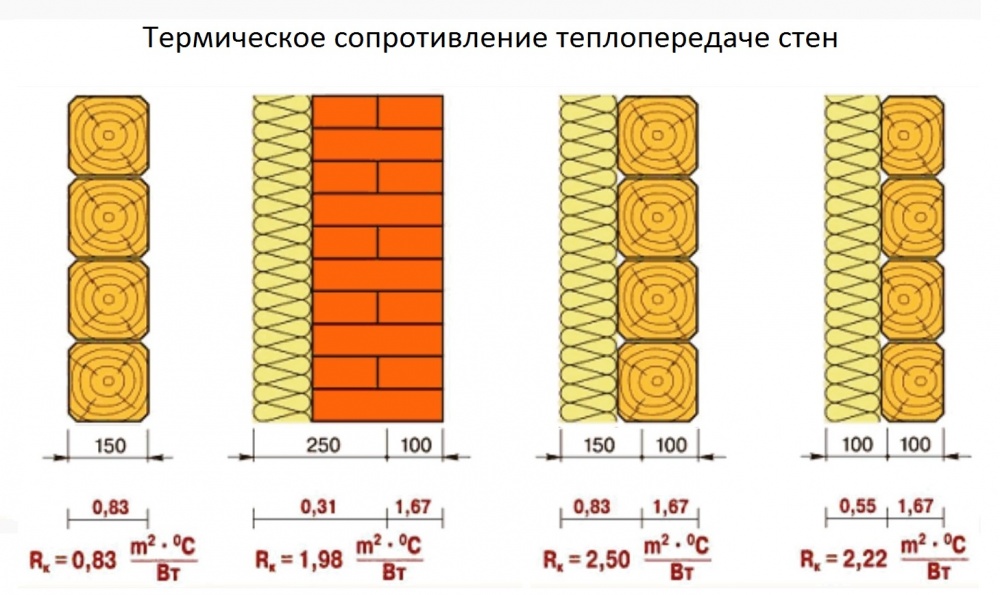

Сопротивление теплопередаче – это свойство материала, которое показывает, насколько способен удерживать тепло данный материал. Это удельная величина, которая показывает насколько медленно теряется тепло в ваттах при прохождении теплового потока через единичный объем при перепаде температур на стенках в 1°С. Чем выше значение данного коэффициента – тем «теплее» материал.
Все стены (несветопрозрачные ограждающие конструкции) считаются на термоспротивление по формуле:
R=δ/λ (м2·°С/Вт), где:
δ – толщина материала, м;
λ — удельная теплопроводность, Вт/(м ·°С) (можно взять из паспортных данных материала либо из таблиц).
Полученную величину Rобщ сравнивают с табличным значением в СП 23-101-2004.
Чтобы ориентироваться на нормативный документ необходимо выполнить расчет количества тепла, необходимого для обогрева здания. Он выполняется по СП 23-101-2004, получаемая величина «градусо·сутки». Правила рекомендуют следующие соотношения.
Таблица 1. Уровни теплозащиты рекомендуемых ограждающих конструкций наружных стен
Материал стены | Сопротивление теплопередаче (м2·°С/Вт) / область применения (°С·сут) | ||||
конструкционный | теплоизоляционный | Двухслойные с наружной теплоизоляцией | Трехслойные с изоляцией в середине | С невентили- руемой атмосферной прослойкой | С вентилируемой атмосферной прослойкой |
Кирпичная кладка | Пенополистирол | 5,2/10850 | 4,3/8300 | 4,5/8850 | 4,15/7850 |
Минеральная вата | 4,7/9430 | 3,9/7150 | 4,1/7700 | 3,75/6700 | |
Керамзитобетон (гибкие связи, шпонки) | Пенополистирол | 5,2/10850 | 4,0/7300 | 4,2/8000 | 3,85/7000 |
Минеральная вата | 4,7/9430 | 3,6/6300 | 3,8/6850 | 3,45/5850 | |
Блоки из ячеистого бетона с кирпичной облицовкой | Ячеистый бетон | 2,4/2850 | — | 2,6/3430 | 2,25/2430 |
Примечание. В числителе (перед чертой) – ориентировочные значения приведенного сопротивления теплопередаче наружной стены, в знаменателе (за чертой) — предельные значения градусо-суток отопительного периода, при которых может быть применена данная конструкция стены. |
Полученные результаты необходимо сверить с нормами п. 5. СНиП 23-02-2003 «Тепловая защита зданий».
Также следует учитывать климатические условия зоны, где возводится здание: для разных регионов разные требования из-за разных температурных и влажностных режимов. Т.е. толщина стены из газоблока не должна быть одинаковой для приморского района, средней полосы России и крайнего севера. В первом случае необходимо будет скорректировать теплопроводность с учетом влажности (в большую сторону: повышенная влажность снижает термосопротивление), во втором – можно оставить «как есть», в третьем – обязательно учитывать, что теплопроводность материала вырастет из-за большего перепада температур.
Часть 2.
Коэффициент теплопроводности материалов стенКоэффициент теплопроводности материалов стен – эта величина, которая показывает удельную теплопроводность материала стены, т.е. сколько теряется тепла при прохождении теплового потока через условный единичный объем с разницей температур на его противоположных поверхностях в 1°С. Чем ниже значение коэффициента теплопроводности стен – тем здание получится теплее, чем выше значение – тем больше придется заложить мощности в систему отопления.
По сути, это величина обратная термическому сопротивлению, рассмотренному в части 1 настоящей статьи. Но это касается только удельных величин для идеальных условий. На реальный коэффициент теплопроводности для конкретного материала влияет ряд условий: перепад температур на стенках материала, внутренняя неоднородная структура, уровень влажности (который увеличивает уровень плотности материала, и, соответственно, повышает его теплопроводность) и многие другие факторы. Как правило, табличную теплопроводность необходимо уменьшать минимум на 24% для получения оптимальной конструкции для умеренных климатических зон.
Часть 3. Минимально допустимое значение сопротивления стен для различных климатических зон.
Минимально допустимое термосопротивление рассчитывается для анализа теплотехнических свойств проектируемой стены для различных климатических зон. Это нормируемая (базовая) величина, которая показывает, каким должно быть термосопротивление стены в зависимости от региона. Сначала вы выбираете материал для конструкции, просчитываете термосопротивление своей стены (часть 1), а потом сравниваете с табличными данными, содержащимися в СНиП 23-02-2003. В случае, если полученное значение окажется меньше установленного правилами, то необходимо либо увеличить толщину стены, либо утеплить стену теплоизоляционным слоем (например, минеральной ватой).
Согласно п. 9.1.2 СП 23-101-2004, минимально допустимое сопротивление теплопередаче Rо (м2·°С/Вт) ограждающей конструкции рассчитывается как
Rо = R1+ R2+R3, где:
R1=1/αвн, где αвн – коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, Вт/(м2 × °С), принимаемый по таблице 7 СНиП 23-02-2003;
R2 = 1/αвнеш, где αвнеш — коэффициент теплоотдачи наружной поверхности ограждающей конструкции для условий холодного периода, Вт/(м2 × °С), принимаемый по таблице 8 СП 23-101-2004;
R3 – общее термосопротивление, расчет которого описан в части 1 настоящей статьи.
При наличии в ограждающей конструкции прослойки, вентилируемой наружным воздухом, слои конструкции, расположенные между воздушной прослойкой и наружной поверхностью, в этом расчете не учитываются. А на поверхности конструкции, обращенной в сторону вентилируемой воздухом снаружи прослойки, следует принимать коэффициент теплоотдачи αвнеш равным 10,8 Вт/(м2·°С).
Таблица 2. Нормируемые значения термосопротивления для стен по СНиП 23-02-2003.
Жилые здания для различных регионов РФ | Градусо-сутки отопительного периода, D, °С·сут | Нормируемые значения сопротивления теплопередаче , R, м2·°С/Вт, ограждающих конструкций для стен |
Астраханская обл., Ставропольский край, Краснодарский край | 2000 | 2,1 |
Белгородская обл., Волгоградская обл. | 4000 | 2,8 |
Алтай, Красноярский край, Москва, Санкт Петербург, Владимирская обл. | 6000 | 3,5 |
Магаданская обл. | 8000 | 4,2 |
Чукотка, Камчатская обл., г. Воркута | 10000 | 4,9 |
12000 | 5,6 |
Уточненные значения градусо-суток отопительного периода, указаны в таблице 4.1 справочного пособия к СНиП 23-01-99* Москва, 2006.
Часть 4. Расчет минимально допустимой толщины стены на примере газобетона для Московской области.
Рассчитывая толщину стеновой конструкции, берем те же данные, что указаны в Части 1 настоящей статьи, но перестраиваем основную формулу: δ = λ·R, где δ – толщина стены, λ – теплопроводность материала, а R – норма теплосопротивления по СНиП.
Пример расчета минимальной толщины стены из газобетона с теплопроводностью 0,12 Вт/м°С в Московской области со средней температурой внутри дома в отопительный период +22°С.
- Берем нормируемое теплосопротивление для стен в Московском регионе для температуры +22°C: Rreq= 0,00035·5400 + 1,4 = 3,29 м2°C/Вт
- Коэффициент теплопроводности λ для газобетона марки D400 (габариты 625х400х250 мм) при влажности 5% = 0,147 Вт/м∙°С.
- Минимальная толщина стены из газобетонного камня D400: R·λ = 3,29·0,147 Вт/м∙°С=0,48 м.
Вывод: для Москвы и области для возведения стен с заданным параметром теплосопротивления нужен газобетонный блок с габаритом по ширине не менее 500 мм , либо блок с шириной 400 мм и последующим утеплением (минвата+оштукатуривание, например), для обеспечения характеристик и требований СНиП в части энергоэффективности стеновых конструкций.
Таблица 3. Минимальная толщина стен, возводимых из различных материалов, соответствующих нормам теплового сопротивления согласно СНиП.
Материал | Толщина стены, м | Тепло- проводность, Вт/м∙°С | Прим. |
Керамзитоблоки | 0,46 | 0,14 | Для строительства несущих стен используют марку не менее D400. |
Шлакоблоки | 0,95 | 0,3-0,5 | |
Силикатный кирпич | 1,25 | 0,38-0,87 | |
Газосиликатные блоки d500 | 0,40 | 0,12-0,24 | Использую марку от D400 и выше для домостроения |
Пеноблок | 0,20-0.40 | 0,06-0,12 | строительство только каркасным способом |
Ячеистый бетон | От 0,40 | 0,11-0,16 | Теплопроводность ячеистого бетона прямо пропорциональна его плотности: чем «теплее» камень, тем он менее прочен. |
Арболит | 0,23 | 0,07 – 0,17 | Минимальный размер стен для каркасных сооружений |
Кирпич керамический полнотелый | 1,97 | 0,6 – 0,7 | |
Песко-бетонные блоки | 4,97 | 1,51 | При 2400 кг/м³ в условиях нормальной температуры и влажности воздуха. |
Часть 5. Принцип определения значения сопротивления теплопередачи в многослойной стене.
Если вы планируете построить стену из нескольких видов материала (например, строительный камень+минеральный утеплитель+штукатурка), то R рассчитывается для каждого вида материала отдельно (по этой же формуле), а потом суммируется:
Rобщ= R1+ R2+…+ Rn+ Ra.l где:
R1-Rn — термосопротивления различных слоев
Ra. l – сопротивление замкнутой воздушной прослойки, если она присутствует в конструкции (табличные значения берутся в СП 23-101-2004, п. 9, табл. 7)
Пример расчета толщины минераловатного утеплителя для многослойной стены (шлакоблок — 400 мм, минеральная вата — ? мм, облицовочный кирпич — 120 мм) при значении сопротивления теплопередаче 3,4 м2*Град С/Вт (г. Оренбург).
R=Rшлакоблок+Rкирпич+Rвата=3,4
Rшлакоблок = δ/λ = 0,4/0,45 = 0,89 м2×°С/Вт
Rкирпич = δ/λ = 0,12/0,6 = 0,2 м2×°С/Вт
Rшлакоблок+Rкирпич=0,89+0,2 = 1,09 м2×°С/Вт (<3,4).
Rвата=R-(Rшлакоблок+Rкирпич) =3.4-1,09=2,31 м2×°С/Вт
δвата=Rвата·λ=2,31*0,045=0,1 м=100 мм (принимаем λ=0,045 Вт/(м×°С) – среднее значение теплопроводности для минеральной ваты различных видов).
Вывод: для соблюдения требований по сопротивлению теплопередачи можно использовать керамзитобетонные блоки в качестве основной конструкции с облицовкой ее керамическим кирпичом и прослойкой из минеральной ваты теплопроводностью не менее 0,45 и толщиной от 100 мм.
Расчет теплопроводности стены — правила
Расчет теплопроводности стеныКаждый, кто строит дом или же собирается проводить ремонт, задается вопросом: какой толщины делать стены, какую теплоизоляцию и какой утеплитель лучше всего использовать.
Именно ответы на эти вопросы позволят сделать любой дом или квартиру уютными, комфортными и удобными для проживания.
Опять же, использование некачественных материалов и в недостаточных количествах, игнорирование утепления, как такового, могут привести к весьма печальным последствиям.
В таком доме просто будет сложно жить как в жару, так и в морозы. Температура в комнатах будет мало отличаться от температуры на улице.
Поэтому следует выяснить, какой же толщины должна быть теплоизоляция конкретно для вашего случая.
Как лучше поступить
На сегодняшний день это можно сделать самостоятельно: произвести необходимые расчеты, выяснить оптимальные материалы для работы и самостоятельно их установить.
Можно предпочесть работу заказу крупной фирме, которая сможет за отдельную плату совершить точный расчет, подобрать материалы и приступить к их монтажу.
Конечно, в случае, если вы все сделаете сами, претензии выдвигать будет некому.
В случае с фирмой, вы сможете пожаловаться на некачественную, недобросовестную работу или же когда требуемый эффект от произведенных работ не был достигнут.
Для расчет теплопроводности стены можно воспользоваться специальными программами, специализированными онлайн-калькуляторами, которые помогут вам получить нужные цифры.
Или же вы сможете это сделать самостоятельно. Многие заблуждаются, думая, что сами не в состоянии произвести расчеты, подсчитать, сколько теплоизоляции для работы будет необходимо на комнату, квартиру или же дом. Это сделать необычайно просто, ведь рассчитать толщину необходимой теплоизоляции можно довольно просто: на всех материалах производители указывают коэффициент теплопроводности.
Этикетка с коэффициентомВ чем необходимость расчета теплопроводности и монтажа теплоизоляции
Как уже говорилось, на это есть ряд причин:
- отсутствие или недостаточность теплоизоляции приведет к промерзанию стен;
- есть вероятность переноса так называемой точки росы, что, в свою очередь, вызовет появление конденсата на стенах, добавит излишнюю влажность в помещениях;
- в жаркое время в помещениях будет хуже, чем под ярким солнцем на улице; в таких домах будет жарко, душно и неуютно.
Опять же, приведенные выше причины принесут вам и новые проблемы: та же влажность будет способствовать порче как используемых внутри помещения строительных материалов, так и мебели, техники. Это, в свою очередь, заставит вас тратить деньги на ремонт, обновление, приобретение новых вещей. Пример подобного можно с легкостью увидеть ниже.
Влага и роса в квартиреТак что теплоизоляция – это залог сохранности ваших денег в дальнейшем.
Как рассчитывать толщину теплоизоляции
Чтобы просчитать необходимую толщину, следует знать величину теплосопротивления, которая является постоянной, значение имеет разное, в зависимости от географического положения, то есть разное для каждого отдельно взятого района. За основу возьмем следующие показатели: теплосопротивление стен – 3.5м2*К/Вт, а потолка – 6м2*К/Вт. Первое значение назовем R1, а второе, соответственно, R2.
При расчетах стен или же потолка, или же пола, состоящих из более чем одного слоя, следует просчитать теплосопротивление каждого из них, а затем суммировать.
R= R+R1+R2 и т.д.
Соответственно, необходимая толщина теплоизоляции, ее слоя, будет получена путем следующих манипуляций и при помощи формул:
R=p/k, где pявляется толщиной слоя, а k – коэффициентом теплопроводности материала, который можно узнать у производителя.
Опять же, не забывайте, если есть несколько слоев, то по данной формуле следует просчитать каждый, и затем полученные результаты суммировать.
Пример таковых расчетов
Ничего сложного в этом процессе нет, можно с легкостью провести расчет для любого материала. В качестве примера мы можем взять расчет для дома из кирпича.
Скажем, толщина измеряемых стенок будет составлять 1.5 длины кирпича, а в качестве теплоизоляции решим использовать минвату.
Кирпич и минватаИтак, нам требуется теплосопротивление стены не меньше 3.5. Для начала просчета нам потребуется узнать текущее тепловое сопротивление данной стены из кирпича.
Толщина составляет около 38 сантиметров, коэффициент теплопроводности составляет 0,56.
Соответственно, 0,38/0,56 = 0,68. Чтобы достигнуть показателя в 3.5, мы отнимем от него полученный результат (нам нужно 2,85 метр квадратный * К/Вт).
Теперь мы сделаем расчет толщины теплоизоляции, как уже говорилось выше, минеральной ваты: 2,85*0,045=0,128
Позволим себе немного округлить результат и получим следующее: при необходимости утеплить кирпичную стену, толщиной в полтора кирпича, нам потребуется толщина теплоизоляционного материала 130мм, при условии, что мы будем использовать минеральную вату. Если учитывать предстоящие внутренние и внешние работы, как отделочные, так и декоративные, можно позволить себе слой минваты в 100мм. Как видите, ничего сложного.
Что еще даст такой расчет
Используя такой расчет, вы сможете сравнивать различные типы утепления и теплоизоляции, сможете выбрать наиболее эффективный при наименьшем слое.
Если у вас проблема в пространстве, если же вы хотите сэкономить, то подобная работа позволит вам путем нехитрых манипуляций быстро выяснить, какой материал будет вам обходиться дешевле.
Если вы еще на этапе планировки дома, то сможете выяснить, что обойдется вам дешевле и менее трудоемко. Это может быть увеличение толщины кирпичной кладки, использование других типов теплоизоляционных материалов или же использование других строительных материалов для возведения стены, скажем, вместо кирпича использовать блоки и т.д.
Стена из блоковМногие ленятся делать расчеты самостоятельно, в этом случае можно легко позволить себе воспользоваться калькуляторами, которые предлагаются в сети на многих страницах.
Здесь вы найдете массу шаблонов и заготовок, практически вся информация собрана в справочниках, вам нужно будет подставлять только тип строительных материалов, регион проживания и показатель толщины. В этом случае все вычисления будут происходить очень быстро и легко.
Онлайн калькуляторНо в данном случае высока вероятность того, что на том или ином сайте жульничают: пытаются выставить материал, которым торгуют, в лучшем свете. В таком случае вероятна ошибка в расчетах, которая может дорого вам обойтись.
Не стоит бояться самостоятельных расчетов, для этого вам понадобятся только ручка, бумага и калькулятор.
Вы легко сможете в любой момент перепроверить свои расчеты или же показать их специалисту. Консультация со знакомым строителем выйдет гораздо дешевле, чем найм профессиональной компании.
Снова-таки, выбирая материалы, просчитывая необходимую толщину и цену на них, учитывайте и другие полезные свойства, которые вам могут быть интересны.
Например, пожаробезопасность, звукоизоляцию, водо- или влагонепроницаемость. Например, звукоизоляцией и теплоизоляцией обладает стекловата.
СтекловатаДа, к сожалению, такие материалы будут выходить несколько дороже, но все же, разница по цене в 10-20% с учетом того, что вы получите, скажем, не только теплоизоляцию, но еще и звукоизоляцию, стоит назвать хорошей покупкой и удачным решением.
Видео – расчет теплопроводности стены
На данном видео можно воочию увидеть, как производится расчет теплопроводности стены с помощью специализированной программы.
Кондуктивная теплопередача
Теплопроводность как теплопередача имеет место, если в твердой или стационарной жидкой среде существует температурный градиент.
С передачей энергии проводимости от более энергичных молекул к менее энергичным при столкновении соседних молекул. Тепло течет в направлении уменьшения температуры, поскольку более высокие температуры связаны с более высокой молекулярной энергией.
Кондуктивная теплопередача может быть выражена с помощью » Закона Фурье «
Q = (K/с) A DT
= U A DT (1)
, где
Q = тепловая передача (W, J/S, BTU/HR) Q = тепловая передача (W, J/S, BTU/HR)
k = Теплопроводность материала (Вт/м·К или Вт/м o C, БТЕ/(ч o F ft 2 /фут))
s = толщина материала (м, ft)
A = площадь теплопередачи (м 2 , ft 2 )
U = K/S
= коэффициент теплопередачи (W/(M 2 K), BTU/(FT 2 H O 151515 15 9 9 1 9
DT = T 1 — T 2= Градиент температуры — Разница — над материалом ( O C, O F)
- Вычисляйте в целом. значение
Пример — кондуктивная теплопередача
Плоская стена изготовлена из твердого железа с теплопроводностью 70 Вт/м o C. 1 м. Температура 150 o C с одной стороны поверхности и 80 o C с другой.
Можно рассчитать кондуктивную теплопередачу через стену
q = [(70 Вт/м o C) / (0,05 м) ] [(1 м) (1 м)] [(150 o C) — (80 o C) ]
= 98000 (Вт)
= 98 (кВт)
Калькулятор теплопередачи.
С помощью этого калькулятора можно рассчитать кондуктивную теплопередачу через стену. Калькулятор является универсальным и может использоваться как для метрических, так и для имперских единиц, если использование единиц согласовано.
- Calculate overall heat transfer inclusive convection
k — thermal conductivity (W/(mK), Btu/(hr o F ft 2 /ft))
A — area (m 2 , ft 2 )
t 1 — temperature 1 ( o C, o F)
t 2 — температура 2 ( o C, o F)
s — толщина материала (м, фут)
Кондуктивная теплопередача через плоскую поверхность или стену heat conducted through a wall with layers in thermal contact can be calculated as
q = dT A / ((s 1 / k 1 ) + (s 2 / k 2 ) + . .. + (s n / k n )) (2)
where
dT = t 1 — t 2
= temperature difference between inside and outside wall ( o C, o F)
Обратите внимание, что тепловое сопротивление за счет поверхностной конвекции и излучения не включено в это уравнение. Конвекция и излучение в целом оказывают большое влияние на общие коэффициенты теплопередачи.
Пример — кондуктивная теплопередача через стенку печи
Стенка печи из 1 м 2 состоит из толщиной 1,2 см внутреннего слоя из нержавеющей стали, покрытого 5 см внешним изоляционным слоем из изоляционной плиты. Температура внутренней поверхности стали составляет 800 K и температура наружной поверхности изоляционной плиты 350 K . Теплопроводность нержавеющей стали составляет 19 Вт/(м·К) , а теплопроводность изоляционной плиты составляет 0,7 Вт/(м·К) .
Кондуктивный перенос тепла через слоистую стенку можно рассчитать как / (19 Вт/(м·К) )] + [((0,05 м) / (0,7 Вт / (M K))] )
= 6245 (W)
= 6,25 KW
- 5086666.
- Теплопроводящая изоляция Perlite Ionsulation
Блок теплопроводности
- BTU/(H FT 2 O F/FT)
- BTU/FT)
- BTU/FT
- BTU/FT
- BTU/FT)
- BTU/FT)
- BTU/FT)
- BTU/FT)
- БТЕ/(с фут 2 o F/ft)
- Btu in)/(ft² h °F)
- MW/(m 2 K/m)
- kW/( M 2 К/м)
- Вт/(M 2 К/м)
- W/(M 2 K/CM)
- W/(CM 2
193
2
1
1 9 2
1
- W/(CM 2
2
- W/(CM 2
2
- W/(CM 2
- W/(CM 2 2
- W/(CM 2
- . o
Кл/см)- Вт/(в 2 o Ф/дюйм)
- кДж/(ч·м 2 K/m)
- J/(s m 2 o C/m)
- kcal/(h m 2 o C/m)
- cal/( S CM 2 O C/CM)
- W/(CM 2
- 1 W/(M K) = 1 Вт/(M O C) = 0,85984 KCAL/(H M O C) = 0,85984 KCAL/(H M O 1 C) = 0,57779 = 0,5777777777777 гг. БТЕ/(фут ч o F) = 0,048 БТЕ/(дюйм ч o F) = 6,935 (БТЕ дюйм)/(фут² ч °F)
- Конвертер единиц теплопроводности
Теплопроводность — проектирование зданий
Мы используем файлы cookie, чтобы обеспечить вам максимально удобные условия пользования нашим веб-сайтом. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.
Редактировать эту статью
Последняя редакция 09 ноя 2022
См. вся история
Теплопроводность (иногда называемая значением k или значением лямбда (λ)) — это мера скорости, с которой разность температур передается через материал. Чем ниже теплопроводность материала, тем медленнее скорость, с которой через него передаются температурные различия, и, следовательно, тем эффективнее он как изолятор. В широком смысле, чем ниже теплопроводность
Теплопроводность является основным свойством материала, не зависящим от толщины. Измеряется в ваттах на метр-кельвин (Вт/мК).
Термическое сопротивление слоев ткани здания (R измеряется в м²K/Вт) можно рассчитать исходя из толщины каждого слоя / теплопроводности этого слоя.
Значение U элемента здания может быть рассчитано как сумма термических сопротивлений (значения R) слоев, из которых состоит элемент, плюс сопротивление его внутренней и внешней поверхности (Ri и Ro).
Значение U = 1 / (ΣR + Ri + Ro)
Значения U (иногда называемые коэффициентами теплопередачи или коэффициентами теплопередачи) используются для измерения того, насколько эффективно элементы строительной ткани являются изоляторами.
Стандартами для измерения теплопроводности являются BS EN 12664, BS EN 12667 и BS EN 12939. При отсутствии значений, предоставленных производителями продукции после испытаний теплопроводности , теплопроводность данные получены из BS EN 12524 Строительные материалы и изделия. Гигротермические свойства.
Значения теплопроводности типичных строительных материалов показаны ниже.
Материал | Вт/мК |
Блоки (светлые) | 0,38 |
Блоки (средние) | 0,51 |
Блоки (плотные) | 1,63 |
Кирпич (открытый) | 0,84 |
Кирпич (защищенный) | 0,62 |
ДСП | 0,15 |
Бетон (пористый) | 0,16 |
Бетон (ячеистый 400 кг/м3) | 0,1 |
Бетон (ячеистый 1200 кг/м3) | 0,4 |
Бетон (плотный) | 1,4 |
0,033 | |
стекло | 1,05 |
пеностеклянный заполнитель (сухой) | 0,08 |
пеньковые плиты | 0,40 |
конопляный бетон | 0,25 |
минеральная вата | 0,038 |
раствор | 0,80 |
фенольная пена (PIR) | 0,020 |
гипс (гипс) | 0,46 |
гипсокартон (гипс) | 0,16 |
пенополистирол | 0,032 |
пенополиуретан (PUR) | 0,025 |
штукатурка (песок/цемент) | 0,50 |
стяжка (цемент/песок) | 0,41 |
сталь | 16 — 80 |
камень (известняк) | 1,30 |
камень (песчаник) | 1,50 |
камень (гранит) | 1,7 — 4,0 |
каменная крошка | 0,96 |
тюк соломы | 0,09 |
древесина (хвойная древесина) | 0,14 |
древесина (лиственная древесина — обычно используется) | 0,14 — 0,17 |
древесноволокнистая плита | 0,11 |
- Условные обозначения для расчета линейного коэффициента теплопередачи и температурных коэффициентов.
