Крепеж для телевизора на стену своими руками: Крепление для телевизора на стену: пошаговая инструкция с фото

Добавлено автор alexxlab

Содержание

Как сделать кронштейн для телевизора за 5 минут


Чтобы повесить телевизор на стену не обязательно покупать дорогой кронштейн, его можно сделать самому буквально за пять минут из крепежа, который точно можно найти в хозяйственном магазине. Стоит все копейки, а держаться будет вечно. Поэтому это лучший способ сэкономить ваши средства.

Понадобится


  • Две металлические пластины
  • 4 винта.
  • 2 дюбеля (или анкерных болта).


Как быстро повестить телевизор на стену. Простейший самодельный кронштейн


Переворачиваем телевизор, который хотим повесить, на обратную сторону. Сзади 4 гнезда крепления под кронштейн. Берем лист бумаги и при помощи ручки или карандаша делаем проколы, тем самым перенося на него межосевые расстояния между стационарными креплениями телевизора.

Теперь кладем этот лист на одну металлическую пласту и маркером замечаем метки для дальнейшего сверления.

Чтобы свело при сверлении не скакало, керним по меткам. Далее складываем пластины вместе, зажимаем в тисках и сверлим обе за раз.

Нужно просверлить 3 отверстия: 2 крепление корпуса, смещенные максимально вниз и 1 для крепления на стену, смещенное максимально вверх (если их нет в стандартной пластине).
Далее при помощи винтов крепим к телевизору.

Обратите особое внимание на длину винтов. Если они слишком длинные, купите другие или обрежьте ножовкой имеющиеся. Это нужно для того, чтобы при завинчивании они не продавили внутри электронику.

Снимаем ножки с телевизора.

В стене сверлим отверстия под дюбеля или анкерные болты. Вешаем телевизор на стену, закрепляем анкерные болты ключом.


Телевизор весит как надо и точно никогда не упадет.

Вот и все! 5 минут и все готово.

Смотрите видео


Подробную установку и изготовление смотрите в видеоролике.

Крепление для телевизора на стену

Желание посмотреть что-нибудь интересное вечером так и осталось в наших умах. Если раньше все большими семьями собирались перед телевизором у своих соседей, т. к. они не были насколько распространены, то сегодня все изменилось и в каждой комнате может быть по одному. Изменили свой форм-фактор и сами телевизоры. Если раньше это был огромный ящик, который требовал внушительной подставки, то сейчас это тонкие и легкие решения, которые перекочевали в иные плоскости. Именно поэтому стоит знать как сделать крепление для телевизора на стену своими руками.

Разбираемся с кронштейнами

Задняя панель современных телевизоров пластиковая, поэтому повесить ее на саморезы или крючки не представляется возможным, поэтому были разработаны специальные крепления — кронштейны. Кронштейны имеют несколько основных классификаций, которые делятся, например, по месту их установки:

  • для стены;
  • для потолка;
  • кронштейн-подставка;

Потолочное крепление для телевизора часто применяется в тех случаях, когда он находится на зоне перехода между двумя комнатами, но они не имеют четкой перегородки. Это, например, может быть кухня и столовая. Его плюсом является возможность регулировки, а также минимальное занимаемое пространство. Такое приспособление требует особой внимательности при выполнении монтажных работ, ведь поплатиться можно недешевой плазмой. Крепление телевизора на стену с помощью кронштейна более распространено. Такие кронштейны используются не только в домашних условиях, но и в офисах, гостиницах и залах для выступления. Кронштейн-подставка более специфическое решение. Они подходят не под каждый интерьер, часто их применяют для визуального разграничения площади комнаты.

Кроме места расположения, кронштейны также различаются по некоторым конструктивным особенностям. Есть фиксированные варианты. Они представляют собой прочную готовую конструкцию, которая устанавливается на свое место, а к ней крепится телевизор. При этом нет возможности изменить угол его наклона или поворота. Такой кронштейн понадобится в том случае, если в комнате не планируется перестановок и телевизор смотрят всегда с одной дистанции и расположения. Это, например, может быть спальня или гостиная комнаты. Такие кронштейны способны выдержать больший вес, чем другие.

Бывают ситуации, когда требуется изменить угол наклона телевизора. Это может быть связано со зрителями различного возраста или роста. Тогда отлично подойдет наклонный кронштейн. Визуально он схож с фиксированным кронштейном, но в нем есть отдельный модуль, который способен изменять угол наклона в вертикальной плоскости. Есть еще поворотное крепление для телевизора. Часто их применяют для мониторов за рабочим столом, чтобы подобрать требуемое положение для конкретного пользователя. Представляют собой основу, которая крепится к стене и несколько рычагов. Самым техничным является кронштейн, который способен изменять угол поворота и наклона. Такие подходят, например, для кухонь, где хозяйка постоянно перемещается.

Выбираем наилучший вариант

Чтобы определиться с тем, какое крепление лучшим образом подойдет именно вам, требуется для себя ответить на несколько вопросов:

  • где будет осуществляться установка;
  • какое максимальное положение от стены допустимо;
  • где расположена розетка;
  • какой тип крепления для телевизора есть на телевизоре;
  • что предлагается конкретно под мою модель;
  • какова вилка шнура у телевизора;
  • каков вес телевизора;
  • какая будет несущая основа;
  • требуется ли угол поворота.

В зависимости от того, напротив каких характеристик кронштейна вы поставили плюсик, потребуется остановиться на неподвижном модуле или на одном из вариантов подвижного. Также до приобретения держателя стоит посмотреть, сколько отверстий для крепления есть на задней грани телевизора. Обычно системы креплений выполнены по стандарту VESA. Они имеют заявленное расстояние между отверстиями, которое варьируется в зависимости от диагонали экрана. Также варьируется количество отверстий. Их может быть 4, 2, 6 или даже 8. При первом осмотре их может быть сложно определить, т.  к. с завода они идут с уже вкрученными винтиками и могут находиться под наклейкой или мягким материалом, похожим на смолу.

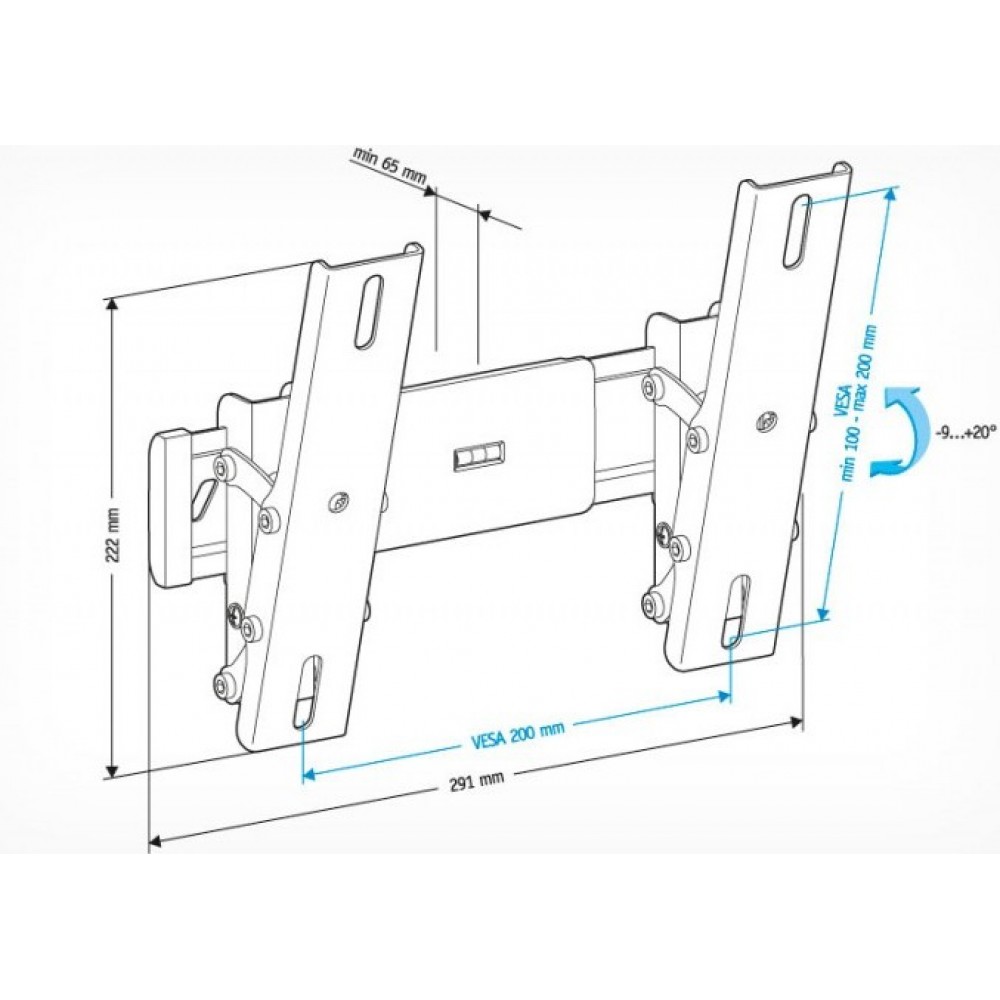

Обратите внимание! По стандарту VESA расстояние между болтами на кронштейне может быть 75, 100, 200, 300 и 400 мм. В нестандартных решениях понадобится кронштейн с другой системой крепления.

Монтируем настенный кронштейн

Крепление для телевизора на стену имеет самый простой подход к установке. Такой кронштейн очень легко закрепить без посторонней помощи. До того как подготовить инструменты для фиксации кронштейна, необходимо хорошо подумать о месте расположения телевизора. Необходимо учесть факторы санитарно-гигиенических норм. Голова при просмотре не должна быть слишком поднята, это ухудшает кровоток и впоследствии может сказаться на зрении. Это относится и к большому наклону головы. Фиксированный кронштейн на стену лучше цеплять на уровне глаз пользователя. Также важно учесть расположение источников света и окон в комнате. Если кронштейн с телевизором будет напротив окон, тогда увидеть там что-то днем будет проблематично. Светильники также должны быть в стороне, иначе их придется постоянно наблюдать. Для работы понадобятся:

  • кронштейн;
  • перфоратор или дрель;
  • дюбели и саморезы;
  • уровень;
  • отвертка или ключ;
  • рулетка;
  • разметочный инструмент.

Кроме выбора места под кронштейн, следует определиться с качеством и материалом, из которого изготовлена стена. Крепление телевизора на гипсокартонную стену имеет некоторые нюансы. Если для обычной стены под кронштейн приобретаются пластиковые дюбели и саморезы, которые способны выдержать общий вес телевизора, то для гипсокартона подход немного сложнее. Для последнего есть специальные кронштейны с большим количеством отверстий для крепления. Также понадобится подобрать так называемые «бабочки». Это специальные дюбели, которые при вкручивании самореза или болта сжимаются и закрепляются на обратной стороне листа гипсокартона.

Обратите внимание! Если вы планируете вешать телевизор на гипсокартон, то стоит учитывать, что толщина должна быть не меньше 12 мм или придется искать другой вариант. Также важно правильно рассчитать вес. Он не должен быть больше 5 кг на одно отверстие. Также попасть необходимо в каркасный профиль, т. к. сам лист может раскрошиться и придется делать ремонт.

Если вы уже монтировали что-то у себя в квартире и знаете, что стены старые и обсыпаются при воздействии, тогда для кронштейна понадобятся дюбели большего диаметра, чем советуется и саморезы должны быть такими, которые будут способны разжать стенки дюбеля в отверстии. Если этого не предусмотреть, то в один прекрасный момент можно увидеть свой телевизор на полу. Теперь процесс по порядку:

  • С помощью рулетки отмеряется расстояние от пола, на высоту крепления телевизора. Для удобства с помощью уровня можно начертить легкую опорную линию.
  • Кронштейн примеряется на свое место. При этом можно спозиционировать его по линии, пропустив ее в нижние отверстия. Уровнем выставляется правильное вертикальное и горизонтальное расположение кронштейна.
  • С помощью карандаша или другого разметочного инструмента делаются пометки для будущих отверстий.
  • Перфоратором или дрелью сверлятся отверстия под кронштейн. При этом инструментом не стоит водить из стороны в сторону. Это может привести к обломанному сверлу или увеличит диаметр отверстия, что нехорошо.
  • С помощью подручных средств из отверстия вычищается оставшаяся крошка от камня.
  • В отверстия для кронштейна вставляются дюбеля.
  • Поддерживая кронштейн, его следует наживить на несколько болтов, чтобы он держался. После этого производится полная дотяжка.
  • С кронштейна снимается планка, которая будет удерживать телевизор и прикручивается на него.
  • После этого телевизор монтируется на свое место.

Если кронштейн жесткого крепления без возможности поворота, то до того как повесить телевизор, стоит поднять его на уровень кронштейна и подключит все требуемые провода, т.  к. потом это будет сделать невозможно.

Обратите внимание! Крепление телевизора к потолку и полу практически не отличается от этого варианта. Просто работы производятся в другой плоскости. Дополнительные усилия могут понадобиться при укладке проводов. Но часто производители предусматривают возможность скрыть их в патрубок самого кронштейна. Поэтому до того как закрепить телевизор на кронштейн, обязательно протяните все требуемые провода.

Кронштейн своими руками

Если вы не считаете нужным покапать дорогой держатель или способ крепления именно вашего варианта не подходит под систему VESA, тогда настенное крепление для телевизора можно сделать своими руками. Для этого понадобится, например, алюминиевый уголок. Можно использовать и металлический или деревянные рейки.

С обратной стороны телевизора производится замер между верхним и нижним отверстием для крепления. К этому числу следует прибавить еще 2 см, чтобы отверстия не были впритык к краю уголка. Отрезаются четыре одинаковых элемента. В двух из них сверлятся отверстия в согласии с тем, как они находятся на крышке телевизора. Два других будут находиться на стене. Для того чтобы они могли взаимодействовать между собой, потребуется просверлить отверстия таким образом, чтобы они совпадали в уголках, которые будут на телевизоре с теми, которые будут на стене.

Два уголка закрепляются на телевизор, а два других на стену. Расстояние между последними должно быть таким, чтобы между ними поместились закрепленные на телевизор. Для осуществления процедуры понадобится еще два человека, которые будут удерживать телевизор на весу, пока третий сможет скрепить уголки между собой.

Вывод

Как видно для крепления телевизора на стену, потолок или пол есть свои варианты модулей. Лучше приобретать именно тот, который советует производитель. Делать это следует по причине того, что некоторые компании могут лишать гарантии из-за неправильного монтажа. Если это вас не заботит, то изготовить его можно самостоятельно.

Как повесить телевизор на стену своими руками: кронштейны, крепления

Немного изобретений, придуманных человеком, получили такое широкое распространение в быту как телевизор. Это один из самых популярных предметов, который можно встретить практически в каждом доме или квартире. Приемники телевизионных сигналов круглосуточно передают визуальную информацию со звуковым сопровождением, позволяют с удовольствием провести время. При этом постоянно происходит развитие конструкции устройств, которые менее чем за век от громоздких и неуклюжих моделей, превратились в стильные панели, позволяющие, не выходя из собственного жилища ощущать 3D эффекты. Если раньше для установки терминала требовались тумбы и специальные подставки, то теперь многие задаются вопросом о том, как повесить телевизор на стену, выбрать правильное место, точно установить высоту.

Преимущества и недостатки крепления телевизора на кронштейн

Прежде чем установить панель на стену, необходимо разобраться с существующими видами крепежей, оценить положительные и отрицательные моменты такого расположения, обеспечить максимальный комфорт от просмотра, обезопасить устройство от случайных повреждений. Рассмотрим основные достоинства крепления на кронштейн:

  • Экономия пространства. Нет необходимости приобретать тумбу, подставку, столик, другую мебель, которая будет занимать определенное место в комнате.
  • Безопасность. Даже если случайно приемник будет задет, он не опрокинется и не разобьется. Такое расположение идеально для семьи с маленькими детьми, которые не смогут дотянуться до проводов, расположенных на высоте розетки.
  • Невысокая стоимость. Элементы крепежа стоят недорого, такая установка поможет сэкономить средства, в сравнении с покупкой специальных шкафчиков.
  • Удобство в использовании. Панель можно разместить на необходимой высоте, в любом месте, выбрать угол наклона.
  • Совместимость с интерьером. Крепежные элементы скрыты за телевизором, который совместим со всеми стилями в интерьере, нет необходимости выбирать подходящую под оформление комнаты мебель.

К недостаткам такого размещения можно отнести:

  • Сложность монтажа. Чтобы прикрепить его своими руками, потребуются навыки работы с инструментом, при этом допущенные при установке ошибки могут привести к падению предмета.
  • Перенос розетки. Если выбрано место, от которого электроточка расположена далеко, то придется ее переносить или использовать удлинитель. Первый вариант подразумевает дополнительные затраты на ремонт, второй будет портить интерьер помещения.
  • Дорогой демонтаж. Если предмет убирать со стены, то придется выполнить косметический ремонт поверхности, на которой он располагался, для удаления следов от крепления или полностью менять отделку стен.

Правильное расположение телевизора

Размещать изделие на стене необходимо так, чтобы им было удобно пользоваться всем членам семьи. При этом оно не должно мешать передвижению по комнате, место крепления обязано быть надежным. Чтобы правильно сделать выбор точки расположения, необходимо соблюдать следующие рекомендации:

  • В большинстве случаев выбор места делается с учетом расположения мебели, а также точки, с которой будет производиться просмотр, будь то кровать, диван или рабочая зона на кухне.
  • Необходимо учесть расположение розетки в помещении. Желательно, чтобы электроточка скрывалась за предметом, или находилась под ним. В противном случае придется использовать переноску, что не очень эстетично.
  • В малых по площади комнатах конструкцию можно разместить в одном из углов.
  • Запрещено вешать панель над камином, электрической, газовой печкой, перегрев плохо влияет на работоспособность.
  • Для нормальной работы изделия, оно должно хорошо вентилироваться, поэтому нельзя располагать его в нише или шкафу.

Не стоит устанавливать панель напротив оконного проема. Естественное освещение, проникающее через окно, будет отсвечивать от поверхности, мешать просмотру. Ультрафиолетовое излучение плохо влияет как на матрицу, так и на пластиковый корпус.

Высота от пола

Насладиться комфортным просмотром излюбленной телепередачи, новостных каналов можно только в том случае, когда панель установлена на соответствующей высоте. Главное правило при выборе этого параметра – центр матрицы расположен на уровне глаз смотрящего, поэтому установка телевизионного приемника напрямую будет зависеть от положения, в котором находится человек. Определяется опытным путем.

При просмотре ТВ в рабочей зоне на кухне, высота установки выбирается в соответствии с ростом человека, при этом угол отклонения не должен превышать 10 градусов. Простой способ определения соответствующего места заключается в том, что, находясь у плиты или столешницы необходимо посмотреть на выбранную стену. В точке где остановится взгляд, следует сделать мелком пометку.

В гостиной выбор высоты происходит сидя на кресле, канапе. В спальне ТВ панель принято смотреть лежа, соответственно уровень будет зависеть от вида и размера кровати. В этих комнатах определение оптимального места делается по аналогии с кухней.

Диагональ и расстояние просмотра

Кроме таких характеристик, как место и высота расположения панели, важным параметром является удаленность экрана от глаз. Поэтому для тех, кто мечтает о больших моделях, занимающих половину стены, следует проверить соответствие комнаты устанавливаемому предмету, достаточным ли будет расстояние для просмотра экрана без нанесения вреда здоровью.

В приведенной ниже таблице указаны наиболее комфортные допустимые для просмотра параметры:

Разрешение4K1080p720pSD
Диагональ в дюймахДиагональ в сантиметрахОптимально расстояние
inchсмinchсмinchсмinchсмinchсм
1025,47,87-16,1420-4116,14-22,8341-5822,83-40,1658-102>40,16>102
2050,816,14-31,141-7931,1-46,8579-11946,85-79,13119-201>79,13>201
3076,222,83-46,8558-11946,85-70,08119-17870,08-118,9178-302>118,9>302
40101,631,1-61,8179-15761,81-94,09157-23994,09-159,06239-404>159,06>404
5012738,98-77,9599-19877,95-116,93198-297116,93-198,82297-505>198,82>505
60152,446,85-94,09119-23994,09-140,16239-356140,16-238,19356-605>238,19>605
70177,855,12-109,06140-277109,06-164,17277-417164,17-277,95417-706>277,95>706
80203,261,81-124,8157-317124,8-187,01317-475187,01-318,11475-808>318,11>808
90228,670,47-140-16179-356140,16-211,81356-538211,02-357,87536-909>357,87>909
10025477,95-155,91198-396155,91-233,86396-594233,96-397,64594-1010>397,64>1010

Как выбрать кронштейн

Конструкция, предназначенная для крепления телевизора на вертикальной плоскости, а также на потолке, позволяет не только установить технику в любом месте помещения, но и экономить место в комнате. Каждая модель отличается своими свойствами, внешним видом, устройством. Самые простые варианты предназначены для жесткой фиксации изделия на стене, более сложные – позволяют менять угол наклона, расположение панели в пространстве.

При выборе крепежного элемента необходимо особое внимание уделить таким характеристикам, как выдерживаемый вес, прочность изделия, способ установки. Есть кронштейны с фиксированными элементами крепления, более конструктивные модели, позволяющие изменить положение планок. Чтобы разобраться в тонкостях конструкции, рассмотрим основные виды и характеристики данных предметов.

Типы кронштейнов

Чтобы выбрать оптимальную модель, удовлетворяющую всем предъявляемым требованиям к крепежным элементам, следует ознакомиться с существующими разновидностями конструкции кронштейнов:

  • Фиксированные. Самый простой способ крепления ТВ приемника на стене. Отличаются надежностью, приемлемой стоимостью, выдерживают большие нагрузки. После установки телевизор невозможно повернуть по горизонтали или по вертикали.
  • Наклонные. Позволяют менять вертикальный угол наклона, но изменить положения устройства по горизонтали невозможно. Хороший вариант для размещения прибора под потолком, выше уровня глаз.

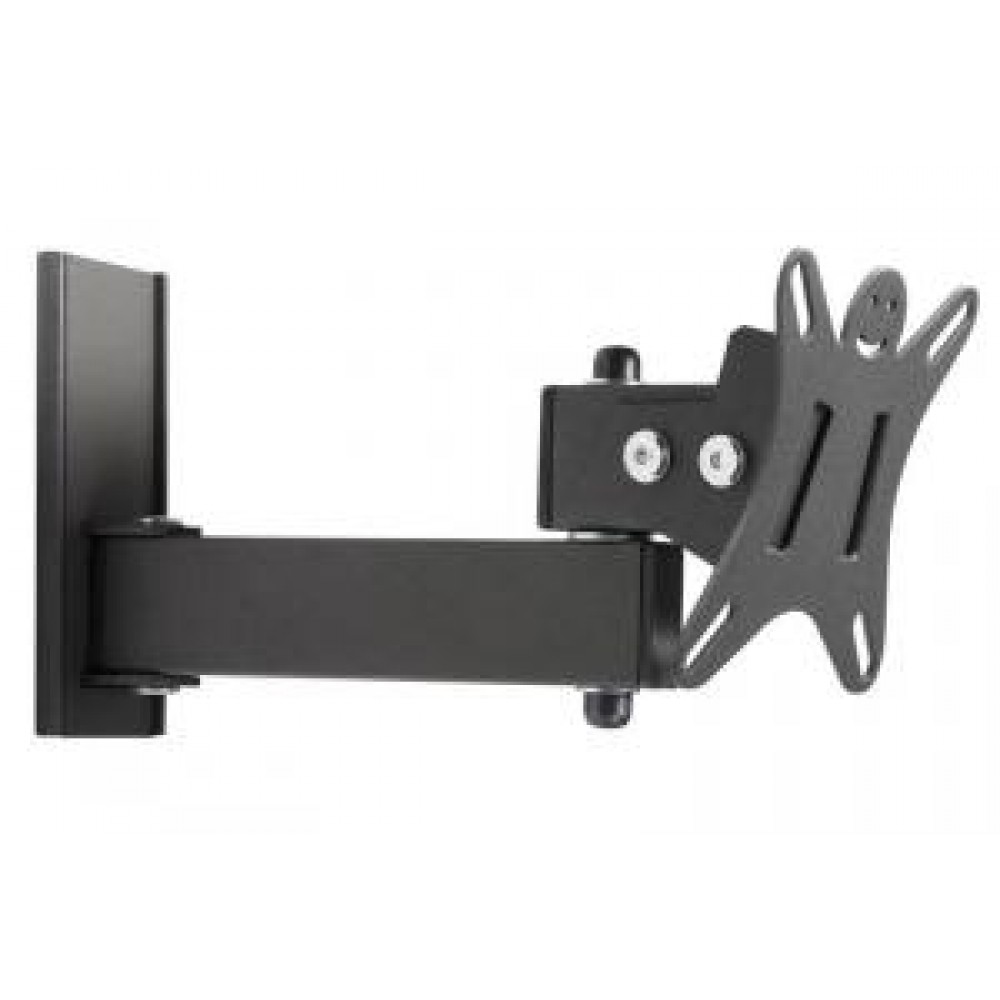

  • Наклонно-поворотные. Дают возможность повернуть панель в любом направлении. Имеют массивную конструкцию, высокую стоимость.
  • Выдвижные. Самый функциональный тип. Позволяют не только менять наклон, но и отодвигать ТВ приемник от стены, менять его положение в пространстве. Это очень дорогие модели, которые имеют наибольший размер, но менее надежны фиксированных экземпляров. Не подходят для малых по площади помещений.
  • Потолочные. Кронштейн фиксируется на потолке. Конструкция дает возможность вращать телевизор по кругу, делать любой угол наклона.

Совместимость размеров и стандарты VESA

Выбор кронштейна осуществляется в зависимости от диагонали телевизора. Обычно производители конструкций указывают ее совместимость с ТВ панелью, наименьшими и наибольшими размерами. Например, если в инструкции написано, что крепление предназначено для изделий с диагональю в пределах 27″-37″, а приобретенный приемник выходит за эти значения, значит необходимо подыскать другую модель.

Большинство производителей выпускают свою продукцию, которая соответствует единым нормам, учрежденным ассоциацией стандартизации электроники VESA. Согласно установленных норм, все приемники телевизионного сигнала на стенке, расположенной с задней стороны видеоустройства, имеют одинаковую конструкцию для крепления, а именно 4 резьбовых отверстия, расположенных соразмерно с центром телевизора в виде квадратной или прямоугольной фигуры. Расстояния от вершины к вершине, расположенных на одной прямой, указанных геометрических форм кратны 10 см, например, 10х10, 20х10, 20х20.

Устаревшие плазменные, жк модели с большими экранами отличаются немалым весом, поэтому для их надежной фиксации отверстия располагались далеко друг от друга. Например, для плазменного телевизора с диагональю в пределах 37-42 дюймов отверстия соответствовали стандарту 40х40 см, в то время как у новых светодиодных панелей с такими же внешними параметрами – 20х20 см. Владельцы таких моделей, решившие повесить изделие на стену, могут столкнуться с трудностями при выборе надежного крепления. В таких ситуациях лучше воспользоваться универсальными креплениями, с большим набором отверстий на направляющих.

Вес телевизора

Также при выборе крепежного элемента необходимо ознакомиться с максимально допустимой нагрузкой, которую он способен выдержать. Если вес панели совпадает с предельно допустимой массой, которую способен удерживать кронштейн, не стоит его приобретать. Такая конструкция в процессе эксплуатации может не выдержать ТВ приемник и сломаться. Лучшим решением станет модель с 30 % запасом прочности.

Особое внимание необходимо уделить болтам, которые фиксируют изделие к стене, если они недостаточно надежны, лучше их заменить, чтобы избежать случаев с падением телевизора.

Рассмотрим таблицу стандартов FDMI, разработанную компанией VESA, в которой указаны наименования норм, соответствующие им нагрузки и расстояние между отверстиями:

Наименование стандартаДиагональ экранаМаксимально допустимая нагрузка, кгГеометрические размеры, смРезьба отверстий
в дюймах (inch)в сантиметрах (см)
MIS-B4-7,910,2-20,225х2M4
MIS-C8-11,920,3-30,44,57,5х3,5M4
MIS-D 7512-22,930,5-58,387,5х5

7,5х7,5

M4
MIS-D 10012-22,930,5-58,31410х10

10х5

M4
MIS-E23-30,958,4-78,622,720х10

20х5

M4
MIS-F M631-9078,7-228,65020х20 и большеM6
MIS-F M831-9078,7-228,6113,620х20 и большеM8

Удаленность от стены

Одна из важных особенностей, которую надо учитывать при выборе крепления, – на каком расстоянии от стены будет висеть телевизор. Этот параметр напрямую зависит от вида кронштейна. У фиксированных моделей отступ может составлять всего 3,5 см, в то время как выдвижные варианты позволяют удалить панель от вертикальной поверхности на несколько метров.

В зависимости от способа эксплуатации, необходимости поворота, наклона экрана, расположения розеток, доступа к разъемам для подключения дополнительных устройств, проведения комфортной уборки помещения выбирается тип кронштейна. Чем функциональнее крепежное изделие, тем отступ между стеной и ТВ приемником будет больше.

Эргономика, поворот и угол наклона

Кронштейны, которые можно регулировать по горизонтальной оси, дают дополнительные преимущества при просмотре телевизора. Конструкции позволяют сделать отклонение вверх или вниз, что очень удобно для просмотра экрана с разных мест, дают возможность регулировать качество изображения путем выбора лучшего угла обзора.

Существуют варианты, которые можно складывать гармошкой, тем самым уменьшать расстояние до стены. Также есть угловые конструкции, позволяющие отклонить панель на 90 градусов. Такая функция полезна для людей, которым необходим доступ к разъемам ТВ.

Модели, выполняющие поворот влево и вправо, облегчают доступ к портам, расположенным на задней крышке. Эти модели – оптимальный вариант для больших по площади помещений, где собирается много зрителей, есть возможность просмотра с разных сторон.

Есть интересные кронштейны с функцией pivot, которые позволяют разворачивать монитор в портерный режим (поворот на 90 º), вращать на 360 º. Однако она редко востребована в домашних условиях, более подходит для общественных учреждений.

Существуют крепежные изделия с дистанционной системой управления. Они позволяют, не сходя с места, с помощью пульта управления настроить оптимальное положение экрана.

Самостоятельная установка телевизора

После того как выбрано место и идеальная высота, можно приступать к установке телевизора на стене. Чтобы установить надежную конструкцию и обезопасить технику от повреждений и падения в процессе работы, следует соблюдать ряд правил. Крепления обязательно должны быть прочными. Перед монтажом следует проверить расположение электрических проводов в стене при помощи детектора проводки. Большие панели, вес которых превышает 25 кг, лучше устанавливать вдвоем.

Необходимые материалы и инструменты

Большинство производителей укомплектовывают механизмы необходимыми расходными элементами и крепежами. Это значительно упрощает установку. Если их нет, то недостающие детали придется купить отдельно. Прикрепить телевизор к стене можно с помощью минимального набора инструментов и материалов. Для работы понадобятся:

  • Перфоратор;
  • Кронштейн с комплектным крепежом;
  • Накидной, рожковый ключ;
  • Молоток;
  • Плоская, крестовая отвертки;
  • Карандаш;
  • Уровень;
  • При нестандартной отделке стены дюбели бабочки, саморезы.

Этапы крепления

Собирать крепеж и монтировать телевизор на стену следует очень осторожно. Плохо затянутые шурупы, неправильный их размер, смещение центра тяжести приведет к падению техники и значительным финансовым потерям. Мероприятия по установке проходят в несколько этапов:

  1. На стене создаем разметку места установки. Необходимо тщательно проверить горизонтальность опорной пластины;
  2. Отмечаем карандашом каждый участок для сверления;
  3. Делаем отверстия, вставляем крепеж;
  4. Закручиваем крепления опорной пластины, проверяем уровнем горизонтальность;
  5. Устанавливаем ответные пластины на заднюю стенку телевизора;
  6. Навешиваем технику на стену. Крюки должны быть хорошо зафиксированы и вплотную прилегать к соответствующим выступам;
  7. Производим подключение кабелей.

Особенности крепления к разным видам стен

При проведении монтажных работ важно учитывать материал стены. Чаще в комплект к крепежному набору идут элементы для бетонного покрытия, но использовать их можно для основания любого типа. Будет отличаться только способ и особенности крепления.

Стена из гипсокартона

Многие владельцы домов и квартир предпочитают отделывать комнаты гипсокартоном. Легкий и простой в обработке материал имеет много преимуществ, что делает его популярным. К существенным недостаткам относится хрупкость. С монтажом полочек, зеркал, панно, TV с маленькой диагональю проблем не возникнет. Но если потребуется встраивать тяжелый телевизор, придется использовать отдельные встроенные ниши, специальные кронштейны.

Для небольшого телевизора, весом до 15 кг можно использовать стандартный способ крепления с использованием пластмассовых дюбелей из набора. Они вполне выдержат его вес и плотно закрепятся в гипсокартонном материале. Наклонно-поворотные конструкции лучше вешать на стену, усиленную алюминиевым профилем.

Технику весом от 15 до 45 кг нельзя монтировать на голый гипсокартон, это чревато его разрушением. Обязательно следует использовать кронштейн. Необходимо просверлить перфоратором отделку и бетон, кирпичную стену, заложить длинный дюбель распорного анкера в форме бабочки, забить его молотком и завинтить. Предусмотреть крепеж для тяжелого телевизора следует в момент строительства, при проведении ремонта. Можно заложить усилительный профиль, построить специальную нишу.

Деревянная стена

Дерево – распространенный вариант для обшивки стен. Обычные доски, вагонка, резные панели придают интерьеру особый уют. Отлично дополнит гостиную, спальню в эко стиле телевизор, монтируемый к стене.

Отделка комнат может быть выполнена из различных древесных элементов, отличающихся размером, шириной деталей, прочностью. Крепление для настенной техники следует выбирать соответствующее. Вместо привычных дюбелей надо использовать саморезы, длиной не менее 3 см. Для фанерной стены подойдут дюбеля-бабочки.

Стены из хрупких материалов

Для стен из пеноблока, газоблока, пазогребневых плит, газосиликатного кирпича нельзя использовать обычные анкеры. Телевизор на хрупкой поверхности необходимо размещать методом сквозного крепления при помощи длинных болтов с широкими шайбами. Перегородку, к примеру, из газобетона просверливают насквозь по разметке крепежа, продевают в отверстия болты, завинчивают с другой стороны гайками.

Для крепления телевизора на стены из пористых, пустотелых кирпичей можно использовать химические анкеры – особую разновидность монтажных элементов. Вставляемые в стену дюбеля имеют множество отверстий. В них заливают специальный клей и вставляют шуруп. Такая прослойка укрепляет участок стены, позволяет создавать равномерную нагрузку, подвешивать габаритные предметы.

Самостоятельное изготовление кронштейна

Представленные в магазинах техники кронштейны для телевизоров не всегда надежны и стоят приличных денег. Они имеют стандартные размеры и способы крепления, не подходящие для индивидуальных случаев. Собрать такую конструкцию самостоятельно намного проще, чем кажется на первый взгляд. Имея чертеж или картонный макет можно рассчитать нагрузку, подобрать материал и размер кронштейна без посторонней помощи.

Из крепежной рейки

Простое бюджетное крепление для телевизоров, положение которых меняться не будет. Потребуется подготовить 4 алюминиевых, стальных уголка. Ширина и длина деталей не имеет значения, главное, чтобы совпадал диаметр отверстий с выемками на задней панели телевизора.

Делаем разметку на рейке, отрезаем два куска для монтажа к стене и два для задней панели телевизора. В равных по длине заготовках просверливаем отверстия для крепежа и фиксируем к агрегату при помощи винтов.

Оставшуюся пару уголков будем прикреплять к стене. Просверливаем отверстия для крепежных элементов (если телевизор тяжелый, лучше сделать их больше), делаем на стене разметку, прикручиваем куски рейки. Отверстия в уголках задней панели и настенных элементах должны строго совпадать друг с другом. Чтобы избежать перекоса, их следует подравнивать с помощью уровня. Теперь можно вешать телевизор на стену. Делать это лучше вдвоем. Приподнимаем агрегат, совмещаем крепления и отпускаем.

Из деревянной планки

Способ самодельного изготовления подходит для агрегатов с малым весом. Для его изготовления потребуется деревянная планка, ножовка для распила древесины, шурупы с кольцеобразными головками. Начинаем работу с подготовки деталей. Отпиливаем от бруска две одинаковые части, они должны совпадать с размерами задней панели телевизора. В одну из них вкручиваем шурупы с петлями. Просверливаем в планке отверстия, прикрепляем ее к агрегату.

Измеряем расстояние между петлями на бруске и делаем разметку на стене. В указанных точках сверлим отверстия, вкручиваем деревянную планку и подвес в виде крюков. Навешиваем кольца на крепеж, устанавливаем телевизор.

Подвижный из металла

Для подвесных телевизоров, обладающих ограниченным углом обзора, необходим специальный кронштейн. Подвижный механизм позволит смотреть его с комфортом из разных точек зала. Сделать такое устройство сможет мастер, имеющий необходимые инструменты (сварочный аппарат, болгарку, гибочный станок, дрель). Для работы потребуются две стальные пластины, два куска труб разного диаметра, болты и шпильки. Процесс изготовления проходит следующим образом:

  • Из цельного листа металла вырезаем пластины под размер отверстий для крепления задней панели телевизора;
  • При помощи дрели делаем отверстия;
  • Прикручиваем их болтами к стене и агрегату;
  • Сгибаем кусок трубы меньшего диаметра и привариваем к настенной планке;
  • От трубы большего диаметра отрезаем маленький кусочек и привариваем к пластине телевизора;
  • Насаживаем широкую трубу, как петлю, и получаем прочный подвижный кронштейн.

Прячем провода

Телевизор на стене – интересное дизайнерское решение. Он будет украшением интерьера только в случае идеальной гармонии с окружающей мебелью и отделкой комнаты. Ничего не должно мешать его визуальному восприятию, в том числе и провода. Решить проблему с множеством кабелей можно несколькими способами:

  • Спрятать в специальные штробы в стене;
  • Заложить под плинтус;
  • Поместить в специальный кабель-канал из ПВХ, металла, МДФ;
  • Закрыть мебелью, полочками;
  • Задекорировать, сделать частью интерьера.

Заключение

Установка телевизора на стену с помощью кронштейна – это оптимальный, популярный вариант крепления. Существует много видов крепежных изделий, отличающихся между собой по конструкции, способу установки, функциональным возможностям. Они позволяют крепить панель на оптимальной высоте, дают возможность менять угол наклона. Монтаж можно легко осуществить своими руками, воспользоваться услугами мастера. Главное в работе – соблюдение инструкции, использование надежных, качественных комплектующих.

с кронштейном и без него

Раньше телевизоры могли только стоять. После появления плоских экранов стало возможным их не только ставить, но и вешать. Как повесить телевизор на стену? Какие способы крепления используются при монтаже телевизора?

Способы крепления телевизора к стене

Выбор опоры и способа ее крепления определяется размерами монитора, характеристиками стены, а также тяжестью устройства. Вес телеэкрана средних размеров варьируется от 15 до 35 кг. Крупный монитор весит больше. Плазменный телевизор с большим экраном (больше 60 дюймов) или жк-телевизор с экраном до 65 дюймов можно крепить на любую стену (бетон, кирпич или гипсокартон) с помощью усилителей, если экран тяжелый. Также на стену можно повесить изогнутый телевизор, его толщина составляет всего 5 мм.

Знание способов монтажа плоского экрана поможет решить вопрос, как правильно вешать телевизор. Перечислим их:

  • крепление к опоре – приспособление, которое фиксирует экран на вертикальной металлической полосе с зазором в несколько сантиметров. Опора может быть фабричного изготовления или доморощенная, изготовленная из подручных средств;
  • кронштейн – это приспособление-рука, к которому крепят телевизионный экран. Различные модели кронштейнов отличаются степенью подвижности, углами поворотов. По этим признакам кронштейны классифицируют на жесткие, наклонные и наклонно-поворотные.

Как выбрать кронштейн

Правила монтажа видеотехники указывают, что между задней панелью экрана и поверхностью стены необходим зазор. Поэтому вешать телевизор на стену лучше с помощью опоры или кронштейна. Без зазора можно монтировать, как уже было сказано, только небольшие экраны.

Также учитывайте, что на кронштейны с подвижной «рукой» предпочтительно вешать небольшие экраны. Если же у экрана большая диагональ, то для безопасности лучше монтировать его на неподвижный вариант кронштейна. Модель также выбирается в соответствии с весом и диагональю телевизора.

Чтобы повесить телевизор на стену на кронштейн без опасения его падения, необходимо правильно выбрать модель крепящего устройства, его характеристики и способ монтажа. Современная промышленность выпускает кронштейны двух видов: с жесткой фиксацией и регулируемые (они могут изменять положение экрана, наклонять или поворачивать его плоскость). Кроме того, в характеристиках кронштейна указывается максимальная диагональ монитора (или его вес), который можно повесить на данное приспособление. А также стандарт крепления VESA, который оговаривает определенные значения расстояний между отверстиями для крепежа.

Виды кронштейнов:

  • жесткая фиксация «руки» кронштейна – обеспечивает постоянное положение экрана. Наклонный крепеж – обеспечивает наклон экрана до 20º, а также расстояние от опоры – 15 см;
  • наклонно-поворотный крепеж – это самый функциональный и дорогой кронштейн. Он поставляется в готовом виде, требует ответственной сборки.

Выбираем способ монтажа

Как повесить телевизор на стену с кронштейном

Вынимаем кронштейн и сортируем детали. Комплект состоит из двух частей: стеновая панель и сам кронштейн (крепится к экрану). Собираем необходимые детали. Указанные части крепятся по отдельности: пластина – к стене, а кронштейн – к задней панели телеэкрана.

Фото 1. Кронштейн настенный

Перед тем как сверлить отверстия в стене убедитесь в отсутствие проводки. Затем отметьте их местоположение строго перпендикулярно телевизору. После сверления вставляйте болты, надежно крепя стеновую панель.

Теперь болтами из комплекта кронштейн крепится к экрану. И теперь собирается вся конструкция – кронштейн крепится к панели на стене.

Как повесить телевизор на стену без кронштейна

Вместо кронштейна можно использовать другое приспособление – плоскую опору. Ее использование необходимо, чтобы обеспечить необходимый вентиляционный зазор между задней панелью экрана и опорной поверхностью. Повесить на опору удобно, когда размер экрана небольшой.

Опору для плоского телевизора можно собрать из подручных средств, что позволяет сэкономить некоторую часть семейного бюджета. Используется в качестве основы металлическая мебельная «шина», анкерные пластины для окон – для крепления. «Шину» крепят к деревянному бруску с помощью саморезов (их вкручивают в отверстия, которые были приготовлены заранее сверлом). После брусок монтируется к стене вместе с шиной.

Фото 2.Мебельная шина

Для того чтобы укрепить экран на мебельной шине, используют анкерные оконные пластины. Их крепят к задней панели плоского экрана винтами. Если анкерные пластины слишком длинные, их укорачивают (режут ножницами по металлу или болгаркой). Когда пластины закреплены, экран надевают на мебельную шину (цепляют крючками анкерной пластины).

Мы разобрали, что крепить монитор и телеэкран к вертикальной опоре можно двумя способами – с помощью жесткой опоры и кронштейна. А теперь рассмотрим, как крепить опоры и кронштейны к различным стенам (бетонным, деревянным, гипсовым или глиняным) и повесить телевизор на стену из гипсокартона.

Если на панели телевизора плохо видны места для крепления, а также залиты легко повреждаемым пластиком головки болтов, причем предназначены они для специального ключа и обычная отвертка к ним не подойдет – этот телевизор должен крепить только специалист. По окончании работ он ставит свою печать в гарантийный талон. Иначе все гарантии аннулируются.

Материал стен и выбор крепежных элементов

Перечислим виды стен и особенности креплений, которые используют для каждого материала:

  • бетонные и кирпичные – используют дюбели для бетона и кирпича длиной от 50 мм;
  • для деревянных поверхностей – используют крепежные дюбели длиной от 30 мм;
  • для гипсокартонных поверхностей – используются специальные дюбели в форме бабочки, улитки. При вкручивании они раскрывается с внутренней стороны и образует расширение-фиксатор. Эти дюбели называют «приспособлением для крепления на пустотелые стены». Они подходят для любых видов каркасных пустотелых конструкций (гипсокартонных, из фанеры или OSB).

Фото 3. Дюбель-бабочка до и после вкручивания

Способ монтажа зависит от материала стены. Чтобы повесить ЖК-телевизор на стену и обеспечить более надежное и прочное крепление, используйте дюбель. Благодаря подобному вкручиванию винт (саморез) будет надежнее держать конструкцию, чем при креплении непосредственно в стену.

Вешать телевизор на плотный кирпич является более простой задачей, чем монтировать экран к каркасному простенку. Пустотелая конструкция может не выдержать вес большого экрана (он может достигать 30 кг). Можно ли повесить на гипсокартон плоский телевизор весом 10-20 кг без дополнительного армирования? Разберем этот вариант крепления более подробно.

Как повесить телевизор на стену из ГКЛ: общие правила

Наиболее прочный и надежный монтаж монитора на гипсокартон предусматривает усиление листов ГКЛ или крепление опоры к внутреннему металлическому профилю. Это позволяет решить вопрос, как повесить телевизор на гипсокартонную стену.

При дополнительном усилении гипсокартона фанерой ее устанавливают сзади листов ГКЛ. При этом используют лист толщиной не меньше 10 мм. Это значительно усиливает несущую способность стены, делает возможным монтировать к ней тяжелый экран весом больше 35 кг. При монтаже на ГКЛ используются дюбели-бабочки такой длины, чтобы они проходили через слой гипсокартона и фанеры.

Если вы хотите получить самый надежный монтаж в данном случае – к металлическому профилю, то выполнить его будет проще в процессе сборки стены. Если каркасное строение уже смонтировано, можно определить местоположение профиля металлоискателем и сверлить отверстия под дюбели в месте расположения профиля.

При относительно небольшом весе телеэкрана (до 30 кг) можно выполнить монтаж без дополнительного усиления опоры.

Как правильно повесить телевизор на стену из ГКЛ: технология

Строители допускают навешивание на гипсокартон предметов весом до 35 кг. Поэтому на ГКЛ можно повесить нетяжелый монитор, вес которого не превышает указанные значения. Итак, чтобы понять, как повесить телевизор на стену своими руками, нужно:

  1. Собрать ту часть кронштейна (или опоры), которая будет крепиться к стене.
  2. Просверлить отверстия в стене, приложить к ним панель опоры и вкрутить дюбеля-бабочки.
  3. Собрать вторую часть опоры – крюки, и укрепить их на задней панели телевизора.
  4. С помощью крюков-вешалок навесить телевизор.

Видео о том, как повесить телевизор на стену

В ролике продемонстрирован процесс крепления чего-либо к стене из гипсокартона, показаны способы укрепления стены. Таким образом, она сможет выдерживать определенный вес.

Для ответа на вопрос, как правильно повесить телевизор на стену, не понадобятся профессиональные знания. Если вы сомневаетесь в выборе способа крепления используйте самый прочный вариант, который гарантирует максимальную надежность вашего монтажа.

Как повесить телевизор на стену

Формально, телевизор на стене — это очень удобно. Пользователь получает жесткую фиксацию устройства и гарантию того, что оно не будет сбито со своего места случайным ударом. Закрепить телевизор на стене также не представляет большой сложности. Для этого достаточно купить крепление удобного формата, а правильно повесить на стену телевизор можно своими руками. В том числе, используя самодельные кронштейны.

Обзор типов кронштейнов для ТВ

Описать все множество решений, которые предлагают производители для того, чтобы закрепить телевизор на стене, практически нереально. Однако их можно разнести по нескольким категориям и конструкционным особенностям. Кронштейн для телевизора на стену может предлагать мобильность в одной или нескольких степенях свободы или жестко удерживать устройство.

Самое простое настенное крепление для ЖК телевизора не предусматривает его смещение или повороты: оно фиксирует устройство на одном месте. Конструкционных решений такого кронштейна предлагается множество. Чертежи такого подвеса просты, а собрать конструкцию не составит труда.

Наклонные варианты креплений пользуются достаточно высокой популярностью у покупателей. Они позволяют наклонять телевизор по горизонтали или вертикали, всегда только в одной степени свободы. Установка кронштейна на стену, требования к прочности последней, а также некоторые другие факторы монтажа зависят от конкретной конструкции, которую имеет подвес.

Самый сложный вариант наклонного крепления — выдвижной поворотный кронштейн. Он позволяет не только установить удобную позицию дисплея, но и отодвинуть корпус от стены. Например, для того, чтобы повесить телевизор в угол.

Варианты с вращением ТВ в двух степенях свободы дороги и относятся к профессиональным решениям. Они позволяют установить телевизор максимально удобно. Простые варианты разрешают менять расстояние точки крепления до стены, поворачивать дисплей по вертикали и горизонтали. Более сложные решения предложат настройку высоты. А рассчитанные на использование в студиях видеомонтажа и прочих профессиональных окружениях — еще и вращение по оси, перпендикулярной плоскости экрана.

Есть еще подвесы, которые нужно крепить на потолок, очень удобные в некоторых случаях монтажа. В квартирах и домах с гипсокартонными стенами используются установочные панели или стойки с опорой на пол.

Однако в среднестатистической комнате установка современного Сони Бравиа или Самсунг происходит намного проще. От пользователя требуется выбрать оптимальное место размещения устройства, а затем осуществить монтаж телевизора на стену, фиксируя на ней одну часть системы крепления и прикручивая вторую к корпусу ТВ.

Как правильно выбрать крепление

Перед тем, как идти в магазин за новеньким подвесом с желанием его быстро и без особых проблем прикрутить к стене и телевизору, стоит внимательно изучить документацию к своему устройству.

Стандарт VESA

Сегодня большинство производителей сотрудничают с компанией VESA, своеобразным законодателем в области размерных сеток кронштейнов. В инструкции к эксплуатации телевизора может быть напрямую указано, какой именно подвес VESA подойдет для крепления модели к стене. В этом случае достаточно прийти в магазин и назвать продавцу желаемую характеристику кронштейна. Однако решения VESA часто отличаются высокой ценой или не представлены в достаточно широком ассортименте в торговых точках конкретного региона.

Пользователю, желающему оптимизировать затраты времени и денег, может понравиться один из вариантов подвесов других производителей. В их характеристиках обычно указываются диагонали телевизоров, которые можно прикрепить к стене при помощи предлагаемого кронштейна. Например, 32-40 дюймов. Но подстраховаться никогда не помешает. Для этого нужно измерить расстояния между монтажными точками на корпусе телевизора при помощи рулетки.

Совет! Точки завинчивания болтов узнать довольно легко: под основной пластиковой пластиной задней крышки корпуса видны стальные вставки с внутренней резьбой. Так делают ответственные производители, например, Самсунг, Сони, Филипс. Они же указывают схему размещения монтажных точек в инструкции по эксплуатации продаваемой модели.

От пользователя требуется измерить расстояние между местами завинчивания болтов по горизонтали и вертикали. Зная такие данные в миллиметрах, можно просто попросить в магазине показать интересующий кронштейн и при помощи рулетки быстро узнать, подойдет ли он для монтажа телевизора.

Прочие характеристики

Кроме этого, рассматривая конкретный подвес, стоит обратить внимание на некоторые важные характеристики изделия.

  1. Масса в паспорте, на которую рассчитана конструкция.
  2. Болты для крепления телевизора к кронштейну должны быть большой длины. При излишке можно отрезать ненужную часть резьбы. А при недостатке подходящий болт придется подбирать самостоятельно.
  3. Болты должны снабжаться подкладными шайбами.
  4. Оценивается головка болта. Стандартный Филипс, крест Ph3, достаточно быстро слизывается. Рекомендуется выбирать вариант болта из качественного металла, с гибридной головкой под отвертки с прямым шлицем и крестом Филипс Ph3.
  5. Удобство фиксации. Если к нужным точкам придется добираться длинной отверткой, у такого варианта выиграет, например, конструкция с верхним подвесом на крюки и нижними фиксаторами, освобождаемыми тягой шнурков.

После того, как оптимальная модель кронштейна выбрана, остается ее правильно смонтировать на стене.

Пошаговая инструкция по монтажу

Описать все множество вариантов стен и методик крепежа очень сложно. Поэтому стоит рассмотреть три случая, с которыми чаще всего сталкивается пользователь. Но сначала необходимо указать минимальный набор инструментов, необходимый для проведения работ.

  1. Перфоратор или хорошая ударная дрель. Если под рукой есть только обычная, стоит запастись качественным сверлом по стеклу.
  2. Строительный уровень.
  3. Рулетка или другой измеритель.
  4. Отвес, любой грузик на нити.
  5. Карандаш или маркер.
  6. Набор крепежа. Это могут быть новоселы или еврогвозди для прочных стен, распорные трубки для газобетона, специальные болты-бабочки для гипсокартона.

Имея такой минимальный набор, можно приступать к работе.

Общий принцип

При любых монтажных операциях, вне зависимости от характеристик стены, используется один принцип разметки. Он позволяет разместить телевизор достаточно предсказуемо и точно.

Важно! Большинство кронштейнов симметрично по горизонтали. Места завинчивания болтов на телевизоре имеют ту же характеристику относительно габаритов корпуса. А вот центральные точки общей системы крепления по вертикали не находятся посредине экрана.

Чтобы повесить телевизор на нужной высоте, рекомендуется вначале прикрутить к нему соответствующую деталь конструкции кронштейна. Затем, прикладывая ответную часть, в будущем размещаемую на стене, имитируют подвешивание устройства. Измерить любые расстояния, от верхнего края до линии монтажных болтов, от центра экрана, не составит никакого труда.

После этого размечают стену. Уровень верхней линии точек фиксации уже определен по результатам имитации подвешивания телевизора. Отмечают позицию первого крепежного элемента. Затем, используя уровень, проводят горизонтальную линию. Откладывая по ней расстояние между крепежными точками, размечают необходимые. Применяя отвес, откладывают просвет до нижней линии монтажных отверстий. Далее действуют по уже описанному алгоритму.

Крепление на прочную стену

В прочной стене сверлят отверстие, применяя перфоратор или ударную, простую дрель с соответствующими насадками. Затем есть несколько вариантов действий.

  1. Использовать новоселы. В отверстие вставляется пластиковый чопик, в него завинчивается шуруп.
  2. Применять еврогвозди. Их пластиковая часть вставляется в отверстие после прикладывания элемента кронштейна к стене. Затем в нее забивается металлический шток с резьбой.
  3. Использовать распорные трубки. В зависимости от их конструкции, элементы устанавливаются или до, или после прикладывания части кронштейна к стене.

Самый удобный для себя вариант пользователь определяет самостоятельно. Это делается как с позиций цены того или иного крепежа, так и личных навыков и привычек.

В непрочной стене

В непрочной стене хорошо себя показывают распорные трубки. После завинчивания находящаяся в стене часть расширяется, препятствуя выдергиванию крепежа. Одновременно стальная трубка достаточно прочна, не переламывается, оказывает давление на непрочный материал стены на всем своем протяжении, распределяя усилие.

В гипсокартоне

Гипсокартон — довольно непрочный материал, если речь идет о выдерживании тяжестей. Сборка кронштейна и крепление последнего на нее делается специализированными болтами-бабочками, которые можно купить в любом магазине стройматериалов. Рекомендуемый порядок действий — найти не стене места прохождения металлических профилей, к которым прикручена плита гипсокартона.

Совет! Сделать это можно при помощи магнита. Например, щупа из набора автомобильных инструментов, предназначенного для доставания из недр двигательного отсека упавших деталей.

Сверлить отверстие нужно в центре зоны прохождения профиля. Если металлические стойки найти не получается, можно воспользоваться способом, подходящим для любых непрочных стен. А именно, монтировать телевизор на полосе ДСП. Последнюю прикручивают в как можно большем количестве точек для равномерного распределения нагрузки.

Кронштейн своими руками

Кронштейн для телевизора своими руками может быть как угодно простым или наоборот, очень сложным. Все зависит от фантазии и навыков исполнителя конструкции. Самые распространенные и простые из них выглядят так.

  1. Конструкция из профилей. Пара алюминиевых уголков удобной длины прикручивается к телевизору. Два — на стену, так, чтобы расстояния между их полками было равно габариту размещенных на ТВ. Затем уголки совмещают и сверлят два или четыре отверстия. В них вставляют шпунты, например, гвозди.
  2. Самый простой самодельный кронштейн для телевизора представляет собой две горизонтальные деревянные планки, прикрученные к стене. Расстояние между их центральными линиями равно межболтовому на корпусе ТВ. Сборка происходит так: в монтажные отверстия телевизора вкручиваются крепежи-кольца. В планки крюки, на соответствующих позициях. Телевизор просто надевается совмещением крепежных элементов.

Даже две приведенные конструкции можно варьировать, например, для наклона телевизора. В этом случае на стене и корпусе ТВ монтируются алюминиевые уголки с широкой полкой. После подбора угла наклона сверлят фиксационные отверстия. Немного сложнее модифицируется самодельный кронштейн для телевизора из деревянных планок. Для небольшого варьирования угла наклона достаточно глубже или меньше ввинчивать элементы-крюки.

Можно получить и больше свободы. Установив на верхней линии крепежных точек телевизора крюки и используя цепь с крупными звеньями для соединения с ответными элементами на планках, легко надежно и безопасно зафиксировать дисплей под как угодно сильным углом наклона. Например, при монтаже устройства под потолком для удобства просмотра лежа в кровати.

Крепеж для телевизора своими руками

» Крепеж для телевизора »

Как можно вписать телевизионную панель в интерьер квартиры?

    Фото: Стойка под Телевизор.

    С уверенностью можно сказать, что на сегодняшний день телевизор является одним из основных элементов домашнего интерьера. Дизайнеры предлагают несколько способов крепления, установки телевизионной панели, выбрав один из которых вы сможете наиболее подходящим и лучшим образом вписать телевизор в общий интерьер квартиры.

    И так, один из способов – установить телевизор на стойке. Стойка может быть представлена в виде стеклянных, деревянных или металлических этажерок с полками, на одной из которых размещается телевизор. Практичный вариант стойки, если она состоит из столешницы непосредственно для телевизора и закрытой тумбы, внутри которой можно поместить провода. Помимо стационарных стоек, есть еще интересный вариант мобильной стойки. Преимущество такого вида стойки в том, что ее, нет надобности, крепить к стене, она имеет колесики, на которых ее можно перевозить и фиксировать в нужном месте.

    Еще один способ – подвесить телевизор. Есть несколько вариантов крепления телевизора с плоским экраном. Можно при помощи кронштейна надежно зафиксировать телевизор на стене. Если использовать кронштейн с подвесом, тогда телевизор, возможно, закрепить на потолке, при таком варианте телевизор можно поворачивать. Удобен способ установки телевизора при помощи шарнирных механизмов. Когда телевизор выключен, он примыкает к стене и не мешает, а при просмотре, его можно выдвинуть и вращать по вертикали и горизонтали.

    Для того чтобы телевизор гармонично вписался в интерьер вашей комнаты, желательно, чтобы какой-либо декоративный элемент перекликался со стилем телевизора, например, если телевизионная панель черная, можно подобрать диванные подушки с черной полосой. Если интерьер квартиры выполнен в светлых тонах, можно стенку, на которой будет зафиксирован телевизор, сделать более темной по сравнению с цветом других стен.

    Правила оформления стены с телевизором

    До сих пор во многих гостиных находятся телевизоры, и немало современных моделей предусматривают их размещение и на стене. К сожалению, кабели и шнуры, свисающие со стен, не способствуют созданию красивого интерьера комнаты, поэтому их необходимо правильно замаскировать.

      Фото: Кабель-канал в гипсокартонной стене

      Можно проделать кабель-канал в гипсокартонной стене. Определите место, где вы установите телевизор, после чего вырежьте за ним отверстие, предназначенное для проводов. Следующее отверстие для выхода кабеля необходимо сделать у пола, где расположен плинтус с кабель-каналом. Доступ к розетке должен быть свободным — например, за телевизором.

      Для классического интерьера подойдет багет или рама, которую вы можете заказать в багетной мастерской. А картины рядом с телевизором вешать не надо, поскольку это отвлекает внимание. В просторной гостиной можете сделать целый ряд ниш, предназначенных для телевизора, картины, аквариума и т. д.

      Не следует штробить для кабель-канала стену, сделанную из бетона. Лучше оформить выступ, используя гипсокартон, и спрятать за ним провода. Его цвет должен быть контрастен по отношению к основной стене. Внизу можно разместить декоративную полку — например, из гипсокартона — и оформить ее, подобно выступу.

      Провода можно спрятать в короб кабель-канала — его вы можете приобрести в магазине и сделать своими руками. Один из вариантов расположения короба — поверх стены. Вы можете как покрасить его краской такого же тона, что и стена, так и украсить орнаментом, который дублирует орнамент обоев. Стильно обыграв короб, вы сделаете его изюминкой интерьера комнаты.

      Как место для размещения телевизора можно использовать нишу гостиной. Она должна быть просторной для обеспечения вентиляции, которая требуется для обеспечения безопасной работы телевизора. В нише под телевизор приобретите тумбу, а сверху можете поставить полочки, предназначенные для сувениров. В моем варианте – кукольный домик. Также как вариант допустимо провести освещение для точечных светильников небольших размеров.

      Здоровье глаз зависит от того, на правильной ли высоте располагается телевизор. Лучше всего, если это — середина экрана на уровне ваших глаз. Не стоит размещать телевизор рядом с нагревательными приборами или на то место, куда падают прямые лучи солнца.

      Если вы обладаете навыками работы с дрелью, можете самостоятельно провести монтаж. Перед тем, как

      повесить на стену плоский телевизор, убедитесь в том, что стена выдержит его вес. После того, как вы повесите телевизор, проведите кабельные соединения.

      Обратите внимание на материал, на котором будет находиться телевизор. В том случае, когда вы купили кронштейн для телевизора, его комплектация имеет и монтажный набор. Обычно производители креплений комплектуют продукцию исключительно таким крепежом, который предназначен для бетона.

      В продолжении хочю поделиться своим способом крепления телевизора к стене.

      фото: Размеры крепления

      Фото 1

      Для начала необходимо определить размеры под которые мы будем делать крепеж для нашего телевизора.

      Фото: Уголок(35) и кв труба(40mm)

      Фото 2

      Квадрат трубы (20*40мм) будет крепиться к телевизору, а уголок (35*35 мм) к стене. Почему опни? Тругого ничего в гараже не нашлось!

      фото: Размеры

      Фото 3

      Размеры для наших рамок. Болгарка по металлу лекго справится с поставленной задачей

      Фото: Рамка

      Фото 4

      Первая рамка будет крепиться к телевизору: 140мм – 240мм

      фото: Отверстия

      Фото 5

      В тел. у меня вкручиваютя болты диаметром 4мм, поэтому и сверлить буду под этот размер. Следите за размерами по осям (как в телевизоре:100мм-200мм) и диагоналями

      Фото: С другой стороны

      Фото 6

      Для удобства вкручивания с другой стороны по-больше диаметр

      фото:Режем уголок

      Фото 7

      Уголок порежем на те размеры- на какие считаете нужным. На след. странице я сделал 240-240мм

      Фото: Рамка

      Фото 8

      Сваркой попривариваем и получится вооот такая рамка

      фото: Просверлим для крепежа

      Фото 9

      Теперь просверлим под такие же отверстия, как на обычной дверной петли, которую я тоже нашёл в гараже. Отверстия должны быть не меньше наших соединяющих болтов

      Фото: Болт

      Фото 10

      Соединят все детали буду вот такими болтами(8 мм)

      фото: Соединение

      Фото 11

      Соеденили

      Фото: Цепь

      Фото 12

      Другую часть я хочу соединить цепью, дабы ТВ немного был повернуть к полу комнаты. Висеть будет высоко

      фото: Шпилька с резьбой

      Фото 13

      Так как найденая цепочка оказалась маловата, пришлось применить вот такую шпильку с резьбой

      Фото: Шпилька

      Фото 14

      Получилось неплохо.

      фото: Крепеж для телевизора

      Фото 15

      К другой рамке я тоже цепь прикрепил с помощью болтов

      Фото: Крепление для TV

      Фото 16

      Разьеденяем петлю и крепим все, как показано на рис.

      Фото: Соединяем

      Фото 17

      Соединяем петлю и цепь. Готово

      Фото: Процесс сборки

      Фото 18

      Как я делал и фото процесса сборки на след. странице Далее

      Как самому повесить телевизор на стену: пошаговая инструкция

      1 Сначала определитесь с местом для телевизора

      Первый этап — выбор места для техники. Важно установить экран на определенной высоте и на правильном расстоянии, чтобы человеку было удобно и комфортно проводить время за просмотром.

      В гостиной лучше установить телевизор напротив диванной группы. А в спальне — напротив кровати. Кстати, так как телевизор в спальне чаще всего смотрят лежа, необходимо выбрать кронштейн с регулируемым углом наклона — чтобы экран не «отсвечивал» и его положение можно было легко регулировать.

      На кухне расположение телевизора обычно соотносится с обеденной зоной.

      Что касается высоты, рекомендуемое среднее расстояние от пола 120 см. Но итоговая высота всегда индивидуальна для каждого отдельного интерьера и потребностей владельцев.

      2 Выберите вид кронштейна

      Если вы решили установить телевизор на кронштейн, сначала нужно выбрать, какой типа вам подойдет. Их всего три, поэтому выбор не будет долгим. В нашей сравнительной таблице приведены все виды.

      Наклонный

      Наклонно-поворотный

      Фиксированный

      Этот вид часто применяют, когда телевизор устанавливают выше уровня глаз человека. Подойдет для спален — ведь там мы смотрим на экран лежа, а значит, он всегда находится выше нашего взгляда.

      Этот кронштейн — настоящая находка для тех, кто устанавливает телевизор на границе двух зон в одной комнате. Например, в кухне-гостиной. Поворотных механизм позволит разворачивать экран в несколько сторон и с удобством смотреть телевизор из разных углов комнаты.

      С помощью этого кронштейна можно надежно закрепить экран, но повернуть его или хотя бы немного наклонить не получится. Поэтому он больше подойдет для гостиной, где телевизор устанавливают прямо перед диванной зоной.

      3 Разместите телевизор на кронштейне

      1. Отметьте точки на стене

      Для этого понадобится измеритель — подойдет простая рулетка. Чтобы не ошибиться с местом, сначала измерьте сам телевизор — нужно знать расстояние от креплений под кроштейн до низа. Затем к получившемуся результату прибавляем 100 см. Это — та высота, которую вам нужно отметить. Через эту точку проведите горизонтальную линию на стене, чтобы она осталась ровной — используйте уровень.

      2. Приложите крепление

      Когда вы узнаете точную высоту, приложите кронштейн так, чтобы горизонтальная линия проходила через нижнюю границу.

      3. Сделайте отверстия в стене

      Самый простой способ — отметить на стене, где отверстия у кронштейна, и после там же просверлить отверстия. Так вы точно не ошибетесь.

      4. Прикрутите кронштейн

      Сначала нужно забить в отверстия дюбели, а после в них вкрутить болты кронштейна. Готово! Можно вешать телевизор.

      5. Подвесьте телевизор

      Проверьте прочность кронштейна и после установите на него устройство. Лучше, если кто-то поможет вам, чтобы процесс был более быстрым и правильным.

      4 Установите телевизора без кронштейна

      Если вы купили телевизор со специальными отверстиями для крепления к стене, можно обойтись и без кронштейна. В таком случае вам нужно всего лишь установить в стене болты — и повесить телевизор будет не сложнее, чем зеркало или фотографию в раме.

      5 Подвесьте телевизор на стену из гипсокартона

      Этот пункт стоит отдельного внимания, так как есть распространенное заблуждение — размещать подвесные телевизоры на гипсокартонной стене нельзя. Но это значительно усложнит жизнь, особенно, владельцам квартир, которые для зонирования комнат выстраивали такие перегородки и хотят функционально использовать эти стены.

      Что говорят профи? Используйте дюбель-«бабочку», но учтите, что вес устройства не должен быть более 15 кг. Желательно учесть еще и размер экрана — 42 дюйма по диагонали максимально допустимый показатель. К сожалению, большие домашние кинотеатры могут разрушить стену.

      Посмотрите это обучающее видео — и у вас получится подвесить телевизор на стену без посторонней помощи.

      Ремоделоголик | Настенное крепление для телевизора своими руками —

      • Pinterest
      • Facebook
      • Твиттер

      Покупка нового телевизора достаточно дорога, а наличие кронштейна для его подвешивания только увеличивает цену, но вот умное решение для настенного крепления телевизора своими руками, которое обойдется вам менее чем в 15 долларов!

      Как только ваш телевизор включится, дополните комнату 95 способами украшения вокруг телевизора, а также тем, как украсить телевизор над камином.И не пропустите этот красивый скрытый уголок для просмотра телевизора.

      Расходные материалы для настенного крепления телевизора «сделай сам»:

      • Сверло
      • Уголок, также называемый перфорированным уголком или продольным уголком (приобретите длину, которая немного меньше ширины вашего телевизора)
      • Винты и шайбы для углового утюга и телевизора (они могут уже присутствовать на телевизоре. Проверьте их перед покупкой.)
      • 2 крючка (рассчитаны на то, чтобы удерживать столько, сколько весит ваш телевизор или больше)
      • Телевизор 🙂

      Настенное крепление для телевизора «сделай сам», шаг 1. Установка крючков в стену

      Найдите шпильки в том месте, где вы будете вешать телевизор.Принимая во внимание место крепления уголка к телевизору, тщательно измерьте, где должны будут проходить настенные крючки. Используя угловой утюг в качестве направляющей (чтобы просверленные отверстия совпадали с двумя отверстиями в угловом утюге), отметьте две точки на шпильках, где вы будете устанавливать крючки. Предварительно просверлите отверстия в шпильках. Вставьте крючки в стену.

      Настенный кронштейн для телевизора «сделай сам», шаг 2. Прикрепите угловой элемент к телевизору

      Прикрепите угловой элемент к задней части телевизора с помощью винтов и шайб.У нашего телевизора уже были винты на задней панели для крепления, но их было недостаточно для этого применения. Нам пришлось пойти в строительный магазин, чтобы купить те, которые подходили бы под наши отверстия и подходящей длины. Мы также использовали шайбы.

      DIY настенное крепление для телевизора, шаг 3: повесьте и наслаждайтесь!

      Получить изображение для этого шага было сложно, поэтому вот моя плохо прорисованная версия того, где идут крючки 🙂

      И теперь у вас есть идеально смонтированный телевизор всего за 14 долларов!

      Еще больше отличных недорогих идей здесь, на Remodelaholic:

      60 недорогих идей декора стен своими руками для больших стен

      Организация моего въезда! Легко и с ограниченным бюджетом!

      Экономичная промышленная полка с использованием трубы из ПВХ

      ———————————————————-

      Первоначально опубликовано 05.19.2011 // Обновлено 25.08.2020

      • Pinterest
      • Facebook
      • Твиттер
      Remodelaholic является участником программы Amazon Services LLC Associates, партнерской рекламной программы, предназначенной для предоставления сайтам средств зарабатывать рекламные сборы за счет рекламы и ссылок на amazon.com. Пожалуйста, смотрите наше полное раскрытие здесь.
