Популярность светодиодных источников освещения оправдана. Они потребляют мало энергии, долговечны — способны прослужить до двадцати пяти лет, а еще практически всегда подлежат полному восстановлению после сбоя, получения дефектов. Если устаревшие лампы накаливания вернуть к жизни невозможно, то неисправности светодиодных светильников — совсем другое дело. Отремонтировать поломку сможет не только любой электрик, но и обычный пользователь. Для этого необходимо знать некоторые хитрости и тонкости процесса. О них мы подробно поговорим в статье.

Из чего состоит светодиодная лампа

Нельзя начать ремонт светодиодных светильников, не зная принцип устройства лампы. Она состоит из платы питания с радиоэлементами — иначе драйвера или генератора. Он преобразует напряжение и ток, обеспечивая устойчивость свечения. Другие элементы — световой фильтр и основание с разъемом (цоколем). Видимую часть корпуса устройства занимает радиатор, который отводит тепло от светодиодов, не позволяя им перегреться.

Одной лампочке для нормального функционирования необходимо множество светодиодов, последовательно либо параллельно соединяющихся, поскольку единичный светодиод сам по себе довольно маломощен. Принцип действия таков — электричество по прямой линии перемещается между анодом и катодом, данное действие и приводит к образованию света. Чтобы свечение было воспринято органами зрения человека, устройство содержит люминофор. Он преобразует поглощаемую энергию в световой поток

Основные виды и причины неисправностей led светильников

Если у led светильников проявляются следующие неисправности, значит возникла поломка и наступило время отремонтировать светодиодный источник света.

Итак, дефекты могут быть следующего характера:

• свет периодически пропадает, но вскоре возобновляется;
• наблюдаются мерцания светодиодной лампы;
• лампа или светодиод повреждены;
• освещение полностью отсутствует.

Причины неисправностей:

• Халатное отношение к устройству. Перед началом эксплуатации важно ознакомиться с правилами использования светильника. Если их игнорировать, то работоспособность оборудования исчерпает себя значительно раньше срока.
• Led лампочка перегрелась. Такое может произойти, например, если устройство использовать не по назначению. В частности — применялся не предназначенный для натяжного потолка источник света. Данное потолочное покрытие мешает естественному охлаждению элементов, находящихся в светодиодных лампочках.
• Сгорел светодиод — например, из-за скачков напряжения.
• Попалась дешевая некачественная китайская лампочка, технические характеристики которой по-факту изначально были на низком уровне. Имелись заводские недоработки.
• Произошло короткое замыкание.
• Были нарушения во время монтажа устройства, технические дефекты при подключении к источнику питания;
• Присутствуют механические повреждения оборудования.

Подготовительный этап к ремонту светодиодных устройств

Вне зависимости от причины выхода из строя светодиодных изделий, в девяносто процентов случаев их можно восстановить.

Для начала нужно провести демонтаж светодиодных осветительных приборов — потолочных светильников, люстры и т. д.

Далее — запаситесь необходимыми инструментами. Могут понадобиться: изолирующая лента, нож с тонким лезвием, плоскогубцы, отвертка, а также пинцет — он поможет сделать кропотливую, почти ювелирную работу при взаимодействии со светодиодами, отличающимися небольшими размерами. Также держите неподалеку паяльник и дрель, пригодится держатель для фиксации генератора.
Соблюдайте технику безопасности — помните, все инструменты должны быть электроизоляционными.

Конструкция светодиодных люстр и внешний осмотр

Рассмотрим конструкцию светодиодных люстр, имеющих в арсенале пульт автоматического управления. В классическом варианте такой прибор состоит из корпуса, который может быть выполнен из разного материала — стекла, металла или пластика.

Обязательная часть потолочных люстр — выпрямитель электрического тока из переменного в постоянный (драйвер). На нем расположены клеммы и зажимы,  к которым поступает электричество. Драйвер соединен с лампочками при помощи проводов.

В зависимости от сложности потолочных светильников, в их конструкции могут присутствовать сразу несколько драйверов и источников света. Также в более усовершенствованных моделях используется антенна и блок автоматического управления.

Чтобы не ошибиться в действиях во время ремонта, ознакомьтесь с инструкцией. Она подскажет, где именно вашем случае — внутри или снаружи — расположены блоки управления.

Как починить светодиодный светильник — алгоритм действий:

• Для начала необходимо разобрать светодиодный прибор. Демонтируйте устройство, снимите крышку с корпуса;
• определите характер поломки — обследуйте электросхему на предмет неисправностей, например, обрыва проводки.
• Открутите с устройства декоративные элементы вместе с плафоном, удалите светодиодные лампы.
• Внимательно осмотрите цоколь лампочек. Если обнаружите гарь, соскребите ее острым ножом.
• Если на источниках света дефекты не найдены, соберите лампы в исходное положение и тщательно осмотрите саму люстру — возможно, поломка именно в ней.

Устранение неисправностей люстры на дистанционном управлении

Чтобы отремонтировать люстру на дистанционном управлении, нужно выявить причину поломки. Возможно, просто сгорели батарейки в пульте, тогда их нужно заменить на новые. Однако вероятны и более серьезные причины неисправностей. Они чаще всего заключаются в — перегреве блока управления, контролера, антенны  или матрицы.

После демонтажа и разбора нужно распознать сгоревшие детали. Для их замены и последующего использования паяльника, следует ознакомиться со схемой прибора, который должен прилагаться к лампе вместе с квитком гарантии.

Как проверить работоспособность светодиодов

Если сгорела не люстра, значит дело в каких-то деталях лампы. Возможно, поломались светодиоды. Обычно сгоревший элемент на светодиодных лампах видно невооруженным глазом. Внимание привлекают различные следы перегрева или горения — пятна и точки темного цвета.

Однако бывает, что по внешнему виду признаки неисправных светодиодов распознать не удается. Чтобы это сделать, воспользуйтесь мультиметром.

• К аноду присоединяем красный зонд, к катоду — черный.
• Если диод в рабочем состоянии, то он излучает свет, если зонды поменять местами — на экране появится единица.
• Если светодиод не исправен, то он не засветится.

Замена сгоревшего светодиода

Починить светодиодный источник света несложно. Если после проверки мультиметром стало ясно, что перегорел светодиод, его нужно зашунтировать, оставив в цепи только рабочие диоды.

Если перегорело несколько штук, их придется выпаять, перевернуть плату и установить новые, припаять паяльником.

Проблемы с драйверами

Led устройство может не работать и по другим причинам. Например, проблема случилась с драйвером. Чтобы в этом удостовериться, необходимо проверить величину выходного напряжения с помощью мультиметра. Если есть скачки, либо напряжение отсутствует, требуется замена неисправного генератора. Свидетельствовать о поломке блока питания в частности может мерцание, жужжание или гудение.

В основном неисправность связана с выходом из строя конденсатора или резистора. Определить их дефектность следует при помощи тестера, если видимых повреждений нет. После обнаружения сломанного узла, его выпаивают и согласно рабочим параметрам и маркировке подбирают новый, устанавливают замену с помощью паяльника, удерживая деталь пинцетом. Нагревать детали следует не выше 260 градусов по Цельсию.

Срабатывание защиты драйвера

Плохая работа осветительных приборов — мигание ламп от нескольких секунд до часа, ее  самопроизвольное быстрое отключение и зажигание — может свидетельствовать о том, что срабатывает защита драйвера.

Защита необходима от:

• скачков и падения напряжения на входе ниже максимума и минимума соответственно;
• короткого замыкания;
• превышения силы тока на участке в цепи, а также максимальной температуры светодиода.

Обычно в такой неисправности виноват конденсатор с заниженным (из-за высыхания электролита) параметром емкости.

Чтобы устранить дефект, следует заменить неполноценный конденсатор на новый  с аналогичными параметрами, либо с емкостью не превышающую номинальную в 2-3 раза.

Радиаторы охлаждения и поломки, связанные с недостаточным теплоотводом

Приборы освещения нередко выходят из строя из-за перегрева. Симптомом этого являются:

• появившаяся синева цвета — из-за истончившегося люминофора на светодиодах;
• снижение яркости, отключение светодиодных источников.

Работоспособность лампочки напрямую зависит от состояния радиатора, чья функция — отводить тепло от светодиодов. Во время длительной эксплуатации радиатор начинает терять свои эксплуатационные характеристики, подвергая диоды излишнему перегреву. Чтобы он находился в нормальном функционировании, следует своевременно заменять в нем термопасту.

Разберите устройство и при необходимости смажьте обе части посадочного места пастой, если она стерлась. Наносить нужно тонким слоем, поскольку излишество состава скажется на радиаторе столь же негативно как и его недостаток.

Порой бывает достаточным просто очистить решетку радиатора от пыли, чтобы вернуть устройству нормальное функционирование.

Если перечисленные действия не принесли результата, скорее всего светодиодный прибор:

• неправильно установлен — слишком близко к потолку;
• помещение плохо проветривается и в нем слишком жарко;
• попалась некачественная лампа с пластиковой радиаторной решеткой, которая не справляется с мощным светильником.

Вернуться в блог&nbsp&nbsp&nbsp&nbsp&nbsp&nbsp&nbsp&nbsp

Ремонт светодиодных LED ламп, устройство, электрические схемы

На фото можно увидеть множество светодиодных ламп. Они достались мне в подарок. Появилась возможность изучить устройство этих ламп, электрические схемы, а так же ремонтировать эти светильники. Самое главное — узнать причины выхода из строя, так как срок службы, указанный на коробке не всегда совпадает со сроком службы.

Содержание

• 1 Ремонт светодиодной лампы MR-16 с простым адаптером
• 2 Как разобрать LED лампу MR-16
• 3 Ремонт LED лампочки MR-16
• 4 Электрическая схема светодиодной лампы MR-16
• 5 Классическая схема драйвера светодиодных ламп мощностью до 5 Вт
• 6 Поиск неисправных светодиодов
• 7 Другие неисправности светодиодных ламп
• 8 Пайка SMD светодиодов
• 9 Анализ причин отказа LED ламп MR-16-2835-F27
• 10 Ремонт светодиодной лампы серии «LL-CORN» (лампа-кукуруза) E27 4,6 Вт 36x5050SMD
• 11 Ремонт светодиодной лампы «LL-CORN» (лампа-кукуруза) E27 12 Вт 80x5050SMD
• 12 Ремонт LED лампы серии «LLB» E27 6 Вт 128-1
• 13 Ремонт светодиодной лампы серии «LLB» LR-EW5N-5
• 14 Ремонт светодиодной лампы серии «LLB» LR-EW5N-3
• 15 Ремонт светодиодной лампы серии «LLC» E14 3W1 M1
• 16 Ремонт светодиодной лампы серии «LL» GU10-3W
  • 16. 1 Что означает маркировка?

Ремонт светодиодной лампы MR-16 с простым адаптером

Лампы типа MR-16 разбираются без всяких усилий.

Судя по этикетке, лампа имеет модель MR-16-2835-F27. В ее корпусе расположено 27 SMD светодиодов. Они излучают 350 люмен. Эта лампа подходит для подключения в сеть переменного тока 220-240 В. Потребляемая мощность равна 3,5 Вт. Такая лампа светится белым цветом, температура которого 4100 градусов по Кельвину и создает узконаправленный поток за счет угла потока равного 120 градусам. Применяемый тип цоколя «GU5,3», имеющий 2 штырька, расстояние между которыми 5,3 мм. Корпус сделан из алюминия, лампа имеет съемный цоколь, который крепится при помощи двух винтов. Стекло, защищающее лампу от повреждений, посажено на клей в трех точках.

Как разобрать LED лампу MR-16

Чтоб выявить причину поломки, необходимо разобрать корпус лампы. Это делается без особых усилий.

Как видно на фото, на корпусе видна ребристая поверхность. Она выполнена для лучшего теплоотвода. Вставляем отвертку в одно из ребер и пытаемся приподнять стекло.

Получилось. Можно увидеть печатную плату, она приклеена к корпусу. Поддев ее отверткой, она отделяется.

Ремонт LED лампочки MR-16

В числе первых была разобрана лампа, внутри которой выгорел светодиод. Печатная плата, которая изготавливается из стеклотекстолита, прогорела насквозь.

Эта лампа подойдет в качестве «донора», из нее будут браться нужные запчасти для ремонта других ламп. На остальных 9 лампах так же погорели светодиоды. Так как драйвер цел, причиной поломки являются именно светодиоды.

Электрическая схема светодиодной лампы MR-16

Чтоб уменьшить время ремонта ламп, необходимо создать ее электрическую схему. Она довольно проста.

Внимание! Схема связана с фазой сети гальваническим способом. Применять ее для питания каких либо устройств запрещено.

Как же работает схема? На диодный мост VD1-VD4 через конденсатор C1 подается напряжение 220 В. Далее оно поступает на светодиоды HL1-HL27, которые включены в цепь последовательно. Число светодиодом может быть порядка 80 штук. Конденсатор С2 (чем больше емкость, тем лучше) — сглаживатель пульсаций выпрямленного напряжения. Он исключает мерцание света, имеющего частоту 100 Гц. Для разрядки C1 был установлен R1. Это нужно для того, чтоб исключить удар током при замене лампы. C2 защищен от пробоя R2 в случае, если появился обрыв цепи. R1, R2 как таковой работы в схеме не принимают.

C1- красный, C2- черный, диодный мост- корпус с четырьмя лапками.

Классическая схема драйвера светодиодных ламп мощностью до 5 Вт

Электросхема ламп не имеет элементов защиты. Понадобится резистор на 100-200 Ом, а лучше два. Один будет установлен в цепи подключения, второй будет служить защитой от перепадов тока.

Выше приведена схема с защитными резисторами. R3 защищает светодиоды и С2 конденсатор, R2 в свою очередь — диодный мост. Этот драйвер отлично подойдет для ламп, мощность которых меньше 5 Вт. Он легко запитает лампу, имеющую 80 светодиодов типа SMD3528. Если нужно уменьшить или увеличить ток, проводите манипуляции с конденсатором C1. Чтоб исключить мерцание, увеличьте емкость С2.

КПД такого драйвера менее 50 %. К примеру, для лампы MR-16-2835-F27 нужен резистор на 6,1 кОм и мощностью 4 Вт. Тогда драйвер будет расходовать мощность, превышающую мощность потребления светодиодов. Из-за большого выделения тепловой энергии поместить его в маленький корпус лампы не получится. В таком случае, можно отдельно сделать корпус под этот драйвер.

Следует помнить, что от количества светодиодов напрямую зависит КПД лампы.

Поиск неисправных светодиодов

После того, как защитное стекло было снято, можно осмотреть светодиоды. Если обнаружено малейшее черное пятнышко на поверхности светодиода, он вышел из строя. Проводите осмотр мест пайки, осмотрите качество выводов. В одной из ламп было обнаружено 4 плохо впаянных светодиода

Светодиоды, имеющие черные точки, были помечены крестиком. При внешнем осмотре светодиоды могут быть целые. Поэтому, нужно прозвонить их тестером. Для проверки понадобится напряжение чуть больше 3 В. Подойдет аккумулятор, батарейка, блок питания. За источником питания последовательно включается токоограничивающий резистор, имеющий номинал 1 кОм.

Щупами прикасаемся до светодиода. В одну сторону сопротивление должно быть малым (светодиод может светиться), в другую – быть равным десяткам мегаом.

Во время проверки необходимо зафиксировать лампу. На помощь может прийти банка.

Можно проверить светодиод без специальных приборов, если драйвер устройства цел. На цоколь лампы подается напряжение, выводы светодиодов закорачиваются пинцетом или отрезком провода.

Если видно свечение всех светодиодов, закороченный неисправен. Но такой метод подойдет, если в цепи вышел из строя 1 светодиод.

Если в цепи обнаружена поломка нескольких светодиодов, лампа будет гореть. Только ее световой поток уменьшиться. Просто закоротите места площадок, к которым были припаяны светодиоды.

Другие неисправности светодиодных ламп

Если при проверке оказалось, что светодиоды исправны, значит дело в драйвере или месте пайки.

В данной лампе обнаружилась холодная пайка проводника. Копоть, появившаяся из-за плохой пайки, оседала на дорожках платы. Для удаления копоти понадобилась тряпочка, смоченная спиртом. Провод выпаяли, залудили и припаяли. Эта лампа заработала.

Из всех ламп у одной была поломка драйвера. Диодный мост был заменен 4 диодами «IN4007», которые рассчитаны на ток 1 А и на обратное напряжение 1000 В.

Пайка SMD светодиодов

Чтоб произвести замену неисправного LED, необходимо выпаять его, не повредив печатные проводники. Обычным паяльником это можно сделать с трудом, лучше надеть на паяльник жало, изготовленное из медной проволоки.

При запайке светодиода необходимо следить за полярностью. Установите светодиод на место пайки, возьмите паяльник на 10-15 Вт и прогрейте его торцы.

Если светодиод обгорел, и при этом произошло обугливание платы, это место следует очистить. Так как оно является проводником. Если площадка расслоилась, светодиод моно припаять к «соседям». Это делается в том случае, если дорожки ведут именно к ним. Просто возьмите кусочек провода, сверните в два-три раза и подпаяйте.

Анализ причин отказа LED ламп MR-16-2835-F27

Таблица анализа причин отказа светодиодных ламп MR-16-2835-F27
Вид отказа	Количество отказавших ламп	Причина отказа
Отказ светодиодов	6	В схеме драйвера нет элементов защиты светодиодов от бросков тока
Непропай выводов светодиодов	1	Нарушение технологии пайки
Непропай токоподводящего провода	1	Нарушение технологии пайки
Пробой диодного моста	1	Дефект комплектации
Сломан штырь в цоколе	1	Небрежное обращение с лампой при подключении

По данным таблицы можно сделать вывод, что поломки ламп зачастую происходят из-за выхода из строя светодиодов. Причиной тому является отсутствие защиты в схеме. Хотя место под варистор имеется на плате.

Ремонт светодиодной лампы серии «LL-CORN» (лампа-кукуруза) E27 4,6 Вт 36x5050SMD

Технология ремонта лампы-«кукурузы» отличается от ремонта выше показанной лампы.

Ремонт такой лампы прост, так как светодиоды располагаются на корпусе. И для прозвонки не требуется ни каких лишних действий. Эта лампа была разобрана исключительно из-за интереса.

Техника проверки «кукурузы» не отличается от вышеописанной. Только в корпусе этих ламп установлено 3 светодиода. При прозвонке все 3 должны засветиться.

Если обнаружена поломка одного из светодиодов, закоротите его или впаяйте новый. На сроке службы лампы это не отразиться. Драйвер лампы не имеет развязывающегося трансформатора. Поэтому, любое прикосновение к дорожкам светодиодов неприемлемо.

Если светодиоды целы, дело в драйвере. Для того, чтоб осмотреть его, необходимо разобрать корпус.

Чтоб добраться до драйвера, нужно снять ободок. Подденьте его отверткой в самом слабом месте, он должен отклеиться.

Драйвер имеет такую же схему, что и наша первая лампа с тем отличием, что С1-1µF, С2- 4,7 µF. Провода длинные, поэтому драйвер вытягивается без усилий. После работ по замене светодиода, ободок был посажен на клей «Момент».

Ремонт светодиодной лампы «LL-CORN» (лампа-кукуруза) E27 12 Вт 80x5050SMD

Ремонт лампы на 12 Вт делается по той же схеме. На корпусе не было обнаружено сгоревших светодиодов, поэтому пришлось вскрыть корпус, чтоб осмотреть драйвер.

С этой лампой возникли проблемы. Провода драйвера были слишком короткими, пришлось снять цоколь.

Цоколь выполнен из алюминия. Он крепился к корпусу с помощью закернения. Поэтому, нужно было высверлить места креплений сверлом, диаметр которого 1,5 мм. Далее цоколь был поддет ножом и снят. Провода, находящиеся внутри пришлось перекусить.

Внутри находились 2 одинаковых драйвера, каждый из которых запитывал 43 диода.

Драйвер окутан термоусаживающей трубочкой, ее пришлось разрезать.

После устранения неполадок, на драйвер насаживается эта же трубка и обжимается пластиковой стяжкой.

Схема драйвера подразумевает в себе защиту. С1 защищает от импульсных перепадов, R2, R3 от бросков тока. Во время проверочных работ были замечены обрывы R2. Скорее всего, на лампу было подано напряжение, превышающее норму. Резистора на 10 Ом не было, поэтому был впаян резистор на 5,1 Ом. Лампа засветилась. Далее нужно было подключить драйвер к цоколю.

Первым делом короткие провода были заменены более длинными. Драйверы были соединены по питающему напряжению. Чтоб прикрепить провода к резьбовой части цоколя, необходимо зажать их между пластиковым корпусом и цоколем.

А как подключиться к центральному контакту? Алюминий не паяется, поэтому провод был припаян к латуневой пластинке, в которой было высверлено отверстие под М 2,5. Подобное отверстие было высверлено в контакте. Все это было скручено винтом. Далее был одет цоколь и накерниванием закреплен к корпусу лампы. Лампа была пригодна к работе.

Ремонт LED лампы серии «LLB» E27 6 Вт 128-1

Далее я приступил к ремонту 2 ламп типа LLB E27. Они вышли из строя из-за плохой пайки.

Конструкция лампы идеально подходит для ремонта. Корпус легко разбирается.

Следует одной рукой держать цоколь, а второй повернуть защитный плафон против часовой стрелки.

Под корпусом расположено пять прямоугольных плат, на которые впаяны светодиоды. Прямоугольник припаян к круглой плате, на которой расположена схема драйвера.

Чтоб получить доступ к LED выводам, нужно снять одну из крышек. Для облегчения работы лучше снять плату, находящуюся в точках подачи напряжения драйвера. На фото видно, что эта стенка параллельна корпусу конденсатора и отдалена от него на максимальное расстояние.

Чтоб снять плату, необходимо прогреть места пайки паяльником. Затем, для ее снятия прогреваем пайку на круглой плате и она отсоединяется.

Доступ для проверки поломок открыт. Драйвер выполнен по простой схеме. Проверка его выпрямительных диодов, а так же всех светодиодов (в этой лампе их 128) не показала проблему.

Когда я осматривал места пайки, обнаружил, что они отсутствуют в некоторых точках. Эти места были пропаяны, кроме этого я соединил печатные дорожки плат по углам.

Когда вы смотрите на свет, то эти дорожки хорошо видны и можно легко определить, где какая дорожка.

Прежде чем собрать лампу, нужно было ее проверить. Для этого на плате была установлена перемычка, двумя временными проводами выпаянная часть лампы была подключена к источнику питания.

Лампа засветилась. Осталось впаять плату на прежнее место и собрать лампу.

Ремонт светодиодной лампы серии «LLB» LR-EW5N-5

На внешний вид лампа сделана качественно. Корпус алюминиевый, дизайн выполнен красиво.

Лампа собрана надежно. Поэтому, чтоб ее разобрать, нужно снять защитное стекло. Для этого конец отвертки всовываем между радиатором. Стекло здесь фиксируется без клея, буртиком. Нужно опереться отверткой на торец радиатора и приподнять стекло вверх, используя отвертку как рычаг.

Тестер не показал поломку светодиодов. Значит, все дело в драйвере. Чтоб добраться до него, нужно открутить 4 винта.

Но меня настигла неудача. За платой была расположена плоскость радиатора. Она смазана пастой, которая проводит тепло. Пришлось собрать все, что я раскрутил. Я решил разобрать лампу со стороны цоколя.

Для того, чтоб снять цоколь, пришлось высверливать места кернения. Но он не снимался. Как оказалось, он был скреплен с пластмассой резьбовым соединением.

Радиатор нужно было отделить от пластикового переходника. Для этого, я произвел запил ножовкой по металлу в том месте, где пластмасса крепилась к радиатору. Далее поворотом отвертки детали отделились одна от другой.

Была произведена отпайка выводов от платы светодиодов, что позволило работать с драйвером. Его схема была более сложной по сравнению с другими драйверами. При осмотре был найден вздутый конденсатор 400 V 4,7 µF. Он был заменен.

Диод Шоттки «D4» типа SS110 оказался поврежденным. Он находится внизу слева на фото. Он был заменен аналогом «10 BQ100», имеющим 1 А и 100В. Лампочка засветилась.

Ремонт светодиодной лампы серии «LLB» LR-EW5N-3

Лампа похожа на «LLB» LR-EW5N-5, но ее конструкция изменена.

Защитное стекло крепится с помощью кольца. Если подцепить место стыка кольца и стекла, оно легко снимется.

Печатная плата выполнена из алюминия. На ней расположены девяти кристальные LED светодиоды количеством 3 штуки. Плата крепится 3 винтами к радиатору. Проверка не выявила проблем с светодиодами. Значит дело в драйвере. Опыт ремонта похожей лампы показал, что лучше сразу отпаять провода, которые идут от драйвера. Разборка лампы производилась со стороны цоколя.

Кольцо, соединяющее цоколь и радиатор, снялось с большим усилием. При этом кусочек откололся. А все из-за того, что оно было прикручено 3 саморезами. Драйвер был извлечен.

Саморезы располагаются под драйвером, добраться до них можно крестообразной отверткой.

Этот драйвер выполнен на основе трансформаторной схеме. Проверка показала исправность всех частей, кроме микросхемы. Данных о ней я не нашел. Лампа было отложена в качестве донора.

Ремонт светодиодной лампы серии «LLC» E14 3W1 M1

Эта лампа похожа на лампу накаливания. Первое, что можно заметить- широкое металлическое кольцо.

Я приступил к разборке лампы. Первым делом нужно было снять плафон. Как оказалось, он был посажен на основание эластичным компаундом. После того, как я снял его, понял, что это было напрасно.

В лампе находился 1 светодиод, мощность которого была равна 3,3 Вт. Его можно было проверить со стороны цоколя.

Лампа была скреплена с корпусом с помощью «левой» резьбы. Вращать цоколь нужно против часовой стрелки, если смотреть на него со стороны центрального контакта.

Причиной поломки был провод, который отпал от резьбы на цоколе. Пайкой алюминий не возьмешь, поэтому нужно было искать вариант крепления провода.

К имеющемуся проводу был припаян кусочек 5 см для наращивания. В точке кернения было высверлено отверстие, диаметр которого был равен 2 мм. В него был продет провод и намотан на винт. Сам винт был вставлен в отверстие и зажат гайкой. Эта лампа светилась, как новая.

Ремонт светодиодной лампы серии «LL» GU10-3W

Лампу типа «LL» GU10-3W с виду было сложно разобрать. Стекло начинало трескаться в тот момент, когда я пытался его извлечь.

Что означает маркировка?

• G — наличие штыревого цоколя;
• U — лампа энергосберегающая;
• 10 – размер между штырями (измеряется в мм)

Благодаря расширительным штырям, лампа крепко держится в патроне.

Эта лампу можно было разобрать при помощи высверленного отверстия. Место сверления находилось на уровне печатной платы. Свело было выбрано диаметром 2,5 мм. Во время сверления нужно учесть тот факт, что сверло может повредить светодиод. Если дрели нет, то отверстие можно сделать шилом.

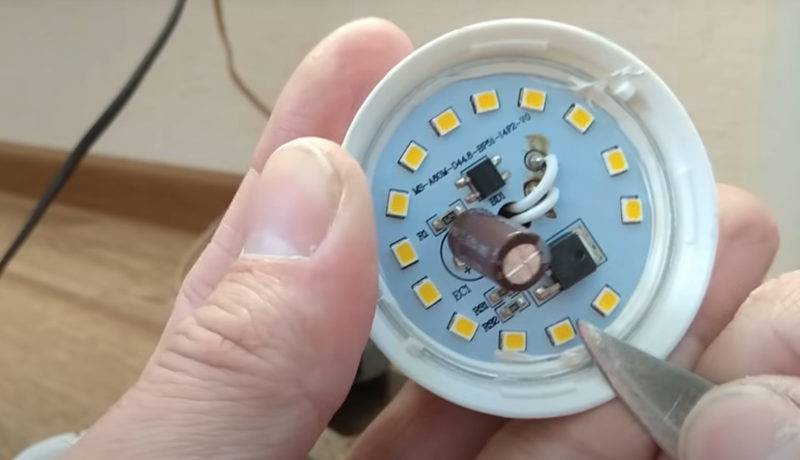

В проделанное отверстие задевается отвертка. Используя ее как рычаг, необходимо приподнять стекло. Если при проверке светодиодов проблем не выявлено, извлекаем печатную плату.

В обеих лампах были обнаружены сгоревшие резисторы номиналом 160 Ом. По размеру можно было установить, что их мощность равна 0, 25 Вт. Она не соответствует мощности, которая выделяется при работе лампы.

Плата была залита силиконом, отсоединять ее я не стал. Я заменил сгоревшие резисторы более мощными. В одной лампе применил резистор на 150 Ом и 1 Вт, на другой 2 параллельно спаянных на 320 Ом и 0,5 Вт.

Во избежание короткого замыкания, выводы резисторов были промазаны силиконом. Он действует как изолятор.

На рынке можно встретить 2 вида силикона: жидкий в трубочках и твердый, имеющий вид стержня. Стержневой хорош тем, что его можно отделить паяльником и нанести на нужную поверхность. После застывания он становится крепким.

Обе лампы светились. Осталось прикрепить плату и надеть защитное стекло.

Чтоб закрепить платы, я пользуюсь жидкими гвоздями «Монтаж» момент. После высыхания этот клей имеет пластичность и хорошую термостойкость.

Клей наносится отверткой. Минут через 15 он будет удерживать нашу деталь.

Чтоб не держать плату до полного высыхания клея, я фиксирую ее силиконом в некоторых точках. Стекло было приклеено с помощью жидких гвоздей, лампа стала работоспособной.

Освещение: Замена светодиода

• Используя пластиковый инструмент для открывания, удалите основу Светового Ангела.

• Вставьте пластиковый инструмент для открывания между основанием и корпусом светодиода и потяните ручку наружу.

Редактировать

• С помощью ювелирной отвертки с крестообразным шлицем выверните винт на корпусе аккумулятора.

• Чтобы снять винт, поверните его против часовой стрелки.

• Не забудьте положить все винты, которые вы вынимаете, в безопасное место, чтобы вы могли найти их, когда придет время собирать фонарь.

Редактировать

Редактировать

• org/HowToDirection»>

  С помощью ювелирной отвертки с крестообразным шлицем открутите (6) винтов, скрепляющих корпус светодиода.

• Чтобы удалить винты, поверните против часовой стрелки.

Редактировать

Редактировать

• Найдите неисправный светодиод на обратной стороне печатной платы.

• С помощью паяльника и оплетки распайте соединение на светодиоде.

• Не допускайте контакта паяльника с другими компонентами на печатной плате.

• Подробные инструкции по пайке см. в разделе Как припаивать и отсоединять соединения

  .

Редактировать

• Вставьте новый светодиод через два отверстия, оставшиеся после удаления старого.

• Примечание: на изображении не изображена печатная плата Light Angel. Это общий пример вставки светодиода в печатную плату. Кредит Фотографии: Как припаять и отсоединить соединения

Редактировать

Редактировать

Автор

с 5 другими участниками

Значки: 4

+1 еще значок

Команда

Светодиодное освещение, не требующее особого ухода, может увеличить прибыль

Рабочее место

Энергоэффективность

Производительность

Современное промышленное светодиодное освещение часто славится своей экологичностью, что означает более низкое энергопотребление и экономию финансов.

Но знаете ли вы, что есть еще одно большое преимущество? Кроме того, качественные светодиоды
требуют значительно меньшего обслуживания, чем традиционные световые решения, что делает их выгодным вложением средств.

Подумайте о своем коммерческом здании и расходах, связанных с его текущим содержанием. В старом помещении с традиционной системой освещения замена перегоревших лампочек, вероятно, будет составлять большую часть ваших повседневных расходов. Однако благодаря более длительному сроку службы светодиодные лампы позволяют значительно сократить эти затраты.


Впечатляющая продолжительность жизни

Если вы не уверены, эта статистика может вас удивить. Традиционная лампа накаливания работает около 1000 часов, а металлогалогенная лампа обычно работает до 20 000 часов. Сравните это с качественной светодиодной лампой, срок службы которой составляет около 50 000 часов.

Это означает, что при каждой замене светодиодной лампы вы можете заменить до 50 ламп накаливания. Светодиодное освещение также будет освещать ваше пространство значительно дольше, чем натриевые, люминесцентные и галогенные лампы высокого давления.


Простое решение

Результат? Когда вы устанавливаете систему светодиодного освещения, вы потратите меньше денег на замену ламп и трудозатрат . Но финансовые выгоды намного превышают это. Светодиодные светильники также более надежны и требуют меньше обслуживания, чем многие традиционные источники света, а это означает, что вы платите меньше за ремонт электрооборудования.

Если вы не уверены, просто спросите Sistema Poland. Поставщик логистических услуг недавно установил продукты промышленного освещения Schréder на своем складе площадью 65 000 м² и добился выдающихся результатов.


Новое освещение превзошло все наши ожидания, — говорит менеджер по техническому обслуживанию и объектам. Качество светового потока очень хорошее и ясное для всех. Персонал действительно ценит это. Кроме того, нас очень радует экономия на энергопотреблении и практически полное отсутствие затрат на техническое обслуживание.

Повышение производительности

Фитинги, требующие минимального обслуживания, особенно полезны на складе или заводе, где ремонт вряд ли будет выполнен быстро. Из-за приподнятых потолков доступ к светильникам затруднен, и потребуется специальное оборудование, такое как подъемные рабочие платформы. Это делает работу трудоемкой и дорогостоящей.

Важно отметить, что эти задачи обслуживания оказывают большое влияние на производительность , что может стоить предприятию тысячи евро. На производственном предприятии остановка производственной линии для ремонта сломанного светильника может иметь серьезные финансовые последствия. Подсчитано, что в автомобильной промышленности одна минута непредвиденного простоя обходится производителям в 19 000 евро, или 1 159 769 евро каждый час ¹ . В промышленном секторе упущенное время равно упущенной выгоде.


Необходимая инвестиция

Решения по светодиодному освещению могут быть капиталовложениями, но в долгосрочной перспективе ваш бизнес получит прибыль за счет сокращения накладных расходов, снижения трудозатрат и повышения производительности . Не спрашивайте, можете ли вы позволить себе инвестировать, спрашивайте, можете ли вы позволить себе не делать этого.


Об авторе

Седрик пришел в компанию Schréder в 2013 году, имея большой опыт работы в области маркетинга. Обладая опытом и отраслевыми знаниями, Седрик возглавляет сегменты промышленности и крупного бизнеса, включая спортивное освещение и сертификацию Breeam. Он сотрудничает с нашими отделами исследований, разработки продуктов, продажами по всему миру и спортивными ассоциациями, чтобы предоставлять устойчивые и энергоэффективные световые решения, адаптированные к каждому отдельному проекту с использованием новейшего программного обеспечения для расчета освещения, систем управления освещением и методов BIM.
