Защитное зануление. Работа и устройство. Применение и особенности

Во всем мире используется защита, основанная на соединении нетоковедущих проводящих частей оборудования с землей и заземленной нейтралью источника. В России эта система называется защитное зануление. Защитное действие этой системы основано на принципе достижения нулевого напряжения на корпусе прибора, за счет многократного заземления и соединения нетоковедущих частей с нейтралью источника.

Несмотря на ряд недостатков, зануление продолжает служить основным электрозащитным средством во всем мире. Открытые части установки соединяют отдельным нулевым защитным проводником.

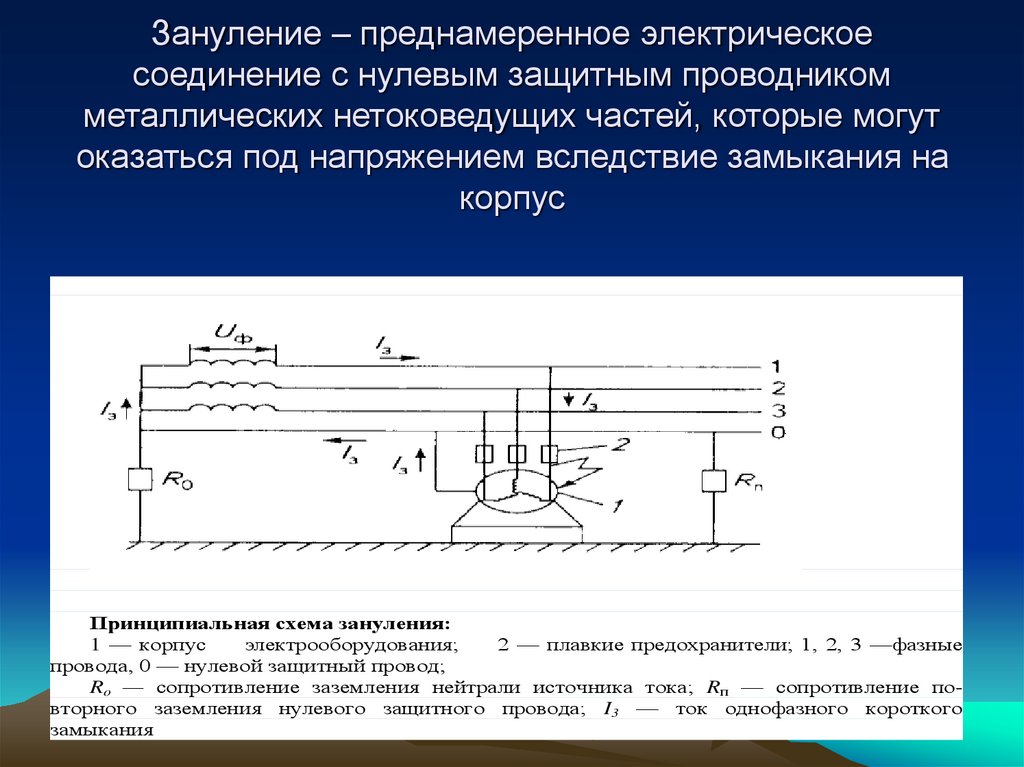

Зануление – соединение металлических частей электрооборудования с нулевым защитным проводом. Зануление служит мерой защиты от случайного попадания под напряжение.

Защитное зануление рассчитано на случай короткого замыкания. Распределение нагрузки на предприятии осуществляется равномерно, нулевой провод исполняет функции защиты. Ноль соединяется с корпусом электродвигателя. Когда происходит короткое замыкание, то возникает напряжение на корпусе электродвигателя.

При этом происходит срабатывание автоматического выключателя. При применении заземляющей шины промышленные электроустановки соединяются.

Замыкание случается при касании подключенного к напряжению фазного провода на корпус прибора, который соединен с нулем. Возникает большая сила тока, срабатывают аппараты защиты, отключающие питание неисправного прибора.

Время срабатывания защиты и отключения неисправной линии по правилам не должно быть более 0,4 секунды. Для зануления можно применить третью неиспользуемую жилу в кабеле для 1-фазной сети питания.

Фаза и ноль должны быть с небольшой величиной сопротивления. Только тогда аппарат защиты отключит напряжение в установленное время. Чтобы было хорошее зануление необходимо обеспечить качественные контакты соединений.

Защитное зануление дает возможность создать быстрое выключение от сети неисправного питания. Вероятность удара током человека практически исчезает.

Зануление считается одним из видов заземления.

Порядок зануления

Зануление для защиты в доме начинается с нейтрали, соединенной с заземленной нейтралью трансформатора.

Нейтраль с 3-фазной линией приходит в здание дома в шкаф ввода. Далее, она разветвляется по щиткам на разных этажах. От нее используется рабочий ноль, образующий 1-фазное напряжение. Ноль имеет название рабочего, так как он применяется для работы.

Зануление для защиты создается отдельным нулем в щитке. Ноль соединен с заземленной нейтралью. Нужно знать, что в схеме соединения ноля с нейтралью не должно быть аппаратов коммутации (рубильников, автоматов).

Как известно в цепях трехфазного переменного напряжения обмотка трансформатора может соединяться в треугольник и в звезду. Рассмотрим звезду. Звезда имеет нулевую точку, или нейтраль. Это та точка, в которой сумма всех трех напряжений сети будет равна нулю.

При такой схеме трансформатора могут быть две возможные схемы. Схема с изолированной нейтралью показана на нашем рисунке. Такая схема обычно используется при работе трехфазных систем, а также однофазных систем, но используется именно изолированная нейтраль.

Также есть еще глухозаземленная нейтраль.

Нейтраль трансформатора соединяется с землей. Эта схема может быть использована не только для работы в трехфазной или однофазной системе, но также для защитного зануления.

Схема состоит из переменного источника напряжения 220 В, его датчика напряжения, нагрузки, сопротивления, которое в нормальном состоянии отключено. Но когда возникает пробой изоляции при выполнении неправильного монтажа, на корпусе появляется напряжение. Измерим напряжение на нагрузке относительно земли. Рассмотрим схему на базе однофазного источника напряжения.

Мы заземляем нулевую точку. Делаем имитацию пробоя изоляции на корпус. На корпусе установилось напряжение, которое будет равно напряжению источника. При таком состоянии если прикоснуться к корпусу, то человека ударит током. Как избежать этой ситуации? Все очень просто. Используют схему защитного зануления, а именно, корпус соединяют с глухозаземленной нейтралью трансформатора. Напряжение на корпусе становится равным нулю.

Почему опасно защитное зануление в квартире

Его используют для защиты людей и животных от поражения электрическим током, а также для срабатывания защитной аппаратуры в случае возникновения утечки тока на землю. Возникает вопрос: если мы используем глухозаземленную нейтраль, то можно соединить точку защитного заземления с нейтралью?

Этого делать нельзя. По правилам это запрещено. Если при выполнении монтажных работ будут перепутаны местами фаза и ноль, а мы поставим перемычку для соединения заземления с нейтралью, получим следующую неприятную ситуацию. При подключении устройства к сети, корпус оказывается под напряжением относительно земли. Как гласит ПУЭ использование нулевого рабочего проводника в качестве защитного зануления категорически запрещено.

Для защитного зануления отводится специальная шина, которая будет соединена с заземляющим устройством или с глухозаземленной нейтралью. Все заземляющие провода подключаются к этой шине параллельно. Поэтому, не нужно ставить перемычки. А перед тем, как реализовывать защитное заземление или зануление нужно ознакомиться с правилами.

Некоторые специалисты делают заземление приборов перемычкой клеммы ноля в розетке на контакт защиты.
Такой способ запрещен.
На входе в квартиру устанавливают аппарат, служащий для подключения питания сети. Это может быть пакетный выключатель или автомат. Опасность самодельного заземления с помощью перемычки в том, что корпус устройства, подключенного к этой розетке, в случае повреждения изоляции нуля станет доступным напряжению фазы. А если оборвется провод нуля, то работа прибора прекратится. Возникнет ложная видимость провода, как обесточенного. Это опасно для жизни.

Такая розетка сделает много неприятностей, если в нее запитать стиральную машину. Если отгорит ноль, то стиральная машина может убить человека в случае прикосновения к ней.

Если человек принимает душ из электрического водонагревателя, а в это время нулевой провод в розетке отсоединится, то человека ударит током. Такое зануление очень опасно выполнять в квартире.

Применение зануления

Применяется в электроустановках до 1 кВ в:

Сетях постоянного тока со средней точкой заземления.
1-фазных сетях с заземленным выводом.
3-фазных сетях с заземленным нулем.

Защитное зануление служит для защиты от удара током. Если внутри электроприбора повредилась изоляция и корпус прибора оказался под током, то отреагирует защита и отключит сеть питания.

Образование тока КЗ возникает, если произошло замыкание нулевого и фазного провода на зануленный корпус. Для скорейшего отключения устройства применяют автоматы, предохранители, магнитные пускатели с защитой от перегрева, контакторы с реле.

Что такое защитное зануление, принцип действия, область применения

В жизни каждого человека очень много электроприборов: от холодильника, стиральной машины и ноутбука до электроинструмента и промышленного оборудования, если с ним связана трудовая деятельность. Безопасное использование всего разнообразия устройств возможно только при правильной организации системы защиты.

Иногда в процессе эксплуатации электрической техники возможно повреждение изоляции внутри нее. Это чревато тем, что на корпусе устройства появится опасный потенциал. Защитное зануление — это один из самых эффективных способов предотвратить такие ситуации. Оно создано для того, чтобы защитить человека от удара током, а также для защиты электрооборудования от замыкания и его последствий, в частности — от пожара.

Что такое защитное зануление?

Суть зануления в том, что корпус оборудования соединяют с защитным нулем. Он может обозначаться, как N, PEN, PE в зависимости от типа сети — однофазная или трехфазная, по какой схеме работает и т.д. Физически зануление создает предпосылки для создания замыкания:

Корпус соединяется с нулевым проводником сети.
На корпус поступает напряжение, то есть по каким либо причинам произошло соединение с фазным проводом или проводником с потенциалом фазы.
Создается короткое замыкание.
Срабатывает защитная автоматика, которая отключает питание.
На корпус перестает поступать напряжение — поражение током исключено.

Это существенно отличает защитное зануление от заземления, в котором корпус устройства соединяют с заземляющим устройством. В результате уравнивается потенциал корпуса с рядом находящимся участком земли, то есть снижается напряжение прикосновения. Само по себе заземление менее эффективное, чем зануление, но при этом не предусматривает использования дополнительного оборудования.

При занулении же происходит полное отключение электроустановки с задействованием автоматики.

Откуда взялось понятие зануления?

Зануление, как понятие, появилось в конце 19-го века. Оно описывалось в качестве защиты от косвенного прикосновения. В 1914 году было опубликовано Теоретическое обоснование применения зануления в сетях с напряжением 220-380 Вольт. В журнале «Хроники Электротехники», выпускаемом германским союзом электротехников, в 1913 году упоминается схожее обоснование применения зануления, сформулированное немецкой компанией AEG. Сам термин «зануление» — это перевод немецкого слова «nulling».

В 1929 году Центральный электротехнический союз СССР одобрил применение указаний касательно зануления в установках низкого напряжения. По сути, это был переработанный вариант немецких правил, составленных в 1924 году. Впоследствии термин был внедрен и в ПУЭ (Правила установки электроустановок) первого, второго, пятого и шестого издания.

Важно! Термин «зануление» не входит в Международный электротехнический словарь, а также убран из ПУЭ третьего, четвертого и седьмого издания. Однако это не отменяет существования самой технологии для защитной системы.

Защитное зануление и ПУЭ

В научных изданиях и некоторых версия ПУЭ защитное зануление определяется, как преднамеренное соединение открытых токопроводящих элементов в нормальном состоянии, не находящемся под напряжением, с глухозаземленной нейтралью трансформатора или генератора для 3-фазных сетей или глухозаземленным выводом источником 1-фазного тока. При этом должна быть заземлена точка источника для сети постоянного тока. Если упростить, то:

Открытые токопроводящие части — это корпус устройств.

Глухозаземленная нейтраль — это нейтраль трансформатора или генератора, которая подключена к заземляющему устройству прямо или через небольшое сопротивление. Это определение указано в ПУЭ Украины, редакции 2017 года — последний актуальный пересмотр.

Защитное зануление используется в качестве основной меры защиты от поражения током в сетях до 1000 Вольт.

Всегда ли эффективно зануление?

С технической точки зрения за счет принципа действия защитного зануления этот метод безопаснее. Однако есть один важный нюанс: величина сопротивления в петле «фаза-ноль». Эта петля — весь путь от источника электричества по всем проводам до самой дальней точки сети и обратно. То есть, от трансформаторной подстанции, через распределительные щиты дома, подъезда и самой дальней квартиры, до самой удаленной розетки в ней, которая замкнута, а после обратно к трансформатору. Если сопротивление в этой петле будет чрезмерно большим, защитное зануление работать не будет.

Важно! Зануление зависит от параметров сети. Даже плохие контакты на пути следования электротока могут влиять на сопротивление и привести к тому, что защитные аппараты не сработают, когда это понадобится.

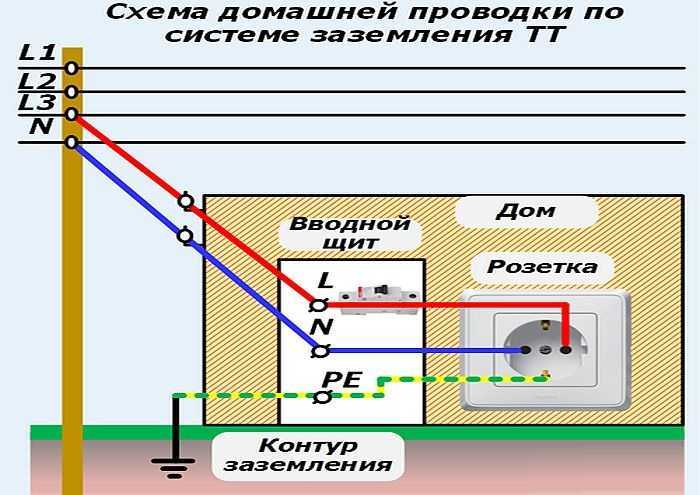

Использовать этот метод можно со всеми системами, где есть нули — рабочие, защитные. Есть четыре такие схемы, где защитное зануление допустимо:

ТТ (при правильно рассчитанном и выполненном заземляющем устройстве).
IT.
TN-C-S.
TN-S.

Исключение — схема TN-C, в которой рабочий и защитный ноль объединены в один PEN. По нему идут большие токи, он может отгореть, и тогда защита будет утеряна. Именно поэтому в ПУЭ седьмой редакции запретили такое объединение.

Защитное зануление и заземление в розетках

В системах TT и IT как исключительная мера применяется заземление. Во всех остальных — зануление. Другими словами, в абсолютном большинстве случаев при подключении розетки, когда вы подводите фазу, ноль и заземление, на самом деле желто-зеленый провод — это зануление, если ориентироваться на определение этого понятия из ранних ПУЭ. Т.к. зануление — это все, что соединяет корпус прямо или косвенно с глухозаземленной точкой трансформатора проводником PE или PEN, а заземление — это то, что соединяет корпус непосредственно с заземляющим устройством. Однако по международным стандартам проводник PE расшифровывается, как «защитная земля», то есть, официально схему с занулением в других странах все же принято называть заземлением.

Область применения защитного зануления

Обычно зануление используется для частных домов и некоторых многоквартирных зданий.

Наибольшее значение оно имеет на производствах и объектах промышленности, когда от мгновенного отключения оборудования, на корпус которого поступает напряжение, зависят жизни сотрудников. Это касается двигателей, станков, конвейеров и т.д.

Области применения зануления:

Оборудование, работающее под напряжением до 1000 Вольт в 3-фазной сети переменного тока с заземленной нейтралью.
Установки, работающие под напряжением до 1000 Вольт однофазной сети переменного тока, в которой предусмотрен заземляющий вывод.
Оборудование, работающее под напряжением до 1000 Вольт в сети постоянного тока, в которой заземлена средняя точка источника.

Защитное зануление в квартире и частном доме

Чаще всего используется схема TN-C-S. В ней к дому подводятся три фазы и один рабочий ноль, который уже на вводе разделяется на два: рабочий и защитный. Пока токи идут через рабочий, защитный остается в режиме ожидания, то есть он разгружен. При поступлении тока на корпус прибора, подключенного к зануленной розетке, этот защитный ноль сработает и обесточит технику.

Если вы задаетесь вопросом, как сделать защитное зануление, вот ответ: реализовать схему TN-C-S, если у вас TN-C, характерная квартирам старого фонда.

Зануление на предприятиях

Занулить нужно такие части электрических установок:

корпус трансформатора, электрической машины, аппараты, устройства освещения;
вторичная обмотка измерительного трансформатора;
привод электроаппарата;
каркас распредщита, щита управления, электрошкафа, включая открывающиеся и съемные части, на которых размещены устройства выше 42 Вольт и 110 Вольт для переменного и постоянного тока соответственно;
металлические конструкции распределительного оборудования, кабельных каналов, соединительные муфты, оболочки и броня силовых и контрольных кабелей, рукава, трубы, кожухи, короба, струны, тросы, полосы с закрепленной на них проводкой и другие конструкции из металла, на которых размещается электрическое оборудование;

корпус из металла у переносного и передвижного электроприемника;
оборудование, которое располагается на подвижных частях машин, станков, механизмов.

Все необходимое для обустройства зануления в квартире, доме и на предприятии вы найдете в нашем каталоге. Если понадобится, воспользуйтесь бесплатной помощью и расчетом количества товара.
