Интересное о LED » Ремонт светодиодных ламп своими руками – замена светодиодов в светильниках

Светодиодные лампы стали уже обыденным явлением – их можно купить практически в каждом хозяйственном магазине, во многих светильниках. Такая распространенность привела к появлению большого количества недоброкачественной продукции, которая быстро выходит из строя. Однако это не повод ее выбрасывать – лампочку можно попробовать починить. Предлагаем узнать больше про ремонт светодиодных ламп в домашних условиях.

Что может привести к поломке LED-лампы?

Причины, по которым светодиодные лампы перестают работать:

• Перегорел токоограничивающий резистор.
• Выход из строя рабочего конденсатора.
• Сгорел один из диодов.

Последняя причина наиболее частая – в 80% случаев источник света ломается из-за сгоревшего светодиода. Поэтому сначала проводится визуальный осмотр светодиодов и микросхемы, чтобы исключить главную причину неисправности лампы.

Сгоревший диод будет отличаться от «соседей» – он будет выглядеть почерневшим. Еще один признак перегоревшего LED-элемента – светильник перестал светить сразу, без мерцания или мигания.

Замена светодиодов в светильниках

Если такой диод обнаружен, его требуется заменить – в большинстве случаев после этого осветительный прибор начнет работать.

Замена светодиодов в светильниках происходит так:

1. Неисправный светильник разбирается.
2. Находится сгоревший диод.
3. С помощью тонкой иглы с его поверхности убирается светофильтр – эластичная поверхность желтого цвета.
4. Светодиод отпаивается с платы с помощью паяльника или термопинцета.

На место сгоревшего припаивается новый светодиод.

Чтобы выполнить эти манипуляции в домашних условиях, вам понадобятся: паяльник или термопинцет, новый светодиод (обязательно аналогичного типоразмера, как и в поврежденном источнике света), проволочная оплетка для припаивания, гелеобразный флюс для покрытия контактов. Самый сложный этап – отпаивание диода. Чтобы сделать его легче, мы рекомендуем использовать сплав Вуда.

Ремонт светодиодных ламп своими руками или покупка новых?

Итак, мы рассказали про ремонт светодиодных ламп своими руками. Безусловно, это увлекательный процесс для радиолюбителей и домашних умельцев. Но стоит ли ваше потраченное время таких усилий или проще сразу купить качественные светодиодные лампы, которые не требуется чинить долгие годы? Выбор за вами.

Узнать больше про качественные источники света LeDron вы можете у наших специалистов. Звоните!

Как отремонтировать светодиодный светильник своими руками

С появлением светодиодных технологий системы освещения вышли на совершенно новый уровень. Экономичные, экологически и электрически безопасные приборы сегодня эксплуатируются везде – они пришли на смену стандартным «лампам Ильича» и набравшим популярность «экономкам». Первые давно устарели с моральной точки зрения, вторые крайне опасны для здоровья из-за содержащихся внутри паров ртути.

Несмотря на продолжительный срок эксплуатации, даже такие устройства со временем выходят из строя. Дорогостоящий ремонт светодиодных светильников в некоторых ситуациях можно выполнить самостоятельно, в домашних условиях, что мы и рассмотрим далее.

Элементы светодиодных источников света

Прежде чем разбирать на составные части вышедшую из строя светодиодную лампу, обязательно изучите ее устройство и принцип работы. Стандартное оборудование данного типа имеет в составе электронную плату питания, световой фильтр и корпус с цоколем. Более дешевые модели вместо ограничителей тока и напряжения используют обычные конденсаторы.

Одна лампа может насчитывать несколько десятков светодиодов, которые соединяются последовательно или параллельно. Во втором случае конструкция получается дорогостоящей (к каждому led-диоду или группе подключается отдельный резистор), поэтому позволить себе ее могут далеко не все.

Принцип действия светодиода практически идентичен полупроводниковому элементу. Ток между анодом и катодом перемещается по прямой линии, что приводит к образованию свечения. Каждый светодиод по отдельности характеризуется минимальной мощностью, из-за чего используется сразу несколько штук. Для создания нужного светового потока применяют люминофорное покрытие, трансформирующее свет в видимый для человеческого глаза спектр.

Качественные модели содержат высокотехнологичный драйвер, выполняющий функцию преобразователя наряду с диодной группой. Первичное напряжение идет на трансформатор, уменьшающий характеристики тока. На выходе элемента получаем постоянный ток, необходимый для питания led-диодов. С целью уменьшения пульсации в цепи используется вспомогательный конденсатор.

Несмотря на многочисленные разновидности, отличия устройств, количество используемых светодиодов, все осветительные приборы данного типа характеризуются одной конструкцией, что упрощает их техническое обслуживание.

Виды поломок и их причины

Существует несколько возможных неисправностей светодиодных приборов, что связано с их хоть и схожей, но достаточно сложной конструкцией.

Самые распространенные поломки среди остальных сопровождаются следующими моментами:

• полное отсутствие свечения;
• периодическое отсутствие освещения;
• кратковременное мерцание;
• отключение света в произвольные моменты;
• повреждение лампочки или светодиода.

Причин появления поломок еще больше. Чаще всего из них встречаются следующие:

1. Нарушение правил и рекомендаций эксплуатации светодиодных устройств. Покупая новый светильник, обязательно изучите условия его работы, прописанные в технической методичке. При игнорировании любого правила вероятность поломок возрастает в несколько раз.
2. Перегрев оборудования. Сами по себе светодиоды в работе практически не нагреваются, но если температура превышает заявленные 50–60 градусов, то может произойти разрыв нити, держателя или отслоение контактов на электронной плате. Перегрев иногда происходит из-за того, что не предназначенный для этих целей светильник устанавливается внутрь натяжного потолка. Это препятствует его естественному охлаждению.
3. Выгорание led-диода – полное или частичное. Привести к этому могут высокие скачки напряжения сети или перегорание конденсатора.

Важно! Последняя поломка актуальна для дешевых приборов, в которых применяют некачественные платы.

Если сильнее углубиться, то можно выявить несколько других, более редких, но не менее интересных причин, из-за которых может не работать светодиодный светильник:

• технические нарушения при подключении к сети питания;
• короткое замыкание;
• неверная установка оборудования;
• ошибки при построении элементов в схеме подключения;
• изделие низкого качества – при попытке сэкономить не забывайте о том, что покупаете «кота в мешке».

В таких устройствах могут быть изначально плохо припаяны контакты либо вместо драйвера используется дешевый конденсатор. Речь идет о так называемом заводском дефекте.

Светодиодные потолочные светильники с пультом дистанционного управления часто выходят из строя как раз из-за заводского брака. Таким образом, для выполнения ремонта важно правильно установить не только поломку, но и причину ее возникновения.

Подготовка к ремонту светодиодных приборов

Для выполнения качественного ремонта, гарантирующего исправность изделия и его продолжительную эксплуатацию в дальнейшем, необходима кропотливая подготовка. Для начала выполните демонтаж люстры, настенного светильника. В случае с настольными лампами просто отключите их от сети питания. В дальнейшем пригодятся некоторые инструменты и материалы, в том числе отвертка, плоскогубцы, изолента, нож. Клещи или пассатижи пригодятся в том случае, если корпус устройства соединен с помощью специальных скруток. Для проверки контактов воспользуйтесь мультиметром.

Поскольку светодиоды характеризуются небольшими габаритами, то для манипуляций с ними пригодится пинцет. Впоследствии при обнаружении разрыва цепи или необходимости замены какого-либо элемента может потребоваться паяльник. С целью замены led-диодов применяйте дрель с разнообразными сверлами.

Не забывайте о том, что каждый инструмент должен иметь электроизоляцию – запрещено выполнять работы пассатижами или клещами с голыми металлическими рукоятками.

Конструкция светодиодных люстр и визуальный осмотр

Светодиодные подвесные светильники, работающие от пульта дистанционного управления, появились сравнительно недавно. Их устройство знакомо далеко не всем, поэтому вкратце рассмотрим конструкцию приборов.

В самой простой комплектации люстра на светодиодах состоит из корпуса (металлического, пластикового, стеклянного), блока с регулятором (драйвера). Последний элемент используется как выпрямитель напряжения, на нем размещают клеммы и зажимы, к которым подводится питание от промышленной сети. Проводами блок питания соединен с лампами.

В сложных люстрах применяют антенну, блок управления, регулятор (несколько блоков), необходимый для автоматической настройки. Растровые осветительные приборы содержат несколько драйверов и светодиодные лампы различных видов. Последовательность ремонта напрямую зависит от конкретного типа светильника.

Изучите конструкцию устройства, используя приложенную к нему инструкцию, чтобы разобраться, где находятся блоки управления. Они могут устанавливаться как внутри, так и снаружи изделия.

Ремонт люстры без пульта ДУ намного проще. В таком приборе установлен диод или диодный мост с электролитами и резисторами. Также есть катушка с обмоткой для уменьшения пульсации.

Чтобы правильно отремонтировать уличный или внутренний светильник, соблюдайте пошаговую инструкцию:

1. Снимите прибор с потолка или стены и удалите крышку корпуса.
2. Изучите электронную схему, чтобы разглядеть видимые дефекты (либо подтвердить их отсутствие). К таковым относятся обрывы проводки.
3. Удалите плафон и другие декоративные украшения оборудования, выкрутите светодиодные лампочки, если они используются.
4. Изучите цоколь на предмет наличия прогоревших мест. Для зачистки можете использовать обычный нож.
5. Заново выполните скрутки, подтяните все винты на крепящихся к плате элементах. При отсутствии видимых дефектов изучите непосредственно лампу.

Простейший способ проверить цепь светодиодов лампы

Рассмотрим самый легкий метод проверки цепи светодиодов. Для начала зафиксируйте лампу, используя обрезанную пластиковую бутылку с меньшим диаметром. В нее и вставляется лампа. Для подачи питания воспользуйтесь вспомогательным блоком питания (в том случае, если речь идет об устройстве на 12 или 24 В).

Вместо того чтобы прозванивать каждый led-диод в цепи, можно прибегнуть к более простому методу. По очереди устанавливайте перемычку между контактами каждого диода, используя пинцет. Если нет перемычки, то возьмите любой провод, предварительно зачистив оба конца и выполнив лужение контактов.

Важно, чтобы лампа в этот момент была подключена к сети. Как только вы замкнете контакты на сгоревшем светодиоде, прибор загорится. Если этого не произойдет, то, возможно, перегорело более одного диода.

Продолжите визуальный осмотр схемы и ищите места прогаров, вздутые конденсаторы, изучите каждую дорожку на плате. При обнаружении оборванных контактов выполните пайку. Если цепь состоит из 10 и менее элементов, то ни в коем случае не заменяйте сгоревший светодиод проводом или перемычкой. Это может привести к перегрузке катушек и сгоранию диодов.

Устранение поломки люстры с дистанционным управлением

Чаще всего причина поломки люстры с пультом ДУ заключается в перегреве матрицы. В такой ситуации ремонт выполняется следующим образом:

1. Снимите и разберите люстру.
2. Выясните причину поломки – отыщите перегоревшие элементы.
3. Если потребуется замена компонентов и выполнение пайки, то обязательно изучите схему устройства, приложенную к гарантийному талону.

Перегореть может контроллер, антенна или блок управления. В данном случае требуется банальная замена вышедшего из строя изделия.

Радиаторы охлаждения

Большинство светодиодных осветительных приборов выпускается с радиаторами охлаждения. Наличие этого элемента – признак высокого качества устройства. В данных изделиях отводится специальное посадочное место, а радиатор используется для отвода тепла. Периодически нужно проводить замену термопасты. Если этого не делать, то со временем радиатор потеряет свою эффективность и плата или блок перегорит. Разберите устройство и убедитесь в том, что термопаста нанесена на обе плоскости посадочного места.

При необходимости самостоятельно тонким слоем нанесите специальную смазку на всю поверхность посадочного места. Чересчур большое количество термопасты сказывается на теплоотдаче так же негативно, как и ее отсутствие. Для увеличения тепловой отдачи можно прикрутить к радиатору дополнительную алюминиевую пластинку, при этом убедитесь, что она не перекрывает основной воздушный поток.

Качественный ремонт светодиодных источников света своими руками возможен при условии соблюдения правил безопасности и наличии конструктивной схемы электроприбора. В статье были подробно описаны основные причины и типы неисправностей, даны рекомендации по их поиску и устранению.

Ремонт светодиодных LED ламп, электрические схемы

Светодиодные лампы, благодаря малому энергопотреблению, теоретической долговечности и снижению цены стремительно вытесняют лампы накаливания и энергосберегающие. Но, несмотря на заявленный ресурс работы до 25 лет, зачастую перегорают, даже не отслужив гарантийный срок.

В отличие от ламп накаливания, 90% перегоревших светодиодных ламп можно успешно отремонтировать своими руками, даже не имея специальной подготовки. Представленные примеры помогут Вам отремонтировать отказавшие светодиодные лампы.

Устройство светодиодной лампы

Прежде, чем браться за ремонт светодиодной лампы нужно представлять ее устройство. Вне зависимости от внешнего вида и типа применяемых светодиодов, все светодиодные лампы, в том числе и филаментные лампочки, устроены одинаково. Если удалить стенки корпуса лампы, то внутри можно увидеть драйвер, который представляет собой печатную плату с установленными на ней радиоэлементами.

Любая светодиодная лампа устроена и работает следующим образом. Питающее напряжение с контактов электрического патрона подается на выводы цоколя. К нему припаяны два провода, через которые напряжение подается на вход драйвера. С драйвера питающее напряжение постоянного тока подается на плату, на которой распаяны светодиоды.

Драйвер представляет собой электронный блок – генератор тока, который преобразует напряжение питающей сети в ток, необходимый для свечения светодиодов.

Иногда для рассеивания света или защиты от прикосновения человека к незащищенным проводникам платы со светодиодами ее закрывают рассеивающим защитным стеклом.

О филаментных лампах

По внешнему виду филаментная лампа похожа на лампу накаливания. Устройство филаментных ламп отличается от светодиодных тем, что в качестве излучателей света в них используется не плата со светодиодами, а стеклянная герметичная заполненная газом колба, в которой размещены один или несколько филаментных стержней. Драйвер находится в цоколе.

Филаментный стержень представляет собой стеклянную или сапфировую трубку диаметром около 2 мм и длиной около 30 мм, на которой закреплены и соединены последовательно покрытые люминофором 28 миниатюрных светодиодов. Один филамент потребляет мощность около 1 Вт. Мой опыт эксплуатации показывает, что филаментные лампы гораздо надежнее, чем изготовленные на базе SMD светодиодов. Полагаю, со временем они вытеснят все другие искусственные источники света.

Филаментным лампам и их ремонту посвящена отдельная статья «Устройство и ремонт филаментных ламп».

Примеры ремонта светодиодных ламп

Внимание, электрические схемы драйверов светодиодных ламп гальванически связаны с фазой электрической сети и поэтому следует соблюдать осторожность. Прикосновение к оголенным участкам схемы подключенной к электрической сети может привести к поражению электрическим током.

Ремонт светодиодной лампы

ASD LED-A60, 11 Вт на микросхеме SM2082

В настоящее время появились мощные светодиодные лампочки, драйверы которых собраны на микросхемах типа SM2082. Одна из них проработала менее года и попала мне в ремонт. Лампочка бессистемно гасла и опять зажигалась. При постукивании по ней она отзывалась светом или гашением. Стало очевидно, что неисправность заключается в плохом контакте.

Чтобы добраться к электронной части лампы нужно с помощью ножа подцепить рассеивающее стекло в месте соприкосновения его с корпусом. Иногда отделить стекло трудно, так как при его посадке на фиксирующее кольцо наносят силикон.

После снятия светорассеивающего стекла открылся доступ к светодиодам и микросхеме – генератора тока SM2082. В этой лампе одна часть драйвера была смонтирована на алюминиевой печатной плате светодиодов, а вторая на отдельной.

Внешний осмотр не выявил дефектных паек или обрывов дорожек. Пришлось снимать плату со светодиодами. Для этого сначала был срезан силикон и плата поддета за край лезвием отвертки.

Чтобы добраться до драйвера, расположенного в корпусе лампы пришлось его отпаять, разогрев паяльником одновременно два контакта и сдвинуть вправо.

С одной стороны печатной платы драйвера был установлен только электролитический конденсатор емкостью 6,8 мкФ на напряжение 400 В.

С обратной стороны платы драйвера был установлен диодный мост и два последовательно соединенных резистора номиналом по 510 кОм.

Для того, чтобы разобраться в какой из плат пропадает контакт пришлось их соединить, соблюдая полярность, с помощью двух проводков. После простукивания по платам ручкой отвертки стало очевидным, что неисправность кроется в плате с конденсатором или в контактах проводов, идущих из цоколя светодиодной лампы.

Так как пайки не вызывали подозрений сначала проверил надежность контакта в центральном выводе цоколя. Он легко вынимается, если поддеть его за край лезвием ножа. Но контакт был надежным. На всякий случай залудил провод припоем.

Винтовую часть цоколя снимать сложно, поэтому решил паяльником пропаять пайки подходящих от цоколя проводов. При прикосновении к одной из паек провод оголился. Обнаружилась «холодная» пайка. Так как добраться для зачистки провода возможности не было, то пришлось смазать его активным флюсом «ФИМ», а затем припаять заново.

После сборки светодиодная лампа стабильно излучала свет, несмотря за удары по ней рукояткой отвертки. Проверка светового потока на пульсации показала, что они значительны с частотой 100 Гц. Такую светодиодную лампу допустимо устанавливать только в светильники для общего освещения.

Электрическая схема драйвера

светодиодной лампы ASD LED-A60 на микросхеме SM2082

Электрическая схема лампы ASD LED-A60, благодаря применению в драйвере для стабилизации тока специализированной микросхемы SM2082 получилась довольно простой.

Схема драйвера работает следующим образом. Питающее напряжение переменного тока через предохранитель F подается на выпрямительный диодный мост, собранный на микросборке MB6S. Электролитический конденсатор С1 сглаживает пульсации, а R1 служит для его разрядки при отключении питания.

С положительного вывода конденсатора питающее напряжение подается непосредственно на последовательно включенные светодиоды. С вывода последнего светодиода напряжение подается на вход (вывод 1) микросхемы SM2082, в микросхеме ток стабилизируется и далее с ее выхода (вывод 2) поступает на отрицательный вывод конденсатора С1.

Резистор R2 задает величину тока, протекающего через светодиоды HL. Величина тока обратно пропорциональна его номиналу. Если номинал резистора уменьшить, то ток увеличится, если номинал увеличить, то ток уменьшится. Микросхема SM2082 допускает регулировать резистором величину тока от 5 до 60 мА.

Ремонт светодиодной лампы

ASD LED-A60, 11 Вт, 220 В, E27

В ремонт попала еще одна светодиодная лампа ASD LED-A60 похожая по внешнему виду и с такими же техническими характеристиками, как и выше отремонтированная.

При включении лампа на мгновение зажигалась и далее не светила. Такое поведение светодиодных ламп обычно связано с неисправностью драйвера. Поэтому сразу приступил к разборке лампы.

Светорассеивающее стекло снялось с большим трудом, так как по всей линии контакта с корпусом оно было, несмотря на наличие фиксатора, обильно смазано силиконом. Для отделения стекла пришлось по всей линии соприкосновения с корпусом с помощью ножа искать податливое место, но все равно без трещины в корпусе не обошлось.

Для получения доступа к драйверу лампы на следующем шаге предстояло извлечь светодиодную печатную плату, которая была по контуру запрессована в алюминиевую вставку. Несмотря на то, что плата была алюминиевая, и можно было извлекать ее без опасения появления трещин, все попытки не увенчались успехом. Плата держалась намертво.

Извлечь плату вместе с алюминиевой вставкой тоже не получилось, так как она плотно прилегала к корпусу и была посажена внешней поверхностью на силикон.

Решил попробовать вынуть плату драйвера со стороны цоколя. Для этого сначала из цоколя был поддет ножом, и вынут центральный контакт. Для снятия резьбовой части цоколя пришлось немного отогнуть ее верхний буртик, чтобы места кернения вышли из зацепления за основание.

Драйвер стал доступен и свободно выдвигался до определенного положения, но полностью вынуть его не получалось, хотя проводники от светодиодной платы были отпаяны.

В плате со светодиодами в центре было отверстие. Решил попробовать извлечь плату драйвера с помощью ударов по ее торцу через металлический стержень, продетый через это отверстие. Плата продвинулась на несколько сантиметров и в что-то уперлась. После дальнейших ударов треснул по кольцу корпус лампы и плата с основанием цоколя отделились.

Как оказалось, плата имела расширение, которое плечиками уперлось в корпус лампы. Похоже, плате придали такую форму для ограничения перемещения, хотя достаточно было зафиксировать ее каплей силикона. Тогда драйвер извлекался бы с любой из сторон лампы.

Напряжение 220 В с цоколя лампы через резистор — предохранитель FU подается на выпрямительный мост MB6F и после него сглаживается электролитическим конденсатором. Далее напряжение поступает на микросхему SIC9553, стабилизирующую ток. Параллельно включенные резисторы R20 и R80 между выводами 1 и 8 MS задают величину тока питания светодиодов.

На фотографии представлена типовая электрическая принципиальная схема, приведенная производителем микросхемы SIC9553 в китайском даташите.

На этой фотографии представлен внешний вид драйвера светодиодной лампы со стороны установки выводных элементов. Так как позволяло место, для снижения коэффициента пульсаций светового потока конденсатор на выходе драйвера был вместо 4,7 мкФ впаян на 6,8 мкФ.

Если Вам придется извлекать драйвера из корпуса данной модели лампы и не получится извлечь светодиодную плату, то можно с помощью лобзика пропилить корпус лампы по окружности чуть выше винтовой части цоколя.

В конечном итоге все мои усилия по извлечению драйвера оказались полезными только для познания устройства светодиодной лампы. Драйвер оказался исправным.

Вспышка светодиодов в момент включения была вызвана пробоем в кристалле одного из них в результате броска напряжения при запуске драйвера, что и ввело меня в заблуждение. Надо было в первую очередь прозвонить светодиоды.

Попытка проверки светодиодов мультиметром не привела к успеху. Светодиоды не светились. Оказалось, что в одном корпусе установлено два последовательно включенных светоизлучающих кристалла и чтобы светодиод начал протекать ток необходимо подать на него напряжение 8 В.

Мультиметр или тестер, включенный в режим измерения сопротивления, выдает напряжение в пределах 3-4 В. Пришлось проверять светодиоды с помощью блока питания, подавая с него на каждый светодиод напряжение 12 В через токоограничивающий резистор 1 кОм.

В наличии не было светодиода для замены, поэтому вместо него контактные площадки были замкнуты каплей припоя. Для работы драйвера это безопасно, а мощность светодиодной лампы снизиться всего на 0,7 Вт, что практически незаметно.

После ремонта электрической части светодиодной лампы, треснувший корпус был склеен быстросохнущим суперклеем «Момент», швы заглажены оплавлением пластмассы паяльником и выровнены наждачной бумагой.

Для интереса выполнил некоторые измерения и расчеты. Ток, протекающий через светодиоды, составил 58 мА, напряжение 8 В. Следовательно мощность, подводимая на один светодиод составляет 0,46 Вт. При 16 светодиодах получается 7,36 Вт, вместо заявленных 11 Вт. Возможно производителем указана общая мощность потребления лампы с учетом потерь в драйвере.

Заявленный производителем срок службы светодиодной лампы ASD LED-A60, 11 Вт, 220 В, E27 у меня вызывает большие сомнения. В малом объеме пластмассового корпуса лампы, с низкой теплопроводностью выделяется значительная мощность — 11 Вт. В результате светодиоды и драйвер работают на предельно допустимой температуре, что приводит к ускоренной деградации их кристаллов и, как следствие, к резкому снижению времени их наработки на отказ.

Ремонт светодиодной лампы

LED smd B35 827 ЭРА, 7 Вт на микросхеме BP2831A

Поделился со мной знакомый, что купил пять лампочек как на фото ниже, и все они через месяц перестали работать. Три из них он успел выбросить, а две, по моей просьбе, принес для ремонта.

Лампочка работала, но вместо яркого света излучала мерцающий слабый свет с частотой несколько раз в секунду. Сразу предположил, что вспучился электролитический конденсатор, обычно если он выходит из строя, то лампа начинает излучать свет, как стробоскоп.

Светорассеивающее стекло снялось легко, приклеено не было. Оно фиксировалось за счет прорези на его ободке и выступу в корпусе лампы.

Драйвер был закреплен с помощью двух паек к печатной плате со светодиодами, как в одной из вышеописанных ламп.

Типовая схема драйвера на микросхеме BP2831A взятая с даташита приведена на фотографии. Плата драйвера была извлечена и проверены все простые радиоэлементы, оказались все исправны. Пришлось заняться проверкой светодиодов.

Светодиоды в лампе были установлены неизвестного типа с двумя кристаллами в корпусе и осмотр дефектов не выявил. Методом последовательного соединения между собой выводов каждого из светодиодов быстро определил неисправный и заменил его каплей припоя, как на фотографии.

Лампочка проработала неделю и опять попала в ремонт. Закоротил следующий светодиод. Через неделю пришлось закоротить очередной светодиод, и после четвертого лампочку выкинул, так как надоело ее ремонтировать.

Причина отказа лампочек подобной конструкции очевидна. Светодиоды перегреваются из-за недостаточной поверхности теплоотвода, и ресурс их снижается до сотен часов.

Почему допустимо замыкать выводы сгоревших светодиодов в LED лампах

Драйвер светодиодных ламп, в отличие от блока питания постоянного напряжения, на выходе выдает стабилизированную величину тока, а не напряжения. Поэтому вне зависимости от сопротивления нагрузки в заданных пределах, ток будет всегда постоянным и, следовательно, падение напряжения на каждом из светодиодов будет оставаться прежним.

Поэтому при уменьшении количества последовательно соединённых светодиодов в цепи будет пропорционально уменьшаться и напряжение на выходе драйвера.

Например, если к драйверу последовательно подключено 50 светодиодов, и на каждом из них падает напряжение величиной 3 В, то напряжение на выходе драйвера составлял 150 В, а если закоротить 5 из них, то напряжение снизится до 135 В, а величина тока не изменится.

Такое поведение драйвера объясняет закон Ома, в соответствии с которым U=I×R. Если I (ток) остается неизменным, а R (сопротивление) уменьшается, то U (напряжение) тоже пропорционально уменьшится.

Ремонт светодиодной лампы MR-16 с простым драйвером

Из обозначения на этикетке следовало, что данная светодиодная лампа модели MR-16-2835-F27, источником света лампы являются светодиоды LED-W-SMD2835 в количестве 27 штук, излучающие световой поток 350 люмен. Лампа предназначена для питания от сети напряжением 220-240 В переменного тока, излучает натуральный белый свет цветовой температуры 4100 градусов Кельвина, потребляемая мощность 3,5 Вт, тип цоколя GU5,3 (два штырька на расстоянии 5,3 мм), угол светового потока составляет 120° (узконаправленного света).

Внешний осмотр показал, что светодиодная лампа сделана добротно, корпус выполнен из алюминия, цоколь съемный и привинчен к корпусу двумя винтами, защитное стекло натуральное и приклеено к корпусу в трех точках клеем.

Как разобрать LED лампу MR-16

Для определения причины выхода из строя лампы ее необходимо разобрать. Вопреки ожиданиям, лампочки разбирались без особых трудностей.

Корпус лампочки для лучшего отвода тепла был весь ребристый, и между ребрами была возможность надавить отверткой с узким лезвием на защищающее светодиоды стекло изнутри.

Прилагая значительное усилие в разных точках между ребрами корпуса по кругу, было найдено податливое место, и таким образом стекло удалось сорвать с места. Печатная плата со светодиодами тоже оказалась приклеенной и легко отделилась с помощью поддетой, как рычагом, за ее край отвертки.

Ремонт LED лампочки MR-16

Первой я вскрыл LED лампочку, в которой выгорел всего один светодиод, но до такой степени, что даже прогорела насквозь печатная плата, сделанная из стеклотекстолита.

Эту LED лампочку сразу решил использовать в качестве донора запчастей для ремонта остальных девяти, так как у многих из них были видны сгоревшие светодиоды. Это свидетельствовало о том, что драйверы у лампочек в порядке и причина выхода их из строя, скорее всего, кроется в неисправности светодиодов.

Электрическая схема светодиодной лампы MR-16

Для облегчения ремонта полезно под рукой иметь электрическую схему LED лампочки. Поэтому первое, что я сделал после полного разбора лампочки, нарисовал ее схему.

Работает схема следующим образом. Переменное напряжение питающей сети 220 В подается через токоограничивающий конденсатор С1 на диодный мост VD1-VD4. С диодного моста выпрямленное постоянное напряжение подается на последовательно включенные светодиоды HL1-HL27. Количество последовательно включенных светодиодов в эту схему может достигать 80 штук. Электролитический конденсатор С2 служит для сглаживания пульсаций выпрямленного напряжения, тем самым исключается мерцание света с частотой 100 Гц. Чем его емкость больше, тем лучше.

R1 служит для разрядки конденсатора С1 для исключения удара током человека, в случае прикосновения к штырям цоколя при замене светодиодной лампы. R2 защищает конденсатор С2 от пробоя в случае обрыва в цепи светодиодов. R1 и R2 непосредственного участия в работе схемы не принимают.

На фотографии внешний вид драйвера с двух сторон. Красный это С1, цилиндр черного цвета это С2. Диодный мост применен в виде микросборки, черный прямоугольный корпус с четырьмя выводами.

Классическая схема драйвера светодиодных ламп мощностью до 5 Вт

В схеме светодиодной лампы MR-16 нет элементов защиты, нужен хотя бы один резистор в цепи подключения к сети номиналом 100-200 Ом. Не будет лишним и еще один такой же резистор, включенный последовательно со светодиодами, для их защиты от бросков тока.

На фотографии выше изображена классическая схема драйвера для LED лампы с двумя защитными резисторами от бросков тока. R2 защищает диодный мост, а R3 – конденсатор С2 и светодиоды. Такой драйвер хорошо подходит для светодиодных ламп мощностью до 5 Вт. Драйвер способен запитать лампочку, в которой установлено до 80 LED SMD2835. Если понадобится использовать драйвер для светодиодов, рассчитанных на меньший или больший ток, то конденсатор С1 нужно будет уменьшить или увеличить соответственно. Для исключения мерцания света С2 тоже нужно будет увеличить. Чем емкость С2 будет больше, тем лучше.

Эту схему можно еще сделать проще, удалив все резисторы, а конденсатор С1 заменить сопротивлением, номинал и мощность которого можно рассчитать с помощью онлайн калькулятора.

Но коэффициент полезного действия (КПД) драйвера, собранного по такой схеме будет низкий и потери мощности, составят более 50%. Например, для LED лампочки MR-16-2835-F27 понадобится резистор номиналом 6,1 кОм мощностью 4 ватта. Получится, что драйвер на резисторе будет потреблять мощность, превышающую мощность потребления светодиодами и его разместить в маленький корпус LED лампы, из-за выделения большего количества тепла, будет недопустимо.

Но если нет другого способа отремонтировать светодиодную лампу и очень надо, то драйвер на резисторе можно разместить в отдельном корпусе, все равно потребляемая мощность такой LED лампочки будет в четыре раза меньше, чем лампы накаливания. При этом надо заметить, что чем больше будет в лампочке последовательно включенных светодиодов, тем выше будет КПД. При 80 последовательно соединенных светодиодов SMD3528 понадобится уже резистор номиналом 800 Ом мощностью всего 0,5 Вт. Емкость конденсатора С1 нужно будет увеличить до 4,7 µF.

Поиск неисправных светодиодов

После снятия защитного стекла появляется возможность проверки светодиодов, без отклеивания печатной платы. В первую очередь проводится внимательный осмотр каждого светодиода. Если обнаружена даже самая маленькая черная точка, не говоря уже о почернении всей поверхности LED, то он точно неисправен.

При осмотре внешнего вида светодиодов, нужно внимательно осмотреть и качество паек их выводов. В одной из ремонтируемых лампочек оказалось плохо припаянных сразу четыре светодиода.

На фотографии лампочка, у которой на четырех LED были очень маленькие черные точки. Я сразу пометил неисправные светодиоды крестами, чтобы их было хорошо видно.

Неисправные светодиоды могут и не иметь изменений внешнего вида. Поэтому необходимо каждый LED проверить мультиметром или стрелочным тестером, включенным в режим измерения сопротивления.

Встречаются светодиодные лампы, в которых установлены по внешнему виду стандартные светодиоды, в корпусе которых смонтировано сразу два последовательно включенных кристалла. Например, лампы серии ASD LED-A60. Для прозвонки таких светодиодов необходимо приложить к его выводам напряжение более 6 В, а любой мультиметр выдает не более 4 В. Поэтому проверку таких светодиодов можно выполнить только подав на них с источника питания напряжение более 6 (рекомендуется 9-12) В через резистор 1 кОм.

Светодиод проверяется, как и обычный диод, в одну сторону сопротивление должно быть равно десяткам мегаом, а если поменять щупы местами (при этом меняется полярность подачи напряжения на светодиод), то небольшим, при этом светодиод может тускло светиться.

При проверке и замене светодиодов лампу необходимо зафиксировать. Для этого можно использовать подходящего размера круглую банку.

Можно проверить исправность LED и без дополнительного источника постоянного тока. Но такой метод проверки возможен, если исправен драйвер лампочки. Для этого необходимо подать на цоколь LED лампочки питающее напряжение и выводы каждого светодиода последовательно закорачивать между собой перемычкой из провода или, например губками металлического пинцета.

Если вдруг все светодиоды, засветятся, значит, закороченный точно неисправен. Этот метод пригоден, если неисправен только один светодиод из всех в цепи. При таком способе проверки нужно учесть, что если драйвер не обеспечивает гальванической развязки с электросетью, как например, на приведенных выше схемах, то прикосновение рукой к пайкам LED небезопасно.

Если один или даже несколько светодиодов оказались неисправны и, заменить их нечем, то можно просто закоротить контактные площадки, к которым были припаяны светодиоды. Лампочка будет работать с таким же успехом, только несколько уменьшится световой поток.

Другие неисправности светодиодных ламп

Если проверка светодиодов показала их исправность, то значит, причина неработоспособности лампочки заключается в драйвере или в местах пайки токоподводящих проводников.

Например, в этой лампочке была обнаружена холодная пайка проводника, подающего питающее напряжение на печатную плату. Выделяемая из-за плохой пайки копоть даже осела на токопроводящие дорожки печатной платы. Копоть легко удалилась протиркой ветошью, смоченной в спирте. Провод был выпаян, зачищен, залужен и вновь запаян в плату. С ремонтом этой лампочки повезло.

Из десяти отказавших лампочек только у одной был неисправен драйвер, развалился диодный мостик. Ремонт драйвера заключался в замене диодного моста четырьмя диодами IN4007, рассчитанными на обратное напряжение 1000 В и ток 1 А.

Пайка SMD светодиодов

Для замены неисправного LED его необходимо выпаять, не повредив печатные проводники. С платы донора тоже нужно выпаять на замену светодиод без повреждений.

Выпаивать SMD светодиоды простым паяльником, не повредив их корпус, практически невозможно. Но если использовать специальное жало для паяльника или на стандартное жало надеть насадку, сделанную из медной проволоки, то задача легко решается.

Светодиод имеют полярность и при замене нужно правильно его установить на печатную плату. Обычно печатные проводники повторяют форму выводов на LED. Поэтому допустить ошибку можно только при невнимательности. Для запайки светодиода достаточно установить его на печатную плату и прогреть паяльником мощностью 10-15 Вт его торцы с контактными площадками.

Если светодиод сгорел на уголь, и печатная плата под ним обуглилась, то прежде чем устанавливать новый светодиод нужно обязательно очистить это место печатной платы от гари, так как она является проводником тока. При очистке можно обнаружить, что контактные площадки для пайки светодиода обгорели или отслоились.

В таком случае светодиод можно установить, припаяв его к соседним светодиодам, если печатные дорожки ведут к ним. Для этого можно взять отрезок тонкого провода, согнуть его вдвое или трое, в зависимости от расстояния между светодиодами, залудить и припаять к ним.

Ремонт светодиодной лампы серии «LL-CORN» (лампа-кукуруза)

E27 4,6 Вт 36x5050SMD

Устройство лампы, которая в народе называется лампа-кукуруза, изображенной на фотографии ниже отличается, от вышеописанной лампы, поэтому и технология ремонта другая.

Конструкция ламп на LED SMD подобного типа очень удобна для ремонта, так как есть доступ для прозвонки светодиодов и их замены без разборки корпуса лампы. Правда, я лампочку все равно разобрал для интереса, чтобы изучить ее устройство.

Проверка светодиодов LED лампы-кукурузы не отличается от вышеописанной технологии, но надо учесть, что в корпусе светодиода SMD5050 размещено сразу три светодиода, обычно включаемые параллельно (на желтом круге видны три темные точки кристаллов), и при проверке должны светиться все три.

Неисправный светодиод можно заменить новым или закоротить перемычкой. На надежность работы лампы это не повлияет, только незаметно для глаза, уменьшится немного световой поток.

Драйвер этой лампы собран по простейшей схеме, без развязывающего трансформатора, поэтому прикосновение к выводам светодиодов при включенной лампе недопустимо. Лампы такой конструкции недопустимо устанавливать в светильники, к которым могут добраться дети.

Если все светодиоды исправны, значит, неисправен драйвер, и чтобы до него добраться лампу придется разбирать.

Для этого нужно снять ободок со стороны, противоположной цоколю. Маленькой отверткой или лезвием ножа нужно, пробуя по кругу, найти слабое место, где ободок хуже всего приклеен. Если ободок поддался, то работая инструментом, как рычагом, ободок нетрудно отойдет по всему периметру.

Драйвер был собран по электрической схеме, как и у лампы MR-16, только С1 стоял емкостью 1 µF, а С2 — 4,7 µF. Благодаря тому, что провода, идущие от драйвера к цоколю лампы, были длинными, драйвер легко вынулся из корпуса лампы. После изучения его схемы, драйвер был вставлен обратно в корпус, а ободок приклеен на место прозрачным клеем «Момент». Отказавший светодиод заменен исправным.

Ремонт светодиодной лампы «LL-CORN» (лампа-кукуруза)

E27 12 Вт 80x5050SMD

При ремонте более мощной лампы, 12 Вт, такой же конструкции отказавших светодиодов не оказалось и чтобы добраться до драйверов, пришлось вскрывать лампу по выше описанной технологии.

Эта лампа преподнесла мне сюрприз. Провода, идущие от драйвера к цоколю, оказались короткими, и извлечь драйвер из корпуса лампы для ремонта было невозможно. Пришлось снимать цоколь.

Цоколь лампы был сделан из алюминия, закернен по окружности и держался крепко. Пришлось высверливать точки крепления сверлом 1,5 мм. После этого поддетый ножом цоколь легко снялся.

Но можно обойтись и без сверления цоколя, если острием ножа по окружности поддевать и немного отгибать его верхнюю кромку. Предварительно следует нанести метку на цоколе и корпусе, чтобы цоколь было удобно устанавливать на место. Для надежного закрепления цоколя после ремонта лампы, достаточно будет надеть его на корпус лампы таким образом, чтобы накерненные точки на цоколе попали на старые места. Далее продавить эти точки острым предметом.

Два провода были подсоединены к резьбе прижимом, а другие два запрессованные в центральный контакт цоколя. Пришлось эти провода перекусить.

Как и ожидалось, драйверов было два одинаковых, питающих по 43 диода. Они были закрыты термоусаживающейся трубкой и соединены вместе скотчем. Для того, чтобы драйвер можно было опять поместить в трубку, я обычно ее аккуратно разрезаю вдоль печатной платы со стороны установки деталей.

После ремонта драйвер окутывается трубкой, которая фиксируется пластмассовой стяжкой или заматывается несколькими витками нитки.

В электрической схеме драйвера этой лампы уже установлены элементы защиты, С1 для защиты от импульсных выбросов и R2, R3 для защиты от бросков тока. При проверке элементов сразу были обнаружены на обоих драйверах в обрыве резисторы R2. Похоже, что на светодиодную лампу было подано напряжение, превышающее допустимое. После замены резисторов, под рукой на 10 Ом не оказалось, и я установил на 5,1 Ом, лампа заработала.

Ремонт светодиодной лампы серии «LLB» LR-EW5N-5

Внешний вид лампочки этого типа внушает доверие. Алюминиевый корпус, качественное исполнение, красивый дизайн.

Конструкция лампочки такова, что разборка ее без применения значительных физических усилий невозможна. Так как ремонт любой светодиодной лампы начинается с проверки исправности светодиодов, то первое что пришлось сделать, это снять пластмассовое защитное стекло.

Стекло фиксировалось без клея на проточке, сделанной в радиаторе буртиком внутри него. Для снятия стекла нужно концом отвертки, которая пройдет между ребрами радиатора, опереться за торец радиатора и как рычагом поднять стекло вверх.

Проверка светодиодов тестером показала их исправность, следовательно, неисправен драйвер, и надо до него добраться. Плата из алюминия была прикручена четырьмя винтами, которые я открутил.

Но вопреки ожиданиям, за платой оказалась плоскость радиатора, смазанная теплопроводящей пастой. Плату пришлось вернуть на место и продолжить разбирать лампу со стороны цоколя.

В связи с тем, что пластмассовая часть, к которой крепился радиатор, держалась очень крепко, решил пойти проверенным путем, снять цоколь и через открывшееся отверстие извлечь драйвер для ремонта. Высверлил места кернения, но цоколь не снимался. Оказалось, он еще держался на пластмассе за счет резьбового соединения.

Пришлось отделять пластмассовый переходник от радиатора. Держался он, так же как и защитное стекло. Для этого был сделан запил ножовкой по металлу в месте соединения пластмассы с радиатором и с помощью поворота отвертки с широким лезвием, детали были отделены друг от друга.

После отпайки выводов от печатной платы светодиодов драйвер стал доступен для ремонта. Схема драйвера оказалась более сложной, чем у предыдущих лампочек, с разделительным трансформатором и микросхемой. Один из электролитических конденсаторов 400 V 4,7 µF был вздутый. Пришлось его заменить.

Проверка всех полупроводниковых элементов выявила неисправный диод Шоттки D4 (на фото внизу слева). На плате стоял диод Шоттки SS110, заменил имеющимся аналогом 10 BQ100 (100 V, 1 А). Прямое сопротивление у диодов Шоттки в два раза меньше, чем у обыкновенных диодов. Светодиодная лампочка засветила. Такая же неисправность оказалась и у второй лампочки.

Ремонт светодиодной лампы серии «LLB» LR-EW5N-3

Эта светодиодная лампа по внешнему виду очень похожа на «LLB» LR-EW5N-5, но конструкция ее несколько отличается.

Если внимательно присмотреться, то видно, что на стыке между алюминиевым радиатором и сферическим стеклом, в отличие от LR-EW5N-5, имеется кольцо, в котором и закреплено стекло. Для снятия защитного стекла достаточно небольшой отверткой подцепить его в месте стыка с кольцом.

На алюминиевой печатной плате установлено три девяти кристальных сверхярких LED. Плата прикручена к радиатору тремя винтами. Проверка светодиодов показала их исправность. Следовательно, нужно ремонтировать драйвер. Имея опыт ремонта похожей светодиодной лампы «LLB» LR-EW5N-5, я не стал откручивать винты, а отпаял токоподводящие провода, идущие от драйвера и продолжил разбирать лампу со стороны цоколя.

Пластмассовое соединительное кольцо цоколя с радиатором снялось с большим трудом. При этом часть его откололась. Как оказалось, оно было прикручено к радиатору тремя саморезами. Драйвер легко извлекся из корпуса лампы.

Саморезы, прикручивающие пластмассовое кольцо цоколя закрывает драйвер, и увидеть их сложно, но они находятся на одной оси с резьбой, к которой прикручена переходная часть радиатора. Поэтому тонкой крестообразной отверткой к ним можно добраться.

Драйвер оказался собран по трансформаторной схеме. Проверка всех элементов, кроме микросхемы, не выявила отказавших. Следовательно, неисправна микросхема, в Интернете даже упоминание о ее типе не нашел. Светодиодную лампочку отремонтировать не удалось, пригодится на запчасти. Зато изучил ее устройство.

Ремонт светодиодной лампы серии «LL» GU10-3W

Разобрать перегоревшую светодиодную лампочку GU10-3W с защитным стеклом оказалось, на первый взгляд, невозможно. Попытка извлечь стекло приводила к его надколу. При приложении больших усилий, стекло трескалось.

Кстати, в маркировке лампы буква G означает, что лампа имеет штыревой цоколь, буква U, что лампа относится к классу энергосберегающих лампочек, а цифра 10 – расстояние между штырями в миллиметрах.

Лампочки LED с цоколем GU10 имеют особые штыри и устанавливаются в патрон с поворотом. Благодаря расширяющимся штырям, LED лампа защемляется в патроне и надежно удерживается даже при тряске.

Для того чтобы разобрать эту LED лампочку пришлось в ее алюминиевом корпусе на уровне поверхности печатной платы сверлить отверстие диаметром 2,5 мм. Место сверления нужно выбрать таким образом, чтобы сверло при выходе не повредило светодиод. Если под рукой нет дрели, то отверстие можно проделать толстым шилом.

Далее в отверстие продевается маленькая отвертка и, действуя, как рычагом приподымается стекло. Снимал стекло у двух лампочек без проблем. Если проверка светодиодов тестером показала их исправность, то далее извлекается печатная плата.

После отделения платы от корпуса лампы, сразу стало очевидно, что как в одной, так и в другой лампе сгорели токоограничивающие резисторы. Калькулятор определил по полосам их номинал, 160 Ом. Так как резисторы сгорели в светодиодных лампочках разных партий, то очевидно, что их мощность, судя по размеру 0,25 Вт, не соответствует выделяемой мощности при работе драйвера при максимальной температуре окружающей среды.

Печатная плата драйвера была добротно залита силиконом, и я не стал ее отсоединять от платы со светодиодами. Обрезал выводы сгоревших резисторов у основания и к ним припаял более мощные резисторы, которые оказались под рукой. В одной лампе впаял резистор 150 Ом мощностью 1 Вт, во второй два параллельно 320 Ом мощностью 0,5 Вт.

Для того чтобы исключить случайное прикосновение вывода резистора, к которому подходит сетевое напряжение с металлическим корпусом лампы, он был заизолирован каплей термоклея. Он водостойкий, отличный изолятор. Его я часто применяю для герметизации, изоляции и закрепления электропроводов и других деталей.

Термоклей выпускается в виде стержней диаметром 7, 12, 15 и 24 мм разных цветов, от прозрачного до черного. Он плавится в зависимости от марки при температуре 80-150°, что позволяет его расплавлять с помощью электрического паяльника. Достаточно отрезать кусок стержня, разместить в нужном месте и нагреть. Термоклей приобретет консистенцию майского меда. После остывания становится опять твердым. При повторном нагреве опять становится жидким.

После замены резисторов, работоспособность обеих лампочек восстановилась. Осталось только закрепить печатную плату и защитное стекло в корпусе лампы.

При ремонте светодиодных ламп для закрепления печатных плат и пластмассовых деталей я использовал жидкие гвозди «Монтаж» момент. Клей без запаха, хорошо прилипает к поверхностям любых материалов, после засыхания остается пластичным, имеет достаточную термостойкость.

Достаточно взять небольшое количество клея на конец отвертки и нанести на места соприкосновения деталей. Через 15 минут клей уже будет держать.

При приклейке печатной платы, чтобы не ждать, удерживая плату на месте, так как провода выталкивали ее, зафиксировал плату дополнительно в нескольких точках с помощью термоклея.

Светодиодная лампа начала мигать как стробоскоп

Пришлось ремонтировать пару светодиодных ламп с драйверами, собранными на микросхеме, неисправность которых заключалась в мигании света с частотой около одного герца, как в стробоскопе.

Один экземпляр светодиодной лампы начинал мигать сразу после включения в течении первых нескольких секунд и затем лампа начинала светить нормально. Со временем продолжительность мигания лампы после включения стала увеличиваться, и лампа стала мигать беспрерывно. Второй экземпляр светодиодной лампы стал мигать беспрерывно внезапно.

После разборки ламп оказалось, что в драйверах вышли из строя электролитические конденсаторы, установленные сразу после выпрямительных мостов. Определить неисправность было легко, так как корпуса конденсаторов были вздутые. Но даже если по внешнему виду конденсатор выглядит без внешних дефектов, то все равно ремонт светодиодной лампочки со стробоскопическим эффектом нужно начинать с его замены.

После замены электролитических конденсаторов исправными стробоскопический эффект исчез и лампы стали светить нормально.

Онлайн калькуляторы для определения номинала резисторов

по цветовой маркировке

При ремонте светодиодных ламп возникает необходимость в определении номинала резистора. По стандарту маркировка современных резисторов производиться путем нанесения на их корпуса цветных колец. На простые резисторы наносится 4 цветных кольца, а на резисторы повышенной точности – 5.

Дмитрий 05. 02.2017

Здравствуйте, Александр Николаевич.
Может подскажите решение проблемы. Суть в следующем.
Имеется светодиодная лампа типа «кукуруза». Состоит из 11 полосок по 13 светодиодов каждая + «пятак» с торца тоже на 13.
Примерно через полгода работы появилась следующая проблема. Через 4-5 минут после включения гаснут несколько полосок (5-6). Некоторые сразу, некоторые начинаю мигать, после этого гаснут. Могут через некоторое время опять включиться. Такое впечатление, что от перегрева теряется контакт, так как минут через 10 после выключения все полоски снова светятся.

Александр

Здравствуйте, Дмитрий!
Подобная картина может наблюдаться из-за плохой пайки выводов светодиодов в печатной плате или приварки проволочек, идущих от кристалла светодиода к его выводу. Устраняется только поиском плохой пайки или заменой неисправного светодиода.
Приходилось сталкиваться с подобной неисправностью. Если отказ из-за качества пайки выводов светодиодов, то достаточно пропаять их повторно. Но если отказал светодиод и через время лампа опять стала мигать, значит вышел из строя следующий. В таком случае диоды будут отказывать регулярно, пока не заменишь все.
При ремонте, чтобы быстрее проявлялся отказ, светодиоды можно закутать тканью.
Причина поломки лампочки – некачественные светодиоды и проще ее заменить новой, чем многократно возиться с ремонтом.

Сергей 08.02.2018

Здравствуйте.
На диодной лампочке был пробит светодиод, впаял новый, вставил лампочку. Короткая вспышка и она погасла, пробило еще один светодиод. Впаял новый, ситуация повторилась. Токоограничивающий конденсатор неисправен?

Александр

Здравствуйте, Сергей.
Если в схеме драйвера в качестве стабилизатора тока служит конденсатор, то судя по выгоранию светодиодов, конденсатор пробит и ток идет максимально возможный. Светодиод работает как предохранитель и выгорает тот, у которого минимальное падение напряжения.

Yodgorbek 17. 02.2019

Добрый день Александр!
Вы предлагаете закорачивать контакты сгоревших диодов и пишите, что это ни на что не влияет.
Но почему вы не учитываете, что диоды соединены последовательно, то есть напряжение подается исходя из количества диодов. Сокращая количество диодов, на каждый диод увеличивается напряжение, соответственно и нагрузка. Тем самым вы сокращаете жизнь оставшихся диодов. Как раз вы это описали с лампой, которую вы ремонтировали каждую неделю…

Александр

Здравствуйте.
Драйвер светодиодных ламп, в отличие от блока питания постоянного напряжения, на выходе выдает стабилизированную величину тока, а не напряжения. Поэтому вне зависимости от сопротивления нагрузки, в заданных пределах, на выходе драйвера ток будет всегда постоянным, а напряжение изменятся. Поэтому падение напряжения на каждом из светодиодов будет оставаться прежним.
Поэтому при уменьшении количества последовательно соединённых светодиодов ток через них и приложенное напряжение к каждому светодиоду не изменятся.
Например, если в цепочке последовательно соединённых 50 светодиодов, на каждом из которых падение напряжения составляло 3 В, и общее напряжение составлял 150 В, закоротить 5 штук, то выходное напряжение драйвера снизится до 135 В.
Это подтверждает и закон Ома, в соответствии с которым U=IR. Если I остается неизменным, а R цепи уменьшается, то напряжение тоже пропорционально уменьшиться.

Алексей 27.11.2020

Добрый день!
В статье Вы пишите, что драйвер стабилизирует ток. И поэтому можно замыкать выводы сгоревших светодиодов. Но у драйверов как правило указывают и другую характеристику — выходное напряжение, его минимум и максимум.
Если прямое падение напряжения опустится ниже минимума драйвера, как изменится его поведение?

Александр

Здравствуйте, Алексей!
Обычно электронный драйвер в светодиодные светильники устанавливается исходя из того, чтобы он работал в середине диапазона выходного напряжения, который обычно имеет не менее 10% запас. Поэтому если будут замкнуты выводы менее 10% светодиодов от общего количества, например, 5 из 50 установленных, то драйвер будет обеспечивать штатный режим работы оставшихся светодиодов. Если будет закорочено больше светодиодов и нагрузка на драйвер не будет соответствовать расчетной, то он уйдет в режим защиты и светодиоды светить не будут.

Это не касается драйверов, в которых ток ограничивается с помощью конденсаторов, на схеме это С1. Такой драйвер будет работать даже если останется всего один светодиод из сотни. Правда и яркость свечения светильника станет в сто раз меньше.

Евгений 13.12.2020

Огромное спасибо за статью, очень профессионально и полезно.
Если возможно подскажите, в чём неисправность. Лампы Jazzway 11W — 2шт (стабилизатор PT4515C) и EAC A60 15W (стабилизатор MT7606D, напаян на стороне светодиодов), одинаковый дефект, светят в пол накала все светодиоды.
К сожалению, на пенсии и под руками только тестер. Как проверить?

Александр

Здравствуйте, Евгений!
Микросхемы PT4515C, MT7606D и SM2082 являются стабилизаторами тока и включаются по одинаковой схеме. Достаточно надежные и из строя практически не выходят. Поэтому надо искать неисправный светодиод. Зачастую достаточно просто внимательно осмотреть кристалл на наличие изменения светоизлучающей поверхности (часто становится вместо матовой прозрачной с желтым оттенком) или темной точки. Если обнаружили, то этот светодиод точно неисправен.
Проверить можно, если закоротить его выводы подгоревшего светодиода, лампа должна засветить в полную силу. Если не засветила, то возможно есть еще подгоревшие светодиоды.
Но как я писал выше, в лампочках большой мощности с малой площадью охлаждения светодиоды работают в тяжелых температурных условиях и быстро выходят из строя. Поэтому после ремонта лампочка долго не проработает.

Единственное что может помочь это увеличение на 10% номинала резистора R2, ток через светодиоды тогда уменьшится. Рабочая температура светодиодов тоже и тогда они возможно некоторое время еще послужат. Правда после модернизации яркость лампочки незначительно уменьшится.
А вот если номинал резистора увеличить до начала эксплуатации лампы, то служить она будет дольше точно.

Евгений

Александр Николаевич!
Большое спасибо. Последовательно замыкая светодиоды обнаружил в каждой лампе неисправный. Смущало то, что при работе в «пол-накала» во всех диодах светилось по 2-е полоски и друг от друга они не отличались.

Александр 05.04.2021

Добрый вечер!
Думаю, по вопросу об эффективности замыкания неисправных светодиодов нужно одно уточнение.
В простейших драйверах, где нет специализированной микросхемы и ток ограничивается с помощью конденсатора, нельзя сильно уменьшать количество светодиодов, замыкая неисправные. Конденсатор здесь является плохим стабилизатором тока, он просто гасит на себе избыточное напряжение, которое приблизительно равно разности между входным напряжением и суммой напряжений, падающих на светодиодах. Если замыкать светодиоды, то падение напряжения на конденсаторе возрастает, тогда возрастает ток через конденсатор и через всю цепь с оставшимися светодиодами. Если светодиодов в цепи много и замкнут только один-два из них, то ток возрастет незначительно, и лампа будет работать долго. Если же замкнуть много светодиодов, то ток через оставшиеся светодиоды сильно возрастает, и они быстро выйдут из строя.

Александр

Здравствуйте, Александр!
Все вы изложили правильно. Но в настоящее время схемы драйверов, в которых ток ограничивается с помощью конденсаторов практически не встречаются, так как стоимость специально разработанных для этих целей микросхем, таких как PT4515C, MT7606D, CYT1000, 90035, SM2082 и им подобных, ниже.
Пробовал удалять до 30% последовательно включенных светодиодов в лампах со схемами драйверов на этих микросхемах. Увеличения тока не наблюдалось. Единственное что наблюдалось это незначительное увеличение количества выделяемого тепла микросхемами.

Решение проблемы со сгоревшим светодиодом в светильнике Feron 1540

С каждым годом рынок светодиодных ламп пополняется новыми разработками, но, к сожалению, не все технические решения бывают удачными.

Пару лет назад я делал ремонт в зале, где для освещения помещения использовал на натяжном потолке два ряда светодиодных светильников и рожковую люстру.

Для люстры на 6 рожков я использовал светодиодные лампы двух типов, заказанные в китайских интернет-магазинах с цоколем E27. Три простых светодиодных и три RGB лампы с пультом, про которые я уже писал в одной из прошлых статей.

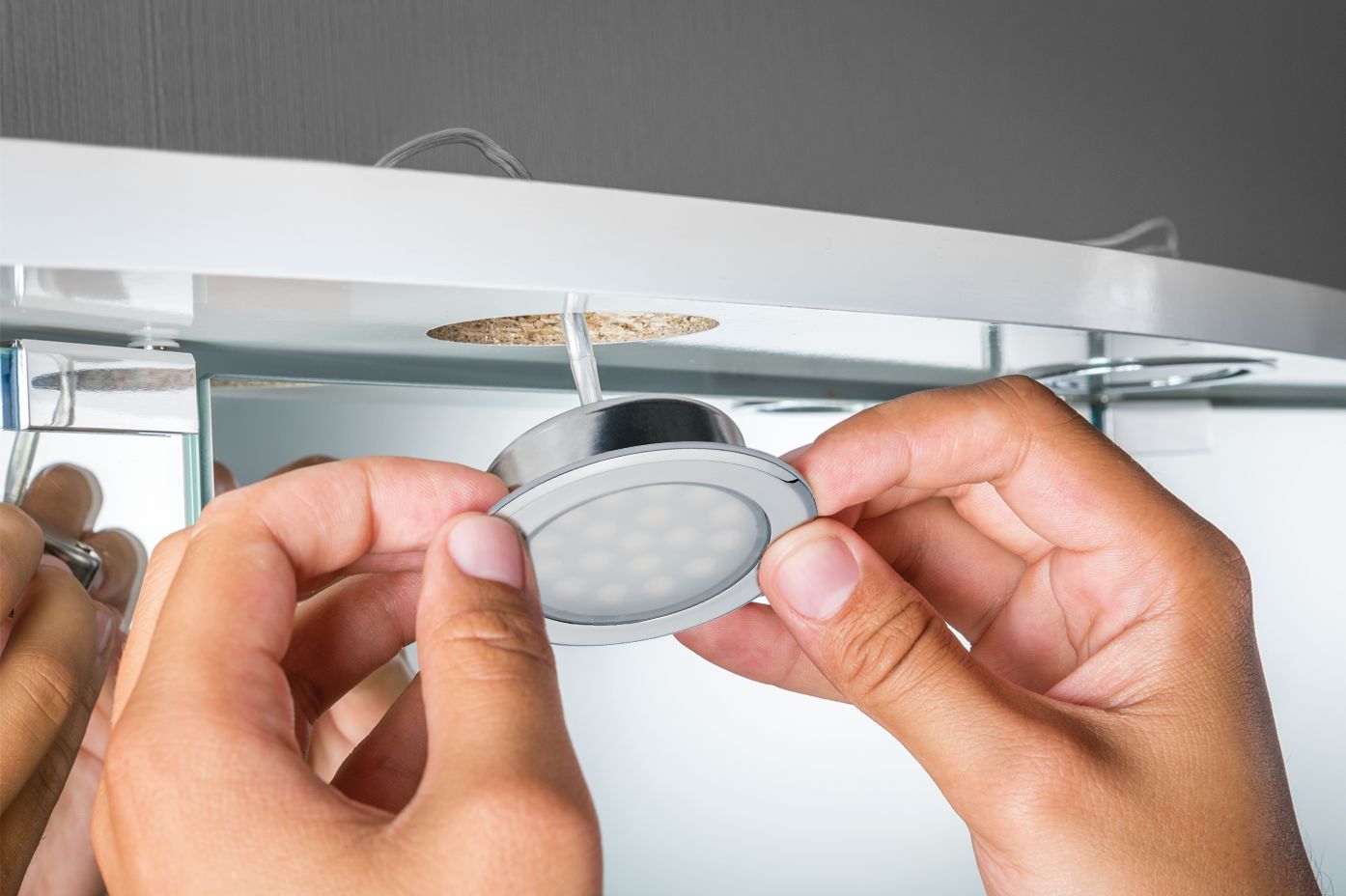

Сейчас же речь пойдет о точечных светодиодных светильниках, которые во время приобретения в местном магазине были новинкой и казались очень привлекательными.

Содержание статьи

Встраиваемые LED светильники в дизайне интерьера

Я приобрел встраиваемые точечные LED светильники Feron модели 1540. Выглядели они достаточно красиво и при этом давали хорошее освещение.

За счет колбы со стеклянной линзой основная доля освещения поступала направленно вниз, отображая рисунок на стене, а меньшая часть рассеивалась через оптическую систему светильника формой цветка, создавая рисунок из отраженных лучей на потолке.

Проблемы со светодиодами в процессе эксплуатации

К сожалению, через два года проявилась их недолговечность: в восьми установленных точках освещения мне пришлось заменить пять Led ламп.

Один светодиод сгорел примерно через год эксплуатации. Его замена обошлась почти половиной стоимости и без того недешевого светильника. Однако следом, за достаточно короткий промежуток времени, светодиоды перегорели еще в четырех местах.

Все магазины, реализующие различные приборы освещения, за это время из-за большого количества возникающих поломок просто отказались от дальнейшей закупки подобного типа светильников.

Сам светодиод встраивался в разборной колбе, на которую накручивался радиатор. Питание лампы шло не напрямую от сети 220В, а через драйвер, входящий в комплект светильника.

На мой взгляд, слабым местом оказалась термопаста, через которую светодиод крепился внутри колбы. Когда ее слой высыхает, теплопередача к радиатору ухудшается, а лампа перегорает.

Решение вопроса с перегорающими светодиодами

Я смог решить вопрос без полной замены светильников на новые, чем и хочу поделиться с читателями сайта. Для этих целей были приобретены патроны G9 с закруткой, которые легко можно было поставить взамен заводских светодиодов.

Мне встречался вариант этих патронов и без металлических шайб (закрутки), но в случае нашей замены они нужны для крепления патрона к корпусу.

У заводского варианта для каждой лампы необходимо было подключать стабилизатор тока (так называемый светодиодный драйвер), который шел в комплекте к светильникам. Однако это не спасло светодиоды от быстрого выхода из строя.

При замене патрона LED драйвер нам уже не нужен и из схемы его исключаем.

Замена колбы со светодиодом на патрон G9 под LED лампу

Сама замена в светильнике колбы со светодиодом на патрон G9 не должна создавать проблем, поскольку есть такая же заводская модель.

Единственный момент, что у меня после сборки оставался незначительный люфт из-за разницы толщины зеркальной части светильника, куда должен вкручиваться патрон и образования минимального расстояния в металлической закрутке его крепления.

Первым делом откручиваем и снимаем радиатор со светильника.

Он закручен на колбу со светодиодом и прижат держателем, за счет которого светильник крепиться к потолку.

Как только радиатор будет снят, освобождается колба со светодиодом.

Вынимаем светодиод из корпуса.

Затем берем наш приобретенный патрон G9 с закруткой, выкручиваем эту самую закрутку из патрона.

А далее с ее помощью крепим патрон в светильнике.

Теперь можно уставить светильник назад в подвесной потолок и вставить светодиодную лампу под цоколь G9.

Светодиоды, которые мы меняли были на 7 ватт, под цоколь G9 без проблем можно поставить на такую же мощность освещения.

Проблемы с капсульными LED лампами под цоколь G9

Стоит отметить, что со светодиодными лампами под цоколь G9 я тоже намучился, поскольку решил «сэкономить» и вместо покупки брендовых в местных магазинах смог заказать разных видов из Китая.

При том, что покупка с двойным запасом мне обошлась дешевле, чем стоимость необходимого количества в магазинах своего города. За два года эксплуатации (они стояли в коридоре и на кухне) мне пришлось поменять весь этот запас и света они давали немного меньше в сравнении с брендовыми. Поэтому именно под патрон G9 я не рекомендую покупать светодиодные лампы в китайских интерет-магазинах.

Как изменилось освещение после замены

После замены заводской лампы на патрон и отдельную светодиодную лампу немного поменялся эффект от освещения. Раньше свет был ярко направленный, а теперь стал больше рассеиваться. За счет этого в первом варианте на стене рядом со включенным светильником был виден световой луч, а во втором отчетливее заметен рисунок, создаваемый на потолке.

Правда он особой красоты в моем случае не добавил, поскольку светильники находятся на темной части ткани. Натяжной потолок в зале состоял из двух тканей – основную долю занимает белая матовая, а по краям темно-коричневая глянцевая.

Установщики предупреждали, что не смогут создать идеальную линию между двумя тканями, но результатом их работы я остался доволен: все получилось достаточно привлекательно.

Результаты экономии

Основная идея затеи была сберечь деньги без потери качества освещения. Если брать по цифрам, то получалась такая математика.

Новый светильник на момент написания статьи стоит 30,2 BYN из которых сама колба со светодиодом обойдется примерно в 12 BYN, но ее нужно еще заказать и дождаться.

Гарантия распространяется на весь светильник целиком сроком на 12 месяцев – этот срок они обычно работают исправно. А вот если ежегодно покупать колбу к каждому светильнику, то это уже вызывает кучу мороки и выкинутых денег.

Теперь посчитаем затраты на замену лампы под патрон G9. Сам патрон с закруткой стоит 2 BYN плюс брендовая светодиодная лампа на 7 ватт обойдется еще около 6 BYN (можно найти и дешевле). Причем гарантийный срок работы светодиодной лампы уже будет 2 года. Понятно, что это позволяет значительно сократить затраты на освещение используя при этом лампы со сроком службы, как минимум вдвое больше.

Ко всему прочему, от каждой замененной led лампы, у меня остались «лишние детали»:

• рабочие стабилизаторы тока,
• радиаторы (немного не совпадающие по резьбе с простым патроном G9)
• разборные колбы с перегоревшими светодиодами, закрепленными внутри на термопасте.

Полезные товары

Понравилась статья? Поделитесь ей со своими друзьями в социальных сетях. Может вы столкнулись с подобной проблемой и смогли решить ее другим способом, либо у вас появились вопросы? Пишите об этом в комментариях.

Полезные сервисы и программы

Ремонт светодиодных светильников (на 220 вольт) своими руками

Содержание статьиПоказать

Чтобы провести ремонт светодиодных светильников, не нужно иметь квалификацию инженера-электронщика и приобретать дорогостоящее оборудование. Работу не составит труда организовать и в домашних условиях, если предварительно подготовить все необходимое и разобраться с особенностями устройства светильников. Главное – не торопиться и делать все аккуратно, с соблюдением рекомендаций из статьи.

Тестер позволяет быстро найти неработающий диод.

Что делать, если светодиодный светильник сломался

В наши дни на полках магазинов присутствует огромное количество осветительного оборудования, сделанного с использованием диодов. Стоимость стала доступной, более того – много дешевых вариантов. При всех своих плюсах они ненадежны и выходят из строя очень часто, особенно если есть скачки сетевого напряжения и перебои с подачей электричества.

Стариков Михаил

Старший инженер-электроник

Задать вопрос

Если светильник или лампочка перестали включаться, следует проверить срок гарантии. Если он не истек, сломанное оборудование заменят на новое. Поэтому не нужно выбрасывать кассовый чек и коробку от изделия в течение срока гарантии.

Часто неисправные детали помогает найти простой визуальный осмотр.

После поломки в первую очередь проверьте оборудование. Если на нем есть следы плавления, скорее всего отремонтировать его не удастся. Также не подлежат восстановлению изделия с физическими повреждениями. Если их уронили или разбили, то проще выбросить светильник, чем чинить его. Важно выключить лампу или люстру при первых признаках нарушения работы, в этом случае вероятность удачного ремонта в разы выше.

Можно ли отремонтировать в домашних условиях

Ремонт LED светильников и ламп – работа несложная, если разобраться в особенностях конструкции. Процесс упрощается тем, что устройство у всех разновидностей одинаковое, они состоят из одних и тех же составных частей:

1. Корпус светильника. Несущая часть конструкции, в которой находятся все основные части. Может быть разных форм и размеров, все зависит от модели. Изготавливается чаще всего из пластика, но может быть и металлическим. Если говорить о лампочках, то там есть цоколь из керамики, термостойкого пластика или металла. Типы цоколей бывают разные, все зависит от стандарта.
2. Драйвер. Основной рабочий блок, который отвечает за питание, компенсирует скачки напряжения и преобразует переменный ток в постоянный, подавая его на светодиоды. Есть два варианта – конденсаторные, которые дешевле и используются в бюджетных моделях, и электронные, они надежнее, но дороже. Оборудование рассчитано на температуры от -40 до +70^оС, имеет хороший КПД, но при этом является самой уязвимой частью конструкции.
3. Монтажная плата. На ней расположены светодиоды и другие необходимые рабочие узлы. Чаще всего ее изготавливают из алюминия – прочного материала, хорошо отводящего излишки тепла.
4. Диоды дают световой поток. Чем больше их установлено на плате, тем ярче светильник или лампочка. Чаще всего встречаются СОВ и SMD-чипы.
5. От драйвера к лампочкам идут провода, они могут быть припаяны или подключены клеммами. В зависимости от марки светильника и доступных ему функций к одной лампочке может подходить от 1 до 12 жил.
6. Если люстра с дистанционным управлением, в ней будет антенна, блок управления, регулятор напряжения и модули, отвечающие за автоматическую настройку оборудования.

Типичная конструкция светодиодного светильника с пультом управления.

Комплектация может отличаться. Например, в дешевых лампах ставят бестрансформаторные источники питания конденсаторного типа. Они служат ограничителем тока и напряжения. В идеале лучше найти инструкцию со схемой светильника, обычно она есть на упаковке или листке-вкладыше.

Читайте также

Как сделать ремонт драйверов светодиодных ламп



Виды и основные причины поломок

Если возникают проблемы со светодиодным светильником или лампочкой, не заметить это невозможно. Варианты неисправностей могут быть разными, но чаще всего встречаются такие:

1. Свет полностью пропадает. Это может случиться как при включении или выключении, так и в процессе работы.
2. Освещение может пропасть в любой момент и возобновиться через какое-то время. Причем, временные промежутки могут быть какими угодно.
3. Мерцание лампочки или светильника. Интенсивность может быть разной, но изменение яркости создает дискомфорт для зрения.
4. Мигание — когда свет моргает каждую секунду.
5. Повреждение конструкции из-за удара или попадания влаги в систему (например, из-за конденсата или если соседи сверху затопили квартиру).

Когда перестала гореть часть лампочек, не стоит откладывать ремонт.

Если видов неисправностей всего несколько, то причин намного больше. Чаще всего возникают такие проблемы:

1. Перегрев узлов и их деформация или нарушение контактов. Диоды нагреваются не сильно (примерно до 30 градусов). Но если в помещении жарко, то температура под потолком может повыситься до 50-60 градусов, а при таких условиях нарушаются контакты, выходят из строя детали и отслаиваются отдельные элементы на плате. Также проблема возникает, когда радиатор охлаждения со временем покрывается пылью или светильник расположен в месте с плохой вентиляцией.
2. Нарушение рекомендованных правил пользования светодиодным оборудованием. Вместе с светильником и люстрой всегда идут условия эксплуатации, при которых производитель гарантирует долгую работу. Любые отклонения повышают риск неисправностей в разы.
3. Перегорание диода, спровоцированное скачками напряжения или выходом из строя конденсатора. Это характерно для недорогих моделей.
4. Различные нарушения при подключении и установке оборудования. Короткие замыкания и другие сбои работы сети могут быть причиной поломки.

Важно! Чем дешевле используемое изделие, тем выше вероятность, что даже малейшие отклонения от нормы приведут к неисправности.

При подключении важно ничего не перепутать.

Не стоит забывать и о заводском браке, он встречается намного чаще, чем в других разновидностях светильников. Особенно часто недоработки бывают в светильниках с пультом дистанционного управления, так как конструкция сложная, а технологии нередко еще не отработаны до конца.

Подготовка к ремонту и что для этого потребуется

Необходимо приготовить все, что нужно для работы. Некоторые предметы могут быть под рукой, другие придется купить, но это обойдется недорого. Список инструментов и приспособлений:

1. Небольшой паяльник с маленьким жалом. Контакты в светильниках мелкие, поэтому стандартный вариант не подойдет. Лучше всего купить специальную модель с разными типам наконечников (плоским и точечным). Не надо забывать и о материалах для пайки – припое, канифоли и т. д.

   Паяльник с тонким жалом и зарядкой от usb

2. Набор пинцетов. В магазине инструментов продают наборы пинцетов для мелких работ, там есть приспособления подходящих форм и размеров.
3. Держатель для лампы или другого узла (так называемая «третья рука»). Хорошее решение – приспособление с увеличительным стеклом, чтобы упростить работу. Можно приспособить подручные элементы – срезать пластиковую бутылку или подобрать что-то еще.
4. Небольшая газовая горелка. Подойдут модели из табачных киосков, которые используют для разжигания сигар. Если найти такое приспособление не получилось, купить так называемую «турбозажигалку», которая не тухнет от ветра.
5. Набор отверток разного размера, чтобы снять и разобрать светильник. Чаще всего в качестве крепежа использованы винты с крестообразной головкой.

Набор инструментов для ремонта.

В некоторых светильниках используют винты с шестигранными головками, поэтому может потребоваться и набор ключей. Ремонт ЛЕД светильников – работа скрупулезная, так как в изделиях много мелких деталей, и если обращаться с ними неаккуратно, можно повредить.

Как починить своими руками

Ремонт диодных светильников позволит сэкономить значительные средства, так как в мастерских чаще всего за эту работу берут половину цены оборудования. Лампочки тоже реально сделать, если под рукой есть нужные запасные части.

Светильник

В идеале нужно иметь под рукой схему оборудования, поэтому при покупке нужно найти ее (на упаковке или в инструкции) и сохранить, чтобы не потерялась. Это существенно упростит работу и поможет разобраться в конструкции намного быстрее. Варианты без дистанционного управления чинить намного проще, надо помнить такие рекомендации:

Помните! Перед началом работы отключить подачу электричества в щитке.

Во многих моделях элементы управления ничем не закрыты.

1. Снять светильник с потолка, предварительно отсоединив контакты. Если на верхней части много пыли, нужно аккуратно убрать ее, чтобы при разборке внутрь не попал мусор. Далее нужно разобрать корпус, чтобы открыть доступ к внутренним элементам.
2. Внимательно осмотреть детали на предмет повреждений и дефектов от перегрева, особенно контакты и соединения. Нередко именно из-за них возникают проблемы. Перепаковать клеммники, а также скрутки, подтянуть винты.
3. Если проблем найдено не было, перейти к осмотру ламп или блоков, если реле и светодиоды расположены на одной плате. Подключается блок на 12 или 24 В (в зависимости от номинала элементов), прозваниваются все светодиоды с признаками повреждений или неисправностей.
4. Можно поступить проще – включить световой модуль в сеть через блок питания и по очереди замыкать контакты на каждом светодиоде. Делать так до тех пор, пока лампа не загорится, когда сгоревший элемент будет найден.
5. Замена светодиодов в светильниках производится только на элементы такого же номинала, поэтому лучше заказать их заранее, так как с приобретением могут быть проблемы. Если установить перемычку в системе, которая включает в себя менее 10 световых элементов, то конденсаторы выйдут из строя из-за перегрузки. В идеале вообще не использовать перемычек при ремонте, но если плата состоит из нескольких десятков диодов, можно замкнуть контакты одного кусочком проволоки, предварительно убрав старый элемент и очистив нагар.
6. Если со светодиодами все в порядке, плата проверяется на наличие прогаров, целостность дорожек. Также стоит осмотреть конденсаторы, если они потемнели или вздулись – требуется замена. Из-за перегрева матрицы могут нарушаться контакты, их также стоит проверять внимательно и подпаять все, в которых есть сомнения.
7. При обнаружении повреждений в блоке управления стоит заменить его на аналогичный. Уделить внимание характеристикам детали, не перепутать провода при подключении.
8. Перед установкой платы на место надо обновить слой термопасты, если он был в месте прилегания радиатора охлаждения. Старую аккуратно стереть влажной салфеткой, поверхность обезжирить, нанести тонкий слой нового состава, равномерно распределив его.

К сведению! Термопасту можно купить в любом компьютерном магазине.

Перепаять диоды несложно.

Отремонтировать люстру нетрудно, если разобраться в принципе ее работы. Чаще всего проблема в перегорании светодиода, ведь их соединяют линейно и при выходе одного элемента из строя цепь нарушается. По такому же принципу стоит искать неисправности в ленточных подсветках. Если осмотр не выявил сгоревшего элемента, придется прозвонить все по порядку.

Видео: Ремонт потолочного LED светильника 36 ватт.

Светодиодную лампу

При выходе из строя стандартной лампы способы поиска неисправности не отличаются от варианта, описанного выше. Но тут есть свои особенности, которые стоит учитывать. Чтобы найти проблему и быстро устранить ее, необходимо следовать такой инструкции:

1. Для начала нужно убедиться, что проблема в лампочке. Для этого вывернуть из патрона неисправную и на ее место поставить рабочую. Если и она не горит, значит проблема в подаче электричества. Осмотреть контакты в патроне. Если они темные, скорее всего виной всему неплотный прижим, нужно очистить поверхность от нагара, подогнуть усики. Также виновата может быть соединительная колодка плафона или сломавшийся выключатель.
2. Если контрольная лампочка загорелась, приступить к ремонту первой. Вначале надо снять рассеиватель, чаще всего его держит тонкий слой герметика, поэтому если аккуратно провернуть соединение, можно сорвать элемент с места. Если он держится, то тонкой отверткой в нескольких местах отжать соединение. Когда и этот способ не помог – прогреть стык феном, это обычно обеспечивает беспроблемное снятие.

   Главное – не повредить детали при разборке.

3. На площадке под рассеивателем закреплена плата со светодиодами, ее нужно снять. Для этого вначале отвернуть винты, удерживающие деталь, а потом отделить контакты на плате. Нужно взяться за провод пинцетом, а паяльником расплавить олово, аккуратно выпрямить конец, чтобы потом извлечь, то же самое сделать и со вторым контактом. Запомнить расположение или цветовую индикацию на изоляции, чтобы не перепутать провода.
4. Снять плату и осмотреть ее. Обычно сгоревший светодиод видно сразу по темным точкам или нагару с обратной стороны. Но для надежности нужно прозвонить цепь тестером. Иногда сгорает два элемента, если это не выяснить сразу, придется переделывать работу дважды.
5. Если все светодиоды в порядке, скорее всего вышел из строя драйвер, который расположен под платой в корпусе лампы. Нужно купить его или взять из такой же лампы.
6. В случае с перегоревшим светодиодом следует правильно снять его. Плата закрепляется в держателе или любым способом, чтобы доступ к ней был с обеих сторон. Пинцетом нужно зажать поврежденный элемент, а газовой горелкой прогреть плату с обратной стороны в месте соединения в течение 2-3 секунд. Тянуть пинцет на себя, чтобы извлечь диод, делать все аккуратно.
7. Взамен следует поставить светодиод с такими же характеристиками. Вначале на место установки аккуратно нанести немного припоя с флюсом, или же смазать контакты кислотой. Правильно установить светодиод (большой контакт это всегда минус), прогреть 2-3 секунды плату с обратной стороны горелкой и аккуратно прижать диод, чтобы он встал на место. Остывшее соединение протереть спиртом.
8. Лучше всего стереть с поверхности радиатора охлаждения термопасту и нанести новую. Далее аккуратно разместить плату, продев провода в отверстия, затем припаять их на свои места и завернуть удерживающие винты. Проверить работу лампочки. Если она не горит, еще раз прозвонить светодиоды.
9. С плафона убрать остатки старого клея при его наличии. Нанести тонкий слой силиконового герметика, прижать элементы друг к другу и оставить на несколько часов для высыхания.

Совет! Лучше всего найти такую же неисправную лампочку, чтобы брать из нее нужные запчасти.

С лампочками проще, чем со светильниками, так как их устройство всегда одинаковое. Ремонт несложный, главное – делать все аккуратно, не перегревать плату горелкой и соблюдать полярность диодов при пайке. Других требований нет.

Можно выпаивать сгоревший светодиод, но проще нагреть плату с обратной стороны небольшой горелкой.

Устранение поломок светильников с дистанционным управлением

Этот вид люстр намного сложнее обычных моделей, поэтому ремонтировать его нужно иначе. Если оборудование не включается, в первую очередь стоит заменить батарейки в пульте дистанционного управления, часто проблема именно в этом. Если замена элементов питания не дала результата, то проводить ремонт так:

1. Аккуратно снять люстру с потолка и подготовить к осмотру. Для начала подобрать блок питания с подходящим напряжением и подключить к контактам, после чего включить оборудование пультом. Если оно работает, то стоит искать проблему в проводке. Когда люстра не включилась, но был слышен негромкий щелчок, контроллер скорее всего исправен.
2. Драйвер проверить несложно, для этого нужно отключить его от контроллера и подать напряжение напрямую. Если светильник заработал, значит проблема в контроллере. Когда свет не появился, нужно купить драйвер. Они имеют примерно одинаковые характеристики, главное – учитывать количество каналов управления.
3. Когда нет драйвера, а нужно пользоваться люстрой, то можно отсоединить провода ламп и драйверов и напрямую подключить их в клеммную колодку. Тогда будете пользоваться оборудованием от стандартного выключателя на стене.
4. Поиск других неисправностей стоит проводить так же, как описано выше, разницы в замене светодиодов нет.

След от перегрева на корпусе драйвера.

Если не работает пульт, поможет только его замена.

Ремонт светодиодных светильников своими руками по силам любому человеку, разбирающемуся в простейших схемах и умеющему пользоваться паяльником. Главное – соблюдать аккуратность и не использовать детали, которые не соответствуют по характеристикам тем, что вышли из строя.

Ремонт светодиодных светильников с гарантией, прайс на сайте ☎️ (812) 310-37-36

Ремонт светодиодных светильников
№	Наименование работ	Расчетная единица	Цена,  руб.
1	Диагностика причин неисправности люстры / светильника (без последующего ремонта нашими специалистами). Применяется вне зависимости от характера работ и причин отказа от дальнейшего ремонта! В случаях, если наш специалист признает изделие не ремонтопригодным — оплата не производится.	шт.	300
2	Замена патрона (E14, E27)
	Диагностика	изделие	250
	Замена патронов (стоимость работы)	шт.	250
	Патрон (Стоимость зависит от мощности, материала и страны производства. Согласовывается заранее)	шт.	от 100
3	Замена патрона с галогенными лампами (G4, G9 и др.).
	Диагностика	изделие	250
	Замена патронов (от 1 до 10 шт.)	шт.	200
	Замена патронов (более 10 шт.)	шт.	150
	Патрон (Стоимость зависит от мощности, материала и страны производства. Согласовывается заранее)	шт.	от 50
4	Замена электропроводки в люстре, бра и пр. Стоимость зависит от конфигурации изделия (сложности демонтажа, доступности компонентов и т.д.). Стоимость указана с учетом расходных материалов.
	Диагностика	изделие	300
	Замена электропроводки	рожок	от 200 до 300
	Замена контактов и соединений проводов	изделие	100
5	Замена электропроводки в торшере, настольной лампе. Стоимость зависит от конфигурации изделия (сложности демонтажа, доступности компонентов и т.д.). Стоимость указана с учетом расходных материалов.
	Диагностика	изделие	200
	Замена электропроводки	рожок	от 500 до 700
	Замена контактов и соединений проводов	изделие	100
6	Замена контроллера / пульта ДУ люстры, светильника.
	Диагностика	изделие	300
	Замена контроллера / пульта (стоимость работы)	шт.	700
	Пульт ДУ для светильников (стоимость зависит от мощности пульта, режимов, количества каналов, бренда и т.д. Точную стоимость пультов можно посмотреть на сайте)	шт.	от 800
	Замена контактов и соединений проводов	изделие	100
7	Замена трансформатора люстры, светильника.
	Диагностика	изделие	250
	Замена трансформатора (стоимость работы)	шт.	от 200
	Трансформатор (стоимость зависит от мощности трансформатора, бренда и т.д. Точную стоимость трансформаторов можно посмотреть на сайте)	шт.	от 100
	Замена контактов и соединений проводов	изделие	100
8	Установка пульта ДУ / контроллера на люстру, светильник.
	Диагностика	изделие	300
	Установка пульта ДУ / контроллера (стоимость работы)	шт.	от 800
	Пульт ДУ для светильников (стоимость зависит от мощности пульта, режимов, количества каналов, бренда и т.д. Точную стоимость пультов можно посмотреть на сайте)	шт.	от 700
	Замена контактов и соединений проводов	изделие	200
9	Замена светодиодов в подсветке люстры / светильника. Стоимость указана с учетом расходных материалов.
	Диагностика	изделие	200
	Замена светодиодов (от 1 до 10 шт.)	шт.	200
	Замена светодиодов (более 10 шт.)	шт.	150
10	Замена выключателя / кнопки на бра.
	Замена выключателя (стоимость работы)	шт.	200
	Выключатель (кнопка/»дергалка»). (стоимость зависит от типа выключателя. Точную стоимость выключателя можно посмотреть на сайте).	шт.	150
	Замена контактов и соединений проводов	изделие	100
11	Установка выключателя / кнопки на бра.
	Сверление отверстия под выключатель (стоимость «сверления отверстия» может быть другой в зависимости от сложности конфигурации основания бра — согласовывается заранее)	шт.	от 150
	Установка выключателя (стоимость работы)	шт.	150
	Выключатель (кнопка / «дергалка»). (стоимость зависит от типа выключателя. Точную стоимость выключателя можно посмотреть на сайте).	шт.	150
	Замена контактов и соединений проводов	изделие	100
12	Ремонт диммера / сенсорного выключателя, контроллеров и других электронных компонентов.
	Диагностика	изделие	300
	Ремонт диммера и пр. электронных компонентов (сенсорные выключатели различаются по своим размерам и характеристикам. Алгоритм работы диммера может отличаться от исходной — согласовывается заранее)	шт.	от 500 до 1 500
	Замена контактов и соединений проводов	изделие	100
13	Замена диммера / сенсорного выключателя, контроллеров и других электронных компонентов.
	Диагностика	изделие	300
	Замена диммера (стоимость работы). Стоимость зависит от доступности диммера / сложности демонтажа.	шт.	от 300 до 800
	Диммер (стоимость зависит от типа диммера, страны производства и пр. Согласовывается заранее).	шт.	от 700
	Замена контактов и соединений проводов	изделие	100
14	Пайка / подготовка 1 соединения для монохромной (одноцветной) светодиодной ленты.
	Пайка одного конца монохромной (одноцветной) светодиодной ленты	шт.	100
	Провод двухжильный для монохромной (одноцветной) светодиодной ленты.	метр	100
15	Пайка/подготовка 1 соединения для RGB (многоцветной) светодиодной ленты.
	Пайка одного конца RGB (многоцветной) светодиодной ленты	шт.	150
	Провод трехжильный для RGB (многоцветной) светодиодной ленты.	метр	100

Замена уличных светильников на светодиоды

Главная » Информация » Замена уличных светильников на светодиоды

На сегодняшний день производители приборов освещения демонстрируют все больше новых разработок, отличающихся не только высоким уровнем надежности и долговечности, но и производительности.

Замена уличных светильников на светодиоды – это весьма выгодное занятие, которое позволяет значительно сэкономить. Ведь если раньше практически любая светодиодная осветительная техника рассматривалась, как маломощная, отличающаяся низким уровнем мощности индикаторов, то на данный момент светодиодам по многим параметрам и показателям удалось превзойти стандартные лампы накаливания, а также другие варианты источников освещения.

Виды уличных светодиодных светильников.

Если рассматривать светодиоды в качестве уличных светильников, то в данном случае необходимо сказать о классификации, которая существует сегодня. Согласно этой классификации, все светильник будут подразделяться на три функциональные группы:

1. Ландшафтные осветительные приборы на светодиодах, как правило, представляют собой небольшие декоративные осветительные приборы, которые используются в садах, а также на приусадебных участках.

2. Светодиоды используются также в архитектурной подсветке. В данном случае светильники на светодиодах будут выступать в качестве различных дополнений в дизайнерских решениях. Они часто используются, как неотъемлемый элемент в процессе подсветки внешних фасадов зданий. Хотя многие специалисты не выделяют их в отдельную группу, а относят к группе декоративных светильников.

3. Осветительные приборы на светодиодах, которые в первую очередь применяют для освещения территории, могут жертвовать своей внешней составляющей, так как служат только лишь для освещения.

Преимущества светодиодов.

Замена уличных светильников на светодиоды, прежде всего, связана с теми преимуществами, коими последние обладают. Светодиодные светильники отличаются длительным эксплуатационным сроком, высоким уровнем электробезопасности, а также термобезопасности. Кроме того, можно выбрать подходящую расцветку либо же интенсивность самого освещения.ф

Переход на светодиодные фонари: все, что вам нужно знать | Live Better

Какие огни вы используете дома?

Теперь я на 100% светодиодный — даже в моем холодильнике светодиодный свет. Не нужно заходить так далеко — я немного одержим! Мне потребовалось пару лет обучения, чтобы понять это правильно.

Самым важным уроком была «температура» света. Он измеряется в Кельвинах (вы найдете его на упаковке любой лампочки). Мне нравится теплый белый цвет, очень похожий на старомодные вольфрамовые лампы.Это около 2700 Кельвинов (К).

Интересно, что люди из более холодного климата, как правило, предпочитают теплый свет, в то время как люди из более жаркого климата предпочитают что-то более белое или синее. Теперь я понимаю, какой цвет мне нравится, я обычно каждый раз получаю нужную лампочку.

Одна из причин, по которой я перешел на светодиоды, заключается в том, что у меня на крыше установлены солнечные батареи, которые обеспечивают потребность в электроэнергии в моем доме в течение дня. Однако после того, как я купил счетчик электроэнергии, работающий в реальном времени, я быстро понял, что использую безумное количество электроэнергии ночью — когда мои панели не помогают.Проведя небольшое расследование, я понял, что мое освещение потребляет много электроэнергии. Но мой счет за электричество в моем доме с тремя спальнями теперь составляет 7 фунтов стерлингов в месяц, и модернизация освещения сыграла большую роль в этом. Даже если у вас нет солнечных батарей, освещение потребляет много энергии. Хорошая новость в том, что это одна из самых простых вещей, которые можно изменить.

Важно знать, какой цвет вам нравится. Таблица цветов светодиода

Фотография: mediacollege.com

Лично я предпочитаю 2700. Приятный теплый свет.

Можно ли заменять лампы в цепи (например, кухонный светильник с четырьмя лампочками) по мере их использования, или мне придется заменять все четыре одновременно? Могут ли светодиоды существовать вместе с галогенными лампами?

Я предполагаю, что это лампы типа прожектор.

Зависит от того, низковольтные они или сетевые. Вы можете сказать об этом, поскольку у ламп низкого напряжения есть «штыри» (справа — см. Ниже) для их подключения, а у сети есть «штыри» (слева). Если это колышки, это не проблема, но я бы посоветовал вам все равно заменить их.Галогенные лампы потребляют столько электроэнергии для производства света — просто почувствуйте их тепло — что ждать, пока они не взорвутся, — это ложная экономия, чтобы заменить их.

Светодиодные лампы — штыри и штыри Фото: 10:10

Если они низкого напряжения (штыри), все немного сложнее. У них будет трансформатор либо в потолке, либо в светильнике. Некоторые светодиодные лампы, такие как серия Philips Master LED, имеют встроенную схему, которая может работать с большинством (но не со всеми) трансформаторами, поэтому вам не нужно их менять.

В остальных случаях необходимо заменить трансформатор на драйвер светодиода. Это связано с тем, что трансформаторы слишком мощные для небольшого количества электроэнергии, в которой нуждаются светодиоды. Для этого вам понадобится электрик.

Как люди отреагировали на то, что вы переключились на эти лампы?

Многие люди пробовали светодиодное освещение, когда оно было впервые доступно, и оно часто давало тусклые холодные лужи света.

Эти воспоминания все еще сохраняются, поэтому на самом деле многое из того, что я делаю, — это убеждать людей, что это уже не так.Я беру несколько лампочек в дома, чтобы они могли увидеть весь спектр цветов, яркости, фурнитуры и т. Д., Чтобы они могли попробовать перед покупкой. Таким образом они получают желаемое, не совершая дорогостоящих ошибок. Это разрушает старый стереотип о «плохой лампочке», и люди, которых я знаю, до сих пор были в восторге.

Есть еще некоторые проблемы с упаковкой, которые не позволяют легко выбрать правильную лампу для ее назначения, но растет лобби за несерьезную маркировку, так что, надеюсь, все изменится.Взгляните на мое руководство в конце этих вопросов, чтобы получить пошаговый подход к правильному решению.

Я заменил все старые галогены на светодиоды. Что лучше всего делать со старыми, все еще работающими лампочками?

Выбросьте их или утилизируйте, если можете. Вы можете найти дополнительную информацию о том, где утилизировать здесь. Обратите внимание: никогда не выбрасывайте компактные люминесцентные лампы (компактные люминесцентные лампы) вместе с обычными отходами, поскольку они содержат ртуть — еще одна веская причина для их замены!

Энергия, которую вы сэкономите, заменив их, намного перевесит любой углерод, использованный при производстве старых лампочек.

Если я уже заменил галогенные лампы на точечные КЛЛ, стоит ли мне переходить на светодиодные версии? Я знаю, что они включатся немедленно, но, похоже, особой экономии энергии добиться не приходится. Стоит ли просто заменять КЛЛ, когда они умирают?

Есть еще некоторая экономия энергии, поскольку светодиоды потребляют меньше энергии, чем КЛЛ. Но вы правы, они далеко не так хороши, как если бы вы заменяли старые лампочки.

Если вас устраивает свет, в этом нет необходимости, но когда вы его замените, вы можете перейти на светодиодный.Вы можете купить светильник хорошего качества без диммирования всего за 4 фунта стерлингов (ассортимент ИКЕА имеет хорошие цены и производит свет отличного качества). Другое преимущество, как вы упомянули, заключается в том, что они «мгновенно включаются» — не нужно торчать, пока ваши лампочки нагреваются.

Как мы отвечаем тем людям, которые говорят, что тепловая мощность вольфрамовой или галогенной лампы является частью теплового потока в их дом? Изменение освещения на светодиодное уменьшит это тепловложение, поэтому системе отопления придется работать немного дольше, чтобы компенсировать это.

Я понимаю, что вы имеете в виду — вам нужно только встать под этими лампочками в ванной или на кухне, чтобы почувствовать, как от них исходит тепло!

Но это был бы невероятно неэффективный способ обогрева вашего дома по ряду причин. Во-первых, вам не всегда нужно тепло, поэтому, например, летом вы отапливаете свой дом, когда, вероятно, хотите, чтобы в нем было прохладнее. Во-вторых, тепло повышается, поэтому тепло от потолочного освещения будет оставаться близко к потолку и, следовательно, не принесет никакой пользы обитателям комнаты.В-третьих, обогревать газом или биомассой намного дешевле, чем электричеством, и в вашем котле будет термостат для контроля уровня тепла.

Знаете ли вы каких-либо надежных онлайн-поставщиков светодиодной арматуры?

Мне всегда трудно рекомендовать поставщиков, так как это действительно личный выбор.
Как правило, стоит помнить, что вы получаете то, за что платите, поэтому, за некоторыми исключениями, очень дешевые светодиодные лампы не работают и не прослужат долго.

Я использую energybulbs.co.uk и ledhut.co.uk, так как у них отличная политика возврата и хороший выбор. Я также являюсь поклонником новой линейки LEDARE от ИКЕА, поскольку они излучают теплый и яркий свет. Имейте в виду, что это всего лишь моя личная рекомендация.

Успешно ли работают светодиоды в светильниках с диммерными переключателями, в которых нет многих энергосберегающих ламп?

Да, светодиодные фонари с регулируемой яркостью теперь очень надежны. Следует помнить о нескольких вещах.

Возможно, вам придется заменить переключатель диммера на «передний край» или диммер, совместимый со светодиодами.Это потому, что они выдерживают гораздо меньшие нагрузки. Например, если вы измените «центральный свет лампы 4 x 60 Вт» на светодиодный, вы перейдете от переключения нагрузки в 240 Вт к 30 Вт.

Некоторые лампы имеют встроенную схему управления диммерами; некоторые нет. Лучший способ выяснить это — установить их, и если они плохо тускнеют или мерцают, вы знаете, что нужно заменить диммер. Они не дороже обычных диммерных переключателей.

У меня на кухне и в гостиной есть регулируемый свет, и они отлично работают.Просто убедитесь, что при покупке лампочек на коробке есть логотип с регулируемой яркостью или указано, что они «регулируемые».

Модернизированные светодиодные лампы

великолепны — вы сразу получаете приятный теплый свет, когда нажимаете переключатель. Однако заявленный срок службы светодиода составляет годы, а по моему опыту — месяцы, если не недели. Итак, у меня есть несколько вопросов: 1. Как вы можете быть уверены, что светодиоды прослужат заявленное количество времени? 2. Может ли на срок службы лампы повлиять качество (постоянство / напряжение и т. Д.) Домашней электросети? 3.Что нужно сделать со схемой домашнего освещения, чтобы продлить срок службы лампочки?

Некачественные, дешевые лампочки долго не служат. Мой опыт показывает, что если вы покупаете качество, то они служат долго.

Некоторым из моих светодиодных ламп больше 5 лет, и они все еще работают. Если ваши лампы перегорают регулярно, может быть что-то еще не так — неплотные соединения в патронах ламп, неисправные соединения с выключателями света, перегрев лампочки в небольшом замкнутом пространстве и так далее. Если это происходит где-то в вашем доме, это может быть общей проблемой; если только в одной комнате, то в местной.В любом случае, возможно, стоит обратиться к электрику, чтобы выяснить это для вас.

Несмотря на то, что «оптимизация напряжения» дает преимущества с точки зрения энергоэффективности (это снижает напряжение в вашем доме примерно до 220 В, от чего теперь работают почти все приборы и, таким образом, экономится деньги), я предлагаю вам выяснить, что вызывает проблему, так как они системы стоят довольно дорого и могут не решить вашу проблему.

В каких магазинах продаются светодиодные лампы, и они дешевле, чем энергосберегающие?

Они еще не так дешевы, как лампы с низким энергопотреблением, но они становятся реальностью.

Когда я думаю о том, сколько стоит лампа, стоит подумать и о эксплуатационных расходах. Например, допустим, у вас на кухне четыре прожектора, их использование стоит 80 фунтов стерлингов в год, тогда как использование светодиодов будет стоить 7 фунтов стерлингов в год. Расчет срока окупаемости важен. Может возникнуть соблазн купить дешевые неэнергетические лампы, но в долгосрочной перспективе вам будет лучше.

Теперь вы можете купить их во многих местах — во всех магазинах DIY, магазинах осветительных приборов и в Интернете. Взгляните на мое руководство в конце, чтобы сделать правильный выбор для вас.Нет ничего плохого в использовании современных ламп с низким энергопотреблением (новые тоже загораются мгновенно), если это то, на что позволяет наш бюджет.

Не могли бы вы назвать марку и номер модели надежной, действительно теплой светодиодной лампы для замены байонетной 60 Вт и 100 Вт?

Неуловимая идеальная лампочка — квест, близкий моему сердцу!

Хорошо, обо всем по порядку: если вам нужен теплый свет, вам нужно выбрать что-нибудь с числом Кельвина 2700 или меньше. Чем выше это значение, тем холоднее будет.

Затем выберите желаемый световой поток. Как правило, большинство людей знают, что лампа мощностью 100 Вт яркая и подходит для основного света, что лампа мощностью 60 Вт подходит для лампы, а лампа мощностью 25 Вт работает там, где нам нужен мягкий и нежный свет. Светодиодные лампы используют около 10% энергии традиционных ламп, поэтому 10 Вт даст вам светоотдачу, эквивалентную световой отдаче старой 100 Вт лампы, 6 Вт — 60 Вт и т. Д.

Этот от Ikea (опять же, личное предложение) может подойти для ваших целей.В противном случае, вооружившись приведенной выше информацией, вы сможете получить то, что вам нужно.

Между прочим, если у вас байонетный фитинг, вы можете легко купить конвертеры на таких местах, как eBay, которые позволят вам использовать винтовой фитинг в байонетном патроне. В этом случае вам понадобится преобразователь B22 в E27.

Можно ли заменить галогенные лампы GU3 (типа с двумя тонкими штырями сзади) на светодиодные, не вырывая всю систему? Я задавал этот вопрос раньше, и мне сказали, что нет, но технологии все время меняются.

Да, это возможно. GU сообщает нам, что основание имеет двухштырьковый колпачок, что означает, что у него есть два контакта и номер, расстояние между контактами — в вашем случае 3 мм.

Таким образом, это просто вопрос поиска светодиодной лампы для замены, которая соответствует этой спецификации.

Я быстро посмотрел в Интернете, и их можно найти, так как сейчас появляется все больше и больше светодиодных ламп. Помните, что это, как правило, лампы низкого напряжения, поэтому вам необходимо убедиться, что они совместимы с вашей системой.См. Другие мои ответы (и руководство ниже) о замене низковольтного освещения.

Когда вы заменяете очень специфические лампы, посмотрите, сможете ли вы получить лампу с надписью «точное совпадение» или «идеально подходит», чтобы вы знали, что они поместятся в имеющуюся диафрагму.

Краткое руководство по установке светодиодных фонарей на английском языке

Что происходит?
Звучит очевидно, но лучше всего начать с того, чтобы выяснить, какие огни горит больше всего, и в первую очередь заменить их. Таким образом вы получите максимальную экономию.

Сколько света?
Свет измеряется в люменах, но это слишком сложно, чтобы рассчитывать каждый раз, когда вы покупаете лампочку. Итак, в качестве приблизительного ориентира, если вам нужен эквивалент «старой школы» 100 Вт лампочки, выбирайте 10 Вт, 60 Вт — 6 Вт, 40 Вт — 4 Вт. Математики среди вас найдут примерное правило 10%. Для точечных светильников замените GU 10 мощностью 50 Вт на светодиодную лампу мощностью 4 Вт.

Какого цвета?
Световая температура (цвет) измеряется в Кельвинах (К). Чем меньше число, тем теплее свет.Поскольку мне нравится теплый свет, я предпочитаю 2700K — это как свет от старой лампочки. 3000K менее теплый, а затем, когда вы поднимаетесь, свет становится холоднее и белее — все, что приближается к 5000k, будет почти синим. Иногда их называют «теплый белый» или «холодный белый». Итак, в зависимости от ваших предпочтений, проверьте упаковку, чтобы убедиться, что она подходит вам по цвету.

Хотите приглушить свет?
Вам придется заплатить немного больше за регулируемые лампы, но они доступны во всем диапазоне.Найдите на упаковке символ «регулируемой яркости». Небольшое предупреждение — иногда, поскольку светодиодные фонари потребляют очень мало энергии, вам может потребоваться также заменить переключатели диммера (попросите квалифицированного электрика сделать это за вас).

Есть подходящий фитинг?
В вашем доме будет целый ряд лампочек с различными светильниками — просто убедитесь, что вы подобрали их к той, которую покупаете. Лучше всего взять с собой старую лампочку. Если вы заменяете точечный светильник или точечный светильник, выньте один из них (когда он холодный и выключен) и посмотрите, есть ли в нем «штифты» или «штыри».Если на нем есть штифты, это напряжение сети (штуцер GU10), и его нетрудно изменить. Если у него есть контакты, это низковольтное освещение и немного сложнее. Возможно, вам понадобится совет профессионала относительно того, какие лампы подойдут для вашего дома.

Наконец, когда вы меняете освещение, думайте об этом как о повторном декорировании комнаты, где вы бы купили горшок для проверки краски, чтобы сначала проверить, нравится ли вам цвет, прежде чем красить всю комнату. Когда вы инвестируете в новые лампочки, сначала купите одну, чтобы посмотреть, понравится ли она вам, прежде чем заменять остальные.И помните, что в большинстве мест заменят лампочку, если она вам не подходит.

После того, как вы поменяли лампочки, вы можете расслабиться (вам не нужно вставать, чтобы менять их в среднем 15 лет) и греться в их сиянии — и быть самодовольным, зная, что у вас есть квиды.

Хотите узнать больше о том, как можно жить лучше? Взгляните на конкурс Live Better Challenge в этом месяце здесь.

Конкурс Live Better Challenge финансируется Unilever; его фокус — устойчивый образ жизни.Весь контент является редакционно-независимым, за исключением частей, помеченных как рекламные. Узнайте больше здесь.

Можно ли заменить встроенную светодиодную лампочку?

Появление в 2010 году встроенных светодиодных ламп произвело революцию на рынке освещения.

Потребители больше не просто выбирают между разными типами лампочек. Теперь у них также есть выбор между встроенными и ламповыми светильниками.

В отличие от традиционных ламп, которые можно легко отсоединить от светильников, встроенные светодиодные лампы встроены в несколько электрических плат.Это означает, что его нелегко заменить, если лампочка перегорела, особенно обычному человеку. Вместо этого необходимо заменить все встроенное приспособление.

С тех пор, как в конце 1870-х годов Томас Эдисон впервые изобрел электрическую лампочку, лампы и светильники традиционно производились как два отдельных объекта.

Итак, легко понять, почему интегрированные светодиодные лампы вызывают скептицизм потребителей.

Но разве это не все плохие новости? Будут ли производители продолжать производить интегрированные светодиоды, несмотря на то, что они не имеют реальных преимуществ?

В этой статье я углублюсь в мир интегрированных светодиодов и сопоставлю их с традиционными модернизированными лампами.Я буду обсуждать плюсы и минусы встроенных светодиодов, их типичный срок службы, можно ли их заменить и почему они могут мерцать.

Следите за обновлениями, чтобы узнать больше!

Что означает встроенный светодиодный светильник?

Проще говоря, встроенные светодиоды представляют собой универсальные светильники, которые содержат как источник света, так и внешнее приспособление. Как правило, они подключаются напрямую к электросети без каких-либо других компонентов или аксессуаров.

Светодиоды

Retrofit — это стандартные лампы, которые похожи на традиционные лампы накаливания или галогенные лампы и ввинчиваются непосредственно в существующие светильники.

Примерно 70% осветительных приборов использовали светодиоды в 2017 году, при этом большинство из них были модифицированными лампами. Однако интегрированные светодиоды быстро набирают обороты, и ожидается, что к 2022 году они превзойдут по популярности модернизированное освещение.

Но почему это?

Раньше имело смысл производить лампочки и светильники отдельно, потому что у традиционных ламп короткий срок службы. Разделение частей продукта позволило заменить перегоревшие лампы, не тратя впустую совершенно здоровую арматуру.

Однако со светодиодами дело обстоит иначе. Светодиодные лампы есть и не будут нуждаться в замене в течение многих лет. Поэтому потребителям будет удобнее, если производители будут выпускать светодиоды в виде комплектных интегрированных светильников.

Плюсы и минусы встроенных светодиодных светильников

Если пришло время обновить освещение дома или в собственности, интегрированные светодиоды станут серьезным конкурентом. Прежде чем совершить покупку, давайте взвесим достоинства и недостатки.

Прежде чем мы перейдем к каждому пункту более подробно, вот сводная таблица.

Плюсы

• Увеличенный срок службы
• Удобно — нужно купить и уместить только одну деталь
• Инновационный дизайн
• Ярче — больший световой поток
• Лучшее рассеивание тепла
• Безопаснее — все детали предназначены для использования друг с другом
• Compact — идеально подходит для пустот с низкими потолками

Минусы

• Дороже, чем альтернативы модернизации
• Ограниченная настройка — нет контроля над цветом, яркостью или темнотой по Кельвину
• Расточительство — если лампа перегорела, необходимо заменить весь фитинг
• Их технологии быстро устареют

Pro: Долговечный

Интегрированные светодиоды представляют собой полноценное приспособление.Они не только состоят из большего количества компонентов, чем варианты модернизации, но также рассчитаны на длительный срок службы, что делает их более дорогостоящими в производстве.

Хотя первоначальная стоимость встроенного светодиода может показаться устрашающей, их потребуется заменять гораздо реже, чем модернизированные лампы. После установки вам не о чем беспокоиться годами. Это означает, что встроенные светодиоды в долгосрочной перспективе предлагают лучшее соотношение цены и качества.

Pro: удобный

Пожалуй, главным преимуществом встроенных светодиодов является их удобство.Вы просто покупаете одно приспособление и устанавливаете его у себя дома. Затем вы можете оставить его в покое на много лет, пока он в конечном итоге не умрет.

Это идеальное решение для труднодоступных мест, таких как верхняя часть лестницы, где сложно постоянно заменять перегоревшие лампы.

Pro: современный дизайн

Светодиоды

Retrofit имеют ограниченный дизайн, поскольку они должны быть совместимы с традиционными осветительными приборами. Для встроенных светильников это не проблема, а это значит, что они могут иметь современные формы и дизайн.

Это выгодно для помещений без зазора между потолком и полом наверху, поскольку встроенные светодиодные светильники могут быть намного компактнее, чем модифицированные лампы.

Con: Дорого

Если вы собираетесь приобрести трековые светильники, потолочные светильники или троллейбусы, версии со встроенными светодиодами намного дороже, чем эквиваленты для модернизации.

Традиционная светодиодная гусеничная головка обычно стоит от 25 до 75 долларов, а встроенная светодиодная трековая головка стоит от 110 до 350 долларов.Это огромная разница и предполагает, что встроенные светодиоды могут не подходить для людей с ограниченным бюджетом.

Con: Незаменимый

Светодиодные лампы

не работают вечно. Когда встроенная светодиодная лампа перегорает, ее нелегко отделить от светильников и заменить так же, как это можно сделать с модернизированной лампой. Даже заядлым домашним мастерам будет сложно найти решение.

Вместо этого весь встроенный прибор необходимо отключить от сети и заменить.

Это в конечном итоге приводит к истечению срока годности самих светодиодных светильников, которые могут оставаться исправными, когда диод умирает.Это не только неудобно, но и крайне расточительно.

Con: Отсутствие настройки

С помощью модифицированных ламп вы можете выбрать точную форму, размер, цвет и мощность лампы, которую они хотят, при условии, что она совместима с их приспособлением.

Эта свобода лишена встроенных светильников, поскольку производители полностью контролируют их функции. Их нельзя поменять после покупки. Это означает, что может быть сложно найти идеальное решение для интегрированного светодиодного освещения.

Тем не менее, вы по-прежнему получите множество тех же технологий в обоих типах света, в том числе возможность подобрать правильную цветовую температуру для вашего помещения.

Срок службы встроенных светодиодов

Интегрированные светодиоды разработаны как единое целое. Это означает, что все компоненты разработаны с учетом совместимости друг с другом, что значительно увеличивает срок их службы.

Когда дело доходит до долговечности, нагрев является главной причиной выхода из строя светодиодов. Независимо от того, встроены они или модернизированы, важно, чтобы светодиоды имели эффективные радиаторы, которые отводят тепло от диода и рассеивают его вовне.

При использовании модифицированных ламп эффективность радиаторов ограничена, поскольку лампы должны быть совместимы с традиционными осветительными приборами.

Но интегрированный светильник выигрывает от гибкости конструкции, что означает, что они имеют гораздо лучшие системы управления теплом и могут более эффективно справляться с отводом тепла.

По этой причине средний срок службы встроенного светодиода составляет 50 000 часов. Это на 20 000 часов больше, чем средний срок службы модифицированной светодиодной лампы, средний срок службы которой составляет от 15 000 до 30 000 часов.

Можно ли заменить встроенные светодиодные фонари?

В отличие от модифицированных светодиодов, встроенные светодиоды построены с использованием бортовых схем. Это означает, что если диод в светодиодных светильниках перестанет работать, его будет нелегко удалить и заменить.

Значит ли это, что встроенный светодиод нужно выбросить, как только он перестанет работать? №

Первое, что вам нужно сделать, это проверить вашу гарантию. Производители понимают, что светодиодные лампы невероятно долговечны, поэтому они, как правило, предлагают более длительный гарантийный срок, чем стандартные модифицированные светодиоды.

Если гарантия еще действует, производитель должен заменить или отремонтировать неисправное приспособление.

Когда срок гарантии истечет, возможно, стоит поэкспериментировать с вашим прибором. Неисправное светодиодное освещение иногда довольно легко восстановить.

Это видео YouTube может быть полезно:

Неисправен ли встроенный светодиод, когда он начинает мерцать?

Интегрированные светодиоды предназначены для здорового и стабильного освещения. Совместимость их внутренних компонентов означает, что они вряд ли будут мерцать.Тем не менее, я понимаю, что это может быть не всегда.

Основная причина мерцания встроенных светодиодов — скачки напряжения. Все светодиодные светильники работают при очень низком напряжении, поэтому они оснащены трансформатором, который снижает электрическое напряжение.

Когда приборы в цепи включаются и выключаются, напряжение, протекающее по цепи, увеличивается и уменьшается. Трансформаторы предназначены для защиты от этих колебаний, поэтому мерцающий свет говорит о том, что трансформатор работает неправильно.

Это может быть из-за старого трансформатора или из-за того, что в цепи много приборов, использующих большую силовую нагрузку. Возможно, стоит вызвать электрика, чтобы убедиться, что ваша электрика настроена оптимально.

Однако мерцание — это не просто трансформатор. Вы можете найти гораздо больше информации о мерцании в другом моем посте.

Заключительные слова

Несмотря на то, что встроенные светодиоды незаменимы, они представляют собой долговечную и более яркую альтернативу традиционным лампам накаливания и модернизированным лампам.Это делает их привлекательным выбором для вашего дома, офиса и сада.

Я ожидаю, что в ближайшие несколько лет рынок интегрированных светодиодов будет расти. Клиенты будут покупать различные светильники с различными вариантами дизайна и нововведениями.

Фактически, все больше и больше производителей начинают интегрировать светодиодную технологию непосредственно в свои осветительные приборы.

Пробовали ли вы когда-нибудь заменить лампочку в ваших встроенных светодиодных светильниках? Это было успешно?

Напишите мне сообщение ниже.Было бы здорово услышать ваш вклад.

Можно ли заменить встроенные светодиодные фонари?

В отличие от хорошо известных лампочек, многие современные светодиодные фонари уже не взаимозаменяемы. Значит, неисправный светодиод заменить невозможно. Поначалу это кажется очень негативным. Здесь вы можете узнать, что это означает в отдельных случаях и что еще можно сделать, если лампа вышла из строя.

Используйте сменные или встроенные светодиодные фонари?

Мы использовали старые методы освещения, чтобы заменить осветительные приборы в светильнике.Так что заменить сломанную лампу было несложно. Вы также можете заменить лампочку на более светлую или более темную. С развитием светодиодной технологии во многих случаях это уже невозможно. В настоящее время на рынке представлены два варианта:

• Сменные лампы для модернизации
• Несменные встроенные светодиодные светильники

Светодиодные лампы для модернизации используются для преобразования существующих светильников в современные светодиодные. С их помощью вы можете легко заменить старые галогенные или энергосберегающие лампы на светодиодную.Конечно, модифицированные светодиодные лампы по-прежнему взаимозаменяемы. Однако появляется все больше и больше светильников с фиксированными и встроенными светодиодами. Потребитель больше не может их заменить.

Преобладают светильники со встроенными светодиодами

Миллионы светильников со знакомыми патронами для ламп по-прежнему установлены в большинстве домашних хозяйств. Модернизация светодиодов — это своего рода переходное решение. Если вы посмотрите магазины ламп и интернет-магазины, вы быстро заметите, что около 80% всех светильников оснащены постоянно встроенными светодиодами.Доля светильников с несменными светодиодами неуклонно растет.

Часто на складе имеются только светильники с традиционными патронами. Отчетливо заметна тенденция к использованию фиксированных светодиодов. Если, например, новый светильник будет приобретен во время ремонта или после переезда, выбор, скорее всего, будет сделан на светильник со встроенным освещением.

Сменные светодиодные лампы

Сменные светодиодные источники света называются модернизируемыми или сменными лампами. Даже если на рынке появится все больше и больше светильников со встроенными светодиодами, заменяемые модификации будут доступны еще долгое время.Ниже вы найдете преимущества и недостатки сменных источников света.

Плюсы сменных светодиодных ламп

Главное преимущество очевидно: сломанную лампу легко заменить. Сменные лампочки можно приобрести в любом магазине или интернет-магазине. Замена может быть легко произведена потребителем. Еще одним преимуществом является возможность использования лампы с другой яркостью или другим углом луча в зависимости от ваших требований.

В двух словах о плюсах

• Простая замена неисправной лампы
• Простой переход на более светлый или более темный источник света

Колонки сменных светодиодных ламп

Какими бы полезными ни были сменные лампы, у них есть и недостатки.Поскольку их можно заменить, лампы должны входить в указанные патроны. Таким образом, основы модернизации четко определены. В результате заменяемые лампы имеют очень похожую форму на своих предшественников. В зависимости от розетки это приводит к ограничению размера и конструкции светильника.

В двух словах о минусах

• Предустановленные формы
• Фиксированные определенные патроны для ламп
• Ограничения по конструкции светильника

Встроенные светодиодные светильники

Современные светодиодные светильники со стационарно установленными источниками света появляются все больше и больше.Их часто называют родными светодиодными светильниками. Некоторые потребители очень критично относятся к таким светильникам. В основном это связано с тем, что раньше они использовались для замены источников света. Эта опция больше не доступна. Здесь вы найдете преимущества и недостатки постоянно встроенных светодиодов.

Плюсы встроенных светильников

Сами светодиоды имеют очень маленькую конструкцию. Для работы необходимы дополнительные радиаторы и драйверы светодиодов.Все компоненты можно расположить произвольно. Это позволяет изготавливать светильники современной формы и дизайна, которые были бы невозможны при использовании сменных ламп.

Встроенные светодиоды обычно выбираются производителем для соответствия соответствующему светильнику. Это означает, что характеристики луча, в частности, всегда соответствуют форме светильника. Еще одним преимуществом является очень долгий срок службы светодиодов от 15 000 до 50 000 часов. В зависимости от суточного времени горения лампы служат 10 лет и более.

В двух словах о плюсах

• Чрезвычайно гибкая конструкция светильника
• Возможны небольшие компактные светильники
• Характеристики светодиодов соответствуют светильнику
• Очень долгий срок службы

Минусы встроенных светильников

Основным недостатком для потребителей остается невозможность заменить неисправную лампу. Также непросто заменить осветительный прибор на более светлый или более темный. К счастью, этому препятствуют долговечные светодиоды с регулируемой яркостью.

В двух словах о минусах

• Замена невозможна
• Отсутствие регулировки

Что делать при неисправном свете?

Если один или несколько светодиодов в светильнике с незаменяемыми лампами вышли из строя, не нужно сразу утилизировать весь светильник. Вы должны проверить, находится ли лампа еще на гарантии. Светодиодные фонари часто продаются с многолетней гарантией. В этом случае дилер должен заменить или отремонтировать лампу.

Если срок гарантии уже истек или у вас больше нет подтверждения даты покупки, вы все равно можете связаться с магазином или производителем.Неисправные светодиоды, особенно в светильниках крупных производителей, часто можно заменить в специализированной мастерской. Таким образом, неисправный светодиодный светильник часто можно восстановить с небольшими затратами.

Что делать?

• Проверить гарантию
• Обратиться к дилеру
• Отремонтировать светильник у производителя

Утилизация неисправного светильника

Если невозможно отремонтировать встроенные светодиоды или это нецелесообразно, необходимо утилизировать весь светильник.К счастью, в отличие от старых энергосберегающих ламп, светодиодные лампы не содержат ртути. Тем не менее, помимо светодиодов, в светильнике содержатся и другие электронные компоненты.

По этой причине светодиодные светильники нельзя утилизировать как бытовые отходы, а утилизировать как электрические отходы. В зависимости от региона есть соответствующие муниципальные пункты сбора или центры утилизации. Многие магазины и магазины DIY также принимают неисправные светильники.

Заключение

Отсутствие взаимозаменяемости встроенных источников света во многих светодиодных светильниках — это только на первый взгляд недостаток.Из-за длительного срока службы неисправности светодиодов очень редки по сравнению со старыми технологиями освещения. Проблема еще больше снимается длительной гарантией. Светильники с современным дизайном — приятное преимущество, и это стало возможным только благодаря светодиодной технологии.

5 способов модернизации люминесцентных ламп до светодиодных

Как заменить люминесцентные лампы на светодиодные? Посчитаем пути! В сегодняшнем блоге мы разберем преимущества и недостатки каждого из ваших вариантов.

Если у вас есть люминесцентные светильники и вы стремитесь к экономии затрат и энергии при переходе на светодиодное освещение, вы обнаружите, что есть два пути, которые вы можете выбрать: преобразовать существующие светильники для работы со светодиодами или заменить эти светильники новыми светодиодными. .Но на этих путях есть несколько вариантов, в зависимости от типа и расположения ваших светильников, ваших целей освещения и вашего бюджета. Что бы вы ни выбрали, вы гарантированно значительно сократите как потребление энергии, так и эксплуатационные расходы. И не забывайте о другом преимуществе светодиодного освещения: вы будете наслаждаться гораздо (намного) более длительным сроком службы лампы, чем вы привыкли!

Если вы хотите преобразовать

из люминесцентного светильника в светодиодный:

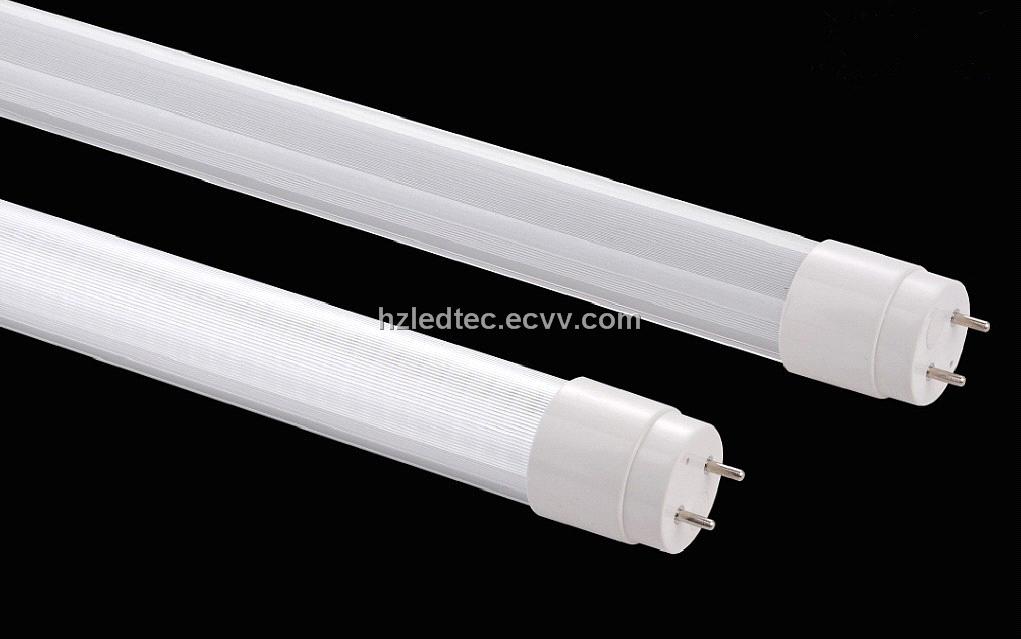

Вариант 1. Замените люминесцентные лампы на модифицированные светодиодные лампы

Что вам нужно знать:

• Дешевле, чем замена всего приспособления
• Требуется небольшая перемонтажная проводка прибора для обхода балласта прибора (для подключения сети непосредственно к розеткам)
• Но поскольку на балласт приходится около 10% потребляемой энергии вашим прибором, ваш прибор будет еще более энергоэффективным, когда вы закончите.
• Плюс вы устраняете раздражающие отказы балласта, мерцание и тусклость, которые являются симптомами сбоя балласта
• Трубки для модернизации доступны в стандартных и высокоэффективных моделях
• 4-ламповый 4-футовый светильник может быть ярче от того, что у вас есть сейчас (около 7200 люмен в терминах светодиодов), до почти вдвое более яркого (около 13 200 люмен с четырьмя светодиодными трубками по 3300 люмен), в зависимости от номинальной яркости вашего светодиода. замена трубки.
Светодиоды
• потребляют от 60 Вт до 80 Вт на 4 лампы, 4-футовый светильник по сравнению с 128 Вт до 172 Вт, но они могут работать даже лучше: наши высокоэффективные лампы со сверхвысоким световым потоком могут выступать в качестве замены 1 к 2, позволяя Вы можете осветить 4-ламповый люминесцентный светильник всего с 2 светодиодными трубками, или всего 40 Вт против 128 Вт.
• Средний срок службы лампы 50 000 часов против 30 000 часов люминесцентной лампы
• Доступен со списком DLC или без него — список DLC квалифицирует светильники для получения скидки на энергосберегающее обновление освещения от вашего поставщика коммунальных услуг.

Заводские светодиодные лампы для переоборудования

Вариант 2. Замените люминесцентные лампы на магнитные светодиодные ленты

Что вам нужно знать:

• Как и в случае с трубками, этот вариант дешевле, чем замена приспособления, и он исключает балласт и его потребление энергии из уравнения
• Тот факт, что в полосах используется внешний драйвер, в отличие от небольшого драйвера, изготовленного внутри светодиодной трубки, обеспечивает лучший воздушный поток и рассеивание тепла, что обеспечивает более длительный срок службы и повышенную надежность лент
• Нет необходимости подключать питание к гнездам надгробных плит — просто подключите питание здания к драйверу, а затем быстро подключите драйвер к полосам с помощью прилагаемых кабелей
• Магнитные полосы и отвертка легко приклеиваются к металлическим приспособлениям, освобождая обе руки для облегчения установки
• Если вы ищете самый яркий из доступных источников света, наши светодиодные ленты со сверхвысоким световым потоком излучают на больше света, чем на , чем наши светодиодные лампы со сверхвысоким световым потоком
• Наши ленты доступны с яркостью до 185 люмен / ватт
• Средний срок службы лампы 50000 часов
• Большинство из них указаны в списке DLC для получения скидки на коммунальные услуги
• Если вы спросите, что, по нашему мнению, лучше всего между пробирками и полосками, в большинстве случаев мы отдаем предпочтение полоскам.Если у вас есть вопросы по поводу вашего приложения, обращайтесь к нам!

Магазин магнитных светодиодных лент для модернизации

Если вы хотите

заменить люминесцентный светильник на светодиодный:

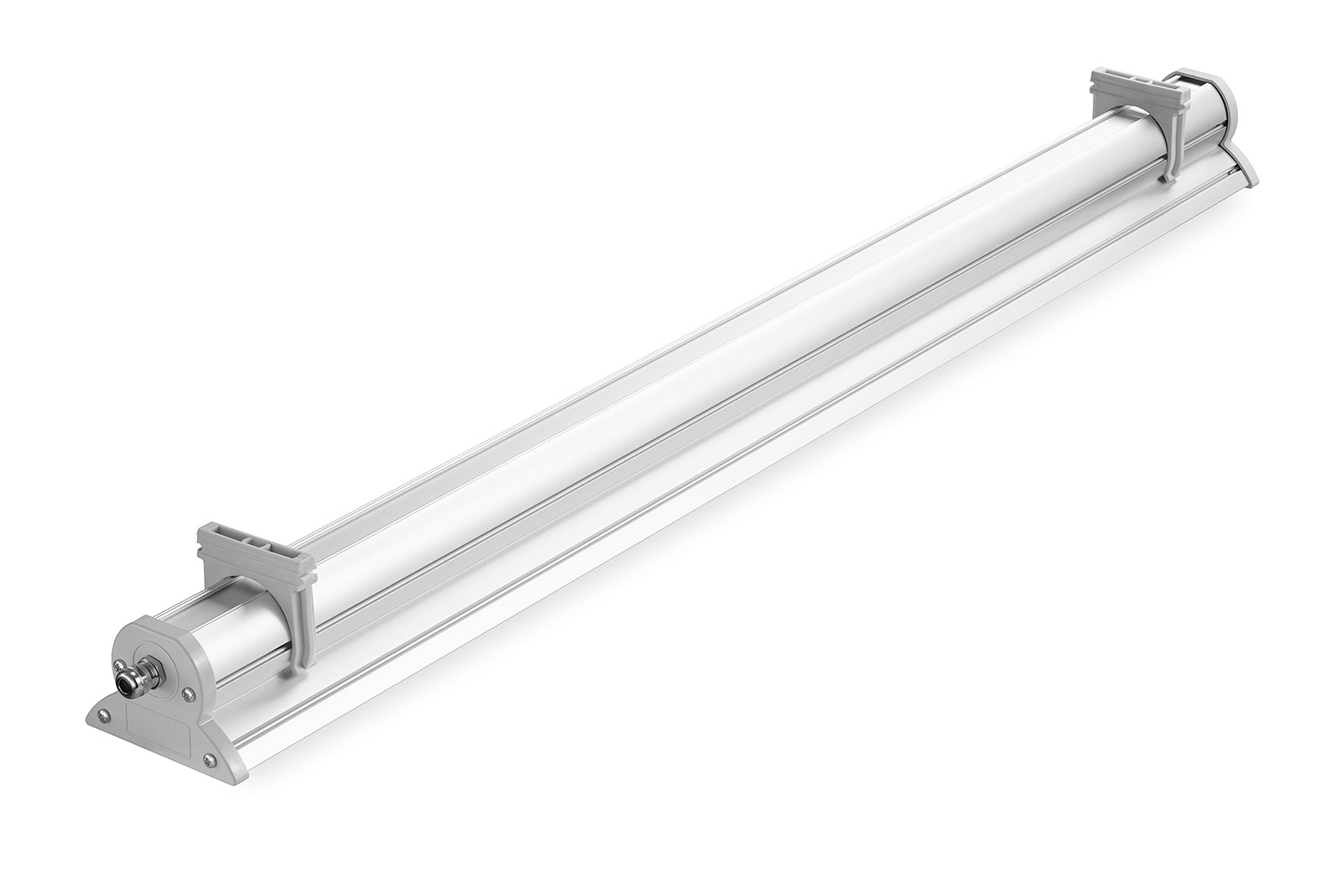

Вариант 3. Замените люминесцентный светильник на светодиодный светильник T8 + светодиодные трубки

Что вам нужно знать:

• Работает с любой светодиодной трубкой без переподключения — просто вставьте лампы и вперед
• Чистая, новая сантехника обновит общий вид вашего рабочего места
• Люмен, ватт и срок службы лампы зависят от ламп, которые вы для нее купите
• Получите скидку 5% на лампы при покупке их с осветительными приборами ELEDLights.com
Список DLC
• и право на скидки основаны на трубках, которые вы покупаете для приспособления

Магазин светодиодных светильников T8

Вариант 4. Замените светильники на светодиодные панельные светильники или светильники на потолке

Что вам нужно знать:

• Сохраните следы troffer при обновлении до гладкого, современного вида
• Идеально подходит для замены светильников в подвесных решетчатых потолках — некоторые модели также могут устанавливаться на поверхность на плоских потолках
• Обеспечивает равномерно рассеянное освещение без видимых тусклых пятен, которые иногда видны как при использовании люминесцентных, так и светодиодных трубок.
• Это самый яркий вариант, который у нас есть для замены 2-х лампового светильника 2×4 (и достаточно яркий, чтобы заменить 4-ламповый светильник 2×4)
• Обеспечивает до 7800 люмен на светильник 2×4
• Средний срок службы лампы 50000 часов
• Панели и устройства доступны со списком DLC или без него для получения скидки на коммунальные услуги

Светодиодные панели и светильники для магазинов

Вариант 5. Замените люминесцентный светильник на светодиодный

Что вам нужно знать:

• Конструкция «все в одном» позволяет получить более гладкий и тонкий профиль
• Некоторые универсальные светильники, такие как наши интегрированные ламповые лампы, не намного больше люминесцентной лампы
• Может устанавливаться на поверхность или подвешиваться на тросах
• Часто дает больше света, чем светильники с трубками
• Длительный срок службы лампы снижает опасения по поводу необходимости замены светильника по окончании срока службы
• Универсальная конструкция также обеспечивает лучшую защиту от пыли и воды
• Все наши линейные светодиодные светильники внесены в список DLC для получения скидки на коммунальные услуги

Магазин линейных светодиодных светильников

Не знаете, куда идти? Наша команда экспертов готова помочь вам с переходом с люминесцентных ламп на светодиодные.Свяжитесь с нашим отделением на западном побережье по телефону 858.581.0597, с отделением на восточном побережье по телефону 215.355.7200 или по электронной почте [email protected].

Имейте в виду, что, хотя световой поток светодиодных ламп может казаться ниже, чем у люминесцентных, есть ряд причин, по которым светодиодные лампы будут такими же яркими, как флуоресцентные, если не ярче более подробно в этом сообщении в блоге). Благодаря сегодняшним технологиям вы можете быть уверены, что если вы покупаете светодиодную лампу от известного производителя, она будет по крайней мере такой же яркой, как люминесцентная лампа, которую вы заменяете.Это означает, что показатель яркости для различных светодиодных трубок лучше всего использовать для сравнения одного варианта светодиода с другим. Чем выше число, тем больше светоотдача.

Как долго служат светодиодные фонари? — служба поддержки клиентов

Это зависит от ряда факторов. Мы постараемся дать вам четкое представление о том, чего именно можно ожидать от светодиодного освещения.

Светодиодные лампы

Классические галогенные лампы все чаще заменяются светодиодными лампами, также называемыми модернизированными лампами. Они служат намного дольше, чем галогенные лампы.Однако мощность светодиодных ламп по-прежнему ограничена электроникой в ​​освещении, которая заставляет светодиодные лампы работать от существующего напряжения галогенных ламп. Кроме того, светодиодная лампа должна оставаться прохладной. Если светодиодное освещение нагреется, оно перестанет работать. Ограниченное охлаждение модифицированных ламп сокращает срок их службы. Более того, частое включение и выключение света не поможет улучшить количество часов горения. Учитывая все обстоятельства, средний срок службы светодиодной лампы в настоящее время составляет около 15000 часов .

Посмотреть все светодиодные лампы

Встроенный светодиод

Встроенный светодиод — это светодиодное освещение, встроенное в светильник. Недостатком этого является то, что когда светодиод перестает работать, нужно заменить весь светильник. Чтобы это компенсировать, встроенный светодиод имеет чрезвычайно долгий срок службы. Источник питания обычно внешний и отдельный от светодиода, что хорошо для качества электроники в компоненте источника питания. Если блок питания больше не работает, его можно легко заменить без замены светодиода.Средний срок службы светодиода, встроенного в светильник, составляет 25 000–30 000 часов . Следует учитывать, что это может сильно отличаться. Например, по-прежнему существуют значительные различия в качестве между разными светодиодными чипами.

Светодиодные модули

Третий вариант — светодиодные модули. Он сочетает в себе лучшее из двух вышеупомянутых вариантов. Светодиодный модуль можно напрямую подключить к источнику питания. Следовательно, никаких приспособлений не требуется. Все компоненты расположены отдельно в светодиодном модуле.Электроника, необходимая для работы светодиода, находится во внешнем источнике питания. Поэтому, если электроника во внешнем блоке питания выйдет из строя, вы можете просто заменить компонент блока питания. Обратной стороной является то, что светодиодные модули сложнее использовать в светильниках особой формы. Как и в случае со встроенными светодиодами, средний срок службы светодиодных модулей составляет 25 000–30 000 часов . Точечные светильники ClickFit созданы специально для светодиодных модулей. Эти точечные светильники имеют защелкивающуюся систему, позволяющую удерживать светодиодный модуль без использования фитингов.

Посмотреть все светодиодные модули

На практике

Вот несколько практических примеров, которые помогут вам лучше понять, сколько точно составляет 25 000 часов.

В магазине , который открыт каждый день, кроме воскресенья, и где свет горит 9 часов каждый день, светодиодное освещение прослужит приблизительно 8 лет и 10 месяцев .

Офисы открыты в среднем 250 дней в году. Если предположить, что огни остаются включенными в течение 10 часов каждый день, то здесь светодиодные фонари прослужат 10 лет .

В гостиной свет будет включаться каждый день (за исключением нескольких дней, когда семья в отпуске), хотя в основном это будет вечером. Если свет включен в среднем 3 часа в день, срок службы светодиода составляет 23 года и 9 месяцев .

Естественно, светильники в ванной используются гораздо реже, чем в гостиной. Здесь светодиод прослужит 71 год и 5 месяцев , если свет включен на 1 час в день.В этом контексте следует отметить, что мы не принимаем во внимание износ электроники светодиода. Если электроника выйдет из строя, светодиод перестанет работать. Однако светодиод, который прослужит 71 год, (на данный момент) является несбыточной мечтой.

Могу ли я заменить лампы накаливания или галогенные лампы на светодиодные? — служба поддержки клиентов

Да, во многих случаях вы можете просто заменить лампочки отдельно, одну за другой. Мы проведем вас через наиболее важные шаги по выбору сменных светодиодных ламп для наиболее часто используемых светильников.Если вашим лампочкам требуется уровень напряжения, отличный от обычного 230 В, необходимо учесть некоторые дополнительные элементы.

Замена существующих ламп накаливания или галогенных ламп на долговечные светодиодные дает множество преимуществ. Вы получаете еще лучшее освещение и получаете выгоду от очень низкого энергопотребления. Кроме того, светодиоды могут обрабатывать все оттенки белого света, поэтому теплый желтоватый свет галогенных ламп вполне доступен!

1. Какой у вас фитинг лампы?

Цоколь или основание лампы — это часть лампы, которая входит в патрон осветительного устройства .Некоторые лампы имеют резьбу, позволяющую ввинтить лампу в патрон (например, E27). У других ламп есть два маленьких штифта внизу (например, GU10), где вам нужно повернуть лампочку на четверть оборота, чтобы закрепить ее в патроне.

Поскольку лампы E27 и GU10 являются наиболее часто используемыми лампами , мы предлагаем замену светодиодных ламп для таких ситуаций. Лампы E27 и точечные светильники GU10 всегда работают от 230 В, и в большинстве случаев их можно заменить отдельно.

Обычно в случае ламп Е27 выбирают лампочки классической формы (классические) или сферические (сферические).Если лампа сама по себе является видимой и декоративной частью вашего освещения, то лампы Edison и Globe станут привлекательным вариантом.

В случае GU10 классическая форма (QPAR51) является наиболее распространенной.

У вас другой светильник и вы не уверены, какие светодиодные лампы можно использовать, а какие нельзя? Пожалуйста, свяжитесь с нашей службой поддержки клиентов, они знают ассортимент наизнанку. Вы также можете узнать больше о различных фитингах ламп в нашем блоге.

2. Хотите ли вы иметь возможность затемнения лампочек?

Регулировка интенсивности света в соответствии с текущими потребностями является важным требованием в большинстве многофункциональных пространств.Например, для работы в офисе вам нужно больше света, чем для уютного обеда. Для каждой лампочки на нашем сайте в технических характеристиках указано, можно ли ее затемнять. Обязательно проверьте это правильно, если это требуется для вас.

3. Выберите цветовую температуру (цвет света)

В настоящее время светодиодная технология достаточно развита, чтобы иметь возможность обрабатывать всех оттенков белого света . Светодиодные лампы могут излучать как теплый белый (от 2800 до 3000 Кельвинов), так и холодный белый (4500 Кельвин) свет.Напротив, галогенные лампы и лампы накаливания ограничены температурой теплого белого света.

Часто в информации о светодиодной лампе конкретно упоминается цветовая температура лампы. Если это не упомянуто, вы можете получить эту информацию из значения Кельвина на основе приведенной ниже таблицы.

4. Определите необходимую светоотдачу

Люди часто смотрят на мощность, чтобы определить количество света, излучаемого лампочкой. Но мощность ватт на самом деле является единицей потребления энергии , а не светоотдачи.

Светодиодные лампы

намного эффективнее по потребляемой мощности по сравнению с галогенными лампами или лампами накаливания. Светоотдача светодиодной лампы также намного выше . Светодиодная лампа может дать столько же света, сколько галогенная лампа, с потребляемой мощностью в пять раз меньше. Обычно упаковка светодиодных ламп включает довольно точное указание мощности, эквивалентной . Более того, разные светодиодные лампы часто различаются по количеству света на ватт, поэтому мощность не лучший показатель.

Для сравнения светоотдачи различных источников света лучше всего рассмотреть значение люменов . Люмен — это единица светового потока, то есть общее количество света, излучаемого источником света. Светоотдачу светодиодной лампы следует выбирать в зависимости от целевого назначения помещения.

5. Выбор угла раскрытия для точечных светильников

Точечные светильники всегда поставляются с указанием угла раскрытия. Угол открытия указывает степень, в которой свет распространяется источником света.Чем меньше угол раскрытия, тем более направленный и сфокусированный световой поток. Небольшие углы открытия обычно используются для акцентного освещения, тогда как большие углы открытия больше подходят для общего освещения.

Закажите светодиодные лампы онлайн

Теперь, когда вы знаете, что нужно учитывать при замене старых ламп на новые, пришло время выбрать. Прогуляйтесь по обширному ассортименту, мы уверены, что вы найдете подходящие лампы для любых целей. Закажите онлайн прямо сейчас, и ваши новые светодиоды будут доставлены к вам в кратчайшие сроки.

Откройте для себя все светодиодные лампы

Больше никогда не меняйте лампочку со встроенными светодиодными осветительными приборами »The Money Pit

Содержание [Скрыть] [Показать]

Замена лампы накаливания — дело несложное, но это может стать проблемой, если лампочка перегорела в труднодоступном осветительном приборе в вашем доме. Замена лампочки может повлечь за собой непростой подъем по лестнице, если светильник установлен на высоком потолке или над вашей лестницей. Но теперь, благодаря долговечным светодиодным лампам, вы можете забыть о замене лампочки.

Светодиодная технология

теперь интегрируется прямо в светильники, поэтому вам больше никогда не придется устанавливать или менять лампочку в этих светильниках — ведь нет даже лампы, которую нужно менять!

Цены на эти долговечные светильники значительно снизились, что сэкономило вам деньги на первоначальной покупке, а также на стоимости энергии, необходимой для работы светильника. Например, нередко светильник рассчитан на 50 000 часов использования, что соответствует 45 годам использования! По сравнению со стоимостью питания 100-ваттной лампочки вы сэкономите почти 500 долларов.

Кроме того, мы говорим не только о простом освещении. Сегодняшние интегрированные светодиодные светильники доступны в большом разнообразии красивых, функциональных и энергосберегающих конструкций, идеально подходящих для любой области вашего дома, от подвалов до ванных комнат, внутри и снаружи.

Вот образец доступных сегодня интегрированных светодиодных светильников. Эти образцы освещения были закуплены на Amazon, но аналогичные светильники можно найти в розничных магазинах по всей стране:

Bewamf Modern Mini Island Подвесной светильник

Этот современный подвесной светильник идеально подходит для кухонного острова или над обеденным столом.Он излучает теплый восходящий и нисходящий свет, что создает лучший световой эффект. Потребляя всего 9 Вт, он излучает свет, эквивалентный лампе накаливания на 60 Вт.

Globe Electric 4-дюймовый светодиодный интегрированный ультратонкий встраиваемый комплект освещения

Встраиваемые светильники, которые устанавливаются заподлицо в потолок, являются одними из самых расточительных светильников из когда-либо разработанных. Это связано не только с тем, что они выделяют много тепла, что требует их герметизации в специальном корпусе или предостережения монтажников, чтобы они не покрывали их изоляцией потолка из-за опасений, что они могут перегреться и вызвать пожар!

Эти встроенные светодиодные встраиваемые светильники являются гораздо лучшей альтернативой и могут заменить традиционные лампы накаливания.Сертифицированы Energy Star и рассчитаны на прямой контакт с изоляцией, они не перегреваются, не требуют громоздких тазов и прослужат долгие годы — 50 000 часов или примерно 45 лет при использовании по 3 часа в день, если быть точным.

Каждое приспособление имеет толщину менее ½ дюйма, что означает, что они идеально подходят для мест с ограниченным зазором по высоте, таких как балки или воздуховоды. Они идеально подходят для вашей ванной комнаты, подвесных потолков, наружных потолков и любого общего освещения.

Вы можете создать стильное яркое свечение везде, где вам нужно дополнительное освещение, с этой парой 11-дюймовых.Скрытое крепление светодиода с матовым никелевым покрытием. Отделка красиво контрастирует с матовым оттенком стекла дыни, добавляя привлекательной красоты вашей столовой, спальне или кухне. Долговечная светодиодная технология упрощает работу с фарами, при этом традиционный внешний вид дополняет любую дизайнерскую схему. Каждый светильник имеет световой поток, эквивалентный одной 100-ваттной лампе

.

Современный настенный бра для скрытого монтажа

Встроенные светодиодные светильники предназначены не только для использования внутри помещений, это настенное бра предлагает изысканный вид.Корпус из нержавеющей стали серебристого цвета покрыт порошковой краской для защиты от атмосферных воздействий и продления срока службы. Рассеиватель света покрывает интегрированный светодиодный светильник, лампочки не требуются. Этот бра идеально подходит для внутренних или наружных коридоров или в паре вокруг гаража или входной двери, а яркий светильник на 1500 люмен обеспечивает эквивалент

Из всех источников света, для которых вам не нужно менять лампочку, первое место в списке занимает тот, для которого требуется двухэтажная лестница! Этот красивый модернизированный светильник для вывески на гусиной шее — идеальное решение для внутреннего и наружного использования. Он оснащен фотоэлементом и поворотной головкой, а также чрезвычайно прост в установке с помощью монтажной пластины для установки вне помещений.

Вертлюг, расположенный в верхней части 14-дюймовой шторы, позволит вам наклонять прибор вверх и вниз, чтобы оптимизировать свет, а фотоэлемент от заката до рассвета позволит светильнику включаться и выключаться, поэтому вам не нужно беспокоиться о том, чтобы напоминать себе об этом! Светильник мощностью 42 Вт обеспечивает световой поток, эквивалентный 200 Вт, и имеет расчетный срок службы 50 000 часов.

Artika Essence Spiral 5-подвесной светильник для внутреннего освещения

Вы можете легко добавить нотку современного дизайна с помощью этого 5-подвесного интегрированного светодиодного светильника.Это идеальный светильник, который подчеркивает красоту комнаты и легко сочетается с различными стилями домашнего интерьера. Он идеально подходит для холлов, спален, фойе, кухни, столовой, гостиной или любого другого места в вашем доме. Его также легко установить домашним мастерам, и он включает в себя все монтажное оборудование для быстрой и легкой установки.

Светодиодный светильник для умывальника Cloudy Bay

Светодиодный туалетный столик Cloudy Bay украсит любую комнату своим современным и элегантным дизайном, который отличается акриловым цилиндрическим плафоном, изящно встроенным в матовый никелевый корпус.Идеально подходит для ванн — просто установите по две лампы с каждой стороны зеркала, чтобы идеально освещать ваше лицо ото лба до подбородка. Световой поток больше, чем у лампы мощностью 120 Вт, а светильник регулируется

Зеркало для ванной комнаты с регулируемой яркостью и светодиодной подсветкой Keonjinn

Это стильное зеркало и светильник для ванной комнаты обеспечивает удобство и экономию энергии. Эта яркость встроенного светодиодного зеркала регулируется, что позволяет пользователям изменять интенсивность света от нормальной до самой яркой за 3 секунды.Зеркало также имеет функцию защиты от запотевания, что означает, что вам не нужно постоянно обрабатывать зеркала спреем для предотвращения запотевания или протирать их несколько раз за один прием душа.

Так что вместо того, чтобы тратить время на замену перегоревшей лампы в труднодоступном светильнике, только для того, чтобы она снова перегорела в будущем, подумайте о замене всего светильника на встроенный светодиодный светильник.

No related posts.
