Подключение вытяжки к вентиляции на кухне своими руками выполняется с помощью пластикового воздуховода или алюминиевой гофры.

При монтаже учитывают: вид вытяжки, особенности вентиляции, электроснабжения, площадь помещения и поверхности плиты. Для безопасности ставят защиту от тока, заземление.

Рассмотрим виды и принципы работы

В многоквартирном доме вертикальный короб шахты для вентиляции начинается в подвале и выходит на крышу. В каждой квартире ответвления заканчиваются решетками.

В зданиях предусмотрены три вида вентиляции:

Естественный отток воздуха за счет перепадов давления в шахтах.
Принудительная тяга на вентиляторах для притока и вывода воздуха. При автономной системе вентилятор работает на фасаде здания. Ставятся приточные клапаны. При централизованной сети в доме круглосуточно создают тягу приточные и вытяжные агрегаты.
Комбинированные варианты. Воздух подается принудительно и естественным образом уходит через шахту. При втором варианте приходит через окна, выводится с помощью вытяжных вентиляторов.

Подключение вытяжки своими руками нарушает стандартную вентиляцию. При установке пробивают отверстие, но сечение шахты не меняется. Чтобы улучшить воздухообмен ставят клапан-хлопушку. Он блокирует обратную тягу при работе вытяжки. После ее выключения клапан открывается.

Классификация вытяжек

При монтаже учитывают разновидность, особенности устройства, вид крепления. Вытяжные устройства работают на двух режимах очистки.

Принудительный отвод – загрязненные воздушные потоки направляются через трубу из помещения в шахту. Проточные вытяжки отличаются высокой производительностью.
Циркуляция потоков – воздушные массы проходят через угольные фильтры.

Кухонные вытяжки с подключением к вентиляции устанавливаются с отводами двух типов.

Разновидность отвода	Плюсы	Минусы
1. Воздуховод из пластика (ПВХ)	Выполняется в виде эластичной трубы или узких элементов. Имеет эстетичный вид, компактен, ставится без дополнительного короба. Труба из ПВХ не шумит, не сопротивляется воздушным потокам.	Сложность сборки, обойдется дороже гофры. Короба из твердого пластика гудят и вибрируют.
2. Алюминиевая труба (гофра)	Материал удобен для самостоятельной установки. Сгибается для соединения с отверстием нужного размера. Не шумит.	Не эстетичный внешний вид.

Плоские компактные устройства с фильтром просто монтируются без соединения с общей системой вентиляции, но имеют малую мощность. Купольные «зонтики» по мощности выходят на первое место среди агрегатов.

Производители выпускают каминные вытяжки с креплениями для стен, угловые – для угловых плит, островные с потолочными креплениями – для плит, стоящих в центре большого помещения. Материал – «нержавейка» или эмалированная сталь, реже – пластик. Для маленьких помещений таких как кухня создают встраиваемые выдвижные панели с трубой.

Критерии выбора вытяжного оборудования

Перед приобретением важно расставить приоритеты: комфорт или экономия. Конструкция, мощность, шумоизоляция и тип регулировки существенно влияют на цену. Выбор основывают на 4 основных критериях.

Мощность. Для ее определения потребуется расчет с учетом размеров помещения.
Шум. Включите прибор, чтобы оценить шумовой уровень. Для квартиры рекомендовано значение до 50 Дб. Бесшумные модели оснащены тремя вентиляторами или корпусом из звукопоглощающих материалов.
Материал и вид воздуховода.
Дополнительные приспособления: лампы для освещения рабочей зоны, одновременное автоматическое включение вместе с плитой, таймер для остановки по времени, пульт управления.

Отдельные модели идут с выбором рабочих режимов. Если планируется покупка циркуляционного прибора, то его стоит выбрать с индикатором засоренности фильтра.

Как определить мощность и производительность прибора? Расчет можно произвести следующим образом – какой объем воздуха очищается за 60 мин. По российским стандартам циркуляция воздуха должна осуществляться 12 раз в час. Чтобы рассчитать мощность, используют формулу:

S (площадь помещения) * H (высота стен) * 12 = М

Например, какая мощность требуется для кухни площадью – 8 м², со стенами высотой – 2,8 м?

8 * 2,8 * 12 = 268,8 м³.

Если запланированы изгибы в трубе или длинная шахта, то добавляем 30%. С учетом потерей мощности получим:

268,8 м³ * 1,3 = 350 м³.

Проверка вентиляционного канала

Перед началом работ проверяем исправность канала. Листок бумаги подносим к решетке. Если система работает нормально, он прилипает. Бумага не пристает, значит в вентиляционной шахте засор. Возможно, частичное обрушение. Канал нередко ломают сами жильцы для создания дополнительной площади.

Проведите вторую проверку при открытых окнах. Если листок не прилипает, тяги нет, следовательно, надо прочистить или восстановить шахту.

Разметка

Расстояние от плиты прописано в инструкции. В ходе разметки нужно отметить центр варочной поверхности. Вытяжка должна располагаться по этой оси. Для разных плит определена своя высота крепления.

Нижний предел увеличивать запрещено из за высоких температур, попросту говоря чтоб вытяжное устройство не расплавилось. Верхний предел оптимизируют с учетом роста человека, который в дальнейшем будет пользоваться устройством. Подсоединение к вентиляционному каналу важно выполнить с минимальным числом изгибов. Каждый поворот трубы снижает тягу на 10%.

Особенности монтажа с учетом типа крепления

Смотреть видео: как произвести установку на кухне своими руками

Подвесные плоские вытяжки не соединяют с воздуховодом.

В комплекте к ним идут элементы для крепежа в нижней части шкафа. Места креплений намечают карандашом. Просверливают углубления. Фильтры снимают, чтобы открыть отверстия для креплений. Крепеж собирают, присоединяют. Вытяжку проверяют по уровню. Остается подключится к электросети через розетку.

Настенные устройства крепятся на металлические уголки. Корпус опирается на раму, которая присоединяется к стене шурупами. Используют саморезы – шпильки, если по стене кухни проходит газовая труба. Корпус фиксируется на шпильке гайкой на нужном расстоянии. При необходимости расстояние наращивают деревянными брусками.

Встроенные вытяжки располагают в навесном шкафчике над плитой или на полке вашей кухни. Для примерки корпус помещают в шкаф. Замеряют расстояния, проверяют по уровню, по центру. Если примерка прошла успешно, размечают места отверстий. Шкаф снимают, сверлят в нем проходы для вывода к вентиляции.

Островные приборы для создания тяги закрепляют на потолке. Если воздуховод не достает до вентиляции, то можно самостоятельно установить циркуляционное вытяжное устройство. При любом виде оборудования важно создать прямой путь к шахте без заломов.

И если монтаж оборудования будит проводиться своими руками, то на данный момент нужно обратить особое внимание.

Как произвести подключение к вентиляционному каналу своими руками

Потребуется гофра (короб), решетка, клапан, инструменты. При прямом подключении гофрированный воздуховод совмещают с вентиляционным каналом. Для четкой стыковки ставят круглую решетку. Гофрированная труба может нарушать внешний вид кухни. Ее маскируют в ящике из гипсокартона или коробе.

Читайте статью про гофрированные трубы и их использование в вытяжных системах на кухне.

Смотреть видео: как самостоятельно на кухне установить вытяжное приспособление

Конструкции из ПВХ собирают из труб, если есть повороты и изгибы, то необходимо подсоединить соответствующие углы, затем получившуюся конструкцию доводят до вентиляционного отверстия. Желательно заранее подготовить схему. Поворотов должно быть минимум.

В комплект входят углы для поворотов, переходники, настенные панели, крепления. Необходимо правильно рассчитать размер пластиковой конструкции. Стыки и соединения самостоятельно обрабатываются герметиком.

Этапы подключения вытяжного устройства своими руками

Устанавливать встроенное в шкаф оборудование сложнее. Чтобы правильно выполнить работу, соблюдаем следующую очередность.

Изготавливаем или приобретаем антивозвратный клапан (хлопушку).
Корпус ставим в шкаф над электрической или газовой плитой на кухне. Закрепляем, щели замазываем герметиком или специальной пеной. Корпус приклеиваем к шкафу для нейтрализации резонанса. Устанавливаем хлопушку. Размечаем отверстия на шкафчике.
Снимаем шкаф. Электрическим лобзиком вырезаем по разметке лишнее в нижней стеке и если необходимо во внутренних полках.
Подключаем воздуховод. Обрезаем гофру, оставив запас. Углы подрезаем, загибаем наружу. Стыки заполняем герметиком из силикона.
Над кухонным шкафчиком крепим короб для соединения гофры с шахтой вентиляции. Стыки заполняем силиконом, крупные щели запениваем.
Вытяжку прикручиваем с помощью саморезов или дюбелей. Одеваем кухонный шкафчик.
Гофру крепим на вытяжке специальным хомутом. Соединения обрабатываем герметиком.

Заземление и зануление, монтаж розетки

Данную работу доверьте электрику! При установке вытяжку подключают через три провода: фаза, земля и ноль. Заземление спасает от перепадов напряжения. Это желтый провод с зеленой полоской.

При наличии евро-розеток используем контур заземления. Провод соединяют клеммами с полосами или отметкой Ground (GND). При отсутствии разъема под заземление, его разрешается изготовить из провода, соединенного с частью корпуса из металла.

Евро розетки есть не во всех квартирах. Для зануления провод подсоединяют к глухой нейтрали в трубе или шине под электрощитом. Нулевые провода располагаются на штыре. От него протягивают многоканальный провод (сечением от 2,5 мм²). Вытяжку соединяют с автоматом на 6.3А.

Опасно! Отключать провода, соединенные с занулением нельзя. Новый провод набрасывают поверх старых и затягивают гайкой. На гладкой поверхности можно зафиксировать контакты хомутом. Если вы не специалист в этом деле, обратитесь к профессионалу!

Розетку подбираем с учетом того, что большинство вытяжных приборов имеют трёхжильные провода. Ставим розетку на кухне над шкафами на высоте 2-ух метров. Она не должна размещаться возле мойки, плиты или загромождаться приборами. На открытом месте розетку прячут в специальный короб.

Установка приточного клапана

При установке приточного клапана обще домовая вентиляция не должна перекрываться. Поэтому монтируют решетку с клапаном и местом для закрепления воздуховода. Вместо решетки подойдет обратный клапан с анти возвратным механизмом.

При закрытом клапане помещение кухни вентилируется как обычно через отверстие или окно. При запуске вентилятора хлопушка закрывает его. Воздух запирается в канале, обратная тяга не идет. Движения клапана регулирует пружина. Хлопушку покупают, иногда изготавливают своими руками из алюминия, оцинковки или жести.

При подготовке отверстий для вытяжки самостоятельно прорезаем квадрат в верхней стене шкафчика, добавляем запас 3-5 мм для хлопушки. Монтируем обратный клапан в вентиляционное отверстие, обрабатываем края герметиком.

Законность подключения вытяжки на кухне при обще домовой вентиляции

Строители старых многоэтажек не учитывали, что будущие жильцы через много лет поставят вытяжное оборудование. Поэтому они не предусмотрели индивидуальные кухонные вентиляционные каналы. Подключение вытяжных устройств в таких домах меняет давление в системе. В квартире готовят или курят, а ароматы затягивает к соседям. Что по этому поводу говорит закон?

СНиП 41. 01.2003 разрешает сочетать разные способы вентиляции. Смешанные системы могут соседствовать с естественными и механическими. Подключаться к индивидуальному вытяжному каналу квартиры разрешено.

Если вся система функционирует нормально, то посторонние запахи не должны попадать к соседям. Проблемы возникают из-за ошибок в монтаже. Законность подключения не вызывает сомнений, но перед его проведением надо вызывать специалиста по вентиляции.

Вытяжное приспособление для кухни без подключения к вентиляции

Плоские или подвесные вытяжки с фильтром служат в двух режимах. Прогоняют воздух через фильтр (рециркуляция) или выводят на улицу. Фильтры меняют раз в полгода. Кухонные вытяжки без подключения к вентиляции устанавливаются не сложно. Нужно изучить крепеж, отметить на стенах места креплений с учетом расстояния. Просверлить, установить дюбеля, прикрутить навесы. На них крепят оборудование.

Вытяжки с фильтром имеют низкую производительность. Для усиления мощности в канал воздуховода можно самому врезать дополнительный вентилятор. Установить переходники, шнур питания. Встроенный вентилятор со временем можно поменять на наружный с показателями до 2000 м³/ч.

На кухне монтируют приборы для притока воздуха: оконные вентиляторы, проветриватели. В старых зданиях герметичные окна и двери нарушают естественный воздухообмен. Тяга исчезает, появляется плесень, влажность. Проветриватель крепится на окно или стену. Он пропускает ограниченный объем воздуха и создает здоровый микроклимат в помещении.

Смотреть видео

Подключать кухонные вытяжки к вентканалу в квартире уже нельзя? Разбираемся в спорном вопросе

«В квартирах нашего нового дома застройщик запрещает подключать кухонные вытяжки к вентканалу. Разве это кому-то может помешать?» Такой вопрос нам поступает не впервые, и мы адресовали его специалисту. Тимофей Кремез, заместитель директора по производственным вопросам и эксплуатации жилищного фонда «Минского городского жилищного хозяйства», объяснил, чем обусловлен запрет на подключение мощных вытяжек к естественной системе вентиляции. Мы также узнали, какие здесь есть исключения.

Фото: contur-sb.com

Кто сказал, что так нельзя?

На самом деле прямого запрета на подключение кухонной вытяжки к системе вентиляции нет. Зато есть постановление Совета министров № 384 «О некоторых вопросах переустройства и перепланировки». В нем конкретно не указано, является ли установка электровытяжек перепланировкой или нет. Вместе с тем в одном из пунктов говорится о запрещении переустройства и (или) перепланировки, которые влекут за собой нарушение режима работы систем дымо- и газоудаления, а также нарушение и ухудшение параметров работы инженерно-технического оборудования дома или отдельных помещений.

По словам Тимофея Кремеза, установка электровытяжек большой мощности как раз и относится к этому пункту, так как при включении они создают достаточно большой поток воздуха, который способствуют ухудшению параметров работы системы вентиляции.

Дело в том, что в большинстве жилых домов есть естественная вентиляция, которая предусматривает извлечение определенного объема воздуха из жилых помещений и его вынос на улицу. Такая система спроектирована под определенные нормы и не предусматривает установки оборудования принудительной вентиляции, требующего его непосредственного присоединения к вентиляционным блокам. Проще говоря, для нормального воздухообмена в квартирах в дополнительных устройствах, обеспечивающих принудительное движение воздуха, нет необходимости.

— Электровытяжки при одновременном включении создают большой поток воздуха в вентшахте, тем самым нарушая работу естественной вентиляции, — говорит Тимофей Кремез. — Это выражается в опрокидывании тяги, и часть воздуха проникает в соседние квартиры, поэтому мы слышим запахи из квартир соседей.

Фото: contur-sb.com

Это не проходит бесследно, появляются недовольные соседи, которые жалуются в ЖЭС или товарищество. В таких случаях представители эксплуатирующих организаций пройдут по квартирам и установят, кто подключил вытяжку.

Владельцам вынесут предписание о ее демонтаже. Если это не будет сделано добровольно, то демонтируют через судебное решение. Можно, конечно, заказать независимую экспертизу и доказать, что конкретно ваша вытяжка не нарушает работу вентиляции всего дома. Но если это не так, то придется и вытяжку демонтировать, и экспертизу оплатить.

Следует учитывать не только интересы соседей, но и свои собственные. Подключая вытяжку к вытяжному каналу и тем самым закрывая вентканал коробом, вы лишаете кухню постоянной естественной вентиляции. Это приводит к сырости и, как следствие, к образованию плесени на ограждающих конструкциях.

Есть исключения?

Специалист говорит, что при подключении вытяжки малой мощности претензий обычно не бывает. Но как определить «незапрещенную» мощность?

— Если говорить про опыт эксплуатирующих организаций, установка устройств мощностью до 100 м³/ч удаляемого воздуха не способствует ухудшению условий проживания соседей. При использовании оборудования мощностью от 200 м³/ч проблемы уже будут. Точно же определить мощность оборудования, при которой работа системы вентиляции не будет нарушена, сможет только специалист-проектировщик, который сделает точный расчет.

Как же быть с кухонными запахами?

Эффективно справляются с запахами рециркуляционные вытяжки. Они никак не влияют на воздухообмен в помещении и не подключаются к вентканалу. Дым, пар от готовки еды прокачивается через встроенные фильтры, которые удаляют запах, и очищенная воздушная масса возвращается назад в помещение. Правда, такие вытяжки требуют периодической замены угольных фильтров.

— В России и других странах, где априори запрещено подключение электровытяжек к вентиляции, кухонные запахи выбрасывают непосредственно на улицу через вентканал в стене, — говорит Тимофей Кремез. — У нас такой способ тоже возможен, и многие граждане так уже сделали.

Правда, взять и пробурить в стене дыру на собственное усмотрение нельзя.

Для этого нужно обратиться в отдел архитектуры администрации за разрешением, согласовать проектное решение.

Вытяжка «выбрасывает» воздух сразу на улицу — через вентканал в стене. Фото: kitchenguide.suФото: kitchenguide.suДефлектор. Фото: habr.com

После получения разрешения в стене сверлят отверстие нужного диаметра и устанавливают в него трубу. На фасаде на нее устанавливается защитный дефлектор.

Таким образом, в квартире сохраняется естественная вентиляция, и вытяжку можно использовать на полную мощность, ведь при прямом подключении в стену сопротивление потоку воздуха минимально, путь короткий.

Общие рекомендации

Защитить квартиру от запахов из соседних квартир (а это не всегда кухонные) можно, установив на вентиляционное отверстие обратный клапан: он открывается только при наличии тяги в основном вентканале и закрывается, когда в нем создается избыточное давление (возникает при использовании соседями вытяжек большой мощности).

При установке в квартире внутренних дверей следует помнить, что чистый воздух поступает в жилые комнаты, а «отработанный» удаляется из санузла и кухни. Чтобы чистый воздух имел возможность вытеснять «отработанный», необходимо обеспечить наличие зазора (щели) высотой не менее 2 см под дверными полотнами в межкомнатных дверях в туалет и ванную комнату (либо совмещенный санузел) либо сквозных отверстий общей площадью не менее 120 см² для свободного движения воздуха. Плотные двери, установленные на пути движения воздуха, в закрытом состоянии снизят или прекратят вообще движение объемов подаваемого и удаляемого воздуха.

При исправной вентиляции все запахи готовки уходят при открытом на микропроветривание окне. Для этого придуманы и специальные оконные клапаны, которые обеспечивают минимальный приток воздуха (без этого естественная вентиляция не работает).

Оконный клапан. Фото: tochkakrovli.in.ua

Для нормальной работы системы вентиляции в квартире необходимо обеспечить постоянный приток воздуха в помещение, то есть открыть окна на соответствующий режим проветривания (с учетом возможности регулировки прижима створки к раме с помощью регулируемого эксцентрического ролика — в «зимний» (метка на ролике поворачивается в сторону комнаты), «летний» (метка на ролике поворачивается в сторону улицы) или «переходный период» (метка на ролике поворачивается вниз либо вверх) режимы эксплуатации).

Герметично закрытые окна приводят к повышению относительной влажности воздуха в квартире, где источниками влаги служат такие факторы, как готовка, стирка, влажная уборка, использование душа, наличие аквариумов и комнатных растений.

Повышенная относительная влажность воздуха (при нормируемой 55%) в холодное время года приводит к выпадению конденсата (водяного пара из воздуха) на поверхности окон (как следствие — к образованию наледи на стекле и створках), стен, потолков, их увлажнению и созданию благоприятной среды для образования грибков и плесени.

При отсутствии притока наружного воздуха вытяжка из квартиры не работает. Поэтому при данной конструкции окон обеспечение воздухообмена в квартире возможно лишь путем поступления наружного воздуха через открытые оконные створки или через установленные в окнах (стенах) вентиляционные клапаны.

Подключение вытяжки на кухне к вентиляции и электричеству

Холодильник, варочная плита, вытяжка, микроволновка и мойка – все эти бытовые приборы сегодня являются неотъемлемой частью кухонного пространства. Обратите внимание, что вытяжка вошла в эту группу. И это правильно, потому что этот незаменимый на кухне прибор делает очень много работы. Не будем перечислять все достоинства кухонных вытяжек, каждый об это знает не понаслышке. Ведь тема данной статьи – подключение вытяжки на кухне к вентиляции и электричеству.

Так как разговор зашел о вентиляционной системе дома, то значит, имеется в виду подключение вытяжки проточного типа. То есть, этот агрегат, снабженный вентилятором, просто откачивает воздух за пределы помещения: или в систему вентиляции, или на улицу. Есть еще одна группа кухонных вытяжек, которые относятся к категории рециркуляционных. В их конструкции в основном присутствует два вида фильтров (сетчатый и с наполнением активированным углем), которые задерживают все загрязнения. А уже очищенный воздух обратно поступает на кухню. То есть, получается так, что никакого подключения к вентиляции здесь производить не надо.

Воздуховоды

Итак, подключение кухонной вытяжки производится специальными воздуховодами, которые могут иметь прямоугольное сечение или круглое. При этом изготавливаются они сегодня из металла или пластика. Необходимо признаться, что пластик постепенно вытесняет с рынка металла только по причине своей дешевизны. Во всем остальном, это размеры, форма и так далее, у них одинаковые, потому что в основу выбора воздуховода вкладывается его сечение, которое влияет на производительность отсоса воздуха.

Есть еще одна разновидность воздуховодов. Она изготавливается в виде гофры и делается из алюминиевого сплава. Необходимо отметить, что гофрированный воздуховод очень удобен в процессе прокладки. Для него не надо использовать дополнительные фитинги, потому что он прекрасно изгибается. Поэтому чаще всего гофру используют в тех местах, где мало места для прокладки вентканала. Правда, внешний вид у данного типа воздуховодов не самый презентабельный, поэтому его стараются убрать в декоративный короб или под чистовой потолок (подвесной или навесной).

Пластиковые воздуховоды для вентиляции

А вот пластиковые воздуховоды смотрятся достаточно презентабельно. К тому же можно из данной категории подобрать такой вид, который бы наверху мало был заметен. К примеру, прямоугольный воздуховод с высотою элементов не больше 10 см. Его можно уложить прямо на кухонный гарнитур ближе к стене, и снизу его видно не будет. То есть, производители решают сегодня многие проблемы, связанные с оформлением помещений. И в этом плане пластиковые воздуховоды не стали исключением.

Кстати, они соединяются между собой специальными фитингами, которые входят в комплект поставки. Это двусторонние муфты для соединения прямоугольных участков и отводы для соединения отводящих участков. Соединение производится по методу раструбного соединения, это когда сечение фитингов чуть больше сечения воздуховодов. То есть, вторые вставляются в первые, и при этом гарантированна полная герметичность стыка.

Необходимо отметить, что все вытяжки имеют стандартное выходное отверстие для загрязненного воздуха. Оно имеет круглое сечение. Так вот проблем с подсоединением прямоугольных воздуховодов к вытяжке нет. Для этого используются специальные переходники, один конец которых является круглым, второй прямоугольным. Точно такими же приспособлениями можно подсоединить к вытяжке воздуховоды меньшего диаметра.

Схема кухонной вытяжки

Подключение воздуховода к вентиляции дома

Итак, подключение вытяжки к вентиляции дома. Самое первое, что необходимо сделать, это просверлить в вертикальном вентканале, расположенного в кухне, отверстие. В нем уже есть одно, которое обычно прикрывается решеткой. Лучше его не трогать, а просверлить другое точно под диаметр воздуховода от вытяжки. Сверлить надо перфоратором, на который насаживается коронка. При этом нет необходимости продумывать, как сделать прямоугольное отверстие под соответствующие воздуховоды, потому что и здесь применяются переходники.

Отверстие готово, можно прикреплять к вентиляционной шахте сам переходник. Обычно это делается на четыре самореза.

Для этого фитинг надо приложить к отверстию и на стене через его монтажные отверстия сделать пометки.
В них сверлятся неглубокие отверстия, в которые вставляются пластмассовые дюбеля.
Теперь переходник устанавливается к стене и крепится к ней саморезами.

Некоторые мастера рекомендуют перед установкой с обратной стороны плоскости прижима нанести по всему периметру переходника полоску герметика. Теперь можно вставлять в переходник сам воздуховод. Необходимо отметить тот факт, что присоединение гофры производится точно также, только переходник для нее обычный с патрубком круглого сечения. При этом гофрированная труба к патрубку крепится хомутом (пластмассовым или металлическим). Кто-то даже используют вязальную проволоку, все равно воздуховод будет спрятан.

Если нет возможности просверлить в вентканале дома новое отверстие, то можно подключение вытяжки произвести в отверстие, прикрытое решеткой. Только для этого придется установить на плоскость канала специальный переходник, в нижней части которого есть небольшой участок в виде решетки. Вот он на фото ниже.

Подключение вытяжки к сети питающего тока

Теперь переходим к вопросу, как подключить вытяжку на кухне к электричеству. Так как сама вытяжка является маломощным приборов, в нем подключается только вентилятор, то есть, каких-то особых монтажных мероприятий делать не надо. Устанавливается обычная евророзетка с заземляющим контактом. Конечно, для удобства подключения необходимо розетку перенести, как можно ближе к самой вытяжке. Поэтому еще на стадии проводимого ремонта, необходимо точно обозначить точку подключения.

Лучше всего, если это будет место, скрытое вертикальным воздуховодом, если сама вытяжка является купольной (настенной). Если это встраиваемая модель, то месторасположение розетки – шкаф над варочной плитой, куда прячется сам прибор. То же самое относится и к подвесной конструкции, которая крепится к шкафчику, расположенному над самой вытяжкой. К нему, кстати, она и прикрепляется, и через него проходит вертикальный воздуховод. В общем, необходимо розетку установить так, чтобы ее не было видно, но до нее легко было бы добраться. А так как вытяжка практически никогда от розетки не отключается, то удобство ее расположения можно отнести на второй плане. Главное – это невидимость.

Кстати, одно из часто используемых мест установки розетки для кухонной вытяжки – над кухонным гарнитуром. Розетку снизу видно не будет. Пропустить питающий кабель можно через навесные шкафчики, сделав в них небольшие отверстия.

Схема подключения вытяжки – не самая сложная. Нет необходимости тянуть провод от распределительного щита и устанавливать отдельный на него автомат, как это обычно делается при подключении варочной плиты или посудомоечной машины. Ближняя распаячная коробка может стать местом подключения электрического шлейфа для розетки вытяжки. Главное соблюсти правила прокладки электрических проводов: только горизонтально или вертикально, от потолка или пола на расстоянии 10-15 см. Конечно, оптимально – это сделать штробы для укладки кабеля. Скрытая проводка обеспечит презентабельный внешний вид стен на кухне.

Но если такой возможности нет, то можно проложить провод до розетки открытым способом. Правда, под нее придется просверлить посадочное место с помощью перфоратора с коронкой. Что касается сечения питающего кабеля, то для вытяжки подойдет провод 1,0-1,5 мм². Но он должен быть медным трехжильным: фаза-ноль-заземление.

Как видите, подключение вытяжки к электросети – процесс не самый сложный. Главное – понять саму схему подключения и правильно выбрать место под розетку.

Но существует несколько видов вытяжек, и одна из них островная. То есть, ее подвешивают к потолку над мебельным островом, в который вставлена варочная плита.

Во-первых, сам монтаж вытяжки требует особых усилий, потому что ее придется подвешивать. А для этого потребуются специальные крепежные изделия, плюс требования безопасности расположения прибора над головой людей. То есть, вытяжка должна быть прикреплена к потолочной поверхности очень надежно. Обычно для этого используют цанги со шпильками или тросики из стали.
Во-вторых, придется правильно провести монтаж воздуховода. Понятно, что вертикальный его участок будет виден. А вот остальную разводку лучше прятать под чистовым потолком (подвесным или натяжным). Хотя кому-то может понравиться и разводка труб под потолком в качества своеобразного дизайна в индустриальном стиле.
В-третьих, придется подключение к электрическому току производить совершенно по-другому. То есть, в данном случае нет необходимости использовать розетку. Можно включать и отключать кухонную вытяжку при помощи обычного выключателя, который устанавливается на стене на уровне рук, как и все другие выключатели в комнате. Поэтому сам питающий кабель придется прокладывать от прибора до потолка по вертикальному воздуховоду или по одному из крепежных изделий, затем производится прокладка под потолочной конструкцией. И в конце внутри штробы по стене до места установки выключателя.

Вот такие методы подключения кухонной вытяжки к вентиляционной системе дома и к питающей сети электричества.

https://www.youtube.com/watch?v=a5pyuvONFhc

Запрет на подключения вытяжки в 2021 году: что теперь делать

Для многих станет неожиданностью тот факт, что не во всех квартирах можно подключать кухонную вытяжку к общему каналу вентиляции. Особенно остро стоит вопрос в старых домах и новом жилом фонде, где используются газовые плиты. Начиная с 1 января 2019 года вступили в действие новые поправки в Правила пожарной безопасности. Подключать вытяжные приборы к системе естественной вентиляции запрещено.

Управляющие компании аргументируют и предупреждают домовладельцев о запрете на подключение вытяжки, ссылаясь на СНиП (строительные нормы и правила) и ГОСТ от 2003 года, но раньше за исполнением правил никто не следил. После ряда печальных событий, связанных со взрывами газа в многоэтажных домах, контроль значительно усилился. На кону не только безопасность эксплуатации здания, но и жизни людей.

Почему все ставят, а нам нельзя?

В старых домах вопрос с вытяжкой никогда не поднимался, поэтому все устанавливали прибор и подключали его к вентиляционной шахте, чтобы избавиться от запахов приготовления еды. Также отсутствие проблем при установке объясняется тем, что в устаревающем жилом фонде использовали индивидуальные каналы для воздухообмена. У каждой квартиры была собственная шахта, к которой никто из соседей не может подключиться.

В современных домах, особенно в многоэтажных новостройках, для ускорения строительства и стандартизации воздухообмена используют общую вентиляционную шахту. Конструкция предусматривает ответвления для каждой квартиры и один общий выход воздуха. Если шахта массивная, в ней присутствует несколько каналов, изолированных друг от друга. Это требуется для разделения вентиляции ванной комнаты, туалета, кухни и т.д.

Важно понимать, что законы предназначены исключительно для квартир, где используется газовые плиты. Дело в том, что наличие вытяжки ухудшает работу естественной вентиляции и в квартире может накапливаться газ. Без притока свежего воздуха помещение становиться резервуаром для опасного вещества, а при достижении критической концентрации ситуация переходит в статус взрывоопасный. Варианты «держать открытой форточку» или «помещение постоянно проветривается» не смягчают ситуацию, ведь нельзя постоянно контролировать вентиляцию квартиры. Воздухообмен обязан быть естественным и правильным!

Если все соседи ставят вытяжку, не следуйте их примеру. За несоблюдение правил владелец квартиры будет оштрафован, а также его вынудят демонтировать устройство. Не следуйте глупым примерам, ведь речь идет не про нарушение правил, а про безопасность жизни.

Какие варианты подходят?

Если вытяжка на кухне уже установлена или вы находились в процессе выбора прибора, не расстраивайтесь. Проветривать помещение можно и нужно, достаточно соблюдать простые советы по монтажу. Список рекомендаций, не нарушающих действующие правила:

Отказ от газовой плиты. Максимальная нагрузка на электрическую линию квартиру должна удовлетворять требования электроплиты. Достаточно поставить варочную поверхность и отключать вытяжку не придется. Правила распространяются исключительно на помещения с газовым оборудованием.
Используйте угольные вытяжки. Они обладают специальным фильтром, который очищает воздух от неприятного запаха и не пропускает грязь. Монтаж ничем не отличается от обычного прибора, кроме ненадобности подключения к вентиляционной шахте.

Пример вытяжки без подключения к вентиляционному каналу. Она прогоняет воздух через фильтры.

Расширение вентиляционного канала. Большинство людей при ремонте используют накладку, которая подразумевает исключительно подключение вытяжки. Для обеспечения естественного притока воздуха можно расширить канал и использовать специальную решетку, которая гарантирует постоянный воздухообмен.

Вытяжка подключена через разделитель и не препятствует работе вентиляции.

Выведение воздуха в форточку. Вариант подойдет далеко не всем, поскольку вытяжное устройство может располагаться далеко от окон. Также это сказывается на дизайне помещения. При желании, можно сделать специальное отверстие в окне или заменить стекло на прочный пластик, чтобы вырезать в нем вентиляционную решетку.
Подключение на улицу. С разрешения ответственных инстанций можно сделать отдельное отверстие в стене и вывести канал воздуховода на улицу. Процесс запрещено проводить самостоятельно, поскольку это может нарушить правила эксплуатации и пожарную безопасность здания. Следует обращаться за помощью к специалистам.

В заключение хочется отметить, что безопасность должна находиться на первом месте. Не следуйте примерам соседей, которые нарушают правила, а лучше сообщите об известных инцидентах в управляющую компанию. Несоблюдение норм кажется безобидным только до того момента, пока не произойдет непоправимое. Есть множество альтернатив для вентиляции кухни, которые не подвергают ничьи жизни риску. Перед установкой вытяжки, обязательно изучите нашу статью про монтаж кухонной вытяжки для плиты.

Подключение вытяжки на кухне к вентиляционному каналу — схема

Для очищения воздуха от испарений, продуктов горения газа и копоти, выделяющейся в процессе готовки пищи, применяются кухонные вытяжные устройства бытовой серии. Аппараты устанавливаются над любыми плитами — газовыми, электрическими и дровяными. Покупку, монтаж и подключение вытяжки на кухне к вентиляции можно выполнить самостоятельно, не привлекая наёмных работников.

Правила установки вытяжки

Выделяемые кухонной печкой испарения и отработанные газы следует направить в вентиляционную шахту, иначе они станут оседать на стенах, потолке и мебели. Нужно понимать, как организовать эффективный воздухообмен и как правильно подключить вытяжное устройство к отверстию вентиляции. Чтобы вытяжка выполняла возложенную функцию, соблюдайте несколько простых рекомендаций:

Постарайтесь максимально сократить расстояние между варочной панелью и отверстием для вытяжки с целью укоротить соединительный вентканал. Оптимальное расположение плиты — под вентиляционным проёмом.
Рекомендуемое расстояние от плиты до всасывающего зонта лежит в пределах 600–850 мм. Ниже вешать бытовой прибор недопустимо — перегреется вентилятор и детали электрической схемы.
Если в частном доме печка установлена далеко от вытяжной шахты и передвинуть её нельзя, пробейте прямой канал наружу сквозь стену. Чтобы в отверстие не задувал ветер, используйте внешний обратный клапан при подключении. Длинный воздуховод, проложенный через помещение, испортит любой интерьер.
Подключение вытяжки на кухне производится пластмассовыми трубами, реже — алюминиевыми либо металлическими воздуховодами с порошковой окраской.
Число поворотов труб сводится к минимуму, в идеале — 2.

Существуют рециркуляционные модели бытовых приборов, оснащённые комплектом угольных фильтров для очистки воздуха. В этом случае вентиляция вытяжкой производится без подключения и прокладки воздуховодов на кухне.

Поскольку каждый поворот воздушной трубы отнимает примерно 10% мощности и напора вентилятора на канале естественной вентиляции, изгибы воздуховодов предусматриваются плавными. Лучший вариант — использовать 2 колена по 45° вместо одного отвода 90°.

Как правило, для присоединения кухонных вытяжек используются воздуховоды круглого сечения диаметром 110–150 мм, сделанные из ПВХ. Прямоугольные трубопроводы сложнее очищать, а гофрированные отличаются повышенным аэродинамическим сопротивлением.

Перед тем как подключить вытяжку на кухне, убедитесь, что сохранен воздухообмен системы естественной вентиляции. Воздушный канал бытового прибора не должен полностью занимать единственное вытяжное отверстие кухни. В подобных случаях труба подсоединяется к переходной решётке, оснащённой дополнительной сеткой и специальным патрубком.

Как повесить вытяжку над плитой

Способ установки и подключения воздухопровода от печки кухонной к вентканалу зависит от типа бытового прибора:

встраиваемые модели устанавливаются внутрь выдвижных ящиков без дна, изготовленных заблаговременно в соответствии с дизайном кухонного гарнитура;
угловые и подвесные аппараты крепятся к стенам;
островные вытяжки подвешиваются к потолку.

Вытяжные устройства встроенного типа прикручиваются к готовому ящику саморезами либо другими креплениями, прилагаемыми к изделию. Перед тем как подключить вытяжку к вентиляции, в верхней горизонтальной стенке шкафа проделайте отверстие диаметром 120–150 мм под выход трубы. Если над ящиком предусмотрена дополнительная полка, то её тоже придётся просверлить.

Аппарат настенного типа крепится в следующем порядке:

Отмерьте от поверхности газовой плиты 75–80 см и проведите карандашом на стене горизонтальную линию, пользуясь строительным уровнем.
Наметьте точки крепления, ориентируясь по отверстиям или скобам на вытяжке.
Просверлите в стене отверстия и забейте пластиковые дюбели.
Подвесьте вытяжной зонт, используя штатные крепления.

Расстояние от конфорок электроплиты до нижней плоскости вытяжки допускается уменьшить до 60 см. Причина — отсутствие открытого пламени, нагревающего поверхность и внутренние детали бытового прибора. Проверьте, удобно ли готовить пищу при малой высоте подвеса. Если визуально корпус подвешен неровно, положение вытяжки можно откорректировать с помощью регулировочных проёмов, сделанных в подвесных кронштейнах. Ослабьте один винт крепления, поднимите или опустите соответствующий угол аппарата и вновь затяните шуруп.

Монтаж островной вытяжки заключается в креплении корпуса к перекрытию на специальных кронштейнах. Центр плиты проецируется на потолок, где наносится разметка точек крепежа. Работы лучше производить с помощником, поддерживающим аппарат в процессе установки.

Инструменты для работы

Чтобы подвесить и подключить вытяжку на кухне, подготовьте такой набор инструментов:

дрель электрическая;
свёрла диаметром 6–8 мм, оснащённые твердосплавной напайкой для бурения стен;
коронное сверло либо электролобзик для вырезания проёмов в деревянных стенках мебели;
строительный уровень;
рулетка;
молоток;
отвёртки и пассатижи.

Для крепления воздуховода заготовьте кронштейны и соответствующий крепёж. Подсоединять гофрированную трубу к патрубку и решётке вентканала на кухне следует затяжными хомутами, продающимися в автомобильных и строительных магазинах.

Процесс соединения вытяжки с системой вентиляции

Гофрированный трубопровод от места расположения вентиляционного отверстия до подсоединения к патрубку вытяжки прокладывается максимально скрыто. Используйте выступы кухонной мебели, подвесные и натяжные потолки, чтобы замаскировать гофру. Пластиковые воздухопроводы можно класть открыто, поскольку они выглядят эстетичнее.

При выборе гофрированных либо пластмассовых каналов важно выдержать главное условие: размер труб для подключения к вентканалу должен быть больше или равен диаметру патрубка вытяжки. Как правильно соединить бытовой аппарат с отверстием вентиляции на кухне:

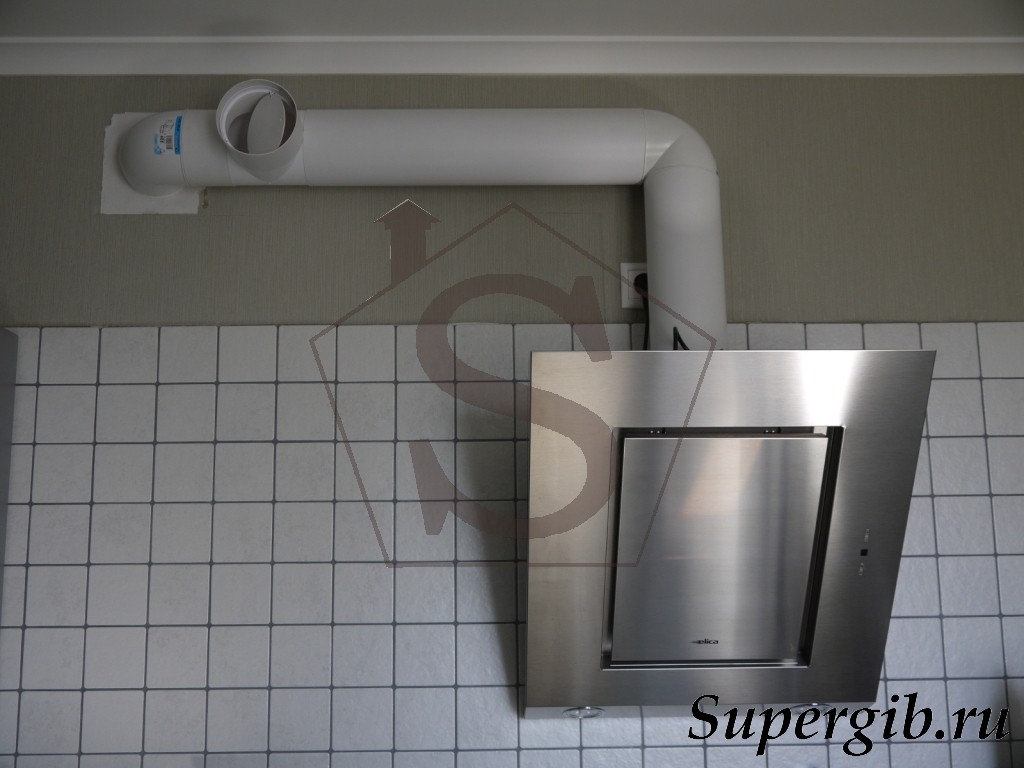

Наметьте трассу прокладки воздуховода и определите длину каждого прямого участка. Предусмотрите монтаж горизонтальной части сверху кухонных шкафов. В случае с гофрой определяется общая протяжённость трубы.
Наденьте вентиляционный воздуховод на патрубок вытяжки (гофра крепится хомутом), продев сквозь ранее сделанные отверстия.
Подогнав длину участков ПВХ труб, соедините их между собой с помощью фасонных деталей — ниппелей, муфт и отводов.
Установите в проём вытяжной шахты пластиковую решётку, снабжённую присоединительным патрубком. Подключите к нему воздушный канал и убедитесь, что ваша система собрана надёжно и красиво.
Произведите окончательную сборку — разъедините стыки ПВХ каналов с вытяжкой и вентиляцией, промажьте герметиком и вновь соберите.

Горизонтальные участки воздухопроводов, идущие открыто по стене, закрепите пластмассовыми хомутами с интервалом 0,7–1 м, иначе конструкция провиснет. Обратный клапан при подключении вытяжки к сквозному отверстию в стене частного дома монтируется с наружной стороны.

Если воздушные коммуникации портят дизайн кухни, зашейте трубопроводы декоративным коробом. Как правило, для этой цели применяются пластиковые панели, подходящие к расцветкам кухонной мебели или обоев.

Подключение вытяжки к домашней электросети

Электрическая схема подключения вытяжки не отличается сложностью — в кухню не придётся вести отдельную линию от главного щитка, поскольку мощность вентилятора невелика и составляет 50–250 Вт. Что следует сделать:

Установите в удобном месте скрытую розетку. Для встроенного вытяжного устройства разъем монтируется прямо в шкафу.
Подведите к розетке медный трехжильный кабель сечением 2,5 мм², присоединив его к ближайшей распределительной коробке.
Если прокладке проводов мешает свежий ремонт, уложите за кухонным шкафом провод марки ПВС (П — провод, В — изоляция и оболочка из поливинилхлоридного пластиката, С — соединительный) с аналогичными параметрами и подключите к ближайшей розетке.

Помните: розетка на кухне, куда подключается вытяжка, должна быть обязательно заземлена. С этой целью к ней прокладывается трехжильный кабель — один конец подсоединяется к заземляющему контакту.

По окончании проверьте работоспособность прибора, поставив на зажжённую плиту кастрюлю с водой. Признак правильного монтажа — клубы пара, которые не огибают створ вытяжной поверхности, а полностью всасываются вентилятором.

как подключить вытяжку на кухне к вентиляции

Зона готовки является одной из важнейших деталей любой кухни. Она включает в себя отдельностоящую плиту или встраиваемую варочную поверхность с духовкой. Чтобы обеспечить в помещении нормальную атмосферу с чистым воздухом и без посторонних запахов, необходимо снабдить кухню вытяжкой. Видов и моделей этого прибора существует множество, и его не трудно подобрать под любой интерьерный стиль и вписать как в просторное, так и в маленькое помещение. Подключение вытяжки требует участия специалиста, но можно обойтись и своими силами, если четко следовать инструкции.

Наличие в кухне вытяжки уже давно не считается редкостью. Это такая же важная деталь интерьера, как плита или холодильник. Она выполняет множество полезных функций: очищает воздух в комнате, избавляет его от запаха в процессе и после готовки, сохраняет мебель, столешницу и поверхность плиты в чистоте, не давая оседать частичкам жира, копоти и другой грязи. Установка и подключение вытяжек зависят от их типов и моделей, поэтому прежде, чем приступить к работе, необходимо ознакомиться с основными разновидностями прибора.

Виды вытяжек и их работа

Существуют разные типы вытяжек. Некоторые требуют наличия вентиляции, а другим она не нужна. Они очищают воздух в кухне по другому принципу. Можно выделить три основных типа:

Классическая или купольная модель. Такие изделия требуют подключения их к вентиляционной шахте и избавляют помещение от загрязненного воздуха, выводя его наружу через воздуховод.
Рециркуляционная модель. Обычно такие вытяжки имеют плоскую форму и не нуждаются в подведении к вентиляции. Они избавляют воздух от грязи благодаря наличию в конструкции фильтров как грубой, так и более тонкой очистки. А, затем, возвращают его обратно в помещение.
Комбинированная модель. Такие вытяжки удобны тем, что могут работать в рециркуляционном и отводном режимах. То есть их требуется подвести к вентиляции, но при необходимости можно очищать воздух и с помощью фильтров.

Выбирать подходящий для себя вариант следует, ориентируясь на собственные нужды и особенности дома. В некоторых многоквартирных домах вентиляционная шахта слишком загрязнена и забита, поэтому придется использовать плоскую модель, работающую автономно. Не всех устраивает такой вариант, так как вытяжки требуют регулярной замены фильтров. Оптимальным считается установка в квартире комбинированной модели, а если с воздуховодом все в порядке, то подойдет купольная вытяжка.

Способ установки и мощность

Также немаловажным фактором при выборе вытяжки является способ ее установки. Ориентироваться следует на собственные предпочтения, а также интерьер кухни и удобство использования. Вытяжка может быть:

Встраиваемой. Для такой модели потребуется отдельный навесной шкаф в кухонном гарнитуре или другой конструкции. Встраиваемые модели могут быть как рециркуляционного, так и отводного типа.
Подвесной. Подобные изделия предназначены для крепления к нижней части навесного шкафчика над варочной панелью или плитой. Они работают по принципу очищения воздуха с помощью фильтров.
Настенной. Вытяжка крепится на стене над варочной поверхностью и бывает классической или комбинированной.
Островной. Такой тип подключения предполагают вытяжки комбинированного или купольного типа. Крепится вытяжка к потолку над плитой, которая располагается в острове, обычно в центральной части кухни.
Угловой. Подойдет для кухонь, в которых плита находится в угловой части. В этом случае вытяжка будет иметь особую форму и конструкцию, и работать по классическому или комбинированному типу.

Совет! Покупая вытяжку, следует знать, что поверхность вытяжной системы не должна быть меньше размеров встраиваемой варочной панели или плиты.

Вытяжки отличаются друг от друга не только конструкцией, креплением и принципом работы, но и типом мощности. Чтобы выбрать подходящий вариант необходимо ориентироваться на характеристики помещения.

Для купольной или комбинированной модели нужно учесть местонахождение отверстия вентиляции. Также следует взять во внимание тип плиты или варочной поверхности: газовая или электрическая. Вытяжной переходник, который соединяет вытяжную систему с вентиляционным каналом, также имеет большое значение.

Мощность вытяжки зависит от ширины вытяжного переходника. Чем он шире, тем менее мощный понадобится прибор и, наоборот.

Высота, на которой следует крепить вытяжку должна иметь стандартные параметры. Для электрических плит это обычно 650-700 мм, а для газовых – 750-900 мм.

Монтаж вытяжки купольного типа

Купольные вытяжки могут быть пристенными, угловыми или островными. Первый вариант более распространен среди покупателей. В качестве материалов для изготовления таких изделий используется нержавеющая сталь, металл с эмалированной поверхностью, реже дерево и пластик.

Чтобы понять, как подключить вытяжку, следует ознакомиться со схемой монтажа. При соблюдении пошаговой инструкции, правильно выполнить установку своими руками будет несложно, и это не займет слишком много времени. Для установки кухонной вытяжки необходимо подвести гофру к системе вентиляции дома и осуществить подключение к электросети.

В некоторых случаях может потребоваться помощь специалистов, особенно, если придется наращивать гофру или проводку. При самостоятельном монтаже, прежде всего, следует оборудовать кухонный интерьер мебелью, выполнить монтаж гарнитура и тогда приступать к установке вытяжки.

После того как будет отмерена высота крепления вытяжки, необходимо просверлить отверстия в стене для дюбелей. К ним с помощью болтов будут крепиться специальные опоры, на которые оденется основа для вытяжного устройства.

Затем следует соединить отвод вытяжки с гофрой воздуховода, соблюдая при этом герметичность. Когда работа проделана, необходимо надеть верхний кожух на вытяжку и проверить ее работоспособность.

Монтаж встраиваемой в шкаф вытяжки

Встраиваемые модели хороши тем, что их корпус не виден, они скрыты в навесном шкафу. Это делает кухонный гарнитур цельным, а интерьер стильным и органичным.

Для установки такой вытяжки потребуется подготовить шкаф, в котором она будет находиться. Нижней панели, то есть дна у шкафа быть не должно. Поскольку вытяжки встраиваемого типа довольно компактные и невысокие, то внутри мебели может быть и полка. Это удобно, так как шкаф для вытяжки позволит хранить некоторые кухонные предметы или продукты.

В нижней панели шкафа (полке) необходимо просверлить отверстие для воздуховода. Это делается с помощью ножовки или лобзика. Затем следует снять дно шкафчика и перевести на его поверхность сему крепления всех болтов и гофры. Далее, нужно просверлить отмеченные отверстия и закрепить корпус вытяжки к панели.

После этого необходимо собрать всю конструкцию и установить шкаф на стене. Последним этапом идет протягивание воздуховода и его монтаж, а также подключение к электропитанию. Если установка выполнена правильно, то проблем при проверке работы устройства возникнуть не должно.

Подключение к вентиляции

Каждый дом обязательно должен иметь систему вентиляции, к которой подключается кухонная вытяжка. Отверстия, ведущие в шахту, есть в ванной комнате и на кухне, они закрываются специальной решеткой. Самостоятельно подключить вытяжку несложно, необходимо лишь купить щиток, в котором уже имеется отверстие для гофротрубы. Он заменит решетки на отверстии отдушины.

Прежде чем установить вытяжку, следует ознакомиться с некоторыми нюансами, которые могут возникнуть в процессе работы. Во-первых, в старых многоквартирных домах не предусматриваются индивидуальные каналы вентиляции, там имеется один общий, который не рассчитан на установку вытяжек в каждой квартире.

Если все жильцы решат монтировать у себя в квартире вытяжные устройства, то, скорее всего, изменится давление воздуха в вентиляционной системе. Это приведет к затягиванию запаха готовящейся пищи через вентиляционное отверстие от соседей к соседям. Дома новой постройки при этом гораздо продуманней. Они предусматривают систему индивидуальных каналов вентиляции.

Чтобы определить оптимальный для себя вариант и выбрать подходящую модель вытяжки, можно воспользоваться услугами специалиста. Он подскажет, изделие какого типа лучше приобрести, а также поможет с подключением и даже прочистит систему вентиляции при необходимости.

Подключение к электросети

Как и монтаж самой вытяжки, подключение ее к электросети не сложный процесс, но требует соблюдения некоторых правил. Если вытяжное устройство устанавливается впервые, то подходящей розетки вблизи для нее может и не найтись. Поэтому придется ее сделать. В некоторых случаях можно воспользоваться удлинителем, но это не очень удобно и не надежно.

Прежде всего, следует выбрать место для розетки. Ее можно закрепить на стене или на боковой панели навесного шкафа. Розетка не должна находиться рядом с мойкой и варочной поверхностью. Это может быть опасно! Идеальное место – над верхними кухонными модулями вблизи вытяжки. Так она не будет бросаться в глаза.

Установку розетки можно доверить профессионалу или выполнить самостоятельно по схеме, если есть опыт в этом деле. Во время работы следует соблюдать технику безопасности.

Вытяжка – важная деталь любой современной кухни. Она несет множество полезных функций и позволяет осуществлять ежедневный процесс готовки в комфортных условиях, без посторонних запахов, сохраняя окружающую обстановку в чистоте. Подключение кухонной вытяжки можно доверить специалисту или выполнить самостоятельно, пользуясь схемой и инструкцией, прилагающейся к изделию.

Три вида кухонной вентиляции | Ремонт кухни своими руками

Содержание статьи:

Вступление

В терминологии санитарных норма и правил, вентиляция жилых помещений может быть механической и естественной. Для обеспечения процесса вентиляции, необходимо создание процесса воздухообмена. Заключается воздухообмен в сбалансированном притоке воздуха и его вытяжки из помещения.

Проектирование вентиляции кухни не относится к сложному виду проектирования, как скажем на производстве. Там используются специальные решения AutoCAD Mechanical для промышленного машиностроительного проектирования. О них лучше почитать на сайте.

Однако знать особенности вентиляции кухни нужно, особенно при покупке кухонной вытяжки.

Три вида кухонной вентиляции

Не принимая во внимание, жилые помещения коридорного типа, а также комнатные общежития и помещения без естественного освещения, можно выделить три вида кухонной вентиляции:

Естественная вентиляция, через форточки, фрамуги и другие элементы оконных конструкций, используемых для проветривания, а также щелей и зазоров в оконных конструкциях. По физическим законам движения воздуха, такая вентиляция будет приточной.

Механическая или принудительная вентиляция. К обязательной механической вентиляции квартир относится вытяжная вентиляция, через вытяжные вентиляционные каналы кухни. Каналы кухни, ванной и санузла иногда коридора выводятся в общедомовой вентиляционный канал.

Дополнительная принудительная вентиляция. К дополнительной вентиляции кухни относится локальная вытяжка, устанавливаемая над плитой кухни. Установленная по схеме отвода воздуха, вытяжка выполняет задачу, дополнительной вытяжной вентиляции кухни.

Именно эта схема с отводов воздуха из кухни, вызывает массу вопросов, на которые нужно обратить внимание.

На что обратить внимание при выборе вытяжки

Во-первых, общедомовая вентиляция рассчитана на забор 150-200 кубов воздуха в час. Если подключить к ней вытяжку с производительностью 300 кубов в час, должного эффекты вы от такого подключения не получите. Кроме этого возможно нагнетание воздуха к вашим соседям по воздуховоду, что совсем нехорошо.

Решает эту проблему вывод (отвод) воздуха на улицу. Это требует дополнительных работ по бурению внешней стены, зато полностью решает задачу качественной вытяжной вентиляции кухни.

Во-вторых, подключая вытяжку к общедомовому отводу, вы не можете полностью перекрыть его, только для отвода воздуха от плиты. Перекрыть, конечно, можно, но вы нарушите вентиляцию кухни как помещения квартиры, что в последствие приведёт к появлению грибков или плесени.

Здесь вы можете поспорить и сказать, что вытяжка будет работать как вытяжная вентиляция. Но она работает не всегда, и большее время она просто весит как декоративный элемент.

Решается проблема перекрытия вентиляции отводом вытяжки просто. Вытяжное вентиляционное отверстие на кухни разделяется на два. Одно используется для отвода вытяжки, а второе остается для воздуха самой кухни. Это нужно учесть.

На практике

Покупая вытяжку, помимо всего прочего, смотрим её производительность, особенно для козырьковых вытяжек.

Если производительность вытяжки до 150 кубов в час, её можно подключить к вентиляции кухни.
При производительности вытяжки выше 200 кубов, её лучше использовать в режиме рециркуляции не задействовав вытяжную вентиляцию кухни.
Или сделать отвод воздуха от втяжки прямо на улицу, пригласив для этого соответствующего специалиста, чтобы соблюсти изоляцию кухни от осадков и температуры кухни.

Нормативы

СНиП 2.08.01-89
СНиП 41-01-2003

©remont-kuxni.ru

Еще статьи

Поделись статьей с друзьями:

Похожее

4 Варианты вентиляции вытяжки с воздуховодом

Один из наиболее важных вариантов, который вы сделаете, когда дело доходит до вашей новой вытяжки, — это будет ли она выходить наружу. Вытяжной вытяжной колпак наружу — лучший способ сохранить воздух чистым и здоровым. Но, в зависимости от дизайна вашей кухни, вы можете ограничиться тем, где вы можете установить воздуховод.

Перед установкой воздуховода убедитесь, что у вас есть место для его вывода от вытяжки наружу. Если вы определили, что у вас есть место, у вас есть несколько различных вариантов вентиляции.

Опции вентиляции вытяжки

Воздуховод может проходить горизонтально или вертикально в зависимости от типа вытяжки. И островные вытяжки, и настенные вытяжки могут вентилировать вертикально и горизонтально.

Основное различие между этими вытяжками состоит в том, что островные вытяжки должны сначала пропускать воздух через потолок, прежде чем работать горизонтально. Взгляните на изображения ниже, чтобы увидеть некоторые примеры горизонтальной и вертикальной вентиляции.

Установка вытяжки с горизонтальным воздуховодом

Горизонтальная вентиляция через стену — вариант 1 Горизонтальная вентиляция через стену — опция 2

Установка вытяжки с вертикальным воздуховодом

Вариант вертикальной вентиляции для настенных вытяжек Вариант вертикальной вентиляции для вытяжек с островом

Вы можете интересно: какой вариант вентиляции лучший?

Лучший вариант воздуховода для вытяжки будет зависеть от дизайна вашей кухни.

По возможности сориентируйте воздуховоды так, чтобы использовать как можно более короткий участок с наименьшим количеством колен. Таким образом, нежелательный воздух встречает наименьшее сопротивление и легко удаляется из вашего дома. Колена обладают сопротивлением, эквивалентным примерно 5 дюймам воздуховода, поэтому, например, 30-футовый прямой участок примерно эквивалентен 20-минутному пробегу с двумя коленами.

Игнорируя эстетику, самый короткий и самый прямой участок воздуховода является лучшим с точки зрения мощности, эффективности и долговечности вашего вентиляционного колпака.

Если у вас есть воздуховоды, вы, к сожалению, не сможете их изменить. Если он проходит через потолок, это вертикальное отверстие для вытяжки островного типа. Если он проходит через стену, то это для стены или вытяжки под шкафом. Для этих вытяжек можно использовать воздуховоды вертикально или горизонтально.

Что такое вытяжка с воздуховодом?

Вытяжка с воздуховодом оснащена воздуховодом, по которому загрязненный воздух выводится через трубы наружу дома.Вытяжку можно установить через шкаф, потолок или прямо через стену за вытяжкой. Вентиляционный выход выходит наружу либо к внешней стене, либо к крыше. Вытяжки с вытяжками распространены на коммерческих кухнях, в домах с газовыми плитами или в домах более высокого уровня. Они почти всегда являются предпочтительным выбором для вентиляции готовки.

На что следует обратить внимание перед тем, как установить вытяжку в воздуховоде

Перед тем, как вывести вытяжку наружу, вам нужно подумать о форме, длине и размере, которые вам понадобятся, а также о размере крыши.Чтобы воздуховод был эффективным, он должен быть достаточно большим, чтобы соответствовать мощности воздуходувки, и быть как можно более прямым и коротким.

Первый , чем дальше воздух должен пройти через воздуховод и чем больше поворотов он должен сделать, тем тяжелее будет воздуходувка, чтобы вывести воздух наружу. Если возможно, ограничьте длину воздуховода до 30 футов или меньше, чтобы весь нежелательный воздух мог легко удаляться из рабочей камеры.

Второй , если у вас должны быть изгибы или изгибы в воздуховоде, не помещайте их ближе 18 дюймов к вытяжке и оставляйте не менее 18 дюймов воздуховода между локтями.

Не используйте более двух колен. Это создаст слишком большое сопротивление внутри воздуховода и снизит эффективность вытяжки.

Третий , ваша крышка крыши должна быть того же размера, что и воздуховод, что зависит от CFM вашего вытяжки. Обратитесь к таблице ниже, чтобы подобрать наиболее подходящий для вас размер воздуховода и размер крышек.

Наконец, , найдите хорошего подрядчика для установки вашей системы воздуховодов. Для эффективной работы вытяжки важно, чтобы воздуховод был установлен правильно.

Убедитесь, что подрядчик не выпускает воздух из воздуховодов в подвал или чердак.

Это охватывает некоторые из наиболее важных моментов, которые следует учитывать при установке вытяжек с воздуховодом. Теперь поговорим о бесканальных вытяжках.

Как работают вытяжки без воздуховодов?

Вытяжки без воздуховодов не выходят наружу из дома, как вытяжки с воздуховодами. Поскольку они не могут вытеснить всасываемый воздух, эти вытяжки фильтруют воздух, а затем рециркулируют его обратно на кухню.Затем воздух фильтруется через древесный уголь или активированный уголь, который удаляет загрязнения, прежде чем он вернется на кухню.

Угольные фильтры расположены внутри вытяжки на воздуходувке. Их нельзя чистить, поэтому их необходимо заменить примерно через 150 часов приготовления, в зависимости от ваших кулинарных привычек. Если вы интенсивно готовите с большим количеством жира и дыма, возможно, вам придется менять их чаще.

Как правило, угольные фильтры могут быть дорогими, но здесь, в Proline, наши бесканальные модели эффективно работают с недорогими угольными фильтрами высшего качества, которые легко заменяются.

Вытяжки с воздуховодом и без воздуховода

В то время как вытяжка с воздуховодом — лучший выбор для большинства поваров и домовладельцев, у вытяжек с воздуховодом и без воздуховода есть свои плюсы и минусы.

Канальная вытяжка Pros

Полностью удаляет дым и испарения из кухни

Канальная вытяжка вытягивает дым, жир и нежелательные загрязнения через воздуховоды и за пределы вашего дома, по сравнению с вытяжкой без воздуховода, которая просто рециркулирует воздух обратно в вашу кухню.

Сохраняет ваши стены, шкафы и потолки обезжиренными

Полностью удалив всю грязь и сажу, ваши шкафы и окружающее пространство будут оставаться чистыми намного дольше, чем при использовании вытяжки без воздуховодов.

Устраняет резкие запахи на кухне

Вытяжки также удаляют резкие запахи на кухне, что особенно важно, если вы готовите азиатские или жареные блюда.

В комплект не входят угольные фильтры — их замена не требуется!

Вытяжки, ведущие наружу, используют перегородочные фильтры из нержавеющей стали или сетчатые фильтры, которые можно мыть в посудомоечной машине.Это экономически выгодно в долгосрочной перспективе, потому что вам не нужно постоянно тратить деньги на угольные фильтры.

Удерживает излишки тепла от приготовления пищи вне дома

Во время приготовления тепло, выделяемое конфорками или грилем, может быстро согреть кухню. Но вытяжка с вытяжкой может мгновенно направить этот горячий воздух за пределы вашего дома. С вытяжкой вы можете комфортно готовить и получать удовольствие на кухне.

Совместимы с встроенными или внешними вентиляторами, которые намного менее шумны, чем местные вентиляторы

Встроенные вентиляторы ничем не отличаются от местных вентиляторов с точки зрения эффективности, но они размещаются внутри ваших воздуховодов — дальше от вашей кухни .Это резко снижает уровень шума или шум от вытяжки.

Вытяжка с воздуховодом Cons

Не может быть установлена на каждой кухне

У вас может не быть места для воздуховодов, что означает, что вам придется либо освободить место (это может быть дорогостоящим и трудоемким), либо купите вытяжку без воздуховодов.

Воздуховоды — это дополнительные расходы

Поскольку для установки воздуховодов вам нужен профессионал, вам придется учесть его установку в вашем бюджете.

Вытяжка без воздуховода Плюсы

У вас гораздо больше свободы в выборе места размещения вытяжки без воздуховода. Вы не ограничены тем, куда могут идти воздуховоды или где они уже существуют.

Легко изменить планировку вашей кухни

При реконструкции бесканальную вытяжку можно переустановить в другом месте. Кроме того, если вы снимаете квартиру, вы можете взять ее с собой при выезде.

Поскольку вам не нужно устанавливать воздуховоды, вы сэкономите огромное количество времени и усилий.

Вытяжкам без воздуховодов не требуется питание для вывода воздуха через воздуховоды наружу.

Хотя вытяжки без воздуховодов не такие мощные, как вытяжки с воздуховодами, они невероятно тихие. Вы не поверите, но низкий CFM имеет преимущество — уровень шума — особенно с эффективным нагнетателем или воздуходувками.

Вытяжка без воздуховода Минусы

Не так эффективна, как вытяжка с воздуховодом

Недостаток номер один бесканальной вытяжки заключается в том, что она неспособна удалять столько загрязнителей воздуха, сколько вытяжка, выходящая наружу.В отличие от вытяжек с воздуховодами, вытяжки без воздуховодов не отводят тепло и влагу — они просто рециркулируют их обратно в ваш дом. Это означает, что во время приготовления пищи ваша кухня может стать довольно влажной, а запахи могут сохраняться надолго.

Угольные фильтры неэффективны

Угольные фильтры не могут полностью отфильтровать дым и жир, что может привести к появлению запахов от готовки и скоплению жира на кухонных поверхностях.

Угольные фильтры требуют замены

Угольные фильтры необходимо заменять каждые три-шесть месяцев или примерно через 120-150 часов приготовления.

Если вы планируете установить вытяжку с выходом наружу, убедитесь, что вы внимательно учли все за и против. Несмотря на то, что вытяжные шкафы предпочтительнее, они не всегда могут быть правильным вариантом.

Некоторых домовладельцев может устроить вытяжка без воздуховодов, если они живут в квартире, не готовят очень часто, любят готовить с низкой интенсивностью или готовят блюда с меньшим количеством резких запахов, например вегетарианские.

Какой тип воздуховода лучше всего подходит для вентиляции вытяжки?

Жесткий воздуховод, без сомнения, лучший вариант для вентиляции вытяжки.Жесткий воздуховод более качественен, чем гибкий воздуховод, и изготовлен из гораздо более прочных материалов.

Для получения дополнительной информации о выборе правильного типа воздуховода для вашей вытяжки ознакомьтесь с этой статьей.

Нужно ли выводить вытяжку наружу?

Нет; Вытяжки без воздуховода или вытяжки без воздуховода могут рециркулировать воздух обратно на вашу кухню. Однако для наиболее эффективной очистки воздуха на кухне приобретите вытяжку с вытяжкой. Вместо того, чтобы перемещать вытяжку для готовки, она полностью удалит ее из вашего дома.Это значительно улучшает качество воздуха в помещении и в долгосрочной перспективе благоприятно сказывается на вашем здоровье и безопасности.

Насколько далеко можно проветрить вытяжку?

Длина воздуховода вытяжки не должна превышать 30 футов для прямого участка, 25 футов для пробега с одним коленом и 20 футов для пробега с двумя коленами. Чем короче воздуховод, тем лучше. Если ваш воздуховод слишком длинный, воздух из кухни может не выходить наружу. Также может происходить обратная тяга, когда воздух остается внутри вашего воздуховода, течет обратно через вытяжку и попадает в пространство для приготовления пищи.

Насколько далеко должна выступать вытяжка?

Вытяжка должна выступать минимум на половину длины кухонной плиты и обычно не выходит за ее пределы.

Можно ли заменить верхний воздуховод вытяжки на задний, если он только верхний?

Если у вас есть островная вытяжка, это невозможно. Вытяжки с островной вытяжкой могут вентилировать только через потолок. Но у некоторых вытяжек под стенами и под шкафами есть вращающиеся воздуходувки.Это означает, что вы можете повернуть воздуходувку, чтобы вентиляция была горизонтальной или вертикальной, в зависимости от конфигурации вашей кухни.

Если ваш воздуховод уже установлен, не рекомендуется менять вытяжку с верхнего воздуховода на задний воздуховод. Это может быть дорогостоящий и трудоемкий проект, требующий профессионального подрядчика.

Может ли кухня работать, если не работает половина вытяжной системы?

Это зависит от того, какая часть вытяжки не работает.Если свет не работает, это часто не является большой проблемой. Однако, если двигатель, сенсорная панель или печатная плата сломаны, вам необходимо обратиться к производителю для замены. Ваш капюшон не будет работать эффективно, если эти детали полностью не повреждены.

Как установить вытяжку через стену

Как установить настенную вытяжку — PLJW 129

Мы надеемся, что эта информация о вариантах вентиляции вытяжки, а также вытяжках с воздуховодами и без воздуховодов была полезна для вас .Спасибо за чтение!

Статьи по теме

Действительно ли работают вытяжки без воздуховодов?

Как установить настенную вытяжку Proline — PLJW 129

Как установить настенную вытяжку Proline или вытяжку под шкафом

Что такое вытяжки с воздуховодом?

Вытяжные вытяжки с вытяжкой, выходящие за пределы вашего дома. Они оснащены воздуховодом, по которому загрязненный воздух выводится наружу через трубы. Они могут проходить сквозь мебель, потолок или прямо через стену за вытяжкой.Вентиляционный выход выходит наружу либо к внешней стене, либо к крыше.

Вытяжки с вытяжкой широко используются на коммерческих кухнях, в домах с газовыми плитами или в домах более высокого уровня. Они почти всегда являются предпочтительным выбором для вентиляции готовки.

Как работают вытяжки без воздуховодов?

Какой тип воздуховода лучше всего подходит для вентиляции вытяжки?

Жесткий воздуховод, без сомнения, лучший вариант для вентиляции вытяжки. Жесткий воздуховод более качественен, чем гибкий воздуховод, и изготовлен из гораздо более прочных материалов.

Нужно ли выпускать вытяжку наружу?

Нет; Вытяжки без воздуховода или вытяжки без воздуховода могут рециркулировать воздух обратно на вашу кухню.Однако для наиболее эффективной очистки воздуха на кухне приобретите вытяжку с вытяжкой. Вместо того, чтобы перемещать вытяжку для готовки, она полностью удалит ее из вашего дома. Это значительно улучшает качество воздуха в помещении и в долгосрочной перспективе благоприятно сказывается на вашем здоровье и безопасности.

Как далеко можно проветрить вытяжку?

Длина воздуховода вытяжки не должна превышать 30 футов для прямого участка, 25 футов для пробега с одним коленом и 20 футов для пробега с двумя коленами.Чем короче воздуховод, тем лучше. Если ваш воздуховод слишком длинный, воздух из кухни может не выходить наружу. Также может происходить обратная тяга, когда воздух остается внутри вашего воздуховода, течет обратно через вытяжку и попадает в пространство для приготовления пищи.

Как далеко должна выступать вытяжка?

Вытяжка должна выступать минимум на половину длины кухонной плиты и обычно не выходит за ее пределы.

Можно ли заменить верхний воздуховод вытяжки на задний, если он только верхний?

Если у вас есть островная вытяжка, это невозможно.Вытяжки с островной вытяжкой могут вентилировать только через потолок. Но у некоторых вытяжек под стенами и под шкафами есть вращающиеся воздуходувки. Это означает, что вы можете повернуть воздуходувку, чтобы вентиляция была горизонтальной или вертикальной, в зависимости от конфигурации вашей кухни.

Может ли кухня работать, если не работает половина вытяжной системы?

Вентиляция кухонной вытяжки: вентиляция наружу или рециркуляция?

Есть много веских причин для установки кухонной вытяжки. Установленная вытяжка важна для качества воздуха, поскольку она эффективно фильтрует дым, жир и пары угарного газа.Вытяжка также обеспечивает контроль температуры, благодаря чему готовлю на плите остается прохладно и комфортно. Но, как и в случае с большинством бытовой техники, при выборе кухонной вытяжки необходимо сделать выбор; в частности, следует ли выпускать воздух наружу через вытяжку или его следует рециркулировать? Как и в случае с большинством бытовой техники, у обоих вариантов есть свои плюсы и минусы. Ниже мы рассмотрим как плюсы, так и минусы кухонных вытяжек с вентиляцией наружу по сравнению с вытяжками с рециркуляцией.

Во-первых, давайте кратко рассмотрим, как работают эти типы вентиляционных отверстий.Вытяжные или вытяжные вытяжки подключаются к внешнему источнику воздуха или фильтруют воздух. При использовании вытяжные колпаки вытягивают кулинарный дым, дым и молекулы загрязняющих веществ, таких как угарный газ из дыма, либо непосредственно наружу, либо через систему фильтрации. Вытяжки с рециркуляцией или бесканальные вытяжки работают примерно так же, за исключением одного ключевого различия. Воздух вместо того, чтобы вытесняться наружу или проходить через фильтр, рециркулирует обратно на кухню. В этом кратком объяснении того, как работают вытяжки, мы уже обнаружили одно за и одно против.Вытяжные шкафы лучше фильтруют плохой воздух, в то время как бесканальные вытяжки способны фильтровать только меньше плохого воздуха. Вытяжные вытяжки обеспечивают лучшее качество воздуха, поскольку они вытягивают больше загрязненного воздуха на кухне, и могут принести серьезную пользу для здоровья людям, страдающим аллергией, чувствительностью или даже астмой.

Нормы и стандарты также могут быть важным фактором при выборе вытяжного колпака или рециркуляционного колпака. Лицо, заинтересованное в вытяжке, может жить в квартире, в которой запрещено пробивать наружные стены.В более холодных частях света существуют разные коды для подпиточного воздуха, что очень важно при использовании вытяжного шкафа. Если говорить о нормах и стандартах, то вытяжки с воздуховодом и без воздуховода зависят от местоположения. Вытяжки с вытяжкой, скорее всего, будут запрещены в случае квартиры или съемного дома, и для них требуется подпиточный воздух, к которому прикреплены другие коды. Обращение к специалистам, имеющим опыт работы с системами HVAC в Миннеаполисе, может быть полезным, так как системы HVAC могут обеспечивать некоторое количество подпиточного воздуха.

Еще один важный и иногда ограничивающий атрибут, который следует учитывать при выборе вытяжки или вытяжки с рециркуляцией, — это пространство.В то время как вентиляционные и рециркуляционные вытяжки бывают разных форм и размеров, рециркуляционные вытяжки, как правило, более адаптируемы. Поскольку их не нужно подключать к воздуховоду, рециркуляционные вытяжки можно спрятать под шкафами, а вытяжные — нет, без серьезных изменений в шкафу.

При выборе вытяжек с вытяжкой и рециркуляцией необходимо учитывать ряд факторов, некоторые из которых являются более ограничивающими, чем другие. Вытяжные колпаки прикрепляются к внешним портам и способны отфильтровывать больше дыма, неприятных запахов и жира с кухни.Это означает лучшее качество воздуха в доме. Однако для вытяжек требуется источник подпиточного воздуха, так как воздух, забираемый из дома, нуждается в некоторой замене и требует внешнего порта, что может быть запрещено в квартирах или арендованных помещениях. Рециркуляционные вытяжки, хотя их легче адаптировать к шкафам, не обладают фильтрующими возможностями, которые имеют вытяжные вытяжки, а это означает, что больше загрязненного воздуха и частиц жира фильтруется обратно в дом. Каждый выбор имеет как свои преимущества, так и отрицательные моменты, и каждый пункт, который мы представили в этой статье, следует рассматривать как часть процесса принятия решения.

Две основные проблемы кухонной вентиляции

Энергоэффективность — это лекарство, открывающее путь к строительной науке.Когда вы действительно начинаете узнавать об этом, вы приходите к неизбежному выводу, что сделать дом лучше, чем просто сэкономить энергию, — это гораздо больше. Знаете, дом — это система. Это влажность и комфорт, качество воздуха в помещении и многое другое. Сегодня давайте поговорим о качестве воздуха в помещении, особенно в том, что касается кухонь.

Качество воздуха в помещении

Я слежу за работой некоторых исследователей, изучающих качество воздуха в помещениях: доктора Бретта Сингера, профессора Джеффри Сигела, профессора Шелли Миллер и профессора Ричарда Корси и многих других.Одна вещь, которую я слышал громко и ясно от них и от толпы механической вентиляции (д-р Джо Лстибурек и другие), — это то, что первым шагом к хорошему качеству в помещении является контроль источников.

Это может означать, что просто не следует ввозить материалы, которые могут негативно повлиять на качество воздуха в помещении, например, избегать мебели, изготовленной из материалов, выделяющих карбамидоформальдегид. Это также может означать нападение на источник загрязнения в помещении. Кухонная вытяжка делает это, удаляя вредные вещества, которые попадают в ваш воздух, когда вы используете плиту или духовку.

В прошлом месяце в Летнем лагере Building Science д-р Сингер представил обновленную информацию о качестве воздуха в доме. Естественно, то, что происходит на кухне, было значительной частью этого. Вот его слайд о загрязнениях, исходящих от варочной панели.

Как видите, качество воздуха в помещении ухудшается не только из-за приготовления пищи, но и из-за самих конфорок. Горючий газ — это хуже всего, но эти электрические горелки с сопротивлением выпускают в воздух множество сверхмелкозернистых частиц. Лучший способ готовить, если вы хотите минимизировать влияние на качество воздуха в помещении, — это использовать индукционную плиту.Тогда у вас есть только то, что получается в процессе приготовления. Как вы можете видеть выше, это может быть очень плохо.

В дополнение к этому, я видел этот твит исследователя Центра солнечной энергии Флориды Дэнни Паркера:

Зингер не упомянул об этом на своем слайде, но если вы посмотрите страницу Википедии о диоксиде серы, это может помочь вам не забывать включать вытяжку каждый раз, когда вы ее жарите.

Именно это и происходит с варочной панелью.Если у вас есть газовая духовка, вы можете выбрасывать в воздух токсичные уровни окиси углерода. Однажды я испытал новую газовую печь, и при запуске она выбросила около 1000 частей на миллион CO.

Очевидно, что лучшее решение для этих ядовитых и токсичных загрязнителей — избавиться от них на месте. Это означает использование вытяжного вентилятора, который у вас должен быть прямо над варочной панелью и духовкой.

И это подводит нас к двум основным проблемам, которые я обещал в названии. Их:

1.Не использовать кухонный вытяжной вентилятор

Чаще всего люди ставят вентилятор прямо перед собой, когда готовят на плите. Многие из них не могут его включить. В других случаях вентилятор не установлен. Да, бывает. Вот еще один слайд из презентации Зингера:

Только 13% людей в этом исследовании большую часть времени использовали кухонный вытяжной вентилятор. Десять процентов никогда им не пользовались, а у 21 процента даже не было вытяжного вентилятора. Только около трети участников исследования использовали вытяжной вентилятор половину или больше времени.Самая распространенная причина, по которой они не использовали вытяжной вентилятор, заключалась в том, что они считали его ненужным (48%). Следующей по частоте причиной стал шум (21%).

Это, наверное, самый простой способ улучшить качество воздуха в помещении. Когда вы стоите перед плитой, дотянитесь до переключателя вытяжки, прежде чем включать конфорку или духовку.

2. Неэффективный кухонный вытяжной вентилятор

Включение вытяжного вентилятора на кухне — отличный первый шаг в управлении источником для улучшения качества воздуха в помещении.Но это не гарантирует, что вы избавитесь от всего вредного, образующегося на варочной панели или в духовке. Вот некоторые из причин, по которым не все это высасывается из дома:

Вытяжной вентилятор не выходит на улицу — Да, это правда. Некоторые из них представляют собой вытяжные шкафы с рециркуляцией, которые обычно пропускают воздух через небольшой фильтр и отправляют его обратно в комнату, часто смазывая лоб, когда воздух возвращается. Они являются стандартными в домах с сертификатом пассивного дома, чтобы предотвратить дополнительное проникновение в ограждение здания, но в этих случаях у них все еще есть кухонная вытяжка через ERV.(Я по-прежнему предпочитаю прямую вытяжную вентиляцию из вытяжки.)
Вытяжной вентилятор издает много шума, но не перемещает много воздуха. — Плохая вытяжка из кухни снижает поток воздуха, как и в случае с вытяжными вентиляторами для ванной комнаты.
Вытяжка имеет низкую эффективность захвата. — К сожалению, вы не можете пойти и сравнить магазин на основе этого показателя. Исследователи из Национальной лаборатории Лоуренса Беркли, в том числе доктор Бретт Сингер, возглавляют эту работу.Их еще нет, но когда-нибудь в будущем вы сможете сортировать вытяжки по цвету, размеру, расходу воздуха в кубических футах в минуту и эффективности захвата.

Что вы можете сделать для улучшения качества воздуха в помещении

Кухни сбрасывают в наши дома много загрязнителей воздуха внутри помещений. Вы можете смягчить это, всегда используя кухонную вытяжку. А если вы относитесь к той группе, у которой нет вытяжного вентилятора на вашей кухне, установите его как можно скорее. Чтобы повысить эффективность улова, готовьте как можно больше на заднем огне.

Если вам случится строить новый дом или реконструировать кухню в существующем доме, убедитесь, что вы установили вытяжку, купите такую, которая полностью закрывает все конфорки, и убедитесь, что размер воздуховода установлен правильно, а также предусмотрены вентиляционные отверстия. на открытом воздухе. Да, и не устанавливайте микроволновую печь со встроенным вытяжным вентилятором над варочной панелью. Их эффективность захвата оставляет желать лучшего.

Наконец, если вы еще этого не делаете, подумайте о приобретении прибора для контроля качества воздуха в помещении. Awair Element * — хороший прибор, который измеряет температуру, относительную влажность, углекислый газ, твердые частицы и летучие органические соединения (ЛОС).Когда я купил пару, цена была 149 долларов, но щелкните изображение ниже, чтобы узнать текущую цену. Для определения угарного газа лучший инструмент — это монитор низкого уровня CO, а не детектор CO, внесенный в список UL. Для этого отлично подходят версии Defender и CO Experts, и TruTech Tools продает обе. *

Купить элемент Awair на Amazon *

Монитор качества воздуха в помещении Awair Element — один из лучших инструментов для отслеживания того, насколько хорошим или плохим ваше качество воздуха в помещении на самом деле, и удерживают ли ваши фильтры PM2.5 уровней достаточно низко. У меня дома есть два таких монитора.

Купите монитор низкого уровня угарного газа в TruTech Tools *

Статьи по теме

Урок физики на индукционной плите в день числа пи — с танцами!

Вытяжки с рециркуляцией — столь же эффективны, как и унитазы с рециркуляцией

Обновление дебатов по вентиляции жилых помещений

* Это партнерские ссылки для Amazon и TruTech Tools.Вы платите ту же цену, что и обычно, но Energy Vanguard взимает небольшую комиссию, если вы совершаете покупку после перехода по ссылке.

Что можно и чего нельзя делать при установке вытяжного вентилятора на кухне

Если вы любите готовить, вам понадобится кухонный вытяжной вентилятор. Кухонный вытяжной вентилятор, также известный как вытяжной вентилятор или вытяжка, необходим для удаления жира, дыма и паров, которые присутствуют в воздухе при приготовлении пищи в духовке или на плите.

Прежде чем мы перейдем к установке вытяжного вентилятора на кухне, вы должны понять два различных типа кухонных вытяжных вентиляторов и преимущества каждого из них:

Канальные вытяжные вентиляторы для кухни

Канальные вытяжные вентиляторы для кухни втягивают воздух из вашей кухни через воздуховод и выпускает его наружу.Поскольку для этого типа вытяжного вентилятора требуются воздуховоды и трубопроводы, идущие из вашей кухни за пределы вашего дома, варианты его размещения могут быть ограничены.

Так как они выпускают захваченный воздух наружу, а не просто рециркулируют или фильтруют его, вытяжные канальные вентиляторы удаляют влагу, вызванную влажностью и паром при приготовлении пищи, в отличие от своих бесканальных аналогов.

Канальные вентиляторы требуют тщательной установки, которую можно оставить на усмотрение специалистов или сделать самостоятельно, в зависимости от уровня вашего опыта.

Бесканальные кухонные вытяжные вентиляторы

Вместо фильтрации воздуха снаружи дома бесканальный вытяжной вентилятор втягивает кухонный воздух через угольный или угольный фильтр, который очищает воздух от запахов и частиц дыма и направляет его обратно на кухню. Бесканальные вентиляторы немного более универсальны, так как их можно установить практически в любом месте.

Фильтры вытяжного вентилятора без воздуховода необходимо очищать или заменять ежегодно. Недостатком бесканального вентилятора является то, что он не удаляет влагу, поэтому на вашей кухне все равно может быть довольно влажно.Они также требуют большей мощности, чем бесканальный вентилятор, что может сделать их немного более шумными.

Как установить вытяжной вентилятор на кухне

Готовы? Вот так.

Как установить бесканальный вытяжной вентилятор

Бесканальный вытяжной вентилятор относительно легко установить, так как он не требует воздуховодов или трубопроводов. Однако ему нужна собственная электрическая розетка, поэтому, если ее еще нет, вам придется установить ее электрика. После этого выполните следующие действия:

Найдите центральную точку стены над плитой.
Проверьте свои размеры на вашей новой вытяжке и убедитесь, что у вас есть необходимое пространство для установки.
Следуйте инструкциям по установке нового вытяжного вентилятора. Вам понадобится приспособление для поиска шпилек, чтобы можно было прикрепить вентилятор вытяжки к шпилькам.

Как установить вытяжной вентилятор с вытяжным каналом

Установка вытяжки с вытяжным воздуховодом немного сложнее. Мы настоятельно рекомендуем поговорить со специалистом Aire Serv, прежде чем устанавливать воздуховоды самостоятельно.Если вы уже сделали это, выполните следующие действия:

Измерьте длину трубы, которую вам нужно будет продлить через стену наружу.
Ознакомьтесь с инструкциями к новому вентилятору вытяжки, чтобы узнать, нужно ли протянуть трубопровод над вытяжкой или он будет идти прямо за ним.
Измерьте расстояние от 24 до 30 дюймов над кухонной плитой для размещения вытяжного вентилятора. Используя шаблон, который идет в комплекте с вентилятором, вырежьте гипсокартон с помощью пилы или дрели.
Используя трубу в качестве контура, вырежьте вентиляционное отверстие в наружной стене.
Закупорите вентиляционную крышку и поместите ее на внешнюю стену.
После выключения электричества установите новую вытяжку. Используйте прилагаемые инструкции в качестве руководства.
Соедините необходимые трубы алюминиевой изолентой.
Включите электричество и проверьте свой новый вытяжной вентилятор.

Если вас ошеломила вся эта информация и все доступные варианты кухонных вытяжных вентиляторов, свяжитесь с Aire Serv сегодня. Квалифицированный техник рассмотрит все ваши варианты и поможет выбрать подходящий для вашего дома.Назначьте встречу онлайн сегодня.

Узнайте больше о кухонной вентиляции от наших друзей в Mr. Appliance®: Кухонная вентиляция | Downdraft vs. Hood FanLink откроется в новой вкладке. Как и Aire Serv, Mr. ApplianceLink открывается в новой вкладке, а часть NeighborlyLink открывается в новой вкладке® сообщество брендов домашних услуг.

Вытяжки: вентилировать или нет?

В: Я реконструирую свою кухню, и мой друг-подрядчик сказал мне, что во всех новых домах вытяжки имеют выход наружу.Следует ли мне заменить вытяжку с рециркуляцией воздуха на вытяжку с наружной вентиляцией?

A: Это зависит от обстоятельств. Если у вас газовая плита или духовка, приоритетом должна быть установка вытяжки с вентилируемой вытяжкой. При использовании газовые плиты выбрасывают водяной пар и различные газы, например, окись углерода. Вы не должны оставаться на кухне, вызывая плесень или заставляя вас чувствовать себя плохо.

Если у вас есть электрическая плита, вытяжка с вентиляцией — отличное вложение, но решение об ее установке должно основываться на ваших кулинарных привычках и бюджете на реконструкцию.Если большая часть ваших блюд готовится на плите, и вы часто чувствуете необходимость открыть окно, чтобы удалить стойкий аромат или скопившийся пар, вытяжка с вентиляцией будет отличным вложением для удаления их из вашего дома. Я благодарен своей вытяжке с вентиляцией, когда она удаляет пар в жаркие летние дни и во время кулинарных бедствий, таких как пригоревшее печенье или пирог из сладкого картофеля, переполняющийся в духовке.

Независимо от того, есть ли у вас газовая или электрическая плита, оцените свою текущую вытяжку, ответив на следующие вопросы:

Вытяжка вентилируется наружу?

Вытяжки вентилируются через крышу или наружу через внешнюю стену.Ищите металлический воздуховод, проходящий через шкафы выше, или выхлопную крышку на внешней стене за вытяжкой. Вы должны почувствовать, как воздух выходит из выпускной крышки на крыше или стене, когда вентилятор работает.

Достаточно ли всасывает вытяжка воздух?

При включенном вентиляторе лист бумаги размером 8 ½ на 11 или страница из журнала Carolina Country должны легко прижиматься к фильтру вентилятора за счет всасывания воздуха. Если вентилятор не всасывает достаточно воздуха, проблему можно решить путем ремонта вентилятора или улучшения воздуховодов.

Можно ли вентилировать существующую вытяжку?

Почти все вытяжки для жилых помещений можно установить как рециркуляционные, так и вентилируемые. Проконсультируйтесь с инструкциями по установке; или при ВЫКЛЮЧЕННОМ вентиляторе снимите фильтр и поищите «выбивные» места. Это прямоугольные или круглые панели, которые можно снять, чтобы можно было прикрепить воздуховод над или за вытяжкой.

Если вы переделываете существующий вытяжной шкаф с рециркуляцией воздуха для вентиляции, то место рециркуляции выхлопных газов необходимо закрыть.Расположение обычно на высоте лба. Вместо того, чтобы выдувать воздух ко лбу, его нужно направлять через недавно установленное вентиляционное отверстие наружу.

Если вы покупаете новую вытяжку с вентиляцией, выберите вентилятор, который рассчитан на тягу от 120 кубических футов в минуту (CFM) до 600 кубических футов в минуту. Слишком сильная вентиляция от вытяжки в жилом помещении может вызвать проблемы, такие как обратная тяга газового камина. Получайте рекомендации по продуктам от друзей и прислушивайтесь к отзывам клиентов.Микроволновые печи также доступны в виде вытяжек с вентиляцией.

Следуйте инструкциям производителя по установке, высоте и техническому обслуживанию вытяжки. Воздуховоды вытяжки должны быть из листового металла и проложены как можно более короткими и прямыми. Длина и повороты ограничивают способность вытяжки адекватно втягивать воздух. Соединения воздуховодов должны быть должным образом герметизированы, а вентиляционная крышка должна легко открываться. Выхлопные газы никогда не должны выводиться на чердак или в подполье.

Улучшение вытяжки — важное соображение во время любого проекта реконструкции кухни.

Советы по успешной работе | ЛУЧШИЕ ресурсы

Советы для успешной работы

Сначала подумайте о вентиляции

При проектировании кухни в первую очередь учитывайте требования к вентиляции, чтобы упростить установку воздуховодов и вопросы применения. Помните, что вентиляция выводит взвешенные в воздухе частицы на улицу. Рециркуляционные фильтры улавливают некоторые частицы непосредственно в зоне приготовления пищи, но пары и влага остаются внутри помещения.

Наблюдать и устранять перекрестные токи

Перекрестные токи могут повлиять на способность захвата вытяжки. Окна, двери патио, потолочные вентиляторы, регистры принудительного отопления и входные двери гаража являются основными источниками перекрестных токов. В конструкции предусмотрены функции, предотвращающие перемещение перекрестных токов непосредственно по варочной поверхности, что повышает эффективность вытяжки.

Воздуховод вытяжного шкафа

Начните с выбора конечной точки на крыше или стене и создайте кратчайший путь воздуховода с наименьшим количеством поворотов назад к месту (местам) вытяжки.Имейте в виду, что воздуховод большего размера — лучше. Затем определите, какой размер воздуховода самый большой без сужения. Теперь рассмотрим вытяжки с таким размером (или площадью) подсоединения к воздуховоду. Воздуховод меньшего размера принесет в жертву производительность и увеличит уровень шума. При планировании заделки на вытяжке обратите внимание, что некоторые вытяжки допускают присоединение воздуховода через верхнюю или заднюю часть вытяжки.

Для достижения максимальной мощности выхлопа при самых низких уровнях шума

Никогда не делайте размер или площадь воздуховода меньше, чем размер, исходящий от вытяжки.
Чем больше воздуховод, тем лучше.
Следите за тем, чтобы длина воздуховода не превышала 50 погонных футов.
Сведите к минимуму использование колен и переходов (4 или меньше).
Всегда разделяйте отводы на 90 ° прямыми воздуховодами длиной не менее 2 футов.
При использовании выносного внешнего вентилятора, использование одного изгиба на 90 ° снизит передачу шума в вытяжку.
Разместите переходы на расстоянии не менее 1 фута от выпускного отверстия вытяжного вентилятора или впускного отверстия выносного вентилятора.

Определение размеров вытяжки

Используйте следующие рекомендации, чтобы определить размер:

Определите, будет ли кухонное оборудование обычным (варочная панель менее 60000 БТЕ) или высокопроизводительным (более 60000 БТЕ).

Для достижения исходной точки используйте следующие формулы или рекомендации производителя варочной панели:

Менее 60000 БТЕ: 100 кубических футов в минуту на фут ширины варочной панели.Пример: 36-дюймовая широкая стена указывает на потребность в 300 куб. Футов в минуту

Более 60 000 БТЕ: 1 куб. Фут / мин на каждые 100 БТЕ выходной мощности варочной панели. Пример: 60 000 БТЕ означает потребность в 600 куб. Футов в минуту

При наличии гриля или сковородку на варочной панели добавьте к оценке 200 кубических футов в минуту. Пример: 60 000 БТЕ = 600 кубических футов в минуту + 200 кубических футов в минуту для гриля = всего 800 кубических футов в минуту

Для автономной установки требуется еще кубических футов в минуту. Для обычных варочных панелей используйте 150 кубических футов в минуту на фут варочной панели, а для высокопроизводительных варочных панелей добавьте к смете 100 кубических футов в минуту.

Для максимально тихой работы выберите модель с максимальным CFM, даже если он больше, чем необходимо. Это позволит вытяжке работать на более низких нормальных скоростях, когда звук может быть на 50% тише при соответствующем размере воздуховода.

Определение адекватных возможностей захвата

Зона захвата вытяжки обычно определяется самым внешним периметром нижней части вытяжки. «СУМПА» — это перевернутая область дна вытяжки, которая действует как контейнер, удерживая поток тепла и дыма, пока вентилятор не сможет его слить, предотвращая просачивание дыма через край.Если это вообще возможно, выберите конструкции вытяжек с глубиной поддона не менее 1 дюйма. Для высокопроизводительных варочных панелей выберите модель с увеличенным размером поддона. Если это невозможно, увеличьте CFM.

Размеры устройства, используемые на этом веб-сайте и в каталогах производителя

При разработке эстетических дополнений к вашей ЛУЧШЕЙ вытяжке (нестандартные шкафы, плитка, стеллажи и т. Д.) Или выравнивании постоянно закрепленных элементов перед установкой вытяжки обязательно сначала держите продукт под рукой, чтобы дважды проверить размеры и расположение .Размеры изделий на этом веб-сайте и в каталогах производителя имеют стандартные производственные допуски.

A. Высота: 24–30 дюймов над варочной поверхностью является типичной.

B. Ширина: минимальная ширина вытяжки должна соответствовать ширине варочной панели.

C. Глубина: Минимальная глубина вытяжки должна покрывать

Высота установки

Все вытяжки имеют рекомендуемый диапазон высоты установки над варочной поверхностью. Самый низкий уровень — это расстояние, на которое вытяжка была проверена на безопасность UL.Верхний предел — это рекомендация, обеспечивающая удовлетворительный захват. Если вытяжка установлена ниже нижнего предела, это может привести к повреждению вытяжки, и инспектор может вызвать переустановку. Превышение верхнего предела выбирается установщиком и не повлияет на вытяжку, но может привести к уменьшению улавливания дыма. Если вытяжка превышает верхний предел, добавьте 100 кубических футов в минуту на каждые 3 дюйма выше рекомендованной высоты и увеличьте ширину вытяжки, чтобы она выступала на 6 дюймов за пределы варочной панели.

Определение зоны покрытия вытяжки

Как минимум, ширина вытяжки должна доходить до ширины варочной панели и покрывать 100% задних и 50% передних конфорок. Вытяжки могут быть шире и глубже, а в некоторых местах это код, когда ширина вытяжки должна быть на 6 дюймов больше, чем поверхность для приготовления пищи. Для еще лучшего эффективного покрытия устанавливайте вытяжку на минимально рекомендуемой высоте.

Вытяжка Фильтры

Фильтрация удерживает побочные продукты смазки из вытяжки и системы воздуховодов, а также в фильтре, который можно снять и легко очистить в посудомоечной машине.Дефлекторные фильтры — хороший выбор для приготовления на гриле или жарки, но для получения наилучших результатов фильтрации их необходимо использовать на высокой скорости. Сетчатые фильтры хорошо работают независимо от скорости вытяжки, обеспечивая эффективную и бесшумную работу. Новые фильтры Evolution ™ в стиле перегородки сочетают в себе функции перегородки и сетки, что дает лучшее из обоих миров.

Использование продукта

Вытяжки

BEST предназначены для использования с продуктами для приготовления пищи в помещении, за исключением случаев, когда они предназначены для использования на открытом воздухе, но не предназначены для использования с угольными грилями любого типа.Типы нержавеющей стали

В вытяжках серии BEST® используются две марки нержавеющей стали: нержавеющая сталь морского класса рекомендуется для защищенных наружных применений и для установки в прибрежных районах с морской водой. Этот вид нержавеющей стали устойчив к воздействию агрессивных сред. Нержавеющая сталь Standard Grade подходит для любого внутреннего монтажа.

Тестирование производительности

Точность заявлений CFM на рынке, безусловно, вызывает сомнения.BEST® стремится предоставить точные рейтинги CFM на основе стандартизированных испытаний. Продукт BEST® протестирован Broan-NuTone® на характеристики воздушного потока с использованием стандарта ANSI / AMCA 210, который эквивалентен HVI 916 Института домашней вентиляции — Процедура испытания воздушного потока. Наши вытяжки также проходят испытания на звуковые характеристики в соответствии со стандартом ANSI S12.51, который эквивалентен HVI 915 Института домашней вентиляции — Процедура определения громкости бытовых вентиляторов.

BEST® — зарегистрированная торговая марка Broan-NuTone®, гордого члена, имеющего хорошую репутацию, Института домашней вентиляции, продвигающего ценность бытовой вентиляции для более здорового образа жизни.

Техническая / установочная документация

Техническая и установочная документация доступна на сайте BESTrangehoods.com или через наш отдел обслуживания клиентов по телефону 800-558-1711.

Как установить вентиляционное отверстие вытяжки через потолок (13 ступеней)

Вы хотите знать, как установить вентиляционное отверстие вытяжки через потолок?

Как настенные, так и островные вытяжки могут иметь гибкие вентиляционные шланги, проходящие через потолок (и наружу).

В этом руководстве я рассмотрю …

Как установить потолочный монтажный кронштейн
Советы по подключению опорных кронштейнов
Как соединить внутренний и внешний дымоход (крышки воздуховодов)

Давайте получим начал с этого руководства!

Краткое описание: установка вытяжки вытяжки через потолок

Если вы приобрели вытяжку для автономной или настенной установки, для обоих этих типов приборов может потребоваться установка гибкого вентиляционного отверстия вытяжки, проходящего через потолок .

Сначала аккуратно начертите круг на гипсокартоне, а затем сделайте разрез гипсокартона. После отверстия вам нужно будет соединить вертикальные кронштейны каркаса с балками потолка и подключить его к источнику питания (через розетку или провод).

А при электрическом подключении нужно установить крышки воздуховода (дымохода). Наконец, вы захотите подключить вытяжку к гибкому вентиляционному отверстию и к подвесным кронштейнам.

Читайте также: Каковы лучшие бесканальные вытяжки?

Руководство по установке

Мои 13 шагов ниже по установке гибкого вентиляционного отверстия вытяжки через потолок основаны на руководстве по установке Winflo.Эти основные шаги можно обобщить на большинство других вытяжек, которым необходимо сделать прорезь в потолке.

Если у вас есть какие-либо сомнения по поводу установки, обратитесь к квалифицированному подрядчику для установки.

№1. Trace Circle

Первый шаг — нарисовать круг на потолке, чтобы можно было вырезать гипсокартон.

Вы можете использовать кронштейн для крепления к потолку, чтобы обвести круг. Это круглое отверстие в кронштейне должно быть немного больше, чем фактический размер воздуховода.Пожалуйста, сначала воспользуйтесь прибором для поиска шпилек, чтобы убедиться в отсутствии шпилек в том месте, где вы делаете вырез.

Читайте также: Сколько кубических футов в минуту мне нужно для вытяжки?

№ 2. Сделайте вырез в потолке

Теперь сделайте вырез в гипсокартоне с помощью пилы для гипсокартона или ручного лобзика. Будьте осторожны, чтобы не повредить электропроводку и другие скрытые коммуникации.

№ 3. Потолочная опора

Возможно, некоторые островные вытяжки необходимо поддерживать на балках или шпильках. Сделайте деревянную опору и прикрепите к верхней части шпилек или балок.

№ 4. Прикрепите кронштейн для крепления к потолку

После установки деревянной потолочной опоры (если требуется) вы захотите прикрепить металлический потолочный кронштейн.

Используйте винты, прилагаемые к вытяжке, и закрепите винты через потолочный кронштейн и в деревянной потолочной опоре.

Читайте также: Какие вытяжки для настенного монтажа являются лучшими?

№ 5. Установка вентиляционного канала

Теперь пришло время установить гибкий вентиляционный канал, вероятно, 6-дюймовый или 8-дюймовый, в зависимости от вытяжки.

Вам нужно будет соединить его с наружным вентиляционным шлангом алюминиевой лентой или лентой.

№ 6. Установить верхнюю опорную раму Кронштейны

Перед тем, как установить внешнюю рамку вентиляционного колпака, вам необходимо будет установить четыре верхних опорные кронштейны рамы на монтажном кронштейн потолка.

Используйте прилагаемые винты, чтобы закрепить их.

Читайте также: Как работает вытяжка без воздуховода?

Источник: Руководство по установке Winflo

# 7.Приложить Нижние опорные кронштейны рамы

Для того, чтобы иметь правильную длину опорной рамы кронштейнов, измерить расстояние между верхней частью печи (варочной) и в нижнюю части вытяжки.

А теперь соедините нижнее опорную раму крепление к верхним опорным кронштейнам рамы (при правильной длине), используя предоставленные винты.

№ 8. Прикрепите вытяжку к нижним опорным кронштейнам

Для этого, вероятно, потребуются два человека. Вам необходимо совместить отверстия в вытяжке с нижними частями нижних опорных кронштейнов.После совмещения установите прилагаемые винты (через кронштейны) в вытяжку.

Читайте также: Какие вставки для вытяжек лучше всего подходят?

№ 9. Протяните шнур питания через потолок

На этом этапе вам нужно протянуть шнур питания через вырез в потолке в розетку на чердаке.

Если наверху нет чердака, необходимо жестко подключить вытяжку к распределительной коробке. Если необходимо выполнить жесткое подключение, рекомендуется обратиться к электрику.

Источник: Руководство по установке Winflo

# 10. Закрепите внутреннюю крышку воздуховода

Квадратная металлическая вентиляционная крышка (дымоход) вытяжки состоит из внутренней и внешней крышки воздуховода. Внешняя крышка воздуховода перекрывает внутреннюю крышку воздуховода.

Чтобы установить внутреннюю крышку воздуховода, снимите два соединяющих их винта и потяните их в стороны. Есть шпунт и паз, который придется открутить.

Теперь, разделив на две половины, наденьте внутренние крышки воздуховодов на потолочное крепление.Убедитесь, что зажимы язычка и паза выровнены. Вы также должны убедиться, что половины внутренней крышки воздуховода выровнены с зажимами на потолочном монтажном кронштейне.

Теперь, когда внутренняя крышка воздуховода находится над кронштейном для крепления к потолку, используйте прилагаемые винты для соединения двух частей.

Читайте также: Как чистить фильтры дефлектора вытяжки?
