Газовое отопление обладает массой достоинств. Газ — наиболее доступный по цене топливный ресурс, способный сократить расходы на отопление. Газовый котёл обладает высоким КПД, и с его помощью можно достаточно легко регулировать температуру в помещении. Единственный момент, на который необходимо обратить внимание при установке газового котла — соответствие помещения требованиям противопожарной безопасности.

Правила монтажа газового котла

Правила, касающиеся частных одноквартирных домов приписаны в СНиП 31-02-2001, при установке котла в многоквартирном доме необходимо руководствоваться СНиП 2.08. 01.

Нормы для частных домов

В первую очередь, нужно подобрать оптимальное место для установки котла. Согласно регламенту, помещение должно быть вентилируемым. Место установки может располагаться на первом этаже дома, в цокольных или подвальных помещениях или на чердаке. Также есть возможность монтировать газовый котёл ограниченной мощности на кухне.

От мощности аппарат будет зависеть его будущее расположение. Необходимо брать в расчёт и газовые котлы, и колонки, суммируя их показатели мощности. Аппараты до 150 кВт включительно можно разместить в отдельной зоне на любом этаже. При мощности от 151 кВт до 350 кВт включительно агрегаты необходимо устанавливать на первом или цокольном этаже, в подвальном помещении или в отдельной пристройке.

Правила для установки котла на кухне

Для монтажа газового котла на кухне в настоящий момент существует два правила. Один документ запрещает установку аппарата с показателем мощности более 35 кВт. Другая норма позволяет устанавливать котёл мощностью не более 60 кВт. Эти правила касаются только отопительных агрегатов, другая газовая техника не берётся в расчёт. Чтобы разобраться, как поступить верно, стоит обратиться с этим вопросом в местный ГорГаз.

Перед установкой газового котла с показателем до 60 кВт в кухонной зоне убедитесь, что помещение соответствует следующим требованиям:

1. По объёму помещение должно соответствовать формуле: 15 кубометров + 1 кубометр на каждый киловатт мощности отопительного агрегата.

2. Минимальная высота потолка — 2,5 метров.

3. Вентиляционная система — вытяжка, производительность которой должна в три раза превышать объём помещения и приток с такими же характеристиками, плюс воздух на горение.

4. Окно с форточкой. При этом если оконное стекло имеет толщину 3 мм, площадь самого окна должна составлять максимум 0,8 м2. Если толщина достигает 4 мм, минимальная площадь — 1 м2, если 5 мм — не менее 1,5 м2.

5. Внизу двери должен находиться зазор между дверью и полом или специальное зарешеченное отверстие. Минимальный размер — 0,025 м2.

Следующее правило не зафиксировано в письменных правилах, но оно существует. Монтаж газового котла возможен только в помещении с установленными дверьми. Арки альтернативой не являются, без дверей разрешение не будет подписано. Как вариант, возможна установка стеклянных или складных дверей.

Нормы установки в отдельных помещениях

1. Минимальная высота потолка — 2,5 метров.

2. Объём помещения — не менее 15 кубометров.

3. Минимальный показатель огнестойкости стен, соединяющих это помещение с другими — 0,75 ч. Данные стены должны обладать нулевым пределом распространения огня по поверхности.

4. Требования к вентиляционной системе такие же, как и при расположении котла на кухне.

5. Наличие окна площадью как минимум 0,03 м2 на один кубометр объёма комнаты. Учитывается площадь самого стекла, а не оконного проёма. Как вариант можно установить окно нужной площади на входной двери в помещение.

6. Для агрегата мощностью более 150 кВт: напрямую из помещения должен находиться выход на улицу. Также желательно обустроить дополнительный выход в нежилое помещение.

7. Двери в помещении должны пожаробезопасными.

Пристройка котельного помещения

Если в вашем доме отдельных пустых помещений для котельной, можно заняться пристройкой дополнительной комнаты. К уже перечисленным правилам к котельной добавляется ещё несколько требований:

1. Комната должна строиться вплотную к сплошной стене. Расстояние до следующего окна или двери должно составлять не менее 1 метра.

2. Огнестойкость строительных материалов должна составлять не менее 0,75 ч. Хорошо подойдут кирпичные, шлакоблоковые, бетонные стены.

3. Котельная не должна быть связана с домом. Фундамент устанавливается отдельно, возводятся все четыре стены.

Все требования должны быть соблюдены в точности. Сооружение необходимо зарегистрировать.

Объединённые с гостиной кухни

Сразу отметим — провести газовое отопление в квартире-студии невозможно. Для квартир с объединёнными кухней и гостиной есть варианты. Совет — если объединение только намечается, стоит документально зафиксировать наименование помещения — «кухня-столовая». В таком случает комната не будет считаться жилой. В ином случае документы нужно переоформлять.

Место монтажа отопительного котла

Кухня — наиболее распространённое помещение для установки газового котла. Это более удобно и не требует дополнительного проведения коммуникаций. Здесь есть всё, что нужно — водопровод, газ, вытяжка, оконная система. На кухне более рационально использовать настенные газовые котлы. Специальные навесные крепежи монтируются в стену, и уже на них закрепляется аппарат.

Другие помещения в доме не так хорошо адаптированы под установку котла. Иногда владельцы двухэтажных коттеджей предпочитают размещать отопительный агрегат под лестницей. Однако в таком помещении нужно будет поработать над вентиляцией — объём будет считать в двух уровнях.

Если помещение уже выбрано, нужно найти непосредственное место размещение аппарата. Ориентироваться нужно, в первую очередь, на модель устройства и руководство пользователя, в котором подробно прописаны все нормы.

СНиП: правила установки

Если же в техпаспорте устройства нормы не обозначены, нужно ориентироваться на правила, указанные в СНиП 42-101-2003 п 6,23:

1. Установка производится на огнестойкую стену, минимальное расстояние от стены до оборудования — 2 см.

2. Если материал стены не является пожаробезопасным, нужно создать на её поверхности несгораемое покрытие. Например, можно закрепить на этом участке лист асбеста толщиной в 3 мм и покрыть его сверху металлическим листом. Размеры огнестойкого покрытия: 10 см от котла по бокам и внизу, вверху — не менее 70 см. В качестве альтернативы асбесту можно применять картон из минеральной ваты. Металл можно заменить керамической плиткой.

3. Расстояние от аппарата до боковых стен должно быть как минимум 10 см, если они сделаны из негорючих материалов. В противном случае — не менее 25 см.

4. Пол при установке напольного оборудования также должен быть изготовлен из негорючих материалов. Если нет — необходимо закрепить специальную пожаробезопасную подставку под котёл.

Для создания этого основания можно использовать кирпич. При создании керамической подставки под плитку нужно уложить ещё два слоя: первый — это асбестовый лист, второй — металлический лист. Площадь подставки должна быть больше площади котла на 10 см.

Требования к установке газового котла в частном доме, помещения под монтаж газового оборудования

6 червня 2017 року

Газовые котлы — одни из самых востребованных отопительных приборов на сегодняшний день. На самом деле, такая популярность вполне обоснована — газовые котлы компактны по размерам, имеют довольно высокую мощность, не создают много шума и не требуют огромного количества свободного места под установку.

Чаще всего газовые котлы устанавливают либо в квартирах, либо в частных домах или дачах. Однако, прежде чем приступать к монтажу газовых котлов, нужно обратить внимание на то, что есть определенные требования к газовым котлам, их установке и помещению, где собственно и будет стоять котел, которых обязательно нужно придерживаться.

Купить газовый котёл МАЯК по лучшим ценам от производителя

Требования к помещению, где будет установлен газовый котел:

ЧИТАТЬ: Как правильно установить газовый котел?

1. Для котлов мощностью до 30 кВт высота потолков должна составлять не меньше 2,2 м. Если мощность котла выше 30 кВт, то высота потолков в помещении должна быть минимум 2,5 м.

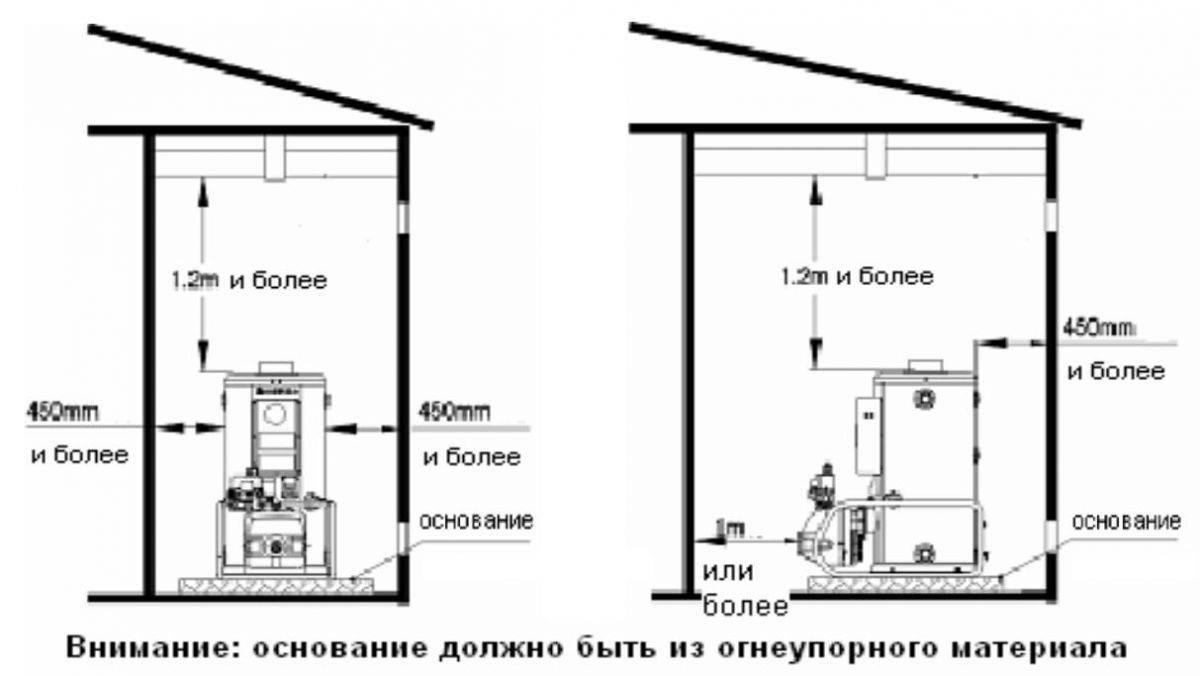

2. Еще одно требование заключается в том, что должно строго соблюдаться расстояние между передней частью отопительного котла и противоположной к котлу стеной. Расстояние должно быть не менее 1 м.
3. Также необходимо соблюдать расстояние между верхней частью котла и потолком — оно должно быть не менее 0,7 м;
4. Если Вы планируете установить несколько газовых котлов одновременно, то расстояние между ними и между стеной должно составлять минимум 1 м.
5. Среди требований к помещениям, где будет установлено отопительное оборудование, есть еще одно — обязательно необходимо соблюдать и расстояние между наиболее выступающими частями котла и самыми выступающими частями помещения. Оно должно составлять как минимум 0,7 м.
6. В помещении, где установлен газовый котел, ширина дверной рамы должна быть минимум 0,8 м.
7. Все межкомнатные перегородки, такие как стены и двери, должны быть парогазоустойчивыми.
8. Предел огнестойкости стен, разделяющих помещение, где установлен газовый котел от соседних комнат и помещений, должен составлять минимум 0,75%.
9. Общая площадь помещения, где будет установлен газовый отопительный котел должна составлять минимум 4 кв.м.
10. В помещении, где будет установлен газовый котел обязательно наличие окон с выходом на улицу и отверстия, обеспечивающего приток воздуха с улицы.

11. Выбор мощности котла должен напрямую зависеть от общего объем помещения, где будет установлено газовое оборудование:

    • Если объем помещения составляет от 7,5 м3 и выше, то мощность котла должна быть до 30 кВт;
    • Если объем помещения составляет до 15 м3, то мощность котла должна быть от 30 кВт до 80 кВт;
    • Если объем помещения составляет от 15 м3 и выше, то мощность котла должна быть от 80 кВт до 200 кВт.

Помимо перечня требований которым должно соответствовать помещение, где будет установлен газовый котел, необходимо также придерживаться норм непосредственно установки самого оборудования. Монтаж газовых котлов самостоятельно категорически не рекомендуется. Несоблюдение требований и попытки установить котел самостоятельно то может повлечь за собой не только поломку оборудования и выход его основных рабочих элементов из строя раньше времени, а и может навредить Вашему здоровью и здоровью окружающих Вас людей и даже может быть опасным для жизни.

ЧИТАТЬ Какой газовый котел лучше напольный или настенный?

Требования к установке газового котла в частном доме:

1. Первое, и самое главное требование — чтобы установить газовый котёл, необходимо заключить контракт с поставщиком природного газа.
2. Монтаж котла обязательно должен проводится специалистами, поскольку малейшая оплошность и несоблюдение требований может привести к серьезным и даже опасным для жизни последствиям.
3. Предварительный проект по установке всего оборудования обязательно должен быть согласован с газовой службой. Разработку проектов монтажа газовых котлов в большинстве случаев ведут специализированные институты, поэтому на всю документацию выдается соответствующая лицензия.
4. Еще одно требование предусматривает то, что перед эксплуатацией газового котла обязательно должна быть проведена опрессовка отопительной системы до Р=1,8 атм.
5. Обязательно необходимо чтоб на объект, где будет установлен газовый котел, приехал представитель газовой службы с целью проверки правильности подключения газа в топке. Представитель газовой службы также обязан проверить установленный котел на соответствие требованиям, предъявляемым к данному типу отопительного оборудования.
6. Если представитель газовой службы не выявил нарушений к требованиям по установке газового котла, то можно открывать вентиль и начинать эксплуатировать оборудование.
7. В системе отопления обязательно должен быть выкачан весь воздух и соблюдена полная герметичность.
8. После того, как газовое оборудование прошло все предварительные проверки и не выявлено отклонений от требований, указанных в технической документации к котлу, необходимо установить стабилизатор напряжения и источник бесперебойного питания.
9. И последнее, но не самое маловажное требование к установке и эксплуатации — в нагретую воду ни в коем случае нельзя добавлять антифриз, это может повлиять на состояние уплотнительных прокладок и повредить их, из-за чего возможны утечки газа в отопительной системе.

• Каталог (PDF)
• Прайс-лист (19.04.2023)

Установка | Джонстон Бойлер | Производство котлов высшего качества с 1864 года!

Раздел 3: Установка

A. Общие сведения

Ниже приведены общие рекомендации по установке модульного котла Johnston. Планы проекта, а также требования штата и местного законодательства также должны соблюдаться. Эти юридические требования имеют приоритет над информацией, содержащейся в данном руководстве.

Зазор между дверьми



B. Рекомендации по установке

Котел должен быть установлен на возвышении из бетона. Котел должен быть выровнен, а его опорная рама должна быть залита раствором на приподнятой бетонной подушке. Рекомендуется наличие прохода шириной 36 дюймов по бокам и сзади котла. Перед котлом должно быть обеспечено достаточное пространство для снятия и замены труб котла. В этом отношении см. указанные требования к размеру котла.

Соединение для выпуска дымовых газов на котле Johnston предназначено только для поддержки ограниченной дымовой трубы котла или затвора. Минимальный диаметр дымовой трубы для данного размера котла должен соблюдаться.

Если используются бриджи, предпочтительны круглые бриджи. Если используется прямоугольный затвор, на больших плоских участках затвора должны быть предусмотрены ребра жесткости не только для прочности, но и для сведения к минимуму возможной вибрации и шума, которые могут возникать при использовании прямоугольного затвора.

Если два или более котлов установлены в общем штуцере, размер штуцера должен постепенно увеличиваться от котла, наиболее удаленного от дымовой трубы, к котлу, ближайшему к дымовой трубе. Это делается для размещения дополнительного объема дымовых газов от одного котла к другому.

На дымовую трубу, подключенную непосредственно к котлу, рекомендуется надевать колпак от дождя. Дождевик должен быть установлен не меньше диаметра штабеля и выше конца штабеля.

Питание котла, пар или вода, топливные трубопроводы и линии электроснабжения должны быть надлежащим образом подсоединены к котлу. Рекомендуется, чтобы линии подачи питательной воды и топлива были надлежащим образом закрыты, чтобы линии подачи к котлу можно было перекрыть, когда он не используется, или при профилактическом обслуживании или ремонте котла. Грязеуловитель должен быть установлен на линии подачи газа непосредственно перед входом в основную газовую рампу котла. Также должны быть предусмотрены средства для отключения и блокировки подачи питания на панель управления котлом. Монтаж трубопроводов и линий питательной воды котла, топлива и электропитания должен быть проверен, чтобы не мешать работе какой-либо составной части котла, а также возможности проведения профилактического обслуживания или ремонта. Особое внимание следует уделить тому, чтобы трубы или трубопроводы не мешали дверям дымохода котла.

Предупреждение

Очень часто предохранительные клапаны котла снимаются с котла после заводских испытаний котла непосредственно перед отгрузкой. Эти предохранительные клапаны должны быть правильно установлены на котле, с использованием только ключа для предохранительных клапанов . Использование обычного ключа часто приводит к повреждению предохранительных клапанов. Гарантия на этот тип повреждений не распространяется. Все предохранительные предохранительные клапаны должны быть подключены к безопасной точке сброса. Выпускной трубопровод предохранительного клапана должен иметь внутреннюю площадь, равную или превышающую внутреннюю площадь выпускного отверстия клапана. Нагнетательный трубопровод должен быть устроен и установлен таким образом, чтобы предохранительный клапан не подвергался нагрузке.

Предупреждение

Все продувочные и продувочные клапаны, включая любой трубопровод, поставляемый Johnston, будь то водяной столб, поверхностный/непрерывный или донный, должны быть соединены трубопроводом или дополнительным трубопроводом надлежащим образом и до безопасной точки сброса. Если они подключены к сепаратору продувки, то линия продувки должна быть правильно закрыта клапаном, чтобы котел можно было полностью опорожнить.



Достаточно ли у вас добавочного воздуха для обеспечения нормального горения?

Проблемы со сгоранием? Достаточно ли у вас добавочного воздуха для обеспечения нормального горения?

Определение ограниченности пространства:

1. Найдите общее количество БТЕ, сжигаемых в рассматриваемом пространстве.

2. Умножьте это на 50. Получится общее количество кубических футов пространства, необходимого для поддержания горения.

3. Найдите объем рассматриваемого помещения по следующей формуле: Длина x Высота x Ширина = Объем в кубических футах.

4. Если число из шага 2 больше, чем число из шага 3, пространство считается закрытым.

Проверка наличия ограниченного пространства: Пример: Газовый котел на 100 000 БТЕ и газовый водонагреватель на 50 000 БТЕ устанавливаются в помещении длиной 30 футов, шириной 29 футов и высотой потолков 8 футов.

1. Что вам нужно: Найдите общую площадь в кубических футах, необходимую для поддержания горения и вентиляции.

Формула:

Всего Cu. футов = Суммарная нагрузка БТЕ x 50

Всего Cu. футов = 140 x 50

Всего Cu. футов = 7000 куб. футов

2. Что у вас есть: Найдите общую площадь в кубических футах, где будет установлено газовое оборудование.

Формула:

Cu. футов = Длина x Ширина x Высота

Cu. футов = 30’ x 29’ x 8’

Cu. футов = 6960 Cu. футов

3. Решение: Необходимое общее количество кубических футов превышает общее доступное количество кубических футов, и пространство считается ограниченным. 7000 куб. Футов > 6960 куб. футов Воздух для горения необходимо получать из другого помещения.

---

Способы получения воздуха

Вот несколько полезных советов.

Размер отверстия для наружного воздуха (интерпретация NFPA)

Одно отверстие в пределах 12 дюймов от потолка должно быть установлено снаружи здания и должно иметь 1 квадратный дюйм свободного воздуха на каждые 3000 БТЕ, сжигаемых в помещении. это пространство.

Пример: В котельной есть газовый водонагреватель на 50 000 БТЕ и газовый котел на 100 000 БТЕ. Насколько большим должно быть свободное воздушное пространство, выходящее наружу?

Ответ: Свободное воздушное пространство должно быть 50 квадратных дюймов или отверстие 10 x 5 дюймов снаружи здания. (100 000 БТЕ + 50 000 БТЕ = 150 000 БТЕ; 150 000 БТЕ/3000 БТЕ = 50 квадратных дюймов)

Осложнения: Приведенная выше формула для свободного воздушного пространства не учитывает решетки или жалюзи из дерева, пластика или металла. Некоторые решетки/жалюзи имеют общее свободное воздушное пространство, относящееся к этой решетке или жалюзи. Если информация отсутствует, следует использовать следующие проценты размеров: дерево/пластик = 25% свободной площади; Металл = 75% свободной площади.

Размеры жалюзи с использованием дерева/пластика:

Немаркированные деревянные или пластиковые жалюзи размером 10 x 10 дюймов имеют общую площадь 100 кв. В. Процент свободного воздуха составляет 25%. 100 кв.м. В. х 0,25 = 25 кв. В. Free Air Этот тип не подходит для данного примера.

Размер жалюзи с использованием металла:

Металлические жалюзи без маркировки размером 10 x 10 дюймов имеют общую площадь 100 кв. В.
