Автономное водоснабжение с аккумулирующим баком для воды

Сегодня нам с уважаемым читателем предстоит выяснить, как может использоваться водяной аккумуляторный бак в системе водоснабжения. Мы рассмотрим три метода его подключения и использующуюся при этом вспомогательную запорно-регулирующую арматуру.  Итак, приступим.

Огласите весь список

Вначале давайте, извините за невольный каламбур, определимся с определениями. Под аккумулирующей емкостью для водоснабжения зачастую понимаются абсолютно разные устройства.

Вот их перечень:

Изображение	Описание
Накопительный бак для холодной воды	Накопительная емкость для воды. Применяется для создания ее запаса на случай длительных отключений или при подаче по графику (что типично для многих садовых товариществ). Обеспечивает избыточное давление в системе водоснабжения только за счет высоты водяного столба (читай — расположения бака на чердаке дома, на крыше или на возвышении рельефа участка).
Гидроаккумулятор в системе водоснабжения частного дома	Гидроаккумулятор — мембранный бак, в котором избыточное давление обеспечивает воздушный резервуар. В отличие от жидкостей, воздух прекрасно сжимается. Задача гидроаккумулятора — сглаживать скачки давления в системе водоснабжения и увеличивать периоды простоя насоса при автономном (с подачей воды из колодца или скважины) водоснабжении.
Настенный электрический бойлер	Бойлер, или накопительный водонагреватель — теплоизолированная емкость с собственным нагревателем или подключенная к внешнему источнику тепла (котлу, колонке, тепловому насосу и т.д.). Его задача — обеспечивать бесперебойную подачу горячей воды в пиках водоразбора при ограниченной мощности источника тепла.

Теперь  — подробнее о каждом решении.

Накопительная емкость

Для начала выясним, какие именно емкости можно использовать в качестве резервуаров для воды.

Устройство

В роли накопительных баков применяются:

• Стальные баки и цистерны;
• Полиэтиленовые емкости для питьевой воды;

Если емкость стоит под открытым небом, ее стенки не должны быть прозрачными. Инструкция связана с тем, что на свету вода начинает цвести — в ней интенсивно размножаются бактерии и простейшие одноклеточные водоросли.

На фото — полиэтиленовые емкости для питьевой воды

• Пластиковые и металлические бочки.

Какой объем должен иметь аккумулирующий бак для системы водоснабжения? Расчет минимально необходимой емкости предельно прост: она равна суточному потреблению воды, умноженному на максимальную продолжительность ее отключения в сутках.

Так, при типичном для садовых кооперативов графике подачи воды для полива (два раза в неделю) вам необходим запас на четыре дня.

Санитарной нормой потребления воды считаются 200 литров на человека в сутки. В описанном выше сценарии для двух человек, постоянно обитающих на участке, понадобится бак в 200х2х4=1600 литров.

Расход воды некоторыми сантехническими приборами

Подключение

Как установить и подключить на водоснабжение аккумулирующие баки?

Подключение к водопроводу — проще некуда: он заводится в нижнюю часть бака через дно или боковую стенку. Из арматуры желательна лишь установка отсекающего крана, позволяющего полностью перекрыть водоснабжение.

Водопровод подключен к баку через отсекающий шаровый кран

Как своими руками врезать водопровод в стальную или пластиковую емкость:

• В случае пластиковой емкости для питьевой воды не нужно изобретать велосипед: для слива воды в нижней части бака предусмотрена штатная латунная резьба размером 1/2 — 1 дюйм в зависимости от объема;
• В прочих случаях в просверленное или вырезанное в стенке отверстие устанавливается сгон (желательно — латунный) с парой контргаек, широких нержавеющих шайб и резиновых прокладок соответствующего размера.

Латунь, в отличие от стали, прекрасно переносит длительный контакт с водой

Как автоматизировать набор воды в резервную емкость и исключить ее переполнение?

Очень просто:

1. В боковой стенке бака чуть ниже горловины сверлится отверстие;

Если у вас нет сверла нужного диаметра, просверлите стенку тем, что есть, и расширьте отверстие до нужного размера шарошкой по металлу (в случае стальной емкости) или острым ножом (если речь идет о пластиковой бочке).

2. В отверстие устанавливается заливной клапан от бачка унитаза. Когда уровень воды поднимется до уровня поплавка, тот самостоятельно перекроет ее подачу.

Латунный заливной клапан отвечает за автоматическое наполнение бака

Для параноиков: если накопительная емкость стоит на чердаке и вы опасаетесь затопления дома — врежьте чуть выше поплавкового клапана дренажную трубку и отведите ее в канализацию или на улицу.

Гидроаккумулятор

Гидроаккумуляторы для водоснабжения — баки, предназначенные для создания запаса воды и ее подачи с избыточным давлением. При этом гидроаккумулятор, в отличие от накопительного бака, может быть установлен в любой точке контура водоснабжения (в том числе ниже точки водоразбора).

Устройство

Как устроены мембранные  баки для водоснабжения — гидроаккумуляторы?

Внутри стальной емкости находится упругая резиновая мембрана, отделяющая водяной резервуар от воздушного. Часть бака заполнена воздухом или азотом; давление в ней можно стравить или увеличить с помощью обычного велосипедного насоса или автомобильного компрессора через золотник.

Устройство мембранного гидроаккумулятора

Эффективный объем гидроаккумулятора (то есть запас хранящейся в нем воды) заметно отличается от его полного объема, указываемого производителем. Например, гидробаки для систем водоснабжения 100 литров вмещают лишь 30-45 литров воды в зависимости от давления в водопроводе.

Эффективная емкость гидроаккумулятора в зависимости от давлений включения и выключения насоса

Подключение

Установка гидробака систем водоснабжения возможна в любой их точке. Единственное ограничение — монтаж гидроаккумулятора в непосредственной близости от насоса (менее 8 диаметров водопровода) нежелателен, поскольку возникающие при работе крыльчатки турбулентности будут вызывать непрерывную вибрацию упругой мембраны и тем самым заметно уменьшат ее ресурс.

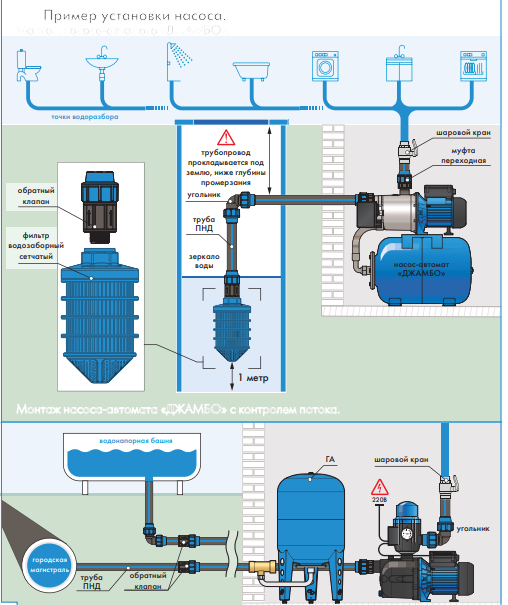

Схема автономного водоснабжения с насосом и гидроаккумулятором

Кроме собственно гидроаккумулятора, схемы водоснабжения с гидробаком включают:

• Насос, отвечающий за подачу воды под давлением;

Поверхностные насосы проще в обслуживании, но могут поднять воду с глубины не больше 7-8 метров. Это ограничение вытекает непосредственно из законов физики: перепад давления в одну атмосферу (то есть между атмосферным воздухом и  гипотетическим абсолютным вакуумом во всасывающем патрубке насоса) способен поднять водяной столб на высоту в 10 метров. Поскольку создаваемое крыльчаткой разрежение не дотягивает до вакуума, фактический результат несколько меньше теоретически возможного.

Расчет высоты водяного столба при перепаде давлений в одну атмосферу

• Обратный клапан. Он монтируется в нижней точке водозабора (на всасывающем патрубке поверхностного насоса или непосредственно на погружном насосе). Задача клапана — перекрыть воде путь из водопровода;
• Реле управления насосом с датчиком давления. При расходе воды (и связанном с ним падении давления в гидроаккумуляторе и в водопроводе в целом) реле включает насос, а при достижении давлением заданного уровня (обычно 3-5 атмосфер) — выключает.

Электронный блок управления погружным скважинным насосом

Бойлер

Горячее водоснабжение с баком — аккумулятором позволяет сгладить пики потребления воды и ограничить мощность нагрева, тем самым снизив нагрузку на энергосеть или другой источник тепла. Как устроен накопительный водонагреватель?

Узнать больше о том, где и как выполняется установка гидробака для водоснабжения, вам поможет видео в этой статье.

Устройство

Бак изготавливается из нержавеющей стали или, что бывает куда чаще, из более дешевой черной стали с антикоррозионным покрытием — эмалевым или стеклокерамическим.

Максимальная надежность: бак изготовлен из нержавейки

Подача холодной и отбор горячей воды реализован просто и остроумно: приточный патрубок открывается в нижнюю часть емкости, а отбирающий нагретую воду — в верхнюю. Поскольку горячая вода вытесняется именно вверх, температура на выходе бойлера начинает падать только при опустошении большей части его объема.

За нагрев воды отвечают:

• В электрическом бойлере — один или несколько ТЭНов (трубчатых электрических нагревателей) с термостатом, выключающим питание при достижении заданной температуры;

Любопытно: ТЭН может быть мокрым (контактирующим с водой) и сухим (помещенным в герметичную колбу). Сухой ТЭН не страдает от образования накипи и не требует для замены слива воды из бойлера, зато в среднем менее долговечен из-за более высокой эксплуатационной температуры.

Замена сухого ТЭНа электрического бойлера

• В бойлере косвенного нагрева — теплообменник, через который циркулирует теплоноситель.

Устройство бойлера косвенного нагрева

Подключение

Как подключить накопительный бак для горячей воды:

• Бойлер подключается между водопроводами холодного и горячего водоснабжения;

Схема подключения к водопроводу резервного электрического бойлера

• Электрический прибор запитывается от обычной розетки с заземлением: потребляемая мощность накопительного водонагревателя не превышает 2,4 — 3 КВт, а у младших моделей и вовсе укладывается в 1,3 — 1,5 киловатта;
• Теплообменник бойлера косвенного нагрева разрывает розлив системы отопления или собственный контур с теплоносителем. Непрерывную циркуляцию в нем обеспечивает циркуляционный насос.

Бойлер косвенного нагрева в контуре отопления с твердотопливным котлом

Из обвязки бойлеру необходимы:

1. Обратный клапан. Он не дает нагретой воде сливаться из бака при отключении холодного водоснабжения;

Устройство пружинного обратного клапана

2. Предохранительный клапан. Его функция — сброс давления при его опасном увеличении внутри бака. Дело в том, что при нагреве в полном соответствии с законами физики вода расширяется; поскольку это происходит в замкнутом объеме, ограниченном баком, водопроводом ГВС и обратным клапаном, давление растет очень быстро.

Устройство предохранительного клапана: при достижении критического давления вода сжимает удерживающую клапан  пружину и сбрасывается в дренаж

Любопытно: как правило, оба элемента обвязки объединяются в единственном устройстве, которое продается под названием «группа безопасности  бойлера». Группа безопасности монтируется на входном патрубке накопительного водонагревателя.

Группа безопасности бойлера

Заключение

Надеемся, что нам удалось удовлетворить любознательность читателя. Успехов!

Применение аккумуляторов для водоснабжения: как это работает

При обустройстве автономной подачи воды используются гидроаккумуляторы для водоснабжения. Непритязательный на вид стальной бак выполняет ряд важных функций. Без установки оборудования невозможно представить слаженно работающую систему загородного водопровода. К выбору, установке и отладке работы агрегата следует отнестись внимательно, так как от него зависит срок службы насоса и беспроблемное водопользование в доме.

Гидроаккумуляторы, они же накопительные, напорные или расширительные баки — необходимые элементы для закрытого типа системы водоснабжения в домах

Содержание

• Работа гидроаккумулятора
• Функции гидроаккумулятора
• Виды гидронакопителей
• Как выбрать водонакопитель
• Установка и запуск накопителя
• Поломки оборудования и их ликвидация

Работа гидроаккумулятора

У гидроаккумулятора много названий — гидробак, накопительный бак, мембранный бак. Суть работы устройства при этом не меняется. Агрегат представляет собой металлический баллон красного или синего цвета, который крепится к полу. Внутренняя полость бака делится на две камеры. В один отсек нагнетается воздух — он контактирует со стенками накопителя. Другой отсек заполняется водой — она контактирует с пищевой резиной, которая соответствует санитарным нормам.

Принцип действия гидроаккумулятора заключается в следующем. Когда вода из источника поступает к потребителю, то она не идет напрямую к кранам. Если водораздача будет организована таким образом, то каждый поворот вентиля повлечет за собой включение насоса, так как давление внутри труб сразу упадет. При таком режиме работы насосное оборудование выйдет из строя раньше времени.

Разрывает цепочку гидробак — он принимает установленный объем воды в резиновый резервуар, накапливает ее, а затем раздает потребителям. Получается, что насос включается один раз, чтобы наполнить резиновую емкость водой. Когда накопительный бак для воды опустошается, то давление внутри емкости падает до заданного уровня, снова начинает работать насос и цикл повторяется. Управляет процессом реле давления.

Устройство гидроаккумулятора для закачки воды из источника снабжено патрубком. С другой стороны установлен автомобильный ниппель для проверки давления в баллоне. Некоторые агрегаты снабжены специальными клапанами, через которые выпускается лишний воздух. Он образуется от заполнения и опустошения резиновой камеры. Для остальных устанавливаются краны в системе водоснабжения.

Накопительные емкости выпускаются разной вместимости. Объем гидроаккумулятора для водоснабжения находится в пределах 25-500 литров. Объем воды, который вмещает гидробак, составляет 35-40% от общего.

Функции гидроаккумулятора

На рисунке отражена работа гидробака в водоснабжении. Агрегат управляется автоматически, что увеличивает срок эксплуатации

1. Гидравлические аккумуляторы поддерживают постоянное давление для домашнего водопровода
2. Устройство предохраняет водопровод и все связанные с ним приборы от гидроударов, возникающих на момент включения насоса
3. Гидробаки продлевают жизнь насосу, который включается только в тот момент, когда аккумулятор остается без воды
4. Емкость содержит запас воды, которым можно воспользоваться при отключении электроэнергии и остановке насосной станции или погружного насоса

Гидроаккумулятор для систем водоснабжения значительно снижает риск поломки оборудования, увеличивает срок службы насоса, позволяет иметь запас воды.

Виды гидронакопителей

Водные аккумуляторы классифицируются по следующим критериям:

• Способ сбора воды
• Расположение
• Назначение

Способ сбора воды

Накопитель для воды в зависимости от способа ее сбора бывает двух видов:

1. Баллонный — вода собирается в резиновую грушу из каучука. Баллонный тип гидробаков считается более надежным
2. Мембранный — мембрана гидроаккумулятора растягивается водой. Сделанная из пищевой резины, она делит емкость пополам. Обладает антибактериальными свойствами, соответствует санитарными нормами

Устройство гидробака: металлический корпус, резиновая мембрана. Кроме этого — золотник, который регулирует подачу-стравливание воздуха и фильтр, который удаляет загрязнения

Расположение

Аккумуляторы производятся двух видов:

• Вертикальные — при объеме свыше 50 литров имеют сверху клапан для отвода воздуха, который образуется при закачке воды
• Горизонтальные — требуют установки дополнительного крана для стравливания воздуха. Устройство часто имеет специальные крепления для насоса, поэтому удобно для использования с насосными станциями

Вертикальный мембранный бак для водоснабжения не имеет конструктивных отличий от горизонтального — выбор устройства часто основан на особенностях помещения, где разместится накопитель.

Назначение

Гидроаккумуляторы выпускаются для холодной и горячей воды, поэтому они окрашены в голубой или красный цвет. Красный накопитель называется компенсационным или расширительным. Он используется как аккумуляторный бак для отопления. Агрегат имеет конструктивные отличия от бака для водоснабжения и не может устанавливаться вместо него.

Как выбрать водонакопитель

При выборе бака следует продумать все нюансы его использования, установки и вспомнить принцип работы аккумулятора. Для этого уделяется внимание следующим моментам:

1. Объем воды, который потребляется домохозяйством — застой воды в баке приводит к развитию микробов, недостаток влечет перегрузку двигателя насоса
2. Характеристики насоса — чем мощнее оборудование, тем большего объема выбирается напорный бак
3. Особенности помещения для установки накопителя — подбирается вертикальный или горизонтальный агрегат
4. Подающая труба и входное отверстие гидробака должны иметь одинаковое сечение — заужение приведет к изменению работы всей гидросистемы
5. Наличие доступных запчастей — запасная мембрана для гидроаккумулятора часто поставляется в комплекте с оборудованием

Установка и запуск накопителя

Гидроаккумулятор для частного дома устанавливается самостоятельно или специалистами. Для системы выбирается место, к которому всегда обеспечен свободный доступ при необходимости ремонта или проверки работы. Агрегат крепится к полу через резиновые прокладки. Это обеспечивает надежность монтажа, снижает уровень шума и вибрации. Фиксация к трубопроводу делается через резиновые переходники.

На рисунке изубражен вариант подключения гидроаккумулятора

Перед запуском проверяется давление воздуха в гидроаккумуляторе. Для этого используется манометр, который имеет точную шкалу. Обычно оно выставлено на 1,5 атмосферы. При необходимости давление корректируется:

• Увеличение давления в баке приводит к меньшему накоплению воды, усилению напора, частому включению насоса
• Снижение давления позволяет закачать больше воды, но мембрана может разорваться — не рекомендуется устанавливать давление меньше 1 атмосферы

По инструкции выполняется настройка реле давления, накопитель подсоединяется к водопроводу.

Когда водяной аккумуляторный бак запускается впервые, то вода подается медленно — это предотвратит разрыв мембраны и сделает ее эластичной.

Поломки оборудования и их ликвидация

Механическое повреждение корпуса, разрыв мембраны, проблемы с герметичностью бака требуют ремонта оборудования. Чаще всего проводится замена мембраны в гидроаккумуляторе или баллона. Определить повреждение резиновой камеры в красном или голубом баке помогут следующие признаки:

1. Кран «плюется» водой
2. Манометр показывает большое давление, которое резко снижается
3. После стравления воздуха через ниппель вытекает вода

Заменить мембрану можно в сервисном центре или самостоятельно. Для этого потребуется приобрести нужную запчасть, отсоединить и разобрать накопитель, снять старую мембрану. Сложности возникают при установке новой мембраны — часто она соскальзывает внутрь и процесс приходится повторять сначала.

Существуют и другие неисправности гидроаккумулятора для систем водоснабжения, которые встречаются чаще всего:

• Течет воздушный клапан — причина в разрыве мембраны
• Часто включается насос — повреждение мембраны устраняется заменой, недостаточное давление в накопителе доводится до нужного уровня нагнетанием воздуха через ниппель автомобильным насосом
• Низкое давление воды — недостаток воздуха в накопителе компенсируется подкачкой
• Повреждения корпуса, нарушение герметичности — исправляются в сервисе

Не каждый дефект при работе гидробака подлежит исправлению. Если сложности в работе накопителя связаны с маленьким объемом бака — насос часто включается и выключается — единственным выходом остается замена накопительного оборудования.

ПОСМОТРЕТЬ ВИДЕО

Применение аккумуляторов в организации автономного водоснабжения позволяет использовать ее долго и эффективно. Отсутствие гидроударов, щадящий режим работы для насоса, поддержание водонапора в доме, формирование запаса воды — основные функции устройств. Накопительный бак выбирается в зависимости от потребления воды и характеристик насоса.

принцип работы, виды, как выбрать, регулировка

Современная автономная система водоснабжения должна быть оборудована баком для хранения определенного количества воды. Конечно, самый простой вариант такого устройства – пластиковый или металлический бак, установленный где-нибудь на чердаке.

Однако гидроаккумуляторы для водоснабжения уверенно вытесняют обычные накопители, так как удобнее и лучше влияют на состояние системы.

В предложенной нами статье подробно описаны виды аккумуляторов, приведены правила из подбора. Мы подробно рассказали, как устанавливается и настраивается оборудование. Наши рекомендации обеспечат безотказную работу устройства и продлят срок его службы.

Содержание статьи:

• Принцип работы типового гидробака
• Типы сосудов под давлением
• Как выбрать подходящий гидробак?
• Установка и наладка
• Рекомендации по применению
• Выводы и полезное видео по теме

Принцип работы типового гидробака

Гидроаккумулятор, он же гидробак, он же аккумулятор или гидробак — это разные названия одного и того же устройства.

Снаружи это действительно металлический бак, а внутри емкость разделена на две части специальной резиновой прокладкой, иногда называемой мембраной.

Фотогалерея

Фото

Сосуды гидропневмоемкостные (они же гидробаки или гидроаккумуляторы) применяются при организации автономных систем водоснабжения для автоматизации процесса забора воды откачка воды из неглубоких источников

Глубина забора воды, доступная для осуществления насосной станцией, в среднем равна 10 м. Для ее увеличения оборудование вместе с гидроаккумулятором устанавливается в кессон

Гидроаккумуляторы применяются в схемах с погружными насосами для откачки воды с глубины более 25 м. При этом гидроаккумулятор размещается в любом месте на поверхности системы

Если кессон утеплен или его дно находится ниже уровня сезонного промерзания грунта, бак глубокого колодца может работать круглогодично в кессон

Если нет возможности защитить гидроаккумулятор от воздействия холода, бак находится внутри дома в отапливаемом помещении

Гидроаккумуляторы в составе насосной станции часто используются в сложных контурах или слишком длинных системах в два или более насосов подают воду потребителю

Если система водоснабжения будет эксплуатироваться только в летний период, допускается размещение емкости на улице под навесом, закрывающим ее от прямого УФ-излучения

Назначение гидроаккумуляторов

Гидравлический бак в составе насосной станции

Установка в забойной коробке

Гидравлический бак в паре с погружным насосом

Аккумулятор для глубокого колодца

Подвальное расположение автоматики частного дома

03

03

откачка воды с привода

Гидроаккумулятор на дачном участке

Прокладка жестко закреплена на горловине бака, где имеется отверстие для забора воды. На противоположной стороне бака есть еще одно отверстие, оно предназначено для воздуха.

Здесь установлен обычный ниппель. Зачем все это делается? Мембрана делит бак на два отсека. С одной стороны этой прокладки находится вода, а с другой — воздух под определенным давлением.

Манометр используется для измерения давления в аккумуляторе. Некоторые модели дополнительно оснащены фильтром, чтобы внутрь не попали загрязнения. Материал мембраны – специальная резина. Он не только эластичен, но и безопасен для здоровья человека.

Гидроаккумулятор разделен мембраной на две части. С одной стороны этого вкладыша вода, а с другой воздух под давлением, что позволяет создать давление в системе водоснабжения

При подключении к баку вода из такого устройства поступает со стабильным напором, что улучшает качество водопроводной воды и обеспечивает необходимые условия для функционирования бытовых приборов.

Мембрана гидробака содержит определенное количество воды, которое постоянно меняется, поэтому мембрана постоянно растягивается или сжимается. По мере увеличения объема воды газ сжимается, и давление увеличивается. Регистр давления реле давления дает насосу команды на его включение/выключение

Например, для нормальной работы автоматических стиральных машин, гидромассажных аппаратов и другого подобного оборудования необходимы определенные показатели. Почти всегда гидроаккумуляторы снабжены специальным устройством управления – прессостатом.

Это устройство можно настроить таким образом, чтобы оно включало и выключало подачу воды в гидробак в зависимости от давления воздуха. Работает это так: по мере забора воды из устройства давление в его воздушной камере уменьшается.

При достижении минимальной отметки автоматически включается реле давления для восполнения объема воды. В результате давление в гидробаке снова повышается. При достижении максимального заданного значения давления реле отключает подачу воды в гидроаккумулятор.

Данная схема позволяет получить представление о том, какое место гидроаккумулятор занимает в системе автономного водоснабжения частного дома

Такая система позволяет значительно сократить количество включений/выключений насоса, а это продлевает срок службы оборудование. Если бы насос был напрямую подключен к водопроводу, количество циклов включения и выключения было бы значительно выше.

Наличие такого бака в системе водоснабжения обеспечивает стабильность ее работы, а также защиту от возможных гидроударов.

Кроме того, внутри гидроаккумулятора всегда есть определенный запас воды, что может очень пригодиться, например, при поломке насоса. Понимание принципов работы гидроаккумулятора позволяет правильно выбрать устройство, обеспечить его правильную установку и обслуживание.

Типы сосудов под давлением

Гидроаккумуляторы различаются по типу установки: они бывают горизонтальные и вертикальные. Вертикальные гидроаккумуляторы хороши тем, что проще найти подходящее место для их установки.

И вертикальный, и горизонтальный варианты оснащены ниппелем. Вместе с водой в устройство поступает некоторое количество воздуха. Он постепенно скапливается внутри и «съедает» часть объема бака. Чтобы устройство работало исправно, необходимо время от времени стравливать этот воздух через этот самый ниппель.

По типу установки различают гидроаккумуляторы вертикальные и горизонтальные. Они имеют некоторые отличия в процессе обслуживания, но во многом на выбор влияет размер места установки.

В гидроаккумуляторах, которые устанавливаются вертикально, предусмотрен ниппель, который предназначен специально для этих целей. Достаточно нажать на нее и подождать, пока воздух не выйдет из устройства. С горизонтальными баками дело обстоит немного сложнее. Помимо ниппеля для стравливания воздуха из бака устанавливается запорный вентиль, а также слив в канализацию.

Все это касается моделей, способных накапливать объем жидкости более 50 литров. Если мощность модели меньше, то специальных приспособлений для удаления воздуха из мембранной полости нет, вне зависимости от типа установки.

Но воздух из них еще нужно удалить. Для этого из гидроаккумулятора периодически сливают воду, а затем бак снова заполняют водой.

Перед началом процедуры отключите питание реле давления и насоса или всей насосной станции, если гидробак является частью такого устройства. После этого нужно просто открыть ближайший миксер.

Вода сливается до тех пор, пока бак не станет пустым. Далее клапан закрывается, подается питание на прессостат и насос, вода заполнит емкость гидроаккумулятора в автоматическом режиме.

Гидроаккумуляторы с синим корпусом используются для холодной воды, а красные – для систем отопления. Не стоит использовать эти устройства в других условиях, так как они отличаются не только цветом, но и материалом мембраны, и способностью выдерживать определенный уровень давления

Как правило, предназначенные для автономных инженерных систем, резервуары различаются по цвету: синему и красному. Это предельно простая классификация: если бак синего цвета, то он предназначен для систем холодного водоснабжения, а если красный – для установки в контур отопления.

Если производитель не обозначил свое изделие одним из этих цветов, то назначение устройства необходимо уточнить в техническом паспорте изделия. Помимо цвета, эти два типа гидроаккумулятора различаются в основном характеристиками материала, используемого при изготовлении мембраны.

В обоих случаях это высококачественная резина, предназначенная для контакта с пищевыми продуктами. Но в синих емкостях находятся мембраны, рассчитанные на контакт с холодной водой, а в красных — с горячей.

Очень часто гидроаккумулятор поставляется в составе насосной станции, которая уже оборудована реле давления, манометром, поверхностным насосом и другими элементами

Синие устройства могут выдерживать большее давление, чем красные емкости. Не рекомендуется использовать гидроаккумуляторы для холодной воды, предназначенные для систем ГВС и наоборот. Неправильные условия эксплуатации приведут к быстрому износу мембраны, гидробак придется ремонтировать или даже полностью заменять.

Как выбрать подходящий гидробак?

Одним из важнейших показателей при выборе гидроаккумулятора является объем воды, который он может удерживать. Для этого можно воспользоваться следующей формулой:

При выборе гидроаккумулятора следует рассчитать соответствующий объем устройства. Слишком маленький гидробак не удовлетворит потребности системы, а слишком большой приведет к неоправданным затратам

А из этой таблицы можно взять значение поправочного коэффициента в зависимости от мощности насоса:

При расчете объема бака-аккумулятора для системы водоснабжения следует использовать специальный поправочный коэффициент, учитывающий мощность водяного насоса

Для хозяйственных нужд подойдет устройство емкостью около 25-50 литров обычно достаточно. Конечно, расчетное значение редко совпадает с реальными объемами типовых моделей гидроаккумуляторов.

В таком случае просто возьмите бак чуть большего объема. Например, если значение 32,5 литра рассчитывается по формуле, то можно смело приобретать бак емкостью 35 литров.

Следует помнить, что внешние размеры бака и количество воды, которое он может вместить, это разные числа. Обычно вода занимает около трети от общего объема. Из формулы становится понятно, что чем более мощный насос используется для автономного водоснабжения в доме, тем более вместительный гидробак следует приобретать.

Частые отключения электроэнергии в районе, где расположен дом, — веская причина выбрать бак большего размера. Таким образом, у семьи будет небольшой запас воды.

Однако не стоит усердствовать и выбирать слишком большой гидроаккумулятор. В таком устройстве вода будет подменяться слишком медленно, а это приведет к ухудшению ее качества.

В этой таблице указано, какой именно объем воды может храниться в гидроаккумуляторе с конкретными характеристиками

Поэтому в расчетах учитывается максимальное количество воды, проходящей через систему водоснабжения. Еще один важный момент касается моделей зарубежного производства. Такие устройства не всегда легко подключить к сантехническим системам России или ближнего зарубежья.

Фотогалерея

Фото

Средний объем для загородного дома и коттеджа

Гидравлический бак для поверхностных насосов

Гидропневмоемкость для глубоких скважин

Разветвленный бак для воды

Установка и наладка гидросистемы

5

5

5 к гидроаккумулятору предъявляются более жесткие требования, чем при установке обычного накопительного бака. Дело в том, что привод, установленный на чердаке, статичен, а гидробак находится в динамическом движении: вода поступает и забирается из бака, мембрана растягивается и сжимается и т. д.

Для предотвращения передачи вибрации на систему водоснабжения и окружающие предметы гидроаккумулятор устанавливают на плоское и прочное основание, используя амортизирующие резиновые прокладки.

Место установки гидробака должно быть достаточно просторным и доступным. Такие устройства требуют периодической настройки, осмотра и обслуживания.

Перед установкой необходимо узнать какое давление должно быть в пустом гидроаккумуляторе. Номинальное значение этого индикатора обычно составляет 1,5 бар. Это давление, которое устанавливает производитель. Однако со временем часть воздуха может выйти из бака.

Для измерения давления в гидроаккумуляторе можно использовать любой исправный манометр, позволяющий получить информацию с точностью не менее 0,5 бар

Поэтому следует измерить давление манометром, а затем прокачать воздух или прокачать его, если давление чрезмерное. Также не помешает уточнить значение нормального давления воздуха в пустом баке с помощью паспорта изделия. Поскольку золотник имеет стандартные размеры, для измерений подойдет практически любой манометр.

Если по каким-то причинам гидроаккумулятор не оборудован измерительным прибором, можно взять автомобильный манометр. Главное, чтобы он был исправен и достаточно точен. Требуются весы с делениями 0,5 бар или меньше. Электронные устройства также могут использоваться для таких измерений.

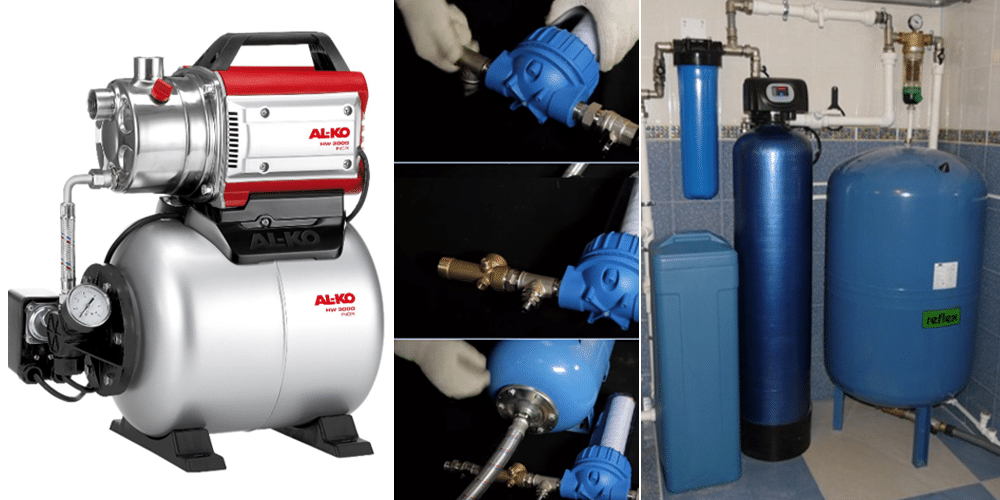

ТО Подключение осуществляется с помощью гибких переходников. Следует помнить, что диаметр переходников должен соответствовать размеру водопроводных труб, сужение недопустимо. Перед наполнением бака водой из мембраны необходимо удалить весь воздух.

Для поглощения вибраций, возникающих при работе гидроаккумулятора, при подключении устройства к водопроводной системе применяют специальные гибкие шланги соответствующего диаметра

Первый раз вода закачивается как можно медленнее, тонким струя с низким напором. Это необходимо для того, чтобы не повредить мембрану, которая при хранении могла слежаться или немного деформироваться.

Такие нюансы могут показаться мелочами, но они могут существенно повлиять на состояние бака. Важным моментом является также установка давления в баке.

После заполнения гидроаккумулятора водой необходимо еще раз измерить давление воздуха. Чем меньше воздуха в баке, чем ниже его давление, тем больше воды можно закачать в него. Но чем меньше воздуха, тем меньше рабочее давление воды на выходе гидроаккумулятора.

Допускается снижение давления воздуха в аппарате до уровня 1 бар, если есть необходимость создания дополнительного объема воды для хранения. Однако давление воды в системе снизится. Владельцу устройства придется выбирать между хорошим напором и возможностью закачать в бак большое количество воды.

В любом случае минимальное давление воздуха должно быть 1 бар. Если в баке мало воздуха, мембранная вставка, наполненная водой, растянется и может задеть металлические стенки гидробака. Такой контакт недопустим, так как под его воздействием начнет разрушаться резина, порвется гидроаккумулятор, и мембрану придется заменить.

Фотогалерея

Фото

Гидробаки работают только в связке с реле давления, без которого использование гидробаков было бы бессмысленно

Сразу за ним установлено реле давления, реагирующее на вибрации мембраны гироаккумулятора. Для визуального контроля давления ставится манометр

Для фиксации параметров системы и автоматического реагирования на них, помимо реле давления, в схему включаются еще несколько энергозависимых устройств, например, реле сухого хода . Для обеспечения их энергией необходима отдельная линия электропередач с розеткой

Для слива воды из контура на период длительного отключения без работы после гидроаккумулятора монтируется кран

Работа в паре с реле давления

Место установки реле давления

Место установки сухого реле

Кран для консервации оборудования

После заполнения бака, настройки и подключения к системе водоснабжения можно настроить реле давления. Обычно к нему прилагается инструкция с подробным описанием процедуры.

Под крышкой корпуса прибора находятся две регулировочные пружины. Большая пружина, обозначенная буквой Р, позволяет установить минимальное давление, при котором реле включает насос и начинает закачивать воду в гидроаккумулятор.

С помощью небольшой пружины, обозначенной буквой P, установите разницу между верхним и нижним давлением, т. е. давления выключения и включения. По мере забора воды из гидробака давление изменяется.

При достижении нижней отметки контакты реле замыкаются и включается насос. В процессе регулировки прессостат должен будет пару раз наполнить гидроаккумулятор, а затем опорожнить его.

Обычно разница между давлением включения и выключения составляет около двух бар. В паспорте гидробака указано максимальное давление, на которое рассчитано устройство, однако пытаться накачать его «под завязку» нет смысла.

При работе на экстремальных уровнях элементы устройства изнашиваются быстрее. В процессе следует учитывать один важный момент – разница между давлением отключения и давлением воздуха в гидроаккумуляторе должна быть около 10%.

Рекомендации по применению

После , необходимо правильно обслуживать. Примерно раз в месяц следует проверять настройки реле давления и при необходимости корректировать их. Кроме того, необходимо проверить состояние корпуса, целостность мембраны и герметичность соединений.

Наиболее распространенной поломкой гидробаков является разрыв мембраны. Постоянные циклы растяжения – сжатия со временем приводят к повреждению этого элемента. Внезапные изменения показаний манометра обычно говорят о том, что порвалась мембрана, и вода попала в «воздушный» отсек гидроаккумулятора.

Чтобы убедиться в наличии поломки, нужно просто выпустить из устройства весь воздух. Если из ниппеля вслед за ним течет вода, значит, обязательно требуется замена мембраны.

К счастью, такой ремонт относительно прост. Для этого необходимо:

1. Отключить гидробак от водопровода и электроснабжения.
2. Открутите болты, удерживающие горловину устройства.
3. Удалите поврежденную мембрану.
4. Установите новую мембрану.
5. Соберите устройство в обратном порядке.
6. Установите и подсоедините гидробак.

По окончании ремонта необходимо проверить и отрегулировать настройки давления в баке и реле давления. Соединительные болты необходимо затягивать равномерно, чтобы не допустить перекоса новой мембраны, и чтобы ее край не соскальзывал в корпус бака.

Замена мембраны аккумулятора относительно проста, но необходимо следить за тем, чтобы новая мембрана была такой же, как и предыдущая.

Для этого болты устанавливаются в гнезда, а затем поочередно делают буквально пару оборотов первого болта, переходят к следующему и т.д. Тогда мембрана будет прижиматься к корпусу равномерно по всей окружности. Распространенной ошибкой новичков в ремонте гидроаккумулятора является неправильное использование герметиков.

Место установки мембраны герметизировать не нужно, наоборот, присутствие таких веществ может ее повредить. Новая мембрана должна быть точно такой же, как старая по объему и конфигурации. Аккумулятор лучше сначала разобрать, а потом, вооружившись на пробу поврежденной мембраной, отправиться в магазин за новым элементом.

Выводы и полезное видео по теме

В этом видео подробно описан принцип работы гидроаккумулятора:

Для расчета объема гидроаккумулятора можно использовать специальные программы-калькуляторы. Один из таких вариантов представлен в следующем видео:

Замена мембраны гидробака не слишком сложна. Об этом подробно рассказано в этом видео:

Гидроаккумулятор – важная часть современной автономной системы водоснабжения. Конечно, это устройство сложнее и дороже, чем обычный накопительный бак.

Но все затраты полностью окупаются, так как с гидробаком качество водопроводной воды лучше, а срок службы насосного оборудования значительно увеличивается. Наконец, это просто удобно, ведь в водопроводе всегда стабильный напор воды, о чем заботится надежная автоматика.

Пожалуйста, пишите комментарии в блок-форму ниже. Задавайте вопросы по интересующим моментам в представленной информации, делитесь полезной информацией, размещайте фото и советы. Возможно, ваши рекомендации будут полезны посетителям сайта.

Расширительные баки для аккумуляторов — Sheridan Marine

Аккумулятор или расширительный бачок для напорных лодочных систем подачи воды, выравнивает поток воды из ваших кранов и помогает снизить износ водяного насоса.

Расширительный бак аккумулятора 2 литра

Деталь №: WA046

Доступность: Хорошая доступность

Вы экономите 0,01 фунта стерлингов

Аккумуляторный расширительный бак 5 литров

Деталь №: WA046A

Доступность: Хорошая доступность

Сэкономьте 0,01 £

Расширительный бак для аккумулятора 8 литров

Номер детали: WA046B

Доступность: Хорошая доступность

62,80 фунтов стерлингов

Рекомендуемая розничная цена 62,82 фунтов стерлингов

Вы экономите 0,02 фунтов стерлингов

Подробнее

Расширительные баки-аккумуляторы

Расширительные баки-аккумуляторы можно использовать как в качестве аккумулятора, так и в качестве расширительного бака в системе водоснабжения вашего судна. Эмалированный стальной бак имеет внутреннюю резиновую мембрану с соединительным фланцем из нержавеющей стали.

Резиновая мембрана расширяется и сжимается в зависимости от давления воздуха внутри бака-аккумулятора. Это регулирует количество воды, которое может храниться в баке, в зависимости от давления включения водяного насоса вашей лодки.

Если вы используете напорный водяной насос, рекомендуется установить аккумулирующий бак в систему водоснабжения вашего судна. Бак может быть установлен в любом положении сразу после насоса с помощью монтажного кронштейна аккумуляторного бака. Эти аккумуляторные баки предназначены для систем водоснабжения малых и средних размеров на малых и средних судах. Если вы сомневаетесь, лучше установить аккумуляторный бак большего размера.

Что такое бак-аккумулятор

Баки-аккумуляторы действуют как буфер, выравнивая поток воды от водяного насоса к крану. Резервуар содержит резервуар с водой, что помогает снизить нагрузку на насос. С накопительным баком насос не нужно запускать немедленно, и он не будет быстро включаться и выключаться, а это означает, что вы получаете гораздо более плавный поток воды и одновременно снижаете износ насоса. Аккумуляторный бак можно использовать как с системами холодного, так и с горячим водоснабжением.

• Более плавный поток воды из крана (вода больше не пульсирует)
• Уменьшите износ помпы
• Уменьшите использование батареи, так как помпа включается реже
• Более тихая работа системы водоснабжения

Что такое расширительный бак

Расширительные баки служат дополнительным хранилищем горячей воды. Когда вода в вашем калорифере нагревается, она расширяется. Этой «лишней» горячей воде некуда идти, кроме как обратно по холодному водопроводу. Расширительный бак, установленный после обратного клапана и перед водонагревателем, накапливает эту лишнюю горячую воду и не дает ей мешать подаче холодной воды. Расширительный бак нужен только при наличии системы горячего водоснабжения.

Спецификация

	WA046	WA046A	WA046B
Вместимость	2 л	5л	8л
Максимальная рабочая емкость	1 л	2,5 л	4 л
Соединение	1/2″ BSP	3/4″ BSP	3/4″ BSP
Комплект фитингов для бака	Комплект фитингов для малого бака	Комплект фитингов для большого бака	Комплект фитингов для большого бака
Максимальное рекомендуемое рабочее давление	60 фунтов на квадратный дюйм (4 бара)	150 фунтов на кв. дюйм (10 бар)	60 фунтов на квадратный дюйм (4 бара)
Высота	235 мм	316 мм	330 мм
Диаметр	125 мм	160 мм	205 мм
Цвет	Белый	Синий	Красный

Вам также могут понравиться.
