Водоотвод с плоской кровли: наружный и внутренний способы устройства — Концессии и государственно-частное партнерство в ЖКХ

Содержание

наружный и внутренний способы устройства

Без грамотной организации водосточной системы плоской крыше быстро потребуется внеплановый ремонт. Застои дождевой и талой воды на поверхности постепенно размоют защитный внешний слой покрытия. В результате оголенная основа станет стремительно разрушаться от солнечных лучей. А при замерзании кристаллы воды запросто разорвут материал.

Предупредить и предотвратить негативные воздействия сможет правильно сооруженный водосток плоской кровли. Правила и принципы устройства столь важной системы водоотведения стоит внимательно изучить хозяину, заботящемуся об эффективной и долгой службе загородной собственности.

Цель сооружения водосточной системы плоской кровли заключается в полноценной организации отвода дождевых и талых вод с чувствительной к их действию поверхности. Эффективно действовать она обязана круглый год без образования пыльных засоров, ледяных и лиственных пробок.

Невзирая на показания термометров и объем осадков, водосток должен принять и оперативно вывести влагу в канализацию, в емкость для сбора дождевой воды или банально в грунт.

Классификация систем отвода осадков

Чтобы транспортировка воды происходила без помех и препятствий, следует точно знать, какой тип системы выбрать для обустройства загородной собственности:

Наружный неорганизованный. Предполагающий самопроизвольное стекание атмосферной воды. Применяют для обустройства небольших хозяйственных построек высотой не более двух этажей.

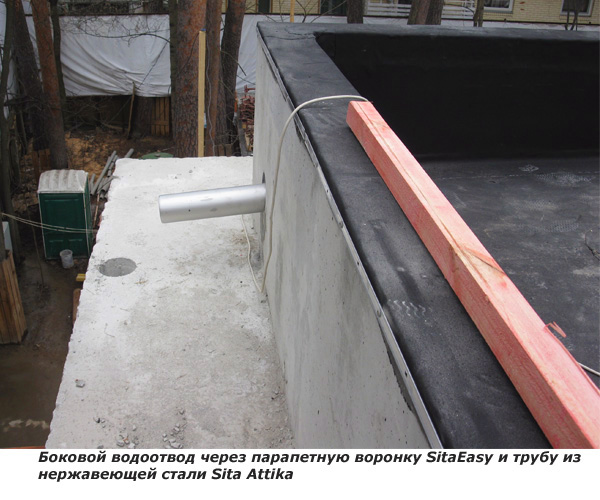

Наружный организованный. Предполагающий сбор воды с помощью желобов или желобов вкупе с воронками с последующей передачей в водосточный трубопровод. Система прокладывается по карнизным свесам и наружной стороне несущих стен. Используется в обустройстве жилых и нежилых строений, в основном малоэтажных, но схема допустима для организации стока с крыш домов высотностью до пяти этажей.

Внутренний. Прием воды производится созданными специально для плоской кровли водосточными воронками, вмонтированными в кровельную систему. Отвод воды осуществляется по стоякам, расположенным внутри здания.

Водосточные системы наружного типа отлично работают в южных регионах, где вода в трубах замерзает крайне редко или не замерзает вовсе в течение всего холодного периода. Для районов отечественной умеренной климатической полосы наружные водостоки рекомендованы, как правило, для скатных кровель.

На крышах без чердака снег будет подтаивать практически без перерыва всю зиму, потому что перекрытие постоянно подогревается поступающим изнутри теплом. Попадая в холодные трубопроводы, талая вода будет формировать ледяные заторы.

Если у плоской крыши есть чердак, то процесс снеготаяния можно регулировать. Путем открывания слуховых окон температуру на кровле можно существенно снизить, благодаря чему снег будет таять гораздо медленнее или совсем перестанет.

В северных областях существует угроза разрыва покрытия при резком похолодании. В трубах может сформироваться пробка, препятствующая току оставшейся на крыше воды. Кристаллизующаяся жидкость ощутимо увеличивается в объеме, что и приводит к повреждению впитавшей ее кровли. Потому в северных и умеренных отечественных широтах наружными водостоками оснащают только нежилые, т.е. неотапливаемые постройки.

Холодные складские сооружения, например, оборудуют выносной ж/б плитой с бортиком и водосточным стояком. Внушительная площадь подобного сооружения способствует уравниванию температур системы и окружающей среды, благодаря чему не образуются ледяные пробки.

Жилые дома с плоскими крышами, построенные в районах северной и умеренной полосы, обустраивают водостоками внутреннего типа. Сооружение обходится дороже, но безотказно действует круглый год. Расположенные внутри зданий стояки постоянно обогреваются внутренним теплом, что препятствует возникновению в трубопроводах ледяных заторов. В южных широтах лидируют водостоки наружной разновидности.

Конструктивные компоненты водостоков

В устройстве водостоков наружного и внутреннего типа много общего. Каждая система, сооружаемая для плоских крыш, включает схожие по назначению и конструкции элементы, это:

Водоприемные воронки и желоба , предназначенные для приема стоков и передачи их в водосточную магистраль.
Стояки, обеспечивающие в точках приема максимальную скорость тока воды за счет сил гравитации.
Водосточные трубопроводы, требующиеся для отвода атмосферных осадков.

Основной ориентир проектирования водосточной системы – минимальная протяженность магистрали от точек приема воды до точек разгрузки системы. Самый короткий и дешевый наружный вариант включает стояк с воронкой или желобом в вершине и коротким выпуском у основания.

Выпуск располагают под незначительным углом на расстоянии 20 – 45 см от поверхности над ливневой канализацией или просто над защищенной от размыва отмосткой. Однако оснастить дом водостоком подобной схемы зачастую мешают непреодолимые обстоятельства: отсутствие дренажной системы, слабые грунты, старый фундамент, соседство которого с водой нежелательно.

Если проложить наименьшую магистраль невозможно, ищут иные пути для отвода воды: от стояка отводят наземный или подземный трубопровод, ведущий к наиболее удобному месту разгрузки.

Схема с трубопроводом безоговорочно используется в сооружении плоских кровель с внутренним водостоком, ведь определенно система обязана транспортировать воду за пределы здания.

Специфика формирования уклона

Для стимуляции самостоятельного тока воды в требующемся направлении на плоских крышах формируют уклоны в 1-2%:

Для организации наружного типа водостока вся плоскость должна быть наклонена к участку установки водосборного желоба. Чаще всего это задняя стенка постройки.
Для организации тока воды по внутренней схеме уклон создается к месту установки водоприемной воронки. Формируется он по конвертному принципу так, чтобы вокруг каждой водоприемной точки было понижение в радиусе 50 см.

Водоприемные воронки внутренних водосточных систем могут устанавливаться не только в центральной зоне крыши, но и возле наружной стены, на расстоянии не меньше 60 см от нее. Поэтому у конвертной схемы устройства наклонов довольно много разнообразных вариантов.

В любом случае наклонная плоскость должна быть направлена в сторону водоприемника. А если на крыше установлено несколько воронок, между ними должен быть создан своеобразный «водораздел» — миниатюрное подобие горной гряды, склоны которой направляют ток воды в направлении ближайшей воронки.

Для решения задачи формирования уклонов есть несколько проверенных на практике способов:

Устройство наклона в процессе строительства посредством установки перекрытия под требующимся углом.

Засыпка керамзита в форме клиновидного слоя с последующей заливкой цементно-песчаной стяжки.
Организация уклона путем укладки клиновидных плит минераловатного утеплителя.

Уклон крупногабаритных плоскостей выполняется с помощью специальных, формирующих угол металлоконструкций. В частном строительстве их применяют редко.

Как положено любому сооружаемому объекту, водосточная система частного дома должна быть заранее рассчитана и запроектирована. Необходимо заранее выбрать кратчайший из возможных путь прокладки трубопровода и предусмотреть наиболее удобное место подключения его к ливневой канализации.

Организации внутренних водостоков подлежат разнообразные плоские кровельные конструкции. Их устраивают на крышах с чердаками и без, эксплуатируемой и неэксплуатируемой категории. С учетом планировочной специфики дома самостоятельному проектировщику нужно учесть, что:

Водосточные стояки принято располагать в районе лестничных клеток возле стен, колонн, перегородок. Желательно вблизи жилых помещений для самопроизвольного обогрева в холодные периоды года. Замуровывание стояков в стенах категорически воспрещается. Можно устанавливать в штробах, шахтах, коробах. Рекомендовано располагать их в чуланах или подобных подсобных отсеках.
При организации водосточной системы неотапливаемой постройки необходимо предусмотреть способы искусственного обогрева воронок и стояков. Для повышения температуры наружных элементов плоской крыши устанавливают электрический греющий кабель или монтируют стояки рядом с паровым отоплением.

Плоскую крышу с чердаком лучше всего оборудовать трубопроводом, проходящим в пределах чердачного пространства. Он выполняется в виде подвесной сети. Для обеспечения стока горизонтальные участки труб подвесной системы устанавливают под наклоном. На каждый погонный метр трубы должно приходиться 5 мм понижения в сторону водосброса.
При прокладке подвесных трубопроводов участок водостока в зоне чердака требуется утеплить.

Если устройство подвесной системы невозможно, проводится подземная прокладка трубопровода. Регламентов по углу наклона подземных веток нет. Главное, чтобы было обеспечено подключение к ливневой канализации. Правда, подземная схема значительно дороже, существенно неудобней в плане контроля и производства ремонтных работ. К тому же ее реализации может помешать слишком мощный фундамент.
При проектировании по возможности следует избегать изгибов.
Стояк на расстоянии около метра от поверхности земли следует оборудовать ревизией для прочистки.

По сути, водосток с плоской крыши должен быть организован как стандартная водосливная система: со смотровыми колодцами, ревизиями и т. д. В сооружении подвесного водосточного трубопровода используются керамические, пластиковые, чугунные, асбестоцементные трубы, выдерживающие напор при засорах.

Для прокладки подземных частей используют трубы из тех же материалов, но без требований к гидростатическому режиму. Стальной длинномерный трубопрокат применяется только на производственных объектах с характерными проявлениями вибрации.

Согласно технологическим предписаниям одна водосборная воронка может принимать атмосферные стоки с крыши площадью до 1200 м², расстояние между соседними водоприемниками должно быть не меньше 60 м. Согласитесь, обозначенные масштабы для малоэтажного строительства не слишком свойственны. Короче, на крыше небольшого частного дома должна быть хотя бы одна воронка.

Увеличить число водоприемных приспособлений потребуется если:

Площадь кровли превышает указанные ГОСТом пределы.
Дом поделен на секции. Тогда каждый отсек следует оснастить собственной воронкой.
В пределах одной кровельной конструкции есть элементы, разделенные парапетами, температурными или деформационными швами. Каждый сектор такой крыши должен иметь по два водоприемника.

Водосборные воронки выпускают для эксплуатируемых и неэксплуатируемых плоских крыш, для совмещенных конструкций и систем с чердачным пространством. Есть модели, применяемые в обустройстве бетонных перекрытий с битумным покрытием и деревянных аналогов, покрытых профнастилом. Для всех применяемых в строительстве вариантов производятся водоприемники из чугуна, керамики, оцинкованной стали, полимеров.

Водоприемные устройства производятся разнообразных типоразмеров. Стандартная конструкция состоит из непосредственно самой воронки с широкими бортами и съемного колпака с отверстиями, обеспечивающими ток воды.

Более сложные представители класса кровельных воронок оснащаются в дополнение зонтом, защищающим сток от засорения, съемным стаканом и прижимным кольцом, предназначенным для зажима краев мягкого покрытия в устройстве. Все модели должны допускать возможность обслуживания и прочистки.

Независимо от модели воронки и назначения здания ко всем водоприемникам предъявляются равные требования:

Чаши водосборников жестко прикрепляются к покрытиям или несущим настилам. Для фиксации используются хомуты в количестве не менее двух штук.
После монтажа воронка обязана обеспечивать герметичность кровли на участке установки.
Патрубки воронок соединяются со стояками с помощью компенсаторов, позволяющих сохранить герметичность соединений при усадке строительных конструкций.
К подвесным системам воронки присоединяются фасонными отводами.
Чаша водоприемника устанавливается ниже уровня финишной кровли, чтобы исключить вероятность застоя воды. Колпаки водоприемников на неэксплуатируемых крышах в плане имеют округлую форму, обычно они возвышаются над покрытием. Колпаки воронок для эксплуатируемых крыш устанавливаются вровень с покрытием, в плане они чаще всего квадратные, чтобы проще было укладывать плитку вокруг устройства.

Для повышения герметизации и надежности в области пересечения воронкой кровельной конструкции допускается использование теплоизоляции. Кровельные системы обычного типа оснащают одноуровневыми воронками.

Инверсионные системы и крыши, сооружаемые с помощью механического крепежа, оборудуют двухуровневыми водоприемниками, обеспечивающими сбор воды над гидроизоляцией и над парозащитой.

Кровельные конструкции с полимерным мембранным покрытием принято обустраивать водоприемниками с полимерным прижимным фланцем, который приклеивается или приваривается к кровле.

Таким методом достигается максимально возможная гидроизоляция в районе установки водоприемного устройства. Участки приклейки фланцев водоприемников необходимо усиливать дополнительными слоями гидроизоляционного наплавляемого материала. Заменить его можно приклеенным на мастику стеклохолстом.

Сооружение наружных разновидностей водостоков для плоской кровли производится в южных регионах. Их устройство в жилых и офисных зданиях рекомендовано в областях с незначительным выпадением осадков, объем которых не превышает 300 мм за год.

Класс наружных систем водоотведения дождевой и талой воды включает:

Неорганизованные водостоки, рекомендованные для устройства в засушливых районах. Согласно указанной схеме вода отводится самотеком по карнизным свесам.
Организованный водосток, рекомендованный для оборудования нежилых построек в северных и умеренных широтах, жилых домов в южных регионах с незначительными показателями выпадения осадков. Принцип работы заключается в систематизированном сборе осадков в наружную водосточную воронку с примыкающими к ней направляющими бортиками или в желоб с последующим отводом стоков в ливневую канализацию или в грунт.

Остроумное решение системы наружного типа предложено рачительными народными умельцами. Идея заключается во включении в водопроводную сеть песчаного фильтра для очистки дождевой воды, который устанавливается после водоприемника.

Для разгрузки водостока и приема очищенной воды установлены емкости. Значит, благодаря чему упраздняется участок подключения системы к канализации. Интересная схема позволяет выгодно решать сразу две проблемы: получать воду питьевого качества и защищать плоскую крышу от застоев воды.

Неорганизованный тип водосточной системы требует усиления карнизных свесов. Их необходимо обить оцинкованной кровельной сталью, а затем сверху оклеить двумя слоями рулонного кровельного покрытия. Дополнительные слои укладываются с нахлестом.

Ширина усиления 60 см, что равняется рекомендованной ширине самого свеса плоской крыши с неорганизованным водостоком. Хотя в технической литературе встречаются более мягкие требования: не меньше 30 см.

Усиление свеса мастичной плоской кровли усиливают по аналогии. Только вместо наклеиваемых слоев битумного или битумно-полимерного материала наносят слои мастики, чередуя их с армирующими прослойками из стеклоткани или геотекстиля. Основной слой усиления с армированием обязан перекрывать край металлической обивки карниза.

Фиксация наружного водостока на карнизе плоской крыши производится по традиционной схеме. В продаже масса готовых наборов с подробным инструктажем по сборке систем. Сначала к лобовой доске прикрепляются кронштейны, в которые просто укладывается желоб, собранный из пластиковых или металлических модулей.

В удобном для дальнейшей транспортировки воды месте устанавливается водоприемная воронка желоба с патрубком, к которому подводится стояк. Труба фиксируется на стене с помощью кронштейнов. Края системы закрывают заглушками, и завершают ее установкой сливного колена.

Подробно с принципами устройства систем внутреннего и наружного водостоков и спецификой их установки можно ознакомиться в наших видео.

Сборка и монтаж системы наружного водостока:

Устройство уклонов на плоской крыше:

Установка водоприемной воронки внутреннего водостока

Сведения об ориентирах выбора оптимальной системы водостока помогут грамотно обустроить крышу надежной защитой от разрушающего действия воды.

Знать технологические принципы устройства полезно самостоятельным мастерам и владельцам загородной недвижимости, желающим обратиться к услугам сторонних исполнителей. Грамотно сооруженный водосток предотвратит порчу покрытия и разрушение стройматериалов, служить будет долго, не создавая проблем.

Внутреннее водоотведение с плоских крыш

Как мы уже разобрались ранее, рекомендуется выдерживать минимальный уклон крыши в 1,5%. При таком уклоне с поверхности кровельного ковра осуществляется полный отвод воды по наружным или внутренним водостокам.

Теперь давайте разберемся с понятием водоотвода с плоской крыши.

Водоотвод с крыши может быть:

Организованным – когда дождевая вода отводится по ендовам или скатам в водоприемные устройства и далее выводится в канализационную систему;
Неорганизованным – когда дождевая вода отводится по скату к карнизному свесу, свободно падает с него на отмостку здания и далее отводится в канализационную систему по поверхности земли.

Неорганизованный водосток требует наличия козырьков над входами, а также продления карнизов от стен минимум на 60 см, дабы избежать размывания цоколя и фундамента (СП 118.13330)

На плоских кровлях, как правило, применяется организованный водосток. Это сделано в целях безопасности, чтобы не подвергать риску человека в случае образования наледи на карнизе крыши.

Организованный водосток может быть:

внутренний;
наружный.

Внутренний водосток

Внутренний водосток может применяться в жилых, административных, офисных многоэтажных, производственных и складских зданиях.

Принцип работы заключается в отведении воды с поверхности кровли черед водоотводящие устройства – воронки. Через водоприемные воронки вода поступает в систему труб, которые находятся внутри здания, через которые далее отводится в систему канализации.

При устройстве внутренних водостоков в неотапливаемых зданиях при отрицательной температуре наружного воздуха следует предусматривать мероприятия, обеспечивающие положительную температуру в трубопроводах и водосточных воронках (электрообогрев, обогрев с помощью пара и т.д.).

Водосточные воронки внутреннего организованного водоотвода должны располагаться равномерно по площади кровли на пониженных участках. На самом низком участке, при необходимости, предусматривают аварийный водоотвод сквозь стену (парапет) с помощью парапетной воронки, которая в стандартном случае применяется для наружного водоотвода.

На каждом участке кровли, ограниченном стенами (парапетами), число воронок, в зависимости от их пропускной способности и района строительства, определяют по СП 30.13330 и СП 32.13330. При этом их должно быть не менее двух, одна из которых может быть предусмотрена в виде парапетной воронки.

Была ли статья полезна?

Водосток плоской кровли.

Виды и как сделать

Правильно организованный водосток может продлить срок службы плоской кровли. А для верного выбора нужна информация.

Основная цель систем водоотвода – это «отведение воды» с крыши. Вода отводится в грунт или в канализацию, а так же может проходить через фильтр и использоваться повторно. Качественный водосток должен отлично работать весь год.

Классификация водоотведения

Системы водоотведения подразделяются на три вида:

Наружный неорганизованный,
Наружный организованный,
Внутренний.

Систему неорганизованного водостока не рекомендуется применять при устройстве домов и коттеджей с плоской кровлей. Угол уклона недостаточно большой, чтобы вода стекала с крыши, она будет застаиваться, разрушая покрытие.

Как вариант, можно установить организованный водоотвод, но нужно проследить, чтобы зимой не было ледяных пробок и не образовывались сосульки. Вода при таком способе организации водоотведения собирается при помощи желобов, иногда использующиеся вместе с воронками. Водоотвод протягивают по наружной стороне стен и по свесам кровли. Возможен способ, при котором влага уходит не в грунт, а проходит через песчаный фильтр и получается читая вода, пригодная для использования в быту.

При строительстве дома с кровлей, не имеющий сильных уклонов, идеальным вариантом будет внутреннее водоотведение. Влага отводится по стоякам, куда попадает через воронки, вмонтированные в кровлю. Комнаты отапливаются, и вода остаётся жидкой всю зиму. При наличии неэксплуатируемого чердака в доме возникает необходимость в утеплении трубы, дабы зимой жидкость не превратилась в лёд и не случилась поломка.

Иногда, такие факторы, как отсутствие дренажной системы, старый фундамента или слабый грунт ограничивают хозяина дома в выборе системы водоотведения. В данном случае нельзя использовать наружный организованный водосток.

Уклон плоской кровли

Несмотря на своё название, плоская кровля не совсем плоская. Угол уклона должен быть равен примерно 2-3. Он делается в сторону воронки. Таким образом, вода сама стекает в неё.

Если воронка не одна, делают «водораздел»: у кровли несколько наклонов в разные стороны.

Уклон создаётся следующими способами:

Перекрытие на стадии строительства укладывается под определённым углом,
Заливается цементно-песчаной стяжкой предварительно засыпанный в форме клина керамзит,
Укладываются клиновидные плиты из минераловатного утеплителя,

Организация внутреннего водостока для домов с плоской кровлей.

Систему водоотведения следует рассчитать заблаговременно, желательно, во время проектирования дома. Для экономии финансовых средств, необходимо выбрать максимально короткий путь прокладки трубопровода. Так же важно выбрать удобное место для подключения к канализации. Водосточные стояки располагаются на внутренних несущих стенах или на перегородках. Если постройка не отапливается, следует предусмотреть систему искусственного обогрева водостока. При прокладке на чердаке трубопроводов участок системы водоотвода нужно окружить утеплителем. Трубы по материалу разделяются на пластиковые, чугунные, керамические и асбестоцементные.

На крыше частного дома обычно достаточно одной воронки. Количество может увеличиться в следующих случаях:

Площадь поверхности кровли превысила допустимые ГОСТом размеры,
Дом разделён на секции. В этом случае у каждой должна быть своя собственная воронка,
Парапет разделяет кровлю на несколько секторов. Каждый следует снабдить двумя водоприёмниками.

Примеры реализации плоской крыши с внутренней системой водоотведения и одной воронкой

Конструкция кровельной воронки

Воронка имеет широкие бортики и съёмный клапан с отверстиями. Это стандартная конструкция воронки, но есть системы с более сложным строением. Они снабжаются зонтиком, который защищает сток от засоров, съёмным стаканчиком. Но, независимо от конструкции, воронки на плоской кровле должны обеспечивать доступ для обслуживания и очистки.

Требования к водоприёмникам

Чаша водоприёмника, для исключения возможности застоя воды, располагается ниже итоговой кровли. Колпаки в эксплуатируемых крышах нужно устанавливать на одном уровне с покрытием, в неэксплуатируемых – приподнимать над ним. Место пересечения воронки с кровлей можно окружить теплоизоляционным материалом. Это позволит улучшить герметичность.

Это основные сведения, которые помогут подобрать систему водоотвода. А правильный водосток не только отведёт воду от стен, но и поможет кровле прослужить долгие годы.

Полезные видео по устройству и монтажу сливной системы плоских кровель

Водосточные воронки с обогревом и без. Выбор, правило монтажа на плоской кровле.

Устройство плоских кровель. Воронки внутреннего водостока — ТехноНИКОЛЬ.

Видео монтажа воронки HL62H.

Основные ошибки при устройстве плоской кровли

В этом видео хотим рассказать о некоторых ошибках, которые встречаю на уже выполненных объектах, в некоторых проектах, а также пожеланий непосредственно при выполнении работ.

Какие-то могут показаться банальными, однако из года в год они повторяются и заказчики тратят большие деньги на исправление таких мелочей на своих плоских крышах.

Из-за этого также распространяются слухи о том, что плоская крыша сама по себе проблемная, но если не допускать этих ошибок то проблем никаких нет! И ваша плоская кровля прослужит не один десяток лет.

Монтаж водостоков, водостоки плоских крыш, ремонт плоских крыш в Москве

Профессиональный монтаж водостоков плоских крыш позволяет значительно продлить срок службы кровельного покрытия и обойтись без внеплановых авральных ремонтов. Ведь «озера», образовавшиеся на кровле, постепенно приводят в негодность защитный слой покрытия, и оголенная основа начинает стремительно разрушаться, попадая под непосредственное воздействие дождей, солнечного света и суточных перепадов температуры внешней среды.

Поэтому, основной задачей монтажа водостоков плоской кровли является полноценная организация отвода с её поверхности дождевых и талых вод, круглый год эффективно выполняющего свои функции. При этом, система водоотведения обязана работать одинаково успешно при любых показаниях термометров и объемах выпавших осадков. Водосток должен принять всю, попавшую на кровлю жидкую субстанцию и препроводить ее в канализационные стоки, в емкости для сбора дождевой воды или, банально, в грунт

Классификация систем отвода осадков

Для транспортировки воды с поверхности плоской кровли существуют следующие типы водосточных систем:

наружный неорганизованный. Он предполагает самопроизвольное стекание атмосферных осадков, применяется, в основном, при обустройстве небольших хозяйственных построек, высотой не более двух этажей;
наружный организованный. Здесь предполагается сбор осадков с помощью желобов, совместно с воронками, с последующей транспортировкой осадков в водостоки. Система прокладывается по карнизным свесам и наружной стороне несущих стен. Используется в обустройстве малоэтажных жилых и нежилых строений с высотностью до пяти этажей.
внутренний. Прием воды проходит в специально созданные и укрепленные на поверхности кровли водосточные воронки, отвод воды проводится по стоякам, находящимся внутри здания.

Водосточные системы наружного типа отлично зарекомендовали себя в южных регионах, где вода замерзает в течение небольшого сезонного промежутка или не замерзает вовсе. В районах с умеренным климатом наружные водостоки рекомендованы исключительно для чердачных сооружений.

На бесчердачных кровлях снег будет постоянно подтаивать в течение всего зимнего периода из-за тепла, поступающего изнутри здания. Попадая, затем, в холодные водоводы талая вода замерзает и образует ледяные заторы.

Конечно, если у плоской крыши есть чердачное помещение, то процесс подтаивания снега на поверхности кровли можно приостановить понижением температуры воздуха непосредственно на самом чердаке, открыв слуховые окна.

В северных областях существует угроза разрыва кровельного покрытия при резком похолодании. В водосточных трубах могут образоваться пробки, препятствующие свободному току оставшейся на крыше воды. Под действием низкой температуры, оставшаяся на кровле вода начинает кристаллизоваться, существенно увеличивая свой объем, попутно разрывая впитавший эту воду материал. Поэтому, в северных и умеренных отечественных широтах наружными водостоками оснащают только нежилые, то есть неотапливаемые, постройки и здания.

Холодные складские сооружения, к примеру, оборудуют выносной ж/б плитой с бортиком и водосточным стояком. Внушительная площадь подобных сооружений способствует выравниванию температур системы и окружающей среды, в результате чего система наружного водоотведения полноценно функционирует.

А вот жилые дома с плоскими кровлями, построенные в наших широтах, обустраивают водостоками внутреннего типа. Данная конструкция хоть и обходится дороже, но исправно функционирует в течение всего года. Стояки, расположенные внутри здания, постоянно прогреваются внутренним теплом, препятствуя образованию ледяных заторов.

Элементы водостоков

В устройстве наружного и внутреннего водостоков много общего. Каждая система водоотведения плоских крыш включает схожие по назначению элементы:

водоприемные воронки и желоба – предназначены для приема стоков и передачи их в водосточные магистрали;
стояки – обеспечивают в точках приема максимальную скорость тока воды за счет сил гравитации;
водосточные трубопроводы – требуются для отвода атмосферных осадков к объектам разгрузки.

Основная задача проектирования водосточной системы – минимизация протяженности магистрали от точек приема воды до точек разгрузки системы. Самый короткий и дешевый вариант – стояк с воронкой или желобом в вершине и коротким выпуском у основания.

Выпуск располагают под незначительным углом, на расстоянии 20 — 45 см. от поверхности ливневой канализации или просто защищенной от размыва отмостки.

Но, зачастую, оснастить дом подобной системой мешают естественные обстоятельства: слабые грунты, отсутствие дренажной системы, старый фундамент, для которого нежелательно близкое соседство с водой.

Если проложить наименьшую магистраль невозможно, то находятся иные пути: от стояка отводят наземный или подземный трубопровод, ведущий к наиболее удобному месту разгрузки.

Схема с трубопроводом безоговорочно используется при сооружении плоских кровель с внутренним водостоком, ведь система просто обязана транспортировать воду за пределы здания.

Монтаж водостоков. Специфика формирования уклона

Для стимуляции самостоятельного стока воды в требующемся направлении на плоских крышах формируют уклоны в 1 – 2 %.

Для организации наружного типа водостока вся плоскость должна быть наклонена к участку установки водосборного желоба. Чаще всего это тыльная стена строения.
Для организации тока воды по внутренней схеме уклон создается к месту водоприемной воронки. Формируется он по конвертному принципу так, чтобы вокруг каждой водоприемной воронки было понижение в радиусе 50 см.

Водоприемные воронки внутренних водосточных систем могут устанавливаться не только в центральной зоне кровли, но и возле наружной стены, на расстоянии не менее 60 см. Существует достаточно вариантов устройства уклонов поверхности кровли для организации сбора воды с её поверхности. Но, в любом случае, наклон должен быть ориентирован в сторону водоприемника.

Если на крыше установлено несколько водоприемных воронок, то между ними должен быть организован своего рода «водораздел» — подобие горки, склоны которой направляют сток воды в направлении ближайшей воронки.

Для решения задачи по формированию таких уклонов есть несколько способов, проверенных на практике:

устройство уклонов в процессе строительства, посредством установки перекрытий под требуемым углом
засыпка керамзита в форме клиновидного слоя с последующей заливкой цементно-песчаной стяжкой
организация уклона посредством укладки клиновидных плит минераловатного утеплителя.
уклоны на крупногабаритных плоскостях выполняются с помощью специальных, формирующих угол, металлоконструкций.

Правила сооружения внутреннего водостока

Как положено любой конструкции, водосточная система должна быть заранее просчитана и спроектирована. Монтаж водостоков проводится по заранее выбранному наиболее кратчайшему пути и предусматривает наиболее оптимальное место для его выхода в ливневую канализацию, или просто стока в грунт.

водосточные стояки принято располагать в районе лестничных клеток возле стен, колонн, перегородок. Желательно вблизи жилых помещений для самопроизвольного обогрева в холодные периоды года. Замоноличивание стояков в стены категорически воспрещается, их можно устанавливать в штробах, шахтах, коробах и располагать в чуланах или тому подобных подсобных отсеках;
монтаж водостоков неотапливаемой постройки предусматривает способы искусственного обогрева воронок и стояков. Для повышения температуры наружных элементов плоской крыши устанавливают электрический греющий кабель или монтируют стояки рядом с паровым отоплением;
плоскую крышу с чердаком лучше всего оборудовать трубопроводом, проходящим в пределах чердачного пространства. Он выполняется в виде подвесной сети. Для обеспечения стока горизонтальные участки труб подвесной системы устанавливают под наклоном 0,005, то есть, на каждый огонный метр трубы должно приходиться 5 мм. понижения в сторону водосброса;
при прокладке подвесных трубопроводов участок водостока в зоне чердака требуется утеплить;
если устройство подвесной системы невозможно, проводится подземная прокладка трубопровода. Регламентов по углу наклона подземных веток нет. Главное, чтобы было обеспечено подключение к ливневой канализации. Правда, подземная схема значительно дороже, существенно неудобней в плане контроля и производства ремонтных работ. К тому же ее реализации может помешать слишком мощный фундамент;
при проектировании, по возможности, следует избегать изгибов;
стояк, на расстоянии около метра от поверхности земли, следует оборудовать ревизией для прочистки.

По сути, водосток с плоской крыши должен быть организован как стандартная водосливная система: со смотровыми кольцами, ревизиями и так далее. Монтаж водостоков в таких кровлях предусматривает использование керамических, пластиковых, чугунных, асбестоцементных труб, выдерживающих напор при засорах. Для прокладки подземных частей применяются трубы из тех же материалов, но без требований к гидростатическому режиму. Стальной длинномерный трубопрокат применяется только на производственных объектах с характерными проявлениями вибрации.

Увеличить число водоприемных приспособлений потребуется если:

Площадь кровли превышает указанные ГОСТом пределы.
Дом поделен на секции. Тогда каждый отсек следует оснастить собственной воронкой.
В пределах одной кровельной конструкции есть элементы, разделенные парапетами, температурными или деформационными швами. Каждый сектор такой крыши должен иметь по два водоприемника.

Независимо от модели воронки и назначения здания ко всем водоприемникам предъявляются равные требования:

чаши водосборников жестко прикрепляются к покрытиям или несущим настилам. Для фиксации используются хомуты в количестве не менее двух штук;
после монтажа воронка обязана обеспечивать герметичность кровли на участке установки;
патрубки воронок соединяются со стояками с помощью компенсаторов, позволяющих сохранить герметичность соединений при усадке строительных конструкций;
к подвесным системам воронки присоединяются фасонными отводами;
чаша водоприемника устанавливается ниже уровня финишной кровли, чтобы исключить вероятность застоя воды. Колпаки водоприемников на неэксплуатируемых крышах в плане имеют округлую форму, обычно они возвышаются над покрытием. Колпаки воронок для эксплуатируемых крыш устанавливаются вровень с покрытием, в плане они чаще всего квадратные, чтобы проще было укладывать плитку вокруг устройства.

Монтаж водостоков на кровельных конструкциях с полимерным мембранным покрытием принято проводить с водоприемниками, имеющими полимерный прижимной фланец, приклеивающийся или приваривающийся к кровле.

Монтаж водостоков. Наружный водосток

Сооружение наружных разновидностей водостоков с плоской кровли производится в южных регионах. Их устройство в жилых и офисных зданиях рекомендовано в областях с незначительным выпадением осадков, объем которых не превышает 300мм за год.

Класс наружных систем водоотведения дождевой и талой воды включает:

Неорганизованные водостоки, рекомендованные для устройства в засушливых районах. Вода отводится самотеком по карнизным свесам.
Монтаж водостоков, рекомендованный для оборудования нежилых построек в северных и умеренных широтах, жилых домов в южных регионах с незначительными показателями выпадения осадков. Принцип работы заключается в систематизированном сборе осадков в наружную водосточную воронку с примыкающими к ней направляющими бортиками или в желоб с последующим отводом стоков в ливневую канализацию или в грунт.

Остроумное решение системы наружного типа предложено рачительными народными умельцами: идея заключается во включении в водопроводную сеть песчаного фильтра для очистки дождевой воды, который устанавливается после водоприемника.

Для разгрузки водостока и приема очищенной воды устанавливаются емкости, благодаря чему упраздняется участок подключения системы к канализации. Монтаж водостоков с этой интересной схемой позволяет выгодно решать сразу две проблемы: получать воду питьевого качества и защищать плоскую крышу от застоев воды.

Неорганизованный тип водосточной системы требует усиления карнизных свесов. Их необходимо оббить оцинкованной кровельной сталью, а затем сверху оклеить двумя слоями рулонного кровельного покрытия, дополнительные слои укладываются с нахлестом.

Ширина усиления 60см, что равняется рекомендованной ширине самого свеса плоской крыши с неорганизованным водостоком. Хотя в технической литературе встречаются более мягкие требования: не менее 30 см.

Монтаж водостоков наружного типа на карнизе плоской крыши производится по традиционной схеме. В продаже масса готовых наборов с подробным инструктажем по сборке систем. Сначала к лобовой доске прикрепляются кронштейны, в которые просто укладывается желоб, собранный из пластиковых или металлических модулей.

Помните: обращение к профессионалам поможет технологически правильно устроить сток воды с кровли, что предотвратит порчу покрытия, разрушение кровельных конструкций, да и водосточная система будет служить долго, не создавая проблем.

Уважаемые посетители!
Мы с удовольствием ответим на возникшие, в процессе ознакомления с темой, вопросы. Для этого Вы можете:
позвонить по номеру: +7 (495) 669 31 74
или отправить сообщение по адресу: [email protected]
и получить подробную консультацию по интересующему Вас предмету.

Наружный водосток с плоской кровли. СНИП на наружные водостоки. Наружный организованный водосток.

Система удаления осадков с кровли играет очень важную роль в конструкции здания, водосточные трубы позволяют максимально эффективно транспортировать их до канализации, и тем самым защищают наружные ограждающие конструкции от намокания, и порчи.

Наружный водосток с плоской кровли

Когда говорят плоская кровля – то это вовсе не значит, что угол перекрытия равен нулю. По строительным нормам, для плоской кровли предусматривается угол наклона не более 5^°, чего более чем достаточно для стекания водяного потока в один край.

В то же время, человек, находясь на такой кровле, совершенно не ощущает какого-либо дискомфорта.

Для плоской крыши также предусматривается система водостока, в большинстве случаев это внутренние инженерные коммуникации, закладываемые еще в проекте здания, однако нередко можно увидеть и наружные водостоки с плоской крыши.

Такой вариант возможно реализовать различными способами в зависимости от типа кровли:

Жесткая кровля из шифера, металлопрофиля, ондулина – так как вода стекает всем углублениям сразу, то используется общий желоб по длине соответствующий стороне ската и транспортирующий всю воду по системе водостока вниз;
Мягкая кровля – битум, толь, рубероид – наиболее распространенный вариант для зданий с возможностью выхода наверх – устраиваются переливные окна, для чего устраивается отверстие в кромке ограждающей стены, находящейся на наклонной стороне.

Переливное окно представляет собой квадратную или прямоугольную металлическую пластину из оцинкованного железа, с отверстием посредине и патрубком длиной в полметра. Очень важно чтобы слив был расположен как можно ближе к покрытию, что гарантирует наиболее эффективное удаление воды.

СНИП на наружные водостоки

Обустройство наружных водостоков, как обязательного элемента инженерных сетей в зданиях и сооружениях строго регламентируется нормативными документами и в частности СНиП 2.08.01 – 89.

Конструкция водостока, несмотря на кажущуюся простоту, при несоответствии вышеуказанным требованиям не сможет в полной мере обеспечить отвод влаги, что неминуемо приведет к порче декоративного покрытия стен и фундамента, а также проникновению влаги за ограждение и в подвал.

Документом оговариваются высотность здания и тип водостока в зависимости от этого:

При этажности до пяти уровней включительно, должен быть обустроен наружный организованный водосток;
При этажности до двух уровней включительно возможно обустройство наружного неорганизованного водостока, при этом, над входами и балконами второго этажа обязательно должны быть обустроены козырьки;
При этажности от шести этажей и выше проектируется внутренний водосток.

При строительстве частных домов, высота которых варьируется от одного до трех уровней, обустраиваются наружные водостоки, чаще организованного типа, так как в условиях собственного домовладения проводить обслуживание намного проще.

Наружный организованный водосток

Организованный водосток подразумевает сбор и транспортировку талой либо дождевой воды, начиная от окончания ската крыши и до ливневой канализации.

При длительном контакте наружных стен с влагой, и особенно направленном воздействии струй воды, из строя выходит штукатурка и цоколь, влага проникает в подвал, вызывая сырость, а через стены, во внутренние помещения.

Наружный неорганизованный водосток помогает лишь частично уберечь от этого стены, но цоколь здания по-прежнему остается в зоне поражения, поэтому даже в одноэтажных зданиях предпочтение стоит отдавать организованному водоотводу.

Недостатки у такой системы также есть – более высокая стоимость, и необходимость регулярной очистки, из-за засорения листвой, мхом и ветками. Основные составляющие системы – это горизонтальные желоба, подвесного или настенного крепления, сливы и вертикальные водостоки.

Существует зависимость – чем сложнее конструкция кровли, тем сложнее и система водостоков, каждый из скатов необходимо оборудовать своим желобом, который соединяется с остальными с последующим выходом на водосток.

Также вам будет интересно:

Последний принято обустраивать по углам здания с обязательным устройством слива уводящего поток в ливневую канализацию или просто как можно дальше от здания.

Также посмотрите полезное видео по монтажу наружных водостоков

Твитнуть

специфика сооружения внутренней и наружного вариантов

наружный и внутренний способы устройства

Без грамотной организации водосточной системы плоской крыше быстро потребуется внеплановый ремонт. Застои дождевой и талой воды на поверхности постепенно размоют защитный внешний слой покрытия. В результате оголенная основа станет стремительно разрушаться от рьяно атакующих солнечных лучей. При замерзании кристаллы воды запросто разорвут материал.

Невзирая на показания термометров и объем осадков, водосток должен принять и оперативно препроводить жидкую субстанцию в канализацию, в емкость для сбора дождевой воды или банально в грунт.

Классификация систем отвода осадков

Наружный неорганизованный. Предполагающий самопроизвольное стекание атмосферной воды. Применяют для обустройства небольших хозяйственных построек высотой не более двух этажей.
Наружный организованный. Предполагающий сбор воды с помощью желобов или желобов вкупе с воронками с последующей передачей в водосточный трубопровод. Система прокладывается по карнизным свесам и наружной стороне несущих стен. Используется в обустройстве жилых и нежилых строений, в основном малоэтажных, но схема допустима для организации стока с крыш домов высотностью до пяти этажей.
Внутренний. Согласно чему прием воды производится созданными специально для плоской кровли водосточными воронками, вмонтированными в кровельную систему. Отвод воды осуществляется по стоякам, расположенным внутри обрабатываемого здания.

Водосточные системы наружного типа отлично работают в южных регионах, где вода в трубах замерзает крайне редко или не замерзает вовсе в течение всего холодного периода. Для районов отечественной умеренной климатической полосы наружные водостоки рекомендованы исключительно для чердачных конструкций.

На крышах без чердака снег подтаивать будет практически без перерыва всю зиму, потому что перекрытие постоянно подогревается поступающим изнутри теплом. Попадая в холодные трубопроводы, талая вода будет формировать ледяные заторы.

Конструктивные компоненты водостоков

Водоприемные воронки и желоба, предназначенные для приема стоков и передачи их в водосточную магистраль.
Стояки, обеспечивающие в точках приема максимальную скорость тока воды за счет сил гравитации.
Водосточные трубопроводы, требующиеся для отвода атмосферных осадков к объектам разгрузки.

Выпуск располагают под незначительным углом на расстоянии 20 – 45см от поверхности над ливневой канализацией или просто над защищенной от размыва отмосткой. Однако оснастить дом водостоком подобной схемы зачастую мешают непреодолимые обстоятельства: отсутствие дренажной системы, слабые грунты, старый фундамент, соседство которого с водой нежелательно.

Специфика формирования уклона

Для организации наружного типа водостока вся плоскость должна быть наклонена к участку установки водосборного желоба. Чаще всего это задняя стенка постройки.
Для организации тока воды по внутренней схеме уклон создается к месту установки водоприемной воронки. Формируется он по конвертному принципу так, чтобы вокруг каждой водоприемной точки было понижение в радиусе 50см.

Водоприемные воронки внутренних водосточных систем могут устанавливаться не только в центральной зоне крыши, но и возле наружной стены, на расстоянии не меньше 60см от нее. Поэтому у конвертной схемы устройства наклонов довольно много разнообразных вариантов.

В любом случае наклонная плоскость должна быть направлена в сторону водоприемника. А если на крыше установлено несколько воронок, между ними должен быть создан своеобразный «водораздел» – миниатюрное подобие горной гряды, склоны которой направляют ток воды в направлении ближайшей воронки.

Для решения задачи формирования уклонов есть несколько проверенных на практике способов:

Устройство наклона в процессе строительства посредством установки перекрытия под требующимся углом.
Засыпка керамзита в форме клиновидного слоя с последующей заливкой цементно-песчаной стяжки.
Организация уклона путем укладки клиновидных плит минераловатного утеплителя.

Водосточные стояки принято располагать в районе лестничных клеток возле стен, колонн, перегородок. Желательно вблизи жилых помещений для самопроизвольного обогрева в холодные периоды года. Замоноличивание стояков в стены категорически воспрещается. Можно устанавливать в штробах, шахтах, коробах. Рекомендовано располагать их в чуланах или подобных подсобных отсеках.
При организации водосточной системы неотапливаемой постройки необходимо предусмотреть способы искусственного обогрева воронок и стояков. Для повышения температуры наружных элементов плоской крыши устанавливают электрический греющий кабель или монтируют стояки рядом с паровым отоплением.
Плоскую крышу с чердаком лучше всего оборудовать трубопроводом, проходящим в пределах чердачного пространства. Он выполняется в виде подвесной сети. Для обеспечения стока горизонтальные участки труб подвесной системы устанавливают под наклоном 0,005. Т.е. на каждый погонный метр трубы должно приходиться 5мм понижения в сторону водосброса.
При прокладке подвесных трубопроводов участок водостока в зоне чердака требуется утеплить.
Если устройства подвесной системы невозможно, проводится подземная прокладка трубопровода. Регламентов по углу наклона подземных веток нет. Главное, чтобы было обеспечено подключение к ливневой канализации. Правда, подземная схема значительно дороже, существенно неудобней в плане контроля и производства ремонтных работ. К тому же ее реализации может помешать слишком мощный фундамент.
При проектировании по возможности следует избегать изгибов.
Стояк на расстоянии около метра от поверхности земли следует оборудовать ревизией для прочистки.

По сути, водосток с плоской крыши должен быть организован как стандартная водосливная система: со смотровыми колодцами, ревизиями и т.д. В сооружении подвесного водосточного трубопровода используются керамические, пластиковые, чугунные, асбестоцементные трубы, выдерживающие напор при засорах.

Для прокладки подземных частей трубы из тех же материалов, но без требований к гидростатическому режиму. Стальной длинномерный трубопрокат применяется только на производственных объектах с характерными проявлениями вибрации.

Согласно технологическим предписаниям одна водосборная воронка может принимать атмосферные стоки с крыши площадью до 1200м², расстояние между соседними водоприемниками должно быть не меньше 60м. Согласитесь, обозначенные масштабы для малоэтажного строительства не слишком свойственны. Короче, на крыше небольшого частного дома должна быть хотя бы одна воронка.

Увеличить число водоприемных приспособлений потребуется если:

Площадь кровли превышает указанные ГОСТом пределы.
Дом поделен на секции. Тогда каждый отсек следует оснастить собственной воронкой.
В пределах одной кровельной конструкции есть элементы, разделенные парапетами, температурными или деформационными швами. Каждый сектор такой крыши должен иметь по два водоприемника.

Независимо от модели воронки и назначения здания ко всем водоприемникам предъявляются равные требования:

Чаши водосборников жестко прикрепляются к покрытиям или несущим настилам. Для фиксации используются хомуты в количестве не менее двух штук.
После монтажа воронка обязана обеспечивать герметичность кровли на участке установки.
Патрубки воронок соединяются со стояками с помощью компенсаторов, позволяющих сохранить герметичность соединений при усадке строительных конструкций.
К подвесным системам воронки присоединяются фасонными отводами.
Чаша водоприемника устанавливается ниже уровня финишной кровли, чтобы исключить вероятность застоя воды. Колпаки водоприемников на неэксплуатируемых крышах в плане имеют округлую форму, обычно они возвышаются над покрытием. Колпаки воронок для эксплуатируемых крыш устанавливаются вровень с покрытием, в плане они чаще всего квадратные, чтобы проще было укладывать плитку вокруг устройства.

Класс наружных систем водоотведения дождевой и талой воды включает:

Неорганизованные водостоки, рекомендованные для устройства в засушливых районах. Согласно указанной схеме вода отводится самотеком по карнизным свесам.
Организованный водосток, рекомендованный для оборудования нежилых построек в северных и умеренных широтах, жилых домов в южных регионах с незначительными показателями выпадения осадков. Принцип работы заключается в систематизированном сборе осадков в наружную водосточную воронку с примыкающими к ней направляющими бортиками или в желоб с последующим отводом стоков в ливневую канализацию или в грунт.

Неорганизованный тип водосточной системы требует усиления карнизных свесов. Их необходимо оббить оцинкованной кровельной сталью, а затем сверху оклеить двумя слоями рулонного кровельного покрытия. Дополнительные слои укладываются с нахлестом.

Ширина усиления 60см, что равняется рекомендованной ширине самого свеса плоской крыши с неорганизованным водостоком. Хотя в технической литературе встречаются более мягкие требования: не меньше 30см.

Подробно с принципами устройства систем внутреннего водостока и спецификой их установки на плоской кровле ознакомят видео.

Сборка и монтаж системы наружного водостока:

Устройство уклонов на плоской крыше:

Установка водоприемной воронки внутреннего водостока

krovgid.com

Эксплуатируемая кровля: виды, устройство и покрытие.

Эксплуатируемая кровля – плоская крыша со специальным покрытием, которая устроена над всем сооружением или его частью и на которую имеются выходы из его помещений. Её можно оборудовать под спортплощадку, солярий, зону отдыха или для хозяйственных нужд (теплицы, сады, веранды). Идея создания плоской кровли не нова. Легендарные висячие сады Семирамиды, одно из семи чудес света, были построены согласно такому принципу. Опорами для плоских террас служили мощные колоны. На них были положены каменные плиты со слоем камыша, который был залит асфальтом. Поверх этого слоя был положен кирпич с гипсом, а затем свинцовые пластины, выполнявшие гидроизоляционные функции. Поверх всех слоев был уложен шар плодородной земли.

В Европе эксплуатируемая кровля стала популярной во Франции в ХVII веке. В ХVIII веке знаменитый немецкий строитель Карл Рабитц заложил на своей крыше сад, который привлекал прохожих. Вскоре его дом стал очень известным, в том числе, благодаря прессе. В ХХ веке французский архитектор Ле Корбюзье сделал плоские крыши программным аспектом тогдашнего строительства. В 1960 годах в Германии были разработаны основные принципы строительства зданий с плоскими крышами. Современные архитекторы с успехом применяют эти идеи для сооружения разнообразных зданий в мегаполисах.

Виды эксплуатируемой кровли

В современной архитектуре наиболее распространенными видами эксплуатируемой кровли являются кровля для ходьбы, пешеходное покрытие, крыша-сад и зеленая кровля. Чаще всего, при проектировании торгово-рекреационных и крупных жилых комплексов используют зеленую кровлю. Она популярна во многих городах. Зеленая кровля является одним из способов озеленения и решения проблемы с оздоровлением окружающей среды. Давно доказано, что 150м² травяного покрытия за год вырабатывает такой же объем кислорода, который необходим для потребления 100 человек за тот же период. В большинстве случаев идею сада на крыше по достоинству оценивают частные застройщики. Особенно востребована зеленая крыша для участка с небольшой площадью. Кровля с садом может заменить прогулочные площадки на земле.

Виды конструкций эксплуатируемой кровли

В зависимости от расположения водоизоляционного ковра различают инверсионные и традиционные крыши. На кровлях традиционной конструкции водоизоляционный ковер кладут над теплоизоляцией, а на инверсионных – под теплоизоляцию.

Для длительной службы эксплуатируемой кровли необходимо правильно подобрать материалы для обустройства конструкции крыши, так называемого, «кровельного пирога». Правильный выбор строительных материалов позволит гарантировать срок её эксплуатации до 50 лет. При их подборе для сооружения такой кровли необходимо учитывать несколько факторов:

перепады температуры,
атмосферные осадки,
солнечная радиация,
ветер,
объем конденсата во внутреннем пространстве здания,
микроорганизмы, насекомые и птицы,
механические нагрузки.

Так все материалы должны выдерживать нагрузку до 25 т⁄м² и не быть подверженными влиянию прямых солнечных лучей.

Традиционное устройство эксплуатируемой кровли

Традиционное устройство эксплуатируемой крыши предполагает наличие нескольких слоев строительных материалов:

Плита перекрытия.
Уклонообразующий слой. Он формирует заданное направление стока воды из кровли. Уклон кровли должен соответствовать 05-3%. При неправильном его устройстве будет собираться вода и кровля не будет пригодна к использованию. Уклонообразующий слой выполняют из шлака, бетона или керамзита. Его кладут ниже слоя гидроизоляции. Чтобы рассчитать уклон кровли используют измерительные приборы или математические формулы.
Цементно-песчаная стяжка. Как правило, используют раствор цемента и песка в соотношении 1:3. Необходимый объем воды определяется опытным путем с помощь металлического конуса. Толщина цементно-песчаной стяжки должна быть не менее 2см. В противном случае она потрескается и даст достаточного сцепления с основанием. Перед началом работы крышу подметают и смачивают водой. Весь участок разделяют на несколько зон, отделенных кусками стекла. Также по периметру устанавливают маяки, на которые нужно ориентироваться при работе с правилом. По окончании работы стяжку накрывают для предотвращения сильного испарения, например, целлофаном. Через сутки по ней можно ходить, но есть также возможность исправить ошибки.
Пароизоляция. Этот слой предназначен для предотвращения попадания пара из верхней части помещения в теплоизоляционный слой. Пароизоляцию в местах примыкания к чердачному перекрытию поднимают на уровень равный толщине этого слоя. Для него применяют синтетические рулонные материалы без крупнозернистой посыпки (например, стекловолокно).
Теплоизоляция. Толщина слоя теплоизоляции зависит от климатической зоны, теплотехнических характеристик материала. Кроме того, материал для теплоизоляционного слоя должен соответствовать определенным требованиям: быть стойким к механическим нагрузкам, иметь стабильные размеры, обладать низкой теплопроводностью, горючестью, защищать от пара. Чаще всего используют вспененный пенополистирол толщиной 70 мм. Его крепят при помощи мастики или бетонного раствора.
Гидроизоляционный ковер. Его кладут, используя мембраны (битумные, ПВХ, полимерные) и герметики. Их срок эксплуатации должен составлять не менее 20 лет. Эти материалы должны быть устойчивы к растяжению, механическим нагрузкам. Мембраны укладывают перпендикулярно наклону крыши с боковым и торцевым нахлестом. Боковой нахлест должен составлять 120мм, а торцевой – 70мм. Листы крепят при помощи горячего воздуха сварочного аппарата или герметиками.
Для предотвращения скапливания пара под слоем гидроизоляции необходимо установить флюгарки или капельники. Капельник устанавливают под кровельное покрытие для того, чтобы предупредить разбрызгивание дождевой воды и направить её в желоб. Его устанавливают на алюминиевую сетку немного меньшого размера, нежели сам капельник, прикрепляя битумной мастикой. Флюгарка или колпак представляет собой конструкцию из кровельной оцинкованной стали, которая защищает трубу от попадания в нее мусора и осадков. Сначала делают эскиз на бумаге, а потом по шаблону вырезают такую же фигуру из металла. Её крепят при помощи заклепок и металлических боковин (прутьев или пластин).
Профилированная дренажная мембрана. Она предназначена для отвода воды из кровли. На эксплуатируемой крыше вода отводится по воронкам и водоотводным лоткам. Часть жидкости может проходить через газон или стыки тротуарной плитки внутрь кровельного пирога, что способствует его разрушению. С целью борьбы с этой проблемой укладывают дренажный слой. Он состоит из фильтрующего элемента и дренажного ядра. Фильтрующий элемент пропускает жидкость в дренажное ядро и не дает ему заиливаться. Его выполняют из термоскрепленных геотекселей. В качестве дренажного ядра используют натуральные (шлак, керамзит) и искусственные материалы (дренажные маты). Также необходимо предусмотреть вентиляцию дренажного ядра с целью предотвращения появления неприятных запахов. Толщина дренажного слоя зависит от количества мест слива воды, осадков, площади кровли.
Фигурные элементы мощения (плитка, травяное покрытие) и система водостока. Система водостока бывает наружной и внутренней. Внутренняя применяется для обустройства домов в холодных климатических условиях, и она менее популярна. Для эксплуатируемой крыши чаще применяют наружный водосток. Наружные водосточные системы могут быть изготовлены из оцинкованной стали, меди, алюминия, пластика. Они представляют собой систему труб и желобов. Вода сначала стекает в желоба, которые крепят к обрешетке с помощью крюков. Наиболее функциональными являются желоба квадратной формы. После желоба вода попадает в водозаборные воронки, размещенные на расстоянии 12-20 м друг от друга. Далее она отводиться по водосточным трубам, прикрепленным к стенам сооружения. Водосточные трубы бывают с круглым и квадратным сечением. Их диаметр определяется площадью крыши: для кровли 30 м² — 80 мм, для 50 м² — 90мм, для 125 м² — 100 мм. Водосточные трубы устанавливают на расстоянии 30мм от стены при помощи оцинкованных хомутов и захватывающих штырей.

При устройстве зеленой крыши необходимо правильно рассчитать толщину грунта. Она зависит от глубины роста корней. Также необходимо предусмотреть противокорневую защиту. Такой слой может быть уложен из полимерно-битумных мембран или геотекстиля. Растения с объемными корневыми системами размещают в отдельных емкостях.

Преимущества традиционного устройства эксплуатируемой кровли:

Хорошая теплоизоляция.
Доступность.
Низкий уровень горючести.

Инверсионное устройство эксплуатируемой кровли

Инверсионная конструкция крыши предполагает обустройство следующих слоев:

Плита перекрытия.
Уклонообразующий слой.
Выравнивающая стяжка. Она предполагает грунтовку основания.
Гидроизоляционный ковер.
Теплоизоляция.
Профилированная дренажная мембрана.
Защитный и фильтрующий слой.
Фигурные элементы мощения.

Для укладки такой конструкции используют те же правила, что и для традиционной. Такая конструкция отличается устройством теплоизоляционного слоя. В инверсионных крышах теплоизоляция имеет непосредственный контакт с водой. В таких конструкциях должны использоваться материалы с низким водопоглощением. Это может быть вспененное стекло или пенополистирол.

Недостатки такой кровли:

Небольшой ассортимент теплоизоляционных материалов.
Воронки для оттока воды сложной конструкции и как следствие большая стоимость и сложность монтажа.
Высокая степень горючести теплоизоляционных материалов.

Преимущества инверсионной крыши:

Благодаря защищенности гидроизоляционного слоя, теплоизоляцией срок службы крыши увеличивается и не требует регулярных осмотров и ремонта.
Нагрузка на гидроизоляционный слой распределяется равномерно, что также увеличивает срок службы кровли.
Доступность.
При необходимости замены или ремонта слоя теплоизоляции не требуется убирать гидроизоляцию.

sekretystroyki.ru

Эксплуатируемая крыша, как продумать проект дома, фотографии +видео

В ходе строительства дома с эксплуатируемой крышей важна правильно выполненная система водостока. Как правило, на горизонтальной поверхности постоянно скапливается влага, что чревато частыми протечками кровельного покрытия. Решением подобной проблемы станет не только качественная гидроизоляция, но и создание отведения воды, образовавшейся в результате таяния снега или выпадения осадков.

Важно учесть, что на инверсионных крышах с кровельным пирогом, сооружаемым в другой последовательности, водоотводы оборудуются еще и в гидроизоляционной прослойке, как показано на фото (подробнее: «Инверсионная кровля: пирог»). Объясняется эта необходимость тем, что в этом случае гидроизоляция оказывается под утеплителем, а не поверх него. Специалисты рекомендуют утепляющую прокладку укладывать из специального экструдированного пенополистирола. Наличие в нем замкнутых пор требует гравийной засыпки, которая защитит материал от ультрафиолета.

Плоские крыши — достоинства и недостатки, подробнее на видео:

Использование современных материалов

Учитывая существенное отличие от традиционных вариантов обустройства кровель, эксплуатируемая крыша устанавливается застройщиками только из высококачественных и долговечных материалов. Необходимость поэтапного выполнения работ и сложность конструкции требуют предельной внимательности и профессионализма.

Для теплоизоляции отлично подходит минвата, которая производится по европейским стандартам и отвечает всем строительным требованиям. Эффективность ее использования будет выше, если укладывать полотно двойным слоем, причем плотность верхнего должна быть на порядок больше нижнего слоя. Материал подходит не только для сохранения тепла, но и в качестве безупречной звукоизоляции от внешнего шума.

Гидроизоляцию следует оборудовать из кровельной ПВХ мембраны, поскольку она обладает высокой стойкостью к любым воздействиям и ультрафиолету, а также легким весом и препятствует возгоранию. Соединение всех швов и стыков выполняется нагретым воздухом, а крепление самого полотна производится на клеящую основу. Если требуется только укладка изоляции, то достаточно будет одного слоя материала. В ходе работы важно соблюдение температурного режима от -7 до +45 градусов.

Невысокая стоимость и выгодный расход гидроизоляционных мембран позволит существенно сэкономить на обустройстве крыши. Прослужит такой материал достаточно долго – от 30 лет.

Итак, для строительства качественной и долговечной кровли, как эксплуатируемой, так и нет, рекомендуется воспользоваться услугами профессионалов, поскольку важным фактором при монтаже является не только подбор материалов, но и учет их совместимости между собой и конкретного назначения постройки. Грамотный подход к работе станет гарантией эксплуатации кровли на протяжении многих десятилетий.

kryshadoma.com

Эксплуатируемая кровля: определение, устройство и покрытие

Эксплуатируемая кровля на сегодняшний день является не только данью моде и атрибутом роскошных апартаментов, но и популярным вариантом использования крыши в обычном частном доме.

Однако устройство и монтаж такого вида кровли требуют определенных навыков и знаний.

Особенности и варианты оснащения эксплуатируемой кровли

Обустраивая свой дом, хозяева вместе с дизайнерами и строителями обычно принимают решение максимально задействовать все участки и поверхности частного дома. Одним из вариантов рационального использования площади является плоская крыша.

Плоская эксплуатируемая кровля – это кровля с углом наклона до 15 градусов, предназначенная для эксплуатации.

Оборудовать под свои нужды можно крышу дома, гаража, террасы. При этом такие плоские эксплуатируемые кровли строят как на уровне одного из этажей, так и на уровне земли на прилегающей к строению территории. В последнем случае эксплуатируемая крыша располагается над подвалом дома.

Главное отличие такого типа крыши – в круглогодичном ее использовании. Благодаря своей конструкции подобная кровля не просто защитит дом от снега, дождя и ветра, но и расширит используемую площадь строения.

Фото:

В условиях высокой стоимости земли и ее аренды этот вариант становится все более популярным у владельцев гостиниц и кафе.

В наши дни дома среднего и высокого ценового диапазона уже редко обходятся без эксплуатируемых кровель.

Что можно разместить на плоской крыше? Одно из наиболее популярных решений – зеленая зона с газонами и клумбами.

В современных мегаполисах остро стоит проблема озеленения и чистоты воздуха, поэтому такой вариант становится настоящей находкой для домов, расположенных в центре города.

Для загородных строений предпочтительно использование плоской крыши как зоны отдыха.

Коттедж можно оборудовать под встречи с друзьями, семейный отдых, досуг детей (можно установить детскую площадку с качелями и песочницей). Такое решение значительно экономит территорию вокруг дома.

Все чаще хозяева больших коттеджей решаются на установку бассейна на крыше.

Правильный монтаж эксплуатируемой кровли и качественные материалы кровельного пирога позволят с комфортом отдыхать и загорать все лето.

Любители активного отдыха могут устроить на крыше спортивную площадку, оснащенную необходимым инвентарем.

Видео:

Баскетбольное кольцо, волейбольная сетка, площадка для тенниса, тренажеры… Решение зависит только от предпочтений хозяина дома.

Коммерческие здания или дома обеспеченных людей могут быть оборудованы даже вертолетной площадкой на крыше.

Такая эксплуатация вряд ли подойдет каждому, однако для определенных категорий домовладельцев это будет весьма подходящим вариантом.

Дизайн домов с плоской крышей поражает разнообразием решений и вариантов эксплуатации полезной площади.

Конструкция плоской крыши

Возможности эксплуатации плоской крыши ограничены не только фантазией дизайнеров и заказчиков, но и вполне определенными техническими требованиями.

Эксплуатируемая кровля подвергается воздействию солнца, воды, перепаду температур. При выборе материалов для кровли необходимо учесть нагрузку от использования (масса и давление при ходьбе), вес материалов, нагрузку от ветра и снега.

Поскольку нагрузка на квадратный метр плоской кровли порой достигает 25 тонн, требования к установке подобных крыш достаточно строгие.

Воздействие УФ-излучения приводит к досрочному выходу из строя материалов крыши. Соответственно, при их выборе необходимо учитывать устойчивость к постоянному солнечному излучению.

Кровельный пирог

Многослойное покрытие, или «кровельный пирог», – основа долгосрочной эксплуатации крыши.

Устройство эксплуатируемой кровли включает следующие слои:

жесткое основание;
пароизоляция;
слой утепления;
слой, формирующий уклон;
гидроизоляция;
финишный слой;
водоотводы.

Каждый слой укладывается в строгой последовательности и с определенными интервалами. Данное требование объясняется важностью полного высыхания материалов после монтажа.

Конструкция эксплуатируемой кровли всегда диктуется целями ее пользования. Если кровлю планируется эксплуатировать для озеленения, то пирог обязательно будет включать слои дренажа и фильтра, защищающие и питающие корни растений.

В качестве жесткого основания чаще всего предпочтение отдается железобетонному перекрытию. Однако в частном строительстве нередко выбирается кровля по деревянным балкам.

Фото:

Такое устройство крыши дает меньшую нагрузку на фундамент дома, да и стоимость его гораздо меньше.

Обычно пирог утепляют материалом толщиной 15 – 20 см, обладающим влагостойкостью и особой прочностью. Чаще всего в качестве утеплителя выступает пенополистирол.

Для формирования уклона крышу заливают смесью из цемента и песка с армированной сеткой и фиброй. Толщина такой стяжки – не менее 4 см.

Гидроизоляция эксплуатируемой кровли – ключевой этап формирования пирога. Правильный водоотвод (наружный и внутренний) и система защиты от влаги составляют основу укладки эксплуатируемой кровли.

Для гидроизоляции обычно используют мембраны и герметики. Такие материалы способны прослужить от 20 до 50 лет.

Покрытие плоской эксплуатируемой кровли может быть любым: от травяных газонов, клумб и кустов до спортивных настилов и вертолетных площадок.

Традиционная и инверсионная кровли

Относительно укладки утеплителя в кровельном пироге различают два типа эксплуатируемой плоской кровли: классическую и инверсионную.

В первом варианте утеплитель размещают перед слоем гидроизоляции, во втором – после него.

Пирог инверсионной кровли отличается от классического варианта только расположением слоя утеплителя.

Поскольку в традиционных крышах слой теплоизоляции находится ниже слоя гидроизоляции, все водопоглощающие материалы слоя утепления изолируются от влаги.

Видео:

При классическом варианте крыши на слой гидроизоляции воздействует резкая смена температур, в результате чего материал быстрее выходит из строя и уменьшает срок пользования всей кровли.

В инверсионной эксплуатируемой кровле слой утеплителя контактирует с влагой напрямую, поэтому материалы теплоизоляции имеют низкую способность к поглощению воды.

Устройство плоских крыш

При строительстве дома с эксплуатируемой крышей крайне важен правильный монтаж системы водоотведения.

На горизонтальной поверхности скапливается влага, в итоге покрытие кровли истончается, образуются протечки.

Чтобы избежать таких неприятностей и повысить срок службы крыши, следует использовать пирог с качественной системой отведения воды.

При таянии снега и выпадении осадков вода с поверхности кровли будет выводиться через сточную воронку, установленную на каждом участке крыши.

Обязательным условием является и общий уклон площадки, что создает естественный отвод влаги с поверхности.

На инверсионных крышах водоотводы устанавливаются и в слое гидроизоляции.

Безопасность эксплуатации поддерживается ограждением. Ограждение эксплуатируемой кровли предписано строительными нормативами для крыш с углом наклона до 12 градусов.

Дизайнеры умело сочетают необходимость и красоту, создавая стильные парапеты из современных материалов.

Фото:

При строительстве плоской эксплуатируемой кровли особое внимание следует обратить на «слабые» места – стыки со стенами здания.

Ненадежное примыкание кровли к самому дому, парапету или воронкам водостока приводит к образованию протечек и быстрому выходу из строя компонентов кровельного пирога.

Чтобы избежать подобных проблем при последующей эксплуатации крыши, вокруг воронок устанавливается металлический фартук, усиливается гидроизоляция и выверяется обязательный уклон вокруг стока воды (до 4 градусов).

Место прикрепления крыши к ограждению усиливается дополнительным слоем влагозащиты.

Советы по монтажу эксплуатируемых кровель

Сегодня на рынке представлено множество качественных и долговечных материалов для устройства эксплуатируемой плоской кровли.

Сложность конструкции такой крыши обуславливает высокие цены как на сами материалы, так и на строительные работы. Но в этом вопросе экономия может обернуться еще большими затратами в будущем.

Ремонт плоской кровли сложен и дорог, в этом деле как никогда правдива поговорка о скупом, что платит дважды.

Фото:

Однако на рынке строительных материалов представлены и бюджетные варианты, цена которых не сказывается на их качестве.

Так, в качестве утеплителя чаще всего применяется недорогая минеральная вата. Она отвечает всем современным требованиям по тепло- и шумоизоляции. Единственный совет: укладывать минеральную вату лучше в два слоя.

Для гидроизолирующего слоя можно использовать поливинилхлорид. Этот материал при невысокой цене долговечен, не горит, устойчив к нагрузкам и воздействию солнечных лучей.

Монтаж такого типа мембраны проводится при температуре от -7 до +45 градусов, что значительно упрощает этот этап строительства.

В любом случае монтажные работы желательно доверить специалистам. Опытные строители подскажут, какие материалы лучше выбрать, чтобы плоская крыша прослужила своим хозяевам долгие годы.

Видео:

kroemsami.ru

Водоотвод с плоской кровли: наружное водоотведение, правила монтажа

Конструктивные особенности плоской крыши требуют соответствующих технологических решений по обеспечению водонепроницаемости, а также отвода осадков. В противном случае кровельный пирог довольно быстро придет в негодность, с последующим профилактическим или капитальным ремонтом. Водоотвод с плоской кровли избежать негативных последствий.

Обустройство правильной системы водоотвода не позволяет скапливаться осадкам на плоскости, и не допускает приведения в негодность верхнего слоя гидроизоляции.

Традиционные и современные водоотводные системы ↑

Для плоских крыш используются различные типы водоотводящих систем, которые можно классифицировать следующим образом.

1Неорганизованные. По сути это не водосточная система, а правильно спроектированная крыша. Осадки отводятся путем стекания по уклону и со свесов кровли. При этом вылет карнизов должен составлять минимум 500 мм. Чаще всего неорганизованные водостоки применяются на зданиях хозяйственного назначения, и высотой не более 2-х этажей. В случае такого обустройства водоотвода на высоких постройках вода будет попадать на стены. 2Организованные. Данный тип систем включает в себя несколько видов водостоков:

Традиционные. Это классические водосточные желоба с расположенными воронками и трубами. Монтируются либо в самой низкой точке плоской крыши, или же в спроектированных выступах. Такая система может применяться в постройках жилого и нежилого фонда с высотой не более 5-ти этажей.
Внутренние. Подобные водосточные системы чаще всего представлены двумя подвидами: гравитационно-вакуумными, и сифонно-вакуумными системами.

В обеих вариантах водосборники устанавливаются на плоскости крыши обычно в самой низкой ее части. Причем эффективно система будет работать, если уклон в сторону воронок будет минимум 3%. Дальнейший отвод потока осуществляется путем монтажа труб внутри кровельного пирога или снаружи с дальнейшим выводом в ливневку или канализацию. Данные типы водоотводных устройств целесообразно монтировать на зданиях с высотой более чем 3-5 этажей.

Внутренние гравитационные системы для отвода осадков с плоской крыши наиболее эффективны, однако их желательно закладывать в проект здания еще на этапе его постройки. При этом подбираются соответствующие комплектующие детали с учетом климатических особенностей региона.

Типы водосточных воронок ↑

Один из основных элементов водосточной системы плоской крыши это водосборник или воронка.

Внутренние устройства по стоку осадков кардинально отличаются от традиционных использующихся при установке на скатных типах кровельных конструкций. Это обусловлено точечным расположением воронки, а также затруднительной очисткой от засоров. С учетом таких условий для установки на плоских крышах фитинги подбираются по следующим критериям.

В соответствии с пропускной способностью. Измерение параметра осуществляется возможностью отвода максимального объема за определенный отрезок времени. Обычно пропускная способность зависит от диаметра воронки.
Способам крепления к гидроизоляции. Подобные устройства представлены универсальными обжимными конструкциями, или же воронками с фартуками из гидроизолирующего материала (рубероида, ПВХ и прочих).
По конструктивным особенностям. Бывают одно- и двух составными, причем второй вариант предпочтительней для плоских крыш с возможностью подвижек (деревянные невентилируемые типы кровельного пирога). Также водосборные воронки бывают одно- или двухуровневые. Использование их диктуется расположением гидроизоляционного слоя. Если он уложен непосредственно на верх пирога, то монтируют одноуровневые воронки, при монтаже гидроизоляции внутри под балластом или теплоизолятором – двухуровневые.

Совет

При выборе водосборников обязательно учитываются климатические особенности региона. Тем более не стоит забывать о зимнем периоде, когда объем талых осадков может значительно нагрузить сточную систему. Поэтому нужно подбирать воронки со значительным запасом пропускной способности.

Правила монтажа внутренних водосточных систем ↑

Монтаж наружных систем стока осадков более прост, чем внутренний, включающий в себя конструкцию из труб, состоящую со следующих элементов.

Воронки.
Стояки.
Отводные трубы.
Выпуски.

Для эффективного функционирования систем нужно придерживаться многих рекомендаций. Например, запрещено располагать водоприемные фитинги рядом с наружной стеной, в противном случае вся сложная конструкция просто замерзнет в зимний период. Обычно все линии монтируют в продольной проекции плоской крыши.

Правила сборки внутреннего водоотвода следующие:

На этапе планирования всю плоскость крыши разбивают на условные участки.
Каждый отдельный стояк под водосборником должен располагаться так, чтобы отводить осадки с площади 150-200м².
Минимально допустимый уклон плоскостей к водосборникам 1-2%, а лучше в пределах 3%.

Для окончательного отвода воды внизу здания под землей следует проложить коллектор для отвода потока в ливневку или центральную канализационную систему.
Для сборки конструкции применяются трубы с диаметром 100, 140 или 180 мм (зависимо от расчетной пропускной способности), длина отдельных элементов 700-1380 мм. Поперечное сечение водосточной системы планируют исходя с расчета 1,5см² на 1м² площади участка.
Воронки подбирают также с обязательным учетом пропускной способности. Их поперечное сечение должно быть подобрано так – 0,75см² на 1м² площади крыши.
Желательно спроектировать всю систему так, чтобы все стояки находились в отапливаемой зоне, что предотвратит их промерзание зимой.

Все воронки должны быть надежно закрепленными с кровельным настилом, а стыки с гидроизоляционным слоем герметичны.
Обязательно наличие у воронок защитных колпаков, предотвращающих попадание в систему листьев и прочего мусора.

Важно

Обязательно следует соблюдать правила размещения воронок. Их располагают в самых низких точках каждого участка кровли, с обязательным уклоном в сторону приемника. В ендовах плоской крыши должно быть минимум 2 воронки. Максимально допустимое расстояние между приемниками на плоской крыше не должно превышать 48 метров, оптимально – 25 метров. Все стыки, в том числе с зажимами (сборные) в обязательном порядке герметизируются.

В умеренном климатическом поясе и в северных широтах нужно продумать функциональность системы в холодное время года.

На невысоких зданиях с плоскими крышными конструкциями можно установить традиционные наружные типы водостоков.

Решение проблемы промерзания водостоков ↑

Особенно данный вопрос актуален при сборке внутренних систем отвода осадков. Их промерзание приведет к тому, что при таянии снега весной избыток воды затопить кровлю с дальнейшим ее протеканием.

Выше было указанно, что лучшим вариантом будет сборка всей конструкции в пределах отапливаемой зоны. Однако это не всегда представляется возможным.

Производители предоставляют воронки имеющие систему отопления, однако она не всегда функциональна, лед в таком случае намерзает сверху.

Наиболее эффективным способом будет монтаж греющих кабелей на площадях вокруг воронок. Как правило, такие системы имеют устройства саморегуляции позволяющие сохранить функциональность водосточной системы в холодное время года.

Несмотря на более затратные и трудоемкие работы, внутренние и наружные системы удаления осадков, позволяют обустроить даже эксплуатируемую плоскую крышу. Но, даже без использования дополнительной площади, отведение воды значительно продлевает сроки службы подобного кровельного пирога, а тем более отпадает нужда в профилактическом ремонте и восстановлении поврежденных участков.

stylekrov.ru

Эксплуатируемая плоская кровля — устройство и конструкция, как создать проект для дома, правильно обустроить пирог крыши, детально на фото +видео

Что касается технологии оборудования плоской кровли для таких целей, то она достаточно сложная и требует грамотного создания паро-, тепло- и гидроизоляционной прослойки для безопасного использования всего сооружения.

Как правильно создать эксплуатируемую плоскую кровлю

Основными факторами, от которых зависит устройство эксплуатируемой кровли, являются: ее предназначение, тип здания в целом, имеющиеся или приобретенные строительные материалы.

Традиционной считается плоская кровля, состоящая из:

несущей железобетонной плиты;
пароизоляционной прослойки;
теплоизоляции;
гидроизоляционного ковра;
окончательного покрытия – это может быть тротуарная плитка, укладываемая на предварительно засыпанный песок и гравий, либо на бетонную стяжку, если обустраивается терраса; геотекстиль, под которым засыпается дренаж и грунтовая прослойка, если создается зеленая кровля.

К наиболее редким конструкциям относится инверсионная эксплуатируемая плоская кровля — устройство ее отличается от традиционного проекта использованием утеплителя для защиты гидроизоляционной пленки, а не наоборот.

В ходе строительных работ важно учесть необходимость качественной гидро- и теплоизоляции, а также водостока. При выборе утеплителя специалисты уделяют особое внимание не только коэффициенту теплопроводности, но и экологичности, пожаробезопасности и среднему сроку использования в тех или иных условиях. Немаловажно также наличие гидрофобности, высокого уровня паропроницаемости и прочности на разрыв. Оптимальным вариантом в данном случае может быть каменная вата.

Приверженцы современного строительства пирог эксплуатируемой кровли утепляют негорючими материалами, что позволяет не только полностью обезопасить конструкцию от воспламенения, но и упростить техническое выполнение задачи – при использовании невозгораемого утеплителя не нужно оборудовать его тяжелыми и дорогостоящими пожарными барьерами. Еще одним преимуществом такого применения является возможность укладки наплавляемых современных материалов поверх теплоизоляции без защитной бетонной стяжки, что снижает стоимость выполнения работ.

Все материалы, из которых сооружается конструкция эксплуатируемой кровли, должны соответствовать общим требованиям по защите от негативного воздействия, включая повреждение крыши микроорганизмами, их продуктами жизнедеятельности, корневой системой растений, а также в результате климатических изменений.

При выборе строительных материалов и финишного покрытия специалисты рекомендуют руководствоваться перечисленными ниже характеристиками, тогда пирог эксплуатируемой плоской кровли, как и остальные компоненты конструкции, будет качественным и надежным (прочитайте: «Кровельный пирог для плоской кровли: особенности устройства»).

Перечень основных характеристик материалов:

высокий уровень эластичности;
наличие защиты от механического повреждения;
огнестойкость;
сохранность основных качеств при значительных температурных колебаниях;
продолжительный эксплуатационный период;
укладка покрытия с соблюдением определенных технологий.

Для строительства дома с плоской эксплуатируемой кровлей следует заранее ознакомиться с имеющимися на рынке материалами и сопоставить их стоимость с практической значимостью. Так, кровельные покрытия представлены большим ассортиментов рулонных материалов на битумной основе, стеклоткани и полиэфира, а также полимерных битумных или асфальтовых мастик и кровельных мембран. Приемлемая стоимость мембраны пвх кровельной и возможность использования покрытия без дополнительных ремонтных работ на протяжении 15-75 лет станет гораздо привлекательней для застройщиков, чем стандартный рубероид.

Также немаловажно наличие низкой сопротивляемости битума и рубероида корням растений – порядка 90 дней, в то время как современные мембраны производятся со специальными антикорневыми присадками.

Если же эксплуатируемая кровля – терраса подразумевает выращивание растительности, то ее основа укладывается из дренажа и почвы, а также фильтрующего их геотекстиля. За счет такой структуры обеспечивается высокая эффективность дренажной системы, куда не попадают мелкие частицы грунта, задерживаемые защитной прослойкой, как показано на фото. Помните, что чем выше значение противокорневой устойчивости геотекстиля, тем дольше прослужит вся конструкция.

Выполняется устройство эксплуатируемой плоской кровли в обязательном порядке с водоотводом, имеющим ряд особенностей, связанных с проектом крыши. Инверсионные кровли должны оборудоваться воронкой, обеспечивающей своевременный сбор воды со всей крыши и гидроизоляционного покрытия, размещенного под утеплителем. Для комбинированных кровель понадобится пара параллельно расположенных водосборных систем – одна на террасу, другая – на газон.

При этом газонная водосточная система требует усиленной гидроизоляционной прослойки, а также небольшого уклона поверхности для стекания воды в водосбор. Раньше для этого выполняли засыпку из щебня, но по мере появления новых технологий стали использоваться более эффективные варианты, например, узлы эксплуатируемой кровли, ендовы и коньки при правильном расположении позволяют соорудить уклон на совершенно ровной поверхности.

Монтаж и устройство плоской эксплуатируемой кровли, видео инструкция:

Современные материалы, используемые для возведения плоской эксплуатируемой кровли

Наличие современных материалов позволяет существенно упростить и ускорить выполнение кровельных работ, при этом возводимые конструкции легко справятся с любым воздействием извне и прослужат на протяжении многих лет.

На сегодняшний день проекты домов с эксплуатируемой кровлей составляются с использованием каменной ваты в качестве утеплителя, что объясняется наличием у данного габбро-базальтового волокна безупречной тепло- и шумоизоляции, устойчивости к различного рода нагрузкам. Помимо этого, каменная вата — материал, получаемый из экологически чистого сырья, которое за счет особой структуры способно выдерживать порядка +1000 градусов.

Существенным минусом материала является сложность выполнения монтажных работ. Специалисты новичкам рекомендуют укладывать не стандартные полотна, а двухслойные плиты, наружное (верхнее) волокно которых имеет повышенную плотность, а внутреннее (нижнее) – более рыхлое. В этом случае самостоятельно отслеживать соблюдение двойной плотности не нужно, достаточно приобрести такой материал.

Гидроизоляционный кровельный ковер, как правило, оборудуется из полимерной мембраны, отличающейся продолжительным эксплуатационным периодом – около 30 лет. При строительстве дома с эксплуатируемой кровлей ПВХ мембрана, отличающаяся незначительным весом (порядка 2 кг на 1 кв. м), защитит поверхность от солнечного излучения и воспламенения из-за воздействия высоких температур. Прочитайте также: «Эксплуатируемая крыша и ее возможности».

kryshadoma.com

Плоская эксплуатируемая кровля

При строительстве частного дома традиционно применяют двухскатную, вальмовую и другие виды крыш. Реже встречается плоская эксплуатируемая кровля. Подобные конструкции часто используют в строительстве хозяйственных построек. Но, в последние годы все чаще можно встретить плоские кровли при возведении жилых домов. Популярность конструкции объясняется большим дополнительным пространством. Такой тип крыши отлично подойдет для владельцев небольших участков: на эксплуатируемой плоской кровле можно организовать пространство для досуга и отдыха или даже небольшой садик.

Типы плоских кровель

Плоские кровли бывают эксплуатируемыми и неэксплуатируемыми. Несложно догадаться, что разница кроется в названии: неэксплуатируемые кровли не предназначены для длительных нагрузок. Они используются на строениях, на которых не требуется частое обслуживание кровли, например, на гаражах. Кровельный пирог на подобных конструкциях состоит из основания утеплителя и рулонного финишного покрытия.

Эксплуатируемые плоские кровли имеют более сложную конструкцию и слой утеплителя. Первый слоем укладывают черновой слой из досок или бруса, затем идет пароизоляционная пленка, плиточный утеплитель и финишный материал. Конструкция крыши предусматривает усиленное перекрытие. Подобная кровля позволяет не тратиться на постройку придомовых пристроек, но обходится она недешево.

Готовая эксплуатируемая плоская кровля прекрасно переносит длительные нагрузки и ремонт.

Особенности конструкции

Конструкция плоской эксплуатируемой кровли представляет собой сложную многослойную систему:

Основание. Чаще всего дома с плоской кровлей строят из бетона или блоков, поэтому для основания крыши вбирают железобетонные плиты. Материал выдерживает постоянное присутствие людей, небольшие надстройки в виде беседок и прочего.
Разуклонка. Несмотря на то, что кровлю называют плоской на не всегда делают небольшой уклон. Это нужно для формирования сточной системы дома. Слой укладывается на бетонную плиту для формирования наклонных плоскостей, часто для этого применяют насыпные материалы, например, керамзит. В последнее время для этого используют плиточный утеплитель с уклоном.
Пароизоляция. Теплому воздуху вместе с паром свойственно подниматься вверх, а это губительно для теплоизоляционных материалов и конструкционных частей здания. Для защиты кровельного пирога от влаги используют пароизоляционную пленку.
Теплоизоляция. Больший процент теплопотерь в помещении происходит именно через кровлю. Утеплители позволяют сохранять тепло в жилище, благодаря чему уменьшается плата за отопление или электроэнергию (в домах с электрическим обогревом). Минимальная толщина утеплителя 15 см, в зависимости от климата величина варьируется.
Гидроизоляция. Гидроизоляционный слой защищает теплоизоляцию от воздействия внешней среды. Плотность материала выбирают с учетом климатических условий.
Чистовое покрытие. Материал для покрытия крыши выбирается в зависимости от назначения пространства. Для сада или беседки укладывают газон, в зонах барбекю применяют стяжку или насыпной материал.

Важно! Особое внимание при строительстве крыши уделяется качество паро– и гидроизоляционного слоя. Экономия на этих материалах может тать причиной нарушения свойств теплоизоляции.

Создание системы водоотвода

Для создания системы водоотвода на плоских кровлях возводят разуклонку. Она защищает крыши в сезон дождей и таянья снега.

Обычно уклон крыши устанавливают в 1-5о, этой величины достаточно для функционирования системы водоотвода. При присутствии на такой крыше такой уклон не ощущается и не мешает при обустройстве. Помимо разуклонки устанавливают воронки для стока воды. При помощи труб вода выводится из дома наружу или в специальные контейнеры.

Конструкция уклона на крыше монтируется из разных материалов в зависимости от бюджета, конструкции крыши и функции пространства.

Бетонная стяжка с добавлением полимеров или сыпучих компонентов

Простая бетонная стяжка в подобных конструкциях не используется по причине излишней нагрузки на бетонную плиту. Поэтому применяют так называемый «легкий бетон». При том же объеме, что и обычный, он обладает меньшим весом. Чаще всего он содержит в себе керамзит, пенополистирольную крошку или другие полимеры. Заливают стяжку также, как обычную, но направляющие устанавливают под нужным углом. Недостаток метода в том, что его нельзя применять в холодное время года: это может навредить стяжке.

Насыпные материалы

Насыпные материалы очень дешевы, по сравнению с другими видами сырья для данной конструкции. Для создания уклона керамзит или каменную крошку насыпают под нужным углом, после чего заливают жидким цементным раствором. Он в свою очередь скрепляет камни между собой и сохраняет угол уклона. Однако при долгой эксплуатации клеящее свойство цемента может уменьшиться и уклон нарушается.

Плиточный утеплитель с уклоном

В последние годы при строительстве жилищ с плоской эксплуатируемой кровлей для разуклонки используют плиточные утеплители, такие как: стеклоизол, пенобетон, пеностекло и др. Создать уклон при помощи плиточного материала очень просто, с этим справится даже неподготовленный человек. Важным преимуществом подобного метода является малый вес конструкции. Плиты утеплителя приклеивают специальными жидкостями к гидроизоляционными слоями.

Поверх уклонообразующего слоя наливают тонкую цементную стяжку, после чего приступают к дальнейшим работам.

Независимо от типа материала для разуклонки необходима установка сточных конструкций, их устанавливают на всех участках кровли.

Пароизоляция

Пароизоляция укладывается на основание, функция этого слоя – удержание пара, поднимающегося из помещения. Нарушение или неправильная установка данного слоя приведет к вздутию и разрушению верхних слоев «кровельного пирога». Поэтому при строительстве не стоит пренебрегать или экономить на пароизоляции. Для данных работ применяют пленочные и наплавляемые материалы. К первым относятся полиэтиленовые и полипропиленовые пленки. Недостаток метода в возможном нарушении герметичности швов. Наплавляемые материалы, например, битум, прочнее пленочных материалов. Толщина слоя защищает покрытие от разрывов

Обратите внимание! При использовании пароизоляционных пленок используют специальный скотч или клейкую ленту для герметизации швов.

Теплоизоляция

В качестве утеплителя плоских кровель применяют различные плитные утеплители, такие как минвата или базальтовые плиты. Материал укладывают в один или два слоя в зависимости от климата и толщины. Второй способ считается более надежным. Укладка плитного утеплителя очень проста, с ней можно справиться самостоятельно. К основанию утеплитель крепят клеящими составами, дюбелями или битумом. Последний способ применяется реже из-за трудоемкости и высокой стоимости. При монтаже наносят битум, нагревают затем укладывают плиты и так до конца. При необходимости дополнительного слоя утеплитель укладывают так, чтобы верхние плиты перекрывали стыки нижних.

Важно! Если крепление теплоизоляции производят дюбелями, то в качестве пароизоляции используют только наплавляемые материалы. В противном случае нарушается герметичность слоя.

Гидроизоляция

Для гидроизоляции плоской крыши применяют наплавляемые и рулонные материалы. Технология укладки обоих проста и не требует особой подготовки.

Перед укладкой гидроизоляции тщательно очищают поверхность от мусора при помощи строительного пылесоса или другого оборудования. После чего промывают водоотводные воронки и стыки плит или других конструкций при помощи дрели с щеткой-насадкой.

Когда механический мусор удален приступают к промывке крыши от пыли. Для этого используют специальное оборудование с высоким напором воды. Для гидроизоляции применяют следующие виды покрытий:

Рубероид состоит из специального картона, пропитанного битумом. Материал очень прост в укладке и имеет невысокую стоимость. Для крыши используют рубероид РКК И РПК, они обладают исключительными защитными свойствами. К существенным недостаткам материала относят негативную реакцию на ультрафиолет: при длительной эксплуатации на солнце материал теряет свои свойства и становится ломким. Материал подойдет для тех, кто в дальнейшем планирует приобрести более дорогое покрытие или готов каждые 5-7 лет производить ремонт и замену.
Рулонные материалы с использованием полимерных соединений и битума прочнее рубероида. Существует множество видов покрытия на любой вкус и карман. Они просты в установке и эксплуатации, из оборудования понадобится лишь инструмент для резки и горелка.
ПВХ мембраны при правильной эксплуатации могут прослужить до 50 лет, к тому же они устойчивы к воздействию окружающей среды. Существуют виды покрытия, выдерживающие отрицательные температуры в 55-70 градусов. Монтаж материала очень прост: рулоны раскатывают и крепят клейким составом к покрытию.

При покупке гидроизоляции необходимо учитывать климатические условия вашей местности.

Дополнительно о ходе гидроизоляции плоской кровли смотрите на видео:

bouw.ru

Водоотвод с плоской кровли — презентация онлайн

Водоотвод с плоской
кровли

2. Типы кровли

Плоская — это крыши с почти отсутствующим уклоном (до 3%)
Скатная – крыши с уклоном от 3%
Преимущества плоской кровли перед скатной:
для плоской кровли требуется меньше строительных материалов.
работы, связанные с устройством плоской крыши, менее опасны и проще
более удобна для обслуживания и профилактических осмотров
отсутствие парусности, что очень важно для многоэтажного строительства
возможность расположения на данном типе кровли разного оборудования: блоки
кондиционеров, вентиляционное оборудование и т.д.
может быть эксплуатируемой

3. Типы кровли

Преимущества скатной кровли перед плоской:
скатная кровля не требует 100% герметичности гидроизоляционного покрытия
сплошной гидроизоляционный ковер на плоской кровле должен быть устойчив к
деформации: фундамент дома никогда не находится в покое, а подвижки плит
перекрытия непрерывно подвергают испытанию прочность изоляционного
материала.
на плоскую крышу приходятся большие снеговые нагрузки

4. Эксплуатируемая кровля

Эксплуатируемая кровля – вид плоской кровли, предназначенной для последующего
устройства на ней бассейна, парковки, сада или зоны для отдыха и прогулок и пр.
Основное отличие эксплуатируемой от неэксплуатируемой кровли состоит в
необходимости укладки жесткого основания или специальной стяжки на
гидроизоляционный слой для того, чтобы конструкция могла выдержать любую нагрузку.
Стилобат — это верхняя часть полуподземного (цокольного) этажа здания. Крыша его при
этом возвышается над землей, что позволяют превратить неиспользованную территорию
стилобата в зоны отдыха с беседками, детскими площадками и прочими конструкциями, а
также применить озеленение. Подземный этаж может использоваться в качестве
автомобильной стоянки, фитнес-центра, торгового комплекса или иметь иное назначение.

5. Эксплуатируемая кровля

Долгие годы, чтобы избежать намокания
теплоизоляции на плоских покрытиях и как можно
дальше отодвинуть необходимый капитальный
ремонт, гидроизоляцию предпочитали класть на
неё сверху. Такая технология покрытия крыш
считается традиционной
Изобретение теплоизоляционных материалов с
низкой степенью водопоглощения дало
возможность располагать гидроизоляционный
слой под теплоизоляционным. Укладка такого типа
увеличивает срок эксплуатации
гидроизоляционного ковра, а сама схема
называется инверсионной, или перевернутой

6. Эксплуатируемая кровля

Достоинства кровли традиционного типа:
возможность использования при ее устройстве любых теплоизоляционных
материалов
использование вместо ЭППС негорючей минеральной ваты
Недостатки кровли традиционного типа:
гидроизоляционный слой имеет небольшой срок службы
кровельный пирог имеет более тяжелый вес, поскольку утеплители из минеральной
ваты тяжелее ЭППС в несколько раз
Инверсионная кровля и ее преимущества:
теплоизоляция защищает гидроизоляцию от перепада температур и распределяет
нагрузки по всей ее площади, благодаря чему долгое время такой кровле не нужен
капитальный ремонт;
при использовании в качестве теплоизоляции вместо минеральной ваты ЭППС
(экструдированный вид пенополистирола) стоимость кровли значительно снижается;
при замене или увеличении теплоизоляционного слоя гидроизоляцию демонтировать
не нужно, благодаря чему реконструкция кровли происходит быстро

7. Неэксплуатируемая кровля

Отличие от эксплуатируемой кровли:
не укладывают жесткое основание под гидроизоляцию, а применяют утеплитель
мягкого типа
не может использоваться в повседневных целях, так как износостойкость,
прочность и долговечность ее ниже, чем у эксплуатируемой
меньше срок эксплуатации
устройство неэксплуатируемой кровли обходится дешевле

8. Типы кровельного водоотвода

Внутренний (классический и вакуумный) обеспечивает наиболее надежный сток
воды с плоской крыши и подразумевает, что
сточные трубы должны проходить через
нежилые помещения
Внешний (парапетный) — устанавливается по
одной из сторон крыши или точечно — в
двух-трех местах. Такую систему очень легко
очистить от разных загрязнений. Однако
водоотливные трубы часто обмерзают в
сильный мороз

9. Кровельные воронки

Кровельная воронка – основной элемент
системы водоотвода. Она применяется для
сбора и отведения сточных вод с
поверхности кровель. Дождевая вода с
помощью кровельных воронок
направляется сначала в сточные трубы,
расположенные внутри или снаружи
здания, а затем – в канализацию, на грунт
или в специальные хозяйственные емкости
Воронки с металлическим фланцем
фиксируются прижимным способом при
помощи крепежных элементов из
нержавеющей стали. Воронки с
полимерным фланцем, снабженным
уплотнительной манжетой, крепятся
клеевым способом.

10. Кровельные воронки (схема установки)

11. Кровельные воронки

По способу применения кровельные воронки делятся на:
для эксплуатируемых и неэксплуатируемых кровель
для балконов и террас
для битумных и мембранных кровельных материалов
для традиционных и инверсионных крыш
ремонтные воронки
По вариантам строения воронки могут быть:
с горизонтальным выпуском
с вертикальным выпуском
с электроподогревом
без электроподогрева
с фильтрами
без фильтров

12. Кровельные воронки

Воронка с горизонтальным выпуском
Воронка с вертикальный выпуском
Воронка для инверсионной кровли
Воронки для эксплуатируемой кровли

13. Классический водоотвод

Классический водоотвод – это традиционный самотёчный способ внутреннего водоотвода
с плоских кровель. Принцип действия классической системы водоотвода основан на
отводе воды с плоской кровли при помощи кровельных воронок и системы проложенных
под уклоном трубопроводов. При эксплуатации трубы частично заполняются водой.
Характеристики классического водоотвода:
Система трубопроводов под уклоном
Частичное заполнение трубопроводов
Разветвлённый коллектор в основании здания
Высокая пропускная способность воронок благодаря особой форме приёмных чаш
Водоотвод выполнен от низших точек кровли

14. Водоотвод с балконов и террас

Отличия от классического кровельного водоотвода:
Малая площадь водоотвода
Тип кровли – эксплуатируемая
Компактный размер решений для водоотвода
Особенности:
Безопасность: компактность и прочность
Эффективность: высокая пропускная способность при компактных размерах
Универсальность: возможность применения практически в любой ситуации
Материалы: теплоизолированное исполнение

15. Дренажные решётки и желоба. Шахты озеленения.

Применение дренажных решёток и желобов:
Для предотвращения попадания воды в помещение и
соблюдения требуемой высоты примыкания
Для разграничения «зеленой кровли» от стен, как
препятствие образованию на стенах грязи от брызг, для
предотвращения намокания стен
В качестве ревизионных шахт
Для направления основной массы воды в воронку
Шахты озеленения
• Оптимальное решение для кровель, балконов и террас с
озеленением, а также для отвода дождевой воды на всех
уровнях многоуровневых конструкций
• Подходит для любого вида озеленения кровли
• Бесступенчатая регулировка по высоте

16. Водоотвод через парапетную стену

Водоотвод через парапетную стену — это наружная система водоотвода,
отличающаяся рядом преимуществ:
Вода не проходит через здание, благодаря чему минимизируется
образование «мостиков холода»
Можно легко обнаружить, локализовать и устранить возможные
утечки
Оптимальный выбор для системы аварийного водоотвода,
поскольку он позволяет организовать прямой отвод на площади,
допускающие затопление
Защищает кровлю от избыточной статической нагрузки

17. Вакуумный водоотвод

Это система водоотвода, при которой вода удаляется с кровли посредством
отрицательного давления (вакуума), образованного в системе трубопроводов за счет
полного заполнения вертикальных и горизонтальных участков. При этом специально
разработанные воронки предотвращают попадание воздуха внутрь. Из-за высокой
скорости потока в горизонтальных участках трубопровода и тока воды в вертикальный
стояк образуется разряжение или «всасывающий» эффект.
Вакуумный водоотвода рекомендуется :
при большой площади крыши, начиная от 150 м2
при большой разнице высоты, не менее 4,2 м, между крышей и плоскостью
водосточной системы
при ограниченном пространстве под крышей,
в случае длинных сборных трубопроводов

18. Вакуумный водоотвод

Преимущества вакуумного водоотвода:
Оптимальное использование пространства и площади благодаря горизонтальной
прокладке труб без уклонов прямо под потолком здания
Меньше стояков, больше пропускная способность одного стояка
Меньше затрат на наружную сеть
Отсутствие или малое количество прочисток
Эффект самоочищения системы за счет высокой скорости потока воды
Идеально подходит для аварийного водоотвода
Недостаток вакуумного водоотвода – его высокая стоимость.

19. Вакуумный водоотвод

20. Основные поставщики и продукция

Компания Стандартпарк сотрудничает с двумя производителями систем кровельного
водоотвода:
Sita в лице компании «СтройКровКомплект»
HL в лице компании «Интерма»
Sita – это продукция с основным акцентом на проектное продвижение (вакуумный
водоотвод, водоотвод балконов и террас)
HL – это продукция с акцентом на продажи в отделе ОРП, т.к. проектировщики уже давно
знакомы с ней и самостоятельно проектируют; задача менеджеров ТС СП – выявить
потребность и осуществить поставку на объект

21. Вопросы для выявления потребности

Андрей Натаров
)Менеджер МПО ООО «Стандартпарк», г. Воронеж.
Моб.: +7 (920) 449-72-27
[email protected]
www.standartpark.ru

Как точно дренируют плоские крыши?

Плоские крыши могут мгновенно сделать любое здание уникальным, будь то дом в вашем районе или городской пейзаж с высокими офисными зданиями. Они прочны, устойчивы к суровой погоде и могут легко превратить любую крышу в жилое пространство на открытом воздухе или в сад на крыше, достойный обморока. Но когда идет дождь или снег, куда деваются все выпавшие осадки? Какое волшебство используют плоские крыши, чтобы обеспечить надлежащий отвод воды от здания и его фундамента?

Ответ прост: поскольку плоские крыши не обладают преимуществом уклона и силы тяжести для отвода воды, им необходимо использовать своего рода дренажную систему, чтобы помочь выполнить работу.Фактически, есть три основных решения по водоотведению, которые прекрасно работают с плоскими крышами, и у каждого из них есть свои плюсы и минусы. Давайте рассмотрим их ниже!

Внутренние водостоки

Дренажные системы этого типа часто используются на крышах больших зданий, но их можно использовать и в жилых домах. Думайте о них как о сливе в раковине или душе. Они используют внутреннюю систему труб, которые проходят под крышей, для отвода воды от фундамента дома.Водостоки обычно размещают в центре крыши.

Плюсы

Система труб защищена крышей и стенами здания. Это сводит к минимуму риск разрыва, растрескивания или замерзания труб.

Эта дренажная система эффективно защищает ваши стены и фундамент от повреждения водой.

Система настраивается и может легко повысить привлекательность вашего бордюра с помощью нестандартной фурнитуры.

Минусы:

Внутренние водостоки — самые дорогие из всех водосточных систем для плоских крыш.

Несмотря на то, что внутренние водостоки менее подвержены повреждениям, для устранения возможных повреждений потребуется помощь профессионального специалиста по кровле.

Вам нужно проявлять особую бдительность, поскольку мусор может легко засорить систему. Мы рекомендуем установить сетчатые фильтры, чтобы предотвратить засорение, и регулярно проверять систему — в противном случае вы можете столкнуться со стоячей водой на крыше.

Желоба

Желоба — это наиболее часто используемая водосточная система для плоских крыш.Подобно желобам, установленным на наклонных крышах, эти чудеса собирают дождевую воду и отводят ее в водосточную трубу, которая уносит ее от фундамента.

Плюсов:

Недорогая и универсальная водосточная система — это самая простая в поиске и установке водосточная система.

Эта система помогает предотвратить стекание воды с крыши во время сильных дождей, защищая стены, дверные и оконные проемы.

Водосточные желоба творят чудеса, удерживая воду подальше от здания, предотвращая коварный ущерб от воды.

Минусы:

Желоба со временем могут отслоиться от облицовки.
Желоба чувствительны к обледенению, тяжелому мусору и суровой погоде.

Щипцы

Шпигаты — это большие квадратные отверстия во внешних стенах или бордюрах вдоль линии крыши здания. Эти отверстия позволяют воде стекать сбоку от здания. Нет ничего необычного в том, что водосточные трубы устанавливаются непосредственно под отверстиями для сбора воды и отвода ее от здания.

Плюсов:

При необходимости, шпигаты — лучший выбор для эффективного отвода воды с плоской крыши.
Это экономичная система, которую легко обслуживать и которая редко забивается (если они большие и достаточно широкие).
Scuppers могут усилить архитектурную привлекательность любого здания.

Минусы:

Если у вас установлены водосточные трубы под водозаборниками, их необходимо регулярно проверять, так как они могут засоряться.
Шпигаты не так эффективны при ливнях и снеготаянии.

Что подойдет для вашей плоской крыши?

Любая из этих систем эффективно отводит воду с вашей плоской крыши, если она установлена правильно и должным образом обслуживается. Перед принятием решения важно тщательно рассмотреть достоинства и недостатки каждой дренажной системы, включая стоимость, долговечность и требования к техническому обслуживанию. В случае сомнений подумайте о типе и местонахождении вашего здания, чтобы выбрать лучшую водосточную систему для вашей плоской крыши.

Если вы все еще не уверены, какую систему выбрать, дружелюбные специалисты Ferguson Roofing поддержат вас. Положитесь на нас, чтобы помочь вам выбрать и установить подходящую систему для вашей крыши! Позвоните нам сегодня по телефону (314) 521-6917 в Миссури или (618) 212-1912 в Иллинойсе, чтобы узнать больше.

4 способа эффективно осушить вашу плоскую крышу

Представьте себе: у вашего дома есть сад на крыше, украшенный вашими любимыми растениями. Это идеальное место для простых прогулок. Конечно, это возможно только при плоской крыше.Однако погода может его повредить. Трещины, протечки и волдыри — это лишь некоторые из проблем, обычно связанных с этим типом кровли. Означает ли это, что вам нужно отказаться от сада на крыше? Нисколько. Вы можете установить плоскую крышу , но вам придется ее обслуживать, чтобы избежать повреждений.

Кстати, плоская крыша не совсем плоская. На самом деле он имеет небольшой уклон в сторону дренажа, чтобы вода легко проходила через него. Неудивительно, что эти крыши склонны к засорению, что может привести к протечкам.Если вы решите установить на своем участке плоскую крышу, вам следует знать о различных способах ее осушения. Плоская крыша может дать вам возможность использовать пространство (поприветствуйте свой сад на крыше), но застойная вода может привести к серьезным повреждениям и, в конечном итоге, к обрушению. Вот несколько эффективных способов слить воду с плоской крыши.

Способы слить воду с плоской крыши

1. Внутренние водостоки

Внутренний дренаж является обычным для большинства коммерческих объектов.Дренажные трубы размещаются под крышей или в парапетной стене, чтобы пространство выглядело хорошо и не было видно труб. Эта дренажная система обычно размещается в центре крыши или там, где направлен скат. Они наиболее подходят для больших крыш.

Плюсы : Прежде всего следует отметить, что внутренние стоки не создают визуальных помех. Более того, они дают вам возможность полностью использовать вашу крышу. Фактически, при правильной конструкции этот тип дренажа является лучшим, так как труба не контактирует с крышей или стеной парапета.Даже если в трубе есть протечка, имуществу не будет нанесен ущерб, так как вода будет слита.

Минусы : Обслуживание и ремонт дорогостоящие, так как трубы находятся под крышей. Если они засорятся, это может привести к скоплению воды и повреждению стен. Поврежденные протекающие трубы также могут привести к повреждению корпуса и проникновению воды в жилое пространство. При установке дренажной системы этого типа рекомендуется проводить регулярные осмотры.

2.Шпигаты

Этот тип дренажа состоит из отверстия в стене, по которому вода отводится с крыши в желоб или водосточные трубы. С последними обычно совмещают шпигаты, чтобы вода не повредила стены. Используйте коллекторную головку вместе со шпигатами, чтобы не повредить стены.

Плюсы: Шпигаты сравнительно дешевле, чем внутренние водостоки. Лучше всего использовать широкие шпигаты, так как маленькие веточки и листья не застревают и не блокируют дренажную систему.Поскольку у вас есть коллектор, мусор не блокирует поток сливаемой воды.

Минусы : Маленькие шпигаты легко забиваются. Это недостаток для зданий, в которых нет места для более широких. Водосточные трубы не являются обязательными для водостоков, так как сила воды, стекающей из водостоков, может разрушить фундамент здания.

3. Желоб

Желоб также называют токопроводящей трубой. По сути, это желоб, размещенный на краю крыши, через который отводится лишняя вода с крыши.Для его установки плоская крыша должна быть правильно сконструирована. Вам также нужно будет следить за тем, чтобы склоны были в хорошем состоянии, но с этим типом дренажа это легко сделать, поскольку вы просто удаляете листья и мусор. Долговечность ваших желобов зависит исключительно от материала, который вы используете; наиболее распространены алюминий, винил и оцинкованная сталь.

Плюсы : Водосточные желоба доступны по цене и являются отличным выбором для перемещения и контроля воды, текущей с крыши. Он также защищает фундамент вашего дома и предотвращает эрозию почвы.

Минусы : Желоба имеют открытую дренажную систему и поэтому требуют регулярной очистки от скопившихся листьев, пыли и грязи во избежание засорения. Такое обслуживание необходимо для увеличения их долговечности.

4. Сифонный слив на крыше

Сифонная водосточная система помогает пропускать воду быстрее, чем другие кровельные водосточные системы, и обычно используется для плоских крыш. Эта дренажная система допускает минимальное количество выпускных отверстий, и все стоки подключены к одной единственной ведущей трубе.Он работает без сбоев и имеет научный способ смывать воду с крыши. Хотя трубы расположены горизонтально, сообщений о засорении водой из-за этого не поступает. Сифонирование выводит воду наружу, поэтому нет необходимости в наклонной трубе. Это помогает в координации с другими службами. Скажем, у вас на крыше есть оборудование HVAC. Если трубы имеют наклон, как в системе самотечного дренажа, это нарушит размещение оборудования HVAC, поэтому займет отдельное место для труб.

Плюсы : Трубы меньше по размеру, и вероятность забивания воды меньше, поскольку вода сливается с помощью сифона.Этот тип дренажной системы требует очень небольшого обслуживания, и вода с крыши легко проходит через нее.

Минусы : Основная претензия к сифонному водостоку с крыши заключается в том, что небольшой диаметр труб позволяет заблокироваться детритом, таким как листья. Если не проводить регулярное техническое обслуживание, это может привести к сбою системы или ее повреждению.

Выбор плоской крыши означает установку надлежащей дренажной системы. Есть четыре распространенных варианта, но какой выбрать? Прочтите все плюсы и минусы, описанные здесь, чтобы выбрать тот, который лучше всего подходит для вашей собственности.Однако ни одна из дренажных систем не будет работать, если склоны не построены должным образом. Чтобы ваша плоская крыша не забивалась водой или не протекала, следите за ее конструкцией и убедитесь, что выбранная вами дренажная система поддерживается в надлежащем состоянии.

3 наиболее распространенных дренажных системы для плоской крыши

3 наиболее распространенные дренажные системы для плоской крыши

Плоские крыши обладают уникальными архитектурными характеристиками, которые делают их востребованными во многих ситуациях. Они идеально подходят для климата, в котором нет большого количества дождя и влаги.Сад на крыше или дополнительное жилое пространство на открытом воздухе — главные причины, по которым люди выбирают плоские крыши. Наряду с преимуществами плоской крыши возникают и уникальные проблемы. Наиболее острой из этих проблем является водосточная система для плоских крыш.

Ваше здание и местоположение могут помочь определить, какой водосток подойдет для вашей крыши. Конечно, плоская крыша с лучшим дизайном имеет правильный наклон для естественного отвода воды. Если для этого недостаточно уклона или уклона, существуют кровельные покрытия.На плоских крышах обычно используются три типа водосточных систем. У каждой из этих систем есть свои плюсы и минусы.

Основной проблемой технического обслуживания, присущей всем типам водостоков, является удаление мусора. Регулярная чистка и разблокировка водостоков, желобов и шпигатов обязательна. Каждая из этих систем может забиться мусором. Это может быть грязь, гравий, листья и другие посторонние предметы.

Водосточные желоба

Водосточные желоба являются наиболее распространенной водосточной системой для всех типов крыш.

Недорого — желоба — это самый простой тип водосточных систем для получения и установки
Не позволяет воде бесконтрольно стекать с крыши
Защищает дверные и оконные проемы
Может препятствовать скоплению воды и скапливанию в непосредственной близости от дома. фундамент здания

Несмотря на то, что у них есть свои преимущества, они, как правило, пользуются меньшим спросом по нескольким причинам:

Высокое обслуживание — желоба нуждаются в постоянной чистке и уходе в течение всего года
Кронштейны желоба могут затруднить их очистку — установка экранов может уменьшить эту проблему.
Желоба могут стать хрупкими и потрескаться.Кронштейны также могут деформироваться из-за веса воды или мокрых листьев.
Зимнее замерзание — лед накапливается, вызывая растрескивание плотины.

Внутренние водостоки

Внутренние водостоки много раз встречаются на крышах больших зданий. В жилых домах также может быть установлена коммерческая крыша этого типа. Водостоки обычно размещают ближе к центру здания. Они прикрепляются к трубам, по которым вода спускается через крышу здания. Это надежно удерживает воду подальше от стен и фундамента.

В отличие от водосточных систем, внутренние водостоки не замерзают, не трескаются или не выходят из строя зимой. Здание и стены естественным образом защищают трубы от непогоды.
Внутренние водостоки можно настроить как привлекательный элемент вашей плоской крыши. Сделайте свое здание более привлекательным и красивым с помощью нестандартной фурнитуры.
Фильтры для внутренних водостоков лучше всего подходят, если они изготавливаются по индивидуальному заказу для вашей крыши и вашего конкретного климата. Они помогают предотвратить засорение дренажа мусором.

Внутренние водостоки имеют некоторые проблемы, которые необходимо рассмотреть перед установкой:

Внутренние водостоки являются наиболее дорогостоящими из трех устанавливаемых дренажных систем.
Для обслуживания и ремонта внутренней дренажной системы обычно требуется профессиональный специалист. Это ведет к еще большим расходам.
Необходимо проявлять бдительность в отношении мусора на плоской крыше с внутренними водостоками. Небольшое количество мусора может полностью засорить систему. Это может стать эффектом домино, так как воде некуда будет деваться, создавая стоячие лужи с водой.
Убедитесь, что количество водостоков соответствует размеру вашей крыши. Недостаточное количество стоков вызовет проблемы с накоплением воды.

Шпигаты

Проще говоря, шпигаты — это отверстия во внешних стенах или бордюрах вдоль линии крыши. Они позволяют воде проходить через стену через металлический ящик, защищающий шпигат и окружающий его. При правильном проектировании и установке шпигаты обычно являются наилучшей ценой. Они являются лучшим выбором для эффективного отвода воды с плоской крыши.

Низкая стоимость
Требуется простое или практически незначительное техническое обслуживание
Отсутствие проблем с засорением, если шпатель большой или достаточно широкий
Нет скоплений листьев или мусора, все смывается или сдувается с крыши
Вода вырывается из здание, а не сбоку
Можно добавить архитектурной привлекательности линии крыши с помощью нестандартных шпигатов

Единственный реальный недостаток шпигатов возникает, когда они подключаются к водосточной трубе или водостоку. Из-за привычки засорять оба этих навесного оборудования, лучше не включать их в систему.

Любая из этих трех систем — эффективный выбор. Это до тех пор, пока у вас есть правильный дизайн, установка и обслуживание. Если вам нужна дополнительная информация об обеспечении надлежащего водоотвода для вашей плоской крыши, свяжитесь с нами в RoofSlope.

Теги: общие дренажные системы, дренаж, дренажная система, плоская коммерческая крыша, плоские крыши, желоба, внутренние водостоки, обслуживание, затопление воды, плюсы и минусы, шпигаты, уклон

Какое решение для дренажа для плоских крыш является лучшим?

Плоские крыши придают зданиям неповторимый вид.Исторически сложилось так, что плоские крыши наиболее распространены в коммерческом строительстве. Однако последние тенденции в дизайне привели к увеличению количества плоских крыш и для жилых домов.

Плоские крыши не только обладают множеством преимуществ и имеют простой современный вид, но и более устойчивы к постоянным угрозам окружающей среды. Если вы хотите получить максимальную отдачу от конструкции плоской крыши, вы можете превратить ее в уникальное уединенное жилое пространство! Вы можете разбить общественный сад с одной стороны крыши и наслаждаться приготовлением свежих овощей во внутреннем дворике с другой стороны.Функциональность плоской крыши — одно из ее главных преимуществ.

В испытании вас ждет сильный дождь, снег, мокрый снег и град. Когда на плоскую крышу выпадают сильные осадки, куда они деваются?

Дождь и снег падают на все крыши, плоские и наклонные. Но, если у вас плоская крыша, деваться ей некуда. Вот почему так важно наличие прочного дренажного раствора. Когда вы не используете подходящие дренажные решения, вода быстро скапливается на вашей крыше и создает ненужную нагрузку на фундаментную опору вашего здания.

Со временем постоянное скопление воды приводит к раздражающим утечкам, общему структурному повреждению, постоянному накоплению мусора, дорогостоящему износу и, в конечном итоге, к необходимой замене крыши. Защитить крышу от этих проблем легко, если не ждать, пока станет слишком поздно. Вместо этого убедитесь, что у вас есть эффективный дренаж для плоских крыш уже сегодня.

Вот несколько лучших способов убедиться, что ваша крыша выдерживает непогоды:

Желоба

Большинство крыш оборудовано водосточной системой; это самая популярная кровельная водосточная система.Желоб предназначен для отвода воды от фундамента вашей собственности для защиты конструкции.

Не позволяйте термину «плоская крыша» ввести вас в заблуждение, думая, что водосточные желоба неэффективны для этого типа кровли. Хотя плоские крыши почти ровные по сравнению со своими крутоскатными аналогами, они не являются полностью плоскими. У них есть очень пологие уклоны, позволяющие сливать воду. Желоба собирают воду, которая естественным образом падает с вашей крыши, в открытые системы трубопроводов.Затем они отводят воду и отводят от вашего дома или здания. Водосточные желоба на сегодняшний день являются наиболее экономичным решением для водоотвода для плоских крыш, но для достижения наилучших результатов их необходимо регулярно чистить и обслуживать.

Один из самых простых способов обеспечить чистоту водосточных желобов и отсутствие мусора — не допускать, чтобы деревья или кусты свешивались над кровлей. Если это проблематично, вы окажетесь на лестнице, часто очищающей желоба в течение года.

Важно отметить, что у воды, попадающей в центр крыши, может не быть гравитационного притяжения, направленного в сторону водосточной системы. Есть способы борьбы с этим, но они могут оказаться дорогостоящими. Лучше всего пригласить профессионала для осмотра вашей крыши, прежде чем принимать окончательное решение.

Внутренние трапы

Другой тип дренажной системы, которая отлично подходит для плоской крыши, — это внутренняя дренажная система. Это работает путем размещения водостоков через промежутки около середины крыши, которые ведут сначала внутрь, а затем наружу через ряд желобов и труб.

Внутренняя сеть эффективно снижает количество воды в пуле, которая часто скапливается около центра крыши. Чтобы мусор не попал внутрь, внутренние дренажные системы оборудованы сетчатыми фильтрами. Если у вас есть дренажная система такого типа, вам необходимо убедиться, что фильтры работают должным образом и ничего не проходит.

Очистка наружных желобов занимает много времени, но проще по сравнению с очисткой внутренних водостоков. К счастью, этого типа очистки можно легко избежать, если убедиться, что фильтры установлены и работают должным образом.

Самое лучшее во внутренних водостоках — это то, что они скрыты от внешнего вида вашего здания . Это создает цельную эстетику, которая идеально подходит как для дома, так и для коммерческих зданий.

Обратной стороной внутренних водосточных систем является то, что в случае повреждения необходимо привлечь профессионалов. Хотя они сильнее и более защищены, они также находятся внутри здания.

Если вас интересует внутренняя водосточная система, лучше всего получить точную оценку для вашего проекта.Они, как правило, дороже, чем другие типы дренажных систем, особенно если сравнивать их с простыми желобами. Однако, если вы готовы сделать авансовый вложение, оно того стоит.

Щипцы

Еще одно возможное водоотведение для плоских крыш — установка шпигатов. Шпигаты похожи на желоба, потому что они устанавливаются по краю вашей крыши. Однако работают они немного иначе. В отличие от водосточных желобов, которые собирают воду и выводят ее через водосточную трубу, шпигаты работают в основном для отвода воды с крыши .Они меньше по размеру и не покрывают весь край крыши. Они немного длиннее и под более сильным углом вниз, так что сила тяжести может помочь оттолкнуть воду от вашей крыши с импульсом, необходимым для того, чтобы стены и сайдинг оставались сухими. Этот импульс также гарантирует, что фундамент вашего здания не подвергнется воздействию избыточного количества воды.

Чтобы получить максимальную отдачу от шпигатов, рекомендуется сочетать их с кровельной системой, которая помогает направлять скопившуюся воду. Лучше всего это делать с помощью конической системы утепления.Также возможно добиться нужного направления, используя наклонную конструкцию; Однако это может создать дополнительную нагрузку на вашу крышу.

Единственным недостатком использования шпигатов на Среднем Западе является снегопад. Они не очень эффективны в борьбе с таянием снега и льда. Суровая погода также может повредить шпигаты. В остальном они являются одними из лучших вариантов плоских крыш.

Изоляция с истинным уклоном

Изоляция с истинным уклоном устанавливается под крышей. Он работает на , используя силу тяжести для вытеснения воды .Из-за того, как он установлен, это не лучшее решение для существующих зданий, но жизнеспособный вариант для нового строительства.

Изоляция с истинным уклоном изготавливается из пенополистирола, древесноволокнистой плиты или теплоизоляции из плит ISO. Этот тип изоляции должен быть предварительно подогнан производителем к точным размерам плоской крыши. Затем профессионалы устанавливают уклон, чтобы создать пандус, который отводит воду от поверхности плоской крыши.

Небольшой уклон, который установлен, действует как пандус, чтобы избежать чрезмерного скопления воды.Он также отводит воду от поверхности. Учтите, что этот дренажный раствор — самый дорогой вариант.

Изоляция со ступенчатым уклоном

Если вам нравится идея теплоизоляции с истинным уклоном, но вы не хотите тратить тысячи долларов, вы можете выбрать изоляцию со ступенчатым уклоном. Общая идея аналогична: сделайте небольшой наклон к крыше, чтобы вода стекала и уходила. Тем не менее, для изоляции со ступенчатым уклоном используется изоляция из плоских досок вместо кровельной доски, которая используется при истинном уклоне. Это более рентабельно из-за того, как он установлен.

Если вас интересует любой вариант изоляции, рекомендуется обратиться в профессиональную кровельную компанию, чтобы назначить осмотр. Только профессионалы смогут дать вам необходимый совет, исходя из конкретных параметров вашей крыши.

Призыв к профессионалам

Существует множество различных вариантов выбора водоотвода для плоских крыш. Если вы думаете об обновлении существующей системы или о выборе системы для нового здания, лучше всего привлечь профессионалов.Есть несколько вещей хуже, чем неработающая дренажная система. Работа с профессионалом может дать вам душевное спокойствие и поможет избежать некоторых катастрофических проблем в будущем.

Если вы ищете высококвалифицированных профессионалов, вам не нужно ничего дальше, чем Advocate Construction. Мы команда опытных подрядчиков, которые эффективно работают с любым бюджетом. Все работы выполняются с высоким уровнем честности, прозрачности и долговечности.

Позвоните нам по телефону 833-409-ROOF (7663) или свяжитесь с нами сегодня!

Как и когда проверять водосток на плоской крыше

На больших плоских крышах, в основном коммерческих зданий или крупных жилых комплексов, вы, вероятно, найдете внутренние дренажные системы.

В отличие от водосточных систем с водостоком или водостоком, в которых вода стекает со стороны крыши, внутренние системы позволяют стратегически размещать водостоки по всему настилу крыши, чтобы вода не скапливалась.

Каждый слив подключается к трубопроводу, который проходит через здание, отводя воду в землю или в канализацию.

Проблема с системами внутреннего дренажа с плоской крышей

Несмотря на то, что внутренние водосточные системы имеют множество преимуществ, в том числе небольшую опасность замерзания труб и дренаж в низких или закрытых помещениях, они могут иметь несколько недостатков.А именно, если сток забивается, вода скапливается на крыше.

Если это произойдет:

Герметик, гудрон или кровельный цемент могут испортиться.
Неправильно закрытые кровельные швы могут ослабнуть, особенно если вода расширяется и сжимается в зазорах при изменении температуры.
Опоры конструкции крыши могут ослабнуть под действием избыточного веса воды.
Ваша крыша может стать самой большой в мире купальней для птиц.

Кроме того, при использовании внутренних трубопроводов утечкам некуда идти, кроме как в здание.Что еще хуже, эффекты обычно скрыты от глаз. Это может вызвать:

Ржавчина или гниение внутренних опорных конструкций.
Проблемы с плесенью.
Переход от простого ремонта к полноценному строительному проекту.

По этой причине важно регулярно проверять водостоки на плоской крыше.

Как часто проверять водосток на плоской крыше

Как минимум, вы должны проверять водостоки на плоской крыше один раз в месяц.В другой раз, чтобы проверить водостоки на крыше, включите:

После шторма, особенно с сильным ветром и / или градом.
Осенью, ежедневно, если на крышу попадают листья и другой мусор.
После любых работ по строительству или техническому обслуживанию крыши, которые могли повредить водосток или окружающий материал.
Daily, если на крышке водосточной трубы (или куполе) есть маленькие или тонкие щели, которые легко забиваются.

На что обращать внимание при осмотре воронки для плоской кровли

Ниже приведен контрольный список того, на что следует обращать внимание при осмотре водостоков на плоской крыше, а также некоторые предложения по устранению любых проблем:

Скопление воды или обесцвечивание поверхности крыши вокруг водостока может указывать на то, что в этой области регулярно скапливается вода.Чтобы решить эту проблему, проверьте, нет ли более глубокого засора в дренажном трубопроводе, или проконсультируйтесь со специалистом по строительству или дренажу, чтобы узнать, нужно ли вам дренажное отверстие большего размера, чтобы справиться с объемом воды.

Мусор может накапливаться вокруг сливного колпака (или крышки), внутри сливного бачка или выпускного отверстия, а также на подсоединенном трубопроводе. Удалите мусор, чтобы вода могла течь свободно.

Трещины любого размера в сливе купола , кольца , чаши или трубопровод могут протекать или привести к более серьезным проблемам в будущем.Вода в этих трещинах будет расширяться и сжиматься при изменении температуры, увеличивая любые утечки. Если вы обнаружите какие-либо поврежденные детали, замените их как можно скорее.

Образование ржавчины на дренажных трубах, трубопроводах, соединителях или крепежных деталях может привести к ослаблению соединений и потере их водонепроницаемости, что приведет к утечкам. Любые заржавевшие детали слива следует немедленно заменять.

Ослабленная, деформированная или поврежденная планка может привести к ее отрыву от слива. В таких ситуациях замените все поврежденные детали и рассмотрите возможность найма профессионального подрядчика для устранения проблемы.

Трещины, разрывы или проколы кровельного материала, а также зазоры или пузыри в швах материала вокруг водостока следует отремонтировать или заменить. Рассмотрите возможность работы с профессиональным кровельщиком.

Зазоры или трещины в герметике или смоле вокруг слива необходимо отремонтировать. По более серьезным вопросам обращайтесь к профессиональному подрядчику. Если зазоры или трещины небольшие, устраните проблему аналогичным герметиком или смолой. Затем проверьте крышу после дождя, нет ли скоплений вокруг водостока.Если да, проверьте или удалите все засорения.

Если вам нужна замена водостоков или деталей для плоских крыш, или вы просто хотите поговорить со специалистом по водостокам, кровельные водостоки Hy-Tech — ваш источник продуктов по конкурентоспособным ценам, быстрой доставки и немедленной квалифицированной поддержки.

Фото: McDonald’s Roof

Три общие водосточные системы для плоских кровель

Поскольку плоские крыши не могут отводить воду, как наклонная крыша, существуют три различных типа дренажных систем, которые используются для отвода воды с крыши.Это водостоки, водостоки и шпигаты. Для каждого типа дренажной системы есть свои плюсы и минусы, насколько хорошо она работает, зависит от вашей плоской крыши; какая у вас система кровли, парапетные стены, много деревьев и так далее. Независимо от того, какой у вас тип дренажной системы, ее необходимо поддерживать, очищая от мусора, потому что любое небольшое количество мусора может заблокировать выход воды с крыши. Вот три распространенные водосточные системы для плоских крыш.

Желоба

На многих плоских крышах до сих пор используются желоба.Поскольку крыша плоская, необходимо иметь какой-то наклон, чтобы направлять воду в желоба. Большинство плоских крыш с водосточными желобами не окружены во всех направлениях парапетными стенами, поэтому желоба устанавливаются там, где нет стены, и обычно они больше, чем традиционные водосточные желоба 5 и 6 дюймов на наклонных зданиях. Если на плоской крыше есть желоба, они все равно нуждаются в уходе и уходе. В зависимости от материала, из которого изготовлены желоба, серьезное пренебрежение может вызвать ржавчину, эрозию, а водостоки могут начать гнить.Для правильной работы в них не должно быть мусора. Если за ними не ухаживать, они могут достичь того состояния, которое вы видите на фотографиях, когда вода попадает в водосточные желоба и не стекает в водосточные трубы.

Щипцы

Водосточные желоба похожи на водосточные желоба, за исключением того, что у вас нет желобов, но есть водосточные трубы. Шпигаты обычны для плоских крыш с парапетными стенами. Во многих старых зданиях вместо водосточных труб будут водостоки. Способ шпигатов состоит в том, что в крыше обычно будет отверстие в стене в виде квадрата или прямоугольника.Они находятся в самом низу стены, так что в них будет стекать вода; вода поступает в проем и в водосточные трубы, спускающиеся по стене здания. Они также должны быть свободны от мусора или чего-либо, блокирующего проем в стене. Если здание окружено большим количеством деревьев, можно использовать водосточные трубы большего размера.

Дренажные

Последний тип используемой системы — это дренажные трубы, которые находятся под крышей и в стенах. Вместо того, чтобы вода попадала в водосточную трубу со стороны здания, трубы проходят под крышей и спускаются по стенам к земле.Для предотвращения попадания мусора внутрь отверстия устанавливаются натяжные устройства, но любая небольшая часть мусора может вызвать закупорку воды, и на крыше возникнут проблемы с затоплением воды. Для коммерческих плоских крыш большого размера обычно используются стоки, которые помогают отводить воду из здания. Если засор все же произойдет, необходимо вызвать профессионала, чтобы устранить проблему, и это может быть более дорогостоящим ремонтом, чем ремонт водостоков или водостоков.

Плюсы и минусы водосточных систем для плоских крыш

Плоские крыши

предлагают множество преимуществ для домов и коммерческих зданий Лос-Анджелеса, таких как увеличение полезного пространства за счет садов на крыше или расширение жилого пространства, например, жилой площади на открытом воздухе.Система плоских крыш разработана для жаркого, сухого климата без сильных дождей. Хотя у плоской крыши много преимуществ, у нее есть проблемы, особенно проблемы, связанные с дренажем и желобами. Узнайте больше о водосточных системах для плоских крыш, включая внутренние водостоки, шпигаты и желоба, прочитав этот блог.

Три основных типа водостоков в системе плоской крыши

Несмотря на свое название, плоские крыши не совсем плоские. Они немного наклонены в сторону водостока.Все водостоки на крышах работают под действием силы тяжести, что означает, что вода должна стекать в водосток, а затем от крыши. Это кажется очевидным, но факт в том, что стоки вызывают множество проблем, в том числе:
• Проникновение воды в жилые помещения
• Повреждение водой внутренних и внешних стен, оконных коробок и
• Проблемы с фундаментом

Хотя стоки могут быть источником утечки, они также имеют много преимуществ. Давайте посмотрим, какие типы дренажных систем доступны, а также их плюсы и минусы.

Существует три типа водоотводов для плоских крыш. К ним относятся:
Внутренние водостоки

Внутренний водосток такой же, как следует из названия — он находится вдали от края крыши по направлению к центру крыши. Крыша с внутренним водостоком имеет небольшие ямочки, поэтому вода с крыши под действием силы тяжести подается прямо в водосток. Под поверхностью крыши находится система трубопроводов, отводящих воду от дома. Обычно они подключаются к водосточной трубе. На крыше может быть более одного внутреннего водостока, особенно на больших крышах коммерческих зданий или больших домов.

Проблема с внутренними водостоками в том, что если они забиваются, на крыше вашей крыши может образоваться небольшое озеро. Вода — одно из самых тяжелых веществ на земле, и стоячая вода на плоской крыше вызывает структурные проблемы. Кроме того, жилое пространство в доме или на работе является зоной отрицательной гравитации, а это означает, что гравитация пытается ее заполнить. Если на вашей крыше есть вода, она рано или поздно попадет в здание или приведет к повреждению конструкции. Если содержать в чистоте внутреннюю канализацию и ее сетчатое покрытие, вода будет стекать из канализации вдали от вашего дома.

Плюсы — Внутренние водостоки идеально подходят для холодного климата, поскольку трубы, по которым отводится вода, не замерзают. Они также предлагают преимущество чистой линии крыши, поскольку у них нет систем кромки крыши.

Минусы — Это, как правило, самые дорогие из трех типов плоских водостоков, и в случае возникновения проблемы ремонт может быть намного более дорогостоящим, поскольку трубы находятся внутри здания. Самая распространенная проблема с внутренними стоками заключается в том, что люди забывают очистить сетку, и они забиваются, вызывая образование большого пруда.

Щипцы

Водосток — это небольшой водосточный желоб, который выходит через стену парапета по краю плоской крыши. Наклон крыши такой, что вода и мелкий мусор стекают по крыше и выходят из водостока. На некоторых плоских крышах водосточная труба представляет собой не коробчатый водосток в парапете, а канавку или канал на краю крыши, через который вода и мусор могут стекать со стороны крыши. Это тот случай, когда парапетная стена не является частью конструкции крыши.

Плюсы — Шпигаты — это средняя и низкая стоимость водосточной системы для плоской крыши.Чем они шире, тем легче за ними ухаживать, так как маленькие веточки и листья обычно не забивают.

Минусы — Меньшие шпигаты забиваются, и вода может просачиваться под край крыши. Когда они не подключены к водосточной трубе, сила падения воды может вызвать эрозию вокруг фундамента. При подключении к водосточной трубе он может забиться без регулярного обслуживания крыши.

Шпигаты могут стекать в водосточную трубу, или у них может быть небольшой канал, который идет от крыши, где вода свободно падает на землю внизу.Как и внутренний слив, шпигаты могут забиваться, особенно листьями, из-за чего вода скапливается. Проблема с водой, которая скапливается у края крыши, заключается в том, что если пруд станет слишком большим, он будет переливаться через край крыши. Это возможность для воды просочиться под край крыши в здание.

Желоба

Водосточные желоба — это металлические конструкции, расположенные вдоль края крыши и собирающие воду, когда она соскальзывает с крыши. На плоской крыше желоба служат той же цели, но они направляют воду из шпигатов и шпигатов.Преимущество желобов в том, что они контролируют поток воды от крыши. Водосточные желоба также помогают защитить фундамент здания и поддерживать сухость подвалов. Да, даже несмотря на то, что водосточные желоба находятся на краю крыши, они помогают защитить подвалы и фундаменты, предотвращая скопление стоков с крыши или размывание почвы вокруг фундамента.

Желоба также предотвращают стекание воды с крыши по стенам здания. Вода, которая падает с края крыши, обладает большой силой, и, если она попадает в окна, она может повредить раму окна или проскользнуть под стекло через оконный канал.Обе ситуации могут вызвать внутреннее затопление, повреждение стен и сухую гниль.

Плюсы — Водосточные желоба недороги, и они отлично справляются с перемещением и контролем воды, вытекающей с крыши. Желоба помогают защитить фундамент, подвал и почву вокруг вашего здания от эрозии.

Минусы — желоба, как и все водостоки для плоских крыш, требуют технического обслуживания. Требуется регулярная чистка, и это легче сделать, если у них есть защита от листьев.

Хотя плоские крыши идеально подходят для многих домов в Лос-Анджелесе, они требуют регулярного ухода.Все три типа водостоков могут засориться из-за листьев или мусора на крыше. Это означает, что нужно регулярно убирать с крыши листья и мусор.

наружный и внутренний способы устройства

Классификация систем отвода осадков

Конструктивные компоненты водостоков

Специфика формирования уклона

Внутреннее водоотведение с плоских крыш

Водоотвод с крыши может быть:

Организованный водосток может быть:

Внутренний водосток

Водосток плоской кровли.

Классификация водоотведения

Уклон плоской кровли

Организация внутреннего водостока для домов с плоской кровлей.

Конструкция кровельной воронки

Требования к водоприёмникам

Полезные видео по устройству и монтажу сливной системы плоских кровель

Основные ошибки при устройстве плоской кровли

Монтаж водостоков, водостоки плоских крыш, ремонт плоских крыш в Москве

Наружный водосток с плоской кровли. СНИП на наружные водостоки. Наружный организованный водосток.

Наружный водосток с плоской кровли

СНИП на наружные водостоки

Наружный организованный водосток

специфика сооружения внутренней и наружного вариантов

наружный и внутренний способы устройства

Классификация систем отвода осадков

Конструктивные компоненты водостоков

Специфика формирования уклона

Эксплуатируемая кровля: виды, устройство и покрытие.

Виды эксплуатируемой кровли

Традиционное устройство эксплуатируемой кровли

Инверсионное устройство эксплуатируемой кровли

Эксплуатируемая крыша, как продумать проект дома, фотографии +видео

Использование современных материалов

Эксплуатируемая кровля: определение, устройство и покрытие

Особенности и варианты оснащения эксплуатируемой кровли

Конструкция плоской крыши

Кровельный пирог

Традиционная и инверсионная кровли

Устройство плоских крыш

Советы по монтажу эксплуатируемых кровель

Водоотвод с плоской кровли: наружное водоотведение, правила монтажа

Традиционные и современные водоотводные системы ↑

Типы водосточных воронок ↑

Правила монтажа внутренних водосточных систем ↑

Рекомендации по монтажу наружных водостоков плоских крыш ↑

Решение проблемы промерзания водостоков ↑

Эксплуатируемая плоская кровля — устройство и конструкция, как создать проект для дома, правильно обустроить пирог крыши, детально на фото +видео

Как правильно создать эксплуатируемую плоскую кровлю

Современные материалы, используемые для возведения плоской эксплуатируемой кровли

Плоская эксплуатируемая кровля

Типы плоских кровель

Особенности конструкции

Создание системы водоотвода

Бетонная стяжка с добавлением полимеров или сыпучих компонентов

Насыпные материалы

Плиточный утеплитель с уклоном

Пароизоляция

Теплоизоляция

Гидроизоляция

Водоотвод с плоской кровли — презентация онлайн

2. Типы кровли

3. Типы кровли

4. Эксплуатируемая кровля

5. Эксплуатируемая кровля

6. Эксплуатируемая кровля

7. Неэксплуатируемая кровля

8. Типы кровельного водоотвода

9. Кровельные воронки

10. Кровельные воронки (схема установки)

11. Кровельные воронки

12. Кровельные воронки

13. Классический водоотвод

14. Водоотвод с балконов и террас

15. Дренажные решётки и желоба. Шахты озеленения.

16. Водоотвод через парапетную стену

17. Вакуумный водоотвод

18. Вакуумный водоотвод

19. Вакуумный водоотвод

20. Основные поставщики и продукция

21. Вопросы для выявления потребности

Как точно дренируют плоские крыши?
