5. НИВЕЛИР, ЕГО УСТРОЙСТВО И ПОВЕРКИ

Нивелиром называется геодезический инструмент, предназначенный для определения разности высот двух точек горизонтальным визирным лучом по вертикально установленным в этих точках рейкам.

Цель работы – изучение основных элементов конструкции нивелира, их назначения, а также получение практических навыков работы с инструментом.

5.1. Устройство нивелира

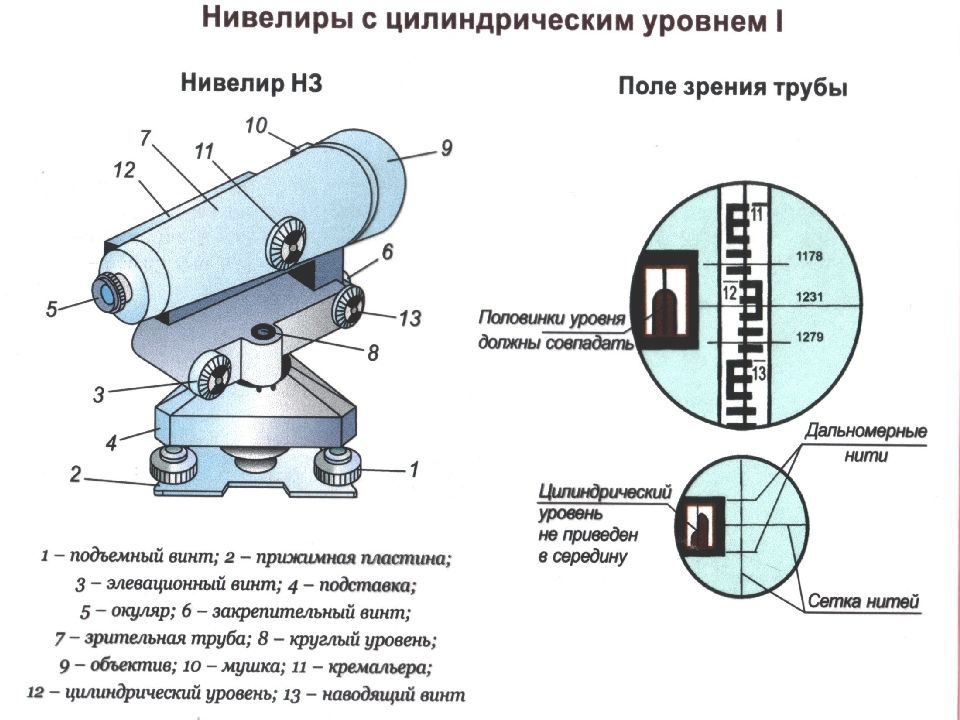

На рис. 12 показан общий вид нивелира Н-3.

Этот инструмент относится к классу точных нивелиров с уровнем и элевационным винтом и

                       Рис. 11

и предназна­чен для геометрического нивелирования III и IV классов.

Нивелир НЗ состоит из двух основных частей: неподвижной нижней и верхней, имеющей возможность вращаться вокруг вертикальной оси на 360° и наклоняться в вертикальной плоскости на 20 ‘.

Нижняя часть представляет собой подставку 3 с тремя подъемными винтами 2, на которых укреплена пластинчатая пружина 1, имеющая втул­ку с резьбой под становой винт штатива. Таким образом, нивелир крепится на головке штатива пластинчатой пружиной 1 и становым винтом. Подъем­ные винты 2 служат для установки в отвесное положение оси вращения ин­струмента. Контроль за этой установкой осуществляется с помощью кругло­го уровня 5, расположенного в верхней части инструмента.

В верхней части также расположены зрительная труба 7, элевационный 4, наводящий 2 и закрепительный 10 винты, а также цилиндрический контактный уровень 8. Зрительная труба 7 обладает внутренней фокуси­ровкой и имеет 31-кратное увеличение. Фокусировка изображения наблюдае­мого предмета осуществляется вращением головки кремальеры 9. Резкая видимость сетки нитей достигается вращением окулярного кольца 6 трубы. Для точного наведения трубы 7 используют наводящий винт 2 после за­крепления ее винтом 10.

Цилиндрический контактный уровень 8 имеет цену деления 15″ и слу­жит для контроля установки визирной оси трубы в горизонтальное положение.



                                       Рис. 12

Эта установка осуществляется при помощи элевационного винта 4, который перемещают по высоте в один из концов зрительной трубы.

                                        Рис. 13

              Специальная призменная система передает в поле зрения трубы нивели­ра (рис. 13) изображения половинок концов пузырька цилиндрического кон­тактного уровня.

Это позволяет одно­временно с отсчетами по рейке следить за положением пузырька уровня и при необходимости уточнять это положение элевационным винтом.

    Скачать с Depositfiles

Понравилась статья? Поделиться с друзьями:

Нивелиры с цилиндрическим уровнем —

Теория

имеют зрительную трубу и цилиндрический уровень. Труба с уровнем укреплена на вертикальной вращающейся оси, входящей в подставку. Наиболее распространенные нивелиры этого типа Н-3, Н-10. Нивелир Н-3 (рис. 23, а) состоит из верхней части, несущей зрительную трубу 6 с цилиндрическим 7 и круглым 3 уровнями, основанием, наводящим 11, элевационным 4 и закрепительным 9

Рис.

23. Нивелир Н-3:

а — внешний вид; б — оптическая схема; 1, 4, 5, 9, 11 — винты; 2 — подставка;

3, 7 — уровни; 6— зрительная труба; 8— визир; 10— установочная прижимная

пластина; 12 — объектив; 13 — фокусирующая линза; 14 — сетка нитей; 15 —

окуляр; 16… 19, 21 — призмы и линзы; 20 — зеркало; 22 — уровень

винтами, и нижней, представляющей собой подставку с тремя подъемными винтами 1 и прижимной пластиной 10.

Зрительная труба представляет собой телескопическую систему (рис. 23, б), состоящую из объектива 12, фокусирующей линзы 13, сетки нитей 14 и окуляра 15. Лучи, идущие от концов пузырька уровня 22, отражаются от скошенных граней призм 21, направляются в расположенную сбоку прямоугольную призму 19, идут в призму 18, затем через линзу 17 и призму 16 попадают в окуляр зрительной трубы нивелира. Пузырек уровня освещается светом, передаваемым в трубу зеркалом 20.

Пузырек цилиндрического уровня приводится в нулевое положение элевационным винтом 4.

Цилиндрический уровень 7, расположенный в корпусе слева от зрительной трубы, служит для точного приведения визирной оси прибора в горизонтальное положение. Для грубого приведения вертикальной оси прибора в отвесное положение служит круглый уровень 3. Пузырек круглого уровня приводится в нулевое положение подъемными винтами 1 подставки 2. Зрительную трубу 6 наводят на рейку винтами 1 подставки 2. Зрительную трубу 6 наводят на рейку по визиру 8 винтом 11 при закрепленном винте 9. Резкость изображения нивелирной рейки достигается вращением винта 5 фокусирующей линзы.

Нивелир крепится к штативу прижимной пластиной 10, которая в своей центральной части имеет втулку с резьбой под становой винт штатива.

До начала работ нивелир вынимают из укладочного ящика и укрепляют на штативе становым винтом. Выдвигая и убирая ножки штатива, устанавливают его «на глаз» в горизонтальное положение. Затем с помощью подъемных винтов подставки приводят пузырек круглого уровня к середине концентрических окружностей или в нуль-пункт.

Более точное горизонтирование можно выполнить по цилиндрическому уровню, аналогично тому, как это выполняется для теодолита 2Т30 (см. стр. 29).

Подготовка нивелиров для работы состоит из двух действий: приведения визирной оси прибора в горизонтальное положение и установки трубы для наблюдения.

Трубу устанавливают по рейке вращением корпуса рукой. На-ведение трубы на рейку фиксируют закрепительным винтом. Точное наведение зрительной трубы по рейке производят наводящим винтом (под точным наведением понимают такое положение, при котором сетка нитей зрительной трубы совпадает с осью рейки).

Так как от качества фокусировки сетки нитей и визирной цели значительно зависит точность измерений, то необходимо сделать контроль. Для этого, глядя в окуляр на визирную цель, глаз слегка перемещается влево и вправо от центра окуляра. Если при этом сетка нитей не меняет своего положения по отношению к визирной цели, значит, фокусировка выполнена качественно. Если же сетка перемещается относительно визирной цели, то необходимо более тщательно выполнить фокусировку сетки нитей (с помощью вращения кольца окуляра) и визирной цели (с помощью фокусирующего винта).

Далее, вращая элевационный винт, приводят нивелир (ось цилиндрического уровня) в горизонтальное положение, добиваясь контакта изображений концов пузырька цилиндрического уровня, которые выводятся через систему призм в поле зрения трубы (рис. 24).

Отсчеты по рейке (рис.24) производят по средней нити нивелира — по месту, где проекция средней нити пересекает рейку. Сделать отсчет по рейке — это значит определить высоту визирной оси нивелира над нулем (основанием) рейки. Цифры считывают с рейки в такой последовательности: сначала меньшую подпись

, видимую вблизи средней нити (сотни миллиметров «12»), потом прибавляют к ней целое число делений, на которое нить сетки отстоит от меньшей подписи в сторону большей (десятки миллиметров «4 десятка»), затем наименьший десятимиллиметровый отрезок делят «на глаз» (число миллиметров «8»). Отсчет записывают в миллиметрах (на рис. 21, он равен 1248).
