Виды вентиляции, функции, характеристики, цены

---

ВЕНТИЛЯЦИЕЙ НАЗЫВАЮТ И ПРОЦЕСС УДАЛЕНИЯ ОТРАБОТАННОГО ВОЗДУХА С ЗАМЕНОЙ ЕГО СВЕЖИМ, И ОБОРУДОВАНИЕ ДЛЯ ЭТОГО ПРОЦЕССА. БЕЗ СВЕЖЕГО ВОЗДУХА ЛЮБОЙ, ДАЖЕ САМЫЙ УЮТНЫЙ ДОМ НЕПРИГОДЕН ДЛЯ ЖИЗНИ, ВО ВСЯКОМ СЛУЧАЕ, ДЛЯ ВСЕХ, КТО НУЖДАЕТСЯ В КИСЛОРОДЕ.

Содержание:

Что такое вентиляция

Вентиляция — это движение воздуха в помещении. В любое здание воздух поступает с улицы. Попадая внутрь комнаты, воздух наполняется различными веществами: углекислым газом от нашего дыхания, пылью, химическими выделениями от предметов, шерстью животных и т.п. Этот уже загрязненный воздух движется к вытяжке и выводится через нее наружу. В это время в комнату поступает новая порция свежего воздуха снаружи, которая также уйдет в вытяжку. Весь этот процесс называется вентиляцией.

Климатическое оборудование, которое обеспечивает правильное функционирование описанного процесса, тоже называется вентиляцией. Она бывает естественной и механической, канальной и компактной, приточной и вытяжной и много какой еще.

Обо всех типах вентиляции и их особенностях рассказано ниже. А пока давайте разберемся, насколько важна вентиляция в квартире или доме.

---

Зачем нужна вентиляция?

Именно благодаря вентиляции в комнате складывается здоровый и комфортный микроклимат, а именно:

1. Нормализуется уровень углекислого газа
Углекислый газ присутствует в помещении всегда: ведь мы его выдыхаем! Вопрос только в том, каково его количество. Излишне накапливаясь, углекислый газ оказывает негативное воздействие на человеческий организм. Он мешает полноценному снабжению крови и органов кислородом. Мозг начинает “лениться”, и мы чувствуем усталость, вялость, становимся невнимательными. С высокой концентрацией углекислого газа связано также ощущение духоты.

Хорошая вентиляция обеспечивает постоянное обновление воздуха. Поступающий с улицы воздух сменяет воздух в комнате вместе с накопившимся в нем углекислым газом. В таком помещении не душно и комфортно находиться.

2. Нормализуется влажность
Правильная вентиляция предполагает, что излишне влажный воздух из помещений своевременно уходит в вытяжку. Это исключает образование вечно влажных участков в углах и на стенах, где активно растет плесень.

Система вентиляции может также обладать дополнительными функциями. Например, фильтрация воздуха позволяет устранить из воздуха загрязнения еще на входе в помещение и сделать воздух здоровым и безопасным. А функция подогрева в вентиляции предотвращает опасность простудиться от холодного воздуха с улицы.

---

Если вентиляционная система плохая

Если есть нарушения в работе притока или оттока воздуха, то:

В комнате будет накапливаться углекислый газ

Последствия: ощущение духоты, повышенная утомляемость, вялость, потеря концентрации. А еще в душной комнате трудно как следует выспаться.

Баланс влажности может нарушаться

Если воздух застаивается, то влага в нем может накапливаться.

Плохая вентиляция — частая причина сырости и образования плесени.

В воздухе накапливаются загрязнения

Пыль, шерсть животных, споры плесени, антропотоксины, вредные химические выделения из мебели (например, формальдегид) — все это «обогащает» воздух в условии плохой вентиляции и в конечном счете попадает в наш организм через легкие.

РАБОТА ВЕНТИЛЯЦИОННОЙ СИСТЕМЫ ВЛИЯЕТ НА САМОЧУВСТВИЕ ЧЕЛОВЕКА В КОМНАТЕ, ЕГО РАБОТОСПОСОБНОСТЬ, КОНЦЕНТРАЦИЮ И КАЧЕСТВО СНА.

Поэтому важно подобрать качественную вентиляцию, которая справится с потребностями в воздухообмене и обеспечит комфортный микроклимат.

---

Виды вентиляции

Виды систем вентиляции по месту размещения

Для большого загородного дома подойдет одна система вентиляции, для маленькой городской квартиры — другая. Или, например, рациональная в условиях офиса канальная вентиляция просто-напросто не поместится в хрущевской пятиэтажке.

Как определиться, какой вид вентиляции подойдет для Вашего дома, офиса, квартиры? Все зависит от площади, конфигурации, местонахождения и назначения комнат или кабинетов, для которых Вы подбираете вентиляционную систему. И, конечно, немаловажную роль играет Ваш бюджет. Купить систему вентиляции — значит, сделать долгосрочное вложение в собственный комфорт и комфорт своих близких. Так что выбирать тип вентиляции стоит тщательно.

Виды вентиляционных систем по параметрам

Классификация вентиляционного оборудования по различным аспектам

• По способу циркуляции воздуха: естественная и принудительная (механическая).
• По назначению: приточная, вытяжная или приточно-вытяжная.
• По конструкции: канальная и бесканальная (проветриватель, приточный клапан, бризер).
• По дополнительным функциям: вентиляция с подогревом, вентиляция с фильтрацией воздуха и др.

---

Естественная и принудительная вентиляция

Естественная вентиляция

В большинстве наших жилых домов вентиляция естественная. Это значит, что воздух поступает с улицы в здание сам по себе, без какого-либо специального оборудования или искусственного нагнетания.

Обычно он заходит в дома через неплотности в стенах и окнах, а также через двери. А выходит через вытяжку: вытяжные отверстия расположены обычно в кухне и санузле. Воздух из комнаты вытягивается через них в вентиляционную шахту, поднимается по ней вверх и выбрасывается через крышу.

Естественная вентиляция функционирует за счет перепада температур и разницы давления внутри и снаружи помещения.

Главное преимущество естественной вентиляции — ее доступность. Организация такой вентиляционной системы не требует больших денежных вложений. Но есть и недостатки. Во-первых, естественная вентиляционная система легко дает сбои. Установили герметичные пластиковые окна взамен дедушкиных деревянных — и вот уже приток воздуха недостаточен, в доме душно и некомфортно. Или вытяжка засорилась — и в квартире вечно затхлый воздух. Во-вторых, в условиях естественной вентиляции есть только один способ как следует проветрить — открыть окно. Но открытое окно — это, к сожалению, не только свежий воздух.

Это еще и шум, пыль, пыльца, холод и неприятные запахи.

Чтобы устранить эти недостатки, естественную вентиляцию нужно заменить или дополнить механической (принудительной) вентиляцией.

Принудительная вентиляция

Принудительная вентиляция — это система, при которой воздух стабильно и непрерывно поступает в комнату, вне зависимости от внешних погодных условий. Воздух нагнетается в помещение при помощи вентиляторов или другого встроенного в систему оборудования. Принудительная вентиляция позволяет регулировать скорость притока, подстраивая ее работу под потребности в воздухообмене.

Работа принудительной вентиляции обычно не требует вмешательства человека, дополнительного открывания и закрывания окон, что делает ее наиболее удобной для бытового использования.

---

Канальная и бесканальная вентиляция

Канальная вентиляция

Такие системы закладываются и монтируются при строительстве или капитальном ремонте. Они, как правило, обеспечивают одновременно и приток, и вытяжку воздуха.

Как устроена канальная вентиляция? Во-первых, есть центральный блок обработки воздуха (очистка и дезинфекция, подогрев, кондиционирование, увлажнение). Во-вторых — трубы-воздуховоды, тянущиеся под потолком от центрального блока. Разумеется, для размещения такой вентиляционной системы требуется много свободного пространства. Поэтому канальные системы мало востребованы в городских квартирах маленькой и средней площади и с потолками менее 3 м.

Чаще всего канальная вентиляция встречается в больших зданиях, где одновременно находится много людей (офисы, торговые центры), а также в помещениях с высокими требованиями к очистке или температуре воздуха (больницы, склады, кухни ресторанов).

Бесканальная вентиляция

Системы, которые отличаются компактными размерами и могут размещаться в любой квартире, доме и даже в отдельных комнатах.

---

Приточная и вытяжная вентиляция

Приточная вентиляция

Приточная вентиляция обеспечивает поступление воздуха с улицы в комнату.

Проветриватель

Устанавливается на стену внутри квартиры и при помощи вентиляторов подает через канал в стене свежий воздух.

Приточный клапан

Естественный приток можно усилить при помощи стенового или оконного клапана. Цена такой вентиляции невысока, но необходимо иметь в виду, что работа приточного клапана зависит от погодных условий. Чем теплее за окном, тем меньше разница давлений снаружи и внутри комнаты. Так что летом эффективность вентилирования при помощи клапана стремится к нулю.

Бризер

Устройство с функциями проветривателя и очистителя воздуха. Он также подает свежий воздух, фильтруя и подогревая его при этом. Бризером можно управлять со смартфона.

ВЕНТИЛЯЦИЯ В СТЕНЕ, В ОТЛИЧИЕ ОТ КАНАЛЬНЫХ СИСТЕМ, УСТАНАВЛИВАЕТСЯ НА ЛЮБОМ ЭТАПЕ РЕМОНТА, ДАЖЕ ПОСЛЕ ЧИСТОВОЙ ОТДЕЛКИ. МОНТАЖ ТАКОЙ СИСТЕМЫ ВЕНТИЛЯЦИИ ДЕЛАЕТСЯ БЫСТРО, ВСЕГО ЗА ЧАС. КОМНАТА ПРИ ЭТОМ ОСТАЕТСЯ ЧИСТОЙ.

Вытяжная вентиляция

Через вытяжку из комнаты выводится так называемый отработанный воздух — воздух, наполненный запахами и комнатными загрязнениями (пыль, шерсть животных). Естественную вытяжку при желании можно усилить принудительной, установив в вытяжное отверстие вентилятор. Производительность вентиляции для вытяжки будет зависеть от площади Вашей кухни или санузла, где монтируется вентилятор.

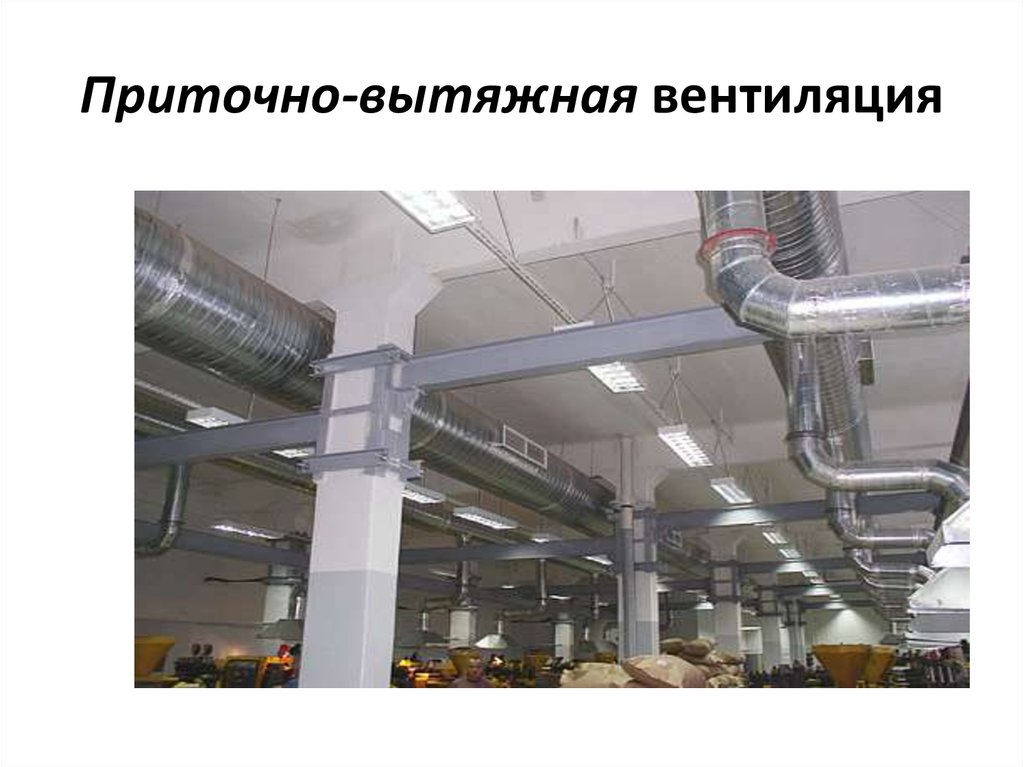

Приточно-вытяжная вентиляция

Приточно-вытяжная вентиляция обеспечивает одновременно приток свежего и отток отработанного воздуха.

---

Вентиляция с дополнительными функциями

Вентиляция с подогревом

Если минусовые температуры за окном — не редкость, то нужна приточная вентиляция с подогревом воздуха. Иначе в комнату будет дуть холодный воздух, а это легко может вылиться в простуды.

Вентиляция с подогревом может иметь систему климат-контроля и автоматически нагревать воздух до выбранной пользователем температуры.

Вентиляция с фильтрацией

Чистота воздуха — важное условие здорового образа жизни.

Вентиляция с фильтрацией содержит воздушные фильтры различного назначения. Это могут быть простые фильтры с сетчатой структурой, высокоэффективные фильтры со сложным сплетением тончайших волокон или же угольные фильтры, задерживающие вредные газы и запахи.

---

Купить систему вентиляции

Избавиться от духоты, наладить правильную циркуляцию воздуха в комнатах, дышать чистым воздухом — все эти вопросы легко решаются покупкой системы вентиляции с функциями притока, очистки и подогрева воздуха.

Бризер — одно из самых популярных устройств на рынке приточной вентиляции. Он подает воздух на 4-5 человек, очищает приточный воздух от пыли, грязи, автомобильных выхлопов, аллергенов. Нагреватель с климат-контролем исключает сквозняки. А управлять им можно со смартфона вручную или настроив автоматический режим.

Существуют разные модели бризеров. Функции, характеристики, дизайн, цена — вентиляция Tion отвечает любым требованиям.

Цены на вентиляцию Tion Бризер

Система вентиляции в многоквартирном доме: решения для многоэтажных зданий

---

Что произойдет с многоквартирным домом без вентиляции? Жильцов будет мучить постоянное ощущение духоты, квартиру заполонят запахи из кухни и санузла, на стенах появится сырость и плесень. Исправная и эффективная вентсистема избавляет от подобных страданий. Но как устроена вентиляция на практике?

Содержание:

Устройство вентиляции в многоэтажных домах

В каждом многоквартирном доме (МКД) есть вентиляционная шахта. Ее можно сравнить с венозной системой человека — именно по шахте воздушные массы движутся из разных точек (комнат) в одну — на чердак или на улицу.

Шахты занимают много места, поэтому в малоэтажных домах вместо них часто устанавливают компактные воздуховоды.

Вентиляционная шахта в панельном доме состоит из бетонных блоков, которые накладываются друг на друга. Швы между ними заделываются цементным раствором. В новостройках воздушные магистрали делают из металлических или пластиковых коробов. На крыше шахта заканчивается специальным зонтом — он защищает трубы от попадания осадков, листьев и мусора.

Виды воздуховодов:

• Встроенные. Бывают прямоугольного или квадратного сечения. Закладываются при строительстве в несущих стенах высотного здания. Их делают из кирпича или бетонных блоков.
• Накладные/подвесные. Устанавливаются уже после окончания стройки и отделки помещений. Чаще всего производятся из листовой оцинкованной стали. Главный недостаток — подверженность коррозии, поэтому важно защитить их от повышенной влажности. Такие воздуховоды нужно шумоизолировать — иначе движение воздуха внутри металлической шахты может сопровождаться гулом.
• Наружные. Монтируются на внешней стороне здания. Их изготавливают из всех вышеупомянутых материалов.

В каждом многоэтажном жилом здании вентиляционные системы разные. Создание вентиляции проходит через следующие этапы:

1. Специалисты производят расчет вентиляции в жилом доме исходя из площади квартир и отдельных комнат.
2. Составляется схема вентиляции. В ней указывают способ распределения воздушных потоков, площадь сечения каналов, уровень шума оборудования, тип вентиляции и другие ее особенности.
3. По схеме разрабатывается чертеж с детальным описанием, который согласуют технические службы. После согласования подготавливают необходимую документацию.
4. Начинается монтаж вентшахт во внутренних стенах здания. После окончания работ систему проверяют на соответствие всем требованиям.

Требования к вентиляции жилого дома:

• герметичность;
• высокая производительность;
• пожаробезопасность;
• соответствие санитарным нормам. Для России санитарно-гигиенические нормативы для вентиляции указаны в СНиП 41-01-2003.

Виды вентиляции в жилых домах

Наиболее распространена естественная вентиляция. Она работает так:

1. Свежий воздух поступает через приоткрытые форточки, окна или проветриватели.
2. Отработанный воздух вытесняется свежим и выводится из комнат в вентиляционную шахту.
3. Благодаря разнице температур и давлений воздух из вентшахты попадает на чердак или крышу, а оттуда — на улицу.

Вентиляция с естественным побуждением устанавливается в панельных и кирпичных домах, а также в некоторых новостройках. Для ее работы не нужно ничего, кроме самих шахт — поэтому для застройщиков она простая и дешевая. Но для жильцов плюсов в ней мало: в жару воздухообмен практически прекращается, а зимой все тепло быстро «вылетает» в вентиляцию.

Чтобы увеличить тягу в летний период, на верхушку вентканала устанавливают дефлектор. Этот прибор улавливает ветер и рассекает его на несколько воздушных потоков с разными скоростями. За счет этого перепад давления в трубе увеличивается, и отработанный воздух быстрее выходит на улицу.

Естественная вентиляция многоквартирного дома подразумевает, что вытяжная система не работает без притока. Поэтому важно либо всегда оставлять окна открытыми, либо установить проветриватель — прибор, который позволяет проветривать помещение с закрытыми окнами. Самые простые проветриватели — бытовые клапаны на окнах: они встраиваются в стеклопакет, и свежий воздух поступает через специальное отверстие. Более эффективная система вентиляции в квартире многоэтажного дома — бризер: он не только подает воздух в комнату, но и очищает его от аллергенов, вредных газов и мелкой пыли. Прибор может подогревать воздух до комфортной температуры.

Если у приточки нет функции нагрева, то желательно устанавливать ее как можно ближе к потолку помещения. Так приточный воздух будет смешиваться с теплым воздухом комнаты.

Вытяжные вентиляционные отверстия обычно находятся в кухне и санузле: именно в этих помещениях накапливается больше всего нежелательных запахов. Не допускается объединение вытяжки на кухне и в туалете в один вентиляционный канал — иначе запахи будут переходить из одного помещения в другое. Чтобы улучшить воздухообмен, в ванной устанавливают вытяжные вентиляторы.

Вентиляция подвала многоквартирного дома, как правило, организована с помощью продухов в стенах. Их проделывают чуть выше поверхности земли. Чем больше площадь подвала, тем больше продухов.

1. точка забора свежего воздуха;
2. блок, в котором могут быть нагреватель, рекуператор, фильтры, вентиляторы;
3. воздуховоды;
4. диффузор, через который подается свежий воздух;
5. вентиляционная решетка для забора отработанного воздуха;
6. труба, через которую выходит отработанный воздух.

Принудительная вентиляция не зависит от погодных условий. В ней воздух нагнетается и выводится с помощью электрических вентиляторов. Чем мощнее вентиляторы, тем больше воздуха они успевают обработать. Такая система стоит дороже и устанавливается, как правило, в элитных домах.

Часто в вентиляцию с механической подачей воздуха встраивают фильтры, шумопоглотители, нагреватели и прочие устройства. Такая установка занимает много места, поэтому ее размещают на чердаке или на техническом этаже. Доступ к оборудованию должен иметь только квалифицированный обслуживающий персонал.

Существует и комбинированная вентиляция, в которой с помощью вентилятора осуществляется только вытяжка или приток.

В проект вентиляции иногда добавляют функцию очистки воздуха. Например, компания «Тион» производит очиститель-обеззараживатель Tion Eco, который встраивается в общедомовую вентиляцию: он очищает загрязненный воздух от пыли, плесени, бактерий, выхлопных газов и аллергенов. На входе в вентиляцию и выходе можно поставить станции CityAir: они отслеживают качество воздуха до и после очистки.

Иногда вентиляцию оснащают рекуператором — он забирает тепло у вытяжного воздуха и отдает его приточному. Это позволяет сэкономить на отоплении квартир.

Схемы вентиляции в квартирах многоэтажного дома

Как правило, в строительстве жилья используется четыре схемы устройства вентиляционной шахты многоэтажного дома.

1. Устройство вытяжки в жилых домах индивидуально, т.е. из кухни, туалета и ванной на каждом этаже ведет на крышу отдельная шахта. В квартиру не проникают запахи от соседей, тяга работает стабильнее. Но это далеко не всегда удобно для застройщиков: во-первых, слишком затратно, во-вторых, дополнительные трубы занимают много места.

2. Вытяжные каналы из всех квартир подсоединены к горизонтальному коробу — сборному каналу на чердаке. Оттуда воздух попадает на улицу. Если диаметр канала недостаточный, то отработанный воздух возвращается в квартиры верхних этажей. Чтобы избавиться от обратной тяги, либо искусственно расширяют короб, либо заводят каналы верхних этажей сразу в шахту поверх короба.

3. Этот вариант похож на предыдущий, только отработанный воздух попадает не в сборный канал, а сразу на чердак. Вентканалы в МКД должны быть теплоизолированы — иначе на чердаке появятся конденсат и плесень, начнут разрушаться строительные материалы.

4. Вентиляция с каналами-спутниками похожа на дерево: вытяжные каналы-ветки в каждой квартире соединяются со стволом — общей вертикальной шахтой. Такая система экономит пространство и деньги, но у нее есть проблема: если тяга нарушена, запахи из одной квартиры могут попадать в другую.

У каждой конструкции вентиляции в многоквартирном доме есть один общий недостаток: расстояние от верхнего этажа до конца вытяжной трубы небольшое, следовательно, тяга слабая. Чтобы ее усилить, из квартир на последнем этаже наращивают индивидуальные вентканалы, которые выводятся на высоту не меньше метра.

Кто должен чистить вентиляцию в многоквартирном доме

Проверка вентиляции в многоквартирном доме делается так: приложите к вытяжной решетке лист бумаги или бумажную салфетку. Если лист или салфетка не держится на решетке, значит, с вентиляцией проблемы.

Возможные причины отсутствия тяги:

• Шахта попросту не действует. Если дом старый, а шахта сделана из бетонных блоков, то на их стыках могут возникнуть трещины.
• В шахте засор. В воздуховоды попадают пыль, мелкий мусор, насекомые. На кухонной вытяжке могут образоваться жировые отложения.
• Нет притока. Если в квартиру не поступает свежий воздух, нечему вытеснять отработанный. При этом производительность притока и вытяжки должна быть примерно равна: воздуха, проходящего через маленькую оконную щелку, не хватит для полноценной вентиляции.

Самостоятельно можно только прочистить решетку на своем вытяжном отверстии; очисткой вентиляционных шахт занимаются специалисты. Если вентиляция не работает, проводится диагностика: в шахту спускается видеокамера, которая обнаруживает причину засора. Затем пневматической щеточной машиной убирается вся грязь.

Вентиляция должна пройти не только очистку, но и дезинфекцию. Распылитель с гибкой трубой проводится к середине шахты и очищает ее стенки антибактериальным раствором. Для более качественной обработки можно обратиться в санитарно-эпидемиологическую службу: специалисты проведут анализ бактериальной среды в вентиляции и подберут индивидуальное дезинфицирующее средство.

Осмотр вентиляционной системы должен проводиться регулярно. Кто отвечает за вентиляцию в многоквартирном доме? Как правило, управляющая организация или ТСЖ заключает договор с отдельной компанией. Все затраты на осмотр, очистку и ремонт вентиляции включаются в стоимость коммунальных услуг.

как проветрить гардеробную, глухую спальню, санузел

---

Дом без окон, без дверей… Надеемся, что ответ на эту загадку — не Ваша квартира 🙂 Но некоторые комнаты и правда бывают без окон — санузел, гардеробная, спальня при перепланировке. Как наладить вентиляцию в подобных глухих помещениях?

Содержание:

Даже если комнатой без окон редко пользуются, отсутствие вентиляции негативно влияет на ее состояние:

• В помещениях, особенно в гардеробных, накапливаются загрязнения: с одеждой мы приносим в комнату уличную грязь, частицы шерсти, волос. Без вентиляции в шкафах появляется неприятный запах.
• Мебель, виниловые обои, лакокрасочные материалы в комнате могут выделять вредные вещества, например формальдегид.
• Для воздуха в санузле характерны повышенная влажность и неприятные запахи. Из-за высокой влажности появляются плесень и грибок, отсыревают стены.
• Со временем в комнате накапливается углекислый газ. Без вентиляции в помещении рано или поздно появится ощущение духоты и спертого воздуха.

Более того, загрязненный воздух низкого качества может проникать из глухой комнаты в другие помещения, ухудшая микроклимат во всем доме. Вопрос о том, нужна ли вентиляция в гардеробной комнате, спальне и других помещениях без окон, отпадает сам собой.

Выход один — проветривать. Но как проветривать помещение без окон?

Требования воздухообмена для комнат без окон

Согласно документам СП 60.13330.2012 и СП 54.13330.2016, для жилого помещения площадью менее 20 м² независимо от числа людей требуемый воздухообмен составляет 3 м³/ч на 1 м² площади. Так, полноценная вентиляция в гардеробной площадью 8 м² требует воздухообмена в 24 м³/ч.

Для санузла нормы несколько отличаются. Регулярный воздухообмен должен составлять 25 м³/ч для раздельных и совмещенных ванной комнаты и туалета.

Если глухим помещением является спальня или другая комната, в которой люди находятся постоянно и площадь которой более 20 м², на человека должно приходиться не менее 30 кубометров воздуха в час.

Вентиляция в комнате без окон в квартире возможна с помощью двух способов:

1. Если у комнаты есть наружная стена, то свежий воздух подается прямо с улицы.
2. Если ни одна стена комнаты не выходит на улицу, то приток воздуха в комнату без окна нужно организовать через другое помещение с налаженной вентиляцией.

Вентиляция глухой комнаты без окна с наружной стеной

Организовать поток свежего воздуха проще всего с помощью приточных устройств — стенового клапана или бризера.

Стеновые клапаны, как правило, обладают низкой производительностью и подходят только для помещений с маленькой площадью. Бризер же организует подачу воздуха на пятерых человек. Три его фильтра очищают грязный воздух от пыли, аллергенов и вредных газов. Бризер имеет совместимость с системой умного микроклимата MagicAir, поэтому им удобно управлять со смартфона.

Отработанный воздух будет стремиться в другую комнату, где есть вытяжная вентиляция, например в санузел.

Вентиляция в глухой комнате без наружной стены

Оставить дверь в помещение открытой, чтобы туда проникал свежий воздух из другой комнаты, — самое простое решение, но не всегда идеальное. Например, если комната без окон служит мастерской, то придется запирать дверь на замок, чтобы оградить детей и домашних животных от хрупких деталей или опасных инструментов. В такой ситуации помогут двери с решеткой внизу или вентиляционные отверстия в стене.

Если нет возможности организовать проветривание каждой комнаты, то объема воздуха, поступающего в проветриваемые помещения, должно быть достаточно для объема всех комнат.

Когда вентиляцию организуют в процессе перепланировки или ремонта, одну из стен комнаты без окон не доводят до конца, то есть оставляют 10–20 см между верхней точкой стены и потолком. Движение воздуха к вытяжке будет направлено через это отверстие.

Если в доме есть вентиляционная система, можно попробовать провести до комнаты отдельную линию воздуховодов. Этот вариант актуален скорее для тех помещений, в которых еще идут отделочные работы; в противном случае прокладка дополнительных воздуховодов в вентсистеме может испортить ремонт.

Вентиляция в глухой спальне без окна

Вентиляция в спальне без окна требует особенно тщательного подхода: именно от качества воздуха зависит, насколько легко Вы будете просыпаться по утрам. Уже за час два человека в спальне успевают «надышать» уровень углекислого газа, в три раза превышающий норму! Именно из-за высокой концентрации CO₂ утром нас одолевает чувство разбитости и недосыпа.

В этом случае естественная вентиляция в комнате без окон вряд ли обеспечит нужный воздухообмен — рекомендуем использовать бризер, чтобы свежего воздуха всегда было достаточно. Отследить уровень углекислого газа в комнате поможет датчик CO₂ системы мониторинга MagicAir.

Как сделать вентиляцию в закрытом помещении ниже уровня земли

Если над землей располагается хотя бы небольшая часть подвального помещения, в ней проделывается отверстие для притока. Отработанный воздух выходит через общедомовую вентшахту. Если вентиляционная шахта отсутствует, вытяжку организуют в стене напротив приточного отверстия. На продухах устанавливаются решетки для защиты от грызунов, осадков и мусора.

Приточное отверстие должно находиться ниже вытяжного.

Если подвал находится полностью под землей, воздуховоды для притока и вытяжки прокладываются через цоколь.

Для более эффективного воздухообмена внутри воздуховодов устанавливают вентиляторы.

Как сделать вентиляцию в комнате без окон

Некоторые думают, что можно сделать вентиляцию в комнате своими руками, но это может быть опасно. Если Вы не обладаете необходимой квалификацией, рекомендуем довериться профессионалам! Например, монтаж бризера выполняется сертифицированными специалистами. Установка занимает всего час и оставляет отделку комнаты в целости и сохранности.

Пусть вентиляция в комнате без окна будет качественной!

Автор: Екатерина Киселева

Типы и виды систем вентиляции помещений

Вентиляция помещений классифицируется по следующим основным признакам:

Естественная и механическая вентиляция

Естественная вентиляция — это система вентиляции, не содержащая электрооборудования (вентиляторов, двигателей, приводов и т.п.). Перемещение воздуха в ней происходит за счёт разности температур, давления наружного воздуха и воздуха в помещении, ветрового давления. Естественная вентиляция существует во всех многоэтажных домах — это система вертикальных каналов (воздуховодов) с вентиляционными решётками на кухнях и в санузлах. Воздуховоды выводятся на крышу, там на них установлены специальные насадки — дефлекторы, которые усиливают отсасывание воздуха за счёт силы ветра. Приток свежего воздуха должен осуществляться через щели в дверях и оконных проёмах, открытые форточки. Эффективность работы естественной вентиляции очень сильно зависит от случайных факторов — направления ветра, температуры воздуха. Кроме того, воздуховоды со временем забиваются грязью, пылью, мусором, а приток свежего воздуха заметно уменьшается после установки в квартирах пластиковых окон.

В механических системах вентиляции используется оборудование и электроприборы, позволяющие перемещать воздух на значительные расстояния, а также при необходимости очищать и нагревать его. Механические системы способны обеспечить нужный уровень воздухообмена независимо от внешних условий, но и стоят они недёшево, и затраты электроэнергии на их работу могут быть довольно большими.

На практике часто используется так называемая смешанная вентиляция , т. е. одновременно естественная и механическая. Так, например, иногда достаточно бывает установить небольшие вентиляторы в вентиляционные каналы на кухне и в санузле. Существуют «умные» вентиляторы с автоматическим управлением, например, вентилятор для ванной, включающийся, когда уровень влажности превысит установленный предел, вентилятор для туалета, подсоединяемый к выключателю света. А для улучшения приточной вентиляции можно установить стеклопакеты с приточными клапанами, через которые за счёт разницы давления и температуры будет поступать воздух с улицы. Клапан обычно оборудован диафрагмой, регулирующей количество поступающего воздуха. Он может также содержать фильтр для очистки поступающего воздуха, понижать уровень шума.

В каждом конкретном проекте только специалист сможет определить, какой тип вентиляции является наиболее эффективным, более экономичным и технически рациональным.

Приточная, вытяжная и общеобменная вентиляция

Приточные системы — один из видов механической вентиляции, служат для подачи в вентилируемые помещения чистого воздуха взамен удаленного. Приточный воздух, как правило, подвергается специальной обработке (очистке, нагреванию, увлажнению и т.д.) с помощью соответствующего дополнительного оборудования.

Вытяжная вентиляция удаляет из помещения (цеха, корпуса) загрязненный или нагретый отработанный воздух. В общем случае в помещении предусматриваются как приточные системы вентиляции, так и вытяжные системы. Их производительность должна быть сбалансирована с учетом возможности поступления воздуха в смежные помещения или из смежных помещений. В помещениях может быть также предусмотрена только вытяжная или только приточная система вентиляции. В этом случае воздух поступает в данное помещение снаружи или из смежных помещений через специальные проемы или удаляется из данного помещения наружу, или перетекает в смежные помещения. Как приточная, так и вытяжная вентиляция может устраиваться на рабочем месте (местная вентиляция), или для всего помещения (общеобменная вентиляция).

Местной вентиляцией называется такая вентиляция, при которой воздух подают на определенные места (местная приточная вентиляция) и загрязненный воздух удаляют только от мест образования вредных выделений (местная вытяжная вентиляция).

Местная вентиляция требует меньших затрат, чем общеобменная вентиляция. В производственных помещениях при выделении вредных газов, влаги, теплоты и т.д. обычно применяют смешанную систему вентиляции — общую во всем объеме помещения и местную (местные притоки) для подачи свежего воздуха к рабочим местам.

Местную вытяжную вентиляцию применяют, когда места выделения вредных веществ и выделений в помещении локализованы и можно не допустить их распространении по всему помещению. Местная вытяжная вентиляция в производственных помещениях обеспечивает улавливание и отвод вредных выделений: газов, дыма, пыли и частично выделяющегося от оборудования тепла.

Для вытяжки на местах применяются местные отсосы (укрытия в виде шкафов, зоны, бортовые отсосы, завесы, укрытия в виде кожухов у станков и др.)
Местные вытяжные системы вентиляции, как правило, весьма эффективны, так как позволяют удалять вредные вещества непосредственно от места их образования или выделения, не давая им распространиться в помещении. Благодаря отводу значительной концентрации вредных веществ (паров, газов, пыли), обычно удается достичь хорошего санитарно-гигиенического эффекта при небольшом объеме удаляемого воздуха.
Однако местные системы вентиляции не могут решить всех задач вентилирования. Не все вредные выделения могут быть локализованы этими системами. Например, когда вредные выделения рассредоточены на значительной площади или в объеме, подача воздуха в отдельные помещения не может обеспечить необходимые условия воздушной среды. То же самое, если работа производится на всей площади помещения или ее характер связан с перемещениями и т.д.

Общеобменная вентиляция

Общеобменные системы вентиляции — как приточные, так и вытяжные, предназначены для осуществления вентиляции в помещении в целом или в значительной его части. Общеобменные вытяжные системы относительно равномерно удаляют воздух из всего обслуживаемого помещения, а общеобменные приточные системы подают воздух и распределяют его по всему объему вентилируемого помещения.

Общеобменная приточная вентиляция

Общеобменная приточная вентиляция устраивается для ассимиляции избыточного тепла и влаги, разбавления вредных концентраций паров и газов, не удаленных местной вентиляцией и общеобменной вытяжной вентиляцией, а также для обеспечения расчетных норм и свободного дыхания человека в рабочей зоне.

При отрицательном тепловом балансе, то есть при недостатке тепла, общеобменную приточную вентиляцию устраивают с механическим побуждением и с подогревом всего объема приточного воздуха. Как правило, перед подачей воздух очищают от пыли. При поступлении вредных выделений в воздух цеха количество приточного воздуха должно полностью компенсировать общеобменную и местную вытяжную вентиляцию.

Общеобменная вытяжная вентиляция

Простейшим типом общеобменной вытяжной вентиляции является отдельный вентилятор (обычно осевого типа) с электродвигателем на одной оси, расположенный в окне или в отверстии стены. Такая установка удаляет воздух из ближайшей к вентилятору зоны помещения, осуществляя лишь общий воздухообмен.

В некоторых случаях установка имеет протяженных вытяжной воздуховод. Если длина вытяжного воздуховода превышает 30-40 м и соответственно потери давления в сети составляют более 30-40 кг/кв. м., то вместо осевого вентилятора устанавливается вентилятор центробежного типа. Когда вредными выделениями в цехе являются тяжелые газы или пыль и нет тепловыделения от оборудования, вытяжные воздуховоды прокладывают по полу цеха или выполняют в виде подпольных каналов.

В промышленных зданиях, где имеются разнородные вредные выделения (теплота, влага, газы, пары, пыль и т.п.), и их поступление в помещение происходит в различных условиях (сосредоточенно, рассредоточено, на различных уровнях и т.п.), часто невозможно обойтись какой-либо одной системой, например, местной вентиляцией или общеобменной. В таких помещениях для удаления вредных выделений, которые не могут быть локализованы и поступают в воздух помещения, применяют общеобменные вытяжные системы.

Канальная и безканальная вентиляция

Системы вентиляции либо имеют разветвленную сеть воздуховодов для перемещения воздуха (канальные системы), либо каналы-воздуховоды могут отсутствовать, например, при установке вентиляторов в стене, в перекрытии, при естественной вентиляции и т.д. (безканальные системы).

Наборная и моноблочная системы вентиляции

Наиболее распространёнными являются наборные системы вентиляции. Они собираются, как конструктор, из отдельных элементов (вентилятора, фильтра, шумоглушителя, воздуховодов и т.д.), причём элементы могут быть от разных производителей. Наборная система может быть спроектирована для любого помещения, от небольшой квартиры до целого здания, но грамотно рассчитать и спроектировать её сможет только специалист.

Моноблочная установка — это готовая система вентиляции, находящаяся целиком в одном корпусе. В моноблочной системе нередко установлен рекуператор – устройство, в котором происходит теплообмен холодного приточного воздуха с тёплым воздухом, удаляемым из помещения, что позволяет экономить от 30 до 90% электроэнергии. Установка моноблочной системы занимает несколько часов и не требует большого количества расходных материалов, но её удастся вписать далеко не в каждое помещение.

Вентиляция перемешиванием и вентиляция вытеснением

Различают два основных, часто встречающихся типа вентиляции: вентиляция перемешиванием и вентиляция вытеснением.

Перед тем как более подробно рассмотреть эти два типа, необходимо рассмотреть наиболее часто используемые термины, характеризующие качество воздуха.

Эффективность вентиляции

Эффективность вентиляции — это величина, показывающая, как быстро загрязнённый воздух удаляется из помещения.
Она определяется отношением концентрации вредных примесей, содержащихся в вытяжном воздухе к концентрации вредных примесей в помещении.
Эффективность вентиляции часто используется для качественной оценки способности системы обеспечивать комфортные условия по чистоте воздуха. Данный показатель находится в зависимости от геометрии помещения, взаимоположения приточных и вытяжных отверстий и плотности распределения источников вредных примесей в помещении.
Вентиляция вытеснением позволяет получить значения эффективности вентиляции свыше 100%, в то время как при вентиляции перемешиванием они не превышают 100%.

Коэффициент воздухообмена

Данный параметр характеризует скорость замещения воздуха в помещении.
Он зависит от условий раздачи воздуха в помещении, расположения и размеров диффузоров, расположения источников тепла и т.д.
При применении метода вытеснения, возможно, получить значения коэффициента воздухообмена от 50 до 100%, в то время, как при вентиляции перемешиванием они не превышают 50%.

Вентиляция вытеснением

Это наиболее эффективный метод, традиционно используемый при вентиляции промышленных объектов. Кроме того, данный метод вентиляции нашел широкое применение в так называемых системах комфортной вентиляции. При правильно рассчитанной схеме этот метод позволяет эффективно удалять излишки тепловыделений и достигнуть максимальной эффективности вентиляции.
Для более подробного описания данного метода необходимо выделить следующие понятия: рабочая зона и прилегающая зона

Рабочая зона

Часть комнаты занимаемая или используемаялюдьми.
Рабочей зоной принято считать пространство отстоящее на 50 см от стен и оконных проемов, и от 10 см до 180 см над полом.

Прилегающая зона

Это пространство вокруг приточного низкоскоростного диффузора, где им создаётся определённая локальна скорость воздуха. Для систем комфортной вентиляции принято считать, что локальная скорость воздуха в прилегающей зоне не должна превышать 0,2 м/с.
Такие требования предъявляются с целью максимально возможного уменьшения прилегающей зоны вокруг диффузоров.

Скорость воздуха и температура

При вентиляции вытеснением воздух подаётся на нижний уровень и течёт в рабочую зону с малой скоростью. Приточный воздух должен быть несколько холоднее, чем окружающий воздух помещения для работы принципа вытеснения.
Дл комфортных систем, температура подаваемого воздуха должна быть на 1 °C ниже комнатной температуры, а для промышленных или специальных систем эта величина составляет от 1 до 5 °C.
При слишком низкой температуре на притоке, всегда возникает риск образования т.н. конвекционных потоков.

Преимущества и недостатки

Вентиляция вытеснением очень удобна для применения в промышленности, где много вредных примесей и тепловыделений.
Правильно спроектированные системы для вентиляции вытеснением обеспечивают очень хорошее качество воздуха, но данный принцип имеет некоторые ограничения:

• Приточные диффузоры требуют больше места;
• Приточные диффузоры по ошибке могут чем-нибудь накрыть;
• Прилегающая зона становится гораздо больше;
• Вертикальный температурный градиент становится очень высоким.

При проектировании данных систем необходимо также учитывать взаиморасположение по высоте и мощности отопительных устройств, которые влияют на динамику воздушных потоков внутри помещения. При сочетании с посторонними токами воздуха помещения, неравномерный нагрев по высоте в некоторых случаях вызывает смещение нагретых слоёв воздуха вниз. На практике, это приводит к функционированию вентиляционной системы по другому принципу — перемешиванию

Вентиляция перемешиванием

При вентиляции перемешиванием приточный воздух одним или несколькими потоками подается в рабочую зону, вовлекая в движение большое количество воздуха внутри помещения. Рабочая зона лежит в зоне возвратного потока, где скорость воздуха составляет 70%от скорости основного воздушного потока.

Длина струи

Под длиной струи принимается расстояние от воздухораспределителя до сечения воздушной струи ,в котором скорость ядра потока снижается до 0,2 м/с.

Эжекция

Эжекция это способность диффузоров подмешивать в струю прилегающий воздух помещения.
Диффузоры струйного типа (где воздух закручивается проходя на большой скорости через сопла)-являются яркими примерами приточных устройств с высокой степенью эжекции. Диффузоры для вентиляции вытеснением имеют низкую степень эжекции.
Для устранения ощущения сквозняка при температуре приточной струи ниже комнатной температуры необходимо использовать приточные диффузоры с высокой степенью эжекции.

Настилающий эффект

При расположении отверстия вентиляции в достаточной близости от плоской поверхности, выходящий ток воздуха отклоняется в её сторону и стремится течь непосредственно по поверхности. Этот эффект возникает вследствие образования разряжения между струёй и поверхностью, а так как нет возможности подмеса воздуха со стороны поверхности то струя отклоняется в её сторону.
Для возникновении настилающего эффекта расстояние между приточным отверстием и потолком не должно превышать 30 см.

Скорость воздуха и температура

Приемлема скорость воздуха в рабочей зоне зависит от таких факторов как: температура в помещении, род деятельности в помещении, внутренний интерьер. Отмечено, что ощущение сквозняка устраняется, при скорости воздуха меньше 0,18 м/с и температуре от 20 до 22 °C.

Препятствия

Воздушный поток, вероятно, изменит направление при наличии препятствий свисающих с потолка, таких как светильники, перекрытия и др. Если выступ не превышает 2% от высоты потолка, то воздушная струя, обогнёт препятствие.

«ИНТЕХ» — инжиниринговая компания. На нашем ресурсе air-ventilation.ru Вы можете узнать необходимую информацию и получить коммерческое предложение.

Получите коммерческое предложение на email:

Нужна консультация? Звоните:

Отзывы о компании ООО «ИНТЕХ»:

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

Виды вентиляционных систем, какими они бывают?

Что такое вентиляция?

Это организованный обмен воздушных потоков в жилых, общественных или производственных зданиях. Вентиляция организовывается с использованием естественных условий для поддержания санитарно-гигиенических и технических требований к параметрам воздуха. Источники загрязнения воздуха в помещениях — бытовые приборы, осветительные приборы и устройства, газовые плиты, электрические печи, сушильные и жарочные шкафы и так далее, поэтому и виды вентиляции бывают разные.

Часто они выделяют много тепла, пыли, продукты неполного сгорания газа, которые невозможно удалить одним способом. Для более эффективной организации очистки воздуха и удаления отработанных воздушных масс используются совершенно разные виды вентиляции помещений.

Существующие виды естественной вентиляции основаны на использовании разницы атмосферного давления, силы ветра и температурной разницы в комнате и на улице. Давление, создаваемое ветром, направлено на одну стену здания, «продавливая» воздух внутрь здания, а с обратной стороны воздух отсасывается за счет меньшего давления.
Чтобы усилить работу системы естественной вентиляции, рекомендуется чаще проветривать помещения.

С этой же целью в зданиях прокладываются специальные вытяжные вентиляционные каналы. Для жилых домов это кухня, в туалет и ванная комната. На конце канала устанавливается дефлектор, который воздушный отсос. Но естественные виды вентиляции не всегда качественно удаляют отработанный воздух, и часто происходит опрокидывание тяги, то есть – обратный ход воздуха в помещения. В квартиру начинает проникать пыль, попадают неприятные запахи с улицы и холодный воздух. В таких ситуациях применяют различные виды механической вентиляции, которые обслуживаются в рамках договора с инжиниринговой компанией.

Как работает механическое удаление воздуха

Электровентиляторы, электродвигатели, воздушные нагревательные приборы, системы автоматического управления приборами, пылеуловители и другое оборудование – это основа механической вентиляции. Так как этот тип вентиляции весьма энергоемкий, то часто его применяют вместе с естественной вентиляцией. Какими бывают виды вентиляции производственных помещений на основе механической системы:

• Система вентиляции вытяжного типа.
• Приточная вентиляция.
• Приточно-вытяжная (по принципу рециркуляции, то есть — повторном использовании воздуха после очистки для экономии электроэнергии и теплоносителя в холода.)
• Общеобменная система.
• Локальная (местная) вентиляция, которая организует обмен воздушных потоков на рабочем месте.
• Комбинированная система — общеобменная и локальная вентиляция работают в одном помещении.
• Бесканальная и канальная вентиляционная система.

Вытяжная вентиляционная система предполагает одновременное применение приточной системы, так как вместо удаляемого отработанного воздуха в помещение должен подавать чистый воздух снаружи. Работа обеих систем должна быть сбалансирована.

Вытяжная и приточная системы вентиляции могут работать как для всего помещения, так и локально – на рабочем месте. Тогда вентиляция называется местной. В таблице приведены значения минимального воздухообмена для одного человека в разных помещениях:

Все существующие системы вентиляции и их виды имеют одно назначение – осуществлять воздухообмен в помещении. Приточная вентиляция – это разновидность механической вентиляционной системы. Приточный воздушный поток обрабатывается специальным образом (нагрев, очищение, увлажнение и т.д.).

При организации местной приточно-вытяжной вентиляции чистый воздух подается локализовано, а загрязненный воздух удаляется тоже только из зоны вредных испарений и выделений. Местная система вентиляции позволяет быстро устранить источник загрязнения воздуха и прекратить распространение опасных для здоровья примесей в воздухе по всему помещению. На рабочих местах для организации механической вытяжки используют защитные кожухи для оборудования, бортовые отсосы, вытяжные шкафы, воздушные завесы и т.д.

Оборудование общеобменной системы перемещения воздуха

Эффективные виды производственной вентиляции включают в себя и общеобменную систему. Общеобменная вытяжная система способна равномерно удалять загрязненный воздух из всех помещений и так же равномерно подавать чистый воздушный поток. Самый простой вид общеобменной вентиляции – отдельно стоящий вентилятор осевого типа, установленный в проеме стены или окна.

В производственных объектах с большим процентом вредоносных примесей и выделений (влага, тепло, газ, пыль, водяной и другой пар) их присутствие в воздушном объеме помещения может быть разноплановым — рассредоточенным, сосредоточенным, разноуровневым.

Поэтому работа какой-либо одной системы не приносит желаемого результата. В таких условиях для вывода из помещения вредных выделений используется промышленная вентиляция ее виды, например, вытяжная общеобменная вентиляционная система.

Вентиляция общеобменного типа применяется для ассимиляции (разбавление вредных примесей газов или паров), которые не смогла вывести система местной вентиляции или вытяжная общеобменная вентиляция. Приточно-вытяжная вентиляция может обеспечить выполнение расчетных норм для чистого воздуха в рабочей зоне.

Бесканальные и канальные системы

Вентиляционная канальная система строится в виде разветвленной сети и служит для перемещения воздушных масс по воздуховоду. Если воздуховодных каналов нет, то такая вентиляция называется бесканальной.

Основные виды вентиляции — приточные, вытяжные системы вентиляции

В настоящее время на рынке представлено большое количество вентиляций, которые по способу перемещения воздуха делятся на естественные и искусственные. По назначению – на приточные и вытяжные. По зоне обслуживания – на местные и общеобменные. А по конструкции вентиляции можно разделить на наборные и моноблочные.

Естественная и искусственная система вентиляции

В основном применение естественных вентиляций осуществляется при строительстве типового жилья. Вентилирование помещения при этом происходит посредствам проникновения воздуха сквозь дверные и оконные неплотности. А выход – сквозь вентиляционные каналы, вытяжные решетки. Надежность данной системы заключается в отсутствии автоматики и движущихся частей. Кроме того, она отличается своей долговечностью и дешевизной. Однако есть и обратная сторона медали – зависимость от погодных условий (направление и скорость ветра, температура воздуха). Также минус этой системы в невозможности ее регулировки и возможном выходе из строя при определенных условиях окружающей среды.

Там же, где недостает естественной вентиляции, применяется искусственная.

Суть механической системы в использовании вентилятора, воздухонагревателя и прочих элементов, позволяющих очистить и нагреть воздух. Отличительной чертой данной системы является полная независимость от погодных условий и возможность поддержки комфортных условий для проживания в любое время года.

Приточная и вытяжная система вентиляции

Задача, поставленная перед системой приточной вентиляции – постепенное замещение воздушной массы вентилируемого помещения свежим воздухом без пыли и иных включений с аналогичными параметрами влажности, температуры.

Работа данной системы заключается в контролируемой подаче очищенного и подготовленного воздуха с улицы в здание при помощи приточной установки, и выходе его через существующие каналы естественной вентиляции или за счет неплотностей в ограждающих конструкциях помещения.

Данная система прекрасно подойдет для коттеджей и многоквартирных домов, в кровле которых существуют вытяжные отверстия.

Как правило, для очистки воздушной массы производственных помещений промышленных предприятий применяется вытяжная система вентиляций. Вытяжная система также позволяет увеличить воздухообмен при организованной естественной вентиляции в помещениях. Вытяжная система – наиболее простой вариант вентилирования. Удаление требуемого объема воздуха из определенной зоны помещения обеспечивает вентиляцию выбранной зоны и помещения вцелом. При значительной производительности вытяжной системы, для повышения ее эффективности и во избежание неконтролируемого перемещения воздушных масс внутри здания между смежными помещениями, создания зон пониженного давления и сквозняков в дополнение к вытяжной системе, необходимо предусмотреть согласованную работу приточной установки.

Учитывая вышеизложенное, наиболее оптимальным и эффективным вариантом можно считать приточно-вытяжную вентиляцию. Ее возможности расширены за счет подачи и удаления равного количества воздуха, что позволяет осуществлять контроль за его температурой, объемом и качеством. Суть этого вида вентиляции заключается в подаче соизмеримого объема воздуха приточной установкой с одновременным удалением равнозначного объема вытяжной системой вентиляции. При этом, дабы исключить разницу давления воздуха внутри помещения и вне помещения (так называемый эффект «хлопающих дверей»), необходимо настроить одинаковую производительность систем. Базой для производства данных вентиляционных систем могут служить как вентиляционные установки, так и отдельные элементы систем вентилирования.

Местная и общеобменная система вентиляции

Местная вентиляция подразделяется на местную приточную и местную вытяжную. Предназначение первой – подача свежего воздуха в конкретно выбранную зону помещения. В свою очередь, местная вытяжная вентиляция должна удалять загрязненный воздух из отдельной части помещения где возможно образование вредных выделений. Использование местной вытяжной вентиляции целесообразно при локальном размещениивредоносных источников и исключения возможности их распространения. Обычно в бытовых условиях используют общеобменные системы. Применение же местной вентиляции происходит,как правило, в производственных помещениях с локализованными источниками выбросов вредных веществ.

Отличительной особенностью общеобменной системы от местной вентиляции является подача свежего воздуха по всей площади помещения. Такой вид вентиляции может быть как приточной так и вытяжной. Такую систему необходимо механизировать, поскольку приточная общеобменная вентиляция должна обеспечивать очистку, а при необходимости — подогрев свежего воздуха. В отличии от приточной, вытяжная вентиляция общеобменного вида отличается своей простотой, поскольку отсутствует необходимость подготовки удаляемого воздуха. Устанавливают ее в окно или отверстие в стене. В помещениях малой площади целесообразно применение естественной вытяжной и механической приточной системы вентиляции, поскольку ее стоимость значительно меньше механической вытяжной системы.

Наборная и моноблочная система вентиляции

Моноблочные системы вентиляции состоят из составных компонентов, объединенных единым корпусом, имеющим шумоизоляцию. Данную систему вентиляции можно разделить на приточную и приточно-вытяжную моноблочную систему вентиляции. Применение теплообменников и рекуператоров в приточно-вытяжных системах позволяют значительно повысить энергетическую эффективность таких систем.

В отличии от наборных систем вентиляции, моноблочные, благодаря конструктивным особенностям, обладают низком уровнем шума, что обеспечивается компактным размещением составляющих системы в едином шумоизолированном корпусе. Таким образом, целесообразна установка моноблочных систем в жилых помещениях при наличии специально оборудованных вентиляционных камер и подсобных помещений.

Необходимо отметить, что при сборке приточных установок все элементы проходят отбор, тестирование и наладку еще на стадии производства. Что, в свою очередь, должно обеспечить согласованную и функциональную работу с момента проведения пусконаладочных работ и дальнейшей эксплуатации вцелом. К преимуществам моноблочных систем вентиляции можно отнести относительно небольшие габариты установок. В качестве примера можно рассмотреть моноблочную систему обеспечивающую производительность до 500 кубических метров в час при скромных габаритных размерах по высоте в 22 см. Это существенно сокращает расходы на ее реализацию со стадии проектирования и при проведении монтажных и пусконаладочных работ.

Наборная система вентиляции, в отличии от моноблочной, состоит из нескольких отдельных функциональных элементов, в том числе: глушитель, фильтр, вентилятор, система автоматического управления и других элементов в зависимости от назначения и поставленных перед проектировщиками задач.


Сложность и универсальность наборных систем позволяет обеспечивать вентилирование любых производственных, жилых и административных помещений и зданий. Слаженная и эффективная работа подобных систем невозможна без профессионального проекта.

Основные виды вентиляционных систем

06.02.2015

Основные виды вентиляционных систем

Вентиляция в жилых помещениях и на производстве предназначена для удаления загрязненного воздуха и замены его свежим. Качественно спроектированная и смонтированная система вентиляции способствует обеспечению необходимого воздушного и теплового обмена. Правильно работающая система благоприятно влияет на здоровье людей, сохранность продуктов, мебели, произведений искусств и т.д.

Существует несколько видов систем вентиляции, предусмотренных для различных типов помещений, производственных нужд, а также характера и специфики процессов, происходящих в них.

Системы вентиляции можно условно разделить на несколько групп:

• По способу перемещения воздуха: естественные или принудительные
• По зоне обслуживания: общеобменные или местные
• По назначению: вытяжные, приточные или приточно-вытяжные

Классификация по зоне обслуживания

Общеобменная вентиляция представляет собой систему, равномерно распределенную по всему помещению (зданию, цеху), и позволяющую создать комфортные условия деятельности и осуществлять вентиляцию комплексно.

Местная вентиляция предназначена для локального удаления вредных или загрязняющих веществ, а также излишков тепла или холода с целью их нераспространения в местах проведения работ. Такие системы чаще всего применяются при технологических процессах, например, для:

• удаления продуктов сварочной деятельности над сварочным постом
• удаления излишков тепла из помещения над печным оборудованием
• удаления продуктов, выделяемых при покраске пульверизатором

Классификация по назначению

Вытяжная система вентиляции предназначена для удаления из помещений загрязненного, отработанного воздуха. При необходимости перед выбросом воздуха в атмосферу он может быть очищен.

Приточная система вентиляции предназначена для подачи в помещение свежего воздуха, при необходимости подогретого, охлажденного или увлажненного в соответствии с нормами и стандартами, предъявляемыми для конкретных типов помещений и их назначения.

Стоит отметить, что оптимальная работа вышеперечисленных систем достигается путем достижения баланса воздухообмена, что в комплексе называется приточно-вытяжной системой вентиляции.

Классификация по способу перемещения воздуха

Естественная вентиляция — одна из самых простых и малозатратных систем при простоте устройства, что является как плюсом, так и минусом. Это связанно с их ограниченным спектром применения, в частности, наибольшее распространение они получили в частных жилых домах. Одной из самых распространенных форм естественной вытяжки в доме является дымоход. Эффект удаления воздуха при этом достигается за счет разницы температур, высот и давления внутри и снаружи здания.

Ограниченность данной системы вентиляции заключается в том, что при изменении внешних природных факторов ее эффективность может существенно снизиться.

Принудительная (механическая) вентиляция устроена несколько другим способом, нежели естественная. Отличительной особенностью данных систем является создание воздухообмена в помещении при помощи различного оборудования и приборов. Также особенностью является возможность стационарно задавать параметры температуры, влажности и степени очистки воздуха, участвующего в воздухообмене. Данный вид систем распространен на различных промышленных предприятиях, крупных зданиях со сложной внутренней планировкой и с помещениями различного назначения.

Нередко в процессе эксплуатации вентиляционная система выполняет несколько задач, поэтому часто встречаются смешанные виды вентиляционных систем.

Отдельно стоит выделить системы дымоудаления и подпора воздуха. Подобные системы используются в случае аварийных ситуаций, например, при пожаре или задымлении.

Данные системы служат для удаления продуктов горения из помещений во время возникновения пожара, а также подачу свежего воздуха в места аварийных путей выхода. При возникновении возгорания система позволяет отсекать отдельные помещения от притока воздуха, что снижает интенсивность огня в данном помещении и увеличить время эвакуации людей до приезда служб пожарной безопасности.

различных типов механической вентиляции, наиболее подходящих для вас и вашего дома

Затягивать старый дом или строить новый плотно означает, что вы больше не можете оставлять вентиляцию для случайных утечек. Вы должны это контролировать.

Механическая вентиляция всего помещения — это преднамеренный обмен воздуха внутри помещения на свежий наружный воздух с контролируемой скоростью с помощью вентиляторов. Его цель — улучшить качество воздуха в помещении. Исторически механическая вентиляция была ограничена локальной вытяжкой (вытяжные вентиляторы для кухни и ванны) для точечного контроля влажности и запахов.Дома обычно имели достаточную естественную вентиляцию через негерметичные ограждения здания, поэтому в вентиляции не было необходимости.

Дома стали значительно жестче за последние 15-20 лет в результате изменения кодексов, программ повышения энергоэффективности и общего стремления к сокращению энергопотребления.

Преимущества механической вентиляции всего дома включают:

• Стабильная подача наружного воздуха для улучшения качества воздуха в помещении и комфорта жителей
• Регулирование количества и источника наружного воздуха
• Разбавление внутренних загрязнителей, таких как запахи и аллергены
• Помогает контролировать относительную влажность и уменьшать накопление влаги в жаркое или умеренное время года.

Различные типы механической вентиляции

Существует три типа систем механической вентиляции всего дома: только вытяжная, только приточная и сбалансированная.Каждая система использует комбинацию вентиляторов, воздуховодов, заслонок и элементов управления, и каждая из них имеет свои плюсы, минусы и сопутствующие затраты.

Только вытяжная вентиляция

Только вытяжная вентиляция обычно состоит из вентилятора, обычно вентилятора ванны, вытяжного воздуха в помещении. Наружный воздух для подпитки всасывается в дом через утечки в ограждении здания.

Плюсы / минусы / стоимость:

• Загрязняющие вещества могут попасть в дом с чердака, гаража, подполья или стеновой полости
• Возможно втягивание влажного наружного воздуха в полость стены, который может конденсироваться во время сезона охлаждения и вызывать проблемы с влажностью, особенно в жарком и влажном климате.
• Может вызывать или способствовать обратному вытягиванию топливных приборов
• Самая низкая стоимость установки и низкие эксплуатационные расходы

Приточная вентиляция

Приточная вентиляция — это вентилятор, втягивающий наружный воздух в дом.Воздух в помещении выходит через ограждение здания и вытяжные каналы.

Только для снабжения может быть выделенной системой или, чаще, системой со встроенным центральным вентилятором (CFI). В системе CFI наружный воздух направляется в обратную камеру воздухоподготовителя HVAC, которая втягивает и распределяет наружный воздух.

Плюсы / минусы / стоимость:

• Уменьшает попадание загрязняющих веществ через ограждение здания
• Наружный воздух забирается из единственного, известного своим наилучшим качеством воздуха
• Потенциал попадания влажного воздуха в помещении в полость стены, который может конденсироваться и вызывать проблемы с влажностью во время отопительного сезона в более холодном климате.
• Низкая стоимость установки, однако для системы CFI двигатель с электронной коммутацией может увеличить начальную стоимость, а эксплуатационные расходы могут быть выше

Сбалансированная вентиляция

Сбалансированные системы вентиляции — это комбинация методов вытяжки и приточной вентиляции, обеспечивающая примерно равные потоки вытяжного и приточного воздуха внутри помещения (например,г. вытяжной вентилятор в сочетании с приточным вентилятором или пассивными приточными отверстиями).

Сбалансированная система может включать вентилятор с рекуперацией тепла (HRV) или вентилятор с рекуперацией энергии (ERV).

Плюсы / минусы / стоимость:

• HRV передает часть тепла между отработанным воздухом и свежим воздухом; ERV передает тепло и влагу
• HRV или ERV обеспечивает преимущества, но ограничивает недостатки методов только приточной и вытяжной
• Обычно HRV рекомендуется для сухого и холодного климата, а ERV — для влажного и теплого климата.
• Наибольшая стоимость установки для HRV или ERV из-за оборудования и дополнительных воздуховодов

У каждого типа механической вентиляции есть свои плюсы и минусы, но один из них может работать лучше для вашего дома, чем два других.Посоветовавшись с сертифицированным специалистом, вы сможете улучшить качество воздуха в своем доме с помощью правильной системы механической вентиляции. Во всех этих системах есть воздушные фильтры, которые необходимо заменить. Убедитесь, что вы делаете это точно в нужное время, с помощью монитора воздушного фильтра FILTERSCAN WiFi от CleanAlert.

5 типов вентиляции и все, о чем следует знать

Как показывает тема, мы собираемся поговорить о типах вентиляции. Но сначала подумайте над этими вопросами. Вы можете представить себе мир без свежего воздуха? Что бы произошло, если бы вам пришлось дышать в атмосфере, полной загрязненного воздуха? Так обидно! Без сомнения, это было бы невозможно! На самом деле живые существа не переносят этих условий.

Человек потребляет более 12 000 литров воздуха для дыхания каждый день. И какова в этом роль вентиляции? В мире, где мы проводим более 90% нашего времени в закрытых зданиях, важность вентиляции особенно высока.

Но первый вопрос, что такое вентиляция? Как понять, что вентиляция работает правильно? Если нет, как мы можем его улучшить? Какие бывают типы вентиляции в здании?

Давайте взглянем на следующие концепции.

Вентиляция

Вентиляция действует как легкие здания. Это процесс подачи наружного воздуха в здание или помещение и его распределения по площади. Свежий воздух разбавит загрязненный воздух внутри, а также будет заменен частью загрязненного воздуха. Основная цель вентиляции — подготовить здоровый воздух для дыхания людей в этом месте.

Контроль качества воздуха в помещениях школ с использованием системы вентиляции (Артикул: ves.co.uk )

Каждая система вентиляции здания состоит из трех основных элементов:

Скорость вентиляции : количество наружного воздуха, подаваемого в пространство, и качество наружного воздуха.

Интенсивность вентиляции зависит от качества и количества наружного воздуха, вентилируемого в конкретном помещении. Здания должны соответствовать стандартам вентиляции, которые обычно различаются для жилых и коммерческих зданий. Обычными единицами измерения скорости вентиляции являются кубические футы в минуту (CFM), литры в секунду (л / с) и кубические метры в час (м ³ / ч).Каждый литр в секунду равен 3,6 кубометра в час. Кроме того, каждая CFM составляет около 1,7 м ³ / час. Мы можем использовать эти единицы как взаимозаменяемые.

Направление воздушного потока : Общее направление воздушного потока.

Как следует из названия, направление воздушного потока — это то место, где вентилируемый воздух движется внутри помещения. В идеальном мире он должен переходить из чистого места в загрязненное.

Схема воздушного потока : Схема воздушного потока или распределение воздуха.

Это указывает на то, что воздух следует обводить таким образом, чтобы он эффективно доставлялся в каждую зону, а также необходимо успешно удалять образующиеся в помещении загрязнители.

Чтобы иметь в виду эти элементы, мы можем оценить производительность системы вентиляции в четырех аспектах:

• Соответствует ли она стандартам, касающимся скорости вентиляции? Или, другими словами, достаточно ли вентиляции?
• Направление потока от чистой зоны к грязной?
• Поступает ли свежий воздух во все части здания и комнаты?
• Система вентиляции полностью выводит загрязненный воздух из всех частей помещения?

Есть и другие индексы, которые помогают оценить производительность системы.О них и поговорим дальше. Но сначала давайте взглянем на типы систем вентиляции.

Пять типов вентиляции

Обычно вентиляцию можно разделить на пять типов: естественная, механическая, гибридная, точечная и кондиционирование в условиях рабочей среды (TAC).

Независимо от того, как используется ваше здание или где оно расположено, вам следует рассмотреть один из этих пяти типов систем вентиляции в вашем здании.

Естественная вентиляция

Естественные или традиционные системы вентиляции зависят от естественных сил, таких как ветер и тепловая плавучесть, которые направляют наружный воздух через отверстия здания.Для работы естественной вентиляции играют роль три фактора. Эти факторы — климат, поведение человека и конструкция здания.

Схематическое изображение системы естественной вентиляции как вида вентиляции (Ссылка: vesco.uk )

При проектировании здания проектировщик должен предусмотреть некоторые специальные отверстия, такие как двери, окна, солнечные дымоходы, ветряные башни. , и так далее. Если эти отверстия работают правильно, система естественной вентиляции помогает снизить потребление энергии на 20-25 процентов.

Когда мы говорим о естественной вентиляции, можно подумать о простом открытии окон в комнате. Тем не менее, это сложнее, чем кажется. В некоторых конкретных местах, где внешнее загрязнение больше, чем внутреннее, естественная вентиляция может работать наоборот. Он не только вентилирует воздух в помещении, но и загрязняет его. Загрязненный воздух может попасть в здание через отверстия и подвергнуть опасности наше здоровье. Из-за того, что при использовании естественной вентиляции нет значительного контроля, в большинстве случаев ее заменяют механической.

Кстати, можно встретить разные типы систем естественной вентиляции.

Плавучесть:

Это также известно как вытяжная вентиляция. Поскольку температура внутреннего и наружного воздуха разная, воздух поднимается вверх. Как известно, разница температур приводит к разной плотности. Чем теплее воздух, тем меньше у него плотность и выше его плавучесть по сравнению с более холодным, поэтому он возникает.

В здании есть проемы около крыши и пола.Если температура воздуха в помещении выше, чем температура наружного воздуха, более теплый воздух в помещении поднимается и выходит через более высокое отверстие. Более холодный воздух снаружи здания поступает через нижнее отверстие. В конце концов, у нас есть вентилируемый воздух.

Wind-Driven:

Ветровая вентиляция намного проще. Это также называется односторонней вентиляцией и перекрестной вентиляцией. Этот тип вентиляции основан на характере ветра и его взаимодействии с дымоходами, окнами или другими отверстиями в здании.

Люди часто имеют неправильные представления о ветровой вентиляции. Они воображают, что открывающиеся окна решают проблему вентиляции. Даже если вам повезло получить нужную скорость ветра на улице, кондиционер может значительно повысить затраты на электроэнергию.

Механическая вентиляция

Механические вентиляторы обеспечивают механическую вентиляцию. Вентиляторы могут быть установлены непосредственно в окнах или стенах или в воздуховодах для подачи воздуха в помещение или из него.

Тип используемой механической вентиляции зависит от погоды.Например, в жарком и влажном климате может потребоваться свести к минимуму или предотвратить проникновение, а не внутреннее уплотнение (которое, когда горячий и влажный воздух проникает в стену, потолок или пол изнутри здания с холодной поверхностью, встречает). В этих случаях часто используется система искусственной вентиляции легких с положительным давлением. И наоборот, в холодном климате следует избегать эксфильтрации и использовать вентиляцию с отрицательным давлением для предотвращения промежуточной конденсации. Система отрицательного давления часто используется в помещениях с загрязнителями местного производства, например в ванной, туалете или кухне.

В системе с положительным давлением комната находится под положительным давлением, и воздух из комнаты выходит наружу через утечку в оболочке или другие отверстия. В системе с отрицательным давлением, место находится под отрицательным давлением, и воздух в помещении компенсируется за счет «всасывания» наружного воздуха.

Сбалансированная система механической вентиляции — это система, в которой источники воздуха и выхлопные газы проверяются и регулируются в соответствии с проектными спецификациями. Давление в помещении может поддерживаться на уровне слегка положительного или отрицательного давления, что достигается за счет неравной скорости приточной или вытяжной вентиляции.Например, небольшое отрицательное давление в помещении сводится к минимуму за счет откачивания на 10% больше воздуха, чем в холодную погоду, чтобы свести к минимуму возможность промежуточной конденсации. В комнате предупреждения о заражении воздуха для борьбы с инфекцией часто поддерживается минимальное отрицательное давление 2,5 Па относительно коридора. . Типы систем механической вентиляции описаны ниже:

Только вытяжная вентиляция

В этих типах вентиляции вытяжная вентиляция является разновидностью механической вентиляции.Эти системы работают за счет снижения давления внутри здания. Часто в нем нет специального компонента для втягивания наружного воздуха в комнату. Свежий воздух поступает в здание через утечки в конструкции здания и уравновешивает давление.

Вытяжные системы вентиляции относительно несложны и экономичны в установке. Обычно вытяжная система вентиляции содержит один вентилятор, подключенный к центральной вытяжной точке дома. Таким образом, у него низкие эксплуатационные расходы.

Системы только вытяжки подходят для более холодных мест, а не для более теплых мест; поскольку в более теплых зонах влага может вызвать трудности при снижении давления.

Приточная вентиляция

В этих типах вентиляции вытяжная вентиляция является разновидностью механической вентиляции. В системе приточной вентиляции используется вентилятор, который нагнетает воздух в помещении и направляет поток наружного воздуха внутрь. Внутренний воздух выходит наружу через протечки в стенах и каналы вытяжного вентилятора. Типичная система приточной вентиляции содержит вентилятор и систему воздуховодов, которые помогают свежему воздуху поступать в здание. Иногда у них есть система с центральным вентилятором (CFI).В этом состоянии могут увеличиться затраты на установку и эксплуатацию.

Системы приточной вентиляции имеют больший контроль над воздухом, поступающим в дом, чем системы вытяжной вентиляции. Создавая давление в доме, системы приточной вентиляции сводят к минимуму выбросы внешних загрязняющих веществ в жилые помещения.

Сбалансированная вентиляция

При объединении систем только вытяжки и только приточной вентиляции возникает сбалансированная система. В этой системе расход воздуха при вытяжке из помещения и приточного воздуха примерно одинаков.В некоторых случаях в сбалансированной системе используется вентилятор с рекуперацией энергии (ERV), а также вентилятор с рекуперацией тепла (HRV). Сбалансированная вентиляция — еще одно подмножество типов вентиляции.

Рекуперация энергии

Когда мы говорим о типах вентиляции, мы также должны учитывать рекуперацию энергии. Вентиляция с рекуперацией энергии подготавливает управляемый способ вентиляции для минимизации потерь энергии. Он передает тепло от теплого отработанного воздуха к приточному холодному. Таким образом, стоимость нагрева вентилируемого воздуха резко снижается.Летом более холодный внутренний воздух получает тепло от более теплого свежего воздуха и охлаждает его, снижая стоимость охлаждения.

Система вентиляции с рекуперацией энергии для всего дома (Ссылка: hvi.org )

Гибридная вентиляция

Среди различных типов вентиляции гибридная вентиляция (смешанный режим) зависит от естественных движущих сил для подготовки желаемой скорости потока (расчетный расход показатель). Когда естественная вентиляция имеет очень низкий расход, роль механической вентиляции играет важную роль.

Когда естественная вентиляция неприемлема, можно установить вытяжные вентиляторы для увеличения скорости вентиляции. У них достаточно предварительного тестирования и планирования для правильной работы.

Примером смешанного режима являются палаты, в которых размещаются пациенты с воздушно-капельными инфекциями. Однако этот простой тип комбинированной вентиляции (смешанный режим) следует использовать с осторожностью. Вентиляторы следует устанавливать там, где воздух из помещения может напрямую выбрасываться в окружающую среду через стену или потолок.Количество целевого вентилируемого воздуха определяет размер и количество вытяжных вентиляторов, которые необходимо измерить и протестировать перед использованием.

Один из факторов, который следует учитывать при выборе типов вентиляции, — это недостатки этой системы. С использованием вытяжного вентилятора связаны такие проблемы, как проблемы с установкой (особенно для больших вентиляторов), шум (исключительно мощные вентиляторы), повышение или понижение температуры в помещении и потребность в непрерывном электричестве. Если окружающая среда в комнате мешает работе систем охлаждения или обогрева, можно добавить потолочные вентиляторы, чтобы компенсировать комфорт.

Другой возможный вариант — установка вертолетов (ветряных турбин), которые не нуждаются в электричестве, и имеющие вытяжную систему на крыше, которая увеличивает воздушный поток в здании.

Точечная вентиляция

Другой вид вентиляции — точечная вентиляция. Для повышения эффективности как естественных, так и механических систем вентиляции возникла точечная вентиляция. Другими словами, лучше сказать, что это вспомогательная система. Это предполагает использование местных вытяжных вентиляторов, таких же, как те, что используются в ванных комнатах или кухнях.Он удаляет влагу и загрязнение изнутри воздуха в их источнике, и, как следствие, улучшает полезность системы вентиляции.

Задача кондиционирования окружающей среды (TAC)

Задача кондиционирования окружающей среды (TAC) — это один из других типов вентиляции. Идеальная температура и уровень комфорта зависят от человека. В то время как одни люди жалуются на перегрев, другим может казаться, что температура какая-то низкая. Традиционные системы вентиляции не могут удовлетворить ваши предпочтения.Здесь играет свою роль обусловленность окружения задачи. Эта относительно новая технология регулирует воздушный поток в помещении.

Так работает Task Ambient Conditioning (Ссылка: ibec.or.jp )

В разных типах вентиляции у каждого типа есть особый принцип работы. Чтобы продемонстрировать его принцип, он изменяет воздушный поток, и тогда восприятие комфорта человеком изменится независимо от центральной температуры. При заданной температуре окружающей среды поток теплого воздуха отвечает за нагрев, а поток холодного воздуха — за охлаждение.Следовательно, среднюю температуру в жарких местах можно установить выше, чем зона комфорта, и таким образом сэкономить больше энергии. Люди, желающие большего охлаждения, увеличивают поток воздуха, в то время как те, кто предпочитает согреться, уменьшают или отклоняют поток воздуха.

3 типа механической вентиляции

Если вы хотите отремонтировать свой дом или построить новый, важно понимать важнейший компонент его структуры: вентиляция . Система, в которой воздух проходит через ваш дом, известна как вентиляция всего дома, в которой используются вентиляторы для обмена наружным воздухом и воздухом в помещении, и направлена ​​на улучшение качества воздуха.Это помогает уменьшить количество загрязняющих веществ, обнаруживаемых в воздухе в помещении, и контролировать влажность в вашем доме, что может быть чрезвычайно полезно для качества вашей жизни. Существует три основных типа механической вентиляции всего дома, и, изучив каждый, вы сможете выбрать наиболее подходящий для себя.

1. Приточно-вытяжная вентиляция

В этом типе вентиляции используется вентилятор для вывода воздуха из помещения, в то время как наружный воздух всасывается через утечки. Некоторые преимущества этого типа включают низкие затраты на установку и обслуживание, но есть и несколько недостатков.Во-первых, только вытяжная вентиляция может затягивать загрязняющие вещества в ваш дом из таких мест, как чердак или подполье, а также может перемещать влагу снаружи в полость стены, что затем приводит к таким проблемам, как гниль и плесень.

2. Приточная вентиляция

Этот тип вентиляции противоположен только вытяжной, поскольку вместо выталкивания воздуха из помещения он втягивает наружный воздух с помощью вентиляторов. Воздух в помещении выходит через систему вытяжных вентиляционных каналов, а также через ограждение здания.Наружный воздух поступает из единого источника, который специально выбран из-за его высокого качества, что может быть полезным для людей, которым нужен чистый воздух в своем доме. Кроме того, этот тип имеет низкую стоимость установки и снижает количество загрязняющих веществ, которые могут попадать из ограждения здания. Тем не менее, это все еще может привести к проблемам с влажностью стен из-за втягивания влаги извне.

3. Сбалансированная вентиляция

Третий тип вентиляции сочетает в себе два других за счет использования вентиляторов для втягивания воздуха в здание и из него.Эта система имеет все преимущества только вытяжки и только подачи, такие как уменьшение загрязнения и контроль подачи воздуха, без многих недостатков, таких как влажность в стенах. Однако стоимость выше, чем у двух других вариантов.

Если вам нужна помощь в выборе лучшей вентиляции для вашего дома — обратитесь к специалисту Duraflow Industries.

3 типа систем домашней вентиляции

Вентиляция — важный и необходимый процесс для любого внутреннего пространства. Это влияет на все понемногу в нашей повседневной жизни.Хорошая вентиляция приносит пользу как качеству дома, так и здоровью и благополучию тех, кто живет в доме. Хорошо проветриваемое пространство помогает уменьшить запахи в помещении, рост плесени, вредных загрязнителей, головных болей и даже аллергии. Но какие системы вентиляции дома лучше всего обеспечивают этот процесс?

Мы разбиваем на три типа вентиляции, и почему уже недостаточно полагаться на предыдущую мысль о том, что нужно делать это. Мы также разберем три типа систем механической вентиляции и объясним, почему модернизация всего дома лучше всего.Учитывая, что на рынке довольно много вариантов, убедитесь, что вас проинформировали о лучшем выборе для вашего дома, прежде чем обсуждать с подрядчиком! Вентиляция оказывает огромное влияние на качество воздуха в помещении, поэтому ваша домашняя система вентиляции имеет большое значение.

Почему вентиляция важна?

В простейшем случае вентиляция — это исключительно обмен воздуха внутри помещения и снаружи. Замена свежего свежего воздуха и затхлого старого воздуха — процесс, казалось бы, простой. Но есть несколько способов вентиляции внутреннего пространства и пара различных систем механической вентиляции дома на выбор, которые помогают процессу.

Вентиляция необходима, потому что без нового-старого воздухообмена вредные загрязнители воздуха в помещении остаются циркулирующими внутри. А то, что застряло внутри, застряло в дыхании у вас и вашей семьи. На качество воздуха в помещении влияет множество факторов. Такие вещи, как чрезмерная влажность, плохое регулирование влажности, домашние животные в доме, газы от приготовления пищи и всевозможные факторы ухудшают качество воздуха. Это также факторы, которые делают вентиляцию еще более важной.

Вентиляция особенно важна сегодня, поскольку современные строительные стандарты и строительные нормы привели к созданию более герметичных домов и зданий.Раньше воздух проникал в дома через трещины в фундаменте дома и разбивался вокруг окон или дверей. Без помощи естественной вентиляции и невозможности контролировать или фильтровать источники естественной вентиляции, единственное значение имеет механическая вентиляция.

Три типа вентиляции

Чтобы понять возможности механической вентиляции всего дома, вам сначала нужно лучше понять, как вентиляция уже работает в вашем доме.

Естественная вентиляция

Естественная вентиляция — это просто неконтролируемый воздух.По сравнению с принудительной вентиляцией (также известной как механическая вентиляция) естественная вентиляция вызывается естественными факторами. Это буквально наружный воздух, сам по себе входящий в внутреннее пространство. В любом помещении открытие окон или дверей и впуск свежего воздуха является примером естественной вентиляции. Сильный ветерок — самое легкое проявление.

В старых домах и зданиях естественная вентиляция — это еще и воздух, который поступает через открытые пространства. Это могут быть трещины в стене или фундаменте дома, а также в подвале или подвале.Исторически это был наиболее распространенный метод вентиляции и одна из причин, по которой до недавнего времени механическая вентиляция практически не использовалась. Поскольку большинство внутренних помещений было неплотным или сквозным и позволяло проникать определенному количеству воздуха, дополнительные процессы принудительной вентиляции не требовались.

Точечная вентиляция

Точечная вентиляция — это использование локальных вытяжных вентиляторов. Это форма искусственной вентиляции легких. Для точечной вентиляции используются вентиляторы для обмена воздуха, но она работает только в определенной области дома.Подумайте, например, о вентиляторах для кухни или ванны. Эти чрезвычайно концентрированные системы вентиляции предназначены для удаления загрязняющих веществ и запахов (например, вызванных приготовлением пищи) или удаления избыточной влаги из помещения (например, из-за душа). Эти локализованные системы раньше использовались в качестве механической вентиляции в домах.

Вентиляция всего дома

Теперь механические системы вентиляции превратились в системы вентиляции всего дома. Система для всего дома или всего здания использует один или несколько вентиляторов и воздуховодов для эффективной подачи свежего наружного воздуха в помещение и удаления застоявшегося воздуха в помещении.

Целью домашней системы вентиляции является как улучшение качества воздуха в помещении, так и эффективная вентиляция большого пространства. Система для всего дома невероятно выгодна. Происходит постоянный приток свежего воздуха и удаление застоявшегося воздуха. Мы постоянно работаем над улучшением качества подачи воздуха. Поскольку в процессе могут использоваться существующие воздуховоды помещения и устанавливаться непосредственно в систему отопления, вентиляции и кондиционирования воздуха, системы вентиляции всего дома способны обеспечить управляемую вентиляцию всего дома.Кроме того, при использовании существующей системы отопления, вентиляции и кондиционирования воздух также фильтруется, что приводит к более чистому и здоровому воздуху в помещении.

Три типа систем механической вентиляции для всего дома

Думайте о вентиляции буквально как о легких вашего дома. Правильная вентиляция сохраняет дома свежими и здоровыми. Вот почему мы рекомендуем перейти на систему механической вентиляции всего дома. Когда дело доходит до вентиляции всего дома, можно выбрать из нескольких типов.

Только вытяжная вентиляция

Только вытяжная вентиляция эффективно удаляет из помещения застоявшийся воздух в помещении.Это относительно недорогая и простая в обслуживании система вентиляции. Обычно в доме требуется только один вентилятор и одна вытяжная точка. (Опять-таки, подумайте о локальных вытяжных вентиляторах для ванн или печей.) Этот процесс вентиляции улучшает качество воздуха в помещении, поскольку удаляет застоявшийся воздух, который часто полон вредных и опасных загрязнителей воздуха в помещении. Системы только для выхлопных газов обычно лучше работают в более холодном климате.

Стоит упомянуть несколько недостатков только выхлопной системы.Основная проблема заключается в том, что в процессе этого процесса воздух забирается из дома без специального источника, чтобы подавать свежий воздух, чтобы компенсировать разницу. Результирующее изменение давления или разгерметизация означает, что само пространство активно втягивает воздух из трещин, утечек и вентиляционных отверстий в доме, чтобы создать необходимый баланс. Сброс давления еще более вреден в теплом климате, потому что влага не удаляется из воздуха до того, как попадает в дом. Таким образом, изменение давления увеличивает угрозу повреждения от влаги.Поскольку только вытяжные системы не могут высушить воздух до того, как он попадет в помещение, эти системы вентиляции также часто увеличивают затраты на отопление и охлаждение, делая их менее энергоэффективными и экономичными.

Еще одна проблема с системами, работающими только на вытяжке, — это опасение, что они ухудшают качество воздуха в помещении. Это коренится в исследованиях, которые показали, что системы, работающие только с выхлопными газами, втягивают дополнительные загрязнители внутри помещений и загрязнители из помещений с плохим качеством воздуха. Части дома, такие как чердак, гараж или подвал.(Имейте в виду, пространство отчаянно пытается сбалансировать эффект разгерметизации и стремится к любому источнику большего количества воздуха!) Для домов с общими стенами, таких как рядные дома, многоквартирные дома или многоквартирные дома, качество воздуха становится зависимым как от вашего дома. привычки и привычки ваших соседей. В целом, только вытяжку слишком сложно контролировать, чтобы считать ее хорошей системой вентиляции дома.

Только приточная

Приточная вентиляция работает противоположно системам только вытяжной вентиляции, вместо этого заполняя внутреннее пространство свежим наружным воздухом.Это достигается за счет использования вентилятора или нескольких вентиляторов для втягивания наружного воздуха в помещении. Примерами систем с питанием только на чердаке являются вентилятор HVAC. При использовании только приточного воздуха, чтобы обеспечить хорошее качество воздуха в помещении, обязательно выберите одно место, которое будет служить источником свежего воздуха. Это ограничит количество загрязняющих веществ, попадающих в дом. Системы приточной вентиляции лучше всего работают в теплом климате.

Подобно только выхлопу, специального метода балансировки нет. В данном случае это означает, что не существует процесса, который помог бы избавить пространство от старого застоявшегося воздуха, что привело бы к повышению давления.Эта домашняя система вентиляции просто заставляет старый воздух вытекать из дома или здания через существующие трещины, отверстия и локальные вентиляторы и вентиляционные отверстия. Также, как и в системе, работающей только с вытяжкой, влага из поступающего воздуха заранее не удаляется. Это означает, что повреждение из-за влаги по-прежнему является угрозой, и также вероятно увеличение затрат на кондиционер и тепло.

Приточные системы вентиляции способны подавать свежий воздух в несколько комнат в доме. Большинство домовладельцев предпочтут сосредоточить усилия по установке домашней вентиляционной системы только на комнатах, которые они занимают больше всего.

Сбалансированная

Как следует из названия, сбалансированная домашняя система вентиляции объединяет вытяжные и приточные процессы. Чтобы создать лучшую систему вентиляции для всего дома, требуется лучшее из систем только вытяжной и только приточной вентиляции без каких-либо дополнительных проблем.

Сбалансированные системы вентиляции дома эффективно обеспечивают приток свежего наружного воздуха (приточный) и вытесняют застоявшийся загрязненный воздух в помещении (вытяжной). Сброс и повышение давления не являются проблемой для сбалансированных домашних систем вентиляции, потому что они эффективно обеспечивают и удаляют равные количества воздуха, поддерживая дом в состоянии равновесия.

Для сбалансированной системы вентиляции требуются два вентилятора и две системы воздуховодов для подачи свежего воздуха и удаления застоявшегося воздуха. Многие сбалансированные системы вентиляции могут совместно использовать существующие воздуховоды системы HVAC. Однако это может быть дороже, если требуются дополнительные воздуховоды, точная стоимость зависит от того, сколько воздуховодов уже существует в вашем доме. Важно помнить, что сбалансированные системы более рентабельны в долгосрочной перспективе. Это связано с тем, что системе отопления, вентиляции и кондиционирования не нужно больше работать для контроля температуры.Скорее, сбалансированные домашние системы вентиляции помогают нагревать или охлаждать воздух во время процесса вентиляции. Есть два типа сбалансированных систем вентиляции дома.

Вентилятор с рекуперацией тепла

Система вентиляции с рекуперацией тепла (HRV) передает тепло между старым отработанным воздухом и новым свежим воздухом. Во время этого процесса воздушные потоки никогда не смешиваются. Поскольку HRV эффективно передает тепло, система также помогает снизить затраты на отопление. ВСР часто рекомендуется для более холодного климата.

Вентилятор с рекуперацией энергии

Система вентиляции с рекуперацией энергии (ERV) передает тепло и влагу между старым отработанным воздухом и новым свежим воздухом.Цель состоит в том, чтобы минимизировать потери энергии в процессе вентиляции. А поскольку они обмениваются теплом и влагой, ERV помогают контролировать температуру. ERV сохраняет воздух влажным, прохладным и влажным летом и теплым зимой. ERV обычно рекомендуются для более теплого климата.

Обновление до сбалансированной системы вентиляции всего дома

Независимо от того, выберете ли вы HRV или ERV, обе системы являются невероятно полезными системами вентиляции для всего дома. Обеспечение постоянной хорошей вентиляции вашего внутреннего пространства дает почти мгновенный эффект.Мы можем помочь вам лучше понять, какая система для всего дома будет работать лучше всего в вашем помещении, или поможем найти эксперта по качеству воздуха в помещении в вашем районе!

4 типа вентиляции и почему они так важны для качества воздуха в помещении | Блог

Знаете ли вы, что Министерство энергетики США считает наличие соответствующей вентиляции наиболее важным аспектом модели HVAC (отопление, вентиляция, кондиционирование)?

Для этого есть три основных причины. Во-первых, вентиляция может повысить эффективность обогрева или охлаждения.Во-вторых, вентиляция очень рентабельна. В-третьих, вентиляция также потребляет меньше энергии, чем любой другой метод контроля температуры воздуха в помещении.

Но также важно использовать правильный тип вентиляции в нужное время года и правильным образом, чтобы получить эти три преимущества.

В этой статье мы рассмотрим четыре основных типа вентиляции, когда и как их использовать, и как они могут сэкономить вам деньги на ежемесячных счетах за электроэнергию.

4 основных типа вентиляции и принцип их работы

Существует четыре основных типа вентиляционных систем, которые можно использовать по отдельности или вместе.У каждого есть свои уникальные преимущества, которые важно распознать и использовать.

1. Вентиляторы для отдельных помещений

Вентиляторы для отдельных помещений бывают разных конфигураций. Вы можете разместить переносные модели на полу или на столе. Монтируемые блоки можно постоянно устанавливать на стене или потолке.

Навесные потолочные вентиляторы обычно имеют тумблер, который изменяет воздушный поток в теплое и прохладное время года для максимальной энергоэффективности.

Другой способ создания вентиляции в отдельной комнате — это запустить оконный кондиционер в режиме «вентиляции», чтобы он втягивал свежий воздух в комнату без предварительного охлаждения.

Еще одним типом комнатных вентиляторов является вытяжной вентилятор, который можно найти во многих ванных комнатах, кухнях и прачечных. Эти вентиляторы вытягивают влажный, несвежий, загрязненный воздух из комнаты и выводят его наружу.

Эти вентиляторы используют то, что Министерство энергетики называет «эффектом охлаждения ветром», для охлаждения людей, находящихся в комнате. Другими словами, пустая комната с работающим вентилятором — пустая трата энергии, потому что никто не чувствует холодного ветра.

2. Вентиляторы для дома

Вентиляторы для дома иногда также называют вытяжными вентиляторами.Они будут работать только тогда, когда окна открыты, но доказали свою эффективность в поддержании прохлады в помещении даже в очень жаркие дни.

Эти вентиляторы обычно устанавливаются на чердаке. Они втягивают свежий воздух через окна и выталкивают горячий, несвежий воздух через вентиляционные отверстия чердака, чтобы воздух в помещении оставался свежим и прохладным.

3. Ветровая вентиляция

Ветровая вентиляция — это не что иное, как открывание окон и / или дверей, позволяющее свежему наружному воздуху циркулировать по комнатам вашего дома.

Это также может происходить посредством процесса, называемого «инфильтрация», когда свежий воздух проникает через утечки и трещины в самом доме. Но тенденция к «воздухонепроницаемой конструкции» для новых домов почти устранила этот источник ветровой вентиляции.

Ветровая вентиляция не только является оптимальным инструментом для более прохладного времени года и климата, но также обеспечивает насыщение кислородом воздуха и предотвращение его застоя.

4. Вентиляторы с рекуперацией тепла

Самая лучшая и надежная технология вентиляции, доступная в настоящее время, — это вентилятор с рекуперацией тепла (иногда называемый вентилятором с рекуперацией энергии).

Эта система выполняет две важные задачи: сохраняет свежий входящий воздух и застоявшийся выходящий воздух на 100 процентов разделенными, чтобы два воздушных потока никогда не смешивались, и естественным образом уравновешивает уровни влажности вашего воздуха в помещении в зависимости от сезона.

Таким образом, вентилятор с рекуперацией тепла также действует как дополнительный слой фильтрации воздуха, удаляя токсины, загрязняющие вещества, микробы, пыльцу и других нежелательных посетителей, находящихся в воздухе, прежде чем они смогут добраться до внутренних жилых помещений вашего дома.

Как вентиляция поддерживает качество воздуха в помещении

Вентиляция объединяет всю систему отопления, вентиляции и кондиционирования воздуха. Без вентиляции воздух в помещении не сможет освежиться и повторно наполниться кислородом, когда могут начать проявляться такие симптомы здоровья, как туман памяти, головные боли, зуд дыхательных путей, заложенность носа, боли в горле и болезни.

Надлежащее внимание обеспечивает все следующее:

• Свежий кислород

• Удаление лишней влаги и защита вашего дома от плесени и грибка

• Пары, токсины и загрязняющие вещества выходят за пределы

• Этот воздух продолжает циркулировать для максимального регулирования желаемой температуры (теплее или холоднее)

• Меньше симптомов со здоровьем, вызванных загрязнителями в помещении или несвежим воздухом

• Здоровье и безопасность во время краткосрочных домашних работ в помещении (например, покраска)

• Снижение потребности в некоторых видах домашнего ремонта

• Снижение затрат на электроэнергию

Техническое обслуживание основной вентиляции

Для того, чтобы ваша система вентиляции работала должным образом и достигала желаемых результатов, вам необходимо выделить время на текущее обслуживание.Как часто вы будете выполнять это обслуживание, будет зависеть от того, где вы живете и как часто вы используете свои вентиляционные инструменты.

Наиболее распространенное регулярное обслуживание систем вентиляции включает следующие задачи:

• Протирка лопастей вентилятора и внешнего корпуса для удаления пыли и мусора

• Очистка или замена воздушных фильтров

• Пыль и очистка воздушных регистров, решеток и вытяжных отверстий

• Размещение надежных проницаемых крышек (например, сетчатой ​​решетки) над вентиляционными отверстиями с наружными отверстиями для защиты от птиц и мусора.

• Периодически составляйте график профессиональной чистки системы воздуховодов в помещении для удаления давно скопившегося мусора.

Позвоните нам

Здесь, в Clean Air Solutions Hamilton, вентиляция помещений — одна из наших специализаций. Мы приглашаем вас принять участие в нашем мероприятии «Дышите чистым воздухом», которое предлагает 20-процентную экономию на всем оборудовании для контроля качества воздуха внутри дома. Чтобы узнать больше, позвоните нам по телефону 905-544-2470.

Определите лучший тип вентиляции для вашего коммерческого помещения — Sobieski Services

Качество воздуха внутри вашего коммерческого объекта во многом зависит от эффективной вентиляции. Вентиляция обеспечивает циркуляцию воздуха в вашем офисе, магазине или торговом центре. Это движение воздуха помогает поддерживать постоянный приток свежего воздуха в ваше здание, так как помогает удалять частицы, запахи, микроорганизмы и другие загрязнители из вашего рабочего пространства. Тип системы вентиляции, которую вы выберете для своего коммерческого помещения, будет зависеть от таких факторов, как потребности в циркуляции воздуха, желаемый уровень качества воздуха в помещении, а также местные температуры и климат.

Типы вентиляции

• Естественная вентиляция: Естественная вентиляция использует наружный воздух для обеспечения циркуляции воздуха в помещении. Когда двери и окна открываются, изменения давления воздуха втягивают свежий наружный воздух в ваше здание, обеспечивая улучшенное качество воздуха и повышение уровня комфорта в помещении. Использование естественной вентиляции может быть ограничено из-за температуры наружного воздуха, погодных явлений, таких как дождь и шторм, а также из-за высокого уровня пыльцы и других аллергенов в наружном воздухе.
• Механическая вентиляция: Системы механической вентиляции полагаются на вентиляторы, вентиляционное оборудование и другие механические устройства для обеспечения циркуляции воздуха в помещении. Механическая вентиляция очень распространена, но может увеличить ваши затраты на электроэнергию из-за электроэнергии, используемой оборудованием.
• Смешанная вентиляция: Этот тип сочетает в себе естественную и механическую вентиляцию для достижения наилучшего баланса между двумя типами вентиляции. Какая вентиляция удаляет воздух в помещении?

В коммерческих помещениях загрязняющих веществ может быть больше, чем в жилых помещениях.Производственные процессы, присутствие большого количества людей и загрязняющие вещества, образующиеся в результате использования товаров и сырья, могут серьезно ухудшить качество воздуха в помещении. Некоторые из этих загрязнителей включают:

• Твердые частицы: Мелкие частицы и кусочки неорганического твердого вещества, которые можно вдыхать, например грязь, пыльца, фрагменты дерева или металла, волокна, порошки и другие твердые вещества.
• Органические вещества: Живые микроорганизмы, которые могут вызывать болезни и дискомфорт, включая бактерии, микробы, вирусы и споры плесени.
• Дым: Газообразное вещество с неприятным запахом или физическим дискомфортом, например запахом красок, растворителей, чистящих средств, топлива или пестицидов. Зачем коммерческим помещениям нужна дополнительная вентиляция?
• Повышенное количество загрязняющих веществ: Воздух коммерческого объекта может содержать более высокие уровни загрязняющих веществ, чем жилые помещения. Например, на производственном предприятии микроскопические частицы и загрязнители могут легко попадать в воздух в результате таких процессов, как окраска, резка, распиловка, шлифовка и обработка материала.
• Отсутствие естественной вентиляции: Многие коммерческие предприятия имеют ограниченные источники естественной вентиляции; сотрудники обычно не могут просто открыть двери и окна, чтобы впустить свежий воздух.
• Постоянное воздействие: Сотрудники и сотрудники постоянно подвергаются воздействию загрязняющих веществ в воздухе коммерческого объекта, потому что они не могут просто встать и уйти, чтобы избежать загрязнений. Средства индивидуальной защиты, такие как маски и дыхательное оборудование с фильтром, могут помочь в тяжелых ситуациях, но это решение эффективно лишь частично.Обычно наилучшим вариантом является механическая вентиляция.

Системы механической вентиляции обеспечат лучшую и самую надежную фильтрацию и очистку воздуха. В зависимости от климата в вашем районе вы можете выбрать один из следующих стилей механической вентиляции.

• Приточная вентиляция: Свежий наружный воздух всасывается через воздухозаборники и распределяется по точкам вашего коммерческого объекта с помощью мощного вентилятора и системы воздуховодов. Этот тип вентиляции наиболее эффективен в жарком или смешанном климате.
• Вытяжная вентиляция: Внутренний воздух постоянно направляется наружу, что снижает количество загрязняющих веществ в ваших коммерческих помещениях. Вытяжная вентиляция лучше всего подходит для холодного климата.
• Сбалансированная вентиляция: Равное количество воздуха вводится и выводится из вашего коммерческого помещения. Например, вентиляторы с рекуперацией энергии и тепла (ERV и HRV) рекуперируют часть энергии нагрева или охлаждения выходящего воздуха и используют ее для предварительного нагрева или предварительного охлаждения поступающего свежего воздуха.Сбалансированные системы вентиляции подходят для использования в любом климате.

Наша цель — помочь обучить наших клиентов сантехнике, HVACR, противопожарной защите и системам сигнализации в механических, коммерческих и жилых помещениях. Для получения дополнительной информации о вентиляции в коммерческих помещениях и о том, какой тип вентиляции лучше всего использовать в этих приложениях, а также для просмотра проектов, над которыми мы работали, посетите наш веб-сайт! Мы предоставляем качественные услуги в Делавэре, Пенсильвании, Нью-Джерси и Мэриленде.

Типы вентиляции []

Для пассажиров наиболее важными аспектами планирования являются здоровье и комфорт. Превосходное качество воздуха особенно важно и может быть достигнуто только в том случае, если «использованный» воздух регулярно заменяется свежим. Открывать окна дважды в день недостаточно (см. Продувка вентиляции через окна). Поэтому комфортная вентиляция, основанная на требованиях к свежему воздуху, необходима в каждом пассивном доме.Регулярный, гарантированный и адекватный обмен воздуха зимой возможен только с помощью комфортной вентиляции — это касается и обычных новостроек. Проблема здесь не в энергоэффективности, а в здоровье жителей здания; Качество воздуха в помещении (IAQ) имеет гораздо больший приоритет, чем энергосбережение, но оказывается, что нет никакого конфликта, если используются эффективные компоненты.

Вентиляционный зазор

Щелочная вентиляция через негерметичность вообще не подходит в отопительный период (см. Также «Герметичная конструкция»):

• Ветер и потоки воздуха, вызванные перепадами температур, в Центральной Европе слишком сильно колеблются.В доме, который недостаточно герметичен для достаточного воздухообмена в периоды с небольшой силой ветра, невыносимые сквозняки по-прежнему возникают в периоды сильного ветра (следующий рисунок).

Ветер и погода меняются, равно как и воздухообмен в «свободной» вентиляции . Если этого достаточно в безветренные дни, потери тепла при сильном ветре будут недопустимо высокими. Зазорная вентиляция — , поэтому пассажиры в более холодном климате больше не могут ее использовать.

Продувка вентиляции через окна

Без комфортной вентиляции адекватный воздухообмен в новостройках может происходить только с помощью регулярной продувочной вентиляции. Чтобы добиться воздухообмена около 0,33 ач (воздухообмена в час), нужно широко открывать окна на 5-10 минут каждые три часа — даже ночью! На практике это делается редко.

Соответственно, качество воздуха обычно плохое, и существует повышенный риск высокой влажности воздуха.Поскольку мы не можем сами оценить качество воздуха в помещении и не можем оценить количество свежего воздуха, фактически подаваемого через открытые окна, даже для эксперта трудно добиться «правильного» воздухообмена.

⇒ Одна из причин домашней вентиляции — это небольшое снижение влажности воздуха в доме, потому что высокий уровень влажности в воздухе часто приводит к повреждению здания. Однако и воздух не должен быть слишком сухим. Более подробную информацию можно найти на странице «Вентиляция и влажность» (страница «Объемы воздуха»).

Правильный уровень влажности воздуха — не единственное требование для адекватного воздухообмена. Загрязнение воздуха в помещении, например, из-за радиоактивного инертного газа радона, необходимо снизить до безопасного уровня путем добавления свежего воздуха. ¹⁾

Почему открывать окна два раза в день недостаточно

Это довольно просто:

Несомненно, 0,1 воздухообмена в час недостаточно для хорошего здоровья и комфорта (см. Следующую иллюстрацию).

Почему так важен достаточный приток свежего воздуха?

Эта диаграмма показывает, почему так важна достаточная вентиляция: чрезмерная влажность в спальне старого здания без теплоизоляции.

Влага постоянно выделяется в комнату, особенно ночью.

• Также видно, что каждый раз, когда открывается окно для воздухообмена, уровень влажности падает (впадины). Жильцы открывают окна для проветривания более двух раз в день, но, несмотря на это, влажность продолжает расти и долгое время остается выше 60%.

Вывод: Общий воздухообмен, достигнутый для этого измерения, недостаточен, требуется дополнительная вентиляция для удаления влаги из воздуха в помещении.

Примечание 1 : ситуация, изображенная на приведенном выше графике, не является единичным случаем, на самом деле это общее правило для многих существующих зданий в Центральной Европе — и мы слышали об этом из других зимних холодных климатов в мир тоже. Это объясняет, почему в домах Германии так много повреждений из-за влаги. За шкафом или картиной внешняя стена еще холоднее, здесь повышается относительная влажность — то же самое происходит в помещениях с тепловым мостиком.Эта проблема вовсе не «вызвана» тепловой защитой, напротив, хорошо изолированные внешние стены имеют более теплые и, следовательно, более сухие внутренние поверхности и менее восприимчивы к плесени (см. Также Изоляция предотвращает структурные повреждения — Свидетельство № 4 Измерения при модернизации — добавим, что эти факты вовсе не новы, известны в строительной физике более пяти десятилетий, но, тем не менее, игнорируются многими проектировщиками).

Примечание 2 : Эффекты недостаточного воздухообмена, показанные на графике, основаны на концентрации водяного пара (влажности).Водяной пар — не единственная и даже не основная примесь в воздухе помещений. Радон, летучие органические вещества, пыль и многие другие токсичные вещества также присутствуют в воздухе помещений. Недостаточный приток свежего воздуха увеличивает концентрацию этих веществ до неоправданно высокого уровня. Соответствующий воздухообмен — это не только вопрос комфорта, но и необходимое условие для здоровых условий жизни.

Как часто нужно открывать окна?

Что ж, ответить на этот вопрос сложно: общие условия, размер окон, расположение дома и т. Д.варьируются в отдельных случаях. Лучшее решение — это система вентиляции, которая всегда обеспечивает достаточный приток свежего воздуха.

Поскольку у большинства людей дома еще нет комфортной вентиляции, мы также изучили минимальную вентиляцию через открытые окна. Это было сделано в рамках систематического научного анализа, который был опубликован в томе протокола для Рабочей группы № 23. Этот анализ показал, что для адекватного воздухообмена в доме без системы вентиляции окна должны открываться не менее 4 раз день для продувочной вентиляции — и с максимально возможными временными интервалами, предпочтительно с 6-часовыми интервалами ([Feist 2003]).Это наша рекомендация для всех пользователей домов, в которых еще нет системы вентиляции.

Это не касается жителей пассивных домов: им не нужно беспокоиться об открытии окон в нужное время; конечно, они могут открывать окна, если хотят, но им не нужно помнить, что делать это регулярно.

Самое простое решение: выхлопная система

Функция комфортной вентиляции — подавать свежий воздух в «нужное» количество в жилое пространство. Самым простым решением является вытяжная система , которая удаляет застоявшийся и влажный воздух из кухни, ванной комнаты и туалета. В то же время свежий воздух (холодный воздух зимой) через приточные патрубки поступает в жилые помещения.

Эти простые системы сейчас являются стандартом во Франции; вытяжные системы используются в Швеции более 50 лет, а с 1980 года вентиляция дома стала обязательной. В Германии это могло бы быть эффективным решением для новых построек, построенных в соответствии со стандартом EnEV, и для ремонта существующих зданий (которые теперь стали более герметичными), но, к сожалению, это не стало обязательным.

Однако для пассивного дома эту простую систему нельзя рассматривать, потому что входящий воздух холодный, поэтому потери на вентиляцию будут слишком высокими (см. Термографическое изображение). Во-первых, тогда потребуется соответственно высокая теплопроизводительность возле входа, а во-вторых, годовая потребность в тепле будет как минимум вдвое больше, чем в пассивном доме. Меньшая вентиляция не подлежит сомнению, потому что энергосбережение не должно означать ухудшение гигиенических условий или ухудшение качества воздуха в помещении.

Термографическое изображение наружного воздухозаборника вытяжной системы . Минимальные инвестиции в качество воздуха в помещении, которые необходимы для каждого нового здания и для каждой модернизации существующих зданий. Приемлемое решение для малоэнергетического дома , если ТЭН расположен под приточным патрубком. Для пассивного дома неприемлемо поступление холодного воздуха , а также недопустимо высокие тепловые потери . (Фотография и термографическое изображение: ebök)

Управляемая вентиляция

Систематический осмотр домов показал, что правильное распределение свежего воздуха по всем комнатам и безопасное осушение кухонь и ванных комнат возможно с помощью управляемой вентиляции .

• Как и в системах вытяжного воздуха, кухня, ванная и туалет, а также другие помещения с высокой влажностью и запахами вентилируются напрямую через выпускные отверстия для вытяжного воздуха.

• По всему дому направлен поток: свежий воздух сначала попадает в основные жилые комнаты (см. Иллюстрацию), отсюда он проходит через зоны перенесенного воздуха (обычно коридоры) во влажные помещения. Во влажных областях воздухообмен относительно высок, так что, например, полотенца высыхают быстрее.


Вентиляция работает должным образом только в том случае, если использованный воздух постоянно удаляется из кухни, ванной, туалета и других помещений с высоким уровнем загрязнения и влажности.В свою очередь, свежий неиспользованный внешний воздух подается в гостиную, спальни и функциональные помещения. (диаграмма: PHI)

Удобное решение: приточно-вытяжные системы с рекуперацией тепла

Вентиляция будет работать должным образом только в том случае, если использованный воздух постоянно удаляется из кухни, ванной, туалета и других помещений с высоким уровнем загрязнения и влажности. В свою очередь, свежий, неиспользованный внешний воздух подается в спальни гостиной и функциональные помещения.

Принцип, лежащий в основе удобной вентиляции дома: отработанный воздух (коричневый) непрерывно удаляется из помещений с высоким уровнем загрязнения и влажности. Свежий воздух (голубой) подается в жилые помещения. воздух хорошего качества является важным условием здорового и комфортного климата.

Подается необходимое количество свежего воздуха, необходимое для хорошего здоровья и комфорта пассажиров.В жилые помещения попадает только неочищенный воздух, рециркуляции воздуха нет, что обеспечивает гигиеническое качество воздуха.

Вентиляция также может иметь место, если используется простая система вытяжного воздуха и внешние воздухозаборники. Приточные отверстия для наружного воздуха позволяют поступать в помещения необходимого количества свежего (холодного) воздуха. Однако для пассивного дома потери тепла на вентиляцию, вызванные удалением неиспользованного вытяжного воздуха, будут слишком высокими. Регулировать энергетический баланс можно было бы только при высокой тепловой мощности.

В Центральной Европе пассивные дома работают только при наличии высокоэффективной системы рекуперации тепла. Она восстанавливает тепло из отработанного воздуха и с помощью теплообменника передает его обратно в приточный воздух без смешивания воздушных потоков. Сегодня современные вентиляционные технологии позволяют использовать коэффициент рекуперации тепла от 75 до 95%. Это возможно благодаря противоточным теплообменникам и специальным энергоэффективным вентиляторам (с так называемыми ЕС-двигателями с особенно высокой эффективностью), так что рекуперированное тепло в 8-15 раз превышает потребляемую электроэнергию.

Вот как работает теплообменник: Затхлый вытяжной воздух (красный) проходит через воздуховод и передает свое тепло пластинам сверху и снизу. Он охлаждается и выходит в виде отработанного воздуха (оранжевый). Неиспользованный свежий воздух поступает через отдельные воздуховоды с другой стороны пластин. Он принимает тепло и доступен как теплый (но все еще свежий) приточный воздух (светло-бирюзовый). Принцип противотока компенсирует почти 100% разницы температур.Экономия энергии за счет использования рекуперации тепла — это не только экономически выгодно и экологически безопасно, но и полезно для здоровья. — свежий воздух подается постоянно, без необходимости держать открытыми окнами. Это касается всех зданий, а не только для пассивных домов.

Благодаря такому принципу направленного воздушного потока свежий воздух используется оптимальным образом: он обеспечивает высокое качество воздуха в жилых помещениях, удаляет плохой воздух из перемещаемых воздушных зон (например,г. запахи от одежды) и, наконец, осушает влажные участки.

Воздуховоды приточного и вытяжного воздуха позволяют рекуперировать тепло отработанного воздуха. Потери тепла на вентиляцию без рекуперации тепла составляют от 20 до 30 кВтч / (м²a) в квартирах с соответствующей вентиляцией. Это очень много по сравнению со всеми другими тепловыми потоками в хорошо изолированном пассивном доме.

Эта высокоэффективная система рекуперации тепла была специально разработана для использования в пассивных домах. Устройства обеспечивают разделение отработанного и приточного воздуха, не потребляют много электроэнергии и работают очень тихо.

С такой системой рекуперации тепла оставшиеся вентиляционные потери незначительны: они составляют всего от 2 до 7 кВтч / (м²a), что является хорошей предпосылкой для функционирования пассивного дома.

Таким образом, за счет рекуперации тепла температура приточного воздуха повышается до температуры, близкой к комнатной, поэтому воздух, поступающий в комнату, больше не «холодный». Вместе с очень хорошей изоляцией оболочки здания и окон можно обойтись очень небольшой тепловой мощностью, а также уменьшить затраты на установку.

Исключительным преимуществом пассивного дома является возможность отопления приточным воздухом. Поскольку свежий воздух в любом случае подается в гостиную, спальни и рабочие помещения, этот воздух также можно использовать для обеспечения тепла. Поскольку это свежий воздух (а не рециркуляционный воздух), количество этого свежего воздуха ограничено (потому что в противном случае воздух станет чрезмерно сухим), и, поскольку его температура не может быть увеличена слишком сильно, метод нагрева приточного воздуха работает только для дома с очень малой потребностью в отоплении — i.е. Пассивные дома. Таким образом, можно предложить очень элегантные и компактные решения для обслуживания здания, такие как компактная вентиляционная установка.

Термографическое изображение открытого противоточного устройства рекуперации тепла . Фактический теплообменник можно увидеть в виде шестиугольника. Он восстанавливает более 75% явного тепла от вытяжного воздуха. (Изображение: PHI).

Высокоэффективные вентиляционные установки, разработанные для пассивного дома, также доказали свою эффективность при модернизации существующих зданий .Здесь они способствуют улучшению качества воздуха и предотвращают рост плесени в слабых местах внешних компонентов здания, а также помогают экономить энергию.

В жарком климате противоточные теплообменники «воздух-воздух» также могут помочь восстановить «холодную температуру» из отработанного воздуха и снизить температуру приточного воздуха, если свежий воздух слишком горячий. Но для этого требуются вентиляторы с низким энергопотреблением, чтобы снизить тепловые нагрузки, вызываемые вентиляторами.Рекуперация влажности, которая возможна с помощью специальных типов теплообменников, является еще одним высокоэффективным вариантом в условиях экстремально холодного и / или экстремально жаркого и влажного климата.

Заключение

Пассивные дома всегда имеют встроенную систему вентиляции дома с рекуперацией тепла, и часто это центральный компонент всех услуг здания. Для пассивного дома подходит только качественная вентиляция. Институт пассивного дома суммировал их (на немецком языке) в требованиях к центральным вентиляционным установкам: помимо высокой степени рекуперации тепла необходимо гарантировать низкое потребление электроэнергии, а также гигиенически безупречную и очень тихую работу.

Литература

[Feist 2003] Feist, Wolfgang: Empfehlungen zur Lüftungsstrategie, in Protokollband 23 des Arbeitskreises kostengünstige Passivhäuser, Passivhaus Institut, 2003

планирование / строительные_услуги / вентиляция / основы / types_of_ventilation.
