Виды счетчиков воды: Какие бывают счетчики воды? Разнообразие типов и рекомендации по выбору расходомеров

Какие бывают счетчики воды, какие из них лучше

Для того чтобы платить только за использованную вами воду, в квартире необходимо установить прибор учета расхода количества воды или, как говорят, счетчики воды. Какие же водомеры бывают и какие из них подходят для бытового использования и будем разбираться.

Счетчики воды ставят чтобы не платить «за соседа»

Содержание статьи

• 1 Виды и типы водомеров
• 2 Виды тахометрических счетчиков
  • 2.1 Классификация по температуре воды
  • 2.2 По принципу действия
  • 2.3 По способу установки счетного и вращающегося механизма
  • 2.4 Дополнительные возможности

Виды и типы водомеров

Есть несколько видов счетчиков воды, но все их можно разделить на две основные группы: энергонезависимые (используют механические процессы) и энергозависимые (нуждаются в наличии электричества).

Вообще существует четыре вида счетчиков:

• Тахометричские счетчики воды с крыльчаткой

  Тахометрические (турбинные или крыльчатые). Относятся к механическим устройствам (энергонезависимые). Основная рабочая деталь — небольшая турбина или  крыльчатка, которая находится в воде. Количество воды считается по количеству оборотов, которые крыльчатка делает. Обороты оси крыльчатки заставляют двигаться механический счетчик. Работает с любой водой (жесткой, с повышенным содержанием железа и т.д.), но точность показаний не очень высокая, есть вероятность того, что через несколько лет крыльчатка зарастет и станет вращаться медленнее. Но может так случиться, что крутиться она будет быстрее чем надо. В общем, вариант недорогой и такого типа счетчики в основном и ставят в квартирах.

• Индукционные или электромагнитные. Для работы этого прибора требуется электричество. Действие прибора основано на способности воды проводить электричество. Прибор дорог, срок службы большой  — более 10 лет, при отсутствии посторонних включений в воде и ржавчины/накипи в трубах выдает точные данные. Так как прозрачная вода и идеальное состояние трубопровода — это не про наши сети, ставят его нечасто.

  Электромагнитный (индукционный) водомер

• Ультразвуковые. Тоже требуют наличия электропитания. Принцип работы — сравнение скорости распространения ультразвука «по» и «против» течения. Точность высокая, но тоже только на чистых трубах. Цена еще выше, хоть и срок службы в районе 15 лет.
• Вихревые. Они анализируют скорость образования вихревой дорожки за препятствием особой формы. Поведение водяного вихря анализируется электронным устройством (тоже требуется электропитание). Работают нормально только с чистой водой без примесей, срок службы — порядка 8 лет.

Из всего сказанного выше получается, что в нашим реальным условиям — старым трубам и не самой чистой воде — подходят только тахометрические счетчики. Их в основном и устанавливают.

Ультразвуковой прибор учета воды

Как выбрать трубы из полипропилена читайте тут.

Виды тахометрических счетчиков

Механические счетчики хороши тем, что для их работы не требуется никаких дополнительных условий. Есть поток воды — они работают, нет его — они стоят. Вот только длительный простой они не очень любят — из-за наличия солей в воде крыльчатка или турбина могут перестать вращаться. Это значит, что вам необходимо будет прибор учета менять.

Классификация по температуре воды

Приборы учета расхода воды (это официальное название) есть для холодной и горячей воды. Отличаются они диапазоном рабочих температур:

• для холодной максимум составляет +30°C;
• для горячей +130°C;

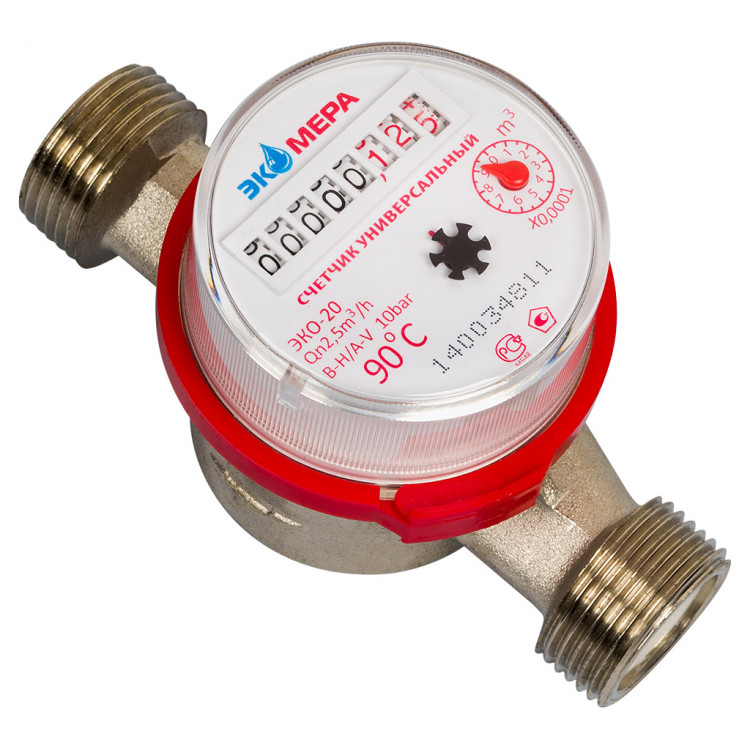

• универсальные — рабочий диапазон температур — до +90°C.

Даже если счетчики воды одинакового типа и производитель у них один, разница в цене ощутима. Но она оправдана — для ГВС используются термостойкие материалы, а они стоят намного дороже. Чтобы внешне их можно было легко различать, корпуса окрашивают в разный цвет — счетчики на холодную воду обычно синего цвета, на горячую — красного, универсальные имеют оранжевую окраску.

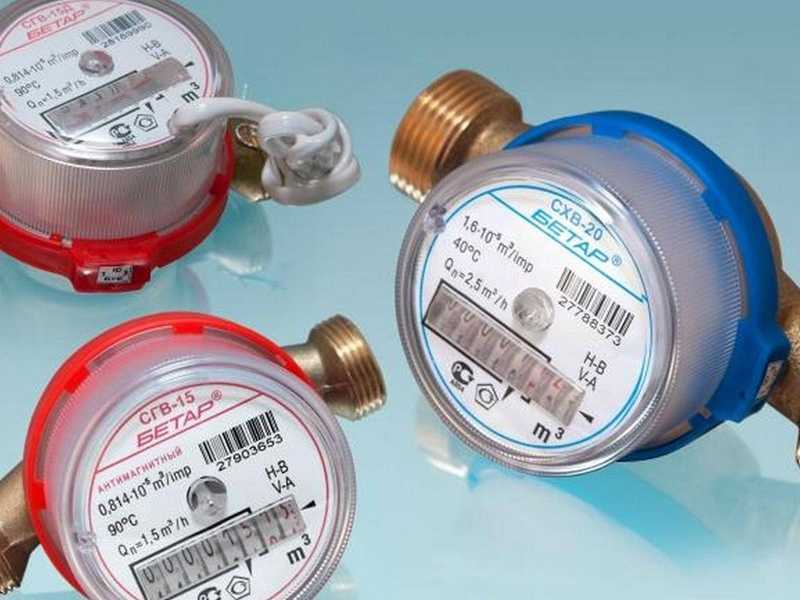

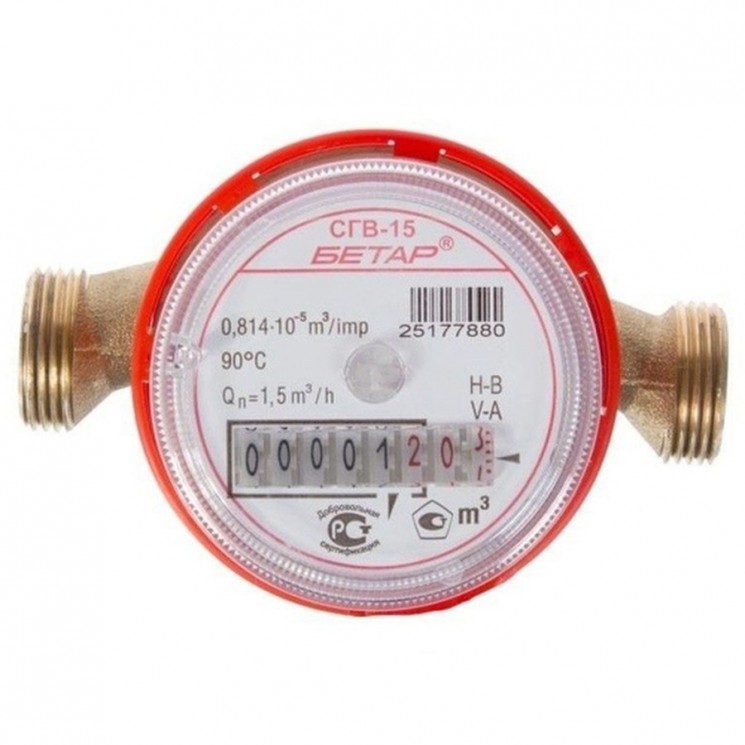

Для горячей или холодной воды предназначен счетчик видно по окраске его корпуса

По принципу действия

При общем принципе работы этот вид водосчетчиков имеет несколько разновидностей. Во-первых, есть два принципа действия:

Но не все так просто: многструйные тахометрические водомеры есть только для больших диаметров труб (более 40 мм диаметром). Для квартир они не подходят.

По способу установки счетного и вращающегося механизма

Более актуально для нас деление по способу установки счетного механизма. По этому признаку делят счетчики воды на сухие и мокрые. В мокрых счетный механизм стоит в воде, потому быстро выходит из строя. В устройствах сухого типа счетный механизм отделен от воды пластиной и они работают дольше.

Есть еще один вид тахометрических счетчиков — вентильный. В таком водомере дополнительно установлен запорный вентиль, позволяющий перекрывать воду. Для чего это может понадобиться, сказать сложно, ведь при установке перед водомером обязательно ставят отсечной кран. Он нужен на тот случай, если надо менять или поверять счетчик, вот этим краном, при необходимости и отключают воду.

В чем разница между крыльчатыми и турбинными водомерами

Внутри тахометрических счетчиков стоит турбина или крыльчатка, соответственно, они делятся на турбинные и крыльчатые. Вся разница в расположении оси вращения. В крыльчатых она перпендикулярна потоку, в турбинные — параллельно, хотя форма вращающегося колеса у них идентична. Крыльчатые счетчики воды более чувствительны и могут измерять слабые потоки воды, но есть у них недостаток — они почти полностью перекрывают проход воды, что снижает пропускную способность водопровода. Второй минус — при неисправности (если крыльчатка перестает вращаться) поток почти полностью блокируется.

Название	Для какой воды	Тип	Проходной диаметр	Установочная длина	Мин/макс расход	Подсоединительные размеры	Цена
СВК -15-3-2 «Арзамас»	универсальный	крыльчатый сухоходный	15мм	110 мм	0,06 — 3 м3/час	резьба G3/4	600 руб
ВСХН DN 25	холодной воды	крыльчатый одноструйный	25 мм	260 мм	0,07-7 м3/час	резьба 1” 1/4”	72$
ВСГН-25 DN	горячей воды	крыльчатый одноструйный	25 мм	260 мм	0,14-7,3 м3/час	резьба 1” 1/4”	87$
VALTEC VLF-R-L	универсальный	крыльчатый сухоходный	15 мм	110 мм	0,01-3 м3/час	резьба 1/2″	800 руб
ITELMA ИС. 160005 (допускается вертикальная установка)	горячей воды	крыльчатый сухоходный	15 мм	110 мм без штуцеров	до 3 м3/час	G3/4»	890 руб
ПУЛЬС 15-Х (допускается вертикальная установка)	холодной	Крыльчатый, сухоходный	15 мм	80 мм без сгонов	до 3 м3/час	резьба 1/2″	730 руб

Чтобы совместить достоинства обоих типов вращающихся элементов был придуман комбинированный тахометрический водомер. В нем имеется и турбина и крыльчатка. При малом расходе воды она подается на крыльчатку, при большом — на турбину. Но стоимость такого типа оборудования уже довольно высокая.

Как установить счетчик на воду читайте тут.

Дополнительные возможности

Для автоматизации процесса снятия показаний есть специальные накладки (на основе герконов или с передачей по радио-каналу). Они совместимы не со всеми приборами, так что обычно продаются счетчики для воды сразу с такими дополнениями.

Есть крыльчатые счетчики воды ГВС с возможностью контроля температуры они еще могут называться многотарифными, так как рассчитывают фиксируют количество потребленной воды с разной температурой. Они актуальны для тех стран, в которых разработан механизм перерасчета. Россия, тоже к ним относится (Постановление Правительства РФ от 27 августа 2012г. № 354).

Многотарифный счетчик горячей воды Саяны

Многотарифные счетчики учета горячей воды имеют небольшой процессор и объем памяти, работают чаще всего от аккумуляторной батарейки. Так как питания требуют всего несколько датчиков, микропроцессор и память, то расход получается очень небольшой. Одного питающего элемента хватает на 5-8 лет.

Данные о температуре записываются в памяти микропроцессора, откуда их можно извлекать. Память периодически очищается, так что проводить проверку необходимо периодически.

Как выбрать счетчик для воды

Счетчик для воды – устройство, которое измеряет, какое количество воды потребляется в квартире.

На самом деле их должно быть два – они устанавливаются в системах холодного и горячего водоснабжения.

Согласно российскому законодательству, такой прибор обязательно надо было купить и подключить до 1 июля 2013 года. Но периодически срок изменялся, долгое время к тем, кто не исполнил это требование, не применялись никакие санкции.

В последнее время отсутствие водомера означает, что при оплате потребленной воды для вас будет действовать повышающий коэффициент. Каждый год он становится все больше, и только в 2022 году власти отказались от его увеличения, но это временная мера.

Все сказанное выше означает, что иметь счетчик воды для дома необходимо. Этого требует закон, к тому же с ним вы будете платить только за ту воду, которую действительно потребляете, а это выгодно. Какое устройство выбрать?

Чем они друг от друга отличаются

Основной критерий, который необходимо учесть при выборе, – тип конструкции. Разные водомеры используют различные способы учета жидкости, текущей в трубах.

Также все разнообразие приборов можно разделить на две группы:

• энергозависимые – их надо подключить к электросети;

• энергонезависимые – не нуждаются в дополнительном источнике энергии, так как их работу обеспечивают естественные механические процессы.

К первой категории относятся устройства следующих типов:

• электромагнитные;

• вихревые;

• ультразвуковые.

Второй тип приборов представлен тахометрическими счетчиками.

Среди параметров, по которым различаются водомеры, важно отметить:

• материал, из которого они изготовлены;

• требования к температуре воды, по этому критерию есть два типа устройств: для холодного и горячего водоснабжения;

• класс точности;

• длительность срока эксплуатации и межповерочного периода.

Основные виды счетчиков и принципы работы

Существует несколько типов устройств, предназначенных для измерения объема потребляемой воды. Но не все они подходят для использования в быту.

Тахометрические счетчики

Модели этого типа чаще всего применяются в быту. Этому способствуют:

• простая и надежная конструкция;

• достаточно высокая точность – несмотря на определенную погрешность измерений, устройство не ошибается настолько серьезно, чтобы это заметно повлияло на итоговые результаты;

• доступная стоимость.

В тахометрическом водосчетчике используются крыльчатка или турбина, которая соединяется со счетным механизмом. Рекомендуется устанавливать:

• приборы с крыльчаткой, способные измерять поток до 15 кубометров в час, – на трубы диаметром до 40 мм;

• модели с турбиной, для которых характерна более высокая производительность, – на трубы, диаметр которых составляет 40 мм и более.

Такие счетчики могут быть «мокрого» или «сухого» типа. В устройствах, которые относятся к первой категории, счетный механизм непосредственно контактирует с водой, поэтому он чувствителен к чистоте протекающей через него жидкости, а срок его службы меньше по сравнению с моделями второго типа. В водомерах-«сухоходах» счетный механизм установлен в герметичном отсеке, который отделен от прочей «начинки» водонепроницаемой мембраной. Из-за этого они стоят несколько дороже, зато не так требовательны к чистоте воды и срок службы у них больше.

Также эти приборы делятся на:

• одноструйные – крыльчатка или турбина в них вращается одним потоком жидкости;

• многоструйные – поток на входе разделяется на несколько струй, что снижает завихрения воды и повышает точность измерений.

В наиболее современных моделях система подсчета может быть не механической, а электронной. Она более точная. В среднем тахометрические счетчики служат в течение двух межповерочных интервалов, длительность которых – 4-6 лет.

Вихревые счетчики

Важные элементы конструкции такого водомера – обтекаемое тело, которое создает завихрения в измеряемой среде, и пьезоэлемент, который располагается за ним. В работе используется так называемый эффект Кармана, названный в честь американского инженера венгерского происхождения, обнаружившего, что завихрения воды по бокам от обтекаемого тела образуются не одновременно, а поочередно.

Сенсор улавливает особенности водяных вихрей, которые затем анализируются счетчиком. Это в первую очередь их скорость и интенсивность. Объем воды, проходящей через счетчик, определяется по формуле, в которой учитываются эти характеристики, а также диаметр трубы.

Такое устройство надежно, работает в течение длительного времени и обеспечивает стабильные результаты при условии, что температура и давление остаются неизменными. Для поверки его не нужно снимать, можно проводить метрологическую диагностику, когда по трубе идет вода.

Недостатки расходомеров вихревого типа – это:

К тому же их необходимо устанавливать на прямых участках, длина которых напрямую зависит от Ду, диаметра условного прохода. Далеко не всегда в условиях городской квартиры или частного дома можно соблюсти это требование. Поэтому устройства, работающие на основе принципа вихревой дорожки Кармана, чаще применяются в промышленности, чем в быту.

Электромагнитные счетчики

Это еще один тип водосчетчиков, который значительно чаще используется в быту, чем в городских квартирах или загородных домах. Такие приборы рассчитывают потребление жидкости, анализируя изменения магнитного поля, вызванные движущимся потоком.

Бесспорные преимущества электромагнитных моделей:

• высокая точность, которая достигается за счет того, что измеряется сразу несколько параметров, в том числе скорость, с которой движется поток воды, и его средняя площадь;

• способность работать практически в любой среде вне зависимости от ее температуры, плотности и вязкости: благодаря такой универсальности ЭМ-счетчики часто устанавливаются в канализационных системах производственных и обрабатывающих предприятий.

Недостатки у них тоже есть. Это:

• сложная конструкция, что обуславливает высокую стоимость;

• необходимость часто делать поверку – в идеале рекомендуется выполнять ее раз в год;

• невозможность обеспечить точные результаты, если в жидкости есть частицы, способные повлиять на магнитное поле, например ржавчина;

• работа от внешнего источника питания – хотя энергопотребление у таких моделей сравнительно низкое, их все равно требуется подключать к розетке.

Ультразвуковые счетчики

Модели, использующие в своей работе УЗ-импульсы, хорошо подходят для установки на бытовых системах водоснабжения. Они компактные, обеспечивают высокую точность измерений. Обычно данные в течение нескольких месяцев и дольше (это зависит от конкретного прибора) сохраняются в памяти, их можно передавать на другие устройства. Такие счетчики подходят для контроля над большим объемом потребляемой воды. Они рассчитаны на длительную эксплуатацию.

Благодаря конструктивным особенностям ультразвуковые водомеры можно использовать как приборы временного контроля. Но у них есть серьезный недостаток – стоимость, которая значительно превышает цену счетчиков других типов.

Принцип действия – следующий. На одну сторону трубы устанавливается передатчик, который преобразует электрический сигнал в ультразвук. С другой стороны располагается приемник, который улавливает этот импульс. Время, которое потребовалось для прохождения сигнала, сопоставляется с данными о скорости потока воды. На основании этой информации выполняются расчеты.

Технические характеристики счетчиков

Есть несколько параметров, которые имеют принципиальное значение при выборе водомера.

ДУ, или диаметр условного прохода:

• у бытовых приборов он обычно составляет 15 или 20 мм;

• у моделей, которые подходят для частных домов с большим водопотреблением, а также для небольших промышленных и коммунальных объектов, он может варьироваться от 21 до 32 мм.

Монтажная длина:

• у изделий, рассчитанных на установку в квартирах, она, как правило, равняется 110 или 130 мм;

• у устройств, с помощью которых организуется учет водопотребления в многоквартирном доме или загородном коттедже, этот показатель может быть от 190 до 260 мм.

Предельное температурное значение особенно важно, если вам требуется счетчик для горячей воды. Большинство устройств рассчитано на диапазон от 5 до 90 °C, но в продаже можно встретить модели, выдерживающие нагрев до 130 °C.

Класс точности обозначается буквой латинского алфавита: A – самый низкий, D – наиболее высокий. Большинство водосчетчиков, предназначенных для бытового использования, по этому параметру обычно относятся к классам A и B. Но это не означает, что погрешность при измерении будет слишком заметной. Главное – соблюдать правила установки:

Давление в системе тоже имеет значение. Но, как правило, модели, предназначенные для городских квартир и загородных домов, выдерживают давление до 10 бар. Этого более чем достаточно.

Водомеры делают из разных материалов. Наиболее прочными, износостойкими и долговечными являются модели из бронзы и латуни. Устройства из нержавеющей стали тоже имеют хорошие характеристики, но стоят выше среднего. Бюджетное решение – приборы из силумина. Это не очень прочный материал, его рекомендуется использовать в системах водоснабжения с малой и средней нагрузкой.

Таким образом, чтобы выбрать подходящее изделие, надо принять в расчет:

Если вы не уверены, какой расходомер подойдет именно вам, доверьте выбор профессионалам. Есть компании, оказывающие услуги по установке приборов учета. Они также предлагают устройства, которые, по их мнению, оптимально подойдут клиентам.

Параметры расхода воды

Отдельно стоит упомянуть такой критерий, как средний расход воды. Он измеряется в м3/час и оказывает значительное влияние на точность. При выходе за граничные показатели счетчик воды для квартиры может выдавать результаты со значительной погрешностью, причем отклонения могут быть и в минус, и в плюс.

Также перед покупкой расходомера надо ознакомиться с его техническим паспортом. В нем должны указываться следующие параметры:

• Минимальный расход, или Qmin, показывает минимум воды, который должен проходить по трубам, чтобы устройство работало в штатном режиме и выполняло измерения с предельной точностью.

• Максимальный расход, или Qmax, – показатель, противоположный тому, о чем шла речь выше, демонстрирующий верхний предел возможностей водомера.

• Номинальный расход, Qn, определяет оптимальные условия эксплуатации, при которых прибор будет работать долго и сообщать точный результат.

• переходный расход, Qt. При его достижении максимально допустимая погрешность может изменяться.

Обзор брендов

Счетчики для воды, а также аксессуары, необходимые для их установки, выпускают многие компании.

Itelma («Итэлма»)

Российская компания предлагает широкий ассортимент приборов учета. Она выпускает тахометрические устройства разных типов:

Характерные особенности продукции – широкий ассортимент, простота монтажа, надежность, высокая точность измерений и длительный срок службы.

«Пульсар»

Российский производитель предлагает множество моделей бытового и промышленного назначения. В каталоге есть счетчики различных видов:

Они легко устанавливаются, не боятся коррозии, с высокой точностью выполняют измерения и долго не нуждаются в замене.

Decast

Российская фирма «Декаст М» предлагает бытовые, общедомовые и промышленные водосчетчики. Для использования в частных домах и городских квартирах предлагаются крыльчатые одно- и многоструйные модели, обеспечивающие достойную точность учета. Есть решения с интегрированными и съемными радиомодулями, способными передавать информацию на расстояние.

Itap

Это итальянская фирма, которая производит фитинги для монтажа водосчетчиков. Материал, из которых они делаются, – латунь. Эти изделия обеспечивают простую и быструю установку, они хорошо выдерживают механические воздействия, устойчивы к коррозии и долго служат владельцам.

Как экономить воду по счетчику

Если у вас есть прибор учета, вы видите, сколько воды тратится каждый месяц, и понимаете, где и как можно сократить ее потребление.

1. Убедитесь, что у вас в квартире нет протечек. Несложно подсчитать, что, если из крана каждую секунду падает капля объемом 0,5 мл, за сутки вы потеряете более 4 л, за год это будет более одного кубометра. Проверьте трубы, краны и сливной бачок в туалете.
2. Замените унитаз на модель с экономичным сливом. Он дает возможность сэкономить до 20-25 литров в сутки.






3. Принимайте душ вместо ванны. Помыться можно за 5 минут, при этом расход воды составит не более 80 л, в то время как на наполнение ванны уходит минимум 140 л.
4. Используйте рычажные смесители вместо вентильных. Они позволяют перекрыть воду одним движением.
5. Обращайте внимание на любые мелочи. Например, когда вы чистите зубы, стоит закрывать кран. То же самое при мытье посуды: его стоит открывать только тогда, когда в этом действительно есть необходимость. Помыть продукты можно в емкости, а не под постоянно текущей струей.

Пopядoк ycтaнoвки cчeтчикa нa вoдy в квapтиpe

Монтаж прибора учета лучше доверить профессиональному мастеру. Но эту работу можно выполнить и самостоятельно, главное – следовать инструкции и не пропускать важные этапы.

При покупке не забудьте:

• взять чек и заполненный гарантийный талон – если окажется, что устройство бракованное, с этими документами проще будет поменять его на новое, хорошего качества, или получить деньги обратно;

• проверить, что в комплекте есть сертификат, подтверждающий заводскую поверку;

• убедиться, что номера, выбитые на корпусе устройства и указанные в его техпаспорте, полностью совпадают.

Также удостоверьтесь, что у вас есть инструменты, которые понадобятся для установки расходомера. В первую очередь это разводной ключ. Если трубы пластиковые, потребуются ножницы, чтобы их разрезать. Если же они сделаны из металла, в них дополнительно нужно будет нарезать резьбу.

Перед монтажом уточните, какой должна быть длина прямого отрезка трубы перед устройством и после него. Это указывается в техническом паспорте.

Помимо водомера вам понадобятся:

• фильтр грубой очистки косого типа – не позволяет ржавчине, песчинкам и другим подобным частицам попасть в прибор;

• обратный клапан – не дает счетчику крутиться в обратном направлении, когда движение воды по трубам останавливается;

• американка – фитинг, элемент, с помощью которого можно соединить трубы различного диаметра;

• запорный кран – позволяет перекрыть трубу, если, например, возникнет необходимость установить новый прибор учета.

Если у вас все готово, можно переходить непосредственно к процессу монтажа. Лучше разложить все элементы в том порядке, в каком вы будете их устанавливать: обратный клапан, расходомер, фильтр и запорный кран.

Пoэтaпнaя инcтpyкция ycтaнoвки cчeтчикa yчeтa вoды

1. Отключите воду в стояке.

2. Соберите узел в сухом состоянии. Для этого соедините сначала запорный кран и фильтр грубой очистки, потом добавьте остальные элементы.

3. Определите, сколько витков понадобится сделать при закручивании. Их должно быть не более пяти.

4. Обработайте места соединений уплотнителем – мастикой или специальной лентой.

5. Убедитесь, что знаки в виде стрелок, указывающие, куда движется поток воды, направлены в одну сторону.

6. Вырежьте кусок трубы – рекомендуем заранее подставить тазик, чтобы вода из трубопровода не пролилась на пол.

7. Подсоедините водосчетчик и прикрепленные к нему элементы.

8. Уплотните и загерметизируйте стыки.

Откройте шаровой кран. Если вы все сделали правильно, система останется герметичной. Если обнаружена течь, перекройте воду, снимите прибор учета и снова установите его на место, стараясь как можно лучше загерметизировать места соединений.

Лучше всего в том, как установить счетчик на воду, разбирается мастер-профессионал. Если вы считаете, что не справитесь с монтажом, доверьте эту работу ему.

Когда все готово, нужно пригласить представителя водоканала. Он опломбирует устройство и внесет в его техпаспорт необходимые записи.

Заключение

Как видите, выбрать водомер и даже установить его можно самостоятельно, хотя в любом случае понадобится приглашать специалиста, который выполнит пломбирование. Прибор учета будет долго служить вам, не нуждаясь в ремонте или замене, надо будет только периодически выполнять его поверку:

У некоторых моделей срок может быть другим, эта информация указывается в техпаспорте. Приборы учета можно снять и отвезти в компанию, которая оказывает услуги поверки. Но многие счетчики устроены таким образом, что отключать их не требуется, специалист может оценить их состояние с помощью приложения для смартфона.

Водосчетчик – полезное устройство, которое поможет вам уменьшить размер коммунальных платежей. Купить его по выгодной цене вы можете в интернет-магазине «Терем». В каталоге представлен широкий ассортимент моделей от ведущих европейских производителей. Правильный выбор, профессиональная установка и своевременная поверка водомера – залог того, что он долго будет служить владельцу.

Понимание различных типов счетчиков воды — умные счетчики воды для жилых и коммерческих зданий | Экономия воды до 50 %

Технологии учета

На рынке представлены расходомеры различных типов – объемные, электромагнитные, ультразвуковые, одно- и многоструйные, а также турбинные расходомеры. Давайте посмотрим на различия в их принципах работы, их преимуществах и недостатках.

Прямое смещение

Счетчики воды вытеснения являются наиболее распространенными счетчиками воды для жилых и небольших коммерческих объектов. Они содержат механические части (осциллирующий поршень), которые смещаются или перемещаются, когда вода течет через основную камеру счетчика. Эти движущиеся части измеряют объем воды и увеличивают показания счетчика на соответствующую величину.

Так как эти счетчики поставляются с движущимися частями: они подвержены поломкам, заметному падению давления, требуют частой калибровки, регистрируют расход воздуха и обратный поток воды и поэтому не точны.

Электромагнитный расходомер

Электромагнитные расходомеры чаще используются в коммерческих и промышленных зданиях. Внутри электромагнитного расходомера находится электромагнитная катушка, создающая магнитное поле, и электроды, улавливающие напряжение. Напряжение, измеренное электродами, обрабатывается преобразователем для получения стандартизированного выходного сигнала или отображается в соответствующем измерительном блоке.

Это дорогие устройства. Проводимость жидкости, протекающей по трубе, должна быть выше, чтобы магнитные катушки могли выполнять роль проводников. Пузырьки газа, образующиеся внутри счетчика, могут привести к ошибке. Следовательно, расходомер EM требует регулярной электрической и механической очистки.

Многоструйный расходомер

Многоструйные расходомеры очень точны при малых размерах и обычно используются для бытовых и небольших коммерческих пользователей с размерами до 2 дюймов. Многоструйные расходомеры используют несколько портов, окружающих внутреннюю камеру, для создания нескольких струй воды против рабочего колеса, скорость вращения которого зависит от скорости потока воды.

Они не выпускаются в больших размерах, так как они не имеют прямого пути потока, необходимого для высоких скоростей потока, используемых в трубах большого диаметра. Склонен к поломкам из-за движущихся частей. Они регистрируют поток воздуха и обратный поток воды.

Турбинный расходомер

Они обычно используются в крупных коммерческих системах распределения. Турбинные расходомеры обычно доступны для труб диаметром от 1-½ до 12 дюймов и выше. Лопасти турбины, размещенные в камере, вращаются, когда вода проходит через нее. Скорость турбины пропорциональна скорости воды, протекающей через нее, и генерирует импульс напряжения, который является мерой скорости потока. Общее количество импульсов дает меру общего потока.

Турбинные расходомеры менее точны, чем расходомеры и многоструйные расходомеры. Требуется установка длинных прямых секций трубы. Требует периодической калибровки. Склонен к неудачам. Регистрирует воздушный поток.

Ультразвуковой расходомер

Ультразвуковые расходомеры поставляются с двумя преобразователями, которые вызывают звуковые волны. Звуковые волны определяют скорость течения воды в трубе. В условиях отсутствия потока частоты ультразвуковой волны, прошедшей в трубу, и ее отражения от жидкости совпадают. В условиях обтекания частота отраженной волны другая. Передатчик обрабатывает сигналы переданной волны и ее отражения для определения расхода. Сигнал обеспечивает скорость потока, и при известном поперечном сечении трубы вычисляется фактический объем воды, протекающей через датчик.

Отсутствие движущихся частей делает ультразвуковые расходомеры долговечными и не требует калибровки. Эти счетчики имеют: незначительную потерю давления, могут измерять чрезвычайно низкий расход воды 0,1 л/мин, точность >98%, могут быть установлены в любом направлении, не зависят от потока воздуха и обратного потока воды.

Из-за всех вышеперечисленных преимуществ ультразвуковые счетчики воды стали чрезвычайно популярным выбором для различных применений учета воды. WEGoT гордится тем, что является единственной компанией в Индии, производящей собственные ультразвуковые счетчики воды.

Ультразвуковой датчик воды с поддержкой IoT

WEGoT Ультразвуковые счетчики воды называются датчиками воды, поскольку они не имеют движущихся частей, поддерживают IoT и отправляют данные в облако в режиме реального времени. Данные в реальном времени, генерируемые датчиками, обрабатываются нашими облачными датчиками, а точные и надежные данные о потреблении становятся доступными для конечных пользователей. Поскольку это датчики воды с поддержкой IoT, о простоях или сбоях датчиков немедленно сообщается. Это позволяет сервисным службам немедленно решать проблемы, сводя к минимуму потерю данных.

Ультразвуковые датчики воды с поддержкой IoT — это путь к массовому и быстрому развертыванию в жилых и коммерческих сегментах, и WEGoT будет лидером в развертывании этих решений по всей стране.

Какие типы счетчиков воды наиболее распространены?

Каковы распространенные типы счетчиков воды? Учет воды — это измерение потребления воды, которое проводится в жилых, коммерческих и промышленных помещениях. Linc Energy Systems распространяет Carlon Meter, предлагая водомеры для жилых помещений и промышленные водомеры.

Запросить предложение

Распространенные типы счетчиков воды

Существует два обычных измерительных устройства для измерения расхода воды: водомер объемного типа и счетчик скорости . Менее распространенные варианты включают немеханические конструкции электромагнитных и ультразвуковых счетчиков, а также электромеханические счетчики.

Счетчики прямого вытеснения

Счетчики прямого вытеснения (счетчик PD) представляют собой стандартный бытовой счетчик воды и небольшой коммерческий счетчик воды. Как правило, они очень точны при расходах от низких до средних, типичных для этих применений, и обычно находятся в диапазоне от 5/8″ до 2″. Вода обычно вытесняет движущийся измерительный элемент для этого типа счетчика и прямо пропорциональна объему воды, проходящей через счетчик. Движение направляет магнит, приводящий в движение регистр.

Измерители скорости потока

Измеритель скорости измеряет скорость потока воды через устройство, которое имеет определенную внутреннюю емкость. Скорость потока преобразуется в объем потока для определения потребления. Многоструйный измеритель и турбина являются хорошими примерами измерителей скорости.

Как дистрибьютор Carlon Meter, возможно, некоторые из их продуктов удовлетворят ваши потребности. Вот обзор некоторых предложений; вы также можете загрузить сокращенный обзор Carlon-at-a-Glance.

Бытовой счетчик воды

Компания Carlon предлагает два типа счетчиков, которые подходят для жилых и коммерческих помещений: объемные JL/JLR и многоструйные серии SSM/SSMR. Обратитесь к диаграмме для фундаментальных различий между линиями.

Промышленный

Компания Carlon предлагает несколько промышленных моделей для промышленного применения.

JSJ — Промышленные и коммерческие системы очистки воды, в которых количество расхода воды определяет химическую очистку

Турбина с горячей водой – Промышленное использование больших объемов горячей воды, управление оборудованием для очистки воды

Турбина с холодной водой – Промышленное применение с большими объемами, управление технологическим оборудованием программируемые элементы управления, в том числе элементы управления насосами, таймеры, контроллеры дозирования и автомобильный регистратор. Автомобильный регистратор может предоставлять данные о расходе в режиме реального времени для управления затратами на электроэнергию в сочетании с промышленными турбинными счетчиками воды. Регистратор предоставляет информацию о расходе в режиме реального времени как автономное устройство, или пользователь может получить данные с помощью RS485 или интернет-соединения с пользовательской системой управления зданием.

Carlon Meter

Carlon Meter производит высококачественные и долговечные счетчики питьевой воды с 1962 года. Штаб-квартира Carlon Meter находится в Гранд-Хейвене, штат Мичиган. Компания Carlon производит объемные, многоструйные и турбинные расходомеры для измерений питьевой холодной и горячей воды от ½ до 8 дюймов. Компания производит счетчики большего размера, но не проводит их инвентаризацию.

Если вас интересует дополнительная информация о счетчиках воды Carlon, отправьте запрос.

Отправьте запрос здесь.

Карлонный счетчик, промышленный счетчик воды, бытовой счетчик воды, типы счетчиков воды, счетчики воды

KC Форвард

KC Форвард является директором по продажам. Он присоединился к нам в начале 2017 года, привнеся богатый опыт продаж и руководя командами продаж за последние 20 лет. KC был родом из Детройта и живет в Колорадо с 1996 года. Он вдовец и больше всего в жизни ценит семью, в которую входят двое взрослых детей. Настольные игры, спорт, чтение, он делает все это. У него есть B.S. в области управления бизнесом Оклендского университета в Мичигане.

Последние сообщения

• 2023 Honeywell Gold PMT Channel Partner

• Honeywell Versatilis Lifecycle Solution R100

• Международная школа измерения углеводородов (ISHM) 3 14 9045 900 0072 Этот веб-сайт использует файлы cookie для улучшения вашего опыта. Мы предполагаем, что вы согласны с этим, но вы можете отказаться, если хотите. Настройки файлов cookieПРИНЯТЬ

  Политика конфиденциальности и использования файлов cookie

  БелГаз Регистрация на вебинар

  Регистрация классов для участия в вебинаре БелГАС

  Вопросы или оговорки по курсам одоризации

  Регистрация классов для курсов GPL.

  • Имя*

    Первый Последний

  • Компания*
  • Электронная почта*
  • Телефон**
  • О каком классе вы спрашиваете?* сообщение)

  • Подписка на рассылку новостей
    • Да, подпишите меня, чтобы получать информационные бюллетени по электронной почте.
  • Дата

    Дата интересующего вас занятия (если применимо)?

  • Время звонить

    Когда лучше всего позвонить вам, чтобы взять вашу кредитную карту и занять место в классе?

  • Сообщение

    Введите здесь дополнительную информацию. Если вы регистрируетесь для других студентов, сообщите нам об этом здесь.

  • CAPTCHA
  • Комментарии

    Это поле предназначено для проверки и должно быть оставлено без изменений.

  Запрос Цитировать

  • Имя*

    Имя и фамилия*

    Имя и фамилия*

  • Компания*
  • Адрес*

    ГородШтат/Провинция/РегионАфганистанАлбанияАлжирАмериканское СамоаАргентаАндорраАнголаАргуабудаАнгилья и Бартарктика liaАвстрияАзербайджанБагамыБахрейнБангладешБарбадосБеларусьБельгияБелизБенинБермудские островаБутанБоливияБонэйр, Синт-Эстатиус и СабаБосния и ГерцеговинаБотсванаОстров БувеБразилияБританская территория в Индийском океанеБруней-ДаруссаламБолгарияБуркина-ФасоБурундиКабо-ВердеКамбоджаКамерунКитайКанадаКаймановы островаКосильЦентральноафриканская РеспубликаРождествоЧадЧад ОстроваКолумбияКоморские островаКонгоКонго, Демократическая Республика Острова КукаКоста-РикаХорватияКубаКюрасаоКипрЧехияКот-д’ИвуарДанияДжибутиДоминикаДоминиканская РеспубликаЭквадорЕгипетСальвадорЭкваториальная ГвинеяЭритреяЭстонияЭсватиниЭфиопияФолклендские островаФарерские островаФиджиФинляндияФранцияФранцияГабонГерманияФранцузская Политерия yГанаГибралтарГрецияГренландияГренадаГваделупаГуамГватемалаГернсиГвинеяГвинея-БиссауГайанаГаитиОстров Херд и МакдональдсСвятой ПрестолГондурасГонконгВенгрияИсландияИндияИндонезияИранИракИрландияОстров МэнИзраильИталияЯмайкаЯпонияДжерсиИорданияКазахстанКыргызстан РеспубликаКирибатКорея, Демократическая Республика Лаосская Народно-Демократическая РеспубликаЛатвияЛиванЛесотоЛиберияЛивияЛихтенштейнЛитваЛюксембургМакаоМадагаскарМалавиМалайзияМальдивыМалиМальтаМаршалловы ОстроваМартиникаМавританияМаврикийМайоттаМексикаМикронезияМолдоваМонакоМонголияЧерногорияМонтсерратМароккоМозамбикМьянмаНамибияНигуаНигуэраНиуэдерландияНовая ЗеландияНигуэдерландия Остров ОрфолкСеверная МакедонияСеверные Марианские островаНорвегияОманПакистанПалауПалестина, Государство ПанамаПапуа-Новая ГвинеяПарагвайПеруФилиппиныПиткэрнПольшаПортугалияПуэрто-РикоКатарРумынияРоссийская ФедерацияРуандаРеюньонСент-БартельмиСент-Хелена, Вознесения и Тристан-да-КуньяСент-Китс и НевисСент-ЛюсияСент-МартинСен-Пьер и МикелонСент-Винсент и ГренадиныСамоаСан-МариноСао-Томе и Ле-СаудияСаудовияСаудови рудаСинт-МартенСловакияСловенияСоломоновы островаСомалиЮжная АфрикаЮжная Георгия и Южные Сандвичевы островаЮжный СуданИспанияШри-ЛанкаСуданСуринамШпицберген и Ян-МайенШвецияШвейцарияСирия Арабская РеспубликаТайваньТаджикистанТанзания, Соединенные Штаты Республика ТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТунисТуркменистанОстрова Теркс и КайкосТувалуТурцияОтдаленные малые острова СШАУгандаУкраинаОбъединенные Арабские ЭмиратыСоединенное КоролевствоСоединенные ШтатыУругвайУзбекистанВануатуВенесуэлаВьетнамВиргинские острова, Британские Виргинские острова, СШАУоллис и ФутунаОстроваЗападная СахараЗабабамландияЗападная СахараЗабабаланд0005

  • Электронная почта*
  • Подписка на рассылку новостей
    • Да, подпишите меня, чтобы получать информационные бюллетени по электронной почте.

      No related posts.
