Виды бойлеров: Виды бойлеров (бытовых водонагревателей). Анализ достоинств и недостатков

• ТИПЫ ВОДОНАГРЕВАТЕЛЕЙ: сравнительная характеристика видов бойлеров

Типы водонагревателей достаточно разнообразны, чтобы подобрать подходящую модель для любых условий: в квартиру и частный дом, для электричества и газа, накопительные и проточные. Основной вопрос в том, какой из них лучше и как выбрать оптимальный вариант. В этой статье рассмотрим существующие виды водонагревателей, их отличия друг от друга, принципы работы, а также оценим достоинства и недостатки.

Какие бывают водонагреватели

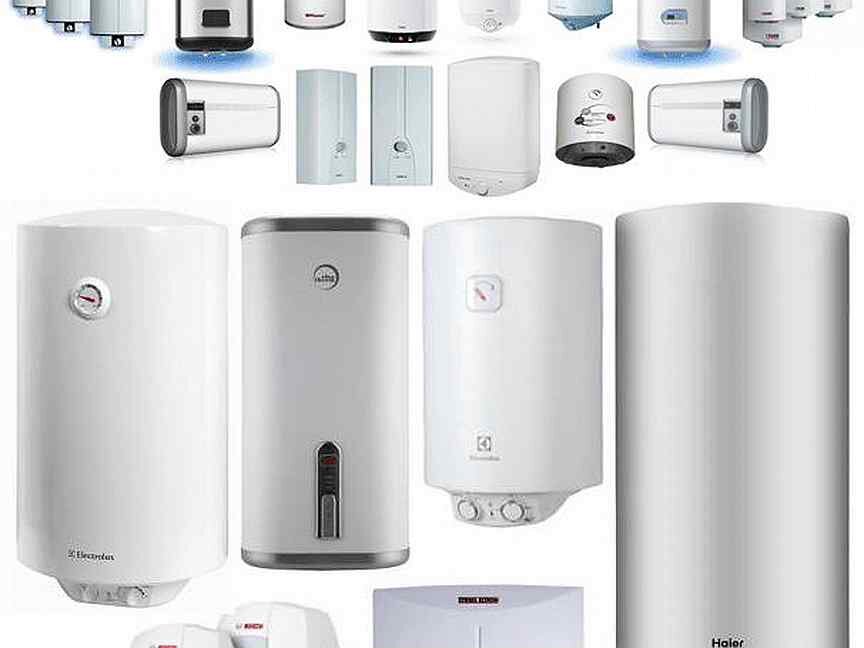

Классификация этих приборов опирается на принцип работы или используемую энергию, и является достаточно ограниченной:

• электрические – накопительные и проточные;
• газовые – накопительные и проточные;
• косвенные;
• комбинированные.

При этом водонагреватели накопительные электрические представляют основную массу моделей.

Хотя типы бойлеров и ограничены, внутри каждого класса существует огромное количество экземпляров, отличающихся дизайном и мощностью, так что основой выбора всегда становится доступность того или иного вида энергии.

Накопительные и проточные бойлеры

Независимо от того, какой теплоноситель используется, газ или электричество, существует два вида аппаратов, работа которых принципиально отличается.

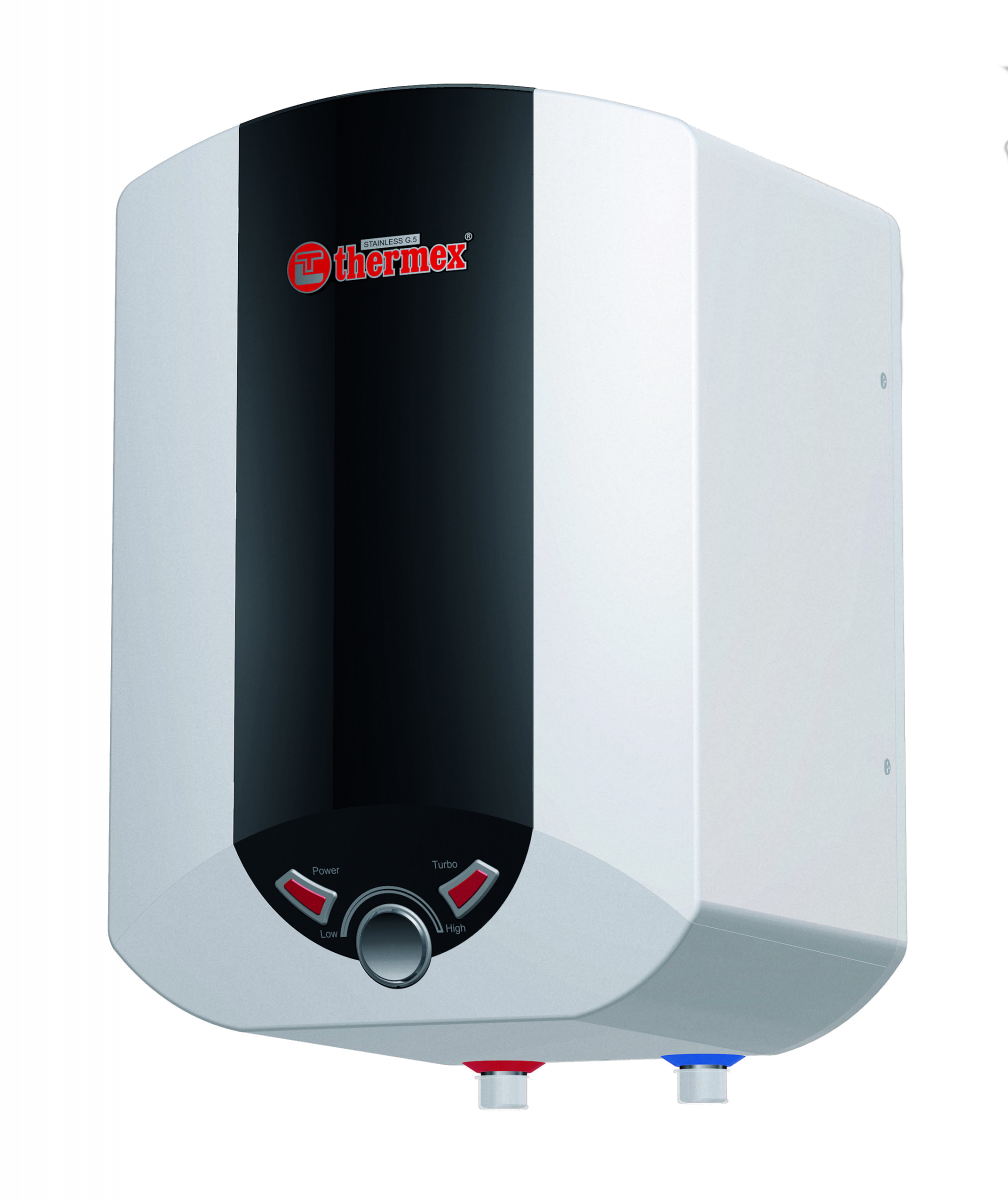

Накопительный бойлер представляет собой бак с ТЭНом внутри, в который набирается определенный объем воды и нагревается. К достоинствам такого аппарата относятся экономичность и долговечность, а к недостаткам – большие габариты и необходимость ждать несколько часов, пока жидкость нагреется.

Виды накопительных водонагревателей классифицируются по объему бака, который может составлять от 5 до 500 литров. Чаще всего они используются в квартирах, причем подходят, как для подогрева воды только для одной водоразборной точки (например, кухонной мойки), так и для обеспечения кипятком всей внутриквартирной системы водоснабжения.

Проточный водонагреватель греет воду непосредственно перед подачей в смеситель. Устанавливается такой бойлер прямо на трубу и работает по принципу теплообменника – нагревательный элемент повышает температуру расположенных внутри корпуса пластин, а они передают тепло воде, которая проходит через конструкцию свободным потоком. Таким образом холодная на входе жидкость нагревается до состояния кипятка всего за несколько секунд, пока находится внутри бойлера, и подается в кран уже горячей.

Купить проточный водонагреватель решают для экономии места, когда установить накопительный нет возможности, или в случаях, когда горячей водой пользуется много людей, например, в офисных зданиях. Плюсами такой техники являются компактность и моментальный нагрев воды, а к минусам относятся высокий уровень энергопотребления и небольшой срок службы (2-3 года, в то время, как у накопительных бойлеров, он может достигать 10 и более лет). Виды проточных водонагревателей не отличаются разнообразием, и классифицируются только по производительности литров горячей воды в минуту.

Внимания заслуживают оба типа бойлеров, тем более, что не составляют друг другу конкуренции. Выбор зависит только индивидуальных возможностей и пожеланий покупателя.

Газовые и электрические бойлеры

Здесь разница только в системе внутреннего устройства агрегата. Газовые водонагреватели оборудованы горелкой, которая нагревает теплообменник (медный или чугунный), а он в свою очередь передает тепло жидкости. Принцип схож с работой проточных бойлеров, но в отличие от последних, газовые нагреватели имеют внутренний бак для накопления воды.

Преимущества таких устройств очевидны – быстрая скорость нагрева, но и недостатки налицо – газ дорогой, и учитывая, что температуру воды в баке нужно поддерживать постоянно, его расход может вылиться во внушительные суммы в квитанциях. Кроме того, следует учитывать сложности при подключении таких систем, ведь кроме водоснабжения нужно подводить еще и трубы с газом. Для этого требуются, как услуги профессиональных монтажников, так и согласованный план подключения с коммунальными предприятиями, и повышенное внимание при обслуживании техники.

Виды электрических бойлеров более разнообразны, и включают накопительные и проточные системы. Эти приборы проще устанавливать, обслуживать, да и стоимость электричества меньше, чем газа. С другой стороны, они дольше греют воду и требуют качественной проводки, а некоторые модели даже дополнительной установки автомата на 380 В и прокладки дополнительной ветки электроснабжения.

Нужно отметить, что электрические бойлеры чаще используются в квартирах, и достаточно редко в частных домах. Это связано с доступностью газового теплоносителя для частного сектора и повышенными сложностями при оформлении документов на переделку газовых сетей в многоквартирных домах. При выборе техники ориентироваться следует на доступность энергии в доме и ее стоимости по региону.

Бойлер комбинированный

Бойлер комбинированный предполагает подключение и газа, и электричества. Это позволяет греть воду в отопительный период с помощью газоснабжения, а в летний период – используя электричество. Подобный подход позволяет сэкономить крупные суммы на горячей воде независимо от сезона, но достаточно сложен в реализации, ведь две активные системы нагрева требуют повышенного внимания при эксплуатации и профессиональных навыков для подключения.

Часто к этой же линейке бойлеров относят и газовые колонки, которые способны не только греть воду. Такие устройства также могут иметь комбинированную систему нагрева, встроенные баки для воды или греть воду напрямую из трубы. Купить газовую колонку решают владельцы частных домов – именно они лучше всего подходят для организации такой системы отопления и горячего водоснабжения.

Бойлеры косвенного нагрева

Виды бойлеров косвенного нагрева предполагают наличие котла – газового, электрического или твердотопливного. По сути, бойлер косвенного нагрева является отдельным баком, который подключается к уже имеющейся системе отопления, и накапливает воду для нагрева от основного источника. Такие агрегаты подойдут владельцам частных домов, которые хотят снизить расходы на горячую воду или переделать общую систему отопления и водоснабжения в более экономный вариант.

Виды бойлеров и принцип их работы

Люди настолько привыкли к комфорту, что с трудом представляют свой дом без горячей воды. При этом даже не задумываются, что первое подобие современного водонагревательного бойлера было изобретено еще две тысячи лет назад – то ли в первом, то ли во втором веке нашей эры. Сделал это древнегреческий инженер, физик, механик и математик Герон Александрийский – «отец» не только первого парового бойлера, но еще и первого торгового автомата, механического насоса, парового котла. Конструкция состояла из бронзовой емкости с жаровней и трубами, по которым подавалась холодная и отводилась горячая вода. Просто, быстро и эффективно. Увы, изобретение Герона забылось и потерялось во времени. И все пришлось придумывать снова. Особенно последователи древнегреческого изобретателя активизировались в конце семнадцатого – начале восемнадцатого века. Один за другим появились солнечные, газовые, электрические водонагреватели. И хотя технологии с тех пор ушли далеко вперед, основополагающие принципы остались.

Давайте немного ближе рассмотри что такое бойлер, он же водонагреватель, и какие их разновидности существуют.

Что такое бойлер?

По сути, бойлер – это предназначенная для нагрева воды накопительная емкость, оснащенная внутренним либо наружным нагревателем. Бойлеры с внутренним нагревателем предполагают обязательное наличие погруженного на всю глубину резервуара змееобразного теплообменника, в котором циркулирует нагревающее вещество. Это может быть вода, пар, масло и, как ни странно, электричество тоже. Наружные нагреватели используют тепловую энергию, которую получают от сжигания различных энергоносителей –

газа, угля, дров.

Нагретая вода в резервуаре распределяется слоями – самая горячая находится наверху. Соответственно, забор воды тоже осуществляется сверху, тогда, как холодная поступает в нижнюю часть бойлера.

Кстати, чтобы вода в резервуаре не остывала как можно дольше, инженерам пришлось много экспериментировать с разными видами изоляционных материалов. В результате теплопотери современного бойлера составляют всего несколько градусов в сутки.

Какие бывают бойлеры и в чем их отличие

Существует несколько видов бойлеров –

электрические, газовые, косвенного нагрева, комбинированные, проточные водонагреватели и т. д. Их распространение и популярность в той или иной стране определяется ресурсами, которыми она обладает. Например, Германия, которая одной из первых провела электричество буквально в каждый дом, также первой начала производить и электробойлеры. В Украине так сложилось, что до 2014 года был очень дешевый газ и преобладало газовое водонагревательное оборудование (газовые колонки). Сейчас же бойлеры намного эффективнее, что вместе с подорожанием газа, делает их наиболее привлекательным выбором практически для всех хозяйств, где нужен ГВС.

Накопительный бойлер

В основе конструкции накопительного электробойлера лежит тепловой электрический нагреватель – так называемый ТЭН, терморегулятор и магниевый анод. Последний защищает внутреннюю поверхность бойлера от коррозии, которая происходит вследствие окисления железа выделившимся из воды воздухом. Дело в том, что магний тоже взаимодействует с воздухом, но отличается значительно большей химической активностью. И поскольку основная часть воздуха уходит на разрушение магниевого анода, железный бак остается в относительной безопасности.

Изготавливается в основном из стали (у каждого производителя различная толщина), хотя существуют и модели сделанные из нержавеющей стали. Внутри бак эмалирован (также у разных производителей может быть разная эмаль или даже её смесь). Корпус обязательно утеплен снаружи (между баком и его декоративной обшивкой.

Изготавливаются от 15 до 1500 литров!

Как правило, электрические накопительные бойлеры являются настенными (крепятся на кронштейны или специальные монтажные планки), но встречаются и напольные модели (от 150 и более литров).

Видео: Накопительные водонагреватели и их разновидности

Бойлер косвенного нагрева

Водонагревательные приборы этого типа используют тепловую энергию отопительного контура, поэтому фактически не требуют дополнительных затрат. В резервуар с водой устанавливается змеевик из устойчивого к коррозии материала, через который пропускается горячий теплоноситель из основного (отопительного) контура. Он и нагревает воду в бойлере. Таким образом, нагрев воды происходит как бы вскользь, в процессе отопления дома, поэтому и называется он бойлером косвенного нагрева.

Такой метод нагрева воды не зря признан как самый экономный — ведь, по сути, Вы просто топите дом (будь это газ, твёрдое топливо или электричество), а уж бойлер нагревает воду как «побочный эффект» отопления.

Производятся как в настенном, так и в напольном виде.

Кстати, существуют конструкции бойлеров косвенного нагрева с двумя и даже тремя змеевиками — для работы от двух и больше отопительных аппаратов (например, от твердотопливного котла и солнечной батареи).

Статья по теме: Бойлер косвенного нагрева — всё что нужно знать.

Комбинированный бойлер

В последнее время все более популярными становятся комбинированные бойлеры, позволяющие максимально эффективно использовать тепловую энергию. Комбинированные водонагреватели, пожалуй, наиболее перспективны и позволяют по мере необходимости переходить от одного способа нагрева к другому. В одном устройстве совмещается несколько типов нагревателей (обычно два). К примеру, для нагрева воды могут использовать тепло от твердотопливного котла, а вторым нагревательным элементом будет ТЭН. Таким образом, бойлер считается комбинированным.

То есть зимой можно получать горячую воду от косвенного нагрева (твердотопливный котел), а летом от электричества.

Проточный водонагреватель

Конструкция электрического проточного водонагревателя состоит из небольшой коробки, внутри которой расположен электроТЭН. Данный аппарат в зависимости от вида (напорный, безнапорный) врезается либо непосредственно в водопроводный стояк, либо в месте, где необходима горячая вода (мойка, душ). Количество горячей воды – неограниченно, в отличие от бойлеров, ограниченных объемом накопительного бака. Температура нагреваемой воды варьируется от погодных условий, мощности водонагревателя и напора воды – чем больше напор, тем меньше температура. Однако проточные водонагревателя потребляют очень много электроэнергии, поэтому нужно проверять мощность проводки в доме, чтобы не было короткого замыкания. Более подробно — в видео обзоре.

Видео: Проточные водонагреватели — что это?

Также рекомендуем нашу статью: Проточный нагреватель воды | какие бывают.

Выбор водонагревателя для дома

Итак, на вопрос какие бывают бойлеры мы ответили, что дальше? Как выбрать? Благодаря широкому разнообразию водонагревательных устройств остаться без горячей воды сегодня просто нет шансов. И речь не только о неподключенных к системе ГВС частных домах и дачах. Ведь ситуация с отключениями горячей воды актуальна практически для всех живущих в многоквартирных домах. И хотя на дворе уже 2020 год, вряд ли в ближайшие годы мы дождемся бесперебойной поставки горячей воды. Поэтому лучше самому выбрать бойлер и закрыть этот вопрос.

В общем все виды бойлеров хороши в решении своих задач и назвать прям лучшее решение невозможно не зная конкретной ситуации клиента. Мы бы рекомендовали максимально лучший вариант по соотношению цена/качество – накопительный бойлер с сухими раздельными ТЭНами. Но, если в доме есть твердотопливный котел, грех не воспользоваться этим и не поставить комбинированный водонагреватель.

И не стесняйтесь звонить нашим менеджерам. Они подскажут лучшие варианты с учетом вашего бюджета.

В нашем магазине можно ознакомиться со всем ассортиментом бойлеров, посмотреть цены, описание, фото и отзывы.  А с помощью фильтра можно подобрать нужные параметры (тип бойлера, сухой или мокрый ТЭН, литраж, модификация и крепление).

какие бывают типы и как выбрать

Вам не нужно больше переживать об отсутствии горячей воды в летние месяцы и мечтать о теплом душе зимой, если вы купите бойлер. Водонагревательный прибор пригодится и на даче или в летнем коттедже, куда горячая вода еще не проведена. В этой статье мы расскажем не только о случаях, когда приобретение водонагревателя наиболее целесообразно, но и научим отличать разные виды бойлеров друг от друга. Например, накопительный на 70-90 л за каких-нибудь двадцать минут нагреет ванну на одну персону. Если больше любите теплый душ и не хотите ждать, пока вода нагреется – купите проточник, и разогревайте воду непосредственно в процессе использования!

Как купить проточный обогреватель

Что такое проточный обогреватель и какие блага сулит его использование, не понаслышке знают его реальные владельцы, которые не тратят ни времени, ни нервов, и, что немаловажно, денег на ежедневную привилегию принимать горячую ванну. Аппарат малыми усилиями нагреет воду и скромно уместится в крохотном уголке, а его установка подчинится любому хозяину. Принцип работы обогревателя прост – ТЭН цилиндрической формы устанавливается на кран или душ, а вода, проходя сквозь него, нагревается до установленной температуры. Существуют вариации прибора в виде небольших нагревательных систем, которые размещаются в ванной и пропускают воду сквозь себя. Удобство такого прибора в том, что для него не нужно выбирать место — горячая вода появляется в кране мгновенно.

Читайте также: Что важно знать о бойлерах: уроки экономии

Регулировать температуру проточного бойлера несложно: в некоторых приборах она зависит от напора воды (чем больше — тем прохладнее температура), а в другие настраивается при помощи специального регулятора:

• Водонагреватель на 3,5 кВт хорошо приживется в летних коттеджах,  дачах или просто для установки на небольшие краны в квартире. Таким бойлером удобно пользоваться летом, когда вода в водопроводе и без того умеренной температуры — не ниже 18 градусов, так что нет нужды в очень горячих ваннах.
• 5 кВт – параметр стандартного и самого распространенного нагревателя – такой обогреет вас и в зимний период.
• Бойлеры с мощностью 7 кВт, как в модели Ariston BRAVO E 7023 U-F 7, подойдут более «продвинутым» пользователям – нагреть воду таким прибором можно в любую пору года и пользоваться душем даже с самым сильным напором – температура воды все равно останется теплой. Но тут есть одно «но» — состояние электропроводки для такого агрегата должно быть идеальным.

Электропроводка для проточного водонагревателя – тема, требующая отдельного рассмотрения. Проточный бойлер – электроприбор высокой мощности, и даже перед установкой агрегата с маленькой мощностью придется убедиться, что вы сможете обеспечить безопасную работу:

• хорошо заземлить прибор;
• проточник следует напрямую подсоединять к силовому кабелю – это поможет избежать лишних коротких замыканий;
• общая проводка должна проводить ток свыше 30 Ампер — учтите это.

Как выбрать накопительный бойлер

Если вы нуждаетесь в горячей воде во всем доме, а не в одном кране, а возиться с лейками и «гусаками» не желаете, то для вас мы расскажем, что такое бойлер накопительный. Принцип функционирования такого чуда техники состоит в том, что прибор сначала собирает в себе воду, а после разогревает ее в специальном резервуаре; «новая» вода разогревается по мере поступления.

Преимущества:

• Средний аппарат может разогреть от десяти до 1000 л. Накопительный прибор занимает дополнительное место, потому перед его покупкой точно определите, куда вы его установите.
• Как правило, температура воды на выходе достигает 70°С– это горячо, но в процессе мытья вы можете регулировать тепло переключателем холодного крана. Соответственно, из 60-80 литров горячей воды вы сможете «развести» 100-120 теплой.
• Не требователен к состоянию электропроводки: бойлер можно подсоединить к водопроводу или к электросети. Если есть желание подключить агрегат к газоотводящим сетям – пожалуйста, бойлер и на это не станет возражать.
• Сделать работу «термоса» безопасной несложно: обеспечьте заземление, приобретите редуктор (с ним бойлер не протечет под давлением водопроводной магистрали), и два защитных клапана – от внутреннего давления и для блокировки слива холодной воды, если вдруг ее подача прекратилась. Все это убережет ТЭНы от перегорания, а бак от протекания.

Выбирая в свой дом накопитель, вы покупаете большой термос – в сущности, он состоит из основного резервуара в корпусе, ТЭНов и двух трубок – для подачи и забора жидкости. Устроен такой бак следующим образом: шланг для холодной воды входит в резервуар снизу, а для нагретой — сверху, потому, руководствуясь законами физики, вода внутри агрегата не перемешивается. В большинстве агрегатов предусмотрен термостат и ручка для регулировки нагревания, иногда – световой индикатор, который даст знать, когда нагревательный элемент сделал свою работу.

Читайте также: Какие бывают основные неисправности бойлера

Комбинированный бойлер

Что такое бойлер комбинированного типа? Свое название этот тип водонагревателя получил из-за своей универсальности. Прибор может производить теплую воду двумя способами:

1. при помощи спиралевидного змеевика, подключенного к котлу

2. стандартным ТЭНом, работающим от электричества

По змеевику внутри бойлера проходит горячая вода из котла и прогревает весь резервуар. Не хотите греть при помощи котла – милости просим, воспользуйтесь встроенным ТЭНом.

Преимущества комбинированного типа:

• Универсален — если в вашем доме нет газа, будет работать от электричества, и наоборот — чтобы сэкономить на счетах за электроэнергию, подключите его к газу. Обычно вместе с бойлерами этого типа поставляется особая газовая горелка. А если вы большой оригинал и стремитесь улучшать экологию нашей планеты — приложите немного усилий и подключите прибор к солнечным батареям!
• Зимой воду можно греть от отопительного котла, который обогревает весь дом, а в летнее время – напрямую от электричества или газа. Экономный способ популярен для небольших дач или коттеджей.
• Такой прибор, в зависимости от модели, можно или подвесить на стену или установить  на пол. Некоторые модели уникальны: их можно устанавливать в удобном вам положении, главное – не переворачивать прибор и соблюдать верх-низ.
• Комбинированный «термос» может работать бесперебойно – просто установите несколько шлангов для воды, и производительнверсальні: ость прибора увеличится.

Чтобы комбинированный агрегат прожил дольше, обратите внимание на его конструкцию. Лучше всего зарекомендовали себя термосы с эмалированными баками (металл не соприкасается напрямую с водой и не поржавеет). Выбирайте бочку с панелью управления – это удобно в любом случае, ведь позволяет следить за температурой внутри и не перегревать саму конструкцию. Те же функции имеет термостат и градусник. Обращайте внимание на изоляцию – чем она лучше, тем меньше ресурсов придется потратить на сохранение тепла.

Бойлер косвенного нагрева

Косвенный нагрев – что это за тип бойлера? Это популярный вариант, который использует тепло от системы центрального отопления. Согласитесь, выгодно для зимней поры – с помощью отопления подогреть и воздух в квартире, и ваш душ! Один его внешний вид говорит об уюте – все чаще производители выпускают агрегаты кубической или прямоугольной формы, больше похожие на шкафчики, чем на бочки – отличное дополнение к интерьеру.

Принцип работы агрегата

Как правило, прибор изготавливается из нержавеющей стали, как в модели Gorenje GV 120, реже – из пластика. В сердцевине агрегата находится стальной или латунный теплообменник, вокруг которого и размещается спиралевидный теплоноситель (змеевик) из котла центрального отопления.  Дополнительно устанавливается магниевый анод (хорошая защита от коррозии) и клапан для контроля давления. Конечно же, подобное чудо техники имеет термостат, так что вы всегда будете видеть, текущую температуру.

В плане подключения к водопроводу все стандартно – две трубки: одна для “холодная”, вторая “горячая”. Единственное «но» — придется установить насосно-смесительную систему на трубопровод – это поможет контролировать циркуляцию воды.

Читайте также: Как самостоятельно отремонтировать бойлер

Почему именно косвенный тип бойлера:

• Экономичность – нагревается от отопительной системы. Хозяину не надобно платить за электричество или укреплять проводку, как в случае с другими  бойлерами
• Конструкция устроена так, что важные внутренние элементы не соприкасаются с водой. Ввиду отсутствия контакта поверхности нагревателя и теплоносителя,  ничто не проржавеет и не выйдет из строя раньше времени.
• Вода в устройстве постоянно циркулирует и перемешивается – а это значит, что пользоваться ею можно уже после того, как она попала в резервуар.
• Большинство бойлеров подразумевают переподключение на альтернативный источник тепла – например, если отопление отключили, но из крана мыться все еще холодно.

Выберите идеальный прибор

Подбор бойлера – дело сугубо индивидуальное. Проточный агрегат пригодится тем, для кого не принципиально, например, мытье посуды в теплой воде. Это хороший вариант для коттеджа, где важнее наличие согревающего душа. Комбинированный агрегат подойдет для загородных домов, в которых нет центральной отопительной системе, но есть котел, который и можно использовать, сэкономив тем самым электричество. Одновременно бойлер косвенного нагрева используется в панельных помещениях, так как главное его преимущество – возможность подключения к центральному отоплению. Накопительный универсален, потому что он функционирует на электроэнергии, которая есть в каждом и на даче, и в квартире.

Посмотрите также видео: Как выбрать бойлер

Что такое бойлер, типы бойлеров, принципы работы

В современном обществе очень возросла потребность в горячей воде, люди хотят комфортно обустроить свои бытовые условия существования. Поэтому бойлеры пользуются большим спросом, так как удобны в пользовании, и горячая вода в доме течет из крана круглосуточно.

Бойлер или водонагреватель является специальным устройством для нагрева необходимого количества воды до определенной температуры в  местной системе водоснабжения.

Типы бойлеров

Существует несколько типов водонагревателей, каждый из которых востребован в определенных условиях:

• водонагреватели косвенного типа. Они работают без подключения газа и электричества, а используется тепло, которое вырабатывают другие источники энергии. Присоединяются к отопительному котлу. Удобно использовать при автономном отоплении;
• проточные электрические водонагреватели. Они компактны, не занимают много места. Потребляют много электроэнергии и для их работы необходим сильный напор воды;
• проточные газовые водонагреватели. Это многим известные газовые колонки. Безопасны в эксплуатации и легки в применении;
• накопительные газовые нагреватели воды. Вода в емкости нагревается с помощью газовой горелки. Различаются по типу камеры сгорания. Существует закрытая и открытая камера сгорания. Закрытая не требует вспомогательной подачи воздуха;
• накопительные электрические водонагреватели, в которых используется ТЭН для нагрева воды.

Наиболее популярный из всех типов водонагревателей, используемых в бытовых целях – электрический бойлер с накопительным баком. Бак представляет собой емкость, в которой происходит нагрев воды до нужной температуры с помощью тэна (теплового энергетического нагревателя).

Накопительные бойлеры могут быть двух типов:

• закрытые напорные. Этот тип бойлеров может использоваться одновременно на нескольких точках в системе водоразбора. Например, для ванны и для кухни.
• открытые безнапорные. Обеспечивают горячей водой только одну точку, но такие модели отлично подходят для мест с постоянным перебоем подачи воды. Поэтому, даже если нет давления в водопроводной трубе, пользоваться горячей водой возможно.

Принцип работы бойлера

Состоит электрический бойлер из таких частей: корпус нагревателя, термоизоляционый слой, накопительный бак, ТЭН, магниевый анод, термодатчик.

Накопительный бак изготавливается из нержавеющей стали и покрывается специальной эмалью или титаном. С внешней стороны бака применяются теплоизолирующие материалы. Это может быть вспененный полиуретан или поролон. Чтобы внутреннее покрытие бака не поддавалось коррозии, применяется магниевый анод. Емкость бака для накопителя воды может варьироваться от 10 до 200 литров.

Работает бойлер по следующему принципу – ТЭН, который размещается в накопительном баке, нагревает холодную воду, поступающую снизу. С верхней части бойлера выводится горячая вода. Получается, что подогреваемая вода постепенно по мере пользования выталкивается напором из системы водоснабжения.

Если вода нагрелась до нужной температуры, нагреватель, благодаря термостату, отключается. При снижении температуры воды на несколько градусов, термостат снова включает нагреватель. Нужная температура задается с помощью регулируемой поворотной ручки. Термостатами или термодатчиками называется биметаллическая пластина, размыкающая электрическую цепочку при нагреве до заданной температуры. Могут быть механические или в электронном виде.

Время нагрева воды в бойлере зависит от емкости нагревательного бака, от мощности ТЭНа и от их количества, так как в некоторых моделях может быть несколько нагревателей.

Нагревание ТЭНа возможно двумя способами:

• сухим, когда ТЭН не контактирует с водой, а помещен в стеклянную или керамическую трубку, выполняющую защитную функцию. Бойлеры с сухим ТЭНом более долговечны, так как устойчивы к возникновению накипи, также отличаются своей высокой ценой;
• мокрым, когда ТЭНы, внешне очень похожие на кипятильник, опущены непосредственно в воду. Бойлеры с таким нагревателем подвержены к возникновению коррозии и накипи, но имеют оптимальную стоимость.

Бойлеры по способу крепления могут быть подвесными, которые устанавливаются горизонтально или вертикально, в зависимости от размещения бака, и напольными.

Для семьи из трех человек из расчета нужд горячей воды на умывание, мытье посуды, душ и ванну требуется бойлер с емкостью  в среднем 100 литров.

Таким образом, бойлер незаменим в городских и сельских условиях проживания и обеспечивает своевременный и быстрый нагрев воды. Их популярность возросла, так как многие модели водонагревателей обладают оптимальными ценами, хорошим качеством и простотой эксплуатации.

Виды электрических бойлеров

Бойлер или водонагреватель — отличный вариант, когда отключают горячее водоснабжение или когда оно не проведено. А чтобы устройство прослужило длительное время и хорошо выполняло свои функции, необходимо знать все особенности и секреты выбора.

Интернет-магазин «Арма» предлагает купить бойлер в Киеве по доступным ценам. В каталоге представлено большое количество моделей, обладающих разными тех. характеристиками и набором функций. А как разобраться в них и сделать правильный выбор, расскажет наша статья.

Виды накопительных бойлеров

Принцип работы накопительных бойлеров у всех производителей идентичный — представляет собой нагрев воды в резервуаре. В бак поступает вода, нагревается до установленной температуры (50-80°), а потом просто поддерживается в автоматическом режиме. Основные виды бойлеров по источнику энергии, используемому для работы:

1. Газовые. В качестве топлива использует природный или сниженный газ. Такие модели отличаются большими объемами и габаритами. Они экономичны с точки зрения источника энергии (газ — наиболее экономный вид топлива), но сами установки обладают сравнительно высокой ценой.
2. Электрические бойлеры. Жидкость нагревается за счет наличия специального тепло-нагревательного элемента (ТЭНа). Модели схожи с газовыми, но имеют меньшие габариты. Пользуются большей популярностью за счет удобства монтажа — не требует специального разрешения для подключения.

В свою очередь электрические бойлеры делятся по типу ТЭНа на мокрые и сухие. Первый тип расположен непосредственно в резервуаре и контактирует с водой. Второй — находится в специализированной колбе, что исключает контакт с водой. Благодаря этому сухие тэны в водонагревателях не подвержены образованию накипи и отличаются более продолжительным сроком службы.

Тип тэна:

1 Медный тэн, тэн нержавейка — классический 1,5 кВт тэн.

2 «Сухой тэн» более новая технология, используется около 10 лет, и при этом такая технология показала свою эффективность:

• На тэне не образуется накипь.
• Экономичность.
• Простота обслуживания. При поломке тэна не нужно сливать воду, снимать бак.
• Также при сгорании одного тэна, можно продолжать пользоваться бойлером за счет второго тэна.
• Безопасность.
• Длительный срок службы.

Форма и тип установки водонагревателей

По форме накопительные бойлеры бывают цилиндрическими и прямоугольными. Это зависит от конструктивных особенностей и модели. Также выделяют горизонтальные и вертикальные водонагреватели, а также с универсальным монтажом — вертикально-горизонтальные. Выбор устройства по данным параметрам зависит от характеристик посещения, куда будет монтироваться устройство, и личных предпочтений.

По типу установки существуют напольные и настенные бойлеры. Модели первого вида отличаются большими габаритами и имеют объем резервуара свыше 100 литров. Это хороший вариант для большой семьи, для установки в загородных домах и коттеджах. Настенные водонагреватели более компактны, подходят для квартир и дачных домиков. Но обладают, как правило, менее вместительным баком (от 10 до 100 литров).

На что обратить внимание перед покупкой бойлера:

Основными характеристиками накопительных бойлеров являются:

• Материал. Наиболее распространены эмаль и нержавейка. Эмалированные приборы стоят дешевле, но имеют меньшую износостойкость и срок службы. Водонагреватели из нержавеющей стали отличаются надежностью, прочностью и продолжительностью работы.
• Мощность. От этого параметра зависит, какой объем горячей воды будет выдавать прибор и в какие сроки. Чем выше мощность, тем больше жидкости Вы получите. Однако необходимо учесть, что расход энергии или топлива у мощных водонагревателей выше. На выбор данной характеристики также влияет состояние проводки (для электробойлеров). В среднем достаточно мощности 1,5 — 2,5 кВт — данной мощности хватит для быстрого нагрева (около 2 — х часов для бойлера на 80 литров) и старая проводка выдержит такую нагрузку.
• Объем резервуара. Рассчитывается в зависимости от количества потребляемой жидкости и точек водозабора. Например, для семьи из 4-х человек оптимальный объем бака — 80 литров (при наличии ванной или душевой).
• Количество и тип тэнов.
• Защита и безопасность: от перегрева, скачков напряжения, от коррозии, от легионелл.
• Наличие дополнительных функций: режим ECO, функция Turbo, SMART, отпуск, контроль времени работы, индикация износа анода и др. функции, которые на прямую влияют на стоимость бойлера.
• Индикация температуры.
• Выносной/закрытый терморегулятор.
• Гарантия. Внимание, торгующая компания не осуществляет такой сервис. При любой поломке клиент звонит в сервисный центр. Главный критерий — это наличие такого центра. Сделайте 1 звонок, Вам это ничего не будет стоить.

В интернет-магазине «Арма» Вы сможете купить бойлер, соответствующий любым запросам.

Популярные производители бойлеров в Украине:

• Ariston Thermo Group в основном производит недорогие модели 50 — 150 литров, есть модели под/над мойку.
• Klima Hitze Германия. По сертификату данная продукция поставляется из Австрии. Бренд представляет сегмент стандарт и премиум. Большой модельный ряд по мощности, форме, по типу установки. Бойлеры комбинированного нагрева 80 — 300 литров.
• Gorenje Словения. Бойлеры Горенье завозятся из Сербии. Представляют собой бренд, кто не слышал марку? Тем не менее бренд также славится своим качеством. Широкий ассортимент моделей. Бойлеры Горенье класса премиум имеют самый широкий функционал (Smart).
• Бойлеры Ocean Турция. Фирма Ocean представляет три модели бойлеров: недорогие цилиндрические (50-80-100 л.), прямоугольной формы и мало объемные водонагреватели. Цена+качество+европейский производитель=популярность торговой марки.
• Бойлеры Atlantic — французский бренд более 15 лет на рынке Украины. Фирма представляет также большой ассортимент по моделям. Каждый покупатель найдет для себя приемлемый вариант. Данная марка позиционирует себя как качественный продукт.
• Ferroli — известный производитель газовых котлов, радиаторов, промышленное отопление. Ферроли производит несколько вертикальных моделей накопительных водонагревателей 50, 80, 100 л. и 80, 100 л. горизонтальных моделей. Сочетание доступной цены и производственных мощей на территории Европы — оказывает положительный момент на украинских покупателей.

накопительные и проточные, горизонтальные и вертикальные, узкие и плоские

Осуществляя выбор бойлера для своего дома, следует рассматривать не только производительность устройства по горячей воде, но и учитывать возможность его подключения, размещения в квартире и экономичность. Для этого необходимо изучить различные виды водонагревателей, знать их сильные и слабые стороны. Только после этого можно будет утверждать, что выбранный прибор является оптимальным решением.[contents h3 h4]

Классификация водонагревателей

Все водонагреватели можно разделить на два типа – проточные и накопительные. Кроме того, возможна классификация по источнику энергии, а также по форме и размерам накопительных бойлеров.

Проточные водонагреватели

Водонагреватели, в которых отсутствует накопительный резервуар для воды, называются проточными бойлерами. Нагрев воды в таких устройствах осуществляется за счет нагревания теплообменника ТЭН-ами или газовой горелкой. Температура воды на выходе из проточного водонагревателя очень сильно зависит от расхода, поэтому не ожидайте от такого прибора сильного напора с высокой температурой.

Основным преимуществом приборов такого типа можно считать их компактность. Проточные бойлеры – это обычно небольшие устройства с плоским корпусом, который очень легко разместить в любой нише или шкафчике.

Бывают напорные и безнапорные водонагреватели проточного типа. Безнапорные приборы имеют на входе запорный вентиль, который перекрывает подачу воды в теплообменник. На выходе кран отсутствует, поэтому внутреннее давление в устройстве равно атмосферному. Мощность безнапорных бойлеров невелика – от 2 до 8кВт, поэтому их применение достаточно ограничено.

Безнапорный водонагреватель с насадкой для душа

Напорные бойлеры подключаются как к двухфазной проводке, так и к трехфазной сети. В первом случае их мощность может достигать 10кВт, во втором – до 30кВт, поэтому применение проточных водонагревателей ограничено еще и способностью электропроводки в вашей квартире выдерживать такие нагрузки.

Следующим существенным минусом бойлеров проточного типа можно считать необходимость минимального давления в водопроводе не ниже 0.3атм. Если вы – владелец квартиры на верхних этажах, где поток воды из крана в летний период по толщине напоминает спичку, то проточный бойлер – явно не тот прибор, который вам нужен. Ограничивают применение таких приборов и высокая стоимость их монтажа, которая включает необходимость в мощной проводке, и высокий расход электроэнергии.

Газовые проточные водонагреватели или газовые колонки, напротив, являются очень экономичными приборами. Нагрев воды в колонке происходит моментально.

Проточная газовая колонка, установленная на кухне

Современные устройства имеют автоматическую систему поджигания газа при открывании расходного крана. Автоматическая регулировка степени нагрева обеспечивает требуемую температуру воды на выходе из устройства. К тому же, система управления и защиты новых колонок делает их использование удобным и безопасным.

Газовые колонки имеют один существенный минус – необходимо наличие специального дымохода. Также их нельзя устанавливать в квартирах, которые находятся выше 5 этажа.

Накопительные водонагреватели

Накопительные бойлеры – это огромное разнообразие аппаратов, различающихся как по типу нагрева, так и по конструкции, форме и внешнему виду.

Так же, как и проточные бойлеры, накопительные устройства бывают напорного и безнапорного типа.

Безнапорные устройства – отличный выбор для районов с частым отключением водоподачи, так как их работа не зависит от давления в магистрали. Бойлеры такого типа с запасом воды в 200 – 300 литров способны обеспечить суточный запас воды даже при ее полном отключении. Минусом этих приборов является слабый напор (как правило, к ним подключают одну точку водоразбора).

Напорные приборы представляют собой закрытую систему, поэтому их внутреннее давление равно водопроводному. Это позволяет подключать несколько точек водоразбора без существенного падения давления на каждом кране. Напольный бойлер напорного типа на 500 литров способен обеспечить горячей водой даже большой коттедж.

Вертикальный накопительный водонагреватель

Накопительные водонагреватели могут иметь прямую, косвенную или комбинированную систему нагрева. Бойлеры прямого нагрева имеют в своей конструкции нагревательные элементы (ТЭНы). Наиболее предпочтительной считается конструкция с «сухим» ТЭНом, так как в данном случае нагреватель защищен от влияния солей воды, которые образовывают на его поверхности накипь.

Покупая бойлер с «мокрым» ТЭНом, будьте готовы к периодической разборке прибора и очистке его нагревателя от накипи и загрязнений, иначе ТЭН перегревается и выходит из строя.

Водонагреватели косвенного нагрева работают на принципе теплообмена между теплоносителем, поступающим в теплообменник бойлера от отопительного котла и водопроводной водой. Являясь самым экономичным устройством, такой прибор также не лишен недостатков:

• во-первых, для его работы требуется постоянная работа котла (даже в летний период), что существенно снижает его ресурс,
• во-вторых, требуется малое удаление от отопительного агрегата, что не всегда выполнимо в условиях ограниченного пространства.

Избавлены от этих недостатков комбинированные бойлеры объемом от 80 до 200л, конструкцией которых предусмотрен и теплообменник и электронагреватель. В летний период комбинированные приборы работают как обычные электрические водонагреватели.

Классификация бойлеров по размерам, форме и типу установки

В зависимости от количества воды, необходимого для горячего водоснабжения, выбирают объем бойлера. При этом водонагреватели классифицируют так:

• бойлеры объемом 10, 15, 30, 50 литров – малые водонагреватели;
• 80, 100, 120, 200 литров – приборы средней емкости;
• 300, 500, 1000 литров – бойлеры большой емкости.

Приборы, рассчитанные на 10, 15, 30 литров, используются, в основном на кухне, где их подключают к смесителю мойки.

Маленький бойлер легко спрятать даже в кухонном гарнитуре

Устройства объемом 50, 80, или 100 литров вполне достаточно для семьи из двух-трех человек. Если же вы – счастливый обладатель многочисленного семейства, ваш выбор должен остановиться на больших 200, 300 или 500 литровых комбинированных бойлерах.

Нужно учитывать, что комбинированный водонагреватель большого объема – это напольный бойлер, требующий дополнительного места для установки.

Котел и накопительный бойлер Viessmann объемом 200 литров

Нередко владельцы квартир устанавливают несколько накопительных водонагревателей. Прибор небольшого объема (10 – 15 литров) встраивают в тумбу под кухонной мойкой, а 50, 100 или 200 литровый бойлер монтируют в ванной или туалете. Таким образом добиваются снижения температуры воды в более емком приборе, при этом увеличивая его ресурс. Цена на водонагреватели 80 – 300 литров существенно выше, чем 10, 15 – 30 литровые, поэтому использование недорогого бойлера малого объема для получения воды высокой температуры вполне оправдано.

От размера водонагревателя зависит конструкция его крепления. Небольшие устройства имеют настенное крепление. Приборы объемом 100 и 200 литров выпускаются как в настенном, так и в напольном исполнении. 300 и 500 литровые бойлеры имеют только напольную конструкцию и при монтаже требуют дополнительной установки тумб или других поддерживающих конструкций.

Горизонтальные водонагреватели

Выбирая прибор для горячего водоснабжения, не стоит зацикливаться только на вертикальных водонагревателях комбинированного или прямого нагрева. Детально рассмотрите место, куда вы планируете монтировать устройство – вполне возможно, что вам больше подойдет плоский горизонтальный бойлер комбинированного типа, занимая меньше места в какой-нибудь нише.

горизонтельный бойлер, установленный над ванной

Подбирая бойлер для своей квартиры, помните о том, что горизонтальные приборы можно разместить даже под потолком, что позволит существенно сэкономить небольшое пространство ванной.

Важно! В горизонтальном водонагревателе ТЭН установлен в боковой части прибора, поэтому эффективность нагрева будет ниже, чем у вертикальной конструкции такой же мощности.

Этот фактор влияет и на возможность резкого перепада температуры воды при ее разборе. В бойлере горизонтального типа холодная водопроводная вода непроизвольно будет перемешиваться с нагретой водой, содержащейся в устройстве, поэтому слой горячей жидкости будет тоньше, чем у вертикального водонагревателя. Тем не менее, применение плоских комбинированных бойлеров горизонтального типа увеличенного (200, 300, 500 литров) объема оправдано за счет возможности их более компактной установки.

Вертикальные водонагреватели

За счет более полного разделения слоев пользоваться приборами вертикального нагрева намного комфортнее, чем в случае с бойлерами горизонтального нагрева, так как нет ярко выраженного температурного перепада в процессе использования. Трубчатый водонагреватель такого прибора установлен в нижней части, за счет чего нагрев воды происходит намного эффективнее. Особенно выраженным это становится при водоразборе, когда новые порции нагретой воды поступают наверх, к заборному патрубку.

При всех прочих равных, цена вертикальных водонагревателей всегда ниже стоимости горизонтальных устройств.

От объема накопительного бойлера напрямую зависит и время остывания воды в нем. 15, 50, 80 литровые водонагреватели имеют толщину теплоизоляционного слоя от 30 до 50мм, тогда как модели с объемом от 200 литров защищены теплоизолятором толщиной от 100мм. К тому же, большое количество воды не позволит произойти быстрому понижению ее температуры при отключении электричества. 200 – 500 литровые водонагреватели способны 1-2 суток обеспечивать дом теплой водой даже при отключении питания.

Классифицировать бытовые водонагреватели можно и по степени электробезопасности. Наиболее защищенные из них позволяют прямое попадание воды на корпус и не боятся отключений воды. В технических характеристиках таких устройств указан класс защиты IP24 или IP25.

Электрические водонагреватели.Виды и особенности.Плюсы и минусы

Электрические водонагреватели – специализированное оборудование для нагрева воды, предназначенное для врезки в трубопровод системы водоснабжения. Устройства устанавливаются для теплого водоснабжения помещений или отдельных точек забора воды.

Виды электрических водонагревателей

Водонагревательное оборудование, работающее от электричества, разделяется на 2 вида, отличающиеся по принципу работы. Они бывают:

1. Накопительные.
2. Проточные.

Накопительное оборудование представляет собой емкость с нагревательным ТЭНом. Тот греет в ней воду за определенный промежуток времени, после чего та используется по мере нужд. Таким образом, между моментом включения и набором необходимой температуры могут проходить часы.

Проточные отличаются более компактным размером. Они лишены накопительной емкости для хранения воды, в которой та нагревается. Через них проходит трубка, окутанная нагревательной спиралью. Вода протекая через устройство сразу же набирает требуемую температуру.

Электрические водонагреватели накопительного типа

Данные устройства называются бойлерами. В среднем они производятся в пределах мощности 1-3,5 кВт. То есть, для них достаточно стандартной электропроводки дома или квартиры с сечением жил 2,5 мм².

Бойлер состоит из следующих основных компонентов:

• Резервуар.
• Утеплитель.
• Внешний корпус.
• ТЭН.
• Магниевый анод.
• Терморегулятор с датчиком.
• Патрубок подвода воды с рассекателем.
• Патрубок забора воды.

Данные устройства представлены в объеме накопительной камеры 15-1500 л. Они состоят из емкости для хранения воды, которая сверху окутывается утеплителем и помещается в декоративный корпус. За счет утеплителя нагретая жидкость сохраняет набранную температуру до нескольких суток без необходимости дополнительного прогрева. Наиболее удачные конструкции способны терять в сутки всего лишь по несколько градусов. Это удобно тем, что горячая вода имеется в доме даже если электричество временно отсутствует.  Обычно бытовые электрические водонагреватели для домов и квартир имеют объем 50-80 л. Этого запаса при экономном использовании будет достаточно на один или несколько дней.

В качестве нагревательного элемента устройства используется ТЭН змеевидной формы. Он полностью погружается во внутренний бак с водой. ТЭН является самой слабой частью электрического бойлера. По мере эксплуатации устройства он требует замены. Периодичность в этом зависит от жесткости воды и может составлять от нескольких лет, до момента полного израсходования ресурса бойлера.

Для снижения интенсивности отложения на стенки бойлера в нем располагается магниевый анод. По мере работы он израсходуется, поэтому нуждается в периодической проверке и замене. Если этого не делать, то после остановки его работы стенки бойлера покроются накипью. Ее удаление невозможно ввиду формы резервуара. Внутренние баки бойлеров делаются преимущественно из стали. Самой лучшей является нержавеющая, но она применяется только в устройствах более высокой ценовой группы. У более дешевых бойлеров применяется эмалированное покрытие или стеклокерамика, что тоже является достаточно долговечным решением.

При подключении такого бойлера к водопроводу нужно правильно подсоединить трубы ввода и забора воды. Эта информация обозначается на штуцерах устройства стрелками. Ввод оснащается обратным клапаном, чтобы вода не могла вытечь обратно в трубопровод, к примеру, если там снизится давление.

Вопрос правильного подключения является принципиальным. Дело в том, что патрубок ввода подает воду в нижнюю часть емкости бойлера. Дополнительно он оснащается рассекателем, что не позволяет потоку подниматься вверх и перемешивается с уже нагретой жидкостью. Край выходного патрубка размещается выше, где собирается более теплая вода. Поскольку он располагается не у дна емкости, то при отключении воды в системе из бойлера самотеком сможет вытечь лишь часть накопленной теплой жидкости.

Электрические водонагреватели накопительного типа могут иметь разную форму. Они бывают плоские и цилиндрические. Последние более дешевые в изготовлении. Однако они занимают много места, поэтому плохо подходят для тесных квартир. Бойлеры представлены большим разнообразием размеров. Они могут быть короткими с большим обхватом и тонкими вытянутыми.

Это позволяет сделать подбор водонагревателя, отталкиваясь от имеющегося места для его установки. Можно даже подобрать устройство для его монтажа под мойку.

В целом к достоинствам бойлеров можно отнести:

• Не особо требовательны к сечению электропроводки за счет сравнительно малого потребления энергии.
• Позволяют получать теплую воду за счет накопленных запасов при отсутствии электричества в сети или напора в системе водоснабжения.
• Дают одинаковую температуру воды на выходе вне зависимости от уровня открывания смесителя или крана.

Что касается недостатков, то они также имеются:

• Занимают много места.
• Очень тяжелые, что усложняет монтаж и обслуживание.
• При включении нагревают воду по несколько часов.

Что касается последнего недостатка, то в оправдание бойлеров можно сказать, что после нагрева устройство уже автоматически будет включаться лишь на несколько минут для поддержания нагнанной температуры. То есть, в дальнейшем если его не выключать, то вода всегда будет теплой.

Электрические водонагреватели имеют несложный в управлении терморегулятор, который позволяет настроить комфортную температуру. Здесь есть небольшая хитрость. Если потребление теплой воды большое, значительно выше емкости устройства, тогда нужно выставить более высокую температуру. В результате на смесителе будет открываться не только теплая, но и холодная вода. При смешивании они дадут нужную температуру. При этом теплой воды будет расходоваться меньше.

Проточные водонагреватели

Данные устройства в разы мощнее накопительных. Их мощность может составлять 7 кВт и даже 20 кВт. При этом нельзя сказать, что в целом использование такого устройства более энергозатратное. Проточный водонагреватель потребляет много энергии, но короткое время. С момента открытия крана и начала выхода теплой воды уходят секунды. При этом набрав нужное количество жидкости, кран закрывается и прибор отключается. В случае же с накопительными бойлерами нагрев продолжается долго, но с малым потреблением электричества. В целом если сравнивать конечное израсходование энергии, то проточные и накопительные устройства примерно равные.

Электрические водонагреватели проточного типа очень компактные. Они имеют следующее устройство:

• Корпус.
• Нагревательный элемент.
• Трубка змеевик.
• Система терморегуляции.

При этом данные устройства отличаются между собой по внешнему виду куда более, чем разные модели бойлеров. Они бывают:

• Обычные для всей системы.
• С краном.
• С душевой лейкой.

Обычные проточные электрические водонагреватели имеют форму небольшого короба. Это достаточно мощные приборы рассчитанные на однофазную или трехфазную сеть. Они обычно врезаются в трубу подвода горячей воды. При открытии любой точки потребления устройство подает на нее горячую воду. С одной стороны это удобно, что один прибор обслуживает всю систему. Но это сопровождается перерасходом воды. Дело в том, что прибор находится на удалении от многих точек потребления. При открытии воды нужно ждать пока из трубы стечет остывшая жидкость, которая находится между водонагревателем и краном.

Достаточно распространенными являются проточные водонагреватели с краном. Они устанавливаются вместо обычного смесителя. При открытии такого крана из него течет горячая вода. Это устройство обслуживает только одну точку. Его можно поставить на мойку в кухню, а также в ванную комнату. Преимущество в использовании нескольких таких водонагревателей в том, что они потребляют не так много энергии, примерно 3 кВт, изредка больше. Это позволяет их подключать к стандартной электропроводке. К тому же сразу при открытии течет теплая вода, то есть не нужно ждать пока стечет несколько литров холодной, как в случае применения одного общего нагревателя.

Электрические водонагреватели с лейкой подобны по принципу работы устройствам с краном. Они рассчитаны на установку в душе или ванной комнате. Обычно они имеют мощность 3,5-5,5 кВт. Это обусловлено необходимостью нагрева воды вытекающей с большей интенсивностью, чем на мойке.

Достоинствами проточных водонагревателей является:

• Малые габариты.
• Практически мгновенный нагрев воды.

Проточный водонагреватель просто находка для дачи. Он лучше бойлера в том плане, что не нужно ждать, когда нагреется вода. Она будет образовываться сразу же при открывании крана. Если же использовать на даче бойлер, то придется его не выключать, чтобы вода была всегда теплой, даже когда там никого нет.

К недостаткам можно отнести:

• Требовательны к сечению электропроводки.
• Температура на выходе зависит от напора воды, чем он сильнее, тем холоднее жидкость.

Существуют электрические водонагреватели проточного типа с электронным управлением. На них можно выставить желаемую температуру воды в градусах. В результате она будет поддерживаться вне зависимости от силы потока открытого крана. Проблема зависимости сохраняется только на приборах с гидравлическим управлением. Однако учитывая высокую стоимость приборов с электронной регулировкой, в большинстве случаев при покупке выбираются именно приборы гидравлической настройки.

Похожие темы:

различных типов котлов | Паровой и водогрейный котел | Как работают электрические, газовые и масляные котлы | Разновидности котельных систем отопления

Независимо от того, хотите ли вы установить котел в своем доме, вам необходимо знать, какой тип котла установлен в доме, который вы хотите купить, или просто хотите узнать больше о своем собственном бойлере Hot Point Heating И кондиционер здесь, чтобы помочь. Системы котельного отопления бывают разных категорий и разновидностей, каждая из которых обладает отличительными характеристиками, которые лучше всего подходят для уникальных целей.

Котел паровой

Как водогрейные, так и паровые котлы используют теплообменник в качестве инструмента для нагрева воды и ее распределения по трубопроводной системе, соединенной с радиаторами по всему дому. Паровые котлы работают за счет использования давления и силы тяжести для подачи горячего пара к радиаторам и цикла охлажденной конденсации обратно в котел для повторного нагрева. Процесс работает как таковой:

1. Котел частично заполнен водой.
2. Вода нагревается и превращается в пар.
3. Давление в системе увеличивается.
4. Пар поднимается по трубам вверх в радиаторы.
5. При повышении давления в радиаторах открывается вентиляционное отверстие.
6. Когда пар достигает вентиляционного отверстия, оно закрывается.
7. Головка радиатора излучает тепло в комнату.
8. Пар остывает и конденсируется в воду.
9. Охлажденная вода возвращается в котел для повторного нагрева.

Паровым котлам необходим предохранительный клапан и отсечка по низкому уровню воды.Большинство паровых котлов имеют ручной клапан, позволяющий при необходимости добавлять воду в систему. Следите за указателем уровня воды, чтобы поддерживать соответствующий уровень воды. Всегда внимательно следите за системой отопления вашего котла и выполняйте техническое обслуживание котла своими руками, чтобы поддерживать его в хорошем рабочем состоянии.

«Стук» может указывать на неисправность в системе. Свяжитесь с нашими специалистами по ремонту котлов, если у вас возникнут проблемы с паровым котлом.

Водогрейный котел

Системы водяного отопления зависят от давления, объема и температуры, чтобы обеспечить эффективное и безопасное нагревание радиаторов в вашем доме.Он использует один или несколько насосов для циркуляции нагретой воды по дому. Вот как работают водогрейные котлы:

1. Термостат требует тепла.
2. Сработала масляная или газовая горелка, нагревая воду в котле.
3. Насосы либо начнут перекачивать воду через систему, либо будут ждать, пока вода не нагреется до желаемой температуры.
4. Нагретая вода расширяется. Лишний объем направляется в расширительный бачок.
5. Тепло исходит от горячей воды в радиаторах.
6. Вода остывает.
7. Охлажденная вода возвращается в котел самотеком или отдельным насосом.
8. Охлажденная вода возвращается в котел для повторного нагрева.

Следует отметить, что водогрейные котлы — это не то же самое, что водонагреватели. Водонагреватели нагревают воду для душа, посудомоечной машины или водопроводной воды. Водогрейные котлы можно использовать для нагрева водопроводной воды в отдельном баке, но вода для нагрева радиаторов и для нагрева водопроводной воды хранится отдельно.

Газовый котел

Газовые котлы работают на природном газе, который перекачивается по газопроводу, проходящему под домом, по трубопроводу от прилегающей дороги. В сельских газовых котлах иногда используется пропан из большого резервуара, расположенного за пределами дома, поскольку в большинстве сельских районов нет магистрального газопровода.

Природный газ регулируется датчиком температуры и термопарой для минимизации расхода топлива. Газ используется для поддержания горения контрольной лампы, которая нагревает нагревательные змеевики в бойлере, передавая тепло воде в резервуаре.

Электрокотел

Электрические котлы не используют ископаемые виды топлива, такие как газ или нефть, для обеспечения теплом вашего дома. Электрические котлы остаются очень популярными, потому что они чрезвычайно эффективны и экологичны. Выхлопные газы не уносят ценное тепло в атмосферу. У них нет потребности в магистральном газе или топливе, что выгодно для сельских пользователей. Затраты на установку ниже, а электрические котлы тише и занимают меньше места.

Но это еще не все.Электрокотлы имеют следующие недостатки:

• Электроэнергия в основном вырабатывается угольными, газовыми и нефтяными электростанциями, что частично сводит на нет немедленную «зеленую» привлекательность
• Стоимость электроэнергии выше, чем природного газа или нефти
• Может не иметь достаточно большого резервуара для больших участков
• Отключение электроэнергии означает, что у вас нет тепла!

Масляный котел

Жидкотопливные котлы (иногда их называют мазутными котлами) — это системы водяного отопления, работающие на жидком топливе. Они чаще встречаются в сельских районах страны с более ограниченным доступом к природному газу. Отдельный масляный бак, часто содержащий топочный мазут, смешанный с бытовым биодизелем, закачивает смесь в масляный котел, чтобы нагреть воду внутри и направить горячий воздух или воду по трубам в вашем доме.

Старые котлы на жидком топливе могут быть очень энергоэффективными. Если у вашего масляного котла есть естественная тяга, постоянное запальное освещение или тяжелый теплообменник, он, вероятно, не очень безопасен для окружающей среды.Хотя возможно дооснащение, вам необходимо подумать о полной замене устройства. Если вам нужна помощь в выборе того, что для вас более рентабельно, специалисты по ремонту котлов Hot Point Heating & Cooling всегда готовы ответить на ваши вопросы.

Конденсационный котел

В конденсационных котлах

используются два отдельных теплообменника: один для нагрева воды перед ее выходом в радиаторы, а другой для повторного нагрева воды, возвращающейся из труб в доме. Конденсационные котлы используют потенциал энергии выхлопных газов для предварительного нагрева возвратной воды в котел.В результате значительно повышается энергоэффективность по сравнению с аналогом без конденсации.

Для получения дополнительной информации о конденсационных котлах и их многочисленных преимуществах обратитесь к нашему руководству по принципу работы конденсационных котлов.

Специалисты по котлам в Юго-Восточном Висконсине предоставляют круглосуточные службы экстренной помощи

Специалисты по ремонту котлов в Hot Point Heating & Air Conditioning знают вашу котельную систему и принципы ее работы. Независимо от того, какие подозрительные удары, удары или протечки вы обнаружите, доверяйте нашим специалистам по HVAC, которые быстро прибудут на место и обеспечат своевременный ремонт.

Наши фиксированные цены гарантируют, что вы не заплатите ни копейки сверх указанной вами цены. Вы не найдете более надежной службы HVAC на юго-востоке Висконсина.

Свяжитесь с техниками по обслуживанию Waukesha HVAC сегодня для установки или ремонта систем водяного отопления.

Какие бывают типы котлов

Если вы подумываете об установке нового котел в ваш дом, вы можете обнаружить, что вам нужно многое понять, чтобы принять осознанное решение.Первый из них — какой тип котла лучше всего подойдет для вашего дома? Если вы не уверены, обязательно прочтите наше руководство по как работает котел в первую очередь. Доступно множество различных типов бойлеров, каждый из которых использует разные методы подачи тепла в ваш дом. Чтобы помочь вам в вашем путешествии, ниже приводится краткое руководство по различным типам доступных котлов.

Горячая вода

Водогрейный котел — это одновременно чрезвычайно безопасный и эффективный способ нагрева радиаторов по всему дому за счет использования горячей воды и насосов, регулируемых давлением.Принцип работы водогрейного котла довольно прост. Как только вы настроите термостат, чтобы начать нагрев, горелка в системе включится, нагревая воду. Затем вода прокачивается через систему, где она расширяется. Тепло, производимое горячей водой, будет проходить через радиаторы. Затем охлажденная вода возвращается в котел, чтобы процесс возобновился.

Электрический

Электрический котел — хороший вариант для тех, кто не желает полагаться на источники ископаемого топлива для обогрева дома.Этот тип котла не только экологичен, но и чрезвычайно энергоэффективен. Они также лучше работают в небольших помещениях. Электрический котел будет работать так же, как и традиционный газовый котел, за исключением того, что он использует электричество вместо газа для нагрева воды. Основным недостатком этого типа котла является тот факт, что в случае отключения электроэнергии вы также потеряете тепло.

Природный газ

Котел, работающий на природном газе, перекачивает природный газ по трубопроводу либо из городской линии, либо из баллона с пропаном.Затем природный газ будет регулироваться как датчиком температуры, так и термопарой, так что вы используете меньше топлива и получите большую энергоэффективность. Природный газ будет подаваться в котел, чтобы горелка запальника, которая нагревает нагревательные змеевики. Затем нагревательные змеевики будут передавать тепло воде в резервуаре, прежде чем передавать ее по трубам вашего дома.

Нефть

Жидкотопливные котлы чаще встречаются в сельской местности или районах, где доступ к природному газу более ограничен.Система работает за счет наличия отдельного резервуара, в котором масло перекачивает его в бойлер, где он нагревает воду и пропускает горячий воздух или воду по трубам в вашем доме. Старый масляный котел, вероятно, неэффективен, но более новые доступные модели имеют более высокий КПД.

Пар

Паровой котел больше всего похож на водогрейный котел, поскольку в нем используется теплообменник для нагрева воды и подачи ее к радиаторам в вашем доме. Паровой котел работает, нагревая воду в баке и превращая ее в пар, повышая давление.Как только давление повышается, пар поднимается из труб и радиаторов и в конечном итоге открывает вентиляционные отверстия радиатора.

Конденсационный

В конденсационном котле используется теплообменник для нагрева воды перед ее транспортировкой в ​​радиаторы и теплообменник для повторного нагрева воды по мере ее возврата. Это позволяет им использовать энергию выхлопных газов для предварительного нагрева воды перед ее возвращением в котел, что делает его более энергоэффективным.

Комбинированный

Комбинированный котел объединяет в себе высокоэффективный водонагреватель и котел центрального отопления.Они используют горячую воду прямо из-под крана, вместо того, чтобы иметь дополнительные накопители. Они считаются чрезвычайно энергоэффективными, поскольку нагревают воду мгновенно, а не весь цилиндр с водой. Они также очень компактны, что делает их идеальными для небольших помещений. Комбинированные котлы также иногда называют настенные котлы.

Выбор подходящего котла для вашего дома во многом будет зависеть от типа энергии, которую вы используете, места, которое вы должны установить, и доступных ресурсов в вашем доме. Независимо от того, какой вариант вы выберете, бойлеры могут стать отличным способом равномерно обогреть ваш дом и согреть вас всю зиму.

Продолжайте обучение, читая о как работают печи, в нашем следующем руководстве. Не стесняйтесь также просмотреть наше руководство по сравнению котлы или печи, которые помогут вам выбрать агрегат, наиболее подходящий для вашей собственности.

Руководство по различным типам котлов для промышленного и коммерческого использования

Выбор одного из различных типов котлов для вашего предприятия может вызвать затруднения.Важно понимать каждый из различных типов систем, а также их плюсы и минусы. К счастью, вам не нужно заниматься этим в одиночку.

Эксперты Applied Technologies of New York обладают многолетним опытом оказания помощи фармацевтическим фирмам, университетам и образовательным учреждениям, больницам и медицинским учреждениям, отелям и жилым объектам, а также крупным жилым объектам.

Наши технические специалисты и инженеры по продажам, прошедшие обучение на заводе-изготовителе, проведут вас через весь процесс, чтобы обеспечить принятие наиболее разумного решения. А пока используйте следующую информацию, чтобы получить обзор различных типов котлов.

Firetube Boilers

Если на вашем предприятии есть системы горячего водоснабжения, пара высокого давления или пара низкого давления, вы можете использовать неконденсирующийся дымовой котел. Котлы Firetube обычно используются для приложений мощностью от 51 до 2200 лошадиных сил.

В этих типах котлов используется цилиндрический сосуд с дымовыми газами внутри трубок и пламя, расположенное в топке.Помимо труб и печи, в сосуде также находятся пар и вода. Пожарные котлы достигают оптимальной эффективности, когда горелка, котел и схема управления спроектированы и спроектированы так, чтобы функционировать как интегрированная система.

Конструкция с мокрым покрытием и конструкция с сухим спиной

Котлы Firetube можно приобрести в исполнении с мокрым или сухим воздухом. В конструкции с мокрым контуром котел имеет оборотную камеру с водяным охлаждением, которая используется для отвода дымовых газов из топки в ряды труб.

Конструкция котла dryback имеет большую и поворотную футерованную заднюю дверь, интегрированную с судном. Эта дверца используется для направления газов для сжигания из печи в несколько рядов труб. В целом, конструкция с мокрым покрытием требует значительно меньшего обслуживания огнеупора. Однако удаление и очистка трубки могут быть намного сложнее.

Водотрубные котлы

Водотрубные котлы производят горячую воду или пар для промышленного или коммерческого применения. Водотрубные котлы широко используются для комфортного отопления.В этом типе бойлера трубы содержат воду и / или пар. При этом продукты сгорания циркулируют по трубкам.

В большинстве случаев конструкция водяной трубки включает несколько бочек. Нижний барабан для бурового раствора и верхний паровой барабан соединены трубками, которые образуют зону печи и конвекционную секцию. Эти системы имеют входные значения BTU от 500 000 до более 20 000 000 единиц. В результате водотрубные котлы способны обеспечивать исключительно быструю подачу пара и быстрое реагирование на меняющиеся потребности из-за относительно низкого содержания воды.

Промышленный водотрубный котел

Промышленные водотрубные котлы — это в основном паровые котлы, которые используются в широком спектре применений, требующих большого количества пара и более высокого давления. Эти типы котлов могут обеспечивать дополнительное тепло за счет использования встроенных перегревателей.

Коммерческие котлы

Коммерческие котлы спроектированы с пожарной трубкой, небольшой водяной трубкой и электрическим сопротивлением. Они идеально подходят для университетов, библиотек, офисных зданий, школ, прачечных, больниц и других подобных объектов.

Среди различных типов котлов коммерческие котлы являются одними из самых разнообразных.Эти агрегаты могут использовать пропан, природный газ, только электричество без топлива или дизельное топливо для подачи горячей воды или пара для технологических нужд или комфортного отопления. В зависимости от выбранного коммерческого котла и применения эти системы могут похвастаться топливной эффективностью до 99%.

Конденсационные котлы

По сути, конденсационные котлы представляют собой водонагреватели, работающие на жидком или газовом топливе. Эти блоки могут достигать исключительно высокого уровня теплового КПД до 98%. Такой высокий уровень эффективности достигается за счет конденсации водяного пара в выхлопных газах.

Конденсационная конструкция котла позволяет утилизировать часть скрытой теплоты парообразования, которая в противном случае была бы потеряна. Большинство моделей могут похвастаться КПД более 90% при температуре возвратной воды 110 ºF или ниже. По мере того, как температура возвратной воды снижается, эффективность увеличивается.

Электрические котлы

В частности, электрические котлы известны тем, что они тихие, чистые, компактные и простые в установке. Без учета горения эти типы котлов не имеют выхлопной трубы, оборудования для обработки топлива и топлива, а это означает, что они имеют минимальную сложность.

Среди различных типов котлов электрические агрегаты — идеальное решение для преодоления строгих требований к низким NOx и выбросам. Клиенты выбирают электрические котлы в регионах, где стоимость электроэнергии выгодна. Мощность этих котлов варьируется от 9 кВт до 3 375 кВт.

Электродные типы котлов

Одним из различных типов электрических котлов являются котлы электродного типа. Эти агрегаты используют воду для производства пара и передачи электрического тока.В системах этого типа электрический ток передается через воду, которая превращает его в пар или горячую воду. Котлы электродного типа позволяют достичь почти 100% КПД.

Свяжитесь с ATI из Нью-Йорка для получения широкого выбора различных типов котлов

Если вы подумываете о котле для вашего предприятия, ATI из Нью-Йорка предлагает широкий выбор всех различных типов котлов. Мы являемся представителем ведущих мировых производителей котельного и топливного оборудования.Как компания, предоставляющая полный комплекс услуг, мы тесно сотрудничаем с:

Если вы хотите заменить существующий котел или вам нужна помощь в выборе нового котла для строящегося объекта, ATI of New York обладает опытом и оборудованием для реализации вашего проекта. до завершения.

Свяжитесь с Applied Technologies of New York сегодня, чтобы назначить консультацию.

ОСНОВА КОТЛА И ВИДЫ КОТЛОВ, РАЗЛИЧИЯ

Основы котлов и типы котлов | Распространенные проблемы, обнаруженные в ОСНОВАХ КОТЛА И ТИПАХ КОТЛОВ Питательная вода для котлов | Основы очистки котельной воды | Философия и обзор очистки воды |

Что такое бойлер?

• Котел — это стальной сосуд высокого давления, в котором вода под давлением преобразуется в пар посредством сжигания.Другими словами, это просто теплообменник, который использует лучистое тепло и горячие дымовые газы, выделяемые при сжигании топлива, для выработки пара и горячей воды для отопления и обработки.

ВИДЫ КОТЛОВ

1. Котлы пожарные
2. Котлы водотрубные.

ШЕСТЬ ОСНОВНЫХ ЧАСТЕЙ

1) Горелка
2) Камера сгорания
3) Конвекционная секция
4) Стек
5) Воздушные вентиляторы
6) Органы управления и аксессуары

СХЕМА КОТЛА

КОТЛ ДЫМОХОДА газы текут внутри трубок, погруженных в воду внутри оболочки.
• Давление примерно до 10 бар
• Производит до 14 тонн пара / час
• Может выдерживать резкие и резкие колебания нагрузки из-за больших объемов воды
• Обычно рассчитано на HP

SCOTCH FIRE-TUBE BOILER

Wet Задние конструкции

• Имеют водяную стенку в задней части котла в области обратного направления дымовых газов для входа в трубы.

Конструкции с сухой спинкой

• Сзади используется огнеупор вместо водяной стены.Внутреннее обслуживание упрощается, но замена огнеупора обходится дорого, а перегрев, калибровка и растрескивание концов труб на входе в каналы обратного газа часто вызывают проблемы.

Преимущества:

• Низкая начальная стоимость
• Мало средств управления
• Простое управление

Недостатки:

• Бочки подвергаются нагреву, что увеличивает риск взрыва
• Большой объем воды, что приводит к плохой циркуляции
• Ограниченное количество пара давление и испарение

ВОДЯНОЙ КОТЛ

Вода течет по трубам, которые окружены горячими дымовыми газами в кожухе.
• Обычно измеряется в тоннах пара / час.
• Используется для высокого давления. пар
• Высокая производительность

• В последние годы возродился интерес к высокотемпературным системам водяного отопления для институциональных, промышленных и коммерческих предприятий. За счет увеличения температуры и давления горячей воды и увеличения размера генераторов
• получают некоторые преимущества по сравнению с ранее использовавшимися системами парового отопления низкого давления. В других случаях были разработаны специальные котлы с принудительной циркуляцией, состоящие из многих рядов труб без парового барабана.В другом типе тепло подается паром от котла стандартного типа, который нагревает воду в нагревателе прямого контакта. Это называется каскадной системой.

ВОДЯНОЙ КОТЛ

Преимущества:

• Быстрая передача тепла
• Быстрая реакция на потребность в паре
• Высокая эффективность
• Надежнее, чем у дымовых котлов

Недостатки:

• Больше контроля, чем у пожаротрубных котлов
• Более высокая начальная стоимость
• Сложнее в эксплуатации

---

Основы котлов 101: Типы котлов — Блог о котлах | Nationwide Boiler Inc.

Когда мы думаем о котлах, обычно на ум приходят два типа; пожаротрубные, или шотландские судовые, и водотрубные котлы. Эти типы котлов можно разделить на водогрейные, паровые, высокого и низкого давления. В сегодняшнем сообщении блога мы ответим на вопрос: каковы основные различия между разными типами котлов?

Хотя их конечная функция одинакова, основное различие между пожаротрубными и водотрубными котлами заключается в конструкции и дизайне каждой системы.В котле с дымоходом вода внутри сосуда окружена трубами, содержащими дымовые газы. Другими словами, «огонь» находится внутри трубок, что делает его «пожарной трубкой». Конструкция водотрубных котлов принципиально противоположна. Горючие газы окружают серию трубок, содержащих воду, отсюда и название — водяная трубка.

По определению, котлы высокого давления рассчитаны на максимально допустимое рабочее давление (МДРД) выше 15 фунтов на квадратный дюйм, а котлы низкого давления рассчитаны на работу при давлении 15 фунтов на квадратный дюйм или ниже. Котлы низкого давления чаще всего используются в системах отопления и требуют меньшего обслуживания, чем котлы высокого давления. Кроме того, водогрейные котлы могут быть сконструированы как для низкого, так и для высокого давления, тогда как водотрубные котлы обычно строятся для нужд высокого давления.

Некоторые могут подумать, что водогрейные и водотрубные котлы относятся к той же категории, что и водогрейные и паровые котлы. Тем не менее, паровые и водогрейные котлы на самом деле являются классификацией и могут считаться подкатегорией пожаротрубных и водотрубных котлов.

Водогрейные и паровые котлы работают аналогично, но водогрейные котлы фактически не производят пар. На самом деле водогрейный котел — это просто водонагреватель, работающий на топливе, в котором добавляется тепло для повышения температуры до уровня ниже точки кипения. Водогрейные котлы не такие мощные, как паровые, поэтому они чаще используются в системах отопления, обеспечивая горячую воду при температуре 120 — 220F.

Паровые котлы нагревают воду до уровня выше точки кипения для производства пара.Они намного мощнее и используются в более промышленных и тяжелых коммерческих приложениях. Паровые котлы могут быть спроектированы для производства насыщенного или перегретого пара, о чем мы поговорим далее в одном из следующих постов.

Будь то пожарная труба, водопроводная труба, водогрейный котел или паровой котел, все они эффективны и действенны по-своему. Чтобы подробнее узнать о различиях между типами котлов, посетите раздел на нашем сайте «Какой котел лучше всего подходит для вас».

Котлы: типы и классификация

На рынке представлены котлы разных типов, выпускаемые разными производителями.Различные типы котлов находят свое применение в разных областях. Со временем старые и малоэффективные котлы пришли на смену более эффективным типам. В этой статье подробно рассматриваются различные типы котлов и их классификация. Котлы можно разделить на кожухотрубные и водотрубные.

Кожухотрубные котлы

Кожухотрубные котлы также называют жаротрубными или дымогарными котлами. Пожарные котлы; содержат длинные стальные трубы, через которые проходят горячие газы из печи и по которым циркулирует вода, которая превращается в пар.Жаротрубные котлы, как правило, имеют более низкую начальную стоимость, более экономичны и проще в эксплуатации. Их производительность составляет до 25 тонн / час и 17,5 кг / см2.

Жаротрубные котлы различных типов:

Котел Cornish

Это самая ранняя разновидность жаротрубных котлов высокого давления. Они состоят из длинного горизонтального цилиндра с одним большим дымоходом, содержащим огонь. Топливо добавляется в зону колосниковой решетки, где оно горит, чтобы получить горячие газы. Горячие газы передают тепло воде.

Вода нагревается и через некоторое время начинает кипеть, образуя пар. Горячие газы, достигая конца дымовой трубы, разделенной на две секции, каждая из которых попадает в один из двух боковых дымоходов, которые снова забирают их в передней части котла, где они попадают в нижний дымоход, а нижний дымоход принимает их. их к дымоходу.

Дымоход выбрасывает эти газы из котла в атмосферу. Максимальная теплопередача происходит в дымовой трубе и кожухе, затем в боковом дымоходе и, наконец, в нижнем дымоходе.

Для повышения эффективности котел обычно заключался в каменную камеру.

Ланкаширский котел:

Котел Ланкашира похож на котел Корнуолла, но имеет два больших дымохода, сдерживающих огонь. Диапазон давления котла составляет от 0,7 МПа до 2 МПа, а КПД — от 65 до 70%. Топливо в этих котлах добавляется в решетку, которая нагревает газы.

Горячие газы попадают в переднюю часть котла и выходят из котла сзади, затем попадают в нижний дымоход и начинают двигаться в переднюю часть котла.В передней части горячие газы выходят из нижнего дымохода и попадают в боковой дымоход, затем снова движутся к задней части котла и попадают в главный выход. 85% тепла передается, когда горячие газы находятся в дымовой трубе, а 15% передается, когда они находятся в нижнем и боковом дымоходах.

Котел тепловоз

Котел локомотива состоит из трех основных компонентов:

1. Топка двустенная;

2. Горизонтальная цилиндрическая «бочка котла» с большим количеством мелких дымоходов; и

3.Коптильня с дымоходом, для выхлопных газов.

Топливо сжигается для получения горячих газов. Подача топлива осуществляется через пожарное отверстие. Горячие газы отводятся в жаровой трубе с помощью огня кирпичной аркой. Пар собирается в паровом барабане, который расположен в верхней части корпуса.

Влажный пар проходит через входные коллекторы пароперегревателя и после прохождения по трубам возвращается в выпускной коллектор пароперегревателя и выводится в паровой двигатель.

Котлы локомотивного типа также используются в тяговых двигателях, паровых катках, переносных двигателях и т. Д.

По конструкции их можно разделить на водогрейные и сухие.

Реверсивная камера:

Это задняя часть камеры сгорания, через которую дымовые газы проходят от первого прохода (топки) к трубам второго прохода

Котлы с мокрой спиной:

В котлах с мокрым тылом, как следует из названия, реверсивная камера полностью окружена водой. Камера реверсирования сгорания окружена водой, поэтому тепло дымовых газов используется оптимально.Радиационные потери снижаются, поскольку ни одна из частей камеры сгорания не открыта для атмосферы, а окружена водой. Это означает меньшие потери и меньшие счета за топливо. Наиболее эффективные современные котлы поставляются мокрого типа.

Котлы с сухой спиной:

Реверсивная камера в котлах с сухим обратным клапаном не полностью окружена водой. Задняя часть подвергается воздействию атмосферы. Это приводит к повышенным потерям на излучение, поскольку излучаемое тепло уходит в атмосферу, а не в воду, как в котлах с мокрым спином.Котлы прежних поколений были сухими.

Таким образом, котлы с мокрым тылом обеспечивают меньшие радиационные потери и, следовательно, экономят топливо.

Расположение трубок включает количество проходов, которые трубка сделает для передачи тепла от топки котла перед отводом. Это могут быть двухходовые и трехходовые котлы.

В зависимости от расположения труб котлы могут быть двухходовыми или трехходовыми.

Двухходовые котлы:

За два прохода дымовые газы проходят два раза в котле.

Дымовые газы перед поступлением в реверсивную камеру необходимо охладить. Избыточная температура вызывает перегрев и растрескивание трубки. Скорость теплопередачи максимальна на первом проходе, с увеличением проходов она уменьшается.

Трехходовые котлы:

Трехходовая конструкция обеспечивает три возможности теплопередачи. Температура дымовой трубы трехходового котла будет ниже, чем у двухходового котла той же конструкции и рабочего давления. КПД более двухходового котла.

Каждый проход в котле должен быть спроектирован с такой площадью поперечного сечения, чтобы обеспечить оптимальную скорость дымовых газов, что, в свою очередь, максимизирует теплопередачу, а также сводит к минимуму образование пыли, снижающей производительность, внутри труб.

Кол-во проходов Площадь трубы м2 Температура 0C Теплопередача

1-й 11 1600 65%

2-я 43 400 25%

3-я 46 350 10%

Водотрубные котлы:

В водотрубных котлах вода и пар текут внутри труб, а горячие газы текут по внешней поверхности. Современные котлы большой мощности — водотрубные. Циркуляционная система котла состоит из труб, коллекторов и барабанов, соединенных в конструкцию, которые обеспечивают поток воды для производства пара.

Водяные трубы имеют более высокое давление и производительность, чем кожухотрубные котлы. Эти котлы могут быть одно- и многобарабанные. У них более высокий КПД, чем у жаротрубных котлов.

В зависимости от компоновки котлы также могут быть классифицированы как:

1. Котел продольно-барабанный.

Питательная вода подается в барабан. Барабан размещается над источником тепла. Более холодная вода поступает в наклонные трубы, и в конечном итоге вода нагревается в горячих трубках. По мере того, как вода закипает, ее плотность уменьшается, и возникает циркуляция горячей воды и пара. Пар отделяется от воды в паровом барабане и выводится наружу. Котлы с продольным барабаном производительностью от 2250 кг / час до 3600 кг / час.

2. Котел с поперечным барабаном.

Барабан в этом типе размещается поперек источника тепла.Температура, достигаемая в этом типе устройства, более равномерна. При высокой паровой нагрузке верхние трубы могут высохнуть, что приведет к их выходу из строя. Расположение трубок выполнено таким образом, что доступно большое количество трубок. Производительность поперечного барабана от 700х / час до 240000 кг / час

3. Котел Стирлинга:

Котел Стирлинга имеет почти вертикальные, почти прямые водяные трубы, которые расположены зигзагообразно между несколькими паровыми и водяными барабанами. Обычно в схеме с четырьмя барабанами используются три банка трубок.

Питательная вода поступает в левый верхний барабан, откуда падает в нижний водяной барабан. Вода в трубах и двух барабанах нагревается, образующийся пар поднимается в верхний барабан, откуда пар отделяется и отводится.

Котел в корпусе

Эти котлы идут в комплекте. Для того, чтобы он начал работать, требуется только провести пар, водопровод, подачу топлива и электрические соединения.

Комбинированные котлы, как правило, имеют кожухотрубную конструкцию с дымогарными трубами для достижения высокой скорости теплопередачи

Комбинированный котел называется так потому, что поставляется в комплекте.После того, как он доставлен на площадку, для его ввода в эксплуатацию необходимо выполнить только паровые, водопроводные трубопроводы, подачу топлива и электрические соединения. Комбинированные котлы, как правило, имеют кожухотрубную конструкцию с дымогарными трубами для достижения высоких показателей теплопередачи как за счет излучения, так и за счет конвекции

Характеристики пакетных котлов:

1. Небольшая камера сгорания и высокая скорость выделения тепла, что приводит к более быстрому испарению.

2. Большое количество трубок малого диаметра, обеспечивающее хорошую конвективную теплопередачу.

3. Системы принудительной или вытяжной вентиляции, обеспечивающие хорошую эффективность сгорания.

4. Количество проходов, обеспечивающее лучшую общую теплопередачу.

5. Более высокий тепловой КПД по сравнению с другими котлами.

3 распространенных типа котлов и их назначение

Котлы — самый распространенный тип отопительной системы в домах на Лонг-Айленде. Котел — это, по сути, водонагреватель, который распределяет пар или горячую воду по комнатам дома через ряд водопроводных труб.Независимо от того, есть ли у вас в доме газовый, масляный или электрический котел, более подробная информация о доступных типах котлов может помочь вам сделать выбор в отношении отопления дома этой зимой.

Что такое бойлер?

Котлы — это закрытые сосуды, в которых вода нагревается и циркулирует. Хотя содержащаяся внутри вода на самом деле не кипятится, нагретая или испаренная жидкость используется для питания различных систем отопления, в том числе:

• Водяное отопление
• Центральное отопление
• Котельная энергетика
• Кулинария
• Санитария

Типы котлов в домах на Лонг-Айленде

1) Газовые котлы

Газовые котлы — один из самых эффективных и долговечных типов котлов. Они могут работать на природном газе или пропане.

Газовый котел направляет нагретую воду или пар к радиаторам в доме. Как правило, он потребляет меньше топлива, так как может возвращать энергию, вырабатываемую газами, выходящими из котла.

Эти типы котлов редко выходят из строя и не требуют большого ухода.

2) Масляные котлы

Котлы, работающие на жидком топливе, обычно устанавливаются в районах с ограниченным доступом к природному газу или без него. Они работают в тандеме с домашним мазутом, который хранится в топливном баке.

Жидкотопливный котел не требует доступа к газу. Сегодня это также популярный вариант отопления дома, поскольку известно, что оно энергоэффективно.

Хотя на эксплуатационные расходы влияют колебания цен на нефть, некоторые производители сейчас продают модели, использующие биодизельное топливо.

3) Электрокотлы

Третий вариант — электрический котел. Это большой резервуар, у которого есть вход и выход. Электричество нагревает воду до очень высоких температур, прежде чем электрический насос переместит жидкость к радиаторам дома.

Электрокотлы

имеют много существенных преимуществ, в том числе:

• Энергоэффективность
• Тихий
• Чистый
• Более компактный
• Простота установки

Однако эти котлы могут быть очень дорогими, потому что электричество, используемое для их работы, часто дороже, чем другие виды топлива.

Все три этих распространенных типа котлов часто можно найти в домах на Лонг-Айленде. Ваш выбор может зависеть от личных предпочтений или доступа к природному газу.

Если вы думаете, что настало время для нового бойлера, Green Art Plumbing Supply может помочь вам найти решение для отопления дома, которое подходит именно вам.

В наших трех выставочных залах на Лонг-Айленде в городах Фрипорт, Хантингтон-Стейшн и Саутгемптон представлен широкий выбор дизайнерских изделий для жилых помещений от ведущих брендов.
