Вентиляция на пластиковых окнах: установка клапана Air Box (цена, характеристики, фото)

проблемы и 4 варианта решения

Замена деревянных рам на пластиковые существенно повышает комфортность помещения. Снижаются потери тепла в зимнее время, уличный шум и пыль также не проникают сквозь герметичный стеклопакет. При замене деревянного продуваемого окна на современный вариант, есть одно существенное «но» – помещение лишается притока свежего воздуха.

Вентиляция пластиковых окон для новых домов не имеет значения, поскольку там приточно-вытяжная система работает не через оконные рамы. В зданиях старой постройки пластиковые окна приходится приспосабливать к дополнительному поступлению воздуха с улицы.

Содержание статьи

• Проблемы вентиляции в помещениях с пластиковыми окнами
• Варианты обустройства принудительной вентиляции пластиковых окон
  • Щелевая вентиляция
  • Самовентиляция
  • Фиксатор оконный или дискретная фиксация створки
  • Приточный клапан
• Пластиковые окна с вентиляцией – установка и эксплуатация
  • Зимнее проветривание

Проблемы вентиляции в помещениях с пластиковыми окнами

Деревянные оконные рамы, даже совершенно новые, не отличаются герметичностью. В домах старой постройки этот факт учитывался при проектировании вентиляционной системы. Вытяжные шахты и каналы закладывались в стены на этапе строительства. Приточная часть вентсистемы работала сквозь продуваемые рамы.

В расчет проектировщики брали естественное щелевое проветривание деревянных оконных рам и наличие обязательной форточки в каждой комнате. Воздухообмен осуществлялся по кругу, от комнат к кухне, ванной и туалету, где традиционно располагались вытяжные проемы общедомовой шахты.

Но как только в квартире, расположенной в доме старой постройки, устанавливается пластиковое окно, естественное вентилирование квартиры нарушается. В помещении изменяется химический состав воздуха, возрастает содержание углекислого газа, продуктов сгорания от работающей плиты, значительно повышается влажность воздуха, на рамах образуется конденсат в холодное время года. Возросший уровень влажности приводит к образованию плесени на стенах.

Нет притока свежего воздуха – не работает вытяжка. Из вентиляционных отверстий начинается заброс отработанного воздуха из квартир соседей. Помимо своего загрязненного воздуха жильцы получают еще и посторонние запахи.

В квартирах с газовым оборудованием отсутствие эффективной вентиляции, к тому же – это высокий риск скопления угарного газа, что является прямой угрозой жизни.

Обратите внимание! Разовые проветривания не дают достаточного объема свежего воздуха. Для восстановления здорового микроклимата требуется принудительная вентиляция пластиковых окон.

Варианты обустройства принудительной вентиляции пластиковых окон

Есть несколько вариантов решения проблемы притока воздуха в помещение с пластиковыми окнами:

• щелевая вентиляция;
• устройство самовентиляции;
• форточка с дискретной фиксацией или фиксатор створки;
• приточный клапан.

Каждый из предложенных вариантов проветривания пластиковых окон имеет свои плюсы и минусы. Например, форточка утяжеляет стеклопакет и повышает его стоимость.

Щелевая вентиляция

Вентиляция пластиковых окон через микрощели предусмотрена конструкцией рамы. Если повернуть ручку поворотно-откидной створки на 30-45 градусов от вертикального положения, окно закроется не полностью. В оставшуюся щель будет эффективно задуваться воздух с улицы.

Этот вариант проветривания не требует дополнительных затрат и является самым популярным. К недостаткам можно отнести плохой приток воздуха в теплое время года и постоянный сквозняк зимой.

Самовентиляция

Устройство самовентиляции в пластиковом окне предусматривается на этапе изготовления конструкции в виде специальных отверстий в раме. Забор воздуха с улицы происходит через отверстия в профиле, расположенные в нижней части рамы, в комнату воздух поступает через отверстия верхней части.

Проходя между створок, холодный поток успевает нагреваться и в комнату поступает комфортный свежий воздух. Пластиковые окна с самовентиляцией обходятся дороже простых.

Обратите внимание! Наличие кондиционера не отменяет необходимости вентиляции пластикового окна, поскольку кондиционер охлаждает, но не обновляет воздух.

Фиксатор оконный или дискретная фиксация створки

Оконный фиксатор (гребенка) представляет собой специальный крючок, который фиксирует раму или форточку в полуоткрытом положении. Крючок имеет несколько фиксирующих выемок, что позволяет регулировать силу воздушного потока. Устройство стоит недорого, отличается простотой и надежностью. Его можно самостоятельно установить на любую пластиковую раму.

Механизм дискретной фиксации створки выполняет ту же функцию, что и оконный фиксатор. Разница в том, что он вмонтирован в раму и не виден снаружи. Стеклопакеты с дискретным фиксатором по стоимости выше чем простые оконные пластиковые конструкции.

Приточный клапан

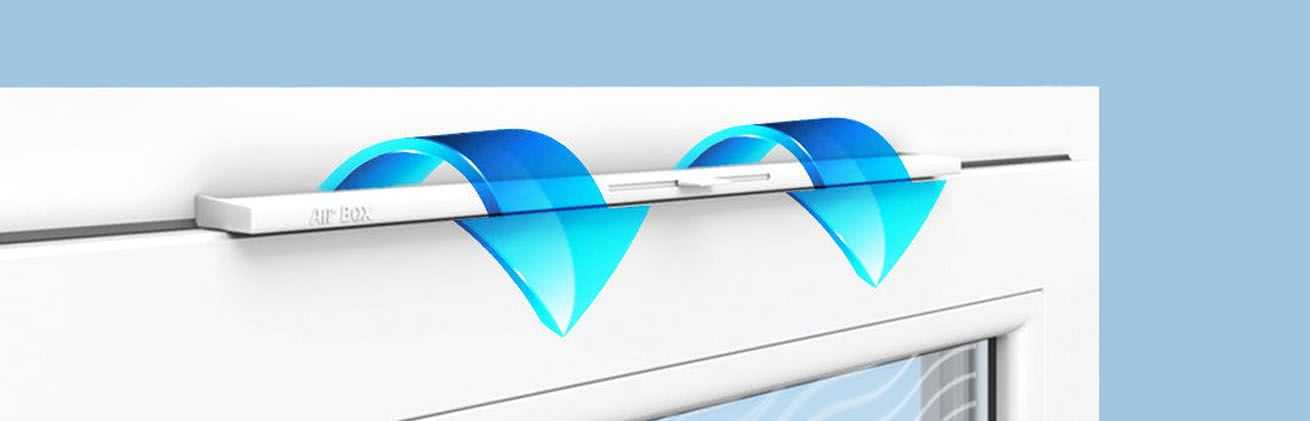

Приточный вентиляционный клапан для пластиковых окон – самое сложное и дорогостоящее устройство для принудительной вентиляции. Производители предлагают приточные клапаны с разной производительностью, разного цвета и разной стоимости. Приточный клапан можно установить на пластиковое окно, как в процессе его изготовления, так и на уже смонтированный стеклопакет. Выбирать клапан следует исходя из площади комнаты.

Приточные клапаны работают в автоматическом режиме или на ручном управлении. Автоматические клапаны срабатывают на повышение влажности и температуры воздуха.

Обратите внимание! Обычно клапаны устанавливают на окна, расположенные в спальнях, в гостиной и других жилых помещениях, кроме кухни. Автоматический клапан на кухне перебьет входящие потоки из комнат, что критически замедлит их вентиляцию.

Если необходимо установить приточный клапан в кухне, то лучшим вариантом будет использование механического устройства. Его можно будет задействовать периодически, в ручном режиме, когда понадобится интенсивное проветривание кухни. В остальное время для кухни будет достаточно притока воздуха из комнат.

Пластиковые окна с вентиляцией – установка и эксплуатация

Установить вентиляцию на пластиковое окно лучше в процессе его заказа. Тогда монтаж будет выполнен профессионально, а на само устройство будет гарантия производителя.

Возможна установка приточного клапана на уже действующее пластиковое окно. Как правило, монтаж делают специалисты. Установленный клапан крепится на защелках и легко снимается в случае необходимости. Стандартная гарантия на приточные устройства для пластиковых окон составляет 2 года.

Зимнее проветривание

Есть особенности эксплуатации пластиковых окон с проветривателями в холодные зимы. Самой распространенной жалобой является их промерзание. Для устранения проблемы достаточно прогреть устройство обычным феном и убрать оттаявший конденсат. Практика показывает, что такую операцию в условиях российской зимы приходится проделывать 2-4 раза.

Предотвратить образование конденсата на окнах зимой, можно проводя сквозное, полное проветривание всей квартиры дважды в неделю. Для ежедневного проветривания выбирают режим открывания створок исходя из индивидуальных характеристик: температуры, влажности, толщины и материала стен здания.

Обратите внимание! Стеклопакеты оборудуются двумя режимами фиксации откидывающейся створки – для зимнего и летнего проветривания.

Помимо двух режимов проветривания, пластиковое окно предусматривает два режима плотности прилегания створок к раме: в зимнем режиме стеклопакет сильнее прижимается к резиновому уплотнителю.

Однако целесообразность перевода режима эксплуатации на зимний вариант является спорной. Более плотное прилегание быстрее изнашивает уплотнители. Результатом может стать постоянное поддувание, запотевание рам и стекол.

Дренажные отверстия в пластиковых окнах: зачем они нужны и как работают

Что за «дырки»? Если присмотреться — в раме пластикового окна масса отверстий: не только в нижней, но и в верхней части оконного профиля. Зачем они все? Для дела! Отверстия в раме пластикового окна отводят из конструкции влагу и обеспечивают вентиляцию окна, компенсируют ветровое давление и снижают нагрев цветных профилей.

Рассказываем, какие отверстия для каких целей нужны. Проверьте, все ли на месте у вашего окна или изготовитель «забыл» о них «за ненадобностью».

Артем Мелузов

1. Дренажные отверстия
Есть такая пословица: «вода дырочку найдёт». Справедлива она и по отношению к пластиковым окнам. Как бы хорошо ни были изготовлены оконные блоки из ПВХ, есть вероятность, что внутрь конструкции попадет вода. Во-первых, это может случиться во время дождя или мокрого снега. А во-вторых, при резких перепадах температуры (образуется конденсат). И если вода не сможет вытечь наружу, внутри окна образуется лед, и профиль просто разрушится.

Борис Бутцев

Для вывода скопившейся воды производители делают специальные дренажные отверстия в пластиковых окнах. Они бывают как в подвижной части окна (створке), так и в неподвижной — коробке оконного блока.

Количество и расположение отверстий в оконной конструкции регламентируется в ГОСТах и «папках переработчика» конкретной оконной системы.

Екатерина Нестеренко

Схема движения сливающейся воды вниз и вбок на разрезе нижней части оконного блока. Наружный водосток не должен закрывать дренажные отверстия и вода не должна попадать под отлив

Отверстия в створке предназначены для осушения полости между кромками стеклопакета и фальцами профилей. Согласно ГОСТу 30674-99 «Блоки оконные из поливинилхлоридных профилей. Технические условия», они должны находиться в наиболее глубоких частях фальцев на расстоянии не более 600 мм друг от друга. В нижнем профиле створки должно быть минимум два дренажных отверстия, размером не менее 5х10 мм (либо диаметром не менее 8 мм). Чем больше оконный блок — тем больше в нем должно быть отверстий.

В верхнем профиле длиной до метра делают два отверстия. Если длина профиля более метра — три.

Екатерина Нестеренко

Фото с сайта fasad-exp.ru

Отверстия в коробке оконного блока служат для отвода воды. Согласно тому же ГОСТу, нижние профили коробок и горизонтальные импосты должны иметь не менее двух водосливных отверстий размером не менее 5×20 мм, расположенных на расстоянии не более 600 мм друг от друга. Такие отверстия могут находиться как с внутренней стороны окна, так и с наружной. Последние должны быть защищены декоративными козырьками.

Екатерина Нестеренко

На фото: заглушка дренажного отверстия пластикового окна защищает его от попадания пыли и грязи. Фото с сайта media2.24aul.ru

Екатерина Нестеренко

На фото: так дренажные отверстия выглядят снаружи и изнутри окна. Схема с сайта oknabm. ru

Екатерина Нестеренко

На фото: дренажные отверстия могут быть сделаны с помощью фрезеровки или сверлом, как на этом фото. Такие отверстия не должны быть слишком маленькими, иначе из-за поверхностного натяжения вода будет плохо уходить. Фото с сайта ecotonkosti.ru

Мария Ватолина

2. Отверстия для компенсации ветрового давления
Как правило, их делают в оконных системах, предназначенных для установки на высоте более 20 м. При большой ветровой нагрузке внутри окна возникает повышенное давление, из-за которого вода не может выйти через дренажное отверстие. Компенсировать ветровое давление помогают специальные отверстия в верхнем горизонтальном профиле оконной коробки, расположенные в полости между рамой и створкой.

Важно: Отверстия должны быть смещены в стенках профиля не менее чем на 50 мм относительно друг друга. В противном случае окна могут начать «свистеть».

Екатерина Нестеренко

Фото с сайта s7.hostingkartinok.com

Размер отверстий для компенсации ветрового давления регламентирован ГОСТом и должен быть не менее 5х10 мм или 6 мм в диаметре. В профилях коробки не длиннее одного метра должно быть предусмотрено два отверстия, в более длинных — три. При этом расположение отверстий не должно совпадать с местами установки подкладок под стеклопакеты.

Архитектурная студия АВТОР

3. Вентиляционные отверстия в пластиковых окнах
Делаются снаружи в цветных оконных профилях. Дело в том, что под воздействием солнечных лучей такие профили могут перегреться, а потом и деформироваться.

Уменьшить воздействие солнца на профиль и избежать негативных последствий помогает вентиляция наружных камер. Для этого с каждой стороны оконного профиля делают минимум одно сквозное отверстие (через стенки наружных камер профилей створок и коробок), диаметром 5–6 мм.

Екатерина Нестеренко

На фото: дренажные отверстия предусмотрены и в окнах из «теплого» алюминия. Фото с сайта anko.budport.com.ua

Важно: Любые технологические отверстия в пластиковых окнах (для вентиляции, вывода воды, компенсации ветрового давления) не должны проходить через стенки основных камер оконных профилей. Края отверстий должны быть ровными, без заусенцев, препятствующих отводу воды.

Екатерина Нестеренко

Фото с сайта remont-okon-spb.ru

Как чистить отверстия в окнах
Дренажные отверстия в окнах из ПВХ периодически забиваются, препятствуя эффективному удалению воды. Чтобы избежать образования льда внутри оконного блока, отверстия нужно периодически прочищать. Сделать это довольно просто при помощи обычного бытового пылесоса.

• Вытираем окно от пыли и тщательно моем.
• Берем пылесос и стараемся вытянуть всю грязь из дренажных отверстий.
• С помощью ватной палочки или зубочистки убираем все, что не удалось удалить пылесосу.

Кстати: Такую же операцию нужно проделывать и с отверстиями в верхней камере двухкамерного холодильника.

ВАША ОЧЕРЕДЬ…
А вы обращали внимание на отверстия в пластиковых окнах снаружи и внутри, знали для чего они нужны?

НазадДалее

3 из 7

НазадДалее

3 из 7

Можете ли вы установить вентиляционные отверстия на окна из ПВХ?

Вентиляционные отверстия необходимы для любого окна, обеспечивая вентиляцию и циркуляцию воздуха. Это особенно важно для окон из ПВХ, которые могут быть склонны к конденсации из-за отсутствия естественной вентиляции. Но можете ли вы установить струйные вентиляционные отверстия в окна из ПВХ?

Да! Большинство современных окон из ПВХ имеют предварительно просверленные отверстия, предназначенные для установки вентиляционных отверстий. Однако, если в вашем окне нет таких предварительно просверленных отверстий, может потребоваться просверлить их самостоятельно.

Что такое струйные вентиляционные отверстия?

Вентиляционные отверстия представляют собой небольшие отверстия в верхней части оконной рамы, через которые свежий воздух поступает снаружи. Этот свежий воздух помогает уменьшить образование конденсата, а также обеспечивает столь необходимую вентиляцию вашего дома. Вентиляционные клапаны очень просты в установке и обслуживании, их можно приобрести различных размеров и форм, чтобы они подходили для любого типа окон.

Можно ли установить вентиляционные отверстия на существующие окна?

Да, вентиляционные отверстия можно установить на существующие окна из ПВХ. В некоторых случаях может потребоваться просверлить дополнительные отверстия в оконной раме. Это может быть особенно сложно, если окна армированы сталью.

При установке вентиляционных отверстий на окнах из ПВХ важно убедиться, что они надежно закреплены и соответствуют размеру вашего окна. Также важно убедиться, что вентиляторы находятся в правильном положении на раме, чтобы обеспечить достаточный поток воздуха.

Если вы не знаете, как правильно установить вентиляционные отверстия, лучше всего проконсультироваться со специалистом, который посоветует вам наилучшие варианты для вашего конкретного типа окна.

Каковы преимущества струйных вентиляционных отверстий?

Вентиляционные отверстия необходимы для окон из ПВХ, поскольку они обеспечивают вентиляцию и уменьшают образование конденсата.

• Более чистый воздух в вашем доме: Вентиляционные отверстия помогают улучшить качество воздуха, пропуская свежий воздух. Это может обеспечить столь необходимый глоток свежего воздуха и помогает снизить уровень загрязняющих веществ, таких как пыль и пыльца.

• Уменьшение образования конденсата: Вентиляционные отверстия позволяют влажному воздуху выходить из окна, что предотвращает его скопление внутри помещения и образование конденсата. Это может помочь предотвратить плесень, грибок и влажные пятна на стенах и мебели.

• Экономичность: Капельные вентиляционные отверстия — очень экономичный способ улучшить вентиляцию в вашем доме, поскольку они требуют минимального обслуживания и относительно недороги в установке.

Bottom Line

Можно ли установить вентиляционные отверстия на окна из ПВХ? Ответ — да! Большинство современных окон из ПВХ поставляются с предварительно просверленными отверстиями, предназначенными для установки вентиляционных отверстий, но если в вашем окне нет таких предварительно просверленных отверстий, может потребоваться просверлить их самостоятельно.

Вентиляционные отверстия могут обеспечить некоторые преимущества, включая улучшение качества воздуха, снижение образования конденсата и экономию средств. Тем не менее, важно обеспечить их надежную фиксацию и правильный размер для вашего окна. Если вы не знаете, как правильно их установить, лучше всего проконсультироваться со специалистом, который может посоветовать вам лучшие варианты для вашего конкретного типа окна.

Какой стиль окон лучше всего подходит для вентиляции

Лето официально наступило, и мы распахиваем окна, чтобы впустить свежий воздух и не дать нашим домам стать слишком теплыми. Благодаря современным домашним инновациям у нас есть самые теплоэффективные окна и двери, которые у нас когда-либо были. Это отлично подходит для сохранения тепла в наших домах зимой и снижения затрат на электроэнергию. Однако это может создать проблемы с вентиляцией в летний период.

Во всех домах требуется базовый уровень вентиляции, установленный правительством в соответствии со строительными нормами. Большинство новых окон в настоящее время оснащены вентиляционными отверстиями. Вероятно, они у вас уже есть. Это маленькие прорези в верхней части окна, которые вы можете открыть, чтобы обеспечить постоянный приток воздуха в ваш дом. Если у вас их еще нет, они, скорее всего, уже будут встроены во все установленные вами новые окна. Вам не нужно открывать их, но они обеспечивают вентиляцию дома в течение всей зимы, когда мы склонны держать все окно закрытым из-за температуры.

Количество предлагаемых окон различных стилей увеличилось так же, как и их тепловая эффективность! Здесь, в Fitter, мы предлагаем несколько различных типов окон, в зависимости от предпочтений и потребностей клиента. Сегодня мы хотели взглянуть на вентиляцию и то, как она вписывается в различные стили, которые мы предлагаем, чтобы вы могли принять обоснованное решение о том, какое окно лучше всего подходит для вентиляции в вашем доме.

Створчатое окно

Прежде всего, это традиционное створчатое окно. Створчатое окно стало стандартом в домах Великобритании. Традиционные здания и объекты наследия, как правило, имеют старые раздвижные окна, которые вы ставите и должны надеяться, что они не рухнут неожиданно. К счастью, современные объекты недвижимости больше не должны об этом беспокоиться!

Створчатые окна появились примерно в то же время, когда двойное остекление и НПВХ начали завоевывать рынок. Если вы не уверены, что это такое, по названию, вы наверняка узнаете его в лицо. Створчатое окно, как правило, представляет собой два окна как часть одной установки с ручками для их открытия внутри и петлями на внешней части рамы. После этого окна будут открываться наружу. Некоторые установки створчатых окон будут иметь меньшее окно, которое наклоняется наружу в верхней части одной стороны, вместо двух больших проемов.

Створчатые окна занимают довольно высокое место в нашей шкале вентиляции, особенно вариант с меньшим окном наверху. Меньшее окно обеспечивает возможность крошечного отверстия, которое способствует проникновению воронки прохладного воздуха в дом. Этому также способствуют большие оконные проемы, но они также могут стать причиной холода в доме из-за размера зазора. Кроме того, открытие этих окон привлекает насекомых из-за того, что у них есть много места для маневра в доме.

Как стандарт для британского дома, створчатые окна обеспечивают довольно хорошую вентиляцию, но это не совсем то, что мы сегодня покажем.

Современные окна с раздвижными створками

Современные окна с раздвижными створками — это существенное усовершенствование этого традиционного предмета наследия. Старые конструкции этого окна часто резко закрывались, особенно если их недавно не заменяли. В наших пластиковых окнах такой проблемы нет. Современные методы проектирования позволяют этим окнам работать на должном уровне, сохраняя при этом эстетику того времени.

Створчатые окна имеют очень хорошую вентиляцию благодаря возможности контроля степени открывания окна. В наши современные створчатые окна мы включили функцию наклона, которая позволяет им наклоняться внутрь, а не скользить полностью вверх, хотя это тоже вариант! С помощью функции наклона вы можете создать зазор, который направляет воздух, как это делает маленькое окошко на створке. Это также удваивается как простой вариант очистки, чтобы ваша новая установка выглядела превосходно на протяжении всего ее жизненного цикла.

Поворотно-откидное окно

Однако самым лучшим вариантом для вентиляции в доме должно быть современное поворотно-откидное окно. Поворотно-откидные окна из ПВХ являются одними из самых современных инноваций на рынке товаров для дома, и они были разработаны исключительно с учетом функциональности.

Наклон и поворот работают на механизме, который дал им свое название. Поворачивая ручку под определенным углом, вы можете перемещать окно как наклонным, так и поворотным способом. Наклон работает как своего рода легко открывающийся вентиль. Он открывается не очень далеко, но идеально подходит в качестве полупостоянного способа обеспечить приток воздуха в дом. Кроме того, вы можете установить ручку, чтобы открыть окно и вертикальные петли, и потянуть окно внутрь, чтобы создать массивное отверстие, которое пропускает огромное количество воздуха!

Поворотно-откидное окно — отличное дополнение к любому дому, где требуется больший контроль над вентиляцией в доме. Универсальность обеспечивает исключительный поток воздуха в течение дня на совершенно индивидуальном уровне, в зависимости от того, что вы ищете!

Резюме

Таким образом, в то время как все наши современные окна способствуют вентиляции во всем доме, наши поворотно-откидные окна являются абсолютно лучшим вариантом для современного дома.
