как сделать своими руками в квартире, доме, схемы (+ фото)

При планировании дизайна и ремонта ванной комнаты следует учесть один небольшой, но очень важный момент – проблему воздухообмена. Хорошая вентиляция в ванной комнате и туалете необходима не только для того, чтобы обеспечить приток свежего воздуха.

С помощью этой системы из санузла удаляются неприятные запахи, а также избыточная влажность. Если система вентилирования спланирована и реализована правильно, владельцам ванной комнаты не придется беспокоиться о плесени и грибке.

Отсутствие же нормального вентилирования и вызванная этим обстоятельством избыточная влажность создадут для развития вредоносной флоры практически роскошные условия.

Содержание статьи:

Какой должна быть хорошая вентиляция?

В строительных справочниках четко указаны нормы, которых необходимо придерживаться для эффективного вентилирования санитарных помещений с повышенной влажностью.

Система должна обеспечивать приток свежего воздуха для ванной комнаты или туалета со скоростью 25 куб.

м/час, а для совмещенного узла в два раза выше – 50 куб. м/час. Эти нормы – минимальные.

Иногда специалисты рекомендуют удалять воздух из санузла со скоростью около 150 куб. м/час.

В зависимости от особенностей воздухообмена различают естественную и принудительную вентиляцию. В первом случае воздухообмен происходит за счет разницы давления воздуха снаружи и внутри помещения.

Воздушные потоки проникают через окна, двери, специальные проветриватели и т.п. Стоит сразу же отметить, что из-за особенностей устройства ванной комнаты использование естественной вентиляции не всегда позволяет получить желаемый эффект.

Для устройства бесканальной вентиляции в ванной комнате необходимо проделать проем, который соединит домовой вентиляционный канал с помещением санузла

При принудительном или искусственном вентилировании помещения используются специальные вентиляторы, которые обеспечивают достаточную интенсивность воздухообмена.

Чаще всего вентилятор содействует перемещению воздуха из помещения на улицу, при этом свежие воздушные массы поступают в санузел из жилых помещений.

Иногда небольшой вентилятор ставят в туалете даже при хорошей естественной вентиляции, чтобы ускорить очистку воздуха от неприятных запахов.

Если же естественным образом организовать достаточно интенсивный воздухообмен не удается, принудительное вентилирование осуществляется в обязательном порядке.

В зависимости от назначения различают:

• вытяжную;
• приточную;
• смешанную вентиляцию.

Вытяжной принцип уже немного описан выше: воздух удаляется через вентиляционный канал, а новый поступает извне. Приточное вентилирование организовано иначе: воздух нагнетается снаружи и вытесняется через канал.

При использовании смешанной вентиляции регулируется и приток воздуха, и его удаление.

Красивая декоративная решетка для вытяжки в ванной комнате не только скроет конструкцию, но и может стать эффектной деталью стильного интерьера

Специалисты также различают канальную и бесканальную вентиляцию, которая характеризуется наличием или отсутствием вентиляционного канала.

По возможности следует избегать создания специальных каналов. Обычно в стене делают проем, выходящий в общий вентканал многоэтажного дома, и устанавливают в нем вентилятор.

В раздельном санузле, если выход к вентканалу есть только в одном помещении, еще один вентилятор устанавливают в проеме стены между ванной комнатой и туалетом.

Подведение отдельного вентиляционного канала имеет смысл в местах, нуждающихся в интенсивном удалении загрязненного или насыщенного влагой воздуха.

Диагностика состояния вентиляции

Перед началом переделки вентиляции в туалете и ванной следует внимательно изучить ее устройство и проверить состояние. Для начала исследуют тягу: к вентиляционному отверстию подносят лист бумаги, зажженную спичку или зажигалку.

Если бумага прилипает к отверстию, или если язык пламени явно смещается в сторону вентканала, тяга есть. В жаркий безветренный день тяга может быть значительно меньше, чем в другие периоды.

Само по себе наличие тяги не всегда свидетельствует о нормальном состоянии вентиляционной системы.

Необходимо обязательно проверить состояние вентиляционного канала, который может быть частично загроможден после неумелых ремонтных работ или по каким-то другим причинам.

Устранив препятствия, можно существенно улучшить качество работы вентиляционной системы.

Чтобы проверить тягу в ванной комнате, к вентиляционному отверстию подносят лист бумаги или пламя зажигалки. Проверку следует выполнять при открытой двери, а затем – при закрытой

Рекомендуется выполнить проверку наличия тяги сначала при открытой двери и окне, а затем – при плотно закрытых источниках свежего воздуха.

Если в последнем случае тяга заметно уменьшилась, следует подумать о дополнительных средствах микропроветривания.

Чаще всего достаточно установить в двери ванной комнаты и туалета специальные решетки, чтобы обеспечить нормальное поступление свежего воздуха в эти помещения даже при закрытых дверях и окнах.

Что нужно знать о вентиляторах

При покупке вентилятора следует обязательно оценить количество шума, который он производит. Показатель не должен превышать 35 дБ. В ванной комнате такое оборудование должно полностью обновлять состав воздуха примерно 5-8 раз в течение одного часа.

Чтобы рассчитать производительность прибора, необходимо площадь помещения умножить на пять, а полученное значение увеличить еще на 20%.

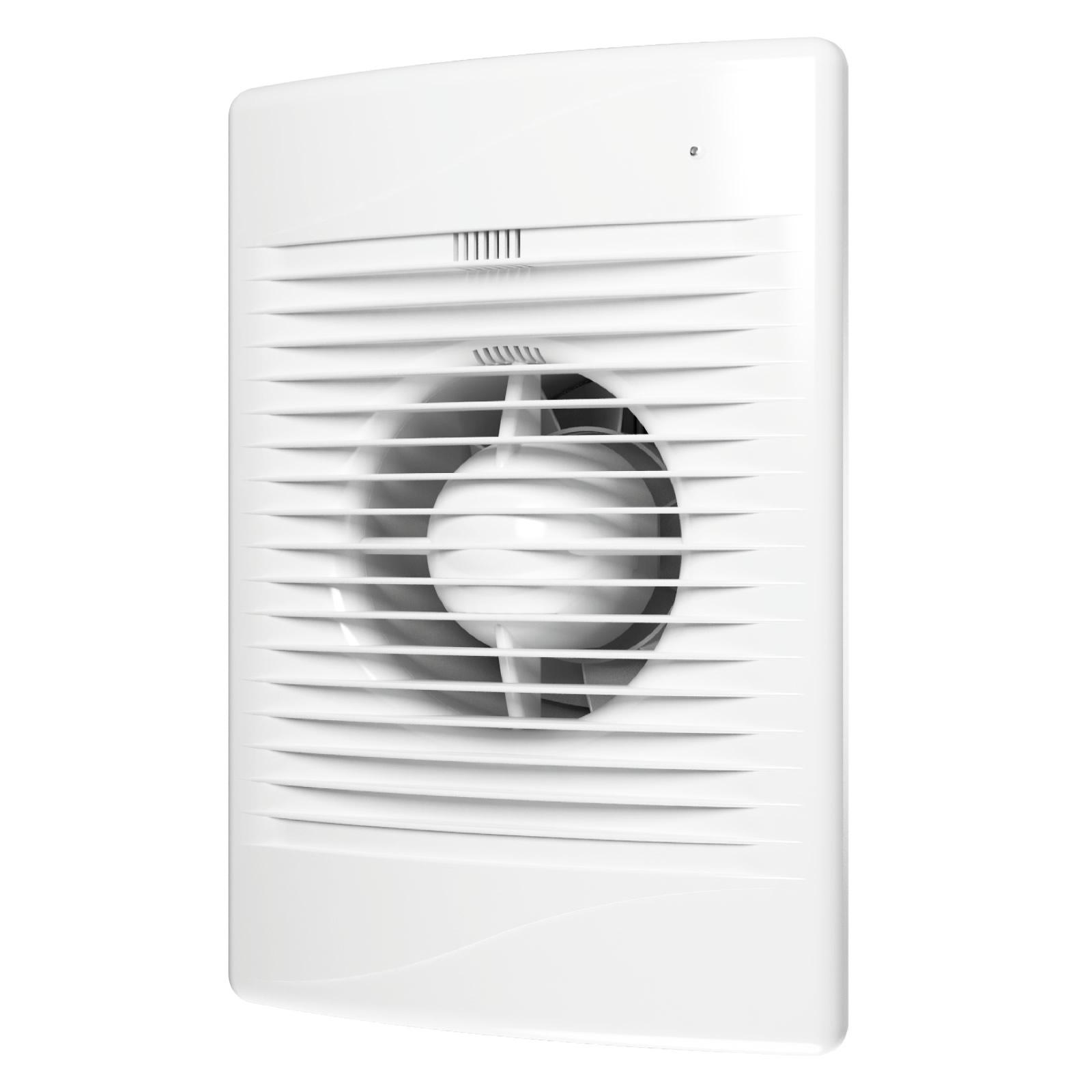

Вытяжные вентиляторы, предназначенные для использования в ванных комнатах, могут иметь различную конструкцию и дизайн, кроме того, они различаются по мощности

По типу установки различают канальные бытовые вентиляторы, предназначенные для монтажа непосредственно в вентиляционном канале, а также радиальные модели.

Их устанавливают на выходе из вентиляционного канала. Обычно канальные модели выглядят непрезентабельно, поскольку они скрыты внутри канала, а вот радиальные устройства снабжают красивым корпусом, чтобы не портить общее впечатление от окружающей обстановки.

Конструкция вентиляторов также может существенно различаться:

• традиционные осевые модели осуществляют перемещение воздуха вдоль оси устройства с помощью специальных лопаток и предназначены для бесканальных систем;
• в низкопроизводительных диаметральных моделях используется колесо барабанного типа;
• центробежные устройства со спиральным корпусом отличаются высокой производительностью и повышенным уровнем шума во время работы;
• небольшие центробежно-осевые устройства шумят меньше, но работают почти так же эффективно, как и центробежные модели.

С учетом специфики вентилирования санузла вентиляторы иногда дополнительно снабжают таймерами, которые позволяют продлить работу устройства в туалете или гиростатами, чтобы более эффективно удалять избыточную влагу из ванной комнаты.

Слабые по мощности вентиляторы не смогут обеспечить нормального проветривания помещения, однако и использовать слишком мощные модели не стоит.

Сильный центробежный вентилятор может вызвать такой интенсивный поток воздуха, что приток будет поступать не снаружи, а из других вентиляционных отверстий, и отработанный воздух снова окажется в доме.

Интересная информация об установке вытяжного вентилятора в ванной комнате представлена в следующем видеоматериале:

Особенности монтажа вентиляции

Если в ванной комнате по какой-то причине отсутствует вентиляция, создать необходимую систему не так уж сложно.

Многоквартирные дома обычно проектируют таким образом, чтобы вентиляционный канал находился непосредственно за стеной ванной комнаты или туалета. Остается лишь аккуратно проделать в нужном месте отверстие (если таковое отсутствует), чтобы оно выходило в этот канал.

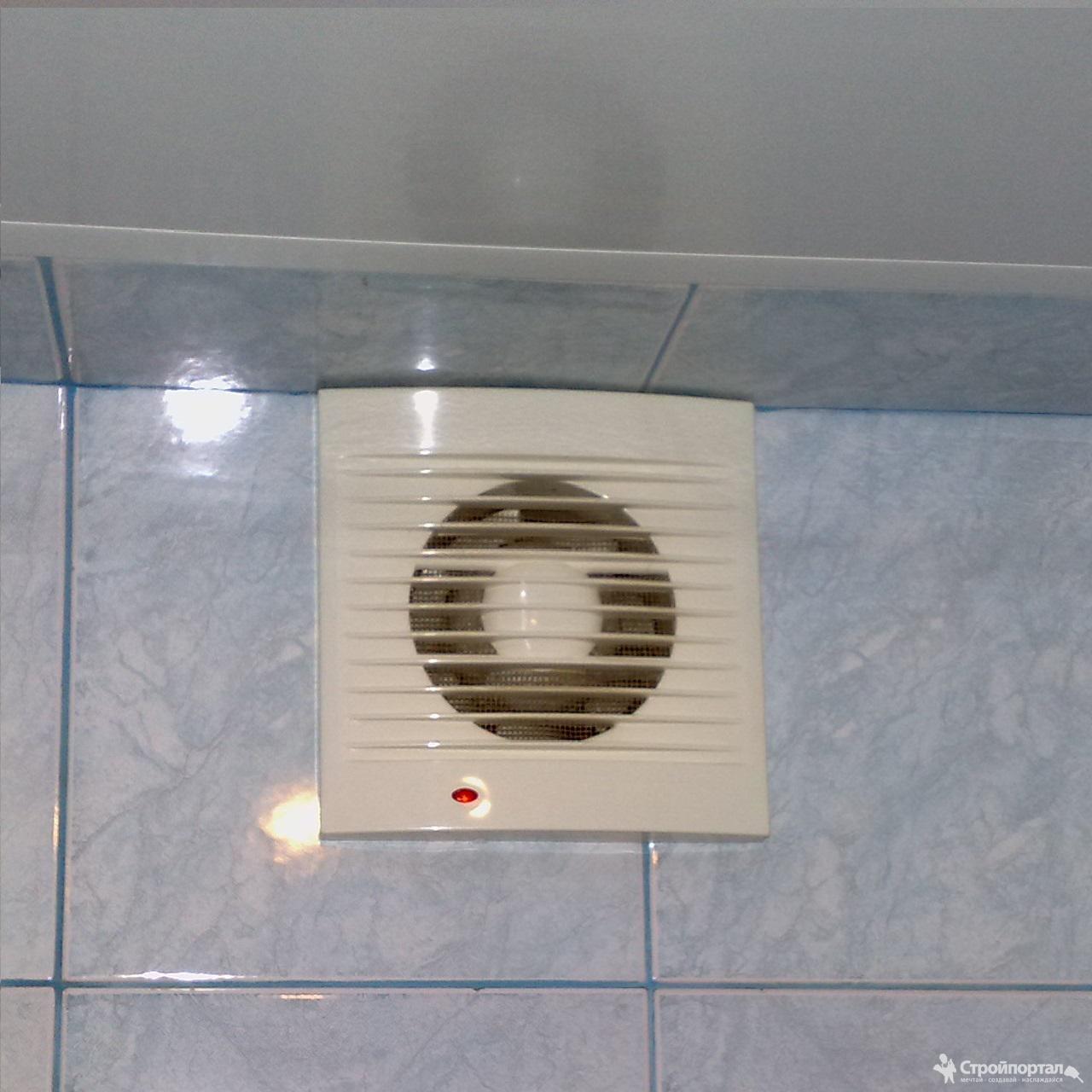

Внутри проема устанавливают радиальный осевой вентилятор. Устройство подключают к электропитанию, соблюдая все требования, предъявляемые к работе электроприборов в помещениях с повышенной влажностью.

Если необходимо, монтируют дополнительные средства управления (таймер, гироскоп и т.п.). Нишу закрывают красивой декоративной решеткой.

Если в квартире имеется раздельный санузел, и вентиляционный канал находится за стенами обоих помещений, второй вентилятор устанавливают таким же образом, как это было описано выше.

В противном случае вентиляционное отверстие делают в стене, разделяющей туалет и ванную комнату. В этот проем также ставят вентилятор и закрывают его декоративными экранами с двух сторон.

Иногда удобнее использовать декоративные решетки, в которых конструкцией предусмотрен монтаж вентилятора в специальные гнезда.

На рисунке наглядно представлена схема подключения к электропитанию вытяжного вентилятора с использованием иаймера, который позволяет отключить вентилятор спустя некоторое время после того, как посетитель покинет санузел

Несколько сложнее решить проблему вентилирования санузла, когда вентиляционный канал граничит с другим помещением. В этом случае придется создавать канальную вентиляцию.

Сначала необходимо выбрать место для устройства вентиляционного отверстия в ванной комнате и туалете. Затем необходимо составить план размещения вентиляционного короба, по которому воздушные массы будут перемещаться наружу.

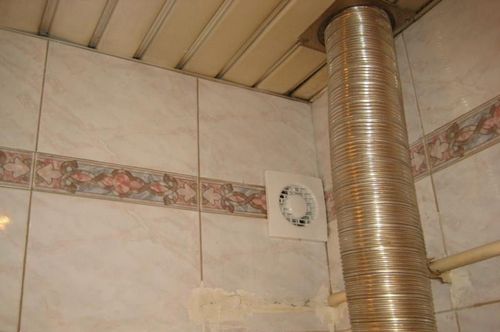

При создании канальной вентиляции в ванной комнате гибкий гофрированный короб используют только на небольших участках, где монтаж других конструкций невозможен или затруднен

Различают следующие виды вентиляционных коробов:

• пластиковые круглого или прямоугольного сечения;
• жесткие или мягкие из гофрированного металла;
• металлические, жестяные или оцинкованные, обычно прямоугольного сечения.

Пластиковые короба проще в монтаже и легче по весу, чем металлические конструкции, при этом они долговечны, за ними не сложно ухаживать.

Поэтому конструкции из пластика уверенно вытесняют металл со строительного рынка. Гофрированные изделия используют крайне редко, они допустимы лишь для небольших расстояний и применяются только в особо сложных случаях.

Короб рекомендуется установить еще в процессе ремонтных работ в доме или даже до их начала, однако установку вентилятора и декоративных решеток выполняют уже после окончания отделочных работ.

После окончания монтажа вентиляционной системы необходимо проверить работу оборудования.

Для создания канальной вентиляции в ванной комнате следует использовать металлические или пластиковые короба прямоугольного или круглого сечения

Распространенные ошибки при монтаже вентиляции

Бывает так, что работа новенькой вентиляционной системы вдруг оказывается неудовлетворительной или изначально является низкоэффективной.

Это может происходить из-за одной или нескольких ошибок, допущенных при ее монтаже. Выясняя, как правильно сделать вентиляцию в ванной комнате, следует сразу же учесть эти моменты.

Вот ряд огрехов, которые встречаются чаще всего:

• Вентиляционный канал спроектирован неправильно, что затрудняет перемещение воздушных масс.
• Нарушена герметичность соединений вентканала.
• Вентиляторы установлены с ошибками и шумят слишком сильно.
• Канал проходит через жилые помещения таким образом, что шум вентиляции мешает нормальной жизнедеятельности семьи.

Для начала следует выяснить причину проблемы, затем ее устранить. Ряда неприятностей можно избежать, обратив внимание на эти моменты еще на этапе проектирования вентиляционной системы.

Если этого сделано не было, и проблемы появились уже в процессе эксплуатации конструкции, возможно, понадобится серьезная переделка всей вентиляционной системы.

Альтернативный вариант устранения неприятностей состоит в использовании шумопоглотителей разного типа, чтобы снизить неприятные звуковые эффекты.

Для улучшения процесса перемещения воздушных масс, возможно, придется установить более мощный вентилятор.

Иногда чрезмерный шум при работе вентилятора свидетельствует о его неправильной установке, при которой была нарушена так называемая “соосность”. В этом случае достаточно снять устройство и установить его снова с точным соблюдением технологии монтажа.

Обычно после этого количество шума от работы вентилятора значительно снижается.

Приточный тип вентиляции в ванных комнатах используется крайне редко, однако если такое решение все же принято, следует подумать о температуре воздуха, поступающего снаружи.

В зимнее время поток холодного воздуха может доставить крайне неприятные ощущения посетителям ванной комнаты.

Чтобы решить проблему этого типа, поступающий в помещение воздух прогревают с помощью специальных электроприборов.

Чтобы обеспечить достаточное количество свежего воздуха, поступающего в ванную комнату, внизу двери устанавливают красивую решетку, которая делает помещение менее герметичным

Существует несколько распространенных заблуждений, которые могут негативно повлиять на работы по созданию вентиляции. При проектировании и монтаже системы следует помнить, что:

• вытяжного вентилятора недостаточно, если в помещение не обеспечен нормальный приток свежего воздуха;
• большая и громоздкая канальная система вентиляции не всегда эффективнее низкобюджетных методов вентилирования, если они подобраны правильно;
• наличие в доме кондиционера, а также очистителя, ионизатора, увлажнителя и других подобных устройств не обеспечивает нормального вентилирования помещений, поскольку с их помощью свежий воздух в комнаты не поступает.

Обычно конструкция вентиляционной системы для санузла очень проста, ее можно сделать и самостоятельно.

Но если требуются некоторые расчеты или выполнение вентиляционного канала сложной формы, а опыта таких работ у начинающего мастера нет, лучше проконсультироваться у профессионалов или полностью поручить им выполнение всех работ.

Качеством вентиляции нельзя пренебрегать, поскольку от ее состояния зависит здоровье жильцов дома.

10 интересных фактов. Выявление и решение проблем.

Ванная комната – это место, где то и дело льется вода, наполняется ванна, парит горячий душ, сушится влажное белье. Поэтому вентиляция здесь должна работать не только не хуже, но даже лучше, чем в любом другом помещении. В противном случае «страдать» будет весь дом.

Перед вами 10 фактов о вентиляции в ванной:

Факт 1. Плесень, разрушение плитки и ржавчина – часто следствие плохой вентиляции.

Ванная комната наиболее сырая и влажная, поэтому необходимо, чтобы вентиляция здесь работала исправно. Иначе не избежать:

— затхлости воздуха, неприятных запахов, выпадения конденсата и, как следствие, возникновения грибка, плесени (небезопасной для здоровья человека),
— появления ржавчины на металлических поверхностях,
— разрушения отделочных материалов (в том числе потемнения и растрескивания межплиточной затирки, а затем и откалывания самой плитки),
— «разбухания» мебельных покрытий (даже из влагостойких материалов).

Заметив плесень, не спешите покупать осушители или специальные антигрибковые покрытия. Для начала проверьте вентиляцию!

Факт 2. Перекрывать вентиляционное отверстие в ванной комнате — нельзя!

Это общеизвестно и неоспоримо. Полное перекрытие вытяжных каналов оправдано только в том случае, если в доме или квартире установлена принудительная приточно-вытяжная вентиляция.

Факт 3. Конденсат на зеркалах и стенах – первый признак плохой вентиляции.

Если после водных процедур зеркала в ванной комнате «запотевают», а на стенах долгое время остаются капельки влаги — это первый признак, свидетельствующий о наличии проблем с вытяжкой или притоком.

Открываете двери, и конденсат быстро исчезает? Значит, вентканал работает исправно. Расширьте проем между дверным полотном и полом, закажите специальные двери с вентиляционными отверстиями, или просто почаще оставляйте вход в ванную открытым, чтобы обеспечить приток воздуха.

Влажность сохраняется даже с распахнутыми настежь дверями? Необходимо проверить естественную вентиляцию.

Факт 4. Узнать, работает ли вытяжка, можно с помощью эксперимента с салфеткой. При этом летом проверка естественной вентиляции — бессмысленна.

Существует распространенный способ проверки вентиляции. Открываем дверь в ванную комнату и подносим к вентиляционной решетке салфетку. Если притягивается – вентиляция работает. Если нет – открываем все окна и двери, и пробуем снова. Салфетка притянулась? Значит проблема с недостаточным притоком (наверняка, у вас установлены герметичные пластиковые окна).

Салфетка падает даже с открытыми окнами? Проблемы с вытяжкой. Возможно, шахта засорена, стоит обратиться в управляющую компанию.

Однако этот эксперимент стоит проводить только в прохладную погоду. Дело в том, что в жару весь воздух (и в доме, и на улице) — тяжелый, поэтому естественная вентиляция не работает. Подробнее об этом эффекте мы говорили в статье.

Факт 5. Причиной плохой тяги могут быть вытяжные устройства, установленные на нижних этажах.

Еще одной причиной того, что воздух не вытягивается из квартиры, могут быть вентиляторы или вытяжные устройства, установленные у соседей снизу. Быстрый поток в вентиляционной шахте, создаваемый принудительными устройствами, препятствует естественной вентиляции из других квартир.

К тому же на верхних этажах из-за разности давлений вентиляция и без каких-либо помех работает хуже, чем на нижних.

В этом случае наладить вытяжку способен вытяжной вентилятор. Но при одном условии, о котором ниже.

Факт 6. Ни вытяжной канал, ни вентилятор не обеспечат полноценной вентиляции без притока.


Для интенсивного воздухообмена требуется сбалансированное количество и приточного воздуха и вытяжного. Поэтому и опыт с салфеткой мы проводим именно с открытыми дверями и окнами!

Причиной недостаточного притока часто становятся пластиковые стеклопакеты, герметичные входные двери, утепленные стены. Они препятствуют поступлению свежего воздуха. И отработанный влажный воздух из ванной не вытягивается, даже при исправной вытяжке или при установке вытяжного вентилятора.

Чтобы наладить работу естественной вентиляции или помочь принудительной, необходимо в жилых комнатах установить приточные устройства.

Факт 7. Теплый пол без вентиляции не избавит от грибка в ванной.

Иногда для того чтобы избавиться от повышенной влажности и плесени в ванной владельцы устанавливают теплый пол и меняют полотенцесушители.

Это может ускорить процесс подсушивания влаги и обновление воздушных масс в холодное время года. Однако не поможет полностью избавиться от грибка при проблемах с вентиляцией.

Факт 8. Вентилятор для ванной должен быть влагозащищенным, тихим и подходящим по производительности.

Влагозащищенность обычно обозначается буквами IP и цифрами (должно быть 24, 25).  Уровень шума желателен не более 48 ДБ. Подробнее в разделе вытяжные вентиляторы.

Производительность рассчитывается по следующей формуле: объем помещения (длина, широта и высота), умноженный на кратность воздухообмена (для ванной примерно от 4-х до 8-ми). Например, для ванной площадью 2х2,5 м и высотой потолков 2,7 м, объем помещения равен 13,5 куб.м. Умножаем на 4 и на 8. Узнаем минимальную и максимальную мощность вытяжного вентилятора (54-108 куб.м./ч).

При этом согласно СНИП воздухообмен в ванной или туалете должен быть не меньше 25 м3/ч, в совмещенном санузле – до 50м3/ч.

Факт 9. При установке вытяжного вентилятора необходимо располагать его как можно дальше от входа и выше.


Устанавливать вентилятор (или диффузоры общеобменной вентиляции) лучше до проведения отделочных работ, чтобы скрыть проводку. Располагать – как можно выше, под потолком (или на потолке), в идеале – на противоположной стене от входа, чтобы приточный воздух успел пройти по всему помещению, прежде чем попасть в вытяжку.

Факт 10. Обратный клапан без налаженной работы вентиляции может усугубить ситуацию.

Обратный клапан устанавливается в вентиляционный канал, предотвращает появление обратной тяги (движения воздуха с улицы в помещение), попадание запахов, загрязнений, холода. Но его установка оправдана только при наличии исправной вытяжки и налаженного притока. Иначе обратный клапан просто перекроет канал (сечение станет еще меньше, воздух не сможет вытягиваться)!

Итак, для того чтобы наладить вентиляцию в ванной необходимо:

— организовать приток,
— наладить вытяжку,
— и обеспечить свободное передвижение воздуха между помещениями.

Все это можно сделать либо своими силами (с помощью соответствующего вентиляционного оборудования), либо заказав работы у специалистов.

Остались вопросы? Звоните. Наша компания выполняет проектирование вентиляции, поставку устройств и комплектующих, монтаж. Работаем в Екатеринбурге и в Челябинске. Предоставляем гарантию и на работы, и на оборудование.

Группа компаний Терконт
копирование без ссылки на http://terkont.ru запрещено

Еще статьи по теме:

— Вентиляция в квартире: почему не работает и что делать?
— Почему в квартире душно? Почему плачут окна? И еще 5 вопросов о вентиляции
— Влажность воздуха в квартире или в доме: от чего зависит? Как меняется? Какой должна быть?
— Вентиляция в частном доме: виды, способы, оборудование

Вентиляция в ванной комнате и туалете: принцип работы, монтаж

Ванная и туалет — это комнаты, в процессе обустройства которых в первую очередь нужно подумать об организации интенсивного воздухообмена. Это обусловлено спецификой эксплуатации гигиенических помещений. Загрязненный и переувлажненный воздух должен беспрепятственно отводиться, а на смену ему поступать свежая порция.

Мы расскажем, как должна быть устроена вентиляция в ванной комнате и туалете по строительным нормативам и правилам. В представленной нами статье детально разобраны проверенные на практике варианты организации вентилирования. Самостоятельные домашние мастера у нас найдут подробные монтажные руководства.

Содержание статьи:

Для чего нужна вентиляция?

Мнение о том, что отсутствие вентиляционной шахты в ванной и туалете приведет только к запотеванию зеркал, в корне ошибочно. Основная проблема заключается в появлении грибка (чаще всего его можно заметить на швах между плиткой) и ржавчины на поверхности техники и мебели.

Нередко именно из-за неправильно спроектированной вентсистемы коррозия поражает рабочие детали стиральной машины, что и является причиной ее поломки. Этим список проблем, к которым приводит отсутствие интенсивного воздухообмена, не заканчивается. В итоге плохая вентиляция окажет губительное влияние на здоровье жильцов.

Санитарные требования и нормы

Существуют специальные нормы, которых нужно придерживаться при организации принудительного воздухообмена в комнатах с повышенными показателями влажности. Как минимум нужно обеспечить приток свежего воздуха в размере 6-7 м³/час на каждый кубометр ванной комнаты и порядка 8-10 м³/час — для туалета или совмещенного санузла.

Специалисты рекомендуют организовывать вентиляцию, производительность которой на 20% больше требуемого объема в м³/час

Отличие естественной вентиляции от принудительной

Существует естественная и принудительная вентиляция. В первом случае воздухообмен обеспечивается за счет циркуляции воздушных масс через дверные и оконные проемы. Около века назад естественная вентиляция считалась наиболее эффективным способом.

Сегодня же она неспособна обеспечить достаточный уровень воздухообмена, поэтому используется лишь для притока. Чтобы полноценно проветрить помещение, выбирают вариант с принуждением. Ведь никому не захочется надолго открывать окно зимой и выпускать тепло.

Организация принудительной вентиляции подразумевает установку вытяжного вентилятора. Благодаря этому можно сохранить драгоценное тепло, вывести лишнюю влагу и наполнить помещение свежим и чистым воздухом в считанные минуты.

Основной причиной, почему стоит устанавливать принудительную вентиляцию, является точно подогнанные по размеру дверные проемы и герметичность современных стеклопакетов. Такой перфекционизм, сохраняя тепло, делает невозможным какой-либо естественный воздухообмен

Расчет оптимальной производительности

Перед походом в магазин и покупкой оборудования для установки принудительной вентиляции в туалете и ванной комнате необходимо провести некоторые расчеты. Для выбора оптимального по производительности оборудования нужно знать точный объем и тип помещения.

Каждая комната имеет свою кратность воздухообмена. Эта характеристика показывает, сколько раз должен полностью обновиться воздух в комнате за единицу времени (обычно берется один час). Так как ванная и туалет считаются одними из самых влажных мест в любой квартире или доме, то рекомендуется максимальное значение кратности воздухообмена, равное 10.

Чтобы рассчитать оптимальную производительность , необходимо подсчитать объем помещения. Для этого нужно площадь комнаты умножить на высоту потолков.

Далее полученное значение умножается на показатель кратности воздухообмена. Результатом вычисления является минимальная мощность вытяжной системы для ванной и туалета (м³/час).

Если вентилятор невозможно разместить в оптимальном для организации интенсивного воздухообмена месте, то его мощность необходимо умножить в 2-3 раза

А также следует сразу же предусмотреть отверстия для притока воздуха. Для этого можно оставить зазор до 2 см между полом и дверью, установить специальные решетки в нижней части дверей в ванную и туалет или просверлить отверстия самостоятельно. Но последний вариант выглядит не самым привлекательным образом.

Классификация вытяжных вентиляторов

Планируя обустройство вентсистемы, особое внимание стоит уделить принципу ее работы и отдельным составляющим. Ведь от этого зависит производительность, уровень шума оборудования, стоимость монтажа и долговечность.

Для принудительной эвакуации отработанного воздуха из комнаты используется три типа вентиляторов:

• диаметральные;
• осевые;
• радиальные.

Первая разновидность приборов предназначена для работы в тепловых пушках и системах кондиционирования. Поэтому для организации вентиляции в ванной и туалете она не подходит. Остается выбирать из двух других типов.

Основное отличие осевых моделей от радиальных заключается в их невысокой стоимости и большой мощности. Но при этом устройство будет достаточно сильно шуметь. Осевой вентилятор представляет собой рабочее колесо, к которому крепятся лопасти. Система приводится в действие электродвигателем.

Что касается радиальных агрегатов, то их функционирование основано на действии центробежной силы. Благодаря вращению рабочего колеса вместе с лопастями осуществляется перемещение воздушных масс.

При этом можно изменять наклон лопастей, за счет чего уменьшается количество потребляемой прибором энергии и снижается уровень издаваемого им шума. С популярными моделями , предназначенных для установки в ванных комнатах, ознакомит рекомендованная нами статья.

Чтобы воздух из вентиляционной шахты не возвращался обратно в помещение, рекомендуется покупать устройства с обратным клапаном. Такие приборы незаменимы в современных квартирах

Основные критерии выбора оборудования

Производители предлагают просто огромный ассортимент . Поэтому не удивительно, что каждый неподготовленный покупатель впадает в ступор и даже не подозревает, что ему лучше заказать.

Покупая вытяжной прибор для ванной и туалета, нужно обращать внимание на следующие моменты:

1. Диаметр воздуховода. В зависимости от этой характеристики выбирается патрубок вентилятора. Как правило, у стандартных моделей диаметр равен 150, 125 или 100 мм.
2. Наличие/отсутствие воздуховодов, а также их месторасположение в комнате. Эти критерии влияют на то, где будет установлен вентилятор.
3. Мощность. Характеристика важна при выборе, чтобы в будущем вытяжное оборудование справлялось с возложенными на него функциями.
4. Наличие защиты от влаги. Маркируется этот показатель латинскими буквами IP. Минимально необходимым значением для сантехнического узла является IP30, но лучше немного потратиться и заказать прибор с IP44. В последнем случае он будет расположен в специальном герметичном кожухе, защищенном от влаги и брызг.
5. Уровень шума. Этой важной характеристике мало кто уделяет должное внимание, а зря. Ведь бесшумная вытяжная система сделает нахождение в ванной и туалете более комфортным.

Учитывая эти тонкости можно выбрать модель, которая будет стоить недорого и удовлетворит все пожелания.

Обычно комплектация вентилятора включает в себя сам прибор и четыре дюбеля, которые понадобятся для его монтажа. Для упаковки устройства в большинстве случаев используется картонная коробка

Дополнительные функции оборудования

Отличным решением будет заказать вентилятор с дополнительными функциями. Чаще всего покупатели отдают предпочтение моделям со встроенным таймером.

В этом случае пользователь может оставить заводские настройки или программировать функционирование прибора самостоятельно, изменяя время работы, задержку включения и т. д. Благодаря этому можно автоматизировать процесс вентиляции туалета и ванной.

Устройства со встроенным таймером стоят достаточно дорого. Поэтому к их выбору следует относиться со всей ответственностью. Лучше всего себя зарекомендовала продукция от компании Maico. Этот производитель предлагает целый ряд моделей, которые оснащены не только таймером, но и другими дополнительными функциями.

Сэкономить электроэнергию помогут вентиляторы, позволяющие переключать базовую нагрузку. То есть агрегат умеет работать в двух режимах: наполовину своей мощности и на полную, когда нужно за кратчайшее время обновить воздух в комнате. Благодаря такой функции значительно уменьшается шумность вентиляционной системы и экономится электроэнергия.

Неплохим решением будет покупка устройства с часами или подсветкой. Такие дополнительные функции сделают прием душа или ванны более удобным и комфортным

Любой специалист отдаст предпочтение прибору со встроенным датчиком влажности. Его особенность в том, что он включается только по сигналу встроенного гигрометра. Благодаря такой функции экономится электроэнергия и отпадает необходимость в выводе для вентилятора отдельной электроточки или подключении прибора к выключателю света.

Составляющие и материалы системы

На сегодняшний день вентиляция собирается из круглого или прямоугольного сечения. Как правило, они изготавливаются из металла или пластика. Монтируются эти элементы за подвесным потолком.

Если речь идет о ванных комнатах и туалете в небольшой квартире, то в таком жилье вентиляционный канал представляет собой отверстие в стене, куда вставляется вентилятор. В этом случае проектировать сложную, разветвленную систему нет никакого смысла и нужды.

Что касается частных домов, то для них вентиляция сооружается из следующих элементов:

• Воздуховодов. Намного удобнее устанавливать прямоугольные воздуховоды. Они компактно помещаются под потолком и не занимают лишнего пространства. Это трубы, длина которых может составлять 2, 1 и 0,5 м.
• Вентилятора. Применяется накладной или встраиваемый прибор. Последнюю разновидность лучше использовать в разветвленных и сложных системах. Накладные модели рекомендуется применять для вентилирования одного помещения.
• Поворотных колен. В случае с прямоугольными трубами поворотные колена могут быть вертикальными и горизонтальными.
• Соединительных муфт. Эти элементы используются для соединения прямых участков вентиляционной системы.
• Обратных клапанов. Они предназначены для предотвращения попадания воздуха и насекомых из шахты.

В процессе монтажа также понадобятся крепления. Намного удобнее использовать уже готовые элементы. Они значительно упростят процесс монтажа и ускорят работу.

Но если нужно сэкономить, то элементы крепления можно сделать и самостоятельно

В случае ошибки в проектировании или недостаточно эффективной работы системы вентилирования в ванной и туалете частного дома устранить проблему можно установкой в стену. Особенности выбора указанного прибора и монтажные правила приведены в статье, с содержанием которой мы советуем ознакомиться.

Монтаж вентиляции в ванной и туалете

Перед началом монтажных работ необходимо провести подготовительные. Прежде всего, нужно сравнить диаметр вытяжного прибора с размером шахты.

Если вентиляционное отверстие оказалось большим, то в него вставляется пластиковая труба или гофра. При этом пустоты следует заделать при помощи монтажной пены. Если вход в вентиляционную шахту меньше, то его можно расширить при помощи перфоратора.

Определение места для установки

Чтобы принудительная вентиляция была максимально эффективной, недостаточно только приобрести мощное оборудование. Не менее важно выбрать правильное место для установки.

Так как предназначена для удаления горячего влажного воздуха, то оптимальным решением будет его монтаж в верхней части стены, которая расположена напротив двери.

Немаловажным является организация притока в помещение – предстоит встроить специальную решетку в нижнюю часть двери или оставить обычную щель под дверью (более экономный способ). Такие варианты позволят свежему воздуху поступать из жилого помещения в ванную.

Диагностика состояния вентиляционного канала

Если задумывается переделка ванной или туалета, то перед началом каких-либо работ следует провести доступными для хозяев способами.

Прежде всего, проверяется тяга, для чего к шахте прислоняется лист обычной бумаги, зажженная спичка или зажигалка. Если бумага прилипает к решетке вентиляции, а пламя накреняется в сторону канала, то это хороший знак.

Чтобы улучшить тягу, рекомендуется проверить, загроможден ли вентиляционный канал мусором, оставшимся после неумелых ремонтных работ или по каким-либо другим причинам. После прочистки следует проверить тягу при открытой и закрытой двери

Выбор схемы подключения прибора

Если рассматривать стандартную квартиру в новостройке, то в подавляющем большинстве случаев естественной вентиляции недостаточно, чтобы вывести всю лишнюю влагу из ванной. Единственным исключением является частный дом, в туалете которого есть окно.

Но при обустройстве принудительной вентиляции интересует вопрос: как долго должен работать вытяжной прибор? Зачастую владельцы квартир . Это значит, что устройство сможет работать ровно столько, сколько человек будет находиться в ванной. Этого может оказаться недостаточно.

Второй способ основан на подключении вентилятора к отдельному выключателю. Но в этом случае пользователь будет забывать включать/выключатель прибор. Поэтому подходящим решением станет установка вентилятора с датчиком влажности. Такие приборы работают автономно и без участия человека удаляют лишнюю влагу из ванной комнаты.

Благодаря удобству и экономии электроэнергии наибольшим спросом пользуется способ, когда вентилятор подключается к выключателю света. Но этот способ не отличается высокой эффективностью

Тонкости установки вентилятора

Прежде чем приступать к обустройству вентиляционной системы, в обязательном порядке нужно ознакомиться с инструкциями, идущими в комплекте с приборами. В подавляющем большинстве случаев во вкладыше подробно описан весь процесс монтажа. Это значительно упростит и ускорит работу.

Самый трудоемкий этап – установка и подключение вентилятора.

Если рекомендаций производителя нет или отсутствует перевод на родной язык, то следует совершать действия в приведенной ниже последовательности:

1. Снять лицевую крышку.
2. На те области, где вентилятор примыкает к стенке, необходимо нанести полимерный клей, силикон или жидкие гвозди. Все перечисленные способы крепления прекрасно подойдут, так как вытяжные приборы чаще всего изготавливаются из пластика и, соответственно, имеют небольшой вес. Поэтому жидких гвоздей будет достаточно.
3. Вставить вентилятор таким образом, чтобы его рабочая часть (электрический двигатель и колесо с лопастями) были полностью “утоплены” в стене.
4. Плотно прижать корпус агрегата, чтобы клеящий состав успел схватиться.
5. Установить противомоскитную сетку. Этот элемент убережет от проникновения из вентиляционного канала в помещение разнообразных насекомых и мусора.
6. Закрепить лицевую крышку при помощи саморезов или дюбелей, которые идут в комплекте.

Заключительный этап — это прокладка кабеля и подключение вентиляционной системы к электрической сети.

Весь процесс монтажа достаточно простой, но если возникли какие-либо проблемы или сложности, то лучше доверить эту работу профессионалам

Принудительная вентиляция значительно увеличивает объем выводимого из помещения воздуха. Но так как лицевая крышка перекрывает немалую часть канала, когда устройство выключено, скорость потока уменьшается в несколько раз. Из-за этого значительно падает его производительность.

Решается вышеуказанная проблема путем установки воздухозаборной решетки. Это поможет восстановить нормальную работоспособность. Второй способ заключается в том, чтобы оставить между лицевой крышкой и стеной небольшой зазор (1-3 см). В получившуюся щель будет засасываться воздух и вентиляция будет работать в нормальном режиме.

При подключении вентиляционной системы к электрической сети необходимо придерживаться правил безопасности. Прежде всего, нужно убедиться, что провода обесточены. К тому же, для их соединения лучше использовать не «скрутки», а клеммные колодки

Распространенные ошибки при монтаже

Если обустройством вентиляционной системы занимается неопытный мастер, то нередко возникают ситуации, когда после окончания работы ее производительность не удовлетворяет пожелания жильцов или она не отличается эффективностью.

Причина этого заключается в допущении ошибок при монтаже. Чтобы избежать появления элементарных проблем, необходимо знать некоторые нюансы.

Чаще всего встречаются такие ошибки при устройстве вентиляционной системы:

• канал спроектирован некорректно, что значительно затрудняет движение воздуха;
• вентиляторы сильно шумят при работе;
• герметичность соединения шахты нарушена;
• вентиляционная система проходит через жилое помещение и ее шум мешает нормальной жизни семьи.

Если проектирование было выполнено неправильно, то перечисленные выше проблемы обязательно появятся. При этом нередко для их исправления нужно полностью переделывать систему вентиляции.

В некоторых случаях сильный гул при работе вентилятора является ярким признаком его неправильной установки и допущения ошибки, которая называется “соосность”. Решается данная проблема путем демонтажа устройства и его повторного монтажа, но уже с точным соблюдением технологии

Можно пойти легким путем. Например, для уменьшения шума рекомендуется использовать шумопоглотители. Что касается повышения производительности вентиляции, то для этого придется установить новый, более мощный вытяжной прибор и проверить качество обустройства притока воздуха в ванную и туалет.

Рекомендации опытных специалистов

Людям, которые впервые сталкиваются с организацией вентиляции в ванной комнате и туалете, будет полезно ознакомиться с советами от опытных мастеров. Прежде всего, они рекомендуют обеспечить нормальный приток свежего воздуха в помещение. Ведь в противном случае работа вытяжного вентилятора будет бессмысленной.

Совсем необязательно покупать дорогие и габаритные системы. Трата баснословных сумм не всегда является оптимальным решением. Достаточно правильно и грамотно подобрать приборы, тогда даже дешевые модели прекрасно справятся с вентиляцией помещения.

Выбирая вентилятор, ни в коем случае нельзя экономить на качестве. Ведь от этого зависит здоровье каждого члена семьи, а также срок службы прибора. Лучше один раз потратиться, но заказать устройство, которое верой и правдой будет служить десятилетиями

Если в доме есть кондиционер, ионизатор, очиститель, и им подобные приспособления, то заниматься монтажом вентиляции все так же необходимо. Ведь никакой из приборов, перечисленных выше, не обеспечивает приток свежего воздуха в жилые помещения.

Правила эксплуатации вытяжной системы

Чтобы оборудование служило как можно дольше нужно регулярно проводить профилактические работы. Ведь на лопастях вентилятора со временем скапливается пыль и грязь. Это не позволяет прибору работать на максимуме своих возможностей и обеспечивать достойный воздухообмен. Более того, если своевременно не проводить очистку, то устройство может выйти из строя.

Профилактические работы включают в себя регулярный осмотр вентиляционной системы на предмет засора и мытье лопастей вентилятора. Такой подход позволит даже в современном доме, отличающемся высокой герметичностью, всегда дышать свежим и чистым воздухом.

Выводы и полезное видео по теме

Видео #1: Секреты монтажа вытяжки в ванной и туалете:

Видео #2: Создание раздельной вентиляции в ванной и туалете:

Установка принудительной системы вентиляции позволяет решить актуальную для современных домов и квартир проблему проветривания помещений. В ванных комнатах и туалетах окно ставится редко, поэтому единственным правильным и разумным решением будет обеспечить интенсивный воздухообмен искусственно, путем монтажа вентилятора в систему.

Хотите поделиться личным опытом в обустройстве вентиляции в смежном санузле или отдельной ванной комнате? Располагаете интересной информацией, которая будет полезна посетителям сайта? Пишите, пожалуйста, комментарии, задавайте вопросы, публикуйте фото по теме в расположенном ниже блоке.

инструкция как сделать своими руками, видео и фото

Загрузка…

Приветствую. В этой статье мы рассмотрим варианты устройства системы вентиляции для помещения санузла. Кроме того, я расскажу о том, как эти системы построить своими руками у себя дома. Тема статьи представляет немалый интерес, так как санузел — это то место, где периодически скапливается теплый влажный воздух и неприятные запахи.

Если своевременно не обустроить эффективно функционирующую систему вентиляции, пребывание в таком помещении будет некомфортным.

Рассмотрим варианты вентиляция для ванной и туалета. Она разделяется на вытяжную, приточную и комбинированную. В вытяжной схеме предусмотрено присутствие канала, выводящего из помещения воздух, который содержит повышенное количество влаги. Конструкция приточной вентиляции способна максимизировать давление в помещении, оттеснять теплый и влажный пар и производить захват атмосферного воздуха. Комбинированное устройство позволяет совместить забор воздуха с улицы и выводящий вентиляционный канал. Стандартная схема вентиляции, использующаяся при оснащении квартир в типовых многоэтажках – вытяжная.

Вот через эту решетку из помещения уходят неприятные запахи

Результат отсутствия эффективной вентиляции в ванной

Вентиляционные схемы, с которыми воздух в помещении будет свежее

Теплый и влажный воздух – это благоприятная среда для жизнедеятельности различных болезнетворных организмов и в первую очередь для плесени. Избыточная влажность воздуха приводит к гниению деревянных деталей в отделке интерьера и к появлению коррозии на металлических деталях сантехники.

Принудительная вытяжка, установленная над ванной

По степени механизации различаются следующие типы вентиляционной системы:

• Схемы естественного пассивного действия – перемещение воздуха осуществляется за счет разницы температуры и давления внутри и снаружи помещения;
• Схемы принудительного действия – основаны на применении электроприборов, которые транспортируют воздух.

По принципу действия системы вентиляции санузла подразделяются на следующие модификации:

• Вытяжная схема

Вытяжная система в санузлах многоквартирных домов

Самое простое в плане реализации, но не самое эффективное решение. Такая схема работает за счет отведения отработанного воздуха через форточку или отдушину. Проблема в том, что без замещения порцией нового воздуха, отвести отработанный теплый воздух наружу получается в небольших объемах.

• Приточно-вытяжная схема

В этой схеме одновременно подаётся холодный воздух, например, из-под двери и пропорционально отводится отработанный воздух через отдушину.

Выведение неприятных запахов осуществляется через отдушину в вентиляционную шахту

Эта схема предпочтительна, так как позволяет обеспечить интенсивный воздухообмен. Но к проектированию приточно-вытяжных систем предъявляются особые требования, так как погрешности приводят к появлению сквозняков.

• Вытяжная принудительная схема

Несмотря на высокий уровень шума, неприятные запахи быстро выводятся наружу

Распространённый вариант – представляет собой отдушину в туалете или в ванной со встроенным вентилятором. Эффективность схемы несколько выше, чем у естественной вытяжки, но ниже, чем у пассивной приточно-вытяжной системы.

• Принудительная приточно-вытяжная схема

Эффективный вариант, так как есть возможность регулировать темп и интенсивность отведения и подачи воздуха.

После установки вентиляционной системы такого типа, о избыточной влажности и неприятных запахах можно забыть надолго

Системы такого типа представляют собой модифицированный вариант приточно-вытяжной схемы, где отведение и подача воздуха усиливается электрическими вентиляторами. Вентилятор устанавливается непосредственно в отдушину и включается либо в ручном режиме, либо автоматически, например, при включении света в помещении санузла.

Такое решение имеет существенный недостаток – при выключенном вентиляторе интенсивность вентиляции вдвое ниже, чем в приточно-вытяжных системах естественного типа.

Компоненты необходимые для построения вентиляционных систем

1. Внешняя воздухозаборная решетка

Это только малая часть ассортимента внешних решеток

Внешняя решетка предназначена для пропускания воздуха извне. Решетки выпускаются круглой и прямоугольной формы что, впрочем, никак не влияет на их эксплуатационные качества.

Внешняя решетка выполняет декоративную функцию и функцию удержания пыли. Для этих целей ламели решётки имеют наклон к низу.

2. Внутренняя решетка

Декоративные решетки для установки внутри помещения

Это приспособление устанавливается на воздуховод в помещении и выполняет как декоративную, так и заградительную функцию. Для того чтобы насекомые и пыль не проникали в помещение через воздуховод, с изнаночной стороны решетки крепится мелкоячеистая сетка.

По мере эксплуатации вентиляционной системы, сетка на решетке забивается грязью. Поэтому раз в полгода съемная накладка с решетки демонтируется, а сетка отмывается от загрязнений или меняется на новую сетку, нарезанную по требуемым размерам.

Вентиляционные решетки такого типа оснащены подвижными ламелями, которые работают как заслонки

Для большей функциональности внутренняя решетка оснащается подвижными ламелями, которые поворачиваясь вокруг своей оси и дозированно пропускают воздух.

Решетки с круглой формой оснащаются подвижной вставкой, которая вращается относительно круглой съемной насадки. В одном положении, прорези в подвижной вставке совпадают с прорезями в решётке и обеспечивается полноценное прохождение воздуха. В другом положении, прорези во вставке и в внешней накладке не совпадают и воздух не проходит.

Аналог описанного устройства в промышленных системах называется воздушным клапаном. Это запорная арматура, которая размещается непосредственно в воздуховоде. В промышленных системах клапан проворачивается автоматически при выключении вентилятора, а в бытовой системе перекрыть подачу воздуха можно вручную.

На фото простая и недорогая решетка с посадочным диаметром под трубу сотку

Выбор внутренних и наружных решёток для помещения санузла выполняется в соответствии с внутренним диаметром и конфигурацией воздуховода и в соответствии с эстетическими предпочтениями. Наиболее популярные бытовые решетки круглые с посадочным размером 100 и 50 мм.

3. Воздуховод

Из этих компонентов можно собрать вентиляционный канал практически любой конфигурации

Для того чтобы соединить внутреннюю решётку с внешней или для того, чтобы обеспечить подачу приточного воздуха нужен воздуховод. Воздуховод – это полая труба с гладкими внутренними стенками и с внутренним диаметрами поперечного сечения, соответствующим посадочному диаметру используемых решёток.

Таблица с параметрами воздуховодов

Промышленные воздуховоды, которые используются для вентиляции помещений от 300 м² и больше, изготавливаются из металла с поверхностным слоем термо- и шумоизоляции. При обустройстве санузла такой необходимости нет, а потому применяются ПВХ или полиэтиленовые трубы.

На рынке пластиковые воздуховоды представлены прямоугольной и круглой модификацией. Форма и размеры поперечного сечения воздуховодов соответствует посадочному размеру и форме решётки.

Пластиковые трубы отличаются малой теплопроводностью, поэтому выпадение конденсата происходит в ограниченных количествах. Так или иначе, в схеме устройства вентиляции во внешней части воздуховода должны быть предусмотрены отверстия для слива воды.

4. Вентилятор

Вентилятор, предназначенный для установки в полость воздуховода

Выбор вентиляторов для устройства принудительной системы выполняется в соответствии с их мощностью и посадочном диаметром.

Вентиляторы представляют собой компактный электродвигатель с крыльчаткой. Весь этот узел интегрирован в решётку или приспособлен для установки в воздуховод.

Настенный вентилятор с декоративной решеткой-наличником

В установленном виде решетка с вентилятором внешне мало отличается от решёток, используемых в пассивных системах. Большинство вентиляторов, которые можно приобрести на рынке или в специальных магазинах, рассчитаны на применение в вытяжке.

5. Осушитель воздуха

Если принудительная вентиляция в ванной комнате и туалете не справляется с избыточной влажностью, можно применить компактный переносной осушитель

Бытовые осушители не относятся к вентиляционной системе, но могут опционально эксплуатироваться в помещении санузла. То есть, осушитель обеспечит оптимальный уровень влажности, в то время как вентиляция освежит отработанный воздух.

Применение бытовых осушителей позволяет решить проблему выпадения конденсата на поверхности стен. В итоге снижается вероятность появления плесени даже при недостаточно эффективном вентилировании.

Расчет производительности

Таблица с параметрами вентиляции для разных помещений

В нормах СНиП регламентируется два параметра вентиляционных систем:

• интенсивность воздухообмена – объем транспортируемого воздуха;
• кратность воздухообмена – количество циклов отведения отработанного воздуха.

Для помещения санузла средний показатель кратности равен 4-8 циклам. Интенсивность воздухообмена для раздельного санузла указывается в пределах 25 м³ в час. Для совмещённого санузла этот параметр вдвое больше.

Приведённые параметры в первую очередь относятся к вентилятору. Интенсивность воздухообмена определяется мощностью вентилятора.

Кратность работы оборудования в недорогих системах принудительного типа определяется вручную. То есть, вам самому придётся включать вентилятор нужное количество раз на тот или иной промежуток времени. В более прогрессивных системах, цена которых будет выше, наряду с вентилятором применяется специальный силовой блок для автоматизации отведения воздуха.

Устройство пассивной приточно-вытяжной системы

Сразу же отмечу, что для эффективного функционирования естественной вентиляции межкомнатные двери должны быть установлены так, как на предложенной схеме.

На схеме показаны зазоры, необходимые для нормальной циркуляции холодного воздуха

За счет зазора в нижней части полотна, становится возможным интенсивный воздухообмен между вентиляцией во всем доме и вытяжкой в помещении санузла. Кстати, большинство современных межкомнатных дверей разработаны с учетом эффективного воздухообмена, а потому устанавливаются с зазором у порога.

Допустим межкомнатные двери в доме установлены правильно, а значит можно приступать к установке вытяжки. Установка вытяжки выполняется в верхней части стены, ниже линиии потолка на 10-15 см.

Инструкция монтажа вытяжки следующая:

• На внешней стене частного дома выполняется разметка – чертится окружность, периметр которой на 5 мм больше периметра воздуховода, который предполагается использовать для прохода стены;
• По размеченному периметру стена просверливается насквозь;

Если стена бетонная, будет правильно заказать алмазную резку бетона. Хоть цена услуги высока, но отверстие будет иметь идеально ровные края и работа будет выполнена быстро. Если стена кирпичная, сверлить можно самому, делая в стене сквозные отверстия по периметру размеченного круга. После того как отверстия высверлены, остается выбить из круга все лишнее.

• Выметаем из отверстия пыль и смачиваем образовавшийся проем водой;

Для нормального стока конденсата уклон трубы должен быть выполнен под углом в 5-10°

• Вставляем в отверстие заранее подготовленный воздуховод и устанавливаем по уровню, так чтобы внешний конец трубы располагался ниже того, конца, который внутри;

Наклон воздуховода при проходе через стену обязателен, чтобы обеспечить естественный сток конденсата наружу.

• В промежуток между краем отверстия и трубой наносим монтажную пену;
• С внутренней стороны на торец трубы крепится решетка;
• С внешней стороны на трубу одевается тройник одним отводом вверх другим вниз;

На рисунке показано, как сделать сток конденсата

• На нижний отвод одеваем заглушку, высверливая в ней сквозное отверстие с диаметром 10 мм;

Через это отверстие в холодное время года будет стекать конденсат. Если сток зимой замёрзнет, нужно будет демонтировать заглушку и прочистить сток.

Схема с отдельным воздуховодом из санузла

• От верхнего отвода тройника ведем трубу вверх, как показано на этой схеме;
• В верхней части трубы отверстие прикрывается дымоходным окончанием – дождевиком.

После того как монтаж вентиляции окончен, вы получите производительную систему, которая обеспечит ванную комнату свежим воздухом. Единственный недостаток такого решения – это вероятность образования сквозняка на пути воздушных потоков.

На этой схеме воздуховоды из разных помещений объединены

Кстати, на этой схеме вы можете видеть, как к одной трубе одновременно подключены вытяжки из ванной и с кухни без какого-либо ущерба для воздухообмена.

Устройство принудительной вытяжной системы

В системе отведение воздуха предусмотрено из участков с наиболее высокой влажностью

На схеме вы можете видеть эффективную систему принудительного отбора тёплого влажного воздуха по всему дому. Для этих целей в санузел и на кухню заведены воздуховоды, подключенные к мощному вентилятору.

Отбор отработанного воздуха осуществляется по воздуховодам, расположенным в потолке над теми участками помещения в которых вероятно наибольшее скопление влажного воздуха.

Как и в естественной схеме отведения отработанного воздуха, двери в нижней части проема должны иметь зазор, чтобы за счет циркулирующих потоков был обеспечен нормальный воздухообмен.

Как проверить эффективность вентиляции

Если приток воздуха ощущается как сквозняк, то о воздухообмене беспокоиться не стоит – он более чем достаточный.

Старый проверенный способ определения тяги в вытяжке

В остальных случаях к вытяжке подносится зажжённая спичка или тонкий лист бумаги. По колебанию бумаги или огня вы безошибочно определите то, насколько эффективно работает вытяжка.

Кстати воздуховоды, особенно если они старые, имеют обыкновение засоряться. Поэтому описанную выше проверку нужно выполнять ежегодно. Если интенсивность циркуляции воздуха ослабла, самое время проинспектировать воздуховод и выполнить его очистку.

Заключение

Теперь вы знаете что такое вентиляция в ванной и туалете, и как ее сделать самостоятельно. Рекомендую посмотреть видео в этой статье. Уверен, при желании вы сможете воспользоваться предложенными инструкциями и сделать воздух в помещении санузла более свежим. Задать вопросы по теме можно в комментариях.

инструкция и руководство от IVD.RU

При отсутствии эффективной вентиляции в ванной комнате и туалете поселятся сырость и неприятные запахи, зеркала будут запотевать, поверхности покроются плесенью. Причиной может стать неисправность или засор канала, деформация либо частичный снос его узлов, установка вентиляторов. Не исключено, что расчетного сечения не хватает для того, чтобы отводить пар, возникающий при использовании сантехники с высоким водопотреблением. В подавляющем большинстве многоэтажных домов предусмотрена естественная циркуляция с притоком воздуха через окна и вытяжкой через вертикальные шахты, от которых к каждой квартире проложены коммуникации. При капитальном ремонте эту систему приходится создавать заново. В ходе работ необходимо учитывать направление потоков воздуха во всех помещениях, а также специфику работы общедомовой вытяжки.

Все о системе вентиляции в ванной и санузле

Варианты организации системы

Правила устройства вентиляции в городской квартире
Советы по увеличению мощности системы

Система воздушных трасс при естественной циркуляции

В типовых домах шахта соседствует с санузлом. При ремонте обычно не нужна сборка протяжённых горизонтальных каналов. Достаточно оснастить вытяжное отверстие в стене декоративной решёткой или проложить короткий воздуховод под потолком. Для этого используют алюминиевый или пластиковый гофрорукав, спрятанный в гипсокартонный либо короб из оцинкованной стали. Такой короб отделывают тем же материалом, что и потолок; красиво оформить его помогут встроенные светильники, молдинги или иные декоративные элементы интерьера.

Если высота помещений превышает 250 см, обычно монтируют подвесной реечный или натяжной потолок, в который встраивают решётки, соединяемые с шахтой посредством рукавов.

Теперь несколько слов о том, как организовать приток воздуха в санузел. Самый простой способ — подпилить полотно двери так, чтобы под ним остался зазор около 20 мм. Другой вариант — врезать в дверь специальную переточную решётку: эти изделия невелики, изящны и к тому же лучше отсекают звук благодаря козырькам над отверстиями. Есть и специальные шумопоглощающие устройства с буферной вставкой из пористого материала. Третий вариант — устроить клапан в стенах санузла, оснастив их аналогичными стеновыми переточными клапанами.

Иногда в санузле устанавливают герметичные двери с порогами, считая, что для нормальной циркуляции достаточно иногда приоткрывать их. Это неудобно, к тому же в большинстве домов вытяжка во влажной зоне обслуживает и другие помещения — перекрыв к ней доступ, вы ухудшите микроклимат во всей квартире.

Принудительная вентиляция в ванной комнате и туалете

Главные причины проблем с вытяжкой хорошо известны — это засорившиеся и сломанные в ходе ремонта стояки. Не такая уж редкость и обычный строительный брак, когда виной всему оказывается погнутый дефлектор вытяжной трубы. Ну и наконец, есть вполне объективная причина нестабильной работы — это колебания разницы температур внутреннего и наружного воздуха: в жару обычно «тянет» плохо. Для эффективной работы необходимо, чтобы у общедомовой шахты был большой запас пропускной способности. Увы, чаще всего этот запас отсутствует.

Основное доступное средство борьбы с этим недостатком — монтаж электрического вентилятора. Вытяжные устройства довольно разнообразны. Простейшие из них имеют один режим работы и управляются выключателем (часто его объединяют с клавишей включения света). Более высокий уровень комфорта обеспечат автоматические системы с датчиком движения или относительной влажности воздуха.

Мощный вентилятор может стать причиной перебоев в работе естественной вентиляции всего дома: нагнетаемый им поток создаст в шахте воздушную пробку, в результате чего тяга полностью прекратится, а может и опрокинуться, и тогда запахи начнут гулять по соседним этажам. А если стояк перекрыт, принудительная вытяжка не только ухудшит условия проживания во всем доме, но и причинит вред его конструкциям: из-за повышения влажности увеличится риск промерзания стен и ускорится коррозия арматуры.

Радикальным решением проблемы плохой циркуляции мог бы стать вывод вытяжного канала на улицу через потолочный короб. Однако при пробивке отверстия в наружной стене есть риск затронуть связи между сборными элементами здания, поэтому вопрос необходимо согласовывать в органах жилищной инспекции.

В нормативных документах, кодексах и постановлениях содержится список запрещенный мероприятий, а также действий, считающихся переустройством и требующих обязательного согласования.

Что нужно согласовывать

В Гражданском кодексе РФ говорится, что переустройством считаются замена, монтаж и перенос инженерных сетей, требующие внесения изменения в технический паспорт жилья. Как правило, подобные решения не используются при оборудовании вентиляции в туалете и ванной в квартире. Они нужны лишь тогда, когда приходится принимать радикальные меры.

При переустройстве необходимо составление и согласование проекта. Его разработкой имеют право заниматься только организации, имеющие соответствующую лицензию. Проект, составленный самостоятельно, государственные инстанции рассматривать не будут. Этот документ разрабатывается на основе данных, полученных при исследовании инженерных коммуникаций здания, анализа их состояния и пропускной способности. Для получения данных применяется специализированное инженерное оборудование. Их анализом занимаются инженеры, хорошо знающие технические нормативы, которым должно соответствовать жилье. В случае, если план переустройства реализовать невозможно, они помогут найти законное компромиссное решение.

Самовольное переустройство запрещено законом. Часто его последствия становятся хорошо заметны соседям, у которых вдруг престает работать вытяжка, а из решетки начинает дуть ветер, насыщенный отработанным воздухом. Чтобы разобраться, почему это происходит, много времени не понадобится. Устранять последствия вмешательства в общедомовую систему самовольщику придется за свой счет. Кроме того, нужно будет заплатить штраф. Снимать недавно смонтированный электрический прибор будет не так обидно, как восстанавливать снесенную шахту.

Перед тем как устранять коммуникации, следует задуматься о том, что же будет происходить дальше. Если изменения, произведенные самовольно, не противоречат нормативам, их предстоит узаконить. Это можно сделать только после обследования здания и составления проекта с привлечением лицензированной инжиниринговой организации. Проектная документация проходит согласование в государственных инстанциях, после чего комиссия принимает окончательное решение. В случае невыполнения предписаний квартира может быть конфискована через суд и продана на торгах.

Запрещенные мероприятия

Они не всегда считаются переустройством. Например, элементы принудительной вентиляции не отображаются в техническом плане жилья. Однако ее использование может оказаться незаконным.

Список запрещенных мероприятий содержится в региональном законодательстве. Он распространяется не только на панельные хрущевки, но и на все остальные многоквартирные здания, включая дома, построенные по индивидуальному проекту. Списки, утвержденные законодательством в разных регионах, имеют мало отличий. В Москве действует постановление № 508. Согласно этому документу запрещается проводить следующие изменения.

Список запрещенных действий

• Частичный и полный снос стояка. Исключение составляют старые дома с неработающими шахтами.
• Изменения в планировке и обустройстве, после которых ухудшаются условия проживания.
• Нарушение санитарных и строительных норм, а также требований пожарной безопасности.
• Прокладывание штраб в железобетонных плитах и межпанельных швах. Прямого запрета на штробление кирпичных и монолитных конструкций нет, однако прокладка желобов способна их значительно ослабить. В подобных случаях жилищная инспекция констатирует нарушение.
• Прорезание проемов и отверстий в стенах-пилонах, диафрагмах и столбах. Их запрещается делать там, где механические нагрузки особенно велики, например, в местах примыкания внешней стены к межкомнатной.
• Ослабление несущих конструкций и нагрузки на них, превышающие нормативные.
• Установка короба на главном фасаде.

Использование принудительной вентиляции в ванной может стать причиной перегруженности основного канала и как следствие, ухудшения условий проживания. В квартире у соседей будет ощущаться нехватка свежего воздуха, а на потолке появится плесень. В этом случае использование оборудования будет считаться незаконным. Перед его покупкой необходимо выяснить, насколько загружен воздуховод. Не исключено, что с помощью специалистов удастся подобрать прибор допустимой мощности.

Ограничения, касающиеся установки вытяжки на внешнюю стену, приведены в своде правил СП 60.13330.2012. В пункте 10.8 говорится, что выброс отработанного воздуха допускается производить на расстоянии не менее 8 м от соседнего дома и 2 м от соседнего окна.

Единственный возможный вариант — установка выпускного клапана с фильтром. Однако, даже его монтаж провести не удастся, ели дом является памятником архитектуры.

Прочистка канала

Начать лучше с ее обследования. Обратный поток возможен из-за засора центральной шахты. Прочищать ее самостоятельно не нужно. Этим должна заниматься управляющая организация, занимающаяся обслуживанием общедомового имущества. Гораздо проще пробить внутриквартирные коммуникации при помощи посудного «ершика». Прямые участки пробивают арматурным прутом, деревянной рукоятью либо другим предметом подходящей длины и ширины. Оставшийся мусор устраняют пылесосом с длинной насадкой или шлангом.

Результаты прочистки станут заметны сразу. Есть способ, позволяющий визуально определить, насколько удачно она прошла. К отверстию прикладывают лист бумаги. Если он останется висеть, проблема заключалась только в локальном засоре. Существует еще один метод. К открытому участку подносят зажженную спичку или свечу и смотрят, в какую сторону отклоняется пламя.

Приточные клапаны

Перед тем как сделать вентиляцию в ванной комнате и туалете, нужно проверить, есть ли достаточный приток свежего воздуха. Без него отток отработанного газа невозможен, так как его место должен постоянно заполнять новый объем. Причиной отсутствия циркуляции часто становятся слишком герметичные стеклопакеты на окнах. Проблема решается при помощи стеновых и оконных приточных клапанов. Устройства имеют управляемые заглушки и мягкие тепло- и звукоизоляционные прослойки внутри корпуса. Современные приборы оснащены электроникой, позволяющей их программировать и задавать режим проветривания. Они хорошо взаимодействуют с системой «умный дом». Такие приборы способны реагировать на температуру и уровень влажности в квартире и включаться автоматически при необходимости.

Модели для окон изначально являются частью стеклопакета либо врезаются в него после его изготовления. Первый вариант наиболее эффективен так как позволяет потоку, проходящему через всю раму, прогреться. Вход располагается снизу, выход — сверху. Каналы проложены по боковым стенкам внутри пластикового профиля. Врезные устройства представляют собой плоские сквозные отверстия с решетками, заслонками и уплотнителями. Их крепят в верхней части стеклопакета в профиле или на уплотнителе.

Стеновые конструкции ставят в круглую дыру, проделанную алмазной коронкой. Их располагают сверху или под окном возле радиатора. Корпус фиксируется при помощи шурупов и дюбелей.

Принудительный отвод

Перед монтажом необходимо провести обследование общедомовых воздуховодов. При небольшой загруженности шахты нужно подобрать вентилятор, подходящий по мощности. Если загруженность слишком велика, придется тянуть отводной канал через кухню к внешней стене и прорезать в ней дыру. Такое решение подходит для квартир, расположенными в домах, не являющимися памятниками архитектуры и не относящимися к исторической застройке. Их окна должны выходить во двор.

В качестве материала для создания воздуховода применяют гибкую гофрированную или обычную пластиковую трубу. Металлические изделия для этого не подходят, поскольку они хорошо резонируют, усиливая звук работающего вентилятора. Чем меньше поворотов, тем интенсивнее поток. Круглое сечение создает меньше преград и мертвых зон. Чем оно больше, тем ниже скорость потока, и тем меньше шума он создает. Трубу крепят на металлических гибких перфорированных подвесах в углу у потолка. Подвесы располагают с шагом не более 1 м. Желательно сделать декоративный короб из легкого алюминиевого каркаса и листов гипсокартона. Их можно отделать кафелем, покрасить или оштукатурить. Внутреннее пространство заполняется звукоизоляционными материалами. Короб будет не так заметен, если разместить его над мебельной кухонной стенкой.

Дыру в перегородках сверлят алмазной коронкой. После перфоратора остается неровная кромка, требующая укрепления дополнительной обработки. Отверстия следует проложить поролоном — иначе вибрации будут передаваться на перекрытие. Стыки между сборными элементами промазывают силиконовым герметиком. Вентилятор крепят внутри трубы на кронштейны, входящие в его комплект.

Такая система подходит не только для вентиляции в ванной комнате. К ней можно подключить кухонную вытяжку и смонтировать дополнительное входное отверстие.

для чего нужна и в чем опасность ее отсутствия

Автор Евгений Апрелев На чтение 7 мин Просмотров 5.7к. Обновлено 26.04.2018

Правильный воздухообмен в ванной комнате важен не меньше чем наличие в ней света и воды. Хорошая вентиляция формирует в этом помещении здоровый микроклимат, за счет отведения лишней влаги, неизбежно находящейся в воздухе. Вообще, все мы практически никогда не обращаем внимания на вентиляционную систему, и как не странно – это хорошо, так как правильно работающая система абсолютно не заметна. Но стоит ей выйти из строя, так сразу мы начинаем явно видеть негативные последствия, а именно: запотевание зеркала после приема водных процедур, затхлый воздух в помещении, появление конденсата на стенах и оборудовании. Все это «первые звоночки», которые неизбежно приведут к появлению плесени и постепенному разрушению отделочных материалов.

Опасность нарушения воздухообмена

Плохая вентиляция в ванной комнате таит массу неприятностей. Основная — связана именно в повышенной влажностью и застоем воздуха. Прежде всего, это опасность для здоровья обитателей жилища. Действие спор различных грибков, появляющихся в условиях повышенной влажности и плохого воздухообмена, на дыхательную систему человека – общеизвестно. У множества людей развивается на них серьезная аллергическая реакция, которая может привести к печальным последствиям.

Как решить проблему нарушения воздухообмена

У многих людей возникает закономерный вопрос: как сделать вентиляцию в ванной эффективной? Для этого нужно знать, какие типы вентиляции существуют, и чем они отличаются друг от друга.

1. Вытяжная система, в которой воздухообмен осуществляется посредством выхода и входа воздушных масс через вентиляционные шахты.
2. Приточная вентиляция действует так: воздух поступает в помещение, тем самым вытесняя собой старый, который выходит в вытяжку. Читайте так же как установить приточно вытяжную вентиляции в собственном доме.
3. Вентиляция смешанного типа.

Все вентиляционные системы различаются по конструкции:

• Бесканальная система. Принцип действия ее таков: вентиляция помещения ванной комнаты происходит через вентиляционные стеновые отверстия, которые соединяются с общими вентиляционными каналами в доме.
• Канальная вентиляция устраивается в тех местах помещения, где требуется интенсивная очистка воздуха.

Теперь, когда у вас есть общие представления о существующих системах вентиляции, есть три способа решения этой проблемы.

• Первый – организация во всем жилище естественной циркуляции воздушных масс. Но вот незадача, в последнее десятилетие практически все перешли с деревянных на пластиковые окна, тем самым повысив герметичность наших домов и квартир, нарушив естественный воздухообмен через щели в окнах и дверях. Мы не призываем вас возвращаться к старым окнам, а предлагаем использовать устройства для микровентиляции помещений.
• Способ второй – устройство в ванной комнате принудительной вентиляции. Создать ее в собственной ванной можно посредством использования специального вентилятора, который встраивается в систему вентиляции. Принцип действия его довольно прост: вытягивая влажный и теплый воздух из помещения, он создает разницу давлений между ванной комнатой и другими комнатами жилища. Благодаря эффекту разряжения, в ванну поступает новый воздух из других помещений.
• Третий способ — просто прочистить вентиляцию в ванной комнате, но самостоятельно этого делать не рекомендуется, дабы не повредить воздуховоды.

Типы используемого оборудования

Основным прибором для осуществления принудительного воздухообмена в ванной комнате является вентилятор, который должен обеспечивать минимум двукратное обновление воздуха в помещении, за единицу времени. Современный строительный рынок наполнен широчайшим ассортиментом различных приборов, которые различаются по:

• Мощности
• Форме, в зависимости от конфигурации вентиляционного канала
• Материалам, из которых выполнен корпус вентилятора
• Способа монтажа
• Уровню шума и наличию датчиков включения и отключения прибора
• «Размерам кошелька» владельца

Современные вытяжные устройства оснащаются таймером выключения и датчиком влажности воздуха. Благодаря этому, вентилятор для ванной с таймером может работать заданный промежуток времени после выключения света и самостоятельно включаться при достижении предельного значения влажности. Это наиболее востребованный тип оборудования для создания хорошей вытяжной вентиляции в небольших ванных комнатах. Основные показатели при выборе — мощность и уровень шума. Сейчас мы попытаемся вас научить, как правильно рассчитать мощность этого агрегата для вашей ванной.

http://www.youtube.com/watch?v=Juk1HubzWSg

Как правильно рассчитать нужную мощность вытяжного вентилятора

Не стоит пугаться, все не так уж и сложно. Для того чтобы правильно рассчитать нужную именно для вас производительность вытяжного оборудования, нужно количество обитателей жилища помножить на два (двукратное обновление воздуха, как мы писали ранее) и помножить на объем вашей ванной комнаты. Например, пользующихся ванной комнатой в вашей квартире 3 человека. Перемножаем на двукратное обновление воздуха за один час – получаем 6 единиц, и умножаем на стандартные 17, 5 куб/м. малогабаритных ванных комнат (7 кв./м. площадь с высотой потолка 2, 5 м). В итоге получаем требуемую производительность в 105 м/куб.

Важно!
Не стоит покупать вентиляторы в ванную с «запасом» мощности, если не хотите, чтобы в этом помещении «гулял ветер». Необоснованное увеличение мощности такого оборудования, влечет за собой лишние затраты на электроэнергию и повышенный уровень шума.

Как выбрать хороший вентилятор

Что в нашем понимании хороший: Это, прежде всего – долговечный, бесшумный, и безопасный. Безопасный вентилятор должен отвечать нескольким требованиям. Прежде всего, он должен быть предназначен для работы в помещениях с повышенным уровнем влажности. На таких устройствах стоит специальная маркировка.

Также, неплохо, чтобы он был низковольтный, т.е., с напряжением питания до 24 В. Но это «тянет» за собой дополнительные финансовые вложения на покупки и установку специального блока понижения напряжения, к которому и будет осуществляться подключение вентилятора в ванной комнате. Но, по общему мнению, безопасность ваших домочадцев стоит некоторых финансовых вложений.

По поводу долговечности сказать что-то вразумительное очень сложно. Единственное – перед покупкой той или иной модели узнайте отзывы о производителе и конкретном вентиляторе. Среди представленных современных моделей вентиляторов для установки в систему вентиляции присутствуют как знаменитые бренды, которые уже не одно десятилетие поставляют на отечественный рынок качественную продукцию. Также есть и новые компании, но покупка их приборов может стать для вас лотереей.

Если вы задаете себе вопрос: Какой вентилятор выбрать для ванной, мы ответим – бесшумный. Это только кажется, что к небольшому гулу, который он производит можно привыкнуть. Если вы при покупке отчетливо слышите шум, то только представьте, какой грохот он будет производить ночью. Вы можете поднять с кровати не только своих домочадцев, но и соседей по вентиляции. Бесшумные вентиляторы для ванной комнаты – поверьте, существуют, только нужно приложить немного усилий, приобрести и установить их на воздуховод.

Монтаж вентилятора в систему воздуховодов

Согласно нормативным документам, при монтировании центробежного вентилятора для ванной комнаты, недопустимо использование открытой проводки. Укладка электрического кабеля производится в штробление или в пластиковые короба. Кроме того, проводку можно размещать в специальных изоляционных рукавах, между основным и подвесным потолками.

Наиболее простыми в установке вентиляторами являются накладные или врезные, которые устанавливаются непосредственно на место вентиляционной решетки с соблюдением всех правил техники безопасности. Если объем вашей ванной комнаты намного выше средних показателей, то целесообразно установить канальный вентилятор для ванной, с системой отбора воздуха из разных точек помещения. Воздуховоды и проводка подключения, в этом случае монтируется между основным и подвесным потолком.

Рекомендации по обслуживанию вентиляторов

Самостоятельное обслуживание вентиляции сводится к периодическим профилактическим осмотрам и чистке лопастей вентилятора и вентиляционных решеток. Самостоятельно проверить работоспособность вентиляции очень просто: достаточно приложить к решетке забора воздуха полоску бумаги. Если она держится на вентиляции без посторонней помощи — вытяжка работает хорошо. Также можно поднести и зажженную свечу. Если пламя отклоняется в сторону решетки приблизительно под 45 град, то все нормально, если не отклоняется, то вытяжной канал забит, и нужно срочно вызывать специалиста.

В случаях установки в систему вентиляции сложного технологического оборудования, и для прочистки воздуховодов, нужно обращаться исключительно в специализированные организации. Специалисты этих компаний проведут квалифицированную оценку работы вентиляционной системы в жилище, и как следствие, в ванной комнате. В случае неудовлетворительной ее работы, компания самостоятельно произведет необходимые работы по обслуживанию, чистке, а также установке необходимого оборудования.

Какая должна быть вентиляция в ванной комнате?

Ванная комната – это помещение с повышенной влажностью, поэтому для нее необходима надежная и эффективная вентиляция.
Существует два варианта вентиляции: естественная (гравитационная) и принудительная.

В первом случае влажный воздух удаляется естественным путем. Приток  свежего происходит через щель под дверью или отверстия в нижней части двери, а удаление  влажного  через отверстие в стене по вентиляционному каналу.

Вытяжное отверстие лучше всего сделать, как можно дальше от двери, в этом случае воздушный поток будет сильнее. Если есть евроокно в ванной комнате, хорошую вентиляцию  можно обеспечить  в любое время года через режим «микро проветривания».

Наиболее эффективный вариант, когда  в вентиляционное отверстие устанавливается вентилятор необходимой мощности. Включение его можно сделать параллельно с включением света от одного и того же выключателя. Если помещение слишком влажное или требуется значительный объем удаления  воздуха, то вентилятор лучше всего подключить через отдельный выключатель. Можно применять различные варианты электронных систем (таймеров, реле  задержки выключения и т.д)

Следует учесть еще одно важное обстоятельство. Если в помещении ванной комнаты, установлен газовый водонагреватель,  необходима очень эффективная и правильно работающая вентиляция и  здесь необходима грамотная консультация специалистов. Применение дополнительного вентилятора, может стать серьезной угрозой для вашего здоровья, так как возможно засасывание вредных выхлопных газов из дымоходов.

По строительным нормативам (СнИП) Российской Федерации – вентиляция в ванной комнате должна обеспечивать вытяжку воздуха не менее 25 куб.воздуха в час. При этом температура воздуха в осенне-зимний период должна поддерживаться в пределах +24+26 гр. при относительной влажности не более 65%.

В многоквартирных домах вентиляция осуществляется через отдельные каналы в определенной последовательности подключения по этажам. В этих случаях допускается подключение индивидуальных вытяжных вентиляторов, которые имеют обратный клапан, предотвращающий перетекание воздуха между квартирами, через вентиляционные каналы.

Правильная и высокоэффективная вентиляция в ванной комнате позволит избавиться от следующих проблем:

1.Активной конденсации влаги на керамической плитке, зеркалах, стеклянных поверхностей и окнах.
2.Появлению грибковой плесени.
3.Гниению деревянных поверхностей и коррозии металлических конструкций.
4. Появлению неприятного и затхлого запаха.

Хорошая вентиляция — это залог вашего здоровья и хорошего самочувствия. Подумайте заранее  над всем, что поможет сделать вашу ванную комнату наиболее комфортной и уютной…

  Хотите узнать еще больше?  Другие интересные статьи и полезные советы:

Легко решаемые проблемы с вентиляцией ванных комнат

Во многих домах с вентиляцией ванных комнат проблем нет. Вентилятор или комбинация вентилятор / свет устанавливается в потолке ванной комнаты, а затем вентиляция осуществляется через крышу, потолок или боковую стену.

При щелчке переключателя запахи и излишняя влага легко выводятся наружу. Но что происходит, когда конструкция здания затрудняет или делает невозможным вывод вентилятора для ванны наружу?

Оказывается, есть много ситуаций, когда может быть сложно установить вентилятор для ванной с выходом наружу.Решение этой проблемы требует определенного строительного творчества, грамотного выбора продукта и навыков установки опытного подрядчика по ОВК.

Правила вентиляции в ванных комнатах и ​​Строительный кодекс

Прежде чем углубляться в решения сложных проблем с вентиляцией ванных комнат, полезно разобраться в некоторых основных требованиях к истории и кодам. Еще до того, как установили водопровод, люди понимали, что пристройки нуждаются в вентиляции.

Когда ванные комнаты переместились в закрытые помещения, требовалась вентиляция не только для удаления запахов, но и для отвода лишней влаги.Все мы знаем, сколько влаги может образоваться при принятии горячего душа — просто подумайте о запотевших зеркалах и конденсате, который образуется на окнах и стенах, особенно когда на улице холодно.

Сегодня строительные нормы и правила, применяемые в большинстве муниципалитетов, требуют вентиляции ванных комнат с помощью вытяжного вентилятора или открываемого окна. Вариант оконной вентиляции — это минимальный стандарт, который нельзя рассматривать как эффективный или надежный. Сомнительно, чтобы кто-то открыл окно, чтобы выпустить излишнюю влагу, особенно в холодную погоду.Вытяжной вентилятор всегда будет эффективнее выводить влагу.

Признаки проблем с вентиляцией ванных комнат

Дома, построенные (и отремонтированные) сегодня, более герметичны и лучше изолированы, чем дома, построенные в прошлом. Обязанность «строить плотно и правильно изолировать» дает некоторые важные преимущества: более высокий уровень комфорта в салоне (особенно при экстремальных температурах), экономия топлива и электроэнергии, а также более низкие уровни выбросов углекислого газа.

Но плотная конструкция создает гораздо больший потенциал загрязнения воздуха внутри помещений.Споры плесени являются одними из самых опасных загрязнителей воздуха в помещениях, а плесень является прямым результатом избыточной влажности. Плесень — серьезная проблема для здоровья, вызывающая широкий спектр респираторных заболеваний и аллергических реакций. Это также повредит и разрушит обычные строительные материалы, такие как дерево и гипсокартон.

Плесень в ванной комнате может быть вызвана утечкой из водопровода, но пятна на поверхностях стен или потолка обычно указывают на недостаточную вентиляцию — слишком много влаги в воздухе ванной комнаты. Это также может вызвать образование плесени на дереве или изоляции на чердаке над ванной.Даже если вы не видите плесени, неприятный запах — верный признак ее присутствия.

Хотя есть и другие причины для решения проблем с вентиляцией ванных комнат — например, неудобство из-за запотевания зеркал, — предотвращение появления плесени на сегодняшний день является наиболее веской причиной.

iStock

Основные инструкции для вентиляторов для ванн

Прежде чем углубляться в сложные проблемы вентиляции ванной комнаты и способы их решения, давайте рассмотрим некоторые основные детали, относящиеся к вентиляторам для ванных комнат.Понимание этих элементов поможет вам принять правильное решение о вентиляции ванной комнаты, будь то простое или сложное.

Купить правый вентилятор

Вентиляторы для ванн имеют размеры в соответствии с объемом воздуха, который они могут перемещать, измеряемым в кубических футах в минуту или кубических футах в минуту. Основное правило гласит, что вам нужен 1 куб. Фут / мин на каждый квадратный фут площади пола в вашей ванной комнате. Однако разумно ошибиться в высоком разрешении, особенно в ванной, которая часто используется или имеет высокий потолок.Более совершенные вентиляторы созданы для того, чтобы работать тише, чем более дешевые версии. Ищите оценку sone около 1, а не 3 или 4.

Учитывать особенности

Вентилятор для ванны со светом избавит от необходимости устанавливать отдельный потолочный светильник. Вентилятор с регулируемой скоростью вращения позволяет получить дополнительную вытяжную мощность, когда вы создаете дополнительную влажность, например, когда принимаете длительный душ или используете гидромассажную ванну.

Чтобы вентилятор работал тогда, когда это необходимо, вы можете купить вентилятор для ванны, оборудованный гигростатом; Эта функция позволяет автоматически включать вентилятор при обнаружении определенного уровня влажности.

Это хороший вариант для съемной квартиры или в тех случаях, когда вы не уверены, что вентилятор будет использоваться должным образом. Дело в том, что не все фанаты равны. Выбор специальных функций может помочь вам справиться с тяжелыми условиями вентиляции.

Используйте металл или ПВХ для воздуховодов

Избегайте использования недорогого гибкого воздуховода («Flexduct») для вентиляции вентилятора в ванной. Он может легко сломаться или порваться, что затруднит поток воздуха. Изготовив канал вентилятора для ванны из жесткого металла или ПВХ-пластика, вы получите максимальную долговременную производительность своего вентилятора.

Следите за тем, чтобы воздуховод был как можно короче и прямее

Это правило применимо к воздуховодам любого типа. По мере того, как участок воздуховода становится длиннее и / или более извилистым с изменением направления, вентилятор должен работать с большей нагрузкой, чтобы перемещать воздух. Если вам не удается избежать длинных пробежек или локтей в воздуховодах, обязательно увеличьте размер вентилятора.

Варианты устранения проблем с вентиляцией ванной комнаты

Все описанные ниже варианты были использованы для решения сложных проблем с вентиляцией ванных комнат. Но с этими нетрадиционными установками лучше всего справится опытный подрядчик по ОВК.

• Установить рециркуляционный вентилятор в половину ванны . Вентилятор для ванны этого типа не выводит воздух наружу. Вместо этого он пропускает воздух в ванной через фильтрующий материал, удаляющий запахи. Вентилятор для ванны с рециркуляцией будет подходящим вариантом для полуванны, потому что там нет душа, чтобы заполнить пространство влагой.
• Уменьшите шум с помощью встроенного вентилятора. По мере того, как участок воздуховода становится длиннее или включает больше колен для изменения направления, требуется больше мощности наддува для выпуска воздуха наружу.Более мощные вентиляторы также производят больше шума. Но вы можете минимизировать шум, установив встроенный вентилятор где-нибудь вдоль участка воздуховода, вдали от жилого помещения.
• Проветривайте под полом, чтобы выйти наружу. Допустим, у вас ванная комната, расположенная вдали от внешней стены, и вентиляция вентилятора через крышу невозможна. Это может быть случай с ванной, расположенной под лестницей, или в отреставрированном доме с высокими потолками. Спросите своего подрядчика по ОВКВ о создании участка воздуховода, который простирается от вентилятора, установленного в стене ванной комнаты, вниз через пол и (между балками пола) до внешней стены.Установите вентилятор высоко на стене, чтобы лучше удерживать теплый влажный воздух. Изготовьте участок воздуховода из жесткого металла или ПВХ. И установите более мощный вентилятор, чтобы преодолеть естественную конвекцию и вывести воздух вниз и наружу.
• Постройте потолок, чтобы скрыть воздуховоды. Эта опция позволит вам спрятать канал для вентилятора ванны внутри потолка, построенного вдоль внутренней стены.
• Установить коммерческие воздуховоды. Этот вариант может быть подходящим в ситуации, когда несколько небольших квартир были построены в большом здании с высокими потолками.Вместо того, чтобы изготавливать несколько отдельных длинных участков воздуховодов, которые выходят наружу, воздуховоды для ванных комнат могут соединяться в единую длинную линию коммерческих воздуховодов большого диаметра. Оставление этих воздуховодов промышленного масштаба видимым может быть положительным эстетическим признаком, как это делается в некоторых ресторанах и магазинах розничной торговли.

Выбор вентилятора для вентиляции ванны

Эти длинные роскошные души, которые вы так любите, могут навредить вашему дому.Как же так? Вся эта влажность и влажность в сконцентрированном пространстве — вашей ванной — создают идеальную среду для размножения плесени и грибка, которые могут повредить строительные материалы, включая гипсокартон и деревянные каркасы.

К счастью, у вас есть друг и защитник — вытяжной вентилятор для ванной. Эта маленькая рабочая лошадка удаляет лишнюю влагу, запахи и даже споры плесени, которые могут привести к проблемам со здоровьем. В некоторых областях, согласно строительным нормам, требуются вытяжные вентиляторы, особенно если нет рабочего окна.

Маленькие и ненавязчивые вентиляторы для ванных комнат оснащены новыми технологиями, которые делают их умнее, тише и эффективнее, чем когда-либо. Сегодняшние функции включают освещение, активируемое движением, или вентиляцию теплообменника. В зависимости от выбранных вами вариантов, планируйте потратить от 80 до 400 долларов на новый вентилятор. Добавьте еще 250–500 долларов за профессиональную установку подрядчиком HVAC.

Перед тем, как выбрать вентилятор, убедитесь, что он соответствует размеру вашей ванной комнаты.Вы также захотите расставить приоритеты в своих желаниях и потребностях в отношении уровня шума и функций, чтобы получить максимальное удовлетворение за свой бюджет.

К сожалению, вентиляторы для ванных комнат часто устанавливаются таким образом, что они выпускают воздух в пространство между балками потолка, особенно если ванна расположена на более низком уровне ближе к середине дома. Вентиляция в пространство между балками или на неотапливаемый чердак просто сбрасывает лишнюю влагу в наихудшие из возможных условий — закрытые темные помещения, где влажность конденсируется на холодных поверхностях и может распространяться плесень, повреждая полы, стены и материалы потолка.

Более разумная и здоровая альтернатива — подключить вытяжной вентилятор в ванной к вентиляционным каналам, которые выводят выхлоп за пределы вашего дома. Строительные нормы и правила обычно определяют это решение; тем не менее, это самый разумный и безопасный метод.

Имейте в виду, что вентиляторы с хорошей вентиляцией также всасывают много нагретого воздуха из вашего дома. Выходом является установка вентилятора теплообменного вентилятора.Эти вентиляторы используют теплый выходящий воздух для нагрева более холодного входящего замещающего воздуха. Модели с теплообменником продаются примерно в два раза дороже, чем стандартные вентиляторы для ванных комнат.

Вентиляторы для ванных комнат имеют разную пропускную способность, измеряемую в кубических футах в минуту (куб. Фт / мин). Чтобы выбрать подходящий вентилятор для вашей ванной комнаты, используйте рекомендации Института домашней вентиляции: у вашего вентилятора должен быть 1 кубический фут / мин на каждый квадратный фут площади вашей ванной комнаты.

Для ванных комнат площадью более 100 квадратных футов рассчитайте свои требования к CFM, добавив:

Шум вентилятора оценивается по звуковой шкале, которая представляет собой степень громкости. Оценка от 0,5 до 1,2 сона означает, что вентилятор работает исключительно тихо. Рейтинги от 1,5 до 2,0 сонов — это очень хорошо. Вентиляторы с рейтингом выше 4,0 сона обычно шумят.

Активация датчика движения включает вентилятор, когда кто-то входит в ванную.Скорость вентилятора можно предварительно установить на низкую громкость для удаления влаги при выполнении повседневных задач, таких как бритье, и активировать переключатель для задач с большим объемом, таких как принятие душа.

Верхнее освещение может быть включено или включено с помощью датчика движения.

Ночной свет В моделях с используется маломощный свет, который поможет вам ориентироваться в темноте.

Датчик влажности вентиляторы автоматически включаются, когда блок определяет высокий уровень влажности.

Встроенные обогреватели , обычно инфракрасные лампы, добавляют немного тепла, когда на улице холодно.

Вентиляторы для ванных комнат, отмеченные знаком EnergyStar за эффективную работу, должны быть независимо сертифицированы Институтом вентиляции дома или Ассоциацией движения и контроля воздуха. Стандарты распространяются и на любые варианты освещения. Вентиляторы EnergyStar потребляют примерно на 60 процентов меньше энергии, чем стандартные вентиляторы.

Многие современные вентиляторы для ванных комнат оснащены бесшумными двигателями, которые позволяют им работать с чрезвычайно низким уровнем шума. Эти же двигатели разработаны для повышения энергоэффективности. Например, в линейке вентиляторов Panasonic WhisperGreen используется двигатель постоянного тока, который тише и более энергоэффективен, чем критерии EnergyStar.

В некоторых штатах вентиляторы для ванных комнат должны соответствовать строительным нормам.В Калифорнии, например, Раздел 24 устанавливает руководящие принципы общей энергоэффективности новых домов и пристроек. Вентиляторы вентиляции для ванных комнат являются частью систем отопления, вентиляции и кондиционирования воздуха, которые необходимо оценить на предмет энергоэффективности в соответствии с разделом 24, прежде чем можно будет выдать разрешение на строительство.

Вытяжные вентиляторы для ванных комнат: руководство домовладельца

В этом руководстве есть все, что вам нужно знать о вытяжных вентиляторах для ванной комнаты.

Преимущества.

Виды и стоимость.

И ресурсы, которые охватывают все, что касается вентиляторов для ванных комнат.

Другими словами:

Это универсальный магазин для домовладельцев, которые хотят понять, приобрести и установить вентиляторы для ванных комнат. От безопасности до контроля запаха — есть много причин, по которым наличие вытяжных вентиляторов для ванной в вашем доме является необходимой необходимостью.

Содержание

Глава 1: Цель и преимущества

Глава 2: Вопросы вентиляции и шума

Глава 3: Характеристики вытяжных вентиляторов для ванных комнат

Глава 4: Установка : общие проблемы и исправления

Глава 5: Эффективные вытяжные вентиляторы для ванной

Глава 6: Уход за вентиляторами и техническое обслуживание

Глава 1

Назначение и преимущества

Основное назначение вытяжного вентилятора — удаление влаги из ванной комнаты.Эти вентиляторы помогают контролировать и устранять запахи в ванной.

Кроме того, они повышают безопасность дома и его жителей, уменьшая испарения чистящих средств, которые потенциально могут вызвать проблемы со здоровьем. Вытяжные вентиляторы для ванной помогут улучшить качество воздуха в помещении.

Преимущества вытяжного вентилятора для ванной

1. Устранение запахов

Одной из основных причин использования вытяжного вентилятора является контроль запаха. Если в ванной появляется неприятный запах, его легко вытеснить с помощью вытяжного вентилятора.

Таким образом, система вентиляции позволит вам поддерживать свою ванную комнату в хорошем состоянии, обеспечивая при этом чистую атмосферу для следующего человека.

2. Снижение влажности

Снижение влажности в ванной комнате жизненно важно для ее ухода. Избыточная влажность может нанести ущерб стенам ванной комнаты, вызывая отслаивание краски и обоев. В крайних случаях это может даже вызвать деформацию дверей!

Самое главное, что влажность может вызвать накопление плесени .Эти споры могут быстро расти, и от них бывает трудно избавиться. Поэтому крайне важно иметь вытяжные вентиляторы для ванной, чтобы этого не происходило.

3. Уменьшить количество переносимых по воздуху загрязняющих веществ

Ванные комнаты обычно чистятся агрессивными химическими веществами, которые при вдыхании могут вызвать различные проблемы со здоровьем. Это серьезная проблема, особенно для маленьких детей, пожилых людей или людей с текущими заболеваниями легких.

Кроме того, если в ванной уже возникла плесень, вентилятор поможет удалить скопившиеся в воздухе споры.Это, в свою очередь, также поможет замедлить рост плесени.

4. Помогите устранить синдром туманного зеркала

Вытяжные вентиляторы для ванной помогут контролировать влажность и удалять водяной пар с зеркал и стен.

Глава 2

Рекомендации по вентиляции и шуму

Требования к вентиляции (на основе цифр)

Необходимость надлежащей вентиляции и движения воздуха является важным аспектом для вытяжных вентиляторов для ванных комнат.

Движение воздуха обычно измеряется в кубических футах в минуту (CFM), что является стандартным показателем воздушного потока вентилятора. HVI, Институт домашней вентиляции, добавляет:

Обычно рекомендуется скорость вентиляции

«, основанная на восьми воздухообменах в час. Для большинства ванных комнат соответствует одному кубическому футу в минуту на квадратный фут площади ванной комнаты. Например, для ванной размером 7 футов 10 футов потребуется вентилятор 70 кубических футов в минуту.

Вот полезная таблица HVI, созданная для использования в качестве руководства по вентиляции ванной комнаты.

Для ванных комнат от 50 до 100 квадратных футов, оцените 1 куб. Фут в минуту на квадратный фут площади пола. Для небольших ванных комнат (менее 50 кв. Футов) — 50 куб. Футов в минуту. Если площадь превышает 100 квадратных футов, вам необходимо подсчитать требования CRM для каждого сантехнического оборудования, чтобы оценить свои потребности. Добавьте 50 кубических футов в минуту для каждого туалета, ванны или душа. И 100 кубических футов в минуту для гидромассажных ванн.

Чем больше ваша ванная комната, тем выше рейтинг CFM вам потребуется. Компания Home Depot составила простую формулу для определения размера вашей ванной комнаты:

Длина x Ширина x Высота x 0.13 = Минимальный рейтинг CFM

Большинство вентиляторов рассчитаны на диапазон от 50 до 110 кубических футов в минуту.

Уровень шума, который следует учитывать при выборе вентиляторов для ванной

Уровни звука в вентиляторах для ванной измеряются в звуках, а не в децибелах. Рейтинг звуков — это мера того, как звук воспринимается слушателем.

Чем ниже рейтинг, тем тише вентилятор.

Услышьте разницу между 4+ звуками и 2 звуками.

Сравнение шума вытяжного вентилятора в ванной комнате

Лучший вытяжной вентилятор будет обладать двумя важными характеристиками: бесшумность и удаление влаги и запахов.

Воспользуйтесь формулой, чтобы лучше всего рассчитать размер вентилятора, подходящий для вашего помещения. Отсюда вы можете определить рейтинг сонона. Всегда хорошо иметь вентилятор, который всасывает больше воздуха при меньшем уровне шума.

Совет: Очистка вашего устройства помогает снизить уровень шума. ( См. Главу 6)

Глава 3

Характеристики вытяжных вентиляторов для ванных комнат

Вытяжные вентиляторы можно выбрать исходя из вашего собственного стиля и общей производительности.

Вентиляторы для ванной комнаты на сегодняшнем рынке могут включать в себя вентиляторы с подсветкой, датчиками влажности / влажности и нагревательными лампами.

Комбинация вентилятора и света обычная. Есть продукты, которые предлагают линейку встраиваемых вентиляторов / светильников, которые будут выглядеть как стандартные встраиваемые светильники. Потолочный вытяжной вентилятор прост в установке.

Вы когда-нибудь оставляли вентилятор наверху в ванной на весь день?

У вас есть выбор добавить вентилятор с таймером. Установка таймеров может помочь уменьшить образование плесени без потерь энергии. .Conservation Mart недавно обновил пост о таймерах для вытяжных вентиляторов в ванной: идеальное решение для забывчивых людей. Это отличное решение для вентиляции и повышения эффективности работы.

Кроме того, есть датчики влажности для включения и выключения вентилятора в зависимости от уровня влажности в ванной комнате.

Вытяжной вентилятор для ванной может быть «умным». Не нужно, чтобы ваш вентилятор работал весь день.

«Датчик влажности включает ручной переключатель вентилятора, но если ваш датчик настроен правильно, он должен включаться и выключаться в зависимости от влажности в комнате.С помощью большинства датчиков вы также можете определить, сколько времени они должны проработать, если они обнаруживают определенный уровень влажности ».

Как установить датчик влажности в ванной комнате

Вытяжные вентиляторы с нагревательными лампами также возможны. Вентилятор и обогреватель могут работать вместе или независимо, обеспечивая вентиляцию и тепло, если это необходимо.

Глава 4

Установка

: общие проблемы и исправления

Хотя в большинстве домов уже установлены вытяжные вентиляторы, не все из них эффективны.

Чтобы получить максимальную отдачу от вентилятора для ванной, важно установить тот, который будет обеспечивать все необходимые функции.

Общие проблемы при установке, которых следует избегать

Хотя есть много причин для использования вытяжных вентиляторов для ванных комнат, многие люди часто этого не делают. В большинстве случаев это связано с тем, что вентилятор работает громко и раздражает. Это обычная проблема, возникающая при неправильной установке вентилятора.

Плохая установка также часто связана с отсутствием теплоизоляции, что может привести к утечке тепла на чердак.К счастью, всего этого можно избежать с помощью соответствующего вытяжного вентилятора и правильной установки.

Ключ к вентиляции и установке — обеспечение выхода воздуха наружу. В более старых домах, где вентиляция выводится на чердак, может образовываться плесень из-за накопления влаги.

For the Do-It-Yourselfer’s, наши друзья на выставке Lowes,

Шаг 1. Определите размер вентилятора

Если производитель рекомендует количество кубических футов в минуту на квадратных футах, используйте формулу: длина x ширина = квадратные футы.Если производитель рекомендует количество кубических футов в минуту — используйте формулу: Длина x Ширина x Высота = Кубические футы.

И некоторые будут использовать формулу, обсуждаемую в главе 2; Длина x ширина x высота x 0,13 = количество кубометров в минуту (округлить до ближайшего 10).

Шаг 2. Определите, где вы будете выпускать воздух

Ваш вытяжной вентилятор должен выходить наружу .

Шаг 3. Изучите свои электрические параметры

Если вам неудобно выполнять этот шаг, обратитесь к электрику.

Шаг 4. Снимите старый вытяжной вентилятор

Есть много шагов и вариантов для завершения этого раздела. Lowes предлагает пошаговые инструкции с изображениями для вариантов крепления.

Вариант 1 предусматривает установку вытяжного вентилятора с доступом на чердак .

Вариант 2 предполагает установку без доступа на чердак .

Решите, что подходит вашей текущей ситуации.

Вытяжные вентиляторы для ванной — важный элемент, который нельзя упускать из виду в вашем доме.Важно, чтобы вы установили вытяжной вентилятор высокого качества, чтобы вы могли быть уверены, зная, что сделали разумное вложение.

Глава 5

Эффективные вытяжные вентиляторы для ванной

ENERGY STAR® — это «поддерживаемый правительством символ энергоэффективности, предоставляющий простую, достоверную и объективную информацию, на которую потребители и предприятия полагаются при принятии обоснованных решений».

Получение Energy Star означает, что «продукт соответствует строгим требованиям по энергоэффективности, установленным Агентством по охране окружающей среды США.«

Одним из сертифицированных продуктов, которые они предлагают, является Greenheck SP-80-VG как один из премиальных вентиляторов для ванн.

Согласно Energy Star, «в этом вентиляторе используется двигатель с электронным управлением, который чрезвычайно энергоэффективен и позволяет установщику сбалансировать вентилятор для точного удовлетворения требований вентиляции данного помещения». [источник]

Это обеспечивает лучшую эффективность и комфорт при меньшем уровне шума.

Он также включает освещение, три скорости и рейтинг 0,3 сона. Установка приемлемой вентиляции поможет контролировать влажность и удалить неприятные запахи.

Simple Toilet собрал лучших вытяжных вентиляторов за 2018 год. Они провели опрос и просмотрели отзывы клиентов, чтобы составить свой список — обзоры и руководство лучших вытяжных вентиляторов для ванной комнаты.

Факторов, входящих в список:

• Объем воздушного потока
• особенности
• стиль и цвет
• уровень шума
• бюджет

Глава 6

Уход за вентиляторами и их обслуживание

Не пора ли почистить заброшенный вытяжной вентилятор в ванной?

Если вы видите пыль на вентиляторе, вам уже давно пора.Если вы заметили на зеркале больше пара, чем обычно, вам уже давно пора.

Нужен быстрый тест, чтобы увидеть, насколько эффективен ваш вытяжной вентилятор?

Поднесите к вентилятору кусок туалетной бумаги. Если вентилятор засасывает его, значит, он все еще работает.

Наличие чистого и функционального вентилятора в вашей ванной комнате так же важно, как и любая другая работа по уборке в вашем доме. (стиральная машина, холодильник и т. д.) Хватит откладывать задачу.

Необходим воздушный поток и замена.Глубоко очищайте вентилятор не реже одного раза в год.

10 шагов, которые необходимо выполнить для вентилятора без грязи и плесени:

Шаг 1: Выключите вентилятор автоматическим выключателем или выключателем. Электричество запрещено.

Шаг 2: Снимите крышку. Осторожно потяните крышку вентилятора вниз. Если с каждой стороны есть металлические штифты / пружинные зажимы, осторожно нажмите, чтобы освободить крышку вентилятора. В зависимости от модели вы можете увидеть только вкладку.

Шаг 3: Вымойте крышку вентилятора в раковине теплой водой с мылом.Или пропылесосить вентиляционную крышку.

Шаг 4: Отключите прибор от сети.

Шаг 5: В зависимости от модели вентилятора удалите видимые винты и снимите двигатель. (идем на генеральную уборку)

Шаг 6: Очистите лопасти вентилятора и окружающие детали двигателя влажной тканью. Если вам неудобно снимать двигатель, вы можете просто пропылесосить внутри корпуса вентилятора и вокруг двигателя.

Шаг 7: Очистите выпускное отверстие и окружающую среду.Дайте всему высохнуть, прежде чем заменять вентиляционную крышку.

Шаг 8: Переустановите вытяжной вентилятор.

Шаг 9: Снова включите электричество.

Шаг 10: Получите более чистый и эффективный выхлоп.

Нужен визуал?

Наши друзья из One Good Thing дадут вам пошаговую инструкцию с изображениями и всем остальным.

Заключение

Если вы позаботитесь о вытяжном вентиляторе в ванной, он позаботится о том, чтобы в вашей ванной был воздух.

Ваш дом состоит из систем отопления и кондиционирования, которые необходимы для комфорта и благополучия вашего дома и выходят далеко за рамки вашей ванной комнаты.

Вентиляция — это часть системы отопления, вентиляции и кондиционирования воздуха, которая обеспечивает комфорт и хорошее качество воздуха. Важно выбрать компанию HVAC, которая разбирается в правильной вентиляции, а также в системах отопления и охлаждения.

Если вам нужно обслуживание HVAC, один из наших технических специалистов будет рад вам помочь.

Зачем нужен вентиляционный вентилятор для ванной

Вытяжной вентилятор для ванной — это устройство механической вентиляции, которое выводит воздух из помещения на улицу через гибкую трубку или металлический канал. Вентилятор удаляет влагу и запахи из ванной, улучшая качество воздуха. Это не только хорошая идея, но и многие строительные нормы и правила теперь требуют его для нового строительства или когда в настоящее время ведется капитальный ремонт ванной комнаты. Если требуется вытяжной вентилятор, строительные нормы и правила могут содержать конкретные рекомендации по согласованию размера вентилятора, измеряемого в кубических футах воздуха в минуту, с квадратными метрами комнаты.Не во всех сообществах есть это требование строительных норм, поэтому уточняйте это в вашем районе. Например, в некоторых сообществах в ванных комнатах с открытыми окнами могут не быть вентиляторы. Но даже если он не нужен, вытяжной вентилятор станет хорошим дополнением к любой ванной.

Цель

Многие люди думают, что вытяжной вентилятор в ванной выполняет основную функцию по удалению запахов из ванной комнаты, но более важная функция на самом деле состоит в том, чтобы отводить теплый влажный воздух, например, созданный при использовании ванны или душа.Теплый влажный воздух не только способствует росту плесени, но и может повредить сантехнику и поверхности в ванной комнате. Если в вашей ванной комнате нет вентилятора и она пахнет плесенью, вам рекомендуется установить его и убедиться, что серьезный рост плесени еще не начался.

Без вентиляционного вентилятора ванные комнаты подвержены чрезмерному накоплению влаги, что увеличивает шансы повредить стены, пол и потолок ванной комнаты, а также сантехнику. Теплый влажный воздух, вызванный проточной горячей водой для ванн и душа, является идеальной средой для роста плесени, грибка и микроорганизмов.Высокая влажность в помещениях также может повредить материалы, используемые внутри помещения, такие как стеновые панели, краска для стен и отделка, не говоря уже о входной двери. Чтобы ванная комната была безопасной и здоровой, обеспечьте вентиляцию.

Как работают вентиляторы

Вентиляционный вентилятор подключается к стандартному домашнему электрическому току на 120 вольт, почти так же, как и потолочные светильники. Вентиляторный вентилятор может быть подключен к той же электрической цепи, которая питает светильник. Настенный выключатель управляет вентиляционным вентилятором, и он также может иметь таймер, который позволит вентилятору продолжать работу в течение заданного времени.Когда вентилятор включен, воздух выходит из ванной комнаты через кожух вентилятора в пластиковый шланг или металлический канал, ведущий к вентиляционному отверстию на крыше или боковой стене дома. Крышка с жалюзи защищает выходное отверстие вентиляционного отверстия, закрывая воздуховод, когда он не используется. Эта вентиляционная крышка врезается в стену или крышу и крепится снаружи четырьмя винтами и небольшим количеством силиконового герметика или закрывается крышкой с крышкой.

Опции

Вентиляторы для ванных комнат различаются по размеру, стилям и цветам, и они могут быть автономными моделями, в которых есть только вентилятор, или комбинированными блоками, которые включают вентилятор, а также осветительную арматуру или тепловую лампу.Теперь есть даже сложные модели, которые включают в себя Bluetooth и динамик, позволяющие передавать музыку по беспроводной сети со смартфона, планшета или домашней мультимедийной системы.

Обратите внимание на уровень шума при покупке вентиляторов. Хотя это может показаться второстепенным, но громкий вентилятор может сильно отвлекать, когда вы пытаетесь расслабиться, приняв ванну. Наилучший выбор — уровень шума 1,0 или меньше — чем ниже рейтинг звука, тем тише вентилятор.

Один из наиболее важных вариантов — убедиться, что вентилятор работает с мощностью, достаточной для размера комнаты.Производительность вытяжного вентилятора измеряется кубическими футами в минуту, объемом воздуха, перемещаемого устройством. Вообще говоря, чем больше мощность, тем лучше, но вентилятор может оказаться слишком мощным для помещения, что может создать ситуацию отрицательного давления в ванной комнате. Это может помешать работе печных каналов или всасывать холодный воздух через окна, поэтому важно выбрать вентиляторный блок, размер которого соответствует площади вашей ванной комнаты.

• Менее 50 квадратных футов : 50 кубических футов в минуту
• Более 50 квадратных футов : 1 куб. Фут / мин на квадратный фут

Сертификация HVI

Вентиляторы, сертифицированные HVI (Институтом домашней вентиляции), прошли независимые испытания и сертифицированы на соответствие определенным отраслевым стандартам. При выборе в соответствии с рекомендациями надлежащего размера и правильной установке сертифицированные HVI вентиляторы гарантированно будут работать в соответствии с обещаниями.

Нажмите «Играть», чтобы узнать, как правильно выбрать размер и установить вытяжной вентилятор для ванной

Советы по установке

• Вытяжной вентилятор лучше всего устанавливать в местах с наибольшей влажностью, например над раковиной или рядом с душем.В открытой ванной комнате вытяжной вентилятор можно расположить посередине между душем / ванной и туалетом. В очень маленькой ванной комнате можно разместить вентилятор по центру. Если унитаз расположен во вторичном корпусе с дверью, вы можете подумать о втором вентиляционном вентиляторе для этой области.
• Убедитесь, что внешние вентиляционные решетки работают правильно и полностью закрываются, когда вентилятор не используется. Это предотвратит попадание холодного воздуха обратно в дом, когда вентилятор не работает.
• Изолируйте вокруг гибкого шланга или металлического воздуховода, ведущего от корпуса вентилятора к решетчатой ​​крышке на открытом воздухе. Это поможет снизить потери тепла из помещения на улицу.
• Не закрывайте плотно щель под дверью ванной. Оставьте зазор 3/4 дюйма, чтобы воздух, выпускаемый вентилятором, можно было заменить.
• Если в ванной комнате очень высокие потолки (9 футов или выше), вам может потребоваться вытяжной вентилятор с дополнительной мощностью.

House Ventilation 101: Руководство домовладельца по непрерывно работающим вытяжным вентиляторам

Зачем вентилировать мой дом?
Дома без надлежащей вентиляции могут столкнуться с множеством проблем, связанных с влажностью, запахами и загрязнителями в помещении.Влагу от приготовления пищи и купания необходимо удалить, прежде чем высокий уровень влажности приведет к росту плесени и / или физическому повреждению дома. Слишком слабая вентиляция может привести к появлению неприятных запахов. Загрязняющие вещества, такие как формальдегид и летучие органические соединения (ЛОС), могут накапливаться и вызывать проблемы со здоровьем в плохо вентилируемых домах.

Как правило, в новых или недавно закрытых домах естественная вентиляция меньше, а это означает, что эти загрязнители не вымываются из дома регулярно.Проблема не в том, что эти дома слишком «тесноваты», а в том, что они не «дышат» должным образом. Механическая вентиляция в виде вытяжных вентиляторов позволяет домовладельцам лучше контролировать воздухопроницаемость своего дома.

Какой тип вентиляции вы рекомендуете?

Вентилятор для ванной комнаты

Мы рекомендуем вытяжной вентилятор для ванной комнаты с рейтингом ENERGY STAR или кухонную вытяжку, рассчитанную на бесшумную и непрерывную работу. Установка вентилятора часто стоит от 500 до 1200 долларов.

Эти вентиляторы обычно имеют две скорости, которыми можно управлять с помощью датчика движения или переключателя.Установка постоянной или низкой скорости обычно составляет 30-50 кубических футов в минуту (CFM). Более высокие скорости используются при купании (50-110 кубических футов в минуту) или приготовлении пищи (более 100 кубических футов в минуту).

Что касается продолжительности, мы рекомендуем запустить вентиляторы на высокой скорости в течение 20-30 минут, чтобы удалить излишнюю влагу и запахи. Установщик вентилятора или последний инспектор установит скорость вытяжной вентиляции в зависимости от количества людей или спален и герметичности дома.

Как это работает?
Двигатель вентилятора всасывает воздух со всего дома и выдувает его наружу через воздуховоды.

Где находится система непрерывной вентиляции?
Вентилятор непрерывной вентиляции обычно размещают в наиболее часто используемой ванной комнате. Он должен заменить тот вентилятор, который там уже находится. Иногда кухонная вытяжка, рассчитанная на непрерывное использование, является вариантом, если конструкция дома не позволяет установить вентилятор для ванной с надлежащей вентиляцией. В большинстве случаев достаточно одного вентилятора с постоянной вентиляцией — в ванной или на кухне.

Как отрегулировать настройки вентилятора?
Настройки вентилятора обычно регулируются путем снятия решетки вентилятора и регулировки регуляторов.Как правило, одна шкала регулирует CFM или скорость, а другая определяет, как долго вентилятор будет оставаться включенным после срабатывания от движения или настенного выключателя.

Какое требуется обслуживание?
У большинства вентиляторов решетку и корпус вентилятора необходимо очищать ежегодно. Следуйте графику очистки для вашей конкретной модели, как указано установщиком вентилятора.

Сколько будет стоить постоянная работа вентилятора?
Мы рекомендуем использовать вентилятор непрерывно, круглосуточно и без выходных.Постоянно работая, вентилятор можно установить на более низкую, менее шумную скорость. Как правило, постоянная работа вентиляторов обходится примерно в 7-15 долларов в год в виде затрат на электроэнергию. Другие сопутствующие расходы включают выпуск из дома уже нагретого или охлажденного воздуха.

Экономия от работ по герметизации и теплоизоляции обычно намного больше, чем от небольшого количества воздуха, которое вентилятор удаляет из дома. Преимущества более здорового качества воздуха в помещении за счет удаления влаги, запахов и загрязняющих веществ в помещении обычно перевешивают дополнительные затраты.Откуда выходит воздух, который выходит из вентилятора? Вентилятор всасывает воздух из утечек воздуха, трещин в вашем доме и / или воздухозаборника для горения (гибкая трубка, идущая в вашу механическую комнату).

Скорость CFM может быть увеличена при высокой влажности в помещении или наличии запахов в доме. Период включения вентилятора может быть увеличен, если вентилятор не может поддерживать ванную, в которой он находится, сухой. Некоторые вентиляторы могут также иметь переключатель, который используется для установки более высокой скорости вращения вентилятора в минуту.

Какой рекомендуемый уровень влажности зимой?

При наружной температуре (град. F):	Относительная влажность должна быть:
от 20 до 40	<40%
от 10 до 20	<35%
от 0 до 10	<30%
-10 до 0	<25%
от -20 до -10	<20%
-20 или ниже	<15%

Что такое сбалансированная вентиляция или вентиляторы с рекуперацией тепла (HRV) и вентиляторы с рекуперацией энергии (ERV)?
HRV и ERV — это типы машин сбалансированной вентиляции, обычно подключенные к существующим воздуховодам, используемым для печи с принудительной подачей воздуха и центрального кондиционирования воздуха.Ключевым преимуществом как HRV, так и ERV перед непрерывной вентиляцией только вытяжной является их способность рекуперировать тепло из потока теплого воздуха и обеспечивать хорошую фильтрацию аллергенов.

Основное различие между HRV и ERV заключается в том, что HRV удаляют влагу из воздушного потока, тогда как ERV восстанавливают влажность из воздушного потока. Стоимость установки HRV и ERV может быть в два-четыре раза больше, чем постоянного вентилятора для ванны — обычно от 1500 до 2500 долларов. Цены различаются, поэтому не забудьте проконсультироваться с вашим подрядчиком по ОВК для получения более подробной информации о ценах и установке.

5 причин, по которым у вентиляторов для ванн такой плохой воздушный поток

Я провел много времени на чердаках, ища проблемы с изоляцией, воздушным уплотнением, системами отопления, вентиляции и кондиционирования воздуха и воздуховодами. Я также видел, почему многие вентиляторы для ванных комнат не пропускают много воздуха. Типичный вентилятор для ванны рассчитан на перемещение 50 кубических футов воздуха в минуту во время работы, но большинство из них фактически перемещает примерно половину своего номинального воздушного потока. Вот 5 причин, почему это происходит.

1. Нет воздуховода, вентилятор дует в изоляцию

Как вы можете видеть на фотографии выше, к этому вентилятору не прикреплен воздуховод.Обычно отсутствие воздуховода означает лучший поток воздуха. Воздух не идет туда, куда вам хотелось бы, но он течет легко. За исключением тех случаев, когда, конечно, этого не происходит, как в этом случае. Здесь вместо того, чтобы дуть в открытый воздуховод или открытое пространство, воздух попадает в сжатую изоляцию из стекловолокна. Бац! Немногое выходит. Из темного пятна на стекловолокне видно, что воздух выходит, но здесь его не так много.

2. Воздуховод оканчивается препятствием

Вентилятор, показанный ниже , не имеет воздуховода.

Но давайте проследим за этим воздуховодом и посмотрим, куда он забирает воздух. Во-первых, на чердаке это перекрытие балки перекрытия.

Затем он попадает в кусок жесткого воздуховода, который идет прямо к другой балке потолка.

может быть зазор в четверть дюйма между воздуховодом и балкой, недостаточный для выпуска большого количества воздуха. (Однако даже с большим зазором вы не хотите выпускать вентиляторы для ванны на чердак, потому что вам нужно полностью удалить влагу из дома.)

Этот воздуховод должен выходить наружу, чтобы выполнять свою работу. Я уверен, что установщик только что взял перерыв на обед и вернется в любую минуту, чтобы закончить это. Правильно? Ой, подождите, этот воздуховод проложили несколько десятилетий назад. Может, он не вернется.

3. Воздуховод слишком длинный

Вот еще один вентилятор с воздуховодом, который начинается нормально.

Но когда мы последуем…

… и продолжайте следить…

… как только мы устаем пытаться выяснить, как далеко заходит эта штука, воздух внутри слишком устает, чтобы дойти до конца.Проволочная спираль, которая придает гибкому каналу круглую форму, также дает ему дополнительное трение, особенно когда он не натянут, как вы видите здесь, поэтому воздушный поток просто иссякает.

4. Безумные повороты с гибким каналом

Я не знаю, почему это происходит так часто, но похоже, что почти половина вентиляторов для ванн, которые я вижу грубыми при проверке перед стенкой, установлены так, что воздуховод сразу же поворачивается на 180 градусов на своем пути наружу.

Вентилятор для ванны с такими плохими воздуховодами не будет перемещать достаточно воздуха

Как было сказано ранее, гибкий воздуховод имеет высокий коэффициент трения, и воздуху легко не хватает силы, чтобы пройти через несовершенную установку.Мало того, что он должен сделать этот поворот, что снижает поток воздуха, но и воздуховод не затянут, что еще больше уменьшает его. Им повезет, если они получат половину номинального потока от этого вентилятора. (Но, эй, у них есть излучающий барьер!) Если воздуховод должен идти в одну сторону, установщик должен установить корпус вентилятора с отверстием воздуховода, направленным в эту сторону.

5. Дверь в ванную комнату закрыта

Если в вашей ванной комнате нет большого зазора между нижней частью двери и полом или каким-либо другим способом для попадания воздуха в ванную, вентилятор для ванны будет быстро работать против давления, которое затрудняет перемещение большого количества воздуха.Каждый кубический фут (или кубический метр для тех из вас, кто находится за пределами США) воздуха, который вентилятор удаляет из ванной комнаты, должен составлять кубический фут (или кубический метр) поступающего воздуха. Когда эти кубические футы с трудом вытягиваются в, они тоже не выходят так легко.

Это означает, что вам нужно включить вентилятор ванны с открытой дверцей на некоторое время, чтобы получить приличный воздухообмен. Не выключайте вентилятор, когда уходите, потому что, вероятно, этого еще недостаточно. Для этой цели доступно множество хороших таймеров.

Конечно, эти пять проблем — не единственные причины, по которым воздушный поток вентилятора для ванны может быть нарушен. Люди, которые работают над домами, — очень много творческих людей. Что ты видел?

5 Ошибок при установке вентилятора для ванны, которых следует избегать | Fantech

Зеркала туманные. Плесень и грибок. Шумная работа. Подрядчики слишком хорошо знают, что многие вещи могут пойти не так с вентиляционной системой ванной комнаты, что вызовет дорогостоящие обратные вызовы и недоверие домовладельцев.

Однако немногие понимают, что эти распространенные отказы вентилятора ванны часто являются результатом неправильной установки, а не плохого вентилятора ванны.Профессионалы могут сократить количество обратных вызовов и укрепить свою репутацию, если будут следить за этими распространенными ошибками при установке.

Ошибки при установке обычных ванн

1) Выбор минимума

Часто подрядчики выбирают вентилятор для ванны исключительно на основании CFM, необходимого для вентиляции помещения, без учета других факторов производительности. Хотя базовые потолочные вентиляторы для ванны соответствуют минимальным требованиям норм, они часто не оправдывают ожиданий домовладельцев.

Строители и подрядчики могут установить выносные вентиляторы для ванн, чтобы удовлетворить растущий спрос на бесшумную и беспроблемную вентиляцию. Электродвигатель вентилятора ванны установлен в удаленном месте вдали от вентиляционной решетки для устранения шума. Эти вентиляторы также могут использоваться для вентиляции двух ванных комнат с помощью одного вентилятора, что устраняет необходимость в двух вентиляторах для ванны.

Выбор правильного вентилятора для вашего конкретного применения — это первый шаг к выходу за рамки решений подрядного уровня. Вы можете использовать инструмент Fantech для выбора вентилятора для ванны, чтобы изучить варианты, основанные на таких факторах, как количество ванных комнат, точка вытяжки, предпочтения решетки и т. Д.

2) Выбор неправильного размера

Большинство подрядчиков думают, что выбор вентилятора для ванны, который слишком мал для требований CFM, является единственной проблемой, которую они могут решить. Однако завышение размера может быть столь же вредным, потому что оно может создать дисбаланс из-за вытягивания слишком большого количества воздуха. Этот недостаток приводит к тому, что нефильтрованный наружный воздух втягивается в пространство через утечки и трещины.

В соответствии с директивами Института домашней вентиляции (HVI) для ванн площадью 100 квадратных футов или меньше требуется 1 куб. Фут / мин на квадратный фут ванной комнаты или минимум 50 кубических футов в минуту свежего воздуха.Чтобы найти квадратные метры, просто умножьте длину ванны на ширину.

Эта математика немного меняется при работе в роскошных ванных комнатах, которые включают такие функции, как гидромассажные ванны. Стандартная ванна, душ или туалет требует 50 кубических футов в минуту. Напротив, для джакузи, сада или гидромассажной ванны требуется 100 кубических футов в минуту.

Еще один уникальный пример — использование выносного вентилятора ванны для вентиляции двух ванных комнат с помощью одного вентилятора. В этих случаях просто сложите вместе требования CFM для двух ванных комнат.

3) Установка вентилятора в неправильном месте

Вы обычно размещаете вентилятор для ванны в центре комнаты? Хотя это очень распространенная практика, на самом деле она является виновником этих надоедливых запотевших зеркал и скопления влаги.

Когда вентилятор находится в центре ванной комнаты, он фактически увлекает влагу из душа через всю комнату, а не выпускает ее прямо наружу и прочь. Чтобы этого не произошло, вентиляторы для ванны следует размещать в душе или вне душа, чтобы удалить влагу из источника.

Имейте в виду, что основная задача системы вентиляции ванной — удаление влаги из воздуха. Хотя вентиляторы для ванны также предлагают решение для устранения запахов и обеспечения свежего воздуха, дизайн и размещение всегда должны соответствовать основной цели вентилятора.

4) Увеличение затрат на электроэнергию с помощью нескольких вентиляторов

Большие роскошные ванные комнаты. Санузлы. Домашние СПА с джакузи. В этих ванных комнатах часто требуется несколько точек вентиляции, поэтому подрядчики устанавливают несколько вентиляторов, чтобы соответствовать требованиям CFM.

Хотя работу могут выполнять несколько вентиляторов, они часто приводят к увеличению затрат на электроэнергию и создают чрезмерный шум при одновременной работе. Вместо того, чтобы устанавливать и эксплуатировать два вентилятора для ванны, можно использовать выносной вентилятор для ванны серии PB для вентиляции двух точек выпуска с помощью одного вентилятора. Это не только более экономичное решение, но и менее шумное.

5) Думая только о функциональности и игнорируя дизайн

Если домовладелец платит за ванную комнату высокого класса, последнее, чего он хочет, — это неуклюжая бельмо на потолке.Но, как упоминалось ранее, большинство подрядчиков используют функциональный подход к выбору вентилятора для ванны без взвешивания проектных факторов.

Выбор выносного вентилятора для ванны с меньшими и более гладкими решетками сделает вентиляцию менее сложной, чем традиционные потолочные вентиляторы. Домовладельцы оценят бесшумную вентиляцию, которая останется незамеченной.

Традиционные вентиляторы для ванн имеют диаметр примерно 15-20 дюймов. Выносной вентилятор для ванны PBL предлагает 7-дюймовые решетки для элегантного дизайна и возможность включения освещения.

Остались вопросы по правильной установке вентилятора для ванны? Получите ответы на все вопросы о вентиляции вашей ванной комнаты в наших часто задаваемых вопросах.

Найти решения для вентиляции ванных комнат премиум-класса

Чтобы обеспечить эффективную вентиляцию ванной комнаты, требуется нечто большее, чем просто правильная установка. Выбор подходящего вентилятора для ванны для вашего конкретного применения — это первый шаг к обеспечению эффективной вентиляции ванной комнаты.

Найдите свой идеал Воспользуйтесь НОВЫМ инструментом выбора вентилятора для ванны и найдите ближайшего к вам дилера.

---

Подпишитесь на информационный бюллетень Fantech

Хотите получить больше информации о качестве воздуха в помещении от Fantech? Подпишитесь на информационный бюллетень Fantech , чтобы получать последние тенденции в области качества воздуха в помещении и обновления продуктов на свой почтовый ящик.

.

No related posts.
