Узо назначение: Что такое УЗО и как оно работает?

Что такое УЗО и как оно работает?

Устройство защитного отключения (УЗО) — это электрический низковольтный аппарат, который служит для автоматического отключения защищаемого участка электрической цепи в случае возникновения дифференциального тока величины, превышающей допустимое значение для данного аппарата. Также можно встретить такую аббревиатуру, как ВДТ — это выключатель дифференциального тока, то есть фактически то же самое. В этой статье мы рассмотрим с читателями сам электрик, какое устройство, назначение и принцип работы УЗО, применяемого в электрике.

  • Назначение
  • Устройство и принцип действия
  • Область применения

Назначение

Сперва рассмотрим, какое назначение устройства защитного отключения (на фото ниже вы можете ознакомиться с его внешним видом). Ток утечки возникает в случае нарушения целостности изоляции кабеля одной из линии электропроводки либо в случае повреждения конструктивных элементов в бытовом электроприборе. Утечка может привести к возгоранию электропроводки или эксплуатируемого бытового электроприбора, а также к поражению электричеством в процессе эксплуатации поврежденного электроприбора или неисправной электропроводки.

УЗО в случае возникновения нежелательной утечки за доли секунды производит отключение поврежденного участка электропроводки или поврежденного электроприбора, чем защищает людей от поражения электричеством и предотвращает возникновение пожара.

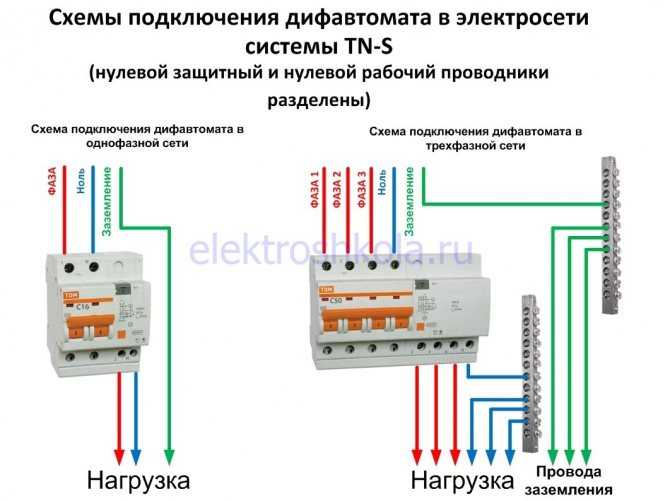

Очень часто задают вопрос о том, чем отличается дифавтомат от УЗО. Отличие первого в том, что данный защитный аппарат, помимо защиты от утечки электричества (функции УЗО), дополнительно имеет защиту от перегрузки и короткого замыкания, то есть выполняет функции автоматического выключателя. Устройство защитного отключения не имеет защиты от сверхтоков, поэтому помимо него для реализации защиты в электрических сетях устанавливают автоматические выключатели.

Устройство и принцип действия

Рассмотрим конструкцию устройства защитного отключения, и как оно работает. Основные конструктивные элементы УЗО — дифференциальный трансформатор, осуществляющий измерение тока утечки, пусковой орган, осуществляющий воздействие на механизм отключения и непосредственно сам механизм расцепления силовых контактов.

Принцип работы УЗО в однофазной сети следующий. Дифференциальный трансформатор однофазного устройства защиты имеет три обмотки, одна из которых подключается к нулевому проводнику, вторая к фазному, а третья служит для фиксации разностного тока. Первая и вторая обмотки подключаются таким образом, что токи в них являются противоположными по направлению. Они в нормальном режиме работы электрической сети равны и наводят в магнитопроводе трансформатора магнитные потоки, которые направлены друг к другу встречно. Суммарный магнитный поток в данном случае равен нулю и соответственно в третьей обмотке отсутствует ток.

В случае возникновения повреждения электроприбора и появления на его корпусе фазного напряжения, при прикосновении к металлическому корпусу оборудования, человек попадет под действие утечки электричества, которое будет протекать через его тело на землю либо на другие токопроводящие элементы, имеющие другой потенциал. В данном случае токи в двух обмотках дифференциального трансформатора УЗО будут отличаться, и соответственно в магнитопроводе будут наводиться разные по величине магнитные потоки. В свою очередь результирующий магнитный поток будет отличен от нуля и наведет в третьей некоторое значение тока — так называемого дифференциального. Если он достигнет порога срабатывания, то устройство сработает. Основные причины срабатывания УЗО мы описали в отдельной статье.

Подробнее о том, как работает УЗО и из чего оно состоит, рассказывается на видео уроках:

Хотите узнать, как работает устройство защитного отключения в трехфазной сети? Принцип действия схожий с однофазным аппаратом. Тот же дифференциальный трансформатор, но он уже осуществляет сравнение не одной, а трех фаз и нулевого провода. То есть в трехфазном защитном аппарате (3P+N) пять обмоток — три обмотки фазных проводников, обмотка нулевого проводника и вторичная обмотка, посредством которой фиксируется наличие утечки.

Помимо вышеприведенных конструктивных элементов обязательным элементом устройства защитного отключения является проверочный механизм, который представляет собой резистор, подключенный через кнопку “TEST” к одной из обмоток дифференциального трансформатора. При нажатии на данную кнопку резистор подключается к обмотке, чем создается разностный ток и соответственно на выходе вторичной третьей обмотки он появляется и происходит, по сути, имитация наличия утечки. Срабатывание устройства защитного отключения свидетельствует о его исправном состоянии.

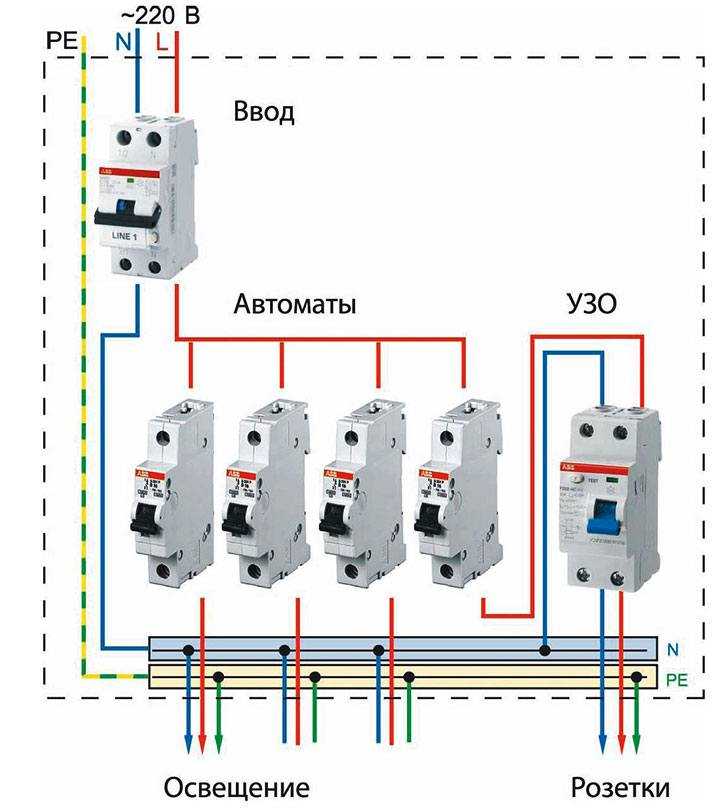

Ниже приведем условное обозначение УЗО на схеме:

Область применения

Устройство защитного отключения применяется для защиты от утечек тока в однофазных и трехфазных электропроводках различного назначения. В домашней электропроводке УЗО должно в обязательном порядке быть установлено для защиты наиболее опасных с точки зрения электробезопасности бытовых электроприборов.

Тех электроприборов, при эксплуатации которых происходит соприкосновение с металлическими частями корпуса непосредственно либо через воду или другие предметы. В первую очередь это электрическая печь, стиральная машина, водонагреватель, посудомоечная машина и др.

Как и любое электротехническое устройство, УЗО может в любой момент выйти из строя, поэтому помимо защиты отходящих линий необходимо установить данный аппарат на вводе домашней электропроводки. В данном случае АВДТ будет не только резервировать защитные аппараты отдельных линий проводки, но и выполнять противопожарную функцию, осуществляя защиту всей домашней электропроводки от возгораний.

Вот и все, что хотелось рассказать вам о том, какая конструкция, назначение и принцип работы УЗО. Надеемся, предоставленная информация помогла вам разобраться с тем, как выглядит и работает данный модульный аппарат, а также для чего применяется.

Наверняка вы не знаете:

  • Что такое УЗМ-51М?
  • Как работает автоматический выключатель
  • Как выбрать УЗО для квартиры

УЗО: основные характеристики и сфера применения

Содержание статьи:

  •  УЗО

  • С какой целью устанавливают УЗО?

  • Практически в каждом жилом и общественном помещении можно увидеть огромное количество бытовой техники, необходимой для обеспечения комфортных условий проживания и работы, что, в свою очередь, оказывает существенную нагрузку на электросеть.

    Чтобы обезопасить себя и свое жилище от непредвиденных и зачастую трагических ситуаций, особое внимание следует уделять устройствам защиты, наиболее распространенным из которых является устройство защитного отключения, проще говоря,

     УЗО

    .

    К сожалению, со временем любой материал подвержен износу, и проводка не исключение. Причем нет разницы, наружный или внутренний кабель поддается естественному обветшанию. Из-за потери изолирующих свойств проводки происходит утечка электричества, а это уже грозит серьезными последствиями для людей.

    Устройство защитного отключения изначально предназначено для препятствования поражения током и защиты электрической проводки от возгорания из-за неполадок, которые нередко приводят к пожарам.

    Существует ряд основных факторов, негативно влияющих на целостность электрических коммуникаций:

    • механическое повреждение;
    • перегрев проводки;
    • естественный износ;
    • попадание влаги;
    • неправильный монтаж;
    • безответственное отношение пользователя.

    От подобных неприятностей не застрахован никто, поэтому лучше не рисковать, и своевременно монтировать защитное устройство, многократно доказавшее свою эффективность на практике. К примеру, если при работе посудомоечной машины повредится изоляционная оболочка на кабеле, который касается корпуса, тот, в свою очередь, окажется под напряжением.

    В момент прикосновения человека к металлическим деталям бытового прибора ток через тело уйдет в землю, на что мгновенно отреагирует УЗО и отключит напряжение. Несмотря на незначительное поражение током, в данном случае человек гарантированно выживет.

    Принцип работы УЗО Основное предназначение УЗО – защита человека от губительного удара током. Для этого на верхние клеммы автомата подключается фаза и ноль от источника питания, а на нижние – фаза и ноль, идущие на нагрузку. Таким образом, схема подключения УЗО подразумевает протекание тока через автомат с последующим возвращением в сеть.

    Фактически, УЗО является своеобразным контроллером, анализирующим показатели силы тока на входе и выходе. Если будет зафиксирована разница этих показатели, то последует отключение питания во избежание нежелательных последствий. Время реакции прибора на перебои в сети и ее отключение в среднем составляет 0,04 секунды.

    При нормальных условиях функционирования электрической сети не должно быть разницы между значениями тока на входе и выходе УЗО, однако на практике нередко приходится сталкиваться с обратным. При утечке тока УЗО тут же отреагирует отключением. Помимо того, что устройство защитного отключения спасает человеческие жизни, оно также уберегает бытовые приборы от поломок, спровоцированных скачками напряжения в сети и самое главное, предотвращает пожары.

    Для того чтобы защитить человека от поражения электрическим током, устанавливают УЗО с номинальным током утечки в пределах 10-30 мА. Это является граничными показателями, которые способен выдержать человеческий организм без серьезных последствий.





    Также можно купить УЗО с номинальным током утечки в 100-500 мА, которое выполняет несколько иные задачи, нежели защита человека от электрического поражения. Устройства с высокими номинальными значениями токов утечки предназначены для борьбы с пожарами.

    Даже качественная проводка имеет естественную утечку, и чем длиннее коммуникационные магистрали, тем она больше. К примеру, УЗО в 30 мА, установленное в большом частном доме, будет демонстрировать ложное срабатывание, в то время как автоматика данного назначения, рассчитанная на ток утечки в 300-500 мА, обеспечит жилищу надежную защиту от пожара без ложных срабатываний.

    Именно таких показателей утечки достаточно для того, чтобы выделилась тепловая энергия в количестве, достаточном для возгорания предметов, расположенных поблизости к месту утечки тока.

    Помимо прочего устройства защитного отключения номиналом в 100-500 мА, установленные на входе в помещение, фактически обеспечивают защиту главного ввода. Так, изначально при утечке тока отключаются УЗО с низким номинальным значением, установленные для защиты. В том случае, если по одной из причин отключения не произошло, в работу вступает резервное оборудование с большим номиналом.
