Утепление коаксиального дымохода от газового котла: Замерзает труба газового котла – Как утеплить коаксиальный дымоход газового котла

Замерзает труба газового котла – Как утеплить коаксиальный дымоход газового котла

24 Марта 2022

Просмотров:  204319

Время чтения:  6 минут

Содержание

Причины обледенения дымохода

Способы устранения и предотвращения образования наледи

Коротко о главном

Газовый котел – одно из распространенных оборудований для отопления дома. Поскольку отопительный сезон приходится на холодное время года, пользователи агрегата могут столкнуться с тем, что замерзает труба газового котла. Это может быть вызвано несколькими причинами, каждую из которую можно устранить и даже предотвратить.

Коаксиальный дымоход

Причины обледенения дымохода

Обледенение трубы газового котла чаще встречается у конденсационных агрегатов. Конденсационная технология позволяет улавливать тепло, содержащееся в дымовых газах, и использовать эту энергию для нагрева воды.

Во время процесса конденсации температура дымовых газов снижается примерно со 130 до 50 ℃, и образуется конденсат, который собирается в специальную емкость и выводится.

Конденсатная труба позволяет отводить конденсат из системы отопления и утилизировать вместе с бытовыми сточными водами. Рекомендуется, чтобы она была подключена к системе сточных вод изнутри. Во многих ситуациях это невозможно, поэтому ее устанавливают снаружи, что делает ее уязвимой для замерзания при чрезвычайно низкой температуре или в период длительных холодов.

Купить газовый котел и необходимые для него принадлежности можно в нашем интернет-магазине.

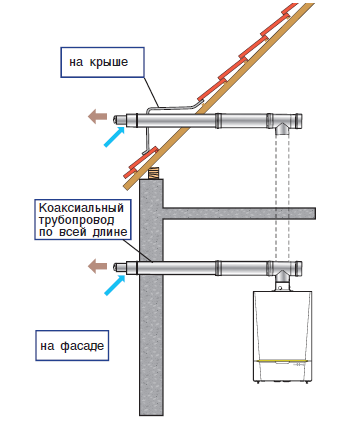

Варианты установки дымохода

Трубопроводы для отвода конденсата, проходящие через полости стен или неотапливаемые хозяйственные постройки, также подвержены более высокому риску обледенения. Это же касается дымоходов, потому и может произойти обледенение коаксиального дымохода газового котла.

Первым признаком того, что происходит обмерзание коаксиального дымохода газового котла, обычно является отсутствие горячей воды и отопления. В такой ситуации можно услышать булькающий звук в оборудовании. Если дымоход замерз, датчики котла определят, что труба заблокирована, и остановят работу агрегата. В зависимости от марки и модели агрегата, на дисплее будут отображаться разные коды неисправности. Их описание можно найти в инструкции.

Почему замерзает труба у настенного газового котла: обледенение трубы газового котла происходит из-за того, что при выводе отработавших газов образуется конденсат из-за разницы между температурой трубы и температурой газов. Конденсат замерзает, образуя наледь на конце дымохода.

Дымоход

Почему замерзает коаксиальный дымоход для газового котла: причиной может быть неправильный угол наклона трубы. Вследствие этого зимой конденсат превращается в лед, который труба не в состоянии растопить, потому что ее внешняя часть недостаточно нагревается.

Один из способов избежать то, что замерзает коаксиальный дымоход на газовом котле, – установить конденсатоприемник.

Важно! Угол наклона дымохода для обычного котла должен составлять 3 градуса в сторону улицы, чтобы конденсат стекал, а не оставался в трубе или не попадал обратно в агрегат. Для конденсационного наоборот – 3 градуса в сторону котла.

Горизонтальный и вертикальный дымоход

Также стоит проверить настройки котла, а именно его мощность. Этот параметр может не соответствовать площади дома.

Нужно обратить внимание и на соответствие дымохода оборудованию: может не соответствовать диаметр трубы, его длина и пр.

Замерзшая труба

Способы устранения и предотвращения образования наледи

Коаксиальный дымоход состоит из двух труб – по одной происходит вывод газов, по другой – забор воздуха. Эти процессы происходят одновременно, поэтому горячий воздух может снова попасть в трубу, остыть в ней и образовать наледь. Можно сделать внутреннюю трубу длиннее или установить специальный экран, который будет препятствовать попаданию горячего воздуха обратно в устройство.

Как предотвратить образование наледи

1. Увеличить мощность газового котла. Расход топлива при этой манипуляции возрастет, но это поможет растопить лед. Процесс регулировки мощности описал в инструкции к оборудованию, также понадобится манометр.
2. Срезать часть внешней трубы на 20 см, тогда внутренняя будет длиннее, или проделать отверстия в нижней части внешней.
3. Утеплить трубу.

Утепление коаксиального трубопровода

Как утеплить коаксиальный дымоход газового котла

Утепление коаксиальной трубы газового котла поможет предотвратить обледенение дымохода газового котла. Чтобы сделать это, нужно приобрести минеральную вату, толщина которой должна быть не менее 50 мм, с пенофолом или защитным кожухом. Ею нужно обернуть часть дымохода, расположенного на улице.

Утепление коаксиального дымохода от газового котла можно провести и с помощью установки греющего кабеля.

Также для устранения проблемы можно использовать греющий кабель

Способы, которые помогут устранить наледь

• Можно приготовить немного теплой или горячей воды и перелить ее в подходящую емкость, например в лейку или кувшин. Не стоит использовать кипяток, поскольку его воздействие на трубу при низкой температуре может привести к ее повреждению. Далее следует вылить воду на наледь и внешний участок дымохода.
• Если слой льда не очень толстый, можно попробовать пробить небольшое по диаметру сквозное отверстие во льду, а затем запустить агрегат на полную мощность. Это минимизирует количество отключений и будет способствовать естественному таянию льда. Также можно отбить лед вручную, но удары должны быть несильными, поскольку есть риск деформировать трубу, что повлечет за собой необходимость проведения ремонтных работ.
• Также можно воспользоваться сварочным аппаратом для разморозки льда. Однако при выборе этого метода необходимо учитывать материал трубы и действовать точечно.

В видео рассказывают об одном из решений, которое можно использовать, если замерзает дымоход газового котла

Если лед растаял, можно попробовать перезапустить оборудование. Если все прошло успешно, коды неисправностей будут сброшены, и котел должен вернуться к обычному режиму работы. Перезапускать оборудование нужно обязательно в соответствии с инструкциями производителя, указанными в руководстве. В случае необходимости стоит проконсультироваться с квалифицированным мастером.

После применения любого из перечисленных методов стоит принять меры, которые позволят предотвратить обмерзание дымохода газового котла в будущем.

Дымоход в стене

Коротко о главном

При использовании газового котла владелец может столкнуться с разными неполадками в его работе, одна из которых — обледенение трубы газового котла.

Что делать в такой ситуации, подскажут рекомендации опытных мастеров. Они советуют принять ряд мер, которые помогут устранить наледь в данный момент и предотвратить ее появление в будущем. Главное при выполнении любого из рекомендованных действий – соблюдать осторожность, поскольку есть риск повредить трубу газового агрегата.

Вы сталкивались с проблемой образования наледи на конце дымохода? Удалось ли вам выяснить, почему замерзает дымоход газового котла в вашем случае? Как решили проблему?

Автор

Руслан Темченко Специальность: Инженер

Все статьи

Поделиться

Поделиться

Утепление вытяжной трубы газового котла: обзор материалов

Автор Монтажник На чтение 11 мин Просмотров 22. 8к. Обновлено 07.12.2020

Дымоход является важным элементом любой топливный отопительной системы, при использовании газа он может располагаться внутри или снаружи жилого дома. При эксплуатации к нему предъявляются определенные требования, одним из которых является утепление вытяжной трубы газового котла.

Не все домовладельцы понимают, зачем необходимо утеплять наружную часть дымохода, многие делают это неправильно. Чтобы эффективно произвести монтаж утеплителя, полезно рассмотреть основные виды дымоходов, материалы изготовления теплоизоляции и технологию ее установки.

Рис 1. Внешний вид дымоотводящих систем

Содержание

1. Конструкция дымохода
2. Основные требования, предъявляемые к дымоходным системам для газовых котлов
3. Виды отводных газовых дымоходов
4. Из нержавейки
5. Асбестовые
6. Керамические
7. Коаксиальная отводная система
8. Зачем нужно утеплять дымоходные трубы котла
9. Краткий обзор основных материалов для теплоизоляции газового дымопровода
10. Стекловата
11. Минеральная вата
12. Утепление вытяжной трубы газового котла
13. Утепление стальной трубы газового котла
14. Как утеплить кирпичную трубу газового котла
15. Как утеплить трубу газового котла своими руками

Конструкция дымохода

Для повышения безопасности и эффективности работы на стадии проектирования и монтажа необходимо соблюдать нормативные требования к конструкции и установке дымоходного канала.

Его главными конструктивными элементами являются:

• Газоход — узел, являющийся переходным элементом из котла в дымоходный канал, монтируется при помощи переходников.
• Дымоходная труба, которая устанавливается вертикально и предназначена для создания тяги.
• Ревизия — элемент, расположенный внизу вытяжной трубы, используется для очистки канала от сажи после сгорания газа, удаления прочих загрязнений и конденсата в трубе.
• Дефлектор (оголовок, зонт) — защищает вытяжную трубу газового котла от проникновения внешних осадков.
• Крепежная фурнитура (стяжки, хомуты) для установки дымоотвода внутри или снаружи здания.

Рис. 2 Устройство дымопровода

Основные требования, предъявляемые к дымоходным системам для газовых котлов

При установке дымоходных каналов для обеспечения их эффективной работы и пожарной безопасности следует точно выполнять требования, прописанные в нормативной документации СНиП 2.04.05-91 и ДБН В.2.5-20-2001. Их основными положениями являются следующие пункты:

• Сечение дымохода (диаметр трубы) не должно быть меньше выходного патрубка котла.
• Основная труба должна располагаться вертикально без наклонных участков (допустим уклон не больше 30 градусов), в ее конструкции не должно быть искривлений и зауженных участков.
• Максимальное число поворотов в отводной магистрали — не более трех при длине ответвлений в сторону до 1-го метра.
• Допустимое расстояние между стенками дымоотвода и негорючими поверхностями — не меньше 5 см., если он проходит через горючие стены и крышу, допускаемое расстояние более 25 см.
• Материал изготовления дымоходного канала должен быть устойчив к высоким температурам и иметь структуру, препятствующую пропусканию газов.
• Все соединения должны быть герметичны, изоляция не должна пропускать влагу и газы.
• В месте прохождения трубного канала через крышу конструкция должна быть цельной и без стыков.

Рис. 3 Схема обвязки котла

• В нижней части трубы обычно располагается элемент для сборки конденсата. Материал его изготовления должен быть стойким к воздействию влаги и продуктам сгорания газа.
• В местах, где предусмотрены повороты, обязательно расположение люков ревизии для очистки дымопровода от загрязнений и конденсата.
• Длина дымоходного канала должна обеспечивать хорошую тягу, высота его наружной части должна составлять не менее 50 см. над коньком крыши.
• При установке отводного канала для дыма обязательно наличие в его верхней части защитного козырька для предотвращения попадания загрязнений и атмосферных осадков.

Виды отводных газовых дымоходов

Все газовые дымоотводы в зависимости от материала изготовления можно разделить на несколько типов, в их число редко входят конструкции из кирпича, практически не используемые для отведения нагретых газов.

Квадратный дымоходный кирпич с круглым внутренним сечением часто используется для обвязки выпускного трубопровода.

Из нержавейки

Металлические дымоотводы пользуются большой популярностью в системах отведения продуктов сгорания, наибольшей коррозионной стойкостью обладает нержавеющая сталь, которую применяют чаще других. Ее физические характеристики обладают следующими положительными качествами:

• Коррозионная стойкость к атмосферным осадкам и конденсированной влаге существенно увеличивает срок ее службы.
• Нержавейка обладает хорошей химической устойчивостью к саже, образующейся после сгорания газа.
• Нержавеющий металл устойчив к высоким температурам, не плавится до 500 С.
• Металлические дымоотводы прочны и стойки к ударам, при повреждении им можно легко придать исходную форму, запаять разрыв или сквозное отверстие.
• Внутренняя гладкая поверхность не препятствует выходу горючих газов с сажей, ее отложение на стенках минимально.
• Отводной кожух из стали имеет небольшой вес, его легко монтировать, закрепляя к стене хомутами на стандартный дюбельный крепеж. Промышленность выпускает широкий ряд переходников, тройников и колен стандартных размеров, позволяющих легко установить дымоходную систему в любом здании.
• Для монтирования стального дымохода не требуется проведение сложных работ со значительным разрушением стен и потолков — его можно устроить в построенном доме с минимальным количеством демонтажных операций.
• Цена нержавейки вполне демократична, ее установка доступна практически любому домовладельцу.

При изготовлении металлических дымопроводов используются специальные марки нержавейки с повышенной устойчивостью к действию кислот.

Рис. 4 Металлический дымопровод

Асбестовые

Асбестоцементные трубы имеют в своем составе 85% цемента и 15% асбеста, благодаря волокнистой структуре асбестового наполнителя в его порах задерживается цемент — поэтому изделие обладает хорошей прочностью. Длина трубных изделий из асбестоцемента может достигать 5 метров, а сечение лежит в пределах 100 — 500 мм. Для отвода дыма используются безнапорные изделия, основные характеристики которых следующие:

• Коррозионная стойкость к влаге и химическим веществам, невосприимчивость к биологическим загрязнениям.
• Длительный срок эксплуатации.
• Устойчивость к механическим нагрузкам, кроме ударных.
• Не слишком сложная установка без применения специального оборудования, соединение производят при помощи специальных хомутов.
• Пожаробезопасность, хорошая термоустойчивость (до 300 С.) и теплопроводность. При превышении заданной температуры асбестоцементные изделия склонны к разрыву и деформации.
• Значительный вес, осложняющий проведение монтажных работ.
• Более низкая тяга по сравнению с металлическими конструкциями.
• Сложность или невозможность установки ревизионных люков, неудобство очистки от сажи.
• Склонность к накоплению конденсата. Асбестоцемент, накапливая влагу из воздуха, издает неприятный запах и может ее передавать через стенки в примыкающие конструкции.

Рис. 5 Асбестоцементный дымоход

Керамические

Монтируя дымоход, иногда используют трубопровод из керамики, применение которого отличается следующими особенностями:

• Трубные элементы производят из гладкостенной керамики — это предотвращает налипание сажи и позволяет производить чистку не чаще двух раз в год.
• Керамические изделия более удобны в установке, чем их асбестоцементные аналоги. Для удобства монтажа их поверхность оснащена шипами и пазами, обеспечивающими прочное герметичное соединение. При сборке системы используют цельные тройники и колена, выпускаемые производителем в широком ассортименте.
• Керамика не подвержена воздействию влаги и не напитывает воду.
• Изделия устойчивы к высоким температурам и химическим элементам, входящим в состав продуктов горения.
• Высокая теплопроводность материала способствует его быстрому прогреванию — это увеличивает тягу и повышает коэффициент полезного действия всей системы.
• Трубы имеют высокую прочность, долговечны, но как и вся керамика, разрушаются при ударном воздействии твердыми предметами.
• К недостаткам можно отнести их высокую стоимость (около 40 у.е. за погонный метр), монтаж всей системы из высококачественных итальянских материалов может обойтись в сумму около 1000 у.е.
• При монтаже керамические дымопроводы имеют наиболее эстетичный вид — обычно их устанавливают вместе с утеплителем в каналы из специального дымоходного кирпича, наиболее дорогие виды которого имеют сложную структуру из внутренней трубы круглого сечения и наружной квадратной поверхности.

Рис. 6 Дымопровод из керамики

Коаксиальная отводная система

Одним из современных высокотехнологичных решений для отвода продуктов сгорания является применение коаксиального дымоотвода. Конструктивно устройство выполнено в виде двух труб разного диаметра, соединенных между собой внутренними перемычками. Внешняя выполняет функции подвода свежего воздуха в котел снаружи, внутренняя выводит продукты горения на улицу. Система обладает следующими отличительными особенностями:

• Позволяет сохранять насыщенный кислородом воздух внутри помещения, который не поглощается работающим котлом, в доме не потребуется размещать проточную вентиляцию.
• В коаксиальных видах решена проблема конденсата — благодаря специальной конструкции он не накапливается на внутренних стенках.
• Выводная труба может располагаться в любой плоскости и иметь малую длину.
• Устройство имеет высокий коэффициент полезного действия и пожаробезопасно — выходящий воздух охлаждается через трубные стенки наружным потоком.

Система подходит для функционирования в современных моделях отопительных котлов, оснащенных турбинами для всасывания наружного воздуха и выталкивания нагретых газообразных веществ.

Рис 7 Коаксиальный дымоход

Зачем нужно утеплять дымоходные трубы котла

Утепление канала для вывода продуктов горения от котельного оборудования позволяет увеличить коэффициент полезного действия системы — соответственно это снижает эксплуатационные расходы на топливо. Теплый дымопровод более эффективен, чем холодный, по следующим причинам:

• Тяга в котле напрямую зависит от температуры стенок отводного канала — чем она выше, тем больше скорость воздушного потока. Если стенки трубопровода находятся в холодном состоянии, время, затраченное на прогрев дымоходного канала, увеличивается, и продукты горения в большом количестве будут поступать в помещение, отравляя воздух угарным газом.
• При охлаждении в отводной шахте появляется кислотный конденсат, образующийся в результате взаимодействия продуктов горения с высоким содержанием углекислого газа и воды. В холодных дымоходах при резком охлаждении он накапливается быстрее и в большом количестве — это приводит к усиленной коррозии и уменьшению срока службы металлических конструкций.
• Если дымоотвод выполнен из керамики или асбестоцементных материалов, скопившийся на нем конденсат при резком охлаждении наружным воздухом проникает в структуру и вызывает промерзание стенок. Это приводит к их разрушению и уменьшению срока службы.
• Использование материалов для утепления вытяжной трубы газового котла снижает потери тепла в жилом помещении, которое частично забирается выводным трубопроводом.

Рис 8. Дымоходный кирпич

Краткий обзор основных материалов для теплоизоляции газового дымопровода

Для утепления дымохода используют материалы с низким коэффициентом теплопроводности и высокой температурной устойчивостью. Второму требованию не удовлетворяет большинство современных изоляционных материалов, к которым относятся пенопласт, пеноплекс, поролон, целлюлозные пористые утеплители и материалы на основе вспененного полиэтилена.

Эффективность теплоизолятора зависит от материала, из которого он изготовлен, и его толщины, важной характеристикой является способность напитывать влагу.

Рис. 9 Популярные теплоизоляторы для (стеклянная и базальтовая вата)

Стекловата

Является материалом, полученным из тонких стеклянных волокон, имеет высокую термостойкость и низкую теплопроводность, не боится влаги и не впитывает воду. Срок службы стекловаты довольно высок, но материал имеет низкую плотность — это затрудняет его монтаж. Хотя стекловата в основном выпускается в рулонах, для теплоизоляции удобнее использовать фольгированные полые цилиндры с прорезью.

Рис. 10 Тепловая проводимость изоляторов

Минеральная вата

Базальтовый утеплитель широко используют в строительной сфере благодаря своим высоким изоляционным качествам и экологичности. Минвата устойчива к высоким температурам, но способна напитывать влагу, для утепления лучше использовать минеральную вату в виде полых цилиндров. Минеральный утеплитель обладает высокой плотностью, поэтому его удобно монтировать и обрабатывать — материал является основным видом утеплителя для трубных дымоотводов.

Дымоходный кирпич. Промышленностью выпускаются специальные виды полого кирпича с отверстием под дымоходный трубопровод, утеплителем является воздушные полости в его стенках. Дымоходный кирпич лучше всего использовать вместе с утеплителем, который предотвращает контакт трубопровода с кирпичными стенками. Помимо своих изоляционных качеств, кирпич обеспечивает высокую декоративность жилого дома, скрывая некрасивые дымоходные трубы в эстетичных каменных колоннах.

Утепление вытяжной трубы газового котла

Решая, чем утеплить трубу, следует рассматривать не только утеплитель, но и его эффективность при работе с различными дымопроводами и удобство монтажа. Способы утепления дымоходов не отличаются большим разнообразием, в основном используются вата и наружная оболочка в виде трубных кожухов или кирпичных колонн.

Рис 11 Утепление вытяжной трубы газового котла стекловатой

Утепление стальной трубы газового котла

Вентиляционную трубу от газового котла из металла можно утеплить любым из приведенных выше способов, для фиксации теплоизолятора и придания конструкции эстетичного внешнего вида используются два способа: устанавливают базальтовый или стекловатный теплоизолятор под металлический кожух большого диаметра или укладывают в колонну из дымоходного кирпича.

Промышленность выпускает готовые металлические дымоходные сэндвич-трубы с теплоизолятором, помещенным между двумя оболочками.

Рис. 12 Монтаж базальтового теплоизолятора на керамический дымопровод

Утепление асбестовой или керамической трубы

Способы утепления труб из данных материалов аналогичны металлическим трубопроводам, для закрепления теплоизолятора на асбестовую трубу газового котла надевается трубная оболочка большего диаметра или она обкладывается колонной из секционного дымоходного кирпича.

Как утеплить кирпичную трубу газового котла

Решая, как утеплить трубу дымохода из кирпича, применяют строительные технологии проведения работ по утеплению фасадов, в качестве изолятора лучше всего использовать базальтовую вату.

Чтобы утеплить кирпичную трубу минеральной базальтовой ватой, при монтаже плиты ее приклеивают или крепят на зонтичные дюбеля, наклеивают на поверхность сетку и штукатурят, после чего трубу красят в нужный цвет.

Как утеплить трубу газового котла своими руками

Чтобы утеплить керамическую или асбестовую трубу газового котла, для конструкции своими руками нужно изготовить металлический кожух с большим на 100 мм. диаметром и поместить в него утеплитель. Утеплять асбестовые трубы проще секциями по полтора метра, утрамбовывая в них вату базальтового утеплителя и соединяя широкими хомутами. Для улучшения герметизации на улице можно использовать гидроизоляцию для отделки верхней части дымоотвода под козырьком.

Рис. 13 Основные моменты монтажа теплоизолятора в колонну из кирпича

Чтобы правильно утеплить дымоход газового котла, следует использовать изоляцию из стеклянной или минеральной ваты, укладывать утеплитель лучше в кожух большего диаметра или колонну из кирпича. Эффективность утепления в любом случае зависит от материала, из которого изготовлен теплоизолятор, его толщины и качества монтажа.

Правила устройства коаксиального дымохода для газового котла

• Проект
• Преимущества
• Правила устройства коаксиального дымохода для газового котла
• Процедура установки
• Стоковая видеозапись

При установке любого котла отопления (за исключением электрического) необходимо позаботиться о системе дымоудаления и притоке кислорода, который необходим для поддержания процесса горения топлива. Котлы с закрытой камерой сгорания можно устанавливать в любом помещении. При этом классическая схема вывода продуктов сгорания совершенно бесполезна. Достаточно коаксиального дымохода. В этой статье мы рассмотрим все правила установки коаксиального дымохода для газового котла.

к оглавлению ↑

Конструкция

Значение слова «коаксиальный» означает «коаксиальный». Это две трубки, вставленные одна в другую и выведенные наружу. Изнутри трубы не соприкасаются друг с другом благодаря системе перемычек.

Причиной этого является различное назначение трубок:

• Малые — предназначены для отвода продуктов, образующихся при сгорании топлива.
• Большой нужен для подачи воздуха, а значит и кислорода, в камеру сгорания.

Получается, что свежий воздух и продукты горения не смешиваются друг с другом. Такая система надежно утеплена, а воздух из помещения не смешивается с газами в дымоходе.

Важно! Наиболее распространены коаксиальные конструкции горизонтальные, хотя, в принципе, можно оборудовать и вертикальный дымоход.

к оглавлению ↑

Преимущества

Основным преимуществом этой конструкции является ее универсальность. Может использоваться для всех разновидностей отопительных котлов. Наиболее эффективной операцией является установка коаксиальных дымоходов для газовых котлов с закрытой камерой сгорания и принудительной тягой. Сам котел может быть настенного или напольного типа.

Вот еще несколько преимуществ:

• Расположение горизонтальное. Нет необходимости пробивать дыру в крыше. Достаточно вывести трубу из окна или проделать отверстие в ближайшей к котлу стене.
• Система дымохода изолирована и не связана с воздухом в помещении. Нет риска попадания угарного газа в помещение.
• Воздух, поступающий с улицы, подходит к камере сгорания уже подогретым за счет того, что соприкасается с раскаленным дымоходом. Это помогает повысить КПД котла.
• Простая установка коаксиального дымохода. Работа по его обустройству не требует особой сноровки и специальных знаний.
• Безопасность. Коаксиальный воздуховод надежно защищен от пожароопасности, так как система охлаждается относительно холодным воздухом с улицы.
• Нет необходимости оборудовать отдельную котельную. Для установки котла подойдет любое удобное для вас место – кухня, прихожая, пристройка или подвал.

к оглавлению ↑

Правила устройства коаксиального дымохода для газового котла

Если планируется обустройство коаксиальной системы дымоудаления, необходимо придерживаться правил монтажа и техники безопасности. Это позволит избежать даже самых маленьких рисков, связанных с попаданием выхлопных газов в помещение:

• Максимальная длина отводной вертикальной трубы в коаксиальном дымоходе 3 м. Иногда встречаются дымоходы большей (до 5 м) длины. Например, это касается монтажа коаксиальной трубы двухконтурного газового котла Ferroli напольного типа.
• Труба выведена на улицу горизонтально. При этом максимальная длина горизонтального участка составляет 1 м.
• При установке принудительной тяги вентилятора нет необходимости обустраивать вертикальную секцию.
• Высота выхода газохода над поверхностью земли от 2 м, а относительно котельного агрегата превышение от 1,5 м.
• Минимальное расстояние выхода трубы дымохода от любого оконного или дверного проема, а также вентиляционных решеток — 0,5 м.
• Выход трубы коаксиального газохода нежелательно обустраивать под окном. Но если без него не обойтись, минимальное расстояние между выходом дымохода и окном 1,0 м.
• Небольшой наклон трубы обеспечивает отвод конденсата.

Уклон дымохода

В этом вопросе нет единого мнения:

• Наиболее распространенная рекомендация – наклон труб «от котла». В общем, это вполне логично. Конденсат, образующийся при работе котла, вытекает, а не поступает в котел. Однако такая система безотказно работает до сильных морозов. В зимние холода стекающий конденсат просто замерзает, иногда даже внутри трубы. Все это ухудшает забор воздуха для топливной камеры.
• Тем не менее, необходимо принять решение о наклоне трубы в сторону котла. Для решения проблемы попадания конденсата в котел устанавливается дополнительный бак для конденсата.

Изолирован ли дымоход?

Дело в том, что изоляция дымоходов не решает проблему. Все равно конденсат замерзает. Эту проблему можно решить более эффективно, если немного укоротить внутреннюю трубу. Естественно, это верно, если трубы от котла идут под наклоном.

к оглавлению ↑

Порядок монтажа

В отличие от обычного вертикального дымохода коаксиальная система не требует каких-либо профессиональных навыков при монтаже. Но при этом нужно четко следовать инструкции. Только так можно добиться полной безопасности.

Монтаж коаксиального дымохода для газового котла выполняется по следующему алгоритму:

• Определяемся с местом расположения котла. Настенные модели располагаются на наружных стенах, напольные на небольшом возвышении.

Важно! Превышение отвода на стене над котлом по правилам составляет 1,5 м и более. Диаметр отверстия в стене должен быть немного больше диаметра наружной трубы.

• Для соединения дымохода с котлом устанавливается специальный элемент. Все стыки и повороты скрепляются хомутами. При этом нельзя использовать ни герметики, ни клейкие ленты.

Важно! Количество поворотных колен на всю систему не должно превышать 2.

• Канал просверленного в стене отверстия заложен утеплителем.
• Закрепите трубопровод на стене с помощью скоб.

к оглавлению ↑

Видеоматериал

Соотношение доступной цены, простоты монтажа, длительного срока службы и эффективности сделали коаксиальные трубопроводы очень популярными. Если вы тоже решили отдать предпочтение именно таким, обязательно соблюдайте правила установки, приведенные в статье.

Дымоход для газового котла в частный дом: правильный монтаж, схема

Безопасная и бесперебойная работа газовых котлов достигается при соблюдении всех норм строительной и пожарной безопасности. Дымоход котла играет важную роль в обеспечении нормального функционирования отопления. Для самостоятельного строительства или контроля работы строителей необходимо знать все правила и требования к газоотводам.

Содержание

1. Типы котлов и дымоходов
2. Котлы с открытой камерой
3. Особенности оборудования с закрытой камерой
4. Указания по обустройству
5. Требования к установке и отводу дымохода
6. Разрешенные материалы
7. Куда поставить дымоход

Геометрическая4 Конструкция внешних частей 90al размеры и комплектация

8. Вывод коаксиальных каналов
9. Теплоизоляция
10. Особенности систем поквартирного отопления
11. Ошибки выбора и компоновки

Типы котлов и дымоходов

Газовый котел с коаксиальным дымоходом

Промышленность выпускает различные модели газовых отопительных котлов, но все типы строятся по двум возможным схемам: с открытой или закрытой камерой для сжигания газа .

Какой котел купить лучше решить еще на этапе проектирования дома. Выбранная схема определяет, как и где строить котельную, а также как будут выводиться продукты сгорания.

Проект должен быть согласован с газоснабжающей организацией — при нарушении технологии строительства, использовании недопустимых материалов газовое оборудование не может быть введено в эксплуатацию, а переделка системы газоотведения может потребовать значительных финансовых затрат.

Котлы с открытой камерой

По конструкции устройства с открытой камерой проще устройств с закрытым типом.

Кислород для сжигания топлива подается из окружающего пространства. Эта особенность накладывает дополнительные требования к организации вентиляции помещения.

Монтаж оборудования осуществляется только в отдельном помещении. Для обеспечения функционирования сооружают два канала для подачи воздуха и удаления продуктов из продуктов сгорания.

Среди преимуществ — относительная простота конструкции без дополнительных вентиляторов, а значит без «лишних» механических деталей, наиболее подверженных износу. К недостаткам следует отнести меньший КПД и необходимость сооружения вертикального дымохода на уровне выше конька крыши.

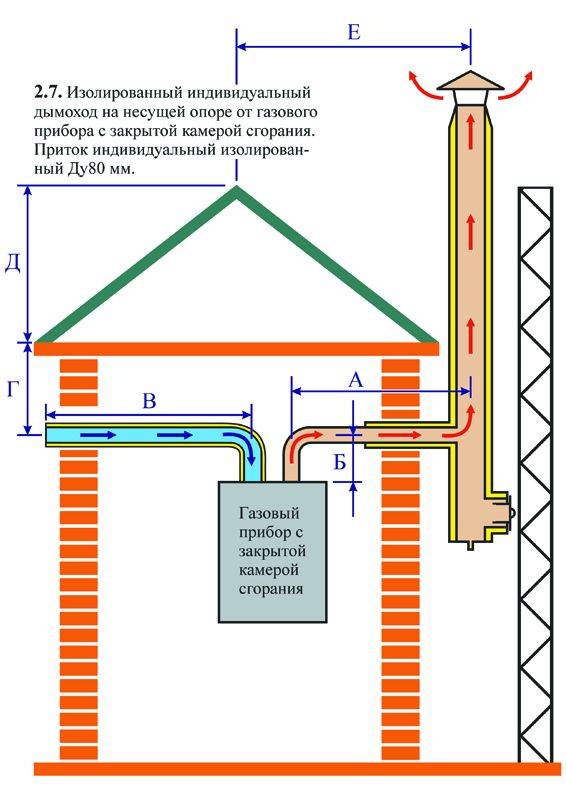

Особенности оборудования с закрытой камерой

В коаксиальном дымоходе воздух засасывается через одну трубу, а выходит через другую — внутреннюю

В газовые котлы с закрытой камерой воздух нагнетается. Камера не сообщается с комнатным воздухом, а выхлопные газы удаляются нагнетателем.

Котлы с закрытой камерой экономичны, не требуют обустройства вертикальных каналов, используется одна коаксиальная труба. Продукты сгорания выводятся через внутреннюю вставку, а через полость между стенками трубы снаружи поступает чистый воздух.

Нет необходимости строить вертикальные конструкции для отвода газов, что снижает стоимость сметы. С другой стороны, этот тип котлов и труб требует более частого обслуживания. Турбины периодически выходят из строя, что влечет за собой дополнительные эксплуатационные расходы.

Турбины создают шум, поэтому котел лучше установить в отдельном помещении.

Указания по устройству

Газовое оборудование несложно в эксплуатации, но использование предполагает соблюдение большого количества правил на этапах проектирования, строительства и повседневной эксплуатации.

Правила для организации дымоходов котла определены:

• SP (Кодекс правил) 60.13330 — 2016
• SP 402.1325800.2018
• SP 7.13130-13
• SP 282.1325800.2016.

Каждый из документов ссылается на множество СНиПов, ГОСТов, СП.

Наиболее полная информация о том, как правильно сделать дымоход для котла своими руками в частном доме, содержится в СП 402.1325800.2018, в приложении Д — «Дымовые и вентиляционные каналы».

Требования к установке и отводу дымохода

Требования можно разделить на несколько частей:

• материалы, разрешенные для строительства;
• геометрические размеры и конфигурация;
• варианты подключения к общедомовым каналам:
• теплоизоляция.

Разрешенные материалы

Трубы дымоходные стальные изолированные

Дымоходы для газовых котлов изготавливаются из материалов, не поддерживающих горение, шероховатость внутренних поверхностей которых не более 1 мм. Материал должен обеспечивать класс герметичности В, а стыки должны исключать подсос воздуха.

Материалом для каналов могут быть: обычный керамический или глиняный кирпич, жаростойкий бетон, многослойные дымоходы с керамической или стальной изоляцией.

Наружная поверхность кирпичных каналов выполнена из морозостойкого кирпича. Применение асбестоцементных труб без наружной кирпичной или бетонной оболочки не предусмотрено.

Допускается применение промышленных дымоходов, которые идут в комплекте с газовыми котлами — продукция подлежит обязательной сертификации.

Запрещается изготовление дымоходов из шлакобетона и других материалов пористой структуры.

Куда вывести дымоход

В деревянном доме необходимы дополнительные меры пожарной безопасности

Каналы в строящихся домах укладывают в полость внутренних стен или делают пристроенные конструкции. В существующих зданиях для размещения труб используются наружные стены или пристройки. Востребованность обусловлена ​​улучшением энергосбережения – обогреваемые внутренние стены повышают температуру внутри помещений, а не обогревают улицу.

Запрещается совмещать дымоходы газового оборудования во встроенных помещениях жилых домов с вентиляционными каналами квартир.

Во вновь строящихся и реконструируемых частных домах на каждый котел устраивается отдельный канал.

В домах старой постройки к каналу допускается присоединять 2 единицы газоиспользующего оборудования, если вводы разнесены на 0,75 м — при необходимости устраивают врезы необходимой длины. В домах, сдаваемых в эксплуатацию, допускается использование уже существующих дымовых каналов из негорючих материалов.

Правилами допускается подключение к дымоходу котла периодически подключаемых устройств, например, водонагревателей. Важным условием для этого является то, что котел и обогреватель не должны работать одновременно. Способ применим, когда в отопительный сезон (отопление и приготовление горячей воды) работает двухконтурный котел, а летом работает только отопитель.

Запрещается совмещать дымоходы любого газового оборудования с дымоходами твердотопливных печей.

Стеновые воздуховоды допускается устраивать в шахте, общей с вентиляционными трубами. При этом по всей своей длине они разделены перегородками с толщиной стенки не менее 120 мм.

Запрещается прокладка дымоходов через ванные комнаты, туалеты, жилые помещения.

Внешние части конструкции

Дымоходы выведены над крышей. Устья каналов, ведущих на кровлю, защищены от атмосферных осадков. Применяются колпаки из оцинкованной стали или кровельного железа, допускается применение цементного раствора.

Геометрические размеры и конфигурация

Сечение трубы должно соответствовать пусковому патрубку дымохода

Сечение дымохода выбирают не меньше сечения выходного патрубка котла. В отличие от дымоходов дровяных печей, где строго указаны минимальные внутренние размеры.

Общая площадь газоотвода выбирается из расчета одновременной работы в случае подключения к каналу двух котлов. При этом сечения труб суммируются.

В дымоходах не должно быть уступов, трубы должны проходить строго вертикально. Допускается делать уклон под углом до 30º для наклонного участка длиной не более 1 м. Сооружение необходимо для обхода кровли с внешним каналом или для подключения котла, расположенного не строго под дымоходом.

Общая длина горизонтальных участков не должна превышать 3 м для строящихся зданий и 6 м для существующих зданий.

На каждую дымовую трубу допускается устраивать до 3-х поворотов, радиус закругления не может быть меньше диаметра используемых труб.

Ниже места присоединения дымохода к каналам предусмотрен «карман» с люком для чистки. Доступ к люку всегда должен оставаться свободным.

Газоиспользующее оборудование подключается к каналам с помощью муфт и переходников из кровельного или оцинкованного железа. Минимальная толщина стенки которого не менее 1 мм. Допускается установка гофрированных труб или элементов, поставляемых в комплекте с газовым котлом.

Выход коаксиальных каналов

Правила устройства коаксиального дымохода

Для котлов с закрытой камерой допускается выход через стены без устройства вертикальных каналов. В этих случаях выбирают дымоходы коаксиального типа. Максимальная высота дома в этих случаях не должна превышать 3-х этажей.

При выведении дымовой трубы на фасад здания обеспечить минимальные расстояния до других строительных конструкций:

• до уровня земли 2м;
• 0,5 м в горизонтальной плоскости до оконных и дверных проемов;
• 1 м до решеток вентиляционных каналов;
• 1 м до окон над дымоходом;
• 0,5 м до оконного проема и дверей, расположенных ниже трубы.

Допускается подключение более одного котла закрытой камеры сгорания к каждой вертикальной дымовой трубе, если в состав оборудования входит устройство для принудительного удаления продуктов сгорания.

Наименьшие допустимые расстояния между выводами коаксиальных каналов составляют 1 м в горизонтальной и 2 м в вертикальной плоскости. Длина горизонтальной части при выводе через стену не должна превышать 3,0 м.

Теплоизоляция

Продукты сгорания быстрее удаляются через утепленный дымоход

Дымоходы от газоиспользующего оборудования, проходящие через неотапливаемые помещения, теплоизолированы.

Стальные трубы, проходящие через чердак или вдоль стены здания, защищены теплоизоляцией, необходимой для предотвращения образования конденсата. При этом температура на поверхностном слое изоляции не должна превышать 45°С.

Любое промерзание трубы в зимнее время при самых низких температурах запрещается.

Расстояние от дымохода до потолка и стен из негорючих материалов выдерживается не менее 5 см, а до других материалов не менее 25 см. Расстояние может быть уменьшено до 10 см, если теплоизоляция соответствует указанным параметрам производителем газового оборудования — в целом температура поверхности строительных конструкций не должна быть выше 45°С.

Теплоизоляционный материал должен выступать на 15 м за габариты дымохода.

Особенности поквартирных систем отопления

Монтаж коаксиальных дымоходов в общеобменной вентиляции

В последние годы в строительстве набирает популярность схема, когда в каждой квартире устанавливается отдельный котел. Это позволяет жильцам самостоятельно выбирать режим отопления и температуру в комнатах.

Тенденция обусловила необходимость принятия отдельного нормативного приказа Минстроя — СП 282.1325800.2016. Раздел 7 документа посвящен особенностям строительных систем.

Конструкция и конструкция дымоходов в этих случаях не отличается от описанных выше. Есть одна важная особенность – запрещается вывод отдельных дымовых труб на фасад многоэтажных домов.

Ошибки выбора и расстановки

При строительстве дома ошибки выбранной системы отопления и газового оборудования возникают на разных этапах:

• в проекте не был учтен тип котла — после окончания строительства он может потребоваться перестройка всей вентиляционной системы;
• неудачная форма — обилие витков снижает тягу, в некоторых случаях провоцирует движение воздуха из трубы в помещение;
• не предусмотрена возможность очистки, чему могут помешать резкие повороты и отсутствие технологических отверстий;
• закупка материалов разных производителей — комплектующие для композитных труб могут отличаться геометрическими размерами, что приводит к подсосу воздуха или просачиванию продуктов горения в помещение;
• несоблюдение высоты дымохода на кровле, приводящее к обратной тяге;
• неправильный выбор материалов для трубы;
• недостаточная изоляция.

  No related posts.
