Устройство вентиляции в погребе: Вентиляция погреба с двумя трубами и с одной трубой: правила обустройства — Концессии и государственно-частное партнерство в ЖКХ

Содержание

видео-инструкция как сделать своими руками, особенности устройства вентиляционных систем, схема, цена, фото

Любой уважающий себя дачник рано или поздно обязательно обзаводится погребом. Иногда под него отводится подвальное помещение в доме, но чаще всего – это самостоятельная постройка, заглубленная в грунт. И если в доме движение воздушных масс можно обеспечить просто открыв оконные створки, то в погребе решить проблему таким способом не получится. Приходится проектировать и устанавливать воздуховоды, к счастью,вентиляция погреба своими руками не отличается особой сложностью.

Вентиляционная система погреба

А нужна ли вентиляция вообще

На первый взгляд подвал может обойтись и без отдельной вентиляционной системы, ведь это помещение – нежилое, а используется в основном для хранения урожая и консервации. Цена столь легкомысленного отношения к этому вопросу может оказаться очень высокой.

Отсутствие вентиляции (или ошибки при ее проектировании) гарантированно приведут к возникновению неприятного запаха и общего ощущения дискомфорта в помещении, но это только полбеды.

Основным же последствием будет являться появление плесени и повышенная влажность.

Плесень – верный спутник плохой вентиляции

Непродуманная система вентиляции погреба гарантированно приведет к порче овощей и фруктов, которые в нем хранились. Также может пострадать консервация – металлические крышки быстро проржавеют. Так что поддержание постоянного микроклимата жизненно необходимо.

Виды вентиляционных систем

Все типы вентиляции можно разделить на 2 группы:

естественная – при этом циркуляция воздушных масс осуществляется благодаря разнице давлений на выходе и входе в трубопровод;

Принцип работы вентиляции с естественной циркуляцией

принудительная – в таких системах используются вентиляторы для нагнетания воздуха в помещение и его отвода.

Схема принудительной вентиляции (больше подойдет для жилой комнаты)

В каждой из перечисленных групп можно выделить подгруппы.

Так, в приточно-вытяжных вентиляционных системах (с естественной циркуляцией) выделяют:

2-трубную схему. При этом используются 2 отдельных трубопровода – один приточный, а другой вытяжной;
с 1-й трубой. Вентиляция в погребе с одной трубой намного менее эффективна, чем 2-трубный аналог, поэтому может использоваться только для проветривания небольших помещений.

Однотрубная вентиляция

Обратите внимание!
В однотрубной вентиляции внутреннее пространство воздуховода разделено перегородкой надвое.
Так что, строго говоря, трубы все-таки 2, просто они находятся в 1 корпусе.

Что касается принудительных вентиляционных систем, то можно выделить:

системы, в которых используется вентилятор для нагнетания/удаления воздуха из помещения;
полностью автоматизированные системы климат-контроля. Они одновременно контролируют влажность и температуру в помещении. Используются главным образом в винных погребах, только в таком случае стоимость установки такой вентиляционной системы можно считать оправданной.

Тонкости устройства вентиляционной системы

Что касается того, как правильно сделать вентиляцию в погребе, то порекомендовать можно начать с расчета. Довольно часто этот этап игнорируется, в результате может оказаться, что выбранное сечение трубы просто не в состоянии обеспечить требуемый воздухообмен. В остальном технология установки сводится к монтажу 2 вертикальных труб и проверке работоспособности вентиляции.

Устройство вентиляции сводится к монтажу 2-х труб

Простой расчет вентиляции

На этом этапе нужно, задавшись сменяемостью объема воздуха в помещении и скоростью движения воздуха, определить размеры сечения воздуховода.

Инструкция по выполнению расчетов выглядит так:

Определяется проектный расход воздуха, который будет проходить через воздуховод.

L = V∙K,

в этой формуле L – объем воздуха, м³/час;

V – объем помещения, м³. В качестве примера зададим объем 20 м³;

К – показывает сколько раз за час должен полностью смениться воздух в помещении (принимается в пределах 1…4).

Обратите внимание!
Правильная вентиляционная система не должна пересушивать овощи и фрукты.

Поэтому при расчетах К не нужно принимать слишком большим.

В примере L = 20∙2 = 40 м³/час, то есть за час труба должна обеспечить приток этого объема воздуха.

Определяется требуемая площадь сечения воздуховода по формуле

F = L/(S∙3600),

где F – площадь трубы, м²;

S – скорость движения воздуха, допускается принять в пределах 1,0-1,5 м/с.

Для рассматриваемого примера понадобится F = 40/(1,0∙3600) = 0,0111 м².

В зависимости от того, какое сечение использовалось, определяются размеры трубы. Если бы в примере использовалось квадратное сечение, то сторона трубопровода составляла бы A = √0,0111 = 0,106м ≈ 11,0 см. Если же планируется использовать круглые трубы, то их диаметр составит d = 2∙√(F/π) = 2∙√(0,0111/3,14) = 0,119 м ≈ 12,0 см.

Особенности монтажа труб приточно-вытяжной вентиляции

Если вентиляция погреба под домом организовывается по 2-х трубной схеме, то для этого можно использовать как обычные ПВХ-трубы, так и самодельный воздуховод из простых толстых досок, тщательно подогнанных друг к другу.

Обратите внимание!
Щели между отдельными досками серьезно снизят эффективность вентиляции.
Для большей герметичности изнутри поверхность воздуховода промазывается расплавленным битумом или просто окрашивается в несколько слоев.

Как уже отмечалось, циркуляция воздуха будет происходить за счет разницы температуры и плотности воздуха снаружи и внутри, поэтому воздуховоды нужно размещать так, чтобы этот перепад давления был максимальным.

Устройство вентиляции в погребе рекомендуется выполнять в соответствии с такими рекомендациями:

если погреб находится в подвальном помещении, то можно обойтись и вовсе без приточной трубы, в таком случае воздух попадает в подвальное помещение через отверстия в цоколе. Но для большей эффективности все же рекомендуется установить приточную трубу, ее можно вывести наружу через цоколь;

Продуха в цоколе

Обратите внимание!
Выход трубы на улицу через цоколь обязательно нужно закрыть защитной сеткой, это защитит воздуховод от попадания в него мелких животных, насекомых и мусора.
На движение воздуха сетка не повлияет.

Вход в приточную трубу закрыт защитной решеткой

схема вентиляции погреба предусматривает разнесение приточной и вытяжной трубы по разным углам;

Схема расположения воздуховодов

что касается именно монтажа трубопровода, то к стене они могут крепится кронштейнами или хомутами. Следует избегать большого числа поворотов труб, это снижает скорость воздуха, соответственно и объем переносимого воздуха снижается;

конец приточной трубы доводится почти до самого пола, расстояние до пола должно составлять примерно 20-50 см;
не лишним будет в приточном воздуховоде установить заслонку, регулируя просвет, легко будет изменять эффективность работы вентиляционной системы;

На фото – один из вариантов заслонки

конец вытяжной трубы наоборот поднимается почти к самому потолку, а ее верхняя часть выводится на крышу и приподнимается над поверхностью кровли на 40-50 см;
в зимний период нужно даже немного снизить эффективность работы системы, нужно уменьшить сечение трубы иначе промерзание гарантировано.

При соблюдении перечисленных правил вентиляция подвалов и погребов будет работать эффективно при любой погоде.

Принудительная вентиляция

Иногда, несмотря на все ухищрения, естественная циркуляция слабая. В таком случае поможет принудительная вентиляция в погребе. Повысить эффективность можно за счет установки в воздуховод простого вентилятора.

При этом нужно учитывать следующие особенности работы системы:

вентилятор лучше установить в вытяжной трубопровод;

Обратите внимание!
Установка вентилятора в приточный воздуховод будет нагнетать в погреб воздух с улицы, с ним в помещение будет попадать немало частичек пыли и грязи.

так как риск появления сырости все-таки присутствует, то лучше всего вентилятор запитать низким напряжением.

На фото – установка канального вентилятора

Контроль качества и небольшие хитрости

Когда вопрос, как сделать вентиляцию в погребе, решен, нужно проверить эффективность работы системы. Для этого достаточно поднести горящую спичку или свечу к трубам. При приближении к приточной трубе пламя должно загибаться внутрь погреба, а к вытяжной – его должно засасывать в трубу.

Если даже при соблюдении всех рекомендаций в помещении иногда наблюдается сырость, то проблему можно решить просто установкой ящика с известью (негашеной) или сухими опилками. Они будут впитывать влагу из воздуха.

В завершение

Проветривание погребов – необходимая мера для поддержания постоянного микроклимата в помещении. При соблюдении рекомендаций, перечисленных в статье, вентиляция погреба зимой, летом, да и вообще в любое время года будет работать без сбоев. В результате овощи, фрукты и консервация в погребе будут храниться очень долго.

На видео в этой статье показан пример приточно-вытяжной вентиляции бетонного погреба.

Расчет схемы вентиляции погреба: разновидности и устройство

04 сентября 2018

Разновидности вентиляционных систем для погреба
Расчет вентиляционной системы
Сечение воздуховода
Устройство вентиляции в погребе

Подвальные помещения и погреба необходимо надежно защищать от застоявшегося воздуха, мороза и конденсата. Именно поэтому в подземных хранилищах делается качественная гидро- и теплоизоляция. Также особое внимание нужно уделить схеме вентиляции погреба.

Приток чистого воздуха в подвальное помещение позволит предотвратить вероятность опасного скопления вредных газов и появления конденсата. Фрукты и овощи в процессе хранения выделяют большое количество влаги, а от нее необходимо избавляться как можно быстрее, чтобы не начались процессы гниения внутри помещения.

Правильно выполненная схема вентиляции подвального помещения базируется в первую очередь на автоматизированном контроле подачи чистого воздуха и удаления из помещения застоявшегося. Система вентиляции погреба в этом случае основывается на работе специального устройства, которое при помощи датчиков поддерживает требуемый влажностный и температурный режимы в подвальном помещении. Естественно, основным недостатком данного оборудования является его высокая стоимость

Произвести расчет вентиляции в погребе можно самостоятельно и делать все своими руками, не прибегая при этом к помощи специалистов и покупке дорогостоящего оборудования.

Разновидности вентиляционных систем для погреба

На сегодняшний день можно выделить две системы, которые пользуются наибольшей популярностью: естественная и принудительная вентиляция. Перед тем как

выбрать тип вентиляционной системы и смонтировать ее, необходимо произвести некоторый расчет.

Сперва следует выяснить общую площадь подвального помещения и высоту перекрытия. После получения нужных чисел делается достаточно простой расчет, в результате которого получается минимально допустимое сечение канала вентиляции для погреба. Пропорция практически для всех подвальных помещений одинакова: 25 квадратных сантиметров канала вентиляции на 1 квадратный метр погреба.

Расчет вентиляционной системы

В приведенном примере за основу будет взяты воздуховоды круглого сечения, которые выполняются из обычной трубы из поливинилхлорида (ПВХ). Если общая площадь погреба составляет 10 квадратных метров, то площадь воздуховода будет равняться произведению 10 на 25 квадратных сантиметров, то есть 250 квадратных сантиметров.

Далее нужно взять формулу площади круга S = πR², в соответствии с которой высчитывается необходимый радиус вентиляционной трубы. В нашем случае он будет составлять 8.9 сантиметров. Соответственно, диаметр используемой трубы должен быть 17.8 сантиметров. Если планируется монтировать воздуховоды прямоугольного сечения, то, в нашем случае, оно должно составлять примерно 16 сантиметров. Если Вам необходимо осуществить расчет для другой площади подвального помещения, то он будет аналогичен.

Расчет, приведенный выше, является весьма упрощенным, так как не учитывает интенсивность воздухообмена в помещении. Также во внимание нужно принимать тот факт, что оптимальное проветривание подразумевает под собой полную замену воздуха в погребе хотя бы 1 раз за полчаса.

Специалисты часто рекомендуют производить расчет сечения вентиляционного канала в подвальном помещении с учетом расхода воздуха. Для определения расхода воздуха также используется своя формула:

L=V*K, где

L – необходимое нам значение расхода воздуха.

V – общий объем подвального помещения.

K – значение, которое указывает на то, сколько раз за час воздух в помещении меняется.

Если, к примеру, высота подвального помещения составляет 200 сантиметров, то расход воздуха, посчитанный по выше указанной формуле, составит около 40 кубических метров в час.

Сечение воздуховода

При устройстве системы вентиляции в погребе расчет сечения вентиляционного канала необходимо проводить в обязательном порядке. Используемая формула для расчета:

S=L/(W*3600), где

S – площадью сечения канала.

L – расход воздуха (его расчет осуществлялся выше).

W равняется 1 метров в секунду (данный параметр означает скорость потоков воздуха, который берется по номиналу).

Сечение трубы в нашем случае будет рассчитываться следующим образом: 40/(1*3600)=0.0111 квадратных метров. Далее берем формулу R=√(F/π), из которой получаем значение радиуса, равное приблизительно 5.9 сантиметров. Диаметр в этом

случае необходимо взять с округлением в большую сторону (5. 9*2=11.8»12 сантиметров). Если ПВХ-труба имеет нестандартное прямоугольное или квадратное сечение, то ее размеры должны быть примерно 11х11 сантиметров (значения также окрунляются в большую сторону).

Естественно, все значения для системы вентиляции погреба, которые приводятся выше, являются приблизительными. Также число замены воздуха в помещении использовалось минимальное, иногда кратность воздухообмена может быть намного выше. Одновременно с этим нужно понимать, что излишнее проветривание и поступление большого количества чистого воздуха будет вызывать подсушивание продуктов, которые хранящихся в погребе. Именно поэтому все надо брать в меру, ведь «больше» вовсе не значит «лучше».

Если Вы не уверены в своих силах, то расчеты лучше доверить профессионалам, как и все работы по устройству вентиляции в погребе. Хоть данная работа и является не такой сложной, как строительство подвала или погреба, но в ней есть множество нюансов, которые нужно предусмотреть.

Устройство вентиляции в погребе

После полного расчета схемы вентиляционной системы для подвального помещения, можно начать непосредственный монтаж. Если планируется включить в систему две трубы, то одну из них нужно сделать вытяжной, расположив на расстоянии 150-180 сантиметров от пола. Вторая труба в этом случае будет приточной, поэтому ее нужно разместить на противоположной стене так, чтобы ее нижняя часть не доходила до пола примерно на 20-30 сантиметров. Это делается из-за того, чтобы по законам физики теплый воздух постепенно поднимался вверх. Именно в теплом воздухе содержится большее количество влаги, которая оседает на стенках подвального помещения, поэтому его нужно вовремя убирать из погреба.

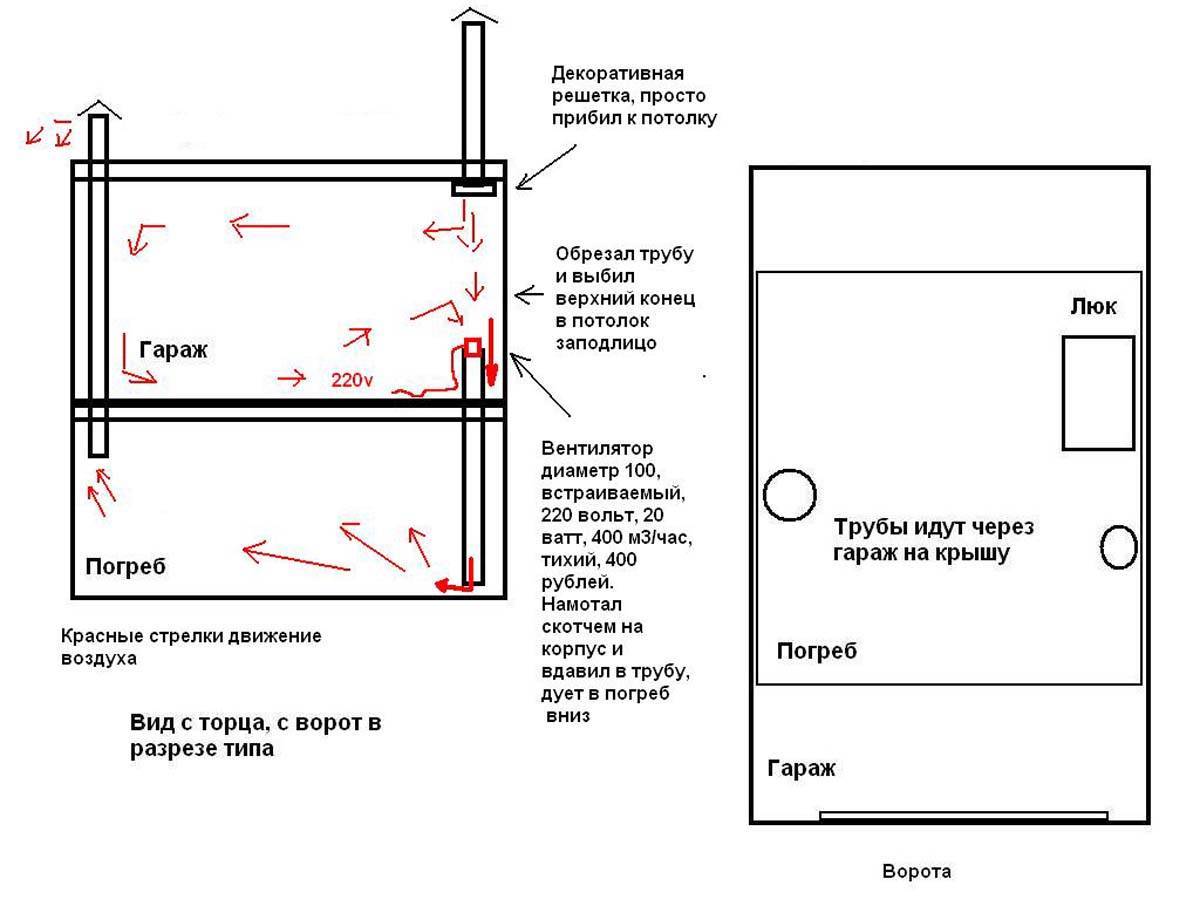

Схема вентиляции погреба

Вся работа может быть проделана Вами самостоятельно. Очень важно сделать так, чтобы верхняя часть вытяжной трубы проходила через все перекрытия здания и возвышалась над кровлей на 20-50 сантиметров. Также выход трубы нужно закрыть колпачком (для предотвращения попадания осадков внутрь трубы и помещение подвала) и металлической сеткой (для предотвращения попадания в трубу насекомых и грызунов).

Руководство по вентиляции в подвалах и подземных помещениях — Домашние вентиляционные системы

В связи с возросшей потребностью в жилом пространстве в существующих владениях произошел всплеск преобразования подземных участков. В связи с этим всплеском возросла потребность в правильной вентиляции как для просушки, так и для контроля проблем с влажностью, которые распространены в этих областях.

Потребности в подземной вентиляции более сложны, чем потребности в любых надземных сооружениях, однако именно это мы собираемся объяснить в этой статье, проливая свет на то, что необходимо и как мы можем добиться этого с помощью продуктов Vapourflow.

Разница между подземными областями и надземными в основном связана с перепадом давления и средней температурой окружающей среды в этих областях. Проблемы, которые мы видим с текущими системами, о которых советуют людям, — это чрезмерное использование единиц экстракта JUST (отрицательное давление); использование этих устройств, как правило, вызывает больше проблем, чем решает. Устройства создают отрицательное давление, что означает, что область более привлекательна для любой воды / водяного пара в окружающей области. Вода и воздух в любом состоянии всегда будут стремиться к выравниванию, а это означает, что они ищут один из двух аспектов миграции: более низкое давление или холодные места для конденсации воды. Отрицательное давление, которое будет в подземных помещениях, может привести к влажности из объекта, подлежащего сносу (которая, как правило, будет иметь более высокую температуру, чем температура окружающей подземной среды, что приведет к расширению воздуха, вызывающему еще больше проблем) или протягиванию воды через ткань. собственности (штукатурка/каменная кладка/дерево), вплоть до протягивания воды через кладку из любой земли, опирающейся на внешние стены.

Наиболее эффективным решением для работы с подземными зонами является использование модулей положительного и отрицательного давления, при этом давление на входе выше, чем на выходе из зоны. Используя эту систему, мы продуваем помещение воздухом с гораздо большей скоростью, чем извлекаем, что создает в помещении барьер положительного давления. Этот барьер положительного давления является наиболее эффективным решением для осушения помещения, ткани здания и контроля влажности. Этот барьер также будет препятствовать проникновению любой воды через ткань и воздуха из основного помещения, попадающего на территорию.

Другим аспектом, который следует учитывать, является температура поступающего воздуха, которая снижается при падении ниже 14°C с помощью нагревателя мощностью 200 Вт; в то время как устройство выключается, если температура наружного воздуха поднимается выше 25°C, чтобы воспрепятствовать расширению теплого воздуха в естественно более прохладном климате в подземной зоне.

Рекомендуется располагать внешнее вентиляционное отверстие на высоте не менее 30 см над уровнем земли, чтобы предотвратить испарение стоячей воды в воздух, втягиваемый потоком входящего воздуха.

Для создания этой системы мы рекомендуем следующие устройства:

Встроенный осушитель теплого воздуха (WAD Inline)

Dryvent Inline

WAD Inline будет втягивать наружный воздух, смягчая его, когда температура падает ниже 14°C, и отключаясь при повышении температуры поступающего воздуха выше 25°C. Dryvent Inline будет постоянно работать на низкой скорости и переключаться на высокую скорость во время высокой влажности. Если для WAD Inline установлено значение скорости 50–75 % (выполняется через приложение Vapourflow), скорость входящего воздуха всегда будет выше, чем скорость вытяжки.

Преимущество использования встроенных моделей в том, что они могут направлять устройства в наиболее эффективные места в данном районе. Лучше всего размещать вентиляционные отверстия на противоположных концах помещения, чтобы создать наибольшую площадь воздушного потока и снизить вероятность образования застоя, что может привести к образованию холодных пятен.

Другие специализированные погреба, такие как винные погреба, имеют другие параметры, которые мы рассмотрим в нашем следующем блоге.
