Современная сантехника делает нашу жизнь проще и приятнее, такие вещи как раковина, ванная или унитаз для нас стали такими обыденными и казалось-бы неотъемлемыми вещами, что порой нам кажется, что они были всегда и всегда остаются неизменными, меняя только свой внешний вид. Но на самом деле, сантехника развивается так-же стремительно, как и вся остальная бытовая техника, делающая наш с вами быт удобней, проще и интересней.
Напольный унитаз Laguraty 0767А
Унитаз Laguraty 1440A

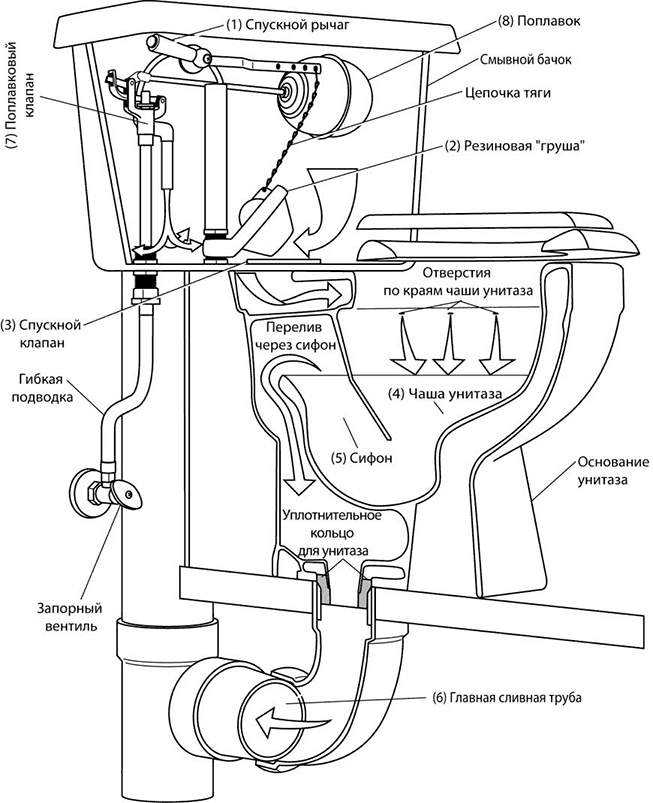

Составные части унитаза
Есть несколько связанных компонентов из которых состоит унитаз, как показано на рисунке внизу:
Примечание: уровень воды, относящийся к действию сифона, упрощен. В реальности уровень воды не остается постоянным, когда вода течет вниз по трубе.
Если Вы снимите крышку бачка и загляните внутрь, Вы увидите все эти части. Они могут слегка отличаться, но все они выглядят одинаково в любом виде. Три основные системы, которые работают вместе:
- чаша
- сливной механизм
- наливной механизм
Давайте взглянем на каждую из этих частей в отдельности, пока не раскроем все секреты унитаза.
Чаша
Предположим, что Вы каким-то образом отсоединили бачок, и в ванной у вас стоит только чаша. У вас все еще будет унитаз. Даже если у него нет подвижных частей, чаша решит все проблемы, которые нужно решить туалету. Самый важный механизм, находящийся в чаше, называется сифон, он показан здесь:
Фарфор
Согласно словарю Webster’s New World College Dictionary (4-ое издание), фарфор – это «твердый, белый, плотный полупрозрачный материал из керамики». Словарь Merriam-Webster’s Collegiate Dictionary далее определяет фарфор, как «…состоящий главным образом из каолина, кварца и полевого шпата, обжигается при высоких температурах».
Другими словами, фарфор – это материал, создаваемый из особой белой формы глины. Он оформляется в жидкой форме, затем сушиться и обжигается в печи. Чаша туалета состоит из двух половинок, которые прикреплены друг к другу. Бачок и его крышка могут представлять собой единое целое.
Можно понять, как работает сифон, проведя два эксперимента с Вашим туалетом.
Сначала возьмите чашку воды и вылейте ее в чашу унитаза. Вы обнаружите, что практически ничего не случилось. Что еще более интересно – Вы можете налить 25 кружек (6 л) воды в унитаз, и все равно ничего не случится. То есть, неважно, сколько чашек воды Вы выльете, уровень воды в чаше никогда не поднимется. Из рисунка можно понять, как это работает. Когда Вы выливаете чашку воды, уровень воды в чаше унитаза растет, но лишняя воды сразу же переливается через край трубы сифона и уходит в канализацию.
Теперь возьмите ведро воды — приблизительно 2 галлона (7.6 л) – и вылейте в чашу. Вы обнаружите, что такое количество воды вызывает наполнение чаши. То есть, почти вся вода выходит из чаши, и она производит характерный «звук», а вся вода спускается вниз по трубе. Вот что происходит: Вы достаточно быстро налили воду, чтобы заполнить трубу сифона. А как только труба наполняется, все остальное происходит автоматически. Сифон выталкивает воду из чаши и направляет ее в канализационную трубу. Как только чаша пуста, воздух проникает в трубу сифона, производя тот самый звук и останавливая процесс сифонирования.
Можно увидеть, что даже если кто-то перекрыл воду в ванной, Вы бы все равно смогли смыть туалет. Вам нужно лишь ведро с парой галлонов воды.
Сливной механизм
Цель бачка – действовать, как ведро воды. Вам нужно быстро налить воду в чашу, чтобы активировать сифон. Если сделать это при помощи обычной водопроводной трубы, вода не будет идти достаточно быстро, и сифон не станет работать. Поэтому бачок работает, как конденсатор. Там есть несколько галлонов воды, которые набираются за 30-60 секунд. Когда Вы смываете, вся вода в бачке уходит в чашу за три секунды – за столько же Вы выливаете ведро воды.
К ручке бачка прикреплена цепь. Когда Вы нажимаете на ручку, она тянет цепь, которая присоединена к сливному клапану. Цепь поднимает клапан, который затем открывает отверстие диаметром 2-3 дюйма (5.08 — 7.62 см). Это отверстие позволяет воде проникнуть в чашу. У большинства унитазов чаша сделана так, что вода входит в ободок, и некоторые капли проникают сквозь отверстия в ободке.
Добрая порция воды идет в более крупное отверстие внизу чаши. Это отверстие называется струей сифона. Она выпускает большую часть воды прямо в трубу сифона. Так как вся вода в бачке входит в чашу за три секунды, этого достаточно, чтобы запустить эффект сифона, и вся вода и нечистоты в чаше вымываются.
Унитаз моноблок Laguraty 2140
Напольный унитаз моноблок Laguraty 2148
Наливной механизм
Итак, чаша будет работать, только если у нас есть достаточно воды, чтобы запустить сифон. Цель бачка и сливного клапана – держать, а затем очень быстро выпускать 2 галлона воды (7.6 л) в чашу. Как только бачок становится пуст, клапан опускается на дно бачка, закрывая дренажное отверстие, чтобы бачок смог наполниться. Наполняется бачок достаточным количеством воды, чтобы начать весь процесс заново, — это и есть работа наливного механизма.
Наливной механизм включает клапан, который открывает и перекрывает воду. Клапан включает воду, когда поплавок падает. Поплавок падает, когда падает уровень воды в бачке.
Наливной клапан посылает воду в двух направлениях, как показано на рисунке:
Некоторое количество воды идет вниз по наливной трубе и начинает заполнять бачок. Остальная вода идет прямо через наливную трубу, затем вниз по трубе для лишней воды и попадает в чашу. Этот процесс медленно наполняет чашу. Когда уровень воды в бачке поднимается, поднимается и поплавок. В конце концов, поплавок поднимается, и клапан перекрывает воду. А что случится, если поплавок отломится или наливной клапан сломается? Теоретически, бачок переполнится, и вода заполнит уборную. Но там есть труба для лишней воды, чтобы этого не случилось, направляющая лишнюю воду в чашу, а не на пол.
Основные выводы
Теперь, когда вы увидели все основные части, можно понять полный механизм работы унитаза:
- Ручка дергает за цепь, которая отпускает сливной клапан.
- Около 2 галлонов (7.6 л) воды попадает из бачка в чашу за три секунды.
- Эта вода вызывает работу сифона в чаше. Сифон отправляет все, что есть в чаше, вниз в канализацию.
- В то время, когда уровень воды в бачке падает, падает и поплавок. Падающий поплавок открывает наливной клапан.
- Вода, текущая через наливной клапан, заполняет бачок и чашу. При наполнении бачка, поднимается поплавок, и когда он достигает определенного уровня, клапан закрывается.
- Если что-нибудь пойдет не так и клапан откажет, труба для лишней воды предотвратит наводнение.
Принцип работы клапанов для унитаза — Добродушный Сантехник
Принцип работы клапанов для унитаза

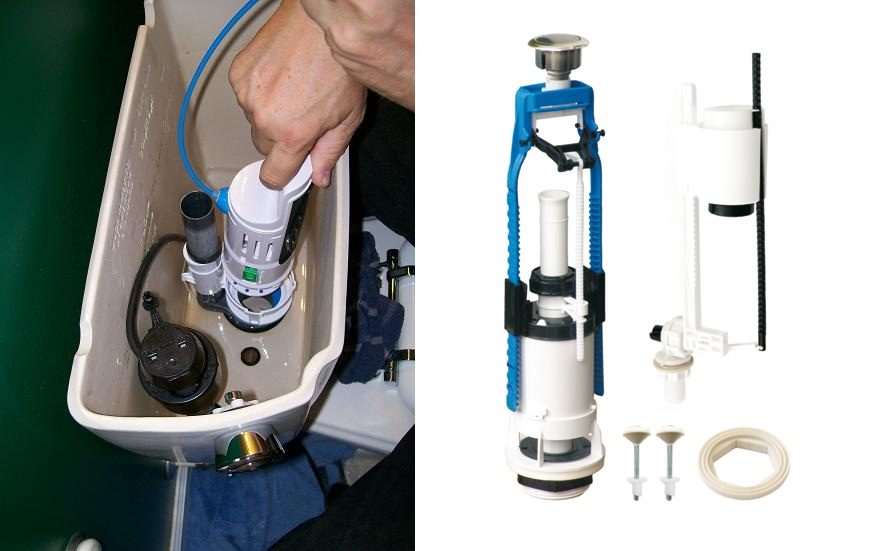

В этом посте я расскажу принцип работы сливной арматуры для бачка унитаза и принцип работы заливной арматуры с боковой и нижней подачей.
Я всё это разберу на винтики для того чтобы можно было понять принцип работы. А когда мы будем знать принцип работы мы сможем это устройство прочистить или починить, если в этом будет необходимость.
Принцип работы сливных и заливных клапанов я покажу на нескольких примерах компании «ИнкоЭр».
Арматура этого производителя устанавливается на унитазы заводов: «Церсанит», «Сантери», «Сантек», «Роса», «Дела», «Керамин» и прочие.
Эта сливная или заливная арматура подойдет на унитазы других производителей. Самое важное, чтобы диаметр заливного отверстия был под резьбу 1/2 дюйма,
а диаметр сливного отверстия был в районе 61-65 мм.
Вода в бачок унитаза попадает через заливной клапан. Вот с заливного клапана я и начну. И начну я с самого древнего заливного клапана, который устанавливался ещё на старые советские бачки для унитазов.
Он самый пожилой и постепенно уходит в не бытие.
Принцип работы этого клапана я покажу с той целью, чтобы его, люди, которые им уже пользуются, могли разобрать и починить, почистить в первую очередь. Чтобы не боялись разбирать. Ну, а если пришла пора менять я рекомендую менять вот на такой.
Более компактный и более дешевый. Но не значит, что он хуже.
Из чего же он состоит?
Поплавок из полимера,
металлическое коромысло,
держатель коромысла,
ось держателя,
удерживающая гайка,
прокладка,
гайка корпуса,
резьбовая часть корпуса,
сам корпус,
мембрана,
толкатель на который давит держатель коромысла
и заливная трубка.
Принцип действия простой. Набирается вода. Поплавок всплывает.Весь этот механизм давит на толкатель.
Толкатель давит на мембрану, а мембрана в свою очередь затыкает проход воде.
Может показаться зачем нужна такая длинная резьба? На самом деле всё просто. В эту резьбу прячется фильтр.
Если в бачок перестала набираться вода вот что можно предпринять в случае с этим клапаном. Для начала необходимо убедиться в том, что вода до клапана уже доходит. Выключить воду. Снять подводку и проверить не забит ли сетчатый фильтр. Если его нет, тогда придется снять клапан.
Как снять клапан смотрите предыдущий пост.
Течёт унитаз? Почини сам! Легко!✓ Прозрачный бачок.
Открутите гайку корпуса.
Разделите клапан.
На резьбовой части есть сопло.
Прочистите его, например, проволокой в обратную сторону тока воды. Извлеките мембрану и промойте её. Промойте все части в воде и соберите всё в обратной последовательности. Если серьезных повреждений нет, то после этого клапан будет работать дальше.
Обратите внимание, клапан нельзя собрать неправильно.
В определённом месте у клапана есть стык между частями. Совместите эти пазы и закрутите соединяющую гайку.
А вот эта трубка нужна для того, чтобы вода при наполнении в бак не создавала слишком много шума.
В моём случае бак сделан гораздо большего размера, чем он бывает на самом деле. Сделан он специально для того чтобы полностью показать работу арматуры и способы регулировки по высоте.
Второй тип заливного клапан с боковой подачей воды.
Как я уже сказал ранее вот этот
вы можете смело менять на этот.
Он тоже очень хорошо подойдет в старый советский унитаз если у кого-то таковой ещё остался.
Из чего он состоит? Поплавок, толкатель, гайка, косая шайба.
Нужна на тот случай если стенка бачка немного наклонена во внутрь.
С помощью этой шайбы можно выровнять клапан подачи в вертикальное положение. Сейчас вы видите, что его можно наклонить в ту или иную сторону в любом направлении.
Эластичная уплотнительная конусовидная прокладка с углом 120°С,
два последовательных рычага, штанга по которой передвигается поплавок и эта же штанга является удлинителем потока,
фильтр, сам корпус, который состоит из резьбовой части с соплом и основной частью корпуса в которой лежит шток и эластичная мембрана.
Между двумя частями корпуса есть уплотнительная прокладка.
Принцип работы аналогичный. Механизм давит на шток,
шток давит на мембрану, мембрана перекрывает воду.
Принцип прочистки этого клапана аналогичен первому. С той лишь разницей, что для того чтобы разобрать клапан на две части гайку выкручивать не надо. Потому что её здесь нет.
Необходимо взяться за две части корпуса и разобрать. Раскрутить немного, повернуть, приблизительно на 30° и он разъединится.
Следующий клапан с нижней подачей воды.
Составный части: поплавок, тяга, коромысло,
держатель поплавка либо направляющая поплавка.
Удлинитель направляющей.
Удлинитель держателя нужен на тот случай, если мой бачок слишком глубокий и я хочу повысить уровень набираемой воды. В таком случае я перемещаю поплавок, как можно выше. Для того чтобы он не соскочил я устанавливаю удлинитель.
Корпус клапана из двух частей, резьбовая часть с соплом,
вторая часть с толкателем и мембраной,
гайка, фильтр, конусная прокладка, наклонная шайба.
Принцип работы аналогичен первому с той лишь разницей, что он не горизонтальный, а вертикальный.
Четвертый тип арматуры с нижней подачи воды.
Поплавок, толкатель,
направляющая поплавка, которая является частью корпуса клапана,
удлинитель направляющей, если у вас глубокий бачок, коромысло, ось коромысла, гайка скрепляющая обе части корпуса,
толкатель, эластичный уплотнитель, мембрана,
возвратный элемент, который воду перенаправляет вниз для бесшумного наполнения бака,
вторая часть корпуса с металлической резьбой внутри которого установлен обратный клапан.
Обратный клапан, в принципе, не нужен, потому что когда клапан закрывается вода все равно из него не вытекает, но для некоторых производителей унитазов вопрос принципиальный.
Поэтому компания «ИнкоЭр» производит и такие клапаны.
Пятый вид клапана аналогичен тому о котором я только что рассказал с той лишь разницей, что внутри его нет обратного клапана и он имеет не металлическую резьбу, а полимерную.
По надежности пластиковая резьба не уступает металлической в этом случае.
Но для некоторых производителей важна именно металлическая резьба.
Пожалуй стоит проверить сколько держит клапан с металлической резьбой и с пластиковой. Не то чтобы сколько держит, а посмотреть, что быстрее лопнет клапан разорвется или гибкая подводка с резьбы слезет. Я думаю в конце мы это сделаем. Для прочистки этого клапана необходимо открутить гайку и прочистить чем-нибудь вроде проволочки в обратном направлении.
Это если фильтра не было или если фильтр прочистили, а вода все равно не наполняется.
Для этой операции необязательно снимать клапан с бачка. Ну а проверить клапан на разрыв, думаю надо сейчас.
Первым под рукой оказался клапан с металлической резьбой.
Я не стал его ставить в прозрачный бачок, т.к. ждал разрыва клапана и прозрачный бачок боялся повредить. Установил штатный бачок.
Налил в него воды и ждал взлета клапана. Но нет, гибкую подводку не сорвало да и клапан не бахнул. Клапан не пропускает воду в закрытом положении вплоть до 20 бар.
Хотя рабочее давлении в 2-е ниже. После 20 бар клапан с ударом начал пропускать воду. Даже после срыва свои 12 бар он держит.
Второй клапан с полимерной резьбой показал аналогичный результат.
Я их оба разобрал, чтобы посмотреть повреждения. При вскрытии повреждений не было обнаружено.
Собрал обратно. Проверил. Оба клапана в рабочем состоянии. Тогда я привязал поплавок в закрытом положении проволокой и повторил тест. Результат тот же на одном и втором клапане.
После срыва клапан пропускает воду давление которого превышает 12 бар.
А до 12 держит. В результате того, что внутри при разборе не было обнаружено повреждений могу полагать, что давлением просто смещает прокладку. После пересборки клапан вновь готов к работе.
Получается, что этим клапаном избыточное давление не так страшно, как мне казалось на первый взгляд. И за выскакивание клапана из бачка во время эксплуатации можно не беспокоиться.
Мне задали вопрос: какое давление может перекрыть клапан? Официально рабочее давление этих заливных клапанов равняется 10 барам. Но наполняемость воды начинается от 0,5 бар либо от 0,1 бар у таких клапанов.
Внешне заливные клапаны вроде как ни чем не примечательны, но в них есть некоторые инженерные решения которые позволяют этим клапанам работать максимально тихо и закрываться быстро когда вода наполняется в бак.
Качество работы клапана мало зависит от степени загрязненности воды. Они могут быть установлены в бачке с различной кривизной стенок. За счет конусовидной прокладки с углом 120°С наклонной шайбой.
При том, что клапаны постарались сделать максимально эффективными они остаются доступными по цене. Чтобы убедиться вы можете зайти в поисковик и поискать клапаны «ИнкоЭр» и убедиться, что они стоят не дорого.
Теперь я расскажу о принципе работы сливного клапана.
У всех сливных клапанов компании «ИнкоЭр» основа одинакова. Функциональность клапанов меняется в зависимости от того какие дополнительные элементы устанавливаются на эти клапаны.
Преимущества такой конструкции заключается в том, что если вы захотите поставить другой клапан, например, клапан где была ручка, вы захотели поставить кнопку или вы захотели поставить кнопку с двойным сливом. Или вы захотели поставить арматуру с двойным автоматическим сливом. Во всех этих случаях вам не надо снимать бачок и менять гнездо или седло.
Достаточно выкрутить и поставить новый клапан. Как это сделать я писал в предыдущем посте.
В основу клапана входит: седло, гайка, прокладка,
выдвижная трубка перелива,
крайне эластичная прокладка, удерживающая площадка под шайбу,
направляющая, дно корпуса клапана, поплавок автоматического слива,
красная крышка корпуса или синяя версия элит.
Инженеры постарались сделать максимально простую и надежную конструкцию для долговечной работы клапана. Одно из инженерных решений это кромка гнезда клапана.
Она имеет острую форму. Уплотнитель клапана сделал из эластичного материала стойкого к агрессивным средам, которые могут содержаться в водопроводной воде.
Так или иначе вода не является идеально чистой и со временем клапан и сам бак покрываются коричневым налетом.
Так вот эта связка, седло и клапан, спроектированы так, что под давлением воды при заполнении бака клапан проседает, а прокладка прожимается глубже очищая таким образом себя и кромку седла.
В результате этого, самое важное пятно герметичности — это эластичный уплотнитель и острая кромка гнезда клапана всегда остаются чистыми.
Тем не менее, если ваш сливной клапан начинает пропускать воду, необязательно должен быть клапан компании «ИнкоЭр», разберите клапан и посмотрите состояние резинового уплотнителя и гнезда/седло, где прокладка касается пластиковой части.
Если есть необходимость прочистите таким образом, чтобы не повредить гнездо и не разорвать эластичную прокладку.
Со слов производителя с момента создания такой конструкции клапана со стороны пользователей не было ни одной жалобы на не герметичность сливной арматуры.
Довольно часто люди мне задают вопрос: почему плохо сливается вода в унитаз из бака? Вроде уже все, что можно отрегулировано и кнопка нажимается до самого некуда, и наполнение бака сделано максимальным, а когда спускаешь вода идет так себе? Так вот, сейчас я расскажу, как эта проблема решена инженерами компании «ИнкоЭр».
Интенсивность потока слива воды в этой арматуре не зависит от того малый это спуск или полный.
В обоих случаях при спуске клапан открывает сливное отверстие полностью. Вода попадает в отверстие со всех сторон. Во время спуска в бачке создаётся разряжение, что препятствует свободному вытеканию воды из бака.
Некоторые производители делают отверстия в задней части бака для свободного попадания воздуха в бак, но не все к этому готовы.
В моём случае в стенках бака нет ни одного отверстия.
Производитель предлагает кнопку со специальным сопуном, который обеспечивает проникновение воздуха в бак в достаточном количестве.
В результате этих двух инженерных решений обеспечивается интенсивный слив близкий к двум литрам в секунду. Тогда, как у других производителей интенсивность слива может быть 1,2 или 1,5 литра в секунду. Собственно это и есть ответ почему в некоторых унитазах вода сливается плохо, а в некоторых она сливается хорошо. Всё очень сильно зависит от конструкции арматуры.
Основу клапана я показал, а теперь я покажу, что к ним приделывают для того чтобы получить всё то разное о чем я сейчас буду рассказывать. Начну с самого простого спускного механизма по средствам поднятия ручки вверх.
Особенно популярен такой механизм у людей пожилого возраста. Ввиду того, что вытянуть ручку проще, чем нажать пальцем кнопку.
Этот клапан состоит из основы плюс: удлинительная трубка перелива, фиксатор этой трубки,
удерживающая основа и гайка для крышки.
Регулируемый резьбовой шток, ручка, держатель тяги привода, гайка штока,
тяга привода подъёма клапана.
Монтируется очень просто. Тело клапана установил, закрутил гайки удерживающие ручку, соединил тягой клапан и шток. Шток продел через отверстие. Всё готово.
Регулировка.
Для того чтобы отрегулировать арматуру под высоту бачка нет никаких проблем. Я ослабляю гайку, которая удерживает удлинитель трубки перелива.
Приподнимаю её вверх для того чтобы отрегулировать по высоте, чтобы мне можно было наполнить водой побольше чем установлено сейчас.
Обратите внимание, когда вы будете устанавливать трубку перелива, не установите её слишком высоко. Трубка перелива должна быть установлена ниже, чем края бака. Не края, а дополнительные отверстия.
Например, справа или слева и сзади могут быть отверстия для подачи воздуха. То, о чем я писал ранее. Отрегулировали, подняли трубку перелива, закрутили гаечку. После чего тягу, которую тянет сам клапан,
её легко отсоединить, отодвинуть в сторону, поднять на нужную высоту и защелкнуть обратно.
А гаечку необходимо закрутить таким образом, чтобы она была близко к самому клапану.
Благодаря этой гаечки во время слива можно остановить поток. Функция называется стоп-поток. Когда вы дернули за ручку ручка остается в поднятом положении до тех пор пока вся вода не стечет из бака. Для того чтобы остановить поток, допустим, вы решили, что вам все воду сливать не надо, вам было достаточно того, что уже стекло. В этом случае необходимо ударить по ручке и таким образом клапан перекроет воду обратно.
Следующий клапан — это клапан кнопочный. Состоит из основы. К ней добавляется:
немного другая трубка перелива без резьбы,
удлинительная трубка перелива,
гайка на шлицах,
две стойки клапана,
два фиксатора регулировочных стояк клапана,
регулировочные стойки клапана с цифрами,
тяга,
коромысло,
толкатель с резьбой и возвратной пружиной,
белая кнопка, которая годится для скрытой установки в бак под отверстие 40 мм
и для бачков, где отверстие для штока 24 мм.
Эта кнопка может быть установлена на крышку с диаметрами под клапан 24 мм или 40 мм.
Для регулировки сливной арматуры под высоту бака достаточно поднять оба красных фиксатора вверх и поднять или опустить регулировочные стойки так чтобы цифры совпадали.
Фиксатор перевести в положение вниз. Закрыть крышку. Закрутить кнопку и можно пользоваться. Обратите внимание, перед тем, как поднимать или опускать направляющие нужно освободить тягу. Потому что тяга вам не даст отрегулировать в нужное положение высоту арматуры. Чтобы отрегулировать высоту подъема воды клапаном заливным все очень просто. Я отсоединяю поплавок и перемещаю его выше или ниже для того чтобы повысить или понизить объем наполняемой воды.
Последнее время все чаще появляются дизайнерские бачки у которых внешняя часть немножко наклонена во внутрь бачка. В таком случае арматуру с толстым оголовком в такие баки может не подойти. В случае с этой арматурой оголовок занимает не много места и благодаря вот этим направляющим можно подрегулировать кнопку под любой бачок.
Если в таком положении оказалось, что амплитуды не достаточно, то можно взять и повернуть его на 90°. Тогда он двигается больше в одну из сторон. Обращаю внимание, что здесь можно зафиксировать сам клапан в 3-х положениях.
Третий клапан из комплекта аналогичен предыдущему с той лишь разницей, что в этом клапане уже есть блестящая кнопка. Так же как и в предыдущем при нажатии на кнопку опорожняется полный объем бака.
Прежде чем перейти к следующим клапанам я покажу принцип работы вот этого клапана.
Итак, за счет чего сливается вода? Смотрите, когда я нажимаю на кнопку вода должна сливаться до тех пор пока я её держу, потому что как только я её отпускаю на неё давит давление воды и она по всей логике должна закрыться. Клапан должен был прижаться и закрыть отверстие.
Но этого не происходит. Вопрос почему? А все по тому, что в основе клапана есть специальный поплавок, который позволяет пользователю постоянно не держать кнопку до полного опорожнения бачка.
Смотрите вода ушла. Когда она ушла ее пространство заполняет воздух.
Когда вода наполняется обратно, то в этом маленьком поплавке, который находится за красной частью корпуса,
остается воздух в следствии чего поплавок всегда вверху, пока вода в баке. А на теле трубки перелива есть зацепы для этого поплавка.
Как только я нажимаю на кнопку трубка поднимается, зацепляется за поплавок и поплавок держит клапан в верхнем положении до тех пор пока вода не выйдет полностью и поплавок не опустится отпустив за собой клапан. Вот такая простая конструкция.
Если мне не надо сливать весь объем бака, а надо слить только часть бака, в этом случае мне придется приобрести другую арматуру, которая комплектуется другой кнопкой.
Кнопка с двойным сливом. Смотрите, при нажатии на маленькую кнопку зажимаются обе, но не глубоко.
В моем случае вода стекает пока я держу кнопку. Если я нажимаю на большую, то кнопка продавливается глубже и вода сливается целиком.
Кнопку я могу отпустить, как если бы это была одинарная кнопка с полным объемом опорожнения бачка. Как это работает? Вспомните, там в основе есть поплавок, который всегда вверху, а на трубке перелива есть зацепы. При нажатии на малую кнопку клапан поднимается, но не достает до зацепов и не фиксируется в поднятом положении. А если я нажимаю на большую кнопку, то клапан приподнимается выше, как раз на то минимальное расстояние, которое необходимо для того чтобы зацепиться крючочку поплавка. С арматурой, где кнопка с двойным сливом вы можете экономить свою воду.
Следующий тип клапана это тоже клапан с двойным сливом, но здесь два автоматических слива при которых малый слив тоже регулируется. Это значит, что нажав на большую кнопку я могу один раз нажать и вода стечет полностью с бака до того пока клапан не перекроется. Тоже самое с маленькой. Я могу нажать маленькую один раз. Отпустить её
и вода будет стекать до тех пор пока не дойдет до уровня, который я отрегулировал.
Составные части такого клапана к предыдущему.
Корпус регулируемого слива, коромысло штока,
регулировочный шток, поплавок.
Работает аналогично прежнему поплавку. Допустим, я отрегулировал на половину бачка. Достигает мелкого поплавка. Поплавок поднимается вверх и сидит в этом положении до тех пор пока я не нажму на спуск.
Как только я нажал на спуск коромысло поплавка зацепляется за второй спуск на трубке перелива и держится там до тех пор пока вода не спустится ниже первого поплавка.
После того, когда вода опустится ниже этого поплавка, коромысло отпустит клапан и клапан упадет на своё место, и перекроет воду если был активирован малый спуск.
Отрегулировать этот клапан очень просто. Вам надо снять кнопку и крышку бачка. Покрутить за эту красненькую ручку шток, который поднимает поплавок выше или ниже.
Но если у вас арматура «диай», то покрутить нужно желтенький шток.
Обращаю ваше внимание, что в отличии от других сливных клапанов объем малого спуска в арматуре компании «ИнкоЭр» регулируется не ступенчато, а плавно.
Всё. Малый слив отрегулирован осталось закрыть крышку, закрутить кнопку и можно пользоваться.
Кампания «ИнкоЭр» предлагает несколько видов кнопок. Первая самая простая — белая кнопка. Универсальная для бачков с отверстием 24 или 40 мм.
Вторая такая же белая окантовка, но сама кнопка блестящая с одинарным сливом.
И две кнопки с двойным сливом, которые различаются между собой. Это кнопка металлизированная
и кнопка с гальваническим покрытием.
Внешне на первый взгляд они ничем не отличаются. Если их не рассматривать более детально. Первое — это металлизированное покрытие.
Если коротко, то металлизированные частицы притягиваются к кнопке и оседают на ней в среде плазмы аномально тлеющего разряда в магнитных полях.
На самом деле все гораздо сложнее, чем я сказал. Далее кнопку покрывают лаком. Достоинство этой кнопки — цена. А недостаток такого покрытия заключается в том, что если при уборке и протирки помещения будут применяться агрессивные химические вещества либо арматура с такой кнопкой будет установлена в общественных местах, то такое покрытие со временем будет истираться.
А вот второй вариант — гальваническое покрытие.
Это совершенно иной вид покрытия. Если коротко, то под воздействием электрического тока на изделие налипает металл. Сперва идет меднение. Затем ванна никелирования и в конце хромирование.
Такое покрытие уже не слазит ни в домашних условиях ни в общественных местах. Недостаток такого покрытия — цена. Цена этой кнопки превышает в разы по сравнению с металлизированной. Поэтому металлизированными кнопками комплектуются все российские производители унитазов сегмента эконом. Такие кнопки отличаются внешне. Металлизированная изнутри не прокрашена. Гальваническое покрытие со всех сторон кнопки. Даже когда я беру в руки гальваническую и металлизированную одна из них ощущается, как потяжелее и приятней на ощупь. Она немного даже холодная. Почти металлическая, а другая легкая на самом деле.
Понятно, что она пластиковая. А эта совсем пластиковая. Если в руки не брать и на вес не пробовать, то сразу не отличишь металлическая она или пластиковая.
Это сразу будет понятно. Здесь меднение и больше металла, чем на этой кнопке. Эта кнопка лучше. Она долговечней, но цена.
У компании «ИнкоЭр» есть отдельный тип арматуры для более дорого сегмента. Это арматура DUAL.
Устанавливается на изделия завода «Делла керамика».
Арматура имеет другой цвет корпуса. Кнопки с гальваническим покрытием.
Красочное руководство,
оригинальную упаковку, пластиковый ключ для подтяжки гаек
и более дорогую прокладку между бачком и унитазом с функцией памяти.
Для того чтобы эту функцию активировать перед установкой этой прокладки поднеси открытые ладони к ней и произнесите:
«Запомни, ты унитазная прокладка помнишь свою форму. Ты круглая, имеешь ровный кант по наружному и внутреннему краю сверху и снизу. Ты можешь держать воду и сохранять свою форму в любой момент времени после монтажа и быть готова к новой установке.» Хотя, если вы даже мантру не произнесете она все равно запомнит свою форму.
После прочтения этого поста вы знаете принцип работы сливного и заливного клапана. Вы сможете разобрать и починить эти клапаны.
Я очень надеюсь, что этот пост для вас оказался полезным.
Что такое автоматический смыв унитаза и как он работает
В настоящее время люди больше заботятся о гигиене и чистоте, особенно во время пандемии. Подумайте о том, когда вы идете в общественный туалет в торговом центре, вам нужно каждый раз нажимать на кнопку или открывать кран. После того, как так много людей используют его, насколько грязь и микробы перейдут к вам. Будете ли вы беспокоиться об этом? Здесь мы предложим решение для вас.
У нас также есть девять советов по выбору унитаза, которые помогут вам выбрать правильный унитаз. Пожалуйста, просмотрите наш блог здесь.
Свяжитесь с нами, чтобы узнать цены
Что такое автоматические сливы для унитазов?
Автоматический смыв унитаза использует технологию активных инфракрасных датчиков, которая использует излучение и прием инфракрасных лучей для обнаружения присутствия и движения объектов или людей в поле их обнаружения.
Четыре основные части бесконтактного смывателя для унитаза
Прежде чем представить, как работают автоматические туалеты, мы хотели бы сначала представить основные части
1. ИНФРАКРАСНЫЙ ДАТЧИК
Являясь ключевой частью автоматического смыва унитаза, датчик действует как глаз для обнаружения движения предметов или людей. Его работа заключается в том, чтобы информировать клапан о том, когда начинать или останавливать поток в зависимости от присутствия и/или движения объектов или людей. Внутри датчика есть два инфракрасных светодиода, один светодиод излучает инфракрасные лучи, а другой светодиод принимает инфракрасные лучи.
Обычно глазок датчика размещается на металлической лицевой панели. В основном пластина изготовлена из нержавеющей стали, некоторые могут использовать более дешевый пластик.
В некоторых изделиях датчик встроен в промывочный клапан. Это хорошо видно на фото слева.
2. Электромагнитный клапан
Являясь ключевой частью унитаза с автоматическим смывом или смывателя, клапан выполняет роль переключателя, открывающего и закрывающего поток воды. При получении сигнала от датчика он открывает или закрывает поток воды.
Положительные или отрицательные сигналы от датчика управления электромагнитным клапаном. Полярность сигнала определяет, будет ли соленоид тянуть или толкать. Клапаны регулируют поток воды с помощью резиноподобного диска. При отсутствии сигнала клапан закрыт, что означает отсутствие потока воды через клапан. Наличие движения тела посылает положительный сигнал на соленоид, заставляя его открыть клапан, чтобы вода текла.
3. ИСТОЧНИК ПИТАНИЯ
Будучи ключевой запасной частью, источник питания также очень важен для питания электронных компонентов. Обычно существует три типа: батарея постоянного тока, блок питания переменного тока и комбинированный тип переменного/постоянного тока.
Питание от батареек постоянного тока, обычно 6 В 4xAA или 3 В 2xAA щелочные батареи. Заменить батарею легко, просто откройте крышку батарейного отсека и поместите новые щелочные батареи в коробку.
Адаптер переменного тока, одна сторона с вилкой питания, а другая сторона с водонепроницаемым разъемом для подключения к датчику или блоку управления, внутри адаптера находится силовой трансформатор. Вход может быть 110В-380В и выход 6В-9В. Сетевой адаптер не дорогой и его можно купить отдельно.
Схема управляется микрочипом и потребляет мало энергии. И датчик, и клапан работают с низким энергопотреблением.
Внимание: соблюдайте полярность батареи.
4. ВОДОНЕПРОНИЦАЕМЫЕ СОЕДИНИТЕЛЬНЫЕ КАБЕЛИ
Являясь ключевой частью, водонепроницаемые соединительные кабели соединяют каждую подчасть, например мост для соединения датчика с электромагнитным клапаном и батареей питания или адаптером переменного тока. Кроме того, учитывая влажность в ванной и туалете, предъявляются высокие требования к электронной системе управления и каждому электронному компоненту. Чтобы решить эту проблему, KEGE разрабатывает и проектирует водонепроницаемые соединительные кабели с защитой от вставок. Это эффективно повышает стабильность и надежность всей системы управления, а также срок службы бесконтактных смесителей, автоматических смывных устройств для писсуаров, автоматических смывных устройств для унитазов и т. д. Более того, степень водонепроницаемости кабеля достигает ip67.
Как работают туалеты с автоматическим сливом?
После знакомства с этими четырьмя ключевыми частями я расскажу вам, как работает датчик смыва унитаза.
- Инфракрасный датчик оснащен инфракрасными светодиодами (светоизлучающими диодами) и датчиками, подобными тем, которые используются в пультах дистанционного управления телевизора. Датчик определяет, когда инфракрасный свет отражается пользователем.
- После обнаружения датчик подаст импульсный сигнал на электромагнитный клапан, чтобы он открылся.
- Вся программа разработана и управляется микрочипом. Время промывки в нормальном режиме 9с; Режим экономии воды: время использования менее 1 минуты: 4 с/промывка, время использования более 1 минуты: 9с/промывка.
Для получения более подробной информации, пожалуйста, прочтите также, что такое ИК-датчик и как работает электромагнитный клапан.
Предлагаемые автоматические смывные устройства для унитазов:
Лучшие автоматические смывные устройства для унитазов можно найти в нашем блоге. Ниже мы перечисляем некоторые распространенные и дешевые модели.
Автоматический смывной клапан для унитаза
Скрытый автоматический смыв для унитаза
Статьи по теме:
Имя
Электронная почта*
Телефон*
Наименования и количество*Сообщите нам наименования и количество, которое вам нужно
Сообщение*
Как работает устройство для обработки отходов «Электроскан»?
от любителя лодок
Закон о чистой воде (CWA) является важным федеральным законом, касающимся загрязнения вод США. Сбросы сточных вод, выходящие из судов, контролируются по частям с помощью оборудования, которое очищает или удерживает сточные воды. Они называются морскими санитарными устройствами.
В то время как в 1970-х годах это был неизведанный рынок, компания Raritan Engineering работала с Diamond Shamrock над разработкой устройства для обработки отходов для судов.
Raritan твердо верил, что самая маленькая из лодок, сбрасывающих воду, должна помочь защитить воду и окружающую среду.
Первоначальный дизайн представлял собой простую коробку для мацерации, в которую вводили определенное количество хлора в качестве дезинфицирующего средства. Это было просто, но решало проблему заражения воды вредоносными бактериями. Эта система вырабатывала хлорноватистую кислоту при подаче электричества на соленую воду. Даже лабораторные тесты доказали свою эффективность, поскольку система снизила количество фекальных кишечных палочек до менее чем 14 частей на 100 мл. Береговая охрана США и Агентство по охране окружающей среды США приняли закон, регулирующий сброс судов с течением времени. Действующий закон гласит, что устройство типа I не может выпускать более 1000 фекальных колиформ на 100 мл. Обратите внимание на эффективность нашего продукта, так как первая Лектра/Сан от Раритан выпустила всего 14 на 100 мл!
Усовершенствованная версия Электроскана осталась прежней, изменилось только количество энергии.
Основной принцип остался прежним, изменилось только количество энергии. Исследования и всесторонние тесты показали, что увеличение силы тока не означает лучшего лечения. У нас есть новые элементы управления, которые удерживают силу тока на определенном уровне.
О компании «Электроскан»
«Электроскан» — система очистки воды и отходов нового поколения, пришедшая на смену первой системе Lectra/San. Разряд, оставшийся от системы, безопасен для окружающей среды, а также снизил энергопотребление до 36% по сравнению с исходной системой. Система включает в себя лечебную установку, ЖК-дисплей, панель состояния системы, кабели и модульную коробку. ЖК-дисплей предоставляет подробную информацию, показывает текущее состояние системы и сохраняет историю данных для будущей диагностики.
Работа системы проста — для правильной работы ей нужна соленая вода. Если он не получает полные условия морской воды, можно добавить соль, чтобы начать работу. При активации электричество, подаваемое на запатентованные электроды, генерирует мощный бактерицид для уничтожения бактерий и вирусов.
Затем высокоскоростной измельчитель измельчает отходы, обеспечивая более тесный контакт между ними и дезинфицирующим средством. Это проточное устройство; следовательно, ранее обработанные отходы выталкиваются после смыва унитаза.
Подробное описание процесса:
- Система начинает обработку отходов, только что поступивших в первую камеру измельчителя. Здесь отходы проходят первую переработку.
- Затем электродные пластины создают электричество, которое превращает соленую воду в мощный бактерицид, хлорноватистую кислоту.
- Некоторое количество очищенных выделений может попасть во вторую камеру при повторном смыве унитаза, который перемешивается и обрабатывается аналогичным образом.
- Очищенные сточные воды возвращаются в исходное состояние соли и воды; следовательно, никакие вредные химические вещества не попадают в окружающую среду.
Особенности прибора Electroscan
- Береговая охрана США одобрила его как морское санитарное устройство Типа I для судов длиной до 65 футов.
- Электроды с покрытием из соленой воды убивают бактерии без использования вредных химикатов.
- Предохранители и реле исключены из-за твердотельной защиты от перегрузки. Простой сброс может помочь снова запустить функции.
- Исторические данные сохраняются на борту и отправляются дилеру или на завод. Его можно легко загрузить на ПК.
- Доступны три варианта напряжения: 12 В, 24 В и 32 В.
- Это устраняет необходимость в огромных, громоздких накопительных баках, поскольку наша система обрабатывает каждый смыв.
- Чрезвычайно прост в установке и использовании благодаря одноэтапной активации.
- Можно управлять нажатием одной кнопки «Старт/Стоп». Одним касанием можно активировать промывку и цикл обработки.
- Может быть установлен с 1-2 морскими туалетами для создания полной санитарной системы.
Электроскан представляет собой экологически безопасное решение для сброса накопительного бака в воду. Raritan Engineering является пионером в производстве морских туалетов с 19 века.
