Устройство смывного бачка с нижней подводкой: особенности, установка, неисправности и ремонт

особенности, установка, неисправности и ремонт

Главная » Унитаз

Опубликовано: 4 августа 2022

В наше время в любом доме есть такое сантехническое изделие, как унитаз. Это устройство уже давно стало необходимым элементом быта, без которого попросту невозможно обойтись. Этот прибор эксплуатируется довольно активно, вследствие этого нередки случаи, когда он выходит из строя. Сливной бачок, в составе которого есть ряд внутренних узлов и механизмов, является одним из узловых компонентов унитаза и представляет собой ёмкость, с помощью различных устройств в которую набирается, а затем сливается вода.

Чаще всего сливные бачки изготавливают из керамики. По форме они напоминают глубокую чашу, внутри которой располагается специфическая арматура, ответственная за набор и слив воды. Неаккуратное обращение с бачком и механические повреждения арматуры являются причинами неисправности этого устройства. О том какая бывает арматура в смывном баке будет рассказано в этой статье.

Содержание

1. Арматура для сливного бачка с нижним подводом воды. Состав
2. Особенности
3. Используемая арматура
4. Установка арматуры
5. Регулировка
6. Неисправности и ремонт

Арматура для сливного бачка с нижним подводом воды. Состав

Современный санузел представляет собой сравнительно сложную систему, имеющую в своём составе устройства для набора и спуска воды. Эта система состоит из:

1. унитаза
2. сливного бачка
3. арматуры к этому бачку

Бачок для смыва представляет собой накопительную ёмкость. В неё сначала набирается, а затем спускается вода через специальную трубку. Арматура представляет собой комплект дополнительных деталей, с помощью которых обеспечивается управление потоками воды.

В настоящее время наполнительная арматура для бачков разделяется на несколько видов, которые различаются, каким образом вода подводится в сливной бачок. Различают боковой и нижний подвод воды.

Особенности

До недавних времён боковая подводка считалась классикой и использовалась в конструкциях унитазов в советский период. Основным минусом такой конструкции был звук когда вода наливалась в бачок унитаза. Нижняя подводка различается от боковой местом крепления патрубка подачи воды. В конструкциях с нижней подводкой патрубок крепится снизу сливного бачка. Благодаря такой конструкции удалось избавиться от шума воды при заполнении бачка. Кроме этого, унитазы с нижней подводкой имеют ещё ряд положительных свойств. К ним относится, во-первых, аккуратный внешний вид унитаза. При этом способе подключения не видны

канализационные и водопроводные коммуникации. Во-вторых, такая подводка надёжна и практически не требует ремонта.

С другой стороны, такая конструкция обладает и рядом недостатков.

Во-первых, это сложность монтажа. Хотя нижняя подводка для унитаза и считается наиболее неприметным и заманчивым вариантом для унитаза, но её достаточно сложно выполнить. Первоначально необходимо подсоединить бачок к водоснабжению и лишь потом его можно крепить к стене или основанию унитаза. Во-вторых, для того чтобы отремонтировать бачок, в некоторых случаях необходимо полностью демонтировать систему, также бывает очень сложно заменить отдельный элемент устройства, проще заменить весь узел.

Используемая арматура

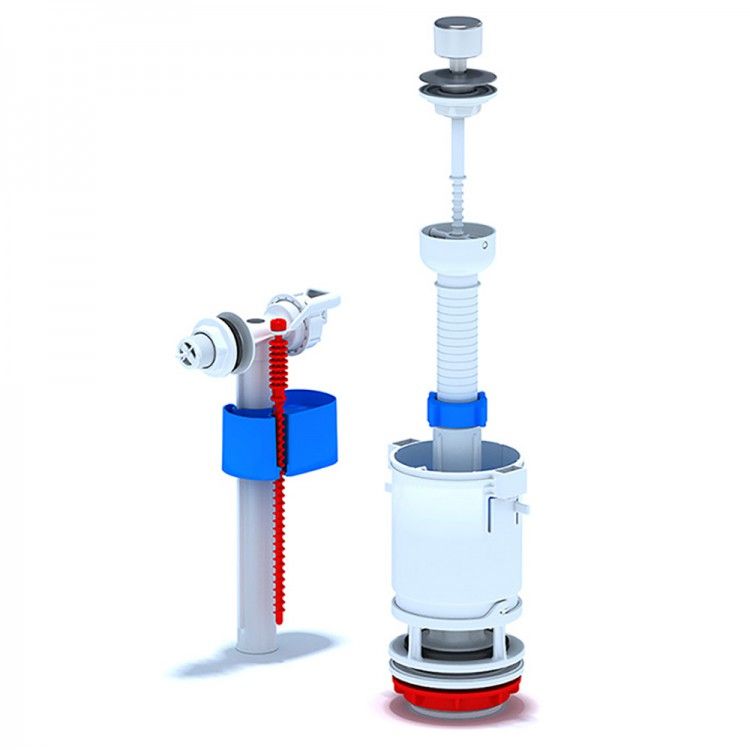

Арматура для бачка унитаз с нижней подводкой воды разделяется на две категории.

• Запорная. В конструкцию этой арматуры входят следующие элементы: поплавок, направляющая, тяга, стакан, в который опускается поплавок при сливе воды и мембранный клапан, трубка перелива воды. Работа механизма в режиме слива происходит следующим образом: когда делается слив воды, поплавок двигается вниз по направляющей. Тяга, оказывая нажим на клапан, открывает его и вода из водопроводной сети наполняет ёмкость сливного бака. Поплавковая камера начинает двигаться вверх по направляющей до уровня, который ограничен тягой. Когда поплавок достигнет верхний уровень, то клапан перекроется, прекратив подачу воды.
• Сливная. Этот вид арматуры реализует технологию слива воды из сливного бачка в унитаз. В баке унитаза она крепится с помощью накидной гайки. Гайки бывают выполнены из разного материала, преимущественно их изготавливают из пластмассы. Перед монтажом арматуры, на трубу сливной арматуры одевают уплотнитель, эту операцию необходимо проводить для герметизации стыка. Между бачком и чашей также обязательно должна быть прокладка для исключения протекания воды. Форма прокладки может быть разной, так как она зависит от модели унитаза. Сливная система должна обеспечить выполнение задачи по сливу воды при нажатии кнопки или, если применяется штоковый механизм устройства слива, подъёмом рычага вверх, а также обеспечивать аварийный сброс.

Установка арматуры

Если вы обладаете некоторым навыком по сантехническим работам и у вас имеется необходимый инструмент, то

монтаж арматуры в сливной бак вполне можно осуществить своими силами, не обращаясь за помощью к профессионалам. Однако нужно иметь в виду, что этот вид работ отличается повышенной сложностью в сравнении с установкой арматуры унитаза с боковой подводкой.

Первоначально следует ознакомиться с входящей в комплект инструкцией по монтажу арматуры сливного бачка с нижней подводкой, а также изучить комплектацию материалов и расходников. Как правило, в комплект входят необходимые для монтажа крепежи, уплотнители, прокладки и соединительные элементы.

Теперь можно приступать к установке унитаза. Для это соответствующим крепежом фиксируем его в нужном месте и положении. Нужно убедиться, что гибкая подводка у вас нужной длины, патрубки тоже не должны быть короткими. Можно начинать монтаж сливного бачка, первоначально устанавливаем в него внутреннюю конструкцию. Начинать работы следует с монтажа заливного клапана, причём это нужно делать при стыковке бака. Для выполнения этой работы понадобятся резиновые прокладки и переходники. Здесь нужно учесть, что есть модели сливных бачков, в которых впускной и запорный клапан необходимо монтировать одновременно.

Остальные элементы бачка нужно собирать согласно приложенной инструкции, так как модификаций унитазов большое количество и общей инструкции по сборке нет. Далее собранный механизм можно поместить в бак и закрепить его гайкой. В инструкции указывается, где и какие прокладки нужно устанавливать. Резиновые прокладки можно обработать герметиком. Желательно такую же обработку провести даже для новых мембран и прокладок. После сборки механизма нужно убедиться, что части арматуры не касаются стенок ёмкости, зазор должен составлять не менее 5 мм. После окончания монтажа арматуры на сливной бачок устанавливается крышка, прикручивается кнопка смыва. Остаётся подвести воду и опробовать работу сливного бачка.

Регулировка

Если в результате опробования работы бачка выявились недочёты, то нужно провести регулировку арматуры. Регулировка заключается в настройке хода поплавка — это приблизительно 5 см до верха бачка. Внизу настраиваем тягу так, чтобы трубка перелива воды оказалась в воде приблизительно на 2 см. Нужное положение фиксируем стопорными кольцами. В других модификациях арматуры настройка проводится регулировочным винтом.

Неисправности и ремонт

• Если при сливе снаружи выявилась течь, значит, прокладка протекает. Для устранения нужно затянуть гайку в месте соединения патрубка с резервуаром. Возможно, придётся заменить прокладку.
• Если вода постоянно течёт, то следует проверить поплавок. Он может быть перекошен и пропускать воду.
• Если вода не поступает в бачок, то, вероятно, засорился впускной клапан. Для прочистки клапан нужно снять и иглой прочистить отверстие подачи воды.
• Если вода не сливается, то, вероятно, неверно выставлен уровень поплавка. Нужно провести необходимую настройку.

Если установка и настройка арматуры проведена качественно с соблюдением всех рекомендаций

, то унитаз с нижней подводкой воды будет работать долго и надёжно.

0

Понравилась статья? Поделиться с друзьями:

Арматура для унитаза с нижней подводкой устройство какая лучше

2. 8

(4)

Глядя на хитроумное сплетение канализационных, водопроводных труб, шлангов, вдосталь «наобщавшись» с господами сантехниками из ЖЭУ, прибывшими с очередным визитом по поводу внеочередного засора или протечки, после поверхностного изучения строения унитаза, перечитав кучу откликов и советов бывалых, воленс-ноленс приходишь к выводу, что унитаз с нижней подводкой воды – оптимальный вариант.

Содержание

Плюсы и минусы унитазов с нижней подводкой

К несомненным плюсам относятся:

• аккуратный, эстетичный внешний вид унитаза, благодаря которому канализационные и водопроводные коммуникации не видны;
• нижняя подводка практически бесшумна и экономична – вода не «бежит», так как поступление воды идет со дна сливного бочка;
• нижняя подводка надежна, редко требует ремонта.

Есть и недостатки:

• такой тип подводки сложен в монтаже;
• сложности при замене деталей – проще полностью заменить систему.

Коэффициент полезного действия санитарной техники напрямую зависит от качества очистки осадка из колена выводящей трубы, эту функцию выполняет арматура для сливного бачка унитаза.

Устройство сливного бачка

Смывной бачок состоит из:

• резервуара, где находится вода;
• арматуры;
• системы слива;
• кнопки смыва воды.

Как выбрать арматуру для сливного бачка

Изначально рулеткой, линейкой измеряется диаметр трубы водозабора. При 1,5 см подводка – 3/8 дюйма, при 2,0 см – ½ дюйма.

Арматуру лучше купить той же модели, что и старая. Для этого демонтировать вышедший из строя механизм, показать образец продавцу-консультанту. Сейчас арматура чаще продается уже в собранном виде, что не потребует дополнительных усилий.

Как устроена арматура для сливного бачка унитаза с нижней подводкой

Материалы, из которых изготавливается арматура – пластик, металл, бронза. Пластик – наиболее популярный, но  хрупкий материал, стоимость изделия из него невысокая, бронза, соответственно более долговечный материал и стоимость изделия из нее достаточно высока. В строении арматуры сливного бачка нет ничего сложного. Несмотря на многообразие моделей, принцип построения арматуры один.

Арматура, предназначенная для нижней подводки, делится на:

• Сливной механизм закрепляется в бачке накидной гайкой. Для герметизации стыка, на трубу спуска, перед монтажом, надеваются специальные уплотнители, а между бачком слива и чашей располагают прокладку, которая предотвращает протекание воды. Слив воды происходит посредством нажатия на кнопку или при штоковом устройстве слива, подъемом рычага вверх.

Кнопочное устройство, в свою очередь, подразделяется на:

1. однокнопочное устройство, обеспечивающее полный слив, то есть опустошается весь резервуар;
2. двухкнопочное устройство, при котором возможно полное и частичное опустошение резервуара, соответственно такое устройство слива имеет два клапана.

• Также разных конструкций может быть поплавок:

1. С поршнем – поплавок прикреплен к поршню, при давлении на рычаг, слив открывается, при наборе воды, закрывает клапан;
2. С мембраной – механизм действия, как и с поршнем.

• Запорная арматура состоит из: поплавка, трубки перелива воды, кнопочного механизма слива вода, тяги, стакана, мембранного клапана. Слив происходит следующим образом: после нажатия на кнопку, вода вытекает из бачка, поплавок опускается вниз, тягой открывается мембранный клапан, и из водопроводной трубы льется вода, которая наполняет смывной бачок. Поплавок поднимается до установленного уровня, который ограничивает тяга. Мембранный клапан при этом закрывается, не допуская дальнейшего поступления воды.

Материалы и инструменты, необходимые для установки и замены арматуры

• Рулетка, можно обойтись обычной линейкой.
• Разводной ключ № 1.
• Гаечные ключи.
• Арматура.

Установка арматуры

Установить механизм в смывной бачок может и непрофессионал. Изначально, следует ознакомиться с приложенной к комплекту инструкцией, пренебрегать ее изучением, право не стоит.

• Вначале проводится монтаж заливного клапана, для этого используются переходники и прокладки. У некоторых моделей унитаза заливной и входной клапаны монтируются одновременно.
• Систему можно установить в смывной бачок до полного монтажа унитаза, для этого поверх сливной системы положить резиновую прокладку. Поместить непосредственно механизм в смывной бачок, закрепить его гайкой.
• Весь крепеж, предназначенный для закрепления механизма, оснащается резиновыми прокладками внутри, пластиковыми – снаружи. Резиновые прокладки можно обработатьгерметиком. Желательно провести эту процедуру даже для новых мембран, прокладок. Замена вышедшей из строя прокладки, мембраны путем разборки – сборки устройства.
• Если унитаз не монолитного, то прокладку находящуюся между резервуаром и чаше, также обрабатывают герметиком.
• Части арматуры не должны касаться внутренних стенок резервуара, следует оставить зазор с 0,5см.
• По окончанию монтажа, смывной бачок устанавливается на унитаз.
• На резервуар установить крышку, прикрутить кнопку смыва.
• Подвести воду и протестировать слив.

Как настроить арматуру унитаза

В случае если тест на слив дал плохие результаты, следует провести настройку. Отсоединяется тяга с трубы перелива, освобождается фиксатор системы слива, чтобы стакан легко перемещался. Положение арматуры аккуратно регулируется до необходимого уровня – около 5 см до верха сливного бачка, зафиксировать, тягу подвести так, чтобы трубка перелива воды была погружена в воду на 2 см. Смывной механизм может иметь функции слива полного и половины бачка. Настройка системы слива половины бачка производится регулированием поплавка меньшего слива.

Демонтаж арматуры

1. Перекрыть воду, слить ее из резервуара.
2. Открутить против часовой стрелки кнопку, если она прикреплена непосредственно к крышке бака, снять крышку.
3. Открутить гайку, соединяющую систему со шлангом подачи воды, гаечным ключом.
4. Изъять старый механизм.

Причины поломки арматуры

• Появление течи снаружи при сливе, означает протечку прокладки. Следует подтянуть гайку, соединяющую патрубок и резервуар. Если течь не прекратилась, то перекрывается доступ воды, снимается гайка, вытянуть патрубок, снять прокладку и либо заменить ее на новую, либо обмотать ФУМ-лентой. Десяти намоток ленты будет вполне достаточно.
• Вода перестала сливаться. Вначале проверить уровень воды в емкости. Если он ниже положенного, то отрегулировать поплавок.
• Вода перестала поступать в резервуар. Причина – засор клапана. Для его устранения, слить воду, снять клапан, иглой или тоненькой проволокой очистить отверстие, через которое в резервуар поступает вода, после промыть.
• Постоянно течет вода. Проверить поплавок на перекос и разгерметизацию. Проверить целостность поплавка можно так – снять и опустить его в емкость с водой. Если начнет набирать воду, тонуть, то заменить.
• Слив неровный, рывками. Проверить крепежи рычага механизма смыва. Если шток не поднимается то, скорее всего, разболтался крепеж. Подтянуть болт, отрегулировать рычаг.
• Спускной рычаг не работает, его нужно заменить.
• Появление известкового налета – приобрести специальные средства для его удаления или воспользоваться лимонной кислотой.
