Устройство и ремонт однорычажного смесителя своими руками
Главная » Сантехника » Смесители
СмесителиВремя чтения 5 мин.Просмотры 250Обновлено
Современная сантехника постоянно меняет свой внешний вид, использует более совершенные технологии и материалы, поэтому она не просто функциональная и удобная, но и долговечная. Тысячи компаний по всему миру разрабатывают долговечные приборы, которыми легко пользоваться и просто обслуживать.
К примеру, на смену двухвентильных кранам, настроить комфортную температуру в которых проблематично, пришли однорычажные модели, без труда открываемые даже одной рукой. В этой статье мы расскажем, что собой представляет устройство, а также как выполнятся ремонт шарового смесителя для ванной своими руками.
Содержание
- Конструкция
- Виды
- Достоинства и недостатки
- Проблемы при эксплуатации
- Ремонт
- Видео-инструкция
Конструкция
Смеситель для ванны однорычажного типа конструктивно отличается от двухвентильного.
Он имеет всего одну ручку-рычаг, с помощью которой регулируется температура и мощность напора воды в кране. Этот вид смесителей также известен как «однорукий бандит», шаровой, шарнирный, джойстиковый. Он выполняет три основные функции: смешивание воды оптимальной температуры, формирование струи и изменение ее мощности. Механизм его действия достаточно прост:
Обратите внимание, что однорычажный смеситель состоит из следующих конструктивных элементов: поворотной ручки, крышки крана, носика с телом смесителя, внутренней камеры или картриджа, а также нескольких прокладок и уплотнителей.
Виды
Внутри смесителя, как видно даже из названия этого сантехнического прибора, происходит смешивание холодной и горячей воды с целью получения струи оптимальной температуры. Этот процесс осуществляется с помощью керамического картриджа или шарового механизма.
По устройство внутренней камеры смесителя различают 2 типа приборов:
- С шаровым механизмом. Устройство шарового смесителя однорычажного типа заключается в наличии особой смесительной камеры округлой формы. В этой камере, которая напоминает металлический шар, имеется три отверстия. В одно из отверстий поступает холодная вода, во второе подается горячая вода, а из третьего выходит струя, получаемая смешивания этих двух потоков. Поворотный рычаг смещает этот шарик, регулируя температуру и мощность струи.
- С керамическим картриджем. Керамический картридж состоит из трех отдельных пластин, в его нижнем отсеке есть три отверстия, которые также используются для подачи холодной и горячей воды, а также выдачи смешанной струи в излив крана. Однако, смешивание потоков происходит, в отличии от шарового механизма, в верхнем отсеке картриджа.
Важно! Не смотря на отличия во внутреннем устройстве, модели с шаровым механизмом и керамическим картриджем выглядят и функционируют примерно одинаково.
Однако, существуют и отличия: картридж лучше защищен от накапливания известкового налета, а «шарик» устойчив к примесям, содержащимся в водопроводной воде.
Однако, существуют и отличия: картридж лучше защищен от накапливания известкового налета, а «шарик» устойчив к примесям, содержащимся в водопроводной воде.Многие домовладельцы обращают внимание на однорычажный смеситель, ведь его устройство и ремонт, а также установка просты, но в то же время очень эффективны и функциональны. Эти более современные приборы отличаются от двухвентильных не только более эстетичным внешним видом. Ими также очень удобно пользоваться, они позволяют более точно и быстро настраивать температуру воды, сокращать ее расход. Но есть у них и недостатки:
- Требовательность к качеству воды. Однорычажные смесители из-за особенностей своего устройства очень чувствительны к примесям, содержащимся в водопроводной воде. Из-за ее низкого качества они часто засоряются, а потом перестают работать. Особенно от этой проблемы страдают модели с керамическим картриджем.
- Низкая ремонтопригодность. Ремонт однорычажного смесителя своими руками выполнить практически невозможно, можно лишь заменить некоторые его части, к примеру, уплотнители или картридж целиком.
Помните! Чтобы увеличить срок службы однорычажного смесителя можно улучшить качество водопроводной воды путем установки специального фильтра, а также производить своевременное профилактическое обслуживание прибора.
Проблемы при эксплуатации
Даже качественные сантехнические приборы со временем выходят из строя. Срок служба смесителя зависит от материала, из которого он изготовлен, качества водопроводной воды и интенсивности использования. Наиболее распространёнными проблемами, возникающими при эксплуатации однорычажных моделей, являются:
- Трещины на корпусе прибора. Они возникают из-за низкого качества материала и ошибок при монтаже.
- Засорение аэратора. Причиной этой неисправности является низкое качество водопроводной воды.
- Износ резиновых прокладок. Уплотнители являются расходными материалами, они со временем истираются из-за высокой интенсивности использования прибора.
Важно! Какого бы высокого качества ни был смеситель, он нуждается в профилактическом обслуживании.
Даже если проблем при эксплуатации не возникает, нужно 1 раз в 2 года разобрать прибор, прочистить его, а также заменить прокладки. Ведь даже небольшая соринка, попавшая под уплотнитель может стать причиной протечки.Ремонт
Многие домашние мастера интересуются, как отремонтировать шаровой смеситель однорычажного типа, если он стал плохо работать. Опытные сантехники утверждают: если прибор пришел в негодность, в нем можно только целиком заменить картридж или прочистить его, а также заменить прокладки. Для этого нужно действовать следующим образом:
Учтите, каждый сантехнический прибор имеет свой срок службы, который зависит от его качества и интенсивности использования. Однако, этот срок можно продлить, если повысить качество водопроводной воды с помощью очищающего фильтра, а также регулярно проводить профилактическое обслуживание прибора. Для однорычажного смесителя обслуживание заключается в периодической разборке и прочистке, а также своевременной замене резиновых уплотнителей.
Видео-инструкция
Устройство смесителя для кухни своими руками: неполадки и устранение
Устройство смесителей для кухни
В любой квартире есть мойка со смесителем на кухне. Это наиболее часто применяемая в быту сантехника. Все типы смесителей имеют свойство ломаться, особенно, если устройство изготовлено из материала низкого качества.
Самым распространенным считается смеситель для кухни однорычажного типа, под другому его называют джойстиковым. Данная модель заменяет устаревшие двухвентильные краны.
Ремонт смесителя доступен каждому, это несложная процедура, если придерживаться инструкции.
Содержание статьи:
- 1 Общие сведения. Плюсы однорычажных устройств
- 2 Как устроен прибор
- 2.1 Дисковый смеситель
- 2. 2 Особенности шарового смесителя
- 3 Общие неполадки смесителя на кухне, их устранение
2 Особенности шарового смесителяОбщие сведения. Плюсы однорычажных устройств
Внимание! Смеситель для кухни, регулирующий подачу воды с помощью одного рычага, имеет простую конструкцию, высокую степень функциональности, долговечности, краном удобно управлять.
Смесители данного типа быстро набирают популярность, потому что имеют много положительных качеств. К ним можно отнести простоту, возможность ремонтировать. Прибор легок в применении, для открытия или закрытия крана надо поднять либо опустить рычаг. Чтобы регулировать температуру жидкости, джойстик надо поворачивать в стороны, регулировка напора происходит при перемещении рычага вверх-вниз. Смеситель состоит из малого количества элементов, поэтому реже ломается. При установке на смеситель фильтра очистки устройство может проработать свыше десяти лет. Данное свойство имеют смесители, изготовленные из качественного материала.
Внимание! Смесители из хрупкого силумина стоят недорого, но и прослужат данные устройства мало.
Однорычажный смеситель легко отремонтировать любому новичку в сантехнике. Как правило, ремонт состоит из замены картриджа либо шарика. Это зависит от типа устройства.
Как устроен прибор
Прибор представляет собой две главные части в виде корпуса из металла, также картриджа. Корпус монолитной конструкции. Картридж имеет запирающее устройство двух типов: шарик либо два диска. Данные элементы регулируют поток воды, ее температуру.
Внимание! Смеситель имеет минимум деталей. Периодической замене подлежит картридж, другие элементы конструкции постоянные, при необходимости их также можно заменить.
Внутри корпуса расположен картридж, скрепленный при помощи гайки, которая убрана за колпачок, предназначенный для красоты. Картридж управляется джойстиком, который расположен на его рычаге. Сложных деталей в устройстве нет, поэтому трудные проблемы отсутствуют. Внутри смесителя может располагаться разного типа регулирующее устройство в виде дисков или шарика.
Дисковый смеситель
Прибор работает при помощи специальной колбы – картриджа, выполняющей роль запорного, регулировочного механизма. Картридж располагается внутри смесителя. Механизм из керамики считается качественным, в дешевых приборах его изготавливают из пластика.
Внимание! Два диска в картридже выступают затвором в дисковом смесителе, они оснащены отверстиями для выхода воды. При совмещении дисков поток жидкости прекращается.
Картриджным смесителем легко управлять, температура и напор жидкости регулируют с помощью простого движения.
Смеситель с картриджем содержит такие элементы, как:
- -излив, по – другому гусак,
- -переключатель с винтом для фиксации,
- -стопорная гайка,
- -картридж (на фото справа),
- -корпус под картриджное устройство,
- -элементы, чтобы придать конструкции герметичность: прокладки, гайки со шпильками.
Диски изготавливают из керамического материала либо из стали. Верхний диск имеет выступы под отверстия для нижнего. Если полностью совместить диски, образуется герметичная стыковка двух деталей. При неполном совмещении из гусака течет вода. Сильная струя образуется при полном не совмещении дисков. Чтобы смеситель работал исправно, пластины должны плотно прилегать друг к другу. Грязная вода с твердыми взвесями быстро портят механизм затвора. В некоторых случаях на заводе устанавливается очистной фильтр для грубых частиц, который располагается перед входом в смеситель.
Внимание! Чтобы продлевать срок службы смесителя, стоит на трубопровод с водой самим устанавливать фильтр.

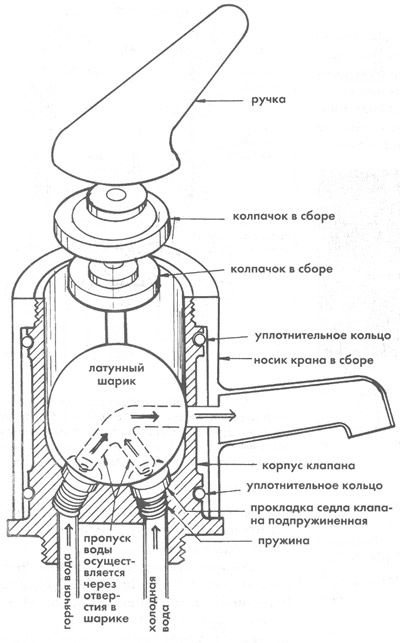

Особенности шарового смесителя
В центре смесителя находится шарик, регулирующий поток воды, ее температуру. Элемент изготавливают из металла так, чтобы внутри он был полым. Снаружи шарик должен быть очень гладким и иметь отверстия для подачи горячей, холодной воды и смешанной.
На деталь крепится шток, другим концом его соединяют с рукояткой управления крана. Нажимая на рукоятку, шарик приходит в движение. Таким образом, вода поступает, либо перестает течь из крана, при этом регулируется ее температура.Управление механизмом отличается еще большим удобством, все элементы конструкции гладкие, подходят по форме друг другу, рычаг перемещается плавно. Шарик располагают в специальном гильзовом картридже, который можно достать при ремонте либо замене. Шаровой тип смесителя требует очистки воды от примесей. Если частички грязи попадают в щели между шаровым элементом и седлами, которые его держат, образуются протечки. Предотвратить неполадки можно, установив фильтры для очистки.
Общие неполадки смесителя на кухне, их устранение
Если под мойкой образуется водяная лужа, то осматривают излив.
Если конструкция сухая, значит, нарушена герметичность в местах соединения элементов для подвода воды. Место поломки следует искать снизу раковины. Для этого сухо протирают все трубы, далее смотрят, где просачивается вода. Ремонт состоит из поджатия гайки. Но если это не поможет, значит, стоит перекрыть воду, отвинтить трубу, сделать осмотр изделия, его резьбу, резьбу на смесительном устройстве. При дефекте резьбы на патрубке его заменяют. Если поломка резьбы на смесителе, то отремонтировать сложнее. В большинстве случаев требуется замена всего прибора.
При закрытом рычаге капает из крана, скорее всего поломка запорного механизма. В смесителях с одним рычагом истирание прокладок не влияет на их функционирование. При наличии в корпусе смесителя трещины его придется заменить.
Если образуется лужа у подножия смесителя. Причиной может стать наличие трещинки в самом корпусе, также непригодность уплотняющего кольца у основания излива. Стоит поменять прокладку, собрать смеситель и присоединить к раковине.
- Как устранить неполадки смесителя с дисками
Как правило, все неполадки в дисковом типе смесителе сводятся к замене картриджа либо всего смесителя. На уплотняющих элементах образуются отложения из солей, мусора, находящихся в воде. Герметичность нарушается, образуя протечки. Чтобы починить кран, его разбирают, чистят и снова устанавливают на место.
Внимание! Для очистки уплотнителей применяют раствор воды с хозяйственным мылом, далее элементы подлежат ополаскиванию, сушке, установке на место.
- Разбор смесителя для ремонта
До начала работ перекрывают вентиль для подачи жидкости. Затем подковырнув ножом, следует снять заглушку, находящуюся сбоку смесителя. Открутить крепежный винтик при помощи шестигранника либо отвертки. Далее снимают рычаг, подтягивая вверх. Открутить шайбу, под которой находится гайка прижимная, с помощью прикрепляющая к мойке смеситель. Для откручивания гайки потребуется рожковый либо разводной ключ.
Затем вынимают картридж, и осматривают поломки.
Внимание! Весь процесс разбора следует точно запоминать, чтобы не ошибиться при сборке в очередности установки элементов, иногда можно поставить деталь другой стороной.
Под картридж в корпусе имеется седло в виде резиновой прокладки, которая теряет эластичность, либо портиться из-за засоров. Поэтому у основания сантехнике образуется протечка. Если неполадки не устранились с разбором и прочистки картриджа, то его следует полностью заменить. Диски в любом картридже могут иметь различный размер и расположение отверстий. При покупке новых деталей стоит ориентироваться на старые, которые извлекают из прибора и берут с собой, чтобы сравнить в магазине.
Новый картридж устанавливают на прежнее место, поворачивая с усилием, чтобы он хорошо сел в седло. Далее следует собрать смеситель, придерживаясь правильной очередности установки деталей. После прикручивания прижимной гайки, подключают гибкий шланг, подают в кран воду для проверки работы смесителя.
- Как устранить неполадки смесителя шарового типа
Если ломается шаровой кран, значит, смеситель сделан из низкокачественного материала, или виновата плохая вода. Сначала вынимают уплотнители, которые заменяют, либо очищают, сушат, ставят на место. Самая распространенная неполадка в кране является слабый проток воды. Это происходит, потому что шаровое устройство засорилось.
Смеситель следует разобрать также как и дисковый. Отличаться устройства будут положением шарика. Он вращается за счет прижатых к его корпусу седел из резины. Плотность прилегания элементов зависит от распирающей силы воды, действующей на механизм. Рычаг для регулировки штока следует снимать, так же, как и в дисковом смесителе. Сначала убирают заглушку, вынимают винт, снимают рычаг. Далее откручивается прижимная гайка, снимается шайба, под которой расположен шарик. Потянув за шток, вынимают шарик. Его осматривают на дефекты, очищают, либо заменяют деталь.
Внимание! Кроме шарика очищают пружинки, они тоже могут стареть, утрачивая упругость, тогда их следует заменить.
Причиной поломки может стать некачественный материал шарика. Иногда шарик теряет гладкость поверхности, образуя ржавчину, места шелушения. Водные отверстия заполняются ржавчиной, смеситель ломается. В такой ситуации требуется замена шарика. Следует покупать точную копию шарика. Во время установки надо следить за точным положением всех деталей. Если установить их неправильно, они быстро износятся.
- Засор аэратора
Одной из причин поломки смесителя является образование засора в аэраторе. Деталь в виде сеточки, которая защищает от брызг, может забиться от мусора, соли. Аэратор следует очищать время от времени. Для этого откручивают шайбу, которая находится на изливном отверстии, откуда выходит вода. Под шайбой расположен аэратор. Его можно прочистить либо заменить. Если не удалось найти элемент, подходящий по размеру, можно оставить смеситель без аэратора.
- Засор в гибких шлангах
Причиной неполадки работы смесителя могут стать засоры в гибких подводах.
Они представляют собой тонкие трубочки с небольшим сечением, которые легко засоряются. Самыми уязвимыми считаются места, где соединяются трубки и детали конструкции. Для ремонта требуется остановить подачу воды с помощью запорного вентиля. Затем подводящие трубки откручивают, очищают, если резьба не повреждена, то можно прикручивать на место.
