Фундамент на основе ростверка – основание здания, закладываемое в случаях использования вертикальных опорных элементов. Ростверк – цокольная обвязка, благодаря которой сваи или столбы соединяются в монолитную единую конструкцию, которая может выдержать значительные продольные и вертикальные нагрузки. Ростверк выполняется в виде балки или плиты, завершающей ленточное или свайное основания и установленной на эти несущие элементы.

Мы выполняем работы по сооружению бетонных или железобетонных ростверков. В зависимости от вида фундамента устройство бетонного ростверка требует использования различных технологий.

Последние выполненные объекты

Ростверк для свайных фундаментов

Ростверк со свайным фундаментом сооружается для того, чтобы нагрузка на сваи распределялась более равномерно, а в случаях возведения строений из кирпича, газобетона или пеноблоков такой фундамент необходим, так как он становится основанием для кладки.

Устройство ростверка свайного фундамента может быть монолитным, связывающим все сваи, или ленточным (балочным), соединяющим опоры последовательно. Ленточный возводится под несущими стенами, а плитный – по всей площади строения. От выбора типа зависит смета ростверка для свайного фундамента.

Технология свайного фундамента с ростверком различается в зависимости от того на какой высоте от земли он возводится:

• Висячие или высокие, размещаемые над землей. Его сооружают вне зависимости от типа грунта для сооружений с относительно небольшим весом. В этом случае необходимо проводить дополнительное утепление пространства между конструкцией и землей.
• Наземные или промежуточные, подошва которых устраивается на песчано-гравийной подушке. Его строительство возможно только на непучинистых или слабопучинистых грунтах, иначе при морозном пучении могут возникнуть трещины или произойти отрыв ростверка от свай.
• Низкие или заглубленные ростверки заглубляются в грунт (в пучинистых почвах на глубину их промерзания), их возведение целесообразно при строительстве зданий большого веса. В этом случае необходимо устройство опалубки ростверка.

Фундамент — монолитная плита с ростверком — наиболее распространен, так как он может применяться при строительстве зданий любого типа, возводимых практически из любых стройматериалов.

Еще одно разделение ростверков – на сборные и монолитные. Устройство сборных ростверков подразумевает использование готовых железобетонных или металлических изделий, соединяемых между собой. Монолитные ростверки – цельная конструкция, которая заливается непосредственно на строительной площадке.

Устройство сборных ростверко требует использования тяжелой техники, к тому же время их использования меньше. Смета устройства железобетонного монолитного ростверка не всегда выше, чем у сборных, но они превосходят первый вариант по характеристикам. Поэтому сборные типы лучше выбирать для строений, рассчитанных на небольшие нагрузки и не слишком длительный срок эксплуатации.

+7 (499) 745-96-36,   +7 (985) 877-37-07

Заказать ростверк для фундамента

Существует промежуточный вариант: устройство сборных монолитных ростверков. В этом случае элементы заводского изготовления собираются на стройплощадке, а затем заливаются раствором и создают монолитную конструкцию. Подобная технология применяется при возведении зданий повышенной этажности и в промышленном строительстве.

Компания БУРИНЖСТРОЙ занимается устройством ростверков любого типа.

Наличие собственного парка строительной техники, опыт, полученный на стройках Санкт-Петербурга, бригады рабочих и инженеры, обладающие знаниями современных технологий – все это гарантирует высокое качество выполненных работ, а объемы заказов позволяют нам предлагать наиболее выгодную стоимость работ по устройству ростверка в СПБ.

Устройство свайных фундаментов — особенности

Свайные фундаменты все более прочно входят в практику жилищного строительства — и на то есть весьма веские причины.

Оглавление:

• Из чего состоит свайный фундамент
• Особенности устройства свайных фундаментов на различных грунтах
• Пучинистые грунты
• Несвязные и малосвязные грунты
• Водонасыщенные плотные грунты
• Сухие высокоплотные грунты
• Устройство свайных фундаментов в вечномерзлых грунтах
• Заказ свайных фундаментов

В отличие от обычных фундаментов свайные можно строить на самых различных грунтах, исключая или значительно снижая разрушительное воздействие грунтовых процессов на строение.

Конструкция типичного свайного фундамента состоит из двух основных элементов — погруженных в грунт свайных столбов и связывающего их ростверка.

Важно! Ростверк (он же обвязка) свайного фундамента является элементом, объединяющим отдельно стоящие свайные столбы в единую систему. Он необходим для обеспечения равномерной передачи массы здания на грунт и повышения устойчивости каждого опорного столба.

При обустройстве свайных фундаментов используются сваи трех видов:

• Винтовые сваи;

Металлические конструкции заводского производства, обладающие винтообразными лопастями в нижней части ствола. Лопасти позволяют погрузить такую сваю в грунт методом завинчивания, и служат в качестве уширенной опорной подошвы, обеспечивая повышенную устойчивость сваи в грунте.

Рис.:  Виды винтовых свай

Винтовые сваи делятся на виды в зависимости от формы конструкции:

• Наиболее распространенным вариантом являются сваи с одним витком лопастей, они применимы в условиях нормальных грунтов;
• Сваи с двумя витками лопастей являются усиленными, они могут применяться в несвязных грунтах с низкой несущей способностью;
• Зауженные сваи со спиральными лопастями применяются для строительства фундаментов в условиях высокоплотной каменистой почвы, вскрыть которую обычными сваями невозможно;
• Трубчатые винтовые сваи используются в вечномерзлых грунтах, они пригодны для возведения легких одно и двухэтажных зданий из дерева и каркасных панелей.

Важно! Винтовые сваи также классифицируются по типу соединения лопастей со стволом — выделяют сварные и литые изделия. Последний вариант, за счет максимальной прочности конструкции, более предпочтителен при любых условиях строительства.

Обвязка фундаментов на винтовых сваях может выполняться с помощью бруса, металлопрокатных изделий — двутавровой балки и швеллера, либо из монолитной железобетонной ленты.

Рис.:  Вариант ростверков для фундамента из винтовых свай

Вид используемого ростверка определяется исходя из массы здания — для легких домов из каркасных панелей подходит обвязка брусом, тогда как тяжелые здания из пенобетона могут возводиться лишь на монолитном железобетонном ростверке.

• Буронабивные сваи;

Такие сваи формируются непосредственно на месте строительстве — для их создания бурится скважина, в которую помещается армокаркас и опалубка, после чего скважина заливается бетоном.

Рис.:  Готовые бурозабивные сваи

Совет эксперта! Буронабивные сваи широко востребованы в индивидуальном строительстве, поскольку создание фундаментов на их основе не требует привлечения специализированной строительной техники, и может выполняться своими руками.

• Железобетонные сваи

Железобетонные конструкции обладают максимальной несущей способностью. На таких сваях можно строить тяжелые здания в любых грунтовых условиях.

Рис.:  Железобетонные сваи квадратного сечения

В зависимости от формы ЖБ сваи делятся на квадратные конструкции сплошного сечения, квадратные сваи с круглой полостью и сваи круглого сечения. Тело железобетонных свай укреплено арматурным каркасом, который придает свае дополнительную устойчивость при работе в грунте, и обеспечивает целостность конструкции в процессе ударной забивки свай.

Для фундаментов из забивных ЖБ свай используются исключительно железобетонные ростверки.

Они могут иметь форму ленты, повторяющей контуры стен здания, либо представлять собой монолитную плиту, уложенную на поверхности свайного поля.

В зависимости от варианта размещения выделяют поднятый (расположенный на уровне 15-30 сантиметров над поверхностью земли), наземный и заглубленный ростверк.

Рис.:  Ростверк фундамента из железобетонных свай

Совет эксперта! При строительстве многоэтажный зданий на забивных ЖБ сваях выполняется заглубление обвязки ниже уровня промерзания почвы, что позволяет исключить воздействия морозного пучения грунта на конструкцию ростверка.

Устройство свайных фундаментов отличается  в зависимости от вида применяемых свай и типа грунтов на стройплощадке.  В технологию устройства свайных фундаментов могут вноситься значительные коррективы, связанные с грунтовыми условиями конкретной строительной площадки.

Например, при устройстве свайных фундаментов в пучинистых грунтах должны соблюдаться следующие правила

Пучинистые грунты

• при подготовке строительной площадки в обязательном порядке произвести мероприятия по отводу паводковых и стоковых вод
• не допускать к использованию пирамидальные сваи с дефектами, в том числе смещение острия от оси сваи более чем на 10 мм.
• не допускать отклонения от проектных значений по расположению сваи — более 5 см., по перебивке — не более 3 см, по недобивке — не более 1 см., для этого рекомендуется забивать сваи путем лидерного бурения
• не допускается без предварительного оттаивания грунта при зимних работах
• при использовании буронабивных свай заливка бетоном производится в течение суток
• сваи жестко закрепляются между собой ростверком
• предусматривается зазор между грунтом и подошвой ростверка на величину, не менее расчетной деформации, при пучении грунта

Несвязные и малосвязные грунты

К данным грунтам относится песчаная почва и супеси. Фундаменты в таких типах грунтов обустраиваются из свай сплошного квадратного сечения с продольно-поперечным армированием предварительно напряженной арматурой.

В условиях несвязных грунтов забивка свай выполняется по технологии вибропогружения, поскольку эффективность работы дизель-молотов в песчаной почве крайне низкая. При необходимости погружения свай в несвязные грунты высокой плотности реализуется технология подмыва почвы.

Рис.:  Технология подмыва почвы при погружении свай

Суть технологии подмыва заключается в следующем:

• На свайном стволе закрепляются несколько трубок;
• Через трубки под давлением подается вода;
• В процессе вибропогружения сваи вода размывает контактирующую с острием почву, что приводит к ее разрыхлению и, как следствие, снижение сопротивления грунта.
• В результате трения сваи и грунта подающаяся вода выталкивается наружу по стенкам свайного столба, что приводит к дополнительному размытию прилегающего грунта и уменьшению сил трения.

Все это обеспечивает увеличение продуктивности работы вибропогружателей на 30-40% и ускорение темпов обустройства свайного фундамента.

Совет эксперта! Для реализации данной технологии транспортирующие воду трубки крепятся на боковых стенках сваи так, чтобы их наконечники располагались на 40 сантиметров выше острия столба. Сама вода подается под давлением 0.5-1 МПа.

Водонасыщенные плотные грунты

В категорию данных грунтов входит глинистая почва и суглинок. В таких грунтах для обустройства фундаментов используются усиленные квадратные сваи сплошного сечения с продольно-поперечным армированием.

При работе в почве с высокой плотностью ни одна из технологий погружения свай — ударная, вибрационная либо статическое вдавливание, при независимом использовании, не демонстрирует высокой эффективности.

Для увеличения продуктивности работы сваебойного оборудования применяется метод электроосмоса, который позволяет сконцентрировать влагу на конкретном участке свайного поля, тем самым снижая сопротивления грунта погружаемой свае.

Рис.:  Технология электроосмоса при погружении свай

Метод электроосмоса реализуется следующим образом:

• на расположенной в грунте свае закрепляется положительный полюс электросети (анод), а на погружаемом столбе катод (отрицательный полюс), на которые подается постоянное напряжение;
• в момент подачи напряжения возле сваи, на которой зафиксирован анод, влажность грунта резко уменьшается, а возле столба с катодом, наоборот, возрастает.

Совет эксперта! По завершению погружения сваи подача тока прекращается, что приводит к стабилизации прежнего уровня влажности грунта — концентрация грунтовых вод вблизи забитой сваи уменьшается, в результате чего почва уплотняется и происходит увеличение устойчивости опоры.

Сухие высокоплотные грунты

Для обустройства фундаментов в таких грунтах используются квадратные сваи с продольно-поперечным армированием сечения 30*30 и 35*35 см.

В условиях сухих грунтов с высокой плотностью — песчаных, глинистых либо суглинистых, сваи погружаются с применением технологии лидерного бурения. Данный метод заключается в предварительном обустройстве скважин, в которые сваи погружаются с помощью ударных молотов либо вибропогружателей.

Лидерные скважины создаются диаметром на 15-20 мм. меньше, чем диаметр забиваемой сваи, они выполняют направляющую функцию, обеспечивая максимально точное вертикальное позиционирование свайного столба при погружении.



Рис. :  Технология погружения ЖБ свай в лидерные скважины

Данная технология позволяет обустраивать свайные фундаменты в максимально сжатие сроки: в отличие от стандартного погружения при ее реализации не требуется выдерживать период «отдыха» свай, поскольку лидерные скважины дают возможность погрузить сваю на требуемую глубину с первого раза.

Внимание! «Отдых» — пауза в сваебойных работах продолжительностью в 3-7 дней, необходимость в которой возникает из-за уплотнения грунта под острием забиваемой сваи, что не дает возможность осуществлять ее дальнейшее погружение.

• если глубина промерзания незначительна (до 30 см) — сваи забиваются с применением более мощного оборудования, чем обычно;
• при толщине промерзшего слоя 50см — для пробивания отверстия применяется сначала желонка (пробойник), а потом забивается свая;
• если слой мерзлоты более 70 см — погружение свай производится только бурением лидерных скважин.

Существует два метода погружения железобетонных свай (используются сваи сплошного квадратного сечения и сваи-столбы) в вечномерзлые грунты с применением технологии лидерного бурения: бурозабивной и буроопускной:

• Буроопускной способ реализуется при погружении в сваи твердомерзлую почву (температура грунта ниже 1. 5 °С) и пластичномерзлый грунт (до 1.5°С). При использовании данного способа в почве бурятся лидерные скважины диаметром на 5 см. больше диаметра сваи, железобетонная конструкция погружается вибрационным методом, после чего полость между почвой и свайным столбом заполняется грунтовым раствором.
• Бурозабивной метод используется при погружении сваи в пластичномерзлые грунты. Данный способ заключается в забивке сваи с помощью дизель-молота в предварительно созданную лидерную скважину, диаметр которой на 2-3 сантиметра меньше диаметра свайного столба.

Отдельно выделяют опускной метод, который используется в условиях твердомерзлой глинистой почвы. При его реализации вокруг места погружения сваи с помощью электрического либо парового прогрева оттаивается лунка, в которую свая погружается с помощью дизель-молотов либо вибропогружателей.

Для строительства свайных фундаментов в слабых водонасыщенных грунтах, которыми изобилует Московская область, применяются сваи из различного материала (железобетонные, металлические, деревянные) и длины, в зависимости от расчетных нагрузок по проекту.

Наша компания выполняет работы по забивке свай и при необходимости проведет бурение грунта. Мы обладаем высокопроизводительной техникой и готовы предложить вам высокое качество и приемлемые цены,  чтобы заказать свайный фундамент, оставьте заявку и мы свяжемся с Вами.

Фундамент ростверк и его основные характеристики

Фундамент ростверк с металлическим каркасом, его преимущества и основные характеристики, советы по установке.

Что такое ростверковый фундамент? Это определение вы могли слышать и раньше из-за его широкой популярности среди загородной строительной жизни. Ростверковый фундамент — разновидность свайного фундамента, который характеризуется наличием железобетонных фундаментных балок или ростверка. Этот ростверк укладывается поверх фундаментных свай и располагается на высоте 6-8 дюймов над землей.

Особенности ростверкового фундамента

Ростверк связывает весь фундамент в единую конструкцию и тем самым способствует равномерному распределению веса дома и всех свай. Чаще всего этот фундамент устраивают в виде монолитной железобетонной конструкции. Прочность ему обеспечивает металлический каркас (ростверковый фундамент из стали).

Типы ростверковых фундаментов

Конструкции ростверковых фундаментов делятся на разные виды по типу используемых свай:

• винтовые сваи,
• сборных файлов,
• подвесные сваи
Буронабивные сваи
• .

Преимущества и недостатки ростверкового фундамента

Преимущества ростверкового фундамента:

• требует меньше времени и материалов для его устройства;
• снижает теплоотдачу дома с помощью фундамента, так как не заделывается в мерзлый грунт;
• снижает уровень вибрации дома (очень актуально, если дом строится вблизи автомагистралей).

Недостатки ростверка фундамента :

• необходимость устройства свай на достаточно большой глубине;
• пространство под ростверком должно быть заполнено и утеплено.

Целесообразность ростверкового фундамента

Фундамент данного типа целесообразно сооружать для зданий из легких строительных материалов (дерево, бетонные блоки, бетон и др.) на непрочных грунтах. Иными словами, ростверковый фундамент следует выбирать в том случае, если:

• есть желание сэкономить до 30% на строительстве фундамента;
• характеристики грунтов и условия их залегания на участке (высокий уровень грунтовых вод, пучинистые грунты, большая глубина промерзания) не позволяют возводить другой тип фундамента;
• нагрузка на будущий дом ожидается относительно небольшой.

Наконечники и детали для установки

1. Сваи

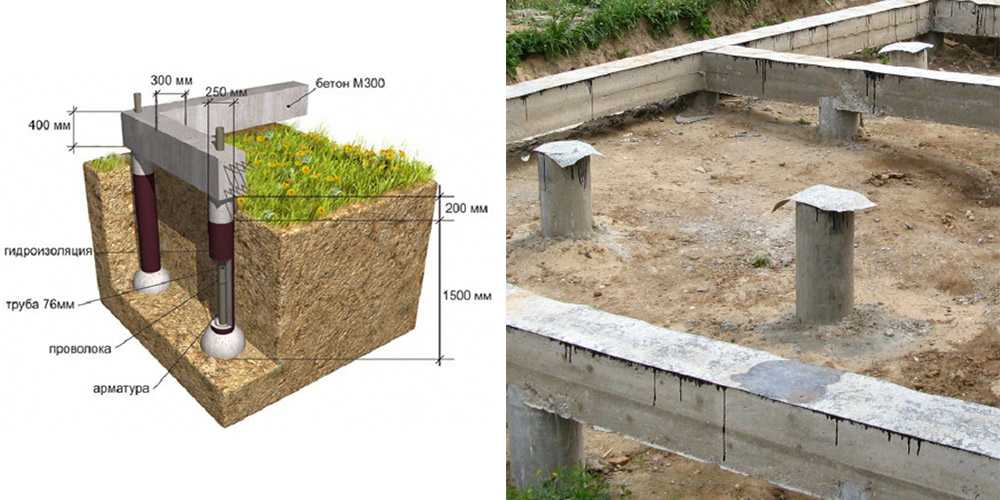

Бурятся скважины под сваи по периметру будущего фундамента дома. Глубина таких колодцев должна быть на 2 метра больше, чем глубина обычного промерзания грунта в данном регионе. Глубина и диаметр отверстий под сваи рассчитываются в зависимости от характеристик грунта и чаще всего их глубина находится в пределах 4 дюймов, а диаметр около 8 дюймов.

Высота каркаса должна быть такой, чтобы верхние концы арматуры выводились над залитыми сваями для соединения с каркасом будущего ростверка. Он необходим для надежного соединения ростверка и свай. Элементы каркаса соединяются между собой вязкой из мягкой стальной проволоки. После установки сваи заливают бетоном. Бетон предварительно готовят в бетономешалке с использованием кварцевого песка и щебня. После заливки сваи оставляют на месяц для окончательного схватывания бетона и приобретения достаточной прочности.

2. Ростверк

Ростверк может быть выполнен из сборных сборных железобетонных элементов или в виде монолитного пояса. Второй вариант предпочтительнее, так как сплошной монолитный ростверк гораздо надежнее.

Для изготовления монолитного железобетонного ростверка в первую очередь необходимо изготовить и установить опалубку. Его можно сделать из обрезных досок в виде прямоугольных желобов и установить так, чтобы между нижней частью будущего ростверка и землей получился зазор примерно 6-8 дюймов. Высота его обычно составляет около 1 метра, а ширина должна равняться минимальной толщине стены будущего дома.

Внутри корпуса установить каркас из арматурных связей с помощью вязальной проволоки. Такие каркасы могут быть выполнены в виде одного или двух рядов створок, соединенных скрещенными стержнями, или в виде сеток-несушек, в которых два ряда соединены при помощи специально изогнутых хомутов. Нижний ряд арматуры должен располагаться на постаменте высотой около 25-3о мм, обеспечивающем его полное погружение внутрь бетона при заливке. Минимальное расстояние от рамы до боковых стенок опалубки должно быть одинаковым. Арматура связана такой же вязальной проволокой с выпусками арматурных свай. С помощью бетономешалки готовят необходимое количество бетона и заливают его в опалубку в непрерывном цикле. В процессе заливки бетона необходимо внимательно следить за его плотной укладкой, чтобы не получить незаполненные пустоты. Для лучшей усадки бетона можно использовать вибратор или обычную штыковую лопату.

После полной заливки ростверка поверхность фундамента выравнивают и оставляют до полного высыхания бетона. Если погода очень жаркая и очень солнечная, поверхность ростверка следует периодически увлажнять. После высыхания бетона опалубку можно снять. Теперь ваш ростверк фундамент готов.

Надеемся, эта статья помогла вам получить необходимую информацию о ростверковом фундаменте.

Рекомендуем:

Основные Виды фундаментов домов и их особенности и недостатки.

Типы свайных фундаментов в строительстве.

что это такое, с монолитным ростверком на сваях, плюсы и минусы, пошаговая инструкция по монтажу своими руками

Для строительства жилых и промышленных зданий применяются различные типы фундаментов, но свайно-ростверковая конструкция заслуживает особого внимания. Обычно его выбирают в тех случаях, когда на участке имеются резкие перепады рельефа, пучинистость и слабый грунт. Этот тип фундамента также хорошо подходит для зданий в районах, расположенных в зоне вечной мерзлоты.

Технические условия

Свайно-ростверковый фундамент представляет собой железобетонное, деревянное или стальное основание, залитое бетоном, в котором все элементы соединены в единую конструкцию. Его устройство может быть как с монолитным типом закладки (перекрытым плитой), так и построенным с использованием висячего ростверка. Висячий фундамент характеризуется открытым зазором между поверхностью грунта и ростверком; его необходимо дополнительно утеплить и покрыть гидроизоляцией. Что касается монолитного варианта, то он формируется из бетонного каркаса, в котором высота площадок выравнивается сваями разной длины.

Так как при кладке основания используются сваи, заглубленные в грунт между несущим слоем и нижним уровнем промерзания, то между ними трудно распределить нагрузку здания. Поэтому свайно-ростверковый фундамент часто делают сборным из швеллера и бруса. Все опоры такой конструкции крепятся к сборке с помощью специальных лент и бетона. Стоит отметить, что сочетание ростверка и свай придает несущему основанию надежность и устойчивость.

В зависимости от того, какой фундамент закладывается (деревянный, металлический, бетонный или железобетонный), основание под строительство приобретает разные технические характеристики. Согласно требованиям СНиП допускается возведение конструкций с низкими и высокими ростверками, которые располагаются над уровнем земли. Обычно их изготавливают из больших металлических труб или бетона. При этом сделать ростверк из бетона намного сложнее, так как необходимо точно рассчитать место заливки ленты из грунта.

Главной особенностью фундамента является то, что входящие в его устройство ростверки прекрасно выдерживают неравномерные нагрузки, обеспечивая основание жестким сопряжением. Ростверки перераспределяют нагрузку, в результате чего уже «выровненный» вес здания переносится на сваи, и здание предохраняется от образования трещин в стенах.

Назначение

В отличие от других видов фундаментов, свайно-ростверковый фундамент идеально распределяет несущие нагрузки от зданий на грунт, поэтому выбирая его, можно быть уверенным, что новостройка надежно прослужит не один десяток лет и будет защищен не только от резких перепадов температур, но и от сейсмической активности. Такие конструкции широко используются как для общественного, так и для индивидуального строительства. Особенно подходит для участков, расположенных на склоне с пучинистой вечномерзлой почвой и сложным рельефом.

Кроме того, рекомендуются такие фундаменты:

• для строительства кирпичного дома;
• в рамной конструкции;
• для конструкций из газосиликатных блоков;
• на грунтах с высокой плотностью;
• при высоком распространении грунтовых вод;
• на неустойчивом грунте с зыбучими песками.

Свайно-ростверковая конструкция также позволяет укладывать полы прямо на грунт без выполнения дополнительного выравнивания поверхности и заливки глубокой ленты, так как сваи, установленные на разной высоте, компенсируют все неровности, устраняя перепад высот. Такой фундамент можно использовать и при строительстве зданий весом более 350 тонн – он получится гораздо надежнее и экономичнее, чем ленточный или плитный. Но в этом случае в проект придется включить повышенный запас прочности, который должен быть не 1,2, как обычно, а 1,4.

Достоинства и недостатки

Свайно-ростверковый фундамент представляет собой единую систему, состоящую из ростверка и опор.

Благодаря наличию в конструкции бетонного основания, усиленного армированными элементами, основание выступает надежной опорой зданий и имеет ряд преимуществ.

• Высокий экономический эффект. Установка не требует больших финансовых затрат, так как земляные работы сведены к минимуму.
• Стабильность. Большая несущая способность позволяет возводить многоэтажные дома, используя в их отделке тяжелые строительные материалы.
• Расширенный охват строительства. По сравнению с другими типами фундаментов, застройку земель можно проводить на любом типе грунта, который не подходит для закладки традиционных фундаментов. Сложная геометрия ландшафта, уклоны и откосы не являются препятствием для работы.
• Возможность формирования набивных свай отдельно от ростверка. Благодаря этому нюансу значительно экономится бетонная смесь. Кроме того, можно использовать как готовый, так и самостоятельно приготовленный раствор.
• Удобное расположение свай с кабельными линиями и подземными трубопроводами. Это упрощает создание проекта и не нарушает функциональность настроек.
• Высокая прочность. Монолитное соединение ростверка и опор защищает конструкцию от усадки грунта, поэтому в процессе эксплуатации конструкция не ломается и не деформируется.
• Отсутствие подготовительных работ. Для закладки свайно-ростверкового фундамента нет необходимости формировать котлован, что упрощает процесс строительства.
• Хорошая теплоизоляция. За счет увеличенного расположения ростверка пространство между землей и цоколем не пропускает потоки холодного воздуха – это снижает потери тепла и делает здание теплым.
• Отсутствие риска затопления. Свайные конструкции, поднятые над землей до двух метров, защищают строение от возможного затопления.
• Простота установки. Обладая минимальными строительными навыками, такой фундамент вполне можно возвести своими руками, не прибегая к помощи мастеров и не используя землеройные устройства.
• Краткие сроки работы.

Вышеперечисленные преимущества актуальны только в том случае, если фундамент установлен с соблюдением всех технологий строительства, а здание эксплуатируется согласно рассчитанным для него нагрузкам.

Помимо достоинств, этот тип фундамента имеет и недостатки:

• Невозможность строительства на скальном грунте — твердые минеральные породы не позволяют устанавливать сваи.
• Проблемная установка в местах с горизонтальным смещением. Не рекомендуется проводить работы на грунтах, которые могут просесть, иначе будет нарушена устойчивость опор, и грунт будет проваливаться.
• Для зданий, планируемых к строительству в суровых климатических районах с низкими температурами, придется принимать дополнительные меры по установке качественной теплоизоляции.
• Такие основания не предусмотрены для реализации проектов домов с цокольным и цокольным этажами.
• Сложность расчета несущей способности опор. Самостоятельно рассчитать этот показатель сложно. В случае малейших неточностей фундамент может перекоситься, и в результате изменится геометрия всей конструкции.

Несмотря на недостатки, свайно-ростверковый фундамент хорошо зарекомендовал себя среди строителей и получил только положительные отзывы владельцев домов.

Просмотров

Опоры, которые применяются при возведении свайно-ростверкового основания, выбирают в соответствии с нагрузкой здания, типом грунта и климатическими условиями. Они могут быть изготовлены как из металла, бетона, дерева, так и из комбинированных материалов.

Поэтому в зависимости от характеристик свай и способа их установки различают некоторые виды фундаментов.

• Винт. Изготовлен из полых металлических труб с открытым концом. Работы выполняются вручную или с помощью специального оборудования. Чтобы конструкция на винтовых опорах была прочной, а трубы защищенными от окисления, их полую часть заливают раствором.
• Скучно. Образуется на земельном участке путем заливки бетоном предварительно подготовленного армированного колодца, расположенного на забивных сваях. Утрамбованный фундамент отличается высокой прочностью.
• Железобетон. Монтаж осуществляется с использованием готовых железобетонных опор, устраиваемых в колодце.
• Молоток. Как правило, такие основания выбирают для строительства крупных объектов. Опоры забиваются с помощью специального оборудования, после чего заливается бетонный раствор.

Кроме того, фундамент может отличаться по глубине ростверка и бывает:

• заглубленный;
• наземный;
• приподняты над землей на высоту от 30 до 40 см.

Заглубленный ростверк обычно применяют при установке свай, предназначенных для тяжелых конструкций из газобетона или кирпича. В этом случае выполняется дополнительная обвязка плитой, а фундаментом может служить цоколь здания. Что касается возведения деревянных конструкций, то для них идеально подойдет фундамент с приподнятым ростверком – это позволит сэкономить на строительном материале, а приподнятая постройка защитит от пучения грунта.

Проектирование и расчет

Важным моментом перед закладкой фундамента является его точный расчет. Для этого создается проект и план будущего здания. Затем чертится чертеж основания, и должны быть указаны схемы закладок свай с учетом их расположения в местах пересечения со столбами и в углах. Необходимо предусмотреть, чтобы ширина между сваями была не менее 3 м. Если расстояние до их края более трех метров, то потребуются дополнительные опоры. Кроме того, следует рассчитать площадь свай – для этого сначала определяют их количество, подбирают минимальную высоту и толщину.

Для правильных расчетов также необходимо знать некоторые другие показатели:

• массу будущего здания — необходимо рассчитать не только все отделочные материалы, но и примерный вес внутренней «начинки» ;
• площадь опоры – по известному весу конструкции и коэффициенту запаса легко определяется нагрузка на опоры;
• размеры и площадь поперечного сечения свай — за счет известного количества опор их количество можно умножить на выбранную площадь и получить нужное значение.

Все результаты необходимо сравнивать с предварительно определенной эталонной площадью. В некоторых случаях необходимо уменьшить или увеличить площадь опор, так как их несущая способность будет зависеть от диаметра и типа грунта.

Этапы строительства

Фундамент на сваях и ростверке — сложная конструкция, но сделать ее своими руками вполне возможно. Чтобы такой фундамент надежно служил, при проведении работ следует использовать специальную технологию ТИСЭ и пошаговую инструкцию монтажа.

Строительство свайно-ростверкового фундамента предусматривает выполнение следующих работ:

• расчет фундамента и создание проекта;
• подготовка и разметка строительной площадки;
• бурение колодцев и рытье траншей;
• формирование опалубки;
• арматура;
• заливка бетоном и жесткая заделка швов.

Каждый из вышеперечисленных пунктов важен, поэтому на каждом этапе строительства следует проверять контроль качества, так как малейшая ошибка или неточность потом негативно скажется на эксплуатации здания.

Маркировка

Перед началом строительства тщательно подготавливают рабочее место. Для этого в первую очередь участок очищают от механических препятствий в виде камней, корней и деревьев. Затем землю хорошо выравнивают и снимают плодородный слой. После этого наносится разметка с указанием расположения свай. Работа выполняется с помощью шнура и деревянных кольев.

Разметка должна быть установлена ​​строго по диагонали. Шнуры натянуты для обозначения внутренней и внешней стен. Если допустить неточность, получится отклонение от проекта, а фундамент может прогнуться в процессе эксплуатации.

В случае если на участке наблюдаются небольшие перепады высот, разметку выполнить несложно. Для участков со сложным рельефом понадобится помощь опытных мастеров. Особое внимание также следует уделить углам здания – они должны быть под углом 90 градусов.

Рытье траншей

После определения границ фундамента можно приступать к земляным работам. Сначала под ростверк выкапывается траншея, затем бурятся отверстия, в которые впоследствии будут установлены сваи. Работа обычно выполняется с использованием ручных инструментов, таких как лом, лопата и дрель. Если позволяют финансовые возможности, то можно заказать специализированное оборудование.

В зависимости от назначения будущего строения и типа грунта выбирается оптимальная ширина ростверка. Для объектов хозяйственного назначения приемлемым показателем считается 0,25 м, для мобильных – 0,5 м, а для жилых домов этот показатель повышается до 0,8 м. Что касается глубины, то ростверк может залегать на 0,7 м.

В выкопанной канаве необходимо проверить дно и стенки на ровность – в этом поможет лазерный уровень. После этого на дно траншеи ложится песчаная подушка, песок отбирается крупной фракции. После его укладки поверхность смачивают водой и тщательно утрамбовывают. Песчаная подушка не может быть менее 0,2 м. Следующим этапом земляных работ будет подготовка шурфов под вертикальные сваи: бурятся шурфы на глубину 0,2-0,3 м.

Затем в готовые ямы устанавливаются трубы, которые будут играть роль опалубки, а дно застилается гидроизоляционным материалом – это защитит конструкцию от влаги.

Монтаж ростверка

Важным моментом в строительстве является монтаж ростверка. Чаще всего для работы выбирают металлический элемент, который легко приваривается к оголовкам свай. Чтобы конструкция равномерно передавала нагрузки, ее нужно располагать строго горизонтально. В том случае, если конструкция фундамента по проекту предусматривает использование железобетонных невысоких ростверков, то дополнительно их засыпают щебнем средней фракции. Щебень насыпают в несколько слоев по 5 см и хорошо утрамбовывают.

Опалубка устанавливается на подготовленное основание. Ширина его ленты должна превышать ширину стен, а высота считается в соответствии с показателями подвала. Установка упоров и сборка щитов во многом напоминает технологию работ для ленточного фундамента.

Что касается армирования, то в большинстве случаев по аналогии с конструкцией ленты снизу и сверху делают два пояса ребристой арматуры. Их связывают между собой сваями. Концы арматуры, выходящие из свай, загибают: один ряд привязывают к верхнему поясу, а другой к нижнему.

Выходы арматуры должны быть не менее 50 мм от диаметров стержней. Например, если вы используете арматуру сечением 12 мм, то ее рекомендуется изгибать на 60 мм.

Кладка закладных деталей

После завершения всех работ по изготовлению каркаса необходимо продумать размещение коммуникационных систем. Для этого прокладываются коробки и трубы, по которым будет проходить канализация, электричество, водоснабжение и отопление. Нельзя также забывать о прокладке труб для инженерных систем и вентиляционных отверстий. Если этот этап не выполнен, то после строительства под монтажные работы бетон придется забивать молотком, что может нарушить его целостность и повредить здание.

Заливочный раствор

Завершающим этапом устройства фундамента является заливка бетонного раствора. Для бетонирования обычно используют цемент марки М300, щебень и песок. Смесь готовят в пропорции 1:5:3. При этом раствор не просто заливают – его еще и дополнительно встряхивают. Благодаря этому поверхность получается прочной и однородной.

В первую очередь заливаются бетоном отверстия, предназначенные для свай, а затем сама опалубка. Желательно завершить рабочий процесс за один раз. Если бетонировать поэтапно, то могут появиться неровности и пузырьки воздуха. Оптимальной температурой для заливки считается +20С – при таком показателе опалубку можно снимать уже через четыре дня. За этот период времени бетон наберет прочность и станет готов к последующим строительным работам.

Иногда фундамент укладывают при температуре ниже +10С — в этом случае для полного высыхания придется ждать не менее 2 недель. В зимний период залитый бетон нужно будет дополнительно утеплять и утеплять.

Полезные советы

Свайно-ростверковый фундамент нужно возводить правильно, придерживаясь всех технологий строительства – это поможет повысить его технические и эксплуатационные характеристики.

Если строительные работы проводят начинающие мастера, то им необходимо учитывать некоторые рекомендации опытных специалистов.

• Установка должна начинаться с расчетов. Для этого определяется тип грунта и глубина ростверка. При недостаточной глубине опоры здание может дать усадку и треснуть, а затем даже разрушиться.
• Огромную роль играет исследование грунта, от которого зависит несущая способность конструкции. Самые высокие показатели встречаются в горных породах и каменистых грунтах. Если состав грунта определен неправильно, это приведет к ошибкам в расчетах нагрузки конструкции, в результате чего она просядет в землю.
• Между сваями и ростверком должно быть хорошее соединение, так как неустойчивая конструкция может разрушиться под действием давления грунта.
• Независимо от типа фундамента обязательно на глубине промерзания укладывать песчаную подушку – особенно это актуально при эксплуатации фундамента зимой. Мерзлый грунт может расшириться и привести к поломке ростверка.
• Ростверк не должен касаться поверхности земли или заглубляться в нее. Необходимо снять небольшой слой грунта по всему периметру площадки, затем установить опалубку, засыпать песок и залить бетоном.
• Необходимо точно рассчитать шаг между сваями. Этот показатель определяется в соответствии с нагрузкой на фундамент, диаметром и количеством арматуры.
• При армировании стоит предусмотреть необходимое количество вентиляционных каналов. Все внутренние отсеки должны быть соединены с внешними выходами.
• Утепление и гидроизоляция играют огромную роль в строительстве фундамента. Их следует укладывать до заливки фундамента бетоном.
• Дно котлована или траншеи должно быть утрамбовано и не разрыхлено. Нельзя допускать, чтобы земля со стен осыпалась на основание. Кроме того, от траншеи или котлована должны оттекать осадочные воды, иначе дно намокнет и будет непригодно для заливки раствором. В траншеях также недопустима чрезмерная крутизна откосов.
• Слабый грунт требует усиления сваями и хорошей обратной засыпки.
• Песок, который используется для заполнения воздушной подушки, необходимо увлажнить и распределить подушку по контуру к краю под углом 45 градусов.
• Опалубка должна быть надежно закреплена, так как при заливке бетоном она может не выдержать нагрузки и разрушиться. Отклонение опалубки от вертикали более чем на 5 мм не допускается.
• Высота фундамента делается с небольшим запасом 5-7 см от высоты, указанной в проекте.
• При армировании каркаса рекомендуется использовать стержни общей площадью поперечного сечения не менее 0,1 % от площади бетонного элемента. В этом случае лучше всего выбирать гладкую фурнитуру, не имеющую следов ржавчины, грязи и краски.
• Скрепление арматуры сваркой нежелательно — это может нарушить ее прочность в местах соединений.
• Марку бетона для заливки следует выбирать в зависимости от конструкции основания и климатических условий региона.

  No related posts.
