Принцип работы и устройство насосной станции
Насосная станция в индивидуальном домовладении поможет сделать проживание комфортным. С таким устройством владельцу обеспечено бесперебойное снабжение водой для приготовления пищи, бытовых и хозяйственных надобностей. Чтобы корректно подобрать оборудование и не совершать ошибок при эксплуатации, полезно знать его устройство, а также понять, как работает насосная станция.
Установка для водоподачи может быть собрана самостоятельно из отдельных элементов. Более удобный вариант — компактный готовый блок, состоящий из электрического насоса, аккумулирующего бака и автоматики управления.
Насосная станция: устройство
Насосная станция — практичное средство для автоматизации подачи воды в частное домовладение. Откачка воды из точки забора производится автоматически, что значительно облегчает использование автономного источника водоснабжения.
Стандартное устройство насосной станции включает:
- поверхностный электрический насос;
- гидроаккумулятор;
- реле давления;
- манометр;
- арматуру для соединения элементов и узлов.
Закачка воды производится через трубу с установленным на ее конце фильтром сетчатого типа для нейтрализации механических загрязнений. Труба также снабжена обратным клапаном для регулирования водотока. Выходное отверстие устройства подсоединяется к магистрали водоснабжения, по которой вода подается в дом.
Гидробак — самая массивная часть устройства От его объема зависит частота включения насоса. Чем больше гидроаккумулятор, тем реже будет включаться оборудование, а следовательно — меньше изнашиваться.
Блок автоматического управления: особенности функционирования
Автоматика отвечает за включение/выключение насоса при колебаниях уровня давления в рамках системы. Контроль давления осуществляет манометр, а автоматическое включение/выключение насоса происходит благодаря встроенному реле. Действует реле следующим образом:
- большая пружина, входящая в его устройство, замыкает контур, когда давление в резервуаре падает до минимума из-за отсутствия в нем жидкости;
- малая пружина размыкает контур, когда давление достигнет максимального заданного значения.
Если предполагаются краткие периоды работы насоса вхолостую, стоит приобрести станцию, укомплектованную контроллером потока — это поможет предотвратить перегрев двигателя, если не будет происходить всасывание жидкости насосом. В этом случае выключение устройства будет зависеть не от давления в гидробаке, а от наличия тока воды.
Гидроаккумулятор в составе станции
Гидроаккумулятор состоит из корпуса, разделенного на 2 отсека мембраной с воздушным клапаном. Изначально гидробак заполнен воздухом, создающим давление 1,5 атмосферы. Воздушный клапан удерживает его на месте. По мере того, как в бак подается вода, воздух сжимается, а в случае открытия крана в водоподводящей линии — выталкивает жидкость.
Емкость гидроаккумулятора подбирают в зависимости от объема воды, потребляемой домовладельцами:
- для семейной пары или одного жильца достаточно бака емкостью до 40 л;
- для большой семьи понадобится резервуар объемом более 100 л;
- 15-литровые баки компактны, но их стоит приобретать, если предполагается применение только в дачный сезон, поскольку из-за часто включающегося насоса устройство быстро приходит в негодность.
Работа насосного блока
Производительность оборудования подбирают в соответствии с объемом мембранного резервуара:
- для 20-25-литрового бака подойдет насос производительностью 1,5 куб.м/ч;
- для 50-литрового – 2,5 куб.м/ч;
- для 100-литрового – от 5 куб.м/ч.
Работа насоса включает 2 цикла:
- закачка воды в резервуар до момента, пока давление в нем не достигнет предельно высокого заданного значения;
- отключение до момента, пока гидробак не опустеет.
Переключение между режимами происходит автоматически.
Особенности выбора насосной станции (НС)
Выбирая НС для установки на дачу, в частный дом или коттедж, лучше прислушаться ко мнению профессионалов, т.к. необходим учесть много разных факторов и определить подходящие именно для вашего дома параметры насосной станции.
Калининградская компания «Аква-ТЭК» не только предлагает недорого купить насосную станцию, но и оказывает помощь в подборе оборудования в соответствии с потребностями заказчика и установке, выполняет проектирование и монтаж систем водоснабжения и канализации под ключ.
- Консультанты компании помогут подобрать насосную станцию подходящей мощности.
- Монтажная бригада установит оборудование на месте, проведет подключение и пуско-наладочные работы.
- Предлагаем также сервисное обслуживание НС.
Для получения консультации и заказа оборудования обращайтесь в компанию «Аква-ТЭК» по контактным телефонам.
Станция водоснабжения — описание, принцип работы
Насосные станции или установки представляют собой высокотехнологичные системы, обеспечивающие непрерывную подачу воды на бытовые, промышленные и противопожарные установки, снабжают водой один дом или целый населенный пункт, а также помогают эвакуировать сточные воды и направлять их в очистные сооружения.
Насосные станции, как и простые насосы, могут перекачивать следующие среды:
- Вода чистая
- Вода загрязненная
- Смеси гравийно-песчаные
- Топливо и нефтяные продукты
- Кислоты и жидкости, насыщенные газом
- Вода и конденсат пара
Сегодня мы поговорим о насосных станциях (сокращенно НС), предназначенных для подачи чистой воды.
Как обеспечить энергосберегающую работу и адекватный напор воды в каждой точке водопровода бытового или промышленного?
Многое зависит от выбора НС и их правильной работы. Приоритетом выбора является непрерывность и надежность подачи воды. Затраты на электроэнергию для передачи и повышения давления воды в сетях и установках являются основным компонентом затрат на водоснабжение. Но эффективность связана не только с расходами на электричество, но также с более низким уровнем отказов и более длительным сроком службы кабелей и арматуры и т.д.
Основные области применения:
- Сети водоснабжения
- Станции водоподготовки
- Насосные установки в многоэтажных жилых домах, отдельные или групповые
- Насосные установки в общественных зданиях (гостиницах, школах, больницах)
- Электроснабжение систем пожарных гидрантов
- Промышленное водоснабжение (системы охлаждения и технической воды)
- Ирригационные системы
- Системы пожаротушения

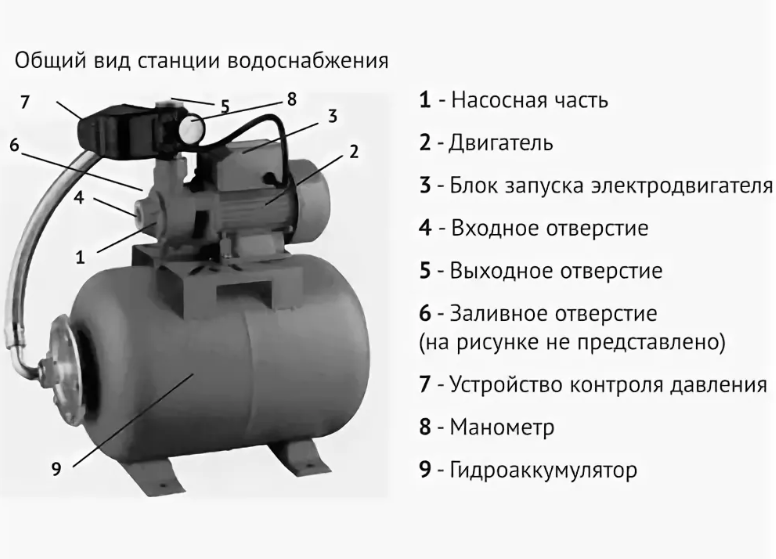

Из чего же состоит самая простая насосная станция водоснабжения?
Это непосредственно сам насос: двигатель и насосная часть, реле давления, гидроаккумулятор, и шланг соединяющий насос и гидроаккумулятор.
Современные насосные станции — это сложная гидротехническая аппаратура, которая может работать как в ручном, так и в автоматическом режиме и даже с возможностью организации дистанционного управления. Промышленные НС могут включать в себя не только один, но два и более насосов различного типа. Принцип работы любой насосной станции довольно прост и состоит в том, что насос закачивает воду в накопительный бак, и вода пополняется по мере расходования. Датчик уровня, следящий за уровнем воды в баке, включает и отключает насос.
Параметры насосной станции
Первое, что нужно знать, это параметры НС: напор и производительность, а также давление, которое должна выдавать насосная станция, учитывая все потери. Под потерями подразумевается падение давления при прохождении воды по трубам.
Выбор насосной станции
Выбор насосной станции изначально определяется проектным решением, которое обозначает мощность агрегата, длину труб, места крепления – все, исходя из предварительных точных расчетов.
Не стоит экономить на качестве насосов. Инвестиции в более эффективное оборудование обычно окупаются меньшими эксплуатационными расходами. С подозрением относитесь к чрезмерно выгодным предложениям с якобы идентичной технологией.
Особое внимание следует уделить и гидроаккумулятору – накопительному баку для воды. Устройства, обычно называемые гидроаккумуляторами, на самом деле представляют собой набор устройств, задачей которых является обеспечение постоянного давления и увеличение активного объема в системе водоснабжения. Это значительно увеличивает срок службы установки, в том числе одного из самых важных и наиболее уязвимых к выходу из строя элементов — насосов (наличие гидроаккумулятора снижает необходимость частого включения насоса).
Что такое водонасосная станция?
Водонасосные станции используются для транспортировки воды с одного объекта на другой. Эти устройства могут подавать воду в каналы, циркулировать воду в системах очистки и даже могут отводить воду из низин.
Водяные насосные станции, используемые при изменении земельных участков
Водяные насосы обычно рассматриваются только в тех случаях, когда дренаж за счет простой силы тяжести невозможен. Водонасосные станции редко используются для отвода воды с возвышенностей, поскольку во многих случаях гораздо проще просто выкопать канал и позволить воде течь естественным путем вниз к желаемому месту сбора. С другой стороны, очень распространены водяные насосные станции, подающие воду на возвышенность. Для жителей, живущих на склонах холмов, вода, которую они используют в своих домах, должна подниматься в гору, и в этом случае необходимы водонасосные станции.
Как они работают?
Насосная станция должна обеспечивать давление, достаточное для преодоления силы тяжести на воде. Когда этот уровень давления будет достигнут, давления будет достаточно для перемещения жидкости с необходимой скоростью потока. Для ввода необходимой информации используется электронный контроллер.
Уравнение рассчитывается с учетом труб (их размеров), дополнительных фитингов, перепадов высот и любых других деталей, которые могут повлиять на давление в системе водоснабжения. Важно смотреть на входные размеры трубы, любые изменения направления трубы (45 и 90-градусные изгибы), различные типы клапанов, а также размеры любых выпускных отверстий вдоль системы должны быть приняты во внимание при расчете давления, необходимого для преодоления давления в системе и обеспечения движения воды. При работе с водой очень важно проверить коэффициент шероховатости, а также трение, которое жидкость оказывает на трубопровод. Жидкости, такие как вода, будут иметь очень небольшое трение.
Снижение рисков
В канализационных системах без достаточной откачки застойная вода накапливается и может быть причиной переноса бактерий и болезней. В такой ситуации могут накапливаться токсичные газы, такие как сероводород, которые при вдыхании представляют серьезную опасность для населения. Достаточная откачка обеспечивает движение неочищенных сточных вод с постоянной скоростью.
Источники питания
Все водяные насосы требуют определенной мощности. Даже сегодня водяные насосы, как правило, потребляют энергию, поэтому для их работы необходим надежный источник питания. Возможно, вам потребуется получить разрешение на использование водяного насоса, поскольку им может потребоваться собственное электроснабжение. Промышленные водонасосные станции обычно подключены к электросети, но могут иметь и собственные решения по питанию, чтобы они могли продолжать работать в случае чрезвычайной ситуации.
Узнайте больше о подъемных станциях и насосных станциях здесь.
Лучшие поплавковые выключатели для водоотливных насосов
Компания Waterline Controls™ предлагает серию надежных и точных переключателей и контроллеров для водоотливных насосов, которые удовлетворят любые ваши потребности — мы даже можем изготовить вертикальные поплавковые выключатели по индивидуальному заказу, если это то, что вам нужно. Наши конструкции обеспечивают надежность 99 % в течение 15-летнего жизненного цикла при минимальном техническом обслуживании и простоте установки.
Насосная станция Риверсайд
Насосная станция Риверсайд, расположенная на восточной стороне города между рекой Милуоки и проспектами Гумбольдт и Норт, была введена в эксплуатацию в 19 году.24. Он был построен, чтобы уменьшить острую нехватку воды
.
после Первой мировой войны, когда на водопроводном заводе Милуоки была только одна крупная насосная станция, станция Норт-Пойнт у подножия Норт-авеню на берегу озера Мичиган.
Вода поступает на станцию через железобетонный туннель диаметром девять футов от соединительной конструкции на водоочистной станции Линвуд. До завершения строительства завода в Линнвуде в 1938 году станция Риверсайд перекачивала воду непосредственно из озера Мичиган после ее обработки газообразным хлором. Сейчас вода проходит очистку и фильтрацию на водоочистной станции Linnwood и перекачивается в распределительные трубы 9.0029 под городскими улицами.
Эпоха паровой энергетики
Три оригинальных насоса Allis-Chalmers приводились в движение паром и имели производительность 69 миллионов галлонов в сутки (MGD).
Те, кто видел двигатели тройного расширения, были поражены, увидев, как работает 100-тонная техника, слыша только звон клапанов. Паровым насосным двигателям требовались смазчики и механики, чтобы поддерживать их работу, а также больше людей для эксплуатации и обслуживания котлов, оборудования для обработки угля и удаления золы.
Это была круглосуточная операция. На станции Норт-Пойнт под водонапорной башней Норт-Пойнт у операции было около 60 сотрудников для выполнения всех этих действий.
Посмотрите паровые насосы в действии — Посмотрите фрагмент цветного 16-мм фильма Allis-Chalmers Co. 1968 года о Riverside Pumps (звук не записывался)
Мировой рекорд
Первая насосная установка побила мировой рекорд эффективности работы вертикального двигателя Corliss с тройным расширением, когда он прошел приемочные испытания в 1924 году. Предыдущий рекорд был установлен водяным насосным двигателем в Кливленде.
Конец силы пара
Эпоха перекачки воды с помощью паросилового оборудования закончилась 23 августа 1968 года, когда были ликвидированы и потушены пожары в котлах №5 и №6. Переход на электрические насосы устранил затраты на эксплуатацию и техническое обслуживание котлов и паровых насосных двигателей, а также устранил загрязнение воздуха, вызванное угольными котлами.
Бухгалтер MWW на пенсии Джим Мейер вспоминает о великих паровых насосах: «Я начал работать в (Милуоки) Water (Works) в 1967 году и посетил Риверсайд до того, как паровые насосы были выведены из эксплуатации. так тихо, как хорошие часы. Многие подшипники нуждались в частой смазке, и смазчики знали, как мне сказали, если подшипник требует внимания. Они могли слышать любой необычный шум и также касались поверхности подшипника, чтобы посмотрите, не было ли слишком тепло.
«В 1968 году казалось, что MWW потребуются все имеющиеся насосы для будущих потребностей. В противном случае один паровой насос можно было бы оставить на месте, просто как исторический экспонат, даже если бы все котлы были удалены. Кто мог знать тогда, что Милуоки потерять все свои кожевенные заводы, все, кроме одной крупной пивоварни, а также усилия по сохранению воды, так что теперь вы перекачиваете половину мощности станции Риверсайд. Смитсоновский институт взял бы один, но MWW пришлось бы платить за доставку!»
Станция Риверсайд сегодня
Станция Риверсайд имеет семь насосов общей мощностью 173 млн сут.
