Устройство электрического бойлера для нагрева воды: Принцип работы и устройство накопительного водонагревателя (бойлера) электрического и газового со схемами

Устройство бойлера для нагрева воды

Горячая вода в квартире или доме всегда была неотъемлемой частью комфорта, без которого современный человек не представляет своей жизни.

Устройство бойлера для нагрева воды — фото

Нередки случаи, когда горячую воду в квартирах отключают, а в частном секторе хозяин вообще сам должен позаботиться об ее наличии. Помочь в этом вопросе могут водонагревательные приборы. Устройство бойлера для нагрева воды может быть самым разным, но главная отличительная особенность его от проточных нагревателей – наличие аккумулирующего резервуара, в котором постоянно находится запас подогретой, готовой к использованию воды.

Современные накопительные водонагреватели могут быть прямого или косвенного действия. В качестве источника энергии бойлеры прямого нагрева могут использовать электричество или природный газ. В системах косвенного нагрева теплообмен происходит от системы отопления дома или от других источников тепловой энергии (например, солнечных водонагревателей).

Рассмотрим различные схемы устройства современных бойлеров.

Содержание

• Бойлеры прямого нагрева
  • Электрический бойлер прямого нагрева
  • Газовый бойлер прямого нагрева
• Бойлеры косвенного нагрева
• Бойлер со спиралевидным теплообменником
  • Схема «бак в баке»
• Видео — обзор возможностей бойлера косвенного нагрева
• Бойлеры комбинированного действия

Бойлеры прямого нагрева

В таких системах передача тепловой энергии идет непосредственно на нагреваемую для дальнейшего бытового использования воду. Они могут быть электрическими или газовыми.

Электрический бойлер прямого нагрева

Компоновка, расположение, размещение входных и выходных патрубков, система контроля и автоматики от производителя к производителю может существенно различаться, однако принципиальная схема – едина. На рисунке приведен ее общий упрощенный вид:

Электрический бойлер прямого нагрева — схема

• Вся конструкция собрана в металлическом корпусе (1), имеющем то или иное внешнее декоративное исполнение. Внутри расположен бак для воды (2), а пространство между ним и внешним корпусом заполнено термоизоляционным материалом (3), чаще всего – пенополиуретаном.
• Подача холодной воды осуществляется через заборный патрубок (4), на который ставится обратный клапан и предохранительный клапан, срабатывающий при превышении давления внутри бойлера. Труба подачи (10) обычно, во избежание образования турбулентных потоков воды, оснащается сетчатым распылителем.
• Через шнур питания (5) на нагревательный элемент — ТЭН (9) подается переменный ток. Устройство обязательно снабжается системой контроля температуры и терморегулятором, позволяющим выставить требуемый уровень нагрева воды и производить автоматическое отключение подачи электропитания при достижении необходимой температуры.
• Патрубок (6) подключается к системе горячего водоснабжения — через него подогретая вода через трубку (8) из верхней части бойлера поступает на точки потребления. Необходимое давление поддерживается постоянно открытой подачей холодной воды – она пополняет бак по мере расхода, и он всегда остается наполненным.
• Воздушный клапан (7) служит для стравливания воздуха при первоначальном заполнении бойлера водой – он не дает образоваться воздушной подушке.

Чтобы в баке с водой не возникало гальванической коррозии, в нем располагают анод, выполненный из магния. Его электропотенциал меньше, чем у корпуса бака или поверхности нагревательного элемента, поэтому разрушительные процессы коррозии будут воздействовать именно на него. Периодически, по мере коррозии и зарастания, анод заменяют на новый.

 Подобная схема проста, и является наиболее распространенной среди бытовых бойлеров. Подобные устройства, как правило, недороги, что обуславливает их популярность у потребителей. Главный недостаток – ТЭН работает непосредственно в нагреваемой проточной воде, что ведет к достаточно быстрому его зарастанию растворенными в ней минеральными отложениями.

Газовый бойлер прямого нагрева

Газовый бойлер достаточно прост по принципу своего действия и имеет следующее общую компоновку:

Газовый накопительный водонагреватель

• В металлическом корпусе (чаще всего – из нержавеющей стали), имеющем надежную термоизоляцию, расположен бак для воды.
• Через патрубок (1) в нижнюю часть емкости подается холодная вода. В верхней части бака вварен патрубок для забора подогретой воды с последующей ее раздачей на точки потребления.
• Газовая горелка находится под донной частью емкости (4), ее закрывает от воды полукруглая панель, играющая роль теплообменника.
• Вторым теплообменником является труба для отвода продуктов сгорания – она проходит через емкость с водой. Отвод газов производится через обычный дымоход или систему коаксиального типа (в зависимости от модели бойлера – с открытой или закрытой камерой сгорания).
• Магниевый анод (5) служит для сбора накипи – его необходимо регулярно менять, по мере зарастания.
• Бойлер обязательно снабжен системой автоматического контроля – термостатом (3), для отслеживания уровня температуры, клапаном для перекрытия подачи газа при достижении установленного уровня нагрева воды, устройством пьезорозжига – для автоматического запуска газовых горелок при остывании жидкости по мере ее расхода.

Бойлер, работающий на газе, имеет высокую производительность, он значительно экономичнее электрического. Однако есть у него и существенные недостатки – он требует обязательного дымохода, и его установка сопряжена с процессом согласования проекта с контролирующими органами технадзора. Кроме того, такие бойлеры прямого нагрева – намного дороже электрических.

Бойлеры косвенного нагрева

Главное принципиальное различие – подогреваемая для бытовых нужд (так называемая, санитарная) вода не имеет непосредственного контакта с электрическими или газовыми устройствами нагрева. Передача тепла идет за счет подключения к системе отопления дома (или иным источникам горячей котловой воды).

Такой бойлер устанавливают чаще всего в комплексе с одноконтурным отопительным котлом. Этот тип бойлера может иметь объем, измеряемый десятками или сотнями литров, и какой из них выбрать — будет зависеть от количества домочадцев. Производятся модели напольного исполнения, или которые крепятся к стене горизонтально или вертикально на специальные кронштейны.

По организации теплообмена они могут иметь совершенно различную компоновку:

Бойлер со спиралевидным теплообменником

Этот бойлер устроен следующим образом:

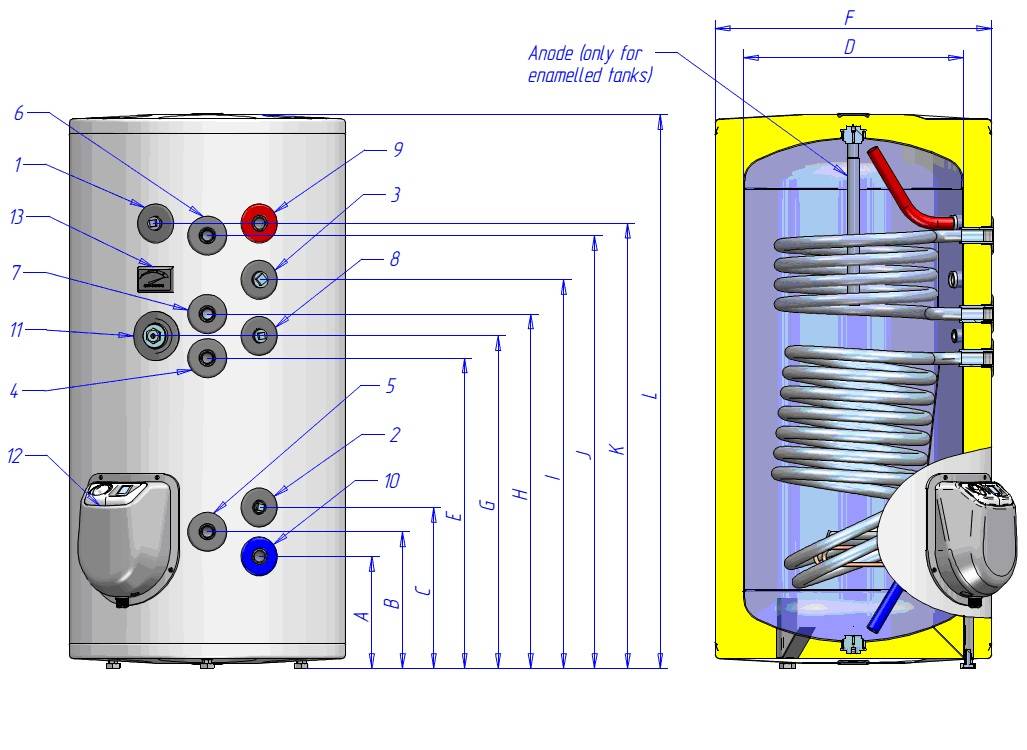

Бойлер косвенного нагрева с теплообменником — змеевиком (фото в разрезе)

• Внутри термоизолированного корпуса помещён объемный бак для санитарной волы. В его полости установлен теплообменник (2), имеющая форму змеевика.
• Через патрубки 3 и 4 производится циркуляция теплоносителя – горячей технической воды, получаемой от одноконтурного котла. Тепло передается санитарной воде, поступление которой осуществляется в нижнюю часть емкости через входной патрубок (1).
• Отвод нагретой санитарной воды осуществляется из вехней части бака через патрубок (5).

Змеевик в некоторых моделях расположен ближе к нижней части емкости, куда опускается холодная вода, а в других — равномерно распределен по всему баку, что позволяет быстрее нагреть весь объем жидкости.

Производятся бойлеры, в конструкцию которых входят две трубки теплообменника. Через один контур проходит теплоноситель, нагретый котлом, а по второму — от других возможных источников тепла, например, от солнечных водонагревателей.

Схема «бак в баке»

Другой вариант бойлера косвенного нагрева не имеет внутри змеевиков с теплоносителем, а устроен несколько иначе. Он состоит из двух емкостей, которые установлены одна в другую. Естественно, бак, который расположен внутри, имеет меньший объем – он явлеятся аккумулятором нагретой санитарной воды.

Косвенный нагрев по принципу «бак в баке»

На схеме хорошо видно внутреннее строение данной модели.

• Через трубу 1, осуществляется подача во внутренний бак холодной санитарной воды.
• Патрубки 2 и 4 подключены к системе отопления – по ним циркулирует котловая горячая вода.
• Внутренний бак (3) изготавливается из нержавейки.
• Через патрубок 5 идет забор согретой воды для бытового потребления.

Положительные качества бойлеров косвенного нагрева:

• Хорошая производительность прибора, если теплообменник имеет достаточную площадь, и бойлер подключён к котлу высокой мощности.
• Экономия электроэнергии и отсутствие нагрузки на электросеть.
• Теплоноситель не контактирует с санитарной водой. Через теплообменник проходит специально подготовленная вода, которая содержит минимум солей.
• Возможность переключить бойлер на разные источники энергии, например, в зимнее время он может работать от отопительного котла, а в летнее — от солнечной батареи.

Однако, есть и недостатки:

• При нагреве воды в бойлере, снижается температура в системе отопления.
• Это — достаточно дорогостоящее оборудование, по сравнению с бойлером прямого нагрева.
• Весь комплекс занимает достаточно много места, т.е. для него лучше отвести отдельное помещение, что не всегда возможно.

С устройством бойлера для нагрева воды косвенного действия можно подробнее ознакомиться, посмотрев приложенный к статье видеоматериал:

Видео — обзор возможностей бойлера косвенного нагрева

Бойлеры комбинированного действия

Удачным вариантом являются бойлеры, которые сочетают в себе оба принципа. Они подключаются к контуру отопления, но их конструкция подразумевает и наличие собственного нагревательного элемента. Для примера – схема устройства нагревательного бойлера SMART компании ACV:

Примерная схема бойлера комбинированного нагрева

• В ударопрочном полипропиленовом кожухе (10) установлен стальной наружный бак (8) из листовой тали с надежной пенополиуретановой термоизоляцией (3). Он служит для циркуляции воды из системы отопления, подводимой от котла через патрубки (11).
• Внутри него размещен бак для санитарной воды из нержавеющей стали (9). В него предусмотрен вход воды из ГВС (14) и отвод ее к точкам потребления через трубку (2).
• В верхней части расположена крышка (7) с ручным воздухоотводом (1) – для первоначального заполнения системы.
• Внутри внешнего бака размещен ТЭН мощностью от 2 до 6 кВт (5) – он будет включаться по команде автоматического контроллера, если термостат (4) фиксирует недостаточность нагрева через систему внешнего теплообмена. В летний период, когда система отопления выключена, ТЭН будет являться основным источником тепловой энергии.
• Панель управления оснащена необходимыми устройствами регулировки – температуры нагрева санитарной воды, таймером включения ТЭНа (например, для его использования по льготному ночному тарифу).

Подобная конструкция бойлера является наиболее универсальной, и сочетает положительные качества всех упомянутых выше систем. Пожалуй, единственный недостаток такого водонагревателя – достаточно высокая цена.

Выбирая водонагреватель, просчитайте все за и против каждого варианта, посмотрев на характеристики каждого из них. Важно также обратить внимание на размер выбираемого прибора и продумать место, которое он должен занять.

Устройство водонагревателя, из чего сделан бойлер?

Пожалуй, каждый из нас несколько раз в жизни сталкивался с непредвиденным отключением горячей воды. Наверняка любой из нас однажды теплым летнем или прохладным весенним днем был застагнут врасплох коммунальными службами, пройдя мимо объявления об отключении. Чтобы обезопасить себя от таких конфузов, да и просто иметь возможность принимать душ абсолютно всегда люди придумали водонагреватель. Иногда кажется, что устройство водонагревателя довольно непростое, все-таки прибор не самый дешевый и чрезвычайно полезный, но, если углубиться, можно понять, что внутри нет ничего сложно. Каждый электрический накопительный бойлер состоит из следующих частей:

• Бак для воды.
• Элемент нагрева.
• Магниевый анод.
• Трубки для подводки воды.
• Термостат.
• Регулятор и индикатор температуры воды.

Вот и все основные компоненты водонагревателя. Их не так уж и много, поэтому разбор каждого из низа не составит большого труда.

Бак для воды в бойлере — основа любого водонагревателя.

Как правило резервуары сделаны из металла, но иногда встречается и пластик. Сперва разберем металлические, они бывают из нержавейки и обычного металла. Как правило, многие отдают предпочтение бакам из нержавеющей стали, считая, что они более надежные. Но это не совсем так, главная проблема подобных моделей – невозможность покрыть бак защитным составом эмали. Не секрет, что нержавейка отлично взаимодействует с водой, но и то что её невозможно покрасить тоже ни для кого не будет новостью. Стальные баки обработаны изнутри особым составом стекловидной эмали (название может отличаться у разных производителей), которая защищает их от деформации, перепадов температур и предотвращает появление ржавчины. Резервуары из нержавеющей стали же подвержены деформации, т.к. из-за постоянного нагрева и остывания они могут расширяться.

Также встречаются баки из АБС пластика, они ничем не хуже своих металлических аналогов, напротив имеют даже ряд преимуществ. Например, они не подвержены ржавчине, а также они лучше сохраняют тепло и тем самым способствуют более быстрому нагреву жидкости.

Элемент нагрева водонагревателя – важнейшая часть этого устройства.

От этого узла зависит скорость и максимальная температура нагрева воды. А также долговечность аппарата. Тэны бывают трех типов:

1. Изолированные,
2. прямого контакта,
3. керамические.

Изолированный и прямого контакта сделаны из меди и имеют одинаковую форму и свойства, единственное их отличие – наличие кобуры, которая защищает от воды изолированный элемент нагрева. Поэтому они считаются более надежными.

Керамические же сделаны из камня и не подвержены появлению накипи и могут служить десятками лет!

Поэтому в плане надежности их стоит распределить в таком порядке: Керамический, изолированный, прямого контакта.

Магниевый анод – устройство для предотвращения ржавчины и устранения нежелательных примесей в баке.

Даже имея самые надежный бак и элемент нагрева вода может х испортить. Ведь состав водопроводной жидкости в России далеко не самый щадящий. Особенно это касается дач и загородных домов. В подобных местах вода не проходит очистку, и в бойлер может попасть песок и прочие нежелательные вещества.  Для защиты от этого бойлер имеет специальный узел, называется он магниевый анод. Принцип его работы довольно просто: большой магниевый стержень стягивает на себя все негативные примеси, которые просочились через фильтр и прочие системы очистки.

На водонагревателях Nofer анод установлен повышенного размера, что продлевает срок их работы и помогает дольше оставлять устройства без признаков коррозии и ржавчины.

Трубки для воды – одна из главных составляющих водонагревателя.

Об этом мало говорят, но от трубок действительно зависит очень много. Дело в том, что правильное расположение этих компонентов позволяет быстрее нагревать воду, избегая смешивания горячей и холодной воды внутри. Как это происходит? Секрет заключается в том, что при вертикальной установке бойлера горячая вода будет собираться в верхнем левом углу. Соответственно для более скорой подачи теплой жидкости рекомендуется устанавливать трубку длинную, а для подачи холодной воды короткую, с диффузором.

Термостат водонагревателя – часть, регулирующая температуру и страхующая от перегрева.

Узел, который контролирует температуру в баке называется термостат. Он не дает воде превысить значение в 75-80 С. Испанские разработчики перестраховались и установили на свои водонагреватели по два термостата, что гарантирует высокую безопасность. Такой подход нужен на случай, если термостат выйдет из строя. Только представьте какие последствия — это может повлечь? Вода будет становиться все горячее и горячее и в конце концов аппарат может попросту взорваться. Поэтому второй термостат нужен для страховки первого.

Регулятор и индикатор температур водонагревателя электрического.

Последними в нашем списке будут сразу две части, которые служат одной и той же цели. Они созданы для выставления и регулировки температуры. В современных водонагревателях эти компоненты бывают двух видов: цифровое табло и круглый барашек с лампочкой. Конечно использование цифрового табла с LED экраном намного современнее и удобнее, но поскольку прибегать к этим регулировкам вы будете не так часто, использование водонагревателя с ручной регулировкой навряд ли причинит много дискомфорта. Ведь все таки основная функция устройства – нагревать воду, а главная характеристика при выборе для многих – надежность.

Таким образом мы разобрали все важнейшие компоненты бойлеров электрических.

Устройство водонагревателя

Пожалуй, каждый из нас несколько раз в жизни сталкивался с непредвиденным отключением горячей воды. Наверняка любой из нас однажды теплым летнем или прохладным весенним днем был застагнут врасплох коммунальными службами, пройдя мимо объявления об отключении. Чтобы обезопасить себя от таких конфузов, да и просто иметь возможность принимать душ абсолютно всегда люди придумали водонагреватель. Иногда кажется, что устройство водонагревателя довольно непростое, все-таки прибор не самый дешевый и чрезвычайно полезный, но, если углубиться, можно понять, что внутри нет ничего сложно. Каждый электрический накопительный бойлер состоит из следующих частей:

·         Бак для воды.

·         Элемент нагрева.

·         Магниевый анод.

·         Трубки для подводки воды.

·         Термостат.

·         Регулятор и индикатор температуры воды.

Вот и все основные компоненты водонагревателя. Их не так уж и много, поэтому разбор каждого из низа не составит большого труда.

Бак для воды в бойлере

Как правило резервуары сделаны из металла, но иногда встречается и пластик. Сперва разберем металлические, они бывают из нержавейки и обычного металла. Как правило, многие отдают предпочтение бакам из нержавеющей стали, считая, что они более надежные. Но это не совсем так, главная проблема подобных моделей – невозможность покрыть бак защитным составом эмали. Не секрет, что нержавейка отлично взаимодействует с водой, но и то что её невозможно покрасить тоже ни для кого не будет новостью. Стальные баки обработаны изнутри особым составом стекловидной эмали (название может отличаться у разных производителей), которая защищает их от деформации, перепадов температур и предотвращает появление ржавчины. Резервуары из нержавеющей стали же подвержены деформации, т. к. из-за постоянного нагрева и остывания они могут расширяться.

Также встречаются баки из АБС пластика, они ничем не хуже своих металлических аналогов, напротив имеют даже ряд преимуществ. Например, они не подвержены ржавчине, а также они лучше сохраняют тепло и тем самым способствуют более быстрому нагреву жидкости.

Элемент нагрева водонагревателя – важнейшая часть этого устройства.

От этого узла зависит скорость и максимальная температура нагрева воды. А также долговечность аппарата. Тэны бывают трех типов:

1.       Изолированные,

2.       прямого контакта,

3.       керамические.

Изолированный и прямого контакта сделаны из меди и имеют одинаковую форму и свойства, единственное их отличие – наличие кобуры, которая защищает от воды изолированный элемент нагрева. Поэтому они считаются более надежными.

Керамические же сделаны из камня и не подвержены появлению накипи и могут служить десятками лет!

Поэтому в плане надежности их стоит распределить в таком порядке: Керамический, изолированный, прямого контакта.

Магниевый анод – устройство для предотвращения ржавчины и устранения нежелательных примесей в баке.

Даже имея самые надежный бак и элемент нагрева вода может х испортить. Ведь состав водопроводной жидкости в России далеко не самый щадящий. Особенно это касается дач и загородных домов. В подобных местах вода не проходит очистку, и в бойлер может попасть песок и прочие нежелательные вещества.  Для защиты от этого бойлер имеет специальный узел, называется он магниевый анод. Принцип его работы довольно просто: большой магниевый стержень стягивает на себя все негативные примеси, которые просочились через фильтр и прочие системы очистки.

На водонагревателях Noferанод установлен повышенного размера, что продлевает срок их работы и помогает дольше оставлять устройства без признаков коррозии и ржавчины.

Трубок для воды – одна из главных составляющих водонагревателя.

Об этом мало говорят, но от трубок действительно зависит очень много. Дело в том, что правильное расположение этих компонентов позволяет быстрее нагревать воду, избегая смешивания горячей и холодной воды внутри. Как это происходит? Секрет заключается в том, что при вертикальной установке бойлера горячая вода будет собираться в верхнем левом углу. Соответственно для более скорой подачи теплой жидкости рекомендуется устанавливать трубку длинную, а для подачи холодной воды короткую, с диффузором.

Термостат водонагревателя – часть, регулирующая температуру и страхующая от перегрева.

Узел, который контролирует температуру в баке называется термостат. Он не дает воде превысить значение в 75-80 С. Испанские разработчики перестраховались и установили на свои водонагреватели по два термостата, что гарантирует высокую безопасность. Такой подход нужен на случай, если термостат выйдет из строя. Только представьте какие последствия — это может повлечь? Вода будет становиться все горячее и горячее и в конце концов аппарат может попросту взорваться. Поэтому второй термостат нужен для страховки первого.

Регулятор и индикатор температур водонагревателя электрического.

Последними в нашем списке будут сразу две части, которые служат одной и той же цели. Они созданы для выставления и регулировки температуры. В современных водонагревателях эти компоненты бывают двух видов: цифровое табло и круглый барашек с лампочкой. Конечно использование цифрового табла с LEDэкраном намного современнее и удобнее, но поскольку прибегать к этим регулировкам вы будете не так часто, использование водонагревателя с ручной регулировкой навряд ли причинит много дискомфорта. Ведь все таки основная функция устройства – нагревать воду, а главная характеристика при выборе для многих – надежность.

Таким образом мы разобрали все важнейшие компоненты бойлеров электрических.
