Устройство дымохода для газового котла: Монтаж дымохода для газового котла отопление: правила монтажа

На сегодняшний день для систем отопления с газовым котлом чаще всего применяются несколько видов дымоходов. Любой из них можно соорудить самостоятельно, но понадобится схема для сборки и рекомендации специалиста. Мы постараемся помочь вам в этом вопросе!

Кирпичный дымоход

Кирпичный дымоход

Кирпичные трубы устанавливали с давних пор, еще до появления труб из новых материалов. Но и сейчас некоторые собственники домов не отказались от их возведения, хотя, честно говоря, подобный дымоход сложен по конструкции и трудоемок в монтаже. Кроме этого, возведение дымохода из кирпича занимает достаточно много времени и обходится недешево. Нужно отметить и то, что кирпичный вариант уступает по техническим характеристикам более современным системам, так как из-за своей формы и шероховатой внутренней поверхности нередко зарастает сажей, что замедляет отвод отходов сгорания топлива. Вы же не хотите нанимать трубочиста через пару лет?

Керамический дымоход

Керамический дымоход в разрезе

Такие дымоходы имеют большое количество положительных качеств, которые особенно хорошо проявляются в случаях, когда работа по монтажу будет проводиться самостоятельно. Конструкция проста и надежна, легка в установке, имеет высокую степень пожаробезопасности и, что очень важно, вполне доступна по цене. Но, нужно отметить, что даже имея столько положительных сторон, керамические дымоходы не пользуется большой популярностью.

Требования к коаксиальным дымоходам газовых котлов

Коаксиальный дымоход значительно отличается от всех остальных конструкций по всем параметрам.

Схема подключения коаксиального дымохода.

Он имеет аккуратный компактный вид и отличную от других дымоходных труб форму — он не поднимается к крыше, а выводится через стену.

… и коаксиальным

Несмотря на небольшой размер, дымоход имеет высокую эффективность работы благодаря своему строению и покрытию на внутренних стенках. Внутри него не появляется конденсат, что очень важно для работы систем отопления, работающих на газовом топливе.

Дымоход-сэндвич из нержавейки

Эта модель — самая популярная и востребованная в последние годы, так как имеет ряд безусловных преимуществ перед другими вариантами. Они имеют многочисленное количество различных переходов, тройников и других деталей, выполненных под разным углом, что позволяет собрать конструкции любой сложности.

Сэндвич-дымоход из нержавейки

Дымоходы, изготовленные из нержавеющей стали, состоят из трех слоев. Средний из них — это теплоизолирующий, который выполнен из минеральной ваты. Этот утеплительный слой может иметь разную толщину — от пяти до десяти сантиметров. Выбор его толщины будет зависеть от места прохождения дымоходной трубы и средних зимних температур региона, где располагается здание. От правильно выбранной трубы дымохода будет зависеть, будет ли собираться в ней конденсат, а значит и исправность работы всей системы в целом.

Дымоход из нержавейки имеет идеально ровную внутреннюю поверхность, что беспрепятственно позволяет отводить продукты горения котла. Кроме этого, он имеет зеркальную внешнюю поверхность, что способствует презентабельности общего вида системы.

Элементы дымохода из нержавейки

Разнообразие деталей дымоходной системы

 Какой бы дымоход (за исключением кирпичного) ни устанавливался, к нему будут необходимы дополнительные элементы, которые подбираются согласно заранее разработанной схеме сборки системы. К ним относятся следующие детали:

• Соединительные патрубки, который соединяет трубу с котлом — переходники.
• Трубы различной длины.
• Проходные патрубки.
• Ревизионный тройник, имеющий снизу штуцер, с помощью которого удаляется конденсат.
• Конусообразный наконечник.
• Отводы.

Требования к эффективности и безопасности дымохода газового котла, нормы СНиП

Для правильного устройства конструкции дымохода разработаны требования СНиП 2.04.05—91 и ДБН В.2.5—20—2001, которые должны быть обязательно учтены для достижения полной безопасности при работе системы. Нужно отметить, что от выполнения всех предусмотренных правил будет зависеть здоровье и жизнь жильцов дома, а также эффективность работы газового котла.

Поэтому к этим правилам нужно отнестись со всей серьезностью, так как их несоблюдение приведет к неприятностям с газовым хозяйством, а возможно и к штрафам. И все равно придется все переделывать заново по установленным стандартам.

Требования для нормальной работы дымоходов газовых приборов включают в себя следующие моменты:

• Отведение конденсата с помощью специального сборщика влаги, который устаивают внизу трубы.
• В дымоходной системе должна быть обеспечена хорошая тяга, она является залогом эффективности работы прибора.
• Чтобы добиться хорошей тяги, при сборке дымохода очень важно обеспечить максимальную герметичность соединения деталей.
• Дымоход должен иметь вертикальную форму без уступов. По правилам разрешен уклон в 30 градусов, с тем, что диаметр сечения будет сохранен.
• Отрезок трубы, соединяющий газовый котел с дымоходной системой, длина которого должна быть не менее полуметра, обязательно должен иметь вертикальный участок.
• Если высота помещения составляет около трех метров, общая длина горизонтальных соединяющих участков не должна быть больше высоты помещения.
• Расстояние между дымоходом и поверхностями стен или в проходах, трубы через стену, выполненную из горючих материалов должно составлять не менее 20 сантиметров, из негорючих материалов — порядка пяти сантиметров. В стенах или перекрытиях, через которые проходит дымоотвод, вокруг трубы укладывается негорючий материал, например, минеральная вата.

Возвышение оголовка дымохода над поверхностью крыши

• Оголовок трубы дымохода, пройдя через кровлю, должен возвышаться над ней не менее, чем на полметра. Если крыша имеет плоскую конструкцию, то оголовок над ней поднимают на высоту в один метр.

 При устройстве дымоходной системы запрещено:

• Установка грибков и дефлекторов на оголовок трубы газового котла, так как они тормозят отвод продуктов горения, поэтому угар может попасть вовнутрь помещений.
• Устраивать более 3-х поворотов на дымоотводных трубах дымохода.
• Проводить дымоходную трубу через любые помещения, где отсутствует система вентиляции.
• Выполнять дымоходные каналы из материалов, имеющих пористые структуры.
• Протягивать дымоходную систему через жилые помещения.

Вся конструкция собирается по инструкции и схеме производителя дымоходных систем, согласованной с контролирующей организацией.

Пошаговый монтаж дымохода газового котла

Монтаж дымохода

 Монтаж системы дымоотвода происходит следующим образом:

• Производится точная разметка прохода трубы через перекрытие и кровлю — этот процесс необходимо неоднократно проконтролировать, чтобы не совершить ошибки.
• Далее устраиваются отверстия по разметкам для прохождения трубы.
• Монтируют адаптер для перехода, который соединяется с патрубком, расположенным на котле.
• Затем присоединяют тройник, имеющий отделение для сбора влаги, и закрепляют специальным кронштейном.
• Стыкуется следующий участок дымохода. Если нужно, то используется элемент, называемый «колено».
• Если труба будет пропускаться через перекрытие, в комплект дымохода нужно включить специальный проходной патрубок. Труба проходит через металлический лист, в котором устроено для нее отверстие немного большего размера, чем диаметр трубы. Лист прикрепляют к перекрытию.
• Стыки двух отрезков труб для надежности фиксируются хомутами, их стягивают болтами.
• Дымоход закрепляют к стене на специальные кронштейны с шагом, примерно, два метра.
• Завершает конструкцию наконечник в виде конуса.
• Последним этапом производится изоляция дымоходной трубы от горючих материалов на переходах.

Нельзя не осветить нюансы выбора и установки дымохода, в зависимости от его месторасположения. Он может быть установлен снаружи и закреплен к стене (настенные), или проходить внутри строения.

Внутренний дымоход

• Если от дымохода должно исходить тепло во все помещения, где он будет проходить, не нужно выбирать трубу с внутренней теплоизоляцией, утепляют ее только с наружной стороны.
• Нужно учесть, что при прохождении дымохода внутри дома, повышается риск проникновения продуктов горения в комнаты, а также повышается пожароопасность. Поэтому очень важно идеально состыковать отдельные части и надежно закрепить их хомутами.
• Для монтажа потребуется большее количество различных дополнительных элементов, так как труба будет проходить, как минимум через одно перекрытие и кровлю.
• Не следует забывать, что если в будущем потребуется провести ремонтные работы на подобном дымоходе, то это станет достаточно проблемной задачей.

Сравнение наружной и внутренней схем расположения дымохода

Наружный дымоход

• Наружный вариант дымохода требует правильно рассчитанной теплоизоляции.
• Преимуществом можно назвать безопасность этого элемента отопления.
• Монтаж дымохода, проходящего снаружи, намного проще, нежели внутреннего.
• В случае необходимости проведения ремонта, его также легко можно будет провести при любых создавшихся условиях.

Как избежать скопления конденсата в дымоходе газового котла — видео урок

Любая часть отопительной системы должна быть устроена максимально аккуратно, и нельзя к этому относиться халатно. Поэтому, если нет опыта работы в этой области, лучше всего обратиться к специалисту, который знает свое дело, или в фирму, занимающуюся монтажом дымоходов.

Установка дымохода для котла газового в частном доме

Дымоотвод — важная часть вентиляционной системы здания. От правильности установки трубы для дымохода газового котла зависит здоровье жильцов. Есть немало вариантов устройства вытяжных протоков. Выбрать подходящую для заданных условий версию поможет ознакомление с каждой. При монтаже учитываются строительные нормы и правила – СНиП.

Принцип действия вытяжки основан на свойстве горячих газов устремляться вверх, создавая тягу в вентиляционном тракте. Для оттока выхлопа от горелки традиционная кирпичная кладка не годится: в грязном воздухе содержится водяной пар – продукт сгорания углеводородов. Контакт с холодными боками вытяжки вызывает конденсацию с выделением росы. Последствия такого явления следующие:

• влага проникает в поры кирпича;
• периодичность включения высокоэффективных печей на сжиженном газе обусловливает замерзание воды до состояния льда;
• кристаллы растут, разрушая кирпичный воздуховод, тот обледеневает и сужая проход.

Установка дымохода для газового котла включает следующую комплектацию: выхлопной остов газоотвода, переходник от теплового прибора к вентиляционной схеме, патрубок для проведения элемента сквозь стену или крышу дома, конденсатосборник с тройником и сливным краном, крепёжные детали. Комплектность меняется в зависимости от сложности, с также способа подключения к печи.

Обычное место отопителей – на кафельном полу. Размещение вентствола – внутри или вне здания. Установка газового дымохода в частном доме с температурой отводимой струи до 120ºС выполняется так:

1. Кирпичный ствол с вкладкой из нержавеющей стали, асбестового экрана. Вставка имеет форму гильзы необходимого диаметра, соединения промазывают жаростойкими герметиками, а пространство между стенками корпуса и канала закладывают минватой. Внизу в доступном месте ставят влагосборник.
2. Керамическая шахта из специальных блоков устойчива при эксплуатации в агрессивной среде, служит десятилетия. Большая масса предполагает устройство фундамента при монтаже трубы для дымохода газового котла.
3. Асбоцементная оболочка в сечении – овал. Стыки герметизируют влагостойким цементом с гидрофобными добавками. Для снижения конденсатообразования став делают высоким и теплоизолируют.
4. Сэндвич-дымоход – его конструкция не позволяет остывать газоходу за счёт утеплителя. На улице ствол дополнительно укрывается минеральной ватой – это увеличивает тягу, долговечность изделия.

Есть схемы, где установка газового дымохода осуществляется из коаксиальных (труба в трубе) элементов, трёхслойных сэндвичей из нержавейки с базальтовым утеплителем. Появились и новинки – конструкции с вкладным полимерным рукавом по технологии Фуранфлекс.

Сегодня предпочтение отдаётся двум системам дымоотводения: сэндвич-конструкциям и коаксиальным. При выборе ориентируются на мощность котла, особенности постройки и свой бюджет. Когда газоотвод устанавливается снаружи, экономится объём комнаты и не нарушается безопасность людей, но влияние атмосферных факторов вредит корпусу. Другие немаловажные критерии для оценки:

• форма и сечение каналов, длина става – определяются по расходу отопителя и схемой вентиляции;
• возможность самостоятельно сделать монтаж дымохода для котла на газе;
• простота обслуживания системы проветривания.

Коаксиальный газоотвод отличается красивым дизайном при хороших эксплуатационных характеристиках, поликонденсат в проходе не образуется. Доступным для изготовления является сэндвич – труба из нержавейки, обёрнутая базальтовой ватой и оцинкованным железом.

Нормативные данные по газоотведению изложены в СНиП 2.04.05-91. Вытяжка из огневой камеры возводится на высоту 6 м от горелки. При подсоединении печки к дымоотводу обязательно выполнение стандарта:

• подводящий к шахте горизонтальный канал <3 м с уклоном к топке 1―3º;
• ствол – вертикальный с возвышением над плоской кровлей на 50 см, для обхода препятствия допускается отклонение от оси на 30º при расстоянии до става 1 м;
• число поворотов воздушного потока – не больше 3;
• отверстия на выхлопе и по всему сечению не должны быть меньше выходного диаметра от теплогенератора;
• напольные или настенные котлы с верхним патрубком присоединяются посредством вертикального колена ≥25 см;
• отступ газохода от несгораемой стены – 50 мм и больше, от деревянной ≥0,25 м.

Внизу ствола монтируется лючок для сброса воды. До подключения отопительной горелки построенную схему вентиляции проверяют специалисты газовой службы.

В компании dymohody.by вы можете купить дымоход, а также заказать монтаж дымоходных систем любых видов быстро и качественно с гарантией качества.

Дымоход для газового котла: устройство и способы монтажа

При выборе варианта отопления следует подбирать наиболее дешевый и безопасный вариант. Наиболее выгодное решение – это установка газового котла. Для обеспечения работы котла требуется обеспечить приток воздуха в топку и отведение продуктов сгорания, а для этого нужно соорудить дымоход для газового котла. Рассмотрим, как проходит установка этой детали своими руками.

Установка отопительного агрегата, работающего на органическом топливе, предусматривает обязательное устройство системы для отведения продуктов сгорания топлива. Нужно сказать, что требования к устройству дымоходов у службы пожарного надзора строгие. Но если заранее изучить правила установки, то монтаж дымохода для газового котла вполне можно произвести своими руками, сэкономив на оплате труда специалистов.

Определяемся с материалами

К материалам, которые будут использоваться для строительства дымоотвода, предъявляются особые требования. Они должны быть устойчивыми к действию высоких температур и коррозионным процессам, только в этом случае система будет безопасной и прослужит достаточно долго.

В прежнее время наиболее популярными материалами для создания дымоходов были асбестоцемент и оцинковка. Оба эти варианта имеют существенные недостатки: асбестоцемент слишком тяжелый, а оцинковка служит не более 5-6 лет.

В наше время выгоднее сделать дымоход в частном доме из нержавеющей стали. Трубы из нержавеющей стали устойчивы к накоплению отложений, позволяют создавать герметичные соединения. Основное же преимущество нержавеющей стали в том, что она имеет высокую сопротивляемость коррозии.

Самым популярным и высокотехнологичным решением на сегодняшний день является дымоход коаксиального типа. Он имеет достаточно простое устройство: труба, имеющая меньший диаметр, находится внутри большей трубы. Внутренний канал (меньшая труба) этой системы используется для отведения газов, внешний канал – это источник поступления воздуха в топку.

Труба выводится наружу через стену. Это оптимальный дымоход для настенного газового котла, но он подходит и для отопительного оборудования напольного исполнения.

Совет! Монтаж коаксиального дымохода возможен только с котлами, имеющими закрытую камеру сгорания.

Как подобрать габариты?

Начинать устройство дымохода для газового котла стоит уже после того, как отопительный агрегат будет приобретен, только в этом случае можно будет подобрать правильные габариты. Прежде чем приступить к монтажу своими руками, нужно произвести расчеты.

Факторы, влияющие на тягу

Самой важной характеристикой дымохода является обеспечиваемая им тяга. Если тяга недостаточна, снижается эффективность работы отопительного оборудования, повышается расход топлива. На то, какой будет тяга дымохода, оказывают влияние три группы факторов:

• Внутренние. Это такие моменты, как объем помещений, средняя температура в доме, число жильцов, наличие дополнительных источников потребления кислорода. Зависит тяга и от того, из чего построен дом. В домах из «дышащих» материалов тяга всегда лучше, чем в герметичных постройках.

• Внешние. Во многом тяга зависит и от погодных условий: температуры, наличия ветра. Чем больше разница в температуре на улице и внутри дома, тем лучше тяга.
• Конструкционные. Основной фактор, определяющий, какой будет тяга, это конструкция дымохода. Поэтому расчетам, выбору материалов и прочим факторам следует уделить самое серьезное внимание.

Сечение и диаметр трубы

Сечение дымохода лучше сделать круглым, но не исключаются и каналы с прямоугольным сечением. Основные требования к размерам:

• площадь полезного сечения должна превышать внутреннюю площадь котла.

Совет! Для вычисления полезного сечения необходимо использовать внутренний диаметр трубы.

• диаметр используемой трубы должен быть равен размеру отводного патрубка котла, либо превышать его. Использование труб, диаметр которых меньше размера отводного патрубка запрещено из соображений безопасности. Кроме того, если диаметр деталей подобран верно, то подключение газового котла к дымоходу не создаст проблем.

Высота

Важно не только подобрать правильный диаметр трубы, но грамотно определить высоту дымохода. Этот параметр зависит от формы крыши и места вывода трубы относительно конька. Основные требования по высоте дымоходной трубы, используемой в частном доме:

• при расположении от конька на расстоянии не более 1,5 метра, труба должна быть выше верхней точки крыши на полметра;
• при расположении на расстоянии от 1,5 до 3 метра, дымоход следует сделать вровень с коньком;
• при выведении трубы на расстоянии более трех метров от конька необходимо провести воображаемую линию от верхней точки крыши к горизонту под углом 10 градусов, и сделать высоту дымоходной трубы вровень с этой линией.

Возможные сложности

После того, как будет подобран диаметр трубы и определена необходимая высота дымохода, следует посчитать полезную площадь системы. Случается, что она оказывается меньше, чем необходимо (то есть, меньше внутренней площади котла). Конечно, в этом случае можно использовать трубы, имеющие больший диаметр.

Однако это не рационально. Поскольку трубные изделия выпускаются стандартных размеров, то подобрав трубу, имеющую следующий диаметр, и сохранив прежнюю длину дымохода, можно добиться того, что площадь полезного сечения будет значительно превышать необходимую. Это нерационально, так как приведет к перерасходу материалов. Поэтому правила допускают увеличение длины дымохода.

Монтаж

После того, как все требования безопасности будут тщательно изучены, расчеты произведены и материалы закуплены, можно будет приступать к монтажу. Рассмотрим, как должна проходить установка, если работы планируется осуществлять своими руками.

Выбор варианта размещения

При устройстве дымохода в частном доме необходимо выбрать один из двух вариантов размещения. Возможно:

• Внутреннее размещение, то есть, непосредственно в доме. Преимуществом этого решения является отсутствие необходимости утепления части трубы, проходящей внутри помещений. Существенным недостатком является повышенный риск воспламенения и утечки угарного газа.

Совет! Если планируется установка дымохода в доме, то правила предписывают располагать трубу в кирпичной шахте. Такое решение крайне затрудняет проведение ревизий и ремонтных работ.

• Наружное размещение. Недостатком варианта является необходимость утепления трубы, но зато такой дымоход безопасен, его легче монтировать и, при необходимости, ремонтировать. Это важное преимущество, особенно если работы будут выполняться своими руками.

Установка

Нужно отметить, что установка дымохода – работа не слишком сложная, поэтому её вполне можно выполнить своими руками. Но, в то же время, работа это трудоемкая, она требует терпения и аккуратности.

Кратко процесс монтажа своими руками можно описать так:

• собираются все элементы трубы;
• в местах, где труба проходит через конструкции дома (стена, перекрытия) устанавливаются специальные элементы – адаптеры;
• производится изоляция поверхностей, соприкасающихся с горячей трубой;
• производится теплоизоляция трубы.

Если осуществляется устройство газового отопления, то в обязательном порядке придется сооружать дымоход для газового котла. Для эффективной работы оборудования, необходимо правильно провести расчеты, определив диаметр и длину трубы. Проведение установки системы дымоотведения своими руками является не очень сложной, но весьма трудоёмкой задачей.

Требования к дымоходу газового котла: нормативы и рекомендации

Труба дымохода, возвышающаяся над крышей, является лишь небольшим видимым конструктивным элементом сложного механизма, отвечающего за отведение дыма и газа. Независимо от того на каком топливе работает отопительное оборудование (твердом, жидком или газообразном) оно обязательно дополняется системой для отвода продуктов сгорания. Каждый домовладелец должен иметь представление об устройстве дымохода в своем доме, что позволит ему правильно эксплуатировать отопительную систему в принципе. Тем же, кому только предстоит решать подобные задачи по обустройству своего дома, прежде чем идти в специализированный магазин или приглашать профессионалов, мы предлагаем вначале ознакомиться с теорией. В качестве примера возьмем газовое отопление. Для начала, как минимум, нужно знать какие бывают дымоходы для газовых котлов, в чем их сильные и слабые стороны.

Виды дымоходов: что предложит специалист?

Можно ли самостоятельно устроить дымоход? Конечно же, да! Хотя, если этой работой придется заниматься впервые, то консультация специалиста лишней ни в коем случае не будет. Но, так или иначе, все равно придется разобраться с тем, какие вообще дымоходы для котлов существуют в настоящий момент.

Итак, вам могут предложить выбрать один из таких вариантов:

Вариант #1 — классический кирпичный

Хотя его сооружение вам предложат, вряд ли, поскольку это даже не вчерашний, а позавчерашний день. Кирпичный дымоход отличается сложностью конструкции, высокой себестоимостью и его возведение отнимает много времени. Кроме того, по многим эксплуатационным характеристикам такой дымоход уступает более современным конструкциям.

Вариант #2 — из нержавеющей трубы

Здесь производитель предлагает широкий модельный ряд. Среди достоинств нельзя не отметить высокую стойкость к механическим повреждениям и воздействию агрессивной среды. Дымоход для газового котла, изготовленный из нержавейки, как правило, выполнены в виде сэндвич системы – две различные по диаметру трубы одна в другой. Пустое пространство между ними заполняется жаростойкой базальтовой ватой.

Дымоотводная труба из нержавейки отличается надежностью и имеет презентабельный вид

Без преувеличения на сегодняшний день устройство дымохода для газового котла с использованием нержавеющего «сэндвича» – одно из самых удачных решений на сегодняшний день.

Вариант #3 — коаксиальный дымоход

Его не перепутаешь с другой конструкцией, отличительная черта – презентабельный внешний вид. Хотя и рабочие параметры на высоком уровне. Более того, коаксиальный дымоход для газового котла обладает специфической формой, на внутренних стенках которой не образовывается конденсат. Этот момент очень важен особенно для отопительных систем на газовом топливе.

Конструкционная разница между коаксиальным и традиционным дымоходом

Вариант #4 — керамическая конструкция

Нельзя сказать, что пользуется большим вниманием со стороны потребительской аудитории в сегменте элитного строительства. А, там, где отдается предпочтение простоте и надежности, легкости монтажа и пожаробезопасности, и при всем этом доступной цене, керамический дымоход альтернативы не имеет.

Внутреннее строение керамического дымохода

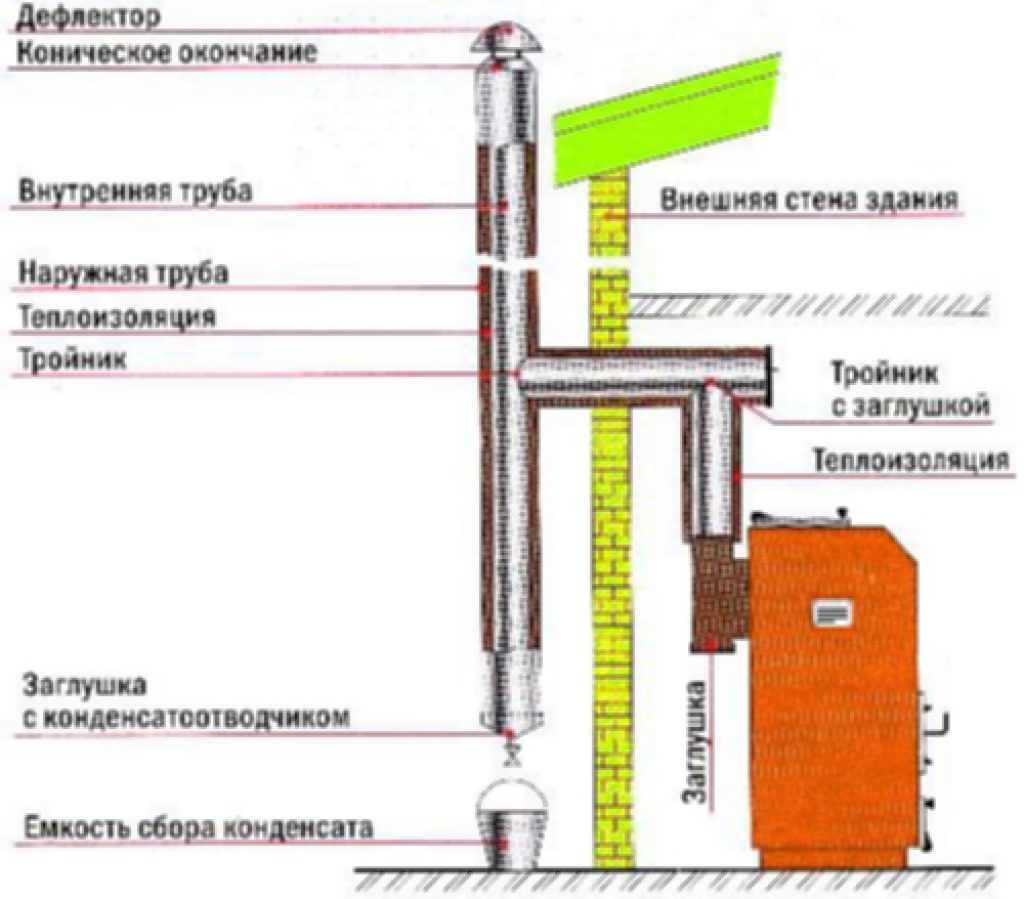

Схема устройства внутреннего дымохода и наружной конструкции

Какой бы технологии не было отдано предпочтение, в конце концов, устройство дымохода для газового котла подразумевает работу с такими элементами:

• Переходник, соединяющий патрубок отопительного котла и дымоходную трубу.
• Проходной патрубок.
• Телескопические трубы.
• Кронштейн и хомут – основные стеновые крепления.
• Тройник с ревизией – в нижней части имеется специальный штуцер для удаления конденсата.
• Наконечник конической формы.
• Отводы.

Предлагаем вам посмотреть обзорное видео с советами от специалиста:

Что влияет на эффективность работы дымохода?

Возможно, вопрос поставлен несколько некорректно с точки зрения профессионала. Поскольку от эффективной работы системы отведения продуктов горения зависит здоровье, а порой и жизнь людей, то целесообразней рассмотреть требования к дымоходу газового котла.

Дымоход любой конструкции должен быть выполнен в соответствии с требованиями СНиП 2.04.05-91, а также ДБН В.2.5-20-2001. В противном случае будет иметь место неправильное устройство дымохода и подсоединение к нему отопительного оборудования. А это в свою очередь ставит под вопрос безопасность эксплуатации всей отопительной системы. В указанных документах четко регламентировано устройство дымоходов котлов. Эти документы подлежат тщательному изучению, поскольку нарушение изложенных в них норм обязательно приведет к проблемам с газовым хозяйством.

Если вкратце озвучить требования к дымоходам газовых котлов, то в первую очередь нужно обратить внимание на такие моменты:

• Хорошая тяга – залог эффективности использования тепловой энергии от сгорания газа.
• Правильная конструкция конденсатосборника – лишняя влага не должна скапливаться на стенах дымоходного канала.
• Запрещена установка на оголовок дымохода дефлекторы, грибки и пр. Эти элементы снижают эффективность удаления продуктов горения, и появляется риск попадания внутрь помещения угарного газа.
• Требования к дымоходам газовых котлов требуют максимального внимания к выполнению монтажных работ. Особый акцент должен быть сделан на плотности прилегания конструктивных деталей в местах соединений, то есть должна быть достигнута максимальная герметичность. Это не позволит раскаленным газам проникнуть за пределы дымохода.
• Допускается использование общих соединительных дымоотводящих труб для нескольких агрегатов.

Внешне кажется, что дымоход кирпичный. На самом деле — это просто отделка, а он находится внутри трубы

Алгоритм устройства дымохода внутри здания

Установка дымохода для газового котла может быть произведена как внутри здания, так и автономно (снаружи). Понять в чем разница, сделав при этом определенные выводы касательно вашего конкретного случая, вы сможете из нашей небольшой таблицы.

Как говорится выводы делайте сами.

Мы предлагаем вашему вниманию внутреннее устройство дымоходной системы. Кратко этот процесс состоит из таких этапов:

1. Нанесение разметки в перекрытиях и кровельном пироге для отверстий под дымоход. Проверяем правильность несколько раз.
2. Вырезаем проем для трубы.
3. Патрубок, отходящий от котла, соединяется с переходным адаптером.
4. Подсоединяется тройник и ревизия, крепится стальной лист, выполняется установка основного кронштейна.
5. Наращивается труба, если нужно используются «колени».
6. Для монтажа через перекрытия применяется специальный патрубок.
7. На трубу надевается лист из оцинкованной стали, в котором предварительно выполнено отверстие большего диаметра, чем труба дымохода. Оцинковка закрепляется к перекрытию.
8. Для усиления стыков используются хомуты, которые стянуты болтами или качественной проволокой.
9. Сам дымоход прикрепляется настенными хомутами, шаг – 2 м, а также кронштейнами, шаг – 4 м.
10. Для завершения конструкции предназначен специальный конусообразный наконечник.
11. Выполняется изоляция дымохода.

В завершение предлагаем посмотреть видео-материал, где весь процесс монтажа показано очень наглядно:

устройство, требования к установке и высоте

Согласно нормативным документам, работы по подключению газоиспользующего оборудования к магистрали и первому запуску должна выполнять специализированная служба. Зато построить дымоход для газового котла вам никто не запрещает своими руками, главное, чтобы он соответствовал требованиям правил. Иначе контролеры управляющей компании не разрешат пользоваться отопительным агрегатом и опломбируют кран газопровода, пока нарушения не будут устранены. Отсюда и цель нашей публикации – рассказать, как правильно сделать дымоходную трубу в частном доме.

Способы отвода продуктов горения

В зависимости от конструкции теплогенератора дымовые газы выбрасываются наружу двумя способами:

1. Из напольных и настенных котлов с открытой камерой сжигания дым направляется в вертикальный канал нужной высоты, обеспечивающей появление естественной тяги. Проще говоря, это традиционные дымовые трубы, поднимающиеся над крышами зданий, как показано на фото.
2. Турбированные котельные установки с закрытой камерой сгорания оснащаются короткими коаксиальными дымоходами, прокладываемыми горизонтально сквозь ближайшую стену.

Примечание. По желанию домовладельца газоход наддувного котла можно установить и вертикально, выведя через кровлю.

Принцип работы традиционного дымохода хорошо всем известен: за счет перепада давлений между верхом и низом вертикального канала, а также разницы температур продуктов горения и окружающего воздуха, в нем возникает естественная тяга. Она благополучно уносит дым на улицу.

Коаксиальная двустенная труба для газового котла с закрытой камерой сгорания служит одновременно воздушным и дымовым каналом, полностью изолирующим агрегат от помещений частного дома. По внутренней трубе дымохода газы идут на улицу, а в пространстве между стенками навстречу им движется воздушный поток. Работа системы обеспечивается за счет принудительного давления, создаваемого турбиной (вентилятором).

Требования к дымоотводам газовых агрегатов

Котлы отопления, сжигающие природный и сжиженный газ, относятся к установкам с высокой эффективностью, чей КПД равен 88% и более. На практике это значит, что температура продуктов сжигания колеблется в пределах 70—120 °С что способствует образованию конденсата на стенках неутепленных газоходов. Отсюда правило первое: участки вертикальных каналов, находящиеся вне здания либо проходящие сквозь холодные чердаки, подлежат обязательному утеплению.

Справка. В дымоходах газовых котельных установок конденсат появляется всегда. Дело в том, что в результате горения метана, пропана и других углеводородов образуется водяной пар, который выпадает каплями влаги на внутренних стенках. Если их не утеплить, конденсат станет прихватывать мороз, а через некоторое время сечение газохода перекроется льдом.

Кирпичные оголовки — и те необходимо утеплять

Остальные требования к устройству дымоотводов звучат следующим образом:

1. Размеры сечения канала или шахты определяются расчетом, но не должны быть меньше диаметра выходного патрубка газового котла.
2. При строительстве дымохода допускается применять морозостойкий глиняный кирпич, асбестоцементные трубы и другие негорючие материалы – сталь, жаростойкий бетон, керамику.
3. Пористые стройматериалы использовать запрещается.
4. В нижней части вертикального газохода надо предусмотреть карман с ревизионной дверцей, служащий сборником конденсата.
5. Дымоходы для газовых котлов разрешается устраивать внутри кирпичных стен и прокладывать рядом с вентиляционными шахтами, разделив их герметичной перегородкой 12 см в толщину. При выводе на кровлю дымовая и вытяжная труба делается на одном уровне.
6. Оголовок газохода не должен попасть в зону ветрового подпора, создаваемую коньком крыши, соседним зданием или деревом. Как определить требуемую высоту, изображено на схеме (минимальная равна 5 м).

Совет. Перед закупкой материалов и монтажом лучше составить проект будущего дымохода, проконсультировавшись со знающими печниками. Так вы обезопасите себя от ошибок и дорогостоящих переделок, о чем подробно рассказывается в видео от эксперта:

Дымоотводы из стальных труб дозволяется выводить на кровлю прямо через перекрытия, но с одним условием: канал не должен проходить через жилую комнату. Второй и более дешевый по цене вариант – это приставной газоход, монтируемый на внешней стене здания.

Несколько слов о том, как правильно сделать отведение продуктов горения от нескольких источников тепла, например, котла, дровяной печки и газовой колонки. Если вопрос решается на этапе строительства, то нормы требуют установки обособленного канала для каждой единицы оборудования. Их можно объединить в один блок с вытяжной трубой вентиляции. В существующем здании газоиспользующие установки допускается подключать к одному дымоотводу, соблюдая расстояние между врезками, как предписывает схема:

Виды современных дымоходов

На данный момент в частных домах применяется 3 разновидности дымовых каналов под естественную тягу:

• кирпичные со вставкой из нержавейки;
• керамические;
• двустенные утепленные трубы типа сэндвич, изображенные на схеме.

Примечание. Различные коаксиальные системы для газовых турбированных котлов делаются из нержавеющей стали и практически не отличаются друг от друга по конструкции.

Мы не включили в перечень недорогие асбестовые трубы, поскольку их сложно отнести к современным. Кстати сказать, СНиП допускает их установку лишь в одноэтажных зданиях, причем утепление наружной части обязательно. Учитывая вес асбестоцемента и неудобство монтажа, экономия выйдет призрачной. Проще изготовить сэндвич своими руками, обернув нержавейку базальтовым волокном и кожухом из оцинкованной кровельной стали.

Дымовые трубы из чистого кирпича тоже уходят в прошлое. Если вы хотите сделать надежный и долговечный дымоход внутри кирпичной стены, то лучше воспользуйтесь одним из двух вариантов:

1. Вставить внутрь кирпичной шахты нержавеющую трубу с толщиной стенки не менее 1 мм.
2. В процессе постройки заложить в стену специальные блоки с утепленными базальтовым волокном керамическими втулками.

Вариант с металлической вставкой дешевле комплекта керамики, но проигрывает в надежности. Опять же, гораздо проще купить и смонтировать модульный сэндвич, чем возводить кирпичную кладку и вставлять туда гильзу. Процесс сборки газохода из двустенных труб рассмотрен в этом руководстве. Есть и другая трудность: сечение шахты, привязанное к размеру кирпичей, не всегда совпадает с наружным диаметром патрубка на котле. Уменьшать проем нельзя, только увеличивать, что не всегда возможно.

Керамические дымоходные элементы

 О правилах монтажа

Чтобы построить правильный дымоход, нужно не только соблюсти общие требования, но и придерживаться конкретных правил, регламентирующих его прокладку:

·         подключение газоиспользующего оборудования к дымоходной системе производится стальной трубой или гофрой таким образом, чтобы на выходе получился вертикальный участок длиной не меньше 15 см;

• расстояние от этого соединителя до несгораемых конструкций – 50 мм, до горючих – минимум 250 мм
• максимальная длина горизонтального участка, прокладываемого с уклоном 0,01 в сторону котла, составляет 3 м;
• число поворотов на всем протяжении газохода – не более трех;
• допускается отклонение от вертикали до 30° на расстояние до 1 м без уменьшения сечения канала;
• минимальная глубина кармана с ревизионной дверцей – 25 см;
• дымоотводный патрубок теплогенератора необходимо оснастить шибером;
• при пересечении перекрытий из горючих материалов керамической трубой или сэндвичем надо выдержать расстояние 380 мм от внутренней стенки до деревянной конструкции;
• колпаки или зонтики на дымоходы от газовых котлов не ставятся, дабы избежать обледенения и угара в помещениях.

Примечание. Шиберная заслонка не должна закрываться наглухо. Минимальный диаметр отверстия – 5 см.

Невзирая на впечатляющий список требований, выдержать их не так уж трудно. Дымоходные каналы внутри стен выкладываются в процессе строительства, когда у вас есть на руках проект и возможность в любой момент исправить огрехи. Если частный дом уже построен, организовать отвод продуктов горения сподручнее дымоходами сэндвич, надо только решить, прокладывать трубу внутри или вынести за пределы здания. Второй вариант наиболее предпочтителен при условии, что котел расположен неподалеку от внешней стены.

Что касается монтажа коаксиальных труб, то к нему предъявляются такие же требования. Горизонтальный участок не должен быть длиннее 3 м, а расстояние до сгораемых конструкций – 25 см. Чтобы при сильных морозах конец газохода не обледеневал от конденсата, внутренний канал необходимо выпустить на 5—10 см дальше наружного.

Заключение

Если работы по устройству дымохода вы решили целиком взять в свои руки, то связываться с кирпичной кладкой не стоит, лучше подсоединить к газовому котлу трубы — сэндвич. Рекомендация актуальна в тех случаях, когда жилище давно построено и что-либо изменить внутри нереально. Действуйте по проверенной схеме: монтируйте дымоотвод на стену дома и подключайте к теплогенератору горизонтальным участком.

Автоматические заслонки дымохода

Автоматические заслонки дымохода

При эксплуатации газовой печи или водонагревателя в доме или другом здании воздух помещения протягивается через печь или нагреватель, чтобы помочь сжечь газ. Затем теплые выхлопные газы вентилировал дымоход через крышу. Когда агрегат отключается, остаточное тепло продолжает снижаться. согрейте воздух и вытяните его через вентиляционное отверстие на улицу, создав «эффект дымохода». Это лишает здание нагретого воздуха. Автоматическая вентиляционная заслонка не только ограничивает поток нагретого воздуха вверх по дымоходу, но также может уменьшить количество холодного наружного воздуха, проникающего в заменить уходящий теплый воздух.Устанавливается в дымоходе между отопительным агрегатом и дымоход, блокирующий прохождение тепла после выключения агрегата.

Предотвращая утечку тепла во время цикла «выключено», вентиляционная заслонка также может повысить эффективность работы печи за счет минимизации «холодных» пусков. На В начале каждого цикла «включения» КПД агрегата постепенно увеличивается до тех пор, пока он достигает установившегося состояния. Время, необходимое для достижения этой точки, сокращается за счет вентиляции. демпфер.Вентиляционные заслонки также могут помочь сохранить влажность в здании за счет уменьшения инфильтрации. Это может улучшить комфорт в зимние месяцы.

Выпускаются вентиляционные заслонки двух типов: электромеханические и термомеханические. В электромеханическая заслонка вентиляции соединена с газовой арматурой. Открывается, когда термостат сигнализирует, что нагревательный элемент включен, и закрывается, когда термостат сигнализирует о том, что блок выключен. У них есть отказоустойчивые механизмы, предотвращающие их блокировку в закрытом положении.

Термомеханический демпфер, в отличие от своего аналога, не имеет электрически активируемых частей. Он состоит из биметаллических пальцев, которые входят в вентиляционную трубу. Когда срабатывает нагревательный элемент, горячие газы нагревают эти пальцы и заставляют их разъединиться. После выключения агрегата эти пальцы сомкнуты и перекрывают поток тепла.

наиболее экономичны при установке на отопительном или водонагревательном оборудовании, расположенном внутри отапливаемого помещения.Воздух, проходящий через эти нагревательные агрегаты, уже нагрет, в результате чего еще более важно предотвратить его утечку в дымоход.

ВНИМАНИЕ: Термомеханические заслонки не должны использоваться на оборудовании, работающем на жидком топливе. одобрено соответствующими инспекторами и производителем оборудования. Вентиляционные заслонки никогда не должны быть установлен в дымоходе, обслуживающем более одного прибора.

Неисправность вентиляционной заслонки вызывают недостаточный отвод дымовых газов, вызывая опасность для здоровья и безопасности.Вентиляционные заслонки любого типа должен устанавливаться только обученным квалифицированным специалистом по обслуживанию.

Что такое вытяжной шкаф газовой печи?

Любой подрядчик по отоплению Maple Glen знает, что вытяжной шкаф — необходимая часть любого газового прибора. В частности, для газовой печи он обеспечивает постоянный поток воздуха к горелкам, чтобы избежать возникновения факелов или выключения пилотного света из-за колебаний температуры и расхода воздуха.

Что делает вытяжной колпак

Тяга дымохода будет изменяться по мере того, как к нему будут выходить вентиляционные отверстия, особенно при переходе с холодного воздуха на горячий.Вытяжной колпак размещается над самой верхней частью газовой печи для втягивания воздуха в дымоход и позволяет втягивать больше или меньше воздуха через дымоход по мере необходимости для создания постоянного потока.

Это позволяет горелке получать постоянный воздушный поток без порывов ветра или резких скачков или падений температуры. Если горячий воздух не пропускать через вытяжной колпак, он создаст сильный поток воздуха через горелки.

Вытяжной колпак охлаждает воздух, выпускаемый горелками, от 500 градусов по Фаренгейту до от 300 до 350 градусов по Фаренгейту.Однако охлаждение необходимо тщательно откалибровать, чтобы избежать образования конденсата в дымоходе — проблема, которая возникает, когда температура становится слишком низкой.

Поддержание давления

Вытяжной колпак является частью более крупной системы, предназначенной для поддержания потока воздуха в дымоход. На каждый кубический фут сожженного газа в печи должно быть 15 кубических футов воздуха для горения и еще 15 кубических футов воздуха для разбавления. Вытяжной колпак и остальная часть системы вентиляции позволяют разместить печь, которая имеет много тысяч БТЕ в подвале вашего дома, и при этом снабжать ее достаточным количеством воздуха для сжигания газа и разбавления выхлопных газов до того, как они попадут в дымоход.

По всем этим причинам, если вы видите, что ваша пилотная лампа мигает нерегулярно, заметили обратный поток выхлопных газов или запах гари в топочной, важно вызвать профессионального подрядчика по отоплению, который сможет осмотреть и устранить проблему, прежде чем она станет хуже. . Выхлоп газовой горелки может содержать не только высокий уровень окиси углерода, но и плохо отводить воздух для устройства и дымохода.

Теги: Обслуживание печей, Гвинед-Вэлли, Отопление, Джемисон, Мейпл-Глен
Понедельник, 5 декабря 2011 г., 8:00 | Категории: Отопление |

Вентиляция газовых печей в дымоходы кладки — Jade Learning

Отвод газовых печей в дымоходы кладки

Автор: Reggie Hucks | 04 февраля 2020 г.

Комбинация топлива, воздуха и источника воспламенения приводит к сгоранию.Этот процесс горения используется в печах и водонагревателях для нагрева воздуха или воды. Побочными продуктами сгорания являются углекислый газ, вода, иногда окись углерода и другие газы.

Как сгорание в современных приборах вызывает проблемы с каменными дымоходами?

Тридцать лет назад было обычным делом выпускать газовые печи и водонагреватели в каменные дымоходы, облицованные плиткой. Эти устройства использовали вытяжные колпаки, также известные как переключатели тяги, в своих вентиляционных системах.Бытовая техника, произведенная примерно в это время, была примерно на шестьдесят процентов эффективнее (использованное топливо по сравнению с теплом, выделяемым для конструкции). Переключатель тяги подавал разбавляющий воздух в отходящие газы печи и с уходящим теплом предотвращал попадание влаги в дымоход. Для вентиляции обычно использовались наружные и внутренние дымоходы. Сегодняшние печи средней эффективности могут разрушить облицованные плиткой дымоходы. Вот некоторые технологические различия с современной техникой, которые затрудняют использование дымоходов.

Печь, производимая в настоящее время, имеет годовой коэффициент использования топлива (AFUE) 80% или 90% +. Нет печей с КПД 85%. Печь с КПД 80% работает на границе образования конденсата при сжигании и вентиляции. Дымовые газы более холодные и влажные. В печах нет переключателя тяги; поэтому в процессе вентиляции не используется дополнительный разбавляющий воздух. Вместо переключателя тяги в печах есть небольшой вентилятор, который создает тягу и предотвращает нисходящие потоки в вентиляционной системе.

Холодная облицовка дымохода быстро достигает точки росы после начала процесса горения. Со временем конденсат и кислотные компоненты дымовых газов разъедают облицовку дымохода из глиняной плитки. Это действие продолжит эрозию каменной кладки и, в конечном итоге, разрушит целостность дымохода. Кроме того, конденсат попадет в печь. Теплообменник может ржаветь и вводить окись углерода в конструкцию.

Дымоходы, расположенные снаружи дома, будут холоднее, чем внутренние.Обзор Международного кодекса топливного газа ясно покажет, что внешние дымоходы запрещены для использования с отдельными приборами. Два или более прибора могут выходить в наружный дымоход, но проектные условия должны быть подходящими вместе с расходом топлива на установку. Кроме того, одно из устройств должно иметь устройство защиты от тяги (система естественной тяги).

Внутренние дымоходы обычно извлекают выгоду из тепла конструкции. Поскольку эти дымоходы не такие холодные, как внешние, их применение немного отличается, но не настолько.Некоторые отдельные приборы могут выходить во внутренние дымоходы. Высота дымохода, площадь футеровки и вход в прибор — все это играет роль в использовании дымохода. Однако использование внутреннего дымохода крайне ограничено. Например, печь мощностью 100 000 БТЕ, выходящая во внутренний дымоход с футеровкой размером 38 квадратных дюймов, не допускается, независимо от высоты дымохода. Перед выпуском в дымоход следует ознакомиться с таблицами вентиляции Международного кодекса топливного газа.

В печах с AFUE 90% и выше используется специальный вентиляционный материал, например ПВХ или нержавеющая сталь.Топка на 90% никогда не должна сбрасывать дымовые газы в дымоход. Инструкции по установке этих печей должны строго соблюдаться для безопасной установки и эксплуатации. Эти печи производят большое количество конденсата в процессе своей работы. Конденсат отводится из печи по трубопроводу и размещается в безопасном месте вне конструкции.

Лучшее решение подрядчика — вообще избегать дымохода. Можно использовать заброшенный дымоход как загон для металлической вентиляционной системы, такой как «B» Vent.Существуют системы облицовки дымоходов из нержавеющей стали, которые также можно установить. Но облицованный плиткой дымоход быстро становится тем, чего следует избегать вообще с газовыми приборами.

Горючие газы в вашем доме — что вы должны знать о разливе продуктов сгорания

ВЫЛИВАЮТСЯ ЛИ ГАЗЫ СГОРАНИЯ В ВАШ ДОМ?

Есть ли в вашем доме какие-либо из этих устройств для сжигания топлива?

• Газовая печь, бойлер или водонагреватель
• Топка, котел или водонагреватель, работающий на жидком топливе
• Дровяная печь или камин
• Переносные обогреватели на пропане, природном газе или керосине
• Прочие устройства для сжигания топлива (например,грамм. газовая плита)

Если да, то при сгорании топлива будут выделяться тепло и газообразные продукты сгорания. Обычно эти продукты сгорания, которые могут включать как видимый дым, так и различные невидимые газы, выводятся наружу через дымоход или вентиляционную трубу. К сожалению, в некоторых случаях они могут вместо этого сбежать в ваш дом, где могут вызвать различные проблемы со здоровьем и другие проблемы.

Утечка продуктов сгорания — это термин, используемый для описания нежелательного потока продуктов сгорания в ваш дом.Используемые количества обычно небольшие; тем не менее, каждый год в некоторых домах случаются серьезные или долгосрочные разливы продуктов сгорания, что иногда приводит к серьезным или трагическим последствиям. Вам будет предоставлена ​​важная информация о разливе продуктов сгорания, которая предупредит вас о некоторых индикаторах и наметит практические шаги, которые вы можете предпринять для снижения рисков. Короче говоря, информация, представленная здесь, предназначена для того, чтобы научить вас, как не допускать попадания продуктов сгорания в ваш дом.

ПОЧЕМУ ТАКОЕ ОБЕСПЕЧЕНИЕ?

Поскольку токсичные соединения могут присутствовать в дымовых газах, присутствие этих газов в домашнем воздухе может привести к проблемам, начиная от неприятных головных болей и заканчивая серьезными заболеваниями, отравлением угарным газом (CO) и даже смертью.

Токсичные и другие вредные вещества, которые могут быть обнаружены в дымовых газах, включают:

• Окись углерода (без цвета, запаха и чрезвычайно токсична)
• Полициклические ароматические углеводороды
• Альдегиды
• Несгоревшие углеводороды
• Оксиды серы
• Оксиды азота
• Твердые частицы (например, сажа)
• Двуокись углерода и водяной пар — оба присутствуют в больших количествах и, хотя и относительно безвредны, могут создавать дискомфорт в помещении или способствовать проблемам с влажностью в доме

Точный состав и характеристики дымовых газов зависят от нескольких факторов.К ним относятся тип сжигаемого топлива, тип используемой горелки, тип используемой системы вентиляции и состояние вашей системы отопления. Серьезность их воздействия на ваш дом и жителей зависит от этих предметов, а также от того, сколько свежего воздуха циркулирует в вашем доме.

ПОНИМАНИЕ ВЫВОДА И УТЕЧКИ

Когда дела идут хорошо

Типичная масляная или газовая система воздушного отопления схематически показана на рисунке 1. Во время работы система генерирует два отдельных воздушных потока:

1) Воздух для горения

В зависимости от типа отопительного оборудования воздух, необходимый для горения, может втягиваться в оборудование из окружающей комнаты или отводиться прямо снаружи дома.Отопительное оборудование предназначено для полного удаления образующихся дымовых газов из вашего дома.

Рисунок 1 Расход воздуха в базовой системе воздушного отопления

Рисунок 1 — Основные воздушные потоки в системе принудительного воздушного отопления: Изображение печи, на котором показаны синие стрелки, представляющие холодный воздух, возвращающийся из дома, поднимающийся вверх через теплообменник, нагреваясь и подаваемый обратно в дом. Воздух для горения и циркулирующий воздух, показанные серыми и черными стрелками, проходят через печь во время ее работы, но никогда не смешиваются с потоками возвратного и приточного воздуха.

Рисунок 2 — Утечка продуктов сгорания через впускное отверстие для разрежающего воздуха печи на природном газе

Рисунок 2 — Утечка сгорания через впускное отверстие разрежающего воздуха в печи с естественным тягловым газом: На изображении печи показаны синие стрелки, представляющие холодный воздух, возвращающийся из дома, поднимающийся вверх через теплообменник, нагреваясь и подавая обратно воздух в дом. Воздух для горения в доме, показанный двумя серыми стрелками, а затем черными при прохождении через теплообменник, встречает дымовые газы, выходящие из дымохода, представленные большой белой стрелкой, в результате чего дымовые газы попадают в дом.

2) Циркуляционный воздух

Тепло, вырабатываемое оборудованием для обогрева помещений, передается в жилые помещения дома. В системе с приточным воздухом это достигается за счет циркуляции нагретого домашнего воздуха. Более холодный воздух возвращается в печь, нагревается в теплообменнике и возвращается в дом по отопительным каналам. В правильно работающей печи с принудительной подачей воздуха воздух для горения и циркулирующий воздух проходят через печь во время ее работы, но никогда не смешиваются (как показано на рисунке 1).

В системах водяного отопления — системах, в которых обычно используется вода и радиаторы для распределения тепла, — нет циркулирующего воздушного потока. Однако они требуют такой же подачи воздуха для горения и удаления дымовых газов, что и системы с принудительной подачей воздуха.

Аналогичным образом, газовые или масляные водонагреватели, камины и дровяные печи — все требуют воздуха для горения, и все дымовые газы должны выводиться наружу.

Когда дела идут не так

К сожалению, системы сжигания не всегда работают должным образом, и результатом может быть утечка продуктов сгорания.

Иногда утечка очевидна — например, если у вас есть дровяная печь или камин, вы можете иногда увидеть, как дым выходит в комнату. Или если у вас есть темное пятно на стене над камином, это может указывать на утечку продуктов сгорания в комнату при запуске или во время использования. В других случаях утечка может быть не столь очевидной, отчасти потому, что оборудование для обогрева помещений и водонагреватель обычно расположены вдали от основных жилых помещений дома и горят относительно чисто.Кроме того, многие газообразные продукты сгорания, особенно из природного газа и пропана, трудно обнаружить, поскольку они невидимы и не имеют запаха или почти не имеют запаха.

Три основных фактора, работая по отдельности или вместе, могут создать условия, способствующие разливу горения в вашем доме. В дополнение к этим факторам иногда могут быть виноваты необычные ветры.

Фактор 1: Проблемы с дымоходом / вентиляцией

Задача дымохода — выводить дымовые газы из дома. Однако дымоход не будет работать должным образом, если он плохо спроектирован, плохо установлен или в плохом состоянии.Есть много причин неадекватной работы или выхода дымохода из строя. Вот несколько примеров:

• Дымоход может быть неподходящего размера — слишком мал для работы или слишком велик для поддержания достаточной тяги.
• Препятствия, такие как птичьи гнезда, трупы животных, битые кирпичи, обрушившаяся облицовка и лед, могут блокировать поток воздуха в дымоходе.
• Неправильное окончание (расположение или высота) дымохода или отвода продуктов сгорания может привести к попаданию в зону высокого давления.
• Коррозия может стать проблемой в результате конденсации влаги или плохой конструкции или монтажа.
• Неизолированный дымоход на внешней стене вызывает особую озабоченность, поскольку в отсутствие дымовых газов он может стать очень холодным. Это может привести к конденсации влаги из воздуха. Когда дымоход сначала заполняется влажными дымовыми газами, конденсация может увеличиваться, по крайней мере, до тех пор, пока дымоход не прогреется. Конденсация может привести к повреждению материалов в дымоходе и образованию льда. Это, в свою очередь, приводит к таким проблемам, как крошащийся кирпич и керамические футеровки дымохода, деформированные металлические футеровки, трещины и утечки, засоры и плохая тяга.

Фактор 2: Проблемы с оборудованием

Приборы для сжигания в вашем доме состоят из нескольких компонентов, и, как и дымоходы, они должны быть хорошо спроектированы, правильно установлены и регулярно обслуживаться. В противном случае механические проблемы могут помешать надлежащему отведению дымовых газов.

Например, плохо обслуживаемая или поврежденная горелка топки или котла может вызвать неполное сгорание топлива, что приведет к низким температурам горелки. Это может привести к первоначальному разливу при запуске.В качестве альтернативы, частично заблокированный или очень холодный дымоход также может способствовать утечке (см. Рисунок 2).

Фактор 3: Проблемы с давлением

Зимой закрываем дома. В то же время у нас есть вытяжные вентиляторы и множество других устройств, которые выкачивают воздух из дома. Фактически, многие приборы, особенно камины, выбрасывают значительное количество воздуха, даже когда они не работают. В результате давление воздуха в помещении падает ниже давления воздуха на улице, и в доме происходит разгерметизация.Поскольку давление в помещении пытается уравняться с давлением на улице, свежий наружный воздух втягивается в дом через отверстия, такие как трещины и щели вокруг окон, дверей и преднамеренные отверстия в конструкции здания.

Если в вашем доме слишком большая разгерметизация, воздух может быть засосан обратно (т. Е. Поток воздуха будет реверсирован) через дымоход или вентиляционную систему, особенно в отопительном оборудовании с естественной тягой. Оборудование с естественной тягой использует плавучесть для перемещения нагретых продуктов сгорания вверх по дымоходу или вентиляционному отверстию без использования вентиляторов.Когда это происходит, воздух течет вниз по дымоходу, а не вверх — состояние, известное как обратная тяга (см. Рисунок 3). Если вы когда-либо открывали заслонку камина перед зажиганием камина и чувствовали, что в комнату проникает большой поток холодного воздуха, вы столкнулись с обратным тяготением.

Рисунок 3 — Вытяжка из-за разгерметизации

Рисунок 3 — Дом с обратной вытяжкой из-за разгерметизации Изображение двухуровневого дома с вытяжными вентиляторами ванной и кухни, центральной системой вакуумирования и сушилкой для белья.Дом показан как сдавленный как разгерметизированный. Стрелки показаны спускающимися по дымовой трубе топки и бака горячей воды и представляют собой выхлопные газы, выходящие на нижний уровень.

Обратная вытяжка наиболее распространена во время цикла выключения топочного устройства. Если прибор запускается при возникновении обратной тяги, нисходящий поток воздуха в дымоходе может быть трудно изменить. Просыпание продуктов сгорания может продолжаться после пуска столько, сколько потребуется для устранения обратного вытягивания.В домах, где цикл включения короткий, а дымоход не изолирован или не обогревается, этот тип пускового разлива может происходить часто, так как дымоход имеет мало возможностей для нагрева и создания хорошей тяги. Например, при сжигании дров продукты сгорания во время запуска особенно грязны, поэтому даже незначительные утечки такого типа следует считать нежелательными. В некоторых случаях обратная тяга также может иметь место во время работы топочного устройства — например, в камине с тлеющим огнем.(См. Раздел . А как насчет дровяных каминов ?)

ПРЕДОТВРАЩЕНИЕ ПРОТЕКАНИЯ ПРОГРЕВА

Как говорится, лучшее лекарство — профилактика. Некоторые из описанных ниже действий будет легче осуществить, если вы строите, ремонтируете или заменяете существующее оборудование. Даже если это не так, вы все равно можете многое сделать.

Техническое обслуживание устройств для сжигания топлива

Начните ежегодное техническое обслуживание всех ваших топочных устройств.Обратитесь в этом за помощью к квалифицированному специалисту. Специалист по обслуживанию должен проверить герметичность теплообменника, наличие утечки при запуске и конденсацию в дымоходах.

Техническое обслуживание должно включать настройку — правильно настроенный прибор для сжигания редко производит CO, самую серьезную угрозу. При необходимости отрегулируйте нагревательное оборудование таким образом, чтобы оно работало в циклах продолжительностью шесть минут или дольше (чтобы минимизировать утечку при запуске). Помните, что тщательная проверка может стоить немного дороже, чем простая очистка, но это хорошо потраченные деньги.

Осмотр и уход за дымоходом

Забитый дымоход не будет выводить дымовые газы из вашего оборудования. Позаботьтесь о профессиональной проверке дымохода на предмет отсутствия трещин и препятствий, например осколков кирпича, льда или мертвых животных. Эта проверка должна выполняться регулярно в рамках ежегодного или двухгодичного обращения в службу поддержки.

Обновите дымоход

Поговорите со специалистами по дымоходам, чтобы узнать, как можно улучшить характеристики дымохода. Если вы строите или ремонтируете, постарайтесь расположить новый дымоход на внутренней стене, чтобы он оставался теплым.

Попросите специалиста оценить подачу воздуха для ваших топочных устройств. Помните, что даже правильно спроектированный воздуховод для воздуха для горения сам по себе не решит проблемы утечки или обратного вытягивания; Также следует решить проблемы с дымоходом и разгерметизацией.

Обновите свое устройство

При замене существующего оборудования или покупке нового оборудования инвестируйте в устройства, которые менее подвержены утечке. Устройства с принудительной тягой, которые используют вентилятор для принудительной вентиляции дымовых газов, более устойчивы к утечке.Герметичные устройства для сжигания, использующие технологию прямого сброса, изолируют воздух для горения и дымовые газы от жилых помещений с помощью отдельных герметичных трубопроводов, которые дополнительно ограничивают возможность утечки. Спросите совета у продавца.

Избегайте условий, которые приводят к отказу от проекта

При небольшой осторожности условия, которые могут привести к обратному вытягиванию, можно свести к минимуму за счет уменьшения разницы давления внутри и снаружи.
Например:

• Остерегайтесь одновременного использования нескольких мощных вытяжных устройств, таких как кухонная вытяжка большой емкости и сушилка для одежды.
• Если вы устанавливаете новую приставку с мощным вытяжным вентилятором, получите совет специалиста о том, как сбалансировать это на стороне подачи воздуха.
• Избегайте комбинаций приборов, которые могут создать условия пониженного давления — например, печи с естественной тягой и вытяжным вентилятором верхнего диапазона.
• Если ваша печь, бойлер или водонагреватель находится в небольшом отдельном помещении, позвольте воздуху свободно перемещаться между механическим помещением и остальной частью дома. Решеткой могут быть решетчатые двери или установленные дверные / настенные решетки.
• Если у вас есть система воздушного отопления, убедитесь, что вы не забираете возвратный воздух из непосредственной близости от ваших приборов для сжигания. Также убедитесь, что дверца воздуходувки на вашей печи находится на месте, а отверстие воздушного фильтра достаточно закрыто рамой воздушного фильтра или герметично.

А ТАКЖЕ ДЕРЕВЯННЫЕ КАМИНЫ?

Дровяные камины могут представлять значительную угрозу утечки продуктов сгорания, и к ним следует относиться с большим уважением. Большинство людей с камином испытали небольшие клубы дыма, когда он горит.Они могут не знать, что тлеющие угли угасающего огня могут выделять высокие концентрации CO. Это происходит потому, что когда огонь горит, выделяется мало тепла; тяга в дымоходе может быть очень слабой, и углекислый газ легко проливается в дом, иногда даже после того, как люди ушли спать.

Меры безопасности для камина включают техническое обслуживание дымохода, сигнальные устройства и предотвращение условий, способствующих возникновению обратной тяги. Когда камин сильно горит или тлеет, всегда следует подавать дополнительный воздух снаружи.Плотно закрытые дверцы камина во время пожара также могут помочь снизить вероятность утечки. Подумайте о том, чтобы добавить плотно прилегающие двери, если их нет, или, что еще лучше, установите энергоэффективную каминную топку.

БУДЬТЕ ОСТОРОЖНЫ ПРИ ОБОРУДОВАНИИ, НЕ ПРЕДНАЗНАЧЕННЫМ ДЛЯ ИЗОБРЕТЕНИЯ

Если у вас дома есть газовая плита без вентиляции, обязательно используйте вытяжку с вентиляцией вне помещения и обеспечьте дополнительную вентиляцию всякий раз, когда прибор работает. Вытяжки с рециркуляцией не удаляют продукты сгорания.Никогда не используйте прибор для приготовления пищи на природном газе без вентиляции в качестве прибора для обогрева помещения — существует реальная опасность отравления CO.

Невентилируемые переносные обогреватели не должны использоваться внутри помещений. Никогда не используйте уголь или газ для барбекю в помещении.

ОБНАРУЖЕНИЕ ПРОБЛЕМ ПРОБЛЕМЫ ПРОЛИВОВ СГОРАНИЯ

Даже при наличии хорошей программы предотвращения вы должны внимательно следить за утечкой дымовых газов.
Обратите внимание на предупреждающие знаки, такие как:

• Повторяющиеся головные боли, раздражение кожи и горла, одышка или нарушение двигательной функции
• Запахи горения в любой части дома
• Горячий и влажный воздух вокруг отопительного оборудования
• Пятна сажи вокруг любого топочного устройства, воздуховода, регистров или необычный рокочущий звук во время его работы
• Арматура из плавленого пластика в верхней части водонагревателя

Выполните тест на протекание дымохода , быструю и простую процедуру, которая даст вам представление о том, насколько хорошо работает ваш дымоход, как показано на рисунке 4 — обратите внимание: этот тест невозможен для закрытых топочных устройств.

Установить сигнальные устройства. Сигнализаторы дыма и CO следует использовать всякий раз, когда присутствуют приборы для сжигания. Купите сигнализацию CO, сертифицированную в соответствии с действующим стандартом Canadian Standards Association (CSA) 6.19 для бытовых устройств сигнализации по угарному газу. Дымовая сигнализация и сигнализация CO должны быть установлены в соответствии с инструкциями производителя по установке и местными строительными нормами. Ваш местный отдел пожарной охраны или чиновник здания могут дать рекомендации по установке.

Имейте в виду, что отравление CO может произойти при воздействии большого количества CO в течение короткого периода времени или небольшого количества CO в течение длительного периода времени, особенно если организм человека имеет ограниченную способность использовать кислород (например.грамм. люди, страдающие астмой и другими респираторными заболеваниями). Также неплохо расположить детектор CO рядом со спальней или слышать из нее. Однако имейте в виду, что сигналы тревоги по CO могут не срабатывать в некоторых ситуациях, например, при длительном воздействии низкого уровня. Кроме того, хотя это и не связано с утечкой сгорания, автомобиль на холостом ходу в пристроенном гараже может вызвать срабатывание сигнализации CO в доме, когда выхлопные газы мигрируют через протекающие общие стены, двери и потолки. Избегайте холостого хода автомобиля в гараже.

Обратите внимание, что все дымовые извещатели и извещатели имеют срок годности и должны быть заменены в соответствии с инструкциями производителя.Кроме того, для блоков с батарейным питанием или блоков с электрическими блоками с резервным аккумулятором меняйте батареи ежегодно или в соответствии с инструкциями производителя. Сигнализация CO также должна иметь логотип CSA.

Рисунок 4 — Проверка потока в дымоходе

• Держите индикатор дыма (например, ароматическую палочку) рядом с вытяжным колпаком газовой печи или водонагревателя или возле барометрической заслонки масляной печи, когда ваша печь работает. Следите за направлением дыма.
• Теперь включите все вытяжные вентиляторы и другое вытяжное оборудование. Еще раз проверьте, нет ли движения дыма в вытяжном шкафу или заслонке.
• Если дым проникает в дом, возможно, у вас проблема с утечкой. Вам следует немедленно вызвать опытного профессионального подрядчика по отоплению для тщательного осмотра.

Рисунок 4 — Проверка потока в дымоходе Рука, держащая палочку ладана возле вытяжного колпака газовой печи

УСТРАНЕНИЕ ПРОБЛЕМ ПРОБЛЕМЫ ПРОЛИВОВ СГОРАНИЯ

Если у вас возникла проблема с утечкой продуктов сгорания, важно как можно скорее ее решить.Часто для решения существующих проблем и предотвращения будущих проблем требуются аналогичные стратегии. После того, как вы определили, что у вас есть проблема или определили причину, подумайте о соответствующих действиях, описанных в разделе Предотвращение утечки продуктов сгорания. Убедитесь, что все необходимые ремонтные работы или улучшения выполняются как можно быстрее и опытными профессионалами. Если вы не уверены в своих возможностях, проконсультируйтесь в Интернете или в своем телефонном справочнике, чтобы найти профессионалов, специализирующихся, например, на воздуховоде, инспекции зданий, качестве воздуха в помещении, дымоходах и отопительном оборудовании.Ваша топливная компания также может оказать помощь.

Хотя этот информационный продукт отражает текущие знания специалистов по жилищным вопросам, он предоставляется только для общих информационных целей. Ответственность за любые действия или действия, предпринятые на основе описанной информации, материалов и методов, несет пользователь. Читателям рекомендуется обратиться к соответствующим профессиональным ресурсам, чтобы определить, что является безопасным и подходящим в их конкретном случае. Natural Resources Canada не несет ответственности за какие-либо последствия, возникшие в результате использования описанной информации, материалов и методов.

Удаление воздуха из нескольких устройств в общий дымоход

Подключение более одного масляного отопительного прибора к общему дымоходу может быть простым и выгодным, если мы понимаем основные правила. При соблюдении инструкций по установке система будет работать на вас. Не соблюдайте эти правила, и система может работать против вас.

Размер дымохода и дымохода не только регулирует отвод побочных продуктов сгорания, но также напрямую влияет на подачу воздуха в горелку.Когда тяга прибора увеличивается, крыльчатка вентилятора горелки легче перемещает воздух. По мере того, как тяга к прибору падает, крыльчатка вентилятора должна работать сильнее, чтобы перемещать такое же количество воздуха. Правильная конструкция дымохода и дымохода, а также надлежащий контроль тяги обеспечивают эффективный процесс горения.

Важные указания

1. Всегда следуйте рекомендациям производителя устройства по вентиляции конкретного устройства. Не менее важно соблюдать местные правила и требования.
2. Дымоход должен быть подходящего размера, чтобы правильно отводить газы, создаваемые общим вводом БТЕ всех приборов вместе взятых. См. Рисунок 1.


   Рисунок 1 ОБЩИЕ РАЗМЕРЫ ДЫМОХОДА и ВХОД В БТЕ
   БТЕ, дюйм брутто	Прямоугольный Разм.	Круглый Разм.	Минимальная высота
   144000	8 1/2 ″ x 8 1/2 ″	8 ″	20 футов
   235000	8 1/2 ″ x 13 ″	10 ″	30 футов
   374000	13 ″ x 13 ″	12 ″	35 футов
   516000	13 ″ x 18 ″	14 ″	40 футов
   612000	13 ″ x 18 ″	15 ″	45 футов
   768000	18 ″ x 18 ″	18 ″	50 футов
   960000	20 ″ x 20 ″	18 ″	226.98

3. Дымовой трубопровод системы, будь то для одного или нескольких приборов, должен быть как можно более коротким и подниматься на 1/4 дюйма на погонный фут вверх и в сторону дымохода. По возможности не превышайте длину дымоходной трубы 10 футов.
4. Избегайте более двух поворотов трубопровода на 90 градусов. Дополнительные повороты на 90 градусов дополнительно ограничивают выхлопную систему при запуске горелки.
5. Трубопровод, вставленный во вход в дымоход, не должен выходить за пределы внутренней поверхности вкладыша дымохода.Место вокруг дымохода должно быть герметично закрыто на входе в дымоход.
6. При раздельной вентиляции двух приборов в общий дымоход всегда устанавливайте дымоход меньшего размера (прибор с наименьшим расходом GPH) в более высокой точке дымохода, чем больший дымоход для прибора с наибольшим вводом GPH. См. Рисунок 2.

Основные требования

Следующее соответствует рекомендациям Национального агентства противопожарной защиты: для определения размера основного дымохода или коллектора, необходимого для вывода в дымоход более одного прибора, необходимо совместить размеры дымохода отдельных приборов.Пример. Допустим, у вас есть работа, в которой вы объединяете печь или котел (дымоход 8 дюймов) с водонагревателем (дымоход 6 дюймов). Чтобы определить размер основного дымохода, обратитесь к Рисунку 3 и найдите площадь в квадратных дюймах каждого отдельного размера дымохода.

Дымоход 6 дюймов = 28,27 квадратных дюйма
Дымоход 8 дюймов = 50,27 квадратных дюйма
Всего = 78,54 квадратных дюйма

Затем просуммируйте площади в квадратных дюймах и вернитесь к Рисунку 3, чтобы определить размер трубы, которому соответствует сумма. В нашем примере 78,54 квадратных дюйма соответствуют размеру трубы 10 дюймов.Наш главный дымоход или коллектор, необходимый для правильной вентиляции этих двух устройств, представляет собой 10-дюймовую трубу.

Независимо от того, объединяете ли вы два или более приборов, вы будете следовать той же методике суммирования размеров отдельных дымоходов для определения основного дымохода или коллектора.

Общие методы

Иллюстрации на рисунках 4 и 5 являются наиболее распространенными системами, используемыми на нашем рынке. Это конический коллектор и вентилируемые коллекторные системы постоянного размера.
Как и в нашем предыдущем примере, чтобы получить правильный размер дымохода или коллектора для коллектора постоянного размера, сложите итоговые данные о муфтах дымохода.(См. Рисунок 5.)

При расчете размеров конусного коллектора (рис. 4) вы подберете размер каждой секции в соответствии с размерами дымохода, который будет выходить через эту секцию. Со временем вы уменьшите размер коллектора до тех пор, пока он не станет равным размеру дымохода самого дальнего от дымохода устройства.

Наконец, вам также следует ознакомиться с расположением барометрической заслонки. Имейте в виду, что правильно спроектированная система требует надлежащего управления барометрической заслонкой для правильного функционирования. Рисунок 6 дает вам эту информацию.

Газовые приборы стандартной эффективности с выводом в дымоходы

Вопрос:

В недавних вопросах и ответах Марк Эзертон затронул проблему вентиляции высокоэффективных котлов в каменных дымоходах. Но я заметил, что когда газовая печь в моем районе заменяется печью стандартной эффективности, гибкая алюминиевая труба вставляется в облицованный каменной дымоход в качестве облицовки. Я предполагаю, что эта алюминиевая облицовка предназначена для предотвращения повреждения обычных дымоходов.Можно ли его использовать для всех газовых приборов стандартной эффективности и следует ли его использовать для других газовых приборов, например, газовых дров, установленных в существующих каминах?

Tom Kadesch, Дамаск, MD

А:

Марк Эзертон, подрядчик по сантехнике и отоплению из Денвера, штат Колорадо, отвечает: Новые печи и котлы, как правило, более эффективны, чем заменяемые блоки, что означает, что в дымовых газах нового прибора остается меньше остаточного тепла для поддерживать хорошую тягу в дымоходе.Следовательно, дымовые газы охлаждаются ниже точки росы перед выходом из дымохода, и внутри дымохода конденсируется очень кислая влага. Как я уже упоминал в разделе «Отвод высокоэффективных котлов в дымоходы из каменной кладки», этот кислотный конденсат растворяет облицовку дымохода из раствора, поэтому дымоход должен быть облицован кислотостойкой футеровкой дымохода.

Эти вкладыши помогают дымовым газам поддерживать более высокую температуру, увеличивая тягу и сводя к минимуму кислотную конденсацию. Прибор должен быть совместим с подкладкой, к которой он подсоединен.Большинство газовых приборов стандартной эффективности, которые самопроизвольно эффективны на 84% или меньше, могут быть прикреплены к гибкой алюминиевой футеровке дымохода или футеровке типа B (стандартная двустенная вентиляционная труба из оцинкованной стали). Гибкая алюминиевая футеровка обычно используется в дымоходах с непрямыми дымоходами. Для газовых приборов, таких как конденсационные котлы с КПД более 84%, могут потребоваться специальные футеровки для устранения кислотного конденсата.

Местные нормы или инструкции производителей бытовых приборов должны строго соблюдаться при установке нового прибора в существующее жилище, независимо от того, является ли существующий дымоход металлическим или каменным.Вкладыш должен проходить по всей длине дымохода и закрываться вентиляционным колпачком типа B наверху дымохода. И не забывайте, что для горения необходимо ввести в механическое помещение наружный воздух.

Газовые поленья — это другой зверь. Пламя костра, как правило, настраивается более интенсивно, чтобы сохранить вид мерцающего костра. Если бы очаг был таким же чистым, как, скажем, печь или котел, на дровах была бы вся атмосфера, которую вы могли бы получить, если бы сидели перед духовкой и смотрели на горелку — не мое представление о том, как должен выглядеть камин. нравиться.Фактически, большинство мартеновских газовых поленьев горят настолько неэффективно, что в них образуется значительное количество углерода, что требует регулярного осмотра и чистки дымохода.

В большинстве случаев в типичном мартеновском газовом картере остается много остаточного тепла для поддержания надлежащих условий тяги в дымоходе и предотвращения конденсации дымовых газов без футеровки дымохода. Исключение составляют дымоход со слишком большим дымоходом или дымоход, выходящий наружу с двух или трех сторон.В этих случаях рекомендуется использовать футеровку дымохода, чтобы предотвратить охлаждение дымовых газов и образование кислого конденсата.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

Вкладыши для дымохода — что вам нужно знать Boston Standard Company

Если вы планируете установить высокоэффективную печь, одним из наиболее вероятных пунктов в вашем списке дел будет облицовка дымохода.Вкладыши в дымоход — это не просто хорошая идея — они необходимы, чтобы поддерживать надлежащую работу дымохода.

Газовые приборы должны иметь выход наружу, чтобы избежать накопления окиси углерода. В прошлом газовые печи и водонагреватели использовали дымоход для обеспечения надлежащей вентиляции. В более новых высокоэффективных печах может выходить воздух сбоку от фундамента дома, а не вверх по дымоходу. Если они используют дымоход для вентиляции, он может оказаться слишком большим для правильной работы с новой газовой печью.

Если вы планируете отводить воздух от приборов через дымоход, возможно, вам понадобится облицовка дымохода. Есть три веские причины для облицовки существующего дымохода. Во-первых, дымоходы без футеровки представляют серьезную опасность пожара. Исследования показали, что тепло быстро проходит через дымоход без облицовки (а не вверх). Это означает, что дымоход может передавать тепло от кирпичной кладки к смежным деревянным конструкциям внутри дома. В тестах Национального института стандартов и технологий (NIST) дымоход без футеровки вызывал возгорание соседних деревянных конструкций менее чем за 3 секунды.5 часов! Фактически, специалисты по стандартам в NIST назвали дымоходы без футеровки «чуть менее преступными». Это довольно резкие слова, но они могут дать вам много поводов для размышлений. Если у вашего дымохода нет облицовки (что было бы обычным явлением для старого дома), вы можете инвестировать в облицовку дымохода, даже если вы не собираетесь заменять приборы, которые используют дымоход.

Вторая причина для облицовки дымохода — защитить его от ваших бытовых приборов. Сжигание — грязный процесс. Он может оставлять едкие побочные продукты, которые не пойдут на пользу дымоходу.Со временем эти едкие химические вещества могут разъедать кирпич, а также раствор, скрепляющий дымоход. Это возвращает нас к первой причине, по которой нужно выстлать дымоход. Если раствор внутри дымохода испортится, дымоход станет еще лучше передавать тепло окружающим конструкциям. Это, естественно, увеличивает риск возгорания. Лайнер может как замедлить, так и уменьшить передачу тепла к близлежащим конструкциям, уменьшая риск возгорания.

Третья причина для облицовки дымохода — обеспечить правильную тягу.Дымоход похож на большую соломинку, которая втягивает выхлопные газы из вашего дома. Он также втягивает воздух в ваш дом, в котором нуждаются ваши газовые приборы. Большие дымоходы плохо тянут. Чрезвычайно большой дымоход может неэффективно тянуть или совсем не тянуть. Это может привести к накоплению окиси углерода в вашем доме. Вкладыш для дымохода может помочь подобрать размер дымохода, подходящий для ваших приборов, и обеспечить надлежащую вентиляцию вашего дома и бытовой техники.

Большинство облицовок дымоходов изготавливаются из одного из трех материалов: глины, металла или смолы.Глиняная плитка — самый распространенный тип облицовки дымохода. Хотя они являются наименее дорогостоящим способом облицовки дымохода, они могут не работать в неблагоприятных условиях. («Неблагоприятные условия» = пожар в дымоходе.) Они также могут не работать с новым высокоэффективным газовым оборудованием.

Металлические футеровки обычно изготавливаются из нержавеющей стали или алюминия. Алюминиевые вкладыши не так хороши, как вкладыши из нержавеющей стали. Фактически, они не рекомендуются для высокопроизводительных приложений. Нержавеющая сталь работает очень хорошо, но может стоить дорого.Наконец, вы можете выбрать для своего дымохода пластиковую облицовку, подходящую по индивидуальному заказу. Лайнер из смолы «устанавливается на место» и по форме подходит к дымоходу. Он легкий, устойчив к травлению и снижает теплопередачу. Они также могут помочь улучшить структурную целостность существующего дымохода. Смоляные футеровки долговечны и хорошо работают со всеми видами топлива.

Альтернативой облицовке дымохода является удаление воздуха из печи, водонагревателя, бойлера и других приборов прямо через фундаментную стену дома.Эта стратегия позволит вам вообще отказаться от дымохода.
