Переносное заземление относится к устройствам, которые обеспечивают безопасность при проведении работ в электроустановках и распределительных сетях электрического тока. Задача заземления состоит в предотвращении опасных последствий при случайной подаче напряжения в ремонтируемое устройство и для защиты от наведенного напряжения (актуально при работе на протяженных линиях). Расскажем в статье, что такое установка переносного заземления, зачем она нужна и как используется.

Содержание

1. Устройство переносного заземления
2. Для чего и где применяется переносное заземление
3. Требования к переносному заземлению
4. Расчет сечения кабеля при установке
5. Методика и сроки проверки заземления
6. Последовательность наложения и снятия
7. Вопросы и ответы для новичков

Устройство переносного заземления

При появлении напряжения на заземленном участке ток начинает проходить через заземления, вызывая тем самым срабатывание защиты источника напряжения или снижая потенциал заземленного участка. В основе конструкции переносного заземления лежит гибкий медный кабель большого сечения, оборудованный специальными зажимами для крепления к заземлителю и к заземляемой цепи.

Для трехфазных цепей применяется кабель с тремя концами, которые затем конструктивно объединяются в общий кабель. Зажимы для крепления к защищаемой цепи имеют изолированные рукоятки, объединенные с винтами затяжки струбцин крепления. Кроме струбцин могут использоваться пружинные клеммы, но такое заземление используется только на проводных линиях и не пригодно для заземления большинства частей электроустановок.

Струбцины могут иметь разнообразное исполнение. Главное условие – обеспечение надежного контакта с заземляемым устройством, стойкость к коррозии и удобство крепления. В местах подсоединения заземляющего троса к зажимам должны применяться меры по предотвращению переламывания жил.

На рисунке хорошо видны спиральные пружины, которые предохраняют жилы кабеля от переламывания в местах ввода в струбцины.

Диэлектрические штанги должны обладать хорошими изолирующими свойствами, быть механически прочными, не поглощать влагу. В качестве материала для изготовления применяется пропитанная водоотталкивающим составом древесина, стеклопластик, текстолит. Металлические изделия могут применяться только в качестве соединительных элементов и рабочих участков.

Временный заземлитель с молотом

Для работ на воздушных линиях связи или электропередач переносные заземления комплектуются временными заземлителями, которые представляют собой стержень из черного металла диаметром 15 мм и длиной до 2-х метров. Для забивания в грунт и последующего извлечения на стержне предусмотрено крепление специального зажима и молот в виде массивной втулки, которая может передвигаться по стержню.

Разнообразные конфигурации струбцин рабочих частей переносного заземления.

Совет #1. Струбцины должны иметь затяжные винты, снабженные специальными ушками для возможности закручивания изолирующими штангами.

Для чего и где применяется переносное заземление

Переносное заземление применяется во время проведения ремонтных, профилактических или иных работах на действующих электроустановках для заземления металлических частей, которые могут оказаться под напряжением, в том числе и под наведенным. Кроме электроустановок заземлению подлежат также линии электросвязи, которые проходят вблизи линий электропередач, поскольку кроме вероятности непосредственного касания проводов, на линиях связи может возникать значительный потенциал наведенного напряжения. Читайте также статью: → «Защитное заземление».

Переносное заземлений бывает трех разновидностей:

• Без изолирующих штанг;
• С изолирующими штангами;
• С изолирующими штангами с металлическими звеньями.

По области применения переносные заземления могут предназначаться для электроустановок и для воздушных линий. Основным отличием является наличие длинных штанг для удобства крепления на проводах заземлений, предназначенных для работ на воздушных линиях.

Переносное заземление с изолирующими штангами. На штангах видны предохранительные кольца черного цвета.

Также заземления различаются по количеству фаз. Могут быть одно- и трехфазными. Для работ на воздушных линиях напряжением более 200 кВ применяются только однофазные заземления, поскольку большие расстояния между проводами приводят к значительному увеличению массы конструкции. Поэтому на таких линиях для защиты каждой фазы применяется отдельное однофазное заземление.

Требования к переносному заземлению

Для изготовления заземлений используется гибкий медный кабель. Медь выбирается из условия минимального сопротивления, достаточной механической и термической прочности. Стандартами допускается применение алюминиевых переносных заземлений, но на практике они практически не встречаются, так как не обладают большой надежностью, а из-за низкой температуры плавления алюминия сечение кабеля становится неоправданно большим. Так, при одном и том же времени воздействия, допустимый ток через одинаковый кабель для алюминия в полтора раза меньше.

Трос заземления должен выполняться из голого неизолированного кабеля. В крайнем случае может использоваться кабель в прозрачной термостойкой изоляции. Такое требование вызвано тем, что под слоем изоляции невозможно определить целостность кабеля. При протекании больших токов, провода заземления сильно нагреваются, что может вызвать плавление и возгорание изоляции. Читайте также статью: → «Контур заземления: монтаж».

Металл кабеля должен выдерживать максимальные токи короткого замыкания, определяемые током и временем срабатывания защиты заземляемых устройств и линий. Места соединений должны иметь минимальное переходное сопротивление. Длина провода заземления между фазными зажимами составляет от 0.4 до 9 м, а длина спуска заземления от 2 до 15 м в зависимости от области применения заземления.

Совет #2. Все соединения жил с крепежными элементами и между собой должны производиться только механическим способом – болтовым соединением, опрессовкой или сваркой.

Пайка различными припоями строго воспрещена, поскольку припой имеет низкую температуру плавления и при прохождении больших током может расплавиться и вытечь из зоны пайки.

Крепление кабеля к струбцине при помощи метода обжима.

Изолирующие рукоятки и штанги должны иметь необходимую механическую прочность и высокие диэлектрические характеристики. На рукоятках и штангах должен присутствовать бортик или предохранительное кольцо для предотвращения соскальзывания руки в направлении зажима или струбцины.

Каждое устройство переносного заземления должно иметь прочную бирку, на которой штамповкой обозначены сечение заземления, номинальное напряжение и инвентарный номер номер. Маркировка может быть нанесена на одну из струбцин (как правило на ту, которая крепится к заземлителю).

Расчет сечения кабеля при установке

Сечение кабеля переносного заземления выбирается из расчета максимально возможного тока срабатывания защиты электроустановки или воздушной линии с учетом времени срабатывания защиты.

На практике принято использовать для защиты электроустановок с напряжение до 1000 В кабель сечением не менее 16 мм2, а свыше 1000 В — 25 мм2. Максимальное сечение троса заземления составляет 95 мм2. В случае необходимости применения заземления с большим сечением или при отсутствии нужного, то можно использовать несколько заземляющих устройств меньшего сечения, устанавливаемых параллельно. Суммарная площадь нескольких заземлителей должна быть равна или превышать требуемую.

Для определения сечения троса необходимо определить сечение элементарной жилы по ее диаметру и умножить на общее количество жил. Определять сечение кабеля непосредственным измерение его диаметра нельзя, так как из-за неплотного прилегания отдельных жил полученное значение будет сильно завышенным и не соответствовать реальному.

Методика и сроки проверки заземления

Проверку электрических и механических параметров переносных заземлений проводят только в процессе производства и во время приемо-сдаточных испытаний. Основной проверкой является измерение переходного сопротивления между кабелем и крепежными элементами, а также изолирующие и  механические свойства диэлектрических материалов. Во время рабочей эксплуатации проверяются только электрические характеристики гибких изолирующих элементов бесштанговых заземлений и изолирующие штанги заземлений с металлическими звеньями. Периодичность проверки составляет 24 месяца.

Перед каждым применение производится визуальный осмотр на предмет отсутствия сплавленных, спекшихся или оборванных жил. В том случае, если оборвано более 5 % жил или на кабеле есть иные повреждения, то такое переносное заземление нельзя допускать к эксплуатации.

Совет #3. На изолирующих элементах не должно быть трещин и обгоревших участков. Слой лака на деревянных рукоятках должен быть сплошным без отслоений.

Последовательность наложения и снятия

Правила работы с переносным заземление строго регламентированы и должны строго соблюдаться всеми работниками. Правила таковы:

• Электроустановка отключается;
• Вывешиваются предупреждающие плакаты и принимаются остальные мероприятия по недопущению включения;
• Переносное заземление устанавливается только после полной и тщательной проверки отсутствия напряжения на заземляемых токоведущих частях;
• В первую очередь заземление подключается к заземляющему устройству;
• Проверяется отсутствие напряжения;
• Заземление подключается к токоведущим частям.

Порядок отключения переносного заземления обратный – сначала зажимы заземления снимаются с токоведущих частей и только после этого, с заземлителя. Все действия по установке и снятию заземления нужно производить в диэлектрических перчатках с использованием изолирующих штанг.

При работе на воздушных линиях заземление накладывается с обеих сторон участка, на котором производятся работы. Вне зависимости от того, на скольких проводах должны выполняться работы, заземлению подлежат все фазы ремонтируемой линии. В электроустановках заземлению подлежат все участки, к которым возможно касание или они находятся в непосредственной близости от места проведения работ. Читайте также статью: → «Для чего выполняется заземление крыши дома».

В закрытых распределительных устройствах на токоведущих шинах предусмотрены места для подключения заземления. В этих местах краска на шинах отсутствует и имеется окантовка черной краской.

Установка переносного заземления на шины питания

В некоторых случаях на шинах может быть предусмотрено наличие креплений для соединения с заземлением, оборудованных болтами или гайками с барашком для удобства работы в изолирующих перчатках.

Заземление установок производится с пола, земли или стремянок. Подниматься по конструкции заземляемого устройства до наложения заземления нельзя! В крайнем случае, на оборудовании должны быть отключены все вводы питания и проверено отсутствие напряжения.

Вопросы и ответы для новичков

Вопрос №1. Почему для переносных заземлений нельзя использовать изолированный провод?

При работе с заземлением возможны изгибы зеземляющего троса. С течением времени отдельные жилы могут переломиться, особенно в местах креплений к зажимам. Наличие изоляции не позволяет оценить состояние кабеля. При появлении напряжения на заземленной электроустановке, через заземление возможно протекание больших токов, кабель будет нагреваться и изоляция расплавится. Также возможно возгорание и задымление изоляции.

Вопрос №2. Почему определен именно такой порядок установки и снятия переносного заземления?

Если струбцина троса подключена к заземлителю, то при подключении фазных клемм заземления к элуктроустановке, даже если там есть напряжение, удара током не произойдет, так как ток будет идти по пути наименьшего сопротивления. В противном случае, если сначала подключить заземление к токоведущим частям, то на нем может присутствовать напряжение, опасное для жизни. При снятии заземления происходит то же самое. Когда клеммы снимаются с электроустановки, то, даже если там появится напряжение, то контакта с работающим уже не будет.

Вопрос №3. Как поступить, если отсутствует трехфазное переносное заземление?

Можно воспользоваться тремя однофазными заземлениями. Площадь поперечного сечения каждого из них должно быть не меньше чем у необходимого трехфазного.

Оцените качество статьи:

Монтаж заземления

Тэги: заземление электролитическое заземление монтаж модульное заземление инструкции и рекомендации частным лицам

Монтаж заземления

Штыревая конструкция модульного заземления обеспечивает максимальное удобство и технологичность монтажа:

• любая конфигурация контура заземления
• все детали сопрягаются без сварки

Я оценила простоту монтажа.
Поняла: я сама бы могла смонтировать —
настолько всё продуманно.

Надежда Бажутина,
департамент проектирования,
группа компаний «ПРОГРЕССТЕХ»

Вертикальные заземляющие электроды необходимой глубины монтируются
из 1,5-метровых штырей, заглубляемых в землю друг за другом с помощью обычного электрического отбойного молотка (с энергией удара 20-25 Дж). Соединение штырей между собой производится простыми резьбовыми муфтами (без сварки). Для подключения заземляющего проводника используется болтовой зажим.

Конфигурация заземлителя (одно- или многоэлектродная) выбирается в зависимости от доступной площади, типа грунта и типа объекта (жилой либо промышленный).

Глубинный монтаж в виде одного электрода на глубину в 15 — 30 метров является наиболее технологичным и позволяет получать очень эффективное заземление:

• качество (сопротивление заземления) не зависит от погоды и времени года
• возможность монтажа внутри периметра зданий (в подвалах)
• минимальная площадь контура заземления
• минимум земляных работ

Пример монтажа модульного заземления

---

Монтаж электролитического заземления

Конструкция и технологии электролитического заземления•обеспечивают максимальное удобство и простоту монтажа в вечномерзлых, каменистых и песчаных грунтах.

Процесс установки такого заземлителя:

• не требует большого количества земляных работ (по сравнению с традиционными способами)
• нет необходимости делать глубокие каналы для закладки заземляющего электрода (глубина всего 0.7 метра)
• не нужна строительная техника. Весь монтаж выполняется двумя монтажниками за 3 часа.

|___ -образный электрод с перфорацией по всей длине, заполненный специальной смесью солей, просто укладывается в ранее вырытый канал глубиной 0,7 метра и длиной 2,5 метра. После монтажа — электролитический электрод заземления не требует обслуживания в течении всего срока службы, обеспечивая требуемое сопротивление заземления в течении 50 лет.

Смонтированный комплект электролитического заземления ZANDZ
перед конечным этапом монтажа — установкой колодца и равнением грунта



Пример монтажа электролитического заземления





Порядок проведения монтажа модульного заземления

1. Подготовка первого штыря.
   Внутреннюю часть стартового наконечника обработать токопроводящей смазкой и затем надеть его на штырь.

   Внутреннюю часть соединительной муфты обработать токопроводящей смазкой и привинтить ее до упора на другую сторону штыря.

   Направляющую головку для отбойного молотка ввинтить до упора в соединительную муфту привернутую на штырь заземлителя.

   Обратите внимание, что ввинчивать направляющую головку необходимо до полного контакта с штырем. Это необходимо для того, чтобы при монтаже энергия удара отбойного молотка передавалась через головку напрямую штырю, а не через муфту. В противном случае возможно разрушение муфты.

2. Погрузить штырь в землю с помощью отбойного молотка (энергия удара 20-25 Дж) до уровня удобного для последующих операций.
   Данный инструмент можно взять в аренду с оплатой «по суткам» в некоторых компаниях.
3. Открутить направляющую головку (без соединительной муфты — она должна остаться на штыре).
4. Еще раз обработать токопроводящей пастой оставшуюся привинченной к штырю соединительную муфту.
5. Ввинтить в нее (муфта из п.4) следующий штырь до упора.
6. Взять новую муфту и обработать ее внутреннюю часть токопроводящей смазкой.
7. Направляющую головку для отбойного молотка ввинтить до упора в эту соединительную муфту (из п.6).
8. Привинтить муфту со смонтированной головкой на штырь, соединенный с уже смонтированным штырем (из п. 5).
9. Последовательно повторять операции с 2 по 9 до получения заземляющего электрода необходимой глубины.

   Обратите внимание на то, что при монтаже последнего штыря необходимо оставить на поверхности участок этого штыря, необходимый для соединения с заземляющим проводником.
10. Сверху на смонтированный электрод устанавливается зажим для подключениязаземляющего проводника.
11. К зажиму подключается заземляющий проводник (круглый провод или полоса). Например, представленный на отдельной странице.
12. Место соединения (зажим) плотно заматывается гидроизоляционной лентой.

Особенности монтажа модульного заземления

Стыковка штырей заземлителя

При монтаже штырь распологается более тупым концом вниз (в грунт), а более острым концом вверх. Это необходимо для более точного соединения штырей внутри муфты.



Обработка токопроводящей смазкой
Нанесение смазки производится только на резьбу внутри соединительной муфты (смазка улучшает электрические и коррозионные свойства соединения).

Скручивание штырей между собой (через муфту)
Закручивание штырей производиться руками – без применения специальных инструментов. Для затягивания достаточно ручной силы- как показала практика, дополнительное затягивание инструментом не дает эффекта.

Во время монтажа в твердый/плотный грунт происходит «разбалтывание» резьбового соединения — по мере необходимости нужно подкручивать соединение. Это необходимо для эффективной передачи энергии удара отбойного молотка заглубляемому электроду.

Угол наклона инструмента и штырей относительно оси заглубления

При заглублении штырей во избежание ломки/сминания соединительных муфт не рекомендуется проводить работы с отклонением отбойного молотка и штыря относительно уже смонтированного штыря. Необходимо соблюдать нулевой (0) угол между направлением энергии удара отбойного молотка и осью заглубляемого штыря. Также необходимо соблюдать нулевой (0) угол между осями штырей.

Порядок проведения монтажа электролитического заземления

1. Вырыть канал глубиной 0,7 метра, шириной 20 см и длиной 2,5 метра.
2. Засыпать околоэлектродный заполнитель на дно канала слоем около 1 cм (один мешок)..

3. Очистить электрод от предохраняющей / транспортировочной пленки по всей длине. Уложить электрод в канал, так чтобы меньшая изогнутая часть трубы была направлена вверх.
4. Засыпать горизонтальную часть трубы электрода оставшимся околоэлектродным заполнителем (два мешка).

5. На вертикальную часть трубы электрода установить колодец для обслуживания.
6. Подсоединить к отводу электролитического электрода (0,5-метровому медному проводу) заземляющий проводник. Эта операция производится с помощью входящего в комплект электролитического заземления зажима.
7. Изолировать зажим с помощью гидроизоляционной ленты, входящей в комплект.
8. Засыпать канал грунтом. Люк колодца должен находится на уровне поверхности земли.

9. В электрод залить 5-7 литров воды. Такая мера необходима для ускорения выщелачивания соли из электрода.



Глубина прокладки проводников

Поверхностный слой грунта подвергается сезонным и погодным воздействиям. Повышенная влажность, замерзание/оттаивание грунта в этом слое негативно сказываются как на заземлителе, так и на заземляющем/соединительном проводниках, находящихся в нем.

К тому же, вероятность механически повредить проводники в поверхностном слое в ходе проведения хозяйственных работ создает неудобства и повышает вероятность создать опасную ситуацию связанную с аварийным состоянием заземления.

На большей части РФ и стран СНГ, глубина поверхностного слоя грунта, который подвергается выше описанным видам воздействия равна 0,5 — 0,7 метра.
Поэтому заземляющий и соединительные проводники в земле должны прокладываться на этой глубине (0,5 — 0,7 метра) в заранее подготовленном канале.

На эту же глубину заглубляются электроды заземления.

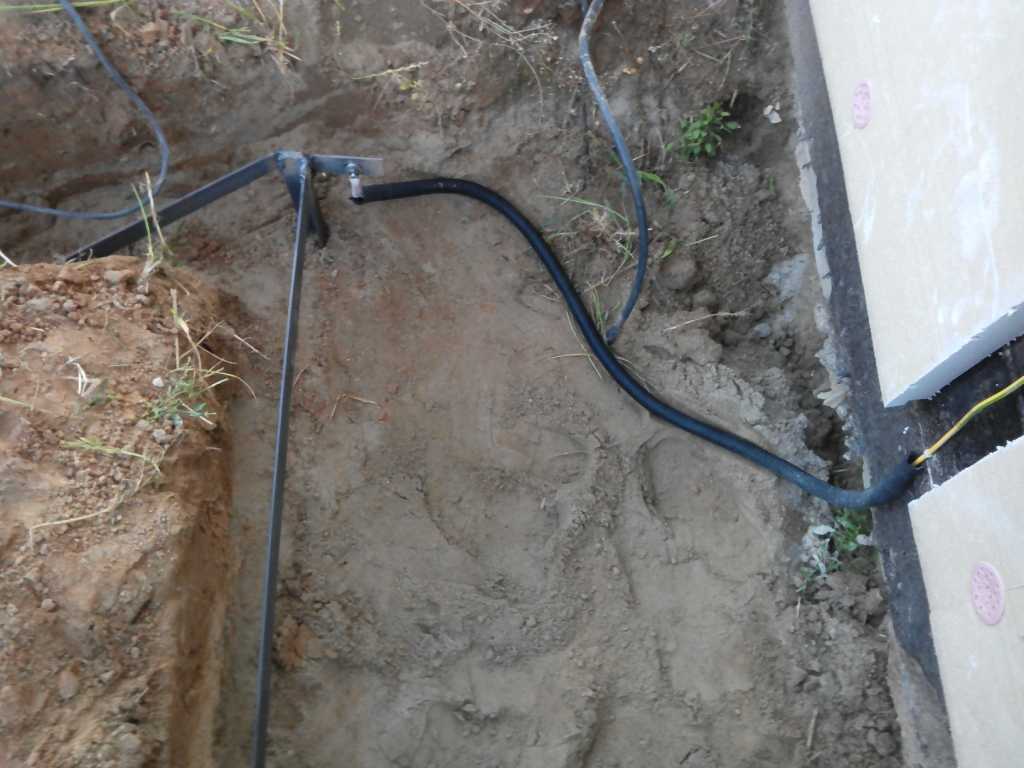

Последовательность работ при монтаже заземления на объекте

1. Вырыть канал глубиной 0,5 — 0,7 метра в месте укладки соединительного проводника
2. Провести монтаж заземляющих электродов в подготовленном канале. В качестве инструкции по монтажу заземляющих электродов необходимо использовать список операций «Порядок проведения монтажа….»
3. Уложить в канал соединительный проводник
4. Соединить заземляющие электроды с проводником, используя зажимы, идущие в комплектах ZANDZ
5. Соединить полученный заземлитель с электрощитом
6. Засыпать канал грунтом

Соединение заземляющих электродов

Соединение заземляющих электродов друг с другом и заземлителя с объектом производится стальным или медным проводником (проводом или полосой).

Минимальная площадь сечения заземляющего проводника зависит от задач, выполняемых заземлителем.



Часто выбирается — 50 мм² для меди и 150 мм² для стали. Распространено использование обычной стальной полосы 5*30 мм.

Прокладка проводника производится на глубине 0,5 — 0,7 метра в заранее подготовленный канал (в который также производится монтаж электродов).

Для соединения заземляющего электрода с проводником используется специальный зажим, входящий в готовые комплекты ZANDZ.



Смотрите также:

Запросить расчет

Логин

Пароль

E-mail

(success)

Фамилия

Отчество

Организация

Род деятельности ПроектированиеМонтаж/СтроительствоПродажаПрочее

Телефон

Хочу быть Экспертом

Эксперт — человек, профессионал, готовый оказывать заказчикам (посетителям этого сайта) какие-либо услуги в областях:

• Продажа
• Проектирование
• Монтаж

Хочу получать новости ZANDZ на Email

Я ознакомился с правилами пользования сайтом

Дополнительную информацию о компании Вы сможете заполнить в личном кабинете после регистрации

E-mail

Установка заземляющего стержня — пошаговая процедура

Что такое заземляющие стержни?

Заземляющие стержни являются важным компонентом системы заземления. Они представляют собой металлические стержни с высокой проводимостью, зарытые глубоко в почву и играющие важную роль в защите электрической системы от перегрузки по току и связанных с ней повреждений. Заземляющие стержни обычно изготавливаются из твердой меди, стали с медным покрытием, нержавеющей стали или оцинкованной стали. Выбор типа заземляющего стержня зависит от таких факторов, как тип и удельное сопротивление почвы, а также от конструкции заземления. Заземляющие стержни должны иметь высокую проводимость и стойкость к коррозии.

Чтобы проверить качество заземляющего стержня, вы можете посмотреть на маркировку на верхнем конце, указывающую, что он внесен в список и одобрен признанной организацией, такой как Underwriters Laboratories (UL). Стандарт UL, применимый к заземляющим стержням, — UL 467, озаглавленный «Оборудование для заземления и соединения». Этот стандарт охватывает требования к заземляющему и соединительному оборудованию, включая заземляющие стержни, используемые в электрических системах. В нем указаны требования к материалам, конструкции, конструкции и характеристикам заземляющих стержней и другого заземляющего и соединительного оборудования.

Медные заземляющие стержни изготавливаются путем наклеивания слоя меди на поверхность стального стержня. Стальной сердечник придает заземляющему стержню механическую прочность и долговечность, а медное покрытие или оболочка повышают его электропроводность и коррозионную стойкость. Высокая механическая прочность сердечника заземляющих стержней позволяет легко забивать их в грунт с помощью молотка или другого инструмента. Это избавляет от необходимости копать яму или траншею, что может занять много времени и сил.

Заземляющие стержни также спроектированы так, чтобы их можно было удлинить с помощью соединителей, чтобы они могли достигать почвы с низким сопротивлением глубоко в земле. Это помогает повысить эффективность системы заземления за счет снижения сопротивления заземляющего соединения. Выдвижные заземляющие стержни также полезны для систем заземления, которым требуется более длинный заземляющий стержень, например, в больших зданиях или сложных электрических системах.



NFPA 780 для установки заземляющих стержней

NFPA 780 — это стандарт, опубликованный Национальной ассоциацией противопожарной защиты (NFPA), который представляет собой «Стандарт по установке систем молниезащиты». Глава 7 NFPA 780 охватывает требования к заземляющим стержням и другому заземляющему и соединительному оборудованию, используемому в системах молниезащиты.

Согласно NFPA 780 заземляющие стержни должны устанавливаться в соответствии с инструкциями производителя и требованиями к конструкции заземления. Заземляющий стержень должен быть вбит в почву на глубину, достаточную для достижения почвы с более низким сопротивлением, обычно 8 футов или более. Заземляющий стержень также должен располагаться на достаточном расстоянии от конструкции, чтобы избежать помех системе молниезащиты.

NFPA 780 также указывает, что заземляющие стержни должны быть изготовлены из материалов, подходящих для предполагаемого применения и почвенных условий. Медные или стальные заземляющие стержни с медной связью обычно используются в системах молниезащиты, поскольку они обладают высокой проводимостью и коррозионной стойкостью. Стержни заземления также должны быть испытаны, чтобы убедиться, что они соответствуют требуемым спецификациям и стандартам, таким как UL 467.

ANSI/IEEE 80-2000, озаглавленный «Руководство IEEE по безопасности заземления подстанций переменного тока», является еще одним стандартом, в котором содержатся рекомендации по установке заземляющих стержней на электрических подстанциях. В нем указаны требования к материалам заземляющих стержней, глубине установки, расстоянию и испытаниям, чтобы гарантировать эффективность и безопасность заземляющих стержней.

Внимание! Убедитесь, что все люди используют надлежащие инструменты, процедуры и средства индивидуальной защиты для обеспечения безопасности.



Требуемые материалы:

A) Заземляющий стержень: Это основной компонент системы заземления.

B) Земляной колодец или смотровая камера : Это защитный кожух, который можно закрепить на заземляющем стержне для защиты от внешних факторов или условий окружающей среды. Земляной колодец или смотровая камера также облегчают техническое обслуживание и осмотр заземляющего стержня в будущем.

C) Зажим заземляющего стержня : Это устройство, используемое для крепления заземляющего стержня к земляному котловану или смотровой камере. Зажим заземляющего стержня обычно изготавливается из меди или другого проводящего материала, чтобы обеспечить правильное соединение заземляющего стержня и низкое сопротивление.

D) Улучшающий грунт состав : Это вещество используется для улучшения сопротивления грунта и проводимости почвы. В почву вокруг заземляющего стержня обычно наносят улучшающие грунт соединения, чтобы уменьшить сопротивление заземляющего соединения и повысить эффективность системы заземления.

E) Лопата или землекоп : Это инструменты, используемые для выкапывания ямы в земле для заземляющего стержня. Для рытья ямы подходящего размера можно использовать лопату или копатель ямы.

В дополнение к этим предметам вам может понадобиться другое оборудование и материалы, такие как молоток для приводного стержня и муфты с высокой проводимостью для удлинения заземляющего стержня. Важно использовать правильное оборудование и материалы для обеспечения безопасности и эффективности установки заземляющего стержня. Если у вас есть какие-либо вопросы или сомнения, лучше всего проконсультироваться со специалистами или производителями, которые могут предоставить рекомендации и поддержку.



Процедура установки заземляющего стержня

1) Выбор места: Начните с выбора места для заземляющего стержня вдали от любых подземных коммуникаций. Важно не повредить эти линии в процессе установки. Место установки заземления должно быть определено с учетом этих и других факторов конструкции заземления.



2) Удельное сопротивление грунта: Учитывайте уровни удельного сопротивления грунта и обработку грунта. В зависимости от удельного сопротивления и условий на месте заземляющий стержень может быть установлен непосредственно в землю, или для повышения сопротивления грунта можно использовать компаунд, улучшающий грунт.



3) Выкопать яму требуемых размеров: С помощью лопаты или землекопа выкопать яму для заземляющего стержня. Отверстие должно быть достаточно глубоким, чтобы можно было установить стержень не менее чем на 8 футов в землю. Обычно для забивания заземляющего стержня в почву требуется отверстие диаметром от 120 до 150 мм и глубиной 2,4 м. Это может варьироваться в зависимости от размера заземляющего стержня.



4) Размещение на земле: Поместите заземляющий стержень в отверстие и с помощью молотка или кувалды вбейте его в землю. Стержень должен быть вбит прямо и горизонтально, чтобы обеспечить надлежащее заземление. Обязательно удалите весь упаковочный материал со стержня. Убедитесь, что заостренный конец входит в почву. Когда заземляющий стержень установлен, прикрепите заземляющий провод к верхней части стержня с помощью заземляющего зажима. Заземляющий провод должен быть достаточно длинным, чтобы достать до электрического щита или других точек заземления.



6) Использование заземляющего зажима : Проведите заземляющий провод к электрической панели или другой точке заземления и надежно закрепите его с помощью соответствующего заземляющего зажима.



7) Использование грунтоукрепляющего состава: грунтоукрепляющий состав должен быть превращен в суспензию (полужидкую смесь) с использованием воды в соответствии с указаниями производителя. Вылейте навозную жижу в отверстие и полностью заполните его доверху. Чтобы раствор полностью заполнил отверстие, продолжайте встряхивать стержень во время заливки раствора.



8) Обратная засыпка ямы : Если в яме есть пустое пространство или если не используется грунтоукрепляющий компаунд, яму можно заполнить выкопанным грунтом. Если компаунд используется в качестве обратной засыпки, дайте ему высохнуть/застыть в отверстии. Земляной колодец теперь готов к использованию и может использоваться для заземления через 1-2 дня после установки после проверки значения сопротивления.



10) Установка земляного колодца/смотровой камеры: Ground Pit может быть закреплен на заземляющем стержне для защиты стержня от внешних факторов или условий окружающей среды. Это также упрощает техническое обслуживание и проверки в будущем.



Посмотрите наше видео по установке заземляющего стержня:



Теперь вы знаете процедуру установки заземляющего стержня. Для эффективной и безопасной системы заземления периодически проверяйте сопротивление грунта и другие параметры. Если у вас есть какие-либо вопросы об установке заземляющих стержней — не стесняйтесь обращаться к нашим специалистам!





Благодарим вас за чтение блога. Компания Axis является ведущим производителем и поставщиком электрических компонентов более чем в 80 странах. Поговорите с нашим отраслевым экспертом, посетив наш раздел контактов. Вы также можете посмотреть наши видео от наших экспертов – нажмите здесь.



Подпишитесь на нас в LinkedIn, чтобы получать регулярные обновления о наших Продуктах!

Установка заземляющего стержня | Заземление Электроизгороди

Магазин будет работать некорректно в случае, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Принадлежности для электрических ограждений »

Ловить и убивать летающих насекомых »

Забота о дикой природе »

Борьба с комарами »

Кормушки для диких птиц и колибри »

Органический уход за газоном и борьба с вредителями

Главная Борьба с насекомыми »

Борьба с грызунами »

Переключить навигацию

Поиск

Поиск

Счет

Цепь заземления является критическим компонентом вашего электрического забора и необходима для его правильного функционирования. Зарядное устройство для забора, или энерджайзер, предназначено для преобразования электрического заряда в мощность, безопасную для животных и людей.

Когда животное прикасается к электрически заряженной проволоке ограждения, животное чувствует электрический ток, когда заряд проходит через его тело. Затем заряд продолжает цепь через землю к заземляющему стержню, а затем вверх по заземляющему проводу к клемме заземления зарядного устройства.

Если животное и клемма заземления зарядного устройства недостаточно заземлены, путь электрического тока не может быть завершен, и животное не почувствует удара током. Поскольку земля обеспечивает половину цепи электрического поля, это важно иметь правильно установленную цепь заземления.

Например: Птицы, садящиеся на провод, не пострадают. Поскольку они не соприкасаются с землей, когда сидят на проводе, они не замыкают цепь и, следовательно, не получат удара током.

Нужна помощь с заземлением? Ознакомьтесь с нашими решениями ниже

Выбор и размещение заземляющих стержней

Эффективная система заземления состоит из трех заземляющих стержней длиной от 6 до 8 футов, зажимов заземляющих стержней и изолированного соединительного провода на 20 кВ.

Заземляющие стержни могут быть медными или оцинкованными. Преимущество меди в том, что она переносит электрический заряд более эффективно, чем оцинкованный стержень; однако это может быть дороже. Арматура, как правило, является наименее дорогим вариантом, но и наименее прочным.

Первый заземляющий стержень должен быть вбит в почву в пределах 20 футов от источника питания ограждения. Дополнительные заземляющие стержни должны располагаться на расстоянии 10 футов от предыдущего стержня.

Для простоты установки налейте воду в точку входа, когда забиваете заземляющие стержни.

Для установки стержней в почву можно использовать кувалду, отвертку Т-образной стойки или перфоратор. Имейте в виду, что стержни должны быть вбиты как можно глубже, всего на несколько дюймов над землей, чтобы зажать провод.

Выполнение соединений заземляющих стержней

Теперь, когда ваши заземляющие стержни находятся в земле, пришло время соединить их друг с другом и, в конечном счете, с блоком питания.

С помощью зажима заземляющего стержня на каждом стержне соедините изолированный соединительный провод 20 кВ с каждым стержнем линейным способом, также известным как последовательное соединение. Не забудьте зачистить конец провода, чтобы металл был виден, когда зажимаете его на стержне, чтобы установить соединение.

После того, как все три стержня соединены друг с другом, можно присоединить провод к блоку питания забора. Он должен идти на клемму заземления на зарядном устройстве. Не делайте ошибку, подключая его к проводу ограждения или клемме ограждения

Советы по заземлению

Песчаные, сухие и каменистые почвы могут потребовать дополнительного заземления в виде «двухпроводной системы». Чтобы узнать больше о различиях между «однопроводной» и «двухпроводной» системами, перейдите к разделам ниже.

Более длинные заборы или участки с сухой, каменистой или песчаной почвой также могут потребовать большего количества заземляющих стержней.

Ваша система заземляющих стержней никоим образом не должна быть соединена с другими стержнями заземления коммунальных служб, например, с теми, которые используются в домах или сараях.

Не устанавливайте заземляющие стержни на расстоянии менее 50 футов от заземляющего стержня, подземной телефонной линии или металлической водопроводной линии, поскольку они могут улавливать паразитное напряжение.

Однопроводная система

периметр забора, это называется однопроводной системой. Если у вас небольшой участок с одной или двумя жилами провода, вам следует использовать однопроводную систему.

Однопроводные системы также можно использовать при добавлении к существующему ограждению. Протягивание заряженной жилы провода поверху неэлектрифицированного забора не позволит вашему скоту перелезть через забор и повредить его. Этот метод также можно использовать на ограждении из колючей или плетеной проволоки.

Двухпроводная система

Двухпроводная система заземления должна использоваться, если на ограждении имеется более трех жил провода.
