Как установить встраиваемую варочную панель в столешницу?

• Статья
• Видео

В компоновке современных мебельных гарнитуров для кухни предусмотрена встроенная электрическая или газовая плита, варочная поверхность и духовой шкаф которой монтируются отдельно. Встраиваемая панель представляет собой функционально законченное изделие, которое в принципе можно использовать без кухни. В этой статье будет рассказано, как может быть выполнена установка встраиваемой варочной панели и подключение к сети своими руками. Поверхность может быть электрической, газовой или комбинированной, но основные правила, которыми следует руководствоваться при работе, одинаковы для всех вариантов исполнения.

• Пошаговая инструкция по установке
• Подключение к электросети

Пошаговая инструкция по установке

Говоря об инструментах, если встраиваемая панель устанавливается в новый гарнитур, и отверстие для монтажа корпуса в столешнице еще не проделано, необходимо наличие дрели и электрического лобзика. Чтобы выполнить подключение к электросети, также понадобятся отвертка, пассатижи, указатель напряжения.

Первое, о чем следует позаботиться — это электрическая розетка 220 вольт, в которую будет включаться встраиваемая варочная поверхность. Выбор места ее расположения и установка должны быть выполнены до монтажа мебели. В комплект кухонной плиты кроме панели входит духовой шкаф. Если первая ставится без шкафа, она может быть включена в одну розетку. Установить электрическую розетку следует ниже, чем будет находиться встраиваемая варочная панель, чтобы исключить воздействие на нее влаги и жира в процессе приготовления пищи.

Когда установка розетки и кухонной стенки завершены, можно приступать к работе. Установить встраиваемую варочную поверхность можно по следующей пошаговой инструкции:

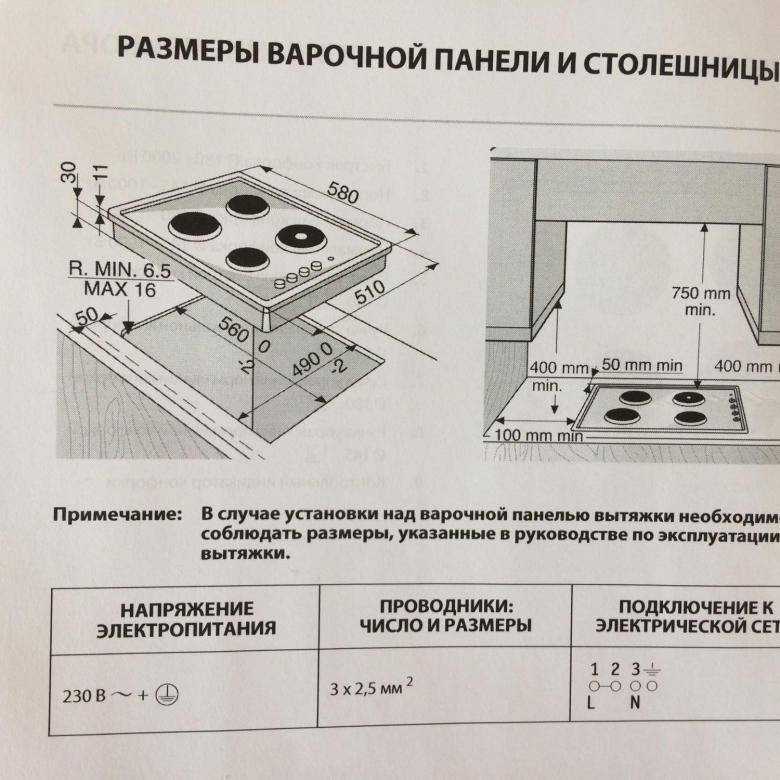

1. Вначале нужно определить размеры монтажного проема, который необходимо вырезать в столешнице. Эту информацию можно найти в инструкции, которая снабжается производителем. Если инструкция отсутствует, нужно тщательно измерить посадочные места. Неплохо изготовить по этим размерам картонный макет (иногда он присутствует в комплекте), который затем нужно установить на столешницу и обвести карандашом. Необходимо обеспечить зазор между посадочными частями корпуса и краями стола от 1 до 2 миллиметров.
2. Тщательно размечаем будущее отверстие. Понадобится длинная линейка и карандаш. Не забываем, что столешница изготовлена из прессованных опилок, и декорирована покрытием из искусственного камня. По этой причине не следует вырезать отверстие ближе 50 мм к краю, так как тонкие участки стола могут разрушиться.
3. Аккуратно просверливаем дрелью отверстия по углам размеченной области, не заходя за ее пределы. Используем для этой цели сверло 8 – 10 мм. В процессе сверления его нужно установить и удерживать строго перпендикулярно поверхности.
4. Вставляем в электрический лобзик полотно по дереву с мелкими зубьями, чтобы избежать сколов поверхности столешницы на границе прорези. Вставив полотно в одно из подготовленных отверстий, осуществляем разрез по разметке, плотно прижимая лобзик к поверхности. После окончания резки убеждаемся, что встраиваемая варочная панель легко входит в посадочное место с небольшим зазором. В противном случае, края отверстия следует подрезать.
5. Торцевые участки проделанной прорези желательно защитить от воздействия влаги. С этой целью проводится обработка краев герметиком, как показано на фото ниже. Затем можно наклеить уплотнитель, находящийся в комплекте.

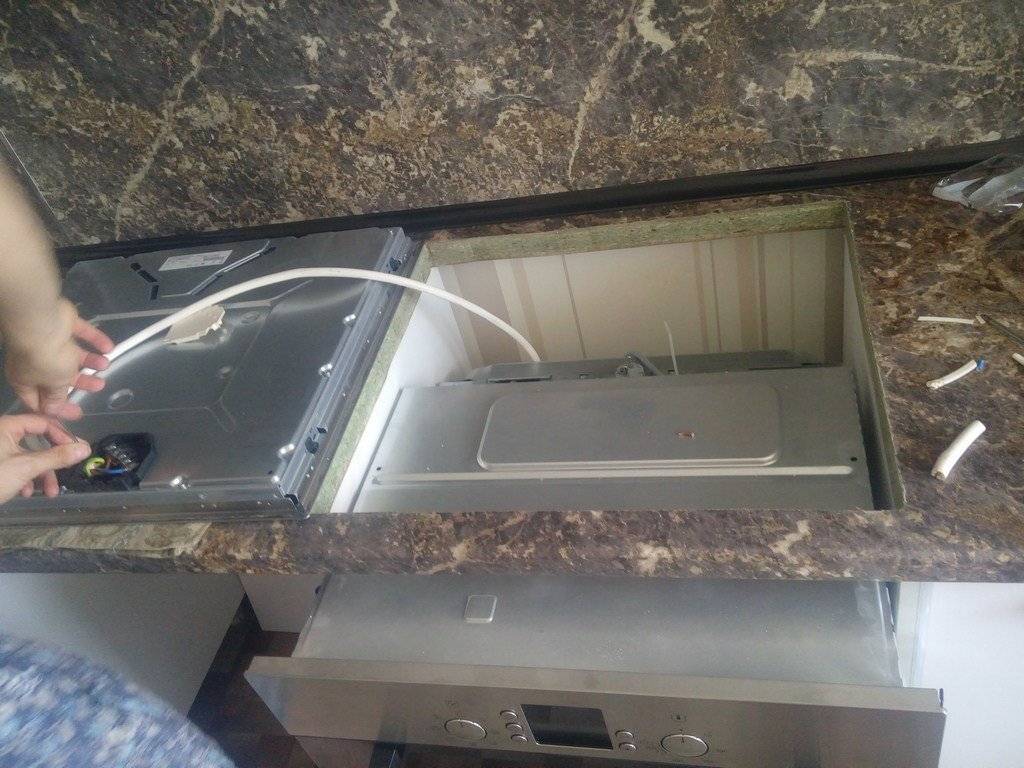

6. Теперь встраиваемая варочная панель готовится к монтажу, после чего производится ее установка и подключение. Аккуратно вставляем ее в отверстие и мягким нажатием рук осаживаем до полного прилегания выступающих краев к поверхности столешницы. Перед этим можно нанести слой силиконового герметика на поверхность, которую затем закроет встраиваемая варочная панель. Этим будет обеспечена герметизация соединения. Надавливая на поверхность, следует соблюдать осторожность, особенно если она стеклянная. Важно, чтобы встраиваемая панель легла равномерно на поверхность столешницы. В противном случае, установка на нее тяжелой кастрюли может создать усилие на излом.
7. Последний этап монтажа заключается в том, что встраиваемая панель закрепляется с помощью специальных фиксирующих зажимов, входящих в комплект. Установка зажимов производится снизу, после чего корпус оказывается зафиксированным. Выступающие излишки герметика, который был нанесен на поверхность столешницы, нужно аккуратно удалить. В случае, если под варочной поверхностью будет устанавливаться духовой шкаф, между ними прокладывается слой теплоизоляции.

Подробное процесс установки электрической варочной панели в столешницу демонстрируется на видео уроках:

Подключение к электросети

Чтобы подключить встраиваемую варочную поверхность к сети достаточно проверить наличие напряжения и подключить вилку в розетку. При подготовке к монтажу необходимо убедиться, что сечение проводов соответствует подключаемой электрической мощности, которую имеет встроенная панель. В противном случае нужно провести отдельную линию от вводного щитка до плиты. Тогда установка розетки может не потребоваться. Более подробно о подключении варочной панели мы рассказывали в отдельной статье, с которой настоятельно рекомендуем ознакомиться.

Встраиваемая варочная панель может быть подключена к отдельной линии при условии, что на распределительном щитке предусмотрен отдельный автоматический выключатель для плиты,с подходящим номиналом. Если к дому походит электропитание 380 вольт, то есть 4 провода, при подключении электроплиты следует равномерно распределить нагрузку по фазам.

О подключении электрической варочной панели вы можете узнать из видео:

Вот по такой технологии выполняется установка встраиваемой варочной панели и подключение к электрической сети своими руками. Надеемся, наша пошаговая инструкция и предоставленные видео примеры помогли вам осуществить монтаж без привлечения мастера!

Будет полезно прочитать:

• Как подключить электрический духовой шкаф
• Как разделить электропроводку на группы
• Установка автоматического выключателя в щитке

Опубликовано 08.06.2017 Обновлено 04.11.2017 Пользователем Александр (администратор)

Установка и подключение варочных панелей Electrolux к электросети (4 провода)

Не знала, что с подключением варочной панели столько мороки. Хорошо, посоветовали этот сервис, сразу к профессионалам обратилась. Мастер, который приехал, сделал все как положено. И по электрике, и по самой установке. Панель ровненько встроил в гарнитур, все красиво, без зазоров, ровно. В целом, работа мастера понравилась, претензий у меня никаких. Конечно, хотелось бы немного подешевле, но я понимаю, что это не может стоить дешево, так как и времени много занимает, и знаний требует.

Мне устанавливал варочную панель мастер Сергей из этого сервиса. Вызывала неделю назад. Очень удивилась, что так быстро приехал, но это, конечно же, хорошо. Инструменты, которых понадобилось достаточно много, мастер привез с собой. У нас с мужем ничего не просил. У нас панель не особо мощная, не пришлось для нее отдельный вывод делать. Но вот встраивать пришлось, а тут, как я поняла, работа ювелирная. Мастер молодец, все сделал очень красиво. Меня цена устроила, качество работ тоже. Буду ваш сервис знакомым рекомендовать.

Вызывала мастера сервиса, чтобы установить варочную панель Электролюкс. Он такой молодец, все предусмотрел. Спросил, планируем ли делать духовой шкаф. Мы ответили положительно, так он еще и теплоизоляцию сделал под панелью. Вообще очень хорошо и быстро работает специалист, за такой аккуратностью наблюдать особенно приятно. Весь мусор после себя он убрал, рассказал, как пользоваться, дал гарантию. Предупредил даже по поводу неправильной эксплуатации. Вот это я понимаю – качественное обслуживание.

Обращалась в этот сервисный центр дважды, оба раза была довольна качеством выполненных работ. Мастера здесь молодцы. Мне и технику ремонтировали, и встроенную варочную поверхность устанавливали. На установку приезжал парень молодой, я думала, совсем еще ничего делать не умеет, а он, наоборот, сразу к работе приступил, каждое действие четко выверено, работает слаженно. В общем, молодец. По ценам вполне приемлемо. Дешевле, конечно, сделать самим. Но кто сказал, что после этого техника будет работать нормально. Мое мнение – лучше не рисковать.

Покупка и подключение электрической варочной поверхности – процесс, к которому нужно подходить со всей серьезностью. Такой популярный атрибут современной кухни значительно облегчает жизнь хозяйке и превращает приготовление пищи в захватывающий процесс. Конечно, для этого необходимо выполнять все рекомендации специалистов по установке электрической варочной панели и подключению ее к электрической сети.

Подготовка к установке варочной поверхности Electrolux

Подключение варочной панели выполняется только после подготовительных мероприятий. Для этого потребуются такие инструменты:

• электрический лобзик;
• электродрель;
• нож строительный;
• отвертка;
• карандаш, линейка;
• силиконовый герметик.

С их помощью подготавливается отверстие в столешнице, в которое будет выполняться установка электрической или индукционной варочной панели.

Требования к электросети и подключение к электричеству

Перед подключением варочной панели к электросети нужно узнать, какие же требования к ней предъявляются. Важно учитывать следующие основные моменты:

• подключение индукционной панели должно осуществляться через заземление (используется желто-зеленый провод). Только так можно гарантировать безопасную эксплуатацию данного электроприбора. В старых домах для этого, чаще всего, необходима прокладка новой отдельной линии, а затем подсоединение электропроводки при помощи УЗО к распределительной коробке;
• если выполняется установка варочной панели Electrolux небольшой мощности (до 2,5 кВт), возможно подключение к уже существующей однофазной сети, но и в этом случае она должна удовлетворять требованиям безопасности;
• эксперты советуют использовать фазные провода (обычно черный и коричневый) сечением 6 мм^2, которые смогут справиться с продолжительной нагрузкой до 10 кВт. Лучше всего. если автомат будет иметь класс защиты С32. В случае подключения маломощной индукционной панели или духового шкафа (менее 8 кВт) кабель может иметь толщину 4 мм, а класс защиты автомата – С25;
• нужно, чтобы параметры устройства защитного отключения превосходили хотя бы на 1 пункт параметры защитного автомата. Это обязательно нужно учитывать перед установкой варочной панели и духового шкафа;
• тип кабеля должен быть NYM либо же ВВГнг. Необходимо также проверять D проводника.

Обратите внимание! В зависимости от вида электрической сети могут использоваться разные схемы подключения (вилка и розетка, через клеммы) рассматриваемого кухонного оборудования.

Монтаж электрической варочной панели Электролюкс

Перед тем, как подключить варочную панель, в столешнице заранее подготавливается отверстие. Его вырезают и обрабатывают при помощи перечисленных в начале статьи инструментов и герметика (для полной герметизации). Электропанель вставляется в это отверстие, после чего легким нажатием вдавливается до хорошего прилегания свободных краев к столешнице. Необходимо ровное и равномерное прилегание, поскольку в противном случае встраиваемая панель может сломаться при размещении на ней, к примеру, тяжелой кастрюли.

Монтаж варочной поверхности Electrolux завершается фиксированием ее на столешнице при помощи специальных зажимов. Они входят в комплект и устанавливаются снизу стола. Таким образом, электропанель оказывается прочно зафиксированной. Если под ней планируется монтаж духового шкафа, обязательно нужно прокладывать слой теплоизоляции.

Преимущества обращения в сервисный центр

Теперь вы знаете все о том, как подключить электрическую или индукционную варочную панель Electrolux своими руками. Однако прежде, чем за это взяться, вы должны четко осознавать все риски, которые с этим связаны. Малейшая ошибка может привести не только к порче прибора, но и к потере здоровья и даже жизни.

По этой причине правильным решением можно назвать обращение в наш сервисный центр, специалисты которого выполнят все работы качественно и с гарантией!
