Установка подвесного унитаза — цена в Москве. Стоимость профессиональных услуг монтажа и подключения подвесного унитаза

При помощи сайта YouDo вы можете узнать, сколько стоит монтаж подвесного унитаза, и заказать установку сантехники по низкой цене.

Услуги по монтажу унитаза

Исполнители YouDo предлагают широкий спектр услуг по монтажу подвесного унитаза, включая следующие работы:

• Монтаж инсталляции под подвесной унитаз
• Установку самого подвесного унитаза
• Подключение к системам водопровода и канализации
• Отделку стены керамической плиткой
• Подключение кнопок слива и др

Мастера YouDo используют для монтажа подвесного унитаза профессиональные инструменты, в том числе:

• Перфоратор
• Дрель
• Гаечные ключи и др

Это позволяет аккуратно и точно осуществлять все работы и гарантирует высокое качество и долговечность результата. Как правило, для подключения сантехники требуется 1 день, однако сроки работ могут быть продлены в связи с технической сложностью задачи.

Мастер YouDo сообщит вам, как быстро он установит унитаз, после осмотра оборудования и помещения, в котором оно будет находиться.

Установка подвесного унитаза (цена на работы)

На YouDo заказчик может самостоятельно назначить стоимость установки подвесного унитаза. Благодаря этому вы найдете нужного специалиста в течение 10 минут и снизите расходы. Для того чтобы рассчитать, сколько стоит установка унитаза, учитывайте следующие факторы:

• Модель подвесного нового унитаза
• Цены на детали для унитаза
• Расценки на отделочные материалы
• Срочность заказа

Кроме этого, стоимость установки унитаза зависит от технической сложности задачи, особенностей планировки помещения. Мастер YouDo сообщит вам, сколько стоит установить унитаз, после осмотра санузла и системы коммуникаций.

Как заказать подключение подвесного нового унитаза

Если вам нужно установить подвесной унитаз, оставьте на данной странице заявку на подключение сантехники. В заявке должен содержаться перечень работ, которые нужно выполнить, цена на монтаж унитаза и ваши пожелания к заказу. В течение 15 минут вам поступят первые отклики от исполнителей, готовых установить вам подвесной унитаз. Сравните кандидатуры специалистов и остановите свой выбор на подходящем мастере.

При помощи каталога мастеров вы можете самостоятельно найти подходящего исполнителя. Ознакомьтесь с рейтингом специалиста, отзывами на его услуги, посмотрите, какая цена на монтаж подвесного унитаза указана в его прайс-листе. Это поможет вам выбрать надежного и опытного мастера, который недорого установит подвесной унитаз. Также вы можете заказать подключение сантехники по номеру, указанному на сайте.

Установка унитаза — нужен хит? Предлагаем подвесной

Прежде чем рассматривать установку подвесного унитаза на примере использования инсталляций швейцарской фирмы «Геберит» (Geberit), в данной статье уместно привести обоснование выбора подвесной системы. Унитазы, биде и раковины-умывальники были изобретены не вместе и сразу, но появление в ассортименте магазинов сантехники такого предмета, как инсталляция (в переводе с английского installation — установка, монтаж), к 10-м годам 21-го века сделало возможным подвес любого из этих типов сантехнических приспособлений.

В данном случае пойдёт речь об инсталляциях марки Geberit, однако в ассортименте современных производителей есть и другие системы с подобными функциями. Просто, если нужен конкретный пример, то наши специалисты обычно предлагают продукцию наиболее тщательно проверенных, как говорят, временем производителей.

То, что нашим посетителям эта марка не кажется широко известной, больше говорит о самих посетителях, большинство которых, разумеется, не обязаны знать марки производителей сантехники. Однако, в отличие от Grohe или Roca, чьи логотипы «красуются» на смесителях, душевых лейках или ваннах, и люди из-за этого их чаще узнают, самые удобные места для надписей Geberit часто оказываются за перегородками из гипсокартона и других материалов. Дело в том, что «конёк» компании, на котором она успешно движется вперёд с 1905 года — это смывные бачки. К 2012 году под маркой Geberit стали выходить и многие другие виды сантехнических товаров, и к этому же времени компания стала крупнейшим в мире производителем встроенных смывных бачков.

А если бачок встроенный, то и логотип — с ним.

Как подумали о россиянах предприимчивые изобретатели из Geberit

Сотрудники Geberit обратили внимание на то, что большинство жилых квартир в Москве, да и во многих других российских городах находятся в панельных зданиях, где предусмотрены туалеты по стандартным проектам. Это означает небольшое помещение, где кроме унитаза может поместиться только его пользователь. И хотя этот туалет часто бывает смежным с такой же «минимально просторной» ванной комнаткой, разделяет их довольно мощная железобетонная плита. Потому красивые проекты с просторными санузлами, освещёнными солнечным светом через окна, в панельных домах могут быть реализованы только засчёт высокотехнологичных решений на территории жилых комнат. Но вот усовершенствовать типовой проект — это более уместный вариант модернизации туалета для частных квартир.

Профессионалы из Geberit, опираясь на более, чем вековой опыт компании, разработали специальный комплект элементов, необходимых для установки подвесного унитаза в «блочном» туалете панельного здания. Они учли то, что сразу за унитазом обычно находится довольно глубокая (в смысле расстояния до стены за трубами) шахта для труб канализации и водопровода, скрытая тонкими стройматериалами, типа фанеры или ДВП. Они померили и создали специальные шпильки длиной 50 см, достаточные для соединения несущей рамы подвесного унитаза с несущей стеной шахты. Кроме того, они решили проблему, возникающую, когда трубы мешают закрепять инсталляцию. Они создали телескопический механизм изменения высоты рамы, позволив тому кто её устанавливает выбрать место, где трубы не мешают.

Достоинства подвесного унитаза на инсталляции

Сомнительна польза от споров или утверждений вроде того, будто приставной унитаз лучше подвесного или наоборот. Кроме того, в ассортименте современных производителей есть ещё и достойные внимания модели «традиционных» напольных унитазов, прямо на которых базируются смывные бачки. Однако оценить некоторые достоинства подвесного варианта возможно ещё до его использования, на основе простых логических рассуждений:

• так как подвесные унитазы появились в розничной продаже относительно недавно, то они чаще подвесных ассоциируются с более современным стилем интерьера;
• мыть пол под унитазом проще, чем вокруг него, и внутри туалета нет смывного бачка (он в канализационной шахте), что снижает трудоёмкость домашней уборки;
• большинство подвесных моделей компактнее аналогов с бачком на унитазе, что экономит пространство в туалете;
• унитаз, подвешенный на инсталляции Geberit, рассчитан на нагрузку в 400 кг;
• доступ к обслуживанию элементов встроенного бачка предусмотрен через съёмную клавишу смыва, что упрощает технические работы и позволяет создать более элегантную атмосферу в интерьере. .


Процесс установки подвесного унитаза с использованием инсталляции Geberit

Так как иногда лучше один раз увидеть, чем услышать или почитать, без сомнений в полезности, предлагаем вам ознакомиться с профессионально сделанной для фирмы Geberit видео-инструкцией по установке подвесного унитаза, прилагаемой к подробному описанию соответствующих инсталляций. Краткое содержание работ предлагаем вам в списке ниже, а подробности и особенности различных моделей можно узнать в прилагаемых к инсталляциям и унитазам инструкциям.

Стадии процесса монтажа подвесного унитаза:

1) Подготовить помещение для установки монтажной рамы (инсталляции). Удалить всё ненужное, включая подлежащую замене плитку и стенку между канализационной шахтой и помещением санузла, если речь идёт не о новом санузле, а о ремонте.

2) Подготовить инсталляцию к соединению с полом и стеной.

3) Создать из стандартных блоков нужный вариант присоединения к канализационному отводу.

4) Надёжно прикрепить инсталляцию к полу и капитальной стене.

5) Присоединить встроенный смывной бачок к водопроводу. Установить люк для доступа к вентилям и счетчикам. Обшить инсталляцию гипсокартоном, восстановив таким образом стенку канализационной шахты.

6) Уложить плитку или как-то иначе оформить интерьер помещения до состояния финальной отделки.

7) Подвесить унитаз, проверить его функционирование и радостно улыбнуться.

Благодарим специалистов из Geberit за иллюстрации и информацию к размышлению.

Желаем нашим посетителям верных решений и успешных установок унитазов и любой другой хорошей сантехники.

Автор статьи: Валерий Клёнов

Установка подвесного унитаза с инсталляцией + Видео

Традиционные напольные унитазы больше не являются единственным вариантом этого атрибута санузла. С появлением подвесных конструкций появляется все больше желающих приобрести именно эту модель.

Нужно заметить, что установка подвесного унитаза более дорогостоящее мероприятие и технически его реализовать сложней, но имея желание и возможность освоить этот строительный навык самостоятельно вполне можно это сделать. Разобравшись с инструкцией, которая всегда прилагается, услышав рекомендации специалистов, рабочую силу со стороны можно не привлекать.

Устройство подвесного унитаза



Инсталляция (рама)

Основу всей конструкции составляет жесткая рама из стали. Такая система имеет устройство регулирования высоты, крепится к полу и стене. Важно, чтобы стена была выполнена из прочного кирпича или бетона. К стенам из гипсокартона крепить такое оборудование не следует. Чаша подвесного унитаза крепится на специальные штыри к стальной раме.

Сливной бачок

Следующей конструктивной и функциональной частью является сливной бачок. Устанавливается бачок на стальном каркасе и дополнительно изолируется стиропором (изоляционный материал, защита от конденсата).

Устройство спуска воды на таком аппарате имеет кнопочный тип и монтируется на передней части бачка через специальное отверстие. Кроме того, это отверстие обеспечит доступ к внутреннему механизму для ремонта или замены неисправных частей.

Современные модели унитазов предусматривают наличие на сливном бачке двух кнопок для дозирования смываемой воды.

Чаша унитаза

Самая главная видимая часть конструкции.

Инструменты и элементы крепления

Прилагаются к агрегату в упаковке, целостность которой следует внимательно проверить при покупке.

Для установки подвесного унитаза потребуются следующие инструменты:

• комплект деталей для подключения прибора;
• гибкий отвод для стока;
• тефлоновая лента;
• шпильки;
• гибкий шланг с угловым вентилем.

Рекомендуется сначала приобрести сам подвесной унитаз, а уже потом покупать необходимые для его монтажа детали и инструменты, так как каждая модель имеет индивидуальную комплектацию и особенности.

Установка подвесного унитаза

Шаг 1. Установка подвесного унитаза с инсталляцией начинается с монтажа самой рамы (инсталляции). Рама должна быть прочно закреплена к бетонному полу и стене с помощью дюбелей. К этому моменту (к месту установки унитаза) должна быть подведена труба для стока канализационных вод (110мм). Также нужно подвести и водопроводную трубу. Устанавливая инсталляцию, нужно проконтролировать ее параллельность к полу и стене. Делается это с помощью уровня.

Шаг 2. Высота расположения чаши может быть легко отрегулирована в зависимости от потребностей его пользователей. Конструкция рамы предусматривает наличие специальных шпилек и выдвигаемых штанг для крепления инсталляции к стене. Определить высоту расположения унитаза можно, исходя из роста людей, которые будут им пользоваться. Но существует и стандартное значение – примерно 40 см от пола.

Шаг 3. Далее необходимо подвести воду к бачку. Это можно сделать с помощью гибкого шланга, но также и используя трубу, срок службы которой намного дольше. В момент подведения воды вентиль сливного бачка должен быть закрыт.

Шаг 4. Следующий этап – соединение выпуска унитаза с канализационным раструбом. Для этой цели используется гофрированная труба. Для проверки функциональности соединений можно «наживить» унитаз на каркас и сделать пробный слив. После этого чашу необходимо снять, так как ее монтаж происходит в последнюю очередь.

Шаг 5. Далее нужно сделать обшивку места установки рамы, используя двойной водостойкий гипсокартон. Крепить его нужно непосредственно на раму и металлический профиль. Для того чтобы быстро произвести раскрой лицевой части обшивки, в инструкции имеется специальный шаблон. Он помогает вырезать все необходимые технологические отверстия в листе материала.

Шаг 6. Далее поверхность нужно облицевать керамической плиткой соответствующего цвета.

Шаг 7. Подождав, пока плиточный клей полностью высохнет, нужно закрепить чашу подвесного механизма. Ее нужно навесить на две шпильки, которые заворачивают в металлический каркас, спрятанный под облицовкой.

Видео — Установка инсталляции под подвесной унитаз

Преимущества подвесной конструкции над традиционной системой

1. Подвесная модель унитаза великолепно дополнит интерьер помещения туалета или ванной комнаты (при совместном размещении санузла). Кроме выполнения своих основных функциональных задач, такая конструкция способна украсить и добавить оттенок современности в помещении.

2. Максимальный вес, который способен вынести подвесного типа унитаз, составляет 400 кг. Так что это довольно прочная конструкция, несмотря на то, что не стоит на полу.

3. Такие модели разрабатываются для придирчивого потребителя, значит, имеют идеальную форму, обеспечивающую комфорт при использовании.

4. В такой агрегат, как правило, встроен рассекатель потока воды, что позволяет с большей скоростью и более качественно очистить внутреннюю часть чаши унитаза по всей плоскости.

5. Подвесная конструкция дает возможность улучшить чистоту помещения, так как облегчает доступ к напольной плитке.

Были времена, когда такого рода системы считались шиком и их могли позволить себе только обеспеченные люди в богатых интерьерах. Теперь среди производителей существует множество предложений по достаточной приемлемой цене, при этом стоимость его продолжает снижаться и сравнивается со стоимостью традиционного напольного унитаза.

Несмотря на то, что пока цена этого агрегата остается выше обычного, при замене старой сантехники все больше людей выбирают именно подвесной вариант. Компенсировать значительные затраты при покупке устройства можно, выбрав самостоятельный способ установки унитаза. При этом на сэкономленные средства можно приобрести что-нибудь для ванной комнаты.


установка, преимущества и недостатки подвесных унитазов

Высота подвесного унитаза

Санузел в квартире или доме – это не только место для проведения гигиенических процедур, но и гордость хозяев, если конечно отделка выполнена качественно. Ремонт здесь всегда требует наибольшего вливания финансовых и трудовых ресурсов, что впрочем, окупается длительной эксплуатацией. Большие размеры этого помещения доступны лишь незначительной категории граждан, ну а остальным приходится довольствоваться типовыми квадратными метрами, однако, современные конструкторские и дизайнерские решения позволяют даже в таком случае найти выход.

Одним из таких является установка подвесного унитаза. Еще не так давно, эта модель была недоступной большинству покупателей, а потому и мало распространена, но, когда за производство взялись отечественные производители, цены сразу же стали более лояльными. Многие до сих пор относятся с недоверием к такого рода сантехнике, кого-то смущает высота подвесного унитаза или вызывают недоверие его прочностные свойства, поэтому, перед покупкой такой модели, необходимо взвесить все достоинства и недостатки.

Преимущества и недостатки подвесных унитазов

Несмотря на множество телепрограмм, где показывают уже результаты проведенного ремонта и позиционируют подвесной унитаз, как новое и революционное решение, чересчур больших преимуществ перед напольными моделями он не имеет. Основной упор делается на визуальный эффект, поскольку создается впечатление, что действительно экономится место. На самом деле это не так, просто все подводящиеся трубы и спускная арматура прячутся за специально создаваемой гипсокартонной перегородкой, облицовываемой декоративным материалом. Глубина перегородки не менее 20 см, но зато сама чаша примыкает вплотную к стене, то есть, на самом деле пространство уменьшается.

Достоинствами подвесных моделей считаются: отсутствие шума в сливном бачке, так как он скрыт, эргономичный и современный дизайн, возможность легкой уборки – пол быстро протирается шваброй, без необходимости ручной чистки.

Недостатков здесь всего два и оба касаются финансов. Первый – инсталляционный комплект, а это крепеж и сливная арматура, стоит не меньше самого унитаза. Второй – несмотря на подробные инструкции по монтажу такой сантехники, выполнить его сможет только квалифицированный мастер. Стоимость работ, начиная от установки инсталляции и заканчивая подключением самого унитаза также достаточно высока. Установка потребует и значительно большего времени, что связано с монтажом перегородки и ее облицовкой. Вся работа разбивается на три этапа: монтаж инсталляции, одновременно с этим подгоняется и высота подвесного унитаза, монтаж перегородки и ее облицовка с подгонкой размеров, подключение сантехники.

Мифы о подвесном унитазе

Об этой сантехнике до сих пор ходит немало мифов, которые основаны исключительно на домыслах зрителей, посмотревших телепередачу о ремонте. Помимо якобы увеличения пространства, еще одним наиболее распространяемым слухом является невозможность выдерживать большой вес, и соответственно невозможность использования унитаза тучными людьми. Унитаз крепится не напрямую к стене, а к тяжелой сварной раме, в свою очередь прикрепляемой к капитальной основе, поэтому способен выдержать до 400 кг.

Многие обыватели также считают, что ввиду закрытости сливного механизма, невозможно выполнить его ремонт в случае поломки или провести ревизию. Это мнение также ошибочно, устанавливаемая на стене кнопка слива, которая кстати, стоит почти как вся инсталляция, легко снимается а через отверстие можно провести осмотр и регулировку. Третий миф – это невозможность приобрести комплектующие, что тоже неверно, поскольку несмотря на обилие производителей, все они выпускают шаблонные детали. Несмотря на все кажущиеся трудности и большие затраты, можно уверенно сказать что эта сантехника достаточно надежна, поскольку ее очень часто предпочитают использовать в общественных заведениях, именно из-за легкости уборки.

Геометрические размеры подвесных унитазов

Несмотря на все сложности установки, тем не менее, надо признать, что для малогабаритных квартир, подвесной унитаз будет довольно практичным решением, тем более что производители выпускают модели не только с различным дизайном, но и размерами. Исходя из выбранных габаритов, а также размеров самой туалетной комнаты зависит и высота подвесного унитаза от пола.

По размерам в плане унитазы делятся на:

• Малые – длина в плане не превышает 54 см, это наиболее приемлемый вариант для небольших санузлов;
• Средние – длина в плане колеблется от 54 до 60 см;
• Увеличенные – длина достигает до 70 см, такие модели будут оптимальными для использования тучными людьми и людьми с ограниченными возможностями.

Установка может производиться, как и в случае с напольными моделями, на прямую стену или в угол, достаточно приобрести инсталляционный комплект соответствующего образца.

Высота установки подвесного унитаза

На какой высоте установить подвесной унитаз? Безусловно этот вопрос очень интересует владельцев, так как если с напольной конструкцией все более-менее ясно, то каким образом подобрать этот размер в подвесной модели? Если в семье есть дети младшего возраста, то при подборе высоты данный факт обязательно учитывается.

Максимальная высота от чаши до пола, она же и стандартная – от 40 до 43 см. Данный параметр рекомендуется СНиП, как оптимальный для взрослого человека и наиболее комфортный, в том числе и для семей с детьми. Уменьшение, либо увеличение высоты целесообразно лишь в том случае, когда большинство членов семьи имеют рост ниже либо выше среднего. В таком случае, во время установки инсталляции можно подобрать необходимый уровень, но следует помнить, что изменить его будет возможно только лишь разобрав всю конструкцию, то есть, заново затеяв ремонт.

Монтаж подвесного унитаза

Особое внимание на подготовительном этапе следует уделить монтажу инсталляции, так как от качества крепежа этого элемента зависит надежность крепления самого унитаза. Несущая рама может устанавливаться либо в специально сделанную нишу, либо просто крепиться к несущей стене, но в таком случае, придется дополнительно устанавливать гипсокартонную перегородку.

Параметры ниши: ширина — 60 см; высота от уровня пола – 1 м; глубина – 15-20 см. Если установка производится в нише, то необходимо высчитать остаток толщины стены и при необходимости компенсировать утончение слоем утеплителя. Для просверливания отверстий применяется перфоратор, а так как фиксация осуществляется не только к стене, но и к полу, то необходимо сделать четыре отверстия, крепление производится с помощью шпилек.

Прямолинейность рамы необходимо проверить с помощью уровня во всех плоскостях и при необходимости сделать подгонку, чтобы высота инсталляции для подвесного унитаза позволяла подвести канализационную трубу точно в соответствии с расположением унитаза. Как только это место соединения окончательно согласовано, рама жестко фиксируется болтами. Внутрь рамы устанавливается плоский сливной бачок с предустановленной арматурой.

От того, какая выбрана высота установки подвесного унитаза зависит и схема подвода канализационной трубы, обязательно должной иметь небольшой уклон в сторону стояка. Длину последнего патрубка, перед подключением к унитазу, следует вымерять очень точно, излишек приведет к неплотному прилеганию унитаза к стене, а недостаток спровоцирует течь, причем должна учитываться и толщина декоративной перегородки. К системе водоснабжения подключение следует выполнять исключительно жесткими ПВХ трубами, так как гибкие шланги, даже выполненные из нержавейки, со временем могут дать течь. В самую последнюю очередь выполняется монтаж кожуха под кнопочный модуль, после чего делается обшивка стены вместе с инсталляцией.

По окончании отделочных работ унитаз монтируется на шпильки расположенные внутри на горизонтальной верхней перемычке и проходящие сквозь перегородку. Поскольку в комплекте с унитазом не идет никакой прокладки для смягчения напряжений между керамикой и стеной рекомендуется вырезать такую из любого мягкого полимерного материала. Завинчивание болтов не следует выполнять до упора, это может привести к растрескиванию фарфора. В последнюю очередь устанавливаются кнопки слива, они соединяются с бачком при помощи полиэтиленовой трубки и фиксируются в кожухе.

py-sm.com

размеры, высота от пола » SanDizain.ru

Основную часть современного жилищного фонда составляют малогабаритные квартиры. Инженерная мысль сегодня находит новые решения, чтобы сэкономить полезное пространство таких квадратных метров. Для раковин, биде или унитазов дизайнеры предложили делать установку на инсталляциях. Конструкции избавляют владельцев от необходимости делать опору для сантехники на полу. В частности, унитаз фактически становится подвесным. Для его монтажа подобным образом есть специальные стандарты. Нормативы высоты, а также размера зависят от расположения труб и других нюансов.

Что представляет собой инсталляция

Инсталляция как способ установки унитаза придумана в 80-х. Она стала модной альтернативой, удачным маркетинговым ходом в Европе и Америке. Со временем популярность докатилась и до отечественных квартир. Во-первых, это нестандартно, во-вторых, удобнее классических моделей.

Инсталляция представляет собой крепкую металлическую раму плюс механизмы для фиксации сантехники в повешенном состоянии. Конструкция крепится на стену на определённой высоте над уровнем пола. Она достаточно прочна, что выдержать стоящих на ней с ногами трёх человек. Размеры стандартного подвесного унитаза:

• ширина – 355-370 мм;
• высота – 350-400 мм.

Чаша унитаза обычно меньше в диаметре, чем у классических аналогов. Условно унитазы можно разделить на такие категории размерности:

1. Небольшие. Длина до 54 см. Удачный вариант для малогабаритных санузлов.
2. Средние. 54-60 см в длину.
3. Увеличенные. От 70 см в длину. Подходят для людей с большой массой тела или ограниченными физическими возможностями.

Унитаз с инсталляцией

Опорой для конструкции является жёсткая стальная рама. В ней есть:

• выдвигающиеся штанги, чтобы регулировать высоту установки;
• шпильки и резьбовые гнезда для крепёжных болтов.

Сливной бачок в подвесной конструкции обычно малогабаритный. Он устанавливается в нишу. Наружу «смотрит» только передняя крышка с кнопкой слива. В боковой стенке бачка есть несколько отверстий. С помощью одного из них можно подключиться к водопроводу.

Внутри бачка, как правило, есть вентиль для перекрытия подачи воды, а также привычные механизмы поплавка и регулятора слива. Ещё недавно на рынке были представлены только дорогостоящие импортные модели. Однако в последние годы производством альтернативной сантехники занялись и отечественные компании. Из-за этого стоимость подвесных унитазов на рынке стала на порядок демократичнее.

Внимание! Инсталляционный комплект и унитаз приобретаются по отдельности.

Преимущества и недостатки инсталляции

Тот факт, что унитаз будет закреплён на стене, не даст вам много сантиметров свободного пространства в комнате. Однако этот способ монтажа позволит получить такие преимущества:

• эстетизм помещения;
• простота уборки под унитазом;
• вариации в выборе точки установки узла.

По факту вы избавитесь от необходимости вручную удалять забившуюся пыль и бактерии в основании унитазного накопителя, как в случае с напольным аналогом. Все трубки и спускная арматура монтируются за специальной гипсокартонной перегородкой и декоративно облицовываются, поэтому не будут «мозолить глаза».

Встроить их можно в разные места. Это значит, что поместить унитаз вы сможете не в запланированной во время стройки точке, а в другом месте, подстроив под дизайн помещения. Поэтому визуально пространство в туалете расширится. Другие плюсы инсталляции:

1. Все модели из сантехнического фаянса имеют стандартизованные крепления.
2. Есть тихий режим слива.
3. Бачок не покрывается конденсатом.

Важно правильно определить высоту монтажа унитаза

Недостатки инсталляции:

1. Только сантехника с инсталляцией обойдётся вам примерно в 2 раза дороже классического варианта. Также она наверняка потребует ремонта в комнате.
2. Нарушается принцип свободного доступа к коммуникациям.
3. Инсталляция не может размещаться на стенах-перегородках.

Мифы об инсталляции

Самым популярным заблуждением об инсталляции является мнение о непрочности. Крепеж в стене вызывает сомнения. Однако стандартный подвесной унитаз может выдержать до 400 кг. Поэтому не стоит опасаться падения или разлома.

Инсталляции являются отличным решением для жилищ со свободной планировкой и стенами из гипсокартона. Они гораздо надёжнее, например, классических моделей. Также считается, что из-за закрытости сливных механизмов сложно провести их осмотр или поломку. Однако крышка бачка легко снимается. Вероятно, без мастера с ремонтом вы не справитесь, но провести ревизию или определить причину некорректной работы сможете.

Внимание! Внутренние механизмы бачка в унитазах-инсталляциях ломаются крайне редко. Гораздо чаще из строя выходит кнопка слива.

Особенности монтажа унитаза на инсталляции

Установку унитаза на инсталляции следует условно разделить на этапы:

• монтаж инсталляции и подбор высоты унитаза;
• сборка перегородки;
• облицовка перегородки;
• подключение унитаза.

Монтаж инсталляции

В работе обратите внимание, что несущая рама крепится в специальную нишу или на несущую стену, с одновременной сборкой перегородки из гипсокартона. Чем качественнее справитесь, тем крепче будет держаться вся конструкция. Стандартные параметры ниши:

• высота от пола – 1 м;
• ширина – 60 см;
• глубина – 15-20 см.

При установке пользуйтесь инструкцией к изделию. Проверяйте прямолинейность рамки с помощью уровня. Высота инсталляции также должна допускать точный подвод канализационной трубы. После этого раму следует жёстко зафиксировать на стене болтами. Внутрь поместить плоский бачок, с собранной арматурой.

Отрегулируйте высоту унитаза опытным путём. Учитывайте ещё и толщину напольного покрытия, которое после ремонта может сделать неудобными пользование «воздушным» унитазом. В среднем на выходе должно получиться примерно 20 см до нижнего края сантехники. Помните, что после монтажа изменить высоту унитаза можно лишь полностью разобрав конструкцию.

Инсталляция для унитаза: видео

sandizain.ru

Как правильно подобрать высоту унитаза

С вопросом выбора унитаза для туалета приходится сталкиваться практически каждому человеку, независимо от места проживания. Чаще всего это происходит при его обновлении, характерном для случаев внезапной поломки или переезда на новую квартиру. Для того чтобы основательно подготовиться к покупке сантехнического изделия рекомендуется заранее определиться с тем, какова должна быть высота унитаза от пола.

Однако перед этим желательно ознакомиться с существующими типами сантехники этого класса.

Типы унитазов

Конструкция

Установлено, что основные параметры современных унитазов с бачком (включая высоту) неразрывно связаны с его типом и во многом зависят от конкретного производителя. Независимо от этого фактора все они по своему конструктивному оформлению подразделяются на следующие большие группы:

• Напольное исполнение, являющееся наиболее распространённой формой и используемой в большинстве современных туалетных комнат. Оно представляет собой стандартное решение, предполагающее наличие традиционной чаши в виде основания с закрепленным на нём сливным бачком. Такая конструкция устанавливается прямо на пол туалета; при этом чаша-основание одновременно используется в качестве стойки.
• Подвесные унитазы относятся к разряду более современных изделий, не получивших пока широкого распространения. Они чаще всего устанавливаются в местах общественного пользования (в санузлах ресторанов или спортивных клубов, например). Эти изделия фиксируются непосредственно на стене заведения, а для повышения надёжности их монтажа применяется жесткая рамная конструкция.

Обратите внимание: Сливной бачок в этом случае, как правило, монтируется отдельно или прячется за обшивкой стенных конструкций.

Во всех рассмотренных ситуациях высота установки унитаза определяется из соображений удобства пользования этим сантехническим приспособлением.

Форма чаши

При изучении различий, связанных с формой чаши туалетной сантехники можно выделить следующие варианты:

• Изделия воронкообразной формы, лишённые каких-либо выступов и имеющие горизонтальный слив. К существенным недостаткам этой модели следует отнести сильное разбрызгивание сливаемой воды.
• Унитазы с чашей, носящей название «тарельчатая» и имеющей во внутренней части небольшой выступ с мало заметным углублением. Такие конструкции также не лишены недостатков. В первую очередь – это необходимость постоянно прочищать их с помощью специального ёршика. Кроме того, они отличаются значительным расходом воды и сильным разбрызгиванием при её спуске.
• Конструкции с чашей козырькового типа, которая очень напоминает тарельчатую форму, но вместо углубления на её выступе предусмотрен небольшой нарост.

Изделия последнего типа удобны тем, что в них не происходит скапливания нечистот, которые под собственной тяжестью проваливаются прямо в слив. Кроме того, такие унитазы отличаются небольшим разбрызгиванием воды.

Стандарты по высоте

За время цивилизованного применения сантехнической продукции этого класса были выработаны определённые стандарты, имеющие отношение к геометрическим размерам и высоте. Указанные данные непосредственно связаны с таким биометрическим показателем человека, каким является его средний рост.

 Поскольку в последние столетия наметилась тенденция к увеличению среднего роста людей – при разработке новых образцов изделий это было учтено как изменение нормативов, относящихся к размеру унитазов по высоте.

Практически доказано, что в течение каждого последующего десятилетия оно в среднем составляло около нескольких миллиметров.

Кроме того, стандартные размеры и высота подготовки места под унитаз в значительной мере определяются способом его монтажа. Так, для напольного исполнения, в частности, за стандарт высоты унитаза от пола принимается величина, лежащая в пределах от 41-го до 43-х сантиметров.

Для выбора оптимального показателя по высоте установки следует попробовать различные варианты его монтажа (для этого можно воспользоваться заранее подготовленными подставками различной толщины).

Что касается моделей подвесного класса, то при выборе рассматриваемого параметра следует исходить из минимального расстояния от нижнего среза навешанного изделия до поверхности пола. Для большинства таких изделий оно не должно превышать 20-ти сантиметров.

Особенности выбора

Перед тем, как выбрать ту или иную модель унитаза, оптимально подходящую для всех членов семьи, необходимо принять во внимание следующие важные моменты:

• Цена изделия, в соответствие с которой все унитазы подразделяются на бюджетные модели, средней стоимости и класса «люкс».

 К первой из этих категорий обычно относят образцы отечественного производства, а ко второму и третьему классу – дорогие импортные модели.

• Размер по высоте унитаза, к выбору которого должны привлекаться все члены семьи с учётом их роста и физических возможностей. При подборе модели для индивидуального пользования можно примерить изделие прямо в магазине, присев на него и оценив удобство своего положения.
• Применяемый в конкретном изделии способ слива воды, согласно которому все они делятся на модели с прямым и круговым сливом. Первый из этих вариантов считается более экономичным, зато во втором случае (при круговом смывании) удаётся обеспечить более тщательное очищение чаши.
• Материал, используемый для изготовления сантехнического прибора, в качестве которого обычно берутся чугун, пластик, искусственный камень, фарфор и даже фаянс. Последние два варианта принято считать наиболее выгодными в плане соотношения «цена-качество».

В заключение отметим, что норма по высоте – один из важнейших показателей, который в первую очередь должен учитываться при покупке унитаза. От правильности выбора этого параметра во многом зависит удобство всей дальнейшей его эксплуатации.





vannayaa.ru

Какова высота от пола при установке унитаза с бачком

Согласно статистики, человек проводит на унитазе почти 2 года своей жизни. Для того чтобы на протяжении этого периода он чувствовал себя комфортно изобретены сотни моделей этих устройств. Это могут быть конструкции, состоящие из сливного бачка и чащи, системы слива, подвесные модели.

Унитазы —  виды и размеры

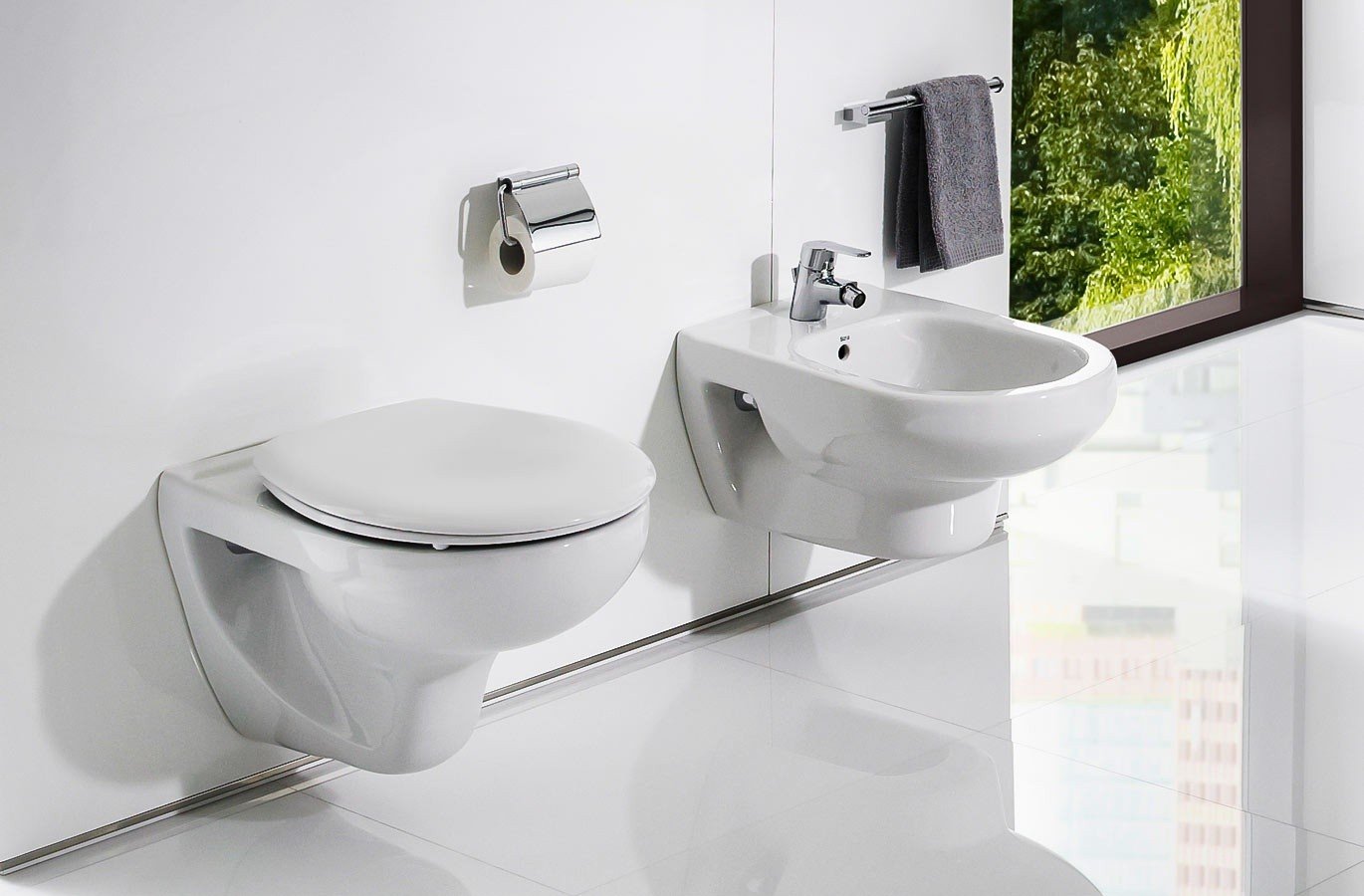

— консольный тип. Подвесные модели с каждым годом становятся все более популярными. Связано это, прежде всего, с их миниатюрными размерами. Внешне такое устройство кажется гораздо меньше, потому как сливной бочок устанавливается в стене, а взгляду открывается только чаща. Если речь идет в блочной инсталляции, то при монтаже она замуровывается в капитальную стену, что касается каркасной инсталляции — она встраивается под гипсокартонную панель. Подвесной унитаз с инсталляцией по своим габаритам практически не отличается от напольного.

Стандартные размеры подвесного устройства:

     — длина 50-60 см,    — ширина – 30-40 см    — высота подвесного унитаза – 50-60 см   (подразумевается высота самой чаши).

Существуют модели с увеличенной длиной – до 700 мм. Если конструкция выполнена из фарфора, ее вес может достигать 25 кг, из фаянса – до 27 кг.

    — унитазы-компакты. На сегодняшний день это самая популярная разновидность, состоящая из чаши и смывного бочка, а также необходимой арматуры. Чаша располагается на специальной ножке, которая упирается в пол. Бочок может крепиться отдельно (на стену либо к системе инсталляции) или ставится на цельноотлитую полочку с чашей. Такие модели предельно просты в установке, но в уходе более требовательны, так как приходится мыть не только чашу, но и ножку, бочок и систему коммуникаций.

Параметры конструкции:

    — ширина — до 38 см,    — длина – до 67,5 см,    — высота унитаза компакта от пола вместе с бачком – до 80 см,    — высота сидения — до 40 см.

Вес устройства зависит от материла, из которого оно произведено. Фарфоровая модель будет весить до 28 кг, фаянсовая – до 31 кг.

    — угловые унитазы. Предназначены для комнат нестандартной формы, где нельзя поставить обычную модель. Размеры таких устройств следующие:    — ширина – до 36 см,    — длина – до 76 см,    — высота вместе с бочков – до 81,5 см,    — высота сидения – 40 см.    — детская модель. Используется в домах с несколькими санузлами. Габариты устройства подвесного типа  — 33 х 54 х 30 см, напольных вариантов – 31,5 х 51 х 69 см. Размеры указаны с учетом бачка.

Установка подвесного унитаза

Ставить напольную модель есть смыл лишь там, где отсутствует возможность скрытого пристенного монтажа трубопроводов.  Во всех остальных случаях можно проводить монтаж подвесной модели.Для установки подвесного устройства вам потребуется отвод для стояка и комплектующие для подключения, шпильки, тефлоновая лента, гибкий шланг, имеющий угловой вентиль (нужен для соединения смывного бачка и водоподводящей трубы).

Этапы монтажа

Наличие системы инсталляции существенно упрощает процесс установки, так как все что требуется – подвесить ее на шпильки и закрутить на них гайки. Но перед тем как приступить к монтажу, нужно определить высоту установки унитаза от пола. Подвесные модели должны монтироваться так, чтобы их верх размещался на удалении 40 см от напольного покрытия, в низ – на 5 см от поверхности пола. Выверить высоту установки подвесного оборудования можно с помощью регулировки системы инсталляции. Для детей можно установить оборудование ниже, для людей высокого роста – чуть выше.

Итак, оборудование навешивают на 2 шпильки, которые заворачивают в инсталляционную раму. Далее с помощью гаек поворачивают шпильки до упора. После того как расстояние от среза трубы в стене до поверхности плитки определено, производится раскрой сточной и водоподводящей трубы.

Подключаем унитаз к трубам, затем осуществляется окончательное затягивание гаек на шпильках. Крюки вводят снизу и сбоку отогнутой частью в отверстия нижней и верхней части крышки. Крышка переворачивается, и в отверстия вставляется крюк, снизу прикручиваются гайки.

Производим установку кнопки слива. Учитывая тот факт, что на сегодняшний день существует огромное количество моделей смывных кнопок, при монтаже следует руководствоваться инструкциями и чартерами. Перед тем, как приступить к монтажу кнопки открываем кран водоподачи и вставляем тросики, располагающиеся внутри сливного бачка, в отверстие на кнопке. Проверяем работоспособность конструкции и защелкиваем кнопку.

aquagroup.ru

Высота унитаза от пола

Современная сантехника представляет собой сочетание передовых технологий с комфортом и простотой использования. Множество производителей ежедневно ведут борьбу за право быть первыми и лучшими на специализированном рынке, а это значит, что их продукция постоянно совершенствуется и подгоняется под всевозможные требования. Нам, потребителям остаётся лишь выбрать и правильно установить определённый сантехнический элемент. Но даже в этом многие ухитряются давать маху, ведь нередко монтаж производится непрофессионалами. Это приводит к проблемам в работе сантехники, и как следствие – к поломкам. К примеру, такая, казалось бы, незначительная деталь, как высота унитаза над полом, при несоответствии нормам может создать неприятности и дискомфорт в использовании. Именно поэтому перед установкой нужно детально изучить все аспекты правильного крепления.

К выбору унитаза нужно подойти серьёзно

Какой выбрать?

Существует две основных разновидности унитазов: напольный и подвесной. По названию можно понять, что эти типы унитазов отличаются способом установки. Напольный унитаз имеет сравнительно низкую стоимость и очень прост в монтаже. К тому же, его легко обслуживать, ведь все необходимые комплектующие всегда имеются в продаже. Преимущества подвесного унитаза включают в себя доступность всей площади, что при уборке ванной весьма немаловажно. Также при установке такого унитаза все коммуникации прячутся в стену и не портят внешний вид помещения, как в случае с напольными унитазами. Последний пункт одновременно усложняет обслуживание такого унитаза, ведь добраться до конструкции становится намного сложнее, если она замурована в стену.

Если говорить о высоте установки, то с напольным унитазом, конечно, не возникает никаких вопросов, поскольку он уже имеет фиксированную высоту и всё что можно сделать – это разместить его на постаменте. А вот при монтаже унитаза подвесного нужно соблюдать некоторые стандарты, предписанные особенностями использования. Для того чтобы понять принцип правильной установки, нужно изучить устройство коммуникаций подвесного унитаза.

Установка

Устройство

Полный комплект включает в себя чашу, бачек и все необходимые крепёжные элементы.

В качестве основы используется жесткая рама из стали. Она оснащена специальным устройством, которое регулирует высоту. Эту раму нужно прикрепить к полу и к стене(бетонной или кирпичной) самым надёжным образом. Если вы планируете прикрепить такой прибор к фальшстене — лучше её заранее укрепить, потому что тонкая перегородка может не выдержать. Сама чаша унитаза вешается на стальную раму с помощью специальных штырей. Кроме неё еще имеется сливной бачек из пластика: он размещается на стальном каркасе. Для того чтобы избежать появления конденсата применяется стиропол – это определённый вид изоляционного материала. Передняя часть бачка имеет отверстие, к которому крепится кнопочное устройство, запускающее спуск воды. Этот же вырез обеспечивает доступ ко всей конструкции, если будет необходимо устранить неполадки.

Как и все современные модели, устройство спуска воды подвесных унитазов оснащено функцией дозирования воды: с помощью одной кнопки подаётся три литра, при нажатии на вторую – шесть литров.

После окончания монтажа на виду остаются только вышеупомянутые сливные кнопки и чаша унитаза.

Установка унитаза

Стандарты и установка

Высота унитаза очень важна, поскольку именно она гарантирует комфортное использование. Наверняка, посещая уборные в общественных местах, вы не раз сталкивались с крайне неудобным расположением унитаза. Это можно перетерпеть пару раз, но ежедневные неудобства способны подпортить быт. Именно поэтому существует определённый стандарт высоты подвесного унитаза – он составляет 40 сантиметров. Такое расстояние считается идеальным для комфортной позы человека со средним ростом. Кстати, последний показатель с годами увеличивается, и в связи с этим, производители понемногу начинают выпускать напольные унитазы с чуть больше высотой — 42 сантиметра. Также существуют специальные модели с параметром в 50 сантиметров, и искать их стоит среди импортных брендов.

Если говорить о высоте установки подвесных унитазов, то идеальное расстояние от пола до прибора – 20 сантиметров. Это показатель может колебаться в зависимости от условий монтажа. К примеру, если унитаз был установлен на вышеупомянутую высоту еще на стадии чернового пола – его положение поначалу может казаться удобным. Но потом, когда будут уложены слои верхних покрытий, расстояние может сократиться сразу на несколько сантиметров, что приведёт к дальнейшим неудобствам. Поэтому при ремонте стоит обдумать этот момент, чтобы потом не возникало проблем.

Конструкция унитаза для лучшего понимания проблемы

Существует определённый порядок установки подвесного унитаза:

1. Начать нужно с правильного выбора места – желательно чтобы это была ниша на пересечении канализационных и водопроводных стояков. При отсутствии такой конструкции оптимальным решением будет оборудовать небольшой короб из гипсокартона. Когда монтаж короба завершен, а все коммуникации подведены, можно приниматься за монтаж инсталляции.
2. Система инсталляции, как уже упоминалось выше, идёт в комплекте со встроенным бачком, поэтому на следующем этапе нужно ровно и прочно установить «скелет» будущей конструкции, а именно – раму. Далее подводим и закрепляем все необходимые трубы.
3. После необходимо произвести разметку. С высотой установки мы разобрались – вместе с чашей она должна составлять 40-42 сантиметра. Самая удобная высота кнопки слива ровняется 98-100 сантиметрам. Крепить трубу канализации нужно в 22-23 сантиметрах от поверхности пола. Между сливным бачком и стеной должен присутствовать зазор в 1-2 сантиметра.
4. После предварительных тщательных замеров монтаж самой инсталляции осуществляется с помощью крепления в 4 точках: 2 на стене и 2 на полу. Наиболее грамотная разметка получается, если приложить конструкцию на место будущей установки. Для качественного результата лучше всего использовать строительный уровень. Окончательно зафиксировать конструкцию можно лишь в том случае, если вы полностью уверены в её правильном расположении.
5. Теперь нужно заняться подводкой водопроводной трубы к бачку. Для этого лучше всего использовать пластиковую трубу, поскольку шланги – элементы весьма ненадёжные, а находясь в закрытом коробе стены, к тому же могут стать опасными, ведь незамеченная вовремя течь очень скоро перерастёт в настоящий потоп. По инструкции труба присоединяется к верхнему или к боковому отверстию бачка – в каждом случае по-разному. Когда конструкция будет подсоединена к общему канализационному стояку, можно переходить непосредственно к установке чаши.
6. Для того чтобы фальшпанель смогла удержать совсем нелёгкий сантехнический прибор, гипсокартон укладывается на профильный каркас. Перед его монтажом в раму инсталляции крепятся штифты для унитаза. В комплекте идут заглушки для сокрытия выходных сливных отверстий — они нужны для защиты от мусора пыли. При сборке конструкции нужно обязательно контролировать строгую вертикальность и горизонтальность каркаса, поэтому здесь также пригодится строительный уровень. После обшивки, на поверхности гипсокартона делаются круглые прорези для труб и кнопки слива. Сверху укладывается плитка таким образом, чтобы эти отверстия оставались открытыми.
7. Унитаз устанавливается на специальные штифты. Перед его закреплением, на трубы и штифты надевается специальная резиновая прокладка. Лишь закрепив её, можно надеть унитаз и состыковать патрубки коммуникаций с отверстиями в приборе. В последнюю очередь затягиваются крепежи и вся конструкция проверяется на прочность и надёжность.
8. На завершающем этапе следует вмонтировать кнопку слива. Как раз для неё мы ранее предусмотрели отверстие в фальшпанели. Перед установкой следует включить кран подачи воды и вставить тросы из бачка в отверстия кнопки. После финальной проверки на исправность установку можно считать завершенной.

   Красивый унитаз

Можно сделать вывод, что в монтаже такого важного сантехнического элемента, как унитаз, важна каждая мелочь: место, способ, высота крепления, правильное сокрытие коммуникаций, качество каждой детали конструкции и её целостность. Вот почему, прежде чем приниматься за самостоятельную установку, следует внимательно прочитать инструкцию, проконсультироваться с мастером, изучить чертежи и обязательно посмотреть несколько качественных уроков в интернете.

vannalife. ru

Сантехнические работы. Уклоны и высоты выводов.

В процессе ремонта возникает масса вопросов. Выделю чаще всего возникающие при ремонте санузлов.

  Какой угол уклона канализационной трубы?– для трубы диаметром 100 мм – минимум 2 см/метр– для трубы диаметром 50 мм – минимум 3 см/метр

  На какой высоте выводится канализация…– для унитаза приставного 160-190 мм (в зависимости от производителя и модели) примерка по месту даст самый верный ответ– для унитаза подвесного 220-240 мм от пола– для душевой кабины с поддоном 60 мм– для умывальника 500-550 мм– для ванны 100-150 мм– для кухонной мойки 300-400 мм– для стиральной и посудомоечной машины 500-650 мм





Если по техническим причинам канализационные выводы для ванной(душевой кабины, унитаза) выполнены выше, то под ванной(душевой кабиной, унитазом) можно сделать подиум на необходимую высоту. Возможно кого-то эта ситуация расстроит, но с другой стороны данный подиум, может играть декоративный характер.

Пример подиума под душевую кабину.



  На какой высоте выводится холодная и горячая вода…– для унитаза приставного 400-600 мм (в зависимости от подводки воды к бачку – нижней, боковой или задней) примерка по месту даст самый верный ответ– для душевой кабины с поддоном 1200 мм от дна поддона, а душевые лейки – 2100-2250 мм (от низа лейки до дна поддона)– для ванны 750-800 мм от пола– для умывальника 550-650 мм– для кухонной мойки 500-600 мм– для стиральной и посудомоечной машины 500-750 мм





  Расстояние между розетками вывода воды…– для душевой кабины и для ванны 150 мм от центральных осей– для умывальника и для кухонной мойки 100 мм (не так жестко привязаны, так как соединяются гибкими шлангами)

Ванна монтируется на высоте 600 мм, умывальник 850-900 мм.Данные размеры могут быть изменены и зависят от роста членов семьи. И за собой тянут корректировку остальных размеров (вывод розеток воды)



И не забывайте, что уровень пола в туалетных и ванных комнатах должен быть на 15 – 20 мм ниже уровня пола в смежных помещениях либо помещения должны быть разделены порогом. А также не забывайте о гидроизоляции в ванной и туалете.

Желательно купить всю сантехнику до момента начала прокладки сантех. коммуникаций. Это позволит упростить задачу сантехнику и снизит риски на ошибки.

stroyex.net

высота унитаза от пола   Строитель — изобретатель

≡  23 Ноябрь 2015   ·  Рубрика: Ванная комната

А А А

Сантехника нового поколения является сочетанием авангардных технологий с простотой и комфортом применения. Множество изготовителей каждый день ведут борьбу за право первенствовать и прекрасными на специальном рынке, а это означает, что их продукция всегда совершенствуется и подгоняется под различные условия. Нам, покупателям останется только подобрать и правильно установить конкретный сантехнический компонент. Но даже в данном многие умудряются давать маху, ведь часто монтаж делается неспециалистами. Это ведет к проблемам в работе сантехники, и как правило – к поломкам. Например, такого рода, кажется, несущественная деталь, как высота унитаза над полом, при несоответствии нормам может сделать не приятные моменты и дискомфорт в применении. Благодаря этому прежде чем устанавливать необходимо подробно выучить все моменты правильного крепежа.

К подбору унитаза необходимо подходить серьёзно

Какой подобрать?

Есть 2 главных разновидности унитазов: напольный и навесной. По наименованию можно понять, что эти виды унитазов выделяются вариантом установки. Напольный унитаз имеет относительно небольшую цену и достаточно в установке сложностей не вызывает. Также, его очень легко эксплуатировать, ведь все нужные комплектующие постоянно имеются в реализации. Превосходства унитаза на подвесах в себя включают доступность всей площади, что при уборке ванной очень важно. Опять же при монтаже подобного унитаза все коммуникации скрываются в стенку и не искажают внешность помещения, как на случай с напольными унитазами. Заключительный пункт в одно время затрудняет обслуживание подобного унитаза, ведь добираться до конструкции делается куда сложнее, если она замурована в стенку.

Если беседовать о высоте установки, то с напольным унитазом, разумеется, не появляется никаких вопросов, так как он уже имеет фиксированную высоту и всё что можно выполнить – это расположить его на постаменте. А вот при монтаже унитаза навесного необходимо исполнять многие нормы, предписанные спецификами применения. Для того чтобы понимать правило квалифицированной установки, необходимо освоить устройство коммуникаций унитаза на подвесах.

Установка

Устройство

Полный набор в себя включает ёмкость, бачек и все нужные крепёжные предметы.

В виде основы применяется жёсткая рама из стали. Она оборудована специализированным устройством, какое изменяет высоту. Эту раму необходимо закрепить к полу и к стенке(бетонной или кирпичной) самым надёжным образом. Если вы собираетесь прикрепить подобный прибор к фальшстене « лучше её заблаговременно закрепить, так как тоненькая перегородка быстрее всего не выдержит. Сама ёмкость унитаза вешается на раму из стали при помощи специализированных штырей. Помимо неё еще есть сливной бачек из пластика: он располагается на стальном каркасе. Чтобы избегать появления конденсата используется стиропол – это конкретный вид материала для изоляции. Передняя часть бачка имеет отверстие, к какому закрепляется кнопочное устройство, запускающее спуск воды. Этот же вырез дает доступ ко всей конструкции, если будет нужно убрать неполадки.

Как и все сегодняшние модели, устройство спуска воды навесных унитазов оборудовано ролью дозирования воды: при помощи одной кнопки подаётся три литра, при нажатии на вторую – шесть литров.

После завершения монтажа у всех на виду остались лишь упомянутые выше чаша унитаза и сливные кнопки.

Монтаж унитаза

установка и Стандарты

Высота унитаза крайне важна, так как именно она гарантирует комфортабельное применение. Наверное, навещая уборные в людных местах, вы неоднократно стыкались с очень неуместным размещением унитаза. Это можно перетерпеть пару раз, но каждодневные неловкости способны подпортить обиход. Благодаря этому существует определённый стандарт высоты унитаза на подвесах – он составит 40 сантиметров. Подобное расстояние считается прекрасным для уютной позы человека со средним ростом. между прочим, заключительный признак с годами становится больше, и поэтому, изготовители понемножку начинают отпускать напольные унитазы с чуточку больше высотой « 42 сантиметра. Опять же есть специализированные модели с показателем в 50 сантиметров, и выискивать их стоит среди заграничных брендов.

Если беседовать о высоте установки навесных унитазов, то прекрасное расстояние от пола до прибора – 20 сантиметров. Это признак колеблется все зависит от условий монтажа. Если например унитаз был установлен на упомянутую выше высоту еще на этапе чернового пола – его положение сначала может казаться комфортным. Но после, когда будут положены слои верхних покрытий, расстояние может уменьшаться сразу же на пару сантиметров, что приведёт к будущим неловкостям. И поэтому при проведении ремонта необходимо подумать этот момент, чтоб после не появлялось проблем.

Система унитаза для отличнейшего осознания проблемы

Существует явный порядок установки унитаза на подвесах:

1. Начать необходимо с правильного подбора места – будет лучше чтоб это была ниша на пересечении сточных и водопроводных стояков. При отсутствии данной конструкции хорошим решением будет оснастить маленький короб из гипса. Когда монтаж короба закончен, а все коммуникации подведены, можно браться за монтаж инсталляции.
2. Инсталляционная система, как уже говорилось выше, идёт в наборе с вмонтированным бачком, и поэтому на другом шаге необходимо ровно и твердо установить «скелет» будущей конструкции, а конкретно – раму. Дальше подводим и крепим все нужные трубы.
3. После нужно сделать разметку. С высотой установки мы разобрались – вместе с ёмкостью она обязана составлять 40-42 сантиметра. Самая комфортная высота кнопки слива ровняется 98-100 сантиметрам. Крепить канализационные трубы необходимо в 22-23 сантиметрах от напольной поверхности. Между стеной и сливным бачком обязан находиться щель в 1-2 сантиметра.
4. После подготовительных подробных замеров монтаж самой инсталляции выполняется при помощи крепежа в 4 точках: 2 на стене и 2 на полу. Особенно толковая размечивание выходит, если приложить систему на место будущей установки. Для хорошего результата прекраснее всего применять уровень строительный. Наконец закрепить систему можно только на случай, если вы целиком уверен в её правильном размещении.
5. Теперь необходимо заниматься подводкой водопроводной трубы к бачку. Для этого прекраснее всего применять трубу из пластика, так как шланги – предметы очень ненадёжные, а пребывая в закрытом коробе стены, также станут небезопасными, ведь незамеченная своевременно течь достаточно быстро перерастёт в реальный потоп. По инструкции труба прикрепляется к верхнему или к боковому отверстию бачка – при любых обстоятельствах не одинаково. Когда система будет подсоединена к общему стояку канализации, можно переходить конкретно к установке ёмкости.
6. Чтобы фальшпанель могла удержать совершенно тяжёлый сантехнический прибор, гипрок ложится на каркас из профиля. Перед его монтажом в раму инсталляции крепятся штифты для унитаза. В наборе идут заглушки для сокрытия выходных сливных отверстий « они необходимы для защиты от мусора пыли. При собирании системы необходимо обязательно проверять горизонтальность каркаса и строгую вертикальность, и поэтому тут опять же понадобится уровень строительный. После обшивки, на гипсокартонной поверхности производятся круглой формы прорези для кнопки и труб слива. Сверху ложится плитка так, чтобы эти дырочки остались открытыми.
7. Унитаз ставится на специализированные штифты. Перед его закреплением, на штифты и трубы одевается специализированная резиновая прокладка. Только прикрепив её, можно одеть унитаз и соединить патрубки коммуникаций с отверстеями в приборе. В самую последнюю очередь затягиваются крепежи и вся система исследуется на надёжность и прочность.
8. На последнем этапе следует встроить кнопку слива. Как раз для неё мы раньше предвидели отверстие в фальшпанели. Прежде чем устанавливать следует включить кран подачи воды и вставить тросы из бачка в дырочки кнопки. После законченной проверки на исправность установку можно считать оконченной.

   Красивый унитаз

Делаем вывод, что в монтаже такого главного сантехнического компонента, как унитаз, главна любая мелочь: место, вариант, высота крепежа, правильное сокрытие коммуникаций, качество любой детали системы и её целостность. Вот почему, перед тем как браться за самостоятельную установку, следует тщательно прочесть инструкцию, посоветоваться с мастером, проанализировать чертежи и непременно взглянуть несколько хорошего качества уроков на просторах интернета.

Вы прочли заметку — Ставим по всем правилам: высота унитаза от пола

Правильная монтаж унитаза

О чем статья

Похожие статьи

vynahidnyk.org.ua

 Как установить подвесной унитаз собственными руками (Видео, Фото)

Подвесные системы набирают все большую популярность. Это неудивительно, так как подвесной унитаз занимает меньше места, по сравнению с напольными системами. Кроме того, они упрощают процесс уборки, так как отсутствуют труднодоступные места. Учитывая, что эстетически подвесной унитаз выглядит намного эстетичнее, становиться понятен такой высокий интерес к подвесным системам. Но часто вызывает вопросы процесс установки подвесного унитаза, поэтому необходимо рассмотреть этот процесс.

Что вы узнаете

Для установки подвесного унитаза необходимо выполнить следующее:

1. Подготовительные работы.
2. Установка инсталляции
3. Монтаж унитаза.

Каждый этап не вызывает никаких затруднений у человека имеющего опыт работы с инструментом.

Подготовительные работы

Сначала необходимо определить место, на котором будет стоять унитаз. Если перепланировка не планируется. А производится только замена оборудования, то естественно, что место не измениться. В противном случае все зависит от будущего интерьера помещения. Важно знать, какая стена располагается позади места будущего расположения унитаза. Это связано с тем, что система инсталляции крепится только к капитальной стене. Гипсокартонная перегородка не подойдет, так как она просто не выдержит веса системы и сломается.

Когда место определено, необходимо к нему подвести холодную воду и отвод от канализации для сброса отходов. Это необходимо сделать до установки системы инсталляции, так как после неё работа будет затруднена.

Когда место будет определенно и подготовлено, можно переходить к установке инсталляции.

Монтаж системы инсталляции под подвесной унитаз

Чтобы правильно установить инсталляцию важно с внимательностью подойти к процессу разметки. Этот этап очень важен, так как неправильно размеченная система встанет неровно и как следствие, придется переделывать все заново.

Поэтому перед установкой, необходимо все тщательно измерить и определиться с высотой будущего унитаза. Специалисты рекомендую, чтобы она не превышала один метр, но если семья высокорослая, это число может быть увеличено. Когда место и высота будет определенна, наноситься разметка под крепления и высверливаются отверстия. Предпочтительнее использовать не обычные дюбеля, а специальные анкерные болты, так как нагрузка будет статичной и постоянной и достаточно большой. Дюбеля не смогут обеспечить достаточной надежности крепления, поэтому в будущем возможны перекосы системы.

Надежности крепления и неподвижности конструкции следует уделить отдельное внимание, так как система будет функционировать долгие годы и должна быть качественно закреплена. При желании её можно дополнительно укрепить, чтобы добиться полной неподвижности.

Когда система инсталляции установлена, то она должна быть вертикально выровнена в передней плоскости, верхняя плоскость должна быть горизонтальна, а сама несущая рама должна быть надежно закреплена и неподвижна. Только так можно обеспечить хороший вид и нормальную работоспособность системы в будущем.

Монтаж чаши

После того, как все работы по установке инсталляции будут произведены, ниша заделывается гипсокартоном. Желательно использовать влагостойкий материал, чтобы он не вздулся от влаги. При этом нельзя забывать о необходимости доступа к сливному бачку, поэтому в отделке необходимо предусмотреть лючок.

После того, как отделка завершена, устанавливается чаша унитаза. Этот этап работ производится в соответствии с инструкцией фирмы изготовителя, так как разные модели могут потребовать разных действий. Но отличия не существенны, действия разнятся лишь в небольших деталях.

Если предварительные расчеты и измерения были произведены правильно, то высота чаши будет около 40 сантиметров от пола. Такое значение считается оптимальным и максимально удобным для обычных людей.

Если следовать инструкции и внимательно и аккуратно производить работы, то процесс установки подвесного унитаза не вызовет затруднений. Как можно было убедиться, сложных работ нет, поэтому установить унитаз своими руками может практически каждый.

Видео Как установить подвесной унитаз

Установка инсталляции GROHE

Автор статьи: Сергей Юшков

Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать. Не забывайте делиться полученной информацией с друзьями.

от чего зависит цена работы? Фото, видео

В материале описана установка системы инсталляции для унитаза, порядок монтажа. Вы найдёте ответ на вопрос: сколько стоит установка инсталляции для унитаза. Уделено внимание особенностям крепления кнопки, выбору высоты. Использованы видео материалы.  Надеемся, что ваш багаж знаний пополнится новым и полезным сведениями.

Подвесной унитаз подходит для монтажа в небольших санузлах с ограниченным пространством. Их используют для подвесных и напольных конструкций. Система позволяет выполнять монтаж сантехнических элементов на стенах любого типа.

Установка подвесного унитаза с инсталляцией

ВНИМАНИЕ!

Перед началом работ по установке необходимо ознакомиться с элементами конструкции. От них зависит прочность крепления.

Фото установки инсталляции унитаза есть не только в нашей статье, но и в инструкции к арматуре унитаза. Работы по установке заключаются в первоочередном монтаже подвесной конструкции. Крепление происходит при помощи рамы. Этот вариант в отличие от других обойдётся дороже, но надёжность гарантирована. Время на монтаж сокращается. Схема установки инсталляции унитаза прилагается к изделию.

Поэтапные работы

Крепление. Стальная рама крепится дюбелями к полу и несущей стене. Затем выводятся трубы, предназначенные для водопровода и канализации. Используя уровень, раму выравнивают. Этот этап работ подразумевает также выравнивание высоты установки конструкции. Рекомендованная высота установки унитаза на инсталляцию от нижней точки напольного покрытия от 400 до 430 мм.

Подводка к смывному бачку. Необходимо внимательно относиться к выбору материала для соединения.

СОВЕТ!

Рекомендуется использовать полноценную пластиковую трубу. Гибкое соединение недолговечное.

По завершении этого этапа работ требуется провести контрольный слив.

Обшивка гипсокартоном. Рекомендуется выбирать двойные листы водостойкого картона. Листы подшивают к раме и металлическому профилю. В инструкции по установке инсталляции для унитаза показана схема раскроя. Её следует придерживаться.

Монтаж чаши как заключительный этап. При помощи двух шпилек крепится на стальной каркас. За гипсокартоном и облицовкой прячут инсталляцию вместе со сливным бачком. Из деталей конструкции видна только рабочая чаша унитаза и клавиши смыва. Видео установки унитаза с инсталляцией монтажа можно посмотреть здесь.

Установка кнопки инсталляции унитаза

Так как под системой инсталляции понимается внутренняя арматура, скрывающаяся за фальшь стеной, клавишу смыва выносят наружу. Она приобретается отдельно.

Клавиша для смыва – это пластиковая панель, которая кроме прямых функций, обеспечивает доступ к системе инсталляции. Так же выступает как смотровое окно. Подобрать кнопку по цвету, размеру не составит труда. Приобретая клавишу смыва необходимо определиться с местом.

ВНИМАНИЕ!

Покупая систему, необходимо знать, где будет монтироваться кнопка смыва.

Необязательно привязывать её к конструкции. Можно закрепить сбоку, в любом подходящем для этого месте. В продаже есть три вида кнопок слива.

1. С двойным режимом. Две клавиши контролируют количество воды. Минимальная подача 3 литра за один смыв. Максимум – это 6 – 9 литров.
2. Система «стоп-смыв». При повторном нажатии на клавишу смыва прекращается подача воды.
3. Бесконтактный вариант. Вода подается, когда в зоне работы инфракрасных лучей появляется препятствие. Система срабатывает на движение в подконтрольной ей зоне.

Правильная установка инсталляции унитаза: нюансы, рекомендации

Разбивайте работу на несколько этапов:

1. Монтаж системы инсталляции.
2. Прокладка системы канализации и водоснабжения.
3. Сокрытие элементов коммуникационной системы.
4. Внешние отделочные работы.
5. Ознакомьтесь с инструкцией до начала работ.
6. Прислушивайтесь к советам по выбору соединений.
7. Заранее наметьте место для кнопки смыва.

Стоимость установки унитаза с инсталляцией

Ценовая политика на услуги по установке разная. Стоимость колеблется в зависимости от модели и специфики подключения коммуникаций. На цену установки инсталляции унитазов влияет способ монтажа и возможные дополнительные работы. Полный комплекс работ не превышает 3000 -4500 р (в зависимости от некоторых аспектов). Цена установки инсталляции унитазов может зависеть от региона, где проводятся работы и колебаний курса валют.

И ещё

Главное, следовать инструкции и выполнять монтаж шаг за шагом. Проверять надёжность соединений после каждого этапа. Если выявлены отклонения или нарушения крепления немедленно устраните неисправность. После обшивки гипсокартоном и декоративной отделкой впоследствии это сделать будет сложно. Смело внедряйте технологические и дизайнерские ноу-хау с целью создания оригинального и практичного интерьера в вашем доме.

Установка инсталляции подвесного унитаза своими руками + видео

Во время ремонта санузлов практически во всех случаях производится полная замена элементов сантехники. В последнее время многие стараются максимально эффективно использовать пространство помещения. Так, установка подвесного унитаза даёт возможность экономии места и свободного доступа ко всем уголкам пола.

Преимущества навесных изделий

Использование навесных моделей позволяет не только эффективно использовать площадь, но и придать интерьеру современный стиль. В большинстве случаев, встроенный унитаз применяют в раздельных санузлах, но в последнее время его часто монтируют в совмещенных с туалетом ванных комнатах.

К основным преимуществам модели можно отнести:

1. Встроенная конструкция имеет большой запас прочности и способна выдерживать вес до 400 кг;
2. Геометрия раковины (чаши) унитаза разработана с максимальной эргономичностью для обеспечения комфорта;
3. В большинстве моделей используют рассекатели потока воды для увеличения площади смывания;
4. Настенный унитаз существенно повышает санитарно-гигиеническое состояние помещения, обеспечивая свободный доступ к полу.

Стандартная комплектация

Каждая модель имеет определённый набор элементов встраиваемых в стену, который называется инсталляцией.  Стандартный комплект навесных моделей содержит в себе такие элементы, как:

• стальная рама;
• сливной бак;
• чаша унитаза;
• элементы крепления.

Основным несущим элементом всей конструкции является инсталляция для унитаза – металлическая рама, которая встраивается в стену и оборудована специальными регуляторами для настройки высоты. Несущая рама должна быть установлена на полу или может быть прикручена к стене из бетона или кирпича.

Сливной бак не ставится на навесной унитаз, а монтируется на металлическую раму, которая имеет для этого специальные крепления. Во многих случаях бачок может иметь специальное покрытие для предотвращения появления конденсата.

Поскольку сливной бак устанавливается в стену, на нём предусмотрен специальный спускной механизм, приводимый в действие нажатием кнопки. Он может быть демонтирован для ремонта без разборки всей конструкции.

Современные модели могут иметь две кнопки. Каждая из них обеспечивает спуск определённого количества воды: трех или шести литров. Делается это с целью экономии сливаемой жидкости. Унитаз с инсталляцией встроенного типа имеет чашу без станины, которая крепится к металлической раме. Весь набор сопровождается специальными крепёжными элементами, обеспечивающими правильный и надёжный монтаж.

Расходные материалы

Стоит отметить, что не все производители поставляют полный комплект расходных материалов для качественной установки изделия. После покупки модели необходимо проверить комплектацию и докупить недостающие элементы. В большинстве случаев такими элементами являются:

1. Гофрированная труба для соединения стока унитаза с системой канализации;
2. Тефлоновая лента или силиконовый сантехнический герметик для герметизации стыков;
3. Шланг для соединения бачка с системой водопровода.

В некоторых случаях инсталляция для подвесного унитаза может не иметь крепёжных шпилек или болтов для установки чаши на металлическую станину.

Последовательность установки

Монтаж инсталяции начинается с надёжного закрепления металлической рамы к полу или стене. Крепление осуществляется в месте подвода канализационной магистрали.

При помощи строительного уровня необходимо обеспечить точность установки рамы относительно вертикальной и горизонтальной поверхностей помещения.

После того, инсталляция подвесного унитаза смонтирована, необходимо выставить и зафиксировать нужную высоту крепления чаши унитаза, которая регулируется специальными выдвижными рейками или набором отверстий. Как правило, она подбирается исходя из предпочтений жильцов или по стандартным размерам. Оптимальная высота унитаза с инсталляцией от пола равна 40 см.

Затем на стальную раму устанавливают сливной бак и подключают его к водяной магистрали. Далее, на предусмотренное заранее место, производится крепление унитаза специальными стальными болтами и осуществляется предварительное соединение слива с принимающим патрубком канализации для проверки работы системы.

После проверки чаша унитаза снимается и производится обшивка инсталляции различными облицовочными материалами, предусмотренными интерьером санузла. Производитель обычно прилагает к изделию инструкцию с шаблоном для точного выреза всех конструктивных отверстий в облицовочном материале. После обшивки инсталляции, чашу устанавливают на место и герметизируют сливной канал. На этом установка унитаза с инсталляцией закончена.

Используя данную инструкцию, вы сможете провести монтаж подвесного унитаза своими руками не привлекая для этого специалистов из строительных организаций.

Настенный унитаз_Ручной

% PDF-1.5 % 1 0 объект > / OCGs [18 0 R] >> / Страницы 3 0 R / Тип / Каталог >> эндобдж 2 0 obj > поток application / pdf

Swiss Madison

Подвесной унитаз_ с ручным управлением

2021-05-13T12: 22: 29-04: 00Adobe Illustrator 25.2 (Windows) 2021-05-13T12: 22: 29-04: 002021-05-13T12: 22: 29-04: 00

220256JPEG / 9j / 4AAQSkZJRgABAgEBLAEsAAD / 7QAsUGhvdG9zaG9wIDMuMAA4QklNA + 0AAAAAABABLAAAAAEA AQEsAAAAAQAB / + 4ADkFkb2JlAGTAAAAAAf / bAIQABgQEBAUEBgUFBgkGBQYJCwgGBggLDAoKCwoK DBAMDAwMDAwQDA4PEA8ODBMTFBQTExwbGxscHx8fHx8fHx8fHwEHBwcNDA0YEBAYGhURFRofHx8f Hx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8f / 8AAEQgBAADcAwER AAIRAQMRAf / EAaIAAAHAQEBAQEAAAAAAAAAAAQFAwIGAQAHCAkKCwEAAgIDAQEBAQEAAAAAAAAA AQACAwQFBgcICQoLEAACAQMDAgQCBgcDBAIGAnMBAgMRBAAFIRIxQVEGE2EicYEUMpGhBxWxQiPB UtHhMxZi8CRygvElQzRTkqKyY3PCNUQnk6OzNhdUZHTD0uIIJoMJChgZhJRFRqS0VtNVKBry4 / PE 1OT0ZXWFlaW1xdXl9WZ2hpamtsbW5vY3R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo + Ck5SVlpeYmZ qbnJ2en5KjpKWmp6ipqqusra6voRAAICAQIDBQUEBQYECAMDbQEAAhEDBCESMUEFURNhIgZxgZEy obHwFMHR4SNCFVJicvEzJDRDghaSUyWiY7LCB3PSNeJEgxdUkwgJChgZJjZFGidkdFU38qOzwygp 0 + PzhJSktMTU5PRldYWVpbXF1eX1RlZmdoaWprbG1ub2R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo + DlJWWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq + v / aAAwDAQACEQMRAD8A9U4qoX9lb31jcWNyvO2u ongmUEglJFKsKjcbHFWCWX5C / lpZQiC3sLhbcMr / AFdry6aLmrq4YxtIUJ5RqenbDaKPenMf5daV GBx1TXCQyvVtY1Ft1rT7U5FN9x0PfG1o96zUfy403ULma4n1jXIzPw5x2 + q3lvGFjjEaqqQyIFHV jT7TElq4rXmyaxs4bKyt7OHkYbaJIYubF24xqFXkx3JoOpwJVsVdirsVdirsVdirsVdirsVdirsV dirsVdirsVdirsVdirsVdirsVdirsVdirCPP3m7WtJv7S00xI2FI5rpeUv1mVZnaCOKBUtbxAxlK mrgVGwp1CqUt + aFtb + mt0 + oQXnEM9vKdKmjDdGSQRSxSLQ7cW4P4gYpZB5O88nzBfTWvoD00h9eK 5DwfEA4Qo0UM90UpWoLsK1 + ztXFDLcVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsV dirsVdirsVdirsVYz5g0KN / M2ka79SW6W2WS2vWCl5Y46rPBKij4iY5ouPw1NHbYjoqm / wCn9D / a 1C3Q90eVEYHwZWIIPscVa04i6uZ9SWhhlVIrRhuGiSreop8JGc0I2KhTiqJvoHns5YUZkd1IV0Yo wPiGUgjFS8q1rzZr3l7UFg + tpJJEzki7XU1Wp + A7ETLInw / Cakdx45JjR70DP + ZHmvU + NqktoH5g oLYanG7HidqxwBiN + mK0e9NtAHnPU5UEtzJbrIG9M8tUoSo7mX6uFrudz + vFaPe9Rt4 / SgjiJZii KvJyWY0FKljUk ++ RZL8VdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVaZgqlj 0UEmgJO3sMVSibzZosKlpWuEVWVSWtLoCrGg6xdN9z274qmkkoFu0y1ICFx8JJ6V + zsfoxV5fq9n B5iuDqM2m3RufTiV3kjvoFakojf0o45B9mOr0bj236kFCHtPLPlpLG5ub7RdRU20txHCsM188kog A4Ep0X1CwA4sR3rStFWQ + Xrjy / p13GumaBqUM07wxLdXUUrL6cgPN + ZMzJwA + IMFqSPcqqzvAl2K uxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KqV2zLazMiLKwRisbnirEA0Vmo1Ae5oc UHkxaAR60be7XT0Fkfs3NleMVND8VBEio / xDiatk9 + 9p4Y / zfsVL / wAv2iQVs7K7uJiaFXup4aLQ 7gjmKjbqMbPevDH + b9inZW2oWZdo9CEnMLVZ7ySYClT8PqRNTrQ42e9eGP8AN + xlMQMlqgmiEZdB 6kIPJVJG61otQOnTINwUJ9G0qeVJZ7SKWSJVWJ3UEqF3HGvSmKVkWgaJCQYrCCMhlccY1HxIaqdh 1HbFVay0zTrHn9Storf1Kep6SBOXGtK08K4qicVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdi rsVdirsVdiqleR + paTx0VucbLxkHJDVSKMARUeO + KvEND8 ++ b9H0uPS9Pt9KitbdWFtGltd8VJLO 1ed1IxHI1 + 1hpFp9 / wArY1 + v + 81rxNeJMcoJpUf788caW2SaJ + Y1vqVzbwPBHBJO4j9P1JXkqdqh Vg4f8PjS2zLAl2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KtOoZSp 6MCDT3xV5jdflToUdy8ddZmSNfUedJUZh3JotWDFqj + X9eG0JfZ6N5LjmJi1LW7KadzCy + twLDjz NShNV6V37gnbfFWbaDoNtatDGsmqXUdRNFeXF0XjAoCqUSX4l2 / lI3xVlOBLsVdirsVdirsVdirs VdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVWTJI8MiRyGKRlISUAEqSKBgGqDT3xV5 / p + v eZJ9Pt7iWbU4ZPS5PHNbQBmPrrEQ4W12l4Auir8JqeXHY4UIbzH5i8wab5QubrTrW4lu7DVfqkt1 OLW1doQQZJ5C1rJD6cklEPBN615L2CUVof5gfUI / Lmna5OjX2roWu5Jri2U2ai3aWIy + jFAn73io X4V3fp2xVlus + aND0W70201K4MNxq84tdPQRSyepMSAFrGrhftdWoKb9AcVTXFXYq7FXYq7FXYq7 FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYqxODyRewFIIddvk09IfRWP1X9VRz5gq / L iKfYHw / Z2w2qKv8ARdYXRr / T9L1ab9IyqstnPexpcJEwflxq6EENxp8XIr1AwKp3nlb61quh4d3a 2d + 9pGV1K + miRZmeNAYXiAVuP72p4hgBXvirJsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdi rsVdirsVdirsVdirsVdiqhfQyTWVxDExSWSJ0R1JUhmUgEFSjCh8GHzxV5pZ3f5iwyiYaLqMjiM + msl2pX1B8IZ0eUqV / wAkip61yVhr4T3n7P1IzXtY88yeXrWVdMuodQecrLCkpUhUQh2B9WUsFYsR xZu3jjYXhPefs / Ul1kv5j3LRSnTruOzI + OuoyrKSCQ1Fk9Mr9IP3Y2E8J7z9j1K0QpaQoedVjUh2 W5SbAfbapq3icizVcVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVcSA CSaAbknFWOQfmN5GmYKmt2qk9PUkEfh / Px / mH + YOKrtY8x + TpbOJdSv7GfSL4SIPU4zwyvGVanL4 ovgpuD3piqy68z + UJ5kk / T1hG8KkQXMV5biUGUFJAVY8Co + F6GoLAfD8IqqyTFXYq7FXYq7FXYq7 FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYqtkZEjZ3 + woJbauwG + wxV4Vpnng6 / 5qm0 3QfL2hfos3s9naXN1HMh5W8DytPKRGsaq / p7JXmtRyWhDYVZp5503R7ry7o8vmZ7TT / TY1DCf6sr tHyPxIUMYCRkkvUL3rTFUj1ib8qvJkk1vqyWkF / Yww3BkS1nkYh6qvBgznkWp37jfwUPT7fXtIm0 pdVF0qab9VS + N5NyhiFs6GQSs8oUKvBSzcvs96YEoz6zCC4LcfTdY2LAqOT04gE0BryA277dcVVM VdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVeO6j + YOm + X / zQvdN8wab ayaxeCE6Hdm2jhk9F5XjSL6yguJJAwWNhWnx8hQALUqzfWzq + s + Vk1S0vzoEsVvNcNHdBPQqEb0z cu68ljUjk21CpPJT2CvO7Nb7XZYvS / MF / WuZbOG + EkCRCdjFx9OGL6xA / CWSUmiR07MDxOFXrdvH f6d5fs0lkj9ext4vrpht3lDiGMeqIIYPTarcfgCr7Be2BVv1qafUFtba9ZZrWctfxm2ZoSq26VgW Wiqm9zHKp5FjRgKgNxVTbFXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYqs nnjggknkqI4lZ34qWPFRU0VQWPyAxVhupaX + W3mLzHp2sX9ubnVrDh9SndbqONeBMicxRIW4lyRz G1clwlh5ke8J55ivtJbRbu1mvjbpdwyWwntwZZIzKjKHVYw9OPUEilcHCV8SPeGLaTpH5U6ZJb3K WoudQt / TddRubWaW5Z4h + 7kZzEPiUfZIG3bDRXxI97PQYLy0BFWguY6g / EjFHX / YspofmMizXBGE zSGRirKqiI8eKlSxLCg5VbkAammwoBvVVfirsVdirsVdirsVdirsVdirsVacMVIUgMQeJIqAflti oSXRdD1CzvJ7i9vHuneRjGxllI4EAKhiY8BQ8jt9GTlIFys2eMgBEV8B96d5BxXYq7FXYq7FXYq7 FXYq7FULDf8Aq6jc2Qtp0FtHE5u3TjBI0pescTE1ZowgL7UHJdyeQCqImiSaJ4pByjkUo48QwocV efaP5C0T9Iutlq + p + vacv3wuNgzEo / AEEipBBOFCd + Z / K + nzaaHm1K8sobbm0k6SNPIVlCoyVlEr cDTdRtiljXljR / L1tNNcDzLdQ28fGscl1BAJI1HKrekI2AWpBPL3xQ9NAoKYEuxV2KuxV2KuxV2K uxV2KuxV5D50 / Jzyndazd6pZ + W / rmq3jTGW7k1LV4QUnq95EFt6xxrPHPKtAeNWPwt8SFTbMPy28 u6D5Z0L9EaPo76LbmYzNac7u4X1JI1Jf1rlFbcJSnQexNMUMhv8AS47otIJZo5 + BSMpPcJGDvQtH FJEG3O / Qnx6Yql0djrEccNks6TzQmFp5mkuo19KSaRpSoMs0rPwUKoeWgO / T4SqumKQLeQTXafXI oJbqFEuZhJ6QdwrNC7t8KKEBetGauy9MVWCC4spLppZLzU2uLzjbW8T / AFf0IvQUiNDNNF6yjgXZ gzHkxAAVaKqmVl6X1qX0ZWlgeGGSNjI0qnkZPiUsW6gDpiqNxV2KuxV2KuxV2KoW80yzvIXhu0E8 UgjEsUoEkbCJ + a1icNHUnqQtengKKq0ECQwCGM0jQFYwAqhV / ZVQoAAUbDbpirAbf8t5rK9nuBcy rHOv2rUglJVpRzHJWqn4iQpr2G2G0J0 + hat / hW6sLieW + nnmV1 + sFOaxeohZSSzDYKxHx / I9KKUk 8m + RvLieqYXF7Jb3nqzytPczIs0bCqxxy0QAtHXqwG / HY4q9DwK7FXYq7FXYq7FXYq7FXYq7FXm2 o6Fpt9qmstPp / mAXl07qZLaaUQCNX4FoHd4kPrKickblQUC / CowMkFpek6DpccIh0nX54Bx9eyn0 + CdC0ZJDn1o248o5Wj / dMPhBrRjyYJZpoMlxdDhCupWNnEytFFcW9rbxxonS1ROHqcOLD4gOi0D1 rhYlX1CUw6jfT3d1a2 + mW9rbTSNdRELG0cs7GVpmkSOg4qRsCpFa7ihQpTSXlxoWo / ULuLksdwol mtrgqJmQu20kysyqz0Kq3wkFNipAVTKeW6t4mluLy2hiQMzySRlVVVBYkky0ACgk4qt0 + SWW7llk YMJLeB0HpPCwDNIaMkhLA + xAIxVMMVdirsVdirsVdirsVdirsVSrzQEOhXIf + 7PAOa0ovqLyPQ9B 2xCsV0LyxqkMVvLb3t9ZXDSB7i2dPhB5kyMSSI2DVOxBP68KGf4EuxV2KuxV2KuxV2KuxV2KuxVI IdNhm065FvbQNcNcXlZCEDBzPI3Uq1C1aV7VrQ4qhm8v231G + EQTTZieU9xFDBKyyC1jo / 75JFbg QP2T0HbFVdNNj9a4 + p6ZBC91dKbqVki5RAW8fxsoBEhIQJs21R2GKqdzYaRPdalYahZRXGlTNbia 1mtTcW8lF5KvHiY + Qk4NuD8qkHCqMnm5WFz6wee5KziMxWkyfCxf0VoRI3JI24k8viNTQVoAqD8z jUX0vUZ / Lv8Ao / mC4gjhguZbWTcROzKjOED0 / evxJqELFgp3DKojyvLqciv + kl4XYgg5x0f4amT4 ebqnqcTUc + I5DfiteIVT3FXYq7FXYq7FXYq7FXYq7FWua8uFRzIqFrvQd6Yq3irsVdirsVdirsVd irsVdirsVdirG0g0W2EU13bQFLu + ubcs0UbM08ty / pkkjkalSNvGp2BIVVI9G0lJLr0dKhSS6uUE rJBCWSttHV2qOJKhQO / br0xVTj0axibUgmlQNKWjkkuLeCAGSQQxK4VJCaHiopyJ223piqrp / wBT j1G9hSliJXgWKABEZmVGkeNUIIaqo1eP7NSD3xVNltJDDJFPM0wlDAsP3TLyrUK0fEqBWi / tD + Yn FVeNWWNVZzIygBnagLEDqaADf2GKqEf / AB0p / wDjDD / xKXFUFeebfLdnM8M + oRetGSssUZMrIV6h 1jDFKf5WKpR5u832ukaXY69ao + p2z3PBfq78VCtE6NydVI4Ky1YP + 1 / q40qL0nza02mDUdYtk0q3 kjglgrMZmZbivGoEaUNRsBXFUn0 + 5fVb2 / mfWY45RM5s4gtwkkdq9DDsskFWf7QVlaopt1qUJpF5 snhRIXsri5MAENxMB8bTqqllVFXiXNa0qPl4NJTv9JRfoz9IenJ6Xp + r6fH95Slaca / xpgVF4qoa hNLBYXM0W8sUTvGOJk + JVJHwKVLb9gRXFWC2v5lXLSgypFKix + o0Maxxuw49FeW6CKxYdD9OSpjZ T / zB5qttM0 + 0upLy0sDeUMEl1zlRlKhiAYaCu4NeVMFLZS2286rcxo8PmLQT6n2FZmRq7inBpgw3 26YrZZjD6whQTFTNxHqlAQpanxcQSTSvTfAyX4q7FXYq7FXYq7FXYq7FXYqhv0dbVYr6icmZiEll VeTEsxorAbk1xVpdMtVLFTMC55MfXm3NAK / b8Birl0y1UsVMwLnkx9ebc0Ar9vwGKtDSrMO0i + oH cAOwmlBbj05ENvSuKrv0fB / PN / yPm / 5rxV36Pg / nm / 5Hzf8ANeKrJbB1gmFlMYLqVQq3EnKfjxJp 8Lt25HvirDfL / knUdJ80yalLbxXCCGRLaZDEgDGVijOQiyj4JG + E8wv7Jodihll1oOn6jpqWWqQL cLyMrqCwAlbkWZGXiw + 2wHtgSqz6PYTwiKWMuFlSdHcmRlliYNG4MnPdGFVr0xVuy02O1keQcasO KqiLGoFak0X9ptuR9hsMVVGslDM0Ej25clnEfGhJ6ni4ZQfEgb98VX / VIfqn1Sh9D0 / SpU14cePX r0xVVxV2KvI / zAoup33lYrqFwdbaxuV1AcXW2RL71BBGgVCatstX3Bp + yalDL / Pd2lnJoLGwur / 0 r31FS1ElfhheMKzR9amQHg2zAGuKsb17V7TzHFaQyWWraMqXcy8IYwj3EESlJlKo27BjxoeQXevh ir1HAl2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KrZFLRsoPEsCAe tKjFXjen6dDoV / raS6vrTxaTHF9de0gFurFmCqAWNW / vOQOwIBIJGFDK9U8taRf6Fp15d6ve / V2Z Z4Z52VpTHOqt6bFkegCqWpTr3xVFaZ5X0HS7ngLq + eWWL9yvqTxyBA7FhwhWNuPLf4sVZPqF89mk brbS3PqPwKwryZRxZuR9vhp8zgSisVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVd irsVdirsVdirFmXR21zWLK4u1SC4trdmY3NGMsrTQSIQTQ8VjSgavWnthRSOvNN0I6Asc8nqaZaR EB / hmoEHElRxcFqAqOI2rRcVSmO48oanPpUKXEr3IijubGQoVdUDBEXmyAKeT141B / 4XFbZjgS7F XYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYqkWo + UNN1B52uQr / WYz DLWNG5xGV5QjFgx4h5CRSm9D1AIVTNbVvSktXVZIJRIXZwCCZWJKmM7Ffi8cVQll5etrOdZo2BYI I / 7uMcUVw4SMqlE5D7I2xVNcVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsV dirsVdiqhfwxz2NxDKQIpYnSQsAw4spBqCCDt4jFXl2leWPMsd7ZTLrVkgmcIssMcJmA2DFKwVDK u2 / frkrY8LOLS20fUxPYXd5 + ljE4cJM8LEcRTkqw8aCrU + IVwWvCiP8AB3lj / q3Q + HQ + FPHG14Qm sMMUEKQxKEiiUJGg6BVFAB8hgZL8VdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdi rsVdirsVadlVGZvsqCW + QxV5foOr / lzYa7a3MfmaOWaRpERHWRY6sjN8Tt8CBVBCljTt1IwopkOk a35ZtJ0afzBpbJbQm3tyl1DVkPCrPUijUiUUBOJQBRPmyS31nR7mYQ219bzTNXjHHKjsaCpoASem BkjMVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVY55llOl21tf mEPbQsRdxQpQM0hAUmlWC1J6V + IjCqzy1cT6m15fLbhLF6JbQTqQVljFHoSvIoe5p9qoA2qXZjul OmeYdQlurDR / TnTU47kJeXJBCusDcp1O3CnCm48V8dlLPMCXYq7FXYq7FXYq7FXYq7FXYq7FXYq7 FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FUm8w39zptpDftyeO3NbhIg3FiRT4gOTBOu + 9DTtXCEFZ5 e1C91Bbm9VSlrIeNvDLyUB4xxPAkA8D3PHr06bqN + iW2XmG7nu4tJZJhepLIss9KMfT4uagigUer HyPdfc4pZdgS7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FVO4nit7 eW4mJWKFGkkYAsQqipNFBJ2HbFWGJ + cnklo4XH6SrMiyCP8AROpFkDmieoBbnjzoSpOxArXFWZQc ZFjuArxl4x + 6ckcQd6MleIYdMVSDzN580fy7cPDewXM0kcCXJNvGJAI5JvR + JuQEfxd34qexJ2xV кгIIBBqDuCMVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdiqX + YZHi 0DU5U480tJ2XmFK1EbEcgwZSPGopir5QXz158FtHZrc2qwW6mOCJbWwCCPhJGECi0pxCSOvh4OKU 0X83fzcjiFNYCR0Cr + 5sgBSmwpa026Yq1pn5h / mR9ZmddatrGaarS3ElvbfHyJZlPpWMh + JjXFX1 DpEs02k2U0z + pNJBE8sgpRmZAWOwQbn / ACR8sUIvFXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7F XYq7FXYq7FXYq7FXYq7FUv8AMUPreX9Thqg9S0nSsnDgOUbD4vU / d08eW3jtir5Z1v6mmrXtvpkO iyafBPIltMG0T44alVPJnViCp6n9eKULYPLKWR49DUpWpm / QSBqEDYqQPlir1Hypqv5R2 + n2ialp WltqhHp3t562ihC5f4j8NxH8A7UStPHqVXtNiLIWVuLH0 / qQiQWvo0MfpcRw4cduPGlKdsUK2Kux V2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2Kpd5kUP5d1RSyqGtJwWkUsgr E27KvxEeIGKvkZNOtKgf4g04ndiBZaoaUqe1t74EttYWYJ4 + YtOIBIr9T1QbfRbnFWRaFoGlNKJ9 M83j66kf70Wej6s7JyG45RgGgPjhV9NaGpXRNPUyGYi2hBlKuhciMfFwk + Na9aNuO + KEbirsVdir sVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdiqydS8MiBQxZSApYqDUdCwBI + YxV 5PNp / maeyjS28ta5DKUIeaXWwkgYVAPHlKhrs32QK + 2AWyNdEpfQvzCe3e1Ola27k0ad9WhFVWMr Tjx40YuG79KeOFCa6fYebrWB1byvrD3DhXnuB5gkUyyKqrUIGCJyCbgAAb03xV6ppocadah55InE MfKKZ / VkQ8RVXkJbmw6FqmuKERirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVd irsVf // Z

Библиотека Adobe PDF 15.00xmp.did: 31cf9200-7a70-d648-b2a2-e96b48e664d4uuid: 152f002b-2a64-46c9-b91e-34cc3c5dedf9uuid: 341002de-faed-4325-914a-7c45f847af7eproof.app.

savedxmp.iid: d644bcd6-e7a2-424d-9871-ba2fb7cd02f42018-06-05T11: 46: 18-04: 00 Adobe Photoshop CC 2018 (Windows) /

savedxmp.iid: 57efcdd4-cfa7-5049-b1e6-ac1896d5d1862018-06-05T14: 37: 18-04: 00 Adobe Photoshop CC 2018 (Windows) /

сконвертирован из приложения / vnd.adobe.photoshop в приложение / pdf

преобразовано из application / vnd.adobe.photoshop в application / pdf

savedxmp.iid: 54b8bd39-966e-dc43-aa32-3a3751e09fbb2018-06-05T14: 37: 18-04: 00 Adobe Photoshop CC 2018 (Windows) /

savedxmp.iid: 747f8727-6798-5b43-beb0-6273f21c51362018-06-05T14: 40: 03-04: 00 Adobe Photoshop CC 2018 (Windows) /

преобразовано из приложения / pdf в приложение / vnd.adobe.photoshop

, производное преобразование из application / pdf в application / vnd.adobe.photoshop

savedxmp.iid: 96739e6e-2146-c441-a000-4deb4b1b03ba2018-06-05T14: 40: 03-04: 00 Adobe Photoshop CC 2018 (Windows) /

savedxmp.iid: 1be6df32-122e-1c4b-be18-e843d707c8492018-06-05T15: 34: 41-04: 00 Adobe Photoshop CC 2018 (Windows) /

преобразовано из приложения / vnd.adobe.photoshop в приложение / pdf

преобразовано из application / vnd.adobe.photoshop в application / pdf

сохраненный xmp.iid: 2a6604f7-c914-1148-a0e8-a98952190ebd2018-06-05T15: 34: 41-04: 00 Adobe Photoshop CC 2018 (Windows) /

savedxmp.iid: 3b7536b1-51c6-4d4c-8aaa-c5062469c8502018-06-06T17: 25: 11-04: 00 Adobe Photoshop CC 2018 (Windows) /

преобразовано из приложения / pdf в приложение / vnd.adobe.photoshop

преобразовано из application / pdf в application / vnd.adobe.photoshop

savedxmp.iid: 810899f1-3409-4644-9be7-262fe187cb442018-06-06T17: 25: 11-04: 00 Adobe Photoshop CC 2018 (Windows) /

сохраненный xmp.iid: 3e9431b5-ddf1-6641-9896-ada67089c6c72018-10-03T16: 14: 16-04: 00 Adobe Photoshop CC 2018 (Windows) /

преобразовано из приложения / vnd.adobe.photoshop в приложение / pdf

преобразовано из application / vnd.adobe.photoshop в application / pdf

savedxmp.iid: 5873b310-dbed-6f4b-9166-761739ecf7312018-10-03T16: 14: 16-04: 00 Adobe Photoshop CC 2018 (Windows) /

savedxmp.iid: 31cf9200-7a70-d648-b2a2-e96b48e664d42020-05-20T11: 28: 45-04: 00 Adobe Illustrator 24.1 (Windows) /

uuid: 77c657e4-7a69-4986-bb13-59b010e7d78axmp.did: c1906af1-4fb2-0041-9384-f98378059e09uuid: 341002de-faed-4325-914a-7c45f847af7eproof: pdf4-12dddocoofdd: pdf4-12doc5doc: adob4-12d3 -a6a8-23f704d0b4cb

adobe: docid: photoshop: 7cffc116-6448-3247-9a47-2f5665a36beb

adobe: docid: photoshop: c6a31fc0-c8d6-0b48-a40f-41c87b387f9e

adobe: docid: photoshop: ca5b1c27-16cd-0845-898f-c725aa01135a

xmp.сделал: A465ED5F1A2068118C149A0686C22443

xmp.did: d644bcd6-e7a2-424d-9871-ba2fb7cd02f4

1FalseFalse8.50000011.000000Inches

ArialMTArialRegularOpen TypeVersion 7.00Falsearial.ttf

MyriadPro-RegularMyriad ProRegularOpen TypeVersion 2.115; PS 2.000; hotconv 1.0.81; makeotf.lib2.5.63406False6851

HarlowSolidHarlow Solid курсивItalicOpen TypeVersion 1.66FalseHARLOWSI.TTF

Poppins-SemiBoldPoppinsSemiBoldTrueType4.004FalsePoppins-SemiBold.ttf

Поппинс-RegularPoppinsRegularTrueType4.004FalsePoppins-Regular.ttf

Roboto-RegularRobotoRegularTrueTypeVersion 2.137; 2017FalseRoboto-Regular.ttf

Roboto-LightRobotoLightTrueTypeVersion 2.137; 2017FalseRoboto-Light_0.ttf

Голубой

пурпурный

Желтый

Черный

Группа образцов по умолчанию 0

Adobe Illustrator конечный поток эндобдж 3 0 obj > эндобдж 5 0 obj > / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text] / Свойства >>> / Thumb 24 0 R / TrimBox [0.0 0,0 612,0 792,0] / Тип / Страница >> эндобдж 6 0 obj > / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text] / Свойства >>> / Thumb 26 0 R / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 7 0 объект > / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text / ImageC] / Свойства> / XObject >>> / Thumb 30 0 R / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 8 0 объект > / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text] / Свойства >>> / Thumb 32 0 R / TrimBox [0,0 0,0 612,0 792.0] / Тип / Страница >> эндобдж 9 0 объект > / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text] / Свойства> / XObject >>> / Thumb 36 0 R / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 10 0 obj > / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text] / Свойства >>> / Thumb 38 0 R / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 20 0 объект > / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text] / Свойства >>> / Thumb 41 0 R / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 39 0 объект > поток HWnH} WH 爐 ONX ZlY = E% Tu7IINv% 6nNzx + ^ y-f63IXN8t / ܻ⩝ l \ n? IZ $ 笣 8r6Va ݼ 1] y | 6 ~ 8 ~ Xsnz._ {5b PQ |; m! H

Swiss Madison HD427WH Настенный комод с гидравлической крышкой сиденья Руководство по установке

Swiss Madison® HD427WH Инструкции по установке подвесного унитаза

@SwissMadison
#WellMadeForever

www.swissmadison.com | 1-434-623-4766 | [адрес электронной почты защищен]

ПЕРЕД УСТАНОВКОЙ

• Осмотрите унитаз, чтобы убедиться в отсутствии повреждений при транспортировке.
• Соблюдайте все сантехнические и строительные нормы и правила в соответствии с требованиями вашего штата и местными требованиями.
• Все размеры номинальные! Обязательно измерьте размер унитаза перед установкой.
• Пошаговые инструкции в инструкциях по установке являются общей справочной информацией. В случае каких-либо расхождений Swiss Madison не несет ответственности. Рекомендуется устанавливать все продукты Swiss Madison, наняв лицензированного специалиста.
• Перед установкой внимательно прочтите инструкции по установке и обслуживанию. Обязательно используйте подходящие инструменты и всегда надевайте соответствующие средства индивидуальной защиты для вашей защиты.
• Рекомендуется использовать и устанавливать этот продукт вдвоем, так как он хрупкий.

Если у вас есть какие-либо вопросы или проблемы, свяжитесь с нами:
1-434-623-4766
[адрес электронной почты защищен]

ПРЕДЛАГАЕМЫЕ ИНСТРУМЕНТЫ И МАТЕРИАЛЫ

ЧАСТИ В КОМПЛЕКТЕ

1. Установить бак
   • Перед установкой унитаза требуется деревянный каркас и система резервуаров для коммерческих или жилых помещений.
   • Установите в соответствии с инструкциями производителя.
2. Фланец с сухой посадкой и впускная труба
   • Полностью вставьте прямую трубку в выпускное отверстие для промывки бачка, затем подсоедините трубу к выпускному отверстию.
   • Нарисуйте линии, чтобы отметить место готовой стены на каждой трубе, как показано ниже.

3. Определить размер трубы
   • Нанесите смазку на резиновые шайбы прямой трубы и соединительной трубы, затем вставьте в отверстия.
   • Нарисуйте линии на трубах, как показано ниже.

4. Отрезанные трубы
   • Используя отмеченные линии, отрежьте прямую трубу и соединительную трубу, как указано ниже.
   • После резки обязательно снимите фаску с обрезанных кромок.

5. Крепление для унитаза
   • Нанесите смазку на поверхность стыка прямой трубы и соединительной трубы.
   • Прикрепите унитаз к стене.

6. Выровняйте и прикрепите чашу
   • Прикрепите чашу с помощью шайб и болтов, убедитесь, что чаша выровнена, затем накройте прилагаемой крышкой.
   • Заполните зазоры цементом или герметиком.


УСТАНОВКА ТУАЛЕТНОГО СИДЕНЬЯ

1. Разобрать
   • Снимите заглушку и петлю.

2. Петли Construct
   • Вставьте винт и гайку в отверстие на петле.
   • Прикрепите винт, фиксирующий глухое отверстие, к нижней части винта.

3. Прикрепите петли
   • Вставьте петли с резьбовыми креплениями для глухих отверстий в отверстия на унитазе.
   • Слегка затяните петли отверткой, чтобы их можно было отрегулировать позже.

4. Регулировочные и закрывающие петли
   • Убедитесь, что петля полностью выдвинута вперед для правильной установки сиденья.
   • Наденьте крышки на петли.

5. Отрегулируйте и прикрепите сиденье
   • Совместите сиденье с петлями, затем плотно затяните петли.
   • Прикрепите сиденье к надежным петлям.
   • Отрегулируйте сиденье, чтобы выровнять его с дежой.


ИСПОЛЬЗОВАНИЕ ТУАЛЕТНОГО СИДЕНЬЯ

• Чтобы удалить, нажмите среднюю кнопку до щелчка, затем потяните вверх.
• Для повторной установки совместите стойки шарниров с отметками на гнезде, затем нажмите вниз, пока не услышите «щелчок».

Если у вас есть какие-либо вопросы или проблемы, свяжитесь с нами напрямую по телефону
1-434-MADISON (623-4766)

ПРЕДУПРЕЖДЕНИЕ: Содержимое вашего заказа может содержать острые и, возможно, другие опасные предметы, и может представлять опасность для детей и взрослых.Swiss Madison® не несет ответственности за личный ущерб.

Загрузки файла

Руководство по установке Swiss Madison HD427WH, настенный комод с гидравлической крышкой сиденья

Загрузить [оптимизировано] Загрузить

Ссылки

Sanipack — идеальное решение для стильной полностью укомплектованной ванной комнаты | Saniflo

Sanipack — это насосная система 1/2 HP, используемая для установки укомплектованной ванной комнаты на глубине до 15 футов ниже канализационной линии или даже на расстоянии до 150 футов от почвенный штабель.Он включает в себя систему мацерации, которая может обрабатывать отходы жизнедеятельности человека и туалетную бумагу в жилых помещениях. Лезвие изготовлено из закаленной нержавеющей стали, что исключает необходимость в обслуживании или замене.

Внутренняя часть Sanipack состоит из напорной камеры, которая запускает и останавливает агрегат, и двигателя, который приводит в действие лопасти мацератора из нержавеющей стали и насос. Когда промывка активирована, вода, поступающая в Sanipack, активирует микровыключатель в напорной камере, который, в свою очередь, запускает двигатель.Двигатель запечатан на весь срок службы в маслонаполненном корпусе. Общий шпиндель / вал приводит в движение рабочее колесо и лопасти измельчителя. Таким образом, количество движущихся частей сведено к минимуму. Вода и органические отходы попадают в камеру и превращаются в суспензию, когда лопасти мацератора вращаются со скоростью 3600 об / мин. Центробежная сила заставляет восстановленные твердые частицы выбрасываться через решетку в контейнер, где они собираются крыльчаткой насоса, установленной под двигателем.

Установка перекачивает сточные воды вверх на 15 футов и / или 150 футов по горизонтали (с падением под действием силы тяжести).Как только вода слита и уровень воды в контейнере упадет, микровыключатель отключает устройство до тех пор, пока промывка не активируется снова. Нормальный рабочий цикл Sanipack занимает около 7-9 секунд в зависимости от конфигурации выпускного трубопровода; поэтому потребляемая мощность минимальна.

Помимо туалетных отходов, Sanipack также удаляет сточные воды из множества других сантехнических устройств, таких как раковина, душ и писсуар. При добавлении душа придется сооружать цоколь.Это основание должно состоять из края 2 «x 6» (минимум) или 2 «x 8» (рекомендуется) по краю, чтобы можно было установить Р-ловушку и обеспечить необходимый гравитационный поток 1/4 дюйма на фут в направлении насосный агрегат.

Сточные воды из других сантехнических устройств сбрасываются в Sanipack через два впускных отверстия диаметром 1-1 / 2 дюйма с каждой стороны корпуса. При необходимости можно использовать один или оба входа. Выпускной патрубок в верхней части Sanipack можно повернуть влево, вправо или назад, в зависимости от разгрузочной установки.Обратный клапан, который уже установлен на нагнетательном патрубке, предотвращает обратный поток в агрегат.

Конструкция данного устройства предусматривает вентиляционное соединение на крышке. Все правила сантехники требуют подключения к вентиляционной системе. Обратите внимание, что система вентиляции должна быть двусторонней. Использование механических вентиляционных отверстий, клапанов для впуска воздуха или аналогичных устройств не разрешается, поскольку они считаются системами вентиляции с односторонним движением.

Также настоятельно рекомендуется подключать измельчитель / насос к цепи прерывателя замыкания на землю (GFI).

Sanipack предназначен для использования с подвесным унитазом. Глубина корпуса позволяет установить этот насос в стене. Поскольку резервуар, мацерационный насос и трубы скрыты от глаз, этот тип установки дает вам скудный и чистый вид европейской ванной комнаты.

Sanipack сертифицирован по американским и канадским стандартам. Стандарт мацерации; США: сертифицировано CSA и внесено в список IAPMO (UPC) — ASME A112.3.4, CA: стандарт измельчения CSA B45.9.

Sanipack (011) заказывается только как единое целое. Нет туалета, шкафа, душа в комплекте.

Простая установка. Невидимая система крепления .: Villeroy & Boch

SupraFix 3.0 делает установку настенных унитазов более гибкой, чем когда-либо. Новое поколение нашей продуманной системы крепления позволяет быстро и легко установить унитаз всего одним человеком. Удобно сверху и без видимых насадок. Инновационная гайка Vario — это новая особенность, которая позволяет гибко и точно устанавливать сиденье унитаза в соответствии с предпочтениями клиента.Подана заявка на патент на SupraFix 3.0.

SupraFix 3.0 предлагается для настенных унитазов Villeroy & Boch премиум-класса и основного ассортимента. Сиденья для унитазов могут поставляться в различных исполнениях с QuickRelease и SoftClosing.

Загрузить информацию для клиента

Новинка: инновационная гайка Vario

Одной из особенностей насадки SupraFix 3.0 является инновационная гайка Vario. Подвижная опора сиденья позволяет точно отрегулировать положение сиденья унитаза.Таким образом, сиденье может быть установлено заподлицо с унитазом или выступающим — все, что пожелает ваш клиент.

Как установить — SupraFix 3.0

В этом руководстве показано, как установить настенный унитаз и собрать идеально подогнанное сиденье унитаза с SupraFix 3.0 от Villeroy & Boch. Новое поколение SupraFix 3.0 (подана заявка на патент) делает установку настенных унитазов еще более гибкой.

Video anschauen

Преимущества SupraFix 3.0

Простота обращения

• Простой монтаж унитаза сверху, может быть выполнен одним человеком
• Точное позиционирование унитаза благодаря прилагаемому настенному креплению — ничего особенного требуется регулировка
• Унитаз остается надежно на месте, как только крепежные винты будут ввинчены в отверстия в сиденье унитаза
• Простое выравнивание неровностей на стенах до 17 мм с помощью прилагаемых деталей Vego

Экономия времени , гибкая установка

• Установка 2-в-1 унитаза и сиденья унитаза с использованием всего одного крепления и тех же монтажных отверстий
• Гайка Vario для гибкой установки и точного позиционирования сиденья унитаза
• Просто поместите сиденье унитаза в в желаемом положении и закрепите винтами

Идеальная эстетика

• Скрытое крепление: без видимого шнура ews, крышки или отверстия для крепления
• Результат — равномерно гладкие поверхности унитаза
• Позволяет выровнять унитаз и сиденье унитаза

Текст спецификации

Система крепления (подана заявка на патент) для скрытого крепления настенных унитазов с установкой сверху .Поставляется с дополнительным комплектом звукоизоляции с соответствующими отверстиями.

10 лучших подвесных унитазов в 2021 году

Подвесные унитазы имеют конструкцию без раковины, установленную на стене. Эти унитазы широко распространены в Европе, и их функции почти такие же, как у напольных унитазов. Их дизайн может сэкономить до десяти дюймов туалетного пространства и добавить современный штрих в вашу ванную комнату. Вы даже можете отрегулировать высоту по своему усмотрению во время установки.

Если вы строите новую ванную комнату или ремонтируете старую, установка подвесного унитаза — хорошая идея.Мы составили список из десяти лучших подвесных унитазов с красивым дизайном.

Различные типы туалетов

Прежде чем двигаться вперед, давайте сначала разберемся с различными типами туалетов, доступных на рынке.

1. Туалеты, состоящие из двух частей: Эти унитазы состоят из унитаза и воды. Их сложно установить и они занимают много места. Хотя они доступны по цене, двухкомпонентные туалеты не подходят для небольших ванных комнат.

2. Моноблочные унитазы: Эти унитазы имеют резервуар для воды и удлиненную или стандартную круглую чашу.Они имеют бесшовную и интегрированную конструкцию, удобны в чистке и установке и занимают меньше места. Они известны своей долговечностью, но дороги по сравнению с двухкомпонентными унитазами.

3. Подвесные / настенные унитазы: Это современные унитазы без бака. У них есть кнопка смыва и видимая снаружи чаша.

4. Интеллектуальные / интеллектуальные туалеты: Эти туалеты имеют сиденья с подогревом, систему двойного слива и различные другие высокотехнологичные функции, которые увеличивают стоимость этих туалетов.

Лучшие продукты из нашего списка

10 лучших подвесных унитазов

1. Toto CT418F # 01 Настенный унитаз Aquia с двойным смывом

Toto предлагает удлиненный керамический настенный унитаз без бака с непревзойденной производительностью . Вы используете унитаз с двойным сливом и системой подачи воды в бак от Toto или других производителей. Размер этого белого унитаза 21X14,2X15 дюймов, вес 66,5 унций и потребление 1,6 галлона воды на смыв. Он имеет универсальную высоту и соответствует дизайну Кэла Грина.

Плюсы:

• Простота установки
• Поставляется с системой смыва dual-max
• Элегантный и элегантный дизайн
• Компактный дизайн

Минусы:

• Может иметь низкий уровень воды

2. Kohler K-6299-0 Настенный удлиненный унитаз с вуалью

Этот моноблочный подвесной унитаз имеет компактную удлиненную чашу. Фурнитура подвесного унитаза полностью скрыта, что придает ему цельный вид.Вы можете комбинировать его с встраиваемым резервуаром и системой переноски K-6284, чтобы в вашей ванной комнате был установлен современный туалет.

Плюсы:

• Удобное сиденье
• Включает сиденье Grip Tight Reveal Q3
• Поставляется с приводом двойного смыва для экономии воды
• Кронштейны стальной рамы обеспечивают гибкость установки

Минусы:

Может быть трудно чистить

3. Swiss Madison Well Made Forever SM-WT449 St.Настенный унитаз Tropez

Этот фарфоровый цельный настенный унитаз имеет размеры 19,3X14,2X14,5 дюйма и вес 58 унций. Он имеет современный дизайн, который может улучшить эстетику вашей ванной комнаты, и совместим с исполнительной панелью и скрытым резервуаром-носителем известных брендов. Унитаз удлиненной чашеобразной формы имеет двойной слив с гибким выбором 0,8 / 1,2 галлона на смыв.

Плюсы:

• Поставляется с мягким закрывающимся сиденьем
• Позволяет регулировать высоту
• Изящный дизайн
• Легко чистится
• Конструкция, устойчивая к царапинам

Минусы:

• Может быть сложно до
• установить

4.Duravit 22000

Настенный унитаз Starck 3

Этот удлиненный компактный подвесной унитаз благодаря своему удобному размеру идеально подходит для небольших проектов. Настенный унитаз имеет размеры 14,17X17,72X12,26 дюйма и вес 57 унций. Он соответствует всем международным и национальным стандартам и обещает простой дизайн, производящий глубокое впечатление на людей.

Плюсы:

• Конструкция, внесенная в список CIAMPO
• Эргономичный дизайн
• Облегчает уборку пола
• Изящный и современный дизайн

Минусы:

• Промывка

4 5 неэффективна.Настенный удлиненный унитаз Homary

Унитаз Homary из стекловидного фарфора — лучший подвесной унитаз с удлиненным унитазом. Он имеет размеры 12,2X21,26X14,57 дюйма и обеспечивает простую установку с регулировкой высоты от 15,37 до 28,5 дюймов над землей. Подвесная унитазная система экономит место и идеально подходит для небольших ванных комнат и дамских туалетных комнат.

Плюсы:

• Предлагает удобные сиденья
• Прочная конструкция
• Легко чистится
• Имеет гладкий и гладкий вид
• Поставляется с медленно закрывающейся крышкой

Минусы:

9 9000 9 сложно установить

6.Швейцарский подвесной унитаз Madison SM-WT660 Plaisir

Швейцарский подвесной унитаз Madison может привнести уникальный дизайн в вашу ванную комнату. Несмотря на то, что у этого экологически чистого водочувствительного унитаза есть скрытый резервуар, он предлагает доступ к водопроводной системе и имеет функцию двойного слива. Унитаз удлиненной формы изготовлен из фарфора и придает вашим туалетам роскошный вид.

Плюсы:

• Бесшовная и гладкая конструкция
• Легкость очистки
• Отвечает требованиям EPA по промывке
• Имеет мягкое закрывающееся седло
• Конструкция, устойчивая к царапинам

Минусы:

Седло

может
• неудобно

7.Американский стандарт 2257101.020 2257.101.020 Унитаз

Американский стандарт предлагает настенный унитаз размером 15X14X26 дюймов. Он обладает впечатляющими характеристиками промывки и обычно может работать даже при меньших объемах промывки. Настенный промывочный клапан имеет мощную функцию прямого сифонного впрыска и 2,12-дюймовый сифон.

Плюсы:

• Прочная конструкция
• Легко чистить
• Удобно устанавливать
• Обтекаемая конструкция

Минусы:

• Без седла и промывателя

.Saniflo 102 Автономный подвесной унитаз Sanistar

Этот настенный унитаз потребляет всего один галлон на смыв и экономит место. Подвесной унитаз в европейском стиле имеет уникальную продолговатую форму. Он изготовлен из стекловолокна, что позволяет легко установить его в любом месте благодаря удобному дизайну. Подвесной унитаз не требует бачка, потому что он имеет цикл мацерации.

Плюсы:

• Бесшумная работа
• Удобство установки
• Поставляется с двухлетней гарантией
• Сиденье для унитаза поставляется с хромированными петлями

Минусы:

9.Настенный удлиненный унитаз Homary со встроенным резервуаром и несущей системой

Homary предлагает современный подвесной унитаз, резервуар для воды которого имеет функцию двойного слива, что позволяет экономить воду без снижения производительности. Вы можете установить чашу в соответствии с требованиями к высоте в диапазоне от 15,37 до 28,5 дюймов от пола. Размер составляет 12,2X21,65X14,17 дюйма, и его легко установить.

Плюсы:

• Предлагает удобные сиденья
• Компактный дизайн
• Поставляется с медленно закрывающейся крышкой
• Легко чистится
• Имеет стойкую глазурь

Минусы:

1

Может работать только с несущими системами со стальной рамой

10.ZurnZ5615.258.00.00.00 Настенная удлиненная унитазная система с верхним патрубком

Унитаз Zurnwall потребляет всего 1,1 галлона воды на смыв, что позволяет сократить потребление воды на 31% по сравнению с любой традиционной системой. Удлиненный унитаз имеет функцию сифона с застекленным сифоном.

Плюсы:

• Поставляется с трехлетней гарантией
• Разработан с двойной системой смыва
• Элегантный дизайн
• Легко чистится

Минусы:

• Может быть в непрофессиональной упаковке

На что следует обратить внимание при покупке подвесного унитаза

Прежде чем выбрать лучший подвесной унитаз, рассмотрите наш список характеристик, приведенный ниже.

1. Потребление воды: Если вам необходимо несколько раз промыть унитаз для очистки унитаза, потребление воды будет высоким. Идеальный расход воды — 1,6 галлона на смыв.

2. Простота установки: Подберите подвесные унитазы, удобные в установке. Они экономят ваше время и деньги.

3. Удлиненные или круглые: Удлиненные унитазы с настенным креплением более стильные и удобные, чем круглые унитазы с настенным креплением.

4. Простота обслуживания: Легкий в обслуживании подвесной унитаз — лучший выбор. По сравнению с керамикой или фарфором, модели из стекловидного фарфора легче обслуживать и чистить.

5. Размер: Перед покупкой подумайте о размере подвесного унитаза, чтобы он удобно вписался в ваше пространство.

Плюсы и минусы настенных унитазов

Ниже перечислены некоторые плюсы и минусы, которые необходимо учитывать перед выбором правильного типа унитаза.

Плюсы:

• Современный дизайн: Настенный унитаз имеет аккуратный внешний вид, потому что весь беспорядок находится за стеной.
• Компактная конструкция: Громоздкий резервуар для воды или цистерна скрыта в стене. Вы сможете видеть только унитаз, поэтому настенные унитазы идеально подходят для небольших ванных комнат.
• Удобство очистки: Необходимо содержать в чистоте чашу и окружающую среду. Вы также можете мыть пол, потому что чаша находится на определенной высоте над полом.

Минусы:

• Установка профессиональным сантехником: Для установки подвесного унитаза лучше нанять профессионального сантехника, потому что для этого нужно открыть стену ванной комнаты и отрегулировать подачу воды.
• Ремонт может быть беспорядочным: Ремонт подвесного унитаза может оказаться сложным, если ремонт должен производиться за стеной.

Установить подвесной унитаз проще, если у вас есть надлежащая информация о современных унитазах.Поэтому мы предоставили необходимую информацию о настенных унитазах, преимуществах и проблемах, а также о различных вариантах, доступных на рынке, чтобы прийти к обоснованному решению.

Рекомендованные статьи:

Плюсы и минусы: подвесные унитазы

Компания Geberit впервые представила подвесной унитаз в 1964 году, но популярность этой концепции стала гораздо более современной. За последние 15 лет подвесные системы стали более популярными в жилом дизайне, отчасти из-за их компактности, экологичности и эстетических преимуществ.

Так что же интересного в этих парящих фарфоровых тронах?

«Подвесной унитаз со встроенным в стену унитазом берет неприглядный бачок и помещает его в стену, где он и должен быть», — говорит Питер Кристоферсон, менеджер по маркетингу компании Chicago Faucet. Кристоферсон объясняет, что такая установка позволяет полностью настраивать высоту, легко удовлетворяя любые потребности домовладельца в доступности. Типичные встраиваемые унитазы также включают механизм двойного слива, помогающий домовладельцам экономить воду.

Размещая резервуар в стене, дизайнеры могут сэкономить ценное пространство в небольших ванных комнатах: до 2 квадратных футов, по словам Тимоти Шредера, президента Duravit USA. Они также обеспечивают легкий доступ к полу под чашей для очистки. Кроме того, «с точки зрения дизайна настенный унитаз мгновенно привносит современный, минималистичный и элегантный вид в любую ванную комнату», — говорит Шредер.

Обтекаемый вид и небольшая занимаемая площадь имеют несколько препятствий: подвесные унитазы, как правило, дороже, чем их традиционные аналоги, и их не следует устанавливать в стенах с плохой изоляцией или в местах, где температура может опускаться ниже нуля.Процесс установки более сложен, потому что подрядчикам нужно взламывать стену.

Чтобы установить подвесной унитаз, подрядчику необходимо создать проем между двумя стойками, который соответствует грубой конструкции. Стандартные подводящие и сливные трубы должны быть проложены для сопряжения с системой в соответствии с грубыми указаниями. После того, как регулируемая по высоте рама установлена ​​и зафиксирована, ее следует прикрутить к стойкам стены и полу. Затем стенка закрывается, и чашу можно закрепить на резьбовых шпильках.Плита привода смыва служит точкой доступа ко всему внутри стены, включая клапаны заполнения и смыва.

Эта статья впервые появилась в сентябрьском / октябрьском выпуске PRODUCTS. См. Версию для печати здесь.

Подробнее о ПРОДУКТАХ:

% PDF-1.4 % 1 0 объект > / Свойства> >> / Содержание 6 0 руб. / VP [>] / D [>] / X [>] / R () / Тип / Измерение >> / Тип / Viewport / BBox [12 2 828 592] >>] / Родитель 2 0 R >> эндобдж 3 0 obj > эндобдж 7 0 объект > эндобдж 8 0 объект [278 278 355 556 556 889 667 191 333 333 389 584 278 333 278 278 556 556 556 556 556 556 556 556 556 556 278 278 584 584 584 556 1015 667 667 722 722 667 611 778 722 278 500 667 556 833 722 778 667 778722 667 611 722 667 944 667 667 611 278 278 278 469 556 333 556 556 500 556 556 278 556 556 222 222 500 222 833 556 556 556 556 333 500 278 556 500 722 500 500 500 334 260 334 584 500 556 500 222 556 333 1000 556 556 333 1000 667 333 1000 500 611 500 500 222 222 333 333 350 556 1000 333 1000 500 333 944 500 500 667 500 333 556 556 556 556 260 556 333 737 370 556 584 500 737 552 400 549 333 333 333 576 537 278 333 333 365 556 834 834 834 611 667 667 667 667 667 667 1000 722 667 667 667 667 278 278 278 278 722 722 778 778 778 778 778 584 778 722 722 722 722 667 667 611 556 556 556 556 556 556 889 500 556 556 556 556 278 278 278 278 556 556 556 556 556 556 556 549 611 556 556 556 556 500 556 500] эндобдж 4 0 obj > эндобдж 5 0 obj > эндобдж 6 0 obj > транслировать xK%;% ﯨ = P) LPj z] ԐTj ݂2; cȳ = 3 Ɍdx3 (? /? Kq? ߿} su Wm7 | d # ^ ~ 1 ~ / `\? Տ W = 1qh {__ / _ ˿ _ = ,? ZWo? Ï? 1Q ~ k {7 \ 0n0x> 4 {A |.

No related posts.
