Сифон для мойки с переливом: разновидности и тонкости монтажа

Кухонное оборудование постоянно дополняется новыми полезными разработками и полезными приспособлениями. Некоторые из них очень быстро находят своего потребителя, другие приживаются постепенно. Одним из таких полезных приспособлений является сифон для мойки с переливом. Его, конечно же, уже нельзя назвать последним писком кухонной моды, тем не менее, еще далеко не все смогли оценить и воспользоваться полезными качествами подобного модернизированного излива. Чем же он привлекателен, какие бывают типы устройств и способы их монтажа, рассмотрим ниже в этой статье.

Зачем мойке выпускная арматура с переливом?

Всем знакомая проблема, когда стоки из раковины перестают уходить или уходят плохо. Обычно это следствие засора сливной арматуры жировыми отложениями либо кусочками твердых отходов. Так как подобная ситуация периодически повторяется, то у некоторых может возникнуть идея подвести канализацию напрямую, исключив проблемный сифон для раковины. Естественно, подобное подключение поможет избавиться от частых мелких засоров, излив ускорится, так как будет отсутствовать дополнительное сопротивление потоку, однако, появится ряд других нежелательных последствий:

• неприятные запахи из канализации;
• мошки и другие насекомые жители сточных мест;
• засоры в глубине сливных труб, которые достаточно сложно ликвидировать;
• если вы случайно уроните в отверстие мойки мелкий ценный предмет, например, кольцо, то с ним можно будет попрощаться навсегда.

Сифон с переливом — защита от потопов

Поэтому, чтобы не допустить указанных неприятностей, без установки сливной арматуры не обойтись. Кроме того, выпуск для раковины с переливом избавит вас и ваших соседей от стихийных потопов в результате случайного её переполнения.

Материалы и стандарты подключений

При производстве подавляющего большинства моделей переливных устройств используются полимерные материалы: полиэтилен или пропилен. Менее распространены латунь, медь и нержавейка, так как занимают сегмент высококачественной дорогой продукции. Особым эстетическим изыском отличается сифон для раковины хромированный, который будет эффектно смотреться на сантехнике, устанавливаемой открытым способом, без инсталляции её в мебель или декоративные конструкции.

Несмотря на огромное разнообразие форм изделий выпускной арматуры, вся она  представляют собой типичные гидрозатворы, за исключением сифона сухой конструкции.

Благодаря инертным материалам современных гидрозатворов, они не подвержены коррозии, в отличие прежних чугунных аналогов, а низкая шероховатость их внутренних поверхностей затрудняет образование жировых отложений. По этой же причине предпочтительней модели, у которых отводящий и переливной каналы собраны из жестких патрубков. Иногда, они сложнее поддаются сборке и подключению к канализации, однако, их реже придется чистить, чем гибкие гофрированные соединители. К тому же прочность и срок службы гофр, в особенности полимерных, оставляет желать лучшего.

Переливной сифон-спарка с отводом на стиральную машину

Выбирая сифон для раковины на кухню, важно определиться с диаметром его выпускных и переливных патрубков. Если для перелива вполне достаточно Ø 25 мм, то основной выпуск должен быть значительно толще. Сегодня наибольшее распространение имеют стандарты Ø32 мм и Ø 40 мм. Для домашних хозяйств, в которых готовить приходится много, а тем более при обилии жирной пищи, предпочтение стоит отдавать изделиям с выпусками Ø 40 мм, они менее подвержены засорам.  Удобной для подключения является сливная арматура, у которой выпуск Ø32 мм или Ø 40 мм, адаптирован переходом на Ø 50 мм для прямого соединения с канализацией такого же стандартного диаметра.

На заметку. Все типы сливной арматуры с переливным патрубком могут иметь дополнительные отводы со штуцерами-ёлочками Ø 19 мм для подключения стиральной и посудомоечной техники, а также комплектоваться раздвоенным впуском, рассчитанным для установки на спаренную мойку.

Устройство и типы изделий

Основным элементом, характеризующим сифон для раковины с переливом, является верхняя часть его разборного корпуса с отводом на перелив (переливной узел). Этот элемент, представляющий собой тройник, конструктивно выглядит одинаково в изделиях любого типа.

Переливная трубка, подключаемая к корпусу-тройнику, может быть гофрированной или жесткой. При этом жесткие патрубки выпускаются как цельными, под определенные модели сантехники, так и раздвижными, длину которых можно регулировать под конкретную модель оборудования.

Переливной трубный сифон сифон на две мойки

Стоки из переливного узла попадают в гидрозатвор (нижнюю часть сифона), по конструкции которого определяют, к какому типу относится  сифон для кухонной мойки:

1. Бутылочный – емкость напоминающая бутылку, заполненная водой, в которую погружен выпуск (через промежуточный патрубок) корпуса-тройника. Его прочистка осуществляется отворачиванием нижней резьбовой части емкости. Отвод в канализацию возможен горизонтальным подключением или под любыми углами через соответствующие колена.
2. Трубный – изогнутая жесткая трубка, собранная на резьбовых стыках, которые рассоединяются при проведении профилактических работ. С этой же целью у некоторых моделей в нижней части может быть ревизионная заглушка.
3. Плоский. Напоминает трубный, однако, трубка его гидрозатвора существенно сплюснута, что позволяет устанавливать его в местах с ограничениями свободного объёма. Например, так  может выглядеть сифон для раковины над стиральной машиной.
4. Гофрированный – изогнутая гофрированная мягкая трубка. Очистке гофра поддаётся хуже всего, для этого её придется отсоединить и выпрямить. Так же как и трубный гидрозатвор, может быть двухоборотным (S-образным) или однооборотным (Р-образным).
5. Скрытый. Представляет собой систему каналов, в том числе и переливных, отлитых в теле самой сантехники. В современных мойках и рукомойниках скрытый сифон встречается достаточно часто. Используя подобное конструктивное решение, удалось свести к минимуму количество стыковых соединений, всегда являющихся зонами риска протечек.

Сборка и установка на мойку

К наиболее распространенному виду сливной сантехнической арматуры относятся изделия, имеющие бутылочные конструкции. Не смотря, на то, что собирать их несколько сложнее, чем продукцию других типов, они обеспечивают оптимальный набор потребительских характеристик. Поэтому рассмотрим, как собрать сифон для раковины, дополненный функцией перелива, на основе обычной пластиковой бутылочной модели. Монтаж пройдет легче, если изначально полностью скрутить все элементы, хорошенько обжав резьбы и аккуратно выставив прокладки, а затем уже стыковать готовое изделие с выпускными и переливными отверстиями мойки.

Собираем сифон для раковины, дополненный функцией перелива

1. Скручиваем две нижние части колбы через большую плоскую прокладку. Резьбовая крышка (чашка) затягивается до упора, при этом нужно контролировать положение прокладки, не допуская её перекосов.
2. В верхнее отверстие колбы вставляется промежуточный патрубок, который может быть без отвода либо, если у вас сифон для стиральной машины с обратным клапаном или без него, иметь дополнительный отвод, к которому накидной гайкой через плоскую прокладку-клапан притягивается штуцер-ёлочка. На верхнюю и нижнюю части промежуточного патрубка предварительно должны быть надеты накидные гайки, а затем, конусные прокладки острыми частями наружу.
3. Притягиваем нижней гайкой колбу, а верхней – переливной узел.
4. В большее боковое отверстие колбы вставляем и притягиваем выпускной патрубок с накидной гайкой и конусной прокладкой по аналогии с промежуточным патрубком. Выпуск может быть прямой или угловой трубкой, а также гофрированным шлангом.
5. Такая же схема подключения для трубки перелива, которую нужно соединить нижним концом с боковым отводом переливного тройника, а верхним с переливным патрубком.
6. Теперь можно крепить собранную конструкцию к выпускному и переливному отверстиям раковины. Сифон для кухонной мойки притягивается винтами к соответствующим отверстиям через декоративные решетки. Для некоторых моделей сантехники декоративная решетка предусматривается только на отверстие выпуска, а перелив монтируется путем вкручивания винта в корпус переливного патрубка через стенку раковины. Не зависимо от особенностей крепления, со стороны патрубков сливной арматуры обязательно вставляются плоские эластичные прокладки.

Остается подключить сифон для раковины с переливом к отводу канализации. Если диаметр его выпуска соответствует монтажному диаметру отвода, то он просто плотно вставляется через уплотнительное кольцо в раструб канализации. Для облегчения операции и повышения надежности соединения применяют силиконовые смазки или герметики. Если же выпуск тоньше, то используются переходники либо резиновые манжеты с подходящими по диаметру отверстиями.

Важно! Весь комплект сантехники, в том числе и сифон для мойки с переливом лучше приобретать в одной торговой точке, чтобы не возникало непредвиденных затруднений во время монтажа оборудования. Данная рекомендация особенно касается изделий нестандартных дизайна и форм.

Контролируем качество монтажа

Завершая монтажные мероприятия, следует хорошенько промыть всю систему водой. Для надежности лучше осуществить это тремя способами:

• открыть полностью смеситель на максимальный поток;
• перекрыть слив, заполнить мойку до уровня перелива и выдержать переток в течение нескольких минут;
• открыть слив, устроив залповый сброс.

Раковина с переливным отверстием

Подобные операции позволяют убедиться в том, что сифон для мойки с переливом установлен правильно – обеспечивает надежный слив без подтеканий на стыках деталей. Если протечки все же обнаруживаются, то следует проверить качество прилегания прокладок и подтянуть резьбовые соединения.

Как установить сифон на мойку с переливом

Большинство современных кухонь оснащается корпусной мебелью и бытовой техникой. Также ни одна кухня не обходится без такой детали, как мойка. Кроме того что это функциональное устройство, при правильном выборе мойка может быть и украшением рабочей зоны. Выбирая сантехнику для кухни стоит обратить внимание на продукцию японского бренда Omoikiri. В каталоге нашего интернет-магазина представлено не только множество моек из различных материалов, но и сопутствующие товары, такие как смесители, дозаторы, бытовые измельчители отходов и другие. Мойки «Омойкири» могут быть выполнены из нержавеющей стали, искусственного камня или керамики. Разные формы и цветовые решения позволят подобрать модель, которая станет настоящим украшением любого интерьера.

Установка новой мойки Omoikiri

Современные виды инсталляции кухонных моек предусматривают несколько различных вариантов их исполнения. Бывают изделия врезные, с креплением под столешницу и вровень с ней. Каждый тип установки предусматривает наличие определенных условий. Одним из ключевых является материал столешницы куда будет внедряться изделие. Например, мойки под столешницу чаще всего устанавливают в каменные панели, а накладные предпочитают пользователи у которых применяется деревянная поверхность. Независимо от того какому типу установки изделия вы отдадите предпочтение, подключение к коммуникациям останется неизменным.

Если не принимать во внимание подвод воды к смесителю, так как это отдельное устройство, то каждая мойка имеет только одно подключение — к системе канализации. Вариантов реализации отвода жидкости из кухонной мойки может быть несколько. В классическом варианте используется специальный сифон. Некоторые раковины оборудованы защитой от перелива. О том как правильно реализовать эту функцию на практике поговорим в данной статье.

Сифон для мойки

Эта деталь представляет собой изогнутую трубку. Иногда сифоны могут быть выполнены в виде колбы с крышкой для чистки его от мусора. При этом функцией этого изделия остается обеспечить гидравлическую пробку. Она нужна для того, чтобы неприятные запахи из системы канализации не попадали в помещение.

Сифоны с переливом практически не отличаются от обычных моделей. Разница заключается в наличии дополнительной трубки, идущей к верхней части мойки. В самой раковине при этом присутствует отдельный вырез у верхней ее кромки. Он служит для того, чтобы при наполнении вода не потекла через край, а уходила в канализацию. Для того чтобы эта система исправно функционировала периодически необходимо чистить сифон от мусора, который в него попадает при мойке посуды. В противном случае забитая сливная система не обеспечит должный отток воды.

Установка сифона на кухонную мойку с переливом

Существует множество различных вариантов сифонов для кухонных моек. Некоторые самостоятельно установить может быть довольно сложно. К таким относятся сливные системы, выполненные из металла. Однако в большинстве случаев монтаж этой детали не должен доставить каких-либо сложностей. Зачастую для установки достаточно одной отвертки и знание последовательности устанавливаемых деталей.

Сначала к мойке необходимо прикрепить сливные элементы. В основное, нижнее отверстие, вставляется сетка, а снизу, через специальные уплотнители крепится лейка. Для фиксации этих деталей между собой чаще всего используется обычный болт, выполненный из нержавеющей стали или латуни. Далее необходимо прикрепить верхний слив и шланг идущий к нему. Здесь тоже не должно возникнуть никаких сложностей. После всего этого собираем саму систему. Если она пластиковая, то все детали закручиваются от руки без особых усилий. После того как все детали собраны в одну конструкцию необходимо соединить слив с канализацией и проверить герметичность набрав в мойку воду.

Мойки от Omoikiri

Японская компания «Омойкири» уже много лет создает уникальную сантехнику и другие товары для кухни. Высокое качество продукции является одним из важнейших приоритетов компании. Все кухонные мойки Omoikiri изготавливаются из качественных материалов и оснащаются сифонами с возможностью подключения стиральной или посудомоечной машины. Благодаря применению японских технологий мойки и другая продукция марки имеют большой срок эксплуатации.

В каталоге нашего интернет-магазина вы сможете найти модели из искусственного гранита Artogratit или Tetogratit, нержавеющей стали, и искусственной керамики Artceramic. Модели могут иметь одну или две чаши, большое крыло с левой или правой стороны, а также перелив, защищающий дом владельца мойки от затопления. В каталоге можно найти мойки в различных цветовых решениях, которые подходят как для классических, так и для современных интерьеров.

Фирменный магазин

Помимо кухонных моек в каталоге omoikiri-moiki.ru вы сможете найти надежные смесители с керамическими картриджами, дозаторы для моющих средств, уникальные измельчители бытовых отходов и различные аксессуары. Также в каталоге представлены знаменитые кухонные ножи Mikadzo, которые изготавливаются из молибден-ванадиевой стали или закаленной керамики.

Всю продукцию марки вы можете заказать с доставкой на дом. Она осуществляется курьерской службой по Москве и Московской области, а в другие регионы России товары отправляются с привлечением независимых транспортных компаний. При покупке сантехники и другой продукции для кухни от компании Omoikiri заказчик получается официальную гарантию сроком:

• на мойки из искусственного гранита Tetogratit — 15 лет;
• на кухонные мойки из искусственного гранита Artogratit — 8 лет;
• на мойки из искусственной керамики Artceramic — 20 лет;
• на кухонные мойки из нержавейки — 15 лет;
• на все смесители — 5 лет;
• на измельчители отходов (диспоузеры) — 5 лет;
• на дозаторы и аксессуары — 3 года.

сборка и установка переливного слива

Слив для раковины, как и любое другое сантехническое оборудование, подвержен поломкам и часто перед домашним мастером встает вопрос о замене устройства. Его установка – несложная процедура, ради которой нет смысла приглашать профессионального сантехника.

Рассмотрим подробнее, как устроен слив для раковины и какие нюансы учитывать при выборе устройства. Также опишем пошаговую технологию сборки и установки сливного приспособления.

Содержание статьи:

• Назначение и конструктивные особенности
• Основные типы сливных устройств
  • Классификация устройства
  • Материал производства Раздел
  • Сифоны для нестандартного оборудования
  909019 Ступень 0 909019 9009 9 Переливная техника 1. Подготовка необходимых материалов и инструментов
  • Этап №2. Демонтаж старого сифона
  • Этап №3. Сборка элементов конструкции
  • Этап №4. Особенности сборки перелива
  • Шаг №5. Монтаж устройства слива
  • Шаг №6. Проверка работоспособности системы
• Выводы и полезное видео по теме

Назначение и особенности конструкции

Слив для раковины в ванной или кухне перелив – это изогнутая конструкция, ключевое назначение которой – перенаправлять лишнюю воду в канализацию, тем самым предотвращая перелив чаши раковины.

Устройство практически идентично конструкции, предназначенной для мойки.

В момент смыва вода сначала поступает в полость сифона, откуда стекает в изогнутое «колено» и движется в сторону общего слива

Конструктивно переливной перелив для мойки или умывальника состоит из следующих элементов:

• Гидрозатвор — Представляет собой «П»-образный элемент, выполняющий двойную задачу: предотвращает появление запаха запаха из канализации и предохраняет сливную трубу, расположенную внизу, от засорения.
• дренажная трубка – изготавливается из гофрированной или жесткой пластиковой трубы и предназначен для перенаправления сточных вод в канализацию.

Главный секрет функциональности сифона в его конструкции. Из-за изгиба вода не уходит полностью из трубы. Образуется гидрозатвор и выступает преградой на пути проникновения канализационного «янтаря» в сливное отверстие.

Самый простой вариант сифона представляет собой пластиковую конструкцию, собранную из патрубков различной конфигурации и манжет диаметром 32-40 миллиметров

Такие конструкции удобны тем, что в случае засорения их несложно снять и прочистить механическим или .

Хотите установить более долговечное устройство, которое не так боится засорения? В этом случае для раковины лучше приобрести конструкцию в виде переливного слива. Отличается от традиционных моделей тем, что оснащен дополнительной трубкой.

Это устройство соединяет отверстие, выполненное в верхней части борта чаши, с элементами системы слива, расположенными перед сифоном. За счет этого перелив сливает жидкость из раковины, тем самым предотвращая переполнение чаши.

Вспомогательная трубка, выполняющая функцию перелива, может быть изготовлена ​​из жесткого пластика или гибкого гофра; крепится к элементам конструкции с помощью пластикового хомута

Снаружи сливное отверстие закрывает решетку. Он выполняет защитную функцию, задерживая мелкий мусор и волосы, тем самым предохраняя систему от засорения.

Фотогалерея

Фото

Перелив — отверстие в верхней части раковины, предназначенное для слива лишней воды из бака в случае, если хозяева забыли перекрыть воду

К переливному отверстию подсоединяется труба, через которую лишняя вода сливается в канализацию. Переливное отверстие может располагаться не только рядом со смесителем, но и на противоположной стенке чаши

В моделях с донным клапаном вода в переливной трубке поднимается до общего уровня. Превысив максимальный уровень, вода переливается через стенку сифона и опускается ниже клапана

В небольших раковинах иногда не подходят переливы, так как эти устройства не рассчитаны на длительное использование

Существуют модели со скрытым переливом, представляющим собой систему отверстий, замаскированных узором или рельефной сантехникой

В моделях со скрытым и переливом, и переливом можно определить их положение, внимательно посмотрев на прибор. Вода заполняет раковину и на определенной высоте стекает в слив через чуть различимые канавки по периметру чаши

Во многих видах дизайнерской сантехники перелив не предусмотрен, так как его наличие портит идею и не украшает дизайн . Они оснащены автоматическими сливами с донным клапаном и датчиком. При достижении предельного уровня срабатывает датчик, автоматически открывается клапан, вся вода уходит в канализацию

В раковинах напольных, дизайнерских, настольных чашах к изделию прилагается сливно-переливное устройство. Найти замену в свободной продаже аналогичному устройству бывает проблематично, поэтому при покупке такой сантехники слив-перелив купить в наличии

Слив традиционный

Расположение жемчуга на передней стенке

Клапан слив-перелив с донным клапаном

Чаша без перелива

Вариант исполнения скрытого монтажа

Раковина скрытого монтажа с переливом

Дизайнерские изделия без перелива

Умывальник напольный

Основные типы сливных устройств

Существует несколько типов сливных систем. Одним из самых распространенных вариантов является конструкция, в которой слив крепится посредством большой стопорной гайки. Такой способ крепления можно встретить даже в санузлах домов, построенных более двух десятков лет назад.

Классификация устройства

Сливные сифонные системы, используемые для подключения раковин, бывают трех типов: колбовые, коленчатые и комбинированные.

Различаются по типу конструкции:

1. Бутылка или груша . Основными элементами конструкции являются два цилиндра, погруженные друг в друга. Внутри колбы устройства установлен тройник, который распределяет жидкость и образует гидробарьер.
2. Труба . Основным элементом двухвитковой конструкции является «S» или «U»-образный изгиб трубы, образующий гидродемпфер.
3. Устройства смешанного типа . Помимо конструктивных элементов конструкции бутыли, дополненных двумя перегородками, они снабжены гофрошлангом.

В устройствах бутылочного типа стоки, поступающие в сифон, движутся по внутренней трубе меньшего диаметра. Достигнув дна, стоки поднимаются через полость между внутренним и внешним цилиндрами и сбрасываются в канализационную трубу.

Бутылочные модели получили свое название из-за продолговатой формы бачка, который внешне очень похож на настоящий стеклянный сосуд

Бутылочные сифоны выгодны тем, что даже при редком использовании сантехника не высыхает довольно долго. Такой эффект достигается за счет того, что выход из сифона расположен примерно посередине колбы.

Многие владельцы отдают предпочтение бутылочным сифонам и по той причине, что при необходимости к ним всегда можно подключить несколько сливов. Для этого конструкцию нужно лишь оснастить дополнительным элементом.

Оснастив бутылочный сифон вспомогательным штуцером, вы всегда сможете подключить к системе слива дополнительную насадку от стиральной машины

Сифоны смешанного типа хорошо зарекомендовали себя в работе. Гофрированный сифон, применяемый при обустройстве сливной конструкции смешанного типа, представляет собой модифицированный вариант обычной изогнутой трубки.

Ключевое отличие трубы, используемой при обустройстве конструкции слива смешанного типа, заключается в том, что она представляет собой не жесткую деталь, а подвижный гибкий шланг

В отличие от бутылочного и трубного вариантов, среди комбинированных вариантов отсутствуют модели с раструбами, а поэтому к ним нельзя присоединять переливные системы и бытовую технику.

Отдел материалов производства

Представлены к продаже В зависимости от материала изготовления бывают двух видов: из полимеров и из металлических сплавов.

Полимерные изделия славятся невысокой ценой и простотой монтажа. Конструкции, оснащенные гофрированной трубой, удобно регулировать по длине.

Но срок службы конструкций из ПВХ относительно невелик. Да и герметизирующие свойства собранных конструкций оставляют желать лучшего. Поэтому все соединительные элементы в обязательном порядке при сборке оснащаются резиновыми прокладками.

Стремясь снизить риск засорения внутренних стенок труб от наслоений грязи, ведущие производители при создании полимерных изделий включают антибактериальные компоненты

По надежности и долговечности более выгодны металлические элементы водосточных систем. Модели из цветного металла: латунь и бронза наиболее востребованы в бытовом применении. Обвязка из таких материалов часто имеет хромированное покрытие, за счет чего приобретает достаточно презентабельный вид.

Единственным недостатком металлических труб является склонность внутренних стенок задерживать и накапливать слизь и грязь, что может привести к засорению.

Для предотвращения скопления грязевых отложений на внутренней поверхности стен в процессе производства производители покрывают металлические изделия защитной хромовой пленкой.

Монтаж металлоконструкций не представляет особой сложности. Заминка может возникнуть только на этапе, если нужно укоротить выходной патрубок.

Сифоны для нестандартного оборудования

Для нестандартных моделей двойных моек «твин» используются сифоны, оснащенные двумя выходами. Такие сифонные устройства подключаются к стокам обеих раковин, а чуть ниже по ходу сточных вод объединяются в общую колбу.

Как и у одиночных моделей, конструкция сифонных устройств сливных систем с двумя выходами может быть трубчатого или бутылочного типа

Вам необходимо подключить мойку, размещенную на открытой полке, к коммуникациям? Тогда выбирайте модель, предполагающую скрытую установку. Да, по цене он будет несколько дороже традиционных вариантов, но полностью скроет неэстетичные элементы коммуникаций.

Помимо гофрированных труб D32/40/50 мм, в продаже также можно найти универсальные изделия, оснащенные ступенчатым концом излива, которые удобно адаптировать под любой размер

Сливные системы таких конструкций не составит труда спрятаться в нише, закрытой декоративной ширмой. Но стоит помнить, что если изгиб выпускной трубы окажется слишком коротким, велик риск появления неприятного канализационного «аромата».

Технология переливного слива

Нет ничего сложного в том, чтобы самостоятельно установить сливной перелив. В комплекте к каждому устройству обычно идет инструкция. В нем содержится информация о том, в какой последовательности нужно собирать конструкцию.

Проще всего будет самостоятельному мастеру, который установит мойку с переливным каналом, предусмотренным в конструкции мойки:

Фотогалерея

Фото

Сливную трубу поставляем с уплотнительной прокладкой и пластиковым креплением орех. Подключаем его с одной стороны к расположенному на стене отводу в канализацию, с другой стороны выводим в боковой отвод сифона. Гайки соединения с трубой не затягиваем до упора

С помощью уплотнителей присоединяем следующий участок сливного канала к отверстию, расположенному вверху сифона

Надеваем уплотнительное кольцо на сливной патрубок. Проверяем, насколько равномерно и точно он распределяется, затем подсоединяем сифон к сливной трубе, затянув пластиковую гайку

Гайки крепления пластикового сифона затягиваем вручную. Прикладываем дозированное усилие на завершающих этапах завинчивания. После фиксации верхней гайки осторожно затяните боковую

Этап 1: Сборка и подключение дренажной трубы

Этап 2: Установка штуцера для соединения слива с сифоном

Этап 3: Подключение сифона к сливу раковины

Этап 4: Затяните вручную пластиковые гайки

Этап 1. Подготовка необходимых материалов и инструментов

При всем разнообразии моделей сливного оборудования практически идентичны. Поэтому, даже если на вашей сантехнике была установлена ​​сливная система, например, бутылочного типа, вы легко сможете заменить ее на такой же комбинированный вариант.

Вне зависимости от конструкции любой слив работает по принципу двух сообщающихся сосудов: в верхней точке находится подводящая труба, принимающая отработанную жидкость из раковины, под ней сливной шланг, выводящий ее в канализацию, а между в них имеется гидрозатвор

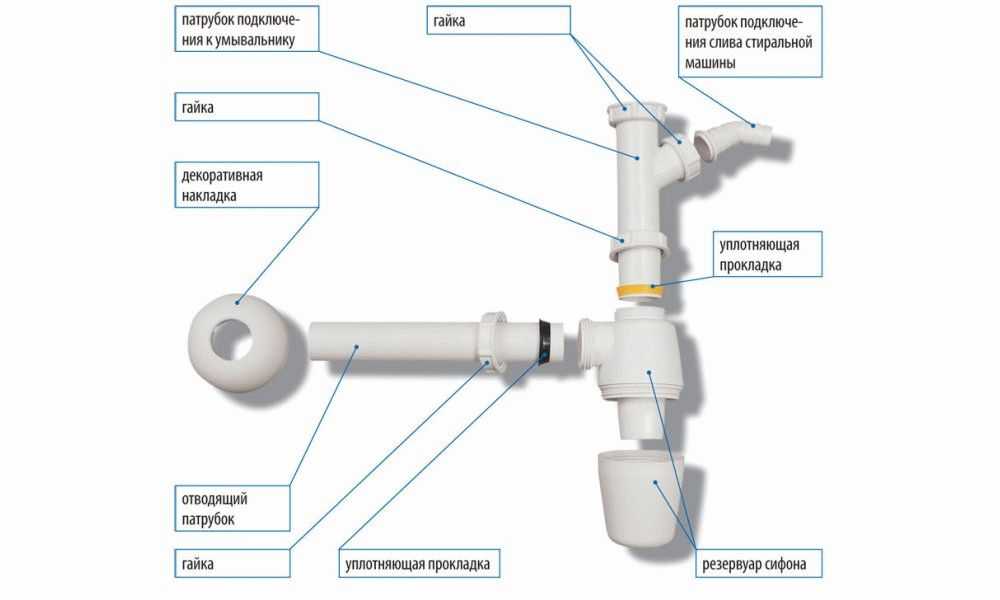

В стандартный комплект сифона входят следующие позиции:

• корпус устройства;
• патрубок;
• декоративная накладка;
• пластиковые и резиновые манжеты;
• соединительные гайки и винты;
• Резиновые плоские прокладки.

Чтобы лучше понять последовательность, в которой нужно собрать конструкцию, разложите все элементы сифона на столе или на полу.

Для работы с сантехническим оборудованием (герметики) лучше всего выбрать полужидкий герметик на силиконовой или каучуковой основе

Монтаж системы будет невозможен без набора необходимых инструментов.

Для работы потребуются:

• плоская отвертка;
• разводной ключ;
• Лента ФУМ;
• герметик;
• емкость для сбора воды;
• хлопчатобумажная ткань.

Если в процессе работы вам необходимо нарезать трубы и гофры до нужного размера, заранее приготовьте рулетку и ножовку. Для шлифовки краев трубы – наждачная бумага.

Шаг №2. Демонтаж старого сифона

Для снятия сифонного устройства с истекшим сроком годности необходимо открутить центрально установленный винт в решетке, расположенной в сливном отверстии.

Часто винт и гайка сливной решетки «прилипают» друг к другу в процессе эксплуатации. Если вы никак не можете их открутить, сначала демонтируйте нижнюю часть сифона, оставив нетронутой верхнюю трубу. Вращая эту деталь, вы поможете ослабить сухую гайку и винт.

После демонтажа старого оборудования необходимо очистить внутреннюю полость канализационной трубы, удалив из нее оставшуюся грязь и осыпавшийся цемент

С момента демонтажа старого сифона до начала подключения нового оборудования, Канализационный раструб лучше «заткнуть» тряпкой или пробкой соответствующего размера.

Этап №3. Сборка элементов конструкции

При монтаже трубного водоотвода сборку конструкции можно производить в процессе монтажа, последовательно «натягивая» все элементы. Если вам предстоит работать с флягообразной системой, прежде чем собирать такой слив для раковины, необходимо провести ряд подготовительных работ.

В первую очередь устройство помещается под чашу и проводится предварительное тестирование, чтобы убедиться в соответствии размеров. После этого проверьте надежность крепления нижней трубы.

Для этого отверните пробку по резьбе и осмотрите на наличие сколов и других дефектов резинового уплотнителя. Пренебрегать этим шагом не стоит, так как нижняя пробка постоянно принимает на себя давление системы.

Перед сборкой конструкции также необходимо проверить поверхность стыка резьбы корпуса на наличие дефектов и заусенцев

При обнаружении заусенцев на поверхности их можно срезать заточенным ножом. Если их не удалить, они могут повредить уплотнительное кольцо во время установки.

Убедившись в качестве установленных прокладок и резьбовых соединений, приступайте к сборке колбы.

Работа проводится в несколько этапов:

1. Надев на резьбу устройства резиновую прокладку, прикрутить дно.
2. На концы трубки носика наденьте прокладку, а сверху на длинную гайку.
3. Вставив конец трубки излива в отверстие в верхней части корпуса сифона, зафиксируйте его в заданном положении, затянув гайку.
4. Оснащая крышку прибора резиновой прокладкой, слив прикручивается гайкой к корпусу.

Для повышения надежности соединения закладную в канавку кольцевую прокладку необходимо покрыть герметизирующим составом. Также стоит прикрыть нижнюю часть резьбового соединения.

Для того, чтобы при ремонтных работах можно было легко открутить крышку прибора в месте стыка корпуса при герметизации соединения, произвести санирование ФУМ-лентой

После этого раковину устанавливают на сиденье и приступают к установке сливного устройства.

Шаг №4. Особенности сборки перелива

Имея дело с моделями, оборудованными переливами, перед сборкой этого элемента необходимо определить высоту трубки. Этот параметр должен соответствовать глубине чаши. Если все совпадает, трубка соединяется на заданной высоте с магистральной трубой.

Если переливная труба представляет собой сборную конструкцию, то ее высота легко регулируется по принципу телескопического выдвижения. Гофрированная труба просто растягивается до необходимой длины и изгибается в нужном месте.

Перед затяжкой винта убедитесь, что выход переливной трубки точно совпадает с отверстием, предусмотренным для ее установки в боковой стенке чаши

При креплении переливной трубки к раковине обязательно проложите прилагаемую резиновую прокладку между поверхности. Место соединения выхода с переливной трубой фиксируется прижимной гайкой. Чтобы не повредить соединение, затягивайте гайку от руки, не прикладывая особых усилий.

Шаг №5. Монтаж сливного устройства

Перед подключением собранной конструкции к системе слива поверхность мойки в районе сливного отверстия тщательно обезжиривается и очищается. При установке первым делом нужно совместить со сливным отверстием чаши защитную решетку, оснащенную 5-6 делениями.

При совпадении диаметра сливного отверстия и размера решетки достаточно установить прокладку, при небольших различиях используется дополнительный герметик

Верхний конец патрубка снабжен резиновым прокладку и состыковал с отверстием в раковине. Плотно прижав верхнюю часть патрубка к сливу, зафиксируйте его винтом D6 мм, вставленным в защитную решетку.

Резьба, в которую он должен быть вставлен, запрессована в тело самой трубы. При затягивании винта плоской отверткой важно добиться плотного прилегания, избегая при этом проворачивания фланца и прокладки.

Фаска скошена с нижнего конца трубы. Это необходимо для того, чтобы обеспечить свободное затекание конца трубы в полость сифона.

На патрубок «нанизывают» пластиковую накидную гайку, располагая ее резьбой вниз, и коническую прокладку, укладывая широкой стороной к гайке. Затем стыкуют его с отводящей трубой, не забывая герметизировать соединение.

Для соединения отводящего патрубка с канализационной трубой, диаметр которой традиционно составляет 50 мм, используется монтажный резиновый рукав.

Чтобы он плотно закрывал трубу, препятствуя тем самым распространению канализационных «ароматов», используйте изделие, внутренний диаметр которого немного меньше наружного диаметра выходной трубы.

Если вы используете мягкую гофрированную трубу, длину горизонтальных участков делайте такой, чтобы во время работы они были без натяжения, но и не провисали

Совет: если диаметр выпускного отверстия не соответствует размеру канализационной трубы, используйте готовый пластиковый переходник.

Гофросифон максимально прост в подключении. Он оснащен двумя жесткими соплами на обоих концах. Для подключения его нужно просто приложить к выхлопной трубе, затем немного растянуть и придать нужный изгиб. После этого второй патрубок к канализации.

Шаг №6. Проверка работоспособности системы

На завершающем этапе осталось только проверить герметичность соединений и работоспособность системы. Для этого участок пола под сифоном застилают куском хлопчатобумажной салфетки или бумажным листом. Некоторые мастера для этого подставляют под сифон емкость.

Открывают кран и смотрят, как вода вырывается в сливное отверстие и, проходя через сифон, попадает в канализацию.

Если на стыках нет протечек и на салфетке не появляются капли, работа выполнена качественно. При их обнаружении туго затягивают гайки, а соединение дополнительно герметизируют.

Технология установки разветвленных сифонов, допускающих к общему водостоку, практически ничем не отличается. Разница лишь в том, что гибкие шланги, идущие от бытовых приборов, дополнительно прикручиваются к конструктивным изгибам.

Тем, кто планирует установить и подключить новую раковину к канализации, рекомендуем ознакомиться со статьей

Выводы и полезное видео по теме

Видео обзор как собрать сифон:

Установка раковины и соединение слива:

Современные модели слива для раковины не так сложны в установке. Главное правильно подобрать модель, оптимальную для конкретных условий, и строго придерживаться инструкции по установке.

Всем интересующимся вопросом установки сливного бачка предлагаем оставлять комментарии и задавать вопросы. Поделитесь, пожалуйста, личным опытом подключения сантехники. Контактная форма находится в нижнем блоке.

Overflow Drain — Etsy.de

Etsy больше не поддерживает старые версии вашего веб-браузера, чтобы обеспечить безопасность пользовательских данных. Пожалуйста, обновите до последней версии.

Воспользуйтесь всеми преимуществами нашего сайта, включив JavaScript.

Найдите что-нибудь памятное, присоединяйтесь к сообществу, делающему добро.

( 29 релевантных результатов, с рекламой Продавцы, желающие расширить свой бизнес и привлечь больше заинтересованных покупателей, могут использовать рекламную платформу Etsy для продвижения своих товаров.
