Установка решеток: варианты конструкций и схема установки

варианты конструкций и схема установки

Установка решеток на окна широко применяется у населения частного сектора, а также жителей первых этажей. Решетка на окно дома является конструкцией, состоящей из переплета прутьев, размещаемых в проеме. Основным назначением подобного рода конструкции является защита жилья от проникновения посторонних лиц внутрь. Зачастую решетки на оконных проемах применяются в помещениях, которые расположены на первых этажах, около пожарных лестниц, водосточных труб либо недалеко от навесов.

Назначение элемента

Основная цель использования оконных решеток – защита. Владельцам помещений, конечно же, не хочется, чтобы подобного рода конструкция портила внешний вид окон снаружи и внутри помещения, поэтому они подбирают решение, которое может стать украшением оконных проемов. На рынке представлен широкий ассортимент товаров и услуг подобного рода и направления.  Цена также различна и зависит от применяемого материала и сложности работ как в изготовлении, так и в монтаже.

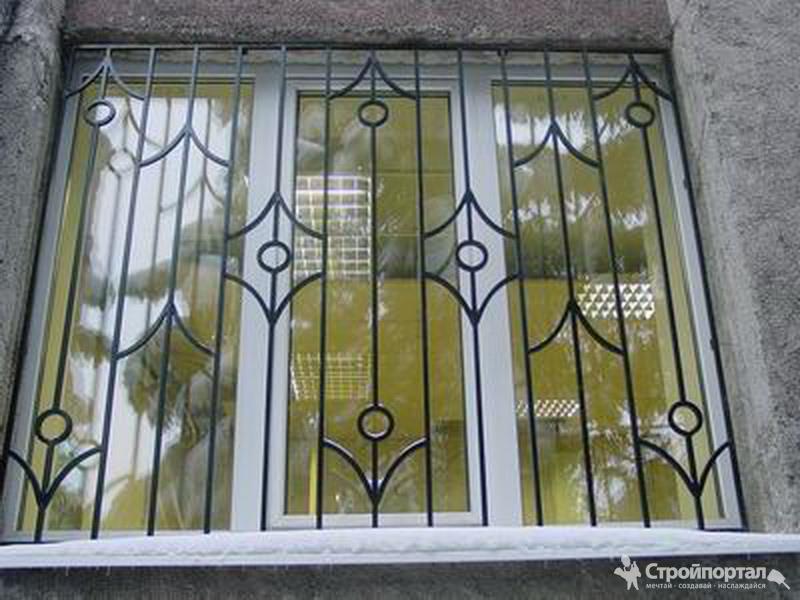

Решетки на окнах защищают жилище от незаконного проникновения

Независимо от того, какую конструкцию вы выбрали и какое бы там ни было выполнено оформление, необходимо помнить, что основным фактором является ее крепление. Такая работа может быть осуществлена непосредственно владельцем либо же можно прибегнуть к помощи профессионального мастера.

Применяемые для решеток материалы

Металлические конструкции для оконных проемов дома делятся на две основные группы:

• сварные, которые недорогие, и их могут позволить себе разные слои населения;
• элитные – кованые, значительно отличаются по стоимости от предыдущих.

Разновидности конструкций решеток

Решетки сварные выполняются с применением прутьев из стали, которые имеют сечение квадрата либо прута. Также можно комбинировать эти материалы. Решетки сварные используются в большей степени как защитные конструкции, нежели декоративные. Зачастую выполняется простая конструкция, она представляет собой пересечение прутьев, в итоге получаются ячейки, которые имеют правильную форму. Такую решетку можно украсить отдельными несложными узорами, в этом случае на металл воздействуют высокой температурой и, пока он горячий, придают ему форму. Все получившиеся швы подлежат фиксированию сваркой.

Кованые решетки более устойчивы к коррозии, но стоят значительно дороже сварных

Решетки кованые изготавливают из закаленного металла, применяя способы холодной либо горячей ковки. Получившаяся конструкция устойчива к коррозийному воздействию. Такие решетки выполняют как защитную функцию, так и декоративную, эстетическую.

Виды конструкций решеток

Решетки, применяемые для установки на оконные проемы дома, различают следующих видов:

• раздвижные,
• стационарные;
• распашные;
• стеклопакеты, имеющие в своем составе оконную решетку.

Стационарные решетки являются самым распространенным видом, они не имеют элементов, которые двигаются, в процессе изготовления получают цельное защитное полотно

.

Стационарные решетки изготовить и установить легче других

Конструкция же распашная способна открываться цельным полотном либо отдельными створками. Функциональность таких решеток зависит от потребностей и фантазии заказчика и изготовителя.

Распашную решетку можно открывать и закрывать

Интересны в изготовлении решетки для оконных рам съемной конструкции, которые подвергаются монтированию не на стену. Они устанавливаются непосредственно в проем окна дома при помощи болтов и могут быть сняты при необходимости. Данная конструкция не отличается особенной безопасностью, но ее проще монтировать, а фасад здания не искажается выступами из стали.

Съемная решетка монтируется в оконный проем

Решетки для окон дома раздвижной конструкции представляют собой закрепленную раму, имеют систему створок, они могут открываться путем смещения в стороны. Они не сложны в эксплуатации, вполне надежны и выполняют свою главную функцию. Следует обратить внимание, что ввиду особенностей создания, такая конструкция имеет жесткость ниже, нежели распашная решетка. Ее створки складываются, как гармошка.

Раздвижные решетки имеют следующие преимущества:

• занимают мало места в собранном виде;
• к окну имеется свободный доступ;
• соблюдаются пожаробезопасные требования;
• эстетичность внешнего вида;
• за счет широкого выбора в цветовой гамме есть возможность приобретения конструкции, подходящей вам по цвету.

Установка своими руками

Для того чтобы самостоятельно выполнить работы, которые необходимы для монтажа защиты на окна своими руками, следует предварительно подготовиться. Итак, вам понадобится следующий перечень инструментов, которые будут необходимы:

• аппарат для сварки;
• болгарка;
• уровень линейный строительный;
• перфоратор;
• элементы для крепления;
• маркер, измерительная рулетка.

Первым шагом нужно произвести тщательные измерительные работы, определив при этом проем окна. На бумаге необходимо сделать чертеж изделия, которое вам требуется получить. Нужно обратить внимание на тот фактор, что ширину необходимо выполнить меньше ширины окна на 50-60 мм, высота должна быть меньше – на 30-40 мм.

На чертеже изображаются абсолютно все конструкционные элементы, затем его отдают мастеру по сварочным работам. В соответствии с предоставленным чертежом специалист выполнит необходимое количество ячеек. Также существует более простой вариант решения подобной проблемы. Он состоит в следующем: по имеющемуся у вас чертежу вы выбираете в магазине уже готовую защиту, которая максимально близко подходит к вашим размерам.

Если вы решили самостоятельно сделать решетку, то необходимо иметь сварочный аппарат и уметь им пользоваться. Вам необходимо нарезать по размеру уголок, который сваривается в каркас конструкции, к нему будут привариваться железные пруты с определенным расстоянием друг от друга (все зависит от рисунка решетки, который был выбран). Изготовленную конструкцию необходимо прогрунтовать и покрасить перед установкой.

Далее вы выполняете крепеж элемента к стене. Монтаж зависит от того способа, который вы выбрали для крепления. В случае применения сварочного крепления изначально подготавливают железные штыри длиной до 120 миллиметров в количестве шести штук. Потом следует отметить места установки с помощью штыря, затем по отметкам в стене сверлят отверстия нужного диаметра, далее следует штыри поместить в отверстия, закрепить и приварить к ним защиту.

Такой способ крепления наиболее часто применяется на практике.

Схема монтажа решетки

Если устанавливаем решетки на окна деревянного дома, то делаем это так:

• Необходимо по периметру проема просверлить насквозь отверстия для болтов крепления в количестве 6-8 штук. С внутренней стороны к болту приваривается квадрат размером 2-4 см. Он надежно будет удерживать болт при попытке вынуть его из стены снаружи.
• Если решетка встанет внутрь проема, а не снаружи, тогда к ней по бокам привариваются стальные полосы, сквозь которые анкерами решетка крепится в стену с торца проема.

На рынке существует множество строительных организаций, которые помогут вам в выборе, изготовлении и монтаже подобного рода конструкций, при этом ценовой диапазон достаточно велик, что поможет определиться с вариантом, подходящим именно вам.

Решетки на окна в Нижнем Новгороде

Стоит отметить, что решетки на окна – это не только декоративный элемент, но и необходимость для владельцев частных домов, дач, квартир или офисов, размещенных на первом или втором этаже. Они выполняют функцию безопасности, защищая помещение от злоумышленников. А благодаря разнообразным узорам, декоративным элементам и ковке, решетки стильно украшают помещение. Вы можете купить решетки на окна в Нижнем Новгороде с нужными конфигурациями в ТД «Крупнов». Мы быстро изготовим, доставим и установим изделие согласно всем вашим пожеланиям.

Разновидности и особенности металлических решеток на окна

Чтобы решетки не только защищали хозяев дома или сотрудников офиса, но и не доставляли дискомфорт при использовании окон, важно правильно выбрать изделие. В нашем торговом доме вы можете выбрать из готовых вариантов или заказать решетки на окна под индивидуальные запросы.

Решетки на окна бывают следующих типов:

• Глухие конструкции. Такие решетки встраиваются перед окнами, после чего их нельзя открыть или демонтировать без специального оборудования. Подходят для объектов, где есть не менее 2 запасных выходов согласно правилам пожарной безопасности.
• Раздвижные. Такие конструкции комплектуются специальным механизмом для распахивания решеток. Управлять им можно только изнутри здания, поэтому функции безопасности не уменьшаются. Но при этом окном можно пользоваться с большим комфортом.
• Встроенные. Решетки встраиваются в стеклопакет, поэтому открываются вместе с окнами, соответственно, крайне просты в эксплуатации.

Изготавливаются решетки из спецстали, арматурных прутьев для железобетона и других материалов.

Если вы хотите заказать решетки на окна в ТД «Крупнов», вам нужно сделать следующие шаги:

1. Оформление заявки. Наши менеджеры согласовывают с вами все детали: особенности решетки, ее размеры, цвет, наличие ковки и других декоративных элементов.
2. Выезд мастера. Работники компании выполняют все необходимые замеры, высчитывают смету под ваш заказ и обсуждают другие нюансы.
3. Изготовление заказа. Под полученные параметры и ваши пожелания изготавливаются качественные решетки на окна.
4. Доставка на объект и монтаж.
5. Сдача объекта заказчику.

Мы предлагаем выгодные цены на решетки на окна в Нижнем Новгороде, а также доступную стоимость установки. Какой бы сложный проект вы ни заказали, наши мастера реализуют его качественно и в срок. Для оформления заказа звоните нам или пишите в онлайн-режиме.

Как правильно установить решетку на окно

Есть несколько способов закрепить решетку на окне. Конструкцию вставляют с наружной стороны здания, внутри помещения или между стеклами.

Чаще всего выбирают первый вариант. В этом случае установка решеток производится с помощью рулетки, уровня, карандаша, дрели, анкерных болтов и сварочного аппарата. Решетка будет располагаться между стенами проема.

Крепление решетки с помощью сварки

В первую очередь нужно сделать в проеме окна отметки там, где будут отверстия для штырей. Затем нужно приложить к окну решетку и проверить, правильно ли выбраны места для крепления конструкции. Отверстий должно быть не менее 6. Оптимальное количество – 8, по две с каждой стороны.

Затем с помощью дрели в стене делают углубления. Диаметр дрели должен быть таким же, как и диаметр штырей. Нужно вставить болты в отверстия.

Концы болтов должны выходит наружу на 4–5 см. Затем к окну прикладывают решетку и скрепляют ее каркас с болтами при помощи сварки. Данный способ монтажа наиболее популярен, так как он позволяет прочно закрепить изделие в оконном проеме. Технология позволяет монтировать как глухие, так и раздвижные решетки.

Видео с установки решеток

Крепление решетки с помощью болтов и проушин

Как нужно ставить решетки на окна с помощью болтов и проушин? Просверлите в стенах отверстия с тем же диаметром, как у анкерных болтов. Затем вставьте конструкцию в проем и ввинтите штыри через проушины. Сами проушины можно приварить к раме. После этого на болте необходимо расточить шлицу, то есть специальное углубление на головке. Это защитит решетку от незаконного снятия. Такой способ крепления подходит для монтажа в бетонных, а также деревянных и кирпичных стенах. При креплении решетки на окна в деревянных строениях вместо болтов используют сантехнические саморезы. Данный метод позволяет произвести монтаж как в проем, так и в накладку. Еще один нюанс: крепление с помощью проушин подходит для кованых решеток.

Кроме того, если речь идет о деревянных стенах, прикрепить к ним железные решетки можно резьбовыми шпильками. В этом случае делают отверстия через всю стену. Затем решетку устанавливают внакладку и закрепляют болтами.

При монтаже решеток в кирпичном здании, как правило, используется метод закладных штырей. Принцип тот же, что и при креплении решеток в железобетонных стенах. Между кирпичами в слое цемента высверливают отверстия. В них вбивают болты так, чтобы они выходили из стены на несколько сантиметров. К ним и приваривают раму.

При выборе того или иного метода нужно учитывать особенности здания. Так, иногда окна бывают расположены вровень со стеной, и в таком случае возможна установка только внакладку. В то же время, нужно принимать во внимание крепость стен. Так, если стена деревянная и есть сомнения в ее прочности, тяжелую кованую решетку, установленную накладным способом, она может не выдержать.

Наиболее распространенные виды решеток:

• Глухие, несъемные сварные решетки лучше всего защищают помещение от проникновения воров, однако в случае пожара они не позволят людям выбраться наружу через окно.
• Съемная решетка крепится на болты. Такой тип конструкций обычно устанавливают на втором этаже. При переезде изделие можно снять и забрать с собой.
• Распашные решетки имеют одну или две открывающиеся створки. Такой решеткой в целях пожарной безопасности должно быть оборудовано хотя бы одно окно. Створки закрываются на замок.
• Раздвижные решетки имеют складывающиеся створки в виде гармошки. Решетки с верхним подвесом обладают более плавным ходом по сравнению с конструкциями, у которых нижний подвес.Монтаж от производителя «Двери Про»

Если Вы не желаете тратить время и силы на самостоятельную установку, заказать монтаж конструкции можно в компании «Двери Про». Специалисты фирмы быстро выполнят монтаж различных видов металлоконструкций. Для этого у предприятия есть штат обученных специалистов. Конструкция будет смонтирована в проеме быстро, с учетом особенностей здания и вида окон, например пластиковых. Это позволит изделию прослужить Вам долгие годы. Вашему дому, квартире или офису будет обеспечена надежная защита. Решетки от компании «Двери Про» представляют собой современные конструкции, изготовленные из качественных сортов стали, имеющие отличные технические и декоративные свойства.

стоимость монтажа и демонтажа оконных решеток

Квалифицированные исполнители Юду помогут установить решетки на окна, цена на услуги наших специалистов самая низкая в Нижнем Новгороде. Опытный мастер, зарегистрированный на сайте Юду, приедет к вам домой и произведет монтаж оконных решеток:

• распашных
• стационарных
• съемных
• раздвижных и др.

Для того чтобы вызвать специалиста, уже сейчас оформите заявку на сайте Юду. В скором времени вам поступят отклики исполнителей, зарегистрированных на Юду. Останется выбрать мастера, который предлагает установку решеток на наиболее выгодных условиях.

Проведение монтажных работ

В заранее оговоренное время выбранный специалист Юду приедет на объект и сделает замеры. Он выслушает ваши пожелания и предложит на выбор разные узоры кованых решеток:

• виноградная лоза
• цветы
• паутина
• корзинки и т. д.

Исполнитель сайта Юду по индивидуальному дизайн-проекту выполнит кованые или сварные металлические решетки на окна. Профессионал произведет качественный монтаж конструкций. Если потребуется, выбранный вами мастер Юду сделает ремонт окон ПВХ. Благодаря применению современных технологий и качественных материалов монтажники, зарегистрированные на сайте Юду, гарантируют длительную эксплуатацию решеток.

Сколько стоит установка сварных конструкций?

Если вы хотите узнать стоимость установки решетки на окна в Нижнем Новгороде, зайдите на Юду. В профилях наших исполнителей на сайте youdo.com вы сможете ознакомиться с ориентировочными расценками на изготовление и монтаж решетки. Тарифы зависят от различных факторов. Среди них:

• необходимость демонтажа старых решеток
• сложность и сроки выполнения задания
• количество окон и их размеры
• вид узора решетки
• тип конструкции и др.

Опытные специалисты Юду помогут установить решетки на окна, цена на услугу будет низкой. При большом объеме работ воспользуйтесь помощью бригады монтажников. Установка решеток на окна будет произведена профессионалами в сжатые сроки.

Преимущества сотрудничества с мастерами YouDo

На сайте Юду зарегистрированы опытные исполнители из Нижнего Новгорода, которые предлагают услуги без посредников. Стоимость установки решеток у них на 20-30% ниже среднерыночной.

Оформите заказ на сайте Юду, и в течение короткого времени выбранный вами специалист недорого выполнит установку решетки под ключ (в коттедже, квартире и офисе). Воспользуйтесь помощью монтажников, зарегистрированных на YouDo, если нужно установить решетки на окна – цена на услугу вас приятно удивит.

Металлические решетки на окна с ковкой в Н.Новгороде

В современном мире электронных охранных систем, казалось бы решетки на окна должны были отойти в прошлое, но нет. Этот вид защиты был и будет оставаться одним из наиболее эффективных способов защиты собственного имущества.

Цены от производителя на решетки на окна в Нижнем Новгороде
Решетки на окна	От 1450 за квадратный метр

Металлические решетки на окна, как правило изготавливаются из профильной трубы или квадрата полнотелого, так же в изготовление часто применяются кованные элементы.  Внешний вид готового изделия может быть как объемный так и плоский по проему окна. Металлические решетки на окна свариваются методом полуавтоматической сварки, после чего, со всех сварных швов зачищается шлак, не нарушая соеденительного шва.

Кованная решетка на окно

Решетка на окно с элементами ковки

На металлическую решетку привариваются «уши» для крепления. После чего готовое изделие может быть окрашенно:

• Порошковая окраска
• Окраска грунт-эмалью

Монтаж решеток на окна

Как правило решетки монтируются 2 вариантами:

1.  На анкер болт к фасаду или к фронтону окна. В этом случае, при необходимости, можно демонтировать решетку не прибегая к помощи специалистов или серьезного инструмента, просто выкрутив болт.
2. Вторым методом крепления считается крепление на сварку. В фасаде или фронтоне окна так же сверлиться отверстие, как и в первом случае. После чего в отверстие вставляется арматура или анкер-болт или в месте соприкосновения крепления с душкой решетки заваривается.

Кованная решетка

Сварная решетка на окно

Эскизы решеток на окна

Решетка на окно Re-01	Решетка на окно Re-02	Решетка на окно Re-03
Решетка на окно Re-04	Решетка на окно Re-05	Решетка на окно Re-06





Решетка на окно Re-07	Решетка на окно Re-08	Решетка на окно Re-09
Решетка на окно Re-10	Решетка на окно Re-11	Решетка на окно Re-12
Решетка на окно Re-13	Решетка на окно Re-14	Решетка на окно Re-15
Решетка на окно Re-16	Решетка на окно Re-17	Решетка на окно Re-18
Решетка на окно Re-19	Решетка на окно Re-20	Решетка на окно Re-21
Решетка на окно Re-22	Решетка на окно Re-23	Решетка на окно Re-24
Решетка на окно Re-25	Решетка на окно Re-26	Решетка на окно Re-27

Установка решеток на окна- первый шаг к защите своего дома

Защита окон – не прихоть, а необходимость! Реалии нашего времени складываются таким образом, что всё чаще приходится заботиться о безопасности своего дома и семьи. К таким мерам можно отнести установку сверх устойчивых к взлому дверей и замков, а окна закрываются металлическими решётками. Но можно ли защитить оконные проёмы таким образом, что это не выглядело мрачно или топорно? Да действительно такая возможность есть, а главное, что это может стоить не так дорого, как кажется на первый взгляд.

Виды сварных решёток на окна

Железные прутья на окнах использовались на Руси испокон веков, они защищали от лихого люда и мелких воришек. Но даже в старь ремесленники умели превратить защитные меры в произведения искусства. Ещё в ХII веке кузнецы выковывали прочные колосники, которые защищали окна домов горожан от непрошенных гостей. Позже, мастера стали украшать их различными вензелями, пиками и цветами, превращая обычные железные прутья в настоящие шедевры кузнечного искусства.

Сегодня кованые изделия стоят достаточно дорого, но зато из обычных металлических или арматурных прутов можно изготовить красивейшие решётки, которые смогут соперничать по красоте с шедеврами зодчества, а по прочности не уступят и кованым колосникам. Да и установка решеток на окна не составляет особого труда, и выполнить эту работу можно даже самостоятельно, но для этого вам может понадобиться сварочный аппарат. Если вам нужно обезопасить свой дом, то вы в любой момент можете обратиться в мастерскую, где занимаются декоративными сварными работами. Мастера-сварщики сделают надёжные сварные решетки на окна, как по вашему эскизу, так и возможно проявят свои креативные навыки, изготовив для вас оконную металлическую рамку, заполненную красивейшим узором.

После того, как сварные работы будут закончены, новое изделие может быть покрыто как обычной краской, так и специальными веществами, которые не только защитят металл от коррозии, но и придадут ему эксклюзивный вид. Основная проблема красок заключается в том, что они имеют слабую сопротивляемость внешней агрессивной среде, из-за чего покрытие необходимо обновлять каждый год. Поэтому используйте только качественные масляные или ПФ краски, а чтобы добавить решёткам изысканности подкрасьте их кузнечной патиной с обязательным последующим покрытием лаком.

Как установить решётки на окна

Если вы уже приобрели или сделали сварные решетки на окна своими руками, то теперь остаётся только установить их в оконный проём. Для этого вам потребуются:

• сварочный аппарат;
• перфоратор;
• свёрла с победитовыми наконечниками;
• тяжёлый молоток;
• металлические колья диаметром 10-16мм, и длиной около 15см.

Установка решеток на окна начинается с установки на откосах оконного проёма металлических закладных — их делают из арматуры или железного прута. В откосах проёма перфоратором высверливаются отверстия глубиной от 10см до 15 см. Диаметр отверстия должен быть на 1-2мм меньше, чем диаметр закладных, это нужно для того, чтобы штыри прочно были закреплены в стенах. Каждая длинная сторона рамы решётки должна прикрепляется минимум к трём штырям, а короткая к двум. После того как отверстия просверлены в них молотком забиваются закладные, но делайте это очень аккуратно, не переусердствуйте, чтобы во время их установки не разбить углубления в стенах. Если закладные штыри будут сидеть в стене не плотно, то такая решётка не сможет надёжно защищать ваши окна.

Забив закладные, с помощью помощника установите решётку на оконный проём и убедитесь в том, что все штыри достают раму, и могут быть надёжно к ней приварены. Если их длина больше – не беда, после установки вы всегда сможете отрезать болгаркой лишнее. Теперь остаётся только приварить пруты к раме, и установку можно считать завершённой. Но не забудьте предварительно позаботиться о том, чтобы разбрызгиваемый металл не повредил рамы и стёкла окон. На время сварочных работ прикройте их фанерой или листами ДВП, а после сварных работ они легко убираются. Все места соединений обязательно зачистите, и обработайте краской для предотвращения образования коррозии. Теперь ваш дом надёжно защищён со стороны окон.

Как поставить решетки на окна

Чтобы обезопасить свой дом, свое имущество от взломщиков и грабителей бывает вполне достаточно поставить решетки на окна. Таким способом защищали свои дома еще наши предки, как показала практика, он вполне себя оправдывает. Сегодня для защиты дома используются взломостойкие двери, сложные замки, системы наблюдения, сигнализации, рольставни. Однако, укрепляя металлом, оснащая замками двери, мы оставляем доступными для взлома окна, а установить электронные охранные системы может себе это позволить далеко не каждая семья. Зато цена металлических изделий дает возможность любому использовать этот недорогой вариант защиты от непрошенных гостей.

Можно услышать возражения, что установка оконных решеток портит вид дома, делая его похожим на тюремный каземат. Да и обзор перекрывается. С этим можно согласиться, если речь идет об изделиях кустарного изготовления, грубых и неказистых. Сделав заказ мастерам компании Окнатек, вы получите крепкие, но изящные ажурные модели.

Многочисленные фото решеток, установленных специалистами компании за годы работы, вы можете посмотреть в нашем каталоге. Вполне возможно, что какой-то вариант вам понравится особо, вы захотите заказать именно такой. Если же у вас есть собственное видение — как должна выглядеть решетка на ваших окнах, вы можете при заказе обговорить с мастером возможность изготовления по вашему эскизу.

Изготовление и установка решеток на окна — основная деятельность нашей компании. Наши высококвалифицированные сварщики изготавливают надежные, очень красивые модели с удивительными узорами и множеством деталей. Они способны до неузнаваемости преобразить облик здания, привнеся атмосферу старины, респектабельности и домашнего уюта. Для производства в основном используется металлический пруток, квадрат, уголок, металлические полосы разного сечения. Для защиты изделий от коррозии их покрывают специальными составами, которые помогают сохранить изделие долгое время.

Решили установить решетку на окно, вам необходимо вызвать специалиста компании Окнатек для замера проема? Он же поможет выбрать тип, вариант монтажа, дизайн, подсчитать стоимость работы. Они бывают глухие, съемные и распашные. Само название говорит об их свойствах. Одни устанавливаются стационарно, другие можно при необходимости снять или открыть. Последний вариант является самым предпочтительным в плане противопожарной безопасности, в отличие от глухих моделей, которые станут непреодолимым препятствием в случае необходимости экстренной эвакуации из помещения.

Сварные изделия пользуются постоянным спросом и вряд ли в ближайшее время утратят популярность. К нам в Окнатек постоянно обращаются заказчики, которым необходимо при минимальных затратах обеспечить защиту — окон квартир и некрупных офисов, витрин небольших магазинчиков или складских помещений. Об эффективности этого способа говорит тот факт, что множества общественных, государственных зданий оборудованы таким видом защиты. Поэтому можете смело обращаться, наши мастера изготовят все по вашему индивидуальному заказу.

Как правильно и быстро установить стальные решетки?

В зависимости от практического применения стальную решетку можно устанавливать и фиксировать разными способами. Обычно при установке стальных решеток мы обычно используем три метода: сварка, крепление крепежных элементов и стальное крепление уголком. Вы можете выбрать подходящий метод установки, подходящий для вашего приложения.

Подготовка к установке

1. Перед установкой стальных решеток внимательно прочтите компоновочные чертежи и упаковочный лист. Распакуйте упаковочную коробку по мере необходимости, чтобы избежать неправильной распаковки, что приведет к беспорядку в полевых условиях и снижению эффективности работы.
2. Когда распаковка и считывание будут завершены, поместите стальные решетки в соответствующие места в соответствии с чертежами компоновки или их кодовым номером.
3. Монтажный зазор: Монтажный зазор между стальными решетками должен быть в пределах 5–10 мм для облегчения монтажа и точной настройки в полевых условиях.

Общие методы установки

Сварочная установка

• Описание

  Сварочная установка — это способ крепления стальных решеток сваркой.Подходит для стальных решеток, требующих постоянного крепления. Для постоянного крепления стальные решетки привариваются к несущему стальному стержню, образуя прочное соединение. Он отличается простой установкой, прочной конструкцией и доступной ценой.

• Этапы установки

  1. Перед сваркой необходимо удалить краску, ржавчину, масло, воду и другие загрязнения с поверхностей опорных сталей и стальных решеток.
  2. Применяется последовательная сварка.Сварка обычно выполняется на четырех углах стальной решетки. Если стальная решетка подвергается длительным большим нагрузкам, необходимо добавить дополнительные точки сварки для повышения ее сварочной прочности.
  3. По окончании сварки на сварные швы вручную распыляется антикоррозионная краска для защиты поверхности стальной решетки от ржавчины.

Крепежный элемент

• Описание

  Крепежный элемент относится к способу крепления стальных решеток с помощью крепежных элементов.Он специально разработан для стальных решеток, требующих частого снятия после завершения установки. Это облегчает установку, тестирование и обслуживание оборудования.

• Крепежные изделия

  Обычно рекомендуется 4 крепежных элемента на квадратный метр, которые устанавливаются на четырех углах стальной решетки. Дополнительные крепления используются на стальных решетках с более длинным безопорным пролетом. Обычные застежки включают седельные зажимы, быстросъемные зажимы и G-образные зажимы, как показано ниже.

  Седельный зажим

  Зажим для решетки

  Зажим G

• Этапы установки:

  • Установите верхний зажим . Установите верхний зажим на верхнюю поверхность стальной решетки. Седла выровнены для соединения двух соседних несущих стержней стальной решетки.
  • Установите нижний зажим . Установите нижний зажим на нижнюю поверхность стальной решетки и вплотную к стальной балке стальной решетки.Седла плотно стянуты соответствующими опорными штангами. Следует отметить, что нижнее отверстие зажима и отверстие верхнего зажима должны быть совмещены.
  • Установить болты и гайки . Когда верхний и нижний зажимы установлены правильно, вставьте болты в верхний и нижний зажимы через отверстия для болтов и затяните гайки снизу вверх.

  Крепеж — скоба седельная

  Крепление — фиксатор решетки

  Крепление застежки — зажим G

Стальной уголок

• Описание

  Метод крепления стального уголка прост и практичен, поэтому отпадает необходимость в сварке и крепежных деталях из стальных решеток. Стальную решетку можно легко снять для обслуживания оборудования под стальной решеткой. Поскольку его легко потерять или украсть, мы можем предоставить поддерживающие замки безопасности для безопасного использования стальных решеток с угловым стальным креплением.

  Стальной уголок

  Схема установки стального уголка

• Этапы установки

  1. Зафиксируйте два стальных уголка с обеих сторон канавки;
  2. Стальная решетка вставляется в стальные уголки, а затем дно стального уголка заполняется цементным раствором.
  3. Когда стальная решетка вставляется в стальной уголок, стальную решетку затягивают болтами, чтобы обеспечить прочность фундамента.

  Бетонирование фундамента стальной решеткой

Рекомендации после установки

• По окончании установки регулярно проверяйте сварные соединения и зажимы. Если есть какие-либо признаки повреждения сварного шва или ослабления зажима, мы немедленно примем соответствующие меры для обеспечения безопасного использования стальной решетки.
• Во время разгрузки и подъема стальных решеток категорически запрещается использовать опорные стержни или поперечины в качестве точек опоры подъема.

Запрос на наш продукт

Когда вы свяжетесь с нами, пожалуйста, предоставьте подробные требования. Это поможет нам дать вам действительное предложение.

4 самые распространенные ошибки при установке решетчатых решеток из стальных стержней

Решетка из стального прутка

обеспечивает лучшую производительность, чем другие типы промышленных полов в промышленных и архитектурных проектах .Его функциональность напрямую зависит от его установки. Когда это не выполняется надлежащим образом, это обычно влияет на его долговечность, прочность и эстетический вид.

После сборки часто выявляются ошибки установки. Поскольку ремонт стоит дорого, главное — избегать осторожности в мелочах.

Мы перечислили 4 наиболее распространенные ошибки в установке стальных решеток , поэтому мы ожидаем, что вы учтете это в своем следующем проекте Grating .

1.- Несущие стержни направлены в неправильном направлении

Ключ к тому, чтобы избежать этой ошибки, — это несущие стержни. Они должны указывать на кратчайшее расстояние от желаемого перекрытия. Когда это делается неправильно, поперечные стержни обычно изгибаются вниз, вызывая плохую грузоподъемность. Хорошо расположенный дренаж траншеи безопасен для пешеходов и служит продолжением улицы для интенсивного транспорта.

2.- Отсутствие бандажа на краях несущих стержней

Важно иметь полосу на краях решетки, чтобы избежать ненужной сварки и поломки краев.Бандажирование также помогает переносить нагрузку на ненагруженные несущие стержни, обеспечивая несущую способность решетки.

3.- Перевернутая стальная решетка

Как показано на рисунке, он должен быть обращен к той стороне, в которую будет приниматься нагрузка, к той стороне, на которой видны поперечные стержни. Напротив, вы рискуете согнуть или сломать несущие стержни, что приведет к потере грузоподъемности и сделает их опасными для тех, кто будет проезжать по ним.

5.- Нецентрированные поперечные штанги

Правильная центровка поперечных штанг свидетельствует о профессионализме установщика. Придает лучший внешний вид и помогает равномерно распределять нагрузку по всему изделию. Чтобы избежать этой ошибки, мы предлагаем обратиться к вашему поставщику за решеткой , изготовленной по индивидуальному заказу, .

Это 4 наиболее распространенные ошибки при установке решетчатых решеток из стальных стержней. Мы надеемся, что наше руководство поможет вам добиться наилучших результатов в ваших проектах.Сократите ненужные затраты на замену продукта и обеспечьте его функционирование на долгие годы.

Знаете ли вы какие-нибудь другие ошибки при установке? Расскажите об этом, оставьте свои комментарии в конце статьи.

Посоветуйтесь со специалистами!

Советы по установке и выбору стальных решетчатых решеток

Металлические решетчатые настилы и ступени лестниц с открытыми балками

Металлическая решетка с открытым стержнем широко используется в промышленных полах и ступенях лестниц с антикоррозийными материалами и противоскользящей поверхностью для обеспечения безопасности.

Определение сопротивления скольжению промышленных полов

Здесь подробно описаны метод определения, методика и протокол определения стальных решетчатых настилов промышленного типа.

Общие проектные требования и рекомендации по установке

Здесь представлена ​​общая информация о том, как спроектировать и установить настил из стальных решеток и ступени лестниц для промышленного использования.

Принцип расчета возможностей материала при безопасном использовании

Вот метод расчета и принципы, позволяющие определить, подходят ли материалы или типы защитных решеток для безопасного использования.

Сравнение материала FRP и традиционных материалов

Изделия из стеклопластика — это альтернативный материал для решеток, дорожек и платформ. Проанализируйте плюсы и минусы FRP и традиционных материалов.

Преимущества решеток из стеклопластика

Решетка из стеклопластика

отличается высокой несущей способностью, легкостью, устойчивостью к коррозии и огнестойкости для использования на объектах для обеспечения безопасности и украшения.

Проектирование ступеней с металлическими решетками

Мы можем поставить все типы стальных решеток для ступеней лестниц. Кроме того, мы можем предоставить вам комплексное решение для вашего проекта и просто выслать нам свои требования.

Проверка стальных решеток

Профессиональная фабрика по производству стальных решеток поставляет высококачественную продукцию на основе строгой системы контроля качества и процесса инспекции продукции.

Стандарт конструкции стальной решетки для покрытия траншеи

Вот три вида стальных решеток для разных случаев и мест покрытия траншеи. Различная нагрузка на подшипник, конструкция и характеристики на ваш выбор.

Конструкция стальной решетки

Конструкция стальной решетки включает платформу, перекрытие коридора и оврага. Эти конструкции улучшены для деталей, поэтому стальная решетка долговечна в промышленности.

Требования к технологии производства стальных решеток

Квалифицированные стальные решетки должны соответствовать технологическим требованиям, включая материал, поперечину, нагрузку на стальную решетку и обработку поверхности.

Формула площади для стальной решетки

Площадь стальной решетки обычно является произведением длины и ширины. А для стальных решеток особой формы зона содержит режущие части.

Формула веса стальной решетки

Вес стальной решетки означает теоретический вес, а не реальный вес. И есть вычислительная формула для расчета относительной

Допуск стальной решетки при производстве

Чтобы убедиться, что стальная решетка соответствует требованиям, существует диапазон допустимых отклонений продукта.Допуск касается шага, ширины и длины поперечной балки и несущей балки.

Требования к заказу стальной решетки

Чтобы повысить эффективность торговли, мы должны составить план заказа, в котором будут указаны параметры стальной решетки, размер, структура, обработка поверхности и т. Д.

Стальная решетчатая конструкция

Два вида стальных решетчатых конструкций, сварные стальные решетки и стальные решетки с запрессовкой.Первый — обычный и приваривается к стыку подшипника и поперечины.

Применение стальных решеток для различных полей

Существуют различные стальные решетки, такие как составные стальные решетки, сварные стальные решетки и решетки для тяжелых условий эксплуатации. Эти стальные решетки подходят для разных областей.

Стальная решетка против дождя, защита от воды

Три вида дождевых решеток: железобетон, ковкий чугун и стальные решетки.Среди них стальная решетка — лучший выбор благодаря своей прочности и долгому сроку службы.

Стальная решетка для обогатительной фабрики

Стальная решетка используется для платформы угольной электростанции, а стальная рама пола должна быть дополнительно усилена стальной рифленой пластиной для уменьшения вибрации.

Конструкция стальных решеток для тяжелых нагрузок

Стальная решетка для тяжелых нагрузок может выдерживать большие нагрузки, чем обычные, поэтому она используется в качестве платформы для заводов.Мы должны выбрать рациональную спецификацию.

Как установить зубчатую стальную решетку

Рифленая стальная решетка широко используется при строительстве зданий и других открытых общественных местах. По сравнению со стандартной стальной решеткой, имеющей прямую и ровную поверхность, этот вид стальной решетки имеет характерный зазубренный край, который используется для предотвращения скольжения людей по поверхности и в то же время обеспечивает отличную вентиляцию, поэтому он также имеет широкое применение. .Таким образом, мы предлагаем простой способ установки решетчатой ​​решетки из зубчатой ​​стали.

Шаг 1

Перед установкой необходимо выполнить некоторую подготовку. Во-первых, разместите несколько досок с предупреждениями, если ваша рабочая зона находится в каком-то месте, где каждый день может проходить множество людей. Во-вторых, поставьте стальные решетки на ровное место и посмотрите, есть ли места, куда решетки не подходят. Обратитесь к производителю решеток для замены решеток неправильного размера или сломанных решеток.

Шаг 2

Выберите правильный метод установки решеток в зависимости от конкретной функции. Вы можете либо сварить их навсегда, либо закрепить их застежкой. Обычно, когда решетки используются в качестве проходов, их следует постоянно сваривать. А в следующей части мы будем использовать проход в качестве примера, чтобы показать вам, как правильно установить зазубренные стальные решетки.

Step 3

Поместите решетки в секцию с поперечинами и убедитесь, что зазубренный край направлен вверх.Сделайте пять точек сварки с помощью конкретной горелки: две справа, две слева и одна посередине решетки и промежуточной опоры. Просверлите несколько отверстий в промежуточных опорах в местах сварки, чтобы электрикам и водопроводчикам было легко открыть решетку и выполнить необходимые работы с электропроводкой и трубопроводами.

Шаг 4

Установите седельный зажим на опору и сдвиньте болт вверх. Затяните зажимы, поместив шайбу и гайку на конец болта.Затяните гайку и болт гаечным ключом.

Инструкции по установке решетчатых панелей из стекловолокна

02 Соблюдайте общие меры безопасности при использовании режущих инструментов. Всегда надевайте перчатки при работе с панелями FRP.

03 Надевайте утвержденные защитные очки или защитные очки для защиты глаз и респиратор P2 при резке, чтобы уменьшить вдыхание пыли. Используйте систему пылеудаления, если таковая имеется.

04 Пыль от резки изделий из стеклопластика может вызвать раздражение кожи. Надевайте перчатки и защитную одежду, чтобы пыль не попадала на кожу. Если режущие продукты вызывают затруднение дыхания или чрезмерное раздражение кожи, немедленно прекратите и обратитесь к врачу.

05 Избегайте разделения стержней сетки.

06 Вырежьте с гладкой стороны (снизу) абразивной панели с равномерным и постоянным давлением.Чрезмерное давление может привести к перегреву и / или появлению рваных краев.

07Отшлифуйте все обрезанные кромки наждачной бумагой с открытым зерном на высокоскоростном шлифовальном круге для достижения наилучших результатов и легкого, равномерного давления, чтобы предотвратить образование волнистых и неровных поверхностей.

08 Все обрезанные кромки должны быть гладко отшлифованы и покрыты легким слоем устойчивой к УФ-излучению, двухкомпонентной смолы или уретанового покрытия, устойчивого к УФ-излучению. Это в первую очередь для предотвращения контакта агрессивных жидкостей с оголенными стеклянными волокнами.

09Используйте соответствующие крепежи для крепления панелей к опорам с макс. пролет 48 дюймов, минимум четыре зажима на панель. Избегайте вставлять зажимы ближе, чем на 1 ½ дюйма от любых краев.

10 В зависимости от области применения используйте C-образные зажимы через каждые 2–3 дюйма, чтобы закрепить соседние панели, чтобы исключить опасность споткнуться.

11Удерживая винты, вставленные непосредственно в панели, обычно следует использовать только с решетками MicroMesh, поскольку они могут расколоть стержни и привести к неплотной и небезопасной установке.Для установки MicroMesh сначала просверлите зенковку алмазной конической коронкой и используйте винты или болты из нержавеющей стали с диаметром головки 1/2 ″ (мин. ) И шестилопастным приводом (Torx или эквивалент), чтобы прикрепить панели к носители.

Решетка 101 — Межгосударственные решетки

Якорь

— Устройство, с помощью которого решетка крепится к опорам

Лента

— Плоский стержень, приваренный к концу панели решетки или вдоль стороны вырез, и не выступающий ни над, ни под несущими стержнями.

Нагрузочная лента

— Лента, используемая для передачи нагрузки между несущими стержнями.

Обрезная лента

— Лента, которая не несет нагрузки, используется в основном для внешнего вида и закрытия открытых концов.

Несущие стержни

— Несущие основные элементы из стали, алюминия или нержавеющей стали, выступающие в направлении пролета решетки

Центры подшипниковых стержней

— Расстояние от центра до центра несущие стержни.

Несущие элементы

— Плоскости или уголки, приваренные к решетчатой ​​панели и выступу ступени лестницы и прикрепленные болтами к стрингеру для поддержки ступени.

Прозрачное отверстие

— Расстояние между поверхностями несущих стержней в прямоугольных решетках или между изогнутым соединительным стержнем и несущим стержнем в решетчатых решетках с заклепками.

Поперечные стержни

— Соединительные стержни, проходящие через несущие стержни, обычно перпендикулярно им.Они могут быть изогнуты в гофрированный или извилистый узор и в местах пересечения с несущими стержнями приварены, кованы или механически прикреплены к ним.

Решетка с фиксацией под давлением

-Фиксированная под давлением означает, что несущие стержни фиксируются в нужном положении деформацией поперечины вместо клепки или сварки. Несколько проверенных методов включают:
• Расширение экструдированной или вытянутой трубчатой ​​поперечины;
• Экструдированная поперечина, деформированная или зажатая между опорными стержнями;
• Запрессуйте сборку прямоугольных поперечин в подшипниковые стержни с прорезями.

Решетка с радиальным разрезом

— Решетка прямоугольной формы, нарезанная на панели, имеющие форму кольцевых сегментов, для использования в круглых или кольцевых областях.

Ретикулиновый стержень

— Изогнутый соединительный стержень, проходящий между двумя соседними опорными стержнями, попеременно контактирующий и приклепывающийся к каждой из них.

Заклепка центры

— Расстояние от центра до центра заклепок вдоль одной несущей полосы.

Решетка с заклепками

— Решетка, состоящая из прямых опорных стержней и изогнутых соединительных стержней, соединенных в точках контакта с помощью клепки.

Зубчатая решетка

— Решетка, у которой на верхних поверхностях несущих стержней или поперечин, или и тех, и других, есть выемки.

Центры поперечин

— Расстояние между центрами поперечин.

Принадлежности для решеток из стекловолокна, крепежные детали и прижимные зажимы

Marco Specialty Steel предлагает все необходимые аксессуары для решеток из стекловолокна и зажимы в сборе. У нас есть следующие зажимы для формованных или пултрузионных решеток.

Принадлежности для формованных решеток из стеклопластика

Мы предлагаем специально разработанные крепления и зажимы, которые как скрепляют панели, так и фиксируют их на опорных конструкциях. Все зажимы изготовлены из нержавеющей стали марки 316 и доступны в размерах 1, 1-1 / 2 и 2 дюйма.

Прижимные зажимы типа M: , иногда называемые седловыми зажимами FRP, используются для крепления панелей к опоре с помощью двух соседних решетчатых стержней для надежной фиксации. Это обеспечивает отличную удерживающую способность и поэтому рекомендуется для ступеней лестниц и большинства формованных и пултрузионных решеток из стекловолокна.

Прижимные зажимы типа L: для облегчения использования при креплении решетчатых панелей к опорным рамам.

Прижимные зажимы типа G: предназначены для прикрепления решетки к любому фланцу конструктивного элемента толщиной 3/4 дюйма или меньше без необходимости сверления. При затяжке болта нижняя губка зажима захватывает опорный фланец. Затем более тяжелый верхний зажим завершает сборку, чтобы выдержать нагрузки. Обеспечивает отличную удерживающую способность в двух направлениях для решетчатых решеток из стекловолокна с квадратной сеткой.

Зажимы для торцевых панелей типа C: обеспечивает упрощенный метод соединения боковых стержней панелей, стыкующихся встык, чтобы минимизировать дифференциальные дефекты, когда их стыки падают между опорами. C-образные зажимы также используются в решетчатых ножках для панельных абатментов. Нижняя гайка приварена к зажиму, поэтому установка производится с верхней стороны пола из стеклопластиковой решетки. С-образные зажимы следует размещать через каждые 2–3 дюйма в соответствии с отраслевыми требованиями.

Тип W: разработан для крепления закрытой решетки или волоконной плиты к конструкции.

Принадлежности для пултрузионных решеток из стеклопластика

Прижимные зажимы типа M: Зажимы из нержавеющей стали 316, используемые для крепления панелей к опоре с помощью двух соседних решетчатых стержней для надежной фиксации.

Прижимные зажимы типа G: зажимы из нержавеющей стали , предназначенные для крепления решетки к любым фланцам конструктивных элементов толщиной 3/4 дюйма или меньше. (сверление не требуется)

Прижимные зажимы типа T: для крепления поверхности под решеткой из пултрузионного стекловолокна и должны указываться попарно, как показано.

Прижимные зажимы типа J: предназначены для крепления одной нагрузочной планки из стекловолоконной решетки к опоре для более легких нагрузок.

Выбор удерживающих зажимов FRP приложением

В зависимости от области применения решеток вы захотите рассмотреть:

• Ровность поверхности: Вы перемещаете по решетке много тележек, пакетов и контейнеров? В таком случае вам нужно выбрать утопленные зажимы, которые не выступают за поверхность. Это позволяет избежать точек захвата, которые могут зацепить и порвать пакеты и коробки, а также улавливать грязь, веревки и другой мусор. См. Нашу коллекцию Т-образных зажимов для установки на решетке заподлицо.
• Heavy load: Если ваша решетка будет воспринимать большие нагрузки и частое движение тележек, погрузчиков и других транспортных средств, использование крепежа с большей площадью поверхности увеличит долговечность и устойчивость вашей решетки. Наши зажимы Pawl-Clips, G-Clips, CSM-Clips и W-Clips имеют увеличенную площадь поверхности, которая будет удерживать решетку на месте в течение длительного времени.
• Химическая и влагостойкость: Если вы выбрали нашу решетку из стеклопластика для установки в среде с высокой влажностью или присутствием химикатов, вам понадобятся крепежные детали и аксессуары, которые будут противостоять повреждениям и коррозии.Мы можем предложить различные устойчивые материалы для различных моделей застежек и приглашаем вас связаться с нами для получения дополнительной информации.
• Доступ для установки: Последняя проблема при выборе крепежа для решеток из стеклопластика заключается в том, есть ли у вас доступ для установки крепежа. Если у вас есть доступ сверху и снизу, вы можете выбрать любую застежку, но если у вас есть доступ только сверху, выберите наши G-Clips или CCSM-Clips. Эти двухэлементные конструкции имеют крючок для крепления к опоре ниже.
• Доступ для установки: Последняя проблема при выборе крепежа для решеток из стеклопластика заключается в том, есть ли у вас доступ для установки крепежа. Если у вас есть доступ сверху и снизу, вы можете выбрать любую застежку, но если у вас есть доступ только сверху, выберите наши G-Clips или CCSM-Clips. Эти двухэлементные конструкции имеют крючок для крепления к опоре ниже.

Доступны другие аксессуары для решеток из стеклопластика

Опоры для решетчатых решеток из стекловолокна Комплекты для уплотнения и склеивания углов EZ Резиновые ножки для формованных решеток

Почему существует так много креплений?

Многие наши клиенты спрашивают, почему не существует просто одного типа зажима для установки различных типов решеток из стеклопластика. Это потому, что мы хотим предоставить вам максимальную гибкость для вашего приложения. В некоторых случаях для удержания решетки на месте достаточно недорогого зажима, а в других случаях вам потребуется большее усилие зажима с помощью наших креплений для тяжелых условий эксплуатации.

M-зажимыC-зажимыL-зажимыЗажимы-защелкиG-зажимы (части A и B) CSSM-зажимы (части A и B) J-зажимыT-зажимыW-зажимы

Мы — ваш поставщик аксессуаров для решеток из стеклопластика

При размещении заказа на решетку из формованного, пултрузионного или фенольного стекловолокна через Marco Specialty Steel не забудьте выбрать крепеж, подходящий для вашего применения.Если вы не уверены, какие клипы вам подходят, дайте нам знать. Мы будем рады обсудить с вами ваш монтаж и порекомендовать лучший крепеж. В некоторых случаях вам может потребоваться множество разных зажимов для разных мест или положений.

В Marco Specialty Steel мы стремимся найти индивидуальные решения, которые подходят вам, поэтому свяжитесь с нами сегодня и позвольте нам помочь вам найти идеальный крепеж для вашей решетки из стеклопластика.
