Установка греющего кабеля в трубу пнд: Установка нагревательного греющего кабеля для труб.

Цены на греющий кабель в нашем каталоге

См. также: Подбор и расчет греющего кабеля

Общие рекомендации по монтажу греющего кабеля

Установка греющего кабеля снаружи трубы

Установка греющего кабеля внутри трубы

Общие рекомендации по монтажу греющего кабеля

При прокладке трубопроводов с установкой системы защиты от замерзания, нет необходимости размещать трубопровод ниже уровня промерзания грунта.

Трубы после монтажа должны быть обязательно теплоизолированы, так как это значительно уменьшает теплопотери. Рекомендуемые значения минимальной толщины теплоизоляции см здесь.

На трубах и траншее с трубой должны быть сделаны отметки, указывающие на то, что установлены нагревательные кабели. Обязательна табличка с предупреждающей надписью.

Не рекомендуется монтировать кабель при температуре ниже -15°С.

Диаметр изгиба кабеля должен быть не менее шести диаметров самого кабеля.

Система защиты от замерзания должна быть снабжена устройством защитного отключения (УЗО), подобранным в соответствии с ПУЭ.

Использование греющего кабеля без защитной оплетки на неэлектропроводных трубах и поверхностях (синтетические трубы, трубы и поверхности с покрытием) в целях безопасности не разрешено!

После установки необходимо проверить омическое сопротивление нагревательного кабеля и изоляции.

Установка греющего кабеля снаружи трубы

Кабель должен быть аккуратно, без усилия (натяжения) установлен на трубе во избежание повреждений. Он должен плотно прилегать к трубе по всей своей длине. Это можно сделать при помощи алюминиевой липкой ленты. Пластиковую ленту применять запрещено!

Вначале монтажа кабель крепят к трубе при помощи отрезков алюминиевой ленты, с интервалом приблизительно 30 см. Затем он должен быть закреплен алюминиевой лентой вдоль по всей длине. Таким образом, нагревательный кабель не будет иметь прямого контакта с теплоизоляционным материалом, и будет прочно закреплен к поверхности трубы и иметь хороший теплоотвод.

Перед установкой нагревательного кабеля на пластиковой трубе, её поверхность необходимо оклеить алюминиевой фольгой или лентой. Таким образом, тепло равномерно будет распределяться по всей длине трубы.

Соединительная муфта между нагревательным кабелем и подводящим холодным концом также должна быть установлена на поверхности трубы с помощью алюминиевой липкой ленты. Датчик терморегулятора должен быть приклеен алюминиевой лентой к поверхности трубы и размещен посередине между линиями кабеля.

Прокладывайте греющий кабель вдоль арматуры, вентилей и т.д., так чтобы при ремонте и обслуживании они были легко доступны и их можно было в любое время заменить, не перерезая при этом обогревательного контура. Проще всего этого можно добиться, сделав достаточно большую петлю кабеля.

Существует несколько способов установки нагревательного кабеля на поверхность трубы:

Установка греющего кабеля внутри трубы

Для этого типа установки необходимо точно измерить длину обогреваемого участка трубопровода. Длина кабеля должна быть равна длине этого участка.

Участок трубы, который будет обогреваться изнутри, должен быть выполнен с минимальным количеством фиттингов. Все повороты должны быть естественными изгибами трубы.

Нагревательный кабель для обогрева внутри труб нельзя прокладывать сквозь запорные вентили.

Нужно отметить место установки греющего кабеля предупреждающей надписью.

Запрещается фиксировать питающий кабель и соединительную муфту проходкой и сальником из комплекта для ввода кабеля в трубу.

Все действия должны осуществляться аккуратно и с особым вниманием, во избежание повреждения оболочки кабеля. Резьба на фитингах и другие острые предметы должны быть закрыты в процессе установки нагревательного кабеля, например, заводской лентой.

Ключевые слова: антиобледенение, обогрев трубопроводов, обогрев труб, монтаж греющего кабеля

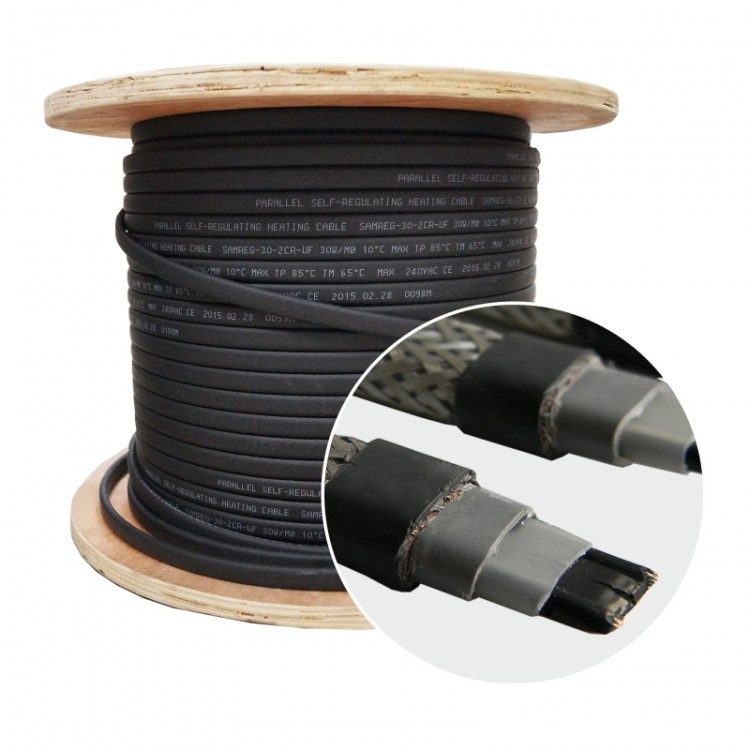

Греющий кабель саморегулирующийся в трубу 15м FOCA

Секция греющего саморегулируемого кабеля для установки внутрь трубы (защита от замерзания трубопроводов до 25 мм, в т.ч. и пищевых) с герметичным вводом

Назначение

Нагревательная секция предназначена для защиты трубопроводов и емкостей от замерзания. Изоляция из фторполимера позволяет устанавливать его внутри труб и емкостей содержащих питьевую воду.

Принцип действия

Секция нагревательная всегда стремиться набрать рабочую температуру 65 градусов. При достижении этой температуры, она отключается. После остывания ниже 65 градусов, вновь происходит ее включение. Эффект саморегулирования заключается в изменении мощности в зависимости от температуры собственного нагрева.

Технические характеристики

• Рабочее напряжение: 220 В
• Максимальная рабочая температура: 65°С
• Максимальная температура воздействия: 85°С
• Изоляция греющего кабеля: фторполимер
• Размер греющего кабеля: 8 х 5,4 мм
• Минимальный радиус изгиба: 30 мм
• Диаметр герметичного ввода : ½ дюйма
• Материал сальника герметичного ввода: резина техническая маслостойкая

Мощность: мощность на 1 пог.м. греющей секции в зависимости от температуры нагрева:

Допускается отклонение от указанных значений на +- 15%

Инструкция по установке

Внимательно изучите инструкцию перед монтажом.

Не рекомендуется  ввод секции в трубопроводы диаметром меньше 20 мм.

Не рекомендуется  ввод секции в трубопроводы соединенные муфтами под углом меньше 140 градусов, так как есть большой риск повредить изоляцию кабеля при его установке.

Перед установкой греющей секции, необходимо установить тройник на трубу (приобретается отдельно).

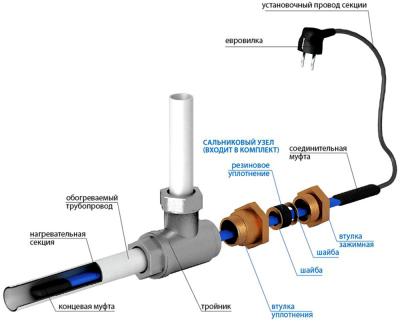

Кабель устанавливается внутрь трубы согласно схеме:

Введите кабель на нужную длину в трубу. (Введение кабеля должно проходить без особых усилий. Чрезмерная физическая нагрузка при вводе, может повлечь за собой повреждение греющей секции). Рекомендуется утеплить трубопровод изолирующим материалом, таким как экструдированный пенополистирол, пенопласт, мерилон, базальтовое волокно и др. Толщина теплоизоляции должна быть не менее 20 мм.

На наружную резьбу кабельного ввода наматывается уплотнительная нить и паста, Далее кабельный ввод вкручивается в тройник при помощи гаечного ключа. В кабельный ввод протягиваются шайбы и уплотнительный сальник. Затем сальник затягивается прижимной футоркой,  при помощи гаечного ключа. Перед подключением кабеля к сети подайте воду под рабочим давлением на трубопровод.

Осмотрите кабельный ввод на наличие протечек.

Убедитесь, что место соединения питающего кабеля с греющим герметично и не имеет проступающих капель воды на  местах примыкания муфты к кабелю. Осмотрите вилку питающего кабеля на наличие влаги перед подключением. Вилка должна быть сухой. Подключите греющую секцию к сети электропитания.

Меры безопасности

Питание на нагревательную секцию должно подаваться через автоматический выключатель и устройство защитного отключения (УЗО).

Правила эксплуатации

Рекомендуем отключать кабель в теплое время года для увеличения срока его службы. При отключении защитного автомата или срабатывании УЗО в цепи с греющим кабелем —  обратитесь к специалистам для выяснения причины данного отключения

Гарантийный талон

Срок службы кабеля составляет не менее 3х лет с момента его ввода в эксплуатацию.

Монтаж греющего кабеля внутри трубы – услуги от Эн Эф Системы

При проведении ремонтных или строительных работ на сегодняшний день тяжело обойтись без применения греющего кабеля. Именно эта составляющая часть отвечает за функционирование многих систем. В самом общем виде греющий кабель представляет собой жилы, которые проводят ток. Посредством движения тока выделяется энергия, которая и преобразуется в тепло. Качественный монтаж греющего кабеля (СНФ/ТМФ), очень важен для самой системы. Наиболее часто используемые типы этих кабелей:

• резистивные;
• саморегулирующиеся.

Осуществляя монтаж греющего кабеля на канализационную трубу первого типа, важно помнить, что нельзя менять его длину. Второй тип, более дорогой, его можно обрезать и добавлять на любом этапе работ. Монтаж греющего кабеля для канализации – частая сфера его применения. Это позволяет не замерзать сточным водам при воздействии низких температур.

Проектирование систем канализации, водопровода или электрического обогрева сегодня практически невозможно представить без греющего кабеля. Именно благодаря этому комплектующему электрический ток, идущий по кабелю, перерабатывается в энергию, дающую тепло.

Укладка греющего кабеля в водосток дает возможность ему не замерзать в холодное время года. Благодаря такому кабелю системы водостока и систем электрообогрева стали более распространены и намного доступнее.

В компании «Эн Эф Системы» любой клиент найдет для себя оптимальную по цене продукцию. Мы предлагаем также консультацию специалиста при укладки греющего кабеля со Скин-эффектом — шеф-монтаж. Такая услуга доступна далеко не в каждой компании. «Эн Эф Системы» выгодно отличаются от аналогичных компаний тем, что предлагают широкий ассортимент самых разных кабелей. Также у нас наиболее приемлемые расценки в столичном регионе.

Плюсы сотрудничества с нашей компанией

Нельзя обойти вниманием и тот факт, что в нашей компании специалисты могут осуществить ряд работ на объекте заказчика. Таким образом, компания «Эн Эф Системы» является предприятием с полным циклом. Мы занимаемся производством кабеля, готовы осуществить шеф-монтаж — это консультация специалиста при установки греющего кабеля внутри трубы для водопровода, а также выполнить ряд других работ.

Также у нас клиенты, в зависимости от их потребностей, могут найти и продукцию зарубежного производства, мы давно являемся дистрибьютерами продукции многих известных фирм. Плюсы сотрудничества с нами заключаются в следующем:

• отличный сервис от наших сотрудников;
• получение возможности обучения персонала заказчика в укладке греющего кабеля;
• шеф-монтаж по установке саморегулируемого греющего кабеля на кровлю;
• получение полной информации о предоставляемых услугах перед заказом;
• консультация по установке греющего взрывозащищенного бронированного кабеля по самой низкой цене;
• гарантийное обслуживание клиентов на высоком уровне.

Помощь по шеф-монтажу греющего кабеля на водосточную трубу ПНД осуществляется специалистами нашей компании. Вся информация предоставляется в удобной форме для клиента и понятным языком с соблюдением необходимых стандартов.

Выбор греющего кабеля для обогрева трубопровода

В данной статье описаны рекомендации по выбору и установке греющего кабеля для обогрева водопровода.

При круглосуточном проживании в собственном доме перед владельцем стоит задача не допустить замерзания воды в местах пролегания трубопровода выше глубины промерзания. Для подмосковья глубина промерзания составляет 1. 5 метра. Именно  эти 1.5 метра необходимо утеплить и применить греющий кабель.

Греющие кабели для трубопровода различают по технологии изготовления и метода укладки.

Обычные двужильные обогревательные кабели имеют достаточно сильную мощность нагрева (от 40вт/м) и применяются снаружи трубопровода. Для работы двужильного кабеля необходимо устанавливать терморегулятор и утеплять трассу. Также необходимо уделять особое внимание местам сгибов и соединений труб и обматывать кабель вокруг таких соединений с маленьким шагом. Именно в таких местах вода быстрее замерзает. Также возможно применение саморегулирующегося полупроводникового греющего кабеля снаружи. Из плюсов его использования можно отметить отсутствие необходимости использовать терморегулятор, однако замоноличивать в утепление полупроводниковые кабели в силу их меньшего срока службы по сравнению с обычным двухжильным кабелем не рекомендуется.

Лишен недостатков обычных двужильных и наружных саморегулирующихся греющих кабелей саморегулирующийся греющий кабель для установки внутри трубы: мощность нагрева 10вт/м достаточно для прогрева трубопровода, утепление не обязательно или минимально, нет риска замораживания мест сгибов.

При установке греющего кабеля внутрь трубы следует избегать соединений с углом 90 градусов. Замоноличеный наконечник кабеля достаточно жёсткий и протолкнуть его в соединении 90 градусов, находящееся более полуметра от начала прогреваемого участка, практически невозможно даже при использовании трубы и фитингов ПНД или ПП трубы размерностью 32.

Если соединений с углом 90 градусов не избежать то необходимо использовать или трубу размерностью 40 или использовать разъёмные соединения, в таком случае вы сможете без проблем просунуть кабель в соединение, а уже после собрать соединение.

В качестве примера на фотографиях приведен монтаж нагревающего кабеля  Freezstop Inside. Сначала кабель продевается в соединение и  проталкивается в трубы, а уже потом соединение вставляется в трубы с кабелем.

Такой принцип монтажа требует особой сноровки, т.к. приходится держать обе трубы и выполнять монтаж. Если есть риск, что соединение для ПНД труб может «утонуть» в колодце, рекомендуется на трубу намотать ниже муфты изоленту. Это позволит не потерять нужные детали соединения при монтаже.

Утепление труб водоснабжения | Монтаж систем водоснабжения и канализации

Владельцы дач и загородных домов часто обеспокоены вопросом: можно ли утеплить систему водопровода на зимний период или необходимо сооружать специальную систему? В данной ситуации многое зависит от трубы, по которой движется вода из источника в дом, а вернее, от способа ее укладки. В холодное время года вода в ней не должна замерзать, даже если системой не пользовались долгое время. Поэтому утепление труб водоснабжения – неотъемлемый этап возведения системы подачи воды в загородном доме. В Санкт-Петербурге и области заказать эту услугу можно у компании MegaSkat.

У индивидуального водопровода есть два уязвимых места: на входе его в дом и на выходе из источника воды. На стадии проектирования системы можно сразу предотвратить возможные ошибки: прорыть траншею глубже уровня промерзания грунта, укутать трубу утеплителем, использовать в роли дополнительной оболочки трубу для канализации. Ели водопровод уже проведен, то придется принимать меры по устранению недочетов, используя несколько различных способов. Важно: наиболее подверженные промерзанию участки – угловые соединения водопровода.

Греющий кабель: особенности и преимущества

Использование греющего кабеля для теплоизоляции труб – новый и эффективный способ предотвращения замерзания воды в индивидуальной системе водоснабжения. Его используют для изделий из металла и пластика. Второй вид при этом желательно обернуть фольгой из алюминия, чтобы тепло распределялось равномерно. Если планируется использовать греющий кабель, глубина залегания трубы не имеет значения. Его прокладывают вдоль нее по прямой линии или проводят внутри, обвивают в виде спирали снаружи.

Сегодня можно приобрести трубы с уже установленным кабелем или кабель-каналами для удобства укладки купленного дополнительно саморегулирующегося нагревательного кабеля. Он – основа системы и может менять погонную мощность в зависимости от температуры окружающей среды. Крепится кабель при помощи обычной термостойкой ленты.

Утепление готового водопровода: способы

Трубы можно утеплить несколькими способами. Возможно, эти меры и не понадобятся – решать это должен специалист в каждом отдельном случае.

• Способ первый. Трубу нужно заложить на глубине около полутора метра, тогда она не будет промерзать. На дно траншеи укладывают песок и выравнивают его. На песок кладется труба ПНД диаметром 32 мм (к ней подбираются фитинги на один дюйм), специально разработанная для систем водоснабжения, монтируемых под землей. Для облегчения процесса укладки трубы в траншею за полчаса до этого ее растягивают на солнце, чтобы она распрямилась, предварительно размотав бухту. Если планируются большие объемы водопотребления, рекомендуется использовать изделие побольше, на дюйм с четвертью. Присоединения такого диаметра есть у насосов Grundfos. Трубу закапывают, один ее конец заводится в скважину или другой источник воды на глубину 1.5 м, чтобы предотвратить ее замерзание. Места, где она выходит из земли и входит в дом, утепляется путем установки герметичной проходки и заводки в нее саморегулирующегося кабеля длиной 2-4 метра.

Рис.1 Утепление труб холодного водоснабжения

• Способ второй. Чтобы участок трубы, который выходит из земли и заходит в дом, не промерзал, необходимо установить герметичную проходку поверх, а в нее саму завести саморегулирующийся греющийся кабель длиной до 4-х метров. Ее оборачивают в утеплитель, надевая на него кожух из асбестовой или канализационной трубы. Должно получиться: труба ПНД, кабель, утеплитель, труба-кожух.

• Рис.1 Утепление труб холодного водоснабжения

Розетка, куда будет включен данный кабель, подключается к УЗО. При повреждении кабеля это защитит от короткого замыкания и возможных последствий.

• Способ третий. Утепление труб снаружи греющим кабелем. Монтаж его – достаточно сложная процедура, поэтому понадобится помощь опытного  мастера. Промерзающий участок трубы обматывается греющим кабелем. После она оборачивается трубным утеплителем, сверху одевается кожух. Теперь ее можно закопать.
• Способ четвертый. Утепление ввода в дом, прохода трубы через перекрытие и места ее входа в землю с помощью тройной изоляции и экструзивным пенополистиролом. Последний укладывается вокруг в радиусе 0,6 м.
• Если водоснабжение организовано с промежуточной емкостью, то нет необходимости постоянно поддерживать давление и проводить утепление. Достаточно установить возле обратного клапана еще один для подсоса воздуха, тогда вода самотеком будет сливаться в колодец при отключении насоса – труба будет пустой и не сможет промерзнуть.

Работы по утеплению автономной водопроводной системы лучше проводить в летний период, чтобы не пришлось с большим трудом решать этот вопрос зимой. Если вы не уверены, что справитесь с данной задачей качественно, обращайтесь в «Мегаскат». Профессиональные, опытные мастера нашей компании оперативно и по всем правилам решат эту задачу.

Незамерзающий водопровод. Труба в изоляции с подогревом. | Информация

В частных жилых домах и дачных домиках, рассчитанных на сезонное проживание, имеется, как правило, только холодное водоснабжение.

Неправильно проложенный водопровод в холодное время года может перемёрзнуть и дом останется без воды. Поэтому водопроводные трубы следует укладывать в строгом соответствии с положениями действующих нормативных документов, в частности, СП за номером 61.13330.2012. Текст упомянутого свода правил Минрегиона России утвердил своим приказом за № 608, изданным 27.12. 11.

Общие принципы теплоизоляции трубопроводов

Согласно вышеназванному документу в теплоизоляции нуждается любой трубопровод, по которому передаётся носитель с температурой от -180°С до +600°С.

Изолирование поверхности водопровода заключается в нанесении на его поверхность и надёжном закреплении изоляционного материала. Этим решается задача исключения её прямого контакта с окружающей средой и обеспечение сохранения максимально возможного количества энергии носителя, перемещаемого по трубе. Для того чтобы подобрать оптимальную изоляцию, рекомендуется выполнить необходимые расчёты.

Требования, которым должны соответствовать утеплители

Принимая решение о выполнении теплоизоляции водопровода, следует оценивать существующие утеплители не только по классическому соотношению их стоимости и качества, но и с обязательным учётом условий, в которых должен работать водопровод.

Выбираемый материал должен обладать простотой монтажа, длительными сроками эксплуатации и хорошими теплоизоляционными характеристиками. Кроме этого важное значение для качественного выполнения теплоизоляции имеют такие свойства материала, как:

Основные виды утеплителей, пользующиеся повышенным спросом

Повышенным спросом у российских потребителей в настоящее время пользуются:

На последнем материале стоит остановиться более подробно.

Полное наименование материала – пенополиэтилен вспененный (ППЭ). Международное обозначение EPE. Утеплитель обладает прекрасными эксплуатационными характеристиками:

• Теплопроводность материала минимальна, 0,038 Вт/м*К. Что позволяет демонстрировать высокие коэффициенты теплоизоляции;

• Вспененный ППЭ, при прямых контактах с жидкостью, за месяц непрерывного взаимодействия впитает её в объёмах, не превышающих 3,5 % от собственного объема;

• Материал обладает высокой стойкостью к агрессивным средам, например, к бензопродуктам и маслам;

• Материал обладает нулевой токсичностью, легко поддаётся монтажу и обладает очень высокой долговечностью (не менее 80 лет).

По своим теплоизоляционным характеристикам данный материал многократно превосходит многие материалы. Например: слой вспененного ППЭ толщиной в 2 см обладает теплосберегающими возможностями, присущими 10 см минеральной ваты, 40 см дерева или газосиликатных блоков, 120 см слою керамзитобетона или 200 см кирпича.

Чаще всего упомянутый материал предлагается в виде трубы с продольным разрезом или двух полуцилиндров (скорлуп), имеющих специальный замковый фиксатор, позволяющий свободно устанавливать их на утепляемую трубу. Изделия выпускаются в ассортименте для труб различных диаметров. При утеплении каждый следующий элемент устанавливается со смещением линии стыковки на 10 -15 см.

Кабельные системы обогрева труб

Наряду с классическими и давно используемыми вариантами утепления: прокладкой труб в земле на глубине, превышающей уровень промерзания грунта, и применением специальных утеплителей, сегодня, всё чаще, используются системы обогрева с применением электрического кабеля. Принцип её работы аналогичен функционированию системы «тёплый пол».

Греющий кабель специальной конструкции позволяет обеспечить комплексную защиту труб от промерзания за счёт создания определённой температуры. Существуют варианты использования кабеля как внутри трубопровода, так и на его поверхности.

Применение кабеля позволяет:

В состав подобной системы входит кабель, имеющий один или два металлических проводника, по которым пропускается ток. Труба обогревается за счёт получения тепловой энергии от разогревающегося металла. Степень нагрева можно регулировать посредством изменения сопротивления используемых проводников. Металлические жилы защищены от проникновения влаги многослойной изоляционной оплёткой.

Вместе с кабелем необходимо использовать термостат, контролирующий температуру трубы. При превышении максимального значения заданной температуры, он автоматически отключает кабель от питающей сети.

Кабель может прокладываться по поверхности обогреваемой трубы или внутри неё.

Как правило, для систем обогрева более предпочтительными являются двухжильные кабели. Объясняется это тем, что проводники с одной жилой требуется закольцовывать, что достаточно проблематично в рассматриваемой ситуации.

Саморегулирующийся кабель работает более экономично и не требует подключения термостата.

Чтобы система функционировала в оптимальном режиме энергопотребления и обеспечивала нужную температуру обогрева трубы, требуется правильный выбор мощности изделия, задаваемой таким показателем, как Ватт/м.пог. При расчётах следует учитывать длину трубы, подлежащей обогреву, её диаметр, тип транспортируемого вещества и существующее дополнительное утепление трубы.

Как рассчитать тип кабеля и толщину теплоизоляции, зная диаметр трубы и диапазон температур окружающей среды. См таблицу.

Как пользоваться таблицей? Таблица теплопотерь для труб используется для того, чтобы определить теплопотери, и следовательно, необходимую для защиты от замерзания мощность на погонный метр трубы. К значениям, полученным из таблицы, не- обходимо добавить еще коэффициент запаса – 1.3 – 1.5.

1. В первой колонке указан внешний диаметр трубы.

2. Во второй колонке указана толщина теплоизоляции.

3. В следующих колонках указаны различные диапазоны температур – от 20°C до 60°C – между температурой трубы и окружающей среды.

Например, для поддержания трубопровода в незамерзающем состоянии при максимально низкой температуре –30°C, диапазон температур выбирается из колонки 40°C.

Пример:

Пластиковая труба с внешним диаметром 48мм и толщиной теплоизоляции 50мм. Диапазон температур составляет 40°C. Расчетные теплопотери по таблице – 7.8Вт/м, с учетом коэффициента запаса 1.3, требующаяся мощность равна 7.8 x 1.4 = 10.14Вт/м. Поскольку для пластиковой трубы максимально допустимая мощность на погонный метр составляет 10Вт/м, выбираем кабель Optiheat 10.

Нагревательные кабели предназначены для предотвращения замерзания жидкостей в трубах, а не для их размораживания, поэтому особое внимание нужно уделить правильному монтажу и расчету необходимой мощности. Систему следует включать в период, когда температура воздуха опускается до +5ºС, так как именно в это время возможно резкое похолодание. Если систему включить уже при отрицательной температуре, то потребуется значительное время для размораживания образовавшегося льда, а напор воды может быть минимальным.

Принцип установки на трубу кабеля обогрева

1. Прокладка обогрева по поверхности трубы. Кабель фиксируется по длине трубы или оборачивается вокруг неё.

Линейный монтаж наиболее прост. Обязательное условие, протяжка кабеля под нижней частью трубы, что обеспечивает дополнительную защиту проводника от механических повреждений. Вторая причина заключается в том, что вода замерзает снизу. Вполне логично размещение обогревателя именно здесь быстрее устраняет проблему. При продольной укладке могут выполняться 1 – 4 линии.

Фиксация проводника к трубе производится скотчем на алюминиевой основе. Он не просто закрепляет проводник на трубе, но и повышает его теплоотдачу. Возможно крепление обычным скотчем, который оборачивается вокруг трубы в два-три раза с шагом в 300 мм.

Повышенного внимания требуют прохождения углов. В этих местах, для сокращения изгиба, рекомендуется класть проводник по наружному радиусу трубы.

В районах с холодными зимами рекомендуется выполнять спиральный обвив трубы кабелем. При этом минимальный шаг витка должен составлять 50 мм. Для работы потребуется кабель, длина которого составляет ≥ 1,7 от длины обогреваемого трубопровода.

В труднодоступных местах укладка имеет определённую специфику. Кабель следует намотать с припуском, после чего завернуть излишек в обратную сторону. При этом кабель, при входе и выходе с данного участка, необходимо зафиксировать скотчем.

При обогреве отдельных узлов водопровода (фланцевые соединения, запорная арматура и т.п.) расход кабеля будет выше, так как в данных местах у водопровода повышенный теплоотвод.

Датчик контроля температуры, следует размещать в самом холодном месте трубопровода, с максимальным удалением от нагревательного элемента. Место установки предварительно проклеивается скотчем на основе алюминия.

2. Прокладка изнутри

Этот вариант прокладки целесообразно применять в тех случаях, когда наружный обогрев невозможен. Например, если трубопровод уже смонтирован и уложен под землёй, либо в бетонном сооружении и т.п. Вариант имеет некоторые особенности:

• Монтаж применим в малоизогнутых, либо прямых участках трубопровода. Проводка кабеля через установленную запорную арматуру или имеющиеся тройники запрещена.

В числе достоинств можно отметить пониженное энергопотребление (обогреватель напрямую контактирует с водой). Ремонт такого варианта проводить значительно проще. Его следует просто вынуть через установочный сальник.

3. Подключение к электросети

До момента установки внутреннего проводника требуется выполнить изоляцию его конца. Указанная процедура выполняется с использованием специального элемента, термоусадочной трубки, обеспечивающей надёжную защиту жил от проникновения влаги. В процессе подключения гибкого обогревательного кабеля его греющую часть соединяют с холодной.

Для того, чтобы гарантировать безопасную работу системы обогрева и её экономичность, целесообразно подключить 2-а дополнительных устройства: первым является терморегулятор, вторым – УЗО. Первое обеспечивает регулировку температуры через установленные термодатчики, а второе защищает систему от возможных утечек тока.

4. Теплоизоляция

Рекомендуется, в обязательном порядке, утеплить трубы с использованием классического утеплителя. Например, скорлупок из ПВХ или вспененного пенополиэтилена ППЭ (смотри выше).

В качестве дополнительной защиты водопроводных труб от факторов атмосферного характера (осадки ветры и т.п.) могут использоваться кожухи из гофрированных ПНД труб (водопроводная труба прокладывается внутри трубы гофрированной).

Эти варианты прокладки широко применяются также при протяжке водопроводных труб сквозь перекрытия, перегородки и стены. Наличие кожуха позволяет минимизировать возможный ущерб от протечек, упрощает замену трубы и обеспечивает свободное изменение её размеров под воздействием температур.

Греющий кабель в Ижевске, по выгодным ценам

Греющий кабель

Для того, чтобы грамотным образом обустроить систему электрического обогрева применяется специализированное оборудование. Например, к такому типу устройств относится греющий кабель. Он представляет собой устройство, которое обладает способностью преобразования электрического тока, который протекает по нему в обычное тепло.

Использование таких изделий наблюдается в большом количестве сфер – не только в области водоснабжения, но и для организации современной кровли. В таком случае, саморегулирующий кабель и другие компоненты позволяют предотвратить образование наледи, заметным образом повысить уровень безопасности эксплуатации.

В большинстве своем, нашел активное применение в промышленной или хозяйственной отрасли.

Кабели такого типа используются для обогрева не только труб, емкостей, но и для полноценных технологических объектов. Являются неотъемлемым участником в создании комфортной среды для жителей коттеджей, частных домов. Например, принимают активное участие в создании системы «теплый пол» и во многих других отраслях.

В зависимости от типа конструкции и технических особенностей выделяют, как минимум, 3 разновидности:

Он представляет собой изолированное устройство, которое в своем составе обладает двумя токопроводящими жилами из меди. Между ними используется специальный сердечник, благодаря которому можно менять интенсивность выделения теплоты исходя из внешних факторов окружающей среды.

Конструкция такого оборудования отличается от выше перечисленного. В этом типе кабеля тепловая энергия выделяется нагревательной жилой, обладающей сопротивлением. Она окружена изоляцией, защитой. В большинстве случаев установка резистивного кабеля ведется вместе с термическим регулятором.

Относится к типу резистивного устройства. Имеется одна характерная особенность – тепловая энергия выделяется непосредственно в нагревательной спирали. Только спираль обладает равными участками, где производится контакт с жилами.

Каждый тип оборудования имеет свои достоинства и недостатки. Например, резистивный отличается лучшей эластичностью, саморегулирующийся можно «резать», что позволяет отрезать компонент нужной длины.

В зависимости от целей применения и других особенностей подбирают тот или иной вид греющего кабеля. В любом случае, такое оборудование идеально подходит для повышения уровня безопасности и комфорта владельцев частных домов и не только.

Если Вы ищите надежного «поставщика» качественного греющего кабеля и другого сантехнического оборудования, то советуем выбрать наш магазин сантехники. Мы предлагаем широкое разнообразие коллекций товаров – полиэтиленовые трубы, трубы ПНД и другие изделия, например, котлы.

Гарантируем не только большой выбор продукции, но и доступные цены. При этом всем, мы предлагаем удобные условия доставки и оплаты товара.

Нагревательный кабель для труб с изоляцией

Нагревательный кабель для защиты от замерзания трубы подогрева

Нагревательный кабель для защиты от замерзания трубы

Роберт Робиллард о домашнем ремонте и модернизации

Как установить кабель обогрева для обогрева

Каждую зиму примерно 250 000 американских семей имеют одну или несколько комнат в своих домах, разрушенных из-за замерзания и поломки водопроводных труб, по данным State Farm Fire and Casualty Co.Поскольку в зимние месяцы температура падает, замерзание труб всегда является серьезной проблемой для домовладельцев, предприятий и промышленности.

Если задуматься, вода при замерзании расширится на 9% в объеме, легко понять, почему металлические и пластиковые трубы могут лопнуть. Всего лишь 3-миллиметровая трещина в трубе может выпустить более 250 галлонов воды в день, уничтожая все на своем пути.

Вода в трубе замерзает, когда низкие температуры или ветер охлаждают трубу до температуры на пару градусов ниже нуля.По мере образования льда внутри трубы труба расширяется и в конечном итоге лопается. Как только лед тает, вода начинает вытекать из лопнувшей трубы. Но при поддержании температуры окружающей среды внутри трубы не может накапливаться иней, трубы не замерзнут и не лопнут.

Во избежание замерзания труб домовладельцы должны иметь соответствующую изоляцию там, где трубы проходят вдоль внешних стен, полов и потолков. Отсоединение наружных садовых шлангов, обертывание открытых труб изолирующими рукавами и заделка трещин в фундаменте, которые пропускают арктический воздух, — все это помогает.

В холодных местах нет гарантии, что изоляция трубы предотвратит замерзание трубы. Иногда этих мер по предотвращению замерзания недостаточно; в этом случае пора добавить тепловые кабели для защиты труб от замерзания.

Электрические кабели для защиты труб от замерзания, также называемые тепловыми кабелями, повышают температуру окружающей среды внутри трубы и могут использоваться в широком диапазоне применений.

Первым и наиболее широко используемым преимуществом кабельных систем для защиты труб от замерзания является предотвращение замерзания внутри труб в жилых и коммерческих помещениях, таких как:

• Водопроводы
• Градирни
• Сантехнические линии
• Напорные трубы
• Открытые P-ловушки
• Спринклерные линии
• Баки, клапаны
• Технологические линии

Мы решили установить продукт от компании Warmup Inc.Warmup предлагает широкий спектр простых в установке систем замораживания труб, систем снеготаяния и систем обогрева полов.

Кабели для разогрева одобрены для использования в сухих и влажных помещениях и подходят для безопасных мест. Warmup предлагает два типа защиты труб от замерзания:

1. Комплекты предварительно заделанных кабелей
2. Саморегулирующийся нагревательный кабель для защиты от замерзания

Оба типа кабелей разогрева являются саморегулирующимися. Саморегулирующийся термокабель имеет специальный токопроводящий сердечник между двумя проводами внутренней шины.Эта жила становится более проводящей в холодных условиях окружающей среды; поэтому нагревательный кабель будет увеличивать свою мощность на линейный фут в ответ на холод. Умно, правда?

Существует два типа тросов для защиты труб от замерзания: саморегулирующийся и с постоянной мощностью. Оба могут служить одной и той же цели, а постоянная мощность предназначена для поддержания более высокой температуры и потребляет больше электроэнергии, чем саморегулирующийся кабель.

Эта функция саморегулирования делает его идеальным для защиты от замерзания открытых труб зимой и идеально подходит для труб и водостоков, а также для защиты от замерзания, поскольку он регулирует свою тепловую мощность в зависимости от температуры окружающей среды, используя достаточно тепла, чтобы получить работа сделана, что делает его более энергоэффективным.

Комплекты предварительно заделанных кабелей:

Кабели с заделкой на заводе поставляются собранными на заводе длиной 6, 12, 18, 24, 75 и 100 футов и заканчиваются 30-дюймовым штепселем. Кабели являются саморегулирующимися и регулируют тепловую мощность в зависимости от температуры окружающей среды. Чем холоднее труба, тем больше мощность теплового кабеля, до 5 Вт тепла на линейный фут.

Кабели специально разработаны для использования на пластиковых или металлических трубах, подверженных замерзанию на открытых, доступных участках, таких как трубопроводы, расположенные внутри неотапливаемых зданий, мобильных домов или в некондиционных жилых подвалах, чердаках или зданиях, подверженных отрицательным температурам.Они не предназначены для установки в полостях стен, потолка или пола.

1. Не закапывайте предварительно заделанные кабели кабель в стене, потолке, полу, под землей или в любом недоступном месте.
2. Эти системы обычно производятся для защиты водопроводов. Проверьте характеристики вашей системы, если вы пытаетесь защитить другие типы линий и водостоков.
3. Обязательно используйте оберточную изоляцию от ½ «до 1», особенно на трубах большего диаметра или водопроводах из ПВХ.
4. Кабель может пересекаться и перекрываться. Всегда покупайте немного «длинного» кабеля и при необходимости скручивайте его спиралью или двойными нитками. В частности, на поворотах, клапанах и открытых участках.
5. Проверьте кабель как при покупке, так и после установки. Обязательно вручную осмотрите кабель после включения и перед тем, как обернуть его изоляцией. Кабель должен нагреться до температуры 50-65F в течение нескольких минут.

• Рабочее напряжение: 110-120 В
• Нормальная ширина кабеля: 42/10. 6 дюймов / мм
• Нормальная толщина кабеля: 23 / 5,8 дюйма / мм
• Сечение провода кабельной шины: 16 AWG
• Длина холодного конца: 30/762 дюйма / мм
• Размер автоматического выключателя: (А) 15
• Температура воздействия: 85 ° C / 185 ° F
• Электрическая классификация: неопасно
• Толщина кабеля: 23
• Ширина кабеля: 42

— это саморегулирующийся, энергоэффективный промышленный провод BUSS 16 AWG, который больше подходит для коммерческого и промышленного применения.

Конструкция параллельных проводов шины упрощает прокладку кабеля зонами или сериями, поскольку его можно обрезать до нужной длины в любой точке трубы. Приятной особенностью является то, что его можно одинарно перекрывать, не перегревая кабель.

Его можно установить на любую длину до 460 футов, и он будет работать как во влажных, так и в сухих помещениях. Кабель работает от 120, 208–277 вольт и обеспечивает 3, 5 и 8 Вт тепла на фут.

В этих приложениях требуется термостат для обеспечения надлежащего поддержания температуры жидкости.

Саморегулирующийся трос защиты от замерзания устанавливается на дне трубы и в положениях 5 и 7 часов, если используются два кабеля.

Хотя саморегулирующийся термокабель для защиты от замерзания подходит для замораживания труб в жилых помещениях, мы часто видим в коммерческих приложениях, таких как:

• Градирни
• Трубы охлажденной воды и водопровода
• Отводящие трубы отстойника
• Открытые p-ловушки
• Водоочистные сооружения
• Защита сосудов от замерзания
• Защитные душевые линии
• Спринклерные линии
• Трубы канализационные
• Сливы кондиционера

• Саморегулирующийся, энергоэффективный
• Надежный, зависит от условий окружающей среды
• Промышленный класс, провод шины 16 AWG
• Одобрено для влажных и сухих мест
• Стандартная тесьма с верхней курткой
• Длина контура до 460 футов
• 3, 5 и 8 Вт на фут
• 120, 208-277 В в наличии со склада
• Гарантия 10 лет
• Одобрено Underwriters Laboratories

На своем веб-сайте Warmup предоставляет руководство по выбору нагревательного кабеля, которое поможет вам определить правильную длину кабеля. График на основе диаметра трубы и длину трубы, с пособиями для клапанов и патрубков. Я нашел это полезным для предварительного планирования моего проекта.

Если вам не нравится пользоваться диаграммой, вы можете просто вызвать Warmup, и они проведут вас через весь процесс. Кроме того, Warmup также предлагает техническую поддержку 24/7/365. Я обнаружил, что это ключевой момент, поскольку я часто выполняю установку в нерабочее время и по выходным.

Для правильного выбора нагревательного кабеля вам необходимо определить следующую информацию:

• Диаметр трубы
• Длина трубы
• Материал трубы
• Минимальная температура окружающей среды
• Тип изоляции
• Толщина изоляции
• Количество фланцев, опор труб, башмаков и т. Д.
• Напряжение питания:
• Количество клапанов

Это температура, при которой обычно включается кабель. Как правило, температура запуска определяется на основе данных о погоде, собранных для вашего региона, и основывается на записанных исторических данных. Однако бывают случаи, когда минимальная температура окружающей среды не соответствует температуре наружного воздуха. Примеры включают трубы и оборудование, расположенное под землей или внутри зданий.

Warmup предлагает кабели с диапазоном пуска от -40 до 50 градусов. Это позволяет использовать меньше энергии на трубах, содержащих жидкости с более низкой температурой замерзания. Общепринятая температура обслуживания для защиты от замерзания на водяных трубопроводах составляет 40 ° F / 5 ° C. Температура запуска также будет влиять на максимальную длину провода и размер автоматического выключателя для данного применения.

В то время как изолированная труба может выдерживать низкие температуры дольше, чем неизолированная труба, саморегулирующиеся кабели защиты от замерзания предназначены для установки вместе с изоляцией трубы. Это включает изоляцию всех клапанов, тройников и патрубков.

Warmup имеет полную линейку аксессуаров, специально разработанных для использования с кабельной системой обогрева.

• Лента из алюминиевой фольги для саморегулирующегося кабеля. Продается 90 футов. рулон.
• Комплект подключения питания для саморегулирующегося кабеля. Включает 2 предупреждающие таблички.
• Комплект соединителя / тройника для саморегулирующегося кабеля.
• Комплект концевых уплотнений для саморегулирующегося кабеля.

1. Следуйте инструкциям производителя и используйте негорючие материалы, такие как стекловолокно, а не пену или винил, которые могут загореться из-за неисправной тепловой ленты.
2. Осматривайте и проверяйте тепловые ленты в начале каждого отопительного сезона и периодически во время работы. Удалите ленту, если вы видите порезы или трещины, обугливание, следы жевания животных, оголенные провода или незакрепленную или отсутствующую торцевую крышку на конце ленты.
3. Не устанавливайте нагревательный кабель на оборудование, температура которого может превышать максимальную температуру воздействия нагревательного кабеля.
4. Не устанавливайте нагревательный кабель в зоне или на оборудовании, содержащем потенциально коррозионные материалы.
5. Минимальный радиус изгиба всех нагревательных кабелей Warmup в шесть раз меньше малого диаметра.
6. Всегда устанавливайте обогреватель по внешнему радиусу колен.

1. Осмотрите кабель нагревателя и регуляторы температуры на предмет видимых признаков механических повреждений; разрывы или порезы в оболочке кабеля.
2. Установите изоляцию на нагревательный кабель. Тип и толщина теплоизоляции указаны на сайте Warmup. Полностью изолируйте клапаны до сальника включительно.
3. Выполните мегомметр системы еще раз, чтобы определить, не произошло ли незаметное повреждение. Проверьте сопротивление проводов шины к оплетке или металлической оболочке с помощью омметра, чтобы убедиться, что кабели не были повреждены во время транспортировки и погрузочно-разгрузочных работ.
4. Любой кабель с сопротивлением изоляции менее 10 МОм перед установкой не должен устанавливаться.

• Выполните электрические соединения в соответствии с рекомендациями производителя.
• Установите термостат на желаемую контрольную температуру.
• Включите главный автоматический выключатель
• Включите автоматические выключатели ответвления, контролируемые термостатом.

Если защищаемые линии считаются достаточно важными для установки резервной (резервной) системы обогрева, оставьте расстояние не менее 2 дюймов между проложенными кабелями. Установите нагревательный кабель в положение 5 или 7 часов на трубе.

Одна система может быть установлена ​​на желаемую температуру запуска, а другая — на 5 градусов (или более) ниже. Если первая система не может включиться, другая система должна сделать это вскоре после этого.

Используйте ленту из алюминиевой фольги, чтобы закрыть и прикрепить нагревательный кабель к трубе или когда кабель не находится в хорошем контакте с трубой (например, на опорах, клапанах, насосах и т. Д.)

Если вы используете спиральный метод, расположите проволочную петлю через каждые 3–4 дюйма вдоль трубы.Продолжайте наматывать провод обогрева вокруг трубы, пока не дойдете до конца трубы. Не накручивайте спираль, если отношение длины нагревателя к длине трубы больше 1,5. Вместо этого используйте два кабеля или выберите обогреватель большей мощности.

Когда обогреваемая труба входит в отапливаемое здание или объект, греющий кабель должен проходить внутрь здания примерно на 305 мм (12 ″), чтобы обеспечить поддержание температуры трубы. Это предотвращает перепады температуры из-за воздушных зазоров или сжатия теплоизоляции.

Важно обернуть тепловой кабель изоляцией для труб. Изоляция значительно увеличивает эффективность нагреваемого кабеля, помогает предотвратить потерю тепла и обеспечить надлежащую работу системы обогрева.

Согласно Национальному электротехническому кодексу (N.E.C.) электронагревательное оборудование для трубопроводов и сосудов должно иметь защиту от замыканий на землю для всех проектов, связанных с электрообогревом.

Термостат управления защитой трубы от замерзания предназначен для регулирования температуры и включает и выключает контур отопления для предотвращения замерзания.

Датчик для контроля температуры поверхности устанавливается на поверхность трубы или оборудования в соответствии с инструкциями производителя в месте, обеспечивающем температуру, репрезентативную для всего контура.Датчик следует располагать так, чтобы на него не влияла температура обогревателя или другие факторы, такие как радиаторы и солнечное излучение.

Контроллеры, чувствительные к температуре окружающей среды, должны располагаться в наиболее открытом месте для установки. Датчики линии должны иметь хороший тепловой контакт с трубой или оборудованием и защищены так, чтобы теплоизоляция не могла попасть между датчиком и нагреваемой поверхностью.

Пренебрежение водопроводными трубами в зимние месяцы может привести к различным расходам — ​​расходам, которых можно было бы избежать с помощью надлежащих мер защиты от замерзания, включая нагревательный кабель.

Затраты на очистку от повреждений водой могут составлять от нескольких тысяч до нескольких тысяч долларов, в зависимости от степени ущерба. Если труба лопнет, когда вас нет дома, велика вероятность, что вы серьезно пострадаете от наводнения.

Установка системы обогрева Warmup — это не только дешевая страховка, но и упреждающий и экономичный способ защитить ваши вложения!

: установка нагревательной ленты

Спиральный метод установки

Саморегулирующийся кабель постоянной мощности — деталь колена

• Нагревательный кабель применяется к внешнему (длинному) радиусу колена трубы.

Подробная информация о двух участках кабеля

Деталь размещения датчика

• Лента для плотного прилегания греющего кабеля к трубе

Тепловая лента для защиты от замерзания (Руководство для домовладельца)

Фото: emersonindustrial.com

Это сообщение доставлено вам на SupplyHouse.com. Его факты и мнения принадлежат BobVila.com.

Домовладельцы, живущие в сезонно холодном климате, опасаются замерзания своих труб.По крайней мере, замерзшая труба может перекрыть поток воды через дом; в худшем случае он может взорваться и вылить галлоны за галлонами воды.

Ужасные истории о разрушительных повреждениях могут вызвать крайнюю тревогу, но замороженные трубы — рациональная проблема для многих, особенно тех, кто живет в домах, где водопровод проходит через неотапливаемое пространство.

Несмотря на то, что существует несколько эффективных способов минимизировать риск, постоянные исправления часто связаны с той работой, которую большинство людей нанимает подрядчика, — например, изменение маршрута трубы или оснащение внешней стены новой изоляцией.

Однако в краткосрочной перспективе, если вы ищете быструю и недорогую защиту от замерзания, «тепловая лента действительно пригодится», — говорит Дэниел О’Брайан, технический специалист SupplyHouse.com. Несмотря на название, тепловая лента вообще не является клеем. Скорее, это тип электрического кабеля, который, когда его оборачивают или протягивают через трубу, выделяет контролируемое количество тепла для предотвращения замерзания.

Фото: supplyhouse.com

Когда следует использовать тепловую ленту

«Если в прошлом у вас были проблемы с замерзанием определенных труб — в подвальном помещении или на чердаке, под землей или на открытом воздухе — разумно предпринять шаги, чтобы предотвратить рецидив », — объясняет О’Брайан.По его словам, установив тепловую ленту вокруг уязвимой трубы, «вы можете быть уверены, что, независимо от погоды, труба никогда не достигнет точки замерзания». Единственная сложность — это время: «Тепловая лента не будет работать, если вы не установили ее до того, как температура резко упадет».

Типы тепловых лент

Помимо важности ранней подготовки, О’Брайан подчеркивает, что на рынке существует множество тепловых лент, каждая из которых обладает различными характеристиками. Большинство из них саморегулируются и, благодаря встроенному термостату, регулируют свою тепловую мощность в зависимости от температуры окружающей среды.При понижении температуры саморегулирующиеся кабели выделяют больше тепла. Когда температура поднимается намного выше нуля, кабели автоматически отключаются, обеспечивая безопасность и энергоэффективность.

Установка тепловой ленты

Раньше тепловые ленты часто встраивались в электрическую систему дома, но сегодня «большинство из них работает по принципу plug-and-play», — утверждает О’Брайан. «Вы подключаете один конец к розетке, а остальные устанавливаете в соответствии с инструкциями производителя». Учтите, что одни розетки безопаснее других.Фактически, для тепловой ленты О’Брайан рекомендует использовать только розетки с прерывателями цепи замыкания на землю (GCFI), которые предназначены для отключения электрического тока в случае скачка или потери мощности.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных сантехников.

Предполагая, что рядом с трубой есть розетка GCFI, установка тепловой ленты может быть простым самостоятельным проектом для среднего домовладельца. «Очень важно прочитать и понять спецификации, предоставленные производителем, — говорит О’Брайан, — но, в целом,« это простая работа.«Чаще всего кабели оборачиваются вокруг трубы с промежутком в несколько дюймов между каждой оберткой, хотя некоторые тепловые ленты предназначены для прокладки вдоль одной стороны трубы и закрепляются с помощью изоленты.

Фото: supplyhouse.com

Поскольку вода и электричество несовместимы, следует проявлять осторожность. «Никогда не позволяйте кабелю перекрывать себя, — говорит О’Брайан, — и старайтесь не допускать, чтобы что-либо легковоспламеняющееся оставалось в постоянном контакте с активным кабелем».

Обязательно периодически проверяйте установку тепловой ленты, обращая внимание на утечки в трубе или потертости в нагревательном кабеле.Некоторые производители призывают использовать изоляцию труб, по крайней мере, частично, чтобы защитить тепловую ленту от повреждений; другие нет.

Выбор подходящей тепловой ленты

Перед покупкой убедитесь, что выбранный вами продукт подходит для вашей ситуации. В то время как некоторые нагревательные ленты специально предназначены для оцинкованных или медных труб, другие можно использовать как с металлом, так и с пластиком. Также различаются длина и напряжение. «Вы можете найти тепловую ленту длиной от 6 футов до 300 футов и от 30 Вт до 500 Вт», — говорит О’Брайан, но будьте уверены, что это специалисты SupplyHouse.com всегда будет под рукой, чтобы помочь домовладельцам сделать правильный выбор.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных сантехников.

EasyHeat — AHB Электрический нагревательный кабель постоянной мощности для труб с предварительной заделкой

Жесткая защита от замерзания пластиковых и металлических труб

EASYHEAT, лидер в области защиты труб от замерзания, представляет систему обогрева труб серии AHB. Предварительно собранный и готовый к установке кабель предотвращает замерзание труб, поддерживая ток воды до -40 °.Кабели AHB с энергосберегающим термостатом работают от сети переменного тока 120 В и подходят для использования на пластиковых и металлических водопроводных трубах. Нагревательный кабель для труб EASYHEAT® AHB (контур трубы) останавливает обледенение до того, как он начнется. Этот традиционный резистивный кабель выделяет фиксированное количество тепла в зависимости от линии электропитания. Он оснащен встроенным термостатом, который включает и выключает электричество в зависимости от температуры. Эта готовая к установке система поставляется в одном компактном корпусе с заземленной вилкой, термостатом и простыми инструкциями.Конструкция системы AHB включает в себя металлическую оплетку для заземления, черную внешнюю оболочку, термостат, оранжевый шнур питания 18/3 длиной 2 фута с заземленной вилкой и встроенный индикатор питания.

Эта система может быть установлена ​​с уверенностью, что она будет работать в течение многих лет, не требуя обслуживания. Все компоненты изготовлены из материалов высочайшего качества и проходят испытания в критических точках производственного процесса.

Систему серии AHB легко купить и установить, она спроектирована с шагом 3 фута для работы с трубами различной длины с диаметром до 1.5 дюймов. Просто проложите кабель прямо вдоль трубы и клапанов в соответствии с прилагаемыми инструкциями, закрепите нашей высококачественной лентой и изоляцией, а затем подключите к стандартной электрической розетке.

Технические характеристики

• Жесткая внутренняя изоляция из ПВХ
• Устойчивая к погодным условиям внешняя оболочка из ПВХ
• Сплошная оплетка заземления для безопасности
• 3-проводной заземленный шнур и вилка
• 7 Вт на фут
• 120 Вольт
• Пластик одобрен для установки на крепление и металлическая труба
• внесена в список UL для U.S. и канадские стандарты безопасности
• Сертификат CSA
• Сохраняет поток воды до -40 ° F
• Предварительно собран и готов к установке

Хотите получить дополнительную информацию об этом продукте? Нажмите кнопку ниже, и один из наших специализированных консультантов по электротехнике незамедлительно свяжется с вами и расскажет о необходимых спецификациях.

WRAP-ON® 31006 Трубный нагревательный кабель, 120 В переменного тока, 0,1 А

/ {{vm.product.unitOfMeasureDescription || vm.product.unitOfMeasureDisplay}}

Выберите параметры для получения полного описания продукта и информации о покупке.

{{section.sectionName}}:

{{option.description}}

{{section.sectionName}} Выберите {{section.sectionName}}

{{styleTrait.nameDisplay}} {{styleTrait.unselectedValue? «»: «Выбрать»}} {{styleTrait.unselectedValue? styleTrait.unselectedValue: styleTrait.nameDisplay}}

{{спецификация.nameDisplay}}

Характеристики

{{спецификация.nameDisplay}}

доля

Электронное письмо было успешно отправлено. Электронное письмо не было отправлено, проверьте данные формы.

5 лучших нагревательных кабелей для труб — апрель 2021 г.

Замороженные трубы — это не весело. В лучшем случае вы можете потратить дни, пытаясь нагреть трубы до точки, при которой вода снова потечет. Если у вас лопнут трубы, вам могут потребоваться тысячи долларов на ремонт и очистку.

Лучшая стратегия — в первую очередь предотвратить замерзание труб, и нагревательный кабель для труб — отличный способ сделать это. Нагревательный кабель для труб может автоматически регулировать температуру трубы, обеспечивая гарантию того, что при резком похолодании вы не проснетесь из-за ледяной катастрофы.

Факторы, которые следует учитывать при выборе нагревательных кабелей для труб, включают размер, кабельные корпуса, термостаты, цену и то, хотите ли вы, чтобы ваши кабели имели встроенную светодиодную подсветку. В зависимости от того, где расположены ваши трубы, установка может быть сложной. Это руководство расскажет вам все факты, чтобы вас не пугал процесс покупки и установки трубных нагревательных кабелей. Мы также предлагаем несколько продуктов, чтобы упростить вам процесс совершения покупок.

Ключевые особенности

Долговечность

От холода и влаги до грязи и мусора трубчатый нагревательный кабель может свисать в довольно суровых условиях.Таким образом, он должен быть достаточно прочным, чтобы выдерживать воздействие бездорожья, и служить годами без технического обслуживания и поломок. (Основываясь исключительно на расположении труб, установка этих кабелей может быть небольшой работой; это не та задача, которую вы хотели бы повторять каждый год!) Такая особенность, как прочное ПВХ-покрытие, может помочь продлить срок службы кабеля, обеспечивая гибкость и долговечность. .

Длина

Длина приобретаемого кабеля является первоочередной задачей. Вам нужен кабель, который не будет ни слишком коротким, ни слишком длинным для вашей трубы.К счастью, нагревательные кабели для труб бывают разной длины, чтобы соответствовать разным размерам труб. Кабели могут иметь длину от 3 футов до более 100 футов, и производители часто продают кабели различной длины в пределах этого диапазона.

Диаметр

Помимо длины кабеля важен диаметр, на который рассчитан трубный кабель. Некоторые трубчатые нагревательные кабели можно использовать с трубами различного диаметра; другие эффективны только для тонких труб диаметром 2 дюйма или меньше. Если вы покупаете кабель, не рассчитанный на диаметр вашей трубы, возможно, он не справится с задачей поддержания трубы в достаточно теплом состоянии, чтобы избежать замерзания.

Перед покупкой нагревательного кабеля для труб внимательно измерьте диаметр трубы и прочтите перечень кабелей (или уточните у производителя).

Сертификат

Для оптимальной безопасности выбирайте только нагревательный кабель для труб, одобренный UL и сертифицированный CSA. Эти эталоны подтверждают, что нагревательный кабель для труб соответствует стандартам качества и работает так, как заявляет производитель.

Установка

Как уже упоминалось, установка трубчатого нагревательного кабеля может быть сложной задачей.Проблема не столько в механике установки; скорее, это расположение труб, которые вы хотите закрыть. Добавьте к этому тот факт, что вам может потребоваться собственная лента или стяжки — некоторые кабели поставляются с ними, а некоторые нет — и вас может ждать интересное приключение с установкой.

Перед тем, как вы начнете установку, вам нужно сделать несколько шагов. Сначала проверьте упаковку, чтобы узнать, нужно ли вам сходить в строительный магазин за лентой, галстуками или другими предметами.Затем внимательно прочтите инструкции: они должны быть подробными, четкими и желательно иллюстрированными. Также рекомендуется проверить кабель перед его установкой. Для этого вставьте его в розетку. Через несколько минут кабель должен заметно нагреться, что укажет на то, что он исправен и готов к установке.

Большинство трубчатых нагревательных кабелей предназначены для использования только с целыми пластиковыми или металлическими трубами. Перед использованием трубчатого нагревательного кабеля на пустой трубе проконсультируйтесь с производителем.

ПЕРСОНАЛ

BestReviews

Характеристики

Кабель

Кабель трубчатого нагревательного кабеля фактически состоит из двух частей: более длинной нагреваемой части и меньшей части, включающей заглушку и другие элементы.

• Нагреваемая секция: Эта часть нагревательного кабеля трубы отвечает за нагрев трубы. Обычно он состоит из нагревательного сердечника, окруженного изоляцией, и внешнего слоя ПВХ.
• Секция без обогрева: Вилка, термостат и любые светодиодные фонари обычно располагаются на более коротком отрезке кабеля, который не нагревается.Вилка должна быть заземлена и иметь три контакта.

Все кабели должны быть прочными и гибкими, что может помочь при установке.

Термостат

Нагревательный кабель для труб обычно включает в себя встроенный термостат для поддержания температуры трубы в определенном диапазоне. Термостат включает нагревательный кабель трубы, когда температура достигает заданного минимума (обычно 38 ° F), и выключает его, когда она достигает заданного максимума (обычно около 50 ° F). Таким образом, кабель предохраняет вашу трубу от замерзания, но не нагревается до такой степени, что может стать причиной возгорания.

Светодиодная лампа

Некоторые нагревательные кабели для труб включают светодиодную подсветку, поэтому вы можете сразу определить, выполняет ли кабель свою работу.

ЗНАЕТЕ ЛИ ВЫ?

Из-за низкого энергопотребления, нагревательные кабели для труб являются более экономичным решением для предотвращения замерзания труб, чем включение тепла во всем помещении, подвале или подполье.

ПЕРСОНАЛ

BestReviews

Цены на нагревательные кабели для труб

Недорого: Нагревательные кабели для труб до $ 20 , как правило, короче, часто 10 футов или меньше, и могут иметь более низкое качество сборки и меньшее количество функций.

Средний уровень: По мере роста цены улучшаются длина и качество. Длина нагревательного кабеля трубы в диапазоне от $ 20 до $ 40 обычно составляет от 15 до 30 футов. Светодиодные индикаторы распространены.

Дорого: Трубные нагревательные кабели по более высокой цене, как правило, обладают наибольшей прочностью и длиной, причем некоторые из них достигают от 80 до 100 футов. Планируйте потратить от 50 долларов до 120 долларов на кабель этого более высокого уровня.

Нагревательные кабели для труб, которые укладываются прямо, проще в установке и обеспечивают более длительное покрытие, чем кабели с витой изоляцией.

ПЕРСОНАЛ

BestReviews

Советы

• Если в инструкциях говорится, что кабель должен быть проложен по прямой линии, не перекрывайте участки кабеля внахлест, так как это может привести к перегреву.
• Все трубчатые нагревательные кабели имеют удлинитель на одном конце (в комплекте с заглушкой), но, если труба не находится близко к выходу, вам, вероятно, также потребуется приобрести удлинитель.
• Для более толстых труб рассмотрите возможность установки двух кабелей с каждой стороны трубы, чтобы обеспечить максимальную защиту.
• Никогда не используйте нагревательные кабели на топливопроводах или трубопроводах. Сочетание нагретых кабелей с горючими жидкостями очень опасно.
• Тщательно измерьте трубы, которые вы хотите защитить, чтобы не пришлось платить за кабель больше, чем нужно. Тем не менее, если кабель является витым, вам нужно будет купить кабель немного большего размера, чем для кабеля прямой установки.

FAQ

В. Как трубные нагревательные кабели прикрепляются к трубе?

A. Для прикрепления нагревательного кабеля к трубе можно использовать различные типы крепления, включая изоленту, стяжки и даже отрезки проволоки. Одно из лучших решений — использовать ленту для наложения кабеля, которая лучше выдерживает различные температуры, чем другие типы ленты.

Некоторые производители трубчатых нагревательных кабелей включают в комплект поставки ленту или стяжки, а другие — нет. Если вам необходимо приобрести собственную ленту / стяжки или вы хотите использовать систему крепления другого типа, чем та, которая входит в комплект поставки кабеля, обратите внимание на добавленную стоимость при составлении бюджета на нагревательный кабель для труб.

В. Могу ли я наматывать нагревательные кабели вокруг трубы?

A. Это зависит от кабеля к кабелю. Некоторые нагревательные кабели для труб наматываются непосредственно на трубу. Хотя их установка может быть более сложной, вы будете использовать меньше креплений для фиксации кабеля. Однако большинство кабелей прокладывают прямо по трубе, не оборачиваясь вокруг нее. Эти кабели проще установить, и для защиты трубы вам потребуется меньше кабеля, чем намотки.

Всегда внимательно читайте инструкции, чтобы узнать, какой метод установки предпочитает производитель.

В. Что лучше: нагревательные кабели или изоляция труб?

A. Это во многом зависит от суровости ваших зим. Если у вас относительно мягкие зимы с небольшим количеством заморозков, изоляция труб должна быть всем, что вам нужно для защиты труб. Для участков с длительной холодной и влажной погодой лучше всего подойдет трубчатый нагревательный кабель. Если вы все еще не уверены, что вам нужно, возможно, лучше проявить осторожность и выбрать кабель.

Руководство по установке системы обогрева Tyco Raychem Trace

Установка нагревательного кабеля

1.1 Склад нагревательного кабеля

• Храните нагревательный кабель в чистом сухом месте.

• Диапазон температур: от -40 ° C до + 60 ° C.

• Защищайте нагревательный кабель от механических повреждений.

1.2 Проверка перед установкой
Проверка полученных материалов:

• Просмотрите конструкцию нагревательного кабеля и сравните список материалов с каталожными номерами полученных нагревательных кабелей и электрических компонентов, чтобы убедиться, что соответствующие материалы находятся на месте.Тип обогревателя указан на его рубашке.
• Температурное воздействие не должно превышать указанного в документации по продукции Raychem. Превышение этих пределов ухудшит характеристики продукта. Убедитесь, что ожидаемое воздействие находится в этих пределах.
• Убедитесь, что номинальное напряжение нагревательного кабеля соответствует доступному рабочему напряжению.
• Осмотрите нагревательный кабель и компоненты на предмет повреждений при транспортировке. Рекомендуется испытать сопротивление изоляции на каждой катушке.

Проверить отслеживаемый трубопровод:

• Завершите испытание трубы под давлением.

• Обойдите систему и спланируйте прокладку греющего кабеля на трубе.
• Проверить трубопроводы по чертежу. Если иное, обратитесь в проектный орган.
• Осмотрите трубы на предмет заусенцев, шероховатых поверхностей, острых краев и т. Д., Которые могут повредить нагреватель. Сгладьте или накройте слоями стеклотканевой ленты или ленты из алюминиевой фольги.

1.3 Обращение с нагревательным кабелем
Советы по обращению с нагревательным кабелем:

• Краска и покрытия труб должны быть сухими на ощупь перед установкой греющего кабеля.
  (1) Острые края
  (2) Чрезмерное тянущее усилие
  (3) Перегиб и раздавливание
  (4) Ходьба по ней или наезд с помощью оборудования

Наконечники для протяжки нагревательного кабеля:

• Используйте катушкодержатель, который плавно выдвигается с небольшим натяжением.
• Держите нагревательный кабель свободно натянутым, но близко к отслеживаемой трубе, чтобы избежать вмешательство в опоры и оборудование.
• Перед установкой на трубу вытащите нагреватель на минимальную длину.
• Оставьте 0.5-метровая петля для обслуживания нагревательного кабеля на всех соединениях питания, стыках, тройниках и концах места уплотнения.
• Добавьте дополнительный нагревательный кабель, чтобы обвести фитинги и опоры или намотать спираль, как требуется в соответствии с проектными спецификациями, или обратитесь к документации по продукции Raychem по вопросам проектирования.
• Защищайте все концы нагревательного кабеля от влаги, загрязнений и механических повреждений. или другие помехи, если оставить их на длительное время до того, как компонент монтаж.

1.4 Рекомендации по подключению нагревательного кабеля

• Нагревательный кабель может быть проложен прямо, по спирали или в несколько участков по мере необходимости. согласно проектной спецификации или документации по продукции Raychem.
• Не используйте металлические насадки, виниловую изоленту или изоленту в качестве нагревательного кабеля. это может привести к повреждению.
• Пластиковые кабельные стяжки должны иметь температурный класс, соответствующий воздействию системы. температура.
• Закрепите на месте стеклотканевой лентой (см. Рисунок 1) с интервалом 300 мм и дополнительно где необходимо.

1.4.1 Прямое отслеживание

• Обведите трубу по прямой, если конструкция не требует спиральности (см. 1.4.2).
• На горизонтальных трубах закрепите в нижнем квадранте, как показано на рисунке 1, а не снизу. трубы.
• Имеет теплоизоляцию и защиту от атмосферных воздействий согласно спецификации.

Крепежные ленты Raychem

• Лента из стекловолокна GT-66
  Лента общего назначения
• GS-54 Лента из стекловолокна
  Рекомендуется для обработки нержавеющей стали. поверхности и низкотемпературные установки как указано в каталоге продукции Raychem.
• Алюминиевая лента AT-180
  Используйте, только если этого требует конструкция. AT-180 улучшает теплопередачу и увеличивает выходная мощность нагревательного кабеля. Прикрепите нагревательный кабель к трубе, как показано на рисунке 2.

1.4.2 Спиральное отслеживание

• Альтернативные методы наматывания спирали показаны на рисунках 2a и 2b.
• Только спиральный нагреватель на трубе, если это предусмотрено конструкцией.

Рисунок 2a

• Длина кабеля нагревателя:
  — отношение длины трубы к длине спирали.
• Соотношение спирали см. В технических характеристиках конструкции.
  Шаг 1 — Сделайте пусковой цикл, как показано
  Шаг 2 — Возьмитесь за петлю и намотайте трубу
  Шаг 3 — Равномерно расположите и прикрепите трубу
• Теплоизоляция и защита от атмосферных воздействий до Спецификация.

Рисунок 2b

• См. Проектную спецификацию для шаг спирали.
• Разметить трубу по шагу спирали или используйте простой измеритель длины.
• Зафиксируйте нагреватель при установке. прогрессирует.
• Теплоизоляция и защита от атмосферных воздействий к спецификации.

Диаграмма шага спирали

1.5 Обрезка нагревательного кабеля

• Отрежьте нагревательный кабель до необходимой длины после того, как он будет прикреплен к трубе.
  Перед резкой подтвердите припуск на отслеживание согласно разделам 1.3 и 1.6.
• Саморегулирующийся кабель можно обрезать до нужной длины, не влияя на тепловую мощность на метр.

1.6 Типовые детали установки

• Типичные детали установки нагревателя на фитингах показаны ниже и поперек.

Общие примечания:

• Обведите фитинги, как показано, чтобы облегчить обслуживание.
• Проконсультируйтесь с проектной спецификацией или литературой по продукции Raychem для трассировки. требования к фурнитуре и опорам.

1.6.1 Клапан

• Длину петли см. В спецификации проекта.
• Закрепите стеклотканевой лентой.
• Имеет теплоизоляцию и защиту от атмосферных воздействий в соответствии со спецификацией (включая шток клапана).

1.6.2 Колено

• Закрепите нагреватель на внешнем (большом) радиусе колена.
• Закрепите стеклотканевой лентой.
• Имеет теплоизоляцию и защиту от атмосферных воздействий согласно спецификации.

1.6.3 Фланец

• Дополнительный нагревательный кабель В 2 раза больше диаметра трубы.
• Закрепите стеклотканевой лентой.
• Теплоизоляция и атмосферостойкость в соответствии со спецификацией.

1.
