Установка дымохода газового котла: ля чего необходим дымоход для газового котла, как устроить дымоход для двух котлов — Концессии и государственно-частное партнерство в ЖКХ

Содержание

Правильный монтаж дымохода для газового котла

Чтобы правильно подобрать материал и тип дымохода для газового котла, необходимо учесть нормативы СНиП. Также следует обладать четким пониманием того, как осуществляется монтаж оборудования и каким должен быть результат работ. Пренебрежение существующими правилами может не только сказаться на эффективности и долговечности функционирования отопительной установки, но и причинить вред здоровью людей, так как контур отвечает за отведение вредных продуктов горения.

Как уже было сказано, многие правила установки дымохода для газового котла регулируются нормами СНиП. В соответствии с ними, конструкция обязана обеспечивать стабильный уровень тяги, выдерживать воздействие высоких температур, быть герметичной, иметь продуманную схему отведения конденсата, а также препятствовать обратному задуванию продуктов горения в систему. Специалисты Rinnai учитывают данные требования не только при соединении элементов трубопровода или подключении контура к газовому котлу, но и при расчете места вывода дымохода (за внешнюю стену дома или на крышу).

Например, максимальное число поворотов на трубе не может быть выше трех, поэтому не удастся сделать дымоотводящий путь особо сложной формы. Также понадобится убедиться, что контур не соприкасается с другими поверхностями (для негорючих материалов безопасное расстояние составляет 5 см, а для легковоспламеняющихся — не менее 25 см).

Из каких материалов изготавливаются контуры для отведения отработанного газа

При выборе труб, отводов, переходников, патрубков и других элементов для монтажа дымохода, следует помнить о том, что конструкция будет постоянно испытывать воздействие высоких температур, вплоть до +150 градусов Цельсия. Материал контура газового котла должен быть газонепроницаемым, стойким к воздействию коррозии и легким, чтобы не создавать дополнительную нагрузку на стены помещения.

Данным критериям соответствуют следующие варианты дымоходов:

Из оцинкованной или нержавеющей стали. Отличаются хорошей тягой, огнеупорностью и антикоррозийными свойствами. Благодаря модульному типу сборки, позволяют создавать конструкции различных конфигураций.
Керамический. Состоит из бетонного кожуха с каналами для вентиляции и тепловой изоляции, утеплителя и основной гильзы для отвода дыма. При монтаже следует учитывать дополнительную нагрузку на фундамент и стены.

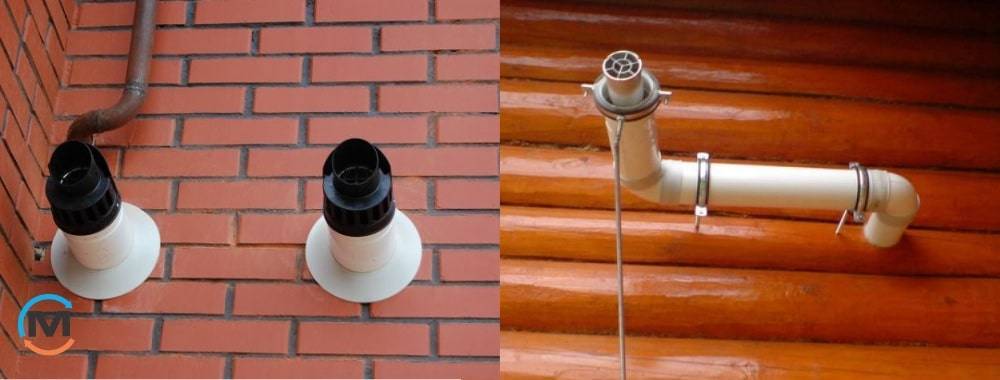

Коаксиальный. Состоит из двух труб разного диаметра, одна из которых помещена в другую. Такая конструкция одновременно выполняет забор свежего воздуха снаружи помещения и вывод продуктов сгорания. Отличается экологичностью и безопасностью.

В ряде случаев используют дымоход из кирпича. Такая труба характеризуется недостаточной тягой, большим весом и недолговечностью (кладка разрушается из-за скопления конденсата). Кроме того, ее стоимость выше современных аналогов. Поэтому специалисты Rinnai не рекомендуют устанавливать подобный вариант совместно с газовыми котлами.

Как правильно сделать дымоход для котла

Если речь идет о современном отопительном оборудовании газового типа для квартир и частных домов, рекомендуется использовать коаксиальную систему дымоотвода.

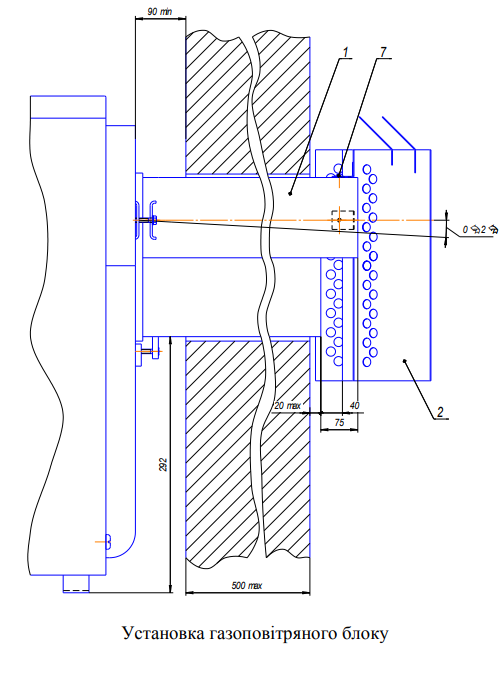

Она предназначена для установки на котел с закрытой камерой сгорания. Независимо от способа монтажа (горизонтального или вертикального), длина дымохода не должна превышать 4 метров. Если труба выводится на крышу, необходимо использовать специальные адаптеры и оголовки, — они обеспечат герметичность системы и защитят ее наружную часть от попадания осадков.

При возведении дымохода газового котла, специалисты Rinnai учитывают не только нормы СНиП, но и требования, которые предъявляют производители оборудования. Перечислим основные правила монтажа трубы:

может выходить на глухую соседнюю стену, находящуюся на расстоянии не менее 2 м;
если до земли менее 1,8 м — устанавливается дополнительная защита;
промежуток между конструкцией для удаления отработанного газа и любым отверстием, обеспечивающим приток воздуха в дом или квартиру (окно, вентиляционная решетка) — не меньше 0,6 м;
запрещено располагать контур ниже уровня земли (например, в зоне слухового окна подвального помещения).

Помимо этого, рекомендуется монтировать дымоотвод таким образом, чтобы его выход не располагался вблизи с зелеными насаждениями или водостоком.

Учитывая сложность работ и широкий перечень требований, которые нужно учесть при разработке проекта, лучше не производить монтаж без соответствующей подготовки. Воспользуйтесь помощью опытных мастеров компании Rinnai, чтобы гарантировать правильную установку дымохода газового котла.

Требования к установке дымохода для газового котла Раздел «Блог» интернет-магазина Rinnai содержит большое количество полезной информации об отопительном оборудовании для покупателей, в том числе советы по подбору техники и комплектующих. Информационная 2020-09-21 15:36:13 https://www.rinnai-russia.ru/images/tmp/img-8.jpg

Риннай

Rinnai-Russia Московская область, г.Сходня, ул.Ленинградская, вл.4 8 (495) 665-08-95

Монтаж дымохода для газового котла — Отопление и утепление

Содержание статьи

Уже на стадии проекта дома необходимо продумать всю систему отопления от размещения радиаторов до монтажа дымохода для газового котла.

В этом деле главное все — расположение дымохода, его размер, тип используемого материала. Кроме того, начало монтажных работ просто невозможно без соответствующего оборудования и инструментов.

Подобрать размер дымохода можно одним верным способом: внутренний периметр умножьте на диаметр трубы (рассчитывается без учета толщины стенок) и умножьте на предполагаемую высоту дымохода.

Полученное значение — площадь полезного сечения трубы — должно быть больше внутренней площади используемого котла.

Правила монтажа дымохода

Установка дымохода своими руками должна проводиться с соблюдением требований Пожарного надзора и без нарушения строительных норм. В противном случае при осмотре

Только в этом случае можно добиться правильной работы оборудования и не опасаться возможного возгорания.

На какие правила необходимо опираться при выборе труб дымохода и сопутствующих деталей?

Отдавайте предпочтение только негорючим и огнеупорным материалам, которые способны выдержать воздействие высоких температур и огня.
Труба дымохода должна быть ровной — без сужений, перегибов и расширений.
Соблюдайте полную герметизацию швов и стыков для избежания пропуска дыма, газов и продуктов сгорания в жилое помещение.
Заранее проверяйте целостность стенок трубы дымохода.
Внутренняя поверхность дымохода должна быть гладкой и ровной.
Не превышайте максимально допустимое число колен — три.

Идеальной формой для дымохода считается цилиндр, овал или квадрат.

Труба должна быть устойчива к воздействию конденсата, продуктов сгорания и окислов газа, которые являются основными причинами ее разрушения.

Тип устанавливаемого дымохода должен полностью подстраиваться под конструкцию газового котла. Также немаловажно произвести расчет оптимального размера вытяжного отверстия.

Сам процесс монтажа также имеет ряд правил и ограничений:

Допустимый угол наклона отдельных участков дымохода — не более 30 градусов, уклон в сторону рабочего котла — не менее 0,01 градуса.
Участки трубы с поворотами дополнительно снабжают люком для возможности проведения внутренней чистки и удаления конденсата.
При монтаже дымохода обязательно продумайте расположении капельника и ревизии.
Обязательно наличие заслонок или стабилизатора тяги.
В том случае, когда труба будет расположена на улице или в пределах не отапливаемого рабочего помещения, очень важно озаботиться о ее теплоизоляции.
Устраняйте образование зазоров между деталями и соединительными элементами.
Добивайтесь максимально возможной плотности всех соединений для избежания разгерметизации конструкции.
Идеальное расположение дымохода — вертикально вверх. Длина всех горизонтальных участков не должна превышать 3-6 метров.

Участки трубы дымохода, расположенные за пределами дома, рекомендуется утеплять минеральной ватой и закрывать «слоем» кирпичной кладки.

Не забудьте позаботиться о возможности доступа к внутренней части трубы для проведения ее чистки

Если инспекция выявит ошибки и недочеты в произведенном монтаже дымохода и газового котла, вероятнее всего ваша система отопления дома будет признана не надежной и не готовой к эксплуатации.

Расположение дымохода в доме

Еще одним важным этапом считается выбор месторасположения оборудования, ведь именно от этого момента зависит дальнейший процесс монтажа дымохода и сложность работ.

Варианты расположения дымохода:
1. За пределами дома (наружный приставной дымоход):

теплоизоляция производится по всей длине трубы;
доступность проведения монтажа и ремонтных работ;
однотипность комплектующих элементов;
безопасность конструкции.

2. Внутри помещения (внутренний дымоход):

утепляется только небольшая часть трубы, расположенная за пределами дома;
сложность монтажа и ремонта конструкции;
возможность пропуска газов в помещение;
разнообразность комплектующих деталей.

Если рассмотреть основные характеристики данных систем, можно понять, что наиболее предпочтительным вариантом считается расположение системы дымохода вне дома.

Правда в некоторых случаях оптимальным решением будет сооружение конструкции внутри дома для поддержания бесперебойной работы котла. Все зависит от вида рабочего оборудования.

Инструкция по монтажу дымохода для газового котла

Вне зависимости от места установки трубы дымохода, можно выделить основные этапы работ:

подготовка трубы дымохода и сборка всех деталей;
крепление конструкции к котлу и ее фиксация на рабочей поверхности;
изоляция и обработка всех стыков и соединений.

Один дымоход может быть подключен не более, чем к одному-двум рабочим приборам.

На деле специалисты советуют, чтобы для каждого бытового прибора был оснащен отдельный способ отведения газов, что исключит вывод из строя всего оборудования и снизит нагрузку на дымоход.

Монтаж трубы дымохода через стену

Расположение трубы дымохода за пределами котельного помещения начинается с самого грязного этапа работы: вырезания вытяжного отверстия в стене.

Размер отверстия полностью зависит от диаметра участка трубы, который будет проходить через стену, а его расположение должно быть подстроено под расположение газового котла.

По намеченным чертежам сделайте разметку на выбранной стене и обязательно перепроверьте ее точность, так как испортить часть стены вы всегда успеете.

Через готовый проем выводят отдельный элемент трубы и изолируют его. Один ее конец присоединяют к патрубку газового котла, а второй — наращивают путем последовательного присоединения звеньев.

Не забывайте, что крепление трубы к стене дома производится при помощи кронштейнов на расстоянии 1-2 метра.

Как только конструкция наберет необходимую высоту — не менее 5 метров над коньком крыши, к ее концу можно прикрепить наконечник в форме конуса, что защитит внутреннюю часть трубы от попадания дождя, снега и постороннего мусора.
Установка зонтов или схожих насадок категорически запрещена.

Осталось провести ряд доработок:

стыки можно оснастить специальными хомутами, которые стягиваются при помощи болтов;
на наружную часть трубы зачастую наносят защитное покрытие от образования коррозии;
отверстия и стыки обрабатывают огнеупорными смесями;
участок трубы, размещенный на улице, утепляют негорючими материалами.

Монтаж дымохода через крышу

Установка дымохода внутри котельной начинается с проведения подготовительных работ: вырезание вытяжного отверстия в потолке и кровле дома.

Расчет диаметра проема проводится аналогичным образом — в соответствии с параметрами проходного участка трубы.
Не спешите с прорезанием отверстия и несколько раз сверьте точность разметки.

Как только черновая работа будет выполнена, можно приступать к соединению края трубы и патрубка котла со всеми необходимыми составляющими.

На этом же участке трубу прикрепляют к стене в первый раз при помощи опорного кронштейна. При последующем наращивании трубы между креплениями кронштейнов соблюдают шаг в 3-4 метра с их дополнительным усилением стенными хомутами через каждые 2 метра.

Участок прохождения трубы через потолок оснащают проходным патрубком, а кровлю — подкрышным листом с переменным углом.

Верхнюю часть трубы выводят наружу, снабжают фартуком и конусообразным наконечником.

После монтажа дымохода для газового котла остается провести изоляцию всех стыков, а проемы в крыше закрыть не воспламеняющимся утеплителем — минеральной ватой.

В подобных целях она подходит лучше всего: в случае попадания на материал открытого огня, он не воспламеняется, а начинает медленно тлеть.

Участок соединения дымохода и котла обязательно обрабатывают огнеупорной смесью. Отдельное внимание уделяется швам и стыкам — они должны быть полностью загерметизированы.

Монтаж трубы дымохода своими руками — довольно непростое и весьма ответственное дело. Если работать в соответствии с инструкцией и соблюдать основные требования к оборудованию и материалам, ваша система отопления прослужит долгие годы.

Отдельные этапы работы все же рекомендуется доверить специалистам либо получить их консультацию.

Для наглядности процесса посмотрите видео Монтаж дымоходов, где последовательно проводятся все этапы работ по обустройству системы отопления.

Загрузка…

Требования к дымоходу для настенного газового котла

Правильное расположение дымохода

Каналы дымохода рекомендуют помещать во внутренней капитальной стене. Если это по каким-либо причинам невозможно, дымоход для настенного газового котла монтируется в наружной стене. При этом толщина кирпичной кладки должна составлять 1,5 — 2,5 кирпича. Наружная часть дымохода должна быть утеплена во избежание промерзания.
Дымоход должен быть строго вертикальным, без сужений или расширений. Допустимый уклон не более 30 градусов.

Расположение дымовой трубы над крышей зависит от особенностей строения:

расстояние между трубой и коньком кровли менее 1,5 м — высота трубы над крышей должна быть 50 см и более;
труба удалена до 3 м от конька — высота трубы может быть выставлена на уровне конька;
если крыша плоская, труба должна быть не менее чем на 1 м выше ее уровня.

Требования к уклону в связи с образованием конденсата

Дымоход для настенного газового котла должен иметь уклон в сторону котла не менее 0,1 градуса, а также емкость для накопления конденсата с окошком для чистки.

Требования к соединениям

Все места соединения котла с дымоходом должны быть герметичными. Наличие уплотняющих прокладок обязательно.
Дымоход для настенного газового котла присоединяется к нагревательному аппарату с помощью труб из стали с жаропрочным покрытием или специальной металлической гофры. Соединительные трубы должны иметь не более трех поворотов и вертикальный участок длиной от 0,5 м.
Труба дымохода не должна проходить через жилые помещения и располагаться вблизи от материалов, которые легко воспламеняются. Если таковые имеются, необходима изоляция дымохода специальными материалами или кирпичной кладкой. Если дымоход проходит через междуэтажные перекрытия, эти места должны быть закрыты огнезащитными пластинами.

Другие статьи

Установка настенных котлов

Читать

Газовый котел для частного дома

Читать

На какое давление воды рассчитана газовая колонка и как её выбрать

Читать

Установка дымохода для газового котла

Природный газ остается наиболее доступным топливом для обогрева загородного дома, однако владельцам жилища приходится решать проблему правильного обустройства дымохода. От его работоспособности будет зависеть полное выведение продуктов сгорания и безопасность работы отопительного котла. Дымоход представляет собой технически сложное сооружение, которое обустраивается по специальным правилам.

Особенности конструкции

Основной элемент системы дымоотведения – дымовая труба из жаростойких и кислотостойких материалов. Наиболее распространенным и удобным вариантом стала нержавеющая сталь AISI 321 и других аустенитных марок, она способна выдерживать продолжительное воздействие высоких температур, влажности и агрессивных химических веществ. Кирпичные дымоходы, которые долгое время оставались единственным вариантом, сейчас используются все реже. Их чаще устанавливают только в качестве шахты, внутри которой размещается стальная труба из нержавейки.

Вертикальная труба подсоединяется к котлу с использованием газохода – так называют горизонтальный отрезок длиной до 1 метра. Система снабжается люком для проведения техобслуживания, также потребуется оборудовать место для сборки конденсата. Она крепится к стене с помощью металлических кронштейнов, установленных на расстоянии до 1,5 метров друг от друга. Для горизонтальных участков должны быть предусмотрены отдельные кронштейны.

Желательно использовать утепленные дымоходы, так называемые сэндвич-трубы. Это системы из двух контуров, между которыми находится утеплитель. Использование подобных конструкций позволяет решить сразу две проблемы: пожаробезопасность и отсутствие конденсата, препятствующего естественной тяге.

Варианты вывода дымохода газового котла

Правила установки дымохода

Для безопасной и эффективной эксплуатации важно соблюдать следующие требования:

При выходе трубы на расстоянии до 1,5 метров от конька крыши, ее высота должна составлять не менее полуметра над коньком.
Если труба расположена на расстоянии в пределах 1,5-3 метрах от конька кровли, то она может находиться с ним на одном уровне, но не быть ниже конька.
Если расстояние до конька превышает 3 метра, то высота определяется по линии под углом 10 градусов, проведенной от конька кровли.
Если постройка имеет плоскую крышу, газовая труба должна иметь высоту не менее 1,2 метра.

На высоту дымохода также влияет производительность газового оборудования – необходимо следовать рекомендациям производителя. Правильная сборка обеспечит эффективное отведение продуктов сгорания и предотвратит возможные неполадки оборудования.

Требования к дымоходам газовых котлов: нормы, которые нужно знать

Одним из важнейших отделов отопительной системы, работающей на газе, является правильно устроенный дымоход. Не случайно работники газовой службы предъявляют строгие, но обоснованные требования к дымоходам газовых котлов. От устроенной должным образом системы зависит не только эффективная работа газового котла, но и безопасность жителей дома. При работе газовых приборов нет видимого дыма, как от приборов, работающих на твердом топливе, но это не значит, что отсутствует возможность скопления угарного газа. Он тем и опасен, что может негативно воздействовать на здоровье человека незаметно для него.

Требования к дымоходам газовых котлов

Владельцы частных домов обязательно должны знать, как устроена конструкция дымоотводящей системы в доме, где они проживают, для того, что осуществлять правильную ее эксплуатацию. А те, кто только собирается произвести установку газового отопительного прибора, должны быть заранее осведомлены о том, какие бывают дымоходы, и каким образом их устраивают, чтобы определиться, какой из них выбрать.

Виды дымоходных систем газовых котлов

На сегодняшний день для систем отопления с газовым котлом чаще всего применяются несколько видов дымоходов. Любой из них можно соорудить самостоятельно, но понадобится схема для сборки и рекомендации специалиста. Мы постараемся помочь вам в этом вопросе!

Кирпичный дымоход

Кирпичные трубы устанавливали с давних пор, еще до появления труб из новых материалов. Но и сейчас некоторые собственники домов не отказались от их возведения, хотя, честно говоря, подобный дымоход сложен по конструкции и трудоемок в монтаже. Кроме этого, возведение дымохода из кирпича занимает достаточно много времени и обходится недешево. Нужно отметить и то, что кирпичный вариант уступает по техническим характеристикам более современным системам, так как из-за своей формы и шероховатой внутренней поверхности нередко зарастает сажей, что замедляет отвод отходов сгорания топлива. Вы же не хотите нанимать трубочиста через пару лет?

Керамический дымоход

Керамический дымоход в разрезе

Такие дымоходы имеют большое количество положительных качеств, которые особенно хорошо проявляются в случаях, когда работа по монтажу будет проводиться самостоятельно. Конструкция проста и надежна, легка в установке, имеет высокую степень пожаробезопасности и, что очень важно, вполне доступна по цене. Но, нужно отметить, что даже имея столько положительных сторон, керамические дымоходы не пользуется большой популярностью.

Требования к коаксиальным дымоходам газовых котлов

Коаксиальный дымоход значительно отличается от всех остальных конструкций по всем параметрам.

Схема подключения коаксиального дымохода.

Он имеет аккуратный компактный вид и отличную от других дымоходных труб форму — он не поднимается к крыше, а выводится через стену.

… и коаксиальным

Несмотря на небольшой размер, дымоход имеет высокую эффективность работы благодаря своему строению и покрытию на внутренних стенках. Внутри него не появляется конденсат, что очень важно для работы систем отопления, работающих на газовом топливе.

Дымоход-сэндвич из нержавейки

Эта модель — самая популярная и востребованная в последние годы, так как имеет ряд безусловных преимуществ перед другими вариантами. Они имеют многочисленное количество различных переходов, тройников и других деталей, выполненных под разным углом, что позволяет собрать конструкции любой сложности.

Сэндвич-дымоход из нержавейки

Дымоходы, изготовленные из нержавеющей стали, состоят из трех слоев. Средний из них — это теплоизолирующий, который выполнен из минеральной ваты. Этот утеплительный слой может иметь разную толщину — от пяти до десяти сантиметров. Выбор его толщины будет зависеть от места прохождения дымоходной трубы и средних зимних температур региона, где располагается здание. От правильно выбранной трубы дымохода будет зависеть, будет ли собираться в ней конденсат, а значит и исправность работы всей системы в целом.

Дымоход из нержавейки имеет идеально ровную внутреннюю поверхность, что беспрепятственно позволяет отводить продукты горения котла. Кроме этого, он имеет зеркальную внешнюю поверхность, что способствует презентабельности общего вида системы.

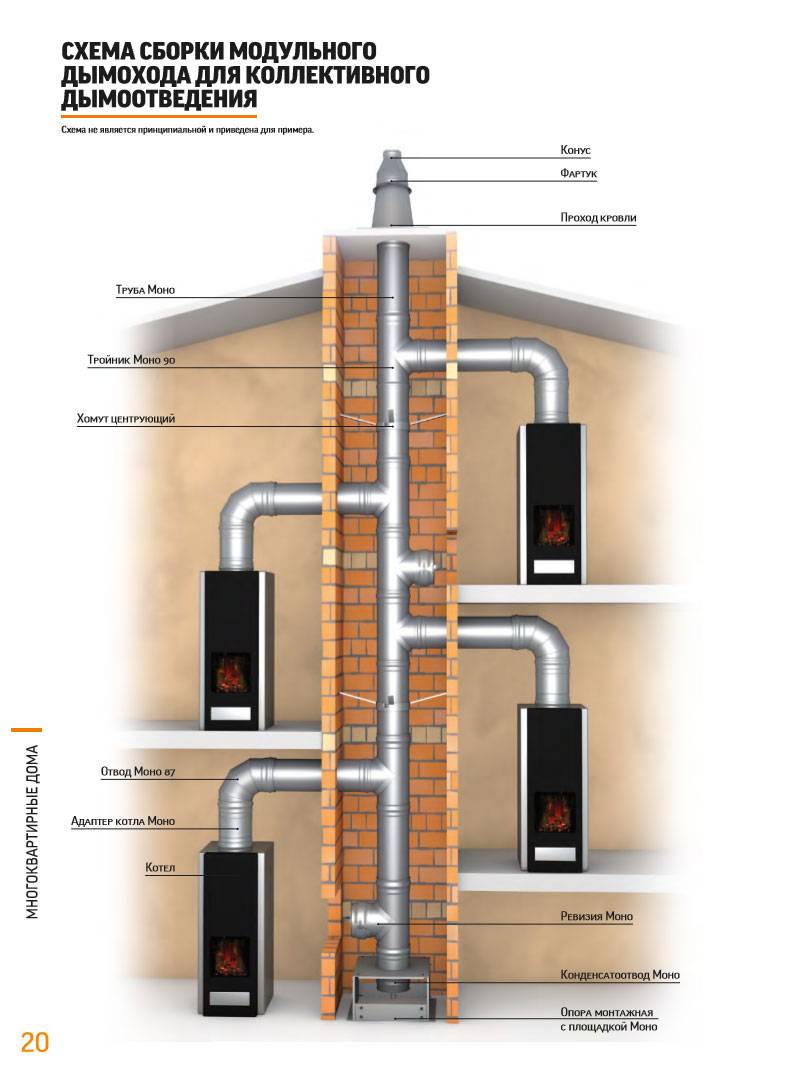

Элементы дымохода из нержавейки

Разнообразие деталей дымоходной системы

Какой бы дымоход (за исключением кирпичного) ни устанавливался, к нему будут необходимы дополнительные элементы, которые подбираются согласно заранее разработанной схеме сборки системы. К ним относятся следующие детали:

Соединительные патрубки, который соединяет трубу с котлом — переходники.
Трубы различной длины.
Проходные патрубки.
Ревизионный тройник, имеющий снизу штуцер, с помощью которого удаляется конденсат.
Конусообразный наконечник.
Отводы.

Требования к эффективности и безопасности дымохода газового котла, нормы СНиП

Для правильного устройства конструкции дымохода разработаны требования СНиП 2.04.05—91 и ДБН В.2.5—20—2001, которые должны быть обязательно учтены для достижения полной безопасности при работе системы. Нужно отметить, что от выполнения всех предусмотренных правил будет зависеть здоровье и жизнь жильцов дома, а также эффективность работы газового котла.

Поэтому к этим правилам нужно отнестись со всей серьезностью, так как их несоблюдение приведет к неприятностям с газовым хозяйством, а возможно и к штрафам. И все равно придется все переделывать заново по установленным стандартам.

Требования для нормальной работы дымоходов газовых приборов включают в себя следующие моменты:

Отведение конденсата с помощью специального сборщика влаги, который устаивают внизу трубы.
В дымоходной системе должна быть обеспечена хорошая тяга, она является залогом эффективности работы прибора.
Чтобы добиться хорошей тяги, при сборке дымохода очень важно обеспечить максимальную герметичность соединения деталей.
Дымоход должен иметь вертикальную форму без уступов. По правилам разрешен уклон в 30 градусов, с тем, что диаметр сечения будет сохранен.
Отрезок трубы, соединяющий газовый котел с дымоходной системой, длина которого должна быть не менее полуметра, обязательно должен иметь вертикальный участок.
Если высота помещения составляет около трех метров, общая длина горизонтальных соединяющих участков не должна быть больше высоты помещения.
Расстояние между дымоходом и поверхностями стен или в проходах, трубы через стену, выполненную из горючих материалов должно составлять не менее 20 сантиметров, из негорючих материалов — порядка пяти сантиметров. В стенах или перекрытиях, через которые проходит дымоотвод, вокруг трубы укладывается негорючий материал, например, минеральная вата.

Возвышение оголовка дымохода над поверхностью крыши

Оголовок трубы дымохода, пройдя через кровлю, должен возвышаться над ней не менее, чем на полметра. Если крыша имеет плоскую конструкцию, то оголовок над ней поднимают на высоту в один метр.

При устройстве дымоходной системы запрещено:

Установка грибков и дефлекторов на оголовок трубы газового котла, так как они тормозят отвод продуктов горения, поэтому угар может попасть вовнутрь помещений.
Устраивать более 3-х поворотов на дымоотводных трубах дымохода.
Проводить дымоходную трубу через любые помещения, где отсутствует система вентиляции.
Выполнять дымоходные каналы из материалов, имеющих пористые структуры.
Протягивать дымоходную систему через жилые помещения.

Вся конструкция собирается по инструкции и схеме производителя дымоходных систем, согласованной с контролирующей организацией.

Пошаговый монтаж дымохода газового котла

Монтаж дымохода

Монтаж системы дымоотвода происходит следующим образом:

Производится точная разметка прохода трубы через перекрытие и кровлю — этот процесс необходимо неоднократно проконтролировать, чтобы не совершить ошибки.
Далее устраиваются отверстия по разметкам для прохождения трубы.
Монтируют адаптер для перехода, который соединяется с патрубком, расположенным на котле.
Затем присоединяют тройник, имеющий отделение для сбора влаги, и закрепляют специальным кронштейном.
Стыкуется следующий участок дымохода. Если нужно, то используется элемент, называемый «колено».
Если труба будет пропускаться через перекрытие, в комплект дымохода нужно включить специальный проходной патрубок. Труба проходит через металлический лист, в котором устроено для нее отверстие немного большего размера, чем диаметр трубы. Лист прикрепляют к перекрытию.
Стыки двух отрезков труб для надежности фиксируются хомутами, их стягивают болтами.
Дымоход закрепляют к стене на специальные кронштейны с шагом, примерно, два метра.
Завершает конструкцию наконечник в виде конуса.
Последним этапом производится изоляция дымоходной трубы от горючих материалов на переходах.

Нельзя не осветить нюансы выбора и установки дымохода, в зависимости от его месторасположения. Он может быть установлен снаружи и закреплен к стене (настенные), или проходить внутри строения.

Внутренний дымоход

Если от дымохода должно исходить тепло во все помещения, где он будет проходить, не нужно выбирать трубу с внутренней теплоизоляцией, утепляют ее только с наружной стороны.
Нужно учесть, что при прохождении дымохода внутри дома, повышается риск проникновения продуктов горения в комнаты, а также повышается пожароопасность. Поэтому очень важно идеально состыковать отдельные части и надежно закрепить их хомутами.
Для монтажа потребуется большее количество различных дополнительных элементов, так как труба будет проходить, как минимум через одно перекрытие и кровлю.
Не следует забывать, что если в будущем потребуется провести ремонтные работы на подобном дымоходе, то это станет достаточно проблемной задачей.

Сравнение наружной и внутренней схем расположения дымохода

Наружный дымоход

Наружный вариант дымохода требует правильно рассчитанной теплоизоляции.
Преимуществом можно назвать безопасность этого элемента отопления.
Монтаж дымохода, проходящего снаружи, намного проще, нежели внутреннего.
В случае необходимости проведения ремонта, его также легко можно будет провести при любых создавшихся условиях.

Как избежать скопления конденсата в дымоходе газового котла — видео урок

Любая часть отопительной системы должна быть устроена максимально аккуратно, и нельзя к этому относиться халатно. Поэтому, если нет опыта работы в этой области, лучше всего обратиться к специалисту, который знает свое дело, или в фирму, занимающуюся монтажом дымоходов.

Монтаж дымоходов для газовых котлов

Загородные коттеджи и таунхаусы редко подключают к магистральным системам отопления – обычно они оснащены собственной котельной с газовым или твердотопливным котлом. Как правило, котлы располагаются в подвальных помещениях. Безопасная эксплуатация такой котельной возможно только при наличии эффективной системы дымоотведения.

Компания «Без дыма» предлагает своим клиентам услуги по проектированию расчету и монтажу дымоходов для газовых котлов разных типов. Наши специалисты имеет большой опыт в реализации таких проектов: мы работали с котлами всех современных производителей отопительного оборудования.

«Без дыма» — наши преимущества

Кадры

Наши инженеры и установщики – настоящие профессионалы. Компания «Без дыма» приглашает на работу лучших специалистов: это недешево, но зато мы всегда получаем хорошие отзывы от наших клиентов.

Опыт

Монтаж дымоходов для котлов – одна из ключевых услуг, оказываемых нашей компанией. Ежегодно мы выполняем десятки заказов по установке дымоходов в котельных, и сегодня сложно представить проблему, которую наши инженеры не могли бы решить.

Качество

В компании существует строгие стандарты качества проведения работ, и мы неукоснительно их придерживаемся. Соблюдение технологий позволяет гарантировать долгую и беспроблемную эксплуатацию созданных нами систем дымоотведения.

Цены

Мы не утверждаем, что никто не сможет предложить вам монтаж дымохода для газового котла дешевле – более того, мы почти уверены, что вы легко найдете более дешевые услуги. Правда, вполне вероятно, что квалификация специалистов, выполняющих заказы по очень низким расценкам, также окажется низкой.

«Без дыма» никогда не экономит на качестве, и поэтому мы не можем предложить вам самые низкие цены. Вместе с тем мы считаем наши цены весьма привлекательными для тех, кто умеет ценить надежность и безопасность. В случае с установкой дымохода для котла это действительно очень важные вещи.

Как выбрать дымоход для котла?

Обратите внимание: в комплекты некоторых котлов уже входит коаксиальный дымоход. Подробнее см. «Монтаж коаксиального дымохода».

Заказывая монтаж дымохода для газового котла, следует представлять, каким он должен быть и почему он должен быть именно таким. Это необходимо хотя бы для того, чтобы оценить результаты работы установщиков.

К системам дымоотведения отопительных котлов предъявляются достаточно жесткие требования. Ошибки при проектировании или сборке системы могут привести к возникновению таких проблем, как водяная пробка и накопление серосодержащих соединений.

Водяная пробка

Водяная пробка препятствует отводу продуктов сгорания топлива и фактически останавливает работу отопительного агрегата. Это достаточно распространенная проблема и она практически всегда связана с ошибками установки дымоходов на газовые котлы. Основная причина возникновения водяной пробки — существенная разница между внутренней и внешней температурой. Если температура внутри дымохода заметно выше температуры снаружи, на его внутренней поверхности скапливается конденсат, который и образует пробку.

Решить проблему просто – необходимо использовать для дымохода стальные или керамические элементы с гладкой внутренней поверхностью, на которой не скапливается влага. Кроме того, гладкая поверхность дымохода способствует быстрому отведению продуктов сгорания.

Дополнительную защиту от образования конденсата обеспечивает использование утепленных дымоходов типа сэндвич. Жаростойкий теплоизоляционный материал удерживает тепло внутри трубы, благодаря чему ее внутренняя поверхность всегда остается горячей. При этом следует отметить, что для монтажа дымоходов настенных и напольных газовых котлов подойдут сэндвич-трубы толщиной не менее 25 мм. Кроме того, следует обратить внимание на минимальную температуру, допустимую при использовании – обычно она составляет около -30 -60 градусов по Цельсию.

Серная кислота

Серная кислота — сильнейший окислитель, разрушающий подавляющее большинство органических и минеральных соединений. Железо и его сплавы не составляют в этом смысле никакого исключения: они также разрушаются. Именно поэтому серная кислота представляет немалую опасность для дымоходов. Возникает лишь один вопрос – откуда она берется?

Все дело в том, что природный газ может содержать небольшое количество серы. При сгорании сера окисляется и образует оксиды серы, которые вступают в реакцию с водой. Реакций оксидов серы с водой приводит к образованию серной кислоты. Серная кислота, в свою очередь, успешно разъедает не только кирпичные, но и стальные дымоходы.

Решить эту проблему полностью практически невозможно, но можно использовать материалы, которые меньше подвержены воздействию сильных кислот – это нержавеющая сталь и керамика.

Дымоход для газового котла: устройство и способы монтажа

При выборе варианта отопления следует подбирать наиболее дешевый и безопасный вариант. Наиболее выгодное решение – это установка газового котла. Для обеспечения работы котла требуется обеспечить приток воздуха в топку и отведение продуктов сгорания, а для этого нужно соорудить дымоход для газового котла. Рассмотрим, как проходит установка этой детали своими руками.

Установка отопительного агрегата, работающего на органическом топливе, предусматривает обязательное устройство системы для отведения продуктов сгорания топлива. Нужно сказать, что требования к устройству дымоходов у службы пожарного надзора строгие. Но если заранее изучить правила установки, то монтаж дымохода для газового котла вполне можно произвести своими руками, сэкономив на оплате труда специалистов.

Определяемся с материалами

К материалам, которые будут использоваться для строительства дымоотвода, предъявляются особые требования. Они должны быть устойчивыми к действию высоких температур и коррозионным процессам, только в этом случае система будет безопасной и прослужит достаточно долго.

В прежнее время наиболее популярными материалами для создания дымоходов были асбестоцемент и оцинковка. Оба эти варианта имеют существенные недостатки: асбестоцемент слишком тяжелый, а оцинковка служит не более 5-6 лет.

В наше время выгоднее сделать дымоход в частном доме из нержавеющей стали. Трубы из нержавеющей стали устойчивы к накоплению отложений, позволяют создавать герметичные соединения. Основное же преимущество нержавеющей стали в том, что она имеет высокую сопротивляемость коррозии.

Самым популярным и высокотехнологичным решением на сегодняшний день является дымоход коаксиального типа. Он имеет достаточно простое устройство: труба, имеющая меньший диаметр, находится внутри большей трубы. Внутренний канал (меньшая труба) этой системы используется для отведения газов, внешний канал – это источник поступления воздуха в топку.

Труба выводится наружу через стену. Это оптимальный дымоход для настенного газового котла, но он подходит и для отопительного оборудования напольного исполнения.

Совет! Монтаж коаксиального дымохода возможен только с котлами, имеющими закрытую камеру сгорания.

Как подобрать габариты?

Начинать устройство дымохода для газового котла стоит уже после того, как отопительный агрегат будет приобретен, только в этом случае можно будет подобрать правильные габариты. Прежде чем приступить к монтажу своими руками, нужно произвести расчеты.

Факторы, влияющие на тягу

Самой важной характеристикой дымохода является обеспечиваемая им тяга. Если тяга недостаточна, снижается эффективность работы отопительного оборудования, повышается расход топлива. На то, какой будет тяга дымохода, оказывают влияние три группы факторов:

Внутренние. Это такие моменты, как объем помещений, средняя температура в доме, число жильцов, наличие дополнительных источников потребления кислорода. Зависит тяга и от того, из чего построен дом. В домах из «дышащих» материалов тяга всегда лучше, чем в герметичных постройках.

Внешние. Во многом тяга зависит и от погодных условий: температуры, наличия ветра. Чем больше разница в температуре на улице и внутри дома, тем лучше тяга.
Конструкционные. Основной фактор, определяющий, какой будет тяга, это конструкция дымохода. Поэтому расчетам, выбору материалов и прочим факторам следует уделить самое серьезное внимание.

Сечение и диаметр трубы

Сечение дымохода лучше сделать круглым, но не исключаются и каналы с прямоугольным сечением. Основные требования к размерам:

площадь полезного сечения должна превышать внутреннюю площадь котла.

Совет! Для вычисления полезного сечения необходимо использовать внутренний диаметр трубы.

диаметр используемой трубы должен быть равен размеру отводного патрубка котла, либо превышать его. Использование труб, диаметр которых меньше размера отводного патрубка запрещено из соображений безопасности. Кроме того, если диаметр деталей подобран верно, то подключение газового котла к дымоходу не создаст проблем.

Высота

Важно не только подобрать правильный диаметр трубы, но грамотно определить высоту дымохода. Этот параметр зависит от формы крыши и места вывода трубы относительно конька. Основные требования по высоте дымоходной трубы, используемой в частном доме:

при расположении от конька на расстоянии не более 1,5 метра, труба должна быть выше верхней точки крыши на полметра;
при расположении на расстоянии от 1,5 до 3 метра, дымоход следует сделать вровень с коньком;
при выведении трубы на расстоянии более трех метров от конька необходимо провести воображаемую линию от верхней точки крыши к горизонту под углом 10 градусов, и сделать высоту дымоходной трубы вровень с этой линией.

Возможные сложности

После того, как будет подобран диаметр трубы и определена необходимая высота дымохода, следует посчитать полезную площадь системы. Случается, что она оказывается меньше, чем необходимо (то есть, меньше внутренней площади котла). Конечно, в этом случае можно использовать трубы, имеющие больший диаметр.

Однако это не рационально. Поскольку трубные изделия выпускаются стандартных размеров, то подобрав трубу, имеющую следующий диаметр, и сохранив прежнюю длину дымохода, можно добиться того, что площадь полезного сечения будет значительно превышать необходимую. Это нерационально, так как приведет к перерасходу материалов. Поэтому правила допускают увеличение длины дымохода.

Монтаж

После того, как все требования безопасности будут тщательно изучены, расчеты произведены и материалы закуплены, можно будет приступать к монтажу. Рассмотрим, как должна проходить установка, если работы планируется осуществлять своими руками.

Выбор варианта размещения

При устройстве дымохода в частном доме необходимо выбрать один из двух вариантов размещения. Возможно:

Внутреннее размещение, то есть, непосредственно в доме. Преимуществом этого решения является отсутствие необходимости утепления части трубы, проходящей внутри помещений. Существенным недостатком является повышенный риск воспламенения и утечки угарного газа.

Совет! Если планируется установка дымохода в доме, то правила предписывают располагать трубу в кирпичной шахте. Такое решение крайне затрудняет проведение ревизий и ремонтных работ.

Наружное размещение. Недостатком варианта является необходимость утепления трубы, но зато такой дымоход безопасен, его легче монтировать и, при необходимости, ремонтировать. Это важное преимущество, особенно если работы будут выполняться своими руками.

Установка

Нужно отметить, что установка дымохода – работа не слишком сложная, поэтому её вполне можно выполнить своими руками. Но, в то же время, работа это трудоемкая, она требует терпения и аккуратности.

Кратко процесс монтажа своими руками можно описать так:

собираются все элементы трубы;
в местах, где труба проходит через конструкции дома (стена, перекрытия) устанавливаются специальные элементы – адаптеры;
производится изоляция поверхностей, соприкасающихся с горячей трубой;
производится теплоизоляция трубы.

Если осуществляется устройство газового отопления, то в обязательном порядке придется сооружать дымоход для газового котла. Для эффективной работы оборудования, необходимо правильно провести расчеты, определив диаметр и длину трубы. Проведение установки системы дымоотведения своими руками является не очень сложной, но весьма трудоёмкой задачей.

выпусков с газовыми и нефтяными дымоходами — Crofton MD

Как домовладелец, очень многое нужно сделать, чтобы ваш дом оставался максимально безопасным и эффективным. Но иногда вы можете не знать, что нужно сделать с определенными приборами в вашем доме, такими как газовый или масляный котел / печь и система вентиляции, и кто что делает. Мы здесь, чтобы помочь, ответив на некоторые общие вопросы об этих системах.

Приступим!

Кто имеет право обслуживать дымовые трубы газовых и мазутных котлов / печей?

Газовые / масляные котлы и печи популярны в Средней Атлантике и на северо-востоке, и если у вас есть масляный прибор, у вас есть нефтяная компания, которая поставляет топливо и обслуживает вашу масляную горелку.Проблема в том, что многие домовладельцы думают, что их нефтяная компания заботится обо всем, проверяя не только сам котел, но и выхлопную систему, идущую от верхней части топки или котла наружу.

К сожалению, нет.

О выхлопной системе должен позаботиться специалист по дымоходам, сертифицированный Американским институтом безопасности дымоходов (CSIA). Любой сертифицированный специалист по дымоходам CSIA может выполнить обслуживание дымоходной системы для газовых или масляных горелок.

По правде говоря, нефтяные и газовые компании не подметают и не проверяют выхлопную систему — они работают только на самих горелках. Сертификация, необходимая для обслуживания самого газового или масляного котла, отличается от сертификации для обслуживания выхлопной системы.

На самом деле ваша нефтегазовая компания не знает, в каком состоянии находится система вентиляции. Они обслуживают агрегат, следят за тем, чтобы агрегат включился, и смотрят на датчик, который сообщает им, что он отрегулирован правильно и выхлоп выходит с правильной скоростью.

Но они не знают, во что они утомляются. Это может быть труба с дырками, как у швейцарского сыра, и из этой трубы может выходить угарный газ в пространство стены или дымохода, что может вызвать у вас тошноту. Как правило, если они заметят проблему с чертежом, они попросят вас вызвать сертифицированного специалиста по дымоходам для осмотра выхлопной системы.

Мораль здесь? Не предполагайте, что выхлопная система обслуживается только потому, что у вас есть политика технического обслуживания в компании, производящей печи, потому что ни одна из них этого не делает.Это не их работа.

Что мне нужно знать при модернизации моей газовой или масляной горелки?

Если вы живете в старом доме и доходит до того, что вы собираетесь модернизировать свою печь или котел, обычно все, что вы собираетесь купить, будет намного эффективнее, чем то, что производилось более 20 лет. назад.

Это хорошие новости, правда? Но, поскольку он более эффективен, выхлопная труба, выходящая из верхней части устройства, будет значительно меньше, чем у оригинального устройства.Таким образом, там, где эта труба входит в систему дымохода, система вентиляции может быть слишком большой или слишком большой для того, что требуется новому устройству.

Примечание. Национальные правила пожарной безопасности NFPA и Международные правила жилищного строительства (IRC), а также инструкции производителя по установке котла или печи говорят вам, какого размера должна быть выхлопная система.

Почему это имеет значение, если ваш новый котел или печь не соответствует облицовке правильного размера?

Если футеровка слишком велика, дымовые газы будут замедляться и конденсироваться, то есть водяной пар и сажа останутся на футеровке.Проблема в том, что вы получаете остатки кислоты внутри дымоходной системы, и эти остатки кислоты влажные.

Одним из побочных продуктов горения газа или нефти является сера, и когда вы смешиваете серу с водой, вы получаете серную кислоту.

● Серная кислота разъедает облицовку дымохода и в конечном итоге разъедает систему трубопроводов.

● Серная кислота будет стекать в переходную или соединительную трубу, идущую от печи к фактической вентиляционной системе. Эта соединительная труба обычно представляет собой оцинкованный металл, и очень кислые дымовые газы с конденсацией очень легко разъедаются, оставляя беспорядок на полу.

● Серная кислота капает в печь и разъедает ее. И мы не должны говорить вам, что замена печи очень дорога!

Итак, если вы думаете об обновлении своей печи или котла, обратитесь к сертифицированному специалисту по дымоходам, чтобы узнать, нужно ли вам переоборудовать вытяжную систему или изменить ее размер для нового прибора.

Как возникают засорения в системах котлов / топок жидкого и газового топлива?

Засорение может произойти двумя способами:

● Когда в выхлопной системе присутствует конденсат и кислые дымовые газы, это может ослабить швы раствора, терракотовую плитку или металлические детали, и вещи могут сдвинуться или рассыпаться и образовать засор.

● Если у вас нет подходящей крышки дымохода, а верхняя часть дымохода или внешний дымоход не подходят для вашей печи или системы выпуска газа, вода может попасть в систему и смешаться с остатками кислоты, изнашивая вещи и вызывая их коррозию, крошку , и засоряется.

● Если у вас нет крышки дымохода или соответствующей защиты на крышке, палки и животные могут проникнуть в систему и засорить или частично засорить ее.

Проблема с засорами в том, что когда у вас засорение, вы не получаете нужную тягу.А когда вы не получаете нужную тягу, в вашей системе начинает накапливаться все больше и больше сажи. Это похоже на снежный ком, бегущий под гору: ваша система будет все больше и больше забиваться сажей, потому что она частично или полностью закупорена. И со временем эта сажа будет только еще больше засорять вещи. По мере засорения опасные дымовые газы, такие как окись углерода, не выводятся из дома должным образом и остаются в доме, что может быть смертельно опасным.

Нужно ли регулярно обслуживать дымовые трубы газовых и газовых горелок?

Да, код NFPA 211 не различает.В нем говорится, что все дымоходы и все вентиляционные системы должны проверяться и прочищаться ежегодно. Это означает, что вам необходимо ежегодно проверять дымоход / вентиляционную систему, независимо от того, говорим ли мы о дымоходах из дерева, угля, нефти, газа или гранул. Это также включает в себя вентиляционные отверстия сушилки.

Итак, если прошло больше года с тех пор, как сертифицированный специалист по дымоходам проверил вашу дымовую трубу или вентиляционное отверстие сушилки, позвоните нам. Мы позаботимся об этом за вас.

У вас есть еще вопросы по дымоходу для газовой или масляной горелки? Просто позвоните нам.Мы рады помочь!

Дымоход котла — Полное руководство с правилами дымохода котла

Если вы дошли до этой страницы, вероятно, у вас проблемы с дымоходом котла, или вам интересно, что такое дымоход котла и почему вы никогда не слышал об этом раньше.

Все, что вам нужно знать о дымоходах для котлов

Дымоходы для котлов, несмотря на идентичное произношение и похожее написание, не имеют ничего общего с чрезмерным потоотделением, насморком, ознобом и чувством грубости.

И хотя проблемы с котлом могут быть такими же травматичными, как и доза гриппа, особенно зимой, обычно есть решение.

Здесь мы рассмотрим все, что вам нужно знать о дымоходах для котлов, от того, что они из себя представляют, до того, нужен ли вам новый дымоход или заменяющий котел, а также все правила и более обширную информацию, которая вам может понадобиться.

Получите фиксированную цену онлайн за 20 секунд:

Q Какое топливо используется в вашем котле?

Что такое дымоход котла?

Определение: Дымоход котла — это компонент, обеспечивающий безопасный выход газа из котла.В большинстве случаев это труба или воздуховод, который крепится к котлу для безопасного отвода выхлопных газов из дома.

Цель состоит в том, чтобы удалить отходы, не подвергая их воздействию ни вы, ни кто-либо из окружающих. Воздуховод прикреплен к котельной и выходит за пределы здания, обеспечивая безопасный проход.

Без дымохода котла существует риск попадания выхлопных газов в воздух в вашем доме, что, безусловно, нежелательно. Каждая установка нового котла требует нового дымохода в соответствии с правилами.

Как вы, вероятно, можете понять из этого краткого описания, дымовые трубы котла играют очень важную роль, и поэтому всегда рекомендуется обращаться за помощью к специалистам, если вы думаете, что у вас могут быть проблемы с дымоходом вашего котла. Мы рекомендуем то же самое, если вы переехали домой, так как вы не будете знать, в каком состоянии находится дымоход котла.

Если мы не достигнем точки, когда невероятно умные ученые разработают топливо, которое производит газы, которые являются полностью чистыми и безвредными. мы продолжим полагаться на дымоходы для котлов, чтобы защитить нас от потенциально вредных выбросов.

Получите фиксированную цену онлайн за 20 секунд:

Q Какое топливо используется в вашем котле?

Почему важен дымоход котла?

Без дымохода котла вы можете подвергнуться воздействию вредных газов. Также необходимо учитывать воздействие на окружающую среду.

При установке дымоходов котла существуют строгие критерии, обеспечивающие безопасный выброс дымовых газов и опасных газов в атмосферу.

Подробнее о правилах дымохода поговорим позже.

У всех есть дымоход котла?

Если у вас дома есть котел, весьма вероятно, что у вас также есть дымоход от котла.

Дымоходы устанавливаются при использовании комбинированных, обычных и системных котлов. Единственное исключение, которое может относиться к небольшому количеству домовладельцев, — это задний котел.

Это тип котла, который устанавливается за камином. Если за камином стоит газовый котел, выбросы будут выходить через дымоход, а не через дымоход котла.

Стоит отметить, что задние котлы — вымирающая порода, потому что они намного менее эффективны, чем комбинированные и обычные котлы.

Если у вас дома есть задний котел или вы планируете приобрести недвижимость, в которой установлен этот тип котла, стоит изучить другие варианты и подумать об обновлении системы.

Это сэкономит вам деньги на счетах за электроэнергию и улучшит производительность вашего котла.

Если этот сценарий применим к вам, будет разумно получить несколько цитат.Вы можете быть удивлены тем, сколько вы можете сэкономить, особенно в долгосрочной перспективе.

Получите фиксированную цену онлайн за 20 секунд:

Q Какое топливо используется в вашем котле?

Нужен ли дымоход котла?

Если вы дошли до этого раздела руководства, не пропуская основные моменты, вы, вероятно, уже знаете ответ на этот вопрос.

Если у вас есть котел, установленный в вашем доме, и вы собираетесь по своим делам включать отопление, когда становится холодно, и запускать горячую ванну после тяжелых дней, вам нужен дымоход от котла.

Дымоход котла — это простой механизм, но он очень важен для вашей безопасности, а также для безопасности окружающих.

Котельные дымоходы необходимы не только для обеспечения здоровья и безопасности, но и для обеспечения соответствия вашей системы отопления требуемым нормам.

Если мы дадим вам метафору и скажем, что наличие котла без дымохода сравнимо с нырянием с акулами без клетки, вы скоро поймете важность дымохода котла.

———-

Получите расценки на котел с мгновенным решением о финансировании онлайн — нажмите здесь

———-

Если у вас уже установлен комбинированный котел или обычный котел, должен быть исправный дымоход .

Если вы думаете о замене котла или проводите проверку, чтобы убедиться, что все в хорошем рабочем состоянии, вам не о чем беспокоиться.

Дымоходы будут проверяться во время плановых проверок, и, если устанавливается новый котел, любые работы по созданию нового дымохода или ремонту существующего воздуховода обычно включаются в предложение.

Где я могу найти дымоход моего котла?

В большинстве случаев поиск дымохода не требует полномасштабной охоты за сокровищами в стиле Аннеки Райс.

Обычно, выходя на улицу, можно увидеть дымоход, прикрепленный к стене. Дымоход будет размещен на стене, ближайшей к котлу, и снаружи дома вы сможете увидеть конец трубы.

Если вы когда-нибудь замечали, что пар выходит из дома вашего соседа в холодный день, это будет из дымохода котла.

В большинстве зданий есть горизонтальные дымоходы, но иногда может быть рекомендован вертикальный дымоход.

Тип дымохода обычно зависит от формы здания и расположения котла.

В новых установках для замены котлов используются круглые дымоходы, а в старых (старше 15 лет) воздуховоды чаще имеют квадратный конец.

Не беспокойтесь, если вы не знаете, какой у вас тип дымохода.

Инженер сможет предоставить вам всю необходимую информацию о существующем или новом дымоходе, а также легко получить ответы, просто взглянув на конец дымохода.

Получите фиксированную цену онлайн за 20 секунд:

Q Какое топливо используется в вашем котле?

Совет по поиску дымохода котла:

Здесь мы обсудим несколько способов идентифицировать дымоход с некоторыми полезными советами и инструкциями:

1.Дымоходы бывают разных форм и размеров.

Если вы думаете о замене котла и разговариваете по телефону с инженером, он может спросить, какой у вас дымоход.

Это не крупица информации, которую многие из нас хранят в центре внимания, поэтому не паникуйте, если вы не знаете что-то из головы.

К счастью, найти нужные ответы несложно.

Какой формы у вас дымоход ?

Когда вы разговариваете с инженером, он может спросить, какой формы дымоход.

В подавляющем большинстве случаев ответ будет круглый или квадратный .

Быстрая визуальная проверка обеспечит вам необходимую ясность.

Выйдите наружу, найдите трубу и посмотрите, круглый ли дымоход или квадратный.

Самая частая причина, по которой задают этот вопрос, — это узнать, сколько лет устройству, поскольку современные котлы обычно имеют круглые дымоходы.

Дымоходы круглые :

Дымоходы круглого сечения обычно встречаются на установках, которые были установлены за последние 15 лет и по которым газы проходят через трубы диаметром 22 мм.

Квадратные дымоходы :

Квадратные дымоходы чаще встречаются в старых установках, в которых все еще могут использоваться трубы диаметром 15 мм, а не стандартные трубы диаметром 22 см. Если трубы старые, их следует модернизировать, чтобы они соответствовали действующим стандартам безопасности.

Получите фиксированную цену онлайн за 20 секунд:

Q Какое топливо используется в вашем котле?

Горизонтальные и вертикальные дымоходы :

Форма дымохода может варьироваться от одного котла к другому, как и размещение дымохода.

В большинстве случаев дымоход горизонтальный, и его можно увидеть через внешнюю стену сбоку здания.

При горизонтальном дымоходе труба проходит прямо через стену за котлом.

В случаях, когда котел не крепится к внешней стене, можно установить вертикальный дымоход.

В этом случае дымоход идет вверх, а затем выходит через крышу.

Вертикальный дымоход похож на очень маленький дымоход, и при включенном отоплении видно, как из него выходит пар.

Поскольку размещение вертикального дымохода является более сложным и запутанным, чем стандартный горизонтальный дымоход, он является более дорогостоящим.

Иногда могут возникать проблемы с доступом к крыше, и требуются строительные леса, что увеличивает затраты на рабочую силу.

Если вам действительно нужен вертикальный дымоход, вы будете проинформированы о стоимости установки до того, как примете окончательное решение.

Получите фиксированную цену онлайн за 20 секунд:

Q Какое топливо используется в вашем котле?

Как форма и расположение дымохода влияют на затраты?

У большинства из нас нет бесконечного бюджета, поэтому важно знать о возможных финансовых последствиях использования различных типов дымохода.

Нет ничего хуже, чем получить гораздо более привлекательный счет, чем ожидалось.

Хорошая новость заключается в том, что если у вас уже есть горизонтальный круглый дымоход, это, скорее всего, вообще не повлияет на затраты.

Если квадратный дымоход нужно замуровать или нужен вертикальный дымоход, стоимость установки будет выше, но не паникуйте.

Полная стоимость будет объявлена до того, как вы продолжите. Вертикальные дымоходы могут создавать проблемы из-за необходимости прокладки воздуховода через пространство под крышей.

Если к крыше нелегко добраться или инженер не достоин роли статиста в BFG, это означает, что могут потребоваться строительные леса и черепицу необходимо переместить или заменить.

———-

Получите расценки на котел с мгновенным финансовым решением онлайн — нажмите здесь

———-

Еще одно соображение, когда речь идет о стоимости нового котла с установкой нового котла, — это дома, которые требуют комплект шлейфа.

Если ваш котел расположен рядом с окном или любым другим проемом, рекомендуется приобрести этот комплект, который предназначен для удлинения дымохода и обеспечения безопасного выхода вредных газов.

Требования к дымоходу котла

Безопасность прежде всего — это пословица, которая всегда должна применяться при установке котла.

При установке дымохода соблюдаются критерии, обеспечивающие безопасность и соответствие всех агрегатов и систем необходимым стандартам.

Нормы регулируют расположение дымохода котла, высоту и окончательные детали, которые относятся к размещению дымохода.

1.

Местоположение

Расположение дымохода — ключ к защите вас, а также людей, которые живут рядом с вами.

При выборе возможного места для дымохода инженеры должны убедиться, что это место не подвергает опасности других.

Например, если вы живете в таунхаусе, дымоход не должен располагаться слишком близко к окну вашего соседа.

Если дымоход расположен рядом с ограничивающей линией, расстояние между краем и концом дымохода должно составлять не менее 600 мм.

Также важно избегать размещения дымоходов слишком близко к пешеходным и пешеходным дорожкам общего пользования.

Получите фиксированную цену онлайн за 20 секунд:

Q Какое топливо используется в вашем котле?

2.

Высота

Высота дымохода может влиять на свойства, расположенные рядом с другими зданиями, и на общественные полосы проезда.

Основные элементы безопасной установки

Чтобы убедиться, что установка соответствует нормам дымохода котла, необходимо выполнить следующие шаги:

Воздуховод должен быть надежно герметизирован с обеих сторон с помощью герметика, такого как герметик или песчаный цемент .
Угол трубы должен быть точным, чтобы предотвратить капание.
Воздуховод должен быть надежно закреплен болтами и винтами (это относится ко всем трубопроводам и удлинителям)
Длину дымохода следует тщательно рассчитывать для обеспечения безопасности и поддержания оптимальной производительности котла: лучше избегать добавления слишком большого количества удлинителей, так как это может повлиять на КПД котла.

Как я могу убедиться, что получу лучшее предложение на новый котел

Если вы ищете лучший комбинированный котел и отопительные системы, естественно захотеть найти лучшее предложение.

Если вы ищете лучшую цену и первоклассный сервис, почему бы не связаться с нами сегодня?

Мы можем предоставить вам дополнительную информацию, дать вам представление о стоимости в зависимости от ваших индивидуальных требований и объяснить разницу между различными типами дымоходов для котлов.

Все наши сотрудники имеют класс инженеров-теплотехников и имеют регистрацию Gas Safe.

    Получите расчет стоимости котла с мгновенным принятием решения о финансировании в Интернете - нажмите здесь

Если вы хотите получить расценки на дополнительные расходы на расширение дымохода или место выхода дымохода, мы можем помочь.

Вы должны удалить отходящие газы и окись углерода из комбинированного или конденсационного котла.

Чтобы получить фиксированную цену на новый котел, воспользуйтесь нашей онлайн-системой расчета котировок, где вы можете купить свой котел в течение нескольких минут.

Вы можете заплатить наличными или Воспользуйтесь нашими вариантами финансирования котлов, которые выполняются онлайн в течение нескольких минут, а также воспользуйтесь 15-летней гарантией на комбинированные и лучшие системные котлы Viessmann 050-W и Viessmann 100-W.

Чтобы узнать цену за 20 секунд — нажмите здесь.

Получите фиксированную цену онлайн за 20 секунд:

Q Какое топливо используется в вашем котле?

Дымоходы | RAND Engineering & Architecture, DPC

Наш кооператив планирует перевод с мазута №6 на газомазутную. Наш инженер сказал нам, что в рамках проекта нам придется проложить — и, возможно, расширить — дымоход за дополнительную сметную стоимость в 300 000 долларов.Является ли это требованием, и если да, то что оно влечет за собой?

Вкладыши дымохода защищают дымоход от кислого конденсата, образующегося при сжигании природного газа.

Из-за высокой цены на нефть по сравнению с газом и постановления Департамента охраны окружающей среды г. Нью-Йорка, согласно которому владельцы зданий, сжигающие мазут № 6, должны перейти на более чистое топливо к 2015 году, многие советы кооперативов и кондоминиумов перестраивают их отопительные установки в систему, работающую только на газе (твердый газ) или в двухтопливную систему.Двухтопливная система, также известная как прерывистый газ, сжигает газ почти все время, а топочный мазут № 2 — только тогда, когда потребность в газе очень высока, например, в очень холодные дни.

Управляющие недвижимостью и члены правления часто удивляются, узнав, что перевод отопительной установки в их доме с мазута на газ может потребовать замены дымохода. Большинство дымоходов было построено для мазута, а не газа. В этом случае в вашем здании потребуется облицовка дымохода для размещения новой теплоцентрали до начала подачи газа в соответствии с Кодексом полевых газов города Нью-Йорка 2008 года и Строительным кодексом города Нью-Йорка 2013 года.Кроме того, дымоходу может потребоваться удлинение или смещение.

Вкладыши дымохода защищают дымоход от кислотного конденсата, образующегося при сжигании природного газа, поскольку конденсат может разъедать внутреннюю кладку дымохода. Помимо защиты кладки, облицовка предотвращает перегрев дымохода и предотвращает проникновение токсичных газов в здание.

Типы вкладышей дымоходов

Существует несколько типов футеровок для дымоходов, каждая из которых отличается своим материалом и способом установки или применения.Толстая нержавеющая сталь (калибр 10 и более) является наиболее распространенным типом футеровки и может использоваться в дымоходах любой высоты и диаметра. Вкладыши, которые обычно переносятся на площадку примерно четырехфутовыми секциями, свариваются вместе, когда их либо опускают в дымоход сверху, либо поднимают на место из подвала. Поскольку футеровки из нержавеющей стали могут весить несколько тысяч фунтов, их необходимо закреплять через определенные промежутки, а существующая конструкция здания, включая фундамент и каркас пола, может потребовать усиления.

Также доступны легкие (24 калибра или меньше) футеровки дымохода заводской конструкции из нержавеющей стали. Некоторые производители предлагают на свои системы гарантию сроком до 15 лет. Эти более легкие системы измерения обычно крепятся вместе с помощью заранее разработанных хомутов, ремней, стяжек и опор. Хотя эти системы легче и дешевле в приобретении, для них требуются специальные опоры через частые промежутки времени, что может сделать их непрактичным для замены футеровки дымоходов в труднодоступных помещениях.

Для многих дымоходов требуется футеровка
для установки новой газовой отопительной установки
.

Еще одна распространенная облицовка — керамический герметик для дымохода, который распыляется на внутреннюю часть каменного дымохода. Спрей, керамический состав с консистенцией, эквивалентной несформированному бетону, затвердевает, образуя непроницаемую поверхность, которая улучшает устойчивость дымохода к экстремальным температурам. По сравнению со стальной облицовкой, облицовка, наносимая распылением, может значительно снизить потребность в усилении конструкции, поскольку ее относительно ограниченный вес напрямую переносится на дымоход из каменной кладки.

Однако керамические футеровки

подходят только для дымоходов высотой примерно до 250 футов из-за оборудования, используемого для установки, и рекомендаций производителя. Некоторые производители вкладышей для распыления, такие как Thermocrete, заявляют, что они работают над преодолением ограничений по высоте и вскоре смогут устанавливать свои вкладыши в дымоходы высотой до 400 футов.

Менее распространены облицовки из кирпича или глиняной плитки. Кладочная облицовка не очень хорошо подходит для ремонта или переделки, потому что, учитывая ограниченное пространство, безопасная и эффективная установка кирпича или плитки (которые должны соответствовать Строительному кодексу Нью-Йорка) вдоль внутреннего дымохода чрезвычайно трудоемка. стена.Кроме того, кирпич и плитка добавляют дымоходу значительный вес. Кроме того, облицовка каменной кладкой не является самонесущей конструкцией, поэтому обычно они не подходят для дымоходов, требующих расширения.

Удлинения и смещения

Если здания, прилегающие к вашему кооперативу, были завершены после того, как ваше здание было построено — или к вашему зданию была добавлена пристройка, — ваш дымоход может нуждаться в расширении или смещении для соответствия нормам. Согласно разделу 503 Кодекса по топливному газу г. Нью-Йорка 2008 г. и разделу 802 Механического кодекса г. Нью-Йорка 2008 г. высота дымохода должна превышать высоту самой высокой точки конструкции, обычно это переборка, парапетная стена или пентхаус.Насколько он выше, зависит от типа конструкции вашего здания, топлива, которое ваше здание использует для обогрева, и размеров дымохода. Ваш инженер укажет точные размеры, необходимые для соответствия нормам.

Если дымоход
расположен слишком близко к соседнему зданию,
его нужно будет сместить.

Если дымоход расположен слишком близко к соседнему зданию, дымоход также необходимо смещать, т. Е. Выдвигать от стены здания, чтобы соответствовать нормам.Поскольку обычно невозможно переместить весь дымоход, придется смещать только ту часть дымохода, которая выходит за уровень крыши и находится слишком близко к ближайшей конструкции. Требуемый зазор определяется спецификациями кода, аналогичными спецификациям расширений. Помимо наличия достаточного расстояния от прилегающих конструкций, пристройка должна выдерживать нагрузки от силы тяжести и ветра, а также дождь, лед, снег, резкие перепады температуры и даже землетрясения.

Как и облицовка, удлинители дымоходов могут быть изготовлены из стали, бетона или кирпичной кладки. Выбор наиболее подходящего материала будет зависеть от высоты пристройки и эстетических соображений. Расширения каменной кладки относительно дороги и обычно используются для ограниченных изменений или когда эстетика является приоритетом.

Знаменитые здания и здания, расположенные в указанном историческом районе Нью-Йорка, должны получить одобрение Комиссии по сохранению достопримечательностей до начала строительных работ.Инженер-проектировщик / архитектор должен рассмотреть, как изменение повлияет на эстетику здания, и спроектировать расширение или смещение дымохода, чтобы сохранить исторический вид собственности, учитывая ее внешний вид с улицы, если это применимо.

Специальные проверки

Специальные инспекции проводятся на различных этапах процесса строительства и проводятся Специальным инспекционным агентством, зарегистрированным в Департаменте строительства города Нью-Йорка. Все новые и измененные дымоходы требуют специальных проверок, чтобы убедиться, что работа соответствует утвержденной строительной документации и что дымоход имеет надлежащий зазор от соседних горючих конструкций.Если строительные работы включают кладку стены, стальные болты, сварку стали, анкеры или возведение кирпичной кладки, для этих объектов также потребуются специальные осмотры.

Для работы механической системы, включая отопительную установку, также могут потребоваться специальные осмотры. Необходимые проверки зависят от типа указанной футеровки и выбора материала для удлинения дымохода.

Дата инспекции

Помимо специальных проверок дымохода и облицовки, сами работы по конверсии нефти в газ должны проходить проверки Департаментом строительства на предмет соответствия нормам.Отделение сантехники DOB проверяет газовые трубопроводы и комнату газовых счетчиков, а отдел котлов — котел, горелку и сопутствующее оборудование.

Преобразование нефти в газ, установка футеровки дымохода и расширение / смещение дымохода, независимо от того, выполняются они одновременно или последовательно, обычно выполняются как часть одного и того же проекта. Обычно механические работы начинаются до того, как начнутся работы по укладке футеровки и расширения, но вопросы логистики и планирования могут потребовать задержек между фазами проекта.

Независимо от порядка установки, в здании нельзя начать сжигание газа до тех пор, пока все работы не будут завершены и не пройдут проверку DOB. Даже в этом случае из-за того, что здания не переводятся с нефти на газ, может пройти до нескольких месяцев, прежде чем Con Edison проложит газовую линию к зданию и предоставит газовый счетчик для установки. До этого момента отопительная установка должна продолжать работать на масле, поэтому доски должны планировать соответствующим образом.

Облицовка дымохода и пристройка или смещение могут значительно увеличить стоимость при переводе здания с нефти на газ, но окупаемостью является более безопасная отопительная установка и возможность долгосрочной экономии на расходах на отопление.

Стивен Вароне , AIA — президент, Питер Варсалона , PE — руководитель RAND Engineering & Architecture, DPC . Эта колонка была первоначально опубликована в октябрьском выпуске журнала Habitat Magazine за 2014 год.

БОЛЬШЕ СПРОСИТЕ СТАТЬИ ИНЖЕНЕРА Серия

MI® — PB Heat

Чугунный водогрейный котел для жилых помещений серии MI® полностью укомплектован и готов к установке в обычных дымоходных системах.Ключевым компонентом котла серии MI® является теплообменник, в котором процент чугуна выше, чем у конкурентов, что обеспечивает долгий срок службы и надежность. Встроенный переключатель тяги, обращенный к передней части, обеспечивает низкопрофильный дизайн, что позволяет устанавливать его в ограниченных пространствах с низкими потолками. Благодаря непропорциональной пожизненной гарантии на теплообменник, серия MI® — лучший выбор!

Подробнее о продукте:

Тип: Жилой
Конструкция: Чугун
Топливо: Газовое (природное или сжиженное топливо)
Вход: от 70 до 260 MBH
Выход: 58 до 211 MBH
Вентиляция: Естественный Осадка
Отделка: Вода
Зажигание: Пилот искры

Серия MI®					Содержание воды, галлон
Номер модели	Вход, MBH	Тепловая мощность ³, MBH	Чистая вода ^1,2, MBH	АФУЭ ³,%	Содержание воды, галлон
MI-03	70	58	50	82.2	4,72
MI-04	105	86	75	82,1	6,00
MI-05	140	115	100	82,0	7,28
MI-06	175	143	124	82,0	8,56
MI-07	195	160	139	82.0	9,84
MI-08	227,5	186	162	82,0	11,12
MI-09	260	211	183	82,0	12,40

Рейтинг чистой воды на основе допуска 1,15.
Проконсультируйтесь с заводом-изготовителем, прежде чем выбирать котел для установок с необычными требованиями к трубопроводам и отводам, такими как прерывистая работа системы, обширные системы трубопроводов и т. Д.
Номинальные значения теплопроизводительности и годовой эффективности использования топлива (AFUE) основаны на тесте, проведенном правительством США.

Размеры котла MI® серии

Номер модели котла	Длина (глубина) куртки “A”	Ширина пиджака «B»	Куртка Высота «C»	Задняя часть куртки к центру вентиляции “D”	Слева от куртки к вентиляционному отверстию “E”	Размер вентиляционного отверстия Диаметр “F”
MI-03	26-5 / 8 ″	12-1 / 2 ″	31-3 / 8 ″	20-13 / 16 ″	6-1 / 4 ″	5 ″
MI-04	26-5 / 8 ″	15-7 / 8 ″	31-3 / 8 ″	20-13 / 16 ″	7-11 / 16 ″	5 ″
MI-05	26-5 / 8 ″	19-1 / 4 ″	31-3 / 8 ″	21-13 / 16 ″	9-5 / 8 ″	6 ″
MI-06	26-5 / 8 ″	22-5 / 8 ″	31-3 / 8 ″	21-13 / 16 ″	11-5 / 16 ″	6 ″
MI-07	26-5 / 8 ″	26 ″	31-3 / 8 ″	21-13 / 16 ″	13 ″	7 ″
MI-08	29-5 / 8 ″	29-3 / 8 ″	31-3 / 8 ″	23-5 / 16 ″	14-11 / 16 ″	8 ″
MI-09	29-5 / 8 ″	32-3 / 4 ″	31-3 / 8 ″	24-5 / 16 ″	16-3 / 8 ″	8 ″

Удаление дымовых газов | Масса.gov

ПОЛИТИКА СОВЕТА
РОЛИ ФИЗИЧЕСКИХ ЛИЦ, ОТВЕТСТВЕННЫХ ЗА УСТАНОВКУ ОТВОДА ДЫМОХОДНЫХ ГАЗОВ ИЗ ГАЗОВЫХ ПРИБОРОВ
(вступил в силу 25.10.2006)
(изменен 29.05.2013)

Экспертная комиссия сантехников и специалистов по газоснабжению («Совет») проголосовала сегодня за принятие и издание следующего толкования положений главы 142 Общих законов штата Массачусетс и правил Совета, содержащихся в 248 CMR, в отношении необходимого лицензирования. для отвода дымовых газов от газового оборудования.Эта интерпретация предназначена для использования в качестве образовательного ресурса для местных сантехников, а также для лицензированных сантехников и специалистов по газу.

Правление приняло это толкование после консультации с советником Правления. В свете недавнего принятия законодательства, требующего наличия детекторов угарного газа в жилых домах, а также инцидентов, связанных с отравлением угарным газом, в результате которых был принят этот закон, Совет издал такое толкование.

НАЗНАЧЕНИЕ :

Для разъяснения и толкования правил Совета относительно ролей лиц, ответственных за установку системы отвода дымовых газов и связанных с установкой, эксплуатацией, ремонтом или обслуживанием газовых приборов.

ИНТЕРПРЕТАЦИЯ :

Постановления Совета, изложенные в 248 CMR 3.05 (1) (b) 8, гласят, что разрешения на выполнение работ по установке газового оборудования должны выдаваться только лицензированным сантехникам или лицензированным монтажникам.

Полная установка, изменение, замена или ремонт оборудования, работающего на газе, требует, чтобы лицензированный сантехник или газовый монтажник обеспечили надлежащую вентиляцию любого газового прибора в соответствии с положениями, опубликованными Советом, Национальным кодексом топливного газа, NFPA 54 -2002 и ANSI Z223.1-2002. Положения этих правил и кодексов применимы к лицензированным сантехникам или газовым установкам. Имеющий лицензию сантехник или слесарь по газу несет ответственность за все аспекты работ по установке газовой арматуры, на которые подано и выдается разрешение, включая обеспечение отвода дымовых газов в результате работы газового прибора, установленного, измененного, замененного или отремонтированного. в соответствии со всеми применимыми нормами и правилами.Имеющий лицензию сантехник или слесарь по газу должны присутствовать для окончательной проверки любой установки, изменения, замены или ремонта любого газового прибора, включая надлежащую вентиляцию такого оборудования. Заключительный осмотр не приведет к утверждению, если не будут соблюдены все правила, положения кодекса и стандарты, включая те, которые связаны с отводом дымовых газов.

Таким образом, учитывая, что правила и положения кодекса по установке, изменению, ремонту или замене оборудования, работающего на газе, включая отвод дымовых газов от этого оборудования, применяются в отношении лицензированного сантехника или слесаря по газу, которому предоставляется разрешение на если такая работа выдается, то только лицензированный сантехник или газовый монтажник или соответственно обученное лицо под контролем и надзором лицензированного сантехника или газового монтажника может выполнять такие работы, в частности, включая удаление воздуха из газового оборудования в соответствии с применимыми правилами и нормами. положения.

В частности, удаление дымовых газов должно производиться следующим образом:

1. Крупные котлы мощностью 400 000 БТЕ / час или более:
248 CMR 7.00 Кодекса водоснабжения и газоснабжения штата Массачусетс касается газового оборудования в больших котлах (400 000 БТЕ / час или более). Из-за размера систем вентиляции, связанных с большими котлами на 400 000 БТЕ или более, Правление интерпретирует свои правила в 248 CMR 7.00, согласно которым вентиляционные соединители, вентиляционные соединительные коллекторы, патрубки, металлические или изготовленные на заводе дымоходы и / или вентиляционная система связанные с большими котлами производительностью 400 000 БТЕ / час или более, могут быть установлены специалистами, имеющими квалификацию для сборки и сооружения труб или каналов для отвода продуктов горения, при соблюдении следующих условий;

а.Имеющий лицензию (мастер или подмастерье) сантехник или газовый монтажник должен нести ответственность за установку, выполняемую такими квалифицированными специалистами, и контролировать ее;

г. Контролирующий лицензированный (капитан или подмастерье) сантехник или специалист по газоснабжению получил разрешение на установку газовой арматуры в соответствии с 248 CMR 3.00.

2. Газовое оборудование мощностью менее 400 000 БТЕ / час:
248 CMR 5.00 Кодекса водоснабжения и газоснабжения штата Массачусетс касается газового оборудования мощностью менее 400 000 БТЕ / час.Правление интерпретирует свои правила в 248 CMR 5.00 под названием «Поправки и изменения к ANSI Z223.1-NFPA-54, издание 2002 года», что вентиляционные соединители, вентиляционные соединительные коллекторы, патрубки, вентиляционные системы или специальные вентиляционные системы газовых приборов и газовое оборудование мощностью менее 400 000 БТЕ / час может устанавливаться лицами, имеющими квалификацию для сборки и сооружения труб или каналов для отвода продуктов горения, при соблюдении следующих условий;

а. Имеющий лицензию (мастер или подмастерье) сантехник или газовый монтажник должен нести ответственность за установку, выполняемую такими квалифицированными специалистами, и контролировать ее;

г.Контролирующий лицензированный (капитан или подмастерье) сантехник или специалист по газоснабжению получил разрешение на установку газовой арматуры в соответствии с 248 CMR 3.00.

3. Другое:

Правление интерпретирует свои правила, согласно которым системы футеровки дымоходов, мета l и дымоходы заводского изготовления, а также вытяжные колпаки, используемые для отвода побочных продуктов сгорания и B-Vent, все как определено в NFPA-54, могут быть установлены лица, квалифицированные для сборки и установки таких систем для газовых приборов, при соблюдении следующих условий:

а.Лицензированный мастер, водопроводчик-подмастерье или газовый монтажник должны нести ответственность и контролировать установку, выполняемую такими квалифицированными специалистами, а также;

г. Имеющий лицензию капитан, водопроводчик-подмастерье или газовый монтажник получил разрешение на установку газовой арматуры в соответствии с 248 CMR 3.00.

ОБСУЖДЕНИЕ :

G.L. c. 142, § 1 определяет «газовую арматуру» как «любую работу, которая включает установку, изменение и замену системы трубопроводов за пределами выхода газового счетчика или регулятора, через которые транспортируется или предназначен для транспортировки топливный газ любого вида для энергии, охлаждения. , в целях обогрева или освещения, включая подключение к ним и тестирование газовых приборов, плит, холодильников, печей, водонагревателей, котлов для отопления домов и любых других газовых приборов, а также поддержание в хорошем и безопасном состоянии указанных систем, а также изготовление необходимый ремонт и изменения.«Курсив добавлен.

G.L. c. 142, § 1 также определяет «Старшего слесаря по газу» и Слесаря-подмастерья по газу ». Главный слесарь по газу определяется в соответствующей части как« слесарь по газу,…, который,… выполняет работы по установке газовой арматуры, подлежащие проверке и соблюдение любого закона, правила или постановления, относящихся к тому же. «Подмастерье газового мастера определяется как» человек, который сам выполняет любую работу с газовой арматурой, подлежащей проверке в соответствии с любым законом, правилом или постановлением, относящимся к тому же «.

В соответствии с приведенными выше определениями, работа с газовой арматурой включает «установку, изменение и замену системы трубопроводов», через которую подается топливный газ, но не ограничивается только этим аспектом работы газовой арматуры.Это также включает поддержание в хорошем и безопасном состоянии газопроводных систем. Системы газовых приборов включают в себя отвод дымовых газов, потенциально опасного побочного продукта системы, установленной монтажником по газу или квалифицированным лицом, действующим под наблюдением лицензированного монтажника по газу. Все работы по установке газовой арматуры, независимо от того, выполняются они опытным специалистом по газовой установке или старшим специалистом по газовой установке, должны выполняться в соответствии с «любыми законами, правилами или постановлениями, относящимися к ним».

Под G.L. c. 142, § 13, Совет уполномочен обнародовать правила и положения, касающиеся газовой арматуры в зданиях по всему Содружеству. Правила должны быть разумными, единообразными, основанными на общепринятых стандартах инженерной практики и рассчитанными на предотвращение пожара, взрыва, травм и смерти. Надлежащая вентиляция дымовых газов, включая монооксид углерода, которые являются побочным продуктом газового оборудования, установленного лицензированными сантехниками или газовыми установщиками, регулируется не только постановлениями Совета, но и Национальным кодексом топливного газа, NFPA 54- 2002 и ANSI Z223.1-2002, положения которого были приняты Правлением.

Имеющий лицензию сантехник или слесарь по газу обучается надлежащему отводу дымовых газов в соответствии с вышеупомянутыми правилами, положениями кодекса и стандартами и проверяется на знание этих положений до выдачи лицензии.

Местный инспектор газовой арматуры будет проверять установку, изменение, ремонт или замену, выполняемую лицензированным водопроводчиком или газовым монтажником в соответствии с разрешением на газовую арматуру, выданным местным инспектором, чтобы убедиться, что лицензированный сантехник или газовый монтажник выполнил эти положения. .Только в том случае, если установка, изменение, ремонт или замена будут определены в соответствии со всеми применимыми правилами, положениями кодекса или стандартами, включая те, которые применимы к отводу дымовых газов, местный инспектор укажет свое согласие на разрешение. Строгое соблюдение всех правил, положений и стандартов при отводе дымовых газов лицензированным сантехником или газомонтажником имеет решающее значение, поскольку несоблюдение этих положений может привести к серьезным травмам в результате отравления угарным газом жильцов здания, где находится газ. установлено оборудование.По этой причине удаление дымовых газов, образующихся в результате работы оборудования, работающего на газе, должно выполняться лицензированными сантехниками или газовыми установщиками или, в описанных выше обстоятельствах, должным образом обученным персоналом под их контролем и надзором.

Монтаж газовых и дымовых труб

Монтаж газовых и дымовых труб — более сложный процесс, чем вы думаете. Система дымохода является неотъемлемой частью печи вашего дома. Хотя, если он неправильно спроектирован или установлен, он может оказаться смертельным.Насколько серьезна такая возможность и как избежать этой опасности? Давай пройдем через это.

Система подачи воздуха в вашу печь на основе горения

Ваша печь оснащена системой подачи воздуха для сжигания. Он состоит из вентиляционного устройства, которое прикреплено к кожуху печи, теплообменника для тепла, проходящего через печь, и системы дымохода.

В данной статье мы сосредоточимся на системе дымохода.

Эта система отвечает за то, чтобы горючие компоненты, создаваемые внутри и в печи, выходили из внутренней области дома и перемещались в наружную область дома.По сути, это разгрузочная установка для печи. Ее также можно назвать «воздушной системой». Если воздушная система выходит из строя, это может поставить под угрозу воздух в доме; таким образом, ставя под угрозу здоровье тех, кто живет внутри.

Перепад давления

Большинство печей, используемых сегодня в домах, используют процесс естественной тяги, чтобы способствовать процессу горения. Это стало возможным благодаря дымоходу, который является частью агрегата. Это дифференциал внутри системы, который помогает выталкивать газы, которые находятся в печи, вверх и из дома.

Эти газы постоянно нагреваются; поэтому они постоянно расширяются.

В результате вес газов значительно ниже, чем у холодного воздуха, который перемещается снаружи дома внутрь дома. Фактически, чтобы печь работала на безопасном уровне, нагретые газы всегда должны вытесняться и при более низком давлении, чтобы они могли выходить из дома. Если этого не происходит, образуется окись углерода.

Окись углерода

Если давление в дымоходе слишком сильно возрастает или в воздухе, который является горючим в установке, падает давление, образуется окись углерода. Если система дымохода не работает надлежащим образом, это потенциально опасное вещество оседает во внутренних частях дома.

Общее давление, создаваемое печью, считается очень тонким. Даже малейшее нарушение может оказаться вредным для здоровья и опасным для людей, находящихся в здании, потому что это приведет к образованию окиси углерода.

Колебания давления

Что касается колебаний давления, когда давление повышается в системе дымохода, есть два основных виновника. Во-первых, дымоход становится ограничивающим и в результате давление внутри него повышается.

Во-вторых, тепло газа из дымохода рассеивается и увеличивает давление в системе дымохода печи. Колебания давления опасны не только для всей печи, они опасны для людей, находящихся в доме, где эта печь работает.

Вот почему для профессионалов важно установить, обслужить и / или отремонтировать дымовые трубы и системы дымоудаления.

Невыполнение этого требования может привести к множеству опасностей.

Что может вызвать ограничение системы дымоудаления?

Есть много распространенных ситуаций, которые могут привести к увеличению давления в системе дымохода печи из-за повышения давления. Вот почему у вас должен быть специалист по HVAC, который регулярно контролирует и обслуживает систему. К ним относятся, но не ограничиваются следующими:

Считается, что дымоход слишком мал для топочного агрегата.
Имеется более двух колен дымохода.
Горизонтальный участок дымохода слишком высокий или слишком низкий.
Количество вертикальных труб превышает количество горизонтальных дымоходов.
Окончание дымохода считается несбалансированным или неправильным.
Колпачок дымохода отсутствует или неисправен.
В системе дымохода есть препятствия.
Соединитель, соединяющий вентиляционную систему с дымовой системой, установлен неправильно.

Что вызывает рассеивание тепла в системе дымохода?

В дополнение к ограничениям, неправильный отвод тепла в дымоходе печи может привести к опасному выделению окиси углерода. Опять же, профессиональный техник HVAC может помочь в обеспечении правильного движения тепла в домашней печи. Следующие результаты в рассеивании тепла:

Футеровка системы изгибается, что приводит к колебаниям потока и давления в печи.
Дымоход, используемый в домашней печи, слишком велик для данной модели.
Дымоход, используемый в системе, является только одностенным, а не двустенным.
Из печи был неправильно вентилирован дымоход, который не имеет надлежащей футеровки.

Надлежащее проектирование, установка и техническое обслуживание дымоходных систем

Если в вашем доме есть печь, абсолютно необходимо, чтобы система дымохода была правильно спроектирована, установлена и постоянно обслуживалась.Если этого не сделать, значительно возрастет риск образования окиси углерода. Хотя большинство из них могут правильно обслуживать свою печь, система дымохода является одним из компонентов установки, за которым должен ухаживать только профессиональный техник.

Окись углерода — это токсичный газ, который можно вдыхать.

При вдыхании в больших количествах может наступить смерть. Его нельзя увидеть или понюхать. Желательно установить в доме детекторы угарного газа, если у вас есть газовая печь или любой другой газозависимый объект.Признаки отравления угарным газом включают следующее:

Одышка
The Chest Becoming Tight
Головная боль
Усталость
Головокружение
Путаница

Если в вашей печи есть дымоход, сотрудники Reynolds могут вам помочь. Мы специализируемся на проектировании, установке и общем обслуживании этих систем.

Монтажники дымохода котла

Основная функция котла — нагрев воды в системе, обеспечение горячей водой и теплом конструкции.

Дома на Лонг-Айленде и Квинсе, которые используют газ или нефть для подпитки своей котельной системы, также должны иметь дымоход котла.

Дымоход котла часто выглядит как небольшая дымовая труба, расположенная на крыше дома.

В некоторых домах есть такие же дымоходы для бытовых приборов, например, для плит и духовок. Эти дымоходы котлов похожи на дымоходы камина в том, что они являются дымоходами, которые позволяют газу и горячему пару выходить из дома.

Осмотр, чистка и уход за дымоходом котла так же важны, как и дымоход камина.

Неисправный дымоход может вызвать потенциально опасные проблемы. Если дымоход не вентилируется эффективно, это может привести к тому, что CO2 снова попадет в дом, что станет тихим, но смертельным убийцей. Кроме того, резервные или накопительные газы и / или пар, образующиеся при чрезмерно высоких температурах, могут быть чрезвычайно горючими.

Наши услуги по обслуживанию дымоходов

Проверки: Chimney Сертифицированные специалисты Genie обладают знаниями и опытом для проверки и проверки дымохода вашего котла, чтобы убедиться, что он работает эффективно.При этом наши специалисты оценит конструкцию дымохода, чтобы убедиться в отсутствии повреждений. Они также проверит, есть ли надлежащая вентиляция, и заглянут внутрь дымохода, чтобы оценить, есть ли какие-либо засоры, что может быть чрезвычайно опасным.

Очистка: Как и дымовые трубы камина, дымовые трубы котла могут нуждаться в чистке. Пары газа и масла, которые выбрасываются в атмосферу через дымовую трубу котла, могут вызывать отложения. Мусор также может вызвать засорение стека.Нагретые пары могут уносить и выталкивать частицы / мусор в штабель, где они могут оседать.

Правильный монтаж дымохода для газового котла

Из каких материалов изготавливаются контуры для отведения отработанного газа

Как правильно сделать дымоход для котла

Монтаж дымохода для газового котла — Отопление и утепление

Правила монтажа дымохода

Расположение дымохода в доме

Инструкция по монтажу дымохода для газового котла

Монтаж трубы дымохода через стену

Монтаж дымохода через крышу

Требования к дымоходу для настенного газового котла

Правильное расположение дымохода

Требования к уклону в связи с образованием конденсата

Требования к соединениям

Установка дымохода для газового котла

Особенности конструкции

Правила установки дымохода

Требования к дымоходам газовых котлов: нормы, которые нужно знать

Виды дымоходных систем газовых котлов

Кирпичный дымоход

Керамический дымоход

Требования к коаксиальным дымоходам газовых котлов

Дымоход-сэндвич из нержавейки

Элементы дымохода из нержавейки

Требования к эффективности и безопасности дымохода газового котла, нормы СНиП

Пошаговый монтаж дымохода газового котла

Внутренний дымоход

Наружный дымоход

Как избежать скопления конденсата в дымоходе газового котла — видео урок

Монтаж дымоходов для газовых котлов

«Без дыма» — наши преимущества

Как выбрать дымоход для котла?

Дымоход для газового котла: устройство и способы монтажа

Определяемся с материалами

Как подобрать габариты?

Факторы, влияющие на тягу

Сечение и диаметр трубы

Высота

Возможные сложности

Монтаж

Выбор варианта размещения

Установка

выпусков с газовыми и нефтяными дымоходами — Crofton MD

Кто имеет право обслуживать дымовые трубы газовых и мазутных котлов / печей?

Что мне нужно знать при модернизации моей газовой или масляной горелки?

Почему это имеет значение, если ваш новый котел или печь не соответствует облицовке правильного размера?

Как возникают засорения в системах котлов / топок жидкого и газового топлива?

Нужно ли регулярно обслуживать дымовые трубы газовых и газовых горелок?

Дымоход котла — Полное руководство с правилами дымохода котла

Совет по поиску дымохода котла:

1.

2.

Дымоходы | RAND Engineering & Architecture, DPC

Типы вкладышей дымоходов

Рекомендации по проектированию

Удлинения и смещения

Специальные проверки

Дата инспекции

MI® — PB Heat

Подробнее о продукте:

Удаление дымовых газов | Масса.gov

Монтаж газовых и дымовых труб

Система подачи воздуха в вашу печь на основе горения

Перепад давления

Окись углерода

Колебания давления

Что может вызвать ограничение системы дымоудаления?

Что вызывает рассеивание тепла в системе дымохода?

Надлежащее проектирование, установка и техническое обслуживание дымоходных систем

Монтажники дымохода котла

Осмотр, чистка и уход за дымоходом котла так же важны, как и дымоход камина.

Наши услуги по обслуживанию дымоходов

Добавить комментарий Отменить ответ
