Для высокого уровня комфорта в частном доме или любом другом жилом строении одной из основных потребностей является наличие удобного туалета. Не менее важно и то, насколько правильно подобрана модель унитаза, благодаря чему будет легко использовать, обслуживать и ремонтировать этот сантехнический прибор.

Виды

Перед тем, как выбрать данное приспособление под личные требования, необходимо узнать устройство унитаза. Всего существует два основных типа исполнения данного приспособления:

1. Напольная разновидность унитаза – наиболее распространенный вид, встречающийся практически в каждом доме. Существуют следующие типы данной разновидности: унитаз-компакт, обычно имеющий стандартный сливной бачок, и отдельный от сливного механизма с нестандартным основанием, предполагающий сидение на корточках при эксплуатации, турецкий вид или чаша «Генуя».
2. Подвесная разновидность унитаза.

Менее распространенный вариант для частных домов, но более удобный в обслуживании и ремонте в общественных заведениях, в отличие от напольного.

Независимо от разновидности и модели, устройство унитаза, как правило, является неизменным и содержит в себе следующие элементы:

• основной элемент каждого унитаза – это его чаша, представляющая собой основание, на котором могут закрепляться все остальные детали устройства;
• сливной бачок – устройство, предназначенное для смывания. Существует несколько основных типов, которые отличаются между собой как внешне, так и по принципу работы;
• стульчак – сиденье с крышкой, сделанное из пластика или текстильного материала. Повышает общий уровень комфорта и гигиены, но требует своевременной замены.

Вышеописанные элементы являются основой практически для каждого типа унитаза. Чтобы при эксплуатации, обслуживании и ремонте не возникло проблем, необходимо ознакомиться с основными принципами работы каждого элемента.

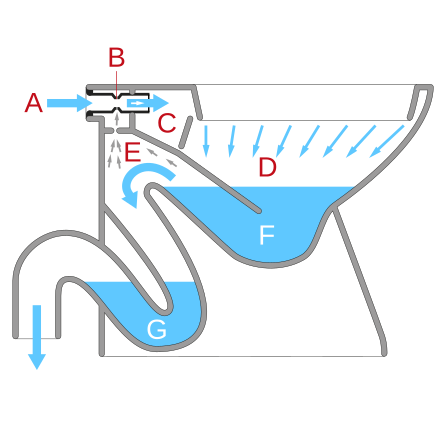

Гидравлический затвор

Основой для каждого типа унитаза является чаша. Она представляет собой сифон – изогнутой формы затвор гидравлического типа, который заполняется водой. Его основная функция – это способность сливать отходы и жидкость в канализационную систему, но при этом все неприятные запахи и опасные для здоровья газы не попадают в туалетное помещение. Все это возможно благодаря особой изогнутой форме канала. Несмотря на кажущуюся простоту конструкции, данный механизм имеет особый метод работы.

Гидравлический затвор, используемый в чаше унитаза, работает по принципу изменения давления в канализационных трубах по отношению к атмосферным условиям окружающей среды. В зависимости от давления в воздушной среде, меняется уровень воды в унитазе. При его повышении по отношению к давлению в канализации, жидкость в гидрозатворе уменьшается и сливается в сток. При понижении атмосферного давления происходит обратный вышеописанному процесс.

Обратите внимание! Практически все модели унитазов имеют одинаковое строение сифона – вход гидрозатвора устанавливается в вертикальном положении, а выход может быть двух основных вариантов – прямого или наклонного.

Но иногда можно встретить и альтернативные исполнения данного устройства. Стоит отметить, что при долгом застое воды в унитазе, который не используется, может произойти полное или частичное испарение жидкости.

Принцип работы бачка

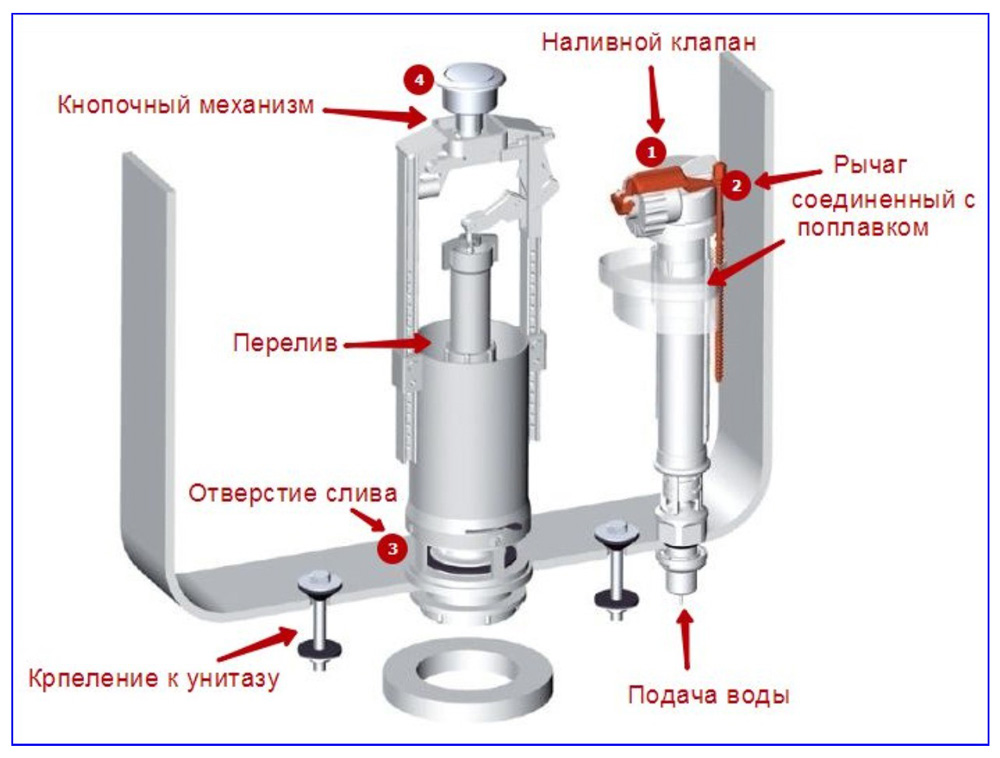

Сливной бачок – приспособление, предназначение которого – очистка унитаза после его использования. Происходит данный процесс путем подачи воды из вышеупомянутого устройства в чашу туалета. Изготавливают его из нескольких основных материалов – керамика, сочетающая в себе прочность и красоту, пластмасса, являющаяся наименее затратным вариантом, прочный чугун и нержавеющая сталь. Также можно встретить нестандартные виды сливного бачка из менее популярных материалов.

Наиболее распространенным из вышеописанных видов является пластмассовый вариант с боковой подачей воды. Состоит он из следующих частей:

1. Поплавковый клапан, регулирующий подачу воды для набора в бачок. Механизм достаточно прост по строению. Его легко заменить в тех устройствах, где это заранее предусмотрено.

2. Груша. Обычно этот элемент служит механизмом слива воды. Ее совмещают с переливом.
3. Тяга – деталь, воздействующая на грушу. Является связным элементом межу кнопкой слива и переливом.
4. Поплавок. Устройство, при помощи которого регулируется подача воды в бачок. Обычно он сделан из легкого и водонепроницаемого материала.

Каждый из вышеперечисленных элементов имеет свои особенности по форме и материалу. Груша обычно сделана из резины, поплавок в стандартных бачках изготавливается из пластика, тяга – из нержавеющего материала, такого как латунь или медь.

Строение груши и перелива

Кроме информации об использованных материалах для изготовления элементов сливного бачка, также необходимо понимать принцип работы любой из деталей. Резиновая груша служит как для спуска воды, так и для ее набора. При промывании нажатие на грушу поднимает ее, и жидкость стекает через трубу в унитаз. Когда бачок становится пустым, она встает на место и перекрывает собой сливное отверстие.

Еще одна составляющая бачка – это устройство «перелив», имеющее форму цилиндра с горловиной. Необходимо данное приспособление для зашиты от чрезмерного наполнения бачка водой. Такие запчасти запросто меняются на новые.

Обратите внимание! Существует два вида перелива – совмещенный с грушей и отдельный. Наиболее распространенным считается отдельный узел с сифонным механизмом спуска. Такие запчасти просты в эксплуатации и обслуживании, а также при необходимости легко заменяются на новые.
Стоит отметить, что владельцы данного вида слива могут столкнуться с большим уровнем шума при смывании водой.

Подключение бачка к водопроводу

Обычно для подключения бачка к водопроводу используют гибкий резиновый шланг армированного типа, а также устанавливают кольцевой уплотнитель из металла или латуни. Но в более дешевых моделях монтируются запчасти из пластика и гайки из пластмассы.

Подключается бачок к водопроводу через патрубок, который стандартно расположен сбоку устройства. Также можно встретить современные модели, подача холодной воды в которых осуществляется через низ бачка. Такое необычное решение помогает снизить уровень шума, благодаря чему комфорт при использовании туалета значительно повышается.

Обратите внимание! Нижняя подводка холодной воды не только более эффективна, но и считается предпочтительнее с эстетической точки зрения.

Некоторые модели унитазов компакт имеют не один вход для подключения водопровода, а целых два отверстия. Это позволяет при возникновении проблем без особых усилий поменять поплавковый клапан и заглушку на новые запчасти. Не менее важным в устройстве сливного бачка является поплавковый клапан и сам поплавок. Именно они отвечают за автоматический набор воды.

Обратите внимание! Существует два основных вида данного устройства – нерегулируемый и регулируемый. Второй вариант позволяет провести настройку максимального уровня воды в бачке.

Поплавковый клапан состоит из следующих элементов:

• прижимная шайба, прочно закрепляющая весь механизм к корпусу бачка;

• прокладка, защищающая от протекания при переборе воды;
• седло, служащее нажимным механизмом, перекрывающим воду при полном заполнении бачка;
• защитная мембрана, при помощи которой рычаг воздействует на седло;
• стержень – промежуточная деталь между рычагом и мембраной, которая при полном наборе воды воздействует на седло и перекрывает подачу с водопровода;
• рычаг поплавка, воздействующий на стержень во время заполнения бачка.

Наиболее распространенным вариантом механизма слива сегодня считается двухрежимный механизм, широко используемый в моделях унитазов-компактов. Главной особенностью данного устройства является возможность регулировки расхода воды в бачке. Благодаря этому владелец дома сможет значительно снизить расходы на водоснабжение.

К дополнительным приспособлениям для унитаза также относится стульчак – конструкция, состоящая из сидения и крышки унитаза. Данные запчасти изготавливаются из таких материалов как пластмасса или текстиль. Наличие стульчака способствует повышению комфорта при использовании туалета. Кроме того, данное приспособление увеличивает уровень чистоты и гигиены.

Заменить стульчак достаточно легко, так как сегодня продается большое количество, как собранных конструкций, так и отдельные запчасти к ним. Крепления, при помощи которых фиксируют данное приспособление, могут быть изготовлены как из пластика, так и из металла.

Ремонт и обслуживание

Одной из наиболее часто возникающих проблем, с которой можно столкнуться, эксплуатируя устройство унитаза, является протекание бачка. В зависимости от неисправности, данная проблема может привести как к дополнительным растратам по замене определенной запчасти, так и к большому убытку, особенно если следствием поломки стало затопление помещения. Поэтому немаловажным является умение самостоятельно определить причину возникшей проблемы и ее дальнейшее устранение.

Наиболее распространенными неисправностями, приводящими к вышеописанным проблемам, относятся следующие:

• У определенной запчасти, а именно груши, прокладки или мембраны могут случиться проблемы с герметичностью. Такие поломки приводят к перерасходу воды и могут быть устранены за счет замены запчасти на новую.
• Поплавок пробит или неправильно отрегулирован. Такая проблема опасна тем, что бачок может переполниться водой, из-за чего жидкость потечет как в унитаз, так на пол при условии, что перелив будет неисправен.
• Недостаточная герметичность трубы подачи воды с бачка в унитаз. Эта поломка чревата течью во время смывания. Наиболее распространенное место, в котором возникает трещина или другое повреждение – это изгиб трубы.

Любое резьбовое соединение или шланг являются местом повышенной вероятности поломки, поэтому искать причину протекания нужно именно в таких местах. Правильно определив характер повреждения, и узнав, что именно привело к неисправности, бачок или фурнитура, можно провести ремонт поврежденной детали или заменить запчасти без особых усилий.

---

Поделиться с друзьями:

---

сливной механизм бачка в разрезе, строение, из чего состоит смывное устройство, система смыва, конструкция, как устроен унитаз, схема, принцип работы

Без унитаза в санузле назвать коттедж или квартиру благоустроенными язык не поворачивается. Согласитесь, это утверждение сложно опровергнуть. Существует огромное количество моделей этой сантехники. Но особой сложностью внутреннего устройства они не отличаются, принцип работы у всех модификаций един.

Если произошла поломка с подачей воды, то ремонтировать, скорее всего, придется сливной механизм для унитаза – именно система слива чаще всего выходит из строя у этого сантехнического прибора. Мы готовы помочь вам быстро справиться с этой проблемой.

В этом материале мы собрали и обобщили сведения об основных видах унитазных бачков, поломках, которые могут возникнуть, и способах их устранения. Для наглядности материалы сопровождаются тематическими фото и видео.

Схема устройства

Появился данный прибор довольно давно, им пользовались еще несколько веков назад, но тогда он не стал популярным по причине отсутствия водопровода и канализационной системы. Устройство унитаза современной конструкции намного сложнее, чем у его предшественника.

Прибор состоит из чаши, бачка, запорной арматуры и сливного узла, предназначенного для выпуска воды (прочитайте: «Запорная арматура для унитаза – выбор и правила замены арматуры бачка для слива воды в унитазе»). На схеме видно, как устроен унитаз в разрезе – в верхней части его чаши располагается сиденье, имеющее крышку. Прибор отличается простой конструкцией, но есть определенные нюансы относительно работы слива.

Ремонт встроенного бачка (с инсталляцией)

К механизму бачка, установленного за фальш-стеной, добраться сложнее. Прежде всего следует приобретать устройство с высокой надежностью, которое редко требует ремонта. В стене должны быть ревизионные люки, через которые можно добраться до бачка и заменить прокладки, если нарушилась герметичность. Сливную арматуру отремонтировать своими руками не получится из-за сложности конструкции.

Перед скрытым бачком устанавливается фильтр грубой очистки, улавливающий твердые частицы, из-за которых в большинстве случаев происходит течь.

Принцип работы

Рабочий процесс осуществляется в сливном бачке. Он состоит из устройства для наполнения резервуара и механизма спуска воды в унитаз. Она поступает в емкость посредством специального шланга из водопроводной сети. Чтобы жидкость имелась в баке в требуемом объеме, используют устройство налива. Когда количество воды в резервуаре достигает заданной отметки, запорный клапан прекращает ее подачу.

После нажатия человека на кнопку, срабатывает сливной механизм бачка унитаза. Жидкость из емкости поступает в чашу порционно, у нее высокая скорость перемещения, поэтому можно быстро и эффективно отправить в канализационную сеть нечистоты.

Немногие потребители знакомы с устройством бачка унитаза, но от его правильной настройки зависит работоспособность всей конструкции.

Жидкость может подаваться в прибор разными способами:

Подача сверху производится следующим образом. В верхней части емкости располагается запорная арматура, но вода поступает в нее из бокового канала. На внутреннем участке рычага имеется поплавок. Когда жидкость в резервуаре достигает требуемого уровня, этот элемент поднимается.

На шток теперь надавливает другой рычаг, в результате чего клапан прижимается и отверстие закрывается. Данное строение унитаза является самым распространенным. Его монтируют на многие сантехнические приборы.

Если конструкция предусматривает нижнюю подачу жидкости в прибор, тогда сливная арматура располагается внизу резервуара. Во время пользования оборудованием поплавок перемещается вертикально относительно направления штока.

В результате его движения, срабатывает запорная мембрана, используемая для регулировки уровня жидкости внутри емкости. Преимущество изделий с нижней подачей заключается в их нешумной работе.

Возможные неисправности

В том случае, когда с монтажом арматуры справились и запустили в работу, необходимо следить за их исправностью. Через некоторое время могут возникнуть некоторые неисправности, которые легко можно ликвидировать самостоятельно. Рассмотрим проблемы, которые возникли с подачей воды.
Самая частая поломка – вода не поступает в бачок или, наоборот, не прекращается ее подача. Причиной таких поломок служит клапан, отвечающий за подачу жидкости, или непосредственно поплавок. Поплавки по своей конструкции бывают в виде пустотелых цилиндров или перевернутых стаканов.

Поплавки первого вида ремонту не подлежат, их следует полностью заменять. Иногда приходиться менять весь клапан. Если говорить о поплавке в виде перевернутого стакана, то причиной неполадок может быть образование грязи и других отложений в нем. Решение проблемы – очистить поплавок от отложившихся загрязнений.

В том случае, когда с поплавком все хорошо, а вода все-таки не перестает поступать, причиной поломки может быть изношенная мембрана клапана. Чаще всего запасные детали идут в комплекте. В противном случае деталь покупают и производят ее замену. Для этого с клапана нужно снять колпачок, и извлекается изношенная мембрана. На ее место устанавливается новая деталь. Затем снова закрывается колпачком. Не забывают прочистить и отверстие, через которое поступает вода в бачок.

Бывает так, что вода начинает вытекать через перелив. В этом случае опять обращают внимание на поплавок и выполняют его регулировку. Если это не помогло, то приступают к проверке шпильки. В случае повреждения необходимо заменить ее новой или просто на медную проволоку.

Важно! При проявлении нескольких поломок следует тщательно изучить арматуру, выявить изношенную деталь и заменить ее. Очень часто приходиться полностью менять механизм, если изношено несколько деталей.

Как видим, устройство унитаза не отличается сложностью. В конструкцию бачка входит два рабочих механизма. Первый для подачи и контроля уровня жидкости в сливном бачке, а второй для слива воды в чашу унитаза.

Процесс наполнения бачка

В случае, когда на схеме бачка унитаза подающий шланг находится сбоку, уровень воды корректируют путем изменения параметра спицы, у которой на конце имеется поплавок. Иногда в моделях унитаза вместо спицы задействуют толстую латунную проволоку. Чем выше будет поплавок, тем больший объем жидкости поступит в резервуар.

Производители сантехники все чаще меняют металлические элементы на пластиковые изделия. Но их сгибать невозможно, так как они поломаются. В данном случае в схеме сливного бачка унитаза предусмотрено перемещение поплавка вдоль шпильки вверх или вниз, в результате чего объем жидкости меняется в большую или меньшую сторону.

В некоторых схемах с целью упрощения регулирования уровня имеется штанга с резьбой, используемая для изменения расположения буйка. Если жидкость подается снизу, штанга поплавка располагается вертикально. Уровень воды тогда можно отрегулировать самостоятельно. Для этого поплавок сдвигают на нижнюю отметку и фиксируют его положение с обеих сторон особыми гайками.

При проведении данной работы с бачка нужно снять крышку с закрепленной кнопкой. В некоторых приборах она подсоединена жестко к смывному клапану. Чтобы не допустить поломки, конструкцию сливного бачка унитаза с кнопкой нужно разбирать максимально осторожно.

Сначала на кнопке выкручивают зажим и только тогда убирают крышку. Когда поплавок находится сверху, но не перекрывает водный поток, неисправность возникла в результате некорректной работы впускного клапана. Эту деталь разбирают, прочищают и собирают обратно или приобретают новую.

Монтаж и замена арматуры сливного бачка

Значительная часть проблем с унитазом решается путем регулировки или замены арматуры бачка. В любом случае надо знать, как разобрать и собрать внутренности бачка. Этот навык вам точно пригодится. При замене сначала надо демонтировать старое устройство, а потом установить новое. Опишем в деталях весь процесс, в том числе, монтаж новой арматуры.

Как снять крышку с бачка

Если ремонтируется сливной бачок с кнопкой, не всегда сразу понятно, как снять крышку. Сделать это несложно: нажимаете на кнопку, проворачиваете кольцо.

Как снять крышку с бачка с кнопкой

Если пальцами не получается, вдавив кнопку, рассматриваем ее внутренний ободок. Там есть две специальные прорези. Можно взять отвертку с нешироким концом, ею провернуть немного кольцо. Потом уже можно и пальцами выкрутить.

После этого вынимаете кнопку, потянув ее вверх. Все, крышку можно поднимать.

Демонтаж бачка

Чтобы заменить старую арматуру спускного бачка, его надо снять с чаши унитаза. Первым делом перекрываем подачу воды, затем сливаем воду с бачка. Потом при помощи ключей снимаем подводящий воду шланг (он крепится сбоку или снизу).

При нижнем расположении подвода воды он находится рядом с крепежными шпильками

Далее надо отсоединить бачок от чаши унитаза. Если заглянуть под него снизу, можно увидеть болты, которые затянуты гайками. Вот их и откручиваем, используя набор рожковых ключей или разводной. Перед этим возле унитаза поставьте емкость или постелите тряпку — некоторое количество воды в бачке остается всегда, при откручивании гаек она и будет сливаться.

Открутив две гайки — справа и слева, снимаем бачок. На чаше обычно остается прокладка. Если она деформировалась или пересохла, ее тоже желательно заменить.

Сливной бачок снимаем с чаши

Бачок укладываем на ровную поверхность. В нижней его части есть большая пластиковая гайка. Она удерживает сливной механизм, ее откручиваем. Иногда первые витки приходится делать при помощи разводного ключа, но не слишком пережимайте его — пластик может быть хрупким.

Откручиваем гайку, удерживающую сливной механизм

Теперь механизм слива воды легко вынимается.

Так выглядит арматура сливного бачка после нескольких лет работы

Аналогичным образом снимаем механизм подачи воды. При нижней подаче гайка крепления также находится снизу (справа или слева от центра).

Гайка крепления механизма подачи воды

Это сняли устройство подачи воды в бачок

После этого заглядываем внутрь сливного бачка. Обычно на дне скапливается ржавый осадок, мелкие частицы металла, песок и т.п. Все это надо удалить, по возможности, промыть. Внутренность должна быть чистой — попавшие под прокладки мусоринки могут стать причиной появления течи. После этого начинаем монтаж новой арматуры.

Монтаж арматуры сливного бачка

Происходит все в обратном порядке. Сначала устанавливаем новую стойку сливного механизма. Откручиваем с него пластиковую гайку, надеваем на патрубок резиновую прокладку. Она может быть белого (как на фото) или черного цвета.

На резьбу надеваем прокладку из резины

Устройство заводим внутрь емкости, с наружной стороны накручиваем пластиковую гайку. Ее закручиваем, пока возможно, пальцами, затем немного подтягиваем ключом. Перетягивать нельзя — лопнет.

Устанавливаем и закручиваем гайку

Герметизация

Теперь на чаше унитаза заменяем уплотнительное кольцо, герметизирующее ее соединение со сливным бачком. В этом месте часто скапливается грязь и ржавчина — ее предварительно вытираем, посадочное место должно быть сухим и чистым.

Укладываем уплотнительное кольцо

Внутрь бачка устанавливаем крепежные болты, не забыв положить прокладки. Сливной бачок ставим на место, пока можно не выравнивать. Главное — попасть винтами и выпускной частью на посадочные места. Берем шайбу, гайку и накручиваем их на винты.

Затягиваем крепление

Когда установлены обе гайки, но еще не затянуты, выравниваем емкость. Затем при помощи ключа начинаем затягивать крепление. Крутим на несколько оборотов то справа, то слева.

Ставим выпускной клапан

В последнюю очередь устанавливаем впускной клапан для сливного бачка. Его можно было поставить раньше, но тогда неудобно устанавливать крепежные болты — слишком мало места. На выходной патрубок также надеваем прокладку, потом устанавливаем внутрь, закрепляем при помощи гайки.

Закручиваем гайку крепления впускного клапана

Следующий шаг — к тому же патрубку подключаем воду. Перед подключением гибкого шланга для воды на некоторое время открываем воду, давая возможность удалить окалину, которая скапливается каждый раз после закрывания крана даже на непродолжительное время. Спустив некоторое количество воды (подставьте ведро, чтобы не мочить пол), шланг подключаем к штуцеру (воду снова отключаем).

Подсоединяем воду к бачку для унитаза

Хоть штуцер и металлический, сильно затягивать это соединение тоже не нужно — сначала пальцами, затем на один оборот ключом. Если при включении воды обнаружится капель, можно подтянуть ее еще на пол оборота. После этого проверяем правильно ли работает система. Если все верно, устанавливаем крышку, прикручиваем кнопку. Можно еще раз протестировать. На этом монтаж арматуры сливного бачка закончен. Как видите, все можно сделать своими руками.

Механизм слива

Когда надо смыть нечистоты, пользователь воздействует на кнопку, а дальше все происходит без его участия. При нажатии срабатывает механизм слива для бачка унитаза, сливной клапан открывается и вода покидает емкость. Потоки жидкости попадают в чашу и, смыв нечистоты, отправляются в канализацию.

В любом сантехническом приборе устройство наполнения и сливной механизм для бачка унитаза взаимосвязаны между собой, хотя эти узлы абсолютно разные. Это означает, что при нажатии на кнопку начинает вытекать вода и одновременно бачок наполняется заново, при этом не требуется производить специальные действия.

Есть модели, в которых смывной механизм для унитаза запускают с помощью веревки (цепочки) или рычага, за которые следует дернуть. Системы для спуска воды отличаются сборкой. При их поломке нужно приобрести новое изделие и установить его.

Простой и давно используемой конструкцией сифона для слива является груша, напоминающая по форме вантуз. Масса воды прижимает ее к отверстию и тем самым перекрывает слив.

Когда человек нажимает на рычаг системы смыва для унитаза, груша поднимается к верху и тем самым выпускает воду из отверстия. Тут же включается поступление жидкости, груша весит больше и за счет тяжести возвращается в седло.

В устройстве сливного бачка унитаза имеется трубка перелива, которая постоянно находится в открытом состоянии, а ее верхний конец возвышается над водой на определенном расстоянии. Если резервуар переполняется, излишки жидкости начинают перетекать в канализационную сеть.

Способы ремонта механизма бачка своими руками

Через верхнее отверстие в бачке виден весь механизм сливной арматуры. Он может иметь следующие неисправности:

1. Бачок постоянно течет.
2. Нет напора воды на входе.
3. Неуправляемый механизм слива.

Причины этих неисправностей могут быть разными, и от них зависит способ которым будет выполнен ремонт бачка унитаза.

• Пробка (груша) неплотно прилегает к сливному отверстию. Чтобы этого не было, следует приобретать сантехнику высокого качества. Возможность ремонта можно проверить, прижав шток с небольшим усилием. Если при этом вода не течет, пробку можно немного утяжелить дополнительным грузом или выровнять шток. Также нужно периодически чистить уплотнение от ржавчины и солей, из-за которых нарушается герметичность, и жидкость постоянно течет в чашу.
• Регулятор не перекрывает подачу воды. При этом бачок никогда не переполнится, благодаря наличию переливной трубки. Проверяется исправность каждого элемента устройства: поплавка, клапана впуска, креплений, штанги. Вышедшая из строя деталь заменяется или просто подтягивается крепление поплавка.
• Течь из бачка в помещение. Он может иметь трещину или нарушается герметичность прокладок. Особое внимание следует обращать на качество соединения текущего бачка с чашей. Его нужно подтянуть, а если это не помогает, меняется резиновая прокладка. Другой причиной течи может быть износ манжеты в сочленении слива чаши с трубой канализации. Уплотнение меняют на новое, очистив соединение от загрязнений и обработав поверхности герметиком.
• Слабый напор через впускной клапан. Обычно это происходит, если он засоряется. Предотвратить это можно прочисткой или установкой перед ним фильтра.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Как выполнить укладку кафеля своими руками

Особенности конструкции двухрежимного слива

В современных моделях кнопки на унитазе имеют две клавиши, нажимая на одну из них можно экономно расходовать воду.

Подобное смывное устройство для унитаза функционирует в двух режимах:

1. Стандартном
   . В этом случае сбрасывается вся жидкость из резервуара в количестве 4 – 6 литров.
2. Половинном
   . После нажатия на кнопку слива высвобождается лишь половина объема бачка.

Такая конструкция прибора более экономична относительно расхода воды, но ее сложнее настраивать и ремонтировать. Количество деталей, из чего состоит унитаз, в этом случае больше, а значит, он будет ломаться чаще.

Помимо изделий с двумя кнопками, продаются и однокнопочные приборы, в которых количество выбрасываемой жидкости регулируют силой нажатия на кнопку. При слабом воздействии спускается половина объема, а при сильном – весь резервуар.

Как правильно выбрать сантехнику?

При выборе унитаза обращается внимание на следующее.

• Способ крепления: моноблоки, компактные и раздельные унитазы. Выбор делается с учетом размеров помещения, дизайна и трудоемкости обслуживания бачка.
• Фурнитура. Большинство частей, обладающих малыми прочностью и надежностью, изготавливается из пластика.
• Наличие положительных отзывов, известный изготовитель, наличие гарантии и сертификата.

Регулировка количества сливаемой воды

Принцип работы унитаза позволяет самостоятельно корректировать поступление жидкости в бачок. Новая арматура всегда отрегулирована так, что вода в емкости располагается на максимальной отметке.

Чтобы изменить уровень жидкости в однокнопочном резервуаре производят следующие действия:

1. При помощи крана, находящегося до подающего шланга, перекрывают поступление жидкости в бачок. Если данный вентиль отсутствует, отключают холодную воду во всей квартире.
2. Нажимают на кнопку, чтобы слить содержимое прибора.
3. Выкручивают сливную пробку, взяв ободок за болт, удаляют его. Чтобы не поломать арматуру, крышку не следует поднимать до снятия пробки.
4. Далее поднимают крышку, чтобы посмотреть на уровень воды. Обычно он самый высокий. На трубке перелива имеются деления — с их помощью можно узнать уровень выпуска воды.
5. Ищут поплавок – он обычно соединен с лапкой для подачи жидкости.
6. Чтобы уменьшить ее поступление, на механизме клапана закручивают по часовой стрелке винт.

После завершения регулировки, проверяют уровень поднятия жидкости. Ее поверхность должна располагаться на расстоянии 3 сантиметров от трубки перелива. При правильной работе унитаза крышку помещают на место и закручивают кнопку.

Замена впускного клапана

Перед тем как отремонтировать унитаз, следует перекрыть кран подачи воды. Он подключается к трубопроводу от стояка. После откручивается гибкий шланг от впускного механизма. Он легко вынимается, если ослабить крепление. Вместо него устанавливается новый или отремонтированный. Сборка производится в обратном порядке. Пластиковая резьба не требует уплотнения, а на латунную подматывается фторопластовая лента.

Типы унитазов по геометрии чаши

Форма чаши должна быть такой, чтобы обеспечивать максимальный комфорт при использовании, высокий уровень гигиеничности и функциональности. Существует несколько форм изделия:

• Воронкообразная чаша. Главный плюс такой геометрии – гигиеничность. Этого добиваются особом положением воронки – она расположена в самом центре чаши. Воронка позволяет очень быстро и тщательно убрать продукты жизнедеятельности. К минусам относят всплеск, который при таком строении обязательно будет – особенности конструкции.

• Тарельчатая чаша. Данная конструкция отличается плоской платформой, куда накапливаются отходы. Очистка платформы производится только струями воды. Это устаревшее решение, хоть и форма исключает разбрызгивание. В продаже устройства с подобной геометрией встречаются реже, так как ее гигиеничность крайне низкая.

• Козырьковая чаша. Широко распространенная геометрия чаши. Имеется выступ, препятствующий всплескам. Специальная форма с уклоном позволяет смывать фекалии со стенок без следа.

Унитаз в виде воронки – оптимальный вариант

Воронкообразные унитазы считаются самыми распространёнными и практичными, что и требуется от изделия данного типа. Подключение к сливному сифону производится в нижней части конструкции, что позволяет скрыть все канализационные элементы от посторонних глаз. Кроме всего прочего, такие типы унитазов оснащены дополнительными устройствами, способными повысить качество и интенсивность смыва нечистот.

Сливное устройство для унитаза данного типа имеет довольно простую конструкцию. Подключить его можно без специальных навыков и инструментов. Как правило, сама сливная система в туалете монтируется до того момента, как выбирается сам унитаз. Именно по этой причине все типы данного устройства имеют стандартную систему подключения.

Правила ухода за сантехникой

Чтобы сантехника служила долго и не отказывала в самый неподходящий момент, важно позаботиться о правильном уходе за ней. Изделия из сантехнической керамики нуждаются в регулярной чистке, при этом она должна проводиться с использованием специальных химических средств. В их составе присутствует едкая щелочь, разрушающая скопившиеся органические отложения и убирающая ржавчину. Чистящее средство можно без проблем приобрести в любом хозяйственном отделе.

Однако сантехническую керамику не рекомендуется чистить средствами на основе соды и других абразивных веществ. Они царапают поверхность, что приводит к образованию на ней мельчайших царапин. В них достаточно быстро набивается грязь и скапливается ржавчина, поэтому повторные чистки придётся проводить все чаще. Со временем отчистить сантехнику будет уже невозможно.

Проблемы со сливным механизмом унитаза часто возникают из-за засорения примесями, присутствующими в водопроводной воде. Чтобы предотвратить загрязнения, рекомендуется установить фильтр грубой очистки на входе водопроводной системы в квартиру. Это значительно увеличит срок безотказной службы всей домашней сантехники.

Оставьте заявку выезд мастера в пределах МКАД бесплатно

Из истории унитаза

Первый унитаз, оснащенный сливным бачком, сконструировали для английской королевы. Это было в 1596 году. Однако в этот период еще не было даже в проекте канализационной системы, что серьезно мешало распространению этого оборудования. Разработки прекратили.

К дальнейшим исследованиям и конструированию изобретатели смогли вернутся только через 150 лет – появилось устройство, напоминающее современные компактные унитазы. Это было разработкой английского инженера Т. Твайфорда. Он так и назвал модель – Unitas, что в переводе значит «Единство».

Инструменты

16 votes

+

Голос за!

—

Голос против!

Неотъемлемыми атрибутами комфортного проживания являются привычные для человека блага цивилизации, такие как эргономичная мебель, стабильное водоснабжение, правильно спланированное освещение и сантехника, работающая без перебоев. Исправная работа всего перечисленного оборудования воспринимается как должное, а поломка почти всегда становится неожиданностью, принося массу неприятностей. Чаще всего объектом повышенного внимания домовладельцев становится сантехника, и чтобы обеспечить ее бесперебойное функционирование, необходимо заранее позаботиться о ее правильном монтаже, подразумевающем крепкое соединение труб и шлангов, исправность крепежа и прокладок. Если сантехника эксплуатируется в течение длительного периода времени, необходимым условием ее бесперебойной работы являются профилактические осмотры, которые позволят вовремя выявить износ арматуры, обусловленный ненадлежащим качеством воды. Своевременное обслуживание сантехнического оборудования позволит предотвратить затопление своего жилища и жилища ваших соседей. В случае возникновения поломки сантехнического оборудования, наилучшим выходом будет вызов сантехника, который максимально быстро и эффективно устранит поломку. Если у вас нет возможности вызвать мастера, вы можете осуществить самостоятельный ремонт сливного бачка унитаза, технология которого не представляет сложностей.

Содержание

1. Принцип устройства унитаза: основные положения
2. Различия сливных бачков для унитазов: классификация сливных бачков
   Расположение бачка по отношению к унитазу
3. Основные виды спусковых механизмов
4. Особенности системы набора воды
5. Устройство сливного бачка: основные элементы
6. Наиболее частые неисправности сливного бачка: методы их устранения
   Протечка воды в помещение: причины и методы устранения поломки
7. Что делать, если вода не поступает в бачок?
8. Постоянная течь воды из бачка в унитаз: причины и способы устранения поломки
9. Выход из строя рычага спуска: как устранить?
10. Ремонт сливного бачка унитаза с кнопкой: порядок действий
11. Шумное наполнение бачка водой: как устранить?

Принцип устройства унитаза: основные положения

Чтобы разобраться в поломке и найти наиболее оптимальный способ ее устранения, необходимо изучить теоретические основы устройства сантехнического оборудования и понять, как устроен слив воды в унитазе. Независимо от конструктивных особенностей унитаза, любая модель характеризуется наличием двух основных деталей – чаши, расположенной на полу или закрепленной на стене, и емкости для воды, расположенной сверху. Именно эта емкость и является сливным бачком. В основе функционирования слива воды лежит принцип «гидрозатвора», подразумевающий смыв воды в сток под действием силы тяжести при нажатии на кнопку (рычаг), способствующему открытию пробки.

Различия сливных бачков для унитазов: классификация сливных бачков

Современный рынок сантехнического оборудования предлагает потребителю широкий выбор различных сливных устройств, относящихся к различным типам и видам. Существует большое количество разновидностей сливных бачков, которые могут классифицироваться в соответствии с множеством признаков, представленных ниже.

Расположение бачка по отношению к унитазу

Традиционный способ установки унитазов, не теряющий своей актуальности и на сегодняшний день, предполагает создание слитной конструкции, объединяющей бачок и унитаз в единое целое. Преимуществом этого способа установки является отсутствие необходимости монтажа выпускной трубы, объединяющей чашу унитаза и сливной бачок.

Несмотря на преимущества и надежность традиционного способа установки, набирают популярность скрытые конструкции и подвесные унитазы. Первый вариант идеально подойдет для квартир с евроремонтом. Он подразумевает установку сливного бачка внутрь стены таким образом, что он становится абсолютно незаметным. Запуск системы осуществляется посредством нажатия на специальную кнопку, расположенную на панели.

Подвесные конструкции – еще один новомодный способ установки унитазов, подразумевающий подвешивание сливного бачка на определенной высоте от чаши унитаза. Особенностью данной конструкции является сильный напор воды, гарантирующий эффективный слив. Однако у нее есть и минусы, один из которых – излишний шум, который создается в процессе слива воды. Несмотря на наличие минусов, в целом подобные конструкции считаются одними из самых практичных и удобных, а их внешний вид станет отличным дополнением интерьера, выполненного в ретро-стиле.

Основные виды спусковых механизмов

Наиболее распространенными видами спусковых механизмов являются кнопочные и штоковые сливные устройства, зарекомендовавшие себя как одни из самых надежных и прочных систем. Кнопочные сливные механизмы наиболее актуальны для сливных бачков закрытого типа. Их главный элемент — кнопка, может располагаться сбоку сливной чаши или в центре. Различают одно- и двухрежимные кнопочные механизмы. Последний подразумевает наличие двух кнопок: одна из них сливает воду полностью, а вторая наполовину. Подобный принцип устройства позволит сэкономить воду при возникновении такой необходимости. Аналогичный принцип работы сливного устройства может быть реализован и посредством одной кнопки, если количество слитой воды определяется степенью нажатия на кнопку.

Набирают популярность и сливные устройства, в основе которых используются рычаги или цепочки. Производитель предпочитает располагать подобные механизмы в боковой части сливной конструкции. Чтобы осуществить слив воды достаточно потянуть за рычаг или цепочку. Данный тип сливной системы будет наиболее актуален для подвесных унитазов. Ввиду этих особенностей, ремонт сливного бачка подвесного унитаза будет несколько отличаться. Независимо от выбранного типа установки сливного бачка, различают ручной спусковой механизм, предполагающий ручную установку объема сливаемой воды, и автоматический.

Особенности системы набора воды

Различают несколько видов арматуры, регулирующей подачу воды:

• Боковая подача воды, предполагающая расположение арматуры сверху, характерна для сантехнического оборудования российских производителей. Несмотря на то, что сантехника, оснащенная данным механизмом, характеризуется дешевизной, она не является высоко востребованной, что обусловлено достаточно шумным набором воды. Для моделей, отличающихся более высокой стоимостью, характерно использование специальной трубки, снижающей шум, которая способствует подаче воды непосредственно ко дну.
• Нижняя подача воды свойственна для моделей как отечественных, так и зарубежных производителей, относящихся к достаточно высокой ценовой категории. Особенности механизма нижней подачи воды сводят шум от воды до минимальных показателей.

Устройство сливного бачка: основные элементы

Чтобы правильно определить причины возникших неисправностей и своевременно их устранить, необходимо хотя бы в общих чертах иметь представление о внутреннем устройстве сливного бачка. Несмотря на различия арматурных конструкций сливного бачка, для него характерна единая схема устройства. Внутреннее устройство сливного бачка подразумевает наличие следующих элементов:

• Запорная или сливная арматура регулирует слив воды из сливного бачка в унитаз и препятствует ее утечке без необходимости. В процессе заполнения бачка, вода, находящаяся в нем, способствует плотному прижатию поверхности клапана к сливу в унитаз, в виду чего утечка вод прекращается. Таким образом, если сливной бачок пропускает воду, это связано с неисправностью запорной арматуры;
• Наливной клапан, который совмещен с водоподающим устройством и предназначенный для регулировки уровня воды в сливном бачке. По достижении водой определенного уровня ее подача в бачок прекращается. Индикатором уровня воды является поплавок, соединенный с наливным клапаном посредством латунного стержня. Если первые модели сливных устройств предполагали боковое расположение наливного клапана и горизонтально размещение поплавка, то современные модели сантехники, сохраняя традиционный принцип действия, предусматривают расположение наливного клапана в нижней части сливной чаши, тогда как поплавок характеризуется вертикальным размещением;

Важно! Проблемы, приводящие к необходимости ремонта бачка унитаза, чаще всего связаны с неисправностью именно этого механизма и в большинстве случаев сводятся к его регулировке.

• Механизм слива и перелива воды, конструкция которого представлена пластиковой арматурой, оборудованной пусковыми кнопками. Его функция заключается в препятствии попадания воды из бачка в помещение в случае возникновения неисправностей поплавкового клапана. Система перелива воды, соединенная со сливом, приходит в действие после нажатия на пусковую кнопку. Избыток воды не выливается наружу за счет соединения механизма слива с устройствами перелива, которая способствует выходу лишней воды в канализационную систему. Немаловажным элементом системы является поплавковый кран, соединенный с поплавком, регулирующим уровень воды в бачке. Неисправности, связанные с функционированием поплавкового крана, приводят к протечкам воды из бачка.

Важно! Каждый из этих элементов может прийти в негодность, что приведет к необходимости его починки. В связи с этим нет необходимости рассматривать проблемы, связанные с повреждением корпуса бачка, так как на практике ликвидация трещин и сколов корпуса практически невозможна. Это обусловлено неэффективностью даже самых современных клеевых составов, что становится наиболее частой причиной замены бачка унитаза.

Наиболее частые неисправности сливного бачка: методы их устранения

Протечка воды в помещение: причины и методы устранения поломки

Если вы заметили появление воды в помещении, скорее всего, причиной этого являются неисправности крепления. В этом случае неопытные домовладельцы, скорее всего, впадут в панику и, задумываясь о замене сантехники, займутся поиском ответа на вопрос: «Как поставить унитаз и избежать его поломок в процессе эксплуатации?». Но не стоит торопиться, данная проблема легко устранима. Рассмотрим наиболее частые причины возникновения указанной неисправности:

• Износ уплотнительного кольца, установленного между бачком и чашей унитаза;
• Нарушение целостности прокладок крепежных болтов.

Все эти неисправности не требуют сложной диагностики и могут быть выявлены даже при просто визуальном осмотре. Если вы обнаружили указанные неисправности, попытайтесь подтянуть крепежные элементы, не прилагая при этом чрезмерных усилий, которые могут стать причиной поломки бачка или даже нарушению его целостности.

Если вы произвели указанные манипуляции, и они при этом оказались безуспешны, специалисты рекомендуют снять сливной бачок и произвести замену резинового уплотнения на сливном канале. Также они рекомендуют заменить уплотнительные прокладки и шайбы на крепежных болтах.

Важно! Чтобы повысить плотность стыков, сделав их более надежными, специалисты рекомендуют произвести их дополнительную герметизацию силиконом.

Что делать, если вода не поступает в бачок?

Указанная поломка также не является редкостью, а ее самая распространенная причина кроется в засорении наиболее узкой части клапана. Устранение данной неполадки не вызовет трудностей – для этого достаточно выпустить из бачка всю воду и открутить клапан вместе с рычагом и поплавком. После этого вы заметите достаточно узкое отверстие, предназначенное для поступления воды в бачок. Для устранения его засора произведите его чистку с помощью иголки или тонкой проволоки. Далее необходимо слегка открутить вентиль на входном патрубке и произвести промывку остатков возникшего засора. Убедившись в том, что вода свободно поступает через отверстие в бачок, закрутите вентиль и установите клапан с рычагом и поплавок в первоначальное положение.

Постоянная течь воды из бачка в унитаз: причины и способы устранения поломки

Причинами данной неисправности могут стать:

• Перекос поплавкового рычага;

Как устранить? Если вы столкнулись с данной проблемой, достаточно придать рычагу оптимальное для него положение.

Повреждение поплавка, приводящее к тому, что он начинает пропускать воду внутрь себя. Это неизбежно приводит к его устремления на дно емкости бачка, то есть вода, попавшая внутрь поплавка, препятствует его возвращению в исходное положение, при котором происходит перекрытие потока водопроводной воды. Если этого не происходит, излишки воды посредством системы перелива, сбрасываются в унитаз.

Как устранить? Единственно возможным вариантом эффективного ремонта, в данном случае, является замена детали.

Для этого воду перекрывают по стояку, производят демонтаж устройства, а на его место ставят новую, заранее купленную аналогичную деталь.

Важно! Чтобы произвести ремонт арматуры сливного бачка унитаза максимально эффективно, в процессе ее выбора специалисты рекомендуют обращать внимание на габариты и конструктивные особенности деталей, так как некоторые из них не всегда являются взаимозаменяемыми.

Важно! В большинстве случаев для изготовления современных поплавков используют пластик или нержавеющую сталь. Поплавки, изготовленные из указанных материалов, практически не подвержены протечкам.

Износ уплотнительных элементов арматуры слива. Выяснить, действительно ли причина неисправности кроется в износе уплотнительных элементов, достаточно просто. Для этого достаточно слегка поджать рукой клапан: если вода начала поступать, значит, вы не ошиблись, проблема действительно кроется в износе запорного клапана, резиновых прокладок или уплотнителя. Устранить данную поломку можно путем замены расходных материалов.

Износ поплавка также может стать причиной постоянных протечек. В этом случае в поплавке образуется дыра, через которую и происходит отток воды.

Важно! Если на момент возникновения проблемы у вас нет под рукой необходимых деталей, проведите «временный» ремонт. Для этого, дыру, образовавшуюся в поплавке, заклеивают разогретым пластиком или обматывают поплавок, вышедший из строя, полиэтиленовым пакетом, тем самым производя его герметизацию. При этом важно не забыть закрепить его вокруг поплавкового рычага.

Ремонт сливного бачка унитаза с кнопкой: порядок действий

Как произвести снятие крышки с одной кнопкой?

• Открутите стопорное кольцо вокруг кнопки. При этом важно избежать сильного давления на нее, так как для изготовления колец в большинстве случаев используется пластик;
• Произведите снятие крышки и приступайте к ремонту.

Как говорилось выше, причиной постоянной протечки воды из бачка в унитаз может быть несколько причин:

• Неправильное положение поплавка – в этом случае просто снимите крышку унитаза и поправьте поплавок.
• Износ резиновой груши на поплавковом клапане, вследствие чего она не обеспечивает герметичность.

В этом случае необходимо произвести ее замену. Для этого зафиксируйте поплавок в верхнем положении и, открутив гайку, соединяющую бачок и трубу слива, осуществите извлечение всего механизма;

• Удалите старую грушу, заменив ее на аналогичную модель со сходными характеристиками.
• Если произошел износ болтов, удерживающих грушу, необходимо произвести их замену.
• Для этого слейте воду из бачка, удалив ее остатки;
• Открутите накидную гайку, расположенную между гибкой подводкой и поплавковым клапаном, а также болты. Приложив небольшие усилия, наклоните назад бачок с полочкой, освободив резиновую манжету, расположенную между бачком и унитазом;
• Раскрутите поврежденный болт, а также парный ему, и удалите их. Важно произвести замену обоих болтов, даже если целостность второго пока не нарушена. Для замены подберите болты аналогичных размеров, изготовленные из латуни или нержавеющей стали;
• Снимите фаянс под седло груши и произведите его тщательную очистку, произведя аналогичные мероприятия с полочкой и бачком. Промажьте грушу силиконовым герметиком, что впоследствии позволит решить проблемы с ее износом и предотвратит необходимость ее замены;
• Произведя сборку бачка, стяните конструкция новыми болтами, избегая при этом перекосов. Чтобы предотвратить повреждение хрупкого фаянса, не прилагайте чрезмерных усилий в процессе сборки конструкции;
• Откройте воду и заполните бачок, внимательно следя за тем, не происходит ли протечек.

Выход из строя рычага спуска: как устранить?

Как определить, что в вашем случае речь идет именно об этой неисправности? Это достаточно просто: если вы нажали на кнопку спуска воды, но слив при этом не начался, данная глава будет для вас полезна.

Причина подобной неисправности кроется в нарушении тяги, и единственно верны выходом является ее замена.

Важно! В данном случае также можно произвести «временный ремонт», сделав тягу из толстой проволоки и скрутив ее в несколько слоев. Однако импровизированная тяга не отличается длительным эксплуатационным сроком – со временем проволока начнет гнуться, что также приведет к ее выходу из строя.

Прежде, чем вы приступите к ремонту старого сливного бачка унитаза в данном случае, ослабьте крепление кнопки к крышке бачка. Чтобы осуществить это, поверните декоративную гайку на несколько оборотов – в большинстве случаев этого бывает достаточно для того, чтобы приподнять крышку, получив доступ к механизму.

Шумное наполнение бачка водой: как устранить?

Зачастую мастерам приходится столкнуться с данной проблемой, и особенно это касается обладателям сантехнического оборудования, характеризующегося наличием бачков с боковым подводом воды. По истечении определенного периода времени емкость бачка начинает наполняться с шумом, чего не было «на заре» эксплуатации.

Чаще всего, причиной данной неисправности становится отсоединение глушителя воды, представляющего собой специальную трубку, через которую происходит подача воды в нижнюю часть бачка без каких-либо шумовых эффектов.

Чтобы ликвидировать данную неисправность, наденьте глушить на специально предназначенный штуцер.

Ремонт сливного бачка унитаза с кнопкой видео

Сравнение преимуществ и недостатков обоих вариантов

Однокнопочные сливные гидросистемы относятся к категории наиболее популярных. Автоматические двухкнопочные механизмы только набирают обороты популярности.

Гидросистема «малого слива» незаслуженно недооценивается. Однако, современные виды бачков оснащаются особым элементом – шнеком, заставляющим воду при падении вниз интенсивно и мощно вращаться, что положительно влияет на чистоту унитаза.

При желании есть необходимость приобрести экономные однокнопочные сливные бачки, в которых контроль водного расхода осуществляется при помощи конструкции «аква-стоп». Экономичность обусловлена чередованием нажимов: первое нажатие способствует сливу, а второе – останавливает этот процесс.

Смывные бачки, функционирующие в двухрежимном сливе позволяют экономить почти двадцать кубометров воды в год, что ощутимо сказывается на расходах по оплате. Правда, стоит учитывать, что современные двухкнопочные механизмы стоят дороже, чем классический однокнопочный вариант, но все затраты достаточно быстро окупаются.

Основным недостатком двухкнопочных изделий является необходимость в процессе установки выполнять ряд довольно сложных работ регулировочно-доводочного характера, что делает самостоятельный монтаж довольно затруднительным.

Что делать, если бачок унитаза громко шумит?

Шум воды, наполняющей сливной бачок, может вызвать дискомфорт у ваших домочадцев. Обычно такая проблема возникает у унитазных бачков с верхним подводом воды. Эту проблему легко устранить двумя способами.

1. В некоторых моделях бачков диаметр входного отверстия может регулироваться. Уменьшите его сечение. Бачок будет наполняться медленнее, но зато не будет издавать раздражающих звуков.
2. Также можно несколько модифицировать внутреннюю арматуру бачка:

• найдите пластиковую или резиновую трубку длиной около 30 сантиметров;
• установите ее таким образом, чтобы один ее конец был одет на впускное отверстие, а второй опустите на дно бачка.
  Теперь вода не будет устраивать «водопад», а бесшумно через трубку заполнит емкость бачка.

Пластиковая трубка на впускном отверстии уменьшит шум воды

Гидравлический затвор

Основным принципом деятельности этого механизма является изменение параметров атмосферного давления, которое образуется в канализационной системе и стояке. При атмосферном давлении, превышающем давление воздуха канализации, в гидрозатворе начинает уменьшаться количество жидкости, ее небольшая часть отправляется в стояк.

Вход гидрозатвора практически всегда изготавливается в вертикальной плоскости, его выход делают под углом 90 ° или слегка наклоненным. Если долго не пользоваться гидрозатвором, жидкость может просто испариться.

Рекомендации по выбору и ремонту начинки бачка

Советы от специалистов:

• Определяясь с моделью унитазного бачка, прибегают к традиционной формуле соотношения цена/качество. Металлические изделия демонстрируют большую надежность и долговечность, однако их стоимость на порядок выше, чем на пластиковые изделия.
• Менее шумными считаются дорогие модели с нижним подводом воды в бачок. При этом важно учитывать, что на установку приборов данного типа уходит на порядок больше времени и сил.
• Конструкция поплавка бывает двух типов: пустой герметичный цилиндр или перевернутый стакан. Большую надежность демонстрируют цилиндрические поплавки. Однако любая пробоина корпуса выводит их из строя, т.к. внутрь изделия начинает попадать вода и оно теряет свою функциональность. Полноценная работа цилиндра возможна только при заполнении его воздухом. Пробитый поплавок подлежит замене.

Основные типы конструкций сливного оборудования

Они различаются по механизмам подачи и смыва жидкости. Работу водоотведения выполняют устройства автоматического, кнопочного или рычажного вида. Конструктивно внутренности для сливного бачка унитаза выглядят так: поплавок через тягу и клапан управляет входным отверстием, регулируя подачу воды. Тем самым оно играет роль запорного клапана.

При этом уровень жидкости зависит от высоты поднятия поплавка, и он регулируется на тяге путем ее подгибания либо изменением положения на направляющей.

Рычажные механизмы

Они были главными сантехническими моделями прошлого столетия. Работа их отличалась неприхотливостью устройства: слив жидкости происходил в течение того времени, пока удерживался запорный клапан через цепочку.

Потом были внедрены системы с функционированием сифона, когда запор клапана происходил автоматически после набора воды.

Но эти виды механизмов выделяются увеличенным, нерегулируемым сбросом жидкости и не отвечают современным требованиям эстетики.

Кнопка для слива

На нынешних бачках монтируются механизмы для слива в кнопочном исполнении. В основном кнопки расположены внутри крышки резервуара для слива, и механизмы при этом удерживают запирающий клапан автоматически.

Их достоинство, кроме самостоятельного функционирования — удобная настройка подачи жидкости. А изделия с двухкнопочной арматурой для сливного бачка сливают воду полностью или частично, в зависимости от того, какая нажата кнопка.

Материалы для создания унитазов

Сегодня унитазы создаются из разнообразных материалов: помимо стандартных фарфоровых и фаянсовых типов, присутствуют стальные, пластиковые, стеклянные, чугунные и даже золотые. Основные вариации сантехнической керамики представляются в виде фарфора и фаянса, которые изготавливают на основе одного и того же сырья. Главное различие между ними — это соотношение разных сырьевых компонентов и технологии их обработки, что и приводит к разнообразным физическим качествам изготовленных материалов.

Фаянс знаком многим, поскольку именно его часто выпускали во времена СССР. К минусам данного материала стоит отнести большой процент пористости и значительное водопоглощение (в районе 9-12%). Ввиду этого вещества обычно покрывается сверху пластом глазури, которая не просто выполняет декоративную функцию, но и обеспечивает стенкам раковины защиту от агрессивных чистящих растворов. В результате — более эффективная очистка при смывании. Продолжительность эксплуатации унитазов, изготовленных на основе фаянса, составляет примерно 30 лет.

Фарфор создают только лишь из наиболее лучших глиняных сортов. Таким образом, материал получается более плотным и менее пористым. Более того, он практически не поглощает воду (0,8 %). Качественные изделия из фарфора на порядок дольше сохраняют гладкость глазури, поэтому гораздо легче поддерживать их чистоту. Именно фарфору сегодня отдают наибольшее предпочтение. В случае достаточно бережной эксплуатации фарфоровые изделия смогут прослужить своим владельцам в районе 50 лет.

Конструкции, созданные с использованием прочих материалов (стекла, мрамора, дерева, не говоря уж о полудрагоценных и драгоценных камнях), почти что нереально встретить на мировом рынке в обыденной продаже. Эти вещи изготавливаются специально на заказ.

Сливная система

Сливной бачок с полочкой.

При покупке унитаза необходимо прежде всего ознакомиться с существующей горловиной. От нее зависит будущая конструкция всей канализационной системы и нормальная работа унитаза.

Горловина может иметь несколько видов:

• вертикальная;
• горизонтальная;
• угловая.

Специалист, который будет устанавливать унитаз, подскажет какую именно нужно приобрести модель.

Главным критерием будет монтаж. Основной сложностью станут проложенные коммуникации.

Способы водоподачи унитазов

В состав системы слива унитаза с кнопкой входят следующие детали:

• Поплавковый клапан (задвижка).
• Поплавок (обычно из пластика).
• Рычаги.

Вода внутрь емкости поступает через боковое отверстие в корпусе. Оно может находиться справа, слева либо снизу. Если подача осуществляется справа или слева, поплавок устанавливают на конце горизонтального рычага: данный элемент коммутируется с вентилем шарового крана. Когда отверстие для заполнения бака расположено на дне, поплавок крепят на вертикальный шток. Это приспособление помещено внутри подводящей трубы.

Алгоритм функционирования сливного бака водой не сдержит никаких сложностей. После того, как воды будет слита и емкость опустошена, поплавок вместе с уровнем воды опустится на дно. Его движение вниз провоцирует активизацию клапан задвижки на водопроводе, что обеспечивает заполнения накопителя. Когда вода вновь начинает поступать, вместе с увеличением ее уровня начинается движение поплавка в обратном направлении. После достижения высшей точки подача воды будет прекращена.

Сутью работы сливной системы для унитаза являются элементарные законы физики. Входящие в состав начинки элементы не нуждаются в питании электричеством, что заметно увеличивает их экономичность и надежность. Типичными неисправностями выступает недостаток или преизбыток воды в бачке. Проблемы этого рода устраняются через регулировку поплавка, что позволяет добиться оптимального уровня заполнения накопительной емкости водой. Также бывают случаи, когда рычаг ломается, после чего спусковой механизм для унитаза подлежит полной замене. Читайте также: «Как правильно выбрать унитаз – важные нюансы выбора».

Устройство чаши и сифона

Устройство унитаза включает такие его части, как сифон и чаша. Чаша — это видимая часть унитаза, куда непосредственно происходят отправления. Опускаясь, она плавно переходит в сифон. Последний необходим в качестве гидравлического затвора для газов, скапливающихся в системе. Сифон переходит в основной патрубок, который непосредственно идет в систему канализации. Сифон имеет изогнутую форму. В этом месте очень часто скапливаются различные нечистоты: мусор, волосы и т. д. В силу всего этого, унитаз необходимо периодически очищать различными методами. Можно применять химические вещества, такие как «Крот», «Мистер Мускул», «Тирет».

Хороший эффект дают некоторые народные средства, содержащие кислоты и щелочи в своем составе. Удалять засоры можно при помощи байпаса, он есть в каждой квартире.

Таким образом, можно сделать заключение о том, что устройство такого прибора, как унитаз, не очень сложно. Основными составляющими его частями являются сливной бачок и чаша. Наиболее сложно устроен бак. Устройство его отличается наличием клапанов, кнопок, поплавка.

Строение и принцип действия унитаза: бачок, сливной механизм, чаша

Содержание статьи:

Не редко с домашней сантехникой в санузле возникают сложности и неполадки. Во время ремонта зачастую необходимо менять вышедшие из строя приборы или просто уже устаревшие. Для того, чтобы устранить неисправность или провести замену и не совершить ошибок следует знать строение унитаза и устройства автоматического слива, а также принцип их работы.

Принцип действия

Устройство сливного бачка унитаза старого образца или нового не отличается особой сложностью. Это емкость с расположенной внутри механическим запорным механизмом. Конструкция выполняет следующую работу:

• Осуществляет контроль за сливом после нажатия клавиши;
• Наполняет бачок водой;
• Перекрывает подачу воды после достижения определенного уровня.

Подача воды в чашу унитаза осуществляется за счет особого механизма, который работает в следующем режиме:

1. На дне бачка или сбоку находится клапан, регулирующий подачу воды.
2. После достижения определенного уровня вступают в работу дополнительные элементы – поплавок, клапан. На заданной отметке они прекращают подачу, блокируя наливной клапан.
3. Нажав на кнопку или потянув за рычаг, происходит смыв. Механизм воздействует на сливной клапан на дне, который открывает проход воды в чашу.
4. По подобному же принципу действует бачок, имеющий 2 кнопки. При нажатии меньшей выпускается лишь часть воды, при нажатии большей происходит полноценное опустошение бачка. Благодаря этому можно сэкономить часть воды. Современные модели практически все оборудуются подобными сливными устройствами.
5. После этого поплавок опускается, разблокирует наливной клапан и жидкость вновь подается в бачок.

В целом, так устроена система слива/набора любого типа. Существует ряд нюансов и сливное устройство для бачка унитаза может иметь некоторые отличия, но принцип общий для всех.

Так устроен бачок унитаза простейшего типа

Устройство сливного бачка унитаза с кнопкой

Клапан с поплавком и нижним подводом

По подобному принципу действует клапан. Желтый элемент – коромысло, красный треугольник – запирающая игла.

Сливной клапан и эластичная запорная часть

Элемент с двойной кнопкой (малый и большой смыв). Так устроена кнопка унитаза.

Все элементы могут компоноваться по различным схемам. У старых моделей смывное устройство для унитаза могло размещаться отдельно. В современных же модификациях все объединено в единый комплекс, что позволяет облегчить процесс установки и настройки, но существенно усложняя ремонт.

Разновидности систем подачи воды

Конструктивно устройство подающее воду в бачок состоит из следующих элементов:

• Поплавковый клапан;
• Поплавок;
• Система рычагов.

Жидкость в бак подается в отверстие, которое может располагаться сбоку или снизу. Боковой способ предполагает закрепление поплавка на горизонтальной тяге, соединенной с запорной арматурой игольчатого крана. Если предполагается донное расположение, то у поплавка крепление находится на вертикальном штоке, располагающемся на подводящем патрубке.

В случае запорного устройства с нижним подключением оно более бесшумное, чем в боковом исполнении, так как жидкость медленно поступает сбоку, а не подается сверху, создавая всплески.

Поплавковый механизм устроен очень просто. Принцип действия основывается на перемещении поплавка, который держится на поверхности воды. После того, как жидкость смывается в чашу, он опускается вниз, тем самым открывая клапан водоподачи. Набираясь, вода поднимает поплавок на определенный уровень, на котором запорная арматура закрывает поток жидкости.

Положение поплавка необходимо регулировать, так как его положение может приводить либо к недобору, либо к переполнению бачка. Путем несложной регулировки возможно добиться нужного положения. Однако при поломке рычагов, то систему не отремонтировать.

Сливное устройство

Конструкция унитаза может отличаться еще механизмом приведения в движение рычагов. Они бывают:

• Одноклавишные;
• Двухклавишные;
• Работающие в 2 режимах.

Смыв также может осуществляться различно:

• Прямой – прямолинейное движение воды в чаше;
• Обратный – возможно изменение движение воды в унитазе. Эффективность выше, но шума больше.

При нажатии на кнопку приводится в действие сливной механизм. Вода поступает из бачка в чашу, развивая большую скорость, благодаря чему осуществляется эффективный смыв. В разрезе процесс представлен на схеме ниже.

Схема слива воды из бачка в чашу унитаза

Подобным образом работает унитаз любого типа (включая подвесной или инсталляцию). Зная конструкцию своего унитаза можно без проблем справиться с возникшей неполадкой или провести замену старого устройства.

Особенности строения унитаза — swoofe.ru

Унитаз. Виды и работа. Устройство и применение. Особенности

Унитаз является обязательным сантехническим оборудованием любого санузла. Он изготовляется из керамики или нержавеющей стали, и состоит из двух частей – чаши и сливного бачка. Его принцип действия и устройство довольно простые. В бачке накапливается запас воды из водопроводной системы, который при нажатии на кнопку мощным потоком подается в чашу, смывая ее содержимое в канализацию.

Как устроен унитаз

Самой сложной технической частью унитаза является его бачок. Он подсоединяется к водопроводу с помощью гибкого шланга. Внутри бачка имеется запорная арматура, обеспечивающая автоматическое наполнение водой и перекрывающая поток после достижения определенного уровня. За это отвечает впускной клапан. Он оснащается крупным поплавком, который по мере заполнения водой поднимается вверх и в определенный момент перекрывает заливное отверстие. Клапан может регулироваться, для установления необходимого уровня воды в бачке. Для экономии необходимо минимизировать ее слив чтобы уменьшить затраты на оплату коммунальных услуг. При этом недостаточно мощный поток не сможет хорошо омывать чашу, поэтому даже после смыва она останется грязной. В связи с этим клапан настраивается опытным путем.

Сливной клапан унитаза предназначен для предотвращения слива воды из бачка. Он блокирует отверстие до того момента пока не будет нажата кнопка или рычаг, после чего он открывается и поток подается на чашу. Сливной клапан оснащается трубкой перелива, что исключает образование потопа, если заливная арматура выйдет из строя. В подобном случае излишек воды будет медленно сливаться в чашу по мере ее поступления в резервуар.

Чаша унитаза является цельной. Внутри нее предусматривается специальный водяной затвор, который всегда остается заполненным даже после осуществления слива. Он блокирует проникновение воздуха из канализации в санузел. Если унитазом долго не пользоваться, то вода из чаши испарится, в результате чего начнется воздухообмен между туалетной комнатой и канализационными трубами. В связи с этим рекомендовано перед поездкой в отпуск, когда унитазом никто не будет пользоваться и вода в нем наверняка испариться, залить в чашу полстакана растительного масла. В этом случае создастся поверхностная пленка, препятствующая пересыханию.

Виды унитазов по способу подсоединения сливного бачка

Существуют сотни вариантов внешнего исполнения унитазов. Они могут быть сделаны из различных материалов, отличаться по высоте и ширине.

При столь огромном изобилии существует не так уж и много способов размещения сливного бачка:

• Сверху чаши.
• Отдельно.
• В инсталляции.

Унитаз, у которого бачок устанавливается сверху над задней частью полки чаши, называется компакт. Это самый распространенный вариант, не требующий сложного монтажа. Присоединение осуществляется с помощью 2 болтов, вкручиваемых прямо сквозь дно бачка. Для предотвращения течи на болты ставятся мягкие уплотнители. Такие унитазы популярные и недорогие, но обеспечивают не слишком сильный поток при смыве, поскольку вода находится близко к чаше.

Отдельно устанавливаемый бачок может фиксироваться на стене, и часто используется в том случае, когда не имеется достаточно места для установки унитаза типа компакт. Нередко бачки прячутся в стену, что весьма удобно при наличии широкой ниши для канализационной трубы. Огромным преимуществом отдельных бачков является то, что они монтируются на значительном возвышении от чаши. Благодаря этому при смыве обеспечивается высокое ускорение потока, что гораздо лучше очищает содержимое унитаза. Главный недостаток такой конструкции в более сложном монтаже. Оно не всегда уместно, поскольку зачастую идущая тонкая труба от бачка к чаше плохо вписывается в интерьер санузла.

Сложнее всего монтировать бачок в инсталляции. Она используется только на подвесных унитазах. Инсталляция представляет собой металлический каркас, который фиксируется на стене или в имеющейся нише. В ней предусматривается тонкий бачок. На инсталляции закрепляется чаша унитаза, в то время как сама конструкция скрывается в стене за слоем гипсокартона и плитки. Для слива на стенке предусматривается небольшая кнопка. По качеству смыва такие унитазы немного эффективнее компактных.

Управление сливом

В унитазе используются различные технологии управления запорной арматурой внутри бачка для осуществления смыва. Обычно применяются кнопки, но встречаются и рычаги. Удобнее всего пользоваться кнопкой. Она может быть одна или установленной в паре. Также бывают двойные кнопки. Если имеется одна, то при нажатии на нее проводится слив всей воды с бачка. В том случае если унитаз имеет две или одну двойную кнопку, то предусматривается возможность помимо проведения полного смыва осуществлять и экономный слив. При нажатии на одну кнопку, или половинку двойной, сливается примерно 3 л. Когда нужен сильный поток, то следует воспользоваться всеми кнопками, что обеспечит сливание всего бачка, что примерно равно 6-8 л.

Отличия унитазов по способу подключения к водопроводу и канализации

Перед тем как покупать унитаз нужно обратить внимание на специфику санузла. Важно определиться с выходами коммуникаций водопровода и канализации. В одних квартирах и домах канализационная труба находится в стене, в то время как у других уложена по полу. В связи с этим необходимо чтобы конструктивные особенности унитаза соответствовали коммуникациям.

По способу присоединения гибкой трубки от водопровода к бачку унитазы бывают с:

• Боковым подключением.
• Задним подключением.
• Нижним подключением.

Унитазы с боковым подключением гибкой трубки самые распространенные. В них имеются два отверстия слева и справа, что позволяет присоединять шланг с любой стороны. Более редкими являются бачки с задним присоединением. Они позволяют скрыть шланг, но зачастую при его подсоединении орудовать гаечным ключом не так удобно. Обе конструкции имеют недостаток – наполнение бака водой сопровождается шумом. Такого недочета лишены унитазы с нижним подключением. При этом они более требовательны к качеству монтажа, поскольку в случае разгерметизации появятся подтеки воды, бегущие на пол санузла.

Также унитаз отличается и по выпуску в канализацию:

• Горизонтальные.
• Вертикальные.
• Косые.

Чаша с горизонтальным выпуском обычно используется в инсталляциях. Также она применяется в том случае, когда труба канализации идет вертикально и тройник для подключения находится высоко над уровнем пола, как раз напротив унитаза. Такое бывает достаточно редко и обычно встречается только на последнем этаже многоэтажных домов.

Очень удачными по качеству смыва являются унитазы с вертикальным выпуском. Они ставятся прямо на горловину канализационной трубы. Это позволяет экономить место. Вертикальное соединение между чашей и канализацией является самым надежным и позволяет избежать засоров. Такой вариант монтажа возможен очень редко, поэтому в продаже такие унитазы представлены весьма скромным ассортиментом.

Самыми популярными являются чаши с косым выходом. Такой унитаз ставят в том случае, если выходная горловина канализационной трубы находится низко над уровнем пола. Именно они подойдут для подавляющего большинства квартир. При этом нужно отметить, что такая конструкция подразумевает использование гофрированной канализационной трубы для соединения.

Материалы изготовления

Предлагаемые в ассортименте магазинов сантехники унитазы обычно изготовляются из керамики, но встречаются и металлические. Что касается керамических, то они могут быть фаянсовыми или фарфоровыми. Оба материала сделаны из одинакового сырья, но отличаются по применяемой технологии обжига. Самыми дешевыми являются фаянсовые унитазы. Они впитывают влагу, поэтому по мере эксплуатации на их поверхности появляются темные пятна в результате контакта с грязной водой. Обычно унитаз из фаянса служит не более 15 лет. Постепенно он становится очень обтрепанным, а в результате поглощения влаги менее прочным. Что касается фарфоровых унитазов, то у них более плотная структура. Благодаря этому они долго сохраняют свой цвет, и служат как минимум в 2 раза дольше. Если их своевременно чистить, то даже после 30 лет чаша выглядит вполне приемлемо.

Унитаз из нержавеющей стали стоит дороже, но пользуется меньшей популярностью по причине низкой привлекательности. Обычно такие изделия выбирают для установки в туалеты с высокой посещаемостью. Металл гораздо лучше выдерживает механическое воздействие, а кроме того он не разлагается при ударе. Благодаря этому ему не так страшны акты вандализма. Конечно, в домашнем санузле металлические унитазы не используются, но в административных учреждениях, исправительных колониях, поездах и т.п. чаще всего применяются именно они.

Как определить причину течи бачка

Зачастую после нескольких лет использования бачок унитаза начинает течь. Вода медленно сбегает в чашу и отправляется в канализацию. Как следствие счет за коммунальные услуги существенно возрастает. Причиной этому является износ прокладок арматуры. Чтобы определить какую из них необходимо заменить, требуется снять крышку бачка. Если окажется, что в нем слишком большой уровень воды, который просто стекает через перелив, тогда нужно поменять впускной клапан или его уплотнитель. В том же случае когда уровень в норме, тогда причина перерасхода воды кроется в износе сливного клапана.

Виды унитазов по техническим характеристикам и дизайну

Наличие исправно функционирующей сантехники – один из основных факторов комфортного проживания в городской квартире и благоустроенном коттедже. Правильный выбор сантехнических приборов является залогом удобства пользования этим оборудованием современного обихода. Согласны?

В представленной вашему вниманию статье подробно описаны все существующие ныне виды унитазов. Они отличатся расположением патрубка выпуска в канализацию и тесно связанным с ним способом установки. Для того чтобы покупку совершить осознанно и без ошибок, мы привели технические и конструктивные особенности важного в быту устройства.

Классификация современных унитазов

Представить современный санузел без унитаза сложно. Это незаменимый предмет в квартирном или внутридомовом туалете. Использовать сегодня ночной горшок непрактично, разве что он не потерял своей актуальности для обслуживания маленьких детей.

Рассматриваемое сантехническое приспособление (унитаз) должно обязательно наличествовать в квартире и частном доме.

По стандартам высота обычного унитаза равна 400–405 мм, а детского – 335 мм. Большинство моделей рассчитано на статическую нагрузку в 200 кг, но некоторые производители выпускают и выдерживающие до 600 кг веса изделия. Сливной бачок по нормам вмешает 6 либо 4 л воды. Это стандартные технические характеристики для всех моделей унитазов.

Виды #1: по материалу изготовления

В подавляющем большинстве случаев унитазные чаши и бачки для воды в комплект подбираются из одного материала. Исключение – это раздельные модели с инсталляцией. У них сливной бак помещается в нишу в стене и часто выполняется из пластика либо металла, а устанавливаемая рядом чаша делается, как правило, из санфаянса.

Разные производители для производства унитазов используют:

1. Фаянс – самые ходовые и дешевые изделия, классика в отечественных квартирах.
2. Фарфор – дорогой, но долговечный и изысканный вариант.
3. Металл – в большей степени модели для туалетов в общественных зданиях.
4. Пластик – пока что экзотика, изготавливаемая из стекловолокна и акрила.
5. Камень – если и брать, то из искусственного варианта, который дешевле и прочнее природного.

Сиденье (стульчак) и крышка производятся в основном из пластика. Но дизайнерские модели могут быть оснащены и деревянным аналогам, покрытым водостойким лаком. Иные материалы здесь не применяются из-за соображений гигиены и комфорта.

За исключением металлических изделий, все варианты унитазов из иных материалов плохо переносят ударные нагрузки. При падении на них тяжелого предмета они просто раскалываются.

Самыми распространенными в быту видами являются фаянсовые и фарфоровые сантехнические приборы. Фаянс дешев, но он порист и имеет высокий уровень поглощения воды в 10–12%. Чтобы избежать повреждения от влаги, его покрываю глазурью.

Только она способна обеспечить защиту основного материала чаши. Если декоративный глазурованный слой оказывается поврежденным, то фаянсовый унитаз нужно сразу менять. Эксплуатировать его дальше нельзя.

Виды #2: по форме чаши

Ограничений на форму чаши у производителей нет. Они руководствуются исключительно вопросами дизайна и предпочтениями покупателей. Однако существуют некоторые общие в компоновке и внешнем виде типоразмеры.

Различают три основных типа форм чаш для унитазов:

Для козырьковых унитазов характерны смещенный от бачка вперед слив и ровная либо несколько вогнутая задняя стенка внутри чаши. Экскременты сползают по ней в воду, не образовывая брызг.

На такой чаше нередко остаются следы от кала и соответствующий запах. И даже спуск воды не всегда позволяет полностью избавиться от подобных остатков, ершиком пользоваться придется часто.

Слив у тарельчатой разновидности также смещен вперед. Однако задняя стенка у этого типа унитаза выполнена в форме горизонтальной полочки (тарелки, выступа). Отходы жизнедеятельности сначала попадают именно на нее, а потом только смываются при подаче воды в слив и дальше в канализацию. В результате – грязные разводы и запахи.

Со средствами и методами борьбы с осадком на поверхности унитаза ознакомит следующая статья, полностью посвященная этому немаловажному вопросу.

Еще один недостаток такой конструкции заключается в постоянном наличии на полочке небольших объемов воды. А это неизбежно приводит к накоплению на выступе солевых отложений, избавиться от которых всегда проблематично. Если вода из труб течет грязноватая и жесткая по составу, то на стенках унитаза быстро появится желтоватый узор из солей.

В воронкообразном варианте сливное отверстие расположено практически посередине чаши. Запахов и следов при пользовании таким унитазом образуется меньше всего, отходы сразу падают в воду в воронке. Но плюс этот сильно нивелируется нередкими брызгами при посещении туалета «по большому».

Виды #3: по сливному бачку

По компоновке «бачок+чаша» различаются совмещенные и раздельные (низкорасположенные и высокорасположенные) конструкции. Первая разновидность унитазов выполняется в виде моноблоков и соединенных болтами элементов. Бачок в них является частью конструкции, т.к. отливается вместе в едином корпусе.

Устройство унитаза – что обязательно нужно знать

Сегодня невозможно представить комфортные условия проживания без такого сантехнического прибора как унитаз. Чтобы он нормально функционировал, владелец недвижимости должен знать его конструкционные особенности.

Схема устройства

Появился данный прибор довольно давно, им пользовались еще несколько веков назад, но тогда он не стал популярным по причине отсутствия водопровода и канализационной системы. Устройство унитаза современной конструкции намного сложнее, чем у его предшественника.

Прибор состоит из чаши, бачка, запорной арматуры и сливного узла, предназначенного для выпуска воды (прочитайте: «Запорная арматура для унитаза – выбор и правила замены арматуры бачка для слива воды в унитазе»). На схеме видно, как устроен унитаз в разрезе – в верхней части его чаши располагается сиденье, имеющее крышку. Прибор отличается простой конструкцией, но есть определенные нюансы относительно работы слива.

Принцип работы

Рабочий процесс осуществляется в сливном бачке. Он состоит из устройства для наполнения резервуара и механизма спуска воды в унитаз. Она поступает в емкость посредством специального шланга из водопроводной сети. Чтобы жидкость имелась в баке в требуемом объеме, используют устройство налива. Когда количество воды в резервуаре достигает заданной отметки, запорный клапан прекращает ее подачу.

После нажатия человека на кнопку, срабатывает сливной механизм бачка унитаза. Жидкость из емкости поступает в чашу порционно, у нее высокая скорость перемещения, поэтому можно быстро и эффективно отправить в канализационную сеть нечистоты.

Немногие потребители знакомы с устройством бачка унитаза, но от его правильной настройки зависит работоспособность всей конструкции.

Жидкость может подаваться в прибор разными способами:

Подача сверху производится следующим образом. В верхней части емкости располагается запорная арматура, но вода поступает в нее из бокового канала. На внутреннем участке рычага имеется поплавок. Когда жидкость в резервуаре достигает требуемого уровня, этот элемент поднимается.

На шток теперь надавливает другой рычаг, в результате чего клапан прижимается и отверстие закрывается. Данное строение унитаза является самым распространенным. Его монтируют на многие сантехнические приборы.

Если конструкция предусматривает нижнюю подачу жидкости в прибор, тогда сливная арматура располагается внизу резервуара. Во время пользования оборудованием поплавок перемещается вертикально относительно направления штока.

В результате его движения, срабатывает запорная мембрана, используемая для регулировки уровня жидкости внутри емкости. Преимущество изделий с нижней подачей заключается в их нешумной работе.

Процесс наполнения бачка

В случае, когда на схеме бачка унитаза подающий шланг находится сбоку, уровень воды корректируют путем изменения параметра спицы, у которой на конце имеется поплавок. Иногда в моделях унитаза вместо спицы задействуют толстую латунную проволоку. Чем выше будет поплавок, тем больший объем жидкости поступит в резервуар.

Производители сантехники все чаще меняют металлические элементы на пластиковые изделия. Но их сгибать невозможно, так как они поломаются. В данном случае в схеме сливного бачка унитаза предусмотрено перемещение поплавка вдоль шпильки вверх или вниз, в результате чего объем жидкости меняется в большую или меньшую сторону.

В некоторых схемах с целью упрощения регулирования уровня имеется штанга с резьбой, используемая для изменения расположения буйка. Если жидкость подается снизу, штанга поплавка располагается вертикально. Уровень воды тогда можно отрегулировать самостоятельно. Для этого поплавок сдвигают на нижнюю отметку и фиксируют его положение с обеих сторон особыми гайками.

При проведении данной работы с бачка нужно снять крышку с закрепленной кнопкой. В некоторых приборах она подсоединена жестко к смывному клапану. Чтобы не допустить поломки, конструкцию сливного бачка унитаза с кнопкой нужно разбирать максимально осторожно.

Сначала на кнопке выкручивают зажим и только тогда убирают крышку. Когда поплавок находится сверху, но не перекрывает водный поток, неисправность возникла в результате некорректной работы впускного клапана. Эту деталь разбирают, прочищают и собирают обратно или приобретают новую.

Механизм слива

Когда надо смыть нечистоты, пользователь воздействует на кнопку, а дальше все происходит без его участия. При нажатии срабатывает механизм слива для бачка унитаза, сливной клапан открывается и вода покидает емкость. Потоки жидкости попадают в чашу и, смыв нечистоты, отправляются в канализацию.

В любом сантехническом приборе устройство наполнения и сливной механизм для бачка унитаза взаимосвязаны между собой, хотя эти узлы абсолютно разные. Это означает, что при нажатии на кнопку начинает вытекать вода и одновременно бачок наполняется заново, при этом не требуется производить специальные действия.

Есть модели, в которых смывной механизм для унитаза запускают с помощью веревки (цепочки) или рычага, за которые следует дернуть. Системы для спуска воды отличаются сборкой. При их поломке нужно приобрести новое изделие и установить его.

Простой и давно используемой конструкцией сифона для слива является груша, напоминающая по форме вантуз. Масса воды прижимает ее к отверстию и тем самым перекрывает слив.

Когда человек нажимает на рычаг системы смыва для унитаза, груша поднимается к верху и тем самым выпускает воду из отверстия. Тут же включается поступление жидкости, груша весит больше и за счет тяжести возвращается в седло.

В устройстве сливного бачка унитаза имеется трубка перелива, которая постоянно находится в открытом состоянии, а ее верхний конец возвышается над водой на определенном расстоянии. Если резервуар переполняется, излишки жидкости начинают перетекать в канализационную сеть. Читайте также: «Какой сливной механизм для унитаза лучше выбрать – виды, различия, преимущества и недостатки».

Функционирует перелив в случае поломки сливного устройства для бачка унитаза. Особенность его в том, что вода из него не выливается даже в случае аварии. Если перелив сработает, расход жидкости увеличится, но потопа в туалете не будет.

Спуск прибора бывает круговым или горизонтальным, при этом первый вариант более предпочтителен, поскольку эффективнее удаляет нечистоты. Разобраться с нюансами устройства механизма слива поможет рисунок унитаза в разрезе.

Особенности конструкции двухрежимного слива

В современных моделях кнопки на унитазе имеют две клавиши, нажимая на одну из них можно экономно расходовать воду.

Подобное смывное устройство для унитаза функционирует в двух режимах:

1. Стандартном. В этом случае сбрасывается вся жидкость из резервуара в количестве 4 – 6 литров.
2. Половинном. После нажатия на кнопку слива высвобождается лишь половина объема бачка.

Такая конструкция прибора более экономична относительно расхода воды, но ее сложнее настраивать и ремонтировать. Количество деталей, из чего состоит унитаз, в этом случае больше, а значит, он будет ломаться чаще.

Помимо изделий с двумя кнопками, продаются и однокнопочные приборы, в которых количество выбрасываемой жидкости регулируют силой нажатия на кнопку. При слабом воздействии спускается половина объема, а при сильном – весь резервуар.

Регулировка количества сливаемой воды

Принцип работы унитаза позволяет самостоятельно корректировать поступление жидкости в бачок. Новая арматура всегда отрегулирована так, что вода в емкости располагается на максимальной отметке.

Чтобы изменить уровень жидкости в однокнопочном резервуаре производят следующие действия:

1. При помощи крана, находящегося до подающего шланга, перекрывают поступление жидкости в бачок. Если данный вентиль отсутствует, отключают холодную воду во всей квартире.
2. Нажимают на кнопку, чтобы слить содержимое прибора.
3. Выкручивают сливную пробку, взяв ободок за болт, удаляют его. Чтобы не поломать арматуру, крышку не следует поднимать до снятия пробки.
4. Далее поднимают крышку, чтобы посмотреть на уровень воды. Обычно он самый высокий. На трубке перелива имеются деления — с их помощью можно узнать уровень выпуска воды.
5. Ищут поплавок – он обычно соединен с лапкой для подачи жидкости.
6. Чтобы уменьшить ее поступление, на механизме клапана закручивают по часовой стрелке винт.

После завершения регулировки, проверяют уровень поднятия жидкости. Ее поверхность должна располагаться на расстоянии 3 сантиметров от трубки перелива. При правильной работе унитаза крышку помещают на место и закручивают кнопку.

Особенности конструкции унитаза

Много лет назад одним из важнейших изобретений человечества стал унитаз. Сегодня в каждом доме обязательно присутствует такая конструкция. Чтобы обслуживать это приспособление, делать профилактику и ремонт, необходимо хорошо знать устройство унитаза. Он изготавливается в нескольких видах. Это влияет на его конструктивные особенности.

Унитаз с напольным креплением отличается удобством и простотой монтажа.

Унитаз подвесной еще называют настенным. Это устройство может иметь сливной бачок, который устанавливается в нише стены. Иногда бачок и не ставят. Помимо того, имеются:

• унитаз напольный;
• компакт-унитазы, комплектующиеся бачком;
• отдельные унитазы;
• приставные;
• турецкие;
• чаша «генуя».

Компактные устройства

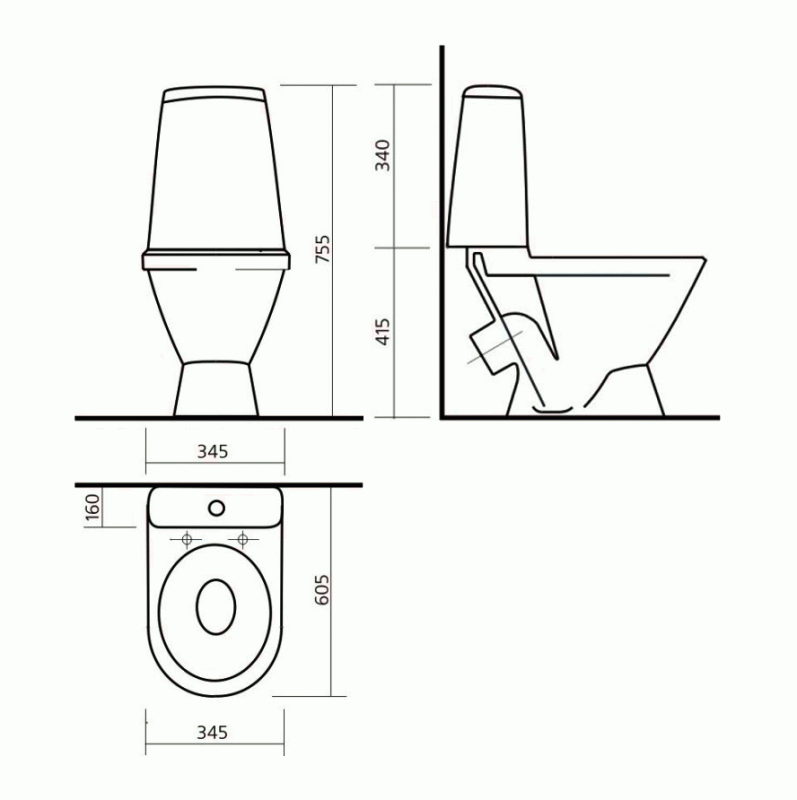

Схема компакт унитаза с размерами.

В России во времена СССР было решено сделать унитаз, который занимал бы мало места и был многофункциональным. Так появились компакт-унитазы. Эта конструкция и сегодня остается самой популярной моделью.

Конструкция унитаза снабжена:

Данное устройство очень легко смонтировать практически в любой квартире, где санузел имеет небольшие габариты. Такой унитаз относится к классу напольных, иначе говоря, его крепление делают прямо к полу. Вся нагрузка ложится на пол, который удерживает массу устройства и седока.

Одним из недостатков такого устройства считается смывной бачок. Он занимает много места. При небольших размерах туалета, ноги пользователя иногда касаются двери.

Очень сложно обслуживать такое устройство. Для соблюдения гигиены необходимо держать в чистоте саму чашу и бачок. Мыть такую систему – весьма трудоемкое занятие.

Такая конструкция унитаза требует соблюдения чистоты всех коммуникационных подводок, а также канализационного выпуска. Надо сказать, что сегодня начали выпускаться монолитные унитазы. У этих устройств корпус сливается со стеной, скрыты все коммуникации. Чтобы сделать унитаз подобного типа, инженерами были разработаны конструкции новейшего типа. Такая модель отличается современным дизайном и эффектным внешним видом.

Подвесные унитазы

Схема строения и подключения унитаза.

В Европе получили широкое распространение подвесные устройства. В последние 10 лет, такие подвесные конструкции стали очень популярны и в нашей стране.

Преимуществом такого устройства является:

• легкий уход;
• высокая гигиеничность.

Благодаря тому, что чаша унитаза не имеет опоры, стало очень легко мыть пол такого туалета. Смывной бачок спрятан в стене, его практически не видно. Однако такая конструкция требует монтажа несущего каркаса, который должен иметь жесткую металлическую раму.

Каркас закрепляется к полу анкерными болтами. Для более высокой надежности, если есть такая возможность, его дополнительно крепят к стене. Подобная конструкция способна выдержать 400 кг.

На каркас устанавливается унитаз, совместно со сливным бачком. Вся конструкция обкладывается гипсокартонными листами. На виду остается только унитаз и кнопка смыва.

Главные детали унитаза:

Главной деталью чаши считается гидравлический затвор. Это кривой канал, который всегда заполнен водой. Его работа позволяет сточным водам уходить в канализацию. Такой сифон не пропускает нехорошие запахи и блокирует засоры.

Гидравлический затвор

Основным принципом деятельности этого механизма является изменение параметров атмосферного давления, которое образуется в канализационной системе и стояке. При атмосферном давлении, превышающем давление воздуха канализации, в гидрозатворе начинает уменьшаться количество жидкости, ее небольшая часть отправляется в стояк.

Вход гидрозатвора практически всегда изготавливается в вертикальной плоскости, его выход делают под углом 90 ° или слегка наклоненным. Если долго не пользоваться гидрозатвором, жидкость может просто испариться.

Сливной бачок

Виды унитазов по типу выпуска.

Главной задачей этого устройства является подача воды, чтобы проводить очищение чаши унитаза. Когда изготавливается бачок, используют самые разные материалы:

Главными деталями сливного бачка считаются:

Груша изготавливается из обычной резины, поплавок делают из пластических материалов, для тяги применяется цветной металл, например, медь. Когда происходит спуск воды, начинает подниматься резиновая груша. Когда бачок опустеет, груша занимает свое первоначальное положение, полностью закрывая сливное отверстие.

Переливом является цилиндр, снабженный горловиной.

Когда ломается поплавковый клапан, через перелив уходит лишняя вода, попадая в унитаз. Иногда конструкция перелива сделана совместно с грушей, но чаще всего его делают отдельным узлом.

Очень давно в домах монтировались унитазы, имеющие отдельный высоко закрепленный бачок. В этих устройствах использовалась сифонная система спуска. Отрицательной стороной такого механизма становилась высокая шумность.

Подсоединение коммуникаций

Схема смывного бачка.

Водопроводные трубы и бачок соединяются резиновыми шлангами, имеющими латунные гайки, оборудованные кольцевыми уплотнителями. Весьма ненадежными в работе являются пластмассовые шланги, имеющие пластиковые гайки. Ими можно пользоваться только в качестве временного варианта.

Патрубок, к которому подключается холодная вода, устанавливается в зависимости от вида бачка. При боковой подаче жидкости он крепится сбоку, при подаче воды снизу его закрепляют внизу бачка. Надо заметить, что когда делается нижняя подача жидкости, сила шума, когда заполняется бачок, значительно ниже. Этот вариант намного красивее и приятнее.

У компактных унитазов, сбоку имеются отверстия, куда подключается водопровод. Одно закрыто заглушкой, прикрепленной к бачку самой обыкновенной гайки. При особой надобности поплавковый клапан может поменяться местами и стать заглушкой.

Наиболее сложной деталью сливного бачка считается поплавковый клапан, изготовленный совместно с поплавком. Известно несколько вариантов изготовления клапана:

При любом исполнении его главной задачей остается автоматическое закрытие поступления воды в сливной бачок, когда нужный уровень доходит до критической отметки.

Сегодня широко распространены двухрежимные устройства. Они дают возможность регулировать расход воды в смывном бачке. Для снятия верхней крышки в данных конструкциях нужно предварительно удалить кнопку слива.

Сливная система

Сливной бачок с полочкой.

При покупке унитаза необходимо прежде всего ознакомиться с существующей горловиной. От нее зависит будущая конструкция всей канализационной системы и нормальная работа унитаза.

Горловина может иметь несколько видов:

Специалист, который будет устанавливать унитаз, подскажет какую именно нужно приобрести модель.

Главным критерием будет монтаж. Основной сложностью станут проложенные коммуникации.

Современный материал

Изготовление чаши выполняется из самых разных материалов:

Пошаговая схема установки унитаза.

Однако наиболее часто к реализации предлагаются унитазы, сделанные из керамики:

Эти материалы очень сложно отличить, иногда это не может сделать даже профессионал. Их стоимость совершенно одинакова. Однако санфарфор имеет больше положительных качеств:

• пористость;
• меньше впитывает грязь;
• ликвидирует запахи.

Чтобы определить вид материала, необходимо в магазине ознакомиться с каталогом. В нем обычно указывается вид материала, из которого изготовлена определенная модель.

Высокие технологии

Наступил ХХI век. Появились высокие технологии. Модели унитазов подверглись модернизации. Инженеры решили сделать унитаз с множеством дополнительных функций:

• вода сливается автоматически;
• подъем и закрытие крышки полностью механизировано;
• сидение имеет подогрев.

Начали изготавливаться универсальные конструкции унитаза, играющие одновременно и роль биде. Весь процесс мытья также полностью автоматизирован.

Существуют унитазы, в которых контролируется температура воды, регулируется напор струи и много других опций, управление делается дистанционно. Специально для этого был разработан пульт управления.

Появились даже унитазы, которые кроме как фантастическими никак назвать нельзя. Они имеют подключение к интернету и выполняют анализ всего, что оказалось на их плоскости. Если обнаруживается какое-либо отклонение или инфекция, лечащему врачу отправляется письмо в электронном виде. Возможно даже провести тест определения беременности.

Антивсплеск устанавливается для предотвращения сильных всплесков. Для работы такой системы изготавливается специальное сливное отверстие, имеющее оригинальную геометрическую форму. Эта форма обеспечивает отсутствие брызг. Сливное отверстие в данном случае имеет максимальное сужение, его располагают очень близко с низом конструкции. Отверстие немного смещено, относительно одной стороны. Самым главным является сохранение узкого уровня воды. Круговорот в этом случае проходит по всему контуру отверстия.

При покупке сантехнического оборудования важно также правильно выбрать крышку конструкции унитаза. Во-первых, это эстетическая сторона дела, а во-вторых, это касается ее функциональности. Обычно все крышки выпускаются стандартными и имеют одинаковые свойства.

Однако сегодня появились крышки, имеющие доводку. Теперь не нужно думать о закрытии крышки, система все сделает автоматически, крышка закроется плавно и аккуратно.

Конструкция унитаза или из чего состоит унитаз?

Унитаз можно смело назвать самым необходимым предметом интерьера санузла квартиры, частного дома или административного здания. Унитаз — это именно та вещь, при выборе которой, в первую очередь, надо ориентироваться на такие характеристики, как: функциональность, удобство использования, — и только потом обратить внимание на цвет и разные декоративные элементы.

Чтобы выбрать наиболее удобный унитаз для использования, придется досконально разобраться с его конструкцией, разнообразием которых отличается современный рынок сантехники.

Конструкция унитаза: из чего состоит унитаз?

Всю конструкцию унитаза можно условно разделить на четыре части, и сравнив предлагаемые варианты каждой из них по отдельности, сделать свой правильный выбор.

Сливной бачок унитаза

Вряд ли, сегодня можно найти в продаже унитаз с высокорасположенным бачком, установленным почти под потолком, длина сливной трубы которого составляет более 1 метра. Сливные бачки современных моделей унитаза располагаются чуть выше чаши, и называют их унитазы-компакт, благодаря тому, что они отлично экономят пространство в условиях малогабаритных санузлов.

Качественная и бесшумная работа унитаза зависит от механизма слива и механизма набора воды в бачок.

Сливной механизм унитаза, приводимый в действие с помощью вытягивания штока, давно устарел и редко встречается в магазинах. Резиновая «груша», выполняющая роль клапана, хоть и была заменена со временем на силиконовую, все равно, не смогла обеспечить экономное расходование воды, тарифы на которую растут быстрыми темпами.

Современные модели унитаза оснащены кнопочным механизмом слива воды. Он представляет собой рычаг, спрятанный в бачке, который приводится в действие кнопкой, установленной на крышке бачка, либо вмонтированной в стену, если бачок скрыт.

Унитазы с таким механизмом могут иметь одну или две кнопки для смыва. В двухкнопочных моделях одна кнопка спускает весь объем воды из бачка, а вторая – лишь его половину. Это позволяет рационально использовать воду, ведь далеко не всегда нужен большой объем воды для смыва. В однокнопочной модели единственная кнопка обеспечивает работу двух режимов, выбор одного из них зависит от степени нажатия на кнопку. Но бывает и более простой вариант однокнопочного механизма: одна кнопка – один режим.

Система наборы воды в бачок, расположенная в его верхней части, чаще всего, устанавливается в дешевых моделях отечественного производства, и все больше вытесняется той, которая подает воду в нижнюю часть бачка. Эта тенденция связана с тем, что льющаяся сверху вода создает сильный и неприятный шум. А избежать этого дискомфорта можно как раз с помощью моделей унитаза, которые укомплектованы арматурой для подачи воды в нижнюю зону бачка.

Этот шумовой эффект при наборе воды в бачок в большей степени характерен для унитазов-компактов, а приставные и консольные модели работают почти бесшумно, так как их бачки скрыты за стеной и имеют хорошую звукоизоляцию.

Канализационный выпуск унитаза

Оправляясь в магазин за унитазом, надо точно знать, какой выпуск канализационной трубы предусмотрен в квартире. Именно от этого будет зависеть возможность установки выбранной модели.

Три самых распространенных вида выпуска унитаза:

• косой, при котором канализационная труба располагается сверху вниз, имея угол наклона 35-45 градусов;
• прямой – это, когда горизонтальная труба расположена параллельно полу;
• вертикальный, труба перпендикулярна полу и утопает в нем.

Косой выпуск унитаза характерен для типовых домов, построенных в советские времена, во второй половине 20 века.

Вертикальный выпуск популярен для частных домов, где систему канализации можно провести прямо через пол. И сталинские высотки также оснащены такой системой выпуска. Именно он может обеспечить установку унитаза вплотную к стене, что важно, если каждый сантиметр площади санузла на счету.

В Европе и в современных российских домах чаще устанавливают унитазы с горизонтальным выпуском, тем более, эти модели можно без особого труда приспособить под вертикальный и косой выпуски с помощью специальных переходников. Но стоит учесть, что при использовании переходников длина унитаза немного увеличивается, поэтому, если пространство санузла очень ограничено, то лучше отказаться от покупки модели, требующей доработки перед установкой.

Система смыва унитаза

Различают две основные системы слива:

• каскадный или горизонтальный смыв;
• душевой или круговой смыв.

При каскадном смыве вода подается в чашу сплошным потоком, но омывается при этом только одна сторона. Модели унитаза с таким смывом наиболее популярные и менее дорогие, но надежные и прослужат ни один год. Отрицательными моментами этого варианта смыва являются: недостаточный уровень гигиеничности и большой расход воды. Значит, придется часто чистить унитаз и переплачивать за воду.

При душевом смыве вода поступает в чашу равномерно, распределяясь по всей ее поверхности. Подача воды может быть направлена не только прямо, но и под углом к ободу унитаза, что образует воронку, которая тщательно омывает поверхность чаши. Эта система смыва выгодно отличается от горизонтального тем, что экономит воду и практически совсем не создает шума.

Правда, есть и минусы у моделей унитаза с круговым смывом. По сравнению с унитазами, обладающими каскадным смывом, они имеют высокую стоимость и малый диаметр отверстий подачи воды, что отразится на сроке службы такого унитаза. Жесткая вода будет постепенно закупоривать маленькие отверстия подачи воды и, в итоге, приведет к ухудшению качества смыва. Поэтому, решив приобрести унитаз с круговым смывом, надо постараться найти модель, обладающую отверстиями как можно большего диаметра.

Конструкция чаши унитаза

Грамотно выбранная чаша облегчит чистку ее поверхности, а также позволит избежать появления брызг при использовании унитаза.

Тарельчатый унитаз (с «полочкой») был очень востребован в советские времена, но сегодня почти не выпускается. Основное его преимущество – отсутствие брызг, но в остальном он сильно уступает современным моделям. Во-первых, чаша такой формы требует постоянной чистки, так как на полочке задерживаются продукты жизнедеятельности и вода после смыва, что приводит к образованию ржавчины. Во-вторых, неприятный запах в таких унитазах остается надолго.

Унитаз с воронкообразной чашей – это лучший вариант для тех, кто гигиену ставит на первое место. Грязь на стенках такого унитаза почти не задерживается, а попадает сразу в воду, благодаря отсутствию уступов и сужающейся к низу форме чаши, напоминающей воронку. Значит, чистить такой унитаз часто не придется.

Запахи не будут создавать дискомфорта, так как их распространение минимально. Но, вот, брызги – это самый жирный минус у воронкообразного унитаза. Производители пытаются бороться с этим недостатком с помощью установки системы «антивсплеск», разрабатывают улучшенную геометрию чаши, но пока, удалось добиться уменьшения распространение брызг, а избавиться полностью от них – это только в перспективе.

Козырьковый унитаз (с уклоном) лучше других моделей предотвращает появление брызг и запахов, но требует более частого мытья. «Полочка» у данного типа унитаза отсутствует, он имеет наклонную внутреннюю поверхность.

Выбирая унитаз, надо обратить внимание на каждую из перечисленных частей его конструкции, чтобы найти свой идеальный, который не разочарует на протяжении долгих лет службы.

Строение унитаза и принцип работы сантехники

Борис, Пермь задаёт вопрос:

Добрый день! Я всю свою жизнь просто пользовался унитазом и никогда не задумывался о том, как он устроен. В наше время это особо и не требуется, поскольку существует большое количество организаций или простых шабашников, которые за деньги смогут выполнить его монтаж. Но у меня подрастает сын, который внезапно спросил меня о том, как работает унитаз. Чтобы не упасть в его глазах, я решил изучить устройство этого сантехнического прибора. Расскажите, пожалуйста, про строение унитаза и то, как выполняется слив воды.

Эксперт отвечает:

Принцип работы воронкообразного унитаза

Унитаз – это обязательный для современного жилища вид сантехники. Общий принцип его работы известен каждому школьнику. А вот внутреннее строение унитазов знают не все. Но если вдруг возникает неисправность, то знанием принципа работы будет не обойтись. Кроме того, любой мужчина должен знать строение унитаза, чтобы в случае необходимости устранить неисправности.

В своей стандартной конструкции унитаз разделен на 2 элемента: сливная чаша и накопительный бачок. Сама сливная чаша ничем особым не выделяется, кроме наличия в ее конструкции нижней перегородки. Эта перегородка препятствует возврату канализационных отходов в обратную сторону. Это может возникнуть вследствие завихрения воды во время слива.

Раньше принципиальным моментом в выборе сливной чаши был угол расположения ее выпускного патрубка. Он должен был обязательно совпадать с входным коллектором на канализационной трубе. Но современные технологии не стоят на месте и теперь имеются в продаже гибкие шланги. Эти шланги изготавливаются в виде гофры и могут вытягиваться на нужное расстояние.

Наиболее сложный механизм находится в накопительном бачке. Именно в нем расположена вся арматура, которая отвечает за слив и накопление воды. Кроме того, этот механизм можно разделить на 2 части. Одна из них отвечает за процесс набора, вторая – за слив воды.

Схема устройства сливного бачка.

Чаще всего используются бачки с верхним спуском воды. Работают они от сливной клавиши, которая расположена в верхней части бачка. Во время нажатия на эту клавишу запускается механизм слива, а предохранительный клапан в нижней части бачка открывается.

Кроме того, арматура унитаза снабжена поплавком. Этот поплавок во время слива падает вниз. Как он достигает самой нижней точки, срабатывает клапан, перекрывающий слив, и начинается набор жидкости. Чтобы не допустить переливания, в верхней части тоже имеется подобный клапан. Как только поплавок достигнет его, подача воды прекращается.

Такой поплавковый механизм является очень эффективным и позволяет качественно работать домашней сантехнике. Зная принцип его работы, нужно периодически проводить профилактические мероприятия. С помощью этих мероприятий можно вовремя устранить отказы в работе системы подачи воды, что поможет предотвратить затопление помещения ванной комнаты или туалета.

как устроен унитаз, принцип работы унитаза

Ванные комнаты современных квартир, домов, общественных учреждений оборудованы функциональной сантехникой.

Но, как и любой механизм, рано или поздно она может выйти из строя.

Хорошо, если мастер под рукой и сможет быстро устранить поломку. А если приходится ремонтировать самостоятельно? Как бы там ни было, устройство унитаза, хотя бы в общих чертах, должен представлять себе каждый из нас.

Унитазы могут различаться по материалу изготовления, виду и устройству конструктивных элементов, по виду смыва, способу установки и другим параметрам. Рассмотрим все по порядку.



Виды и элементы конструкции унитаза

Практически, любой унитаз имеет основные одинаковые элементы конструкции:

1. чаша,
2. сиденье с крышкой или стульчак
3. сливной бачок, а понять принцип действия поможет схема на картинке:

Из какого материала бывают унитазы

Современные унитазы изготавливаются из чего угодно. Стандартные модели, которыми оборудованы уборные в квартирах, домах, общественных учреждениях производят из фаянса, фарфора. Эксклюзивные варианты под заказ могут быть из пластика, стали, чугуна, стекла, натурального камня и даже золота.

Фаянсовая сантехника популярна еще с прошлого века. Ее главный плюс – доступная цена, к тому же рынок предлагает различные цветовые варианты, широкий ассортимент типовых модификаций. Особенности материала выражаются в следующем:

• Фаянс – пористый материал, обладающий водопоглощением до 12%.
• Чтобы снизить пористость, сантехника покрывалась толстым слоем глазури, которая дополнительно несла декоративную функцию.
• Покрытие обеспечивает унитазу защиту от агрессивных сред, повышая эффективность при смывании.
• Срок эксплуатации фаянсовых образцов – около 30 лет.
• Устройство унитаза простое, при желании ремонт проводится самостоятельно.

Фарфоровая сантехника обладает более высокой функциональностью. Фарфор – более плотная субстанция, его производят из качественных сортов глины. Его пористость на порядок ниже фаянсовой, показатель поглощения воды составляет около 0,8%. Поверхность меньше удерживает загрязнения, легче поддается очистке. Срок эксплуатации сантехники из фарфора – около 50 лет.

Виды конструкций

Прежде чем понять, как устроен унитаз, будет интересным ознакомиться с его разновидностями.

Сантехника различается:

1. По выпуску, который зависит от того, в каком месте размещена канализационная труба.

Наибольшее распространение получил косой выпуск, однако, при самостоятельной установке унитаза мастера рекомендуют остановиться на прямом или вертикальном варианте. В этом случае трубы канализации можно спрятать в пол.

2. По комплексу смыва, который бывает горизонтальным (каскадным), круговым (душевым).

Считается, что горизонтальный слив лучше, задняя стенка под большим напором воды очищается лучше.

3. По устройству смыва. В бачках с высокой установкой используют сифонный спуск. Главный недостаток конструкции – громкий шум воды в процессе смыва. В целях экономии воды целесообразно устанавливать сантехнику, оснащенную бачком с 2 смывами. Она рассчитана на 3 л и на 6 л. Бывают варианты с прерываемым спуском воды, когда весь процесс можно регулировать вручную. Устройство смыва унитаза также  бывает кнопочным и электронным.

4. Также унитазы бывают напольные, настенные, подвесные, встроенные.

5. Варианты напольных конструкций разделяют на отдельностоящие, приставные, унитазы примыкающие к стене, модели с бачком.

6. По типу смыва конструкции бывают: прямого смыва, при котором вода из бачка попадает прямиком в унитаз и обратного смыва. Последний вариант обладает таким преимуществом, как практически бесшумный слив.

7. По конструкционным особенностям модели делят на компактные, в которых чаша идет слитно с бачком и образцы с отдельностоящим бачком.

Виды и устройства бачков унитазов

Какие бывают бачки по типу материала

• Смывное устройство для унитаза из керамики безопасно, гигиенично, эстетически выглядит. Их просто монтировать, широкий выбор вариантов позволяет выбрать модель, которая подойдет для любого интерьера.
• Легкие, простые в установке модели из пластика. Они выпускаются разного цвета, что дает свободу для дизайнерских решений. Его главный минус – мягкость материала, который легко поддается механическим повреждениям.
• Металлические конструкции, преимущественно чугунные, отличаются повышенной прочностью, долговечностью. Их главный недостаток – непривлекательный внешний вид, излишняя громоздкость.

Какие бывают системы слива

Сливное устройство для бачка унитаза напрямую влияет на стоимость конструкции, кроме этого, оно существенно отражает общий вид помещения. Перед покупкой необходимо тщательно изучить способ подключения оборудования, что поможет избежать множества проблем при монтаже, последующей эксплуатации.

Если принято решение устанавливать модель с подвесным бачком, придется позаботиться о том, чтобы в наличии была дополнительная труба. Она будет вмонтирована в стену непосредственно над унитазом.

По типу слива бачки делятся на следующие категории:

• Боковой, оборудованный поплавковым клапаном. Устройство бачка унитаза подразумевает наличие гидрозатвора, цепочки, рычага слива. Под давлением воды клапан поднимается на поверхность, после смыва жидкость вновь наполняет емкость. Когда поступит достаточное количество воды, доступ герметично перекрывается.
• Верхний слив с непоплавковым клапаном. Принцип работы унитаза такого типа основывается на процессе, когда клапан в виде цилиндра из пластика поднимается и опускается вручную.

Устройство бачка унитаза стандартного типа

• Кнопка, которая находится на крышке. Дополнительно она может соединяться со сливным механизмом. Для демонтажа, доступа к внутренностям бачка, кнопку сначала необходимо выкрутить, при этом движения должны быть направлены против часовой стрелки.
• Регулируют степень наполненности, количество поступающей воды заливной клапан, шар-кран, поплавковый кран.
• Если схема устройства унитаза предполагает боковой привод, в этом случае потребуется заглушка. Ее монтируют на противоположной стороне от места подключения заливного клапана.
• Арматура слива.

Отдельностоящий бачок

Устройство смывного бачка унитаза предполагает, что перед установкой к нему подсоединяется трубка смыва стандартного диаметра, который составляет 32 мм. Затем на плоскости стены ставят отметки, которые показывают, в каком месте будет крепиться конструкция.

При этом необходимо максимально точно поместить бачок строго горизонтально. Для этого линию разметки четко выставляют по уровню.

После этого, в отмеченных местах сверлят отверстия, монтируют бачок. При необходимости его вешают на стену при помощи кронштейнов.

Бачок низкорасположенный

При устройстве унитаза, бачок которого устанавливается на полочке сантехнического изделия, предварительно необходимо закрепить самоклеящую прокладку-уплотнитель. Крепление происходит с помощью специальных болтов с резиновыми прокладками в виде конуса. Их предварительно помещают внутрь бачка.

После закручивания гаек прокладка герметично закроет отверстия, что гарантировано, защитит конструкцию от протекания. После этого совмещаются отверстия полочки унитаза и болты бачка. Закрутив затяжные гайки, можно приступать к контрольным испытаниям результата.

Как подсоединить унитаз к водопроводной системе? Очень просто. Для этого на шланг с подачей воды надеваем прокладку, чтобы в будущем не проступала вода, присоединяем его непосредственно к бачку. После монтажа необходимо проверить работу системы. При первых признаках выдавливания воды, внезапного прокапывания, мелкие недочеты в работе удаляем по месту.

Если бачок в стене

Некоторые образцы современной сантехники устанавливаются оригинальным способом. Конструкция бачка унитаза предполагает его монтаж внутрь вертикали стены.

Визуально это очень привлекательный вариант, который дополнительно помогает сэкономить пространство. Еще один плюс – конструкцию, вмонтированную в стену, практически невозможно разбить.

Устройство туалетного бачка мало напоминает привычные модели. Его изготавливают из пластика повышенной прочности, своим видом он похож на плоский широкий параллелепипед.

Его устанавливают на черновую стену, либо крепят на монтажную раму, совмещенную с рамой унитаза. При покупке изделия набор креплений идет в сборке. Перед началом работ необходимо внимательно прочитать инструкцию, в которой описаны рекомендации производителя.

Как поступает вода в сливную емкость

Устройство арматуры сливного бачка унитаза практически однотипно в разных моделях. В ассортименте производителей выделяют следующие типажи:

• Механизмы, оснащенные стоп-кнопкой.
• Механизм слива с 2 кнопками.
• Двухрежимный механизм слива.

Устройство механизма набора-спуска

Бачок имеет основное предназначение – осуществлять набор и спуск воды, благодаря особенностям внутреннего устройства. Бесперебойный цикл функционирования обеспечивают в основном 2 компонента: механизм подачи воды, механизм слива.

Современный рынок представлен 2 типовыми разновидностями, нового и старого образца.

Устройство сливного бачка унитаза старого образца представляет собой рычажную конструкцию. Ее главная особенность – сам поплавок помещен на конец длинного рычага. В новых модификациях поплавок плавно скользит по вертикальному штоку. Форма поплавка также существенно отличается. В старом варианте поплавок – это шарик с воздухом, в современных моделях – образец больше похож на стакан.

В 1-ом случае именно шарик со временем выходил из строя, был самым уязвимым местом конструкции. Во 2-ом случае эта проблема полностью исключается.

Принцип работы системы наполнения воды

• В небольшой корпус из пластика помещен специальный клапан, который изготавливается из пластичной мембраны. На корпусе вмонтирован штуцер с резьбовым соединением, с помощью которого конструкция монтируется в полость сливного бачка. При наличии повреждений, после окончания срока ее эксплуатации, именно плачевное состояние мембраны становится причиной, по которой вода в бачке поступает непрерывно или не поступает вообще.
• На корпусе бачка при помощи резьбового соединения устанавливается крышечка, которая прикрывает мембрану. Если нужен ремонт узла, то мембрану вытаскивают, очищают от грязи, известковых отложений, слизи. Дополнительно промывают все каналы, в том числе отверстие, через которое в емкость смыва поступает вода. Оно расположено в съемной части поплавка, имеет крайне малый диаметр, чистится при помощи тонкой иглы для шитья.
• Что еще нужно знать про сливные устройства для унитазов? Хоть система и кажется слегка устаревшей, но в ней есть такая удобная функция, как регулировка уровня наполнения емкости. Делается подобная уловка при помощи поплавка, который перемещается при необходимости вверх или вниз. Если приподнять его вверх – наполняемость увеличится, если опустить – наоборот станет меньше.
• В новых моделях с вертикальным скольжением поплавка по штоку система регулируется с помощью пластикового винта, который установлен вертикально. Если вращать его по часовой стрелке, то объем жидкости увеличивается, если крутить против движения часов – доступ воды уменьшается.
• Поплавок, независимо от системы, устанавливается при помощи пластиковой гайки. В месте  крепления с внутренней стороны дополнительно помещается прокладка.

Основные узлы системы слива-перелива

Устройство сливного механизма бачка унитаза – один из самых сложных узлов в системе. Он выполняет 2 основные функции:

1. Предотвращает возможный потоп, контролируя, чтобы в емкость не поступало слишком много воды.
2. Обеспечивает беспрепятственный смыв чаши нажатием кнопочного механизма.

Конструкция системы

• Основанием служит сливная горловина. С ее помощью она крепится в отверстии бачка, удерживая одновременно все рабочие механизмы.
• Механика, управляющая клапаном подачи воды, размещается на специальных выносных стойках вверху.
• В разных модификациях сантехники клапан может иметь различную форму. В дешевых моделях он имеет вид пробки, которая запускается в действие при помощи цепочки, рычага. Устройство клапана сливного бачка унитаза в новых моделях предполагает наличие системы шток. Его приводит в движение система рычагов, на конце штока располагается мембрана, которая перекрывает доступ воды.
• В зависимости от модели, клапан может иметь несколько рычагов, более сложную систему устройства. Это подразумевает устройство сливного бачка унитаза с двумя кнопками. В этом случае система настроена на малый и большой слив, под которые подстроена система рычагов. Если нажать на одну кнопку, то клапан откроется шире, соответственно выйдет большее количество воды. При нажатии на другую кнопку, система даст меньший зазор, жидкости в этом случае вытечет меньше.
• Механизм перелива в основном представляет собой трубку, которая расположена в центральной части сливного механизма. При заполнении емкости бака до верха, излишки беспрепятственно уходят в чашу. Чтобы отрегулировать систему, достаточно поднять, или опустить телескопическую трубку. Правильное расположение, это когда верх находится выше уровня воды, но ниже бокового отверстия установки поплавка, края унитаза.
• Дополнительно в сливном механизме можно устанавливать кнопку слива на определенную высоту. Это необходимо в том случае, когда слив нужно подрегулировать под разные модели бачков разной высоты.
• Также можно регулировать расположение кнопки, перемещая ее вправо или влево. Это позволяет установить слив в любой тип, размер бачка.
• Устройство бачка унитаза с кнопкой предполагает его крепление совместно с унитазом. Практически в большинстве случаев это осуществляется с помощью шпилек из металла, пластика. Вначале на нее надевается шайба, затем прокладка в виде конуса. Затем весь механизм вставляется в совмещенные отверстия, снизу закручивается гайкой. Предварительно для жесткости соединения под нее подкладывается кусочек плоской резины, шайба. Кстати, опытные сантехники советуют пластиковую шпильку сразу после покупки унитаза менять на стальную.

Какая модель унитаза лучше

Без сомнения, какую устанавливать модель унитаза должен решать владелец помещения, либо мастер-сантехник. Самые популярные модели выпускаются такими брендами как Cersanit, Sanita, Grohe.

Уникальный унитаз Grohe

Сантехника немецкой фирмы Grohe – одна из самых востребованных во всем мире. Она подкупает надежностью, функциональностью, длительным сроком эксплуатации. Главное отличие новинки – подвесная конструкция, которая предполагает размещение подводящих систем внутри плоскости стены. Автоматическое смывное устройство для унитаза Grohe увеличивает функциональность, упрощает процесс эксплуатации изделия.

Положительные стороны

• Подвесные унитазы несомненно выглядят эстетичнее напольных моделей.
• Уборка в помещении с подобными унитазами проходит намного быстрее, эффективнее. Отсутствует сырое, мокрое пространство за бачком, вокруг основания конструкции.
• Коммуникации надежно спрятаны в стене, на первом плане – унитаз, кнопка слива.
• Подвесные модели визуально увеличивает площадь помещения.
• Смывное устройство для унитаза Grohe выдерживает высокое давление воды, обеспечивая бесперебойную работу на длительный срок.
• Унитаз немного компактнее по размерам, что дает дополнительные сантиметры пространству.

Недостатки инсталляции

• Монтаж системы сложнее установки напольной конструкции. Необходим определенный опыт при самостоятельном проведении работ.
• Замена инсталляции предполагает ремонт в помещении из-за коммуникаций в стене.
• Обслуживание, ремонт конструкции вызывают трудности. Добраться до узлов можно только через окошко в стене.

Унитазы Cersanit

Польский бренд Cersanit известен качеством, надежностью в эксплуатации. В ассортименте представлены модели как навесные, так и напольные. Системы подводов, выводов коммуникационных труб могут располагаться справа, слева, по диагонали. Установить сантехнику Cersanit можно где угодно.

Устройство сливного бачка унитаза Cersanit привлекает разнообразием моделей. Есть стандартные образцы или оснащенные экономной кнопочной системой слива. Сиденья образцов изготовлены из дюрапласта, полипропилена. Инновационные унитазы оснащены крышкой с микролифтом.

Специальная коллекция выпущена для потребителей с ограниченными возможностями. Есть модели, которые предназначены для установки в маленьких помещениях. Разные коллекции производителя позволяют выбрать образец любой формы от стандартной, до неординарной.

Монтаж унитаза не вызывает проблем. Единственный нюанс – подвесные конструкции. Для их установки потребуется некоторый опыт, знание определенных тонкостей работы.

Унитазы Sanita

На базе ООО «Самарский Стройфарфор» производится сантехника Sanita, которая получила известность далеко за пределами России. Доступная цена, европейское качество, уникальный дизайн привлекают потребителя, который ценит свое время, деньги. При изготовлении предметов гигиены используется первоклассный фарфор, покрытый глазурью с уникальной рецептурой.

Преимущества моделей

• Внутреннее покрытие унитаза собирает конденсат на идеально гладкой поверхности. Шарики воды скатываются вниз, удаляя попутно все загрязнения.
• Надежность в эксплуатации обеспечивает уникальное устройство бачка унитаза Sanita. Образцы компакт-моделей обеспечивает арматура Geberit. Она гарантирует практически бесшумный слив воды, имеет 2 режима слива, который устанавливается на заводе, обычный и экономный.
• Подвесные модификации Sanita укомплектованы системой инсталляции чешского производителя Alca Plast. Она предполагает быструю установку, универсальную технологию двойного смыва.
• Высота монтажных рам предлагается на выбор, сиденья изготовлены из дюропласта с антибактериальными, гипоаллергенными свойствами.

Перед установкой сантехники необходимо учитывать площадь помещения, его направленность в дизайне. Учитывается количество человек, которые будут пользоваться предметами, гигиены. Дополнительно следует предусмотреть дальнейшие условия эксплуатации, обслуживания моделей.

Строение бачка унитаза, из чего состоит, схема, виды бачков, как подобрать

.

Ванная комната на сегодняшний день стала самым нужным помещением в доме, самым часто посещаемым даже больше, нежели кухня. Комфорт и удобство – неотъемлемая составляющая данной комнаты, поэтому каждый из нас стремится создать оптимальные условия для ежедневного релакса, наряду со слаженной работой всех сантехнических приборов.

Сегодня ванная комната является самым необходимым помещением

Унитаз, как «главный» в ванной

Особое внимание уделяется туалетному пространству, в котором установлен унитаз. Данное санитарно-техническое устройство состоит из чаши, смывного бачка, сиденья и крышки.

Унитазы существуют нескольких видов:

• унитазы модели «компакт», приставные и такие, которые утоплены в полу;
• разновидность подвесных унитазов: либо вовсе не имеет сливного бачка, либо он спрятан в обшивку или нишу стены.

Чаще всего, в частных домах или квартирах установлены унитазы со сливными бачками, а длительность жизни всего устройства зависит непосредственно от системы слива. Хороший смывной бак сэкономит денежные затраты и сократит расход природного ресурса (воды).

Что собой представляет смывной бачок

Смывным бачком принято именовать санитарное устройство с емкостью, в которой аккумулируется жидкость для промывки чаши унитаза. Бачок оснащен механизмами для спуска, забора воды, также в нем присутствует автоматический запорный клапан.

Материалом для его изготовления могут служить:

• керамика он же фаянс – самый распространенный элемент для производства сантехнических туалетных приборов: из керамики делают как компакты, так и навесные бачки;
• чугун;
• пластмасс, пластик – смывные емкости из этих материалов относятся к таким, которые необходимо скрыть от глаз, они утапливаются в стену и имеют меньший объем, нежели стандартные устройства для ванной комнаты, устанавливаемые в полном доступе;
• нержавеющая сталь.

Типы сливных бачков

При необходимости выбора сантехнического приспособления простой потребитель даже не догадывается, какое разнообразие унитазов представлено на рынке и чем они отличаются друг от друга. Первое различие, которое определяется внешне – общая конструкция самой сантехники.

1. Слитный корпус, он же моноблок – комплекс, в котором смывной бачок встроен в цельную оболочку унитаза. Монтаж его довольно прост, необходимо лишь подсоединить подвод и отвод жидкости. Однако, при неисправности внутренность требует полной замены. В этом есть огромный минус монолитных унитазов.
2. Раздельные компоненты – чаша унитаза и смывной бачок существуют отдельно. Это позволяет подобрать разные нижние и верхние детали.
3. Спрятанный бачок – сливную емкость скрывают от глаз за стеной или в нише, наружу выводят лишь кнопку для смыва.

Конструкции раздельного типа также имеют разновидности.

1. Бачок крепится слишком высоко от чаши унитаза, соединены они между собой длинной трубой. Отличается хорошим давлением и скоростью слива.
2. Бачок крепится низко от чаши на стену, к кнопке на корпусе имеется свободный доступ. Соединяет элементы короткая труба.
3. Унитаз-компакт – детали существуют независимо друг от друга, но бачок устанавливается на специальную полочку на чаше унитаза. Внешне такая конструкция напоминает моноблочную, но в процессе ремонта не требует полной замены внутренней арматуры. Унитаз типа «компакт» также бывает угловой формы. Его удобно монтировать в угол, чтобы сэкономить квадратные метры помещения.

Компакт — конструкция унитаза, когда составляющие существуют независимо друг от друга

Внутреннее наполнение сливного бака

Внутреннее наполнение смывного бака — довольно сложный механизм, отвечающий за накопление, хранение и слив воды. Для того чтобы знать принцип работы и детали механизма, необходимо заглянуть под верхнюю крышку чаши

Строение бачка унитаза – понятная практически каждому система.

1. Заливной клапан – он отвечает за впуск воды в систему. Индикатором уровня жидкости в баке выступает поплавок. Его соединяет с заливным клапаном медный стержень или выполненный из латуни. Он должен быть устойчив перед коррозией. В старых примерах сливных бачков клапан размещался сбоку, а поплавок занимал горизонтальную позицию. В новых моделях клапан устанавливают внизу емкости, а поплавок плавает в вертикальном направлении.
2. Резиновая груша, подсоединенная к переливочному цилиндру с горловиной. Если случается так, что клапан выходит из строя, тогда жидкость, поступаемая в бачок свыше нормы, будет стекать в унитаз через отверстие цилиндр. Во время спуска воды из бачка резиновая груша начинает всплывать. На момент опустошения емкости она возвращается в исходное положение и перекрывает отверстие слива.
3. Латунная тяга.

Объем поступаемой жидкости регулируется специальной системой рычага клапана. Клапаны бывают нескольких типов, все зависит от способа подключения. Отдельная емкость бачка подразумевает использование специального клапана, но промышленность не стоит на месте, и производители разработали универсальную модель клапана. Они отличаются методом подвода «наполовину».

Большое количество поплавковых клапанов объясняется наличием еще большего ассортимента сливных баков. А все потому, что стандартные модели могут не подходить по техническим характеристикам или же просто не вписываются в дизайн интерьера.

Арматура, установленная внутри, оборудована пусковыми клавишами. Отверстие слива находится в контакте с устройством, набирающим воду, и с цилиндром перелива. Работа механизма начинается после нажатия кнопки слива. Цилиндр выводит жидкость, которая набирается в избытке, через унитаз в канализацию. Поплавок соединен с поплавковым краном и благодаря ему регулируется уровень набора жидкости.

Составляющие компоненты сливного бачка

Самостоятельно приобретая и собирая сантехническое приспособление, необходимо понимать, из каких деталей состоит смывная конструкция, и, как и куда все подключается. Конструкция сливного бачка.

1. Клавиша для слива. Ее можно прикручивать либо крепить с помощью гидрошнура.
2. Через отверстия в емкости устанавливается и подключается при помощи гаек арматура, предназначенная для унитазов. Через нее в бачок поступает вода. Принцип работы заключается в открытии мембранной заслонки, затем в систему поступает вода из водопровода, бак наполнятся до необходимой отметки, и арматура закрывает отверстие. С помощью поплавка можно отрегулировать необходимый объем. Дабы мембрана на впускном отверстии не пришла в негодность от компонентов воды, стоит поставить на «вход» фильтр или вместо мембраны поставить штоковый клапан. Все соединения желательно герметизировать уплотнительными резинками, дабы не было потерь жидкости.
3. Незадействованные отверстия в корпусе бачка закрываются заглушками.
4. Через нижние проходы смывной бачок подсоединяется к унитазу. Для этого используются латунные либо же пластмассовые болты с шайбами и резинками.
5. Наибольшая пройма создана непосредственно для арматуры. Она крепится при помощи накидной пластмассовой гайки, уплотнительной прокладки. В месте соединения бака и унитаза также прокладывается герметик, чтобы вода уходила в канализационное отверстие, а не на пол.

Смывная система срабатывает не только при спуске воды, при нажатии кнопки, но и при аварийном сливе, если выходит из строя механизм впуска.

Как выбрать фурнитуру

Схема сливного бачка унитаза обязательно содержит фурнитуру, без которой невозможна работа цельного механизма. Разнообразие арматуры зависит от нескольких критериев.

Схема сливного бачка унитаза

Материал изготовления заливного клапана. Дорогая и долговечная арматура изготовлена из твердых сплавов нескольких веществ – латунь и бронза. Механическое воздействие и состав воды практически не разрушает такую фурнитуру, благодаря высокой устойчивости перед коррозией. В некоторых элитных вариантах унитазов запорно-сливная арматура полностью изготовлена из такого сплава и является слитной. Однако, ремонт такой системы усложняется.

В бытовых, более простых, унитазах заливной клапан существует отдельно от запорно-сливного, это делает всю конструкцию более универсальной и несложной в замене изношенных деталей. Запорная арматура выпускается из пластмассы. Качество полимеров напрямую влияет на ценовую политику продукта. Выбор качественного пластика усложняется тем, что даже модели низкого сорта проходят сертификацию, а по внешним показателям определить характер изделия просто невозможно.

Запорная арматура бывает только двух видов – наливной и сливной клапан.

Запорная арматура бывает только двух видов – наливной и сливной клапан. Обе детали существуют раздельно, поддерживая связь только посредством жидкости. Наливной клапан – узел с поплавком, который блокирует проток воды при полном наборе бачка. Сливной устанавливают отдельно от заливного, он срабатывает от кнопки, педали, ручки, шнурка.

Слив происходит после механического воздействия на кнопку либо, когда срабатывает воздушная система тяги. Слитные наливные и сливные клапаны работают в едином механизме, обеспечивая отличную и безопасную работу всей конструкции. Они выходят намного дороже и подходят только для современных сливных бачков.

Установку спаренной арматуры в бачки старого образца не рекомендуется. Лучше, когда в устройстве все-таки будет раздельная внутренняя арматура, так как это в дальнейшем упростит ремонтные работы и прибережет семейный бюджет.

Способ подключения водопроводной трубы к унитазу. В случае замены или ремонта, следует выбирать аналогичный механизм, так как горловина, крепежи, штуцер производят различного диаметра. Есть четыре варианта подсоединения: верх, низ, вправо, влево.

Запорная арматура

При покупке нового сантехнического прибора стоит обращать внимание не только на внешние характеристики, но и на компоненты, из которых состоит главный механизм всей конструкции – сливной бачок.

Выбираем и тщательно осматриваем.

1. Клапан запорного принципа действия должен иметь такую же модификацию, как и весь механизм. Принципы действий всех компонентов должны быть одинаковыми и внешне тоже должна прослеживаться схожесть. Важно, когда «начинка» бачка полностью от одного производителя.
2. Работа клапанов должна быть точной и слаженной. Желательно, чтобы узлы, а также тяги были в свободном ходу, работали без чрезмерного усилия. Продувая систему, все клапаны должны надежно примыкать к отверстиям, иначе при запуске воды будет утечка.
3. Все прокладки из резины или силикона должны быть без дефектов, подходить по размерам и не иметь трещин. Данные элементы считаются одними из самых важных во всей конструкции, благодаря им происходит полная герметизация системы.

Если вам необходимо заменить старую арматуру и предстоит приобрести отдельные детали, в таком случае также скрупулезно осматривайте покупку.

Проверяйте на отсутствие трещинок, дырочек, симметричности литья, форму креплений, соответствие всех соединений.

Принцип работы

Согласно уже существующей канализационной системе в туалетной или ванной комнате подходят к выбору сливного бачка. Есть несколько вариантов работы механизма слива:

• слив прямого или вертикального действия – вода уходит в пол: в данном унитазе сливной бачок оснащен самыми надежными компонентами;
• слив горизонтального действия – когда канализационная труба расположена в стене;
• слив косого действия – вода уходит в трубу, установленную под острым углом по отношению к полу.

Смывной механизм

Как выбрать бачок для унитаза, чтобы надолго в него не заглядывать и экономить на оплате за водоснабжение? Актуальные на сегодняшний день вопросы решаются одним маленьким, но очень важным элементом в составе сливной арматуры:

Кнопочный механизм сильно приглянулся потребителям

• штоковое или вытяжное устройство – представлено в виде ручки на корпусе бачка, правда на новых унитазах его уже практически невозможно встретить;
• кнопочный механизм – небольшая кнопочка на корпусе бачка, при нажатии которой происходит слив воды в чашу унитаза: хромированная деталь белого прибора очень приглянулась потребителям.

Смыв при помощи кнопки возможен в трех вариантах.

1. Корпус с цельной кнопкой – за одно нажатие происходит полное опорожнение сливного бака.
2. На корпусе находится двойная клавиша – то есть, смыв возможен в двух режимах. Одна половинка сливает полный объем бака, вторая – частично спускает воду. Данный вид смыва относят к разряду экономичных.
3. На одну кнопку накладывается две функции – первое нажатие открывает спускной клапан, второе – закрывает. Такой способ позволяет контролировать расход жидкости.

Клапанный механизм прослужит дольше, если материалом изготовления будет пластик или бронза. Из-за постоянного контакта с влажной средой, все, даже мельчайшие детали, должны обладать защитными функциями.

Как работает туалет и схемы сантехники унитаза

Полезное объяснение того, как работает унитаз, со схемами сантехники и определениями частей унитаза.

Для начала ознакомьтесь с основными принципами работы унитаза. См. Рисунок справа.

Унитаз состоит из двух основных частей — бачка и унитаза. Чаша вмещает воду и подключается к сливу для удаления сточных вод и отходов. Бак, который находится за дежой, содержит запас воды для наполнения дежи, а также устройства для слива чистой воды в таз и наполнения бака.

Принцип работы туалета — Схема водопровода туалета

Одно из этих устройств, называемое краном, подключено к водопроводу и контролирует подачу воды в резервуар. Когда вода из бака быстро опускается в таз (при смыве), давление заставляет сточные воды из бачка стекать в канализацию. Падение уровня воды определяется поплавком, шаром или манометром, и это приводит в действие шаровой кран для наполнения бака.

Что такое откидной клапан?

При смыве обычного унитаза вода из бака устремляется в унитаз через отверстие, называемое сливным клапаном.Перед тем, как вы нажмете рычаг, этот клапан закрывается резиновой пробкой, называемой шаром резервуара, шаром седла промывочного клапана или более новым, более эффективным шаром заслонки или заслонки.

Клапан заслонки туалета

Клапан и заслонка вместе называются — что неудивительно — заслонкой. При нажатии на рычаг резиновая заслонка просто приподнимается с клапана, и… свист, вода течет в унитаз!

Промывочный клапан имеет диаметр 2 1/2 дюйма, как и шарообразная часть заслонки.Заслонка шарнирно закреплена на вертикальной переливной трубе, которая находится рядом с клапаном, а небольшая цепочка соединяет заслонку с рычагом отключения. Преимущество заслонки по сравнению с предыдущими пробками состоит в том, что у нее меньше деталей, которые могли бы засориться или зависнуть, поэтому вероятность того, что резервуар «потечет» или протечет в чашу, меньше.

О Доне Вандерворте

Дон Вандерворт развивал свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по благоустройству дома и автором бесчисленных статей в журналах.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году.

Детали вашего туалета и как они работают

Базовое понимание того, как работают туалеты, может помочь вам диагностировать ряд проблем с водопроводом. Вы когда-нибудь задумывались о том, как работает ваш унитаз или как функционирует каждая его часть? Если вам не приходилось ремонтировать его самостоятельно, вероятно, вам и в голову не приходило изучать внутреннее устройство унитаза.Вот почему Warner Service составила это руководство, чтобы помочь вам понять, как работает ваш унитаз.

Принцип работы унитаза довольно прост, если вы понимаете, что это за разные части и для чего они нужны. Это может быть полезно для вас, если у вас когда-нибудь возникнут проблемы с утечкой, работой или неправильным смывом из унитаза. Если вы понимаете, что там происходит, вам будет легче понять, что вызывает проблемы, с которыми вы можете столкнуться.

Знание того, как работают детали унитаза, может помочь вам диагностировать ряд проблем, с которыми вы могли столкнуться с туалетом.

Основание унитаза крепится к полу с помощью фланца. Между фланцем и приспособлением вставляется восковое кольцо, чтобы создать уплотнение. Унитаз крепится к фланцу анкерными болтами.

Если у вас качается унитаз, что может быть не так? Обычно проблема связана со старыми или неэффективными болтами или изношенным фланцем. Если он протекает в основании, это может означать, что ваше уплотнение больше не работает, и вам нужно новое восковое кольцо.

От бачка отводится тонкая труба (подводящая линия), соединяющая унитаз с источником воды.У стены должна быть запорная арматура, которая позволит перекрыть подачу воды в унитаз в случае переполнения.

Если ваш туалет работает, и вы не можете понять, почему, возможно, вам понадобится сантехник. Вероятно, было бы неплохо отключить воду через запорный клапан, чтобы не получить чрезмерный счет за воду (или, что еще хуже, грязный и / или поврежденный пол). Он может продолжать работать в течение короткого времени, пока вода не стечет из линии подачи, но довольно быстро остановится.

Внутри бака детали немного усложняются. Здесь расположены все механизмы, которые помогают смывать воду в унитазе.

Когда вы смываете с помощью ручки, она тянет вверх рычаг отключения или цепь. В конце цепочки находится часть, называемая заслонкой. Когда вы смываете, заслонка поднимается, и сила воды втягивает воду и отходы, которые вы смываете через сифон в канализацию.

Если ручка ничего не делает, когда вы ее нажимаете, возможно, что-то отсоединилось или сломалось в баке.

Вот список терминов, которые нужно изучить, чтобы познакомиться с частями вашего туалета:

Фланец: ободок, используемый для крепления одного объекта к другому.

Восковое кольцо: буквально восковое кольцо, которое находится между фланцем и основанием унитаза и образует уплотнение.

Болты для унитаза: длинные латунные винты , соединяющие фланец с основанием унитаза.

Рычаг переключения: металлический стержень, соединенный с вашей ручкой смыва, который поднимается и поднимает шар бака при смыве.

Заслонка: плоский упор на конце цепи, который поднимается, когда ручка опускается. Это предотвратит постоянное попадание воды в унитаз.

Заправочный клапан: вода поступает в бак из подающей линии через заправочный клапан. Когда вода в баке поднимается, поплавок на кране заполнения поднимается вместе с ней. Когда он достигает верхней части наполнительного клапана, унитаз перестает наполняться.

Благодаря этой информации Warner Service надеется, что вы будете более уверены в том, что у вас дома возникнут проблемы с туалетом.Если вам нужна дополнительная помощь, наши услуги сантехники находятся на расстоянии одного клика или звонка.

Описание частей туалета

Унитаз со смывом — одно из самых простых механических устройств в вашем доме, работающее довольно безупречно с использованием системы, не имеющей двигателей и не требующей электричества (обычно). Эта система практически не менялась на протяжении веков. Сегодняшние туалеты могут внешне отличаться от первого туалета со смывом, запатентованного Джозефом Брамахом из Йоркшира, Англия, в 1778 году, но принцип работы остается на удивление таким же.

Тем не менее, несмотря на присущую ему простоту, фактическая работа унитаза со сливом остается загадкой для многих людей, возможно, потому, что большая часть волшебства происходит внутри фарфорового резервуара, под крышкой, которая редко срывается.

Понимание частей вашего туалета и того, как они работают, может помочь вам понять и решить проблемы, когда они возникают. Обладая небольшими знаниями, вы обнаружите, что многие проблемы можно решить довольно легко, вообще не вызывая сантехника.

Путешествие по туалету

Для начала просто снимите крышку унитаза, осторожно отложите ее в сторону и внимательно осмотрите детали внутри бачка.В стандартном унитазе со смывом — тип, который можно найти более чем в 95 процентах всех домов — все части будут одинаковыми.

Ручка и промывочная штанга

Ручка и промывочный стержень — это части, которые инициируют промывку. Изучив ручку, вы увидите, что она прикреплена к горизонтальному стержню, который соединяется с цепью или тросом. Иногда ручки унитаза расшатываются, и исправить это обычно просто, затянув пластиковую или металлическую крепежную гайку, расположенную внутри бачка. Имейте в виду, что эта гайка имеет противоположную резьбу, чем обычные гайки.Затяните его на хвостовике ручки, повернув гайку против часовой стрелки на .

Подъемная цепь (подъемные тросы)

Подъемная штанга, выступающая горизонтально от ручки, соединена с цепью, которая спускается вертикально к дну резервуара. Это механизм, с помощью которого открывается сливной клапан на дне бака, позволяя воде стечь в унитаз. Распространенная проблема с подъемной цепью — когда она запутывается или ломается. Когда смыв в вашем унитазе не смывается совсем или смывается не полностью, проблема очень часто заключается в том, что подъемная цепь сломана или нуждается в регулировке.

Заслонка (Танк Бал)

Подъемная цепь приводит в действие резиновую заслонку, которая упирается в отверстие промывочного клапана. (В старых унитазах это может быть шар бака.) Возможно, вы не сможете четко увидеть заслонку с водой в бачке, но ее работа станет ясной, когда вы смываете унитаз и наблюдаете за действием. Заслонка приводится в действие, когда ручка унитаза и подъемная цепь поднимают ее над сливным клапаном, чтобы вода, хранящаяся в резервуаре, устремилась вниз в чашу.Створки со временем изнашиваются или смещаются, из-за чего вода может продолжать стекать в унитаз после смыва. «Работающий унитаз» часто можно отнести к неисправной заслонке.

Промывочный клапан

Это пластиковая или металлическая деталь, находящаяся на дне бака, образуя отверстие, через которое вода падает из бачка в унитаз, когда начинается смыв. Промывочный клапан обычно присоединяется к вертикальной переливной трубке как часть цельной конструкции.Большое мягкое кольцевое уплотнение плотно прилегает к патрубку промывочного клапана под резервуаром, уплотняя и амортизируя соединение между резервуаром и блоком барабана.

Переливная трубка

Прикрепленная к узлу клапана промывки, переливная трубка служит мерой безопасности для предотвращения перелива воды в баке, если клапан подачи воды не закрывается. Избыточная вода вытечет через верх переливной трубки в унитаз. «Текущий» унитаз может быть признаком того, что уровень воды в унитазе слишком высок.

Запорный клапан

Снаружи унитаза, на водопроводе, по которому холодная вода в унитаз, должна быть установлена ​​запорная арматура возле пола. Обычно он находится слева от унитаза, под баком. Этот арматурный запорный вентиль позволяет перекрыть подачу воды в унитаз при необходимости ремонта. Не во всех унитазах есть запорные клапаны, но их рекомендуется установить. Со временем запорная арматура может выйти из строя, поэтому замена одной из них — довольно распространенный проект своими руками.

Трубка подачи

Запуск от запорного клапана к хвостовику подачи воды на нижней части сливного бачка является винил, пластик, или трубкой подача стальной сетки. Эти трубки, как правило, довольно безотказны, но они могут выйти из строя, когда станут старыми или если соединения ослабнут.

Клапан подачи воды (шаровой кран)

Внутри резервуара клапан подачи воды, часто известный как шаровой кран , представляет собой вертикальный узел, обычно устанавливаемый на левой стороне резервуара.Это основная задача туалетной системы, части, которая открывает подачу свежей воды для наполнения резервуара в конце цикла смыва и снова закрывается, чтобы перекрыть подачу воды, когда она достигает надлежащего уровня в резервуаре. Подающий клапан — это место, где возникают многие проблемы с туалетом, и замена одного, когда он выходит из строя, — очень распространенный проект.

Поплавковая чашка (Float Ball)

Все клапаны подачи имеют какое-то поплавковое устройство, которое измеряет уровень воды в резервуаре и перекрывает клапан подачи воды при достижении необходимого уровня.В старых туалетах это может быть плавающий шар, прикрепленный к горизонтальному поворотному рычагу, идущему от приточного клапана (см. Диаграмму выше). В более новых унитазах поплавковое устройство обычно представляет собой поплавок , который прикреплен к вертикальному валу клапана подачи. Регулировка поплавкового устройства — это то, что позволяет регулировать уровень воды в баке.

Заправочная трубка

От клапана подачи воды вы увидите небольшую гибкую трубку, которая прикрепляется к верхней части переливной трубки в центре резервуара.Это заправочная трубка , предназначенная для подачи небольшой струйки воды в унитаз во время цикла заправки. Это служит для пополнения уровня стоячей воды в чаше, что важно для сохранения герметичности сифона от канализационных газов.

Унитаз

Конечно, именно здесь и происходит «действие». Но большинство людей не замечают того, что унитаз, прикрепленный болтами к полу, имеет внутреннюю изогнутую конструкцию сифона, которая работает так же, как сифон слива раковины.Внутренний сифон служит для удержания стоячей воды и предотвращения попадания канализационных газов в дом. Вода, которую вы видите в унитазе, на самом деле является верхней горловиной сливного сифона унитаза. Сифон — это место, где возникает самая распространенная проблема туалета — засорение слива. Если вы не будете заниматься другим ремонтом туалета, вы почти наверняка столкнетесь с засором в какой-то момент.

Восковая печать (восковое кольцо)

Под унитазом скрыто мягкое восковое кольцо, которое закрывает соединение между дном унитаза (рогом) и сливным отверстием в полу.Это восковое уплотнение создает герметичное и водонепроницаемое уплотнение между унитазом и канализацией. Когда это не удается, вы можете заметить, что вода просачивается вокруг дна унитаза во время смыва. Замена воскового кольца может быть довольно неприятной работой, но рано или поздно большинству туалетов понадобится новое.

Как смывается ваш туалет

Если вы посмотрите внутрь бачка унитаза со снятой крышкой во время цикла смыва, вы получите четкое представление о том, как работает система и где могут возникнуть проблемы.

1. Нажатие или вытягивание рычага ручки приводит в действие подъемную цепь, которая поднимает заслонку от отверстия промывочного клапана. Это вызовет поток воды из бачка в унитаз.
2. Вода в чаше вместе с отходами откачивается через встроенный сифон в сливную систему дома.
3. Когда резервуар пуст, заслонка возвращается на свое место в отверстии промывочного клапана.
4. Когда поплавок или поплавковый шар падает в резервуар, открывается клапан подачи воды, и начинает течь пресная вода.Большая часть этой воды наполняет резервуар, но небольшое количество возвращается в унитаз через заправочную трубку и переливную трубку.
5. Когда поплавок или поплавок, движущийся по уровню воды, достигает нужной высоты в баке, он закрывает кран подачи воды. Теперь унитаз готов к следующему смыву.

Теперь у вас есть четкое представление о частях вашего туалета и их функциях. Когда возникают проблемы, вы, вероятно, будете точно знать, где искать.

унитаз структура (система) поперечное сечение Клипарты, векторы, и Набор Иллюстраций Без Оплаты Отчислений.

Изображение 77710605. Структура унитаза (система) поперечное сечение Клипарты, векторы, и Набор Иллюстраций Без Оплаты Отчислений. Изображение 77710605.

Конструкция (система) унитаза сечение

S M L XL EPS Редактировать

Таблица размеров

Размер изображения	Идеально подходит для
S	Интернет и блоги, социальные сети и мобильные приложения.
M	Брошюры и каталоги, журналы и открытки.
л	Плакаты и баннеры для дома и улицы.
XL	Фоны, рекламные щиты и цифровые экраны.

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать Электронный Всесторонний

5014 x 5433 пикселей | 42.4 см x 46,0 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

5014 x 5433 пикселей | 42,4 см x 46,0 см | 300 точек на дюйм | JPG

Загрузить

Купить одиночное изображение

6 кредитов

Самая низкая цена
с планом подписки

• Попробовать 1 месяц на 2209 pyб
• Загрузите 10 фотографий или векторов.
• Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 pyб

за изображение любой размер

Цена денег

Ключевые слова

Похожие векторы

Нужна помощь? Свяжитесь со своим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать. Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

. Принимать

Основные советы по выбору туалета в архитектурном проекте

Основные советы по выбору унитаза в архитектурном проекте

© ArchDaily ShareShare

• Facebook

• Twitter

• Pinterest

Whatsapp

• Почта

Или

https: // www.archdaily.com/932122/basic-tips-for-choosing-a-toilet-in-an-architecture-project

Мы не можем придавать им то значение, которого они заслуживают, но туалеты имеют основополагающее значение для нашей повседневной жизни и нашего здоровья. Есть два «золотых правила», которые формулируют их полезность: они немедленно «отделяют» нас от наших отходов и перевозят их на лечение, предотвращая их загрязнение окружающей среды или заражение людей.

Помимо того, что туалет является хорошим местом для обдумывания новых идей, просмотра Instagram и ответов на электронные письма, он помогает нам оставаться здоровыми — атрибут, который мы воспринимаем как должное, пока не потеряем к нему доступ.

Монте-Карло. Image Cortesia de Corona

Хотя кажется, что туалеты не сильно изменились за последние десятилетия, очевидно, что они приняли ряд новых технологий. Помимо улучшений комфорта и эстетики, на рынке уже есть варианты, особенно от японских брендов, которые включают музыку, светодиодное освещение, обогрев сидений и водяные форсунки. Также продолжаются эксперименты с туалетами, подключенными к Интернету, с использованием датчиков и искусственного интеллекта для обнаружения первых признаков болезни и помощи людям в борьбе с хроническими заболеваниями, такими как диабет.

Лото. Image Cortesia de Corona

Экологичность — неизбежная проблема практически во всех сферах жизни, в том числе в ванной комнате. На каждый смыв в традиционном туалете расходуется около 16 литров питьевой воды, что составляет примерно 30% от общего объема воды, используемой в доме. По этой причине промышленность стремится повысить эффективность этих жизненно важных устройств в наших домах. Уже существует несколько моделей, которые стремятся повысить эффективность своей работы, обеспечивая максимальную чистоту при минимальном использовании воды.

На рынке представлены 3 основных типа унитазов:

1. Промывочный клапан — Самый популярный и дешевый, но также тот, который потребляет больше всего воды на промывку, используя максимальное давление и объем воды. Поскольку сливная система устанавливается внутри стены, эти модели занимают меньше места, что может быть важным фактором при проектировании небольших ванных комнат.

2. Комбинированный — отличается более простой установкой и меньшим расходом воды.В закрытой коробке есть резервуар, позволяющий дозировать меньшее количество воды за один смыв.

3. С помощью давления — более дорогая система, которая сбрасывает очень мало воды при каждом смывании. Система давления всасывает жидкости и отходы и направляет их в канализацию.

Сан-Джорджио. Image Cortesia de Corona

В дополнение к этому основному первому соображению, есть несколько ключевых факторов, которые должны определить, какой унитаз лучше всего соответствует вашим потребностям.Мы выбрали несколько ниже:

• Прочность и долговечность: Унитаз — важное приобретение, поскольку его нелегко отремонтировать или заменить. Таким образом, он должен быть изготовлен из высокопрочных материалов, чтобы обеспечить продленный жизненный цикл. В этом случае лучше отдать приоритет качеству перед любой другой переменной, чтобы продукт прослужил дольше без проблем. Кроме того, важно определить и принять во внимание гарантии и сертификаты, включенные в продукт.

• Отделки: В зависимости от стиля ванной комнаты, в которой будет установлен унитаз, можно выбрать матовую или сатиновую отделку. Такие тенденции, как структурный минимализм, делают внешний вид унитаза более важным, потому что это сам продукт, который украсит пространство.

• Цвета: Хотя белый является наиболее распространенным цветом, существуют туалеты самых разных цветов, тонов и комбинаций, которые могут хорошо работать, если они правильно сочетаются с остальным дизайном интерьера помещения.

Aquapro. Image Cortesia de Corona

• Размеры: Высота и ширина унитаза зависят от его пользователя. Рекомендуется учитывать минимальную длину 70 см и высоту примерно 40 см, что обеспечит больший комфорт при использовании. В идеале вы должны оставить перед унитазом пространство не менее 60 сантиметров и, по возможности, учитывать размеры и аксессуары для универсального использования.

• Эффективность продукта и дополнительные преимущества: Сегодня на рынке так много вариантов, что решение о покупке может занять много времени, если мы не сможем найти четкую разницу между одним продуктом и другим. Поэтому важно, чтобы на окончательное решение влияли совокупные показатели каждого туалета: сколько граммов твердых отходов он может удалить? Какой тип гидравлического двигателя используется для привода воды? Как очищается унитаз изнутри при каждом смывании, чтобы уменьшить количество микробов и бактерий? Сколько времени нужно, чтобы промыть? Например, 2,5 секунды — хорошее число.

Solare. Image Cortesia de Corona

Мы отмечаем, что выбор унитаза — это решение, которое необходимо принимать с осторожностью, учитывая такие аспекты, как качество материала, надежность бренда, используемые технологии, экономия воды и, Конечно, дизайн и эстетика.Очень важно, чтобы ваш стиль соответствовал дизайну остальной комнаты и даже других сантехнических деталей и аксессуаров.

Посмотреть другие устройства и аксессуары для ванных комнат можно здесь.

Cortesia de Corona

+ 12

Выбор туалета | Infonet Biovision Home.

Этот сухой туалет имеет 2 камеры, в которых фекалии превращаются в безопасные удобрения. Одна сторона используется, а кал на другой стороне высыхает и разрушается. Специальный унитаз отделяет мочу в шланг для сбора в емкость за пределами унитаза.Примерно через год высушенные фекалии удаляются и добавляются в компостную кучу или используются на полях или в садах. Если моча собирается в емкость, ее можно смешать с водой и использовать в качестве удобрения.

Передняя часть унитаза — Детали двухкамерного сухого унитаза

(c) Геспарианская санитария

Задний унитаз — Детали 2-х камерного сухого унитаза

(c) Геспарианская санитария

• Убежище для комфорта, уединения и для того, чтобы туалет оставался сухим.
• Моча Бак, в котором моча собирается из туалета и писсуара.
• 2 камеры из кирпича, бетона или другого водонепроницаемого материала. Пока один используется как туалет, в другом высыхают и разлагаются каловые массы.
• В одном из видов сухих туалетов используется унитаз , который отделяет мочу от фекалий. Унитаз очень похож на унитаз, но в нем не используется вода. Могут работать и самодельные устройства для улавливания мочи
• Маленькие дверцы сзади, откуда можно удалить засохшие фекалии.
• Шланг для отвода мочи из писсуара и емкости в емкость для мочи.
• Писсуар

3 способа построить сухой туалет

(c) Геспарианская санитария

Отделка основания и конструкции унитаза

(c) Геспарианская санитария

Для использования и обслуживания двухкамерного сухого туалета

Для использования и обслуживания двухкамерного сухого туалета

(c) Геспарианская санитария

• Устройство для отделения мочи прибивается к внутренней части унитаза.Экран, размещенный внутри устройства, не даст вещам упасть в трубку. Если экран заблокирован, снимите его, очистите и замените.
• Держите в убежище горшок со смешанной почвой, золой и сухими растениями. После каждого использования бросайте 2 горсти в сухую часть унитаза. Затем закройте крышку.
• Разместите инструкции, чтобы помочь людям пользоваться туалетом и ухаживать за ним.
• Поставьте в убежище горшок с водой. Добавляйте немного воды в писсуар и отделитель мочи унитаза после каждого использования, чтобы контролировать запах.
• Держите неиспользованную камеру закрытой, когда она не используется.
• Сделайте писсуар из пластикового кувшина и прикрепите трубку для переноса мочи в емкость или дренажную яму.

Следить за тем, чтобы вода не попадала в туалетную камеру.

• Если содержимое унитаза намокнет, добавьте еще сухого вещества.
• Если в унитазе неприятный запах, добавьте еще сухого вещества и убедитесь, что вентиляционная труба чиста.
• Если куча накапливается слишком высоко, с помощью палки толкните ее вниз.
• Когда горшок для мочи наполнится, опорожните его и внесите удобрения.
• Когда первая камера заполнена, используйте другую камеру. Обязательно накройте первую камеру.
• Перед тем, как опорожнять камеру, лучше всего оставить фекалии на год. Через год или когда вторая камера заполнится, опорожните первую камеру и повторите процесс.

Не выбрасывать мусор в унитаз

Чтобы экологические туалеты работали, их следует использовать только для экскрементов.Женщины, у которых ежемесячно идут кровотечения, могут безопасно пользоваться экологическими туалетами. А вот гигиенические прокладки и другие продукты нужно выбрасывать в мусорные ведра, а не в унитаз. Экологические туалеты нельзя использовать для утилизации вещей, которые не ломаются, например, банок, бутылок, пластика, тампонов или большого количества бумаги. Они могут брать небольшое количество бумаги, листьев, опилок и других растительных материалов, потому что они разрушаются и могут снова превращаться в почву

Не выбрасывать мусор в унитаз

(c) Геспарианская санитария

Чтобы знать, когда твердые удобрения безопасны для использования

Содержимое сухого туалета можно удалить, когда оно высохнет, имеет слабый запах или не имеет никакого запаха и выглядит как обычная почва.Для этого они должны храниться сухими в туалетной камере в течение 1 года.

Когда вы считаете, что содержимое должно быть готово к удалению, откройте камеру. Если куча мокрая, добавьте сухое растительное вещество или почву, смешанную с золой, и дайте ей постоять еще несколько недель. Если ворс высох и не имеет резкого запаха, он готов. Удалите его лопатой.

После высыхания в течение 1 года большинство микробов погибнет, и с этим материалом следует безопасно обращаться и добавлять непосредственно в садовую почву.Но если есть какие-либо сомнения, содержимое унитаза можно обработать дополнительной обработкой, чтобы гарантировать, что все микробы уничтожены. Чтобы полностью высушить содержимое унитаза, храните его в пакетах или ведрах в течение нескольких недель. Чтобы нагреть его, оставьте его в сухом солнечном месте или добавьте в компостную кучу.
Поскольку некоторые микробы все еще могут оставаться, при обращении с содержимым важно надевать перчатки и обувь, а после опорожнения туалета хорошо вымыться.

Удалите сухой материал для использования в качестве удобрения.

(c) Геспарианская санитария

Всегда мойте после работы с человеческими удобрениями.

(c) Геспарианская санитария

Удобрение для мочи

Некоторые фермеры используют мочу, смешанную с водой, в качестве удобрения, потому что моча содержит ценные питательные вещества, такие как азот и фосфор, которые могут помочь растениям расти.С мочой обращаться намного безопаснее, чем с фекалиями. Однако те же питательные вещества, которые делают его хорошим удобрением, могут загрязнять источники воды. Кроме того, он может переносить кровяные сосальщики (шистосомоз), распространенные только в некоторых частях мира. По этой причине важно не слить мочу в источники воды или рядом с местами, где люди пьют или купаются.

Для приготовления простых удобрений из мочи

Перед использованием храните мочу в закрытом контейнере в течение нескольких дней. Это убьет все содержащиеся в нем микробы, а также предотвратит попадание питательных веществ в воздух.Чтобы сделать удобрение, разбавьте мочу водой — смешайте 3 емкости воды на каждую 1 мочу. (Неразбавленная свежая моча слишком сильна и может повредить растения.) Вы можете удобрять растения разбавленной мочой не реже 3 раз в неделю. Растения, удобренные мочой, могут расти так же, как растения, выращенные с использованием химических удобрений, и им требуется меньше воды. Лучше всего растут растения, у которых есть съедобные листья, такие как шпинат. Всегда мойте руки после работы с мочой.

Для производства удобрений из ферментированной мочи

Добавление компоста в мочу и ее ферментация (гниение и закисание) может создать новую почву для посадки.

• 1. Соберите мочу из сухих туалетов. На каждый литр мочи добавьте 1 столовую ложку плодородной почвы или компоста.
• 2. Оставьте смесь открытой на 4 недели. Это будет плохо пахнуть, поэтому делайте это вдали от людей. Смесь мочи забродит и станет коричневой.
• 3. Наполните большую емкость сухими листьями или другими сухими растениями. Большой контейнер можно сделать, отрезав одну грань от старой автомобильной шины и вывернув ее наизнанку. Выстелите емкость толстым пластиком, чтобы вода не просочилась через отверстие в дне.
• 4. Добавьте ферментированную мочу. Лучшая смесь — это 7 частей растительного вещества на 1 часть мочи (примерно 3 литра мочи на каждые 30 кубических сантиметров растительного вещества).
• 5. Прикройте тонким слоем почвы — не более 10 сантиметров. Посадите семена или рассаду.
• 6. Поливать каждые 2 дня смесью 1 часть мочи с 10 частями воды. (Это более слабая смесь, чем мы предлагаем выше, потому что она будет использоваться в закрытых контейнерах, а не в открытых садах или полях.) Сухое растительное вещество превратится в плодородную почву через 10–12 месяцев.

Новую почву можно использовать в качестве компоста или для заполнения другого контейнера.

Усовершенствованные и адаптированные сухие туалеты

Туалеты в этой книге — лишь некоторые из вариантов экологической санитарии. Их можно улучшать и адаптировать для удовлетворения потребностей различных сообществ. Вот некоторые вещи, которые улучшат работу сухого туалета:

Солнечное тепло

Постройте унитаз так, чтобы двери камеры были обращены к солнцу, и покрасьте дверные панели в черный цвет.Это заставит камеры нагреться, улучшит вентиляцию и быстрее убьет микробы.

Больше воздушного потока

Положите бамбук, стебли кукурузы, ветки или другие сухие растения на пол камеры перед использованием, чтобы воздух проходил через фекалии и быстрее высыхал.

Усовершенствованные и адаптированные сухие туалеты

(c) Геспарианская санитария

Умывальник с тростниковой кроватью

(c) Геспарианская санитария

Умывальник с тростниковой кроватью

Люди в Индии приспособили сухой туалет, чтобы моча и промывная вода стекали в заросли тростника.

Закупорить основание унитаза? Да. — Structure Tech Home Inspections

Туалеты — тема, вызывающая разногласия, но сегодня я раз и навсегда установлю рекорд по трем важным туалетным темам. Во-первых, рулон туалетной бумаги: сверху или снизу? Конечно, есть только один правильный ответ, и он явно повторяется. Нет смысла даже обсуждать это.

Сиденье для унитаза: вверх или вниз? Неправильный вопрос! Дело не в сиденье. Речь идет о крышке . Крышка не зря.Положи. Дамы, вы тоже виноваты в этом. Я был в бесчисленном количестве домов только для женщин, где я обнаружил крышки до на каждом туалете . Я записываю каждую из них в свой дневник крышки унитаза.

И теперь, на наиболее спорную тему. В отличие от первых двух, этот реальный, и на самом деле он вызывает изрядное количество обсуждений. Следует ли заделывать туалеты на полу? Ответ положительный.

Туалеты должны быть заделаны на полу.

Как стандартная процедура при каждой проверке дома, которую я выполняю, я проверяю туалеты, чтобы убедиться, что они правильно прикреплены к полу.Почти каждый раз, когда я нахожу незакрепленный унитаз, я также обнаруживаю отсутствие герметика в основании унитаза. Эти двое идут рука об руку.

Когда я нахожу незакрепленный унитаз, я говорю своему клиенту, чтобы он правильно прикрепил унитаз к полу и заделал основание унитаза, но я часто получаю клиентов, которые говорят мне, что они слышали иное.

Мысленный процесс не конопатить унитаз до пола состоит в том, что если унитаз протекает на полу, вы быстро узнаете об утечке, пока унитаз не конопатит .Если — это конопатка , можно подумать, что, если фланец унитаза протечет, вода окажется между основанием унитаза и полом в недоступном для вас месте.

На самом деле из туалетов на пол протекает редко. Чаще всего протекают с по пол вокруг фланца. Я обнаружил множество туалетов, которые просачиваются в подвал, но очень мало туалетов протекает на пол в ванной.

Зачем конопатить?

Есть две веские причины заделать унитаз до пола:

1.Уплотнение предотвращает образование обрастания. Если под унитаз попала вода из швабры, ванна или менее приятная «жидкость для ванной», вымыть ее невозможно. Уплотнение основания унитаза предотвратит это.

2. Герметик помогает удерживать унитаз прикрепленным к полу. Болты действительно должны держать унитаз в безопасности, но герметик помогает. Как я упоминал ранее, туалеты, залитые на пол, редко бывают неплотными. Колк настолько хорошо удерживает туалеты, прикрепленные к полу, что вы, вероятно, могли бы полагаться только на герметик, чтобы обеспечить безопасность туалета… не то чтобы я бы попробовал это.

Помимо этих двух веских причин, это еще и требование кода. Сантехнический кодекс штата Миннесота гласит в разделе 402.2: « Если приспособление соприкасается со стеной или полом, стык между приспособлением и стеной или полом должен быть водонепроницаемым. » Для регионов страны, где установлен IRC была принята, вы найдете почти идентичные формулировки в разделе P2705.

No related posts.
