Улей паливоды чертежи: Рогатый улей – изготовление своими руками, чертежи

чертежи, содержание пчел, особенности изготовления

Содержание

• 1. Особенности конструкции
• 2. Особенности пчеловодства
• 3. Преимущества и недостатки конструкции

Этот вид улья называют «Рогатым» из-за коротких штырьков, торчащих из корпуса или дна. Придумана такая конструкция Михаилом Паливодой, и задумывалась как максимально упрощенная, легкая в изготовлении и работе. Стоит сказать, что получилось так, как и задумывалось. К тому же, по усмотрению пчеловода, в секции можно вкладывать дадановские или магазинные рамки.

Особенности конструкции

Изготовление обычных ульев стояков делают в двух вариантах:

1. С фигурными торцами, для скрепления между собой.
2. С ровной поверхностью, чтобы легче было изготавливать.

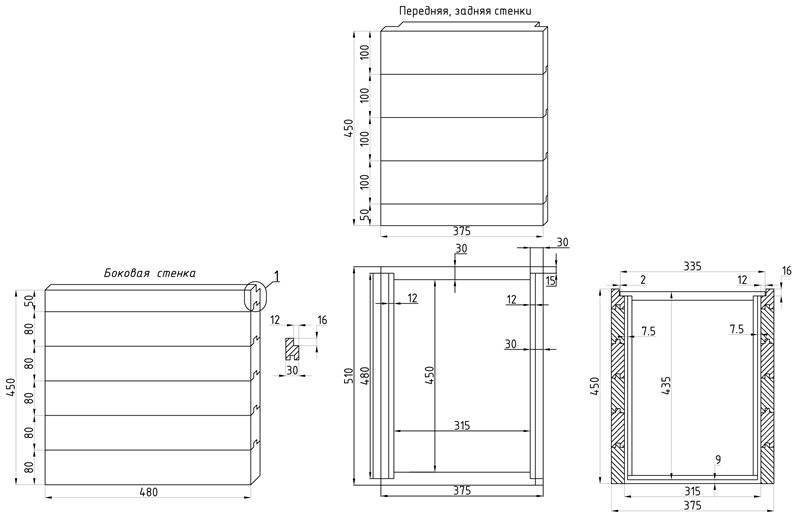

Улей Паливоды сделан хитрее. Секция являет собой 4 сбитых доски, а для скрепления используются бруски размером в 22х27 мм. Эти же бруски выступают над корпусом на 22 мм, а до нижней части недостают на 17 мм. При установке таких секций друг на друга, бруски их скрепляют, и корпуса не могут быть сдвинуты. Зазор в 5 мм оставлен специально: в него удобно вкладывать стамеску для разделения модулей, склеенных прополисом. К тому же бруски дополнительно перекрывают возможные щели между досками и укрепляют полученную конструкцию.

В каждом корпусе просверлены отверстия, служащие летками. Если они не нужны, то легко перекрываются пробками или кусочком поролона.

Не критична и тщательность обработки досок: даже заметная разница в толщине, если придерживаться внутренних размеров, никак не мешает ни пчеловодам, ни пчёлам. Нарезать доски на заготовки и бруски из отходов просто даже столяру с малым опытом, сложных деталей в конструкции нет вообще.

Что касается дна, то оно сетчатое, с широким летком высотой в 22 мм по всей ширине. Как потолок служит фиксирующая рама, для зимовки добавляется пенопласт и накрывается железом.

Емкость рогатого домика – 8 рамок. При этом можно ставить магазинные (по 8 на секцию) или дадановские (тоже 8, но на две секции). Ни внешний вид, ни простота работы, ни удобство для пчёл не страдает.

В интернете описано ещё одно упрощение. Можно не делать фальцы, а прибить изнутри два параллельных бруска, на которые и будут опираться плечики рамок. Тогда размер корпуса требуется чуть увеличить. Хотя фальцы быстро выдалбливаются стамеской и молотком, если нет техники посложнее.

После изготовления улей необходимо покрасить, для сохранности и ориентировки пчёл. Как вариант – пропитать защитными растворами или парафинировать.

Особенности пчеловодства

Рогатый пчелиный домик мало отличается от других стояков, специальных приёмов пчеловодства не требует, а придуманные для иных конструкций, с успехом применяются в улье Поливоды. Также рогатый хорош для установки на платформах или кочевки – из-за лёгкости, малоформатности, отличной вентиляции.

Устройство дна продумано и удобно для обработки от варроатоза. При содержании пчел, в небольшой степени проходит самоочистка семьи: упавшие клещи проваливаются сквозь сетку, и не могут вновь прикрепляться к насекомым.

Если есть омшаник, его стоит использовать для зимовки, ведь толщина стенок в 25 мм, отличная для развития в тёплую погоду, маловата. Если нет, требуется дополнительная защита от стужи в местностях с суровой зимой. Или можно изготовить улей из досок большей толщины, что получается дороже, а корпуса – тяжелее.

Обзор рогатого улья

Преимущества и недостатки конструкции

1. Рогатый улей очень прост в изготовлении.
2. Материал для улья – шелевка любых пород в 25 мм (лишь бы сухая).
3. На бруски и рамки можно подобрать обрезки из отходов. Труда чуть больше, но качество конечного продукта не пострадает.
4. Не требуется сложного оборудования для изготовления.
5. Корпуса лёгкие, без труда переносятся пасечником.
6. Секция в 8 рамок 435х145 мм вполне годится под нуклеус.
7. Как дадановские, так и магазинные рамки ставятся в рогатый улей как угодно пчеловоду. Годятся и рутовские, но на них пчёлы будут оттягивать языки.
8. Ульи получаются недорогими, что хорошо как для начинающих пчеловодов, так и для владельцев крупных пасек.

Рогатый улей — очень удачная конструкция, исключительно простая и дешевая в изготовлении. За счёт удобства для пчёл и пасечника, она получилась комфортной и практичной, подходящей для промышленных пасек, и позволяющей использовать приёмы, разработанные для других ульев. Впрочем, не стоит считать эту конструкцию главной в пчеловодстве: у хорошего пчеловода пчёлы и в сапог мёда наносят.

Ульи для пчел своими руками чертежи

Удивительное насекомое пчела. Сколько имеет пчела глаз. Наблюдая за ней, видишь всю гениальность создателя. Стройная иерархия внутри семейных отношений. Рабочие пчелы без устали собирают нектар, превращая его в замечательный продукт – мед.

Узнайте: В чем отличие осы, пчелы и шмеля.

Все, что попадает в улей превращается в полезный продукт. История не сохранила память о том первом пчеловоде, который догадался собирать не дикий мед, а перенести пчелиное гнездо поближе к своему жилищу. Вглубь веков уходит умение строить ульи, организовывать пасеку. Пчеловодство постоянно развивалось.

Содержание

Какие бывают ульи

Дикая пчела, как правило, селится в дупле дерева и совершенно естественно, что первые ульи имитировали их природное жилище. В массиве цельного ствола выдалбливали пустоту. Которая приспосабливалась, для пчелиной семьи. За тысячелетия работы с ульями, конструкция менялась, технологии сбора меда совершенствовались. Ульи из массива дерева практически перестали использовать. Гораздо удобнее оказались разборные рамочные пчелиные улья.

Основой для сбора меда служит домик с вставленными рамками, которые необходимы для сбора меда. Существуют разновидности — вертикальные и горизонтальными ульи.

Читайте! Как разводить пчел. Сколько лет живут пчелы.

Конструкция лежаков проще, они позволяют работать с любой кратностью рамок. Встречаются ульи и на 14 и на 16 рамок. К сожалению, такая конструкция достаточно громоздкая, расширяться может только, завоевывая новую площадь.

Другое дело вертикальное расположение рамок. Чертежи таких домиков сложнее. Их устройство предполагает наличие нескольких этажей. Высота набирается исходя из размеров семьи. В этом случае кратность рамок зависит от мощности каждого яруса. Оптимальным считается этаж на 12 рамок. Соответственно весь улей может быть только кратным 12. Уже на 14 рамок улей нет смысла оставлять.

Дадановская конструкция

В настоящее время самая популярная конструкция пчелиного жилища – схема Дадана. На дно ставится гнездовой отсек, содержащий 12 рамок, расположенных вертикально. На него, по мере роста семьи можно установить любое количество корпусов, открытых сверху и снизу. На верхний этаж ложится перекрытие. Все закрывается крышкой. Такой домик весной просто собрать, а на зиму семью оставляют только в гнездовом отсеке.

Стандартные размеры такого улья:

1. Рамки 450*450 по внешнему измерению.
2. Высота дна 90 мм, гнездового отсека — 310 мм, перекрытия 90 мм, крышки 160 мм.
3. Надстроечные корпуса по высоте обычно варьируются от 145 до 165 мм.
4. Внешние размеры домика 530*530 мм.
5. Дно может быть отделимым от гнездового отсека или не съемным.
6. Отверстия летков, вентиляция и прилетные доски обычно зависят от условий эксплуатации и вкусов хозяина.

Альпийский домик

Разработанный французом Роже Делон пчелиный улей получил название альпийского. По внешнему виду домика он напоминает комод. Устройство подразумевает ряд выдвижных ящиков без дна и центральную часть с единственным отверстием для лета пчел. Это место для сбора нектара.

По мере заполнения рамок ящики с нектаром вытаскиваются, переставляются на этаж выше. Где в них зреет мед. Отбор молодого меда ведется с верхних ярусов. Ниже уровня летка располагаются ящики для созревания вощины и отбора перги с воском. В домашних условиях такой улей сделать не просто, но эффективность от его эксплуатации высокая.

Рута для пчел

Пчелиный домик Рута по конструкции напоминает Дадан. Состоит практически из тех же деталей, только этажи разделены сеткой, через которые рабочие пчелы пролетают свободна, а матка не проходит. В остальном схема изготовления остается прежней. Над корпусом с маткой весной устанавливается новый этаж. По мере его наполнения он поднимается выше, а на его место устанавливается новый ярус. Таким образом к осени улей может вырасти до 6 этажей.

Важно! Рутовские ульи не держат тепло. Поэтому их эксплуатировать можно только в условиях теплого климата.

 Кассетный улей

При ограниченном пространстве площадки под пасеку и необходимости часто менять местоположение используется технология кассетного строительства. Изготовление многокорпусных ульев хорошо налажено в промышленном пчеловодстве. То как устроен такой павильон, очень напоминает Альпийский домик, только вместо одного корпуса делается многоподъездный дом, объединенный тонкими перегородками. Хорошо утепленный по внешним стенам он позволяет работать даже в северных зонах.

Важно! К материалу изготовления кассетных ульев применяются особые правила. Как правило, это доска, пропитанная воском.

Украинский лежак

Наши соседи на Украине многие годы используют очень простую конструкцию одно корпусных ульев. Такой лежак не надстраивается этажами и очень простой в изготовлении. Содержание пчел доступно даже начинающему пасечнику. Как подготовить пчел к зимовке читайте здесь.

Используемый материал

Как уже отмечалось, первые ульи делались из цельного куска дерева. Современный мир предоставляет гораздо больше возможностей для творчества.

Материал стал более разнообразным, технология изготовления изменилась.

1. Лидирует деревянная доска. Такие домики дышат и хорошо греют пчел, а в жару создают прохладу. Деревянный домик в основном делается из сосны, ели или кедра. Реже применяется пихта. Среди лиственных пород отдают предпочтение липе или осине. Иногда используют тополь.
2. С деревом успешно конкурируют домики из фанеры. Сделать его проще, а по некоторым показателям он даже превосходит стандартный вариант.
3. Более экзотичным будет использование полистирола. Ульи получаются более легкие. Правда страдает прочность.

Любители часто экспериментируют с различными полимерными материалами. Иногда самодельный улей получается очень удачным, и семья пчел в нем чувствует себя хорошо.

Если материалы для домика применяются самые различные, то железные покрытия крышек остаются вне конкуренции. Они способны хорошо предохранить от любых атмосферных явлений, включая град. Да и любителям полакомиться чужим медом сверху домик не доступен.

Как построить Дадан

Самый распространенный улей конструкции дадан сделать относительно просто. После того как определились из чего делают домик для пчел, стоит запастись материалом и инструментом. Эскизы и чертежи в деталях легко найти на просторах Интернета. Пошагово рассмотрим относительно простой, но эффективный вариант строительства из досок:

1. Материал должен быть правильно просушен.
2. На дно и стенки корпуса берут сороковку.
3. На планки используют полоску 18*4 мм.
4. Все дерево пропитывается акриловыми красками.
5. Необходимо проделать пазы для соединения боковых стенок корпуса.
6. Собирают квадратный этаж, соединяя доски жидкими гвоздями или любым другим столярным клеем.
7. На 12 рамочный улей размеры фальцев для поддержания рамок 11*20 мм.
8. Для крышки и перекрытия необходимо взять доску толщиной 15 мм.
9. В крышке обязательно делают вентиляционные отверстия, а в верхней части гнездового отсека небольшой летник.

Инструкция по сборке такого домика отличается простотой и эффективностью. При необходимости ему можно придать эффективный вид.

Важно! Пчелы не воспринимают красный цвет. Специалисты не рекомендуют в него окрашивать улья.

За кадром остался замечательный рогатый улей Михаила Паливоды. Из-за простоты сборки он последнее время набирает популярность среди пасечников.
