Коаксиальный дымоход для газового котла: устройство, модели, цены

Чтобы поддерживать процесс горения, отопительная система дома нуждается в постоянном снабжении печи кислородом. Нередко его забор осуществляется непосредственно из комнаты, в которой установлен отопительный прибор. Это значительно ухудшает характеристики воздуха в помещении. Приходится проветривать комнату, «выпуская» тепло наружу. Исправить ситуацию помогает коаксиальный дымоход для газового котла, с особенностями и принципом работы которого предлагаем разобраться ниже.

Количество кислорода под контролем

Читайте в статье

Коаксиальный дымоход для газового котла – что это такое

Чтобы лучше понимать принцип работы подобной конструкции, стоит разобраться с тем, что такое коаксиальный дымоход для газового котла. Это позволит сделать более осознанный выбор подходящего варианта для своего дома.

Что такое, стоит узнать заранее

Коаксиальный дымоход – что это?

Разберёмся с особенностями коаксиального дымохода. Что это такое, можно понять, если представить две трубы разного диаметра. Меньшая находится внутри большей и соосна с ней. Зазор между стенками труб составляет всего несколько сантиметров.

В зависимости от места установки могут быть:

коллективными. Для изготовления требуются заводские условия. Монтируются во время строительства. Всегда с теплоизоляционным слоем;
индивидуальными. Для бытового использования. Могут использоваться для обслуживания только одного газового котла.

Бытовые подключаются к одному котлу

Функциональное назначение коаксиального дымохода для газового котла

Подобные системы выполняют сразу две функции:

отводят образовавшиеся продукты горения за пределы помещения;
обеспечивают поступление внутрь камеры сгорания кислорода, поддерживающего процесс.

Максимальная длина коаксиального дымохода для газового котла обычно не превышает 2 м. Такой размер обеспечивает эффективную тягу. Газ сгорает равномерно. Увеличение длины может спровоцировать появление завихрений, затрудняющих отвод продуктов горения и подвод воздуха с улицы. Для некоторых современных моделей указанный линейный размер может быть намного больше. Необходимая информация приводится в инструкции по эксплуатации. Система монтируется таким образом, чтобы отвод продуктов горения осуществлялся через стену. Потолок и крышу задействуют крайне редко.

Труба выводится через стену

Коаксиальный дымоход для газового котла: принцип работы

Для поддержания процесса горения требуется забор воздуха с улицы. Его подача внутрь помещения производится по внешней магистрали (зазору между трубами). По мере продвижения по трубе он постепенно прогревается. Подача в топку подогретого воздуха способствует уменьшению расхода газа. Дым из помещения выводится по внутреннему каналу.

Принцип работа коаксиального трубопровода

Конструктивный состав коаксиальной трубы для газового котла

Комплект коаксиального дымохода предполагает наличие определённых элементов:

внутренней и наружной трубы, благодаря которым осуществляется непосредственное формирование системы. Диаметр внешней трубы обычно не превышает 125 мм, внутренней– 80 мм;
тройника или адаптера, используемого в качестве соединительной детали. Благодаря их наличию к газовому котлу могут быть подсоединены прямые части конструкции;
ёмкости, в которой скапливается конденсат;
колена, благодаря которому конструкция может обслуживаться в процессе эксплуатации;
уплотнительных элементов.

К перечисленным элементам может быть дополнительно добавлены:

гофрированная труба, упрощающая выполнение монтажных работ;
накладка, используемая для декора места входа трубы в стену;
фланец, обеспечивающий настенную прокладку труб.

Внимание! Для изготовления металлических элементов коаксиальная труба для газового котла должная использоваться нержавеющая сталь, способная выдержать воздействие кислот при повышенной температуре.

Состав конструкции

Виды коаксиальных труб дымоудаления по материалу изготовления

При выборе подходящего варианта следует помнить, что коаксиальные дымоходы для настенных газовых котлов могут изготавливаться из различных материалов. Это влияет на долговечность и прочностные характеристики. Для изготовления может использоваться сплав алюминия, сталь, пластик. Наибольшее распространение получили изделия, изготовленные из пластика и нержавейки. Остановимся на них более подробно.

Двухканальные пластиковые дымоходы

Для производства используется термоустойчивый пластик специального назначения, способный сохранить свои эксплуатационные характеристики при температуре +205°С. К основным достоинствам пластиковых дымоходов стоит отнести:

доступность. Пластиковый дымоход обойдётся намного дешевле металлических аналогов;
небольшая масса;
простота выполнения монтажных работ.

К недостаткам стоит отнести небольшой срок службы и невозможность подключения к обычному газовому оборудованию. Пластиковые системы имеют ограничения по максимальной температуре нагрева газов.

Пластиковые модели доступны, но служат мало

Коаксиальные трубы из нержавейки

Изделия из нержавейки имеют более высокие эксплуатационные характеристики. Будучи кислотоустойчивой, такая сталь способна сохранить свои свойства при температуре до +550°С. В каталогах производителей можно найти:

неутеплённые конструкции с внутренней трубой кислотоустойчивого сплава.При эксплуатации данной системы образуется конденсат. Для его уменьшения может потребоваться дополнительное утепление. Могут бытовыми и промышленными;
утеплённые. Используются для устройства систем коллективного пользования. Наличие утепления существенно увеличивает аэродинамические характеристики системы. Могут подключаться к котлам с естественной и принудительной системой дымоудаления.

Внимание! Дымоход из нержавеющей стали способен прослужить минимум 30 лет.

Система из нержавейки имеет длительный срок службы

Преимущества и недостатки коаксиальных дымоходов

К основным достоинствам следует отнести:

локализацию процесса горения. Конструктивное исполнение исключает забор воздуха из помещения. Продукты горения отводятся за пределы дома;
прогрев подаваемого внутрь газового котла воздуха до определённой температуры, что способствует увеличению КПД процесса;
охлаждение продуктов горения наружным воздухом, что способствует повышению уровня безопасности при эксплуатации системы отопления. Для деревянных строений данное преимущество имеет важное значение;
повышение процентного количества сгораемого топлива, что способствует улучшению экологической ситуации;
более компактные размеры, по сравнению с системой, включающей отдельные трубы для подвода воздуха и отвода продуктов горения.

Основной недостаток – повышенная стоимость. За коаксиальный трубопровод придётся заплатить почти в 1,5 раза дороже, чем за систему, включающую раздельные трубы. Конструктивные особенности системы провоцируют появление в воздухоподводящем канале конденсата. Зимой это провоцирует обледенение канала. Данный недостаток устраняется путём включения в состав системы элемента для слива конденсата. Может также потребоваться утепление, увеличивающее стоимость трубопровода.

Существует риск обледенения

На какие газовые котлы ставят коаксиальную трубу

Коаксиальный дымоход приобретают, если предстоит установить оборудование с принудительной тягой. В состав отопительного котла должен входить вентилятор, предназначенный для выброса продуктов горения. Т.е. оборудование должно быть турбированным. Такое устройство позволяет стабилизировать процесс горения в закрытой камере. При монтаже дымохода для конденсационного котла следует добиться высокой герметичности стыковых соединений.

Котёл должен быть турбированным

Лучшие производители коаксиального дымохода

При выборе подходящей модели, кроме характеристик, стоит обращать внимание на компанию производителя. Под известными товарными знаками выпускаются коаксиальные дымоходы, к качеству которых нет никаких претензий. Предлагаем познакомиться с наиболее популярными товарными знаками и их отличительными особенностями.

Выбрать подходящий вариант бывает сложно

Коаксиальный дымоход Navien

Продукция корейской компании, наилучшим образом зарекомендовавшая себя на отечественном рынке. Несложно подобрать коаксиальный дымоход Navien для оборудования любого типа, мощность которого не превышает 75 кВт. Отличаясь высоким качеством, изделия, выпущенные под данным товарным знаком, имеют приемлемую для большинства покупателей стоимость.

Для котла Navien стоит выбрать комплектующие такой же марки

Коаксиальный дымоход для газового котла Baxi

В каталогах компании представлены изделия, изготовленные из высокопрочного полимера и нержавеющей стали. В состав стандартного комплекта поставки входит метровая труба, колено в 90°, насадка, обеспечивающая необходимый уровень защиты от ветра, и декоративные кольца. Если коаксиальный дымоход для газового котла Baxi имеет длину менее метра, на воздуховод котла устанавливается сужающая диафрагма. С её помощью удаётся компенсировать тягу. Отсутствие диафрагмы снизит КПД газового котла из-за поступления в камеру сгорания большего объёма воздуха, чем требуется.

Прежде чем купить коаксиальный дымоход для газового котла Бакси, следует определиться с его типоразмером. Производитель предлагает пластиковые изделия, которые могут монтироваться в южных и северных регионах. Удлинённая конструкция и наличие специальной защитной конструкции позволяет обеспечить бесперебойную работу системы отопления при -50°C.

Baxi – неизменно высокое качество изготовления

Почему стоит купить коаксиальный дымоход для газового котла Протерм

При проектировании отопительной системы желательно приобретать оборудование одного и того же производителя. Стоит купить коаксиальный дымоход для газового котла Протерм, если приобретается котёл, выпущенный под таким же товарным знаком. Изготавливаемые в Словакии изделия отличаются высоким качеством и длительным сроком службы.

Протерм – в комплект поставки входит всё необходимое

Коаксиальный дымоход Vaillant

При выборе газового котла Vaillant стоит обязательно приобрести дымоход этого же производителя. Соответствие присоединительных размеров позволит обеспечить стабильность работы системы в течение длительного времени. Входят в комплект поставки отопительного оборудования и продаются отдельно.

Коаксиальный комплект Vaillant

Кроме перечисленных, можно рассмотреть возможность приобретения продукции других производителей при наличии положительных отзывов.

Отзыв о дымоходе Royal Thermo:
Подробнее на ForumHouse: https://www.forumhouse.ru/threads/27479/page-57

Отзыв о дымоходе Ferrum:
Подробнее на Отзовик: https://otzovik.com/reviews/dvustenniy_dimohod_ferrum/

Отзыв о коаксиальном дымоходе:
Подробнее на ForumHouse: https://www.forumhouse.ru/threads/27479/page-14

Статья по теме:

Качественные и по правилам установленные дымоходы для газового котла в частном доме являются важной составляющей эффективной системы отопления. В статье мы поговорим о том, как правильно обустроить оборудования с учетом установленных нормативов и требований, чтобы не пришлось переделывать дымоход.

Ориентация коаксиальной дымоходной трубы при монтаже

Ориентация трубы осуществляется с учётом особенностей здания. Ориентация может быть:

горизонтальной. Позволяет обеспечить принудительную вентиляцию котла. Получила наибольшее распространение. Для горизонтального выхода трубы выбирается место на стене. При этом обязательно учитываются требования по минимальному расстоянию от коаксиального дымохода до окон соседнего дома;
вертикальной. Применяется при невозможности реализации первого типа.

Варианты вывода трубы

При вертикальном монтаже возможны два варианта подключения:

каскадное, реализуемое для коллективных дымоходов с одновременным подключением нескольких газовых котлов. Дымоход может располагаться внутри и за пределами здания;
индивидуальное. Вертикальный коаксиальный дымоход для газового котла используется для отвода продуктов горения на высоту до 7 м. Может быть реализован в одно- и двухэтажных зданиях.

Фото коаксиальных дымоходов представлены ниже.

Правила установки коаксиального дымохода для газового котла

Чтобы избежать сложностей в процессе эксплуатации, следует соблюдать правила установки коаксиального дымохода для газового котла. Внимание заслуживает:

порядок вывода конструкции через стену;
особенности подключения к газовому котлу;
возможность увеличения длины конструкции во время последующей эксплуатации;
наличие системы защиты от ветра и обледенения.

Высота трубы зависит от конструктивных особенностей котла. Для напольного газового котла с коаксиальным дымоходом выбирается труба длиной минимум метр. Для настенных моделей минимальная высота составляет полметра. Нельзя напрямую выводить выходной патрубок на улицу.

Протяжённость горизонтального участка также ограничивается конструктивными особенностями оборудования и, как правило, составляет 3–5 м в зависимости от модели котла. Обязательно предусматривается уклон к наружной стене, чтобы обеспечить сток конденсата. Удлинить трубу можно с помощью специальной соединительной муфты, имеющей термоустойчивые уплотнители. Отверстие, через которое дымоход выводится наружу, должно располагаться на высоте минимум 2 м от земли и 1,5 м от котла. От окна, двери и любого другого проёма следует отступить полметра.

Комментарий

Сергей Харитонов

Ведущий инженер по отоплению, вентиляции и кондиционированию воздуха ООО «ГК «Спецстрой»

Задать вопрос

«Не стоит располагать коаксиальный дымоход под окном. При отсутствии других вариантов между ними расстояние должно быть минимум метр».

Зная перечисленные правила, можно выполнить монтаж коаксиального дымохода газового котла своими руками.

Установлены требования по расстоянию

По какой цене купить коаксиальный дымоход для газового котла

Прежде чем купить коаксиальный дымоход для газового котла, стоит обязательно определиться с требуемыми характеристиками и произвести анализ имеющихся предложений. Это позволит стать обладателем качественного изделия по приемлемой цене. Со средней стоимостью наиболее популярных моделей можно ознакомиться ниже.

При одинаковых характеристиках стоимость может отличаться

Статья по теме:

Газовые котлы для отопления частного дома. В публикации мы рассмотрим критерии выбора газового котла, разновидности, особенности применения, рейтинг напольных и настенных устройств, правильный монтаж своими руками.

Цена коаксиальный дымоход для газового котла

Средние цены на коаксиальные дымоходы для газового котла представлены в таблице.

Таким образом, коаксиальный дымоход – лучшее решение для газового котла. Делитесь в комментариях конструктивными особенностями вашей системы отопления и маркой установленного оборудования.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Коаксиальные дымоходы: выбор, требования, правила монтажа

Коаксиальный дымоход имеет вид двух труб, одна из которых выводит продукты сгорания, а вторая обеспечивает приток воздуха для работы газового котла. Для такой работы необходима естественная циркуляция, если же она отсутствует, то устанавливают вентилятор для принудительной циркуляции. Трубы имеют разный диаметр, при этом одна вставлена в другую, образуя зазор в пару см. В статье рассмотрим виды, материал изготовления и правила монтажа коаксиальных дымоходов.

Содержание

1. Как работает коаксиальный дымоход
2. Классификация коаксиальных дымоходов
2.1 Классификация по утеплению
2.2 Классификация по числу обслуживаемого оборудования
2.3 Классификация по типу вывода
2.4 Классификация по расположению
3. Материалы, из которых изготавливают коаксиальные дымоходы
4. Выбор дымохода

5. Требования к устройству дымохода
6. Правила монтажа

Как работает коаксиальный дымоход

Коаксиальную трубу устанавливают для одновременного вывода продуктов сгорания и забора свежего притока воздуха.

Рассмотрим подробнее, как работает коаксиальный дымоход:

С помощью наружного канала происходит забор воздуха. Приток воздуха проходит по трубе, в результате чего он нагревается. Нагрев происходит благодаря внутреннему каналу, через который уходят продукты сгорания. Потребление газа значительно снижается из-за подогретого воздуха, который поступает в топочную камеру. Следовательно, увеличивается КПД газового котла.

Важно! Коаксиальный дымоход можно устанавливать в деревянных домах без специальной степени защиты от возгорания. Так как наружный канал коаксиального дымохода снижает температуру снаружи трубы и работает как система охлаждения.

Некоторые дымоходы утепляют для повышения качества тяги. Внутренний канал выступает в роли отведения сгоревших продуктов. При такой системе используются три канала, один из них является базальтовым утеплителем.
Для качественной работы коаксиального дымохода нужно соблюдать все правила установки и выполнить правильно сборку.

Классификация коаксиальных дымоходов

Рассмотрим, каких видов бывают коаксиальные дымоходы и их классификации.

Классификация по утеплению

Бывают коаксиальные дымоходы утепленные и неутепленные. При больших морозах наружный канал может замерзать, что затруднит подачу воздуха в помещение. Поэтому дымоход часто утепляют. Утепленная труба имеет три канала. Между двумя наружными трубами устраивают утеплитель, который не позволяет промерзать дымоходу.

Классификация по числу обслуживаемого оборудования

Бывают дымоходы индивидуального и коллективного обслуживания. Первые не имеют разветвлений и используются только для одного котла.

В коллективном дымоходе ветви от теплогенератов соединяются с общим каналом. Такой тип дымохода может быть только вертикальным.

Классификация по типу вывода

Коаксиальные дымоходы бывают с вертикальным и горизонтальным выводом.

Многие дымоотводы имею горизонтальные и вертикальные участки. Поэтому тип вывода зависит от расположения газового котла. Но вертикальный вывод всегда применяется для котлов, которые не имеют вентилятора для принудительной тяги.

Классификация по расположению

Бывают дымоходы наружные и внутренние.

Единственный минус наружного дымохода – это некрасивый внешний вид, поэтому такой канал размещают с внутренней стороны дома. Такие дымоходы неприхотливы в обслуживании и просты в монтаже.

Внутренние дымоходы устраивают в шахтах, которые отдалены от жилого помещения.

Материалы, из которых изготавливают коаксиальные дымоходы

Чаще всего применяют оцинкованную и нержавеющую сталь при изготовлении коаксиального дымохода. Еще востребованы такие материалы: алюминиевый сплав и термостойкий пластик. При необходимости заделки стыков используют полимерные кольца для уплотнения. Они выдерживают температуру до 250°.

Выбор дымохода

Коаксиальные дымоходы входят в комплект газовых котлов. Для выбора нужного диаметра дымохода необходимо ознакомиться с таблицей, которая указана в инструкции оборудования.

Для обслуживания газового котла без наличия вентилятора, требуется минимальная длина трубы дымохода для естественной циркуляции.

Требования к устройству дымохода

В нормативных документах прописаны требуемые расстояния от дымохода до оконных и дверных проемов, а также для соседних зданий и сооружений. Рассмотрим немного подробнее некоторые из требований:

Проводить коаксиальный дымоход можно только после одобрения газовой службы. Устанавливать можно как горизонтальный, так и вертикальный тип дымохода. Запрещено подключать в одну сеть котлы с естественной и принудительной системой циркуляции.
Оголовок дымохода нужно разместить на расстояние не менее двух метров от земли. Для кирпичной стены диаметр отверстия должен быть больше на 1 см диаметра трубы, а для деревянной на 5 см больше.

Перед началом и после окончания отопительного сезона проводится осмотр коаксиального дымохода. Удаляется скопившийся конденсат, проверяются места стыков и наличие прогорания.
Дымоход должен выступать от стены на расстояние более 0,3 м.
Для деревянных домов следует соблюдать все требования безопасности. Расстояние отверстия должно превышать трубу на 5 см. В зазоре необходимо проложить специальный базальтовый утеплитель, который не позволит нагреваться дереву.

Дымоход должен находиться на расстояние от соседних оконных и дверных проемов не менее 1,5 метров. На этом расстояние не должны находиться столбы или деревья.
Коаксиальный дымоход разрешается применять в многоэтажных домах. Для того чтобы не отравиться продуктами сгорания, следует использовать конденсационный котел. Дымоход должен находиться на расстояние более 50 см от окон, которые расположены на одном уровне. А расстояние до оконного проема, которое находится над трубой, должно быть более 1 метра.

Правила монтажа

Есть несколько правил, которые требуется соблюдать при монтаже коаксиального дымохода:

У горизонтальной дымоходной трубы часть участка, которая выходит на улицу, должна быть наклонена на 3°. Необходимо это для стекания скапливающегося конденсата;
У дымоходного канала не должно быть больше двух сгибов;
Дымоход не должен находиться ниже уровня земли;
Устроить дымоход нужно так, чтобы при последующих работах расположение коаксиального дымохода и котла не менялось;
Те места, где происходит прочистка или слив конденсата не должны быть закрыты;
Газовый котел с коаксиальным дымоходом не обязательно устанавливать в помещении с окнами;
Если отверстие трубы находится над уровнем земли ниже чем 1,8 м., то следует установить решетку от защиты горячего дыма;

Необходимо установить жестяной заслон, в том случае, если ветер направлен против отвода дыма в горизонтальном дымоотводе. Причем расстояние от заслона до отверстия трубы должно быть более 0,4 м;
Нужно соблюдать расстояние более 8 метров от трубы до соседних помещений. Если вы установили дефлекторную решетку, то расстояние до глухой стены возможно 6 м.

При покупке газового котла обязательно присутствует инструкция по установке коаксиального дымохода. Перед началом монтажа следует внимательно изучить все правила и требования.

Для экономного и безопасного отопления в своем доме многие люди выбирают коаксиальный дымоход. Благодаря ему вы создадите комфортную атмосферу в помещении и обезопасите свой дом от возгорания.

Купить газовый котел 24 квт вы можете в нашем магазине.

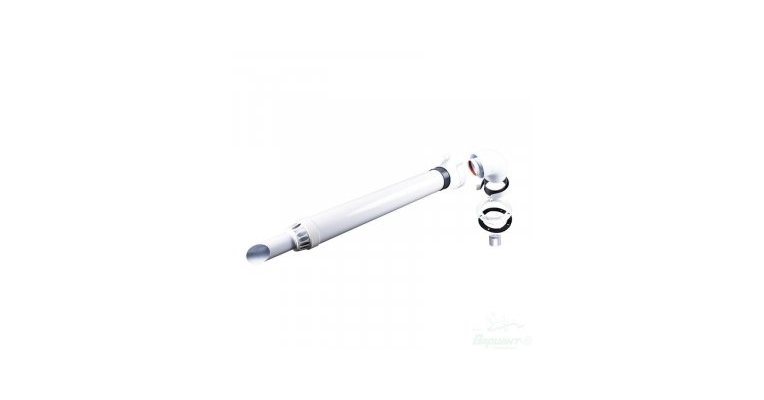

Коаксиальный дымоход 60/100 Dr-Thermo антиобледенительное исп. для котлов всех марок

Комплект коаксиальный антиобледенительное исполнение Ø60/100 Dr-Thermo (Россия) с поворотным фланцем (для котлов любых марок) применяется для котлов настенного исполнения с закрытой камерой сгорания в проектах при поквартирном или коттеджном отоплении, где воздушная смесь для горения газового топлива забирается не из помещения, а с улицы, через наружную трубу коаксиального дымохода, проходящего сквозь внешнюю стену здания, а продукты сгорания выбрасываются через внутреннюю трубу дымохода.

Такое устройство коаксиального дымохода позволяет хозяевам домов и квартир не устанавливать дополнительные системы вентиляции. Основные марки котлов с которыми может применяться: Vaillant, Viessmann, Baxi, Beretta, Baltur, Protherm, Bosch, Buderus, Neva Lux, Ariston, Chaffoteaux, Arderia, Ferroli, Electrolux, Fondital, Nova Florida, Mora Top, Master Gas, Thermona, Unical, Gazlux, Gazeco, Demrad, De Dietrich, Lamborghini, Biasi, Saunier Duval.
Данный Комплект дымоудаления диаметром 60/100 мм подходит практически для любого настенного газового котла, состоит из трубы коаксиальной длиной 0,75 или 1 метр с наконечником (антилед) и колена подключения 90 градусов. Такое исполнение наконечника позволяет избежать намерзания льда на коаксиальной системе, что в свою очередь предотвращает аварийную остановку котла из-за нехватки воздушной смеси в камере сгорания или срабатывания датчика защиты от угарных газов.

Главными преимуществами коаксиальной системы 60/100 для газовых котлов являются:

достаточно низкая себестоимость самой системы дымоходов,
простой и быстрый монтаж по сравнению с обычными дымоходами
компактный и приятный внешний вид не загромождающий много пространства т. к. настенные котлы обычно располагаются на кухни.
Так же КПД турбированных котлов всегда выше 90%, а в сравнении с котлами атмосферного горения (с открытой камерой сгорания) больше на 2-3 %.

Вся продукция DR-thermo имеют сертификат соответствия ГОСТ-Р, а все части коаксиального дымохода сделаны из качественного алюминия, который способен выдержать температуру разогретых газов на выходе из котла при этом особо не разогреваясь. Производят дымоходы лазерной сваркой и поэтому стыковочные швы сведены к минимуму, снаружи каждый элемент коаксиальной системы так же покрывается белой термостойкой эмалью.

Схема стандартного прохода через стену с применением данного коаксиального комплекта 60/100 мм

Колено подключения 60/100 – 90°
Коаксиал труба с наконечником 60/100 — 1,0 м или 0,75 м;

Может применяться и более сложная схема монтажа системы коаксиального дымоудаления совместно с дополнительными прямыми и угловыми участками.

Коаксиал удлинение 60/100 – 0,5 м;
Коаксиальная труба 60/100 – 1.0 м или 0,75 м;
Колено 60/100 – 90°;
Колено 60/100 – 45°;
Вертикальный адаптер 60/100 – 0.1 м.

В наличии так же имеются участки коаксиальной трубы для прохода по сложной схеме для дымоходов коаксиального типа «труба в трубе» системы 60/100 мм.

Информацию по наличию уточняйте при заказе.

Коаксиальный дымоход для газового котла

Коаксиальным называют дымоход, состоящий из двух соосных труб, по одной из которых удаляются дымовые газы из котла, а по другой (наружной) в зону горения топлива подается воздух, забираемый с улицы.

Главным достоинством коаксиального дымохода является увеличение КПД котла и повышение эффективности сгорания топлива.

Особенности и преимущества ккоаксиального дымохода

В коаксиальном дымоходе, в отличие от обычного, нет естественной тяги или ее величина столь мала, что не может обеспечить удаление продуктов сгорания топлива. Для успешной работы коаксиального дымохода необходим вентилятор, с помощью которого дымовые газы выталкиваются из котла. При этом в зоне горения создается разряжение, втягивающее воздух извне. В итоге удаление дымовых газов и подача воздуха в зону горения осуществляется посредством одного вентилятора.

При этом зона горения топлива должна быть герметичной, что возможно только в котлах с закрытой камерой горения. Следует учитывать, что котлы этого вида являются энергозависимыми: при отключении электрической энергии и остановке вентилятора горение топлива автоматически прекращается.

Еще одна важная особенность коаксиального дымохода состоит в возможности его горизонтальной установки, что во многом и определило его столь высокую популярность. Монтаж предельно прост: в стене над котлом делается отверстие, в которое выводится труба дымохода. При этом не нужно делать дымоходную систему и устраивать дополнительно вентиляционную систему для подачи воздуха, необходимого для сжигания топлива.

Среди достоинств дымохода «труба в трубе» особого внимания заслуживает:

Его способность повышать КПД котла
Низкая стоимость
Простота установки
Возможность монтажа в условиях ограниченного пространства

Как коаксиальный дымоход влияет на КПД котла?

Снижение КПД котла во многом определяется потерей тепла с уходящими дымовыми газами и непродуктивным расходованием выработанной тепловой энергии на подогрев воздуха, поступающего извне в зону горения топлива.

В коаксиальном дымоходе уходящие дымовые газы движутся по внутренней трубе, отдавая ее стенкам запас своей тепловой энергии. Воздух для горения движется навстречу дымовым газам по внешней трубе, соприкасается с нагретыми стенками дымохода и нагревается. При этом температура воздуха тем выше, чем больше площадь контакта воздушных масс с внутренней горячей трубой и чем выше скорость движения дымовых газов и воздуха.

Для повышения эффективности теплообмена производители коаксиальных дымоходов стараются сделать диаметр труб меньше, а для увеличения скорости движения газов используют более мощные вентиляторы. В результате дымовые газы уходят в атмосферу охлажденными, а вся вырабатываемая при сжигании топлива энергия используется для хозяйственных нужд.

Однако у охлажденного дыма есть и отрицательные свойства. Речь идет об образовании конденсата при контакте дымовых газов с охлажденной частью трубы, находящейся на улице. В холодное время года этот процесс может стать причиной образования наледи, закрывающей свободный просвет трубы, что может стать причиной остановки котла.

Этот недостаток характерен только для горизонтальных дымоходов. При вертикальной установке конденсат просто стекает вниз, а затем удаляется через сборник конденсата.

Устройство коаксиального дымохода

Основным конструктивным элементом коаксиального дымохода является соосная труба, длина которой должна быть не более 4 м. Как правило, она состоит из основной части и удлинителей, количество которых подбирают в зависимости от условий монтажа.

На наружную часть трубы устанавливается наконечник, иногда дополняемый зонтиком. Его задача состоит в защите трубы от механических частиц: пыли, листьев деревьев, птиц и т.д.
Для подключения к котлу используется специальный переходник в форме колена. В комплект поставки могут входить уплотнительные и декоративные элементы.
Внутренняя труба дымохода делается из металла, наружная может быть изготовлена из пластика.

Производители дымоходов

Выпуском коаксиальных дымоходов занимаются практически все производители котлов отопления. При этом продавцы теплотехнического оборудования настоятельно рекомендуют покупать котлы и трубы одной торговой марки, делая упор на необходимости полного соответствия размеров и конструкций.

Возможно, в этом есть рациональное зерно, но конструкция дымоотводящей системы «труба в трубе» столь проста, что единственное, на что нужно обращать внимание при ее выборе это диаметр дымохода котла и диаметр внутренней части трубы: чем он больше, тем меньше вероятность образования конденсата на выходе, а значит, меньше риск перемерзания дымохода.

На рынке теплотехнического оборудования наиболее широко представлены коаксиальные дымоходы торговых марок:

Baxi
Vaillant
Preterm
Viessman
Kiturami
Buderos
Bosh

Существенных различий в конструкции дымоходов нет, но есть приятные дополнения, наличие которых упрощает эксплуатацию котла.

Например, компания Viessman предлагает дымоходы с расположением отверстий для забора воздуха на нижней части трубы, что исключает попадания вовнутрь осадков. Для исключения подсоса дымовых газов внутренняя труба сделана значительно длиннее наружной. Для защиты от попадания мусора и насекомых внутрь котла в трубе установлена сеточка. Правда, ее конструкция может стать причиной блокировки котла: слишком велика вероятность того, что мусор и пыль просто забьет мелкие ячейки и прекратит подачу воздуха. Впрочем, подобные конструктивные дополнения есть у всех производителей котлов и дымоходов.

Поставщики коаксиальных дымоходных труб для газовых котлов, все качественные коаксиальные дымоходные трубы для газовых котлов на Alibaba.

com Страна / регион: Китай Основные продукты:

Дымоход и вентиляция, Дымоход , Литье под давлением, крепежные элементы

Топ-3 рынка:

Восточная Европа 21% , Северная Америка 18% , Западная Европа 15%

Страна / регион: Китай Основные продукты:

Нержавеющая сталь, специальная сталь, легированная сталь

Общий доход:

10 миллионов долларов США — 50 миллионов долларов США

Топ-3 рынка:

Средний Восток 40. 0% , Юго-Восточная Азия 20,0% , Восточная Европа 10,0%

Страна / регион: Китай Основные продукты:

Воздуховоды из листового металла, Фитинги для воздуховодов, Элементы управления заслонками и аксессуары, Оцинкованные изделия, Изделия из листового металла для систем отопления, вентиляции и кондиционирования воздуха

Общий доход:

1 миллион долларов США — 2 доллара США. 5 миллионов

Топ-3 рынка:

Северная Америка 70% , Внутренний рынок 10% , Восточная Европа 10%

Страна / регион: Китай Основные продукты:

штампованные детали, изделия из листового металла, штампованные детали, изделия из листового металла, детали для глубокой вытяжки

Общий доход:

Менее 1 миллиона долларов США

Топ-3 рынка:

Западная Европа 30% , Океания 20% , Восточная Европа 20%

Страна / регион: Китай Основные продукты:

дымоход, дымоход труба , дым труба , газ котел дымоход, настенный газ котел дымоход комплект

Топ-3 рынка:

Внутренний рынок 50% , Восточная Европа 30% , Северная Америка 20%

Страна / регион: Китай Основные продукты:

Дымоход и вентиляция, Дымоход , Литье под давлением, крепежные элементы

Топ-3 рынка:

Восточная Европа 21% , Северная Америка 18% , Западная Европа 15%

Страна / регион: Китай Основные продукты:

Нержавеющая сталь, специальная сталь, легированная сталь

Общий доход:

10 миллионов долларов США — 50 миллионов долларов США

Топ-3 рынка:

Средний Восток 40. 0% , Юго-Восточная Азия 20,0% , Восточная Европа 10,0%

Страна / регион: Китай Основные продукты:

износостойкая стальная пластина, атмосферостойкая стальная пластина, легированная стальная пластина, высокопрочная стальная пластина, износостойкая композитная пластина

Общий доход:

1 миллион долларов США — 2 доллара США. 5 миллионов

Топ-3 рынка:

Юго-Восточная Азия 20% , Северная Америка 15% , Южная Америка 15%

Страна / регион: Китай Основные продукты:

Стальной лист Corten, оцинкованная стальная катушка, двутавровая балка, клетчатая пластина, бесшовная сталь Труба

Общий доход:

1 миллион долларов США — 2 доллара США. 5 миллионов

Топ-3 рынка:

Океания 20% , Западная Европа 20% , Северная Европа 20%

Страна / регион: Китай Основные продукты:

Общий доход:

Менее 1 миллиона долларов США

Топ-3 рынка:

Западная Европа 30% , Океания 20% , Восточная Европа 20%

Страна / регион: Китай Основные продукты:

Общий доход:

1 миллион долларов США — 2 доллара США. 5 миллионов

Топ-3 рынка:

Северная Америка 70% , Внутренний рынок 10% , Восточная Европа 10%

Страна / регион: Китай Основные продукты:

Хонингованные стальные трубы, предварительно хонингованные стальные трубы, трубы из углеродистой стали, трубы из автомобильной стали, трубы из нержавеющей стали

Общий доход:

10 миллионов долларов США — 50 миллионов долларов США

Топ-3 рынка:

Северная Америка 25% , Юго-Восточная Азия 20% , Восточная Европа 10%

Страна / регион: Китай Основные продукты:

PEEK BAR, ПЛИТА, ТРУБКА, КАБЕЛЬ, ФИТИНГИ

Общий доход:

5 миллионов долларов США — 10 миллионов долларов США

Топ-3 рынка:

Восточная Европа 20% , Западная Европа 20% , Северная Америка 20%

Страна / регион: Китай Основные продукты:

дымоход, дымоход труба , дым труба , газ котел дымоход, настенный газ котел дымоход комплект

Топ-3 рынка:

Внутренний рынок 50% , Восточная Европа 30% , Северная Америка 20%

Страна / регион: Китай Основные продукты:

дымоход труба , печь дымоход труба , детали печи, металлический шкаф, металлический инструментальный шкаф

Общий доход:

1 миллион долларов США — 2 доллара США. 5 миллионов

Топ-3 рынка:

Океания 50% , Северная Европа 10% , Юго-Восточная Азия 10%

Страна / регион: Китай Основные продукты:

Бесшовная стальная труба, Котельная Стальная труба, Прецизионно сварная стальная труба, Профильная стальная труба, Труба из нержавеющей стали

Общий доход:

50 миллионов долларов США — 100 миллионов долларов США

Топ-3 рынка:

Северная Америка 20. 0% , Восточная Европа 15,0% , Южная Америка 15,0%

Страна / регион: Китай Основные продукты:

сталь труба , стальная труба, лист из нержавеющей стали, нержавеющая сталь труба , лист из легированной стали

Общий доход:

5 миллионов долларов США — 10 миллионов долларов США

Топ-3 рынка:

Юго-Восточная Азия 20% , Внутренний рынок 15% , Африка 15%

Страна / регион: Греция Основные продукты:

Одностенный дымоход из нержавеющей стали Дымоход Трубы / Трубы — футеровка, двустенный дымоход из нержавеющей стали Дымоход Трубы / Трубы — футеровки, дымоход из нержавеющей стали Дымоход Принадлежности, воздуховоды из оцинкованной стали, воздуховоды из оцинкованной стали Аксессуары

Общий доход:

2 доллара США. 5 миллионов — 5 миллионов долларов США

Топ-3 рынка:

Внутренний рынок 70% , Южная Европа 16% , Африка 8%

Страна / регион: Китай Основные продукты:

углеродистая сталь труба , нержавеющая сталь труба , стальная бесшовная труба , оцинкованная труба , труба фитинги

Общий доход:

10 миллионов долларов США — 50 миллионов долларов США

Топ-3 рынка:

Восточная Европа 25% , Южная Америка 20% , Южная Европа 10%

Страна / регион: Китай Основные продукты:

Гибкая выхлопная труба

Общий доход:

2 доллара США. 5 миллионов — 5 миллионов долларов США

Топ-3 рынка:

Северная Америка 30% , Средний Восток 22% , Восточная Европа 21%

Страна / регион: Китай Основные продукты:

стальной лист, стальная катушка, катушка ppgi, дробилка, цветочный горшок

Общий доход:

1 миллион долларов США — 2 доллара США. 5 миллионов

Топ-3 рынка:

Юго-Восточная Азия 50% , Средний Восток 10% , Внутренний рынок 10%

Страна / регион: Китай Основные продукты:

шланг для стиральной машины, сливной шланг для кухонной ванной комнаты, пластиковый масляный насос, туалетные принадлежности, пластиковая гибкая труба

Общий доход:

2 доллара США. 5 миллионов — 5 миллионов долларов США

Топ-3 рынка:

Южная Америка 10% , Западная Европа 10% , Средний Восток 10%

Страна / регион: Китай Основные продукты:

Сталь, строительный материал, металлический материал, стальная труба

Общий доход:

2 доллара США. 5 миллионов — 5 миллионов долларов США

Топ-3 рынка:

Внутренний рынок 75% , Южная Азия 15% , Африка 5%

Страна / регион: Китай Основные продукты:

антикоррозионная и изоляционная сталь труба , стальная труба , стальная труба, 3LPE COATING, LINE PIPE

Общий доход:

10 миллионов долларов США — 50 миллионов долларов США

Топ-3 рынка:

Внутренний рынок 50% , Средний Восток 46% , Южная Америка 2%

Страна / регион: Китай Основные продукты:

теплообменник, котел экономайзер, ребристая труба, конденсатор с воздушным охлаждением, змеевик испарителя

Общий доход:

2 доллара США. 5 миллионов — 5 миллионов долларов США

Топ-3 рынка:

Внутренний рынок 40% , Южная Азия 15% , Восточная Азия 15%

Страна / регион: Китай Основные продукты:

Дымоход Труба , Дымоход камина

Общий доход:

10 миллионов долларов США — 50 миллионов долларов США

Топ-3 рынка:

Юго-Восточная Азия 10% , Восточная Европа 10% , Внутренний рынок 10%

Страна / регион: Китай Основные продукты:

Теплообменник, радиатор, воздушный теплообменник, пластинчатый теплообменник, кожухотрубный теплообменник

Общий доход:

10 миллионов долларов США — 50 миллионов долларов США

Топ-3 рынка:

Южная Азия 30% , Юго-Восточная Азия 30% , Восточная Европа 10%

Страна / регион: Китай Основные продукты:

Щетка для чашек, колесная щетка, щетка для дымохода, трубчатая щетка, коробка Moxa

Общий доход:

2 доллара США. 5 миллионов — 5 миллионов долларов США

Топ-3 рынка:

Юго-Восточная Азия 16% , Восточная Азия 16% , Северная Америка 16%

Страна / регион: Китай Основные продукты:

Газовый Водонагреватель, Газовая плита , Вытяжка

Общий доход:

1 миллион долларов США — 2 доллара США. 5 миллионов

Топ-3 рынка:

Южная Америка 40,0% , Северная Америка 20,0% , Африка 10.0%

Страна / регион: Китай Основные продукты:

Промышленная горелка, электромагнитный клапан, контроллеры, газовые регуляторы , газовые фильтры

Общий доход:

10 миллионов долларов США — 50 миллионов долларов США

Топ-3 рынка:

Внутренний рынок 60% , Восточная Азия 7% , Южная Азия 7%

Страна / регион: Китай Основные продукты:

станок для резки стального прутка, станок для гибки стального прутка, машина для правки стального прутка, индукционный нагреватель подшипников, машина для обвязки арматуры

Страна / регион: Китай Основные продукты:

Газ Датчики, УФ-датчики, датчики воздушного потока, датчики влажности, датчики давления

Топ-3 рынка:

Северная Европа 10% , Западная Европа 10% , Средний Восток 10%

Страна / регион: Китай Основные продукты:

Расходомер (электромагнитный расходомер, вихревой расходомер, расходомер с V-образным конусом, массовый расходомер газа Thermal )

Общий доход:

Более 100 миллионов долларов США

Топ-3 рынка:

Восточная Европа 10% , Африка 10% , Южная Азия 10%

Страна / регион: Турция Основные продукты:

нержавеющая сталь трубы , дымоход труба , дымоходные системы, гибкие трубы, вентиляционные системы

Общий доход:

10 миллионов долларов США — 50 миллионов долларов США

Топ-3 рынка:

Западная Европа 50% , Восточная Европа 15% , Южная Европа 15%

Страна / регион: Китай Основные продукты:

Теплообменник, Холодильный агрегат, Прецизионный кондиционер, Крышный кондиционер, Сухой охладитель

Общий доход:

10 миллионов долларов США — 50 миллионов долларов США

Топ-3 рынка:

Юго-Восточная Азия 15% , Восточная Европа 15% , Внутренний рынок 11%

Страна / регион: Китай Основные продукты:

B-level Котел

Общий доход:

2 доллара США. 5 миллионов — 5 миллионов долларов США

Топ-3 рынка:

Внутренний рынок 85% , Юго-Восточная Азия 4% , Африка 3%

Страна / регион: Китай Основные продукты:

газовый водонагреватель, газовый плита, газовый котел , электрический котел

Общий доход:

5 миллионов долларов США — 10 миллионов долларов США

Топ-3 рынка:

Восточная Европа 32% , Южная Азия 30% , Южная Европа 10%

Страна / регион: Китай Основные продукты:

теплообменник, холодильная установка, рекуперация тепла бойлер , крышный кондиционер, прецизионный кондиционер

Топ-3 рынка:

Северная Америка 30% , Средний Восток 10% , Океания 10%

Как сделать коаксиальный дымоход для газового котла

Дымоходные системы коаксиального типа имеют ряд преимуществ, но вместе с тем отличаются повышенной сложностью устройства и определенными требованиями к применяемым материалам и оборудованию. Поэтому вопрос установки данного вида коммуникаций следует рассмотреть подробно ..

Принцип коаксиального дымохода

Коаксиальная труба состоит из двух каналов, расположенных один внутри другого. Если речь идет о дымоходе, то по внутреннему каналу выводятся продукты сгорания, а по внешнему каналу подается приточный воздух, необходимый для работы котла. Конечно, номинальный проход обоих каналов тщательно рассчитывается, чтобы объем притока был чрезмерным..

Благодаря такой схеме достигается повышение КПД системы отопления. Во-первых, на сжигание не расходуется воздух помещения, на нагревание которого была затрачена энергия. При этом практически не происходит снижения производительности из-за низкой температуры поступающих газов: горячий внутренний канал их эффективно нагревает.

Устройство и принцип работы дымохода коаксиального

Безопасность коаксиальных дымоходов выше, чем у классических. С одной стороны, за счет постоянного охлаждения наружной оболочки уличным воздухом исключается нагрев строительной конструкции, по которой ведется труба, до температуры тления. Также из-за отсутствия связи топки с атмосферой помещения становится невозможным проникновение угарного газа в жилые помещения. Поэтому устройство дополнительной вентиляции в помещении, где установлено газовое отопительное оборудование, не требуется.

потребность в оборудовании

В коаксиальном дымоходе концы вытяжного и приточного каналов находятся примерно на одной высоте, что не способствует образованию естественной аэродинамической тяги.В парапетных котлах правильная работа дымоходной системы обеспечивается давлением расширяющихся газов и особой конструкцией дефлектора. Однако в этом случае необходимо соблюдать первое условие установки коаксиального дымохода — топка утепленного типа.

Второе условие — устройство для принудительного движения газового потока — требуется при установке приточно-вытяжной системы котлов, у которых выход продуктов сгорания расположен сверху, а не на задней стенке. В таких случаях длина дымохода намного больше, к тому же канал имеет повороты, поэтому встроенный вентилятор — единственный способ преодолеть повышенное аэродинамическое сопротивление.

Коаксиальные дымоходы можно устанавливать только на газовые или масляные котлы мощностью не более 30 кВт. Главное требование — совпадение диаметра и конфигурации внутреннего и внешнего каналов на выходе из котла и самой дымовой трубе. Также должна быть предусмотрена система раструбов для обеспечения плотного соединения обеих труб в соответствии с направлениями потока..

Изготовление прохода трубы

Дымоходы парапетных котлов имеют большой диаметр канала, как правило, от 150-200 мм, что необходимо для исключения малейших признаков аэродинамического сопротивления. Поэтому отверстие в стене обычно проделывают контурным сверлением и фрагментарным удалением центральной части. Для этих целей очень удобно сначала приклеить бумажный шаблон, скопированный с задней части котла, на стену, чтобы правильно совместить проход с точками крепления. Окружность, на которой расположены точки сверления, необходимо определить так, чтобы весь участок дымохода находился внутри отверстия.

Трубы коаксиальных дымоходов, рассчитанные на приточную тягу, имеют меньший диаметр, обычно до 130 мм. Поэтому проход в стене разумнее проделать коронкой с победными припоями или методом безударного алмазного сверления. Контурный метод здесь неприемлем из-за трудностей с извлечением керна.

Также при сверлении канала необходимо учитывать уклон дымохода в сторону улицы порядка 3-5 °.Это необходимо для предотвращения попадания конденсата в камеру сгорания. Если проход выполняется алмазным сверлением, необходимо лишь установить необходимый угол наклона вала-проводника. Если сверление производилось по контуру, проходное отверстие просто расширяют вертикально вверх на 3-4 см изнутри и вниз на такую же величину снаружи. Не увеличивайте размер прохода: это вызовет трудности с герметизацией, а для крепления диффузора может просто не остаться пристенного корпуса.

Внешний и внутренний монтаж

Для устройства коаксиального дымохода используются специальные трубы, фитинги и переходные муфты. Условный проход каналов занижать нельзя, поэтому по всей длине условный диаметр трубы должен быть не меньше дымовой трубы котла. Если система монтируется в условиях постоянных минусовых температур, лучше отдать предпочтение изделиям из металла, их легче будет утеплить ото льда без риска повреждения.

Обязательным условием строительства дымоходов является отсутствие стыков между элементами, расположенными на участке стены. Поэтому сначала ограждающая конструкция обшивается, а затем в отверстие устанавливается средний сегмент соответствующей длины, который будет выступать снаружи не менее чем на 50–70 мм, а изнутри — по выемке дымохода котла. труба от стены. Средняя часть коаксиального канала сразу заделывается минеральным материалом по контуру, соблюдая необходимый уклон.После заделки канала в гильзе необходимо с двух сторон заделать зазоры, для чего они заполняются герметиком или цементным раствором, а затем устанавливаются декоративные накладки.

Внутренняя часть дымохода, как правило, представлена только поворотным коленом, устанавливаемым непосредственно на выступ среднего сегмента, а также компенсирующей вставкой, длина которой подбирается с учетом высоты между установленными котел и поворотное колено.

Дефлектор устанавливается снаружи. Он сконструирован таким образом, что средний канал немного выступает над краем внешнего канала, чтобы избежать короткого замыкания потока. Также конструкция насадки может предусматривать систему обтекателей, а в случае версий с турбонаддувом — установку канального осевого вентилятора.

Коаксиальные дымоходные системы обычно продаются наборами труб и фасонных частей соответствующего сечения, поэтому сложностей при сборке канала на стандартных стыках не ожидается.Инструкции производителя могут предусматривать определенный порядок выполнения соединений, предписывая использование герметиков или обжимных зажимов, но в целом сама схема сборки довольно проста и понятна.

Установка усложняется только в тех случаях, когда точка выхода газа из котла и проход канала через стену не совпадают по одной или двум осям, что требует добавления одного или двух поворотных колен и вставок соответствующей длины.Однако такая разница в расположении появляется только из-за необходимости соблюдения определенных правил снятия коаксиального дымохода с горючих поверхностей и оснований.

Отличия в установке вертикальных дымоходов

Вертикальные коаксиальные дымоходы встречаются реже, поскольку одним из преимуществ горизонтальных систем является устранение необходимости срезать крышу и перекрытия техническим каналом. Однако в более холодном климате, где на котлы сильно влияет конденсация, предпочтительнее вертикальное размещение..

Характерной особенностью такой системы является наличие отстойника для сбора конденсированной влаги. Это специальный переходник, имеющий резьбовой штуцер для подключения сливного шланга наружу или к канализации.

Проход через перекрытия осуществляется так же, как и через стены: проделываем отверстие, закругляем, укладываем единичный сегмент и соединяем всю планку вместе. Однако проход через крышу необходимо осуществлять с помощью специальных выводов, которые имеют встроенный дефлектор и фланец для резки кровли, а также обеспечивают необходимый перепад высот приточных и вытяжных каналов..

Нормы пожарной безопасности и требования к установке

Стандарты установки коаксиального дымохода даже формально не регулируются действующими стандартами. В частности, ни один из стандартов, применяемых в области гражданского строительства, не допускает установку горизонтальных дымоходов без дожимной секции, поэтому случаи отказа в утверждении проекта газификации являются обычным явлением.

Однако коаксиальный дымоход является неотъемлемым конструктивным элементом котла, поэтому достаточен факт государственной аттестации оборудования, а также соответствие общим требованиям, изложенным в Приложении D к СП 42-101-2003 и Нормы проектирования систем отопления и вентиляции (СНиП 2. 04.05-91). Если нет желания изучать нормативную документацию, достаточно воспользоваться рекомендациями по установке, изложенными в инструкции по эксплуатации котла. Но только при условии, что используемая модель оборудования одобрена службой технадзора для бытового использования.

В целом правила установки не очень сложные. Расстояние от внешнего края внутреннего канала коаксиальной трубы до горючих оснований должно быть не менее 25 см, расстояние между дымоходом и горючими горизонтальными поверхностями должно быть не менее 20 см.Край выступающего внутреннего канала должен находиться на расстоянии 60 см или более от любых противоположных предметов. Отвод охлажденных газов должен производиться на уровне от земли не ниже 2 м. В точке выхода не должно быть окон ближе 40 см по горизонтали и 1 м по вертикали. Если газопровод проложен параллельно, между ним и дымоходом должен оставаться зазор не менее половины диаметра коаксиальной трубы в самой широкой части.

Концентрическая труба Centrotherm Innoflue и детали

О Innoflue Concentric

Внутреннее ядро трубы Innoflue Concentric — это полипропиленовая труба Innoflue SW, предназначенная для дымовых газов.

Наружная (большая) труба металлическая, предназначена для забора свежего воздуха. В отличие от одностенной трубы Innoflue, концентрическая труба не требует соединительных колец и вместо этого крепится винтами, которые входят в комплект поставки трубы. Конструкция концентрической вытяжной трубы обеспечивает не только значительную экономию места, но и дополнительную защиту, поскольку любые случайные утечки дымовых газов будут направляться к воздухозаборнику прибора, а не в жилое помещение.
Концентрические размеры 2 «/ 4», 3 «/ 5» и 4 «/ 6» соответствуют одностенным диаметрам 2 «, 3» и 4 «.Подобно другим вентиляционным трубам Innoflue, концентрические трубы можно обрезать по мере необходимости в соответствии с конкретными требованиями к установке.

Концентрическая стенка вентиляции При вентиляции прибора через стену с использованием концентрической системы Innoflue чаще всего требуются следующие детали:
1. Вертикальная труба — соединяется с прибором и поднимает вентиляционное отверстие на высоту проема (отверстия) в стене.
2. Колено 87 ° — делает резкий поворот наружу жилища.
3. Адаптер для настенного заделки (комплект) — устанавливается в колено и обеспечивает заделку снаружи.
Примечание: оконечный переходник также можно укоротить (отрезать) по мере необходимости.
Могут потребоваться дополнительные колена или трубы, в зависимости от препятствий и того, насколько близко / далеко устройство находится от стены. Для более длинных участков трубы ее необходимо поддерживать с помощью концентрических опорных хомутов Innoflue.

Концентрическая вентиляция крыши
Существует (3) основных варианта вентиляции прибора через крышу с помощью Innoflue Concentric:
1. Если устройство имеет концентрическое соединение дымохода / воздухозаборника — концентрическое соединение может использоваться на всем протяжении от устройства до крыши.Для этого варианта потребуется концентрическая труба, колена (необязательно — если вентиляционная труба должна быть проложена вокруг препятствий — например, балок, других трубопроводов и т. Д.), Переходника концевой заделки крыши и опорных зажимов. Этот метод лучше всего подходит для более коротких участков вентиляции из-за ограниченной стоимости концентрической трубы.
2. На более длинных участках вентиляции более рентабельным вариантом может быть преобразование концентрического выхода прибора в одностенный (переходник Concentric x Single Wall) и, используя одностенную трубу, проложить вентиль почти на всем пути к крыше, где он находится. преобразован обратно в концентрический и завершен с помощью переходника для заделки крыши.
3. Если в приборе нет концентрического выхода, а вместо этого имеется отдельный одностенный дымоход и воздухозаборник — последний (SW) можно использовать для вывода вентиляционного отверстия полностью вверх, а затем преобразовать из SW в концентрический (SW x Концентрический переходник) и используйте концентрический переходник для заделки крыши.
Примечание: Гидроизоляция крыши требуется для переходника концевой заделки крыши и приобретается отдельно.

Подробнее Типы

, требования к конструкции, монтаж и эксплуатация Труба коаксиальная в сечении

Для отопительного оборудования, работающего на твердом или жидком топливе, требуется полная система для удаления продуктов сгорания.Раньше в качестве отводного устройства применялся классический дымоход из однослойных стальных труб, имеющий массу недостатков. Сейчас используются более практичные и эффективные решения для коаксиальных труб.

Что такое коаксиальный дымоход

Термин «коаксиальный» используется для обозначения любой конструкции, состоящей из двух объектов, расположенных вокруг общей оси. В случае коаксиального дымохода это дымоход, состоящий из труб разного сечения.

Расстояние между трубами одинаковое по всей длине дымохода, включая изгибы, отводы и другие элементы.Это достигается за счет специальных перемычек, которые располагаются по всей длине дымохода.

Коаксиальный дымоход состоит из двух труб с общей центральной осью, разделенных специальными внутренними перемычками

Принцип работы коаксиального дымохода

Канал между внутренней и внешней трубами обеспечивает постоянную подачу свежего воздуха, который необходимо для поддержания процессов горения. Внутренняя труба представляет собой канал для отвода дымовых газов и других продуктов сгорания.По сути, особая конструкция коаксиальной трубы позволяет дымоходу выполнять сразу две функции: отвод вредных веществ и приточную вентиляцию.

Через внутренний канал удаляются дымовые газы, а свежий воздух поступает в камеру сгорания через кольцевое пространство.

Основная область применения коаксиальных дымоходов — настенные и напольные газовые котлы с закрытой камерой сгорания, газовые водонагреватели и конвекторы. Коаксиальные дымоходы не используются с твердотопливным оборудованием.

Преимущества и недостатки конструкции коаксиального дымохода

К преимуществам коаксиальных дымоходов можно отнести:

Несмотря на множество преимуществ, конструкция коаксиальной трубы не лишена недостатков. При температуре ниже -15 ° C коаксиальный дымоход может сильно остыть.

Это связано с тем, что, по сути, преимущество рассматриваемой конструкции — холодный воздух нагревается за счет температуры уходящих наружу дымовых газов. Продукты сгорания сильно охлаждаются и могут конденсироваться на выходе из дымохода, что приводит к сильному обледенению головки дымохода.

Одним из главных достоинств коаксиального дымохода оказывается его главный недостаток — при низких температурах на улице происходит конденсация продуктов сгорания и на головке трубы замерзает лед.

Для предотвращения обледенения следует выбирать специальные устройства, рассчитанные на работу при отрицательных температурах, а также более тщательно рассчитывать сечение дымохода.

Типы коаксиальных дымоходов

В зависимости от способа укладки дымохода дымоходы коаксиального типа делятся на два типа:

Вертикальные — дымоход располагается строго в вертикальном положении.Газы и продукты сгорания поднимаются из топливной камеры и выбрасываются в атмосферу над уровнем гребня. В жилых домах используются преимущественно вертикальные конструкции, обеспечивающие хороший уровень естественной тяги.
Горизонтально — основной канал дымохода представляет собой конструкцию, расположенную в горизонтальном положении, которая выводится через несущую стену. В этом случае дымовые газы выходят наружу в непосредственной близости от отопительного оборудования. Чаще применяется в частных домах, где устанавливаются системы отопления закрытого типа.

Вертикально ориентированный коаксиальный дымоход, несмотря на некоторые преимущества, является более дорогой и сложной в установке системой. Общая длина дымохода обычно превышает 5 метров, что значительно усложняет процесс монтажа и фиксации конструкции.

Для изготовления дымохода коаксиального типа используются различные марки стали и пластика. В соответствии с этим можно выделить несколько типов дымоходов:

оцинкованные — наиболее доступный вариант коаксиального дымохода.Средний срок службы изделия не превышает 5–7 лет, после чего конструкция частично ржавеет или повреждается. Стоимость товара зависит от производителя и технических параметров, но редко превышает 2–2,5 тысячи рублей;
из пластика и алюминия — комбинированный вариант для личного пользования. Внутренний канал дымохода выполнен из алюминия толщиной до 2 мм. Наружная труба изготовлена из высокопрочного термостойкого полипропилена. Такие дымоходы используются только в частном секторе для совместной работы с котлами малой и средней мощности;
Коаксиальные дымоходы из оцинкованной стали рассчитаны на 5-7 лет, пластмассовые изделия прослужат намного дольше.
нержавеющие — более надежные и долговечные дымоходы, чем оцинкованные.Они рассчитаны на 10-12 лет использования. Стоимость почти такая же, как у изделий из нержавеющей стали. В промышленных и коллективных системах дымоходы не используются, так как «нержавеющая сталь» не выдерживает высокой концентрации химикатов;
из высоколегированной стали — самый прочный и долговечный вариант коаксиального дымохода. Высоколегированная сталь не боится воздействия высоких температур и химических веществ, содержащихся в дымовых газах. Средний срок службы не менее 15 лет.
Коаксиальный дымоход из высоколегированной стали, в отличие от «нержавейки», не портится под воздействием агрессивных химикатов, содержащихся в продуктах горения, и служит не менее 15 лет

В линейке некоторых производителей (Electrolux, Viessmann, Schiedel) есть модели коаксиальных дымоходов с дополнительным слоем теплоизоляции. Это классическая конструкция с двумя каналами, которая находится в другой трубе. Пустоты между наружными трубами заполнены негорючим теплоизоляционным материалом, предотвращающим промерзание и засорение воздушного канала.

Видео: коаксиальная труба для парапетных газовых котлов

Основные элементы дымохода

Коаксиальный дымоход состоит из различных элементов, позволяющих сделать дымоход нужной конфигурации для конкретных условий эксплуатации и конструктивных особенностей.

Комплект коаксиального дымохода содержит все необходимое для его установки.

Фитинги, соединительные элементы, патрубки и другие конструктивные элементы изготавливаются по определенному стандарту, что упрощает процесс сборки и установки дымохода. Ассортимент ведущих производителей включает более 80 элементов различной конфигурации.

Готовый комплект коаксиального дымохода от производителя включает в себя следующие элементы:

Для обеспечения герметичности всех соединяемых частей конструкции используются специальные уплотнительные кольца из жаропрочного материала (термопласта). При нагревании до высокой температуры кольцо расширяется и принимает более эластичную форму, что позволяет ему сохранять герметичность даже при высоком давлении.

Изготовление коаксиального дымохода своими руками

Чтобы дымоход справлялся со своими задачами на протяжении всего срока службы, его необходимо правильно рассчитать и правильно собрать.

Расчет параметров дымохода

При проектировании дымохода особое внимание следует уделить расчетным операциям, так как производительность системы в целом будет зависеть от параметров дымохода.Площадь сечения вытяжного канала коаксиального дымохода не должна быть меньше сечения соединительного патрубка отопительного оборудования.

Сечение дымового канала коаксиального дымохода выбирается по размерам трубы отопительного оборудования

В коллективных системах при подключении к двум и более отопительным приборам сечение канала увеличивается пропорционально размеру их патрубков. Это необходимо для обеспечения достаточной пропускной способности дымохода при одновременной работе нескольких котлов.

Таблица: зависимость сечения дымохода от номинальной мощности отопительного прибора

Диаметр выходного сечения рассчитывается по формуле — F = (K * Q) / (4,19 * √H) , где:

K — постоянный коэффициент, равный 0,02–0,03;
Q (кДж / ч) — максимальная мощность газового котла, указанная в спецификации устройства;
H (м) — расчетная высота дымового канала.

Для примера рассчитаем сечение дымохода газового котла Ariston CLAS B.Максимальная тепловая мощность в режиме отопления составляет 24,2 кВт. Высота дымового канала 8 м.

Для преобразования мощности из Вт в кДж / ч мы воспользуемся любой из онлайн-программ, которые легко найти в Интернете. Получаем Q = 87 120 кДж / ч.
Находим площадь поперечного сечения по приведенной выше формуле: F = (0,02 * 87 120) / (4,19 * √ˉ8) = 147,03 мм.

После расчетов полученное значение необходимо сравнить с данными в таблице. В нем указывается оптимальная площадь сечения круглых дымоходов для бытовых газовых котлов. При необходимости значение можно увеличить или уменьшить. В нашем случае можно использовать трубу диаметром 130 мм.

Необходимый инструмент для установки коаксиального дымохода

Для установки готового комплекта коаксиального дымохода вам потребуются:

Для самостоятельного изготовления коаксиального дымохода вам потребуются две трубы подходящего диаметра, которые являются соединены перемычками из нержавеющей стали. Для соединения используются стальные заклепки или саморезы.

Важно понимать, что полностью повторить конструкцию готовых промышленных дымоходов не получится.Самостоятельно сделать можно только прямой участок коаксиальной трубы.

Подготовительные работы перед установкой дымохода

По статистике коаксиальные дымоходы являются самыми безопасными. Правила их сборки и монтажа подробно описаны в СНиП 2.04.08–87, СНиП 2.04.08–87 и ПБ 12–368–00. Перед установкой дымохода следует внимательно изучить прилагаемую инструкцию и ознакомиться с требованиями, указанными производителем конструкции.

В целом при установке коаксиального дымохода необходимо соблюдать следующие правила:

При установке коаксиального дымохода в деревянных домах стык трубы с несущей стеной или потолком обшивается негорючим материалом. . Обычно используется асбестовая труба или ящик из асбестоцементных плит.

Пошаговая инструкция по установке коаксиального дымохода

Перед установкой дымохода следует внимательно проверить комплектность купленного устройства.Если какие-то детали отсутствуют, то монтаж дымохода необходимо отложить. Кроме того, в обязательном порядке необходимо проверить диаметр выходного патрубка и сечение внутреннего канала.

Технология сборки коаксиального дымохода состоит из следующих этапов:

В обозначенном месте наносится разметка выхода дымового канала на улицу. У напольного газового котла выход дымохода должен располагаться на 1,5 м выше камеры сгорания. Для настенного монтажа допускается вывод трубы сразу после установки поворотного колена.
Дымоход настенного котла можно снять сразу после установки поворотного колена на его патрубок
После нанесения разметки перфоратором с венцовым патрубком просверливается отверстие нужного диаметра под углом 3 ° к поверхности стены. Необходимо учитывать, что помимо трубы в отверстие устанавливается изолирующая прокладка.
К выходу газового котла подключается переходник, на котором монтируется прямой отрезок трубы или коаксиальный колен 90 °.Для соединения элементов используется обжимной хомут, который затягивается крестовой отверткой.
Для подключения дымохода к газовому котлу используется специальный переходник.
Асбестовая труба и уплотнительная манжета устанавливаются в отверстие в стене. Далее выводится прямой участок дымохода. Изнутри труба соединяется с поворотным коленом или удлинителем и фиксируется компрессионным хомутом.
Отверстие в стене дополнительно утепляется специальными накладками.Для этого место контакта обрабатывают термостойким герметиком, а насадку накручивают на оцинкованные саморезы. При необходимости на конец трубы надевается дефлектор или противовыбросовая защита.
Дефлектор предохраняет котел от выброса через дымоход

При установке вертикальной конструкции отверстие в потолке вырезается с помощью болгарки с диском по дереву. На стыке монтируется ящик из асбестоцементных плит. При этом расстояние от наружной трубы до потолка должно быть не менее 20 см.

Аналогичное условие выполняется, когда труба выходит через крышу. Для этого на стыке монтируется специальный проходной элемент, который крепится непосредственно к кровельному материалу с помощью оцинкованных саморезов.

Видео: коаксиальный дымоход в частном доме

Утеплитель дымохода

Обмерзание и обледенение головки коаксиального дымохода связано с попаданием конденсата в воздухозаборник. Во избежание попадания влаги проверьте уклон коаксиальной трубы относительно камеры сгорания.Если угол наклона не менее 3 o, то промерзание головки произойдет только при температуре ниже -15 o C.

Основные ошибки при установке дымохода связаны с неправильным наклоном горизонтальных участков.

Дополнительно на головку можно установить специальный элемент, удлиняющий внутренний канал на 10–40 см относительно трубы большего диаметра. Кроме того, в нижней части внешней трубы можно просверлить несколько отверстий. Это позволит забирать воздух даже при частичном промерзании головы.

При недостаточном уклоне промерзание устранить невозможно, так как конденсат будет стекать не в сторону камеры сгорания, а наоборот — в сторону выхода, что приведет к образованию наледи и сосулек на конце трубы. Не поможет теплоизоляция путем обшивки теплоизоляционным материалом снаружи трубы.

Видео: зимой убираем конденсат на трубе подачи воздуха

Чистка дымохода и периодический ремонт

Для работы отопительного оборудования с закрытой камерой сгорания используется природный газ — метан.В процессе горения газа образуются вредные ароматические углеводороды, толуол, бензол и др. Образования сажи и горения как такового не происходит.

Практически все продукты сгорания газа выводятся через коаксиальный дымоход. При этом полная очистка дымового канала не требуется даже при ежедневном использовании. Достаточно один раз за отопительный сезон проверить и прочистить сборник конденсата. Раз в несколько лет рекомендуется проводить ревизию дымового канала с помощью специального оборудования для видеонаблюдения.

Для осмотра и ревизии дымохода используется высокочувствительный тепловизор.

Для ремонта дымохода необходимо демонтировать все элементы дымохода до места повреждения. После замены конструкция собирается с учетом нормативных требований.

Коаксиальный дымоход — это высокоэффективная и практичная конструкция, значительно повышающая эффективность отопительного оборудования. При соблюдении правил, описанных в нормативных документах, коаксиальный дымоход не требует периодического ремонта и надежно удаляет все дымовые газы.

Наступление зимы всегда ставит перед человеком вопрос о необходимости правильной организации системы отопления.

Всем нужно согреться, никто не хочет жить в холодной квартире и мерзнуть. Газовые котлы наиболее эффективно обогревают помещение. Они быстро нагреваются, хорошо держат температуру, а стоимость эксплуатации такого оборудования наверняка будет доступна каждому.

Не будем забывать о функциональности котлов. Хороший агрегат способен не только обогревать само помещение, его мощности хватит на нагрев воды для бытовых нужд.Но тут на первый план выходит другой вопрос — как вывести продукты сгорания из котла за пределы здания и сделать это максимально эффективно? Вы узнаете сейчас.

Содержание статьи

Проблемы со стандартными дымоходами

Газовый котел имеет массу преимуществ перед аналогичными электроприборами. Но есть и недостатки. К недостаткам в первую очередь относится отвод продуктов сгорания из котла.

Как бы то ни было, но электричество не оставляет после себя мусора, а после работы газового котла образуется большое количество углекислого газа и окиси углерода, которые необходимо своевременно удалять.

Для удаления окиси углерода используется отходы. Дымоходы бывают разные. Обычные стальные трубы, керамические трубы, кирпичные трубы и т. Д. Их монтаж и особенности зависят от конкретного типа, типа дома, места выхода наружу и многого другого.

Однако и у обычных дымоходов есть свои недостатки. Они быстро забываются, уменьшается тяга внутри котла. Если вовремя не очистить его, проблема только усугубится.

Дымоход может засориться, полностью заблокировав работу газового котла.В результате он либо не будет работать, либо будет выбрасывать продукты горения внутрь помещения, что, конечно, тоже недопустимо.

Плюс обыкновенный дымоход хоть и действенная деталь, но имеет свои конструктивные недостатки. Например, выход дыма и подача воздуха проходят по одной и той же трубе. В большинстве случаев это не проблема, но есть исключения.

Например, если дымоход хоть немного забит, в этом случае поток поступающего воздуха сильно уменьшится, что сразу отразится на тяге внутри газового котла, а это соответственно снизит его КПД.Вам придется сжечь больше топлива, чтобы получить тот же результат. Не самое приятное действие, правда?

Описание продукта

Однако такие ситуации можно обойти. Современные технологии давно научились создавать действительно эффективные конструкции, свободные от проблем прошлого.

Коаксиальная труба — лишь одна из таких конструкций. Коаксиальной трубой называется труба, состоящая из двух основных частей. Две оболочки, которые работают попарно.

Внутренняя оболочка трубы имеет меньший диаметр.Его стандартный размер составляет примерно 60 мм. Базовой считается труба диаметром 60 мм, но есть и другие, более крупные образцы.

Трубы менее 60 мм не подходят для коаксиальных дымоходов, их сечение слишком мало для удаления дыма и продуктов горения в достаточном количестве.

Кроме того, при взаимодействии с трубой диаметром менее 60 мм вероятность засорения ее отложениями значительно увеличивается, хотя для коаксиальных продуктов она значительно снижается по сравнению с обычными дымоходами.

Вторая труба будет больше. Его диаметр составляет примерно 100 мм, при условии, что внутренний диаметр 60 мм. То есть соотношение размеров попадает на уровень от 1 до 1,5.

Задача трубы диаметром 100 мм — организовать постоянную подачу свежего воздуха в котел. Он также отводит конденсат, который скапливается на внешних стенках внутренней трубы. Следует понимать, что труба 100/60 мм — это лишь один из вариантов, а их великое множество.

Трубы крепятся друг к другу с помощью хомутов и различных опор. Благодаря своей конструкции они не соприкасаются друг с другом, что очень важно.

Собственно такое решение называется коаксиальным из-за встроенного в него механизма двухосной конструкции.

Преимущества и недостатки

Использование коаксиальных труб вместе с конструкцией газовых котлов дает потрясающий результат. У этой конструкции достаточно преимуществ с избытком.

Перечислим основные:

повышение КПД отопительного оборудования;
безопасный и непрерывный отвод угарного газа, снижающий вероятность засорения дымоходной трубы обратной тягой;
постоянный отвод конденсата и приток свежего воздуха по изолированной трубе диаметром 100 мм и более;
снижение вероятности поломок;
простой и в то же время очень эффектный дизайн (монтаж осуществляется по заранее продуманной схеме).

Как видите, это решение дает много положительных результатов. КПД газового котла повышается сразу за счет нескольких факторов. В первую очередь за счет постоянного и бесперебойного потока воздуха через наружную трубу диаметром 100 мм.

В нем тоже скапливается конденсат, он не имеет доступа внутрь меньшей части дымохода диаметром 60 мм. Отсюда вытекает еще одно важное преимущество.

Очистка коаксиальных дымоходов значительно упрощается с точки зрения приложения физических усилий, поскольку конденсат с окислениями внутри часто вызывает образование твердых отложений на его стенках.

В этом случае высыхает сам конденсат из-за той же обратной тяги. Причем этот процесс происходит быстро, без лишних затрат.

Соответственно, продуманная конструкция положительно влияет на все аспекты отопительного оборудования.

Есть ли недостатки у коаксиальных конструкций? Конечно, есть. Они есть во всем без исключения оборудовании.

Основные минусы:

повышенная цена;
строго типизированы и стандартизированы, разработчики настраивают их под конкретные задачи, что усложняет процесс модификации;
сложнее сделать самостоятельно;
подразумевает соблюдение мер безопасности и особых требований, которые не всегда удается выполнить.

Монтаж оборудования

Как мы уже отмечали выше, установка и установка коаксиальных труб для газового котла отличается от того, что мы привыкли видеть. Особая конструкция коаксиальных ответвителей предъявляет дополнительные требования, которые серьезно усложняют установку.

Теперь нужно думать не только о том, как уложить трубу по самой простой схеме. А это не так просто, особенно если предполагается организовать вывод из квартиры в многоквартирном доме.

Также необходимо соблюдать все требования, игнорирование которых чревато серьезными осложнениями в будущем.

Основные требования

Прежде чем рассматривать всю установку от начала до конца, обратимся именно к этим требованиям. Они очень важны и не зря.

Основные требования для монтажа коаксиальных труб размером 100/60 мм:

установка трубы выполняется так, чтобы она свешивалась с уклоном около 3 градусов;
Выход коаксиального дымохода нельзя устанавливать ближе 1.5 метров от земли и 0,6 метра от окна;
Монтаж всех комплектующих (а коаксиальный дымоход полностью разборный) осуществляется только с приложением. Никакой самодеятельности, иначе будут неприятности;
Если трубу необходимо удлинить или дополнительно растянуть, мы используем герметики и мастики для коаксиальных выводов. Их лучше покупать у производителей, они часто предоставляют своим покупателям не только прямую продукцию, но и все материалы, необходимые для ее обслуживания.

Все эти требования необходимо строго соблюдать. Особенно это касается предметов, отвечающих за непосредственное расположение труб.

Установка под углом 3 градуса необходима для безопасного и бесперебойного отвода конденсата из трубы. При нарушении угла конденсат потечет медленно, перестанет высыхать, а это уже чревато серьезными проблемами.

Процесс установки

Рассмотрим монтаж трубы на примере установки под котел Бакси.По сути, вы можете выбрать любой котел, они практически всегда имеют идентичную конструкцию.

В качестве рабочего коаксиального дымохода возьмем трубу 100/60 мм, самую распространенную в наших краях. Где 100 мм — диаметр наружной трубы для образования тяги, а 60 мм — диаметр внутренней трубы, непосредственно удаляющей продукты сгорания.

Этапы работы:

Подготавливаем все оборудование.
Планируем маршрут прокладки труб.
Просверливаем дыры в мешающих нам конструкциях.Подбираем диаметр по наружной трубе дымохода, прибавляя к нему еще 10 мм для крепежа. Если наша труба имеет диаметр 100 мм, то отверстие необходимо просверлить диаметром 110-115 мм.
Подключаем цоколь к выходу от котла. Чаще всего этот штифт находится на его верхней панели.
Устанавливаем первую часть трубы, фиксируем арматурой.
Продолжаем укладку коаксиального дымохода с соблюдением всех требований.
Герметизируем стыки труб.
Тестируем работу системы.

Как видите, ничего сложного в этом процессе нет.

Монтаж коаксиального дымохода (видео)

Постарайтесь как можно лучше закрепить все части труб. Чем лучше будут суставы, тем меньше проблем появится в будущем.

Добавляйте фурнитуру к конструкции по мере необходимости, но только там, где она действительно необходима. На каждые три метра трубы допускается максимум 3 штуцера или два колена.Но это пограничный знак. Желательно сократить их количество до минимума.

Убедитесь, что оси внешней и внутренней трубок параллельны друг другу и никогда не смещены. Смещение, конечно, может произойти, но только со временем. В процессе установки все должно быть идеально.

При установке любого отопительного котла (кроме электрического) необходимо позаботиться о системе дымоудаления и подаче кислорода, необходимого для поддержания процесса сгорания топлива.Котлы с закрытой камерой сгорания можно устанавливать в любом помещении. При этом классическая схема отвода продуктов сгорания совершенно бесполезна. Достаточно коаксиального дымохода. В этой статье мы рассмотрим все правила установки коаксиального дымохода для газового котла.

Дизайн

Само значение слова «коаксиальный» означает «коаксиальный». Это две трубки, вставленные одна в другую и выведенные наружу. Изнутри трубы не соприкасаются друг с другом за счет перемычки.

Причина в разном назначении трубок:

Малая — предназначена для удаления продуктов, образующихся при сгорании топлива.
Большой нужен для подачи воздуха и, следовательно, кислорода в камеру сгорания.

В этом случае оказывается, что свежий воздух и продукты сгорания не смешиваются друг с другом. Такая система надежно изолируется, и воздух из помещения не смешивается с газами в дымоходе.

Важно! Чаще всего встречаются коаксиальные конструкции горизонтальные, хотя в принципе можно установить и вертикальный дымоход.

Преимущества

Главное преимущество этой конструкции — универсальность. Его можно использовать для всех типов отопительных котлов. Самая эффективная работа — установка коаксиальных дымоходов для газовых котлов с закрытой камерой сгорания и наддувом. Сам котел может быть настенным или напольным.

Вот еще несколько преимуществ:

Расположение горизонтальное. Пробивать крышу дырку не нужно. Достаточно вывести трубу в окно или проделать дыру в стене, ближайшей к котлу.
Дымоход изолирован и не связан с воздухом в помещении. Нет риска попадания в комнату угарного газа.
Воздух, поступающий с улицы, попадает в камеру сгорания уже нагретым из-за того, что он контактирует с горячим дымоходом. Это способствует увеличению КПД котельной установки.
Коаксиальный дымоход простой в установке. Работа по его устройству не требует особых навыков и специальных знаний.
Безопасность. Коаксиальный дымоход надежно защищен от опасности возгорания, так как система охлаждается относительно холодным воздухом с улицы.
Нет необходимости обустраивать отдельную котельную. Для установки котла подойдет любое удобное для вас место — кухня, коридор, пристройка или подвал.

Правила установки коаксиального дымохода для газового котла

Если планируется устройство коаксиальной системы дымоудаления, необходимо соблюдать правила монтажа и безопасности.Это позволит избежать даже самых незначительных рисков, связанных с попаданием выхлопных газов в помещение:

Максимальная длина выходной вертикальной трубы в коаксиальном дымоходе составляет 3 м. Иногда встречаются дымоходы большей длины (до 5 м). Например, это касается монтажа коаксиальной трубы напольного двухконтурного газового котла Ferroli.
Труба выведена на улицу горизонтально. В этом случае максимальная длина горизонтального участка составляет 1 м.
При установке нагнетательного вентилятора нет необходимости оборудовать вертикальную секцию.
Высота выхода газохода над землей от 2 м, а относительно котлоагрегата превышение от 1,5 м.
Минимальное расстояние выхода дымохода из любого оконного или дверного проема, а также вентиляционных решеток составляет 0,5 м.
Выход коаксиального газоотводящего тракта оборудовать под окном нежелательно. Но если без него не обойтись, минимальное расстояние между выходом дымохода и окном — 1.0 мес.
Небольшой наклон трубы обеспечивает отвод конденсата.

Откос дымохода

По этому вопросу нет единого мнения:

Наиболее частая рекомендация — наклонять трубы «подальше от котла». В общем, это вполне логично. Конденсат, образующийся при работе котла, вытекает и не попадает в котел. Однако такая система безупречно работает до наступления сильных морозов. В зимние холода стекающий конденсат просто замерзает, иногда даже внутри трубы.Все это ухудшает поступление воздуха в топливную камеру.
Нам еще предстоит принять решение о том, чтобы наклонить трубу в сторону котла. Для решения проблемы попадания конденсата в котел устанавливается дополнительный сборник конденсата.

Следует ли утеплять дымоход?

Дело в том, что изоляция дымоходов проблему не решает. Конденсат все равно замерзает. Эту проблему можно решить более эффективно, если немного укоротить внутреннюю трубку.Естественно, это действительно так, если трубы наклонены в сторону от котла.

Порядок установки

В отличие от обычного вертикального дымохода, коаксиальная система не требует профессиональных навыков монтажа. Но при этом необходимо строго следовать инструкции. Это единственный способ добиться полной безопасности.

Монтаж коаксиального дымохода для газового котла выполняется по следующему алгоритму:

Определяется с местонахождением котлоагрегата.Настенные модели располагаются на внешних стенах, напольные — на небольшом возвышении.

Важно! Превышение выхода на стене над котлом в соответствии с правилами составляет 1,5 м и более. Диаметр отверстия в стене не должен быть намного больше диаметра наружной трубы.

Для подключения дымохода к котлу устанавливается специальный элемент. Все стыки и повороты скрепляются хомутами. При этом ни в коем случае нельзя использовать герметики или скотчи.

Важно! Количество поворотных колен для всей системы не должно превышать 2.

Выбор оптимального дымохода для газового котла — задача непростая, но вполне выполнимая. В конце концов, я хочу, чтобы он был предельно простой в установке и эксплуатации и даже с высоким КПД. Всем требованиям отвечает коаксиальный тип, установка которого может стать своеобразной «загвоздкой». Ты согласен?

Поможем разобраться в достаточно сложных вопросах.Мы предоставляем посетителям сайта обширную информацию о правилах устройства коаксиального дымохода, о выборе и обустройстве оптимального варианта. Здесь вы найдете ценные советы по декорированию участков каналов внутри домов.

В предлагаемой нами статье подробно описаны нормы установки коаксиального дымохода. Приведены полезные схемы для его грамотной сборки и установки. Информация подтверждена и дополнена фотоотборками и видеогидами.

В семействе устройств для отвода продуктов сгорания выделяется коаксиальный дымоход. Такой современный дизайн намного эффективнее и безопаснее обычного дымохода. Эта система идеальна для котлов с закрытой камерой сгорания.

Чтобы сделать коаксиальный дымоход, нужно взять две трубы разного диаметра и вставить узкую трубу внутрь широкой. Также необходимо соединить внутреннюю часть широкой трубы и внешнюю часть узкой трубы специальными перемычками так, чтобы центральные оси обеих труб совпадали.Что ж, коаксиальный дымоход готов.

На практике такую конструкцию, конечно, проще и безопаснее купить, чем изготовить. Стоимость коаксиального дымохода будет выше, чем цена обычной трубы из нержавеющей стали, но затраты окупятся полностью.

Галерея изображений

При установке отопительных котлов (кроме электрических) необходимо позаботиться о правильном дымоудалении и подаче кислорода, необходимого для поддержания горения теплоносителя.Коаксиальный дымоход для газового котла можно устанавливать совместно с отопительными котлами с закрытой камерой сгорания. Часто необходимое оборудование изначально входит в саму комплектацию котла.

Отопительные котлы с закрытой камерой сгорания могут быть установлены в любом помещении, не требуют установки классической системы отвода продуктов сгорания; для обслуживания достаточно установить коаксиальный дымоход.

Определение «коаксиальный» — означает коаксиальный, то есть дымоход, который состоит из двух составных труб, расположенных одна в другой и выведенных на улицу.Это одноконтурная двухконтурная конструкция из двух труб разного диаметра. Внутри трубы не соприкасаются друг с другом, благодаря специальным перемычкам, которые придают трубопроводу повышенную жесткость.

Эта конструкция объединяет два независимых канала, используемых для определенных целей:

Трубка малого диаметра предназначена для отвода продуктов сгорания топлива;
Труба большего диаметра используется для втягивания воздуха в камеру сгорания.

Таким образом, получается, что дым выводится из котла, а воздух поступает в котел, не соединяясь между собой…. Преимущество такой системы в том, что она надежно закрыта и внутренний воздух помещения никак не смешивается с воздухом и дымом внутри коаксиального (коаксиального дымохода).

В основном устанавливаются горизонтальные коаксиальные дымоходы, хотя в редких случаях встречаются и вертикальные конструкции.

Особые преимущества

Рассматривая основные положительные качества коаксиальных дымоходов, следует еще раз отметить, что такую конструкцию нельзя подключать ко всем типам отопительных котлов.Для максимально качественной эксплуатации такого дымохода следует учитывать, что его необходимо устанавливать с отопительными котлами с закрытой камерой сгорания на наддуве. Это встроенный вентилятор, который позволяет всей системе дымоудаления работать чрезвычайно эффективно. Такие котлы могут быть как напольными, так и настенными.

Самым главным преимуществом коаксиального дымохода является простота конструкции системы и установка каменки в любом необходимом месте.

Рассмотрим подробно все неоспоримые преимущества:

Горизонтальное расположение дымохода. Пробивать крышу для удаления продуктов сгорания не нужно. Труба выводится через ближайшую к котлу стену или окно.
Коаксиальная система дымохода не подключена к воздуху в помещении. Во время работы котла в помещении не выгорает кислород, а газы монооксида углерода не попадают во внутреннее пространство помещений, как это имеет место при работе обычных газовых котлов.
Воздух, забираемый с улицы, попадает в камеру сгорания нагретым. Это возможно благодаря тому, что он проходит между внешней и внутренней трубой, по которой горячий выхлопной дым выходит наружу. Это дает возможность повысить КПД отопительного котла.
Коаксиальный дымоход прост в установке, работа не требует специальных знаний и серьезной перепланировки для обустройства дымохода. Благодаря этому дымоудалению можно установить отопительный котел даже в квартире.
Коаксиальный дымоход имеет отличную степень защиты от возможных пожаров. Это достигается за счет охлаждения всей системы холодным наружным воздухом, который проходит через канал между трубами.
Для такого дымохода нет необходимости устраивать отдельную оборудованную котельную. Любой из котлов — настенный или напольный, можно установить в удобном для вас месте: на кухне, в подвале, в пристройке, в кладовой.

Важные требования для установки

Для установки котла с закрытой камерой сгорания необходимо установить автономную систему отопления.Такую систему можно использовать в индивидуальном строительстве, в городских квартирах или производственных помещениях.

Если принято решение использовать коаксиальный дымоход, следует соблюдать определенные правила и нормы безопасности и монтажа. Они позволят максимально правильно и надежно выполнить отвод дымовых газов и защитят помещение от выхлопных газов.

Правила установки коаксиального дымохода:

Максимальная длина вертикальной выпускной трубы коаксиального дымохода должна составлять около 3 метров.Иногда встречаются более длинные дымоходы. Например, к котлам Ferolli (напольным) можно подключить коаксиальные дымоходы длиной 4 — 5 метров.
Выход трубы на улицу осуществляется горизонтально через стену, возле которой в помещении расположен котел. Длина горизонтального участка не более 1 метра.
Если наддув установлен с помощью вентиляторов, нет необходимости в вертикальном разрезе системы.
Выход дымохода расположен на высоте двух и более метров над землей и не менее 1.5 м относительно расположения котла (над ним).
Выход дымохода должен находиться на расстоянии полуметра от любого окна (бокового или верхнего), двери или вентиляционной решетки.
Место для выхода коаксиального дымохода под окном не рекомендуется. Но при необходимости расположение окна над дымоходом должно быть больше 1 метра.
Для отвода конденсата при установке коаксиального дымохода необходимо предусмотреть некоторый наклон трубы.

Здесь следует отметить, что споры о необходимости и правильности установки уклона трубы — тема, которая достаточно противоречиво трактуется и бурно обсуждается на многих строительных форумах и сайтах. На первый взгляд такое простое дело, требует грамотного подхода и тщательного прояснения всех нюансов. Главный спор возникает из-за боковой части откоса дымохода. Следует подробно разобраться в этом вопросе и отметить некоторые нюансы установки горизонтального коаксиального дымохода.

Откос дымохода

Существует два разных мнения о том, где должен быть уклон дымохода.

В первом случае некоторые специалисты склоняются к мнению, что лучше всего делать уклон от котельной в сторону улицы. Это вполне логично, поскольку при таком расположении системы конденсат, образующийся при охлаждении выхлопных газов, будет стекать наружу под действием силы тяжести. Это предотвратит попадание конденсата в котел. Но полноценно такая система может работать только тогда, когда на улице нет сильных морозов.

Иначе конденсат, не успев стечь по трубе, просто замерзнет на выходе. Образовавшиеся сосульки мешают нормальному поступлению воздуха в камеру сгорания. Конденсат также может замерзнуть не только на выходе из трубы меньшего размера, но и внутри кольцевого пространства дымохода.

Здесь конденсат образуется из-за того, что внутренний влажный воздух, нагретый из небольшого канала, оседает на холодной внешней трубе. В том случае, если уклон делается в сторону улицы, конденсат замерзает до того, как сможет покинуть трубу.Внутри образуется лед, дымоход перестает нормально работать.

Именно из-за постоянного промерзания и образования льда во время сильных морозов ведущие производители отопительных котлов рекомендуют устанавливать коаксиальные котлы с уклоном в сторону котла. Вопрос о попадании конденсата в топку решить очень просто. Чтобы этого не произошло, дополнительно устанавливается конденсатоотводчик.

А есть смысл утеплять

Сразу стоит отметить, что утепление такого дымохода не решает проблему замерзания конденсата.На первый взгляд кажется, что можно просто хорошо утеплить внешнюю трубу, но все же предпосылки для образования льда внутри дымохода сохраняются. Здесь может помочь обрезка (укорачивание) внутренней трубки. Естественно, все эти меры необходимы только в том случае, если дымоход спускается в сторону улицы.

Внимание! В инструкции к коаксиальному дымоходу указаны максимально допустимые размеры трубы. Необходимо строго соблюдать эти параметры — они неразрывно связаны с требованиями пожарной безопасности.

Установка

Коаксиальный дымоход, в отличие от вертикальных традиционных дымоходов, прост в установке и не требует специальных навыков, знаний и приспособлений. Вы должны следовать инструкциям, быть осторожными и придерживаться стандартов безопасности. Следует отметить, что практически всегда коаксиальный дымоход устанавливается совместно с отопительным котлом.

Шаги установки:

На первом этапе определяется место в помещении для котла.Напольный котел устанавливается на небольшой ножке, настенные модели крепятся к наружной стене.
Выход дымохода отмечается на той же стене, у которой стоит котел, на высоте более 1,5 м над ним. Диаметр отверстия в стене должен быть немного больше внешнего размера трубы.
Устанавливается специальный соединительный элемент, через который котел отопления подключается к дымоходу. Все повороты и стыки труб фиксируются крепежными хомутами.

Внимание! При установке коаксиального дымохода категорически запрещается использование липких лент и герметиков.

Отверстие в стене, то есть место, где проходит труба, необходимо проложить негорючим утеплителем.
Если в котле используется принудительная вентиляция, то устанавливается только горизонтальный участок дымоходной трубы.

Внимание! Если необходимо повернуть трубу, используется поворотный отвод.Дымоход должен иметь не более двух колен.

Трубопровод крепится к стене скобами: по одному на каждый стык.
Не допускается установка дополнительных элементов на конце (головке) коаксиального дымохода: зонты, дефлекторы и т. Д.

В заключение следует отметить, что коаксиальный дымоход становится достаточно популярным в помещениях с автономной системой отопления. Такие дымоходы надежны, просты в установке, имеют длительный срок службы и отличаются скромными ценовыми показателями.

нюансов монтажа и конструктивных особенностей. Материал коаксиальной трубы

При установке любого отопительного котла (кроме электрического) необходимо позаботиться о системе дымоудаления и подаче кислорода, необходимого для поддержания процесса сгорания топлива. Котлы с закрытой камерой сгорания можно устанавливать в любом помещении. При этом классическая схема отвода продуктов сгорания совершенно бесполезна.Достаточно коаксиального дымохода. В этой статье мы рассмотрим все правила установки коаксиального дымохода для газового котла.

Дизайн

Причина в разном назначении трубок:

Малая — предназначена для удаления продуктов, образующихся при сгорании топлива.
Большой нужен для подачи воздуха и, следовательно, кислорода в камеру сгорания.

Важно! Чаще всего встречаются коаксиальные конструкции горизонтальные, хотя в принципе можно установить и вертикальный дымоход.

Преимущества

Главное преимущество этой конструкции — универсальность.Его можно использовать для всех типов отопительных котлов. Самая эффективная работа — установка коаксиальных дымоходов для газовых котлов с закрытой камерой сгорания и наддувом. Сам котел может быть настенным или напольным.

Вот еще несколько преимуществ:

Расположение горизонтальное. Пробивать крышу дырку не нужно. Достаточно вывести трубу в окно или проделать дыру в стене, ближайшей к котлу.
Дымоход изолирован и не связан с воздухом в помещении.Нет риска попадания в комнату угарного газа.
Воздух, поступающий с улицы, попадает в камеру сгорания уже нагретым, так как он соприкасается с горячим дымоходом. Это способствует увеличению КПД котельной установки.
Коаксиальный дымоход простой в установке. Работа по его устройству не требует особых навыков и специальных знаний.
Безопасность. Коаксиальный дымоход надежно защищен от опасности возгорания, так как система охлаждается относительно холодным воздухом с улицы.
Нет необходимости обустраивать отдельную котельную. Для установки котла подойдет любое удобное для вас место — кухня, коридор, пристройка или подвал.

Правила установки коаксиального дымохода для газового котла

Если планируется устройство коаксиальной системы дымоудаления, необходимо соблюдать правила монтажа и безопасности. Это позволит избежать даже самых незначительных рисков, связанных с попаданием выхлопных газов в помещение:

Максимальная длина выходной вертикальной трубы в коаксиальном дымоходе составляет 3 м.Иногда встречаются дымоходы большей длины (до 5 м). Например, это касается монтажа коаксиальной трубы напольного двухконтурного газового котла Ferroli.
Труба выведена на улицу горизонтально. В этом случае максимальная длина горизонтального участка составляет 1 м.
При установке нагнетательного вентилятора нет необходимости оборудовать вертикальную секцию.
Высота выхода дымохода над землей от 2 м, а относительно котлоагрегата величина превышения от 1.5 мес.
Минимальное расстояние выхода дымохода из любого оконного или дверного проема, а также вентиляционных решеток составляет 0,5 м.
Выход коаксиального газоотводящего тракта оборудовать под окном нежелательно. Но если без него не обойтись, минимальное расстояние между выходом дымохода и окном составляет 1,0 м.
Небольшой наклон трубы позволяет конденсату стекать.

Откос дымохода

По этому вопросу нет единого мнения:

Наиболее частая рекомендация — наклонять трубы «подальше от котла».В общем, это вполне логично. Конденсат, образующийся при работе котла, вытекает и не попадает в котел. Однако такая система безупречно работает до наступления сильных морозов. В зимние холода стекающий конденсат просто замерзает, иногда даже внутри трубы. Все это ухудшает поступление воздуха в топливную камеру.
Нам еще предстоит принять решение о том, чтобы наклонить трубу в сторону котла. Для решения проблемы попадания конденсата в котел устанавливается дополнительный сборник конденсата.

Следует ли утеплять дымоход?

Дело в том, что изоляция дымоходов проблему не решает. Конденсат все равно замерзает. Эту проблему можно решить более эффективно, если немного укоротить внутреннюю трубку. Естественно, это действительно так, если трубы наклонены в сторону от котла.

Порядок установки

В отличие от обычного вертикального дымохода, коаксиальная система не требует профессиональных навыков монтажа. Но при этом необходимо строго следовать инструкции.Это единственный способ добиться полной безопасности.

Монтаж коаксиального дымохода для газового котла выполняется по следующему алгоритму:

Определяется с местонахождением котлоагрегата. Настенные модели располагаются на внешних стенах, напольные — на небольшом возвышении.

Важно! Превышение выхода на стене над котлом в соответствии с правилами составляет 1,5 м и более. Диаметр отверстия в стене не должен быть намного больше диаметра наружной трубы.

Для подключения дымохода к котлу устанавливается специальный элемент. Все стыки и повороты скрепляются хомутами. При этом ни в коем случае нельзя использовать герметики или скотчи.

Важно! Количество поворотных колен для всей системы не должно превышать 2.

Каждый подогреватель требует обязательного удаления продуктов сгорания. Особенно актуальной задачей удаления дыма, копоти и копоти становится для владельцев загородных домов, где нет централизованного отопления.

В последнее время широкое распространение получил коаксиальный дымоход, так как он является наиболее эффективным и практичным устройством для ряда отопительного оборудования.

Одной из самых доступных и надежных коаксиальных дымоходов на данный момент является система STOUT. Оборудование рассчитано на работу с большинством современных газовых котлов европейских производителей. Элементы идеально подобраны друг к другу, не требуют сложной установки и протестированы для условий эксплуатации в нашей стране.

На всю продукцию гарантия 2 года.Количество элементов позволит вам собрать любую систему дымоудаления, которая будет идеально работать в вашем доме. Техника STOUT производится на тех же заводах, где заказывают товары премиальные бренды, но стоит она существенно дешевле — за известное имя не нужно переплачивать.

Что такое коаксиальный дымоход

Коаксиальный дымоход — это конструкция, состоящая из двух труб разного диаметра, вставленных одна в другую. Также внутри устройства есть перегородки, предотвращающие соприкосновение деталей.Коаксиальный дымоход втягивает воздух для поддержания горения с улицы, а не из помещения. Именно такая конструктивная особенность позволяет эксплуатировать устройство без дополнительного вентиляционного оборудования. Основное отличие дымохода от традиционного показано на рисунке:

Такое оборудование устанавливается в тепловых устройствах с закрытыми камерами сгорания, а именно:

Газовый котел.
Конвектор газовый.
Газогенератор.
Водонагреватель газовый.

Максимальная длина устройства, как правило, не превышает двух метров. Основная масса дымоходов этого типа предназначена для горизонтальной установки и выводится через отверстие в стене здания. Вертикальный коаксиальный дымоход сложнее установить, длина трубы устройства намного больше и он выводится через потолок и чердак.

Коаксиальные дымоходы для газовых котлов помогают решить многие проблемы, которые остались актуальными при использовании традиционных устройств.Основные изменения:

Газовый котел с коаксиальным дымоходом является более безопасным устройством, поскольку коаксиальная труба быстро остывает из-за потока холодного воздуха через внешнюю трубу и, таким образом, снижается риск возгорания.
Коаксиальный дымоход для газового котла увеличивает эффективность нагревателя за счет нагрева наружного воздуха от выхлопных газов.
Котел с коаксиальным дымоходом не наносит вреда окружающей среде за счет полного сгорания топлива и отсутствия вредных выбросов в атмосферу.
Газовые котлы с коаксиальным дымоходом абсолютно безопасны для человека, так как весь процесс горения происходит в закрытой камере и не нарушает комфортный микроклимат в помещении.
Небольшая длина устройства, что значительно экономит место в доме.
Большой ассортимент устройств разной мощности.

Как проходит установка дымохода

Монтаж коаксиального дымохода можно производить двумя способами: вертикально и горизонтально.В обоих случаях максимальная длина горизонтального участка не может превышать 3 м.

Вертикальный монтаж осуществляется только в тех случаях, когда нет возможности вывести устройство через стену. Чаще всего это происходит, если:

Рядом с устройством на расстоянии менее 60 см находится окно;
Недостаточная ширина ул.

Коаксиальный дымоход для газового котла необходимо монтировать согласно СНиП, основные рекомендации:

Котел напольный с коаксиальным дымоходом устанавливается в помещениях, где невозможно обеспечить постоянный приток воздуха.
Входное отверстие должно быть на 1,5 м выше нагревателя.
Диаметр патрубка котла не должен превышать диаметр выходного сечения воздуховода.
Дымоход вводится в котельную, где стоит турбированный газовый водонагреватель или котел для отопления.
Давление газа, проходящего через канал, не должно превышать 0,003 МПа.
Продукты сгорания топлива, которое перерабатывает колонна или котел, могут выводиться через внешние стены конструкции.

При размещении дымохода на большом расстоянии от наружной стены здания используется специальный удлинитель для проведения прохода дымового канала.

Высота дымохода не должна превышать высоту конька крыши.
Для поворота конструкции дымового канала используются отводы с поворотом на соответствующий градус.
Не рекомендуется использовать более двух колен в одной конструкции.Это значительно усложнит процесс эксплуатации и чистки устройства.
Крепление элементов происходит по технологии розетки.
Запрещается размещать стыки труб в месте прохода через стену.
Каждый отопительный прибор — колонна, котел, генератор должен быть оборудован собственным дымовым каналом, использование комбинированных газоходов запрещено, во избежание нарушения норм пожарной безопасности. Однако так называемый. каскадное подключение устройств.

При установке отопительного оборудования возникает необходимость организовать отвод газов, сгоревших при эксплуатации.Коаксиальные дымоходы для котлов — лучший вариант системы отвода продуктов сгорания. В чем преимущества использования дымохода коаксиального типа и в чем особенность его монтажа?

Устройство имеет двухканальную циркуляционную систему, по которой в котел одновременно подаются воздушные массы и удаляются продукты сгорания топлива. Дымоход такого типа обычно используется для турбонаддувных или конденсационных нагревателей с естественным или принудительным отводом дымовых газов.

Принцип работы коаксиального дымохода довольно прост:

продукты сгорания проходят по внутренней трубе, нагревая ее;
воздух, поступающий через внешний канал, нагревается от контакта с выпускным отверстием, удаляющим продукты сгорания;
Уже нагретые воздушные массы попадают в топливную камеру, способствуя полному сгоранию топлива;
поток холодного воздуха через внешний воздуховод предотвращает перегрев системы.

В результате этого процесса значительно повышается эффективность системы отопления, и повышается пожарная безопасность всего устройства.Наличие устройства для сбора конденсата предотвращает попадание влаги в котел, а наконечник, принятый сверху системы, защищает от попадания осадков в каналы.

При установке дымоходов коаксиального типа для газового котла учитываются следующие параметры:

мощность теплового узла;
уровень теплоизоляции в помещении;
среднемесячная температура воздуха снаружи здания;
вид используемого топлива;
общие показатели котла.

Такие факторы учитываются при подборе размеров труб для установки дымохода.

Типы коаксиальных дымоходов

Дымоходы устанавливаются двумя способами — вертикально и горизонтально. В первом труба выводится через крышу, а во втором выпуск осуществляется через оконный проем или стену. Чаще всего используется устройство горизонтального монтажа.

Технические характеристики коаксиального дымохода и срок его службы во многом зависят от материала, из которого изготовлены трубы.

Алюминий

Материал достаточно легкий. Его главное преимущество — устойчивость к перепадам температур и хорошие антикоррозионные характеристики.

Из-за своей неспособности выдерживать высокие температуры алюминий редко используется в коаксиальных дымоходных системах. В основном используется в сочетании с пластиком.

Нержавеющая сталь

Трубы из нержавеющей стали являются наиболее популярными. Они не деформируются под воздействием резких скачков температуры и выдерживают нагрев до 550 градусов.Материал отличается высокой устойчивостью к агрессивным веществам и может использоваться в качестве дымохода 30 лет.

Для коаксиальной системы отвода продуктов сгорания используются трубы из нержавеющей стали двух типов:

Изолированные. В основном они используются для установки вертикальных дымоходов. Такая труба значительно улучшает аэродинамические качества устройства и устанавливается при строительстве здания.
Неизолированный. Применяется как для бытовых, так и для промышленных конструкций дымохода коаксиального типа.Отличается продолжительностью эксплуатации

К недостаткам использования неизолированных труб можно отнести высокую конденсацию пара.

Пластик

Дымоходы из жаропрочного пластика используются для конденсационных газовых котлов. Помимо небольшого веса и способности выдерживать нагрев до 205 градусов, материал имеет относительно невысокую стоимость.

Пластиковые коаксиальные трубы просты в установке. Но все же, в отличие от изделий из нержавеющей стали, срок их использования невелик.Применяются такие дымоходы исключительно в системах газоотведения с низкотемпературным режимом.

При выборе труб следует обращать внимание на рекомендации производителя по типу утеплителя.

Технические условия на установку коаксиальной трубы

Монтаж коаксиальной системы дымовых газов для газовых отопительных приборов с камерой сгорания закрытого типа осуществляется в соответствии с нормативной документацией. В случае отклонения от требуемых норм газовая служба не дает разрешения на эксплуатацию котла.

По правилам, установленным СНиП, к коаксиальным дымоходам предъявляются следующие технические требования:

Коаксиальные дымоходные конструкции можно размещать вертикально и горизонтально. Их установка, вне зависимости от типа установки, осуществляется после согласования представленного проекта газовой службой.
Отопительные агрегаты с разными типами розеток — принудительными и естественными — не могут быть подключены к одной сети.
Размещение дымоходной трубы на фасаде не должно быть выше уровня, если он ниже 2 метров. Диаметр отверстия для выхода дымохода в стене необходимо сделать на 1 сантиметр больше от трубы. Для деревянных домов рекомендуется увеличить проем на 5 сантиметров и защитить его негорючими материалами.
В многоэтажных домах расстояние от трубы до расположенного над ней оконного проема должно быть не менее 1 метра. Если двери и окна находятся на одном уровне с дымоходной системой, то выдерживается расстояние 50 сантиметров.
Выход коаксиальной трубы должен быть на 1,5 метра выше верха теплогенератора.
Расстояние от газопровода до дымохода должно составлять более половины диаметра наружной трубы.

При удалении дымохода снаружи здания стыки не должны попадать в стену. Все детали конструкции должны полностью соответствовать друг другу по диаметру. Через стены допускаются дымоходы для систем отопления мощностью не более 30 киловатт.Ни при каких обстоятельствах не допускается выход дыма через соединения устройства для отвода дымовых газов.

Во избежание проблем со сборкой деталей и герметичностью всей конструкции рекомендуется приобретать дымоходный прибор в сборе у одного производителя.

Установка дополнительного оборудования для газовых отопительных приборов осуществляется исключительно специалистами в данной области. Также ежегодно система проходит полное обслуживание — проверка соединений на герметичность, удаление скоплений конденсата, проверка целостности конструкции.

Варианты установки коаксиальных дымоходов

Коаксиальные системы дымоудаления для котла достаточно безопасны в использовании при условии их правильной установки. Длина горизонтальных элементов дымохода должна быть более 1 метра, а сама труба — более 5 метров. Высота самого устройства на выходе устанавливается ниже конька кровли. Размер труб рассчитывается таким образом, чтобы в проеме стены не было стыков.

Монтаж дымоходов осуществляется двумя способами — наружным и внутренним.Каждый вариант имеет свои особенности установки.

Установка наружного блока

Этот метод используется для готовых зданий, которые еще не отапливались. Изначально разметка расположения дымохода производится на стене помещения. Сама установка прибора довольно проста:

в стене делается отверстие для выхода патрубка;
участки с низкой жаропрочностью утеплены базальтовым утеплителем;
в подготовленное отверстие вставляется труба;
при помощи одноконтурного дымохода 90 градусов и двухконтурного тройника прибор подключается к отопительному агрегату;
колено используется как соединительный элемент, а тройник со съемным откосом для вертикальной фиксации конструкции;
Подключенная система крепится к стене с помощью кронштейнов.

После этого собирается вся конструкция. Все части скрепляются струбцинами. Участок отверстия для выхода дымохода герметизируется, а труба защищается специальным кожухом. Открытые стыки закрываются фартуком.

Монтаж внутреннего дымохода

Перед установкой системы отвода продуктов сгорания проверяется совместимость диаметров выходного патрубка отопительного агрегата и дымохода.Размер трубы на выходе из котла не должен быть больше объема трубы выхода газа.

Монтаж осуществляется в следующей последовательности:

Присоединительный колено и тройник крепятся к специальной дымоходной трубе на котле. Для двухконтурных агрегатов все же устанавливается переходной агрегат. Все стыки фиксируются хомутами.
В стене делается отверстие для вывода дымохода наружу.
Если дымоход находится сбоку от котла, то после установки переходных элементов собирается горизонтальная конструкция дымохода.В этом случае отверстие для вывода труб на улицу располагается от креплений к отопительному прибору на расстоянии 1,5 метра.
Чтобы конденсат беспорядочно стекал по каналу в специальный коллектор, внешняя труба закрепляется под небольшим уклоном.
Верхнее расположение выхода на котле значительно упрощает установку системы дымоудаления. Вертикальная сборка осуществляется с помощью специальных кронштейнов. На выходе из кровли дымохода оставляется воздушный зазор и укладывается материал с негорючими свойствами.Стыки прикрывают фартуком.

После сборки конструкции тщательно проверяется герметичность всех стыков.

Плюсы и минусы коаксиальных систем дымоудаления

Дымоходы коаксиального типа для котлов имеют много преимуществ:

Повышение производительности системы отопления. За счет поступающих с улицы в топку нагретых воздушных масс осуществляется полное сгорание топлива, которое за счет воздушных масс не расходуется на обогрев котла.Поэтому КПД коаксиальных устройств намного выше, чем у простых дымоходов.
Безопасность использования. Воздух, проникая с улицы в каналы, не дает сильно нагреться выхлопным газам, тем самым повышая пожаробезопасность всей конструкции. Отверстие в стене, через которое выводится дымоход, можно дополнительно не утеплить.
Универсальное применение. Коаксиальные устройства для отвода продуктов сгорания могут применяться в турбированных агрегатах, работающих на любом виде топлива.

Недостатком таких дымоходных систем является возможность образования льда на трубах при низких температурах воздуха. Это связано с наличием конденсата в каналах. Он образуется из-за того, что температура выхлопных газов опускается ниже точки росы.

Коаксиальные дымоходы намного производительнее обычных дымоотводящих устройств. Они просты в использовании, безопасны, практичны и просты в установке. Относительно высокая цена на продукцию полностью оправдывается эффективностью их применения.

Монтаж коаксиального дымохода газового котла своими руками часто делают для оптимизации работы системы отопления. Если он не работает от электричества, то обязательно требует удаления дыма. Раньше для этого применялись стандартные дымоходы, но сегодня появились более совершенные устройства.

Что такое коаксиальный дымоход

Конструкция подразумевает размещение одного объекта внутри другого. Подобный дымоход выполнен в виде двухконтурного изделия.В качестве строительных материалов используются трубы разного диаметра. Такие «конструкции» подразделяются на несколько типов:

Внешние и внутренние. Светильники делятся на эти категории в зависимости от местоположения. Первый вид располагается снаружи здания и крепится специальными скобами непосредственно к фасаду. Отличительная особенность экстерьера — удобство при установке и использовании. Внутренние типы дымоходов устанавливаются в заранее подготовленные шахты. Эта разновидность достаточно сложна в установке и обслуживании, к тому же требуется строгое соблюдение техники безопасности.
Неизолированный и изолированный. Второй вариант полезен в холодное время года, когда канал, отвечающий за попадание воздушных масс в систему, промерзает с большой долей вероятности. Это приводит к уменьшению подачи кислорода в камеру сгорания, что снижает КПД отопительного оборудования. Изолированные системы способны обеспечить работу котла даже при экстремально низких температурах. Этот вид дымохода отличается от обычного наличием дополнительной трубы, а система состоит из вложенных элементов.Помещение заполнено утеплителем любого типа.
Коллективное и индивидуальное. Второй тип применяется при обслуживании одного котла. Это простой дизайн без веток. Когда требуется обеспечить отвод продуктов сгорания, образующихся при работе нескольких отопительных агрегатов, применяется дымоход коллективного типа. Это система вала с несколькими вилками.

Каждая из описанных разновидностей имеет свои особенности и область применения. Перед установкой того или иного типа рекомендуется детально изучить всю информацию о них.

Принадлежности для коаксиальных дымоходов можно приобрести в специализированных магазинах.

Устройство и принцип работы

Конструкция такого устройства позволяет ему выполнять несколько функций, то есть обеспечивать стабильный поток кислорода для «стимулирования» пламени в топке и удаления дыма. Устройство включает в себя несколько модулей, в число которых входят:

Прямые трубы. Их используют для строительства главного корпуса.
Декоративные планки, которые представляют собой фланцы, закрывающие места прохождения шахты дымохода через строительные конструкции.
Тройники, которые становятся частью системы, если необходимо удалить продукты сгорания сразу от нескольких отопительных агрегатов.
Уплотнения (это устройства, обеспечивающие полную герметичность корпуса в точках прохода через стену).
Соединительные устройства. Это ответвители или муфты на 90 ° и 45 °.
Элементы усиления, включающие зажимы и кронштейны.
Устройства для отвода конденсата. Этот элемент конструкции расположен в вертикальных секциях, оборудован заслонкой водяного типа, не позволяющей падать давлению воздуха.
Адаптеры. Они нужны для подключения системы дымовых газов к котлу.
Фурнитура снабжена специальным отверстием. Такое «смотровое окошко» необходимо для диагностики и удаления загрязнений из дымохода.
Форсунки. Они нужны для своевременного удаления дымовых масс, забора воздуха с улицы.

Принцип работы заключается во внешнем заборе воздушных масс с улицы через внешний канал. При движении по трубопроводу воздух нагревается за счет контакта с каналом внутри специальной шахты для «транспортировки» дымовых масс.Нагретый кислород поступает в топку, что увеличивает КПД, снижает расход газового топлива при работе котла.

Важно! Канал снаружи играет роль охлаждающего устройства, понижающего температуру на поверхности трубопровода. Благодаря этому дымоход такого типа можно монтировать в частном (из дерева) доме без принятия серьезных мер по обеспечению безопасности (пожар).

Как было сказано выше, внутренний канал обеспечивает «транспортировку» дымовых масс.Часто оснащается специальными утеплителями, что дает возможность увеличить тягу в вертикальных конструкциях. Этот тип имеет три канала, один из которых предназначен для заполнения базальтовым утеплителем. Чтобы обеспечить бесперебойную работу самодельного дымохода, требуется заранее произвести расчеты и качественно выполнить монтаж с учетом конструктивных особенностей.

Схема дымохода

Достоинства и недостатки

Главное преимущество дымохода коаксиального типа в том, что воздушные массы, используемые при работе котла, берутся не из помещения, а с открытого воздуха.Это избавляет от необходимости делать мощную систему вентиляции, к тому же даже небольшое помещение подойдет для использования под котельную в такой ситуации.

Помимо описанной особенности, к положительным сторонам такого устройства можно отнести:

Высокая скорость установки. Конструкцию дымохода сложно назвать сложной, поэтому монтаж можно провести самостоятельно (не обязательно привлекать специалистов и оплачивать их услуги).
Возможность использования для отвода продуктов сгорания из котельной многоквартирного дома.
Возможность использования для повышения эффективности функционирования практически любого типа отопительного оборудования.
Хороший показатель тяги, который наблюдается, если монтажные работы выполнены качественно.

Благодаря перечисленным положительным сторонам коаксиальный дымоход пользуется популярностью у большого количества людей. Помимо достоинств, двухканальные дымоходы имеют ряд недостатков.

К ним относятся:

Необходимость согласования установки с Санитарно-эпидемиологической службой.Это связано с тем, что при работе выделяется много токсичного конденсата. Выливать это вещество на землю категорически запрещено, а утилизация осуществляется в специально отведенных местах. Однако если использовать этот тип дымохода в частном доме, то все претензии сведутся к индивидуальным пожеланиям его хозяев. Но при установке систем коллективного типа обязательным условием является получение разрешения от вышеупомянутой службы.
Необходимость организации изоляции трубы от коаксиального конденсата.Даже небольшие ошибки, допущенные при установке, приведут к обледенению розетки, что спровоцирует снижение тяги.

Несмотря на описанные недостатки, дымоходные системы такого типа часто устанавливают как в частных домах, коттеджах или дачных участках, так и в многоквартирных домах. Однако к процедуре установки нужно отнестись со всей ответственностью и вниманием. Это поможет вам избежать лишних затрат в будущем.

Кроме того, ошибки монтажа могут привести к деформации дымоходных коммуникаций в процессе эксплуатации. Некоторые проблемы могут решить специалисты, но если проблемы долгое время игнорируются, может возникнуть необходимость в покупке новой системы и ее установке.

На схеме хорошо видно, как работает коаксиальный дымоход.

Монтаж коаксиального дымохода газового котла своими руками

В алгоритме редактирования нет ничего сложного, но есть особенности, которые в дальнейшем ощутимо влияют на функционирование системы. Перед приобретением готовой дымоходной системы нужно внимательно изучить диаметр трубопровода, который будет подключен к котлу.

Важно! Требования СНиП играют важную роль при установке и дальнейшей эксплуатации. Их соблюдение является обязательным условием, поскольку пренебрежение такими правилами может привести не только к проблемам с санитарно-эпидемиологическим надзором, но и несчастным случаям.

Нормативные требования СНиП

Правила устройства дымоходов для газового котла, а также соответствующие стандарты, установленные государством, подробно изложены в СНиП 2.04.08-87 и 2.04.05-91. В соответствии с ними выполняются индивидуальные проекты, расчетные процедуры и монтаж. Нарушение этих правил приведет к отказу от газовой службы и сделает невозможным легальный монтаж. СНиПом регламентируется:

Размещение дымохода на фасаде. Голова должна располагаться на высоте не менее двух метров от земли. Размер отверстия в стене должен быть на 1 см больше диаметра дымохода для кирпичной стены и 5 см для деревянной стены.
Сервис.Его следует проводить в начале и в конце отопительного сезона. Требуется удалить конденсат и проверить герметичность стыков.
Применение таких систем в МКД. Конструкцию следует монтировать на расстоянии не менее полуметра от дверных и оконных проемов. До окна над трубой должно быть не менее 1 м.
Установка. Дымоход должен располагаться на расстоянии не менее 30 см от стены. Если речь идет о котлах с турбонаддувом — от 1 м. Обязательно установить сужающуюся диафрагму, которая требуется для ограничения потока воздуха в закрытую камеру сгорания.
Нормы пожарной безопасности. Минимальный зазор между дымоходом и деревянной стеной должен составлять 5 см. Это связано с тем, что при эксплуатации внешняя поверхность практически не подвергается нагреву. Поместите негорючие материалы между стеной и трубопроводом. Оптимальный вариант — базальтовый утеплитель. Дымоход должен находиться на расстоянии не менее 1,5 м от окон и дверей соседних домов. В этом промежутке не должно быть столбов, деревьев или других предметов. Запрещается использовать стандартный дымоход для отвода продуктов сгорания (только коаксиальные варианты).
Ограничения на вывод через фасад. Запрет слива конденсата в землю нужно соблюдать в обязательном порядке. Поэтому трубопровод необходимо устанавливать под углом к котлу. Если в конструкции предусмотрено специальное устройство, предназначенное для отвода конденсата, то допускается уклон отводной трубы к земле (для отвода дождевой воды). Если речь идет об использовании дымохода коллективного типа, то вопросы утилизации конденсата следует согласовывать с санитарно-эпидемиологической службой.
Особенности каждого типа дымоходной системы. Он может быть горизонтальным или вертикальным. Категорически запрещается подключение к одной сети дымоходов с принудительным и естественным типом отвода продуктов сгорания.
Особенности укладки горизонтального сечения. Допускается прокладка через соседнее помещение, не предназначенное для проживания людей, если длина участка трубопровода, который будет проходить по нему, не превышает 3 м. Если речь идет о системе с турбонаддувом с принудительным отводом продуктов сгорания, затем допускается увеличение сечения трубы, проходящей через нежилое помещение, до 5 м.

Описанные требования безопасности могут изменяться со временем, поэтому перед началом монтажных работ необходимо получить консультацию специалиста.

Требования санитарных норм и правил к расстояниям между объектами

Устанавливаем

Если вам необходимо самостоятельно установить дымоход внутреннего типа, то все действия выполняются в следующей последовательности:

Проверяем соответствие габаритов котла соединение и дымовая труба правильные.
Подготовьте отверстие, через которое будет выведен трубопровод. Его диаметр необходимо сделать немного больше аналогичного параметра трубопровода.
Подсоедините соответствующий элемент дымохода к патрубку газового котла.
Закрепите соединение болтами и зажимами.
Соберите всю систему дымоудаления по очереди. Каждый элемент устанавливается на «свое» место, после чего фиксируется хомутами (они повышают уровень надежности соединения).
Установите накладки на крепления, выполняющие декоративные функции. Они помогут сохранить эстетичный вид конструкции.
Вывести дымоход на улицу.
Убедитесь в герметичности стыка.
Установите на трубу защитный кожух. Это поможет повысить уровень безопасности при неконтролируемом пожаре.

После завершения описанного процесса монтажа требуется проверить герметичность стыков, накрыть их специальным фартуком.

Если речь идет о дымоходной системе наружного типа, то порядок монтажа имеет свои особенности. Когда требуется установить такой дымоход, необходимо придерживаться следующего алгоритма:

Определить место выхода и отметить его расположение на стене здания.
Сделайте отверстие вместо метки. Диаметр должен соответствовать сечению трубы.
Подсоедините дымоход к каменке. Для этого необходимо использовать двухконтурный отвод и специальный тройник.Он нужен для обеспечения устойчивости готовой конструкции в вертикальном положении.
Прикрепите «конструкцию» к стене с помощью скоб.
Закройте часть дымохода от стены и продолжайте сборку до желаемой высоты.
Закрепите конструкцию к внешней стене с помощью хомутов.

Для обеспечения надежного соединения двухконтурных труб требуется использование переходных узлов.

Переходные узлы, соединяющие двухконтурные трубы, являются важными конструктивными элементами устройства

Особенности горизонтального и вертикального монтажа

Если речь идет о варианте горизонтального монтажа, то данную процедуру необходимо проводить с учетом технических особенностей устройства. здание.Заранее нужно рассчитать следующие параметры:

Высота трубы. Расстояние от розетки до дыры в стене должно быть не более 1 м. Прямой отвод трубы от розетки на улицу не допускается.
Количество поворотных муфт (менее трех).
Максимальная длина горизонтального участка. Не должно превышать 3-5 м.

Увеличение добычи конденсата — особенность работы дымоходной системы в холодное время года.Чрезмерная потеря влаги связана с тяжелыми условиями эксплуатации.

Когда требуется установить вертикальный дымоход, нужно помнить, что эту процедуру можно провести двумя способами:

Каскад. Он предполагает подключение к одной трубе сразу нескольких отопительных агрегатов. Подобная схема часто используется в МКД.
Индивидуальный. Максимальная длина вертикальных элементов — 7 м. Это позволяет установку в двухэтажном частном доме.

Варианты установки дымохода в частном доме

Если речь идет о кирпичном доме, то дымоходную систему можно установить как внутри, так и снаружи.Однако эффективная теплоизоляция необходима в любом случае. Это позволит избежать неприятных последствий, которые с большой долей вероятности возникнут при интенсивной эксплуатации котла, если пренебречь изоляцией.

Видео: варианты подключения коаксиального дымохода к газовым котлам

Монтаж дымохода — процедура, которую может выполнить любой житель частного или многоквартирного дома, имеющий базовые навыки и знания в соответствующей области. Если они полностью отсутствуют, то обращение к специалистам по установке таких систем — лучшее решение.Такой подход поможет избежать ненужных затрат, а также проблем с некоторыми сервисами, связанных с ошибками, которые допускаются во время установки, и их последствиями, возникающими при интенсивном использовании.

Содержание

Устройство и принцип действия
Преимущества коаксиальных дымоходов
Установка и подключение к газовой котельной

Введение

Главной особенностью газовых котлов с закрытой камерой сгорания является то, что они используют для горения внешний воздух.Также им нужен дымоход для отвода продуктов сгорания в атмосферу. Обе эти функции объединены в уникальном устройстве — коаксиальном дымоходе для газового котла.

В этой статье мы расскажем об устройстве, принципе работы и преимуществах коаксиальных дымоходов, требованиях и нормах, регулирующих их установку в частных домах и квартирах, а также о том, на что следует обратить внимание при выполнении монтажа самостоятельно. .

Устройство и принцип действия

Газовые котлы настенные и напольные делятся на две большие группы: с открытой и закрытой камерой сгорания.Первые используют для работы воздух из помещения. Именно поэтому в месте, где установлен такой котел, обязательно должна быть хорошая вентиляция. Для отвода газов используются традиционные дымоходы из материала, пригодного для работы с агрессивными средами.

Котлы с закрытой камерой сгорания полностью изолированы от помещения. К ним снаружи подается воздух, а также отводятся дымовые газы. Коаксиальный дымоход предназначен для выполнения обеих этих функций одновременно.Какая у него структура?

Фото 1: Коаксиальный дымоход

Термин «коаксиальный» в технической маркировке означает двухжильный. Аналог прожилок в дымоходе составляют две трубы разного диаметра, вставленные одна в другую. Чтобы внутренняя труба удерживалась в центре внешней трубы, они соединяются между собой специальными прокладками. Помимо выполнения своей основной функции, они также придают конструкции дополнительную жесткость.

Принцип работы коаксиального дымохода очень прост.Продукты сгорания газа выводятся по внутренней трубе в окружающую среду, при этом необходимый для горения воздух поступает в газовый котел по наружной трубе.

Чаще всего горизонтальные коаксиальные дымоходы небольшой длины применяют совместно с газовыми котлами. Их выводят прямо через стену загородного дома или обычной квартиры. Также существует вертикальная конструкция, которая монтируется обычным способом через отверстия в потолках и крышах.

Фото 2: Коаксиальный дымоход с противообледенительной системой

Для борьбы с оледенением при горизонтальной установке часто используется специальная конструкция. Его особенность в том, что патрубок для отвода продуктов сгорания выступает из воздухозаборника на значительное расстояние. Отверстия для забора воздуха расположены только в нижней части наружной трубы, что исключает попадание атмосферных осадков.

Наиболее распространенные коаксиальные дымоходы 60/100 с внутренней трубкой диаметром 60 мм и наружной трубой 100 мм.Модели с такими параметрами выпускают многие производители, такие как: Baxi, Vaillant, Buderus, Bosch, Viessmann, Ariston, Ferroli, Electrolux.

Вернуться к содержанию

Преимущества коаксиальных дымоходов

Несмотря на простоту, достоинства коаксиального дымохода весьма существенны. Помимо очевидных преимуществ такой конструкции, есть ряд преимуществ, которые не сразу приходят в голову. Давайте рассмотрим их все по порядку:

Фото 3: Коаксиальная система дымохода Vaillant 60/100

Камера сгорания полностью изолирована, поэтому котел не сжигает воздух в помещении.Также исключено попадание угарного газа в жилое помещение. По этой причине установка отопительного прибора не требует организации специальной котельной, например, под. Его можно установить даже в комнате обычной квартиры типового многоэтажного дома.
Воздух, проходя снаружи внутрь, нагревается дымовыми газами, идущими в противоположном направлении в противоположном направлении. Благодаря этому повышается КПД газового котла.
Наружные стенки дымохода имеют безопасную температуру благодаря охлаждению центрального канала потоком наружного воздуха, направляемого в систему. Это повышает пожаробезопасность системы при контакте с элементами облицовки и перекрытиями здания.
Монтаж коаксиального дымохода очень прост. Для монтажа не нужно привлекать дорогих специалистов и проводить серьезную перепланировку с масштабными строительными работами. Всю работу хозяин может выполнить своими руками.

Несмотря на всю кажущуюся простоту подключения газового котла к коаксиальному дымоходу, при установке необходимо соблюдать определенные требования, которые во многом аналогичны правилам установки дымоходов для. От их реализации зависит безопасность и эффективность всей системы.

Вернуться к содержанию

Установка и подключение к газовой котельной

Как мы уже выяснили, коаксиальный дымоход можно устанавливать как вертикально, так и горизонтально.Горизонтальный дымоход построить намного проще, однако из-за плохой естественной тяги он подходит только для тех моделей, которые оснащены вытяжными вентиляторами.

Работы по устройству газовых дымоходов регламентируются нормативными документами СНиП СП 42-101-2003. Перечислим основные правила и моменты, которые следует учитывать при установке коаксиальных дымоходов. Начнем с горизонтальных конструкций:

Приобретая комплект коаксиального дымохода, следует делать выбор по его сечению.Он не должен быть меньше выхода газового котла.
Согласно регламентированным правилам устройства дымоходов длина горизонтального участка должна быть не более 3 м. Некоторые производители рекомендуют для своих моделей удлинители, полагаясь на увеличенную мощность вытяжных вентиляторов.
Коаксиальный дымоход следует устанавливать с уклоном 3 ° на метр трубы от котла. Это делается для того, чтобы задать направление течения образующегося конденсата.
Планируя место под отверстие в стене, следует учитывать, что от выхода котла до стены должно быть расстояние 0,5-1м. Это делается во избежание обледенения дымохода внутри здания при низких температурах зимой.
При установке газового котла возле окон следует учитывать, что расстояние от внешней трубы коаксиального дымохода до ближайшего окна должно быть не менее 0,5 м. Прокладывать трубу под окном категорически не рекомендуется.Если другой возможности нет, то она должна быть минимум на 1 м ниже уровня окна. Расстояние до трубы подачи газа должно быть не менее половины диаметра коаксиального дымохода.
Во избежание загрязнения наружная труба должна выступать как минимум на 2 метра от земли.
Если коаксиальный дымоход располагается под навесом или балконом, то он должен иметь определенную длину выступающей части. Как это определить показано на следующем рисунке:

Фото 4: Правила установки коаксиального дымохода под навесом

Вертикальный коаксиальный дымоход устанавливается в том случае, если по каким-либо причинам невозможно установить горизонтальный.Монтаж такой конструкции более сложен и к ней предъявляются те же требования, что и при установке дымохода для твердотопливного обогревателя, например. Перечислим основные моменты, на которые стоит обратить внимание:

При сборке колен дымохода газового котла каждое верхнее колено вставьте внутрь предыдущего и соедините хомутами. При нарушении этого правила конденсат будет проникать через стыки и стекать по наружным стенкам дымохода.
Для сбора конденсата, простоты очистки и обслуживания необходим тройник в нижней части конструкции.
Особое внимание следует обратить на участок коаксиального дымохода, расположенный на крыше. Как должна быть построена эта часть дымохода, ясно показано на следующем рисунке:

Фото 5: Требования к установке коаксиального дымохода на крышу

Внимание: Из-за опасности обледенения запрещается установка защитных колпачков (дефлекторов) на газоотводные трубы.

Более наглядное объяснение того, как правильно установить коаксиальный дымоход, смотрите в следующем видео:

газовый котел Agent коаксиальный дымоход

Газовый котел Коаксиальная дымовая труба

Газовый котел

Коаксиальная дымовая труба без конденсации агента ГАЗОВЫЕ КОТЛЫ Дымоход может заканчиваться вертикально на расстоянии до 16 метров от котла с использованием комплекта вертикального дымохода 80/125 мм (5 метров с использованием комплекта вертикального дымохода 60/100 мм ).Устраняет необходимость установки котла.

Узнать больше

Coaxial Vent Submitment & Specifications — Utica Boilers | Газовые и мазутные котлы американского производства

Полипропиленовые вентиляционные элементы Natalini используются в газовых конденсационных котлах с устойчивой максимальной температурой дымовых газов 230˚F / 110˚C. Узел коаксиальных труб состоит из двух отдельных труб с внутренней трубкой меньшего диаметра, лежащих внутри большего

. Узнать больше

Vitodens Common Venting System — Viessmann

воротник вентиляционной трубы и, если используется, воротник воздухозаборной трубы.Вставьте трубы друг в друга легкими вращательными движениями. Конденсат должен стекать из дымохода в котел. Обеспечьте подходящий уклон не менее 3º [прибл. 2 дюйма на 3,3 фута (50 мм на 1 м)].

Узнать больше

Коаксиальный дымоход, коаксиальный дымоход Поставщики и производители в…

ДЫМОХОДНЫЕ СИСТЕМЫ ГАЗОВЫХ КОТЛОВ — Heating Spares Ltd

Узнать больше

Ningbo Yisenhai flue Manufacturing Co., ltd — дымоход газа…

Лучшие продукты с длиной без конденсации длина дымохода 50 мм, диаметр 80 мм, 60/100 мм Конденсирующий патрубок 90 градусов Соединитель дымохода алюминиевый удлинитель Угловой патрубок 90 градусов f и дымоход и колено 80 мм.Комплект дымохода 80 мм и фитинги для газового котла en14471 baxi…

Узнать больше

Детали котла для газовых котлов и газовых каминов — варианты дымохода и…

ГАЗОВЫЕ КОТЛЫ ДЫМОХОДНЫЕ СИСТЕМЫ — Heating Spares Ltd

Узнать больше

Дымоход для газового котла, дымоход Hvac Systerm , Газовый котел…

Дымоход для газового котла, Дымоход системы отопления, вентиляции и кондиционирования воздуха, Дымоход газового котла изделия от Ningbo Yisenhai Flue Manufacturing Co., Ltd

Узнать больше

Коаксиальный отвод дымохода | Производитель RC-оборудования

Переходник для дымохода Продукт: Алюминий Переходник для дымохода Материал: Алюминий Обработка поверхности: цинкование / порошковое покрытие Размер: 60/100 мм Обработка: штамповка и глубокая вытяжка Применение: газовый котел, настенная печь ЧИТАТЬ

Узнать больше

Коаксиальный Прямая труба с выводом — Китай настенный…

Дата последнего входа в систему: 10 января 2013 Тип деятельности: Производитель / Завод, Торговая компания Основные продукты: детали настенного газового котла, детали настенного газового котла, дымовая труба, аксессуары для дымохода, газ колено для котла, серия колен, комплект коаксиального дымохода, дымоход из алюминия, комплект горизонтального дымохода, детали газового котла

Узнать больше

Производители дымоходов для котлов, дымоходы для газовых котлов…

Товары подходят для настенных газовых котлов различных марок.Удлинитель соединительного патрубка дымохода Φ60 / 100 мм. Дымоход конденсатора Φ60 / 100 мм CK-LN. Компоненты колена коаксиальной дымоходной трубы Φ60 / 100 мм. Стандартный комплект дымохода Φ60 / 100 мм CK-BS.

Узнать больше

Алюминиевый изгиб (колено), коаксиальный алюминий 90 градусов…

Стандартная алюминиевая коаксиальная дымовая труба Тип Аксессуар для газового котла (вентиляция) Материал продукта Алюминий Поверхность порошкового покрытия Цвет Белый Диаметр 60/100 м или 80/125 мм Процесс литья под давлением или штамповки Порт Шанхай или Нинбо

Узнать больше

Дымоход для газового котла, Дымоход системы отопления, вентиляции и кондиционирования воздуха, Дымоход газового котла…

17/3/2021 · 110/160 мм Горизонтальный конденсационный коаксиальный удлинительный дымоход для настенного газового котла Газовая печь хорошего качества Алюминиевое основание фланца коаксиальной дымовой трубы 80 мм Алюминиевое колено дымохода под углом 45 градусов для газового котла

Узнать больше

Принадлежности для дымохода

Принадлежности для дымохода Настенные газовые котлы с герметичной камерой сгорания Произведены в Европейском сообществе B064 1 1.0 Общая информация 1.1 Методы расчета дымоходов

Узнать больше

Газовая горелка 1 5-го котла Agent

Характеристики газа основаны на природном газе с теплотой сгорания 1000 БТЕ на кубический фут и удельным весом 0,60. Доступны газовые горелки для других газов. Проконсультируйтесь с местным дистрибьютором / агентом Weil-McLain или с офисом продаж. Установка котла с горелкой должна быть отрегулирована для достижения +0,10

Узнать больше

Детали котла для газовых котлов и газовых каминов — варианты дымохода и…

ГАЗОВЫЕ КОТЛЫ

Дымоход может заканчиваться вертикально на расстоянии до 16 метров от котла с использованием вертикального отверстия 80/125 мм. Комплект дымохода (5 метров при использовании комплекта вертикального дымохода 60/100 мм).Устраняет необходимость устанавливать котел у внешней стены.

Узнать больше

Дымоход из алюминия или нержавеющей стали для Navien…

Стандартный КПД — КОАКСИАЛЬНЫЕ ГАЗОВЫЕ КОТЛЫ Приточно-вытяжные системы с коаксиальными трубами Ø 80/125 (вертикальные) КОАКСИАЛЬНЫЙ УДЛИНИТЕЛЬ Коаксиальный удлинитель 500 мм с центрирующей пружиной Пакет с прокладками и крепежными винтами КОАКСИАЛЬНЫЙ УДЛИНИТЕЛЬ Коаксиальный 250 мм

Узнать больше

Принадлежности для дымохода

Узнать больше

Коаксиальная дымовая труба для газового котла

Дымоход котла — это канал или труба, которая используется для отвода отработанных газов и конденсата из котла за пределы помещения во время отопления. процесс. Дымоходы могут выходить из помещения прямо через внешнюю стену за котлом с горизонтальным дымоходом, или если котел

Узнать больше

Южная Корея Daewoo Газовый котел Коаксиальный из нержавеющей стали…

Коаксиальный дымоход из нержавеющей стали предназначен для газового котла и воды обогреватель.Внешняя труба будет всасывать воздух и выводить дым из внутренней трубы. Это безопасно и красиво для жилой застройки. В зависимости от марки котла мы можем поставить подходящий соединительный элемент.

Узнать больше

Нормативы по дымоходу для котлов 2020: простое руководство | Навыки…

Эти правила удаления дымовых газов в котле помогают обеспечить полное удаление вредных газов из вашей собственности. Точное расстояние будет зависеть от размера вашего дома, но, как правило, правила не допускают, чтобы дымоход котла располагался в пределах 30-60 см от окна или двери.Это сделано для предотвращения выхода вредных газов из дымохода, а затем повторно.

Узнать больше

Трубопровод котла с прямой вентиляцией

Разместите ваши комментарии?

Инструкции по набору прямой вытяжной вентиляции…

8 часов назад Максимум вентиляционных отверстий длины применяются для 3-х или 4-х дюймовых вентиляционных отверстий и воздуховодов . При использовании трубы 3 ” установите конические переходники 4” x 3 ”на соединениях котла и на концевой заделке воздухозаборника Weil-McLain. Котлы будут снижаться по мере увеличения длины вентиляционного отверстия — см. Номинальные характеристики на Рис. 123, стр. 129 в руководстве для котла , где указаны значения снижения.

Веб-сайт: Weil-mclain.com

5 часов назад вентиляционные котлы на установках с прямым сбросом . Лучше всего, чтобы настройки заслонки горелки и / или головки были близки к таблице 2.Реле давления Riello 40BF BVS подключено последовательно к клеммам 10 и 11 блока управления 530SE. См. Электрическую схему, рис. 10, стр. 11. Работа масляной горелки После установки Дымовая труба котла и всасывающая труба полностью смонтированы. В отсутствие

5 часов назад DuraVent 4 «x Внутренний диаметр 6-5 / 8 дюймов — DirectVent Pro Труба с прямым отводом — Двустенная — от 17 до 24 дюймов Регулируемая труба Длина .Модель оправы: 46DVA-24TAB. 121,92 доллара США. Доступен в 1 отделке. DuraVent 4 «x 6-5 / 8» DirectVent Pro Труба с прямым выпуском воздуха — Низкопрофильная оцинкованная…

5 часов назад Заблокировано Вентиляционная система Система аварийного отключения (BVS) Прямая вентиляция Котел оборудован системой безопасного отключения Vent с блокировкой (BVS) ).Цепь безопасности отключает горелку в случае блокировки воздуха для горения или вентиляции. Лучше всего иметь настройки заслонки горелки и / или головки, близкие к Таблице 2 или 3. Реле давления Beckett NX BVS подключено последовательно к CAD

7 часов назад DuraVent 5 «Внутренний диаметр — DirectVent Pro Прямая отводная труба — Двойная стенка — 24″ Труба Длина.Модель оправы: 58DVA-24. 95,82 доллара. Доступен в 1 отделке. DuraVent 5 «x 8» Внутренний диаметр — DirectVent Pro Труба с прямой вентиляцией — Двойная стенка — 14-дюймовая опорная коробка для собора. Модель: 58DVA-CS. $ 152,89.

6 часов назад DirectVent ® Pro — это унифицированная коаксиальная (концентрическая) система вентиляции, разработанная для использования с Прямая вентиляция газовых или пропановых плит, обогревателей и каминов.Алюминиевая внутренняя стенка 0,020 ″. Наружная стена из оцинкованной стали 0,018 ″. Окрашенные внешние стены из оцинкованной стали толщиной 0,018 дюйма, сваренной лазером. Заглушки также…

наружный воздух для горения с воздухом для горения , трубопровод уплотнен на всех стыках и швах.Также известно как «закрытое сгорание». Не Прямая вентиляция — Использует воздух для горения без воздуха для горения Трубопровод . Ограничения для вентиляции Ниже приводится список ограничений vent : • «B- Vent …

6 часов назад Прямая вентиляция — безусловно, самый распространенный метод вентиляции и новейшая форма вентиляции, изобретенная основателями Heat & Glo в 1980-х годах.Он остается популярным выбором из-за его эффективности, безопасности, гибкости и того факта, что он не требует существующего дымохода.

4 часа назад с котлами с вентиляцией Класс B или облицованная каменная дымоходная система. Эти системы имеют рейтинги AFUE. Если вентиляционный трубопровод проходит через некондиционированное пространство, например, подвесное пространство или чердак, существует вероятность замерзания конденсата внутри вентиляционного отверстия и ограничения Прямая вентиляция Non- Прямая вентиляционная труба длина (фут)

Just Now Direct — Вентиляционная система (две — трубы ) Система: две- Труба Система наиболее распространена в системах отопления домов. Она обеспечивает прямой забор выпускное отверстие , которое подает наружный воздух в герметичную камеру сгорания с помощью одной трубы , а вторая выпускная труба обеспечивает герметичный отвод выхлопных газов. вернуться на…

9 часов назад Раздел 5 руководства по установке котла . В таблице 2.2 руководства по установке котла показаны совместимые комплекты для переоборудования котла с прямой вентиляцией для каждой модели котла . В Приложении A к руководству по установке котла описан способ расположения воздухозаборника и прокладка трубопровода

3 часа назад P / N 3771201, Rev.A [01/09] СЕРИЯ USC Прямая вентиляция Газовый водонагреватель Бойлер РУКОВОДСТВО ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ УЧАСТНИК: Институт гидроники Ютика БОЙЛЕРЫ P.O. Box 4729 Utica, NY 13504-4729

и воздуховода . При использовании 2-дюймовой трубы необходимо предусмотреть конические переходники 3 дюйма на соединениях котла и на концевой заделке воздухозаборника Weil-McLain. Котлы будут снижаться по мере увеличения длины вентиляционного отверстия — см. Рейтинговые данные в разделе номинальных характеристик соответствующего котла …
Веб-сайт: Weil-mclain.com
1 час назад котел с прямым выпуском воздуха , воздух для горения которого забирается изнутри помещения котла .Котлы VSPH должны вентилироваться с помощью подходящей нержавеющей стали диаметром 3 дюйма. Установка вентиляционного трубопровода ДОЛЖНА осуществляться в соответствии с данными инструкциями и последней редакцией ANSI Z223.1 NATIONAL FUEL GAS…
1 час назад Номер детали 550-142-965 / 0219 3 Инструкции для настенного монтажа 80/120/155, серия 2 Прямая Выхлопная вентиляция и воздух — общие Рисунок 1 Вентиляция котла — ТОЛЬКО ДЛЯ ВЫПУСКА ПРЯМОГО — ОПЦИИ и ТРУБОПРОВОД ОГРАНИЧЕНИЯ В таблице ниже перечислены допустимые заделки выпускной трубы , описанные в этой инструкции.
Установки Direct Vent Система с двумя трубками ) находится в секции Direct Vent , начиная со страницы 24. Одинарная трубная вентиляция Установки (комнатные воздухозависимые) находятся в секции вентиляции Single Pipe , начиная со страницы 42.Гибкая установка vent на стр. 58.
2 часа назад A. Поместите переходник с болтом на выход котла . B. Поместите другой адаптер в комплект концевой заделки vent . 4. Измерьте расстояние между переходниками для вентиляционной трубы , как она будет проложена, и добавьте 4 дюйма к этому размеру.Дополнительные 4 дюйма предназначены для ввинчивания трубы в адаптеры. 5. Отрежьте трубу заподлицо с помощью ножовки с 24 зубьями по
5 часов назад Воздух для горения может подаваться индивидуально для каждого котла или , трубопровод всегда должен заканчиваться с одной стороны (или крыши ) здания как вентиляционное отверстие , за исключением прямого вентиляционного отверстия : вертикальное вентиляционное отверстие / боковые вентиляционные установки.Отверстия для воздуха для горения и вентиляции ( прямые вытяжные установки ) 1. Воздух для горения и вентиляции поступает от котла
В водонагревателях
Direct Vent используется коаксиальная вентиляционная труба (труба внутри трубы) , которая забирает воздух снаружи (наружное вентиляционное отверстие) и отводит дымовые газы непосредственно обратно наружу (внешнее вентиляционное отверстие). Это идеальный выбор для ситуаций с недостаточным количеством воздуха для горения. Электричество не требуется.
Что такое вытяжной котел?
Котлы с вытяжкой. Котлы с вытяжкой предназначены для домов без дымохода .Они используют воздуходувку, чтобы втягивать свежий воздух в котел, а отработанные газы выталкивают наружу.
Что такое котел на жидком топливе?
Топливные котлы распространены в районах с ограниченным доступом к природному газу . Если вы покупаете котел, работающий на жидком топливе, вам потребуется доставлять мазут и хранить его в резервуарах, подобных приведенному выше, а на ваши эксплуатационные расходы повлияет рост и падение цен на нефть.
.
No related posts.

Коаксиальный дымоход для газового котла: устройство, модели, цены

Коаксиальный дымоход для газового котла – что это такое

Коаксиальный дымоход – что это?

Функциональное назначение коаксиального дымохода для газового котла

Коаксиальный дымоход для газового котла: принцип работы

Конструктивный состав коаксиальной трубы для газового котла

Виды коаксиальных труб дымоудаления по материалу изготовления

Двухканальные пластиковые дымоходы

Коаксиальные трубы из нержавейки

Преимущества и недостатки коаксиальных дымоходов

На какие газовые котлы ставят коаксиальную трубу

Лучшие производители коаксиального дымохода

Коаксиальный дымоход Navien

Коаксиальный дымоход для газового котла Baxi

Почему стоит купить коаксиальный дымоход для газового котла Протерм

Коаксиальный дымоход Vaillant

Ориентация коаксиальной дымоходной трубы при монтаже

Правила установки коаксиального дымохода для газового котла

По какой цене купить коаксиальный дымоход для газового котла

Цена коаксиальный дымоход для газового котла

Коаксиальные дымоходы: выбор, требования, правила монтажа

Как работает коаксиальный дымоход

Классификация коаксиальных дымоходов

Классификация по утеплению

Классификация по числу обслуживаемого оборудования

Классификация по типу вывода

Классификация по расположению

Материалы, из которых изготавливают коаксиальные дымоходы

Выбор дымохода

Требования к устройству дымохода

Правила монтажа

Читайте также:

Коаксиальный дымоход 60/100 Dr-Thermo антиобледенительное исп. для котлов всех марок

Коаксиальный дымоход для газового котла

Особенности и преимущества ккоаксиального дымохода

Как коаксиальный дымоход влияет на КПД котла?

Устройство коаксиального дымохода

Поставщики коаксиальных дымоходных труб для газовых котлов, все качественные коаксиальные дымоходные трубы для газовых котлов на Alibaba.

Как сделать коаксиальный дымоход для газового котла

Принцип коаксиального дымохода

потребность в оборудовании

Изготовление прохода трубы

Внешний и внутренний монтаж

Отличия в установке вертикальных дымоходов

Нормы пожарной безопасности и требования к установке

Концентрическая труба Centrotherm Innoflue и детали

О Innoflue Concentric

, требования к конструкции, монтаж и эксплуатация Труба коаксиальная в сечении

Что такое коаксиальный дымоход

Принцип работы коаксиального дымохода

Преимущества и недостатки конструкции коаксиального дымохода

Типы коаксиальных дымоходов

Видео: коаксиальная труба для парапетных газовых котлов

Основные элементы дымохода

Изготовление коаксиального дымохода своими руками

Расчет параметров дымохода

Таблица: зависимость сечения дымохода от номинальной мощности отопительного прибора

Необходимый инструмент для установки коаксиального дымохода

Подготовительные работы перед установкой дымохода

Пошаговая инструкция по установке коаксиального дымохода

Видео: коаксиальный дымоход в частном доме

Утеплитель дымохода

Видео: зимой убираем конденсат на трубе подачи воздуха

Чистка дымохода и периодический ремонт

Проблемы со стандартными дымоходами

Описание продукта

Преимущества и недостатки

Монтаж оборудования

Основные требования

Процесс установки

Монтаж коаксиального дымохода (видео)

Дизайн

Преимущества

Правила установки коаксиального дымохода для газового котла

Откос дымохода

Следует ли утеплять дымоход?

Порядок установки

Особые преимущества

Важные требования для установки

Откос дымохода
