Требование к установке газовых котлов.

Занимаясь газификацией собственного домовладения, нужно знать определенные нормативно-технические требования к установке газовых котлов. В этой статье мы рассмотрим некоторые нормы и правила, которые необходимо соблюдать при монтаже напольных и настенных газовых котлов в котельных (топочных) помещениях без установки другого газового оборудования.

Общие положения.

Газовые котлы устанавливаемые на полу, называются напольными и соответственно на стене – настенными. Кроме этого, существуют такие понятия как котлы с закрытой камерой сгорания и открытой.

В котлы с открытой камерой сгорания воздух, используемый для процессов горения, поступает из помещения, где установлен сам агрегат. Соответственно, для компенсации этого потребляемого воздуха, в котельную должен быть организован естественный приток.

Для отвода отработанных газов котел соединяется с дымоходом.

К помещению, где располагается этот «симбиоз» вентиляционно-газового оборудования, предъявляются довольно жесткие требования, которые мы рассмотри дальше.

Как правило, котлы с открытой камерой сгорания — это напольные котлы с естественной тягой.

Котлы с закрытой камерой сгорания характеризуются тем, что воздух, необходимый для сгорания топлива, забирается с улицы. Для этого котел комплектуется коаксиальным дымоходом, подключенным к корпусу. Коаксиальный дымоход состоит из внутренней и наружной трубы. Наружная труба служит для притока свежего воздуха. А через внутреннюю трубу, происходит выброс продуктов сгорания. То есть эта конструкция выполняет функции и вентканала и дымохода для помещения.

Настенные котлы — это котлы с закрытой камерой сгорания, установка которых не требует определенного объема помещения и наличия естественного освещения. Требования к котельному помещению Необходимый объем котельной зависит от суммы тепловых мощностей емкостных и проточных водонагревателей, которая называется суммарной тепловой мощностью.

Так, если суммарная тепловая мощность до 30 кВт, то объем помещения должен быть 7,5 м3 , если эта мощность в диапазоне 30-60 кВт – то 13,5 м3 , а от 60 до 200 кВ – объем помещения должен быть не менее 15 м3.

Котлы устанавливаются в помещениях с высотой не менее 2,5 м.
Ширина двери в смежное с котельной помещение – не менее 80 см
В помещении котельной должно быть окно на улицу, с остеклением из расчета 10 м2 площади освещается 0,3 м2 площади окна. Так,. например,, объем помещения 15 кубометров, соответственно площадь равна 6 м2, значит, площадь остекления – 0,18 м2. возможно размером 0,2 м * 0,9 м.
Количество наружного воздуха, необходимого для процесса горения, как правило, поступает в нижнюю зону котельной через отверстие в двери смежного помещения. 1 кВт мощности котла обеспечивается притоком воздуха, проходящего через 8 квадратных сантиметров отверстия. Для котла, например, мощностью в 60 кВт, суммарная площадь отверстия в двери должна составлять 480 квадратных сантиметров. То есть, подреза двери высотой 12 см и длиной 40 см вполне достаточно для прохождения воздуха необходимого для горения. Сегодня, для осуществления этого требования нет необходимости в порче дверного полотна, на рынке строительных материалов предлагаются двери специально для котельной с перфорированными нижними решетками. Общее количество поступающего воздуха должно быть равно сумме объема вытяжки и необходимого воздуха для горения;
В верхней части котельной устанавливаются вытяжные вентиляционные решетки, соединенные с вентиляционной трубой. Объем вытяжного воздуха равен трехкратному воздухообмену
Помещение газовой котельной должно быть обеспечено газоанализатором для предупреждения утечки газа и электрическим клапаном, перекрывающим подачу газа в аварийной ситуации. ;
В состав инженерных сетей, обеспечивающих эксплуатацию котла должны входить: система отопления, система холодного водоснабжения для подпитки, канализационная система для сброса аварийных стоков.
В частных домах допускается установка отопительных газовых котлов в цокольных и подвальных помещениях с обязательным выходом наружу.

Отвод продуктов сгорания.

Отвод продуктов сгорания газовых котлов должен осуществляться закрытым дымоудалением от каждого газового котла по своему дымоходу.

В существующих зданиях допускается подключение нескольких отопительных котлов в один дымоход при условии подключения дымовых труб от котла на расстоянии 0,75 см друг от друга или на одном уровне, но с рассечкой в дымоходе высотой от 0,75 см и выше.

При этом сечение дымохода рассчитывается с условием одновременной работы котлов. Дымоход может быть круглого или квадратного сечения и площадь его должна быть больше площади сечения присоединяемого к нему патрубка от котла. Ниже места их соединения предусматривается лючок («карман») для чистки.

Материалом для изготовления дымоходов служат металлические и асбестосодержащие трубы, которые монтируются строго вертикально Дымовая труба, отводящая продукты сгорания, выводится на крышу на высоту не менее чем на 0,5 м над кровлей, если крыша с уклоном. Если без уклона, то высота дымохода составляет 2 м и более.

Правила установки газовых котлов.

По нормам и правилам установка газовых котлов в помещениях ванных комнат запрещена.

Расстояние между выступающими частями газовых горелок котлов и противоположной стеной помещения должно быть более 1 м.

Расстояние между корпусом отопительного котла и стеной из негорючих материалов, на которую он монтируется, должно составлять 10 см.

Допускается монтаж агрегата на стенах из горючих материалов, покрытых для изоляции стальным кровельным листом по асбесту толщиной 3 мм.

При монтаже напольного газового котла пол в помещении котельной должен быть из несгораемого материала.

Какие требования к помещению для установки газового котла в частном доме надо выполнять

Содержание

Нормы площади под котел на газе
Вентиляция в котельной с газовым котлом
Требования пожарной безопасности
Требования к дверям и окнам в газовой котельной
Нормы освещенности котельной на газе
Правила энергообеспечения котельного помещения

Газовая котельная, это место повышенной опасности. Требования к помещению для установки газового котла в частном доме, предназначены для предотвращения возможных аварийных ситуаций и эксплуатации оборудования в максимально безопасном режиме.

Перед вводом котельной в эксплуатацию, обязательно проводится согласование проекта и технических условий. Установка с учетом существующих строительных норм и порядков, облегчит оформление документов и разрешений.

Нормы площади под котел на газе

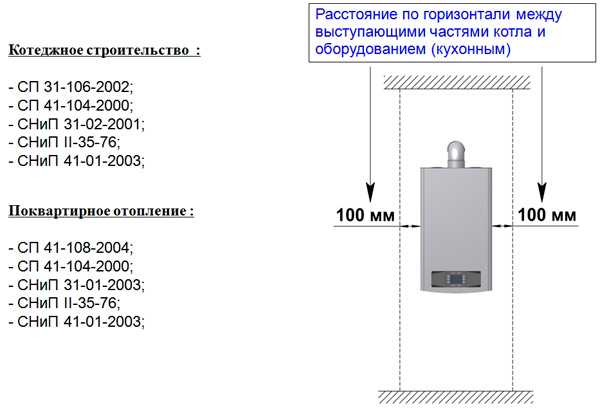

Особенности установки и размещения газового оборудования, регламентируют несколько нормативных документов. Подробные указания описаны:

СП 55.13330 (ранее СНиП 31-02-2001)
СП 89.13330 (СНиП II-35-76)
СП 62.13330 (ранее СНиП 42-01-2002)
СП 41-104-2000

Согласно приведенным нормативным документам, установка газового котла возможна при соблюдении следующих технических условий:

Монтаж допускается в нежилых помещениях частного или многоквартирного дома. Санитарные требования запрещают использовать под установку оборудования гостиные-кухни. Допускается монтаж в помещении, отгороженном от основных комнат и коридора, дверным полотном.
Основные технические требования для помещения для установки газового котла с закрытой камерой сгорания, предусматривают следующие ограничения. Допускается монтаж в комнате с высотой потолков не менее 2 м и общим объемом не менее 8 м³.
Правила разрешают монтировать оборудование в кухонную мебель, закрывать съемными декоративными конструкциями. Котлы с закрытыми камерами сгорания, допускается и рекомендуется использовать при поквартирном отоплении.
Нормативные требования к помещению, в котором предполагается установить газовый котел с открытой камерой сгорания, требуют увеличить размеры котельной. Минимально допустимая площадь, не менее 9 м². При этом, высота потолков должна быть более 2,3 м. Котел устанавливают по диагонали от входной двери, чтобы обеспечить беспрепятственный приток свежего воздуха.Технические требования к помещению для установки настенного газового котла в частном доме, указывают на необходимость в соблюдении следующих правил:
- Монтаж допускается исключительно на глухую стену, не имеющую оконных и дверных проемов.
- Расстояние от потолка до котла, не менее 80 см.
- Подвешивать котел на гипсокартонную и любую другую перегородку из легких материалов, запрещается.
- Норма внутреннего объема помещения, рассчитывается в каждом случае индивидуально. Минимальные технические параметры следующие: котлы до 30 кВт – не менее 7,5 м³; до 60 кВт – 13,5 м³.

Общая тепловая мощность всех приборов отопления (радиаторов, котла, бойлеров) в квартире многоэтажного дома, не должна превышать 150 кВт.

Вентиляция в котельной с газовым котлом

В котельной предусматривается искусственная и естественная вентиляция. Параметры воздухозамещения в помещении, рассчитываются исходя из мощности и типа газового котла.

Естественная вентиляция необходима для предотвращения скапливания в помещении угарного газа. Высокая концентрация CO в котельной, угрожает здоровью и жизни жильцов, проживающих в отапливаемых помещениях.

Еще одна причина, по которой требуется спроектировать и установить приточно-вытяжную вентиляцию, это необходимость отводить избыток тепла от трубопроводов и отопительного оборудования.

На этапе изготовления проекта газоснабжения, учитываются следующие требования и рекомендации:

Естественная приточная вентиляция в помещении с газовым котлом, обеспечивается благодаря расположению котла по диагонали от входной двери. В правилах прописано требование, чтобы у двери не было нижнего порога и после закрытия котельной, внизу проема, оставался просвет для беспрепятственного притока воздуха. Если данную норму выполнить трудно, на расстоянии 30 см от пола, в дверном полотне предусматриваются вентиляционные отверстия.
В котельной обязательно должны располагаться два вентканала: приточный и вытяжной. Для котла с производительностью до 30 кВт, допускается размещение приточной установки на расстоянии 30 см от поверхности пола с диаметром 100-150 мм. Вытяжка устанавливается рядом с газовым котлом.
Размер вентиляционного канала, рассчитывается в зависимости от мощности и типа, используемого теплогенератора, но, как правило, предусматривается отверстие более 100 мм в диаметре.
Если естественного воздухозамещения недостаточно, котельная оснащается принудительной вентиляцией. Эффективность циркуляции воздуха достигается благодаря нескольким нагнетающим вентиляторам, подключенным к датчикам, установленным в помещении. При увеличении концентрации углекислого газа, вентиляторы начинают работать. Простые схемы вентиляции, предусматривают ручное включение и отключение вентиляторов.
Котлы с коаксиальной трубой (закрытого типа), не нуждаются в принудительной приточной вентиляции. В корпусе котла уже установлен нагнетающий вентилятор, посредством, которого осуществляется забор воздуха с улицы и удаление продуктов сгорания.

Вентиляция в котельных должна соответствовать указаниям, изложенным в СП 89.13330. Интенсивность воздухообмена рассчитывается таким образом, чтобы обеспечить полное трехкратное замещение воздушных масс в течение 1 часа.

Требования пожарной безопасности

Пожарные нормы для газовых котлов, отдельно оговаривают требования к промышленным и бытовым котельным. Для уточнения существующих ограничений, помещения, используемые для монтажа отопительного оборудования, классифицируются по типу взрыво и пожароопасности. Класс, присваиваемый газовым котельным, В1-В4.

Действующие требования пожарной безопасности к помещениям частных домов с установленными бытовыми газовыми котлами, включают в себя следующее:

Допускается монтаж атмосферных котлов на цокольном этаже и на крыше здания, при условии, что помещения будут соответствовать указанным в СНиП нормам. Подключение и эксплуатация котлов с открытой камерой сгорания в подвале, запрещается.
Теплогенераторы с закрытой камерой сгорания, монтируются в подвальном и любом нежилом помещении в доме. Установка котла на чердаке возможна, при условии наличия хорошей теплоизоляции и соблюдения противопожарных разделок и разрывов.
Требования к строительным материалам – котельная огораживается со всех сторон огнестойкими перегородками с минимальным пределом сопротивляемости огню, не менее EI45 (0,75 часа).
Двери должны открываться наружу.
В бытовых котельных, пожарная сигнализация является не обязательной, но рекомендуемой мерой предотвращения аварийных ситуаций.
Пол, стены и потолок котельной (в случае установки навесного отопительного оборудования)? облицовывают негорючими материалами – керамической плиткой, гипсокартоном, штукатуркой и т.п.

Для промышленных котельных, действуют подобные нормы за небольшими исключениями:

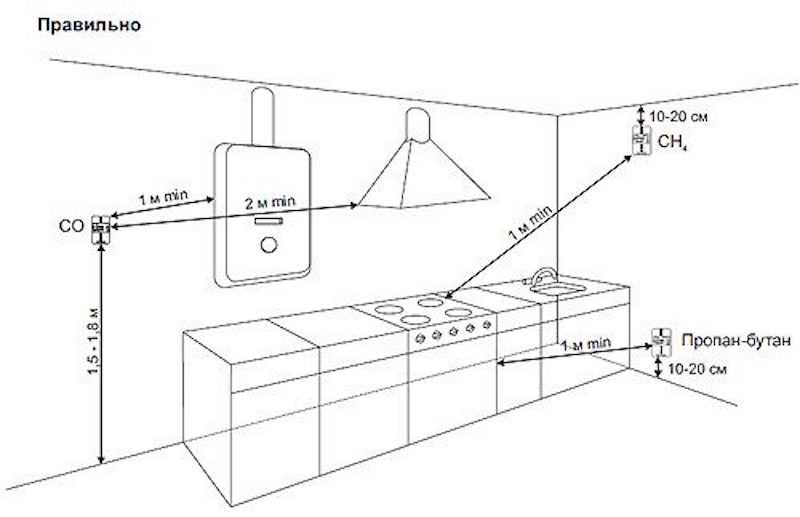

Обязательно устанавливается система оповещения об утечке газа и возникновения пожара.
Система пожарной сигнализации и оповещения о пожаре в котельной, работающей на газе, должна соответствовать требованиям, изложенным в ФЗ N 123.
Если котельная классифицируется классом Г, обязательно оснащение прибором, контролирующим утечку газа. Все датчики подключаются к контроллеру котла, дающему сигнал на отключение отопительного оборудования, в случае, если допустимые нормы содержания угарного газа в воздухе, превысили максимальное значение.

Наличие заземления для газового котла – обязательное условие для ввода оборудования в эксплуатацию.

Требования к дверям и окнам в газовой котельной

Высокие требования СНиП предъявляются к окнам и дверям, расположенным в газовой котельной:

Окна – в котельной предусматривается естественное достаточное освещение. Ширина проема окна, рассчитывается, в зависимости от объема помещения. Обязательно наличие форточки.
Двери – устанавливается дверное полотно, не меньше 80 см в ширину. Предусматриваются двери, выходящие из помещения котельной прямо на улицу. Все дверные полотна, выходящие в дом и на улицу, должны открываться наружу. Короб устанавливают без нижнего порога.

В бытовых котельных, устанавливается светящийся указатель аварийного выхода, непосредственно над дверью.

Нормы освещенности котельной на газе

Предусматривается искусственное и естественное освещение помещения. Выключатели устанавливаются вне котельной. Для промышленного котельного оборудования, монтируются герметичные светильники с металлической оплеткой.
Расчет ширины оконного проема, высчитывается по формуле – 1 м³ помещения = 0,03 м² оконного проема.
Вычисления не учитывают перегородок и рамы окна. Расчет проводится по оконному проему. Окно обязательно должно иметь форточку.

Правила энергообеспечения котельного помещения

Строительные нормы для установки газового котла в частном доме, предусматривают рекомендуемые и обязательные требования, затрагивающие энергообеспечение котельного оборудования. К ним относятся:

Энергозависимые котлы, подключаются к сети электроснабжения через стабилизатор напряжения и ИБП. Емкость источника бесперебойного питания, подбирают с тем расчетом, чтобы обеспечить бесперебойную работу котла в течение 12 часов.
Обязательно устанавливается контур заземления. Во время работы, котел любого типа, вырабатывает низкопотенциальное напряжение. При определенных обстоятельствах, искра статического электричества, становится причиной возгорания и взрыва.
Котельная подключается напрямую от щитовой.

Чтобы убедиться, что расположение котла и помещение, которое планируется использовать под котельную, соответствует нормам, описанным с СНиП, ФЗ и СП, перед началом проектных работ, следует получить грамотную консультацию представителя газового хозяйства.

Строительные нормы и правила для печного помещения

Stígur Már Karlsson/Heimsmyndir/E+ via Getty Images

Строительство печи для профессионалов с местными помещениями и федеральные коды для установки

Получите предложения от 3-х профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Один из лучших способов согреться и чувствовать себя комфортно в холодную погоду — это печь, но наличие печи с принудительной вентиляцией в открытом подвальном помещении, где вы и ваша семья собираетесь, может испортить уютную атмосферу.

В отличие от котла в котельной, для которого требуется водонагреватель, котельная использует воздух для горения для обогрева вашего дома, скрывая неприглядные печи от глаз. Вот что вы должны знать, прежде чем строить топочную комнату.

4 Строительные нормы и правила для топочных помещений

Единых правил для строительных норм и правил не существует. На самом деле каждый местный муниципалитет уникален и может иметь сотни страниц кодексов, которым должны следовать обученные генеральные подрядчики.

Во избежание общих нарушений строительных норм и правил не выполняйте проект установки топочного помещения своими руками. Тем не менее, знание — это сила, и все же может быть полезно знать, на какие требования к кодированию обращать внимание, когда вы нанимаете подрядчика рядом с вами.

Вот четыре основных области кодирования, на которые стоит обратить внимание:

1. Требования к свободному пространству в помещении печи

При строительстве помещения печи крайне важно обеспечить достаточное пространство в закрытом помещении. Если стены расположены слишком близко к печи, в помещении может стать опасно жарко, и обслуживающий персонал не сможет легко добраться до него.

Каждый округ или муниципалитет устанавливает требования к пространству и правила техники безопасности для печных помещений. Общий стандарт должен иметь не менее 30 дюймов пространства между стенками и стенками печи.

Когда вы нанимаете профессионального подрядчика по ОВКВ рядом с вами, профессионал спроектирует пространство в соответствии с вашими местными нормами и позаботится о том, чтобы в помещении была максимальная производительность и эффективность вашей печи.

2. Вентиляция топочного помещения

В вашем топочном помещении также должна быть эффективная система вентиляции для циркуляции воздуха, предотвращения пожара и защиты вашей семьи. Ваш подрядчик должен установить впускное отверстие для облегчения сгорания воздуха и вытяжное отверстие для удаления угарного газа и других вредных химических веществ.

В большинстве топочных помещений должно быть одно вентиляционное отверстие около 12 квадратных дюймов от пола и одно около 12 квадратных дюймов от потолка, хотя более крупные и мощные печи часто требуют больших вентиляционных отверстий. Вообще говоря, на 1000 британских тепловых единиц в час входного потока (БТЕ/ч) должен приходиться один квадратный дюйм вентиляционного пространства.

Ваш специалист по ОВиК может определить правильные размеры вентиляционных отверстий и установить соответствующую систему вентиляции.

3. Требования к потолку и стенам

В отличие от котлов, котельная никогда не должна быть полностью закрыта без надлежащей вентиляции. Закрытые помещения повышают риск воздействия дымовых газов, в состав которых входят такие токсины, как угарный газ. Ваша печь нуждается в воздухе для горения, который поступает через вентиляционные системы для безопасного и эффективного горения.

4. Энергетические требования к системе печи

Ваша печь также должна иметь рейтинг эффективности, соответствующий минимальным требованиям, установленным федеральным законом. Согласно Energy Efficiency and Renewable Energy, это минимальное требование зависит от местоположения, типа печи и входа печи.

Для средней газовой печи с подогревом воздуха минимальное требование к рейтингу эффективности составляет 80% . Для более крупных печей этого типа рейтинг эффективности составляет 95% на севере и 90% на юге. Масляные печи с подогревом воздуха имеют минимальные требования 81% для небольших приборов и 85% для более крупных.

Процесс строительства топочного помещения

Сборка начинается с рисования линий на полу, чтобы отметить оптимальное расположение каждой стены, после чего на линии устанавливаются пороги. Затем ваш профессионал может использовать пиломатериалы размером 2 на 4 фута, чтобы построить каркас стены, поместить каркасы на плиты и установить гипсокартон на каркасы, чтобы сформировать стены комнаты для печи.

Кроме того, специалист по установке печи должен установить дверной проем с достаточным пространством для удобного извлечения печи, когда придет время ее заменить.

Поиск специалиста

welcomia/iStock через Getty Images

Ознакомьтесь с отзывами и рекомендациями квалифицированного специалиста в вашем регионе и получите не менее трех оценок стоимости проекта и продолжительности его выполнения. Вы также можете спросить семью, друзей и соседей, могут ли они порекомендовать профессионалы, которыми они пользовались в прошлом. Затем обратитесь к профессионалу, который, по вашему мнению, сделает работу для вас лучше всего.

Окончательная стоимость помещения для печи

Наконец, прежде чем приступить к строительству помещения для печи, вам необходимо учесть все затраты, чтобы определить общий бюджет. Включая материалы и рабочую силу, профессионально построенная печь обычно стоит от 1000 до 3000 долларов .

Факторы стоимости печного помещения

Стоимость найма профессионала, который поможет вам спроектировать и построить печное помещение, зависит от следующих основных факторов:

Подрядчик, которого вы нанимаете
Материал, необходимый для проекта
Размер вашей комнаты

Специалист по HVAC обычно берет около от 50 до 80 долларов в час вместе со стандартной минимальной оплатой, которая обычно составляет около 2 часов работа. Профессионал либо построит комнату, либо порекомендует плотника, который может. Если вам в конечном итоге понадобится плотник, профессиональный столяр обычно берет от до 50 долларов в час и минимальную плату.

Независимо от того, какой специалист выполняет работу, не забудьте учесть стоимость материалов для вашей системы печи. Стоимость одной только новой печи составляет от 2600 до 6400 долларов , при этом средняя стоимость печи составляет приблизительно 5500 долларов .

Понимание того, что нужно и что нельзя делать в соответствии со строительными нормами и правилами для установки топочного помещения, является сложной и неоднозначной задачей для обычного домовладельца. Вот почему так важно, чтобы вы работали с профессионалом, чтобы безопасно и правильно установить вашу печь.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Требования к проекту — Специалист по проектированию — Котел

Применимость норм и зонирования

Работа котла должна соответствовать Строительным нормам г. Нью-Йорка: строительным, сантехническим, топливным газам, механическим и административным кодексам. В соответствии с разделом 28-101.4.3 Административного кодекса 2014 года, дополнения, изменения, реконструкция или ремонт установленных систем должны соответствовать требованиям для новых установок, не требуя, чтобы существующая установка соответствовала всем требованиям настоящего Кодекса. Добавления, изменения или ремонт не должны приводить к тому, что существующая установка становится небезопасной, опасной или перегружается. Могут применяться другие коды, такие как:

Электротехнический код Нью-Йорка
Код пожарной охраны Нью-Йорка
Кодекс энергосбережения г. Нью-Йорка
Правила 4 и 14 Промышленного кодекса трудового законодательства штата Нью-Йорк
Департамент охраны окружающей среды Нью-Йорка (DEP)
Постановление о зонировании Департамента городского планирования Нью-Йорка (DCP)

* Примечание: В то время как ниже приводится список ключевых зон, Кодекс и другие правила могут иметь значение при разработке проекта; он не охватывает ВСЕ применимые правила. *

Применимые нормы

Механические работы могут потребовать соблюдения следующих разделов Строительных норм, Механических норм, Правил пожарной безопасности или Кодекса энергосбережения:

Элемент проекта	Применимые нормы и правила
	*Текущий код*	*Предыдущие коды*
	2014	1968	1938
Котлы	MC 2014, главы 4, 7 и 8, 10 и NYS 12 NYCRR, части 4 и 14
Газовые горелки	2014 ФСК Глава 4
Строительство зданий, классификация	до н. э. Глава 6	Статья 14 БК Подглава 3	Статья 4
Дымоходы и вентиляционные отверстия	2014 ФСК Глава 5, ФСК 501.1.1, ФСК 503.5.6 и МЦ 801.1.1
Детали расчета конструкции и монтажа	до н.э. Глава 16	2014 г. до н.э. 1601.2 и Раздел 27/Подглава 10	2014 г. до н.э. 1601.2, 1938 г. до н.э., статьи 8 и 9
Пожарное отделение и подразделения	до н.э. Глава 7	Раздел 27/Подраздел 5	Статья 11
Особо опасная зона затопления	2014 BC Приложение G и ASCE 24-05
Выход (из котельных)	BC Глава 10 и Приложение S	с §27-354 по §27-396. 6	Статья 7 и Раздел 12 NYCRR, часть 4-6.8
Схемы стояков	2014 ФСК 106.5, 2014 ПК 106.5 и 2014 МК 106.5
Газопроводы и газовые приборы	2014 ФСК Глава 3
Лестницы и платформы	Правила Промышленного кодекса трудового законодательства штата Нью-Йорк, части 4–6.6 и части 14–1.10
Хранение мазута	2014 MC Глава 13
Противопожарные и противопожарные/дымовые заслонки	2014 MC, главы 4, 5, 6 и таблица MC 607.3.2.1
Впускные и выпускные вентиляционные отверстия и прямые вентиляционные отверстия	2014 MC Chapter 4, BC Table 705. 8, и FGC 503.8
Вентиляция, вытяжка, дымоходы, вентиляционные отверстия, дымоходы и соединители	MC 2014, главы 4, 5, 8, 10 и FGC 2014, глава 5
Системы противопожарной защиты	2014 г. до н.э. Глава 9 и Приложение Q
Строительные материалы	до н.э. Главы 19-26	В соответствии с применимыми положениями BC 2014 и BC 1968 §27-600–§27-651	В соответствии с применимыми положениями статей 8 и 9 BC 2014 г., 1938 г. BC
Элементы управления системой	2014 MC 1004, ASME CSD-1 и см. «элементы управления» в 2014 ФСК, 2014 ПК и 2014 МК
Специальные и текущие инспекции	2014 г. до н.э. 1704
NYCECC – документы, подтверждающие соответствие энергетическому кодексу	2016 NYC ECC 101.2 и 1 RCNY 5000-01
Перечень изоляции трубопроводов (расположение и толщина)	NYC ECC, 2016 г. Таблица C403.2.10 и ECC C404.4
График замены котла (мощность и КПД)	2016 г., Нью-Йорк, ECC C403.2.1 и ECC C403.2.3
Примечания – замена органов управления котлом (частичная нагрузка и сброс)	2016 Нью-Йорк ECC C403.4.2.4
Примечания – Демпферы, проходящие через тепловую оболочку	2016 Нью-Йорк ECC C403. 2.4.3
Ввод в эксплуатацию	2016 NYC ECC C408 и Правила ввода в эксплуатацию (подлежит уточнению)

* Примечание: Новые заявки на строительство зданий, возведенных в соответствии с Кодексом 2008 года , должны соответствовать Кодексу 2014 года, как того требует AC §28-101.4 и 102.4.3 *

Зонирование

Котлы, новое или измененное оборудование или вспомогательные конструкции должны соответствовать положениям о допустимых препятствиях в требуемых дворах, на открытом пространстве, на высоте и/или в небе. При установке на крыше соблюдайте требования пожарной охраны к доступу для зданий высотой 100 футов или менее. (Включая, но не ограничиваясь, ZR 23-44, ZR 23-62, ZR 24-33, ZR 33-23, ZR 33-42 и ZR 43-23 и ZR 43-42.

Руководство по предоставлению работ по котельным системам Планы

Предпроектный анализ должен охватывать все существующие котельные системы и компоненты, а также другие строительные элементы, на которые распространяется предлагаемый объем работ, для проверки соответствия работы котла нормам или модификаций котельных систем. В зависимости от сложности и масштаба проекта информация, представленная на чертежах котла, должна содержать четкое описание работ, необходимых для проекта. (См. раздел §28-104.7.1 Административного кодекса Нью-Йорка.

Хотя DOB не требует организации и стиля строительной документации, рекомендации, изложенные в этой главе, должны обеспечивать последовательный подход к подготовке строительной документации, который облегчит процесс пересмотра плана.Во многих случаях проект может включать документацию существующих котлов или котельных систем и компонентов, которые должны быть четко идентифицированы как новые по сравнению с существующими системами.

Проекты могут пройти профессиональную сертификацию в соответствии с AC 28-104.2.1

Полная подача рабочих чертежей котельных систем

Строительная документация представляет собой работу, тесно связанную со многими другими дисциплинами, такими как архитектурные, структурные, электрические и сантехнические. Чтобы обеспечить координацию с другими дисциплинами, подробности, необходимые для полной подачи чертежей, можно найти в разделах AC 28-104. 7 и BC 107.2 Механического кодекса Нью-Йорка для получения информации о подаче и необходимых строительных документах.

Полная подача чертежей должна включать:

Строительная документация . Чертежи, необходимые для передачи важной информации, такой как графики, схемы стояков, план этажа, детали монтажа и схемы управления. Титульный лист должен графически четко обозначать месторасположение и окрестности проекта. На чертежах должны быть указаны применимые строительные нормы и правила. Рекомендуется использовать указатель чертежей, чтобы четко идентифицировать все уникальные системы, которые могут быть задействованы.

План участка . Если проект включает наружные или подземные работы, такие как хранилище для размещения котла или хранилища топлива, подземный резервуар для хранения, наливной топливный терминал, которые находятся снаружи здания, то они должны быть четко задокументированы.

Планы этажей/крыш . На чертежах должны быть указаны планы этажей с указанием существующих и предполагаемых условий с расположением всего оборудования, газа, масла, вентиляции, дымоходов и дымоходов. Важно четко определить назначение помещения, расположение оборудования, противопожарные стены и проходы в них, средства вытяжки и другие узлы, регламентированные нормами. На планах крыш должны быть показаны котельные, механические помещения, хранилища топлива, вентиляция и любые связанные с ними компоненты. Для упрощения логической последовательности согласования со всеми профессиями и дисциплинами рекомендуется соблюдать номенклатуру архитектурных планов этажей/крыш по порядку и нумерации листов.0004
Фасады зданий . Требуется, если проект предусматривает размещение воздуха для горения, вентиляционных отверстий, расположение выхлопных газов на внешней стороне здания по отношению к открываемым окнам и дверям.

Строительные секции . Может потребоваться для проектов реконструкции и может включать поперечные сечения дымохода или дымоходов.

Схемы стояков . Если проект предполагает изменение существующих или установку новых трубопроводов (нефть/газ), дымовых и вентиляционных каналов, должна быть предоставлена соответствующая схема стояков. Схема стояка должна отображать детали новых и существующих условий, высоты над этажами, размерные характеристики каждого элемента и идентифицировать приборы, которые он обслуживает.

Детальные чертежи . Эти чертежи содержат важную информацию, необходимую для четкого представления объема работ в увеличенном виде. Кроме того, эти чертежи могут также включать несколько фасадов и разрезов, чтобы передать предполагаемый объем работ.
Рабочее давление оборудования
Горение/вентиляция/разбавляющий воздух
Монтаж оборудования
Дренаж
Стеклобой

Графики строительных систем. Список оборудования с указанием производителя, модели, мощности, типа топлива, тепловложения/отдачи, эффективности, максимального давления, галлонов в минуту, оборотов в минуту и электрических характеристик.

Энергетический анализ. Если объем проекта включает одно из следующих действий, требуется энергетический анализ планов: изменение существующих или установка новых трубопроводов, несущих механически нагретую жидкость, проникновение через тепловую оболочку, замена оборудования, замена средств управления оборудованием и/или заслонок. Ввод в эксплуатацию требуется, когда разрешенная замена оборудования превышает суммарную входную мощность 600 кБТЕ/ч

Некоторые ключевые элементы, необходимые в планах для всех проектов, включают:

Подтверждение того, что существующее оборудование и службы распределения соответствуют требованиям к размеру согласно ECC C403.2
Критерии размера количества котлов (БТЕ), включая новые или модифицированные, тип топлива газ/мазут/двойной, трубопроводы, планы этажей/крыш и схемы стояков
Укажите номера одобрения устройства/оборудования/устройства (UL, другие списки и/или для конкретных площадок – укажите, если установка на месте, одобрено OTCR), класс эффективности и места расположения монтажных деталей
Номер модели, если модульная, указать количество единиц
Правильная идентификация помещений, трубопроводов, клапанов, сигнализаций, оборудования, органов управления, блокировок и устройств
Коммерческое или жилое помещение
Графики оборудования с температурой распределения ГВС
Расположение резервуаров для хранения топлива, количество резервуаров, вместимость, сорт нефти
Укажите существующий размер дымохода/дымохода, материал и предлагаемое изменение, включите заявление, если требуется специальная проверка – см. ниже
Проникновение через огнестойкие узлы и места
Если применимо, укажите особые требования к проверке
Там, где это применимо, четко укажите условия ввода в эксплуатацию и требования к завершению в соответствии с ECC C408
Где применимо, укажите крепление оборудования к конструкции
Класс изоляции трубопровода Расположение и толщина изоляции трубопровода согласно ECC C403.2.10
Температура воды и расположение сигналов тревоги верхнего предела
Проходы через тепловую оболочку – расположение и детали герметизации согласно ECC C402.5.1.1
Сертификация сейсмостойкости/расширения
Датчики дыма/угарного газа

* Примечание: Специальная проверка дымохода требуется, когда речь идет о новом или измененном дымоходе. *

Предоставление проектно-сметной документации

Чертежи . Чертежи котла должны четко отражать объем работ и включать все задействованные системы. Примеры этого следующие:

Номер листа:	Описание листа:
Т-001.00	Титульный лист, план объекта с указанием расположения котла, указатель чертежей, необходимые примечания, требуемый список специальных/текущих проверок и условные обозначения
А-100.00	Планы этажей с изображением котла, схемы расположения трубопроводов и воздуховодов
А-201.00	Планы этажей с указанием места размещения котла и хранения топлива
М-101.00	Спецификации котлов и оборудования и примечания
М-201.00	Схемы стояков для газа, нефти и/или вентиляции и детали
EN-001. 00	Анализ энергетического кодекса и примечания (если применимо)

Описание котла, включающее: символы, сокращения, примечания и определения.

Рекомендуемые обозначения чертежей
A: Архитектурный: Обязательное обозначение для архитектурных работ.
M: Механический: Обозначение обязательно, если работа с котлом регистрируется отдельно от другой работы.
EN: Анализ энергопотребления: обязательное обозначение, если требуется анализ энергопотребления.

Список систем здания . Новый график, который позволяет Департаменту лучше регистрировать и отслеживать ключевые системы и устройства здания, разрабатывается для замены текущего Графика C и других графиков, представляемых вместе с заявками на работу. Это предоставит Департаменту и другим городским учреждениям, включая коммунальные службы, соответствующие сведения о системе или устройстве. Для работы котла используются две системы: котел, горелка и хранилище мазута. Для этих систем применимые детали могут включать:
Количество котлов
Давление в котле низкое/высокое
Использованное топливо
Емкость ввода/вывода
Бойлер — пар/горячая вода
Детали горелки
Количество баков и вместимость
Масло марки
Модель и детали UL (монтаж на месте)
Детали местоположения

Необходимые документы/заявки . В зависимости от масштаба проекта к чертежам при приеме могут быть приложены следующие материалы:
Дымоход
Отчет об инспекции существующих дымоходов, которые будут использоваться
Обследование существующих дымоходов прилегающих зданий
План защиты арендатора/оккупанта (если применимо)
Контрольный список SRO MD по предотвращению домогательств
Переход с центрального отопления на индивидуальное отопление (этап)
MTA или другие требования или ограничения общественного транспорта
Зона особой опасности затопления (SFHA)

План проверки или аудита для утверждения или принятия . После представления полного комплекта строительных документов заявка назначается эксперту по плану DOB для рассмотрения. Если приложение профессионально сертифицировано, оно подлежит аудиту. Проверка плана или проверка представленных материалов специалистом по планированию или аудитором может привести либо к одобрению/неодобрению, либо к принятию/отказу, соответственно. После отклонения рассмотрения плана или неудачной проверки заявителю и владельцу направляется уведомление о возражениях. Возражения должны можно решить путем назначения сотрудников отдела проверки или аудита плана DOB. После успешного разрешения возражений заявка утверждается или принимается.

Поправки после утверждения. Любые изменения в утвержденном объеме работ, которые являются значительными и существенными, потребуют представления пересмотренных планов для Поправки после утверждения (PAA). Разрешение на внесение изменений должно быть получено до завершения работ или установки оборудования. Изменения, которые не являются существенными, не требуют PAA; однако эти изменения должны быть показаны на планах и включены в отчет «Как построено» в конце проекта (§28.104.3). Существенные изменения, отвечающие следующим критериям, должны быть представлены на рассмотрение в качестве PAA для внесения поправок в утвержденные планы:
Установка дополнительных котлов или установка двух или более котлов меньшего размера.
Конструктивные изменения – новое расположение, изменения типа котла, высокого/низкого давления, перехода с пара на горячую воду, с жидкого топлива на газ или с газа на жидкое топливо, а также преобразование жидкотопливной горелки в двухтопливную горелку.

Исходное представление . Все изменения должны быть представлены на чертежах «как построено» в конце проекта.
Специальные проверки
В соответствии с главой 17 Строительных норм и правил работы с котлами могут потребовать определенных специальных и текущих проверок, а также других строительных требований, которые должны выполняться во время и в конце строительства, как указано в таблице ниже. Зарегистрированный специалист по дизайну несет ответственность за указание, какие специальные проверки требуются при приеме заявки. Владелец должен нанять специальное инспекционное агентство, как того требует Раздел 406 Кодекса о топливном газе, для таких специальных и текущих инспекций.
СПЕЦИАЛЬНАЯ/ПРОГРЕССИВНАЯ ПРОВЕРКА
ОПИСАНИЕ КОДОВЫХ ТРЕБОВАНИЙ
Газопровод высокого давления*
В соответствии с разделом 403.1.1 ФСК все сварные газораспределительные трубопроводы подлежат специальной проверке. См. BC 1704.19
Пар высокого давления
Трубопровод пара высокого давления и трубопровод горячей воды высокой температуры подлежат специальной проверке. См. BC 1704.18
Механические системы*
Механические системы подлежат специальной проверке. См. BC 1704.16.2
Системы отопления
Для новых и модифицированных котлов и отопительных систем требуется специальный осмотр. См. 1704.25 г. до н.э.
Дымоходы
Дымоходы подлежат специальной проверке. См. BC 1704.26
Специальная проверка систем хранения топлива и топливных трубопроводов
Оборудование для хранения мазута, включая резервуары, насосы, клапаны, перекачивающие, возвратные, заправочные и вентиляционные трубопроводы, подвески и крепления, заправочные и вентиляционные терминалы и связанные с ними системы, регулируемые разделом 1308 Механического кодекса г. Нью-Йорка, см. BC 1704.17
Система сейсмоизоляции
Должны проводиться периодические специальные проверки во время изготовления и установки блоков изоляции и устройств рассеяния энергии, если они используются как часть системы сейсмоизоляции в соответствии с BC 1707. 8.
Конструкция с классом огнестойкости
Согласно BC 110.3.4, конструкция с классом огнестойкости должна быть провести проверку на соответствие утвержденной проектно-сметной документации, включая проверку следующих работ:
Огнестойкие перегородки, полы, потолки, шахты; и
Противопожарные жалюзи
Соответствие требованиям зон затопления
Специальная проверка соответствия требованиям зоны затопления должна проводиться в соответствии с требованиями Приложения BC G105.3
Заключительный осмотр
Должна проводиться окончательная проверка всех разрешенных работ. Заключительные проверки должны соответствовать AC 28-116.2.4.
Энергетический кодекс Нью-Йорка: Текущие проверки , в соответствии с требованиями BC 109. 3.5 и NYCECC
Проходы через тепловую оболочку: должны быть герметизированы, чтобы свести к минимуму утечку воздуха
Заслонки встроены в оболочку здания: заслонки наружного воздуха должны закрываться, когда система выключена
HVAC & Service Водонагревательное оборудование: соответствует требованиям к размерам и эффективности
HVAC & Service Элементы управления системой водяного отопления: применимо для частичной нагрузки, сброса, контроля температуры
Изоляция трубопровода: минимальная толщина от 1 до 4,5 дюймов, необходимая для трубопроводов, по которым проходят жидкости > 105F
Информация по техническому обслуживанию: должна быть предоставлена для установки нового оборудования
Постоянный сертификат: должен быть указан тип и эффективность систем отопления, охлаждения и/или нагрева технической воды
Другие требования
FDNY .
No related posts.
