Требования к помещению для установки газового котла: Требования к помещению для установки газового котла в жилых домах

Содержание

Требования к помещению с газовым котлом: расчет топочных комнат

Газификация частного дома

: Газификация дома

Вступление

Требования к помещению с газовым котлом вы можете найти в строительных нормах и правилах (СНиП) 31-02-2001. Сами помещения, где стоит газовое оборудование, делят на:

Помещение с газовым оборудованием;
Топочные (помещение с газовым котлом и газовой плитой).

Для оборудования помещений в доме, топочных комнат, покраски газовых труб на улице в желтый цвет, вам могут пригодиться краскопульты пневматические из магазина «МолотокРу». Очень большой выбор!

Требования к помещению с газовым котлом согласно СНиП

Для монтажа газового котла и оборудования в отдельной комнате выбирается или подготавливается следующее помещение.

Если мощность котла ≤ 60000 Ватт, то достаточно H- потолков 2,2 метра. С оборудованием большой мощности уже нужны потолки от 2,5 метра.
В помещение должна быть оборудована вентиляция с трехкратным обменом воздуха в час. Расчет канала вентиляции рассчитывается по специальной формуле:

В комнатах с газовым котлом и плитой устанавливаются решетки жалюзийные. Они отвечают за приток воздуха в комнату и рассчитываются по следующей формуле:

В помещении обязательно должна быть форточка с выходом на улицу. Площадь остекления форточки должно быть не менее 8⁄10 квадратных метра, но с расчетом 3⁄100 на 1 кубический метр комнаты.

Полный объем помещения для установки одного газового котла должно быть ≥ 7,5 кубических метра. Для установки двух газовых котлов ≥ 15 кубических метра;

При установке газовых котлов мощностью от 60 000 Ватт, а также в следующих помещениях:

Цокольных помещений;
Отдельно стоящих топочных;
Топочных первого этажа изолированных от других комнат.

Обязательно устанавливается сигнализатор загазованности.

Дымоход помещения с газовым котлом оборудуется по тех паспарту котла.

Установка газового котла

Газовый котел ставится таким образом, чтобы от его горелки до стены и до газовых приборов было от 1000 мм;
Газовый счетчик ставится в метре от счетчика учета электроэнергии.

Если газовый котел ставится в полуподвале, кроме всего прочего, должна быть предусмотрена система перекачки сточной воды и фекалий. Помогут в оборудовании фекальные насосы с измельчителем. Они компактны и легко устанавливаемы.

Данные требования к помещению с газовым котлом проверяются приемной комиссией для пуска газа в дом. Нарушение данных условий, могут служить основанием для отказа областной газовой компании в газификации дома и/или его обслуживании.

©Obotoplenii.ru

Другие статьи раздела: Газификация дома

Требования к помещению с газовым котлом
Кирпичный дымоход для газового котла

Дымоход для газового котла: описание, высота, монтаж
Монтаж дымохода для газового котла
Проект газификации дома
Получение технических условий на газификацию дома
Особенности потребительского кредита под залог недвижимости

Требования к помещению для установки газового котла: правила и нормы безопасности

Природный газ в подавляющем большинстве ситуаций является самым дешевым видом топлива для организации автономного отопления и ГВС. Однако согласитесь, энергоноситель этот очень взрывоопасен. Если работающий на нем котел смонтирован и подключен неправильно, то недалеко до беды. Поэтому стоит заранее изучить требования к помещению для установки газового котла, ознакомиться с регламентами и правилами монтажа данного оборудования.

Прежде чем начинать монтировать отопительный котел, следует внимательно изучить требования к помещению для его установки. Только при соблюдении этих норм можно будет говорить о безопасности эксплуатации приборов на газу. Тем более что газовики не подключат вас даже к трубе, если газовое оборудование установлено не в надлежащих условиях.

Содержание статьи:

Требования к помещениям с газовыми котлами
- Котельная в частном доме
- Кухня в квартире и коттедже
- Котельная на предприятии
Нормы по сжиженному и природному газу
Выводы и полезное видео по теме

Требования к помещениям с газовыми котлами

Правила, регламентирующие строительные нормы устройства кухонь и котельных для оборудования на газу, направлены на повышение . Пренебрегать ими не стоит, иначе недалеко и до серьезных проблем.

Сжигаемые в бытовых котельных метан и пропан-бутан взрывоопасны. Если при утечке из трубы или баллона, это газовое топливо станет скапливаться в помещении, то хлопок с теми или иными разрушениями неминуем.

При соблюдении определенных правил газовые котлы допустимо устанавливать:

на кухнях в квартирах и частных домах;
в цоколе и на чердаке коттеджа;
в гараже и небольшой мастерской;
в отдельно стоящей или расположенной непосредственно в жилом здании .

Если установка оборудования производится частным лицом с целью создания автономной системы отопления и/или горячего водоснабжения, то с надзорными органами все достаточно несложно.

Проверку помещения на предмет соответствия нормам и сам котел на правильность подключения будет производить организация, поставляющая газ. Именно она отвечает за контроль в данном вопросе. Если газовщикам что-то не понравится, то они просто не дадут подключиться к трубе.

Бытовые газовые котлы запрещается ставить в помещениях с повышенной влажностью, например, в ванных и санузлах, в жилых комнатах и коридорах

Если котел на газу мощный и устанавливается ИП либо юридическим лицом, то его дополнительно придется ставить на учет в Ростехнадзоре. Проверять помещение придут еще и специалисты от этой организации.

Также соблюдение правил будут контролировать пожарные из МЧС. Они на регулярной основе ходят по домам, проверяя исправность систем вентиляции и дымоудаления.

Чтобы газовый котел работал исправно, ему требуется постоянный приток кислорода для полноценного сжигания газа через коаксиальную трубу и/или двери (окна) в топочной

Проверяющих предостаточно. Если кто-то из них в помещении, где произведена установка газового котла, увидит хоть малейшее отступление от норм, то оборудование придется выключать до устранения недочетов. Лучше изначально приложить усилия, чтобы все соответствовало правилам, нежели потом остаться без тепла и горячей воды.

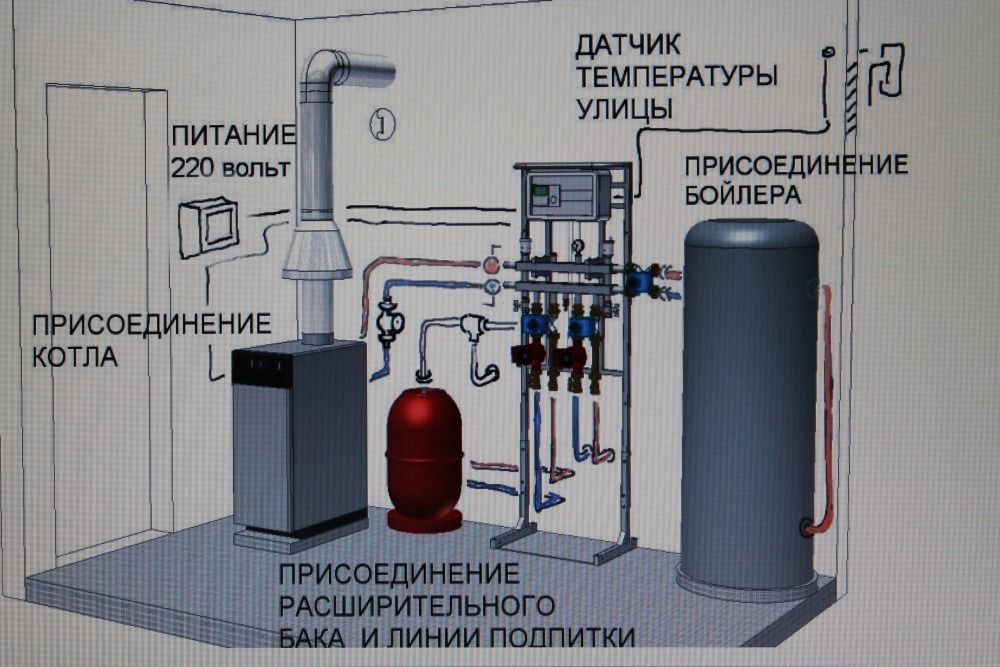

Котельная в частном доме

Пристроенная или устроенная внутри коттеджа котельная должна быть сделана из негорючих материалов (кирпича, бетона). Отделка внутри также делается негорючей, исключающей распространение огня.

Пристройка для газового котла должна:

иметь отдельный фундамент и пол из бетона или керамической плитки;
пристраиваться к глухой сплошной стене дома;
отстоять минимум на 1 метр от любого окна или двери коттеджа;
оборудоваться из расчета минимумом трехкратного воздухообмена в час;
иметь естественное площадью минимумом по 0,03 м² на 1 м³ объема котельной;
быть с высотой потолков от 2,2 метра;
иметь отдельную электрическую розетку для энергозависимого оборудования системы отопления с проводкой по ПУЭ.

Для котлов мощностью менее 30 кВт необходимо помещение минимум в 7,5 м³. Для устройства в 30–60 кВт требуется топочная от 13,5 м³.

А для более мощного оборудования – от 15 м³, с учетом требований из технических правил по эксплуатации конкретного газового прибора.

Для беспрепятственного доступа к котлу перед ним в помещении должно оставаться 1–1,5 метра свободного пространства

Приток необходимого воздуха для работы газового котла должен обеспечиваться через , фрамугу, вентиляционные отверстия либо просвет в 2–3 см под дверью.

Кухня в квартире и коттедже

На домашних кухнях разрешается устанавливать котлы мощностью до 60 кВт. Однако газовщики нередко разрешают монтировать устройства мощностью только до 35 кВт.

Практически всегда это связано не с нормами безопасности, а с ТУ на подключения к трубе с газом. Некоторые газопроводы просто не в состоянии обеспечить должный приток топлива к мощному оборудованию.

Настенный котел в кухне допустимо монтировать только на глухую и из несгораемых материалов стену, перегородки из дерева и гипсокартона для данной цели не подходят

Кухня для газового котла должна соответствовать следующим требованиям:

объем – от 15 м³;
окна – площадью минимумом по 0,03 м² на кубометра помещения и с открывающимися створками либо фрамугой;
вентиляция – с естественным притоком и трехкратным воздухообменом (от 100 кубов/час).

Если котел настенный, то от него до потолка и стен сбоку должно оставаться минимумом 0,5 м, а до пола – 0,8 м. При этом вешать его разрешается исключительно на глухую стену из плотных и огнеупорных конструкционных материалов.

Гипсокартон, пластик, СИП или МДФ здесь недопустимы. Подобное оборудование разрешается крепить на перегородках из бревна или бруса, но только с прокладкой из негорючего асбеста или металла толщиной от 3 мм.

Если кухня является частью студии, объединенной с залом, то устанавливать в ней бойлер на газу запрещено. По требованиям ГОСТов и СНиПов установка газового котла допустима только в нежилых помещениях.

Котельная на предприятии

Независимо от мощности, если котел используется юридическим лицом, то выше описанные нормы не применимы. В этом случае бойлер должен устанавливаться в отдельной топочной.

А требования к подобной газовой котельной на предприятии более жесткие. И чем более мощное оборудование и выше температура пара, тем выше эти нормы.

Промышленная котельная в обязательном порядке оснащается системами оповещения об утечке природного газа, а также превышении норм по углекислому газу и высокой температуре в помещении — датчики срабатывают при появлении огня

В кухнях квартир и топочных коттеджей системы оповещения рекомендованы, но не обязательны. А для котельных, подлежащих контролю со стороны Ростехнадзора, это обязательное требование.

Все параметры помещения для промышленного котла индивидуальны, прописываются в отдельном проекте и отдельно согласовываются в соответствующих госорганах. Очень многое здесь зависит от мощности монтируемого оборудования.

Нормы по сжиженному и природному газу

Различные модели бытовых отопительных котлов могут работать на метане и смеси пропана с бутаном. В обоих случаях требования к минимальному объему котельной для газового котла, а также иным параметрам помещения идентичны. Однако есть один нюанс в вопросе .

Метан легче воздуха и при утечке поднимается к потолку, а пропан-бутан тяжелее и опускается к полу или в подвал/погреб

Если в котельной или кухне в планах размещать оборудование на магистральном метановом топливе, то отверстия естественной вентиляции в помещении должны располагаться под потолком. При этом отступ их от потолочного перекрытия не должен превышать 20 см.

Если газовый прибор будет работать от газгольдера или баллона, то помещение в обязательном порядке должно иметь вентиляционные отдушины на высоте 10–15 см над полом.

Естественная вентиляция должна быть устроена так, чтобы при затухании котла или иной утечке газа последний уходил на улицу. Скопление метана либо пропана в помещении – это прямой путь к взрыву и пожару.

Выводы и полезное видео по теме

Требования к котельной в коттедже:

Котельная для монтажа напольного котла на газу:

Где нельзя и можно устанавливать газовый котел:

Если нормы и правила по установке газового котла не соблюдены, то газ к соответствующему оборудованию подключать нельзя. Это касается требований и по монтажу бойлера, и по вентиляции с отведением дыма, и по размерам помещения. Любые отклонения от вышеописанных требований могут привести к трагедии.

Остались вопросы или есть личный опыт обустройства домашней котельной, задайте их в комментариях ниже. Наши специалисты готовы компетентно проконсультировать по теме постройки и оборудования топочной для любого газового прибора. Также нам и посетителям сайта будут крайне интересны ваши практические знания, полученные при самостоятельном устройстве котельной.

Требования к проекту — Регистрант — Котел

Разрешения привязаны к объему работ и типу работ по проекту. Каждое разрешение регулируется в зависимости от характера работы, требований лицензирования и регистрации выполняемой работы. Например, определенные работы с котлами или хранилищами топлива могут выполняться только квалифицированным специалистом или подрядчиком со специальной лицензией на выполнение требуемой работы. Разрешения выдаются зарегистрированным владельцам торговых лицензий.

Если проект котла превышает объем работ, разрешенных в рамках двух категорий ограниченных работ по котлу, перечисленных ниже, зарегистрированный специалист по проектированию должен представить планы строительства на утверждение Департамента для получения разрешения на выполнение работ.

Установка и модификация котла – Требования Департамента по разрешению

Ограниченные работы с котлами (мазут)

Раздел 28-101.5 Кодекса об административных распространяется на две категории:

Категория – 1: с ограничением стоимости и периода времени – ограничение стоимости в размере 35 000 долларов США на здание, включая оборудование и работу в течение любого 12-месячного периода – можно сделать только следующее:

Замена оборудования или трубопровода. Замена масляного оборудования или маслопровода, включая масляные баки емкостью 330 галлонов (1250 л) или меньше.

Категория – 2: Без ограничения стоимости и срока – можно сделать только следующее:

Замена жидкотопливных котлов или водонагревателей. Замены с тепловыделением 1 миллион БТЕ/ч (293 кВт) или меньше.
Замена масляных горелок. Замена с подводимой теплотой 2,8 млн БТЕ/ч (821 кВт) или меньше.
Переместить масляную горелку, жидкотопливный котел или водонагреватель. Перемещение в пределах одного и того же огнестойкого корпуса или комнаты.
Временный передвижной котел на жидком топливе. Размещение временного мобильного котла, работающего на жидком топливе, зарегистрированного Департаментом строительства, на площадке для аварийного отопления.

Ограниченная работа котла (газ)

Раздел 28-101.5 Административного кодекса дает определение ограниченной модификации газового котла, определяя ремонт системы газового котла, объем которой ограничен двумя категориями:

Категория – 1: с ограничением стоимости и срока – 35 000 долларов США ограничение затрат на здание, включая оборудование и оплату труда в течение любого 12-месячного периода – можно сделать только следующее:

Трубопровод. Установка нового водопровода или трубопровода топливного газа (не включая работы категории – 2).

Категория – 2: Без ограничения стоимости и срока – можно сделать только следующее:

Трубопровод. Перенаправить существующую сантехнику или ответвления топливного газа для обслуживания такого же количества существующих приспособлений и приборов в одном и том же огнестойком корпусе или помещении без изменений.
Газовые котлы. Замените газовые котлы мощностью 1 миллион БТЕ/ч (293 кВт) или меньше.
Газовые горелки. Замените газовые горелки мощностью 2,8 млн БТЕ/ч (821 кВт) или меньше.
Переместить газовую горелку/котел. Переместите газовую горелку/котел в тот же огнестойкий корпус или комнату без изменений.
Приборы с прямой вентиляцией. Замена в натуральной форме газовых котлов с прямой вентиляцией, водонагревателей и печей, обслуживающих одно или два жилых дома высотой четыре этажа или менее.
Временный газовый котел. Размещение штатной газовой временной котельной на площадке аварийного теплоснабжения.

Дополнительные требования к регистранту

Работы и осмотры котлов

Работа с котлом и требования к площадке

Дополнительные требования к установке и модификации строительных систем

Контрольные списки проекта подрядчика

Этапы проекта и требования к регистранту

Полезные ссылки

Категории проекта
Ключевые моменты и условия проекта
Этапы проекта и требования
Контрольные списки проекта
Работа над своим проектом
Соответствие и нарушения
Руководство по страхованию
Дата рождения СЕЙЧАС
Примечания к коду
Информация для главных сантехников и главных подрядчиков по трубопроводам пожаротушения
Информация для подрядчиков
Лицензионная информация

Требования к воздуху для горения в котельной – предпочтительный пироскоп

Для успешного и эффективного горения необходимы три элемента: тепло, топливо и воздух. При проектировании котельной можно легко упустить необходимый приточный воздух. Приточный воздух котельной – это необходимое количество воздуха, необходимого для наиболее эффективной работы оборудования, включая вентиляционный воздух. Без надлежащего размера подачи воздуха оборудование котельной может стать неэффективным и привести к несчастным случаям.

Сколько?

Подача воздуха на вход в котельную должна быть рассчитана в соответствии с количеством воздуха, которое требуется оборудованию в котельной. Каждое входное отверстие подачи должно иметь минимальную свободную площадь 1 дюйм ² на 2000 БТЕ/ч. NFPA рекомендует, чтобы в котельной было как минимум два отверстия, напрямую сообщающихся с улицей, хотя в котельной может быть только одно отверстие.

Preferred создал Калькулятор требований к воздуху для горения на основе NFPA 54 и Международного кодекса пожарных газов 304, чтобы помочь определить размеры входных отверстий для котельной, если известны BHP или Btu/hr оборудования.

Примечание. Приведенная выше информация носит общий характер и должна быть проверена на соответствие конкретным местным требованиям.

На что обратить внимание

Проемы

NFPA 54 рекомендует, чтобы в каждой котельной было два проема в пределах одного фута от потолка и одного фута от пола. Наличие обоих воздухозаборников позволяет воздуху поступать в котельную, даже если одно из отверстий заблокировано, и обеспечивает естественную вентиляцию котельной. Согласно кодексу, каждое отверстие должно быть не менее 1 фута ² в области.

Высота над уровнем моря

Если котел находится на высоте более 1000 футов над уровнем моря (fasl), то к общему количеству необходимого воздуха для горения необходимо добавить поправочный коэффициент 3,5 % на 1 000 fasl из-за меньшей плотности воздуха на больших высотах.

Механическая вентиляция

Добавление механического вентилятора к отверстию увеличивает движение приточного воздуха в котельную. Механические вентиляторы, если они установлены, должны иметь блокировку для проверки работы вентилятора перед запуском котла. Если используется механическая вентиляция, необходимо добавить 0,35 кубических футов в минуту воздуха на каждые 1000 БТЕ/час оборудования для сжигания газа.

Жалюзи и экраны

Поскольку большие отверстия в стенах здания не рекомендуются, комбинация жалюзи/решеток и экранов используется для предотвращения проникновения паразитов, а иногда и людей в котельную. Поскольку оба элемента слегка блокируют поток воздуха, существует дополнительный коэффициент, который необходимо использовать для расчета размера нового отверстия с металлическими и деревянными жалюзи, если производитель не указывает коэффициент К. Перед установкой моторизованных заслонок в котельной проверьте устройства управления и безопасности ASME CSD-1 для автоматических котлов и воздух для горения CG-260.
